HAKL BD 30v
Elektrický zásobníkový ohřívač vody
Návod k montáži a obsluze
Německý
certifikát kvality
CZ
CZ
Popis výrobku:
Elektrické ohřívače vody HAKL BD30v patří do produktové řady tvořené tlakovými zásobníky
s ocelovou nádobou. Dlouhou životnost zásobníku zaručuje dvojitá vrstva titanového smaltu
a zabudovaná anodová tyč. Doplňkové označení “V” (BD30v) znamená vrchní provedení s
vývody dolů, proto regulace teploty ohřevu vody a připojovací vývody ohřívače se nacházejí na
spodní straně krytu. Výkon výhřevné spirály je navržen tak, aby nepřetěžoval elektrickou síť, ale
zároveň umožnil rychlý ohřev vody v zásobníku. Sériově montovaná tepelná pojistka zajišťuje
vyšší stupeň ochrany spirály proti přehřátí v krizových situacích. Součástí balení zásobníkových
ohřívačů vody HAKL BD30v je i pojistný ventil.
Návod k montáži:
1. Naměřte místo, kde chcete osadit ohřívač. Od horního okraje si naznačte vodorovnou čáru
směrem dolů přibližně 150mm. Naznačte si dva otvory podle přibaleného držáku.
2. Vyvrtejte dva otvory a vložte do otvorů hmoždinky a držák připevněte pomocí přiložených
šroubů tak, aby šikmé výstupky směřovaly nahoru.
3. Nasuňte ohřívač mírně shora na výstupky pomocí otvorů v zadní části krytu. Dodržte správné
zapojení (podle obrázku 1 na straně 2)! Označení připojení vody je na spodní části ohřívače, pro
studenou vodu (vstup) je barva modrá a pro teplou vodu (výstup) je barva červená.
4. Ohřívač vody odvzdušněte otevřením ventilu teplé vody na vodovodní baterii (červený).
Odvzdušnění je ukončeno až tehdy, když voda začne plynule protékat vodovodní baterií.
5. Elektrický kabel zapojte k ohřívači vody (obrázek na straně 3), připojte k elektrickému
rozvodu podle příslušných norem EN a montáž je ukončena
1
Uzavírací ventil
2
Redukční ventil
3
Pojistný ventil se zpětnou klapkou
4
Vypouštěcí zátka
přívod
studené vody
rozvod
teplé
vody
BD30v
obr. 1: schéma zapojení ohřívače na plný tlak vody do vodovodního systému.
UPOZORNĚNÍ:
Dodržením správného zapojení ohřívače do vodovodního systému a montáží
všech instalačních ventilů uvedených v obrázku 1, výrazně prodloužíte životnost
výrobku a usnadníte servisní prohlídky.
str. 2

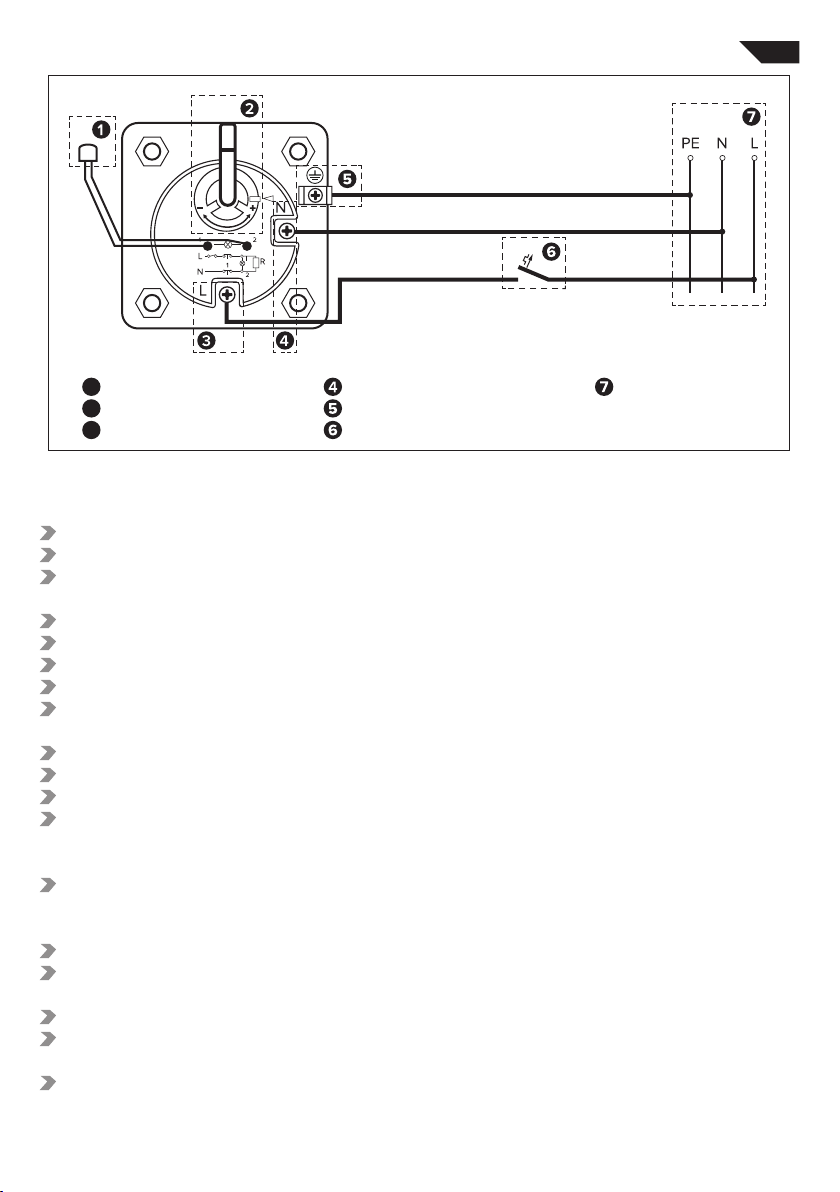

SCHÉMA PŘIPOJENÍ BD30v K ELEKTRICKÉ SÍTI NA PEVNÝ PŘÍVOD
1
Kontrolka
2
Termostat
3
Svorka fázového vodiče
Úchyt ochranného vodiče
Svorka nulového vodiče
Jistič (tab. parametrů)
Elektrický rozvod
Pokyny výrobce pro instalaci:
Bezpečnostné pokyny výrobcu
Montáž a uvedení výrobku do provozu svěřte odborné firmě!
Montáž laikem je nepřípustná!
Výrobce neodpovídá za vady způsobené neodbornou montáží a za mechanické
poškození (živelné pohromy, násilné poškození atd.), které vznikly po prodeji výrobku.
Při uvedení výrobku do provozu důkladně dodržujte instrukce v návodu k montáži a obsluze.
Jakékoliv opravy svěřte jen pracovníkovi autorizovaného servisu.
Po odstranění krytu ohřívače hrozí riziko úrazu elektrickým proudem!
Nedotýkejte se elektrických částí zařízení pod napětím!
Pokud je síťový kabel poškozen, musí být vyměněn autorizovaným servisem podle příslušných
norem EN, aby se předešlo nebezpečí.
Výrobek musí být umístěn podle příslušných bezpečnostních norem EN.
Výrobek musí být připojen přes proudový chránič (RCD) se zbytkovým proudem nepřevyšujícím 30 mA.
Výrobek musí být zajištěn rychlým odpojením od elektrické sítě.
Výrobek je zařazen do skupiny dílenských oprav!
CZ
Důležité upozornění před montáží
Před zapojením do elektrické sítě ohřívač odvzdušněte! Otevřením ventilu teplé vody na
vodovodní baterii (červený). Odvzdušnění je ukončeno až tehdy, když voda začne plynule
protékat vodovodní baterií. Zabráníte tak poškození výhřevné spirály.
Propálení topné spirály nedostatečným odvzdušněním nespadá do rozsahu záručních oprav.
Po každém zavzdušnění vodovodního potrubí (při odstávce vody, údržbě...) je nutné ohřívač
odpojit od elektrické sítě a odvzdušnit!
Ohřívač je možné nainstalovat pouze vývody směrem dolů!
Před ohřívač výrobce doporučuje nainstalovat změkčovač vody (chemický, elektromagnetický
nebo magnetický)!
Výrobce neodpovídá za poruchy způsobené vodním kamenem nebo mechanickými
nečistotami ve vodě.
str. 3
CZ
Výrobce doporučuje nainstalovat filtr proti mechanickým nečistotám ve vodě!
Výrobce vyžaduje pravidelnou servisní prohlídku anodové tyče a vyčištění zásobníku od
vodního kamene každých 24 měsíců (ode dne prodeje).
Ohřívač chraňte před zamrznutím (nastavením na mrazuvzdornou pojistku) - zabráníte tím jeho
poškození!
Ohřívač vody musí být připojen na ochranné uzemnění, podle příslušných norem EN!
Ohřívač musí být zapojen na proudový chránič s rozdílovým proudem max.30mA podle norem EN!
Zatížení maximálním tlakem vody je 6 bar (0,6 MPa).
Ohřívač musí být chráněn pojistným ventilem do 0,6 MPa.
Výrobce doporučuje přívod studené vody k ohřívači zajistit ventilem, který v případě delšího
nepoužívání umožní ohřívač odstavit od plného tlaku vody.
Obecné upozornění :
Výrobek není určen pro používání osobami (včetně dětí) se sníženými fyzickými a smyslovými
nebo mentálními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud jim osoba
zodpovědná za jejich bezpečnost neposkytuje dohled nebo je nepoučila o používání
výrobku.
Děti by měly být pod dohledem, aby se zajistilo, že se s výrobkem nehrají.
Návod k obsluze:
Elektrický zásobníkový ohřívač vody HAKL BD30v po spotřebování teplé vody zapne pomocí
termostatu topnou spirálu. Ohřev vody signalizuje červená kontrolka na krytu ohřívače.
Po dosažení nastavené teploty termostat automaticky ohřev vypne . Požadovanou teplotu vody
v zásobníku je možné nastavit pomocí točítka termostatu (obrázek 2 na straně 4) v rozmezí od
40 oC do 75 oC. Funkce mrazuvzdorné pojistky zabraňuje zamrznutí vody v ohřívači a tím i
poškození nádoby. Zapnutí mrazuvzdorné pojistky je jednoduché: otočením točítka
termostatu na polohu ” 1 ” nastavíte rozsah teploty termostatu od 4 oC do 10 oC.
Takto nastavený termostat při běžné teplotě ohřev spirály nesepne, ale v případě
výrazného poklesu teploty v místnosti bezpečně ochrání ohřívač před zamrznutím.
Signalizace ohřevu vody

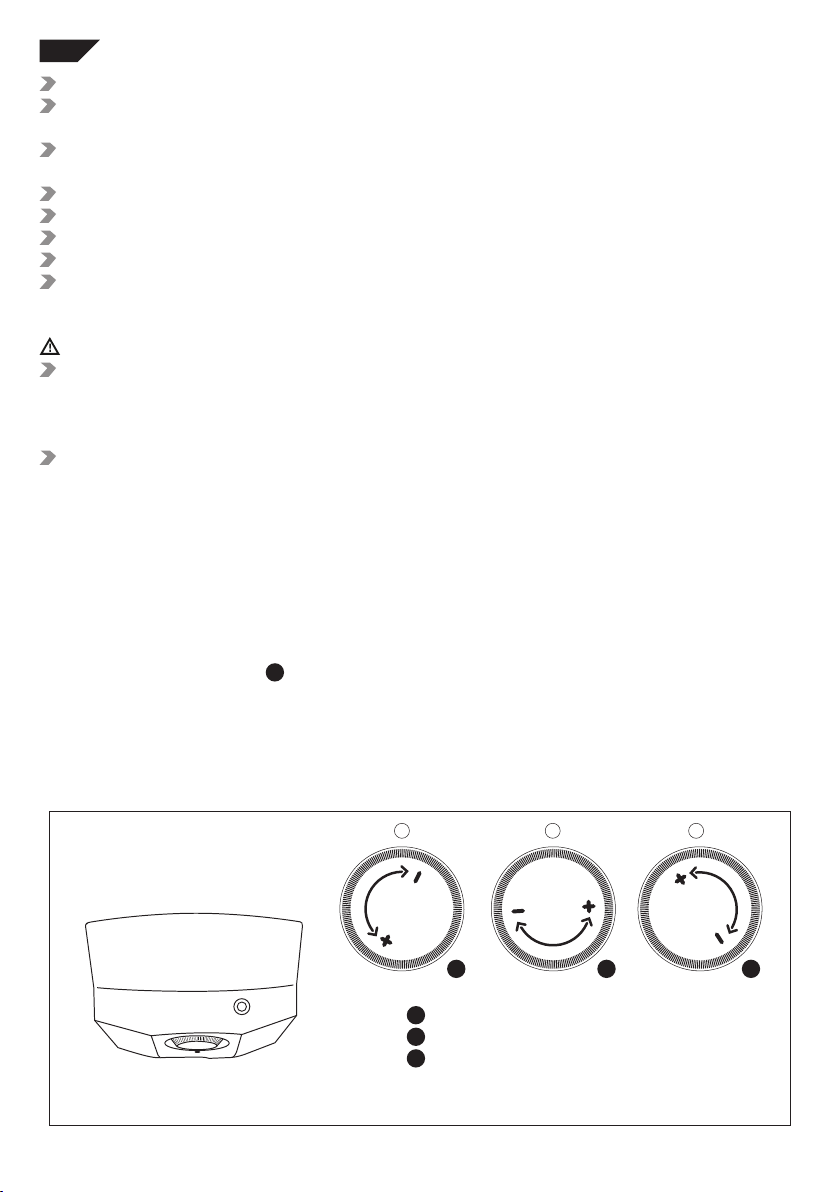

obr. 2: popis nastavení teploty ohřevu vody.
Ovládací panel termostatu:
1
Mrazuvzdorná pojistka od 4 do 10 oC
2
Ekonomický ohřev od 53 do 58 oC
3
Maximální ohřev od 75 do 80 oC
str. 4
321
POZNÁMKA:
Nastavením termostatu na polohu “ 2 ” “ (podle obrázku 2 na straně 4) dosáhnete
optimální teplotu ohřevu pro ekonomický provoz. Výrobce doporučuje nastavení
termostatu na polohu “
3
” (podle obrázku 2 na straně 4) pouze v případě
předpokládaného zvýšeného odběru teplé vody.

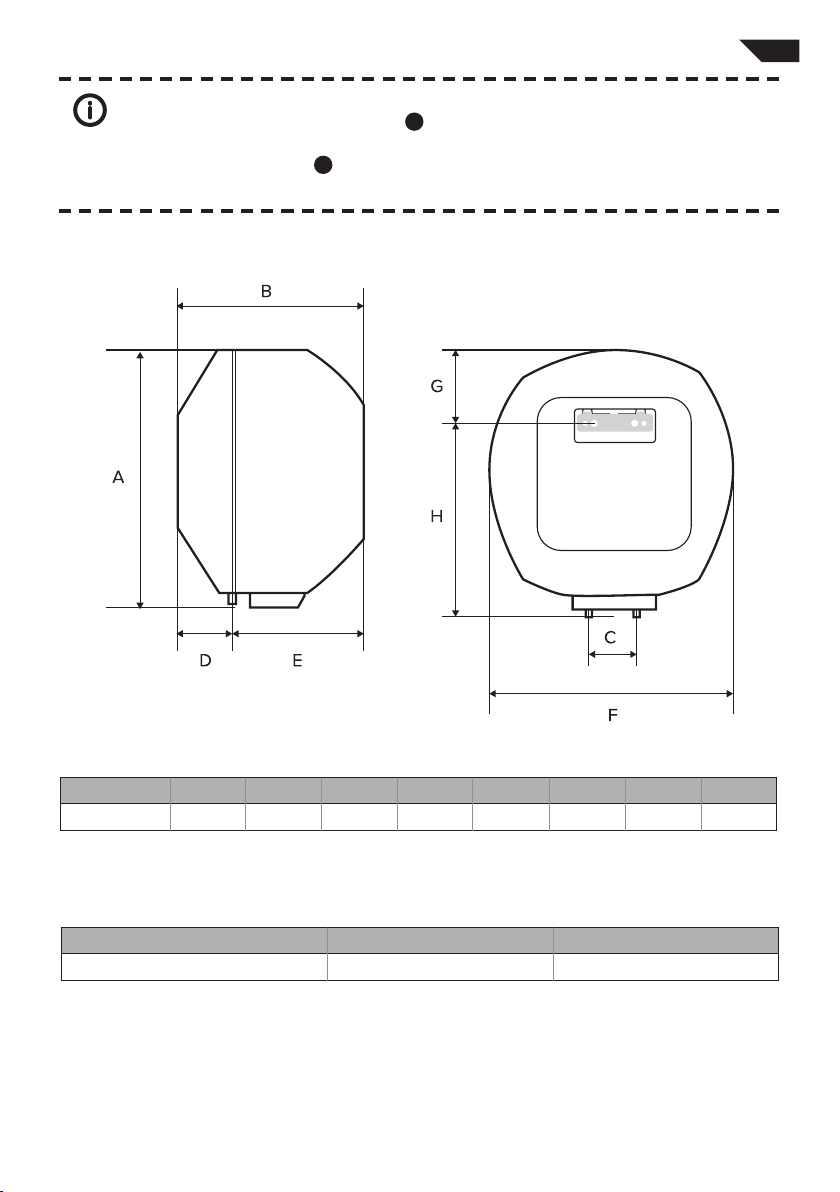

Rozměry:
CZ
Rozměry ohřívače
Typ
BD 30v
520
A
mm
325
Rozměry balení ohřívače
Typ
BD 30v
220
E
mm
475
F
mm
145
G
mm
375
H
mm
Váha
12,5 kg
B
mm
100
C
mm
105
D
mm
Rozměry kartónu
495 x 570 x 570 mm
str. 5
CZ
Tabulka technických údajů
Typ
Objem
Příkon
Proud
Napětí
o
Doba ohřevu z 10
Minimální pracovní tlak vody
Maximální pracovní tlak vody
Maximální teplota vody
Hmotnost prázdný
Stupeň krytí
Externí termostat
Připojovací kabel
C na 60 oC
Tabulka energetické účinnosti
Typ
Třída energetické účinnosti
Zátěžový profil
Roční spotřeba energie v kWh
Hladina akustického hluku dB
BD 30v
30 l
1500 W
6,5 A
230 V
1 h. 15 min.
0,02 MPa
0,6 MPa
o
C
75
11,2 Kg
IP X4
ANO
ANO, 1m dlhý
BD 30v
C
S
559
15
Tabulka vhodnosti použití
Typ
Objem
Umyvadlo
Sprcha
Vana
Počet osob v domácnosti
Legenda: tři symboly určují maximální vhodnost použití
BD 30v
30 l
1
Technická podpora, záruční a pozáruční servis pro ČR
INFOLINKA :
HAKL s r.o., Vajnorská 6, 900 28 Ivanka pri Dunaji, Slovenská republika
tel. / fax: 02 / 4594 4469, mob.: +421 910 923 196, web: www.hakl.sk
+420 731 222 398 Po-Pá: 8.00 - 16.00
