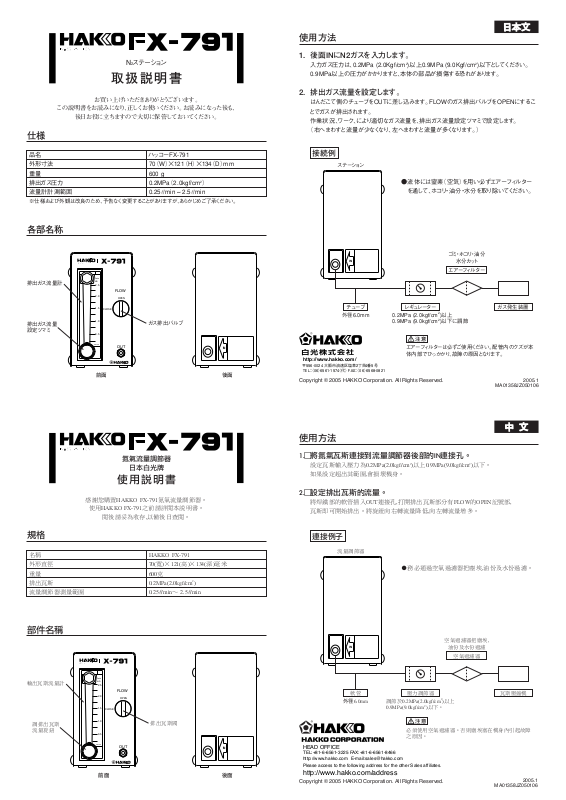

使用方法

日本文

N2ステーション

取扱説明書

お買い上げいただきありがとうございます。

この説明書をお読みになり､正しくお使いください。お読みになった後も、

後日お役に立ちますので大切に保管しておいてください。

仕様

品名
外形寸法
重量
排出ガス圧力
流量計計測範囲

※仕様および外観は改良のため、予告なく変更することがありますが、あらかじめご了承ください。

各部名称

l/min

排出ガス流量計

排出ガス流量
設定ツマミ

AIR

2.5

FLOW

2.0
OPEN

1.5

CLOSE

1.0

0.5

DWYER

OUT

前面 後面

ハッコーFX-791
70（W）×121（H）×134（D）mm
600g

0.2MPa（2.0kgf/cm2）

0.25l/min~2.5l/min

ガス排出バルブ

IN

1.後面INにN2ガスを入力します。

入力ガス圧力は、0.2MPa(2.0Kgf/cm2)以上0.9MPa(9.0Kgf/cm2)以下としてください。

0.9MPa以上の圧力がかかりますと、本体の部品が損傷する恐れがあります。

2.排出ガス流量を設定します。

はんだこて側のチューブをOUTに差し込みます。FLOWのガス排出バルブをOPENにするこ

とでガスが排出されます。

作業状況、ワーク、により適切なガス流量を、排出ガス流量設定ツマミで設定します。

（右へまわすと流量が少なくなり、左へまわすと流量が多くなります。）

接続例

ステーション

●流体には窒素（空気）を用い必ずエアーフィルター
を通して、ホコリ・油分・水分を取り除いてください。

IN

チューブ

外径6.0mm

http://www.hakko.com/

〒556-0024大阪市浪速区塩草2丁目4番5号

ＴＥＬ：[phone]（代）ＦＡＸ：[phone]

Copyright © 2005 HAKKO Corporation. All Rights Reserved.

レギュレーター

0.2MPa(2.0kgf/cm2)以上

0.9MPa(9.0kgf/cm2)以下に調節

注意

エアーフィルターは必ずご使用ください。配管内のクズが本
体内部でひっかかり、故障の原因となります。

ゴミ・ホコリ・油分

水分カット

エアーフィルター

ガス発生装置

MA01358JZ050106

2005.1

規格

名稱
外形直徑
重量
排出瓦斯
流量調節器測量範圍

部件名稱

氮氣流量調節器

日本白光牌

使用說明書

感謝您購置HAKKO FX-791氮氣流量調節器。

使用HAKKO FX-791之前請詳閱本說明書。

閱後請妥為收存,以備後日查閱。

HAKKO FX-791
70(寬)×121(高)×134(深)毫米
600克

0.2MPa(2.0kgf/cm2)

0.25l/min∼ 2.5l/min

使用方法

1.將氮氣瓦斯連接到流量調節器後部的IN連接孔。

設定瓦斯輸入壓力為0.2MPa(2.0kgf/cm2)以上0.9MPa(9.0kgf/cm2)以下。
如果設定超出其範圍,會損壞機身。

2.設定排出瓦斯的流量。

將焊鐵部的軟管插入OUT連接孔,打開排出瓦斯部分有FLOW的OPEN記號部,
瓦斯即可開始排出。將旋鈕向右轉流量降低,向左轉流量增多。

連接例子

流量調節器

●務必通過空氣過濾器把塵埃,油份及水份過濾。

IN

空氣過濾器把塵埃,

油份及水份過濾

空氣過濾器

中

文

輸出瓦斯流量計

調排出瓦斯
流量旋鈕

l/min

AIR

2.5

FLOW

2.0
OPEN

1.5

CLOSE

1.0

0.5

DWYER

OUT

前面 後面

排出瓦斯閥

軟管

外径6.0mm

IN

HEAD OFFICE

TEL:[phone] FAX:[phone]
http://www.hakko.com E-mail:[e-mail]

Please access to the following address for the other Sales affiliates.

壓力調節器

調節於0.2MPa(2.0kgf/cm2)以上

0.9MPa(9.0kgf/cm2)以下。

注意

必須使用空氣過濾器。否則塵埃塞在機身內引起故障
之原因。

瓦斯壓縮機

http://www.hakko.com/address

Copyright © 2005 HAKKO Corporation. All Rights Reserved.

MA01358JZ050106

2005.1

N2 STATION

Instruction Manual

Thank you for purchasing HAKKO FX-791 N2 Station.

Please read this manual before operating the HAKKO FX-791.

Keep this manual readily accessible for reference.

Specifications

Name

Outer dimensions

Weight

Pressure guage for discharged gas

Gas flow

*The specifications and design are subject to change without notice.

Part Names

HAKKO FX-791

70(W) × 121(H) × 134(D) mm

600g

0.2 MPa (2.0 kgf/cm2)

0.25l/min - 2.5l/min

English

OPERATION

1. Connect N2 gas to the IN connector on the rear.

Limit the input gas pressure at 0.2MPa (2.0kgf/cm2) to 0.9MPa (9.0kgf/cm2) to maximum.
If this limit is exceeded, parts for the main unit may be broken.

2. Set the flow rate of the discharged gas.

Connect the soldering iron tube into the OUT connector.
Open the gas discharge valve marked FLOW.
The gas will start being discharged.
Using the gas flow control knob, select the appropriate gas flow rate in accordance
with the application of soldering job.
(Turn the knob clockwise to reduce the gas flow and counterclockwise to increase
the gas flow.)

Connection example

Station

l Be sure to pass it through the air filter to

eliminate dust, oil, and water.

Flowmeter for
discharged gas

Gas flow
control knob

l/min

AIR

2.5

FLOW

2.0
OPEN

1.5

CLOSE

1.0

0.5

DWYER

OUT

Gas discharge
valve

IN

Front view Rear view

IN

Tube

Outer diameter:

6.0 mm

Control at 0.2MPa (2.0 kgf/cm2) to

0.9MPa(9.0 kgf/cm2) maximum.

Eliminate dust, oil, and water.

Regulator

CAUTION

Be sure to use the air filter. Otherwise, dust in the
piping may be stuck in the main unit and cause a
problem.

HEAD OFFICE

TEL:[phone] FAX:[phone]
http://www.hakko.com E-mail:[e-mail]

OVERSEAS AFFILIATES

U.S.A.: AMERICAN HAKKO PRODUCTS, INC.
TEL: [phone] FAX: [phone]
Toll Free (800)88-HAKKO

4 2 5 5 6

http://www.hakkousa.com
HONG KONG: HAKKO DEVELOPMENT CO., LTD.
TEL: [phone] FAX: [phone]
http://www.hakko.com.hk
E-mail:[e-mail]

SINGAPORE: HAKKO PRODUCTS PTE., LTD.
TEL: [phone] FAX: [phone]
http://www.hakko.com.sg
E-mail:[e-mail]

Please access to the following address for the other Sales affiliates.
http://www.hakko.com/address

Copyright © 2005 HAKKO Corporation. All Rights Reserved.

Air filter

Gas generator

MA01358JZ050106

2005.1
