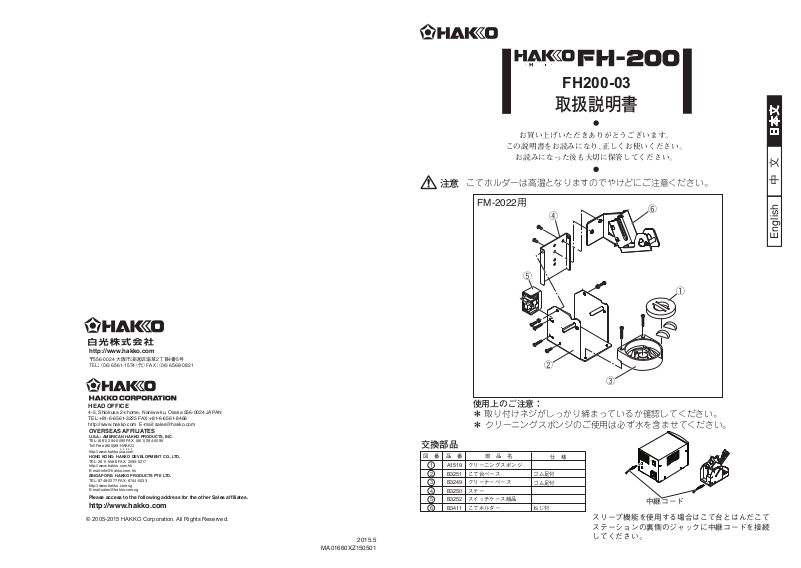

Hakko FH200-03 User Manual
FH200-03
取扱説明書
お買い上げいただきありがとうございます。
この説明書をお読みになり､正しくお使いください。
お読みになった後も大切に保管してください。
こてホルダーは高温となりますのでやけどにご注意ください。
注意
http://www.hakko.com
〒556-0024大阪市浪速区塩草2丁目4番5号
ＴＥＬ：（06）6561-1574（代）ＦＡＸ：（06）6568-0821
HEAD OFFICE
4-5, Shiokusa 2-chome, Naniwa-ku, Osaka 556-0024 JAPAN
TEL:+81-6-6561-3225 FAX:+81-6-6561-8466
http://www.hakko.com E-mail:sales@hakko.com
OVERSEAS AFFILIATES
U.S.A.: AMERICAN HAKKO PRODUCTS, INC.
TEL: (661) 294-0090 FAX: (661) 294-0096
Toll Free (800)88-HAKKO
4 2 5 5 6
http://www.hakkousa.com
HONG KONG: HAKKO DEVELOPMENT CO., LTD.
TEL: 2811-5588 FAX: 2590-0217
http://www.hakko.com.hk
E-mail:info@hakko.com.hk
SINGAPORE: HAKKO PRODUCTS PTE LTD.
TEL: 6748-2277 FAX: 6744-0033
http://www.hakko.com.sg
E-mail:sales@hakko.com.sg
Please access to the following address for the other Sales affiliates.
http://www.hakko.com
© 2005-2015 HAKKO Corporation. All Rights Reserved.
MA01660XZ150501
2015.5
交換部品
品 番
図 番
A1519
1
B3251
2
B3249
3
B3250
4
B3252
5
B3411
6
FM-2022用
④
⑥
⑤
①
②
③
使用上のご注意：
＊取り付けネジがしっかり締まっているか確認してください。
＊クリーニングスポンジのご使用は必ず水を含ませてください。
部 品 名
クリーニングスポンジ
こて台ベース
クリーナーベース
ステー
スイッチケース組品
こてホルダー
ゴム足付
ゴム足付
ねじ付
仕 様
中継コード
スリープ機能を使用する場合はこて台とはんだこて
ステーションの裏側のジャックに中継コードを接続
してください。
English 中文 日本文
FH200-03
圖號
1
2
3
4
5
6
FM-2022用
使用上的注意:
＊
編號
A1519
清潔海綿
B3251
焊鐵架底座
B3249
清潔器底座
B3250
支架
B3252
開關護套元件
B3411
焊鐵插架
部件名稱
④
⑥
⑤
For the FM-2022
④
⑤
①
②
③
②
③
⑥
①
*
PartNo.
附橡膠腳墊
附橡膠腳墊
附螺絲
規格
中繼線
ItemNo.
1
2
3
4
5
6
A1519
B3251
B3249
B3250
B3252
B3411
Partname
Cleaning sponge
Iron holder base
Cleaner base
Stay
Switch case assembly
Holder clip
Specifications
With rubber feet
With rubber feet
With screws
When using the sleep function, insert one end of the connecting cable
into the jack at the back of the iron holder and the other end into the jack
at the back of the soldering station to connect them.
Connecting cable
