Hakko C5016 User Manual

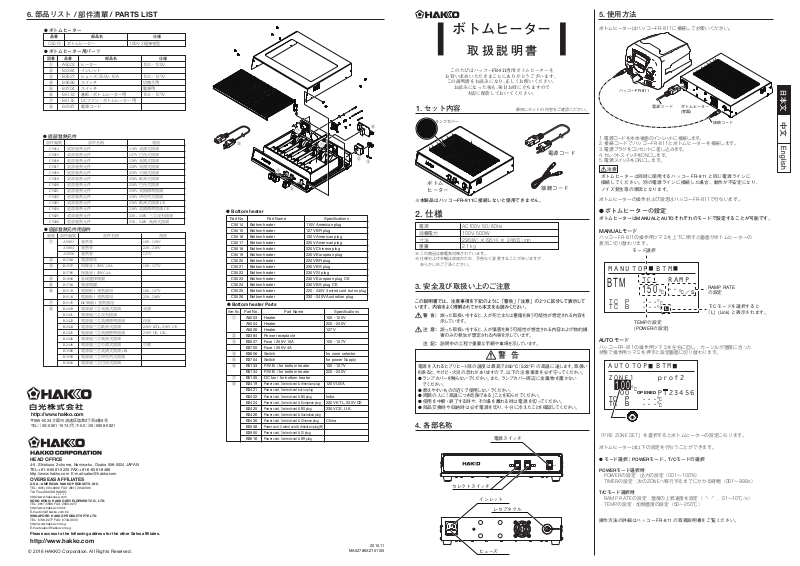

5. 使用方法6. 部品リスト/部件清單/ PARTS LIST

● ボトムヒーター

品番

C5013

ボトムヒーター

部品名

100V2極接地型

● ボトムヒーター用パーツ

図番

品番

①

A5003

②
③
④
⑤
⑥
⑦
⑧

ヒーター

B2384

インレット

B3527

ヒューズ/250V-10A

B3656

スイッチ

B3704

スイッチ

B5133

基板/ボトムヒーター用

B5135

DCファン/ボトムヒーター用

B2387

電源コード

部品名

100-120V

100-127V
切替え用
電源用
100-127V

● 底部發熱元件

部件編號

C5014
C5015
C5016
C5017
C5018
C5019
C5020
C5021
C5022
C5023
C5024
C5025
C5026

底部發熱元件
底部發熱元件
底部發熱元件
底部發熱元件
底部發熱元件
底部發熱元件
底部發熱元件
底部發熱元件
底部發熱元件
底部發熱元件
底部發熱元件
底部發熱元件
底部發熱元件

部件名稱

110V 美國式插頭
127V 巴西式插頭
120V 美國式插頭
220V 美國式插頭
220V 中國式插頭
220V 歐洲式插頭
220V 巴西式插頭
230V 英國標準插頭
230V 伊色列式插頭
230V 歐洲式插頭 CE
230V 英國標準插頭 CE
220 - 240V 三芯沒有插頭
230 - 240V 奧洲式插頭

● 底部發熱元件用部件

圖號

部件編號

①

A5003

發熱管

A5004

發熱管

A5026

②
③

④
⑤
⑥

⑦
⑧

發熱管

B2384

電源插座

B3527

保險絲 / 250V-10A

B3705

保險絲 / 250V-4A

B3656

區域選擇開關

B3704

電源開關

B5133

電路板 / 預熱器用

B5134

電路板 / 預熱器用

B5135

DC風扇 / 預熱器用

B2419

電源線三芯美國式插頭

B2421

電源線三芯沒有插頭

B2422

電源線三芯英國標準插頭

B2424

電源線三芯歐洲式插頭

B2425

電源線三芯英國標準插頭

B2426

電源線三芯奧洲式插頭

B2436

電源線三芯中國式插頭

B3508

電源線三芯美國式插頭 (B)

B3550

電源線三芯伊色列式插頭

B3616

電源線三芯巴西式插頭

部件名稱

100 - 120V
220 - 240V
127V

100 - 127V

100 - 127V
220 - 240V

美國

印度
220V KTL, 230V CE
230V CE, U.K.

中國

http://www.hakko.com

〒556-0024大阪市浪速区塩草2丁目4番5号

ＴＥＬ：[phone]（代）ＦＡＸ：[phone]

HEAD OFFICE

4-5, Shiokusa 2-chome, Naniwa-ku, Osaka 556-0024 JAPAN
TEL:[phone] FAX:[phone]
http://www.hakko.com E-mail:[e-mail]

OVERSEAS AFFILIATES

U.S.A.: AMERICAN HAKKO PRODUCTS, INC.

TEL: [phone] FAX: [phone]
Toll Free (800)88-HAKKO

4 2 5 5 6

http://www.hakkousa.com

HONG KONG: HAKKO DEVELOPMENT CO., LTD.

TEL: [phone] FAX: [phone]
http://www.hakko.com.hk
E-mail:[e-mail]

SINGAPORE: HAKKO PRODUCTS PTE LTD.

TEL: [phone] FAX: [phone]
http://www.hakko.com.sg
E-mail:[e-mail]

Please access to the following address for the other Sales affiliates.

http://www.hakko.com

© 2016 HAKKO Corporation. All Rights Reserved.

仕様

規格

仕様

規格

⑧

● Bottom heater

Part No.

C5014

C5015

C5016

C5017

C5018

C5019

C5020

C5021

C5022

C5023

C5024

C5025

C5026

Part Name

Bottom heater

Bottom heater

Bottom heater

Bottom heater

Bottom heater

Bottom heater

Bottom heater

Bottom heater

Bottom heater

Bottom heater

Bottom heater

Bottom heater

Bottom heater

● Bottom heater Parts

Item No.

Part No.

①

A5003

Heater

A5004

Heater

A5026

②
③

④
⑤
⑥

⑦
⑧

Heater

B2384

Power receptacle

B3527

Fuse / 250V-10A

B3705

Fuse / 250V-4A

B3656

Switch

B3704

Switch

B5133

P.W.B. / for bottom heater

B5134

P.W.B. / for bottom heater

B5135

DC fan / for bottom heater

B2419

Power cord, 3 wired cord & American plug

B2421

Power cord, 3 wired cord but no plug

B2422

Power cord, 3 wired cord & BS plug

B2424

Power cord, 3 wired cord & European plug

B2425

Power cord, 3 wired cord & BS plug

B2426

Power cord, 3 wired cord & Australian plug

B2436

Power cord, 3 wired cord & Chinese plug

B3508

Power cord, 3 wired cord & American plug (B)

B3550

Power cord, 3 wired cord & SI plug

B3616

Power cord, 3 wired cord & BR plug

④

⑦

⑤

Part Name

①

②

Specifications

110V American plug

127V BR plug

120V American plug

220V American plug

220V Chinese plug

220V European plug

220V BR plug

230V BS plug

230V SI plug

230V European plug CE

230V BS plug CE

220 - 240V 3 wired cord but no plug

230 - 240V Australian plug

Specifications

100 - 120V

220 - 240V

127V

100 - 127V

for zone selector

for power Supply

100 - 127V

220 - 240V

120V USA

India

220V KTL, 230V CE

230V CE, U.K.

China

MA02786XZ151105

⑥

③

2015.11

ボトムヒーター

取扱説明書

このたびはハッコーFR-811専用ボトムヒーターを

お買い求めいただきまことにありがとうございます。

この説明書をお読みになり､正しくお使いください。

お読みになった後も､後日お役に立ちますので

大切に保管しておいてください。

1. セット内容

ランプカバー

ボトム
ヒーター

※本製品はハッコーFR-811に接続しないと使用できません。

2. 仕様

電源
消費電力
寸法
重量

※この商品は静電気対策されています。
※仕様および外観は改良のため、予告なく変更することがありますが、

あらかじめご了承ください。

3. 安全及び取扱い上のご注意

電源を入れる とプリヒート 部の温度は最高で250℃（523℉）の 高温に達します。取扱い

を誤ると、やけど・火災の恐れがありま すの で、以下の注意事項を必ず守ってくだ さい 。

● ランプカバ ーを触ら な い で く だ さ い 。ま た 、ラ ン プ カ バ ー 周辺に金属物を置かない
でください。

● 燃えやすいものの近くで使用しないでくだ さい 。

● 周囲の人に「 高温につき危険で あ る 」こ と を 知らせてくだ さい 。

● 使用を中断・終了する時や 、そ の 場を離れる時は電源を切ってください。

● 部品交換時や収納時は必ず電源を切り、十分に冷えたことを確認してください。

4. 各部名称

AC100V50/60Hz
100V-500W
295(W)×66(H)×246(D)mm

2.1kg

電源スイッチ

セレクトスイッチ

インレット

レセプタクル

ヒューズ

最初にセットの内容をご確認ください。

接続コード

警告

HEATER SELECT

電源コード

ON

MAIN

OFF

ボトムヒーターはハッコーFR-811に接続してお使いください。

ハッコーFR-811

電源コード

ボトムヒーター
(背面)

接続コード

1. 電源コードを 本体後面の イ ン レ ット に 接続します。

2. 接続コードでハッコーFR-811とボトムヒーターを接続します。

3. 電源プラグ をコンセントに差し込みます。

4. セレクト ス イッチ を ONにします。

5. 電源スイッチをONにします。

注意

ボトムヒーターは同時に使用するハッコー FR-811 と同じ電源ラインに
接続してください。別の電源ラインに接続した場合、動作が不安定になり、
ノイズ発生等の原因となります。

ボトムヒーターの操作および設定はハッコーFR-811で行ないます。

● ボトムヒーターの設定

ボトムヒーターはMANUALとAUTOそれぞれのモードで設定することが可能です。

MANUALモード

ハッコーFR-811の操作用ツマミを上下に倒すと画面がボトムヒーターの
表示に切り替わります。

モード選択

MANU

BTM

TC P
TC B

AUTOモード

ハッコーFR-811の操作用ツマミを左右に回し、カーソルが温度に合った
状態で操作用ツマミを押すと設定画面に切り替わります。

AUTO

ZONE1

TC P
TC B

「PREZONESET」を選択するとボトムヒーターの設定になります。

ボトムヒーターは以下の設定を行なうことができます。

● モード選択：POWERモード、T/Cモードの選択

POWERモード選択時

・POWERの設定：出力の設定（001〜100％）
・TIMERの設定：次のZONEへ移行するまでにかかる時間（001〜999s）

T/Cモード選択時

・RAMPRATEの設定：温度の上昇速度を設定（--、01〜10℃/s）
・TEMPの設定：加熱温度の設定（50〜250℃）

操作方法の詳細はハッコー FR-811 の取扱説明書をご覧ください。

TOP BTM

TEMPの設定
(POWERの設定)

TOP BTM

100

º

C

TC

150

---

---

OPENED

---

---

RAMP

--

C

º

º

C

º

L

C

prof2

P12345600

º

C

º

C

C

／ S

º

の設定

T/C モードを選択すると

「L」(Link) と表示されます。

RAMPRATE

5. 使用方法

5. OPERATION

底部發熱元件

使用說明書

使用底部發熱元件前，請詳閱本使用說明書，正確使用。

1.包裝清單

底部發熱
元件

※底部發熱元件可通過連接線連接到HAKKO FR-811 上。

對底部發熱元件的設定在HAKKO FR-811 上進行。

2.規格

功率消耗

外形尺寸
重量

※本產品有防靜電處理。
※規格及外觀有可能改良變更，恕不先行通知。

3. 安全及使用上的注意事項

本說明書注意事項區分為如下之「警告」「注意」「注記」三者加以表示。

請充分了解其內容後再閱讀本文。

警　告：

濫用可能導致使用者死亡或負重傷。

注　意：

濫用可能導致使用者受傷或對涉及物體造成實質破壞。

注　記：

表示操作時必須注意之重點。

電源接通後，預熱部分的溫度最高可達到200℃（523℉）的高溫。
鑒於誤用可能導致灼傷或火患，請嚴格遵守以下事項。

● 切勿觸摸燈蓋。另外，請勿將金屬物品放置在燈蓋周圍。

● 切勿在易燃物體附近使用本產品。

● 通知周遭的人「高溫危險」。

● 使用暫停、結束或要離開時，應關閉電源。

● 更換零件或收藏時，務必關閉電源，並確認已充分冷卻。

4. 各部名稱

區域選擇開關

承蒙惠顧，謹致謝忱。

閱後請妥為收存，以備日後查閱。

首先請確認包裝內容。

100V - 500W 110V - 610W 120V - 730W
220V - 1130W 230V - 1240W
295(W) × 66(H) × 246(D) mm

2.1 kg

警 告

電源開關

HEATER SELECT

電源插座

連接器插座

電源線

連接線

ON

OFF

MAIN

底部發熱元件可利用連接線連接到HAKKO FR-811上。

HAKKO FR-811

電源線

1. 將電源線連接至主體後面的電源插孔。

2. 利用連接線連接HAKKO FR-811與底部發熱元件。

3. 將電源插頭插入插座。

4. 將區域選擇開關切至ON。

5. 將電源開關切至ON。

注意

請將底部發熱元件連接至與同時使用的 HAKKOFR-811 相同的電源線路上。
若連接至其他電源線路，將導致工作不穩定或產生噪音等。

利用HAKKO FR-811進行底部發熱元件的設定。

底部發熱元件（機背）

連接線

● 底部發熱元件的設定

可分別在MANUAL與AUTO模式下設定底部發熱元件。

MANUAL模式

將HAKKO FR-811的操作用旋鈕推至上下方向，畫面便會切換至底部發熱元件的顯示。

選擇模式

MANU

BTM

TC P
TC B

AUTO模式

將HAKKO FR-811的操作用旋鈕轉至左右方向，在游標選擇上溫度的狀態下壓下
操作用旋鈕後便會切換至設定畫面。

AUTO

ZONE1

TC P
TC B

選擇「PRE ZONE SET」後，便為底部發熱元件的設定。

底部發熱元件可進行以下設定。

● 選擇模式：選擇POWER模式、T/C模式

選擇POWER模式時

・設定POWER：設定輸出（001〜100%）
・設定TIMER：轉移至下一個ZONE為止所需的時間（001〜999s）

選擇T/C模式時

・設定RAMP RATE：設定溫度的上升速度（”- -”、01〜10℃/s）
・設定TEMP：設定加熱溫度（50〜250℃）

請參看 HAKKO FR-811 的使用說明書。

TOP BTM

設定TEMP
（設定POWER）

TOP BTM

100

º

C

TC

150

---

---

OPENED

---

---

RAMP

--

º

C

º

º

C

º

L

C

prof2

P12345600

º

C

º

C

C

／ S

設定RAMP RATE

選擇 T/C 模式後，便會顯示

「L(Link)」。

Bottom heater

Instruction Manual

ThankyouforpurchasingtheBottomheater.

PleasereadthismanualbeforeoperatingtheBottomheater.

Keepthismanualreadilyaccessibleforreference.

1. PACKING LIST

Lamp cover燈蓋

Bottom
heater

※The bottom heater (sold separately) can be connected to the HAKKO FR-811

with the connecting cable. Settings for the bottom heater are set using the

HAKKO FR-811.

2. SPECIFICATIONS

Power consumption

Effective heated area

Heater area dimensions

Dimensions

Weight (w/o cord)

* This product is protected against electrostatic discharge.
* Specifications and design are subject to change without notice.

100V-500W 110V-610W 120V-730W

220V-1130W 230V-1240W

190(W) × 80(D) mm (7.5 × 3.2 in.)

248(W) × 140(D) mm (9.8 × 5.5 in.)

295(W) × 66(H) × 246(D) mm (11.6 × 2.6 × 9.7 in.)

2.1 kg (4.6 lb.)

3. WARNINGS, CAUTIONS AND NOTES

Warnings, cautions and notes are placed at critical points in this manual to direct

the operator's attention to significant items. They are defined as follows:

WARNING:
CAUTION :

NOTE : A NOTE indicates a procedure or point that is important to the process

Failure to comply with a WARNING may result in serious injury or death.
Failure to comply with a CAUTION may result in injury to the operator,

or damage to the items involved. Two examples are given below.

being described.

WARNING

When powered, the preheater unit will become extremely hot, reaching possibly reaching
temperatures above 250℃ (523℉). Be sure of the following to avoid possible burns/fires
resulting from the failure to observe them.

●

Do not touch the lamp cover. Also, do not place a metal object around the lamp cover.

● Do not use the product near an object that may readily catch fire.

● Inform all individuals nearby that the "product can be extremely hot and can

pose a hazard."

● Turn off the product and check to be sure it has sufficiently cooled before

replacing a part or storing the product.

● The unit is for a counter or workbench use only.

4. PART NAMES

Powerswitch

Zoneselectorswitch

Powerreceptacle

Receptacle

Please check to make sure that all items
listed below are included in the package.

Power cord

Connecting cable

ON

MAIN

HEATER SELECT

OFF

The bottom heater can be connected to the HAKKO FR-811 with the connecting cable.

HAKKOFR-811

Powercord

1. Connect the power cord into the power receptacle on the back of the bottom

heater.

2. Connect the Hakko FR-811 and the bottom heater with the connecting cable.

3. Insert the power plug into a wall outlet.

4. Turn ON the applicable zone selector switch.

5. Turn on the power switch.

CAUTION

The bottom heater must be connected to the power supply line to which the

HAKKO FR-811 used in combination with the heater is connected. If each of

them is connected to a different power supply line, unstable operation may be
caused resulting in noise occurrence.

The bottom heater setting is made from the HAKKO FR-811.

Setting of bottom heater

●

Either MANUAL or AUTO mode can be enabled for the bottom heater.

Bottomheater
(back)

Connectingcable

MANUAL mode

In the HAKKO FR-811, flip the control knob up or down to display the screen

for the bottom heater.

Modeselection

MANU

BTM

TC P
TC B

TOP BTM

TC

150

---

---

TEMP setting

(POWER setting)

C

º

º

C

º

C

RAMP

--

L

C

／ S

º

RAMPRATE
setting

Selecting T/C mode displays

“L (Link).”

AUTO mode

Turn the control knob of the Hakko FR-811 to the right or left to put the cursor on

temperature. While selecting temperature, press the control knob to take you to the
setting screen.

AUTO

ZONE1

TC P
TC B

Selecting “PRE ZONE SET” allows you to make the setting for the bottom heater.

The following settings are available for the bottom heater.

● Mode selection: POWER mode or T/C mode

When POWER mode selected:

• POWER setting: Output setting (001 - 100%)

• TIMER setting: Period of time taken until the transition to the next zone completes
(001 – 999s)

When T/C mode selected:

• RAMP RATE setting: Setting of speed of temperature rise (“--“, 01 - 10°C/s)

• TEMP setting: Heat temperature setting (50 - 250°C)

RefertotheHAKKOFR-811instrucrtionmanual.

TOP BTM

100

º

C

OPENED

---

---

prof2

P12345600

º

C

º

C

保險絲

Fuse
