Page 1
Instrukcja obsługi
Pralka
HW70-B14929
HW70-B12929
PL
Page 2
Dziękujemy
PL
Dziękujemy za zakup produktu Haier.
Przed użyciem urządzenia prosimy o dokładne zapoznanie się z instrukcją. Instrukcja zawiera ważne informacje, które pomogą Ci uzyskać jak najlepszą pracę urządzenia i zapewnić bezpieczną i prawidłową instalację, użytkowanie i konserwację.
Instrukcję należy przechowywać w dogodnym miejscu, aby zawsze można było znaleźć w
niej informacje dotyczące bezpiecznego i prawidłowego korzystania z urządzenia.
W przypadku sprzedaży, przekazania lub pozostawienia urządzenia z powodu przeprowadzki należy przekazać również tę instrukcję, aby nowy właściciel mógł zapoznać się z
urządzeniem i ostrzeżeniami dotyczącymi bezpieczeństwa.
Legenda
Ostrzeżenie - Ważne informacje dotyczące bezpieczeństwa
Informacje i wskazówki ogólne
Informacje o środowisku
Utylizacja
Pomóż chronić środowisko naturalne i zdrowie ludzkie.
Wyrzuć opakowanie do stosownych pojemników do
recyklingu. Pomóż recyklingować odpady z urządzeń
elektrycznych i elektronicznych. Nie wyrzucaj urządzeń
oznaczonych tym symbolem razem z odpadami domowymi. Oddaj produkt do miejscowego zakładu recyklingu lub skontaktuj się z urzędem miasta.
OSTRZEŻENIE!
Ryzyko obrażeń lub uduszenia!
Wyciągnij wtyczkę z kontaktu. Odciąć przewód zasilający i wyrzucić go. Usuń zamek
drzwi, aby zapobiec zamknięciu się dzieci i zwierząt w urządzeniu.
2
Page 3
PL
1-Informacje dotyczące bezpieczeństwa ................................................................................... 4
2-Opis produktu ................................................................................................................................. 7
3-Panel kontrolny ............................................................................................................................... 8
4-Programy .......................................................................................................................................11
5-Zużycie ...........................................................................................................................................12
6-Codzienne używanie ................................................................................................................... 13
7-Pranie przyjazne środowisku .....................................................................................................18
8-Konserwacja i czyszczenie ........................................................................................................19
9-Rozwiązywanie problemów .......................................................................................................22
10-Instalacja ...................................................................................................................................... 25
11-Dane techniczne ....................................................................................................................... 29
Zawartość
12-Obsługa Klienta .........................................................................................................................30
3
Page 4
1-Informacje dot. bezpieczeństwa
Przed włączeniem urządzenia po raz pierwszy, przeczytaj poniższe
wskazówki dotyczące bezpieczeństwa!:
OSTRZEŻENIE!
Przed pierwszym użyciem
▶ Upewnij się, że urządzenie nie zostało uszkodzone podczas
transportu.
▶ Upewnić się,że usunięto wszystkie śruby transportowe.
▶ Usunąć wszystkie opakowania i trzymać je poza zasięgiem dzieci.
▶ Zawsze przenoś urządzenie z pomocą co najmniej dwóch osób,
ponieważ jest ciężkie.
Codzienne użytkowanie
▶ Urządzenie to może być używane przez dzieci w wieku od lat 8
lub starsze, osoby z obniżoną sprawnością zyczną, zmysłową
lub umysłową, niemające doświadczenia i wiedzy, o ile są one
nadzorowane lub poinstruowano je, jak korzystać z tego urządzenia w bezpieczny sposób i zdają sobie sprawę z możliwych
niebezpieczeństw.
▶ Nie pozwalaj dzieciom poniżej 3 roku życia zbliżać się do urzą-
dzenia, chyba że są pod stałym nadzorem.
▶ Dzieci nie powinny bawić się tym urządzeniem.
▶ Nie pozwalać dzieciom i zwierzętom na podchodzenie do urzą-
dzenia, gdy drzwiczki są otwarte.
▶ Środki piorące przechowywać poza zasięgiem dzieci.
▶ Aby zapobiec splątaniu się pranych rzeczy, należy pozapinać
zamki, naprawić luźne nitki i uważać na małe przedmioty. W razie
potrzeby skorzystać z odpowiedniej torebki lub siatki.
▶ Nie dotykać urządzenia mokrymi lub wilgotnymi rękami albo sto-
pami lub gdy jesteś boso.
▶ Nie zakrywać ani nie przykrywać niczym urządzenia w trakcie
pracy lub po zakończonej pracy, aby umożliwić odparowanie
wilgoci.
▶ Nie umieszczać ciężkich przedmiotów ani źródeł ciepła lub wil-
goci na urządzeniu.
▶ Nie używać ani nie przechowywać łatwopalnych detergentów ani
środków do prania chemicznego w pobliżu urządzenia.
▶ Nie używać żadnych łatwopalnych sprayów w pobliżu urządzenia.
▶ Nie prać odzieży, która wcześniej była czyszczona przy użyciu
rozpuszczalnika, jeśli przed praniem taka odzież nie była suszona
na świeżym powietrzu.
4
PL
Page 5
PL
OSTRZEŻENIE!
1-Informacje dot. bezpieczeństwa
Codzienne użytkowanie
▶ Nie wyjmować ani nie wkładać wtyczki w pobliżu łatwopalnego gazu
▶ Materiałów z pianki gumowej lub gąbki nie prać w wysokich tempera-
turach.
▶ Nie prać rzeczy zabrudzonych mąką.
▶ Nie otwierać szuady na detergent w trakcie jakiegokolwiek cyklu
prania.
▶ Nie dotykać drzwiczek w trakcie prania, ponieważ mocno się nagrze-
wają.
▶ Nie otwierać drzwi, jeśli poziom wody znajduje się wyraźnie nad otwo-
rem drzwiowym.
▶ Nie otwierać drzwiczek siłą. Drzwiczki są wyposażone w urządzenie
samozamykające i otworzą się wkrótce po zakończeniu procesu prania.
▶ Po każdym praniu i przed wykonaniem jakiejkolwiek rutynowej konser-
wacji należy wyłączyć urządzenie i odłączyć je od sieci, aby zaoszczędzić energię elektryczną i zapewnić bezpieczeństwo.
▶ Podczas odłączania urządzenia trzymaj za wtyczkę, a nie za przewód.
Konserwacja/utrzymywanie w czystości
▶ Upewnij się, że dzieci są nadzorowane podczas czyszczenia i konser-
wacji urządzenia.
▶ Przed podjęciem jakichkolwiek rutynowych prac konserwacyjnych
odłącz urządzenie od zasilania elektrycznego.
▶ Utrzymywać w czystości dolną część otworu drzwiowego, a także
otwierać drzwiczki i szuadę na detergent, jeśli urządzenie nie jest
używane. Zapobiegnie to powstawaniu nieprzyjemnych zapachów.
▶ Nie stosuj rozpylacza wodnego ani pary wodnej do czyszczenia urzą-
dzenia.
▶ Jeśli kabel zasilania jest uszkodzony, musi on zostać wymieniony
przez producenta, serwisanta lub inną wykwalikowaną osobę w celu
uniknięcia niebezpieczeństwa.
▶ Nie próbować samodzielnie naprawiać urządzenia. W przypadku na-
prawy, prosimy o kontakt z działem obsługi klienta.
▶ Usuń z urządzenia wszystkie obce przedmioty, takie jak metalowe
przedmioty, chemikalia, delikatne towary, zapalone świece, zapalone
papierosy itp.
5
Page 6
1-Informacje dot. bezpieczeństwa
OSTRZEŻENIE!
Instalacja
▶ Urządzenie powinno być umieszczone w dobrze wentylowanym
miejscu. Takie miejsce powinno zapewniać możliwość swobodnego
otwierania drzwiczek na oścież.
▶ Nigdy nie należy instalować urządzenia na zewnątrz w wilgotnym miej-
scu lub w stree, która może być narażona na wycieki wody, takie jak
pod lub w pobliżu zlewu. W przypadku wystąpienia takiego przecieku
należy odciąć zasilanie i umożliwić urządzeniu wyschnięcie w sposób
naturalny.
▶ Urządzenie instalować i używać w warunkach temperaturowych powy-
żej 5°C.
▶ Nie ustawiać urządzenia bezpośrednio na dywanie lub blisko ściany lub
mebli.
▶ Nie instaluj urządzenia w miejscu narażonym na bezpośrednie dzia-
łanie promieni słonecznych lub w pobliżu źródeł ciepła (np. pieców,
grzejników).
▶ Upewnij się, że informacje elektryczne na tabliczce znamionowej są
zgodne z zasilaniem. Jeśli tak nie jest, skontaktuj się z elektrykiem.
▶ Nie używaj adapterów wtyczek i przedłużaczy.
▶ Używać tylko kabli elektrycznych i węża dołączonych do zestawu.
▶ Upewnij się, aby nie uszkodzić kabla elektrycznego i wtyczki. Jeśli jest
uszkodzony jego wymiany musi dokonać elektryk.
▶ Używaj oddzielnego i uziemionego gniazdka, które jest łatwo dostęp-
ne po instalacji. Urządzenie musi być uziemione.
Tylko dla Wielkiej Brytanii: Kabel zasilający urządzenie jest wyposażony we wtyczki z 3 bolcami (z uziemieniem), która pasuje do standardowego gniazda z 3 przewodami (z uziemieniem). Nigdy nie odcinaj albo
wyjmuj trzeciego bolca (uziemiającego). Po zainstalowaniu urządzenia, wtyczka powinna być dostępna.
▶ Upewnij się, że złącza węży i przyłącza są solidne i nie ma wycieków.
PL
Przeznaczenie
Urządzenie jest przeznaczone do prania rzeczy nadających się do prania
w pralce. Za każdym razem należy postępować zgodnie z instrukcjami podanymi na metce odzieży. Urządzenie zostało zaprojektowane do użytku
domowego wewnątrz pomieszczeń. Nie jest ono przeznaczone do zastosowania komercyjnego.
Zmiany i modykacje urządzenia nie są dozwolone. Używanie niezgodne z
przeznaczeniem może spowodować zagrożenia i utratę wszystkich praw
gwarancyjnych.
6
Page 7
PL
T1
T2
T3
T4
HW110-B14979U1
Haier
A
54
kWh
100
11,0
kg
3:58 56
L
ABCDEFG
70
dB
A
BCD
2019/2014
2-Opis produktu
Uwaga:
Z powodu zmian technicznych i różnych modeli, ilustracje w tym i następnych rozdziałach mogą się różnić od modelu.
2.1 Zdjęcie urządzenia
Przód (rys. 2-1): Tył (rys. 2-2):
1 Szuada na deter-
gent/
środek zmiękczający
2 Blat
3 Pokrętło wyboru
programu
4 Panel
2-1
5 Drzwi pralki
6 Klapka ser-
wisowa
7 Regulowane
nóżki
2-2
1 Śruby transportowe (T1-T4)
2 Pokrywa tylna
3 Śruby pokrywy tylnej (7EA)
4 Kabel zasilania
5 Wąż spustowy
6 Zawór podawania wody
2.2 Akcesoria
Sprawdzić akcesoria i literaturę zgodnie z niniejszą listą (Rys. 2-3):
2x
2x
2-3
Activity25%
Zespół
węża wloto-
wego
6 zaślepek Uchwyt
węża
spusto-
wego
Podkładki
redukujące
hałas
Karta
gwarancyjna
10 LAT
GWARANCJI
NA CZĘŚCI
Instrukcja
użytkowania
Etykieta
energety-
czna
Naklejka
z dozowaniem
detergentu
7
Page 8
3-Panel kontrolny
3-1
Anti-crease
Duvet
Baby Ca re
Shirt
Refresh
Quick 15’
Cotton 20°C
Eco 40-60
PL
Fast
1 Pokrętło wyboru programu
2 Wyświetlacz
3 Szuada na detergent / płyn
do płukania
4 Przyciski funkcyjne
5 Przycisk „Start/Pauza”
Uwaga: Sygnał dźwiękowy
Sygnał dźwiękowy rozbrzmiewa w następujących przypadkach:
▶ przy wciskaniu przycisku
▶ na zakończenie programu
▶ przy przekręcaniu pokrętła wyboru programu
W razie potrzeby można wyłączyć sygnał dźwiękowy. Więcej informacji w rozdziale
CODZIENNE UŻYWANIE (patrz: str. 17 6.13).
3-2
3.1 OFF
Obróć pokrętło do dowolnej pozycji (z wyjątkiem OFF),
aby uruchomić urządzenie. Ustaw pokrętło w pozycji
OFF, aby wyłączyć urządzenie (rys. 3-2).
3-3
Duvet
Baby Ca re
Shirt
Refresh
Quick 15’
Cotton 20°C
Eco 40-60
Fast
3.2 Wybór programu
Przekręcając pokrętło (rys. 3-3) można wybrać jeden z
15 programów (nie dotyczy OFF), zostaną wyświetlone
ustawienia domyślne.
3.3 Wyświetlacz
3-4
Anti-crease
8
Wyświetlacz (Rys. 3-4) pokazuje następujące informacje:
▶ Czas prania
▶ Opóźnienie czasu zakończenia
▶ Kody błędów informacje serwisowe
▶ Przyciski funkcyjne i przycisk „Start/Pauza”
▶ Pranie parowe
▶ Blokowanie drzwiczek
▶ Blokada rodzicielska
Page 9
PL
3-6
3.5.2 3.5.4
3-5
1
2
5
3
4
3-Panel kontrolny
3.4 Szuada na detergent
Po otwarciu szuady dozownika widać trzy komponenty (rys.
3-5):
1: Przegródka na proszek lub płynny detergent
2: Klapka wyboru detergentu, podnieś dla detergentu w
proszku, zostaw na dole dla detergentu w płynie.
3: Przegródka na środek dezynfekujący.
4: Przegródka na zmiękczacz.
5: Zatrzask blokujący - naciśnij, aby wysunąć szuadę dozownika
Zalecenia dotyczące rodzaju detergentów
są zgodne z temperaturami prania.
Zapoznaj się z instrukcją umieszczoną na detergencie (patrz
str. 11).
3.5 Przyciski funkcyjne
3.5.1
3.5.3
Przyciski funkcji (rys. 3-6) umożliwiają wybór dodatkowych
opcji wybranego programu prania przed jego rozpoczęciem. Zostaną wyświetlone powiązane wskaźniki. Wszystkie
opcje zostaną wyłączone po wyłączeniu urządzenia lub po
ustawieniu nowego programu. Jeśli przycisk ma wiele opcji,
Anti-crease
odpowiednią opcję można wybrać naciskając ten przycisk
odpowiednia liczbę razy. Po dotknięciu przycisków, gdy są
podświetlone na jasno, funkcja jest wybrana.
Uwaga: Ustawienia fabryczne
W celu osiągnięcia najlepszych rezultatów dla każdego z programów, rma Haier zdeniowała
określone ustawienia domyślne. W przypadku braku specjalnych wymagań, zaleca się korzystanie
z ustawień domyślnych.
3.5.1 - Przycisk funkcji „Opóźnienie“
Naciśnij ten przycisk (rys. 3-7), aby uruchomić program
z opóźnieniem. Opóźnienie czasu zakończenia można
zwiększać stopniowo co 30 min. od 0,5 do 24 godz. (czas
zakończenia będzie dłuższy niż oryginalny czasu programu)
Na przykład: wyświetlany czas 6:30 oznacza, że cykl programu
zakończy się za 6 godz. 30 min. Aby aktywować opóźnienie
czasowe, należy dotknąć przycisku „Start/Pauza”. Funkcja
niedostępna dla programu „wirowanie” i „odświeżanie“.
3.5.5
3-5
3-6
3-7
Uwaga: Płyn do prania
Jeśli korzystasz z płynu do prania, nie zaleca się stosowania funkcji opóźnienia czasu zakończenia.
3.5.2-Przycisk funkcji „Ochrona przed zagnieceniami”
W przypadku programów, które mogą wybrać funkcję „Ochrona przed zagnieceniami” (rys. 3-8), naciśnij przycisk „Ochrona
przed zagnieceniami”, aby wybrać tę funkcję, a odpowiednia
ikona zostanie podświetlona. Naciśnij ponownie lub wybierz
inny program, aby anulować funkcję. Maksymalna prędkość
wirowania w funkcji „Ochrona przed zagnieceniami”, zostanie
ustawiona na 800 obr./min. Po wirowaniu, pralka utrzymuje przerywaną pracę, aby strząsnąć ubrania, co zapobiega
pleśni i nieprzyjemnemu zapachowi, pomaga zmniejszyć zagniecenia i sprawić, że po rozwieszeniu są gładsze. Podczas
pracy wyświetlacz LED pokaże „- ” „ -- ” „ --- ” „ ---- ”, a faza
ta trwa maksymalnie 12 godzin, aby zakończyć program o w
każdej chwili należy nacisnąć przycisk „Start/Pauza”.
Anti-crease
3-8
9
Page 10
3-Panel kontrolny
PL
3-9
3-10
3-11
3-12
3-13
3-14
Anti-crease
3.5.3 Przycisk funkcji „Temp.”
Wciśnij ten przycisk (rys. 3-9), aby zmienić temperaturę
programu prania. Jeśli żadna wartość nie jest podświetlona (wyświetlacz „--”), woda nie będzie podgrzana.
3.5.4 Przycisk funkcji „Prędkość“
Wciśnij ten przycisk (rys. 3-10), aby zmienić lub
odznaczyć wirowanie programu. Jeśli żadna wartość
nie jest podświetlona na ekranie „0”, pranie nie zostanie odwirowane.
3.5.5 Przycisk „Dodatkowe płukanie”
Wcisnąć ten przycisk (Rys. 3-11), aby bardziej intensywnie wypłukać pranie w czystej wodzie. Funkcja zalecana osobom ze skórą wrażliwą. Można wybrać od zera
do trzech dodatkowych cykli poprzez kolejne naciśnięcie przycisku. Pojawiają się one na wyświetlaczu, oznaczone symbolem P--0/P--1/P--2/P--3. Wyświetlane
są różne opcje programu.
3.6 Przycisk „Start/Pauza”
Delikatnie wcisnąć ten przycisk (rys. 3-12), aby uruchomić lub przerwać aktualnie wyświetlany program.
W trakcie ustawiania programu oraz w trakcie samego
programu kontrolka LED nad przyciskiem będzie się
świecić lub będzie migać, jeśli program został przerwany.
3.7 Blokada klawiszy
Wybierz program, a następnie go uruchom, przytrzymaj jednocześnie przycisków „Opóźnienie” i „Ochrona przed zagnieceniami” (rys. 3-13) przez 3 sekundy,
aby zablokować wszystkie elementy panelu przed aktywacją oraz wyświetlacz . Aby odblokować należy
ponownie nacisnąć dwa przyciski. Wskaźnik blokady
rodzicielskiej zapala się, gdy jest włączona. Funkcja jest
opcjonalna, gdy urządzenie jest uruchomione.
Na wyświetlaczu pojawi się napis CLOI - (rys. 3-14), jeśli zostanie wciśnięty przycisk, w momencie aktywacji
blokady klawiszy. Zmiana nie zostanie wprowadzona.
Uwaga: Procedura polega na sprawdzeniu liczby cykli wykonanych przez
urządzenie.
Procedura: w trybie czuwania wybierz najpierw program „bawełna”, a następnie jednocześnie naciśnij „temp.” i „prędkość”, przez 2 sekundy wyświetli się liczba uruchomionych
cykli, a następnie pojawi się interfejs gotowości. Skumulowane cykle pracy dodają 1 po
zakończeniu programu. Przepracowane cykle zostaną wyświetlone w systemie szesnastkowym, jeśli jest to wartość powyżej 9999.
10
Page 11
PL
Cotton
Mix
•
Tak,
Opcjonalnie, / Nie
º
4-Programy
Przegrody w szuadzie na deter-
1
2
2
gent:
Detergent
1
2
Środek zmiękczający lub pie-
lęgnacyjny
Maksy-
malna
wność
Program
Bawełna
Syntetyki
Mieszane
Kołdra
AllergyCare
Dziecięce
Koszula
Wirowanie
ECO-40-60
Bawełna
Delikatne
Wełna
Szybkie
Szybkie 15
Odświeżanie
* Woda nie jest podgrzewana.
1)
Wybierz temperaturę prania 90°C tylko do prania ubrań o specjalnych wymogach higienicznych
2)
Zmniejszyć ilość detergentu w związku ze skróceniem czasu prania.
Dizajn i specykacje mogą ulec zmianie bez powiadomienia w celu poprawy jakości.
20°C
2)
3)
Temperatura
łado
1)
w kg w °C
7 * do 90 40
7 * do 60 40
4 * do 60 30
4 * do 40 30
7 * do 90 60
4 * do 90 60
2.5 * do 40 40
7
7
7
2 * do 30 30
2 * do 40 *
7 * do 40 40
2 * do 40
1
2)
zakres
do wy-
boru 1 2 Rodzaj tkaniny
/ / / /
/ /
/ /
/ / / /
Ustawienia
wstępne
•
•
•
•
•
•
•
•
•
•
•
•
*
•
Bawełna 1400
º
Syntetyki lub mieszane 1200
º
Lekko zabrudzone pranie mieszane, baweł-
º
niane i syntetyczne
Pościel 800
º
Bawełna 1000
º
Bawełna / Syntetyczne 1000
º
Bawełna / Syntetyczne 1000
º
Wszystkie materiały 1000
/
º
Bawełna 1000
º
Pranie delikatne i jedwab 600
º
Materiały, które można
prać w pralce, wykonane z wełny lub zawiera-
º
jące wełnę
Bawełna / Syntetyczne 1000
º
Bawełna / Syntetyczne 1000
º
Bawełna / Syntetyczne /
Wstępnie
ustawiona
prędkość
wirowania
w obr/min
1000
/ / /
800 /
Funkcja
Ochrona przed
zagnieceniami
º º º
º º º
º º º
º º º
º º º
º º º
º º º
º
º º º
º º º
º º º
º º º
/ / /
Dodatkowe
płukanie
/ /
º º
Opóźnienie
º
11
Page 12
5-Zużycie
PL
Zeskanuj kod QR na etykiecie energetycznej, aby uzyskać informacje na temat zużycia
energii.
Rzeczywiste zużycie energii może różnić się od deklarowanego w zależności od lokalnych
warunków.
Uwaga: Automatyczne ważenie
Urządzenie jest wyposażone w rozpoznawanie wagi. Przy niewielkim załadowaniu bębna
pralki, w niektórych programach ustawienia poboru energii, wody i czas prania zostaną
automatycznie zredukowane. Domyślny czas wyświetlania może się różnić w zależności
od wagi wsadu, w przypadku programu „Mieszane, Syntetyczne, Bawełna, Bawełna 20°C,
Eko 40-60”.
Informacje orientacyjne (zgodnie z rozporządzeniem Komisji (UE) 2019/2023):
Maks. tem-
peratura
(°C)
Ładowność
znamionowa
7 kg
Wartości podane dla programów innych niż program Eco 40-60 oraz cyklu prania i suszenia mają
jedynie charakter orientacyjny.
Program
Eko 40-60 7.0 03:38 0.680 62.0 30 1400 53.2
Eko 40-60 4.0 02:45 0.475 40.0 30 1400 53.0
Eko 40-60 2.0 02:40 0.245 28.0 25 1400 55.0
Bawełna
20°C
Bawełna
60°C
Wełna 30°C 2.0 00:45 0.350 38.0 30 800 37.0
Szybkie 15’
30°C
(kg) (GG:MM) (kWh/cykl)
7.0 01:00 0.320 75.0 20 1000 65.0
7.0 01:40 1.800 75.0 57 1400 55.0
2.0 00:23 0.350 38.0 30 1000 65.0
(l/cykl)
Rzeczywi-
sta
prędkość
(obr./min)
Wilgotność
resztkowa
(%)
12
Page 13
PL
8-7
6-Codzienne używanie
6.1 Zasilanie
Podłącz pralkę do zasilania (220V do 240V~/50Hz; rys.
6-1). Zobacz także rozdział Instalacja (patrz s. 28)
6-1 6-2
6.2 Podłączenie wody
▶ Przed podłączeniem sprawdź czystość i drożność
doprowadzenia wody.
▶ Odkręcić kran (rys. 6-2).
Uwaga: Szczelność
Przed użyciem sprawdź szczelność połączeń między kranem a wężem doprowadzającym wodę, odkręcając kran.
6.3 Przygotowywanie prania
▶ Posortować ubrania według materiałów (baweł-
na, syntetyczne, wełna lub jedwab) i stopnia zabrudzenia (rys. 6-3). Należy zwrócić uwagę na
instrukcje dotyczące pielęgnacji,umieszczone na
metkach ubrań.
▶ Oddziel rzeczy białe od kolorowych. Materiały ko-
lorowe wybrać najpierw ręcznie w celu sprawdzenia, czy nie farbują.
▶ Opróżnić kieszenie (klucze,monety itp.) i zdjąć
twardsze elementy ozdobne (np. broszki).
▶ Odzież bez obszytych rąbków, rzeczy delikatne i
cienkie tkaniny, takie jak cienkie zasłony, powinny
być umieszczone w torebce do prania w celu ich
ochrony (lepsze byłoby pranie ręczne lub chemiczne).
▶ Zasunąć zamki, zapiąć rzepy i haftki, upewnić się,
że guziki są dobrze przyszyte.
▶ W torebkach do prania umieścić delikatne rzeczy
takie jak ubrania bez obszytych rąbków, delikatną bieliznę i małe przedmioty jak skarpetki,paski,
staniki itp.
▶ Rozłożyć duże tkaniny jak prześcieradła czy po-
ściel.
▶ Dżinsy i materiały drukowane, zdobione lub moc-
no barwione przewrócić na lewą stronę. W miarę
możliwości prać je oddzielnie.
6-3
UWAGA!
Przedmioty nie wykonane z tkanin ani dzianin, jak również małe, obluzowane lub o
ostrych krawędziach, mogą być przyczyną awarii i uszkodzenia zarówno odzieży jak i
urządzenia.
13
Page 14
6-Codzienne używanie
6.4 Tabela dbałości o pranie
Pranie
Prać w temp. do 95°C
program normalny
Prać w temp. do 40°C
program normalny
Prać w temp. do 30°C
program normalny
Prać ręcznie w temp.
maks. 40°C
Wybielanie
Dozwolony dowolny
wybielacz
Suszenie
Możliwość suszenia w
suszarce bębnowej
w temperaturze normalnej
Rozwiesić do suszenia Suszyć na płasko
Prać w temp. do
60°C
program normalny
Prać w temp. do
40°C
program łagodny
Prać w temp. do
30°C
program łagodny
Nie brać
Tylko wybielacz
tlenowy/
bez chloru
Możliwość suszenia
w suszarce bębnowej
w niższej temperaturze
PL
Prać w temp. do 60°C
program łagodny
Prać w temp. do 40°C
program bardzo
łagodny
Prać w temp. do 30°C
program bardzo
łagodny
Nie wybielać
Nie suszyć w suszarce
Prasowanie
|Prasować w tempera-
turze maksymalnej
do 200°C
Nie prasować
Prasować w temperaturze umiarkowanej do 150°C
Prasować w niskiej
temperaturze do
110°C bez użycia
pary (prasowanie parowe może spowodować nieodwracalne uszkodzenia)
Profesjonalna pielęgnacja tkanin i dzianin
Pranie chemiczne w
tetrachloroetylenie
Profesjonalne czyszczenie na mokro
Pranie chemiczne w
węglowodorach
Nie stosować profesjonalnego czyszczenia na mokro
Nie prać chemicznie
6.5 Ładowanie urządzenia
▶ Umieszczaj rzeczy do prania w pralce jedna po drugiej.
▶ Nie przeładuj urządzenia. Zwróć uwagę na różne wartości maksymalnego załado-
wania pralki w różnych programach! Zasada kciuka przy maksymalnym załadowaniu:
Między praniem a górną częścią bębna należy zachować odległość 6 cali.
▶ Ostrożnie zamknij drzwi. Upewnij się, że nie przytrzaśnięto żadnej części ubrania.
14
Page 15
PL
Cotton
Mix
6-Codzienne używanie
6.6 Wybór detergentu
▶ Skuteczność i wydajność prania określana jest przez jakość używanego detergentu.
▶ Używać tylko takich detergentów, które zostały dopuszczone do użytku w pralce.
▶ W razie potrzeby używać specjalnych detergentów, np. do wełny lub materiałów syn-
tetycznych.
▶ Zawsze przestrzegać zaleceń producenta detergentu.
▶ Nie stosować środków do prania chemicznego takich jak trichloroetylen i podobnych
produktów.
Wybór najlepszego detergentu
Rodzaj detergentu
Program
Bawełna
Syntetyki
Mieszane
Kołdry
Antyalergiczne
Dziecięce
Koszula
Wirowanie
Eko 40-60
Wełna 20°C
Delikatne
Wełna
Szybkie
Szybkie 15’
Odświeżanie
Uniwersalny Kolorowe Delikatne Specjalny Zmiękczacz
L/P L/P - - o
- L/P - - o
L L/P - - o
- - L L/P -
L/P L/P - - o
- - L/P L/P o
L/P L/P - - o
- - - - -
L/P L/P - - o
L/P L/P - - o
- - L/P L/P o
- - L/P L/P o
L/P L - - o
L L - - o
- - - - -
L = żel/płyn do prania P = proszek do prania O = opcjonalnie _ = bez detergentu
Jeśli korzystasz z płynu do prania, nie zaleca się stosowania funkcji opóźnienia czasowego.
Zalecamy stosowanie:
▶ Proszku do prania: 20°C do 90°C* (najlepiej stosować: 40-60°C)
▶ Detergentu do kolorów: 20°C do 60°C (najlepiej używać: 30-60°C)
▶ Detergent do wełny/delikatnych rzeczy: 20°C do 30°C (= najlepiej stosować:)
* Temperaturę 90°C wybierać tylko do prania o specjalnych wymogach higienicznych
* Jeśli wybierzesz temperaturę wody 60°C lub wyższą, zalecamy użycie mniejszej ilości
detergentu. Prosimy o użycie specjalnego środka dezynfekującego, który jest odpowiedni
do bawełny lub tkaniny syntetycznej.
* Lepiej jest używać mniejszej ilości proszku do prania lub proszku niepieniącego się.
15
Page 16
6-Codzienne używanie
6-7
PL
6-4
1
3
2
6.7 Dodawanie detergentu
1. Wysuń szuadę na detergent.
2. Umieść niezbędne środki chemiczne w odpowiednich przegródkach (rys. 6-4).
3. Wsuń szuadę na detergent.
Uwaga:
▶ Przed kolejnym cyklem prania usunąć pozostałości detergentu z szuady.
▶ Nie stosować nadmiernych ilości detergentu ani płynu do płukania.
▶ Należy postępować zgodnie z instrukcjami podanymi na opakowaniu detergentu.
▶ Detergent wlewać/wsypywać bezpośrednio przed rozpoczęciem cyklu prania.
▶ Skoncentrowany płyn do prania należy rozcieńczyć przed dodaniem.
▶ Nie stosuj płynu do prania, jeśli wybrano opcję „Opóźnienie”.
▶ Ostrożnie wybierz ustawienia programu zgodnie z symbolami pielęgnacyjnymi
umieszczonymi na wszystkich etykietach prania i zgodnie z tabelą programu.
6-5
6.8 Włączanie urządzenia
Obróć pokrętło do dowolnej pozycji (z wyjątkiem
Wył. i Wirowanie), aby uruchomić urządzenie. Ustaw
pokrętło w pozycji Wył., aby wyłączyć urządzenie (Rys.
6-5).
6-6
6.9 Wybór programu
Aby uzyskać najlepsze wyniki prania, wybierz program,
Duvet
Baby Ca re
Shirt
Refresh
Quick 15’
Cotton 20°C
Eco 40-60
Fast
który odpowiada stopniowi zabrudzenia i rodzajowi
prania.
Przekręć pokrętłem wybierania programu (rys. 6-6),
aby wybrać odpowiedni program. Wyświetlone zostaną domyślne ustawienia.
Uwaga: Usuwanie zapachów
Przed pierwszym użyciem zalecamy uruchomienie programu „BAWEŁNA+90°C”
+600rpm bez żadnego prania i z niewielką ilością detergentu dodanego do przegródki
na detergent (2) lub specjalnego środka do czyszczenia pralek, aby usunąć ewentualne
szkodliwe pozostałości.
6-7
6.10 Dodaj poszczególne opcje
Wybierz wymagane opcje i ustawienia (rys. 6-7); wię-
Anti-crease
cej informacji w rozdziale PANEL STEROWANIA.
16
Page 17
PL
6-8
6-Codzienne używanie
6.11 Rozpoczynanie programu prania
Dotknij przycisku „Start/Pauza” (rys. 6-8), aby rozpocząć. LED przestaje migać i świeci w sposób ciągły
Urządzenie działa zgodnie z aktualnymi ustawieniami.
Zmiany można wprowadzić jedynie poprzez anulowanie programu.
6-8
6.12 Przerywanie/anulowanie programu piorącego
Aby przerwać uruchomiony program piorący, należy delikatnie wcisnąć przycisk „Start/
Pauza”. LED nad przyciskiem zacznie migać. Aby wznowić pranie, wciśnij przycisk jeszcze
raz.
Aby anulować uruchomiony program i wszystkie ustawienia indywidualne,
1. Dotknij przycisku „Start/Pauza”, aby przerwać uruchomiony program.
2. Obróć pokrętło, aby wybrać program „Wirowanie” i naciśnij „Prędkość” (wybierz
prędkość „0”).
3. Po zakończeniu programu w celu ponownego uruchomienia urządzenia wybierz
nowy program i uruchom go.
6.13 Po praniu
Uwaga: Blokada drzwi
▶ Ze względów bezpieczeństwa drzwi są zablokowane częściowo podczas cyklu prania.
Drzwi można otworzyć tylko po zakończeniu programu lub po jego anulowaniu w prawidłowy sposób (patrz opis powyżej).
▶ W przypadku wysokiego poziomu wody, wysokiej temperatury wody i podczas wiro-
wania nie można otworzyć drzwi; Wyświetla się wtedy: Loc1
1. Po zakończeniu cyklu prania wyświetla się komunikat KONIEC.
2. Urządzenie wyłączy się automatycznie.
3. Pranie należy wyjąć jak najszybciej, aby zapobiec większemu pognieceniu.
4. Zakręć dopływ wody.
5. Odłącz urządzenie od zasilania.
6. Otwórz drzwi, aby zapobiec zbieraniu się wilgoci i powstawaniu nieprzyjemnych
zapachów. Niech pozostaną otwarte, gdy pralka nie jest używana.
7. Małe ubrania łatwo przyklejają się do ścianek po szybkim suszeniu,
proszę to sprawdzić przy wyciąganiu prania.
Uwaga: Tryb gotowości/tryb oszczędzania energii
Włączone urządzenie przejdzie w stan uśpienia, jeśli nie zostanie aktywowane w ciągu
2 minut przed rozpoczęciem programu lub po zakończeniu programu. Wyświetlacz
wyłączy się. Oszczędza to energię.
6.14 Aktywacja i dezaktywacja brzęczyka
W razie potrzeby można wyłączyć sygnał dźwiękowy.
1. Włącz urządzenie.
2. Wybierz program MIX.
3. Dotknij jednocześnie przycisków „Ochrona przed zagnieceniami”, „Temp.” i „Dodatko-
W celu aktywacji brzęczyka należy ponownie jednocześnie nacisnąć te trzy przyciski.
Wyświetlony zostanie komunikat „bEEP ON”.
we płukanie” na ok. 3 sekundy. Wyświetli się komunikat „bEEP OFF” i brzęczyk zostanie
wyłączony.
17
Page 18
7-Pranie przyjazne środowisku
Odpowiedzialność za środowisko naturalne
▶ Aby korzystać z energii, wody, detergentu i czasu w sposób optymalny, zaleca się sto-
sowanie zalecanego maksymalnego obciążenia.
▶ Nie przeładowywać pralki (zachować luz na szerokość dłoni nad praniem).
▶ Dla lekko zabrudzonych ubrać wybierz program Pranie szybkie 15’.
▶ Stosuj dokładne dawki każdego ze środków piorących.
▶ Wybierać najniższa odpowiednią temperaturę prania - nowoczesne detergenty piorą
skutecznie w temperaturze poniżej 60°C.
▶ Podnosić wartości ustawień domyślnych tylko w przypadku mocno zabrudzonych
rzeczy.
▶ Jeśli używana jest suszarka domowa., wybrać maksymalną prędkość wirowania.
Uwaga: Ogólne informacje:
▶ Program eco 40-60 umożliwia pranie normalnie zabrudzonej bielizny bawełnianej na-
dającej się do prania w temperaturze 40°C lub 60°C, razem w tym samym cyklu, oraz
że program jest używany do oceny zgodności z prawodawstwem UE dotyczącym
ekoprojektu;
▶ Najbardziej wydajne programy pod względem zużycia energii to na ogół te, które dzia-
łają w niższych temperaturach i przez dłuższy czas;
▶ Prędkość wirowania ma wpływ na hałas i pozostałą zawartość wilgoci: im wyższa pręd-
kość obrotowa w fazie wirowania, tym większy hałas i mniejsza wilgotność resztkowa.
PL
18
Page 19
PL
8-Konserwacja i czyszczenie

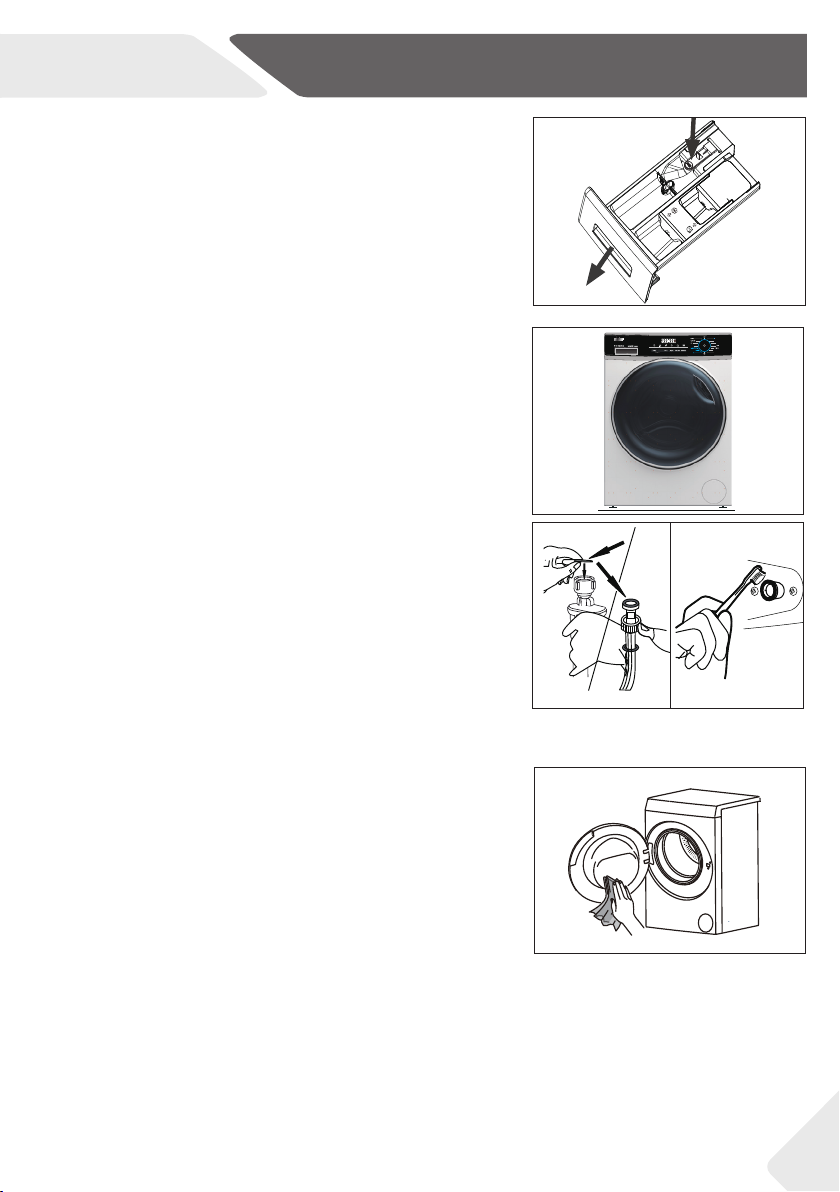

8.1 Czyszczenie szuady na detergent
Zawsze należy sprawdzać, ze w szuadzie nie ma żadnych pozostałości detergentu. Szuadę czyścić regularnie (rys. 8-1):
1. Wyciągać szuadę do momentu, aż się zatrzyma.
2. Wcisnąć przycisk zwalniania i wyjąć szuadę.
3. Wytrzyj ręcznikiem wnętrze zlewu do czysta.
4. Opłukać szuadę wodą, aż będzie czysta i włożyć
ją z powrotem do urządzenia.
8.2 Czyszczenie pralki
▶ W trakcie czyszczenia i konserwacji odłącz pralkę
od zasilania.
▶ Obudowę pralki i elementy gumowe czyścić
miękką ściereczką i woda z mydłem (rys. 8-2).
▶ Nie używaj chemikaliów organicznych ani żrących
rozpuszczalników.
8.3 Zawór doprowadzania wody i ltr zaworu
doprowadzającego
Aby zapobiec blokowaniu wody przez substancje stałe,
takie jak kamień, należy regularnie czyścić ltr zaworu
doprowadzającego.
▶ Odłączyć przewód zasilający i zakręcić wodę.
▶ Odkręcić wąż doprowadzania wody z tyłu urzą-
dzenia (rys. 8-3) i przy kranie.
▶ Przepłucz ltry wodą i wyczyść szczotką (rys.
8-4).
▶ Włożyć ltr i zainstalować wąż.
2
1
Refresh
Quick 15’
Duvet
Baby Care
Cotton 20°C
Anti-crease
Shirt
Eco 40-60
8-3 8-4
8-1
Fast
8-2
8-5
8.4 Czyszczenie bębna pralki
▶ Wyjąć z bębna wyprane przez przypadek metalowe
części, takie jak szpilki, monety, itp. (rys. 8-5), ponieważ powodują one plamy od rdzy i uszkodzenia.
▶ Do usuwania plam z rdzy używać środka bez
chloru. Przestrzegać wskazówek ostrzegawczych
producenta środka czyszczącego.
▶ Do czyszczenia nie używaj twardych przedmiotów
ani wełny stalowej.
▶ Po wykonaniu tej czynności otwórz drzwi, użyj
ręcznika do oczyszczenia plam i piany wokół
uszczelki oraz utrzymuj uszczelkę od wewnątrz i na
zewnątrz w czystości.
19
Page 20
8-Konserwacja i czyszczenie
8-7
8-11
8-10
8-12
EN
8-6 8-7

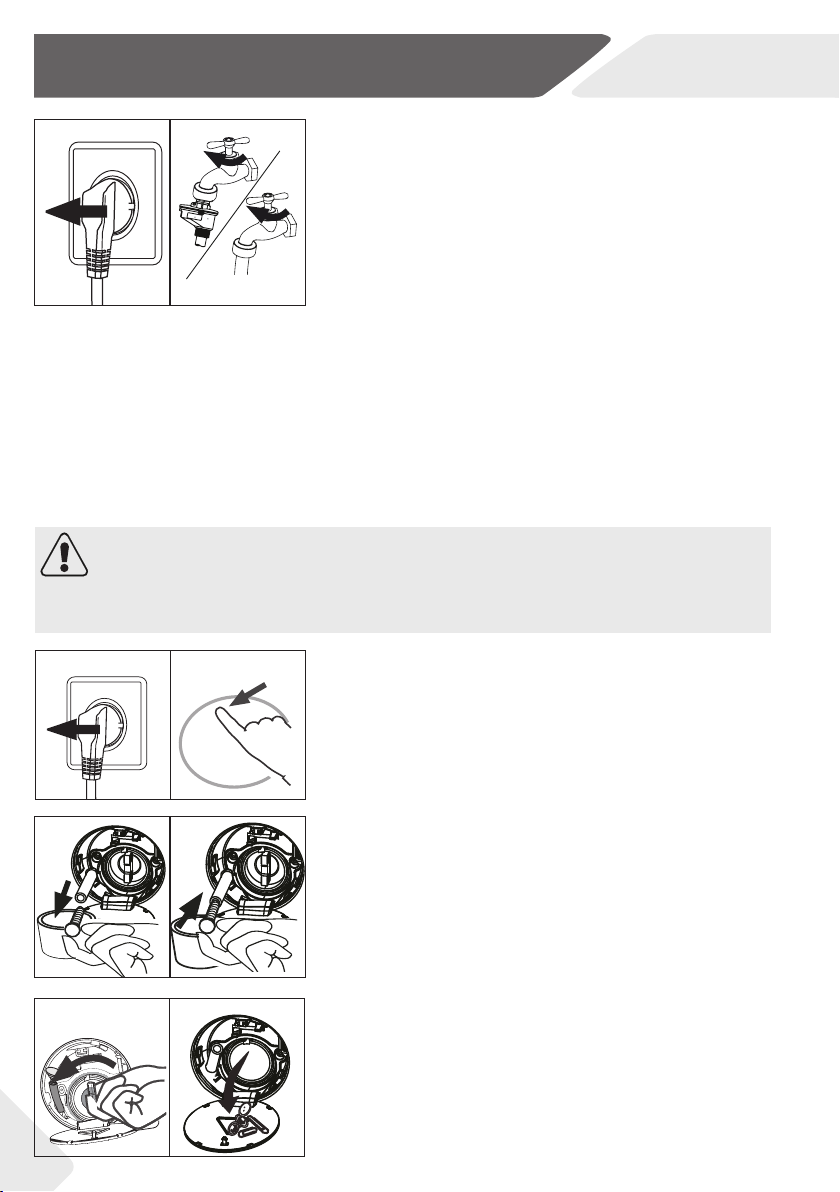

8.5 Długie okresy nie używania urządzenia
Jeśli urządzenie nie jest używane przez dłuższy czas:
1. Wyciągnąć wtyczkę elektryczną (Rys. 8-6).
2. Zakręć dopływ wody (rys. 8-7).
3. Otwórz drzwi, aby zapobiec zbieraniu się wilgoci i
powstawaniu nieprzyjemnych zapachów. Nieużywane urządzenie pozostawić otwarte.
Przed następnym użyciem sprawdzić uważnie przewód zasilania oraz węże doprowadzania i odprowadzania wody. Upewnić się, że wszystko jest poprawnie
zainstalowane i nie ma żadnych przecieków.
8.6 Filtr pompy
Filtr czyścić raz w miesiącu i sprawdzać ltr pompy na
przykład, jeśli urządzenie:
▶ nie odprowadza wody.
▶ nie odwirowuje.
▶ wydaje dziwne dźwięki podczas pracy.
OSTRZEŻENIE!
Ryzyko poparzenia! Woda w pompie może być bardzo gorąca! Przed podjęciem jakichkolwiek działań należy upewnić się, ze woda ostygła.
8-8 8-9
8-10
8-12
8-11
8-13
1. Wyłączyć pralkę i odłączyć ją od zasilania (rys.
8-8).
2. Otworzyć pokrywę serwisową. Możesz posłużyć
się monetą albo śrubokrętem (rys. 8- 9).
3. Należy zaopatrzyć się w płaski pojemnik w celu
zbierania wyciekającej wody
(rys. 8-10). Wody może być dużo!
4. Wyciągnij wąż odprowadzający wodę i przytrzymaj jego koniec nad pojemnikiem (rys. 8-10).
5. Wyjmij zatyczkę z węża (rys. 8-10).
6. Po odprowadzeniu wody zatkaj wąż (rys. 8-11) i
włóż go z powrotem do pralki.
7. Odkręć ltr pompy i wyjmij go obracając w lewo
(rys. 8-12).
20
Page 21
EN
8-Konserwacja i czyszczenie

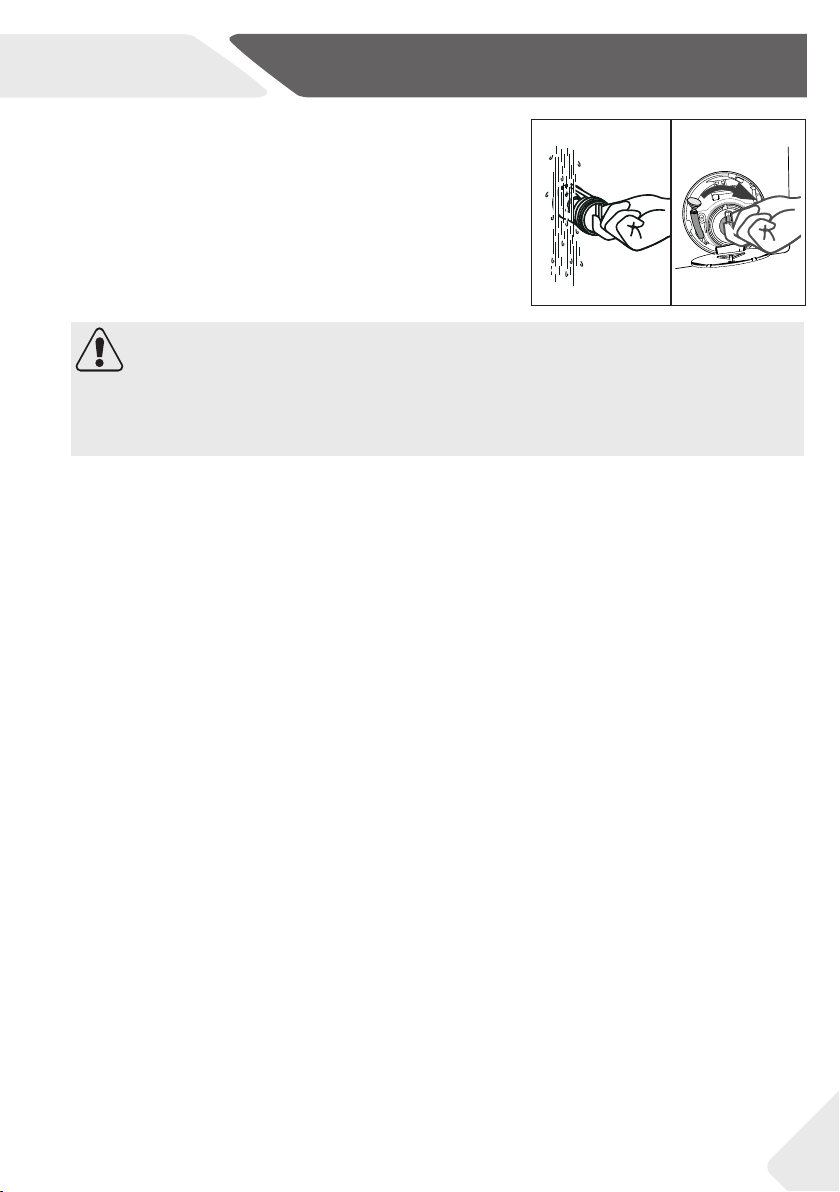

8. Usunąć zanieczyszczenia i brud (rys. 8-13).
9. Uważnie oczyścić ltr pompy, np. pod bieżącą
wodą (rys. 8-14).
10. Dokładnie zamocować z powrotem (rys. 8-15).
11. Zamknąć pokrywę serwisową.
UWAGA!
▶ Uszczelka ltra pompy musi być czysta i nieuszkodzona. Jeśli wieczko nie jest
dobrze oczyszczone, woda może uciekać.
▶ Filtr musi być na swoim miejscu, w przeciwnym razie może dojść do przecieku.
8-14 8-15
21
Page 22
9-Rozwiązywanie problemów
EN
Wiele problemów można rozwiązać samodzielnie, bez specjalistycznej wiedzy. W przypadku
problemów prosimy sprawdzić wszystkie pokazane możliwości i postępować zgodnie z poniższymi
instrukcjami przed skontaktowaniem się z obsługi posprzedażnej. Patrz: OBSŁUGA KLIENTA.
OSTRZEŻENIE!
▶ Przed przystąpieniem do konserwacji, wyłącz urządzenie i wyjmij wtyczkę z gniazdka sieciowe-
go.
▶ Urządzenia elektryczne powinny być serwisowane tylko przez wykwalikowanych ekspertów
elektrycznych, ponieważ niewłaściwe naprawy mogą spowodować znaczne szkody.
▶ Jeśli kabel zasilania jest uszkodzony, musi on zostać wymieniony przez producenta, serwisanta
lub inną wykwalikowaną osobę w celu uniknięcia niebezpieczeństwa.
▶ Ze względu na bezpieczeństwo użytkownika końcowego nie zaleca się samodzielnych lub nie-
profesjonalnych napraw. Skontaktuj się z serwisem posprzedażnym
9.1 Kody informacyjne
Poniższe kody są wyświetlane tylko informacyjnie w odniesieniu do cyklu prania. Nie wymagają
podjęcia żadnych działań.
Kod Komunikat
1:25
6:30
AUTO
End
LocI-
bEEP OFF
bEEP ON
CLOCI-
Czas pozostały do zakończenia cyklu prania to 1 godz. i 25 min.
Czas pozostały do zakończenia cyklu prania, obejmujący opóźnienie zakończenia cyklu,
to 6 godz. i 30 min.
Działa automatyczne wykrywanie ładunku; tylko w niektórych programach.
Skończył się cykl prania. Urządzenie wyłączy się automatycznie.
Drzwi są zamknięte z powodu wysokiego poziomu wody, wysokiej temperatury wody lub
cyklu wirowania.
Brzęczyk jest wyłączony.
Brzęczyk jest włączony
Klawisze funkcyjne są zablokowane. Zmiana programu jest nieprawidłowa.
9.2 Rozwiązywanie problemów, gdy wyświetlany jest kod
Problem Przyczyna Rozwiązanie
CLR FLTR
E2
E4
E8
E5
F3
22
• Błąd odpływu, w ciągu 6 minut woda nie
została całkowicie spuszczona
• Błąd blokady • Zamknij dobrze drzwi.
• Nie osiągnięto poziomu wody 12 minutach.
• Wąż odprowadzania wody sam się syfonuje.
• Poziom ochrony przed wodą - błąd. • Skontaktuj się z serwisem posprzedażnym.
• Błąd drenażu. Woda nie zostaje całkowicie
spuszczona w ciągu 1 minuty. (program odświeżanie)
• Błąd czujnika temperatury.
• Wyczyść ltr pompy.
• Sprawdź instalację węża odprowadzającego
wodę.
• Upewnij się, że kran jest odkręcony a ciśnienie wody
w normie.
• Sprawdź instalację węża odprowadzającego wodę.
• Wyczyść ltr pompy.
Sprawdź instalację węża odprowadzającego
wodę.
• Skontaktuj się z serwisem posprzedażnym.
Page 23
EN
Problem Przyczyna Rozwiązanie
F4
F7
FA
fCOlub fC1
lub FC2
Unb
• Błąd podgrzewania.
• Błąd silnika.
• Błąd czujnika poziomu wody.
• Niezwyczajny błąd komunikacji.
• Nierównomierne załadowanie - błąd. • Sprawdź i wyrównaj załadowanie prania w bęb-
9-Rozwiązywanie problemów
• Skontaktuj się z serwisem posprzedażnym.
• Skontaktuj się z serwisem posprzedażnym.
• Skontaktuj się z serwisem posprzedażnym.
• Skontaktuj się z serwisem posprzedażnym.
nie. Zmniejsz wsad.
9.3 Rozwiązywanie problemów bez wyświetlania kodu
Problem Przyczyna Rozwiązanie
Pralka nie działa.
• Program jeszcze się nie rozpoczął. • Sprawdź program i uruchom go.
• Drzwi nie są dobrze zamknięte. • Zamknij dobrze drzwi.
• Pralka nie została włączona. • Włącz pralkę.
• Awaria zasilania. • Sprawdź zasilanie.
• Aktywowana funkcja blokady dziecięcej. • Wyłącz funkcję blokady klawiszy.
Pralka nie napełnia
się wodą.
Pralka spuszcza
wodę podczas napełniania.
Awaria odpływu
wody.
Silne wibracje podczas
wirowania.
Pralka kończy pracę
przed zakończeniem cyklu prania.
Pralka zatrzymuję
pracę na jakiś czas.
Nadmiar piany wypływa z bębna i szuady
na detergent.
Automatyczna korekta czasu prania.
• Brak wody. • Sprawdź kran wody.
• Wąż doprowadzający wodę jest zagięty. • Sprawdź wąż.
• Filtr węża doprowadzającego wodę jest
zatkany.
• Ciśnienie wody jest mniejsze niż 0,03 MPa.
• Drzwi nie są dobrze zamknięte. • Zamknij dobrze drzwi.
• Awaria doprowadzania wody. • Zapewnij dopływ wody.
• Wąż odprowadzania wody znajduje się na wysokości poniżej 80 cm.
• Końcówka węża może być zanurzona w
wodzie.
• Wąż odprowadzania wody jest zablokowany.
• Filtr jest zatkany. • Wyczyść ltr pompy.
• Końcówka węża odprowadzania wody znajduje
się wyżej niż 100 cm nad poziomem podłogi.
• Nie usunięto wszystkich śrub transportowych.
• Urządzenie nie stoi w stabilnej pozycji.
• Nieprawidłowe załadowanie pralki. • Sprawdź obciążenie pralki i jej równo-
• Awaria wody lub zasilania. • Sprawdzić dopływ wody i zasilanie.
• Urządzenie wyświetla kod błędu. • Zastanów się nad wyświetlanym ko-
• Problem ze względu na wzór obciążenia. • Zredukuj lub skoryguj załadowanie.
• Program wykonuje cykl namaczania.
• Nieodpowiedni detergent. • Sprawdź zalecenia w kwestii deter-
• Użyto zbyt dużo detergentu. • Zmniejszyć ilość detergentu.
• Długość programu piorącego będzie dostosowana.
• Odetkaj ltr węża.
• Sprawdź ciśnienie wody
• Upewnij się, że wąż został prawidłowo zainstalowany.
• Upewnij się, ze wąż nie jest zanurzony
w wodzie.
• Odblokuj wąż.
• Upewnij się, że wąż został prawidłowo zainstalowany.
• Usuń wszystkie śruby transportowe
• Należy zapewnić stałe podłoże i
wypoziomować ustawienie.
wagę.
dem.
• Anuluj program i uruchom ponownie.
gentu.
• Jest to normalne i nie wpływa na
funkcjonalność.
.
23
Page 24
9-Rozwiązywanie problemów
A
Problem Przyczyna Rozwiązanie
Awaria wirowania. • Nierównowaga prania. • Sprawdź załadowanie pralki i uru-
Niezadowalający
rezultat prania.
Na praniu widać pozostałości proszku
do prania.
Pranie ma szare plamy.
• Stopień zabrudzenia niezgodny z wybranym programem.
• Niewystarczająca jakość detergentu. • Wybierz detergent zgodnie ze stop-
• Przekroczono maksymalne obciążenie. • Zmniejszyć załadowanie pralki.
• Pranie było nierównomiernie rozmieszczone w bębnie pralki.
• Nierozpuszczalne cząsteczki detergentu
mogą pozostać na praniu w formie białych
plamek.
• Plamy po tłuszczach takich jak oleje, kremy
lub macie.
Uwaga: Formowanie się piany
Jeśli podczas cyklu wirowania wytworzy się zbyt dużo piany, silnik wyłączy się i na 90 sekund załączy się pompa spustowa. Jeśli ta operacja powtórzona trzykrotnie nie przyniesie efektów, program zakończy się bez wirowania.
chom program wirowania ponownie.
• Wybierz inny program.
niem zabrudzenia i specykacjami
producenta.
• Poluzować pranie.
• Dodatkowo przepłukać pranie.
• Spróbuj wyszczotkować plamki z
prania.
• Wybierz inny detergent.
• Przed praniem zastosuj specjalny
środek czyszczący.
PL
Jeśli pomimo podjętych środków komunikaty o błędach nadal się pojawiają, należy wyłączyć urządzenie, odłączyć zasilanie i skontaktować się z działem obsługi klienta.
9-1
9.4 W przypadku awarii zasilania
Bieżący program i jego ustawienia zostaną zachowane.
Po przywróceniu zasilania praca pralki zostanie wzno-
wiona.
W przypadku awarii zasilania i przerwania programu
prania, otwarcie drzwiczek jest mechanicznie zablokowane. Aby wyjąć pranie, w szklanym otworze drzwiczek nie powinno być widać wody - ryzyko poparzenia!
Poziom wody należy obniżyć w sposób opisany w części „Filtr pompy”. Pociągnij dźwignię (A) poniżej klapki
serwisowej (rys. 9-1), dopóki drzwi nie otworzą się z
delikatnym kliknięciem. Należy następnie ponownie
zamocować wszystkie części.
Uwaga: Odblokowanie drzwi
Gdy pralka jest w bezpiecznym stanie (poziom wody poniżej okna, temperatura bębna
poniżej 55°C, bęben nie obraca się), można odblokować drzwi pralki
24
Page 25
PL
2.
10-1
10-Instalacja
10.1 Przygotowanie
▶ Wyjmij urządzenie z opakowania.
▶ Usuń wszystkie materiały opakowaniowe, w tym podstawę z polistyrenu, trzymaj je
poza zasięgiem dzieci.
▶ Podczas otwierania opakowania można zobaczyć krople wody na plastikowej torbie
i okienku w drzwiczkach. To normalne zjawisko wynika z testów z użyciem wody w
fabryce.
Uwaga: Utylizacja opakowania
Zachowaj wszystkie materiały opakowania poza zasięgiem dzieci i wyrzucić je w sposób
przyjazny dla środowiska.

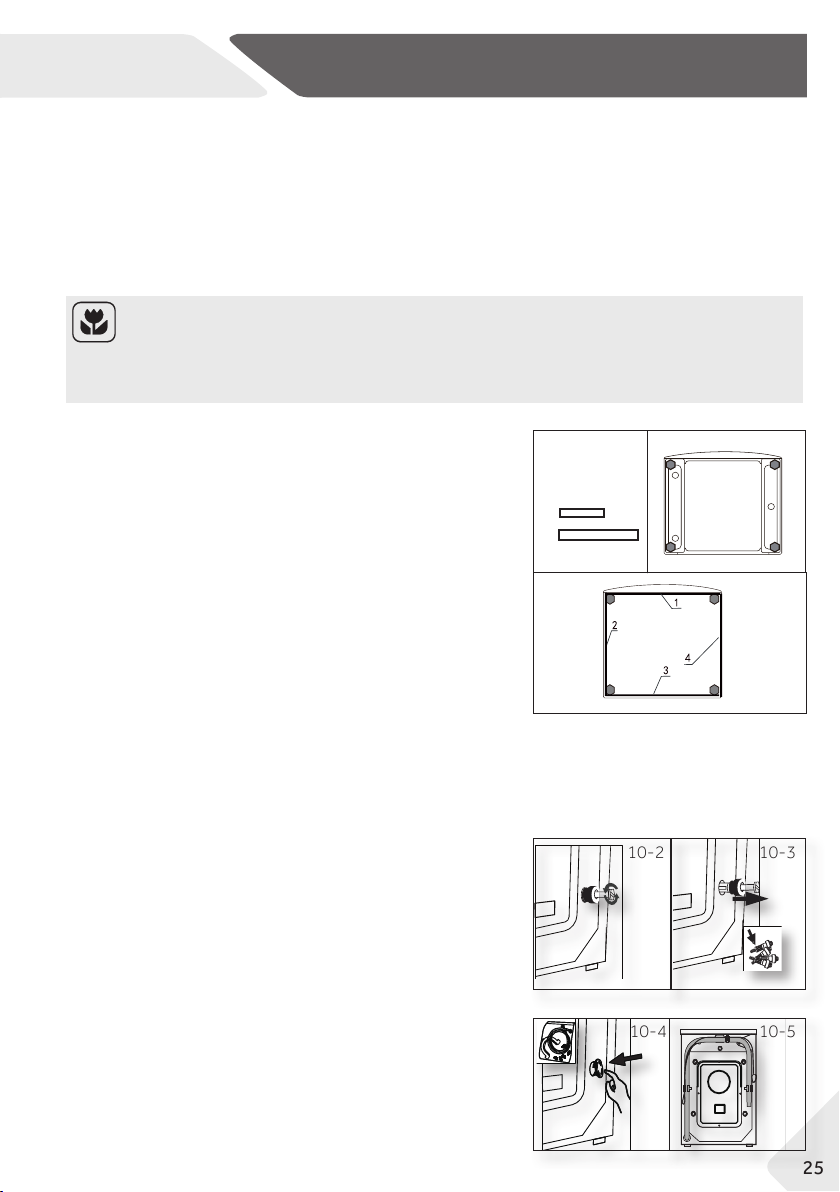

10.2 OPCJE: Zainstaluj podkładki redukujące
hałas
1. Po otwarciu opakowania termokurczliwego znajdziesz kilka podkładek redukujących hałas. Służą
one do zmniejszania hałasu. (rys. 10.-1).
2. Ustaw pralkę na boku, otworem skierowanym do
góry, dolną stroną do siebie.
3. Wyjmij nakładki redukujące hałas i usuń folię
ochronną z dwustronnej taśmy samoprzylepnej;
naklej podkładki redukujące hałas u dołu pralki,
jak pokazano na rys. 3 (dwie dłuższe podkładki w
pozycji 1 i 3, dwie krótsze w pozycji 2 i 4) Wreszcie,
ustaw urządzenie w pozycji pionowej.
1. 2.
2x
2x
3.
10-1
10.3 Demontowanie śrub transportowych
Śruby transportowe są przeznaczone do zaciskania
elementów zabezpieczających przed wibracjami wewnątrz urządzenia podczas transportu, aby zapobiec
uszkodzeniom wewnętrznym.
1. Usuń wszystkie 4 śruby z tyłu i zdejmij plastikowe
przekładki (Ryc. 10- 2)( 10- 3).
2. Pozostałe otwory zakryj zaślepkami (rys. 10- 4)
(10- 5).
10-310-2
10-510-4
25
Page 26
10-Instalacja
Uwaga: Przechowywać w bezpiecznym miejscu
Wszystkie części zabezpieczenia transportowego należy przechowywać w bezpiecznym miejscu w celu późniejszego wykorzystania. Za każdym razem, gdy urządzenie
trzeba będzie przenieść, należy najpierw zamocować elementy zabezpieczające.
10.4 Przenoszenie urządzenia
Jeśli pralka ma być przeniesiona w odległe miejsce,
zamontuj śruby transportowe, aby zapobiec uszkodzeniu. Aby zamontować wykonaj kroki w odwrotnej
kolejności.
PL
10-6

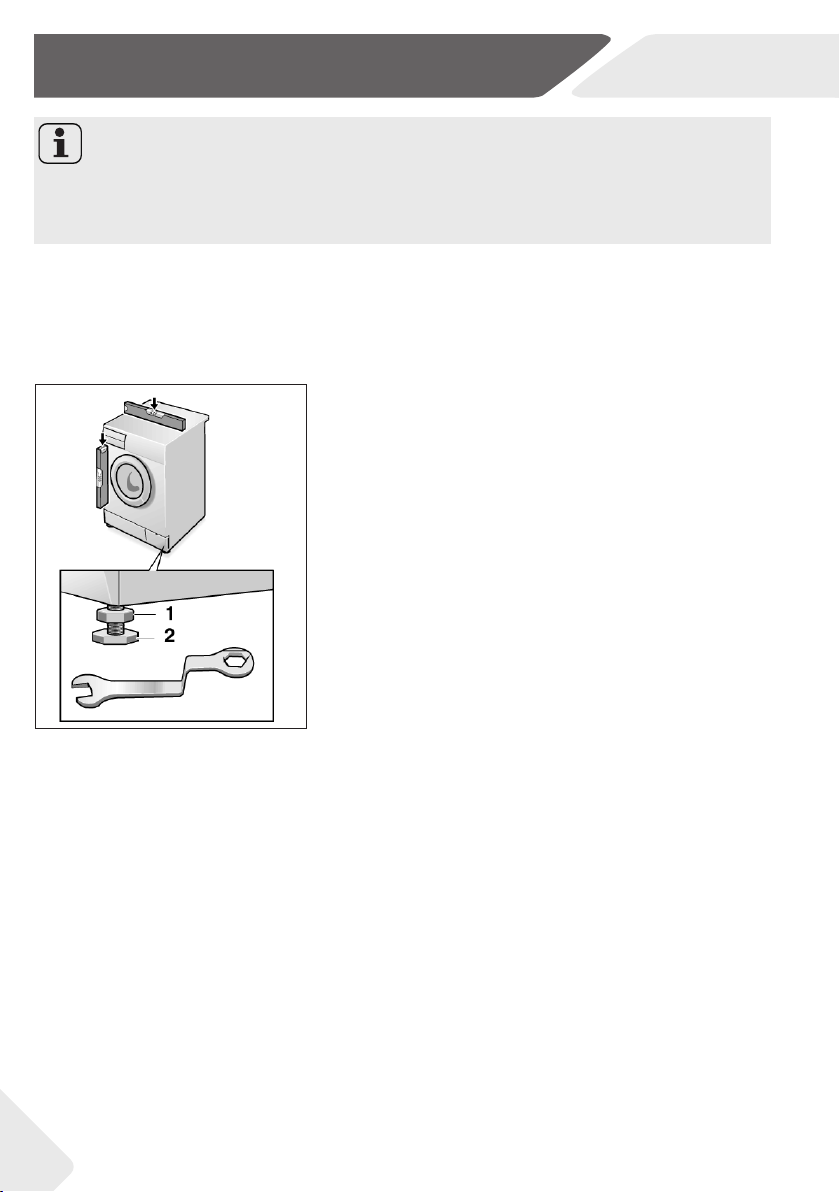

10.5 Ustawianie urządzenia
Ustaw wszystkie stopki (rys. 10-6), aby wypoziomować
urządzenie. Zminimalizuje to wibracje, a tym samym
hałas podczas użytkowania. Zmniejszy to również
zużycie. W celu wyrównania poziomu zalecamy użycie
poziomicy. Podłoga powinna być jak najbardziej stabilna i płaska.
1. Zdejmij nakrętkę blokującą (1) za pomocą klucza.
2. Ustaw wysokość, obracając stopę (2).
3. Dokręć nakrętkę zabezpieczającą (1) do obudowy.
26
Page 27
PL
10-Instalacja
10.6 Podłączenie odpływu wody
Zamocować prawidłowo wąż odprowadzający wodę do rurociągu. Wąż musi osiągnąć w
jednym punkcie wysokość między 80 a 100 cm powyżej dolnej krawędzi urządzenia! W
miarę możliwości zawsze trzymaj wąż spustowy przymocowany do klipsa z tyłu urządzenia.
OSTRZEŻENIE!
▶ Do połączenia należy używać wyłącznie dostarczonego przewodu.
▶ Nigdy nie należy używać starych zestawów wężowych!
▶ Podłączaj wyłącznie do źródła wody zimnej.
▶ Przed podłączeniem należy sprawdzić, czy woda jest czysta i przezroczysta.

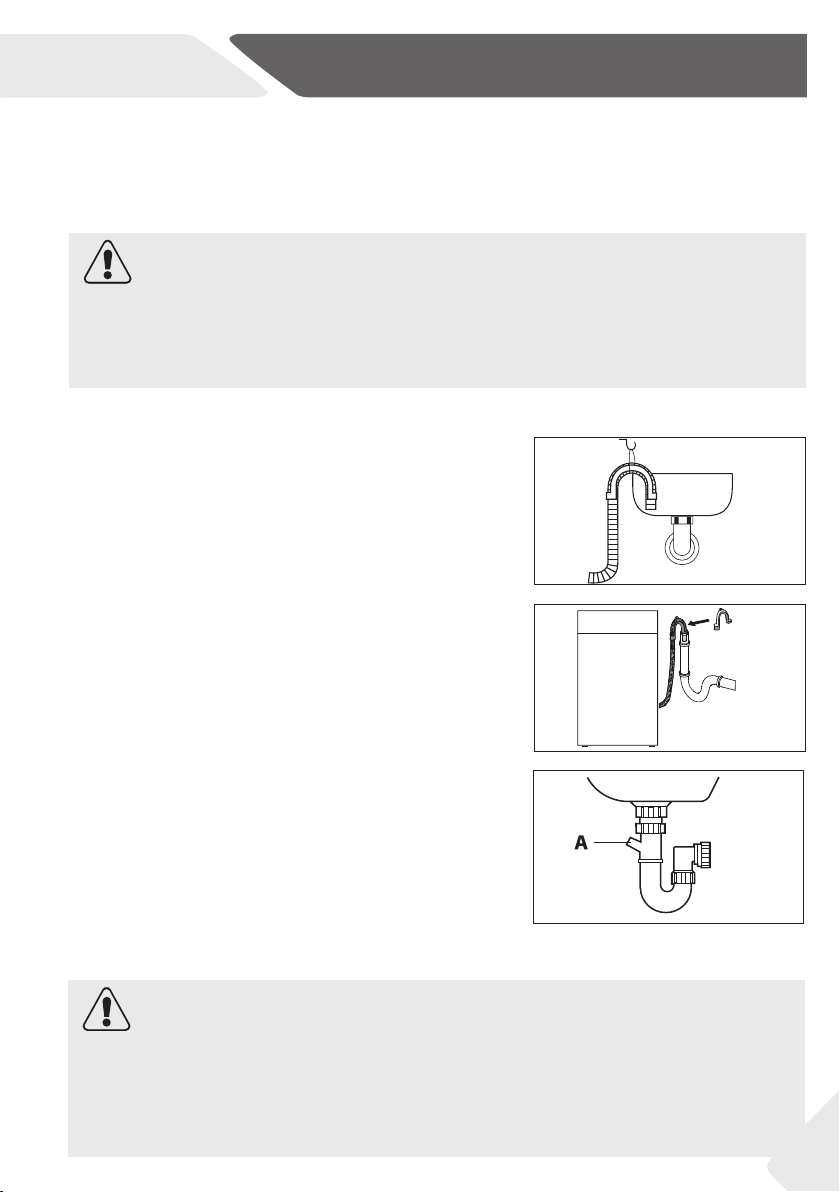

Możliwe są następujące połączenia:
10.6.1 Wąż spustowy do umywalki
▶ Zawiesić wąż spustowy ze wspornikiem typu U
na krawędzi zlewu o odpowiedniej wielkości (rys.
10-7).
▶ Zabezpieczyć odpowiednio wspornik typu U
przed ześlizgnięciem się.
10.6.2 Wąż spustowy do systemu odprowadzania
wody
▶ Średnica wewnętrzna rury z otworem odpowie-
trzającym musi wynosić co najmniej 40 mm.
▶ Włożyć wąż spustowy na ok. 80 -100 mm do rury
ściekowej.
▶ Przymocuj wspornik typu U i mocno go zabez-
piecz (rys. 10-8).
10.6.3 Wąż spustowy do złącza zlewu
▶ Złącze musi leżeć nad syfonem.
▶ Połączenie czopowe jest zwykle zamykane przez
wkładkę (A). Należy ją usunąć, aby zapobiec dysfunkcji (rys. 10-9).
▶ Zabezpieczyć wąż spustowy zaciskiem.
UWAGA!
10-7
10-8
10-9
▶ Wąż odprowadzający nie powinien być zanurzony w wodzie i powinien być bezpiecznie
zamocowany oraz szczelny. Jeśli wąż odprowadzający wodę jest umieszczony na ziemi
lub jeśli rura znajduje się na wysokości poniżej 80 cm, pralka będzie ciągle spuszczać wodę
podczas napełniania.
▶ Węża nie można przedłużać. W razie potrzeby skontaktuj się z serwisem posprzedażnym.
27
Page 28
10-Instalacja
PL
10-1110-10
10-12

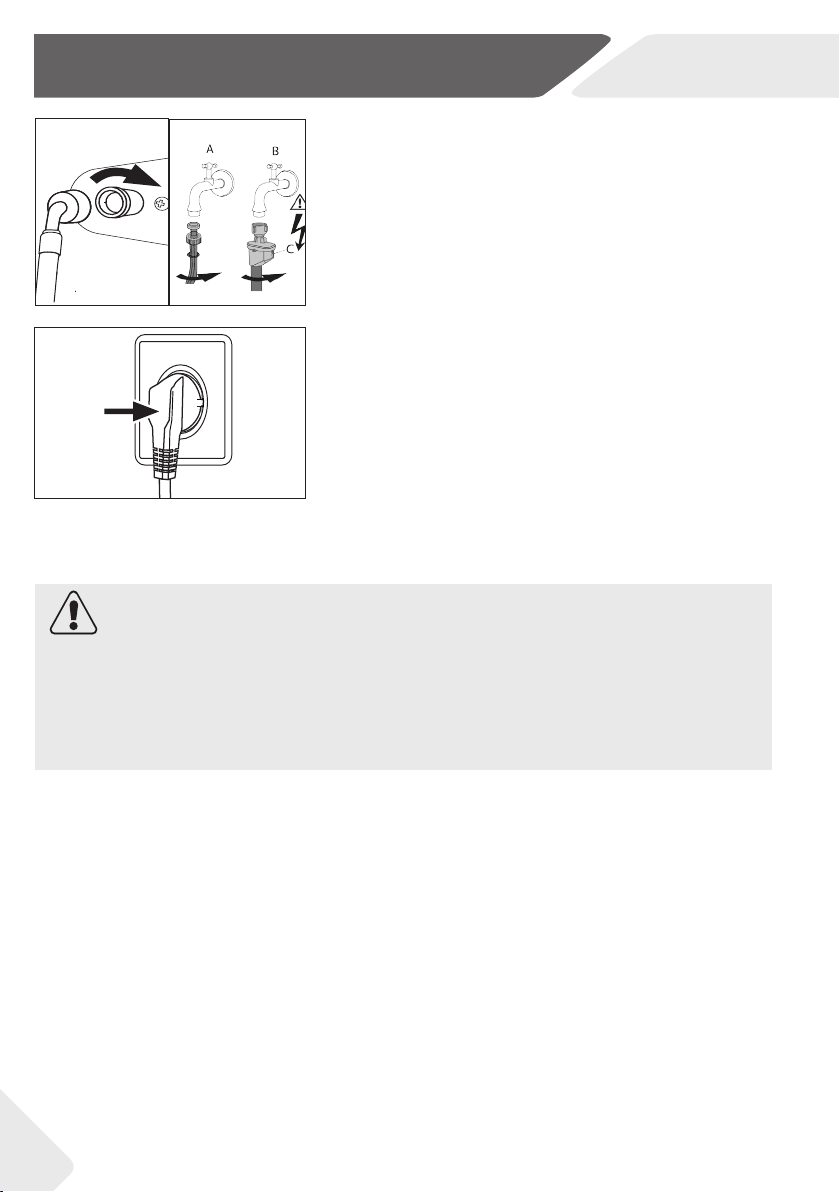

10.7 Podłączenie wody pitnej
Upewnij się, że uszczelki są włożone.
1. Podłącz zakrzywioną końcówkę węża doprowadzającego wodę do urządzenia (rys. 10-10.
Ręcznie dokręć śrubę.
2. Drugi koniec podłącz do kranu z gwintem 3/4"
(rys. 10-11).
10.8 Podłączenie do prądu
Przed każdym podłączeniem sprawdź, czy:
▶ zasilanie, gniazdko i bezpieczniki odpowiadają
informacji na tabliczce znamionowej.
▶ gniazdko jest uziemione i nie zastosowano rozga-
łęźnika lub przedłużacza.
▶ wtyczka i gniazdko są ściśle dopasowane.
▶ Tylko Wielka Brytania: Brytyjska wtyczka spełnia
wymogi normy BS1363A.
Włóż wtyczkę do gniazdka (rys. 10-12).
OSTRZEŻENIE!
▶ Upewnij się, że wszystkie połączenia (zasilanie, spust wody i wąż doprowadzania
wody) są mocne, suche i nie przeciekają!
▶ Zadbaj o to, aby te elementy nie były zgniecione, załamane i skręcone
▶ Jeśli kabel zasilania jest uszkodzony, musi on zostać wymieniony przez serwisanta
(patrz karta gwarancyjna) w celu uniknięcia niebezpieczeństwa. .
28
Page 29
PL
TOP VIEW L LAWFRONT VIEW
A
B
E
D
C
11- Dane techniczne
11.1 Dodatkowe dane techniczne
HW70
Napięcie w V 220-240 V~/50Hz
Natężenie prądu, A 10
Maksymalna moc w W 2000
Ciśnienie wody w MPa 0,03≤P ≤1
Waga netto w kg 72
WIDOK Z PRZODU WIDOK Z GÓRYŚCIANA
Wymiary produktu HW70
A: Całkowita wysokość produktu mm 850
B: Całkowita szerokość produktu mm 595
C: Całkowita głębokość produktu
(Do wielkości głównej płyty sterującej) mm
560
D: Całkowita głębokość produktu mm 620
E: Głębokość otwartych drzwi mm 1080
F: Minimalny odstęp drzwi
od sąsiedniej ściany mm
270
Uwaga: Wymiary
Dokładna wysokość pralki zależy od tego, jak daleko wysunięte są nóżki od podstawy
pralki. Przestrzeń, w której zamontujesz pralkę, musi być co najmniej 40 mm szersza i 20
mm głębsza niż wymiary.
12.3 Normy i dyrektywy
Produkt ten spełnia wymagania wszystkich obowiązujących dyrektyw UE z odpowiednimi
normami zharmonizowanymi, które przewidują oznakowanie CE.
29
Page 30
12-Obsługa klienta
Polecamy nasz system Obsługi Klienta Haier i stosowanie oryginalnych części zamiennych.
Jeśli masz problem z urządzeniem, najpierw sprawdź sekcję ROZWIĄZYWANIE
PROBLEMÓW.
Jeżeli nie możesz znaleźć rozwiązania, prosimy o kontakt
▶ z twoim lokalnym sprzedawcą lub
▶ miejscowym serwisem i obsługą klienta w witrynie internetowej www.haier.com, w
której można znaleźć numery telefonów i odpowiedzi na często zadawane pytania
oraz aktywować zgłoszenie serwisowe.
Aby skontaktować się z naszym działem obsługi, upewnij się, że masz następujące dane.
Informacje można znaleźć na tabliczce znamionowej.
Model ____________________ Nr ser. _____________________
Sprawdź także również kartę gwarancyjną dostarczoną z produktem w przypadku posiadania gwarancji.
Poniżej znajdziesz nasze adresy w Europie do ogólnych zapytań biznesowych:
Europejskie adresy Haier
Kraj * Adres pocztowy Kraj * Adres pocztowy
Haier Europe Trading SRL
Włochy
Hiszpania
Portugalia
Niemcy
Austria
Wielka
Brytania
* Więcej informacji na stronie www.haier.com
30
Via De Cristoforis, 12
21100 Verese
WŁOCHY
Haier Iberia SL
Pg. Garcia Faria, 49-51
08019 Barcelona
HISZPANIA
Haier Deutschland GmbH
Konrad-Zuse-Platz 6
81829 München
NIEMCY
Haier Appliances UK Co.Ltd.
302 Bridgewater Place
Birchwood Park
Warrington
* Więcej informacji na stronie
www.haier.com
WA3 6x
Francja
Belgia-FR
Belgia-NL
Holandia
Luksemburg
Polska
Czechy
Węgry
Grecja
Rumunia
Rosja
Republika
Czeska
i Słowacja
Haier France SAS
53 Boulevard Ornano –
Pleyad 3
93200 Saint Denis
FRANCJA
Haier Benelux SA
Anderlecht
Route de Lennik 451
BELGIA
Haier Poland Sp. z o.o.
Al. Jerozolimskie 181B
02-222 Warszawa
POLSKA
Haier Europe čR s.r.o.
Sokolovsk á 651/136a,
186 00 Praha 8
Karlin Czeska Republika
PL
Page 31
PL
Informacje o modelu są dostępne w bazie danych produktów na stronie https://eprel.
ec.europa.eu/ poprzez wyszukanie identykatora modelu podanego w polu Model na
etykiecie produktu umieszczonej na produkcie; link do modelu w bazie danych produktów
można znaleźć poniżej dla każdego identykatora modelu:
12-Obsługa klienta
Kod QR
31
Page 32
HW80-B14939S8/HW90-B14939S8/HW100-B14939S8/HW80-B14939/
HW90-B14939/HW100-B14939_PL
Loading...
