Руководство по
эксплуатации
Məliyyat
təlimatlarına
Օպերացիոն
Հրահանգներ
ოპერაციული
ინსტრუქციები
Пайдалану бойынша
нұсқаулық
Пайдалану у
боюнча колдонмо
Fоydаlаnish
bo‘yichа qo‘llаnmа
Інструкція з
експлуатації
Haiet
Cтиральная машина
Paltaryuyan maşın
լվացքի ﬔքենա
სარეცხი მანქანა
Кір жуу машинасы
Кир жуугуч машина
Перед использованием устройства внимательно прочтите
это руководство по эксплуатации и сохраните его для
дальнейшего использования.
Vahid istifadə etməzdən əvvəl, bu dərslik oxuyun və gələcək
istifadə üçün saxlamaq
Նախքան օգտագործելով ﬕավորը, խնդրում ենք
կարդալ այս ձեռնարկը եւ պահպանել այն
հետագա օգտագործման համար
სანამ გამოყენებით ერთეული, გთხოვთ,
წაიკითხოთ ამ სახელმძღვანელოს და გადარჩენა
მას მომავალი გამოყენება
Құрылғыны пайдаланар алдында осы пайдалану бойынша
нұсқаулықты мұқият оқып,ары қарай пайдалану үшін
сақтап қойыңыз.
Түзүлүштү колдонгонго чейин ушул пайдалануу боюнча
колдонмону кунт коюп окуңуз жана кийин пайдалануу үчүн
сактаңыз.
Uskunani qo llashdan oldin ushbu foydalanish
bo yicha qo llanmani e’tibor berib o qib chiqing va
keyinchalik ishlatish uchun uni saqlab qo ying
Kir yuvishmashinasi
Пральна машина
HW60-12829A
HW70-12829A

1
Элементы
Благодарим вас за выбор продукции Haier.
Руководство содержит важную информацию, которая поможет вам получить максимальную пользу от
эксплуатации устройства и обеспечит безопасную и правильную установку, использование и
обслуживание.
Храните данное руководство в удобном месте, чтобы вы всегда могли воспользоваться им для безопасного
и правильного использования устройства.
Если вы решите продать устройство, отдать или оставить его новым владельцам дома, когда будете
переезжать, передайте также и это руководство, чтобы новый владелец мог ознакомиться с устройством и
предупреждениями о безопасности.
Принадлежности
Проверьте принадлежности и литературу в соответствии с этим списком:
1x Руководство пользователя
1x Кронштейн сливного шланга
Производитель оставляет за
собой право вносить
изменения в конструкцию и
комплектацию
изделия без
дополнительного
уведомления.

2
Содержание
Предостережения ............................................................................................................................... 3
Перед использованием ...................................................................................................................... 6
Функции ............................................................................................................................................ 10
Обслуживание .................................................................................................................................. 19
Поиск и устранение неисправностей ............................................................................................. 22
Технические данные ........................................................................................................................ 23
Послепродажное обслуживание ..................................................................................................... 25
Условные обозначения
Внимание! Важная информация по технике безопасности!
Общая информация и советы
Утилизация
Наличие данного символа, относящегося к соответствующей информации, на изделии, аксессуарах или
материалах указывает на то, что по истечении срока службы изделие или его электронные комплектующие
должны утилизироваться отдельно от бытовых отходов.
Для предотвращения возможного ущерба окружающей среде или здоровью человека
из-за неконтролируемой утилизации отходов просьба отделять эти предметы от других
видов отходов и отправлять на переработку. Это будет способствовать экологически
безопасному использованию материальных ресурсов.
Бытовые пользователи должны связаться с магазином, где они приобрели изделие, или
обратиться в соответствующие местные органы власти за информацией о нахождении
пунктов безопасной утилизации и переработки изделия.
Коммерческие пользователи должны связаться со своим поставщиком и проверить
условия покупки. Это изделие и его электронные комплектующие не должны
смешиваться с другими промышленными отходами.

3
Предостережения
Перед первым включением прибора
Это устройство может использоваться детьми в возрасте от 8 лет и старше и лицами с ограниченными
физическими, сенсорными или умственными способностями или отсутствием опыта и знаний, если они
делают это под надзором, или если им была предоставлена инструкция в отношении безопасного
использования устройства, и они понимают возможные опасности. Детям запрещено играть с устройством.
Детям запрещено заниматься очисткой и обслуживанием без надзора.
Подпускать детей младше 3 лет к прибору можно только при условии, если они находятся под постоянным
контролем.
Что необходимо сделать...
Убедитесь, что вы сняли все транспортировочные болты.
Используйте отдельную заземленную розетку
Убедитесь, что вилка находится в легкодоступном месте.
При отключении от сети держите вилку, а не кабель.
Убедитесь, что предохранители в цепи питания рассчитаны на 15А.
Держите устройство вдали от источников тепла и прямого солнечного света, чтобы предотвратить
старение пластмассовых и резиновых элементов.
Убедитесь, что шнур питания не попал под прибор или в него, и что он не поврежден.
Убедитесь, что соединения шланга и другие соединения являются прочными, и что нет утечки воды.
Если соединения не прочные, произойдет утечка; отключите подачу воды и снова выполните
подключение шлангов. Использовать стиральную машину можно только после того, как все шланги
будут полностью закреплены.
Что нельзя делать.
Прикасаться к прибору или использовать его с влажными или мокрыми руками или с влажными или
мокрыми ногами, или если вы босиком.
Использовать легковоспламеняющееся моющее средство или сухое чистящее вещество.
Использовать легковоспламеняющиеся аэрозоли в непосредственной близости от прибора.
Отсоединять или подключать вилку при наличии в помещении горючего газа.
Разрешать детям или инвалидам играть с прибором или упаковочными материалами.
Устанавливать прибор на открытом воздухе во влажном месте или в зоне, которая может быть
подвержена утечкам воды, например, под раковиной или рядом с ней. В случае утечки воды подождите,
пока машина не высохнет естественным образом.
Ставить стиральную машину прямо на ковер, или рядом со стеной или мебелью.

4
При ежедневном использовании прибора
Что необходимо сделать.
Застегнуть молнию и завязать шнурки, чтобы предотвратить запутывание. При необходимости
поместить мелкие предметы в маленький мешок или сетку.

5
Предостережения
Выключать машину после завершения каждой программы стирки и отключать ее от сети, чтобы
сэкономить электроэнергию и обеспечить безопасность, перекрывать воду. Протирать насухо
нижнюю часть дверцы.
Держать дверцу немного открытой, когда стиральная машина не используется, чтобы предотвратить
образование запахов.
Шнур питания, если он поврежден, должен заменять изготовитель, его сервисный агент или другой
квалифицированный специалист.
Что нельзя делать...
Прикасаться к дверце во время процесса стирки,поскольку она нагревается.
Ставить тяжелые предметы или источники тепла или влаги на прибор.
Осуществлять горячую стирку резины или губчатых материалов
Открывать отсек для подачи моющего средства во время цикла стирки.
Принудительно открывать дверцу машины; дверь оснащена самоблокирующимся устройством и
откроется вскоре после окончания процедуры стирки.
Открывать дверцу машины, если через нее видно уровень воды.
Накрывать стиральную машину пластиковым пакетом и т.п. (поскольку машина должна высохнуть,
если она не используется).
Советы по экономному использованию
Обеспечьте наилучшее использование энергии, воды, моющего средства и времени, используя
рекомендуемый максимальный размер загрузки.
Не превышайте дозировку моющих средств, указанную в инструкции завода-изготовителя.
Экономьте энергию и время путем выбора высокой скорости отжима для уменьшениясодержания
воды в стираемом белье перед использованием сушильной машины.
Выбирайте правильную температуру стирки. Современные моющие средства могут хорошо стирать
при температуре ниже 60°C. Применяйте температуру выше 60°C для очень грязного белья.

6
Перед использованием
Описание
Это схематическое изображение может немного отличаться от внешнего вида приобретенной вами
стиральной машины.
1 Отсек для моющих средств/смягчителя
1 Транспортировочные болты (Т1-T4)
3 Винты задней крышки (S1-S4)
Удалите все упаковочные материалы, чтобы обеспечить устойчивое
положение, в том числе и основанию из полистирола. При открытии
упаковки на пакете и дверце можно увидеть капли воды. Это
нормальное явление, вызванное заводскими испытаниями с
использованием воды.

7
Перед использованием
Указания по установке. Внимание. Стиральная машина очень тяжелая.
Используйте безопасные методы подъема.
Установите нижнюю крышку (при наличии).
При вскрытии термоусадочной упаковки вы найдете нижнюю крышку (пластиковая панель с четырьмя
отверстиями по бокам).
1. Положите машину на заднюю стенку. Удалите четыре ножки (рисунок 1).
2. Установите нижнюю крышку, а затем вставьте ножки в
отверстия в нижней крышке (рисунок 2) и закрутите их.
Поставьте машину в вертикальное положение.
Удалите транспортировочные
болты
Транспортировочные болты предназначены для фиксации
амортизирующих элементов внутри стиральной машины
во время транспортировки.
Снимите заднюю крышку (при необходимости!).
Удалите четыре транспортировочных болта с
задней стороны и
выньте резиновые уплотнители и пластмассовые
фиксаторы из машины.
Установите на место заднюю крышку (если
снимали).
Установите заглушки в отверстия для болтов.
Когда вы ставите на место заднюю крышку,
выпуклая поверхность должна быть обращена
наружу; вам необходимо вставить заднюю
крышку в два зазора, как показано на рис.5.
Храните транспортировочные болты, уплотнители
и пластмассовые фиксаторы в надежном месте для
последующего использования.
Регулирование ножек и стопорной
гайки

8
В нижней части стиральной машины находятся регулируемые ножки. Перед использованием машины их
необходимо отрегулировать для выравнивания машины. Благодаря этому минимизируется вибрация, и,
следовательно, уменьшается шум во время работы. Благодаря этому также снижается износ. Для
выравнивания рекомендуется использовать спиртовой уровень. Пол должен быть максимально твердым и
ровным.
1. Ослабьте стопорную гайку (1) с помощью ключа.
2. Отрегулируйте высоту вращением ножки (2).
3. Затяните стопорную гайку (1) вплотную к корпусу.

9
5. Перед использованием
Заливной шланг
Подключите заливной шланг к заливному клапану
Подключите заливной шланг к водопроводному
крану с холодной пресной водой.
Затяните соединения заливного шланга и
включите подачу воды. Проверьте наличие утечек.
Устраните утечки, затем продолжайте установку.
Используйте комплект шланга, поставляемый
вместе с прибором. Старые шланги использовать
повторно нельзя.
Используйте кронштейн сливного шланга для фиксации
конца сливного шланга и предотвращения оттока воды.
Высота подъема сливного шланга должна быть 80 см -
100 см. Прикрепите сливной шланг к зажиму в задней
части стиральной машины так, чтобы он не падал.
Сливной шланг нельзя погружать в воду, и он должен быть надежно закреплен и герметичен. Если
сливной шланг лежит на земле, или если труба находится на высоте менее 80 см, стиральная машина
будет постоянно сливать воду во время наполнения (автоматический слив).
Не увеличивайте длину сливного шланга; при необходимости использования более длинного
шланга обратитесь к техническому специалисту.
Подключение к источнику питания
Перед подключением к источнику питания проверьте следующее:
Розетка должна подходить для максимальной мощности стиральной
машины (для обеспечения безопасности предохранители в силовой
цепи должны быть рассчитаны не менее чем на 15А).
Напряжение должно соответствовать требованию, указанному на
заводской табличке.
Розетка должна подходить для вилки стиральной машины.
Подключите устройство к заземленной розетке.

1. Отсек для моющих
средств/смягчителя
2. Кнопка «ВКЛ/ВЫКЛ»
3. Кнопки выбора программы
4. Кнопка «Температура»
5. Кнопка «Скорость отжима»
6. Кнопка «Дополнительное полоскание / Пар / Дополнительное
полоскание + Пар»
7. Кнопка «Отложенный старт»
8. Кнопка «Старт/Пауза»
9. Дисплей
Откройте отсек, вы увидите три отделения:
моющих
средств/смягчителя
Отделение 1: Не используется
Отделение 2: Моющее средство для программ
Отделение: Смягчитель, кондиционер.
Рекомендации по типу моющих средств подходят для
различных температур стирки, см. руководство по моющим
средствам.
Нажмите эту кнопку, чтобы включить стиральную машину. Нажмите ее еще раз,
чтобы выключить машину. Аккуратно нажмите эту кнопку и удерживайте ее в
течение 2 секунд, чтобы выключить машину, поскольку кнопки чувствительны к
касанию.
Нажимайте эти кнопки для выбора программы, при выборе программы
загорается соответствующий индикатор
Используйте данную кнопку для изменения температуры
стирки . Если не загорится ни одно значение - вода не будет нагреваться
Используйте данную кнопку для изменения скорости отжима или
отмены отжима . Если не загорится ни одно значение - отжим не
будет осуществляться.
Для разных типов белья можно установить различные температуры
воды и скорость отжима. Используйте настройки по умолчанию, если
у вас нет особых требований.

Кнопка
«Дополнительное
полоскание/
Что касается этой кнопки, то вы можете использовать разные функции, в
зависимости от того, сколько раз вы ее нажмете.
Первое нажатие этой кнопки - функция дополнительного полоскания.
Дополнительное
полоскание+
Второе нажатие – Стирка с паром.
Третье нажатие - дополнительное полоскание и стирка с паром; вы увидите, что
два светодиода горят одновременно.
Четвертое нажатие - отключение функции дополнительного полоскания и
стирки с паром; светодиод выключается.
Пятое нажатие снова включает дополнительное полоскание и так далее.
При необходимости можно выбрать эту функцию при установке
режимов "Хлопок - Синтетика - Смешанная стирка - Детские вещи".
Кнопка
«Отложенный
старт»
Используйте данную кнопку для запуска программы с задержкой. Время
задержки может быть увеличено пошагово на 30 минут (от 0,5 до 24 часов).
Например, отображение на дисплее времени 6:30 означает, что программа
будет завершена через 6 часов и 30 минут. Нажмите кнопку «Старт/Пауза»,
чтобы включить функцию задержки по времени. Функция применима не ко
всем программам.
Время отложенного старта должно быть больше времени программы,
иначе стиральная машина сразу начнет программу стирки.
Когда стиральная машина подключена к питанию и выбрана программа,
нажмите слегка эту кнопку, чтобы начать работу. Во время цикла стирки слегка
нажмите ее, работа прекратится, а цифры на экране начнут мигать. Нажмите ее
еще раз, чтобы возобновить работу. Чтобы отменить программу стирки во
время цикла стирки, нажмите эту кнопку, когда цифры на экране начнут мигать,
нажмите кнопку отключения питания, и программа будет отменена.
Здесь будет отображаться информация об оставшемся времени стирки и
сообщения об ошибках.
После запуска программы стирки дисплей загорится, а оставшееся
время стирки будет уменьшаться. Поскольку давление воды и
температура могут различаться, оставшееся время может быть
скорректировано соответствующим образом. Когда белье во время
отжима не распределено равномерно, время может автоматически
продлеваться.
Отменить звуковой сигнал
Если требуется, звуковой сигнал можно отменить.
Включите стиральную машину и выберите программу "Отжим". Затем нажмите "Отложенный
старт" и "Скорость отжима" и удерживайте в течение 3 секунд. На экране отобразится сообщение
«BEEP OFF» - это означает, что звуковой сигнал был отменен.
Включить звуковой сигнал
Включите стиральную машину и выберите программу "Отжим".Затем нажмите "Отложенный
старт" и "Скорость отжима" и удерживайте в течение 3 секунд. На экране отобразится сообщение
"BEEP ON" - это означает, что звуковой сигнал был снова активирован.

12
Функции
Программные режимы
2 Отсек для моющих средств
Хлопок /
Синтетические
ткани
Ткани из
химических
волокон
Хлопок /
Синтетические
ткани
Хлопок /
Синтетические
ткани

13
Функции
Таблица расхода
Стандартные программы для хлопка на 60°C и 40°C подходят для стирки хлопчатобумажных тканей с
обычным уровнем загрязнения, и они являются самыми эффективными программами с точки зрения
совокупного расхода электроэнергии и воды для стирки этого типа тканей; фактическая температура
воды может отличаться от заявленной температуры цикла.
• Маркировка энергоэффективности настроек
программы:
Хлопок + > +40°C + максимальная скорость"
Хлопок + > +60°C + максимальная скорость"
Выберите лучшее моющее средство
В случае использования жидкого моющего средства не рекомендуется включать отложенный старт
программы. Пожалуйста, для определения требуемого количества моющего средства обратитесь к

14
указаниям на его упаковке.
Для информации: современные моющие средства работают при низких температурах.

15
Функции
Способы стирки
Данная стиральная машина предназначена для использования только в домашнем хозяйстве. В случае
использования стиральной машины для коммерческих или иных целей гарантия прекращает действие.
Не используйте машину для целей, для которых она не предназначена. Следуйте инструкциям на
ярлыках одежды и стирайте только изделия, предназначенные для машинной стирки.
Источник питания
Подключите стиральную машину к источнику электропитания (от 220
В до 240 В ~/50Гц).
Водоснабжение
Откройте кран. Вода должна быть чистой и прозрачной.
Перед использованием, открыв кран, проверьте наличие
возможных утечек в соединениях шлангов.
Подготовка белья для стирки
Рассортируйте одежду в соответствии с тканями, из которых она
изготовлена (хлопок, синтетические ткани, шерсть или шелк), и
степенью загрязнения.
Отделите белые ткани от цветных. Попробуйте сначала постирать их
вручную, чтобы выяснить, подвержены ли они линьке или усадке.
Одежда без каймы, нижнее белье и тонкий текстиль, например тонкие
занавески, следует помещать в мешок для стирки (лучше не стирать их в
стиральной машине).
Застегните молнии и крючки, убедитесь, что пуговицы пришиты
надежно, и поместите мелкие предметы, такие как носки, пояса,
бюстгальтеры и т. п., в мешок для стирки.
Разверните крупные предметы, такие как простыни, пододеяльники и
т.п.
Выверните рубашки на изнаночную сторону.
Внимание: Мелкие предметы (такие как пуговицы и т. п.) могут
привести к необходимости ремонта, который должен
оплачиваться пользователем,и могут вызвать повреждение
стиральной машины.
Выньте все из карманов (ключи, монеты и т. п.) и снимите твердые
украшения (например, броши).

Загрузка стиральной машины
Откройте дверцу стиральной машины и поместите внутрь по
отдельности каждый предмет одежды. Плотно закройте дверцу.
Проверьте, чтобы белье не было зажато дверцей, это может привести к
повреждению манжеты люка и ремонту за счёт пользователя.
Перед началом использования стиральной машины запустите ее на один
цикл без белья, чтобы предотвратить загрязнение белья маслом или
грязной водой из стиральной машины. Перед стиркой запустить машину
с моющим средством с программой на 60°C.
Не перегружайте стиральную машину. Обратите внимание, что у
различных программ указаны различные значения максимальной
загрузки. Правило для определения максимальной загрузки: между
бельем и верхом барабана должно оставаться пространство не менее 15
см. Осторожно закройте дверцу. Убедитесь, что белье не оказалось
зажатым.
Выбор моющего средства
Эффективность и результаты стирки зависят от качества используемого моющего средства. Специальное не
пенящееся моющее средство обеспечивает хорошие результаты стирки. Для изделий из синтетических
тканей и шерстяных изделий используйте специальные моющие средства. Не используйте средства для
химической чистки, такие как трихлорэтилен и аналогичные продукты.
Не кладите больше порошка, чем необходимо. В противном случае это может привести к таким
ситуациям, которые описаны ниже, и неправильной работе стиральной машины, что повлияет на ее
срок службы.
За счет большего количества пены время полоскания будет больше обычного;
Пена может поступать из контейнера для загрузки моющего средства за счет повышенного
давления пены:
После последнего цикла отжима пена может остаться
невыполосканной.
Контейнер для загрузки моющего средства следует очищать еженедельно.
Пожалуйста, следуйте указаниям по дозировке, приведенным на упаковке стирального порошка
или жидкого моющего средства.
Загрузка моющего средства
Выдвиньте контейнер для загрузки моющего средства и поместите требуемое количество моющего
средства и кондиционера в соответствующие отделения. Осторожно задвиньте контейнер на прежнее
место. (Следуйте инструкциям на контейнере.)
Используйте жидкое моющее средство в соответствии с
инструкциями на его упаковке. Не используйте жидкое моющее
средство в случае, если выбран режим "Отложенный старт".
Не превышайте рекомендованное количество кондиционера.
В противном случае он будет наносить вред искусственным
волокнам.

Выбор программы
Для получения наилучших результатов стирки следует
выбрать соответствующую программу стирки в соответствии
с типом белья.
Слегка прикоснитесь к кнопке "˄" или "˅", чтобы выбрать
требуемую программу.
Выбор функции
При необходимости выберите требуемые параметры. (Обратитесь к разделу "Панель управления" на
страницах 8, 9 и 10.)
Установка температуры стирки
Нажимайте кнопку температуры, пока не будет выбрана
желаемая температура.
Установка скорости вращения при отжиме
Нажимите кнопку скорости вращения при отжиме, пока не будет выбрана желаемая скорость. Для выбора
температуры стирки и скорости вращения при отжиме обратитесь к разделу "Панель управления" на
страницах 08-09 и 10. Желательно выбирать рекомендуемые значения.
Нажмите кнопку "Старт/Пауза".Стиральная машина будет работать в соответствии с установленными
программами. Стиральная машина будет остановлена автоматически при окончании цикла стирки. На
дисплее отобразится сообщение "Конец" (End). Откройте дверцу стиральной машины и достаньте белье.
Для отмены программы нажмите кнопку"Пуск/Пауза" (Start/Pause), затем отключите
электропитание, и программа автоматически отменится.
Блокировка от детей

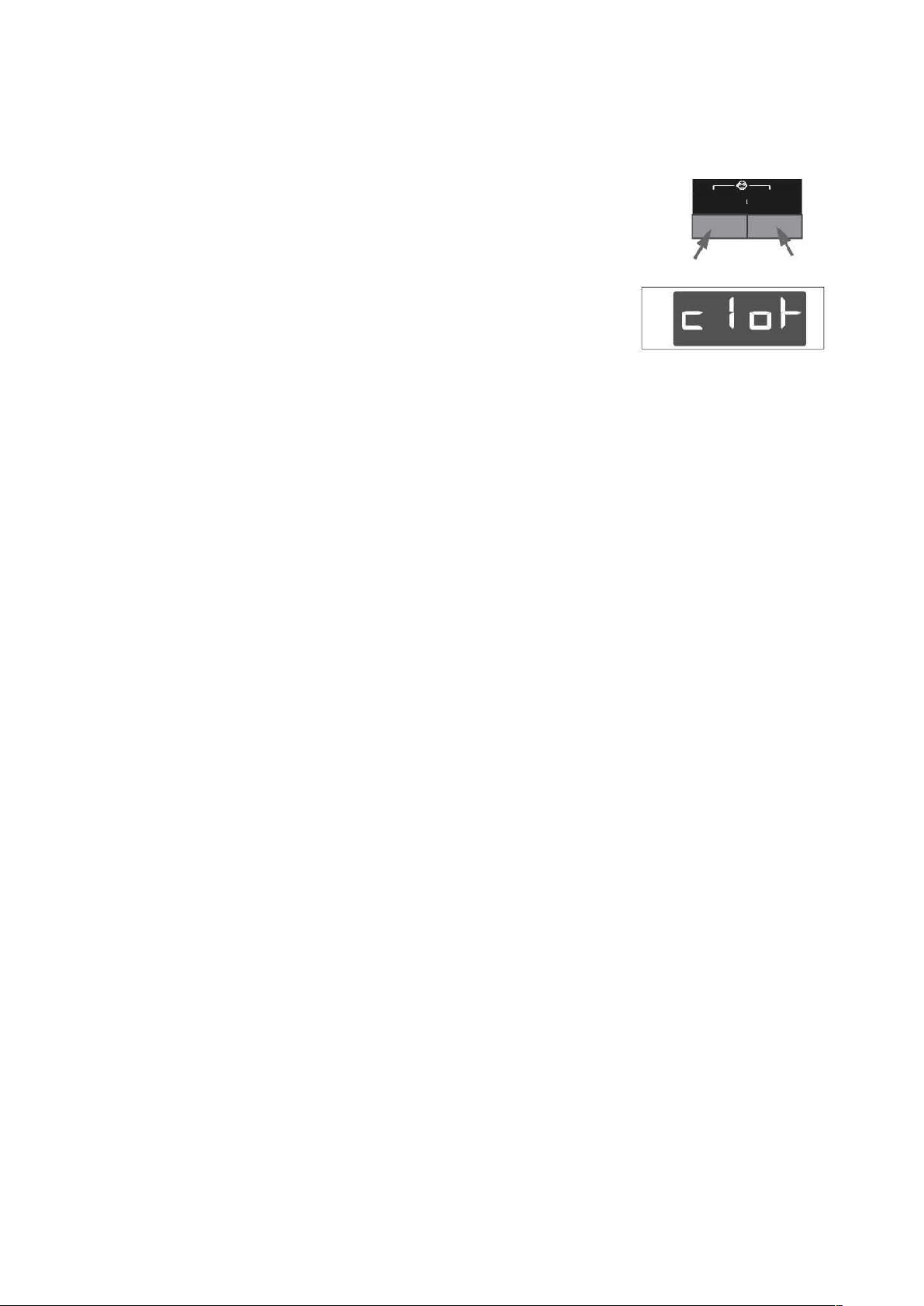

Функция блокировки панели управления: Одновременно нажмите кнопки "Температура" и "Скорость
отжима" на 3 секунды после начала выполнения программы. При активации этой функции будет
отображаться сообщение "Заблокировано" (clok).
При этом кнопки управления больше не будут функционировать. Для
разблокировки снова нажмите одновременно кнопки "Температура" и
"Скорость отжима"на 3 секунды.

18
Функции
Диаграмма по уходу
Машинная стирка,
ХОЛОДНАЯ
ВОДА
Гладить, отпаривать или сушить
при СЛАБОМ НАГРЕВЕ
Машинная стирка,
ТЕПЛАЯ ВОДА
Гладить, отпаривать или сушить
при СРЕДНЕМ НАГРЕВЕ
Машинная стирка,
ГОРЯЧАЯ ВОДА
Отбеливать по мере
необходимости любым
отбеливателем, как например
Clorox®,
Гладить, отпаривать или сушить
при СИЛЬНОМ НАГРЕВЕ
Машинная стирка,
ХОЛОДНАЯ
ВОДАМожно
безопасно
использовать
Сушить в
горизонтальном
положении
Не гладить с паром
Машинная стирка,
ТЕПЛАЯ
ВОДАНесминаемая
ткань
Отбеливание без хлора по мере
необходимости Используйте
только отбеливатель
безопасный для цвета,
Сушка, Несминаемая
ткань, БЕЗ НАГРЕВА
Не подвергать
химической чистке
Машинная стирка,
ГОРЯЧАЯ
ВОДАНесминаемая
ткань
Сушка, Несминаемая
ткань, СЛАБЫЙ
НАГРЕВ
Сушить на вешалке
для одежды
Химическая чистка
Могут также быть
дополнительные буквы и
(или)линии. Данные изделия
надо направлять
Машинная стирка,
ХОЛОДНАЯ
ВОДА, деликатный
цикл
Не отбеливать
Нельзя использовать никакие
отбеливающие средства,
Сушка, Несминаемая
ткань, СРЕДНИЙ
НАГРЕВ
в профессиональную
химическую чистку.
Химическая чистка запрещена
Машинная стирка,
ТЕПЛАЯ ВОДА,
деликатный цикл
в том числе, моющие средства с
отбеливателем, либо проведите
процедурыиспытаний на
реакцию на отбеливатель,
чтобы проверить
Сушка, деликатный
цикл, БЕЗ НАГРЕВА
Химическая чистка с любым
растворителем
Машинная стирка,
ГОРЯЧАЯ ВОДА,
деликатный цикл
устойчивость к отбеливанию
Сушка, деликатный
цикл, СЛАБЫЙ
НАГРЕВ
Химическая чистка с
перхлоридом
Wool Mark - маркировка
настоящей шерсти
Сушка, деликатный
цикл, СРЕДНИЙ
НАГРЕВ
Справочная информация по весу изделий
Рабочий комбинезон / халат

19
Обслуживание и содержание
После стирки
Закрывайте подачу воды и вынимайте вилку из розетки
после каждой стирки. Откройте дверцу стиральной
машины, чтобы предотвратить образование влаги и запахов.
Скапливание воды в нижней части манжеты люка и лотке для
моющих средств
является нормальным явлением.
Если стиральная машина не используется в течение
длительного периода времени, слейте воду из машины и
замените сливной шланг.
Очистка контейнера для загрузки
моющего средства
Всегда внимательно следите, чтобы не было остатков
моющего средства.
Регулярно производите очистку контейнера для загрузки
моющего средства:
1. Вытяните контейнер для загрузки моющего средства,
пока он не остановится.
2. Нажмите на кнопку освобождения фиксатора и выньте
контейнер для загрузки моющего средства.
3. Вставьте контейнер для загрузки моющего средства
обратно в устройство.
Очистка стиральной машины
Во время чистки и обслуживания стиральной машины вынимайте штепсельную вилку из розетки.
Используйте мягкую ткань, смоченную жидким мыльным очищающим средством, для чистки корпуса
машины и резиновых элементов. Не используйте органические химикаты или растворители, вызывающие
коррозию.
Очистка фильтра
Производите очистку фильтра один раз в месяц:
1. Выключите стиральную машину и выньте
штепсельную вилку из розетки (Рис. 1).
2. Откройте крышку лючка обслуживания.
Можно использовать монету или отвертку (Рис. 2).
3. Подставьте плоскую емкость для слива воды
(Рис. 3). Объемы воды могут быть большими!
4. Вытяните сливной шланг и держите его конец
над емкостью (Рис. 3).
5. Выньте заглушку из сливного шланга (Рис. 3).
6. После полного слива закройте сливной шланг
и задвиньте его назад в стиральную машину (Рис. 4).
7. Вывинтите и насос против часовой стрелки и снимите его (Рис. 5).
8. Удалите грязь (Рис. 6).
9. Осторожно очистите фильтр насоса, например, используя проточную воду (Рис. 7).
10. Тщательно установите фильтр на место (Рис. 8).
11. Закройте крышку лючка обслуживания.
Фильтр должен быть установлен на свое место, в противном случае может
произойти утечка.

Поместите емкость под фильтр сливного насоса, чтобы собрать лишнюю воду,
которая может поступать из сливного насоса.
Кран подачи воды и фильтр крана подачи
воды
Для предотвращения закупоривания подачи воды посторонними
частицами регулярно очищайте фильтр крана подачи воды.
Перемещение стиральной машины
Если стиральную машину необходимо переместить в другое место, заново установите
транспортировочные болты, как показано ниже, чтобы предотвратить повреждение.
Снимите заднюю крышку (при необходимости).
Снимите заглушки.
Вставьте пластиковые стабилизаторы и транспортировочные
болты. Затяните болты ключом.
Установите на место заднюю крышку (если снимали).
Неиспользование в течение
длительных периодов
Если стиральная машина не используется в течение длительного периода, выньте
штепсельную вилку из розетки (1) и закройте подачу воды (2). Откройте дверцу,
чтобы предотвратить образование влаги и запахов. Оставляйте дверцу открытой,
когда стиральная машина не используется.
Перед следующим использованием внимательно проверьте электрический кабель,
впуск воды и сливной шланг. Убедитесь, что все установлено надлежащим образом,
и утечки отсутствуют.
Сообщения на дисплее и специальные функции
Ошибка слива воды, вода не уходит в течение
6 минут.
Очистите фильтр и проверьте сливной шланг.
Проверьте сливной шланг на предмет
правильной установки. Если ошибка
сохраняется, вызовите профессиональный
технический персонал.
Дверца не закрыта правильно.
Правильно закройте дверцу, а затем нажмите
кнопку "Пуск/Пауза".
Датчик температуры не присоединен
правильно или поврежден.
Свяжитесь с техническим персоналом.
Ошибка нагревателя (отображается в конце
цикла).
Свяжитесь с техническим персоналом.
Необходимый уровень воды не достигнут за
7 (HW70-12829A) /6(HW60-12829A) минут.
Высота сливного шланга составляет менее
80 см.
Убедитесь, что кран открыт и напор воды
нормальный.
Установите сливной шланг на высоте 80-100
см.

Сливной шланг находится в воде.
Убедитесь, что сливной шланг не находится в
воде.
Если проблема по-прежнему сохраняется,
свяжитесь с техническим персоналом.
Свяжитесь с техническим персоналом.
Уровень воды превышает защитный.
Свяжитесь с техническим персоналом.
Ошибка датчика уровня воды.
Свяжитесь с техническим персоналом.
Свяжитесь с техническим персоналом.
Сведения о состоянии: Установленное время для отложенного начала исполнения программы.
Оставшееся время исполнения программы
составляет 1 час 25 минут.
У стиральной машины есть функция
защиты от несбалансированной загрузки.
Если несбалансированная нагрузка
превышает допустимое максимальное
значение, стиральная машина не будет
производить отжим или будет работать на
такой скорости, при которой не будет
ненормальных вибраций и шумов.
Проверьте и сбалансируйте белье в барабане.
Также уменьшите количество белья, если вес
слишком большой. Заново запустите
программу отжима.
В случае сбоя в электропитании
Текущая программа и ее настройки будут сохранены. После
восстановления электропитания работа возобновится.
В случае, когда сбой в электропитании происходит во время исполнения
программы стирки, дверца механически блокируется. Чтобы вынуть белье,
вода не должна быть видна через прозрачное окошко дверцы. - Опасность
ожога!
Только после этого можно потянуть за рычаг, находящийся под крышкой
лючка обслуживания, пока дверца не разблокируется с легким щелчком.
После этого верните все детали в исходное положение.
Функция памяти при отключении электропитания: В случае сбоя в электропитании или
необходимости отключить электропитание во время исполнения цикла программы текущие
настройки сохраняются, и работа после включения электропитания будет продолжена.
Если во время процесса отжима обнаруживается слишком большое количество пены, то для защиты
электродвигателя стиральная машина будет автоматически удалять пену; электродвигатель
остановится, а сливной насос будет непрерывно откачивать воду в течение 90 секунд. Если это
случится более 3 раз, электродвигатель остановится до окончания цикла без отжима.

22
Поиск и устранение неисправностей
Поиск и устранение неисправностей
Стиральная машина не работает.
Плохое соединение с источником подачи
электроэнергии.
Проверьте соединение с источником подачи
электроэнергии.
Проверьте электропитание.
Дверца стиральной машины не закрыта правильно.
Правильно закройте дверцу стиральной машины.
Стиральная машина не включена.
Убедитесь, что стиральная машина включена.
Стиральная машина не может наполниться водой.
Не нажата кнопка "Пуск/Пауза".
Нажмите кнопку "Пуск/Пауза".
Не открыт кран впуска воды.
Откройте кран впуска воды.
Напор воды меньше, чем 0,03 МПа.
Излом на шланге впуска воды.
Проверьте шланг впуска воды.
Неисправность водоснабжения.
Кольцо выбора программы не установлено
правильно.
Правильно установите кольцо выбора
программы.
Дверца стиральной машины не закрыта правильно.
Правильно закройте дверцу стиральной
машины.
Фильтр впускного шланга заблокирован.
Разблокируйте фильтр впускного шланга.
При заполнении стиральной машины водой вода
сливается.
Высота сливного шланга составляет менее 80 см.
Установите сливной шланг на высоте 80-100
см.
Сливной шланг находится в воде.
Убедитесь, что сливной шланг не находится в
воде.
Неисправность слива.
Сливной шланг заблокирован.
Разблокируйте сливной шланг.
Конец сливного шланга находится выше 100 см над
уровнем пола.
Расположите конец сливного шланга ниже,
чем 100 см над уровнем пола.
Сильная вибрация при отжиме.
Не все транспортировочные болты были сняты.
Снимите все транспортировочные болты.
Стиральная машина расположена на неровной
поверхности или не выровнена.
Обеспечьте, чтобы стиральная машина была
расположена на ровной поверхности и
выровнена.
Неправильная загрузка стиральной машины.
Измените количество белья в барабане.
Стиральная машина останавливается до завершения
цикла стирки.
Неисправность подачи воды или электроснабжения.
Проверьте электро- или водоснабжение.
Стиральная машина останавливается на некоторое время.
Стиральная машина отображает сообщение об
ошибке.
Находится ли стиральная машина в цикле
замачивания?
Нажмите кнопку остановки полоскания или
опять кнопку "Пуск/Пауза" для сброса цикла.
Избыток пены в барабане, который поступает в
контейнер для загрузки моющего средства.
Моющее средство не является средством с низким
пенообразованием или предназначено для ручной
стирки.
Проверьте, правильное ли у вас моющее
средство.
Использование избыточного количества моющего
средства.
Уменьшите количество моющего средства в
контейнере для загрузки моющего средства.
Автоматическая корректировка времени стирки.
Продолжительность программы стирки будет
откорректирована
Это нормально и не влияет на
функциональность.
Несбалансированность белья в барабане
Добавьте одежду или повторно запустите
программу отжима.

Технические данные изделия (согласно EU 1061/2010)
Номинальная вместимость (кг)
6 7 Класс энергоэффективности
Годовой расход электроэнергии (кВтч) 1)
Расход электроэнергии в режиме "хлопок"60°C при
полной загрузке (кВтч/цикл)
Расход электроэнергии в режиме "хлопок" 60°C при
частичной загрузке (кВтч/цикл)
Расход электроэнергии в режиме "хлопок" 40°C при
частичной загрузке (кВтч/цикл)
Взвешенная потребляемая мощность в выключенном
состоянии (Вт)
Взвешенная потребляемая мощность во включенном
состоянии (Вт)
Годовой расход воды (л) 2)
Класс эффективности режима отжима/сушки 3)
Макс.скорость отжима (об/мин)4)
Остающееся содержание влаги (%) 4)
Стандартная программа для хлопковых тканей
при60°C 5)
Хлопок + > + 60°C + максимальная скорость
стандартная программа для хлопковых тканей при
40°C 5)
Хлопок + > + 40°C + максимальная скорость
Время исполнения программы "хлопок" при 60°C и
полной загрузке (мин)
Время исполнения программы "хлопок" при 60°C и
частичной загрузке (мин)
Время исполнения программы "хлопок" при 40°C и
частичной загрузке (мин)
Продолжительность нахождения во включенном
состоянии (мин) 6)
Передаваемый по воздуху шум (стирка/отжим)
(дБ(А))7)
1) На основании 220 стандартных циклов стирки в программах "хлопок 60°C" и "хлопок 40°C" при полной
и частичной загрузке, а также расхода электроэнергии в энергосберегающих режимах. Фактический
расход электроэнергии зависит от того, как используется устройство.
2) На основании 220 стандартных циклов стирки в программе "хлопок 60°C" и "40°C" при полной и
частичной загрузке. Фактический расход воды зависит от того, как используется устройство.
3) Класс G является наименее эффективным, а класс А - наиболее эффективным.
4) На основании стандартной программы стирки хлопка при 60°C с полной загрузкой и стандартной
программы стирки хлопка при 40°C с частичной загрузкой.
5)"Стандартная программа стирки хлопка при 60°C" и "стандартная программа стирки хлопка при 40°C"
являются стандартными программами стирки, к которым относится информация, приведенная на этикетке
и в справочном листке технических данных. Эти программы подходят для отстирывания средних
загрязнений хлопчатобумажного белья и наиболее эффективны с точки зрения совокупного потребления
электроэнергии и воды.
6)
В случае наличия системы управления электропитанием
7) На основании стандартной программы "хлопок" при 60°C с полной загрузкой
Базовая техническая информация об устройстве.
Максимальная сила тока при
эксплуатации (А)

Максимальная мощность (Вт)
Размеры (В х Г х Ш, мм)
Глубина с учетом двери

25
Послепродажное обслуживание
Служба поддержки клиентов
Мы рекомендуем обращаться в службу поддержки клиентов компании «Хайер», а также использовать оригинальные запасные части. Если у вас возникли проблемы с вашей бытовой техникой, пожалуйста, сначала изучите раздел «Устранение неисправностей».
Если вы не нашли решения проблемы, пожалуйста, обратитесь:
— к вашему официальному дилеру или
— в наш колл-центр:
8-800-200-17-06 (РФ),
8-10-800-2000-17-06 (РБ),
8-800-2000-17-06 (Казахстан)
00-800-2000-17-06 (Узбекистан)
— на сайт www.haier.com , где вы можете оставить заявку на обслуживание, а также найти
ответы на часто задаваемые вопросы.
Обращаясь в наш сервисный центр, пожалуйста, подготовьте следующую информацию, которую вы
можете найти на паспортной табличке и в чеке:
Модель __________________________________
Серийный номер __________________________
Дата продажи _____________________________
Также, пожалуйста, проверьте наличие гарантии и документов о продаже.
Производитель:
«Haier Overseas Electric Appliances Corp. Ltd»
Хайер Оверсиз Электрик Апплаенсиз Корп. Лтд
Адрес:
Room S401,Haier Brand building,Haier Industry park
Hi-tech Zone,Laoshan District Qingdao, China
Рум S401, Хайер бренд билдинг, Хайер индастри парк
Хай-тек зон, Лаошан дистрикт, Циндао, Китай
Предприятие-изготовитель:
«Haier Overseas Electric Appliances Corp. Ltd»
Хайер Оверсиз Электрик Апплаенсиз Корп. Лтд
Адрес:
Room S401,Haier Brand building,Haier Industry park
Hi-tech Zone,Laoshan District Qingdao,China
Рум S401, Хайер бренд билдинг, Хайер индастри парк
Хай-тек зон, Лаошан дистрикт, Циндао, Китай
Импортер:
Филиал ООО «ХАР» в Красногорском р-не МО
Адрес импортера:
143442, Московская область, Красногорский район,
с/п Отрадненское, 69 км МКАД, офисно-
общественный комплекс ЗАО "Гринвуд", стр. 31.

1
Բաղադրիչներ
Շնորհակալ ենք Haier արտադրանքն ընտրելու համար
Ձեռնարկը կտա այն կարևոր տեղեկությունները, որոնք կօգնեն ձեզ սարքն օգտագործել առավելագույն
օգտակարությամբ և ապահովել ճիշտ և անվտանգ տեղադրումը, օգտագործումն ու սպասարկումը։
Սույն ձեռնարկը պահեք հարմար տեղում, որպեսզի միշտ կարողանաք օգտվել դրանից սարքը ճիշտ և
անվտանգ օգտագործելու համար։
Եթե դուք որոշեք վաճառել այս սարքը, տեղափոխվելիս տալ կամ թողնել սարքը տան նոր տերերին, ապա
նրանց տվեք նաև այս ձեռնարկը, որպեսզի նոր տանտերը կարողանա ծանոթանալ սարքին և
անվտանգության նախազգուշացումներին։
Պիտույքները
Ներքո ցուցակով ստուգեք պիտույքներն ու գրականությունը.
1x Ջրահեռացման շլանգի նեցուկ
Արտադրողն իրավունք ունի առանց լրացուցիչ
ծանուցման փոփոխության ենթարկել
արտադրանքի կառուցվածքն ու
կոմպլեկտավորումը։

2
Բովանդակություն
Նախազգուշացումներ ......................................................................................................... 4
Օգտագործելուց առաջ ........................................................................................................ 7
Ֆունկցիաները .................................................................................................................. 11
Սպասարկումը և խնամքը ................................................................................................ 27
Անսարքությունների որոնումն ու վերացումը .................................................................. 31
Տեխնիկական տվյալներ .................................................................................................... 33
Հետվաճառքային սպասարկումը ..................................................................................... 35
Պայմանական նշանները
Ուշադրություն։ Կարևոր տեղեկություններ անվտանգության տեխնիկայի
վերաբերյալ։
Ընդհանուր տեղեկություններ և խորհուրդներ
ԹԱՓՈՆԱՎՈՐՈՒՄԸ
Համապատասխան տեղեկատվությանը վերաբերող տվյալ նշանի առկայությունը սարքի,
պիտույքների կամ նյութերի վրա ցույց է տալիս, որ ծառայության ժամկետը լրանալուց հետո սարքը
կամ նրա էլեկտրոնային բաղադրիչները պետք է թափոնավորվեն կենցաղային
թափոններից առանձին։
Անկառավարելի թափոնավորման պատճառով շրջակա միջավայրին կամ
մարդկանց առողջությանը հասցվելիք հնարավոր վնասներից խուսափելու համար
խնդրում ենք առանձնացնել այդ պարագաները այլ տեսակի թափոններից և
ուղարկել վերամշակման։ Դա կնպաստի նյութական ռեսուրսների
բնապահպանական անվտանգ օգտագործմանը։
Կենցաղային օգտատերերը պետք է կապվեն այն խանութի հետ, որտեղից ձեռք են
բերել սարքը, կամ դիմեն իշխանության տեղական մարմիններին՝ անվտանգ թափոնավորման և

3
վերամշակման կետերի մասին տեղեկատվություն ստանալու համար։
Առևտրային օգտատերերը պետք է կապվեն իրենց մատակարարի հետ և ստուգեն գնման
պայմանները։ Այս սարքը և նրա էլեկտրոնային բաղադրիչները չպետք է խառնվեն արտադրական այլ
թափոնների հետ։

Նախազգուշացումներ
Դիպչել սարքին ու օգտագործել այն խոնավ կամ թաց ձեռքերով կամ խոնավ կամ թաց ոտքերով,
կամ եթե դուք բոբիկ եք։
Օգտագործել դյուրավառ լվացող միջոց կամ չոր մաքրող միջոց։
Սարքի առաջին միացումից առաջ
Այս սարքը կարող է օգտագործվել 8 և ավելի տարեկան երեխաների կողմից, ինչպես նաև
սահմանափակ ֆիզիկական, զգայական կամ մտավոր ունակություններով և փորձ ու գիտելիքներ
չունեցող անձանց կողմից, եթե նրանք դա անում են հսկողության տակ կամ նրանց բացատրվել է
սարքի անվտանգ օգտագործելն ու նրանք հասկանում են հնարավոր վտանգները։ Երեխաներին
արգելվում է խաղալ սարքի հետ։ Երեխաներին արգելվում է առանց հսկողության զբաղվել սարքի
խնամքով ու սպսարկմամբ։
Մինչև 3 տարեկան երեխաներին կարելի է սարքին մոտ թողնել միայն այն պայմանով, եթե նրանք
գտնվում են մշտական հսկողության տակ։
Ինչ է պետք անել
Համոզվեք, որ հանել եք տրանսպորտավորման բոլտերը։
Օգտագործեք միայն հողանցված վարդակ։
Համոզվեք, որ խրոցը մատչելի տեղում է գտնվում։
Ցանցից անջատելու համար բռնեք խրոցը և ոչ թե մալուխը։
Համոզվեք, որ սնուցման ցանցի ապահովիչները հաշվարկված են 15 ամպերի համար։
Պլաստմասե և ռետինե մասերի հնանալը կանխարգելելու համար սարքը հեռու պահեք
ջերմության աղբյուրներից և արևի ուղիղ ճառագայթներից։
Համոզվեք, որ սնուցման լարը չի մնացել սարքի տակ կամ նրա մեջ, և որ այն վնասված չէ։
Համոզվեք, որ շլանգի և այլ միացումներ ամուր են, և որ ջրի արտահոսք չկա։ Եթե միացումները
ամուր չեն, ջրի արտահոսք կառաջանա. փակեք ջրի ներհոսքը և նորից վերամիացրեք
շլանգերը։ Լվացքի մեքենան կարելի է օգտագործել միայն այն ժամանակ, երբ բոլոր շլանգերը
ամրացված են։
Ինչ չի կարելի անել
4

Սարքին անմիջապես մոտ օգտագործել դյուրավառ աէրոզոլներ։
Անջատել կամ միացնել խրոցը սենյակում արտահոսած բոցավառվող գազի առկայության
պայմաններում։
Թույլ տալ երեխաներին կամ հաշմանդամներին խաղալ սարքի կամ փաթեթավորման նյութերի
հետ։
Սարքը տեղադրել բացօդյա պայմաններում կամ այնտեղ, ուր կարող է ջրի արտահոսք լինել.
օրինակ, լվացարանի տակ կամ նրան մոտ։ Ջրի արտահոսքի դեպքում սպասեք, մինչև լվացքի
մեքենան բնական ձևով չորանա։
Լվացքի մեքենան դնել անմիջապես գորգի վրա կամ պատի ու կահույքի մոտ։
Սարքի ամենօրյա օգտագործման ժամանակ
Ինչ է անհրաժեշտ անել
Կոճկեք շորերն ու կապեք քուղերը։ Անհրաժեշտության դեպքում մանր առարկաները
տեղադրեք փոքրիկ պարկի մեջ։

6
Նախազգուշացումներ
Էներգախնայողությունն ու անվտանգությունը ապահովելու համար լվացքի յուրաքանչյուր
ծրագրի ավարտից հետո անջատեք մեքենան և անջատեք ցանցից, փակեք ջրի հոսքը։
Սրբելով չորացրեք դռնակի ներքևի մասը։
Երբ լվացքի մեքենան չի օգտագործվում, դռնակը քիչ բաց պահեք, որպեսզի կանխարգելեք
հոտերի առաջացումը։
Եթե սնուցման լարը վնասված է, այն պետք է փոխի արտադրողը, նրա սպասարկող
գործակալը կամ այլ որակավորված մասնագետ։
Ինչ չի կարելի անել
Լվացքի ընթացքում դիպչել դռնակին, քանի որ այն տաքանում է։
Սարքի վրա դնել ծանր առարկաներ կամ ջերմության ու խոնավության աղբյուրներ։
Ռետինե կամ սպունգային իրերի տաք լվացք իրականացնել։
Լվացքի ցիկլի ընթացքում բացել լվացող միջոցի խցիկը։
Հարկադրաբար բացել մեքենայի դռնակը. դռնակն ինքնափակվող սարք ունի և կբացվի լվացքի
ավարտից քիչ հետո։
Բացել մեքենայի դռնակը, եթե նրա միջով ջրի մակարդակ է երևում։
Ծածկել լվացքի մեքենան պլաստիկ փաթեթով և նմ. (քանի որ մեքենան պետք է չորանա, եթե չի
օգտագործվում)։
Խնայողական օգտագործման խորհուրդներ
Ծանրաբեռնվածության խորհուրդ տրվող չափն օգտագործելով ապահովեք էներգիայի, ջրի,
լվացող միջոցի և ժամանակի ծախսի լավագույն տարբերակը։
Արտադրող գործարանի հրահանգներում նշվածից ավելի մի օգտագործեք լվացող միջոցը։
Չորացնող մեքենան օգտագործելուց առաջ լվացվող սպիտակեղենի մեջ խոնավության
պարունակության նվազեցման և էներգիան ու ժամանակը խնայելու համար ընտրեք քամելու
մեծ արագությունը։
Ընտրեք լվացքի ճիշտ ջերմաստիճանը։ Ժամանակակից լվացող միջոցները կարող են լավ
լվանալ 60°C-ից ցածր ջերմաստիճաններում։ 60°C-ից բարձր ջերմաստիճան ընտրեք շատ
կեղտոտ սպիտակեղենը լվանալու համար։

7
Օգտագործելուց առաջ
Նկարագրությունը
Այս սխեմատիկ պատկերը կարող է քիչ տարբերվել ձեր գնած լվացքի մեքենայից։
1 Լվացող միջոցի/փափկեցուցիչի խցիկ
1 Տրանսպորտավորման բոլտեր (Т1-T4)
3 Հետևի կափարիչի վինտեր (S1-S4)

Կայուն դիրք ապահովելու համար (այդ թվում նաև
պոլիստիրոլից հիմքի համար) հեռացրեք փաթեթավորման բոլոր
պարագաները։ Փաթեթավորումը բացելիս փաթեթի ու դռնակի
վրա ջրի կաթիլներ կնկատեք։ Դա նորմալ երևույթ է, որն
առաջացել է գործարանային փորձարկումների ու ջուր
օգտագործելու հետևանքով։
Օգտագործելուց առաջ
Տեղադրման ցուցումներ։
Ուշադրությու՛ն։ Լվացքի մեքենան շատ ծանր է։
Բարձրացնելու անվտանգ ձևեր օգտագործեք։
Տեղադրեք ներքևի կափարիչը (առկայության դեպքում)։
Ջերմամեկուսիչ փաթեթավորումը բացելիս դուք կգտնեք ներքևի կափարիչը (պլաստիկից պանել՝
կողքերի չորս անցքերով)։
1. Մեքենան դրեք հետնապատի վրա։ Հանեք չորս ոտնակները (նկ. 1)։
2. Տեղադրեք ներքևի կափարիչը, հետո չորս
ոտնակները տեղադրեք ներքևի կափարիչի անցքերի մեջ
(նկ. 2) և ձգեք դրանք։ Մեքենան դրեք ուղղահայաց դիրքով։
Հեռացրեք տրանսպորտավորման
բոլտերը
Տրանսպորտավորման բոլտերը նախատեսված են
տեղափոխման ժամանակ լվացքի մեքենայի ներսի
ամորտիզացնող մասերի ֆիքսման համար։
Հանեք հետևի պանելը (անհրաժեշտության
դեպքում)։
Տեղը դրեք հետևի կափարիչը (եթե հանել եք)։
Խցանները դրեք բոլտերի անցքերի մեջ։

Երբ հետևի կափարիչը տեղն եք դնում,
ուռուցիկ մակերեսը պետք է դուրս նայի.
հետևի կափարիչը պետք է դնել երկու
ակոսների մեջ, ինչպես ցույց է տրված նկ. 5-ի
վրա։
Տրանսպորտավորման բոլտերը, ներդիրներն
ու պլաստմասե ֆիքսատորները պահեք
ապահով տեղում՝ հետագայում օգտագործելու
համար։
Ոտնակների ու ստոպորային
գայկայի կարգավորումը
Լվացքի մեքենայի ներքևի մասում գտնվում են կարգավորվող ոտնակները։ Մեքենան օգտագործելուց
առաջ այն ուղղելու համար դրանք անհրաժեշտ է կարգավորել։ Դրա շնորհիվ մինիմալի է հասցվում
վիբրացիան, և, հետևաբար, նվազում է աշխատանքի ժամանակ լսվող աղմուկը։ Դա էլ հանգեցնում է
մաշվածության նվազմանը։ Մեքենան ուղղելու համար խորհուրդ է տրվում օգտագործել սպիրտային
հարթաչափ։ Հատակը պետք է մաքսիմալ հարթ և պինդ լինի։
1. Թուլացրեք (1) ստոպորային գայկան։
2. Ոտնակները (2) պտտեցնելով կարգավորեք բարձրությունը։
3. Կորպուսին կիպ ձգեք (1) ստոպորային գայկան։

10
5. Օգտագործելուց առաջ
Ջրալցման շլանգը
Ջրալցման շլանգը միացրեք լցման փականին։
Ջրալցման շլանգը միացրեք խմելու սառը ջրի
ծորակին։
Ձգեք ջրալցման շլանգի միացումներն ու
միացրեք ջրի հոսքը։ Ստուգեք՝ արտահոսք կա,
թե ոչ։ Վերացրեք կաթոցները, հետո
շարունակեք տեղադրումը։
Օգտագործեք սարքի հետ տրված շլանգի
կոմպլեկտը։ Հին շլանգերը կրկնակի
օգտագործել չի կարելի։
Ջրահեռացման շլանգի նեցուկը օգտագործեք այն
ֆիքսելու և արտահոսքը կանխելու համար։
Ջրահեռացման շլանգի բարձրությունը պետք է լինի
80- 100 սմ։ Ջրահեռացման շլանգը ամրացրեք
լվացքի մեքենայի հետնամասի սեղմակին այնպես,
որ չընկնի։
Ջրահեռացման շլանգը չի կարելի ջրի մեջ թողնել, և այն պետք է հուսալիորեն ամրացված ու
հերմետիկ լինի։ Եթե ջրահեռացման շլանգը գտնվում է գետնի վրա, և եթե խողովակը գտնվում
է 80 սմ-ից պակաս բաձրձության վրա, ապա ջրալցման ժամանակ լվացքի մեքենան
շարունակաբար կհեռացնի ջուրը (ավտոմատ հեռացում)։
Ջրահեռացման շլանգը մի երկարացրեք. ավելի երկար շլանգ օգտագործելու
անհրաժեշտության դեպքում դիմեք տեխնիկական մասնագետին։
Սնուցման աղբյուրին միացնելը
Սնուցման աղբյուրին միացնելիս ստուգեք հետևյալը.
Վարդակը պետք է համապատասխանի լվացքի մեքենայի
մաքսիմալ հզորությանը (անվտանգության ապահովման համար
ուժային շղթայի ապահովիչները պետք է հաշվարկված լինեն
առնվազն 15 ամպերի համար)։
Լարումը պետք է համապատասխանի գործարանային
ցուցանակի վրա նշվածին։
Վարդակը պետք է համապատասխանի լվացքի մեքենայի
խրոցին։
Սարքը միացրեք հողանցված վարդակին։

1. Լվացող միջոցի/Փափկեցուցիչի
խցիկ
2. Միացնել/Անջատելու կնոպկա
3. Ծրագիրն ընտրելու կնոպկա
4. Ջերմաստիճանի կնոպկա
5. Քամելու արագության կնոպկա
6. Լրացուցիչ ողողման / Գոլորշու / Լրացուցիչ
ողողում+Գոլորշի կնոպկա
7. Հետաձգված միացման կնոպկա
8. Միացնելու/Դադարի կնոպկա
9. Դիսպլեյ
Լվացող
միջոցի/փափկեցուցիչի
խցիկ
Բացեք խցիկը, կտեսնեք երեք բաժանմունք.
Բաժանմունք 1. չի օգտագործվում։
Բաժանմունք 2. ծրագրերի համար լվացող միջոց։
Բաժանմունք *. փափկեցուցիչ, կոնդիցիոներ։
Խորհուրդ տրվող լվացող միջոցները հարմար են
լվացքի տարբեր ջերմաստիճանների համար. տես
լվացող միջոցների վերաբերյալ հրահանգները։
6. Միացնել/անջատելու
կնոպկա
Լվացքի մեքենան միացնելու համար սեղմեք այս կնոպկան։ Որպեսզի
լվացքի մեքենան անջատվի՝ զգուշորեն սեղմեք այն ևս մեկ անգամ և
պահեք 2 վայրկյան, այն զգայուն է դիպչելուն։
Ծրագիրն ընտրելու համար սեղմեք այս կնոպկան և կվառվի
համապատասխան ինդիկատորը։
Այս կնոպկան օգտագործեք լվացքի ջերմաստիճանը փոխելու համար։
Եթե ոչ մի թվանշան չլուսավորվի, ապա ջուրը չի տաքանա։

Քամելու արագության
կնոպկա
Այս կնոպկան օգտագործեք քամելու արագությունը փոխելու կամ
քամելը անջատելու համար։ Եթե ոչ մի թվանշան չլուսավորվի, ապա
քամում չի իրականանա։
Սպիտակեղենի տարբեր տեսակների համար
օգտագործվում են ջրի տարբեր ջերմաստիճաններ և
քամելու տարբեր արագություններ։

Լրացուցիչ ողողման /
Գոլորշու / Լրացուցիչ
ողողում+Գոլորշի
կնոպկա
Ինչ վերաբերում է այս կնոպկային, ապա, կախված այն բանից, թե
քանի անգամ կսեղմեք այն, դուք կարող եք օգտագործել տարբեր
ֆունկցիաներ։
Այս կնոպկայի առաջին սեղմումը լրացուցիչ ողողման ֆունկցիան է։
Երկրորդ սեղմումը՝ գոլորշիով լվացքը։
Երրորդ սեղմումը՝ լրացուցիչ ողողման և գոլորշիով լվացքի
ֆունկցիան է. դուք կտեսնեք, որ երկու լուսադիոդ միաժամանակ են
վառվում։
Չորրորդ սեղմումը՝ լրացուցիչ ողողման անջատման և գոլորշիով
լվացքի ֆունկցիան է, լուսադիոդն անջատվում է։
Հինգերորդ սեղմումը նորից միացնում է լրացուցիչ ողողումը և այլն։
Անհրաժեշտության դեպքում այս ֆունկցիան կարելի է
ընտրել «Բամբակ – Սինթետիկա – Խառը լվացք –
Մանկական շորեր» ռեժիմների համար։
10. Հետաձգված
միացման կնոպկա
Այս կնոպկան օգտագործեք հետաձգումով ծրագիրը միացնելու
համար։ Հետաձգման ժամանակը կարելի է քայլ առ քայլ՝ 30 րոպեով
ավելացնել (0,5-ից մինչև 24 ժամ)։ Օրինակ, եթե դիսպլեյի վրա 6:30
թվերն են, դա նշանակում է, որ ծրագիրը կավարտվի 6 ժամ 30 րոպե
անց։ Միացնելու/դադարի կնոպկան սեղմելով կարող եք միացնել ինչոր ժամանակով հետաձգելու ֆունկցիան։ Այս ֆունկցիան կիրառելի է
բոլոր ծրագրերի համար։
Հետաձգված միացման ժամանակը պետք է ավելի լինի, քան
ծրագրի ժամանակը, այլապես լվացքի մեքենան միանգամից
կսկսի լվացքի ծրագիրը։
12. Միացնելու/դադարի
կնոպկա
Երբ լվացքի մեքենան միացված է սնուցմանը և ընտրված է ծրագիրը,
թեթև սեղմեք այս կնոպկան, որպեսզի սկսվի աշխատանքը։ Եթե
լվացքի ցիկլի ժամանակ թեթևակի սեղմեք այն՝ աշխատանքը
կավարտվի, իսկ էկրանի թվերը կսկսեն թարթել։ Աշխատանքը
վերսկսելու համար նորից սեղմեք այն։ Լվացքի ծրագիրը լվացքի ցիկլի
ժամանակ անջատելու համար սեղմեք այս կնոպկան. երբ էկրանի
թվերը սկսեն թարթել, սեղմեք սնուցումն անջատելու կնոպկան, և
ծրագիրը կանջատվի։
Այստեղ երևում է լվացքի մնացած ժամանակի և սխալների մասին
տեղեկատվությունը։

Լվացքի ծրագրի միանալուց հետո դիսպլեյը կլուսավորվի,
իսկ լվացքի մնացած ժամանակը կսկսի նվազել։ Քանի որ
ջրի ջերմաստիճանն ու ճնշումը կարող են տարբերվել,
մնացած ժամանակը կարող է համապատասխանորեն
կարգավորվել։ Եթե քամելու ժամանակ սպիտակեղենը
հավասարաչափ չի բաշխված, ապա ժամանակը կարող է
ավտոմատ կերպով երկարաձգվել։
Անջատել ձայնային ազդանշանը
Եթե կարիք կա, ապա կարելի է անջատել ձայնային ազդանշանը։
Միացրեք լվացքի մեքենան և ընտրեք «Քամել» ծրագիրը։ Հետո միացրեք «Հետաձգված
միացում» և «Քամելու արագություն» կնոպկաները և 3 վայրկյան սեղմած պահեք։ Էկրանին
կերևա «BEEP OFF» հաղորդումը, ինչը նշանակում է, որ ձայնային ազդանշանն անջատված է։
Միացնել ձայնային ազդանշանը
Միացրեք լվացքի մեքենան և ընտրեք «Քամել» ծրագիրը։ Հետո միացրեք «Հետաձգված
միացում» և «Քամելու արագություն» կնոպկաները և 3 վայրկյան սեղմած պահեք։ Էկրանին
կերևա «BEEP ON» հաղորդումը, ինչը նշանակում է, որ ձայնային ազդանշանը նորից
ակտիվացված է։

15
Ֆունկցիաները
Ծրագրային ռեժիմներ
Բամբակ /
Սինթետիկ
կտորեղ.
Քիմ.
մանրաթելերով
կտորեղ.
Բամբակ /
Սինթետիկ
կտորեղ.
Բամբակ /
Սինթետիկ
կտորեղ.

17
Ֆունկցիաները
Ծախսի աղյուսակ
Բամբակի համար 60°C և 40°C ստանդարտ ծրագրերը հարմար են սովորական
կեղտոտվածության սպիտակեղեն լվանալու համար, և էլեկտրաէներգիայի ու ջրի համախառն
ծախսի տեսանկյունից դրանք ամենաարդյունավետ ծրագրերն են նմանատիպ կտորեղենի
լվացքի համար. ջրի փաստացի ջերմաստիճանը կարող է տարբերվել ցիկլի տրված
ջերմաստիճանից։
• Ծրագրի էներգաարդյունավետության
կարգավորումների նշավորումը.
Բամբակ + > +40°C + մաքս. արագություն
Բամբակ + > +60°C + մաքս. արագություն
Ընտրեք լավագույն լվացող միջոցը

Ջերմաստիճանի միջակայքը °C
Հեղուկ լվացող միջոցի օգտագործման դեպքում ծրագրի հետաձգված միացմանն անցնել խորհուրդ չի
տրվում։ Լվացող միջոցի քանակը որոշելու համար խնդրում ենք օգտվել դրա փաթեթավորման
վրայի ցուցումներից։
Ի գիտություն. ժամանակակից լվացող միջոցներն աշխատում են ցածր ջերմաստիճաններում։

19
Ֆունկցիաները
Լվացքի ձևերը
Տվյալ լվացքի մեքենան նախատեսված է միայն տնային տնտեսությունում օգտագործելու
համար։ Լվացքի մեքենան առևտրային կամ այլ նպատակներով օգտագործելու դեպքում
երաշխիքը դադարում է գործել։ Մեքենան մի օգտագործեք այնպիսի նպատակներով, որոնց
համար այն չի նախատեսված։ Հետևեք շորերի պիտակներում նշված ցուցումներին, և լվացեք
միայն այն շորերը, որոնք նախատեսված են մեքենայացված լվացման համար։
Սնուցման աղբյուրը
Լվացքի մեքենան միացրեք էլէկտրասնուցման աղբյուրին (220 Վից մինչև 240 Վ ~/50Հց)։
Ջրամատակարարումը
Բացեք ծորակը։ Ջուրը պետք է մաքուր և թափանցիկ լինի։
Օգտագործելուց առաջ բացելով ծորակը, ստուգեք
շլանգերի միացումներում հնարավոր արտահոսքերի
առկայությունը։
Սպիտակեղենի նախապատրաստումը
լվացքին
Տեսակավորեք շորերը, ելնելով կտորեղենի այն տեսակներից,
որոնցից կարված է հագուստը (բամբակ, սինթետիկա, բուրդ կամ
մետաքս), և շորերի կեղտոտվածության աստիճանին
համապատասխան։
Առանձնացրեք սպիտակ շորերը գունավորներից։ Սկզբում փորձեք
դրանք ձեռքով լվանալ, որպեսզի պարզեք, մազաթափվում են
արդյոք դրանք կամ «մտնում» (փոքրանում)։
Առանց եզրակարերի շորերը, ներքնազգեստերն ու նուրբ
տեքստիլը, օրինակ, նուրբ վարագույրները, հարկ է դնել լվացքի
պարկի մեջ (ավելի լավ կլինի՝ չլվանալ դրանք լվացքի մեքենայի
մեջ)։
Կոճկեք շորերն ու կապեք քուղերը, համոզվեք, որ կոճակներն
ամուր են կարված, իսկ մանր իրերը (գուլպաներ, կրծկալներ,
գոտիներ և նմ.) դրեք լվացքի պարկի մեջ։
Համաչափ մի ծալեք մեծ իրերը՝ սավանը, վերմակակալը և նմ.։
Վերնաշապիկները շուռ տվեք ներսի երեսի։

Ուշադրություն. մանր իրերը (կոճակները և նմ.) կարող են
պատճառ դառնալ մեքենայի վնասվածքների, որի
վերանորոգման համար պետք է վճարի օգտատերը։
Գրպաններից հանեք ամեն ինչ (բանալիներ, մետղադրամներ և
այլն), ինչպես նաև կարծր զարդերը։

Լվացքի մեքենայի բեռնումը
Բացեք լվացքի մեքենայի դռնակը և բոլոր շորերն առանձինառանձին տեղավորեք մեքենայի մեջ։ Կիպ փակեք դռնակը։
Ստուգեք, որ շորի որևէ կտոր չմնա դռնակի տակ. դա կարող է
հանգեցնել լյուկի մանժետի վնասվելուն, որի վերանորոգման
համար պետք է վճարի օգտատերը։
Լվացքի մեքենան օգտագործել սկսելուց առաջ մեկ ցիկլ
աշխատացրեք այն առանց սպիտակեղեն բեռնելու, որպեսզի
կանխեք սպիտակեղենի կեղտոտվելը մեքենայի յուղով կամ
կեղտոտ ջրով։ Միացրեք լվացող միջոցով և 60°C լվացքի ծրագիրը։
Մի ծանրաբեռնեք լվացքի մեքենան։ Ի նկատի ունեցեք, որ տարբեր
ծրագրերի համար նշված են մաքսիմալ ծանրաբեռնվածության
տարբեր չափեր։ Մաքսիմալ ծանրաբեռնվածությունը որոշելու
կանոնը. սպիտակեղենի և թմբուկի վերնամասի միջև պետք է լինի
առնվազն 15 սմ տարածք։ Զգուշորեն փակեք դռնակը։ Համոզվեք, որ
սպիտակեղենը դռնակի տակ սեղմված չի մնացել։
Լվացող միջոցի ընտրությունը
Լվացքի արդյունավետությունն ու արդյունքները կախված են լվացող միջոցի ընտրությունից։
Հատուկ չփրփրակալող լվացող միջոցն ապահովում է լվացքի լավ արդյունքներ։ Սինթետիկ
կտորեղենի և բրդյա գործվածքների համար օգտագործեք հատուկ լվացող միջոցներ։ Մի օգտագործեք
քիմմաքրման այնպիսի միջոցներ, ինչպիսիք են տրիքլորէթանն ու նման նյութերը։
Հարկ եղածից ավելի լվացող փոշի մի դրեք։ Հակառակ դեպքում դա կարող է հանգեցնել
ներքոնշյալ իրավիճակներին և լվացքի մեքենայի սխալ աշխատանքին, ինչը կազդի նրա
ծառայության ժամկետի վրա։
Փրփուրի մեծ քանակի պատճառով ողողման ժամանակը սովորականից շատ կլինի։
Փրփուրը կարող է գալ լվացող միջոցի բեռնման կոնտեյներից՝ փրփուրի մեծացած ճնշման
պատճառով։
Քամելու վերջին ցիկլից հետո փրփուրը կարող է չողողված մնալ։
Լվացող միջոցի բեռնման կոնտեյները հարկ է մաքրել ամեն շաբաթ։
Խնդրում ենք հետևել լվացքի փոշու կամ հեղուկ լվացող միջոցի փաթեթավորման վրա նշված
չափավորման ցուցումներին։
Լվացող միջոցի բեռնումը
Դուրս քաշեք լվացող միջոցի բեռնման կոնտեյները և լվացող միջոցի ու կոնդիցիոների պահանջվող
քանակը համապատասխան խցիկների մեջ։ (Հետևեք կոնտեյների վրա նշված ցուցումներին։)

Հեղուկ լվացող միջոցը օգտագործեք ըստ դրա փաթեթավորման
վրա նշված չափավորման ցուցումների։ «Հետաձգված միացում»
ռեժիմի դեպքում հեղուկ լվացող միջոց մի օգտագործեք։
Կոնդիցիոների պահանջվող քանակը մի գերազանցեք,
հակառակ դեպքում այն կվնասի արհեստական մանրաթելերին։

Ծրագրի ընտրությունը
Լվացքի լավագույն արդյունքները ստանալու համար
հարկ է ընտրել սպիտակեղենի տեսակին
համապատասխանող լվացքի ծրագիրը։
Պահանջվող ծրագիրն ընտրելու համար թեթևակի դիպեք
«˄» կամ «˅» կնոպկաներին։
Ֆունկցիայի ընտրությունը
Անհրաժեշտության պարագայում ընտրեք պահանջվող պարամետրերը։ (Տես «Ղեկավարման
վահանակ» բաժինը. 8, 9 և 10 էջեր։)
Լվացքի ջերմաստիճանի ընտրությունը
Սեղմեք ջերմաստիճանի կնոպկան, մինչև ընտրվի
ցանկալի ջերմաստիճանը։
Քամելու ռեժիմում պտտման արագության ընտրությունը
Սեղմեք քամելու ռեժիմում պտտման արագության կնոպկան, մինչև ընտրվի ցանկալի
արագությունը։
Լվացքի ջերմաստիճանը և քամելու ռեժիմում պտտման արագությունը ընտրելու համար տես
«Ղեկավարման վահանակ» բաժնի 8, 9 և 10 էջերը։ Ցանկալի է ընտրել խորհուրդ տրվող արժեքները։
Սեղմեք «Միացում/Դադար» կնոպկան։ Լվացքի մեքենան կաշխատի դրված ծրագրերին
համապատասխան։ Մեքենան ավտոմատ կանջատվի լվացքի ցիկլի ավարտվելուց։ Դիսպլեյի վրա
կերևա «Վերջ» (End) գրառումը։ Բացեք լվացքի մեքենայի դռնակը և հանեք սպիտակեղենը։ Ծրագիրն
անջատելու համար սեղմեք «Միացում/Դադար» կնոպկան (Start/Pause), հետո անջատեք
էլեկտրասնուցումը, և ծրագիրն ավտոմատ կանջատվի։

24
Երեխաներից մեկուսացումը
Ղեկավարման վահանակի մեկուսացման ֆունկցիան. ծրագրի սկսվելուց հետո 3 վայրկյանով
միաժամանակ սեղմեք «Ջերմաստիճան» և «Քամելու արագություն»
կնոպկաները։ Այս ֆունկցիայի ակտիվացման ժամանակ կերևա
«Մեկուսացում» "Заблокировано" (clok)գրառումը։
Ըստ այդմ ղեկավարման կնոպկաներն էլ չեն գործի։
Ապամեկուսացնելու համար նորից 3 վայրկյանով միաժամանակ
սեղմեք «Ջերմաստիճան» և «Քամելու արագություն» կնոպկաները։

25
Ֆունկցիաները
Խնամքի աղյուսակ
Մեքենայացված
լվացք, ՍԱՌԸ
ՋՈՒՐ
Չորացում, ԱՌԱՆՑ
ՏԱՔԱՑՆԵԼՈՒ
Արդուկել, գոլորշի տալ կամ
չորացնել ԹՈՒՅԼ
ՏԱՔԱՑՈՒՄՈՎ
Մեքենայացված
լվացք, ԳՈԼ
ՋՈՒՐ
Արդուկել, գոլորշի տալ կամ
չորացնել ՄԻՋԻՆ
ՏԱՔԱՑՈՒՄՈՎ
Մեքենայացված
լվացք, ՏԱՔ
ՋՈՒՐ
Ըստ ահրաժեշտության
սպիտակեցնել ցանկացած
սպիտակեցուցիչով, օրինակ,
Clorox®-ով,
Չորացում, ՄԻՋԻՆ
ԱՐԱԳՈՒԹՅՈՒՆ
Արդուկել, գոլորշի տալ կամ
չորացնել ՈՒԺԵՂ
ՏԱՔԱՑՈՒՄՈՎ
Մեքենայացված
լվացք, ՍԱՌԸ
ՋՈՒՐ, Կարելի է
անվտանգ
օգտագործել
Չորացում, ՄԵԾ
ԱՐԱԳՈՒԹՅՈՒՆ
Չորացնել
հորիզոնական
դիրքով
Մեքենայացված
լվացք, ԳՈԼ
ՋՈՒՐ, չճմռթվող
կտորեղեն
Ըստ ահրաժեշտության
սպիտակեցում առանց քլորի։
Օգտագործեք միայն գույնի
համար անվտանգ
սպիտակեցուցիչ, Clorox 2®
Չորացում, ԱՌԱՆՑ
ՏԱՔԱՑՆԵԼՈՒ,
չճմռթվող կտորեղեն
Մեքենայացված
լվացք, ԳՈԼ
ՋՈՒՐ չճմռթվող
կտորեղեն
Չորացում, ԹՈՒՅԼ
ՏԱՔԱՑՈՒՄ,
չճմռթվող կտորեղեն
Չորացնել զգեստի
կախիչի վրա
Քիմմաքրում
Կարող լինել նաև լրացուցիչ
տառեր և (կամ) գծեր։ Այս
իրերը պետք է տալ
մասնագիտական
քիմմաքրման։
Մեքենայացված
լվացք, ՍԱՌԸ
ՋՈՒՐ, նուրբ
ցիկլ
Չսպիտակեցնել։ Ոչ մի
տեսակի սպիտակեցնող
միջոց չի կարելի օգտագործել,
այդ թվում՝ սպիտակեցուցիչ
պարունակող լվացող
միջոցներ։ Կամ էլ
փորձարկեք սպ-չի
ազդեցությունը, նրա հանդեպ
կայունությունը ստուգելու
համար։
Չորացում,
ՄԻՋԻՆՏԱՔԱՑՈՒՄ,
չճմռթվող կտորեղեն
Մեքենայացված
լվացք, ԳՈԼ
ՋՈՒՐ, նուրբ
ցիկլ
Չորացում, ԱՌԱՆՑ
ՏԱՔԱՑՆԵԼՈՒ,
նուրբ ցիկլ
Քիմմաքրում ցանկացած
լուծիչով
Մեքենայացված
լվացք, ՏԱՔ
ՋՈՒՐ, նուրբ
ցիկլ
Չորացում, ԹՈՒՅԼ
ՏԱՔԱՑՈՒՄ, նուրբ
ցիկլ
Չորացումը
մեքենայում
արգելված է
WoolMark – իսկական բրդի
նշավորումը
Չորացում,
ՄԻՋԻՆՏԱՔԱՑՈՒՄ,
նուրբ ցիկլ
Տեղեկություններ իրերի քաշի վերաբերյալ

Լվացքից հետո
Ամեն լվացքից հետո փակեք ջուրն ու վարդակից
հանեք խրոցը։ Բացեք լվացքի մեքենայի դռնակը,
որպեսզի կանխեք խոնավության ու հոտերի
հայտնվելը։
Լյուկի մանժետի ներքևի մասում և լվացող միջոցների
կոնտեյներում ջրի կուտակումը նորմալ երևույթ է։
Եթե լվացքի մեքենան երկար ժամանակ չի
օգտագործվում, թափեք եղած ջուրն ու փոխեք
ջրահեռացման շլանգը։
Լվացող միջոցների կոնտեյների
մաքրելը
Միշտ ուշադիր հետևեք, որ լվացող միջոցի
մնացորդներ չմնան։
Պարբերաբար մաքրեք լվացող միջոցների կոնտեյները.
1. Դուրս քաշեք կոնտեյները, մինչև նրա կանգնելը։
2. Սեղմեք ֆիքսատորի ազատման կնոպկան ու
հանեք կոնտեյները։
3. Մաքրեք և տեղը դրեք կոնտեյները։
Լվացքի մեքենայի մաքրելը
Լվացքի մեքենան սպասարկելու և մաքրելու ժամանակ խրոցը հանեք վարդակից։
Մեքենայի կորպուսը և ռետինե մասերը մաքրեք օճառաջրով թրջված փափուկ շորով։ Կոռոզիա
առաջացնող օրգանական քիմիկատներ կամ լուծիչներ մի օգտագործեք։
Ֆիլտրի մաքրելը
Ամիսը մեկ անգամ մաքրեք ֆիլտրը.
1. Անջատեք լվացքի մեքենան և վարդակից
հանեք խրոցը (նկ. 1)։
2. Բացեք սպասարկման լյուկը։ Կարելի է
օգտագործել մետաղադրամը կամ
պտուտակահանը (նկ. 2)։
3. Ջուրը հեռացնելու համար տարա վերցրեք
(նկ. 3)։ Թափվող ջրի ծավալը կարող է մեծ լինել։
4. Դուրս քաշեք ջրահեռացման շլանգը և
ծայրը պահեք տարայի վրա (նկ. 3)։
5. Ջրահեռացման շլանգից հանեք խցկանը (նկ.
3)։

6. Լրիվ ջրահեռացումից հետո փակեք շլանգն ու հետ դրեք լվացքի մեքենայի մեջ (նկ. 4)։
7. Ժամսլաքի հակառակ ուղղությամբ պտտելով հանեք պոմպը Вывинтите и насос против часовой
стрелки и снимите его (նկ. 5)։
8. Հեռացրեք կեղտը (նկ. 6)։
9. Զգուշորեն մաքրեք պոմպի ֆիլտրը, օրինակ, օգտագործելով հոսող ջուրը (նկ. 7)։
10. Զգուշորեն տեղը դրեք ֆիլտրը (նկ. 4)։
11. Փակեք սպասարկման լյուկը։
Ֆիլտրը պետք է իր տեղը դրվի, հակառակ դեպքում արտահոսք կլինի։
Ջրահեռացման պոմպից եկող ավելորդ ջուրը հավաքելու համար տարան
դրեք պոմպի ֆիլտրի տակ։
Ջրի մատակարարման ծորակն ու ջրի
մատակարարման ծորակի ֆիլտրը
Ծորակի խցանման պատճառով ջրի մատակարարման
խափանումները կանխարգելելու համար պարբերաբար մաքրեք ջրի
մատակարարման ծորակի ֆիլտրը։
Լվացքի մեքենայի տեղափոխումը
Եթե լվացքի մեքենան անհրաժեշտ է տեղափոխել այլ տեղ, նորից տեղադրեք
տրանսպորտավորման բոլտերը, ինչպես ցույց է տրված ներքո, որպեսզի կանխվեն վնասվածքները։
Հանեք հետևի կափարիչը (անհրաժեշտության դեպքում)։
Հանեք խցկանները։
Տեղադրեք պլաստիկից ստաբիլիզատորներն ու
տրանսպորտավորման բոլտերը։ Ձգեք բոլտերը։
Տեղը դրեք հետևի կափարիչը (եթե հանել եք)։
Երկար ժամանակ չօգտագործելը
Եթե լվացքի մեքենան երկար ժամանակ չի օգտագործվում, վարդակից հանեք
խրոցը (1) և փակեք ջրի մատակարարումը (2)։ Բացեք դռնակը, որպեսզի
կանխարգելեք խոնավության ու հոտերի առաջացումը։
Երբ լվացքի մեքենան չի օգտագործվում, դռնակը բաց պահեք։
Հաջորդ օգտագործման ժամանակ ուշադիր ստուգեք էլեկտրական մալուխը,
ջրի ներսթողումն ու ջրահեռացման շլանգը։ Համոզվեք, որ ամեն ինչ հարկ
եղածին է տեղադրված, որ ջրի արտահոսք չկա։

Դիսպլեյի հաղորդագրությունները
Դիսպլեյի հաղորդագրություններն ու հատուկ ֆունկցիաները
Ջրահեռացման սխալ, 6 րոպեի ընթացքում
ջուրը չի հեռանում։
Մաքրեք ֆիլտրն ու ստուգեք ջրահեռացման
շլանգը։ Ստուգեք ջրահեռացման շլանգի
ճիշտ տեղադրումը։ Եթե սխալի
հաղորդագրությունը դեռ մնում է, դիմեք
մասնագետին։
Ճիշտ փակեք դռնակը, հետո սեղմեք
«Միացում/Դադար» կնոպկան։
Ջերմաստիճանի տվիչը ճիշտ չի միացված
կամ վնասված է։
Կապվեք տեխնիկական անձնակազմի հետ։
Տաքացուցիչի սխալը (հայտնվում է ցիկլի
վերջում)։
Կապվեք տեխնիկական անձնակազմի հետ։
7 կամ 6 (HW70-12829A կամ HW60-
12829A) րոպեի ընթացքում ջուրը չի հասել
անհրաժեշտ մակարդակին։
Ջրահեռացման շլանգի բարձրությունը 80
սմ-ից ցածր է։
Ջրահեռացման շլանգը ջրի մեջ է գտնվում։
Համոզվեք, որ ծորակը բաց է և ջրի հոսքը
նորմալ է։
Ջրահեռացման շլանգը տեղադրեք 80-100 սմ
բարձրության վրա։
Համոզվեք, որ ջրահեռացման շլանգը ջրի մեջ
չի գտնվում։
Եթե պրոբլեմը դեռ պահպանվում է, կապվեք
տեխնիկական անձնակազմի հետ։
Կապվեք տեխնիկական անձնակազմի հետ։
Ջրի մակարդակը պաշտպանիչից առավել
է։
Կապվեք տեխնիկական անձնակազմի հետ։
Ջրի մակարդակի տվիչի սխալը։
Կապվեք տեխնիկական անձնակազմի հետ։
Կապվեք տեխնիկական անձնակազմի հետ։
Տեղեկություններ վիճակի մասին։ Ծրագրի կատարման հետաձգված սկզբի ժամանակը։
Ծրագրի կատարման մնացած ժամանակը
կազմում է 1 ժամ 25 րոպե։

Լվացքի մեքենան չհավասարակշռված
բեռնվածությունից պաշտպանության
ֆունկցիա ունի։ Եթե չհավասարակշռված
ծանրաբեռնվածությունը գերազանցում է
թույլատրելի մաքսիմալ արժեքը, ապա
լվացքի մեքենան քամում չի իրականացնի
կամ կաշխատի այնպիսի արագությամբ,
որի դեպքում չեն լինի ոչ նորմալ աղմուկ ու
վիբրացիաներ։
Ստուգեք սպիտակեղենը և համաչափ
բաշխեք թմբուկի մեջ։ Նվազեցրեք քաշը, եթե
այն շատ մեծ է։ Նորից միացրեք քամելու
ծրագիրը։
Էլեկտրասնուցման խափանման դեպքում
Ընթացիկ ծրագիրն ու կարգավորումները կպահպանվեն։
Էլեկտրասնուցման վերականգնումից հետո աշխատանքը կվերսկսվի։
Եթե էլեկտրասնուցման խափանումը տեղի է ունենում լվացքի
ծրագրի կատարման ժամանակ, դռնակը ավտոմատ փակվում է։
Սպիտակեղենը հանելու համար պետք է համոզվեք, որ ջուրը դռնակի
միջից չի երևում. տաք ջրից այրվածքի վտանգ կա։
Միայն դրանից հետո է կարելի քաշել սպասարկման լյուկի կափարիչի
տակ գտնվող լծակից, և դռնակը թեթև չխկոցով կբացվի։ Այնուհետև
ելման դիրքի բերեք բոլոր դետալները։
Հիշողության ֆունկցիան էլեկտրասնուցման անջատման ժամանակ. ծրագրի ցիկլի կատարման
ընթացքում էլեկտրասնուցման խափանման կամ էլեկտրասնուցումն անջատելու
անհրաժեշտության դեպքում ընթացիկ կարգավորումները պահպանվում են, և
էլեկտրասնուցման վերականգնումից հետո աշխատանքը շարունակվում է։
Եթե քամելու պրոցեսի ժամանակ չափից դուրս շատ փրփուր է ի հայտ գալիս, ապա
էլեկտրաշարժիչը պաշտպանելու համար լվացքի մեքենան ավտոմատ կերպով կհեռացնի
փրփուրը, էլեկտրաշարժիչը կկանգնի, իսկ ջրահեռացման պոմպը 90 վայրկյանի ընթացքում
անընդմեջ կհեռացնի ջուրը։ Եթե դա կատարվի 3 անգամից ավելի, էլեկտրաշարժիչը կկանգնի
մինչև ցիկլի ավարտը, առանց քամելու պրոցեսի։

31
Անսարքությունների որոնումն ու վերացումը
Անսարքությունների որոնումն ու վերացումը
Լվացքի մեքենան չի աշխատում։
Էլեկտրասնուցման աղբյուրի հետ վատ
միացում։ Էլեկտրասնուցման խափանում։
Ստուգեք էլեկտրասնուցման աղբյուրի հետ
միացումը։
Ստուգեք էլեկտրասնուցումը։
Լվացքի մեքենայի դռնակը ճիշտ չի փակված։
Լվացքի մեքենան միացված չի։
Ճիշտ փակեք լվացքի մեքենայի դռնակը։
Համոզվեք, որ լվացքի մեքենան միացված է։
Լվացքի մեքենան ջրով չի լցվում։
«Միացում/Դադար» կնոպկան միացված չի։
Սեղմեք «Միացում/Դադար» կնոպկան։
Ջրի ճնշումը 0,03 ՄՊա-ից քիչ է։
Ջրի ներհոսքի շլանգը ծալված է։
Ստուգեք ջրի ներհոսքի շլանգը։
Ջրամատակարարման խափանում։
Ստուգեք ջրամատակարարումը։
Ծրագիրն ընտրելու օղակը ճիշտ չի
տեղակայված։
Ճիշտ տեղակայեք ծրագիրն ընտրելու
օղակը։
Լվացքի մեքենայի դռնակը ճիշտ չի փակված։
Լվացքի մեքենայի դռնակը ճիշտ փակեք։
Ջրի ներհոսքի շլանգի ֆիլտրը փակվել է։
Բացեք ջրի ներհոսքի շլանգի ֆիլտրը։
Լվացքի մեքենան ջրով լցվելիս ջուրը թափվում է։
Ջրահեռացման շլանգի բարձրությունը 80 սմ-
Ջրահեռացման շլանգը տեղադրեք 80-100
սմ բարձրության վրա։
Ջրահեռացման շլանգը ջրի մեջ է։
Համոզվեք, որ ջրահեռացման շլանգը ջրի
մեջ չի։
Ջրահեռացման շլանգը փակվել է։
Բացեք ջրահեռացման շլանգը։
Ջրահեռացման շլանգի ծայրը 100 սմ-ից բարձր
է։
Ջրահեռացման շլանգի ծայրը հատակից
100 սմ-ից ցածր դրեք։
Քամելու ժամանակ ուժեղ վիբրացիա կա։
Ոչ բոլոր տրանսպորտավորման բոլտերն են
հանված։
Հանեք բոլոր տրանսպորտավորման
բոլտերը։
Լվացքի մեքենան դրված է ոչ հարթ մակերեսի
վրա կամ ուղղված չէ։
Ապահովեք, որ լվացքի մեքենան դրված
լինի հարթ մակերեսի վրա և ուղղված լինի։
Լվացքի մեքենան ճիշտ չի ծանրաբեռնված։
Քչացրեք թմբուկում սպիտակեղենի
քանակը։
Լվացքի մեքենան կանգնում է մինչև լվացքի ցիկլի
ավարտը։
Էլեկտրասնուցման կամ ջրամատակարարման
խափանում։
Ստուգեք էլեկտրասնուցումը և
ջրամատակարարումը։
Լվացքի մեքենան կանգնում է ինչ-որ ժամանակով։
Լվացքի մեքենան սխալի մասին
հաղորդագրություն է տալիս։
Արդյո՞ք լվացքի մեքենան գտնվում է թրջման
ցիկլում։
Սեղմեք ցայելը դադարեցնելու կնոպկան
կամ նորից սեղմեք «Միացում/Դադար»
կնոպկան՝ ցիկլը դադարեցնելու համար։
Թմբուկում փրփուրի ավելցուկ, որը լցվում է լվացող
միջոցի բեռնման կոնտեյների մեջ։
Լվացող միջոցը քիչ փրփրակալող տեսակի չէ
կամ նախատեսված է ձեռքի լվացքի համար։
Ստուգեք, արդյոք ճիշտ լվացող միջոց եք
օգտագործում։
Լվացող միջոցի ավելորդ քանակ է
օգտագործվել։
Քչացրեք լվացող միջոցի քանակը
կոնտեյների մեջ։
Լվացքի ժամանակի ավտոմատ կարգավորում։
Լվացքի ծրագրի տևողությունը կկարգավորվի։
Դա նորմալ է և չի ազդում
ֆունկցիոնալության վրա։

Խափանում քամելու ժամանակ։
Թմբուկում սպիտակեղենը հավասարակշռված
չէ։
Շորեր ավելացրեք և նորից միացրեք
ծրագիրը։

Սարքի տեխնիկական տվյալները (ըստ EU 1061/2010)
Նոմինալ բեռնվածությունը (կգ)
6 7 Էներգաարդյունավետության դասը
Էլեկտրաէներգիայի տարեկան սպառումը (կՎտժ)
1)
Էլեկտրաէներգիայի սպառումը «բամբակ»- 60°C
ռեժիմում լրիվ բեռնվածության դեպքում
(կՎտժ/ցիկլ)
Էլեկտրաէներգիայի սպառումը «բամբակ»- 60°C
ռեժիմում մասնակի բեռնվածության դեպքում
(կՎտժ/ցիկլ)
Էլեկտրաէներգիայի սպառումը «բամբակ»- 40°C
ռեժիմում մասնակի բեռնվածության դեպքում
(կՎտժ/ցիկլ)
Սպառվող էներգիան անջատված վիճակում (Վտ)
Սպառվող էներգիան միացված վիճակում (Վտ)
Ջրի տարեկան սպառումը (լ) 2)
Քամելու/Չորացնելու ռեժիմի
արդյունավետության դասը 3)
Քամելու մաքս. արագությունը (պտ/րոպե)4)
Խոբավության մնացող քանակը (%) 4)
Բամբակե կտորեղենի ստանդարտ ծրագիր 60°C-ի
դեպքում 5)
Բամբակ + > + 60°C + մաքս. արագություն
Բամբակե կտորեղենի ստանդարտ ծրագիր 40°C-ի
դեպքում 5)
Բամբակ + > + 40°C + մաքս. արագություն
«Բամբակ» ծրագրի կատարման ժամանակը 60°C-ի
և լրիվ բեռնվածության դեպքում
5)
(րոպե)
«Բամբակ» ծրագրի կատարման ժամանակը 60°C-ի
և մասնակի բեռնվածության դեպքում
5)
(րոպե)
«Բամբակ» ծրագրի կատարման ժամանակը 40°C-ի
և մասնակի բեռնվածության դեպքում
5)
(րոպե)
Միացված վիճակում մնալու ժամանակը (րոպե) 6)
Օդով փոխանցվող աղմուկը (լվացք/քամում)
(դԲ(А))7)
1) Լրիվ և մասնակի բեռնվածության դեպքում «Բամբակ 60°C» և «Բամբակ 40°C» ծրագրերի 220
ստանդարտ ցիկլերի, ինչպես նաև էներգախնայող ռեժիմներում էլեկտրաէներգիայի ծախսի
հիման վրա։ Էլեկտրաէներգիայի փաստացի ծախսը կախված է նրանից, թե ինչպես է
օգտագործվում սարքը։
2) Լրիվ և մասնակի բեռնվածության դեպքում «Բամբակ 60°C» և «Բամբակ 40°C» ծրագրերի 220
ստանդարտ ցիկլերի հիման վրա։ Էլեկտրաէներգիայի փաստացի ծախսը կախված է նրանից,

թե ինչպես է օգտագործվում սարքը։
3) G դասը համարվում է ամենաքիչ արդյունավետը, իսկ А դասը՝ ամենաարդյունավետը։
4) Լրիվ բեռնվածությամբ «Բամբակ 60°C» և մասնակի բեռնվածությամբ «Բամբակ 40°C»
ծրագրերի 220 ստանդարտ ցիկլերի հիման վրա։
5)«60°C-ի քեպքում բամբակի լվացքի ստանդարտ ծրագիրը» և «40°C-ի քեպքում բամբակի լվացքի
ստանդարտ ծրագիրը» լվացքի ստանդարտ ծրագրեր են, որոնց վերաբերում են պիտակի և
տեխնիկական տվյալների տեղեկատվական թերթիկի վրա նշված տվյալները։ այս ծրագրերը
հարմար են միջին աղտոտվածության բամբակե սպիտակեղենի լվացքի համար և առավել
արդյունավետ են էլեկտրաէներգիայի և ջրի համախառն սպառման տեսանկյունից։
6)
Էլեկտրասնուցման ղեկավարման համակարգի առկայության դեպքում
7) Լրիվ բեռնվածությամբ «Բամբակ 60°C» ստանդարտ ծրագրի հիման վրա։
Սարքի մասին բազային տեխնիկական տվյալները.
Շահագործման մաքս.
հոսանքի ուժը (Ա)
Չափսերը (Բ х Խ х Լ, մմ)
Խորությունը՝ դուռը հաշվի
առած

35
Հետվաճառքային սպասարկումը
«Հաճախորդների աջակցման ծառայություն»
Մենք խորհուրդ ենք տալիս դիմել «Հայեր» ֆիրմայի «Հաճախորդների աջակցման ծառայություն», նաև օգտվել ֆիրմային պահեստամասերից։ Եթե ձեր կենցաղային տեխնիկայի
հետ կապված խնդիրներ են առաջացել, խնդրում ենք, սկզբում ուսումնասիրեք «Անսարքությունների վերացումը» բաժինը։
Եթե չեք գտել խնդրի լուծումը, խնդրում ենք դիմել.
— ձեր պաշտոնական մատակարարին կամ
— մեր զանգերի կենտրոն՝ 8-800-200-17-06.
8-800-2000-17-06 (Ռուսաստան),
8-10-800-2000-17-06 (Ղազախստան),
8-10-800-2000-17-06 (Բելառուս),
00-800-2000-17-06 (Ուզբեկստան )
—www.haier.com կայքին, ուր դուք կարող եք սպասարկման կանչ թողնել, ինչպես նաև գտնել հաճախ տրվող հարցերի պատասխանները։
Մեր սպասարկման կենտրոն դիմելիս, խնդրում ենք նախապատրաստել հետևյալ տեղեկությունները, որոնք դուք կարող եք գտնել անձնագրային ցուցանակի և կտրոնի վրա.
Մոդելը __________________________________
Սերիական համարը __________________________
Վաճառքի ամսաթիվը _____________________________
Խնդրում ենք նաև ստուգել երաշխիքի առկայությունն ու վաճառքի փաստաթղթերը։
Արտադրող՝
«Haier Overseas Electric Appliances Corp. Ltd»
Հայը Օվըսիզ Էլեկտրիկ Ըփլայընսիզ Քորփ. Լթդ
Հասցեն՝
Room S401,Haier Brand building,Haier Industry park
Hi-tech Zone,Laoshan District Qingdao, China
Ռում S401, Հայը Բրենդ բիլդինգ, Հայը Ինդասթրի փարք,
Հայ-թեք զոն, Լաոշան դիսթրիքթ, Ցինդաո, Չինաստան
Արտադրող ձեռնարկությունը՝
«Haier Overseas Electric Appliances Corp. Ltd»
Հայը Օվըսիզ Էլեկտրիկ Ըփլայընսիզ Քորփ. Լթդ
Հասցեն
Room S401,Haier Brand building,Haier Industry park
Hi-tech Zone,Laoshan District Qingdao,China
Ռում S401, Հայը Բրենդ բիլդինգ, Հայը Ինդասթրի փարք,
Հայ-թեք զոն, Լաոշան դիսթրիքթ, Ցինդաո, Չինաստան
Արտահանող՝
Մոսկվայի մարզի Կրասնոգորսկի շրջանի «ХАР» ՍՊԸ մասնաճյուղ
Արտահանողի հասցեն՝
143442, Московская область, Красногорский район,
с/п Отрадненское, 69 км МКАД,
офисно-общественный комплекс ЗАО "Гринвуд", стр. 31.
143442, Մոսկվայի մարզ, Կրասնոգորսկի շրջան,
գյուղական ավան Օտռադնենսկոյե, ՄԿԱԴ 69-րդ կմ։

1
Elementlər
Haier məhsulunu seçdiyinizə görə təşəkkür edirik.
Bu təlimatda, qurğunun istismarı nəticəsində maksimum fayda götürmənizə, qurğunun təhlükəsiz və düzgün
quraşdırılmasını, istifadəsini və texniki xidməti təmin edən vacib məlumat var.
Bu təlimatı rahat yerdə saxlayın ki, qurğunun təhlükəsiz və düzgün istifadəsi üçün təlimatdan daima istifadə edə
bilərsiniz.
Evi dəyişən zaman qurğunu evin yeni sahiblərinə satmaq, təhvil vermək və ya qoyub getmək fikrinə gəlsəniz, yeni
sahibinin qurğu və təhlükəsizliyə dair xəbərdarlıqlar ilə tanış olması üçün ona bu təlimatı ötürünüz.
Ləvazimatlar
Aşağıdakı siyahıya uyğun olaraq ləvazimatı və ədəbiyyatı:
1 x drenaj şlanqının kronşteyni
İstehsalçı, əlavə bildirmədən məmulatın quruluşunda
və komplektasiyasında dəyişiklik etmək hüququna
malikdir.

2
Mündəricat
TOC
Şərti işarələr
Diqqət! Təhlükəsizlik texnikası üzrə vacib məlumat!
Ümumi məlumat və məsləhətlər
Utilizasiya
Məmulat, aksessuar və ya materiallar üzərində müvafiq məlumata aid bu simvolun olması onu göstərir ki, istismar
müddəti bitmiş məmulat və ya onun elektron dəst hissələri məişət tullantılarından ayrı olaraq tullanmalıdır.
Ətraf mühitə və ya insan sağlamlığına potensial zərər vura bilən tullantıların nəzarətsiz
utilizasiyasının qarşısını almaq üçün bu əşyaları tullantıların digər növlərindən ayırmaq və
emala göndərmək xahiş olunur. Bu, maddi ehtiyatların ekoloji cəhətdən təhlükəsiz istifadəsinə
şərait yaradacaq.
Məmulatın təhlükəsiz utilizasiyası və emalı məntəqələrinin yerləşdiyi ünvanları haqqında
məlumatı əldə etmək üçün məişət istifadəçiləri məmulatı aldığı mağazaya müraciət etməli və ya
müvafiq yerli orqanlara müraciət etməlidir.
Kommersiya istifadəçiləri təchizatçı ilə əlaqə yaratmalı, alış şərtlərini yoxlamalıdırlar. Bu
məmulat və onun elektron dəst hissələri digər sənaye tullantıları ilə qarışdırılmamalıdır.

3
Ehtiyat tədbirləri
Cihazı ilk dəfə qoşmazdan əvvəl
Bu qurğu, 8 yaş və daha böyük uşaqlar, məhdud fiziki, hissi və ya əqli qabiliyyətə malik və ya təcrübəsi və biliyi
olmayan şəxslər tərəfindən yalnız nəzarət altında, və ya onların sərəncamına qurğunun təhlükəsiz istifadəsi
haqqında təlimatın verilməsi, və onların potensial təhlükələr haqqında anlayışların olması halında istifadə edilə
bilər. Uşaqlara bu qurğu ilə oynamaq qadağandır. Uşaqlara bu qurğunu nəzarətsiz təmizləmək, ona qulluq
göstərmək qadağandır.
3 yaşdan kiçik uşaqları yalnız daima nəzarət altında olduqları zaman cihaza yaxın buraxmaq olar.
Nə etməli...
Bütün daşınma boltların çıxardığınıza əmin olun.
Ayrı torpaqlanmış ştepsel rozetkalarından istifadə edin
Ştepselin rahat əlçatan yerdə olmasına əmin olun.
Şəbəkədən ayırdıqda kabeldən yox, ştepseldən tutun.
Qidalanma dövrəsində yerləşən qoruyucuların 15 A cərəyan gücünə hesablandıqlarına əmin olun.
Plastik və rezin elementlərin vaxtından tez qocalmasının qarşısını almaq üçün qurğunu istilik mənbələrindən
və bilavasitə günəş şüalarının nüfuz etdiyi yerlərdən uzaq saxlayın.
Qidalanma naqilinin cihazın altında qalmamağına və ya cihaza ilişməməsinə əmin olun.
Şlanq və digər birləşmələrin möhkəm olmasına, su sızıntılarının olmamasına əmin olun. Əgər birləşmələr
zəifdirsə, sızıntı baş verəcək; suyun verilməsini dayandırıb şlanq birləşmələrini bərkidin. Paltaryuyan
maşından yalnız bütün şlanqların bərkidilməsindən sonra istifadə etmək olar.
Nə etməməli...
Yaş və ya nəm əllər ilə və ya yaş və ya nəm ayaqları ilə, və ya ayaqyalın halda cihaza toxunmaq və ya onu
istismar etmək.
Tez alışan yuyucu vasitədən və ya quru təmizləyici maddədən istifadə etmək.
Cihazın bilavasitə yaxınlığında tez alışan aerozollardan istifadə etmək.
Otaqda yanar qazın olduğu halda ştepseli qoşmaq və ya ayırmaq.
Uşaq və əlillərə cihaz və ya qablaşdırma materiallar ilə oynamağa icazə vermək.
Cihazı aşıq havada rütubətli yerdə və ya su sızıntıları ola bilən yerdə, məsələn, əlüzyuyanın altında və ya
yanında quraşdırmaq. Su sızıntısı olan halda, maçının təbii yolla qurumasını gözləyin.
Paltaryuyan maşını bilavasitə xalça üzərinə, divar və ya mebel yanında yerləşdirmək.

4
Cihazdan hər gün istifadə etdikdə
Nə etməli...
İlişmələrin qarşısını almaq üçün zəncirbənd və qaytanları bağlamaq. Lazım olduqda xırda əşyaları
torbacıqda və ya torda yerləşdirmək.

5
Ehtiyat tədbirləri
Təhlükəsizliyi təmin etmək, elektrik enerjisinə qənaət etmək və su verilən xətti bağlamaq üçün hər yuma
proqramından sonra maçını söndürmək, onu şəbəkədən ayırmaq. Qapının aşağı hissəsini qupquru silmək.
Qoxuların əmələ gəlməsinin qarşısını almaq üçün, paltaryuyan maşından istifadə etmədiyiniz halda onun
qapısını bir az açılmış vəziyyətdə saxlamaq.
Qidalanma naqilini zədəli halda dəyişilməsi yalnız istehsalçı, onun servis agenti və ya digər ixtisaslı
mütəxəssis tərəfindən yerinə yetirilməlidir.
Nə etməməli...
Yuma prosesi vaxtı qapının qızması səbəbindən qapıya toxunmaq.
Cihaz üzərinə ağır əşyaları, istilik və rütubət mənbələri qoymaq.
Rezin və məsaməli materialları isti yumaq
Yuma sikli zamanı yuyucu vasitə üçün nəzərdə tutulan bölməni açmaq.
Maşının qapısını məcburi açmaq; qapı özünü kilidləmə mexanizmi ilə təchiz olunub, bu mexanizm yuma
prosesindən sonra açılacaq.
Qapı vasitəsi ilə su səviyyəsini gördükdə qapını açmaq.
Paltaryuyan maşının üstünü plastik paket və s. örtmək (maşın istifadə olunmadıqda qurumalıdır).
Qənaətə gətirən məsləhətlər
Tövsiyə edilən maksimum yüklənmə ölçüsünə riayət etməklə elektrik enerjisinə, suya, yuyucu vasitəyə və
vaxta qənaət etmiş olacaqsınız.
İstehsalçı zavodunun təlimatında qeyd olunan yuyucu vasitələrin dozasını aşmayın.
Quruducu maşından istifadə etməzdən əvvəl yuyulmuş paltarda suyun tərkibini azaltmaq üçün yüksək sürətli
sıxmanı seçməklə enerjiyə və vaxta qənaət etmiş olursunuz.
Düzgün yuma temperaturunu seçin. Müasir yuyucu vasitələrin köməyi ilə paltarlar 600C-dən az temperaturda
yaxşı yuyulur. 600C-dən yüksək temperaturdan yalnız çox çirklənmiş paltarların yuyulması zamanı istifadə
edin.

6
İstifadə etməzdən əvvəl
Təsviri
Bu sxematik təsvir aldığınız paltaryuyan maşının xarici görünüşündən az fərqli ola bilər.
1 Yuyucu vasitələr / yumşaldıcı üçün bölmə
1 Daşınma boltları (Т1-T4)
3 Arxa qapağın vintləri (S1-S4)
Qablaşdırıcı materialları çıxardıb maşını, o cümlədən maşının polistiroldan
düzəldilmiş özülünü sabit vəziyyətə gətirin. Qabı açdıqda paket və ya qapı
üzərində su damcıları ola bilər. Bu su ilə zavodda sınaqdan keçmiş maşın
üçün normal haldır.

7
İstifadə etməzdən əvvəl
Quraşdırma üzrə göstərişlər Diqqət. Paltaryuyan maşın çox ağırdır. Təhlükəsiz
qaldırma üsullarından istifadə edin.
Alt qapağı quraşdırın (əgər varsa).
Yığılan plyonka örtüyünü açaraq Siz alt qapağı (yandan dörd dəlikli plastik paneli) aşkar edirsiniz.
1. Maşını arxa divarı üstə qoyun. Dörd ayağını (şəkil 1) çıxardın.
2. Alt qapağı quraşdırıb, ayaqlarını alt qapağın deşiklərində
yerləşdirin (şəkil 2) və burub bağlayın. Maşını şaquli vəziyyətə
gətirin.
Daşınma boltları çıxarın.
Daşınma boltları daşınma zamanı paltaryuyan maşının içində
amortizasiya edən elementlərin bərkidilməsi üçün nəzərdə
tutulub.
Arxa qapağı çıxardın (lazım olduqda!).
Dörd daşınma boltları arxa tərəfdən çıxarıb
rezin kipkəcləri və plastik bərkidiciləri maşından
çıxardın.
Arxa qapağı yerinə qoyun (əgər onu çıxarmışsızsa).
Boltlar üçün nəzərdə tutulan deşiklərə tıxacları
quraşdırın.
Arxa qapağı yerinə qoyarkən onun qabarıq səthi çölə
baxmalıdır; arxa qapaq Şək.5 görünən kimi iki
aralığa taxılmalıdır.
Daşınma boltlardan, kipkəclərdən və plastik
bərkidicilərdən gələcəkdə istifadə etmək üçün onları
etibarlı yerdə qoruyub saxlayın.
Ayaqların və dayandırıcı qaykanın
nizamlanması
Paltaryuyan maşının aşağı hissəsində nizamlanan ayaqlar yerləşir. Maşını istifadə etməzdən əvvəl onu
tarazlaşdırmaq üçün bu ayaqları nizamlamaq lazımdır. Bunun sayəsində vibrasiyanı minimuma endirmək və
beləliklə maşının çalışdığı zaman səsi azaltmaq mümkün olur. Bunun sayəsində həmçinin yeyilmə də azalır.

8
Maşını tarazlaşdırmaq üçün spirt səviyyəsindən istifadə edirlər. Döşəmə maksimum möhkəm və düz olmalıdır.
1. Açarla dayandırıcı qaykanı (1) boşaldın.
2. Ayağı (2) fırladıb hündürlüyü nizamlayın.
3. Dayandırıcı qaykanı (1) korpusa kip çəkib bağlayın.

9
5. İstifadə etməzdən əvvəl
Subasar şlanq
Subasar şlanqı subasar klapana birləşdirin.
Subasar şlanqı soyuq şirin su kranına qoşun.
Subasar şlanqın birləşmələrini çəkib bağlayın,
suyun verilməsini açın. Sızmaların
olub-olmamasını yoxlayın. Sızmaların qarşısını
alın, sonra isə quraşdırma işlərini davam edin.
Cihaz ilə birgə təchiz olunan şlanq dəstindən
istifadə edin. Köhnə şlanqlardan təkrar istifadə
etmək olmaz.
Drenaj şlanqın ucunu bərkitmək və suyun geriyə axmasının
qarşısını almaq üçün drenaj şlanqın kronşteynindən istifadə
edin.
Drenaj şlanqın qalxma hündürlüyü 80 - 100 sm olmalıdır.
Drenaj şlanqı düşməsin deyə onu paltaryuyan maşının
arxasında yerləşən sıxaca bərkidin.
Drenaj şlanqı suya salmaq olmaz, o, möhkəm bağlanmalı və hermetik olmalıdır. Əgər drenaj şlanq yerdədirsə,
və ya borunun yerləşdiyi hündürlük 80 sm azdırsa, paltaryuyan maşını su ilə doldurduqda drenajından daima
su töküləcəkdir (avtomatik drenaj).
Drenaj şlanqın uzunluğunu artırmayın; daha uzun şlanqdan istifadə etmək istədikdə
texniki mütəxəssisə müraciət edin .
Qidalanma mənbəyinə qoşulma
Qidalanma mənbəyinə qoşulmazdan əvvəl aşağıdakıları yoxlayın:
Elektrik rozetkasının parametrləri paltaryuyan maşının maksimum
gücünə uyğun olmalıdır (təhlükəszilik məqsədi ilə güc dövrəsinin
qoruyucuları ən azı 15A hesablanmalıdır).
Gərginlik zavod lövhəciyində göstərilən gərginliyə uyğun olmalıdır.
Elektrik rozetka paltaryuyan maşının ştepselinə uyğun olmalıdır.
Qurğunu torpaqlanmış elektrik rozetkasına qoşun.

1. Yuyucu / yumşaldıcı vasitələr üçün
bölmə
2. «QOŞ/SÖNDÜR» düyməsi
3. Proqram seçimi düymələri
4. "Temperatur" düyməsi
5. "Sıxma sürəti" düyməsi
6. "Əlavə yaxalama / Buxar / Əlavə yaxalama + Buxar" düyməsi
7. "Təxirə salınmış işəsalma" düyməsi
8. "İşəsalma/Pauza" düyməsi
9. Displey
Yuyucu/yumşaldıcı
vasitələr
Şöbə 2: Proqramlar üçün yuyucu vasitə
Şöbə: Yumşaldıcı, kondisioner
Yuyucu vasitələrin növləri üzrə tövsiyələr müxtəlif yuma
temperaturlar üçündür, yuyucu vasitələr üzrə təlimata bax.
Bu düyməni basıb paltaryuyan maşını qoşun. Bu düyməni birdə basıb maşını
söndürün. Düymələrin toxunmaya həssas olduqları səbəbindən maşını söndürmək
üçün bu düyməni səliqə ilə basıb onu 2 saniyə ərzində basılmış vəziyyətdə saxlayın.
Bu düymələrdən proqramın seçilməsi üçün istifadə edin, proqramı seçərkən
müvafiq indikator yanmağa başlayır
Bu düymənin köməyi ilə yuma temperaturunu
dəyişdirə bilərsiniz. Əgər heç bir ölçü görünməsə, su qızmayacaq.
Bu düymənin köməyi ilə sıxma sürətini dəyişmək və ya
sıxmanı ləğv etmək mümkündür. Əgər heç bir ölçü görünməsə, sıxma
baş verməyəcəkdir.
Müxtəlif paltar növü üçün müxtəlif su temperaturu və sıxma sürətləri
quraşdırılır. Əgər sizin xüsusi tələbləriniz yoxdursa, standart ayarlardan
istifadə edin.

Bu düyməyə gəlincə, onu neçə dəfə basmaqdan asılı olaraq siz müxtəlif
funksiyalardan istifadə edə biləcəksiniz.
Düyməni bir dəfə basdıqda əlavə yaxalama funksiyası qoşulur.
İkinci dəfə basdıqda - buxar ilə yuma funksiyası qoşulur.
Üçüncü dəfə basdıqda buxarla əlavə yaxalama funksiyası qoşulur; sız iki işıq
diodunun eyni vaxtda yanmasını görəcəksiniz.
Dördüncü dəfə basdıqda - əlavə yaxalama və buxarla yuma funksiyası kəsilir; işıq
diodu sönür.
Beşinci dəfə basdıqda əlavə yaxalama qoşulur və sair.
Lazım olduqda bu funksiyadan "Pambıq-Sintetika-Qarışıq yuma-Uşaq
əşyaları" rejimlərini quraşdırılması zamanı istifadə etmək olar.
"Təxirə
salınmış
işəsalma"
düyməsi
Proqramı gecikmə ilə işə salmaq üçün bu düymədən istifadə edilir. Gecikmə vaxtı
addımlarla daha 30 dəq artırıla (0,5-dən 24 saatadək) bilər. Məsələn, displeydə
6:30 görünməsi proqramın
6 saat 30 dəqiqədən sonra başa çatmasını bildirir. Gecikmə funksiyasını qoşmaq
üçün "İşəsalma/Pauza" düyməsini basın. Bu funksiya bütün proqramlara tətbiq
olunmur.
Təxirə salınmış işəsalma vaxtı proqramın vaxtından çox olmalı, əks
halda paltaryuyan maşın dərhal yuma proqramına başlayacaq.
Paltaryuyan maşını elektrik qidalanma rozetksaına qoşduğunuz və proqramın
seçildiyiniz zaman, işə başlamaq üçün bu düyməni yüngülcə basın. Əgər yuma
zamanı bu düyməyə yüngülcə toxunsaz, yuma sikli dayandırılacaq, ekranda
rəqəmlər yanıb sönəcəkdir. Bu düyməni birdə basmaqla maşını yenidən
çalışacaqdır. Yuma sikli zamanı yuma proqramını ləğv etmək üçün bu düyməni
basın, ekranda rəqəmlər yanıb sönən zaman, qidalanmanın ayrılması düyməsini
basın və proqramı ləğv edin.
Burada yuma prosesinin sonuna qalan vaxt və səhvlər haqqında məlumat əks
olunur.
Yuma proqramını işə saldıqdan sonra displey işə düşür, və displeydə
əks olunan yuma prosesinin sonuna qalan vaxt tədricən azalmağa
başlayır. Su təzyiqindən və su temperaturundan asılı olaraq qalan vaxt
müvafiq surətdə tənzimlənir. Əgər paltar sıxma zamanı bərabər surətdə
paylanılmayıbsa, vaxt avtomatik olaraq uzadıla bilər.
Səs siqnalını ləğv etmək
Tələb olunarsa, səs siqnalını ləğv etmək olur.
Paltaryuyan maşını qoşun, "Sıxma" proqramını seçin. Sonra "Təxirə salınmış işə salma" və "Sıxma
sürəti" düymələrini basıb onları 3 saniyə ərzində basılmış vəziyyətdə saxlayın. Ekranda "BEEP OFF"
("Səs siqnalı söndürülüb") mesajı görünəcək - bu, səs siqnalının ləğv olunmasından xəbər verir.
Səs siqnalını qoşmaq
Paltaryuyan maşını işə salın, "Sıxma" proqramını seçin. Sonra "Təxirə salınmış işə salma" və "Sıxma
sürəti" düymələrini basıb onları 3 saniyə ərzində basılmış vəziyyətdə saxlayın. Ekranda "BEEP ON"
("Səs siqnalı işə salınıb") mesajı görünəcək - bu, səs siqnalının yenidən işə salınması haqqında xəbər
verir.

12
Funksiyalar
Proqram rejimləri
2 Yuyucu vasitələr üçün bölmə
Pambıq / Sintetik
parçalar
Kimyəvi liflərdən
parçalar
Pambıq / Sintetik
parçalar
Pambıq / Sintetik
parçalar

13
Funksiyalar
Sərfiyyat cədvəli
Elektrik
enerjisinin
sərfiyyati
60°C və 40°C dərəcələr ilə pambıq üçün standart proqramlar adi çirklənmə səviyyəsi olan pambıq parçalar
üçündür. Bu proqramlar, bu növ parçaları yumaq üçün elektrik enerjisi və su sərfiyyati baxımından ən
səmərəli proqramlardır. Suyun faktiki temperaturu elan olunmuş sikl temperaturundan fərqli ola bilər.
• Proqram ayarlarının enerji effektivliyinin
markalanması:
Pambıq + > +40°C + maksimum sürət"
Pambıq + > +60°C + maksimum sürət"
Ən yaxşı yuyucu vasitə seçin
Maye yuyucu vasitədən istifadə edildiyi halda təxirə salınmış işə salma proqramından istifadə etmək tövsiyə
edilmir. Yuyucu vasitənin həcmini təyin etmək üçün lütfən qablaşmasında göstərişlərə müraciət edin.
Məlumat üçün: müasir yuyucu vasitələr aşağı temperatur şəraitində çalışırlar.

14
Funksiyalar
Yuma üsulları
Bu paltaryuyan maşın yalnız ev təsərrüfatında istifadə edilə bilər. Əgər paltaryuyan maşından kommersiya
və ya digər məqsədlər üçün istifadə edilirsə, zəmanət öz qüvvəsini itirir. Nəzərdə tutulmayan məqsədlər
üçün maşından istifadə etməyin. Geyimin etiketində verilmiş təlimatlara əməl edin, maşında yalnız maşın
yuması üçün nəzərdə tutulan məmulatları yuyun.
Qidalanma mənbəsi
Paltaryuyan maşını elektrik qidalanma mənbəsinə qoşun (220-240 V, ~/50
Hs).
Su təchizatı
Kranı açın. Su təmiz və şəffaf olmalıdır.
İstifadə etməzdən əvvəl, kranı açıb şlanq birləşmələrində
mümkün sızmaların olmasını yoxlayın.
Paltarların yuma üçün hazırlanması
Hazırlandığı parçalar (pambıq, sintetik parçalar, yun və ya ipək) və çirklənmə
dərəcəsi üzrə paltarları ayırın.
Ağ parçaları rəngli parçalardan ayırın. Ağarmasını və ya kiçilməsini təyin
etmək üçün əvvəlcə onları əl ilə yumağa çalışın.
Haşiyəsiz geyimi, alt paltarı və nazik toxuma malları, məsələn, nazik
pərdələri yumaq üçün torbalara yerləşdirin (onları bilavasitə paltaryuyan
maşında yumaq lazım deyil).
Zəncirbəndləri və qarmaqları bağlayın, düymələrin bərk tikilməsinə əmin
olun, corab, kəmər, büsthalter kimi xırda əşyaların yuma üçün torbaya
yerləşdirin.
Döşəkağı və yorğanağı kimi iri əşyaları açın.
Köynəklərin astarı tərəfini açın.
Diqqət: (Düymələr və s. kimi) xırda əşyaların yuyulması, istifadəçi
tərəfindən ödəniləcək təmirə, paltaryuyan maşınının zədələnməsinə
gətirib çıxara bilər.
Ciblərdə qalan əşyaları (açar, pul və s.), qalın əşyaları (məsələn, sancaqları)
çıxardın.

Paltaryuyan maşınının yüklənməsi
Paltaryuyan maşının qapısını açın, geyim əşyalarını ayrı-ayrılıqda maşına
yükləyin. Qapını kip bağlayın. Paltarın maşının qapısının arasında
qalmamasını yoxlayın, bu lyukun manjetinin zədələnməsinə və istifadəçi
hesabına təmir olunmasına səbəb ola bilər.
Paltaryuyan maşınını istifadə etməzdən əvvəl, paltarın yağ və ya çirkli su ilə
çirklənməsinin qarşısını almaq üçün onu paltarsız bir sikl ərzində işə salın.
Yumaqdan əvvəl maşını 60°C proqramla yuyucu vasitə ilə işə salın.
Paltaryuyan maşını həddən artıq yükləməyin. Müxtəlif proqramların müxtəlif
maksimum yüklənmə ölçülərinə diqqət yetirin. Maksimum yüklənmənin
təyin edilməsi üçün qayda: paltar və barabanın yuxarı arasında 15 sm aralıq
qalmalıdır. Qapını səliqə ilə bağlayın. Paltarın sıxışdırılmış vəziyyətdə
olmamasına əmin olun.
Yuyucu vasitənin seçimi
Yumanın səmərəliliyi və nəticələri istifadə olunan yuyucu vasitənin keyfiyyətindən asılıdır. Xüsusi
köpüklənməyən yuyucu vasitə yaxşı nəticələr verir. Sintetik və yun məmulatların yuyulması üçün xüsusi yuyucu
vasitələrdən istifadə edin. Trixloretilen və analoji məhsullar kimi kimyəvi təmizləyici vasitələrdən istifadə etməyin.
Həddən artıq yuyucu tozdan istifadə etməyin. Əks halda bu, aşağıda təsvir edilən hallara, maşının qeyri
düzgün istismarına və bununla belə onun istismar müddətinin qısalmasına gətirib çıxara bilər.
Köpüyün böyük həcmi yaxalanma müddətini uzadır;
Köpüyün yüksək təzyiqi hesabına köpük, yuyucu vasitənin yüklənməsi üçün konteynerdən verilə bilər:
Son sıxma siklindən sonra köpük yaxalanmamış vəziyyətdə qala bilər.
Tövsiyə:
Yuyucu vasitənin yüklənməsi üçün konteyner hər həftə təmizlənməlidir.
Yuyucu tozun v ya maye yuyucu vasitənin qabında göstərilmiş dozalanma təlimatlara riayət edin.
Yuyucu vasitənin yüklənməsi
Yuyucu vasitənin yüklənməsi üçün konteyneri qabağa çəkin, tələb olunan qədər yuyucu vasitəni və kondisioneri
bu konteynerin şöbələrinə yükləyin. Konteyneri səliqə ilə geri çəkin. (Konteynerin üzərində əks olunan
təlimatlara əməl edin).
Qabında əks olunan təlimatlara uyğun maye yuyucu vasitədən istifadə
edin. "Təxirə salınmış işə salma" rejimi seçildikdə maye yuyucu
vasitələrindən istifadə etməyin.
Kondisioneri həddən artıq yükləməyin. Əks halda o, süni liflərə zərə vura
bilər.

Proqramın seçimi
Ən yaxşı nəticələr əldə etmək üçün paltar növünə uyğun müvafiq
yuma proqramını seçmək lazımdır.
Yüngülcə "˄" və ya "˅" düyməsinə toxunub tələb olunan
proqramı seçin.
Funksiyanın seçimi
Lazım olduqda tələb olunan parametrləri seçin. (8,9 və 10-cu səhifədə "İdarəetmə paneli" bölməsinə müraciət
edin).
Yuma temperaturunun quraşdırılması
Temperatur düyməsinə lazımi qədər basıb istənilən temperaturu
seçin.
Sıxma zamanı fırlanma sürətinin tənzimlənməsi
Fırlanma sürəti düyməsinə lazımi qədər basıb istənilən sürəti seçin. Sıxma zamanı yuma temperaturunu və
fırlanma sürətini seçmək üçün 8,9 və 10-cu səhifədə "İdarəetmə paneli" bölməsinə müraciət edin. Tövsiyə edilən
ölçüləri seçmək məsləhətdir.
"İşə salma/Pauza" düyməsini basın. Paltar yuyan maşın quraşdırılmış proqramlara uyğun çalışacaqdır.
Paltaryuyan maşın yuma siklinin başa çatması ilə avtomatik surətdə dayandıralacaqdır. Displeydə "Son" (End) əks
olunacaqdır. Paltaryuyan maşınının qapısını açın, paltarları çıxardın.
Proqramı ləğv etmək üçün "İşə salma/Pauza" (Start/Pause) düyməsini basın, elektrik
qidalanmanı ayırın və proqram avtomatik surətdə ləğv olunacaqdır.
Uşaqlardan bloklanma
İdarəetmə panelinin bloklanma funksiyası: Birgə olaraq "Temperatur" və "Sıxma sürəti" düymələrini 3 saniyə
ərzində proqramın işə salınmasından sonra basın. Bu funksiya işə salınandan sonra "Bloklanılıb" mesajı əks
olunacaq (clok).
Bu halda idarəetmə düymələri bir daha çalışmayacaq.. Bloklanmadan çıxmaq
üçün yenə 3 saniyə ərzində "Temperatur" və "Sıxma sürəti" düymələrini birgə
basın.

17
Funksiyalar
Qulluq üzrə diaqram
Qurutmadan istifadə
etməyin
ZƏIF QIZDIRARKƏN ütüləmək,
yumşaltmaq və ya qurutmaq
ORTA DƏRƏCƏDƏ
QIZDIRARKƏN ütüləmək,
yumşaltmaq və ya qurutmaq
Məsələn Clorox® kimi ağardıcı
ilə lazım gəldikdə ağartmaq ,
GÜCLÜ DƏRƏCƏDƏ
QIZDIRARKƏN ütüləmək,
yumşaltmaq və ya qurutmaq
Maşın yuması,
SOYUQ SU
Əzilməyən parçalar
üçün
Üfüqi vəziyyətdə
qurutmaq
Buxar ilə ütüləməmək
Maşın yuması,
İLIQ SU,
Əzilməyən parça
Lazım olduqda xlorsuz ağartma
Yalnız rəng üçün təhlükəsiz
ağardıcıdan istifadə edin,
Qurutma, Əzilməyən
parça, QIZDIRMASIZ
Maşın yuması, İSTİ
SU, Əzilməyən
parça
Qurutma, Əzilməyən
parça, ZƏİF
QIZDIRMA
Geyim üçün asılqanda
qurutmaq
Kimyəvi təmizləmə
Habelə əlavə hərf(lər) və (və ya)
xətlər ola bilər. Bu məmulatları
istiqamətləndirmək gərəkdir.
Maşın yuması,
SOYUQ SU, incə
sikl
Ağartmamaq
Ağardıcı vasitələrdən istifadə
etmək olmaz,
Qurutma, Əzilməyən
parça, ORTA
QIZDIRMA
peşəkar kimyəvi təmizləməyə
Kimyəvi təmizləmə qadağandır
Maşın yuması,
İLIQ SU, incə sikl
o cümlədən ağardıcılar ilə yuyucu
vasitələr, və ya yoxlamaq üçün
ağardıcıya reaksiya sınaqlarını
aparın.
Qurutma, incə sikl,
QIZDIRMASIZ
İstənilən həlledici ilə kimyəvi
təmizləmə
Maşın yuması, İSTİ
SU, incə sikl
Qurutma, incə sikl,
ZƏİF QIZDIRMA
Maşında qurutmaq
qadağandır
Perxlorid ilə kimyəvi təmizləmə
WoolMark - əsil yunun
markalanması
Qurutma, incə sikl,
ORTA QIZDIRMA
Məmulatların çəkiləri üzrə məlumat

Yumadan sonra
Hər yumadan sonra suyun verilmə kranını bağlamaq, ştepseli
elektrik rozetkasından çıxarmaq. Nəm və qoxuların
yaranmasının qarşısını almaq üçün paltaryuyan maşının
qapısını açın.
Lyuk manjetinin alt hissəsində və yuyucu vasitələr üçün bölmədə
suyun yığılması
adi haldır.
Əgər paltaryuyan maşından uzun müddət istifadə edilmirsə,
maşından suyu boşaldın, drenaj şlanqını dəyişin.
Yuyucu vasitə üçün konteynerin
təmizlənməsi
Yuyucu vasitə qalıqlarının olmamasına nəzarət edin.
Yuyucu vasitə üçün konteyneri mütəmadi olaraq təmizləyin.
1. Yuyucu vasitə üçün konteyneri sonadək çəkin.
2. Bərkidicinin azad olma düyməsinə basın, yuyucu vasitə
üçün konteyneri çıxardın.
3. Yuyucu vasitə üçün konteyneri yenidən yerinə taxın.
Paltaryuyan maşınının təmizlənməsi
Paltaryuyan maşınını təmizləyərkən və ya ona xidmət göstərərkən paltaryuyan maşınının ştepseli elektrik
rozetkasından çıxarılmalıdır. Maşın korpusunun və rezin hissələrinin təmizlənməsi üçün duru sabun təmizləyici
vasitədən istifadə edin. Korroziyaya səbəb olan üzvi kimyəvi maddələrdən və ya həlledicilərdən istifadə etməyin.
Filtrin təmizlənməsi
Filtri ayda bir dəfə təmizləyin:
1. Paltaryuyan maşını söndürün, ştepseli elektrik
rosetkasından çıxarın (Şək.1).
2. Xidmət lyukunun qapağını açın. Sikkədən və ya
vintaçan burğudan istifadə edin (Şək.2).
3. Suyun drenajı üçün dayaz qabdan istifadə edin
(Şək.3). Su həcmləri böyük ola bilər!
4. Drenaj şlanqını çıxardın, şlanqın ucunu qab
üzərində saxlayın (Şək.3).
5. Tıxacı drenaj şlanqından çıxardın (Şək.3).
6. Tam drenajdan sonra drenaj şlanqını qapadın.
Şlanqı geri paltaryuyan maşınına yeridin (Şək.4).
7. Nasosu saat əqrəbi istiqamətinin əksinə burub çıxardın (Şək.5).
8. Çirki təmizləyin (Şək.6).
9. Nasosun filtrini, məsələn, axar suyun köməyi ilə səliqə ilə təmizləyin (Şək. 7).
10. Filtri səliqə ilə yerinə taxın (Şək. 8).
11. Xidmət lyukunun qapağını bağlayın.
Filtr öz yerinə taxılmalıdır, əks halda su sızıntıları baş verə bilər.
Drenaj nasosundan gələn artıq suyu yığmaq üçün drenaj nasosunun filtrinin altına qab
yerləşdirin.

Su kranı və su kranının filtri
Suyun verilməsini kənar hissəciklərlə tıxanmasının qarşısını almaq üçün su
filtrini mütəmadi olaraq təmizləyin.
Paltaryuyan maşınının yerinin dəyişilməsi
Əgər paltaryuyan maşını digər yerə daşımaq lazımdırsa, zədələnməyin qarşısını almaq üçün daşınma boltlarını
yenidən quraşdırın.
Arxa qapağı çıxardın (lazım olduqda).
Tıxacları çıxardın.
Plastik stabilizatorları və daşınma boltları taxın. Boltları açarla
çəkib bağlayın.
Arxa qapağı yerinə qoyun (əgər onu çıxarmışsızsa).
Uzun müddət ərzində istifadə edilməməsi
Əgər paltaryuyan maşından üzün müddət istifadə edilmirsə, ştepseli elektrik
rozetksaından (1) çıxarın və suyun verilməsini qapadın (2). Nəm və qoxuların
yaranmasının qarşısını almaq üçün paltaryuyan maşının qapısını açın. Paltaryuyan
maşın istifadə edilmədikdə, qapısını açıq qoyun.
Növbəti dəfə istifadə etməzdən əvvəl elektrik kabeli, suyun verilməsini və drenaj
şlanqını diqqətlə yoxlayın. Hər şeyin tələb olunan qaydada quraşdırılmasına, sızmaların
olmamasına əmin olun.
Displeydə mesajlar və xüsusi funksiyalar
Su drenajının səhvi, su 6 dəqiqə ərzində
boşalmır.
Filtri təmizləyin, drenaj şlanqını yoxlayın. Drenaj
şlanqının düzgün quraşdırılmasını yoxlayın. Əgər
səhv davam edirsə, peşəkar texniki heyətə müraciət
edin.
Qapını düzgün bağlayın, sonra isə, "İşə
salma/Pauza" düyməsini basın.
Temperatur vericisi düzgün qoşulmayıb və ya
zədələnib.
Texniki heyət ilə əlaqə yaradın.
Qızdırıcıda səhv (siklin sonunda əks olunur)
Texniki heyət ilə əlaqə yaradın.
7 (HW70-12829A) /6(HW60-12829A) dəqiqə
ərzində suyun tələb olunan səviyyəsi əldə
edilməyib.
Drenaj şlanqın hündürlüyü 80 sm azdır.
Drenaj şlanqı suda yerləşir.
Kranın açıq olduğuna, su təzyiqinin normal
olduğuna əmin olun.
Drenaj şlanqını 80-100 sm hündürlükdə yerləşdirin.
Əmin olun ki, şlanq suda deyil.
Əgər problem davam edirsə, texniki işçi heyət ilə
əlaqə saxlayın.
Texniki heyət ilə əlaqə yaradın.

Suyun səviyyəsi qoruyucu səviyyədən yüksəkdir.
Texniki heyət ilə əlaqə yaradın.
Su səviyyəsinin vericisində səhv
Texniki heyət ilə əlaqə yaradın.
Texniki heyət ilə əlaqə yaradın.
Vəziyyət haqqında məlumat: Proqram icrasının təxirə salınmış əvvəli üçün quraşdırılmış vaxt.
Proqramın sonunadək 1 saat 25 dəq qalıb.
Paltaryuyan maşın tarazlanmamış yüklənməsinə
qarşı qoruyucu funksiyaya malikdir. Əgər
tarazlanmamış yüklənmə yolverilən maksimum
qiymətdən yüksəkdirsə, paltaryuyan maşın
yuyulan paltarı sıxmayacaq və ya anomal
vibrasiya və səslər olmayan sürət ilə çalışacaq.
Paltarı barabanda yoxlayın və tarazlayın. Əgər çəki
yüksəkdirsə, paltarların həcmini azaldın. Yenidən
sıxma proqramını işə salın.
Əgər elektrik qıdalanmada nasazlıq baş verirsə
Cari proqram və onun ayarları saxlanılaçaq. Elektrik qidalanmanın bərpasında
sonra paltaryuyan maşın öz işini yenidən davam edəcək.
əgər yuma proqramı ərzində elektrik qidalanmada nasazlıq baş verərsə,
paltaryuyan maşının qapısı bloklanacaq. Paltarları çıxartmaq üçün, qapının
şəffaf şüşəsində su görünməməlidir. - Yanıq təhlükəsi!
Ancaq bundan sonra xidmət lyukunun qapağının altında yerləşən qolu dartıb
qapını bloklanmadan çıxarmaq mümkündür. Bundan sonra bütün detalları
ilkin vəziyyətə qaytarın.
Elektrik qidalanmanın kəsilməsindən sonra yaddaş funksiyası: Proqram siklinin icrası amanı elektrik
qidalanmada nasazlıq baş verən zaman və ya elektrik qidalanmanı kəsmək zərurəti yaranan zaman cari
ayarlar saxlanılır, elektrik qidalanmanın bərpasından sonra paltaryuyan maşın işini davam edir.
Əgər sıxma zamanı həddən artıq köpük yaranırsa, elektrik mühərriki qorumaq üçün paltaryuyan maşın
avtomatik surətdə bu köpüyü yox edir; elektrik mühərrik işini dayandırır, drenaj nasosu fasiləsiz 90 saniyə
ərzində suyu çəkib boşaldacaq. Əgər belə hal 3 dəfədən çox baş verirsə, elektrik mühərrik sıxmasız siklin
sonunadək dayanmış olacaq.

21
Nasazlıqların axtarılması və aradan götürülməsi
Nasazlıqların axtarılması və aradan götürülməsi
Paltaryuyan maşın işləmir
Elektrik enerji mənbəyinə qoşulmayıb və ya pis qoşulub.
Elektrik enerji mənbəyi ilə birləşməsini yoxlayın.
Elektrik qidalanmada nasazlıq.
Elektrik qidalanmanı yoxlayın.
Paltaryuyan maşının qapısı düzgün bağlanmayıb.
Paltaryuyan maşının qapısını düzgün bağlayın.
Paltaryuyan maşın qoşulmayıb.
Paltaryuyan maşının qoşulmasına əmin olun.
Paltaryuyan maşın su ilə dola bilmir.
"İşə salma/Pauza" düyməsi basılmayıb.
"İşə salma/Pauza" düyməsini basın.
Suyun təzyiqi 0,03 MPa-dan azdır.
Suyun təzyiqini yoxlayın.
Su şlanqında sınma müşahidə olunur.
Su təchizatında problem var.
Suyun verilməsini təmin edin.
Proqram seçiminin həlqəsi düzgün quraşdırılmayıb.
Proqram seçiminin həqəsini düzgün quraşdırın.
Paltaryuyan maşının qapısı düzgün bağlanmayıb.
Paltaryuyan maşının qapısını düzgün bağlayın.
Giriş şlanqının filtri tutulubdur.
Giriş şlanqının filtrini açın.
Su paltaryuyan maşına dolan zaman boşalır.
Drenaj şlanqın hündürlüyü 80 sm azdır.
Drenaj şlanqını 80-100 sm hündürlükdə yerləşdirin.
Drenaj şlanqı suda yerləşir.
Əmin olun ki, şlanq suda deyil.
Drenajda nasazlıq var.
Drenaj şlanqı tutulubdur.
Drenaj şlanqının ucunun döşəməyədək məsafəsi 100
mm-dən çoxdur.
Drenaj şlanqının ucunu döşəməyədək məsafəsini
100 mm-dən ax edin.
Sıxma zamanı güclü vibrasiya müşahidə edilir.
Daşınma boltların hamısı çıxarılmayıb.
Bütün daşınma boltlarını çıxardın.
Paltaryuyan maşın nahamar səthdə yerləşdirilib və ya
paltaryuyan maşın tarazlanmayıb.
Paltaryuyan maşını hamar yerdə yerləşdirin, onu
tarazlaşdırın.
Paltaryuyan maşınının səhv yüklənməsi.
Barabanda paltarların çəkisini yoxlayın.
Paltaryuyan maşın yuma siklinin sonunadək dayanır.
Suyun və ya elektrik enerjisinin verilməsində nasazlıq.
Elektrik və ya su təchizatını yoxlayın.
Paltaryuyan maşın müvəqqəti olaraq dayanır.
Paltaryuyan maşınında səhv haqqında mesaj əks olunur.
Səhvlərin kodlarını yoxlayın.
Paltaryuyan maşın islanma siklindədir mi?
Sikli sıfırlamaq üçün yaxalanmanın dayandırılması
düyməsini və ya yenə "İşə salma/Pauza" düyməsini
basın.
Barabanda həddən artıq yaranan köpük yuyucu vasitənin
yüklənməsi üçün konteynerə daxil olur.
Yuyucu vasitə az köpük yaradan vasitə deyil və ya əl ilə
yuma üçün nəzərdə tutulmayıb.
Yuyucu vasitənizin düz olmasını yoxlayın.
Yuyucu vasitənin həddən artıq miqdarda istifadə edilməsi
Yuyucu vasitə üçün konteynerdə yuyucu vasitənin
həcmini azaldın.
Yuma müddətinin avtomatik korreksiyası.
Yuma proqramının müddəti korreksiya ediləcəkdir.
Bu normal haldır, maşının çalışmasına təsir
göstərmir.
Paltarın barabanda tarazlanmaması
Paltar əlavə edin və ya təkrar olaraq sıxma rejimini
işə salın.

Məhsulun texniki göstəriciləri (EU 1061/2010 uyğun)
6 7 Enerji səmərəliliyi sinfi
Elektrik enerjisinin illik sərfiyyati (кVt saat) 1)
Tam yüklənmə halında "pambıq"600C rejimində elektrik
enerjisinin sərfiyyati (kVt saat/sikl)
Qismən yüklənmə halında "pambıq"600C rejimində
elektrik enerjisinin sərfiyyati (kVt saat/sikl)
Qismən yüklənmə halında "pambıq"400C rejimində
elektrik enerjisinin sərfiyyati (kVt saat/sikl)
Sönmüş halda ölçülmüş sərfiyyat gücü (Vt)
Qoşulmuş halda ölçülmüş sərfiyyat gücü (Vt)
Suyun illik sərfiyyati (l) 2)
Sıxma/qurutma rejiminin enerji səmərəliliyi sinfi 3)
B B Maksimum sıxma sürəti (dövr/dəq)4)
Qalıq nəmin tərkibi (%) 4)
600C-də pambıq parçaları üçün standart proqram 5)
Pambıq + > + 60°C + maksimum sürət
400C-də pambıq parçaları üçün standart proqram 5)
Pambıq + > + 40°C + maksimum sürət
600C-də və tam yükləmə halında "pambıq" proqramının
icra müddəti (dəq)
600C-də və qismən yükləmə halında "pambıq"
proqramının icra müddəti (dəq)
400C-də və qismən yükləmə halında "pambıq"
proqramının icra müddəti (dəq)
Qoşulmuş vəziyyətdə qalmasının müddəti (dəq) 6)
Hava ilə ötürülən səs (yuma/sıxma) (dB(А))7)
1) "Pambıq 60°C" və "Pambıq 40°C" proqramlarında, tam və qismən yüklənmə çərçivəsində əsasında 220
standart yuma sikllərinin, habelə enerjini qənaətlə işlədən rejimlərdə elektrik enerjisinin sərfiyyati əsasında.
Elektrik enerjisinin faktiki sərfiyyati qurğudan necə istifadə olunmasından asılıdır.
2) "Pambıq 60°C" və "Pambıq 40°C" proqramlarında, tam və qismən yüklənmə çərçivəsində əsasında 220
standart yuma sikllərinin əsasında. Suyun faktiki sərfiyyati qurğudan necə istifadə olunmasından asılıdır.
3) G sinfi ən aşağı səmərəlili, A sinfi isə ən yüksək səmərəlilidir.
4) 60°C-də tam yüklü şəraitdə pambıq parçaların standart yuma proqramı əsasında və 40°C-də qismən yüklü
şəraitdə pambıq parçaların standart yuma proqramı əsasında.
5)"60°C-də pambıq parçaların standart yuma proqramı" və "40°C-də pambıq parçaların standart yuma
proqramı" etiketdə və texniki məlumat vərəqəsində əks edilmiş məlumata aid olan standart yuma
proqramlarıdır. Bu proqramlar orta çirkli pambıq paltarların yuyulması üçün nəzərdə tutulub, elektrik enerjisi
və suyun birgə sərfiyyati baxımından ən səmərəlilidir.
6)
Elektrik qidalanma sisteminin olması halında
7) 60°C-də tam yük şəraitində standart "pambıq" proqramı əsasında
Qurğu haqqında əsas texniki məlumat
Elektrik qidalanma mənbəyi
İstismar zamanı maksimum
cərəyan gücü (A)

Qabarit ölçülər (H x D x E, mm)
Qapı ilə birgə dərinliyi

24
Satışdan sonra texniki xidmət
Müştərilərə dəstək xidməti
"Hayer" şirkətinin müştərilərə dəstək xidmətinə müraciət edilməsinə, habelə orijinal ehtiyat hissələrindən istifadə
olunmasına tövsiyə edirik. Əgər məişət texnikanız ilə problem yaranıbsa,
lütfən öncə "Nasazlıqların aradan qaldırılması" bölməsi ilə tanış olun.
Əgər probleminizi həll edə bilməmisinzsə, lütfən aşağıdakılara müraciət edin:
- sizin rəsmi dilerinizə və ya
- zənglər mərkəzinə
8-800-200-17-06 (RF),
8-10-800-2000-17-06 (BR),
8-800-2000-17-06 (Qazaxıstan),
00-800-2000-17-06 (Özbəkistan)
— www.haier.com saytına, burada siz öz sifarişinizi qoyub, tez verilən suallara
cavab tapa biləcəksiniz.
Servis mərkəzimizə müraciət edərək lütfən pasport lövhəciyində və çekdə əks olunan
məlumatı hazırlayın:
Model __________________________________
Seriya nömrəsi __________________________
Satış tarixi _____________________________
habelə zəmanətin və satış haqqında sənədlərin olmasını lütfən yoxlayın.
İstehsalçı:
«Haier Overseas Electric Appliances Corp. Ltd»
Hayer Oversiz Elektrik Applayensiz Korp. Ltd
Ünvan:
Room S401,Haier Brand building,Haier Industry park
Hi-tech Zone,Laoshan District Qingdao, China
Otaq S401, Hayer brend bildinq, Hayer indastrial park
Hai-tek zon, Laoşan distrikt, Tsindao, Çin
İstehsalçı müəssisə:
«Haier Overseas Electric Appliances Corp. Ltd»
Hayer Oversiz Elektrik Applayensiz Korp. Ltd
Ünvan:
Room S401,Haier Brand building,Haier Industry park
Hi-tech Zone,Laoshan District Qingdao,China
Otaq S401, Hayerbrendbildinq, Hayerindastrialpark
Hai-tek zon, Laoşan distrikt, Tsindao, Çin
İdxalçı:
MV Krasnoqorsk rayonunda "XAR" MMC-nin filialı
İdxalçının ünvanı:
143442, Moskva vilayəti, Krasnoqorsk rayonu,
kənd yaşayış məskəni Otradnenskoye, MDAY-un 69-cu km,
"Qrinvud" QSC-nin ictimai ofis kompleksi, bina 31

Пайдаланушының
нұсқаулығы

1
Элементтер
Haier өнімдерін таңдағаныңыз үшін алғыс білдіреміз
Нұсқаулық құрылғының жұмыс істеу барынша пайдасын алуға көмектеседі және қауіпсіз және дұрыс
орнату, пайдалану және техникалық қызмет көрсету қамтамасыз ету үшін маңызды ақпаратты қамтиды.
Сіз әрқашан құрылғының қауіпсіз және дұрыс пайдалану үшін, оны пайдалануға болады, сондықтан
ыңғайлы жерде осы нұсқаулықты сақтаңыз.
Егер де сіз құрылғыны сатуды шешсеңіз, Құрылғыны тартпас бұрын немесе жылжытқан кезде үйдің жаңа
иелері оны қалдыру, сондай-ақ өтуге және жаңа иесіне осы нұсқаулық құрылғы және қауіпсіздік
ескертулерімен оқып-таныс бола аласыз.
Керек-жарақтары
Керек-жарақтары мен мына тізімге сәйкес етіп әдебиеттен тексеріп алыңыз:
1x Пайдаланушының
нұсқаулығы
1x Ағызу шлангысының кронштейні
Өндіруші қосымша хабардар
етпестен конструкциясына
және бұйымның жинақтамасына
өзгерістер енгізу құқығын
өзінде қалдырады.

2
Мазмұны
Haier .................................................................................................................................... 1
Сақтандырулар................................................................................................................... 3
Пайдаланар алдында ........................................................................................................ 6
Функциялар ....................................................................................................................... 10
Қызмет көрсету және ұстау ............................................................................................. 19
Ақауларды іздестіру және жою ....................................................................................... 22
Техникалық деректер ....................................................................................................... 23
Сатқаннан кейінгі қызмет көрсету ................................................................................... 25
Шартты белгілер
Назар аударыңыз! Қауіпсіздік техникасы бойынша маңызды ақпарат!
Жалпы ақпарат және кеңестер
Кәдеге жарату
Өнімдегі тиісті ақпаратқа байланысты Бұл белгі, керек-жарақтар немесе материалдар өмір өнімнің немесе
электрондық компоненттері соңы тұрмыстық қалдықтарды бөлек тасталуы тиіс екендігін көрсетеді.
Қалдықтардың бақылаусыз тастаудан қоршаған ортаға немесе адам денсаулығына
келетін зиянның алдын алу үшін, өзге қалдықтардан осы элементтерді бөліп және қайта
өңдеу үшін жіберіледі сұраймыз. Бұл материалдық ресурстардың экологиялық жағынан
негiзделген пайдалану ықпал ететін болады.
Тұрмыстық пайдаланушылар өнімді сатып алған дүкенге хабарласыңыз, немесе өнімнің
балл қауіпсіз кәдеге жарату және қайта өңдеу табу туралы ақпарат алу үшін тиісті
жергілікті билік органдарына хабарласуы тиіс.
Коммерциялық сатушысына хабарласып, сатып алу шарттарын тексеру керек. Осы өнім
мен оның электрондық қосымша басқа да коммерциялық қалдықтармен бірге лақтыруға
тиіс емес.

3
Сақтандырулар
Аспапты алғаш қосар алдынан
Олар бақылауымен мұны егер бұл құрылғы, 8 жыл мерзімге және одан асқанда балалар және физикалық,
сезу немесе ақыл-ой қабілеттері шектеулі немесе тәжірибесі мен білімі жоқ адамдар пайдаланылуы мүмкін,
немесе олар құрылғының қауіпсіз пайдалану жөніндегі тапсырмалар берілді, және олар түсіну, егер
ықтимал қауіпті болады. Балаларға осы құрылғымен ойнауына тыйым салынады. Балаларға ересектердің
қадағалауынсыз тазалаумен және де қызмет көрсетумен айналысуға тыйым салынған.
Егер де 3 жасқа толмаған, балалар үнемі бақылауда болатын болса ғана, оларды осы құрылғыға
жақындатуға болады.
Не істеу қажет болады...
Сіз барлық тасымалдау болттарын шешіп алғаныңызға көз жеткізіңіз.
Жекелеген жерсіңдірілген розетканы пайдаланыңыз.
Айыры оңай қол жететін жерде екендігіне көз жеткізіп алыңыз.
Желіден суырып өшіргенде, кәбілді ұстамай, айырдың өзін ұстаңыз.
Қуаттау тізбегіндегі сақтандырғыштар 15А шақталғандығына көз жеткізіп алыңыз.
Резеңке және пластмасса элементтерін тозуының алдын алу үшін, жылу көздері мен тетіктері
тікелей күн сәулелерінен қорғалған болсын.
Қуаттау шнуры құрылғының астына немесе оның ішіне түсіп кетпегендігіне, ол
ақауланбағандығына, көз жеткізіп алыңыз.
Шлангтың жалғасқан жерін және де басқа жа жалғасымдары берік екендігіне, әрі су жылыстап
тұрмағандығына көз жеткізіп алыңыз. Егер жалғасымдары берік болмайтын болса, онда су
жылыстап тұратын болады; судың берілуін тоқтатып тастап, шлангтарын жалғастыру ісін қайтадан
орындап шығыңыз. Кір жуғыш машинаны барлық шлангтары толығымен мықты бекітілген соң
ғана пайдалануға болады.
Не істеуге болмайды.
Дымқыл немесе ылғал, немесе сіз жалаң аяқ болса, құралды түртіңіз немесе дымқыл қолмен немесе
аяқпен оны пайдалануға.
Тез тұтанатын жуғыш құралды немесе құрғақ тазалауыш затты пайдалануға.
Құралдың жанында тікелей тез тұтанатын аэрозольдарды пайдалануға.
Бөлмеде тұтанғыш газ болғанда айырды суыруға немесе қыстыруға.
Құралмен немесе қаптамалау материалдарымен балаларға немесе мүгедектерге ойнауға беруге.
Ылғалды жерде немесе раковинаның немесе оған келесі астында, мысалы, су ағып жататын болады
аймағында ашық ауада құрылғыны орналастырыңыз. Машина, әрине, құрғақ болғанша су ағып
жағдайда, сәл күтіңіз.

Кір жуғыш машинаны, тікелей кілемге, немесе қабырғамен тұстас, немесе жиһазға тақап қоюға
болмайды.
Құрылғыны күнделікті пайдаланғанда
Не істеу қажет болады.
Найзағай бекітіңіз және абзал болдырмау үшін бауларын байлаңыз. Егер қажет болса, шағын қалта
немесе торға шағын элементтерді қою керек.

5
Сақтандырулар
Әрбір жуу бағдарламасы кейін машинаны өшіріп, энергияны үнемдеуге және қауіпсіздігін
қамтамасыз ету, желісінен ажырату үшін суды өшіріңіз. Есіктің төменгі бөлігі құрғатып сүртіңіз.
Кір жуғыш машина иістерді қалыптасуын болдырмау пайдалану емес кезде аздап ашық есік ұстаңыз.
Зақымдалған болса, қуат сымы, оның қызмет агенті немесе басқа білікті тұлға, өндіруші ауыстыруы
тиіс.
Не істеуге болмайды...
Жуып жатқан кезде есігіне тақалуға, себебі ол қызады.
Құрылғыға ауыр заттарды немесе жылу беретін көздерді немесе ылғалтаратқыштарды қоюға.
Резеңкені немесе губкалы материалдарды ыстық сумен жуылуын жүзеге асыруға.
Жуу циклының кезінде жуғыш құралды салуға арналған бөлімшені ашуға.
Машинаның есігін мәжбүрлеп ашуға; есік өздігімен бұғатталатын құрылғымен жарақталған әрі кір жуу
рәсімі аяқталған соң ғана ашылатын болады.
Егер де шынысынан судың деңгейін көрініп тұратын болса, машинаның есігін ашуға,
Кір жуғыш машинаны пластик пакетпен және т.с.с. (себебі машина қолданылмайтын болса, ол
кептіріліп тұру керек болады) заттармен жабуға.
Үнемді пайдалану бойынша кеңестер
Ұсынылатын ең көп салмақ мөлшері пайдалана отырып, энергия, су, жуғыш зат пен уақыт үздік
пайдалануды қамтамасыз.
Өндіруші зауыттың нұсқауларына көрсетілген жуғыш зат мөлшерін асып кетпеңіз.
Пайдаланбас бұрын, жуу киім кептіргіш су мөлшерін азайту үшін жоғары сығу жылдамдығын таңдау
арқылы қуат пен уақытты үнемдей алыңыз.
Оңды үнемді жуу температурасын таңдаңыз. Қазіргі заманғы жуғыш заттар ақ 60°С төмен
температурада жууға болады. Өте лас киім-кешектерге арналған 60°С жоғары температурасын
пайдаланыңыз.

6
Пайдаланар алдында
Сипаттамасы
Бұл сіз сатып алған кір жуғыш машинаның пайда сәл өзгеше сызба болуы мүмкін.
1 Жуғыш құралдар/жұмсартқыш құюға арналған
бөлімше
1 Тасымалданатын болттар (Т1-T4)
2 Қуаттау
3 Артқы қақпақтың бұрандалары (S1-S4)
Полистиролдан жасалған тұғырды қоса алғанда, тұрақты
ұстанымын, қамтамасыз ету үшін барлық орау материалдарын алып
тастаңыз. Бумада және есігінде пакеті ашқанда су тамшы көре
аласыз. Бұл суды пайдаланып зауыттық сынау туындаған қалыпты
құбылыс түрінде шешіледі.

7
Пайдаланар алдында
Орнату жөніндегі нұсқаулықтар. Назар аударыңыз. Кір жуғыш машина
өте ауыр. Көтерудің қауіпсіз әдістерін таңдаңыз.
Астыңғы қақпақты орнықтырыңыз (болғанда).
Термоотырғыш қаптаманы ашқан кезде сіз астыңғы қақпақты таба аласыз (бүйірлерінде төрт саңылауы бар
пластик панель).
1. Машинаны артқы қабырғасына шалқайтыңыз. Төрт аяғын шешіп алыңыз (сурет 1).
2. Астыңғы қақпағын орнықтырыңыз, ал сосын аяқтарын
астыңғы қақпақтағы (сурет 2) саңылауларға салыңыз да
оларды бұрап тастаңыз. Машинаны тігінен қалыпты жағдайға
қойыңыз.
Тасымалданатын болттарды алып
тастаңыз
Тасымалданатын болттар тасымалдау кезінде кір жуғыш
машинаның ішінде амортизация элементтерін монтаждау
үшін арналған.
Артқы қақпағын шешіп алыңыз (қажет болғанда!).
Артқы жағынан төрт тасымалдау болттарын алып
тастау және
көліктен шығып және резеңке тығыздағыштар
және пластикалық ұстағышты алып тастаңыз.
Артқы қақпақты орнына келтіріңіз (егер ашқан
болсаңыз).
Болттарға арналған саңылауларға тығындарын
қыстырыңыз.
Артқы қақпақты орнына салған кезде оның жұмыр
бедері сыртына қарап тұруға тиіс болады; сізге
артқы қақпақты екі бекітпеге орнату керек
болады, сур.5 солай анықтап көрсетілген.
Тасымалданатын болттарды, нығыздағыштарды
және пластмасс бекіндіргіштерді алдағы
пайдалануға керек болатындай етіп, сенімді жерде
сақтау керек болады.
Бөгеткіш сомынды және аяқтарын
реттеу

8
Кір жуғыш машинаның астыңғы жағында реттелетін аяқтары болады. Машинаны пайдаланбас бұрын
машинаны туралау үшін түзетілген қажет. Бұл дірілді азайтады, сондықтан жұмыс барысында тиісінше
шуылды даазайтады. Соның арқасында тозуы да кеми түседі. Туралау үшін спирттік деңгейді пайдалану
ұсынылады. Қабат ретінде еден қатты әрі тегіс болуға тиіс.
1. Бөгеткіш сомынды (1) арнаулы кілтінің көмегімен әлсіретіңіз.
2. Аяқты айналдырып бұрай отырып (2) биіктігін реттеп алыңыз.
3. Бөгеткіш сомынды (1) корпусқа мықтап бекіндіріп бұраңыз.

9
5. Пайдаланар алдында
Құятын шланг
Құятын шлангты құятын клапанға
жалғастырыңыз
Құятын шлангты тұщы салқын су ағатын су
құбырының кранына жалғастырыңыз.
Құятын шлангтың жалғасымдарын қысып
тастаңыз да, судың берілуін іске қосыңыз.
Жылыстауларының болмауын тексеріңіз.
Жылыстауын тоқтатыңыз да, сосын орнату ісін
жалғастыра беріңіз.
Құралмен бірге келетін шлангтың
жинақтамасын пайдаланыңыз. Тозған
шлангтарын қайталап пайдалануға болмайды.
Ағызу шлангының ұшын бекіндіру үшін және судың кері
кетуін болдырмау үшін ағызу шлангысының
кронштейнін пайдаланыңыз.
Ағызу шлангысының көтерілгендегі биіктігі 80 см -
100 см аспауға тиіс болады. Ағызу шлангын түсе
бермейтіндей етіп, кір жуғыш машинаның артқы
бөлігіндегі қысқашқа бекіндіріңіз.
Ағызу шлангысын суға батыруға болмайды, және оны мықтап бекітілген және жабық болуы тиіс.
Құбыр жерге немесе егер жатса ағызу шлангілері кем 80 см биіктікте болса, кір жуғыш машина
үздіксіз (автоматты ағызу) толтыру кезінде суды ағызып болады.
Суды ағызып жіберетін түтіктің ұзындығы арттыру емес пе; қажет болған жағдайда, бір ұзын
түтікшені
пайдаланыңыз қызметтің маманына хабарласыңыз.
Қуаттау көзіне қосылу
Қуаттау көзіне қосылмас бұрын мыналарды тексеріп алыңыз:
Розетка электр тізбегіндегі сақтандырғыш арналған кір жуғыш
машина (қуатын ұлғайту үшін жасалған болуы тиіс жақындап тиіс
15А кем емес).
Кернеу зауыттық тақтасында көрсетілген талаптарға сәйкес келуге
тиіс болады.
Розетка кір жуғыш машинаның айырына ділме-дәл сай келуге тиіс
болады.
Құрылғыны жерсіңдірілген розеткаға қыстырыңыз.

1. Жуғыш құралдар/жұмсартқыш
құюға арналған бөлімше
2. «ҚОС/ӨШІР»батырмасы
3. Бағдарламаны таңдау
батырмалары
4. «Температура» батырмасы
5. «Сығу жылдамдығы» батырмасы
6. «Қосымша шаю / Бу / Қосымша шаю + Бу» батырмасы
7. «Шегерілген старт» батырмасы
8. «Старт/Кідіріс» батырмасы
9. Дисплей
Бөлімшені ашыңыз сонда үш бөлікті аңғарасыз:
жуғыш
құралдар/жұмсартқыш
Бөлімше 2: Бағдарламаларға арналған жуғыш зат
Бөлімше: Жұмсартқыш. кондиционер.
Жуу температурасының кез келген түріне қолайлы
жуғыш үшін ұсынымдар, қараңыз. жуғыш заттар
нұсқаулығын.
Кір жуғыш машинаның қосу үшін осы батырманы басыңыз. Машинаны
сөндіру үшін оны қайтадан басыңыз. Түймешіктерді сезімтал, себебі
ақырын, түймесін басыңыз және машинаны өшіру үшін 2 секунд бойы
басып тұрыңыз.
Бағдарламаны таңдау
батырмалары
Бағдарламаны таңдаған кезде бағдарламаны таңдау үшін осы
түймешіктерді басыңыз, сонда тиісті индикатор шамдары жанады
Температураны өзгерту үшін осы батырманы жуу үшін
қолданыңыз. Шамдары жанбаса, әрі ешқандай мән болмаса - суды
қыздыруға болмайды
«Сығу жылдамдығы»
батырмасы
Айналдыру жылдамдығын өзгерту үшін осы батырманы қолданыңыз
немесе
сығу циклын болдырмаңыз. айналдыра алмайды. Егер бірде-бір мәні
жанбаған болса - сығу
жүргізілмейтін болады.
Әртүрлі типтері үшін сізге әр түрлі су температурасын және сығу
жылдамдығын орната аласыз. Егер сіз арнайы талаптар болуы
егер стандартты параметрлерін пайдалану.

Сы батырманы ескере отырып, содан кейін сіз оны басыңыз қанша рет қарай,
әртүрлі функцияларды пайдалануға болады.
Осы батырманы алғаш басқанда – қосымша шаю функциясы істейді.
Екінші басқанда – Бумен жуу.
Үшінші басқанда – қосымша шаю және бумен жуу; сіз екі жарықдиодтың
жанып тұрғандығын байқайсыз.
Төртінші басқанда - қосымша шаю функциясы және бумен жуу өшіріледі;
жарықдиод өшіріледі.
Бесінші басқанда қосымша шаю қайтадан қосылады және тағы солай жалғаса
береді.
Қажет болғанда бұл функцияны "Мақта - Синтетика – Аралас жуу
– балалардың киімдері" режимдерін орнатқанда таңдап алуға
болады.
«Шегерілген
старт»
батырмасы
Тежелген бағдарламаны іске қосу үшін осы батырманы қолданыңыз.
Кешіктіріп бастау уақыты 30 минуттан (0,5 бастап 24 сағат дейін) қадаммен
ұлғайтылуы мүмкін. Мысалы, 6:30 дисплей уақыты деп бағдарламаны
бiлдiредi,
егер ол 6 сағат және 30 минутта аяқталатын болады. Уақыты бойынша кешіктіру
функциясын бастау үшін «Бастау / Үзіліс» батырмасын басыңыз. Функциясы
барлық бағдарламаларға қолданылады.
Шегерілген старт дереу жуу бағдарламасын бастайды ұзағырақ
бағдарлама, немесе кір жуғыш машина болуы тиіс.
«Старт/Кідіріс»
батырмасы
Кір жуғыш машина электр көзіне жалғанған, және бағдарлама таңдалған кезде,
жеңіл-желпі бастау үшін түймесін басыңыз. Жуу циклінің барысында оны
ақырындап басып, экрандағы нөмірлері жыпылықтай бастайды. Операцияны
жалғастыру үшін оны қайтадан басыңыз. Экрандағы сан қуат түймешігін
басыңыз, жыпылықтай бастайды, және бағдарлама жойылады, Жуу циклы
барысында түймесін басыңыз жуу бағдарламасын тоқтату үшін түймесін
басады.
Онда қалған жуу уақыты және қателіктер туралы хабарлар ақпаратты барын
көрсетеді.
Бағдарламасын бастамай кейін бейнебетте жуу жанады, ал қалған
жуу уақыты қысқарады. Судың қысымы мен температурасы әр
түрлі болуы мүмкін болғандықтан, қалған уақыт тиісінше реттеуге
болады. Сығу циклы барысында кір біркелкі үлестірілген жоқ
кезде, уақыт автоматты түрде жаңартылып болады.
Дыбыстық сигналды өшіру
Егер керек болса, дыбыстық сигналды доғары өшіріп тастауға болады.
Кір жуғыш машинаны қосыңыз, және «Сығу» тармағын таңдаңыз. Содан кейін 3 секунд бойы
«кешіктіріп бастау» және «Сығу жылдамдығы» түймесін басыңыз. Экран мына хабарлама
шығады «BEEP OFF» - бұл дегеніміз дыбыстық сигналдың доғарылғандығын білдіреді.
Дыбыстық сигналды қосу
Кір жуғыш машинаны қосыңыз, және «Сығу» тармағын таңдаңыз. Содан кейін 3 секунд бойы
«кешіктіріп бастау» және «Сығу жылдамдығы» түймесін басыңыз. Экран мына хабарлама
шығады «BEEP ON» - бұл дегеніміз дыбыстық сигналдың қосылғандығын білдіреді.
