Haier AS09NA4HRA / 1U09BR4ERA, AS12NB4HRA / 1U12BR4ERA, AS18ND4HRA / 1U18EN2ERA, AS24NE3HRA / 1U24RR1ERC, HSU-07HEK203/R2 User Manual [ru]

Комнатны й кондиционер воздуха

Инструкция по эксплуатации и монтажу

Содержание

1. Условия гарантийного обслуживания и

информация для владельца изделия ............. 2

2. Установка и подготовка к работе ..................... 3

3. Инструкции по технике безопасности .............. 5

4. Упаковка и утилизация изделия ....................... 6

5. Основные части кондиционера ........................ 7

6. Режимы работы ............................................... 10

7. Уход за кондиционером .................................. 15

8. Установка кондиционера

(руководство по монтажу) ............................... 16

9. .Возможные неполадки .................................... 25

Гарантийное и

10.

сервисное

Технические характеристики

11.

12. Упаковочный лист .......................................... 28

послегарантийное

обслуживание

........................ 25

...................

62 .

NH серия INVERTER

AS09NA3HRA/1U09BR4ERA
AS12NB3HRA/1U12BR4ERA
AS18ND1HRA/1U18EN2ERA
AS24NE3HRA/1U24GR4ERA

NH серия ON/OFF

HSU-07HNH03/R2 /HSU-07HUN03/R2
HSU-07HNH03/R2 /HSU-07HUN1 03/R2

HSU-09HNH03/R2 /HSU-09HUN03/R2

HSU-12HNH03/R2 /HSU-12HUN03/R2
HSU-18HNH03/R2 /HSU-18HUN03/R2
HSU-24HNH03/R2 /HSU-24HUN03/R2

HOME серия INVERTER

HSU-09HEK303/R2(DB)
HSU-12HEK303/R2(DB)
HSU-18HEK203/R2(DB)
HSU-24HEK203/R2(DB)

HOME серия ON/OFF

HSU-07HEK203/R2 /HSU-07HUN03/R2
HSU-07HEK303/R2 /HSU-07HUN103/R2

HSU-09HEK203/R2 /HSU-09HUN03/R2
HSU-12HEK203/R2 /HSU-12HUN03/R2
HSU-18HEK203/R2 /HSU-18HUN03/R2
HSU-24HEK203/R2 /HSU-24HUN03/R2

Внимательно изучите данные инструкции по эксплуа тации кондиционера и обязательно сохраните эти
инструкции для дальнейшего использования !

Уважаем ый пок уп атель!

Поздравляем вас с удачной покупкой!

Корпорация HAIER выражает вам огромную признательность за ваш выбор и
гарантирует высокое качество, безупречное функционирование приобретен‐
ного вами изделия при соблюдении правил эксплуатации.

Убедительно просим вас, во избежание недоразумений, внимательно изучить
данную инструкцию по эксплуатации до того, как начнете эксплуатировать из‐
делие.

Ус ловия гарант ийного обс лужива ния
и инф орма ция д л я вла де льца из делия

Вся продукция, предназначенная Хайер Групп Ко. Лтд. для продажи на территории
РФ, изготовлена с учетом условий эксплуатации в РФ, прошла соответствующую
сертификацию на соответствие ГОСТу. Чтобы убедится в этом, просим вас проверить
наличие на изделии официального знака соответствия Ростест, подтверждающего
сертификацию данного изделия в Системе сертификации ГОСТ Р.
Во избежание недоразумений, убедительно просим вас при покупке внимательно
изучить данную инструкцию по эксплуатации, условия гарантийных обязательств и
проверить правильность заполнения гарантийного талона. При этом серийный номер и
наименование модели приобретенного вами изделия должны быть идентичны записи в
гарантийном талоне. Не допускается внесение каких‐либо изменений, исправлений. В
случае неправильного или неполного заполнения гарантийного талона немедленно
обратитесь в торгующую организацию.
Изготовитель устанавливает и обеспечивает бесплатное для потребителя
сервисное
и несет гарантийные обязательства в течении 12 месяцев со дня передачи товара
потребителю.

При условии соблюдения требований и правил описанных в этом руководстве.
Более подробная информация условий гарантийного обслуживания, контактные

телефоны и адреса авторизованных сервисных центров изложены в гарантийном
талоне, заполняемом при покупке изделия в магазине.

обслуживание в течение

36 месяцев со дня передачи товара потребителю

Кондиционеры соответствуют требованиям нормативных документов:

ГОСТ Р 52161.2.40‐2008; ГОСТ Р 51318.14.2‐2006; ГОСТ Р 513.3.2‐2006;
ГОСТ Р 51318.14.1‐2006; ГОСТ Р 51317.3.3‐2008
В соответствии с постановлением Правительства РФ №720 от 16.06.97 Корпорация
Хайер устанавливает официальный срок службы на изделия бытовой техники,
предназначенные для использования в быту, — 7 лет с даты производства изделия.
Учитывая высокое качество, надежность и степень безопасности продукции,
фактический срок эксплуатацииможет значительно превышать официальный. По
окончании срока службы изделия обратитесь в Авторизованный сервисный центр Хайер
для проведения профилактических работ и получения рекомендаций по дальнейшей
эксплуатации изделия.

2

Установка и подготовка к работе

Перед использованием кондиционера в первый раз:

— Распакуйте кондиционер, удалите пенопласт и липкую ленту,фиксирующие аксессуары.

Не разрешайте детям играть с упаковочными материалами!

— Проверьте наличие всех принадлежностей и документов.
— Убедитесь, чтобы все компоненты внутри упаковочной коробки соответствуют

упаковочному листу. При наличии расхождений обратитесь в магазин, где была
совершена покупка.
— Монтаж кондиционера должен производиться представителями специализированной
монтажной компании, которая обеспечивает гарантию на выполненые работы по монтажу
изделия не менее одного года с момента, выполнения работ, делает отметку и ставит
свою печать в гарантийном талоне. Ненадлежащая установка кондиционера может
привести к поломке кондиционера, поражению электрическим током, пожару, утечке
воды.

Внимание!

При выборе места установки внутреннего блока необходимо обеспечить отсутствие
воздействия на него прямых солнечных лучей обогревательных приборов влаги или воды.
Необходимо обеспечить свободную циркуляцию воздуха вокруг внешнего блока.
Избегайте мест где шум от работы кондиционера может причинить беспокойство соседям.

Оборудование должно быть установлено в доступном для сервисного обслуживания
месте: Невозможность осуществить свободный доступ к оборудованию без применения
специальных средств может быть одной из причин отказа вам в гарантийном
обслуживании.

Условия, которые следует неукоснительно соблюдать для вашей безопасности:

— Устанавливайте кондиционер в месте недоступном для детей.
— Напряжение питания соответствует значениям, указанным в табличке технических
характеристик изделия.
— Розетка имеет заземление в соответствии с нормами электробезопасности.
— Розетка подходит к вилке кондиционера, в противном случае замените розетку или
вилку.
— После установки должен быть обеспечен свободный доступ к питающему кабелю и

вилке
изделия.
— Питающий кабель не должен быть перекручен, натянут, пережат, или находится под
корпусом кондиционера.

— Не используйте удлинители или многогнездовые розетки.
— Внутренний блок кондиционера не должен устанавливаться вне помещений или в
помещениях, не удовлет воряющих нормам электробезопасности.
— Электрическая розетка должна находится на расстоянии не более 1,5 м от внутреннего
блока кондиционера.
— Убедитесь, что воздушный фильтр установлен правильно.
— Если кондиционер длительное время не работал, очистите воздушный фильтр.

Порядок чистки фильтра приведен в разделе "Уход за кондиционером".

3

Установка и подготовка к работе

Не заслоняйте и не закрывайте вентиляционные решетки кондиционера. Не вставляйте
пальцы или любые другие предметы в вентиляционные решетки кондиционера. Это может
привести к травме, стать причиной повреждений внутреннего вентилятора или других
деталей кондиционера.

Изготовитель не несет ответственности за вред, причиненный покупателю, или за
повреждения кондиционера, если не соблюдаются вышеуказанные рекомендации.

Этот кондиционер разработан для непрофессионального, бытового использования и не
должен использоваться не по назначению.

Правильная работа кондиционера может быть обеспечена только при соблюдении
следующих условий:

Охлаждение внутри

снаружи

Обогрев внутри

снаружи

Максимальная темп.
Минимальная темп.
Максимальная темп.
Минимальная темп.
Максимальная темп.
Минимальная темп.
Максимальная темп.
Минимальная темп.

+18 °C -+32 °C

+18 °C -+43 °C

+10 °C -+27 °C

-7 °C -+24 °C

Внимательно изучите данные инструкции по эксплуатации кондиционера и обязательно
сохраните эти инструкции для дальнейшего использования!
Кондиционер подключается к электросети переменного тока. Провод электропитания
должен быть подключен через защитный автомат сети.
Используйте источник питания с отдельной проводкой, предназначенный только для
кондиционера.

Прокладка заземления отдельным проводом не допускается.
В результате отклонений электрического напряжения возможен выход из строя
кондиционера и его деталей.
Если место установки кондиционера не имеет стабильного электропитания, то следует
установить дополнительно автоматический регулятор напряжения с подходящей мощностью.
Ремонт и обслуживание, требующие соблюдения особых мер безопасности и специальной
подготовки, должны выполняться только квалифицированными специалистами.
При вынимании шнура питания из розетки держитесь за штепсельную вилку, а не за
сетевой провод.
В случае если сетевой провод или штепсельная вилка имеют повреждения, выключите
кондиционер и обратитесь в сервис‐центр для их замены.
Не включайте и не выключайте кондиционер с помощью сетевой вилки.
Используйте предохранители номинальной силы тока.
В случае возникновения странного звука, появления запаха или дыма из кондиционера,
отключите питание кондиционера и обратитесь в Сервисный центр.
Не устанавливайте кондиционер в местах с возможной утечкой воспламеняющегося газа,
паров легковоспламеняющихся жидкостей и масел.
Не открывайте переднюю панель во время работы кондиционера.
Не подвергайте людей, домашних животных или растения прямому воздействию холодного
или горячего воздуха в течение длительного времени.
Не используйте кондиционер в течение длительного времени в закрытом помещении или
в месте, где находятся маленькие дети или люди в преклонном возрасте.
Не позволяйте пользоваться кондиционером детям и пожилым людям без присмотра.
Во избежание поломки кондиционера, сначала выключите его и не менее чем через 30
секунд отсоедините сетевую вилку от розетки.
Не предпринимайте самостоятельных попыток ремонта, перемещения, модификации или
переустановки кондиционера.
Ни в коем случае не разрешайте детям вставать или садиться на наружный блок.
Не вставайте сверху на кондиционер и не кладите на него тяжелые предметы.
Не используйте кондиционер в целях хранения продуктов, медикаментов, картин,
специального оборудования, разведения или выращивания чего либо.
Не устанавливайте цветы или контейнеры с водой на верхнюю поверхность кондиционера.
После длительного использования проконтролируйте отсутствие повреждений на подставке

и арматуре наружного блока. Если допустить их повреждение, то падение блока может вызвать
травму.
Не размещайте под внутренним блоком предметы или оборудование, выделяющее тепло.
Это может вызвать деформацию и привести к сгоранию блока.

Не прикасайтесь к кондиционеру влажными руками.
Не используйте воду, выходящую из кондиционера, в качестве питьевой.
Для обеспечения электрической изоляции кондиционера, во время чистки и уборки

кондиционера не распыляйте жидкость на него и не промывайте сильным напором струи. Во
время очистки внешних поверхностей кондиционера пользуйтесь слегка влажной тканью. Не
используйте при очистке абразивные материалы.

Инструкции по технике безопасности

Демонтаж, монтаж и модификация кондиционера должны осуществляться
квалифицированными специалистами. Любое неквалифицированное вмешательство может
привести к повреждению охлаждающих труб, а также к потере свойств кондиционера и
причинению вреда здоровью.

Ремонт кондиционера должен осуществляться квалифицированными специалистами
сервисного центра.

Производитель не несет ответственности за вред, причиненный покупателю, или за
повреждения кондиционера, если не соблюдаются вышеуказанные рекомендации.

5

Упаковка и утилизация изделия

Упаковка

Утилизируя упаковку, не забывайте об охране окружающей среды, а также вынуть из всех углублений

упаковочных элементов дополнительные материалы, пульты и инструкции к изделию.

Утилизация

Если ваш старый кондиционер больше нельзя использовать, и вы хотите его выбросить, то для того,
чтобы не наносить вред окружающей среде, кондиционер нужно правильно утилизировать.
Изоляция и система охлаждения могут содержать в себе вредные для озонной оболочки материалы.
Обратитесь в местные коммунальные службы для получения дополнительной информации.
При утилизации кондиционера убедитесь, что поблизости нет маленький детей.

Этот символ на изделии или упаковке обозначает, что данное изделие не должно утилизироваться
с бытовыми отходами.

Изделие следует отнести в точку сбора или утилизации электрического или электронного оборудования.
Убедившись, что изделие будет утилизировано должным образом, вы поможете предотвратить
возможное негативное воздействие на окружающую среду и здоровье людей, которое может быть
вызвано неправильной утилизацией.
Дополнительную информацию об утилизации данного изделия можно получить, связавшись с офисом
компании в вашем городе, коммунальной службой, занимающейся удалением отходов, или магазином,
в котором было приобретено изделие.

6

Основные части кондиционера

Внутренний блок NH серия

1

1

2

2

3

6

4

5

7

6

Информационный дисплей

1. Входные воздушные отверстия

2. Передняя панель

3. Выходные воздушные отверстия

4. Воздушный фильтр

5. Ультрафиолетовая лампа + аквагенератор*

6. Жалюзи вертикальной регулировки потока

воздуха

7. Жалюзи горизонтальной регулировки потока
воздуха

8. Кнопка аварийного отключения

Информационный дисплей

2

1

5

4

8

4

3

5

Внешний блок

1. Выходное воздушное отверстие

2. Входные воздушные отверстия

3. Соединительные трубопроводы

холодильного контураимежблочный кабель

4. Дренажный шланг

1

Инфракрасный приемник

(генерирует звуковой сигнал при приеме)

2

Индикатор притания

Индикатор режима "Таймер"

3

(Активен, когда выбран режим таймера)

4

Индикатор рабочего режима

Температурный дисплей

5

При выборе температуры показвает заданную

(Загорается при включении блока))

Внутренний блок HOME серия

Вход

1

1

2

2

Передняя панель

Выход

3

3

Горизонтальная шторка

6

(Не следует поворачивать
шторки вручную)

6

5

(Направляют поток воздуха
вправо / влево. Регулируются вручную)

(Активен при включенном
компрессоре)

Воздушный фильтр

5

4

Вертикальные
шторки

(внутри)

11

Аварийная

12

7

кнопка

8
9

10

8. Индикатор работы (Питание включено)

9. Индикатор таймера (

программы таймера).

активен при включении

10. Индикатор работы компрессора

11. Приемник ИК сигнала

12. Температурный дисплей

Внешний вид и схема электрической цепи кондиционера могут быть изменены без
предупреждения, без ухудшения потребительских свойств изделия.

__________________________________________________________________________
*

- только для NH серии

7

Основные части кондиционера

1.

Индикатор режимов работы

Пульт

дистанционного

управления

1

2

3

4

5

9

10

11

12

13

14

15

16

17

6

7

8

18

19

20

21

22

23

24

25

2. Индикатор передачи сигнала

3. Индикатор режима ЖАЛЮЗИ

4. Индикаторрежима работы вентилятора

5. Индикатор функции блокировки пульта (БЛОК).

6. Индикатор функции таймера: TIMER ON / TIMER OFF

7. Индикатор ТЕМПЕРАТУРА значения желаемой температуры.

8. Индикатор дополнительных функций.

Режим
работы

Значек
на пульте

ТИХИЙ

СОН

9. Кнопка ТИХИЙ/ТУРБО Включает тихий и турбо режимы.

10. Кнопка ТЕПЛО Используется для включения режима обогрева.

11. Кнопка ХОЛОД Используется для включения режима охлаждения.

12. Кнопка АВТО В автоматическом режиме работы, переключение

режимов охлаждения и обогрева происходит автоматически, в
соответствии с температурой в помещении.

13. Кнопка ВЕНТИЛЯТОР Используется для выбора скорости

вентилятора: низкая, средняя, высокая, а также
для выбора автоматического режима работы вентилятора.
Кнопка HEALTH. Используется для включения

14.

аквагенератора и ул
Кнопка ТАЙМЕР ВКЛ., ТАЙМЕРИ ВЫКЛ.,

15.

ьтрафиолетовой лампы.

времени включения/выключения по таймеру.

16. Кнопка БЛОК используется для блокировки

АВТО ВЕНТ

ХОЛОД

НИЗ СРЕД ВЫСОКИЙ

HEALTH

ТУРБО

ТЕПЛО

ОСУШ

ВОЗДУХ

Исп

ользуется для установки

пульта.

АВТО

17. Кнопка ПОДСВЕТКА Используется для включения подсветки ЖК панкли пульта.

18. Кнопка РАБОТА ВКЛ./ВЫКЛ Используется для включения/выключения кондиционера

19. Кнопка ОСУШ. Используется для включения режима осушения.

20. Кнопки ТЕМП.+ / ТЕМП.- Используются для установки значения желаемой температуры.

21. Кнопка ЖАЛЮЗИ Используется для изменения направления воздушного потока.

22. Кнопка СОН. Используются для установки режима сна.

23. Кнопка СПЕЦ. ФУНКЦИИ Используется для включения дополнительных функций.

- управление распределением воздушного потока

- режим распределения воздушного потока №1

- режим распределения воздушного потока №2

- возврат к первоначальному положению воздушной засонки

- тихий режим, здоровье HEALTH

- режим подмеса свежего воздуха «ВОЗДУХ».*

24. Кнопка ПОДТВ./ОТМЕНА. Используются для подтверждения выбранных вами кнопкой «СПЕЦ.ФУНКЦИИ»

дополнительных режимов.

25. Кнопка СБРОС. Используется для сброса установок пульта дистанционного управления (когда пульт

дистанционного управления работает неверно, используйте заостренный предмет, например карандаш, чтобы
нажать на эту кнопку).

_______________________________________________________________________
*

Эта функция доступна не для всех моделей.

8

Основные части кондиционера

Пульт дистанционного управления

Установка элементов питания

1. Снимите заднюю крышку пульта дистанционного управ ления, слегка надавив на нее
большим пальцем.

2. Вставьте батареи (размер AAA, 1.5 V) в соответствии с указанной полярностью (+),(-)

3. Закройте крышкой батарейный отсек.

Внимание!

При использовании беспроводного пульта дистанци онного управления расстояние до кондиционера
не должно превышать 7 метров.
Если в комнате установлены люминесцентные лампы или радиотелефон, то пульт дистанционного
управления может работать неправильно. В этом случае следует сократить дистанцию между пультом
управления и конди ционером, приблизив его к отверстию приемника.
Замените батареи в пульте дистанционного управления если символы на дисплее пульта горят
слишком ярко или наоборот - недостаточно ярко.
Если на дисплее пульта не отображаются изменения настроек, извлеките батарейки из батарейного
отсека и через 2 секунды установите их обратно.
Если после установки батареек на дисплее не отображает ся информация, нажмите кнопку СБРОС.
Извлеките из пульта дистанционного управления батареи, если он не будет использоваться в течение
долгого времени.

9

Режимы работы

Вы бор реж им а работы

1. Для включения кондиционера нажмите кнопку ON/OFF,
кондиционер включится в работу согласно последнему
выбранному режиму.

1

2

3

4

3

2. Для выбора необходимого режима работы нажмите
соответствующую кнопку:
Кнопка HEAT. Используется для включения режима обогрева.
Кнопка COOL. Используется для включения режима
охлаждения.
Кнопка DRY. Используется для включения режима осушения.

АВТО

ХОЛОД ОСУШ

3. Для установки значения температуры используйте
кнопки

Каждое нажатие на кнопку будет увеличивать

ТЕМП

/

ТЕМП

ТЕМП

значение температуры на 1 °С.
Каждое нажатие на кнопку будет уменьшать

ТЕМП

значение температуры на 1 °С.

Установленную температуру кондиционер поддерживает автоматически.

4. Для выбора скорости вращения вентилятора нажмите кнопку

цикличное
изменение
индикации

НИЗКИЙ СРЕДНИЙ

ВЫСОКИЙ АВТО

режимов

При работе кондиционера пользователь
сам выбирает скорость вращения
вентилятора.
Когда ВЕНТИЛЯТОР установлен в
АВТОМАТИЧЕСКОМ режиме, кондиционер
автоматически регулирует скорость
вентилятора в зависимости установленной
температуры.

Режим

,

работы

AВТО

ХОЛОД

ОСУШЕНИЕ

ТЕПЛО

ВЕНТИЛЯЦИЯ

Пульт

управления

В этом режиме работы кондиционер автоматически
выберет режим работы в зависимости от
температуры в помещении. Когда режим
вентилятора задан режимом AUTO, то и скрость
вентилятора будет выбрана так же автоматически.

Если кондиционер "только холод, то на его
дисплее нет значков для обозначения
теплового режима.

В режиме DRY, когда в комнате итак холодно, тогда
температура повышается на +2 С, а блок будет
работать меняя скорость вентилятора от LOW до
установленной пользователем.

В тепловом режиме HEAT, теплый воздух начнет
выдаваться блоком с задержкой по времени, для
предотвращения подачи в комнату холодного
воздуха.

В режиме вентиляции блок не сможет работать в
режимах COOL или HEAT, а так же недоступен режим
AUTO, как и настройки температуры. Если включен
режим AUTO для вентилятора, то скорость определя­естся комнатной температурой. Режим SLEEP также
работать не будет.

ТЕПЛО

Примечание

ВЕНТ

Изменение направления воздушного потока

С помощью кнопки SWING Вы можете изменить вертикальное направление воздушной заслонки.
При каждом нажатии на кнопку горизонтальная заслонка примет одно из следующих положений:

При включении кондиционера, горизонтальная воздушная заслонка в зависимости от выбранного
режима работы (охлаждение или нагрев) автоматически примет фиксиро ванное положение.

Охлаждение/осушение

Регулировка горизонтального (влево/вправо) воздушного потока

Для изменения горизонтального воздушного
потока переместите вручную вертикальные
заслонки в нужном направ лении. Для удобства
регулировки вертикальные заслонки разбиты на
независимые секции.

Выключение кондиционера

Для выключения кондиционера нажмите кнопку ВЫКЛ. На панели внутреннего блока погаснут
все индикаторы, а на пульте ДУ будет высвечиваться только значение текуще го времени.

Обогрев

3D

10

Режимы работы

Установка таймера включения/выключения

Используя таймер включения/выключения, Вы можете, автоматически включать
кондиционер утром, когда Вы просыпаетесь, или вечером, когда приходите с работы, и
автоматически выключать кондиционер в заданное время.

Таймер включения/выключения (

После включения кондиционера с помощью пульта ДУ выберите необходимый режим
работы кондиционера. При этом текущий режим работы кондиционера отобразится на
индикации пульта дистанционного управления.Выбор режима таймераНажмите кнопку
TIMER для выбора необходимого режима таймера. Каждое нажатие на кнопку TIMER
будет изменять режимы таймера в следующей последовательности:

0.5h

ТАЙМЕР ВКЛ. ТАЙМЕР ВЫКЛ. ТАЙМЕР ВКЛ.-ВЫКЛ

Выберите необходимый режим таймера. При этом на пульте дистанционного управления будет
соответственно мигать индикация ON или OFF.

ON/OFF)

0.5h 0.5h

BLANK

0.5h

ТАЙМЕР ВЫКЛ.-ВКЛ.

Установка таймера включения или выключения

Установка времени включения или выключения по таймеру
Для установки времени включения или выключения по таймеру используйте кнопки
С каждым нажатием на кнопку значение времени будет увеличиваться на 0,5 часа, если
заданное время не превышает 12 часов или на 1 час, если заданное время превышает 12 часов.
Если нажать на кнопку и удерживать ее, то значение времени будет изменяться быстрее,
пока эта кнопка не будет отпущена.
С каждым нажатием на кнопку значение времени будет уменьшаться на 0,5 часа, если
заданное время не пре-превышает 12 часов или на 1 час, если заданное время превышает 12
часов. Если нажать на кнопку и удерживать ее, то значение времени будет изменяться
значительно быстрее, пока эта кнопка не будет отпущена. Все текущие изменения значения
времени будут отображаться на индикации пульта. Вы можете установить любое значение
времени включения/выключения по таймеру в пределах 24 часов.

Подтверждение установок таймера

Для подтверждения установок времени включения/выключения по таймеру
используйте кнопку ПОДТВ./ОТМЕНА. При этом на пульте ДУ перестанет мигать индикация
ON или OFF и отобразится время включения/выключения кондиционера. На панели индикации
внутреннего блока загорится индикатор TIMER.

Отмена установок таймера

Для отмены установок таймера нажмите кнопку
управления не исчезнет индикация режимов таймера (ON и OFF).

ТАЙМЕР

несколько раз, пока на дисплее пульта

Внимание! После замены батарей или сбоя электропитания необходимо переустановить

параметры настройки таймера. Для того чтобы включить кондиционер в заданное время и
потом выключить его по прошествии установленного времени, или выключить кондиционер в
заданное время и потом включить его по прошествии установленного време ни , используйте
функцию ТАЙМЕР ВКЛ./ВЫКЛ.

Функция Wi-Fi

Если в вашей модели установлен блок Wi-Fi или вы приобрели блок Wi-Fi дополнительно
в качестве опции, то инструкция по установке и активации этого модуля находятся
на сайте производителя www.haier.com/ru в разделе «кондиционеры».

11

Режимы работы

Режимы распределения горизонтального воздушного потока

1. Для установки необходимого режима распределения воздушного потока используйте
кнопку Когда значек начнет мигать, нажмите кнопку в результате,
нажимая на кнопку будем получать при каждом нажатии, следующую индикацию на

СПЕЦ.
ФУНКЦИИ

ЖАЛЮЗИ

пульте управления:
ОХЛАЖДЕНИЕ/ОСУШЕНИЕ:

ОБОГРЕВ:

Режимы распределения вертикального воздушного потока

(Эта функция доступна не для всех моделей)

ПОДТВ.
ОТМЕНА

2. Для установки необходимого режима распределения воздушного потока
используйте кнопку Когда значек начнет мигать, нажмите кнопку
в результате, нажимая

СПЕЦ.
ФУНКЦИИ

на кнопку

будем получать при каждом нажатии, следующую

ЖАЛЮЗИ

ПОДТВ.
ОТМЕНА

индикацию на пульте управления
ОХЛАЖДЕНИЕ/ОСУШЕНИЕ/ОБОГРЕВ

3. Для отмены установки режима распределения воздушного потока нажмите и
удерживайте кнопку Дождитесь, пока воздушная заслонка начнет перемещаться

СПЕЦ.
ФУНКЦИИ

непрерывно, и нажмите кнопку ПОДТВ./ОТМЕНА.

1. После возврата к стандартным настройкам, положение воздушной заслонки не будет
зафиксировано.

2. В режиме обогрева, лучше установить нижнее положение воздушной заслонки.

3. В режиме охлаждения или осушения, лучше установить верхнее положение воздушной заслонки.

4. При долгом использовании в режиме охлаждения или осушения,при повышенной влажности внутри

помещения,на воздушной заслонке,могут появиться капельки конденсата. Это нормально и не является
дефектом оборудования.

Внимание!

Не перемещайте воздушную заслонку вручную. В противном случае, воздушная
заслонка будет работать неправильно. Если воздушная заслонка работает неправильно,
отключите данную функцию, а через несколько минут отрегулируйте положение
воздушной заслонки с помощью пульта дистанционного управления как указано в
инструкции выше.
Если в помещении большая влажность, то на шторках установленных под углом к
воздушному потоку может образовываться конденсат и выбрасываться вместе с воздухом.
В таком случае рекомендуется все шторки установить в положение создающее
минимальное сопротивление выходу воздуха из кондиционера.

HEALTH функция (Здоровье)

Нажимайте кнопку ввод дополнительных опций, пока на дисплее появится и будет

мигать символ , а затем нажмите клавишу для включения этой функции. При
отмене этой функции выполните последовательно все операции снова, как при включении
этой функции. Индикация символа должна исчезнуть.

Функция включает ультрафиолетовую лампу:*

Ультрафиолетовая лампа производит длину волны, которая способна убить бактерии и
предотвратить их перерождение. Ультрафиолетовые лучи разрушают молекулярную
структуру ДНК микро-организмов для достижения стерилизационного эффекта без
импользования каких-либо химикатов.

__________________________________________________________________________________________________________________________________________
* Только для моделей где в стандартной комплектации установлена ультрафиолетовая лампа.

СПЕЦ.
ФУНКЦИИ

ПОДТВ.
ОТМЕНА

12

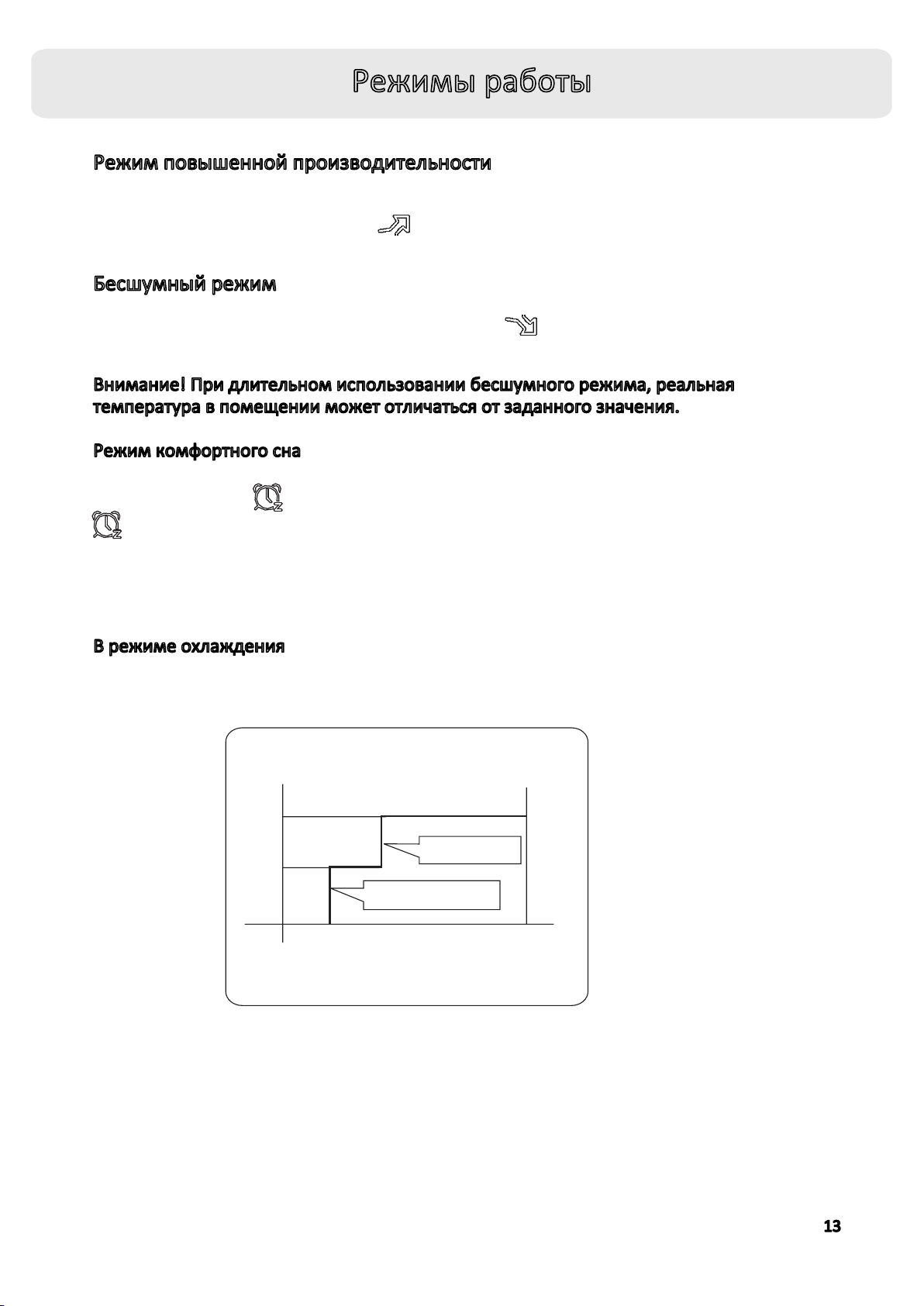

Режимы работы

Режим повышенной производительности

Используйте эту функцию для быстрого прогрева помещения.
Нажмите несколько раз кнопку СПЕЦ. ФУНКЦИИ, пока на дисплее пульта дистанционного
управления не начнет мигать символ . Для подтверждения выбора данного режима нажмите
кнопку ПОДТВ./ОТМЕНА.

Бесшумный режим

Используйте данный режим во время отдыха или чтения. Нажмите кнопку ТИХИЙ, на дисплее
пульта дистанционного управления загорится символ кондиционер начнет работать в
бесшумном режиме.
Для отключения данного режима нажмите кнопку ТИХИЙ еще раз.

Внимание! При длительном использовании бесшумного режима, реальная
температура в помещении может отличаться от заданного значения.

Режим комфортного сна

Нажмите кнопку СПЕЦ. ФУНКЦИИ несколько раз
до появления значка

значек будет мигать.
Для подтверждения входа в режим нажмите ПОДТВ./ОТМЕНА
В этом режиме система автоматически регулирует температуру подаваемого воздуха и скорость
вращения вентилятора внутреннего блока в соответствии со специальным алгоритмом,
способствующим более глубокому и здоровому сну.

- «СОН»

В режиме охлаждения

Каждый час работы после запуска режима комфортного сна установленная температура
повышается на 1°С. После повышения на 2°С, показатель температуры поддерживается
постоянным. Через 6 часов работы режим комфортного сна будет отключен.

Включение
режима SLEEP

1 час

Прибл. 6 часов

1 час

Повышается на 1°С

Повышается на 1°С

Остановка
режима SLEEP

Заданная
температура

В режиме охлаждения и осушения

выключение
режима

13

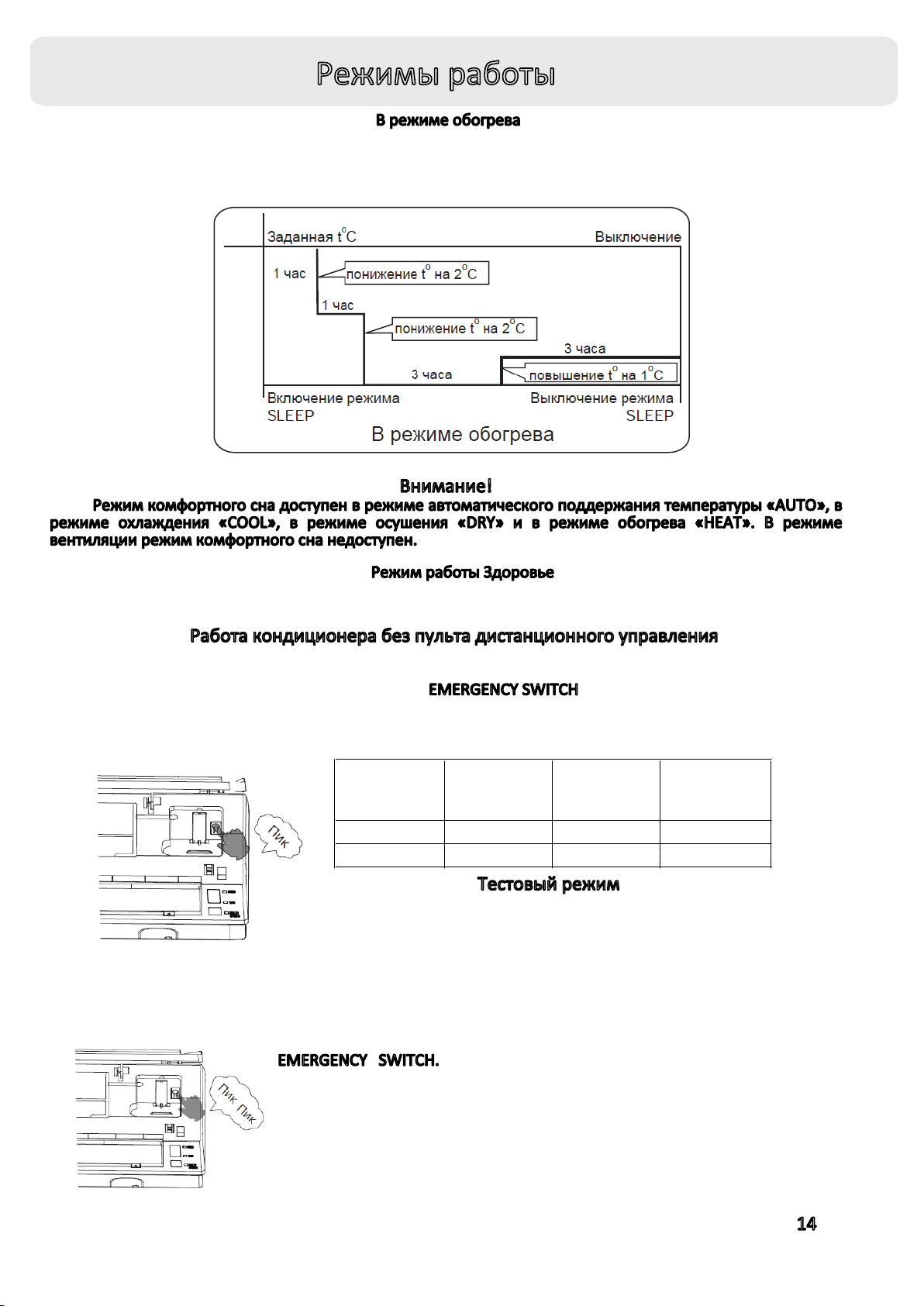

Режимы работы

В режиме обогрева
Каждый час работы после запуска режима комфортного сна установленная температура
понижается на 2°С. После понижения на 4°С, показатель температуры поддержива ется
постоянным в течении 3 часов. Через 3 часа работы температура увеличивается на ГС.
Через 3 часа работы режим комфортного сна будет отключен.

Внимание!

Режим комфортного сна доступен в режиме автоматического поддержания температуры «AUTO», в
режиме охлаждения «COOL», в режиме осушения «DRY» и в режиме обогрева «HEAT». В режиме
вентиляции режим комфортного сна недоступен.

Режим работы Здоровье
При нажатии на кнопку «HEALTH» активизируется работа ультрафиолетовой лампы и нано‐аквагенератора,
что благотворно влияет на микроклимат в помещении

Работа кондиционера без пульта дистанционного управления

С помощью данной функции Вы можете использовать кондиционер если пульт дистанционного
управления неисправен (например, разряжены батарейки) или утерян.
Для включения кондиционера нажмите на кнопку EMERGENCY SWITCH на передней панели внутреннего
блока. При этом Вы услышите одиночный звуковой сигнал, подтверждающий включение кондиционера в
режим авто матического поддержания температуры. Кондиционер будет автоматически менять режимы
охлаждения и обогрева в зависимости от текущей температуры внутри помещения.

Температура
внутри
помещения

°

Выше 23

Ниже 23

C 23 °C

°

C 23 °C

Установленная
температура

Скорость
вращения
вентилятора

АВТО Охлаждение

АВТО Обогрев

Режим работы
кондиционера

Тестовый режим

Данный режим работы кондиционера следует использовать только

в том случае, когда необходимо проверить работоспособность
кондиционера при температуре в помещении ниже 16°C.
Нажмите на кнопку EMERGENCY SWITCH и удерживайте ее более 5
секунд (при этом Вы услышите двойной звуко вой сигнал), после этого
отпустите кнопку EMERGENCY SWITCH.
После 30 минут работы кондиционер автоматически отключится.

Для выключения кондиционера нажмите на кнопку
EMERGENCY SWITCH. При этом Вы услышите одиночный звуковой

сигнал , подтверждающий выключение кондиционера.
Для отключения данных режимов нажмите кнопку ON/OFF на пульте
дистанционного управления, кондиционер перейдет в режим работы,
ранее заданный на пульте ДУ.

14

Уход за кондиционером

Для правильного использования кондиционера

Задайте желаемую

температуру в комнате

Жклаемая
температура

Закройте окна и двери

При охлаждении

помещения задерните

шторы от попадания

прямых солнечных

луей

Если не предполагается

использовать кондиционер

длительное время,

отключите автомат питания.

OFF

Не блокируйте поток

воздуха от

кондиционера

Используйте таймер

Регулируйте направление

воздушного потока,

используя шкторку

Пульт управления

Защитите пульт от попадания внутрь его
влаги и не протирайте экран химически

активными жидкостями во избежание

помутнения экрана.

Уход за корпусом

Протирайте кондиционер мягкой и сухой

тряпкой. При серьезных загрязнениях

используйте нейтральное моющее

средство, разведенное водой. После

промывки удаляйте моющее средство

Запрещается использовать:

Ацетон,бензин, растворитель или моющее
средство, которое может повредить покрытие.

Очистка воздушного фильтра

1. Открыть переднюю панель, потянув ее
вверх.

2. Извлечь фильтр.

Нажмите на фиксатор фильтра в центре. Потяните немного
вниз, сняв со стопора, и удалить фильтр вниз по направлящим.

3. Почистить фильтр.

Используйте пылесос для удаления пыли, или промойте фильтр
водой. После мойки, высушите фильтр.

4. Установить фильтр на место.

Закрепите фильтр таким образом, чтобы надпись "ФРОНТ"
смотрела вперед . Вы должны быть уверены в том, что фильтр
попал на полозья и полностью зафиксировался стопорами. Если
правый и левый фильтры поменять местами, то это может их

.

повредить

5. Закрыть переднюю панель.

Горячую воду более 40 C

полностью.

O

Чистка раз в
две недели

Замена дополнительного воздушного фильтра

1.Открыть переднюю панель

Снимите крышку со стопоров
по бокам

2.Извлеките стандартный фильтр

Поднимите крышку вверх, чтобы
достать фильтр.

Удалите старую вставку фильтра

3.Вставьте новый фильтр

Вставьте новый фильтр в рамку и зафиксируйте
в основном фильтре

(Примечание: фильтры приобретаются дополнительно)

4.Установите стандартный фильтр на место

.

Внимание:

Светлая сторона фотокаталитического фильтра
смотрит наружу, темная внутрь.
Бактерицидный фильтр смотрит зеленой стороной
наружу, а светлой внутрь.

5. Закрыть переднюю панель.

Убедитесь, что фиксаторы защелкнулись.

Примечание:

Фотокаталитические фильтры для восстановления
каждые 6 месяцев следует не менее часа держать на

солнце.
Бактерицидные фильтры могут использоваться
долгое время, без необходимости замены. Но в период
их использования , вы должны следить да их чистотой, в
противном случае эффект будет снижаться.

Рекомендуется хранить бактерицидные фильтры в
прохладной и сухой среде. Если вы не эксплуатировали
кондиционер долгое время, то рекомендуется их
стерелизовать перед повторным использованием.

15

Установка кондиционера (руководство по монтажу)

Монтаж кондиционера должен осуществляться квалифицированным персоналом

имеющим соответствующие разрешения и сертификаты, подтверждающие эту
квалификацию и возможность работ с агрегатами содержащими газ под давлением и с
напряжением до 1000 вольт. При этом следует применять только специализированный
инструмент для работы с фреоновыми системами и не нарушать правил техники
безопасности.

Нарушение правил монтажа или неквалифицированная установка данного
оборудования может привести к утечке хладагента, воды, стать причиной поражения
электрическим током или пожара.

Внимание!
Рекомендуется устанавливать кондиционер в легко " доступном месте для удобства последующего
обслуживания и ремонта.
Для соединения блоков используйте цельнотянутую трубку из фосфористой раскисленной меди

ГОСТ 617-90, EN 12735, ASTM B280. Трубки, которые вы используете, должны быть чистыми как внутри,
так и снаружи. На их поверхности не должно быть вредных для работы трубопроводов веществ, таких
как сера, оксиды, пыль, стружки, масло, жир и вода.
Если блок устанавливается в небольшом помещении, необходимо принять меры к тому, чтобы
концентрация хладагента в случае его утечки не превысила предельно допустимую норму.
При превышении допустимой нормы в случае утечки может возникнуть кислородная
недостаточность.

Монтаж внутреннего блока

Выбор места установки

Внутренний блок должен устанавливаться в таких местах, где обеспечена равномерная

циркуляция холодного и теплого воздуха. Не следует использовать для установки
следующие места:

• с высокой концентрацией соли в воздухе (приморская зона);

• с высокой концентрацией сернистых газов;

• с повышенной концентрацией

• места, где используются органические растворители;

• места, где установлены машины, генерирующие высокочастотные электромагнитные
волны;

• рядом с дверью или окном, где возможен контакт с наружным воздухом с высоким
содержанием влаги (легко образуется конденсат);
Расстояние между внутренним блоком и полом должно быть не более 2,7 м.
Не размещайте блок над телевизором, аппаратурой, картинами, пианино,
радиоприемником и т.п., чтобы избежать повреждения их конденсатом.
Для соединения внутреннего и наружного блоков необходимо обеспечить возможность
вывода через стену здания соединительных труб, дренажной трубы и соединительных
проводов.

масел (включая механи ческие масла) и пара;

16

Установка кондиционера

Монтаж внутреннего блока

Установка монтажной пластины
Временно прикрепите монтажную пластину на ровной

A

стене, соблюдая ее горизонтальное положение.
Отметьте на стене позиции для высверливания
крепежных отверстий.

B

C

Жалюзи вертикальной
рег улировки потока воздуха

Временное крепление

Просверлите отверстия в стене
согласно разметке (диаметром 6 мм) и
вставьте в них пластиковые дюбели.
Закрепите монтажную пластину на стене с
помощью шурупов.

Сверление сквозного отверстия

Для стен, содержащих металлическую арматуру или металлическую панель, необходимо
установить встраиваемую в стену монтажную трубу и закрывать сквозное отверстие в стене
крышкой для предотвращения возмож ного нагрева, поражения электрическим током или
возникновения пожара. Зазоры в месте прохождения труб необходимо заделывать
уплотнительным материалом для предотвращения образования конденсата.

23

1. Высверлите в стене сквозное
отверстие диаметром 60 мм c наклоном
вниз наружу.

2. Установите в отверстие монтажную
трубу.

3. Закройте проделанное в стене отверстие
для трубы крышкой.

4. После прокладки трубы для хладагента,
электрического монтажа и монтажа
дренажного трубопровода заделай те
зазоры вблизи труб шпатлевкой.
Монтажная труба и крышка для отверстия в
стене в комплект поставки не входит.

Монтажная труба

Крышка для
отверстия

60

Ø

в стене

Монтажная труба

A=145mm

B= 60mm

A=145mm

B= 60mm

30mm

30mm

B= 70mm

A=150mm

35mm

17

Установка кондиционера

Варианты подвода трубопровода

При подводе справа или справа снизу необходимо удалитьзаглушки на корпусе настенного блока.
Заглушку нужно сохранить на тот случай, если кондиционер в будущем установят в другое место.
Изгибать трубы в нужное направление необходимо оченьаккуратно, чтоб избежать заломов трубы.
Проложитепровода межблочных соединений через отверстие в стенес небольшим запасом для
дальнейшего подключениявнутреннего блока.

1. Прикрепите дренажный шланг к нижней стороне труб для хладагента клейкой виниловой лентой.

2. Обмотайте трубы для хладагента вместе с дренажным шлангом изоляционной лентой.

3. Пропустите дренажный шланг и трубы для хладагента через отверстие в стене, далее навесьте

комнатный блок на крюки монтажной пластины так, чтоб они оказа лись в специальных выемках
корпуса настенного блока.

Сзади слева

Слева

Снизу

Сзади справа

Справа

Воздушный фильтр

4. Пропустите провода межблочных соединений от наружного блока
через отверстие в задней части корпуса внутреннего блока. Выведите их
с лицевой стороны, предварительно открутив сервисную крышку.

5. Во время работы следите за тем, чтобы провода межблочных
соединений не были пережаты во внутрен нем блоке; обеими руками
нажмите на нижнюю часть корпуса внутреннего блока таким образом,
чтобы она плотно зацепилась за крюки монтажной пластины.
В случае подвода трубопроводов слева от блока пропустите
дренажный шланг и трубы для хладагента через отверстие в стене с
небольшим запасом, далее подвесьте комнатный блок на крюки
монтажной пластины.
Отметьте необходимую длину каждой трубы и дренажного шланга
для соединения с выходными трубами внутреннего блока. Соедините
трубопровод между блоками.

Сервисная крышка

Разместите межблочный
трубопровод под внутренним
блоком как показано на рисунке

18

Установка кондиционера

Монтаж наружного блока

Поверхность, на которую устанавливается наружный блок кондиционера, должна быть
жесткой, чтобы избежать возникновения повышенного шума и вибрации.
При установке наружного блока на горизонтальной поверхности (например, на крыше), как
правило, используют специальную подставку. При подвешивании наружного блока
кондиционера на стену используются специальные кронштейны, их крепление к стене должно
быть прочным, устойчивым и надежным, соответствовать техническим требованиям.
Подвешивать блок можно на кирпичную или бетонную стену или стену аналогичной
прочности. Соединение крепежного кронштейна с кондиционером также должно быть
прочным и надежным.
Внешний блок кондиционера должен располагаться строго горизонтально.
Убедитесь, что тепло от конденсатора отводится беспрепятственно.
Если над внешним блоком установлен навес, защищающий его от дождя и солнечных лучей,
убедитесь, что он не мешает отводу тепла от конденсатора.Свободное пространство сзади и
справа от наружного блока должно составлять не менее указанных на рисунке. Входящий и
выходящий из кондиционера потоки воздуха не должны быть направлены на животных и
растения.

Место должно быть удобным
для монтажа, сухим, с хорошим
доступом
ветра.
Поверхность, на которую
устанавливается наружный блок
кондиционера, должна быть
достаточно прочной, чтобы
выдержать его вес.
Шум и воздушный поток от
наружного блока не должны мешать
соседям владельца кондиционера
(не размещайте блок возле
соседских окон).

воздуха, но без сильного

Расположение дренажного шланга

Дренажный трубопровод должен быть
установлен с уклоном в наружную сторону.
Дренажный трубопровод должен быть по
возможности как можно короче.
Размер дренажной трубы должен быть не
меньше, чем соединительный размер
дренажной трубы внутреннего блока
кондиционера.
Если естественный слив невозможен ­допускается установка помпы.

Утечка
воды

Скопление
влаги дренажа

Воздух

Укладка
волнами

Дренажный
шланг

Мягкий
шланг с
внутренним
диаметром
16 мм или
твердый
шланг из

хлорида

Утечка
воды

Наклон вниз

Конец
дренажного
шланга
находится в
воде.

Утечка
воды

Дренажная
канава

Не допускайте
подъема.

Зазор менее

50 мм

Развальцовка

Основная причина утечки хладагента из
фреонового трубопровода кондиционера
некачественная развальцов ка труб.

1. Измерьте расстояние между внутренним
и внешним блоками кондиционера и
отрежьте трубы с небольшим запасом.

2. Произведите обрезку трубопровода
труборезом строго под прямым углом и
удалите заусенцы, расположив трубопровод
фаской вниз, во избежание попадания
стружки внутрь трубы.

0

19

Установка кондиционера

Развальцовка

Отсоедините накидные гайки, прикрепленные к внутреннему и наружному блокам
кондиционера. Перед развальцовкой установите их на трубки, с которых уже удалены заусенцы
и надета теплоизоляция.

A

Трубопровод

Развертка

Накидная гайк а

Медная трубка

Торец

Обжимка

Наружный диам етр мм Макси мум (А мм) М инимум (А мм)

6,35 1,3 0,7
9,52 1,6 1,0
12,7 1,8 1,0
15,88 2,0 1,0

Правильно

Развальцуйте конус на конце трубы. Убедитесь,
что конус выполнен правильно.

Установите развальцованные трубы соосно со
штуцером.
Закрутите накидную гайку вручную, а затем затяните
ее двумя гаечными ключами ‐ обычным и
динамометрическим.

Медная труб

Косой

срез

а

Зазубрины
от риммера

Не допускается

Вмятины

от обжима

Неравномерный

конус

Длинный

конус

Трубка

Нар уж ный ди ам е тр , м м

6,35

9,52

12,7

15,88

Накидная
гайка

Кр ут ящ и й м о ме нт кг с / м К р утя щ ий м ом е нт Н/ см

Патрубок

внутреннего блока

L, м м R, мм

300 500

300 500

Если при прокладке трубопровода имеются
вертикальные участки с перепадами более
чем 5 метров, то необходима установка
масловозвратных петель на соответствующих
вертикальных участках.

20

Установка кондиционера

Подключение наружного блока

1. Снимите крышку электрического отсека
наружного блока.

Крышка

Винт

Внешний вид и схема электрической цепи
кондиционера могут быть изменены без
предупреждения, без ухудшения потребительских
свойств изделия.

2. Подключите соединительные провода к контактам
так, чтобы цифры, указанные на контактах внутреннего
и наружного блоков, совпадали.

Наружный блок

Для инверторных моделей используется кабель
управления 4х1,5 мм :
1 - Фаза, 2- Ноль, 3 - управление, 4 - Земля (GRN)

!

Внутренний блок

Вакуумирование холодильного контура

Cетевой кабель

HSU-07(09)(12)HNH03/R2 * 3G 1,0mm2
HSU-18HNH03/R2 -> 3G1,5mm2

Межблочный кабель

HSU-07(09)(12)HNH03/R2 ­1, 2, >3G1.0mm2
3, 4 > 2G0.75mm2
HSU-18HNH03/R2 ­1, 2, > 3G1,5mm2
3, 4 > 2G0.75mm2

Соединительный кабель

Соединительный кабель

Внутренний блок

Сетевой кабель ≥ 3G2.5mm

2

Наружный блок

2

!

220-240V
AC /50HZ

Продолжительность процесса вакуумирования составляет не менее 15 мин. По окончании
процесса, давление, пока зываемое вакуумметром, должно достичь - 760 мм рт. ст.

(-1,0x105 Па).
После завершения откачки полностью закройте вентиль Lo и выключите вакуумный насос.

Проконтролируйте показания манометра, стрелка не должна отклоняться от значения
достигнутого после остановки вакуумного насоса. Повышение давления свидетельствует о
наличии негерметичности в системе. В данном случае необходимо найти и устранить
негерметичность в системе и повторить процесс вакуумирования.
Чтобы атмосферный воздух не попал в систему после вакуумирования при отсоединении
шлангов, создайте избыточное давление, открыв запорный вентиль жидкостной трубы
(тонкая) на несколько секунд. Убедитесь, что давление на манометре, превышает
атмосферное давление. Отключите шланг от системы.

Наличие в холодильном
контуре влаги или воздуха
приводит к нежелательным
последствиям негативного
характера. Поэтому
необходимо проверить
внутренний блок и
фреоновый трубопровод на
наличие утечек, и полностью
удалить из системы влагу,
воздух и другие
неконденсирующиеся
примеси.

Схема присоединения вакуум насоса к

внешнему блоку

жидкостная труба

2-х ходовой

вентиль

6.35mm(1/4")

Lo

газовая труба

9.52mm(3/8")

12.7mm(1/2")

3-х ходовой вентиль

манометрическая станция для R410A

Муфта присоединительная с обратным

клапаном

Вакуум насос (для R410A)

Шланги присоединительные

(для R410A)

21

Установка кондиционера

Рекомендации по опрессовке системы

Проведение операции под давлением

1. Откройте на 1/2 оборота жидкостной вентиль на внешнем блоке. Контролируйте давление по
манометру до 3 кгс/см2 и закройте вентиль

2. Убедитесь, что в течении 3‐х минут давление остается неизменным.

3. При помощи течеискателя для R410A проверьте все вальцовочные соединения, а также места
пайки и газовый фон внутри теплоизоляции.

4. Если утечек не обнаружено откройте жидкостной вентиль для получения максимально

возможного давления фреона при данной температуре окружающей среды и вновь закройте
вентиль.

5. Выполните действия пп.3 и оставте систему под давлением на 1 час. Убедитесь, что стрелка
манометра не поменяла своего положения за это время.

6. Если все предыдущие операции прошли успешно, то откройте сначала жидкостной, а затем
газовый вентиль.
Внимание!
Переход к следующему этапу возможен только при отсутствии падения давления.

Тестовый запуск системы

Полностью откройте штоки вентилей жидкостной и газовой труб и аккуратно закрутите их
крышки. Перед окончательной затяжкой крышек‐заглушек на запорных вентилях рекомендуется
при помощи течеискателя убедиться в отсутсвии утечек в этой зоне. Тестовый запуск
рекомендуется выполнять в режиме охлаждения для правильного распределения фреонового
масла в контуре при первом пуске. Температурную уставку на пульте при этом следует
установить на минимальное значение.После выхода системы на режим, дайте ей поработать 10
минут и переключите в режим теплового насоса. При этом уставку на пульте установите на
максимальное значение температуры. Рекомендуется контролировать давление в системе при
помощи манометрической станции:
‐ В режиме охлаждения при помощи шкалы Lo (голубой манометр)
‐ В режиме нагрева используйте шкалу Hi (красный манометр)
‐ Следует так же использовать шланги соответсвующих цветов, так как они расчитаны на разные
пределы давлений. Перед завершением работ следует произвести заключительную проверку на
утечку на высоком давлении при работе системы в тепловом режиме. (См. пп.3)

Параметры работы блока следует аккуратно занести в таблицу карты контрольных замеров.

Заполнение карты контрольных замеров при пуске системы кондиционирования является

гарантией соблюдения технологии монтажа холодильного оборудования.

22

Установка кондиционера

ПАРАМЕТРЫ, ИЗМЕРЯЕМЫЕ ВО ВРЕМЯ ТЕСТОВОГОЗАПУСКА

Во время тестового запуска необходимо измерять следующие параметры:

1) Напряжение и рабочий ток

2) Давления:

на выходе;
на входе.

3) Температуры:
воздуха (или воды) за конденсатором и за испарителем;

воздуха (или воды ) перед конденсатором ииспарителем;
температуру парообразного хладагента после компрессора ;

температуру парообразного хладагента перед компрессором ;

температуру жидкого хладагента перед вентилем , регулирующим давление и

4) расход холодильного агента , поступающего в испаритель (перед

терморегулирующим вентилем).

Рис. 8.1. Измеряемые

Тестр

Тес тр

ТСШ

вход
воздуха

параметры и применяемые приборы

Контактный
термометр

ТСШ

Выход
воздуха

Замер температур

вход
воздуха

выход
воздуха

ТСШ

ТСШ

ТВШ

ТВШ

Манометры

ТСШ -Термометр с сухим шариком
ТВШ- Термометр с влажным шариком

23

(1)

Установка кондиционера

Карта контрольных замеров.

Модель Дата

Заводской № Фамилия контролера

1. Замеры перед включением

№ п/п Параметр Норма Фактически

1

2

3

4

№ п/п

(2)

(3)

(4)

(5)

(6)

(7)

2

(8)

(9)

(10)

(11)

(12)

(13)

Сопротивление изоляции

Напряжение питания

Время контроля максимального
давления (час) в стационарном режиме

Показания вакуумметра (мм Hg) в
процессе вакууммирования

2. Замеры в процессе работы

Параметр

Напряжение
Рабочий ток

Давление нагнетания

(Давление конденсации)
Давление всасывания
(Давление испарения)

Температура
конденсирующей
среды (воздух, вода)

Температура
испаряющей среды
(воздух, вода)

Температура парообразного хладагента
перед компрессором (на входе в
наружный блок)

Температура парообразного хладагента
после компрессора

Температура жидкого хладагента перед
капиллярной - трубкой (перед
терморегулирующим вентилем)

Температура насыщения пара при
давлении нагнетания (3)

Температура насыщения пара. при
давлении всасывания (4)

Степень перегрева ( (7) - (11) )

Степень переохлаждения ( (10) - (9) )

Вход ТСШ

Выход ТСШ

Вход ТСШ

ТВШ

Выход ТСШ

ТВШ

Разность
температур

Более 1 Мом

Номинальное +/- 10 %

1 час (см. инструкцию по
установке)

755 мм Hg - более 15 минут
(см.инструкцию по установке)

1

2

2

При первом
пуске

Ед. измер.

В
А

кгс/см

кгс/см

°C

°C

°C

°C

°C

°C

°C

°C

°C

°C

°C

°C

°C

Через 1 час

работы

После 3-х
суток работы

1

Таблицу «Замеры» необходимо заполнять при первом пуске, через 1 час работы и после трех суток работы.

2

** Для систем кондиционирования холодопроизводительностью менее 7 кВт замеры по п.п.8 и 9 производятся в

случае, если правильность функционирования системы вызывает сомнение.

24

Возможные неполадки

Проблема Возможная причина

Кондиционер не включается

Недостаточное охлаждение или обогрев

Недостаточное охлаждение

В процессе охлаждения происходит автоматическое
переключение на режим вентиляции

В режиме обогрева от наружного блока исходит пар
или стекает вода

Шум во время работы или остановки кондиционера

Кондиционер не включается повторно после отклю
чения

Неприятный запах из блока

Плохое соединение с розеткой

Отсутствие электричества

Настройки пультауправления выполнены недолжным образом (неправильно выставле
на желаемая температура)

Загрязнен воздушный фильтр

Убедитесь что в помещении отсутствуют дополнительные источники тепла. Не
допускайте попадание прямых солнечных лучей в помещение (используйте шторы или
жалюзи)

Автоматическое переключение с режима охлаждения на режим вентиляции происходит
для предотвращения обмерзания испарителя внутреннего блока

Эти явления могут возникать в процессе оттайки для удаления наледи на наружном
блоке кондиционера

Во время работы или остановки возможен свистящий или булькающий (перетекающий)
шум. В первые несколько минут после запуска компрессора этот шум более значитель
ный. (Этот шум исходит от хладагента, находящегося в системе.) Во время работы
возможен – шум потрескивание. Этот шум вызван расширением или сокращением

После остановки кондиционера последующее включение компрессора возможно
только по истечении трехминутной задержки. Пожалуйста, подождите три минуты

Блок может поглощать запахи от мебели, продуктов, сигарет и затем
вновь возвращать их в помещение (выполнить обслуживание блока).

Гарантийное и послегарантийное сервисное

обслуживание

По всем вопросам гарантийного и послегарантийного сервисного обслуживания или
приобретения дополнительных принадлежностей просим обращаться к вашему продавцу, у
которого вы приобрели это изделие, или к авторизованному партнеру, или в один из
авторизованных сервисных центров Хайер.
Во избежание лишних неудобств мы предлагаем вам до начала использования изделия
внимательно ознакомиться с Инструкцией по эксплуатации.
Удовлетворение требований потребителя по окончании гарантийного срока
производится в соответствии с действующим законодательством.

25

Технические характеристики

HSU-07HNH03/R2 HSU-07HNH03/R2 HSU-09HNH03/ R2 HSU-12HNH03/R2 HSU-18HNH03/R2 HSU-24HNH03/R2

Охлаждение ⁰ C

Обогрев ⁰C

HSU-07HUN03/R2 HSU-07HUN103/R2 HSU-09HUN03/R2 HSU- 12H UN03/R2 HSU-18HUN03/R2 HSU-24HUN03/R2

Хладагент

Максимальная длина магистрали без дозаправки

Максимальная длина магистрали

Вес без упаковки

Вес в упаковке

Уровень шума шума наружного блока (хол./тепл.)

+16⁰C - +32⁰C в помещении (+18⁰C ~ +43⁰C - на улице)

Размеры (Ш х Г х В)

Размеры в упаковке (Ш х Г х В)

Класс энергоэффективности - охлаждение

Годовое энергопотребление - Охлаждение

Гарантированный диапазон рабочих

Электропитание

Расход воздуха (максимальный) охлаждение/нагрев

Диаметр жидкостной трубы

Диаметр газовой трубы

Рабочий ток нагрев

Рабочий ток охлаждение

Внутренний блок

Мощность

Потребляемая мощность

Охлаждение Вт.
Обогрев Вт.
Охлаждение Вт.
Обогрев Вт.

SEER/EER

SCOP/COP

Класс энергоэффективности - охлаждение
Годовое энергопотребление - Охлаждение
Класс энергоэффективности - нагрев
Годовое энергопотребление - нагрев

Гарантированный диапазон рабочих

температур воздуха

Охлаждение ⁰C

Обогрев ⁰C
Электропитание
Расход воздуха (максимальный) охлаждение/нагрев

Уровень шума внутреннего блока

(высокий/средний/низкий)

Охлаждение дБ/(А)

Обогрев дБ/(А)
Диаметр жидкостной трубы
Диаметр газовой трубы
Размеры (Ш х Г х В)
Размеры в упаковке (Ш х Г х В)
Вес без упаковки
Вес в упаковке
Наружный бл

ок
Компрессор
Уровень шума шума наружного блока (хол./тепл.)
Расход воздуха (максимальный) охлаждение/нагрев
Хладагент
Заводская заправка хладагента (до 5 метров)
Дополнительная заправка хладагента (на 1 доп. м.)
Максимальная длина магистрали без дозаправки
Максимальная длина магистрали
Максимальный перепад магистрали
Максимальный ток
Размеры (Ш х Г х В)
Размеры в упаковке (Ш х Г х В)
Вес без упаковки
Вес в упаковке

Внутренний блок

Мощность

Потребляемая мощность

SEER/EER

SCOP/COP

Класс энергоэффективности - нагрев
Годовое энергопотребление - нагрев

температур воздуха

Уровень шума внутреннего блока

(высокий/средний/низкий)

Размеры (Ш х Г х В)
Размеры в упаковке (Ш х Г х В)

Наружный блок
Компрессор

Заводская заправка хладагента (до 5 метров)
Дополнительная заправка хладагента (на 1 доп. м.)

Максимальный перепад магистрали
Максимальный ток

Вес без упаковки
Вес в упаковке

Охлаждение Вт.
Обогрев Вт.
Охлаждение Вт.
Обогрев Вт.

Охлаждение дБ/(А)
Обогрев дБ/(А)

А
А
Вт/Вт
Вт/Вт

кВт.ч./А

кВт.ч./А

Ф/В/Гц
м3/ч

мм
мм
мм
мм
кг.
кг.

дБ x (А)

г.
г. x м.
м.
м.
м.
А
мм
мм
кг.
кг.

AS09NA3HRA AS12NB3HRA AS18ND1HRA AS24NE3HRA

2700（1200-3200） 3500(1200-3800) 5200(1100-6000) 7100(2300-7500)

3100(1400-3700) 3900(1400-4200) 6000(1050-6500) 7600(2900-8000)

805 1080 1485 2190

795 1025 1500 2100

Вт/Вт
Вт/Вт

кВт.ч./А

кВт.ч./А

3,35 3,24 3,50 3,24

3,90 3,80 4,00 3,62

A A A A

402,5 540 742,5 1095

A A A A

397,5 512,5 750 1050

+16⁰C - +35⁰C в помещении (+18⁰C ~ +43⁰C - на улице)
+10⁰C - +27⁰C в помещении (-15⁰C ~ +24⁰C - на улице)

Ф/В/Гц
м3/ч

мм
мм
мм
мм
кг.
кг.

дБ x (А)
м3/ч

г.
г. x м.
м.
м.
м.
А
мм
мм
кг.
кг.

2200 2200 2700 3500 5400 7300

2300 2200 2800 3650 6000 7600

680 680 830 1065 1630 2205

620 605 755 1000 1580 2080

3,0 3,0 3,7 4,7 7,1 9,6

2,6 2,6 3,3 4,4 6,9 9,1

3,24 3,24 3,25 3,29 3,31 3,31

3,71 3,64 3,71 3,65 3,80 3,65

A A A A A A

340 340 415 532,5 815 1102,5

A A A A A A

310 302,5 377,5 500 790 1040

1/220/50 1/220/ 50 1/220/50 1/220/50 1/220/50 1/220/50

450 450 500 600 900 1200

33/31/29/23 33/31/29/ 23 33/31/29/24 36/33/31/26 42/39/ 36/31 49/45/40/33

33/31/29/23 33/31/29/ 23 33/31/29/24 36/33/31/27 42/39/ 36/32 49/45/40/34

6,35 6,35 6,35 6,35 6,35 6,35

9,52 9,52 9,52 12,70 12,70 15,88

810х204х280 810х204х280 810х204х280 855х204х280 997х235х322 1115х248х336

909х279х355 909х279х355 909х279х355 954х279х355 1085х329х403 1205х342х418

9,6 9,6 9,7 10,3 13,4 16,0

11,2 11,2 11,3 12,5 16,3 19,6

Hitachi Qingan Rechi Rechi Hitachi Panasonic

52 52 52 53 55 56

R410A R410A R410A R410A R410A R410A

750 750 750 1000 1300 1600

20 20 20 20 20 20

7 7 7 7 7 7

15 15 15 15 25 25

10 10 10 10 15 15

4,7 4,9 5,8 6,4 10,2 13,1

660x275x540 695х245х430 660х275х540 660х275х540 780х245х640 860х308х730

802x373x605 848х363х505 802х373х605 802х373х605 920х351х720 995х420х813

25,0 24,8 26,0 28,0 41,7 56,0

27,7 27,2 29,0 31,0 45,0 60,0

1/220/50 1/220/50 1/220/50 1/220/50

500 6 00 800 1200

34/30/26/20 35/33/27/21 44/40/35/28 49/45/40/35

39/33/26/23 40/34/27/24 45/40/35/33 48/44/38/36

6,35 6,35 6,35 6,35

9,52 9,52 1 2 ,70 12,70

810х204х280 855х204х280 997х235х322 1115х248х336

909х279х355 954х279х355 1085х329х403 1206х342х418

9,7 10,3 12,4 16,0

11,3 12,5 15,8 19,0

1U09BR4ERA 1U12BR4ERA 1U18EN2ERA 1U24GR4ERA

Panasonic Panasonic Mitsubishi Mitsubishi

52 52 53 58

1900 1700 2200 2900

R410A R410A R410A R410A

750 1000 1300 1600

20 20 20 20

7 7 10 10

15 15 25 25

10 10 15 15

5,8 6,4 10,2 13,1

780х245х540 780х245х540 780х245х640 890х353х697

920х351х620 920х351х620 920х351х720 1046х460х780

26,0 26,0 33,0 47,0

28,5 28,5 36,0 51,0

+10⁰C - +27⁰C в помещении (-7⁰C ~ +24⁰C - на улице)

26

Технические характеристики

HSU-07HEK203/R2 HSU-07HEK303/R2 HSU-09HEK203/R2 HSU-12HEK203/R2 HSU-18HEK203/R2 HSU-24HEK203/R2

AS07GA3HAA AS07GA4HAA AS09GA3HAA AS12GB3HAA AS18GF3HAA AS24GF3HAA

38/36/33/26

35/32/28/25 39/35/30/27 43/40/38/31 47/44/40/33 47/44/41/34

1U07DR4EAA 1U07AR4EAA 1U09DR4EAA 1U12DR4EAA 1U18ER4EAA 1U24GR4EAA

Класс энергоэффективности - охлаждение

Заводское наименование

+16⁰C - +32⁰C в помещении (+18⁰C ~ +43⁰C - на улице)

+10⁰C - +27⁰C в помещении (-7⁰C ~ +24⁰C - на улице)

Внутренний блок

SEER/EER

SCOP/COP

Диаметр жидкостной трубы

Годовое энергопотребление - Охлаждение

Класс энергоэффективности - нагрев

Гарантированный диапазон рабочих

температур воздуха

Электропитание

Рабочий ток нагрев

Рабочий ток охлаждение

Расход воздуха (максимальный) охлаждение/нагрев

Диаметр газовой трубы

Наружный блок (заводская марка)

Наружный блок

Компрессор

Уровень шума шума наружного блока (хол./тепл.)

Расход воздуха (максимальный) охлаждение/нагрев

Хладагент

Заводская заправка хладагента (до 5 метров)

Наименование комплекта (внутрений + наружный)

Мощност

ь

Потребляемая мощность

Охлаждение Вт.
Обогрев Вт.
Охлаждение Вт.
Обогрев Вт.

SEER/EER

SCOP/COP

Класс энергоэффективности - охлаждение
Годовое энергопотребление - Охлаждение
Класс энергоэффективности - нагрев
Годовое энергопотребление - нагрев

Гарантированный диапазон рабочих

температур воздуха

Охлаждение ⁰C

Обогрев ⁰C
Электропитание
Рабочий ток нагрев
Рабочий ток охлаждение
Расход воздуха (максимальный) охлаждение/нагрев

Уровень шума в

(высокий/средний/низкий)

нутреннего блока

Охлаждение дБ/(А)

Обогрев дБ/(А)
Диаметр жидкостной трубы
Диаметр газовой трубы
Размеры (Ш х Г х В)
Размеры в упаковке (Ш х Г х В)
Вес без упаковки
Вес в упаковке
Наружный блок (заводская марка)
Компрессор
Уровень шума шума наружного блока (хол./тепл.)
Расход воздуха (макси

мальный) охлаждение/нагрев
Хладагент
Заводская заправка хладагента (до 5 метров)
Дополнительная заправка хладагента (на 1 доп. м.)
Максимальная длина магистрали без дозаправки
Максимальная длина магистрали
Максимальный перепад магистрали
Максимальный ток
Размеры (Ш х Г х В)
Размеры в упаковке (Ш х Г х В)
Вес без упаковки
Вес в упаковке

Вт/Вт
Вт/Вт

кВт.ч./А

кВт.ч./А

Ф/В/Гц
А
А
м3/ч

мм
мм
мм
мм
кг.
кг.

дБ x (А)
м3/ч

г.
г. x м.
м.
м.
м.
А
мм
мм
кг.
кг.

HSU-09HEK303/R2(DB) HSU-12HEK303/R2(DB) HSU-18HEK303/R2(DB) HSU-24HEK303/R2(DB)

2500(1000-3000) 3250(1000-3600) 5000(950-5500) 7100(1200-8000)
3000(1200-3500) 3600(1300-3900) 5500(1360-6000) 7600(1200-9500)

770 1010 1560 2350

820 990 1520 2230

3,25 3,2 2 3,21 3,02

3,66 3,6 4 3,62 3,41

A A A B

385 505 780 1175

A A A B

410 495 760 1115

+16⁰C - +32⁰C в помещении (+18⁰C ~ +43⁰C - на улице)
+10⁰C - +27⁰C в помещении (-15⁰C ~ +24⁰C - на улице)

1/220/50 1/220/50 1/220/50 1/220/50

3,7 4,9 7,0 10,4

3,9 4,8 6,8 11,0

450 500 700 1100

34/30/26/20 35/33/27 /21 44/40/35/28 49/45 /40/35

35/32/28/25 39/35/30 /27 43/40/38/31 47/44 /40/33

6,35 6,3 5 6,35 6,35

9,52 9,5 2 12,70 15,88

795x187x265 795x187x265 938x187x265 1046x234x29 9

871x304x363 871x304x363 1016x304 x363 1126x344x391

7,7 8,2 9,6 13,2

9,5 10,0 12,2 16,1

1U09BR4ERA 1U12BR4ERA 1U18EN1ERA 1U24FN1ERA

Panasonic Panasonic Mitsubishi Mitsubishi

52 52 53 54

1900 1700 2200 2900

R410A R410 A R410A R410A

750 1000 1300 1600

20 20 20 20

7 7 10 10

15 15 25 25

10 10 15 15

5,8 6,4 10,2 13,1

780x245x540 780x245x540 780x245x640 810x288x688

920x351x620 920x351x620 920x351x720 949x406x760

26,0 26 ,0 33,0 43,0

28,5 28 ,5 36,0 46,5

Мощность

Потребляемая мощность

Годовое энергопотребление - нагрев

Уровень шума внутреннего блока

(высокий/средний/низкий)

Размеры (Ш х Г х В)
Размеры в упаковке (Ш х Г х В)
Вес без упаковки
Вес в упаковке

Дополнительная заправка хладагента (на 1 доп. м.)
Максимальная длина магистрали без дозаправки
Максимальная длина магистрали
Максимальный перепад магистрали
Максимальный ток
Размеры (Ш х Г х В)
Размеры в упаковке (Ш х Г х В)
Вес без упаковки
Вес в упаковке

Охлаждение Вт.
Обогрев Вт.
Охлаждение Вт.
Обогрев Вт.

Охлаждение ⁰C
Обогрев ⁰C

Охлаждение дБ/(А)
Обогрев дБ/(А)

Вт/Вт
Вт/Вт

кВт.ч./А

кВт.ч./А

Ф/В/Гц
А
А
м3/ч

мм
мм
мм
мм
кг.
кг.

дБ x (А)
м3/ч

г.
г. x м.
м.
м.
м.
А
мм
мм
кг.
кг.

2100 2200 2500

2250 2200 2670

650 685 780 1030 1620 2110

620 610 740 990 1470 1990

3,23 3,21 3,21 3,21 3,21 3,22

3.64 3,61 3,61 3,61 3,61 3,62

A A A A A A

320 342,5 390 515 810 1055

A A A A A A

240 305 370 495 735 995

1/220/50 1/220/50 1/220/50 1/220/50 1/220/50 1/220/50

3,1 3,0 3,5 4,6 7,2 9,2

2,9 2,7 3,4 4,4 6,5 8,7

400 450 450 500 1000 1100

38/36/33/25 39/37/34/25 39/37/34/25 42/38/35/27 46/43/39/31 47/44/41/33

6,35 6,35 6,35 6,35 6,35 6,35

9,52 9,52 9,52 9,52 12,70 15,88

795x187x265 795x187x265 795x187x265 795x187x265 1046x234x299 1046x234x299

871x304x363 871x304x363 871x304x363 871x304x363 1126x344x391 1126x344x391

7,8 7,8 7,8 8,5 13,6 13,2

9,6 9,6 9,6 10,3 16,5 16,1

HSU-07 HUN 03/R2 HSU-07HUN103/R2 HSU-09HUN03/R2 HSU-12HUN03/R2 HSU-18HUN03/R2 HSU-24HUN03/R2

Hitachi Qingan Rech i Rechi Hitachi Panasonic

52 52 52 53 55 56

1800 1900 1900 1700 2200 2900

R410A R410A R410A R410A R410A R410A

600 750 750 1000 1300 1600

20 20 20 20 20 20

7 7 7 7 7 7

15 15 15 25 25 25

10 10 10 15 15 15

5,2 5,4 5,8 6,4 10,2 13,1

660x275x540 695x245x430 660x275x540 660x275x540 780x245x640 860x308x730

802x373x605 848x363x505 802x373x605 802x373x605 920x351x720 995x420x813

25,0 24, 8 26,0 28,0 41,7 56, 0

27,7 27, 2 29,0 31,0 45,0 60, 0

3310

3570

5200

5300

6800

7200

27

Упаковочный лист

Внутренний блок.................................................................................................................................1шт.

Пульт дистанционного управления...................................................................................................1 шт.

Батарейки AAA для пульта ДУ............................................................................................................2 шт.

Наружный блок....................................................................................................................................1 шт.

Набор аксессуаров для монтажа........................................................................................................1 компл.

Инструкция по эксплуатаци и монтажу .............................................................................................1 шт.

Гарантийный талон внутреннего блока..............................................................................................1шт.

Гарантийный талон наружного блока.................................................................................................1 шт.

ВАЖНО!

Каждое изделие на упаковке и корпусе имеет двадцатизначный буквенно­цифровой код, дублируемый полосой штрих кода.
Первые 11 цифр являются кодом продукта

12 позиция кода – буква A (Air conditioner) – обозначает кондиционер воздуха.
13 позиция – Номер производственной линии
14 позиция – Год выпуска изделия
15 позиция – Месяц выпуска изделия
16 позиция – День выпуска изделия
17 – 20 позиция – производственный номер.
Пример, как определить дату производства кондиционера с серийным номером:
AA1P55E0U00ABD3F0939
AA1P55E0U00 – код продукта

А - кондиционер
В – Производственная линия №11*

D – 2013* год
3 – Март* месяц
F – 15* число
0939 – производственный номер
ДАТА ВЫПУСКА ИЗДЕЛИЯ: 15 марта 2013 года.

*

При определении цифры указанной в соответствующей позиции используются цифры от 1

до 9, далее буквы от A до Z. A – 10, B- 11, C-12, D-13, E - 14, F - 15 …. )

28

Филиалы Изготовителя (код филиала Изготовителя указан
на Изделии):

Изготов и тел ь :

HAIER ELECTRICAL APPLIANCES CORP.,LTD
«Хайер Электрикал Апплиансес Корп. Лтд.»

«Haier Overseas Electric Co., Ltd.», Китай
Haier Group, Haier Industrial Park, No 1, Haier Road,
Hi-tech Zone, 266101, Qingdao, P.R. China

Qingdao Haier Electronics,Co.,Ltd
Haier Group, Haier Industrial Park, No 1, Haier
Road, Hi-tech Zone, 266101, Qingdao, P.R. China

SHENZHEN MTC CO.,LTD

Адрес Изготовителя:
Haier Group, Haier Industrial Park, No 1, Haier Road, Hi-tech Zone,
266101, Qingdao, P.R. China

Хайер Индастриал Парк, Хайер Роад, Хай-теч
Зоне, Циндао, 266101, КНР

Импортер:
ООО Торговая компания «Хайер Рус»

Адрес Импортера:
121099, Москва, Новинский б-р, д. 8, оф. 1601,
БЦ Лотте Плаза

31~32F A Xingheshiji blgd 3069 Caitian road
Futian district Shenzhen, P.R. China

ООО Мегабалт, г. Калининград, Камская ул. 82

:

www.haier‐aircon.ru
