Instruction Manual For Induction Hob

ENGLISH

Manuale di istruzioni per piano di cottura ad induzione

Instrukcja obsługi płyty indukcyjnej

Manuel d’utilisation de la table de cuisson à induction

Manual de instrucciones de la encimera de inducción

Bedienungsanleitung für Induktionskochfeld

Manual de instruções para placa de indução

Gebruiksaanwijzing inductiekookplaat

Εγχειρίδιο οδηγιών για επαγωγική εστία ΕΛΛΗΝΙΚΑ

ITALIANO

POLSKI

FRANÇAIS

ESPAÑOL

DEUTSCH

PORTUGUÊS

NEDERLANDS

HAIER

HAISJ64MC

Hereby, Candy Hoover Group Srl declares that the radio equipment is in compliance
with Directive 2014/53/EU and with the relevant Statutory Requirements (for the UKCA
market). The full text of the declaration of conformity is available at the following internet
address: www.candy-group.com

EN-2

ENGLISH

EN-3

Haier

Haier

EN-4

Haier

ENGLISH

EN-5

2

5

2

1

1. Max. 1500/2000 W zone

2. Max. 1500/2000 W zone

3. Max. 1500/2000 W zone

4. Max. 1500/2000 W zone

5. Glass plate

6. Control panel

1

3

4

6

EN-6

2

3

1. Heating zone power controls

2. “Cook with me function” control

3. Timer control

4. Keylock

5. ON/OFF control

4

5

Touch Controls

• The controls respond to touch, so you don’t need to apply any pressure.

• Use the ball of your finger, not its tip.

• You will hear a beep each time a touch is registered.

• Make sure the controls are always clean, dry, and that there is no object (e.g. a utensil or a
cloth) covering them. Even a thin film of water may make the controls difficult to operate.

Choosing the right Cookware

• Only use cookware with a base suitable for induction cooking.
Look for the induction symbol on the packaging or on the bottom of the pan.

• You can check whether your cookware is suitable bycarrying out a magnet test.
Move a magnet towards the base of the pan. If it is attracted, the pan
is suitable for induction.

• If you do not have a magnet:

1. Put some water in the pan you want to check.

2. If does not flash in the display and the water is heating, the pan is suitable.

• Cookware made from the following materials is not suitable: pure stainless steel,
aluminium or copper without a magnetic base, glass, wood, porcelain, ceramic, and
earthenware.

ENGLISH

Do not use cookware with jagged edges or a curved base.

Make sure that the base of your pan is smooth, sits flat against the glass, and is the same size
as the cooking zone. Use pans whose diameter is as large as the graphic of the zone selected.
Using a pot a slightly wider energy will be used at its maximum efficiency. If you use smaller
pot efficiency could be less than expected. Pot less than 140 mm could be undetected by the
hob. Always centre your pan on the cooking zone.

Always lift pans off the Induction hob – do not slide, or they may scratch the glass.

EN-7

How to use

Start cooking

Touch the ON/OFF control for three seconds. After
power on, the buzzer beeps once, all displays show
“–” or “– –”, indicating that the induction hob has
entered the state of standby mode.

Place a suitable pan on the cooking zone that you
wish to use.

• Make sure the bottom of the pan and the surface
of the cooking zone are clean and dry.

Touching the heating zone slider control , and a
indicator next to the key will flash.

Select a heat setting by touching the slider control

• If you don’t choose a heat setting within 1 minute,
the Induction hob will automatically switch off. You
will need to start again at step 1.

• You can modify the heat setting at any time during
cooking.

If the display flashes alternately with the heat setting

This means that:

• you have not placed a pan on the correct cooking zone or,

• the pan you’re using is not suitable for induction cooking or,

• the pan is too small or not properly centered on the cooking zone.
No heating takes place unless there is a suitable pan on the cooking zone.

The display will automatically disappear after 1 minute if no suitable pan is placed on it.

POWER UP

POWER DOWN

Finish cooking

Touching the heating zone selection control that
you wish to switch off.

EN-8

to “ 0 ”. Make sure the display shows “0”.

It will disappear when the surface has cooled
down to a safe temperature. It can also be used

further pans, use the hotplate that is still hot.

Using the Boost function

Activate the boost function

ENGLISH

Touching the heating zone slider control

shows “b”.

Cancel the Boost function

Touching the heating zone slider control that
you wish to cancel the boost function.

to “ 0 ”. Make sure the display shows “0”.

• The function can work in any cooking zone.

• The cooking zone returns to its original setting after 5 minutes.

• If the original heat setting equals 0, it will return to 9 after 5 minutes.

EN-9

Locking the Controls

• You can lock the controls to prevent unintended use (for example children accidentally turning
the cooking zones on).

• When the controls are locked, all the controls except the ON/OFF control are disabled.

To lock the controls

Touch and hold the lock control for a
while.

To unlock the controls

Touch and hold the lock control for a while.

When the hob is in the lock mode, all the controls are disable except the ON/OFF ,
you can always turn the induction hob off with the ON/OFF control in an
emergency, but you shall unlock the hob first in the next operation.

The timer indicator will show “ Lo ”

Pause Mode

• You can pause the heating instead of shutting the hob off.

• When entering the Pause mode, all the controls except the ON/OFF control are disabled.

To enter pause mode

Short touch the Timer “ ”and Timer “ ”
at the same time.

To exit pause mode

Short touch the Timer “ ” and Timer “ ” at the same time.

All the indicator will show “ 11“

When the hob is in the pause mode, all the controls are disable except the ON/OFF ,
you can always turn the induction hob off with the ON/OFF control in an emergency.
The hob will shut down after 10min if you don’t exit the pause mode.

Power Management Function

• it is possible to set a maximum power absorption level for the induction hob, choosing up to
different power ranges.

• induction hobs are able to limit themselves automatically in order to work at lower power level,
to avoid the risk of overloading.

To enter Power Management Function

Turn on the hob, then Press at the same
time keylock and Timer

“ ”.

The timer indicator will show “ P5“ which
means power level 5 The default mode
is on .boH eht ffo rewop xaM

.

EN-10

press +/- of the timer

or

To switch to another level

There are 5 power levels, from “P1” to “p5”.
The timer indicator will show one of them.
“P1” : the maximum power is 2.5kW.
“P2” : the maximum power is 3.5kW.
“P3” : the maximum power is 4.5kW.
“P4” : the maximum power is 5.5kW.
“P5” : the maximum power is Max power of

the hob.

ENGLISH

Confirmation and Exit Power Manageme

Press at the same time keylock control and
Timer

“ ” for confirmation.

Then the hob will be turned off.

nt Function

Timer control

You can use the timer in two different ways:

• You can use it as a minute minder. In this case, the timer will not turn any cooking zone off
when the set time is up.

• You can set it to turn one or more cooking zones off after the set time is up.

a) Using the Timer as a Minute Minder
If you are not selecting any cooking zone

Make sure the cooktop is turned on.
Note: you can use the minute minder even if you’re
not selecting any cooking zone.

Touch “+” the controls of the timer. The minder
indicator will start flashing and “10” will show
in the timer display.

Set the time by touching the “-” or “+” control
of the timer
Hint: Touch the “-” or “+” control of the timer once
to decrease or increase by 1 minute.
Touch and hold the “-” or “+” control of the timer to
decrease or increase by 10 minutes.

When the time is set, it will begin to count down
immediately. The display will show the remaining
time and the timer indicator will flash for 5 seconds.

Buzzer will beep for 30 seconds and the timer
indicator shows “- - “ when the setting time finished.

EN-11

b) Setting the timer to turn one or more cooking zones off

Set one zone

Touching the heating zone slider control

Set the time by touching the or control of the timer
Hint: Touch the “-“ or “+” control of the timer
once will decrease or increase by 1 minute.
Touch and hold the ”-“ or “+”control of the timer
will decrease or increase by 10 minutes.

When the time is set, it will begin to count down
immediately. The display will show the remaining time
and the timer indicator flash for 5 seconds.
NOTE: The red dot next to power level indicator will
illuminate indicating that zone is selected.

When cooking timer expires, the corresponding
cooking zone will be switched off automatically.

Other cooking zone will keep operating if they are turned on previously.

set more zones:

The steps for setting more zones are similar to the steps of setting one zone;
When you set the time for several cooking zones simultaneously, decimal dots of the
relevant cooking zones are on. The minute display shows the min. timer. The dot of the
corresponding zone flashes.
The shown as below:

(set to 15 minutes)
(set to 45 minutes)

Once the countdown timer expires, the
corresponding zone will switch off. Then it will
show the new min. timer and the dot of
corresponding zone will flash.
The shown as right:

(set to 30 minutes)

Touch the heating zone selection control, the corresponding timer will be shown in the
timer indicator.

EN-12

c) Cancel the timer

Touching the heating zone slider control that
you want to cancel the timer

Touch and hold the timer control “ - ”, the timer
decreases to “00” and the timer is cancelled.

Default working times

Auto shut down is a safety protection function for your induction hob. It shut down automatically
if ever you forget to turn off your cooking. The default working times for various power levels
are shown in the below table:

Power level
Default working timer (hour)

When the pot is removed, the induction hob can stop heating immediately and the hob
automatically switch off after 2 minutes.

People with a heart pace maker should consult with their doctor before using this unit.

1
8

2
8

3
8

4
4

5
4

6
4

7
2

8
2

9
2

ENGLISH

“Cook with me function”

First of all, you should download hOn App and install to your porta ble device. Then enroll your
induction hob following the instructions directly from the App.
To make the pairing between Hob and APP use the following process:

Press 4 seconds the "Cook with me" button on the hob. Once the 4 seconds have passed, the
digit of the TIMER starts to blink with PA written on it and starts the pairing process. Now follow
the instructions from the App.

press 4 seconds

When wi-fi ON: one dot will appear on the right side of the LED
When WIFI OFF: No dot will appear.

How to set Cook with me

Choose from the hOn App recipes menu or special
programs menu. Follow step by step the indications
on the App and when you have finished send the
parameters to the hob that will cook for you.

When the hob receives the command from the app,
the hob will beep for 2 times and blink for one second
to indicate that the instructions have been received.

EN-13

If you want to get out of "Cook with me" function
change the power level of the zone.

a. WIRELESS PARAMETERS

Technology Wi-Fi BLE NFC
Standard

Frequency Band(s) [MHz] 2402-2480 2402-2480 /
Maximum Power [mW] 1500 1500 /

b. PRODUCT INFORMATION FOR NETWORKED EQUIPMENT

Product information for networked equipment
power consumption of the product in networked

standby if all wired network ports are connected
and all wireless network ports are activated:
How to activate wireless network port:
How to deactivate wireless network port:

IEEE 802.11b/n/g

Bluetooth v4.2, BR/EDR, BLE /

1,5 W

Turn on the Hob
Turn off the Hob.

EN-14

Selection of cooking vessels

ENGLISH

Iron oil frying

Iron plate

You may have a number of different cooking vessels

1. This induction hob can identify a variety of cooking vessels, which you can test by
one of the following methods:
Place the vessel on the cooking zone. If the corresponding cooking zone displays a
power level, then the vessel is suitable. If “U” flashes, then the vessel is not
suitable for use with the induction hob.

2. Hold a magnet to the vessel. If the magnet is attracted to the vessel is suitable for
use with the induction hob.
NB: The base of the vessel must contain magnetic material.
It must have flat bottom with a diameter according to the table 1 below.

Stainless steel

Iron pan

Iron kettle

Enamel

stainless steel

kettle

Enamel cooking

utesil

3. Use only ferromagnetic cookwares made from enameled steel, cast iron or stainless
steel but compatible with induction

4. Use pans whose diameter of the ferromagnetic area (base of the pan) is in the range
of dimensions in the table below. (Table 1)

- If you use smaller pots, performance could be affected

- If you use pot with a diameter smaller than the one indicated in the table 1, pots
may not be detected

According to the dimension of the zone you can use pots of different diameters as picture
below:

EN-15

f the ferromagnetic part covers only partially the base of the pan, only the

5. I
ferromagnetic area will heat up, the rest of the base may not heat up a sufficient
temperature for cooking.

6. If the ferromagnetic area is not homogeneous, but presents others material such as
aluminum this may affect the heating up and the pan detection.

If the base of the pan is similar to the pictures below the pan could be not detected.

Cooking zone

The base diameter of induction cookware

Minimum(mm) Maximum(mm)

1 & 2 140

140

The above may vary according to the size of the pan and the material it is made from.

180

1803 & 4

EN-16

The induction hob is equipped with a self diagnostic function. With this test the technician is
able to check the function of several components without disassembling or dismounting the hob
from the working surface.

ENGLISH

Troubleshooting

1) Failure code occur during customer using & Solution;

Failure code Problem

Auto-Recovery

E1

E2

E3

E4

E5

E6

F3/F6

F4/F7

F5/F8

F9/FA

FC /FD

Supply voltage is above the rated voltage.

Supply voltage is below the rated voltage.

High temperature of ceramic plate sensor .（1#）

High temperature of ceramic plate sensor .（2#）

High temperature of IGBT .（1#）

High temperature of IGBT.（2#）

No Auto-Recovery

Ceramic plate temperature sensor failure- ­short circuit. (F3 for 1#,F6 for2#)
Ceramic plate temperature sensor failure-­open circuit. (F4 for 1#,F7 for2#)
Ceramic plate temperature sensor failure—
invalid . (F5 for 1#,F8 for2#)
Temperature sensor of the IGBT failure.
（short circuit/open circuit for 1#）
Temperature sensor of the IGBT failure.
（short circuit/open circuit for 2#）

Solution

Please inspect whether power supply is normal.
Power on after the power supply is normal.

Wait for the temperature of ceramic plate return
to normal.
Touch “ON/OFF” button to restart unit.

Wait for the temperature of IGBT return to
normal.
Touch “ON/OFF” button to restart unit.
Check whether the fan runs smoothly;
if not , replace the fan.

Check the connection or replace the ceramic
plate temperature sensor.

Replace the power board.

EN-17

2) Specific Failure & Solution

Failure Problem Solution A Solution B

The LED does not
come on when unit is plugged
in.

Some buttons can’t work, or
the LED display is not normal.

The Cooking Mode Indicator
comes on, but heating does
not start.

Heating stops suddenly
during operation and the
display flashes “u”.

Heating zones of the same
side ( Such as the first and
the second zone ) would
display “u” .

No power supplied. Check to see if plug is

secured tightly in outlet and
that outlet is working.

The accessorial power
board and the display
board connected failure.

The accessorial power
board is damaged.

The display board is
damaged.

The display board is
damaged.

High temperature of the
hob.

There is something wrong
with the fan.

The power board is
damaged.

Pan Type is wrong.

Pot diameter is too small.

Cooker has overheated;

The power board and the
display b oard connected
failure;

The display board of
communicate part is
damaged.

Check the connection.

Replace the accessorial
power board.

Replace the display board.

Replace the display board.

Ambient temperature may
be too high. Air Intake or
Air Vent may be blocked.

Check whether the fan runs
smoothly；
if not , replace the fan.

Replace the power board.

Use the proper pot (refer to
the instruction manual.)

Unit is overheated. Wait for
temperature to return to
normal.
Push “ON/OFF” button to
restart unit.

Check the connection.

Replace the display board.

Pan detection circuit is
damaged, replace the
power board.

Fan motor sounds abnormal.

The Main board is
damaged.

The fan motor is damaged.

Replace the power board.

Replace the fan.

EN-18

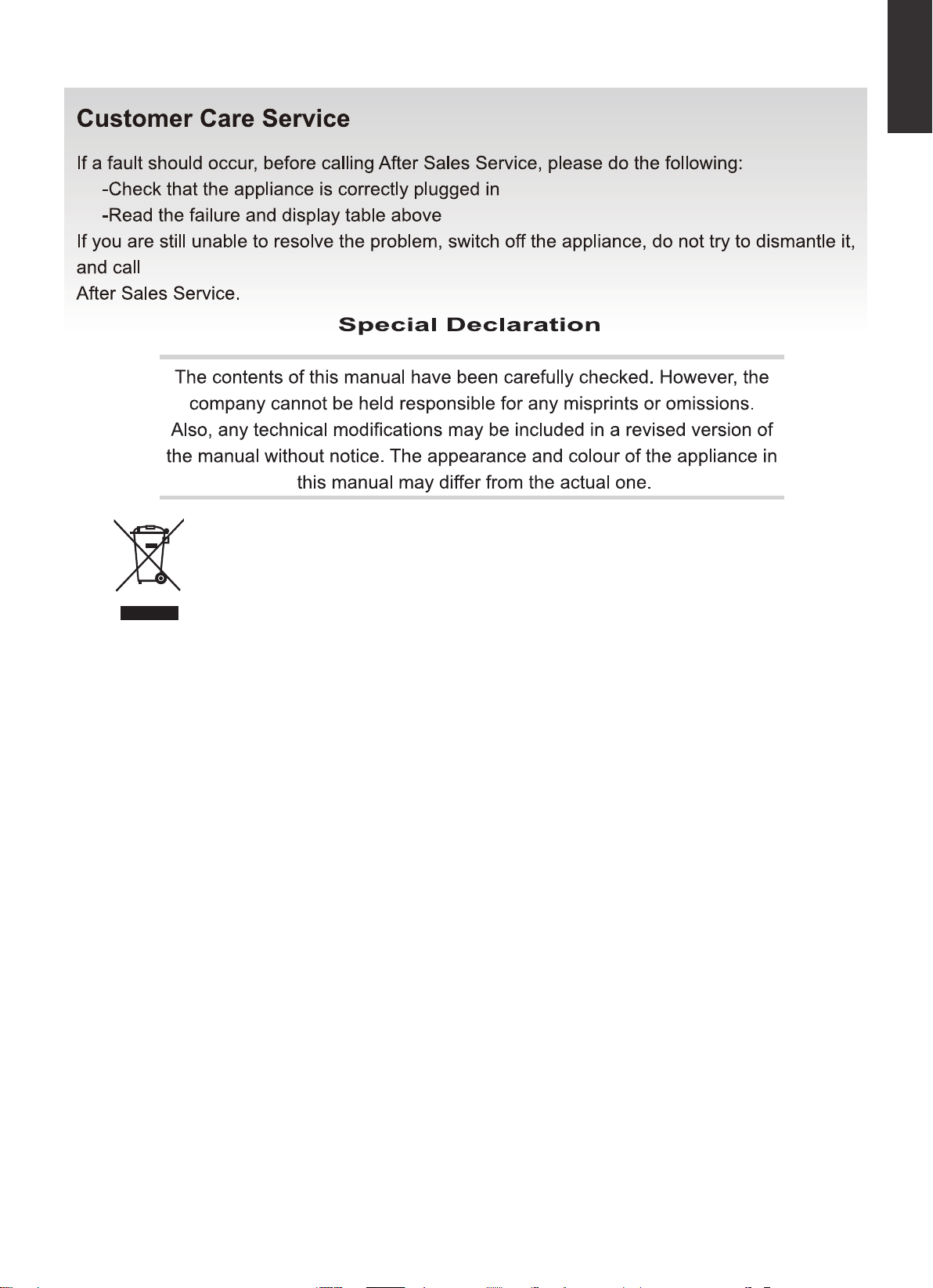

This appliance is labelled in accordance with European Directive 2012/19/EU regarding electric
and electronic appliances (WEEE). The WEEE contain both polluting substances (that can have a
negative effect on the environment) and base elements (that can be reused). It is important that
the WEEE undergo specific treatements to correctly remove and dispose of the pollutants and
recover all the materials. Individuals can play an important role in ensuring that the WEEE do not
become an environmental problem; it is essential to follow a few basic rules;

- The WEEE should not be treated as domestic waste;

- The WEEE should be taken to dedicated collection areas managed by the town council or a
registered company.
In many countries, domestic collections may be available for large WEEEs. When you buy a new
appliance, the old one can be returned to the vendor who must accept it free of charge as one-off,
as long as the appliance is of an equivalent type and has the same functions as the purchased
appliance.

ENGLISH

EN-19

Product Informaon for Domesc Electric Hobs Compliant to Commission Regulaon (EU) No 66/2014

Model idencaon

Type of hob:

Number of cooking zones and/or

areas

Heang technology (inducon

cooking zones and cooking areas,

radiant cooking zones, solid plates)

zones 4
areas

Inducon cooking zones X

Inducon cooking cooking areas
radiant cooking zones
solid plates

For circular cooking zones or areas: diameter of useful surface area per

electric heated cooking zone, rounded to the nearest 5mm

For non-circular cooking zones or areas: length and width of useful

surface area per electric heated cooking zone or area, rounded to the

nearest 5mm

Energy consumpon for cooking zone or area calculate

d per kg

Energy consumpon for the hob calculated per kg

Posion Symbol Value Unit

HAISJ64MC

Electric Hob

Rear le Ø 18,0 cm
Rear central Ø cm
Rear right Ø 18,0 cm
Central le Ø cm
Central central Ø cm
Central right Ø cm
Front le Ø 18,0 cm
Front central Ø cm
Front right Ø 18,0 cm

Rear le

Rear central

Rear right

Central le

Central central

Central right

Front le

Front central

Front right

Rear le
Rear central
Rear right
Central le
Central central
Central right
Front le
Front central
Front right

EC

electric cooking

EC

electric cooking

electric cooking

EC

electric cooking

EC
EC

electric cooking

electric cooking

EC
EC

electric cooking

electric cooking

EC

electric cooking

EC

EC

electric hob

L

W

L

W

L

W

L

W

L

W

L

W

L

W

L

W

L

W

186,2 Wh/kg

202,8 Wh/kg

182,4 Wh/kg

185,0 Wh/kg

189,1 Wh/kg

cm

cm

cm

cm

cm

cm

cm

cm

cm

Wh/kg

Wh/kg
Wh/kg
Wh/kg

Wh/kg

Standard applied : EN 60350-2 Household electric cooking appliances - Part 2: Hobs - Methods for measuring performance

Suggesons for Energy Saving:

• To obtain the best eciency of your hob, please place the pan in the centre of the cooking zone

• Using a lid will reduce cooking mes and save energy by retaining the heat

• Minimise the amount of liquid or fat to reduce cooking me

• Start cooking on a high seng and reduce the seng when the food has heated through

• Use pans whose diameter is as large as the graphic of the z

one selected

These informaon are to be considered as part of the appliance user manual

EN-20

ITALIANO

Con la presente, Candy
alla direttiva 2014/53/UE e ai relativi requisiti di legge (per il mercato UKCA). Il testo
completo della dichiarazione di conformità è disponibile al seguente indirizzo internet:
www.c

andy-group.com

Hoover Group Srl dichiara che l'apparecchiatura radio è conforme

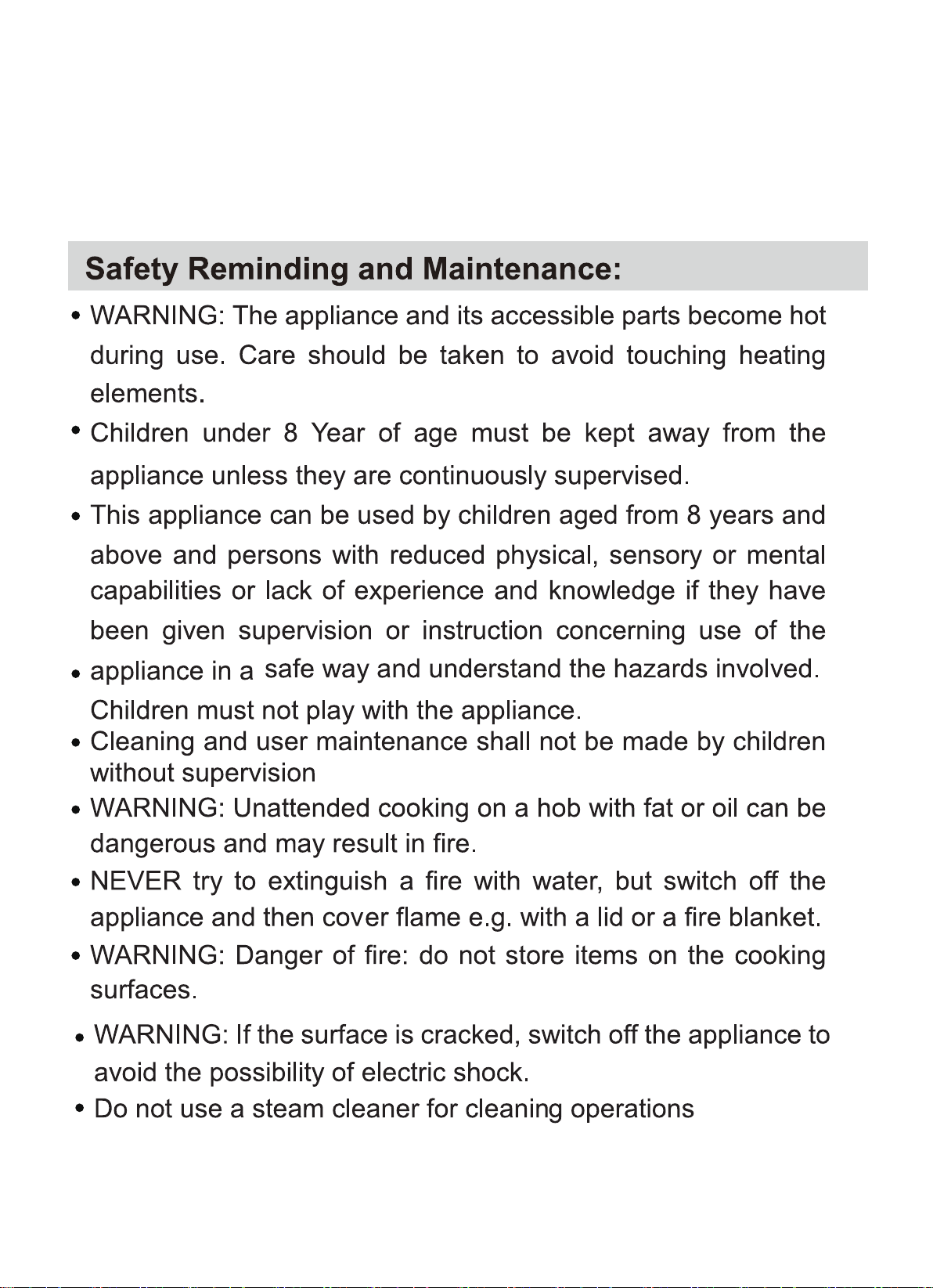

Avvertenze di sicurezza e manutenzione

• AVVERTENZA: L'elettrodomestico e le sue parti accessibili
diventano calde durante l’uso. Prestare attenzione ad evitare
qualsiasi contatto con le resistenze di riscaldamento.

• Mantenere lontani dall'elettrodomestico i bambini di età inferiore
agli 8 anni, a meno che non siano continuamente supervisionati.

• Questo elettrodomestico può essere utilizzato da bambini di età
superiore a 8 anni e da persone con ridotte capacità fisiche,
sensoriali o mentali, oppure prive di esperienza e conoscenza, se
supervisionati o istruiti riguardo all’uso

• dell’elettrodomestico in sicurezza e se ne comprendono i rischi
connessi.
I bambini non devono giocare con l’elettrodomestico.

• La pulizia e la manutenzione da parte dell'utente non possono
essere effettuate da bambini senza supervisione

• AVVERTENZA: La cottura senza sorveglianza su un piano di
cottura in presenza di grasso o olio nella pentola può essere
pericolosa, con rischio di incendi.

• NON cercare MAI di spegnere un incendio con acqua, bensì
spegnere l’elettrodomestico e coprire la fiamma con un coperchio o
una coperta antifiamma.

• AVVERTENZA: Pericolo di incendio: non appoggiare nulla sulle
superfici di cottura.

• AVVERTENZA: se la superficie è crepata, spegnere
l'elettrodomestico per evitare la possibilità di elettrocuzioni.

• Non utilizzare un getto di vapore per pulire l’elettrodomestico

IT-2

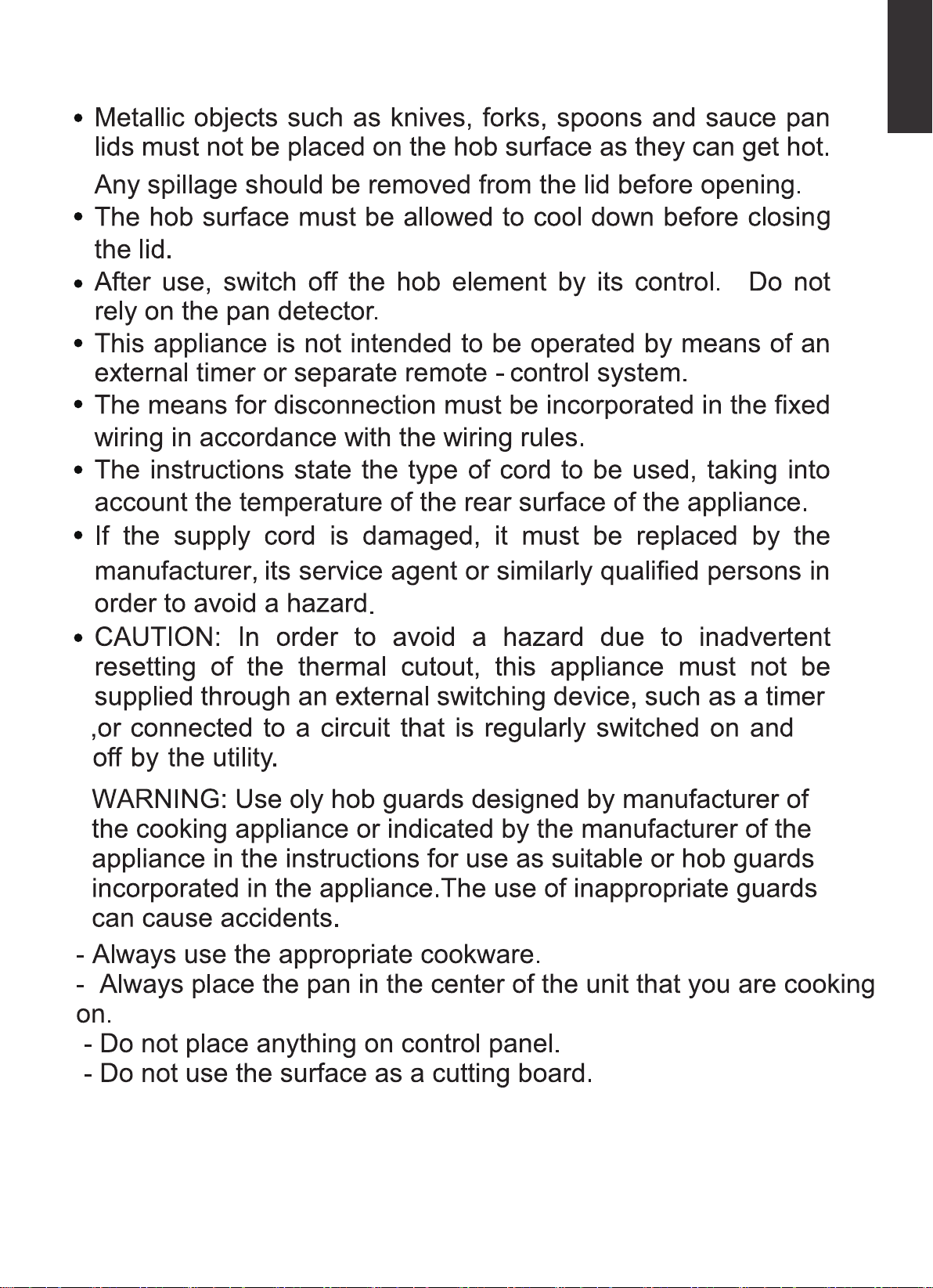

• Oggetti metallici come coltelli, forchette, cucchiai o coperchi non
devono essere posti sulla superficie del piano di cottura perché
possono surriscaldarsi.

• Qualsiasi fuoriuscita deve essere rimossa dal coperchio prima
dell'apertura.

• Prima di chiudere il coperchio lasciare raffreddare la superficie del
piano di cottura.

• Dopo l'uso, spegnere la resistenza di riscaldamento del piano
cottura con il relativo comando. Mai fare affidamento sul rivelatore
presenza pentole.

• Questo elettrodomestico non è concepito per funzionare con
temporizzatori esterni o con sistemi di comando a distanza
separati.

• Il dispositivo di scollegamento deve essere incluso nel cablaggio
fisso, in accordo con le normative relative al cablaggio.

• Le istruzioni riportano il tipo di cavo da utilizzare, tenendo in
considerazione la temperatura della superficie posteriore
dell'elettrodomestico.

• Se il cavo di alimentazione dell’elettrodomestico dovesse essere
danneggiato, farlo sostituire dal servizio tecnico del produttore o da
un tecnico qualificato, per evitare rischi.

• ATTENZIONE: Per evitare rischi causati da un involontario
azzeramento dell'interruttore automatico, l'elettrodomestico non
deve essere alimentato da un dispositivo di commutazione
esterno, come ad esempio un timer, oppure essere collegato a un
circuito che viene regolarmente acceso e spento
dall’elettrodomestico.

• AVVERTENZA: utilizzare unicamente protezioni per piani di cottura
progettate dal produttore della cucina o indicate dal produttore
dell'elettrodomestico nelle istruzioni d'uso come adatte, o ancora
protezioni incorporate nell'elettrodomestico. L'utilizzo di protezioni
non adatte può provocare incidenti.

• Utilizzare sempre i recipienti di cottura adatti.

• Mettere sempre la pentola al centro del gruppo sul quale si sta

effettuando la cottura.

• Non appoggiare nulla sul pannello di comando.

IT-3

• Non utilizzare mai il piano di cottura come tagliere. Il dispositivo di
scollegamento deve essere incluso nel cablaggio fisso, in accordo
con le normative relative al cablaggio.

• Le istruzioni riportano il tipo di cavo da utilizzare, tenendo in
considerazione la temperatura della superficie posteriore
dell'elettrodomestico.

• Prima di chiudere il coperchio lasciare raffreddare la superficie del
piano di cottura.

• ATTENZIONE: il processo di cottura deve essere supervisionato.
Un processo di cottura breve deve essere supervisionato di
continuo

Gentile cliente,

Grazie per aver acquistato il piano cottura a induzione Haier. Ci auguriamo che possa
funzionare correttamente per molti anni.

Legga attentamente questo manuale di istruzioni prima dell’uso e lo conservi con cura in un
luogo sicuro per poterlo consultare in futuro in caso di necessità.

ITALIANO

Introduzione al prodotto

Il piano cottura ad induzione è adatto a tutti i tipi di cottura, con le sue zone di cottura
elettromagnetiche, i suoi controlli microcomputerizzati e le sue multifunzioni, che lo rendono la
scelta ideale per la famiglia di oggi.

Prodotto con materiali appositamente importati, il piano cottura ad induzione Haier è estremamente
facile da usare, durevole e sicuro.

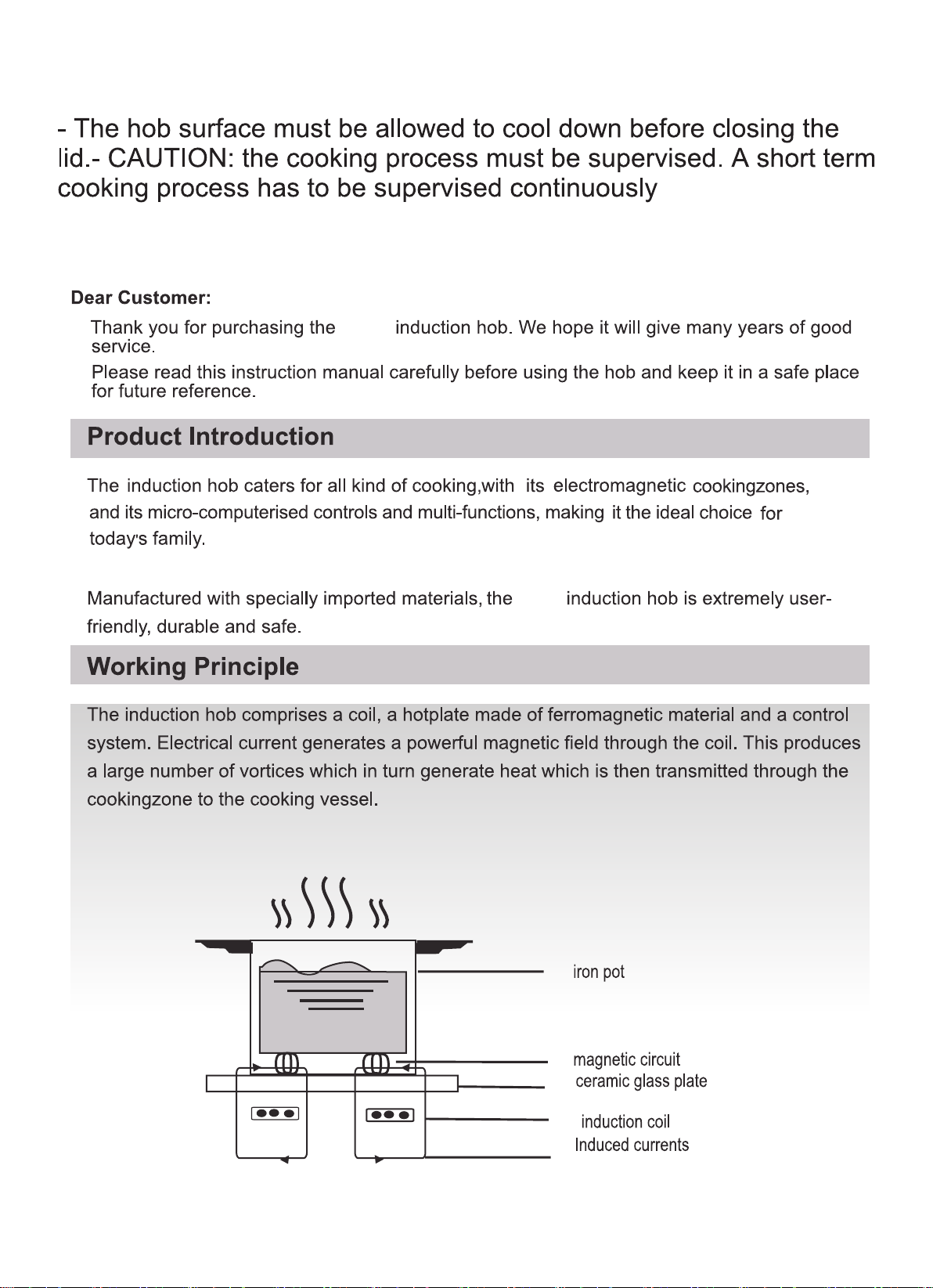

Principio di funzionamento

Il piano di cottura a induzione è costituito da una bobina, una piastra riscaldante in
materiale ferromagnetico e un sistema di controllo. La corrente elettrica genera un
potente campo magnetico attraverso la bobina. Ciò produce un gran numero di vortici
che a loro volta generano calore che viene poi trasmesso attraverso la zona di cottura al
recipiente di cottura.

Pentola di ferro

circuito magnetico
piastra di vetroceramica
bobina ad induzione

correnti indotte

IT-4

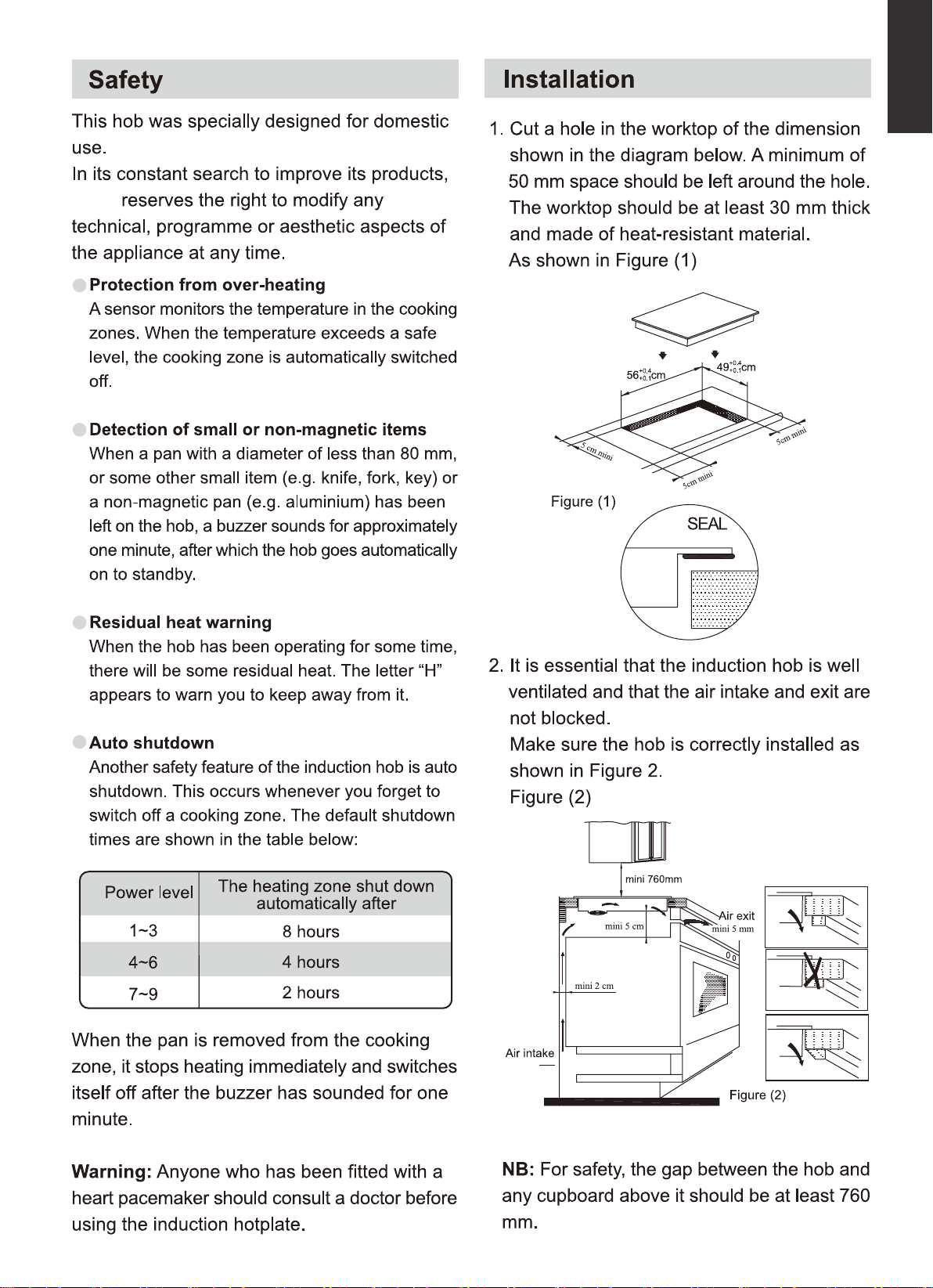

Sicurezza

Questo piano di cottura è stato progettato
specificamente per uso domestico.
Nella sua costante ricerca di miglioramento dei
propri prodotti, Haier si riserva il diritto di
modificare in qualsiasi momento qualsiasi
aspetto tecnico, del programma o estetico
dell'elettrodomestico.

Protezione dal surriscaldamento

Un sensore tiene sotto controllo la
temperatura nelle zone di cottura. Quando
la temperatura supera un livello di
sicurezza, la zona di cottura si spegne
automaticamente.

Rilevamento di oggetti piccoli o non

magnetici

Quando una pentola di diametro inferiore a
80 mm, o un altro oggetto di piccole
dimensioni (ad esempio coltello, forchetta,
chiave) o una pentola non magnetica (ad
esempio alluminio) è stato lasciato sul
piano di cottura, si attiva un cicalino per
circa un minuto, dopodiché il piano di
cottura si mette automaticamente in
standby.

Segnalazione di calore residuo

Quando il piano di cottura è stato utilizzato
per un certo periodo di tempo, rimane un
dato calore residuo. La lettera “H” viene
visualizzata per avvertirvi di rimanere a
distanza.
Quando la padella viene tolta dalla zona di
cottura il riscaldamento si interrompe
immediatamente e il piano si spegne dopo
che il cicalino ha suonato per un minuto.

Spegnimento automatico

Un'altra caratteristica di sicurezza del
piano a induzione è lo spegnimento
automatico. Ciò si verifica quando si
dimentica di spegnere una zona di cottura.
I tempi di spegnimento predefiniti sono
riportati nella tabella seguente:

sonoro di un minuto.

Avvertenza: I portatori di pacemaker cardiaco
devono consultare un medico prima di usare il
piano di cottura a induzione.

Installazione

1. Praticare un foro nel piano di lavoro della
dimensione indicata nello schema seguente.
Attorno al foro deve essere lasciato uno
spazio minimo di 50 mm. Il piano di lavoro
deve avere uno spessore di almeno 30 mm
ed essere realizzato in materiale resistente
al calore.
Come mostrato in Figura (1)

GUARNIZIONE

Figura (1)

2. È essenziale che il piano cottura a induzione
sia ben ventilato e che la presa e l'uscita
dell'aria non siano ostruite.
Assicurarsi che il piano sia installato
correttamente come mostrato in Figura 2.

min. 760 mm

min. 5 cm

Uscita aria
min. 5 mm

Livello di

potenza

1~3 8 ore

4~6 4 ore

7~9 2 ore

La zona di riscaldamento si spegne

automaticamente dopo

Quando la pentola viene rimossa dal piano
cottura, il riscaldamento viene interrotto
immediatamente e si spegne dopo un segnale

min. 2 cm

Entrata aria

Figura (2)

IT-5

N.B.: Tra il piano di cottura e l'eventuale
elemento superiore deve essere prevista una
distanza di sicurezza pari ad almeno 760 mm.

3. Fissare il piano cottura al piano di lavoro
utilizzando le quattro staffe presenti sulla
base. La posizione delle staffe può essere
regolata in base allo spessore del piano.

taffa

s

vvertenze:

A

(1) Il piano di cottura ad induzione deve

essere installato da una persona
adeguatamente qualificata. Abbiamo i
nostri installatori qualificati. Non tentare
mai di riparare l’elettrodomestico da soli.

(2) Il piano di cottura ad induzione non deve

essere installato sopra frigoriferi,
congelatori, lavastoviglie o asciugatrici.

(3) Il piano di cottura ad induzione deve

essere installato in modo che sia
possibile un irraggiamento ottimale del
calore.

(4) La parete e la zona sopra il piano di

cottura devono essere in grado di
resistere al calore.

(5) Per evitare danni, lo strato intermedio e

l'adesivo devono essere resistenti al
calore.

4- Collegamento all'alimentazione elettrica
La presa deve essere collegata in conformità
con la relativa norma, ad un interruttore
automatico unipolare. Il metodo di
collegamento è mostrato in Figura 3.
Se il cavo è danneggiato o richiede una
sostituzione, tale attività deve essere svolta da
un tecnico post-vendita utilizzando gli attrezzi
appositi, per evitare qualsiasi tipo di incidente.

ensione Collegamento filo

T

~

380

- 415 V 3N

ro Marrone

Ne

u Giallo/verde

Bl

Se l'elettrodomestico viene collegato
direttamente alla rete elettrica, è necessario
installare un interruttore automatico omnipolare
con una distanza minima di 3 mm tra i contatti.
L'installatore deve accertarsi che il
collegamento elettrico sia corretto e che sia
conforme alle normative di sicurezza.
Il cavo non deve essere piegato o schiacciato.
Il cavo deve essere controllato con regolarità e
sostituito unicamente da un tecnico
appositamente qualificato.

chema del piano cottura a

S

nduzione

i

5

2

1

6

1

. Zona max. 1500/2000 W

2

. Zona max. 1500/2000 W

3

4

3. Zona max. 1500/2000 W

4. Zona max. 1500/2000 W

5. Piatto in vetro

6. Pannello comandi

chema del pannello di controllo

S

1

2

3

1. T

asti di comando della zona da scaldare

4

5

2. Controllo della funzione “Cook with me"

3. Comando timer

4. Blocco comandi

5. Tasto ON/OFF

TALIANO

I

220

– 240 V

~

ero e marrone

N

igura (3)

F

u Giallo/verde

Bl

T-6

I

Funzionamento del prodotto

Tasti a sfioro

• I comandi rispondono allo sfioramento, quindi non è necessario premerli.

• Utilizzare il polpastrello del dito e non la punta.

• Ogni volta che viene registrato il contatto, viene emesso un bip.

• Accertarsi che i comandi siano sempre puliti, asciutti e privi di oggetti (ad esempio utensili o

asciugapiatti) appoggiati su di essi.
Anche un leggero strato di acqua può rendere difficoltoso l'utilizzo dei comandi.

• Utilizzare solamente recipienti di cottura adatti per la cottura ad
induzione.
Verificare che sia presente il simbolo di induzione sull'imballaggio
o sul fondo della pentola

• È possibile verificare se il recipiente di cottura è adatto effettuando una
prova magnetica.

Avvicinare un magnete al fondo della pentola. Se questa viene attratta, è
adatta per la cottura ad induzione.

• Se non disponete di un magnete:

1. Mettete un certo quantitativo di acqua nella pentola che volete
controllare.

2. Se non lampeggia sul display e l'acqua si sta riscaldando, la
pentola si può usare.

• Non si possono utilizzare recipienti di cottura realizzati con i seguenti
materiali: acciaio inossidabile puro, alluminio o rame senza base
magnetica, vetro, legno, porcellana, ceramica e terracotta.

Non utilizzare recipienti di cottura con fondo ruvido o base curva.

Accertarsi che la base della pentola sia liscia, si appoggi uniformemente sul vetro ed abbia le
stesse dimensioni della zona di cottura. Utilizzare pentole con diametro corrispondente al grafico
della zona selezionata. Con una pentola leggermente più grande l'energia viene utilizzata alla
massima efficienza. Se si utilizza invece una pentola più piccola l'efficienza potrebbe essere
inferiore a quanto previsto. Una pentola di dimensioni inferiori a 140 mm potrebbe non essere
rilevata dal piano di cottura. Centrare sempre la padella sulla zona di cottura.

IT-7

Togliere sempre le pentole dal piano di cottura ad induzione sollevandole - non farle strisciare, in
quanto si rischia di graffiare il vetro

Modo d’uso

Per iniziare la cottura

Toccare il tasto ON/OFF per tre secondi. Dopo l'accensione,
l'avvisatore acustico si attiva una volta, tutti i display
visualizzano "-" o "--, ad indicare che il piano di cottura ad
induzione è in modalità standby.

Collocare una pentola apposita sulla zona di cottura che si
vuole utilizzare.

• Accertarsi che il fondo della pentola e la superficie della

zona di cottura siano pulite e asciutte.

ITALIANO

Toccando il tasto a scorrimento della zona di riscaldamento,
un indicatore accanto al tasto lampeggerà.

Selezionare una impostazione di riscaldamento toccando il
comando del cursore

• Se entro 1 minuto non si sceglie un'impostazione di

Accensione

riscaldamento il piano di cottura ad induzione si spegnerà
automaticamente. In questo caso sarà necessario ripartire
dalla fase 1.

• L'impostazione di riscaldamento si può modificare in

Spegnimento

qualsiasi momento durante la cottura.

Se sul display compare il simbolo lampeggiante alternato all'impostazione di
riscaldamento

Questo significa quanto segue:

• la pentola è stata collocata nella zona di cottura sbagliata, oppure

• la pentola che state utilizzando non è adatta per cottura a induzione, oppure

• la pentola è troppo piccola o non è centrata correttamente sulla zona di cottura.

Il piano non si riscalda se sulla zona di cottura non è stata collocata una pentola adatta.
Il display si spegnerà automaticamente dopo 1 minuti se non viene posizionata una pentola
idonea.

IT-8

Per terminare la cottura

Toccare il comando di selezione della zona di
riscaldamento che si intende spegnere.

Spegnere la zona di cottura toccando il cursore verso "0".
Accertarsi che il display visualizzi “0”.

Spegnere l'intero piano di cottura toccando il tasto
ON/OFF.

Prestare attenzione alle superfici calde

Verrà visualizzata una H per indicare quale zona di
cottura è calda e non può essere toccata. Scomparirà
quando la superficie si è raffreddata fino ad una
temperatura adeguata. Può essere utilizzato anche
come funzione di risparmio energetico se si desidera
riscaldare ulteriori pentole, usando la piastra calda che
è ancora surriscaldata.

Utilizzo della funzione boost

Attivazione della funzione boost

Toccare il comando del cursore della zona da scaldare

Toccare il cursore verso "B". Accertarsi che il display
visualizzi "b".

Cancellazione della funzione boost

Toccare il comando del cursore della zona di
riscaldamento nella quale si vuole eliminare la funzione
boost.

Spegnere la zona di cottura toccando il cursore verso "0".
Accertarsi che il display visualizzi “0”.

• La funzione può operare in qualsiasi zona di cottura.

• La zona di cottura ritorna all'impostazione originale dopo 5 minuti.

• Se l'impostazione di calore originale è pari a 0, ritorna a 9 dopo 5 minuti.

IT-9

Blocco dei comandi

Per entrare in modalità pausa

Per uscire dalla modalità pausa

• I comandi si possono bloccare per evitare un uso involontario (ad esempio accensione
involontaria delle zone di cottura da parte di bambini).

• Quando i comandi sono bloccati, sono tutti disabilitati tranne il tasto ON/OFF.

Per bloccare i comandi

ITALIANO

Toccare e tenere premuto il comando

L'indicatore del timer mostra "Lo" (basso)

di blocco per un po'.

Per sbloccare i comandi

Toccare e tenere premuto il comando di blocco per un po'.
Quando il piano di cottura è in modalità blocco, tutti i comandi sono disabilitati ad
esclusione di quello ON/OFF ; si può sempre spegnere il piano di cottura a induzione
con il comando ON/OFF in caso di emergenza, ma prima si dovrà sbloccarlo nel

successivo funzionamento.

Modalità Pausa

• È possibile interrompere il riscaldamento invece di spegnere il piano di cottura.

• Quando si entra in modalità Pausa, tutti i comandi escluso quello ON/OFF sono disabilitati.

Toccare brevemente il tempo sul timer " " " e il timer "

Tutti gli indicatori mostreranno " 11"

allo stesso tempo.

Toccare brevemente il timer " " e il timer " " contemporaneamente.

Quando il piano di cottura è in modalità pausa, tutti i comandi sono disabilitati ad
esclusione di quello ON/OFF , si può sempre spegnere il piano di cottura a induzione
con il comando ON/OFF in caso di emergenza. Il piano di cottura si spegnerà dopo 10

minuti se non si esce dalla modalità pausa.

Funzione gestione potenza

• È possibile impostare un livello massimo di assorbimento per il piano di cottura a induzione
scegliendo varie gamme di potenza.

• I piani di cottura a induzione possono limitarsi automaticamente per lavorare ad un livello di
potenza inferiore, in modo da evitare i rischi di sovraccarico.

Come entrare nella Funzione Gestione Potenza

Accendere il piano cottura, quindi premere
contemporaneamente il blocco tasti e " "

timer.

L'indicatore del timer mostra "P5", che
corrisponde al livello di potenza 5. La modalità
predefinita è su potenza massima del piano di
cottura.

IT-10

Per passare ad un altro livello

premere +/- del timer

oppure

Conferma e Uscita dalla Funzione di Gestione Potenza

Premere contemporaneamente il blocco
comandi e il timer " " per confermare.

Comando timer

Ci sono 5 livelli di potenza, da "P1" a "P5".
L'indicatore del timer visualizza uno di questi.

"P1": la potenza massima è pari a 2,5 kW.
"P2": la potenza massima è pari a 3,5 kW.
"P3": la potenza massima è pari a 4,5 kW.
"P4": la potenza massima è pari a 5,5 kW.
"P5": la potenza massima è la potenza

massima del piano cottura.

A questo punto il piano di cottura si spegne.

Il timer si può utilizzare in due modi diversi:

• Si può utilizzare come contaminuti. In questo caso, il timer non spegne alcuna zona di cottura
quando il tempo impostato è attivo.

• È possibile impostarlo per spegnere una o due zone di cottura allo scadere del tempo impostato.
Il tempo massimo del timer è 99 minuti.

A) Utilizzo del timer come contaminuti

Se non viene selezionata nessuna zona di cottura

Accertarsi che il piano di cottura sia acceso.
Nota: si può utilizzare il contaminuti anche se non è stata
selezionata alcuna zona di cottura.

Toccare "+" sui comandi del timer. L'indicatore del
contaminuti inizia a lampeggiare e il timer del display
visualizza "10".

Impostare il tempo toccando i tasti "-" o "+" del timer
Consiglio: Toccare il tasto "-" o "+" del timer
una volta per diminuire o aumentare di 1 minuto.
Tenere premuto il tasto "-" o "+" del timer, il tempo
diminuisce o aumenta di 10 minuti.

Dopo aver impostato il tempo il conteggio inizierà
immediatamente. Il display visualizza il tempo restante e
l'indicatore del timer lampeggia per 5 secondi.

IT-11

L'avvisatore acustico si attiva per 30 secondi e l'indicatore
del timer visualizza "- -" al termine del tempo impostato.

b) Impostazione del timer per spegnere una o più zone di cottura

Impostare una zona

Toccare il comando del cursore della zona da scaldare

Impostare il tempo toccando i tasti "-” o "+" del timer.
Consiglio: Toccare il tasto "-" o "+" del timer
una volta il valore diminuirà o aumenterà di 1 minuto.
Tenere premuto il tasto "-" o "+" del timer
il tempo diminuisce o aumenta di 10 minuti.

Dopo aver impostato il tempo il conteggio inizierà
immediatamente. Il display visualizza il tempo restante e
l'indicatore del timer lampeggia per 5 secondi.
NOTA: Il puntino rosso a fianco dell'indicatore del livello di
potenza si accende ad indicare che la zona è stata
selezionata.

ITALIANO

Allo scadere del periodo di tempo impostato nel timer, la
zona di cottura corrispondente si spegnerà
automaticamente.

Le altre zone di cottura continueranno a funzionare se erano state accese in
precedenza.

per impostare più zone:

Le operazioni per impostare più zone sono simili a quelle per impostare una zona sola;
Quando si imposta l'ora per diverse zone di cottura contemporaneamente, sono accesi i punti
decimali delle relative zone. Il display dei minuti visualizza il timer dei minuti. Il puntino della zona
corrispondente lampeggia.
Vedere la visualizzazione sottostante:

(impostato a 15 minuti)

(impostato a 45 minuti)

Allo scadere del periodo di tempo impostato nel timer la
zona di cottura corrispondente si spegnerà. Poi verrà
visualizzato nuovamente il timer dei minuti e il puntino della
zona corrispondente lampeggerà.

(impostato a 30 minuti)

Vedere la visualizzazione a destra:
Toccare il comando del cursore della zona di riscaldamento, il timer corrispondente verrà

mostrato nell'indicatore del timer.

IT-12

Livello di potenza

Timer di funzionamento di default (ore)

Come impostare Cook with me

c) Annullare il timer

Toccare il comando del cursore della zona di
riscaldamento per cui si vuole annullare il timer

Tenere premuto il tasto "-" del timer, il timer
scende a "00" e viene annullato.

Tempi di funzionamento di default

L'autospegnimento è una funzione di sicurezza per il piano di cottura a induzione. Si attiva
automaticamente ogni volta che si dimentica acceso il piano di cottura. I tempi di funzionamento di
default per i vari livelli di intensità di potenza sono indicati sulla tabella che segue:

1 2 3 4 5 6 7 8 9

8 8 8 4 4 4 2 2 2

Quando la pentola viene rimossa il piano di cottura a induzione smette immediatamente di
riscaldarsi e si spegne automaticamente dopo due minuti.

Le persone portatrici di pacemaker possono utilizzare questo elettrodomestico solo sotto
il controllo del proprio medico.

Funzione Cook with me

Prima di tutto, scaricare l'App hOn e installarla sul vostro dispositivo portatile. Quindi registrare il
vostro piano di cottura ad induzione seguendo le istruzioni direttamente sull'App.
Per effettuare l'accoppiamento tra piano cottura e APP utilizzare la seguente procedura:
Premere per 4 secondi il tasto "Cook with me" sul piano di cottura. Trascorsi i 4 secondi, la cifra del
TIMER inizia a lampeggiare con la dicitura PA e inizia il processo di accoppiamento. Ora seguire le
istruzioni dell'App.

Premere 4 secondi

Quando il Wi-Fi è acceso: compare un punto sul lato destro del LED
Quando il Wi-Fi è spento: Non apparirà alcun punto.

Scegliere dal menù delle ricette dell'App hOn o dal
menù dei programmi speciali. Seguire passo dopo
passo le indicazioni dell'App e al termine inviare i
parametri al piano di cottura che cucinerà per voi.

Quando il piano di cottura riceve il comando dall'App, il
piano stesso emette un segnale acustico per 2 volte e
lampeggia per un secondo per indicare che le
istruzioni sono state ricevute.

Se si desidera uscire dalla funzione "Cook with me",
cambiare il livello di potenza della zona.

IT-13

a. PARAMETRI WIRELESS

Tecnologia Wi-Fi BLE NFC

Norma IEEE 802.11b/n/g Bluetooth v4.2, BR/EDR, BLE /

ITALIANO

Banda(e) di frequenza
[MHz]

2402-2480 2402-2480 /

Potenza massima [mW] 1500 1500 /

b. INFORMAZIONI SUL PRODOTTO PER LE APPARECCHIATURE COLLEGATE IN RETE

Informazioni sui prodotti per apparecchiature collegate in rete
Consumo energetico del prodotto in standby di

rete se tutte le porte di rete cablate sono collegate

1,5 W

e tutte le porte di rete wireless sono attive:
Come attivare la porta di rete wireless: Accendere il piano di cottura
Come disattivare la porta di rete wireless: Spegnere il piano di cottura.

Selezione dei recipienti di cottura

inox smaltato

Utensili da cucina

smaltati

Ferro per friggere

con olio

Acciaio inox Padella in ferro Bollitore in ferro Bollitore in acciaio

Piastra di ferro

È possibile disporre di più recipienti di cottura diversi tra loro

1. Questo piano a induzione è in grado di identificare una varietà di recipienti di cottura, che è

possibile testare con uno dei seguenti metodi:
Appoggiare il recipiente di cottura sulla zona di cottura. Se la zona di cottura corrispondente

visualizza un livello di potenza, il recipiente è adatto. Se lampeggia "U" il contenitore non è
adatto all'uso con il piano cottura a induzione.

2. Tenere un magnete verso il recipiente. Se il magnete viene attratto dal recipiente, questo è

adatto all'uso con il piano cottura a induzione.
N.B.: Il fondo del recipiente deve contenere materiale magnetico.
Deve avere un fondo piatto con un diametro corrispondente alla tabella 1 sotto riportata.

3. Utilizzare solo recipienti di cottura ferromagnetici realizzati in acciaio smaltato, ghisa o acciaio

inossidabile, ma compatibili con la cottura a induzione

4. Utilizzare delle padelle nelle quali il diametro della zona ferromagnetica (base della padella)

rientri nelle dimensioni della tabella sottostante. (Tabella 1)

- Se si utilizzano pentole più piccole, le prestazioni potrebbero essere influenzate

- Se si utilizza una pentola con un diametro inferiore a quello indicato nella tabella 1, le
pentole potrebbero non essere rilevate

IT-14

A seconda delle dimensioni della zona, si possono utilizzare pentole con diametri diversi, come
indicato nella figura sottostante:

5. Se la parte ferromagnetica copre solo parzialmente la base della pentola, si riscalderà solo
l'area ferromagnetica, il resto della base potrebbe non riscaldarsi ad una temperatura
sufficiente per la cottura.

6. Se la zona ferromagnetica non è omogenea, ma presenta altri materiali quali ad esempio
l'alluminio, ciò può influire sul riscaldamento e sul rilevamento della padella.

Se la base della padella è simile alle figure sottostanti, la padella potrebbe non venire rilevata.

Diametro base dei recipienti di cottura a induzione

Zona di

Quanto sopra può variare a seconda delle dimensioni della pentola e del materiale con cui è
realizzata.

Pu

lizia e manutenzione

La superficie del piano ad induzione può essere facilmente pulita nel seguente modo:

Tipo di sporcizia

cottura

1 e 2 140 180
3 e 4 140 180

MinimaPP MassimaPP

Me

todo di pulizia

Ma

teriali per la pulizia

Luce

Anelli e depositi di

care

cal

ne dolce, alluminio

Car

o o plastica

fus

B.: Scollegare l'alimentazione elettrica prima di effettuare la pulizia.

N.

Immergere in acqua calda e
asciugare

Applicare l'aceto bianco sulla
zona, strofinare con un panno

bido o utilizzare un prodotto

mor

Utilizzare un raschietto speciale

a vetroceramica per

per l
rimuovere i residui (un prodotto al

IT-15

Spugna

Adesivo speciale per

roceramica

vet

ivo speciale per

Ades

roceramica

vet

Display di anomalie e controllo

Il piano di cottura ad induzione è dotato di una funzione di autodiagnosi. Con questo test il tecnico
è in grado di controllare il funzionamento di diversi componenti senza disassemblare o smontare il
piano di lavoro.

Qualcosa non funziona?

1) Il codice di guasto si verifica durante l'utilizzo del cliente, con relativa soluzione;

Codice di

guasto

Recupero automatico

E1

E2

E3

E4

E5

E6

La tensione di alimentazione è
superiore alla tensione nominale.

La tensione di alimentazione è
inferiore alla tensione nominale.

Alta temperatura del sensore della
piastra in ceramica. (1#)

Alta temperatura del sensore della
piastra in ceramica. (2#)

Alta temperatura del sensore IGBT.
(1#)

Alta temperatura del sensore IGBT.
(2#)

Problema Cosa fare

Verificare se l'alimentazione elettrica è
corretta. L'accensione dopo l'alimentazione
è normale.

Attendere che la temperatura della piastra in
ceramica ritorni normale.
Toccare il tasto "ON/OFF" per riavviare
l'elettrodomestico.

Attendere che la temperatura del sensore
IGBT ritorni normale.
Toccare il tasto "ON/OFF" per riavviare
l'elettrodomestico. Controllare se la ventola
funziona regolarmente; in caso contrario,
sostituirla.

ITALIANO

F3/F6

F4/F7

F5/F8

F9/FA

FC/FD

Nessun recupero automatico

Guasto del sensore di temperatura
della piastra in ceramica ­cortocircuito. (F3 per 1#, F6 per 2#)

Guasto del sensore di temperatura
della piastra in ceramica - circuito
aperto. (F4 per 1#, F7 per 2#)

Guasto del sensore di temperatura
della piastra in ceramica - non
valido. (F5 per 1#, F8 per 2#)

Guasto del sensore di temperatura
IGBT. (cortocircuito / circuito aperto
per 1#)

Guasto del sensore di temperatura
IGBT. (cortocircuito / circuito aperto
per 2#)

Controllare il collegamento o sostituire il
sensore di temperatura della piastra in
ceramica.

Sostituire la scheda di alimentazione.

IT-16

2) Guasto specifico e soluzione

Guasto Problema Soluzione A Soluzione B

Verificare che la spina
Mancanza di
alimentazione.

sia ben fissata alla

presa e che questa sia

funzionante.
La scheda di

alimentazione

Il LED non si accende
quando
l'elettrodomestico è
collegato.

accessoria e la scheda
del display hanno un
guasto nel
collegamento.

La scheda di
alimentazione
accessoria è
danneggiata.

Controllare il

collegamento.

Sostituire la scheda di

alimentazione

accessoria.

Alcuni tasto non
funzionano, oppure il
display a LED non è
normale.

L'indicatore del modo
di cottura si accende,
ma il riscaldamento
non si avvia.

La scheda del display
è danneggiata.

La scheda del display
è danneggiata.

Alta temperatura del
piano di cottura.

C'è qualcosa che non
funziona nella ventola.

La scheda di
alimentazione è
danneggiata.

Sostituire la scheda del

display.

Sostituire la scheda del

display.

La temperatura

ambiente può essere

troppo alta. La presa

d'aria o la ventilazione

d'aria possono essere

bloccate.

Controllare se la

ventola funziona

correttamente;

In caso contrario,

sostituire la ventola.

Sostituire la scheda di

alimentazione.

Il riscaldamento si
arresta
improvvisamente
durante il
funzionamento e sul
display lampeggia "u".

Il tipo di pentola è
sbagliato.

Il diametro del
recipiente è troppo
piccolo.

Il fornello si è
surriscaldato

Utilizzare il recipiente

appropriato (fare

riferimento al manuale

di istruzioni).

L'elettrodomestico è

surriscaldato.

Attendere che la

temperatura ritorni

normale.

Premere il tasto

"ON/OFF" per riavviare

l'elettrodomestico.

IT-17

Il circuito di rilevamento
delle pentole è
danneggiato, sostituire
la scheda di
alimentazione.

Guasto Problema Soluzione A Soluzione B

La scheda di

Le zone di
riscaldamento dello
stesso lato (come la
prima e la seconda
zona) mostrerebbero
una "u".

alimentazione e la
scheda del display
hanno un guasto nel
collegamento;

La scheda del display
della parte di
comunicazione è
danneggiata.

Controllare il

collegamento.

Sostituire la scheda del

display.

ITALIANO

Il motore della ventola
ha un suono strano.

La scheda principale è
danneggiata.

Il motore della ventola
è danneggiato.

Sostituire la scheda di

alimentazione.

Sostituire la ventola.

Le considerazioni di cui sopra derivano dalla valutazione e dal controllo dei guasti comuni.
Non smontare da soli l'elettrodomestico per evitare rischi e danni al piano di cottura ad induzione.

Servizio Clienti

Se dovesse verificarsi un guasto, prima di chiamare il servizio di assistenza, procedere come
segue:

- Verificare il corretto collegamento dell’elettrodomestico

- Leggere la tabella dei guasti e del display sopra
Se non siete ancora in grado di risolvere il problema, spegnere l'apparecchio, non cercare di
smantellarlo e chiamare il servizio di assistenza.

Dichiarazione speciale

Il contenuto di questo manuale è stato attentamente controllato. Tuttavia,

l'azienda non può essere ritenuta responsabile per eventuali errori di stampa o

omissioni.

Inoltre, qualsiasi modifica tecnica può essere inclusa in una versione riveduta

del manuale senza preavviso. L'aspetto e il colore dell'elettrodomestico

possono differire da quelli indicati nel presente manuale.

Questo elettrodomestico dispone di contrassegno ai sensi della Direttiva Europea
2012/19/CE in materia di apparecchi elettrici ed elettronici (RAEE). I RAEE
contengono sia sostanze inquinanti (che possono avere un effetto negativo
sull'ambiente) sia elementi base (che possono essere riutilizzati). È importante che i
RAEE siano sottoposti a trattamenti specifici in modo da togliere e smaltire in modo
corretto gli inquinanti e recuperare tutti i materiali. Spetta ai singoli individui garantire
che i RAEE non diventino un problema a livello ambientale. Esistono alcune regole
specifiche da rispettare;

- i RAEE non devono essere trattati come rifiuti domestici;

- i RAEE devono essere portati nelle aree di smaltimento specifiche, gestite dai
comuni o da società autorizzate.

In molti stati, nel caso di RAEE di grandi dimensioni sono disponibili servizi di
prelievo a domicilio. Nel caso di acquisto di un nuovo elettrodomestico, quello
vecchio può essere restituito al venditore che lo deve accettare gratuitamente in
un'unica soluzione, a condizione che l'elettrodomestico sia di tipo simile ed abbia le
stesse funzioni di quello acquistato.

IT-18

Informazione prodotto per piani di cottura elettrici domestici conformi al Regolamento della Commissione (UE) nº 66/2014

g

g

g

g

g

g

g

Identificativo del modello

Tipologia di piano cottura:

Numero di zone e/o aree di

cottura

Tecnologia di riscaldamento

(zone di cottura e aree di

cottura a induzione, zone di

cottura radianti, piastre

metalliche)

Per le zone o le aree di cottura circolari: diametro della superficie
utile per ciascuna zona di cottura elettrica, arrotondata ai 5 mm
più vicini

Per le zone o le aree di cottura non circolari: lunghezza e

larghezza della superficie utile per ciascuna zona di cottura

elettrica, arrotondata ai 5 mm più vicini

Consumo energetico per zona o area di cottura calcolato al kg

Consumo energetico del piano cottura calcolato per kg

zone
aree

Zone di cottura a induzione

Aree di cottura a induzione

zone di cottura radianti
piastre metalliche

Posizione

Posteriore
sinistra
Posteriore
centrale
Posteriore
destra
Centrale
sinistra
Centrale
centrale
Centrale
destra

Anteriore
sinistra

Anteriore
centrale
Anteriore
destra

Posteriore
sinistra

Posteriore
centrale

Posteriore
destra

Centrale
sinistra

Centrale
centrale

Centrale
destra

Anteriore
sinistra

Anteriore
centrale

Anteriore
destra

Posteriore
sinistra
Posteriore
centrale
Posteriore
destra
Centrale
sinistra
Centrale
centrale
Centrale
destra

Anteriore
sinistra

Anteriore
centrale
Anteriore
destra

Simbolo Valore

HAISJ64MC

Piano cottura elettrico

4

X

Ø 18,0 cm

Ø

Ø 18,0 cm

Ø

Ø

Ø

Ø 18,0 cm

Ø

Ø 18,0 cm

L

W

L

W

L

W

L

W

L

W

L

W

L

W

L

W

L

W

EC

electric cooking

electric cooking

EC

electric cooking

EC

ECelectric cooking

ECelectric cooking

EC

electric cooking

ECelectric cooking

ECelectric cooking

ECelectric cooking

electric hob

EC

186,2

202,8

182,4

185,0

189,1

Unità di

misura

cm

cm

cm

cm

cm

cm

cm

cm

cm

cm

cm

cm

cm

cm

Peso/k

Peso/k

Peso/k

Peso/k

Peso/k

g

Peso/k

Peso/k

g

Peso/k

Peso/k

Peso/k

g

Norma applicata: EN 60350-2 Apparecchi di cottura elettrici per uso domestico - Parte 2: Piani cottura - Metodi di misurazione delle prestazioni

Consigli per il risparmio energetico:

Per ottenere la massima efficienza dal piano cottura, posizionare la pentola al centro della zona cottura.

•

•

L'utilizzo di un coperchio riduce i tempi di cottura e risparmia energia trattenendo il calore.

Ridurre al minimo la quantità di liquidi o grassi per ridurre i tempi di cottura.

•

•

Iniziare la cottura con temperatura elevata, quindi ridurla quando il cibo si è riscaldato.

Utilizzare pentole con diametro corrispondente al grafico della zona selezionata.

•

Queste informazioni sono da considerarsi parte integrante del libretto di uso e manutenzione dell'elettrodomestico.

IT-19

Niniejszym Candy Hoover Group Srl oś
dyrektywą 2014/53/UE oraz z odpowiednimi wymaganiami ustawowymi (dla rynku
UKCA). Pełny tekst deklaracji zgodności jest dostępny pod następującym adresem
internetowym: www.candy-group.com

wiadcza, że urządzenie radiowe jest zgodne z

Przypomnienie o bezpieczeństwie i konserwacja

• OSTRZEŻENIE: Podczas użytkowania urządzenie i dostępne
części nagrzewają się do wysokiej temperatury. Należy zachować
ostrożność aby uniknąć dotykania elementów grzejnych.

• Dzieci poniżej 8 roku życia powinny zachować bezpieczną
odległość od urządzenia, chyba że znajdują się pod stałym
nadzorem.

• Urządzenie to może być obsługiwane przez dzieci powyżej 8 roku
życia oraz osoby o ograniczonej zdolności fizycznej, czuciowej lub

POLSKI

psychicznej bądź nieposiadające doświadczenia i wiedzy, jeśli są
one pod nadzorem lub poinstruowano je

• w zakresie bezpiecznej obsługi urządzenia i zrozumiały one
potencjalne zagrożenia.
Nie należy zezwalać dzieciom na zabawę z urządzeniem.

• Dzieci bez nadzoru nie mogą czyścić ani przeprowadzać
konserwacji

• OSTRZEŻENIE: gotowanie na płycie przy użyciu tłuszczu lub oleju
może stanowić zagrożenie i spowodować pożar.

• NIGDY nie należy próbować gasić pożaru wodą. Należy wyłączyć
urządzenie, a następnie zakryć płomień, na przykład pokrywką lub
kocem gaśniczym.

• OSTRZEŻENIE: Niebezpieczeństwo pożaru: nie należy
przechowywać przedmiotów na polach grzejnych.

• OSTRZEŻENIE: W przypadku pęknięcia pola należy wyłączyć
urządzenie, aby uniknąć porażenia prądem elektrycznym.

• Do czyszczenia nie używać myjki parowej.

PL-2

• Zabrania się umieszczania na powierzchni płyty metalowych
przedmiotów, takich jak noże, widelce, łyżki i pokrywki rondli,
ponieważ mogą one się nagrzewać.

• Przed otwarciem pokrywy należy usunąć z niej wszelkie wycieki.

• Przed zamknięciem pokrywy

należy odczekać, aż płyta ostygnie.

• Po użyciu należy wyłączyć element grzejny używając przełącznika.
Nie należy polegać na czujniku wykrywającym patelnię.

• Urządzenie nie jest przeznaczone do obsługi za pomocą
zewnętrznego regulatora czasowego lub oddzielnego systemu
zdalnego sterowania.

• Elementy służące do odłączania muszą być wbudowane w stałą
instalację elektryczną zgodnie z przepisami dotyczącymi
przewodów instalacji elektrycznej.

• W instrukcjach określono typ przewodu, jaki ma być stosowany,
biorąc pod uwagę temperaturę tylnej powierzchni urządzenia.

• W razie uszkodzenia kabla zasilającego powinien go wymienić
serwisant producenta lub inna wykwalifikowana osoba, aby
uniknąć zagrożenia.

• PRZESTROGA: W celu uniknięcia zagrożenia związanego z
przypadkowym ponownym włączeniem wyłącznika termicznego,
urządzenie nie może być zasilane przez zewnętrzne urządzenie
przełączające, takie jak regulator czasowy, lub podłączone do
obwodu, który jest regularnie włączany i wyłączany przez zakład
energetyczny.

• OSTRZEŻENIE: Należy korzystać wyłącznie z osłon płyty
kuchennej zaprojektowanych przez producenta urządzenia lub
wskazanych przez niego w instrukcji obsługi jako odpowiednie
bądź z osłon płyty kuchennej wbudowanych w urządzenie.
Stosowanie nieprawidłowych osłon może doprowadzić do
wypadków.

• Należy zawsze stosować odpowiednie garnki.

• Zawsze umieszczać patelnię na środku pola, na którym zamierza

się gotować.

• Nie umieszczać nic na panelu sterowania.

PL-3

• Nie używać powierzchni jako deski do krojenia. Środki służące do
odłączania należy połączyć z okablowaniem zgodnie z zasadami
dotyczącymi okablowania.

• W instrukcjach określono typ przewodu, jaki ma być stosowany,
biorąc pod uwagę temperaturę tylnej powierzchni urządzenia.

• Przed zamknięciem pokrywy
należy odczekać, aż płyta ostygnie.

• PRZESTROGA: proces gotowania powinien być nadzorowany.
Krótki proces gotowania powinien być stale nadzorowany

Szanowny Kliencie:

Dziękujemy za zakup płyty indukcyjnej HAIER. Mamy nadzieję, że będzie dobrze służyła przez
wiele lat.

Przed użyciem płyty indukcyjnej należy dokładnie zapoznać się z niniejszą instrukcją obsługi i
przechowywać ją w bezpiecznym miejscu, aby móc do niej wrócić w przyszłości.

Opis produktu

POLSKI

Płyta indukcyjna nadaje się do wszystkich rodzajów gotowania. Posiada elektromagnetyczne strefy
gotowania, mikrokomputerowe sterowanie i wiele przydatnych funkcji, co czyni ją idealnym
wyborem dla dzisiejszej rodziny.

Produkowana ze specjalnie importowanych materiałów płyta indukcyjna Haier jest niezwykle
przyjazna dla użytkownika, trwała i bezpieczna.

Zasada działania

Płyta indukcyjna składa się z cewki, płyty grzejnej wykonanej z materiału
ferromagnetycznego i układu sterującego. Prąd elektryczny za pośrednictwem cewki
wytwarza silne pole magnetyczne. Powoduje to powstanie dużej liczby wirów, które z
kolei wytwarzają ciepło, które następnie jest przesyłane przez pole grzejne do naczynia
służącego do gotowania.

Żelazny garnek

obwód magnetyczny
szklana płyta ceramiczna
cewka indukcyjna

Indukowane prądy

PL-4

USZCZELKA

Wlot

powietrza

Bezpieczeństwo

powinny skonsultować się z lekarzem.

Ta płyta została specjalnie zaprojektowana do
użytku domowego.
W ramach ciągłych badań mających na celu
doskonalenie swoich produktów firma Haier
zastrzega sobie prawo do modyfikacji
wszelkich aspektów technicznych,
programowych lub estetycznych urządzenia w
dowolnym momencie.

Ochrona przed przegrzaniem

Czujnik monitoruje temperaturę pól
grzejnych. Jeśli temperatura przekroczy
bezpieczny poziom, pole grzejne zostaje
automatycznie wyłączone.

Wykrywanie małych lub

niemagnetycznych przedmiotów

Po pozostawieniu na polu grzejnym patelni
o średnicy mniejszej niż 80 mm lub innego
drobnego przedmiotu (np. noża, widelca,
klucza) lub patelni niemagnetycznej (np.
aluminiowej), przez około minutę rozlega
się sygnał dźwiękowy, po czym pole
grzejne automatycznie przełącza się w tryb
gotowości.

Instalacja

1. Wyciąć w blacie roboczym otwór o
wymiarach pokazanych na poniższym
schemacie. Wokół otworu należy pozostawić
co najmniej 50 mm przestrzeni. Blat roboczy
powinien mieć co najmniej 30 mm grubości i
być wykonany z materiału żaroodpornego.
Jak pokazano na rysunku (1)

Ostrzeżenie dotyczące ciepła

resztkowego

Gdy pole grzejne działa już przez pewien
czas, powstaje ciepło resztkowe. Pojawia
się litera „H” ostrzegająca, by zachować
bezpieczną odległość.
Po zdjęciu patelni z pola grzejnego
natychmiast przestaje się ono nagrzewać i
wyłącza po upływie minuty od włączenia
sygnału dźwiękowego.

Automatyczne odłączanie

Kolejną funkcją zabezpieczającą płyty
indukcyjnej jest automatyczne wyłączanie.
Następuje to za każdym razem, gdy
zapomnisz wyłączyć pole grzejne. W
poniższej tabeli przedstawiono domyślne
czasy wyłączenia:

Poziom mocy

1~3 8 godzinach

Pole grzejne wyłącza się

automatycznie po

Rysunek (1)

2. Istotne jest, aby płyta indukcyjna była
dobrze wentylowana oraz aby wlot i wylot
powietrza nie były zablokowane.
Należy upewnić się, iż płyta została
prawidłowo zainstalowana w sposób
pokazany na rysunku 2.

mini 760 mm

mini 5 cm

mini 2 cm

Ujście
powietrza

4~6 4 godzinach

7~9 2 godzinach

Po zdjęciu patelni z kuchenki płyta wyłączy się

sama po minucie.
Ostrzeżenie: Osoby z rozrusznikiem serca

przed użyciem indukcyjnej płyty grzejnej

Rysunek (2)

UWAGA: ze względów bezpieczeństwa
odległość pomiędzy płytą a znajdującą się nad
nią szafką powinna wynosić co najmniej
760 mm.

PL-5

3. Przymocować płytę grzewczą do blatu

wspornik

roboczego za pomocą czterech uchwytów
na podstawie płyty grzewczej. Położenie
wsporników można regulować w zależności
od grubości blatu.

Jeśli urządzenie jest podłączone bezpośrednio
do sieci zasilającej, należy zainstalować
wyłącznik wielobiegunowy z minimalną
szczeliną pomiędzy stykami wynoszącą 3 mm.
Instalator musi zapewnić poprawne
podłączenie elektryczne i zgodność z
przepisami bezpieczeństwa.
Kabel nie może być zgięty ani ściśnięty. Kabel
musi podlegać regularnym sprawdzeniom i
wymianie, dokonywanej wyłącznie przez
odpowiednio wykwalifikowaną osobę.

POLSKI

Ostrzeżenia:

(1) Płyta indukcyjna musi zostać

zainstalowana przez odpowiednio
wykwalifikowaną osobę. Dysponujemy
własnymi wykwalifikowanymi
instalatorami. Nigdy nie należy próbować
samodzielnie instalować urządzenia.

(2) Płyta indukcyjna nie może być

montowana nad lodówkami,
zamrażarkami, zmywarkami lub
suszarkami bębnowymi.

(3) Płyta indukcyjna powinna być

zamontowana tak, aby możliwe było
optymalne promieniowanie cieplne.

(4) Ściana i powierzchnia nad płytą grzewczą

powinny być odporne na ciepło.

(5) Aby uniknąć jakichkolwiek uszkodzeń,

warstwy płyty i klej powinny być odporne
na wysoką temperaturę.

4- Podłączenie do zasilania
Gniazdko powinno być podłączone zgodnie z
z odpowiednią normą, do jednobiegunowego
wyłącznika obwodu. Sposób podłączenia
przedstawiono na rysunku 3.
Jeśli kabel jest uszkodzony lub wymaga
wymiany, w celu uniknięcia wypadków
wymianę taką powinien przeprowadzić
serwisant posprzedażny używając
odpowiednich narzędzi.

Napięcie Połączenie przewodowe

380 – 415 V 3N

~

Czarny Brązowy Niebieski Żółto-zielony

Schemat płyty indukcyjnej

5

2

1

6

1. Strefa maks. 1500/2000 W

2. Strefa maks. 1500/2000 W

3. Strefa maks. 1500/2000 W

4. Strefa maks. 1500/2000 W

5. Płyta szklana

6. Panel sterowania

Rysunek schematyczny panelu sterowania

1

2

3

1. Przyciski sterowania mocą strefy
grzewczej

2. „Gotuj ze mną Kontrola funkcji”

3. Przycisk regulatora czasowego

4. Blokada przycisków

5. Przycisk włączania/wyłączania

3

4

4

5

220 – 240 V ~

czarno-brązowy Niebieski Żółto-zielony

Rysunek (3)

PL-6

Działanie produktu

Przyciski dotykowe

• Przyciski reagują na dotyk, więc nie trzeba ich naciskać.

• Należy użyć opuszki palca, a nie jego czubka.

• Przy każdym odnotowaniu dotknięcia przez urządzenie generowany jest sygnał dźwiękowy.

• Należy sprawdzić, czy przyciski są czyste, suche i czy nie ma na nich żadnego przedmiotu (np.

naczynia lub szmatki).
Nawet cienka warstwa wody może utrudniać ich działanie.

• Należy używać tylko naczyń z podstawą odpowiednią do
gotowania na płycie indukcyjnej.
Należy znaleźć symbol indukcji na opakowaniu lub na dnie
patelni.

• Aby sprawdzić, czy posiadane naczynia są odpowiednie, wystarczy
przeprowadzić test magnetyczny.

W tym celu należy przesunąć magnes w kierunku podstawy patelni. Jeśli
jest przyciągany, jest to patelnia odpowiednia do gotowania
indykcyjnego.

• W przypadku braku magnesu można:

1. wlać niewielką ilość wody na patelnię, którą zamierza się sprawdzić.

2. Jeśli wyświetlacz nie miga i woda się nagrzewa, naczynie jest
odpowiednie.

• Naczynia wykonane z następujących materiałów nie są odpowiednie:
czysta stal nierdzewna, aluminium lub miedź bez podstawy
magnetycznej, szkła, drewna, porcelany, ceramiki i naczynia gliniane.

Nie używać naczyń z wyszczerbionymi krawędziami lub krzywą podstawą.

Upewnić się, że podstawa patelni jest gładka, leży płasko na szkle i ma taki sam rozmiar jak strefa
grzewcza. Należy stosować patelnię o średnicy równej wielkości elementu graficznego dla
wybranego pola. Używając garnka, zużywamy nieco więcej energii przy jego maksymalnej
wydajności. W przypadku korzystania z mniejszych garnków wydajność może być niższa od
oczekiwanej. Płyta grzewcza może nie wykryć naczynia o średnicy mniejszej niż 140 mm. Zawsze
należy umieszczać patelnię na środku strefy gotowania.

PL-7

Za każdym razem należy podnieść patelnię z płyty indukcyjnej, a nie przesuwać jej, ponieważ

Zwiększanie

może porysować szkło.

Jak używać

Jak rozpocząć gotowanie

Dotknąć przycisku ON/OFF na trzy sekundy. Po włączeniu
zasilania emitowany jest jeden sygnał akustyczny, na
wszystkich wyświetlaczach widnieją wskazania „–” lub „– –”
informujące, że płyta indukcyjna jest w trybie gotowości.

Umieścić odpowiedni garnek na strefie grzewczej, z której
zamierza się skorzystać.

• Upewnić się, że spód garnka i powierzchnia strefy grzewczej

są czyste i suche.

POLSKI

Po dotknięciu suwaka strefy grzewczej wskaźnik obok
przycisku będzie migał.

Wybrać ustawienie mocy, dotykając suwaka.

• Jeśli nie zostanie wybrane ustawienie mocy, w ciągu 1

mocy

minuty płyta indukcyjna wyłączy się automatycznie.
Wówczas trzeba będzie ponowić czynności od punktu 1.

• W trakcie gotowania można zmienić ustawienie mocy w

Zmniejszanie

mocy

dowolnym momencie.

Jeśli wyświetlacz miga naprzemiennie z ustawieniem mocy

Oznacza to, że:

• nie postawiono garnka na właściwej strefie grzewczej lub

• używany garnek nie nadaje się do gotowania indukcyjnego lub

• garnek jest zbyt mały lub nie jest odpowiednio wyśrodkowany na strefie grzewczej.

Grzanie nie nastąpi, jeśli na strefie grzewczej nie znajduje się odpowiedni garnek.
Wyświetlacz wyłączy się automatycznie po 1 minutach, jeśli nie zostanie postawiony odpowiedni
garnek.

PL-8

Jak zakończyć gotowanie

Dotknąć przycisku wyboru danej strefy grzewczej, którą
zamierza się wyłączyć.

Wyłączyć strefę gotowania, dotykając suwaka w pozycji
„0". Upewnić się, że na wyświetlaczu widnieje wartość „0”.

Wyłączyć całą płytę kuchenną, dotykając przycisku
ON/OFF.

Uważać na gorące powierzchnie.

Na wyświetlaczu wciąż gorącej strefy grzewczej będzie
widnieć litera H. Zniknie, gdy powierzchnia ostygnie do
bezpiecznej temperatury. Funkcji tej można też użyć do
oszczędzania energii. Jeśli zamierza się podtrzymać
temperaturę garnków, należy użyć strefy grzewczej,
która jest wciąż gorąca.

Korzystanie z funkcji Boost

Włączanie trybu Boost

Dotknąć suwaka do obsługi danej strefy grzewczej.

Przesunąć suwak do „B”. Sprawdzić, czy na wyświetlaczu
widnieje litera „b”.

Wyłączanie funkcji Boost

Należy dotknąć suwaka obsługi strefy grzewczej, w
przypadku której zamierza się anulować funkcję Boost.

Wyłączyć strefę gotowania, dotykając suwaka w pozycji
„0". Upewnić się, że na wyświetlaczu widnieje wartość „0”.

• Z funkcji tej można skorzystać na każdej strefie grzewczej.

• Strefa grzewcza powróci do pierwotnego ustawienia po 5 minutach.

• Jeśli początkowe ustawienie mocy wynosi 0, po 5 minutach nastąpi powrót do poziomu 9.

PL-9

Blokowanie elementów sterowania

Włączanie trybu Pauza

w tym samym czasie

Wyłączanie trybu Pauza

• Elementy sterowania można zablokować, aby zapobiec użyciu ich przez osoby niepowołane (np.
przez dzieci, które przypadkowo włączą strefy grzewcze).

• Po zablokowaniu elementów sterowania wszystkie elementy sterowania z wyjątkiem przycisku
ON/OFF są nieaktywne.

Jak zablokować elementy sterowania

POLSKI

Dotknąć i przytrzymać przez chwilę

Na wskaźniku regulatora czasowego będzie
widnieć wskazanie „Lo”.

element sterujący blokadą.

Jak odblokować elementy sterowania

Dotknąć i przytrzymać przez chwilę element sterujący blokadą.

Gdy płyta kuchenna jest w trybie zablokowanym, wszystkie elementy sterowania są
wyłączone z wyjątkiem przycisku włączania/wyłączania . W sytuacji awaryjnej płytę
indukcyjną można zawsze wyłączyć za pomocą przycisku włączania/wyłączania , ale

przy kolejnym użyciu należy ją najpierw odblokować.

Tryb Pauza

• Zamiast wyłączać całą płytę kuchenną, można w niej wstrzymać proces gotowania.

• Po przejściu do trybu Pauza wszystkie przyciski sterowania, z wyjątkiem przycisku

włączania/wyłączania, są wyłączone.

Krótkie dotknięcie „ ” i „ ” na regulatorze czasowym

Wskaźnik będzie pokazywał wartość
„11”.

Krótkie dotknięcie „ ” i „ ” na regulatorze czasowym w tym samym czasie.

Gdy płyta kuchenna jest w trybie Pauza, wszystkie elementy sterowania są wyłączone z
wyjątkiem przycisku włączania/wyłączania . W sytuacji awaryjnej płytę indukcyjną
można zawsze wyłączyć za pomocą przycisku włączania/wyłączania . Płyta kuchenna

wyłączy się po 10 minutach, jeśli nie wyjdziesz z trybu Pauza.

Funkcja sterowania mocą

• maksymalny poziom mocy płyty indukcyjnej można ustawić, wybierając spośród różnych
dostępnych zakresów;

• płyty indukcyjne są w stanie automatycznie ograniczać moc do niskiego poziomu, aby uniknąć
ryzyka przeciążenia.

Jak wejść do funkcji sterowania mocą

Włączyć płytę grzejną, a następnie nacisnąć
jednocześnie blokadę klawiszy i „ ” na

regulatorze czasowym.

Na regulatorze czasowym pojawi się
wskazanie „P5”, co oznacza poziom mocy 5.
Domyślnym trybem jest maksymalna moc płyty
grzewczej.

PL-10

Przełączanie na inny poziom

Nacisnąć +/- na regulatorze czasowym

lub

Przewidziano 5 poziomów mocy: od „P1” do
„P5”. Na regulatorze czasowym będzie
wyświetlany jeden z nich.

„P1”: maksymalna moc wynosi 2,5 kW.
„P2”: maksymalna moc wynosi 3,5 kW.
„P3”: maksymalna moc wynosi 4,5 kW.
„P4”: maksymalna moc wynosi 5,5 kW.
„P5”: maksymalna moc to maksymalna moc

płyty grzewczej.

PL-11

Potwierdzanie i wychodzenie z funkcji sterowania mocą

W tym samym czasie nacisnąć blokadę

Wtedy płyta kuchenna zostanie wyłączona.

klawiszy i „ ” na regulatorze czasowym, aby
potwierdzić.

Przycisk regulatora czasowego

Z regulatora czasowego można korzystać na dwa różne sposoby:

• Można używać go jako minutnika. W takiej sytuacji regulator czasowy nie wyłączy żadnej strefy
grzewczej przed upływem ustawionego czasu.

• Można go ustawić tak, aby wyłączyć jedną lub więcej stref grzewczych po upływie ustawionego

czasu.
Czas maksymalnego ustawienia w regulatorze to 99 minut.

a) Korzystanie z regulatora czasowego jako minutnika

POLSKI

Jeśli użytkownik nie wybierze żadnej strefy grzewczej

Upewnić się, że płyta grzewcza jest włączona.
Uwaga: można użyć minutnika, nawet jeśli nie zostanie
wybrana żadna strefa grzewcza.

Dotknąć przycisków „+” regulatora czasowego. Wskaźnik
minutnika zacznie migać i na wyświetlaczu regulatora
czasowego będzie widoczne wskazanie „10”.

Ustawić czas, dotykając przycisku „-” lub „+” regulatora
czasowego
Wskazanie: Dotknąć przycisków „-” lub „+” na regulatorze
czasowym
raz, aby skrócić lub wydłużyć czas o 1 minutę.
Dotknąć i przytrzymać raz przycisk „-” lub „+” regulatora
czasowego, aby zmniejszyć lub zwiększyć czas o 10 minut.

Po ustawieniu odliczanie czasu rozpocznie się natychmiast.
Wyświetlacz pokaże pozostały czas, a wskaźnik regulatora
czasowego będzie migać przez 5 sekund.

Nastąpi sygnał dźwiękowy trwający 30 sekund, a wskaźnik
regulatora czasowego pokaże „- -”, gdy zakończy się
ustawiony czas.

PL-12

b) Ustawienie regulatora czasowego w celu wyłączenia jednej lub kilku stref gotowania

Ustawienie jednej strefy

Dotknąć suwaka do obsługi danej strefy grzewczej.

Ustawić czas, dotykając przycisku „-” lub „+” regulatora
czasowego.
Wskazanie: Dotknąć przycisku „-” lub „+” na regulatorze
czasowym,
aby skrócić lub wydłużyć czas o 1 minutę.
Dotknięcie i przytrzymanie przycisku „-” lub „+” regulatora
czasowego
zmniejszy lub zwiększy czas o 10 minut.

Po ustawieniu odliczanie czasu rozpocznie się natychmiast.
Wyświetlacz pokaże pozostały czas, a wskaźnik regulatora
czasowego będzie migać przez 5 sekund.
UWAGA: czerwona kropka obok wskaźnika poziomu mocy
zaświeci się, wskazując, że wybrana jest ta strefa.

Po upływie czasu grzania ustawionego na regulatorze
odpowiednia strefa grzewcza zostanie automatycznie
wyłączona.

Pozostałe strefy grzewcze będą nadal działać, jeśli zostały wcześniej włączone.

Ustawianie większej liczby stref:

Etapy ustawiania większej liczby stref są podobne do etapów ustawiania jednej strefy.
Po ustawieniu czasu dla kilku pól grzejnych jednocześnie zaświecą się punkty dziesiętne
odpowiednich pól grzejnych. Na wyświetlaczu minut widoczne są minuty odliczane przez
regulator czasowy. Kropka właściwa dla danej strefy miga.
Pokazano to poniżej:

(ustawienie na 15
minut)

(ustawienie na 45
minut)

Po upływie czasu odliczania odpowiednia strefa wyłączy się.
Następnie wyświetli nowe minuty odliczane przez regulator
czasowy i kropka właściwa dla danej strefy będzie migać.
Pokazano to po prawej stronie:

(ustawienie na 30 minut)

Dotknąć element sterujący wyboru strefy grzewczej, odpowiedni zegar pojawi się na wskaźniku
timera.

PL-13

c) Anulowanie działania regulatora czasowego

Poziom mocy

Domyślny regulator czasowy działania

Jak ustawić funkcję „Gotuj ze mną”

sekundy

Dotknąć przycisku suwaka strefy grzewczej, dla
której zamierzamy anulować działanie regulatora
czasowego.

Dotknąć i przytrzymać przycisk „-” regulatora
czasowego, a wyświetli się „00” i działanie
regulatora zostanie anulowane.

Domyślne czasy działania

Automatyczne wyłączanie się to funkcja zabezpieczająca płytę indukcyjną. Płyta wyłącza się
automatycznie, jeśli użytkownik zapomni ją wyłączyć po gotowaniu. Domyślne czasy pracy dla
różnych poziomów mocy pokazane są w poniższej tabeli:

1 2 3 4 5 6 7 8 9

8 8 8 4 4 4 2 2 2

Po zdjęciu garnka płyta indukcyjna może natychmiast zatrzymać ogrzewanie i wyłącza się
automatycznie po 2 minutach.

Osoby z rozrusznikiem serca powinny skonsultować się z lekarzem przed użyciem tego
urządzenia.

Funkcja „Gotuj ze mną”

POLSKI

Najpierw należy pobrać aplikację hOn i zainstalować ją na urządzeniu przenośnym. Następnie
zarejestrować płytę indukcyjną, postępując zgodnie z instrukcjami bezpośrednio z aplikacji.
Aby sparować płytę z aplikacją, należy:
Nacisnąć i przytrzymać przez 4 sekundy przycisk „Gotuj ze mną” na płycie grzejnej. Po upływie 4
sekund wskazanie REGULATORA CZASOWEGO zaczyna migać wraz z napisem PA i rozpoczyna
się proces parowania. Teraz postępować zgodnie z instrukcjami z aplikacji.

Nacisnąć i przytrzymać przez 4

Gdy Wi-Fi jest włączone: jedna kropka pojawi się po prawej stronie diody.
Kiedy Wi-Fi jest wyłączone: Nie pojawi się żadna kropka.

Wybrać menu przepisów w aplikacji hOn lub menu
programów specjalnych. Postępować krok po kroku
zgodnie ze wskazówkami w aplikacji i po zakończeniu
wysłać parametry do płyty, aby uruchomić gotowanie.

Gdy płyta otrzyma polecenie z aplikacji, będzie
emitować 2 razy sygnał dźwiękowy i migać przez
jedną sekundę, aby wskazać, że instrukcje zostały
otrzymane.

Jeśli zamierza się wyjść z funkcji „Gotuj ze mną”,
należy zmienić poziom mocy strefy.

PL-14

a. PARAMETRY BEZPRZEWODOWE

Technologia Wi-Fi BLE NFC

Standard IEEE 802.11b/n/g Bluetooth v4.2, BR/EDR, BLE /
Pasmo(a) częstotliwości

[MHz]

2402 - 2480 2402 - 2480 /

Moc maksymalna [mW] 1500 1500 /

b. INFORMACJE O PRODUKCIE W PRZYPADKU URZĄDZEŃ PODŁĄCZONYCH DO SIECI

Informacje o produkcje w zakresie wyposażenia sieciowego
Zużycie energii przez produkt w trybie czuwania

przy podłączeniu do sieci, jeśli wszystkie
przewodowe porty sieciowe są podłączone i

1,5 W
wszystkie bezprzewodowe porty sieciowe są
aktywowane:

Jak dokonać aktywacji portu sieci
bezprzewodowej:

Jak dokonać dezaktywacji portu sieci
bezprzewodowej:

Włącz płytę grzejną

Wyłączyć płytą grzejną.

Wybór naczyń do gotowania

Smażenie na

oleju w naczyniu

żeliwnym

Płyta żeliwna

Stal nierdzewna Żeliwna patelnia Żeliwny czajnik Czajnik z

emaliowanej stali

nierdzewnej

Emaliowane

naczynia

kuchenne

Można posiadać różne naczynia kuchenne.

1. Ta płyta indukcyjna może zidentyfikować różne naczynia do gotowania, które można
przetestować w jeden z poniższych sposobów:

Umieścić naczynie na polu grzejnym. Jeżeli odpowiednie pole grzejne wskazuje poziom mocy,
naczynie jest odpowiednie. Jeśli miga „U”, naczynie nie nadaje się do stosowania z płytą
indukcyjną.

2. Przytrzymać magnes na naczyniu. Jeśli magnes jest przyciągany przez naczynie, nadaje się
ono do użytkowania z płytą indukcyjną.

UWAGA: Podstawa naczynia musi zawierać materiał magnetyczny.
Musi ona być płaska, a jej średnica musi być zgodna z poniższą tabelą 1.

3. Używać wyłącznie ferromagnetycznych naczyń kuchennych wykonanych ze stali emaliowanej,
z żeliwa lub stali nierdzewnej, ale kompatybilnych z płytą indukcyjną.

4. Używać patelni, w których średnica obszaru ferromagnetycznego (dno patelni) ma wymiary
zgodne z poniższą tabelą. (Tabela 1)

- Jeśli używa się mniejszych garnków, może to mieć wpływ na wydajność.

- W przypadku użycia garnków o średnicy mniejszej niż wskazana w tabeli 1, garnki mogą nie

zostać wykryte.

PL-15

Zgodnie z wymiarami strefy, na której używane są garnki, można korzystać z naczyń o rożnej
średnicy, jak pokazano poniżej:

5. Jeśli część ferromagnetyczna zakrywa tylko częściowo dno naczynia, tylko część
ferromagnetyczna nagrzeje się, a reszta może nie nagrzać się do temperatury wystarczającej
do gotowania.

6. Jeśli obszar ferromagnetyczny nie jest jednolity, ale zawiera inny materiał, na przykład
aluminium, może to niekorzystnie wpłynąć na proces nagrzewania się i na wykrywanie patelni.

LSKI
PO

Jeśli podstawa patelni jest podobna do tych na poniższych rysunkach, patelnia może nie zostać
wykryta.

Średnica podstawowa naczyń do gotowania indukcyjnego

Pole grzejne

1 i 2 140 180
3 i 4 140 180

Powyższe może się różnić w zależności od wielkości patelni i materiału, z którego jest wykonana.

Cz

ystość i konserwacja

Powierzchnię płyty indukcyjnej można łatwo oczyścić w następujący sposób:

Rodzaj

zanieczyszczenia

MinimumPP MaksimumPP

Sposób czyszczenia Materiały czyszczące

Oświetlenie

Pierścienie i kamień

apienny

w

armel, stopione

K

uminium lub

al

worzywa sztuczne

t

WAGA: Przed czyszczeniem należy odłączyć zasilanie.

U

Zanurzyć w gorącej wodzie i
wytrzeć do sucha

Nanieść na ten obszar biały ocet,
przetrzeć miękką szmatką lub

yć dostępnego w handlu

uż

o usuwania resztek ze szkła

D

ramicznego należy użyć

ce

pecjalnego zgarniacza (najlepszy

s

PL-16

Gąbka czyszcząca

Specjalny klej do szkła

eramicznego

c

pecjalny klej do szkła

S

eramicznego

c

Wyświetlanie usterek i ich kontrola

Płyta indukcyjna jest wyposażona w funkcję autodiagnostyki. Dzięki niej technik może sprawdzić
działanie różnych komponentów bez wymontowywania ich lub wyjmowania płyty kuchennej z blatu.

Rozwiązywanie problemów

1) Kod usterki i możliwe rozwiązania ze strony użytkownika;

Kod usterki Problem Rozwiązanie

Auto-Recovery

E1

E2

E3

E4

E5 Wysoka temperatura IGBT. (1#) Poczekać, aż temperatura IGBT

E6 Wysoka temperatura IGBT. (2#)

F3/F6

Napięcie zasilania jest wyższe od
napięcia znamionowego.

Napięcie zasilania jest niższe od
wartości znamionowej.

Wysoka temperatura czujnika płyty
ceramicznej. (1#)

Wysoka temperatura czujnika płyty
ceramicznej. (2#)

Brak Auto-Recovery

Usterka czujnika temperatury płyty
ceramicznej – zwarcie obwodu (F3 w
przypadku 1#, F6 w przypadku 2#)

Sprawdzić, czy zasilanie jest
prawidłowe. Włączyć po
sprawdzeniu, czy zasilanie jest
prawidłowe.

Poczekać, aż temperatura płyty
ceramicznej powróci do normalnego
poziomu.
Dotknąć przycisku „ON/OFF”, aby
ponownie uruchomić urządzenie.

powróci do normalnego poziomu.
Dotknąć przycisku „ON/OFF”, aby
ponownie uruchomić urządzenie.
Sprawdzić, czy wentylator działa
płynnie; jeśli nie, należy wymienić
wentylator.

F4/F7

F5/F8

F9/FA

FC/FD

Usterka czujnika temperatury płyty
ceramicznej – obwód otwarty (F4 w
przypadku 1#, F7 w przypadku 2#)

Usterka/nieprawidłowy czujnik
temperatury płyty ceramicznej . (F5
w przypadku 1#,F8 w przypadku 2#)

Awaria czujnika temperatury IGBT
(zwarcie obwodu/obwód otwarty w
przypadku 1#)

Awaria czujnika temperatury IGBT
(zwarcie obwodu/obwód otwarty w
przypadku 2#)

Sprawdzić połączenie lub wymienić
czujnik temperatury płyty
ceramicznej.

Wymienić panel zasilania.

PL-17

2) Konkretne usterki i rozwiązania

Usterka Problem Rozwiązanie A Rozwiązanie B

Sprawdzić, czy wtyczka jest

Brak zasilania.

dobrze włożona do
gniazdka i czy to gniazdko
działa.

Nieprawidłowe
podłączenie

Dioda nie zaświeca się
po podłączeniu
urządzenia.

Niektóre przyciski nie
działają lub wyświetlacz
LED jest nieprawidłowy.

akcesoryjnego
panelu zasilania i
panelu wyświetlacza.

Akcesoryjny panel
zasilania jest
uszkodzony.

Panel wyświetlacza
jest uszkodzony.

Panel wyświetlacza
jest uszkodzony.

Sprawdzić podłączenie.

Wymienić akcesoryjny
panel zasilania.

Wymienić panel
wyświetlacza.

Wymienić panel
wyświetlacza.

Temperatura otoczenia
może być zbyt wysoka.
Wlot powietrza lub otwory
wentylacyjne powietrza
mogą być zablokowane.

Sprawdzić, czy wentylator
działa płynnie;
jeśli nie, wymienić

Zaświeca się wskaźnik
trybu gotowania, ale
ogrzewanie nie
uruchamia się.

Wysoka temperatura
płyty.

Wentylator działa
niewłaściwie.

wentylator.

POLSKI

Ogrzewanie zostaje
nagle zatrzymane
podczas pracy i widać
migającą literę „u".

Strefy grzejne z tej
samej strony (np.
pierwsza i druga strefa)
wyświetlałyby „u".

Panel zasilania jest
uszkodzony.

Używane naczynie
jest nieprawidłowe.

Średnica garnka jest
zbyt mała.

Kuchenka przegrzała
się.

Nieprawidłowe
podłączenie panelu
zasilania i panelu
wyświetlacza;

Panel wyświetlacza
w części
komunikacyjnej jest
uszkodzony.

Wymienić panel zasilania.

Użyć odpowiedniego
naczynia (patrz Instrukcja).

Urządzenie jest przegrzane.
Poczekać, aż temperatura
powróci do normalnego
poziomu.
Dotknąć przycisku
„ON/OFF”, aby ponownie
uruchomić urządzenie.

Sprawdzić podłączenie.

Wymienić panel
wyświetlacza.

Obwód wykrywania
patelni jest
uszkodzony,
wymienić panel
zasilania.

PL-18

Usterka Problem Rozwiązanie A Rozwiązanie B

Główny panel
zasilania jest

Wymienić panel zasilania.

uszkodzony.

Dźwięk silnika
wentylatora brzmi
nietypowo.

Panel zasilania jest
uszkodzony.

Wymienić wentylator.

Powyższe wskazania są jedynie przypuszczeniem, czynności takie wykonuje się przy
powszechnych usterkach.
Proszę nie demontować urządzenia samodzielnie, aby uniknąć zagrożeń i uszkodzeń płyty
indukcyjnej.

Obsługa klienta

w przypadku wystąpienia usterki, przed skontaktowaniem się z działem obsługi posprzedażnej
należy wykonać następujące czynności:

- Sprawdzić, czy urządzenie jest prawidłowo podłączone do źródła zasilania

- Przeczytać powyższą tabelę awarii i wyświetlacza.

Jeśli nadal nie można rozwiązać problemu, należy wyłączyć urządzenie, nie próbować go
demontować i zadzwonić do działu obsługi posprzedażnej.

Deklaracja specjalna

Treść niniejszej instrukcji została dokładnie sprawdzona. Firma nie

ponosi jednak odpowiedzialności za błędy w druku lub przeoczenia.

Do zmienionej wersji instrukcji mogą również bez uprzedzenia być

wprowadzone zmiany techniczne. Wygląd i kolor urządzenia w niniejszej

instrukcji może różnić się od rzeczywistego.

Urządzenie jest oznakowane zgodnie z dyrektywą europejską 2012/19/WE w
sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE). Kategoria WEEE
obejmuje zarówno substancje zanieczyszczające (które mogą powodować
negatywne skutki dla środowiska), jak i podstawowe komponenty (które mogą zostać
ponownie użyte). Istotne odpowiednie obchodzenie się z WEEE, aby prawidłowo
usuwać substancje zanieczyszczające oraz odzyskiwać wszystkie materiały. Każdy z
nas jest odpowiedzialny za to, by WEEE nie stał się problemem środowiskowym;
ważne jest przestrzeganie pewnych podstawowych zasad:

- WEEE nie należy wyrzucać razem ze zwykłymi odpadami domowymi;

- WEEE należy oddać do odpowiednich punktów selektywnej zbiórki odpadów w

regionie lub firm zajmujących się ich utylizacją.
W wielu krajach w przypadku WEEE dużych rozmiarów może być odebrany przez
odpowiedni podmiot z domu użytkownika. Kiedy kupuje się nowe urządzenie, stare
urządzenie można zwrócić sprzedawcy, który odbierze je za darmo na zasadzie
„urządzenie za urządzenie”, pod warunkiem, że urządzenie jest odpowiedniego typu
i posiada te same funkcje, co nowy dostarczony sprzęt.

PL-19

Informacje o produkcie

domowe płyty grzejne zgodne z rozporządzeniem (UE) nr 66/2014

g

g

g

g

Informacje

należy uważać za część instrukcji obsługi urządzenia.

Identyfikacja modelu

Typ płyty grzejnej:

–

Liczba pól i/lub obszarów

grzejnych

Technologia grzewcza (strefy
indukcyjne i strefy gotowania,
promiennikowe płyty grzejne,

płyty lite)

pola
obszary

Indukcyjne pola grzejne

Indukcyjne obszary grzejne
promiennikowe pola grzejne
płyty lite

W przypadku owalnych pól lub obszarów grzejnych: średnica
powierzchni użytecznej dla każdego pola grzejnego
elektrycznego, w zaokrągleniu do 5 mm

W przypadku nieowalnych pól lub obszarów grzejnych: długość i

szerokość powierzchni użytkowej dla każdego elektrycznego pola

lub obszaru grzejnego, w zaokrągleniu do 5 mm

Zużycie energii każde pole lub każdy obszar grzejny w
przeliczeniu na kilogramy

Zużycie energii przez płytę grzejną w przeliczeniu na kg

Pozycja

Tył, strona

lewa

Tył, środek Ø
Tył, strona
prawa
Środek,

strona lewa

Środek,
środek
Środek,
strona prawa
Przód, strona

lewa

Przód,
środek
Przód, strona
prawa

Tył, strona

lewa

Tył, środek

Tył, strona
prawa

Środek,

strona lewa

Środek,
środek

Środek,
strona prawa

Przód, strona

lewa

Przód,
środek

Przód, strona
prawa

Tył, strona

lewa

Tył, środek

Tył, strona
prawa
Środek,

strona lewa

Środek,
środek
Środek,
strona prawa
Przód, strona

lewa

Przód,
środek
Przód, strona
prawa

Oznaczenie Wartość

Ø 18,0 cm

Ø 18,0 cm

Ø

Ø

Ø

Ø 18,0 cm

Ø

Ø 18,0 cm

l

W

l

W

l

W

l

W

l

W

l

W

l

W

l

W

l

W

ECelectric cooking

electric cooking

EC

ECelectric cooking

ECelectric cooking

ECelectric cooking

ECelectric cooking

ECelectric cooking

electric cooking

EC

EC

electric cooking

ECelectric hob

HAISJ64MC

płyta grzejna elektryczna

4

X

186,2

202,8

182,4

185,0

189,1

Jednos

tka

cm

cm

cm

cm

cm

cm

cm

cm

cm

cm

cm

cm

cm

cm

Masa/k

g

Masa/k

Masa/k

g

Masa/k

g

Masa/k

Masa/k

Masa/k

g

Masa/k

g

Masa/k

Masa/k

g

POLSKI

Przyjęta norma: EN 60350-2 Elektryczny sprzęt do gotowania do użytku domowego – Część 2: Płyty kuchenne – Metody badań cech funkcjonalnych

Wskazówki dotyczące oszczędzania energii:

Aby uzyskać najlepszą efektywność płyty, należy umieścić patelnię na środku strefy gotowania.

•

•

Korzystanie z pokrywki pozwoli na skrócenie czasów gotowania i zaoszczędzenie energii dzięki utrzymywaniu ciepła.

•

Ograniczyć do minimum ilość płynu lub tłuszczu, aby skrócić czas gotowania.
Rozpocząć gotowanie na najwyższym ustawieniu i zmniejszyć ustawiony poziom, gdy cała potrawa będzie podgrzana.

•

Należy stosować patelnię o średnicy równej wielkości elementu graficznego dla wybranego pola.

•

te

PL-20

Par la présente, Candy Hoover Group Srl déclare que l'équipement radio est conforme à
la directive 2014/53/UE et aux exigences légales pertinentes (pour le marché UKCA). Le
texte intégral de la déclaration de conformité est disponible à l'adresse internet
suivante : www.candy-group.com.

Rappel de sécurité et maintenance

• AVERTISSEMENT : L’appareil et ses parties accessibles chauffent
pendant l’utilisation. Évitez de toucher les éléments chauffants.

• Les enfants de moins de 8 ans doivent être tenus hors de portée
de l’appareil sauf s'ils sont surveillés en permanence.

• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus
et par des personnes dont les capacités physiques, sensorielles ou
mentales sont réduites, ou par des personnes dénuées
d'expérience et de connaissances, s'ils ont été informés de la
manière d'utiliser

• l'appareil en toute sécurité et comprennent les risques impliqués.
Les enfants ne doivent pas jouer avec l'appareil.

• La maintenance et le nettoyage ne doivent pas être effectués par
des enfants sans surveillance.

• AVERTISSEMENT : Faire chauffer la table sans surveillance avec
de la graisse ou de l’huile peut être dangereux et provoquer un
incendie.

• N’essayez JAMAIS d’éteindre un feu avec de l’eau, mais éteignez
l’appareil, puis couvrez la flamme avec un couvercle ou une
couverture anti-feu, par exemple.

• AVERTISSEMENT : Risque d’incendie : ne pas stocker d’éléments
sur les surfaces de cuisson.

• AVERTISSEMENT : Si la surface est fêlée, éteindre l’appareil pour
éviter les risques d’électrocution.

• Ne pas utiliser un nettoyeur à vapeur pour les opérations de
nettoyage

FR-2

• Les objets métalliques tels que couteaux, fourchettes, cuillères et
couvercles de saucière ne doivent pas être posés sur la surface de
la table de cuisson, car ils peuvent devenir chauds.

• Le couvercle doit être nettoyé de tout déversement avant
ouverture.

• Laissez refroidir la table de cuisson avant de fermer le couvercle.

• Après utilisation, éteindre l'élément de la table de cuisson par sa

commande. Ne vous fiez pas au détecteur de casserole.

• Cet appareil n’est pas conçu pour être actionné par un
temporisateur externe ou un système séparé de commande à
distance.

• Les moyens de déconnexion doivent être incorporés dans le
câblage fixe conformément aux règles de câblage.

FRANÇAIS

• Les instructions précisent le type de câble à utiliser, en tenant
compte de la température de la surface arrière de l’appareil.

• Si le câble d'alimentation est endommagé, il doit être remplacé par
l'agent d'entretien du fabricant ou des personnes dotées du même
type de qualification, afin d'éviter tout risque.

• PRUDENCE : Afin d’éviter tout risque lié à la réinitialisation
accidentelle de la sécurité thermique, cet appareil ne doit pas être
alimenté par un dispositif de commutation externe, tel qu’une
minuterie, ou relié à un circuit régulièrement allumé et éteint par
l’appareil.

• AVERTISSEMENT : utilisez uniquement un dispositif de protection
de votre table de cuisson conçu par le fabricant de votre appareil
ou un dispositif indiqué par celui-ci comme étant compatible ou
bien utilisez le dispositif de protection fourni avec l’appareil.
L’utilisation d’un dispositif de protection non approprié peut
provoquer des accidents.

• Utilisez toujours des ustensiles de cuisson adéquats.

• Placez toujours votre casserole au centre du foyer que vous

utilisez.

• Ne déposez jamais aucun objet sur le panneau de commande.

• N’utilisez pas la surface de la table de cuisson comme planche à

découper. Les moyens de déconnexion doivent être incorporés
dans le câblage fixe conformément aux règles de câblage.

FR-3

• Les instructions précisent le type de câble à utiliser, en tenant
compte de la température de la surface arrière de l’appareil.

• Laissez refroidir la table de cuisson avant de fermer le couvercle.

• PRUDENCE : la cuisson doit être surveillée. Les cuissons de

courte durée doivent être surveillées en permanence

Cher client,

Merci d'avoir acheté la table de cuisson à induction HAIER. Nous espérons qu'il offrira de
nombreuses années de bon service.

Veuillez lire attentivement ce manuel d'utilisation avant d'utiliser la table de cuisson et
conservez-le dans un endroit sûr pour référence ultérieure.

Présentation du produit

La table de cuisson à induction permet de cuisiner de toutes les manières, avec ses zones de
cuisson électromagnétiques, ses commandes micro-informatisées et ses multifonctions, ce qui en
fait le choix idéal pour la famille d'aujourd'hui.

Fabriquée avec des matériaux spécialement importés, la table à induction Haier est extrêmement
conviviale, durable et sûre.

Principe de fonctionnement

La plaque de cuisson à induction se compose d'une bobine, d'une plaque chauffante en matériau
ferromagnétique et d'un système de commande. Le courant électrique génère un puissant champ
magnétique à travers la bobine. Cela produit un grand nombre de tourbillons qui à leur tour
génèrent de la chaleur qui est ensuite transmise à travers la zone de cuisson jusqu'au récipient
de cuisson.

Pot en fer

circuit magnétique
plaque de verre céramique
bobine d’induction

Courants inductifs

FR-4

de l'air

Entrée d’air

Sécurité

Cette table de cuisson était spécialement
conçue pour un usage domestique.
Dans sa recherche constante d'amélioration de
ses produits, Haier se réserve le droit de
modifier à tout moment tout aspect technique,
esthétique ou les programmes de l'appareil.

Protection contre la surchauffe

Un capteur surveille la température dans
les zones de cuisson. Lorsque la
température dépasse un niveau de
sécurité, la zone de cuisson s'éteint
automatiquement.

Détection d'objets de petite taille ou non

magnétiques

Lorsqu'une casserole d'un diamètre
inférieur à 80 mm, ou un autre petit objet
(p. ex. couteau, fourchette, clé) ou une
casserole non magnétique (p. ex.
aluminium) a été oublié sur la table de
cuisson, un buzzer retentit pendant environ
une minute, après quoi la table de cuisson
se met automatiquement en veille.

Avertissement : Toute personne qui a été
équipée d'un stimulateur cardiaque devrait
consulter un médecin avant d'utiliser la table
chauffante à induction.

Installation

1. Faites un trou dans le plan de travail de la
dimension indiquée dans le schéma ci­dessous. Un espace minimum de 50 mm
doit être laissé autour du trou. Le plan de
travail doit avoir une épaisseur minimale de
30 mm et être fabriqué dans un matériau
résistant à la chaleur.
Comme indiqué dans la Figure (1)

FRANÇAIS

Avertissement de chaleur résiduelle

Lorsque la table de cuisson fonctionne
depuis un certain temps, il y aura de la
chaleur résiduelle. La lettre « H » apparaît
pour vous avertir pour s'en éloigner.
Lorsque la casserole est retirée de la zone
de cuisson elle arrête immédiatement le
chauffage et s'éteint automatiquement
après que le buzzer ait sonné pendant une
minute.

Arrêt automatique

Une autre caractéristique de sécurité de la
table de cuisson à induction est l'arrêt
automatique. Cela se produit chaque fois
que vous oubliez d'éteindre une zone de
cuisson. Les temps d'arrêt par défaut sont
indiqués dans le tableau ci-dessous :

Niveau de

chauffe

1~3 8 heures
4~6 4 heures
7~9 2 heures

La zone de chauffage s'éteint

automatiquement après l'arrêt

de l'appareil

JOINT

Figure (1)

2. Il est essentiel que la table de cuisson à
induction soit bien ventilée et que l'entrée et
la sortie d'air ne soient pas obstruées.
Assurez-vous que la table de cuisson est
correctement installée, comme illustré à la
Figure 2.

mini 760 mm

Sortie

mini 5 cm

mini 2 cm

mini 5

Lorsque la casserole est retirée de la table de
cuisson un buzzer retentit pendant une minute,
après quoi la table de cuisson s'éteint d'elle-

même.

Figure (2)

FR-5

N.B. : Pour des raisons de sécurité, l'espace
entre la table de cuisson et toute armoire
située au-dessus doit être d'au moins 760 mm.

3. Fixez la table de cuisson sur le plan de
travail à l'aide des quatre supports sur la
base de la table de cuisson. La position des
supports peut être ajustée en fonction de
l'épaisseur du dessus.

support

Si l'appareil est branché directement sur le
secteur, un disjoncteur omnipolaire doit être
installé avec un espace minimum de 3 mm
entre les contacts.
L'installateur doit s'assurer que le
raccordement électrique correct a été effectué
et qu'il est conforme aux règles de sécurité.
Le câble ne doit pas être plié ou comprimé. Le
câble doit être vérifié régulièrement et
remplacé uniquement par une personne
qualifiée.

Diagramme de la table de cuisson à induction

Avertissements :

(1) La table de cuisson à induction doit être

installée par une personne dûment
qualifiée. Nous avons nos propres
installateurs qualifiés. N’essayez pas de
réparer vous-même votre appareil.

(2) La plaque à induction ne doit pas être

installée au-dessus des réfrigérateurs,
des congélateurs, des lave-vaisselle ou
des sèche-linge.

(3) La table de cuisson à induction doit être

installée de manière à permettre un
rayonnement optimal de la chaleur.

(4) Le mur et la zone au-dessus de la table

de cuisson doivent pouvoir résister à la
chaleur.

(5) Pour éviter tout dommage, la couche

sandwich et l'adhésif doivent être
résistants à la chaleur.

4- Connexion à l'alimentation électrique
La prise doit être branchée conformément
avec la norme correspondante, à un
disjoncteur à un seul pôle. La méthode de
connexion est comme le montre la figure 3.
Si le câble est endommagé ou doit être
remplacé, cela doit être fait par un technicien
après-vente utilisant les outils appropriés, afin
d'éviter tout accident.

Tension Connexion du fil

380 - 415 V 3N

220 – 240 V ~

~

Noir Marron Bleu Jaune/Vert

Noir et brun Bleu Jaune/Vert

5

2

1

6

3

4

1. Zone max. 1500/2000 W

2. Zone max. 1500/2000 W

3. Zone max. 1500/2000 W

4. Zone max. 1500/2000 W

5. Table de verre

6. Panneau de commande

Schéma de principe du panneau de
commande

1

2

3

4

1. Touches de puissance de la zone de
cuisson

2. Contrôle des fonctions « Cook with me »

3. Touche du temporisateur

4. Touche de verrouillage

5. Touche marche/arrêt

5

Figure (3)

FR-6

Utilisation du produit

Touches de commande

• Les commandes répondent au toucher, vous n’avez donc pas besoin d’appuyer fort.

• Utilisez la boule de votre doigt, pas son bout.

• Vous entendrez un buzzer chaque fois qu’une touche est enregistrée.

• Assurez-vous que les commandes sont toujours propres et sèches et qu’aucun objet (p. ex. un

ustensile ou un chiffon) ne les recouvre.
Même un mince film d’eau peut rendre les commandes difficiles à utiliser.

• Utilisez uniquement une batterie de cuisine adaptée à la cuisson

• Vous pouvez vérifier si votre batterie de cuisine est adaptée en réalisant

un test magnétique.
Rapprochez un aimant vers le fond de la casserole. S’il est attiré, la
casserole convient pour l’induction.

• Si vous n’avez pas d’aimant :

1. Mettez de l’eau dans la casserole que vous voulez tester.

2. Si ne clignote pas sur le panneau et que l’eau chauffe, la casserole

• Les batteries de cuisine fabriquées dans les matériaux suivants ne sont
pas adaptées : acier inoxydable pur, aluminium ou cuivre sans base
magnétique, verre, bois, porcelaine, céramique et grès.

à induction.
Recherchez le symbole de l’induction sur l’emballage ou sur le
fond de la casserole

est adaptée.

FRANÇAIS

N’utilisez pas d’ustensiles de cuisson dont les bords sont dentelés ou dont la base est incurvée.

Assurez-vous que la base de votre casserole est lisse, qu’elle repose à plat contre le verre et
qu’elle est de la même taille que la zone de cuisson. Utilisez des casseroles dont le diamètre est
aussi grand que le graphique de la zone sélectionnée. Si elle est un peu plus grande, l’énergie
sera exploitée au maximum. Si vous utilisez une casserole plus petite, l’efficacité pourrait être
moindre que prévu. Une casserole de moins de 140 mm pourrait ne pas être détecté par la plaque
de cuisson. Centrez toujours votre casserole sur la zone de cuisson.

FR-7

Soulevez toujours les casseroles de la table de cuisson à induction - ne les faites pas glisser, sinon
elles risquent d’érafler le verre

Comment l’utiliser

Démarrage de la cuisson

Appuyez sur la touche Marche/Arrêt pendant trois secondes.
Après la mise en marche, l’avertisseur sonore retentit une fois
et toutes les touches affichent « - » ou « - - » pour signifier que
la table à induction est en mode de veille.

Posez la casserole sur la zone de cuisson que vous souhaitez
utiliser.

• Veillez à ce que le fond de votre casserole et la surface de

la zone de cuisson soient propres et secs.

En touchant le curseur de la zone de chauffage, un indicateur
à côté de la touche clignote.

Réglez la cuisson à l’aide du curseur.

• Si vous ne sélectionnez pas un réglage de cuisson dans un

Allumage

délai d’une minute, la table à induction s’éteint
automatiquement. Vous devrez alors tout reprendre depuis
l’étape 1.

Arrêt

• Vous pouvez changer le réglage choisi à n’importe quel

moment de la cuisson.

Si clignote en alternance avec l’indication du réglage de cuisson

Cela signifie que :

• vous n’avez pas posé votre casserole sur la bonne zone ou

• la casserole que vous utilisez n’est pas prévue pour la cuisson à induction ou bien

• la casserole utilisée est trop petite ou n’est pas bien placée au centre de la zone de cuisson.

FR-8

Arrêt de la cuisson

Appuyez sur la touche de sélection de la zone de cuisson
que vous souhaitez éteindre.

Désactivez la zone de cuisson en touchant le curseur sur «
0 ». Vérifiez que « 0 » s’affiche.

Éteignez la table de cuisson en appuyant sur la touche
Marche/Arrêt.

Prenez garde aux surfaces chaudes.

« H » indique une zone de cuisson encore trop chaude
pour être touchée. Cette indication disparaît dès que la
surface de la zone de cuisson a suffisamment refroidi.
Vous pouvez économiser de l’énergie, si vous devez
faire chauffer une autre casserole, en la plaçant sur la
zone de cuisson qui est encore chaude.

FRANÇAIS

Utilisation de la fonction de suralimentation (Boost)

Activation de la fonction « boost »

En appuyant sur le curseur du foyer de cuisson

Toucher le curseur à « B ». Vérifiez que « b » s’affiche.

Suppression de la fonction de suralimentation (Boost)

Appuyez sur le curseur de la zone de chauffe dont vous
souhaitez annuler la fonction Boost.

Désactivez la zone de cuisson en touchant le curseur sur «
0 ». Vérifiez que « 0 » s’affiche.

• Cette fonction est disponible pour toutes les zones de cuisson.

• La zone de cuisson revient à son réglage de départ au bout de 5 minutes.

• Si le réglage de chaleur de départ est égal à 0, il reviendra à 9 au bout de 5 minutes.

Verrouillage des touches de commande

• Vous avez la possibilité de verrouiller les touches de commande pour éviter leur utilisation
inappropriée (par des enfants, par exemple).

• Quand la touche de verrouillage est activée, toutes les touches de commande sont verrouillées,
sauf la touche Marche/Arrêt.

FR-9

Verrouillage des touches de commande

Touchez et maintenez la touche de

L’indicateur de temporisation affiche « Lo »

verrouillage pendant un moment.

Déverrouillage des touches de commande

Touchez et maintenez la touche de verrouillage pendant un moment.

Quand la table de cuisson est en mode verrouillage, toutes les touches de commande
sont désactivées sauf la touche Marche/Arrêt et vous gardez la possibilité d’éteindre la
table à induction en utilisant la touche Marche/Arrêt en cas d’urgence, cependant vous

devrez d’abord déverrouiller la table de cuisson.

Mode pause

• Vous pouvez mettre la cuisson en pause au lieu d’éteindre la table de cuisson.

• En activant le mode pause, toutes les touches sont désactivées, sauf la touche Marche/Arrêt.

Activation du mode pause

Touchez brièvement le temps du temporisateur « »

Tous les indicateurs affichent « 11 »

et du temporisateur « » en même temps

Désactivation du mode pause

Touchez brièvement le temporisateur « » et le temporisateur « » en même temps.

Quand la table de cuisson est en mode pause, toutes les touches de commande sont
désactivées, sauf la touche Marche/Arrêt et vous pouvez toujours éteindre la plaque à
induction à l’aide de la touche Marche/Arrêt , en cas d’urgence. La table de cuisson

s'éteint au bout de 10 minutes si vous ne quittez pas le mode pause.

Fonction réglage de la puissance

• Il est possible de régler un niveau de puissance maximum de la table à induction, en choisissant
entre deux gammes de puissance différentes.

• Les tables à induction peuvent s’autolimiter pour chauffer à un niveau de puissance moindre et
éviter tout risque de surcharge.

Activation de la fonction réglage de la puissance

Allumez la table de cuisson, puis appuyez en
même temps sur la touche de verrouillage et

sur « » temporisateur.

L’indicateur de temporisation affiche « P5 », ce
qui indique le niveau de chauffe 5. Le mode
par défaut est sur la puissance maximale de la
table de cuisson.

FR-10

Réglage à un niveau différent

appuyez sur +/- du temporisateur

ou

Confirmation et sortie de la fonction de réglage de la puissance

Appuyez en même temps sur la touche de
verrouillage et sur le temporisateur « » pour

confirmation.

Il y a 5 niveaux différents de cuisson, allant de
« P1 » à « P5 ». Le témoin du temporisateur
indique l’un de ces niveaux.

« P1 » : le niveau de chauffe maximum est
égal à 2,5 kW.

« P2 » : le niveau de chauffe maximum est
égal à 3,5 kW.

« P3 » : le niveau de chauffe maximum est
égal à 4,5 kW.

« P4 » : le niveau de chauffe maximum est
égal à 5,5 kW.

"P5" : la puissance maximale est la puissance
maximale de la table de cuisson.

La table de cuisson s’éteint.

FRANÇAIS

Touche du temporisateur

Vous pouvez utiliser le temporisateur de deux manières différentes :

• Vous pouvez l’utiliser en tant que minuteur. Dans ce cas, le temporisateur ne sert pas à éteindre
l’une des zones de cuisson lorsque sa durée de cuisson est écoulée.

• Vous pouvez le régler pour éteindre une ou plusieurs zones de cuisson une fois le temps de
cuisson choisi écoulé.
La durée maximum de temporisation est égale à 99 min.

a) Utilisation du temporisateur comme minuteur
Si vous ne souhaitez pas sélectionner une zone de cuisson

Vérifiez que la table de cuisson est éteinte.
Remarque : vous pouvez utiliser le minuteur même sans
sélectionner de zone de cuisson.

Appuyez sur les touches « + » du temporisateur.
L'indicateur de la minuterie commencera à clignoter et
« 10 »est affiché sur le temporisateur.

Réglez le temps en appuyant sur la touche « - » ou « + » du
temporisateur
Remarque : Touchez la touche « - » ou « + » du
temporisateur
une fois pour diminuer ou augmenter d'une minute.
Tenez appuyée la touche « - » ou « + » pour diminuer ou
augmenter de dix minutes en dix minutes.

FR-11

Une fois le temps réglé, le décompte commence
immédiatement. La touche de temporisation affiche le temps
restant et l’affichage du temporisateur clignote pendant 5
secondes.

Le buzzer retentit pendant 30 secondes et l’indicateur du
temps indique « - - » quand la temps réglé est terminé.

b) Réglage de la minuterie pour désactiver une ou plusieurs zones de cuisson

Réglage d’une seule zone

En appuyant sur le curseur de la zone de cuisson

Réglez le temps en appuyant sur la touche « - » ou « + » du
temporisateur
Remarque : Touchez la touche « - » ou « + » du
temporisateur
une fois diminuera ou augmentera d'une minute.
Touchez et maintenez le « - » ou le « + » du temporisateur
diminuera ou augmentera de 10 minutes.

Une fois le temps réglé, le décompte commence
immédiatement. L’écran affiche le temps restant et le
temporisateur clignote pendant 5 secondes.
REMARQUE : Le point rouge près de l’indicateur du niveau
de chauffe s’allume pour indiquer que la zone de cuisson
est sélectionnée.

Quand le temps de cuisson est écoulé, la zone
correspondante s’éteint automatiquement.

Les zones de cuisson éventuellement allumées auparavant continuent de fonctionner
normalement.

Réglage de plusieurs zones :

Les étapes du réglage de plusieurs zones sont les mêmes que celles du réglage d’une seule
zone.
Quand vous effectuez le réglage simultané de plusieurs zones de cuisson, les points décimaux
des zones de cuisson concernées sont allumés. L’affichage des minutes montre la durée de
cuisson la plus courte. Le point de la zone de cuisson concernée clignote.
Comme ci-dessous :

(réglage à 15 minutes)

(réglage à 45 minutes)

FR-12

Temporisateur de travail par défaut (heure)

Quand le décompte est terminé, la zone de cuisson
correspondante s’éteint. Ensuite, c’est la nouvelle durée de
cuisson la plus courte qui s’affiche et le point sur la zone de
cuisson correspondante commence à clignoter.

(réglage à 30 minutes)

Comme indiqué sur la droite :
Touchez la commande de sélection de la zone de chauffage, la minuterie correspondante sera

affichée dans l'indicateur de minuterie.

c) Annuler le temporisateur

Appuyez sur le curseur de la zone dont vous
souhaitez annuler la temporisation.

Touchez et maintenez la commande du
temporisateur « - », le temporisateur diminue à «
00 » et la minuterie est annulée.

Durées d’utilisation par défaut

FRANÇAIS

L’arrêt automatique est une fonction de protection de sécurité pour votre table de cuisson à
induction. Elle s’éteint automatiquement si vous oubliez d’éteindre votre appareil. Les durées
d’utilisation par défaut des différents niveaux de chauffe sont indiquées dans le tableau ci­dessous :

Niveau de chauffe 1 2 3 4 5 6 7 8 9

8 8 8 4 4 4 2 2 2

Lorsque la casserole est retirée, la table de cuisson à induction peut arrêter de chauffer
immédiatement et elle s’éteindra automatiquement au bout de 2 minutes.

Les personnes porteuses d’un stimulateur cardiaque doivent consulter leur médecin
avant d’utiliser cet appareil.

Fonction « Cook with me »

Tout d'abord, vous devez télécharger l’App hOn et l'installer sur votre appareil portable. Inscrivez
ensuite votre table d'induction en suivant les instructions directement de l'App.
Pour effectuer le couplage entre table de cuisson et APP, utilisez la procédure suivante :
Appuyez 4 secondes sur le bouton « Cook with me » de la table de cuisson. Une fois les 4
secondes écoulées, le chiffre du TEMPORISATEUR commence à clignoter avec l’inscription PA et
lance le processus de couplage. Suivez maintenant les instructions de l'App.

Appuyez 4 secondes

Lorsque le Wi-Fi est activé : un point apparaîtra sur le côté droit de la DEL
Lorsque le Wi-Fi est desactivé : Aucun point n'apparaîtra.

Comment régler « Cook with me »

Choisissez dans le menu des recettes de l’App hOn ou dans le
menu des programmes spéciaux. Suivez pas à pas les indications
de l'App et lorsque vous avez terminé, envoyez les paramètres à la
table de cuisson qui cuisinera pour vous.

FR-13

Lorsque la table de cuisson reçoit la commande de l'App, elle émet
deux tons et clignote pendant une seconde pour indiquer que les
instructions ont été reçues.

Si vous voulez sortir de la fonction « Cook with me », modifiez le
niveau de puissance de la zone.

a. PARAMÈTRES SANS FIL

Technologie Wi-Fi BLE NFC

Standard IEEE 802.11b/n/g Bluetooth v4.2, BR/EDR, BLE /
Bande(s) de fréquence [MHz] 2402-2480 2402-2480 /
Puissance maximale [mW] 1500 1500 /

b. INFORMATIONS SUR LES PRODUITS POUR LES ÉQUIPEMENTS EN RÉSEAU

Informations sur les équipements en réseau
Consommation de puissance du produit en mode

veille en réseau quand tous les ports de réseau
câblés sont connectés et tous les ports de réseau

1,5 W

sans fil sont activés :
Comment activer le port de réseau sans fil : Allumer la table de cuisson
Comment désactiver le port de réseau sans fil : Éteindre la table de cuisson.

Choix des récipients de cuisson

fer

Bouilloire en

acier

Ustensile de

cuisson émaillé

Fer pour friture

à l'huile

inoxydable

Acier

Poêle en fer Bouilloire en

inoxydable

émaillé

Plaque en fer

Vous pouvez avoir plusieurs récipients de cuisson différents

1. Cette plaque à induction peut détecter plusieurs récipients de cuisson que vous pouvez tester

par l’une des méthodes suivantes :
Placer le récipient sur la zone de cuisson. Si la zone de cuisson correspondante affiche un

niveau de puissance, le récipient est adapté. Si « U » clignote, le récipient n'est pas adapté à
l'utilisation de la table de cuisson à induction.

2. Maintenir un aimant sur le récipient. Si l’aimant est attiré par le récipient, ce dernier peut être

utilisé avec la plaque de cuisson à induction.
N.B. : Le fond du récipient doit contenir un matériau magnétique.
Le fond doit être plat et le diamètre doit correspondre aux indications du tableau 1 ci-dessous.

3. Utiliser uniquement des ustensiles de cuisine ferromagnétiques en acier émaillé, fonte ou acier

inoxydable mais compatibles avec l’induction.

FR-14

4. Utiliser des casseroles dont le diamètre de la zone ferromagnétique (fond de la casserole)

correspond aux dimensions indiquées dans le tableau ci-dessous. (Tableau 1)

- Si vous utilisez des casseroles plus petites, les performances pourraient être affectées

- Si vous utilisez des casseroles avec des diamètres plus petits que ceux indiqués dans le
Tableau 1, elles pourraient ne pas être détectées

En fonction de la taille de la zone, vous pouvez utiliser des casseroles de différents diamètres tel
qu’illustré ci-dessous :

RANÇAIS
F

5. Si la partie ferromagnétique ne couvre que partiellement le fond de la casserole, seule la zone
ferromagnétique chauffera, le reste du fond peut ne pas atteindre une température suffisante
pour la cuisson.

6. Si la zone ferromagnétique n’est pas homogène mais est constituée d’autres matériaux comme
de l’aluminium, cela peut affecter la mise en température et la détection de la casserole.

Si le fond de la casserole ressemble aux images ci-dessous, la casserole pourrait ne pas être
détectée.

Le diamètre de base des ustensiles de cuisson à induction

Zone de cuisson

MinimumPP MaximumPP

1 & 2 140 180

3 & 4 140 180

Ce qui précède peut varier en fonction de la taille de la casserole et du matériau à partir duquel elle
est fabriquée.

FR-15

Nettoyage et entretien

La surface de la table de cuisson à induction peut être facilement nettoyée de la manière suivante :

Type de

contamination

Faible

Anneaux et tartre de
chaux

Sucres, aluminium
fondu ou plastiques

N.B. : Débrancher l'alimentation électrique avant le nettoyage.

Immerger dans l'eau chaude et
essuyer

Appliquez du vinaigre blanc sur la
zone, essuyez avec un chiffon doux ou
utilisez un produit disponible dans le
commerce

Utiliser un grattoir spécial pour le verre
céramique pour éliminer les résidus
(un produit en silicone est préférable)

Procédé de nettoyage Matériaux de nettoyage

Éponge de nettoyage

Adhésif spécial pour verre
céramique

Adhésif spécial pour verre
céramique

Affichage et inspection des défaillances

La table de cuisson à induction est équipée d'une fonction d'autodiagnostic. Grâce à ce test, le
technicien peut vérifier le fonctionnement de plusieurs composants sans avoir à démonter la table
de cuisson de la surface de travail.

Dépannage

1) Le code de défaillance se produit lors de l'utilisation du client, qui peut voir la solution ;

Code de

défaillance

Rétablissement automatique

E1

E2

E3

E4

E5 Température élevée de l'IGBT. (1#) Attendre que la température de l’IGBT

E6 Température élevée de l’IGBT. (2#)

La tension d'alimentation est supérieure
à celle nominale.

La tension d'alimentation est inférieure à
celle nominale.

Température élevée détectée par le
capteur de la plaque en céramique. (1#)

Température élevée détectée par le
capteur de la plaque en céramique. (2#)

Problème Solution

Veuillez vérifier si l’alimentation
électrique est normale. La mise sous
tension après l’alimentation est normale.

Attendre que la température de la plaque
en céramique retrouve sa valeur
normale.
Appuyez sur le bouton « Marche/Arrêt »
pour redémarrer l’appareil.

retrouve sa valeur normale.
Appuyez sur le bouton « Marche/Arrêt »
pour redémarrer l’appareil. Vérifiez si le
ventilateur fonctionne bien ; si ce n'est
pas le cas, remplacez-le.

FR-16

Code de

défaillance

F3/F6

F4/F7

F5/F8

F9/FA

FC /FD

Problème Solution

Pas de rétablissement automatique

Défaillance du capteur de température
de la plaque céramique - court-circuit.
(F3 pour 1#, F6 pour 2#)

Défaillance du capteur de température
de la plaque en céramique -- circuit
ouvert. (F4 pour 1#, F7 pour 2#)

Défaillance invalide du capteur de
température de la plaque en céramique.
(F5 pour 1#, F8 pour 2#)

Défaillance du capteur de température
de l’IGBT. (court-circuit/ouverture de
circuit pour 1#)

Défaillance du capteur de température
de l’IGBT. (court-circuit/ouverture de
circuit pour 2#)

FRANÇAIS

Vérifiez le raccordement ou remplacez le
capteur de température de la table en
céramique.

Remplacez la carte d'alimentation.

2) Défaillance et solution spécifique

Défaillance Problème Solution A Solution B

Vérifiez si la fiche est bien

Pas de courant fourni.

fixée dans la prise et si la
prise fonctionne.

La carte d'alimentation
accessoire et la carte

La DEL ne s'allume pas
lorsque l'appareil est

du panneau d'affichage
ont échoué à se
connecter.

Vérifiez le branchement.

branché.

Certaines touches ne
fonctionnent pas ou
l'affichage à DEL n'est
pas normal.

La carte d'alimentation
accessoire est
endommagée.

La carte du panneau
d'affichage est
endommagée.

La carte du panneau
d'affichage est
endommagée.

Remplacez la carte
d'alimentation accessoire.

Remplacez la carte du
panneau d'affichage.

Remplacez la carte du
panneau d'affichage.

Le voyant du mode de
cuisson s'allume, mais
la chauffe ne démarre
pas.

Température élevée de
la table de cuisson.

Il y un problème avec le
ventilateur.

La carte d'alimentation
est endommagée.

FR-17

Il se pourrait que la
température ambiante soit
trop élevée. L'entrée d'air
ou la ventilation peut être
bloquée.

Vérifiez si le ventilateur
fonctionne bien ;
sinon, remplacez le
ventilateur.

Remplacez la carte
d'alimentation.

Défaillance Problème Solution A Solution B

La typologie de

Le chauffage s'arrête
soudainement pendant
le fonctionnement et
l'affichage clignote "u".

casserole est n’est pas
adaptée.

Le diamètre de la
casserole est trop petit.

La cuisinière a
surchauffé

Utilisez la bonne casserole
(consulter la notice
d’utilisation.)

L’appareil a surchauffé.
Attendre que la
température retrouve sa
valeur normale.
Appuyez sur le bouton

Le circuit de
détection de la
casserole est
endommagé,
remplacez la carte
d'alimentation.

« Marche/Arrêt » pour
redémarrer l'appareil.

La carte d'alimentation

Les zones de chauffage
d'un même côté
(comme la première et
la deuxième zone)
afficheraient un "u".

et la carte du panneau
d'affichage ont échoué
à se connecter ;

La carte du panneau
d'affichage de la zone
de communication est
endommagé.

Vérifiez le branchement.

Remplacez la carte du
panneau d'affichage.

Le moteur du
ventilateur semble
anormal.

Le carte principale est
endommagée.

Le moteur du
ventilateur est
endommagé.

Remplacez la carte
d'alimentation.

Remplacez le ventilateur.

Les éléments de détection et d’inspection ci-dessus concernent les défaillances communes.
Ne démontez pas l’appareil vous-même afin d’éviter tout risque d’endommager la table de cuisson
à induction.

FR-18

Service après-vente

En cas de défaillance, avant d'appeler le service après-vente, veuillez procéder comme suit :

- Vérifiez que l'appareil est correctement branché

- Lire le tableau des défaillances et de l'affichage ci-dessus
Si vous n'arrivez toujours pas à résoudre le problème, éteignez l'appareil, n'essayez pas de le
démonter et appelez notre Service après-vente.

Déclaration spéciale

Le contenu de ce manuel a été soigneusement vérifié. Toutefois, la société ne

peut être tenue responsable de toute erreur d'impression ou omission.

De plus, toute modification technique peut être incluse dans une version

révisée du manuel sans préavis. L'apparence et la couleur de l'appareil dans

ce manuel peuvent différer de la couleur réelle.

Cet appareil est étiqueté conformément à la directive européenne 2012/19/UE
relative aux appareils électriques et électroniques (DEEE). La catégorie DEEE
recouvre à la fois les substances polluantes (pouvant avoir des retombées négatives
sur l’environnement) et les composants de base (pouvant être réutilisés). Il est
important que les DEEE subissent des traitements spécifiques pour éliminer et jeter
correctement les polluants et récupérer tous les matériaux. Chaque individu peut
jouer un rôle important en veillant à ce que les produits DEEE ne deviennent pas un
problème pour l’environnement. Pour cela, il est essentiel de suivre quelques règles
de base ;

- les DEEE ne doivent pas être traités comme des déchets ménagers ;

- les DEEE doivent être amenés à des zones de collecte spécifiques gérées par le
conseil municipal ou une société dûment enregistrée.

Dans de nombreux pays, des décharges domestiques peuvent être disponibles pour
de grands DEEE. Lorsque vous achetez un nouvel appareil, l’ancien peut être
retourné au détaillant qui est en devoir de le récupérer sans frais, à titre
exceptionnel, tant que l’équipement est de type équivalent et a les mêmes fonctions
que l’équipement fourni.

FRANÇAIS

FR-19

cuisson électrique à usage domestique conforme aux normes de la Commission (UE) n° 66/2014

Identification du modèle

Type de table de cuisson :

Nombre de foyers et/ou de

zones de cuisson

Technologie de chauffe (foyers

et zones de cuisson par

induction, foyers à cuisson

rayonnante, plaques massives)

foyers
zones
Foyers de cuisson par

induction
Zones de cuisson par induction
Foyers à cuisson rayonnante
Plaques massives

Position

Arrière gauche
Arrière centre Ø mm

Symbole Valeur Unité

HAISJ64MC

Table de cuisson électrique

4

X

Ø mm 18,0 cm

Arrière droite Ø mm 18,0 cm

Informations sur la table de

Pour les foyers ou zones de cuisson circulaires : diamètre de la
surface utile des zones de cuisson électrique, arrondi à 5 mm
près

Centre gauche

Ø mm
Centre centre Ø mm
Centre droite Ø mm
Avant gauche

Ø mm 18,0 cm
Avant centre Ø mm
Avant droite Ø mm 18,0 cm

Pour les foyers ou zones de cuisson non circulaires : longueur et

largeur de la surface utile des zones ou foyers à cuisson

électrique, arrondi à 5 mm près

Consommation d’énergie par zone
ou foyer de cuisson calculée par kg

Consommation d'énergie pour la table de cuisson calculé par kg

Arrière gauche

Arrière centre

Arrière droite

Centre gauche

Centre centre

Centre droite

Avant gauche

Avant centre

Avant droite

Arrière gauche
Arrière centre
Arrière droite
Centre gauche
Centre centre
Centre droite
Avant gauche
Avant centre
Avant droite

Cuisson électrique CE

Cuisson électrique CE

Cuisson électrique CE

Cuisson électrique CE

Cuisson électrique CE

Cuisson électrique CE

Cuisson électrique CE

Cuisson électrique CE

Cuisson électrique CE

Table de cuisson

électrique

L

l

L

l

L

l

L

l

L

l

L

l

L

l

L

l

L

l

CE

186,2 Wh/kg

202,8 Wh/kg

182,4 Wh/kg

185,0 Wh/kg

189,1 Wh/kg

Norme appliquée : EN 60350-2 pour les appareils de cuisson électriques à usage domestique - Partie 2 : Table de cuisson - Méthodes de calcul des

performances

cm

cm
cm
cm

cm

cm

cm

cm

cm

cm

cm

cm

cm

cm

Wh/kg

Wh/kg
Wh/kg
Wh/kg

Wh/kg

Conseils pour des économies d’énergie :

•

Pour obtenir la meilleure efficacité de votre table de cuisson, placez la casserole au centre du foyer de cuisson.
L’utilisation d’un couvercle permet de réduire le temps de cuisson et d’économiser de l’énergie en

•

conservant la chaleur.

•

Minimisez la quantité de liquide ou de graisse pour réduire le temps de cuisson.
Commencez la cuisson à température élevée et réduisez-la lorsque les aliments sont bien chauds.

•

Utilisez des casseroles dont le diamètre est aussi grand que le graphique du foyer sélectionné.

•

Ces informations sont à considérer comme faisant partie du manuel d’utilisation de l’appareil.

FR-20

Por la presente, Candy Hoover Group Srl declara que el equipo de radio cumple con
la Directiva 2014/53/UE y con los requisitos legales pertinentes (para el mercado de
UKCA). El texto completo de la declaración de conformidad está disponible en la
siguiente dirección de Internet: www.candy-group.com

Consejos de seguridad y mantenimiento

• ADVERTENCIA: El electrodoméstico y sus partes accesibles se
calientan durante el funcionamiento. Debe prestarse atención para
no tocar los elementos térmicos.

• Los niños menores de 8 años deben mantenerse alejados del
electrodoméstico, a menos que estén constantemente vigilados.

• Este aparato puede ser utilizado por niños a partir de 8 años y por
personas con capacidades físicas, sensoriales o mentales
reducidas o con falta de experiencia y conocimientos si se les ha

ESPAÑOL

supervisado o instruido en el uso del

• equipo de forma segura y comprender los peligros que conlleva.
Los niños no deben jugar con el electrodoméstico.

• Los niños no deben limpiar ni mantener el producto sin
supervisión.

• ADVERTENCIA: Dejar desatendida la encimera mientras se
cocina con grasa o aceite puede ser peligroso y originar un
incendio.

• NUNCA intente apagar el fuego con agua; apague la encimera y
cubra la llama con una tapa o una manta ignífuga, por ejemplo.

• ADVERTENCIA: Peligro de incendio; no coloque objetos sobre las
superficies de cocción.

• ADVERTENCIA: Si la superficie está agrietada, apague el aparato
para evitar posibles descargas eléctricas.

• No utilice un chorro de vapor para limpiarla.

• Los objetos metálicos como cuchillos, tenedores, cucharas y tapas

no deben colocarse en la superficie de la encimera, ya que pueden
calentarse.

ES-2

• Cualquier derrame debe eliminarse de la tapa antes de abrir.

• Es preciso dejar que la superficie de la encimera se enfríe antes

de cerrar la tapa.

• Después de utilizarla, apague la encimera para su control. No
confíe en el detector de utensilios de cocción.

• Este electrodoméstico no está diseñado para funcionar con un
temporizador externo ni con ningún sistema de control remoto
separado.

• El cableado fijo debe incorporar los medios de desconexión que se
exigen en la normativa de cableado.

• En las instrucciones se indica el tipo de cable que se va a utilizar y
se tiene en cuenta la temperatura de la superficie trasera del
aparato.

• Si el cable de alimentación está dañado, debe ser sustituido por el
agente de servicio del fabricante o por personas con una
cualificación similar para evitar un peligro.

• ATENCIÓN: Para evitar riesgos debidos a un restablecimiento
involuntario de un corte térmico, este aparato no debe recibir
alimentación mediante un dispositivo de conmutación externo,
como un temporizador, o estar conectado a un circuito que el
aparato encienda y apague con regularidad.

• ADVERTENCIA: Utilice solamente las protecciones que incorpora
el electrodoméstico, las protecciones diseñadas por el fabricante
del equipo de cocina o las protecciones que indica el fabricante en
las instrucciones de uso, según corresponda. El uso de
protecciones inadecuadas puede causar accidentes.

• Utilice siempre utensilios de cocción adecuados.

• Coloque siempre el utensilio en el centro de la zona en la que esté

cocinando.

• No coloque nada en el panel de control.

• No utilice la superficie como tabla para cortar. El cableado fijo

debe incorporar los medios de desconexión que se exigen en la
normativa de cableado.

• En las instrucciones se indica el tipo de cable que se va a utilizar y
se tiene en cuenta la temperatura de la superficie trasera del
aparato.

ES-3

• Es preciso dejar que la superficie de la encimera se enfríe antes
de cerrar la tapa.

• CUIDADO: el proceso de cocción debe supervisarse. Los
procesos de cocción breves deben vigilarse de manera continua

Apreciado cliente:

Gracias por comprar la encimera de inducción de HAIER. Esperamos que le de muchos años
de buen servicio.

Lea atentamente este manual de instrucciones antes de utilizar la encimera y guárdelo en un
lugar seguro para consultarlo en el futuro.

Presentación del producto

La encimera de inducción sirve para todo tipo de cocción, con sus zonas de cocción
electromagnéticas y sus controles microcomputarizados y multifuncionales, lo que la convierte en
la elección ideal para la familia de hoy.

Fabricada con materiales especialmente importados, la encimera de inducción Haier es
extremadamente fácil de usar, duradera y segura.

ESPAÑOL

Principio de funcionamiento

La encimera de inducción comprende una bobina, una placa de cocción realizada en material
ferromagnético y un sistema de control. La corriente eléctrica genera un potente campo
magnético a través de la bobina. Esto produce una gran cantidad de vórtices que, a su vez,
generan calor que se transmitirá a través de la zona de cocción al utensilio.

Olla de hierro

circuito magnético
placa de vitrocerámica
bobina de inducción

corrientes inducidas

ES-4

Seguridad

Esta encimera ha sido especialmente diseñada
para uso doméstico.
En su constante búsqueda por mejorar sus
productos, Haier se reserva el derecho de
modificar cualquier aspecto técnico, de
programa o estético del aparato en cualquier
momento.

Protección contra sobrecalentamiento

Un sensor controla la temperatura en las
zonas de cocción. Cuando la temperatura
supera un nivel seguro, la zona de cocción
se apaga automáticamente.

Detección de objetos pequeños o no

magnéticos

Cuando se deja en la encimera una olla
con un diámetro inferior a 80 mm, o
cualquier otro objeto pequeño (por
ejemplo, un cuchillo, un tenedor, una
llave), o un utensilio no magnético (por
ejemplo, de aluminio), se activa un aviso
sonoro durante aproximadamente un
minuto y, después, la encimera se pone
automáticamente en modo de espera.

Instalación

1. Corte un agujero en la superficie de trabajo
del tamaño mostrado a continuación. Se
deberá dejar un espacio mínimo de 50 mm
alrededor del agujero. La superficie de
trabajo deberá de tener un grosor mínimo
de 30 mm y estar hecha de un material
resistente al calor.
Como se muestra en la Figura (1)

JUNTA

Advertencia de calor residual

Después de funcionar durante un rato,
quedará algo de calor residual en la
encimera. Se mostrará la letra "H" para
advertir que se mantenga alejado de ella.
Cuando se retira el utensilio de la zona de
cocción, esta dejará de calentar
inmediatamente y se apagará después de
la activación de un aviso sonoro durante
un minuto.

Apagado automático

Otra función de seguridad de la encimera
de inducción es el apagado automático.
Esto ocurre cuando se olvida de apagar
una zona de cocción. Los tiempos de
apagado predeterminados se muestran en
la siguiente tabla:

Nivel de potencia

1~3 8 horas

4~6 4 horas

La zona de calentamiento se apaga

automáticamente después de

Figura (1)

2. Es esencial que la encimera de inducción
esté bien ventilada y que la entrada y salida
de aire no estén bloqueadas.
Asegúrese de que la encimera esté
instalada correctamente, como se muestra
en la figura 2.

760 mm mín.

Salida del
aire
5 mm mín.

Entrada de

aire

5 cm mín.

2 cm mín.

7~9 2 horas

Cuando se retira la olla de la cocción, se activa

un aviso sonoro durante un minuto y la
encimera se apaga sola.

Advertencia: Las personas que lleven un
marcapasos deberás consultar a un médico
antes de utilizar la encimera de inducción.

Figura (2)

Nota: Por seguridad, entre la encimera y el
armario situado encima de ella debería haber
una distancia de seguridad de al menos
760 mm.

ES-5

3. Fije la encimera a la superficie de trabajo
con los cuatro soportes en la base de la
encimera. La posición de los soportes se
puede ajustar en función del grosor de la
superficie.

soporte

Advertencias:

(1) La encimera de inducción debe ser

instalada por una persona debidamente
calificada. Contamos con instaladores
formados. No intente instalar el
electrodoméstico por sus propios medios.

2) La encimera de inducción no debe

instalarse encima de refrigeradores,
congeladores, lavavajillas o secadoras.

3) La encimera de inducción debe instalarse

de manera que sea posible una radiación
óptima de calor.

(4) La pared y el área sobre la encimera de

cocción debe ser capaz de soportar el
calor.

(5) Para evitar cualquier daño, la capa de

sándwich y el adhesivo deben ser
resistentes al calor.

3 mm entre los contactos.
El instalador debe asegurarse de que la
conexión a la red eléctrica se haya realizado
correctamente y cumpliendo las normativas de
seguridad.
El cable no debe doblarse ni aplastarse. El
cable deberá comprobarse de forma periódica
y solamente debe reemplazarlo un técnico
autorizado.

Diagrama de la encimera de inducción

5

2

1

6

1. Zona máx. 1500/2000 W

2. Zona máx. 1500/2000 W

3. Zona máx. 1500/2000 W

4. Zona máx. 1500/2000 W

5. Placa de vidrio

6. Panel de control

Esquema del panel de mandos

3

4

ESPAÑOL

4- Conexión a la fuente de alimentación
El enchufe debe ser conectado en conformidad
con la norma pertinente, a un
disyuntor unipolar. El método de conexión es
indicado en la Figura 3.
Si el cable está dañado o necesita ser
reemplazado, la operación irá a cargo de un
técnico de posventa, que cuenta con las
herramientas adecuadas para evitar
accidentes.

Voltaje Conexión por cables

380 - 415 V 3N

220 – 240 V ~

~

Negro Marrón Azul Amarillo/verde

Negro y Marrón Azul Amarillo/verde

Figura (3)

Si el aparato se conecta directamente a la red
eléctrica, debe instalarse un disyuntor
omnipolar con una separación mínima de

1

2

3

4

1. Mandos de control de la zona de
cocción

2. Control de función "Cook with me"

3. Mando del temporizador

4. Bloqueo

5. Botón de encendido/apagado (ON/OFF)

5

ES-6

Funcionamiento del producto

Mandos táctiles

• Los mandos responden al tacto, por lo que no es necesario presionarlos.

• Utilice la yema de los dedos en lugar de la punta.

• Oirá un pitido cada vez que se produzca el contacto.

• Asegúrese de que los mandos estén siempre limpios y secos, y que no haya ningún objeto

que los cubra (como un utensilio o un paño).
Incluso una capa fina de agua podría dificultar el uso de los mandos.

• Utilice solamente utensilios aptos para el uso con encimeras de

• Para comprobar si el utensilio es válido, puede hacer la prueba del

imán.
Acerque un imán a la base de la cacerola. Si lo atrae, la cacerola es
apta para encimeras de inducción.

• Si no dispone de un imán:

1. Vierta un poco de agua en la cacerola que quiera probar.

2. Si no parpadea en el visor y el agua se calienta, la cacerola es

• Los utensilios de cocina de los materiales siguientes no son adecuados:
acero inoxidable puro, aluminio o cobre sin base magnética, vidrio,
madera, porcelana, cerámica y loza.

No utilice utensilios con bordes dentados o base curva.

inducción.
Compruebe que el símbolo de inducción aparece en el embalaje
o en el fondo de la olla

adecuada.

Asegúrese de que la base de la cacerola sea lisa, descanse plana sobre el vidrio y tenga el mismo
tamaño que la zona de cocción. Utilice cacerolas cuyo diámetro coincida con las marcas de la
zona elegida. El uso de un utensilio un poco más grande ofrecerá una eficiencia energética
máxima. La eficiencia energética es inferior a la prevista cuando se utilizan utensilios más
pequeños. Es posible que la encimera no detecte los utensilios de menos de 140 mm. Siempre
centra tu olla en la zona de cocción.

ES-7

Para apartar las cacerolas de la encimera de cocción, levántelas siempre en lugar de deslizarlas,
ya que el vidrio podría rayarse

Cómo se usan

Empezar a cocinar

Toque el mando de encendido/apagado durante tres
segundos. Después de encender la encimera se escucha un
pitido y aparece "-" o "--" en el visor; esto indica que la
encimera de inducción ha entrado en el modo de espera.

Coloque un utensilio adecuado en la zona de cocción que
desee utilizar.

• Asegúrese de que el fondo de la cacerola y la superficie de

la zona de cocción estén limpios y secos.

ESPAÑOL

Tocando el control deslizante de la zona de calefacción, un
indicador junto a la tecla parpadeará.

Toque el mando deslizante para seleccionar la temperatura.

Encendido

• Si no elige un ajuste de temperatura en un minuto, la

encimera de inducción se apagará de forma automática.
Entonces, tendrá que comenzar por el paso 1 otra vez.

• La temperatura se puede cambiar en cualquier momento

durante la cocción.

Apagado

Si parpadea en el visor y se alterna con la temperatura

Esto significa lo siguiente:

• No ha colocado una cacerola en la zona de cocción correcta.

• El utensilio de cocción que está usando no es apto para encimeras de inducción.

• El utensilio es demasiado pequeño o no está bien centrado en la zona de cocción.

No se genera calor a menos que haya un utensilio adecuado en la zona de cocción.
El visor se apagará automáticamente después de 1 minutos si no se coloca un utensilio adecuado
en la encimera.

ES-8

Terminar de cocinar

Tocar el mando de selección de la zona de cocción que
desee apagar.

Apagar la zona de cocción tocando el deslizador hasta "0".
Asegúrese de que aparece ”0” en el visor.

Para apagar la placa de cocción completa, toque el mando
de encendido/apagado.

Tenga cuidado con las superficies calientes.

La letra H indica la zona de cocción que está caliente.
Desaparecerá cuando la temperatura de la superficie
descienda y esta pueda tocarse sin peligro. También
puede utilizarse como función de ahorro de energía, ya
que permite emplear la zona que todavía está caliente
para calentar otras cacerolas.

Uso del modo Boost

Activación de la función Boost

Toque el control deslizante de la zona de cocción

Tocando el control deslizante a "B". Asegúrese de que se
indica ”b”.

Cancelar el modo Boost

Toque el mando de selección de la zona de cocción cuya
función Boost quiera cancelar.

Apagar la zona de cocción tocando el deslizador hasta "0".
Asegúrese de que aparece ”0” en el visor.

• La función puede utilizarse en cualquier zona de cocción.

• La zona de cocción recupera el ajuste original después de 5 minutos.

• Si la temperatura original es 0, volverá ajustarse a 9 después de 5 minutos.

Bloqueo de los mandos

• Los mandos pueden bloquearse para evitar el uso no intencionado (por ejemplo, para impedir
que los niños enciendan las zonas de cocción accidentalmente).

• El bloqueo desactiva todos los mandos, excepto el mando de encendido/apagado.

ES-9

Para bloquear los mandos

Para activar el modo de pausa

Para salir del modo de pausa

Toque y mantenga el control de bloqueo

En el indicador del temporizador aparecerá "Lo"

por un rato.

Para desbloquear los mandos

Toque y mantenga el control de bloqueo por un rato.

Cuando la encimera está bloqueada, todos los mandos están desactivados, excepto el
mando de encendido/apagado . Este mando permite apagar la encimera de

inducción en caso de emergencia, pero lo primero que habrá que hacer la próxima vez
será desbloquearla.

Modo de pausa

• Puede poner la cocción en pausa en lugar de apagar la placa.

• En el modo de pausa se desactivan todos los mandos, excepto el mando de
encendido/apagado.

Toque corto el tiempo del temporizador " " y el

Todos los indicadores mostrarán "11"

ESPAÑOL

Toque corto el temporizador " " y el temporizador " " al mismo tiempo.

Cuando está en el modo de pausa, todos los mandos están desactivados, excepto el
botón de encendido/apagado . Esto permite utilizar el botón para apagar la placa de

inducción en caso de emergencia. La encimera se apagará después de 10 minutos si no
sales del modo de pausa.

Función de gestión de potencia

• Es posible ajustar un nivel de potencia absorbida máxima de la placa de inducción mediante la
selección de intervalos de potencia diferentes.

• Las encimeras de inducción pueden limitar automáticamente la potencia para funcionar a una
potencia inferior y evitar el riesgo de sobrecarga.

Para acceder a la función de gestión de potencia

Encienda la encimera, luego presione al mismo
tiempo el bloqueo y el " " temporizador.

En el indicador del temporizador aparece "P5",
correspondiente al nivel de potencia 5. El
modo por defecto es en la potencia máxima de
la encimera.

pulse +/- en el temporizador

o

Para activar otro nivel

Existen 5 niveles de potencia: de “P1” a “P5”.
En el indicador del temporizador aparece uno
de estos niveles.

"P1": la potencia máxima es 2,5 kW.
"P2": la potencia máxima es 3,5 kW.
"P3": la potencia máxima es 4,5 kW.
"P4": la potencia máxima es 5,5 kW.

ES-10

"P5": la potencia máxima es la potencia
máxima de la encimera de cocción.

Confirmación y salida de la función de gestión de potencia

Presiona al mismo tiempo el bloqueo y el

La encimera se apaga.

temporizador " " para confirmar.

Mando del temporizador

El temporizador se puede utilizar de dos formas distintas:

• Puede utilizarse como minutero. En este caso no se apaga ninguna zona de cocción cuando
termina el tiempo programado.

• Se puede programar para apagar una o varias zonas de cocción después del plazo de tiempo
establecido.

El valor máximo del temporizador es de 99 minutos.

a) Uso del temporizador como minutero
Si no se selecciona ninguna zona de cocción

Asegúrese de que la encimera de cocción está encendida.
Nota: puede utilizar el minutero aunque no seleccione
ninguna zona de cocción.

Toque "+" en los controles del temporizador. El indicador del
minutero empezará a parpadear y mostrará "10" en el visor
del temporizador.

Toque el mando "-" o "+" del temporizador para programar
el tiempo.
Consejo: Toque el mando "-" o "+" del temporizador
una vez para disminuir o aumentar en 1 minuto.
Mantenga pulsado el mando "-" o "+" del temporizador para
reducir o aumentar el tiempo 10 minutos.

Cuando se programe el tiempo, la cuenta atrás comenzará
de inmediato. En el visor se mostrará el tiempo restante y el
indicador del temporizador parpadeará durante 5 segundos.

Cuando se cumple el tiempo programado, suena un pitido
durante 30 segundos y aparece "- -" en el indicador del
temporizador.

ES-11

b) Configurar el temporizador para apagar una o más zonas de cocción

Elija una zona

Toque el mando deslizante de la zona de cocción.

Toque el mando "-" o "+" del temporizador para programar
el tiempo.
Consejo: Toque el mando "-" o "+" del temporizador
una vez disminuirá o aumentará en 1 minuto.
Toque y mantenga el mando "-" o "+" del temporizador
disminuirá o aumentará en 10 minutos.

Cuando se programe el tiempo, la cuenta atrás comenzará
de inmediato. En el visor se mostrará el tiempo restante y el
indicador del temporizador parpadeará durante 5 segundos.
NOTA: El punto rojo situado junto al indicador del nivel de
potencia se iluminará cuando se seleccione la zona.

Cuando expira el temporizador de cocción, la zona de
cocción se apaga automáticamente.

ESPAÑOL

Las zonas de cocción que se hayan encendido antes seguirán funcionando.

Configurar varias zonas

El procedimiento para elegir varias zonas es similar al de selección de una zona.
Cuando se programa el tiempo de varias zonas de cocción al mismo tiempo, se encienden los
puntos decimales de las zonas en cuestión. En el visor de minutos se indica el tiempo en
minutos del temporizador. El punto de la zona correspondiente parpadea.
Consulte las ilustraciones abajo:

(tiempo programado de 15 minutos)

(tiempo programado de 45 minutos)

La zona correspondiente se apaga cuando termina la
cuenta atrás del temporizador. Luego se mostrará el nuevo
tiempo del temporizador y el punto de la zona
correspondiente parpadeará.
Consulte las ilustraciones de la derecha:

(tiempo programado de

30 minutos)

Toque el control de selección de la zona de cocción, el temporizador correspondiente se
mostrará en el indicador del temporizador.

ES-12

Nivel de potencia

Tiempo de uso predeterminado (hora)

Cómo poner a "Cook w

c) Cancelar el temporizador

Toque el mando de selección de la zona de
cocción cuyo temporizador quiera cancelar.

Toque y mantenga el mando "-" del temporizador,
este baja hasta "00" y se cancela.

Tiempos de trabajo por defecto

La autodesconexión es una función de seguridad de la encimera de inducción. La encimera se
apagará automáticamente si el usuario se olvida de apagarla. En la tabla siguiente se muestran los
tiempos de uso predeterminados correspondientes a los diferentes niveles de potencia:

1 2 3 4 5 6 7 8 9

8 8 8 4 4 4 2 2 2

Cuando se quita la olla, la encimera de inducción puede dejar de calentar de inmediato y se apaga
automáticamente después de 2 minutos.

Las personas que lleven un marcapasos tendrán que consultar al médico antes de
utilizar este producto.

Función "Cook with me"

En primer lugar, deberías descargar el App hOn e instalarla en tu dispositivo portátil. Entonces
inscribe tu encimera de inducción siguiendo las instrucciones directamente del App.
Para hacer el emparejamiento entre la encimera y el APP use el siguiente proceso:
Pulse 4 segundos el mando "Cook with me" en la encimera. Una vez pasados los 4 segundos, el
dígito del TEMPORIZADOR comienza a parpadear con la escrita PA y comienza el proceso de
emparejamiento. Ahora sigue las instrucciones del App.

Pulse 4 segundos

Cuando el Wi-Fi se encienda: un punto aparecerá en el lado derecho del LED
Cuando el Wi-Fi está apagado: No aparecerá ningún punto.

ith me"

Elige entre el menú de recetas del App hOn o el menú de
programas especiales. Sigue paso a paso las indicaciones
de la aplicación y cuando hayas terminado envíe los
parámetros a la encimera que cocinará.

Cuando la encimera de cocción recibe la orden del App, la
encimera sonará 2 veces y parpadeará un segundo para
indicar que las instrucciones han sido recibidas.

Si quieres salir de la función "Cook with me" cambie el
nivel de potencia de la zona.

ES-13

a. PARÁMETROS INALÁMBRICOS

Tecnología Wi-Fi BLE NFC

Estándar IEEE 802.11b/n/g Bluetooth v4.2, BR/EDR, BLE /
Bandas de frecuencia [MHz] 2402-2480 2402-2480 /
Potencia máxima [mW] 1500 1500 /

b. INFORMACIÓN SOBRE PRODUCTOS PARA EQUIPOS EN RED

Información de producto para equipos en red
Consumo de energía del producto en modo de

espera en red si todos los puertos de red
cableados están conectados y todos los puertos

1,5 W

de red inalámbrica están activados:
Cómo activar el puerto de red inalámbrica: Enciende la encimera
Cómo desactivar el puerto de red inalámbrica: Apague la encimera.

Selección de utensilios de cocción

ESPAÑOL

Hierro para fritura

con aceite

Parilla de hierro

Acero inoxidable Cacerola de

hierro

Hervidor de hierro Hervidor de acero

inoxidable

esmaltado

Utensilio de

cocina esmaltado

Puede utilizar una serie de utensilios de cocción diferentes

1. Esta encimera de inducción puede identificar una gran variedad de utensilios de cocción, que

puede probar mediante uno de los siguientes métodos:
Coloque el utensilio en la zona de cocción. Si la zona de cocción correspondiente muestra un

nivel de potencia, significa que el utensilio es adecuado. Si la "U" parpadea, el utensilio no
puede utilizarse en la encimera de inducción.

2. Acerque un imán al utensilio. Si el utensilio lo atrae, significa que es adecuado para la

encimera de inducción.
Nota: La base del utensilio debe contener material magnético.
Debe tener el fondo plano con el diámetro indicado en la Tabla 1 siguiente.

3. Utilice solamente utensilios de cocina ferromagnéticos de acero esmaltado, hierro fundido o

acero inoxidable que sirvan para encimeras de inducción.

4. Utilice cacerolas cuyo diámetro del área ferromagnética (base de la cacerola) se encuentre en

el intervalo de medidas que se especifican en la tabla siguiente. (Tabla 1)

- Si se utilizan ollas más pequeñas, el rendimiento podría verse afectado

- Si se utiliza una olla con un diámetro inferior al indicado en la Tabla 1, es posible que no se
detecten las ollas

ES-14

En función de las medidas de la zona, puede utilizar ollas de diferentes diámetros, como se ilustra
abajo:

5. Si la parte ferromagnética cubre sólo parcialmente la base de la olla, sólo se calentará el área
ferromagnética, el resto de la base puede no calentarse lo suficiente para cocinar.

6. Si el área ferromagnética no es homogénea, sino que presenta otros materiales, como
aluminio, esto puede afectar al calentamiento y a la detección de la olla.

Si la base de la olla es similar a las imágenes siguientes, la olla podría no detectarse.

Diámetro de la base del utensilio de cocción para inducción

Zona de cocción

1 & 2 140 180

3 & 4 140 180

Los

valores anteriores pueden variar en función del tamaño y el material del utensilio.

impieza y mantenimiento

L

La superficie de la placa de inducción se puede limpiar fácilmente de la siguiente manera:

T

ipo de suciedad

Ligera Sumerja en agua caliente y seque Esponja de limpieza

Aplique vinagre blanco en la zona
Anillos y marcas de
cal

lces, aluminio

Du

undido o plásticos

f

en cuestión, limpie con un paño

suave o use un producto

comercializado adecuado

U

itrocerámica para eliminar los

v

esiduos (recomendamos un

r

pr

M

tilice un raspador especial para

oducto de silicona)

Mínimo（mm） Máximo（mm）

étodo de limpieza

M

ateriales de limpieza

Producto especial para
vitrocerámica

roducto especial para

P

trocerámica

vi

ota: Desconecte la fuente de alimentación antes de limpiar

N

ES-15

Indicador de fallo e inspección

La encimera de inducción está equipada con una función de autodiagnóstico. Con esta prueba, el
técnico puede comprobar el funcionamiento de varios componentes sin necesidad de desmontar o
desarmar la encimera de cocción de la superficie de trabajo.

Resolución de problemas

1) El código de fallo ocurre durante el uso del cliente y se puede utilizar la solución;

Código de

fallo

Con recuperación automática

E1

E2

E3

E4

E5 Alta temperatura del IGBT. (1#) Espere a que la temperatura del IGBT

E6 Alta temperatura del IGBT. (2#)

La tensión de alimentación está por
encima de la tensión nominal.

La tensión de alimentación está por
debajo de la tensión nominal.

Alta temperatura del sensor de placa
cerámica. (1#)

Alta temperatura del sensor de placa
cerámica. (2#)

Problema Solución

Averigüe si la corriente eléctrica es normal.
Encienda el electrodoméstico cuando la
corriente sea normal.

Espere a que la temperatura de la placa
cerámica vuelva a la normalidad.
Pulse el botón de encendido/apagado para
reiniciar la unidad.

vuelva a la normalidad.
Pulse el botón de encendido/apagado para
reiniciar la unidad. Compruebe que el
ventilador funciona sin problemas; de lo
contrario, sustitúyalo.

ESPAÑOL

F3/F6

F4/F7

F5/F8

F9/FA

FC /FD

Sin recuperación automática

Fallo/cortocircuito en el sensor de
temperatura de la placa de cerámica.
(F3 por 1#, F6 por 2#)

Fallo/circuito abierto en el sensor de
temperatura de la placa de cerámica.
(F4 por 1#, F7 por 2#)

Fallo en el sensor de temperatura de
la placa de cerámica - no válido. (F5
por 1#, F8 por 2#)

Fallo del sensor de temperatura del
IGBT. (cortocircuito/circuito abierto
para 1#)

Fallo del sensor de temperatura del
IGBT. (cortocircuito/circuito abierto
para 2#)

Compruebe la conexión o sustituya el
sensor de temperatura de la placa
cerámica.

Sustituya la tarjeta de potencia.

ES-16

2) Fallo específico y solución

Fallo Problema Solución A Solución B

El LED no se enciende

No recibe alimentación. Comprobar que la toma
cuando la unidad está
conectada.

La tarjeta de potencia

secundaria y la tarjeta

de la pantalla muestran

un fallo de conexión.

La tarjeta de potencia

secundaria está

dañada.

La tarjeta de la pantalla

está dañada.
Algunos botones no

funcionan, o el visor

La tarjeta de la pantalla

está dañada.
LED no es normal.

El indicador del modo
de cocción se enciende,

Alta temperatura de la

encimera.
pero la encimera no se
calienta.

Hay algún problema en

el ventilador.

La tarjeta de potencia

está dañada.
La calefacción se

detiene repentinamente
durante la operación y
el visor parpadea "u".

Tipo de utensilio

incorrecto.

El diámetro del utensilio

de cocción es

demasiado pequeño.

La cocina se ha

recalentado

Las zonas de
calentamiento del
mismo lado (como la
primera y la segunda
zona) mostrarían una
"u".

La tarjeta de potencia y

la tarjeta de la pantalla

muestran un fallo de

conexión;

La comunicación de la

tarjeta de la pantalla

está dañada.

La tarjeta de potencia

principal está dañada.
El motor del ventilador

suena anormal.

El motor del ventilador

está dañado.

está bien enchufada a la
red y que esta funcione
correctamente.

Compruebe la conexión
eléctrica.

Sustituya la tarjeta de
potencia secundaria

Sustituya la tarjeta de la
pantalla está dañada.

Sustituya la tarjeta de la
pantalla está dañada.

La temperatura ambiente
podría ser demasiado
alta. La entrada o la
salida de aire pueden
estar bloqueadas.

Comprueba si el
ventilador funciona bien;
si no, sustituya el
ventilador.

Sustituya la tarjeta de
potencia.

Utilice el utensilio de
cocción adecuado
(consulte el manual de
instrucciones)

La unidad se ha
sobrecalentado. Espere
a que la temperatura
vuelva a la normalidad.
Presione el botón de
encendido/apagado para
reiniciar la unidad.

Compruebe la conexión
eléctrica.

Sustituya la tarjeta de la
pantalla.

Sustituya la tarjeta de
potencia.

Sustituya el ventilador.

El circuito de
detección del
utensilio de cocción
está dañado,
sustituya la tarjeta
de potencia.

La tabla anterior contiene la solución y la inspección de fallos comunes.
Para evitar peligros y daños a la encimera de inducción, no desmonte la unidad.

ES-17

Servicio de atención al cliente

Si se produce un fallo, antes de llamar al servicio de atención al cliente, por favor haga lo
siguiente:

- Compruebe que el aparato esté bien conectado

- Lea la tabla de fallos y del visor anterior
Si aún así no puede resolver el problema, apague el aparato, no intente desmontarlo y llame
al servicio de atención al cliente.

Declaración especial

El contenido de este manual ha sido cuidadosamente revisado. Sin

embargo, la empresa no se hace responsable de errores u omisiones.

Además, cualquier modificación técnica puede incluirse en una versión

revisada del manual sin previo aviso. El aspecto y el color del aparato

objeto de este manual pueden diferir del real.

ESPAÑOL

Este electrodoméstico está certificado conforme a la directiva europea 2012/19/UE
sobre residuos de aparatos eléctricos y electrónicos (RAEE). Los dispositivos RAEE
contienen sustancias contaminantes (que pueden tener consecuencias negativas
para el medio ambiente) y componentes básicos (que pueden reutilizarse). Es
importante que dichos dispositivos estén sujetos a tratamientos específicos para
eliminar y desechar correctamente todos los contaminantes y recuperar todos los
materiales. Cada individuo puede desempeñar un papel importante a la hora de
garantizar que los dispositivos RAEE no se conviertan en un problema
medioambiental; pare ello, es fundamental seguir algunas reglas básicas;

- los RAEE no deben tratarse como residuos domésticos;

- los RAEE deben llevarse a los puntos de recogida específicos gestionados por el
ayuntamiento o por una empresa registrada.

En muchos países, puede haber disponible un servicio de recogida a domicilio de
los RAEE de gran tamaño. Cuando se compra un nuevo aparato, el viejo puede
entregarse al vendedor, que debe adquirirlo gratuitamente siempre que el aparato
sea de tipo equivalente y tenga las mismas funciones que el que se ha adquirido.

ES-18

Número de zonas y/o áreas de

Tecnología (zonas y áreas de

cocción por inducción, zonas de

cocción por calor radiante, placas

Zonas o áreas de cocción circulares: Diámetro de superficie útil
por zona de cocción eléctrica redondeado al valor más próximo a
5 mm

Zonas o áreas de cocción no circulares: Longitud y anchura de

superficie útil por zona de cocción eléctrica redondeado al valor

Consumo energético en zona o
área de cocción calculado en kg

Consumo energético por placa de
cocción calculado en kg

Información de producto de las placas de cocina eléctricas de uso doméstico según el Reglamento (UE) nº. 66/2014 de la Comisión

Identificación de modelo

Tipo de placa:

zonas

cocción

áreas

Zonas de
inducción

Áreas de
inducción

sólidas)

Zonas de calor radiante
Placas sólidas

más próximo a 5 mm

Posición

Trasera
izquierda

Trasera
central
Trasera
derecha

Central
izquierda

Central
central
Central
derecha

Delantera
izquierda

Delantera
central
Delantera
derecha

Trasera
izquierda

Trasera
central

Trasera
derecha

Central
izquierda

Central
central

Central
derecha

Delantera
izquierda

Delantera
central

Delantera
derecha

Trasera
izquierda

Trasera
central
Trasera
derecha

Central
izquierda

Central
central
Central
derecha

Delantera
izquierda

Delantera
central
Delantera
derecha

Símbolo Valor Unidad

HAISJ64MC

Placa eléctrica

4

X

Ø 18,0 cm

Ø

Ø 18,0 cm

Ø

Ø

Ø

Ø 18,0 cm

Ø

Ø 18,0 cm

L

An

L

An

L

An

L

An

L

An

L

An

L

An

L

An

L

An

Cocina eléctrica

Cocina eléctrica

Cocina eléctrica

Cocina eléctrica

Cocina eléctrica

Cocina eléctrica

Cocina eléctrica

Cocina eléctrica

Cocina eléctrica

Placa de cocina eléctrica

CE

CE

CE

CE

CE

CE

CE

CE

CE

CE

186,2 Wh/kg

202,8 Wh/kg

182,4 Wh/kg

185,0 Wh/kg

189,1 Wh/kg

cm

cm

cm

cm

cm

cm

cm

cm

cm

cm

cm

cm

cm

cm

Wh/kg

Wh/kg

Wh/kg

Wh/kg

Wh/kg

Norma aplicada: EN 60350-2 Aparatos electrodomésticos para cocinas eléctricas. Parte 2: Encimeras de cocción. Métodos de medida de la aptitud a la función.

Recomendaciones para ahorrar energía:

Para optimizar la eficiencia de encimera, coloque el utensilio en el centro de la zona de cocción.

•

El uso de una tapa reducirá los tiempos de cocción y ahorrará energía porque el calor no se dispersará.

•

•

Para reducir los tiempos de cocción, utilice cantidades mínimas de líquido o grasa.
Empiece a cocinar con una temperatura alta y redúzcala cuando los alimentos se hayan calentado por completo.

•

•

Utilice cacerolas cuyo diámetro coincida con las marcas de la zona elegida.

Esta información debe considerarse parte del manual del usuario del aparato.

ES-19

Hiermit erklärt die Candy Hoover Group Srl, dass die Funkanlage mit der Richtlinie
2014/53/EU und den entsprechenden gesetzlichen Anforderungen (für den UKCA­Markt) übereinstimmt. Der vollständige Text der Konformitätserklärung ist unter der
folgenden Internetadresse verfügbar: www.candy-group.com

Sicherheitshinweise und Wartung

• ACHTUNG: Das Gerät und dessen zugängliche Teile werden
während des Betriebs heiß. Es muss darauf geachtet werden, die
Heizelemente nicht zu berühren.

• Kinder unter 8 Jahren müssen vom Gerät fern gehalten werden,
sofern diese nicht unter dauerhafter Überwachung stehen.

• Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit
eingeschränkten körperlichen, sensorischen oder geistigen
Fähigkeiten oder mangelnder Erfahrung und Kenntnissen benutzt
werden, wenn sie in der Benutzung des

DEUTSCH

• Gerätes auf sichere Art und Weise entsprechend beaufsichtigt
werden bzw. belehrt wurden und die damit verbundenen Gefahren
verstehen.
Kinder dürfen keinesfalls mit dem Gerät spielen.

• Kinder dürfen das Gerät nur unter Beaufsichtigung reinigen und
instandhalten

• ACHTUNG: Unbeaufsichtigtes Kochen auf einem Kochfeld mit Fett
oder Öl kann gefährlich sein und zu einem Brand führen.

• Versuchen Sie NIEMALS, einen Brand mit Wasser zu löschen,
sondern schalten Sie das Gerät aus und ersticken Sie die Flamme
dann (z. B. mit einem Deckel oder einer Feuerlöschdecke).

• ACHTUNG: Brandgefahr: Keine Gegenstände auf der Kochfläche
liegen lassen!

• ACHTUNG: Wenn die Oberfläche Risse aufweist, schalten Sie das
Gerät aus, um die Gefahr eines eventuellen Stromschlags zu
vermeiden.

• Reinigen Sie das Kochfeld keinesfalls mit einem Dampfreiniger.

DE-2

• Metallobjekte wie Messer, Gabeln, Löffel und Topfdeckel dürfen
nicht auf der Kochfläche abgelegt werden, weil sie heiß werden
können.

• Verschüttungen müssen entfernt werden, bevor die Abdeckung
geöffnet wird.

• Das Kochfeld muss abkühlen, bevor die Abdeckung geschlossen
wird.

• Schalten Sie das Kochfeld nach der Verwendung mithilfe der
Bedienelemente aus. Verlassen Sie sich nicht auf die
Topferkennung.

• Das Gerät ist nicht dafür vorgesehen, mit Hilfe einer externen
Zeitschaltuhr oder einer separaten Fernsteuerung betrieben zu
werden.

• Trennschalter müssen in die Stromversorgung gemäß den
Verdrahtungsregeln erfolgen.

• Diese Anweisungen legen den zu verwendenden Kabeltyp unter
Berücksichtigung der Temperatur der hinteren Geräteoberfläche
fest.

• Ein beschädigtes Netzkabel muss von einem vom Hersteller
zugelassenen Kundendienst oder ähnlich qualifizierten Personen
ausgewechselt werden, um Gefahren vorzubeugen.

• VORSICHT: Um eine Gefährdung durch das versehentliches
Zurücksetzen des Überhitzungsschutzes zu vermeiden, darf dieses
Gerät nicht durch eine externes Schaltgerät, z. B. eine
Zeitschaltuhr betrieben werden oder an einen Schaltkreis
angeschlossen werden, der regelmäßig durch ein Dienstprogramm
ein- und ausgeschaltet wird.

• ACHTUNG: Verwenden Sie ausschließlich einen Kochfeldschutz,
der vom Hersteller des Kochgeräts entwickelt wurde, vom
Gerätehersteller in der Bedienungsanleitung als geeignet genannt
wird oder Bestandteil des Kochfelds ist. Die Benutzung eines
ungeeigneten Kochfeldschutzes kann zu Unfällen führen.

• Benutzen Sie stets geeignetes Kochgeschirr.

• Stellen Sie das Kochgefäß immer in die Mitte des jeweiligen

Kochfelds.

• Stellen Sie nichts auf das Bedienfeld.

DE-3

• Benutzen Sie das Kochfeld nicht als Schneidunterlage.
Trennvorrichtungen sind gemäß den Verdrahtungsregeln in die
Festverkabelung einzubauen.

• Diese Anweisungen legen den zu verwendenden Kabeltyp unter
Berücksichtigung der Temperatur der hinteren Geräteoberfläche
fest.

• Das Kochfeld muss abkühlen, bevor die Abdeckung geschlossen
wird.

• ACHTUNG: Der Kochvorgang muss beaufsichtigt werden. Ein
kurzzeitiger Kochvorgang muss permanent überwacht werden.

Sehr geehrter Kunde!

Vielen Dank, dass Sie sich für das Induktionskochfeld von Haier entschieden haben. Wir hoffen,
dass Ihnen das Gerät jahrelang zuverlässig Dienst leisten wird.

Lesen Sie dieses Handbuch vor der Benutzung des Kochfelds aufmerksam durch und bewahren
Sie es für zukünftige Zwecke sicher auf.

DEUTSCH

Produktinformationen

Mit seinen elektromagnetischen Kochzonen, mikrocomputergesteuerten Bedienelementen sowie
unterschiedlichen Funktionen eignet sich das Induktionskochfeld für viele Kocharten und ist damit
die ideale Wahl für die Familie von heute.

Das mit speziell importierten Materialien hergestellte Induktionskochfeld von Haier ist äußerst
anwenderfreundlich, langlebig und sicher.

Funktionsprinzip

Das Induktionskochfeld besteht aus einer Induktionsspule, einer Platte aus
ferromagnetischem Material und einem Kontrollsystem. Der elektrische Strom erzeugt
ein starkes elektromagnetisches Feld im Bereich der Induktionsspule. Dies führt zur
Entstehung einer Reihe von Wellen, die Wärme erzeugen, die in der Folge von der
Kochfeldoberfläche auf das Kochgeschirr übertragen werden.

Eisentopf

Magnetkreis
Keramische Glasplatte
Induktionsspule

Induzierter Strom

DE-4

Sicherheit

Dieses Kochfeld wurde für die Verwendung im
Haushalt entwickelt.
Im Rahmen des ständigen Strebens nach
Produktverbesserung behält sich Haier das
Recht vor, technische, programmatische oder
ästhetische Aspekte des Geräts jederzeit zu
ändern.

Schutz vor Überhitzung

Ein Sensor kontrolliert die Temperatur der
Kochzonen. Wenn die Temperatur die
Sicherheitsschwelle überschreitet, schaltet
sich die Kochzone automatisch ab.

Erkennung kleiner oder

nichtmagnetischer Gegenstände

Wenn ein Kochgeschirr mit einem
Durchmesser von weniger als 80 mm,
kleine Gegenstände (wie Messer, Gabeln,
Schlüssel) oder ein nicht magnetisches
Kochgeschirr (beispielsweise aus
Aluminium) auf die Kochzone gestellt bzw.
gelegt werden, ertönt ca. eine Minute lang
ein Warnton. Anschließend geht das
Kochfeld automatisch in den Standby­Betrieb über.

Restwärme-Alarm

Wenn das Kochfeld länger verwendet wird,
könnte Restwärme vorhanden sein. Der
Buchstabe "H" auf dem Display warnt
davor, die Oberfläche zu berühren.
Wenn das Kochgeschirr von der Kochzone
genommen wird, unterbricht das
Induktionskochfeld den Heizbetrieb und
schaltet sich nach dem 1 Minute lang
dauernden Warnton ab.

Automatische Abschaltung

Die automatische Abschaltung ist eine
weitere Sicherheitsfunktion Ihres
Induktionskochfeldes. Sie greift ein, wenn
Sie vergessen, eine Kochzone
auszuschalten. Die vorgegebenen
Abschaltzeiten sind in der unten stehenden
Tabelle angegeben:

schaltet sich das Kochfeld von selbst aus.
Achtung: Personen mit Herzschrittmacher

dürfen dieses Elektrohaushaltsgerät nur unter
Aufsicht ihres Arztes verwenden.

Montage

1. Einen Ausschnitt in der Arbeitsplatte gemäß
den Angaben auf der Zeichnung herstellen.
Um den Ausschnitt muss eine Fläche von
mindestens 50 mm frei bleiben. Die
Arbeitsplatte sollte mindestens 30 mm dick
sein und aus hitzebeständigem Material
bestehen.
Bitte Bezug nehmen auf Abbildung 1

DICHTUNG

Abbildung (1)

2. Stets sicherstellen, dass das
Induktionskochfeld gut belüftet ist und die
Luftein- und -auslassöffnungen nicht
blockiert sind.
Das Kochfeld muss korrekt installiert
werden, wie in Abbildung 2 dargestellt.

Mind. 760 mm

AiR-

Ausgang

Mind. 5 cm

Mind.
5 mm

Leistungsstufe

1~3 8 Stunde

4~6 4 Stunde

7~9 2 Stunde

Die Heizzone schaltet sich

automatisch ab nach

Wenn ein Kochgeschirr länger als eine Minute

lang aus der Kochzone genommen wird,

Mind. 2 cm

Lufteinlass

Abbildung (2)

DE-5

Hinweis: Der Sicherheitsabstand zwischen

Spannung Kabelverbindung

Klammer

dem Kochfeld und einem darüber befindlichen
Küchenschrank muss mindestens 760 mm
betragen.

3. Setzen Sie das Kochfeld mithilfe der vier
Halterungen an der Unterseite des
Kochfeldes in die Arbeitsplatte ein. Die
Halterungen können auf die Stärke der
Arbeitsplatte eingestellt werden.

Bitte beachten:

(1) Das Induktionskochfeld darf nur von einer

entsprechend qualifizierten Person
installiert werden. Unser Fachpersonal
kann die Installation für Sie vornehmen.
Versuchen Sie nie, das Kochfeld selbst
zu installieren.

(2) Das Induktionskochfeld darf nicht über

Kühl- und Gefrierschränken,
Geschirrspülern oder Wäschetrocknern
installiert werden.

(3) Das Induktionskochfeld ist so zu

installieren, dass eine optimale
Wärmeabstrahlung möglich ist.

(4) Die Wand und der Bereich über dem

Kochfeld müssen hitzebeständig sein.

(5) Zum Vermeiden von Beschädigungen

müssen die Sandwich-Schicht und der
Klebstoff hitzebeständig sein.

Bei einem direkten Anschluss des Geräts an
das Stromnetz muss ein allpoliger
Schutzschalter mit einem Mindestabstand von
3 mm zwischen den Kontakten installiert
werden.
Der Installateur muss sicherstellen, dass der
Anschluss korrekt vorgenommen wurde und
den Sicherheitsvorschriften entspricht.
Das Kabel darf weder geknickt noch
gequetscht werden. Das Kabel muss
regelmäßig kontrolliert und darf nur von einer
Fachkraft ausgetauscht werden.

Schema des Induktionskochfeldes

5

2

1

6

1. Max. 1500/2000 W-Zone

2. Max. 1500/2000 W-Zone

3. Max. 1500/2000 W-Zone

4. Max. 1500/2000 W-Zone

5. Glaskeramikfläche

6. Bedienfeld

Schematische Darstellung des Bedienfeldes

3

4

DEUTSCH

4- Anschluss an die Stromversorgung
Die Steckdose ist gemäß der
entsprechenden geltenden Norm an einen
einpoligen
Schutzschalter anzuschließen. Die
Anschlussmethode ist
in Abbildung 3 dargestellt.
Wenn das Kabel beschädigt ist oder
ausgetauscht werden muss, sollte dies von
einem Kundendienstmitarbeiter mit den
richtigen Werkzeugen durchgeführt werden,
um Unfälle zu vermeiden.

380 – 415 V 3N

220 – 240 V ~

~

Schwarz Braun Blau Gelb/Grün

Schwarz und Braun Blau Gelb/Grün

Abbildung (3)

1

2

3

4

5

1. Leistungsregelung der Heizzone

2. „Cook with me“-Funktionssteuerung

3. Taste Zeitschaltuhr

4. Tastensperre

5. Taste EIN/AUS

DE-6
