OPERA

TION MANUAL AND INSTALLATION MANUAL

Please read this manual carefully before installation.

Keep this operation manual for future reference.

CABINET TYPE

AIR CONDITIONER

0150508963 C

OPERA

TION MANUAL AND INSTALLATION MANUAL

Please read this manual carefully before installation.

Keep this operation manual for future reference.

English

Contents

Cautions Parts and Functions Operation Energy Saving Maintenance T

roubleshooting Indoor & Outdoor Unit Connection Installation Procedure

3 5 7 9 10 11 14 15

CABINET TYPE

AIR CONDITIONER

Cautions

Disposal of the old air conditioner

Before disposing an old air conditioner that goes out of use, please make sure it's inoperative and safe. Unplug the air conditioner in order to avoid the risk of child entrapment.

It must be noticed that air conditioner system contains refrigerants, which require specialized waste disposal. The valuable materials contained in a air conditioner can be recycled. Contact your local waste disposal center for proper disposal of an old air conditioner and contact your local authority or your dealer if you have any question. Please ensure that the pipework of your air conditioner does not get damaged prior to being picked up by the relevant waste disposal center, and contribute to environmental awareness by insisting on an appropriate, anti-pollution method of disposal.

Disposal of the packaging of your new air conditioner

All the packaging materials employed in the package of your new air conditioner may be disposed without any danger to the environment.

The cardboard box may be broken or cut into smaller pieces and given to a waste paper disposal service. The wrapping bag made of polyethylene and the polyethylene foam pads contain no fluorochloric hydrocarbon.

All these valuable materials may be taken to a waste collecting center and used again after adequate recycling. Consult your local authorities for the name and address of the waste materials collecting centers and waste paper disposal services nearest to your house.

Safety Instructions and Warnings

Before starting the air conditioner, read the information given in the User's Guide carefully. The User's Guide contains very important observations relating to the assembly, operation and maintenance of the air conditioner.

The manufacturer does not accept responsibility for any damages that may arise due to non-observation of the following instruction.

Damaged air conditioners are not to be put into operation. In case of doubt, consult your supplier.

Use of the air conditioner is to be carried out in strict compliance with the relative instructions set forth in the User's Guide.

Installation shall be done by professional people, don't install unit by yourself.

For the purpose of safety, the air conditioner must be properly grounded in accordance with specifications.

Always remember to unplug the air conditioner before opening inlet grill. Never unplug your air conditioner by pulling on the power cord. Always grip plug firmly and pull straight out from the outlet.

All electrical repairs must be carried out by qualified electricians. Inadequate repairs may result in a major source of danger for the user of the air conditioner.

Do not damage any parts of the air conditioner that carry refrigerant by piercing or perforating the air conditioner's tubes with sharp or pointed items, crushing or twisting any tubes, or scraping the coatings off the surfaces. If the refrigerant spurts out and gets into eyes, it may result in serious eye injuries.

Do not obstruct or cover the ventilation grille of the air conditioner. Do not put fingers or any other things into the inlet/outlet and swing louver.

Do not allow children to play with the air conditioner. In no case should children be allowed to sit on the outdoor unit.

This appliance is not intended for use by persons (including children) with reducedphysical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.

Children should be supervised to ensure that they do not play with the appliance.

Cautions

The machine is adaptive in following situation

Applicable ambient temperature range:

If the supply cord is damaged, it must be replaced by the manufacturer or its service agent or a similar qualified person.

If the fuse on PC board is broken please change it with the type of T 3.15A /250VAC. Please check the circuit diagram about the fuse replaced.

The wiring method should be in line with the local wiring standard.

The power cable and connecting cable are self-provided. All the cables shall have got the local authentication certificate.

The breaker of the air conditioner should be all-pole switch; and the distance between its two contacts should be no less 3mm. Such means for disconnection must be incorporation in the fixed wiring.

The waste battery shall be disposed properly.

Cooling

Heating

Indoor temperature

Outdoor temperature

Indoor temperature

Outdoor temperature

max. DB/WB min. DB/WB

32/23 C 18/14 C

46/26 C 10/6 C

27 C 15 C

24/18 C

Specifications

The refrigerating circuit is leak-proof.

Parts and Functions

Electrical heating is not available.

Fan only function

(This model has not this function.)

Operation

(This model has not this function.)

Keep proper room temperature

Too cold or too warm is no good to your health, and power consumption will be increased as well.

Air filter should be periodically cleaned

If air filter is clogged, it will cause poor cooling and heating efficiency, higher power consumption and even problem may occur. In cooling operation, water will flow out.

Use Timer effectively You may use Timer mode to keep a comfortable room temp.

when you wake up or come home from outside.

Avoid direct sunlight and air flow Adjust air flow properly

Proper temp.

8:00

5:00

OFF

Energy Saving

Don't spray any paint or insecticide on the unit.Don't splash water directly on indoor unit.

This will cause damage or even fire accident.

This could be very dangerous

Disconnect power supply Don't touch it with wet hand Don't wash with hot water or solvent to

clean the unit

Maintenance

Pull it out from top as shown in Fig.

Wash it with clean water and install it after complete dry.

Air filter cleaning

Use water or vacuum cleaner to clean it. If it is extremely dirty, wash it with neutral detergent or soap water.

Don't use hot water over 40 C, as this may cause damage to air filter. Wipe air filter carefully.

Caution:

After season maintenance

Before season maintenance

Let the unit run in Fan mode for half a day in a fine weather to dry completely the unit inside. Turn off the unit and pull out power plug. Otherwise, there might be certain power consumption even if the unit is stopped. Clean air filter and indoor unit, cover outdoor unit after cleaning.

Check if there are obstacles at inlet and outlet of indoor and outdoor unit, whick will reduce unit efficiency. Don't fail to attach air filter after making sure it is cleaned. Dust will enter into unit causing damages or faults if it is running without air filter. To protect compressor at start, please connect external power supply to the unit 12 hrs prior to starting. Also please keep the power supply switch ON during the whole season.

Clean it with warm and wet cloth or with neutral detergent, then wipe it dry with clean and soft cloth. If air conditioner is very dirty, clean it with cloth soaked in neutral detergent, then wipe off the detergent with clean water. Don't use water higher than 40 C, which will cause discoloring and deformation. Don't use insecticide or other chemical detergents.

Indoor and outdoor cleaning

Troubleshooting

Followings are not problems

Sound of water flowings are not problems.

Sound of cracking is heard.

Smells are generated.

During operation, white fog or steam comes out of indoor unit.

In cooling operation, unit switches to fan operation.

Unit will not restart after stop.

No outlet air or fan speed can't be changed in dry mode.

In heating operation, water or steam are blown out of indoor unit.

In heating operation, indoor fan won't stop even if unit is stopped.

During unit start and operation or at stop, a swishing or gurgling noise may be heard. This noise is generated by refrigerant flowing in the system.

During unit operation, a cracking noise may be heard. This noise is generated by the casing expanding or shrinking because of temperatuer changes.

This is because the system circulates smells from the interior air such as the smell of cigarettes or the painting on the unit.

When unit is running at places like restaurant where dense edible oil fumeis always exist, this will happen.

To prevent frost from accumulating on indoor heat exchanger, unit will switch to fan operation for a while and then resume cooling operation.

Though ON/OFF button is set to ON, the unit won't resume cooling, dry or heating operation in 3 min after it is stopped, this is because of 3-min-delay protection circuit.

Unit will reduce fan speed repeatedly and automatically if room temp. is too low in dry operation.

This occurs when frost accumulated on the outdoor unit is removed. (during defrosting operation)

After unit stops, indoor fan will go on running until indoor unit cools down.

Please wait 3 minutes

Won't start?

Before asking services, please firstly check your unit according to following.

If your unit still can't work properly after above mentioned checks, or following problems occur, please stop it immediately and contact your dealer. Fuses or circuit breakers often blow out. Water comes out in cooling/dry operation. Operation is abnormal or sound is heard.

Troubleshooting

Are operation controlls adjusted correctly as specified?

Are horizontal louvers at up position (in heating mode)?

Poor cooling or heating

Is air filter too dirty?

Any doors or windows left open?

Are there any obstacles at inlet or outlet grill?

Proper temp

Is there any direct sunlight in the room?

Poor cooling

If there are unexpected heat sources in the room?

Too many people in the room?

Air conditioner won't start.

Is power supply switch turned on?

Power supply switch is not set at ON.

Is city power supply normal?

Is leakage current breaker activated?

This is very dangerous, please disconnect power supply immediately and contact your dealer.

Power failure?

Troubleshooting

Indoor & Outdoor Unit Connection

E E E

Tools necessary

1. Screw driver

2. Hacksaw

3. 70mm dia. hole core drill

4. Spanner (dia. 22, 36mm)

5. Spanner (16, 18, 22, 36mm)

6. Pipe cutter

7. Flaring tool

8. Knife

9. Nipper

10. Gas leakage detector or soap water

11. Measuring tape

12. Reamer

13. Refrigerant oil

Installation accessories

Following parts shall be field supplied

Before installation

Installation of outdoor unit

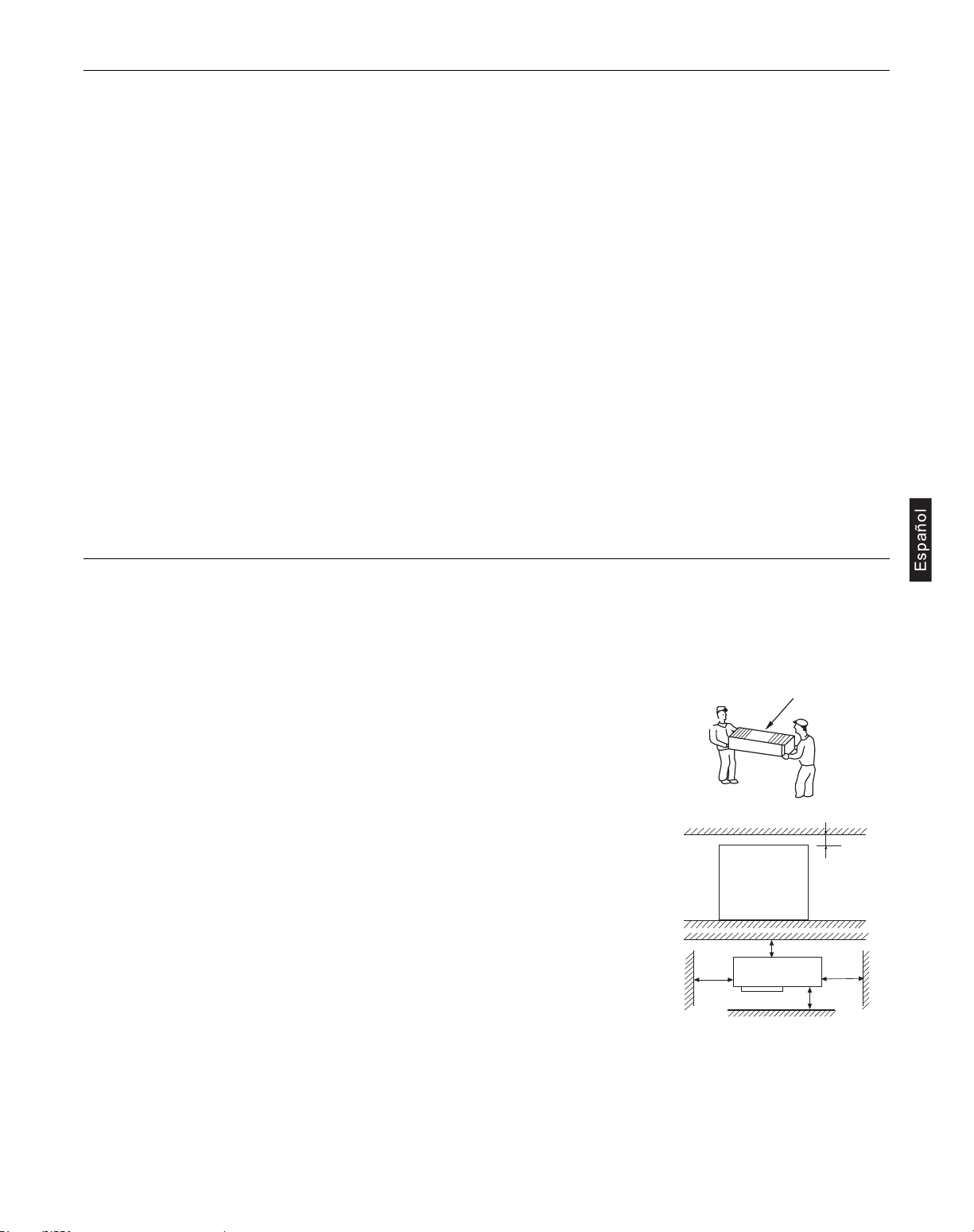

Try to bring the packed unit to the installation place. When it is inevitable to unpack the unit, be careful not to damage the unit. Wrap it with nylon etc. After unpacking, be sure to put it with the front side of the unit facing up. When delivering, don't hold plastic parts like inlet and outlet grill etc.

Selection of outdoor unit installation place

Place strong enough to support the unit and will not cause vibration and noise. Place where discharged wind and noise doesn't cause a nuisance to the neighbors. Place where is less affected by rain or direct sunlight and is sufficiently ventilated, or to install a shield. Place with enough space for smooth air flow.

Fixing of the outdoor unit

Fix outdoor unit using M10 bolt to concrete floor horizontally. If installed on the wall or on top of a roof, bracket should be fixed securely to resist earthquake or storms. Use rubber pad during installation against unit vibration.

Delivery

Facing up

over 10cm

over 15cm

over 60cm

over 30cm

Installation Procedure

Part name

Adhesive tape

Pipe clip

Connecting hose

Insulation material

Putty

Drain hose

Installation Preparation

Outdoor Unit

Installation Procedure

Indoor Unit

Installation of indoor unit

Place where it is easy to route drainage pipe and outdoor piping. Place away from heat source and with less direct sunlight. Place where cool and warm air could be delivered evenly to every corner of the room. Place near power supply socket. Leave enough space around the unit (refer to installation drawings).

all hole should be decided according to installtion place

and piping direction. (refer to installation drawings)

3.Fixing of indoor unit

INDOOR SIDE OUTDOOR SIDE

wall hole

wall thickness

( Cross section of wall hole )

70mm

With the unit set up vertically

, fix the fitting metal to the unit with screws, then fix the fitting metal to the wall with cement nail and washer, as shown right:

Selection of indoor unit installation place

1.Position of the wall hole

Drill a hole of 70mm dia. with a little slope towards outside. Install

piping hole cover and seal it with putty after installation.

2.Making a wall hole

Moreover, if wanting to fix the unit more firmly, you should fix the bottom panel to the ground with concrete bolts, as shown right:

330

2 10 hole

Screw

Fitting metal

Cement nail

Fitting hole

Bottom Panel

4- 14 hole 30 depth

260

130

79202

(202)

(79)

Drain hose shall be placed in under place. There should be a slope when arrange drain hose.

Avoid up and down waves in drain hose. If humidity is high, drain pipe( especially in room and indoor unit ) must be covered with insulation material.

Indoor unit

Slope

Good

Down

Bad

Connect the connecting pipe and inlet / outlet liquid pipe according to the piping method.

acuumizing

Discharge the air out of the indoor unit and the refrigerant pipe by vacuumizing.

Fasten all the nuts of the indoor and outdoor pipes to make these parts out of leakage. Under the condition of the complete close of the indoor and outdoor valve center (both liquid and gas side), dismount the service valve cap. Vacuumizing through the charge mouth of the service valve. After vacuumizing, fasten the service valve and dismount the cap of the big and small stop valve, then loosen the stop valve center completely and fasten the big and small stop valve.

Pipe cutting and flaring

Be sure to carry out deburring after pipe cutting with a pipe cutter. Insert flaring tool to make a flare.

Flaring tool

Installation Procedure

Piping Connection

Piping connection of indoor unit

1.Arrangement of piping and drainage pipe

Cut away

, with a hammer or a saw, the lid for piping according to

piping direction.

According to the piping method, connect the piping on indoor unit with union of connecting pipe. Arrange the piping as per the wall hole and bind drain hose, connecting electric cable and piping together with polyethylene tape. Insert the bound piping, connecting electric cable and drain hose through wall hole to connect with outdoor unit.

Insulation material

Copper tube

Drain hose

Connecting electric cable for indoor and outdoor unit

Apply refrigerant oil at half union and flare nut. T

o bend a pipe, give the roundness as large as possible not to crash the pipe. When connecting pipe, hold the pipe centre to centre then screw nut on by hand, refer to Fig. Be careful not to let sundries, such as sands enter the pipe.

Forced fastening without centering may damage the threads and cause a gas leakage.

Pipe dia.

Dimension

A Liquid pipe Gas pipe

1.0 ~ 1.8(mm)

1.4 ~ 2.2(mm)

9.52mm (3/8")

19.05mm (3/4")

Fastening torque

32.7-39.9N.m

97.2-1

18.6N.m

Correct

Lean

Damaged flare Crack Partial Too outside

Incorrect

After opening inlet grill, you will see a control box as shown in the Fig. Remove the cover before wiring work.

Connecting method

2.Arrangement of drain hose

Piping connection of outdoor unit.

(1) (2)

(3)

control box

EEP

EP E

Installation Procedure

Electrical wiring

Note:

Electrical wiring must be done by qualified person. The power supply connects from the outdoor unit. The connecting cable and power cable are self-provided. Use copper wire only. Air conditioner must use an exclusive line (over 30A) When installing air conditioner in a wet place, try to use a circuit breaker against current leakage. When installing in other places, use circuit breaker as far as possible. The breaker of the air conditioner should be all-pole switch; and the distance between its two contacts should be no less than 3 mm. Such means for disconnection must be incorporation in the fixed wiring

Wiring of indoor unit

Insert the cable from outside the wall hole where piping already exist. Pull it out from front. Loosen terminal screws and insert cable end fully into terminal block, then tighten it. Pull the cable gently to make sure it is tight. Replace cover after wiring.

Wiring of outdoor unit

Insert the cable from inside the wall hole where piping already exists. Pull it out from front. Loose terminal screw and insert cable end fully into terminal block, then tighten it. Pull the cable gently to make sure it is tight. Replace cover after wiring.

OK NO

terminal block

table clamp

Note:

When connecting indoor and outdoor wire, check the number on indoor and outdoor terminal blocks. Incorrect wiring may damage air conditioner's controller or cause operation failure.

The parameter of connecting cable is H05RN-F 4G 2.5mm2. The parameter of the power cable should be over H07RN-F 5G 4.0mm

Please operate unit according to this Manual. Items to be checked during test run. Please made a " " in " "

Installation Procedure

Test Run

Are there any gas leakage? How is insulation at piping connection carried out? Are electric wires of indoor and outdoor unit firmly inserted into terminal block? Is electric wiring of indoor and outdoor securely fixed? Is drainage securely carried out? Is earth line ( grounding ) securely connected? Is power supply voltage abided by the code? Is there any noise? Is control display normal? Is cooling operation normal? Is room temp. regulator normal?

Installation inspection and test run:



Lea detenidamente este manual antes de instalar el aparato.

Guarde este manual de uso para futuras con

sultas.

CLIMATIZADOR UNITARY SMART COLUMNA MANUAL DE INSTRUCCIONES MANUAL DE INSTALACIÓN

Español

Precauciones para el uso Advertencias Denominación de los componentes Componentes y funciones Funcionamiento

Ahorro energético Mantenimiento Guía para la búsqueda de las averías Mantenimiento Solucionar problemas Precauciones de seguridad Instalación Preparar la instalación T

uberías refrigerantes Realización del vacío Conexiones eléctricas Prueba de funcionamiento

3 4 5 6 7

9 9 10 11 12 13 14 15 17 17 18 19

CONFORMIDAD DE LOS MODELOS

SEGÚN LAS NORMATIVAS EUROPEAS

Todos los productos cumplen los requisitos de las siguientes normas europeas:

- Directiva de baja tensión 73/23/CEE

- Directiva de baja tensión 2006/95/CE

- Compatibilidad electromagnética 89/336/CEE

- Compatibilidad electromagnética 2004/108/CE

ROHS

Los productos cumplen los requisitos de la directiva 2002/95/ CEE establecida por el Parlamento Europeo y el Consejo sobre la Restricción del uso de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos (Directiva RoHS de la Unión Europea).

WEEE

De acuerdo con la directiva 2002/96/CE del Parlamento Europeo, se informa al consumidor acerca de los requisitos que han de cumplirse para deshacerse de productos eléctricos y electrónicos.

REQUISITOS DE DESECHO:

Su aparato de aire acondicionado ha sido marcado con este símbolo que significa que los productos de tipo eléctrico y electrónico no deben mezclarse con la basura doméstica

sin clasificar. No intente desmontar el sistema por sí mismo: tanto el desmontaje del sistema de aire acondicionado como la manipulación del refrigerante, el aceite y cualquier otro componente deben ser llevados a cabo por un instalador cualificado, de acuerdo con la legislación local y nacional aplicable. Los aparatos de aire acondicionado deben ser tratados en instalaciones de manipulación especializadas para su reutilización, reciclado y recuperación. Al garantizar la correcta eliminación de este producto, estará contribuyendo a evitar las posibles consecuencias negativas que podría provocar sobre el medioambiente y la salud humana. Póngase en contacto con el instalador o la autoridad local pertinente si desea obtener más información. Las pilas deben ser extraídas del mando a distancia y eliminadas de forma independiente, de acuerdo con la legislación local y nacional aplicable.

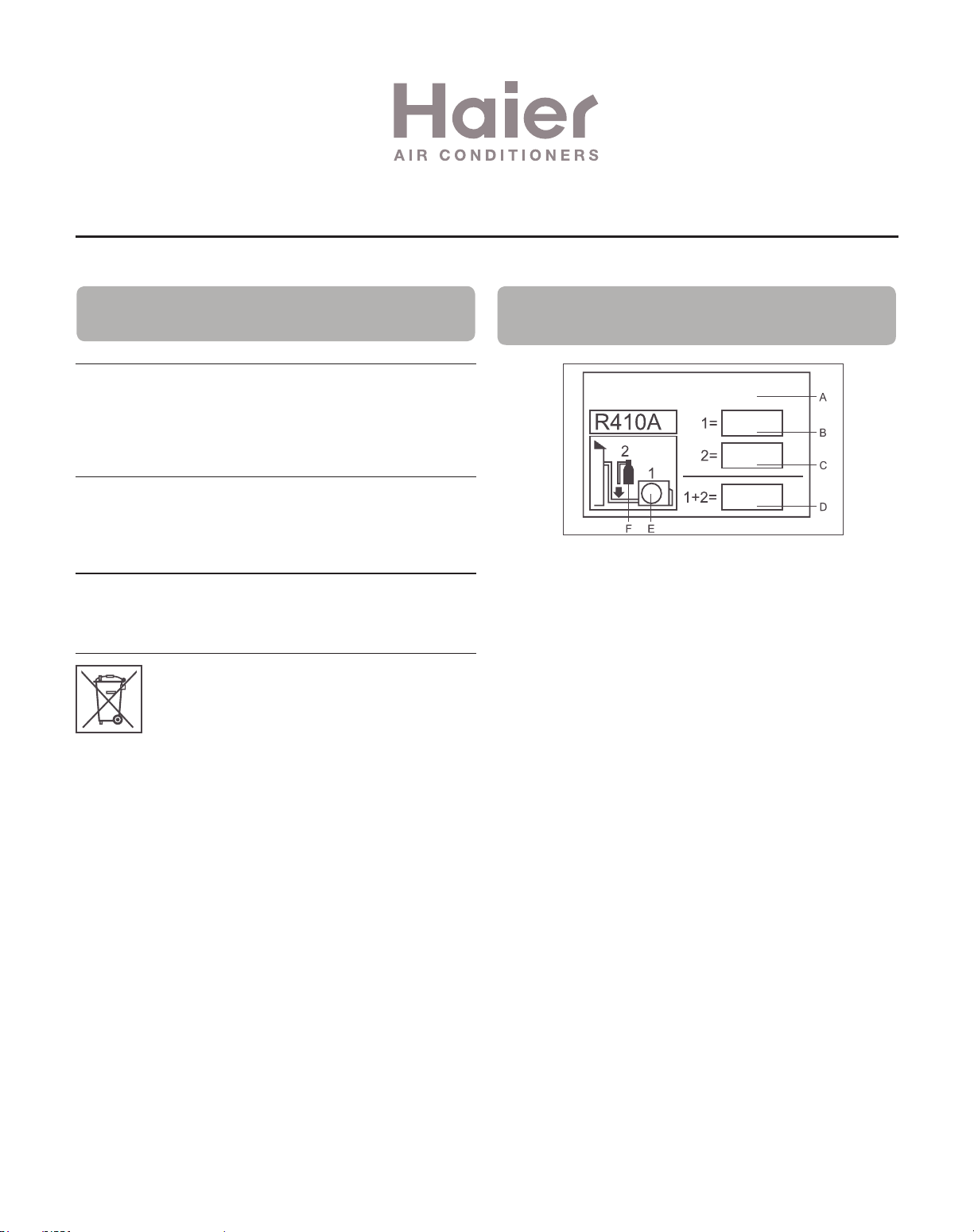

INFORMACIÓN IMPORTANTE ACERCA DEL REFRIGERANTE UTILIZADO

Este producto contiene gases fluorados de efecto invernadero regulados por el Protocolo de Kioto. No los libere a la atmósfera. Tipo de refrigerante: R410A Valor GWP*: 1975 1975 GWP = Potencial de contribución al calentamiento global Escriba con tinta indeleble:

• 1 La carga de refrigerante que contiene el producto de fábrica

• 2 La cantidad de refrigerante adicional cargada in situ y

• 1+2 La carga total de refrigerante en la etiqueta de refrigerante suministrada con el producto. Una vez escritos los datos correspondientes, la etiqueta deberá adherirse cerca de la conexión de carga del producto (por ejemplo, sobre la parte interna de la cubierta de la válvula de retención). A Contiene gases fluorados de efecto invernadero regulados por el Protocolo de Kioto. B Carga de refrigerante que contiene el producto de fábrica: consulte la placa de características de la unidad. C Cantidad de refrigerante adicional cargada in situ. D Carga total de refrigerante. E Unidad exterior. F Botella de refrigerante y analizador para carga.

Haier Industrial Park, No.1 Haier Road, Qingdao, República Popular China

Contiene gases uorados de efecto invernadero

regulados por el Protocolo de Kioto.

• Antes de usar el climatizador lea el presente manual de instrucciones

• Las precauciones de seguridad que figuran a continuación se subdividen en PELIGRO y ATENCIÓN La palabra PELIGRO corresponde a precauciones que, en caso de no observarse, pueden comportar serias consecuencias como muerte, lesiones graves, etc. No obstante, la palabra ATENCIÓN también corresponde a precauciones que, en caso de no observarse, pueden causar serios problemas, según la situación. Conserve las Precauciones de seguridad siempre a mano, para que pueda consultarlas siempre que sea necesario.

PELIGRO

• Este climatizador debe ser instalado por personal especializado; no intente instalarlo personalmente.

• Para cualquier reparación, diríjase siempre únicamente a un Centro de Asistencia Técnica autorizado.

• En caso de mudanza o reubicación del aparato, diríjase a un Centro de Asistencia Técnica autorizado para el desmontaje y nueva instalación del climatizador.

• Evite permanecer directamente expuesto al flujo de aire frío difundido por el climatizador durante mucho tiempo.

• No introduzca nunca los dedos ni ningún objeto en las rejillas de salida o de aspiración.

• No encienda ni apague el climatizador introduciendo o retirando el enchufe del cable de alimentación.

• Vigile de no dañar el cable de alimentación.

• En caso de mal funcionamiento del climatizador (olor de quemado u otro), pare inmediatamente el aparato, desenchúfelo de la toma de corriente y diríjase a un Centro de Asistencia Técnica autorizado.

ADVERTENCIAS

• Ventile periódicamente la estancia durante el funcionamiento del climatizador.

• No dirija el flujo de aire del aparato directamente hacia chimenea u otro aparato para la calefacción.

• No apoye objetos o suba sobre el climatizador.

• No cuelgue objetos en la unidad interior.

• No coloque jarrones de flores o recipientes que contengan agua sobre el climatizador.

• No exponga el climatizador al contacto con el agua.

• No manipule el climatizador con las manos mojadas.

• No tire del cable de alimentación

• Desenchufe siempre el cable de alimentación de la toma de corriente si se prevé no usar el climatizador durante largos períodos de tiempo.

• Controle periódicamente las condiciones de instalación para localizar eventuales daños.

• No exponga a animales o plantas al flujo de aire directo procedente del climatizador.

• No beba el agua de desagüe eliminada por el climatizador.

• Este aparato no debe usarse para otros fines, como la conservación de alimentos, instrumentos de precisión u obras de arte, el cultivo de plantas o la cría de animales.

• No ejerza fuertes presiones sobre los deflectores de aire.

• Haga funcionar siempre el aparato con el filtro del aire correctamente instalado.

• No obstruya nunca las rejillas de aspiración y de salida del aire.

• Asegúrese de mantener una distancia mínima de un metro entre eventuales equipos electrónicos y las unidades interior y exterior.

• Evite instalar el climatizador cerca de chimeneas u otras fuentes de calor.

• Durante las operaciones de instalación de las unidades interior y exterior, evite el acceso de los niños al lugar.

• No use gases inflamables cerca del climatizador.

Precauciones para el uso

Temperatura interna

Temperatura exterior

Temperatura interna

Temperatura exterior

Límites de funcionamiento

Gama útil de las temperaturas ambiente:

BS: Temperatura con Bulbo Seco BH: Temperatura con Bulbo Húme

Advertencias

Refrigeración

Calefacción

máx. BS/BH mín. BS/BH

máx. BS mín. BS máx. BS/BH mín. BS

32/23°C 18/14°C 46/26°C

10/6°C

27°C 15°C

24/18°C

-15°C

• Si el climatizador se usa en condiciones de temperatura superiores a las que figuran más arriba, el circuito automático de protección incorporado podría activarse interrumpiendo el funcionamiento del climatizador para no dañar los circuitos internos. Por el contrario, en caso de uso del climatizador con temperaturas inferiores a las indicadas, el intercambiador de calor podría congelar con las consiguientes pérdidas de agua u otras anomalías de funcionamiento.

• No use el acondicionador de aire para fines distintos a la refrigeración, calentamiento, deshumidificación o ventilación de las estancias.

• El método de cableado debe estar en línea con el estándar local.

• Las pilas descargadas se deben tirar a los contenedores adecuados.

• Si el fusible de la tarjeta electrónica salta, sustitúyalo por uno del tipo T3.15A/250VAC.

• El interruptor del climatizador debe interrumpir todos los polos; la distancia entre los 2 contactos no debe ser inferior a 3 mm.

• Use sólo cables de cobre.

• Todos los cables deben tener el certificado de autenticidad Europea.

• Se entrega sin los cables de alimentación y de conexión.

Unidad interior

Mando a distancia

Rejilla salida aire Panel de control Rejilla entrada aire Filtro de aire (en el interior)

Denominación de los componentes

Rejilla de aspiración

Rejilla de salida

Compr

esor

(en el interior)

Componentes y funciones

Instalación de las pilas

Extraiga la cubierta de las baterías;

Instale las baterías como muestra la ilustración. 2 pilas R-03, botón de

restablecimiento (cilindro);

Asegúrese de que las pilas están alineadas correctamente con las

polaridades "+" y "-";

Instale las pilas y vuelva a colocar de nuevo la cubierta.

Nota:

• La distancia entre el cabezal de transmisión de la señal y el orificio del receptor debe ser de unos 7 m sin obstáculos.

• Si se instalan lámparas fluorescentes o se utilizan teléfonos inalámbricos en la sala, el receptor podría sufrir interferencias al rec bir las señales, por lo que la distancia hasta la unidad interior deberá ser menor

• Si se activan todos los indicadores de la pantalla o no es posible visualizarlos correctamente durante el uso, significa que las pilas se han agotado. Por favor, cambie las pilas.

• Si el mando a distancia no funciona normalmente durante su uso, extraiga las pilas y vuelva a instalarlas pasados unos minutos.



1. Indicador de modo

Modo de funcionamiento

AUTOMÁTICA REFRIGERACIÓN SECO CALEFACCIÓN VENTILADOR

Mando a distancia

2. Indicador de envío de señal

3. Indicador de OSCILACIÓN

4. Indicador de VELOCIDAD DEL VENTILADOR

5. Indicador de BLOQUEO

6. Indicador TEMPORIZADOR DE AP

AGADO TEMPORIZADOR

DE ENCENDIDO

7. Indicador de TEMPERATURA

8. Indicador de funciones adicionales

Modo de funcionamiento

SILENCIO SUEÑO

yuda

suplementaria

con calor

eléctrico

SALUDABLE NTENSO

Mando a distancia

El calor eléctrico no está disponible.

9. Botón SILENCIO

10. Botón CALEF

ACCIÓN

11. Botón REFRIGERACIÓN

12. Botón AUTOMÁTICO

13. Botón VENTILADOR

14. Botón TEMPORIZADOR

15. Botón SALUDABLE

(Este modelo no tiene esta función.)

16. Botón BLOQUEAR Se utiliza para bloquear los botones y la pantalla LCD.

17. Botón LUZ

(Este modelo no tiene esta función.)

Controla la activación y desactivación de la iluminación del panel de indicadores LED de la unidad interior.

18. Botón ENCENDIDO y APAGADO

19. Botón SECO

20. Botón TEMPERATURA

21. Botón OSCILACIÓN

22. Botón HORA

23. Botón FUNCIÓN ADICIONAL Función: función Solo ventilador, función Envío de flujo de aire saludable hacia arriba y hacia abajo, función Sueño, función Renovación del aire (función reservada) y conversión de grados Fahrenheit/Celsius

Función de establecimiento del modo Intenso, función de oscilación hacia la izquierda y hacia la derecha, función de calefacción de 10 °C

24. Botón CANCELAR/CONFIRMAR Función: establecer y cancelar el temporizador y otras funciones adicionales.

25. Botón RESTABLECER Si el mando a distancia presenta alguna anomalía, introduzca un objeto puntiagudo a través del orificio para pulsar este botón y restablecer el mando a distancia.

Mando a distancia



Sugerencia: Extraiga las pilas si no tiene intención de utilizar el aparato durante un período largo de tiempo. Si observa alguna pantalla extraña después de extraer las pilas deberá pulsar el botón Restablecer

isualización

circular

BAJA MEDIA ALTA AUTOMÁTICA

Funcionamiento

Funcionamiento básico

1.Puesta en marcha de la unidad

Pulse el botón de ENCENDIDO / AP

AGADO del mando a

distancia para poner en marcha la unidad.

2.Selección del modo de funcionamiento

Botón REFRIGERACIÓN: modo Refrigeración Botón CALEFACCIÓN: modo Calefacción

Botón SECO: modo Deshumidicación

3. Selección de la conguración de temperatura

Pulse el botón

/ .

Cada vez que pulse este botón, el valor de temperatura aumentará 1 ºC. Si mantiene el botón pulsado, la temperatura aumentará rápidamente.

Cada vez que pulse este botón, el valor de temperatura bajará 1 ºC. Si mantiene el botón pulsado, la temperatura bajará rápidamente.

Seleccione la temperatura que desee.

4.Selección de la velocidad del ventilador

Pulse el botón VENTILADOR. Cada vez que pulse el botón, la velocidad del ventilador cambiará de acuerdo con el ciclo ilustrado a continuación:

El aparato de aire acondicionado funciona según la velocidad de ventilador indicada.

Si el VENTILADOR se congura en el modo

AUTOMÁTICO, el aparato de aire acondicionado ajustará automáticamente la velocidad del mismo según la temperatura de la habitación.

Modo de

funcionamiento

Mando a distancia

Nota

AUT

OMÁTICA

En el modo de funcionamiento automático, el aparato de aire acondicionado seleccionará automáticamente el modo Refrigeración o Calefacción según la temperatura de la

habitación. Si el VENTILADOR está congurado en el modo

AUT

OMÁTICO, el aparato de aire acondicionado ajustará automáticamente su velocidad según la temperatura de la habitación.

REFRIGERACIÓN

SECO

En el modo SECO, cuando la temperatura de la sala

sea inferior a la temperatura congurada +2ºC, el equipo

funcionará de forma intermitente a BAJA velocidad,

independientemente de la conguración del ventilador

CALEFACCIÓN

En el modo CALEF

ACCIÓN, el equipo distribuirá aire caliente después de un corto período de tiempo durante el que se activará la función de prevención de distribución

de aire frío. Si el VENTILADOR se congura en el modo

AUTOMÁTICO, el aparato de aire acondicionado ajustará automáticamente la velocidad del mismo según la temperatura de la habitación.

VENTILADOR

n el modo VENTILADOR, la unidad no funcionará en los modos REFRIGERACIÓN o CALEFACCIÓN, sino únicamente en el modo VENTILADOR. El modo AUTOMÁTICO no está disponibleen el modoVENTILADOR. El ajuste de temperatura quedará deshabilitado. En el modo VENTILADOR, el modode funcionamiento Sueño no estará disponible.



Funcionamiento en modo Sueño

Pulse el botón para acceder a opciones adicionales. Cuando la secuencia muestre , parpadeará. A continuación, pulse para entrar en la función Sueño.

Modo de funcionamiento

1.Entrada Botón SECO 1 hora después de que se inicie el modo SUEÑO, la temperatura aumentará 1°C por encima del valor de temperatura establecido. Después de otra hora, la temperatura aumentará 1°C más. La unidad funcionará durante 6 horas más y después se detendrá. La temperatura será mayor que el valor de temperatura, de forma que la temperatura de la habitación no sea demasiado baja mientras duerme.

2.En el modo CALEF

ACCIÓN 1 hora después de que se inicie el modo SUEÑO, la temperatura bajará 2°C por debajo del valor de temperatura establecido. Después de otra hora, la temperatura bajará 2°C más. Después de 3 horas más, la temperatura aumentará 1ºC. El equipo funcionará durante 3 horas más y después se detendrá. La temperatura

será inferior a la temperatura congurada, de forma que

la temperatura de la habitación no sea demasiado alta mientras duerme.

3.En el modo AUT

OMÁTICO La unidad funcionará en el modo de sueño correspondiente, adaptado al modo de funcionamiento seleccionado automáticamente.



ando a distancia

Visualización circular

BAJA MEDIA ALTA AUTOMÁTICA

emperatura

congurada

Se iniciará el funcionamiento en modo SUEÑO

Aprox. 6 horas

umenta 1 C

Aumenta 1 C

1 h

a unidad se

detiene

En los modos REFRIGERACIÓN y SECO

1 h

3 h

emperatura

congurada

La unidad se detiene

3 h

Se iniciará el funcionamiento en modo SUEÑO

En el modo CALEF

ACCIÓN

esciende2 °C

Desciende2 °C

umenta1 °C

Funcionamiento

4.En el modo VENTILADOR No dispone de función SUEÑO.

5.Establecer el cambios en la velocidad del aire durante el sueño Si la velocidad del aire es alta o media antes de activar la función SUEÑO, active esta función para que dicha velocidad se reduzca una vez activada la función SUEÑO. Si la velocidad del aire es baja, no se llevará a cabo ningún cambio.

Nota

i se establece la función TEMPORIZADOR, la función Sueño

no se podrá congurar. Después de congurar la función

Sueño, si el usuario reinicia la función TEMPORIZADOR, la función Sueño se cancelará; la máquina recuperará su estado de temporización de encendido.

Funcionamiento en modo INTENSO/SILENCIOSO

(1) Funcionamiento en modo INTENSO Utilice esta función si necesita calentar o refrigerar rápidamente una habitación. Pulse el botón

para acceder a opciones adicionales. Cuando la secuencia muestre , parpadeará. Presione para entrar en la función del modo Intenso. Cuando cancele la función, vuelva a entrar en las opciones adicionales para cancelar la función del modo Intenso.

(2) Funcionamiento en modo SILENCIOSO Utilice esta función si desea que la unidad funcione de forma silenciosa y le permita leer o descansar

. Pulse el

botón SILENCIO. El mando a distancia mostrará

y p

odrá entrar en la función de silencio. Pulse de nuevo el botón SILENCIO para cancelar la función de silencio. Nota: Si se selecciona el modo CALEFACCIÓN o REFRIGERACIÓN rápido en el modo de funcionamiento INTENSO, la habitación no presentará una distribución homogénea de la temperatura. Si el modo de funcionamiento SILENCIOSO se mantiene activo durante un período prolongado de tiempo, no se alcanzarán niveles

ecaces de calefacción o refrigeración.

Ajuste de la dirección del flujo de aire

1. Indicador de estado del ujo de aire

REFRIGERACIÓN/SECO:

CALEF

ACCIÓN:

Estado inicial

. Ajuste del ujo de aire hacia la izquierda y hacia

la derecha

(Este modelo no tiene esta función.)



Uso del temporizador de encendido/apagado

1 Una vez que la unidad se encuentre en marcha, seleccione el modo de funcionamiento que desee.

2.Pulse el botón TEMPORIZADOR para cambiar al modo TEMPORIZADOR. Cada vez que pulse este botón, la pantalla cambiará de acuerdo con el ciclo ilustrado a continuación: Mando a distancia:

Seleccione a continuación el modo TEMPORIZADOR que desee (TEMPORIZADOR DE ENCENDIDO, TEMPORIZADOR DE AP

AGADO o TEMPORIZADOR DE ENCENDIDO-APAGADO).

"Encendido" o "Apagado " parpadeará.

3.Pulse

/ para congurar la hora. Pulse el botón para cada hora. Para las primeras 12 horas, se aumentará 0,5 horas con cada pulsación. Después de las primeras 12 horas, se aumentará 1 hora con cada pulsación. Pulse el botón para cada hora. Para las primeras 12 horas, se reducirá 0,5 horas con cada pulsación. Después de las primeras 12 horas, se reducirá 1 hora con cada pulsación. Puede ajustar cualquier hora comprendida en el intervalo de 24 horas.

4. Conrmar la conguración del temporizador

Después de ajustar el tiempo, presione el botón

y conrme

el tiempo. El botón ENCENDIDO o AP

AGADO no volverá a

parpadear.

5. Cancelar la conguración del temporizador

Presione el botón del temporizador las veces que sea necesario hasta que desaparezca el indicador del tiempo. Sugerencias: Después de sustituir las pilas o si se produce un fallo en el

suministro eléctrico, la conguración de tiempo se restablecerá. Según la secuencia de conguración de hora aplicada a las

funciones TEMPORIZADOR DE ENCENDIDO y TEMPORIZADOR DE APAGADO, podrá realizar operaciones de Inicio-Parada o Parada-Inicio.

Funcionamiento en el modo de flujo de aire saludable

1.Pulse para comenzar Establezca las condiciones de funcionamiento confortables.

2. Conguración de la función de ujo de aire saludable

Pulse el botón

para acceder a opciones adicionales. Pulse este botón continuamente. La posición de las lamas cambiará cíclicamente entre las tres posiciones siguientes. Elija la posición de oscilación que necesite y

, a continuación, presione el botón

para conrmar la selección.

1. Cancelación de la función de ujo de aire saludable

Pulse el botón

para acceder a opciones adicionales. Pulse este botón de forma continua. La posición de las lamas cambiará cíclicamente de nuevo entre las tres posiciones siguientes. Pulse el botón

para cancelar la operación.

viso: no cambie la dirección del deector con la mano. Si no sigue

esta indicación, la rejilla no funcionará correctamente. Si la rejilla no funciona correctamente, detenga el funcionamiento durante un minuto y, a continuación, vuelva a intentarlo realizando el ajuste con el mando a distancia. Nota:

1 .Después de establecer la función de ujo de aire saludable, la posición de la rejilla se jará.

2. En el modo de calefacción, es mejor seleccionar el modo

3. En el modo de refrigeración, es mejor seleccionar el modo

4. En el modo de refrigeración y seco, si utiliza el aparato de aire acondicionado durante un prolongado período de tiempo en un entorno con alta humedad, se puede producir condensación de agua en la rejilla.



0 5 h

TEMPORIZADOR

DE ENCENDIDO

0 5 h

TEMPORIZADOR

DE APAGADO

0 5 h TEMPORIZADOR DE ENCENDIDO-

APAGADO

0 5 h

TEMPORIZADOR DE

APAGADO-ENCENDIDO

Flujo de aire saludable hacia abajo

Flujo de aire saludable hacia arriba

Posición actual

Ahorro energético

Mantener una temperatura ambiente adecuada

Mantener una temperatura demasiado caliente o demasiado fría es nocivo para la salud y comporta un mayor consumo energético.

Limpie periódicamente el filtro de aire.

El filtro lleno comporta una disminución de la eficiencia de la calefacción y de la refrigeración, mayores consumos además de eventuales malos funcionamientos (p. ej. Pérdidas de agua en modo refrigeración)

Uso del Timer

Gracias al uso del Timer se puede obtener la temperatura adecuada en el momento deseado, p. ej. al volver a casa.

Evitar la luz directa del sol y las corrientes de aire Regular adecuadamente la dirección del flujo de aire

Temperatura

adecuada

Mantenimiento

Lleve el interruptor de la alimentación general a la posición OFF.

No toque el aparato con las manos mojadas.

No use agua caliente o líquidos volátiles.

No vierta agua directamente sobre la unidad interior. No use spray, pinturas o insecticidas sobre la unidad.

Pueden dañar la unidad u ocasionar incendios.

Pericolo

Mantenimiento

Limpieza del filtro del aire

• Extraiga el filtro como se indica en la figura.

• Limpie con agua o con un aspirador. Si el filtro está muy sucio lávelo con detergente neutro.

• Aclárelo con agua limpia e instálelo sólo después de haberlo secado completamente.

• No lo lave con agua a más de 40ºC, podría dañar el filtro.

Guía para la búsqueda de las averías

Rogamos que realice los siguientes controles antes de dirigirse al Servicio de Asistencia.

¿El interruptor situado más arriba de la instalación está en ON?

¿El suministro eléctrico de la red es normal?

¿El magnetotérmico de protección ha saltado? Es muy peligroso: desconecte inmediatamente la corriente y contacte con el vendedor.

Black out?

EL CLIMATIZADOR NO SE PONE EN MARCHA

¿El mando a distancia está correctamente programado?

¿El deflector horizontal se halla orientado hacia arriba? (En el modo Calefacción)

¿El filtro del aire está sucio?

¿Están las puertas o las ventanas abiertas?

¿Hay obstáculos al flujo de aire de las rejillas de aspiración o de salida?

REFRIGERACIÓN O CALEFACCIÓN INSUFICIENTE

Tem p . correcta

Guía para la búsqueda de las averías

LA REFRIGERACIÓN ES INSUFICIENTE

¿La luz solar entra directamente en la estancia?

En el modo Calefacción se emite aire frío. ¿El climatizador está en fase de precalefacción?

¿Hay fuentes de calor “ocultas” en la estancia?

¿La estancia está atestada?

Si después de haber realizado estos controles el climatizador aun no funciona correctamente, o si se verifican los siguientes problemas, apague inmediatamente el aparato y póngase en contacto con el vendedor.

• Los fusibles o el magnetotérmico de protección se funden o saltan a menudo.

• Se forman gotas de condensación durante el funcionamiento en el modo Refrigeración o Deshumidificación.

• El funcionamiento no es normal o se oyen ruidos inusuales.

Mantenimiento

Mantenimiento y limpieza del aparato

• Limpie el aparato con un paño húmedo, luego séquelo con un paño suave.

• Si el aparato estuviera muy sucio, límpielo con un paño empapado de detergente neutro. Después de haber pasado el paño, eli-

mine el detergente con agua limpia.

• No use agua a más de 40ºC para no desteñir o deformar el aparato.

• No use sustancias químicas.

Mantenimiento a final de estación

• Deje el climatizador funcionando en modo Ventilación durante un día que haga buen tiempo para

que se sequen las partes interiores de la unidad.

• Desconecte el suministro eléctrico. De hecho, cuando el climatizador no funciona también hay

un consumo de energía eléctrica.

• Limpie el filtro y vuelva a colocarlo en el climatizador. Limpie la unidad interior.

Mantenimiento a principios de estación

• Verifique que no haya obstáculos delante de las rejillas de aspiración y de salida de las unidades

interior y exterior.

• Compruebe que el filtro de aire esté limpio y que esté colocado en el climatizador. Si la unidad

se pusiera en funcionamiento sin filtro, el polvo podría ocasionar daños o anomalías de funcionamiento.

• Para proteger el compresor, conecte el climatizador al suministro eléctrico al menos 12 horas

antes de ponerlo en marcha. Además, deje el interruptor de alimentación en ON durante toda la estación.

Solucionar problemas

Cuando se ocurre la falla, el ventilador de la unidad interior dejará de funcionar. El método de verificación de código de

falla se muestra en los siguentes.

Error

Mensaje del LED

Parpadeos del LED temporizados（La unidad interior PCB LED 4）

Parpadeos del LED en ejecución（La unidad interior PCB

LED 3） Temperatura incorrecta Te E3 3 0 Temperatura incorrecta Ta E3 3 2 Temperatura incorrecta Ts E3 3 1 Temperatura incorrecta Td E3 3 3 Estado anómalo del conmutador de alta presión E6 6 2 Estado anómalo del conmutador de baja presión anómalo E6 6 3 Protección de baja presión (ausencia de R410A) E6 3 6 Error de EEPROM de la unidad exterior EE 2 1 Comunicación anómala entre las unidades interior y exterior E9 3 2 Protección contra subidas de corriente del compresor entre fases y fases erróneas

E5 2 3

Protección de baja corriente del compresor E5 4 5 Estado anómalo del motor de CC de la unidad anterior 9000 F6 2 9 Estado anómalo del sensor de temperatura de descarga de la unidad exterior

E4 2 8

Inversión de la válvula de 4 vías anormal en el modo de calor F2 3 7 Protección contra voltaje demasiado alto o demasiado bajo de la fuente de alimentación

E7 2 8

Estado anómalo del sensor de entorno de la unidad interior E1 0 1 Estado anómalo del sensor de bovina de la unidad interior anómalo

E2 0 2

Error de EEPROM de la unidad interior F8 0 4 Protección contra congelación de la unidad interior F5 0 5 Comunicación errónea entre las unidades interior y exterior E9 0 7 Comunicación errónea entre el controlador cableado E8 0 8 Protección contra sobrecargas en el modo de calor F4 0 9 Estado anómalo del sistema de desagüe E0 0 12 Entrada de señal de cruce distinta de cero EF 0 13 Estado anómalo del motor del ventilador de la unidad interior E10 0 14 Error del sensor de la bovina de ayuda ED 0 15 Funcionamiento en modo anómalo de la unidad interior F3 0 16 Otros errores de la unidad exterior de conversión de frecuencia F7

1. Para la falla interior, sólo el LED de funcionamiento en receptor remoto se indicará.

2. Para la falla exterior, el LED del temporizador y el LED de funcionamiento se indicarán. El LED del temporizador del receptor remoto se visualiza en el lugar diez, y el LED de funcionamiento se visualiza en el lugar de uno. El LED del temporizador se destella primero, después de 2 segundos, el LED de funcionamiento también se destel la. Después, 4 segundos más tarde, se detellarán en vueltas otra vez. Las veces de destellos se equivalen al código de falla del exterior más 20. Por ejemplo, el código de falla del exterior es 2, la unidad interior debe visualizarse 22. Como resultado,luego el LED de funcionamiento se destella dos veces.

3.Para obtener más detalles de falla de la unidad exterior,por favor consulte la lista de localización de averías de la unidad exterior.

Precauciones de seguridad

ATENCIÓN

• Para la instalación, diríjase al revendedor o a personal especializado. No intente instalar el climatizador usted solo. Una instalación incorrecta puede provocar pérdidas de agua, electrocuciones e incendios.

• Le recordamos que la instalación de los aparatos debe realizarse de acuerdo con las normas para permitir el acceso directo a los mismos para su mantenimiento. Queda excluido de la cobertura de la garantía el uso eventual de andamiajes, grúas, etc. para realizar el mantenimiento.

ADVERTENCIAS

• No instalar en lugares en los que pudieran producirse pérdidas de gas inflamable cerca del aparato para evitar el riesgo de incendio.

• Instale un disyuntor de corriente para evitar descargas eléctricas.

• Conecte el cable de toma de tierra; no conecte el cable de la masa a tubos del gas, tubos del agua o líneas telefónicas.

• Instale el tubo de desagüe del agua de condensación en modo correcto, ya que en caso contrario podrían producirse pérdidas de agua.

• El climatizador debe estar provisto de un cable de alimentación exclusivo.

• Vigile de no rayar la superficie exterior del climatizador.

• Después de la instalación, explique al usuario final el funcionamiento del climatizador.

Lugar de instalación:

• Ubicación de fácil acceso donde el aire circule de forma adecuada.

• Ubicación no expuesta a salpicaduras de aceite o emisiones de vapor (cocina).

• Lugar no expuesto al aire salobre (orilla del mar).

• Lugar en el que no se produzcan o desprendan gases corrosivos (fuentes termales)

• Lugar no sujeto a oscilaciones frecuentes de tensión.

• Ubicar lejos de televisores, radio o aparatos que generen ondas electromagnéticas u ondas de alta frecuencia.

• Ubicar allí donde el ruido y el aire caliente emitido por la unidad exterior no molesten a los vecinos.

• Ubicación en un lugar que no esté expuesto a grandes nevadas en invierno.

• Ubicación en la que no haya obstáculos que obstruyan las rejillas de aspiración y de salida del aire.

• Ubicar en un lugar que pueda soportar el peso del climatizador sin provocar vibraciones o ruidos excesivos.

Conexiones eléctricas:

• Para una instalación de acuerdo con las normas, se ruega que siga estrictamente las indicaciones que figuran en el presente manual.

• Conecte la unidad interior y la exterior con las tuberías y los cables eléctricos entregados como accesorios.

• Si el cable de alimentación está dañado, deberá ser sustituido por personal del servicio de asistencia o en cualquier caso por personal cualificado.

• El método de cableado debe estar en línea con el estándar local.

• No corte, acorte o alargue el cable de alimentación y no sustituya el enchufe.

• No use prolongaciones.

• Introduzca el enchufe sólidamente en la toma de corriente. Si la toma de corriente está aflojada, repárela antes de empezar la instalación.

• No de alimentación eléctrica al sistema antes de haber completado la instalación.

Instalación

Más de 10cm

Dirección de los tubos

posterior

derecha

debajo

izquierda

Más

de 10cm

de 1

00cm

Más de 10cm

ATENCIÓN

ASEGÚRESE DE HABER LEÍDO ATENTAMENTE LAS PRESENTES INSTRUCCIONES ANTES DE INICIAR LA INSTALACIÓN EL INCUMPLIMIENTO DE LAS PRESENTES INSTRUCCIONES PODRÍA OCASIONAR HERIDAS GRAVES O LA MUERTE, DISFUNCIONES DEL APARATO Y/O DAÑOS A LAS COSAS.

Antes de realizar la instalación

• No retire el embalaje antes de transferir la unidad al lugar de instalación.

• En el momento de retirar el embalaje, use un material blando o una mesa de protección provista de cuerdas para levantar la unidad sin dañarla.

• Transporte la unidad siempre con la parte frontal dirigida hacia arriba.

Elección del lugar de instalación de la unidad exterior

• Lugar que pueda soportar el peso de la unidad y no esté sujeto a vibraciones.

• Colocación en la que la salida del aire y el ruido no ocasionen molestias a los vecinos.

• Colocación expuesta lo menos posible a la lluvia o a la luz solar directa y suficientemente ventilada.

Instalación de la unidad exterior

• Use pernos de anclaje M10 para fijar la unidad exterior al suelo.

• Si la unidad exterior se instala apoyada a la pared o en el techo, fije fuertemente las abrazaderas para evitar riesgos en caso de terremoto o eventos atmosféricos extraordinarios.

• En la fase de instalación use tapones de goma para evitar las vibraciones.

Unidad hacia arriba

más de 30 cm

más de 10cm

más de 60cm

más de

15cm

más de

10cm

Para la instalación, diríjase al revendedor o a personal especializado. No intente instalar el climatizador usted solo. Una instalación incorrecta puede provocar pérdidas de agua, electrocuciones e incendios.

Herramientas necesarias para la instalación

1. Destornillador

2. Sierra

3. Taladro (diámetro 60 mm)

4. Llave hexagonal

5. Llave

6. Cortatubos

7. Empalmador

8. Cuchillo

9. Pinzas

10. Detector de escapes de gas o solución jabonosa

11. Metro

12. Rascador

13. Aceite refrigerante

Los siguientes accesorios no se suministran:

Cinta adhesiva Banda de plástico para tuberías Tubo de conexión Tubo de desagüe del agua de condensación Material aislante Polvos de yeso

Preparar la instalación

Elección del lugar de instalación de la unidad interior

• Posición que permita un fácil drenaje del agua de condensación y una cómoda conexión con la unidad exterior.

• Posición alejada de fuentes de calor, fuentes de vapor y luz solar directa, para evitar anomalías de funcionamiento y deformaciones

del revestimiento del climatizador.

• Emplazamiento en que el aire emitido por el climatizador pueda circular libremente por la estancia.

• Emplazamiento sin obstáculos para evitar la obstrucción de la aspiración y la salida del aire de la unidad interior.

• Emplazamiento cerca de una toma de corriente y que prevea los espacios necesarios para el mantenimiento.

Instalación de la unidad interior

1. Situación del orificio en la pared

• La situación del orificio en la pared depende del lugar de instala-

ción y de la dirección de salida de las tuberías.

• Realice un orificio de 70 mm de diámetro, ligeramente inclinado

hacia la parte exterior de la pared.

• Aplique el cubre-orificio y séllelo con mástique después de la

aplicación.

2. Fijación de la unidad interior

Para impedir que la unidad interior vuelque, fije la unidad a la pared con las abrazaderas de metal y al pavimento con las escuadras en forma de L. Instale la unidad horizontalmente (pendiente máxima permitida: 1°).

3. Instalación de las abrazaderas de metal

Fije la abrazadera de metal a la pared, de manera tal que no queden rendijas en medio. Con la unidad situada verticalmente, fije la abrazadera a la unidad mediante los tornillos, regulando la posición de la abrazadera de modo que no queden espacios entre el panel superior de la unidad y la propia abrazadera.

4. Instalación de las abrazaderas en forma de L

Fije las abrazaderas en forma de L de modo que no haya rendijas entre la escuadra y la unidad interior. Después de haber verificado que la unidad está situada verticalmente a nivel respecto al suelo, fije los tornillos a éste.

Tornillos

Clavos

Abrazadera

330

2 Orificios Ø10

Panel inferior

Orificio de anclaje

260

202

130

4 Orificios Ø14 prof. 30

Lado exterior

Lado interior

Orificio en la pared

Grosor de la pared

Ø70mm

Panel inferior

Método para la conexión de los tubos

- Las tuberías deberán ser tan cortas como sea posible para garantizar la eficiencia del sistema.

- Aplique aceite refrigerante sobre el empalme y sobre la brida.

- Doble los tubos manteniendo un ángulo tan amplio como sea posible para evitar estrangularlos.

- Mantenga los tubos centro contra centro y atornille la tuerca manualmente, luego use una llave para apretarlos.

- Asegúrese de que no entran cuerpos extraños, como polvo, arena o agua, en las tuberías.

Un atornillado forzado sin un centrado correcto puede dañar la rosca y provocar escapes de gas.

Conexión tuberías unidad interior

1. Disposición de las tuberías refrigerante y del tubo de desagüe del agua de

condensación

• Después de haber abierto la rejilla de aspiración, se verá la caja de control (véa-

se figura). Retire la tapadera de la caja antes de empezar el trabajo.

• Reitre con una sierra el tapón preinciso para la tuberías, según la dirección de

salida de las tuberías.

• Envuelva juntos, con cinta adhesiva, el tubo de desagüe del agua de conden-

sación, el cable eléctrico de conexión unidad interior/exterior y la tubería refrigerante y haga pasar el conjunto por el orificio de la pared, para luego conectarse a la unidad exterior.

2. Instalación del tubo de desagüe del agua de condensación

El tubo de desagüe del agua de condensación debe instalarse con una pendiente hacia abajo, evitando sifones. Si la humedad es elevada, el tubo de desagüe del agua de condensación (sobre todo en la estancia y en la unidad interior) debe estar recubierto con material aislante.

Tuberías refrigerantes

Diámetro Medida A Momento de torsión Lado líquido ø 9,52mm 1,0 ~ 1,8 32,7-39,9 N.m Lado gas ø 19,05mm 1,4 ~ 2,2 97,2-118,6 N.m

Correcto

Erróneo

insuficiente dañado agrietado parcial

demasiado ancho

Caja de con

Material aislante

Tubo de desagüe del agua de condensación

Cable de conexión unidades interior/exterior

Tuberías refrigerantes

Unidad interior

Inclinación

Sifón

ERRÓNE

CORRECTO

Galga de embridado

Realización del vacío

Realice el vacío para sacar el aire de la unidad interior y de las tuberías refrigerantes. (1) Con los grifos lado líquido y lado gas interior y exterior completamente cerrados, retire el tapón que protege la apertura de servi-

cio y realice el vacío. (2) Apriete todas las tuercas de los empalmes abocardados de las tuberías internas y externas. (3) Después de haber realizado el vacío, retire los tapones de los grifos líquido y gas, abra completamente el grifo del líquido y lue-

go el grifo del lado gas. (4) Vuelva a situar y apriete los tapones en los grifos y en la válvula de servicio.

• Las conexiones eléctricas deberán ser realizadas por personal autorizado.

• Use únicamente cables de cobre.

• El suministro eléctrico se conecta en la unidad exterior.

• Use un circuito dedicado (superior a 30 A)

• Instale un disyuntor de corriente.

• El interruptor del climatizador debe interrumpir todos los polos; la distancia entre los 2 contactos no debe ser inferior a 3 mm.

• Use sólo cables de cobre.

• Todos los cables deben tener el certificado de autenticidad Europea.

• Se entrega sin los cables de alimentación y de conexión.

Especificaciones del cable de alimentación: H07RN-F 5G 4.0mm

Especificaciones del cable de conexión: H05RN-F 4G 2.5mm

Conexión eléctrica de la unidad interior

1. Pase el cable del exterior a través del orificio de la pared por el que tam-

bién pasan las tuberías refrigerantes.

2. Inserte el cable a través del panel lateral de la unidad interior. 3 Afloje los tornillos de los bornes e introduzca completamente el extremo

del cable de conexión en la caja de bornes, luego apriete los tornillos. Tire ligeramente del cable hacia fuera para comprobar que esté bien fijado.

4. Después de haber completado las conexiones eléctricas es necesario apli-

car pasadores sujetahilo en la vaina exterior de los hilos eléctricos.

5. Finalmente, vuelva a colocar en su lugar la tapa de la caja de control.

Schemi elettrici:

Nota:

Cuando realice las conexiones eléctricas entre la unidad interior y la exterior, conecte con el mismo cable los bornes con el mismo número en la unidad interior y en la exterior. Una conexión errónea daña el sistema de control del climatizador e impide su correcto funcionamiento.

Conexiones eléctricas

Caja de conexiones

Pasador

sujetahilo

Caja de conexiones unidad exterior

Suministro eléctrico

380-400V,

3N~, 50Hz

Caja de conexiones unidad interior

Suministro eléctrico

Caja de conexiones unidad exterior

Caja de conexiones unidad interior

Haga funcionar el climatizador de acuerdo con lo que figura en el Manual de Instrucciones.

Durante la prueba de funcionamiento, puntee las siguientes casillas:

K ¿Hay pérdidas de gas en las juntas de las tuberías? K ¿Las juntas de las tuberías se han aislado térmicamente? K ¿Las conexiones eléctricas de la unidad interior y de la exterior son correctas? K ¿El cable de conexión entre la unidad interior y la exterior está sólidamente fijado? K ¿El drenaje del agua de condensación se realiza correctamente? K ¿El cable de toma de tierra esta fuertemente fijado? K ¿El voltaje de la alimentación corresponde con el previsto por las normas vigentes? K ¿Se oyen ruidos raros? K ¿La pantalla del mando a distancia funciona correctamente? K ¿El funcionamiento en modo Enfriamiento es normal? K ¿El sensor de temperatura ambiente funciona de modo correcto?

Prueba de funcionamiento



Leggere con attenzione questo manuale prima dell'installazione.

Conservare questo manuale per riferimenti futuri.

CLIMATIZZATORE UNITARY SMART COLONNA MANUALE DI ISTRUZIONI MANUALE DI INSTALLAZIONE

Indice

Italiano

Precauzioni per l’uso A

vvertenze Denominazione dei componenti Parti e funzioni Funzionamento

Risparmio energetico Manutenzione Guida alla ricerca dei guasti Manutenzione Risoluzione dei problemi Precauzioni di sicurezza Installazione Preparare l'installazione

Tubazioni refrigerante Esecuzione del vuoto Collegamenti elettrici Test di funzionamento

3 4 5 6 7

9 9 10 11 12 13 14 15

17 17 18 19

CONFORMITÀ AI REGOLAMENTI

EUROPEI PER I MODELLI

utti i prodotti sono conformi alle seguenti disposizioni europee:

- Direttiva bassa tensione 73/23/CEE

- Direttiva bassa tensione 2006/95/CEE

- Compatibilità elettromagnetica 89/336/CEE

- Compatibilità elettromagnetica 2004/108/CE

ROHS

I prodotti sono conformi ai requisiti della direttiva 2002/95/CEE del Parlamento e del Consiglio Europeo sulla limitazione dell'uso di alcune sostanze pericolose nei dispositivi elettrici ed elettronici (Direttiva RoHS UE).

WEEE

In conformità alla direttiva 2002/96/CE del Parlamento Europeo, informiamo il consumatore relativamente ai requisiti per lo smaltimento dei prodotti elettrici ed elettronici.

REQUISITI PER LO SMAL

TIMENTO:

Il condizionatore è marchiato con questo simbolo. Ciò significa che i prodotti elettrici ed elettronici non devono essere smaltiti insieme ai rifiuti urbani indifferenziati. Non tentare di aprire il

sistema da soli: Lo smantellamento del sistema di condizionamento, il trattamento del refrigerante, dell’olio e di altre parti, deve essere eseguito da un tecnico qualificato in conformità alle norme locali e nazionali. I condizionatori devono essere trattati presso strutture di trattamento specializzate per il riutilizzo, il riciclaggio e recupero. Assicurandosi che questo prodotto sia smaltito in mood appropriato si aiuterà nella prevenzione di potenziali effetti negativi sull’ ambiente e sulla salute umana. Contattare l'installatore o l'autorità locale per ulteriori informazioni. Le batterie usate del telecomando devono essere smaltite separatamente in conformità alle norme locali e nazionali.

MPORTANTI INFORMAZIONI RELATI-

VE AL REFRIGERANTE UTILIZZATO

Questo prodotto contiene gas serra fluorinato, oggetto del Protocollo di Kyoto. Non lasciar sfogare nell'atmosfera. T

ipo di refrigerante: R410A Valore GWP*: 1975 GWP=global warming potential Inserire, con inchiostro indelebile,

• 1 il carico di refrigerante del prodotto inserito in fabbrica

• 2 il quantitativo aggiuntivo di refrigerante caricato sul campo e

• 1+2 Il totale di refrigerante caricato sull'etichetta di caricamento del refrigerante fornita col prodotto. L'etichetta compilata deve essere attaccata accanto alla porta di caricamento del prodotto (es. all'interno del coperchio con il valore di arresto). A questo prodotto contiene gas serra fluorinato, trattato nel Protocollo di Kyoto B carico di refrigerante del prodotto inserito in fabbrica: vedere la piastra con il nome dell'unità C Il refrigerante aggiuntivo caricato durante l'installazione D Il totale di refrigerante caricato E Unità esterna F F cilindro di refrigerante e collettore per la carica

Haier Industrial Park, N.1 Haier Road, Qingdao, Repubblica Popolare Cinese

Questo prodotto contiene gas serra uorinato,

trattato nel Protocollo di Kyoto

• Si prega di leggere il presente manuale di istruzioni prima di utilizzare il climatizzatore.

• Le precauzioni di sicurezza di seguito elencate si suddividono in PERICOLO e ATTENZIONE. La voce PERICOLO riguarda precauzioni che, se non seguite, possono portare a serie conseguenze, quali morte, gravi lesioni, ecc. Tuttavia, anche la voce ATTENZIONE riguarda precauzioni che, se non osservate, possono causare seri problemi, a seconda della situazione. Tenere le precauzioni di sicurezza sempre a portata di mano, affinché possano essere consultate in qualsiasi momento.

PERICOLO

• Questo climatizzatore deve essere installato da personale specializzato; non tentare di installarlo personalmente.

• Per qualsiasi riparazione, rivolgersi sempre ed esclusivamente ad un Centro di Assistenza Tecnica autorizzato.

• In caso di trasloco o riposizionamento dell'apparecchio, rivolgersi ad un Centro di Assistenza Tecnica autorizzato per lo smontaggio e la reinstallazione del climatizzatore.

• Evitare di sostare per lungo tempo direttamente esposti al flusso d'aria fredda diffuso dal climatizzatore.

• Non introdurre mai le dita od oggetti vari nelle griglie di uscita o di aspirazione.

• Non accendere e non spegnere il climatizzatore inserendo o staccando la spina del cavo di alimentazione.

• Fare attenzione a non danneggiare il cavo di alimentazione.

• In caso di disfunzioni del climatizzatore (odore di bruciato od altro), arrestare immediatamente l'apparecchio, staccare il cavo di alimentazione e rivolgersi ad un Centro di Assistenza Tecnica autorizzato.

AVVERTENZE

• Areare periodicamente la stanza durante il funzionamento del climatizzatore.

• Non dirigere il flusso d'aria dell'apparecchio direttamente verso caminetti od altri apparecchi di riscaldamento.

• Non appoggiare oggetti o salire sul climatizzatore.

• Non appendere oggetti all'unità interna.

• Non appoggiare vasi di fiori o recipienti contenenti acqua sul climatizzatore.

• Non esporre il climatizzatore a contatto con l'acqua.

• Non maneggiare il climatizzatore con le mani bagnate.

• Non tirare il cavo di alimentazione.

• Staccare sempre il cavo di alimentazione dalla presa di corrente se si prevede di non utilizzare il climatizzatore per lunghi periodi di tempo.

• Controllare periodicamente le condizioni di installazione per individuare eventuali danni.

• Non esporre animali o piante al diretto flusso d'aria proveniente dal climatizzatore.

• Non bere l'acqua di scarico eliminata dal climatizzatore.

• Questo apparecchio non deve essere adoperato per altri scopi quali la conservazione di alimenti, strumenti di precisione od opere d'arte, la coltivazione di piante o l'allevamento di animali.

• Non esercitare forti pressioni sui deflettori dell'aria.

• Far funzionare sempre l'apparecchio con il filtro dell'aria correttamente installato.

• Non ostruire mai le griglie di aspirazione e di uscita dell'aria.

• Assicurarsi di mantenere una distanza minima di un metro tra eventuali apparecchiature elettroniche e le unità interna ed esterna.

• Evitare di installare il climatizzatore vicino a caminetti o altre fonti di calore.

• Durante le operazioni di installazione delle unità interna ed esterna, evitare l'accesso dei bambini sul luogo.

• Non usare gas infiammabili nelle vicinanze del climatizzatore.

Precauzioni per l’uso

Temperatura interna

Temperatura esterna

Temperatura interna

Temperatura esterna

Limiti di funzionamento

Gamma utile delle temperature ambiente:

BS: Temperatura a Bulbo Secco BU: Temperatura a Bulbo Umido

Raffreddamento

Riscaldamento

max. BS/BU min. BS/BU

max. BS min. BS max. BS/BU min. BS

• Se il climatizzatore viene utilizzato in condizioni di temperatura superiori a quelle qui sopra riportate, il circuito automatico di protezione incorporato potrebbe attivarsi interrompendo il funzionamento del climatizzatore in modo da non danneggiare i circuiti interni. In caso invece di uso del climatizzatore con temperature inferiori a quelle indicate, lo scambiatore di calore potrebbe congelare con conseguenti perdite di acqua o altre anomalie di funzionamento.

• Non usare il condizionatore d'aria per scopi diversi dal raffreddamento, riscaldamento, deumidificazione o ventilazione delle stanze.

• Il metodo di cablaggio dovrebbe essere in linea con lo standard locale.

• Le batterie scariche devono essere gettate negli appositi contenitori.

• Se il fusibile della scheda elettronica salta, sostituirlo con uno di tipo T3.15A/250VAC.

• L’interruttore del climatizzatore deve interrompere tutti i poli; la distanza tra i 2 contatti non deve essere inferiore a 3 mm.

• Usare solo cavi di rame.

• Tutti cavi devono avere il certificato di autenticità Europea.

• I cavi di collegamento e di alimentazione non sono forniti.

32/23°C 18/14°C 46/26°C

10/6°C

27°C 15°C

24/18°C

-15°C

Avvertenze

Unità interna

Telecomando

Griglia uscita aria

Pannello di controllo

Griglia entrata aria

Filtro dell’aria (all’interno)

Denominazione dei componenti

Griglia di aspirazione

Griglia di uscita

Compr

essore

(all'interno)

Installazione delle batterie

imuovere il coperchio della batteria;

Inserire le batterie come illustrato. 2 batterie R-03, tasto di ripristino

(cilindro);

Assicurarsi che la polarità delle batterie corrisponda alla stampigliatura

" + "/"-";

INSERIRE LE BA

TTERIE , QUINDI RIPOSIZIONARE IL

COPERCHIO.

Nota:

• La distanza tra la testina di trasmissione del segnale ed il foro del ricevitore deve essere compresa entro 7 m e non ci devono essere ostacoli.

• Quando nella stanza sono installate lampade fluorescenti ad accensione elettronica o ad interruttore, oppure telefoni wireless, il ricevitore tende ad essere disturbato quindi la distanza deve essere ridotta.

• Una visualizzazione poco chiare delle icone sta ad indicare che

• Se il telecomando non funziona normalmente, rimuovere le batterie e rimetterle a posto qualche minuto più tardi.



1. Icona modalità

Modalità operativa

AUTO (auto-

matico)

COOL

(condizio-

natore)

DRY

(deumidi-

catore)

HEAT

(Riscal-

damento)

VENTI-

LATORE

Telecomando

2. Icona invio del segnale

3. Icona OSCILLA

4. Icona F

AN SPEED (Velocità ventilatore)

5. Icona BLOCCO

6. Icona TIMER OFF icona TIMER ON

7. Icona TEMP (T

emperatura)

8. Icona funzioni aggiuntive

Modalità operativa

QUITE

(silenzioso)

SOSPENSIONE

Riscaldamento

elettrico integrato

BENES-

SERE

ALI-

MENTA-

ZIONE

Telecomando

Il riscaldamento elettrico non è disponibile.

9. Pulsante QUIET (silenzioso)

10. T

asto HEAT (Riscaldamento)

11. Tasto COOL (Condizionatore)

12. Pulsante AUTO (automatico)

13. Pulsante FAN (ventilatore)

14. Pulsante TIMER

15. Tasto HEALT (Benessere)

(Questo modello non è dotato di questa funzione.)

16. Tasto LOCK (Blocco) Usato per bloccare i pulsanti e la visualizzazione del LED.

17. Tasto LIGHT (Luce)

(Questo modello non è dotato di questa funzione.)

Controlla l'illuminazione lo spegnimento del pannello di visualizzazione LED interno.

18. Pulsante ON/OFF (accensione/spegnimento)

19. Tasto DRY (Deumidificazione)

20. Pulsante TEMP (temperatura)

21. Pulsante SWING (oscillazione)

22. Tasto HOUR (Ore)

23. Pulsante EXTRA FUNCTION (funzione extra) Funzione solo ventilatore, funzione di erogazione dell’aria verso l’ alto e il basso, funzione riposo, funzione aria fresca (funzione riservata), conversione gradi Fahrenheit Celsius

Funzione impostazione potenza, funzione oscillazione DA sinistra e destra, funzione riscaldamento 10° C

24. Tasto CANCEL/CONFIRM Imposta e annulla il timer e altre funzioni addizionali.

25. Tasto RESET (Ripristino) Se il telecomando avesse un aspetto anomalo, usare un oggetto appuntito per premere questo pulsante e resettare il telecomando

elecomando



Suggerimento: R

imuovere le batterie se l'unità non viene utilizzata per periodi prolungati. Se dovessero apparire delle icone una volta spento, basta premere il tasto di reset.

Visualizza circolazione

LO MED HI AUTO

(basso) (medio) (alto) (automatico)

Parti e funzioni

le batterie sono esaurite. Sostituirle

Funzionamento di base

1.A

vviare l’unità

Tenere premuto ON/OFF sul telecomando nché l'unità si

avvia.

2.Selezione della modalità operativa Tasto COOL: Modalità di raffreddamento Pulsante HEAT (riscaldamento): modalità riscaldamento

Pulsante DRY (deumidicatore): Modalità deumidicatore

3.Selezione impostazione temperatura Premere il pulsante

/ .

Ogni

volta che viene premuto il tasto, l’impostazione

della temperatura aumenta di 1° C, se il tasto è tenuto

premuto, la temperatura aumenta rapidamente Ogni volta che viene premuto il tasto, l’impostazione

della temperatura diminuisce di 1° C, se il tasto viene tenuto premuto, la temperatura diminuisce rapidamente

Selezionare una temperatura desiderata.

4.Selezione della velocità del ventilatore Premere il tasto FAN. A ciascuna pressione la velocità del

ventilatore cambia come segue:

Il condizionatore funziona con la velocità visualizzataIl funziona con la della ventola. Quando la funzione FAN è impostata su AUTO, il condi-zionatore regola automaticamente la velocità della ventola in base alla temperatura d’ambiente.

Modalità di

funziona-

mento

elecoman-

Nota

AUTO (au-

tomatico)

In modalità di funzionamento AUT

O, il condizionatore selezionerà automaticamente la modalità Cool (Raffreddamento) o Heat (Riscaldamento) in base alla temperatura d’ambiente. Quando la funzione FAN (Ventilatore) è impostata su AUTO il condizionatore regolerà automaticamente la velocità della ventola in base alla temperatura d’ambiente.

COOL

(condizio-

natore) DRY (deumidicato-

re)

In modalità DR

Y (Deumidicatore), quando la temperatura d’ambiente di-

venta inferiore di +2 C rispetto all’impostazione della temperatura, l’unità funzionerà ad intermittenza a velocità LOW (Bassa) indipendentemente dall’impostazione FAN (Ventilatore).

HEA

(Riscalda-

mento)

In modalità riscaldamento, l'aria calda uscirà dopo un breve periodo a

causa della funzione di prevenzione dei ussi d'aria fredda. Se ventilatore

è impostato in modalità automatica, l’unità regolerà automaticamente la velocità del ventilatore in base alla temperatura ambiente.

VENTILA-

ORE

In modalità F

AN (Ventilatore), l’unità non funzionerà in modalità COOL (Raffreddamento) o HEAT (Riscaldamento) ma solo in modalità FAN (Ventilatore), la funzione AUTO non è disponibile per la modalità FAN (Ventilatore). E l'impostazione della temperatura è disabilitata. Il modalità FAN (Ventilatore), non è disponibile la funzione Sleep (Riposo).



Funzionamento

Premere il tasto per accedere ad altre opzioni, quando il ciclo visualizza l’icona

, l’icona lampeggerà. Quindi

premere

per entrare nella funzione sospensione.

Modalità di funzionamento

1. In modalità COOL

(Raffreddamento)/ DRY (Deumidicato-

re) 1 ora dopo l’attivazione della modalità SLEEP (Riposo), la1 temperatura aumenterà di 1° C rispetto alla temperatura impostata. Dopo un’altra ora, la temperatura aumenta ancora di 1° C. L’unità funzionerà per altre 6 ore e poi si arresterà, la temperatura sarà superiore a quella impostata e quindi non sarà troppo bassa durante il riposo.

2.In modalità HEA

T (Riscaldamento) 1 ora dopo l’attivazione della modalità SLEEP (Riposo), la1 temperatura aumenterà di 2° C rispetto alla temperatura impostata. Dopo un’altra ora, la temperatura aumenta ancora di 2° C. Dopo atre 3 ore, la temperatura aumenta ancora di 1° C. L’unità funzionerà per altre 3 ore e poi si arresterà, la temperatura sarà superiore a quella impostata e quindi non sarà troppo bassa durante il riposo.

3.In modalità automatica

L’unità funziona alla modalità di riposo corrispondente adattata alla modalità automatica selezionata.



elecomando

Impostazione della temperatura

Riposo entra in funzione Riposo entra in funzione

Circa 6 ore

Aumenta di 1 C

1 ora

Arresto dell’unità

In modalità Condizionatore, Deumidicazione

1 ora

3 ore

Impostazione della temperatura

Arresto dell’unità

3 ore

Si avvia la modalità Riposo

In modalità Riscaldamento

iminuiscedi 2° C

Diminuisce di 2° C

umentadi

1° C

isualizza

circolazione

LO MED HI AUTO

(basso) (medio) (alto) (automa ico)

Funzionamento

4.In modalità ventilatore La funzione SLEEP (Riposo) non è disponibile.

5. Impostare il cambio d'intensità del usso d’aria durante il

riposo

Se l’intensità del usso d’aria è impostata su alta o media

prima di coricarsi, impostare il cambio d'intensità del usso

d’aria durante il riposo. Se la ventilazione è debole, non

modicarla.

Nota

uando è impostato il TIMER, la funzione Sleep (Riposo) non è disponibile. Dopo avere impostato la funzione Sleep (Riposo), se l’utente ripristina il TIMER, la funzione Sleep (Riposo) sarà annullata; la macchina sarà in stato di timing-on.

FUNZIONAMENT

O POWER/

QUIET

(1) Modalità POWER (Potente)

Quando è necessario un riscaldamento o raf

freddamento rapido, è possibile usare questa funzione. Premere il pulsante

per inserire opzioni aggiuntive, quando viene visualizzato il ciclo su , lampeggerà, quindi premere , per entrare nella funzione alimentazione. Per annullare la funzione, inserire di nuovo opzioni aggiuntive per annullare la funzione alimentazione.

(2) Modalità QUIET (Silenzioso)

Questa funzione può essere utilizzata quando c'è bisogno di silenzio per riposare o per la lettura. Premere il pulsante Q

UIET (silenzioso), il telecomando mostrerà

, q

uindi raggiungere la funzione silenzioso. Premere di nuovo il pulsante QUIET (silenzioso), la funzione silenzioso verrà annullata. Nota: Durante il funzionamento QUIET, in modalità Riscaldamento o Condizionatore, la stanza sarà soggetta a una distribuzione disomogenea della temperatura. L’uso prolungato della modalità QUIET (Silenzioso) provocherà l’effetto di non

raffreddare o riscaldare a sufcienza.

Regolazione della direzione del flusso d’aria

1. V

isualizzazione stato del usso d’aria

CONDIZIONA

TORE/DEUMIDIFICAZIONE:

RISCALDAMENTO:

Stato iniziale

. Regolazione del usso d’aria verso sinistra e

destra

(Questo modello non è dotato di questa funzione.)



unzionamento timer On/Off

1 Una volta avviata l'unità, selezionare la modalità di funzionamento desiderata.

2.Premere il pulsante TIMER per cambiare la modalità TIMER. Ogni volta che si preme il tasto, il display cambia come segue: T

elecomando:

Poi selezionare la modalità TIMER voluta (TIMER ON (Timer accensione), TIMER OFF (Timer spegnimento) o TIMER ON-OFF (Timer accensione-spegnimento)). La dicitura "ON" o "OFF" lampeggerà sul display.

3.Per impostare l'ora, premere il pulsante / . Premere il tasto per ogni ora, l'ora impostata nelle prime 12 ore aumenta di mezz'ora ad ogni pressione, passate le 12 ore aumenta di 1 ora ad ogni pressione. Premere il tasto per ogni ora, l'ora impostata nelle prime 12 ore diminuisce di mezz'ora ad ogni pressione, passate le 12 ore diminuisce di 1 ora ad ogni pressione. Può essere regolato sulle 24 ore.

4.Conferma impostazioni timer

Dopo avere regolato l’ora, premere il tasto per confermare; il tasto ON o OFF non lampeggerà più.

5.Annullare impostazioni timer

Premere il pulsante timer per più volte nché l'ora visualizzata non viene eliminata. Suggerimenti: dopo avere sostituito le batterie, oppure dopo un black-out, l’

impostazione dell'ora deve essere congurata di nuovo.

In base alla sequenza di impostazione dei tempi TIMER ON (timer accensione) o TIMER OFF (timer spegnimento), possono essere ottenuti Start-Stop o Stop-Start.

Funzionamento con flusso d'aria benessere

1.Premere per iniziare

Impostare le condizioni di lavoro ottimali.

2. Impostazioni della funzione usso d'aria benessere

Premere il tasto per accedere ad altre opzioni. Premere questo tasto in modo continuato, la posizione dei deettori passerà ciclicamente tra le tre impostazioni che seguono, per scegliere l’oscillazione voluta, poi premere il tasto per confermare.

3.Annullamento della funzione benessere

Premere il tasto per accedere ad altre opzioni. Premere questo tasto in modo continuato, la posizione dei deettori passerà ciclicamente tra le tre impostazioni che seguono, poi premere il tasto per annullare. A

vviso: Non direzionare l'aletta con la mano. Altrimenti, la griglia funzionerà in maniera errata. Se la griglia non funziona correttamente, fermare per un minuto quindi riavviare l'unità, eseguendo le regolazioni con il telecomando. Nota:

1. Dopo avere impostato la funzione benessere, la posizione

della griglia è ssa.

2. In riscaldamento, è meglio selezionare la modalità

3. In raf

freddamento, è meglio selezionare la modalità

4. I

n condizionatore e deumidicatore, utilizzando il condiziona-

tore per un lungo periodo di tempo in condizioni di alto tasso di umidità, dalla griglia potrebbero cadere delle gocce d'acqua.



0.5h Timer

accensione

0.5h

Timer spegni-

mento

0.5h

Timer accensione-

spegnimento

0.5h

Timer spegnimento-

accensione

Flusso d'aria benessere verso il basso

Flusso d'aria benessere verso l'alto

Posizione attuale

Risparmio energetico

Mantener

e una temperatura ambiente adeguata

Mantenere una temperatura troppo calda o troppo fredda nuoce alla salute e comporta un maggior consumo energetico.

Pulire periodicamente il filtro dell’aria

l filtro intasato comporta un calo di efficienza del riscaldamento e del raffreddamento, maggiori consumi oltre ad eventuali malfunzionamenti (es. perdite d’acqua in modalità raffreddamento)

Utilizzo del Timer

Grazie all’utilizzo del Timer è possibile ottenere la giusta temperatura ambiente al momento desiderato, es. rientrando a casa.

Evitare la luce diretta del sole e le correnti d’aria Regolare correttamente la direzione del flusso dell’aria.

Temperatura

adeguata

Manutenzione

Portar

e l’interruttore dell’alimentazione

generale in posizione OFF

Non toccar

e l’apparecchio con le mani

bagnate.

Non usar

e acqua calda o liquidi volatili.

Non versar

e acqua direttamente sull’unità interna. Non spruzzare spray, vernici o insetticidi sull’unità.

Possono danneggiar

e l’unità o causare incendi.

Pericolo

Manutenzione

Pulizia del filtr

o dell’aria

•

Estrarre il filtro come indicato in figura.

•

Pulire con acqua o con una aspirapolvere. Se il filtro è molto sporco lavare con detergente neutr

•

Lavare con acqua pulita e installare solo dopo averlo fatto asciugare completamente

•

Non lavare con acqua a più di 40°C, potrebbe danneggiare il filtro.

Guida alla ricer

ca dei guasti

Si pr

ega di effettuare i seguenti controlli prima di rivolgersi al Servizio Assistenza.

L'interruttor

e a monte dell'impianto è su

ON?

IL CLIMA

TIZZATORE NON SI AVVIA

La for

nitura elettrica della rete è

normale?

l magnetotermico di pr

otezione è

scattato? È molto pericoloso: staccar

immediatamente la corr

ente e contattare

il pr

oprio rivenditore.

l telecomando è impostato

corr

ettamente?

l deflettore orizzontale è posizionato

verso l’alto? (In modalità Riscaldamento)

l filtr

o dell’aria è sporco?

Vi sono porte o finestre aperte?

Ci sono degli ostacoli al flusso d’aria delle griglie di aspirazione o di uscita?

Black out?

RAFFREDDAMENTO O RISCALDAMENTO INSUFFICIENTE

mp .

corr

etta

Guida alla ricer

ca dei guasti

IL RAFFREDDAMENTO È INSUFFICIENTE

La luce solar

e entra direttamente nella

stanza?

In modalità Riscaldamento viene emessa aria fr

edda. l climatizzatore è in fase di

e-riscaldamento?

Vi sono fonti di calore “nascoste” nella stanza?

La stanza è sovraffollata?

Se il climatizzator

e ancora non funziona correttamente dopo aver effettuato questi controlli, o se si verificano i seguenti pro

blemi, si

ega di spegnere immediatamente l’apparecchio e di contattare il proprio rivenditore.

•

I fusibili o il magnetotermico di protezione fondono o saltano spesso.

• Formazione di gocce di condensa durante il funzionamento in modalità Raf

freddamento o Deumidificazione.

• Il funzionamento è anormale o si sentono rumori insoliti.

Manutenzione

Manutenzione e pulizia dell’appar

ecchio

•

Pulire con un panno umido, quindi asciugare con un panno morbido.

•

Se l'apparecchio è molto sporco, pulirlo con un panno imbevuto di detergente neutro. Dopo aver passato il panno, rimuovere il

deter-

sivo con acqua pulita.

•

Non usare acqua oltre i 40°C, per non scolorire o deformare l'apparecchio.

•

Non usare sostanze chimiche.

Manutenzione a fine stagione

•

Lasciare in funzione il climatizzatore in modalità Ventilazione in una giornata di bel tempo allo scopo di asciugar

e le parti interne dell'unità.

•

Staccare l'alimentazione elettrica. Infatti, si ha un consumo di energia elettrica anche quando il climatizzatore non è in funzione.

•

Pulire il filtro e reinserirlo nel climatizzatore. Pulire l'unità interna.

Manutenzione a inizio stagione

•

Controllare che non vi siano ostacoli davanti alle griglie di aspirazione e di uscita delle unità interna ed ester

na.

•

Accertarsi che il filtro dell'aria sia pulito e che sia inserito nel climatizzatore. Se l'unità viene messa in funzione senza filtr

o, la polvere potrebbe causare danni o anomalie di

funzionamento.

•

Per proteggere il compressore, inserire l'alimentazione elettrica almeno 12 ore prima di avviare il climatizzator

e. Inoltre, lasciare l'interruttore dell'alimentazione su ON durante tutta la stagione.

Risoluzione dei problemi

Quando il fallimento succede, il ventilatore dell'unità interna smette di funzionare.Il metodo del codice di controllo

fallimento come segue.

Diagnosi

Guasto Display a

LED

Numero di lampeggio del LED a tempo （Unità esterna PCB LED 4）

Numero di lampeggio del LED in esecuzione （Unità esterna PCB

LED 3） Te temperatura falsata E3 3 0 Ta temperatura falsata E3 3 2 Ts temperatura falsata E3 3 1 Td temperatura falsata E3 3 3 Interruttore alta pressione anomalo E6 6 2 Interruttore bassa pressione anomalo E6 6 3 Protezione bassa pressione (assenza di R410A) E6 3 6 Errore EEPROM esterna EE 2 1 Comunicazione anomala tra interno ed esterno E9 3 2 Protezione da sovracorrente del compressore tra fasi/fasi errate E5 2 3 Protezione da bassa corrente del compressore E5 4 5 Motore CC esterrno anomalo F6 2 9 Sensore temp. di scarico esterno anomalo E4 2 8 Anomalia valvola inversione a 4 vie in modalità di riscaldamento F2 3 7 Protezione da tensione troppo alta/bassa sorgente di alimentazione

E7 2 8

Sensore ambiente interno anomalo E1 0 1 Anomalia sensore scambiatore interno E2 0 2 Errore EEPROM interna F8 0 4 Protezione anticongelamento interna F5 0 5 Errore di comunicazione tra interno ed esterno E9 0 7 Errore di comunicazione tra controller cablato E8 0 8 Protezione da sovraccarico modalità calore F4 0 9 Sistema di scarico anomalo E0 0 12 Nessun ingresso segnale zero crossing EF 0 13 Motore ventola interna anomalo E10 0 14 Errore sensore scambiatore assistito ED 0 15 Funzionamento modalità interna anomala F3 0 16 Altri errori esterni di conversione frequenza F7

1. Per il fallimento interno, funziona solo LED ON che il ricevitore remoto indicherà..

2. Per il fallimento esterno,il cronometro LED e funzionante LED indicano.Il cronometro LED di ricevitore remoto resta al luogo di dieci, e il funzionante LED resta al luogo di uno. Il cronometro LED lampeggia a primo, fra 2 secondi, anche il funzionante LED lampeggia. Dopo che, fra 4 secondi,che lampeggiano a turno ancora.Lampeggia volte pari al errore codice estern o più 20.Per esampio,il errore codice esterno è 2, l'unità interna deve mostrare 22. Come un risultato,il cronometro LED lampeggia 2 volte a primo, poi il funzionante LED lampeggia 2 volte.

3.Per prendere i più dettagli del fallimento esterno,per favore riferire alla lista di risoluzione dei problemi dell'unità esterna.

Precauzioni di sicurezza

ATTENZIONE

• Per l'installazione, rivolgersi al rivenditore o a personale specializzato. Non tentare di installare il climatizzatore da soli. Un'installazione

non corretta può provocare perdite d'acqua, folgorazioni e incendi.

• Vi ricordiamo che l'installazione degli impianti deve essere effettuata a regola d'arte al fine di permettere l'accessibilità diretta degli

apparecchi per la loro manutenzione. Rimane escluso dalla copertura della garanzia l'eventuale utilizzo di ponteggi, gru, ecc. ai fini della manutenzione.

AVVERTENZE

• Non installare in luoghi dove possano esservi delle perdite di gas infiammabile nelle vicinanze dell'apparecchio per evitare rischi di

incendio.

• Installare un sezionatore di corrente per evitare scosse elettriche.

• Collegare il cavo di messa a terra; non collegare il filo della massa a tubi del gas, tubi dell'acqua o linee telefoniche.

• Installare il tubo scarico condensa in modo corretto, altrimenti si possono verificare perdite d'acqua.

• Il climatizzatore deve essere dotato di un cavo di alimentazione esclusivo.

• Fare attenzione a non graffiare la superficie esterna del climatizzatore.

• Dopo l'installazione, spiegare all'utente finale il funzionamento del climatizzatore.

Luogo di installazione:

• Posizione facilmente accessibile dove l'aria circoli adeguatamente.

• Posizione non esposta a spruzzi di olio o emissioni di vapore (cucine).

• Luogo non esposto all'aria salmastra (riva del mare).

• Luogo dove non vengano prodotti o aleggino gas corrosivi (sorgenti termali).

• Luogo non soggetto a frequenti sbalzi di tensione.

• Posizione lontana da televisioni, radio o attrezzature che generano onde elettromagnetiche od onde ad alta frequenza.

• Posizione dove il rumore e l'aria calda emessa dall'unità esterna non diano fastidio ai vicini.

• Posizione non esposta a pesanti nevicate in inverno.

• Posizione dove non vi siano ostacoli che ostruiscano le griglie di aspirazione e di uscita dell'aria.

• Posizione che possa reggere il peso del climatizzatore, senza provocare vibrazioni o rumori eccessivi.

Collegamenti elettrici:

• Per un'installazione a regola d'arte, si prega di seguire scrupolosamente le indicazioni contenute nel presente manuale.

• Collegare l'unità interna e l'unità esterna con le tubazioni e i cavi elettrici forniti come accessori.

• Se il cavo dell'alimentazione è danneggiato, deve essere sostituito da personale del servizio assistenza o comunque da personale

qualificato.

• Il metodo di cablaggio deve essere in linea con lo standard locale.

• Non tagliare, accorciare o allungare il cavo di alimentazione, e non sostituire la spina.

• Non usare prolungamenti.

• Inserire saldamente la spina nella presa di corrente. Se la presa di corrente è allentata, ripararla prima di iniziare l'installazione.

• Non dare alimentazione al sistema prima di aver completato l'installazione.

Installazione

più di 10cm

direzione dei tubi

posteriore

destro

sotto

sinistro

più di 10cm

più

di 100cm

più di 10cm

ATTENZIONE

ASSICURARSI DI AVER LETTO ATTENTAMENTE LE PRESENTI ISTRUZIONI PRIMA DI INIZIARE L’INSTALLAZIONE. L’INOSSERVANZA DELLE PRESENTI ISTRUZIONI POTREBBE PROVOCARE FERITE GRAVI O MORTE, DISFUNZIONI DELL’APPARECCHIO E/O DANNI ALLE COSE.

Prima dell'installazione

• Prima di trasferire l'unità sul luogo di installazione, non rimuovere l'imballo.

• Al momento di rimuovere l'imballo, usare un materiale soffice o una tavola di protezione

munita di corde per sollevare l'unità senza danneggiarla.

• Trasportare l'unità sempre con la parte frontale rivolta verso l'alto.

Scelta del luogo di installazione dell’unità esterna

• Posizione che posa reggere il peso dell’unità e non sia soggetta a vibrazioni.

• Posizione in cui l’uscita dell’aria e il rumore non disturbino i vicini.

• Posizione non troppo esposta a pioggia o luce solare diretta e sufficentemente ventilata.

Installazione dell’unità esterna

• Usare bulloni di ancoraggio M10 per fissare l’unità esterna al pavimento.

• Se l’unità esterna viene installata appoggiata a parete o sul tetto, fissare sal-

damente le staffe per evitare rischi in caso di terremoto o eventi atmosferici straordinari.

• In fase di installazione usare dei gommini anti-vibrazione.

Unità verso l’alto

oltre 30cm

oltre 10cm

oltre 60cm

oltre

15cm

oltre

10cm

Per l'installazione, rivolgersi al rivenditore o a personale specializzato. Non tentare di installare il climatizzatore da soli. Un'installazione non corretta può provocare perdite d'acqua, folgorazioni e incendi.

Strumenti necessari per l'installazione

1. Cacciavite

2. Seghetto

3. Trapano (diametro 70mm)

4. Chiave esagonale

5. Chiave (14, 17, 27mm)

6. Tagliatubi

7. Flangiatore

8. Coltello

9. Pinze

10. Rilevatore di fughe di gas o soluzione saponata

11. Metro

12. Raschietto

13. Olio refrigerante

I seguenti accessori non sono forniti:

Nastro adesivo Fascia di plastica per tubazioni Tubo di collegamento Tubo scarico condensa Materiale isolante Polvere di gesso

Preparare l'installazione

Scelta del luogo di installazione dell’unità interna

• Posizione che consenta un facile drenaggio della condensa e un comodo collegamento con l'unità esterna.

• Posizione lontana da fonti di calore, sorgenti di vapore e luce solare diretta, per evitare anomalie di funzionamento e deformazioni

del rivestimento del climatizzatore.

• Posizione in cui l'aria emessa dal climatizzatore possa circolare liberamente nella stanza.

• Posizione libera da ostacoli onde evitare di ostruire l'aspirazione e l'uscita dell'aria dall'unità interna.

• Posizione vicina a una presa di corrente e che preveda gli spazi necessari per la manutenzione.

Installazione dell'unità interna

1. Posizionamento del foro nella parete

• La posizione del foro nella parete dipende dal luogo di installa-

zione e dalla direzione di uscita delle tubazioni.

• Praticare un foro di 70mm di diametro, leggermente inclinato ver-

so l'esterno della parete.

• Applicare il copri foro e sigillarlo con stucco dopo l'applicazione.

2. Fissaggio dell'unità interna

Per impedire il ribaltamento dell'unità interna, fissare l'unità alla parete con le staffe di metallo e al pavimento con le squadrette a L. Installare l'unità orizzontalmente (pendenza max. consentita: 1°).

3. Installazione delle staffe in metallo

Fissare la staffa in metallo alla parete, in modo tale che non vi siano fessure in mezzo. Con l'unità posizionata verticalmente, fissare la staffa all'unità per mezzo di viti, regolando la posizione della staffa in modo da non lasciare spazi tra il pannello superiore dell'unità e la staffa stessa.

4. Installazione delle squadrette a L

Fissare le squadrette a L in modo tale che non vi siano fessure tra la squadretta e l'unità interna. Dopo aver verificato che l'unità è posizionata verticalmente in bolla rispetto al pavimento, fissare le viti al pavimento.

Viti

Chiodi

Staffe

330

2 Fori Ø10

Pannello inferiore

Foro ancoraggio

260

202

130

4 Fori Ø14 prof. 30

Lato esterno

Lato interno

Foro nella parete

Spessore della parete

Ø70mm

Pannello inferiore

Metodo per il collegamento dei tubi

- Le tubazioni dovranno essere il più corte possibile per garantire l'efficienza del sistema.

- Applicare olio refrigerante sul raccordo e sulla flangia.

- Piegare i tubi mantenendo un angolo più ampio possibile per evitare di strozzarli.

- Tenere i tubi centro contro centro e avvitare il dado a mano, quindi usare una chiave per serrarli.

- Accertarsi che nelle tubazioni non entrino corpi estranei, come polvere, sabbia o acqua.

Un avvitamento forzato senza un corretto centraggio può danneggiare la filettatura e causare fughe di gas.

Collegamento tubazioni unità interna

1. Sistemazione delle tubazioni refrigerante e del tubo scarico condensa

• Dopo aver aperto la griglia di aspirazione, si vedrà la scatola di controllo

(vedi figura). Rimuovere il coperchio della scatola prima di iniziare il lavoro.

• Rimuovere con un seghetto il tappo pre-inciso per le tubazioni, a seconda del-

la direzione di uscita delle tubazioni.

• Avvolgere insieme con nastro adesivo il tubo scarico condensa, il cavo elettrico

di collegamento unità interna/esterna e le tubazioni refrigerante e far passare il tutto attraverso il foro nella parete, per poi collegarsi all'unità esterna.

2. Installazione del tubo scarico condensa

Il tubo scarico condensa deve essere installato con una pendenza verso il basso, evitando sifoni. Se l'umidità è elevata, il tubo scarico condensa (in particolare nella stanza e nell'unità interna) deve essere ricoperto con materiale isolante.

Tubazioni refrigerante

Diametro Misura A Momento torcente lato liquido ø 9,52mm 1,0 ~ 1,8 32,7-39,9 N.m lato gas ø 19,05mm 1,4 ~ 2,2 97,2-118,6 N.m

Corretto

Errato

scarso danneggiato fessurato parziale troppo ampio

Scatola di controllo

Materiale isolante

Tubo scarico condensa

Cavo collegamento unità interna/esterna

Tubazioni refrigerante

Unità interna

Pendenza

Sifone

ERRATO

CORRETTO

dima di flangiatura

Esecuzione del vuoto

Eseguire il vuoto per far uscire l’aria dall’unità interna e dalle tubazioni refrigerante. (1) Con i rubinetti lato liquido e lato gas interne ed esterne completamente chiusi, rimuovere il tappo che protegge l'apertura di ser-

vizio ed eseguire il vuoto. (2) Stringere tutti i dadi dei raccordi a cartella delle tubazioni interne ed esterne. (3) Dopo aver eseguito il vuoto, rimuovere i tappi dei rubinetti liquido e gas, aprire completamente il rubinetto del liquido e successi-

vamente il rubinetto del lato gas. (4) Riposizionare e serrare i tappi sui rubinetti e sulla valvola di servizio.

• I collegamenti elettrici devono essere effettuati da personale specializzato.

• Usare esclusivamente cavi in rame.

• L'alimentazione si collega dall'unità esterna.

• Usare un circuito dedicato (superiore a 30A)

• Installare un sezionatore di corrente.

• L’interruttore del climatizzatore deve interrompere tutti i poli; la distanza tra i 2 contatti non deve essere inferiore a 3 mm.

• Usare solo cavi di rame.

• Tutti cavi devono avere il certificato di autenticità Europea.

• I cavi di collegamento e di alimentazione non sono forniti.

Specifiche del cavo di alimentazione: H07RN-F 5G 4.0mm

Specifiche del cavo di collegamento: H05RN-F 4G 2.5mm

Collegamento elettrico dell'unità interna

1. Far passare il cavo dall'esterno attraverso il foro nella parete dove

passano anche le tubazioni refrigerante.

2. Inserire il cavo attraverso il pannello laterale dell'unità interna.

3. Allentare le viti dei morsetti, e inserire completamente l'estremità del cavo

di collegamento dentro la morsettiera, quindi stringere le viti. Tirare leggermente il filo verso l'esterno per accertarsi che sia fissato saldamente.

4. Dopo aver completato i collegamenti elettrici, è necessario applicare dei

fermagli serrafilo sulla guaina esterna dei fili elettrici.

5. Al termine, ricollocare al suo posto il coperchio della scatola di controllo.

Schemi elettrici:

Nota:

Quando si effettuano i collegamenti elettrici tra unità interna ed esterna, collegare con lo stesso filo i morsetti con lo stesso numero nell'unità interna e in quella esterna. Un collegamento errato danneggia il sistema di controllo del climatizzatore e ne impedisce il corretto funzionamento.

Collegamenti elettrici

Morsettiera

Fermaglio

serrafilo

Morsettiera unità interna

Morsettiera unità esterna

Alimentazione

380-400V, 3N~, 50Hz

Alimentazione

Morsettiera unità interna

Morsettiera unità esterna

Far funzionare il climatizzatore secondo quanto riportato nel manuale di istruzioni.

Durante il test di funzionamento, spuntare le seguenti caselle:

K Vi sono perdite di gas dai giunti delle tubazioni? K I giunti delle tubazioni sono stati isolati termicamente? K I collegamenti elettrici delle unità interne e dell'unità esterna sono corretti? K Il cavo di collegamento tra unità interne ed esterna è fissato saldamente? K Il drenaggio della condensa avviene in modo corretto? K Il filo di messa a terra è collegato saldamente? K Il voltaggio dell'alimentazione corrisponde a quello previsto dalle norme vigenti? K Si sentono rumori insoliti? K Il display del telecomando funziona correttamente? K Il funzionamento in modalità Raffreddamento è normale? K Il sensore temperatura ambiente funziona in modo corretto?

Test di funzionamento



euillez lire ce manuel attentivement avant d'installer l'appareil.

Conservez ce manuel d’utilisation pour toute référence ultérieure.

Français

CLIMATISEUR UNITARY SMART COLONNE

MANUEL D’INSTRUCTIONS MANUEL D’INSTALLATION

3 4 5 6 7 9 9 10 11 12 13 14 15 17 17 18 19

Précautions d’utilisation A

vertissements Dénomination des composants Pièces et fonctions Utilisation Economie d’énergie Entretien Guide de dépannage Entretien Dépannage Conseils de sécurité Installation Préparer l'installation Tuyaux frigorigène Exécution du vide Branchements électriques Test de fonctionnement

able des matières

CONFORMITÉ DES MODÈLES

À LA LÉGISLATION EUROPÉENNE

Tous les appareils sont conformes aux directives Européennes suivantes :

- Directive basse tension 73/23/CEE

- Directive basse tension 2006/95/CE

- Compatibilité électro-magnétique 89/336/CEE

- Compatibilité électro-magnétique 2004/108/CE

ROHS

Les appareils répondent aux exigences de la directive 2002/95/ CEE du parlement européen et du conseil sur la limitation des substances dangereuses dans les Équipements Électriques et Électroniques (Directive UE RoHS).

DEEE

Conformément à la Directive 2002/96/CE du Parlement Européen, nous informons ici-même le consommateur des conditions d'élimination des appareils électriques et électroniques.

CONDITIONS D'ÉLIMINATION

Votre climatiseur porte ce symbole. Ceci signifie que les produits électriques et électroniques ne doivent pas être mis au rebut avec les déchets domestiques non triés. Ne pas tenter de démon-

ter le système par soi-même : le démontage du système de climatisation, le traitement du liquide réfrigérant, de l'huile et d'autres pièces doivent être effectués par un installateur qualifié conformément à la législation locale et nationale. Les climatiseurs doivent être traités dans des installations spécialisées pour réutilisation, recyclage et récupération. S'assurer que le produit est éliminé de façon correcte permet d'aider à éviter des conséquences potentielles négatives sur l'environnement et la santé humaine. Merci de contacter l'installateur ou les autorités locales pour plus d'information. Les piles doivent être enlevées de la télécommande et faire l'objet d'une élimination séparée conformément à la législation locale et nationale.

INFORMATIONS IMPORTANTES CONCERNANT LE LIQUIDE RÉFRIGÉRANT UTILISÉ

Cet appareil contient des gaz à effet de serre fluorés couverts par le protocole de Kyoto. Ne pas ventiler à l'air. Type de réfrigérant : R410A Valeur de GWP*: 1975 GWP = global warming potential - potentiel de réchauffement de la planète. Merci de remplir à l'encre indélébile;

• 1 La charge de réfrigérant usine de l'appareil

• 2 la quantité supplémentaire de réfrigérant chargée sur place et

• 1+2 charge totale de réfrigérant sur l’étiquette de charge de réfrigérant fournie avec le produit. L'étiquette renseignée doit être collée à proximité du port de chargement de l'appareil (par ex.sur l'intérieur du couvercle de valeur d'arrêt). A contient des gaz à effet de serre fluorés couverts par le proto

cole de Kyoto. B charge de réfrigérant usine de l'appareil : voir sur la plaque signalétique de l'unité C quantité supplémentaire de liquide réfrigérant chargée sur place D Charge totale de réfrigérant E Unité extérieure F cylindre réfrigérant et orifice d'admission de chargement

Haier Industrial Park, No.1 Haier Road, Qingdao, RR. Chine

Contient des gaz à effet de serre uorés

couverts par le protocole de Kyoto.

• Veuillez lire ce mode d’emploi avant d’utiliser le climatiseur.

• Les précautions de sécurité indiquées ci-après se divisent en deux catégories : DANGER et ATTENTION. Le non-respect des précautions de la catégorie DANGER peut causer de graves conséquences (mort, blessures graves, etc.). Toutefois, le non-respect des précautions de la catégorie ATTENTION peut causer de graves problèmes en fonction de la situation. Toujours conserver les conseils de sécurité à portée de la main pour pouvoir les consulter à tout moment.

DANGER

• Ce climatiseur doit être installé par un professionnel spécialisé; ne pas tenter de l'installer soi-même.

• Pour toute réparation, s'adresser toujours et exclusivement à un SAV agréé.

• En cas de déménagement ou de réinstallation de l'appareil, s'adresser à un SAV agréé pour démonter et réinstaller le climatiseur.

• Eviter de rester exposés trop longtemps au flux d'air froid soufflé par le climatiseur.

• Ne jamais introduire les doigts ou des objets quelconques dans les grilles d'aspiration ou de soufflage.

• Ne pas mettre en marche ou arrêter le climatiseur en branchant ou débranchant la fiche du câble d'alimentation.

• Faire attention à ne pas endommager le câble d'alimentation.

• En cas de mauvais fonctionnement du climatiseur (odeur de brûlé ou autre), arrêter immédiatement l'appareil, débrancher le câble d'alimentation et s'adresser à un SAV agréé.

RECOMMANDATIONS

• Aérer régulièrement la pièce pendant le fonctionnement du climatiseur.

• Ne pas diriger le flux d'air de l'appareil directement vers des cheminées ou autres appareils de chauffage.

• Ne pas poser d'objets ou monter sur le climatiseur.

• Ne pas suspendre d'objets à l'unité intérieure.

• Ne pas poser de vases ou de récipients contenant de l'eau sur le climatiseur.

• Le pas mettre d'eau sur le climatiseur.

• Ne pas manipuler le climatiseur les mains mouillées.

• Ne pas tirer le câble d'alimentation.

• Débrancher toujours le câble d'alimentation en cas d'arrêt prolongé du climatiseur.

• Vérifier périodiquement l'installation et les supports pour détecter tout endommagement.

• Ne pas installer de plantes ou d'animaux devant le flux d'air provenant du climatiseur.

• Ne pas boire l'eau éliminée par le climatiseur.

• Cet appareil ne doit pas être utilisé pour d'autres applications telles que la conservation d'aliments, d'instruments de précision ou œuvres d'art, la culture de plantes ou l'élevage d'animaux.

• Ne pas appuyer sur les déflecteurs d'air.

• Faire fonctionner toujours l'appareil avec le filtre à air correctement installé.

• Ne pas boucher les grilles d'aspiration et de soufflage de l'air.

• S’assurer de laisser une distance minimum d'un mètre entre les unités intérieure et extérieure et les éventuels appareils électroniques.

• Eviter d'installer le climatiseur près de cheminées ou autres sources de chaleur.

• Ne pas laisser les enfants approcher du lieu d'installation pendant les travaux.

• Ne pas utiliser de gaz inflammables près du climatiseur.

Précautions d’utilisation

Température intérieure

Température extérieure

Température intérieure

Température extérieure

Limites de fonctionnement

Plage utile des températures ambiantes:

BS: température à bulbe sec BH: température à bulbe humide

Avertissements

Refroidissement

Chauffage

max. BS/BH min. BS/BH

max. BS min. BS max. BS/BH min. BS

• Si le climatiseur est utilisé à des températures supérieures à celles indiquées ci-dessus, le circuit automatique de protection incorporé peut se déclencher et interrompre le fonctionnement du climatiseur afin de ne pas endommager les circuits internes. Au contraire en cas d'utilisation du climatiseur à des températures inférieures à celles indiquées, l'échangeur de chaleur peut geler entraînant des fuites d'eau ou autres anomalies de fonctionnement.

• Ne pas utiliser le climatiseur pour d'autres applications que le refroidissement, le chauffage, la déshumidification ou la ventilation de locaux.

• Le câblage doit être conforme aux normes locales en vigueur.

• Les piles usagées doivent être ramenées dans un lieu où elles sont collectées.

• Si le fusible de la carte électronique saute, le remplacer par un fusible du type T3,15 A/250 V.

• L'interrupteur du climatiseur doit interrompre tous les pôles ; la distance entre les deux contacts ne doit pas être inférieure à 3 mm.

• Utiliser seulement des fils en cuivre.

• Tous les fils doivent avoir un certificat européen de conformité.

• Les fils de raccordement et d’alimentation ne sont pas fournis.

32/23°C 18/14°C 46/26°C

10/6°C

27°C 15°C

24/18°C

-15°C

Unité intérieure

Télécommande

Grille sortie air Tableau de commande Grille entrée air Filtre à air (à l’intérieur)

Dénomination des composants

Grille d'aspiration

Grille de sortie

Compr

esseur

(à l'intérieur)

Pièces et fonctions

Installation des piles

Enlevez le couvercle du comparti-

ment à piles ;

Placez les piles comme illustré. 2 piles R-03, touche de réinitialisation

(cylindre) ;

eillez à bien respecter les polari-

tés " + "/"-" lorsque vous mettez les piles ;

Installez les piles, puis replacez le couvercle.

Remarque :

• La distance entre la tête de transmission du signal et l'orifice de réception ne doit pas dépasser 7 mètres, sans obstacle.

• Si une lampe fluorescente de type allumage électronique, une lampe fluorescente à permutation ou un téléphone sans fil est installé dans la pièce, le récepteur peut être perturbé dans la réception des signaux, auquel cas la distance vers l'unité intérieure doit être raccourcie.

• Un af

fichage plein ou non clair durant l'utilisation indique que les

piles sont épuisées. Veuillez remplacer les piles.

• Si la télécommande ne fonctionne pas correctement, enlevez les piles, puis remettez-les en place après quelques minutes.



1. Af

fichage Mode

Mode de fonctionnement

AUTO

REFROIDIS-

SEMENT

SEC

CHAUF-

FAGE

VENTILA-

TION

Télécommande

2. Af

fichage d'envoi de signal

3. Affichage POSITION

4. Affichage VITESSE DE VENTILATION

5. Af

fichage VERROUILLAGE

6. Affichage MINUTERIE ARRÊT Affichage MINUTERIE MARCHE

7. Affichage TEMP

8. Affichage des fonctions supplémentaires

Mode de fonctionnement

SILENCE VEILLE

Chauf

fage

électrique aidé

SANTÉ

ALIMENTA-

TION

Télécommande

Le chauf

fage électrique n'est pas dispon ble.

9. Bouton SILENCE

10. Bouton CHAUFFAGE

11. Bouton REFROIDISSEMENT

12. Bouton AUTO

13. Bouton VENTILATION

14. Bouton MINUTERIE

15. Bouton SANTÉ

(Ce modèle ne dispose pas de cette fonction.)

16. Bouton VERROUILLAGE Utilisé pour verrouiller les boutons et l'affichage LCD.

17. Bouton VOYANT

(Ce modèle ne dispose pas de cette fonction.)

Contrôle l'allumage et l'extinction des diodes du panneau d'affichage intérieur.

18. Bouton MARCHE/ARRÊT ALIMENTATION

19. Bouton SEC

20. Bouton TEMP

21. Bouton POSITION

22. Bouton HEURE

23. Bouton FONCTION EXTRA Fonction : fonction uniquement ventilateur, fonction envoi du souffle d'air santé vers le haut et vers le bas, rafraîchir l'air (fonction réservée) Conversion Fahrenheit Celsius

Fonction réglage de la puissance Fonction orientation gauche et droite, fonction chauffage 10°C

24. Bouton ANNULER/CONFIRMER Fonction : Activez et désactivez la minuterie et autres fonctions supplémentaires.

25. Bouton RÉINITIALISER Si le fonctionnement de la télécommande devient anormal, utilisez un objet pointu pour appuyer sur ce bouton afin de réinitialiser la télécommande.

Télécommande



Astuce : En cas de non utilisation durant une longue période, retirer les

piles. Si quelque chose reste afché après le retrait des piles,

appuyer simplement sur la touche de réinitialisation.

Afchage

alternatif

BAS MOY HAUT AUT

Utilisation

Opération de base

1.Démarrage de l'unité

Appuyez sur MARCHE/ARRÊT sur la télécommande, l'unité démarre.

2.Sélectionner le mode d'utilisation.

Bouton REFROIDISSEMENT : mode Refroidissement Bouton CHAUFFAGE : Mode Chauffage

Bouton SEC : Mode Déshumidication

3.Choisissez le réglage de la température

Appuyez sur le bouton

/ .

À chaque pression du bouton, le paramètre de température augmente de 1ºC ; appuyez sur le bouton sans le relâcher pour augmenter rapidement cette valeur

À chaque pression du bouton, le paramètre de température diminue de 1ºC ; appuyez sur le bouton sans le relâcher pour diminuer rapidement cette valeur.

Sélectionner la température désirée.

4.Sélection de la vitesse de ventilation

Appuyez sur le bouton VENTILATEUR. À chaque pression,

la vitesse du ventilateur change de la façon suivante :

Le climatiseur fonctionne à la vitesse afchée du ventila-

teur.

Lorsque la VENTILATION est réglée sur AUTO, le clima-

tiseur ajuste automatiquement la vitesse du ventilateur en fonction de la température de la pièce.

ode de fonc-

tionnement :

Télécom-

mande

Remarque

AUTO

Dans le mode de fonctionnement automatique, le climatiseur sélectionne automatiquement le fonctionnement Froid ou Chaud en fonction de la température de la pièce. Lorsque le VENTILATEUR est paramétré sur

AUTO, le climatiseur ajuste automatiquement la vitesse du ventilateur en fonction de la température de la pièce.

REFROIDIS-

SEMENT

SEC

En mode SEC, lorsque la température de la pièce est inférieure de +2ºC à la température de réglage, l'appareil fonctionne de façon intermittente à vitesse LENTE, quel que soit le réglage de VENTILA

TION.

CHAUFF

AGE

En mode CHAUFF

AGE, l'air chaud soufe pendant une courte

période de temps en raison de la fonction de prévention du tirage de froid. Lorsque la VENTILATION est réglée sur AUTO, le climatiseur ajuste automatiquement la vitesse du ventilateur en fonction de la température de la pièce.

VENTILA-

TION

En mode de fonctionnement VENTILA

TION, l’appareil ne fonctionnera pas en mode REFROIDISSEMENT ou CHAUFFAGE, mais fonctionnera seulement en mode VENTILATION ; AUTO n’est pas disponible lorsque le mode VENTILATION est sélectionné. Et le réglage température est désactivé. En mode VENTILATION, le fonctionnement veille n'est pas disponible.



Fonction veille

Appuyez sur le bouton pour accéder aux options supplémentaire, lorsque vous faites basculer l'écran sur , clignote. Puis appuyez sur pour accéder à la fonction veille.

Mode de fonctionnement :

1.En mode FROID, SEC 1 heure après le démarrage du mode VEILLE, la température monte de 1°C par rapport au réglage de la température. Après encore 1 heure, la température monte encore d'1° C. L'unité va continuer à fonctionner pendant 6 heures, puis s'arrête. La température est plus élevée que le réglage temps. Ainsi la température de la pièce ne sera pas trop basse pendant votre sommeil.

2.En mode CHAUFF

AGE

1 heure après le démarrage du mode VEILLE, la tempé-

rature descend de 2°C par rapport au réglage de la température. Après encore 1 heure, la température descend encore de 2°C. Après encore 3 heures, la température monte d'un 1°C. L'unité va continuer à fonctionner pendant 3 heures, puis s'arrête. La température est plus basse que le réglage temps. Ainsi la température de la pièce ne sera pas trop élevée pendant votre sommeil.

3.En mode

AUTO

L'appareil fonctionne dans le mode de veille correspon-

dant adapté au mode de fonctionnement sélectionné automatiquement.



Télécommande

Afchage

alternatif

BAS MOY HAUT AUT

Réglage de la température

La fonction VEILLE démarre

Environ 6 hr

Augmentation de 1 C

1 hr

Arrêt de l'appareil

En mode FROID, SEC

1 hr

3 hr

Réglage de la température

Arrêt de l'appareil

3 hr

La fonction VEILLE démarre

En mode CHAUFF

AGE

iminution de 2°C

Diminution de 2°C

ugmentation

de 1°C

Utilisation

4.En mode VENTILATION Pas de fonction de VEILLE.

5. Paramètre le changement de vitesse de ventilation durant le sommeil.

Si la vitesse de ventilation est élevée ou moyenne au

moment de se coucher, régler an de réduire la vitesse de

ventilation pendant le sommeil. Si l'appareil est déjà réglé sur une ventilation basse, ne rien changer.

Remarque

Lorsque la fonction MINUTERIE est activée, la fonction de veille ne peut pas être activée. Une fois la fonction de veille activée, si l'utilisateur réinitialise la fonction MINUTERIE, la fonction de veille est désactivée et l'appareil revient à l'état de minutage.

Fonctionnement PUISSANCE/ SILENCIEUX.

(1) Fonctionnement PUISSANCE

Lorsque vous avez besoin d'un chauffage ou d'un refroidissement rapide, vous pouvez utiliser cette fonction. Appuyez sur le bouton

pour accéder aux options supplémentaires, lorsque vous faites basculer l'écran sur , clignote , puis appuyez sur pour accéder à la fonction puissance. Pour désactiver cette fonction, veuillez accéder à nouveau aux options supplémentaires pour annuler la fonction puissance.

(2) Fonctionnement SILENCIEUX

Utilisez cette fonction lorsque vous avez besoin de silence pour lire ou vous reposer. Appuyez sur le bouton SILEN-

CIEUX, la télécommande afche

, puis activez la fonction silencieux. Appuyez de nouveau sur ce bouton SILENCIEUX pour désactiver la fonction silencieux. Remarque : En fonctionnement PUISSANCE, en mode de REFROIDISSEMENT ou CHAUFFAGE rapide, la pièce présentera une distribution de température non-homogène. Une longue période de fonctionnement SILENCIEUX produira un effet ni trop froid ni trop chaud.

Réglage de l'orientation du souffle d'air

1. Afchage du statut du ux d'air

REFROIDISSEMENT/SEC :

CHAUFFAGE :

État initial

. Réglage du ux d'air gauche et droit

(Ce modèle ne dispose pas de cette fonction.)



Utilisation de la minuterie Marche/ Arrêt.

1 Une fois l'appareil démarré, sélectionner le mode de fonctionnement désiré :

2.Appuyer sur le bouton MINUTERIE pour changer le mode

de MINUTERIE. À chaque pression du bouton, l'afchage

change de la façon suivante : Télécommande :

Sélectionner ensuite le mode de MINUTERIE voulu (MINUTERIE MARCHE ou MINUTERIE ARRÊT ou MINUTERIE MARCHE-ARRÊT). " on " ou " off " clignote.

3.Appuyez sur le bouton

/ pour régler l'heure.

À chaque fois que vous appuyez sur le bouton, le ré-

glage de l'heure augmente de 0,5 heure pour les 12 premiers heures, puis d'1 heure.

À chaque fois que vous appuyez sur le bouton, le régla-

ge de l'heure diminue de 0,5 heure pour les 12 premiers heures, puis d'1 heure. Le réglage peut se faire sur 24 heures.

4. Conrmer le réglage de l'heure

Après avoir réglé l'heure, appuyez sur le bouton

conrmez l'heure. Le bouton MARCHE ou ARRÊT s'arrête

alors de clignoter.

5.Annuler le réglage de l'heure Appuyez plusieurs fois sur le bouton minuterie jusqu'à ce

que l'afchage de l'heure soit effacé.

Astuces : Après remplacement des piles ou si une coupure de courant se produit, l'heure doit être à nouveau réglée. Selon les horaires de MINUTERIE MARCHE ou MINUTERIE ARRÊT, Marche-Arrêt ou Arrêt-Marche se produira.

Fonction Souffle d'air sain

1.Appuyez sur pour démarrer Réglage des conditions de travail confortables.

2. Activation de la fonction soufe d'air sain

Appuyez sur le bouton pour entrer des options supplémentaires. Appuyez plusieurs fois sur ce bouton. Les volets se déplaceront sur l'une des trois positions suivantes. Choisissez la position voulue, puis appuyez sur le bouton

pour conrmer.

3. Annulation de la fonction soufe d'air santé

Appuyez sur le bouton pour saisir des options supplémentaires. Appuyez plusieurs fois sur ce bouton. Les volets se déplaceront à nouveau sur l'une des trois positions. Appuyez ensuite sur le bouton pour annuler. Remarque : Ne dirigez pas directement les volets à la main. Sinon, la grille ne pourra pas fonctionnement correctement. Si la grille ne ne fonctionne pas correctement, à l'aide de la commande, arrêtez une minute puis redémarrez. Remarque :

1. Lorsque vous avez activé la fonction soufe d'air sain, la position de la grille est xe.

2. Pour le chauffage, mieux vaut sélectionner le mode

3. Pour le refroidissement, mieux vaut sélectionner le mode .

4. En modes refroidissement et sec, l'utilisation du climatiseur pendant une durée prolongée alors que l'air est humide provoque la formation de gouttes d'eau au niveau de la grille.



MINUTEUR

ACTIVÉ 0,5h

MINUTEUR

DÉSACTIVÉ

0,5h

MINUTEUR ACTI-

VÉ-DÉSACTIVÉ

0,5h

MINUTEUR DÉ-

SACTIVÉ-ACTIVÉ

0,5h

Abaissement

du soufe

d'air sain

Élévation

du soufe

d'air sain

Position actuelle

Economie d’énergie

Maintenir une température ambiante appropriée

Maintenir une température trop chaude ou trop froide nuit à la santé et entraîne une plus grande consommation d’énergie.

Nettoyer périodiquement le filtre à air

Le filtre obstrué entraîne une chute d’efficacité du chauffage et du refroidissement, de plus grandes consommations ainsi que d’éventuels dysfonctionnements (par ex. fuites d’eau en, mode refroidissement)

Utilisation de la minuterie

Grâce à l’utilisation de la minuterie, il est possible d’obtenir la bonne température au moment désiré, par ex. en rentrant à la maison.

Éviter la lumière directe du soleil et les courants d’air Régler correctement la direction du flux d'air.

Température

appropriée

Entretien

Mettre l'interrupteur général sur OFF. Ne pas toucher l'appareil avec les mains

mouillées.

Ne pas utiliser d'eau chaude ou de liquides volatiles.

Ne pas verser d’eau directement sur l’unité intérieure. Ne pas projeter d’aérosols, de peintures ou d’insecticides sur

l’unité.

Ils peuvent endommager l’unité ou provoquer un incendie.

Danger

Entretien

Nettoyage du filtre à air

• Extraire le filtre comme indiqué sur la figure.

• Nettoyer à l'eau ou avec un aspirateur. Si le filtre est très sale, le laver avec un détergent neutre.

• Laver à l’eau propre et installer uniquement après l’avoir fait sécher complètement

• Ne pas laver à plus de 40°C pour ne pas abîmer le filtre.

Guide de dépannage

Effectuer les contrôles suivants avant de vous adresser au SAV.

L’interrupteur en amont est-il sur ON ? La fourniture électrique du secteur est

normale ?

La protection magnétothermique s’est déclenchée? Danger ! Couper le courant immédiatement et contacter le revendeur habituel.

La télécommande est correctement programmée?

Le déflecteur horizontal est positionné vers le haut? (en mode Chauffage)

Le filtre à air est sale?

Il y a des portes ou des fenêtres ouvertes?

Le flux d’air des grilles d’aspiration et de soufflage rencontre des obstacles?

Black out?

REFROIDISSEMENT OU CHAUFFAGE INSUFFISANT

LE CLIMATISEUR NE DÉMARRE PAS

Tem p . correcte

Guide de dépannage

LE REFROIDISSEMENT EST INSUFFISANT

La lumière solaire entre directement dans la pièce?

En mode Chauffage l'appareil souffle de l'air froid. Le climatiseur est en phase de pré-chauffage?

Il y a des sources de chaleur "cachées" dans la pièce?

La pièce est bondée?

Si, après ces contrôles, le climatiseur ne marche toujours pas correctement ou si les problèmes suivants se présentent, arrêter l’appareil immédiatement et contacter le revendeur habituel.

• Les fusibles ou la protection magnétothermique brûlent ou sautent souvent.

• Formation de gouttes de condensation pendant le fonctionnement en mode Refroidissement ou Déshumidification.

• Le fonctionnement est anormal ou l’on entend des bruits étranges.

Entretien

Entretien et nettoyage de l'appareil

• Nettoyer avec un chiffon humide, puis sécher avec un chiffon doux.

• Si l’appareil est très sale, le nettoyer avec un chiffon imbibé de détergent neutre. Puis rincer avec de l'eau propre.

• Ne pas utiliser d'eau chaude à plus de 40°C pour ne pas décolorer ou déformer l’appareil.

• Ne pas utiliser de substances chimiques.

Entretien en fin de saison

• Laisser le climatiseur en marche en mode Ventilation un jour où il fait beau pour faire sécher les

composants à l'intérieur de l'appareil.

• Couper le courant électrique. En effet, même à l'arrêt l'appareil consomme de l'énergie.

• Nettoyer le filtre et le replacer dans le climatiseur. Nettoyer l'unité intérieure

Entretien en début de saison

• Contrôler qu'il n'y a pas d'obstacles devant les grilles d'aspiration et de sortie des unités inté-

rieure et extérieure.

• S'assurer que le filtre à air est propre et qu’il est bien inséré dans le climatiseur.

Si l’unité est mise en marche sans filtre, la poussière pourrait l’endommager ou entraîner un dysfonctionnement.

• Pour protéger le compresseur, brancher le climatiseur au moins 12 heures avant de le mettre en

marche. Laisser également l’interrupteur de l’alimentation sur ON pendant toute la saison.

Dépannage

Diagnostic

Lorsqu’une panne se produit, le ventilateur de l’unité intérieure s’arrête de fonctionner. La méthode de vérification sur le code de panne est comme suit.

Défaillance Affichage LED Nbre de flash led

chronometer（Unité intérieure PCB LED 4）

Nbre de flash LED en crs （Unité intérieure PCB LED 3）

Température défectueuse Te E3 3 0 Température défectueuse Ta E3 3 2 Température défectueuse Ts E3 3 1 Température défectueuse Td E3 3 3 Interrupteur de haute pression anormale E6 6 2 Interrupteur de basse pression anormale E6 6 3 Protection de basse pression (absence de R410A) E6 3 6 Panne d’EEPROM à l'extérieur EE 2 1 Communication anormale entre l’intérieur et l’extérieur E9 3 2 Protection de surintensité du compresseur entre les phases / mauvaises phases

E5 2 3

Protection de sous-intensité du compresseur E5 4 5 Moteur CC anormal à l’extérieur F6 2 9 Capteur de température déchargée anormal à l'extérieur E4 2 8 Inversion valve à 4 voie anormale en mode de chauffage F2 3 7 Protection de surtension / sous-tension source d’alimentation E7 2 8 Capteur d'environnement anormal à l'intérieur E1 0 1 Capteur de bobine anormal à l'intérieur E2 0 2 Panne d’EEPROM à l'intérieur F8 0 4 Protection antigel à l'intérieur F5 0 5 Panne de communication entre l’intérieur et l’extérieur E9 0 7 Panne de communication entre les contrôleurs câblés E8 0 8 Protection de la surcharge du mode de chauffage F4 0 9 Système de drainage anormal E0 0 12

Pas d’entrée de signal de croisement de zéro EF 0 13 Moteur du ventilateur anormal à l'intérieur E10 0 14 Panne du capteur de bobine assisté ED 0 15 Mode de fonctionnement anormal à l'intérieur F3 0 16 Autres pannes de conversion de fréquence à l’extérieur F7

1. Pour la défaillance intérieure seulement LED ON récepteur de course à distance indiquera.

2. Pour la défaillance intérieure, le chronomètre LED et LED de course indiquera le chronomètre LED du récepteur à distance signifiant le lieu de dix, et LED de course signifie la place de Un. Le chronomètre LED clignote tout d'abord, 2 second es plus tard, LED de course clignote aussi. Puis 4 secondes plus tard, ils commencent à clignoter à tour de rôle à nouveau. Le nombre de fois de clignotements est égal au code d'erreur intérieur plus de 20. pPar exemple, code de défaillance extérieur est 2, l'unité intérieure doit afficher 22, ainsi, le chronomètre LED clignote deux fois, tout d'abord, puis LED de course clignote deu x fois.

3. Pour obtenir plus de détails de défaillance de l'unité extérieure, veuillez vous reporter à la la liste de dépannage d'unité extérieure.

Conseils de sécurité

ATTENTION

• Pour l’installation, s’adresser au revendeur ou à un technicien spécialisé. Ne pas tenter d'installer le climatiseur soi-même.

Une installation incorrecte peut provoquer des fuites d'eau, des électrocutions ou des incendies.

• Nous vous rappelons que la mise en œuvre des installations doit être parfaite afin de pouvoir directement accéder aux appareils pour

l’entretien. La garantie ne couvre pas l’utilisation d’échafaudages, grue, etc. pour l’entretien.

RECOMMANDATIONS

• Ne pas installer le climatiseur dans un endroit où il peut se produire des fuites de gaz inflammable, pour éviter tout risque d'incendie.

• Installer un coupe-circuit pour éviter des décharges électriques.

• Raccorder le câble de terre. Ne pas raccorder le fil de terre aux tuyaux du gaz, de l'eau, ou aux lignes téléphoniques.

• Installer correctement le tuyau d'évacuation des condensats afin d'éviter toute fuite d'eau.

• Le climatiseur doit être pourvu d’un câble d’alimentation exclusif.

• Veiller à ne pas rayer la surface externe du climatiseur.

• Après avoir installé l’appareil, expliquer à l’utilisateur final le fonctionnement du climatiseur.

Lieu de l’installation :

• Endroit facilement accessible, avec une circulation d'air suffisante.

• Position qui n’est pas exposée aux jets d’huile ou aux émissions de vapeur (cuisines).

• Endroit non exposé à l'air saumâtre (bord de mer).

• Endroit où il n'y a pas de dégagement de gaz corrosifs ou de gaz en suspension (sources thermales).

• Endroit où il n'y a pas de fréquents sauts de tension.

• Endroit éloigné de téléviseurs, radios ou appareils qui génèrent des ondes électromagnétiques ou des ondes à haute fréquence.

• Position où le bruit et l’air émis par l’unité extérieure ne dérangent pas les voisins.

• Endroit qui n'est pas exposé à de fortes chutes de neige.

• Endroit où il n'y a pas d'obstacles pouvant boucher les grilles d'aspiration et de sortie de l'air.

• Position qui est en mesure de supporter le poids du climatiseur sans provoquer de vibrations ou de bruits excessifs.

Raccordements électriques :

• Pour une installation parfaite, veuillez suivre scrupuleusement les indications indiquées dans ce manuel.

• Raccorder l’unité intérieure et celle extérieure par les des tuyaux et les câbles électriques fournis comme accessoires.

• Si le câble d'alimentation est endommagé, il doit être remplacé par le SAV ou par un technicien spécialisé

• La méthode de câblage doit être conforme au standard local.

• Ne pas couper, raccourcir ou allonger le câble d’alimentation et ne pas remplacer la fiche.

• Ne pas utiliser de rallonges.

• Brancher solidement la fiche dans la prise de courant. Si la prise de courant est desserrée, il faut la réparer avant de commencer l’ins-

tallation.

• Ne pas alimenter le système avant d’avoir achevé l’installation.

Installation

plus de 10cm

direction des tuyaux

arrière

droite

dessous

gauche

lus de 10cm

plus

plus de 1

ATTENTION

S’ASSURER D’AVOIR LU ATTENTIVEMENT LES INSTRUCTIONS AVANT DE COMMENCER L’INSTALLATION. LE NON-RESPECT DES INSTRUCTIONS POURRAIT PROVOQUER DES BLESSURES GRAVES VOIRE MEME LE DECES, DES MAUVAIS FONCTIONNEMENTS DE L’APPAREIL ET/OU DES DOMMAGES AUX OBJETS.

Avant l'installation

• Ne pas déballer l'unité avant de la placer à l'endroit où elle sera installée.

• Au moment d'enlever l'emballage, utiliser un matériau souple ou une planche de protection munie

de cordes pour soulever l'unité sans l'endommager.

• Toujours transporter l’unité avec la partie avant tournée vers le haut.

Choix du lieu de l’installation de l’unité extérieure

• Position qui est en mesure de supporter le poids de l’unité et qui n’est pas sujette aux vibrations.

• Position dans laquelle la sortie de l’air et le bruit ne gêne pas les voisins.

• Position n’étant pas trop exposée à la pluie ou la lumière directe du soleil et suffisamment venti-

lée.

Installation de l’unité extérieure

• Utiliser les boulons d’ancrage M10 pour fixer l’unité extérieure au sol.

• Si l’unité extérieure est installée contre un mur ou sur le toit, fixer solidement

les étriers afin d’éviter les risques en cas de séisme ou d’événements atmosphériques extraordinaires.

• En phase d’installation, utiliser des amortisseurs contre les vibrations.

Unité vers le haut

plus de 30cm

plus de 10cm

plus de 60cm

plus de

15cm

plus de

10cm

Préparer l'installation

Pour l'installation du climatiseur, s'adresser au vendeur ou à un professionnel spécialisé. Ne pas tenter d'installer le climatiseur soimême. Une installation incorrecte peut provoquer des fuites d'eau, des électrocutions ou des incendies.

Outils nécessaires pour l'installation

1. Tournevis

2. Scie

3. Perceuse (diamètre 70mm)

4. Clé hexagonale

5. Clé

6. Coupe-tube

7. Dudgeonnière

8. Couteau

9. Pinces

10. Détecteur de fuites de gaz ou solution savonneuse

11. Mètre

12. Ébavureur

13. Huile frigorifique

Les accessoires suivants ne sont pas fournis:

Ruban adhésif Collier de plastique pour tuyauteries Tuyau de raccordement Tuyau évacuation condensats Matériau isolant Poudre de craie

Préparer l'installation

Choix du lieu de l’installation de l’unité intérieure

• Position permettant une évacuation facile des condensats et un raccordement pratique avec l’unité extérieure.

• Position éloignée des sources de chaleur, de vapeur et de la lumière directe du soleil afin d’éviter les anomalies de fonctionnement

et les déformations du revêtement du climatiseur.

• Emplacement où l'air émis par le climatiseur peut circuler librement dans la pièce.

• Endroit sans aucun obstacle pouvant obstruer l'aspiration et la sortie de l'air de l'unité intérieure.

• Position proche d’une prise de courant et prévoyant les espaces nécessaires pour l’entretien.

Installation de l’unité intérieure

1. Positionnement du trou dans le mur

• La position du trou dans le mur dépend du lieu d’installation et

de la direction de sortie des tuyauteries.

• Percer un trou de 70mm de diamètre, légèrement incliné vers

l’extérieur du mur.

• Appliquer le cache-trou et le sceller avec du mastic après l’ap-

plication.

2. Fixation de l'unité intérieure

Pour empêcher le basculement de l’unité intérieure, fixer l’unité au mur avec les étriers métalliques et au sol avec les équerres. Installer l’unité à l’horizontale (pente max. autorisée: 1°).

3. Installation des étriers métalliques

Fixer l’étrier métallique au mur afin qu’il n’y ait aucune fente entre les deux. Avec l’unité placée verticalement, fixer l’étrier à l’unité avec les vis, régler la position de l’étrier afin de ne pas laisser d’espaces entre le panneau supérieur et l’étrier.

4. Installation des équerres

Fixer les équerres afin qu’il n’y ait aucune fente entre l’équerre et l’unité intérieure. Après avoir vérifié que l’unité est placée parfaitement verticalement par rapport au sol, fixer les vis au sol.

Vis

Clous

Étriers

330

2 trous Ø10

Panneau inférieure

Tro u d’ancrage

260

202

130

4 trous Ø14 prof. 30

Côté extérieur

Côté intérieur

Trou dans le mur

Epaisseur du mur

Ø70mm

Panneau inférieure

Méthode pour le raccordement des tuyaux

- Les tuyauteries devront être le plus court possible pour garantir l’efficacité du système.

- Appliquer de l’huile réfrigérante sur le raccord et sur la bride.

- Plier les tuyaux en gardant un angle le plus large possible pour éviter de les étrangler.

- Maintenir unis les centres des tuyaux et visser l’écrou à la main, puis les serrer à l'aide d'une clé.

- S’assurer que des corps étrangers ne s’insinuent pas dans les tuyaux comme de la poussière, du sable ou de l’eau.

Un vissage en force sans un bon centrage peut endommager le filet et causer des fuites de gaz.

Raccordement des tuyauteries de l'unité intérieure

1. Mise en place des tuyauteries du frigorigène et du tuyau d’évacuation des

condensats

• Le boîtier de commande est visible après avoir ouvert la grille d’aspiration (voir

figure). Retirer le couvercle du boîtier avant de commencer le travail.

• Retirer à l’aide d’une scie le bouchon prédécoupé pour les tuyauteries en fonc-

tion de la direction de sortie des tuyauteries.

• Enrouler ensemble avec un ruban adhésif le tuyau d’évacuation des conden-

sats, le câble électrique de raccordement unité intérieure/extérieure et les tuyauteries de frigorigène et faire passer le tout à travers le trou dans le mur en vue des raccordements à l’unité extérieure.

2. Installation du tuyau d'évacuation des condensats

Le tuyau d’évacuation des condensats doit être installé avec une pente vers le bas en évitant les siphons. Si l’humidité est élevée, le tuyau d'évacuation des condensats (en particulier dans la pièce et dans l’unité intérieure) doit être recouvert de matériau isolant.

Tuyaux frigorigène

Diamètre Mesure A Moment de torsion côté liquide ø 9,52mm 1,0 ~ 1,8 32,7-39,9 N.m côté gaz ø 19,05mm 1,4 ~ 2,2 97,2-118,6 N.m

Correct

Erroné

mauvais endommagé fissuré Incomplet trop large

Boîtier de commande

Matériau isolant

Tuyau évacuation cond

Câble de raccordement unité intérieure/extérieu

Tuyaux frigorigène

Unité intérieure

Pente

Siphon

NON

OUI

gabarit de dudgeonnage

Exécution du vide

Exécuter le vide pour faire sortir l’air de l’unité intérieure et des tuyauteries de frigorigène. (1) Avec les robinets côté liquide et côté gaz intérieurs et extérieurs complètement fermés, retirer le bouchon qui protège l’ouverture

de service et exécuter le vide. (2) Serrer tous les écrous des dudgeons des tuyauteries intérieures et extérieures. (3) Après avoir exécuté le vide, retirer les bouchons des robinets liquide et gaz, ouvrir complètement le robinet du liquide et ensuite

le robinet du côté gaz. (4) Remettre en place et serrer les bouchons sur les robinets et sur la vanne de service.

• Les branchements électriques doivent être effectués par un professionnel agréé.

• Utiliser exclusivement des câbles en cuivre.

• L'alimentation se raccorde depuis l’unité extérieure.

• Utiliser un circuit dédié (supérieur à 30A)

• Installer un dispositif de coupure.

• L'interrupteur du climatiseur doit interrompre tous les pôles ; la distance entre les deux contacts ne doit pas être inférieure à 3 mm.

• Utiliser seulement des fils en cuivre.

• Tous les fils doivent avoir un certificat européen de conformité.

• Les fils de raccordement et d’alimentation ne sont pas fournis.

Spécifications du câble d’alimentation: H07RN-F 5G 4.0mm

Spécifications du câble de raccordement: H05RN-F 4G 2.5mm

Raccordement électrique de l'unité intérieure

1. Faire passer le câble depuis l’extérieur à travers le trou dans le mur où pas-

sent également les tuyauteries de frigorigène.

2. Insérer le câble à travers le panneau latéral de l’unité intérieure.

3. Desserrer les vis des bornes et insérer complètement l'extrémité du fil de

raccordement dans le bornier puis serrer les vis. Tirer légèrement sur le fil pour s'assurer qu'il est bien fixé.

4. Quand les branchements électriques sont terminés, appliquer des serre-

fils sur la gaine extérieure des fils électriques.

5. Enfin, remettre en place le couvercle du boîtier de contrôle.

Schémas électriques:

Note:

Lors des branchements électriques entre l’unité intérieure et l’unité extérieure, relier avec le même fil les bornes ayant le même numéro sur l’unité intérieure et sur l’unité extérieure. Un branchement erroné endommage le système de commande du climatiseur et en empêche le fonctionnement correct.

Branchements électriques

Bornier

Collier

serre-fil

Bornier unité extérieure

Alimentation

380-400V, 3N~, 50Hz

Bornier unité intérieure

Bornier unité extérieure

Bornier unité intérieure

Alimentation

Faire fonctionner le climatiseur selon les instructions données dans la notice.

Pendant le test de fonctionnement, cocher les cases suivantes:

K Y a-t-il des fuites de gaz aux jonctions des tuyauteries ? K les joints des tuyauteries ont-ils été calorifugés ? K les branchements électriques des unités intérieures et de l'unité extérieure sont-ils corrects ? K le câble de raccordement entre unités intérieures et unité extérieure est-il solidement fixé ? K le drainage des condensats se fait-il correctement ? K le fil de mise à la terre est-il solidement fixé ? K la tension est-elle conforme aux prescriptions des normes en vigueur ? K Y a-t-il des bruits insolites ? K L’écran de la télécommande fonctionne-t-il correctement? K le fonctionnement en mode Refroidissement est-il normal ? K le capteur température ambiante fonctionne-t-il correctement ?

Test de fonctionnement



Lesen Sie dieses Handbuch vor der Inbetriebnahme bitte sorgfältig durch.

Bewahren Sie diese

Anleitung für eine spätere Bezugnahme gut auf.

KLIMAGERÄT UNITARY SMART SÄULE

BEDIENUNGSANLEITUNG INSTALLATIONSANLEITUNG

Inhalt

hcstueD

orsichtsmaßnahmen beim Gebrauch Warnhinweise Bezeichnung der Geräteteile Teile und Funktionen Bedienung

Energieeinsparung Instandhaltung Anleitung zur Fehlersuche Instandhaltung Problemlösung Sicherheitsmaßnahmen Installation Vorbereitung zur Installation

Kältemittelleitungen Erzeugung des Vakuums Elektrische Anschlüsse Funktionstest

3 4 5 6 7

9 9 10 11 12 13 14 15

17 17 18 19

ÜBEREINSTIMMUNG MIT EUROPÄISCHEN VORSCHRIFTEN FÜR DIE

MODELLE

Alle Produkte stimmen mit folgenden europäischen Bestimmungen überein:

- Niederspannungsrichtlinie 73/23/EWG

- Niederspannungsrichtlinie 2006/95/EWG

- Elektomagnetische V

erträglichkeit 89/336/EWG

- Elektomagnetische Verträglichkeit 2004/108/EWG

ROHS

Die Produkte stimmen mit den Anforderungen der Richtlinie 2002/95/EWG des Europäischen Parlaments und des Rates zur Beschränkung der V

erwendung bestimmter gefährlicher Stoffe in

Elektro- und Elektron kgeräten (EG-RoHS-Richtlinie) überein.

WEEE

Gemäß Richtlinie 2002/96/EG des Europäischen Parlaments informieren wir den Kunden hiermit über die Entsorgungsvorschriften für Elektro- und Elektronikgeräte.

ENTSORGUNGSVORSCHRIFTEN: Ihr Klimaanlageprodukt ist mit diesem Symbol

gekennzeichnet. Dies bedeutet, dass Elektround Elektronikprodukte nicht zusammen mit dem unsortierten Hausmüll entsorgt werden dür-

fen. V

ersuchen Sie nicht, das System zu demontieren: Die Demontage des Klimaanlagesystems, die Handhabung von Kältemittel, Öl und anderer Teile muss von einem qualifizierten Installateur gemäß einschlägiger lokaler und nationaler Vorschriften vorgenommen werden. Klimaanlagen müssen in einer speziellen Aufbereitungsanlage für Wiederverwendung, Recycling und Rückgewinnung aufbereitet werden. Durch Sicherstellung einer sachgemäßen Entsorgung dieses Produkts tragen Sie dazu bei, potentiell negative Auswirkungen auf die Umwelt und die menschliche Gesundheit zu verhindern. Weitere Auskunft erteilt Ihnen gerne der Installateur oder Ihre Behörde vor Ort. Die Batterie muss aus der Fernbedienung hergenommen und gemäß einschlägiger lokaler und nationaler Vorschriften getrennt entsorgt werden.

WICHTIGE INFORMA

TIONEN ZUM

VERWENDETEN KÄLTEMITTEL

Dieses Produkt enthält fluorierte T

reibhausgase, die unter das Kyoto-Protokoll fallen. Nicht in die Atmosphäre ablassen. Kältemitteltyp: R410A GWP*-Wert: 1975 GWP=Treibhauspotenzial Bitte mit dokumentenechter Tinte ausfüllen:

• 1 Die werkseitige Kältemittelladung des Produkts

• 2 Die zusätzliche Menge an Kältemittel, die im Installationsbe

reich nachgefüllt wurde, und

• 1+2 Die gesamte Kältemittelladung auf dem mit dem Produkt versehenen Kältemittelladungset kett. Das ausgefüllte Et kett muss neben dem Ladeport des Produkts aufgeklebt werden (z. B. auf der Innenseite des Sperrventildeckels). A Enthält fluorierte Treibhausgase, die unter das Kyoto-Protokoll fallen B Werkseitige Kältemittelladung des Produkts: Siehe Typenschild des Geräts C Zusätzliche Menge an Kältemittel, die im Installationsbereich nachgefüllt wurde D gesamte Kältemittelladung E Außengerät F Kältemittelzylinder und Anschlussstück zum Nachfüllen

Haier Industrial Park, No.1 Haier Road, Qingdao, VR-China

Enthält uorierte Treibhausgase, die

unter das Kyoto-Protokoll fallen

• Bitte lesen Sie dieses Bedienungshandbuch vor dem Gebrauch des Klimageräts aufmerksam durch.

• Die nachfolgend aufgelisteten Sicherheitsmaßnahmen sind in GEFAHR und ACHTUNG unterteilt. Das Stichwort GEFAHR bezieht sich auf Sicherheitsmaßnahmen, deren Missachtung ernste Folgen, wie Tod, schwere Verletzungen usw. haben kann. Auch das Stichwort ACHTUNG bezieht sich auf Sicherheitsmaßnahmen, deren Missachtung situationsbedingt schwere Folgen haben kann. Halten Sie die Informationen über die Sicherheitsmaßnahmen immer griffbereit, damit Sie jederzeit darin nachschlagen können.

GEFAHR

• Dieses Klimagerät muss von Fachpersonal installiert werden. Installationsversuche auf eigene Faust sind zu vermeiden.

• Für Reparaturen wenden Sie sich immer und ausschließlich an ein autorisiertes Kundendienstzentrum.

• Bei Umzug oder Umstellung des Geräts ein autorisiertes Kundendienstzentrum mit Abbau und Wiedereinbau des Klimageräts beauftragen.

• Langen Aufenthalt direkt vor dem vom Klimagerät verteilten Kaltluftstrom vermeiden.

• Finger oder irgendwelche Gegenstände niemals in die Ausblas- oder Ansauggitter stecken.

• Das Klimagerät nicht durch Ein- oder Ausstecken des Netzsteckers ein- bzw. ausschalten.

• Darauf achten, dass das Netzkabel nicht beschädigt wird.

• Bei Betriebsstörungen (Brandgeruch o. ä.) das Gerät sofort ausschalten, das Netzkabel ausstecken und ein autorisiertes Kundendienstzentrum benachrichtigen.

WARNHINWEISE

• Den Raum während des Betriebs des Klimageräts regelmäßig belüften.

• Den Luftstrom nicht direkt auf offene Kamine oder andere Heizungsgeräte richten.

• Keine Gegenstände auf das Klimagerät legen und nicht auf das Gerät steigen.

• Keine Gegenstände am Innengerät aufhängen.

• Keine Blumenvasen oder Behälter mit Wasser auf das Klimagerät stellen.

• Das Klimagerät nicht mit Wasser in Kontakt bringen.

• Das Klimagerät nicht mit nassen Händen berühren.

• Nicht am Netzkabel ziehen.

• Das Netzkabel immer aus der Steckdose ziehen, wenn das Klimagerät langfristig nicht benutzt werden soll.

• Die Installationsbedingungen regelmäßig überprüfen, um eventuelle Schäden festzustellen.

• Den vom Klimagerät abgegebenen Luftstrom nicht direkt auf Pflanzen oder Tiere richten.

• Das aus dem Klimagerät beseitigte Abwasser nicht trinken.

• Das Gerät darf nur sachgemäß angewendet und nicht für die Aufbewahrung von Speisen, Kunstwerken und Präzisionsinstrumenten bzw. für die Aufzucht von Tieren oder Pflanzen verwendet werden.

• Keinen starken Druck auf die Luftleitlamellen ausüben.

• Das Gerät nur mit korrekt eingebautem Luftfilter betreiben.

• Die Luftansaug- und Luftaustrittsgitter niemals verstopfen.

• Einen Mindestabstand von einem Meter zwischen eventuellen elektronischen Geräten und Innen- sowie Außengerät einhalten.

• Das Klimagerät nicht in der Nähe von offenen Kaminen oder anderen Wärmequellen installieren.

• Während der Installation der Innen- und Außengeräte dafür sorgen, dass Kinder keinen Zugang zum Installationsort haben.

• In der Nähe des Klimageräts keine entflammbaren Gase verwenden.

Vorsichtsmaßnahmen beim Gebrauch

Limiti di funzionamento

Gamma utile delle temperature ambiente:

TK: Trockenkugeltemperatur FK: Feuchtkugeltemperatur

Innentemperatur

Außentemperatur

Innentemperatur

Außentemperatur

Warnhinweise

Kühlbetrieb

Heizbetrieb

max. TK/FK min. TK/FK

max. TK min. TK max. TK/FK min. TK

32/23°C 18/14°C 46/26°C

10/6°C

27°C 15°C

24/18°C

-15°C

• Wenn das Klimagerät bei Temperaturen verwendet wird, die die oben aufgeführten Werte überschreiten, könnte die automatische Schutzschaltung ansprechen und den Betrieb des Geräts unterbrechen, damit die internen Schaltungen nicht beschädigt werden. Wenn das Klimagerät dagegen bei Temperaturen verwendet wird, die unter den angegebenen Werten liegen, könnte der Wärmetauscher gefrieren. Dies würde zu Wasserverlust und Betriebsstörungen führen.

• Das Klimagerät darf nur zum Kühlen, Heizen, Entfeuchten und Belüften von Räumen verwendet werden.

• Die Verkabelung muss den örtlichen Vorschriften entsprechen.

• Leere Batterien sind in die entsprechenden Behälter zu werfen.

• Wenn die Schmelzsicherung an der Elektronikplatine auslöst, muss sie durch eine Schmelzsicherung Typ T.3.15A/250VAC ersetzt werden.

• Der Schalter des Klimageräts muss das Gerät allpolig vom Netz trennen und muss eine Kontaktöffnungsweite von mindestens 3 mm aufweisen.

• Nur Kupferleiter verwenden.

• Alle Kabel müssen über eine europäische Konformitätsbescheinigung verfügen.

• Die Anschluss- und Netzkabel sind nicht im Lieferumfang inbegriffen.

Innengerät

Fernbedienung

Luftaustrittsgitter Bedienblende Lufteintrittsgitter Luftfilter (innen)

Bezeichnung der Geräteteile

Ansauggitter

Ausblasgitter

erdichter

(innen)

Teile und Funktionen

Einlegen der Batterien

Nehmen Sie den Deckel des Batteriefachs ab;

Legen Sie die Batterien wie abgebildet ein. 2 R-03-Batterien, Rücksetztaste

(Zylinder);

Achten Sie beim Einlegen auf die richtige Ausrichtung mit den Symbolen

"+"/"-";

Setzen Sie nach dem Einlegen der Bat-

terien wieder den Deckel auf.

Hinweis:

•

Der Abstand zwischen Signalsendekopf und dem Empfangsloch sollte maximal 7m ohne Behinderungen betragen.

• Ist in dem Zimmer eine Leuchtstofflampe mit elektronischem oder konventionellem Vorschaltgerät oder ein schnurloses Telefon installiert, könnte der Signalempfang des Empfänger leicht gestört werden, so dass ein kürzerer Abstand zum Innengerät gewählt werden sollte.

• Eine volle oder eine undeutliche Anzeige deutet während des Betriebs darauf hin, dass die Batterien aufgebraucht sind. Tauschen Sie bitte die Batterien aus.

• Lässt sich die Fernbedienung nicht während des normalen Betriebs be

dienen, nehmen Sie bitte die Batterien heraus und legen Sie sie mehrere Minuten später wieder ein.

 

1. Modusanzeige

Betriebsart AUTO

KÜH-

LEN

ENT-

FEUCH-

TEN

HEIZEN

LÜFTER

Fernbedienung

2. Signalsendeanzeige

3. Anzeige SCHWENKEN

4. Anzeige LÜFTERDREHZAHL

5. Anzeige VERRIEGELN

6. Anzeige TIMER AUS Anzeige TIMER AN

7. Anzeige TEMPERATUR

8. Zusätzliche Funktionsanzeigen

Betriebsart RUHE SCHLAF

Elektrische

Zusatzheizung

GE-

SUND-

HEIT

LEI-

STUNG

Fernbedienung

Elektrische Heizung ist nicht verfügbar.

9. Taste QUIET (Ruhe)

10. Taste HEAT (Heizen)

11. Taste COOL (Kühlen)

12. Taste AUTO (Automatisch)

13. Taste FAN (Lüfter)

14. Taste TIMER (Zeituhr)

15. Taste HEALTH (Gesundheit)

(Dieses Modell besitzt diese Funktion nicht.)

16. Taste LOCK (Verriegeln) Dient zum Verriegeln der Tasten und der LCD-Anzeige.

17. Taste LIGHT (Licht)

(Dieses Modell besitzt diese Funktion nicht.)

Steuert die Beleuchtung und das Abdunkeln der LED-Anzeigetafel im Innenraum.

18. Ein-/Ausschalter (ON/OFF)

19. Taste DRY (Entfeuchten)

20. Taste TEMP (Temperatur)

21. Taste SWING (Schwenken)

22. Stundentasten

23. Taste EXTRA FUNCTION (Zusatzfunktion) Funktion: Nur Lüfterfunktion, Gesundheitsfunktion durch Senden des Luftstroms nach oben und nach unten, Schlaffunktion, Frischluft (reservierte Funktion), Fahrenheit-Celsius-Umwandlung

Leistungseinstellfunktion Schwenkfunktion nach links und rechts, 10°C

Heizfunktion

24. Taste CANCEL/CONFIRM (Abbrechen/Bestätigen) Funktion: Dient zum Einstellen des Timers und weiterer Zusatzfunktionen und zum Abbruch der Einstellungen.

25. Taste RESET (Zurücksetzen) Wenn sich die Fernbedienung unnormal verhält, drücken Sie die Taste mit einem spitz zulaufenden Gegenstand, um die Fernbedienung zurückzuset

zen.

Fernbedienung



Tipp: Nehmen Sie die Batterien heraus, wenn Sie die Fernbedienung längere Zeit nicht benutzen werden. Wird nach der Batterieentnahme etwas angezeigt, betätigen Sie einfach die Reset-Taste.

Anzeigekreislauf

NIEDRIGMITTELHOCH AUTO

Bedienung

Grundbedienung

1.Gerät einschalten Drücken Sie den Ein-/Ausschalter (ON/OFF) auf der Fernbedie-

nung, um das Gerät einzuschalten.

2.Wählen Sie die Betriebsart. T

aste COOL (Kühlen): Kühlmodus Taste HEAT (Heizen): Heizmodus Taste DRY (Entfeuchten): Entfeuchtungsmodus

3.Wählen Sie die Temperatureinstellung. Drücken Sie die Taste

/ .

Bei jedem T

astendruck erhöht sich die Temperatureinstellung um 1°C; halten Sie die Taste gedrückt, erhöht sich der Wert schnell.

Bei jedem T

astendruck verringert sich die Temperatureinstellung um 1°C; halten Sie die Taste gedrückt, verringert sich der Wert schnell.

Wählen Sie die von Ihnen gewünschte Temperatur.

4.Wählen Sie die Lüfterdrehzahl. Drücken Sie die Taste FAN (Lüfter). Bei jedem Tastendruck än-

dert sich die Lüfterdrehzahl wie folgt:

Die Klimaanlage läuft jetzt mit der angezeigten Lüfterdrehzah

l. Ist FAN (Lüfter) auf AUTO gesetzt, stellt die Klimaanlage die Lüfterdrehzahl gemäß der Zimmertemperatur automatisch ein.

Betriebsart

Fernbedie-

nung

Hinweis

AUT

In der Betriebsart AUT

O stellt die Klimaanlage den Kühl- oder Heizbetrieb gemäß der Zimmertemperatur automatisch ein. Ist FAN (Lüfter) auf AUTO gesetzt, stellt die Klimaanlage die Lüfterdrehzahl gemäß der Zimmertemperatur automatisch ein.

KÜHLEN

ENT-

FEUCH-

TEN

Sinkt die Zimmertemperatur in der Betriebsart ENTFEUCHTEN 2°C unter der eingestellten T

emperatur, läuft der Lüfter mit Unterbrechungen mit NIEDRIGER Drehzahl, unabhängig von der Lüftereinstellung.

HEIZEN

Im Betriebsmodus HEIZEN wird nach kurzer V

erzögerung warme Luft ausgeblasen, um die Abgabe von kalter Luft zu vermeiden. Ist FAN (Lüfter) auf AUTO gesetzt, stellt die Klimaanlage die Lüfterdrehzahl gemäß der Zimmertemperatur automa isch ein.

LÜFTER

In der Betriebsart LÜFTER läuft das Gerät weder in der Betriebsart KÜHLEN noch HEIZEN, sondern nur in der Betriebsart LÜFTER; die Einstellung auf AUT

O ist in der Betriebsart LÜFTER nicht verfügbar. Auch kann keine Temperatur eingestellt werden. In der Betriebsart LÜFTER ist der Schlafbetrieb nicht verfügbar.



Schlafbetrieb

Drücken Sie die T

aste

, um Zusatzoptionen aufzurufen; wird

in der Folge zu

gewechselt, blinkt das Symbol . Drücken Sie

nun

, um die Schlaf

funktion aufzurufen.

Betriebsart

1.In der Betriebsart KÜHLEN, ENTFEUCHTEN 1 Stunde nach dem Start der SCHLAF-Betriebsart erhöht sich die eingestellte Temperatur um 1°C. Nach 1 weiteren Stunde steigt sie nochmals um 1°C. Nach weiteren 6 Stunden stoppt das Gerät den Anstieg der Temperatur, die jetzt höher ist als die eingestellte Temperatur, so dass die Zimmertemperatur für Ihren Schlaf nicht zu niedrig ist.

2.In der Betriebsart HEIZEN 1 Stunde nach dem Start der SCHLAF-Betriebsart verringert sich die eingestellte T

emperatur um 2℃. Nach 1 weiteren Stunde sinkt sie nochmals um 2℃. Und nach weiteren 3 Stunden, steigt die Temperatur um weitere 1°C. Nach weiteren 3 Stunden stoppt das Gerät den Abfall der Temperatur, die jetzt niedriger ist als die eingestellte Temperatur, so dass die Zimmertemperatur für Ihren Schlaf nicht zu hoch ist.

3.In der Betriebsart AUT

O Das Gerät läuft in der entsprechenden Schlafbetriebsart, die der ausgewählten Betriebsart automatisch angepasst wird.



Fernbedienung

Anzeigekreislauf

NIEDRIGMITTEL HOCH AUT

emperatureinstellung

Betriebsart SCHLAF startet Betriebsart SCHLAF startet

Ca. 6 Std.

Steigt um 1°C an

1 Std.

Gerät ausschalten

In der Betriebsart KÜHLEN, ENTFEUCHTEN

1 Std.

3 Std.

emperatureinstellung

Gerät ausschalten

3 Std.

Betriebsart SCHLAF startet

In der Betriebsart HEIZEN

Sinkt um 2°C

Steigt um 1°C an

Bedienung

4.In der Betriebsart LÜFTER Es gibt keine SCHLAF-Funktion.

5.Stellen Sie die Windgeschwindigkeit für den Schlafmodus ein Ist die Windgeschwindigkeit vor dem Schlafen auf hohe oder mittlere Stärke eingestellt, stellen Sie eine niedrigere Windgeschwindigkeit für den Schlafmodus ein. Ist bereits eine niedrigere Windstärke eingestellt, ist keine Änderung erforderlich.

Hinweis

enn die TIMER-Funktion eingestellt ist, kann die Schlaffunktion nicht eingerichtet werden. Wird nach Einrichtung der Schlaffunktion die TIMER-Funktion eingestellt, wird die Schlaffunktion abgebro-

chen und das Gerät bendet sich im Timer-Einstellungszustand.

Betriebsart LEISTUNG/RUHE

(1) Betriebsart LEISTUNG Sie können diese Funktion verwenden, wenn Sie einen schnellen Heiz- oder Kühlef

fekt wünschen.

Drücken Sie die Taste

, um Z

usatzoptionen aufzurufen; wird in

der Folge zu

gewechselt, blinkt das Symbol ; drücken Sie

dann die T

aste

, um die Leistungsfunktion aufzurufen. W

enn

Sie diese Funktion abbrechen möchten, rufen Sie bitte erneut die Zusatzoptionen auf und brechen Sie dort die Leistungsfunktion ab.

(2) Betriebsart RUHE Verwenden Sie diese Funktion, wenn Sie Ruhe zum Ausruhen oder Lesen benötigen. Drücken Sie die Taste QUIET (Ruhe), zeigt die Fernbedienung das Symbol

an und das Gerät läuft in der

ruhigen Betriebsart. Drücken Sie erneut die T

aste QUIET (Ruhe), wird die ruhige Betriebsart abgebrochen. Hinweis: Währen der Betriebsart LEISTUNG weist das Zimmer beim schnellen HEIZEN oder KÜHLEN eine ungleichmäßige Temperaturverteilung auf. Nach längerem Betrieb in der Betriebsart RUHE wird es entweder nicht sehr kühl oder nicht sehr warm sein.

Einstellen der Luftstromrichtung

1. Statusanzeige des Luftstroms

KÜHLEN/ENTFEUCHTEN:

HEIZEN:

Anfangsstatus

. Einstellen des linken und rechten Luftstroms

(Dieses Modell besitzt diese Funktion nicht.)



imer Ein/Aus Ein-Aus-Betrieb

1 Wählen Sie die von Ihnen gewünschte Betriebsart nach dem Start des Geräts.

2.Drücken Sie die T

aste TIMER, um in die Betriebsart TIMER zu wechseln. Bei jedem Tastendruck ändert sich die Anzeige wie folgt: Fernbedienung:

Wählen Sie Ihren gewünschten TIMER-Modus (TIMER EIN oder TIMER AUS oder TIMER EIN-AUS). "On" (Ein) oder "Off" (Aus) werden blinken.

3.Drücken Sie die Taste

/ , um die Zeit einzustellen.

ei jedem Tastendruck erhöht sich die Zeit innerhalb der ersten 12 Stunden um jeweils 0,5 Stunde; nach 12 Stunden erhöht sich die Zeit um jeweils 1 Stunde. Bei jedem T

astendruck verringert sich die Zeit innerhalb der ersten 12 Stunden um jeweils 0,5 Stunde; nach 12 Stunden verringert sich die Zeit um jeweils 1 Stunde. Sie können bis zu 24 Stunden einstellen.

4.Bestätigen Sie die Timer-Einstellung Drücken Sie nach Einstellung der Zeit die Taste

, um die Zeit

zu bestätigen; ON (Ein) oder OFF (Aus) blinken dann nicht mehr

5.Brechen Sie die Timer-Einstellung ab Drücken Sie die Taste TIMER so oft, bis die Zeitanzeige verschwindet. Tipps: Nach einem Batteriewechsel oder einem Stromausfall muss die Zeit neu eingestellt werden. Je nachdem, in welcher Folge TIMER EIN oder TIMER AUS eingestellt wurde, kann das Gerät entweder gestartet-gestoppt oder gestoppt-gestartet werden.

Gesunder Luftstrom

1.Drücken Sie , um zu beginnen Stellen Sie eine komfortable Arbeitsumgebung ein.

2. Einstellen der gesunden Luftstromfunktion Drücken Sie die T

aste

, um Zusatzoptionen aufzurufen. Bei

wiederholtem Drücken dieser T

aste setzen sich die Lüftungsschlit-

ze auf folgende drei Positionen; wählen Sie die von Ihnen gewünschte Schwenkposition und drücken Sie dann die Taste

um sie zu bestätigen.

1.Abbrechen der gesunden Luftstromfunktion Drücken Sie die T

aste

, um Zusatzoptionen aufzurufen. Bei

wiederholtem Drücken dieser T

aste setzen sich die Lüftungsschlit-

ze erneut auf folgende drei Positionen; drücken Sie dann die Taste

, um den Vorgang abzubrechen.

Hinweis: Richten Sie die Klappen nicht direkt mit der Hand aus. Andernfalls wird das Lüftungsgitter nicht richtig funktionieren Funktioniert das Lüftungsgitter nicht richtig, stoppen Sie den Betrieb eine Minute lang und starten Sie ihn dann wieder durch Einstellen mit der Fernbedienung. Hinweis:

1. Nach dem Einstellen der gesunden Luftstromfunktion ist das

Positionsgitter xiert.

2. Während des Heizens sollten Sie besser die Betriebsart

wäh-

len.

3. Während des Kühlens sollten Sie besser die Betriebsart

wäh-

len.

4. Lassen Sie die Klimaanlage bei hoher Luftfeuchtigkeit längere Zeit zum Kühlen und Entfeuchten laufen, kann sich Kondenswasser am Lüftungsgitter bilden.



0,5 Std.

T MER EIN

0,5 Std.

TIMER AUS

0,5 Std.

T MER EIN-AUS

0,5 Std.

T MER AUS-EIN

Gesunder Luftstrom nach unten

Gesunder Luftstrom nach oben

Aktuelle Position

Energieeinsparung

Eine angemessene Raumtemperatur beibehalten

Zu hohe oder zu niedrige Raumtemperaturen sind gesundheitsschädlich und führen zu höherem Energieverbrauch.

Den Luftfilter regelmäßig reinigen

Ein verstopfter Filter führt zu einem Abfall der Heiz- und Kühlleistung, zu höherem Energieverbrauch und zu eventuellen Betriebsstörungen (zum Beispiel Wasserverlust im Kühlmodus).

Gebrauch des Timers

Dank des Timers kann die ideale Raumtemperatur eingestellt werden (zum Beispiel bei der Heimkehr).

Direkte Sonnenbestrahlung und Luftzug vermeiden Die Richtung des Luftstroms korrekt einstellen

Angemessene

Tem p er a tu r

Instandhaltung

Den Schalter der Hauptversorgung auf OFF stellen.

Das Gerät nicht mit nassen Händen berühren.

Kein heißes Wasser oder flüchtige Flüssigkeiten verwenden.

Kein Wasser direkt auf das Innengerät schütten. Keine Sprays, Lacke oder Insektenmittel auf das Gerät

sprühen

Diese können das Gerät beschädigen oder Brände verursachen.

Gefahr

Instandhaltung

Reinigung des Luftfilters

•

Den Filter gemäß den Angaben in der Abbildung herausnehmen.

•

Den Filter mit Wasser oder einem Staubsauger reinigen. Bei starker V

erschmutzung den Filter mit Neutralreiniger reinigen.

•

Mit sauberem Wasser abspülen, vollständig trocknen lassen und dann erst wieder einbauen.

•

Den Filter mit max. 40 °C warmem Wasser waschen, da er sonst beschädigt wir

Anleitung zur Fehlersuche

or Anforderung des Kundendienstes bitte folgenden Kontrollen durchführen.

Steht der Schalter str

omaufwärts des

Geräts auf ON?

Ist die Netzstr

omversorgung normal? Liegt ein Stromausfall vor?

Hat der thermomagnetische Schutzschalter ausgelöst? Dies ist sehr gefährlich: Sofort die Str

omzufuhr unterbrechen und sich an

den Händler wenden.

Ist die Fer

nbedienung richtig eingestellt?

Ist die waagr

echte Luftleitlamelle nach oben gerichtet? (im Heizbetrieb)

Ist der Luftfilter verschmutzt?

Sind Tür

en oder Fenster geöffnet?

Ist der Luftstr

om an den Ansaug- oder

Ausblasgitter

n behindert?

Black out?

SCHLECHTE KÜHL- ODER HEIZLEISTUNG

DAS KLIMAGERÄT SCHALTET SICH NICHT EIN

Richtige T

emperatur

Anleitung zur Fehlersuche

DIE KÜHLLEISTUNG IST ZU SCHW

ACH

Ist der Raum dir

ektem Sonnenlicht

ausgesetzt?

Im Heizbetrieb tritt kalte Luft aus. Befindet sich das Klimagerät in der Vorheizphase?

Gibt es im Raum “verborgene” Wärmequellen?

Ist der Raum überfüllt?

enn das Klimagerät auch nach diesen Kontrollen nicht einwandfrei funktioniert oder wenn die folgenden Probleme auftreten, scha

lten

Sie bitte das Gerät sofort aus und wenden Sie sich an hr

en Händler.

•

Die Schmelzsicherung oder der magnetothermische Schutzschalter lösen häufig aus.

•

Bildung von Kondensattropfen während des Betriebs im Kühl- oder im Entfeuchtungsmodus.

•

Auffälligkeiten beim Betrieb oder ungewöhnliche Geräusche.

Instandhaltung

Instandhaltung und Reinigung des Geräts

•

Mit einem feuchten Tuch säubern und anschließend mit einem trockenen Tuch nachreiben.

•

Das Gerät bei starker Verschmutzung mit einem Tuch mit Neutralreiniger säubern. Das Gerät mit dem Tuch abreiben und den Reiniger mit sauber

em Wasser entfernen.

•

Kein heißes Wasser verwenden (max. 40 °C), um die Farben nicht zu verändern und das Gerät nicht zu verformen.

•

Keine chemischen Substanzen verwenden.

Instandhaltung bei Saisonende

•

Das Klimagerät an einem sonnigen Tag im Lüftungsmodus betreiben, damit die Innenteile des Geräts tr

ocknen.

•

Die Stromversorgung unterbrechen. Auch wenn das Klimagerät ausgeschaltet ist, verbraucht es nämlich Str

om.

•

Den Filter reinigen und erneut in das Gerät einbauen. Das Innengerät reinigen

Instandhaltung bei Saisonbeginn

•

Sicherstellen, dass sich keine Hindernisse vor den Ansaug- und Ausblasgittern des Innengeräts und des Außengeräts befinden.

•

Sicherstellen, dass der Luftfilter in das Klimagerät eingesetzt und sauber ist. Wenn das Gerät ohne Filter in Betrieb genommen wir

d, könnte der Staub Schäden oder Betriebsstörungen ver-

ursachen.

•

Zum Schutz des Verdichters die Stromversorgung mindestens 12 Stunden vor Inbetriebnahme des Klimageräts einschalten. Den Schalter der Netzstr

omversorgung während der ganzen Sai-

son auf ON lassen.

Problemlösung

Diagnose

Beim Ausfall wird der Vertilator der Inneneinheit nicht mehr laufen.The Verfahren der überprüfung fuer Fehlercode ist

wie folgt.

Ausfall LED-Anz

eige

Anzahl Timer-LED-Blinksig nale(Inneneinheit PCB LED 4)

Anzahl Running-LED-Blinksig nale(Inneneinheit PCB

LED 3) Fehlerhafte Temperatur Te E3 3 0 Fehlerhafte Temperatur Ta E3 3 2 Fehlerhafte Temperatur Ts E3 3 1 Fehlerhafte Temperatur Td E3 3 3 Hochdruckschalter anormal E6 6 2 Niederdruckschalter anormal E6 6 3 Niederdruckschutz (R410A fehlt) E6 3 6 Außengerät-EEPROM-Ausfall EE 2 1 Kommunikation zwischen Innen- und Außengerät gestört E9 3 2 Schutz vor Kompressor-Überstrom zwischen Phasen/falschen Phasen

E5 2 3

Schutz vor Kompressor-Niederstrom E5 4 5 Außengerät-Gleichstrommotor anormal F6 2 9 Außengerät-Ableitungstemperatursensor anormal E4 2 8 Anormale Vierwegeventil-Umkehr im Heizmodus F2 3 7 Spannung zu hoch/Niederspannungsschutz E7 2 8 Innengerät-Umgebungssensor anormal E1 0 1 Innengerät-Wendelsensor anormal E2 0 2 Innengerät-EEPROM-Ausfall F8 0 4 Innengerät-Frostschutz F5 0 5 Fehlerhafte Kommunikation zwischen Innen- und Außengerät E9 0 7 Fehlerhafte Kommunikation mit verkabeltem Controller E8 0 8 Überlastschutz, Heizmodus F4 0 9 Ablaufsystem anormal E0 0 12 Kein Nulldurchgang-Signaleingang EF 0 13 Innengerät-Lüftermotor anormal E10 0 14 Ausfall unterstützter Wendelsensor ED 0 15 Anormaler Innengerät-Modus F3 0 16 Sonstiger Außengerät-Frequenzumwandlungsfehler F7

1. Für den Inneneinheitsausfall nur Betriebs-LED ON, Fern-Empfänger wird anzeigen.

2. Für den Aussensausfall, Zeitnahme- und Betriebs-LED wird anzeigen. Zeitnahme-LED vom Fern-Empfänger steht für Z ehner und Betriebs-LED steht für ein Platz. Zeitnahme-LED wird zunächst blinken, 2 Sekunden später Betriebs-LED wird auch blinken. Nachdem, das heisst 4 Sekunden später, sie blinken abwechselnd wieder. Blinkszeit ist gleich der Fehlercode vom Aussensgerät plus 20. Zum Beispiel, Fehlercode von aussensgerät ist 2, das Innengerät sollte 22 anzeigen. Infolgede ssen, Zeitnahme-LED wird erstens zweimal blinken, dann wird Betriebs-LED zweimal blinken.

3. Fuer mehr Details ueber Außengerätesfehler, bitte siehe Fehlersuche-Liste des Außengerätes

Sicherheitsmaßnahmen

ACHTUNG

• Die Installation muss vom Händler oder von Fachpersonal durchgeführt werden. Versuchen Sie nicht, das Klimagerät auf eigene Faust zu installieren. Die unsachgemäße Installation kann zu Wasserleckagen, Stromschlägen oder Bränden führen.

• Es wird darauf hingewiesen, dass die Anlageninstallation fachgerecht erfolgen muss, damit die Geräte für die Instandhaltung direkt zugänglich sind. Der Gebrauch von Gerüsten, Kränen usw. bei der Instandhaltung ist von der Garantie ausgenommen.

WARNHINWEISE

• Um Brandgefahr zu vermeiden, das Klimagerät nicht an Orten installieren, an denen feuergefährliche Gase austreten können.

• Einen Netztrennschalter installieren, um Stromschläge zu vermeiden.

• Das Erdungskabel anschließen; den Erdungsdraht nicht an Gasleitungen, Wasserleitungen oder Telefonleitungen anschließen.

• Den Kondensatschlauch richtig installieren, um Wasserleckagen zu vermeiden.

• Das Klimagerät muss ein eigenes Versorgungskabel haben.

• Darauf achten, dass die Oberfläche des Geräts nicht verkratzt wird.

• Dem Endkunden nach der Installation den Betrieb des Klimageräts erläutern.

Installationsort:

• Eine leicht zugängliche Position mit ausreichender Luftzirkulation.

• Die Position darf keinen Ölspritzern oder austretenden Dämpfen (Küche) ausgesetzt sein.

• Der Ort darf keiner salzhaltigen Luft ausgesetzt sein (am Meeresufer).

• Es dürfen keine korrosiven Gase (Thermalquellen) entstehen oder vorhanden sein.

• Es dürfen keine häufigen Spannungsschwankungen auftreten.

• Das Gerät muss weit weg von Fernseh-, Funk- oder anderen Geräten entfernt sein, die elektromagnetische Wellen oder Hochfrequenzwellen erzeugen.

• Das Geräusch und die vom Außengerät abgegebene Warmluft dürfen die Nachbarn nicht belästigen.

• Der Aufstellungsort darf im Winter nicht von starken Schneefällen betroffen sein.

• Es dürfen keine Hindernisse vorhanden sein, durch die die Luftansaug- und Ausblasgitter verstopft werden.

• Der Aufstellungsort muss für das Gewicht des Klimageräts geeignet sein, ohne Schwingungen oder zu starke Geräusche zu erzeugen.

Elektrische Anschlüsse:

• Für eine fachgerechte Installation müssen die Angaben in diesem Handbuch genau beachtet werden.

• Das Innengerät und das Außengerät mit den als Zubehör mitgelieferten Leitungen und Stromkabeln anschließen.

• Wenn das Netzkabel beschädigt ist, muss es durch den Kundendienst oder eine andere qualifizierte Person ausgewechselt werden.

• Die Verkabelung muss den örtlichen Vorschriften entsprechen.

• Das Netzkabel nicht abschneiden, kürzen oder verlängern und den Netzstecker nicht auswechseln.

• Keine Verlängerungen verwenden.

• Den Netzstecker fest in die Steckdose stecken. Wenn die Steckdose locker ist, muss sie vor Installationsbeginn repariert werden.

• Das System erst mit Spannung versorgen, wenn der Installationsvorgang beendet ist.

Installation

mehr als 10 cm

Richtung der Rohre

hinten

rechts

unten

links

ehr a

s 10 cm

r al

s 1

00 cm

mehr als 10 cm

ACHTUNG

DIESE ANWEISUNGEN SIND VOR INSTALLATIONSBEGINN AUFMERKSAM DURCHZULESEN. DIE MISSACHTUNG DIESER ANWEISUNGEN KANN ZU SCHWEREN VERLETZUNGEN ODER ZUM TOD FÜHREN BZW. BETRIEBSSTÖRUNGEN AM GERÄT UND/ODER SACHSCHÄDEN VERURSACHEN.

Vor der Installation

• Die Verpackung erst entfernen, nachdem das Gerät an den Installationsort gebracht wurde

• Beim Entfernen der Verpackung weiches Material oder eine Schutzplatte mit Seilen verwenden, um das Gerät anzuheben, ohne es zu beschädigen.

• Beim Transport des Geräts muss der frontseitige Teil immer nach oben gerichtet sein.

Auswahl des Installationsorts für das Außengerät

• Die Position muss für das Gewicht des Geräts geeignet sein, ohne Schwingungen zu erzeugen.

• Das Geräusch und der Luftaustritt dürfen die Nachbarn nicht belästigen.

• Der Ort muss ausreichend belüftet sein und darf nicht zu sehr dem Regen oder direkten Sonnenlicht ausgesetzt sein.

Installation des Außengeräts

• Das Außengerät mit Verankerungsschrauben M10 am Fußboden befestigen.

• Wenn das Außengerät an der Wand oder auf dem Dach installiert wird, die Bügel gut befestigen, um Gefahren bei Erdbeben oder Unwettern zu vermeiden.

• Bei der Installation schwingungsdämpfende Gummis verwenden.

Gerät nach oben

über 30 cm

über 10cm

über 60cm

über 15cm

über 10cm

Vorbereitung zur Installation

Die Installation muss vom Händler oder von Fachpersonal durchgeführt werden. Versuchen Sie nicht, das Klimagerät auf eigene Faust zu installieren. Die unsachgemäße Installation kann zu Wasserleckagen, Stromschlägen oder Bränden führen.

Für die Installation erforderliches Werkzeug

1. Schraubenzieher

2. Säge

3. Bohrer (Durchmesser 70 mm)

4. Sechskantschlüssel

5. Schlüssel

6. Rohrschneider

7. Flanschwerkzeug

8. Messer

9. Zange

10. Kältemittel-Lecksucher oder Seifenlösung

11. Metermaß

12. Schaber

13. Kühlöl

Das folgende Zubehör wird nicht mitgeliefert:

Klebeband Kunststoffschelle für Leitungen Anschlussschlauch Kondensatschlauch Isoliermaterial Gipspulver

Vorbereitung zur Installation

Auswahl des Installationsorts für das Innengerät

• Das Kondenswasser muss ungehindert ablaufen und das Außengerät muss problemlos angeschlossen werden können.

• Das Gerät muss weit entfernt von Wärme- und Dampfquellen sowie geschützt vor direkter Sonnenbestrahlung installiert werden,

um Betriebsstörungen und Verformungen des Gehäuses zu vermeiden.

• Die vom Klimagerät abgegebene Luft muss frei im Raum zirkulieren können.

• Die Luftansaugung und der Luftausblas des Innengeräts dürfen nicht durch Hindernisse versperrt sein.

• Das Gerät muss in der Nähe einer Steckdose und an einer Position installiert werden, die den für die Instandhaltung erforderlichen

Freiraum gewährleistet.

Installation des Innengeräts

1. Lage der Deckenöffnung

• Die Position der Wandöffnung muss anhand des Installationsor-

tes und der Austrittsrichtung der Leitungen bestimmt werden.

• Eine Öffnung mit einem Durchmesser von 70 mm herstellen, die

zur Außenseite der Wand leicht geneigt ist.

• Die Abdeckung auf der Öffnung anbringen und anschließend mit

Dichtmasse abdichten.

2. Befestigung des Innengeräts

Damit das Innengerät nicht umkippt, ist es an der Wand mit Metallbügeln und am Fußboden mit L-Winkelstücken zu befestigen. Das Gerät waagrecht installieren (max. zulässige Neigung: 1°).

3.Befestigung der Metallbügel

Die Metallbügel so an der Wand befestigen, dass keine Schlitze in der Mitte entstehen. Das Gerät senkrecht positionieren, den Bügel am Gerät anschrauben und die Position des Bügels so regeln, dass kein Freiraum zwischen oberem Paneel des Geräts und dem Bügel entsteht.

4. Befestigung der L-Winkelstücke

Die L-Winkelstücke so befestigen, dass keine Schlitze zwischen Winkelstück und Innengerät entstehen. Nachdem sichergestellt wurde, dass das Gerät vertikal perfekt lotrecht zum Fußboden aufgestellt ist, die Schrauben am Fußboden befestigen.

Schrauben

Nägel

Bügel

330

2 Öffnungen Ø 10

unteres Paneel

Verankerungsöffnung

260

202

130

4 Öffnungen Ø 14,

Tiefe 30

Außenseite

Innenseite

Wandöffnung

Wandstärke

Ø70mm

unteres Paneel

Vorgehensweise beim Anschluss der Leitungen

- Die Leitungen müssen so kurz wie möglich verlegt werden, um die Wirksamkeit des Systems zu gewährleisten.

- Auf das Anschlussstück und den Flansch Kühlöl auftragen.

- Die Leitungen in einem möglichst großen Winkel biegen, um sie nicht zu knicken.

- Die Leitungen mittig zueinander ausrichten und die Mutter von Hand festschrauben, dann mit einem Schlüssel festziehen.

- Sicherstellen, dass keine Fremdkörper wie Staub, Sand oder Wasser in die Leitungen eindringen.

Forciertes Festschrauben ohne die richtige Zentrierung kann das Gewinde beschädigen und Kältemittelleckagen verursachen.

Anschluss der Leitungen des Innengeräts

1. Verlegen der Kältemittelleitungen und des Kondensatschlauchs

• Nachdem das Ansauggitter entfernt wurde, ist der Steuerkasten zu

sehen (siehe Abbildung). Vor Beginn der Arbeiten den Deckel vom Kasten abnehmen.

• Mit einer Säge die vorgeritzte Öffnung für die Leitungen je nach Aus-

trittsrichtung der Leitungen ausschneiden.

• Den Kondensatschlauch, das elektrische Anschlusskabel vom Innenge-

rät zum Außengerät und die Kältemittelleitungen gemeinsam mit Klebeband umwickeln, durch die Wandöffnung führen und dann an das Außengerät anschließen.

2. Montage des Kondensatschlauchs

Der Kondensatabfluss muss nach unten geneigt installiert werden; hierbei ist die Bildung von Siphons zu vermeiden. Bei hoher Feuchtigkeit muss der Kondensatschlauch (insbesondere im Raum und im Innengerät) mit Isoliermaterial ummantelt werden.

Kältemittelleitungen

Durchmesser Maß A Drehmoment Flüssigkeitsseite ø 9,52mm 1,0 ~ 1,8 32,7-39,9 N.m Kältemittelseite ø 19,05mm 1,4 ~ 2,2 97,2-118,6 N.m

Richtig

Falsch

Knapp Beschädigt Rissig Teilweise Zu weit

Steuerkasten

Isoliermaterial

Kondensatschlauch

Anschlusskabel vom Innengerät zum Außengerät

Kältemittelleitungen

Innengerät

Gefälle

Siphon

FALSCH

RICHTIG

Flanschschablone

Erzeugung des Vakuums

Das Vakuum erzeugen, um die Luft aus dem Innengerät und den Kältemittelleitungen abzulassen. (1) Bei komplett zugedrehten Hähnen der Flüssigkeits- und Kältemittelseite intern und extern die Abdeckung der Inspektionsöffnung

abnehmen und das Vakuum erzeugen. (2) Alle Muttern der Bördelanschlüsse der Innen- und Außenleitungen festziehen. (3) Nach der Erzeugung des Vakuums die Stopfen der Hähne der Flüssigkeits- und Kältemittelseite entfernen, den Hahn der Flüs-

sigkeitsseite und dann den Hahn der Kältemittelseite komplett öffnen. (4) Die Stopfen wieder auf die Hähne und das Service-Ventil setzen und festziehen.

• Die elektrischen Anschlüsse dürfen ausschließlich von Fachpersonal vorgenommen werden.

• Nur Kupferleiter verwenden.

• Die Netzstromversorgung wird an das Außengerät angeschlossen.

• Einen separaten Stromkreis verwenden (über 30A)

• Einen Netztrennschalter einbauen

• Der Schalter des Klimageräts muss das Gerät allpolig vom Netz trennen und muss eine Kontaktöffnungsweite von mindestens 3 mm

aufweisen.

• Nur Kupferleiter verwenden.

• Alle Kabel müssen über eine europäische Konformitätsbescheinigung verfügen.

• Die Anschluss- und Netzkabel sind nicht im Lieferumfang inbegriffen.

Spezifikationen des Netzkabels: H07RN-F 5G 4.0mm

Spezifikationen des Anschlusskabels: H05RN-F 4G 2.5mm

Elektrischer Anschluss des Innengeräts

1. Das Kabel von außen durch die Wandöffnung, durch die auch die Kälte-

mittelleitungen verlaufen, führen.

2. Das Kabel durch die Seitenabdeckung des Innengeräts einführen.

3. Die Schrauben der Klemmen lösen und das Ende des Anschlusskabels

ganz in die Klemmleiste schieben, dann die Schrauben festziehen. Den Draht leicht nach außen ziehen, um sicherzustellen, dass er gut befestigt ist.

4. Nach der Fertigstellung der elektrischen Anschlüsse sind Kabelbinder an

der Ummantelung der elektrischen Drähte anzubringen.

5. Am Ende den Deckel des Steuerkastens wieder platzieren.

Stromlaufpläne:

Hinweis:

Bei der Durchführung der elektrischen Anschlüsse zwischen Innen- und Außengerät müssen die Klemmen mit der gleichen Nummer und der gleichen Farbe im Innengerät mit dem gleichen Leiter belegt werden. Bei falschem Anschluss wird das Kontrollsystem des Klimageräts beschädigt und der Betrieb des Geräts wird beeinträchtigt.

Elektrische Anschlüsse

Klemmleiste

Kabelbinder

Klemmleiste

Außengerät

Netzstromversorgung

380-400V, 3N~, 50Hz

Klemmleiste Innengerät

Klemmleiste Außengerät

Klemmleiste Innengerät

Netzstromversorgung

Haier AD48KS1ERA user guide manual user guide manual

Specifications and Main Features

Frequently Asked Questions

User Manual
