HACH-LANGE HQ440D, HQ430D User Manual [ru]

DOC022.98.80116

HQ440d, HQ430d, HQ411d

06/2013, Edition 2

Basis-Bedienungsanleitung

Manuel d'utilisation de base

Manual básico del usuario

Manual de operações básicas

Základní uživatelská příručka

Grundlæggende brugervejledning

Basisgebruikershandleiding

Podstawowa instrukcja obsługi

Grundläggande bruksanvisning

Основно ръководство за потребителя

Alap felhasználói kézikönyv

Manual de bază al utilizatorului

Bendroji naudotojo instrukcija

Основное руководство пользователя

Základný návod na použitie

Osnovni uporabniški priročnik

Osnovni korisnički priručnik

Βασικό εγχειρίδιο χρήστη

Kokkuvõtlik kasutusjuhend

Basic User Manual

Manuale utente di base

Peruskäyttöohje

Temel Kullanıcı Kılavuzu

English...................................................................................................................................................................................................

Deutsch...............................................................................................................................................................................................16

Italiano.................................................................................................................................................................................................30

Français..............................................................................................................................................................................................44

Español...............................................................................................................................................................................................58

Português..........................................................................................................................................................................................72

Čeština................................................................................................................................................................................................86

Dansk.................................................................................................................................................................................................100

Nederlands......................................................................................................................................................................................113

Polski.................................................................................................................................................................................................128

Svenska............................................................................................................................................................................................142

Suomi.................................................................................................................................................................................................155

български.......................................................................................................................................................................................169

Magyar..............................................................................................................................................................................................183

Română............................................................................................................................................................................................197

lietuvių kalba...................................................................................................................................................................................211

Русский............................................................................................................................................................................................225

Türkçe................................................................................................................................................................................................240

Slovenský jazyk............................................................................................................................................................................253

Slovenski..........................................................................................................................................................................................267

Hrvatski.............................................................................................................................................................................................281

Ελληνικά...........................................................................................................................................................................................294

eesti keel..........................................................................................................................................................................................309

3

2

Table of contents

Specifications on page 3
General information on page 3
Installation on page 5
User interface and navigation on page 7
Startup on page 9

Standard operation on page 10
Data management on page 11
Maintenance on page 13
Troubleshooting on page 14

Specifications

Specifications are subject to change without notice.

Specification Details

Dimensions 17.48 x 8.59 x 23.5 cm (6.88 x 3.38 x 9.25 in.)

Weight 750 g (1.65 lb) without batteries

Meter enclosure IP54 with battery cover in place (resistant to intrusion

Power requirements
(internal)

Power requirements
(external)

Meter protection class Class I

Storage temperature –20 to +60 °C (–4 to +140 °F)

Operating temperature 5 to 45 °C (41 to 113 °F)

Operating humidity 90% (non-condensing)

5-pin input connector M12 connector for IntelliCAL™ probes

Data memory (internal) 500 results

Data storage Automatic in Press to Read mode and Interval Mode.

of dust and water spray)

AA Alkaline or rechargeable Nickel Metal Hydride
(NiMH) batteries (4); battery life: up to 200 hours

Class III, external power adapter: 100–240 VAC,
50/60 Hz input; 4.5 to 7.5 VDC (7 VA) output

Manual in Continuous Read Mode.

Specification Details

Data export USB connection to PC or USB storage device

Connections Integrated USB type A (for USB flash memory

Temperature correction Off, automatic and manual (parameter dependent)

Measurement display
lock

Keyboard External PC keyboard connector with USB/DC

(limited to the storage device capacity). Transfer
entire data log or as readings are taken.

device, printer, keyboard) and Integrated USB type B
(for PC)

Continuous measurement, Interval or Press to Read
mode. Averaging function for LDO probes.

adapter

General information

Revised editions are found on the manufacturer’s website.

Safety information

N O T I C E

The manufacturer is not responsible for any damages due to misapplication or
misuse of this product including, without limitation, direct, incidental and
consequential damages, and disclaims such damages to the full extent permitted
under applicable law. The user is solely responsible to identify critical application
risks and install appropriate mechanisms to protect processes during a possible
equipment malfunction.

Please read this entire manual before unpacking, setting up or operating
this equipment. Pay attention to all danger and caution statements.
Failure to do so could result in serious injury to the operator or damage
to the equipment.

Make sure that the protection provided by this equipment is not impaired.
Do not use or install this equipment in any manner other than that
specified in this manual.

English 3

Use of hazard information

D A N G E R

Indicates a potentially or imminently hazardous situation which, if not avoided, will
result in death or serious injury.

Indicates a potentially or imminently hazardous situation which, if not avoided,
could result in death or serious injury.

Indicates a potentially hazardous situation that may result in minor or moderate
injury.

Indicates a situation which, if not avoided, may cause damage to the instrument.
Information that requires special emphasis.

W A R N I N G

C A U T I O N

N O T I C E

Precautionary labels

Read all labels and tags attached to the instrument. Personal injury or
damage to the instrument could occur if not observed. A symbol on the
instrument is referenced in the manual with a precautionary statement.

This symbol, if noted on the instrument, references the instruction
manual for operation and/or safety information.

This symbol indicates that the marked item can be hot and should not
be touched without care.

Product overview

The HQd series laboratory meters are used with digital IntelliCAL
probes to measure various parameters in water. The meter automatically
recognizes the type of probe that is connected to the meter.
Measurement data can be stored and transferred to a printer, PC or USB
storage device (Refer to Figure 1).

The HQd series meters are available in 3 models:

•

HQ411d—pH/mV/ORP (Redox)

• HQ430d—Multi-parameter, single probe input

• HQ440d—Multi-parameter, dual probe inputs

Features common to all models:

• Automatic probe and parameter recognition

• Instrument guided calibration procedures

• Calibration data stored in the probe

• Probe specific method settings for regulatory compliance and Good
Laboratory Practice (GLP)

• Security Options

• Real-time data logging with a USB connection

• USB connectivity to PC/printer/USB storage device/keyboard

• Bi-directional communication with PC-based systems with a virtual
serial port connection

• Sample ID and Operator ID for data traceability

• Adjustable automatic shut-off

™

4 English

Electrical equipment marked with this symbol may not be disposed of
in European public disposal systems after 12 August of 2005. In
conformity with European local and national regulations (EU Directive
2002/96/EC), European electrical equipment users must now return
old or end-of-life equipment to the Producer for disposal at no charge
to the user.

Note: For return for recycling, please contact the equipment producer or supplier
for instructions on how to return end-of-life equipment, producer-supplied
electrical accessories, and all auxiliary items for proper disposal.

Figure 1 Product overview

Figure 2 Meter components

1 ON/OFF: turn on or turn off the

meter

2 Probe connection port (HQ440d

model)

3 USB connector type B (for PC

connections)

4 DC power connector

5 USB connector type A (for USB

storage device, printer and
keyboard)

6 Probe connection port

Product components

Refer to Figure 2 to make sure that all components have been received.
If any items are missing or damaged, contact the manufacturer or a
sales representative immediately.

1 HQ440d, HQ430d or HQ411d

meter

2 AA batteries (pk/4) 4 USB cable (HQ440d, HQ430d

3 Universal power adapter

models only)

Installation

C A U T I O N

Multiple hazards. Only qualified personnel must conduct the tasks
described in this section of the document.

Connect to AC power

D A N G E R

Electrocution Hazard. AC power outlets in wet or potentially wet
locations MUST ALWAYS be provided with a Ground Fault Circuit
Interrupting (GFCI/GFI) circuit breaker. The AC-DC power adapter for
this product is not sealed and must not be used on wet benches or in
wet locations without GFCI protection.

English 5

The meter can be powered by AC power with the universal power
adapter.

1. Turn off the meter.

2. Select the correct adapter plug for the power outlet from the adapter

kit (Figure 3).

3. Connect the universal power adapter to the meter.

4. Connect the universal power adapter to an AC receptacle.

5. Turn the meter on.

Figure 3 AC power connection

Install the batteries

W A R N I N G

Explosion hazard. Incorrect battery installation can cause the release of explosive
gases. Be sure that the batteries are of the same approved chemical type and
are inserted in the correct orientation. Do not mix new and used batteries.

The battery compartment is not waterproof. If the battery compartment becomes
wet, remove and dry the batteries and dry the interior of the compartment. Check
the battery contacts for corrosion and clean them if necessary.

When using nickel metal hydride (NiMH) batteries, the battery icon will not
indicate a full charge after freshly charged batteries have been inserted (NiMH
batteries are 1.2 V versus 1.5 V for alkaline batteries). Even though the icon does
not indicate complete charge, 2300 mAH NiMH batteries will achieve 90% of
instrument operation lifetime (before recharge) versus new alkaline batteries.

To avoid potential damage to the meter from battery leakage, remove the meter
batteries prior to extended periods of non-use.

The meter can be powered with AA alkaline or rechargeable NiMH
batteries. To conserve battery life, the meter will power off after
5 minutes of inactivity. This time can be changed in the Display Options
menu.

For battery installation refer to Figure 4.

1. Loosen the three battery cover screws and remove the battery cover.

Note: Do not remove the screws from the battery cover.

2. Install 4 AA alkaline or 4 AA nickel metal hydride (NiMH) batteries.

Make sure that the batteries are installed in the correct polarity.

3. Replace the battery cover.

Note: Do not over-tighten the screws.

N O T I C E

N O T I C E

N O T I C E

6 English

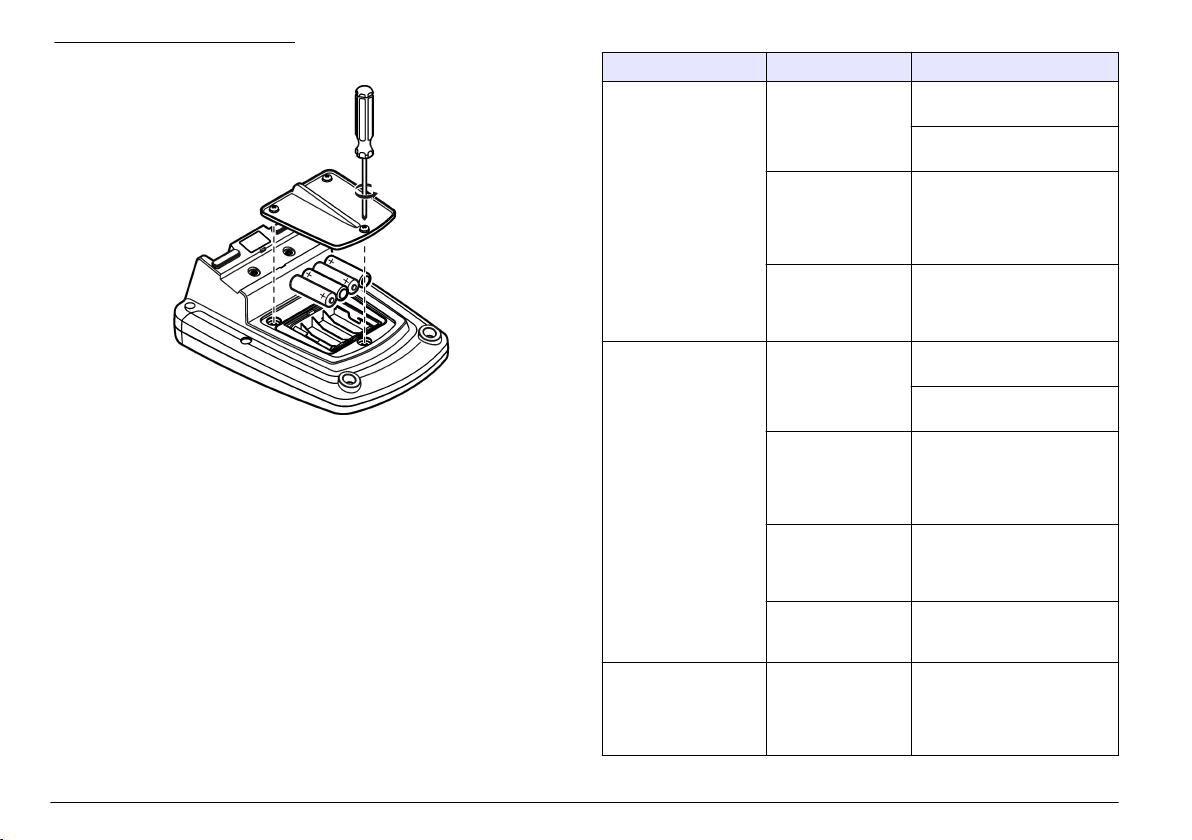

Figure 4 Battery installation

User interface and navigation

User interface

Figure 5 Keypad description

1 LEFT key: calibrates, cancels or

exits the current menu

2 RIGHT key: reads, selects,

confirms or stores data

3 DOWN key: scroll through menus,

enter numbers/letters or change the
reading screen view

4 DATA LOG: recall or transfer stored

data

5 METER OPTIONS: change

settings, run check standards, view
meter information

6 BACKLIGHT: turn off display

illumination

7 OPERATOR ID: associate data with

an individual

8 SAMPLE ID: associate data with a

sample location

9 UP key: scroll through menus, enter

numbers and letters or change the
reading screen view

Display description

Measurement screen

The meter display shows the concentration, units, temperature,
calibration status, operator ID, sample ID, date and time (Figure 6).

English 7

Figure 6 Single screen display

Figure 7 Dual-screen display

1 Calibration status indicator 9 Time
2 Main measurement value and unit 10 Date
3 IntelliCAL probe type and port

indicator

4 Battery status 12 Display size icon
5 Power source 13 Calibrate (Cancel, Exit)
6 Sample temperature (ºC or ºF) 14 Sample and operator identification
7 Secondary measurement unit 15 Stability or display lock indicator
8 Tertiary units (for some probes)

11 Read (OK, Select)

Dual-screen mode (HQ440d model only)

When two probes are connected to the HQ440d meter, the display can
show the reading from both probes simultaneously or show just one
probe (Figure 7).

Note: For probe calibration, change the screen mode to the single screen mode.

To change the screen mode to single or dual screen, use the and

keys. In dual screen mode, the key will select the probe on the

left and the key will select the probe on the right.

8 English

1 Probe that is connected to port on

left

2 Probe that is connected to port on

right

3 Measurement information for probe

on left

4 Measurement information for probe

on right

Navigation

The meter contains menus to change various options. Use the

keys to highlight different options. Push the RIGHT key to select an

option. There are two ways to change options:

1. Select an option from a list: Use the and keys to select an

option. If check boxes are shown, more than one option can be
selected. Push the LEFT key under Select.

Note: To deselect check boxes, push the

LEFT key under Deselect.

2. Enter an option value using the arrow keys:

Push the

and keys to enter or change a value.

3. Push the RIGHT key to advance to the next space.

4. Push the RIGHT key under OK to accept the value.

and

Startup

Turn the meter on and off

Push the key to turn on or turn off the meter. If the meter does not
turn on, make sure that the AC power supply is properly connected to an
electrical outlet or that the batteries are properly installed.

Change the language

The display language is selected when the meter is powered on for the
first time. The language can also be changed from the Meter Options
menu.

Access to the language menu can be restricted with the Security
Options.

Additional information is available on the manufacturer's website.

1. Push the key and select Language.

2. Select a language from the list.

Note: While turning the meter on, the language can also be changed when the
power key is pushed and held.

Change the date and time

The date and time can be changed from the Date & Time menu.

1. Push the key and select Date & Time.

2. Update the time and date information:

Option Description

Format Select one of the formats below for the date and time. Use the

and keys to select from the format options.
dd-mm-yyyy 24h
dd-mm-yyyy 12h
mm/dd/yyyy 24h
mm/dd/yyyy 12h
dd-mmm-yyyy 24h
dd-mmm-yyyy 12h
yyyy-mm-dd 24h
yyyy-mm-dd 12h

Date Use the and keys to enter the current date.

Time Use the and keys to enter the current time.

The current date and time will be shown on the display.

Connect a probe after the date and time setup, so that the meter is ready
to take a measurement.

Connect a probe

1. Make sure that the display shows the current time and date.

Note: The time stamp for a probe is set when the probe is first connected to
the meter. This time stamp makes it possible to record the probe history and
record the time when measurements are made.

2. Plug the probe into the meter (Figure 8).

3. Push and turn the locking nut to tighten.

English 9

Figure 8 Probe connection

About check standards

Run Check Standards verifies equipment accuracy by measuring a
solution of a known value. The meter will indicate if the Check Standard

passed or failed. If the Check Standard fails, the calibration icon
shown until the probe is calibrated.

The meter can be set to automatically show a reminder for check
standard measurement at a specified interval with a specified
acceptance criteria. The reminder, value of the check standard, and
acceptance criteria can be changed. For step-by-step instructions, refer
to the documents that are included with the probe.

is

Use a sample ID

The sample ID tag is used to associate measurements with a particular
sample location. If assigned, stored data will include the sample ID.

Standard operation

About calibration

Each probe uses a different type of calibration solution. Make sure to
calibrate the probes frequently to maintain the highest level of accuracy.

Note: For step-by-step instructions, refer to the documents that are included with
each probe.

The calibration icon can indicate that:

the calibration timer has expired

•

• the LDO sensor cap should be replaced

• the calibration is out of range

• the calibration results are outside acceptance criteria settings

About sample measurements

Each probe has specific preparation steps and procedures for taking
sample measurements. For step-by-step instructions, refer to the
documents that are included with the probe.

10 English

1. Push the key.

2. Select, create or delete a sample ID:

Option Description

Current ID Select an ID from a list. The current ID will be

associated with sample data until a different ID is
selected.

Create a New SampleIDEnter a name for a new sample ID.

Delete Sample ID Delete an existing sample ID.

Use an operator ID

The operator ID tag associates measurements with an individual
operator. All stored data will include the operator ID.

View stored data

The data log contains sample, calibration and check standard data. The
most recent data point in the data log is tagged as Data Point 001.

1. Push the key.

2. Select, create or delete an operator ID:

Option Description

Current ID Select an ID from a list. The current ID will be

Create a New
Operator ID

Delete Operator ID Delete an existing operator ID.

associated with sample data until a different ID is
selected.

Enter a name for a new operator ID (maximum
10 names can be entered).

Data management

About stored data

The following types of data are stored in the data log:

•

Sample measurements: stored automatically each time a sample is
measured in the Press to Read or Interval Mode. When the
continuous measurement mode is used, data is stored only when
Store is selected.

• Calibrations: stored only when Store is selected at the end of a
calibration. Calibration data is also stored in the IntelliCAL (R) probe.

• Check standard measurements: stored automatically each time a
check standard is measured (in the Press to Read or Interval Mode).

When the data log becomes full (500 data points), the oldest data point
is deleted when a new data point is added. The entire data log can be
deleted to remove data that has already been sent to a printer or PC

key > Delete Data Log). To prevent deletion of the data log by a

(
user, use the Security Options menu.

1. Push the key.

2. Select View Data Log to view the stored data. The most recent data

point is shown. The top of the screen shows whether the data is from
a sample reading, a calibration or a check standard. Push the
key to view the next most recent data point.

Option Description

Reading Log Reading Log—shows sample measurements including

Calibration Log Calibration Log—shows calibration data. Select Details

Check Standard
Log

the time, date, operator and sample ID. Select Details to
view the associated calibration data.

to view additional information about the calibration.

Check Standard Log—shows check standard
measurements. Select Details to view the calibration
data that was associated with the measurement.

View stored probe data

Make sure that a probe is connected to the meter. If two probes are
connected, select the appropriate probe when prompted.

English 11

1. To view the calibration data that is stored in a probe, push the

key and select View Probe Data. The current calibration and
calibration history for the probe can be viewed.

Option Description

View Current
Calibration

View Calibration
History

The current calibration information shows the calibration
details for the most recent calibration. If the probe has
not been calibrated by the user, the factory calibration
data is shown.

The calibration history shows a list of the times when the
probe was calibrated. Select a date and time to view a
summary of the calibration data.

Print stored data

The meter must connect to AC power to start the USB connection. Make
sure that the connection to AC power is made before the meter is
powered on.
All data can be sent to a printer. The PD-24 Citizen Printer is compatible
with the HQd meters and is FCC Part 15B, Class B compliant with the
HQ meters. Other printers may not be compatible. Compatible printers
should support a minimum of 72 columns of data, be capable of printing
up to 500 continuous data-stream events in 1, 2 and 3 lines of text and
fully support code page 437 and code page 850.

Figure 9 Connection to the printer

1 USB cable 3 AC-DC power supply for printer
2 Citizen Printer, FCC Part 15B,

Class B compliant

(optional)

1. Turn off the meter. Make sure that the meter is connected to AC

power. Refer to Connect to AC power on page 5.

2. Connect the printer to the meter with a USB cable type A. Refer to

Figure 9.

3. Turn on the meter.

4. Push the key.

5. Select Send Data Log. Wait for the display to show “Transfer

Complete” and wait for the printer to stop printing. Disconnect the
printer.

12 English

Change the report options

Printed reports for sample data can contain 1, 2 or 3 lines of information.
Additional information is available on the manufacturer's website.

1. Push the key. Select Report Options.

2. Select Report Type and select one of the options.

Option Description

Basic report One line of data.

Option Description

Advanced report Two lines of data. The first line contains the same

Total report Three lines of data. The first two lines contain the same

information as in the basic report.

information as in the advanced report.

Send data to a USB storage device

N O T I C E

The transfer of a large number of data points will take some time. DO NOT
disconnect the USB storage device until the transfer is complete.

Data can be transferred to a USB storage device for storage or transfer
to a computer.

1. Turn off the meter. Make sure that the meter is connected to AC

power.

2. Plug the USB storage device into the meter before the meter is

powered on.

3. Turn on the meter.

4. Push the key.

5. Select Send Data Log. Wait for the display to show “Transfer

Complete” and for any lights on the USB storage device to stop
flashing. Then remove the USB device.

Note: If the data transfer is slow, reformat the USB storage device to use the
file allocation table (FAT) format for the next use.

Send data directly to a computer

Data can be transferred from any HQd series meter directly to a
computer when the HQ40d PC Application is installed. The data can be
sent in real time during data collection, or the entire data log can be
transferred.

To download the most current version of the software, refer to the
applicable product page on the manufacturer's website.

2. Turn off the meter. Make sure that the meter is connected to AC

power.

3. Connect the PC to the meter with a USB type B cable.

4. Turn on the meter.

5. Open the HQ40d PC Application on the computer. Click on the green

triangle in the menu bar to start a connection.

6. Collect the data in real time or transfer the data from the data log:

•

Real time—when a data point is stored in the meter, the result is
sent simultaneously to the PC Application.
Additional information is available on the manufacturer's website.

• Data log—push the
the display to show “Transfer Complete.” The data is sent as a
comma separated values (.csv) file.

The data is shown in the HQ40d PC Application window.

key and select Send Data Log. Wait for

Maintenance

C A U T I O N

Multiple hazards. Only qualified personnel must conduct the tasks
described in this section of the document.

Clean the meter

The meter is designed to be maintenance-free and does not require
regular cleaning for normal operation. Exterior surfaces of the meter may
be cleaned as necessary.

1. Wipe the surface of the meter with a damp cloth.

2. Use a cotton-tipped applicator to clean or dry the connectors.

1. Install the HQ40d PC Application on the computer.

English 13

Replace the batteries

W A R N I N G

Explosion hazard. Incorrect battery installation can cause the release of explosive
gases. Be sure that the batteries are of the same approved chemical type and
are inserted in the correct orientation. Do not mix new and used batteries.

For battery replacement, refer to Figure 10.

1. Loosen the three battery cover screws and remove the battery cover

(Figure 10).

Note: Do not remove the screws from the battery cover.

2. Remove the batteries.

3. Install 4 AA alkaline or 4 AA nickel metal hydride (NiMH) batteries.

Make sure that the batteries are installed in the correct polarity.

4. Replace the battery cover.

Note: Do not over-tighten the screws.

Figure 10 Battery replacement

Troubleshooting

Refer to the following table for common problem messages or
symptoms, possible causes and corrective actions.

Error/Warning Description Solution

Connect a Probe Probe disconnected

Probe Not Supported Probe disconnected

Bootloader
X.X.XX.XX error

or connected
improperly

Software not
updated to most
current version

Problem with probe Connect a different IntelliCAL

or connected
improperly

Software not
updated to most
current version

Problem with probe Connect a different IntelliCAL

HQd meter does not
support IntelliCAL
probe

Software not
updated to most
current version.

Tighten the locking nut on the
probe connector.

Disconnect the probe and then
connect the probe again

To download the most current
version of the software, refer to
the applicable product page on
the manufacturer's website.

probe to verify if problem is with
probe or meter

Tighten the locking nut on the
probe connector.

Disconnect the probe and then
connect the probe again.

To download the most current
version of the software, refer to
the applicable product page on
the manufacturer's website.

probe to the meter to verify if
problem is with the meter or the
probe.

Contact Technical Support.

To download the most current
version of the software, refer to
the applicable product page on
the manufacturer's website.

14 English

Error/Warning Description Solution

0 days remaining
message (For LDO
and LBOD only)

Meter not configured Software error(s) If the meter starts up correctly,

LDO or LBOD
sensor cap used for
365 days

There are 0 days
remaining in the life
of the LDO sensor
cap.

Meter set to
incorrect date and
time

Software not
updated to most
current version

Replace the LDO or LBOD
sensor cap and iButton®.

Replace the LDO sensor cap.
Calibration will be allowed.
However, the calibration icon
and question mark will appear on
the measurement screen even if
the calibration has passed.

1. Disconnect the probe from

the meter.

2. Remove the meter batteries.

3. Install the meter batteries

properly. Follow the polarity
makings.

4. Set correct date and time in

the meter.

5. Connect the probe and verify

that message has been
removed.

To download the most current
version of the software, refer to
the applicable product page on
the manufacturer's website.

back up the Data Log and
Method files.
To download the most current
version of the software, refer to
the applicable product page on
the manufacturer's website.

Error/Warning Description Solution

Meter will not power
on or powers on
intermittently

Unable to access
Full Access Options
screen

Unable to access
Full or Operator
Access Options
screen

Batteries are not
installed correctly

Software not
updated to most
current version

Damaged meter Contact Technical Support.

Correct password
has not been
entered

Software not
updated to most
current version

Examine battery orientation to
make sure the batteries follow
the polarity markings. Test again.

Clean the battery terminals, then
install new batteries.

Connect AC power adapter and
test again.

To download the most current
version of the software, refer to
the applicable product page on
the manufacturer's website.

Contact Technical Support.

To download the most current
version of the software, refer to
the applicable product page on
the manufacturer's website.

English 15

Inhaltsverzeichnis

Technische Daten auf Seite 16
Allgemeine Informationen auf Seite 16
Installation auf Seite 19
Benutzeroberfläche und Navigation

auf Seite 21

Inbetriebnahme auf Seite 22

Standardbetrieb auf Seite 23
Datenmanagement auf Seite 24
Wartung auf Seite 27
Fehlersuche und -behebung

auf Seite 28

Technische Daten

Änderungen vorbehalten.

Technische Daten Details

Abmessungen 17,48 x 8,59 x 23,5 cm (6.88 x 3.38 x 9.25 Zoll)

Gewicht 750 g (1.65 lb) ohne Batterien

Gerätegehäuse IP54 mit angebrachter Batteriefachabdeckung

Spannungsversorgung
(intern)

Spannungsversorgung
(extern)

Schutzklasse des
Messgerätes

Lagertemperatur – 20 bis +60°C

Betriebstemperatur 5 bis 45 °C (41 bis 113 °F)

Luftfeuchtigkeit bei Betrieb maximal 90% (nicht-kondensierend)

5-poliger Eingangsstecker M12-Steckverbinder für IntelliCAL™-Sonden

Datenspeicher (intern) 500 Ergebnisse

(staub- und spritzwassergeschützt)

Alkalibatterien oder aufladbare
Nickelmetallhydrid-Akkus (NiMH) (4 St.);
Batteriestandzeit: bis 200 Stunden

Externer Netzadapter gemäß Klasse III: 100 bis
240 VAC, Eingang: 50/60 Hz, Ausgang: 4,5 bis
7,5 VDC (7 VA)

Klasse I

Technische Daten Details

Datenspeicherung Automatisch bei manueller Messung und bei

Datenexport USB-Anschluss zum PC bzw. zu einem USB-

Anschlüsse Integrierter USB-Anschluss A (für USB-Flash-

Temperaturkorrektur Aus, automatisch und manuell

Sperren der Messanzeige Kontinuierliche Messung, Intervallmessung oder

Tastatur Anschluss einer externen PC-Tastatur über

Intervallmessung, manuell bei kontinuierlicher
Messung.

Speichergerät (beschränkt auf die Kapazität des
Speichergerätes). Übertragen wird der gesamte
Datenspeicher oder die aktuellen Daten bei der
Messung.

Speichergerät, Drucker, Tastatur) und
integrierter USB-Anschluss B (für PC)

(parameterabhängig)

manuelle Messung. Mittelwertfunktion für LDO­Sonden.

USB/DC-Adapter

Allgemeine Informationen

Überarbeitete Ausgaben der Bedineungsanleitung sind auf der
Hersteller-Webseite erhältlich.

Sicherheitshinweise

H I N W E I S

Der Hersteller ist nicht für Schäden verantwortlich, die durch Fehlanwendung
oder Missbrauch dieses Produkts entstehen, einschließlich, aber ohne
Beschränkung auf direkte, zufällige oder Folgeschäden, und lehnt jegliche
Haftung im gesetzlich zulässigen Umfang ab. Der Benutzer ist selbst dafür
verantwortlich, schwerwiegende Anwendungsrisiken zu erkennen und
erforderliche Maßnahmen durchzuführen, um die Prozesse im Fall von möglichen
Gerätefehlern zu schützen.

Bitte lesen Sie dieses Handbuch komplett durch, bevor Sie dieses Gerät
auspacken, aufstellen oder bedienen. Beachten Sie alle Gefahren- und

16 Deutsch

Warnhinweise. Nichtbeachtung kann zu schweren Verletzungen des
Bedieners oder Schäden am Gerät führen.

Stellen Sie sicher, dass die durch dieses Messgerät bereitgestellte
Sicherheit nicht beeinträchtigt wird. Verwenden bzw. installieren Sie das
Messsystem nur wie in diesem Handbuch beschrieben.

Bedeutung von Gefahrenhinweisen

G E F A H R

Kennzeichnet eine mögliche oder drohende Gefahrensituation, die, wenn sie
nicht vermieden wird, zum Tod oder zu schweren Verletzungen führt.

Kennzeichnet eine mögliche oder drohende Gefahrensituation, die, wenn sie
nicht vermieden wird, zum Tod oder zu schweren Verletzungen führen kann.

Kennzeichnet eine mögliche Gefahrensituation, die zu geringeren oder
moderaten Verletzungen führen kann.

Kennzeichnet eine Situation, die, wenn sie nicht vermieden wird, das Gerät
beschädigen kann. Informationen, die besonders beachtet werden müssen.

W A R N U N G

V O R S I C H T

H I N W E I S

Warnhinweise

Lesen Sie alle am Gerät angebrachten Aufkleber und Hinweise.
Nichtbeachtung kann Verletzungen oder Beschädigungen des Geräts
zur Folge haben. Im Handbuch werden auf die am Gerät angebrachten
Symbole in Form von Warnhinweisen verwiesen.

Dieses Symbol am Gerät weist auf Betriebs- und/oder
Sicherheitsinformationen im Handbuch hin.

Dieses Symbol gibt an, dass die bezeichnete Stelle heiß werden
kann und deswegen ohne entsprechende Schutzvorkehrungen nicht
berührt werden sollte.

Elektrogeräte, die mit diesem Symbol gekennzeichnet sind, dürfen ab

12. August 2005 nicht in öffentlichen europäischen Abfallsystemen
entsorgt werden. Benutzer von Elektrogeräten müssen in Europa in
Einklang mit lokalen und nationalen europäischen Regelungen (EU­Richtlinie 2002/96/EG) Altgeräte kostenfrei dem Hersteller zur
Entsorgung zurückgeben.

Hinweis: Mit der Wiederverwertung, der stofflichen Verwertung oder anderen
Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum
Schutz unserer Umwelt.

Produktübersicht

Die Labormessgeräte der Baureihe HQd werden in Verbindung mit den
IntelliCAL™-Digitalsonden zur Messung verschiedener Parameter im
Wasser eingesetzt. Das Messgerät erkennt automatisch die Art der
angeschlossenen Sonde. Messwertdaten können gespeichert und an
einen Drucker, einen PC oder ein USB-Speichergerät übertragen
werden (siehe Abbildung 1).

Die Baureihe HQd besteht aus drei Gerätemodellen:

•

HQ411d – pH/mV/ORP (Redox)

• HQ430d – mehrere Parameter, ein Sondereingang

• HQ440d – mehrere Parameter, zwei Sondeneingänge

Gemeinsame Merkmale aller Modelle

• Automatische Sonden- und Parametererkennung

• Menügesteuerte Kalibrierung

• In der Sonde gespeicherte Kalibrierungsdaten

• Sondenspezifische Verfahrenseinstellungen zur Einhaltung
gesetzlicher Vorschriften und allgemein anerkannter Arbeitsabläufe im
Labor

Deutsch 17

• Sicherheitsoptionen

•

Echtzeit-Datenprotokollierung über eine USB-Verbindung

• USB-Anschluss für PC/Drucker/USB-Speichergerät/Tastatur

• Bidirektionale Kommunikation mit PC-Systemen über eine virtuelle
serielle Verbindung

• Proben-ID und Bediener-ID sorgen zur Rückführbarkeit der Daten

• Einstellbare automatische Abschaltung

Abbildung 1 Produktübersicht

18 Deutsch

1 EIN/AUS: Schaltet das Messgerät

ein bzw. aus

2 Sondenanschlussbuchse (Modell

HQ440d)

3 USB-Steckverbinder, Typ B (für

PC-Verbindungen)

4 Gleichstromanschluss

5 USB-Steckverbinder, Typ A, (für

USB-Speichergerät, -Drucker und ­Tastatur)

6 Sondenanschlussbuchse

Produktkomponenten

Prüfen Sie bitte mit Abbildung 2, ob alle Teile geliefert wurden. Wenn
irgendwelche Positionen fehlen oder beschädigt sind, kontaktieren Sie
bitte den Hersteller oder Verkäufer.

Abbildung 2 Komponenten des Messgerätes

Das Messgerät kann über einen Universal- Netzadapter mit
Netzspannung versorgt werden.

1. Schalten Sie das Messgerät aus.

2. Wählen Sie aus dem Adaptersatz den zur Netzsteckdose passenden

Adapterstecker aus (Abbildung 3).

3. Schließen Sie den Universal-Netzadapter an das Messgerät an.

4. Schließen Sie den Universal-Netzadapter an die Netzsteckdose an.

5. Schalten Sie das Messgerät ein.

Abbildung 3 AC-Netzanschluss

1 Messgerät HQ440d, HQ430d bzw.

HQ411d

2 AA-Batterien (4 Stück) 4 USB-Kabel (nur bei den Modellen

3 Universal-Netzadapter

HQ440d und HQ430d)

Installation

V O R S I C H T

Mehrere Gefahren. Nur qualifiziertes Personal sollte die in diesem
Kapitel des Dokuments beschriebenen Aufgaben durchführen.

Anschluss an die Netzversorgung

G E F A H R

Gefahr durch elektrischen Schlag. Netzsteckdosen an nassen oder
potenziell nassen Bereichen MÜSSEN IMMER mit einem
Fehlerstromschutzschalter (FI-Schalter) ausgestattet sein. Das
Netzgerät dieses Produkts ist nicht abgedichtet und darf ohne FI­Schalter nicht auf nassen Arbeitstischen oder an nassen Stellen
verwendet werden.

Deutsch 19

Batterien einlegen

W A R N U N G

Explosionsgefahr. Das unsachgemäße Einlegen von Batterien kann zur
Freisetzung explosiver Gase führen. Vergewissern Sie sich, dass Sie Batterien
mit dem zulässigen Chemikalientyp verwenden und dass sie mit der korrekten
Polung eingelegt wurden. Verwenden Sie nicht alte und neue Batterien
zusammen.

Das Batteriegehäuse ist nicht wasserdicht. Falls das Batteriegehäuse nass
wurde, entfernen Sie die Batterien und trocknen Sie das Batteriegehäuse von
innen. Überprüfen Sie die Batteriekontakte auf Korrosion, und reinigen Sie sie bei
Bedarf.

Bei Verwendung von Nickelmetallhydrid-Akkus (NiMH) zeigt das Batteriesymbol
nach dem Einlegen frisch geladener Akkus keine volle Ladung an (NiMH-Akkus
haben eine Nennspannung von 1,2 V, Alkalibatterien eine von 1,5 V). Auch wenn
das Symbol keine vollständige Ladung anzeigt, erreichen die NiMH-Akkus mit
2300 mAh etwa 90% der Betriebsdauer des Geräts mit Alkalibatterien, bevor sie
wieder aufgeladen werden müssen.

Um mögliche Beschädigungen des Messgerätes durch auslaufende Batterien zu
vermeiden, nehmen Sie die Batterien bei längerem Nichtgebrauch des
Messgerätes heraus.

Das Messgerät kann mit Alkalibatterien der Größe AA/LR6 oder
aufladbaren Nickelmetallhydrid-Akkus betrieben werden. Um die
Batterielebensdauer zu schonen, schaltet sich das Messgerät nach
5 Minuten ohne Aktivitäten ab. Diese Zeit kann im Anzeigenoptionen­Menü geändert werden.

Für weitere Informationen zum Einsetzen der Batterie siehe Abbildung 4.

H I N W E I S

H I N W E I S

H I N W E I S

2. Legen Sie 4 Alkalibatterien oder 4 Nickelmetallhydrid-Akkus der

Größe AA/LR6 ein. Achten Sie beim Einlegen der Batterien auf die
Einhaltung der korrekten Polarität.

3. Setzen Sie die Batteriefachabdeckung wieder ein.

Hinweis: Ziehen Sie die Schrauben nicht zu fest an.

Abbildung 4 Einlegen der Batterien

1. Lösen Sie die drei Schrauben der Batteriefachabdeckung, und

entfernen Sie die Batteriefachabdeckung.

Hinweis: Drehen Sie die Schrauben nicht aus der Batteriefachabdeckung
heraus.

20 Deutsch

Benutzeroberfläche und Navigation

Benutzeroberfläche

Abbildung 5 Beschreibung des Tastenfelds

Abbildung 6 Einzelanzeige

1 Taste NACH LINKS: Dient zur

Kalibrierung, zum Abbrechen bzw.
Verlassen des gegenwärtigen
Menüs

2 Taste NACH RECHTS: Dient zum

Lesen, Auswählen, Bestätigen und
Speichern von Daten

3 Taste NACH UNTEN: Dient zum

Blättern durch Menüs, zur Eingabe
von Zahlen und Buchstaben sowie
zur Änderung der Ansicht des
Messbildschirms

4 DATENPROTOKOLL: Ruft

gespeicherte Daten ab oder
überträgt diese

5 MESSGERÄTEOPTIONEN: Ändert

Einstellungen, misst Prüfstandard,
zeigt Messgeräteoptionen an

6 DISPLAYBELEUCHTUNG: Dient

zum Ausschalten der
Displaybeleuchtung

7 BEDIENER-ID: Weist Daten einem

gegebenen Benutzer zu

8 PROBEN-ID: Weist Daten einen

Probenort zu

9 Taste NACH OBEN: Dient zum

Blättern durch Menüs, zur Eingabe
von Zahlen und Buchstaben sowie
zur Änderung der Ansicht des
Messbildschirms

Displaybeschreibung

Messanzeige

Das Display zeigt Konzentration, Einheiten, Temperatur,
Kalibrierungsstatus, Bediener-ID, Proben-ID sowie Datum und Zeit an
(Abbildung 6).

1 Kalibrierungsstatus-Anzeige 9 Zeit
2 Hauptmesswert und Einheit 10 Datum
3 IntelliCAL-Sondentyp- und

Anschlussanzeige

4 Batteriestatus 12 Anzeigengröße
5 Stromquelle 13 Kalibrieren (Abbrechen, Beenden)
6 Probentemperatur (ºC oder ºF) 14 Proben- und Bedienerkennungen
7 Sekundäre Messeinheit 15 Stabilitätsanzeige, Symbol für
8 Dritte Einheiten (sondenabhängig)

11 Messen (OK, Auswählen)

Anzeigensperre

Doppelanzeigemodus (nur bei HQ440d)

Beim Anschluss von zwei Sonden an das Messgerät HQ440d können
auf dem Display die Messwerte beider Sonden gleichzeitig oder auch
nur einer Sonde angezeigt werden (Abbildung 7).

Hinweis: Zur Sondenkalibrierung ändern Sie den Bildschirmmodus in
„Einzelbildschirm“.

Mit den Tasten und können Sie den Bildschirm zwischen Einzel­und Doppelanzeige umschalten. Bei Doppelanzeige können Sie mit der
Taste die linke Sonde und mit der Taste die rechte Sonde
auswählen.

Deutsch 21

Abbildung 7 Doppelanzeige

4. Drücken Sie zur Übernahme des Wertes die Taste

„OK“.

Inbetriebnahme

Ein-/Ausschalten des Messgerätes

RECHTS unter

1 Sonde, die an die linke Buchse

angeschlossen ist

2 Sonde, die an die rechte Buchse

angeschlossen ist

3 Messinformationen für die linke

Sonde

4 Messinformationen für die rechte

Sonde

Navigation

Das Messgerät verfügt über Menüs zur Änderung der verschiedenen
Optionen. Mit den Tasten
Optionen markieren. Drücken Sie zur Auswahl einer Option die Taste
RECHTS . Optionen können auf zweierlei Weise geändert werden:

1. Wählen Sie mit den Tasten und eine Option aus der Liste.

Wenn Kontrollkästchen angezeigt werden, kann mehr als eine
Option ausgewählt werden. Drücken Sie die Taste
„Auswählen“.

Hinweis: Um Kontrollkästchen zu deaktivieren, drücken Sie die Taste LINKS
unter „Löschen“.

2. Geben Sie einen Wert mit den Pfeiltasten ein:

Drücken Sie zur Eingabe oder Änderung eines Wertes die Tasten

und .

3. Durch Drücken der Tasten

Position.

und können Sie die unterschiedlichen

LINKS unter

RECHTS gelangen Sie zur nächsten

Drücken Sie die Taste

, um das Messgerät ein- und auszuschalten.
Wenn sich das Messgerät nicht einschalten lässt, vergewissern Sie sich,
dass die Batterien richtig eingelegt sind und das AC/DC-Netzteil korrekt
in eine Steckdose eingesteckt ist.

Ändern der Sprache

Die Anzeigensprache wird beim ersten Einschalten des Messgerätes
ausgewählt. Außerdem kann die Sprache auch im Menü
„Messgeräteoptionen“ geändert werden.

Der Zugang zum Sprachmenü kann mit den Sicherheitsoptionen
eingeschränkt werden.

Zusätzliche Informationen finden Sie auf der Website des Herstellers.

1. Drücken Sie die Taste , und wählen Sie „Sprache“.

2. Wählen Sie eine Sprache aus der Liste.

Hinweis: Sie können die Sprache auch beim Einschalten des Messgerätes
ändern, wenn Sie die Stromversorgungstaste beim Einschalten gedrückt
halten.

22 Deutsch

Ändern von Datum und Zeit

Datum und Zeit können im Menü „Datum und Uhrzeit“ geändert werden.

1. Drücken Sie die Taste , und wählen Sie „Datum und Uhrzeit“.

2. Aktualisieren Sie Zeit und Datum:

Optionen Beschreibung

Format Wählen Sie eines der folgenden Datums- und Uhrzeitformate. Mit

Datum Mit den Tasten und können Sie das aktuelle Datum

Zeit Mit den Tasten und können Sie die aktuelle Uhrzeit

den Tasten und können Sie in den Formatoptionen eine
Auswahl treffen.

TT-MM-JJJJ 24h
TT-MM-JJJJ 12h
MM/TT/JJJJ 24h
MM/TT/JJJJ 12h
TT-MMM-JJJJ 24h
TT-MMM-JJJJ 12h
JJJJ-MM-TT 24h
JJJJ-MM-TT 12h

eingeben.

eingeben.

Das aktuelle Datum und die aktuelle Zeit werden in der Anzeige
angezeigt.

Schließen Sie nach der Einrichtung von Datum und Uhrzeit eine Sonde
an. Danach ist das Gerät bereit zur Messung.

Anschließen einer Sonde

1. Stellen Sie sicher, dass in der Anzeige die aktuelle Zeit und das

aktuelle Datum angezeigt werden.

Hinweis: Der Zeitstempel wird beim ersten Anschluss der Sonde an das
Messgerät festgelegt. Dieser Zeitstempel ermöglicht die Aufzeichnung einer
Sondenhistorie und der Zeit, zu denen Messungen erfolgt sind.

2. Schließen Sie die Sonde am Messgerät an Abbildung 8.

3. Drücken und drehen Sie die Befestigungsmutter, um diese

anzuziehen.

Abbildung 8 Sondenanschluss

Standardbetrieb

Über die Kalibrierung

Für jeden Messparameter wird eine andere Art von Kalibrierungslösung
verwendet. Um die höchstmögliche Genauigkeit aufrechtzuerhalten,
sollten Sie die Sonden regelmäßig kalibrieren.

Hinweis: Die Kalibrierungsschritte sind in den zum Lieferumfang der Sonden
gehörenden Dokumenten zu finden.

Das Kalibrierungssymbol kann ein Hinweis darauf sein, dass:

der Zeitgeber für die Kalibrierung abgelaufen ist

•

• die Kappe des LDO-Sensors ersetzt werden muss

• die Kalibrierung außerhalb des Bereiches liegt

• die Ergebnisse der Kalibrierung außerhalb der Einstellungen für die
Akzeptanzkriterien liegen

Deutsch 23

Über Probenmessungen

Für jede Sonde sind spezifische Schritte zur Vorbereitung und zur
Durchführung von Probemessungen erforderlich. Die
Kalibrierungsschritte sind in den zum Lieferumfang der Sonden
gehörenden Dokumenten zu finden.

Über Prüfstandards

Durch die Messung mit einem Prüfstandard können Sie die
Gerätegenauigkeit überprüfen, indem eine Lösung mit einem bekannten
Wert gemessen wird. Das Messgerät gibt an, ob die Messung des
Prüfstandards erfolgreich war oder fehlgeschlagen ist. Bei einer
fehlgeschlagenen Messung mit einem Prüfstandard wird das

Kalibrierungssymbol angezeigt, bis die Sonne kalibriert wird.
Am Messgerät kann eingestellt werden, in festgelegten Zeitabständen

eine Erinnerung zur Messung des Prüfstandards mit einem festgelegten
Gültigkeitskriterium anzuzeigen. Die Erinnerung, der Wert des
Prüfstandards und die Gültigkeitskriterien können geändert werden.
Schrittweise Anweisungen sind in den Dokumenten angegeben, die mit
der jeweiligen Sonde mitgeliefert werden.

Verwenden einer Proben-ID

Die Proben-ID-Kennung wird verwendet, um Messungen einem
bestimmten Probenort zuzuordnen. Wenn die ID zugeordnet wurde,
enthalten alle gespeicherten Daten die Proben-ID.

1. Drücken Sie die Taste .

2. Fügen Sie eine Proben-ID hinzu, ändern oder löschen Sie eine

Proben-ID:

Optionen Beschreibung

Aktuelle ID Wählen Sie eine ID aus einer Liste. Die Aktuelle ID

Erstellen einer neuen
Proben-ID

Proben-ID löschen Löschen Sie eine vorhandene Proben-ID.

wird den Probendaten zugewiesen, bis eine andere
ID gewählt wurde.

Geben Sie einen Namen für die neue Proben-ID
ein.

Verwenden einer Anwender-ID

Die Anwender-ID-Kennung ordnet Probenmessungen einem bestimmten
Bediener zu. Alle gespeicherten Daten enthalten die Anwender-ID.

1. Drücken Sie die Taste .

2. Wählen, erstellen oder löschen Sie eine Anwender-ID:

Optionen Beschreibung

Aktuelle ID Wählen Sie eine ID aus einer Liste. Die Aktuelle ID

Erstellen einer neuen
Anwender-ID

Anwender-ID löschen Löschen einer vorhandenen Anwender-ID.

wird den Probendaten zugewiesen, bis eine andere
ID gewählt wurde.

Geben Sie einen Namen für die neue Anwender-ID
ein (maximal 10 Namen können eingegeben
werden).

Datenmanagement

Über gespeicherte Daten

Im Datenspeicher werden die folgenden Arten von Daten gespeichert:

•

Probenmessungen: Werden bei jeder Messung einer Probe
automatisch gespeichert (bei manueller Messung und
Intervallmessung). Im kontinuierlichen Messmodus werden Daten nur
gespeichert, wenn die Taste „Speichern“ gewählt wurde.

• Kalibrierungen: Werden nur gespeichert, wenn am Ende der
Kalibrierung die Taste „Speichern“ gewählt wurde. Die
Kalibrierungsdaten werden auch in der IntelliCAL (R)-Sonde
gespeichert.

• Prüfstandard-Messungen: Werden bei jeder Messung einer Probe
automatisch gespeichert (bei manueller Messung und
Intervallmessung).

Wenn die Kapazität des Datenspeichers erreicht ist (500 Datenpunkte),
wird der älteste Datenpunkt gelöscht, sobald ein neuer Datenpunkt
hinzugefügt wird. Der gesamte Datenspeicher kann gelöscht werden, um
Daten zu entfernen, die bereits an einen Drucker oder einen PC

24 Deutsch

gesendet wurden (Taste > Messdaten löschen). Um zu verhindern,
dass ein Anwender versehentlich den Datenspeicher löscht, verwenden
Sie das Menü „Sicherheitsoptionen“.

Anzeigen gespeicherter Daten

Der Datenspeicher enthält Probendaten, Kalibrierungsdaten und
Prüfstandard-Daten. Der zuletzt im Datenspeicher abgelegte Datenpunkt
trägt das Kennzeichen „Datenpunkt 001“.

1. Drücken Sie die Taste .

2. Wählen Sie „Messdaten ansehen“, um die gespeicherten Daten

anzuzeigen. Der jüngste Datenpunkt wird angezeigt. Oben in der
Anzeige ist angegeben, ob die Daten aus einer Probenmessung,
einer Kalibrierung oder von einem Prüfstandard stammen. Drücken
Sie die Taste , um den zweitjüngsten Datenpunkt anzuzeigen.

Optionen Beschreibung

Messwerte Datenanzeige – Zeigt die Probenmessungen mit

Uhrzeit, Datum, Bediener und Proben-ID an. Wählen
Sie Details, die dazugehörigen Kalibrierungsdaten
anzuzeigen.

Kalibrierungen Kalibrierdaten – Zeigt Kalibrierdaten an. Wählen Sie

Details, um zusätzliche Informationen über die
Kalibrierung anzuzeigen.

Daten Prüfstandard Daten Prüfstandard – Zeigt Prüfstandard-Messungen

an. Wählen Sie Details, um die zur Messung
gehörigen Kalibrierungsdaten anzuzeigen.

„Elektrodendaten anzeigen“. Die aktuelle Kalibrierung und die
Kalibrierungshistorie einer Sonde können angezeigt werden.

Optionen Beschreibung

Anzeigen der aktuellen
Kalibrierung

Anzeigen der
Kalibrierungshistorie

Die aktuellen Kalibrierungsinformationen zeigen
technische Daten der zuletzt ausgeführten
Kalibrierung an. Wenn die Sonde noch nicht
vom Benutzer kalibriert wurde, werden die
Daten der Werkskalibrierung angezeigt.

Die Kalibrierungshistorie zeigt in einer Liste an,
wie oft die Sonde kalibriert wurde. Wählen Sie
ein Datum und eine Zeit, um eine
Zusammenfassung der Kalibrierungsdaten
anzuzeigen.

Drucken von gespeicherten Daten

Das Messgerät muss an die Netzstromversorgung angeschlossen sein,
um die USB-Verbindung starten zu können. Prüfen Sie, ob der
Anschluss an die Netzversorgung hergestellt wurde, bevor das
Messgerät eingeschaltet wird.
Alle Daten können an einen Drucker gesendet werden. Der Drucker
PD-24 von Citizen ist mit den HQd-Messgeräten kompatibel und erfüllt in
Verbindung mit den HQ-Messgeräten die Anforderungen der FCC (Part
15B, Class B). Andere Drucker sind möglicherweise nicht kompatibel.
Kompatible Drucker müssen mindestens 72 Zeichen pro Zeile
unterstützen, bis zu 500 kontinuierliche Datenstromereignisse mit 1, 2,
und 3 Textzeilen drucken können, und die Codeseiten 437 und
850 uneingeschränkt unterstützen.

Gespeicherte Sondendaten anzeigen

Stellen Sie sicher, dass die Sonde an das Messgerät angeschlossen ist.
Wenn zwei Sonden angeschlossen sind, wählen Sie die entsprechende
Sonde, wenn Sie dazu aufgefordert werden.

1. Um die in einer Sonde gespeicherten Kalibrierungsdaten

anzuzeigen, drücken Sie die Taste , und wählen Sie

1. Schalten Sie das Messgerät aus. Vergewissern Sie sich, dass das

Messgerät an die Netzstromversorgung angeschlossen ist. Siehe

Anschluss an die Netzversorgung

auf Seite 19.

2. Schließen Sie den Drucker mit einem USB-Kabel, Typ A, an das

Messgerät an, siehe Abbildung 9.

3. Schalten Sie das Messgerät ein.

Deutsch 25

4. Drücken Sie die Taste

5. Wählen Sie „Datenprotokoll senden“. Warten Sie, bis die Meldung

„Transfer abgeschlossen” angezeigt wird und bis der Drucker den
Druck beendet hat. Trennen Sie den Drucker vom Messgerät.

Abbildung 9 Verbindung zum Drucker

1 USB-Kabel 3 AC/DC-Netzteil für den Drucker
2 Citizen-Drucker, konform mit FCC

Part 15B, Class B

(optional)

Ändern der Berichtsoptionen

Gedruckte Berichte für Probendaten können 1, 2 oder 3 Zeilen mit
Informationen enthalten.

Zusätzliche Informationen finden Sie auf der Website des Herstellers.

2. Wählen Sie einen Berichtstyp und eine der Optionen.

Optionen Beschreibung

Basisbericht Eine Zeile mit Daten.

Erweiterter Bericht Zwei Zeilen mit Daten. Die erste Zeile enthält die

Gesamtbericht Drei Zeilen mit Daten. Die ersten beiden Zeilen

gleichen Informationen wie der Basisbericht.

enthalten die gleichen Informationen wie der erweiterte
Bericht.

Senden von Daten an ein USB-Speichergerät

H I N W E I S

Die Übertragung einer großen Anzahl von Datenpunkten kann einige Zeit in
Anspruch nehmen. Trennen Sie das USB-Speichergerät NICHT vom Messgerät,
bevor die Übertragung abgeschlossen ist.

Daten können zur Aufbewahrung oder zum Kopieren auf einen PC an
ein USB-Speichergerät übertragen werden.

1. Schalten Sie das Messgerät aus. Vergewissern Sie sich, dass das

Messgerät an die Netzstromversorgung angeschlossen ist.

2. Schließen Sie das USB-Speichergerät an das Messgerät an, bevor

Sie das Messgerät einschalten.

3. Schalten Sie das Messgerät ein.

4. Drücken Sie die Taste .

5. Wählen Sie „Datenprotokoll senden“. Warten Sie, bis die Meldung

„Transfer abgeschlossen” angezeigt wird und keine Anzeigen am
USB-Speichergerät mehr blinken. Entfernen Sie dann das USB­Gerät.

Hinweis: Wenn die Datenübertragung langsam verläuft, formatieren Sie das
USB-Speichergerät mit dem Dateizuordnungstabellen-Format für die nächste
Verwendung neu.

1. Drücken Sie die Taste . Wählen Sie die Berichtsoptionen.

26 Deutsch

Direktes Senden von Daten an einen Computer

Daten können von beliebigen Messgeräten der HQd-Serie direkt an
einen Computer übertragen werden, wenn die HQ40d-PC-Anwendung
installiert ist. Die Daten können in Echtzeit während der Datenerfassung
gesendet werden oder das gesamte Datenprotokoll kann übertragen
werden.

Die neueste Softwareversion finden Sie auf entsprechenden
Produktseite auf der Website des Herstellers.

1. Installieren Sie die HQ40d-PC-Anwendung auf dem Computer.

2. Schalten Sie das Messgerät aus. Vergewissern Sie sich, dass das

Messgerät an die Netzstromversorgung angeschlossen ist.

3. Schließen Sie das Messgerät mit einem USB-Kabel, Typ B, an den

PC an.

4. Schalten Sie das Messgerät ein.

5. Öffnen Sie die HQ40d-PC-Anwendung auf dem Computer. Klicken

Sie auf das grüne Dreieck in der Menüleiste, um eine Verbindung
herzustellen.

6. Erfassen Sie die Daten in Echtzeit oder übertragen Sie die Daten

aus dem Datenprotokoll:

•

Echtzeit – Gleichzeitig mit dem Speichern des Datenpunkts wird
das Ergebnis an die PC-Anwendung übertragen.
Zusätzliche Informationen finden Sie auf der Website des
Herstellers.

• Messdaten – Drücken Sie die Taste
Option „Messdaten senden“. Warten Sie, bis auf der Anzeige
„Transfer abgeschlossen“ angezeigt wird. Die Daten werden als
Datei mit Komma-separierten Werten (.csv) gesendet.

Die Daten werden im Fenster der HQ40d PC-Anwendung angezeigt.

, und wählen Sie die

Wartung

V O R S I C H T

Mehrere Gefahren. Nur qualifiziertes Personal sollte die in diesem
Kapitel des Dokuments beschriebenen Aufgaben durchführen.

Reinigen des Messgeräts

Das Gerät ist wartungsfrei und benötigt im normalen Betrieb keine
regelmäßige Reinigung. Das Gehäuse des Messgeräts kann bei Bedarf
von außen gereinigt werden.

1. Wischen Sie das Messgerät mit einem feuchten Tuch ab.

2. Verwenden Sie zum Reinigen und Trocken der Anschlüsse ein

Wattestäbchen.

Auswechseln der Batterien

W A R N U N G

Explosionsgefahr. Das unsachgemäße Einlegen von Batterien kann zur
Freisetzung explosiver Gase führen. Vergewissern Sie sich, dass Sie Batterien
mit dem zulässigen Chemikalientyp verwenden und dass sie mit der korrekten
Polung eingelegt wurden. Verwenden Sie nicht alte und neue Batterien
zusammen.

Für weitere Informationen zum Austausch der Batterie siehe

Abbildung 10

1. Lösen Sie die drei Schrauben der Batteriefachabdeckung, und

entfernen Sie die Batteriefachabdeckung (Abbildung 10).

Hinweis: Drehen Sie die Schrauben nicht aus der Batteriefachabdeckung
heraus.

2. Nehmen Sie die Batterien aus dem Messgerät.

3. Legen Sie 4 Alkalibatterien oder 4 Nickelmetallhydrid-Akkus der

Größe AA/LR6 ein. Achten Sie beim Einlegen der Batterien auf die
Einhaltung der korrekten Polarität.

4. Setzen Sie die Batteriefachabdeckung wieder ein.

Hinweis: Ziehen Sie die Schrauben nicht zu fest an.

Deutsch 27

Abbildung 10 Austauschen der Batterie

Fehlersuche und -behebung

Die folgende Tabelle beschreibt allgemeine Problemmeldungen oder
Symptome, mögliche Ursachen sowie Abhilfemaßnahmen.

Fehler/Warnung Beschreibung Lösung

Sonde anschließen Sonde nicht

oder nicht richtig
angeschlossen

Software nicht
auf die neueste
Version
aktualisiert

Sondenproblem Schließen Sie eine andere

Sonde nicht unterstützt Sonde nicht

oder nicht richtig
angeschlossen

Software nicht
auf die neueste
Version
aktualisiert

Sondenproblem Schließen Sie eine andere

HQd-Messgerät
unterstützt
IntelliCAL­Sonde nicht

Ziehen Sie die
Befestigungsmutter am
Sondenstecker an.

Trennen Sie die Elektrode vom
Messgerät, und schließen Sie
sie wieder an

Die neueste Softwareversion
finden Sie auf entsprechenden
Produktseite auf der Website
des Herstellers.

IntelliCAL-Sonde an, um den
Fehler auf Sonde oder
Messgerät einzugrenzen

Ziehen Sie die
Befestigungsmutter am
Sondenstecker an.

Trennen Sie die Elektrode vom
Messgerät, und schließen Sie
sie wieder an.

Die neueste Softwareversion
finden Sie auf entsprechenden
Produktseite auf der Website
des Herstellers.

IntelliCAL-Sonde an das
Messgerät an, um den Fehler
auf Sonde oder Messgerät
einzugrenzen

Wenden Sie sich an den
technischen Kundenservice.

28 Deutsch

Fehler/Warnung Beschreibung Lösung

Fehler bei Bootlader
X.X.XX.XX

0 Tage verbleiben-Anzeige
(nur für LDO und LBOD)

Software nicht
auf die neueste
Version
aktualisiert.

LDO- oder
LBOD­Sensorkappe
seit 365 Tagen
in Gebrauch

Die restliche
Lebensdauer
der LDO­Sensorkappe
beträgt 0 Tage.

Datum und
Uhrzeit am
Messgerät
falsch

Software nicht
auf die neueste
Version
aktualisiert

Die neueste Softwareversion
finden Sie auf entsprechenden
Produktseite auf der Website
des Herstellers.

Tauschen Sie die Kappe des
LDO- bzw. LBOD-Sensors und
den iButton® aus.

Tauschen Sie die LDO­Sensorkappe aus. Eine
Kalibrierung ist möglich, das
Kalibrierungssymbol wird in
der Messanzeige mit einem
Fragezeichen gekennzeichnet,
auch wenn die Kalibrierung
erfolgreich abgeschlossen
wurde.

1. Trennen Sie die Sonde

vom Messgerät.

2. Nehmen Sie die Batterien

aus dem Messgerät.

3. Legen Sie die Batterien

ordnungsgemäß in das
Messgerät ein. Beachten
Sie die
Polaritätskennzeichnung.

4. Stellen Sie Datum und Zeit

im Messgerät korrekt ein.

5. Schließen Sie die Sonde

an und prüfen Sie, dass
die Meldung nicht mehr
angezeigt wird.

Die neueste Softwareversion
finden Sie auf entsprechenden
Produktseite auf der Website
des Herstellers.

Fehler/Warnung Beschreibung Lösung

Messgerät nicht
konfiguriert

Messgerät lässt sich nicht
oder nicht dauerhaft
einschalten

Vollzugriffsoptionen­Anzeige kann nicht
aufgerufen werden

Voll- oder
Bedienerzugriffsoptionen­Anzeige kann nicht
aufgerufen werden

Softwarefehler Wenn das Messgerät korrekt

Batterien nicht
korrekt
eingesetzt

Software nicht
auf die neueste
Version
aktualisiert

Messgerät
beschädigt

Kein korrektes
Kennwort
eingegeben

Software nicht
auf die neueste
Version
aktualisiert

startet, sichern Sie die
Datenprotokoll- und
Methodendateien.
Die neueste Softwareversion
finden Sie auf entsprechenden
Produktseite auf der Website
des Herstellers.

Prüfen Sie die Ausrichtung der
Batterie, um sicherzustellen,
dass die Polaritätsangaben
beachtet wurden. Versuchen
Sie es erneut.

Reinigen Sie die
Batterieklemmen und setzen
Sie anschließend neue
Batterien ein.

Schließen Sie das Gerät an
den Netzadapter an und
versuchen Sie es erneut.

Die neueste Softwareversion
finden Sie auf entsprechenden
Produktseite auf der Website
des Herstellers.

Wenden Sie sich an den
technischen Kundenservice.

Wenden Sie sich an den
technischen Kundenservice.

Die neueste Softwareversion
finden Sie auf entsprechenden
Produktseite auf der Website
des Herstellers.

Deutsch 29

Sommario

Dati tecnici a pagina 30
Informazioni generali a pagina 30
Installazione a pagina 33
Interfaccia utente e navigazione

a pagina 35

Avvio a pagina 36

Funzionamento standard

a pagina 37

Gestione dei dati a pagina 38
Manutenzione a pagina 41
Risoluzione dei problemi

a pagina 42

Dati tecnici

I dati tecnici sono soggetti a modifiche senza preavviso.

Specifica Dettagli

Dimensioni 17,48 x 8,59 x 23,5 cm (6,88 x 3,38 x 9,25 pol.)

Peso 750 g (1,65 lb) senza batterie

Dispositivo di misurazione IP54 con coperchio della batteria inserito

Requisiti di alimentazione
(interna)

Requisiti di alimentazione
(esterna)

Classe di protezione dello
strumento

Temperatura di
conservazione

Temperatura di
funzionamento

Umidità di esercizio 90% (senza condensa)

Connettore in ingresso a
5 pin

(resistente alla polvere e ai getti d'acqua)

Batterie alcaline AA o ricaricabili NiMH (Nickel
Metal Hydride) (4); durata della batteria: fino a
200 ore

Classe III, adattatore esterno: 100–240 VCA,
ingresso a 50/60 Hz; uscita da 4,5 a 7,5 VCC
(7 VA)

Classe I

Da -20 a +60 °C (da -4 a +140 °F)

Da 5 a 45 °C (da 41 a 113 °F)

Connettore M-12 per sonde IntelliCAL

™

Specifica Dettagli

Memoria dei dati (interna) 500 risultati

Archivio dati Automatico in modalità Premere per leggere e

Esportazione dei dati Collegamento USB a PC o dispositivo USB

Collegamenti USB integrato di tipo A (per dispositivi di memoria

Correzione della
temperatura

Blocco di visualizzazione
delle misurazioni

Tastiera Connettore esterno della tastiera per PC mediante

modalità Intervallo. Manuale in modalità di lettura
continua.

(limitato alla capacità del dispositivo di
archiviazione). Possibilità di trasferimento
dell'intero registro dei dati o non appena vengono
prese le letture.

flash USB, stampante, tastiera) e USB integrato di
tipo B (per PC)

Disattivata, automatica e manuale (dipendente dai
parametri)

Modalità Misurazione continua, Intervallo o
Premere per leggere. Funzione di calcolo della
media per sonde LDO.

adattatore USB/CC

Informazioni generali

Le edizioni riviste sono presenti nel sito Web del produttore.

Informazioni sulla sicurezza

A V V I S O

Il produttore non sarà da ritenersi responsabile in caso di danni causati
dall'applicazione errata o dall'uso errato di questo prodotto inclusi, a puro titolo
esemplificativo e non limitativo, i danni incidentali e consequenziali; inoltre
declina qualsiasi responsabilità per tali danni entro i limiti previsti dalle leggi
vigenti. La responsabilità relativa all'identificazione dei rischi critici
dell'applicazione e all'installazione di meccanismi appropriati per proteggere le
attività in caso di eventuale malfunzionamento dell'apparecchiatura compete
unicamente all'utilizzatore.

30 Italiano

Prima di disimballare, installare o utilizzare l’apparecchio, si prega di
leggere l’intero manuale. Si raccomanda di leggere con attenzione e
rispettare le istruzioni riguardanti possibili pericoli o note cautelative. La
non osservanza di tali indicazioni potrebbe comportare lesioni gravi
dell'operatore o danni all'apparecchio.

Assicurarsi che la protezione fornita da questa apparecchiatura non sia
danneggiata. Non utilizzare o installare questa apparecchiatura in modo
diverso da quanto specificato nel presente manuale.

Utilizzo dei segnali di pericolo

P E R I C O L O

Indica una situazione di pericolo potenziale o imminente che, se non evitata,
potrebbe causare lesioni gravi o la morte.

A V V E R T E N Z A

Indica una situazione di pericolo potenziale o imminente che, se non evitata,
potrebbe comportare lesioni gravi, anche mortali.

A T T E N Z I O N E

Indica una situazione di pericolo potenziale che potrebbe comportare lesioni lievi
o moderate.

Indica una situazione che, se non evitata, può danneggiare lo strumento.
Informazioni che richiedono particolare attenzione da parte dell'utente.

A V V I S O

Etichette precauzionali

Leggere sempre tutte le indicazioni e le targhette di segnalazione
applicate all'apparecchio. La mancata osservanza delle stesse può
infatti causare lesioni personali o danni allo strumento. Un simbolo sullo
strumento è indicato nel manuale unitamente a una frase di avvertenza.

Tale simbolo, se apposto sullo strumento, fa riferimento al manuale
delle istruzioni per il funzionamento e/o informazioni sulla sicurezza.

Questo simbolo indica che l'elemento contrassegnato può essere
caldo e deve essere toccato con le dovute precauzioni.

Apparecchiature elettriche con apposto questo simbolo non possono
essere smaltite in impianti di smaltimento pubblici europei dopo il
12 agosto 2005. In conformità ai regolamenti europei locali e
nazionali (a norma della direttiva UE 2002/96/CE), gli utenti dovranno
restituire le apparecchiature vecchie o non più utilizzabili al
produttore, il quale è tenuto a provvedere allo smaltimento gratuito.

Nota: Per la restituzione al fine del riciclaggio, si prega di contattare il produttore
dell’apparecchio o il fornitore, che dovranno indicare come restituire
l’apparecchio usato.

Panoramica del prodotto

La serie HQd di strumenti da laboratorio viene utilizzata con le sonde
digitali IntelliCAL™ per misurare diversi parametri dell'acqua. Lo
strumento riconosce automaticamente il tipo di sonda collegata. I dati di
misurazione possono essere memorizzati e trasferiti ad una stampante,
un PC o un dispositivo USB (consultare Figura 1).

Gli strumenti della serie HQd sono disponibili in 3 modelli:

•

HQ411d - pH/mV/ORP (Redox)

• HQ430d - Multi-parametro, ingresso per sonda singola

• HQ440d - Multi-parametro, ingressi per due sonde

Funzionalità comuni a tutti i modelli:

• Riconoscimento automatico delle sonde e dei parametri

• Procedure di calibrazione guidata dello strumento

• I dati di calibrazione vengono memorizzati nella sonda

• Impostazioni dei metodi specifici delle sonde per la conformità
normativa e una buona pratica di laboratorio (BPL)

• Opzioni di sicurezza

• Registrazione dei dati in tempo reale con il collegamento USB

Italiano 31

• Compatibilità USB a PC/stampanti/dispositivi di archiviazione
USB/tastiera

•

Comunicazione bidirezionale con sistemi basati su PC e collegamento
a una porta seriale virtuale

• ID campione e ID operatore per la tracciabilità dei dati

• Spegnimento automatico regolabile

Figura 1 Panoramica del prodotto

32 Italiano

1 ON/OFF: accensione o

spegnimento dello strumento

2 Porta di collegamento della sonda

(modello HQ440d)

3 Connettore USB di tipo B (per

collegamenti a PC)

4 Connettore di alimentazione CC

5 Connettore USB di tipo A (per

dispositivi USB, stampante e
tastiera)

6 Porta di collegamento della sonda

Componenti del prodotto

Fare riferimento alla Figura 2 per accertarsi che la confezione sia
completa. In caso manchi un componente o si notino eventuali danni,
contattare immediatamente il produttore o il rappresentante.

Figura 2 Componenti dello strumento

Lo strumento può essere alimentato da un alimentatore CA con
adattatore di corrente universale.

1. Spegnere lo strumento.

2. Selezionare l'adattatore corretto per la presa di corrente dal kit degli

adattatori (Figura 3).

3. Collegare l'adattatore di corrente universale allo strumento.

4. Collegare l'adattatore di corrente universale a una presa CA.

5. Accendere lo strumento.

Figura 3 Collegamento dell'alimentazione CA

1 Strumento HQ440d, HQ430d o

HQ411d

2 Batterie AA (conf/4) 4 Cavo USB (solo modelli HQ440d,

3 Adattatore di corrente universale

HQ430d)

Installazione

A T T E N Z I O N E

Pericoli multipli. Gli interventi descritti in questa sezione del
documento devono essere eseguiti solo da personale qualificato.

Connettersi all'alimentazione CA

Rischio di scossa elettrica. Uscite di alimentazione CA in luoghi umidi
o potenzialmente umidi DEVONO SEMPRE essere dotate di un
interruttore di circuito automatico differenziale. L'adattatore
dell'alimentazione CA-CC per questo prodotto non è a tenuta stagna,
pertanto non deve essere utilizzato su banchi umidi o in luoghi umidi
senza protezione con un interruttore automatico differenziale.

P E R I C O L O

Italiano 33

Installazione delle batterie

A V V E R T E N Z A

Pericolo di esplosione. L'errata installazione della batteria può causare il rilascio
di gas esplosivi. Accertarsi che le batterie siano dello stesso tipo chimico
approvato e che siano inserite nell'orientamento corretto. Non mettere insieme
batterie nuove con batterie vecchie.

Il vano delle batterie non è impermeabile. Se il vano delle batterie diventa umido,
rimuovere e asciugare a fondo l'interno del vano. Verificare che i contatti della
batteria non siano corrosi e pulirli se necessario.

Quando si utilizzano batterie all'idruro di nichel (NiMH), l'icona della batteria non
indicherà una carica piena dopo l'inserimento di batterie già cariche (le batterie
NiMH sono di 1,2 V rispetto alle batterie alcaline di 1,5 V). Sebbene l'icona non
indichi una carica completa, le batterie NiMH 2300 mAH raggiungeranno il 90%
della durata di funzionamento dello strumento (prima della ricarica) rispetto alle
batterie alcaline.

Per evitare di arrecare danni allo strumento dovuti a perdite delle batterie,
rimuovere le batterie prima di interrompere l'utilizzo per un periodo di tempo
prolungato.

Lo strumento può essere alimentato con batterie alcaline AA o NiMH
ricaricabili. Per aumentare la durata delle batterie, lo strumento si
spegne dopo 5 minuti di inattività. Questo periodo di tempo può essere
modificato nel menu Opzioni di visualizzazione.

Per l'installazione della batteria, fare riferimento alla Figura 4.

1. Svitare le tre viti del coperchio della batteria e rimuovere il coperchio.

Nota: Non rimuovere le viti dal coperchio della batteria.

2. Installare 4 batterie alcaline AA o 4 batterie AA all'idruro di nichel

(NiMH). Accertarsi che le batterie siano installate secondo la polarità
corretta.

3. Riposizionare il coperchio della batteria.

Nota: Non serrare eccessivamente le viti.

A V V I S O

A V V I S O

A V V I S O

Figura 4 Installazione della batteria

34 Italiano

Interfaccia utente e navigazione

Interfaccia utente

Figura 5 Descrizione tastiera

Figura 6 Schermata singola

1 Tasto SINISTRA: permette di

calibrare, annullare o uscire dal
menu corrente

2 Tasto DESTRA: consente di

leggere, selezionare, confermare o
memorizzare i dati

3 Tasto GIÙ: consente di scorrere

all'interno dei menu, inserire
numeri/lettere o modificare la
modalità di visualizzazione di lettura

4 REGISTRO DATI: consente di

richiamare o trasferire dati
memorizzati

5 OPZIONI STRUMENTO: consente

di cambiare le impostazioni,
eseguire verifiche di standard,
visualizzare informazioni sullo
strumento

6 RETROILLUMINAZIONE: consente

di disattivare l'illuminazione del
display

7 ID OPERATORE: consente di

associare ad una misura i dati di un
operatore

8 ID CAMPIONE: consente di

associare ad una misura i dati di un
campione

9 Tasto SU: consente di scorrere

all'interno dei menu, inserire numeri
e lettere o modificare la modalità di
visualizzazione di lettura

Descrizione della schermata

Visualizzazione della misura

La schermata mostra concentrazione, unità, temperatura, stato della
calibrazione, ID operatore, ID campione, data e ora (Figura 6).

1 Indicatore dello stato della

calibrazione

2 Valore e unità principali di

misurazione

3 Tipo di sonda IntelliCAL e

indicatore della porta

4 Stato delle batterie 12 Icona della dimensione della

5 Fonte di alimentazione 13 Calibra (Annulla, Esci)
6 Temperatura del campione (ºC o

ºF)

7 Unità di misurazione secondaria 15 Indicatore di stabilità o di blocco
8 Unità terziarie (per alcune sonde)

9 Ora

10 Data

11 Leggi (OK, Seleziona)

schermata

14 Identificazione del campione e

dell'operatore

della schermata

Modalità a schermo doppio (solo modello HQ440d)

Quando due sonde sono collegate allo strumento HQ440d , il display
mostra la lettura di entrambe le sonde contemporaneamente o solo di
una sonda (Figura 7).

Nota: Per la calibrazione delle sonde, modificare la modalità della schermata su
schermo singolo.

Italiano 35

Per cambiare la modalità dello schermo in singola o doppia, utilizzare i
tasti e . In modalità a doppio schermo, il tasto consente di
selezionare la sonda a sinistra mentre il tasto la sonda sulla destra.

Figura 7 Visualizzazione a doppio schermo

1 Sonda collegata alla porta di

sinistra

2 Sonda collegata alla porta di destra 4 Informazioni sulla misurazione per

3 Informazioni sulla misurazione per

la sonda di sinistra

la sonda di destra

Navigazione

Lo strumento dispone di vari menu per cambiare le diverse opzioni.
Utilizzare i tasti e per evidenziare le diverse opzioni. Premere il
tasto DESTRA per selezionare un'opzione. Sono disponibili due
modalità per cambiare le opzioni:

3. Premere il tasto DESTRA per passare allo spazio successivo.

4. Premere il tasto DESTRA sotto OK per accettare il valore.

Avvio

Accendere e spegnere lo strumento

Premere il tasto per accendere o spegnere il misuratore. Se lo
strumento non si accende, accertarsi che l'alimentatore CA sia collegato
correttamente a una presa elettrica o che le batterie siano installate
correttamente.

Modifica della lingua

La lingua di visualizzazione viene selezionata quando lo strumento viene
acceso per la prima volta. È possibile cambiare la lingua anche dal
menu Opzioni misuratore.

L'accesso al menu della lingua può essere limitato con le Opzioni di
sicurezza.

Ulteriori informazioni sono disponibili sul sito Web del produttore.

1. Premere il tasto e selezionare Lingua.

2. Selezionare una lingua dall'elenco.

Nota: Quando lo strumento è acceso, è inoltre possibile modificare la lingua
tenendo premuto il tasto d'accensione.

1. Selezionare un'opzione da un elenco: usare i tasti e per

selezionare un'opzione. Se vengono visualizzate caselle di controllo,
è possibile selezionare più opzioni. Premere il tasto

SINISTRA sotto

Seleziona.

Nota: Per deselezionare le caselle di controllo, premere il tasto SINISTRA
sotto Deseleziona.

2. Selezionare un valore di opzione utilizzando i tasti freccia:

Premere i tasti

e per immettere o modificare un valore.

36 Italiano

Modifica di data e ora

La data e l'ora possono essere modificate dal menu Data e Ora.

1. Premere il tasto e selezionare Data e Ora.

2. Aggiornare le informazioni sull'ora e sulla data:

Opzione Descrizione

Formato Selezionare uno dei formati per la data e l'ora. Utilizzare i tasti

e per selezionare un formato.
gg-mm-aaaa 24h
gg-mm-aaaa 12h
mm/gg/aaaa 24h
mm/gg/aaaa 12h
gg-mmm-aaaa 24h
gg-mmm-aaaa 12h
aaaa-mm-gg 24h
aaaa-mm-gg 12h

Data Utilizzare i tasti e per immettere la data corrente.

Ora Utilizzare i tasti e per immettere l'ora corrente.

La data e l'ora corrente sono visualizzate sul display.

Collegare una sonda dopo aver configurato data e ora, in modo tale che
lo strumento sia pronto per eseguire la misurazione.

Collegamento di una sonda

1. Accertarsi che vengano visualizzate l'ora e la data correnti.

Nota: La data e l'ora di una sonda vengono impostate nel momento in cui la
sonda viene collegata per la prima volta allo strumento. La data e l'ora
consentono di registrare la cronologia della sonda e l'ora esatta in cui vengono
effettuate le misurazioni.

2. Collegare la sonda allo strumento (Figura 8).

3. Spingere e ruotare il dado di blocco per stringerlo.

Figura 8 Collegamento della sonda

Funzionamento standard

Informazioni sulla calibrazione

Ogni sonda utilizza un diverso tipo di soluzione di calibrazione.
Accertarsi di calibrare le sonde abbastanza frequentemente da
mantenere il massimo livello di accuratezza.

Nota: Per istruzioni dettagliate, consultare i documenti allegati a ciascuna sonda.

L'icona di calibrazione può indicare che:

il timer di calibrazione si è azzerato

•

• il cap del sensore LDO deve essere sostituito

• la calibrazione è fuori intervallo

• i risultati della calibrazione non rientrano nelle impostazioni dei criteri
di accettazione

Informazioni sulle misure dei campioni

Ogni sonda prevede specifiche procedure di preparazione per effettuare
le misure dei campioni. Per le istruzioni, consultare i documenti allegati
alla sonda.

Italiano 37

Informazioni sugli standard di controllo

Eseguire standard di controllo permette di valutare l'accuratezza delle
apparecchiature misurando una soluzione di un valore noto. Lo
strumento indica se la verifica di uno standard di controllo è stata

superata o meno. Se la verifica è superata, l'icona di calibrazione
viene visualizzata finché la sonda non viene calibrata.

Lo strumento può essere impostato in modo da mostrare
automaticamente un promemoria per ricordare la verifica dello standard
di controllo a un intervallo temporale specificato con un criterio di
accettazione definito. Il promemoria, i valori attesi degli standard di
controllo e i criteri di accettazione possono essere modificati. Per le
istruzioni, consultare i documenti allegati alla sonda.

Utilizzo di un ID campione

Il tag ID campione viene utilizzato per associare le misurazioni del
campione a una specifica locazione campione. Se assegnati, i dati
memorizzati includeranno questo ID del campione.

1. Premere il tasto .

2. Selezionare, creare o eliminare un ID campione:

Opzione Descrizione

ID corrente Selezionare un ID da un elenco. L'ID corrente

Creazione di un nuovo ID
campione

Eliminazione di un ID
campione

verrà associato ai dati campione fino a quando
verrà selezionato un ID diverso.

Specificare un nome per il nuovo ID
campione.

Eliminazione di un ID campione esistente.

Utilizzo di un ID operatore

Il tag ID operatore associa le misurazioni a un singolo operatore. Tutti i
dati memorizzati includono l'ID operatore.

2. Selezionare, creare o eliminare un ID operatore:

Opzione Descrizione

ID corrente Selezionare un ID da un elenco. L'ID corrente

Creazione di un nuovo
ID operatore

Eliminazione dell'ID
operatore

verrà associato ai dati campione fino a quando
verrà selezionato un ID diverso.

Immettere un nome per un nuovo ID operatore
(max 10 nomi).

Eliminazione di un ID operatore esistente.

Gestione dei dati

Informazioni sui dati memorizzati

I seguenti dati sono memorizzati nel registro dei dati:

•

Misurazioni dei campioni: sono memorizzate automaticamente a ogni
misurazione di un campione in modalità Premere per leggere o
Intervallo. Quando viene utilizzata la modalità di misurazione
continua, i dati vengono memorizzati soltanto se si seleziona
Memorizza.

• Calibrazioni: sono memorizzate soltanto quando si seleziona
Memorizza al termine di una calibrazione. I dati di calibrazione
vengono memorizzati anche nella sonda IntelliCAL (R).

• Misure standard di controllo: sono memorizzate automaticamente a
ogni misurazione di uno standard di controllo (nella modalità Premere
per leggere o Intervallo).

Quando il registro dei dati si riempie (500 punti dati), i dati più vecchi
vengono eliminati quando nuovi dati vengono aggiunti al registro.
L'intero registro dati può essere eliminato per rimuovere quelli che sono

già stati inviati a una stampante o a un PC (tasto
memoria dati). Per impedire l'eliminazione del registro dati da parte di un
utente, utilizzare il menu Opzioni di sicurezza.

> Cancella

1. Premere il tasto .

38 Italiano

Visualizza dati memorizzati

Il registro dei dati contiene i dati dei campioni, di calibrazione e degli
standard di controllo. Il punto dati più recente nel registro è
contrassegnato come Punto Dati 001.

1. Premere il tasto .

2. Selezionare Visualizza reg. dati per visualizzare i dati memorizzati.

Vengono mostrati i punti dati più recenti. La parte superiore della
schermata indica se i dati provengono da una lettura del campione,
da una calibrazione o da uno standard di controllo. Premere il tasto

per visualizzare il successivo punto dati più recente.

Opzione Descrizione

Registro letture Registro letture - mostra misurazioni del campione incluse

Registro
calibraz.

Registro std.
controllo

Visualizzare i dati sonda memorizzati

Accertarsi che la sonda sia collegata allo strumento. Se sono collegate
due sonde, selezionare la sonda appropriata quando richiesto.

1. Per visualizzare i dati di calibrazione memorizzati in una sonda,

premere il tasto e selezionare Visualizza dati sonda. È possibile

ora, data, operatore e ID campione. Selezionare Dettagli
per visualizzare i dati di calibrazione associati.

Registro calibraz. - mostra i dati di calibrazione.
Selezionare Dettagli per visualizzare ulteriori informazioni
sul trasferimento dei dati.

Registro std. controllo - mostra le misurazioni degli
standard di controllo. Selezionare Dettagli per visualizzare
i dati di calibrazione associati alla misurazione.

visualizzare la calibrazione corrente e la cronologia delle calibrazioni
per la sonda.

Opzione Descrizione

Visualizza
calibrazione
corrente

Visualizza
cronologia della
calibrazione

Le informazioni sulla calibrazione corrente mostrano i
dettagli relativi alla calibrazione più recente. Se la
sonda non è stata calibrata dall'utente, vengono
mostrati i dati di calibrazione in fabbrica.

La cronologia della calibrazione mostra un elenco
delle calibrazioni effettuate per la sonda. Selezionare
una data e un'ora per visualizzare un riepilogo dei dati
di calibrazione.

Stampa dei dati memorizzati

Lo strumento deve essere collegato all'alimentazione CA per poter
avviare la connessione USB. Accertarsi che il collegamento con
l'alimentatore sia effettuata prima dell'accensione dello strumento.
Tutti i dati possono essere inviati a una stampante. La stampante
PD-24 Citizen è compatibile con gli strumenti HQd ed è conforme a FCC
Part 15B, Class B relativa agli strumenti HQ. Altre stampanti potrebbero
non essere compatibili. Le stampanti compatibili devono supportare
almeno 72 colonne di dati, essere in grado di stampare fino a 500 eventi
di stream di dati continui in 1, 2 e 3 righe di testo e supportare
completamente il code page 437 e il code page 850.

1. Spegnere lo strumento. Accertarsi che lo strumento sia collegato

all'alimentazione CA. Fare riferimento a Connettersi all'alimentazione

CA

a pagina 33.

2. Collegare la stampante allo strumento con un cavo USB di tipo A.

Consultare Figura 9.

3. Accendere lo strumento.

4. Premere il tasto

5. Selezionare Invio registro dati. Attendere che la schermata visualizzi

“Trasferimento completato” e che la stampa sia terminata. Scollegare
la stampante.

.

Italiano 39

Figura 9 Collegamento alla stampante

1 Cavo USB 3 Alimentatore di corrente CA-CC per
2 Stampante Citizen, compatibile con

FCC Part 15B, Class B

la stampante (opzionale)

Modifica delle opzioni del report

I report stampati per i dati del campione possono contenere 1, 2 o
3 righe di informazioni.

Ulteriori informazioni sono disponibili sul sito Web del produttore.

1. Premere il tasto . Selezionare Opzioni report.

2. Selezionare Tipo report e scegliere una delle opzioni.

Opzione Descrizione

Report di base Una riga di dati.

Opzione Descrizione

Report avanzato Due righe di dati. La prima riga contiene le stesse

Report totale Tre righe di dati. Le prime due righe contengono le

informazioni del report di base.

stesse informazioni del report avanzato.

Invio dei dati a una chiave USB

A V V I S O

Il trasferimento di un vasto numero di dati richiede tempi lunghi. NON scollegare
la chiave USB fino al termine del trasferimento.

I dati possono essere trasferiti su una chiave USB per la
memorizzazione o il trasferimento su un computer.

1. Spegnere lo strumento. Accertarsi che lo strumento sia collegato

all'alimentazione CA.

2. Inserire il dispositivo USB nello strumento prima dell'accensione

dello strumento.

3. Accendere lo strumento.

4. Premere il tasto .

5. Selezionare Invio registro dati. Attendere che sullo schermo compaia

la dicitura “Trasferimento completato” e che le spie luminose sulla
chiave USB smettano di lampeggiare. Quindi rimuovere la chiave
USB.

Nota: Se il trasferimento dei dati è lento, riformattare la chiave USB per
utilizzare il formato file allocation table (FAT) per il successivo utilizzo.

Invio dei dati direttamente a un computer

I dati possono essere trasferiti da qualsiasi strumento della serie HQd
direttamente su un computer quando viene installata l'applicazione
HQ40d PC. I dati possono essere inviati in tempo reale durante la
raccolta degli stessi o è possibile trasferire l'intero registro dati.

Per scaricare la versione più recente del software, fare riferimento alla
relativa pagina del prodotto sul sito Web del produttore

40 Italiano

1. Installare l'applicazione HQ40d PC sul computer.

2. Spegnere lo strumento. Accertarsi che lo strumento sia collegato

all'alimentazione CA.

3. Collegare il PC allo strumento con un cavo USB di tipo B.

4. Accendere lo strumento.

5. Aprire l'applicazione HQ40d PC sul computer. Fare clic sul triangolo

verde nella barra dei menu per avviare una connessione.

6. Raccogliere i dati in tempo reale o trasferirli dal registro dati:

•

In tempo reale: quando un dato è memorizzato nello strumento, il
risultato viene inviato simultaneamente all'applicazione PC.
Ulteriori informazioni sono disponibili sul sito Web del produttore.

• Registro dati: premere il tasto
dati. Attendere che venga visualizzato il messaggio “Trasferimento
completato”. I dati vengono inviati come file con valori separati da
virgole (.csv).

I dati vengono visualizzati nella finestra HQ40d PC Application.

e selezionare Trasmetti reg.

Manutenzione

Sostituzione delle batterie

A V V E R T E N Z A

Pericolo di esplosione. L'errata installazione della batteria può causare il rilascio
di gas esplosivi. Accertarsi che le batterie siano dello stesso tipo chimico
approvato e che siano inserite nell'orientamento corretto. Non mettere insieme
batterie nuove con batterie vecchie.

Per la sostituzione della batteria, fare riferimento a Figura 10.

1. Svitare le tre viti del coperchio della batteria e rimuovere il coperchio

(Figura 10).

Nota: Non rimuovere le viti dal coperchio della batteria.

2. Rimuovere le batterie.

3. Installare 4 batterie alcaline AA o 4 batterie AA all'idruro di nichel

(NiMH). Accertarsi che le batterie siano installate secondo la polarità
corretta.

4. Riposizionare il coperchio della batteria.

Nota: Non serrare eccessivamente le viti.

A T T E N Z I O N E

Pericoli multipli. Gli interventi descritti in questa sezione del
documento devono essere eseguiti solo da personale qualificato.

Pulire lo strumento

Lo strumento è progettato appositamente per non richiedere alcuna
manutenzione o pulizia per il normale funzionamento. Le superfici
esterne dello strumento possono essere pulite, se necessario.

1. Asciugare la superficie dello strumento con un panno umido.

2. Utilizzare un bastoncino tipo cotton-fioc per pulire o asciugare i

connettori.

Italiano 41

Figura 10 Sostituzione della batteria

Risoluzione dei problemi

Consultare la seguente tabella per messaggi o sintomi relativi a problemi
comuni, possibili cause e azioni correttive.

Errore/Avviso Descrizione Soluzione

Collegare una
sonda

Sonda non
supportata

Errore bootloader
X.X.XX.XX

Sonda scollegata o
collegata in modo
non corretto

Software non
aggiornato alla
versione più recente

Problema con la
sonda

Sonda scollegata o
collegata in modo
non corretto

Software non
aggiornato alla
versione più recente

Problema con la
sonda

Lo strumento HQd
non supporta la
sonda IntelliCAL

Software non
aggiornato alla
versione più
recente.

Serrare il dado di blocco sul
connettore della sonda.

Scollegare la sonda e quindi
ricollegarla

Per scaricare la versione più
recente del software, fare
riferimento alla relativa pagina del
prodotto sul sito Web del
produttore

Collegare una diversa sonda
IntelliCAL per verificare se il
problema riguarda la sonda o lo
strumento

Serrare il dado di blocco sul
connettore della sonda.

Scollegare la sonda e quindi
ricollegarla.

Per scaricare la versione più
recente del software, fare
riferimento alla relativa pagina del
prodotto sul sito Web del
produttore

Collegare una diversa sonda
IntelliCAL al dispositivo di
misurazione per verificare se il
problema riguarda lo strumento o
la sonda.

Contattare il servizio tecnico di
assistenza.

Per scaricare la versione più
recente del software, fare
riferimento alla relativa pagina del
prodotto sul sito Web del
produttore

42 Italiano

Errore/Avviso Descrizione Soluzione

Messaggio 0 giorni
rimanenti (soltanto
per LDO e LBOD)

Misuratore non
configurato

Cap sensore LDO o
LBOD usato per
365 giorni

Vi sono 0 giorni
rimanenti di durata
del cap del sensore
LDO.

Strumento
impostato con data
e ora errate

Software non
aggiornato alla
versione più recente

Errori del software Se lo strumento si avvia

Sostituire il cap del sensore LDO
o LBOD e iButton®.

Sostituire il cap del sensore LDO.
La calibrazione è consentita.
Tuttavia, l'icona della calibrazione
e il punto interrogativo sono
visualizzati sulla schermata di
misurazione anche se la
calibrazione è riuscita.

1. Scollegare la sonda dallo

strumento.

2. Rimuovere le batterie dello

strumento.

3. Installare correttamente le

batterie nello strumento.
Rispettare i contrassegni di
polarità.

4. Impostare la data e l'ora

corrette sullo strumento.

5. Collegare la sonda e

verificare che il messaggio sia
stato rimosso.

Per scaricare la versione più
recente del software, fare
riferimento alla relativa pagina del
prodotto sul sito Web del
produttore

correttamente, eseguire il backup
dei file del Registro dati e di
Metodo.
Per scaricare la versione più
recente del software, fare
riferimento alla relativa pagina del
prodotto sul sito Web del
produttore

Errore/Avviso Descrizione Soluzione

Lo strumento non si
accende o si
accende in modo
intermittente

Impossibile
accedere alla
schermata Opzioni
complete per
l'accesso

Impossibile
accedere alla
schermata Opzioni
complete per
l'accesso o Opzioni
per l'accesso
dell'operatore

Batterie non
installate
correttamente

Software non
aggiornato alla
versione più recente

Strumento
danneggiato

Password corretta
non inserita

Software non
aggiornato alla
versione più recente

Esaminare l'orientamento delle
batterie per accertarsi che
rispettino i contrassegni di
polarità. Provare di nuovo.

Pulire i terminali della batteria,
quindi installare nuove batterie.

Collegare l'adattatore CA e
riprovare.

Per scaricare la versione più
recente del software, fare
riferimento alla relativa pagina del
prodotto sul sito Web del
produttore

Contattare il servizio tecnico di
assistenza.

Contattare il servizio tecnico di
assistenza.

Per scaricare la versione più
recente del software, fare
riferimento alla relativa pagina del
prodotto sul sito Web del
produttore

Italiano 43

Table des matières

Caractéristiques techniques à la page 44
Généralités à la page 44
Installation à la page 47
Interface utilisateur et navigation

à la page 49

Mise en marche à la page 50

Fonctionnement standard

à la page 51

Gestion des données

à la page 52

Maintenance à la page 55
Dépannage à la page 56

Caractéristiques techniques

Les caractéristiques techniques peuvent être modifiées sans préavis.

Caractéristiques Détails

Dimensions 17,48 x 8,59 x 23,5 cm

Poids 750 g sans les piles

Boîtier de l'appareil IP54 avec le capot des piles installé (résistant à

Alimentation (interne) Piles AA alcalines ou rechargeables nickel-métal-

Alimentation (externe) Adaptateur électrique externe de classe III :

Classe de protection de
l'instrument

Température de stockage –20 à +60 °C (–4 à +140 °F)

Températures de
fonctionnement

Humidité relative de
fonctionnement

Connecteur d'entrée
5 broches

l'intrusion des poussières et des projections d'eau)

hydrure (NiMH) (4) ; durée des piles : jusqu'à
200 heures

entrée 100–240 VCC, 50/60 Hz ; Sortie 4,5 à
7,5 VCC (7 VA)

Classe I

5 à 45 °C (41 à 113 °F)

max. 90% (sans condensation)

Connecteur M12 pour sondes IntelliCAL

™

Caractéristiques Détails

Mémoire de données
(interne)

Stockage des données Automatique en mode Par appui sur une touche et

Exportation des données Connexion USB vers un PC ou un périphérique de

Connexions USB intégré de type A (pour un périphérique de

Correction de température Désactivé, automatique et manuel (selon les

Verrouillage d'affichage de
mesure

Clavier Connecteur pour clavier PC externe par

500 résultats

en mode A intervalle. Manuel de lecture En
continu.

stockage USB (limitée par la capacité du
périphérique de stockage). Transfert de la totalité
du journal des données ou lors de la prise des
mesures.

mémoire Flash USB, une imprimante, un clavier)
et USB intégré de type B (pour un PC)

paramètres)

Mesure en continu, mode Par appui sur une
touche ou en mode A intervalle. Fonction de
calcul de moyenne pour les sondes LDO.

adaptateur USB/CC

Généralités

Les éditions révisées se trouvent sur le site Internet du fabricant.

Consignes de sécurité

A V I S

Le fabricant décline toute responsabilité quant aux dégâts liés à une application
ou un usage inappropriés de ce produit, y compris, sans toutefois s'y limiter, des
dommages directs ou indirects, ainsi que des dommages consécutifs, et rejette
toute responsabilité quant à ces dommages dans la mesure où la loi applicable le
permet. L'utilisateur est seul responsable de la vérification des risques
d'application critiques et de la mise en place de mécanismes de protection des
processus en cas de défaillance de l'équipement.

44 Français

Veuillez lire l'ensemble du manuel avant le déballage, la configuration ou
la mise en fonctionnement de cet appareil. Respectez toutes les
déclarations de prudence et d'attention. Le non-respect de cette
procédure peut conduire à des blessures graves de l'opérateur ou à des
dégâts sur le matériel.

Assurez-vous que la protection fournie avec cet appareil n'est pas
défaillante. N'utilisez ni n'installez cet appareil d'une façon différente de
celle décrite dans ce manuel.

Interprétation des indications de risques

D A N G E R

Indique une situation de danger potentiel ou imminent qui, si elle n'est pas évitée,
entraîne des blessures graves, voire mortelles.

A V E R T I S S E M E N T

Indique une situation de danger potentiel ou imminent qui, si elle n'est pas évitée,
peut entraîner des blessures graves, voire mortelles.

Indique une situation de danger potentiel qui peut entraîner des blessures
mineures ou légères.

Indique une situation qui, si elle n'est pas évitée, peut occasionner
l'endommagement du matériel. Informations nécessitant une attention
particulière.

A T T E N T I O N

A V I S

Etiquettes de mise en garde

Lisez toutes les informations et toutes les étiquettes apposées sur
l’appareil. Des personnes peuvent se blesser et le matériel peut être
endommagé si ces instructions ne sont pas respectées. Un symbole sur
l'appareil est référencé dans le manuel et accompagné d'une déclaration
de mise en garde.

Si l'appareil comporte ce symbole, reportez-vous au manuel
d'utilisation pour consulter les informations de fonctionnement et de
sécurité.

Ce symbole indique que l’élément signalé peut être chaud et que des
précautions doivent être prises avant de le toucher.

En Europe, depuis le 12 août 2005, les appareils électriques
comportant ce symbole ne doivent pas être jetés avec les autres
déchets. Conformément à la réglementation nationale et européenne
(Directive 2002/96/CE), les appareils électriques doivent désormais
être, à la fin de leur service, renvoyés par les utilisateurs au fabricant,
qui se chargera de les éliminer à ses frais.

Remarque : Pour le retour à des fins de recyclage, veuillez contacter le fabricant
ou le fournisseur d'équipement pour obtenir les instructions sur la façon de
renvoyer l'équipement usagé, les accessoires électriques fournis par le fabricant,
et tous les articles auxiliaires pour une mise au rebut appropriée.

Présentation du produit

Les appareils de mesure de laboratoire série HQd s'utilisent avec des
sondes numériques IntelliCAL™ pour mesurer différents paramètres
dans l'eau. L'instrument reconnaît automatiquement le type de sonde
auquel il est relié. Les données de mesure peuvent être enregistrées et
transférées vers une imprimante, un PC ou un périphérique de stockage
USB (voir Figure 1).

Les appareils de mesure série HQd sont disponibles en 3 modèles :

•

HQ411d—pH/mV/ORP (Oxydoréduction)

• HQ430d— Paramètres multiples, entrée pour une seule sonde

• HQ440d—Paramètres multiples, entrées pour deux sondes

Caractéristiques communes à tous les modèles :

• Reconnaissance des paramètres et de la sonde automatique

• Procédures d'étalonnage guidées par l'instrument

• Données d'étalonnage enregistrées dans la sonde

• Probe specific method settings for regulatory compliance and Good
Laboratory Practice (BPL)

• Options de sécurité

Français 45

• Enregistrement en temps réel des données par connexion USB

•

Connexion USB vers PC/imprimante/périphérique de stockage
USB/clavier

• Communication bidirectionnelle avec les systèmes de type PC dotés
d'une connexion par port série virtuel

• Identifiant de l'échantillon et identifiant de l'opérateur pour la traçabilité
des données

• Arrêt automatique réglable

Figure 1 Présentation du produit

46 Français

1 MARCHE/ARRET : allumage ou

extinction de l'appareil

2 Port de connexion de la sonde

(modèle HQ440d)

3 Connecteur USB de type B (pour

les connexions vers un PC)

4 Connecteur d'alimentation CC

5 Connecteur USB de type A (pour

un périphérique de stockage, une
imprimante et un clavier USB)

6 Port de connexion de la sonde

Composants du produit

Consultez la Figure 2 pour vous assurer que tous les éléments ont bien
été reçus. Si des éléments manquent ou sont endommagés, contactez
immédiatement le fabricant ou un représentant commercial.

Figure 2 Composants de l'appareil

L'appareil de mesure peut être alimenté sur secteur à l'aide d'un
adaptateur d'alimentation universel.

1. Arrêter l'appareil.

2. Sélectionner la fiche d'adaptateur appropriée à la prise électrique

dans le kit adaptateur (Figure 3).

3. Brancher l'adaptateur d'alimentation universel à l'instrument.

4. Brancher l'adaptateur d'alimentation universel à une prise secteur.

5. Allumer l'appareil.

Figure 3 Connexion secteur CA

1 Appareil HQ440d, HQ430d ou

HQ411d

2 Piles AA (4 unités) 4 Cordon USB (modèles HQ440d,

3 Adaptateur électrique universel

HQ430d uniquement)

Installation

A T T E N T I O N

Dangers multiples. Seul le personnel qualifié doit effectuer les tâches
détaillées dans cette section du document.

Branchement sur alimentation CA

D A N G E R

Risque d'électrocution Les prises d'alimentation secteurCA au sein
d'environnements humides ou potentiellement humides DOIVENT
TOUJOURS être munies d'un disjoncteur de fuite à la terre
(GFCI/GFI). L'adaptateur CA-CC pour ce produit n'est pas étanche et
ne doit pas être utilisé sur des paillasses humides ou dans des lieux
humides sans protection GFCI.

Français 47

Installation des piles

A V E R T I S S E M E N T

Risque d'explosion. Une installation incorrecte des piles peut libérer des gaz
explosifs. Veillez à ce que les piles soient du même type chimique homologué et
qu'elles soient insérées dans le bon sens. Ne mélangez pas des piles neuves et
des piles usagées.

Le compartiment des piles n'est pas étanche à l'eau. Si le compartiment des piles
est humide, retirez et séchez les piles et séchez l'intérieur du compartiment.
Recherchez des traces de corrosion sur les contacts des piles et les nettoyer si
nécessaire.

En cas d'utilisation de piles nickel métal hybride (NiMH), l'icône d'état des piles
n'indique pas une charge complète après mise en place de piles venant d'être
rechargées (les piles NiMH ont une tension de 1,2 V, les piles alcalines de 1,5 V).
Même si l'icône n'indique pas une charge complète, les piles NiMH de 2300 mAH
atteignent 90 % de la durée de fonctionnement de l'appareil (avant recharge)
comparée à des piles alcalines neuves.

Pour éviter des dégâts potentiels à l'appareil suite à une fuite des piles, retirer les
piles de l'appareil de mesure s'il ne doit pas être utilisé pendant une durée
prolongée.

L'appareil peut être alimenté par des piles alcalines AA ou
rechargeables NiMH. Pour optimiser la durée de vie des piles, l'appareil
s'éteint après 5 minutes d'inactivité. Cette durée est modifiable dans le
menu des Options d'affichage.

Pour l'installation de la pile, reportez-vous à la Figure 4.

A V I S

A V I S

A V I S

Figure 4 Installation de la batterie

1. Desserrer les trois vis du capot des piles et retirez le capot.

Remarque : Ne retirez pas les vis du capot des piles.

2. Installer 4 piles alcalines AA ou 4 piles rechargeables nickel métal

hybride (NiMH) AA. Veillez à installer les piles en respectant leur
polarité.

3. Reposer le capot des piles.

Remarque : Ne serrez pas excessivement les vis.

48 Français

Interface utilisateur et navigation

Interface utilisateur

Figure 5 Description du clavier

Figure 6 Affichage sur écran unique

1 Touche GAUCHE : étalonne,

annule et quitte le menu actuel

2 Touche DROITE : lit, sélectionne,

confirme ou stocke les données

3 Touche BAS : permet de faire

défiler les menus, de saisir des
chiffres et des lettres ou de modifier
l'affichage de l'écran de lecture

4 JOURNAL DES DONNEES: rappel

ou transfert de données
enregistrées

5 OPTIONS DE L'INSTRUMENT :

modification des paramètres,
analyse de standards de
vérification, affichage d'informations
sur l'appareil

6 RÉTROÉCLAIRAGE : désactive

l'illumination de l'écran

7 ID OPERATEUR: association de

données à une personne

8 ID D'ECHANTILLON : association

de données à un emplacement
d'échantillon

9 Touche HAUT : permet de faire

défiler les menus, de saisir des
chiffres et des lettres ou de changer
l'affichage de l'écran de lecture

Description de l'affichage

Ecran de mesure

L'affichage de l'appareil de mesure indique la concentration, les unités,
la température, l'état d'étalonnage, l'ID d'opérateur, l'ID d'échantillon, la
date et l'heure (Figure 6).

1 Témoin d'état d'étalonnage 9 Heure
2 Unité et valeur de mesure

principale

3 Indicateur du type de sonde

IntelliCAL et du port

4 Etat des batteries 12 Icône de taille d'affichage
5 Source d'alimentation 13 Etalonner (Annuler, Quitter)
6 Température d'échantillon (°C ou

°F)

7 Unité de mesure secondaire 15 Indicateur de stabilité ou de
8 Unités spécifiques (pour certaines

sondes)

10 Date

11 Mesure (OK, Valider)

14 Identification d'échantillon et

d'opérateur

verrouillage d'affichage

Mode d'écran double (modèle HQ440d uniquement)

Quand deux sondes sont reliées à l'appareil HQ440d , l'affichage peut
présenter simultanément la lecture de deux sondes, ou celle d'une seule
sonde(Figure 7).

Remarque : Pour l'étalonnage de la sonde, changez la mode d'affichage en
passant en mode d'écran simple.

Français 49

Pour modifier le mode d'écran en simple ou double, utilisez les touches

et . En mode d'écran double, la touche sélectionne la sonde

de gauche et la touche sélectionne la sonde de droite.

3. Appuyer sur la touche

suivant.

4. Appuyer sur la touche DROITEsous OK pour accepter la valeur.

DROITE pour avancer à l'emplacement

Figure 7 Affichage sur écran double

1 Sonde reliée au port à gauche 3 Informations de la mesure pour la

2 Sonde reliée au port à droite 4 Informations de la mesure pour la

sonde de gauche

sonde de droite

Navigation

L'appareil contient des menus permettant de modifier diverses options.
Utilisez les touches et pour sélectionner différentes options.
Appuyer sur la touche
deux méthodes pour modifier les options :

1. Sélectionner une option dans la liste : utiliser les touches

pour sélectionner une option. Si des cases à cocher apparaissent, il
est possible de sélectionner plus d'une option. Appuyer sur la touche
GAUCHE sous Valider.

Remarque : Pour désélectionner les cases à cocher, appuyer sur la touche

sous Désélect.

GAUCHE

2. Saisie d'une valeur d'option par les touches fléchées :

Appuyer sur les touches

DROITE pour sélectionner une option. Il y existe

et

et pour saisir ou modifier une valeur.

Mise en marche

Allumage et extinction de l'appareil de mesure

Appuyer sur la touche
Si l'appareil ne s'allume pas, vérifiez que l'alimentation CA est bien
branchée dans une prise électrique, ou que les piles sont mises en place
correctement.

Modifier la langue

La langue de l'affichage est sélectionnée au premier allumage de
l'appareil. La langue est aussi modifiable sur le menu Options de
l'appareil.

L'accès au menu Langue peut être limité par les Options de sécurité.
Des informations supplémentaires sont disponibles sur le site Web du

fabricant.

1. Appuyer sur la touche et sélectionner Langue.

2. Sélectionner une langue dans la liste.

Remarque : Pendant la démarrage de l'instrument, vous pouvez également
changer la langue en maintenant la touche d'alimentation enfoncée.

pour allumer ou éteindre l'appareil de mesure.

50 Français

Réglage de date et heure

La date et l'heure sont modifiables sur le menu Date et heure.

1. Appuyer sur la touche et sélectionner Date et Heure.

2. Mise à jour des informations de date et heure :

Options Descriptions

Format Sélectionner l'un des formats de date et d'heure. Utiliser les

touches et pour sélectionner l'une des options de format.
jj-mm-aaaa 24h
jj-mm-aaaa 12h
mm/jj/aaaa 24h
mm/jj/aaaa 12h
jj-mmm-aaaa 24h
jj-mmm-aaaa 12h
aaaa-mm-jj 24h
aaaa-mm-jj 12h

Date Utilisez les touches et pour saisir la date actuelle.

Heure Utilisez les touches et pour saisir l'heure actuelle.

La date et l'heure en cours apparaissent sur l'écran.

Brancher une sonde après avoir configuré la date et l'heure pour que
l'instrument soit prêt à prendre une mesure.

Branchement d'une sonde

1. Vérifier que l'écran affiche l'heure et la date correcte.

Remarque : L'horodatage d'une sonde s'effectue lors de la première
connexion à l'appareil de mesure. Cet horodatage permet d'enregistrer
l'historique de la sonde et le temps d'exécution de mesure.

2. Reliez la sonde à l'instrument (Figure 8).

3. Pousser et tourner l'écrou de verrouillage pour le serrer.

Figure 8 Connexion de la sonde

Fonctionnement standard

A propos de l'étalonnage

Chaque sonde utilise un type de solution d'étalonnage différent. Veillez à
étalonner les sondes fréquemment pour maintenir le niveau de précision
le plus élevé.

Remarque : Pour des instructions pas à pas, consultez les documents inclus avec
chaque sonde.

L'icône d'étalonnage peut indiquer que :

le délai de la minuterie d'étalonnage a expiré

•

• le capuchon du détecteur LDO doit être remplacé

• l'étalonnage est en dehors de la gamme

• les résultats de l'étalonnage sont en dehors des paramètres des
critères d'acceptation

A propos des mesures d'échantillon

Chaque sonde a des étapes de préparation et procédures spécifiques
pour prendre les mesures d'échantillons. Pour des instructions pas à
pas, consulter les documents inclus avec la sonde.

Français 51

A propos des standards de vérification

L'analyse des étalons de contrôle permet de vérifier le précision de
l'instrument en mesurant une solution de valeur connue. L'appareil
indique si le standard de vérification a donné un résultat correct ou non.

Si la vérification de l'étalon de contrôle échoue, l'icône d'étalonnage
s'affiche jusqu'à ce que la sonde soit étalonnée

L'appareil peut être réglé pour afficher automatiquement un rappel de
mesure de standard de vérification à intervalle précis et critère
d'acceptation spécifié. Le rappel, la valeur du standard de vérification et
le critère d'acceptation sont modifiables. Pour des instructions pas à
pas, consulter les documents inclus avec la sonde.

Utilisation d'un ID d'échantillon

L'étiquette d'ID d'échantillon permet d'associer des mesures à un
emplacement spécifique. Les données enregistrées inclut cette
identification de l'échantillon si elle est attribuée.

1. Presser la touche .

2. Sélection, création ou suppression d'un ID d'échantillon :

Options Descriptions

ID actuel Sélectionner un ID dans une liste. L'ID en cours

Créer un nouvel ID
d'échantillon

Supprimer un ID
échantillon

sera associé aux données d'échantillon jusqu'à
la sélection d'un ID différent.

Entrer un nom pour un nouvel ID d'échantillon.

Supprime un ID d'échantillon existant.

Utilisation d'un ID d'opérateur

L'étiquette d'ID d'opérateur associe les mesures à un opérateur
particulier. Toutes les données enregistrées incluent cet ID.

1. Presser la touche .

2. Sélection, création ou suppression d'un ID d'opérateur :

Options Descriptions

ID actuel Sélectionner un ID dans une liste. L'ID en cours

Créer un nouvel ID
d'opérateur

Supprimer un ID
opérateur

sera associé aux données d'échantillon jusqu'à la
sélection d'un ID différent.

Entrer un nom pour un nouvel ID d'opérateur (le
maximum est 10 noms pouvant être entrés).

Supprime un ID d'opérateur existant.

Gestion des données

A propos des données enregistrées

Les données des types ci-dessous sont enregistrées dans le journal des
données :

•

Mesures des échantillons : enregistrées automatiquement chaque fois
qu'un échantillon est mesuré dans le mode Par appui sur une touche
ou A intervalle. En mode de mesure continue, les données ne sont
enregistrées que sur sélection de l'option Stocker.

• Etalonnages : enregistrés uniquement lors que l'option Enregistrer est
sélectionnée à la fin d'un étalonnage. Les données d'étalonnage sont
également enregistrées dans la sonde IntelliCAL (R).

• Mesures des étalons de contrôle : enregistrées automatiquement à
chaque mesure d'un étalon de contrôle (en mode Par appui sur une
touche ou A intervalle).

Quand le journal des données est plein (500 points de mesure), les plus
anciens points de données sont supprimés lorsque de nouveaux points
de données sont ajoutés. Il est possible de supprimer la totalité du
journal des données pour supprimer des données déjà envoyées à une

imprimante ou un PC (touche
l'effacement du journal des données, utilisez le menu Options de
sécurité.

> Supprimer les données). Pour éviter

52 Français

Affichage des données enregistrées

Le journal des données contient les données d'échantillon,
d'étalonnages et des étalons de contrôle. Le point de données le plus
récent dans le journal est étiqueté Pt données 001.

1. Appuyer sur la touche .

2. Sélectionner Visualiser le journal des données pour consulter les

données enregistrées. Les points de données les plus récents sont
affichés. Le haut de l'écran indique si les données sont une valeur
d'échantillon, d'étalonnage ou de standard de vérification. Appuyer
sur la touche pour afficher le point de données le plus récent
suivant.

Options Descriptions

Journal des
mesures

Journal
d'étalonnage

Journal étalon
contrôle

Affichage des données de sonde enregistrées

Vérifier qu'une sonde est reliée à l'appareil. Si deux sondes sont reliées,
sélectionnez la sonde voulue quand vous y êtes invité.

1. Pour afficher les données d'étalonnage enregistrées dans une

sonde, appuyer sur la touche et sélectionner Afficher les

Le Journal de lecture affiche des mesures
d'échantillon, notamment l'heure, la date, les ID
d'opérateur et d'échantillon. Sélectionner Détails pour
afficher les données d'étalonnage associées.

Le Journal d'étalonnage affiche les données
d'étalonnage. Sélectionner Détails pour afficher des
informations supplémentaires sur l'étalonnage.

Le Journal étalon contrôle affiche les mesures des
étalons de contrôle. Sélectionner Détails pour afficher
les données d'étalonnage associées à la mesure.

données de sonde. Il est possible de consulter l'étalonnage en cours
et l'historique d'étalonnage de la sonde.

Options Descriptions

Affichage
d'étalonnage en
cours

Affichage
d'historique
d'étalonnage

Les informations d'étalonnage en cours indiquent les
détails d'étalonnage les plus récents. Si la sonde n'a
pas été étalonnée par l'utilisateur, ce sont les
données d'étalonnage d'usine qui sont indiquées.

L'historique d'étalonnage affiche la liste des dates où
la sonde a été étalonnée. Sélectionner une date et
heure pour afficher un récapitulatif des données
d'étalonnage.

Impression des données enregistrées

L'appareil de mesure doit se brancher à l'alimentation secteur CA pour
démarrer la connexion USB. Vérifier que la connexion à l'alimentation
secteur est effectuée avant d'allumer l'appareil.
Toutes les données peuvent être envoyées à une imprimante.
L'imprimante Citizen PD-24 est compatible avec les appareils HQd et
elle est conforme FCC chapitre 15B, classe B avec les appareils HQ.
D'autres imprimantes peuvent ne pas être compatibles. Les imprimantes
compatibles doivent assurer la prise en charge d'au minimum
72 colonnes de données, pouvoir imprimer jusqu'à 500 événements de
flux de données en continu en 1, 2 et 3 lignes de texte et être totalement
compatibles avec les pages de code 437 et 850.

1. Arrêter l'appareil. Assurez-vous que l'instrument est branché à

l'alimentation secteur. Reportez-vous à Branchement sur

alimentation CA à la page 47

2. Relier l'imprimante à l'instrument en utilisant un cordon USB de type

A. Reportez-vous à Figure 9.

3. Allumer l'appareil.

4. Appuyer sur la touche

5. Sélectionner Envoyer le journal des données. Attendre que

l'affichage indique "Transfert terminé" et attendre que l'imprimante
cesse d'imprimer. Débrancher l'imprimante.

.

Français 53

Figure 9 Connexion à l'imprimante

1 Câble USB 3 Alimentation CA-CC de
2 Imprimante Citizen, conforme FCC

chapitre 15B, classe B

l'imprimante (en option)

Modification des options de rapport

Les rapports imprimés pour les données d'échantillon peuvent contenir
1, 2 ou 3 lignes d'informations.

Des informations supplémentaires sont disponibles sur le site Web du
fabricant.

1. Appuyer sur la touche . Sélectionner Options de rapport.

2. Sélectionner Type de rapport pour choisir une des options.

Option Description

Rapport de base Une ligne de données.

Option Description

Rapport avancé Deux lignes de données La première ligne contient les

Rapport total Trois lignes de données Les deux premières lignes

mêmes informations que le rapport de base.

contiennent les mêmes informations que le rapport
avancé.

Envoi de données vers un périphérique de stockage USB

A V I S

Le transfert d'un grand nombre de points de données prend un certain temps. NE
PAS débrancher le périphérique de stockage USB tant que le transfert n'est pas
terminé.

Les données peuvent être transférées vers un périphérique de stockage
USB pour stockage ou transfert vers un ordinateur.

1. Arrêter l'appareil. Assurez-vous que l'instrument est branché à

l'alimentation secteur.

2. Relier le périphérique de stockage USB à l'appareil de mesure avant

de mettre l'instrument sous tension.

3. Allumer l'appareil.

4. Appuyer sur la touche .

5. Sélectionner Envoyer le journal des données. Attendre que

l'affichage indique "Transfert terminé" et que les témoins éventuels
sur le périphérique de stockage USB cessent de clignoter. Retirer
ensuite le périphérique USB.

Remarque : Si le transfert de données est lent, reformater le périphérique de
stockage de donnés USB pour utiliser le format FAT (file allocation table) pour
l'utilisation suivante.

54 Français

Envoi de données directement à un ordinateur

Les données peuvent être transférées directement depuis n'importe quel
appareil série HQd vers un ordinateur quand l'application HQ40d PC est
installée. Il est possible d'envoyer les données en temps réel pendant la
collecte, ou d'envoyer la totalité du journal des données.

Pour télécharger la version la plus récente du logiciel, reportez-vous à la
page du produit en question sur le site Web du fabricant.

Nettoyage de l'appareil de mesure

L'appareil de mesure est conçu pour être sans entretien et ne nécessite
pas de nettoyage périodique en fonctionnement normal. Les surfaces
extérieures de l'appareil peuvent être nettoyées si nécessaire.

1. Essuyer la surface de l'appareil avec un chiffon humide.

2. Utiliser un coton-tige pour nettoyer ou sécher les connecteurs.

1. Installation de l'application HQ40d PC sur l'ordinateur.

2. Arrêtez l'appareil. Assurez-vous que l'instrument est branché à

l'alimentation secteur.

3. Relier l'appareil à un PC à l'aide d'un cordon USB de type B.

4. Allumer l'appareil.

5. Ouvrir l'application HQ40d PC sur l'ordinateur. Cliquer sur le triangle

vert de la barre de menus pour démarrer une connexion.

6. Collecte de données en temps réel ou transfert de données depuis le

journal des données :

•

Temps réel – quand un point de données est enregistré dans
l'appareil, le résultat est envoyé simultanément à l'application PC.
Des informations supplémentaires sont disponibles sur le site Web
du fabricant.

• Journal de données — appuyer sur la touche
Envoyer le journal des données. Attendre que l'affichage indique
"Transfert terminé". Les données sont envoyées sous forme d'un
fichier de valeurs séparées par des virgules (.csv).

Les données sont affichées dans la fenêtre d'application HQ40d PC.

et sélectionner

Maintenance

A T T E N T I O N

Dangers multiples. Seul le personnel qualifié doit effectuer les tâches
détaillées dans cette section du document.

Remplacer les piles

A V E R T I S S E M E N T

Risque d'explosion. Une installation incorrecte des piles peut libérer des gaz
explosifs. Veillez à ce que les piles soient du même type chimique homologué et
qu'elles soient insérées dans le bon sens. Ne mélangez pas des piles neuves et
des piles usagées.

Pour le remplacement de la pile, consulter Figure 10

1. Desserrer les trois vis du capot des piles et retirer le capot

(Figure 10).

Remarque : Ne retirez pas les vis du capot des piles.

2. Déposer les piles.

3. Installez 4 piles alcalines AA ou 4 piles rechargeables nickel métal

hybride (NiMH) AA. Veillez à installer les piles en respectant leur
polarité.

4. Reposez le capot des piles.

Remarque : Ne serrez pas excessivement les vis.

Français 55

Figure 10 Remplacement de la batterie.

Dépannage

Consulter le tableau ci-dessous des messages ou symptômes les plus
courants, pour trouver les causes possibles et actions correctives.

Erreur/Avertissement Description Solution

Brancher une sonde Sonde débranchée

Sonde non prise en
charge

ou mal branchée

Logiciel non mis à
jour vers la version
la plus récente

Problème avec la
sonde

Sonde débranchée
ou mal branchée

Logiciel non mis à
jour vers la version
la plus récente

Problème avec la
sonde

L'appareil HQd
n'assure pas la
prise en charge de
la sonde IntelliCAL

Serrer l'écrou de verrouillage
sur le connecteur de la
sonde.

Débranchez, puis
rebranchez la sonde

Pour télécharger la version
la plus récente du logiciel,
reportez-vous à la page du
produit en question sur le
site Web du fabricant.

Brancher une autre sonde
IntelliCAL pour vérifier si le
problème provient de la
sonde ou de l'appareil

Serrer l'écrou de verrouillage
sur le connecteur de la
sonde.

Débranchez, puis
rebranchez la sonde.

Pour télécharger la version
la plus récente du logiciel,
reportez-vous à la page du
produit en question sur le
site Web du fabricant.

Brancher une autre sonde
IntelliCAL à l'appareil pour
vérifier si le problème
provient de la sonde ou de
l'appareil.

Appeler l’Assistance
technique.

56 Français

Erreur/Avertissement Description Solution

Erreur Bootloader
X.X.XX.xx

Message 0 jour restant
(pour LDO et LBOD)

Logiciel non mis à
jour pour la version
la plus récente.

Capuchon de
capteur LDO ou
LBOD utilisé
365 jours

Il reste 0 jour de
durée de vie pour
le capuchon de la
sonde LDO.

Date et heure de
l'appareil
incorrectes

Logiciel non mis à
jour vers la version
la plus récente

Pour télécharger la version
la plus récente du logiciel,
reportez-vous à la page du
produit en question sur le
site Web du fabricant.

Remplacez le capuchon de
capteur LDO ou LBOD et le
bouton en I®.

Remplacer le capuchon de
sonde LDO. Un étalonnage
sera possible, mais l'icône
d'étalonnage avec un point
d'interrogation apparaîtra sur
l'écran de mesure, même si
l'étalonnage a réussi.

1. Débrancher la sonde de

l'appareil.

2. Retirer les piles de

l'appareil.

3. Installez les piles de

l'appareil de la façon
appropriée. Respectez
les repères de polarité.

4. Régler la date et l'heure

correctes dans l'appareil.

5. Brancher la sonde et

vérifier que le message
a été supprimé.

Pour télécharger la version
la plus récente du logiciel,
reportez-vous à la page du
produit en question sur le
site Web du fabricant.

Erreur/Avertissement Description Solution

Appareil non configuré Erreur(s)

L'appareil ne s'allume pas
ou s'allume de façon
intermittente

Impossible d'accéder à
l'écran d'options d'accès
complet

Impossible d'accéder à
l'écran d'options d'accès
complet ou d'accès
opérateur

logicielle(s)

Les piles ne sont
pas installées
correctement

Logiciel non mis à
jour vers la version
la plus récente

Appareil
endommagé

Le mot de passe
correct n'a pas été
saisi

Logiciel non mis à
jour pour la version
la plus récente

Si l'appareil démarre
correctement, sauvegarder
le journal des données et les
fichiers de méthode.
Pour télécharger la version
la plus récente du logiciel,
reportez-vous à la page du
produit en question sur le
site Web du fabricant.

Vérifier l'orientation des piles
par rapport aux repères de
polarité. Refaire un essai.

Nettoyer les bornes des
piles, et installer des piles
neuves.

Brancher l'adaptateur
secteur et refaire un essai.

Pour télécharger la version
la plus récente du logiciel,
reportez-vous à la page du
produit en question sur le
site Web du fabricant.

Appeler l’Assistance
technique.

Appeler l’Assistance
technique.

Pour télécharger la version
la plus récente du logiciel,
reportez-vous à la page du
produit en question sur le
site Web du fabricant.

Français 57

Índice de contenidos

Especificaciones en la página 58
Información general en la página 58
Instalación en la página 61
Interfaz del usuario y navegación

en la página 63

Puesta en marcha en la página 64

Funcionamiento estándar

en la página 65

Gestión de datos en la página 66
Mantenimiento en la página 69
Solución de problemas

en la página 70

Especificaciones

Las especificaciones están sujetas a cambios sin previo aviso.

Especificación Detalles

Dimensiones 17,48 x 8,59 x 23,5 cm (6,88 x 3,38 x 9,25 pulg.)

Peso 750 g (1,65 lb) sin baterías

Carcasa del medidor IP54 con tapa de las pilas colocada (hermética al

Requisitos de alimentación
(interna)

Requisitos de alimentación
(externa)

Clase de protección del
medidor

Temperatura de
almacenamiento

Temperatura de servicio 5 a 45 °C (41 a 113 °F)

Humedad de
funcionamiento

Conector de entrada de
5 patillas

polvo y la pulverización de agua)

Pilas alcalinas AA o pilas de hidruro metálico de
níquel recargables (NiMH) (4); duración de las
pilas: hasta 200 horas

Adaptador de corriente externa de clase III:
100–240 V CA, entrada de 50/60 Hz; salida de
4,5 a 7,5 V CC (7 VA)

Clase I

–20 a +60 °C (–4 a +140 °F)

90% (sin condensación)

Conector M12 para sondas IntelliCAL

™

Especificación Detalles

Memoria de datos (interna) 500 resultados

Almacenamiento de datos Automático en modo Pulsar para analizar y modo

Exportación de datos Conexión USB al PC o al dispositivo de

Conexiones USB de tipo A integrado (para dispositivo de

Corrección de temperatura Apagado, automático y manual (dependiendo del

Bloqueo de pantalla de
medición

Teclado Conector de teclado de PC externo con adaptador

Intervalo. Manual en el modo Lectura continua

almacenamiento USB (limitado a la capacidad del
dispositivo de almacenamiento). Transferencia de
todo el registro de datos o conforme se toman las
lecturas.

memoria flash USB, impresora y teclado) y USB
de tipo B integrado (para PC)

parámetro)

Modo de medición Continua, Intervalo o Pulsar
para analizar. Función de promediado para
sondas LDO.

USB/CC

Información general

Las ediciones revisadas se encuentran en la página web del fabricante.

Información de seguridad

A V I S O

El fabricante no es responsable de ningún daño debo a un mal uso de este
producto incluyendo, sin limitación, daños directos, fortuitos o circunstanciales y
reclamos sobre los daños que no estén recogidos en la legislación vigente. El
usuario es el responsable de la identificación de los riesgos críticos y de tener los
mecanismos adecuados de protección de los procesos en caso de un posible
mal funcionamiento del equipo.

Lea todo el manual antes de desembalar, instalar o trabajar con este
equipo. Ponga atención a todas las advertencias y avisos de peligro. El
no hacerlo puede provocar heridas graves al usuario o daños al equipo.

58 Español

Asegúrese de que la protección proporcionada por el equipo no está
dañada. No utilice ni instale este equipo de manera distinta a lo
especificado en este manual.

Este símbolo (en caso de estar colocado en el equipo) hace
referencia a las instrucciones de uso o a la información de seguridad
del manual.

Uso de la información sobre riesgos

P E L I G R O

Indica una situación potencial o de riesgo inminente que, de no evitarse,
provocará la muerte o lesiones graves.

A D V E R T E N C I A

Indica una situación potencial o inminentemente peligrosa que, de no evitarse,
podría provocar la muerte o lesiones graves.

P R E C A U C I Ó N

Indica una situación potencialmente peligrosa que podría provocar una lesión
menor o moderada.

Indica una situación que, si no se evita, puede provocar daños en el instrumento.
Información que requiere especial énfasis.

A V I S O

Etiquetas de precaución

Lea todas las etiquetas y rótulos adheridos al instrumento. En caso
contrario, podrían producirse heridas personales o daños en el
instrumento. El símbolo que aparezca en el instrumento se comentará
en el manual con una declaración de precaución.

Este símbolo indica que la pieza marcada podría estar caliente y que
debe tocarse con precaución.

El equipo eléctrico marcado con este símbolo no se podrá desechar
por medio de los sistemas europeos públicos de eliminación después
del 12 de agosto de 2005. De acuerdo con las regulaciones locales y
nacionales europeas (Directiva UE 2002/96/EC), ahora los usuarios
de equipos eléctricos en Europa deben devolver los equipos viejos o
que hayan alcanzado el término de su vida útil al fabricante para su
eliminación sin cargo para el usuario.

Nota: Para devolver equipos para su reciclaje, póngase en contacto con el
fabricante o distribuidor para así obtener instrucciones acerca de cómo
devolverlos y desecharlos correctamente. Esto es aplicable a equipos que hayan
alcanzado el término de su vida útil, accesorios eléctricos suministrados por el
fabricante o distribuidor y todo elemento auxiliar.

Descripción general del producto

Los medidores de laboratorio de la serie HQd se usan con sondas
digitales IntelliCAL™
medidor reconoce automáticamente el tipo de sonda que se le conecta.
Los datos de la medición se pueden guardar y transferir a una
impresora, PC o dispositivo de almacenamiento USB (consulte

Figura 1).

Los medidores de la serie HQd se encuentran disponibles en 3 modelos:

• HQ411d: pH/mV/ORP (Redox)

• HQ430d: entrada de sonda única de varios parámetros

• HQ440d: entradas de sonda dobles de varios parámetros

Características comunes de todos los modelos:

• Reconocimiento de parámetros y sonda automáticos

• Procedimientos de calibración de instrumentos guiados

• Datos de calibración almacenados en la sonda

para medir diversos parámetros en agua. El

Español 59

• Configuración del método específica de la sonda para cumplir las
normativas y la práctica GLP (Good Laboratory Practice, Buenas
prácticas de laboratorio)

•

Opciones de seguridad

• Registro de datos en tiempo real con una conexión USB

• Conectividad USB con PC, impresora, dispositivo de almacenamiento
interno, teclado

• Comunicación bidireccional con sistemas basados en PC con una
conexión de puerto serie virtual

• ID de muestra e ID de operador para la trazabilidad de los datos

• Apagado automático ajustable

Figura 1 Descripción general del producto

60 Español

1 ON/OFF: encendido o apagado del

medidor

2 Puerto de conexión de la sonda

(sólo modelo HQ440d)

3 Conector USB de tipo B (para

conexiones de PC)

4 Conector de alimentación de CC

5 Conector USB de tipo A (para

dispositivo de almacenamiento
USB, impresora y teclado)

6 Puerto de conexión de la sonda

Componentes del producto

Consulte la Figura 2 para asegurarse de que se han recibido todos los
componentes. Si faltan artículos o están dañados, póngase en contacto
con el fabricante o el representante de ventas inmediatamente.

Figura 2 Componentes del medidor

El medidor puede utilizar alimentación de CA con el adaptador de
corriente universal.

1. Apague el medidor.

2. Seleccione el conector del adaptador correcto para la toma de

alimentación en el kit del adaptador (Figura 3).

3. Conecte el adaptador de corriente universal al medidor.

4. Conecte el adaptador de corriente universal a un receptáculo de CA.

5. Encienda el medidor.

Figura 3 Conexión de la alimentación de CA

1 Medidor HQ440d, HQ430d o

HQ411d

2 Pilas AA (paquete/4) 4 Cable USB (sólo modelos HQ440d,

3 Adaptador de corriente universal

HQ430d)

Instalación

P R E C A U C I Ó N

Peligros diversos. Sólo el personal cualificado debe realizar las tareas
descritas en esta sección del documento.

Conexión a la alimentación de CA

Peligro de electrocución. Las tomas de alimentación de CA que se
encuentren en lugares mojados o potencialmente mojados deberán
suministrarse SIEMPRE con un disyuntor de interrupción de circuito
por falla a tierra (GFCI/GFI). El adaptador de alimentación CA-CC de
este producto no está sellado y no se debe usar en bancos mojados o
en lugares mojados sin protección GFCI.

P E L I G R O

Español 61

Instalación de las pilas

A D V E R T E N C I A

Peligro de explosión. Si las pilas no están colocadas correctamente, se puede
producir la liberación de gases explosivos. Asegúrese de que las pilas son del
mismo tipo y material químico aprobado y están insertadas en el sentido
correcto. No mezcle pilas nuevas y usadas.

El compartimento de las pilas no es estanco al agua. Si se moja, retire y seque
las pilas y seque cuidadosamente el interior del compartimiento. Compruebe los
contactos de las pilas y límpielos si es necesario.

Cuando use pilas de hidruro metálico de níquel (NiMH), el icono de pilas no le
indicará una carga completa después de haber insertado pilas nuevas (las pilas
de NiMH son de 1,2 V y las pilas alcalinas son de 1,5 V). Aunque el icono no
indique carga completa, las pilas de NiMH de 2300 mAh alcanzarán el 90% de la
vida útil del instrumento (antes de la recarga) en comparación con las pilas
alcalinas nuevas.

Para evitar posibles daños en el medidor debidos a fugas de las pilas, retírelas
durante los períodos largos de inactividad.

El medidor puede alimentarse con pilas alcalinas AA o con pilas
recargables de NiMH. Para prolongar la duración de las pilas, el medidor
se apagará después de 5 minutos de inactividad. Este tiempo se puede
cambiar en el menú Opciones de visualización.

Para la instalación de las pilas consulte la Figura 4.

1. Suelte los tres tornillos de la tapa de las pilas y retire la tapa.

Nota: No retire los tornillos de la tapa de las pilas.

2. Coloque 4 pilas alcalinas AA o 4 pilas de hidruro metálico de níquel

(NiMH). Procure colocar las pilas con la polaridad correcta.

3. Vuelva a colocar la tapa.

Nota: No ajuste los tornillos en forma excesiva.

A V I S O

A V I S O

A V I S O

Figura 4 Instalación de las pilas

62 Español

Interfaz del usuario y navegación

Interfaz del usuario

Figura 5 Descripción del teclado

Figura 6 Pantalla única

1 Tecla IZQUIERDA: calibra, cancela

o sale del menú actual

2 Tecla DERECHA: lee, selecciona,

confirma o guarda datos

3 Tecla ABAJO: permite desplazarse

por los menús, introducir números y
letras, o cambiar la vista de la
pantalla de lectura

4 REGISTRO DE DATOS: para abrir

o transferir almacenados.

5 OPCIONES DEL MEDIDOR:

cambio de la configuración,
ejecución de comprobaciones de
estándar, visualización de
información del medidor.

6 ILUMINACIÓN: desactiva la

iluminación de la pantalla

7 ID de usuario: datos asociados con

una persona.

8 ID muestra Manual: datos

asociados con una ubicación de
muestra.

9 Tecla ARRIBA: permite

desplazarse por los menús,
introducir números y letras, o
cambiar la vista de la pantalla de
lectura

Descripción de la pantalla

Pantalla de medición

La pantalla del medidor muestra la concentración, unidades,
temperatura, el estado de calibración, ID del operador, ID de la muestra,
la fecha y la hora (Figura 6).

1 Indicador del estado de calibración 9 Hora
2 Valor y unidad de medición

principales

3 Tipo de sonda IntelliCAL e

indicador de puerto

4 Estado de la batería 12 Icono de tamaño de la pantalla
5 Fuente de energía 13 Calibrar (Cancelar, Salir)
6 Temperatura de la muestra (ºC o

ºF)

7 Unidad de medición secundaria 15 Indicador de estabilidad o bloqueo
8 Unidades terciarias (para algunas

sondas)

10 Fecha

11 Medición (OK, Seleccionar)

14 Identificación de muestra y

operador

de pantalla

Modo de pantalla doble (sólo modelo HQ440d)

Cuando se conecten dos sondas al medidor HQ440d , la pantalla puede
mostrar la lectura de las dos sondas simultáneamente o mostrar
solamente una sonda (Figura 7).

Nota: Para calibrar la sonda, cambie el modo de pantalla al modo de pantalla
única.

Español 63

Para cambiar el modo de pantalla a pantalla única o doble, utilice las
teclas y . En el modo de pantalla doble, la tecla selecciona la
sonda de la izquierda y la tecla la sonda de la derecha.

Figura 7 Pantalla doble

3. Pulse la tecla

DERECHA para avanzar al siguiente espacio.

4. Pulse la tecla DERECHA bajo OK para aceptar el valor.

Puesta en marcha

Encienda y apague el medidor

1 Sonda conectada al puerto de la

izquierda

2 Sonda conectada al puerto de la

derecha

3 Información de medición de la

sonda de la izquierda

4 Información de medición de la

sonda de la derecha

Navegación

El medidor contiene menús para cambiar varias opciones. Utilice las
teclas y para resaltar las diferentes opciones. Pulse la tecla
DERECHA
las opciones:

1. Seleccione una opción de la lista: use las teclas

2. Introduzca un valor de opción usando las teclas de flechas:

para seleccionar una opción. Existen dos formas de cambiar

y para
seleccionar una opción. Si se muestran casillas de verificación, se
puede seleccionar más de una opción. Pulse la tecla

IZQUIERDA

bajo Seleccionar.

Nota: Para desactivar las casillas de verificación, pulse la tecla IZQUIERDA
debajo de Eliminar.

Pulse las teclas

y para introducir o cambiar un valor.

Pulse la tecla

para encender o apagar el medidor. Si el medidor no se
enciende, asegúrese de que la fuente de alimentación de CA está
conectada correctamente a una toma eléctrica o que las pilas están bien
colocadas.

Cambio del idioma

El idioma de visualización se selecciona cuando se enciende el medidor
por primera vez. El idioma también se puede cambiar desde el menú
Opciones del medidor.

El acceso al menú del idioma se puede restringir con las Opciones de
seguridad.

En el sitio web del fabricante encontrará información adicional.

1. Pulse la tecla y seleccione Idioma.

2. Seleccione un idioma de la lista.

Nota: Mientras enciende el medidor, también puede cambiar el idioma
manteniendo pulsada la tecla de alimentación.

64 Español

Cambio de la fecha y la hora

La fecha y la hora se pueden cambiar desde el menú Fecha y hora.

1. Pulse la tecla , y seleccione Fecha y hora.

2. Actualización de la información de fecha y hora:

Opción Descripción

Formato Seleccione uno de los siguientes formatos para la fecha y la hora.

Utilice las teclas y para seleccionar las opciones de
formatos.

dd-mm-aaaa 24h
dd-mm-aaaa 12h
mm/dd/aaaa 24h
mm/dd/aaaa 12h
dd-mmm-aaaa 24h
dd-mmm-aaaa 12h
aaaa-mm-dd 24h
aaaa-mm-dd 12h

Fecha Utilice las teclas y para introducir la fecha actual.

Hora Utilice las teclas y para introducir la hora actual.

La fecha y hora actuales se mostrarán en la pantalla.

Conecte una sonda después de configurar la fecha y hora para preparar
el medidor para realizar una medición.

Conexión de las sondas

1. Asegúrese de que la pantalla muestra la fecha y hora actuales.

Nota: El sello de tiempo de las sondas se fija cuando se conecta por primera
vez al medidor. Este sello de tiempo hace posible registrar la historia de la
sonda y el tiempo que se hacen mediciones.

2. Conecte la sonda al medidor (Figura 8).

3. Presione y gire la tuerca de bloqueo para apretar.

Figura 8 Conexión de la sonda

Funcionamiento estándar

Acerca de la calibración

Cada sonda utiliza un tipo diferente de solución de calibración. Procure
calibrar las sondas con frecuencia para mantener el máximo nivel de
precisión.

Nota: Para ver instrucciones paso a paso, consulte los documentos que se
incluyen con cada sonda.

El icono de calibración puede indicar que:

el temporizador de la calibración ha vencido

•

• hay que sustituir el tapón del sensor LDO

• la calibración está fuera de escala

• los resultados de la calibración no se ajustan a la configuración de los
criterios de aceptación

Acerca de las mediciones de muestras

Cada sonda tiene unos pasos y procedimientos específicos de
preparación para llevar a cabo las mediciones de muestras. Para ver
instrucciones paso a paso, consulte los documentos que se incluyen con
cada sonda.

Español 65

Acerca de los patrones de control

La opción Ejecutar comprobación del patrón verifica la precisión del
equipo midiendo una solución de valor conocido. El medidor indicará si
se ha superado o no la comprobación del patrón. Si la comprobación del

patrón, aparece el icono de calibración hasta que se calibre la
sonda.

El medidor se puede ajustar para mostrar automáticamente un
recordatorio para la medición del estándar de comprobación a intervalos
especificados con unos determinados criterios de aceptación. El
recordatorio, el valor del estándar de comprobación y los criterios de
aceptación se pueden cambiar. Para ver instrucciones paso a paso,
consulte los documentos que se incluyen con cada sonda.

Uso de un ID de la muestra

La etiqueta ID de la muestra se usa para asociar mediciones con
ubicaciones de muestras en particular. Si se asocian, los datos
guardados incluirán el ID de muestra.

1. Pulse la tecla .

2. Seleccione, cree o borre el ID de la muestra:

Opción Descripción

ID actual Seleccione un ID de una lista. El ID actual se

Crear nuevo ID de la
muestra

Borrar ID de muestra Borrar un ID de muestra existente

asociará con los datos de la muestra hasta que se
seleccione un ID diferente.

Introducir un nombre para una ID de muestra nueva

Utilización de un ID de usuario

La etiqueta de ID de operador asocia mediciones con un operador en
concreto. Todos los datos almacenados incluirán este ID de operador.

2. Seleccione, cree o borre un ID del usuario:

Opción Descripción

ID actual Seleccione un ID de una lista. El ID actual se asociará

Crear nuevo ID de
usuario

Borrar ID de
usuario

con los datos de la muestra hasta que se seleccione
un ID diferente.

Introducir un nombre para un ID de operador nuevo
(pueden ingresarse 10 nombres como máximo)

Eliminar un ID de usuario existente

Gestión de datos

Acerca de los datos guardados

En el registro de datos se almacenan los siguientes tipos de datos:

•

Mediciones de muestras: se guardan automáticamente cada vez que
se mide una muestra en el modo Pulsar para analizar o Intervalo.
Cuando se usa el modo de medición continua, los datos se guardan
solamente cuando se selecciona Guardar.

• Calibraciones: se guardan solamente cuando se selecciona Guardar
al final de las calibraciones. Los datos de calibración también se
guardan en la sonda IntelliCAL (R).

• Mediciones de patrones de control: se guardan automáticamente
cada vez que se mide un patrón de control (en el modo Pulsar para
analizar o Intervalo).

Cuando se llena el registro de datos (500 puntos de datos), los puntos
de datos más antiguos se borran cuando se agrega un nuevo punto de
datos. Se puede borrar todo el registro de datos para eliminar los datos

que ya se hayan enviado a la impresora o al PC (tecla
registro de datos). Para evitar que un usuario borre el registro de datos,
utilice el menú Opciones de seguridad.

> Eliminar

1. Pulse la tecla .

66 Español

Ver datos guardados

El registro de datos contiene datos de muestras, calibraciones y patrón
de control. El punto de datos más reciente en el registro de datos se
etiqueta como Punto de datos 001.

1. Pulse la tecla .

2. Seleccione Ver registro de datos para visualizar los datos

guardados. Se muestra el punto de datos más reciente. La parte
superior de la pantalla muestra si los datos son de una lectura de
muestra, una calibración o un estándar de comprobación. Pulse la
tecla para ver el siguiente punto de datos más reciente.

Opción Descripción

Registro de
medición

Registro de
calibración

Registro patrón
control

Visualización de datos de sonda guardados

Asegúrese de que la sonda está conectada al medidor. Si hay dos
sondas conectadas, seleccione la sonda adecuada cuando se le
indique.

1. Para ver los datos de calibración que están guardados en una

sonda, pulse la tecla y seleccione Ver datos de sonda. Se

Registro lectura: muestra las mediciones de muestra,
incluyendo la hora, la fecha y el ID de operador y de
muestra. Seleccione Detalles para ver los datos de
calibración asociados.

Registro calibración: muestra los datos de calibración.
Seleccione Detalles para ver información adicional
acerca de la calibración.

Registro patrón control: muestra las mediciones del
patrón de control. Seleccione Detalles para ver los
datos de calibración que se asociaron con la medición.

puede ver la calibración actual y el histórico de calibraciones de la
sonda.

Opción Descripción

Ver calibración
actual

Ver histórico de
calibraciones

La información de la calibración actual muestra los
detalles de la calibración más reciente. Si el usuario
todavía no ha calibrado la sonda, se mostrarán los
datos de calibración de fábrica.

El histórico de calibraciones muestra una lista de las
veces que se calibró la sonda. Seleccione una fecha
y una hora para ver el resumen de los datos de
calibración.

Imprimir datos guardados

El medidor se debe conectar a la fuente de alimentación de CA para
iniciar la conexión USB. Asegúrese de realizar la conexión a la
alimentación de CA antes de encender el medidor.
Se pueden enviar todos los datos a la impresora. La impresora
PD-24 Citizen es compatible con los medidores HQd y cumple con la
FCC Apartado 15B, Clase B, de los medidores HQ. Es posible que otras
impresoras no sean compatibles. Las impresoras compatibles deben
admitir un mínimo de 72 columnas de datos, ser capaces de imprimir
hasta 500 casos de flujos de datos continuos en 1, 2 y 3 líneas de texto
y ser totalmente compatibles con la página de códigos 437 y la página
de códigos 850.

1. Apague el medidor. Asegúrese de que el medidor está conectado a

la fuente de alimentación de CA. Consulte Conexión a la

alimentación de CA en la página

2. Conecte la impresora al medidor con un cable USB del tipo A.

Consulte Figura 9.

3. Encienda el medidor.

4. Pulse la tecla

.

5. Seleccione Enviar registro de datos. Espere a que la pantalla

muestre "Transferencia completa" y a que la impresora deje de
imprimir. Desconecte la impresora.

61.

Español 67

Figura 9 Conexión a la impresora

1 Cable USB 3 Fuente de alimentación de CA/CC
2 Impresora Citizen, cumple con la

FCC Apartado 15B, Clase B

para la impresora (opcional)

Cambio de las opciones de informe

Los informes impresos de los datos de muestras pueden contener 1, 2 o
3 líneas de información.

En el sitio web del fabricante encontrará información adicional.

1. Pulse la tecla . Seleccione Opciones de informe.

2. Seleccione Tipo de informe y una de las opciones.

Opción Descripción

Informe básico Una línea de datos.

Opción Descripción

Informe avanzado Dos líneas de datos. La primera línea contiene la

Informe total Tres líneas de datos. Las dos primeras líneas

misma información que el informe básico.

contienen la misma información que el informe
avanzado.

Envío de datos a un dispositivo de almacenamiento USB

A V I S O

La transferencia de un gran número de puntos de datos llevará tiempo. NO
desconecte el dispositivo de almacenamiento USB hasta que se complete la
transferencia.

Los datos se pueden transferir a un dispositivo de almacenamiento USB
para guardarlos o transferirlos a un ordenador.

1. Apague el medidor. Asegúrese de que el medidor está conectado a

la fuente de alimentación de CA.

2. Conecte el dispositivo de almacenamiento USB al medidor antes de

encender el medidor.

3. Encienda el medidor.

4. Pulse la tecla .

5. Seleccione Enviar registro de datos. Espere a que la pantalla

muestre "Transferencia completa" y a que dejen de parpadear todos
los indicadores luminosos del dispositivo de almacenamiento. A
continuación, quite el dispositivo USB.

Nota: Si la transferencia de datos es lenta, vuelva a formatear el dispositivo de
almacenamiento para usar el formato de tabla de asignación de archivos
(FAT) en el siguiente uso.

68 Español

Envío de datos directamente a un ordenador

Los datos se pueden transferir desde cualquier medidor de la serie HQd
directamente a un ordenador si se instala la aplicación de PC HQ40d.
Los datos se pueden enviar en tiempo real durante su recogida o
también se puede transferir todo el registro de datos.

Para descargar la versión más reciente del software, consulte la
información sobre el producto en el sitio web del fabricante.

1. Instale la aplicación de PC HQ40d en el ordenador.

2. Apague el medidor. Asegúrese de que el medidor está conectado a

la fuente de alimentación de CA.

3. Conecte el PC al medidor con un cable USB de tipo B.

4. Encienda el medidor.

5. Abra la aplicación de PC HQ40d en el ordenador. Haga clic en el

triángulo verde de la barra de menús para iniciar una conexión.

6. Recoja los datos en tiempo real o transfiéralos desde el registro de

datos:

•

Tiempo real: cuando se guarda un punto de datos en el medidor,
el resultado se envía simultáneamente a la aplicación de PC.
En el sitio web del fabricante encontrará información adicional.

• Registro de datos: pulse la tecla
de datos. Espere hasta que la pantalla muestre “Transferencia
completa”. Los datos se envían como un archivo de valores
separados por coma (.csv).

Los datos se muestran en la ventana de la aplicación de PC HQ40d.

y seleccione Enviar registro

Mantenimiento

Limpie el medidor.

El medidor está diseñado para no necesitar mantenimiento y no requiere
una limpieza regular para su normal funcionamiento. Las superficies
exteriores se pueden limpiar conforme se precise.

1. Frótelas con un paño húmedo.

2. Utilice un aplicador con punta de algodón para limpiar o secar los

conectores.

Cambio de las pilas

A D V E R T E N C I A

Peligro de explosión. Si las pilas no están colocadas correctamente, se puede
producir la liberación de gases explosivos. Asegúrese de que las pilas son del
mismo tipo y material químico aprobado y están insertadas en el sentido
correcto. No mezcle pilas nuevas y usadas.

Para la instalación de las pilas, consulte la Figura 10.

1. Suelte los tres tornillos de la tapa de las pilas y retire la tapa

(Figura 10).

Nota: No retire los tornillos de la tapa de las pilas.

2. Extraiga las baterías usadas.

3. Coloque 4 pilas alcalinas AA o 4 pilas de hidruro metálico de níquel

(NiMH). Procure colocar las pilas con la polaridad correcta.

4. Vuelva a colocar la tapa.

Nota: No ajuste los tornillos en forma excesiva.

P R E C A U C I Ó N

Peligros diversos. Sólo el personal cualificado debe realizar las tareas
descritas en esta sección del documento.

Español 69

Figura 10 Cambio de la batería

Solución de problemas

Consulte la siguiente tabla para ver los mensajes o síntomas de los
problemas comunes, las posibles causas y acciones correctivas.

Error/advertencia Descripción Solución

Conexión a una sonda Sonda desconectada

Sonda incompatible Sonda desconectada

Error X.X.XX.XX de
cargador de arranque

o conectada
incorrectamente

Software sin
actualizar a la
versión más actual

Problema con la
sonda

o conectada
incorrectamente

Software sin
actualizar a la
versión más actual

Problema con la
sonda

El medidor HQd es
incompatible con la
sonda IntelliCAL

Software sin
actualizar a la
versión más actual.

Apriete la tuerca de bloqueo
del conector de la sonda.

Desconecte la sonda y
después conéctela de nuevo

Para descargar la versión más
reciente del software, consulte
la información sobre el
producto en el sitio web del
fabricante.

Conecte una sonda IntelliCAL
diferente para verificar si el
problema es con la sonda o
con el medidor

Apriete la tuerca de bloqueo
del conector de la sonda.

Desconecte la sonda y
después conéctela de nuevo.

Para descargar la versión más
reciente del software, consulte
la información sobre el
producto en el sitio web del
fabricante.

Conecte una sonda IntelliCAL
diferente al medidor para
verificar si el problema es con
el medidor o con la sonda.

Contáctese con Soporte
Técnico.

Para descargar la versión más
reciente del software, consulte
la información sobre el
producto en el sitio web del
fabricante.

70 Español

Error/advertencia Descripción Solución

Mensaje Quedan
0 días (solo para LDO
y LBOD)

La cápsula del
sensor de la LDO o
LBOD se usa para
365 días

Quedan 0 días de
duración para la
cápsula del sensor
LDO.

Medidor ajustado
con una fecha y hora
incorrectas

Software sin
actualizar a la
versión más actual

Vuelva a colocar la tapa del
sensor de la LDO o LBOD y el
botón iButton®.

Cambie la tapa del sensor de
LDO. Se permitirá la
calibración. No obstante,
aparecerá el icono de
calibración y un signo de
interrogación en la pantalla de
medición incluso si se ha
pasado la calibración.

1. Desconecte la sonda del

medidor.

2. Extraiga las pilas del

medidor.

3. Coloque las pilas del

medidor correctamente.
Siga las marcas de
polaridad.

4. Ajuste la fecha y hora

correctas en el medidor.

5. Conecte la sonda y

verifique que se ha quitado
el mensaje.

Para descargar la versión más
reciente del software, consulte
la información sobre el
producto en el sitio web del
fabricante.

Error/advertencia Descripción Solución

Medidor sin
configurar

El medidor no se
enciende o se
enciende
intermitentemente

No se puede acceder
a la pantalla Opciones
de acceso completo

No se puede acceder
a la pantalla Opciones
de acceso completo o
de operador

Error o errores de
software

Las pilas no están
instaladas
correctamente

Software sin
actualizar a la
versión más actual

Medidor dañado Contáctese con Soporte

No se ha introducido
la contraseña
correcta

Software sin
actualizar a la
versión más actual

Si el medidor arranca
correctamente, haga una copia
de seguridad de los archivos
del registro de datos y los
métodos.
Para descargar la versión más
reciente del software, consulte
la información sobre el
producto en el sitio web del
fabricante.

Examine la orientación de las
pilas para asegurarse de que
están colocadas conforme a
las marcas de polaridad.
Pruebe de nuevo.

Limpie los terminales de las
pilas y, a continuación,
coloque unas pilas nuevas.

Conecte el adaptador de CA y
pruebe de nuevo.

Para descargar la versión más
reciente del software, consulte
la información sobre el
producto en el sitio web del
fabricante.

Técnico.

Contáctese con Soporte
Técnico.

Para descargar la versión más
reciente del software, consulte
la información sobre el
producto en el sitio web del
fabricante.

Español 71

Índice

Especificações na página 72
Informação geral na página 72
Instalação na página 75
Interface do utilizador e navegação

na página 77

Arranque na página 78

Operação padrão na página 79
Gestão de dados na página 80
Manutenção na página 83
Resolução de problemas

na página 84

Especificações

As especificações podem ser alteradas sem aviso prévio

Especificação Detalhes

Dimensões 17,48 x 8,59 x 23,5 cm

Peso 750 g sem pilhas

Caixa do medidor IP54 com tampa de compartimento para pilhas

Requisitos de alimentação
(interna)

Requisitos de alimentação
(externa)

Classe de protecção do
medidor

Temperatura de
armazenamento

Temperatura de
funcionamento

Humidade de
funcionamento

colocada (resistente a entrada de poeira e
salpicos de água)

Pilhas alcalinas AA ou recarregáveis de níquel
metal hídrido (NiMH) batteries (4); vida útil da
pilha: máximo de 200 horas

Transformador externo de classe III:
100–240 VAC, entrada de 50/60 Hz; saída de
4,5 a 7,5 VDC (7 VA)

Classe I

–20 a 60 °C

5 a 45 °C

90% (sem condensação)

Especificação Detalhes

Conector de entrada de
5 pinos

Memória de dados (interna) 500 resultados

Armazenamento de dados Automático nos modos Premir para ler e Intervalo.

Exportação de dados Ligação USB a PC ou dispositivo de

Ligações USB integrado tipo A (para o dispositivo de

Correcção de temperatura Desligado, automático e manual (consoante os

Bloqueio do ecrã de
medição

Teclado Conector do teclado do PC externo com

Conector M12 para sondas IntelliCAL

Manual no Modo de leitura contínua.

armazenamento USB (limitado à capacidade do
dispositivo de armazenamento). Transferência de
todo o registo de dados ou à medida que os
valores são obtidos.

memória flash USB, impressora, teclado) e USB
integrado tipo B (para PC)

parâmetros)

Modo Medição contínua, Intervalo ou Premir para
ler. Função de determinação de médias para
sondas LDO.

transformador USB/CC

™

Informação geral

As edições revistas encontram-se disponíveis no website do fabricante.

Informações de segurança

A T E N Ç Ã O

O fabricante não é responsável por quaisquer danos resultantes da aplicação
incorrecta ou utilização indevida deste produto, incluindo, mas não limitado a,
danos directos, incidentais e consequenciais, não se responsabilizando por tais
danos ao abrigo da lei aplicável. O utilizador é o único responsável pela
identificação de riscos de aplicação críticos e pela instalação de mecanismos
adequados para a protecção dos processos na eventualidade de uma avaria do
equipamento.

72 Português

Leia este manual até ao fim antes de desembalar, programar ou utilizar
o aparelho. Dê atenção a todos os avisos relativos a perigos e
precauções. A não leitura destas instruções pode resultar em lesões
graves para o utilizador ou em danos para o equipamento.

Certifique-se de que a protecção oferecida por este equipamento não é
comprometida. Não o utilize ou instale senão da forma especificada
neste manual.

Quando encontrar este símbolo no instrumento, isto significa que
deverá consultar o manual de instruções para obter informações
sobre o funcionamento do instrumento e/ou de segurança.

Uso da informação de perigo

P E R I G O

Indica uma situação de risco potencial ou eminente que, se não for evitada,
resultará em morte ou lesão grave.

A D V E R T Ê N C I A

Indica uma situação de perigo potencial ou eminente que, caso não seja evitada,
poderá resultar na morte ou em ferimentos graves.

Indica uma situação de risco potencial, que pode resultar em lesão ligeira a
moderada.

Indica uma situação que, caso não seja evitada, poderá causar danos no
instrumento. Informação que requer ênfase especial.

A V I S O

A T E N Ç Ã O

Avisos de precaução

Leia todos os avisos e etiquetas do instrumento. A sua não observação
pode resultar em lesões para as pessoas ou em danos para o aparelho.
Um símbolo no aparelho é referenciado no manual com uma frase de
precaução.

Desde 12 de Agosto de 2005, os equipamentos eléctricos marcados
com este símbolo não poderão ser depositados nos sistemas
europeus públicos de recolha de resíduos. Em conformidade com a
legislação europeia e nacional (Directiva europeia 2002/96/CE), os
utilizadores europeus de equipamentos eléctricos deverão devolver
os equipamentos usados ou em fim de vida ao Fabricante, que
procederá à sua eliminação sem quaisquer custos para o utilizador.

Nota: Para retornar o equipamento à reciclagem, favor entrar em contacto com o
seu fabricante ou fornecedor para obter instruções acerca de como devolver
equipamentos no fim da vida útil, acessórios eléctricos e todos os itens auxiliares
para disposição adequada.

Vista geral do produto

Os medidores de laboratório da série HQd são utilizados com sondas
IntelliCAL™ digitais para medir vários parâmetros dentro de água. O
medidor reconhece automaticamente o tipo de sonda ligada ao medidor.
Os dados de medição podem ser armazenados e transferidos para uma
impressora, computador ou dispositivo de armazenamento USB
(Consulte Figura 1).

Os medidores da série HQd estão disponíveis em 3 modelos:

•

HQ411d—pH/mV/ORP (Redox)

• HQ430d—Multi-parâmetros, entrada de sonda única

• HQ440d—Multi-parâmetros, entradas de sonda dupla

Características comuns a todos os modelos:

• Sonda automática e reconhecimento de parâmetros

• Procedimentos de calibração orientada pelo instrumento

• Dados de calibração armazenados na sonda

• Definições de método específicas da sonda para observância da
regulamentação e Boas práticas de laboratório (GLP)

Português 73

• Opções de segurança

•

Registo de dados em tempo real com ligação USB

• Conectividade USB a computador/impressora/dispositivo de
armazenamento USB/teclado

• Comunicação bidireccional com sistemas baseados em PC com
ligação a porta de série virtual

• ID de amostra e ID de operador para rastreio de dados

• Encerramento automático ajustável

Figura 1 Vista geral do produto

74 Português

1 LIGAR/DESLIGAR: permite ligar ou

desligar o medidor

2 Porta de ligação da sonda (apenas

para o modelo HQ440d)

3 Conector USB tipo B (para ligações

a PC)

4 Conector de alimentação CC

5 Conector USB tipo A (para

dispositivo de armazenamento
USB, impressora e teclado)

6 Porta da ligação da sonda

Componentes do produto

Consulte Figura 2
foram recebidos. Se alguma destes itens estiver em falta ou apresentar

a fim de se certificar de que todos os componentes

danos, contacte imediatamente o fabricante ou um representante de
vendas.

Figura 2 Componentes do medidor

1 Medidor HQ440d, HQ430d ou

HQ411d

2 Pilhas AA (conj.de 4) 4 Cabo USB (apenas para os

3 Transformador universal

modelos HQ440d, HQ430d)

Instalação

A V I S O

Vários perigos. Apenas pessoal qualificado deverá realizar as tarefas
descritas nesta secção do documento.

Ligação a tensão de CA

P E R I G O

Perigo de electrocussão. As tomadas de potência AC em locais
húmidos ou potencialmente húmidos DEVEM TER SEMPRE um
disjuntor Interruptor de circuito de falha de terra (GFCI/GFI). O
transformador AC-DC para este produto não está selado e não deve
ser utilizado em bancadas com humidade ou em locais húmidos sem a
protecção GFCI.

O medidor pode ser ligado através de tensão de CA com o
transformador universal.

1. Desligue o medidor.

2. Seleccione a ficha do transformador da saída de alimentação da

tomada de corrente do kit adaptador (Figura 3).

3. Ligue o transformador universal ao medidor.

4. Ligue o transformador universal a um receptáculo CA.

5. Ligue o medidor.

Figura 3 Ligação a potência CA

Português 75

Instalação das pilhas

A D V E R T Ê N C I A

Perigo de explosão. A instalação indevida das pilhas pode provocar a libertação
de gases explosivos. Certifique-se de que as pilhas correspondem ao tipo de
produto químico aprovado e que as insere na orientação correcta. Não misture
pilhas novas e usadas.

O compartimento das pilhas não é à prova de água. Se o compartimento das
pilhas se molhar, remova e seque as baterias, e seque completamente o interior
do mesmo. Verifique se os contactos das pilhas apresentam sinais de corrosão e
limpe-os, se necessário.

Se utilizar baterias de níquel-hidreto metálico (NiMH), o ícone da bateria não
indicará carga completa quando se introduzirem pilhas completamente
carregadas. (As pilhas de NiMH são de 1,2 V em lugar de 1,5 V como as
alcalinas). Mesmo que o ícone não indique a carga completa, as pilhas NiMH
2300 mAH irão atingir 90% da vida útil de funcionamento do instrumento (antes
de recarga) contra as novas pilhas alcalinas.

Para evitar danos potenciais no medidor a partir da fuga da pilha, retire as pilhas
antes de períodos longos de inactividade.

O medidor pode ser alimentado com pilhas alcalinas AA ou de NiMH
recarregáveis. Para manter a duração das pilhas, o medidor desliga-se
após 5 minutos de inactividade. Este tempo pode ser alterado no menu
Opções do ecrã.

Para instalação das pilhas, consulte Figura 4.

1. Afrouxe os parafusos da tampa do compartimento das pilhas e retire

a tampa.

Nota: Não retire os parafusos da tampa do compartimento das pilhas.

2. Instale 4 pilhas alcalinas AA ou de níquel-hidreto metálico (NiMH).

Certifique-se de que as instala com a polaridade correcta.

3. Volte a colocar a tampa do compartimento das pilhas.

Nota: Não aperte demasiado os parafusos.

A T E N Ç Ã O

A T E N Ç Ã O

A T E N Ç Ã O

Figura 4 Instalação das pilhas

76 Português

Interface do utilizador e navegação

Interface do utilizador

Figura 5 Descrição do teclado

Figura 6 Exibição de ecrã único

1 Tecla ESQUERDA: permite

calibrar, cancelar ou sair do menu
actual

2 Tecla DIREITA: permite ler,

seleccionar, confirmar ou
armazenar dados

3 Tecla PARA BAIXO: permite

percorrer menus, introduzir
números e letras ou alterar a vista
do ecrã de leitura

4 REGISTO DE DADOS: permite

obter ou transferir dados
armazenados

5 OPÇÕES DO MEDIDOR: permite

alterar definições, executar padrões
de verificação e ver informações
sobre o medidor

6 RETROILUMINAÇÃO: permite

desligar a iluminação do ecrã

7 ID DO OPERADOR: associar

dados a um indivíduo

8 ID DE AMOSTRA: associar dados

a um local de amostra

9 Tecla PARA CIMA: permite

percorrer menus, introduzir
números e letras ou alterar a vista
do ecrã de leitura

Descrição do ecrã

Ecrã de medição

O ecrã do medidor mostra a concentração, unidades, temperatura,
estado de calibração, ID do operador, ID de amostra, data e hora
(Figura 6).

1 Indicador do estado de calibração 9 Hora
2 Unidade e valor de medição

principal

3 Tipo de porta e indicador de porta

IntelliCAL

4 Estado da pilha 12 Ícone de tamanho do ecrã
5 Fonte de alimentação 13 Calibrar (Cancelar, Sair)
6 Temperatura de amostra (ºC ou ºF) 14 Identificação de amostra e

7 Unidade de medição secundária 15 Indicador de estabilidade ou do
8 Unidades terciárias (para algumas

sondas)

10 Data

11 Ler (OK, Seleccionar)

operador

bloqueio do ecrã

Modo de ecrã duplo (apenas para os modelos HQ440d)

Quando são ligadas duas sondas ao medidor HQ440d , o ecrã pode
mostrar o valor de ambas as sondas em simultâneo ou apenas uma
sonda (Figura 7).

Nota: Para efectuar a calibração da sonda, altere o modo de ecrã para o modo de
ecrã único.

Utilize as teclas e para alterar o modo de ecrã para o ecrã
simples ou duplo. No modo de ecrã duplo, a tecla permite

Português 77

seleccionar a sonda no lado esquerdo e a tecla seleccionar a sonda
no lado direito.

Figura 7 Exibição em ecrã duplo

1 A sonda que está ligada à porta no

lado esquerdo

2 A sonda que está ligada à porta no

lado direito

3 Informações sobre medição com a

sonda no lado esquerdo

4 Informações sobre medição com a

sonda no lado direito

Navegação

O medidor contém menus para alterar várias opções. Use as teclas
e para seleccionar as diferentes opções. Prima a tecla para
DIREITA para seleccionar uma opção. Existem duas formas de alterar
as opções:

1. Seleccione uma opção da lista: use as teclas para e para

seleccionar uma opção. Se aparecerem caixas de selecção, isso
significa que podem ser seleccionadas mais de uma opção. Prima a
tecla ESQUERDA em Seleccionar.

Nota: Para desmarcar as caixas de verificação, prima a tecla
Desmarcar.

2. Introduza um valor de acção através das teclas dos cursores:

Prima as teclas

e para introduzir ou alterar um valor.

3. Prima a tecla DIREITA para avançar para o espaço seguinte.

ESQUERDA em

4. Prima a tecla DIREITA em OK para aceitar o valor.

Arranque

Ligar e desligar o medidor

Prima a tecla para ligar ou desligar o medidor. Se o medidor não se
ligar, certifique-se de que a fonte de alimentação CA está devidamente
ligada a uma tomada eléctrica ou se as pilhas foram colocadas
correctamente.

Alteração do idioma

O idioma do ecrã pode ser configurado quando o aparelho é ligado pela
primeira vez. O idioma também pode ser alterado no menu Opções do
medidor.

O acesso ao menu de idiomas pode ser restringido através do menu
Opções de segurança.

Está disponível informação adicional no website do fabricante.

1. Prima a tecla e seleccione Idioma.

2. Seleccione o idioma a partir da lista.

Nota: Quando ligar o medidor, pode alterar o idioma premindo e mantendo
premida a tecla de alimentação.

78 Português

Alterar a data e a hora

A data e hora podem ser alteradas a partir do menu Data e Hora (Date
& Time)

1. Prima a tecla e seleccione Date & Time (Data e hora).

2. Actualize a informação relativa à data e hora:

Opção Descrição

Formato Seleccione um dos formatos abaixo relativamente à data e à

hora. Utilize as teclas e para seleccionar as opções de
formato.

dd-mm-yyyy 24h
dd-mm-yyyy 12h
mm/dd/yyyy 24h
mm/dd/yyyy 12h
dd-mmm-aaaa 24h
dd-mmm-aaaa 12h
yyyy-mm-dd 24h
yyyy-mm-dd 12h

Data Utilize as teclas e para introduzir a data actual.

Hora Utilize as teclas e para introduzir a hora actual.

A data e hora actuais serão exibidos no ecrã.

Depois de configurar a data e a hora, ligue um sonda, de modo a que o
medidor esteja pronto para realizar uma medição.

Ligar uma sonda

1. Certifique-se de que o ecrã mostra a hora e a data correctas.

Nota: A marca de hora de uma sonda é definida quando a sonda é ligada ao
medidor pela primeira vez. Esta marca de hora permite a gravação do histórico
da sonda e da hora de gravação das medições.

2. Ligue a sonda ao medidor (Figura 8).

3. Empurre e rode a porca de bloqueio para fixá-la.

Figura 8 Ligação da sonda

Operação padrão

Acerca da calibração

Cada sonda utiliza um tipo de calibração diferente. Certifique-se de que
calibra as sondas com frequência para manter o nível mais elevado de
precisão.

Nota: Para obter instruções pormenorizadas, consulte os documentos fornecidos
com cada sonda.

O ícone de calibração pode indicar o seguinte:

o temporizador de calibração expirou;

•

• é necessário substituir a tampa do sensor LDO;

• a calibração está fora da gama

• os resultados da calibração estão fora das definições de critérios de
aceitação

Acerca de medições de amostras

Cada sonda tem passos de preparação e procedimentos específicos
para obter medições de amostra. Para obter instruções passo a passo,
consulte os documentos fornecidos com a sonda.

Português 79

Acerca dos padrões de verificação

A execução dos padrões de verificação analisa a precisão do
equipamento através da avaliação de uma solução de um valor
conhecido. O medidor indica se o Padrão de verificação passou ou

falhou. Se o Padrão de verificação falhar, o ícone de calibração é
apresentado até a sonda ser calibrada.

O medidor pode ser definido para mostrar automaticamente um
lembrete para medição do padrão de verificação a um intervalo
específico com critérios de aceitação específicos. É possível alterar o
lembrete, o valor do padrão de verificação e os critérios de aceitação.
Para obter instruções pormenorizadas, consulte os documentos
fornecidos com a sonda.

Utilizar uma identificação da amostra

A identificação da amostra é usada para associar leituras a uma dada
localização (ID) de amostra. Se atribuída, os dados armazenados
incluirão essa identificação.

1. Prima a tecla .

2. Seleccione, crie ou apague a identificação de uma amostra:

Opção Descrição

Current ID Seleccionar uma identificação a partir da lista. A

Create a new
Sample ID

Delete Sample ID Apagar uma ID de amostra existente.

identificação seleccionada será associada aos
dados da amostra até ser seleccionada uma
identificação diferente

Introduzir um nome para identificar a amostra

Utilizar uma identificação de operador

A identificação do operador associa leituras a um determinado operador.
Todos os dados armazenados incluirão a identificação de operador.

2. Seleccione, crie ou apague uma identificação de operador:

Opção Descrição

Current ID Seleccionar uma identificação a partir da lista. A

Create a New
Operator ID

Delete Operator ID Apagar uma ID de operador existente.

identificação seleccionada será associada aos dados
da amostra até ser seleccionada uma identificação
diferente

Introduzir um nome para uma nova ID do operador
(pode ser introduzido um máximo de 10 nomes)

Gestão de dados

Acerca de dados armazenados

Estão armazenados os seguintes tipos de dados no registo de dados:

•

Medições de amostra: são armazenadas automaticamente sempre
que uma amostra é medida no modo Prima para ler ou Intervalo.
Quando é utilizado o modo de medição contínua, os dados são
armazenados apenas se a opção Armazenar for seleccionada.

• Calibrações: são apenas armazenadas se a opção Armazenar for
seleccionada no final de uma calibração. Os dados de calibração são
igualmente armazenados na sonda IntelliCAL (R).

• Medições de padrões de verificação: são armazenadas
automaticamente sempre que uma amostra é medida (no modo Prima
para ler ou Intervalo).

Se o registo de dados ficar cheio (500 pontos de dados), os dados mais
antigos são eliminados quando é adicionado um novo ponto de dados. É
possível eliminar o registo de dados por completo para remover os

dados que já tenham sido enviados para uma impressora ou PC (
tecla > Eliminar registo de dados). Para evitar a eliminação de dados
por parte de um utilizador, utilize o menu Opções de segurança.

1. Prima a tecla .

80 Português

Ver dados armazenados

O registo de dados contém dados de amostras, calibração e padrões de
verificação. O ponto de dados mais recente no registo de dados estão
identificados como Ponto de dados 001.

1. Prima a tecla .

2. Seleccione Ver registo de dados para ver os dados armazenados. É

apresentado o ponto de dados mais recente. A parte superior do
ecrã mostra se os dados provêm de uma leitura de amostra,
calibração ou padrão de verificação. Prima a tecla para ver o
ponto de dados mais recente.

Opção Descrição

Registo de leitura Registo de leitura—mostra medições de amostra,

Registo de
calibração

Registo de
padrões de
verificação

Ver dados da sonda armazenados

Certifique-se de que está ligada uma sonda ao medidor. Se estiverem
ligadas duas sondas, seleccione a sonda adequada quando for
solicitado.

incluindo a hora, a data e os ID de operador e de
amostra. Seleccione Detalhes para ver os dados de
calibração associados.

Registo de calibração—mostra os dados de
calibração. Seleccione Detalhes para ver informações
adicionais acerca da calibração.

Registo de padrões de verificação—mostra as
medições do padrão de verificação. Seleccione
Detalhes para ver os dados de calibração associados
à medição.

1. Para ver os dados de calibração armazenados numa sonda, prima a

tecla e seleccione Ver dados da sonda. É possível visualizar a
calibração actual, bem como o histórico de calibrações da sonda.

Opção Descrição

Ver calibração
actual

Ver histórico de
calibrações

As informações de calibração actual mostram os
detalhes da calibração mais recente. Se a sonda não
tiver sido calibrada pelo utilizador, são apresentados os
dados de calibração de origem.

O histórico de calibrações mostra uma lista das vezes
que a sonda foi calibrada. Seleccione uma data e hora
para visualizar um resumo dos dados de calibração.

Imprimir dados armazenados

O medidor deve ser ligado a tensão de CA para iniciar a ligação USB.
Certifique-se de que a ligação a tensão de CA é efectuada antes de ligar
o medidor.
É possível enviar todos os dados para uma impressora. A impressora
PD-24 Citizen é compatível com os medidores HQd e com a FCC Parte
15B, Classe B com os medidores HQ. Outras impressoras podem não
ser compatíveis. As impressoras compatíveis devem suportar um
mínimo de 72 colunas de dados, ter capacidade para imprimir um
máximo de 500 eventos de transmissão de dados contínua em 1, 2 e
3 linhas de texto suportar totalmente as páginas de código 437 e 850.

1. Desligue o medidor. Certifique-se de que o medidor está ligado a

uma tensão de CA. Consulte Ligação a tensão de CA na página 75

2. Ligue a impressora ao medidor com um cabo USB tipo A. Consulte

Figura 9.

3. Desligue o medidor.

4. Prima a tecla

5. Seleccione Enviar registo de dados. Aguarde até o ecrã apresentar

“Transferência concluída” e a impressora parar de imprimir. Desligue
a impressora.

.

.

Português 81

Figura 9 Ligação à impressora

1 Cabo USB 3 Fonte de alimentação CA-CC para
2 Impressora Citizen, conformidade

com a FCC Parte 15B, Classe B

impressora (opcional)

Alterar as opções do relatório

Os relatórios impressos relativos a dados de amostra podem conter 1,
2 ou 3 linhas de informações.

Está disponível informação adicional no website do fabricante.

1. Prima a tecla . Seleccione Opções do relatório.

2. Seleccione Tipo de relatório e escolha uma das opções.

Opção Descrição

Relatório básico Uma linha de dados.

Opção Descrição

Relatório
avançado

Relatório completo Três linhas de dados. As primeiras duas linhas

Duas linhas de dados. A primeira linha contém as
mesmas informações do que o relatório básico.

contêm as mesmas informações do que o relatório
avançado.

Enviar dados para um dispositivo de armazenamento USB

A T E N Ç Ã O

A transferência de um número elevado de pontos de dados vai demorar algum
tempo. NÃO desligue o dispositivo de armazenamento USB até a transferência
ser concluída.

Os dados podem ser transferidos para um dispositivo de
armazenamento USB para armazenamento ou transferência para um
computador.

1. Desligue o medidor. Certifique-se de que o medidor está ligado a

uma potência CA.

2. Ligue o dispositivo de armazenamento USB no medidor antes de o

ligar.

3. Desligue o medidor.

4. Prima a tecla .

5. Seleccione Enviar registo de dados. Aguarde que o ecrã apresente

“Transferência concluída” e que quaisquer indicadores luminosos no
dispositivo de armazenamento USB para deixarem de piscar. Em
seguida, retire o dispositivo USB.

Nota: Se a transferência de dados for lenta, formate de novo o dispositivo de
armazenamento USB para utilizar o formato de tabela de atribuição de
ficheiros (FAT) quando for utilizado novamente.

82 Português

Enviar dados directamente para um computador

Os dados podem ser transferidos directamente a partir de qualquer
medidor da série HQd para um computador quando a Aplicação PC
HQ40d é instalada. Os dados podem ser enviados em tempo real
durante a recolha de dados ou pode transferir o registo de dados
completo.

Para transferir a versão mais recente do software, consulte a página do
produto aplicável no website do fabricante.

Limpeza do medidor

O medidor foi concebido para não necessitar de manutenção ou limpeza
regular para o seu funcionamento normal. As superfícies externas do
aparelho podem ser limpas conforme necessário.

1. Limpe a superfície do medidor com um pano humedecido.

2. Utilize um aplicador com ponta de algodão para limpar ou secar os

conectores.

1. Instale a Aplicação PC HQ40d no computador.

2. Desligue o medidor. Certifique-se de que o medidor está ligado a

uma potência CA.

3. Ligue o PC ao medidor a um cabo USB tipo B.

4. Desligue o medidor.

5. Abra a Aplicação PC HQ40d no computador. Clique no triângulo

verde na barra de menus para iniciar uma ligação.

6. Recolha os dados em tempo real ou transfira os dados a partir do

registo de dados:

•

Tempo real—quando um ponto de dados é armazenado no
medidor, o resultado é enviado em simultâneo para a Aplicação
PC.
Está disponível informação adicional no website do fabricante.

• Registo de dados—prima a tecla
de dados. Aguarde até o ecrã apresentar “Transferência
concluída”. Os dados são enviados como um ficheiro com valores
separados por vírgulas (.csv).

Os dados são apresentados na janela Aplicação PC HQ40d.

e seleccione Enviar registo

Manutenção

A V I S O

Vários perigos. Apenas pessoal qualificado deverá realizar as tarefas
descritas nesta secção do documento.

Substituir as pilhas

A D V E R T Ê N C I A

Perigo de explosão. A instalação indevida das pilhas pode provocar a libertação
de gases explosivos. Certifique-se de que as pilhas correspondem ao tipo de
produto químico aprovado e que as insere na orientação correcta. Não misture
pilhas novas e usadas.

Para substituição das baterias, consulte Figura 10.

1. Afrouxe os três parafusos da tampa de compartimento das pilhas e

retire a tampaFigura 10.

Nota: Não retire os parafusos da tampa das pilhas.

2. Retire as pilhas.

3. Instale 4 pilhas alcalinas AA ou de níquel-hidreto metálico (NiMH).

Certifique-se de que as instala com a polaridade correcta.

4. Volte a colocar a tampa do compartimento das pilhas.

Nota: Não aperte demasiado os parafusos.

Português 83

Figura 10 Substituição das pilhas

Resolução de problemas

Consulte a tabela que se segue em caso de mensagens de erro ou
sintomas comuns, possíveis causas e acções correctivas.

Erro/Aviso Descrição Solução

Ligar uma sonda Sonda desligada ou

Sonda não suportada Sonda desligada ou

Erro do Bootloader
X.X.XX.XX

ligada
incorrectamente

O software não foi
actualizado para a
versão mais actual

Problema com a
sonda

ligada
incorrectamente

O software não foi
actualizado para a
versão mais actual

Problema com a
sonda

O medidor HQd não
é compatível com a
sonda IntelliCAL

O software não foi
actualizado para a
versão mais actual

Aperte a porca de bloqueio no
conector da sonda.

Desligue a sonda e, e em
seguida, ligue-a novamente

Para transferir a versão mais
recente do software, consulte
a página do produto aplicável
no website do fabricante.

Ligue uma sonda IntelliCAL
diferente para verificar se
existe algum problema com a
sonda ou o medidor

Aperte a porca de bloqueio no
conector da sonda.

Desligue a sonda e, e em
seguida, ligue-a novamente

Para transferir a versão mais
recente do software, consulte
a página do produto aplicável
no website do fabricante.

Ligue uma sonda IntelliCAL
diferente ao medidor para
verificar se o problema está
relacionado com o medidor ou
a sonda.

Contacte o Apoio Técnico.

Para transferir a versão mais
recente do software, consulte
a página do produto aplicável
no website do fabricante.

84 Português

Erro/Aviso Descrição Solução

Mensagem de 0 dias
restantes (apenas
para LDO e LBOD)

Medidor não
configurado

A tampa do sensor
LDO ou LBOD foi
utilizada durante
365 dias

Faltam 0 dias para
substituir a tampa do
sensor LDO.

O medidor foi
definido para a data
e hora incorrectas

O software não foi
actualizado para a
versão mais actual

Erro de software(s) Se o medidor for iniciado

Substitua a tampa do sensor
LDO ou LBOD e do iButton®.

Substitua a tampa do sensor
LDO. É permitido efectuar a
calibração. Contudo, o ícone
de calibração e o ponto de
interrogação serão
apresentados no ecrã de
medição mesmo depois da
calibração ter sido aprovada.

1. Desligue a sonda do

2. Retire as pilhas do

3. Instale as pilhas do

4. Especifique a data e hora

5. Ligue a sonda e verifique

Para transferir a versão mais
recente do software, consulte
a página do produto aplicável
no website do fabricante.

correctamente, faça uma
cópia de segurança do registo
de dados e os ficheiros de
método.
Para transferir a versão mais
recente do software, consulte
a página do produto aplicável
no website do fabricante.

medidor.

medidor.

medidor correctamente.
Siga as marcas de
polaridade.

correctas no medidor.

se a mensagem foi
removida.

Erro/Aviso Descrição Solução

O medidor não é
ligado ou fica ligado
intermitentemente

Não é possível aceder
ao ecrã Opções de
acesso total

Não é possível aceder
ao ecrã Opções de
acesso total ou
Opções de acesso do
operador

As pilhas não foram
instaladas
correctamente

O software não foi
actualizado para a
versão mais actual

Medidor danificado Contacte o Apoio Técnico.

Não foi introduzida a
palavra-passe
correcta

O software não foi
actualizado para a
versão mais actual

Verifique a orientação das
pilhas para certificar-se de
que as marcas de polaridade
das pilhas foram colocadas
correctamente. Tente
novamente.

Limpe os terminais das pilhas
e depois coloque novas
pilhas.

Ligue o transformador de CA
e tente novamente.

Para transferir a versão mais
recente do software, consulte
a página do produto aplicável
no website do fabricante.

Contacte o Apoio Técnico.

Para transferir a versão mais
recente do software, consulte
a página do produto aplicável
no website do fabricante.

Português 85

Obsah

Technické údaje na straně 86
Obecné informace na straně 86
Instalace na straně 89
Uživatelské rozhraní a navigační tlačítka

na straně 91

Spuštění na straně 92

Standardní operace na straně 93
Řízení dat na straně 94
Údržba na straně 97
Řešení problémů na straně 98

Technické údaje

Technické údaje podléhají změnám bez předchozího upozornění.

Parametr Podrobnosti

Rozměry 17,48 x 8,59 x 23,5 cm (6,88 x 3,38 x 9,25 palce)

Hmotnost 750 g (1,65 libry) bez baterií

Uzavření
měřidla

Požadavky
na napájení
(interní)

Požadavky
na napájení
(externí)

Ochranná třída
měřidla

Skladovací
teplota

Provozní teplota 5 až 45 °C (41 až 113 °F)

Provozní vlhkost 90 % (nekondenzující)

5kolíkový
vstupní konektor

IP54 s nasazeným krytem baterie (odolný proti vniknutí
prachu nebo postříkání vodou)

Alkalické nebo dobíjecí baterie NiMH (4) AA, životnost
baterie: do 200 hodin

Třída III, externí napájecí adaptér: 100–240 V/stř., vstup
50/60 Hz; výstup 4,5 až 7,5 V/stejnosm. (7 VA)

Třída I

–20 až +60 °C (- 4 až 140 °F)

Konektor M12 pro sondy IntelliCAL

™

Parametr Podrobnosti

Datová paměť
(interní)

Ukládání dat Automatické v režimu Stisknout pro načítání a v režimu

Export dat Připojení USB k počítači nebo paměťovému zařízení USB

Přípojky Integrovaná USB typu A (pro paměťová zařízení USB Flash,

Korekce teploty Vypnutá, automatická a ruční (podle parametru)

Zámek
zobrazení
měření

Klávesnice Externí konektor pro počítačovou klávesnici s adaptérem

500 výsledků

Interval. Ruční v režimu plynulého čtení.

(omezené na kapacitu paměťového zařízení). Při pořizování
hodnot přenese celý protokol dat.

tiskárnu, klávesnici) a integrovaná USB typu B (pro počítače)

Nepřetržité měření, interval nebo režim Stisknout pro načítání.
Funkce průměrování pro sondy LDO.

USB/DC

Obecné informace

Revidovaná vydání jsou dostupná na internetových stránkách výrobce.

Bezpečnostní informace

U P O Z O R N Ě N Í

Výrobce neodpovídá za škody způsobené nesprávnou aplikací nebo nesprávným
použitím tohoto produktu včetně (nikoli pouze) přímých, náhodných a následných
škod a zříká se odpovědnosti za takové škody v plném rozsahu, nakolik
to umožňuje platná legislativa. Uživatel je výhradně zodpovědný za určení
kritických rizik aplikace a za instalaci odpovídajících mechanismů ochrany
procesů během potenciální nesprávné funkce zařízení.

Před vybalením, montáží a uvedením přístroje do provozu si prosím
pozorně přečtěte celý tento návod. Zvláštní pozornost věnujte všem
upozorněním na možná nebezpečí a výstražným informacím.
V opačném případě může dojít k vážným poraněním obsluhy
a poškození přístroje.

86 Čeština

Ujistěte se, že nedošlo k poškození obalu tohoto zařízení a přístroj
nepoužívejte a neinstalujte jinak, než jak je uvedeno v tomto návodu.

Tento symbol, pokud je uveden na zařízení, odkazuje na provozní
a/nebo bezpečnostní informace uvedené v uživatelské příručce.

Informace o možném nebezpečí

N E B E Z P E Č Í

Označuje možnou nebo bezprostředně rizikovou situaci, jež může v případě, že jí
nezabráníte, vést k usmrcení nebo vážnému zranění.

Upozorňuje na možné nebo skryté nebezpečné situace, jež by bez vhodných
preventivních opatření mohly vést k úmrtí nebo vážnému poranění.

Upozorňuje na možnou nebezpečnou situaci, jež by mohla mít za následek
menší nebo mírné poranění.

U P O Z O R N Ě N Í

Označuje situaci, která může způsobit poškození přístroje, pokud se nezabrání
jejímu vzniku. Upozorňuje na informace vyžadující zvláštní pozornost.

V A R O V Á N Í

P O Z O R

Výstražné symboly

Přečtěte si všechny štítky a etikety na přístroji. Pokud se jimi nebudete
řídit, může dojít k poranění osob nebo poškození přístroje. Odkazy
na symboly na přístroji naleznete v návodu spolu s výstražnou informací.

Tento symbol označuje místo, resp. součást, které by mohly být
horké a jichž se je třeba dotýkat se zvýšenou opatrností.

Elektrické zařízení označené tímto symbolem se po 12. srpnu
2005 nesmí likvidovat prostřednictvím evropských systémů veřejného
odpadu. V souladu s evropskými místními a národními předpisy
(Směrnice EU 2002/96/ES) musí evropští uživatelé elektrických
zařízení vrátit staré zařízení nebo zařízení s prošlou životností
výrobci k likvidaci, a to zdarma.

Poznámka: Před recyklací zařízení se spojte s jeho výrobcem nebo
dodavatelem a požádejte jej o informace týkající se vrácení vysloužilého
výrobku, jeho původního elektrického vybavení i všech doplňků za účelem
správné likvidace.

Celkový přehled

Laboratorní měřidla řady HQd se používají s digitálními sondami
IntelliCAL™ k měření různých parametrů vody. Měřidlo automaticky
rozpozná typ sondy, která je k němu připojena. Data měření lze ukládat
a převádět do tiskárny, počítače nebo na paměťové zařízení USB (viz
část Obr. 1).

Měřidla řady HQd jsou k dispozici ve třech modelech:

•

HQ411d – pH/mV/ORP (Redox)

• HQ430d – více parametrů, vstup pro jednu sondu

• HQ440d – více parametrů, vstup pro dvě sondy

Funkce společné všem režimům:

• Automatické rozpoznání sondy a parametru

• Postupy kalibrace řízené nástrojem

• Data kalibrace uložená v sondě

• Nastavení metody specifické pro danou sondu tak, aby odpovídala
směrnicím a správným laboratorním postupům (GLP)

• Volby zabezpečení

• Protokolování dat v reálném čase s připojením USB

Čeština 87

• Připojení USB k počítači, tiskárně, paměťovému zařízení USB nebo
klávesnici

•

Obousměrná komunikace s počítačovými systémy prostřednictvím
připojení virtuálního sériového portu

• ID vzorku a operátora pro sledování dat

• Nastavitelné automatické vypnutí

Obr. 1 Celkový přehled

88 Čeština

1 ON/OFF: zapnutí nebo vypnutí

měřidla

2 Port pro připojení sondy (model

HQ440d)

3 Konektor USB typu B (pro připojení

počítače)

4 Napájecí konektor DC

5 Konektor USB typu A (pro

paměťové zařízení USB, tiskárnu
a klávesnici)

6 Port pro připojení sondy

Součásti výrobku

Přesvědčte se, zda byly dodány všechny součásti, viz Obr. 2. V případě,
že některé položky chybí nebo jsou poškozené, se ihned obraťte
na výrobce nebo příslušného obchodního zástupce.

Obr. 2 Součásti měřidla

Měřidlo je možné napájet střídavým proudem pomocí univerzálního
napájecího adaptéru.

1. Vypněte měřidlo.

2. Ze sady adaptéru vyberte správnou zástrčku adaptéru pro výstup

napájení (Obr. 3).

3. Připojte k měřidlu univerzální napájecí adaptér.

4. Do zásuvky napájení střídavým proudem zapojte univerzální

napájecí adaptér.

5. Zapněte měřidlo.

Obr. 3 Připojení zdroje napájení střídavým proudem

1 Měřidlo HQ440d, HQ430d nebo

HQ411d

2 baterie AA (balení po 4) 4 Kabel USB (pouze modely

3 Univerzální napájecí adaptér

HQ440d, HQ430d)

Instalace

P O Z O R

Různá nebezpečí. Práce uvedené v tomto oddíle dokumentu smí
provádět pouze dostatečně kvalifikovaný personál.

Připojení ke zdroji střídavého proudu (AC)

N E B E Z P E Č Í

Nebezpečí poranění elektrickým proudem. Vývody napájení střídavého
proudu ve vlhkém nebo potenciálně vlhkém prostředí VŽDY
VYŽADUJÍ jištění typu GFCI/GFI (chránič zbytkového
proudu/přerušovač zemního spojení). Napájecí adaptér AC-DC pro
tento produkt není izolovaný a nesmí se používat na vlhkých lavicích
nebo ve vlhkých prostorách bez ochrany GFCI.

Čeština 89

Instalace baterií

V A R O V Á N Í

Nebezpečí výbuchu. Nesprávné vložení baterie může způsobit uvolňování
výbušných plynů. Dbejte, aby baterie byly stejného chemického typu a aby byly
vloženy se správnou orientací. Nepoužívejte současně nové a použité baterie.

U P O Z O R N Ě N Í

Prostor pro baterie není vodotěsný. Pokud dojde k proniknutí vlhkosti
do přihrádky pro baterie, baterie vyjměte a vysušte a vysušte i vnitřní prostor
přihrádky pro baterie. Zkontrolujte, zda nejsou zkorodované kontakty baterií
a vyčistěte je, bude-li to nutné.

U P O Z O R N Ě N Í

Pokud používáte nikl-metalhydridové (NiMH) akumulátory, ikona baterie bude
signalizovat plné nabití po vložení čerstvě nabitých nikl-metalhydridových
akumulátorů (NiMH jsou 1,2 V versus 1,5 V pro alkalické baterie). I když ikona
nesignalizuje úplné nabití, 2300mAH NiMH akumulátory budou dosahovat 90 %
doby provozní životnosti přístroje (před dobitím) v porovnání s novými alkalickými
bateriemi.

U P O Z O R N Ě N Í

Aby nedošlo k potenciálnímu poškození měřidla únikem elektrolytu z baterií,
vyjměte je před dlouhou dobou nečinnosti přístroje.

Měřidlo lze napájet AA alkalickými bateriemi nebo dobíjitelnými NiMH
akumulátory. Z důvodu úspory životnosti baterie se měřidlo
po 5 minutách nečinnosti vypne. Tuto dobu lze změnit v nabídce
Možnosti zobrazení.

Instalace baterie viz Obr. 4.

1. Uvolněte tři šrouby krytu baterie a kryt sundejte.

Poznámka: Nevyjímejte šrouby z krytu baterie.

2. Nainstalujte 4 AA alkalické baterie nebo 4 AA nikl-metalhydridové

(NiMH) akumulátory. Při instalaci dbejte na správnou polaritu baterií.

3. Vraťte kryt baterie na původní místo.

Poznámka: Šrouby neutahujte příliš pevně.

Obr. 4 Instalace baterie

90 Čeština

Uživatelské rozhraní a navigační tlačítka

Uživatelské rozhraní

Obr. 5 Popis ovládacího panelu

Obr. 6 Displej s jedinou obrazovkou

1 Klávesa LEFT: kalibruje, zruší nebo

ukončí aktuální nabídku

2 Klávesa RIGHT: čtení, výběr,

potvrzení nebo uložení dat

3 Klávesa DOWN: procházení

nabídek, zadání číslic a písmen
nebo změna zobrazení obrazovky
čtení

4 DATA LOG: vyvolání nebo přenos

uložených dat

5 METER OPTIONS: změna

nastavení, spuštění kontrolních
etalonů, zobrazení informací
o měřidle

6 BACKLIGHT: vypne podsvícení

displeje

7 OPERATOR ID: spojení dat

s daným operátorem

8 SAMPLE ID: spojení dat

s umístěním vzorku

9 Klávesa UP: procházení nabídek,

zadání číslic a písmen nebo změna
zobrazení obrazovky čtení

Popis displeje

Obrazovka měření

Měřidlo zobrazuje koncentraci, jednotky, teplotu, stav kalibrace,
ID obsluhy, ID vzorku, datum a čas (Obr. 6).

1 Ukazatel stavu kalibrace 9 Čas
2 Hodnota a jednotka hlavního

měření

3 Typ sondy IntelliCAL a ukazatel

portu

4 Stav baterie 12 Ikona velikosti displeje
5 Zdroj napájení 13 Kalibrovat (Zrušit, Konec)
6 Teplota vzorku (º C nebo º F) 14 Identifikace vzorku a operátora
7 Sekundární jednotka měření 15 Ukazatel stability nebo uzamčení
8 Terciární jednotky (pro některé

sondy)

10 Datum

11 Načítat (OK, Vybrat)

displeje

Režim duální obrazovky (pouze model HQ440d)

Pokud jsou k měřidlu HQ440d připojeny dvě sondy, na displeji se může
zobrazovat odečet z obou sond současně nebo pouze z jedné sondy
(Obr. 7).

Poznámka: Chcete-li sondu kalibrovat, změňte režim obrazovky na režim jedné
obrazovky.

Chcete-li změnit režim obrazovky na jednoduchou nebo duální, použijte
klávesy a . Klávesa v režimu duální obrazovky slouží k výběru
sondy vlevo a klávesa k výběru sondy vpravo.

Čeština 91

Obr. 7 Zobrazení duální obrazovky

Spuštění

Vypněte a zapněte měřidlo

Stisknutím klávesy měřidlo zapnete a vypnete. Pokud se měřidlo
nezapne, ujistěte se, zda je zdroj střídavého napájení správně zapojen
do elektrické zásuvky nebo zda jsou správně vloženy baterie.

Změna jazyka

Při prvním zapnutí měřidla se zvolí jazyk displeje. Jazyk je možné změnit
také v nabídce Možnosti měřidla.

Přístup k nabídce jazyků je možné omezit v okně Možnosti zabezpečení.
Doplňující informace jsou k dispozici na webových stránkách výrobce.

1 Sonda, která je připojena k portu

vlevo

2 Sonda, která je připojena k portu

vpravo

3 Informace o měření pro sondu

vlevo

4 Informace o měření pro sondu

vpravo

Navigace

Měřidlo obsahuje nabídky pro změnu různých možností. Použijte klávesy

(nahoru) a (dolů) pro zvýraznění různých možností. Stisknutím
klávesy RIGHT(vpravo) (zelená/vpravo) možnost vyberete. Existují dva
způsoby změny nastavení:

1. Zvolte možnost na seznamu: Použijte klávesy (nahoru) a

(dolů) pro výběr možnosti. Jestliže se zobrazí zaškrtávací políčka, lze
vybrat více než jednu možnost. Stiskněte klávesu
(modrá/vlevo) pod položkou Vybrat.

Poznámka: Výběr zaškrtávacích políček zrušíte stisknutím klávesy LEFT
(vlevo) (modrá/vlevo) pod položkou Zrušit výběr.

2. Zadejte volitelnou hodnotu pomocí kláves se šipkami:

Stiskněte klávesy

(nahoru) a (dolů) pro zadání či změnu

hodnoty.

3. Stisknutím klávesy RIGHT přejděte na další políčko.

4. Stisknutím klávesy RIGHT pod tlačítkem OK přijmete hodnotu.

92 Čeština

LEFT (vlevo)

1. Stiskněte klávesu a vyberte možnost Jazyk.

2. Zvolte jazyk ze seznamu.

Poznámka: Při zapínání měřidla je možné změnit jazyk také po stisknutí
a podržení tlačítka napájení.

Změna data a času

Datum a čas lze měnit v nabídce Datum a čas.

1. Stiskněte klávesu a zvolte možnost Datum a čas.

2. Aktualizace informací o čase a datu:

Možnost Popis

Formát Vyberte jeden z níže uvedených formátů data a času. Pomocí

kláves a vyberte z možností formátování.
dd-mm-rrrr 24 hod.
dd-mm-rrrr 12 hod.
mm/dd/rrrrr 24 hod.
mm/dd/rrrrr 12 hod.
dd-mmm-rrrr 24 hod.
dd-mmm-rrrr 12 hod.
rrrr-mm-dd 24 hod.
rrrr-mm-dd 12 hod.

Datum Pomocí kláves a zadejte aktuální datum.

Čas Pomocí kláves a zadejte aktuální čas.

Na displeji se objeví aktuální datum a čas.

Po nastavení data a času připojte sondu, aby byl měřič připraven načíst

měření.

Připojení sondy

1. Zkontrolujte, zda se na displeji zobrazuje aktuální čas a datum.

Poznámka: Při prvním připojení sondy k měřidlu se zobrazí časové razítko
sondy. Toto časové razítko umožňuje zaznamenání historie sondy a času, kdy
se uskutečnila měření.

2. Připojte sondu k měřidlu (Obr. 8).

3. Utáhněte zatlačením a otočením zamykací matice.

Obr. 8 Připojení sondy

Standardní operace

Kalibrace

Jednotlivé sondy používají různé typy kalibračního roztoku. Sondy
kalibrujte často, aby se zajistilo udržení nejvyšší úrovně přesnosti.

Poznámka: Podrobné pokyny získáte v dokumentaci k jednotlivým sondám.

Ikona kalibrace může označovat následující stavy:

Vypršel časovač kalibrace.

•

• Je třeba vyměnit uzávěr senzoru LDO.

• Kalibrace je mimo rozsah.

• Výsledky kalibrace spadají mimo nastavení kritérií přijatelnosti.

Měření vzorku

Pro jednotlivé sondy existují specifické kroky přípravy a postupy měření
vzorku. Podrobné pokyny získáte v dokumentaci dodané se sondou.

Čeština 93

Kontrolní etalony

Spuštění kontrolních etalonů ověří přesnost zařízení změřením roztoku
známé hodnoty. Na měřidle bude vyznačeno, zda byl kontrolní etalon
úspěšný nebo neúspěšný. Pokud je neúspěšný, bude se až do kalibrace

sondy zobrazovat ikona kalibrace .
Měřidlo lze nastavit tak, aby automaticky zobrazilo připomenutí měření

kontrolního etalonu v zadaném intervalu se zadaným kritériem přijetí.
Připomenutí, hodnotu kontrolního etalonu a kritéria přijetí lze změnit.
Podrobné pokyny získáte v dokumentaci dodané se sondou.

Použijte ID vzorku

Značka ID vzorku se používá k propojení měření s umístěním
konkrétního vzorku. Jestliže bylo přiřazeno, budou uložená data
obsahovat toto ID vzorku.

1. Stiskněte klávesu .

2. Vybrat, vytvořit nebo vymazat ID vzorku:

Možnost Popis

Aktuální ID Zvolte ID ze seznamu. Aktuální ID bude spojeno

Vytvořte nové
ID vzorku

Vymažte ID vzorku Vymažte existující ID vzorku.

s daty vzorku, dokud nebude vybráno odlišné ID.

Zadejte název pro nové ID vzorku.

Možnost Popis

Vytvořte nové
ID obsluhy

Vymažte ID obsluhy Vymažte existující ID obsluhy.

Zadejte název nového ID obsluhy (maximálně lze
zadat 10 jmen).

Řízení dat

Uložená data

V protokolu dat jsou uloženy následující typy dat:

•

Měření vzorku: uloží se automaticky při každém naměření vzorku
v režimu Stisknout pro načítání nebo v režimu Interval. Při použití
režimu plynulého měření jsou data uložena pouze při výběru možnosti
Uložit.

• Kalibrace: uloží se pouze při výběru možnosti Uložit na konci
kalibrace. V sondě IntelliCAL (R) jsou uložena také data kalibrace.

• Měření kontrolního etalonu: uloží se automaticky při každém
naměření kontrolního etalonu (v režimu Stisknout pro načítání nebo
v režimu Interval).

Jakmile se protokol dat zaplní (500 datových bodů), bude při přidání
nového datového bodu odstraněn nejstarší datový bod. Celý protokol dat
lze odstranit a odebrat tak data, která již byla odeslána na tiskárnu nebo

do počítače (klávesa
Možnosti zabezpečení, aby uživatel neodstranil protokol dat.

> Odstranit protokol dat). Použijte nabídku

Použijte ID obsluhy

Záložka ID operátora propojuje měření s konkrétním operátorem.
Všechna uložená data budou toto ID obsahovat.

1. Stiskněte klávesu .

2. Vybrat, vytvořit nebo vymazat ID operátora:

Možnost Popis

Aktuální ID Zvolte ID ze seznamu. Aktuální ID bude spojeno

94 Čeština

s daty vzorku, dokud nebude vybráno odlišné ID.

Zobrazení uložených dat

Log dat obsahuje data vzorku, kalibrace a kontrolního etalonu.
Nejnovější datový bod v protokolu dat je označen jako Datový bod 001.

1. Stiskněte klávesu .

2. Uložená data zobrazíte výběrem možnosti Zobrazit protokol dat.

Zobrazí se nejnovější datový bod. V horní části obrazovky
se zobrazuje údaj, zda data pocházejí z hodnoty vzorku, kalibrace

nebo kontrolního etalonu. Stisknutím klávesy zobrazíte
nejnovější datový bod.

Možnost Popis

Načítání protokolu Načítání protokolu – zobrazuje měření vzorku včetně

Protokol kalibrace Protokol kalibrace – zobrazuje data kalibrace.

Protokol
kontrolního etalonu

času, data, ID obsluhy a ID vzorku. Výběrem položky
Podrobnosti zobrazíte přidružená data kalibrace.

Výběrem položky Podrobnosti zobrazíte další
informace o kalibraci.

Protokol kontrolního etalonu – zobrazuje měření
kontrolního etalonu. Výběrem položky Podrobnosti
zobrazíte data kalibrace, která byla spojena
s měřením.

Zobrazení uložených dat sondy

Ujistěte se, zda je sonda připojena k měřidlu. Pokud jsou připojeny dvě
sondy, po zobrazení výzvy vyberte vhodnou sondu.

1. Chcete-li zobrazit data kalibrace uložená v sondě, stiskněte klávesu

a vyberte položku Zobrazit data sondy. Je možné zobrazit

aktuální kalibraci a historii kalibrace pro sondu.

Možnost Popis

Zobrazit aktuální
kalibraci

Zobrazit historii
kalibrace

Informace o aktuální kalibraci zobrazují podrobnosti
o nejnovější kalibraci. Pokud uživatel nekalibroval
sondu, zobrazí se údaje o kalibraci z výroby.

Historie kalibrace zobrazuje seznam časů, kdy byla
sonda kalibrována. Výběrem data a času zobrazíte
souhrn dat kalibrace.

Tisk uložených dat

Měřidlo se musí připojit ke zdroji střídavého proudu, aby se spustilo
připojení USB. Před zapnutím napájení měřidla je třeba zajistit připojení
ke zdroji střídavého proudu.
Všechna data lze odeslat na tiskárnu. S měřidly HQd je kompatibilní
tiskárna PD-24 Citizen Printer, která představuje součást FCC 15B, třídy
B kompatibilní s měřidly HQ. Jiné tiskárny nemusí být kompatibilní.
Kompatibilní tiskárny by měly podporovat minimálně 72 sloupců dat,
tisknout až 500 nepřetržitých událostí vysílání dat v 1, 2 a 3 řádcích textu
a plně podporovat kódovou stránku 437 a 850.

1. Vypněte měřidlo. Zajistěte připojení měřidla ke zdroji střídavého

proudu. Viz Připojení ke zdroji střídavého proudu (AC) na straně 89

2. Připojte tiskárnu k měřidlu pomocí kabelu USB typu A. Viz Obr. 9.

3. Zapněte měřidlo.

4. Stiskněte klávesu

5. Vyberte možnost Poslat protokol dat. Počkejte, až se na displeji

zobrazí text „Přenos ukončen“ a až tiskárna přestane tisknout.
Odpojte tiskárnu.

.

.

Čeština 95

Obr. 9 Připojení k tiskárně

Volba Popis

Rozšířená zpráva Dva řádky dat. První řádek obsahuje stejné informace

jako základní zpráva.

Celková zpráva Tři řádky dat. První dva řádky obsahují stejné informace

jako rozšířená zpráva.

Odeslání dat na paměťové zařízení USB

1 Kabel USB 3 Napájecí zdroj AC-DC pro tiskárnu
2 Tiskárna Citizen Printer, součást

FCC 15B, kompatibilní s třídou B

(volitelný)

Změna možností zprávy

Vytištěné zprávy o datech vzorku mohou obsahovat 1, 2 nebo 3 řádky
informací.

Doplňující informace jsou k dispozici na webových stránkách výrobce.

1. Stiskněte klávesu . Vyberte volbu Možnosti zprávy.

2. Vyberte typ zprávy a zvolte jednu z možností.

Volba Popis

Základní zpráva Jeden řádek dat.

U P O Z O R N Ě N Í

Přenos většího počtu datových bodů bude nějakou dobu trvat. NEODPOJUJTE
paměťové zařízení USB, dokud nebude přenos dokončen.

Data lze na paměťové zařízení USB přenést pro účely uložení nebo
přenesení do počítače.

1. Vypněte měřidlo. Zajistěte připojení měřidla ke zdroji střídavého

proudu.

2. Před zapnutím napájení měřidla k měřidlu připojte paměťové zařízení

USB.

3. Zapněte měřidlo.

4. Stiskněte klávesu .

5. Vyberte možnost Poslat protokol dat. Počkejte, až se na displeji

zobrazí zpráva „Přenos ukončen“ a kontrolky na paměťovém zařízení
USB přestanou blikat. Pak zařízení USB vyjměte.

Poznámka: Pokud je přenos dat pomalý, znovu naformátujte paměťové
zařízení USB tak, aby při jeho dalším použití byl použit formát tabulky přidělení
souboru (FAT).

Odeslání dat přímo do počítače

Data lze přenést z libovolného měřidla řady HQd přímo do počítače,
ve kterém je nainstalovaná aplikace HQ40d PC Application. Data lze
odesílat v reálném čase během jejich shromažďování. Případně
je možné přenést celý protokol dat.

Chcete-li si stáhnout aktuální verzi softwaru, viz stránku příslušného
produktu na webu výrobce.

96 Čeština

1. Nainstalujte aplikaci HQ40d PC Application do počítače.

2. Vypněte měřidlo. Zajistěte připojení měřidla ke zdroji střídavého

proudu.

3. Připojte počítač k měřidlu pomocí kabelu USB typu B.

4. Zapněte měřidlo.

5. Spusťte aplikaci HQ40d PC Application v počítači. Kliknutím

na zelený trojúhelník na panelu nabídek spusťte připojení.

6. Shromažďování dat v reálném čase nebo přenos dat z protokolu dat:

•

V reálném čase – pokud je datový bod uložený v měřidle,
je výsledek současně odeslán do aplikace PC Application.
Doplňující informace jsou k dispozici na webových stránkách
výrobce.

• Log dat – stiskněte klávesu
protokol dat. Počkejte, až se na displeji zobrazí zpráva „Přenos
ukončen.“ Data jsou odeslána ve formátu CSV (soubor
s hodnotami oddělenými čárkami).

Data se zobrazují v okně HQ40d PC Application.

a vyberte možnost Odeslat

Údržba

P O Z O R

Různá nebezpečí. Práce uvedené v tomto oddíle dokumentu smí
provádět pouze dostatečně kvalifikovaný personál.

Vyčištění měřidla

Měřidlo je navrženo jako bezúdržbové a nevyžaduje k normálnímu
provozu čištění. Vnější povrchy měřidla lze čistit podle potřeby.

Výměna baterií

V A R O V Á N Í

Nebezpečí výbuchu. Nesprávné vložení baterie může způsobit uvolňování
výbušných plynů. Dbejte, aby baterie byly stejného chemického typu a aby byly
vloženy se správnou orientací. Nepoužívejte současně nové a použité baterie.

Postup při výměně baterie viz Obr. 10.

1. Uvolněte tři šrouby krytu baterie a kryt sundejte (Obr. 10).

Poznámka: Nevyjímejte šrouby z krytu baterie.

2. Vyjměte baterie.

3. Nainstalujte 4 AA alkalické baterie nebo 4 AA nikl-metalhydridové

(NiMH) akumulátory. Při instalaci dbejte na správnou polaritu baterií.

4. Vraťte kryt baterie na původní místo.

Poznámka: Šrouby neutahujte příliš pevně.

Obr. 10 Výměna baterie

1. Otřete povrch měřidla navlhčeným hadříkem.

2. K čištění nebo sušení konektorů použijte aplikátor s bavlněným

koncem.

Čeština 97

Řešení problémů

Viz následující tabulku uvádějící společná hlášení nebo příznaky
problémů, možné příčiny a kroky vedoucí k nápravě.

Chyba/varování Popis Řešení

Připojení sondy Odpojená nebo

Nepodporovaná
sonda

Chyba nástroje
Bootloader X.X.XX.XX

nesprávně připojená
sonda

Software není
aktualizován
na nejnovější verzi

Problém se sondou Připojením jiné sondy

Odpojená nebo
nesprávně připojená
sonda

Software není
aktualizován
na nejnovější verzi.

Problém se sondou Připojením jiné sondy

Měřidlo HQd
nepodporuje sondu
IntelliCAL

Software není
aktualizován
na nejnovější verzi.

Uvolněte zamykací matici
na konektoru sondy.

Odpojte a znovu připojte
sondu.

Chcete-li si stáhnout aktuální
verzi softwaru, viz stránku
příslušného produktu na webu
výrobce.

IntelliCAL ověřte, zda došlo
k potížím se sondou nebo
měřidlem.

Uvolněte zamykací matici
na konektoru sondy.

Odpojte a znovu připojte
sondu.

Chcete-li si stáhnout aktuální
verzi softwaru, viz stránku
příslušného produktu na webu
výrobce.

IntelliCAL ověřte, zda došlo
k potížím s měřidlem nebo
sondou.

Spojte se s nejbližším
servisním střediskem výrobce.

Chcete-li si stáhnout aktuální
verzi softwaru, viz stránku
příslušného produktu na webu
výrobce.

Chyba/varování Popis Řešení

zpráva, že zbývá 0 dní
(pouze modely LDO
a LBOD)

Měřidlo není
konfigurováno

Uzávěr senzoru
LDO nebo LBOD
se používá 365 dní

Zbývá 0 dní
životnosti uzávěru
senzoru LDO.

Měřidlo je nastaveno
na nesprávné datum
a čas

Software není
aktualizován
na nejnovější verzi.

Chyby softwaru Pokud se měřidlo správně

Vyměňte uzávěr senzoru LDO
nebo LBOD a tlačítko iButton®.

Vyměňte uzávěr senzoru LDO.
Bude možné provést kalibraci.
Na obrazovce měření se však
zobrazí ikona kalibrace
a otazník, i když byla kalibrace
úspěšná.

1. Odpojte sondu od měřidla.

2. Vyjměte baterie měřidla.

3. Baterie měřidla správně

nainstalujte. Zachovejte
značky polarity.

4. Nastavte správné datum

a čas měřidla.

5. Připojte sondu a ověřte,

zda zpráva zmizela.

Chcete-li si stáhnout aktuální
verzi softwaru, viz stránku
příslušného produktu na webu
výrobce.

spouští, zálohujte soubory Log
dat a Metoda.
Chcete-li si stáhnout aktuální
verzi softwaru, viz stránku
příslušného produktu na webu
výrobce.

98 Čeština

Chyba/varování Popis Řešení

Měřidlo se nenabíjí
nebo nabíjí
přerušovaně

Nelze získat přístup
na obrazovku
Možnosti plného
přístupu

Nelze získat přístup
na obrazovku
Možnosti plného
přístupu nebo
Možnosti přístupu
uživatele

Nejsou správně
vloženy baterie.

Software není
aktualizován
na nejnovější verzi.

Poškozené měřidlo Spojte se s nejbližším

Nebylo zadáno
správné heslo

Software není
aktualizován
na nejnovější verzi.

Ověřte orientaci baterií
a ujistěte se, zda jsou baterie
vloženy podle značek polarity.
Test opakujte.

Vyčistěte zakončení baterie
a pak vložte nové baterie.

Připojte adaptér napájení
střídavým proudem a test
opakujte.

Chcete-li si stáhnout aktuální
verzi softwaru, viz stránku
příslušného produktu na webu
výrobce.

servisním střediskem výrobce.

Spojte se s nejbližším
servisním střediskem výrobce.

Chcete-li si stáhnout aktuální
verzi softwaru, viz stránku
příslušného produktu na webu
výrobce.

Čeština 99

Indholdsfortegnelse

Specifikationer på side 100
Generelle oplysninger på side 100
Installation på side 102
Brugergrænseflade og navigation på side 104
Startup (Opstart) på side 106

Standardbetjening på side 107
Datastyring på side 108
Vedligeholdelse på side 110
Fejlsøgning på side 111

Specifikationer

Specifikationerne kan ændres uden varsel.

Specifikation Detaljer

Dimensioner 17,48 x 8,59 x 23,5 cm

Vægt 750 g uden batterier

Målerhus IP54 med batteridæksel påsat (modstandsdygtigt

Strømforsyning (intern) 4 stk. alkaliske batterier eller genopladelige

Strømforsyning (ekstern) Ekstern Class III-strømadapter: Indgang:

Målerbeskyttelsesklasse Klasse I

Opbevaringstemperatur –20 til +60 °C

Driftstemperatur 5 til 45 °C

Luftfugtighed, drift 90 % (uden kondensering)

Indgangsstik med 5 ben M12-stik til IntelliCAL™-sensor

Datahukommelse (indbygget) 500 resultater

Datalagring Automatisk i tilstanden Tryk for måling og

over for indtrængning af støv og vandsprøjt)

nikkelmetalhydridbatterier (NiMH) i AA-størrelse,
batterilevetid op til 200 timer

100–240 V vekselstrøm, 50/60 Hz. Udgang:
4,5 til 7,5 V jævnstrøm (7 VA)

Interval. Manuel i aflæsningstilstanden
Kontinuerligt.

Specifikation Detaljer

Dataeksport USB-tilslutning til computer eller USB (begrænset

Forbindelser Indbygget USB type A (til USB-flashhukommelse,

Temperaturkorrektion Fra, automatisk og manuel (parameterafhængig)

Lås af målervisning Tilstanden Kontinuerligt, Interval og Tryk for

Tastatur Stik til eksternt pc-tastatur via

til lagringsenhedens kapacitet). Overfør hele
dataloggen eller i takt med aflæsninger.

printer, tastatur) og indbygget USB type B (til
computer)

måling. Gennemsnitsfunktion for LDO-sensorer.

USB/jævnstrømsadapter

Generelle oplysninger

Reviderede udgaver kan findes på producentens webside.

Oplysninger vedr. sikkerhed

B E M Æ R K N I N G

Producenten er ikke ansvarlig for eventuelle skader på grund af forkert
anvendelse eller misbrug af dette produkt, herunder uden begrænsning direkte
skader, hændelige skader eller følgeskader, og fraskriver sig ansvaret for
sådanne skader i det fulde omfang, som tillades ifølge gældende lov. Kun
brugeren er ansvarlig for at identificere alvorlige risici ved anvendelsen og
installere relevante mekanismer til beskyttelse af processerne i forbindelse med
en eventuel fejl på udstyret.

Læs hele manualen, inden udpakning, installation eller betjening af dette
udstyr. Overhold alle farehenvisninger og advarsler. Undladelse heraf
kan medføre, at brugeren kommer alvorligt til skade eller beskadigelse af
apparatet.

Kontroller, at den beskyttelse, som dette udstyr giver, ikke forringes. Du
må ikke bruge eller installere dette udstyr på nogen anden måde end
den, der er angivet i denne manual.

100 Dansk
