Hach SIP 10 User Instructions

DOC272.97.80490

SIP 10 for TU5200

10/2015, Edition 1

Instructions d'utilisation

Instrucciones para el usuario

User Instructions

Instruções do Usuário

用户说明

取扱説明書

사용자 지침

คำแนะนำในการใช้งาน

English..............................................................................................................................3

Français......................................................................................................................... 17

Español.......................................................................................................................... 31

Português...................................................................................................................... 45

中文................................................................................................................................. 59

日本語............................................................................................................................. 72

한글................................................................................................................................. 86

ไทย.................................................................................................................................... 99

2

Table of contents

Specifications on page 3 Maintenance on page 10

General information on page 3 Troubleshooting on page 16

Installation on page 6 Replacement parts and accessories on page 16

Operation on page 8

Specifications

Specifications are subject to change without notice.

Specification Details

Dimensions (W x D x H) Sipper unit: 120 x 85 x 200 mm (4.7 x 3.4 x 7.9 in.)

Enclosure IP30

Weight Sipper unit: 0.5 kg (1.1 lb)

Protection class II

Pollution degree 2

Installation category II

Power supply Power is supplied by the turbidimeter through the USB cable, 530 mA, 5 V

Operating temperature 10 to 40 °C (50 to 104 °F)

Storage temperature –10 to 60 °C (14 to 140 °F)

Humidity 80% relative humidity, non-condensing

Rinsing agent 120 mL minimum to remove sample from the tubing

Flow speed 1 mL/sec

Sample temperature 2 to 70 °C (35.6 to 158 °F)

Sample salt content 65 g/L maximum

Interface USB

Certifications CE

Warranty 1 year (EU: 2 years)

General information

In no event will the manufacturer be liable for direct, indirect, special, incidental or consequential
damages resulting from any defect or omission in this manual. The manufacturer reserves the right to
make changes in this manual and the products it describes at any time, without notice or obligation.
Revised editions are found on the manufacturer’s website.

Safety information

N O T I C E

The manufacturer is not responsible for any damages due to misapplication or misuse of this product including,
without limitation, direct, incidental and consequential damages, and disclaims such damages to the full extent
permitted under applicable law. The user is solely responsible to identify critical application risks and install
appropriate mechanisms to protect processes during a possible equipment malfunction.

English 3

Please read this entire manual before unpacking, setting up or operating this equipment. Pay
attention to all danger and caution statements. Failure to do so could result in serious injury to the
operator or damage to the equipment.

Make sure that the protection provided by this equipment is not impaired. Do not use or install this
equipment in any manner other than that specified in this manual.

Use of hazard information

D A N G E R

Indicates a potentially or imminently hazardous situation which, if not avoided, will result in death or serious injury.

Indicates a potentially or imminently hazardous situation which, if not avoided, could result in death or serious
injury.

Indicates a potentially hazardous situation that may result in minor or moderate injury.

Indicates a situation which, if not avoided, may cause damage to the instrument. Information that requires special
emphasis.

W A R N I N G

C A U T I O N

N O T I C E

Precautionary labels

Read all labels and tags attached to the instrument. Personal injury or damage to the instrument
could occur if not observed. A symbol on the instrument is referenced in the manual with a
precautionary statement.

This symbol, if noted on the instrument, references the instruction manual for operation and/or safety
information.

Electrical equipment marked with this symbol may not be disposed of in European domestic or public
disposal systems. Return old or end-of-life equipment to the manufacturer for disposal at no charge to
the user.

Product overview

The SIP 10 sipper kit for the TU5200 turbidimeter is used to pull a selected quantity of a water
sample through the flow-thru head of the TU5200 before each turbidity measurement. Refer to

Figure 1. If selected, the sipper pulls a selected quantity of a user-supplied rinse agent through the

flow-thru head after each turbidity measurement.

4

English

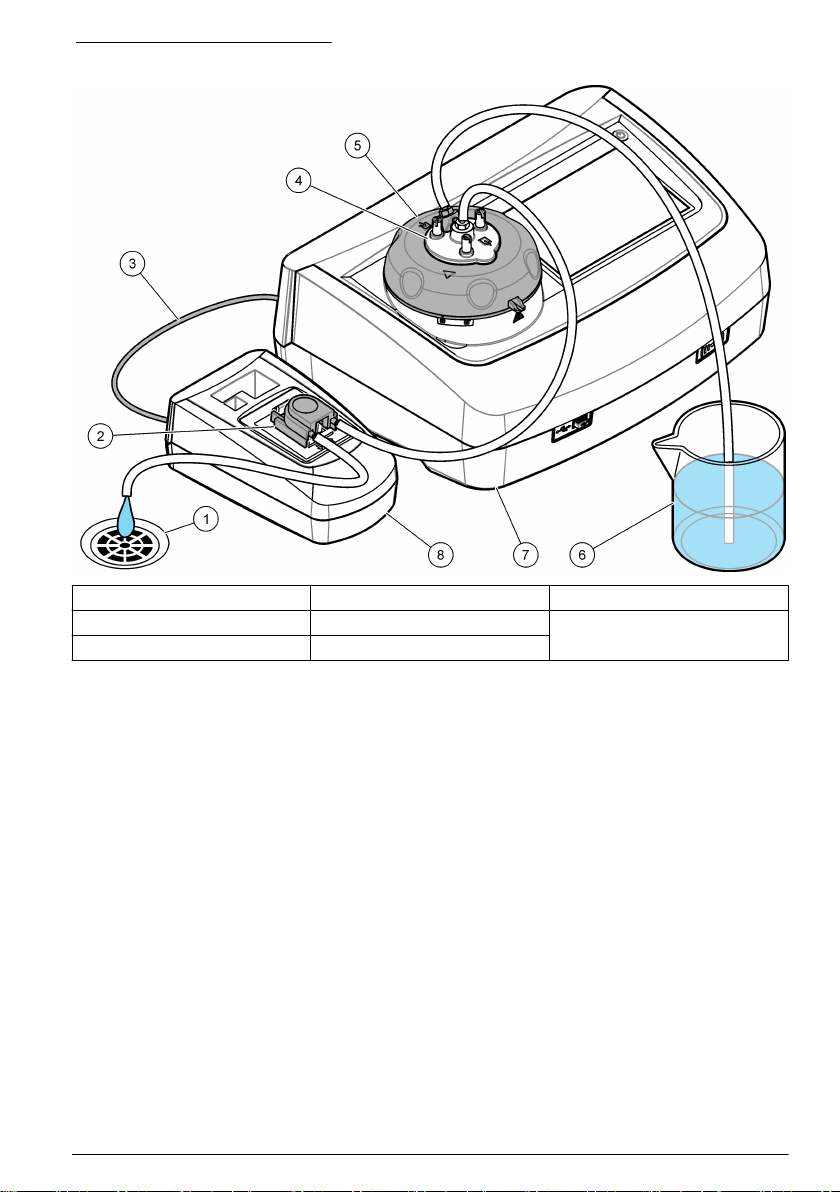

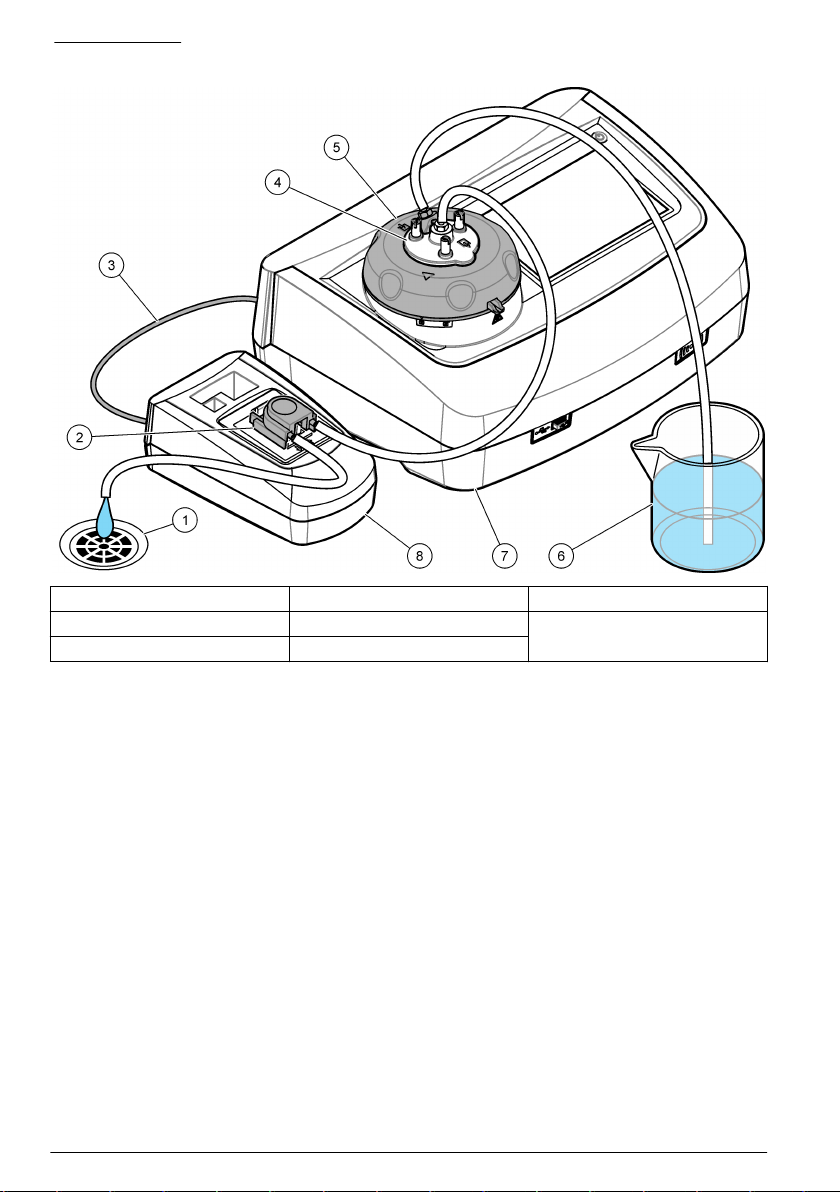

Figure 1 Product overview

1 Drain 4 Cleaning lid 7 TU5200 turbidimeter
2 Peristaltic pump 5 Flow-thru head 8 SIP 10 sipper unit
3 USB cable 6 Sample source

Product components

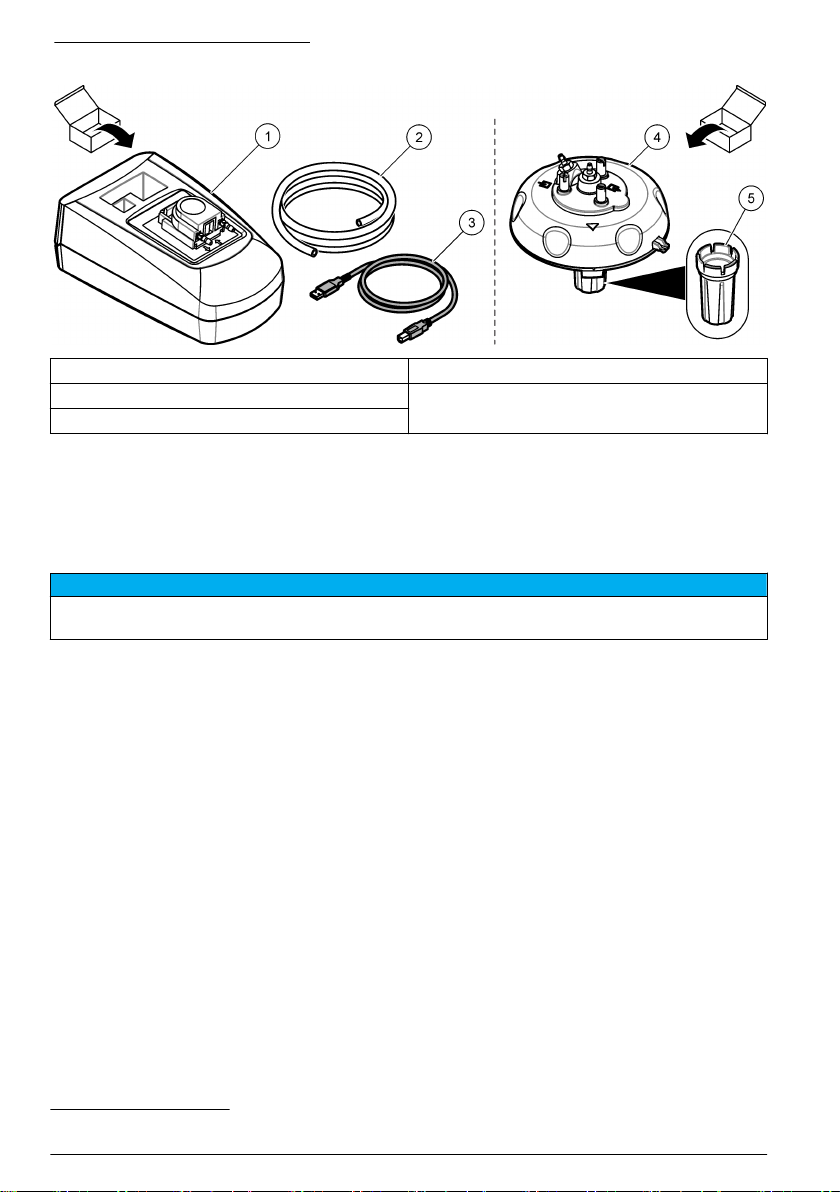

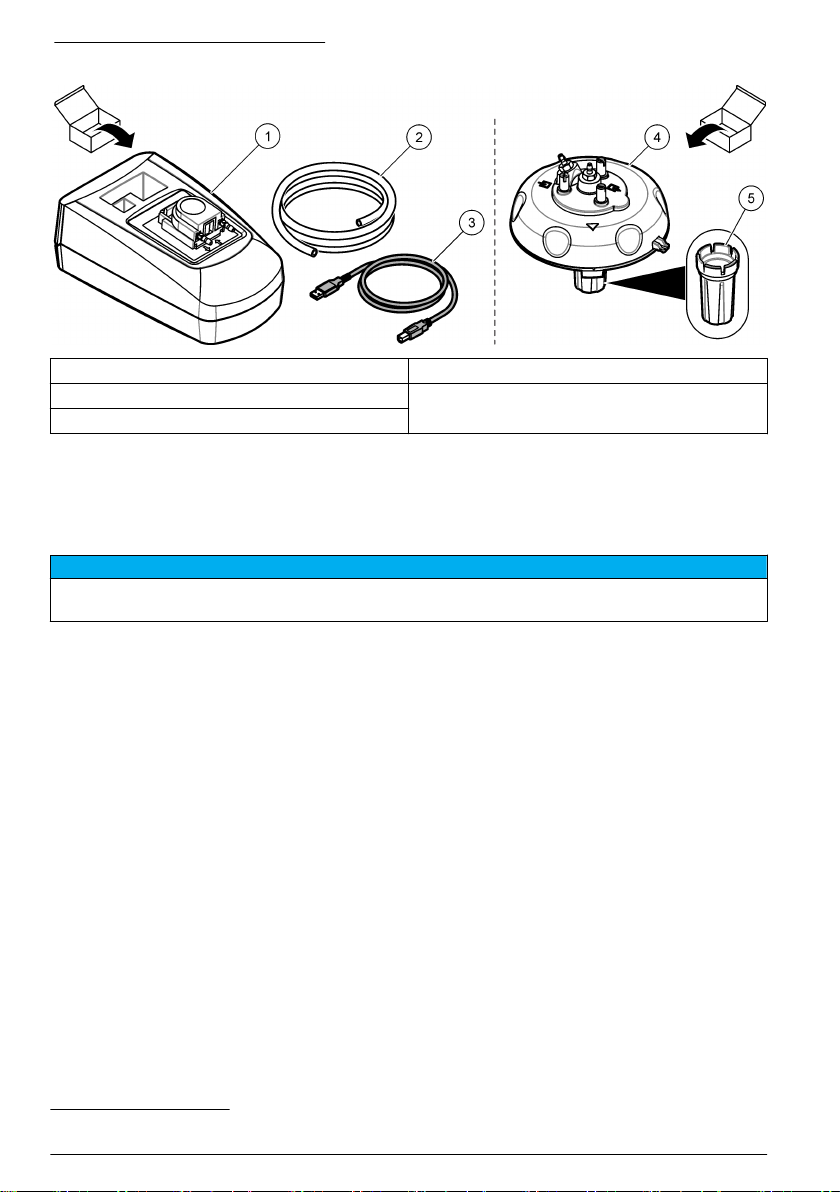

Make sure that all components have been received. Refer to Figure 2. If any items are missing or
damaged, contact the manufacturer or a sales representative immediately.

English

5

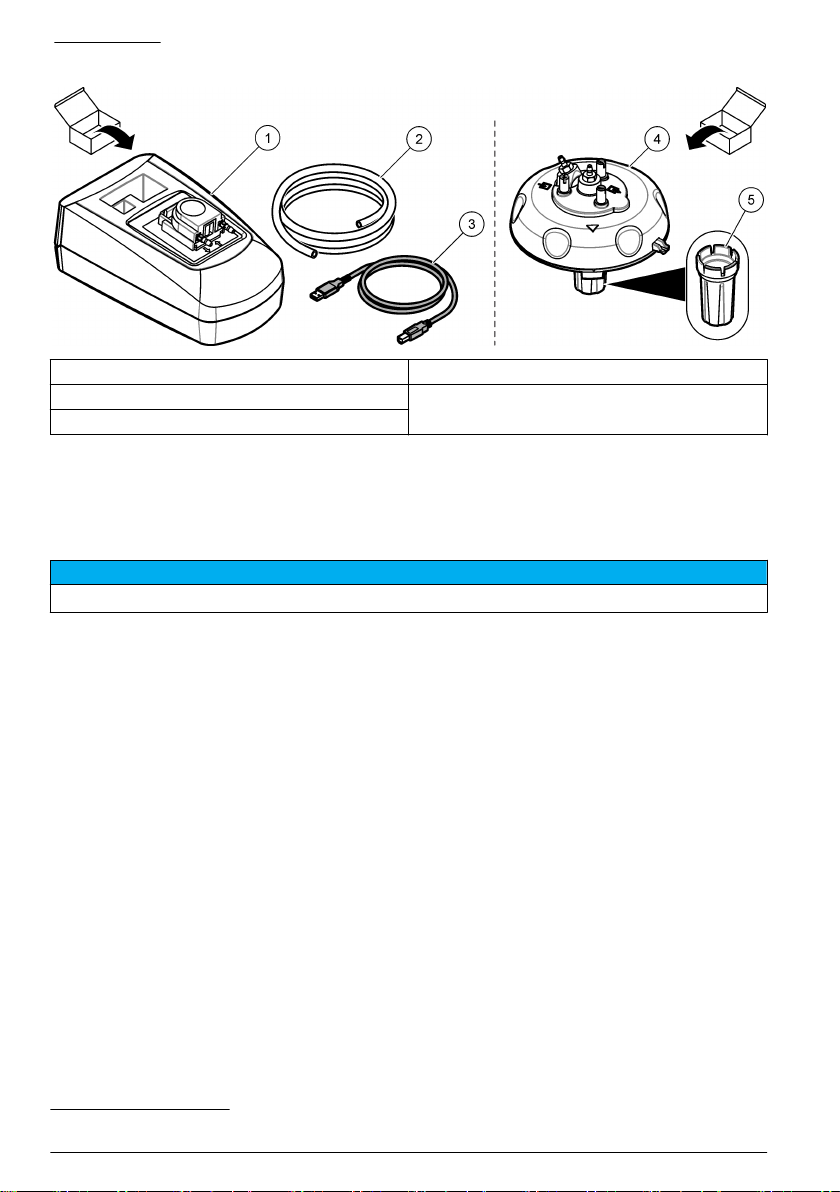

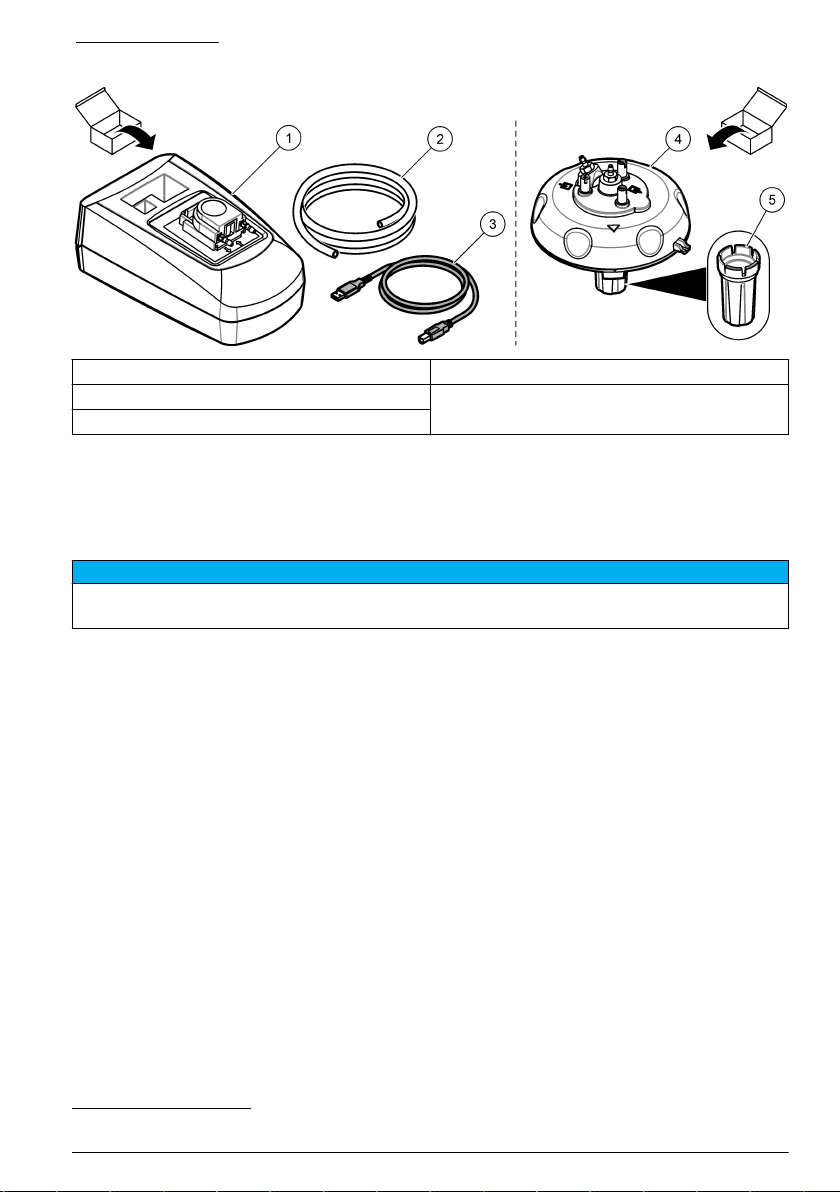

Figure 2 Product components

1 SIP 10 sipper unit 4 Flow-thru head
2 Tygon® tubing, 1.70 m (5.6 ft) 5 Vial replacement tool
3 USB cable, type AB, 1 m (3.3 ft)

1

Installation

Install the flow-thru head

Pre-requisite: Clean the process vial. Refer to Clean the vial on page 10.

N O T I C E

Do not to touch or scratch the glass of the process vial. Contamination or scratches on the glass can cause
measurement errors.

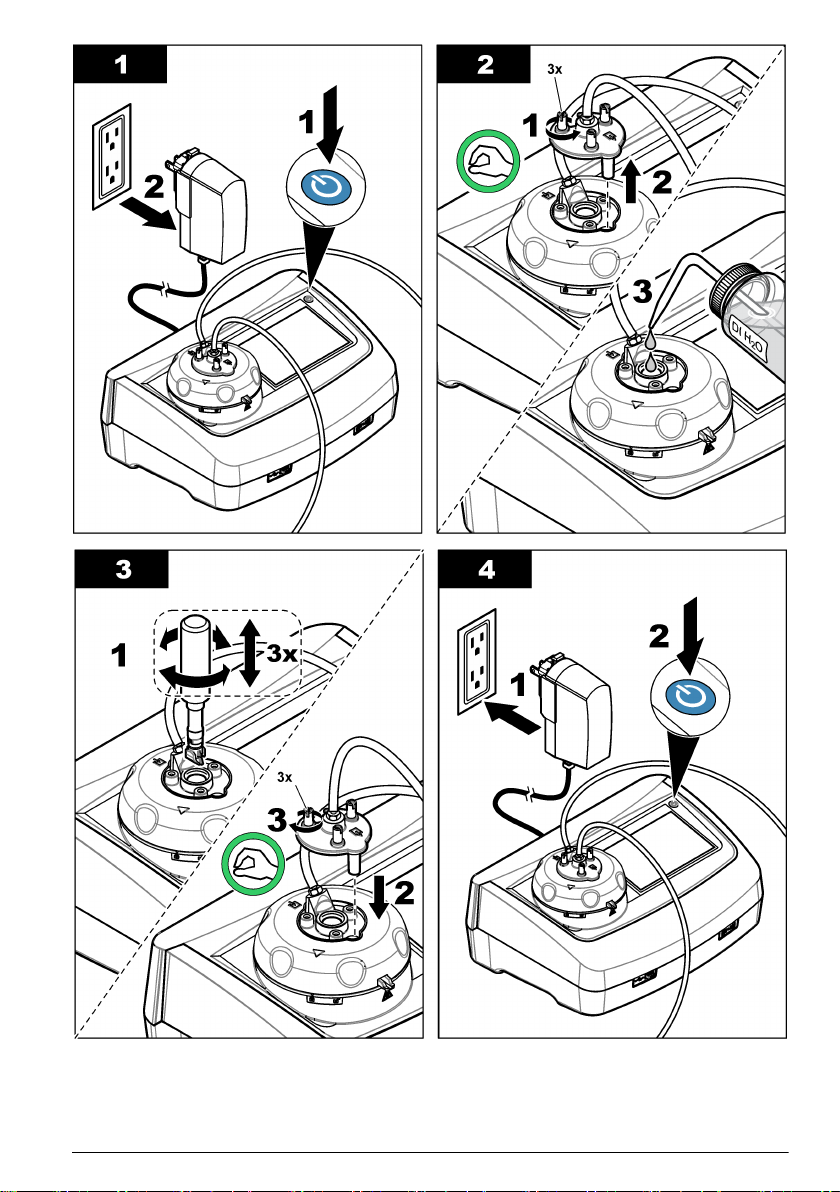

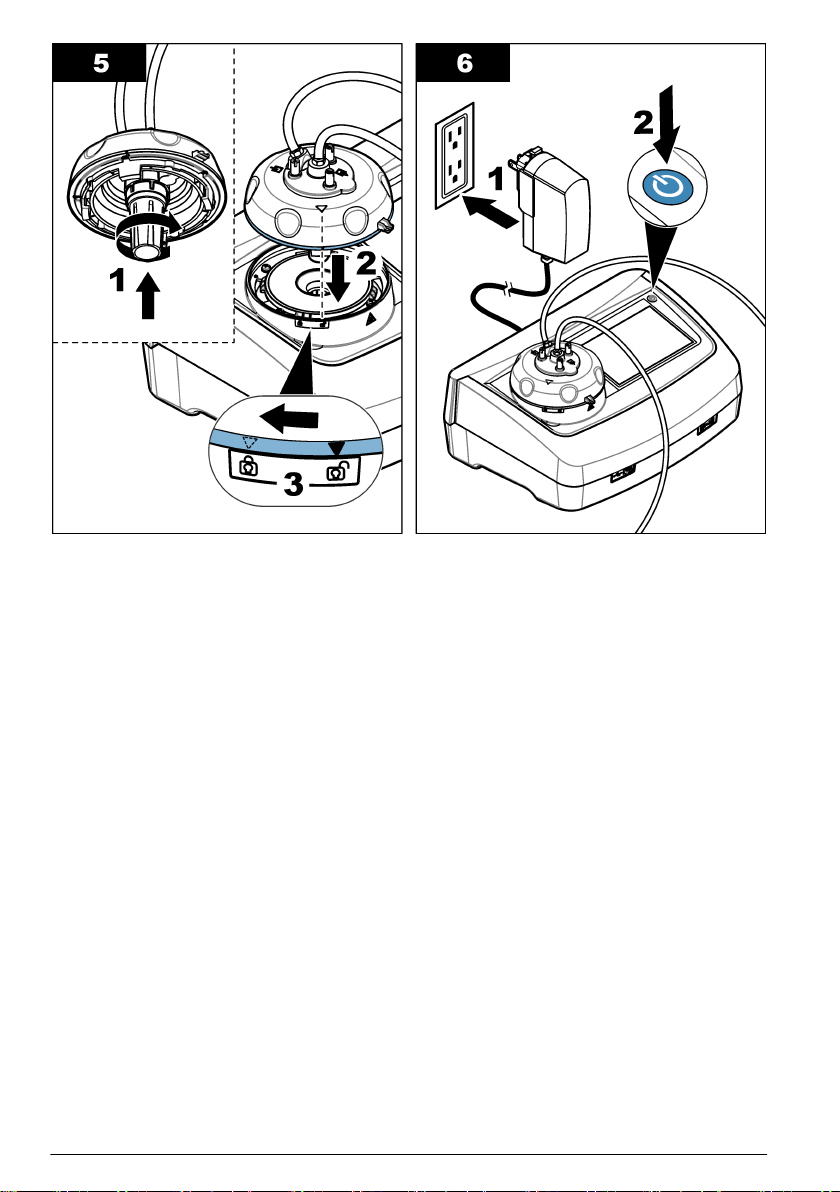

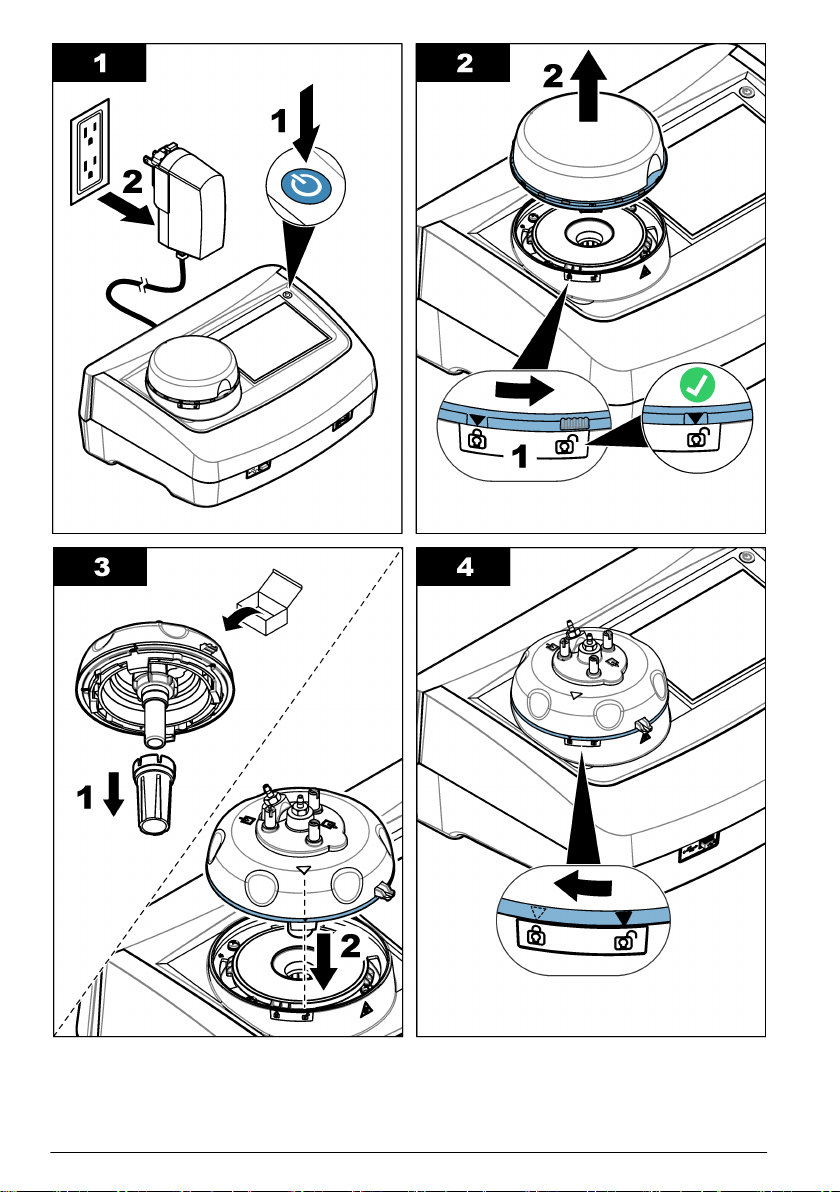

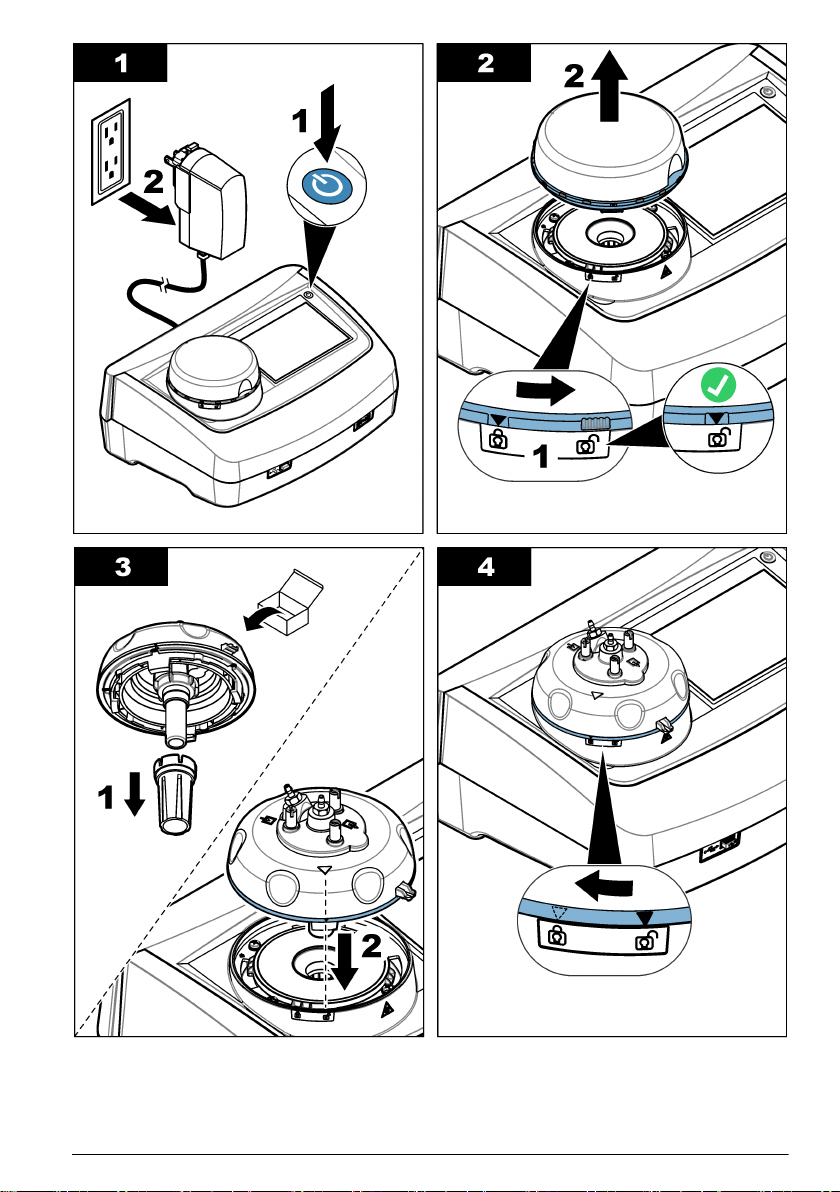

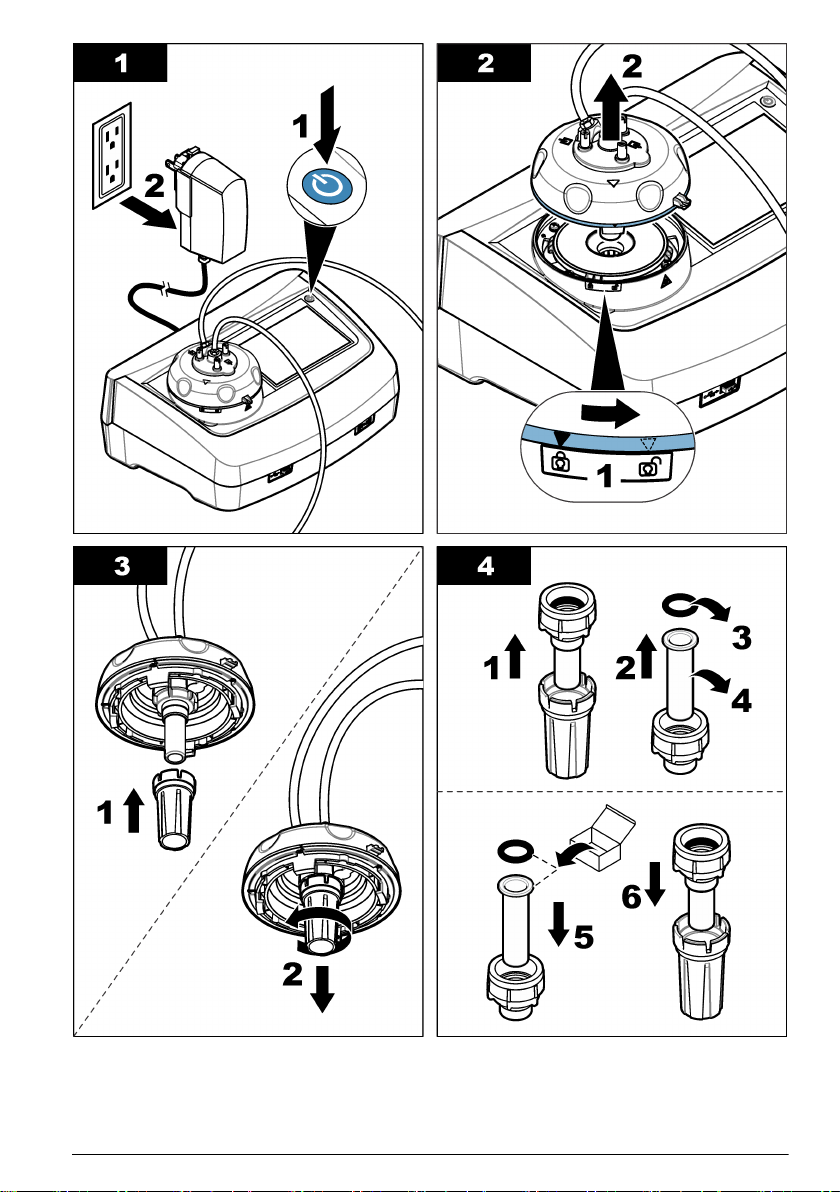

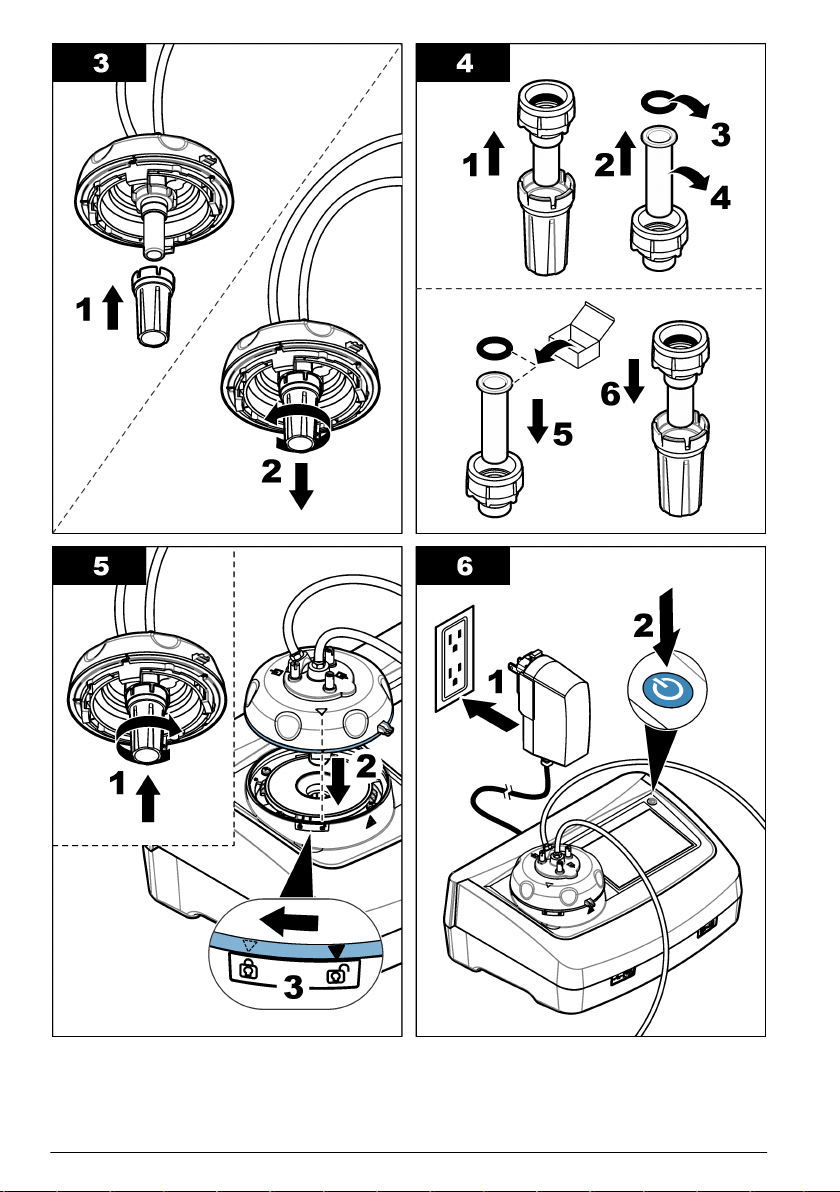

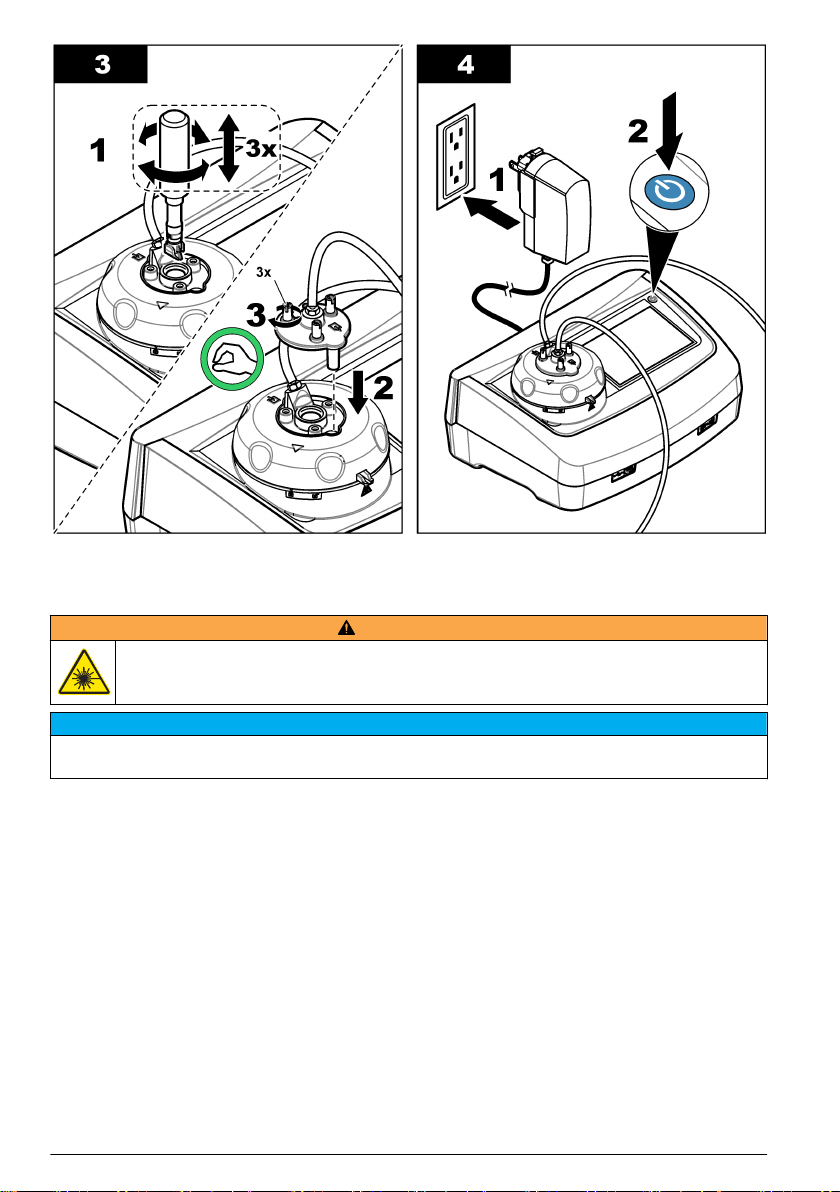

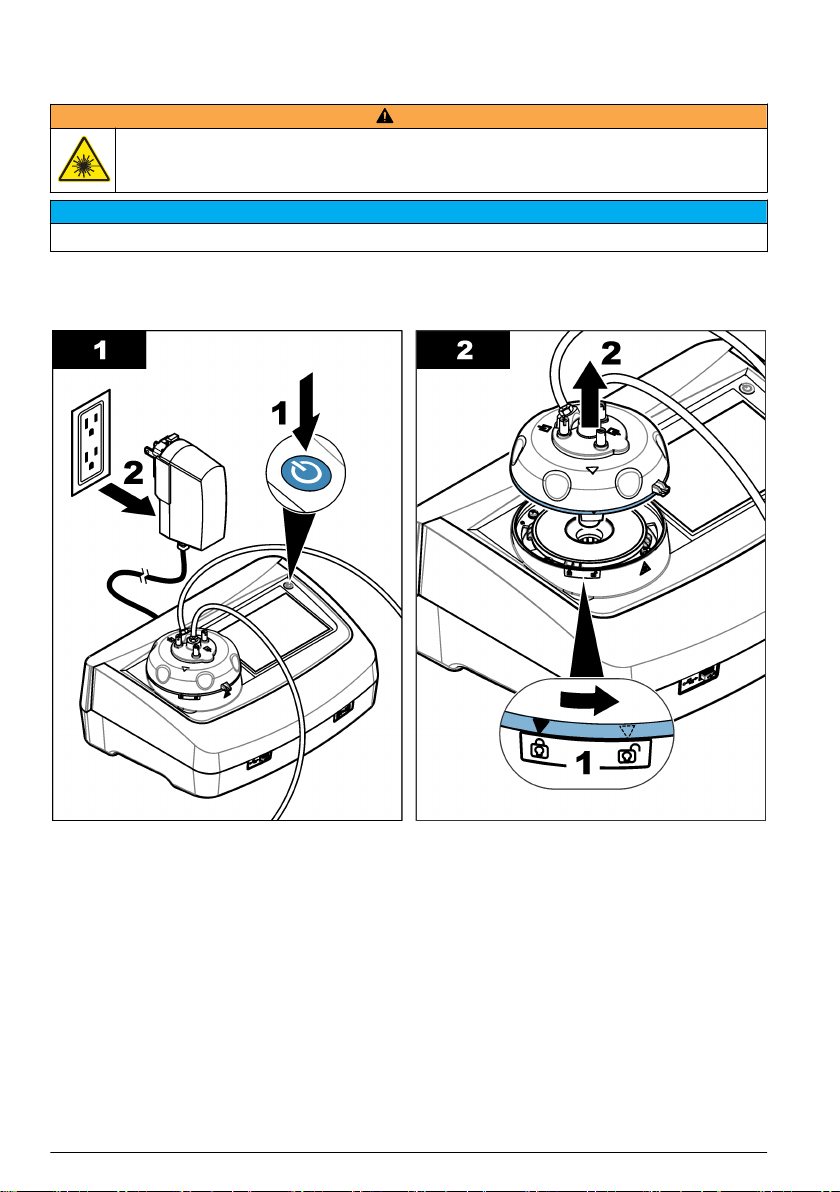

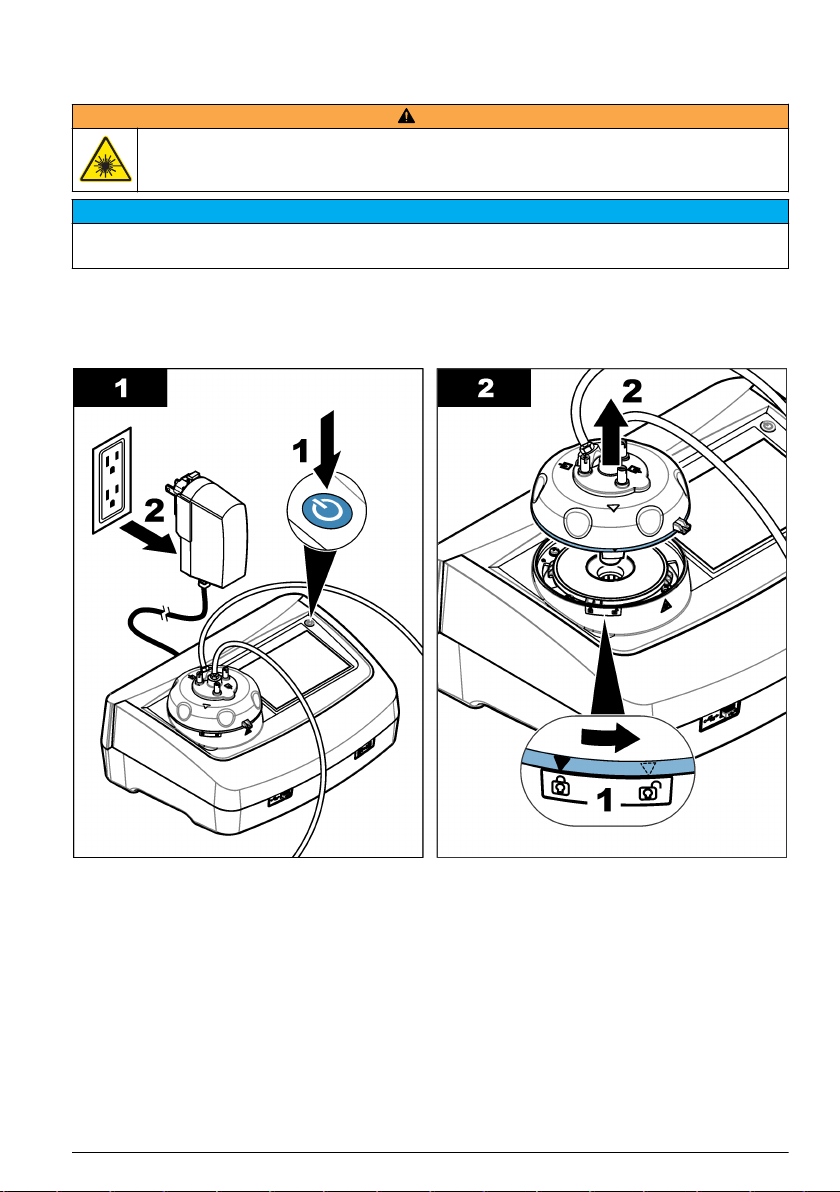

Install the flow-thru head as shown in the illustrated steps that follow.

1

Remove before installation.

6 English

English 7

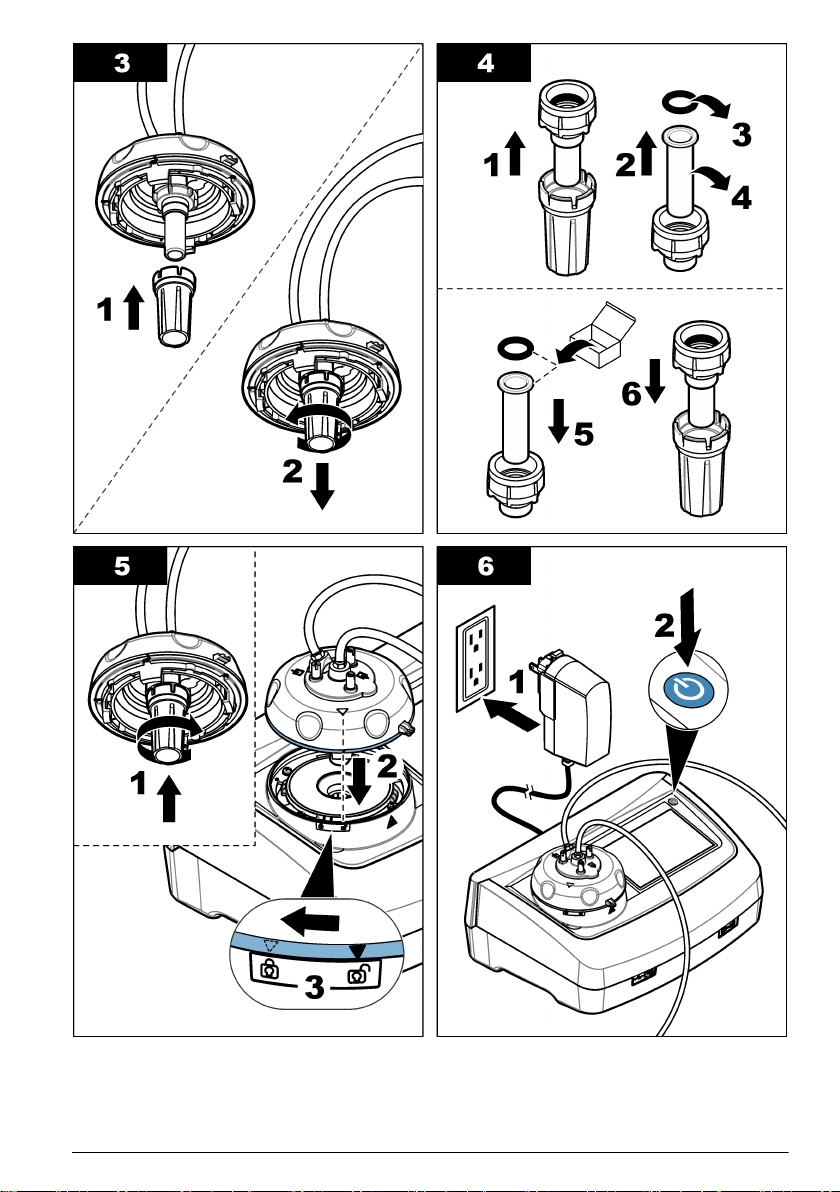

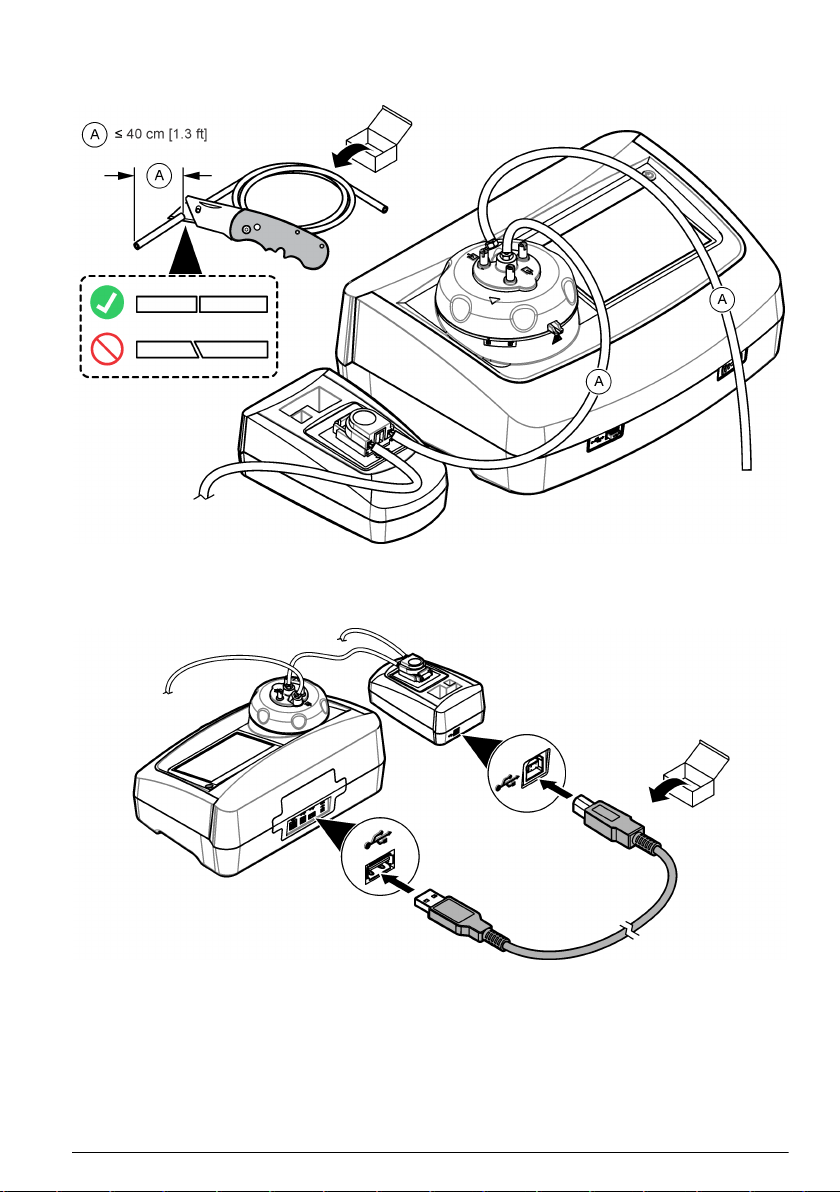

Install the tubing

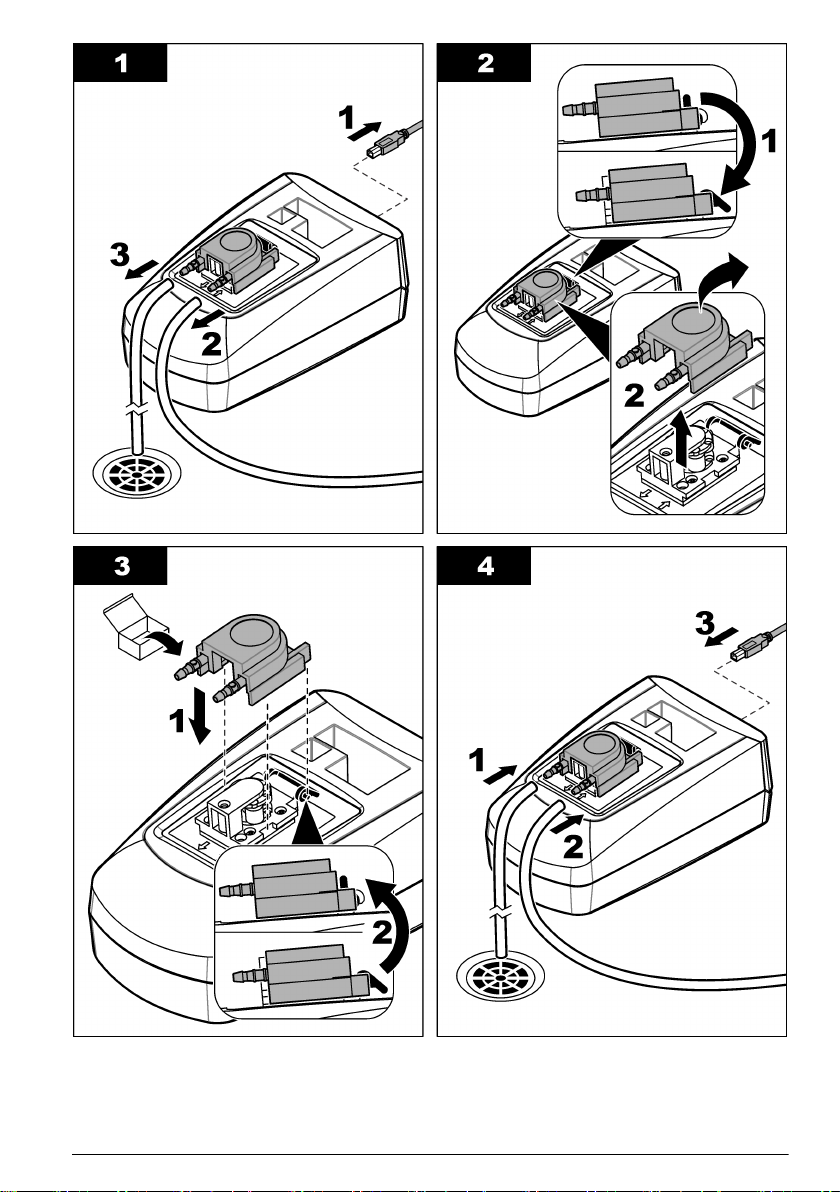

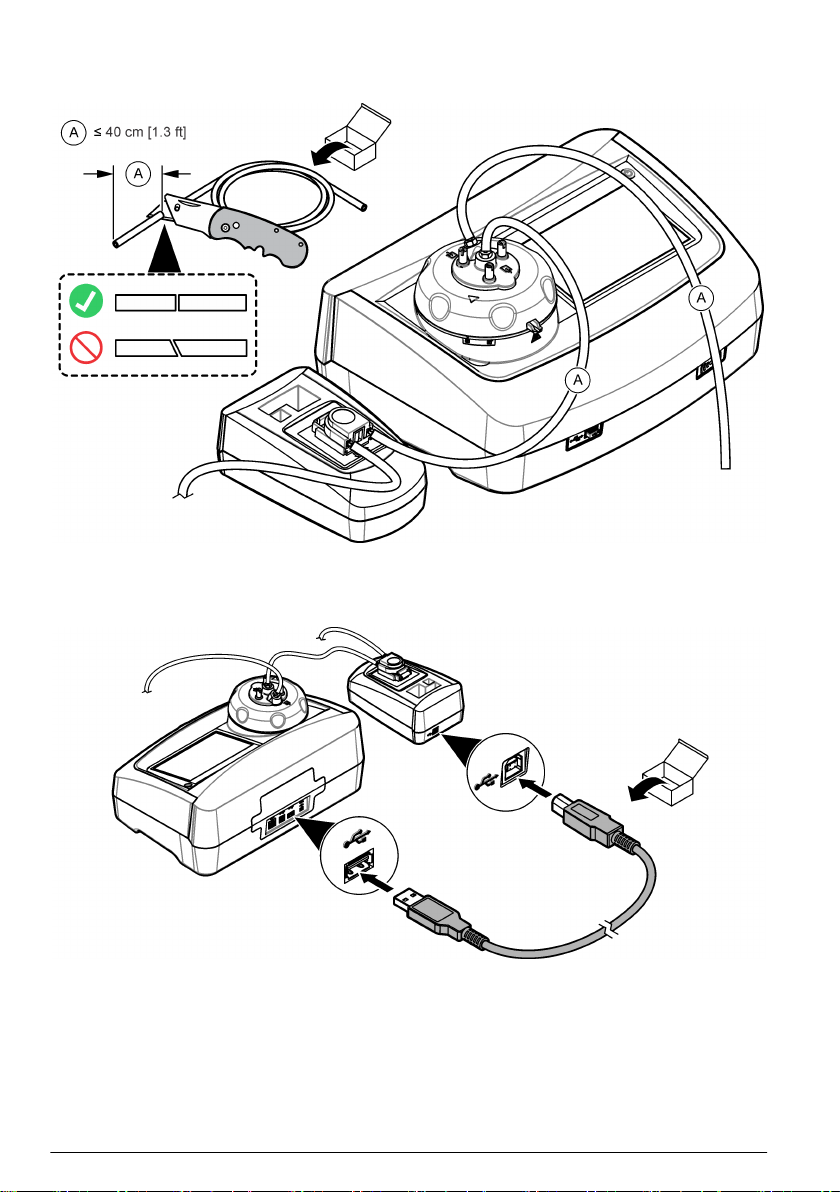

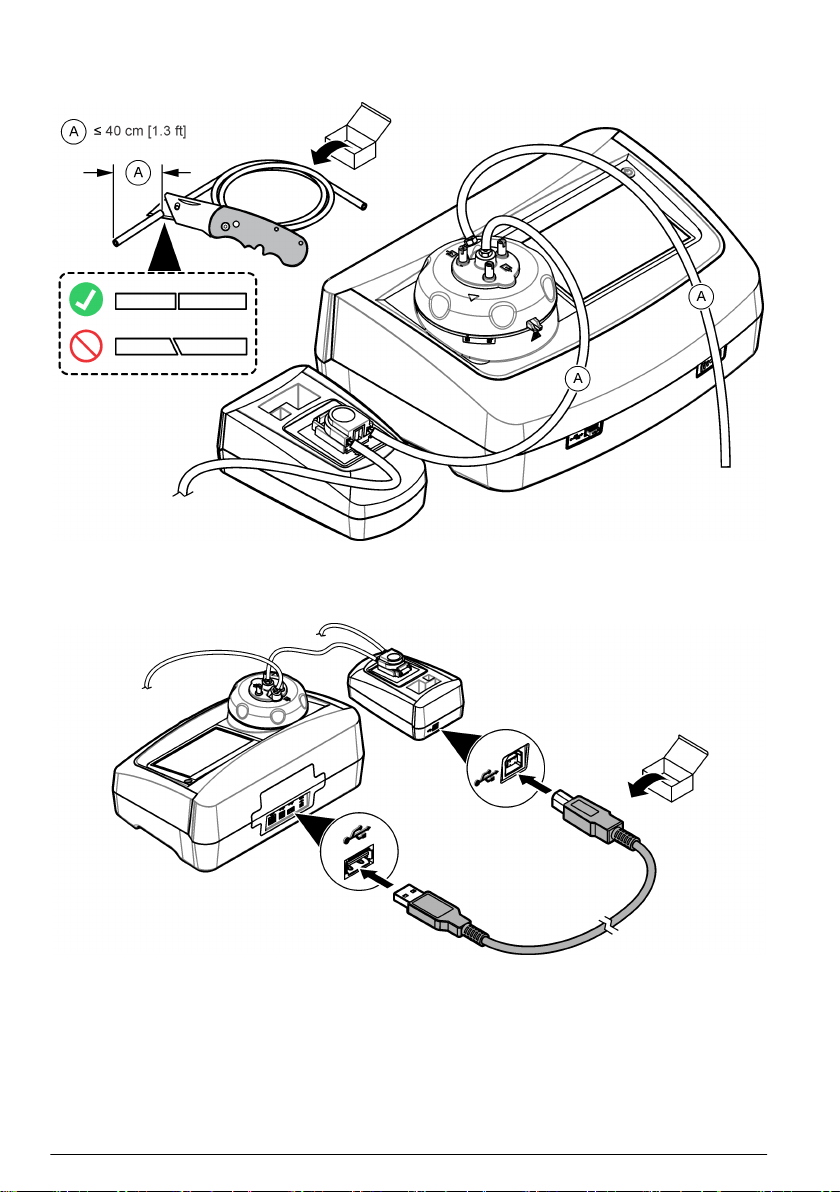

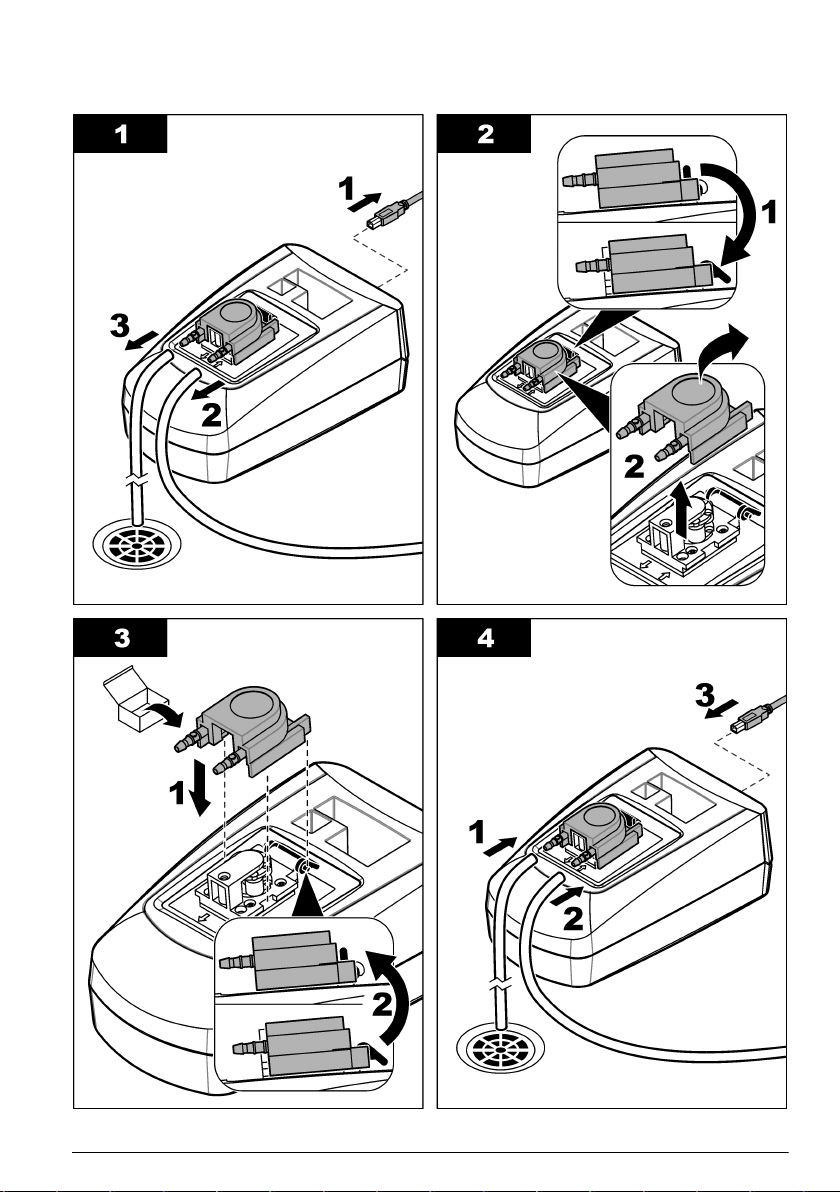

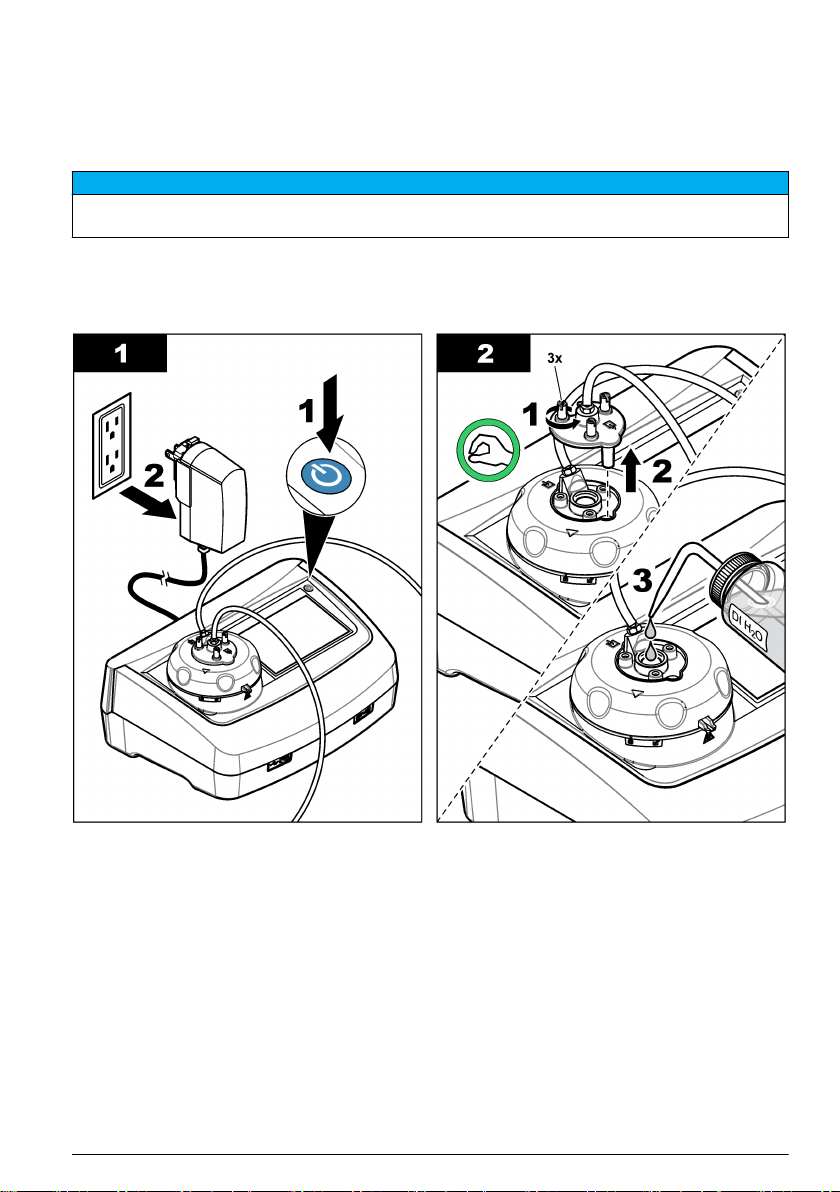

Install the tubing as shown in the illustrated steps that follow.

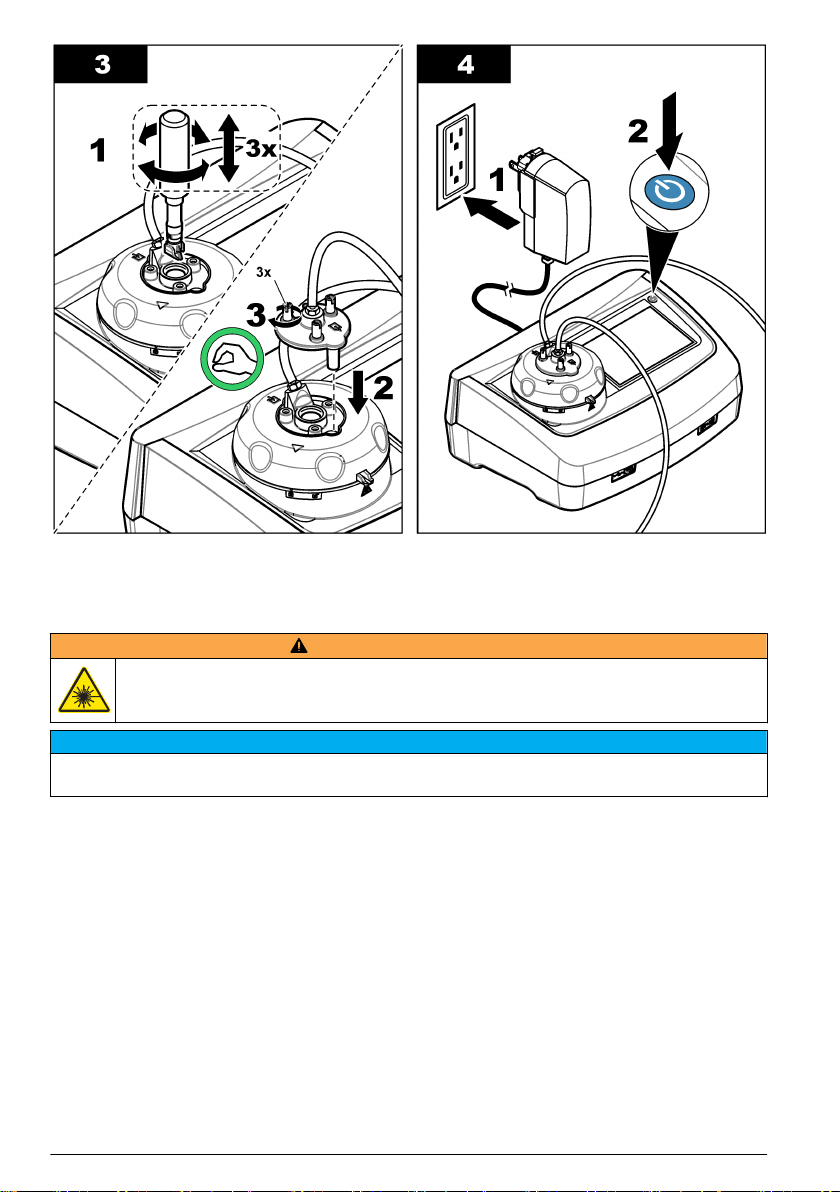

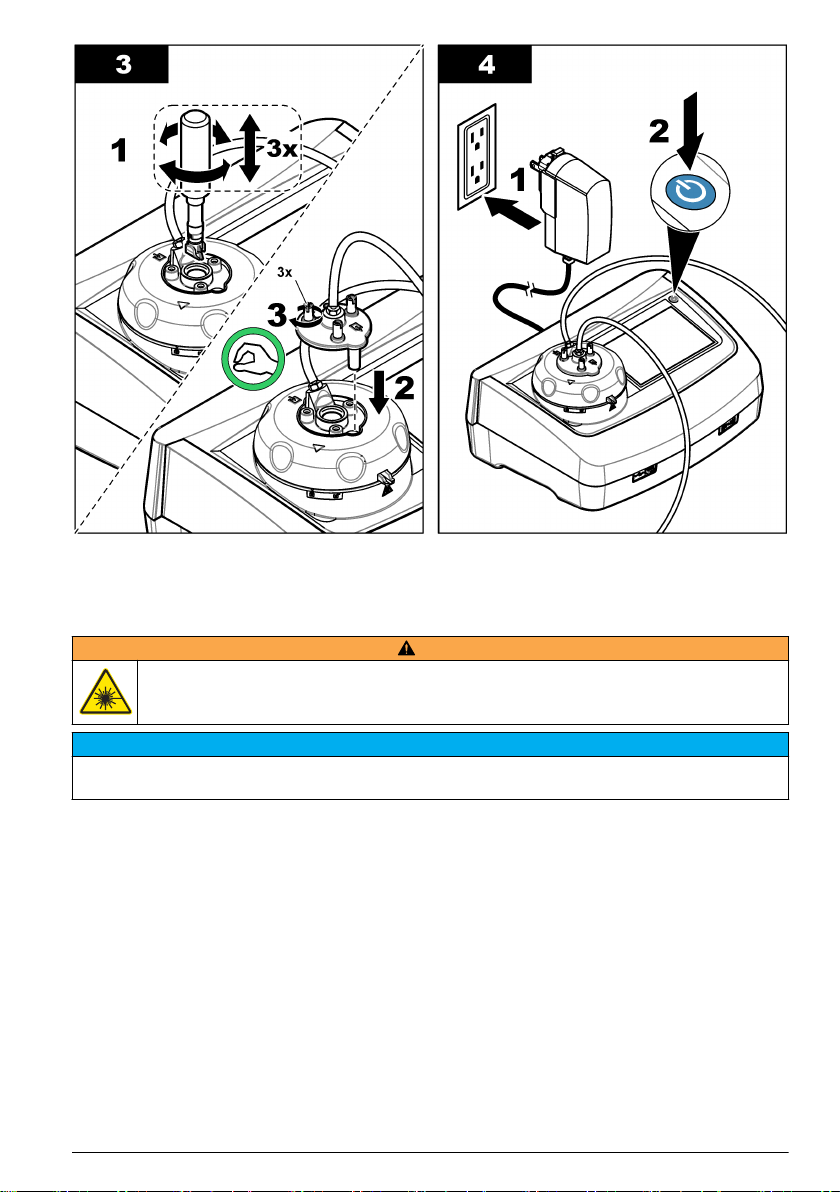

Connect the USB cable

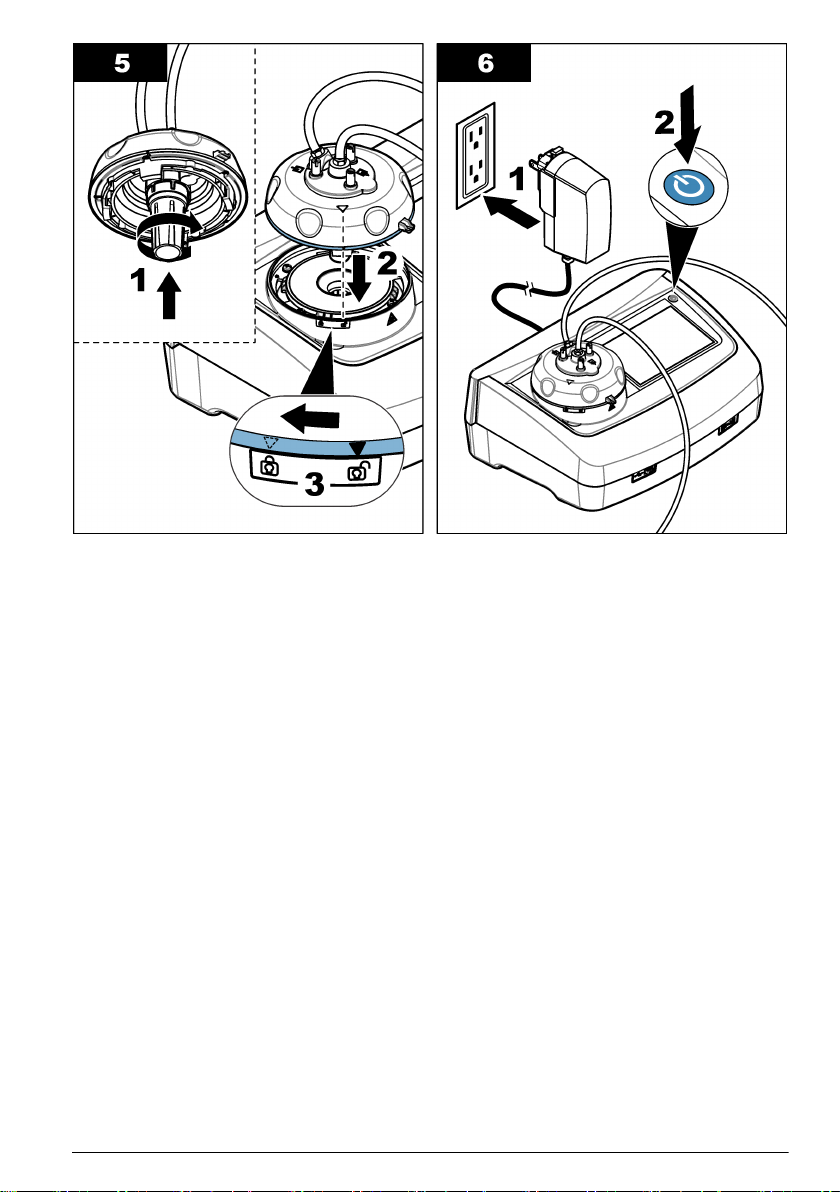

Connect the USB cable as shown in the illustrated steps that follow.

Operation

Configure the settings

1. Connect the turbidimeter power cable to an electrical outlet.

2. Push the power button to set the turbidimeter to on.

3. Push Sipper.

8

English

4. Select On to enable the sipper operation.

Note: When On is selected, the sipper unit completes a sipper cycle before each measurement and a purge
cycle (if enabled) after each measurement.

5. Select and configure each option.

Option Description

Sip Time Sets the period of time that the sipper unit pulls the sample through the process vial before

Settle Time Sets the period of time that the sample sits in the process vial before it is measured. Options:

Purge Time Sets the period of time that the sipper unit pulls a user-supplied rinse agent through the

Purge Start Sets the purge cycle to start automatically after a measurement or when the user pushes

each measurement. Options: 1 to 300 seconds (default: 120 seconds). The pump flow speed is
1 mL/sec.

1 to 300 seconds (default: 60 seconds). Use the Settle Time setting to let the air bubbles and
turbulence in the sample decrease before each measurement.

process vial when a purge cycle is done. Options: Off (default) or 1 to 300 seconds (default:
120 seconds).

Note: A minimum of 120 mL of rinse agent is necessary to remove sample from the tubing.

Purge. Options: Auto (default) or Manual.

Note: The Purge Start button is only enabled when Purge Time is set to on.

6. Push OK.
To exit and not save the changes, push Cancel. To change the settings to the factory default

settings, push Default.

Flush the vial and tubing

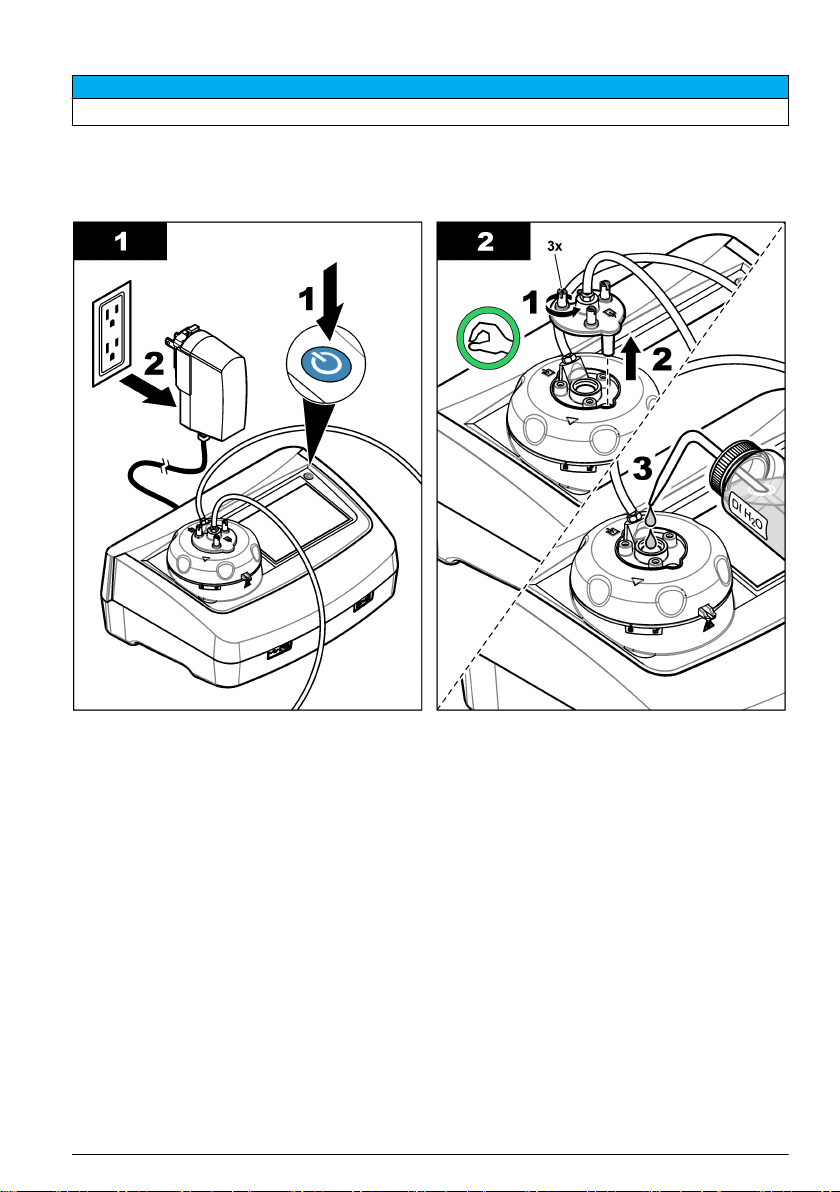

Before initial use of a new process vial or tubing, flush the process vial and tubing as follows:

1. Put the inlet tubing in approximately 400 mL of deionized water.

Make sure that the tube opening is at the bottom of the container.

2. Push Sipper, then push Purge to start a purge cycle.

3. Do step 2 again until approximately 360 mL of deonized water is pulled through the process vial

and tubing.

4. Push OK.

Measure a sample

1. Do a purge as follows:

a. Put the inlet tubing in deionized water.
b. Push Sipper, then push Purge to start a purge cycle.
c. Push OK.

2. Put the inlet tubing in the sample.

3. Push Read. The sipper unit completes a sipper cycle, then the turbidimeter measures the

sample.

If the Purge Start setting is set to Auto, a purge cycle is completed after the measurement.

If the Purge Start setting is set to Manual, the Read button changes to a Purge button.

4. Push Purge to start a purge cycle if applicable.

5. Do steps 3 and 4 again until the sample measurements are complete.

6. Do a purge. Refer to step 1.

Prepare the flow-thru head for storage

Before short-term storage, flush the process vial and tubing. Refer to Flush the vial and tubing
on page 9.

English

9

Before long-term storage, do the steps that follow:

1. Remove the process vial from the flow-thru head. Refer to the illustrated steps in Replace the vial

on page 12.

2. Fill the process vial three times with sterilized water. Discard the water.

3. Fill the process vial with water that is deionized and sterilized.

4. Put a plug in the process vial. Use the plug for a sample vial.

Maintenance

Maintenance schedule

Table 1 shows the recommended schedule of maintenance tasks. Facility requirements and

operating conditions may increase the frequency of some tasks.

Table 1 Maintenance schedule

Task 1 year As necessary

Clean the instrument on page 10 X

Clean the vial on page 10 X

Replace the vial on page 12 X

Replace the pump tubing

on page 14

Clean the instrument

Clean the exterior of the instrument with a moist cloth and a mild soap solution and then wipe the
instrument dry as necessary.

X

Clean the vial

W A R N I N G

Personal injury hazard. Remove power from the instrument before this procedure is started.

N O T I C E

Do not to touch or scratch the glass of the process vial. Contamination or scratches on the glass can cause
measurement errors.

Use standard laboratory procedures to clean the process vial before initial use and as necessary to
remove contamination from the glass.

As an alternative, clean the process vial with the optional vial wiper. Refer to Clean the vial with the

optional wiper on page 11.

1. Remove the process vial from the flow-thru head. Refer to the illustrated steps in Replace the vial

on page 12.

2. Use standard laboratory procedures to clean the process vial.

3. Install the process vial in the flow-thru head. Refer to the illustrated steps in Replace the vial

on page 12.

4. Clean the exterior of the process vial with a no-lint cloth to remove dirt, fingerprints or particles

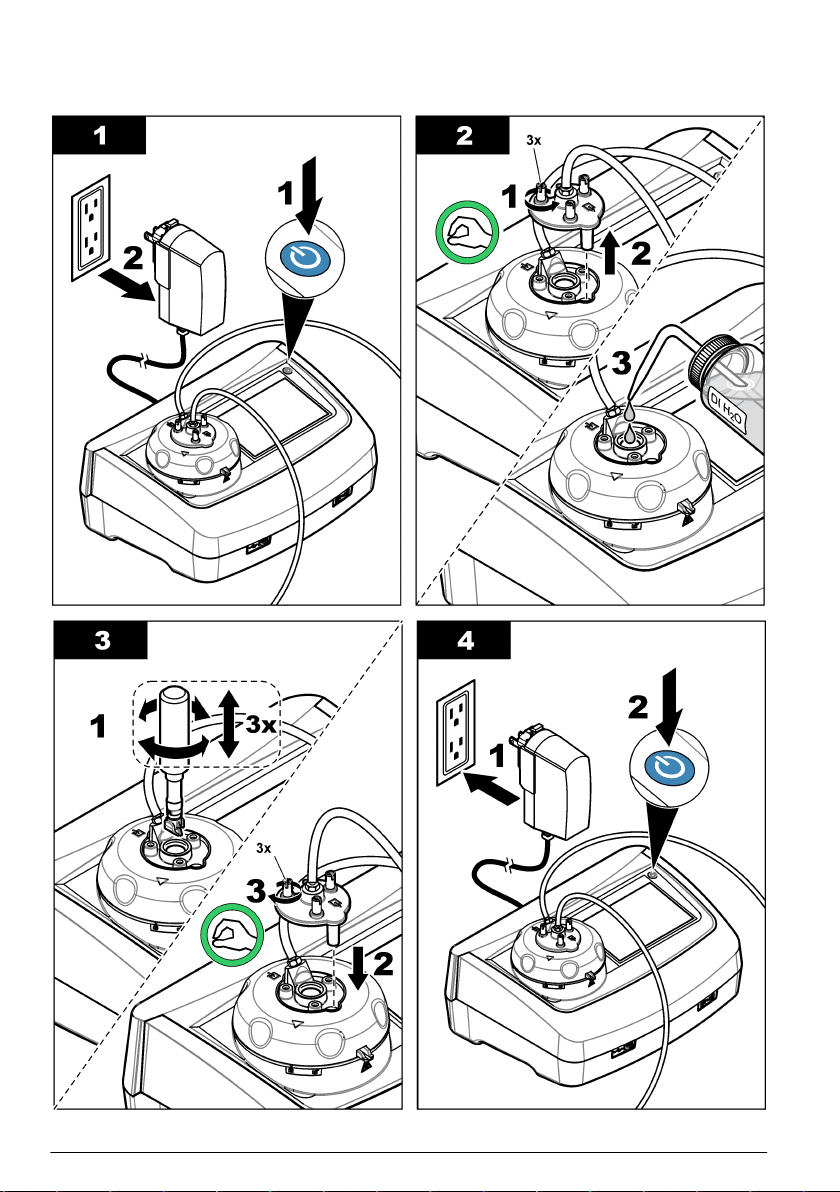

from the glass.

10

English

Clean the vial with the optional wiper

N O T I C E

Carefully put the vial wiper into the process vial so that no water spills out.

Clean the process vial with the optional vial wiper and deionized water as shown in the illustrated
steps that follow.

Clean the exterior of the process vial with a no-lint cloth to remove dirt, fingerprints or particles from
the glass.

English 11

Replace the vial

Pre-requisite: Clean the new process vial. Refer to Clean the vial on page 10.

W A R N I N G

Personal injury hazard. Remove power from the instrument before this procedure is started.

N O T I C E

Do not to touch or scratch the glass of the process vial. Contamination or scratches on the glass can cause
measurement errors.

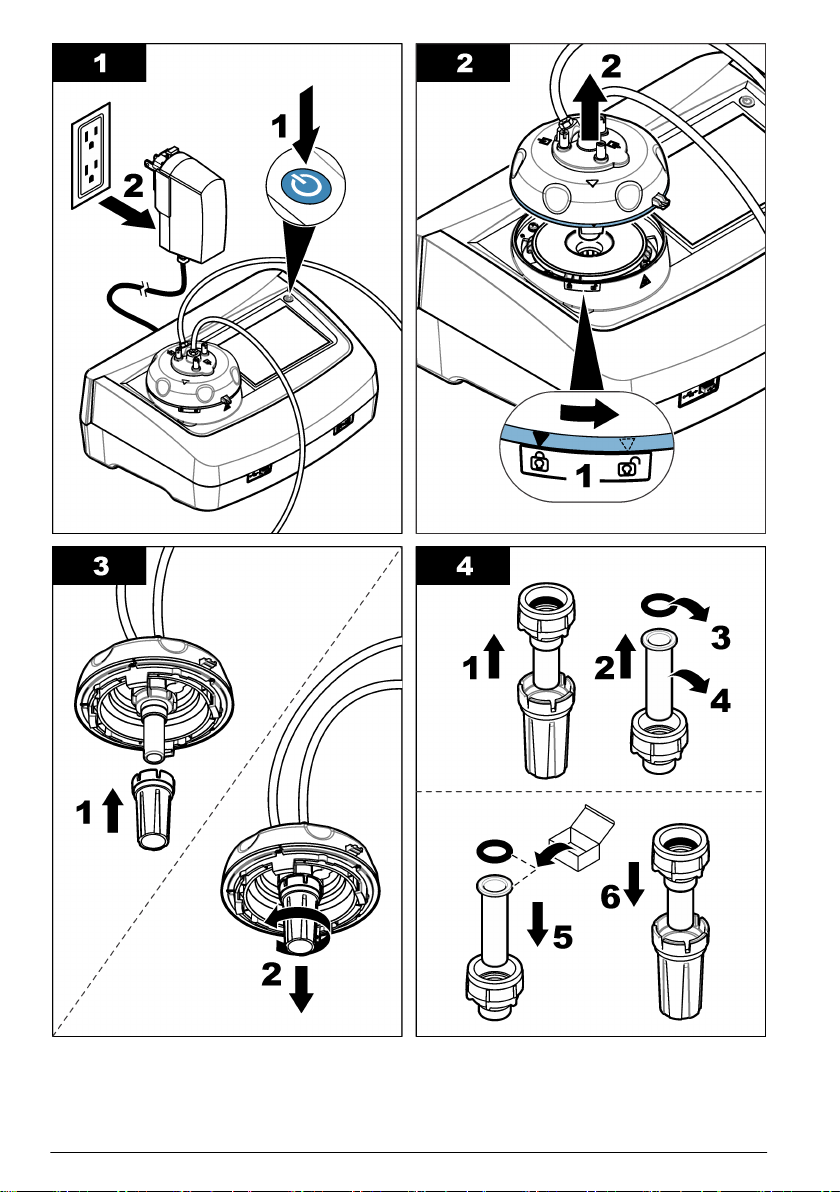

Replace the process vial when it has many scratches or after 1 year. Refer to the illustrated steps
that follow. Make sure that no water or particles go into the process vial compartment.

When the illustrated steps are complete, flush the process vial and tubing. Refer to Flush the vial and

tubing on page 9.

12

English

English 13

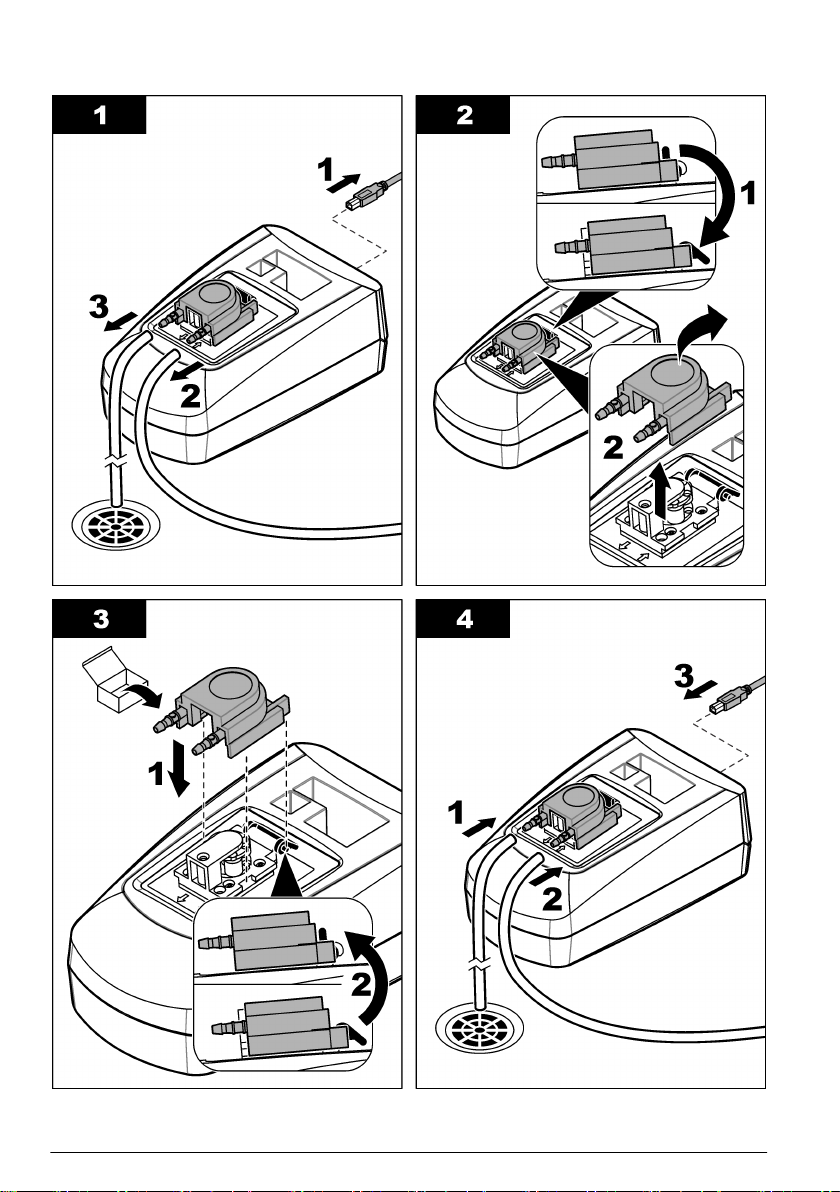

Replace the pump tubing

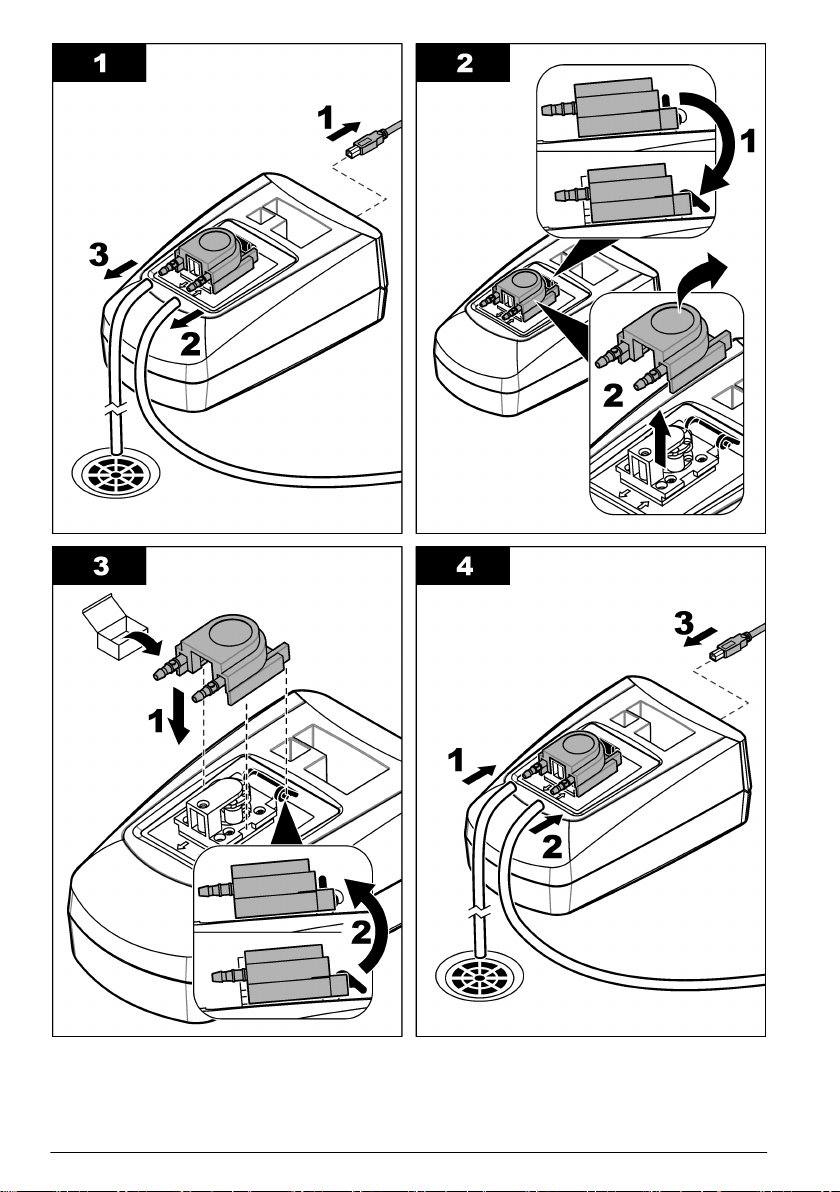

When damage or wear is seen on the pump tubing, replace the pump tubing as shown in the
illustrated steps that follow.

Item to collect: Pump tubing (Lagoprene®) pre-assembled with peristaltic pump cover and
connections

After the tubing is replaced, flush the process vial and tubing. Refer to Flush the vial and tubing
on page 9.

14

English

English 15

Troubleshooting

Error Description Solution

Sipper module not
connected. Please
check cable.

Please check sipper
and tube.

There is no USB
connection between the
sipper and the
turbidimeter.

The pump tubing is not
correctly installed.

Examine the USB cable. Make sure that the cable length is
not more than 1 m (3.3 ft). Make sure that the USB cable is
connected to the turbidimeter and the sipper.

Loosen the peristaltic pump cover, then install it again. Refer
to the illustrated steps in Replace the pump tubing
on page 14.

Operate the pump for 15 seconds. Push down the lever and
make sure that the tube is correctly installed around the
rollers.

Replacement parts and accessories

W A R N I N G

Personal injury hazard. Use of non-approved parts may cause personal injury, damage to the
instrument or equipment malfunction. The replacement parts in this section are approved by the
manufacturer.

Note: Product and Article numbers may vary for some selling regions. Contact the appropriate distributor or refer to
the company website for contact information.

Replacement parts

Description Item no.

Cable, USB type AB, 1 m (3.3 ft) LZQ104

Cleaning lid LZY919

Cleaning lid, screws (3x) LZY921

Flow-thru head, TU5200 LZV967

Seal, cleaning lid LZY914

Seal, process vial LZY918

SIP 10 sipper unit with LZV940 LQV157.99.40002

Tubing, pump (Lagoprene) pre-assembled with peristaltic pump cover and
connections

Tubing kit, includes Tygon tubing 1.70 m (5.6 ft), pump tubing (Lagoprene) pre­assembled with peristaltic pump cover and connections

Vial, process LZY834

Vial nut LZY917

Vial replacement tool LZY906

LZV877

LZV940

Accessories

Description Item no.

Micro fiber cloth (for vial cleaning) LZY945

Vial wiper LZY903

16 English

Table des matières

Caractéristiques à la page 17 Maintenance à la page 24

Généralités à la page 17 Dépannage à la page 30

Installation à la page 20 Pièces de rechange et accessoires à la page 30

Fonctionnement à la page 22

Caractéristiques

Les caractéristiques techniques peuvent être modifiées sans préavis.

Caractéristique Détails

Dimensions (l x P x H) Sipper : 120 x 85 x 200 mm (4,7 x 3,4 x 7,9 pouces)

Boîtier IP30

Poids Sipper : 0,5 kg (1,1 lb)

Classe de protection II

Niveau de pollution 2

Catégorie d’installation II

Alimentation Alimentation fournie par le turbidimètre via le câble USB, 530 mA, 5 V

Température de fonctionnement 10 à 40 °C (50 à 104 °F)

Température de stockage –10 à 60 °C (14 à 140 °F)

Humidité 80 % d'humidité relative, sans condensation

Solution de rinçage 120 ml minimum pour éliminer l'échantillon des tuyaux

Débit 1 ml/s

Température de l'échantillon 2 à 70 °C (35,6 à 158 °F)

Contenu en sel de l'échantillon 65 g/l maximum

Interface USB

Certifications CE

Garantie 1 an (UE : 2 ans)

Généralités

En aucun cas le constructeur ne saurait être responsable des dommages directs, indirects, spéciaux,
accessoires ou consécutifs résultant d'un défaut ou d'une omission dans ce manuel. Le constructeur
se réserve le droit d'apporter des modifications à ce manuel et aux produits décrits à tout moment,
sans avertissement ni obligation. Les éditions révisées se trouvent sur le site Internet du fabricant.

Consignes de sécurité

A V I S

Le fabricant décline toute responsabilité quant aux dégâts liés à une application ou un usage inappropriés de ce
produit, y compris, sans toutefois s'y limiter, des dommages directs ou indirects, ainsi que des dommages
consécutifs, et rejette toute responsabilité quant à ces dommages dans la mesure où la loi applicable le permet.
L'utilisateur est seul responsable de la vérification des risques d'application critiques et de la mise en place de
mécanismes de protection des processus en cas de défaillance de l'équipement.

Français 17

Veuillez lire l'ensemble du manuel avant le déballage, la configuration ou la mise en fonctionnement
de cet appareil. Respectez toutes les déclarations de prudence et d'attention. Le non-respect de
cette procédure peut conduire à des blessures graves de l'opérateur ou à des dégâts sur le matériel.

Assurez-vous que la protection fournie avec cet appareil n'est pas défaillante. N'utilisez ni n'installez
cet appareil d'une façon différente de celle décrite dans ce manuel.

Interprétation des indications de risques

D A N G E R

Indique une situation de danger potentiel ou imminent qui, si elle n'est pas évitée, entraîne des blessures graves,
voire mortelles.

A V E R T I S S E M E N T

Indique une situation de danger potentiel ou imminent qui, si elle n'est pas évitée, peut entraîner des blessures
graves, voire mortelles.

Indique une situation de danger potentiel qui peut entraîner des blessures mineures ou légères.

Indique une situation qui, si elle n'est pas évitée, peut occasionner l'endommagement du matériel. Informations
nécessitant une attention particulière.

A T T E N T I O N

A V I S

Etiquettes de mise en garde

Lisez toutes les informations et toutes les étiquettes apposées sur l’appareil. Des personnes peuvent
se blesser et le matériel peut être endommagé si ces instructions ne sont pas respectées. Un
symbole sur l'appareil est référencé dans le manuel et accompagné d'une déclaration de mise en
garde.

Si l'appareil comporte ce symbole, reportez-vous au manuel d'utilisation pour consulter les
informations de fonctionnement et de sécurité.

Le matériel électrique portant ce symbole ne doit pas être mis au rebut dans les réseaux domestiques
ou publics européens. Retournez le matériel usé ou en fin de vie au fabricant pour une mise au rebut
sans frais pour l'utilisateur.

Présentation du produit

Le sipper SIP 10 pour le turbidimètre TU5200 permet d'aspirer une quantité donnée d'échantillon
d'eau dans la tête à circulation du TU5200 avant chaque mesure de turbidité. Reportez-vous à la
section Figure 1. Si la fonction de vidange est sélectionnée, le sipper aspire une quantité donnée de
solution de rinçage fournie par l'utilisateur dans la tête à circulation après chaque mesure de
turbidité.

18

Français

Figure 1 Présentation du produit

1 Evacuation 4 Couvercle de nettoyage 7 Turbidimètre TU5200
2 Pompe péristaltique 5 Tête à circulation 8 Sipper SIP 10
3 Câble USB 6 Source d'échantillon

Composants du produit

Assurez-vous d'avoir bien reçu tous les composants. Reportez-vous à la section Figure 2. Si des
éléments manquent ou sont endommagés, contactez immédiatement le fabricant ou un représentant
commercial.

Français

19

Figure 2 Composants du produit

1 Sipper SIP 10 4 Tête à circulation
2 Tuyau Tygon®, 1,70 m (5,6 pieds) 5 Outil de remplacement du tube
3 Câble USB, type AB, 1 m (3,3 pieds)

1

Installation

Installation de la tête à circulation

Condition préalable : Le tube doit être nettoyé. Reportez-vous à la section Nettoyage du tube

à la page 24.

A V I S

Evitez de toucher ou de rayer le verre du tube. Toute rayure ou contamination du verre est susceptible d'entraîner
des erreurs de mesure.

Installez la tête à circulation comme indiqué dans les étapes illustrées ci-dessous.

1

A retirer avant l'installation.

20 Français

Français 21

Installation de la tuyauterie

Installez les tuyaux comme indiqué dans les étapes illustrées ci-dessous.

Connexion du câble USB

Connectez le câble USB comme indiqué dans les étapes illustrées ci-dessous.

Fonctionnement

Configuration des réglages

1. Raccordez le cordon d'alimentation du turbidimètre à une prise électrique.

2. Appuyez sur la touche d'alimentation pour allumer l'instrument.

3. Appuyez sur Sipper.

22

Français

4. Sélectionnez Activer pour mettre le sipper en fonctionnement.

Remarque : Lorsque l'option Activer est sélectionnée, le sipper effectue un cycle d'aspiration avant chaque
mesure et un cycle de vidange (si cette fonction est activée) après chaque mesure.

5. Sélectionnez et configurez chaque option.

Option Description

Temps
pipetage

Temps de
repos

Temps
vidange

Début
vidange

Définit la durée d'aspiration du sipper pour remplir le tube d'échantillon avant chaque
mesure. Options : 1 à 300 secondes (valeur par défaut : 120 secondes). Le débit de la
pompe est de 1 ml/s.

Définit la durée du temps de repos de l'échantillon dans le tube avant la mesure. Options :
1 à 300 secondes (valeur par défaut : 60 secondes). Le temps de repos permet à
l'échantillon de se stabiliser en réduisant les bulles et les turbulences avant chaque mesure.

Définit la durée d'aspiration du sipper pour remplir le tube avec une solution de rinçage
fournie par l'utilisateur lors d'un cycle de vidange. Options : Désact. (valeur par défaut) ou
1 à 300 secondes (valeur par défaut : 120 secondes).

Remarque : Il faut prévoir au minimum 120 ml de solution de rinçage pour éliminer
l'échantillon des tuyaux.

Permet de préciser si le cycle de vidange démarre automatiquement après chaque mesure
ou seulement lorsque l'utilisateur appuie sur Vidanger. Options : Auto (valeur par défaut) ou
Manuel.

Remarque : Le bouton Début vidange n'est accessible que si l'option Temps vidange est
activée.

6. Appuyez sur OK.
Pour sortir sans appliquer les modifications, appuyez sur Annuler. Pour rétablir les réglages

définis en usine, appuyez sur Par défaut.

Rinçage du tube et des tuyaux

Avant la première utilisation d'un nouveau tube ou tuyau, il est nécessaire de les rincer de la façon
suivante :

1. Placez le tuyau d'aspiration dans environ 400 ml d'eau déminéralisée.

Veillez à ce que l'ouverture du tuyau soit bien au fond du récipient.

2. Appuyez sur Sipper, puis sur Vidanger pour démarrer un cycle de vidange.

3. Répétez l'étape 2 jusqu'à ce que l'appareil ait aspiré environ 360 ml d'eau déminéralisée dans le

tube et les tuyaux.

4. Appuyez sur OK.

Mesure d'un échantillon

1. Effectuez une vidange en procédant de la façon suivante :

a. Placez le tuyau d'aspiration dans de l'eau déminéralisée.
b. Appuyez sur Sipper, puis sur Vidanger pour démarrer un cycle de vidange.
c. Appuyez sur OK.

2. Immergez le tuyau d'aspiration dans l'échantillon.

3. Appuyez sur Mesurer. Le sipper effectue un cycle d'aspiration, puis le turbidimètre mesure

l'échantillon.

Si le paramètre Début vidange a la valeur Auto, l'appareil procède à un cycle de vidange après la
mesure.

Si le paramètre Début vidange a la valeur Manuel, le bouton Mesurer est remplacé par le bouton
Vidanger.

4. Appuyez sur Vidanger pour lancer un cycle de vidange, le cas échéant.

Français

23

5. Répétez les étapes 3 et 4, jusqu'à la fin des mesures d'échantillon.

6. Effectuez une vidange. Reportez-vous à l'étape 1.

Préparation de la tête à circulation pour le stockage

Avant le stockage à court terme, rincez le tube et les tuyaux. Reportez-vous à la section Rinçage du

tube et des tuyaux à la page 23.

Avant le stockage à long terme, effectuez les opérations suivantes :

1. Retirez le tube de la tête à circulation. Reportez-vous aux étapes illustrées de la section

Remplacement du tube à la page 26.

2. Remplissez le tube à trois reprises avec de l'eau stérilisée. Jetez l'eau.

3. Remplissez le tube avec de l'eau déminéralisée et stérilisée.

4. Fermez le tube à l'aide d'un bouchon. Utilisez un bouchon de tube d'échantillon.

Maintenance

Calendrier de maintenance

Le Tableau 1 présente le calendrier recommandé pour les tâches de maintenance. Les exigences du
site et les conditions d'utilisation peuvent augmenter la fréquence de certaines tâches.

Tableau 1 Calendrier de maintenance

Tâche 1 an Au besoin

Nettoyage de l'instrument

à la page 24

Nettoyage du tube à la page 24 X

Remplacement du tube

à la page 26

Remplacement du tuyau de la
pompe à la page 28

X

X

X

Nettoyage de l'instrument

Nettoyez l'extérieur de l'instrument avec un chiffon humide, puis essuyez l'instrument en ne laissant
aucune trace d'humidité.

Nettoyage du tube

A V E R T I S S E M E N T

Risque de blessures corporelles. Débranchez l'alimentation de l'appareil avant le début de la
procédure.

Evitez de toucher ou de rayer le verre du tube. Toute rayure ou contamination du verre est susceptible d'entraîner
des erreurs de mesure.

Suivez les procédures standard de laboratoire pour nettoyer le tube avant la première utilisation et
en fonction des besoins pour éliminer toute contamination sur le verre.

Vous pouvez également nettoyer le tube à l'aide de la raclette en option. Reportez-vous à la section

Nettoyage du tube avec la raclette en option à la page 25.

24

Français

A V I S

1. Retirez le tube de la tête à circulation. Reportez-vous aux étapes illustrées de la section

Remplacement du tube à la page 26.

2. Nettoyez le tube à l'aide des procédures standard de laboratoire.

3. Placez le tube dans la tête à circulation. Reportez-vous aux étapes illustrées de la section

Remplacement du tube à la page 26.

4. Nettoyez l'extérieur du tube à l'aide d'un chiffon non pelucheux pour éliminer toute salissure,
trace de doigt ou particule sur le verre.

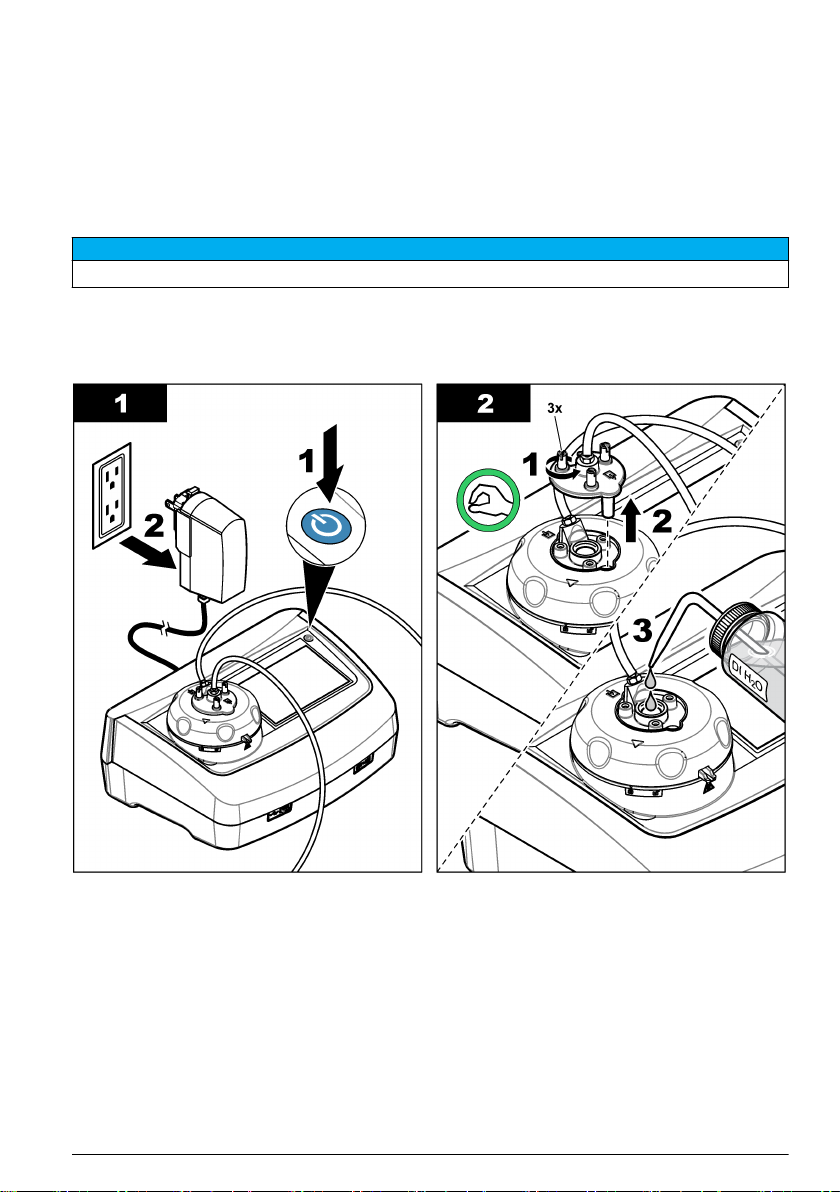

Nettoyage du tube avec la raclette en option

A V I S

Insérez avec précaution la raclette dans le tube de façon à ne pas renverser d'eau.

Nettoyez le tube avec la raclette en option et de l'eau déminéralisée, comme indiqué dans les étapes
illustrées ci-dessous.

Nettoyez l'extérieur du tube à l'aide d'un chiffon non pelucheux pour éliminer toute salissure, trace de
doigt ou particule sur le verre.

Français 25

Remplacement du tube

Condition préalable : Le nouveau tube doit être nettoyé. Reportez-vous à la section Nettoyage du

tube à la page 24.

A V E R T I S S E M E N T

Risque de blessures corporelles. Débranchez l'alimentation de l'appareil avant le début de la
procédure.

Evitez de toucher ou de rayer le verre du tube. Toute rayure ou contamination du verre est susceptible d'entraîner
des erreurs de mesure.

Remplacez le tube lorsqu'il comporte de nombreuses éraflures ou après 1 an. Reportez-vous aux
étapes illustrées suivantes. Evitez toute introduction d'eau ou de particules dans le puits de mesure.

Lorsque vous avez terminé les étapes illustrées, rincez le tube et les tuyaux. Reportez-vous à la
section Rinçage du tube et des tuyaux à la page 23.

A V I S

26

Français

Français 27

Remplacement du tuyau de la pompe

Si les tuyaux de la pompe sont endommagés ou présentent des signes d'usure, remplacez-les
comme indiqué dans les étapes illustrées ci-dessous.

Article nécessaire : Tuyau de pompe (Lagoprene®) pré-assemblé avec couvercle de pompe
péristaltique et connexions

Après le remplacement des tuyaux, rincez le tube et les tuyaux. Reportez-vous à la section Rinçage

du tube et des tuyaux à la page 23.

28

Français

Français 29

Dépannage

Erreur Description Solution

Module sipper non
connecté.
Contrôlez le câble.

Veuillez contrôler le
sipper et le tube.

Il n'y a pas de connexion
USB entre le sipper et le
turbidimètre.

Les tuyaux de la pompe ne
sont pas correctement
installés.

Examinez le câble USB. Assurez-vous que la longueur du
câble ne dépasse pas 1 m (3,3 pieds). Assurez-vous que le
câble USB est bien connecté au turbidimètre et au sipper.

Détachez le couvercle de la pompe péristaltique, puis
réinstallez-le. Reportez-vous aux étapes illustrées de la
section Remplacement du tuyau de la pompe à la page 28.

Faites fonctionner la pompe pendant 15 secondes. Abaissez
le levier et assurez-vous que le tuyau est correctement
installé autour des galets.

Pièces de rechange et accessoires

A V E R T I S S E M E N T

Risque de blessures corporelles. L'utilisation de pièces non approuvées comporte un risque de
blessure, d'endommagement de l'appareil ou de panne d'équipement. Les pièces de rechange de cette
section sont approuvées par le fabricant.

Remarque : Les numéros de référence de produit et d'article peuvent dépendre des régions de commercialisation.
Prenez contact avec le distributeur approprié ou consultez le site web de la société pour connaître les personnes à
contacter.

Pièces de rechange

Description Article n°

Câble USB type AB, 1 m (3,3 pieds) LZQ 104

Couvercle de nettoyage LZY919

Couvercle de nettoyage, vis (3x) LZY921

Tête à circulation, TU5200 LZV967

Joint de couvercle de nettoyage LZY914

Joint de tube LZY918

Sipper SIP 10 avec LZV940 LQV157.99.40002

Tuyau de pompe (Lagoprene) pré-assemblé avec couvercle de pompe péristaltique et
connexions

Kit de tuyaux, comprenant un tuyau Tygon 1,70 m (5,6 pieds), un tuyau de pompe
(Lagoprene) pré-assemblé avec couvercle de pompe péristaltique et connexions

Tube LZY834

Ecrou de tube LZY917

Outil de remplacement du tube LZY906

LZV877

LZV940

Accessoires

Description Article n°

Chiffon en microfibre (pour le nettoyage des tubes) LZY945

Raclette de tube LZY903

30 Français

Tabla de contenidos

Especificaciones en la página 31 Mantenimiento en la página 38

Información general en la página 31 Solución de problemas en la página 44

Instalación en la página 34 Piezas de repuesto y accesorios en la página 44

Funcionamiento en la página 36

Especificaciones

Las especificaciones están sujetas a cambios sin previo aviso.

Especificación Detalles

Dimensiones (An x Pr x Al) Unidad sipper: 120 x 85 x 200 mm (4,7 x 3,4 x 7,9 pulg.)

Carcasa IP30

Peso Unidad sipper: 0,5 kg (1,1 lb)

Clase de protección II

Grado de contaminación 2

Tipo de instalación II

Fuente de alimentación Suministrada por el turbidímetro a través del cable USB, 530 mA, 5 V

Temperatura de funcionamiento De 10 a 40 °C (de 50 a 104 °F)

Temperatura de almacenamiento De –10 a 60 °C (14 a 140 °F)

Humedad 80% de humedad relativa, sin condensación

Volumen de lavado Mínimo 120 ml para eliminar la muestra de los tubos

Velocidad de flujo 1 ml/s

Temperatura de la muestra De 2 a 70 °C (35,6 a 158 °F)

Contenido salino de la muestra 65 g/l máximo

Interfaz USB

Certificaciones CE

Garantía 1 año (EU: 2 años)

Información general

En ningún caso el fabricante será responsable de ningún daño directo, indirecto, especial, accidental
o resultante de un defecto u omisión en este manual. El fabricante se reserva el derecho a modificar
este manual y los productos que describen en cualquier momento, sin aviso ni obligación. Las
ediciones revisadas se encuentran en la página web del fabricante.

Información de seguridad

A V I S O

El fabricante no es responsable de ningún daño debido a un mal uso de este producto incluyendo, sin limitación,
daños directos, fortuitos o circunstanciales y reclamaciones sobre los daños que no estén recogidos en la
legislación vigente. El usuario es el responsable de la identificación de los riesgos críticos y de tener los
mecanismos adecuados de protección de los procesos en caso de un posible mal funcionamiento del equipo.

Español 31

Lea todo el manual antes de desembalar, instalar o trabajar con este equipo. Ponga atención a
todas las advertencias y avisos de peligro. El no hacerlo puede provocar heridas graves al usuario o
daños al equipo.

Asegúrese de que la protección proporcionada por el equipo no está dañada. No utilice ni instale
este equipo de manera distinta a lo especificado en este manual.

Uso de la información sobre riesgos

P E L I G R O

Indica una situación potencial o de riesgo inminente que, de no evitarse, provocará la muerte o lesiones graves.

A D V E R T E N C I A

Indica una situación potencial o inminentemente peligrosa que, de no evitarse, podría provocar la muerte o
lesiones graves.

P R E C A U C I Ó N

Indica una situación potencialmente peligrosa que podría provocar una lesión menor o moderada.

Indica una situación que, si no se evita, puede provocar daños en el instrumento. Información que requiere
especial énfasis.

A V I S O

Etiquetas de precaución

Lea todas las etiquetas y rótulos adheridos al instrumento. En caso contrario, podrían producirse
heridas personales o daños en el instrumento. El símbolo que aparezca en el instrumento se
comentará en el manual con una declaración de precaución.

Este símbolo (en caso de estar colocado en el equipo) hace referencia a las instrucciones de uso o a
la información de seguridad del manual.

En Europa, el equipo eléctrico marcado con este símbolo no se debe desechar mediante el servicio
de recogida de basura doméstica o pública. Devuelva los equipos viejos o que hayan alcanzado el
término de su vida útil al fabricante para su eliminación sin cargo para el usuario.

Descripción general del producto

El kit sipper SIP 10 para el turbidímetro TU5200 se utiliza para pasar una determinada cantidad de
una muestra de agua a través del cabezal de flujo del TU5200 antes cada medida de turbidez.
Consulte la Figura 1. Si se selecciona, la unidad sipper pasa una cantidad determinada del agente
de enjuague agregado por el usuario a través del cabezal de flujo después de las mediciones de
turbidez.

32

Español

Figura 1 Descripción general del producto

1 Drenaje 4 Tapa de limpieza 7 Turbidímetro TU5200
2 Bomba peristáltica 5 Cabezal de flujo 8 Unidad sipper SIP 10
3 Cable USB 6 Fuente de muestra

Componentes del producto

Asegúrese de haber recibido todos los componentes. Consulte la Figura 2. Si faltan artículos o están
dañados, póngase en contacto con el fabricante o el representante de ventas inmediatamente.

Español

33

Figura 2 Componentes del producto

1 Unidad sipper SIP 10 4 Cabezal de flujo
2 Tubo Tygon®, 1,70 m (5,6 pies) 5 Herramienta de sustitución de la cubeta
3 Cable USB, tipo AB, 1 m (3,3 pies)

1

Instalación

Instalación del cabezal de flujo

Requisito previo: Limpie la cubeta. Consulte la Limpieza de la cubeta en la página 38.

A V I S O

No toque ni raye el cristal de la cubeta. La contaminación o las marcas en el cristal pueden provocar errores de
medición.

Instale el cabezal de flujo como se muestra en los siguientes pasos ilustrados.

1

Quitar antes de la instalación.

34 Español

Español 35

Instalación de los tubos

Instale los tubos como se muestra en los siguientes pasos ilustrados.

Conexión del cable USB

Conecte el cable USB como se muestra en los siguientes pasos ilustrados.

Funcionamiento

Configuración de los ajustes

1. Conecte el cable de alimentación del turbidímetro a una toma eléctrica.

2. Pulse el botón de encendido para encender el turbidímetro.

3. Pulse Sipper.

36

Español

4. Seleccione Encendido para activar el funcionamiento del sipper.

Nota: Si está seleccionado Encendido, la unidad sipper realiza un ciclo de sipper antes de cada medición y un
ciclo de purga (si está habilitado) después de esta.

5. Seleccione y configure las opciones.

Opción Descripción

Tiempo
aspirac.

Tiempo
sedim.

Tiempo
purga

Inicio de
purga

Define el tiempo durante el cual la unidad sipper pasa la muestra por la cubeta antes de
cada medición. Opciones: de 1 a 300 segundos (valor predeterminado: 120 segundos). La
velocidad del flujo de la bomba es 1 ml/s.

Define el tiempo durante el cual la muestra reposa en la cubeta antes de la medición.
Opciones: de 1 a 300 segundos (valor predeterminado: 60 segundos). Utilice el ajuste
Tiempo sedim. para reducir las turbulencias y las burbujas de aire en la muestra antes de las
mediciones.

Define el tiempo durante el que la unidad sipper pasa el agente de enjuague agregado por el
usuario a través de la cubeta cuando se activa el ciclo de purga. Opciones: Apagado (valor
predeterminado) o de 1 a 300 segundos (valor predeterminado: 120 segundos)

Nota: Se necesita un mínimo de 120 ml de agente de enjuague para eliminar la muestra de
los tubos.

Configura el ciclo de purga para que comience automáticamente tras la medición o cuando
el usuario pulse Purga. Opciones: Auto (valor predeterminado) o Manual.

Nota: El botón Inicio de purga solo está habilitado cuando Tiempo purga está activado.

6. Pulse Aceptar.
Para salir sin guardar los cambios, pulse Cancelar. Para cambiar los ajustes a los valores

predeterminados, pulse Por defect.

Enjuague de la cubeta y los tubos

Antes de utilizar por primera vez un tubo o una cubeta, enjuáguelo como se indica a continuación:

1. Sumerja el tubo de entrada en 400 ml de agua desionizada, aproximadamente.

Asegúrese de que el extremo del tubo se encuentra en el fondo del recipiente.

2. Pulse Sipper y, a continuación Purga para iniciar un ciclo de purga.

3. Repita el paso 2 hasta que unos 360 ml de agua de la cubeta y la cubeta.

4. Pulse Aceptar.

Medición de una muestra

1. Para realizar una purga, haga lo siguiente:

a. Ponga el tubo de entrada en agua desionizada.
b. Pulse Sipper y, a continuación Purga para iniciar un ciclo de purga.
c. Pulse Aceptar.

2. Ponga el tubo de entrada en la muestra.

3. Pulse Medición. La unidad sipper completa un ciclo de sipper y el turbidímetro mide la muestra.

Si Inicio de purga está configurado en Auto, el ciclo de purga se completa tras la medición.

Si Inicio de purga está configurado en Manual, el botón Medición cambia a Purga.

4. Pulse Purga para iniciar un ciclo de purga, si es necesario.

5. Repita los pasos 3 y 4 hasta que se completen las mediciones de muestra.

6. Haga una purga. Consulte el paso 1.

Preparación del cabezal de flujo para su almacenamiento

Antes del almacenar el artículo por un periodo de tiempo corto, enjuague la cubeta y los tubos.
Consulte Enjuague de la cubeta y los tubos en la página 37.

Español

37

Antes del almacenar el artículo por un periodo de tiempo largo, haga lo siguiente:

1. Extraiga la cubeta del cabezal de flujo. Consulte los pasos que aparecen en Sustitución de la

cubeta en la página 40.

2. Llene la cubeta tres veces con agua esterilizada. Deseche el agua.

3. Llene la cubeta con agua desionizada y esterilizada.

4. Ponga un tapón en la cubeta. Utilice el tapón para la cubeta de muestra.

Mantenimiento

Programa de mantenimiento

En la Tabla 1 se muestra el programa recomendado para las tareas de mantenimiento. Los
requerimientos de las instalaciones y las condiciones de funcionamiento pueden aumentar la
frecuencia de algunas tareas.

Tabla 1 Programa de mantenimiento

Tarea 1 año Según sea necesario

Limpieza del instrumento

en la página 38

Limpieza de la cubeta

en la página 38

Sustitución de la cubeta

en la página 40

Sustitución del tubo de la bomba

en la página 42

X

Limpieza del instrumento

Limpie el exterior del instrumento con un paño húmedo y una solución jabonosa suave y, a
continuación, seque el instrumento según sea necesario.

X

X

X

Limpieza de la cubeta

A D V E R T E N C I A

Peligro de lesión personal. Desconecte el instrumento de la alimentación eléctrica antes de iniciar este
procedimiento.

No toque ni raye el cristal de la cubeta. La contaminación o las marcas en el cristal pueden provocar errores de
medición.

Siga los procedimientos estándar de laboratorio para limpiar la cubeta antes de utilizarlo por primera
vez y elimine los residuos del cristal.

Si lo prefiere, puede limpiar la cubeta con las escobillas opcionales para cubetas. Consulte la

Limpieza de la cubeta con las escobillas opcionales en la página 39.

1. Extraiga la cubeta del cabezal de flujo. Consulte los pasos que aparecen en Sustitución de la

cubeta en la página 40.

2. Siga los procedimientos estándar de laboratorio para limpiar la cubeta.

3. Instale la cubeta en el cabezal de flujo. Consulte los pasos que aparecen en Sustitución de la

cubeta en la página 40.

4. Limpie el exterior de la cubeta con un paño que no deje residuos y elimine la suciedad, huellas o

partículas del cristal.

38

Español

A V I S O

Limpieza de la cubeta con las escobillas opcionales

A V I S O

Ponga con cuidado las escobillas para tubos en la cubeta de manera que no se derrame agua.

Limpie la cubeta con las escobillas opcionales y agua desionizada como se muestra en los
siguientes pasos ilustrados.

Limpie el exterior de la cubeta con un paño que no deje residuos y elimine la suciedad, huellas o
partículas del cristal.

Español 39

Sustitución de la cubeta

Requisito previo: Limpie la nueva cubeta. Consulte la Limpieza de la cubeta en la página 38.

A D V E R T E N C I A

Peligro de lesión personal. Desconecte el instrumento de la alimentación eléctrica antes de iniciar este
procedimiento.

No toque ni raye el cristal de la cubeta. La contaminación o las marcas en el cristal pueden provocar errores de
medición.

Sustituya la cubeta al año o cuando esté rayada. Consulte los pasos ilustrados que se muestran a
continuación. Asegúrese de que no caiga agua ni ninguna partícula en el compartimento para la
cubeta.

Cuando haya realizado los pasos ilustrados, enjuague los tubos y la cubeta. Consulte Enjuague de

la cubeta y los tubos en la página 37.

A V I S O

40

Español

Español 41

Sustitución del tubo de la bomba

Si detecta daños o desgaste en el tubo de la bomba, sustitúyalo como se indica en los siguientes
pasos ilustrados.

Elemento de sustitución: Tubo de bomba (Lagoprene®) preensamblado con cubierta de bomba
peristáltica y conexiones

Cuando haya sustituido el tubo, enjuáguelo junto con la cubeta. Consulte la Enjuague de la cubeta y

los tubos en la página 37.

42

Español

Español 43

Solución de problemas

Error Descripción Solución

El módulo sipper no
está conectado. Por
favor chequee el
cable.

Por favor chequee el
sipper y el tubo.

No hay conexión USB
entre el sipper y el
turbidímetro.

El tubo de la bomba no
está instalado
correctamente.

Piezas de repuesto y accesorios

Compruebe el cable USB. Asegúrese de que la longitud
del cable no sea superior a 1 m (3,3 pies). Compruebe que
el cable USB está conectado al turbidímetro y al sipper.

Afloje la cubierta de la bomba peristáltica y vuelva a
instalarlo. Consulte los pasos que aparecen en Sustitución

del tubo de la bomba en la página 42.

Ponga la bomba en funcionamiento durante 15 segundos.
Presione la palanca hacia abajo y asegúrese de que el
tubo está bien instalado alrededor de los rodillos.

A D V E R T E N C I A

Peligro de lesión personal. El uso de piezas no aprobadas puede causar lesiones personales, daños al
instrumento o un mal funcionamiento del equipo. Las piezas de repuesto que aparecen en esta
sección están aprobadas por el fabricante.

Nota: Los números de producto y artículo pueden variar para algunas regiones de venta. Comuníquese con el
distribuidor correspondiente o visite el sitio Web de la compañía para obtener la información de contacto.

Piezas de repuesto

Descripción Referencia

Cable, USB tipo AB, 1 m (3,3 pies) LZQ104

Tapa de limpieza LZY919

Tapa de limpieza, tornillos (x3) LZY921

Cabezal de flujo, TU5200 LZV967

Junta, tapa de limpieza LZY914

Junta, cubeta LZY918

Unidad sipper SIP 10 con LZV940 LQV157.99.40002

Tubo, preensamblado de bomba (Lagoprene) con cubierta de bomba peristáltica y
conexiones

Kit de tubos, incluidos tubo de Tygon de 1,70 m (5,6 pies), tubo de bomba
(Lagoprene) preensamblado con cubierta de bomba peristáltica y conexiones

Cubeta de medición LZY834

Rosca de la cubeta LZY917

Herramienta de sustitución de la cubeta LZY906

LZV877

LZV940

Accesorios

Descripción Referencia

Paño de microfibras (para la limpieza de las cubetas) LZY945

Escobillas para cubeta LZY903

44 Español

Índice

Especificações na página 45 Manutenção na página 52

Informações gerais na página 45 Solução de problemas na página 58

Instalação na página 48 Peças e acessórios de reposição na página 58

Operação na página 50

Especificações

As especificações estão sujeitas a alterações sem aviso prévio.

Especificação Detalhes

Dimensões (L x P x A) Unidade de aspiração: 120 x 85 x 200 mm (4,7 x 3,4 x 7,9 pol.)

Carcaça IP30

Peso Unidade de aspiração: 0,5 kg (1,1 lb)

Classe de proteção II

Grau de poluição 2

Categoria de instalação II

Fonte de alimentação A alimentação é fornecida pelo turbidímetro através de um cabo USB,

Temperatura de operação 10 a 40°C (50 a 104°F)

Temperatura de armazenamento –10 a 60°C (14 a 140°F)

Umidade 80% umidade relativa, sem condensação

Agente de limpeza Mínimo de 120 ml para remover a amostra da tubulação

Velocidade do fluxo 1 ml/seg

Temperatura da amostra 2 a 70°C (35,6 a 158°F)

Conteúdo de sal da amostra Máximo de 65 g/l

Interface USB

Certificações CE

Garantia 1 ano (EU: 2 anos)

530 mA, 5V

Informações gerais

Em hipótese alguma o fabricante será responsável por danos diretos, indiretos, especiais,
incidentais ou consequenciais resultantes de qualquer defeito ou omissão neste manual. O
fabricante reserva-se o direito de fazer alterações neste manual e nos produtos aqui descritos a
qualquer momento, sem aviso ou obrigação. As edições revisadas podem ser encontradas no site
do fabricante.

Português

45

Informações de segurança

A V I S O

O fabricante não é responsável por quaisquer danos devido ao uso ou aplicação incorreta deste produto,
incluindo, sem limitação, danos diretos, acidentais ou consequenciais, e se isenta desses danos à extensão total
permitida pela lei aplicável. O usuário é unicamente responsável por identificar riscos críticos de aplicação e por
instalar os mecanismos apropriados para proteger os processos durante um possível mau funcionamento do
equipamento.

Leia todo o manual antes de tirar da embalagem, montar ou operar esse equipamento. Preste
atenção a todas as declarações de perigo e cuidado. Caso contrário, o operador poderá sofrer
ferimentos graves ou o equipamento poderá ser danificado.

Certifique-se de que a proteção oferecida por este equipamento não seja afetada. Não use nem
instale este equipamento de nenhuma outra forma além da especificada neste manual.

Uso de informações de risco

Indica uma situação potencial ou iminentemente perigosa que, se não for evitada, resultará em morte ou lesão
grave.

P E R I G O

A D V E R T Ê N C I A

Indica uma situação potencialmente perigosa que, se não for evitada, pode resultar em morte ou ferimento grave.

Indica uma situação potencialmente perigosa que pode resultar em ferimento leve a moderado.

Indica uma situação que, se não evitada, pode causar danos ao instrumento. Informações que necessitam de
uma ênfase especial.

C U I D A D O

A V I S O

Avisos de precaução

Leia todas as etiquetas e rótulos fixados no instrumento. Caso não sejam observadas, podem
ocorrer lesões pessoais ou danos ao instrumento. Um símbolo no instrumento tem sua referência no
manual com uma medida preventiva.

Este símbolo, se observado no instrumento, diz respeito ao manual de instruções para operação e/ou
informações de segurança.

O equipamento elétrico marcado com este símbolo não pode ser descartado em sistemas de
descarte público ou doméstico europeus. Devolva equipamentos antigos ou no final da vida útil para
o fabricante para descarte, sem custo adicional para o usuário.

Visão geral do produto

O kit de aspiração do SIP 10 para o turbidímetro TU5200 é usado para retirar uma quantidade
selecionada de amostra de água através da cabeça de passagem do TU5200, antes de cada
medição de turbidez. Consulte Figura 1. Se selecionado, o aspirador de líquidos remove uma
quantidade selecionada de um agente de limpeza fornecido pelo usuário através da cabeça de
passagem após cada medição de turbidez.

46

Português

Figura 1 Visão geral do produto

1 Dreno 4 Tampa de limpeza 7 Turbidímetro TU5200
2 Bomba peristáltica 5 Cabeça de passagem 8 Unidade de aspiração SIP 10
3 Cabo USB 6 Fonte da amostra

Componentes do produto

Certifique-se de que todos os componentes foram recebidos. Consulte Figura 2. Se houver itens
ausentes ou danificados, entre em contato imediatamente com o fabricante ou com um
representante de vendas.

Português

47

Figura 2 Componentes do produto

1 Unidade de aspiração SIP 10 4 Cabeça de passagem
2 Tubulação Tygon®, 1,70 m (5,6 pés) 5 Ferramenta de substituição da amostragem
3 Cabo USB, tipo AB, 1 m (3,3 pés)

1

Instalação

Instale a nova cabeça de passagem

Pré-requisito: limpar a amostragem de processo. Consulte Limpe a amostragem na página 52.

A V I S O

Não toque ou risque o vidro da amostragem de processo. Contaminação ou riscos no vidro podem causar erros
de medição.

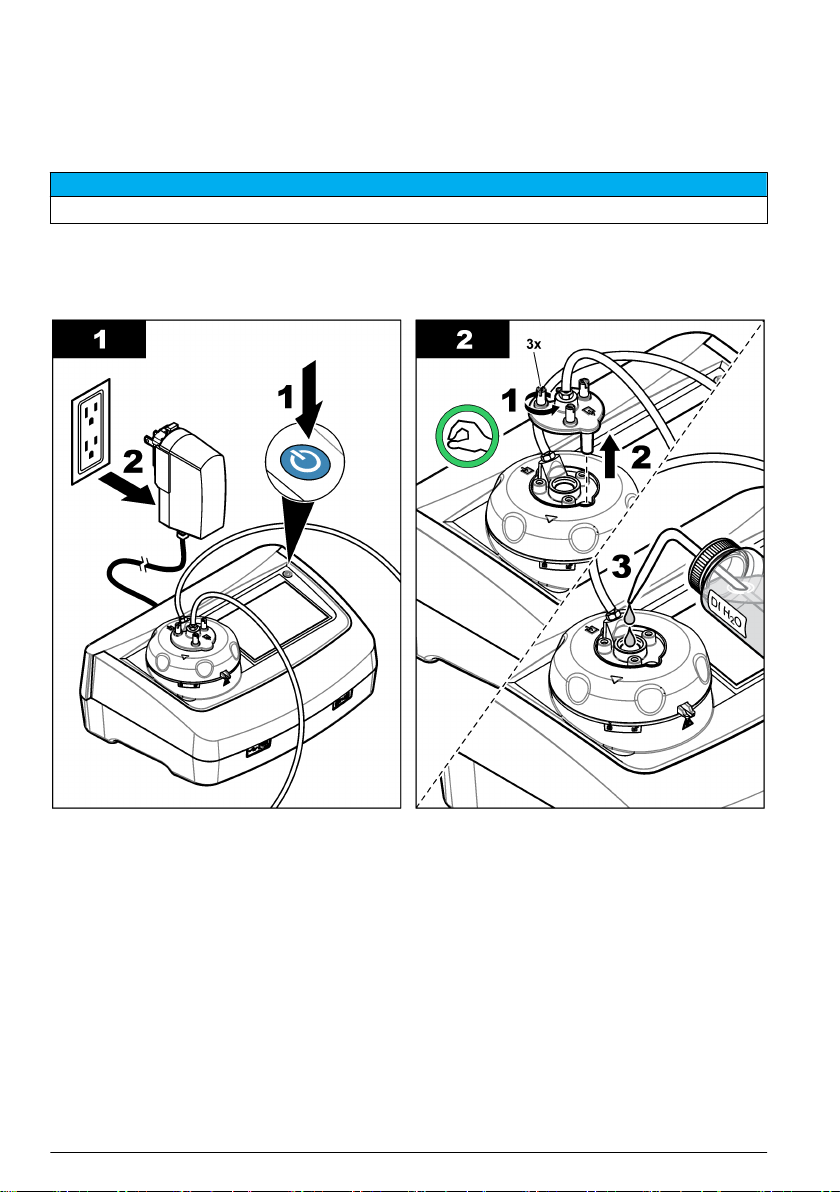

Instale a cabeça de passagem conforme mostrado nas etapas ilustradas seguintes.

1

Remova antes da instalação.

48 Português

Português 49

Instale a tubulação

Instale a tubulação conforme mostrado nas etapas ilustradas seguintes.

Conecte o cabo USB

Conecte o cabo USB conforme mostrado nas etapas ilustradas seguintes.

Operação

Ajustar as configurações

1. Conecte o cabo de alimentação do turbidímetro em uma tomada.

2. Pressione o botão de alimentação para ligar o turbidímetro.

3. Pressione Sipper.

50

Português

4. Selecione On (Ligado) para ativar as operações do aspirador de líquidos.

Observação: Quando On (Ligado) for selecionado, a unidade de aspiração de líquidos completa um ciclo de
aspiração antes de cada medição e um ciclo de purga (se ativado) após cada medição.

5. Selecione e configure cada opção.

Opção Descrição

Tempo de
Sucção

Tempo
Estabil.

Tempo de
purga

Início da
purga

Define o período de tempo em que a unidade aspira a amostra através da amostragem de
processo antes de cada medição. Opções: 1 a 300 segundos (padrão: 120 segundos). A
velocidade do fluxo da bomba é de 1 ml/seg.

Define o período de tempo em que a amostra permanece na amostragem de processo antes
de ser medida. Opções: 1 a 300 segundos (padrão: 60 segundos). Use a configuração
Tempo Estabil. para deixar as bolhas de ar e turbulência na amostra diminuírem antes de
cada medição.

Define o período de tempo em que a unidade aspira o agente de limpeza fornecido pelo
usuário através da amostragem de processo quando o ciclo de purga é concluído. Opções:
Off (Desligado) (padrão) ou 1 a 300 segundos (padrão: 120 segundos).

Observação: Um mínimo de 120 ml de agente de limpeza é necessário para remover a
amostra da tubulação.

Define o ciclo de purga para começar automaticamente após uma medição ou quando um
usuário pressionar Purga. Opções: Auto (padrão) ou Manual.

Observação: O botão Início da purga só é ativado quando Tempo de purga estiver ativado.

6. Pressione OK.
Para sair e não salvar as alterações, pressione Cancelar. Para retornar às configurações de

fábrica, pressione Padrão.

Lave a amostragem e a tubulação.

Antes do uso inicial de uma nova amostragem de processo ou tubulação, lave-os da seguinte
maneira:

1. Coloque a entrada da tubulação em cerca de 400 ml de água deionizada.

Certifique-se de que a abertura do tubo está na parte inferior do recipiente.

2. Pressione Sipper, depois, pressione Purga para iniciar o ciclo de purga.

3. Repita a etapa 2 novamente até cerca de 360 ml de água deionizada passar pela amostragem

de processo e pela tubulação.

4. Pressione OK.

Meça uma amostra

1. Faça uma purga da seguinte forma:

a. Coloque a tubulação de entrada na água deionizada.
b. Pressione Sipper, depois, pressione Purga para iniciar o ciclo de purga.
c. Pressione OK.

2. Coloque a tubulação de entrada na amostra.

3. Pressione Ler. A unidade de aspiração completa um ciclo de aspiração e, então, o turbidímetro

mede a amostra.

Se a configuração de Início da Purga estiver em Auto, um ciclo de purga é concluído após a
medição.

Se a configuração de Início da Purga estiver definida em Manual, o botão Ler muda para Purga.

4. Pressione Purga para iniciar um ciclo de purga, se aplicável.

5. Realize as etapas 3 e 4 novamente até as medições da amostra serem concluídas.

6. Realize uma purga. Consulte a etapa 1.

Português

51

Prepare a cabeça de passagem para armazenamento.

Antes do armazenamento a curto prazo, lave a amostragem de processo e a tubulação. Consulte

Lave a amostragem e a tubulação. na página 51.

Antes do armazenamento a longo prazo, faça as etapas seguintes:

1. Remova a amostragem de processo da cabeça de passagem. Consulte as etapas ilustradas em

Substitua a amostragem na página 54.

2. Encha a amostragem de processo três vezes com água esterilizada. Descarte a água.

3. Encha a amostragem de processo com água deionizada ou esterilizada.

4. Coloque uma tampa na amostragem de processo. Use a tampa em um frasco de amostra.

Manutenção

Rotina de manutenção

A Tabela 1 mostra o cronograma recomendado de tarefas de manutenção. Os requisitos da
instalação e as condições operacionais podem aumentar a frequência de algumas tarefas.

Tabela 1 Rotina de manutenção

Tarefa 1 ano Conforme necessário

Como limpar o instrumento

na página 52

Limpe a amostragem

na página 52

Substitua a amostragem

na página 54

Como substituir a tubulação da
bomba na página 56

X

X

X

X

Como limpar o instrumento

Limpe a parte externa do instrumento com um pano úmido e uma solução de sabão neutro e seque
conforme necessário.

Limpe a amostragem

A D V E R T Ê N C I A

Risco de lesão corporal. Remova a alimentação do instrumento antes deste procedimento começar.

Não toque ou risque o vidro da amostragem de processo. Contaminação ou riscos no vidro podem causar erros
de medição.

Utilize procedimentos laboratoriais padrão para limpar a amostragem de processo antes do uso
inicial e conforme necessário para remover a contaminação do vidro.

Como uma alternativa, limpe a amostragem de processo com o limpador de frasco opcional.
Consulte Limpe a amostragem com o limpador opcional na página 53.

1. Remova a amostragem de processo da cabeça de passagem. Consulte as etapas ilustradas em

Substitua a amostragem na página 54.

2. Use procedimentos laboratoriais padrão para limpar a amostragem de processo.

52

Português

A V I S O

3. Instale a amostragem de processo na cabeça de passagem. Consulte as etapas ilustradas em

Substitua a amostragem na página 54.

4. Limpe a parte externa da amostragem de processo com um pano sem fiapos para remover
sujeira, impressões digitais ou partículas do vidro.

Limpe a amostragem com o limpador opcional

A V I S O

Coloque o limpador da amostragem cuidadosamente na amostragem de processo para que nenhuma água seja
derramada.

Limpe a amostragem de processo com o limpador da amostragem opcional e água deionizada
conforme mostrado nas etapas ilustradas seguintes.

Limpe a parte externa da amostragem de processo com um pano sem fiapos para remover sujeira,
impressões digitais ou partículas do vidro.

Português 53

Substitua a amostragem

Pré-requisito: limpar a nova amostragem de processo. Consulte Limpe a amostragem

na página 52.

A D V E R T Ê N C I A

Risco de lesão corporal. Remova a alimentação do instrumento antes deste procedimento começar.

Não toque ou risque o vidro da amostragem de processo. Contaminação ou riscos no vidro podem causar erros
de medição.

Substitua a amostragem de processo quando ele apresentar muitos riscos ou após 1 ano. Consulte
as etapas ilustradas seguintes. Certifique-se de que nenhuma água ou partículas entrem no
compartimento da amostragem de processo.

Quando as etapas ilustradas estiverem concluídas, lave a amostragem de processo e a tubulação.
Consulte Lave a amostragem e a tubulação. na página 51.

A V I S O

54

Português

Português 55

Como substituir a tubulação da bomba

Quando dano ou desgaste for visto na tubulação da bomba, substitua a tubulação da bomba
conforme mostrado nas etapas ilustradas a seguir.

Item a ser coletado: tubulação da bomba (Lagoprene®) pré-montada com tampa de bomba
peristáltica e conexões

Após substituir a tubulação, lave a amostragem de processo e a tubulação. Consulte Lave a

amostragem e a tubulação. na página 51.

56

Português

Português 57

Solução de problemas

Error (Erro) Descrição Solução

Módulo de aspiração
não conectado.
Verifique o cabo.

Verifique o aspirador
de líquidos e o tubo.

Não há conexão USB
entre o aspirador de
líquidos e o turbidímetro.

A tubulação da bomba
não foi instalada
corretamente.

Examine o cabo USB. Certifique-se de que o comprimento
do cabo não tem mais que 1 m (3,3 pés). Certifique-se de
que o cabo USB está conectado no turbidímetro e no
aspirador de líquidos.

Solte a tampa da bomba peristáltica e, então, instale-a
novamente. Consulte as etapas ilustradas em Como

substituir a tubulação da bomba na página 56.

Opere a bomba por 15 segundos. Pressione a alavanca
para baixo para garantir que o tubo foi instalado
corretamente em torno dos roletes.

Peças e acessórios de reposição

A D V E R T Ê N C I A

Risco de lesão corporal. O uso de peças não aprovadas pode causar lesões pessoais, danos ao
instrumento ou mau funcionamento do equipamento. As peças de substituição nesta seção foram
aprovadas pelo fabricante.

Observação: Os códigos dos produtos podem variar para algumas regiões. Entre em contato com o distribuidor
apropriado ou consulte o website da empresa para obter informações de contato.

Peças de reposição

Descrição Nº de item

Cabo, USB tipo AB, 1 m (3,3 pés) LZQ104

Tampa de limpeza LZY919

Tampa de limpeza, parafusos (3x) LZY921

Cabeça de passagem, TU5200 LZV967

Vedação, tampa de limpeza LZY914

Vedação, amostragem de processo LZY918

Unidade de aspiração SIP 10 com LZV940 LQV157.99.40002

Tubulação, bomba (Lagoprene) pré-montada com tampa de bomba peristáltica e
conexões

Kit de tubulação, inclui tubulação Tygon de 1,70 m (5,6 pés), tubulação da bomba
(Lagoprene) pré-montada com tampa de bomba peristáltica e conexões

Amostragem, processo LZY834

Porca da amostragem LZY917

Ferramenta de substituição da amostragem LZY906

LZV877

LZV940

Acessórios

Descrição Nº de item

Pano de microfibra (para limpeza da amostragem) LZY945

Limpador da amostragem LZY903

58 Português

目录

规格 第 59 维护 第 66

基本信息 第 59 故障排除 第 71

安装 第 62 备件与附件 第 71

操作 第 64

规格

产品规格如有变化，恕不另行通知。

规格 详情

尺寸（宽 x 深 x 高） 吸管装置：120 x 85 x 200 毫米（4.7 x 3.4 x 7.9 英寸）

外壳

重量 吸管装置：0.5 千克（1.1 磅）

防护等级

污染程度

安装类别

电源 浊度计通过 USB 线缆提供电源，530 mA，5 V

工作温度 10 至 40 °C (50 至 104 °F)

存储温度 –10 至 60 °C (14 至 140 °F)

湿度 相对湿度 80%（无冷凝）

冲洗剂 至少需要 120mL 才能将管道内的样品清除干净

流速 1 毫升/秒

样品温度 2 至 70 °C (35.6 至 158 °F)

样品含盐量 最大 65 克/升

接口

认证 清除

保修期 1 年 (EU: 2 年)

IP30

II

2

II

USB

基本信息

对于因本手册中的任何不足或遗漏造成的直接、间接、特别、附带或结果性损失，制造商概不负责。
制造商保留随时更改本手册和手册中描述的产品的权利，如有更改恕不另行通知或承担有关责任。修
订版可在制造商的网站上找到。

安全信息

注 意

对于误用和滥用造成的产品损坏，制造商概不负责，包括但不限于：直接、附带和间接的损坏，并且对于适用法律
允许的最大程度的损坏也不承担任何责任。用户唯一的责任是识别重大应用风险和安装适当的系统，以在设备可能
出现故障时保护整个操作过程。

请在拆开本设备包装、安装或使用本设备前，完整阅读本手册。特别要注意所有的危险警告和注意事
项。否则，可能会对操作者造成严重的人身伤害，或者对设备造成损坏。

中文

59

确保设备提供的保护没有受损。请勿以本手册指定方式之外的其它方式使用或安装本设备。

危险信息使用

危 险

表示潜在的或紧急的危险情况，如果不加以避免，将会导致死亡或严重伤害。

表示潜在或非常危险的情形，如不避免，可能导致严重的人身伤亡。

表示潜在的危险情形，可能导致轻度或中度人身伤害。

表明如不加以避免则会导致仪器损坏的情况。需要特别强调的信息。

警 告

警 告

注 意

警告标签

请阅读贴在仪器上的所有标签和标记。 如未遵照这些安全标签的指示操作，则可能造成人身伤害或仪
器损坏。 仪器上的符号在手册中通过警告说明参考。

本符号如果出现在仪器中，则表示参考说明手册中的操作和/或安全信息。

标有此符号的电气设备在欧洲不能通过家庭或公共垃圾系统进行处理。 请将老旧或报废设备寄回至制
造商处进行处置，用户无需承担费用。

产品概述

TU5200 浊度计的 SIP 10 吸管工具包用于在每次浊度测量前吸取一定量的水样通过 TU5200 的溢流
头。 请参考图 1。如果选用，吸管将在每次浊度测量后吸取一定量的用户提供的冲洗剂通过溢流头。

60

中文

图 1 产品概述

1 排水 4 清洁盖 7 TU5200 浊度计
2 蠕动泵 5 溢流头 8 SIP 10 吸管装置
3 USB 线缆 6 样品来源

产品部件

确保已收到所有部件。 请参考 图 2。如有任何物品丢失或损坏，请立即联系制造商或销售代表。

中文

61

图 2 产品部件

1 SIP 10 吸管装置 4 溢流头
2 Tygon®管道, 1.70 m (5.6 英尺) 5 瓶子更换工具
3 USB 线缆，类型 AB，1 米（3.3 英尺）

安装

安装溢流头

先决条件：清洁过程瓶。请参考 清洁小瓶 第 66。

注 意

切勿触摸或刮花过程瓶的玻璃。 玻璃上有污染或划痕会导致测量误差。

按照下图所示步骤安装溢流头。

1

1

在安装前拆下来。

62

中文

中文

63

安装管道

按照下图所示步骤安装管道。

连接 USB 线缆

按照下图所示步骤连接 USB 线缆。

操作

配置设置

1. 将浊度计电源线连接到电气插座。

2. 按下电源按钮，启动浊度计。

64

中文

3. 按下吸管

4. 选择“开”启动吸管操作。

注： 选择“开”后，吸管装置在每次测量前完成吸管循环，并在每次测量后完成清洗循环（如果启用）。

5. 选择并配置各个选项。

选项 说明

抽吸时间 设置吸管装置在每次测量前吸取样品通过过程瓶的时间长度。 选项：1 至 300 秒（默认：

沉淀时间 设置在测量样品前样品留在过程瓶中的时间长度。 选项：1 至 300 秒（默认：60 秒）。使用“沉淀

清洗时间 设置吸管装置在冲洗循环完成后吸取用户提供的冲洗剂通过过程瓶的时间长度。 选项：关闭（默

清洗开始 设置在测量后或当用户按下“清洗”按钮时，清洗循环自动开始。 选项：自动（默认）或手动。

120 秒）。 泵流速为 1 毫升/秒。

时间”设置可在每次测量前使样品中的气泡和紊流减少。

认）或 1 至 300 秒（默认：120 秒）。

注： 至少需要

注： “清洗开始”按钮只在“清洗时间”设置为开时才能使用。

120mL

冲洗剂才能将管道内的样品清除干净。

6. 按好。
若要退出并不保存更改，按取消。若要更改设置为出厂设置，按默认值。

冲洗瓶子和管道

在首次使用新的过程瓶或管道之前，按以下方法冲洗过程瓶和管道：

1. 将入口管放入大约 400mL 去离子水中。
确保管道开口位于容器的底部。

2. 按吸管，然后按清洗开始清洗循环。

3. 重复步骤 2 直到吸取大约 360mL 去离子水通过过程瓶和管道。

4. 按好。

测量样品

1. 按以下步骤清洗：

a. 将入口管放入去离子水中。
b. 按吸管，然后按冲洗开始冲洗循环。
c. 按好。

2. 将入口管放入样品中。

3. 按读数。吸管装置完成吸取循环，然后浊度计测量样品。

如果“清洗开始”设置为“自动”，将在测量后完成清洗循环。
如果“清洗开始”设置为“手动”，“读取”按钮更改成“清洗”按钮。

4. 按清洗开始清洗循环（如适用）。

5. 重复步骤 3 和 4 直到样品测量完成。

6. 执行清洗。 参考步骤 1。

溢流头储存前的准备工作

在短期储存前，冲洗过程瓶和管道。 请参考 冲洗瓶子和管道 第 65。
在长期储存前，执行以下步骤：

1. 从溢流头拆下过程瓶。 请参考 更换小瓶 第 68 所示步骤。

2. 使用消毒水灌注过程瓶三次。 把水倒掉。

中文

65

3. 向过程瓶注入去离子且经过消毒的水。

4. 为过程瓶盖上瓶塞。 使用样品瓶的瓶塞。

维护

维护计划

表 1 所示是推荐采用的维护任务计划。不同的设施要求和工作条件可能会增加某些维护任务的频率。

表 1 维护计划

任务 1 年 按需要

清洁仪器 第 66

清洁小瓶 第 66

更换小瓶 第 68

更换泵管 第 69

X

清洁仪器

用沾有温和肥皂液的湿抹布将仪器的外壳擦拭干净，如有需要，请把仪器擦干。

清洁小瓶

警 告

人身伤害危险。开始本步骤之前，断开仪器的电源。

注 意

切勿触摸或刮花过程瓶的玻璃。 玻璃上有污染或划痕会导致测量误差。

在首次使用前，请按照标准实验室程序清洁过程瓶，并根据需要清除粘在玻璃上的污染物。
或者，使用可选的瓶子擦拭器将过程瓶擦拭干净。 请参考 使用可选的擦拭器擦拭瓶子 第 66。

X

X

X

1. 从溢流头拆下过程瓶。 请参阅 更换小瓶 第 68 所示步骤。

2. 按照标准实验室程序清洁过程瓶。

3. 将过程瓶安装到溢流头。请参考 更换小瓶 第 68 所示步骤。

4. 使用无尘布擦拭加工瓶子玻璃上的灰尘、指纹或微粒。

使用可选的擦拭器擦拭瓶子

注 意

小心地将瓶子擦拭器放入过程瓶中，不要让水溅出来。

按照下图所示步骤，使用可选的瓶子擦拭器和去离子水将过程瓶擦拭干净。
使用无尘布擦拭过程瓶玻璃上的灰尘、指纹或微粒。

66

中文

中文

67

更换小瓶

先决条件：清洁新的过程瓶。请参考 清洁小瓶 第 66。

警 告

人身伤害危险。开始本步骤之前，断开仪器的电源。

注 意

切勿触摸或刮花过程瓶的玻璃。 玻璃上有污染或划痕会导致测量误差。

当过程瓶有很多刮痕或在使用 1 年后，应使用新的过程瓶进行更换。 请参考下图所示的说明步骤。确
保没有水或微粒进入过程瓶里面。

完成如图所示的步骤后，请冲洗过程瓶和管道。 请参考 冲洗瓶子和管道 第 65。

68

中文

更换泵管

如果发现泵管损坏或磨损，请按照下图所示步骤更换泵管。

中文

69

接收物品:已预装蠕动泵盖和连接器的泵管(Lagoprene®)
更换管道后，请冲洗过程瓶和管道。 请参考 冲洗瓶子和管道 第 65。

70

中文

故障排除

出错 说明 解决方案

吸管模块未连接。 请
检查线缆。

请检查吸管和管道。 泵管未正确安装。 松开蠕动泵盖，然后重新安装。 请参考 更换泵管 第 69 所示步

吸管和浊度计之间没
有 USB 连接。

检查 USB 线缆。 确保线缆长度不超过 1 米（3.3 英尺）。确保
USB 线缆已连接浊度计和吸管。

骤。
运行泵 15 秒。 按下操纵杆，确保管道正确安装在滚子周围。

备件与附件

警 告

人身伤害危险。使用未经批准的部件可能造成人身伤害、仪器损坏或设备故障。本部分中的更换部件均
经过制造商的批准。

注： 一些销售地区的产品和物品数量可能有所不同。请与相关分销商联系或参阅公司网站上的联系信息。

备件

说明 物品编号

线缆，USB 类型 AB，1 米（3.3 英尺）

清洁盖

清洁盖，螺钉（3 颗）

溢流头，TU5200

密封，清洁盖

密封，过程瓶

带 LZV940 的 SIP 10 吸管装置

管道，泵 (Lagoprene) 已预装蠕动泵盖和连接器

管道工具包，包括 Tygon 管道 1.7 米（5.6 英尺），泵管 (Lagoprene) 已预装蠕动泵盖
和连接器

过程瓶

瓶子螺母

瓶子更换工具

LZQ104

LZY919

LZY921

LZV967

LZY914

LZY918

LQV157.99.40002

LZV877

LZV940

LZY834

LZY917

LZY906

附件

说明 物品编号

细纤维布（用于清洁小瓶）

小瓶擦拭器

LZY945

LZY903

中文

71

目次

仕様 ページの 72 メンテナンス ページの 79

総合情報 ページの 72 トラブルシューティング ページの 85

設置 ページの 75 交換パーツとアクセサリー ページの 85

操作 ページの 77

仕様

この仕様は予告なく変更されることがあります。

仕様 詳細

寸法 (幅 × 奥行き × 高さ) シッパーユニット: 120 x 85 x 200 mm

筐体

重量 シッパーユニット: 0.5 kg

保護クラス

汚染度

取り付けカテゴリ

電源 電源は USB ケーブル経由で濁度計から供給、530 mA、5 V

作動温度 10～40℃(50 ～ 104 °F)

保管温度 –10～60 °C (14 ～ 140 °F)

湿度 80 % 相対湿度、結露なきこと

リンス液 120 mL (チューブから試料を除去する最低量)

流速 1 mL/秒

試料温度 2～70 °C (35.6 ～ 158 °F)

試料の塩分含有量 最大 65 g/L

インターフェース

認証

保証 1 年 (EU: 2 年)

IP30

II

2

II

USB

CE

総合情報

いかなる場合も、製造元は、例えそのような損害が生じる可能性について報告を受けていたとして
も、本マニュアルに含まれるいかなる瑕疵または脱落から生じる直接的、間接的、特定、付随的また
は結果的に生じる損害に関して責を負いません。製造元は、通知または義務なしに、随時本マニュア
ルおよび製品において、その記載を変更する権利を留保します。改訂版は、製造元の Web サイト上
にあります。

安全情報

告 知

メーカーは、本製品の目的外使用または誤用に起因する直接損害、偶発的損害、結果的損害を含むあらゆる損害
に対して、適用法で認められている範囲で一切責任を負わないものとします。ユーザーは、適用に伴う危険性を
特定したり、装置が誤作動した場合にプロセスを保護するための適切な機構を設けることに関して、全責任を負
うものとします。

72

日本語

この機器の開梱、設定または操作を行う前に、このマニュアルをすべてよく読んでください。危険お
よび注意の注意事項に注意を払ってください。これを怠ると、使用者が重傷を負う可能性、あるいは
機器が損傷を受ける可能性があります。

本装置に備わっている保護機能が故障していないことを確認します。本マニュアルで指定されてい
る以外の方法で本装置を使用または設置しないでください。

危険情報の使用

危 険

回避しない場合、死亡または重傷を招く、潜在的な危険または危険が切迫している状態を示します。

回避しない場合、死亡または重傷を招く可能性がある、潜在的な危険または危険が切迫している状態を示します。

軽症を招く可能性のある潜在的に危険な状態を示します。

回避しない場合、装置の損傷を引き起こす可能性のある状況を示します。特に強調する必要がある情報。

警 告

注 意

告 知

使用上の注意ラベル

測定器上に貼付されたラベルや注意書きを全てお読みください。これを怠ると、人身傷害や装置の損
傷につながるおそれがあります。測定器に記載されたシンボルは、使用上の注意と共にマニュアルを
参照してください。

このシンボルが測定器に記載されている場合、操作上の指示マニュアル、または安全情報を参照して
ください。

このシンボルが付いている電気機器は、 ヨーロッパ域内または公共の廃棄処理システムで処分できま
せん。古くなったり耐用年数を経た機器は、廃棄するためにメーカーに無償返却してください。

製品の概要

TU5200 濁度計用の SIP 10 シッパーキットは、各濁度測定の前に、TU5200 のフロースルーヘッドか
ら選択した量の水試料を抽出するのに使用します。図 1 を参照してください。選択すると、シッパー
は各濁度測定の後で、フロースルーヘッドから選択した量のユーザー指定リンス液を抽出します。

日本語

73

図 1 製品の概要

1 ドレーン 4 洗浄蓋 7 TU5200 濁度計
2 ローラーポンプ 5 フロースルーヘッド 8 SIP 10 シッパーユニット
3 USB ケーブル 6 試料ソース

製品のコンポーネント

すべてのコンポーネントが正しく納品されていることを確認します。図 2 を参照してください。コ
ンポーネントが不足していたり損傷していたりする場合は、直ちに HACH Japan または弊社販売代
理店にお問い合わせください。

74

日本語

図 2 製品のコンポーネント

1 SIP 10 シッパーユニット 4 フロースルーヘッド
2 Tygon® チューブ、1.70 m 5 バイアル交換ツール
3 USB ケーブル、タイプ AB, 1 m

1

設置

フロースルーヘッドの取り付け

前提条件: プロセスバイアルを清掃します。バイアルの清掃 ページの 79 を参照してください。

告 知

プロセスバイアルのガラスには触れたり傷を付けないでください。ガラスを汚したり傷を付けると、測定エラー
を引き起こす可能性があります。

以下の図解入り手順に示すように、フロースルーヘッドを取り付けます。

1

取り付ける前に取り外します。

日本語

75

76

日本語

チューブの取り付け

以下の図解入り手順に示すように、チューブを取り付けます。

USB ケーブルの接続

以下の図解入り手順に示すように、USB ケーブルを接続します。

操作

設定の構成

1. 濁度計の電源ケーブルを電源コンセントに接続します。

2. 電源ボタンを押して、濁度計をオンにします。

日本語

77

3. シッパー を押します。

4. [On (オン)] を選択して、シッパー動作を有効にします。

注

: [On (オン)]

効な場合) を実行します。

を選択すると、シッパーユニットが各測定前のシッパーサイクルと各測定後の洗浄サイクル (有

5. 各オプションを選択して設定します。

オプション説明

導入時間シッパーユニットが各測定前にプロセスバイアルから試料を抽出する時間を設定します。オプシ

安定化時間測定する前に、試料をプロセスバイアルで安定化させる時間を設定します。オプション: 1 ～

洗浄時間シッパーユニットが洗浄サイクルを実行するときに、プロセスバイアルからユーザー指定のリンス

洗浄起動測定後またはユーザーが [Purge (洗浄)] を押したときに洗浄サイクルが自動的に開始されるよう設

ョン: 1 ～ 300 秒 (デフォルト: 120 秒)。 ポンプの流速は 1 mL/秒です。

300 秒 (デフォルト: 60 秒)。[安定化時間] 設定を使用すると、各測定前に試料内の気泡や乱流を低
減できます。

液を抽出する時間を設定します。オプション: Off (オフ、デフォルト) または 1 ～ 300 秒 (デフォル
ト: 120 秒)。

注: チューブから試料を除去するには、最低

定します。オプション: Auto (自動、デフォルト) または Manual (手動)

注

: [

洗浄起動] ボタンを使用できるのは、[洗浄時間] が

120 mL

のリンス液が必要です。

[On (オン)]

に設定されている場合のみです。

6. OK を押します。

終了して変更を保存しない場合は、キャンセル を押します。設定を工場出荷時設定に変更する場
合は、初期設定 を押します。

バイアルとチューブの洗浄

新しいプロセスバイアルまたはチューブを初めて使用する前には、プロセスバイアルとチューブを以
下のように洗浄します。

1. インレットチューブを約 400 mL の脱イオン水に入れます。

容器の底部にチューブ開口部があることを確認します。

2. シッパー を押してから、洗浄 を押して、洗浄サイクルを開始します。

3. 約 360 mL の脱イオン水をプロセスバイアルとチューブから抽出するまで、ステップ 2 をさらに

実行します。

4. OK を押します。

試料の測定

1. 以下のように洗浄を実行します。

a. インレットチューブを脱イオン水に入れます。
b. シッパー ボタンを押してから、洗浄 を押して、洗浄サイクルを開始します。
c. OK を押します。

2. インレットチューブを試料に入れます。

3. 測定 を押します。シッパーユニットがシッパーサイクルを完了し、濁度計が試料を測定します。

[洗浄開始] が [自動] に設定されている場合、洗浄サイクルは測定後に実行されます。
[洗浄開始] が [手動] に設定されている場合は、[測定] ボタンが [洗浄] ボタンに変わります。

4. 適切な場合に、洗浄 を押して洗浄サイクルを開始します。

5. 試料測定が完了するまで、手順 3 ～ 4 をさらに実行します。

6. 洗浄を実行します。手順 1 を参照してください。

78

日本語

フロースルーヘッドを保管する準備をします。

短期間の保管の前には、プロセスバイアルとチューブを洗浄します。バイアルとチューブの洗浄
ページの 78 を参照してください。

長期間の保管の前には、以下の手順を行います。

1. フロースルーヘッドからプロセスバイアルを取り外します。バイアルの交換 ページの 81 の図
解入り手順を参照してください。

2. プロセスバイアルに滅菌水を 3 回充填します。滅菌水を捨てます。

3. プロセスバイアルに脱イオン滅菌水を充填します。

4. プロセスバイアルにプラグ入れます。試料バイアルのプラグを使用します。

メンテナンス

メンテナンススケジュール

表 1 にメンテナンス作業の推奨スケジュールを示します。設備要件および運用条件によっては、一部

の作業頻度が多くなる可能性があります。

表 1 メンテナンススケジュール

作業 1 年 必要に応じて

装置の清掃 ページの 79

バイアルの清掃 ページの 79

バイアルの交換 ページの 81

ポンプチューブの交換

ページの 83

X

X

X

X

装置の清掃

装置の外装を湿らせた布と中性石鹸液で清掃し、必要に応じて装置を拭き取って乾燥させます。

バイアルの清掃

警 告

人体損傷の危険。この手順を開始する前に、装置の電源を切ってください。

告 知

プロセスバイアルのガラスには触れたり傷を付けないでください。ガラスを汚したり傷を付けると、測定エラー
を引き起こす可能性があります。

標準の検査法に従って、初期使用の前にはプロセスバイアルを清掃し、必要に応じてガラスから汚れ
を取り除きます。

別の方法として、オプションのバイアルワイパーでプロセスバイアルを清掃します。バイアルをオプ

ションのワイパーで清掃します。 ページの 80 を参照してください。

1. フロースルーヘッドからプロセスバイアルを取り外します。バイアルの交換 ページの 81 の図
解入り手順を参照してください。

2. 標準の検査法に従って、プロセスバイアルを清掃します。

日本語

79

3. フロースルーヘッドにプロセスバイアルを取り付けます。バイアルの交換 ページの 81 の図解

入り手順を参照してください。

4. リントフリーの布でプロセスバイアルの外装を清掃し、ガラスから汚れ、指紋、または微粒子を

取り除きます。

バイアルをオプションのワイパーで清掃します。

告 知

水が溢れないように、プロセスバイアルにバイアルワイパーを慎重に差し込みます。

以下の図解入り手順に示すように、オプションのバイアルワイパーと脱イオン水を使ってプロセスワ
イパーを洗浄します。

リントフリーの布でプロセスバイアルの外装を清掃し、ガラスから汚れ、指紋、または微粒子を取り
除きます。

80

日本語

バイアルの交換

前提条件: 新しいプロセスバイアルを清掃します。バイアルの清掃 ページの 79 を参照してくださ
い。

警 告

人体損傷の危険。この手順を開始する前に、装置の電源を切ってください。

告 知

プロセスバイアルのガラスには触れたり傷を付けないでください。ガラスを汚したり傷を付けると、測定エラー
を引き起こす可能性があります。

プロセスバイアルは、多くの傷がある場合または 1 年後に交換します。以下の図解入り手順を参照し
てください。プロセスバイアルコンパートメントに水や微粒子が入らないようにしてください。

図解入りの手順が完了したら、プロセスバイアルとチューブを洗浄します。バイアルとチューブの洗

浄 ページの 78 を参照してください。

日本語

81

82

日本語

ポンプチューブの交換

ポンプチューブに損傷や摩耗が見られる場合は、以下の図解入り手順に示すように、ポンプチューブ
を交換します。

用意するもの: ポンプチューブ (Lagoprene®)、プラスチック製ポンプカバーおよびコネクタ組み込み
済み

チューブを交換したら、プロセスバイアルとチューブを洗浄してください。バイアルとチューブの洗

浄 ページの 78 を参照してください。

日本語

83

84

日本語

トラブルシューティング

エラー 説明 対処方法

シッパーモジュール
が接続されていませ
ん。ケーブルを確認
してください。

シッパーとチューブ
を確認してくださ
い。

シッパーと濁度計
が USB 接続され
ていません。

ポンプチューブが
正しく取り付けら
れていません。

USB ケーブルを検査してください。ケーブルの長さが 1 m を超えな
いようにしてください。USB ケーブルが濁度計とシッパーに接続さ
れているか確認してください。

プラスチック製ポンプカバーを緩めて、もう一度取り付けてくださ
い。ポンプチューブの交換 ページの 83 の図解入り手順を参照して
ください。

ポンプを 15 秒間作動させます。レバーを押し下げて、チューブがロ
ーラーの周りに正しく取り付けられているか確認します。

交換パーツとアクセサリー

警 告

人体損傷の危険。未承認の部品を使用すると、負傷、装置の破損、または装置の誤作動を招く危険性が
あります。このセクションでの交換部品は、メーカーによって承認済みです。

注: プロダクト番号とカタログ番号は、一部の販売地域では異なる場合があります。詳細は、取り扱い販売店にお問
い合わせください。お問い合わせ先については、当社の

交換パーツ

説明 アイテム番号

Web

サイトを参照してください。

ケーブル、USB タイプ AB、1 m

洗浄蓋

洗浄蓋、ねじ (3x)

フロースルーヘッド、TU5200

シール、洗浄蓋

シール、プロセスバイアル

SIP 10 シッパーユニット、LZV940 付き

チューブ、ポンプ (Lagoprene) (プラスチック製ポンプカバーおよびコネクタ組み込み
済み)

チューブキット、Tygon チューブ 1.70 m、ポンプチューブ (Lagoprene) (プラスチック
製ポンプカバーおよびコネクタ組み込み済み)

バイアル、プロセス

バイアルユニット

バイアル交換ツール

LZQ104

LZY919

LZY921

LZV967

LZY914

LZY918

LQV157.99.40002

LZV877

LZV940

LZY834

LZY917

LZY906

アクセサリー

説明 アイテム番号

マクロファイバー布 (バイアル清掃用)

バイアルワイパー

LZY945

LZY903

日本語

85

목차

사양 페이지의 86 유지관리 페이지의 93

일반 정보 페이지의 86 문제 해결 페이지의 98

설치 페이지의 89 교체 부품 및 부속품 페이지의 98

작동 페이지의 91

사양

사양은 사전 예고 없이 변경될 수 있습니다.

사양 세부 사항

규격 (W x D x H) 흡입기 유닛: 120 x 85 x 200 mm(4.7 x 3.4 x 7.9 인치)

외함

무게 흡입기 유닛: 0.5 kg(1.1 lb)

보호 등급

오염도

설치 범주

전원 공급 장치 USB 케이블(530 mA, 5 V)을 통해 탁도계에서 전원을 공급합니다.

작동 온도

보관 온도

습도 80% 상대 습도, 비응축

세정제 최소 120 mL(튜브의 시료를 제거에 필요한 양)

유속

샘플 온도

샘플 염분 최대 65 g/L

인터페이스

인증

보증 1 년(EU: 2 년)

IP30

II

2

II

10 ~ 40°C(50 ~ 104°F)

–10 ~ 60°C(14 ~ 140°F)

1 mL/sec

2~70 °C(35.6~158 °F)

USB

CE

일반 정보

제조업체는 본 설명서에 존재하는 오류나 누락에 의해 발생하는 직접, 간접, 특수, 우발적 또는 결과적
손해에 대해 어떠한 경우에도 책임을 지지 않습니다. 제조업체는 본 설명서와 여기에 설명된 제품을
언제라도 통지나 추가적 책임 없이 변경할 수 있습니다. 개정본은 제조업체 웹 사이트에서 확인할 수
있습니다.

안전 정보

주 의 사 항

제조사는 본 제품의 잘못된 적용 또는 잘못된 사용으로 인한 직접, 우발적 또는 간접적 손해에 국한하지 않는 모든
손해에 대한 어떠한 책임도 지지않으며, 관계 법령이 최대한 허용하는 손해에 관한 면책이 있습니다. 사용자는 사
용상 중대한 위험을 인지하고 장비 오작동이 발생할 경우에 대비하여 적절한 보호 장치를 설치하여야 합니다.

86

한글

장치 포장을 풀거나 설치하거나 작동하기 전에 본 설명서를 모두 읽으십시오. 모든 위험 및 주의사항
설명에 유의하시기 바랍니다. 이를 지키지 않으면 사용자가 중상을 입거나 장치가 손상될 수 있습니
다.

본 장치의 보호 기능이 손상되지 않도록 본 설명서에서 설명하는 방법이 아닌 다른 방법으로 본 장치
를 사용하거나 설치하지 마십시오.

위험 정보 표시

위 험

지키지 않을 경우 사망하거나 또는 심각한 부상을 초래하는 잠재적 위험이나 긴급한 위험 상황을 뜻합니다.

지키지 않을 경우 사망하거나 또는 심각한 부상을 초래할 수 있는 잠재적 위험이나 긴급한 위험 상황을 뜻합니다.

경미하거나 심하지 않은 부상을 초래할 수있는 잠재적인 위험 상황을 뜻합니다.

지키지 않으면 기기에 손상을 일으킬 수 있는 상황을 나타냅니다. 특별히 강조할 필요가 있는 정보.

경 고

주 의

주 의 사 항

주의 경고

본 기기에 부착된 모든 라벨 및 태그를 참조하시기 바랍니다. 지침을 따르지 않을 경우 부상 또는 기기
손상이 발생할 수 있습니다. 기기에 있는 기호는 주의사항에 대한 설명과 함께 설명서에서 참조합니
다.

기기에 이 심볼이 표시되어 있으면 지침서에서 작동 및 안전 주의사항을 참조해야 합니다.

이 심볼이 표시된 전기 장비는 유럽 내 공공 폐기 시스템에 따라 폐기할 수 없습니다.

제품 개요

TU5200 탁도계에 대한 SIP 10 흡입기 키트는 각 탁도 측정 전에 TU5200 의 플로 스루 헤드를 통해 선
택한 양의 물 시료를 빨아들이는 데에 사용됩니다. 그림 1 을 참조하십시오. 선택하면 흡입기는 각 탁
도 측정 후에 플로 스루 헤드를 통해 선택한 양의 사용자 제공 세정제를 빨아들입니다.

한글

87

그림 1 제품 개요

1 배출 4 클리닝 리드 7 TU5200 탁도계
2 연동 펌프 5 플로 스루 헤드 8 SIP 10 흡입기 유닛
3 USB 케이블 6 시료 소스

제품 구성품

모든 구성품을 수령했는지 확인하십시오. 그림 2 을 참조하십시오. 품목이 누락되었거나 손상된 경우
에는 제조업체 또는 판매 담당자에게 즉시 연락하시기 바랍니다.

88

한글

그림 2 제품 구성품

1 SIP 10 흡입기 유닛 4 플로 스루 헤드
2 Tygon® 튜브, 1.70 m(5.6 ft) 5 유리병 교체 도구
3 USB 케이블, AB 타입, 1 m(3.3 ft)

1

설치

플로 스루 헤드 설치

전제 조건: 프로세스 유리병을 청소합니다. 유리병 청소 페이지의 93 를 참조하십시오.

주 의 사 항

프로세스 유리병의 유리를 만지거나 긁지 마십시오. 유리에 오염 물질이나 긁힌 자국이 있으면 측정 오류가 발생할
수 있습니다.

아래의 그림 단계에 따라 플로 스루 헤드를 설치합니다.

1

설치 전 제거

한글

89

90

한글

튜브 설치

아래의 그림 단계에 따라 튜브를 설치합니다.

USB 케이블 연결

아래의 그림 단계에 따라 USB 케이블을 연결합니다.

작동

설정 구성

1. 탁도계 전원 케이블을 콘센트에 연결합니다.

2. 전원 버튼을 눌러 탁도계가 켜지도록 설정합니다.

한글

91

3. 흡입기를 누릅니다.

4. 흡입기 작동을 활성화하려면 설정을 선택합니다.

참고: 설정을 선택하면 흡입기 유닛은 각 측정 전 흡입기 사이클과 각 측정 후 정화 사이클을 완료합니다

.

5. 각 옵션을 선택하고 구성합니다.

옵션 설명

흡입 시간각 측정 전 흡입기 유닛에서 프로세스 유리병을 통해 시료를 빨아들이는 시간을 설정합니다. 옵션:

침전 시간측정하기 전 시료를 프로세스 유리병에서 침전시키는 시간을 설정합니다. 옵션: 1~300 초(기본값:

정화 시간정화 사이클이 수행되면 흡입기 유닛에서 프로세스 유리병을 통해 사용자가 제공한 세정제를 빨아

정화 시작측정 후나 정화를 누를 때 자동으로 시작하려면 정화 사이클을 설정합니다. 옵션: 자동(기본값) 또는

1~300 초(기본값: 120 초) 펌프 유속은 1 mL/sec 입니다.

60 초) 침전 시간 설정을 사용하여 각 측정 전에 시료에서 기포와 난류가 줄어들도록 합니다.

들이는 시간을 설정합니다. 옵션: 해제(기본값) 또는 1~300 초(기본값: 120 초)

참고: 튜브에서 시료를 제거하려면 최소

수동

참고: 정화 시간이 켜지도록 설정된 경우에만 정화 시작 버튼이 활성화됩니다

120 mL의

세정제가 필요합니다

.

.

6. 확인을 누릅니다.

종료하고 변경 내용을 저장하지 않으려면취소을 누릅니다. 설정을 공장 기본 설정으로 변경하려면
기본값를 누릅니다.

유리병과 튜브 세척

새 프로세스 유리병 또는 튜브를 처음 사용하기 전에 다음과 같이 프로세스 유리병과 튜브를 세척합니
다.

1. 주입 튜브를 약 400 mL 의 탈이온수에 넣습니다.

튜브 구멍이 용기의 바닥에 있는지 확인합니다.

2. 흡입기를 누른 다음, 정화를 눌러 정화 사이클을 시작합니다.

3. 약 360 mL 의 탈이온수가 프로세스 유리병과 튜브를 통해 빨려들어갈 때까지 2 단계를 다시 수행

합니다.

4. 확인을 누릅니다.

시료 측정

1. 다음과 같이 제거 작업을 수행합니다.

a. 주입 튜브를 탈이온수에 넣습니다.
b. 흡입기를 누른 다음, 정화를 눌러 정화 사이클을 시작합니다.
c. 확인을 누릅니다.

2. 시료에 주입 튜브를 넣습니다.

3. 판독을 누릅니다. 흡입기 유닛에서 흡입기 사이클이 완료된 후에 탁도계에서 시료를 측정합니다.

정화 시작 설정이 자동으로 설정되면 측정 후 정화 사이클이 완료됩니다.
정화 시작 설정이 수동으로 설정되면 읽기 버튼이 정화 버튼으로 변경됩니다.

4. 해당되는 경우 정화를 눌러 정화 사이클을 시작합니다.

5. 시료 측정이 완료될 때까지 3 및 4 단계를 다시 수행합니다.

6. 제거 작업을 수행합니다. 1 단계를 참조하십시오.

보관을 위해 플로 스루 헤드 준비

단기 보관 전 프로세스 유리병과 튜브를 세척합니다. 유리병과 튜브 세척 페이지의 92 을 참조하십시
오.

장기 보관 전 다음 단계를 수행합니다.

92

한글

1. 플로 스루 헤드에서 프로세스 유리병을 분리합니다. 유리병 교체 페이지의 95 의 단계별 그림 설
명을 참조하십시오.

2. 3 회 정도 프로세스 유리병을 탈이온수로 채웁니다. 물을 버립니다.

3. 탈이온화되고 멸균된 물로 프로세스 유리병을 채웁니다.

4. 프로세스 유리병에 플러그를 넣습니다. 시료 유리병에 플러그를 사용합니다.

유지관리

유지관리 일정

표 1 에는 유지관리 작업에 대한 권장 일정이 나와 있습니다. 일부 작업의 빈도는 시설의 요구 사항 및

작동 조건에 따라 늘어날 수 있습니다.

표 1 유지관리 일정

작업 1 년 필요한 경우

기기 세척 페이지의 93

유리병 청소 페이지의 93

유리병 교체 페이지의 95

펌프 배관 교체 페이지의 96

X

기기 세척

필요한 경우 기기 표면을 젖은 천과 순한 세척액으로 세척하고 물기를 닦아 말리십시오.

유리병 청소

경 고

신체 부상 위험. 이 절차를 시작하기 전에 기기에서 전원을 분리하십시오.

X

X

X

주 의 사 항

프로세스 유리병의 유리를 만지거나 긁지 마십시오. 유리에 오염 물질이나 긁힌 자국이 있으면 측정 오류가 발생할
수 있습니다.

표준 실험실 절차를 사용하여 초기 사용 전에 프로세스 유리병을 청소하고 필요한 경우 유리에서 오염
물질을 제거합니다.

그 대안으로, 옵션 와이퍼를 사용하여 프로세스 유리병을 청소합니다. 옵션 와이퍼로 유리병 청소
페이지의 93 을 참조하십시오.

1. 플로 스루 헤드에서 프로세스 유리병을 분리합니다. 유리병 교체 페이지의 95 의 단계별 그림 설
명을 참조하십시오.

2. 표준 실험실 절차를 사용하여 프로세스 유리병을 청소합니다.

3. 플로 스루 헤드에 프로세스 유리병을 설치합니다. 유리병 교체 페이지의 95 의 단계별 그림 설명

을 참조하십시오.

4. 유리에서 먼지, 지문 또는 티끌을 제거하려면 보푸라기 없는 천으로 프로세스 유리병의 바깥쪽을
청소합니다.

옵션 와이퍼로 유리병 청소

주 의 사 항

물이 넘치지 않도록 조심스럽게 와이퍼를 프로세스 유리병에 넣습니다.

한글

93

다음의 단계별 그림 설명대로 옵션 와이퍼와 탈이온수를 사용하여 프로세스 유리병을 청소합니다.
먼지, 지문 또는 유리 조각을 제거하기 위해 보푸라기 없는 천으로 프로세스 유리병의 바깥쪽을 청소

합니다.

94

한글

유리병 교체

전제 조건: 새 프로세스 유리병을 청소합니다. 유리병 청소 페이지의 93 을 참조하십시오.

경 고

신체 부상 위험. 이 절차를 시작하기 전에 기기에서 전원을 분리하십시오.

주 의 사 항

프로세스 유리병의 유리를 만지거나 긁지 마십시오. 유리에 오염 물질이나 긁힌 자국이 있으면 측정 오류가 발생할
수 있습니다.

긁힌 자국이 많거나 사용한지 1 년이 지난 경우 프로세스 유리병을 교체합니다. 아래의 단계별 그림 설
명을 참조하십시오. 프로세스 유리병 구역으로 물이나 입자가 떨어져서는 안됩니다.

단계별 그림 설명이 완료되면 프로세스 유리병과 튜브를 세척합니다. 유리병과 튜브 세척 페이지의 92
을 참조하십시오.

한글

95

펌프 배관 교체

펌프 튜브가 손상 또는 마모된 경우 다음의 단계별 그림 설명에 따라 펌프 튜브를 교체합니다.

96

한글

수집할 품목: 연동 펌프 커버와 연결부로 미리 조립된 펌프 튜브 (Lagoprene®)
튜브를 교체한 후에 프로세스 유리병과 튜브를 세척합니다. 유리병과 튜브 세척 페이지의 92 을 참조

하십시오.

한글

97

문제 해결

오류 설명 해결 방법

흡입기 모듈이 연결
되어 있지 않습니다.
케이블을 확인하십
시오.

흡입기와 튜브를 확
인하십시오.

흡입기와 탁도계 간
의 USB 연결이 없습
니다.

펌프 튜브가 제대로
설치되어 있지 않습
니다.

USB 케이블을 검사하십시오. 케이블 길이가 1 m(3.3 ft)를 넘지 않도
록 하십시오. USB 케이블이 탁도계와 흡입기에 연결되어 있는지 확인
합니다.

연동 펌프 커버가 느슨합니다. 다시 설치하십시오. 펌프 배관 교체
페이지의 96 의 단계별 그림 설명을 참조하십시오.

펌프를 15 초간 작동합니다. 레버를 아래로 누르고 튜브가 롤러 주변
에 올바르게 설치되었는지 확인합니다.

교체 부품 및 부속품

경 고

신체 부상 위험. 승인되지 않은 부품을 사용하면 부상, 기기 손상 또는 장비 오작동이 발생할 수 있습니
다. 이 장에 설명된 교체 부품은 제조업체의 승인을 받았습니다.

참고: 일부 판매 지역의 경우 제품 및 문서 번호가 다를 수 있습니다. 연락처 정보는 해당 대리점에 문의하거나 본사
웹사이트를 참조하십시오

교체 부품

.

설명

케이블, USB AB 타입, 1 m(3.3 ft)

클리닝 리드

클리닝 리드, 나사(3x)

플로 스루 헤드, TU5200

실, 클리닝 리드

실, 프로세스 유리병

LZV940 이 포함된 SIP 10 흡입기 유닛

연동 펌프 커버와 연결부로 미리 조립된 튜브, 펌프(Lagoprene)

튜브 키트. 연동 펌프 커버와 연결부로 미리 조립된 Tygon 튜브 1.70 m(5.6 ft), 펌프 튜
브(Lagoprene) 포함

유리병, 프로세스

유리병 너트

유리병 교체 도구

부속품

설명

마이크로파이버 천(유리병 청소용)

유리병 와이퍼

품목 번호

LZQ104

LZY919

LZY921

LZV967

LZY914

LZY918

LQV157.99.40002

LZV877

LZV940

LZY834

LZY917

LZY906

품목 번호

LZY945

LZY903

98

한글

สารบัญ

รายละเอียดทางเทคนิค ในหน้า 99 การดูแลรักษา ในหน้า 106

ข้อมูลทั่วไป ในหน้า 99 การแก้ไขปัญหา ในหน้า 112

การติดตั้ง ในหน้า 102 อะไหล่ทดแทนและอุปกรณ์เสริม ในหน้า 112

การทำงาน ในหน้า 104

รายละเอียดทางเทคนิค

รายละเอียดทางเทคนิคอาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า

รายละเอียดทางเทคนิค รายละเอียด

ขนาด (ก x ล x ส) เครื่องดูดจ่ายสาร: 120 x 85 x 200 มม. (4.7 x 3.4 x 7.9 นิ้ว)

เคส

น้ำหนัก เครื่องดูดจ่ายสาร: 0.5 กก. (1.1 ปอนด์)

ระดับการป้องกัน

ระดับของมลภาวะ

การติดตั้ง

พาวเวอร์ซัพพลาย รับไฟฟ้าจากมาตรวัดความขุ่นผ่านสาย USB, 530 mA, 5 V

อุณหภูมิสำหรับใช้งาน 10 ถึง 40 °C (50 ถึง 104 °F)

อุณหภูมิสำหรับจัดเก็บ –10 ถึง 60 °C (14 ถึง 140 °F)

ความชื้น ความชื้นสัมพัทธ์ 80%, ไม่ควบแน่น

สารชำระล้าง ปริมาณต่ำสุด 120 มล.สำหรับล้างสารตัวอย่างออกจากท่อ

ความเร็วการไหลเวียน 1 มล./วินาที

อุณหภูมิของตัวอย่าง 2 ถึง 70 °C (35.6 ถึง 158 °F)

ปริมาณเกลือของสารตัวอย่าง สูงสุด 65 ก./ล.

อินเทอร์เฟซ

การรับรอง

การรับประกัน 1 ปี (สหภาพยุโรป: 2 ปี)

IP30

II

2

II

USB

CE

ข้อมูลทั่วไป

ผู้ผลิตไม่มีส่วนรับผิดชอบใด ๆ ต่อความเสียหายโดยตรง โดยอ้อม ความเสียพิเศษ ความเสียหายจากอุบัติการณ์หรือความเสียหายอันเป็นผลต่อ
เนื่องเนื่องจากข้อบกพร่องหรือการละเว้นข้อมูลใด ๆ ของคู่มือชุดนี้ ผู้ผลิตสงวนสิทธิ์ในการแก้ไขคู่มือและเปลี่ยนแปลงผลิตภัณฑ์ที่อ้างถึงได้
โดยไม่ต้องแจ้งให้ทราบ ข้อมูลฉบับแก้ไขจะมีจัดไว้ให้ในเว็บไซต์ของผู้ผลิต

ไทย

99

ข้อมูลเพื่อความปลอดภัย

ห ม า ย เ ห ตุ

ผู้ผลิตจะไม่รับผิดชอบต่อความเสียหายใดๆ ที่เกิดจากการนำผลิตภัณฑ์ไปใช้หรือการใช้งานที่ผิดวัตถุประสงค์ รวมถึง แต่ไม่จำกัดเพียงความเสียหายทางตรง
ความเสียหายที่ไม่ได้ตั้งใจ และความเสียหายที่ต่อเนื่องตามมา และขอปฏิเสธในการรับผิดชอบต่อความเสียหายเหล่านี้ในระดับสูงสุดเท่าที่กฎหมายที่เกี่ยวข้องจะ
อนุญาต ผู้ใช้เป็นผู้รับผิดชอบแต่เพียงผู้เดียวในการระบุถึงความเสี่ยงในการนำไปใช้งานที่สำคัญ และการติดตั้งกลไกที่เหมาะสมเพื่อป้องกันกระบวนการต่างๆ ที่
เป็นไปได้ในกรณีอุปกรณ์ทำงานผิดพลาด

กรุณาอ่านคู่มือฉบับนี้โดยละเอียดก่อนเปิดกล่อง ติดตั้งหรือใช้งานอุปกรณ์นี้ ศึกษาอันตรายและข้อควรระวังต่าง ๆ ที่แจ้งให้ทราบให้ครบถ้วน
หากไม่ปฏิบัติตามอาจทำให้เกิดการบาดเจ็บร้ายแรงต่อผู้ใช้หรือเกิดความเสียหายต่ออุปกรณ์

ตรวจดูว่าชิ้นส่วนป้องกันของอุปกรณ์ไม่มีความเสียหาย ห้ามใช้หรือติดตั้งอุปกรณ์ในลักษณะอื่นใดนอกจากที่ระบุไว้ในคู่มือนี้

การใช้ข้อมูลแจ้งเตือนเกี่ยวกับอันตราย

ระบุอันตรายที่อาจเกิดขึ้น ซึ่งหากไม่หลีกเลี่ยง อาจทำให้เสียชีวิตหรือได้รับบาดเจ็บร้ายแรงได้

ระบุอันตรายที่อาจเกิดขึ้น ซึ่งหากไม่หลีกเลี่ยง อาจทำให้เสียชีวิตหรือได้รับบาดเจ็บร้ายแรงได้

ระบุอันตรายที่อาจเกิดขึ้นซึ่งอาจทำให้เกิดการบาดเจ็บเล็กน้อยถึงปานกลาง

ข้อควรทราบระบุกรณีที่หากไม่หลีกเลี่ยง อาจทำให้อุปกรณ์ได้รับความเสียหายได้ ข้อมูลที่ต้องมีการเน้นย้ำเป็นพิเศษ

ฉลากระบุข้อควรระวัง

อ่านฉลากและป้ายระบุทั้งหมดที่จัดมาพร้อมกับอุปกรณ์ อาจเกิดการบาดเจ็บหรือความเสียหายต่ออุปกรณ์หากไม่ปฏิบัติตาม คู่มืออ้างอิง
สัญลักษณ์ที่ตัวอุปกรณ์พร้อมข้อความเพื่อเฝ้าระวังเบื้องต้น

อั น ต ร า ย

ค ำ เ ตื อ น

ข้ อ ค ว ร ร ะ วั ง

ห ม า ย เ ห ตุ

หากปรากฏสัญลักษณ์นี้ที่ตัวอุปกรณ์

อุปกรณ์อิเล็กทรอนิกส์ที่มีเครื่องหมายนี้ไม่สามารถทิ้งแบบขยะปกติในเขตยุโรปหรือระบบกำจัดขยะสาธารณะได้ ส่งคืนอุปกรณ์เก่าหรือที่หมด
อายุการใช้งานให้กับผู้ผลิตเพื่อการกำจัดไม่มีค่าใช้จ่ายใดๆ กับผู้ใช้

กรุณาดูรายละเอียดจากคู่มือการใช้งานและ/หรือข้อมูลเพื่อความปลอดภัย

ภาพรวมผลิตภัณฑ์

ชุดดูดจ่ายสาร SIP 10 สำหรับมาตรวัดความขุ่น TU5200 ใช้สำหรับดึงน้ำตัวอย่างในปริมาณที่กำหนดผ่านหัวสำหรับให้สารไหลผ่านของ

TU5200 ก่อนการวัดค่าแต่ละครั้ง โปรดดูรายละเอียดใน รูปที่ 1 หากทำการกำหนดค่าเรียบร้อยแล้ว เครื่องดูดจ่ายสารจะทำการดึงสารชำระ

ล้างในปริมาณที่กำหนดผ่านหัวสำหรับให้สารไหลผ่านหลังการวัดค่าความขุ่นแต่ละครั้ง

100

ไทย
