Grundig VISION 7 47-7851 T User Manual [sv]

COLOR TELEVISION

VISION 7 47-7851 T

2

INNEHÅLL

----------------------------------------------------------------------------------------------

4 UPPSTÄLLNING OCH SÄKERHET
6 ALLMÄNT

6 Den TV-apparaten speciella egenskaper
6 Mottagning av digitala sändningar
6 Common interface - vad är det?

7 ANSLUTA/FÖRBEREDA

7 Ansluta antenn och nätkabel
8 Sätta i batterier i fjärrkontrollen

9 EN ÖVERBLICK

9 Anslutningar på TV-apparaten
10 Reglage på TV-apparaten
11 Fjärrkontrollen

13 INSTÄLLNINGAR

13 Söka TV-kanaler
14 Ändra programplatserna för de digitala kanalerna
17 Bildinställningar
18 Ljudinställningar

20 TV-FUNKTION

20 Grundfunktioner
22 Zapp-funktion
22 Elektronisk programguide (TV-guide)
23 Ändra bildformatet
24 PIP-funktion
25 Information om fjärrkontrollen

26 TEXT-TV-FUNKTION

26 TOP-text eller FLOF-text
26 Normal text
26 Övriga funktioner

28 KOMFORTFUNKTIONER

28 Tidsinställningar
29 Timer-funktioner
30 Ändra menyspråk
31 Barnlås
32 Ställa in OSD-transparens
32 Uppdatera programvaran
33 Digitala funktioner

34 EXTERNA APPARATER

34 DVD-spelare, inspelningsbar DVD-spelare, videobandspelare eller

set-top-box
34 High-Definition – HD-ready
36 Hörlurar
37 Dekoder eller satellitmottagare
38 Videokamera
38 HiFi-anläggning/AV-mottagare

SVENSKA

3

INNEHÅLL

----------------------------------------------------------------------------------------------

39 ANVÄNDNING SOM PC-MONITOR

39 Anslutning av en PC
39 Välja programplats för PC:n
39 Inställningar för PC:n

40 ANVÄNDA COMMON INTERFACE

40 Sätta in common interface
40 Åtkomstkontroll för CI-modul och smartkort

41 SPECIALINSTÄLLNINGAR

41 Ställa in digitala TV-kanaler
43 Ställa in analoga TV-kanaler
45 Ändra programplatserna för de analoga kanalerna

48 INFORMATION

48 Visa signalinformation
49 Demontera apparatfoten
50 Tekniska data
50 Serviceanvisningar för återförsäljaren
50 Miljöskydd
51 Åtgärda störningar

Beakta följande anvisningar vid uppställningen av TV-apparaten:
TV-apparaten är avsedd för mottagning och återgivning av bild- och

ljudsignaler.
Den är inte avsedd för någon annan användning.

Externt ljus som faller på bildskärmen reducerar bildkvaliteten.
Se till att avstånden i bokhyllor eller skåp är tillräckligt stora så att

anläggningen får tillräcklig ventilation.
TV-apparaten är avsedd för användning i torra utrymmen. Om den

används utomhus måste apparaten skyddas mot fukt (regn, vattens­tänk). Utsätt aldrig TV-apparaten för fuktighet.

Ställ aldrig vätskefyllda behållare (vaser eller dylikt) på TV-appara­ten. Behållaren kan välta och därigenom äventyra den elektriska
säkerheten.
Ställ upp TV-apparaten på ett jämnt och hårt underlag. Lägg inga
föremål (t.ex. tidningar) på TV-apparaten, och inga dukar el.dyl.
under TV-apparaten.

Ställ inte TV-apparaten direkt intill ett värmeelement eller i direkt
solljus; den kan bli för varm.
Värme utgör en farokälla och kan reducera apparatens livslängd.
Av säkerhetsskäl bör TV-apparaten då och då rengöras (avlag­ringar) av en servicetekniker.

TV-apparaten får aldrig öppnas. Garantin gäller inte för skador som
uppstår i samband med icke fackmässiga ingrepp.

Se till att nätkabeln eller nätadaptern (i förekommande fall) inte
skadas.

TV-apparaten får endast användas tillsammans med den medleve­rerade nätkabeln/nätadaptern.

Åskväder kan skada alla elektriska apparater. Även om TV-appara­ten är frånslagen kan den skadas genom ett blixtnedslag i ström­nätet och/eller i antennledningen: Vid åskväder ska nät- och
antennkontakter dras ut.

Rengör endast bildskärmen med en mjuk, fuktig trasa. Använd
endast rent vatten.

Använd endast den medföljande duken för att rengöra TV-appara­tens utsida. Använd endast rent vatten.

Vid uppställning av anläggningen bör man tänka på att möbelytorna
har behandlats med olika lacker och plaster. Dessa inne håller för
det mesta kemiska tillsatser som bl.a. kan angripa apparatens fotplat­tor. Det kan bildas märken på möbelytorna som kan vara svåra eller
omöjliga att få bort.

UPPSTÄLLNING OCH SÄKERHET

--------------

4

UPPSTÄLLNING OCH SÄKERHET

--------------

LCD TV-apparatens bildskärm uppfyller högsta kvalitetskrav och har
kontrollerats med avseende på pixelfel.
Av tekniska skäl är det, trots stor noggrannhet vid tillverkningen, inte
möjligt att utesluta pixelfel till 100 %.
Sådana pixelfel kan – så vida de ligger inom de gränser som
specificeras i DIN-standarden – inte betraktas som apparatfel som
omfattas av garantin.

Anvisning:

Anslut inga andra apparater när enheten är påslagen. Appara­terna som ska anslutas får inte heller vara påslagna!
Anslut antennen och externa apparater innan enhetens kontakt
ansluts till eluttaget!
Se till att nätkontakten är lätt åtkomlig!

Observera:

Om ett väggfäste ska användas för TV-apparaten: följ monte­ringsanvisningarna till väggfästet noga, eller låt återförsäljaren
göra monteringen.

Kontrollera, när du köper väggfästet, att det har alla fästpunkter
som behövs för TV-apparaten och att de sedan används
vid monteringen.

5

SVENSKA

ALLMÄNT

----------------------------------------------------------------------------------------------------

Den TV-apparaten speciella egenskaper

TV-apparaten kan motta och återge alla “fria” digitala sändningar
och alla analoga sändningar. Den har en inbyggd digital och ana­log mottagardel. De digitala sändningarna återges i mycket god
ljud- och bildkvalitet.

Den elektroniska programguiden TV-Guide (bara för digitala sänd­ningar) informerar om programändringar och de olika kanalernas
sändningar inom de närmaste dagarna.
Detaljerad information om sändningarna finns i den elektroniska pro­gramguiden- förutsatt att denna tjänst erbjuds av resp. TV-station.

TV-apparaten har en omfattande, användarvänligt utformad
menystruktur.

Menyerna visas på TV-skärmen, med hänvisning till de olika knap­parna på fjärrkontrollen.

Mottagning av digitala sändningar

För mottagning av digitala sändningar behöver man en digitalkom­patibel central- eller inomhusantenn (passiv eller aktiv inomhusan­tenn med egen spänningsförsörjning).

Till skillnad mot överföringen av analoga sändningar har inte varje
digital kanal en egen frekvens, utan flera kanaler “sänds” i en lokalt
eller nationellt eller regionalt samanställd “bukett”.

Aktuella sändningsdata återfinns på resp. text-TV sidor, i aktuella
facktidskrifter och på Internet.

Common interface - vad är det?

Common Interface (CI) är en port för DVB-mottagare.
För återgivning av kodade sändningar krävs en CI-modul som pas-

sar till kodningssystemet och tillhörande smartkort.
På baksidan har TV-apparaten en common interface-port till vilken

CI-moduler av olika fabrikat sättas in.
I CI-modulen sätter man sedan in smartkortet från distributören för
“aktivering” av kodade sändningar.

6

Ansluta antenn och nätkabel

1 Anslut central- eller inomhusantennens (passiv eller aktiv inohu-

santenn med egen spänningsförsörjning för digitala TV-kanaler)
till antennuttaget »

TUNER« på TV-apparaten;

eller
anslut inomhusantennens antennkabel (för analoga TV-kanaler)

till antennuttaget »

TUNER« på TV-apparaten.

Anvisning:

Vid användning av en inomhusantenn måste denna ev. flyttas till
olika ställen för att alltid ha optimal mottagning.

2 Stick in medlevererad nätkabel i nätuttaget »AC IN« på

TV-apparaten.

3 Anslut nätkabelns stickkontakt till vägguttaget.

Anvisningar:

Anslut antennen och externa enheter innan apparatens kontakt
ansluts till eluttaget!

Anslut endast TV-apparaten med den medlevererade nätkabeln
till ett jordat uttag.

Använd ingen adapter eller förlängningskabel som inte uppfyller
gällande säkerhetsnormer och gör inga ingrepp på nätkabeln.

ANSLUTA/FÖRBEREDA

--------------------------------------------------

7

SVENSKA

1 2 3

Sätta i batterier i fjärrkontrollen

1 Öppna batterifacket, tag av locket.
2 Sätt i batterierna (typ Micro, t.ex. R03 eller AAA, 3x1,5 V).

Beakta polariteten hos batterierna (markerad i batterifackets
botten).

3 Stäng batterifacket.

Anvisning:

Om TV-apparaten inte längre reagerar på fjärr kontrollen kan det
bero på att batterierna är tomma. Förbrukade batterier måste tas
ut ur apparaten.
Garantin gäller inte för skador som orsakas av läckande batterier.

Miljöskydd:

Batterier får inte kastas tillsammans med hushållssoporna. Det
gäller även batterier som inte innehåller tungmetall. Se till att
förbrukade batterier tas om hand på ett miljövänligt sätt, t.ex.
genom att lämna in dem på kommunala insamlingsställen.
Informera dig om de lagar och föreskrifter som gäller.

ANSLUTA/FÖRBEREDA

--------------------------------------------------

8

Anslutningar på TV-apparaten

HDMI3 HDMI-uttag, ljud-/bildingång (HDMI).

U Hörlursanslutning (ø 3,5 mm).

S-VHS Bildingång för S-videokamera.
VIDEO Bildingång för videokamera.
L R Ljudingång för videokamera.
TUNER Antennuttag.
USB USB-uttag, endast för service.
PC AUDIO IN Ljudingång för PC.
CI Common interface-port.
PC-IN VGA VGA-uttag, bildingång för PC.
COMPONENT

INPUT

Y Pb Pr

Bildingång (YUV-signal).

AUDIO IN L R Ljudingång (YUV-signal).

SPDIF OUT Ljudutgång (koaxial) för PCM-signaler;

för anslutning av en digital flerkanals audio-/
videoförstärkare eller AV-receiver.

AV1 Euro/AV-uttag (FBAS-signal, RGB-signal).
AV2 Euro/AV-uttag (FBAS-signal, Y/C-signal).
HDMI2 HDMI-uttag, ljud-/bildingång (HDMI).
HDMI1 HDMI-uttag, ljud-/bildingång (HDMI).
AC IN Uttag för nätkabel.

EN ÖVERBLICK

--------------------------------------------------------------------------------

9

SVENSKA

Reglage på TV-apparaten

Anvisning:

Sensorknappen »8« lyser alltid. Symbolerna på de andra sensorknap­parna tänds kort när man för handen över kontrollpanelen. Tryck lätt på
resp. knappsymbol för att aktivera funktionen.

Ändrar volymen;
väljer funktioner i menyn.

Aktiverar förval av AV-programplatserna.
Välj sedan i menyn med »

Λ

« eller »V«,

bekräfta med » « eller » «.

M Hämtar huvudmenyn;

välj menyraden med »

Λ

« eller »V«;
aktivera funktionen med » « eller » «;
ställ in funktionen med » « eller » «;
stäng menyn med »

M«.

ΛV

Slå på TV-apparaten från standby;
välja kanal stegvis;
välja funktioner i menyn.

8 Slår på TV-apparaten och kopplar över till standby igen.

TV-apparaten skiljs endast från nätet när nätkontakten dras
ut.

V

Λ

V

Λ

V

Λ

V

Λ

EN ÖVERBLICK

--------------------------------------------------------------------------------

10

EN ÖVERBLICK----------------------------------------------------------------------------------------------------

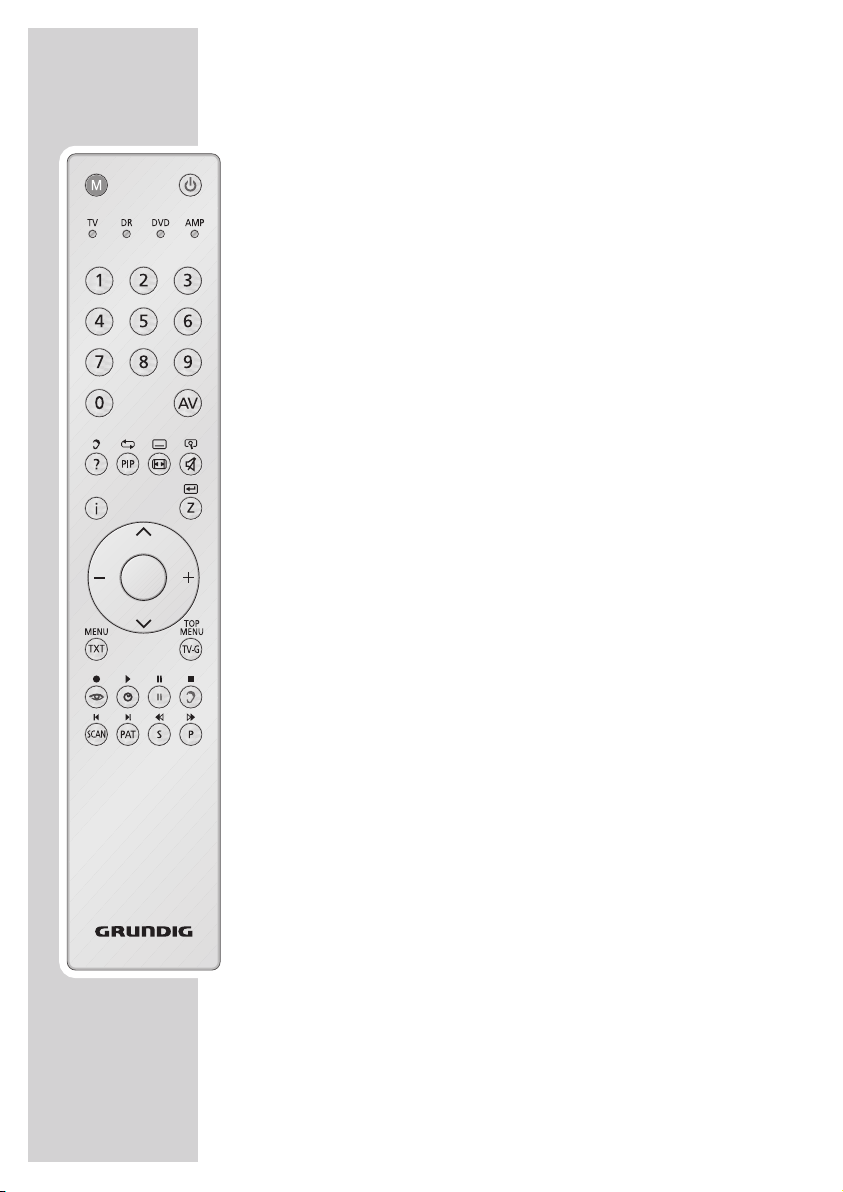

Fjärrkontrollen

8 Stänger av TV-apparaten (standby).

1...0 Slår på TV-apparaten ur standby-läge;

väljer TV-kanal direkt.

AV Aktiverar förval av AV-programplatser.

Välj sedan med »

V

« eller »Λ«.

? Visar information om fjärrkontroll;

visar dold text i text-TV-läget.

PIP Aktiverar miniatyrbildsfunktioner;

aktiverar double window-funktionen;
går tillbaka till normal bild.

E

Växlar bildformatet;
visar dubbelt så stora bokstäver i text-TV-läge.

d Ljud på/av.

i Hämtar menyn.

Z Zapp-funktion.

ΛV

Slår på TV-apparaten ur standby-läge;
väljer kanaler stegvis;
flyttar markören uppåt/nedåt i menyerna.

(

OK)

Hämtar kanallista;
aktiverar olika funktioner.

– + Ändrar volymen;

flyttar markören till vänster/höger.

TXT Kopplar om mellan text-TV och TV-program.
TV-G Elektronisk programguide (TV-guide).

z

Väljer olika bildinställningar;
bläddrar tillbaka en sida i text-TV-läge.

¥ Visar klocka och programplatsinformation (ana-

log TV);
visar klocka, programplatsinformation och pro­graminformation (digital TV);
väljer en sida i text-TV-läge.

3

Stillbild;
väljer önskat kaptiel i text-TV-läge.

F Väljer olika ljudinställningar (analog TV);

väljer olika ljudspråk (digital TV);
går tillbaka en nivå på menyerna;
väljer tema i text-TV-läge.

11

SVENSKA

SCAN Aktualiserar en text-TV sida.
PAT Väljer funktionen split screen i text-TV-läge.
S Väljer textning (digital TV);

väljer undersidor i text-TV-läget.

P Hämtar kanallistorna (»Alla«, »RADIO«, »FAV1«

till »FAV4«);
stoppar en sida i text-TV-läge.

M Växlar till styrning av en GRUNDIG digital mot-

tagare, GRUNDIG digital mottagare med hård­disk (PDR), GRUNDIG DVD-spelare eller
GRUNDIG inspelningsbar DVD eller GRUNDIG
AV-mottagare.
Tryck på »

M« flera gånger tills resp. symbol

»DR«, »DVD« eller »AMP« lyser. Tryck därefter
på knappen för önskad funktion.
Om ingen knapp trycks ned inom 10 sekunder
växlar fjärrkontrollen till TV-läget igen (»TV«).

Anvisning:

»DR« är förprogrammerd för styrning av en
GRUNDIG digital mottagare (fjärrkontrollnivå 1).
»DVD« är förprogammerad för styrning av en
GRUNDIG DVD-spelare.
»AMP« är förprogammerad för styrning av en
GRUNDIG AV-mottagare.
Vilka funktioner som kan styras beror på resp.
apparatutförande.
Pröva dig fram.

Förprogrammeringen kan ändras:
Håll »

M« nedtryckt och knappa sedan in resp.

kod med tre sifferknappar.
»

1«, »2«, »3« för GRUNDIG DVD-spelare.

»

4«, »5«, »6« för GRUNDIG inspelningsbar

DVD.
»

1«, »4«, »7« för GRUNDIG digital-receiver

(fjärrkontrollnivå 1).
»

2«, »5«, »8« för GRUNDIG digital-receiver

(fjärrkontrollnivå 2).
»

3«, »6«, »9« för GRUNDIG digital-receiver

med hårddisk (PDR).

EN ÖVERBLICK

--------------------------------------------------------------------------------

12

Söka TV-kanaler

TV-apparaten är utrustad med automatisk kanalsökning, först söker
den digitala sedan analoga kanaler.

Starta sökningen, därefter kan TV-kanalerna sorteras i önskad
ordningsföljd.

1000 programplatser står till förfogande för digitala kanaler och 99
för analoga TV-kanaler; de kan programmeras för TV-kanaler som
mottas via antenn eller kabel (analoga kanaler).

1 Slå på TV-apparaten ur standby med »8«, »1…0« eller »Λ« eller

»

V

«.

– När apparaten slås på för första gången visas menyn

»SPRACHE« (Språk).

Hjälp:

Om menyn »SPRACHE« (Språk) inte visas, gör en ny inställning
enligt kapitlet “Återställa TV-apparatens fabriksinställningar”, på
sidan 33.

2 Välj önskat språk med »–« eller »+«.
3 Bekräfta valt språk med »G«.
4 Välj land med »Λ«, »V«, »–« eller »+« och bekräfta med »G«.

Observera!

Antennspänningen får endast tillkopplas till en aktiv inomhusan­tenn med förstärkare som inte försörjs med spänning över en nät­del (el.dyl).
Om det inte beaktas kan det leda till kortslutning, eller antennen
kan förstöras!

5 Aktivera antennspänningen med »¥« (grön) eller stäng av an-

tennspänningen med »

z

« (röd).

– Menyn »Autosökningsmeny« visas, sökningen efter digitala TV-

kanaler startar. Sökningen kan ta några minuter - beroende på
antal TV-kanaler som mottas.

– Sökningen är klar när förloppsvisaren står på 100 % och an-

talet hittade TV-kanaler visas.

Anvisningar:

Sökningen kan avbrytas i förtid med »i«.

6 Avsluta inställningen med »i«.

INSTÄLLNINGAR

------------------------------------------------------------------------

13

SVENSKA

Autosökningsmeny

172.75MHz

Digital Channels Analog Channels

2 Das Erste TV
23 arte TV
25 Phoenix TV
65 EinsPlus TV
22 3sat TV
21 Doku/KiKa TV
9 ZDF TV
11 SAT.1 TV
19 N24 TV
12 ProSieben TV

Föreg. För att titta på TV

% 54

SPRACHE

ENGLISH БЪЛГAPCKИ

FRANÇAIS DEUTSCH

ESPAÑOL ITALIANO

EΛΛHNIKA PORTUGUESA

DUTCH TÜRKÇE
DANSK SVENSKA
SUOMI NORSK
POLSKI SLOVENSKI

Pγсский MAGYAR

ROMENESTE SRPSKI

ČEŠTINA SLOVENSKO

Aktivieren

Ändra programplatserna för de digitala
kanalerna

De hittade kanalerna kan sorteras i valfri ordningsföljd, ej önskade
kanaler kan raderas och programplatser spärras (barnlås).

Med »

F

« (blå) växlar man mellan »Programhantering – Alla«,
»Programhantering – DTV«, »Programhantering – ATV«,
»Programhantering – Radio« och »Programhantering – Annat«.

Med »

z

« (röd) kan kanalerna visas som sorteras under ett visst

nätverk.
Med »

P« eller »S« går man till nästa eller föregående sida i kanal-

tabellen.

Hämta kanaltabellen

1 Hämta menyn med »i«.

– Menyn »BILD« visas.

2 Välj menyn »INSTALLATION« med »V« eller »Λ« och be-

kräfta med »

G«.

3 Välj raden »Kanaltabell« med »V« eller »Λ« och bekräfta

med »

G«.

– Menyn »PROGRAMHANTERING« visas.

Flytta kanaler till andra programplatser

1 Välj, i menyn »PROGRAMHANTERING«, TV-kanalen som

ska flyttas med »

V

«, »Λ«, »S« eller »P«.

2 Markera TV-kanalen med »¥« (grön).
3 Mata in den nya programplatsen med »1…0«.
4 Bekräfta inmatningen med »G«.

Anvisningar:

Upprepa steg 1 till 4 för att sortera flera TV-kanaler.

Kanaler med fast kanalnummer (t.ex. franska kanaler med

LCN-kodning) kan inte flyttas.

INSTÄLLNINGAR

------------------------------------------------------------------------

14

INSTALLATION

Autotuning
Installation

Kanaltabell

e

Aktiv antenn Av

Föreg. Enter Stäng

1

PROGRAMHANTERING

Servicetyp: DTV Nätverk: ALL
Program Typ CA FAV1 FAV2 FAV3 FAV4 Lås

1 ARD DTV

2 ZDF DTV

3 RTL DTV
4 SAT1 DTV
5 PRO7 DTV
6 BR DTV
7 SWRBW DTV
8 WDR DTV
9 MDR DTV
10 ARTE DTV

Titta Stäng Sida << Sida >>
Next network Ny position Radera Servicetyp

Radera kanaler

1 Välj, i menyn »PROGRAMHANTERING«, TV-kanalen som

ska raderas med »

V

«, »Λ«, »S« eller »P« och bekräfta

med »

3

« (gul).

2 Bekräfta raderingen med »¥« (grön).

Anvisningar:

Med »z« (röd) kan alla TV-kanaler raderas.

Programplasterna vars TV-kanaler har raderats visas inte

längre i »PROGRAMHANTERING«.

Låsa TV-kanaler

Det går att spärra TV-kanaler som ej är lämpliga för barn med en
PIN-kod.

1 Välj, i menyn »PROGRAMHANTERING«, önskad TV-kanal

med »

V

«, »Λ«, »S« eller »P«.

2 Gå, med »+«, till »Lås« och bekräfta med »G«.
3 Mata in PIN-koden »0000« en gång till med »1 ... 0«.

– I kanaltabellen visas symbolen »D« i spalten »Lås«.

4 Avsluta inställningen med »i«.

Anvisningar:

“Upplåsning” av TV-kanalen: välj, i menyn »PROGRAM-

HANTERING«, önskad TV-kanal med »V«, »Λ«, »S« eller

»

P«. Gå, med »+«, till »Lås«. Bekräfta med »G« och mata

in PIN-koden »0000« med »

1 ... 0«.

PIN-koden kan ändras, se sidan 32.

INSTÄLLNINGAR

------------------------------------------------------------------------

15

SVENSKA

PROGRAMHANTERING

Servicetyp: DTV Nätverk: ALL
Program Typ CA FAV1 FAV2 FAV3 FAV4 Lås

1 ARD DTV

2 ZDF DTV

3 RTL DTV
4 SAT1 DTV
5 PRO7 DTV
6 BR DTV
7 SWRBW DTV
8 WDR DTV
9 MDR DTV
10 ARTE DTV

Titta Stäng Sida << Sida >>
Next network Ny position Radera Servicetyp

PROGRAMHANTERING

Servicetyp: DTV Nätverk: ALL
Program Typ CA FAV1 FAV2 FAV3 FAV4 Lås

1 ARD DTV

2 ZDF DTV

3 RTL DTV
4 SAT1 DTV
5 PRO7 DTV
6 BR DTV
7 SWRBW DTV
8 WDR DTV
9 MDR DTV
10 ARTE DTV

D

Titta Stäng Sida << Sida >>
Next network Ny position Radera Servicetyp

16

Skapa favorittabeller

Favoritkanalerna kan sparas i upp till fyra favorittabeller (FAV1
til FAV4).

1 Välj, på menyn »PROGRAMHANTERING«, önskad TV-

kanal med »

V

« eller »Λ«.

2 Flytta TV-kanalen till favoritlista 1 till 4 med »–« eller »+«

och spara med »

G«.

– Favorittabellens position markeras med »

h«.

– Man kan lägga till en och samma TV-kanal i flera olika fa-

vorittabeller.

Anvisning:

TV-kanalen kan raderas från favorittabellen. Välj TV-kanal

med »

V

« eller »Λ«, gå till favorittabell 1 till 4 med »–«

eller »

+

« och radera med »G«.

Avsluta inställningar

1 Avsluta inställningarna med »i«.

INSTÄLLNINGAR

------------------------------------------------------------------------

PROGRAMHANTERING

Servicetyp: DTV Nätverk: ALL
Program Typ CA FAV1 FAV2 FAV3 FAV4 Lås

1 ARD DTV

2 ZDF DTV

3 RTL DTV
4 SAT1 DTV
5 PRO7 DTV
6 BR DTV
7 SWRBW DTV
8 WDR DTV
9 MDR DTV
10 ARTE DTV

#

Titta Stäng Sida << Sida >>
Next network Ny position Radera Servicetyp

SVENSKA

17

Bildinställningar

1 Hämta menyn med »i«.

– Menyn »BILD« visas.

2 Aktivera menyn »BILD« med »G«.
3 Välj rad (funktion) »Ljusstyrka«, »Kontrast«, »Skärpa«, »Färg«,

»Brusreduktion« eller »Färg temperatur« med »

V

« eller »Λ«.

Välj värde med »

–

« eller »+«.

Anvisningar:

Övriga inställningar finns på den andra sidan av »BILD«-menyn.

4 Gå till den andra menysidan genom att välja raden »Avancerade

bildinställningar« med »

V

« och bekräfta med »G«.

5 Välj rad (funktion) »Kraftig kulör«, »Perfect Clear«, »Dynamisk

kontrast«, »Dynamiskt bakgrundsljus«, »MPEG Artefact Reduc­tion«, »Bakgrundsljus« eller »Identifiering av svart rad« (bara för
analgot TV) med »

V

« eller »Λ«.

Välj värde med »

–

« eller »+«.

Anvisningar:

»Dynamisk kontrast« (för att nå den bästa möjliga kontrasten an­passas bakgrundsbelysningen till bildinnehållet).

»MPEG Artefact Reduction« reducerar ev. störande artefakter
(block) vid digitala program med MPEG-komprimering (t.ex. från
DVB-T mottagare, DVD-spelare).

»Identifiering av svart rad« (bara för analgot TV)
När den här funktionen är aktiverad förstoras bilden i förhållande
till bildinnehållet vid sändningar som har svarta remsor upptill
och nedtill på bilden.

6 Avsluta inställningen med »i«.

INSTÄLLNINGAR

------------------------------------------------------------------------


Ljusstyrka 50
Kontrast 90
Skärpa 70
Färg 50
Brusreduktion Av
Färg temperatur Normal
Avancerade Bildinställningar

Föreg. Enter Stäng

1

AVANCERADE BILDINSTÄLLNINGAR

Kraftig kulör

r

Hög

e

Perfect Clear Hög
Dynamisk kontrast På
Dynamiskt bakgrundsljus På
MPEG Artefact Reduction Låg
Bakgrundsljus 100
Identifiering av svart rad På

Föreg. Stäng

1

18

Ljudinställningar

1 Hämta menyn med »i«.

– Menyn »BILD« visas.

2 Välj menyn »LJUD« med »V« eller »Λ« och bekräfta med »G«.

Anvisning:

För ytterligare funktioner se följande kapitel.

Volym

1 Välj raden »Volym« med »V« eller »Λ« och ändra inställningen

med »

–

« eller »+«.

Balans

1 Välj raden »Balans« med »V« eller »Λ« och ändra inställningen

med »

–

« eller »+«.

Stereo/tvåspråkiga sändningar, mono

Om tvåspråkiga sändningar tas emot – t.ex. en långfilm med
originalspråket på ljudkanal B (på skärmen visas: »Dual II«)
och den dubbade versionen på ljudkanal A (på skärmen visas: »Dual
I«) – kan önskad ljudkanal väljas.
När apparaten tar emot stereo- eller nicam-sändningar ställer den
automatiskt in sig till stereoåtergivning (på skärmen visas: »Stereo«).
När stereomottagningen är dålig kan man ställa om ljudet till
»Mono«.

1 Välj raden »Ljudtyp« med »V« eller »Λ«.
2 Välj inställning med »–« eller »+«.

Stereobredd

Ger ett bredare stereoljud, och förbättrar ljudkvaliteten för mono ­sändningar.

1 Välj raden »Effect« med »V« eller »Λ«.
2 Välj inställning »Spatial« med »–« eller »+«.

SRS TruSurround XT*

SRS TruSurround XT är en patenterad ljudteknik, som har integrerats
i TV-apparaten och endast använder de inbyggda högtalarna för
att skapa surrond-ljudeffekter.

1 Välj raden »Effect« med »V« eller »Λ«.
2 Välj inställning »SRS« med »–« eller »+«.

INSTÄLLNINGAR

------------------------------------------------------------------------

* Under licens av SRS Labs, Inc.

TruSurround XT, SRS och (

•

)-symbolen är varumärken som tillhör SRS Labs, Inc.

LJUD

Volym 5
Balans 12
Ljudtyp Stereo
Effect Normal
Hörlurar
AVL På
Equalizer

Föreg. Enter Stäng

1

GG

LJUD

Volym 5
Balans 12

Ljudtyp

r

Stereo

e

Effect Normal
Hörlurar
AVL På
Equalizer

Föreg. Stäng

1

GG

LJUD

Volym 5
Balans 12
Ljudtyp Stereo

Effect

r

Spatial

e

Hörlurar
AVL På
Equalizer

Föreg. Stäng

1

GG

LJUD

Volym 5
Balans 12
Ljudtyp Stereo

Effect

r

SRS

e

Hörlurar
SRS

Föreg. Stäng

1

GG

SVENSKA

19

TruBass och Dialog Clarity

Med inställningen »TruBass« förstärks baseffekten.
»Dialog Clarity« identifierar dialoger i ljudinspelningar och förbättrar

återgivningen av dialogerna.
De här två funktionerna finns på den andra sidan av »LJUD«-menyn.

1 Välj raden »SRS« med »V« eller »Λ« och bekräfta med »G«.
2 Välj raden »TruBass« eller »Dialog Clarity« med »V« eller »Λ«.
3 Välj inställning med »–« eller »+«.
4 Avsluta inställningarna med »F« (blå).

Automatisk volym

Olika TV-sändare sänder i olika ljudnivåer. Funktionen AVL (Auto­matic Volume Limiting) garanterar en enhetlig ljudstyrka, när man
byter från ett TV-program till ett annat.

1 Välj raden »AVL« med »V« eller »Λ« och välj »PÅ« med »–«

eller »

+

«.

Anvisning:

Om inställningen »SRS« har valts på raden »Effect«, kan raden
AVL inte väljas.

Equalizer

Equalizern erbjuder fyra förprogrammerade ljudinställingar (Musik,
Sport, Film och Språk) och en egen inställning (Användare), som
man själv kan definiera.

1 Välj raden »Equalizer« med »V« eller »Λ« och bekräfta med

»G«.
– Menyn »EQUALIZER« visas.

Anvisning:

Om inställningen »SRS« har valts på raden »Effect«, kan raden
»Equalizer« inte väljas.

2 Välj önskad ljudinställning »User« med »–« eller »+« och be-

kräfta med »

G«.

– Frekvensbandet »100 Hz« är aktiverat.

3 Ställ in önskat värde med »V« eller »Λ« och välj nästa

frekvensband med »

–

« eller »+«.

4 Avsluta inställningarna med »F« (blå).

Avsluta inställningar

1 Avsluta inställningar med »i«.

INSTÄLLNINGAR

------------------------------------------------------------------------

SRS

TruBass

r Ave

Dialog Clarity Av

Föreg. Stäng

1

LJUD

Volym 5
Balans 12
Ljudtyp Stereo
Effect Spatial
Hörlurar

AVL

r

Av

e

Equalizer

Föreg. Stäng

1

GG

LJUD

Volym 5
Balans 12
Ljudtyp Stereo
Effect Spatial
Hörlurar
AVL På

Equalizer

e

Föreg. Enter Stäng

1

GG

EQUALIZER

12dB

0dB

-12dB

100Hz 300Hz 1kHz 3kHz 10kHz

Föreg. Enter Stäng

1

z User t

20

Grundfunktioner

Slå på och av

1 Slå på TV-apparaten ur standby med »8«, »1…0« eller »V« eller

»

Λ

«.

2 Koppla om till standby med »8«.

Välja kanal

1 Välj kanal direkt med »1 ... 0«.

Anvisning:

Analoga programmplatser börjar alltid med »0« (t.ex. 01, 012).

2 Välj kanaler stegvis med »V« eller »Λ«.
3 Hämta kanallistan med »G «, välj önskad TV-kanal med »V« eller

»

Λ

«, aktivera med »G «.

Välja kanallistor

Kanalerna kan väljas från olika listor (t.ex. Alla kanaler, favoriter
FAV1).

1 Hämta översikten över kanallistorna med »P«.

– Översikten visas.

2 Välj kanallista med »V« eller »Λ« och bekräfta med »G«.

Välja AV-programplatser

1 Hämta menyn »KÄLLA« med »AV«.
2 Välj önskad AV-programplats med »V« eller »Λ« och bekräfta

med »

G«.

3 Gå tillbaka till TV-kanalen från AV-programplatsen med

»1 ... 0«.

Växla mellan digitala och analoga kanaler

1 Hämta menyn »KÄLLA« med »AV«.
2 Välj, med »V« eller »Λ«, raden »DTV« (digitala programplatser)

eller »ATV« (analoga programplatser) och bekräfta med »

G«.

Ändra volymen

1 Ändra volymen med »–« eller »+«.

Slå på/av ljudet

1 Slå på/av ljudet med »p«.

TV-FUNKTION

----------------------------------------------------------------------------------

SVENSKA

21

Visa klocka och information

Informationen om TV-program kan endast visas för digitala TV-ka­naler.

1 Visa information med »¥«.
2 Gå till information om nästa sändning med »V«, gå tillbaka till

aktuell sändning med »

Λ

«.

3 Visa utförlig information om vald sändning genom att trycka på

»

¥« en gång till.

4 Lämna informationen med »i«.

Stillbild

Om man vill titta lite längre på bestämda scener, kan bilden “frysas”
under pågående sändning.

1 Tryck på »3« (gul).
2 Tryck en gång till på »3« (gul) för att avsluta funktionen.

Bildinställningar

Olika bildinställningar kan väljas.

1 Välj önskad bildinställning »z« med »Användare«, »Naturlig«,

»Svag« eller »Skarp«.
– Bildinställningen »Användare« kan ändras, se kapitel ”Bild-

inställningar”, på sidan 17.

Ljudinställningar

För analoga TV-kanaler kan olika ljudinställningar väljas.

1 Välj önskad ljudinställning »Användare«, »Språk«, »Film«, »Sport«

eller »Musik« med »

F

« (blå).

– Ljudinställningen »Användare« kan ändras, se kapitel “Equali-

zer” på sidan 19.

Ljudspråk

För digitala TV-kanaler kan olika språk väljas. Det beror på aktuell
sändning.

1 Hämta valmenyn med »F« (blå).
2 Välj språk med »V« eller »Λ« och bekräfta med »G«.

Textning

För digitala TV-kanaler kan olika textningar väljas. Det beror på
aktuell sändning.

1 Hämta valmenyn med »S«.
2 Välj språk med »V« eller »Λ« och bekräfta med »G«.

TV-FUNKTION

----------------------------------------------------------------------------------

22

Zapp-funktion

Med den här funktionen kan man lagra den aktuella TV-kanalen och
byta (zappa) till andra kanaler.

1 Välj TV-kanalen som ska lagras i zapp-minnet (t.ex. kanal 2) med

»

1…0« eller »V«»Λ« och lagra den med »Z«.

– På TV-skärmen visas t.ex. »Z 7«.

2 Byt till en annan kanal med »1…0« eller »V«»Λ«.
3 Med »Z« kan man alltid byta (zappa) till senast lagrade kanal

(t.ex. SVT2) och sedan återvända till senast sedda kanal.

4 Avsluta zapp-funktionen med »i«.

– Indikeringen försvinner.

Elektronisk programguide (TV-guide)

Den elektroniska programguiden ger en översikt över alla sänd­ningar som kommer att sändas under kommande vecka (endast för
digitala TV-kanaler).

1 Hämta programinformationen med »TV-G«.

Anvisningar:

En omfattande TV-guide erbjuds inte av alla TV-kanaler.
Många stationer visar den aktuella tablån men utan detaljerad

beskrivning.
Vissa stationer erbjuder inte någon information.

2 Välj TV-kanal med »S« eller »P«.

– Dagens sändningar visas för den valda TV-kanalen.

Dessutom visas information om den aktuella sändningen med
detaljerad programinformation.

3 Gå till den aktuella sändningen med »V«.

Anvisning:

Det går att hämta (och stänga av) programinformation till sänd­ningen med »

z

« (röd).

4 Välj programinformation om nästa sändning med »V«, gå till-

baka till programinformationen om aktuell sändning med »

Λ

«.

5 Välj de kommande veckodagarna med »¥« (grön), gå tillbaka

till aktuell veckodag med »

3« (gul).

Anvisning:

Den valda sändningen kan läggas in i påminnelsetimern: tryck
först på »

F

« (blå) och sedan på »¥« (grön) , bekräfta med »G«.

6 Lämna den elektroniska programguiden med »i«.

TV-FUNKTION

----------------------------------------------------------------------------------

SVENSKA

23

Ändra bildformatet

TV-apparaten kopplar automatiskt över till formatet 16:9 när detta
format identifieras av Euro-AV-ingångarna.

1 Välj bildformat med »E«, på bildskärmen visas det valda bild-

formatet, t.ex. »16:9«.
– Följande bildformat kan ställas in:

Format »Automatic«

Väljer automatiskt bildformatet »16:9« vid 16:9-sändningar.
Bilden täcker hela rutan vid 4:3-sändningar.

Format »16:9« och »14:9«

Om bredbildsformatet »16:9« eller »14:9« är inställt under ett 4:3­program, breddas bilden horisontellt.
Bildgeometrin breddas linjärt i horisontell riktning.
Om verkliga 16:9-signaler överförs (från en set-top-box via scart­uttaget), visas bilden utan svarta remsor och med korrekt bild­ geometri.

Format »4:3«

Bilden visas i format 4:3.

Format »Cinema«

Detta format är speciellt anpassat för 16:9-sändningar.
De svarta remsor som tidigare var vanliga upp- resp. nedtill på
bilden försvinner, 4:3-bilder visas över hela rutan.
Bilden förstoras vilket innebär att en del av bilden försvinner
upp- och nedtill. Bildgeometrin förblir dock oförändrad.

Format »Sky Top«

Om det inte går att se textningen nedtill på bilden, välj då »Sky Top«.

Format »Panorama«

Detta format lämpar sig för biofilmer med ett extremt bredd-/höjd­förhållande.
Om vald funktion är »Panorama« och en 4:3-sändning visas, bred­das bilden horisontellt. Bildgeometrin breddas i horisontell riktning.

TV-FUNKTION

----------------------------------------------------------------------------------

24

PIP-funktion

PIP (bild i bild) gör det möjligt att titta på bilderna från en andra bild­källa samtidigt som man tittar på TV-programmet.

Den andra bildkällan kan vara en DVD-spelare, videobandspelare
eller SAT-mottagare.

I tabellen visas vilka programkällor som möjliggör funktionen.

Visa miniatyrbild

1 Tryck en gång på »PIP« för att visa den lilla bilden.

Dubbel bild (Double Window)

1 Aktivera Double Window funktionen (delad bild); tryck på »PIP«

igen.
– Den senast valda stora och lilla bilden visas bredvid varandra.

Välja programplats för miniatyrbilden (liten bild)
resp. för den högra bilden (Double Window)

1 Välj önskad bildkälla (DVD-spelare, videobandspelare, SAT-mot-

tagare) med »

V

« eller »Λ«.

Välja programplats för den stora bilden resp. för
den vänstra bilden (Double Window)

1 Välj programplats med »1…0«.

Växla mellan den stora bilden och
miniatyrbilden

1 Växla mellan den stora och lilla bilden med »Z«.

Flytta miniatyrbilden

1 Ändra miniatyrbildens position med »P«.

TV-FUNKTION

----------------------------------------------------------------------------------

DTV

ATV

SCART1/2

S-video

CVBS

YPbPr

HDMI 1/2/3

PC

DTV
ATV
SCART1/2
S-video
CVBS
PC
YPbPr
HDMI 1/2/3

Liten bild

Stor bild

Nej Nej Ja Ja Ja Nej Nej Nej
Nej Nej Nej Nej Nej Nej Nej Nej
Ja Nej Nej Nej Nej Nej Nej Nej
Ja Nej Nej Nej Nej Nej Nej Nej
Ja Nej Nej Nej Nej Nej Nej Nej
Ja Ja Ja Ja Ja Nej Nej Nej
Ja Ja Ja Nej Ja Nej Nej Nej
Ja Ja Ja Ja Ja Nej Nej Nej

SVENSKA

25

Ändra miniatyrbildens storlek

1 Ändra miniatyrbildens storlek med »S«.

Avsluta PIP-funktionen

1 Ta bort miniatyrbilden; tryck två gånger på »PIP«.

Avsluta Double Window

1 Avsluta Double Window; tryck på »PIP«.

Information om fjärrkontrollen

Det går att visa fjärrkontrollen på bildskärmen och hämta information
om de olika knapparnas funktion.

1 Visa fjärrkontrollen med »?«.
2 Visa informationen genom att trycka på resp. knapp på fjärrkon-

trollen.
– Informationen om vald knapp visas.

3 Lämna med »?«.

TV-FUNKTION

----------------------------------------------------------------------------------

26

TOP-text eller FLOF-text

1 Aktivera text-TV med »TXT«.
2 Text-TV-sidorna kan väljas direkt med »1 ... 0«.

Gå tillbaka till text-Tv-sidan 100 med »i«.

Anvisning:

Längst ner på bildskärmen syns en informationsrad som består
av ett rött, ett grönt och - beroende på sändare - ett gult och ett
blått fält. På fjärrkontrollen finns knappar med motsvarande färg.

3 Bläddra till föregående sida med »z« (röd).
4 Bläddra till nästa sida med »¥« (grön).
5 Välj önskat kapitel med »3« (gul).
6 Välj önskat tema med »F« (blå).
7 Stäng av tex-TV med »TXT«.

Normal text

1 Aktivera text-TV med »TXT«.
2 Text-TV-sidorna kan väljas direkt med »1 ... 0«.

Gå tillbaka till text-Tv-sidan 100 med »

i«.
3 Bläddra till föregående sida med »V«.
4 Bläddra till nästa sida med »Λ«.
5 Stäng av tex-TV med »TXT«.

Övriga funktioner

Under väntetiden

Medan en sida söks kan du koppla över till TV-kanalerna.

1 Mata in text-TV-sidans nummer med »1…0« och tryck därefter

på »

SCAN«.

– Så snart som sidan hittas, visas sidnumret.

2 Koppla om till text-TV med »SCAN«.

Förstora tecknen på höjden

Om du har svårigheter att läsa texten på bildskärmen, kan du
fördubbla teckenhöjden.

1 Tryck flera gånger på »E« för att förstora tecknen på text-TV-

sidan.

Sidstopp

Flersidor kan ha flera undersidor, som bläddras igenom automatiskt
av sändaren.

1 Stoppa en undersida med »P«.
2 Avsluta funktionen med »P«.

TEXT-TV-FUNKTION

--------------------------------------------------------------

SVENSKA

27

Hämta undersidor direkt

Om den valda text-TV-sidan innehåller flera undersidor, visas numret
för den aktuella undersidan så väl som det sammanlagda antalet
sidor.

1 Hämta funktionen undersidor med »S«.
2 Mata in undersidan direkt med »1 ... 0«;

eller

gå till föregående undersida med »z« (röd) eller till nästa un­dersida med »

¥« (grön).

3 Avsluta funktionen med »S«.

Facit

På vissa text-TV-sidor finns det ”dolda facit” eller dold information.
Denna information kan visas.

1 Hämta informationen med »?«.
2 Dölj informationen med »?«.

Delad bild (Split Screen)

Med denna funktion visas TV-programmet till vänster och text-TV­sidan till höger.

1 Aktivera Split Screen funktionen; tryck en gång på »PAT«.

– TV-programmet och text-TV-sidan visas bredvid varandra.

2 Avsluta Split Screen funktionen med »PAT«.

TEXT-TV-FUNKTION

--------------------------------------------------------------

28

Tidsinställningar

1 Hämta menyn med »i«.

– Menyn »BILD« visas.

2 Välj menyn »SPECIALFUNKTIONER« med »V« eller »Λ« och

bekräfta med »

G«.

Anvisning:

För ytterligare funktioner se följande kapitel.

Tidszon, automatiskt eller manuellt

Tidsskilllnaden jämfört med Greenwich normaltid registreras
automatiskt av TV-apparaten (klockslaget levereras av aktuellt vald
kanal). Du kan ställa in tidsskillnaden själv om den inte registreras
eller om klockan inte stämmer överens med den lokala tiden.

1 Välj raden »Tidsinställningar« med »V« eller »Λ« och bekräfta

med »

G«.

2 Välj »Manuell« på raden »Tidsjustering« med »–« eller »+«.
3 Välj raden »Tidszon« med »V« eller »Λ« (för Sverige gäller:

+ 1.00 timme).

4 Ställ in tidszonen med »–« eller »+«.
5 Avsluta inställningen med »i«.

Välja sommartid

Sommartid kan endast ställas in när »Manuell« har ställs in under
menypunkten »Tidsjustering«.

1 Välj raden »Sommartid« med »V« eller »Λ«.
2 Välj »Ja« på raden »Sommartid« med »–« eller »+«.
3 Avsluta inställningen med »i«.

KOMFORTFUNKTIONER

--------------------------------------------

SPECIALFUNKTIONER

Tidsinställningar
Timer
Menyspråk
Barnlås
Menytransparens 0%
Uppgraderar programvara
Digitala Funktioner

Föreg. Enter Stäng

1

TIDSINSTÄLLNINGAR

Tidsjustering

r

Manuell

e

Tidszon +1.00
Sommartid Ja

Föreg. Stäng

1

TIDSINSTÄLLNINGAR

Tidsjustering Manuell
Tidszon +1.00

Sommartid

r

Ja

e

Föreg. Stäng

1

SVENSKA

29

Timer-funktioner

1 Hämta menyn med »i«.

– Menyn »BILD« visas.

2 Välj menyn »SPECIALFUNKTIONER« med »V« eller »Λ« och

bekräfta med »

G«.

3 Välj raden »Timer« med »V« eller »Λ« och bekräfta med »G«.

Anvisningar:

På raden »Klocka« visas aktuellt klockslag.
För ytterligare funktioner se följande kapitel.

Programtimer

Det går att programmera sändningar som man inte vill missa. Det
finns sammanlagt 8 timperplatser.

1 Välj raden »Programtimers« med »V« eller »Λ« och bekräfta

med »G«.

2 Aktivera inställningsläget med »¥« (grön).
3 Välj raden »Program« med »V« eller »Λ«.

Välj önskad kanal med »

–

« eller »+«.

4 Välj raden »Datum« med »V« eller »Λ«.

Mata in det fyrsiffriga datumet med »

1 ... 0«.

5 Välj raden »Starttid« med »V« eller »Λ«.

Mata in den fyrsiffriga starttiden med »

1 ... 0«.

6 Välj raden »Sluttid« med »V« eller »Λ«.

Mata in den fyrsiffriga avstängningstiden med »1 ... 0«.

7 Välj raden »Repetera« med »V« eller »Λ«.

Välj, om så önskas, upprepningsfunktionen med »

–

« eller »+«.

8 Välj raden »Undertexter« med »V« eller »Λ«.

Välj, om så önskas, ett textningsspråk med »

–

« eller »+«.

9 Välj raden »Språk för ljud« med »V« eller »Λ«.

Välj, om så önskas, ett dubbningsspråk med »

–

« eller »+«.

10Spara inställningarna med »G«.

– Timeruppgifterna sparas i timerlistan.

Anvisning:

Radera en timer: välj timern med »V« eller »Λ« och radera den
med »

3« (gul).

11 Avsluta inställningen med »i«.

– TV-apparaten slås på vid inställd tidpunkt och med vald kanal.

KOMFORTFUNKTIONER

--------------------------------------------

SPECIALFUNKTIONER

Tidsinställningar

Timer

e

Menyspråk
Barnlås
Menytransparens 0%
Uppgraderar programvara
Digitala Funktioner

Föreg. Enter Stäng

1

TIMER

Klocka 14:00

Programtimers

e

Tid Av - - : - ­Tid På -:--

-

Kanalnummer

---

Föreg. Enter Stäng
Återställ Lagra

1

30

Avstängningstimer

I menyn »Tid Av« kan avstängningstiden för TV-apparaten ställas in.
TV-apparaten kopplar över till standby vid inställd tidpunkt.

1 Välj raden »Tid Av« med »V« eller »Λ«.
2 Mata in avstängningstiden med »1…0«.
3 Bekräfta inställningen med »3« (gul).
4 Avsluta inställningen med »i«.

Anvisning:

Avstängningstiden kan raderas med »z« (röd).

Påslagningstimer

I menyn »Tid På« kan påslagningstiden för TV-apparaten ställas in.
TV-apparaten slås på från standby vid inställd tidpunkt och den
valda TV-kanalen visas.

1 Välj raden »Tid På« med »V« eller »Λ«.
2 Mata in påslagningstiden med »1…0« och bekräfta med »3«

(gul).

3 Välj raden »Kanalnummer« med »V« eller »Λ«, mata in TV-

kanalen med »

1…0« och bekräfta med »3« (gul).

4 Avsluta inställningen med »i«.

Anvisning:

Påslagningstiden kan raderas med »z« (röd).

Ändra menyspråk

1 Hämta menyn med »i«.

– Menyn »BILD« visas.

2 Välj menyn »SPECIALFUNKTIONER« med »V« eller »Λ« och

bekräfta med »

G«.

3 Välj raden »Menyspråk« med »V« eller »Λ« och bekräfta med

»G«.

4 Välj önskat språk med »V«, »Λ«, »–« eller »+« och bekräfta

med »

G«.

5 Avsluta inställningen med »i«.

KOMFORTFUNKTIONER

--------------------------------------------

TIMER

Klocka 14:00
Programtimers

Tid Av - -:--

Tid På -:--

-

Kanalnummer

---

Föreg. Stäng
Återställ Lagra

1

-

TIMER

Klocka 14:00
Programtimers
Tid Av - -:--

Tid På - -:--

Kanalnummer

---

Föreg. Stäng
Återställ Lagra

1

-

SPECIALFUNKTIONER

Tidsinställningar
Timer

Menyspråk

e

Barnlås
Menytransparens 0%
Uppgraderar programvara
Digitala Funktioner

Föreg. Enter Stäng

1

SVENSKA

31

Barnlås

1 Hämta menyn med »i«.

– Menyn »BILD« visas.

2 Välj menyn »SPECIALFUNKTIONER« med »V« eller »Λ« och

bekräfta med »

G«.

3 Välj raden »Barnlås« med »V« eller »Λ« och bekräfta med »G«.
4 Mata in PIN-koden »0000« en gång till med »1 ... 0«.

Anvisning:

För ytterligare funktioner se följande kapitel.

Frige sändningar

En del filmer eller sekvenser är inte lämpliga för barn.
Vissa sändningar innehåller information, som markerar innehåll och

sekvenser som är olämpliga för barn med åtkomstnivå 4 till 18. Det
går att välja en åtkomstnivå och “frige” de här sekvenserna.

1 Välj raden »Barnlås« med »V« eller »Λ«.
2 Aktivera låset med »–« eller »+«.
3 Välj raden »Låsnivå« med »V« eller »Λ«.
4 Välj åtkomstnivå med »–« eller »+«.
5 Avsluta inställningen med »i«.

Knapplås

När knapplåset är aktiverat fungerar inte kontrollpanelen på TV­apparaten.

1 Välj raden »Tangentlås« med »V« eller »Λ«.
2 Aktivera (på) och avaktivera (av) knapplåset med –« eller »+.
3 Avsluta inställningen med »i«.

KOMFORTFUNKTIONER

--------------------------------------------

SPECIALFUNKTIONER

Tidsinställningar
Timer
Menyspråk

Barnlås

e

Menytransparens 0%
Uppgraderar programvara
Digitala Funktioner

Föreg. Enter Stäng

1

FÖRÄLDRAKONTROLL

Barnlås

r

Av

e

Låsnivå 4
Tangentlås Av
Ändra PIN

Föreg. Stäng

1

FÖRÄLDRAKONTROLL

Barnlås Av
Låsnivå 4

Tangentlås

r

Av

e

Ändra PIN

Föreg. Stäng

1

FÖRÄLDRAKONTROLL

Barnlås På

Låsnivå

r

4

e

Tangentlås Av
Ändra PIN

Föreg. Stäng

1

32

Ändra PIN-kod

Istället för den förinställda koden »0000« kan du mata in en egen
kod.

Skriv upp koden så att du inte glömmer den.

1 Välj raden »Ändra PIN« med »V« eller »Λ« och bekräfta med

»

G«.

2 Mata in din egna, fyrsiffriga, PIN-kod med »1 ... 0«.
3 Mata in PIN-koden en gång till med »1 ... 0« och bekräfta med

»

G«.

4 Avsluta inställningen med »i«.

Ställa in OSD-transparens

Det går att ändra OSD-bildens transparens.

1 Hämta menyn med »i«.

– Menyn »BILD« visas.

2 Välj menyn »SPECIALFUNKTIONER« med »V« eller »Λ« och

bekräfta med »

G«.

3 Välj raden »Menytransparens« med »V« eller »Λ«.
4 Välj önskat värde med »–« eller »+«.
5 Avsluta inställningen med »i«.

Uppdatera programvaran

(bara för digitala TV-kanaler)

1 Hämta menyn med »i«.

– Menyn »BILD« visas.

2 Välj menyn »SPECIALFUNKTIONER« med »V« eller »Λ« och

bekräfta med »

G«.

3 Välj raden »Uppgraderar programvara« med »V« eller »Λ« och

bekräfta med »

G«.

– På raden »Aktuell version« visas den aktuella versionen.

4 Välj raden »Sök ny programvara« med »V« eller »Λ« och starta

uppdateringen med »

G«.

- Programvaran uppdateras automatiskt, om detta är möjligt.

Anvisning:

Om funktionen aktiveras (På) på raden »Automatisk uppdate­ring«, uppdateras programvaran automatiskt när det finns en ny
version.

5 Avsluta inställningen med »i«.

KOMFORTFUNKTIONER

--------------------------------------------

SPECIALFUNKTIONER

Tidsinställningar
Timer
Menyspråk
Barnlås

Menytransparensr0%

e

Uppgraderar programvara
Digitala Funktioner

Föreg. Stäng

1

SPECIALFUNKTIONER

Tidsinställningar
Timer
Menyspråk
Barnlås
Menytransparens 0%

Uppgraderar programvara

e

Digitala Funktioner

Föreg. Enter Stäng

1

FÖRÄLDRAKONTROLL

Barnlås Av
Låsnivå 4
Tangentlås Av

Ändra PIN

e

Föreg. Stäng

1

SVENSKA

33

Digitala funktioner

1 Hämta menyn med »i«.

– Menyn »BILD« visas.

2 Välj menyn »SPECIALFUNKTIONER« med »V« eller »Λ« och

bekräfta med »

G«.

3 Välj raden »Digitala Funktioner« med »V« eller »Λ« och bekräfta

med »

G«.

Anvisningar:

För ytterligare funktioner se följande kapitel.

Språkval

Det går att ändra textningens utseende, stänga av textningen, välja
textningsspråk, välja ett andra textningsspråk, välja ljudspråk och
välja ett andra ljudspråk.

1 Välj raden »Språkinställningar« med »V« eller »Λ« och bekräfta

med »

G«.

2 Välj önskad rad (»Språk för ljud«, »Andra språket för ljud«,

»Språk för textning/text-tv«, »Textningsalt.«, »Inställning för un­dertext«) med »

V

« eller »Λ«.

3 Gör önskad inställning med »–« eller »+«.
4 Avsluta inställningen med »i«.

Återställa TV-apparatens
fabriksinställningar

Med denna funktion raderas kanaltabellen och alla användarin­ställningar.

1 Välj raden »Digital återställning« med »V« eller »Λ« och be-

kräfta med »G«.

2 Bekräfta reset-funktionen (återställning) med »z« (röd).

– Menyn »LAND« visas.

3 Fortsätt inställningarna enligt beskrivningen i kapitel “Söka TV-

kanaler” på sidan 13.

KOMFORTFUNKTIONER

--------------------------------------------

SPECIALFUNKTIONER

Tidsinställningar
Timer
Menyspråk
Barnlås
Menytransparens 0%
Uppgraderar programvara

Digitala Funktioner

e

Föreg. Enter Stäng

1

DIGITALA FUNKTIONER

Språkinställningar

e

CA - modul No Module
Signalinformation
Digital återställning

Föreg. Enter Stäng

1

DIGITALA FUNKTIONER

Språkinställningar
CA - modul No Module
Signalinformation

Digital återställning

e

Föreg. Enter Stäng

1

34

DVD-spelare, inspelningsbar DVD-spelare, video­bandspelare eller set-top-box

Anvisning:

Vilket uttag/vilka uttag den externa apparaten ansluts till beror på
vilka anslutningar som finns på den externa apparaten och vilka
signaler som står till förfogande.

För många externa apparater måste videosignalens upplösning
anpassas till TV-apparatens ingångar (se bruksavisningen till den
externa apparaten). Värdet som ska ställas in framgår av rikt­värdena som anges i kapitlen Anslutningsmöjligheter.

Anvisning:

Anslut inga andra enheter när apparaten är påslagen. Enheterna
som ska anslutas får inte heller vara påslagna!
Anslut externa apparater innan enhetens kontakt ansluts till
eluttaget!

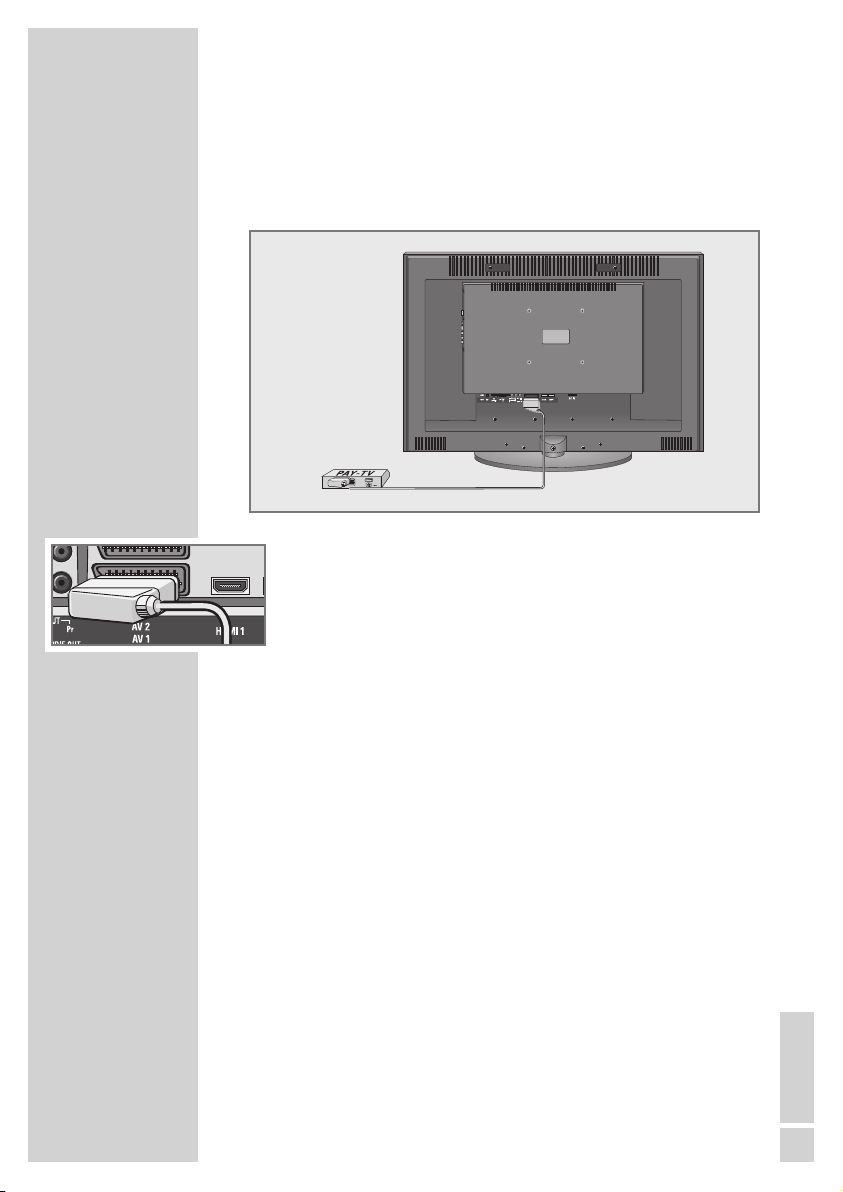

High-Definition – HD-ready

TV-apparaten är förberedd för återgivning av högupplösta sänd­ningar (HDTV-signaler).

Signalkällorna (HDTV-set-top-box eller High Definition DVD-spelare)
kan anslutas till uttag »HDMI« (digital HDTV-signal).

Då kan man även utan problem titta på digitala HDTV-sändningar
som är kopieringsskyddade (HDCP High Bandwidth Digital Content
Protection).

Ansluta DVD-spelare, inspelningsbar DVD-spe­lare, videobandspelare eller set-top-box ...

... med digital ljud-/bild-signal

Bildsignal: video digital; upplösning: standard 576p; HDTV 720p,
1080i, 1080p (»HDMI1«, »HDMI2«).
Ljudsignal: audio digital (stereo, flerkanals komprimerad, okompri­merad).
Programplats »HDMI1«, »HDMI2« eller »HDMI3«.

1 Koppla samman uttaget »HDMI1«, »HDMI2« eller »HDMI3«

på TV-apparaten med motsvarande HDMI-uttag på den externa
apparaten med en vanlig HDMI-kabel (digital bildsignal och ljud­signal).

EXTERNA APPARATER

------------------------------------------------------

SVENSKA

35

... med analog bildsignal (progressiv)

Bildsignal: YUV: upplösning: standard 576p; HDTV 720p, 1080i,
1080p.
Ljudsignal: stereo, analog.
Programplats »YPbPr«.

1 Koppla samman uttag »COMPONENT INPUT Y Pb Pr« på

TV-apparaten och mot-svarande uttag på den externa appara­ten med en cinchkabel (bildsignal).

2 Koppla samman uttag »COMPONENT INPUT AUDIO IN L

R« på TV-apparaten och motsvarande uttag på den externa

apparaten med en cinch-kabel (ljudsignal).

... via EURO-AV-uttag (FBAS/RGB-signal)

Bildsignal: FBAS/RGB (AV1), FBAS (AV2)
Ljudsignal: stereo, analog.
Programplats »SCART1« eller »SCART2«.

1 Koppla samman uttaget »AV1« eller »AV2« på TV-apparaten

med motsvarande uttag på den externa apparaten med en
EURO/AV-kabel (bild- och ljudsignal).

... via EURO-AV-uttag (S-videosignal)

Bildsignal: Y/C.
Ljudsignal: stereo, analog.
Programplats »SCART2-SV«.

1 Koppla samman uttag »AV2« på TV-apparaten och motsvarande

uttag på den externa apparaten med en EURO/AV-kabel (bild­och ljudsignal).

... med S-video-signal

Bildsignal: Y/C.
Ljudsignal: stereo, analog.
Programplats »S-Video«.

1 Koppla samman uttag »S-VHS« på TV-apparaten och mot-

svarande uttag på den externa apparaten med en S-videokabel
(bildsignal).

2 Koppla samman uttag »L R« på TV-apparaten och motsvarande

uttag på den externa apparaten med en cinch-kabel (ljudsignal).

EXTERNA APPARATER

------------------------------------------------------

36

... med analog TV-signal

Bildsignal: FBAS.
Ljudsignal: stereo, analog.
Programplats »CVBS«.

1 Koppla samman cinch-uttag »VIDEO« på TV-apparaten och mot-

svarande uttag på den externa apparaten med en cinchkabel
(bildsignal).

2 Koppla samman uttag »L R« på TV-apparaten och motsvarande

uttag på den externa apparaten med en cinch-kabel (ljudsignal).

Användning av videobandspelare, DVD-spelare
eller set-top-box

1 Slå på videobandspelaren, DVD-spelaren eller set-top-boxen och

välj önskad funktion.

2 Tryck på »AV«, välj programplats till önskad ingångssignal med

»

V

« eller »Λ« (»SCART1«, »SCART2«, »SCART2-SV«,
»S-Video«, »CVBS«, »YPbPr« »HDMI1«, »HDMI2« eller
»HDMI3«) och bekräfta med »

G«.

Hörlurar

Ansluta hörlurar

1 Anslut hörlurarnas stickkontakt (3,5 mm ø stickkontakt) till uttaget

för hörlurar på apparatens högra sida.

Välja ljudinställningar för hörlurarna

1 Hämta menyn med »i«.

– Menyn »BILD« visas.

2 Välj menyn »LJUD« med »V« eller »Λ« och bekräfta med »G«.
3 Välj raden »Hörlurar« med »V« eller »Λ« och bekräfta med »G«.
4 Välj raden »Volym«, »Balans«, »Bas« eller »Diskant« med »V«

eller »

Λ

«.

5 Välj värde med »–« eller »+«.
6 Avsluta inställningen med »i«.

EXTERNA APPARATER

------------------------------------------------------

LJUD

Volym 5
Balans 12
Ljudtyp Stereo
Effect Normal

Hörlurar

e

AVL På
Equalizer

Föreg. Enter Stäng

1

GG

SVENSKA

37

Dekoder eller satellitmottagare

Om TV-apparaten tar emot kodade TV-program från privata sän­dare erfordras en dekoder.

Ansluta dekoder eller satellitmottagare

1 TV-apparatens jack »AV1« och motsvarande jack på dekodern

förbinds med en EURO/AV-kabel.

Användning med dekoder eller satellitmottagare

1 Slå på dekodern och TV-apparaten.
2 Tryck på »AV«, välj programplatsen »SCART1« med »V« eller

»

Λ

« och bekräfta med »G«.

EXTERNA APPARATER

------------------------------------------------------

Decoder

38

Videokamera

Ansluta en videokamera

1 Koppla samman TV-apparatens gula uttag »VIDEO« med mot-

svarande uttag på videokameran (VHS, Video 8) med en
phonokabel (bildsignal);

eller
koppla samman TV-apparatens gula uttag »S-VHS« (bildsignal)

med motsvarande uttag på videokameran (S-VHS, Hi 8) med en
S-Videokabel.

2 Koppla samman TV-apparatens vita och röda uttag »L R« med

motsvarande uttag på videokameran med en phonokabel (ljud­signal);

Anvisning:

Bildsignalen får inte anslutas samtidigt till både uttag »VIDEO«
och »

S-VHS«. Det kan leda till bildstörningar.

Användning med videokamera

1 Slå på videokameran, sätt in en kassett och starta återginingen.
2 Tryck på »AV«, välj programplatsen »CVBS« eller »S-Video« med

»

V

« eller »Λ« och bekräfta med »G«.

HiFi-anläggning/AV-mottagare

Ansluta HiFi-anläggning/AV-mottagare

1 Koppla samman uttaget »SPDIF OUT« på TV-apparaten och

motsvarande uttag på AV-mottagaren med en cinch-kabel (digi­tal ljudsignal).

EXTERNA APPARATER

------------------------------------------------------

SVENSKA

39

Anslutning av en PC

1 Förbind uttag »PC-IN VGA« på TV-apparaten och motsvarande

uttag på PC:n med en VGA-kabel.

2 Förbind uttaget »PC AUDIO IN« på TV-apparaten och motsva-

rande uttag på PC:n med en kabel (ljudsignal).

Anvisning:

Anpassa PC:n till monitorn (bildskärmsupplösning t.ex. 1280 x
768, bildfrekvens t.ex. 60 Hz).

Välja programplats för PC:n

1 Tryck på »AV«, välj programplatsen »PC« med »V« eller »Λ«

och bekräfta med »

G«.

Inställningar för PC:n

1 Hämta menyn med »i«.

– Menyn »BILD« visas.

2 Välj menyn »INSTALLATION« med »V« eller »Λ« och bekräfta

med »G«.

3 Välj önskad funktion/inställning med »V« eller »Λ« och gör

inställningen med »

–

« eller »+«.

– Alternativ:

»Autoläge« för automatisk anpassning till PC:n;
»H position« anpassar den horisontala bildpositionen;
»V Position« anpassar den vertikala bildpositionen;
»Klocka« inställning av frekvens;
»Fas« tar bort flimrande bild och oskärpa horisontalt,

tar bort horisontala ränder på bilden.

4 Avsluta inställningen med »i«.

ANVÄNDNING SOM PC-MONITOR

--

INSTALLATION

Autoläge
H position 0
V position 0
Klocka 0
Fas 0

Föreg. Stäng

1

40

Sätta in common interface

Anvisning:

Stäng av apparaten innan CI-modulen sätts in i porten »CI«.

1 Sätt in passande smartkort i CI-modulen.
2 Sätt in CI-modulen med smartkortet i »CI« -porten på

TV-apparaten.

Anvisningar:

Kodade sändningar sänds endast via digitalt marknät (DVB-T) i
Skandinavien.

Vilken CI-modul som sitter i common interface-porten, framgår av
undermenyn »CA-modul«.

Åtkomstkontroll för CI-modul och smartkort

1 Hämta menyn med »i«.

– Menyn »BILD« visas.

2 Välj menyn »SPECIALFUNKTIONER« med »V« eller »Λ«och

bekräfta med »

G«.

3 Välj menyn »Digitala Funktioner« med »V« eller »Λ« och be-

kräfta med »

G«.

4 Välj raden »CA-modul« med »V« eller »Λ« och bekräfta med

»

G«.

Anvisningar:

I den här menyn hämtas användningsanvisningar och när PIN­koden matas in får man åtkomst till betal-tv-operatörens program.
Övriga inställningar beskrivs i bruksanvisningen till CI-modulen
och smartkortet.

5 Avsluta inställningen med »i«.

ANVÄNDA COMMON INTERFACE

--------

DIGITALA FUNKTIONER

Språkinställningar

CA - modul No Module

e

Signalinformation
Digital återställning

Föreg. Enter Stäng

1

SVENSKA

41

Ställa in digitala TV-kanaler

Under sökningen raderas alla kanaler som finns lagrade i kanal ­tabellen!

Inställning av alla digitala TV-kanaler med
sökning

1 Hämta menyn med »i«.

– Menyn »BILD« visas.

2 Välj menyn »INSTALLATION.« med »V« eller »Λ« och bekräfta

med »

G«.

3 Välj raden »Aktiv antenn« med »Λ« eller »V«.
4 Aktivera eller stäng av antennspänningen med »–« eller »+«.

Observera!

Antennspänningen får endast tillkopplas till en aktiv inomhusan­tenn med förstärkare som inte försörjs med spänning över en nät­del (el.dyl).
Om det inte beaktas kan det leda till kortslutning, eller antennen
kan förstöras!

5 Välj raden »Autotuning« med »V« eller »Λ« och bekräfta med

»

G«.

6 Välj raden »Söktyp« med »V« eller »Λ«.

Välj »Digital« med »

–

« eller »+«.

7 Välj raden »Starta autosökning« med »V« och bekräfta med

»G«.

8 Välj land med »V«, »Λ«, »–« eller »+« och starta sökningen

med »

G«.

– Menyn »Autosökningsmeny« visas, sökningen efter digitala TV-

kanaler startar. Sökningen kan ta några minuter - beroende på
antal TV-kanaler som mottas.

– Sökningen är klar när förloppsvisaren står på 100 % och an-

talet hittade TV-kanaler visas.

Anvisningar:

Sökningen kan avbrytas i förtid med »i«.

9 Avsluta inställningen med »i«.

SPECIALINSTÄLLNINGAR

----------------------------------------

INSTALLATION

Autotuning

e

Installation
Kanaltabell
Aktiv antenn Av

Föreg. Enter Stäng

1

AUTOMATISK SÖKNING

Söktyp

z Digital t

Starta autosökning

Föreg. Stäng

1

INSTALLATION

Autotuning
Installation
Kanaltabell

Aktiv antenn

z Av t

Föreg. Stäng

1

42

Ställa in digitala TV-kanaler genom att mata in
kanalnummer

1 Hämta menyn med »i«.

– Menyn »BILD« visas.

2 Välj menyn »INSTALLATION« med »V« eller »Λ« och bekräfta

med »

G«.

3 Välj raden »Installation« med »V« eller »Λ« och bekräfta med

»

G«.

– Menyn »INSTALLATION« visas.

4 Mata in kanalnumret direkt med »1 ... 0« eller starta sökningen

med »

–

« eller »+«.

– När kanalerna visas i listan är sökningen klar.

5 Avsluta inställningen med »i«.

SPECIALINSTÄLLNINGAR

----------------------------------------

INSTALLATION

Nätverk:
Kanalimatning

834.0MHz z 66 t

Signalnivå

%96

Dålig Medel Bra

Program Typ

14 RTL 2 TV

17 Super RTL TV
13 VOX TV
10 RTL Television TV

Sida >> Sida << Spara

SVENSKA

43

Ställa in analoga TV-kanaler

De här inställningarna behöver bara göras om inga digitala kana­ler kan mottas och det inte har gjorts någon analog sökning vid den
första installationen.
TV-kanalerna kan ställas in direkt eller genom en automatisk sökning.

Ställa in alla analoga TV-kanaler på nytt

De här inställningarna behöver bara göras om inga digitala kanaler
kan mottas, eller om alla analoga kanaler måste ställas in på nytt.

De analoga TV-kanalerna visas efter de digitala TV-kanalerna i
kanaltabellen.

Anvisning:

Anslut centralantennens antennkabel (för analoga TV-kanaler) till
antennuttaget »

TUNER« på TV-apparaten.

1 Hämta menyn med »i«.

– Menyn »BILD« visas.

2 Välj menyn »INSTALLATION« med »V« eller »Λ« och bekräfta

med »

G«.

3 Välj raden »Autotuning« med »V« eller »Λ« och bekräfta med

»

G«.

4 Välj raden »Söktyp« med »V« eller »Λ«.

Välj »Analog« med »

–

« eller »+«.

5 Välj raden »Starta autosökning« med »V« och bekräfta med

»

G«.

6 Välj land med »V«, »Λ«, »–« eller »+« och starta sökningen

med »

G«.

– Menyn »Autosökningsmeny« visas, sökningen efter digitala TV-

kanaler startar. Sökningen kan ta några minuter - beroende på
antal TV-kanaler som mottas.

– Sökningen är klar när förloppsvisaren står på 100 % och an-

talet hittade TV-kanaler visas.

Anvisningar:

Sökningen kan avbrytas i förtid med »i«.

7 Avsluta inställningen med »i«.

SPECIALINSTÄLLNINGAR

----------------------------------------

INSTALLATION

Autotuning

e

Installation
Kanaltabell
Aktiv antenn Av

Föreg. Enter Stäng

1

AUTOMATISK SÖKNING

Söktyp

z Analog t

Starta autosökning

Föreg. Stäng

1

44

Ställa in analoga TV-kanaler genom att mata in
kanalnummer

1 Hämta menyn med »i«.

– Menyn »BILD« visas.

2 Välj menyn »INSTALLATION« med »V« eller »Λ« och bekräfta

med »

G«.

3 Välj raden »Installation« med »V« eller »Λ« och bekräfta med

»

G«.

4 Välj raden »Kanalnummer« med »V« eller »Λ« och ställ in

önskad programplats med »

–

« eller »+«.

5 Välj raden »Typ« med »V« eller »Λ« och välj, med »G«, mellan

»S« (specialkanal) och »C« (kanal).

6 Välj raden »Kanalinmatning« med »V« eller »Λ« och mata in

kanalnumret stegvis med »

–

« eller »+«, eller direkt med »1…0«.

Anvisning:

Det aktuella systemet visas på raden »System«. Om färger
och/eller ljud inte är tillfredsställande, välj raden »System« med
»

V

« eller »Λ«.
Välj inställning med »

–

« eller »+«.

7 Välj raden »Spara« med »V« eller »Λ« och bekräfta med »G«.

Anvisning:

Upprepa punkterna 4 till 7 för att ställa in ytterligare TV-kanaler.

8 Avsluta inställningen med »i«.

Fininställa analoga TV-kanaler

TV-apparaten ställer automatiskt in sig på bästa möjliga mottagning.
Vid dåliga mottagningsförhållanden kan det vara nödvändigt att
göra en manuell fininställning.

1 Välj kanal direkt med »1...0« eller stegvis med »V« eller »Λ«.
2 Hämta menyn med »i«.

– Menyn »BILD« visas.

3 Välj menyn »INSTALLATION.« med »V« eller »Λ« och bekräfta

med »

G«.

4 Välj raden »Installation« med »V« eller »Λ« och bekräfta med

»

G«.

5 Välj raden »Fininställning« med »V« eller »Λ« och gör inställ-

ningen med »

–

« eller »+«.

6 Välj raden »Spara« med »V« eller »Λ« och bekräfta med »G«.
7 Avsluta inställningen med »i«.

SPECIALINSTÄLLNINGAR

----------------------------------------

INSTALLATION

Kanalnummer

r

01

e

System BG
Kanalimatning 2
Typ C
Sökning
Fininställning

0

Spara

Föreg. Stäng

1

G

INSTALLATION

Kanalnummer 01
System BG

Kanalimatning

r

2

e

Typ C
Sökning
Fininställning

0

Spara

Föreg. Stäng

1

G

INSTALLATION

Kanalnummer 01
System BG
Kanalimatning 2
Typ C
Sökning
Fininställning

0

Spara

Föreg. Stäng

1

G

INSTALLATION

Kanalnummer 01
System BG
Kanalimatning 2
Typ C
Sökning

Fininställning

0

Spara

Föreg. Stäng

1

G

SVENSKA

45

Ändra programplatserna för de analoga
kanalerna

Om en och samma TV-kanal har lagrats flera gånger under den au­tomatiska kanalsökningen, kan man radera de överflödiga. Man kan
även lagra TV-kanaler på andra programplatser, ändra kanalnam­nen och hoppa över programplatser.

Välja kanaltabellen

1 Hämta menyn med »i«.

– Menyn »BILD« visas.

2 Välj menyn »INSTALLATION« med »–« eller »+« och bekräfta

med »

G«.

3 Välj raden »Kanaltabell« med »V« eller »Λ« och bekräfta med

»

G«.

Anvisning:

För ytterligare funktioner se följande kapitel.

Radera kanaler

1 Välj, i menyn »PROGRAMHANTERING«, TV-kanalen som ska ra-

deras med »

V

«, »Λ«, »S« eller »P« och bekräfta med »3« (gul).

2 Bekräfta raderingen med »¥« (grön).

Anvisning:

Med »z« (röd) kan alla TV-kanaler raderas.

Sortera TV-kanaler

1 Välj i menyn »PROGRAMHANTERING« TV-kanalen som ska flyt-

tas med »

V

« eller »V«, »Λ«, »S« eller »P«.

2 Markera TV-kanalen med »¥ « (grön).
3 Mata in den nya programplatsen med »1…0« och bekräfta med

»

G«.

– Alla följande TV-kanaler förskjuts en programplats.

Anvisning:

Upprepa punkterna 1 till 3 för att sortera ytterligare TV-kanaler.

SPECIALINSTÄLLNINGAR

----------------------------------------

INSTALLATION

Autotuning
Installation

Kanaltabell

e

Aktiv antenn Av

Föreg. Enter Stäng

1

46

Mata in kanalnamn (max. 5 tecken)

1 Välj i menyn »PROGRAMHANTERING« önskad TV-kanal med

»

V

« eller »Λ«, »–« eller »+«.

2 Markera TV-kanalen med »z« (röd).
3 Välj ut bokstäver eller siffror med »V« eller »Λ«, gå till nästa po-

sition med »

–

« eller »+«, upprepa återigen teckenvalet.

4 Spara kanalnamn med »G«.

Anvisning:

Upprepa punkterna 1 till 4 för att mata in ytterligare program­namn.

Låsa TV-kanaler

Det går att spärra TV-kanaler som ej är lämpliga för barn med en
PIN-kod.

1 Välj, i menyn »PROGRAMHANTERING«, önskad TV-kanal med

»

V

«, »Λ«, »S« eller »P«.

2 Gå, med »+«, till »Lås« och bekräfta med »G«.
3 Mata in PIN-koden »0000« en gång till med »1 ... 0«.

– I kanaltabellen visas symbolen »D« i spalten »Lås«.

4 Avsluta inställningen med »i«.

Anvisningar:

“Upplåsning” av TV-kanalen: välj, i menyn »PROGRAMHANTE­RING«, önskad TV-kanal med »

V

« eller »Λ«. Gå, med »+«, till

»Lås«. Bekräfta med »

G« och mata in PIN-koden »0000« med »1

... 0

«.

PIN-koden kan ändras, se sidan 32.

SPECIALINSTÄLLNINGAR

----------------------------------------

SVENSKA

47

Skapa favorittabeller

Favoritkanalerna kan sparas i upp till fyra favorittabeller (FAV1 til
FAV4).

1 Välj, på menyn »PROGRAMHANTERING«, önskad TV-kanal

med »

V

«, »Λ«, »S« eller »P«.

2 Flytta TV-kanalen till favoritlista 1 till 4 med »–« eller »+« och

spara med »

G«.

– Favorittabellens position markeras med »#«.
– Man kan lägga till en och samma TV-kanal i flera olika favo-

rittabeller.

Anvisning:

TV-kanalen kan raderas från favorittabellen. Välj TV-kanal med
»

V

«, »Λ«, »S« eller »P«, gå till favorittabell 1 till 4 med »–«
eller »

+

« och radera med »G«.

Avsluta inställningar

1 Avsluta inställningar med »i«.

SPECIALINSTÄLLNINGAR

----------------------------------------

48

Visa signalinformation

(bara för digitala kanaler)

1 Hämta menyn med »i«.

– Menyn »BILD« visas.

2 Välj menyn »INSTALLATION« med »V« eller »Λ« och bekräfta

med »

G«.

3 Välj menyn »Digitala Funktioner« med »V« eller »Λ« och be-

kräfta med »

G«.

4 Välj raden »Signalinformation« med »V« eller »Λ« och bekräfta

med »

G«.

– Här finns information om kanal, modulation, kvalitet och sig-

nalstyrka.

Anvisningar:

Nedtill på menyn visas signalegenskaperna. Ju längre åt höger
stapeln för »Kvalitet« och »Signalnivå« visas, desto bättre är mot­tagningskvaliteten.

Signalnivån beror inte bara på mottagaren utan även på aktuell
kanal. Tänk på det när du justerar antennen med hjälp av sig­nalvisningen!

5 Avsluta visningen med »i«.

INFORMATION

------------------------------------------------------------------------------

DIGITALA FUNKTIONER

Språkinställningar
CA - modul No Module

Signalinformation

e

Digital återställning

Föreg. Enter Stäng

1

SVENSKA

49

INFORMATION

------------------------------------------------------------------------------

Demontera apparatfoten

Om TV-apparaten ska hängas upp på väggen med väggfästet måste
först apparatens stödfot demonteras.

1 Lägg försiktigt ned TV-apparaten med framsidan nedåt på ett

bord, använd lämpligt underlägg (t.ex. skumgummi).

2 Skruva ut en skruv (A).

3 Dra bort apparatfoten (B).

Observera:

Följ monteringsanvisningarna till väggfästet, eller låt återförsäl­jaren göra monteringen.

Kontrollera, när du köper väggfästet, att det har alla fästpunkter
(

C) som behövs för TV-apparaten och att de sedan används vid

monteringen.

C

B

A

50

Tekniska data

Driftspänning: 230 V, 50 Hz
Effektförbrukning: i drift 260 W

i standby < 1 W
Ljudslutsteg: 2 x 20 w musik, 2 x 10 w sinus
Mottagningsområden: Analogt: C01 … C80,

specialkanaler S01 … S41

Digitalt: VHF/UHF

bandbredd 7 MHz och 8 MHz
COFDM lägen: 2k och 8k
konstellation: 16QAM,

64QAM, QPSK
Programplatser: 1000 (digitala), 99 (analoga) och 9 AV
Bildskärmens storlek: 119 cm/47“
Max. upplösning: WUXGA 1920 x 1080
Vikt: ca. 32,5 kg

Serviceanvisningar för återförsäljaren

Apparaten får endast användas tillsammans med den medföljande
nätdelen.
Produkten uppfyller kraven enligt följande EU-riktlinjer:
2006/95/EG direktiv om elektrisk utrustning för användning inom
vissa spänningsgränser. 2004/108/EG direktiv om elektromagne­tisk kompatibilitet.
Apparaten motsvarar normerna: EN 60065, EN 55013, EN
55020, EN 55022, EN 55024.

Miljöskydd

Den här produkten har tillverkats av högvärdiga material och delar
som kan återvinnas och återanvändas.
Den får därför inte slängas i husshållssoporna; den måste lämnas till
en återvinningsstation för elektriska och elektroniska apparater. Vid­stående symbol, som finns på produkten, i bruksanvisningen eller på
förpackningen, uppmärksammar på detta.
Informera dig om vilka återvinningsstationer som finns i din kommun.
Genom att lämna in uttjänta apparater till återvinning/återanvänd­ning bidrar man aktivt till att skydda miljön.

INFORMATION

------------------------------------------------------------------------------

SVENSKA

51

INFORMATION

------------------------------------------------------------------------------

Förbehåll för ändringar och tryckfel!

Åtgärda störningar

Om nedanstående åtgärder inte leder till tillfredsställande resultat,
var vänlig kontakta en auktoriserad GRUNDIG återförsäljare. Ob­servera att störningar även kan förorsakas av externa apparater som
videobandspelare och satellitmottagare.

Anvisning:

Detta är en produkt i klass A. Vid användning kan apparaten ev.
orsaka radiostörningar. Om så är fallet måste ägaren eventuellt
vidta lämpliga åtgärder. Vänd dig till återförsäljaren.

Störning

Bilden ljus (brus), men inget syn­ligt program

Bilden saknar kontrast

Bild och/eller ljud med störning
Skuggbilder, reflexer

Ingen färg

Bild finns, men inget ljud
Ingen text-TV, eller störd text-TV

Fjärrkontrollen fungerar inte

Mörk bild vid PC-användning

Möjlig orsak

Antennkabel
Ingen TV-kanal

programmerad
Bildinställningarna är

ändrade
Problemet beror på sändaren
Störningar från andra apparater
Programinställning

Antenn

Färgintensitet på minimum
TV-standardinställning (om in-

ställningsmöjligheter föreligger)
Problemet beror på kanalen
Volymen på minimum
Problemet beror på kanalen
TV-kanalen (har ingen text-TV),

eller störning antennanläggning
Sändarsignalen för svag

Ingen optisk förbindelse

Batterierna i fjärrkontrollen

Odefinierat tillstånd

Bildskärmsupplösning eller bild­frekvens fel inställd på PC:n

Åtgärd

Antennkabel ansluten?
Starta kanalsökningen

Ändra inställning av ljusstyrka,
kontrast eller färg

Testa med ett annat program
Flytta apparaterna
Automatisk eller manuell kanalin-

ställning/fininställning
Låt kontrollera antennkabel eller

anläggning
Justera färgen (starkare)
Välj rätt färgsystem

Testa med ett annat program
Höj/slå på volymen
Testa med ett annat program
Testa med ett annat program,

fininställning, skuggbilder
Kontrollera antennanläggnin-

gen
Rikta fjärrkontrollen mot TV-

apparaten
Kontrollera och/eller byt ut

batterierna
Slå ifrån TV-apparaten ca.

2 min med nätbrytaren
Ändra inställningen på PC:n

(t.ex. bildskärmsupplösning
1280 x 768, bildfrekvens
60 Hz)

Grundig Multimedia B.V.

Atrium, Strawinskylaan 3105 • NL-1077 ZX Amsterdam • http://www.grundig.com
