MULTI-CYCLONIC
VACUUM CLEANER
VCC 6270 C
ČESKY
CS
________________________________________________________
F
P
Q
O
A
B C
D
G
D
E
F
G
MN
R S T U V W
IJKL
H
3
BEZPEČNOST ______________________________
Před prvním použitím tohoto přístroje si pozorně přečtěte tento
návod k použití! Dodržujte veškeré bezpečnostní pokyny, aby
nedošlo k poškození následkem
nevhodného použití.
Uschovejte návod k použití pro
budoucí potřebu. V případě, že
přístroj předáte třetí straně, musíte
předat i tento návod k použití.
Je-li přístroj v provozu, zabraňte
▪
vlasům, oblečení i nástrojům v
kontaktu s přístrojem, aby nedošlo k poranění a poškození.
Spotřebič je určen jen pro do-
▪
mácí použití. V případě použití
zařízení k průmyslovým nebo
obchodním účelům zaniká nárok na záruku.
Dodržujte tyto pokyny, aby se
▪
předešlo poškození přístroje
nebo nebezpečí vyplývající z
nesprávného použití.
Nepoužívejte na mokré povrchy
▪
a nepokoušejte se je použít na
mokré předměty.
Nepoužívejte zařízení v mokrém
▪
prostředí.
Nepoužívejte zařízení mokrýma
▪
rukama.
Toto zařízení je určeno k vy-
▪
sávání prachu a prachových
částic. Nepoužívejte na velké
předměty, které mohou zařízení
zablokovat a poškodit.
4
ČESKY
Nepoužívejte na nedopalky z
▪
cigaret, popel z krbu nebo zápalky. Může to způsobit požár.
Toto zařízení není určeno k čiště-
▪
ní osob nebo zvířat.
Do sací hubice nevkládejte žád-
▪
né cizí předměty. Udržujte sací
hubici vždy volně průchodnou.
Při čištění si na zařízení nestou-
▪
pejte.
Zařízením nepřejíždějte přes na-
▪
pájecí kabel.
Nenatahujte napájecí kabel
▪
přes ostré hrany a nemačkejte
jej.
Pokud zařízení přepravujete do
▪
jiné místnosti, vždy odpojte napájecí kabel a přenášejte je za
rukojeť.
Nikdy zařízením nepohybujte
▪
tahem za napájecí kabel.
Zařízení nikdy nepoužívejte bez
▪
nádoby na prach nebo filtru.
V případě potřeby filtr vyměňte.
▪
Při výměně dílů používejte
▪
pouze originální příslušenství
GRUNDIG.
Zkontrolujte, zda údaj o napětí
▪
na štítku odpovídá napětí v místní síti. Jediný způsob odpojení
spotřebiče od sítě je vytažením
zástrčky.
BEZPEČNOST ______________________________
Před čištěním nebo provádě-
▪
ním jakékoli údržby na zařízení
vždy odpojte napájecí kabel.
Kdykoli je to možné, vkládejte
▪
zástrčku napájení přímo do zásuvky. Vyhýbejte se používání
prodlužovacích kabelů nebo vícenásobných konektorů.
Z důvodů další ochrany by toto
▪
zařízení mělo být připojeno k
domácímu ochrannému zařízení na zbytkový proud s maximálním jmenovitým výkonem 30
mA. Poraďte se s vaším elektrikářem.
Po použití spotřebiče vytáhněte
▪
zástrčku. Nevytahujte zástrčku
taháním za napájecí kabel.
Nezavírejte napájecí kabel do
▪
dveří.
Nikdy nepoužívejte spotřebič,
▪
pokud je poškozen napájecí kabel. Toto platí i v případě, je-li
zařízení nedopatřením mokré. V
tom případě se obraťte na svého odborného prodejce.
Naše domácí spotřebiče GRUN-
▪
DIG splňují platné bezpečnostní
normy, a proto je-li zařízení nebo
napájecí kabel poškozeno, musí
být opraveno nebo vyměněno
servisním střediskem, aby se
předešlo jakémukoli nebezpečí.
Chybná nebo neodborná oprava může způsobit nebezpečí a
riziko pro uživatele.
Zařízení skladujte mimo dosah
▪
dětí.
Tento spotřebič mohou používat
▪
děti starší 8 let a osoby se sníženými fyzickými, senzorickými
nebo mentálními schopnostmi
nebo bez dostatku zkušeností a
znalostí v případě, že mají dozor nebo jsou instruovány ohledně bezpečného použití zařízení
a budou obeznámeny se souvisejícími nebezpečími. Děti si
se zařízením nesmí hrát. Čištění
a údržba nesmí být prováděny
dětmi bez dohledu dospělé osoby.
Nikdy nedemontujte spotřebič.
▪
Na škody způsobené nesprávnou manipulací se nevztahuje
záruka.
Vysavač je velmi výkonný; pro-
▪
to před zapojením zástrčky do
zásuvky zkontrolujte, že je přepínač v poloze ‘vypnuto’. Při zapínání a používání držte vysavač
pevně.
ČESKY
5
BEZPEČNOST ______________________________
Je-li vstup, hadice nebo telesko-
▪
pická trubka ucpaná, vysavač
vypněte a ucpávku před opětovným spuštěním odstraňte.
Sací výkon lze zlepšit omytím
▪
filtrů. Před opětovným vložením
filtrů do vysavače zkontrolujte,
zda jsou filtry dokonale suché.
Pozor
Motor je vybaven tepelnou po-
▪
jistkou. Pokud by se z jakéhokoli
důvodu měl vysavač přehřát,
termostat zařízení automaticky
vypne. Pokud k tomu dojde, přečtěte si část "Tepelná ochrana
motoru".
Odstraňte a vyprázdněte ná-
▪
dobu na odpad. Vyčistěte filtry.
Nechte vysavač přibližně 1 hodinu vychladnout. Pokračujte v
práci s přístrojem po zasunutí
zástrčky do zásuvky a po opětovném spuštění přístroje. Pokud
se zařízení nespustí, vyčkejte
dalších 30 minut a znovu proveďte výše uvedené kroky.
6
ČESKY
STRUČNĚ __________________________________
Vážený zákazníku,
Blahopřejeme Vám ke koupi Vašeho nového
Multi-Cyklonického vysavače GRUNDIG
VCC 6270 C.
Přečtěte si pozorně následující pokyny pro
uživatele, abyste zajistili plné spokojenosti
s kvalitním výrobkem GRUNDIG po mnoho
následujících let.
Odpovědný přístup!
GRUNDIG se zaměřuje na
smluvně dohodnuté sociální
pracovní podmínky s poctivými
mzdami pro interní zaměstnance i
dodavatele. Přikládáme také
velký význam účinnému využívání
surovin s trvalým omezováním odpadu v řádu
několika tun plastu každý rok. Veškeré
příslušenství je navíc k dispozici nejméně 5 let.
Pro budoucnost, kdy stojí za to žít.
Ze správného důvodu. Grundig.
Ovladače a součásti
Viz obrázky straně 3.
A
Nádoba na prach
B
Madlo nádoby na prach
C
Horní kryt nádoby na prach.
D
Tlačítko navíjení napájecího kabelu
E
Tlačítko uvolnění nádoby na prach.
F
Tlačítko zapnutí/vypnutí
G
Pozice parkování
H
Napájecí kabel se zástrčkou
I
Kryt HEPA filtru
J
Nástroj do úzkých štěrbin
K
Malé kolečko
L
Adaptér flexibilní hadice
M
Tlačítko pro uvolnění hadice
N
Kartáč na více typů podlah
O
Kovová teleskopická trubice
P
Rukojeť
Q
Flexibilní hadice
R
Kartáč na nábytek
S
Tlačítko rychlého uvolnění prachu
T
Pěnový filtr
U
Filtr na ochranu motoru
V
Montáž cyklonu
W
Vzduchový HEPA filtr
ČESKY
7
PROVOZ __________________________________
Poznámky
■ Na spotřebiči zkontrolujte chybějící části a
škody způsobené během přepravy/doručení.
Pozor
■ Obal skladujte mimo dosah dětí.
Připojení/Odpojení nádoby na
prach
1 Napájecí kabel H odpojte.
2 Stiskněte tlačítko pro uvolnění nádoby na
prach E a vyjměte nádobu na prach A a
vyjměte nádob na prach tak, že ji přidržíte na
madlo nádoby na prach B.
3 Ujistěte se, zda je horní kryt C pevně usazen
v případě, že je nádoba na prach A správně
umístěna.
2 Široký konec teleskopické trubice O zasuňte
do druhého konce flexibilní hadice Q.
3 Nastavitelný kartáč na podlahu N zapojte k
teleskopické hadici O.
Montáž spotřebiče
1 Hadici Q zasuňte do flexibilního adaptéru
hadice L. Flexibilní hadice Q musí být
usazena tak, aby bylo slyšet cvaknutí.
8
ČESKY
4 Vytáhněte napájecí kabel H v požadované
délce ještě předtím než spotřebič zapojít do
napájecí sítě.
Pozor
■ Vždy vytáhněte minimálně dvě třetiny
kabelu, abyste tak předešli přehřátí
napájecího kabelu H během provozu
spotřebiče. V ideálním případě musí být
kabel vytažen v rozmezí žlutých a červených
značek na kabelu.
■ Nepokoušejte se vytahovat napájecí
kabel H za červenou značku. Vytažení
kabelu za červenou značku může spotřebič
poškodit.
POUŽITÍ ___________________________________
5 Napájecí kabel H zapojte do vhodné
napájecí zásuvky.
6 Spotřebič zapněte stiskem spínače Zap./
Vyp F.
Poznámka
■ Kontrolu sání můžete použít k nastavení
sacího výkonu během provozu. Čím více
kontrolu otevřete, tím více se sací výkon zvýší.
7 Po použití stisknutím tlačítka zapnutí/vypnutí
F
přístroj vypněte a odpojte napájecí kabel
H
ze zásuvky.
8 Stiskněte tlačítko navíjení napájecího
kabelu D a napájecí kabel převiňte H.
Použití kartáče na koberce a
tvrdou podlahu
Po levé straně kartáče je mechanismus
nastavení s označením pro koberce a tvrdé
povrchy. Kartáč můžete nastavit do vhodné
pozice k povrchu, který bude s nastaveným
mechanismem vysáván. K čištění koberců a
předložek použijte kartáč v normální pozici
(skryté štětiny kartáče). Při čitštění tvrdých
podlah, např. parket, linolea, změňte pozici
mechanismu nstavení a čistěte se štětinami.
Poznámky
■ Požadované příslušenství můžete připojit
přímo k rukojeti P poté, co sejmete
teleskopickou trubici O.
■ Příslušenství lze rovněž zapojit ke konci
teleskopické prodlužovací trubice, díky čemuž
dosáhnete na vzdálenější místa. Sejměte
kartáč na více podlah a připojte požadované
příslušenství.
■ Nástroj do úzkých prostor
J
: Do úzkých
prostor, rohů a prasklin
■ Kartáč na nábytek
R
: Na koberce, podlahy,
shody atd.
ČESKY
9
INFORMACE ________________________________
Čištěn a údržba
■ Před čištěním odpojte spotřebič z napájení a
nechte vakuový vysavač zcela vychladnout.
■ Vakuový vysavač neponořujte do vody ani
jiné kapaliny. Ujistěte se, že se během čištění
do spotřebiče nedostane žádná kapalina.
■ Komponenty mají být čištěny následovně:
Čištění nádoby na prach
1 Prach v nádobě na prach musí být vyprázdněn
jestliže dosáhne Max. úrovně.
2 Stiskněte tlačítko pro uvolnění nádoby na
prach E a vyjměte nádobu na prach A tak,
že ji přidržíte za rukojeť nádoby na prach B.
3 Stiskněte tlačítko rychlého uvolnění S a
nádobu na prach vyprázdněte A.
Sestava cyklónového čištění a
nádoba na prach
1 Je-li nádoba na prach A plná nečistot,
vyprázdněte ji.
2 Otevřete kryt nádoby na prach C tak, že
ji otočíte proti směru hodinových ručiček.
Vyjměte cyklónovou sestavu V, pěnový filtr T
a filtr k ochraně motoru U.
3 Cyklónovou sestavu V opláchněte v případě
potřeby v teplé vodě a počkejte dokud tato
sestava neuschne.
4 Nádobu na prach A vyčistěte v případě
potřeby vlhkým hadříkem.
5 Filtr opláchněte v teplé vodě.
10
6 Lehce otřete filtr a odstraňte tak nadbytečnou
vodu. Opakujte to a počkejte dokud filtr sám
neuschne. K sušení nepoužívejte žádné topné
zařízení.
7 Než všechny komponenty nainstalujete zpět
do spotřebiče a spotřebič zapnete, ujistěte se,
zda jsou všechny součásti zcela suché.
8 Cyklónovou sestavu V, pěnový filtr T a filtr na
ochranu motoru U vraťte na místo a zavřete
horní kryt C , tak aby se ozvalo cvaknutí.
ČESKY
INFORMACE _______________________________
Čištění filtrů
Poznámka
■ Uživatel musí tento spotřebič udržovat
pravidelně.
■ Nejsou-li filtry čištěny, může dojít k
nízkému sacímu výkonu nebo poškození
spotřebiče.
■ Doporučujeme vám, abyste HEPA
filtr čistili pravidelně (např. po dvou
spuštění nebo v kratších intervalech). Je-li
sací výkon nízký, filtry před uvedením
spotřebiče do provozu vyčistěte.
■ Prach a nečistat na filtru musí být vždy
vyčištěna.
■ Všechny filtry se musí čistit minimálně
po každých dvou spuštěních a musí být
vyměňovány každých 6 měsíců nebo
rok a to s ohledem na podmínky použití
vašeho vakuového vysavače.
■ Pěnový filtr
, filtr na ochranu motoru U a
T
výstupní HEPA filtr W se musí čistit pravidelně.
Filtry můžete mýt s pomocí tekutého mýdla a
použít je poté, co se usuší. Filtry se musí čistit
po každých dvou spuštěních, v opačném
případě se sací výkon sníží a může dojít k
nepříjemnému zápachu.
1 Abyste odstranili prach blokující filtr, jemně
otřete výstupní HEPA filtr W o tvrdý povrch.
2 K čištění vnějšího povrchu HEPA filtru použijte
malý kartáč (není součástí tohoto modelu). Tak
dokážete odstranit hrubé prachové částice.
3 Filtr opláchněte v teplé vodě.
4 Tento proces zopakujte a nechte filtr uschnout.
K sušení nepoužívejte žádné topné zařízení.
Poznámka
■ Nepoužívejte žádné čistící protředky a není-li
to nutné, jemného povrchu filtru se nedotýkejte.
■ Vždy se ujistěte, že oba filtry a spotřebič před
instalací filtru do spotřebiče zcela vyschly.
■ Před provedením čištění nebo údržby, odpojte
spotřebič z napájecí sítě.
■ Bílý povrch HEPA filtru v průběhu času ztmavne.
To je normální a neovlivňuje to výkonnost filtru.
ČESKY
11
INFORMACE _______________________________
Péče o povrch spotřebiče
■ Spotřebič čistěte navlhčeným hadrem. Poté
počkejte dokud neuschne.
Pozor
■ K čištění zařízení nikdy nepoužívejte benzín,
rozpouštědla nebo brusné čističe, kovové
předměty nebo tvrdé kartáče.
■ Skladujte spotřebič mimo dosah dětí.
Uložení vakuového vysavače
■ Na podlahovém kartáči je hák k zavěšení
vakuového vysavače. Kartáč na podlahu
lze zavěsit do relevantní pozice G a to díky
tomuto háku.
Řešení problémy
Spotřebič odpojte od napájení a počkejte než
zcela vychladne a teprve poté použijte některé
z řešení popsaných v části Řešení problémů.
PROBLÉM PŘÍČINA NÁPRAVA
Sací výkon
je velmi
nízký.
Spotřebič
se během
provozu
náhle
zastavil.
Ovládání
sacího výkonu
je velmi
rozsáhlé.
Zablokovaný
kartáč na více
typů podlah.
Nádoba na
prach je plná.
Filtry jsou
špinavé.
Termální
ochrana může
být zapnuta.
Zavřete
ovládání.
Vyjměte
překážku v
kartáči na
podlahu.
Vyprázdněte
nádobu
na prach a
vyčistěte filtry.
Vyčistěte filtry.
Viz část
"Termický
chránič
motoru".
12
Termická ochrana motoru
Váš vakuový vysavač je vybaven termickou
ochranou, která spotřebič chrání v případech,
kdy se motor nadměrně přehřeje z důvodu
zablokového filtru. Pokud se výstup vašeho
vakuového vysavače zahřeje a vysavač se náhle
zastaví, postupujte následovně:
1 Vypněte a odpojte vakuový vysavač ze sítě.
2 Zjistěte příčinu přehřátí ( ucpané hadice/
trubice, špinavý filtr, atd.).
3 Omyjte filtry, zejmé HEPA filtr, jemný prach
v případě nutnosti opatrně odstraňte. Filtry
nechte před opětovným vložením zcela
vyschnout.
4 Počkejte zhruba 40 minut, nechte motor
vychladnout a počkejte na deaktivaci
bezpečnostního mechanismu.
ČESKY
INFORMACE _______________________________
5 Po 40 minutách zapojte vakuový vysavač do
sítě a zapněte ho.
6 Pokud vakuový vysavač nefunguje, odpojte
ho a zkontrolujte, zda není třeba více času k
deaktivaci bezbečnostního mechanismu, tím,
že počkáte 20 minut nebo delší dobu.
Poznámka
■ Jestliže váš produkt nasaje velké kousky
papíru, kapesníky nebo ponožky, způsobí
zacpání vzduchových kanálů a sací výkon
vašeho produkt náhle poklesne.

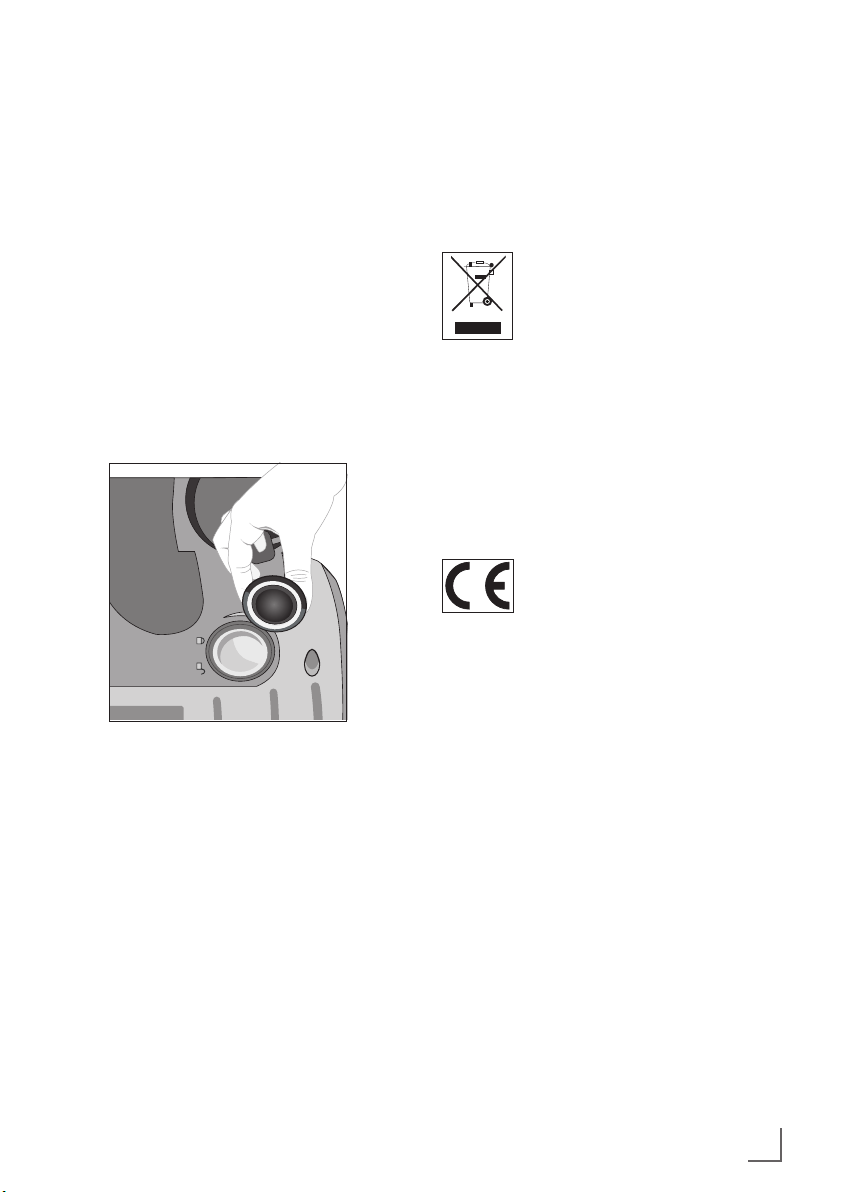

■ V takovém případě otevřete spodní část,
vyjměte předměty uvnitř a hadici vložte zpět
a pokračujte ve vysávání.
Informace k ochraně
životního prostředí
Tento výrobek byl vyroben z kvalitních dílů
a materiálů, které lze použít opakovaně a
recyklovat.
Nevyhazujte výrobek s běžným
domovním odpadem na konci jeho
životnosti. Odneste jej na sběrné
místo k recyklaci elektrických a
elektronických zařízení. Toto je
vyznačeno tímto symbolem na výrobku, v
návodu k použití i na obalu.
Na místním úřadě se dozvíte informace o
nejbližším sběrném místě.
Pomáhejte ochraně životního prostředí pomocí
recyklace použitých výrobků.
Technické údaje
Tento výrobek odpovídá evropským
směrnicím 2004/108/ES, 2006/95/
ES, 2009/125/ES, 2010/30/EU a
2011/65/EU.
Napájení: 220 - 240V~, 50/60 Hz
Výkon:
Maximální 1200 W
Nominální 1000 W
Třída energetické účinnosti:
C
Ochranná třída: II
Technické a vzhledové změny vyhrazeny.
ČESKY
13
Grundig Intermedia GmbH
Beuthener Strasse 41
D–90471 Nürnberg
www.grundig.com
72011 908 8300 14/30
Loading...
