Dh2094
Sh 25 STT
Steno-Cassette 30
Handdiktiergerät
Portable dictation machine
Machine à dicter portable
Ideal für Spracherkennung
For Use with Speech to Text
Compatibilité reconnaissance vocale
Alimentation en courant
Fonctionnement sur piles, accumulateur ou
secteur
Témoin piles/accumulateur (et d´enregistre-
ment), s´allume en enregistrement.
S´éteint lorsque les piles ou l´accu sont
épuisés : L´enregistrement est toujours possible jusqu´à l´arrêt du moteur (Signal sonore).
Fonctionnement sur piles avec deux piles alcalines au manganèse, 1.5V/LR 6/AA, étanches.
Enlever les piles dans l´appareil lorsqu´elles
sont usées ou que l´appareil n´est pas utilisé
pendant longtemps.
Nous déclinons toute responsabilité pour les
dommages causés par des piles qui ont coulé.
Fonctionnement sur accumulateurs avec accumulateurs 662 (accessoire). L´accu est chargé
dans l´appareil par le bloc secteur/chargeur
678 CW. Temps de charge 18 h approx. Pendant la recharge, l´appareil reste pleinement
fonctionnable.
Logement piles/accumulateurs
Maintenir enfoncée la touche du couvercle coulissant et retirer le couvercle de l´appareil.
Insér
er les piles: veiller à la polarité correcte
(+/–) ; figure
p
au début de ce mode d´emploi.
Insér
er les accumulateurs : veiller à la bonne
position et polarité (+/–), figure
Ÿ
.
Remettre le couvercle et le fermer à la main.
Fonctionnement sur secteur avec le bloc sec-
teur/chargeur 678 CW; figure
+
.
Insérez le connecteur jusqu’en butée dans la
machine à dicter portable.
Les piles dans l´appareil sont déconnectées, un
accumulateurs 662 (accessoire) dans l´appareil
est chargé.
F
l
1
Mode d´emploi abrégé
l
2
L’illustration correspondant au texte se trouve
début de la brochure !
1Volume de lecture (tourner)
2 Témoin DICT.
s´allume lors de l´enregistrement.
3 Microphone Distance à parler 2-5 cm env.
4 Touche DICTATE (enregistrement)
«
p
-
DICTATE» (enregistrement).
Appuyer dessus pour l´enclencher.
5 Haut-parleur
6 Verrou de mise en marche rouge Ç vert,
évite une mise en marche involontaire.
7 Glissière de fonctions
uu Bombinage avant rapide (recherche)
© Arrêt
u Lecture start
Enregistrement start :
Appuyer auparavant sur la touche
«
p
-
DICTATE» (s´enclenche).
Arrêt d´enregistrement : Amener
brièvement la glissière sur
«
ii REWIND» ou «uu FFWD».
ii Rebobinage (recherche)
8 Couvercle coulissant
9 i
l
LID LOCK Touche pour couvercle coulis-
sant :
enfoncer et pousser le couvercle vers
le bas.
§I Prise bloc secteur/chargeur 678 CW
§? Touche INDEX : Repère de fin de lettre.
§` Raccord pour casque «U»
§Q Raccord de la carte Sound «PC»
§W Couvercle : Enfoncer et pousser vers le
bas.
1
Généralités
Ne pas exposer l´appareil et les Sténocassettes
à une température supérieure à 55 °C.
Veiller à …
ne pas jeter les piles usées dans les ordures
ménagères ! Remettre les piles usées au vendeur lors de l’achat de piles neuves ou aux
points de collecte publics.
Consommation d’énergie réduite – Matériaux
respectueux de l’environnement – Emballage
écologique : les dictaphones Grundig sont
conçus et fabriqués suivant les plus grandes
exigences écologiques.
La production de cet appareil a été ratifiée
d’après l’audit écologique CE.
Les accessoires mentionnés dans le texte ne
font pas partie de la livraison.
Verrou de mise en marche
Verrou de marche rouge Ç vert
Rouge visible :
L´appareil est protégé contre la mise
en service involontaire.
F
l
3
Généralités
Arrêt automatique
Si l’appareil reste accidentellement en marche,
la fonction momentanée continue d’être activée
jusqu’à la fin de la cassette. Après plusieurs
signaux sonores, l’appareil se déconnecte.
Pour remettre l’appareil en service, pousser le
curseur sur «
© STOP» et sélectionner alors la
fonction souhaitée.
Logement cassette
Enlever et introduire la Sténocassette :
«
i
l
LID LOCK» Appuyer brièvement
sur la touche du couvercle coulissant tout en tirant le couvercle jusqúà sa butée.
Enlever la Sténocassette
: la faire
basculer vers le côté.
Intr
oduire la Sténocassette : fermer
le couvercle coulissant.
Sténocassettes
Conserver la Sténocassette dans le
Multibox (protection transport,
accessoire).
Pour l´expédition : Pochette de
dictée 741 (accessoire), pour deux
Sténocassettes et documents
(DIN A4).
l
4
0 5 10 15 20 25 30
DIN 32 750-T
steno-cassette 30
Microphone et témoin d´enregistrement
Position du microphone (voir image
oo
)
Distance d’environ 2 cm - 5 cm en face ou
sous la bouche, réduire la’distance en cas de
bruit de fond important.
Témoin DICT.
(et de l´état des piles/accus)
– S´allume pendant l´enregistrement.
– S´éteint lorsque les piles ou accus sont
épuisés.
DIN 32 750-T
0 5 10 15 20 25 30
Enregistrement
F
l
5
Dh 2225
Enregistrement
Chaque nouvel enregistrement efface automatiquement l´enregistrement ancien.
Enregistrement
Enclencher la touche
«p-DICTATE».
Amener la glissière sur
«u START» :
–
«DICT.» s´allume, la bande défile.
– Signal sonore si aucune Sténocassette n´est
mise en place et que la bande est à sa fin.
Pause en enregistrement
Pousser le curseur sur «© STOP» :
– Le témoin «DICT.» s’éteint.
– La touche «
p
-
DICTATE» reste enfoncée.
Pousser le curseur sur «
u START» :
– Le témoin «DICT.» s’allume. La bande défile.
Répétition de mots et correction de texte
Amener la glissière en position
«ii REWIND» :
–La touche
«p-DICTATE» se déclenche.
– La bande est brièvement rebobinée et s´arrête
pour répeter le mot.
Pour ré
péter uniquement les derniers mots :
Relâcher la glissière («u START»).
Si vous voulez répéter des passages de texte plus
longues
maintenir la glissière dans la position
«ii REWIND» :
– La bande est rebobinée jusqu´à ce que la glis-
sière soit relâchée (
« u START»).
Enregistrement
l
6
Veuillez noter :
– Aux fins de lettres repérées par la touche
«INDEX», la bande s´arrête également pour env.
1 s (voir «avance/rebobinage»).
Re
prendre l´enregistrement
En « u START», au passage de texte souhaité,
appuyer sur la touche
«p-DICTATE»
(elle s´enclenche).
– Le témoin
«DICT.» s´allume, la bande défile.
Avant de conclure l´enregistrement
ou de dicter la lettre suivante, il est possible de
marquer la fin de lettre
En
«p-DICTATE»- «uSTART» :
Appuyer brièvement
sur la touche «INDEX» et la
relâcher à la fin de lettre. Après env. 2 s, limitation automatique du signal sonore.
(voir «avance/rebobinage»).
Conclure l´enregistrement
Pousser la glissière brièvement sur
«iiREWIND»
(ou «
uu
FFWD») :
– La touche
«p-DICTATE» se déclenche.
Amener la glissière sur
«© STOP».
Enregistrement
F
l
7
Enregistrement
Effacer un enregistrement
Effacer des mots ou des passages de texte
Maintenir enfoncée la touche «
p
-
DICTATE».
Pendant la durée voulue d´effacement,
maintenir la glissière sur «
ii
REWIND» :
– Le témoin «DICT.» s´allume.
Relâcher la touche «
p
-
DICTATE» :
– La bande est rebobinée et est effacée.
Effacer instantanément une Sténocassette
en dehors de l´appareil : utiliser l´aimant
d´effacement 616 (accessoire).
l
8
Lecture
Lecture
Démarrer la lecture
Placer la glissière dans la position «
u
START» :
– Un signal sonore retentit si aucune cassette
n´est introduite.
Régler le volume sonore (tourner).
Conclure la lecture
Placer la glissière dans la position «
© STOP».
Lecture par accessoires, p. ex. ...
– Ecouteur dynamique 556 (accessoire).
– Coupleur
acoustique AKS 20 (accessoire),
p. ex. pour transmettre les dictées à travers
le téléphone, ou comme casque. Procéder
comme pour «Lecture».
F
l
9
En «p-DICTATE»- «uSTART», vous pouvez
«marquer» la fin de lettre par la touche
«INDEX».
En «
uu
FFWD» et «iiREWIND», la bande
s´arrête pour approx. 1 s aux endroits de ces
marques. Ces marques sont reconnus par tout
appareil à dicter Grundig muni de la fonction
de recherche.
Rebobinage et bobinage avance rapide
sans recherche
Pousser brièvement le curseur sur la fonction
souhaitée («
uu
FFWD» ou «iiREWIND»),
lâcher le curseur et le pousser de nouveau sur
la fonction souhaitée.
Rebobinage avec recherche
Maintenir la glissière sur «iiREWIND» ;
la bande est brièvement rebobinée et s´arrête :
Pour répéter uniquement les derniers mots
(répétition de mot), relâchez la glissière
(«
u
START»).
Si vous voulez r
ebobiner plus loin,
maintenez la glissière sur «
ii REWIND».
Aux fins de lettr
es repérées par la touche
«INDEX»,
l´appareil s´arrête pour env. 1 s avant le
marquage :
Relâchez la glissière («
u
START») ou,
si vous voulez r
ebobiner plus loin,
maintenez la glissière sur «
ii
REWIND».
Avance/rebobinage
l
10
Avance/rebobinage
Bobinage avance rapide avec recherche
Maintenir la glissière sur «uuFFWD». Aux fins
de lettres repérées par la touche «INDEX,
l´appareil s´arrête pour env. 1 s après le
marquage :
Relâcher la glissière ou,
si vous voulez continuer l´bobina
ge avance
rapide, maintenir la glissière sur «uuFFWD».
F
l
11
Mode de reconnaissance vocale
Généralités
La machine à dicter Sh 25 STT (Speech To
Text) est adaptée à la reconnaissance vocale.
La qualité d’enregistrement de cette machine à
dicter portable est supérieure à celle des
modèles classiques.
Grâce à une nouvelle technique, le bruit du
moteur a été considérablement réduit et la lecture est reproduite avec un son naturel.
La restitution avec connexion du câble PC est
plus distincte.
Raccordement PC
Insérez la fiche plate du câble d’enregistrement
joint dans la prise du Sh 25 STT ayant le symbole micro «PC» et le jack dans la connexion
micro de la carte son du PC.
La mise au point du volume à l’aide du bouton
de réglage n’agit que sur le haut-parleur mais
pas sur le signal sonore du raccordement PC.
l
12
Commande
Lecture avec machine à dicter de
bureau
Si la restitution de la machine à dicter de
bureau est trop stridente pour l´assistante, il
suffit de régler le bouton de réglage de tonalité
(
"!) sur «moins».
Enregistrement du modèle vocal et mode
micro
Pour régler le niveau d’enregistrement du
micro ou pour exécuter l’enregistrement du
modèle vocal ou bien effectuer une dictée
directe, servez-vous de l’appareil Sh 25 STT
comme microphone.
Retirez la cassette.
Appuyez sur la touche «
p
-
DICTATE»
(elle se verrouille).
Déplacez le bouton à glissière sur «
u START».
Lorsque le câble de repiquage est branché, le
moteur s’arrête au bout de quelques secondes
sans avertissement sonore.
Respectez les directives du fabricant du logiciel de reconnaissance vocale.
Afin de réaliser l’enregistrement du modèle
vocal, il est nécessaire de désactiver les effets
AGC, Hall, etc. de la carte son.
F
l
13
Commande
Appareil de dictée portable
Il est possible d’enregistrer un texte sur la cassette de l’appareil Sh 25 STT et de le retransmettre sur PC au moyen d’un câble.
Commencer la dictée 1 à 2 secondes après le
démarrage de l’enregistrement, afin que le premier mot soit reconnu avec certitude par le
logiciel de reconnaissance vocale.
Tout d’abord, mettre en marche la reconnaissance vocale sur le PC. Ensuite, pousser
immédiatement le curseur du Sh 25 STT sur
«
u
START».
S’assurer que le système est bien en mesure
de traiter la taille du texte énoncé.
La vitesse de traitement dépend de la capacité
de l’ordinateur.
Après le signal de fin de lettre, le Sh 25 STT
s’arrête après plusieurs signaux sonores.
Pousser le curseur sur «
© STOP» pour com-
mencer une nouvelle dictée.
Sélectionner une nouvelle dictée dans le
système de reconnaissance vocale puis pousser le curseur du Sh 25 STT sur «
u
START».
l
14
Entretien et maintenance
Pour le nettoyage du boîtier, n´utiliser qu´un
chiffon doux absorbant la poussière. Le recours
aux détergents et produits abrasifs est déconseillé, car ces produits risquent d´abîmer la surface du boîtier.
Il convient de vérifier de temps en temps l´état
d´encrassement par l´abrasion de particules de la
bande des éléments en contact avec la bande,
voir la fi
gure à la fin de ce mode d´emploi.
Pour le nettoyage, utiliser un coton-tige imbibé
d´alcool ou d´essence légère.
Ne pas utiliser des objets durs ou métalliques !
– Retirer la Sténocassette dans le logement
cassette.
– Allumer l´appareil:
«p-DICTATE»- «uSTART».
Comme aucune cassette n´est introduite, un
signal sonore retentit !
– Pousser l´un des deux boulons A en direction
du logement cassette.
– Nettoyer les éléments en contact avec la
bande :
Galet presseur B, axe cabestan C, tête
magnétique D et tête d´effacement E.
En cas de perturbations, veuillez-vous adresser à
votre revendeur spécialisé.
Remarque sur la réparation du bloc
secteur/chargeur 678 CW (accessoire) :
Utiliser exclusivement des pièces détachées
d´origine. Seul un spécialiste est autorisé à remplacer le câble secteur.
Sous réserve de modifications techniques
et optiques
F
l
15
Accessoires
Accessoires pour élargir le domaine d´application :
(pas fournis avec l´appareil)
Pochette de rangement 741, pour 2 Sténocassettes
30 et documents (format DIN A4).
Bloc index 545 A, clé en texte pour les enregistrements avec fiches d´index.
Bloc secteur/chargeur 678 CW pour alimentation
sur secteur et charge de l´accumulateurs 662.
Accumulateurs 662, est chargé dans l´appareil par le
bloc secteur/chargeur 678 CW.
Sténocassettes 30, type 670, DIN 32 750 T, y compris
deux multibox pouvant être raccordées ensemble.
Aimant effaceur 616, pour effacer instantanément
une cassette en dehors de l´appareil.
Ecouteur dynamique 556, comportant une oreillette
et un module haut-parleur.
Stéthoclip 514 pour mini-écouteur 556 pour l’écoute
à «deux orielles».
Ecouteur double 560 avec mentonnière
Casque 561 avec casquue
Coupleur acoustique AKS 20, pour enregistrer des
dictées par téléphone ou utilisation comme casque.
Câble de repiquage 765, pour repiquer sur
appareils à dicter Grundig avec prise téléphone.
Sténocassettes 30 T/673, version pour avengles.
l
16
Service, Vente
FRANCE
Grundig France S.A., 5, Bd Marcel Pourtout
F-92563 Rueil, Malmaison Cedex
Tel.: 01-41392626, Fax.: 01-41392727
SWITZERLAND
Grundig (Schweiz) AG, Steinackerstr. 28
CH – 8302 Kloten ZH
Tel.: 01-8158146, Fax.: 01-8141762
Grundig AG, Business Systems
Sales International
Kurgartenstraße 37
D- 90762 Fürth
Germany
Tel.: 0049 911 703 7585
Fax.: 0049 911 703 7638
F
l
17
FCC
«Cette machine à dicter n'émet pas de bruits
radioélectriques dépassant les limites applicables aux appareils numériques de la classe B
prescrites dans le Réglement sur le brouillage
radioélectrique édicté par le ministre des Communications du Canada».
l
18
Sh 25 STT
Das Produkt erfüllt die EG-Richtlinien
»89/336/CEE, 73/23/CEE, 93/68/CEE«
The product is in accordance with following
EC-Directives: “89/336/CEE, 73/23/CEE, 93/68/CEE“
Il prodotto rispetta le norme Europee
«89/336/CEE, 73/23/CEE, 93/68/CEE»
Le produit est conforme aux directives européennes:
«89/336/CEE, 73/23/CEE, 93/68/CEE»
Este producto cumple las siguiente directrices de
la CE: «89/336/CEE, 73/23/CEE, 93/68/CEE»
DIN 32 750-T
0 5 10 15 20 25 30
INDEX
1
2
3
4
5
6
7
8
9
§I
§?
§`
§Q
§W
1
DICT.VOL
4
MIC.
U
PC
0
-
0
0 5 10 15 20 25 30
Netzbetrieb
Mains operation
Funzionamento con la rete
Fonctionnament sur secteur
Funcionamiento a red
Akkuset 662
Rechargeable batteries
662
Accumulatori 662
Accumulateurs 662
Baterias 662
Batterien Batterier
Pile Piles
Pilas
2
3
4
DIN 32 750-T
steno-cassette 30
COM 1
LineinAudio
Mic
out
05
DIN 32 75
steno
U
PC
05
DIN 32 75
steno

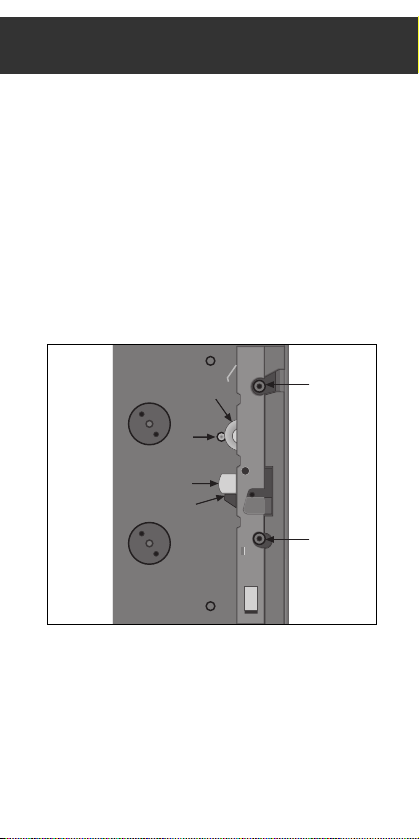

Abbildung zum Text »Bandberührende Teile«,
Seite
j
15.
Figure to text "tape contacting parts",
page
k
15.
Figura riferita al capitolo «Parti a contatto con
il nastro», pagina
15.
Figure au text «Eléments au contact avec la
bande», page
l
15.
Ilustración para el texto «Piezas en contacto
con la cinta», página
c
15.
A
B
C
D
E
A
36132 941 5200 0 1 2 3 4 5 6 7 8 9 Printed in Germany
Grundig AG, Business Systems
Kurgartenstraße 37
D- 90762 Fürth
Germany
1
Loading...
