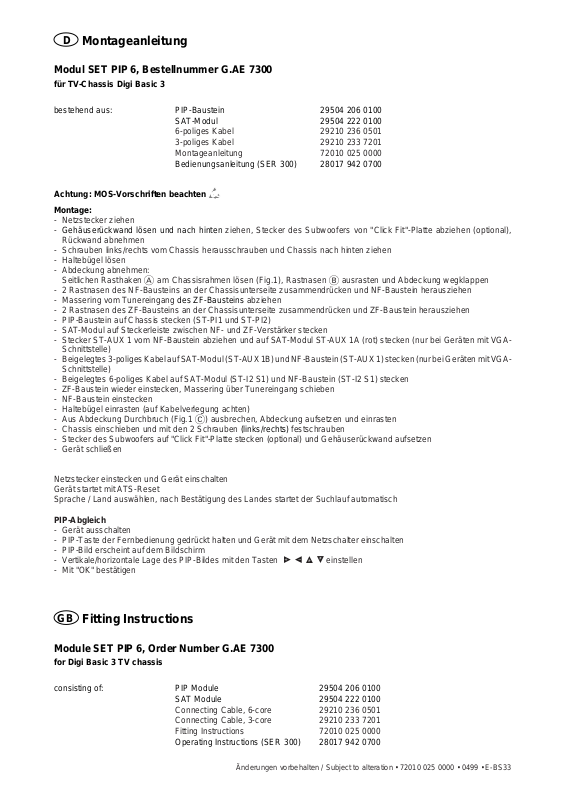

GRUNDIG SET PIP 6 Fitting Instructions
D
Montageanleitung
Modul SET PIP 6, Bestellnummer G.AE 7300
für TV-Chassis Digi Basic 3
bestehend aus: PIP-Baustein 29504 206 0100
SAT-Modul 29504 222 0100
6-poliges Kabel 29210 236 0501
3-poliges Kabel 29210 233 7201
Montageanleitung 72010 025 0000
Bedienungsanleitung (SER 300) 28017 942 0700
Achtung: MOS-Vorschriften beachten
Montage:
- Netzstecker ziehen
- Gehäuserückwand lösen und nach hinten ziehen, Stecker des Subwoofers von "Click Fit"-Platte abziehen (optional),
Rückwand abnehmen
- Schrauben links/rechts vom Chassis herausschrauben und Chassis nach hinten ziehen
- Haltebügel lösen
- Abdeckung abnehmen:
Seitlichen Rasthaken
- 2 Rastnasen des NF-Bausteins an der Chassisunterseite zusammendrücken und NF-Baustein herausziehen
- Massering vom Tunereingang des ZF-Bausteins abziehen
- 2 Rastnasen des ZF-Bausteins an der Chassisunterseite zusammendrücken und ZF-Baustein herausziehen
- PIP-Baustein auf Chassis stecken (ST-PI1 und ST-PI2)
- SAT-Modul auf Steckerleiste zwischen NF- und ZF-Verstärker stecken
- Stecker ST-AUX 1 vom NF-Baustein abziehen und auf SAT-Modul ST-AUX 1A (rot) stecken (nur bei Geräten mit VGASchnittstelle)
- Beigelegtes 3-poliges Kabel auf SAT-Modul (ST-AUX 1B) und NF-Baustein (ST-AUX 1) stecken (nur bei Geräten mit VGASchnittstelle)
- Beigelegtes 6-poliges Kabel auf SAT-Modul (ST-I2 S1) und NF-Baustein (ST-I2 S1) stecken
- ZF-Baustein wieder einstecken, Massering über Tunereingang schieben
- NF-Baustein einstecken
- Haltebügel einrasten (auf Kabelverlegung achten)
- Aus Abdeckung Durchbruch (Fig.1
- Chassis einschieben und mit den 2 Schrauben (links/rechts) festschrauben
- Stecker des Subwoofers auf "Click Fit"-Platte stecken (optional) und Gehäuserückwand aufsetzen
- Gerät schließen
A am Chassisrahmen lösen (Fig.1), Rastnasen B ausrasten und Abdeckung wegklappen
ESD
C) ausbrechen, Abdeckung aufsetzen und einrasten
Netzstecker einstecken und Gerät einschalten
Gerät startet mit ATS-Reset
Sprache / Land auswählen, nach Bestätigung des Landes startet der Suchlauf automatisch
PIP-Abgleich
- Gerät ausschalten
- PIP-Taste der Fernbedienung gedrückt halten und Gerät mit dem Netzschalter einschalten
- PIP-Bild erscheint auf dem Bildschirm
- Vertikale/horizontale Lage des PIP-Bildes mit den Tasten
- Mit "OK" bestätigen
GB
Fitting Instructions
3 4 1 2 einstellen
Module SET PIP 6, Order Number G.AE 7300
for Digi Basic 3 TV chassis
consisting of: PIP Module 29504 206 0100
SAT Module 29504 222 0100
Connecting Cable, 6-core 29210 236 0501
Connecting Cable, 3-core 29210 233 7201
Fitting Instructions 72010 025 0000
Operating Instructions (SER 300) 28017 942 0700
Änderungen vorbehalten / Subject to alteration • 72010 025 0000 • 0499 • E-BS33
Attention: Observe MOS regulations
Assembly:
- Disconnect the mains plug
- Loosen the rear of the cabinet and pull it backwards, unplug the connector of the subwoofer from the Click Fit board (option),
remove the rear of the cabinet
- Undo the screws on the left/right of the chassis and pull the chassis to the back
- Loosen the securing bracket
- Remove the cover:
Detach catch
- Press the 2 catches of the AF Module on the bottom of the chassis together and pull the AF Module out
- Pull off the earth ring from the tuner input of the IF Module
- Press the 2 catches of the IF Module on the bottom of the chassis together and pull the IF Module out
- Attach the PIP Module to the chassis (ST-PI1 and ST-PI2)
- Plug the SAT Module into the multipoint connector between the AF and IF Amplifier
- Unplug connector ST-AUX 1 from the AF Module and insert it into the SAT Module ST-AUX 1A (red, applicable only to TV
sets with VGA interface)
- Connect the 3-core cable enclosed with the delivery to the SAT Module (ST-AUX 1B) and the AF Module (ST-AUX 1)
(applicable only to TV sets with VGA interface)
- Connect the 6-core cable enclosed with the delivery to the SAT Module (ST-I2 S1) and the AF Module (ST-I2 S1)
- Refit the IF Module, attach the earth ring to the tuner input
- Insert the AF Module
- Lock in the securing bracket (take care of the cable layout)
- Break the prepunched cutout (Fig.1
- Slide the chassis in and fasten it with the 2 screws (left/right)
- Plug the connector of the subwoofer into the Click Fit board (option) and refit the rear of the cabinet
- Close the TV set
A at the side from the chassis frame (Fig.1), disengage catches B and hinge away the cover
ESD
C) off the cover, attach the cover and lock it in
Connect the mains plug and switch the TV set on
The TV starts with ATS-Reset
Select the language / country. On confirmation of the country, the tuning system will start automatically.
PIP Adjustment
- Switch the TV set off
- Press and hold the PIP button on the remote control handset and switch the TV set on with the mains switch
- The PIP appears on the screen
- Set the vertical/horizontal PIP position using the
- Confirm with "OK"
Fig.1
