Important safety and environmental
instructions

This section contains safety
instructions that will help
protect from risk of person­al injury or property dam­age. Failure to follow these
instructions invalidates the
granted warranty.

1.1 General safety

• Always have the installa-

tion and repairing proce­dures carried out by the
Authorized Service Agent.
Manufacturing firm shall
not be held responsible
for damages that may be
caused by unauthorized
persons.

• This appliance is not in-

tended for use by persons
(including children) with
reduced physical, sen­sory or mental capabili­ties, or lack of experience
and knowledge. Children
should be supervised to
ensure that they do not
play with the appliance.

1.1.1 Electrical safety

• Always unplug the ap-

pliance from the mains
supply during installation,
maintenance, cleaning
and repair operations.

• If the power cable is faulty,

it should be replaced by a
qualified person certified
by the manufacturer, af­ter-sales service or similar
(preferably an electrician)
or a person described by
the importer.

• Operating voltage is 220 to

240 volts.

• If the appliance has a fail-

ure, it should not be oper­ated unless it is repaired
by the Authorized Service
Agent. There is the risk of
electric shock!

• Do not route power cable

close to hobs. Otherwise
power cable may cause
fire since it melts down
easily.

• Never plug the hood before

installation is completed.

6

• In order to obtain the best

performance, external
conductor must not be
longer than 4 m. It must
not contain more than 2
perpendicular (90°) angles
and its diameter must be
min. ø120 mm.

• Disconnect the appliance

from mains before any in­tervention to the internal
parts of the appliance.

• Use the appliance with a

grounded outlet only.

1.1.2 Product safety

• You can use a pipe with a

diameter of 120 mm on
the flue connection of the
hood.

• Do not make connections

to the flues connected with
stoves, exhaust shafts or
flues with rising flames.
Observe the rules set by
authorities on the dis­charge of exhaust air.

Important safety and environmental
instructions

• The height between the

lower surface of the hood
and upper surface of the
stove/oven should not be
less than 65 cm for gas
hobs and 50 cm for elec­tric hobs.

• Do not operate the hood

without aluminum filters
and do not remove the fil­ters while it is operated.

• Never touch the hood's

lamps after they are op­erated for a long time.
Hot lamps may burn your
hand.

• Avoid large flames be-

neath the product. Other­wise, particles on oil filter
may ignite and lead to a
fire.

• Turn on the hobs after

placing pans or pots on
it. Otherwise, rising heat
may deform certain parts
of your product.

• Turn off the hobs before

taking away pans or pots.

• Avoid inflammable materi-

als under the hood.

7

ENG

DE

DA

NO

SV

FI

RO

BG

Important safety and environmental
instructions

• Oil may ignite while frying

foods. Therefore, be care­ful about cloths and cur­tains.

• Never leave the cooker

unattended when frying
foods; otherwise hot oil
may cause fire.

• There is the risk of fire if

your hood is not cleaned in
the specified periods.

• Be extremely careful and

wear gloves when cleaning
the hood.

• We advise you to operate

the appliance a few min­utes before starting to
cook in order to increase
the suction power. Thus,
you shall have a contin­uous and stable suction
power when the vapors
arise.

• Operate your hood for 15

minutes more after the
end of cooking or frying in
order to remove the smell
and cooking vapor in the
kitchen.

• When the hood is in use,

especially together with
gas cookers, make sure
that environment is venti­lated with clean air.

• Pay attention not to con-

nect the appliance to the
flues used by non-electri­cal devices. (E.g.: Heater
flue).

• Simultaneous and smooth

operation of the hood and
another device that re­quire air is only possible
when a low pressure of 4
Pa (0.04 mbar) is reached,
and thus the reabsorp­tion of the gas is avoided.
This can only be achieved
by means of air coming
from uncovered openings
(door, window, ventilation
openings or other tech­nical measures). Pay ut­most attention to provide
sufficient air flow. A flue
that provides air ingress/
egress is not enough for
this purpose.

8

Important safety and environmental
instructions

1.1.3 Children's safety

• Packaging materials are

dangerous to children.
Keep packaging materials
in a safe place out of reach
of children.

• Electrical appliances are

dangerous to children.
Keep children away from
the product. Do not allow
children play with the ap­pliance.

• This appliance can be used

by the children who are at
the age of 8 or over and by
the people who have lim­ited physical, sensory or
mental capacity or who do
not have knowledge and
experience, as long as they
are supervised with regard
to safe use of the product
or they are instructed ac­cordingly and understand
the risks of using the prod­uct. Children should not
play with the appliance.

• CAUTION: Accessible

parts may heat up when
used with a cooking de­vice.

1.2 Intended use

• This appliance is intended

for domestic use. It is not
suitable for commercial
use and it must not be
used out of its intended
use.

• The manufacturer shall

not be liable for any dam­age caused by improper
use or handling.

• Service life of your appli-

ance is 10 years. This is
the period required for
availability of spare parts
for proper functioning of
the product.

• WARNING: Failure to fix

the screws in concordance
with the instructions pro­vided in the manual may
lead to electrical hazards.

9

ENG

DE

DA

NO

SV

FI

RO

BG

Important safety and environmental
instructions

1.3 Compliance with the WEEE
Directive and Disposing of the
Waste Product:

This product complies with EU
WEEE Directive (2012/19/EU). This
product bears a classication sym­bol for waste electrical and elec­tronic equipment (WEEE).

This product has been
manufactured with high
quality parts and materials
which can be reused and

are suitable for recycling.
Do not dispose of the waste prod­uct with normal domestic and
other wastes at the end of its ser­vice life. Take it to the collection
center for the recycling of electri­cal and electronic equipment.
Please consult your local authori­ties to learn about these collection
centers.

Compliance with RoHS
Directive

The product you have purchased
complies with EU RoHS Directive
(2011/65/EU). It does not contain
harmful and prohibited materials

specied in the Directive.

1.4 Package information

Packaging materials of the
product are manufactured
from recyclable materials

in accordance with our Na­tional Environment Regulations.
Do not dispose of the packaging
materials together with the do­mestic or other wastes. Take them
to the packaging material collec­tion points designated by the local
authorities.

10

1. Internal flue

2. External flue

3. Glass cover

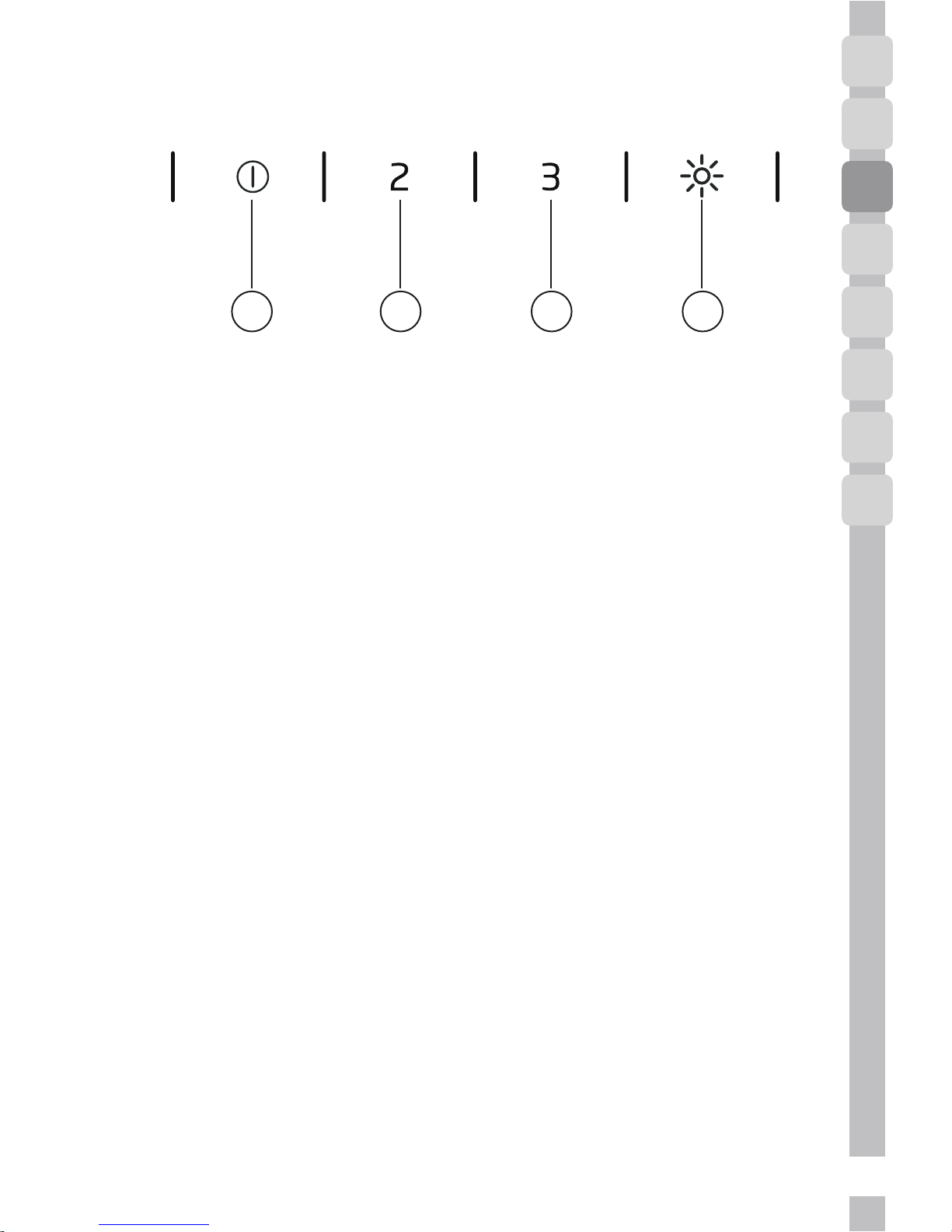

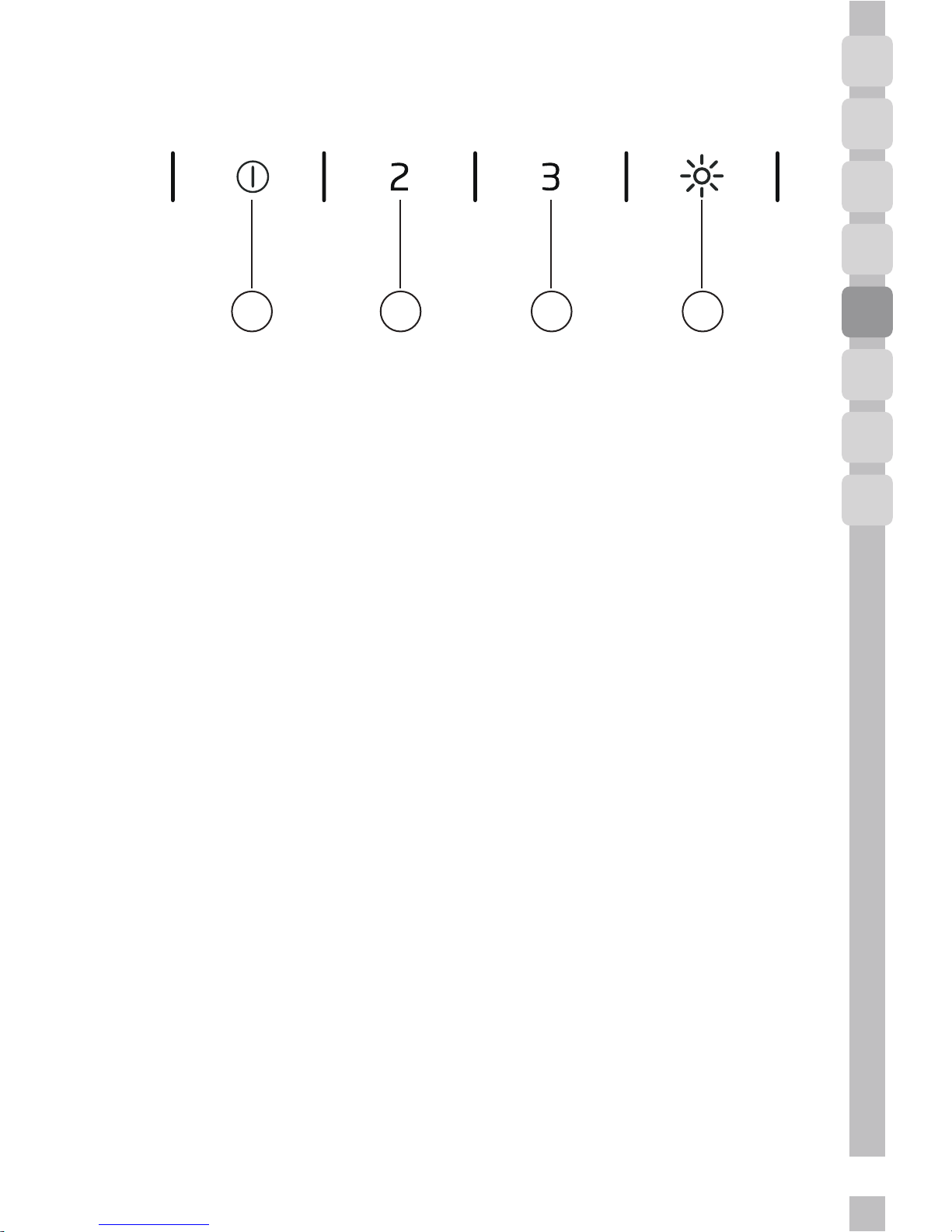

4. Control panel

5. Illumination

Values stated on the product labels or in the documentation accompanying it are
obtained in laboratory conditions in accordance with relevant standards. These
values may vary depending on operational and environmental conditions of the
product.

Technical specifications

11

ENG

DE

DA

NO

SV

FI

RO

BG

Please consult the nearest
Authorised Service Agent for the
installation of your hood.

*Preparation of location and elec­trical installation for the product is
under customer’s responsibility.

Note:

• Remove the protective film (if any)
on the hood and flue surface after
the installation.

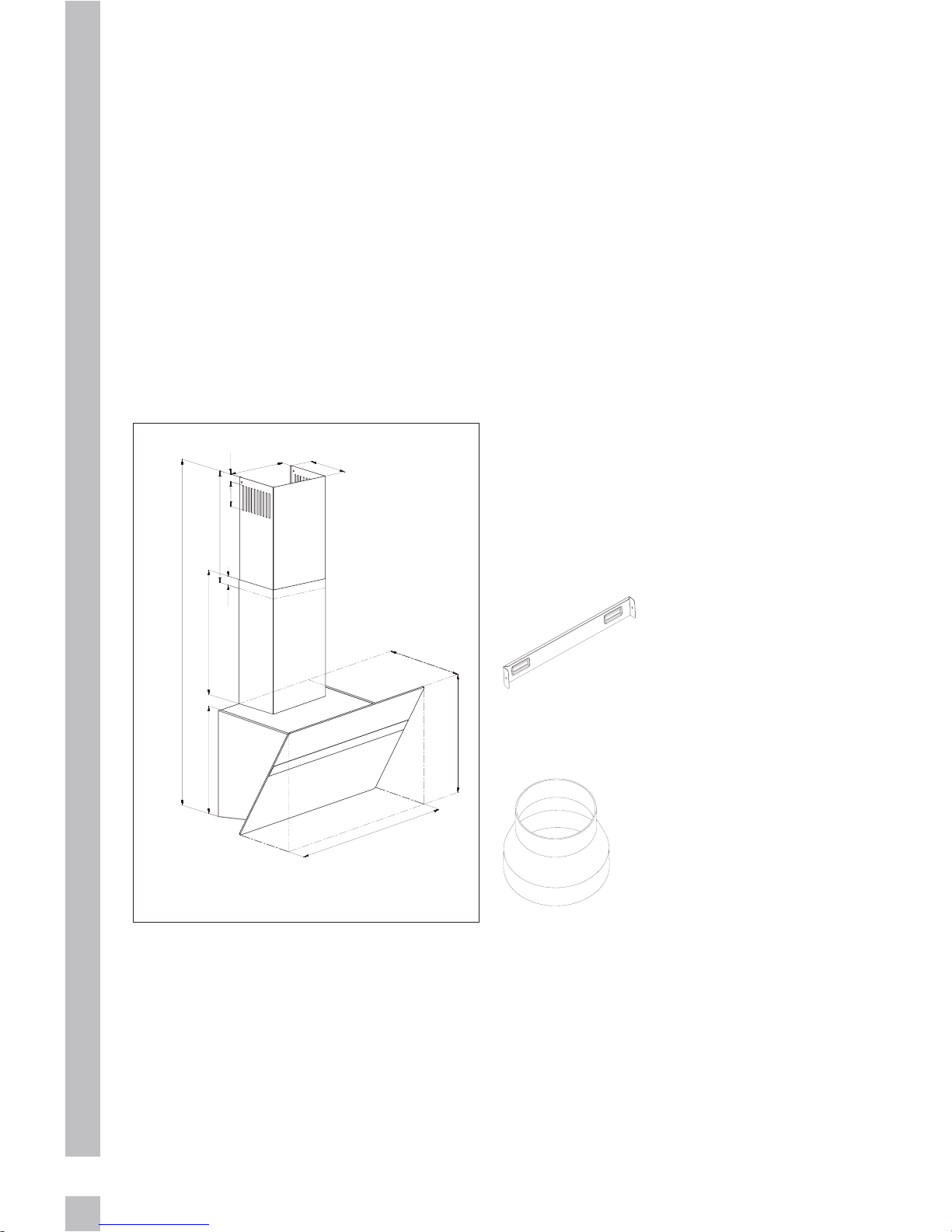

350

400

20

211

164

24

80

Mn:750 Max:1080

350

596

460

394

(Figure 2)

Distance between lower sur­face of the hood and upper sur­face of the hob should be at least

65 cm.

Have a qualified electrician make
the electrical connection.

Install your appliance so that you
can reach the power connection
(plug, outlet) easily after installa­tion.

Dimensions are given in mm.

3.1 Installation accessories

1 x flue connection
plate

1 x Ø120/150 mm
plastic flue adapter

Installing your appliance

12

Installing your appliance

Information required for the prepa­ration of the installation place for
your hood is given below.

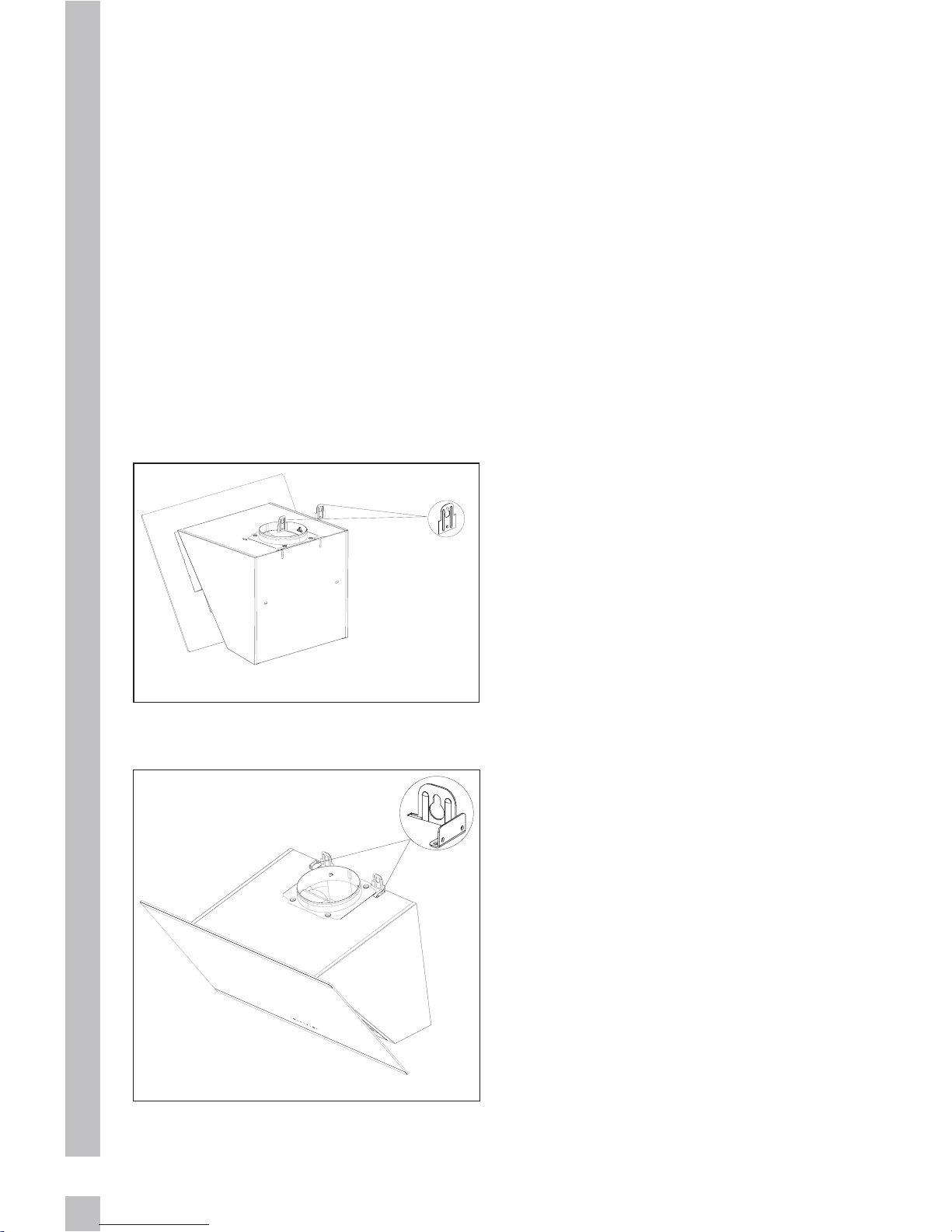

3.2 Installing the hood onto the
wall

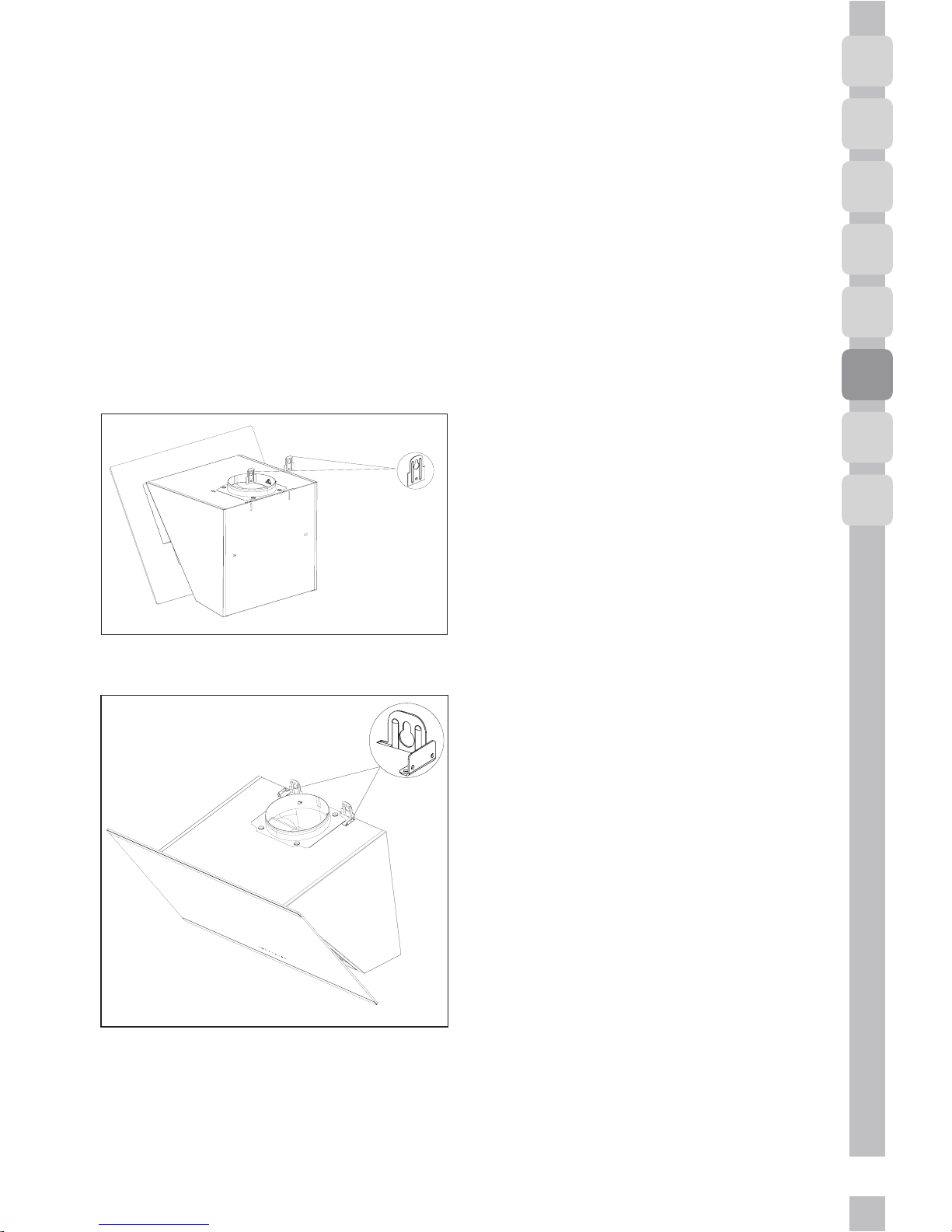

To install the hood onto the wall,
loosen the screws of hanger plates
on the motor housing and pull
the plates upwards. Then, tighten
the screws of the hanger plates.

(Figure 3a).

(Figure 3a)

Hanger plate

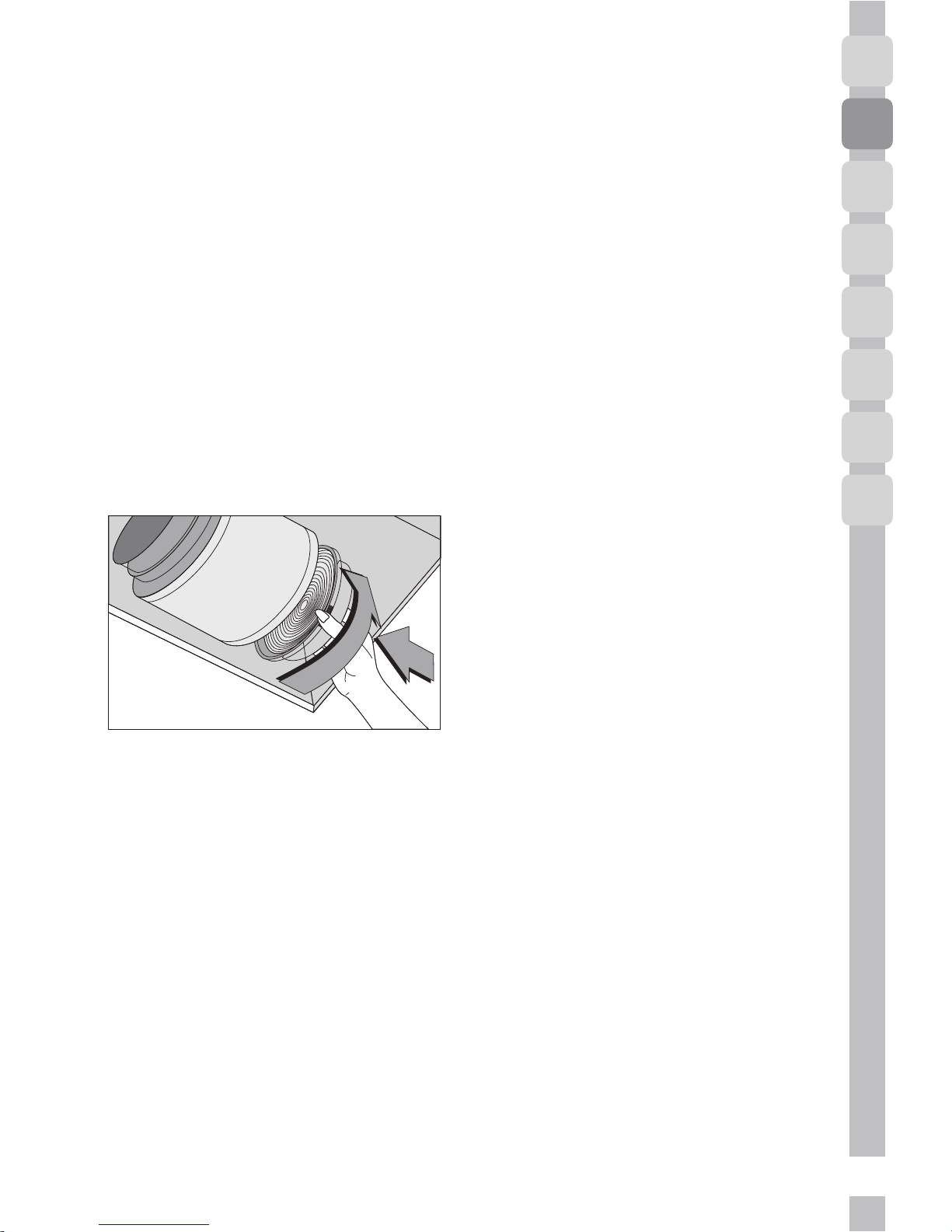

If you will use Ø 120 mm flue pipe,
install Ø 120 mm flue adapter onto
it.

(Figure 3b)

External flue connection

plate

13

ENG

DE

DA

NO

SV

FI

RO

BG

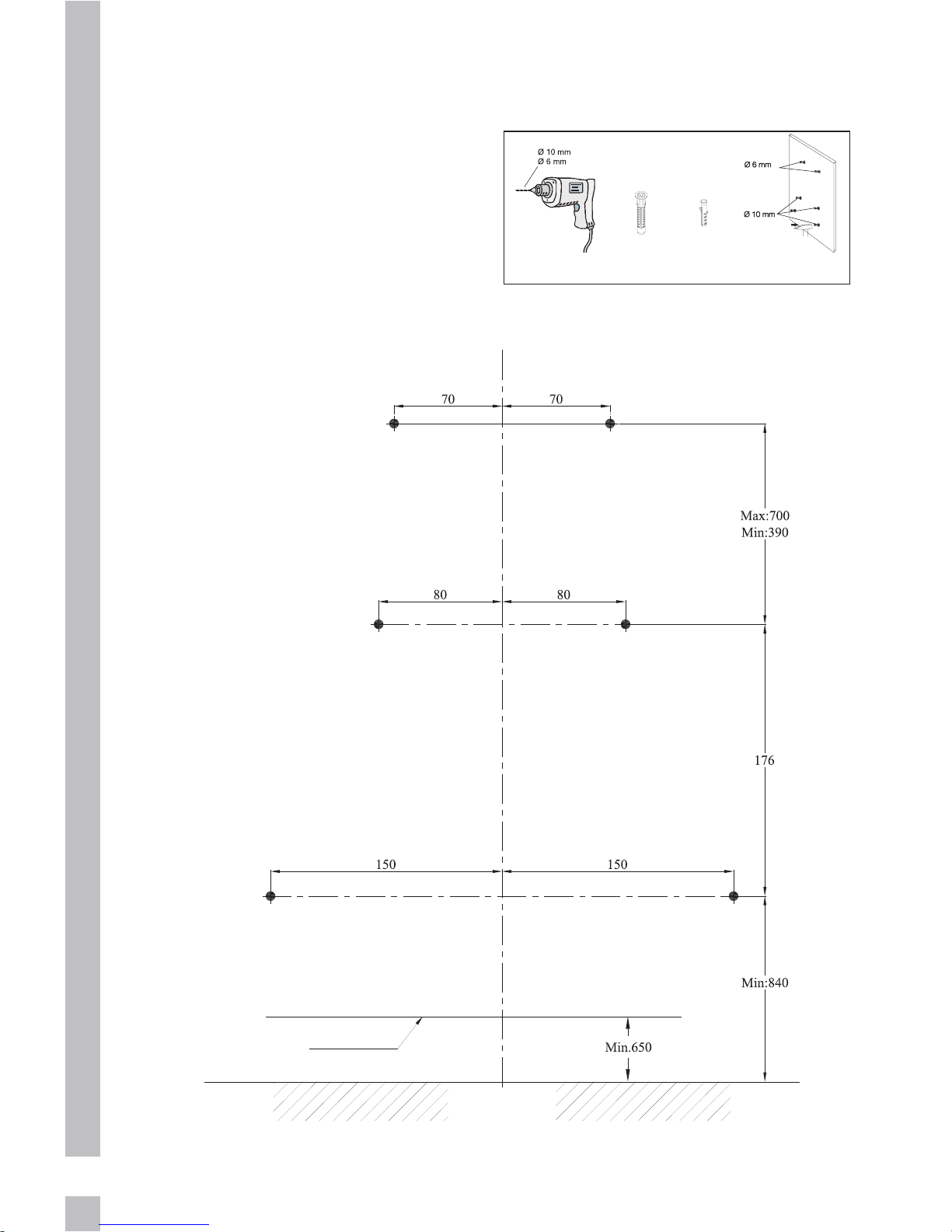

3.2.1 Boring the hanger holes

Affix the installation template onto
the installation place of the hood.
Drill the points market with (X,Y)
(Figure 4) using a Ø 10 mm bit and
points market with (Z) (Figure 4)
using a Ø 6 mm bit.

Z

Y

X

Bottom surface of the

appliance

COOKING ZONE

Installing your appliance

Y

Y

Z

X

Z

X

10 mm plastic

wall plug

6 mm plastic

wall plug

(Figure 4)

14

3.2.2 Hammering the wall
plugs

Hammer Ø 10 mm wall plugs
(X,Y) into the holes drilled for
hanger screws. Hammer 2 x Ø 6
mm wall plugs (Z) into the holes
drilled with a Ø6 mm bit for the
external flue connection plate.

(Figure 5)

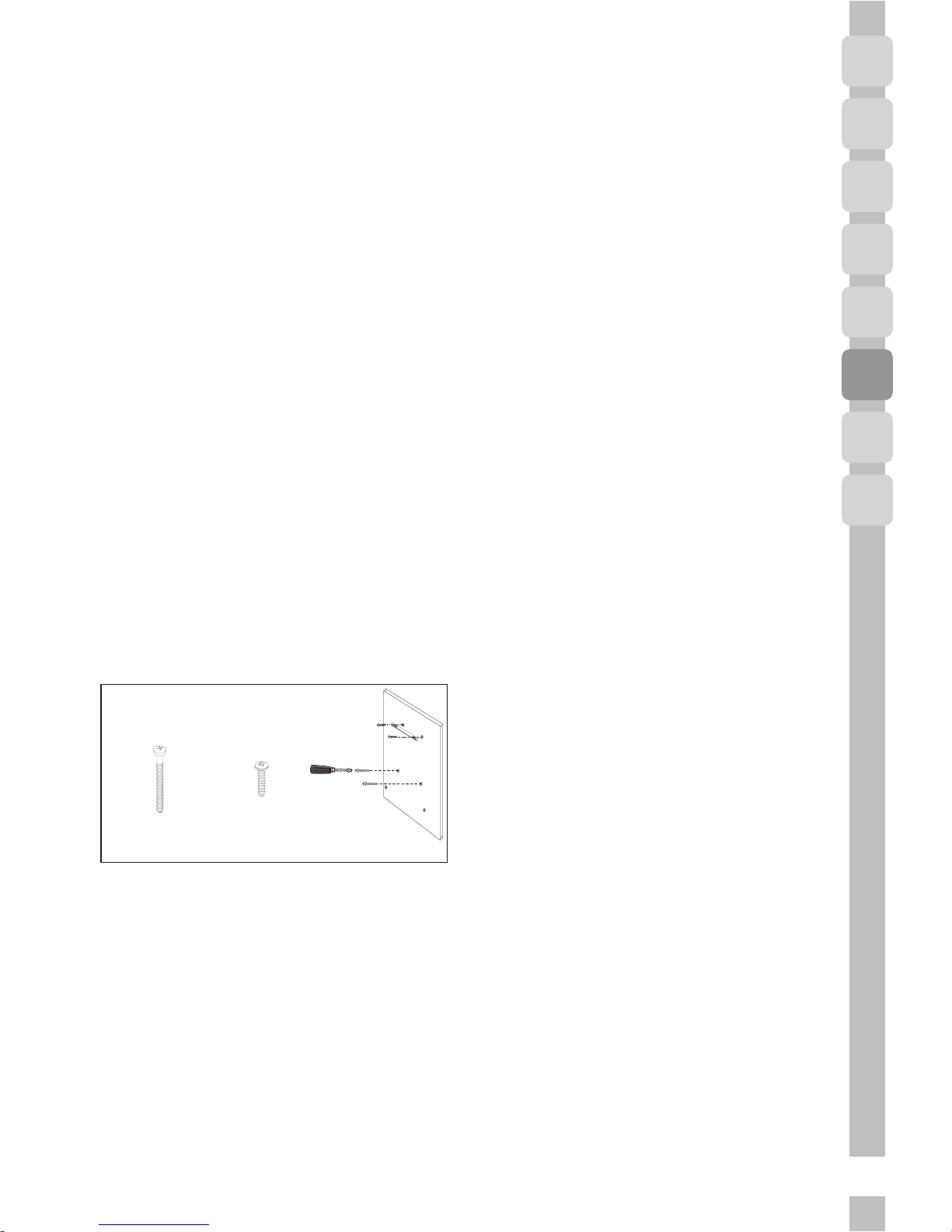

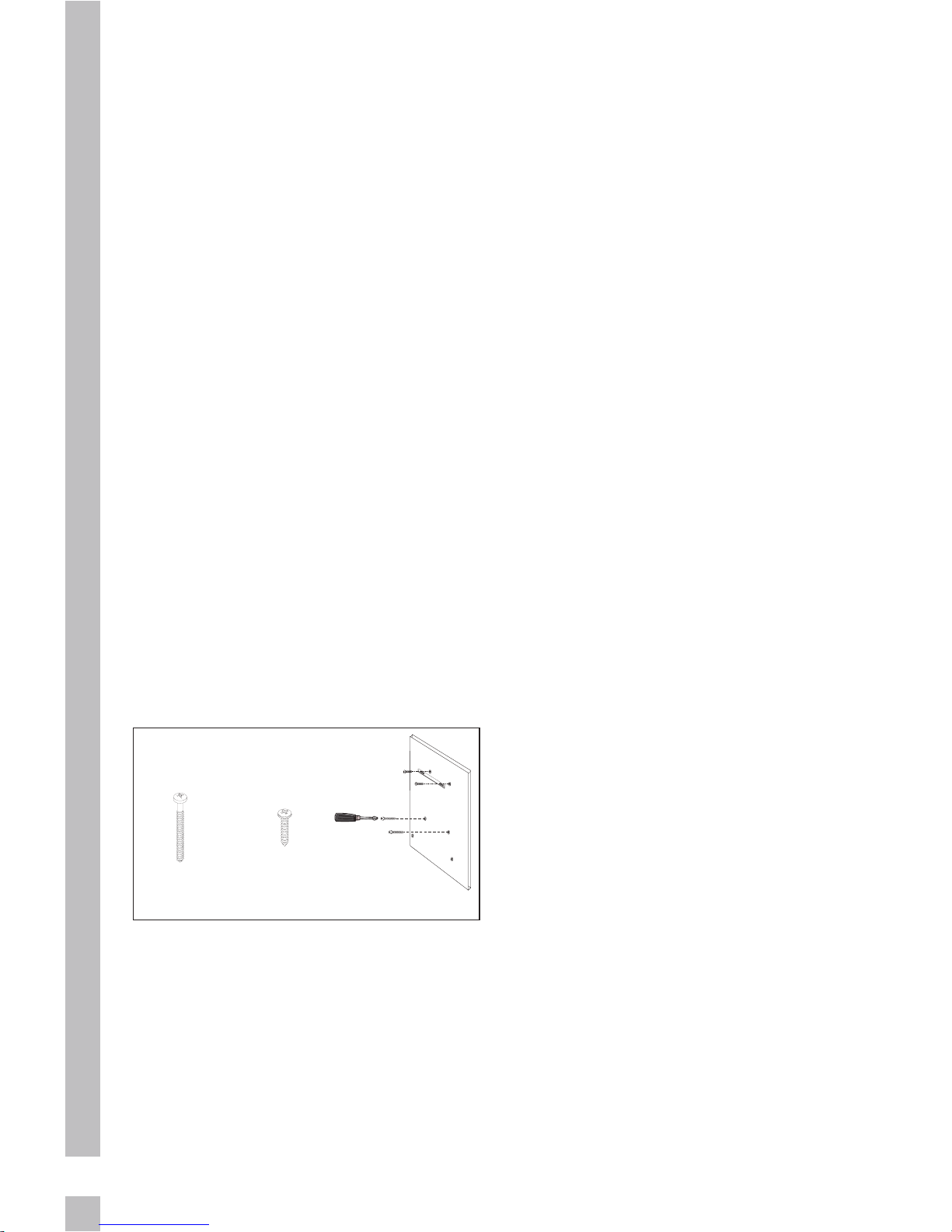

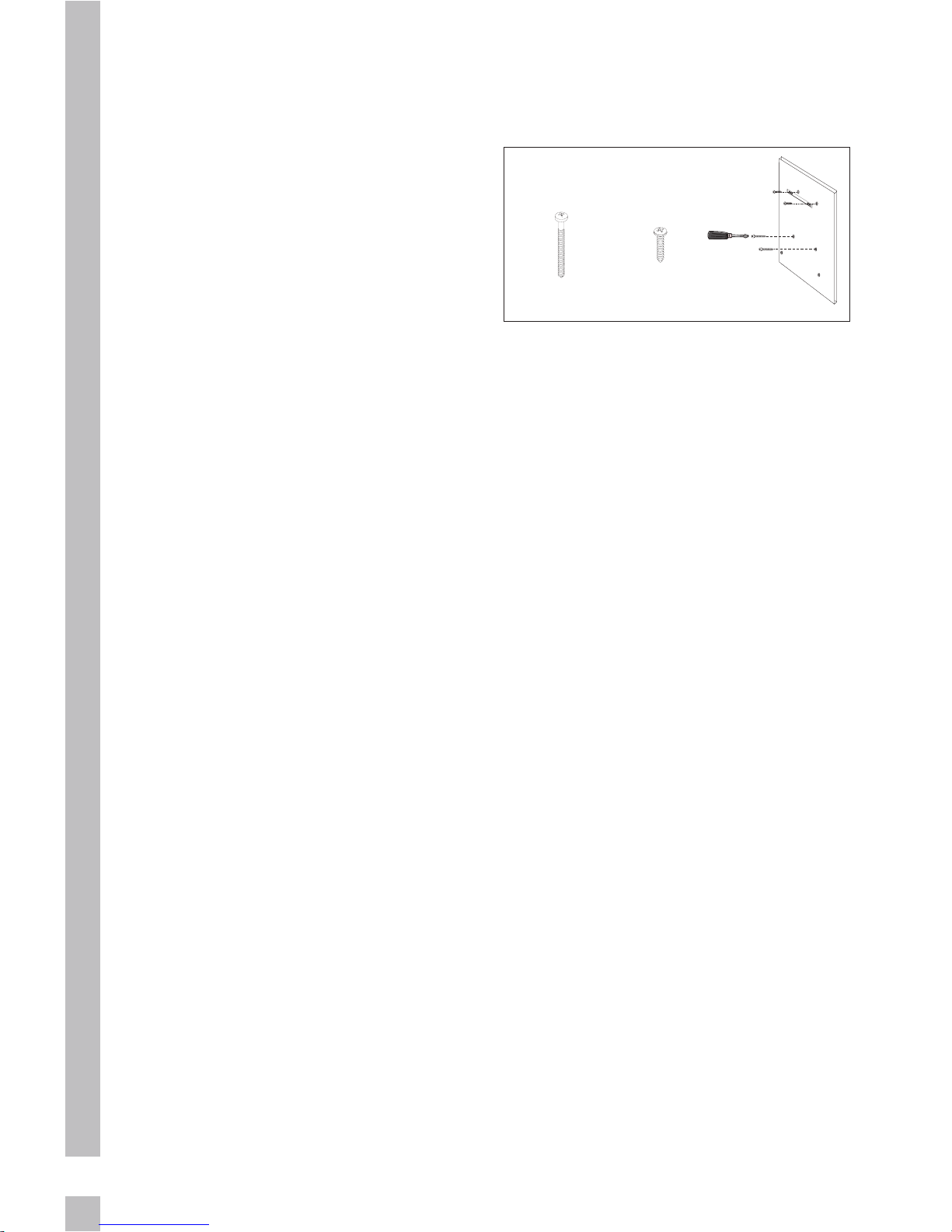

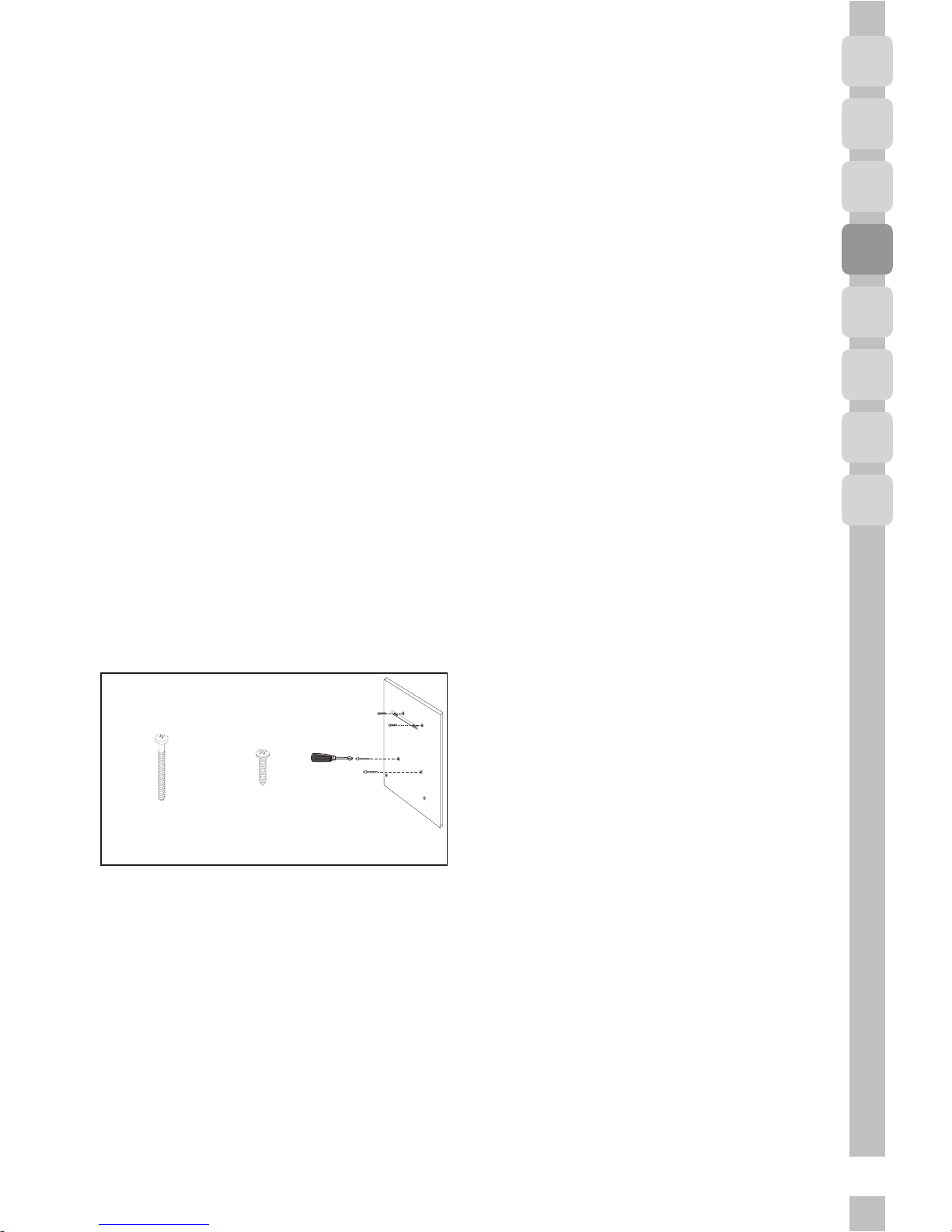

3.2.3 Installing the hanger
screws

Install 5.5x60 hanger screws into
the Ø 10 mm wall plugs (Y) you have
hammered into the wall. There
must be a gap of 5 mm between the
screw head and the wall. (Figure 5)

Connect the internal flue connec­tion plate to the 6 mm wall plugs (Z)
on the wall using Ø 3.9x22 screws.

(Figure 5)

Y

Y

Z

X

Z

X

5.5 x 60 Cross­head screw

3.9 x 22 Cross­head screw

(Figure 5)

Installing your appliance

3.2.4 Hanging the hood onto the
wall

• Hang the hood onto the screws
you have installed into the Y holes.

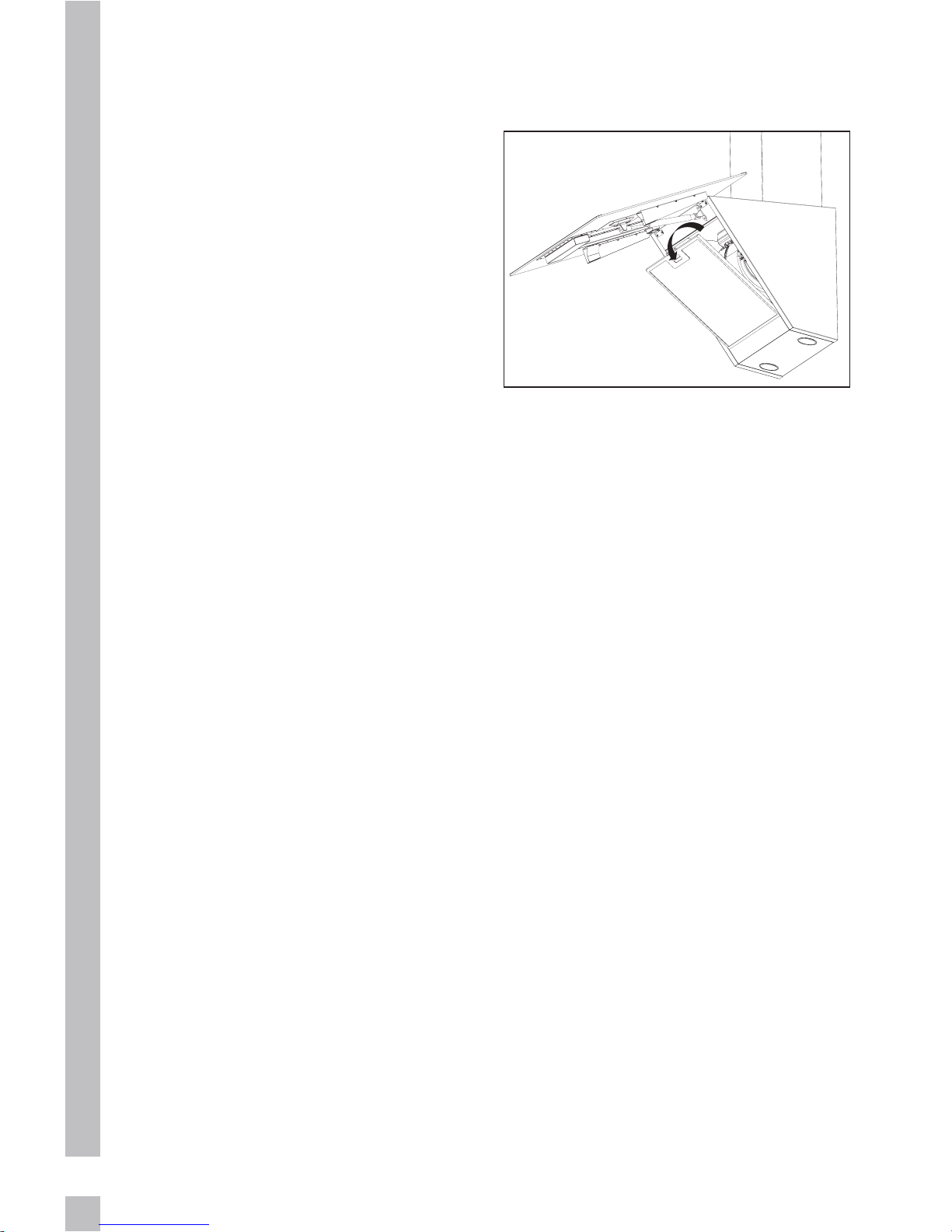

• Open the side suction window
of the hood by pulling it towards
yourself. Install the 5.5x60 screws
through the X holes located inside
in order to secure the appliance.

15

ENG

DE

DA

NO

SV

FI

RO

BG

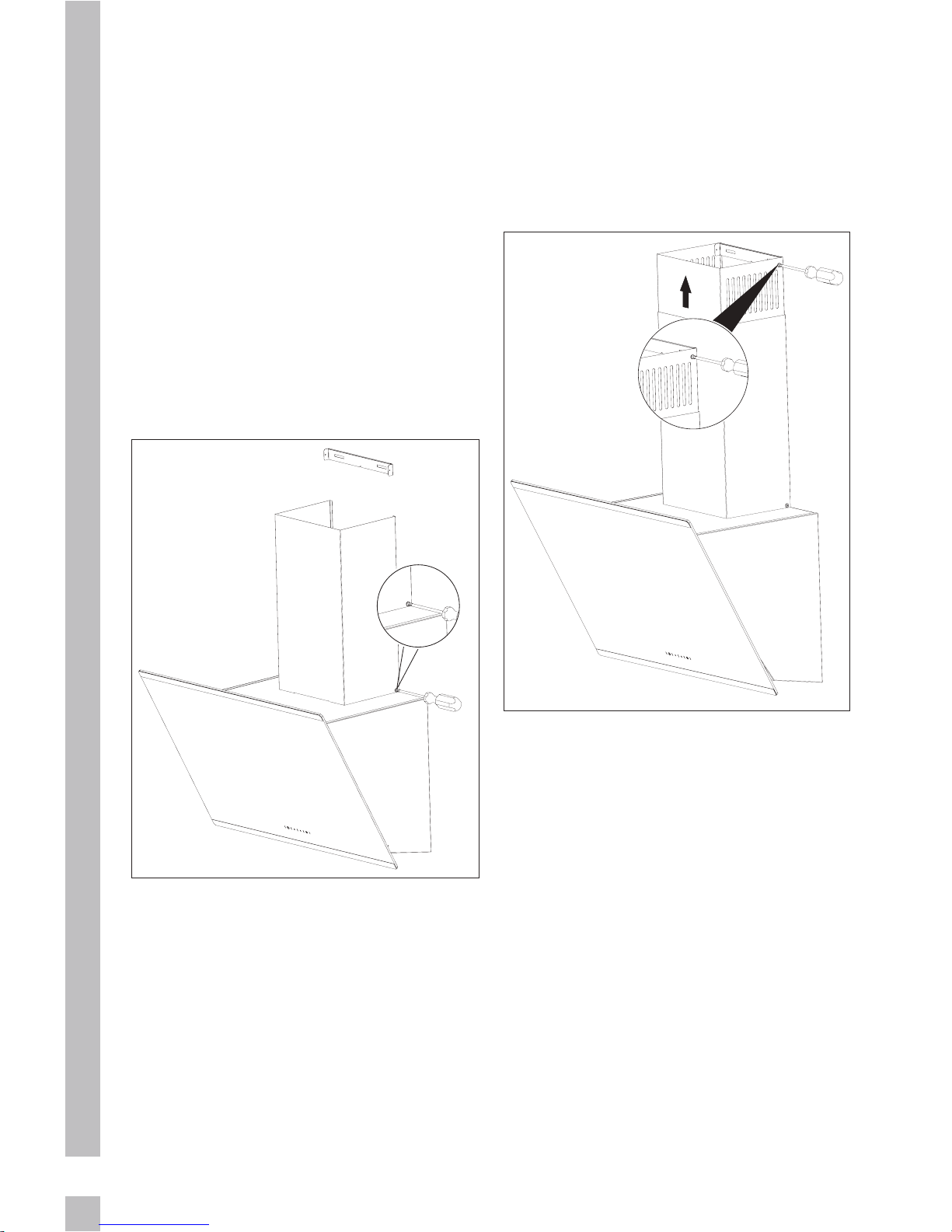

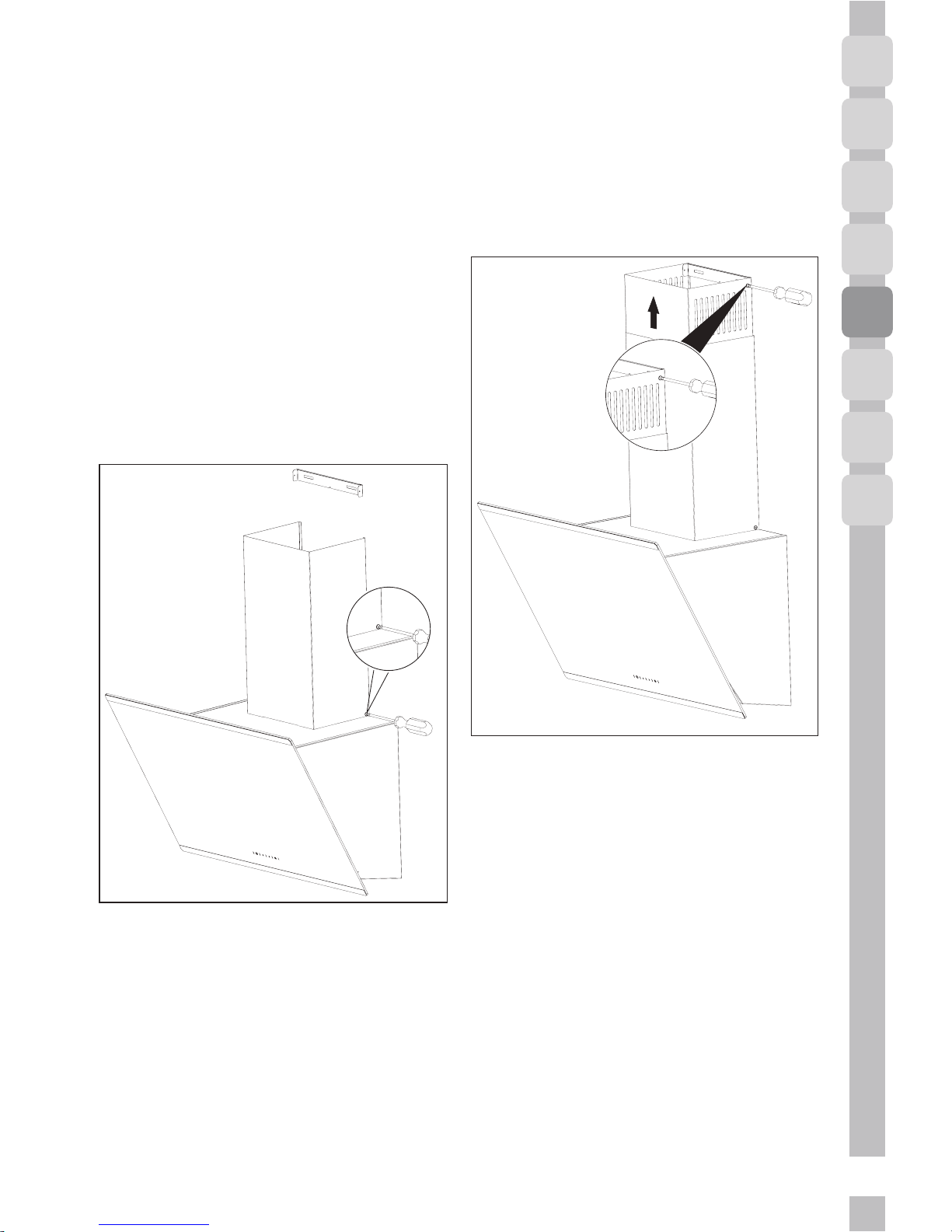

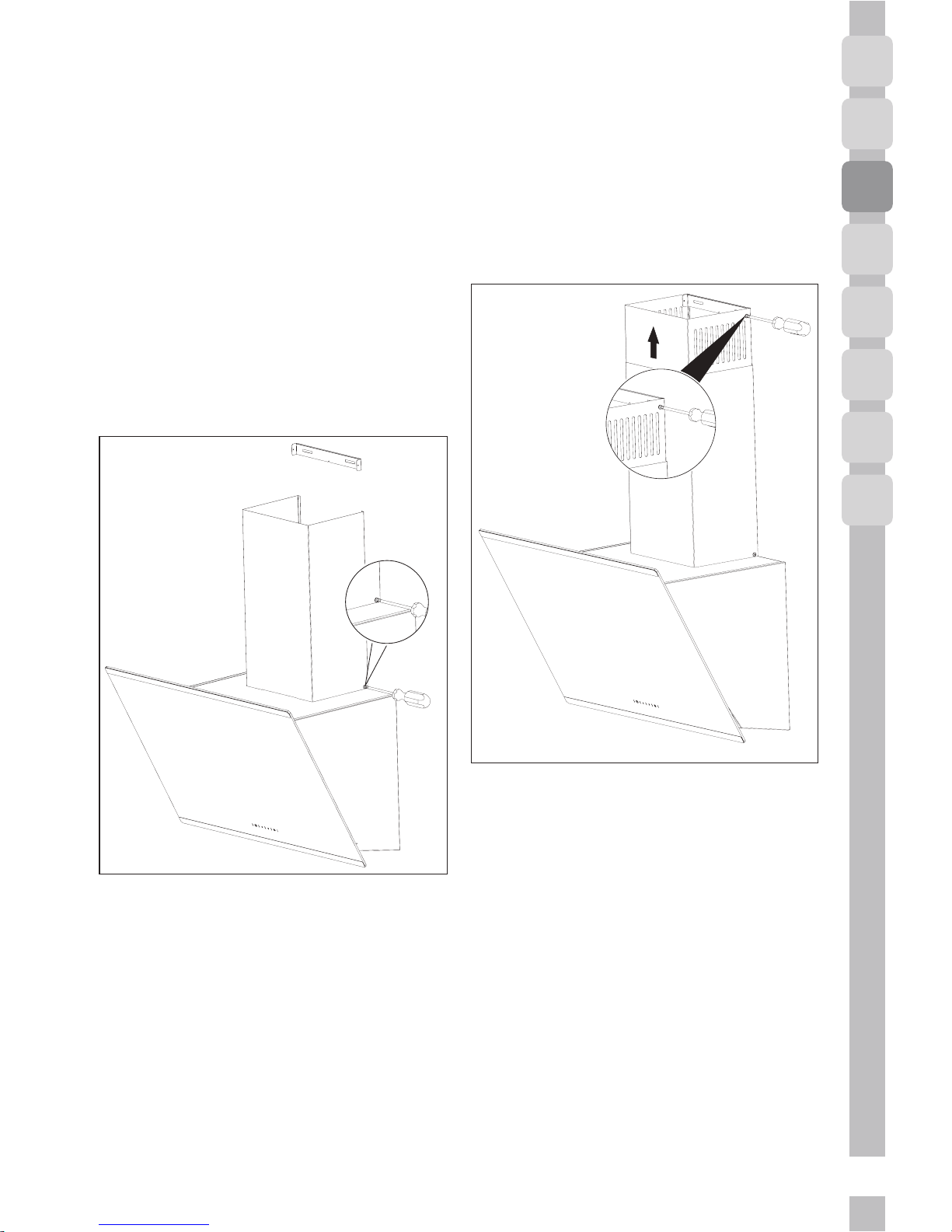

3.3 Installing the hood flue

Disconnect the product from mains
supply before starting flue installa­tion. Fit the sheet metal flue parts
around the body.

Screw the external flue to the ex­ternal flue connection plates lo­cated on the motor housing.

(Figure 3b / 6)

Extend and screw the internal flue
from its outer edges onto the flue
connection plate which was se­cured to the wall (Figure 7).

Installing your appliance

(Figure 6)

(Figure 7)

16

3.4.1 Using with flue connection

• The vapour is removed via flue
pipe which is secured to the con­nection head on the hood.

• Diameter of the flue pipe should
be equal to the diameter of con­nection ring. To allow the air be
removed easily out of the room in
horizontal arrangements, the pipe
should be slightly tilted upwards
(approximately 10°).

3.4.2 Using without flue
connection

• Air is filtered by the carbon filter
and returned to the room. Carbon
filter is used when there is no flue
in the house.

• ıf the hood will be used without
flue connection remove the di­verters inside the flue adapter.

• Remove the aluminum filter. To
install the carbon filter, center the
carbon filter on the plastic part
on both sides of the fan body, and
secure it on the tabs. Secure the
filter by turning the tabs to right
or left.

• Install the aluminum filter.

3.5 Flue connection:

Place adapter supplied together
with the hood into the ventilation
hole located on the top section of
the hood. Procure a pipe with a di­ameter of 120/150 mm. Connect
one end of the pipe to the adapter
and the other end to the flue.

Installing your appliance

Make sure that these two connec­tions are secure enough

so that they will not dislocate when
the hood is operated in max. speed.
Check that the flaps inside flue are
functional when tightened with the
clamp. Fit the flue connection pipe
onto the adapter. If you fit the flue
connection pipe inside the adapter,
air suction will not occur since the
flaps that prevent air backflow will
remain closed.

It is not advisable to make connec­tions to the flues connected with
stoves or exhaust shafts. Do not
make connections to such flues.

Pipe connection must be as short
as possible and have minimum
number of elbows.

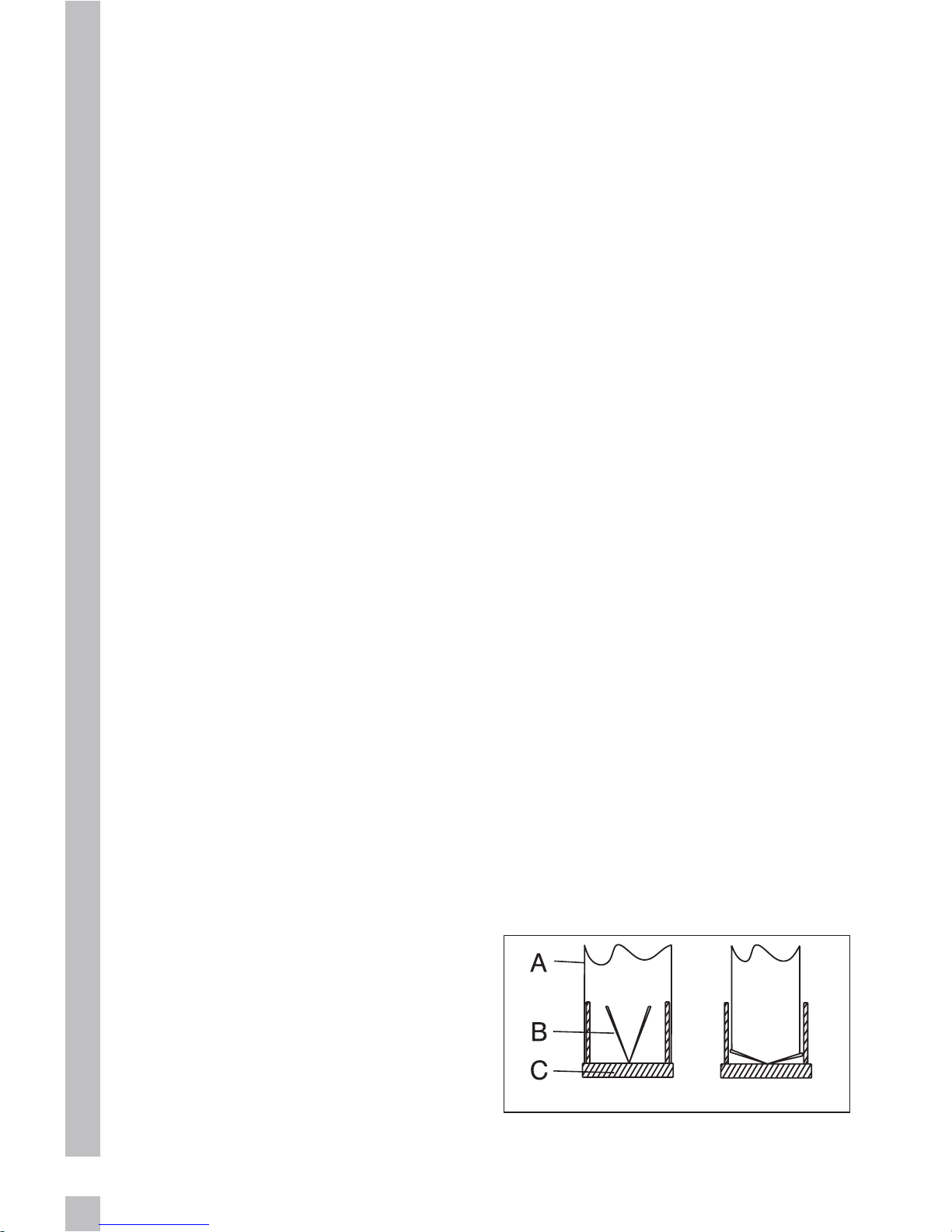

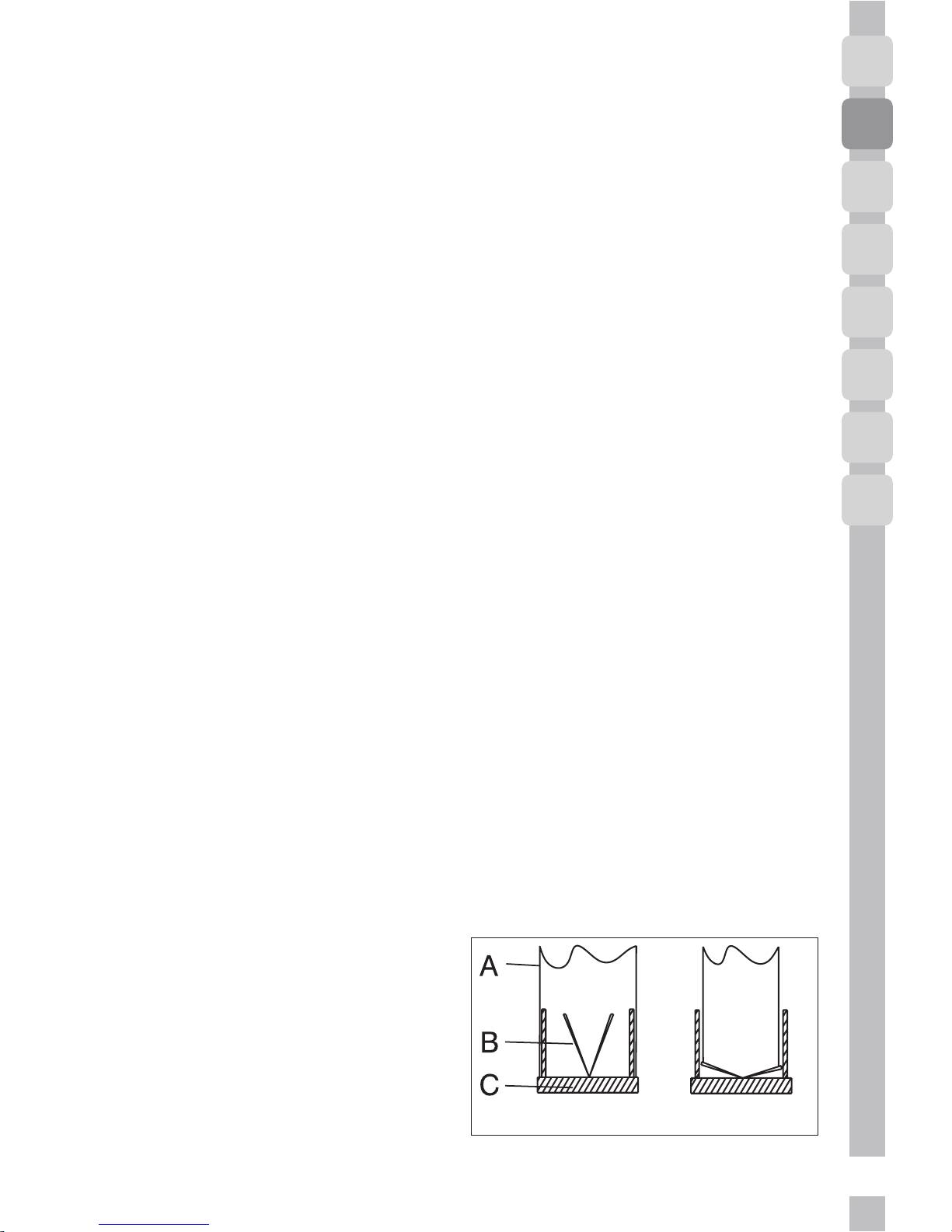

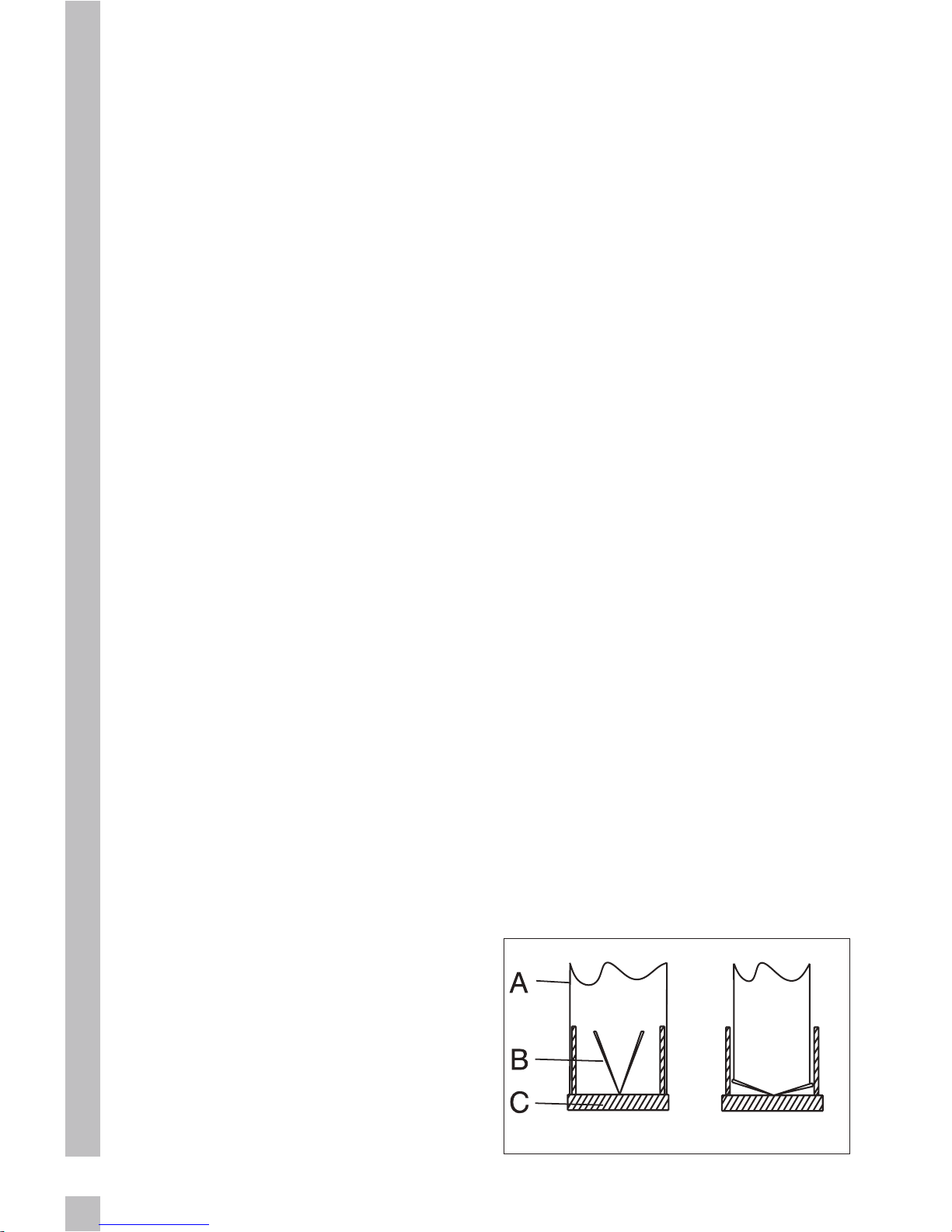

A: Flue outlet pipe
B: Flaps that prevent backflow
C: Plastic flue

3.5.1 Backflow prevention system
(N-RV)

When the hood is operated, flaps
are closed in order to prevent pos­sible odours and dust from entering
into the ambient from outside.

Correct Not correct

(Figure 8)

17

ENG

DE

DA

NO

SV

FI

RO

BG

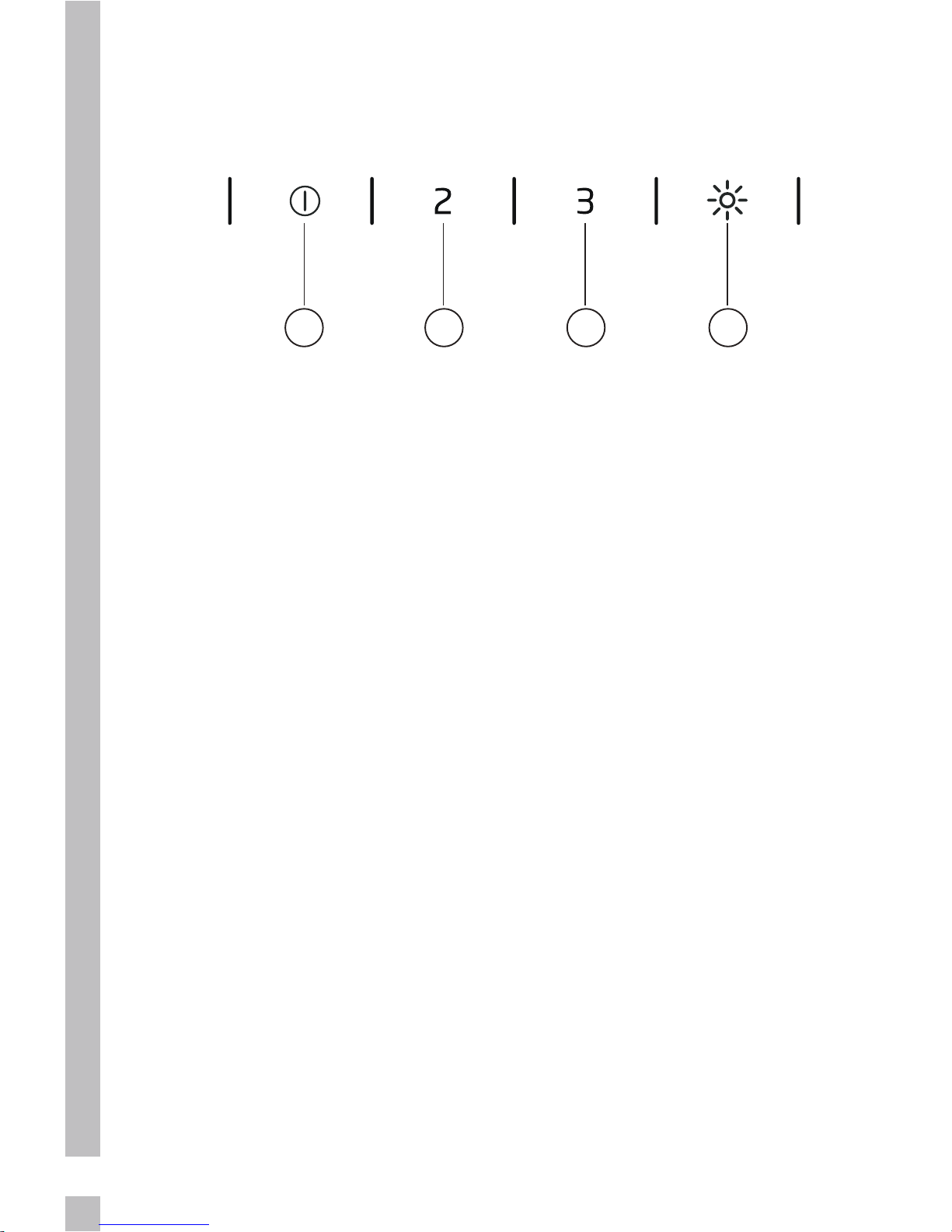

(A): 1st level key
(B): 2nd level key
(C): 3rd level key
(D): Light On / Off key

4.1 Digital electronic control
with 3 levels

(A) You can start your hood at speed

level 1 by pressing this key.
When you press this key again to

switch off the appliance, speed lev­el indication on the display disap­pears.

(B) key: You can start your hood at
speed level 2 by pressing this key.

When you press this key again to
switch off the appliance, speed lev­el indication on the display disap­pears.

(C) key: You can start your hood at
speed level 3 by pressing this key.

When you press this key again to
switch off the appliance, speed lev­el indication on the display disap­pears.

(D) key: Light On/Off Key: You can
illuminate the cooking area by
pressing this key.

Auto-stop in 15 min.:

This appliance is equipped with an
Auto-Stop function which allows
the appliance to ventilate the room
for an additional period of time in
order to remove the unpleasant
odour and vapour in the room after
the cooking is over. Appliance stops
automatically after a certain period
of time.

To enable the Auto-stop function,
press any of the speed level keys (B,
C, D) on the control for longer than
2 seconds. A timer with 15 minutes
will be activated.

If you press the same speed level
key while the Auto-stop function is
enabled, function will be disabled
and the appliance will stop.

(Figure 9)

Operating your appliance

A B C D

18

Operating your appliance

If you select a different speed level
this function will be disabled.

If you want your appliance to stop
automatically, you must enable the
Auto-stop function again.

Periodical cleaning of metal fil­ters:

Filters must be cleaned at about
every 60 hours of operation or 4
weeks depending on the frequency
of usage.

4.2 Energy efficient usage:

• When operating the hood, ad-
just the speed level according to
the odour and vapour intensity
in order to prevent unnecessary
power consumption.

• Use low speeds in normal con-
ditions (1-2), and high speed (3)
when smell and vapors are inten­sified.

• Lights on the hood are intended
for illuminating the cooking zone.

Using them to illuminate the am­bient/kitchen will result with un­necessary power consumption and
inadequate illumination.

4.3 Operating the hood:

• Hood is equipped with a motor
having various speed settings.

• For a better performance, we ad-
vise you to use low speeds in nor­mal conditions, and high speeds
when smell and vapors are inten­sified.

• You can start the hood by press-
ing the desired speed level key
(B,C,D).

• You can illuminate the cooking
area by pressing the light key. (A)

19

ENG

DE

DA

NO

SV

FI

RO

BG

Prior to cleaning and maintenance,
unplug the appliance or turn the
main switch off or loosen the fuse
that supplies the hood.

5.1 Aluminum filter

This filter captures oil particles in
the air. You are recommended to
clean your filter every month under
normal usage conditions. First re­move the aluminum filters for this
process. Wash the filters with liq­uid detergent and rinse them with
water and install them back after
they get dry. Aluminum filters may
get discolored as they are washed;
this is normal and you don't need to
change your filter.

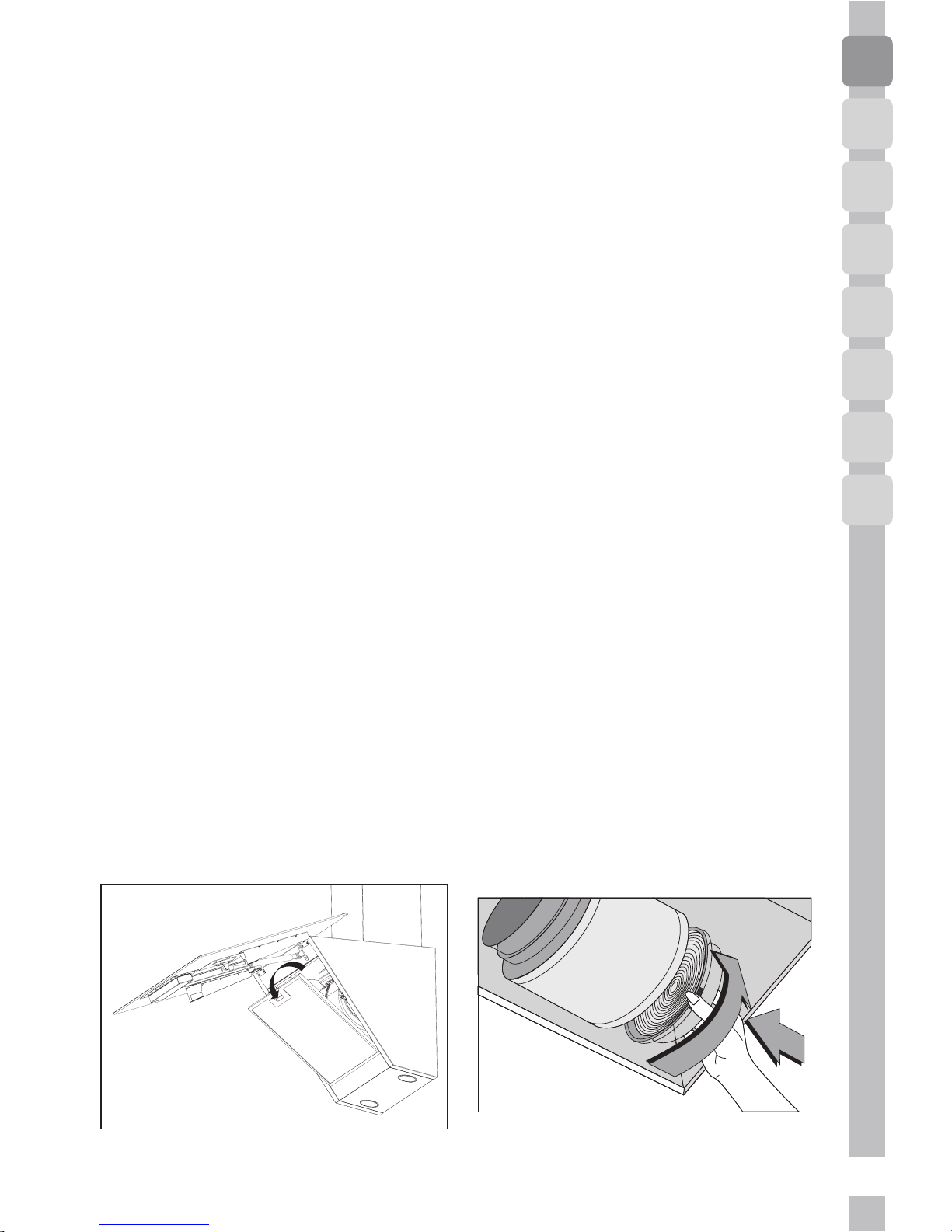

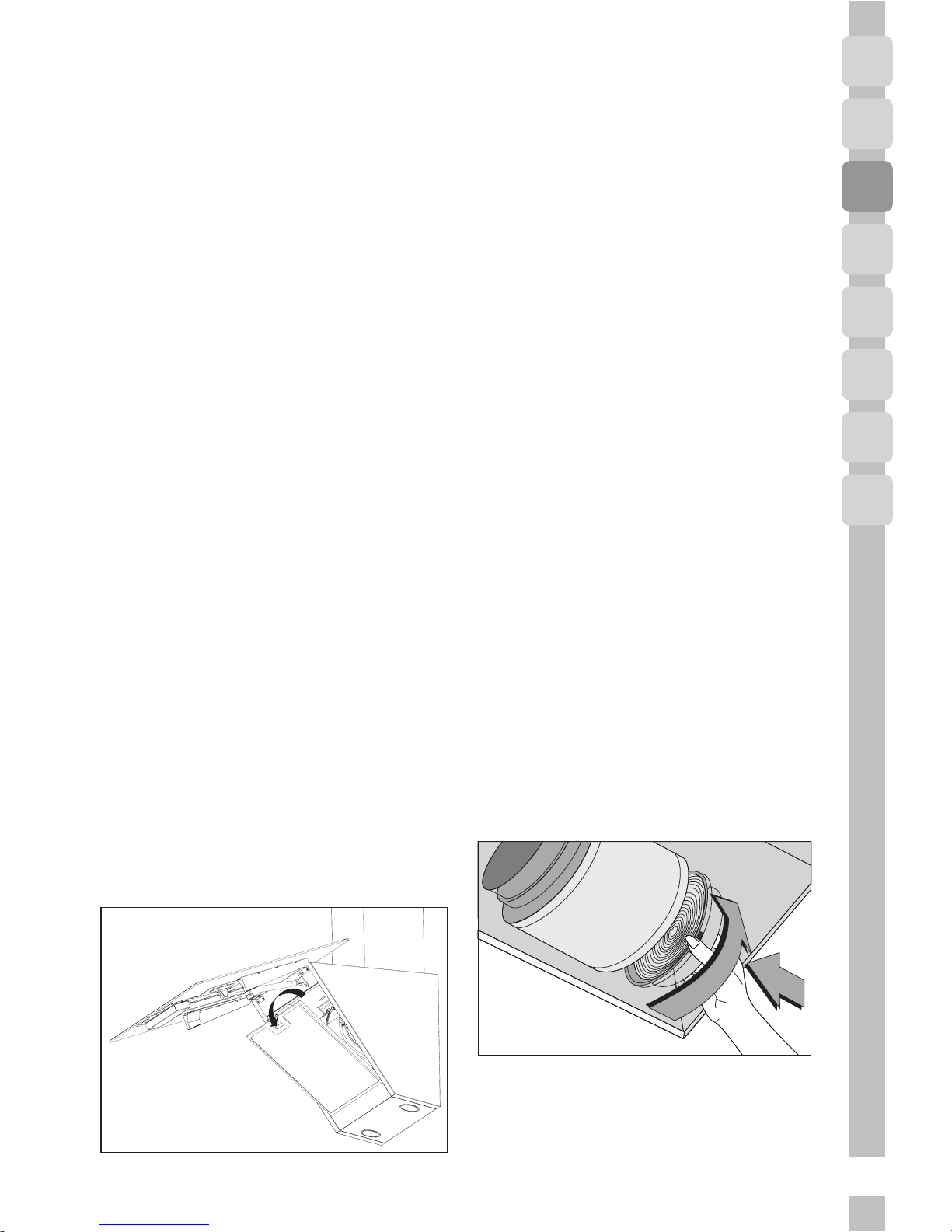

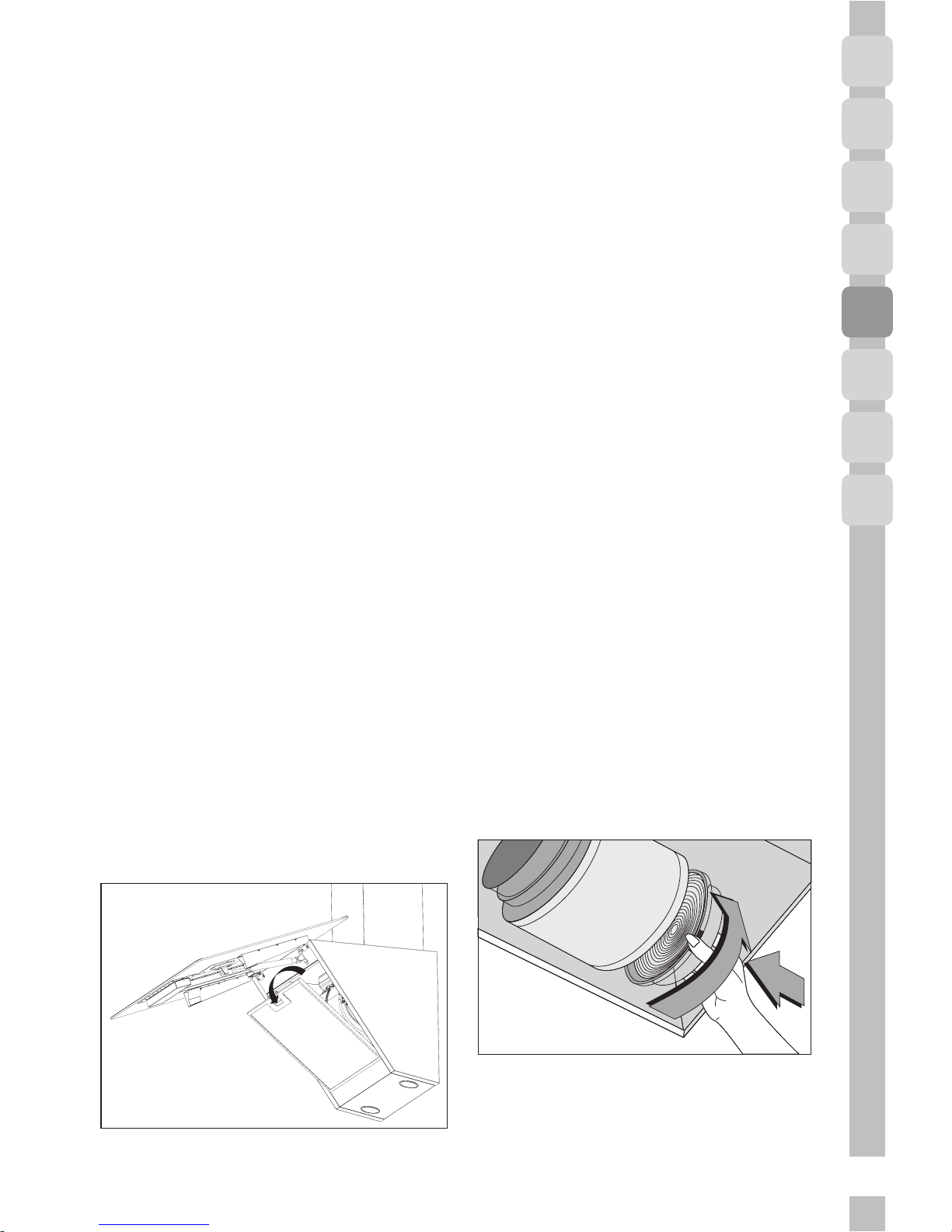

5.1.1 Removing the aluminum
filters

1. Push the aluminum filter lock
forward.

2. Then, slightly lower it and pull
forward. Otherwise, you may
bend the filter. (Figure 10) After
the aluminum filter is washed
and dried, reinstall the filter to
its slot by applying above steps in
reverse order.

Note:

• You can also wash aluminum fil-
ters in dishwasher. Carbon filter

(Using without flue)

This filter removes the cooking
odours. If it is not possible to use a
flue, it purifies the air which is cir­culated inside the kitchen. Carbon
filter of your appliance will get
clogged in time depending on the
frequency of use, style of cooking
and regular cleaning of the alumi­num filters.

Caution!

• Carbon filter should never be
washed.

You may obtain carbon filters from
Grundig Authorised Service Agents.

5.2.1 Replacing the carbon
filter

• Remove the aluminum filters.

(Figure 10)

• To remove carbon filter, turn the
tabs counterclockwise and re­lease the filter. (Figure 11)

• Install the new carbon filter.

• Install the aluminum filters.

(Figure 11)

Cleaning and maintenance

(Figure 10)

20

Caution!

• You may cause a fire if you do
not follow the instructions on the
cleaning and replacement of the
filters of your hood.

If you need to transport the appli-

ance:

• Keep the original packaging of
the appliance. Transport the ap­pliance with its original package,
and follow the transport markings
on the original package.

If you do not have the original
package:

Do not place any objects on the
hood.

• Protect the outer surface from
impacts.

• Pack the appliance so that it would
not be damaged during transport.

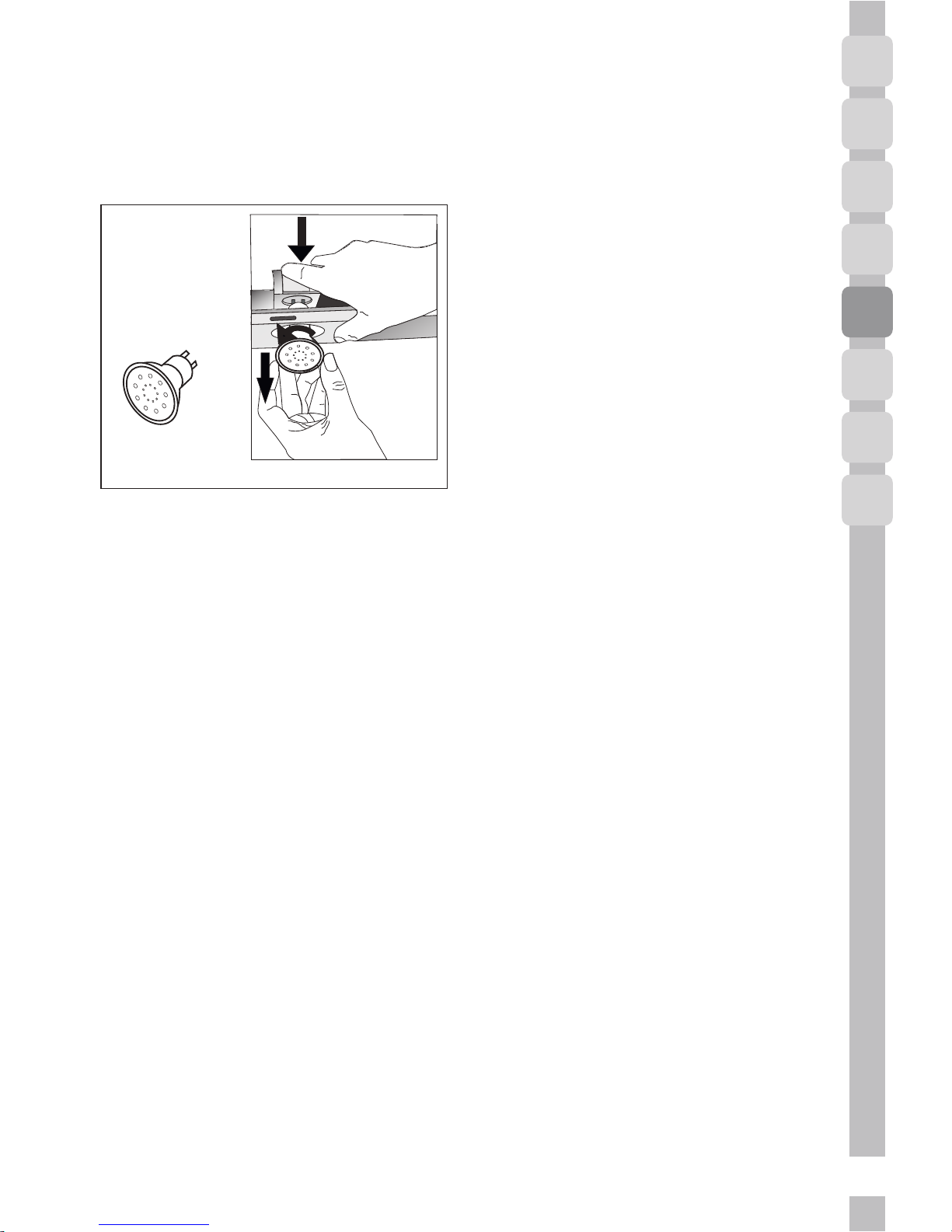

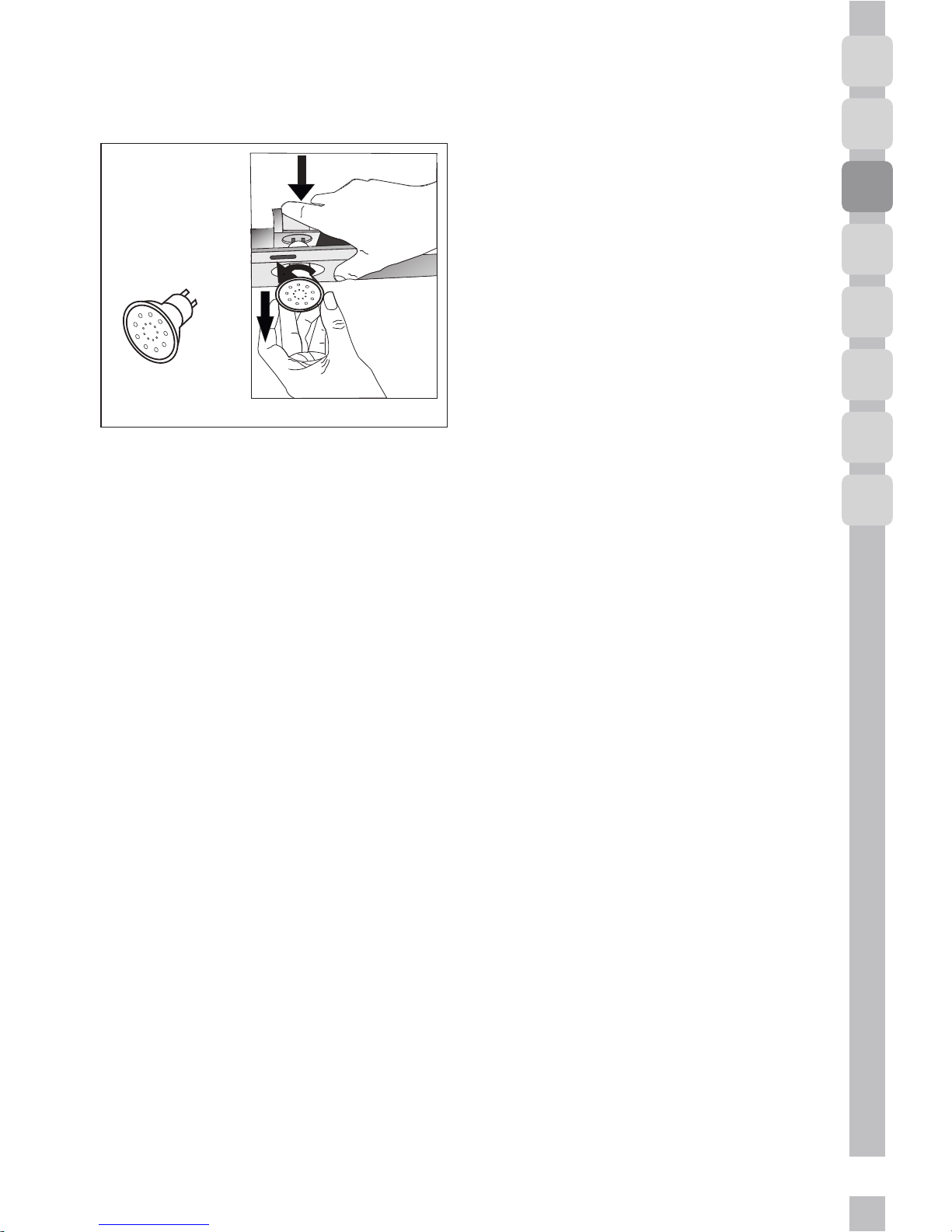

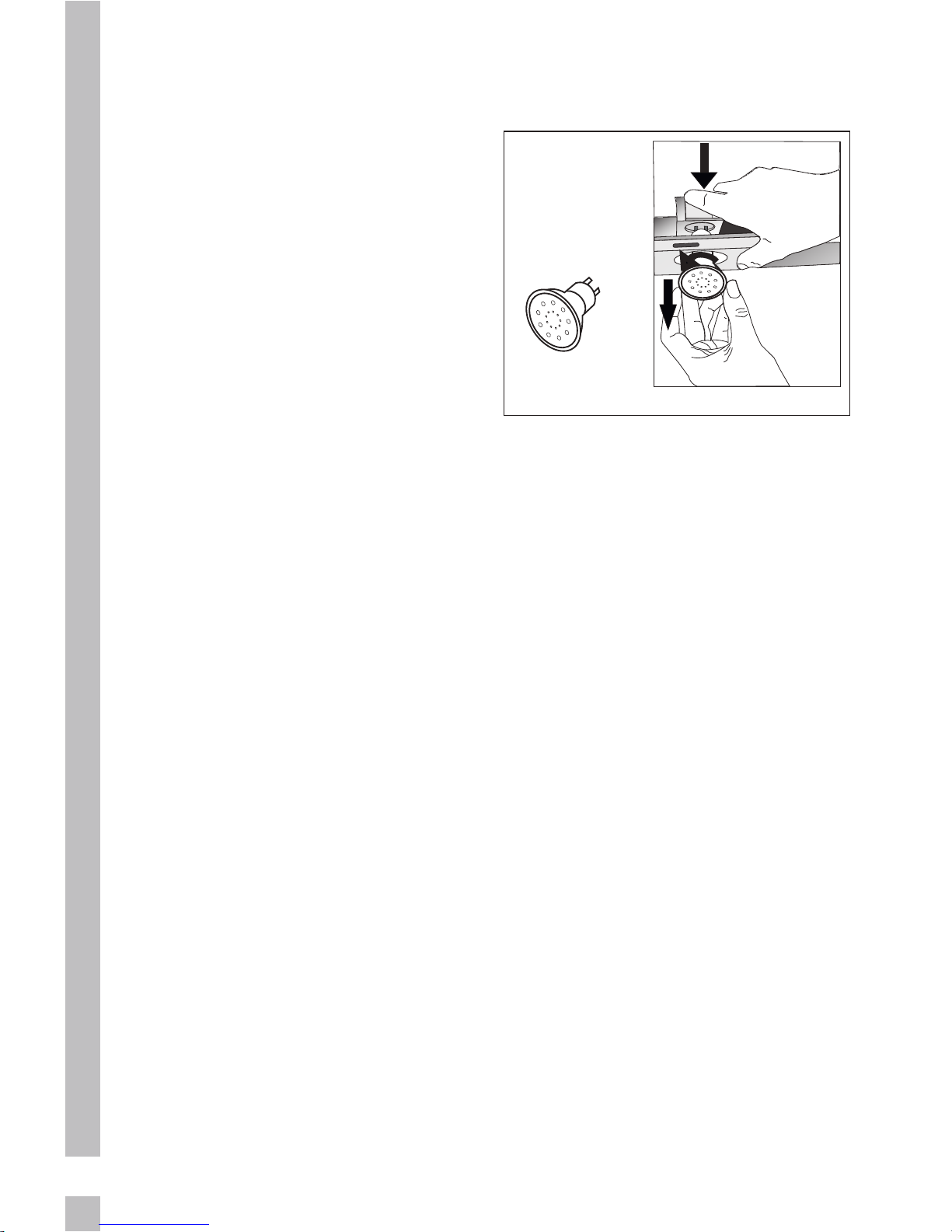

5.4 Replacing the lamps

Disconnect the hood from the
mains supply.

This appliance is equipped with 3 W
halogen lamps.

To replace the halogen lamps,
press the lamp downwards from
the rear section of the lamp hold­er to release the lamp. Then turn
it counterclockwise by 1/4 tour and
remove it.

Cleaning and maintenance

Anti-odor filters contain charcoal
(active carbon).

They must be changed with periods
of approximately 6 months.

Regardless of using a carbon filter
or not, aluminum filters must al­ways be installed.

Do not operate your appliance with­out the aluminum filter in place.
Using with carbon filter will de­crease suction performance of the
appliance.

5.3 Cleaning

Particularly do not neglect to clean
your hood immediately after you
have made frying.

Use a soft cloth soaked with liquid
detergent to clean the outer sur­face of your hood.

Never use abrasive or scratching
materials for cleaning.

You may use the cleaning agents
commercially available for persis­tent grease etc. by following the
warnings on the product. In order
not the scratch the brushed steel
body, wipe in the same direction
with the bush trace.

Do not use cleaning agents con­taining hydrochloric acid, bleach
or abrasive powders in order to
maintain the surface quality of your
product. Use a cloth dampened in
soapy water or special stainless
steel cleaning spray for stainless
steel steel surfaces. Remove the
protective foil on the appliance.

21

ENG

DE

DA

NO

SV

FI

RO

BG

Cleaning and maintenance

Perform the above steps in reverse
order to fit the new lamps.

Note:

You may procure lamps from
Authorised Service Agents.

22

Dieser Abschnitt enthält
Sicherheitsanweisungen,
die beim Schutz
vor Personen- und
Sachschäden helfen. Bei
Nichtbeachtung dieser
Anweisungen erlischt die
gewährte Garantie.

1.1 Allgemeine
Sicherheit

• Lassen Sie Installations- und
Reparaturarbeiten immer
von einem autorisierten Ser­vicedienst durchführen. Der
Hersteller übernimmt keine
Haftung für Schäden, die von
unautorisierten Personen
verursacht wurden.

• Dieses Gerät darf nicht von
Personen (einschließlich
Kindern) benutzt werden,
die unter körperlichen oder
geistigen Einschränkungen
leiden oder denen es an der
nötigen Erfahrung im Um­gang mit solchen Geräten
mangelt. Kinder sollten so­weit beaufsichtigt werden,
dass sie nicht mit dem Gerät
spielen.

1.1.1 Elektrische
Sicherheit

• Trennen Sie das Gerät bei
Installations-, Wartungs-,
Reinigungs- und Repara­turarbeiten immer von der
Stromversorgung.

• Falls das Netzkabel defekt
ist, sollte es vom Herstel­ler, Kundendienst oder einer
ähnlich qualifizierten Person
(idealerweise einem Elek­triker) bzw. einer vom Im­porteur genannten Person
ersetzt werden.

• Die Betriebsspannung be-
trägt 220 bis 240 Volt.

• Falls das Gerät einen Fehler
aufweist, darf es erst nach
Reparatur durch den auto­risierten Servicedienst wie­der in Betrieb genommen
werden. Es besteht Strom­schlaggefahr!

• Netzkabel nicht in der Nähe
von Kochfeldern verlegen.
Andernfalls kann das Netz­kabel einen Brand verursa­chen, da es leicht schmilzt.

Wichtige Sicherheits- und Umweltanwei­sungen

23

ENG

DE

DA

NO

SV

FI

RO

BG

• Die Dunstabzugshaube nie-
mals vor Abschluss der
Installation an die Stromver­sorgung anschließen.

• Zur Erzielung optimaler Lei-
stung darf der Abzug nicht
länger als 4 m sein. Er darf
nicht mehr als 2 rechte Win­kel (90 °) zählen und sein
Durchmesser muss mind. ø
120 mm betragen.

• Trennen Sie das Gerät vor

jeglicher Handhabung der
internen Teile des Gerätes
von der Stromversorgung.

• Verwenden Sie das Gerät

nur mit einer geerdeten
Steckdose.

1.1.2 Produktsicherheit

• Sie können ein Rohr mit

einem Durchmesser von
120 oder 150 mm am Ab­luftanschluss der Dunst­abzugshaube verwenden.

• Keine Verbindungen zu

Schächten herstellen, die
mit Öfen, Abluftschächten
oder Kaminen mit aufstei­genden Flammen verbun­den sind.

Beachten Sie behördliche
Richtlinien zur Ableitung
von Abluft.

• Der Abstand zwischen der

Unterkante der Dunstab­zugshaube und der Ober­kante des Herdes/Ofens
sollte nicht weniger als 50
cm bei Gasherden und 45
cm bei Elektroherden be­tragen.

• Dunstabzugshaube nicht
ohne Aluminiumfilter betrei­ben; Filter nicht entfernen,
während die Dunstabzugs­haube in Betrieb ist.

• Lampen der Dunstabzugs-
haube niemals berühren,
wenn sich das Gerät bereits
längere Zeit in Betrieb be­findet. Die Lampen können
heiß sein und Verbrennun­gen verursachen.

• Vermeiden Sie hohe Flam-
men unter dem Gerät. An­dernfalls können sich im
Aluminiumfilter gesam­melte Partikel entzünden
und einen Brand verursa­chen.

Wichtige Sicherheits- und Umweltanwei­sungen

24

• Schalten Sie Kochfelder
erst ein, nachdem Sie Koch­geschirr darauf gestellt
haben. Andernfalls kann die
steigende Temperatur be­stimmte Teile Ihres Produk­tes verformen.

• Schalten Sie die Kochfelder
ab, bevor Sie das Kochge­schirr herunternehmen.

• Vermeiden Sie entflamm-
bare Materialien unter der
Dunstabzugshaube.

• Öl kann sich beim Braten
entzünden. Achten Sie daher
besonders auf Kleidung und
Vorhänge.

• Lassen Sie das Kochgerät
niemals unbeaufsichtigt,
während Sie braten; heißes
Öl kann Feuer fangen.

• Falls die Dunstabzugshaube
nicht in den angegebenen
Intervallen gereinigt wird,
besteht Brandgefahr.

• Seien Sie bei der Reinigung
der Dunstabzugshaube ex­trem vorsichtig, tragen Sie
Handschuhe.

• Zur Steigerung der Sauglei-
stung empfehlen wir Ihnen,
das Gerät einige Minuten vor
Beginn des Kochens oder
Bratens in Betrieb zu neh­men.

Dadurch erhalten Sie eine
kontinuierliche und stabile
Saugleistung, sobald Kü­chendünste entstehen.

• Dunstabzugshaube nach
Abschluss des Kochens
oder Bratens 15 Minuten
weiterlaufen lassen, damit
Gerüche und Küchendünste
entfernt werden.

• Achten Sie bei der Benut-
zung der Dunstabzugshaube
– insbesondere in Verbin­dung mit Gasherden – auf
eine ausreichende Frisch­luftzufuhr.

• Achten Sie darauf, das Gerät
nicht an Abzugsschächte
anzuschließen, die von nicht
elektrischen Geräten ver­wendet werden. (Bsp.: Hei­zungsschacht)

Wichtige Sicherheits- und Umweltanwei­sungen

25

ENG

DE

DA

NO

SV

FI

RO

BG

• Die gleichzeitige Verwen-
dung der Dunstabzugshaube
und eines weiteren, Luft an­saugenden Geräts ist nur
möglich, wenn ein geringe­rer Druck von 4 Pa (0,04
mbar) erreicht und dadurch
die Resorption des Gases
vermieden wird. Dies kann
nur dadurch erreicht wer­den, dass Luft durch nicht
abgedeckte Öffnungen (Tür,
Fenster, Lüftungsöffnun­gen oder andere technische
Messungen) einströmt. Ach­ten Sie darauf, dass ausrei­chend Luft zugeführt wird.
Ein Schacht, der den Luft­ein- und -austritt ermög­licht, ist für diesen Zweck
nicht ausreichend.

1.1.3 Sicherheit von
Kindern

• Verpackungsmaterialien
können für Kinder gefährlich
sein. Bewahren Sie Verpak­kungsmaterialien an einem
sicheren Ort außerhalb der
Reichweite von Kindern auf.

• Elektrische Geräte können
für Kinder gefährlich sein.
Halten Sie Kinder stets vom
Produkt fern. Verbieten Sie
Kindern, mit dem Gerät zu
spielen.

• Dieses Gerät kann von Kin-
dern ab 8 Jahren sowie
von Personen mit einge­schränkten körperlichen,
sensorischen oder geisti­gen Fähigkeiten oder einem
Mangel an Wissen und Er­fahrung verwendet wer­den, sofern sie im Hinblick
auf eine sichere Benutzung
des Gerätes beaufsichtigt
werden oder entsprechend
angeleitet wurden und die
damit verbundenen Gefah­ren verstehen. Kinder dürfen
nicht mit dem Gerät spielen.

• ACHTUNG: Zugängliche
Teile können sich bei der
Verwendung mit dem Koch­gerät aufheizen.

Wichtige Sicherheits- und Umweltanwei­sungen

26

1.2 Zweckmäßiger
Gebrauch

• Dieses Gerät ist für den pri-
vaten Gebrauch bestimmt.
Es eignet sich nicht zum
kommerziellen Einsatz und
darf nicht zweckentfremdet
verwendet werden.

• Der Hersteller haftet nicht
für Schäden aufgrund von
unsachgemäßer Benutzung
oder Handhabung.

• Die Betriebslebenszeit des
Gerätes beträgt 10 Jahre.
Dies entspricht dem Ver­fügbarkeitszeitraum von
Ersatzteilen, damit das Pro­dukt richtig funktioniert.

• WARNUNG: Falls Sie die
Schrauben nicht entspre­chend den Anweisungen in
der Anleitung befestigen,
können elektrische Gefah­ren entstehen.

1.3 Entsorgung von Altgeräten:

Dieses Produkt erfüllt die Vorgaben
der EU-WEEE-Direktive (2012/19/
EU). Das Produkt wurde mit einem
Klassifizierungssymbol für elektri­sche und elektronische Altgeräte
(WEEE) gekennzeichnet.

Dieses Gerät wurde aus
hochwertigen Materialien
hergestellt, die wiederver­wendet und recycelt wer-

den können. Entsorgen Sie
das Gerät am Ende seiner
Einsatzzeit nicht mit dem regulären
Hausmüll; geben Sie es stattdes­sen bei einer Sammelstelle zur
Wiederverwertung von elektrischen
und elektronischen Altgeräten ab.
Ihre Stadtverwaltung informiert Sie
gerne über geeignete
Sammelstellen in Ihrer Nähe.

Einhaltung von RoHS-Vorgaben:

Das von Ihnen erworbene Produkt
erfüllt die Vorgaben der EU-RoHS
Direktive (2011/65/EU). Es enthält
keine in der Direktive angegebe­nen gefährlichen und unzulässigen
Materialien.

1.4 Informationen zur Verpack­ung

Die Verpackung des
Produkts wurde gemäß un­serer nationalen

Gesetzgebung aus recy­clingfähigen Materialien herge­stellt. Entsorgen Sie die
Verpackungsmaterialien nicht mit
dem Hausmüll oder anderem Müll.
Bringen Sie sie zu einer von der
Stadtverwaltung bereitgestellten
Sammelstelle für
Verpackungsmaterial.

Wichtige Sicherheits- und Umweltanwei­sungen

27

ENG

DE

DA

NO

SV

FI

RO

BG

1. Internes Rohr

2. Externes Rohr

3. Glasabdeckung

4. Filter (unter der Glasabdeckung)

5. Bedienfeld

6. Beleuchtung

Die an Produktetiketten oder in der mitgelieferten Dokumentation angegebenen
Werte werden unter Laborbedingungen unter Einhaltung relevanter Standards
ermittelt. Diese Werte können je nach Einsatzumgebung und Nutzungsweise des
Gerätes variieren.

Technische Daten des Gerätes

28

Zur Installation der
Dunstabzugshaube wenden Sie
sich bitte an das nächstgelegene

autorisierte Kundencenter.

*Vorbereitung von Installationsort
sowie Elektroinstallation
des Produktes liegen in der
Verantwortung des Kunden.

Achtung!

• Nach der Installation Schutzfolie
(sofern vorhanden) von Dunsta­bzugshaube und Abluftrohr en­tfernen.

350

400

20

211

164

24

80

Mn:750 Max:1080

350

596

460

394

(Abbildung 2)

Der Abstand zwischen der Unterseite
der Haube und der Oberseite
des Herds sollte mindestens
65 cm betragen.

Der elektrische Anschluss sollte
von einem qualifizierten Elektriker
durchgeführt werden.

Installieren Sie Ihr Gerät so, dass
der elektrische Anschluss (Stecker,
Steckdose) nach der Installation
leicht zugänglich ist.

Alle Abmessungen sind in mm an­gegeben.

3.1 Installationszubehör

1 x Kunststoffabzugadapter
(Ø 120/150 mm)

Gerät installieren

1 x Abzugsanschlussplatte

29

ENG

DE

DA

NO

SV

FI

RO

BG

Gerät installieren

Nachstehend finden Sie
die zur Vorbereitung des
Installationsstandortes benötig­ten Informationen.

3.2 Dunstabzugshaube an der
Wand installieren

Zum Installieren der
Dunstabzugshaube an der Wand
die Schrauben der Halteplatten am
Motorgehäuse lösen und die Platten
nach oben ziehen. Anschließend die
Schrauben der Halteplatten fest­ziehen. (Abbildung 3a).

Externe
Kaminschachtanschlussplatte

Halteplatte

(Abbildung 3a)

(Abbildung 3b)

Befestigen Sie den
Kunststoffrohradapter mit ei­nem Durchmesser von 150 mm
mit Schrauben (3,5 x 9,5) aus
dem Installationszubehör an der
Oberseite des Gehäuses (Abbildung

4).

Falls Sie das Abzugsrohr mit einem
Durchmesser von 120 mm verwen­den, installieren Sie den 120-mm­Rohradapter daran.

30

3.2.1 Löcher bohren

Bringen Sie die
Installationsschablone
am Installationsort der
Dunstabzugshaube an. Bohren
Sie an den mit (X,Y) (Abbildung 4)
markierten Punkten mit einem
10-mm-Bohrer und an den mit (Z)
(Abbildung 4) markierten Punkten
mit einem 6-mm-Bohrer.

Y

Y

Z

X

Z

X

10-mm-

Kunststoffdübel

6-mm-

Kunststoffdübel

Gerät installieren

(Abbildung 4)

Z

Y

X

Unterseite des

Gerätes

GARBEREICH

31

ENG

DE

DA

NO

SV

FI

RO

BG

3.2.2 Dübel einsetzen

Schlagen Sie die 10-mm-Dü­bel (X, Y) mit einem Hammer in
die für die Halteschrauben ge­bohrten Löcher. Schlagen Sie
zwei 6-mm-Dübel (Z) mit einem
Hammer in die für die externe
Kaminschachtanschlussplatte mit
einem 6-mm-Bohrer gebohrten
Löcher. (Abbildung 5)

3.2.3 Halteschrauben instal­lieren

Drehen Sie die Halteschrauben
(5,5 x 60) in die 10-mm-Dübeln (Y),
die Sie mit einem Hammer in die
Wand geschlagen haben. Zwischen
Schraubkopf und Wand muss ein
Abstand von 5 mm eingehalten
werden. (Abbildung 5)

Befestigen Sie die interne
Kaminschachtanschlussplatte
mit Schrauben (Ø 3,9 x 22) an den
6-mm-Dübeln (Z) in der Wand.

(Abbildung 5)

Y

Y

Z

X

Z

X

Kreuzschraube

5,5 x 60

Kreuzschraube

3,9 x 22

Gerät installieren

3.2.4 Dunstabzugshaube an die
Wand hängen

• Hängen Sie die Dunstabzug-
shaube in die Schrauben ein, die
Sie in den Y-Löchern installiert
haben.

• Öffnen Sie das seitliche Saug-
fenster der Dunstabzugshaube,
indem Sie es zu sich ziehen. In­stallieren Sie die Schrauben (5,5 x

60) zur Befestigung des Gerätes in
den Löchern X an der Innenseite.

(Abbildung 5)

32

3.3 Abzugsschacht installieren

Trennen Sie das Produkt vor dem
Kaminschachtanschluss von der
Stromversorgung. Bringen Sie die
Blechabzugsteile rund um das
Gehäuse an.

Schrauben Sie den externen
Abzugsschacht an die externen
Kaminschachtanschlussplatten am
Motorgehäuse. (Abbildung 3b / 6)

Verlängern und Schrauben Sie
den internen Abzugsschacht
von seinen Außenkanten an die
Kaminschachtanschlussplatte,
die an der Wand befestigt wurde

(Abbildung 7).

Gerät installieren

3.4.1 Mit Kaminschachtan­schluss verwenden

• Die Dünste werden durch das Ab-
luftanschlussrohr entfernt, das
am Anschlusskopf an der Dunsta­bzugshaube befestigt wird.

• Der Durchmesser des Abluftan-
schlussrohrs sollte dem des An­schlussrings entsprechen. Damit
die Luft bei horizontalen Arrange­ments problemlos aus dem Raum
entfernt werden kann, sollte das
Rohr leicht nach oben geneigt
sein (etwa 10 °).

(Abbildung 6)

(Abbildung 7)

33

ENG

DE

DA

NO

SV

FI

RO

BG

Gerät installieren

3.4.2 Ohne Kaminschachtan­schluss verwenden

• Die Luft wird durch den Aktiv-
kohlefilter gereinigt und in den
Raum zurückgegeben. Der Ak­tivkohlefilter wird benutzt, wenn
kein Abzugsschacht im Haus
vorhanden ist.

• Falls die Dunstabzugshaube ohne
Kaminschachtanschluss verwen­det wird, entfernen Sie die Um­leiter im Rohradapter.

• Entfernen Sie den Aluminium-
filter. Installieren Sie den Ak­tivkohlefilter, indem Sie den
Aktivkohlefilter am Kunststoffteil
an beiden Seiten des Lüfterge­häuses zentrieren und an den
Nasen befestigen. Befestigen
Sie den Filter durch Drehen der
Nasen nach rechts oder links.

• Setzen Sie den Aluminiumfilter
ein.

3.5 Kaminschachanschluss:

Platzieren Sie den mit der
Dunstabzugshaube gelieferten
Adapter im Luftloch im oberen
Bereich der Dunstabzugshaube.
Besorgen Sie ein Rohr mit einem
Durchmesser von 120/150 mm.
Verbinden Sie ein Ende des Rohrs
mit dem Adapter und das andere
Ende mit dem Abzugsschacht.

Stellen Sie sicher, dass diese bei­den Verbindungen so fest sind, dass
sie nicht verrutschen, wenn die
Dunstabzugshaube bei maximaler
Geschwindigkeit arbeitet.

Prüfen Sie, ob die Klappen im
Abzugsschacht arbeiten, wenn
sie mit der Klemme festge­zogen sind. Bringen Sie das
Abluftanschlussrohr am Adapter an.
Wenn Sie das Abluftanschlussrohr
im Adapter befestigen, wird keine
Luft angesaugt, da die Klappen zur
Vermeidung eines Rückstroms ge­schlossen bleiben.

Es sollten keine Anschlüsse
an Kaminschächte durchge­führt werden, die mit Öfen oder
Abluftschächten verbunden sind.
Stellen Sie keine Verbindungen zu
solchen Kaminschächten her. Der
Rohranschluss muss möglichst
kurz sein und eine minimale Anzahl
an Biegungen aufweisen.

A: Abluftrohr
B: Klappen, die Rückstrom verhin-

dern
C: Kunststoffrohr

3.5.1 Rückstromsperrsystem
(N-RV)

Wenn sich die Dunstabzugshaube
in Betrieb befindet, werden die
Klappen geschlossen, damit
Gerüche und Staub nicht von außen
in die Umgebung gelangen können.

Richtig Nicht richtig

(Abbildung 8)

34

(A) : Taste Licht ein / aus
(B) : Taste 1. Stufe
(C) : Taste 2. Stufe
(D) : Taste 3. Stufe

4.1 Digitale elektronische Steu­erung mit 3 Stufen

Taste Licht ein/aus (A) : Mit dieser

Taste können Sie den Garbereich
beleuchten.

Taste (B): Mit dieser Taste können
Sie Ihre Dunstabzugshaube bei
Geschwindigkeitsstufe 1 starten.

Wenn Sie diese Taste zum
Abschalten des Gerätes noch ein­mal drücken, verschwindet die
Anzeige der Geschwindigkeitsstufe
im Display.

Taste (C): Mit dieser Taste können
Sie Ihre Dunstabzugshaube bei
Geschwindigkeitsstufe 2 starten.

Wenn Sie diese Taste zum
Abschalten des Gerätes noch ein­mal drücken, verschwindet die
Anzeige der Geschwindigkeitsstufe
im Display.

Taste (D): Mit dieser Taste können
Sie Ihre Dunstabzugshaube bei
Geschwindigkeitsstufe 3 starten.

Wenn Sie diese Taste zum
Abschalten des Gerätes noch ein­mal drücken, verschwindet die
Anzeige der Geschwindigkeitsstufe
im Display.

Auto-Stopp in 15 Minuten:

Dieses Gerät ist mit einer Auto­Stopp-Funktion ausgestattet, die es
dem Gerät ermöglicht, den Raum
über eine zusätzliche Zeitspanne
zu belüften und unangenehme
Gerüche sowie Dünste nach dem
Kochen zu beseitigen. Das Gerät
stoppt nach einem bestimmten
Zeitraum automatisch.

A B C D

(Abbildung 9

Gerät bedienen

35

ENG

DE

DA

NO

SV

FI

RO

BG

Halten Sie zum Aktivieren der
Auto-Stopp-Funktion eine beliebi­ge Geschwindigkeitseinstelltaste
(B, C, D) am Bedienfeld länger als 2
Sekunden gedrückt. Ein Timer mit
15 Minuten wird aktiviert.

Wenn Sie dieselbe
Geschwindigkeitstaste bei aktiver
Auto-Stopp-Funktion erneut drü­cken, wird die Funktion deaktiviert
und das Gerät stellt den Betrieb ein.

Wenn Sie eine andere
Geschwindigkeitsstufe wählen,
wird diese Funktion deaktiviert.

Falls Sie möchten, dass Ihr Gerät
automatisch stoppt, müssen Sie die
Auto-Stopp-Funktion wieder akti­vieren.

Regelmäßige Reinigung der
Metallfilter:

Filter müssen je nach
Nutzungsfrequenz etwa alle
60 Betriebsstunden oder alle 4
Wochen gereinigt werden.

4.2 Energieeffiziente Benut­zung:

• Vermeiden Sie unnötigen Ener-
gieverbrauch, indem Sie bei Ver­wendung der Dunstabzugshaube
die Geschwindigkeitsstufe en­tsprechend der Geruchs- und
Dunstintensität anpassen.

• Unter normalen Bedingungen
sollten Sie die geringen Ge­schwindigkeitsstufen (1 bis 2)
und bei intensiven Gerüchen und
Dämpfen die hohe Geschwindig­keit (3) verwenden.

Gerät bedienen

• Die Lampen an der Dunstabzug-
shaube dienen der Beleuchtung
des Garbereichs.

Ihr Einsatz zur Beleuchtung der
Umgebung/Küche führt zu unnöti­gem Energierverbrauch und unan­gemessener Beleuchtung.

4.3 Dunstabzugshaube bedi­enen:

• Die Dunstabzugshaube ist mit
einem Motor mit verschiedenen
Geschwindigkeitsstufen ausges­tattet.

• Zur Erzielung besserer Leistung
sollten Sie unter normalen Bed­ingungen die geringen Geschwin­digkeiten und bei intensiven
Gerüchen und Dämpfen die hohe
Geschwindigkeit verwenden.

• Sie können die Dunstabzug-
shaube durch Betätigung der
gewünschten Geschwindigkeit­seinstelltaste (B, C, D) in Betrieb
nehmen.

• Sie können den Garbereich mit
der Lichttaste beleuchten. (A)

36

Denken Sie daran, vor Reinigungs­und Wartungsarbeiten den
Netzstecker zu ziehen, den
Hauptschalter zu deaktivie­ren oder die Sicherung der
Dunstabzugshaube rauszunehmen.

5.1 Aluminiumfilter

Dieser Filter fängt Ölpartikel in der
Luft auf. Es wird empfohlen, den
Filter bei normalem Gebrauch jeden
Monat zu reinigen. Entfernen Sie
dazu zunächst die Aluminiumfilter.
Filter mit Flüssigreiniger waschen
und mit Wasser abspülen; anschlie­ßend nach dem Trocknen wieder in­stallieren. Aluminiumfilter können
sich durch regelmäßiges Waschen
verfärben; dies ist normal und be­deutet nicht, dass Sie sie wechseln
müssen.

5.1.1 Aluminiumfilter en­tfernen

1. Riegel des Aluminiumfilters nach
vorne drücken.

2. Dann leicht absenken und
nach vorne ziehen. Andernfalls
könnten Sie den Filter biegen.
(Abbildung 10) Nach Waschen und
Trocknen des Aluminiumfilters
setzen Sie ihn wieder in seinen
Schlitz ein, indem Sie die
obigen Schritte in umgekehrter
Reihenfolge befolgen.

(Abbildung 10)
Hinweis:

• Aluminiumfilter können auch im
Geschirrspüler gereinigt werden.

Aktivkohlefilter (Verwendung
ohne Abzugsschacht)

Dieser Filter entfernt
Küchengerüche. Falls kein
Abzugsschacht verwendet wer­den kann, filtert er die in der
Küche zirkulierte Luft. Der
Aktivkohlefilter Ihres Gerätes
setztt sich je nach Häufigkeit
der Bentuzung, Zubereitungsstil
und Reinigungsintervall der
Aluminiumfilter mit der Zeit zu.

Achtung!

• Aktivkohlefilter dürfen unter
keinen Umständen gereinigt
werden.

Reinigung und Wartung

37

ENG

DE

DA

NO

SV

FI

RO

BG

5.3 Reinigung

Keinesfalls vergessen, die
Dunstabzugshaube direkt nach
dem Braten zu reinigen.

Außenseite der Dunstabzugshaube
mit einem mit flüssigem
Reinigungsmittel angefeuchteten
Tuch reinigen.

Zur Reinigung niemals scheuernde
oder kratzende Reiniger verwen­den.

Bei der Reinigung mit handelsüb­lichen Mitteln gegen hartnäcki­ges Fett etc. die Warnhinweise am
Produkt beachten. Zur Vermeidung
von Kratzern an Gehäusen aus ge­bürstetem Stahl in Richtung der
Bürstenspuren wischen.

Zur Wahrung der
Oberflächenqualität

Ihres Produktes keine
Reinigungsmittel verwenden,
die Chlorwasserstoffsäure,
Bleichmittel oder Scheuerpulver
enthalten. Für Edelstahloberflächen
ein mit Seifenwasser oder spezi­ellem Edelstahl-Reinigungsspray
angefeuchtetes Tuch verwenden.
Schutzfolie vom Gerät entfernen.

Achtung!

• Wenn Sie die Anweisungen zur
Reinigung und Auswechslung der
Filter Ihrer Dunstabzugshaube
nicht einhalten, können Brände
entstehen.

Falls das Gerät transportiert
werden muss:

Sie können Aktivkohlefilter
bei von Grundig autorisierten
Kundendiensten erhalten.

5.2.1 Aktivkohlefilter ersetzen

• Aluminiumfilter entfernen. (Ab-

bildung 10)

• Nasen zum Entfernen des
Aktivkohlefilters gegen den
Uhrzeigersinn drehen und Filter
entriegeln. (Abbildung 11)

• Neuen Aktivkohlefilter installi-
eren.

• Aluminiumfilter einsetzen.

(Abbildung 11)

Geruchsfilter enthalten Aktivkohle.
Sie müssen regelmäßig etwa alle 6

Monate erneuert werden.
Aluminiumfilter müssen unab-

hängig von der Verwendung eines
Aktivkohlefilters immer installiert
sein.

Nehmen Sie Ihr Gerät nicht ohne
eingesetzten Aluminiumfilter
in Betrieb. Die Verwendung mit
Aktivkohlefilter verringert die
Saugleistung des Gerätes.

Reinigung und Wartung

38

• Originalverpackung des Gerätes
aufbewahren. Gerät mit der Orig­inalverpackung transportieren
und Transportmarkierungen an
der Verpackung befolgen.

Falls die Originalverpackung nicht
mehr vorhanden ist:

• Platzieren Sie keine Gegenstände
auf der Dunstabzugshaube.

• Schützen Sie die Außenseite vor
Stoßeinwirkungen.

• Verpacken Sie das Gerät so, dass
es während des Transports nicht
beschädigt wird.

5.4 Lampen austauschen

Dunstabzugshaube von der
Stromversorgung trennen.

Dieses Gerät ist mit 3
W-Halogenlampen ausgestattet.

Zum Auswechseln der
Halogenlampen lösen Sie diese,
indem Sie sie von der Rückseite
der Lampenhalterung nach hin­ten drücken. Anschließend um
eine viertel Umdrehung gegen den
Uhrzeigersinn drehen und heraus­nehmen.

Befolgen Sie zum Einsetzen neuer
Lampen die obigen Schritte in um­gekehrter Reihenfolge.

Reinigung und Wartung

Hinweis:

Lampen erhalten Sie beim autori­sierten Kundendienst.

39

ENG

DE

DA

NO

SV

FI

RO

BG

Vigtige anvisninger til sikkerhed og miljø

Dette afsnit indeholder sik­kerhedsanvisninger, der vil
hjælpe med at undgå risiko
for personskade eller ska­de på ejendom. Manglende
overholdelse af disse anvis­ninger vil annullere garan­tien.

1.1 Generel sikkerhed

• Installation og reparation

af produktet må kun ud­føres af autoriseret ser­viceagent. Producenten
fraskriver sig ethvert an­svar for skader forårsaget
af uautoriserede personer.

• Dette apparat er ikke be-

regnet til at blive brugt af
personer (inklusive børn)
med reducerede fysiske,
sensoriske eller mentale
evner, eller mangel på er­faring eller viden. Børn
skal overvåges for at sikre,
at de ikke leger med appa­ratet.

1.1.1 Elektrisk sikkerhed

• Under installationen, ved-

ligeholdelsen, rengørin­gen og reparationen skal
produktet altid frakobles
elnettet.

• Hvis strømkablet er be-

skadiget, skal det ud­skiftes af en kvalificeret
person, som er certifice­ret af producenten, ved
eftersalgsservice eller en
tilsvarende kompetent
person (helst en elektri­ker) eller af en person, der
udpeges af importøren.

• Driftsspænding er 220–

240 volt.

• Hvis produktet har fejl, bør

det ikke bruges, før det
er blevet repareret af en
autoriseret serviceagent.
Der er risiko for elektrisk
stød!

• Undgå at føre strømkab-

ler tæt på kogeplader.
Kablerne smelter meget
nemt, hvilket kan medføre
brand.

40

• Tilslut aldrig emhætten,

før installationen er fær­dig.

• For at opnå den bedste

ydeevne må den ekstern
leder ikke være længere
end 4 meter. Den må ikke
indeholde mere end 2 vin­kelrette (90 °) vinkler, og
dens diameter skal være
min. Ø 120 mm.

• Kobl apparatet fra strøm-

men, før du udfører en
indgriben i nogen indre
dele af apparatet.

• Brug kun apparatet med

en stikkontakt med jord­forbindelse.

1.1.2 Produktsikkerhed

• Du kan bruge et rør med

en diameter på 120 mm
på emhættens aftrækstil­slutning.

• Undlad at foretage til-

slutninger til aftræk, der
er forbundet med bræn­deovne, udtrækskanaler
eller aftræk med stigende
flammer.

Vigtige anvisninger til sikkerhed og miljø

Overhold de regler, der er
fastsat af myndighederne,
vedrørende udledningen af
udstødningsluften.

• Afstanden mellem bunden

af emhætten og toppen af
komfuret/ovnen må ikke
være mindre end 65 cm for
gaskogeplader og 50 cm
for elektriske kogeplader.

• Brug ikke emhætten uden

aluminiumsfiltre, og fjern
ikke filtre, når emhætten
er tændt.

• Berør aldrig emhættens

lamper, efter at de har
været tændt i en længere
periode. Varme lamper
kan forbrænde din hånd.

• Undgå store flammer

under produktet. Ellers
kan partikler på oliefilte­ret tændes og forårsage
brand.

• Tænd for kogepladen, efter

du har placeret gryder på
den. Ellers kan stigende
varme deformere nogle
dele af produktet.

41

ENG

DE

DA

NO

SV

FI

RO

BG

Vigtige anvisninger til sikkerhed og miljø

• Sluk kogepladen, før du

tager gryder og pander af.

• Undgå brændbare mate-

rialer under emhætten.

• Olie kan antændes under

stegning. Vær derfor for­sigtig med tøj og gardiner.

• Lad aldrig komfuret være

uden opsyn, når du steger
fødevarer, da varm olie kan
forårsage brand.

• Der er en risiko for brand,

hvis emhætten ikke rengø­res i de angivne perioder.

• Vær meget forsigtig, og

bær handsker, når du ren­gør emhætten.

• Vi anbefaler at tænde for

emhætten et par minutter,
før du starter madlavning,
for at øge indsugnings­kraft. Således vil du have
konstant og stabil sugeef­fekt, når dampene opstår.

• Lad emhætten køre i 15

minutter, efter at du er
færdig med madlavning,
for at fjerne madlugte og
damp fra køkkenet.

• Når emhætten er i brug,

især sammen med gas­komfuret, skal du sørge
for, at omgivelser er ven­tileret og forsynet med ren
luft.

• Undlad at tilslutte appara-

tet til aftræk, der bruges
af ikke-elektriske enheder.
(f.eks.: varme-aftræk).

• Samtidig og problemfri

drift af emhætten og en
anden enhed, der kræ­ver luft, er kun mulig, når
et lavt tryk på 4 Pa (0,04
mbar) er nået, og reab­sorption af gassen und­gås på den måde. Dette
kan kun opnås ved hjælp
af luft, der kommer ind fra
udækkede åbninger (døre,
vinduer, ventilationsåb­ninger eller andre tekni­ske foranstaltninger). Vær
særlig opmærksom på
at sørge for tilstrækkelig
luft. Et aftræk, der giver
luftindtrængen/-udgang,
er ikke tilstrækkeligt til
dette formål.

42

Vigtige anvisninger til sikkerhed og miljø

1.1.3 Sikkerhed for børn

• Emballagen er farlig for

børn. Hold emballagen på
et sikkert sted og uden for
børns rækkevidde.

• Elektriske produkter er

farlige for børn. Hold børn
på afstand af produktet.
Børn må ikke lege med
apparatet.

• Dette apparat kan bruges

af børn, der er 8 år eller
derover, og af mennesker,
der har begrænset fysisk,
sensorisk eller mental
kapacitet, eller som ikke
har viden og erfaring, så
længe de er under opsyn
med hensyn til sikker
brug af produktet, eller de
instrueres i overensstem­melse hermed og forstår
risiciene ved at bruge pro­duktet. Børn må ikke lege
med apparatet.

• FORSIGTIG: Tilgænge-

lige dele kan blive meget
varme, når de bruges med
et madlavningsapparat.

1.2 Tilsigtet brug

• Apparatet er beregnet til

hjemmebrug. Det er ikke
egnet til kommerciel brug
og må ikke anvendes til
andet end den tilsigtede
brug.

• Producenten er ikke an-

svarlig for nogen skade,
der er forårsaget af forkert
brug eller håndtering.

• Levetiden på dit apparat er

10 år. Det er den periode,
hvor det er muligt at få
reservedele, så produktet
fungerer korrekt.

• ADVARSEL: Manglende

fastsættelse af skruerne
i overensstemmelse med
instruktionerne i manua­len kan føre til elektrisk
stød.

43

ENG

DE

DA

NO

SV

FI

RO

BG

Vigtige anvisninger til sikkerhed og miljø

1.3 Overholdelse af WEEE­direktivet og affaldshåndtering:

Dette produkt overholder EU's
WEEE-direktiv (2012/19/EU). Dette
produkt er mærket med pikto­grammet for elektrisk og elektro­nisk skrot (WEEE).

Dette produkt er fremstil­let af dele og materialer af
høj kvalitet, som kan gen­anvendes og er velegnede

til genbrug. Produktet må
ikke smides ud sammen med nor­malt husholdningsaffald eller
andet affald ved slutningen af dets
levetid. Aever det på en gen­brugsstation, der tager imod elek­trisk og elektronisk udstyr. Hen­vend dig til dine lokale myndigheder
for mere information om gen­brugsstationer.

Overholdelse af RoHS­direktivet

Det produkt, du har købt, overhol­der EU's RoHS-direktiv (2011/65/
EU). Produktet indeholder ikke
skadelige og forbudte materiale
angivet i direktivet.

1.4 Emballage

Produktets emballage er
fremstillet af genbrugsma­terialer i overensstem-

melse med nationale mil­jølove. Smid ikke emballagen ud
sammen med husholdningsaffald

eller andet affald. Aever den på

en genbrugsstation, der tager
imod emballage, anvist af dine lo­kale myndigheder.

44

1. Indvendigt aftræk

2. Udvendigt aftræk

3. Glasdæksel

4. Betjeningspanel

5. Lys

De værdier, der er angivet på produktmærkaterne eller i dokumentationen, der
er vedlagt produktet, er målt i laboratorium i overensstemmelse med relevante
standarder. Sådanne værdier kan variere afhængigt af brugen af produktet og de
omgivende betingelser.

Tekniske specifikationer

45

ENG

DE

DA

NO

SV

FI

RO

BG

Kontakt den nærmeste autorise­rede serviceagent med henblik på

installation af emhætten.
*Klargøring til placering og elek-

trisk installation af produktet er
kundens ansvar.

Bemærk:

• Fjern den beskyttende film (hvis
nogen) på emhætten og aftræk­ket efter installationen.

350

400

20

211

164

24

80

Mn:750 Max:1080

350

596

460

394

(Figur 2)

Afstanden mellem bunden af em­hætten og toppen af kogepla­den må ikke være mindre end

65 cm.

Få en elektriker til at installere
elektriske ledninger.

Installér apparatet, så du let kan nå
strømtilslutningen (stik, stikkon­takt) efter installationen.

Alle mål er i mm.

3.1 Installationstilbehør

1 x plade til tilslut­ning af aftræk

1 x aftræksadap­ter af plastik med
en diameter på Ø
120/150 mm

Montering af apparatet

46

Montering af apparatet

Oplysninger, der kræves til forbe­redelse af monteringsstedet for
din emhætte, er angivet nedenfor.

3.2 Montering af emhætten på
væggen

Hvis du vil montere emhætten på
væggen, skal du løsne skruerne på
hængepladerne på motorhuset og
trække pladerne opad. Stram der­efter skruerne på hængepladerne.

(Figur 3a).

(Figur 3a)

Hængeplade

Hvis du vil bruge et aftræksrør med
en diameter på Ø 120 mm, skal du
montere en aftræksadapter med en
diameter på Ø 120 mm på det.

(Figur 3b)

Plade til tilslutning af
udvendigt aftræk

47

ENG

DE

DA

NO

SV

FI

RO

BG

Z

Y

X

Bunden af

apparatet

KOGEZONE

Montering af apparatet

Y

Y

Z

X

Z

X

Murplug

10 mm

Murplug

6 mm

(Figur 4)

3.2.1 Boring af hullerne i hæn­gepladen

Fastgør monteringsskabelonen til
monteringsstedet for emhætten.
Bor i de punkter, der er markeret
med (X, Y) (Figur 4) , med et bor
med en diameter på Ø 10 mm og
punkter, der er markeret med (Z)
(Figur 4) med et bor med en dia­meter på Ø 6 mm.

48

3.2.2 Isætning af rawlplugs

Bank med en hammer rawlplugs
med en diameter på Ø 10 mm (X,
Y) i hullerne, der er boret til hæn­geskruerne. Bank med en ham­mer 2 x rawlplugs med en diame­ter på Ø 6 mm (Z) i hullerne, der
er boret med et bor med en dia­meter på Ø 6 mm, til pladen til til­slutning af det udvendige aftræk.

(Figur 5)

3.2.3 Montering af hængeskru­erne

Sæt 5,5 x 60 hængeskruerne i de
rawlplugs med en diameter på Ø
10 mm (Y), du har hamret i væggen.
Der skal være en afstand på 5 mm
mellem skruehovedet og væggen.

(Figur 5)

Tilslut pladen til tilslutning af det
udvendige aftræk til rawlplugs med
en diameter på 6 mm (Z) på væggen
med skruer med en diameter på Ø
3,9 x 22. (Figur 5)

Montering af apparatet

Y

Y

Z

X

Z

X

Stjerneskrue

5,5 x 60

Stjerneskrue

3,9 x 22

(Figur 5)

3.2.4 Montering af emhætten
på væggen

• Hæng emhætten på de skruer, du
har sat i Y-hullerneÅbn sugevin­duet på siden af emhætten ved at
trække det mod dig selv. Fastgør
apparatet ved at montere 5,5 x
60-skruerne i X-hullerne, der sid­der indvendigt.

49

ENG

DE

DA

NO

SV

FI

RO

BG

3.3 Montering af aftræk

Kobl apparatet fra elnettet, inden
aftrækket monteres. Sæt aftræk­kets blikdele rundt om apparatets
hoveddel.

Skru det udvendige aftræk på pla­derne til tilslutning af det udvendige
aftræk, som sidder på motorhuset.

(Figur 3b/6)

Udvid og skru det indvendige af­træk fra dets udvendige kanter på
pladen til tilslutning af aftrækket,
som er blevet monteret på væggen

(Figur 7).

Montering af apparatet

(Figur 6)

(Figur 7)

50

3.4.1 Brug med tilslutning af af­træk

• Dampen ledes væk via aftræks-
røret, som er monteret på tilslut­ningshovedet på emhætten.

• Aftræksrørets diameter skal
svare til tilslutningsringens dia­meter. I vandrette monteringer
skal røret vippes en smule opad
(ca. 10°), så luften nemt kan ledes
ud af rummet.

3.4.2 Brug uden tilslutning af
aftræk

• Luften filtreres af et luftfilter og
sendes tilbage i rummet. Kulfil­teret bruges, når der ikke er et
aftræk i huset.

• Hvis emhætten skal bruges uden
tilslutning af aftræk, skal du fjerne
aflederne i aftræksadapteren.

• Fjern aluminiumsfilteret. For
at montere kulfilteret skal du
anbringe kulfilteret midt på
plastikdelen på begge sider af ven­tilatoren og montere den på tap­perne. Fastgør filteret ved at dreje
tapperne mod højre eller venstre.

• Monter aluminiumsfilteret.

3.5 Tilslutning af aftræk:

Placer den adapter, der følger
med emhætten, i ventilationshul­let øverst på emhætten. Anskaf et
rør med en diameter på 120/150
mm. Tilslut den ene ende af røret
på adapteren og den anden ende på
aftrækket.

Montering af apparatet

Sørg for, at disse to tilslutninger
er fastgjort godt,

så de ikke går fra
hinanden, når emhætten bruges
ved maksimal hastighed. Kontrollér,
at klapperne i aftrækket fungerer,
når de strammes med klemmen.
Monter aftræksrøret på adapteren.
Hvis du monterer aftræksrøret ind­vendigt i adapteren, vil der ikke blive
suget luft ud, fordi klapperne, der
forhindrer tilbageløb af luft, forbli­ver lukkede.

Det anbefales ikke at foretage til­slutninger til aftræk, der er for­bundet med brændeovne eller ud­trækskanaler. Undlad at foretage
tilslutninger til denne type aftræk.

Rørtilslutningen skal være så kort
som muligt og have så få bøjninger
som muligt.

A: Aftræksrør
B: Klapper, der forhindrer tilbage-

løb
C: Plastikaftræk

3.5.1 System til forhindring af tilba­geløb (N-RV)

Når emhætten betjenes, er klap­perne lukkede for at forhindre
eventuel lugt og støv i at forhindres
i at trænge ind udefra.

Korrekt Ikke korrekt

(Figur 8)

51

ENG

DE

DA

NO

SV

FI

RO

BG

(A):

Knap til 1. niveau

(B):

Knap til 2. niveau

(C):

Knap til 3. niveau

(D):

Tænd/sluk lys-knap

4.1 Digital elektronisk kontrol
med 3 niveauer

(A)

Du kan starte emhætten på ha­stighedsniveau 1 ved at trykke på
denne knap.

Når du trykker på denne knap igen
for at slukke for emhætten, forsvin­der hastighedsangivelsen på dis­playet.

Knappen (B):

Du kan starte emhætten
på hastighedsniveau 2 ved at trykke
på denne knap.

Når du trykker på denne knap igen
for at slukke for emhætten, forsvin­der hastighedsangivelsen på dis­playet.

Knappen (C):

Du kan starte emhætten
på hastighedsniveau 3 ved at trykke
på denne knap.

Når du trykker på denne knap igen
for at slukke for emhætten, forsvin­der hastighedsangivelsen på dis­playet.

Knappen (D): Tænd/sluk lys-knap:

Du kan
belyse kogeområdet ved at trykke
på denne knap.

Automatisk stop om 15 minutter:

Dette apparat er udstyret med en
funktion til automatisk stop, som
giver apparatet mulighed for at ven­tilere rummet i et længere tidsrum,
så ubehagelig lugt og damp fjernes
fra rummet, når tilberedningen er
slut. Emhætten stopper automatisk
efter et bestemt tidsrum.

Du kan slå den automatiske stop­funktion til ved at trykke på en af
hastighedsknapperne (B, C, D) på
betjeningspanelet i mere end 2 se­kunder. Der aktiveres en timer på
15 minutter.

(Figur 9)

Betjening af apparatet

A B C D

52

Betjening af apparatet

Hvis du trykker på den samme ha­stighedsknap, mens den automa­tiske stopfunktion er slået til, slås
funktionen fra, og emhætten stop­per.

Hvis du vælger et andet hastigheds­niveau, slås denne funktion fra.

Hvis du vil have, at emhætten stop­per automatisk, skal du slå den
automatiske stopfunktion til igen.

Periodisk rengøring af metalfiltre:

Filtrene skal rengøres efter ca. 60
timers eller 4 ugers brug, afhæn­gigt af hvor ofte emhætten bruges.

4.2 Energieffektiv brug:

• Når emhætten anvendes, kan du
justere hastighedsniveauet i for­hold til lugt- og dampintensite­ten for at forhindre unødvendigt
strømforbrug.

• Brug lave hastigheder under
normale forhold (1-2) og høj ha­stighed (3), når lugt og dampe in­tensiveres.

• Lyset på emhætten er beregnet til
at oplyse kogezonen.

Brug af det til at belyse omgivelser/
køkken vil resultere i unødvendigt
strømforbrug og utilstrækkelig be­lysning.

4.3 Betjening af emhætten:

• Emhætten er udstyret med en
motor med forskellige hastig­hedsindstillinger.

• For en bedre ydeevne anbefaler vi
at bruge lave hastigheder under
normale forhold og høje hastig­heder, når lugt og dampe intensi­veres.

• Du kan starte emhætten ved at
trykke på knappen for det øn­skede hastighedsniveau (B, C, D).

• Du kan belyse kogeområdet ved
at trykke på lys-knappen. (A)

53

ENG

DE

DA

NO

SV

FI

RO

BG

Før rengøring og vedligeholdelse
skal stikket tages ud af stikkontak­ten, eller du kan slå hovedafbryde­ren fra eller løsne sikringen, der
forsyner emhætten.

5.1 Aluminiumsfilter

Dette filter opfanger oliepartikler i
luften. Det anbefales, at du rengør
filteret hver måned under normale
brugsforhold. Fjern først alumini­umsfilteret. Vask filtrene med fly­dende rengøringsmiddel, og skyl
dem med vand. Monter dem igen,
når de er tørre. Aluminiumsfiltre
kan blive misfarvede, når de vaskes.
Dette er normalt, og du behøver ikke
at udskifte filteret af den grund.

5.1.1 Fjernelse af aluminiums­filtrene

1. Skub aluminiumsfilterlåsen
fremad.

2. Sænk det derefter en smule,
og træk fremad. Ellers kan du
komme til at bøje filteret. (Figur

10) Når aluminiumsfilteret er
vasket og tørret, skal du monterer
filteret på dets plads igen ved at
følge ovenstående trin i omvendt
rækkefølge.

Bemærk:

• Du kan også vaske aluminiumsfil-
tre i en opvaskemaskine. Kulfilter

(anvendelse uden aftræk)

Dette filter fjerner lugte i forbin­delse med tilberedning af mad.
Hvis det ikke er muligt at bruge et
aftræk, renser filteret den luft, der
cirkulerer i køkkenet. Emhættens
kulfilter bliver tilstoppet efter noget
tid, afhængigt af hvor ofte den bru­ges, tilberedningsstilen, og om alu­miniumsfiltrene rengøres jævnligt.

Forsigtig!

• Kulfilteret må aldrig vaskes.

Du kan købe kulfiltre hos Grundigs
autoriserede serviceagenter.

5.2.1 Udskiftning af kulfilter

1. Fjern aluminiumsfiltrene. (Figur

10)

2. Fjern kulfilteret ved at dreje
tapperne mod uret og løsne
filteret. (Figur 11)

• Monter det nye kulfilter.

• Monter aluminiumsfiltrene.

(Figur 11)

Rengøring og vedligeholdelse

(Figur 10)

54

Forsigtig!

• Du kan forårsage brand, hvis du
ikke følger vejledningen for ren­gøring og udskiftning af filtre i din
emhætte.

Hvis du skal transportere appara­tet:

• Opbevar emhættens originale
emballage. Transportér emhæt­ten i dens originale emballage, og
følg transportmarkeringerne på
den originale emballage.

Hvis du ikke har den originale emballage:

Anbring ikke nogen genstande på
emhætten.

• Beskyt de ydre overflader mod
stød.

• Pak apparatet, så det ikke beska-
diges under transporten.

5.4 Udskiftning af pærerne

Kobl emhætten fra elnettet.
Dette apparat er udstyret med 3

W-halogenpærer.
Hvis du vil udskifte halogenpærer-

ne, skal du trykke pæren nedad fra
den bagerste del af pæreholderen
for at løsne pæren. Drej den deref­ter en kvart omgang mod uret, og
tag den ud.

Sæt nye pærer i ved at udføre oven­stående trin i omvendt rækkefølge.

Rengøring og vedligeholdelse

Anti-lugtfiltre indeholder trækul
(aktivt kul).

De skal skiftes med et interval på
ca. 6 måneder.

Uanset om kulfilteret bruges eller
ej, skal der altid monteres alumini­umsfiltre.

Undlad at bruge emhætten, uden
at aluminiumsfilteret er monteret.
Hvis emhætten anvendes med kul­filter, mindskes apparatets suge­evne.

5.3 Rengøring

Du skal især huske at rengøre em­hætten straks efter madlavning.

Brug en blød klud og flydende ren­gøringsmiddel til at rengøre ydersi­den af emhætten.

Brug aldrig skarpe rengøringsmid­ler eller materialer, der kan ridse,
til rengøring.

Du kan b r uge rengøringsmidler,
der kan købes i butikker, til genstri­digt fedt o.l. og følge advarslerne på
produktetiketten. For ikke at ridse
hoveddel e n af børstet stål, skal
du tørre den i samme retning som
penselspor.

Brug ikk e rengøringsmidler, som
indehold e r saltsyre, blegemiddel
eller slibende pulver, for at bevare
kvaliteten af produktets overflade.
Brug en k lud fu g tet i sæbevand
eller sp e cielt r engøringsspray til
rustfrit stål til overflader af rustfrit
stål. Fjern den beskyttende folie fra
apparatet.

55

ENG

DE

DA

NO

SV

FI

RO

BG

Rengøring og vedligeholdelse

Bemærk:

Du kan købe pærer hos autorise­rede serviceagenter.

56

Merknad om sikkerhet og miljøvern

Denne delen inneholder
sikkerhetsinstrukser som
vil bidra til å beskytte mot
fare for personskade eller
skade på eiendom. Unnlater
du å følge disse instruksjo­nene, vil enhver garanti an­ses som ugyldig.

1.1 Generell sikkerhet

• Få alltid prosedyrer knyttet

til montering og repara­sjon utført på et autorisert
serviceverksted. Produk­sjonsforetaket skal ikke
holdes ansvarlig for ska­der som kan være forår­saket av uvedkommende.

• Dette produktet er ikke

ment for bruk av personer
(inkludert barn) med redu­serte fysiske, sensoriske
eller mentale evner, eller
manglende erfaring og
kunnskap. Barn må pas­ses for å sikre at de ikke
leker med produktet.

1.1.1 Elektrisk sikkerhet

• Trekk alltid ut støpselet fra

strømnettet før montering,
vedlikehold, rengjøring og
reparasjon.

• Hvis strømledningen er

skadet, må den skiftes ut
av en kvalifisert person
som er sertifisert av pro­dusenten, en person til­knyttet ettersalgsservice
eller lignende (fortrinnsvis
en elektriker) eller en per­son som er nærmere be­skrevet av importøren.

• Driftsspenning er 220-240

volt.

• Hvis det er en defekt på

apparatet, bør det ikke
brukes med mindre det
blir reparert på et autori­sert serviceverksted. Det
er fare for elektrisk støt!

• Ikke plasser strømlednin-

gen nærme koketoppen.
Strømledningen kan be­gynne å brenne fordi den
har lavt smeltepunkt.

• Aldri koble viften til strøm

før monteringen er full­ført.

57

ENG

DE

DA

NO

SV

FI

RO

BG

• Strømkabelen må ikke

være lenger enn 4 m for å
bevare ytelsen. Den skal
ikke ha mer enn to per­pendikulærvinkler (90°)
og diameteren må være
minst ø120 mm.

• Koble apparatet fra strøm-

nettet før ethvert inngrep i
apparatets indre deler.

• Bruk apparatet kun sam-

men med en jordet stikk­kontakt.

1.1.2 Produktsikkerhet

• Du kan bruke et rør med

en diameter på 120 mm
på tilkoblingen til viftens
røykkanal.

• Ikke koble røyktilkoblingen

til ovner, avtrekkskanaler
eller røykkanaler med sti­gende flammer. Vær opp­merksom på gjeldende
lover om avtrekksluft.

• Høyden mellom den nedre

overflaten på viften og den
øvre overflaten på komfy­ren/stekeovnen må ikke
være mindre enn 65 cm for
gasskokeplater og 50 cm
for elektriske kokeplater.

Merknad om sikkerhet og miljøvern

• Ikke bruk viften uten alu-

miniumsfilter og ikke ta
ut filtrene mens viften er i
bruk.

• Ta aldri på lampene på

hetten etter at de har vært
i drift over lang tid. Å ta på
varme lamper kan føre til
brannskader.

• Unngå høye flammer

under produktet. Ved høye
flammer kan partikler
på oljefiltret antennes og
starte en brann.

• Slå på koketoppen at du

har plassert panner og
kjeler på dem. Ellers vil
den oppstigende varmen
kunne deformere visse
deler av produktet.

• Slå av koketoppen før du

tar panner og kokekar av
den.

• Unngå brennbare materi-

aler under avtrekksviften.

58

Merknad om sikkerhet og miljøvern

• Olje kan antennes under

steking av mat. Vær også
forsiktig med klær og gar­diner.

• La aldri komfyren bli stå-

ende uten tilsyn når du
steker mat. Varm olje kan
forårsake brann.

• Det kan oppstå brann i vif-

ten hvis den ikke rengjøres
med jevne mellomrom.

• Vær svært forsiktig, og

bruk hansker når du ren­gjør viften.

• Vi anbefaler at du lar viften

gå i noen minutter før du
starter matlagingen for å
øke sugekraften. Dermed
oppnår du en kontinuerlig
og stabil sugeeffekt når
damper oppstår.

• La viften være i drift i yt-

terligere 15 minutter etter
at matlagingen eller ste­kingen er over for å fjerne
lukt og damp etter matla­ging på kjøkkenet.

• Når viften er i bruk, spe-

sielt sammen med gass­komfyrer, må du sørge for
at miljøet rundt er ventilert
med frisk luft.

• Ikke koble produktet til

røykkanaler som brukes
av ikke-elektriske produk­ter. (F.eks. peisrøyk).

• En samkjørt og jevn drift

av viften og en annen
enhet som krever luft er
bare mulig når det er opp­nådd et lavt trykk på 4 Pa
(0,04 mbar), og det såle­des unngås reabsorpsjon
av gass. Dette kan bare
oppnås ved hjelp av luft
som strømmer fra utildek­kede åpninger (dør, vindu,
ventilasjonsåpninger eller
gjennom andre tekniske
tiltak). Vær ytterst opp­merksom for å sørge for
tilstrekkelig luftstrøm.
Et avtrekk med luftinn­tak/-uttak er ikke tilstrek­kelig for dette formålet.

59

ENG

DE

DA

NO

SV

FI

RO

BG

Merknad om sikkerhet og miljøvern

1.1.3 Sikkerhet for barn

• Emballasje er farlig for

barn. Oppbevar emballa­sjen på et trygt sted util­gjengelig for barn.

• Elektriske produkter er

farlig for barn. Hold barn
på avstand fra produktet.
Barn får ikke leke med
produktet.

• Dette apparatet kan bru-

kes av barn i en alder av
åtte år og oppover og av
personer som har begren­set fysisk, sensorisk eller
mental kapasitet eller som
ikke har kunnskap og erfa­ring, så lenge de er under
oppsikt for sikker bruk av
produktet eller de får opp­læring og forstår risikoen
som er knyttet til bruken
av produktet. Barn skal
ikke leke med produktet.

• FORSIKTIG: Deler innen

rekkevidde kan bli varme
under bruk.

1.2 Tiltenkt bruk

• Dette produktet er bereg-

net på bruk i hjemmet.
Det er ikke egnet for kom­mersiell bruk og må ikke
bruke til annet bruk enn
det som er tiltenkt.

• Produsenten kan ikke hol-

des ansvarlig for skader
som forårsakes ved feil
bruk eller håndtering.

• Levetiden for produktet er

ti år. Dette er den perioden
det tar for levering av re­servedeler for at produktet
skal fungere som det skal.

• ADVARSEL: Unnlatelse av

å feste skruene i samsvar
med veiledningen i bruks­anvisningen vil kunne føre
til elektrisk fare.

60

Merknad om sikkerhet og miljøvern

1.3 Samsvar med WEEE­direktivet og bortskaffing av
avfallsprodukt:

Dette produktet er i samsvar med
EUs WEEE-direktiv (2012/19/EU).
Dette produktet er forsynt med et

klassiseringssymbol for kasserte

elektriske og elektroniske produk­ter.

Dette produktet er laget av
høykvalitetsdeler og -ma­terialer som kan brukes
om igjen og som er egnet

for resirkulering. Ikke kast
produktet sammen med hushold­ningsavfall eller annet avfall etter
at produktets levetid er over. Ta
dem med til miljøstasjoner for
gjenvinning av elektrisk og elek­tronisk utstyr. Vennligst ta kontakt
med lokale offentlige myndigheter
for å få opplysninger om slike mil­jøstasjoner.

Samsvar med RoHS-direktivet

Produktet du har kjøpt er i samsvar
med EUs RoHS-direktiv (2011/65/
EU). Det inneholder ikke skadelige
og forbudte materialer som er an­gitt i direktivet.

1.4 Opplysninger ang.
emballasje

Produktpakningen er laget
av gjenvinnbare materialer
i samsvar med våre nasjo-

nale miljøforskrifter. Ikke
kast emballasjen sammen med
husholdningsavfall eller annet av­fall. Ta dem med til miljøstasjoner
som er opprettet av lokale offent­lige myndigheter.

61

ENG

DE

DA

NO

SV

FI

RO

BG

1. Innvendig røykkanal

2. Utvendig røykkanal

3. Glassomslag

4. Betjeningspanel

5. Belysning

Verdiene som er oppgitt i merkingene på produktet eller i dokumentasjonen som
medfølger er oppnådd i laboratoriemiljø i samsvar med relevante standarder.
Disse verdiene kan variere avhengig av anvendelsen av produktet og dets
omgivelsesforhold.

Tekniske Spesifikasjoner

62

Kontakt nærmeste autoriserte
serviceverksted for montering av

viften.
*Klargjøring av plassering og elek-

trisk installasjon og gassinstalla­sjon av produktet er kundens an­svar.

Merk:

• Fjern beskyttelsesfilmen (hvis
noen) fra hetten og røykkanalens
overflate før montering.

350

400

20

211

164

24

80

Mn:750 Max:1080

350

596

460

394

(Bilde 2)

Avstanden mellom avtrekksviftens
nedre overflate og komfyrens øvre
overflate skal ikke være mindre enn

65 cm.

Få en kvalifisert elektriker til å utfø­re elektriske tilkoblinger.

Monter produktet på en slik måte at
du kan nå strømtilkoblingen (kon­takt, støpsel) enkelt etter monte­ringen.

Alle mål er oppgitt i mm.

3.1 Monteringstilbehør

1 x plate for tilkob­ling til røykkanalen

1 x røykkanaladap­ter i plast, diameter
120/150 mm

Montere apparatet

63

ENG

DE

DA

NO

SV

FI

RO

BG

Montere apparatet

Opplysninger som kreves for å
gjøre klart monteringsstedet for
avtrekksviften er angitt nedenfor.

3.2 Montere viften på veggen

For å montere viften på veggen må
du løsne skruene på hengeplatene
på motorhuset, og trekke platene
opp. Stram deretter skruene på
hengeplatene.

(Bilde 3a).

(Bilde 3a)

Upphängnings­platta

(Bilde 3b)

Utvendig plate for tilko-

bling til røykkanalen

Hvis du ønsker å bruke en røykka­nal på Ø 120 må du feste en røyk­kanaladapter på Ø 120 mm til den.

64

3.2.1 Bore hull til henger

Fest monteringsmalen der viften
skal monteres. Bor punktene mer­ket med (X,Y) (Bilde 4) ved bruk av
et Ø 10 mm bit, og bor punktene
merket med (Z) (Bilde 4) ved bruk
av et Ø 6 mm bit.

Z

Y

X

Apparatets nedre

overflate

KOKESONE

Montere apparatet

Y

Y

Z

X

Z

X

10 mm

veggplugg i

plast

6 mm

veggplugg i

plast

(Bilde 4)

65

ENG

DE

DA

NO

SV

FI

RO

BG

3.2.2 Slå inn veggpluggene

Slå inn veggpluggene på Ø 10 mm
(X, Y) i hullene boret for henger­skruene. Slå inn 2 veggplugger på
Ø 6 mm (Z) i hullene boret med Ø
6 mm bit for den utvendige til­koblingsplaten for røykkanalen.

(Bilde 5)

3.2.3 Montere hengerskruene

Sett 5,5 x 60 hengerskruene inn i
veggpluggene på Ø 10 mm (Y) som
er satt inn i veggen. Det må være
en avstand på minst 5 mm mellom
skruehodet og veggen. (Bilde 5)

Koble den innvendige tilkoblings­platen for røykkanalen til 6 mm
veggpluggene (Z) på veggen ved
bruk av skruene på Ø 3,9 x 22.

(Bilde 5)

Y

Y

Z

X

Z

X

5,5 x 60

stjerneskrue

3,9 x 22

stjerneskrue

(Bilde 5)

3.2.4 Henge viften på veggen

• Heng viften på skruene som er
satt inn Y-hullene.

Montere apparatet

• Åpne utsugningsvinduet på siden
av viften ved å trekke det til deg.
Sett skruene på 5,5 x 60 inn i
X-hullene på innsiden for å feste
apparatet.

66

3.3 Montere viftens røykkanal

Koble produktet fra strømnettet før
du starter monteringen av røykka­nalen. Sett metallplatene på rundt
hoveddelen.

Skru fast den eksterne røykkana­len på tilkoblingsplatene for røyk­kanalen plassert på motorhuset.

(Bilde 3b / 6)

Trekk ut den innvendige røykkana­len, og skru den fast på tilkoblings­platen for røykkanalen som du har
festet på veggen (Bilde 7).

Montere apparatet

(Bilde 6)

(Bilde 7)

67

ENG

DE

DA

NO

SV

FI

RO

BG

3.4.1 Bruk med kanaltilkobling

• Røyken trekkes ut via røykkanalen
som er festet på tilkoblingshodet
på viften.

• Diameteren på røykkanalen skal
være lik diameteren på tilko­blingsringen. For å sørge for at
luften enkelt kan trekkes ut av
rommet i horisontale oppsett bør
kanalen skrå litt oppover (ca. 10°).

3.4.2 Bruk uten kanaltilkobling

• Luften filtreres av kullfilteren og
returnes til rommet. Kullfilteret
brukes når en røykkanal ikke er
tilgjengelig.

• Hvis viften skal brukes uten ka-
naltilkobling, må du fjerne avle­derne inni røykkanaladapteren.

• Ta ut aluminiumsfilteret. Kullfilte-
ret settes inn ved å sentrere plast­delen på begge sider av viftens
hoveddel og feste den på flikene.
Fest filtret ved å dreie flikene mot
høyre eller venstre.

• Sett på plass aluminiumsfilteret.

3.5 Tilkobling til røykkanalen:

Sett adapteren som følger med vif­ten inn i ventilasjonsåpningen i øvre
del av viften. Kjøp et rør med en di­ameter på 120/150 mm. Koble den
ene enden av røret til adapteren, og
koble den andre enden til røykka­nalen.

Montere apparatet

Sørg for at tilkoblingene er forsvar­lig festet

slik at de ikke løsner når viften
brukes på maksimal hastighet.
Kontroller at klaffene inni røykka­nalen fungerer når de strammes
med klemmen. Fest kanaltilko­blingsrøret på adapteren. Hvis du
fester kanaltilkoblingsrøret inni
adapteren, vil det ikke dannes sug,
fordi klaffene som hindrer tilbake­slag av luften forblir lukket.

Det er ikke anbefalt å koble til røyk­kanaler tilkoblet ovner eller piper.
Ikke koble til slike røykkanaler.

Rørforbindelsen skal være så kort
som mulig og ha minst mulig bøyer.

A: Utløpsrør fra røykkanal
B: Klaffer som hindrer lufttilbake-

slag
C: Røykkanal av plast

3.5.1 System som hindrer tilbake­slag (N-RV)

Når viften er i bruk, lukkes klaffene
for å hindre at eventuell lukt og støv
fra utsiden kommer inn i rommet.

Riktig Ikke riktig

(Bilde 8)

68

(A):

Tast for nivå 1

(B):

Tast for nivå 2

(C):

Tast for nivå 3

(D):

Tast for lys på/av

4.1 Digital elektronisk kontroll
med tre nivåer

(A)

Trykk på denne tasten for å star-

te viften i hastighet 1.
Når du trykker på denne tasten

igjen for å slå apparatet av, forsvin­ner symbolet for hastighetsnivået.

(B)-tast:

Trykk på denne tasten for å

starte viften i hastighet 2.
Når du trykker på denne tasten

igjen for å slå apparatet av, forsvin­ner symbolet for hastighetsnivået.

(C)-tast:

Trykk på denne tasten for å

starte viften i hastighet 3.
Når du trykker på denne tasten

igjen for å slå apparatet av, forsvin­ner symbolet for hastighetsnivået.

(D)-tast: Tast for lys på/av:

Du kan slå på

lyset ved å trykke på denne tasten.

Autostopp om 15 min.:

Dette apparatet har en autostopp­funksjon som kan brukes til å lufte
rommet i en ekstre tidsperiode for
å fjerne ubehagelig lukt i rommet
etter matlaging. Apparatet stopper
automatisk etter en viss tid.

Trykk og hold inne hvilken som
helst av hastighetstastene (B, C, D)
i mer enn to sekunder for å aktivere
autostoppfunksjonen. Et tidsur på
15 minutter startes.

Hvis du trykker på den samme
hastighetstasten mens autostopp­funksjonen er aktivert, deaktiveres
funksjonen og apparatet stopper.

Hvis du velger et annet hastighets­nivå, deaktiveres funksjonen.

Hvis du vil at apparatet skal stoppe
automatisk, må du aktivere auto­stoppfunksjonen på nytt.

(Bilde 9)

Bruke apparatet

A B C D

69

ENG

DE

DA

NO

SV

FI

RO

BG

Bruke apparatet

Periodisk rengjøring av metallfil­tre:

Filtrene må rengjøres etter ca. 60
timers bruk, eller etter 4 uker, av­hengig av hvor ofte viften brukes.

4.2 Energieffektiv bruk:

• Når du bruker viften skal hastig-
hetsnivået tilpasses i henhold til
lukt- og dampintensitet for å for­hindre unødvendig strømforbruk.

• Bruk lave hastigheter under nor-
male forhold (1-2) , og høye has­tigheter (3) når lukt og damp øker
i intensitet.

• Lysene på viften er ment for å be-
lyse kokesonen.

Hvis du bruker det til å lyse opp
omgivelsene/kjøkkenet vil det re­sultere i unødvendig strømforbruk
og utilstrekkelig belysning.

4.3 Bruke viften:

• Viften er utstyrt med en motor
med flere hastighetsinnstillinger.

• For en bedre ytelse, anbefaler
vi at du bruker lave hastigheter
under normale forhold, og høye
hastigheter når lukt og damp øker
i intensitet.

• Du kan bruke viften ved å trykke
på knappen for ønsket hastighets­nivå (B, C, D).

• Du kan slå på lyset ved å trykke på
lystasten. (A)

70

Før rengjøring og vedlikehold må
du koble produktet fra strøm eller
slå av sikringen eller hovedsikrin­gen.

5.1 Aluminiumsfilter

Dette filteret fanger opp oljepar­tikler i luften. Det er anbefalt at
filteret rengjøres månedlig under
vanlige bruksforhold. Ta først ut al­uminiumsfilteret. Vask filtrene med
flytende vaskemiddel, og skyll dem
med vann. Sett dem tilbake på plass
når de er tørre. Aluminiumsfiltre
kan bli misfarget når de vaskes.
Dette er normalt og betyr ikke at
filteret må byttes ut.

5.1.1 Ta ut aluminiumsfiltrene

1. Trykk låsen på aluminiumsfilteret
fremover.

2. Senk filteret litt, og trekk det
fremover. Ellers kan det bøyes.
(Bilde 10) Når aluminiumsfilteret
er vasket og tørket, må du sette
det tilbake på plass ved å følge
prosedyren over i omvendt
rekkefølge.

Merk:

• Aluminiumsfiltrene kan vaskes i
oppvaskmaskin. Kullfitler (Bruk

uten kanaltilkobling)

Dette filteret fjerner lukt fra matla­ging. Hvis det ikke er mulig å bruke
en røykkanal, renser det luften som
sirkulerer på kjøkkenet. Kullfilteret
tettes til over tid, avhengig av hvor
ofte viften brukes, hva slags mat
som lages og hvor ofte alumini­umsfiltrene rengjøres.

Forsiktig!

• Kullfilteret skal aldri vaskes.

Du kan kjøpe kullfiltre via service­verksted som er godkjent av Grundig.

5.2.1 Skifte kullfilteret

1. Ta ut aluminiumsfiltrene. (Bilde

10)

2. Kullfilteret tas ut ved å dreie
flikene mot urviseren og frigjøre
filteret. (Bilde 11)

• Sett i det nye kullfilteret.

• Sett inn aluminiumsfiltrene.

(Bilde 11)

Luktfiltrene inneholder kull (aktivt
karbon).

Rengjøring og vedlikehold

(Bilde 10)

71

ENG

DE

DA

NO

SV

FI

RO

BG

Forsiktig!

• Du kan skape brann hvis du ikke
følger instruksjonene om rengjø­ring og erstatning av filter for vif­ten din.

Hvis du må transportere produk­tet:

• Ta vare på emballasjen produktet
ble levert i. Transporter produk­tet i originalemballasjen, og følg
transportanvisningene på embal­lasjen.

Hvis du ikke har
originalemballasjen:

Ikke plasser noen gjenstander på
viften.

• Beskytt den ytre overflaten.

• Pakk inn produktet slik at det ikke
skades under transport.

5.4 Utskifting av lyspærene

Koble viften fra nettstrømmen.
Dette apparatet bruker 3 W halo-

genpærer.
Når du skal skifte halogenpærene,

må du trykke pærene ned fra bakre
del av pæreholderen for å frigjøre
pæren. Deretter dreier du den en
kvart tørn mot urviseren og tar den
ut.

Rengjøring og vedlikehold

De må skiftes ut med ca. seks må­neders mellomrom.

Uavhengig av om du bruker et kull­filter eller ikke, skal aluminiumfil­trene alltid monteres.

Ikke bruk apparatet uten at alu­miniumsfiltrene er på plass. Bruk
med kullfilter øker apparatets su­geevne.

5.3 Rengjøring

Særlig er det viktig å rengjøre viften
etter steking.

Bruk en fuktig klut med rengjø­ringsmiddel til å rengjøre utsiden
av viften.

Aldri bruk slipende rengjørings­midler eller skraper til rengjørin­gen.

Du kan bruke rengjøringsmidler
som er kommersielt tilgjengelige
som fettfjerner, osv. ved å følge an­visningene på produktet. For å unn­gå å skrape opp kroppen i rustfritt
stål, bør du tørke i samme retning
som børstesporene.

Ikke bruk rengjøringsmidler som
inneholder saltsyre, blekemidler
eller skuremidler, hvis ikke kan
du ødelegge produktets overflate.
Bruk en klut med såpevann eller
en rengjøringsspray for overflater i
rustfritt stål. Fjern beskyttelsesfil­men fra produktet.

72

Rengjøring og vedlikehold

Ny pære settes i ved å følge samme
prosedyre i motsatt rekkefølge.

Merk:

Du kan kjøpe pærer fra et autori­sert serviceverksted.

73

ENG

DE

DA

NO

SV

FI

RO

BG

Viktig säkerhets- och miljöinformation

Det här avsnittet innehåller
säkerhetsinstruktioner
som hjälper dig att undvika
skador på person och egen­dom. Om du inte följer des­sa instruktioner kommer
det att göra garantin ogiltig.

1.1 Allmän säkerhet

• Låt alltid installation och

reparation utföras av den
auktoriserade servicet­eknikern. Tillverkaren kan
inte hållas ansvarig för
skador som uppkommit
från arbete som utförts av
icke auktoriserade per­soner.

• Enheten är inte avsedd för

användning av personer
(inklusive barn) med ned­satt fysisk, sensorisk eller
mental funktion, eller med
brist på erfarenhet och
kunskaper. Barn bör över­vakas för att säkerställa
att de inte leker med en­heten.

1.1.1. Elsäkerhet

• Produkten måste kopplas

ur från strömkällan under
installation, underhåll,
rengöring och reparation.

• Om strömkabeln ska-

das måste den bytas
av tillverkaren, service
eller liknande kompe­tent, kvalificerad person
(företrädesvis en elek­triker) eller av en person
som definieras av im­portörsfirman.

• Driftspänningen är 220 -

240 volt.

• Om produkten är behäftad

med fel får den inte an­vändas om den inte re­pareras av det behöriga
serviceombudet. Du kan
få en elektrisk stöt!

• Dra inte strömkabeln nära

hällar. Annars kan ström­kabeln orsaka brand, eft­ersom den lätt smälter
ner.

• Koppla aldrig in fläkten

innan installationen är
slutförd.

74

• För att få bästa prestanda,

får strömkablen inte vara
längre än 4 m. Den får inte
innehålla mer än 2 vinkel­räta (90 °) vinklar och dess
diameter skall vara min.
Ø120 mm.

• Koppla ur apparaten innan

något ingripande till de
inre delarna av apparaten.

• Använd bara apparaten i

ett jordat uttag.

1.1.2 Produktsäkerhet

• Du kan använda ett rör

med en diameter på 120
mm på fläktens rökrör­sanslutning.

• Gör inga anslutningar till

rökkanaler i samband med
spisar, avgasaxlar eller
rökkanaler med stigande
lågor. Följ de regler som
fastställts av myndigheter
gällande utsläpp av från­luft.

• Höjden mellan den nedre

ytan på fläkten och ugnens
ovansida får inte under­stiga 65 mm för gashällar
och 50 cm för elhällar.

Viktig säkerhets- och miljöinformation

• Använd inte fläkten utan

aluminiumfilter och ta
inte bort filtren när den
används.

• Rör aldrig vid fläktens

lampa efter att den an­vänts en längre tid. Heta
lampor kan bränna dina
händer.

• Undvik stora lågor under

produkten. Annars kan
partiklar i oljefiltret
flamma upp och orsaka
brand.

• Slå på plattorna efter att

du ställt kastruller eller
pannor på dem. Annars
kan den stigande tem­peraturen göra att vissa av
produktens delar blir de­formerade.

• Stäng av plattorna innan

du tar bort kastruller eller
pannor.

• Undvik antändbara mate-

rial under fläkten.

• Olja kan antändas när du

steker mat. Var därför
försiktig med textiler och
gardiner.

75

ENG

DE

DA

NO

SV

FI

RO

BG

Viktig säkerhets- och miljöinformation

• Lämna aldrig spisen obev-

akad när du steker mat,
eftersom olja kan flamma
upp och antändas.

• Det finns risk för brand om

din fläkt inte rengörs i de
angivna perioderna.

• Var ytterst försiktig och

använd handskar vid
rengöring av fläkten.

• Vi råder dig att använda

apparaten några minuter
innan du börjar laga mat
för att öka sugeffekten. Du
bör därför ha en kontinu­erlig och stabil sugeffekt
när ångorna uppstår.

• Driv din fläkt i 15 minuter

till efter att du slutat laga
eller steka mat för att få
bort matosen i köket.

• När fläkten används, sär-

skilt tillsammans med
gasspisar, bör du se till
att omgivningen ventileras
med ren luft.

• Var uppmärksam på att

inte ansluta apparaten till
rökkanaler som används
av icke-elektriska appa­rater. (t.ex.: Värmarens
rökkanal).

• Samtidig och smidig drift

av fläkten och en annan
enhet som kräver luft är
endast möjlig när ett lägre
tryck på 4 Pa (0,04 mbar)
uppnås och reabsorption
av gasen undviks med
detta. Detta kan endast
uppnås med hjälp av luft
som kommer in från öpp­ningar utan lock (dörr, fön­ster, ventilationsöppningar
eller andra tekniska mät­ningar). Var ytterst nog­grann att tillhandahålla
tillräckligt med luft. En
rökkanal som ger luft in­trängning/utträde är inte
tillräckligt för den här åt­gärden.

76

Viktig säkerhets- och miljöinformation

1.1.3 Säkerhet för barn

• Emballaget är farligt för

barn. Förvara emballaget
på en säker plats utom
räckhåll för barn.

• Elektriska produkter är

farliga för barn. Håll barn
borta från produkten. Låt
inte barn leka med en­heten.

• Den här utrustningen kan

användas av barn över 8
år och av personer som
har begränsad fysisk,
sensorisk eller mental
förmåga eller som saknar
kunskaper och erfarenhet,
under förutsättning att de
övervakas avseende säker
produktanvändning eller
att de fått tillräckliga in­strukioner eller förståelse
kring riskerna med att an­vända produkten. Barn får
inte leka med apparaten.

• VAR FÖRSIKTIG: Tillgäng-

liga delar kan bli varma
när de används med en
matlagningsanordning.

1.2 Avsedd användning

• Denna enhet är endast

avsedd för hemmabruk.
Den är inte lämplig för
kommersiellt bruk och
får inte användas utom vid
den avsedda användnin­gen.

• Tillverkaren ansvarar inte

för någon skada som orsa­kas av felaktig användning
eller felhantering.

• Servicetiden för produkten

är 10 år. Detta är den tid
som krävs för tillgång på
reservdelar till fungerande
produkt.

• VARNING: Om inte skru-

varna skruvas i i enlighet
med instruktionerna som
ges i handboken kan det
leda till elsäkerhetsrisker.

77

ENG

DE

DA

NO

SV

FI

RO

BG

Viktig säkerhets- och miljöinformation

1.3 Efterlevnad av WEEE­direktivet och kassering av den
förbrukade produkten:

Den här produkten uppfyller kra­ven enligt EU:s WEEE-direktiv
(2012/19/EU). Den här produkten

bär en klasscieringssymbol för

elektriskt och elektroniskt avfall
(WEEE).

Den här produkten har till­verkats av högkvalitativa
delar och material som
kan återanvändas och

återvinnas. Släng den där­för inte bort med vanligt hushålls­avfall i slutet av dess livslängd. Ta
den till en återvinningsstation för
elektrisk och elektronisk utrust­ning. Kontakta dina lokala myn­digheter för information om dessa
insamlingscenter.

Efterlevnad av RoHS-direktiv

Produkten du har köpt uppfyl­ler kraven för EU:s RoHS-direktiv
(2011/65/EU). Den innehåller inte
skadliga och förbjudna material

som specicerats i direktivet.

1.4 Förpackningsinformation

Förpackningen för din pro­dukt är tillverkad av åter­vinningsbart material i en-

lighet med nationella
miljöföreskrifter. Kasta inte för­packningsmaterial i hushållsavfall
eller annat liknande avfall. Ta dem
till ett insamlingsställe för för­packningsmaterial som anvisas av
de lokala myndigheterna.

78

1. Intern rökkanal

2. Extern rökkanal

3. Glashölje

4. Kontrollpanel

5. Belysning

Värden på produktetiketter och i medföljande dokumentation är hämtade från
laboratorieförhållanden i enlighet med relevanta standarder. Dessa värden kan
variera beroende på produktanvändning och omgivande förhållanden.

TEKNISKA DATA

79

ENG

DE

DA

NO

SV

FI

RO

BG

Kontakta närmaste auktoriserade
serviceagent för installation av

fläkten.
*Förberedelse av platsen och elin-

stallationen för produkten är under
kundens ansvar.

Obs:

• Ta bort skyddsfilmen (om den
finns) på fläkten och rökkanalen
efter installationen.

350

400

20

211

164

24

80

Mn:750 Max:1080

350

596

460

394

(Figur 2)

Höjden mellan den nedre
ytan på fläkten och ugnens
ovansida får inte understiga

65 cm.

Låt en behörig elektriker installera
elsystemet.

Installera apparaten så att du kan
nå strömanslutning (stickpropp, ut­lopp) lätt efter installationen.

Alla mått anges i mm.

3.1 Installationstillbehör

1 x anslutningsplat­ta rökkanal

1 x Ø120/150 mm
plastadapter rök­kanal

Installation av enheten

80

Installation av enheten

Nedan ges den information som
krävs för förberedelse av installa­tionsplatsen för fläkten.

3.2 Montering av fläkten på
väggen

För att installera fläkten på väggen,
lossa skruvarna på upphängning­splåtarna på motorhuset och dra
plåtarna uppåt. Dra sedan åt skru­varna på upphängningsplåtarna.

(Figur 3a).

(Figur 3a)

Upphängnings-

platta

(Figur 3b)

Anslutningsplatta extern

rökkanal

Om du kommer att använda Ø 120
mm rökrör, installera Ø 120 mm tu­badapter på det.

81

ENG

DE

DA

NO

SV

FI

RO

BG

3.2.1 Borra upphängningshålen

Fäst installationsmallen på fläktens
installationsplats. Borra punkterna
markerade med (X,Y) (Figur 4) med
hjälp av en Ø 10 mm bit och punk­terna markerade med (Z) (Figur 4)
med en Ø 6 mm bit.

Z

Y

X

Bottenytan på

apparaten

MATLAGNINGSZON

Installation av enheten

Y

Y

Z

X

Z

X

10 mm

väggkontakt i

plast

6 mm

väggkontakt i

plast

(Figur 4)

82

3.2.2 Slå i väggpluggarna

Slå i Ø 10 mm väggpluggarna (X,
Y) i de hål som borrats för up­phängningsskruvarna. Slå i 2 x
Ø 6 mm pluggar (Z) med ham­mare i de hål som borrats med
en Ø6 mm borr för den externa
rökkanalens anslutningsplatta.

(Figur 5)

3.2.3 Installation av upphängn­ingsskruvarna

Installera 5,5 x 60 upphängn­ingsskruvar i Ø 10 mm väggpluggar
(Y) som du har slagit in i väggen.
Det måste finnas ett mellanrum
på 5 mm mellan skruvhuvudet och
väggen. (Figur 5)

Anslut den interna rökkanalsan­slutningsplattan med 6 mm vägg­pluggar (Z) till väggen med skruvar
Ø 3,9 x 22. (Figur 5)

Y

Y

Z

X

Z

X

5,5 x 60

skruv med

tvärhuvud

3,9 x 22

skruv med

tvärhuvud

(Figur 5)

Installation av enheten

3.2.4 Upphängning av fläkten
på väggen

• Häng fläkten på skruvarna du har
fäst i Y-hålen

• Öppna sidosugfönstret på fläkten
genom att dra det mot dig. Instal­lera 5,5 x 60 skruvar genom X­hålen som finns på insidan för att
säkra apparaten.

83

ENG

DE

DA

NO

SV

FI

RO

BG

3.3 Installation av fläktens rök­kanal

Koppla bort produkten från el­nätet innan rökkanalen installeras.
Montera rökkanalens plåtmetall­delar runt kroppen.

Skruva på den externa rökkanalen
till externa rökkanalsanslutning­splattor placerade på motorhuset.

(Figur 3b / 6)

Förläng och skruva den interna
rökkanalen från sina ytterkanter
på rökkanalens anslutningsplatta
som är fäst vid väggen (Figur 7).

Installation av enheten

(Figur 6)

(Figur 7)

84

3.4.1 Användning med rökka­nalsanslutning

• Ångan avlägsnas via rökkanalen
som är fäst vid kopplingshuvudet
på fläkten.

• Rökkanalens diameter bör vara
lika med diametern på anslut­ningsringen. För att luften lätt ska
avlägsnas ut ur rummet i hori­sontella arrangemang, bör röret
vara något lutande uppåt (ca 10 °).

3.4.2 Användning utan
rökkanalsanslutning

• Luften filtreras av kolfiltret och
återförs till rummet. Kolfilter
används när det inte finns någon
rökkanal i huset.

• om fläkten ska användas utan
rökkanalsanslutning, avlägsna
avledare inuti skorstensadaptern.

• Avlägsna aluminiumfiltret. För
att installera kolfiltret, centrera
kolfiltret på plastdelen på båda
sidorna av fläktkroppen och fäst
den på flikarna. Säkra filtret
genom att vrida på flikarna till
höger eller vänster.

• Installera aluminiumfiltret.

3.5 Rökkanalsanslutning

Placera adaptern som levereras
tillsammans med fläkten in i ven­tilationshålet på den övre delen av
fläkten. Skaffa ett rör med en di­ameter på 120/150 mm. Anslut en
ände av röret till adaptern och den
andra änden till rökkanalen.

Installation av enheten

Säkerställ att dessa två anslutnin­gar är tillräckligt säkra så de inte
förflyttas när fläkten drivs på max­hastighet. Kontrollera att flikarna
inuti rökkanalen är funktionella
när de är åtdragna med klämman.
Montera rökkanalens förbindel­serör på adaptern. Om du anpassar
skorstenens förbindelserör inuti
adaptern kommer luftsug inte att
ske, eftersom flikarna som hindrar
luftåterflöde förblir stängda.

Det är inte tillrådligt att göra anslut­ningar till rökkanalerna anslutna
spisar eller utloppstrummor. Gör
inga anslutningar till sådana rök­kanaler.

Röranslutningen ska vara så kort
som möjligt och ha minsta antal
krökar.

A: Rökkanalens utloppsrör
B: Flikar som förhindrar återflöde
C: Plaströkkanal

3.5.1 Återflödesförebyggande sys­tem (N-RV)

När fläkten är i drift, är flikarna
stängda för att förhindra möjliga
utsläpp av lukt och damm utifrån
till omgivningen.

Korrekt Ej korrekt

(Figur 8)

85

ENG

DE

DA

NO

SV

FI

RO

BG

(A):

Knapp 1:a nivån

(B):

Knapp 2:a nivån

(C):

Knapp 3:e nivån

(D):

Ljus På / Av-knapp

4.1 Digital elektronisk kontroll
med 3 nivåer

(A)

Du kan starta din fläkt på
hastighetsnivå 1 genom att trycka
på den här knappen.

När du trycker på knappen igen för
att stänga av apparaten, försvinner
hastighetsnivåindikationen på dis­playen.

(B) knapp:

Du kan starta din fläkt på
hastighetsnivå 2 genom att trycka
på den här knappen.

När du trycker på knappen igen för
att stänga av apparaten, försvinner
hastighetsnivåindikationen på dis­playen.

(C) knapp:

Du kan starta din fläkt på
hastighetsnivå 3 genom att trycka
på den här knappen.

När du trycker på knappen igen för
att stänga av apparaten, försvinner
hastighetsnivåindikationen på dis­playen.

(D) knapp: Ljus På / Av-knapp:

Du kan
belysa matlagningsområdet genom
att trycka på denna knappen.

Auto-stopp om 15 min.:

Denna apparat är utrustad med en
Auto-stopp-funktion som gör det
möjligt för apparaten att ventilera
rummet under ytterligare en tid för
att avlägsna obehagliga lukter och
ånga i rummet efter tillagningen
är avslutad. Apparaten stoppas au­tomatiskt efter en viss tid.

För att aktivera Auto-stopp­funktionen, tryck på någon av
hastighetsnivåknapparna (B, C, D)
på kontrollen längre än 2 sekunder.
En timer med 15 minuter kommer
aktiveras.

(Figur 9)

ANVÄNDNING AV ENHETEN

A B C D

86

ANVÄNDNING AV ENHETEN

Om du trycker på samma
hastighetsnivåknapp medan Auto­stopp-funktionen är aktiverad,
kommer funktionen att inaktiveras
och apparaten stannar.

Om du väljer en annan
hastighetsnivå kommer denna
funktion inaktiveras.

Om du vill att din apparat stoppas
automatiskt, måste du aktivera
Auto-stopp-funktionen igen.

Periodisk rengöring av metallfilter:

Filter måste rengöras ungefär var
60:e drifttimme eller var 4:e vecka
beroende på hur ofta de används.

4.2 Energieffektiv användning:

• Vid drift av fläkten, justera
hastighetsnivån i enlighet med in­tensiteten av lukt och ånga för att
undvika onödig strömförbrukning.

• Använd låga hastigheter under
normala förhållanden (1-2) och
höga hastigheter (3) när rök och
ångor intensifieras.

• Lamporna på fläkten är avsedda
för belysning av kokzonen.

När du använder dem för att lysa
upp omgivningen / köket kommer
det att resultera i onödig strömför­brukning och otillräcklig belysning.

4.3 Användning av fläkten:

• Fläkten är utrustad med en motor
med olika hastighetsinställning­nar.

• För bättre prestanda rekom-
menderar vi att du använder låga
hastigheter under normala förhål­landen och höga hastigheter när
rök och ångor intensifieras.

• Du kan starta fläkten genom att
trycka på knappen för önskad
hastighetsnivå (B,C,D).

• Du kan belysa matlagningsområ-
det genom att trycka på ljusknap­pen. (A)

87

ENG

DE

DA

NO

SV

FI

RO

BG

Innan rengöring och underhåll, dra
ur kontakten eller slå av huvud­strömbrytaren eller lossa säkrin­gen som levererar fläkten.

5.1 Aluminiumfilter

Detta filter fångar oljepartiklar i
luften. Det rekommenderas att
rengöra filtret varje månad under
normala användningsförhållanden.
Avlägsna först aluminiumfiltren för
denna process. Tvätta filtren med
flytande tvättmedel och skölj dem
med vatten och installera dem igen
efter att de torkat. Aluminiumfilter
kan bli missfärgade när de tvättas;
detta är normalt och du behöver
inte byta filter.

5.1.1 Avlägsna aluminiumfil­tren

1. Tryck aluminiumfilterlåset
framåt.

2. För sedan ner det något och
dra framåt. Annars kan du
böja filtret. (Figur 10) Efter att
aluminiumfiltret tvättats och
torkats, installera filtret i sitt läge
genom att tillämpa stegen ovan i
omvänd ordning.

(Figur 10)

Obs:

• Du kan också tvätta aluminiumfil-
ter i diskmaskin. Kolfilter (använd-

ning utan rökkanal)

Detta filter tar bort matos. Om det
inte är möjligt att använda en rök­kanal, renar den luften som cirkul­eras i köket. Apparatens kolfilter
kommer bli igensatt över tid ber­oende på användningsfrekvens, typ
av matlagning och regelbunden­heten av rengöring av aluminium­filter.

Var försiktig!

• Kolfilter ska aldrig tvättas.

Du kan skaffa kolfilter från Grundig
auktoriserade serviceagenter.

5.2.1 Byte av kolfiltret

1. Avlägsna aluminiumfiltren.

(Figur 10)

2. För att ta bort kolfiltret, vrid
flikarna motsols och lossa filtret.

(Figur 11)

• Installera det nya kolfiltret.

• Installera aluminiumfiltren.

(Figur 11)

Underhåll och rengöring

88

Var försiktig!

• Du kan orsaka brand om du
inte följer instruktionerna på
rengöring och byte av filter i din
fläkt.

Om du behöver transportera en­heten:

• Spara apparatens originalför-
packningen. Transportera
apparaten med dess originalför­packningen och följ trafikmark­eringar på originalförpackningen.

Om du inte har originalförpacknin­gen:

Placera inga objekt på fläkten.

• Skydda de yttre ytorna från stötar.

• Packa apparaten så att den inte
skadas under transporten.

5.4 Byte av lampor

Koppla loss fläkten från ström­försörjningen.

Denna apparat är utrustad med 3 W
halogenlampor.

För att byta ut halogenlamporna,
tryck lampan nedåt från den bakre
delen av lamphållaren för att lossa
lampan. Vrid den sedan moturs 1/4
varv och ta bort den.

Underhåll och rengöring

Anti-luktfilter innehåller kol (aktivt
kol).

De måste bytas med cirka sex
månaders intervall.

Oberoende om ett kolfilter används
eller inte, måste aluminiumfilter
alltid installeras.

Använd inte apparaten utan alu­miniumfiltret på plats. Användning
med kolfilter kommer att minska
apparatens sugeffekt.

5.3 Rengöring

Var särskilt noga med att inte för­summa att rengöra din fläkt ome­delbart efter att du har stekt mat.

Använd en lätt fuktad trasa för att
rengöra utsidan av fläkten.

Använd aldrig slipande eller skra­pande material för rengöring.

Du kan använda rengöringsmedel
som finns kommersiellt tillgäng­liga för ihållande fett mm genom
att följa varningarna på produkten.
För att inte repa den borstat stålet,
torka i samma riktning med borst­spåren.

Använd inte rengöringsmedel som
innehåller saltsyra, blekmedel el­ler slippulver för att bevara ytans
kvalitet på din produkt. Använd en
trasa fuktad med tvålvatten eller
special rengöringsspray för rostfritt
stål på stålytor av rostfritt stål. Ta
bort skyddstejpen på apparaten.

89

ENG

DE

DA

NO

SV

FI

RO

BG

Underhåll och rengöring

Utför stegen ovan i omvänd ordning
för att passa in de nya lamporna.

Obs:

Du kan skaffa lampor från auktor­iserade serviceagenter.

90

Tärkeitä turvallisuutta ja ympäristöä
koskevia ohjeita

Tämä osio sisältää turval­lisuusohjeita, jotka autta­vat suojaamaan henkilö­tai omaisuusvahingoilta.
Näiden ohjeiden noudatta­matta jättäminen mitätöi
takuun.

1.1 Yleinen turvallisuus

• Anna aina valtuutetun

huoltoasentajan suorittaa
kaikki asennus- ja kor­jaustyöt. Valmistaja ei ota
vastuuta vahingoista, jotka
johtuvat valtuuttamatto­mien henkilöiden teke­mistä asennuksista.

• Tätä laitetta ei ole tar-

koitettu sellaisten hen­kilöiden (mukaan lukien
lapset), joiden fyysinen tai
henkinen toimintakyky on
alentunut tai joilta puut­tuu kokemusta ja tietoa
laitteen oikeasta käyttöta­vasta. Lasten ei tule antaa
leikkiä laitteen kanssa.

• 1.1.1 Sähköturvallisuus

• Irrota laite aina verkkovir-

rasta asennuksen, kun­nossapidon, puhdistuksen
ja korjauksen ajaksi.

• Jos laitteen sähköjohto on

vaurioitunut, se tulee vaih­taa valtuutetun asentajan,
jälleenmyyjän, huoltoliik­keen tai vastaavan (mie­luiten sähköasentajan) tai
maahantuojan nimeämän
tahon toimesta.

• Laitteen käyttöjännite on

220 - 240 V.

• Jos laitteessa on vika, sitä

ei tule käyttää ennen val­tuutetun huoltoliikkeen
suorittamaa huoltoa. Säh­köiskun vaara!

• Älä aseta virtajohtoa läm-

pölevyjen päälle. Virtajoh­don sulaminen saattaa
aiheuttaa tulipalon.

• Älä koskaan kytke kupua

sähköverkkoon, ennen
kuin asennus on valmis.

• Parhaan suorituskyvyn

saavuttamista varten, lait­teen ulkoinen johdin ei saa
olla 4 metriä pidempi. Se
ei saa sisältää useampaa
kuin 2 kohtisuoraa (90°)
kulmaa ja sen halkaisija
tulee olla vähintään ø120
mm.

91

ENG

DE

DA

NO

SV

FI

RO

BG

• Irrota laite verkkovirrasta,

ennen kuin kosket laitteen
sisäisiin osiin.

• Kytke laite ainoastaan

maadoitettuun pistorasi­aan.

1.1.2 Tuoteturvallisuus

• Voit käyttää putkea, jonka

halkaisija on 120 mm lie­sikuvun hormiliitoksessa.

• Älä tee liitäntöjä hormei-

hin, jotka on liitetty liesiin,
poistoilma-aukkoihin, tai
hormeihin joissa on ylös
nousevia palavia liekkejä.
Noudata viranomaisten
määräyksiä poistoilman
ulosviennissä.

• Liesikuvun alapinnan ja

uunin/lieden yläpinnan
välisen etäisyyden tulee
olla vähintään 65 cm kaa­suliesillä, ja 50 cm sähkö­liesillä.

• Älä käytä liesikupua ilman

alumiinisuodattimia, äläkä
irrota suodattimia liesiku­vun ollessa käytössä.

Tärkeitä turvallisuutta ja ympäristöä
koskevia ohjeita

• Älä kosketa liesikuvun

lamppuihin, kun ne ovat
olleet käytössä pidemmän
aikaa. Kuumat valaisimet
saattavat aiheuttaa palo­vammoja käsiin.

• Vältä suuria liekkejä lait-

teen alapuolella. Muutoin
öljysuodattimen hiukkaset
saattavat syttyä ja aiheut­taa tulipalon.

• Kytke keittoalueet päälle,

kun olet asettanut liedelle
kattiloita tai patoja. Muu­toin kohoava lämpö voi
aiheuttaa laitteen osien
sulamisen.

• Sammuta keittoalueet

ennen kuin otat kattilat tai
padat pois liedeltä.

• Vältä syttyviä materiaaleja

liesikuvun alla.

• Öljy saattaa syttyä ruokia

uppopaistettaessa. Ole
siksi varovainen vaatteiden
ja verhojen suhteen.

• Älä jätä keittotasoa ilman

valvontaa, kun uppopais­tat ruokia: muuten kiehuva
öljy voi aiheuttaa tulipalon.

92

Tärkeitä turvallisuutta ja ympäristöä
koskevia ohjeita

• Jos liesikupua ei puhdis-

teta määrätyin väliajoin se
saattaa aiheuttaa tulipalo­vaaran.

• Ole erittäin varovainen

puhdistaessasi liesikupua
ja käytä suojakäsineitä.

• Suosittelemme käyttä-

mään laitetta muutaman
minuutin ajan ennen ruo­anlaiton aloittamista, jotta
sen imuteho kasvaisi. Täl­löin käytettävissä on jat­kuva ja vakaa imuteho,
kaasujen muodostuessa.

• Pidä liesikupua käynnissä

15 minuuttia ruoanlaiton
tai paistamisen lopettami­sen jälkeen, jotta ruoan­laitosta syntyneet hajut ja
kaasut saadaan poistettua
keittiöstä.

• Liesikuvun ollessa käy-

tössä, erityisesti kaasu­liesien kanssa, varmista
sen ympäristön riittävä il­manvaihto.

• Varo kytkemästä laitetta

hormeihin, jotka ovat mui­den kuin sähkölaitteiden
käytössä. (esim. lämmi­tyshormi).

• Liesikuvun ja toisen ilmaa

tarvitsevan laitteen sa­manaikainen ja moitteeton
toiminta on mahdollista
vain saavutettaessa 4
Pa (0,04 mbar) alhainen
paine, jolloin kaasun takai­sinvirtaus estetään. Tämä
voidaan saavuttaa vain
siten että ilmaa pääsee ti­laan peittämättömistä au­koista (ovesta, ikkunasta,
tuuletusaukoista tai muilla
teknisillä tavoilla). Kiinnitä
erittäin suurta huomiota
riittävään ilmavirtaukseen.
Hormi, jossa on sisään-/
ulostulo, ei ole riittävä
tähän tarkoitukseen.

93

ENG

DE

DA

NO

SV

FI

RO

BG

Tärkeitä turvallisuutta ja ympäristöä
koskevia ohjeita

1.1.3 Lasten turvallisuus

• Pakkausmateriaalit ovat

vaaraksi lapsille. Säilytä
pakkausmateriaalit tur­vallisessa paikassa poissa
lasten ulottuvilta.

• Sähkölaitteet ovat vaa-

raksi lapsille. Pidä lapset
poissa laitteen ulottuvilta.
Älä anna lasten leikkiä
laitteen kanssa.

• Tätä laitetta voivat käyttää

8-vuotiaat ja sitä vanhem­mat lapset sekä henkilöt
joiden fyysinen, motorinen
tai henkinen toimintakyky
on rajoittunut tai joilla ei
ole aikaisempaa koke­musta tai tietoa laitteen
käytöstä, jos heitä valvo­taan tai jos he ovat saa­neet ohjeistusta laitteen
turvallisesta käyttötavasta
ja he ymmärtävät laitteen
käyttöön liittyvät vaarat.
Lasten ei tule antaa leikkiä
laitteen kanssa.

• VAROITUS: Laitteen pin-

nat voivat kuumentua käy­tön aikana, keittolaitetta
käytettäessä.

1.2 Käyttötarkoitus

• Laite on tarkoitettu vain

kotitalouskäyttöä varten.
Se ei sovellu kaupallisiin
käyttötarkoituksiin eikä
sitä tule käyttää muuhun
kuin edellä mainittuun
käyttötarkoitukseen.

• Valmistaja ei ole vastuussa

vahingoista, jotka aiheutu­vat laitteen virheellisestä
käyttötavasta tai käsitte­lystä.

• Laitteen käyttöikä on 10

vuotta. Tänä aikana lait­teeseen on saatavilla va­raosia joilla varmistetaan
tuotteen moitteeton toimi­vuus.

• VAROITUS: Ruuvien jättä-

minen kiinnittämättä op­paan ohjeiden mukaan voi
aiheuttaa vaaratilanteita
sähkön kanssa.

94

Tärkeitä turvallisuutta ja ympäristöä
koskevia ohjeita

1.3 WEEE-direktiivin
noudattaminen ja laitteen
hävittäminen:

Tämä tuote täyttää EU:n WEEE-di­rektiivissä (2012/19 /EU) asetetut
vaatimukset. Tuotteessa on sähkö­ja elektroniikkalaiteromun (WEEE)
kierrätyssymboli.

Tämä tuote on valmistettu
korkealaatuisista osista ja
materiaaleista, jotka voi­daan käyttää uudelleen ja

jotka soveltuvat kierrätyk­seen. Älä siksi hävitä tuotetta nor­maalin kotitalousjätteen mukana
sen käyttöiän päättyessä. Vie laite
sähkö- ja elektroniikkaromun kier­rätyspisteeseen. Ota yhteyttä pai­kallisiin viranomaisiin saadaksesi
selville lähimmän kierrätyspisteen
sijainti.

RoHS-direktiivin
vaatimustenmukaisuus

Tämä tuote täyttää EU:n RoHS­direktiivissä (2011/65/EU) asetetut
vaatimukset. Se ei sisällä direk­tiivissä määritettyjä haitallisia ja
kiellettyjä materiaaleja.

1.4 Pakkaustiedot

Tuotteen pakkaus on val­mistettu kierrätettävistä
materiaaleista paikallisen

lainsäädännön mukaisesti.
Älä hävitä pakkausmateriaaleja
yhdessä muiden kotitalousjättei­den tai muiden jätteiden kanssa.
Vie pakkausmateriaalit paikallis­ten viranomaisten ilmoittamiin ke­räyspisteisiin.

95

ENG

DE

DA

NO

SV

FI

RO

BG

1. Sisäinen hormi

2. Ulkoinen hormi

3. Lasikansi

4. Ohjauspaneeli

5. Valaistus

Laitteen tyyppikilvessä tai sen mukana toimitettavissa asiakirjoissa olevat arvot
on saatu laboratorio-olosuhteissa asiaankuuluvia standardeja noudatettaessa.
Nämä arvot voivat vaihdella laitteen käytön ja ympäristöolosuhteiden mukaan.

Tekniset tiedot

96

Ota yhteyttä lähimpään valtuutet­tuun huoltomyyjään laitteen asen-

tamista varten.
*Tuotteen sijaintipaikan valmistelu

ja sähköasennusten tekeminen on
asiakkaan vastuulla.

Huomaa:

• Poista suojakalvo (jos sellainen
on) liesikuvun ja hormin pinnalta
asennuksen jälkeen.

350

400

20

211

164

24

80

Mn:750 Max:1080

350

596

460

394

(Kuva 2)

Liesikuvun alapinnan ja lie­den yläpinnan välisen etäi­syyden pitää olla vähintään

65 cm.

Pyydä pätevää sähköasentajaa te­kemään sähköliitännät.

Asenna laite siten, että virtaliitäntä
(pistoke, pistorasia) ovat helposti
käytettävissä asennuksen jälkeen.

Kaikki mitat on annettu millimet­reinä.

3.1 Asennustarvikkeet

1 x hormiliitoslevy

1 x Ø120/150 mm
muovinen hormiso­vitin

Laitteen asentaminen

97

ENG

DE

DA

NO

SV

FI

RO

BG

Laitteen asentaminen

Liesikuvun asennuspaikan valmis­telutiedot on kuvattu alapuolella:

3.2 Liesikuvun seinäasennuk­sen suorittaminen

Asentaaksesi liesikuvun seinään,
löysää ruuveja moottorikotelon
kiinnityslevyissä ja vedä levyt ylös­päin. Kiristä sitten kiinnityslevyjen
ruuvit. (Kuva 3a).

(Kuva 3a)

Kiinnityslevy

(Kuva 3b)

Ulkoinen hormiliitoslevy

Jos käytät Ø 120 mm hormiputkea,
asenna siihen Ø 120 mm hormiso­vitin.

98

Z

Y

X

Laitteen

alapinta

KEITTOALUE

Laitteen asentaminen

Y

Y

Z

X

Z

X

10 mm

muovinen

seinätulppa

6 mm

muovinen

seinätulppa

(Kuva 4)

3.2.1 Kiinnitysreikien poraaminen

Kiinnitä asennuskaavio liesikuvun
asennuspaikkaan. Poraa pisteet
jotka on merkitty kirjaimilla (X,Y)
(Kuva 4) käyttäen a Ø 10 mm po­ranterää ja pisteet jotka on merkitty
kirjaimilla (Z) (Kuva 4) käyttäen Ø 6
mm poranterää.

99

ENG

DE

DA

NO

SV

FI

RO

BG

3.2.2 Seinätulppien vasaroimi­nen

Vasaroi Ø 10 mm seinätulpat (X,Y)
reikiin jotka on porattu kiinnitys­ruuveja varten. Vasaroi 2 x Ø 6
mm seinätulpat (Z) reikiin jotka
on porattu Ø6 mm poranterallä
ulkoista hormiliitoslevyä varten.

(Kuva 5)

3.2.3 Kiinnitysruuvien asenta­minen

Asenna 5.5x60 kiinnitysruuvit Ø 10
mm seinätulppiin (Y) jotka olet va­saroinut seinään. Ruuvin pään ja
seinän välissä on oltava 5 mm rako.

(Kuva 5)

Liitä sisäinen hormiliitoslevy 6 mm
seinätulppiin (Z) seinässä käyttäen
Ø 3.9x22 ruuveja. (Kuva 5)

Y

Y

Z

X

Z

X

5.5 x 60

ristipääruuvia

3.9 x 22

ristipääruuvia

(Kuva 5)

Laitteen asentaminen

3.2 Liesikuvun kiinnittäminen
seinään

• Kiinnitä liesikupu ruuveilla jotka
olet asentanut reikiin Y.

• Avaa liesikuvun sivulla oleva
imuikkuna vetämällä sitä itseäsi
kohden. Asenna 5.5x60 ruuvit rei­kien X läpi jotka sijaitsevat sisällä
kiinnittääksesi laitteen.

100

3.3 Liesikuvun hormin asenta­minen

Irrota laite verkkovirrasta ennen
hormin asentamista. Asenna pelti­set hormin osat rungon ympärille.

Ruuvaa ulkoinen hormi sisäi­siin hormiliitoslevyihin jotka si­jaitsevat moottorikotelossa.

(Kuva 3b / 6)

Laajenna ja ruuvaa sisäinen hormi
ulkoreunoistaan hormiliitoslevyyn
joka on kiinnitetty seinään (Kuva 7).

Laitteen asentaminen

(Kuva 6)

(Kuva 7)
