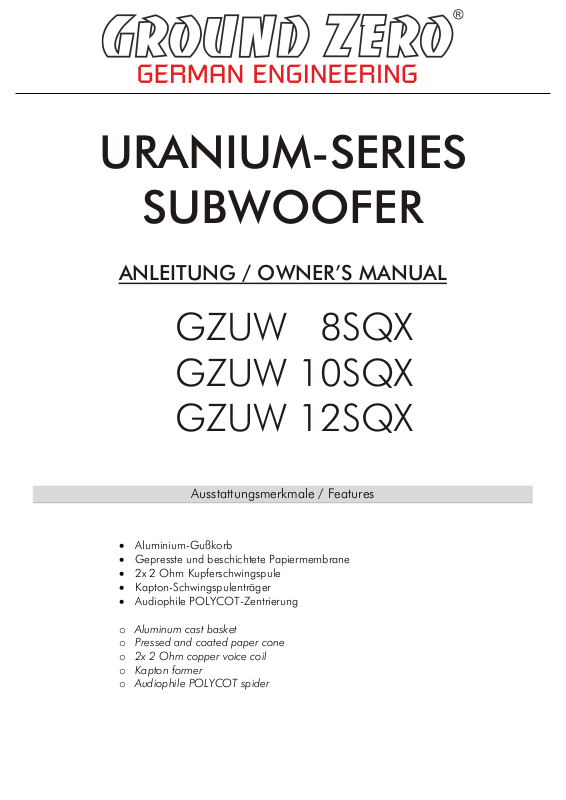

URANIUM-SERIES
SUBWOOFER
ANLEITUNG / OWNER’S MANUAL
GZUW 8SQX
GZUW 10SQX
GZUW 12SQX
Ausstattungsmerkmale / Features
• Aluminium-Gußkorb
• Gepresste und beschichtete Papiermembrane
• 2x 2 Ohm Kupferschwingspule
• Kapton-Schwingspulenträger
• Audiophile POLYCOT-Zentrierung
o Aluminum cast basket
o Pressed and coated paper cone
o 2x 2 Ohm copper voice coil
o Kapton former
o Audiophile POLYCOT spider
Page 2
Technische Daten / specifications
GZUW 8SQX
GZUW 10SQX
GZUW 12SQX
Voice coil diameter
(mm / inch)
Vas
(Liter / cu.ft.)
X
(mm / inch)
Max. power input
(Watts RMS)
Outer diameter
Mounting hole
(mm / inch)
Mounting depth
50 / 2" 50 / 2" 50 / 2"
Impedance (ohm)
Re (ohm)
Fs (Hz)
Qms
Qes
Qts
MMS (gr)
max
SPL (dB/m)
BL (Tesla – m)
2x 2 2x 2 2x 2
4.4 4.4 4.4
56.4 46.7 38.6
11.17 9.64 10.24
0.72 0.67 0.65
0.68 0.62 0.62
5.9 / 0.21 14.2 / 0.50 41.1 / 1.45
76.4 124.8 148.5
20 / 0.79" 20 / 0.79" 20 / 0.79"
83.5 85.2 87.4
12.3 15.5 15.6
300 450 600
215 / 8.46" 262 / 10.31" 315 / 12.4"
(mm / inch)
181 / 7.13" 236 / 9.29" 284 / 11.18"
108 / 4.25" 148 / 5.83" 157 / 6.18"
(mm / inch)
Page 3
Gehäuseempfehlung / enclosure recommendation GZUW 8SQX
Bassreflex/
vented
(Rot / red)
Port diameter
7 cm / 2.76”
25 cm / 9.84”
Fb / F3
46 Hz / 37 Hz
Bandpass 4 th order
21 Liter netto geschlossen / 0.74 cu.ft. net sealed
13 Liter netto ventiliert / 0.45 cu.ft. net vented
Port diameter
8 cm / 3.15“
Port length
24 cm / 9.5“
62 Hz
Bandwidth (-3dB)
40 – 98 Hz
Geschlossen/
Sealed
8 – 20 Liter netto / 0.28 – 0.71 cu.ft. net
Minimum volume
(Schwarz / Black)
Qtc / F3
0.88 / 64 Hz
Maximum volume
(Blau / blue)
Qtc / F3
0.78 / 60 Hz
Port length
(Grün / green)
F
b
18 Liter netto / 0.64 cu.ft. net
Min. 8 Liter netto / 0.28 cu.ft. net
Max. 20 Liter netto / 0.71 cu.ft. net
Page 4
Gehäuseempfehlung / enclosure recommendation GZUW 10SQX
Bassreflex
/vented
(Rot / red)
Port diameter
8 cm / 3.15”
21 cm / 8.27”
Fb / F3
36 Hz / 30 Hz
Bandpass 4 th order
(Grün / green)
22 Liter netto geschlossen / 0.78 cu.ft. net sealed
26 Liter netto ventiliert / 0.92 cu.ft. net vented
Port diameter
10 cm / 4”
Port length
20 cm / 8”
Fb
57 Hz
Bandwidth (-3dB)
35 – 92 Hz
Geschlossen/
sealed
15 – 40 Liter netto / 0.52 – 1.41 cu.ft. net
Minimum volume
(Schwarz / black)
Qtc / F3
0.87 / 54 Hz
Maximum Volume
(Blau / blue)
Qtc / F3
0.73 / 52 Hz
42 Liter netto / 1.48 cu.ft. net
Port length
Min. 15 Liter netto / 0.52 cu.ft. net
Max. 40 Liter netto / 1.41 cu.ft. net
Page 5
Gehäuseempfehlung / enclosure recommendation GZUW 12SQX
Bassreflex/v
ented
(Rot / red)
Port diameter
10 cm / 4”
26 cm / 10.24”
Fb / F3
35 Hz / 31 Hz
Bandpass 4 th order
(Grün / green)
27 Liter netto geschlossen / 0.95 cu.ft. net sealed
33 Liter netto ventiliert / 1.17 cu.ft. net vented
Port diameter
10 cm / 4”
Port length
14 cm / 5.5”
Fb
59 Hz
Bandwidth (-3dB)
35 – 101 Hz
Geschlossen/
sealed
35 – 50 Liter netto / 1.24 – 1.77 cu.ft. net
Minimum volume
(Schwarz / black)
Qtc / F3
0.91 / 46 Hz
Maximum volume
(Blau / blue)
Qtc / F3
0.84 / 45 Hz
56 Liter netto / 1.98 cu.ft. net
Port length
Min. 35 Liter netto / 1.24 cu.ft. net
Max. 50 Liter netto / 1.77 cu.ft. net
Page 6
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen.
Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch
Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige
Änderungen oder Verbesserungen an dem Produkt vorzunehmen ohne den Kunden darüber zu informieren.
The limited warranty for this product is covered by Ground Zero´s local distribution partners and their
terms and conditions. For further information contact your local retailer or distributor.
Garantie- und Gewährleistungsbestimmungen
Terms of warranty
Ground Zero GmbH
Erlenweg 25, 85658 Egmating, Germany
Tel. +49 (0)8095/873 830 Fax -8310
www.ground-zero-audio.com
