Page 1
Erlenweg 25, 85658 Egmating, Germany
Tel. +49 (0)8095/873 830 Fax -8310
www.ground-zero-audio.com

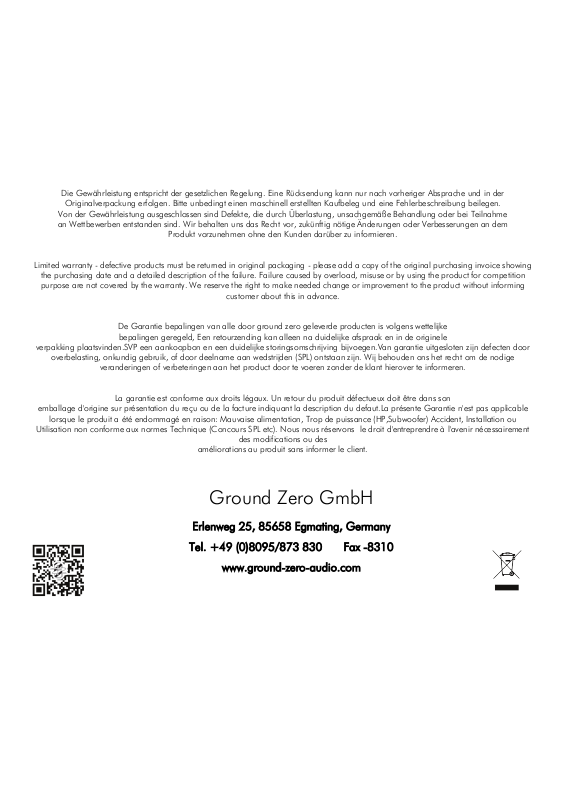

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der
Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen.
Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme
an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem
Produkt vorzunehmen ohne den Kunden darüber zu informieren.
Limited warranty - defective products must be returned in original packaging - please add a copy of the original purchasing invoice showing
the purchasing date and a detailed description of the failure. Failure caused by overload, misuse or by using the product for competition
purpose are not covered by the warranty. We reserve the right to make needed change or improvement to the product without informing
customer about this in advance.
De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke
bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele
verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving bijvoegen.Van garantie uitgesloten zijn defecten door
overbelasting, onkundig gebruik, of door deelname aan wedstrijden (SPL) ontstaan zijn. Wij behouden ons het recht om de nodige
veranderingen of verbeteringen aan het product door te voeren zonder de klant hierover te informeren.
La garantie est conforme aux droits légaux. Un retour du produit défectueux doit être dans son
emballage d'origine sur présentation du reçu ou de la facture indiquant la description du defaut.La présente Garantie n'est pas applicable
lorsque le produit a été endommagé en raison: Mauvaise alimentation, Trop de puissance (HP,Subwoofer) Accident, Installation ou
Utilisation non conforme aux normes Technique (Concours SPL etc). Nous nous réservons le droit d'entreprendre à l'avenir nécessairement
des modifications ou des
améliorations au produit sans informer le client.
Ground Zero GmbH
Page 2
URANIUM-SERIES
SOUND QUALITY COMPO SYSTEM
ANLEITUNG / OWNER’S MANUAL
GZUC 650SQ-II
Spezifikationen / Specifications
• Hochwertiges 2-Wege SQ-Komponentensystem
• Klippel® optimierter Tiefmitteltöner mit WFWC® Membrane
• Resonanzarmer Aluminium Gusskorb
• 25 mm Seidenkalotten Hochtöner mit angekoppeltem Volumen
• Einstellbare 12 dB Frequenzweiche mit hochwertigen Luftspulen, MOX-Widerständen und MET-
Kondensatoren
o High quality 2-Way SQ component system
o Klippel® optimized midwoofer with WFWC® cone
o Resonance free aluminum cast basket
o 25 mm / 1" silkdome tweeter with coupled chamber and high power neodymium magnet
o Variable 12 dB crossover with high quality Air-coils, MOX-Resistors and MET-Capacitors
- 1 -
Page 3
Spezifikationen / Specifications
Model
GZUC 650SQ-II
Impedanz / Impedance 4 Ohm
Frequenzgang / Frequency response 40Hz – 24kHz
Trennfrequenz / Cut-off frequency 2800 Hz ( 12 dB )
SPL 1W/1M 90 dB
Power Watt RMS 130
Power Watt Maximum 210
RE 3.4 Ohm 3.4 Ohm
SPL 88 dB 91 dB
FS 63.5 Hz 750 Hz
QMS 7.34
QES 0.60
QTS 0.555.7
VAS 9.5 L / 0.335 cu.ft
MMS 16.2 Gr
BL 6.1 N/A
Tiefmitteltöner /
Midwoofer
Hochtöner / Tweeter
RMS 0.9 kg/s
CMS 0.39 mm/N
LE 0.38 mH
Aussendurchmesser / Outer diameter 165 mm / 6.5”
Einbaudurchmesser / Mounting diameter 145.7 mm / 5.74” 48 mm / 1.89”
Einbautiefe / Mounting depth 66 mm / 2.6” 22 mm / 0.87”
54 mm / 2.13”
(44 mm / 1.73”)
- 2 -
Page 4
WFWC® “Wooden Fiber Woven Compound”
TW-Level
Wirkung / Effect
- 6 dB / - 4 dB / - 2 dB /
TW
Wirkung / Effect
Empfohlen bei +2dB und 0dB TW-Level Einstellung
Diese neuartige Membran-Technologie kombiniert die hohen Dämpfungseigenschaften einer
feingewebten Glasfasermembrane mit der enormen Stabilität grob gewebter Holzfasern. Dank geringem
Gesamtgewicht verspricht dies höchste Präzision und perfekte Klangeigenschaften.
This state of the art cone material and its production technology combine extraordinary low distortion of
thin woven glass fiber and the outstanding strength of rough wooden fabric. Due to its light weight this
cone offers perfect and precise sound quality.
Funktion der Jumper in der Frequenzweiche / Function of the jumper in the crossover
5-Stufige Individuelle Hochton-Anpassung
0 dB / + 2 dB
5 stepped individual Tweeter adjustment
Norm (Linear)
Soft
Recommended for +2dB and 0dB TW-Level adjustment
Hochtonabsenkung unterhalb 5 kHz
Empfohlen, falls eine dezentere Hochtonwiedergabe erwünscht ist und bei TW-Level -2dB /
-4dB und -6dB
Tweeter level decrease below 5 kHz
Recommended if a discreet tweeter performance is requested and at TW-Level -2dB / -4dB
and - 6dB .
- 3 -
Page 5

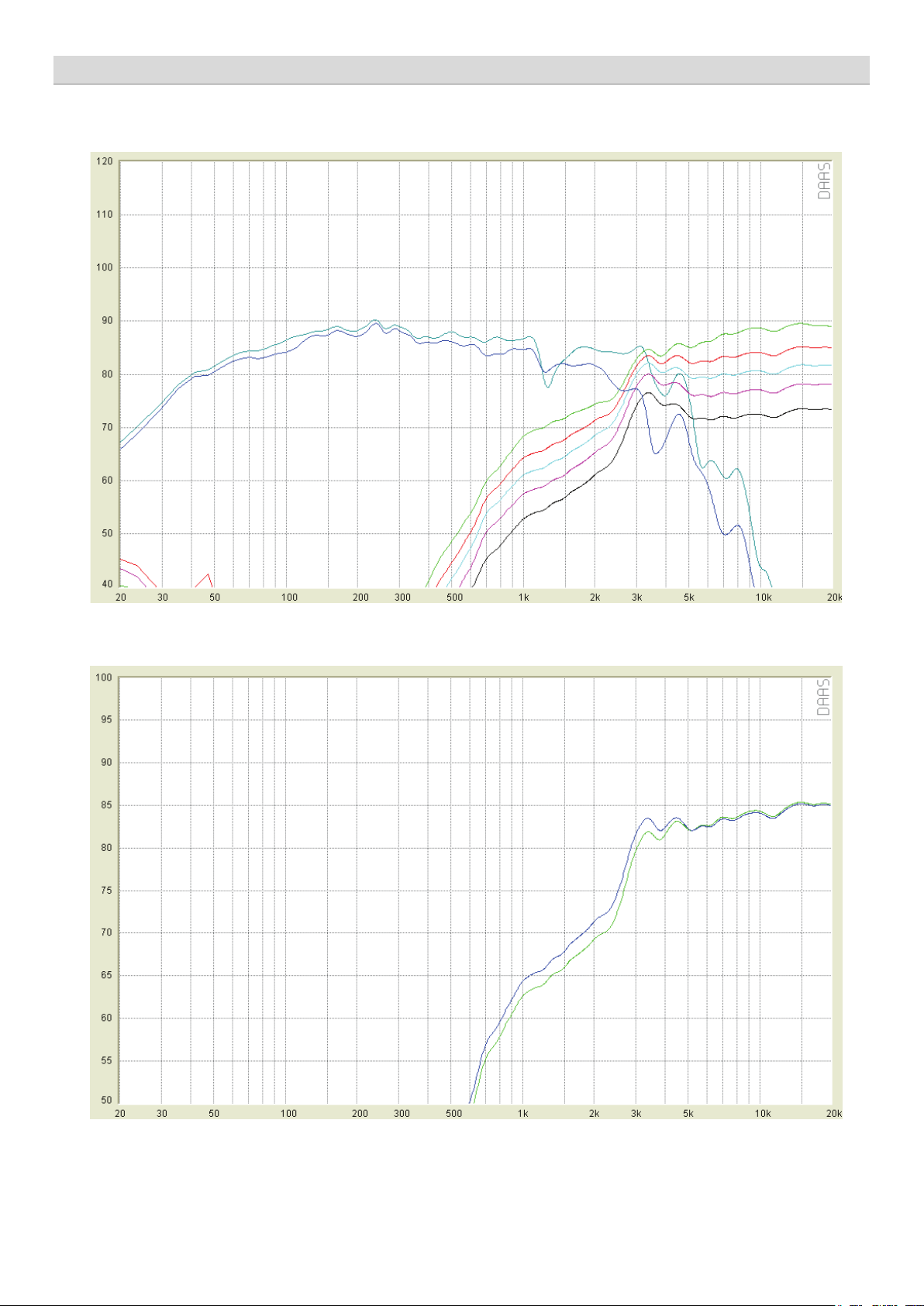

Funktion der Jumper in der Frequenzweiche / Function of the jumper in the crossover
TW-Level
Norm
Auf Achse / On-Axis
45° außerhalb Achse /
45° off-axis
+2 dB
0 dB
-2 dB
-4 dB
-6 dB
Soft
- 4 -
Page 6
Wichtig / Important
Bitte unbedingt beachten, dass es sich bei den hier vorgestellten Vorschlägen nur um universelle
Empfehlungen handelt. Um eine perfekte Anpassung an die jeweiligen Einbaubedingungen zu
gewährleisten, ist es unerlässlich die finale Frequenzweichen-Abstimmung in jedem Fahrzeugtyp
individuell und nach eigenem Hörgeschmack durchzuführen.
Please note that the recommendations should be seen as some universal suggestions. To find a perfect
adjustment for any speaker position, it is necessary to arrange the final crossover tuning individually in
each car.

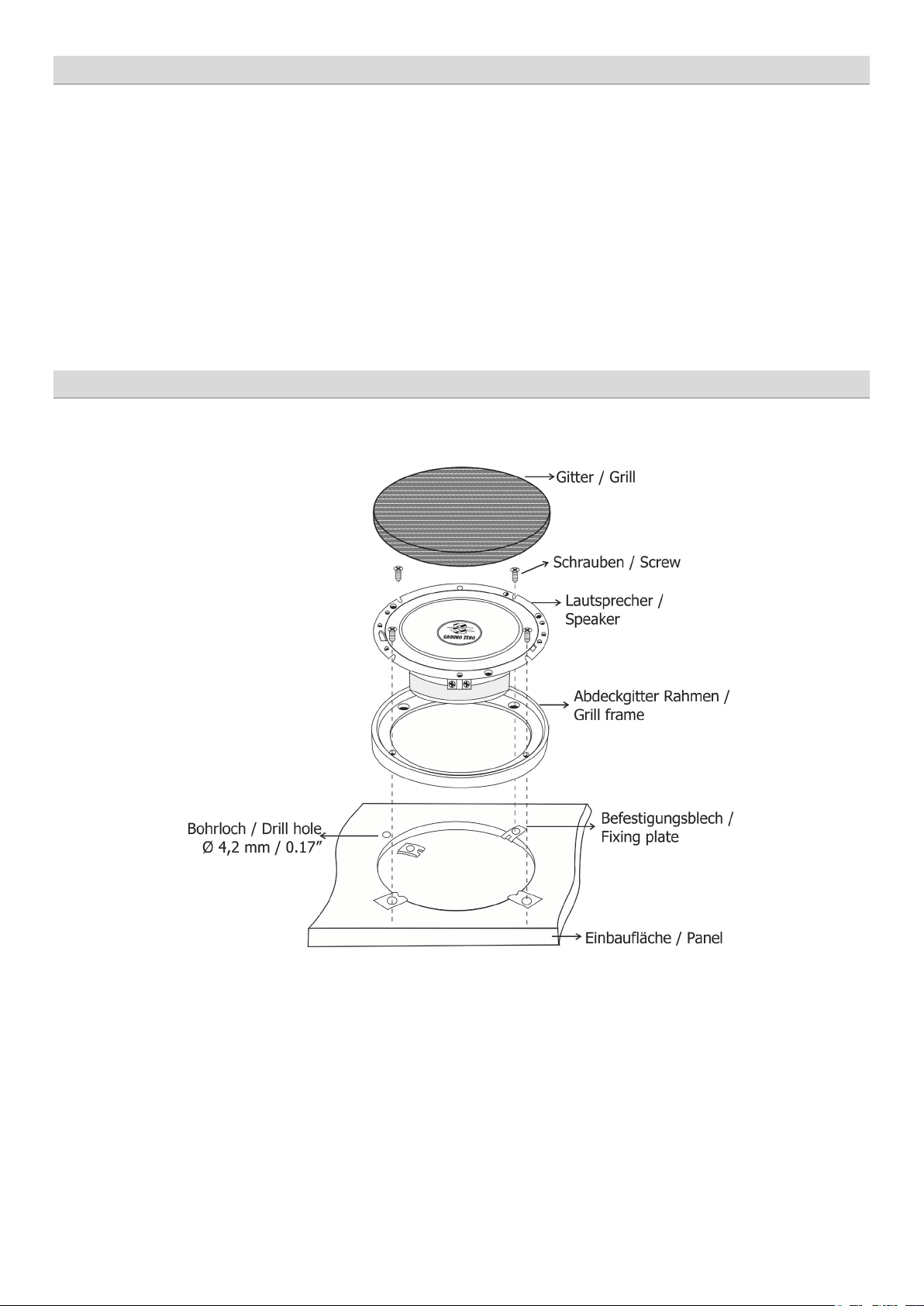

Einbaumöglichkeiten Tiefmitteltöner / Midwoofer installation
- 5 -
Page 7

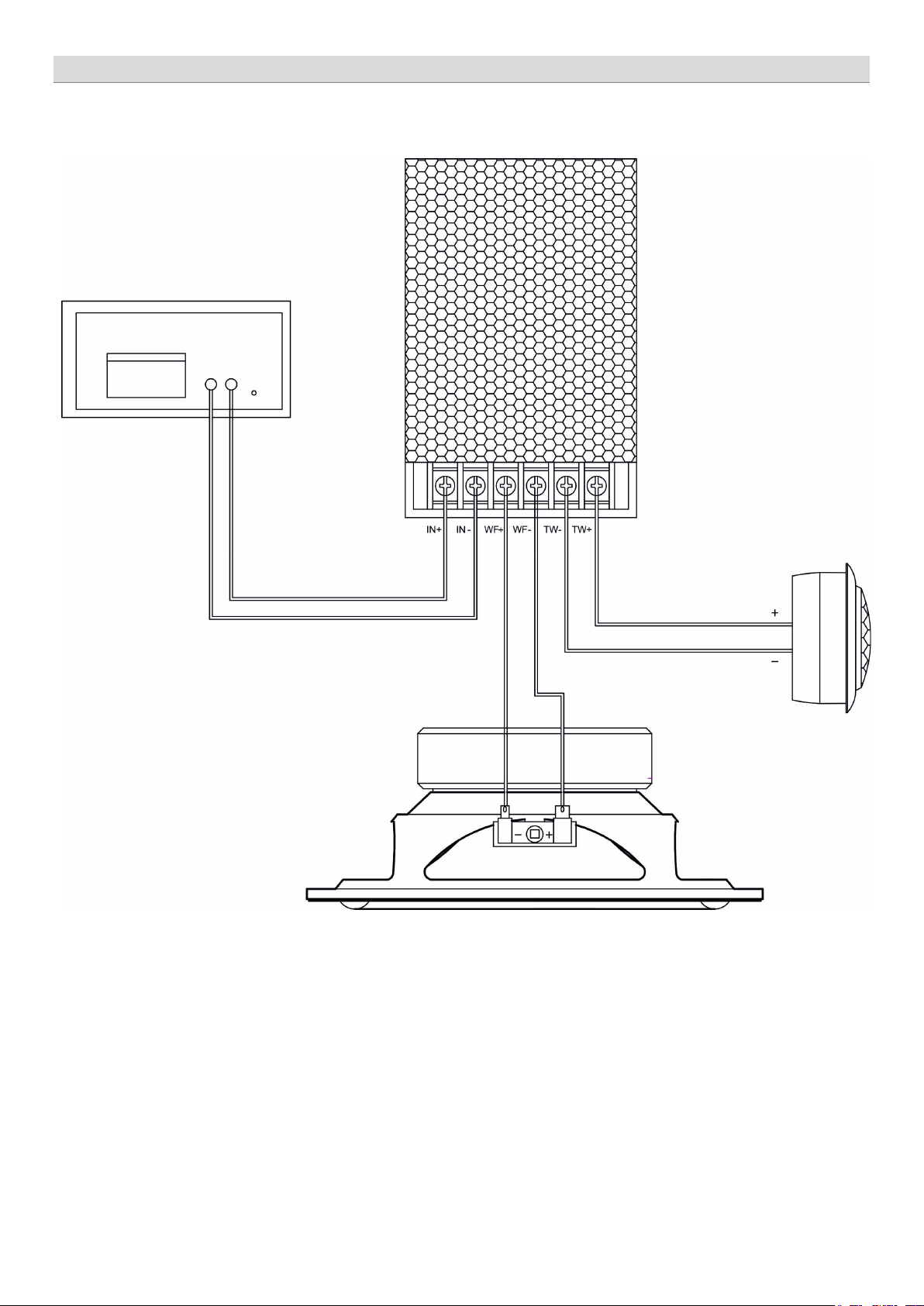

Anschlussdiagramm / Wiring diagram
- 6 -
