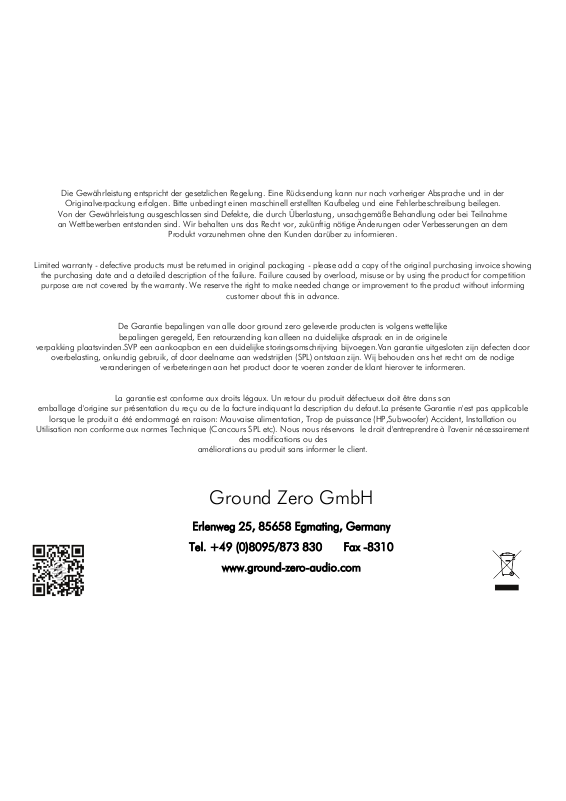

Page 1
Erlenweg 25, 85658 Egmating, Germany
Tel. +49 (0)8095/873 830 Fax -8310
www.ground-zero-audio.com
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der
Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen.
Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme
an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem
Produkt vorzunehmen ohne den Kunden darüber zu informieren.
Limited warranty - defective products must be returned in original packaging - please add a copy of the original purchasing invoice showing
the purchasing date and a detailed description of the failure. Failure caused by overload, misuse or by using the product for competition
purpose are not covered by the warranty. We reserve the right to make needed change or improvement to the product without informing
customer about this in advance.
De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke
bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele
verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving bijvoegen.Van garantie uitgesloten zijn defecten door
overbelasting, onkundig gebruik, of door deelname aan wedstrijden (SPL) ontstaan zijn. Wij behouden ons het recht om de nodige
veranderingen of verbeteringen aan het product door te voeren zonder de klant hierover te informeren.
La garantie est conforme aux droits légaux. Un retour du produit défectueux doit être dans son
emballage d'origine sur présentation du reçu ou de la facture indiquant la description du defaut.La présente Garantie n'est pas applicable
lorsque le produit a été endommagé en raison: Mauvaise alimentation, Trop de puissance (HP,Subwoofer) Accident, Installation ou
Utilisation non conforme aux normes Technique (Concours SPL etc). Nous nous réservons le droit d'entreprendre à l'avenir nécessairement
des modifications ou des
améliorations au produit sans informer le client.
Ground Zero GmbH
Page 2
URANIUM-SERIES
SOUND QUALITY
MID - / KICKWOOFER
ANLEITUNG / OWNER’S MANUAL
GZUK 65SQX
Spezifikationen / Specifications
• Hochwertiger Tief-Mitteltöner / Kickwoofer mit WFWC® Membrane
• Klippel® optimiert
• Klemm-terminal
• Resonanzarmer strömungsoptimierter Aluminium Gusskorb und Klemm-Terminal
• LDW®-Sicke für geringe Verzerrungen
o High quality component system with WFWC® cone
o Klippel® optimized
o Resonance free airflow optimized aluminum cast basket with push terminal
o LDW®-Surround for low distortions
- 1 -
Page 3
Spezifikationen / Specifications
Model
GZUK 65SQX
Impedanz / Impedance 4 Ohm
Frequenzgang / Frequency response 40Hz – 4kHz
SPL 1W/1M 90 dB
Power Watt RMS 120
Power Watt Maximum 200
RE 3.44 Ohm
SPL 89 dB
FS 55.1 Hz
QMS 7.514
QES 0.522
QTS 0.488
VAS 12.6 L / 0.445 cu.ft
MMS 18.1 Gr
BL 6.4 N/A
RMS 0.834 kg/s
CMS 0.46 mm/N
LE 0.458 mH
Aussendurchmesser / Outer diameter 165 mm / 6.5”
Einbaudurchmesser / Mounting diameter 142 mm / 5.59”
Einbautiefe / Mounting depth 70 mm / 2.76”
- 2 -
Page 4
WFWC® “Wooden Fiber Woven Compound”
Diese neuartige Membran-Technologie kombiniert die hohen Dämpfungseigenschaften einer
feingewebten Glasfasermembrane mit der enormen Stabilität grob gewebter Holzfasern. Dank geringem
Gesamtgewicht verspricht dies höchste Präzision und perfekte Klangeigenschaften.
This state of the art cone material and its production technology combine extraordinary low distortion of
thin woven glass fiber and the outstanding strength of rough wooden fabric. Due to its light weight this
cone offers perfect and precise sound quality.
LDW® “Low Distortion Wave”
Die exklusiv entwickelte LDW® Sicke des GZUK 65SQX sorgt dank der aufwendig gewölbten
Wave-Form für einen extrem linearen Arbeitsbereich und Verringerung von Partial-Schwingungen.
Because of its complex shaped wave-form, the exclusively designed LDW® Surround of the
GZUK 65SQX ensure an extremely linear performance and the reduction of partial oscillation.
Einbaumöglichkeiten Tiefmitteltöner / Midwoofer installation
- 3 -
