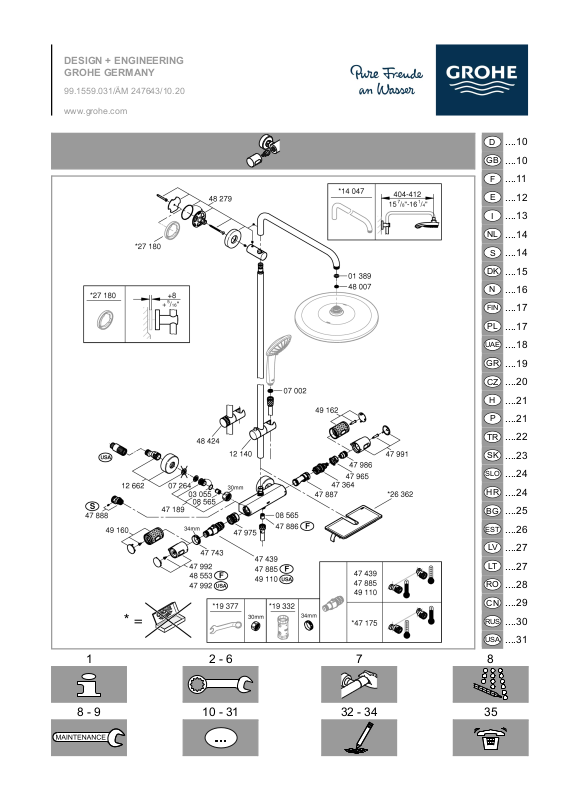

Grohe 99.1559.031 Installation Drawing
DESIGN + ENGINEERING
D
GB
F
E
I
NL
S
DK
N
FIN
PL
UAE
GR
CZ
H
P
TR
SK
SLO
HR
BG
EST
LV
LT
RO
CN
RUS
USA
GROHE GERMANY
99.1559.031/ÄM 247643/10.20
www.grohe.com
....10
....10
....11
....12
....13
....14
....14
....15
....16
....17
....17
....18
....19
....20
....21
....21
....22
....23
....24
....24
....25
....26
....27
....27
....28
....29
2 - 617
8 - 9 10 - 31
32 - 34
....30
....31
8
35
*19 001 *19 332 *19 377
30mm
34mm
1
22mm
160
3
0
m
m
36-42
150
22mm
*19 377
1a
35
3
0
m
m
*19 377
150
1b
1c
2
150
22mm
150
36-42
*19 377
3
0
m
m
1d
X
X+6
3
1.
2.
2,5mm
1.
2.
3.
3
2
4
*27 180
8
8
1.
2.
26
Ø6
2.
1.
54
6b6a
5
24mm
1.
3mm
3.
2.
1.
2.
3.
3mm
1.
2.
109
7 8
6
38 °C
38 °C
(38 °C)
100 °F
max.
46 °C
max.
(43 °C)
109 °F
7
(100 °F)
38 °C
*19 001
1
(109 °F)
max.
43 °C
2
*19 377
3
0
m
m
12mm
12mm
2,5mm
6mm
8
*19 332
3
4
m
m
9
D
Sicherheitsinformation
GB
Vermeidung von Verbrühungen
An Entnahmestellen mit besonderer Beachtung der
Auslauftemperatur (Krankenhäuser, Schulen, Pflegeund Seniorenheime) wird empfohlen grundsätzlich
Thermostate einzusetzen, die auf 43 °C begrenzt werden
können. Diesem Produkt liegt zur Begrenzung ein
Temperaturendanschlag bei. Bei Duschanlagen in
Kindergärten und speziellen Bereichen von Pflegeheimen wird
generell empfohlen, dass die Temperatur 38 °C nicht
überschreiten sollte. Hierzu Grohtherm Special Thermostate
mit Sondergriff zur Erleichterung der thermischen Desinfektion
und entsprechendem Sicherheitsanschlag verwenden.
Geltende Normen (z.B. EN 806-2) und technische Regeln für
Trinkwasser sind zu beachten.
Anwendungsbereich
Thermostat-Batterien sind für eine Warmwasserversorgung
über Druckspeicher konstruiert und bringen so eingesetzt
die beste Temperaturgenauigkeit. Bei ausreichender Leistung
(ab 18 kW bzw. 250 kcal/min) sind auch Elektro- bzw. Gasdurchlauferhitzer geeignet.
In Verbindung mit drucklosen Speichern (offene Warmwasserbereiter) können Thermostate nicht verwendet werden.
Alle Thermostate werden im Werk bei einem beidseitigen
Fließdruck von 3 bar justiert.
Sollten sich aufgrund von besonderen Installationsbedingungen Temperaturabweichungen ergeben, so ist der
Thermostat auf die örtlichen Verhältnisse zu justieren (siehe
Justieren).
Technische Daten
Sicherheitssperre 38 °C
Warmwassertemperatur am Versorgungsanschluss min. 2 °C
höher als Mischwassertemperatur
Thermische Desinfektion möglich
Mindestdurchfluss = 5 l/min
Zur Einhaltung der Geräuschwerte nach DIN 4109 ist bei
Ruhedrücken über 5 bar ein Druckminderer einzubauen.
Installation
Seitenverkehrter Anschluss (warm rechts - kalt
links). Thermostat-Kompaktkartusche austauschen,
siehe Ersatzteile, Best.-Nr.: 47 175 (1/2”).
Beim Einsatz dieser Thermostat-Kompaktkartusche ist die
Cool-Touch Funktion nicht mehr gegeben.
Montage der Brausestange
Bei Montage z. B. an Gipskartonwänden (keine feste Wand)
muss sichergestellt sein, dass eine ausreichende Festigkeit
durch eine entsprechende Verstärkung in der Wand
vorhanden ist.
Bedienung
Der Temperaturbereich wird durch die
Sicherheitssperre auf 38 °C begrenzt.
Durch Drücken der Taste kann die 38 °C-Sperre überschritten
werden, siehe Seite 7.
Justieren
Temperatur-Einstellung, siehe Seite 8, Abb. [1].
Temperaturendanschlag
Falls der Temperaturendanschlag bei 43 °C liegen soll,
beiliegenden Temperaturbegrenzer in den Temperaturwählgriff
einsetzen, siehe Abb. [2].
Achtung bei Frostgefahr
Bei Entleerung der Hausanlage sind die Thermostate
gesondert zu entleeren, da sich im Kalt- und Warmwasseranschluss Rückflussverhinderer befinden. Hierbei ist der
Thermostat von der Wand abzunehmen.
Wartung
Alle Teile prüfen, reinigen, evtl. austauschen und mit
Spezial-Armaturenfett einfetten.
Kalt- und Warmwasserzufuhr absperren.
Thermostat-Kompaktkartusche, siehe Seite 9.
Nach jeder Wartung an der Thermostat-Kartusche ist
eine Justierung erforderlich (siehe Justieren).
Brausen, siehe Seite 9.
5 Jahre Garantie auf die gleich bleibende Funktion
der SpeedClean-Düsen.
Durch die SpeedClean-Düsen, die regelmäßig gereinigt
werden müssen, werden Kalkablagerungen am Strahlbildner
durch einfaches Drüberstreichen entfernt.
Ersatzteile
( * = Sonderzubehör).
Pflege
Die Hinweise zur Pflege dieser Armatur sind der beiliegenden
Pflegeanleitung zu entnehmen.

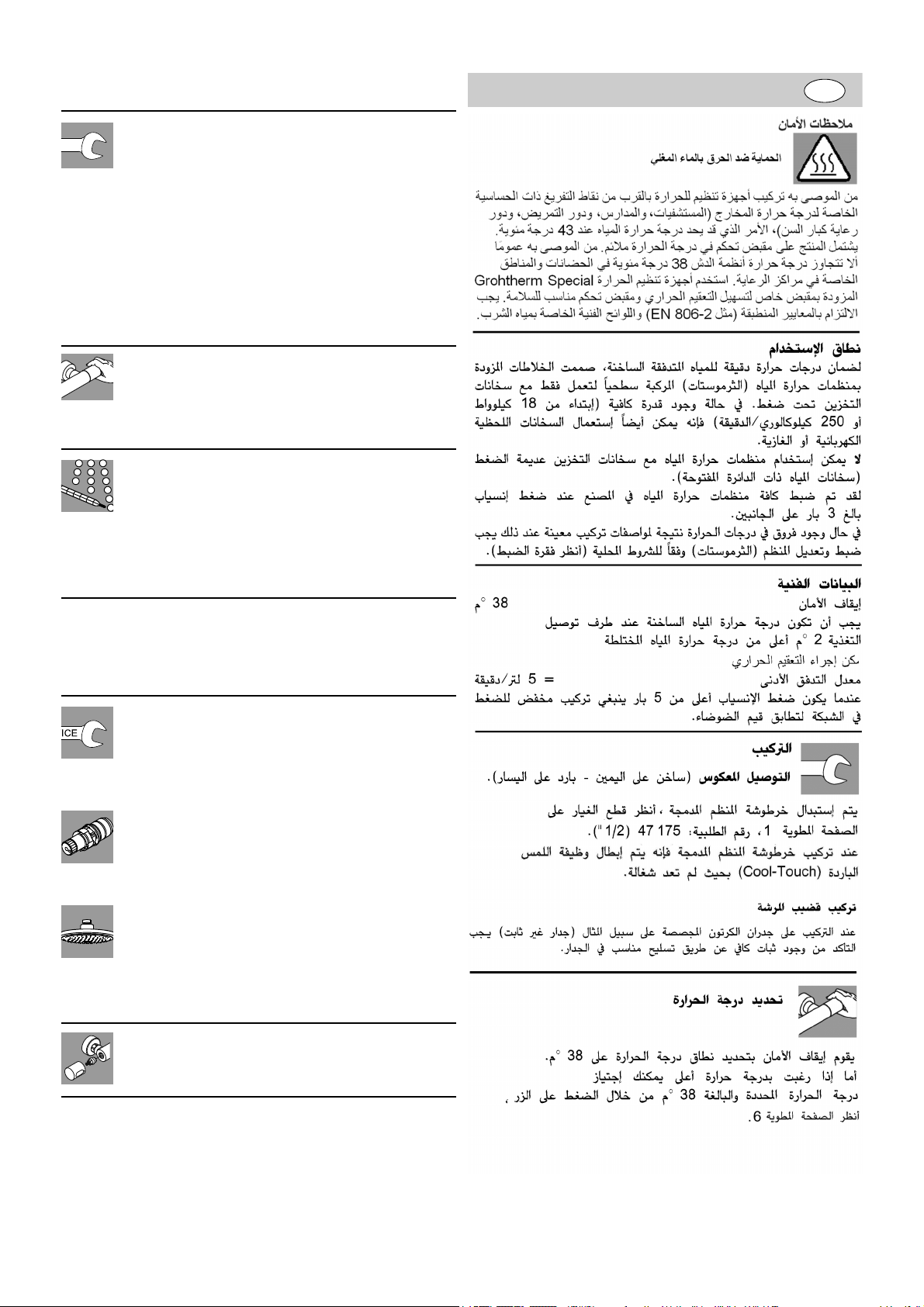

Safety notes
Protection against scalding
It is recommended that near points of discharge with
particular sensitivity to the outlet temperature
(hospitals, schools, nursing and retirement homes)
thermostatic devices should be installed which can limit the
water temperature to 43 °C. The product includes an
appropriate temperature end stop. It is generally
recommended that the temperature of shower-systems should
not exceed 38 °C in nurseries and specific areas of care
centres. Use Grohtherm Special thermostats with special
handle to facilitate thermal disinfection and appropriate safety
end stop. Applicable standards (e. g. EN 806-2) and technical
regulations for drinking water must be observed.
Application
Thermostat mixers are designed for hot water supply via
pressurised storage heaters and, utilised in this way, provide
the best temperature accuracy. With sufficient power output
(from 18 kW or 250 kcal/min), electric or gas instantaneous
heaters are also suitable.
Thermostats cannot be used in conjunction with
non-pressurised storage heaters (displacement water
heaters).
All thermostats are adjusted in the factory at a flow pressure
of 3 bar on both sides.
Should temperature deviations occur on account of special
installation conditions, the thermostat must be adapted to local
conditions (see Adjusting).
