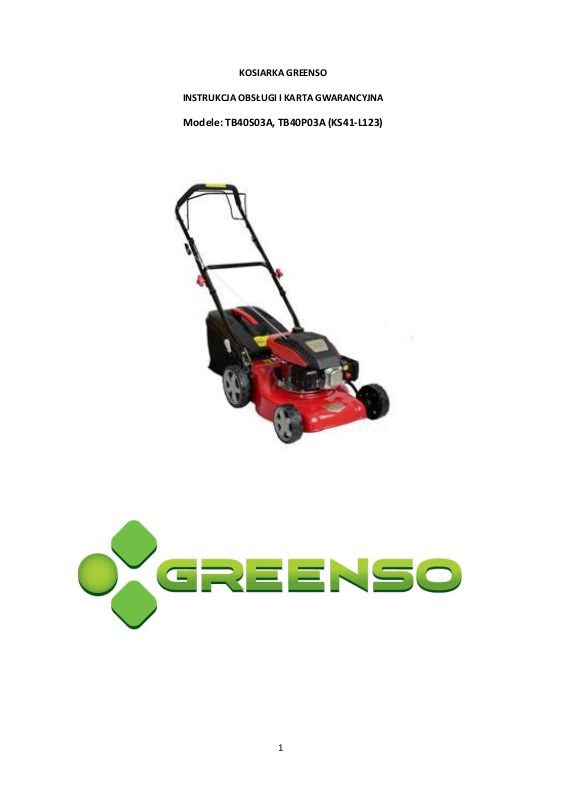

Page 1

KOSIARKA GREENSO

INSTRUKCJA OBSŁUGI I KARTA GWARANCYJNA

Modele: TB40S03A, TB40P03A (KS41-L123)

Page 2

SPIS TREŚCI

1. BUDOWA KOSIARKI ............................................................................................................. 3

2. ZAWARTOŚĆ KARTONU ........................................................................................................ 4

3. ZASTOSOWANIE KOSIARKI ............................................................................................................... 4

4. ZASADY BEZPIECZEŃSTWA ................................................................................................................ 5

5. OPERATOR URZĄDZENIA ................................................................................................................... 7

6. BEZPIECZEŃSTWO ELEKTRYCZNE (kosiarki wyposażone w akumulator)… .......................................... 7

7. KONSERWACJA I PRZECHOWANIE ..................................................................................................... 7

8. MONTAŻ ........................................................................................................................................... 8

9. NALEWANIE OLEJU SILNIKOWEGO ................................................................................................... 10

10. UZUPEŁNIANIE PALIWA .................................................................................................................... 10

11. REGULACJA WYSOKOŚCI KOSZENIA .................................................................................................. 11

12. TABELA FUNKCJI KOSIARKI ................................................................ ................................................ 11

13. URUCHOMIENIE RĘCZNE KOSIARKI ...................................................................................................11

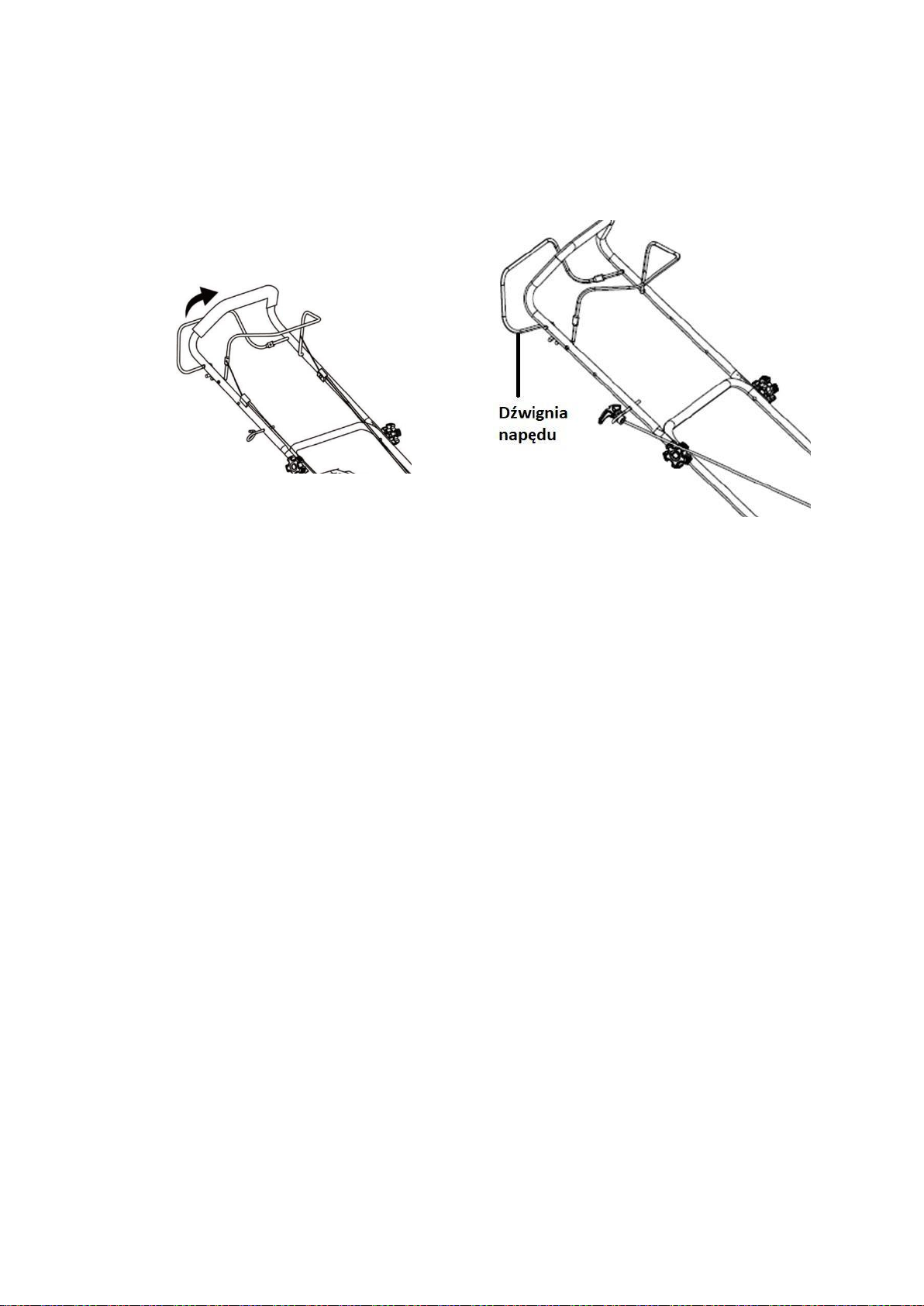

14. URACHAMIANIE NAPĘDU W KOSIARKACH TB40S03, TB40S04, TB40P03A......................................... 13

15. PRZECHOWYWANIE KOSIARKI ........................................................................................................... 14

16. KONSERWACJA KOSIARKI .................................................................................................................. 14

17. SPECYFIKACJA TECHNICZNA ................................................................................................. 18

18. KARTA GWARANCYJNA ........................................................................................................ 19

Instrukcja tłumaczona zgodnie z oryginałem

Zapoznaj się z niniejszą instrukcją przed rozpoczęciem eksploatacji kosiarki. Zawarte są tu ważne

informacje dotyczące właściwego montażu kosiarki, sposobu obsługi i konserwacji urządzenia, bezpiecznych dla Użytkownika.

Page 3

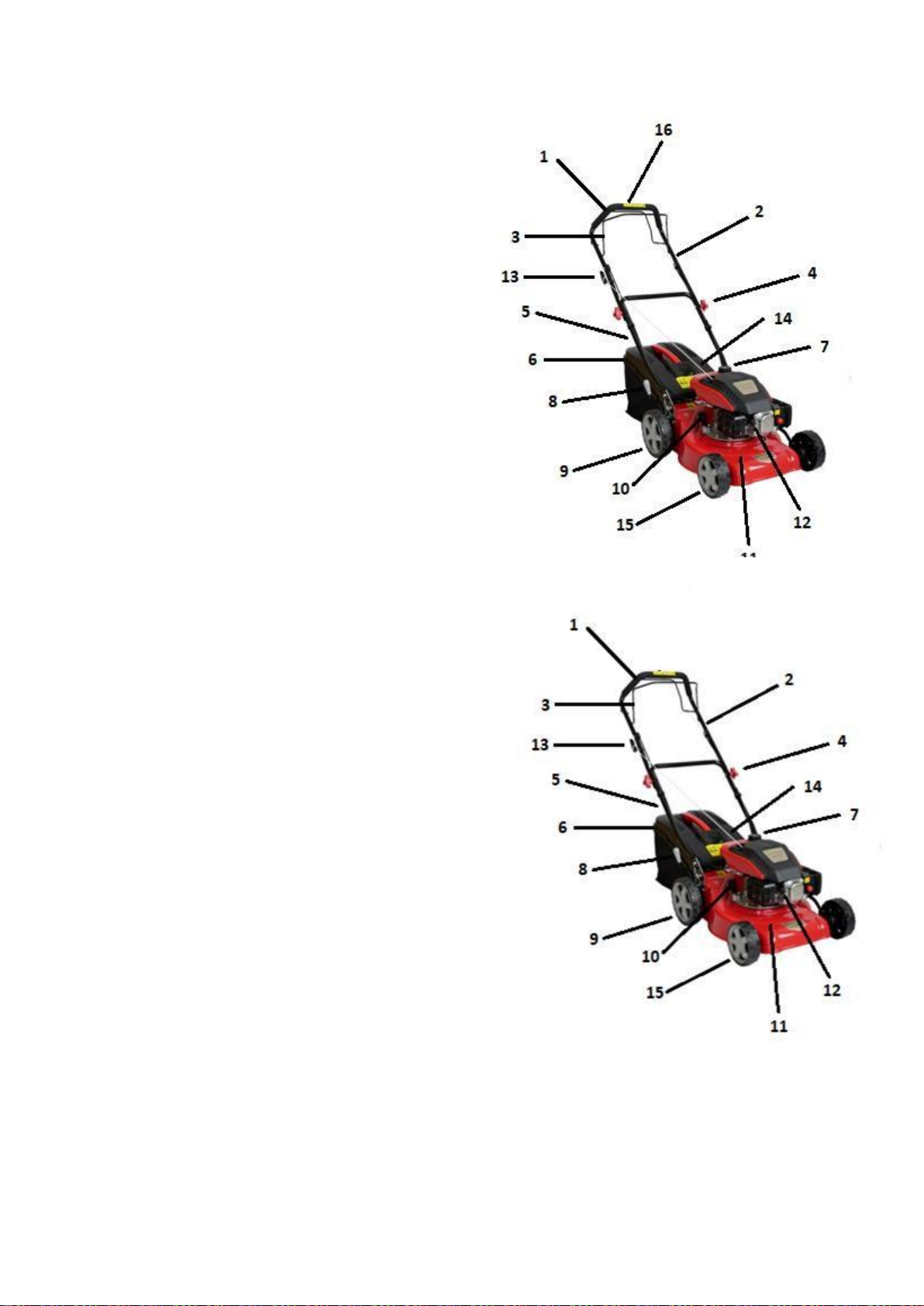

BUDOWA KOSIARKI Z NAPĘDEM

(TB40S03A)

1. Górny Uchwyt sterujący

2. Uchwyt górny

3. Dźwignia hamulca/włącznik zapłonu

4. Nakrętka motylkowa

5. Uchwyt dolny

6. Kosz na trawę

7. Korek zbiornika paliwa

8. Dźwignia centralna regulacji wysokości koszenia

9. Koło tylne

10. Korek wlewu oleju

11. Korpus kosiarki

12. Fajka świecy

13. Uchwyt rozrusznika ręcznego

14. Klapa tylna

15. Koła przednie

16. Dźwignia napędu

BUDOWA KOSIARKI BEZ NAPĘDU

(TB40P03A / KS41-L123)

1. Górny Uchwyt sterujący

2. Uchwyt górny

3. Dźwignia hamulca/włącznik zapłonu

4. Nakrętka motylkowa

5. Uchwyt dolny

6. Kosz na trawę

7. Korek zbiornika paliwa

8. Dźwignia centralna regulacji wysokości koszenia

9. Koło tylne

10. Korek wlewu oleju

11. Korpus kosiarki

12. Fajka świecy

13. Uchwyt rozrusznika ręcznego

14. Klapa tylna

15. Koła przednie

Page 4

ZAWARTOŚĆ KARTONU

Otwórz ostrożnie opakowanie i wyciągnij z niego wszystkie elementy. Karton zawiera:

- korpus kosiarki z silnikiem

- uchwyt górny z dźwignią hamulca

- uchwyt dolny

- śruba i nakrętka typu motylkowego do montażu uchwytu dolnego – 2 kpl

- klips i nakrętka typu motylkowego do montażu uchwytu górnego – 2 kpl

- panel sterujący z manetką gazu z elementami montażowymi – 1kpl

- kosz materiałowy z plastikowa pokrywą – 1 kpl

- klucz do świec z pokrętłem

- instrukcja obsługi kosiarki i karta gwarancyjna

ZASTOSOWANIE KOSIARKI

- Urządzenie jest dopuszczone do użycia wyłącznie jako kosiarka do trawy zgodnie z opisem i zasadami

bezpieczeństwa zawartymi w niniejszej instrukcji użytkowania.

- Każde użycie kosiarki niezgodne z opisem zawartym w niniejszej instrukcji jest uznane za niewłaściwe

i producent nie odpowiada za uszkodzenia i szkody wynikające z takiego postępowania.

- Poprawne użytkowanie kosiarki obejmuje również respektowanie ustanowionych przez producenta warunków

pracy, konserwacji, składowania i napraw.

- Urządzenie może być używane, naprawiane i konserwowane wyłącznie w autoryzowanych punktach

serwisowych. Wszelkie zasady bezpiecznego użytkowania, zapobiegania wypadkom i unikania zagrożeń, muszą być przestrzegane.

- Jakiekolwiek zmiany

budowie urządzenia wprowadzone przez Użytkownika zwalniają producenta

z odpowiedzialności za powstałe uszkodzenia czy zranienia.

Page 5

ZASADY BEZPIECZEŃSTWA

- Przed każdorazowym rozpoczęciem pracy sprawdź sprawność kosiarki.

- Zawsze stosuj się do zasad bezpieczeństwa i reguł postępowania zawartych w tej instrukcji.

- Uważnie przeczytaj instrukcję.

- Upewnij się, że zapoznałeś się z urządzeniami sterującymi kosiarką i ich działaniem.

- Urządzenie nie może być wykorzystywane bez zapoznania się z treścią instrukcji obsługi.

- Przechowuj instrukcję w miejscu pozwalającym na częste z niej korzystanie i chroniącym ją przed zniszczeniem,

zgubieniem lub utratą czytelności, gdyż informacje w niej zawarte są bardzo ważne i będą przydatne przez cały

okres użytkowania maszyny.

- Należy wcześniej zapoznać się z działaniem urządzeń sterujących i z całym wyposażeniem.

- Nie wolno obsługiwać urządzenia dzieciom.

- Osoby postronne zwłaszcza dzieci a także zwierzęta domowe nie mogą przebywać w rejonie pracy kosiarki.

- Zalecany ubiór operatora: - okulary ochronne oraz nauszniki ochronne - sztywne twarde obuwie - należy

unikać luźnych, zwiewnych części garderoby.

- Zabezpiecz kosiarkę przed samoczynnym staczaniem się oraz przed użyciem przez niepożądane osoby zanim

pozostawisz urządzenie bez nadzoru.

- Tankowanie paliwa przeprowadzaj zanim uruchomisz silnik wyłącznie na zewnątrz wszelkich pomieszczeń,

a ewentualne plamy z paliwa należy dokładnie usunąć.

- Nie napełniaj zbiornika paliwa w czasie pracy i gdy silnik jest gorący.

- Dbaj by korek paliwa był w dobrym stanie i zawsze dobrze zakręcony.

- Otwarty ogień czy iskry są niedopuszczalne w trakcie jakichkolwiek czynności związanych z paliwem.

- Przed rozpoczęciem jakichkolwiek prac obsługowych, czyszczeniem, przeglądami maszyny czy naprawami

upewnij się, że wszelkie części ruchome maszyny zatrzymały się i pozostają w spoczynku.

- Odłącz przewód od świecy i zabezpiecz przed przypadkowym zetknięciem się z elektrodą świecy, tak by nie

nastąpiło przypadkowe uruchomienie silnika.

- Manetka gazu: jeśli występuje powinna znajdować się w pozycji „Stop". Nigdy nie pozostawiaj urządzenia

z pracującym silnikiem.

- Ręce i stopy nie mogą znajdować się pod pokrywą zespołu tnącego, czy w pobliżu części ruchomych kosiarki.

- Oczyść obszar koszenia ze wszelkich przedmiotów, które po najechaniu na nie kosiarką mogą być wyrzucone

z dużą prędkością w różnych kierunkach, powodując zarówno zranienia jak i straty w mieniu.

- Przed wykonywaniem następujących czynności silnik musi być wyłączony, a Użytkownik winien poczekać do

całkowitego zatrzymania się ostrzy tnących: zdjęcie kosza i kanałów transportowych trawy, odblokowywania kanałów - naprawy, regulacje, usuwanie trawy i innych przedmiotów spod kosiarki.

- Koszenie przeprowadzaj wyłącznie przy dobrej widoczności.

- Używaj akcesoriów i części zamiennych autoryzowanych przez producenta kosiarki.

- Podczas transportu zabezpiecz kosiarkę przed uruchomieniem, zdejmując fajkę ze świecy.

- Nie używaj kosiarki w deszczu, przy złej pogodzie, w wilgotnym otoczeniu, nie koś mokrej trawy.

- Pracuj wyłącznie w świetle dziennym lub przy bardzo dobrym sztucznym oświetleniu.

- Nie uruchamiaj urządzenia przy silnym wietrze, gdy jest słaba widoczność, bardzo wysokie lub bardzo niskie

temperatury.

Page 6

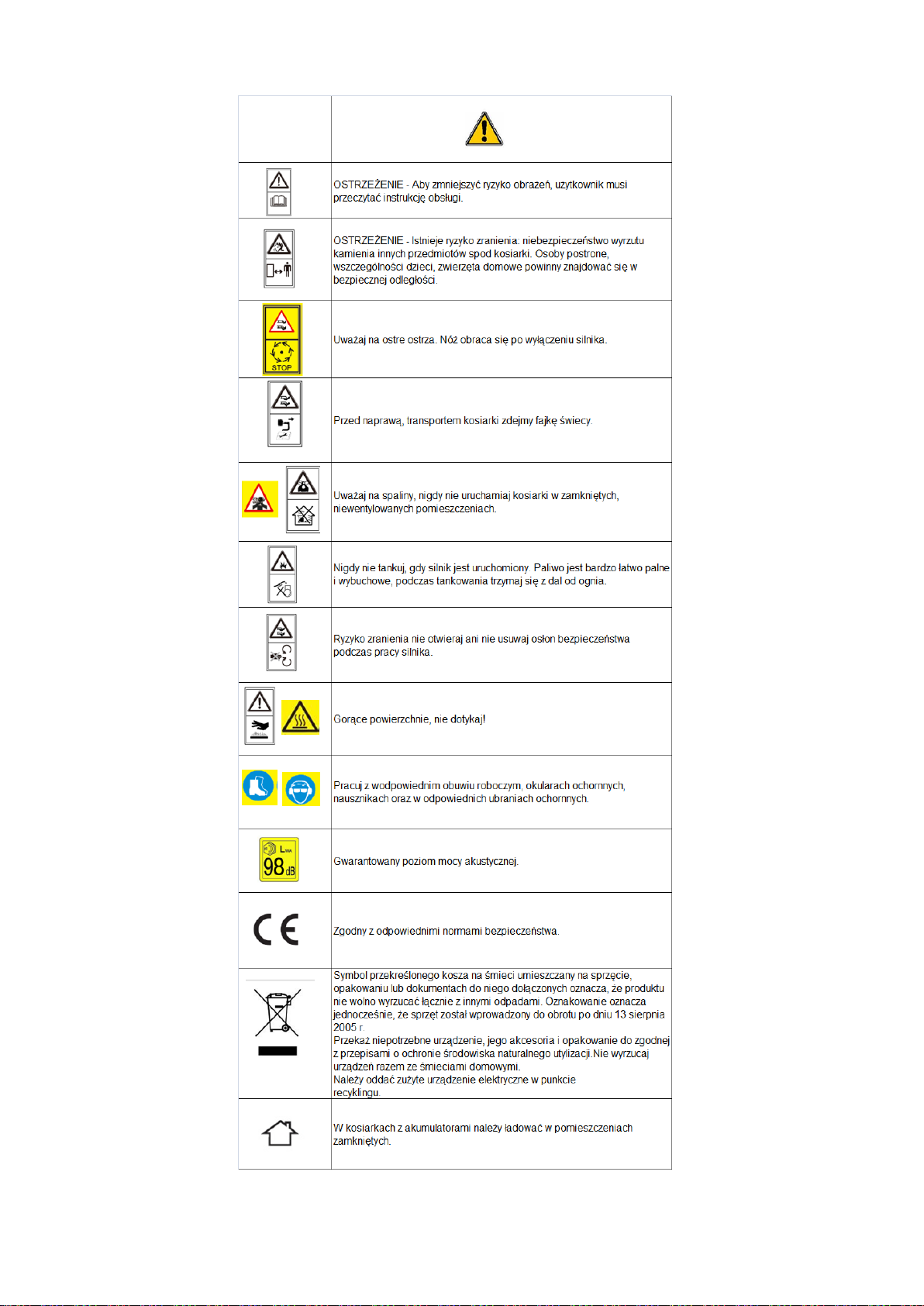

Page 7

OPERATOR URZĄDZENIA

- Ponosi odpowiedzialność i musi dołożyć wszelkich starań aby urządzenie było użytkowane bezpiecznie zgodnie

z zaleceniami zawartymi w niniejszej instrukcji.

- Nigdy nie pozostawiać urządzenia tak aby miały do niego dostęp osoby nieprzeszkolone,

- Podczas korzystania z urządzenia powinien zadbać z należytą starannością o bezpieczeństwo osób znajdujących

w pobliżu pracy urządzenia, a w szczególności: osób starszych, dzieci, zwierząt domowych, żywego inwentarza oraz mienia.

- Niektóre lub wszystkie z następujących środków ochrony osobistej, znaków ostrzegawczych i symboli może

pojawić się w tym podręczniku - należy stosować się do zaleceń i ostrzeżeń. Niezastosowanie się może spowodować obrażenia ciała.

- Nie przechylaj w trakcie uruchamiania kosiarki.

- Uruchamiaj i gaś silnik zgodnie z zasadami podanymi w niniejszej instrukcji.

- Prowadź urządzenie wyłącznie chodząc.

- Nie przeciążaj silnika. Pracuj tylko w podanym przedziale mocy.

- Nie pal tytoniu podczas pracy kosiarką oraz na obszarze, na którym dolewasz paliwo lub przechowujesz.

- Uważaj na dziury czy ukryte przedmioty w trawie. Wysoka trawa może je łatwo ukryć.

- Pracuj zachowując stabilną pozycję, w szczególności na pochyłościach terenu.

- Koś zawsze w poprzek zbocza, nigdy do dołu lub w górę. Zachowaj szczególną ostrożność podczas zmiany

kierunku jazdy. Dozwolone nachylenie maksymalne wynosi 15 stopni.

- Zachowaj szczególną ostrożność podczas odwracania urządzenia, przyciągania go do siebie, podczas cofania.

- Pamiętaj nigdy nie kieruj gorących spalin na materiały łatwo palne takie jak sucha trawa, paliwo, liści.

- Jeśli opróżniasz kosz, zawsze wyłączaj kosiarkę, zdejmuj fajkę świecy. Pamiętaj nóż po wyłączeniu silnika

obraca się przez kilka sekund.

- Należy wyłączyć silnik jeśli przejeżdżasz przez powierzchnię inną niż trawa.

- Nie wolno transportować kosiarki z uruchomionym silnikiem.

- Jeśli w trakcie pracy zauważysz, że kosiarka wibruje w sposób odbiegający od normy należy natychmiast

wyłączyć kosiarkę oraz zdjąć fajkę świecy.

BEZPIECZEŃSTWO ELEKTRYCZNE (kosiarki wyposażone w akumulator)

- Napięcie sieciowe musi być zgodne z informacją jaka znajduje się na tabliczce znamionowej.

- Ładuj akumulator w suchym miejscu.

- Przewody od ładowarki nie mogą być uszkodzenia.

- Przewody oraz ładowarkę chroń przed wysoką temperaturą, olejem i ostrymi krawędziami.

- Upewnij się, że silnik jest wyłączony podczas wyjmowania akumulatora.

- Przechowuj akumulator w temperaturach 5 – 35 stopni celcujsza.

- Nie otwieraj akumulatora, chroń przed mechanicznymi uszkodzeniami.

KONSERWACJA I PRZECHOWANIE

- Nigdy nie przechowuj urządzenia z paliwem w zbiorniku wewnątrz budynku, w którym opary mogą

dostać się do otwartego ognia lub iskry.

- Pozwól silnikowi ostygnąć przed przechowywaniem w zamkniętych pomieszczeniach lub

w opakowaniu.

- Aby zmniejszyć ryzyko pożaru, należy utrzymywać silnik, tłumik, komorę baterii i zbiornik paliwa oraz

kosz w stanie wolnym od trawy, liści lub nadmiernego smaru.

- Sprawdzaj często kosz na trawę pod kątem zużycia lub uszkodzenia.

- Wymień zużyte lub uszkodzone części dla bezpieczeństwa.

- Jeśli zbiornik paliwa ma zostać opróżniony, należy to zrobić na zewnątrz.

Page 8

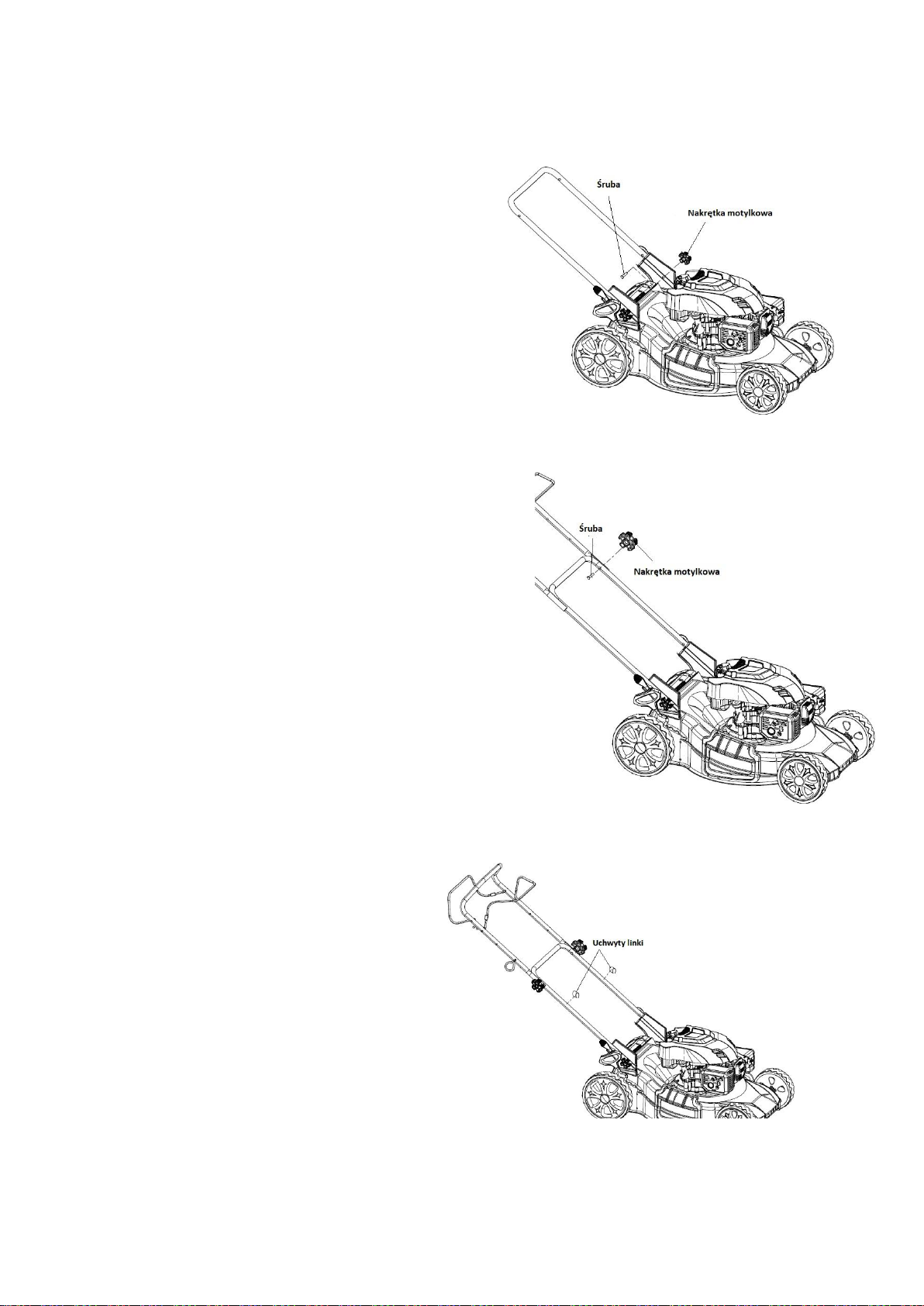

MONTAŻ

Montaż uchwytu

1. Przymocuj dolny uchwyt do

Urządzenia za pomocą dwóch śrub i dwóch nakrętek motylkowych po każdej stronie.

2. Rozłóż górny uchwyt i przymocuj go do dolnego uchwytu

używając śrub i nakrętek motylkowych po obu stronach.

UWAGA!

UWAGA: Upewnij się, że manetka gazu i linka od niej znajduje się po prawej stronie, patrząc od strony

pracy kosiarki.

Ułóż odpowiednio linki

Jak pokazano na rysunku

Przymocuj linki do uchwytu za pomocą uchwytów linki

Page 9

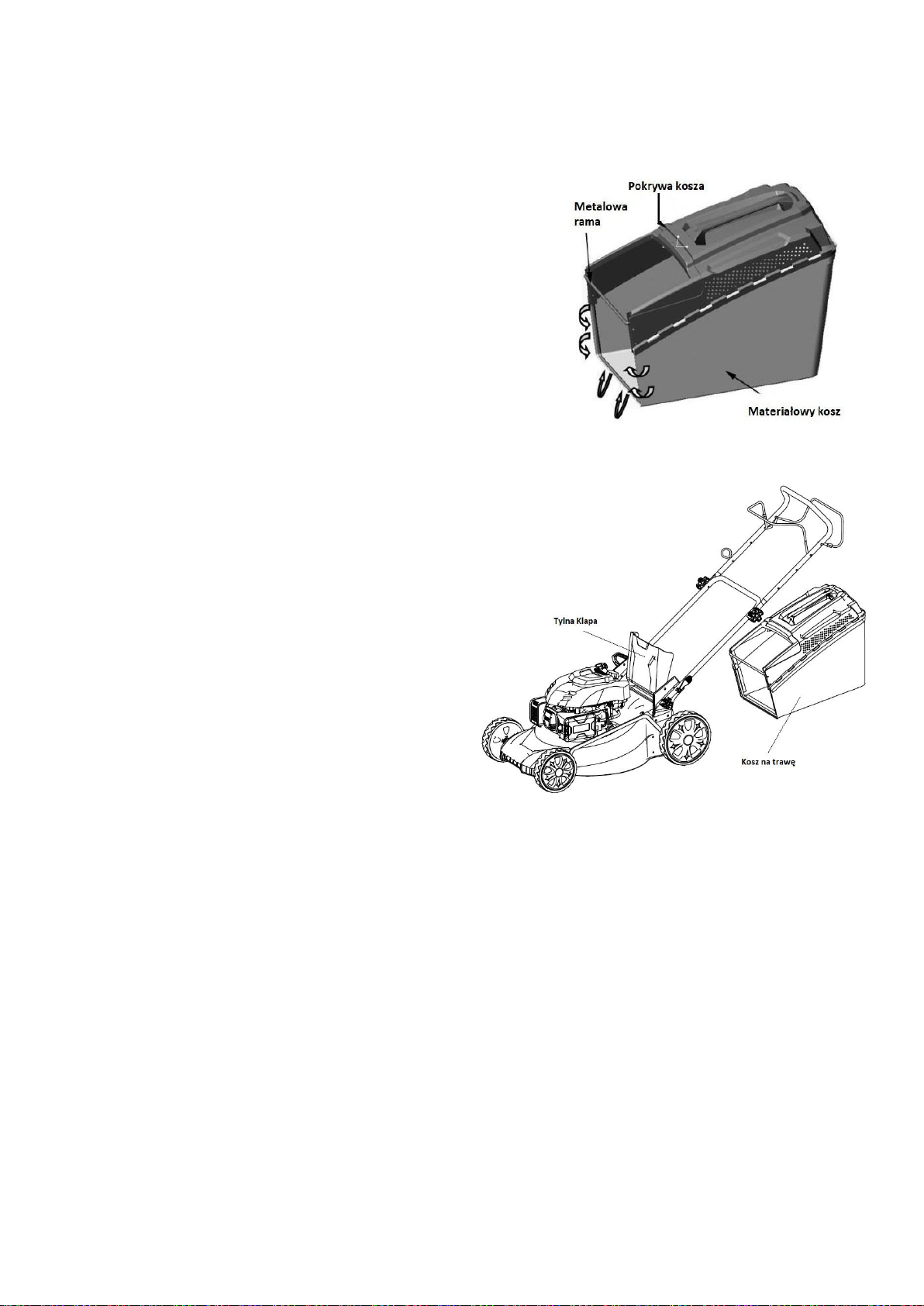

Montaż kosza na trawę

1. Materiałowy kosz powinien być przymocowany do pokrywy

Kosza.

2. Zacisnąć plastikowe klipsy na metalowej ramie. Upewnij się,

że klips są w pełni przymocowane do metalowej ramy.

Montaż kosza na trawę do kosiarki

1. Unieś tylną klapę jedną ręką i zaczep kosz na trawę.

2. Zwolnij tylną klapę, aby nią zabezpieczyć

kosz na trawę.

Page 10

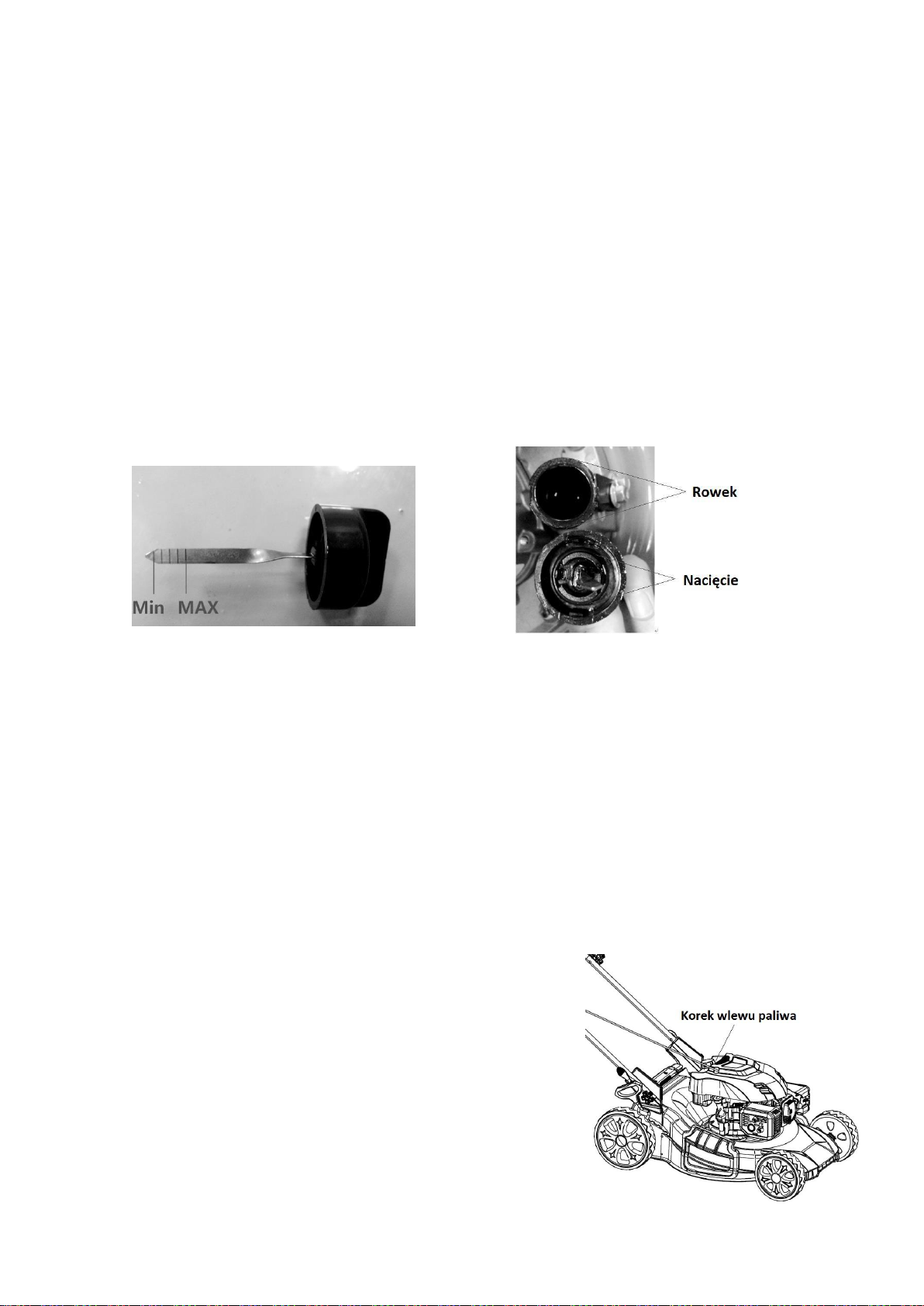

NALEWANIE OLEJU SILNIKOWEGO

Uwaga: Kosiarka dostarczona jest bez oleju silnikowego. Przed uruchomieniem trzeba uzupełnić olej.

Zalecany olej Greenso SAE30 lub Torq 10W/40 Olej

należy wymienić po 5 godzinach pracy silnika.

1. Odkręć korek oleju.

2. Wlej olej, pojemność miski oleju wynosi model TB40S03: 0.5L, TB40P03A (KS41-L123): 0.5L

3. Po wlaniu oleju odczekaj chwilę i sprawdź poziom oleju za pomocą bagnetu oleju. Odpowiedni poziom

oleju powinien być między minimum a maksimum na bagnecie oleju. Jeśli poziom oleju jest za niski uzupełnij do wymaganego poziomu.

4. Po uzupełnieniu oleju należy zakręcić korek oleju. Należy naprowadzić nacięcie na korku do rowka w

wlewie oleju i zakręcić.

UZUPEŁNIANIE PALIWA

Kosiarka dostarczona jest bez paliwa z pustym zbiornikiem paliwa.

Pojemność zbiornika paliwa wynosi model TB40S03: 0.9L, TB40P03A (KS41-L123): 0.9L, nie można wlewać więcej niż jest zalecane. Stosuj benzynę 95 bezołowiową lub lepszą. Zawsze stosuj świeże paliwo. Nie przechowuj paliwa dłużej niż 30 dni. Nie uzupełniaj paliwa w pomieszczeniach zamkniętych, nigdy nie pal papierosów podczas uzupełniania paliwa. Jeśli uzupełniasz paliwo podczas koszenia, to wyłącz silnik i odczekaj chwilę, aż silnik ostygnie. Paliwo należy przechowywać miejscach niedostępnych dla dzieci. Podczas wlewania paliwa nie wdychaj oparów, po napełnieniu paliwa zawsze dobrze dokręć korek zbiornika paliwa. Należy pamiętać że paliwo jest łatwopalne i zawsze trzeba zachować wszelkie środki bezpieczeństwa.

Czynności podczas nalewania paliwa

1. Oczyść powierzchnię wokół korka wlewu paliwa

przed odkręceniem korka.

2. Napełnij zbiornik, jeśli poziom paliwa jest niski.

3. Uzupełnij paliwo ostrożnie, aby uniknąć przepełnienia lub rozlania paliwa

W szyjce wlewu nie powinno być paliwa.

4. Usuń wszelkie zalania lub plamy benzyny

przed uruchomieniem silnika.

5. Dokręć mocno korek wlewu po napełnieniu paliwem

Page 11

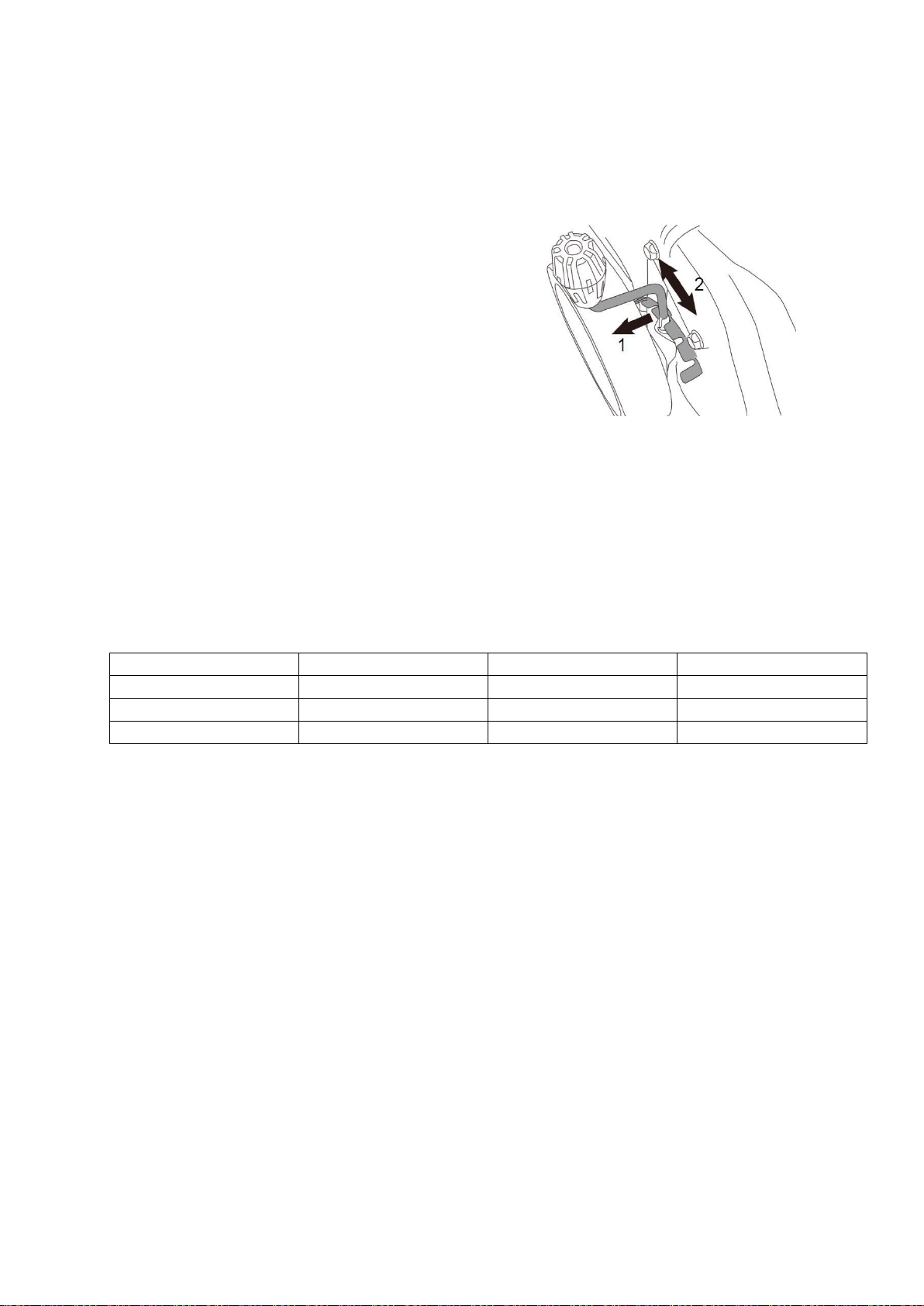

REGULACJA WYSOKOŚCI KOSZENIA

UWAGA ! Regulację wysokość cięcia trawy można wykonać jedynie przy wyłączonym silniku. Wysokość koszenia jest regulowana centralnie za pomocą dźwigni do regulacji wysokości cięcia w 6-stopniowym zakresie. Chwyć dźwignię regulacji i wybierz pożądana wysokość koszenia.

Wybór wysokości: Od pozycji 1 do pozycji 6 w modelach TB40S03 Od pozycji 1 do pozycji 3 w modelach TB40P03A / KS41-L123 Dla większości trawników zlecane jest ustawienie środkowe.

Zbyt nisko ustawione wysokość kosiarki na nierównym podłożu może spowodować, że nóż będzie dotykał podłoża co spowoduje

uszkodzenie kosiarki.

TABELA FUNKCJI KOSIARKI

Kosiarka posiada funkcje do których trzeba stosować dodatkowe akcesoria opisane powyżej.

Funkcje

Zaślepka do mielenia

Kosz na trawę

Boczny wyrzut

Zbieranie do kosza

Nie

Tak

Nie

Mielenie

Nie

Boczny wyrzut

Nie

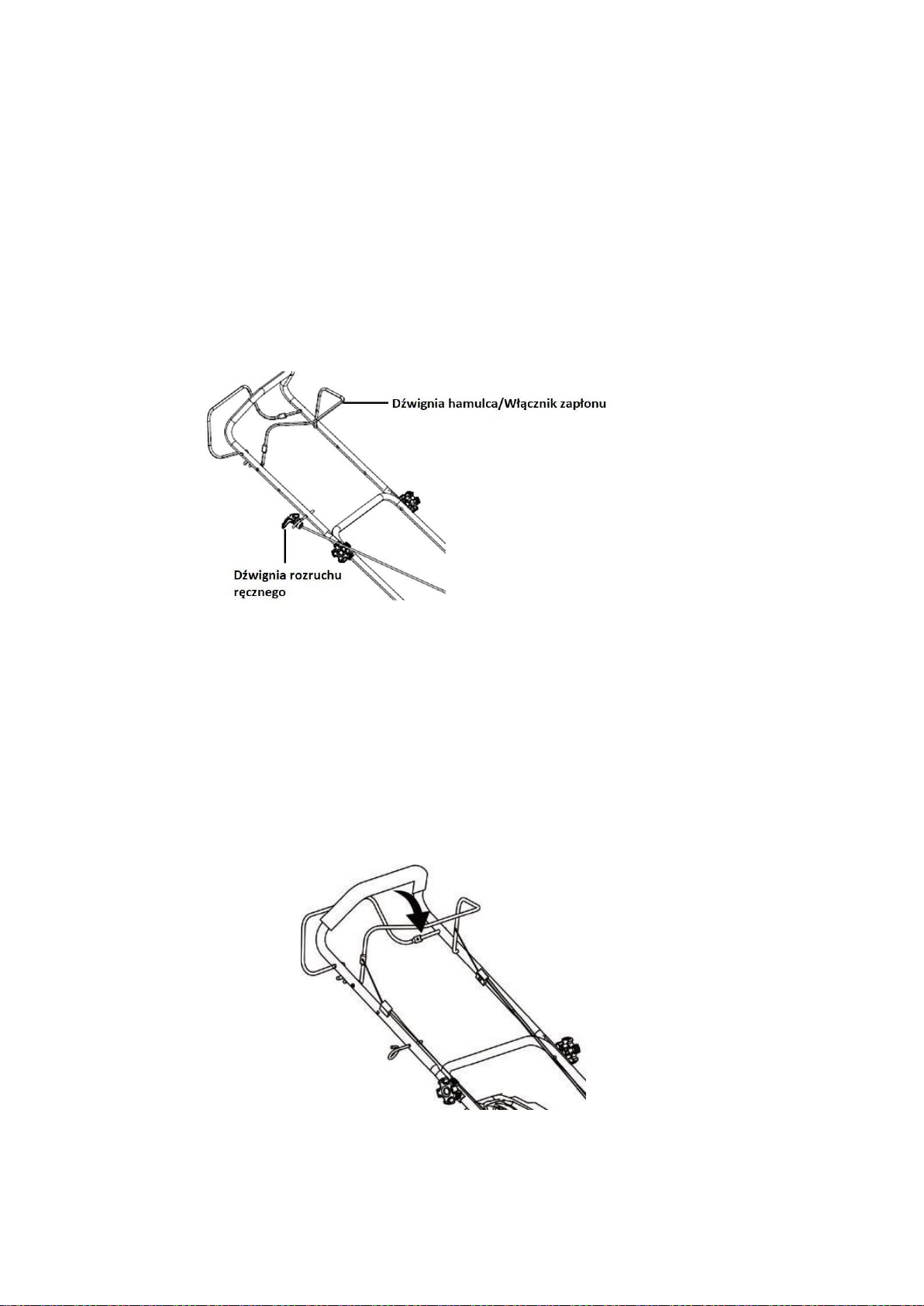

URUCHOMIENIE RĘCZNE KOSIARKI

Przed uruchomieniem kosiarki trzeba wykonać wszystkie czynności opisane w instrukcji.

OSTRZEŻENIE: Nóż zaczyna się obracać zaraz po uruchomieniu silnika.

Nie uruchamiaj kosiarki jeśli nie jest prawidłowo zmontowana lub niekompletna. Przed uruchomieniem sprawdź zawsze poziom oleju i paliwa oraz czy fajka świecy jest prawidłowa zamontowana. Zawsze przed uruchomieniem sprawdź teren, który będzie koszony. Usuń przeszkody, które mogą dostać się pod obracający nóż. Nigdy nie koś podczas opadów deszczu.

Jeśli kosiarka jest wyposażona w akumulator sprawdź czystość gniazda montażu akumulatora w kosiarce i w akumulatorze. Ewentualne zabrudzenie wyczyść szczotkę lub miękką szmatką.

Page 12

Uruchomienie silnika

- Pierwszą czynnością jest naciśnięcie 3-5 razy pompki paliwa, która znajduje się przy gaźniku. Jeśli uruchamiamy

ciepły silniki nie ma potrzeby pompowania. Nie można pompować zbyt dużo ponieważ można zalać silni.

- Stań za kosiarką, jedną ręką przyciągnij dźwignię hamulca (bezpieczeństwa) w stronę

uchwytu. Należy pamiętać, że nie można w tym momencie wciskać dźwigni napędu, ponieważ zaraz po uruchomieniu silnika kosiarka ruszy.

- Drugą ręką chwyć dźwignię rozrusznika ręcznego i wyciągnij linkę na długość 10-15 cm, aż poczujesz opór.

Następnie szarpnij mocno za dźwignię. Jeśli silnik się nie uruchomi po trzykrotnym szarpnięciu, powtórz czynności. Po uruchomieniu silnika ułóż dźwignię w uchwycie.

Wyłączenie silnika: Zwolnij dźwignię hamulca/ włącznik zapłonu, powróci ona do swojej pozycji wyjściowej, silnik automatycznie się wyłączy.

Page 13

URACHAMIANIE NAPĘDU W KOSIARKACH TB40S03

Dźwignię napędu należy przesunąć w kierunku uchwytu głównego. W momencie przesunięcia dźwigni napędu, kosiarka zacznie jechać. Nie można puszczać dźwigni hamulca/ włącznik zapłonu, ponieważ silnik się wyłączy.

UWAGA! Napędu używaj wyłącznie na prostych odcinkach, koniecznie wyłączaj napęd na zakrętach kosiarka nie posiada mechanizmu różnicowego co może doprowadzić do uszkodzenia napędu kosiarki.

Do najlepszego efektu koszenia trawy manetka gazu powinna podczas koszenia być ustawiona w pozycji zając.

W celu wyłączenia silnika należy manetkę gazu przesunąć w pozycję żółwia i zwolnić dźwignię hamulca/ włącznik zapłonu oraz napędu.

UWAGA! Gdy wyłączysz silnik kosiarki nóż obraca się jeszcze klika sekund.

Jeśli zauważysz, że kosiarka wydaje dziwne dźwięki to skontaktuj się ze sprzedawcą.

Page 14

PRZECHOWYWANIE KOSIARKI

- Kosiarkę należy przechowywać w suchych pomieszczeniach, poza zasięgiem dzieci. Temperatura

przechowywania 50C do 250C.

- Nigdy nie chowaj kosiarki tuż po wyłączenia silnika. Odczekaj, aż silnik ostygnie.

- Kosiarkę można przechować w pozycji pionowej. W tym celu należy spuścić paliwo, olej silnikowy, odkręcić

nakrętki motylkowe przy dolnym uchwycie. Złóż uchwyt górny, aby kosiarka zajmowała mniej miejsca. Linki i przewody nie mogą być zakleszczone, aby uniknąć zadrapań należy pomiędzy uchwyt a silnikiem włożyć kawałek

kartonu.

- Kosiarkę można przykryć materiałem, który nie zatrzymuje wilgoci.

- Kosiarkę należy przed przechowaniem wyczyści z traw i innych zabrudzeń. Następnie należy opróżnić zbiornik

paliwa oraz miskę olejową. Pamiętaj zawsze należy utylizować paliwo i olej.

- Należy zdjąć fajkę świecy oraz kosz i postawić kosiarkę pionowo.

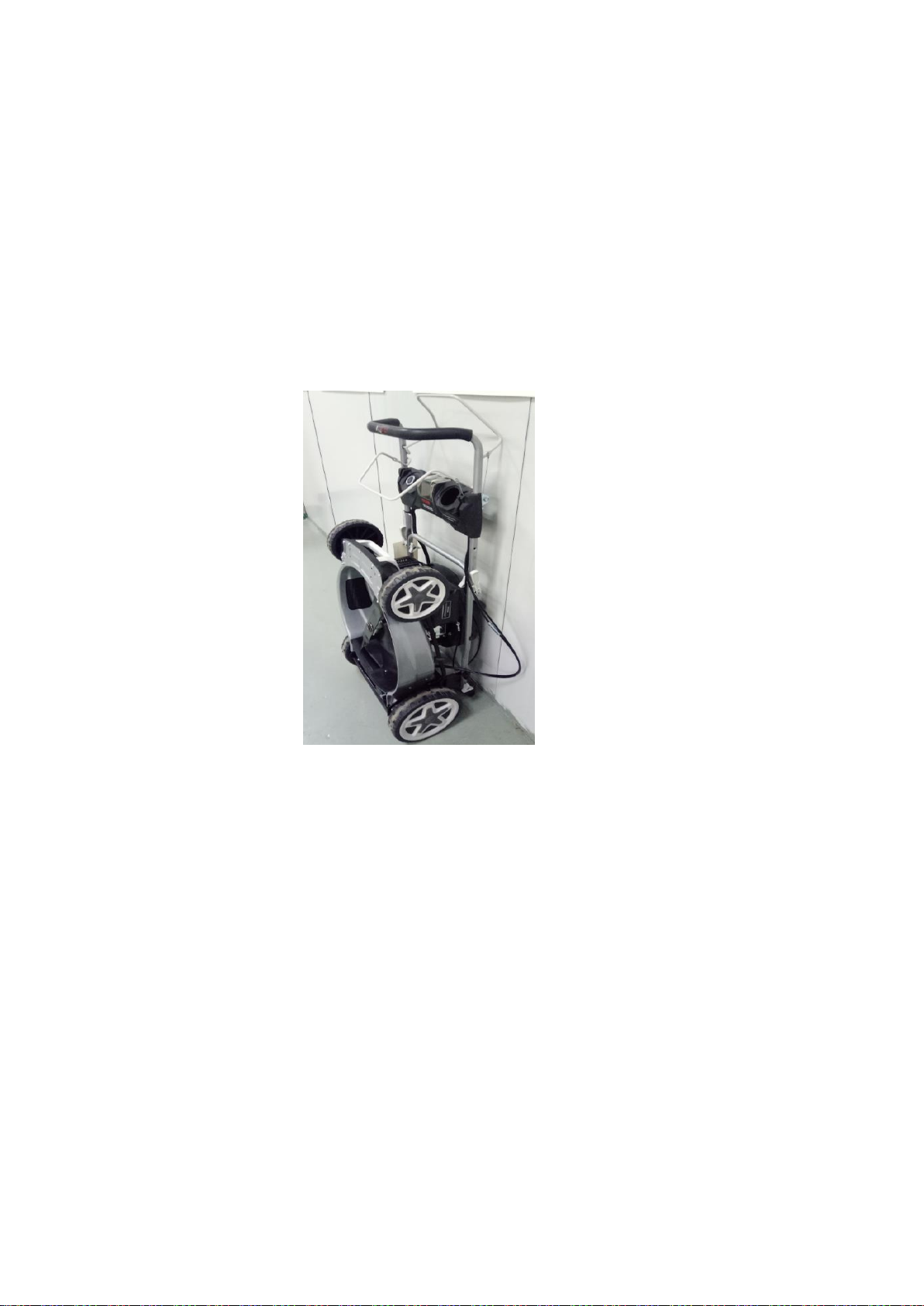

Przechowanie kosiarki w pozycji pionowej bez oleju i paliwa

KONSERWACJA KOSIARKI

OSTRZEŻENIE: Przed przystąpieniem do jakichkolwiek prac konserwacyjnych lub czyszczenia, wyłącz silnik i poczekaj, aż nóż kosiarki zatrzyma się.

Czyszczenie kosiarki

Kosiarka powinna być dokładnie czyszczona za każdym razem po jej użyciu. Zawsze czyść kosiarkę bezpośrednio po użyciu. Nie pozwól, aby ścinki trawy i inne zanieczyszczenia pozostałe na żadnej z powierzchni kosiarki. Wysuszone resztki trawy i brud mogą pogorszyć pracę kosiarki.

Sprawdź, czy kosz oraz otwór wylotowy do trawy jest wolny od pozostałości trawy. Usuń wszelkie pozostałości. Sprawdź spód kosiarki oraz nóż w tym celu przechylić kosiarkę po lewą stronę (naprzeciwko korka wlewu oleju)

UWAGA: Przed umieszczeniem kosiarki na boku całkowicie opróżnij zbiornik paliwa za pomocą pompy do odsysania benzyny. Nie przechylaj kosiarki o więcej niż 90 stopni

Page 15

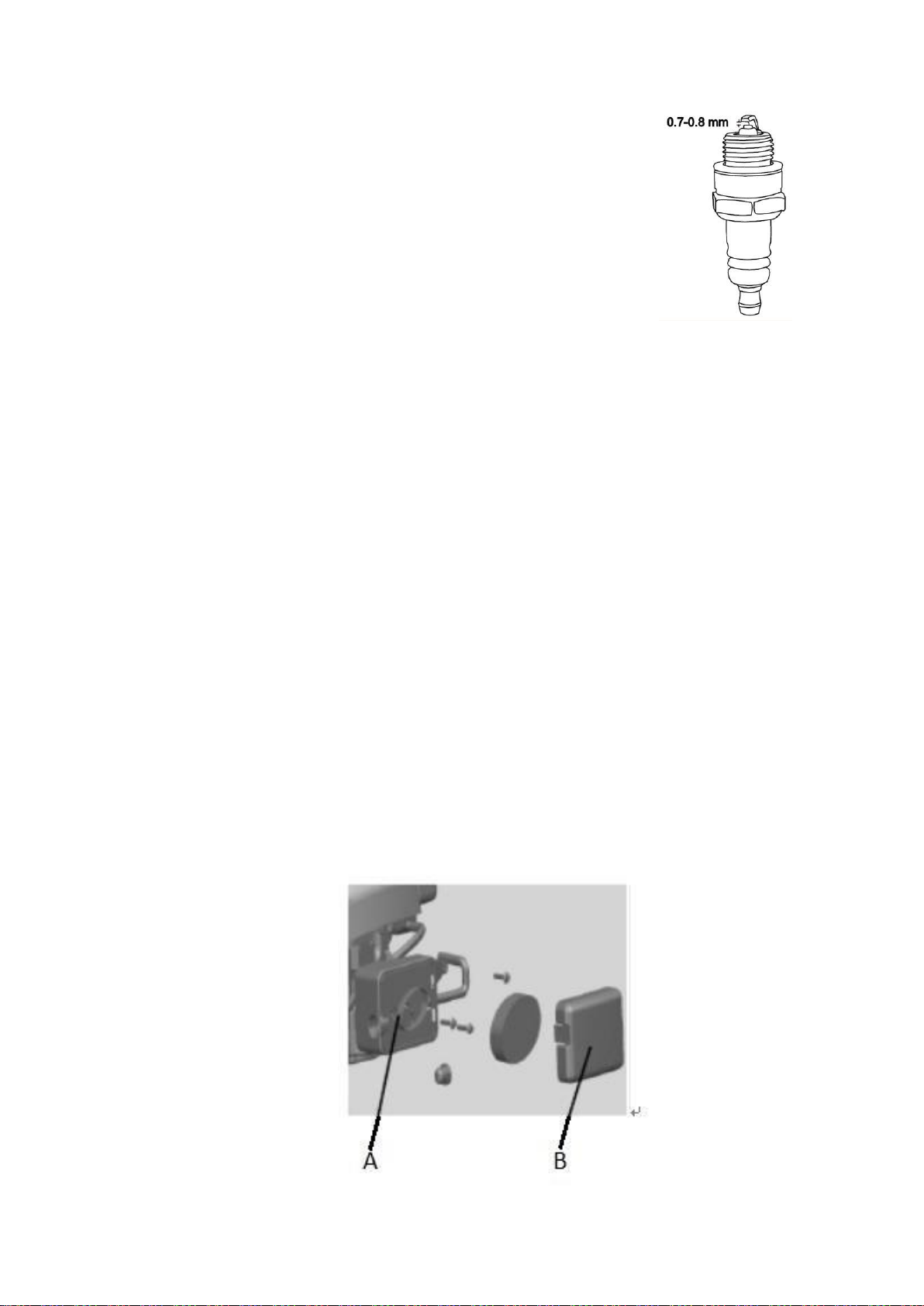

Czyszczenie świecy zapłonowej:

- Gdy silnik ostygnie, zdejmij fajkę świecy zapłonowej.

- Odkręć świecę zapłonową za pomocą klucza do świec.

- Oczyść elektrodę za pomocą szczotki drucianej (brak w zestawie).

- Za pomocą szczelinomierza ustaw przerwę na świecy 0,75 mm.

- Ostrożnie zamontuj świecę zapłonową ręką, aby uniknąć uszkodzenia gwintu.

- Po wstępnym przykręceniu świecy dokręcić świecę za pomocą klucz do świec.

Przegląd filtra powietrza

Zabrudzony filtr powietrza zmniejsza moc silnika, dostarczając zbyt mało powietrza do gaźnika. Jeśli powietrze zawiera dużo kurzu, filtr powietrza należy sprawdzać częściej.

OSTRZEŻENIE: Nigdy nie uruchamiaj silnika bez filtra powietrza.

Demontaż filtra powietrza.

1. Zdejmij pokrywę zewnętrzną filtra powietrza (A).

Uważaj, aby nie dopuścić do wpadnięcia brudu i zanieczyszczeń do kanału dolotowego.

2. Oddziel filtr powietrza (A) od obudowy filtra powietrza (B).

3. Sprawdź wkład filtra powietrza. Wyczyść brudny wkład filtra powietrza ciepłą wodą i mydłem. Pozwól

wkładowi filtra powietrza dokładnie wyschnąć przed ponowną instalacją.

4. Zainstaluj wkład filtra powietrza na gaźniku i zabezpiecz śrubami.

Uwaga: Nie używaj sprężonego powietrza ani rozpuszczalników do czyszczenia wkładu filtra. Powietrze pod ciśnieniem może uszkodzić wkład filtr, a rozpuszczalnik rozpuść.

Page 16

Wymiana oleju

- Odkręć korek wlewu oleju, przygotuj pojemnik na zużyty olej, przechyl kosiarkę w stronę otworu wlewowego i

wylej olej do przygotowanego pojemnika. Zużyty olej zutylizuj.

- Kiedy wylejesz olej postaw kosiarkę w normalnej pozycji. Wytrzyj wszystkie zanieczyszczenia jakie mogły

powstać podczas wylewania oleju.

- Wlej nowy olej SAE30 lub SAE10W/30 pojemność miski oleju wynosi model TB40S03: 0.5L,

TB40P03A (KS41-L123): 0.5L. Po nalaniu włóż bagnet oleju i sprawdź poziom. Następnie zakręć korek i uruchom

kosiarkę, a następnie wyłącz silnik. Odczekaj chwilę i ponownie sprawdź poziom oleju. W razie czego proszę uzupełnij olej.

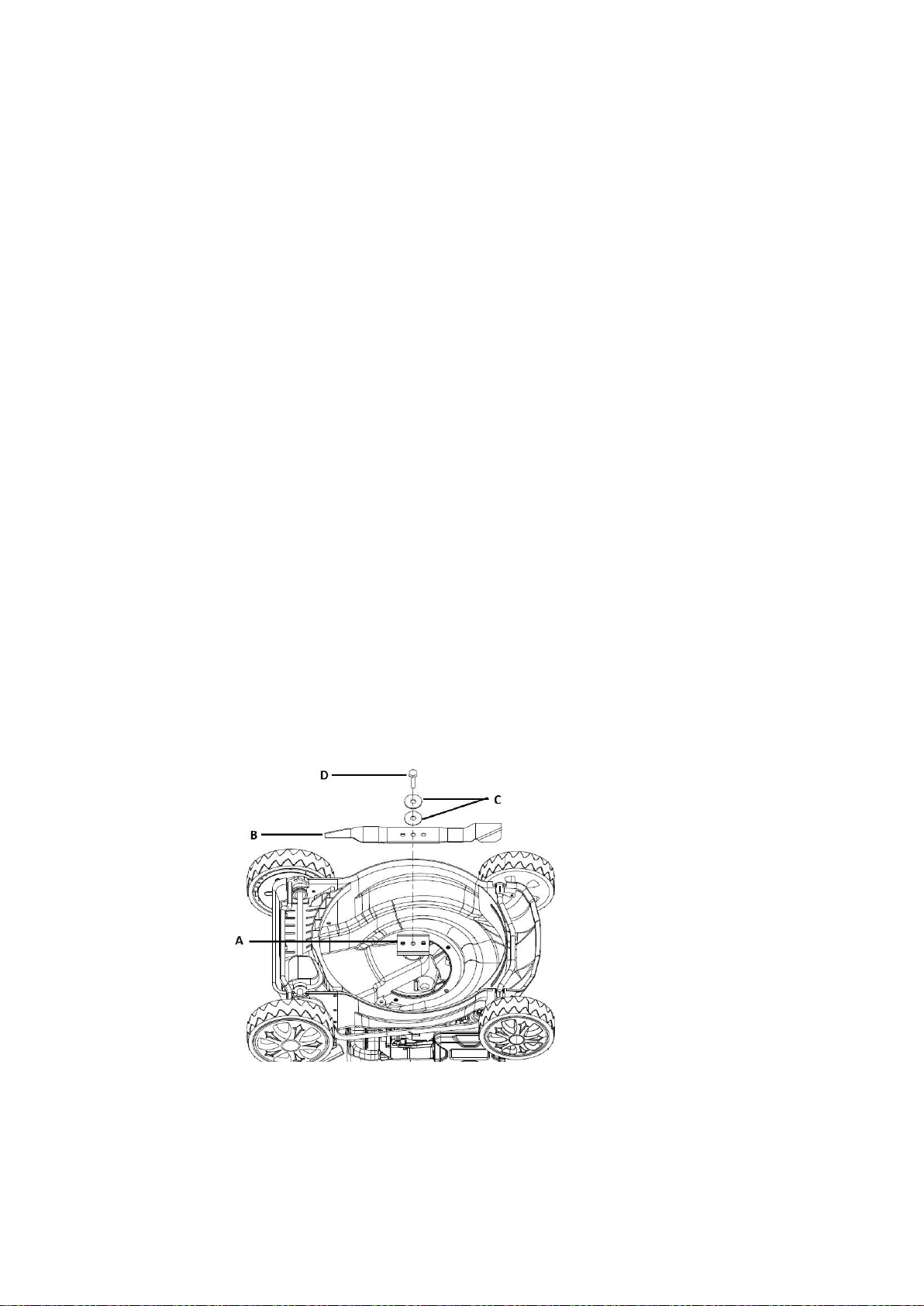

Wymiana noża

Nóż może ulec zniszczeniu lub stępieniu. W tym celu należy nóż wymienić lub naostrzyć. Ostrzenie noża powinno się wykonać co 25 roboczogodzin. Naostrzony i wyważony nóż daje to gwarancję łatwego koszenia trawy.

Do demontażu noża zawsze używaj rękawic.

- W pierwszej kolejności zdejmij fajkę świecy.

- Zlej olej i paliwo.

- Połóż kosiarkę na boku, przytrzymaj nóż i odkręć śrubę noża w kierunku przeciwnym kierunku do ruchu

wskazówek zegara za pomocą odpowiedniego klucza płasko-oczkowego.

- Montaż nowego lub naostrzonego noża wykonaj w odwrotnej kolejności do demontażu.

A- załóż adapter noża na piaście B- załóż nóż na adapterze i piaście, wygięte łopatki noża muszą być założone do góry. C – załóż podkładki D – Przykręć śrubę z siłą 45 Nm

Page 17

Należy pamiętać że ostrzenie noża i wyważenie powinien wykonać serwis. Sprawdzenie wyważenia odbywa się przez położenie noża na pręcie i obserwacji czy którąś stroną nie jest nie przeważ w którąś stronę. Jeśli tak to trzeba zebrać część materiału z ciężej strony tak żeby nóż nie przeważał na jedną stronę.

Tabela konserwacji

12 roboczogodzin

24 roboczogodzin

36 roboczogodzin

Filtr powietrza

Wyczyść

wyczyść

wymień

Świeca zapłonowa

sprawdź

wyczyść

wymień

Olej silnika

Sprawdź

wyczyść

sprawdź

Ewentualne usterki :

Problem

Przyczyna

Rozwiązanie

Głośna praca,

wibracje kosiarki

Poluzowane śruby

Sprawdź połączenia śrubowe

Poluzowany nóż

Sprawdź śrubę mocowania noża

Nóż jest niewyważony lub wygięty

Napraw lub wymień nóż

Silnik nie uruchamia

się

Dźwignia hamulca/ włącznik zapłonu nie został wciśnięty

Wciśnij Dźwignia hamulca/ włącznik zapłonu

Świeca zapłonowa jest uszkodzona lub fajka na świecy zapłonowej

Wymień świecę lub fajkę świecy

Nieprawidłowa pozycja startowa manetki

gazu

Przesuń manetkę gazu w stronę pozycję zając

Brak paliwa lub stare paliwo

Uzupełni czystym paliwem

Zalany silnik

Odkręć świece i ją wysusz

Silnik pracuje nieregularnie

Filtr powietrza jest brudny

Wyczyść filtr powietrza

Świeca jest brudna

Wyczyść świecę

Nierówne koszenie

Tępy nóż

Naostrz nóż

Koła są źle zamocowane

Dokręć koła

Kosiarka nie zbiera odpowiednio trawy

Nóż jest uszkodzony

Wymień nóż na nowy

Kosz jest zapchany

Wyczyść kosz do trawy

Wysokość koszenie jest źle ustawiona

Popraw wysokość koszenia

Trawa jest mokra

Koś jak trawa będzie sucha

Kanał wylotowy do kosza jest zatkany

Wyczyść kanał wylotowy

Spód kosiarki jest zabrudzony

Wyczyść spód kosiarki

Page 18

SPECYFIKCJA TECHNICZNA

Dane techniczne

Kosiarka spalinowa Greenso TB40S03A (LONCIN)

Kosiarka spalinowa Greenso TB40P03A (LONCIN) / KS41-L123

Gwarancja

2 lata

Koła łożyskowane

metal

Konstrukcja

stal

Moc nominalna w [KW]

2,10 / 3600 obr / min

Napęd

TAK

NIE

Pojemność kosza [l]

45L

Pojemność silnika [cm3]

123

Pojemność zbiornika paliwa [l]

0,9 l

Poziom hałasu [dB]

96 dB

Regulacja wysokości koszenia

6 poziomów, centralna

3-poziomy, centralna Rozmiar koła przód [cm]

Rozmiar koła tył [cm]

Silnik marka

LONCIN

Silnik model

LC1P65FE-3

Szerokość koszenia [mm]

400

Typ silnika

OHV

Waga [kg]

Zakres regulacji koszenia [mm]

25 ~ 75

35~65

Page 19

KARTA GWARANCYJNA – WARUNKI GWARANCJI

Firma Greenso Sp. z o.o. ul. Targowa 7, 06-300 Przasnysz, zwana dalej Gwarantem, gwarantuje, że każdy nabyty produkt jest wolny od wad materiałowych i jakościowych w przypadku zwykłego

korzystania z produktu w okresie gwarancyjnym.

Okres gwarancji rozpoczyna się od daty zakupu towaru przez Klienta. Gwarancja udzielana jest w dwóch wariantach:

1. GWARANCJA KONSUMENCKA - przeznaczona jest dla sprzętu wykorzystywanego do użytku

prywatnego, niekomercyjnego przez Kupującego będącego konsumentem. Okres trwania gwarancji

wynosi 24 miesiące.

2. GWARANCJA KOMERCYJNA - przeznaczona jest dla firm Okres gwarancji komercyjnej wynosi 12

miesięcy.

Gwarancja obejmuje usunięcie usterek, które wynikają z zastosowania wadliwych materiałów lub są wynikiem błędów produkcyjnych. Gwarancja nie obejmuje czynności związanych z konserwacją, czyszczeniem, regulacją i ze skręcaniem połączeń śrubowych danego przedmiotu, do których to czynności zobowiązany jest Kupujący we własnym zakresie i na własny koszt.

Kupujący jest zobowiązany zgłosić reklamację bezpośrednio do Sprzedawcy, który poinformuje Kupującego o procedurze reklamacyjnej. W celu realizacji uprawnień wynikających z gwarancji, Kupujący winien okazać kartę gwarancyjną oraz dowód zakupu (paragon lub fakturę VAT). Gwarancja jest ważna wyłącznie na terenie Rzeczpospolitej Polskiej i jest udzielana na produkty nabyte na

terytorium Rzeczpospolitej Polskiej.

Uprawnienia z gwarancji nie przysługują w przypadku:

a) Uszkodzenia i zużycie takich elementów jak: linki, paski, wtyki, gniazdka, przełączniki, przyciski,

baterie, przewody, elementy gumowe, pedały, uchwyty z gąbki, kółka, łożyska, , rączki itp., chyba że

ujawniona w tych elementach wada nie jest skutkiem naturalnego zużycia, a powstała z przyczyny tkwiącej w tym elemencie.

b) Drobne, powierzchowne zarysowania, odbarwienia lub spękania powłoki kryjącej. c) Używania przez Kupującego, niezgodnych z instrukcją obsługi sprzętu, środków eksploatacyjnych lub

czyszczących.

d) Niewłaściwego zabezpieczenie sprzętu przez Kupującego przed działaniem czynników

zewnętrznych tj. wilgoci, temperatury, kurzu, itp.

e) Niestosowania przez Kupującego wymaganych (zgodnie z instrukcją obsługi) materiałów

eksploatacyjnych.

f) Przeróbek i zmian konstrukcyjnych, dokonywanych przez Kupującego lub inne osoby

nieuprawnione do tego działania przez Gwaranta.

g) Normalnego użytkowania (normalne zużycie części eksploatacyjnych). h) Uszkodzenia sprzętu na skutek nieprawidłowego montażu przez Kupującego lub osoby trzecie.

W przypadku zasadności zgłoszenia reklamacyjnego sprzętu zakupionego przez Internet , Sprzedawca zapewnia transport i usługę serwisową przedmiotu gwarancji.

Page 20

W przypadku nieuzasadnionego żądania dokonania naprawy, Kupujący poniesie wszelkie koszty związane z dostarczeniem sprzętu do Sprzedawcy, jego naprawą oraz odebraniem.

Za nieuzasadnione żądanie naprawy sprzętu będzie uważane w szczególności żądanie usunięcia uszkodzeń lub dokonania czynności konserwacyjnych (instalacyjnych) nie objętych Gwarancją, jak również żądanie dokonania naprawy pomimo utraty uprawnień z Gwarancji”.

Sprzedawca w imieniu Gwaranta , może zażądać przygotowania sprzętu do odbioru w celu zdiagnozowania usterki i stwierdzenia zasadności zgłoszenia reklamacyjnego. Odbiór ten może być

dokonany przez firmę spedycyjną. Kupujący zobowiązany jest wówczas przygotować towar w sposób bezpieczny do odbioru. Kupujący wyda przedmiot sprzedaży bez zanieczyszczeń, w opakowaniu

oryginalnym lub zastępczym pozwalającym na przetransportowanie przedmiotu sprzedaży w stanie

bezpiecznym.

Gwarant zobowiązany jest ustosunkować się do zgłoszenia gwarancyjnego w terminie do 14 dni.

Naprawa zostanie wykonana w terminie do 21 dni roboczych od daty dostarczenia towaru. Okres ten

może ulec wydłużeniu w przypadku konieczności sprowadzenia części nietypowych lub spoza

terytorium Polski

Kupujący zostanie poinformowany o takiej sytuacji drogą mailową lub telefonicznie przez Sprzedawcę.

Jeśli sprzęt wymaga dodatkowej ekspertyzy termin naprawy może trwać do 28 dni roboczych. Ekspertyzę dokonuje uprawniony Serwis. Gwarant może przedłużyć czas gwarancji o ilość dni niezbędnych na przeprowadzenie oceny technicznej urządzenia.

Gwarant zobowiązuje się do naprawy uszkodzonego sprzętu w przypadku zasadności zgłoszenia gwarancyjnego. Wymiana towaru na nowy możliwa jest jedynie w przypadku braku możliwości naprawy sprzętu i gdy wada przedmiotu sprzedaży jest istotna.

Prawo do wymiany Sprzętu na wolny od wad nie przysługuje w przypadku utraty uprawnień z tytułu

Gwarancji.

Zwrot kwoty zakupu za sprzęt jest możliwy jedynie w przypadku braku możliwości naprawy i braku możliwości wymiany na nowy oraz gdy wada jest istotna.

We wszelkich kwestiach nie uregulowanych w niniejszych warunkach Gwarancji będą miały

zastosowanie przepisy Kodeksu cywilnego.

Gwarancja nie wyłącza, nie ogranicza oraz nie zawiesza uprawnień osoby, która nabyła sprzęt u

Gwaranta, wynikających z niezgodności towaru z umową określonych w ustawie z dnia 30 maja 2014 roku o prawach konsumenta (Dz.U. z 2014 r. poz. 827, ze zm.).

…………………………………………………

Pieczęć i podpis Sprzedającego

Page 21

UWAGI:

…………………………………………………………………………………………………………… ……………………………………………………………………………………………………………

…………………………………………………………………………………………………………… …………………………………………………………………………………………………………… ……………………………………………………………………………………………………………

……………………………………………………………………………………………………………

Page 22

Page 23

Greenso Sp. z o.o.

ul. Targowa 7

06-300 Przasnysz

[email protected]
