Niniejszą instrukcję obsługi należy zachować, aby móc z niej skorzystać
w każdej chwili.
Należy zapoznać się z treścią niniejszej instrukcji obsługi, która zawiera
2.
dokładne informacje dotyczące instalacji, montażu i konserwacji okapu.
3.
Okap może różnić się pod względem wyglądu od okapu przedstawionego
na rysunkach w niniejszej instrukcji, ale zalecenia dotyczące obsługi,
konserwacji i montażu okapu pozostają niezmienione.
4.
Nie należy dokonywać zmian elektrycznych czy mechanicznych w okapie.
5.
Nie należy podłączać urządzenia do sieci przed ukończeniem montażu.
6. Wszelkie czynności montażowe i konserwacyjne należy wykonywać w
rękawicach ochronnych.
7. Nie należy używać okapu bez prawidłowo zamontowanego filtra.
8. Montaż niezgodny z niniejszą instrukcją może powodować zagrożenie
porażeniem elektrycznym.
9. Pod okapem kuchennym nie wolno używać otwartego ognia.
10.
Posiłki przygotowywane na bazie tłuszczu powinny być stale nadzorowane,
gdyż przegrzany tłuszcz może się łatwo zapalić.
Zasysane przez okap powietrze nie może być odprowadzane do kanału
11.
kominowego służącego do odprowadzania spalin z urządzeń spalających
gaz lub inne paliwo (nie dotyczy to okapów z obiegiem zamkniętym).
12. Jeżeli w gospodarstwie domowym oprócz okapu, eksploatuje się inne
urządzenia o zasilaniu nieelektrycznym (np. piece na paliwa ciekłe,
grzejniki przepływowe, termy) należy zadbać o wystarczającą wentylację
pomieszczeń (dopływ powietrza).
Nie należy wyciągać wtyczki z gniazda sieciowego pociągając za przewód
13.
zasilający.
14. Przewód zasilający nie może dotykać gorącej powierzchni.
Nie należy uruchamiać urządzenia, jeśli przewód zasilający jest
15.
uszkodzony.
16. Wymiana uszkodzonego przewodu zasilającego może być wykonana
3
Page 4
wyłącznie przez producenta, serwis lub wykwalifikowanego specjalistę.
17.
Okap powinien być czyszczony zarówno wewnątrz jak i na zewnątrz
przynajmniej raz w miesiącu lub co 35 godzin pracy okapu. Każdorazowo
przed czyszczeniem okapu, zasilanie okapu musi być odłączone (należy
wyjąć wtyczkę zasilającą lub wyłączyć bezpieczniki).
Niniejszy sprzęt może być użytkowany przez dzieci w wieku co
18.
najmniej 8 lat iprzez osoby oobniżonych możliwościach fizycznych,
umysłowych iosoby obraku doświadczenia iznajomości sprzętu, jeżeli
zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania
sprzętu wbezpieczny sposób, tak aby związane ztym zagrożenia były
zrozumiałe. Dzieci nie powinny bawić się sprzętem. Dzieci bez nadzoru
nie powinny wykonywać czyszczenia ikonserwacji sprzętu.
!
OSTRZEŻENIE:
Należy zwrócić szczególną uwagę na wyróżniony zapis.
!
UWAGA:
Dostępne części mogą być gorące w czasie pracy kuchenki. Niezgodne
z instrukcją zastosowanie śrub lub elementów mocujących może grozić
porażeniem prądem elektrycznym.
!
UWAGA:
Producent nie ponosi odpowiedzialności za uszkodzenia powstałe
wskutek niepoprawnego montażu lub użytkowania niezgodnego z
instrukcją obsługi.
4
Page 5
WPROWADZENIE
Szanowni Państwo! Dziękujemy za zaufanie i zakup naszego wyrobu. Nasze urządzenie zaprojektowane
zostało z myślą o spełnieniu Państwa oczekiwań w zakresie funkcjonalności oraz estetyki. Z pewnością
stanowić będzie element zarówno praktyczny jak i dekoracyjny kadej kuchni. Mamy nadzieję, że urządzenie
to będzie Państwu służyć przez wiele lat.
Przed przystąpieniem do prac montażowych okapu należy dokładnie zapozna się z treścią niniejszej
instrukcji obsługi. Dzięki temu unikną Państwo błędów podczas instalacji oraz problemów z obsługą okapu.
Okap kuchenny przeznaczony jest do stosowania w indywidualnych gospodarstwach domowych, służy
on do eliminowania oparów i zapachów powstałych podczas przyrządzania potraw.
OCHRONA ŚRODOWISKA
To urządzenie zostało zaprojektowane i wykonane z materiałów oraz komponentów wysokiej jakości,
które nadają się do ponownego wykorzystania.
Symbol przekreślonego kontenera na odpady umieszczony na wyrobie (rys. A) oznacza, że produkt
podlega selektywnej zbiórce zgodnie z postanowieniem Dyrektywy Parlamentu Europejskiego i Rady
2012/19/UE. Jeżeli na wyrobie umieszczony jest symbol przekreślonego kontenera na odpady (rys. B),
oznacza to, że produkt zawiera baterie, które podlegają selektywnej zbiórce zgodnie z postanowieniem
Dyrektywy Parlamentu Europejskiego i Rady 2006/66/WE.
Takie oznakowanie informuje, że sprzęt elektryczny i elektroniczny oraz baterie (jeżeli wystpują) po okresie
użytkowania, nie mogą by wyrzucone wraz z innymi odpadami pochodzącymi z gospodarstwa domowego.
Użytkownik jest zobowiązany do oddania zużytego sprzętu oraz baterii (jeżeli występują) prowadzącym
punkty zbiórki zuży tego sprzętu elektrycznego i elektronicznego oraz baterii. Prowadzący punkty zbiórki,
w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający
oddanie tego sprzętu oraz baterii (jeżeli wystpują). Prawidłowa utylizacja zużytego sprzętu oraz baterii
(jeżeli wystpują) przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi środowiska naturalnego
konsekwencji, wynikających z możliwości obecności w sprzęcie i bateriach składników niebezpiecznych
oraz niewłaściwego składowania i przetwarzania takiego sprzętu i baterii. Gospodarstwo domowe
spełnia ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu, zużytego
sprzętu, na tym etapie kształtuje się postawy, które wpływają na zachowanie wspólnego dobra jakim
jest czyste środowisko naturalne. Gospodarstwa domowe są także jednym z większych użytkowników
drobnego sprzętu i racjonalne gospodarowanie nim na tym etapie wpływa na odzyskiwanie surowców
wtórnych. W przypadku niewłaściwej utylizacji tego produktu mogą zostać nałożone kary zgodnie
z ustawodawstwem krajowym.
Rys. A
Li-FeS2
Rys. B
5
Page 6
DANE TECHNICZNE
Dane techniczne zawarte w niniejszej instrukcji obsługi oraz na dołączonych do okapu etykietach zostały
uzyskane poprzez wykonanie pomiarów i obliczeń zgodnie z wymogami rozporządzenia UE nr 65/2014
oraz 66/2014.

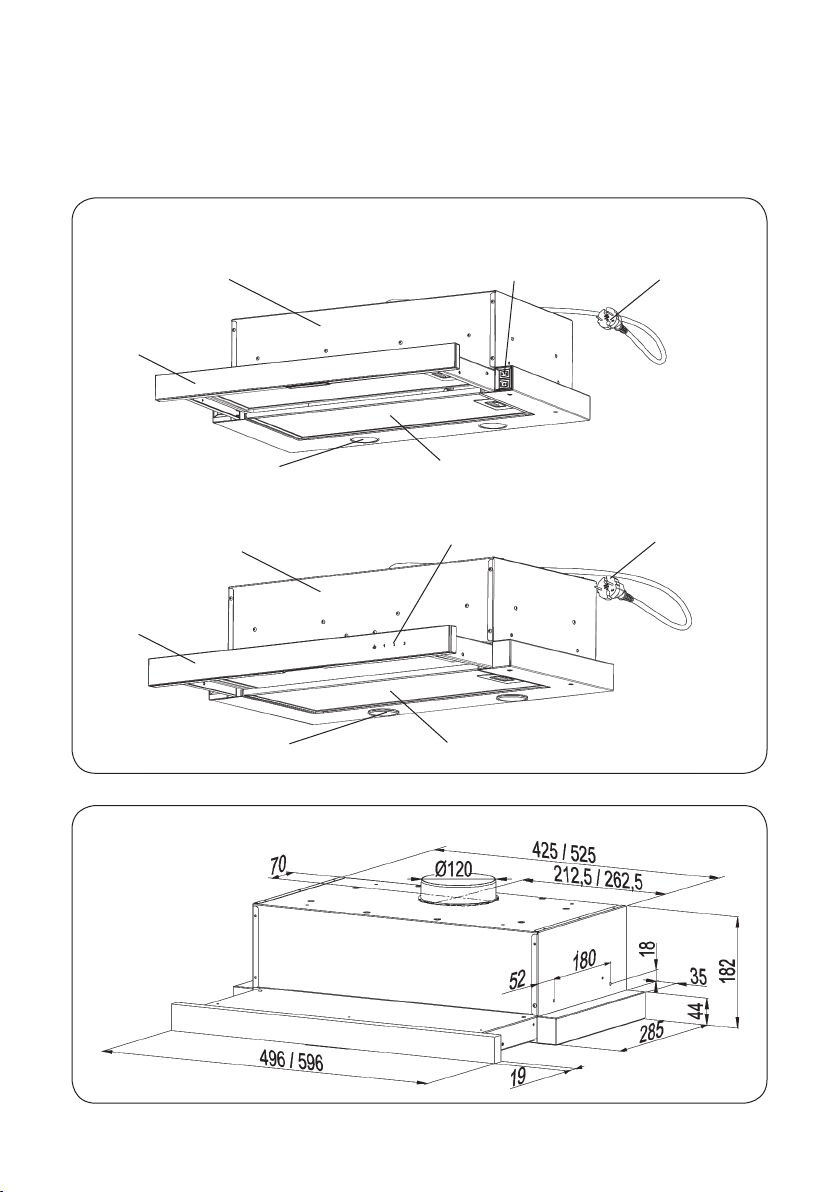

Rys.1 Rysunek poglądowy okapu kuchennego
Korpus okapu
Szuflada
Oświetlenie
Korpus okapu
Szuflada
Oświetlenie
Rys.2 Rysunek gabarytowy okapu
Sterowanie manualne
Filtry aluminiowe przeciwtłuszczowe
Sterowanie dotykowe
Filtry aluminiowe przeciwtłuszczowe
Przewód zasilający
Przewód zasilający
6
Page 7
OBSŁUGA
Okap jest przeznaczony do zasysania oparów podczas przygotowywania posiłków. Urządzenie może
pracować w dwóch trybach:
Jako wyciąg:
Opary usuwane są na zewnątrz pomieszczenia za pomocą rury odprowadzającej. Rura odprowadzająca
nie jest dostępna w komplecie z urządzeniem i należy ją zakupić oddzielnie.
!
UWAGA:
1. Należy używać jak najkrótszego przewodu odprowadzającego opary.
2.
Należy używać przewodu odprowadzającego o jak najgładszej powierzchni wewnętrznej (nie zaleca
się stosowania rur typu spiro).
3.
Należy stosować przewód o jak najmniejszej liczbie zagięć (kąty zgięć nie powinny być większe
niż 90 stopni).
4. Nie zaleca się stosowania zmian przekroju przewodu (większego na mniejszy, np. wylot powietrza
Ø 150 mm na wylot powietrza Ø 120 mm).
Jako pochłaniacz:
Opary są oczyszczane z tłuszczu i zapachów zanim zostaną zwrócone do pomieszczenia przez kratki w
górnej osłonie komina. Aby okap pracował jako pochłaniacz należy zainstalować filtr węglowy (rys. 7).
Filtr węglowy nie jest wyposażeniem standardowym, należy dokupić go u sprzedawcy.
INSTALACJA OKAPU
!
UWAGA:
NIEZGODNE Z INSTRUKCJĄ ZASTOSOWANIE ŚRUB LUB ELEMENTÓW MOCUJĄCYCH MOŻE GROZIĆ
PORAŻENIEM PRĄDEM ELEKTRYCZNYM.
Minimalna odległość zawieszenia okapu między powierzchnią, na której znajdują się naczynia na
urządzeniu grzewczym (kuchenka gazowa, elektryczna), a najniższą częścią okapu kuchennego (rys. 3)
powinno wynosić nie mniej niż 45 cm dla kuchenek o zasilaniu elektrycznym i nie mniej niż 65 cm dla
kuchenek gazowych.
Jeżeli w instrukcji obsługi urządzenia grzewczego podana jest większa odległość instalowania okapu
kuchennego niż wskazana powyżej, należy dostosować się do takich wskazań.

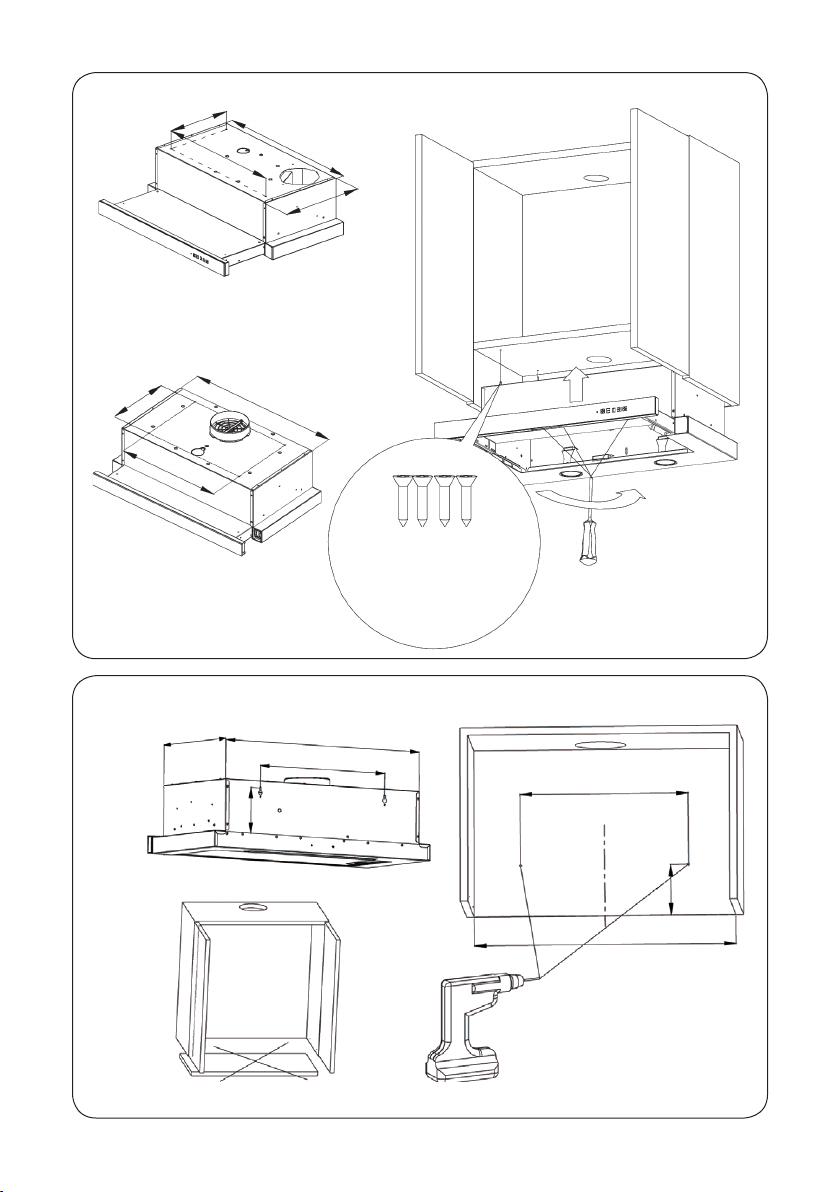

Montaż okapu i osłony kominowej okapu przedstawiony jest na rysunkach (rys. 5 - rys. 6).
Podczas montażu, należy przestrzegać ogólnie obowiązujących przepisów dotyczących odprowadzenia
powietrza z pomieszczeń.
7
Page 8

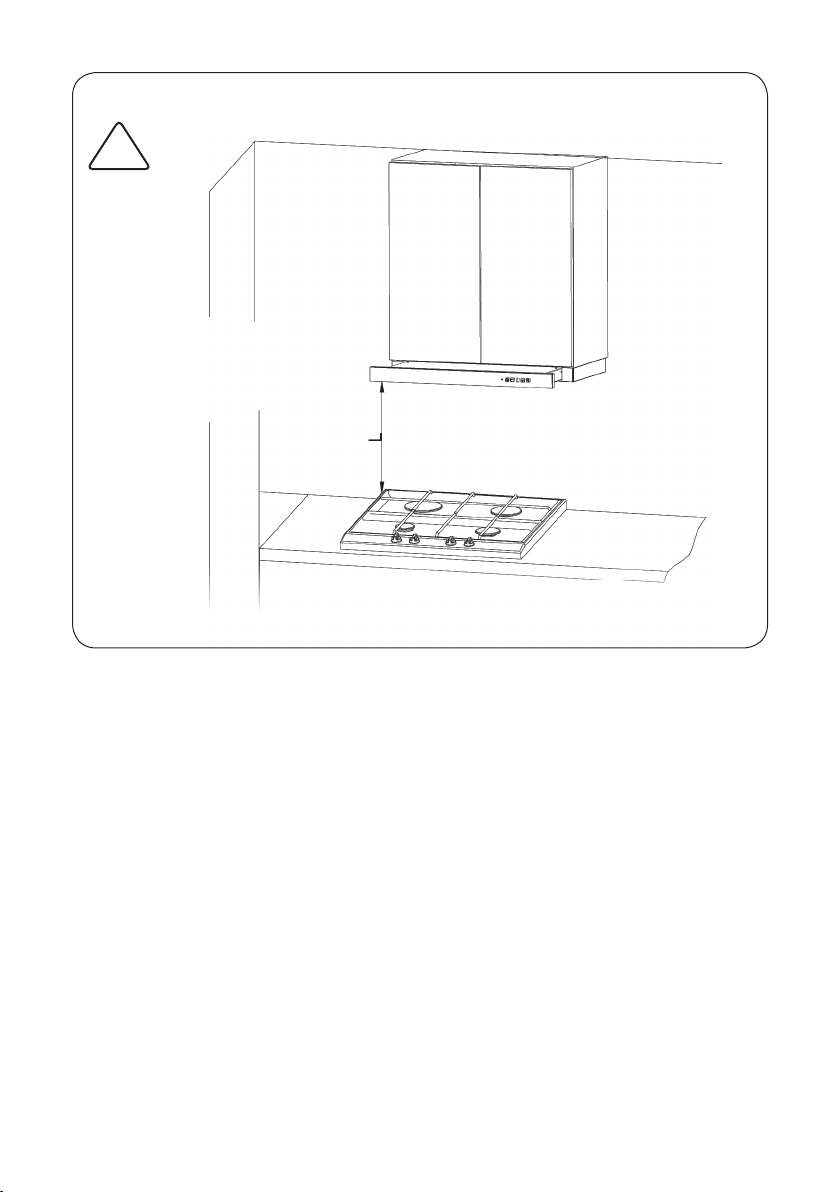

Rys.3 Sugerowana odległość od płyty grzewczej
!
Kuchenki gazowe L ≥ 65 cm
Kuchenki elektryczne L ≥ 45 cm
Przed przystąpieniem do instalacji należy:
1.
Sprawdzić, czy wymiary zakupionego produktu są dostosowane do wybranego miejsca docelowego.
2.
Sprawdzić, czy w pobliżu strefy montowania okapu, znajduje się gniazdo wtykowe i czy można
podłączyć okap do przewodu wentylacyjnego odprowadzającego opary na zewnątrz.
3.
Sprawdzić, czy w miejscach, w których będą wykonane wiercenia nie znajdują się przewody
instalacyjne (elektryczne, hydrauliczne itp.)
4. Wyposażyć się w następujące narzędzia: miarkę, ołówek, wiertarkę/wkrętarkę, wkręty do drewna,
śrubokręt.
Czynności montażowe:

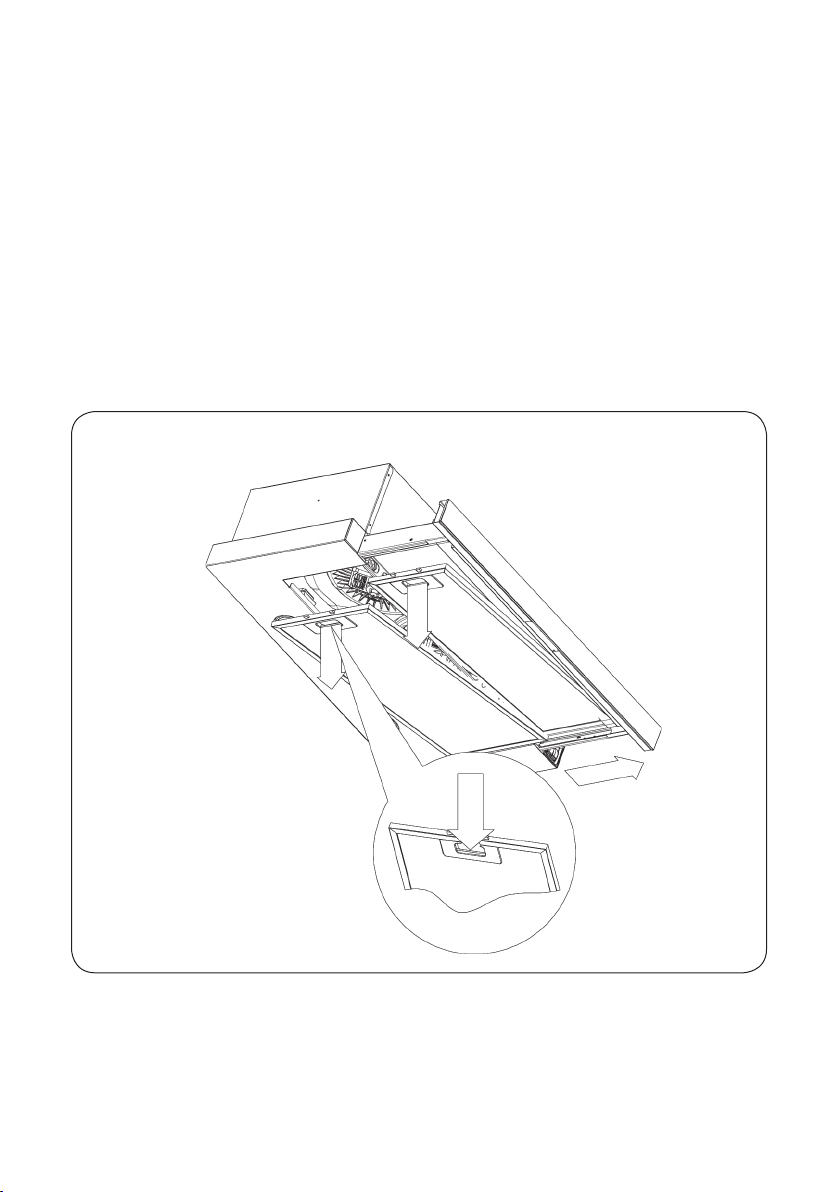

1. Wysunąć szufaldę i wymontować filtry aluminiowe przeciwtłuszczowe z okapu (rys. 4).
2. Przygotować szafkę do montażu okapu. Okap można zamontować na kilka sposobów, w zależności
od wersji okapu.
8
Page 9
•
okap montowany jest do boku szafki (rys. 5a). Należy dodatkowo wyposażyć się w element drewniany
(szt. 2) „A” i zamontować go w szafce zgodnie z rysunkiem (rys. 5a) bądź okap montowany jest do
półki w szafce (rys. 5c). Należy zwrócić szczególną uwagę na wysokość H zaznaczoną na rysunku.
Wsunąć delikatnie okap do szafki (rys. 5b, rys. 5d), przytrzymać lub poprosić drugą osobę o pomoc,
następnie wkręcić wkręty w miejsca do tego celu przeznaczone;
•

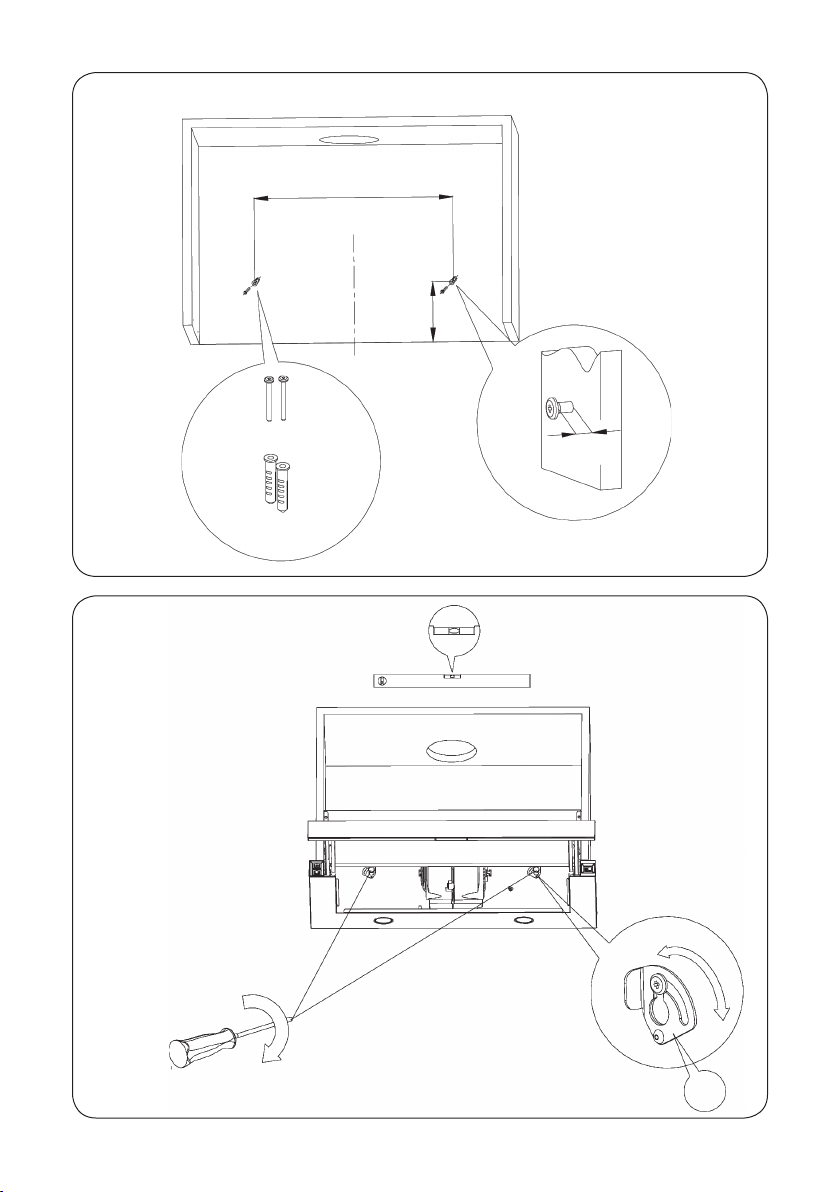

okap montowany jest do pleców szafki/ściany. Zaznaczyć na ścianie/pleckach szafki charakterystyczne
punkty mocowań okapu. Użyj wiertarki i wywiercić otwory (rys. 6a). W wywiercone otwory włożyć
kołki rozporowe, wkręcić wkręty pozostawiając 7 mm długości wkrętu na zewnątrz kółka (rys. 6b).
Zawiesić okap kuchenny na niedokręconych wkrętach. Umieścić poziomicę na korpusie okapu
kuchennego. Ustawić okap w poziomie zgodnie ze wskazaniem poziomicy, przekręcając element
„A”, a następnie dokręcając wkręty (rys. 6c).
3. Zamontować filtry aluminiowe przeciwtłuszczowe. Czynność wykonać w odwrotnej kolejności niż

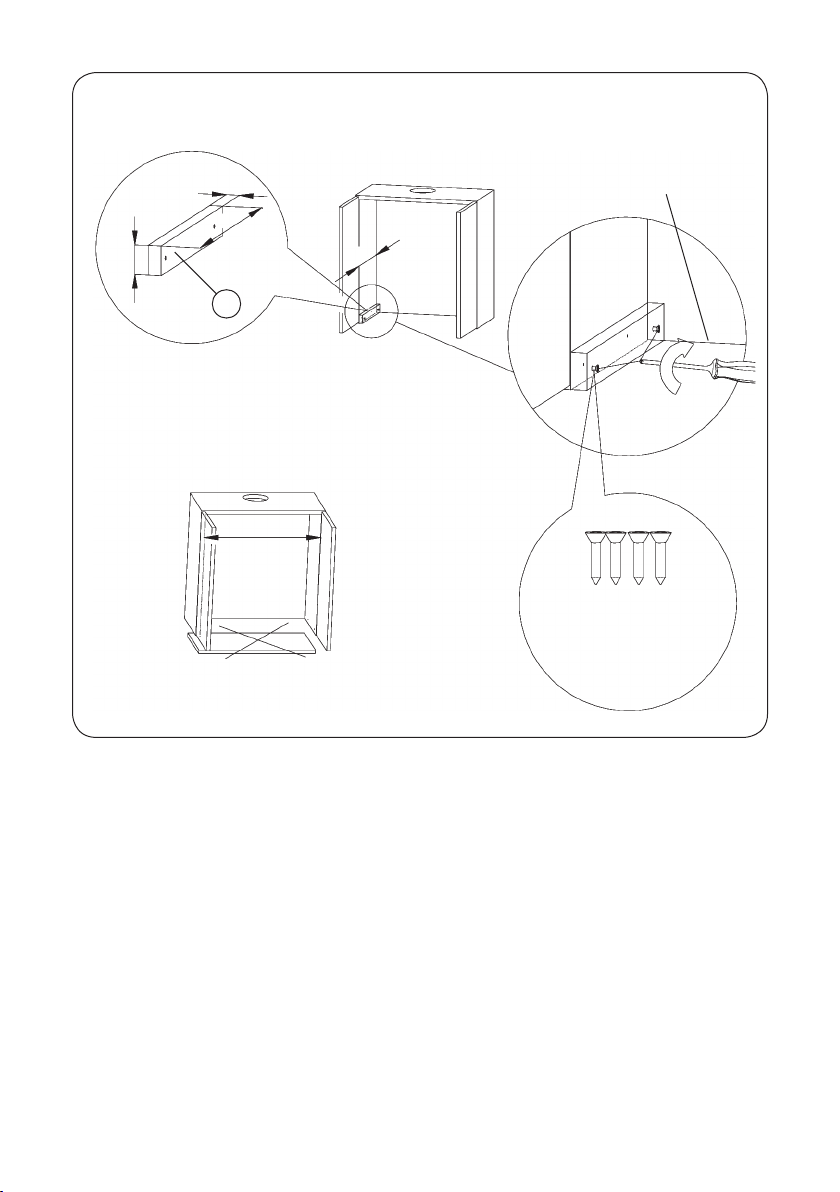

Rys.5a Montaż korpusu okapu, wersja: mocowanie boczne
g
L
min. 30 mm
A
L - głębokość szafki (wewntrz) [mm]
D - długość szafki (wewnątrz) [mm]
LO - szerokość okapu [mm]
g = (D-LOmm)/2 [mm]
D
Dolna płyta szafki musi zostać zdemontowana
Spód szafki
Wkręty do drewna
4 x Ø4x (g+16)
10
Page 11

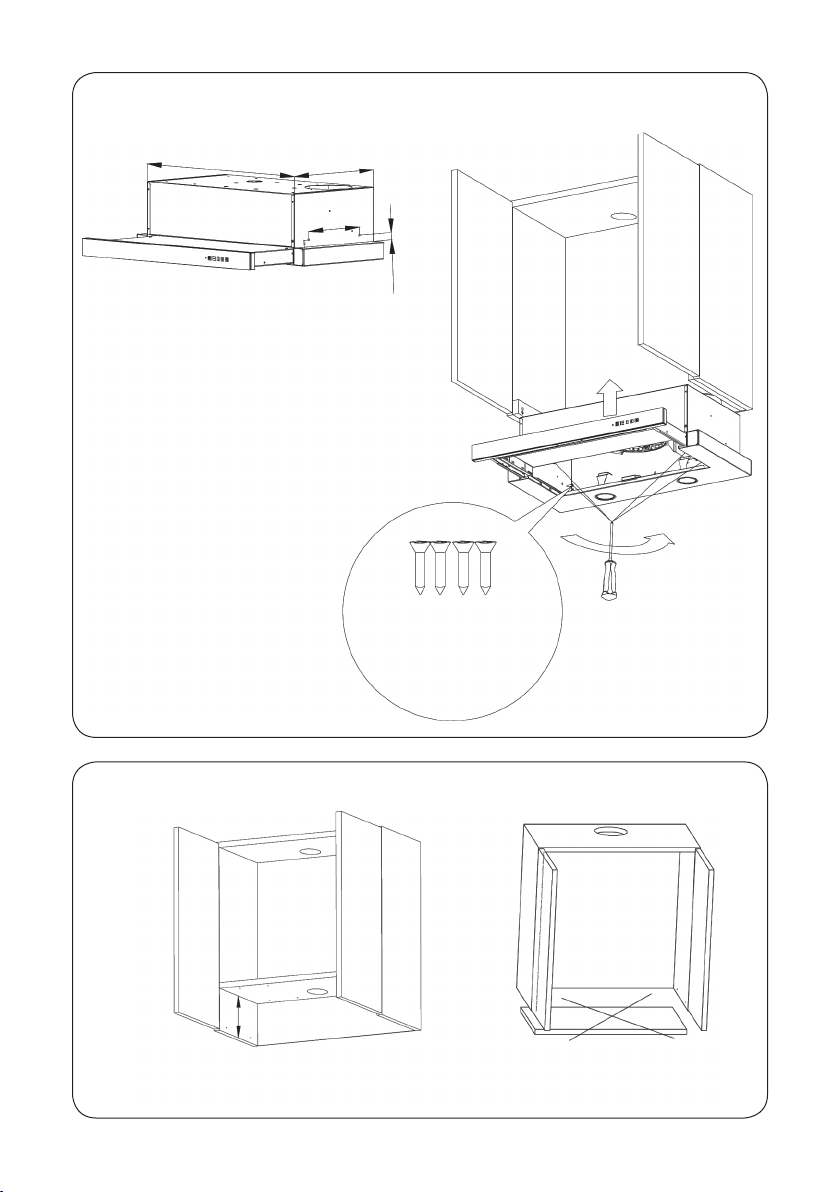

Rys.5b Montaż korpusu okapu, wersja: mocowanie boczne
(50) LO = 425 mm
(60) LO = 525 mm
LO
285
180
18
Wkręty do drewna
4 x Ø4x16
Rys.5c Montaż korpusu okapu, wersja: mocowanie górne
H
H min. = 140 mm
H max. = 143 mm
11
Dolna płyta szafki musi
zostać zdemontowana
Page 12
Rys.5d Montaż korpusu okapu, wersja: mocowanie górne
(50) LO = 425 mm
(60) LO = 525 mm
Wkręty do drewna
Ø4x16
Rys.6 Montaż korpusu okapu, wersja: mocowania na plecach
285
425 / 525 / 625
(50/60) L = 360 mm
Dolna płyta szafki musi zostać zdemontowana
12
360 / 400
120
D
2x O8
Page 13
Rys.6b Montaż korpusu okapu, wersja: mocowanie na plecach - montaż kołków
360 / 400
120
2 x Ø5 x 45 mm
2 x Ø8 x 40 mm
Rys.6c Montaż korpusu okapu,
wersja: mocowanie na plecach zawieszenie okapu
7 mm
A
13
Page 14
PODŁĄCZENIE ELEKTRYCZNE
Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w wewnętrznej
części okapu. Jeżeli okap wyposażony jest we wtyczkę, należy ją umieścić w gniazdku wtykowym
spełniającym wymagania obowiązujących przepisów i znajdującym się w łatwo dostępnym miejscu.
Jeżeli okap nie jest wyposażony we wtyczkę, instalację okapu należy powierzyć osobie z odpowiednimi
uprawnieniami (np. elektrykowi).
CZYSZCZENIE I KONSERWACJA
Przed wykonaniem jakichkolwiek czynności związanych z konserwacją urządzenia, należy wyjąć wtyczkę
z gniazdka. Okap należy czyścić łagodnymi środkami czyszczącymi, nie należy używać środków ściernych.
Regularna konserwacja znacznie poprawia jakość pracy i trwałość okapu. Czynność czyszczenia okapu
należy powtarzać przynajmniej raz w miesiącu lub co 35 godzin pracy okapu. Do mycia okapu w żadnym
wypadku NIE WOLNO STOSWAĆ ŚRODKÓW NA BAZIE ALKOHOLU. Elementy satynowe (INOX) należy
czyścić specjalnymi preparatami do tego celu przeznaczonymi.
!
UWAGA:
NIEPRZESTRZEGANIE PRZEPISÓW DOTYCZĄC YCH CZYSZCZENIA URZĄDZENIA I WYMIANY FILTRÓW MOŻE
POWODOWAĆ POWSTANIE ZAGROŻENIA POŻAREM. ZALECA SIĘ ZATEM PRZESTRZEGANIE PODANYCH
WSKAZÓWEK. PRODUCENT NIE PONOSI ODPOWIEDZIALNOŚCI ZA EWENTUALNE USZKODZENIA SILNIKA
LUB POŻARY SPOWODOWANE NIEWŁAŚCIWYM UŻYTKOWANIEM.
FILTR PRZECIWTŁUSZCZOWY

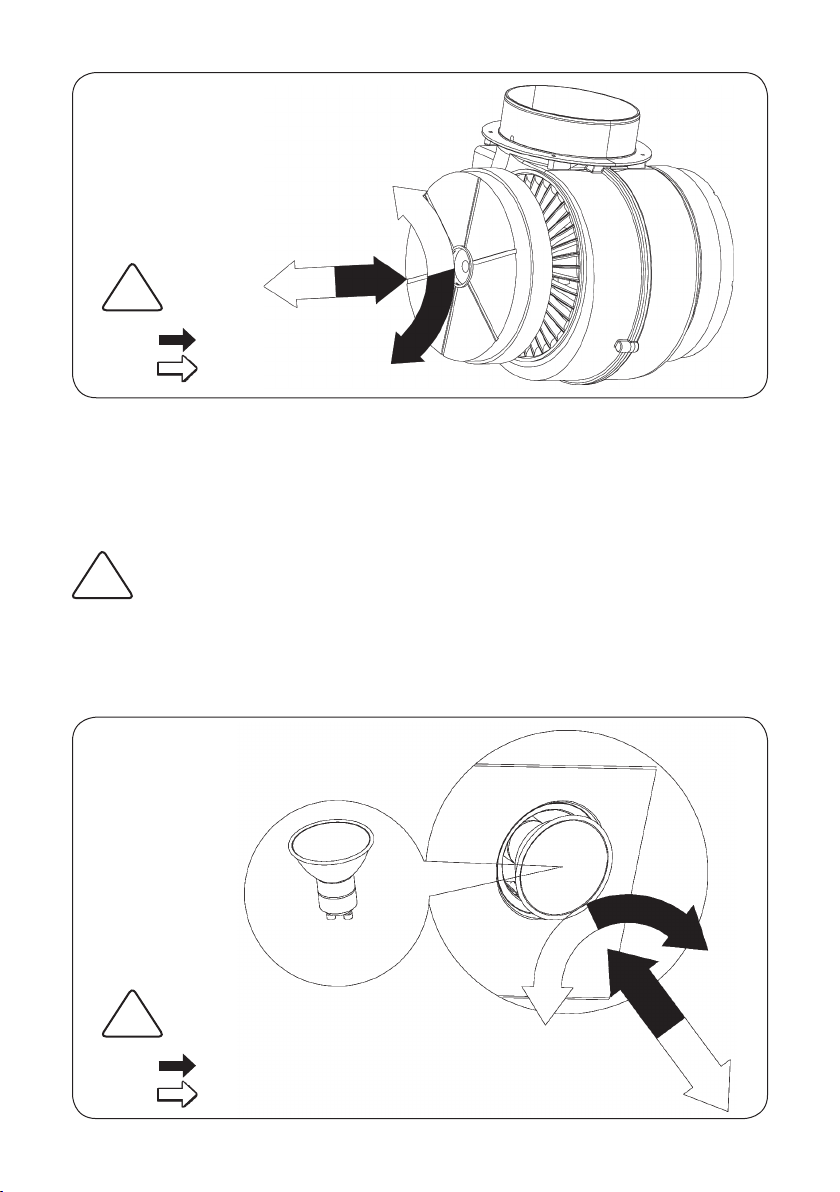

Okap jest wyposaony w filtr aluminiowy, który zatrzymuje cząstki tłuszczu pochodzące z gotowania. Filtr
wyjmuje się poprzez przesunięcie zamków w kierunku wskazanym strzałkami (rys. 4). Filtr powinien
być myty ręcznie poprzez zanurzenie na 15 minut w wodzie z płynem do mycia naczyń o temperaturze
40-50ºC. Po upływie 15 minut, należy rozpocząć mycie, a następnie dokładnie opłukać filtr. Filtr musi
być suchy przed ponownym umieszczeniem w okapie. Filtr może być również myty w zmywarkach. Filtr,
podczas mycia, może się odbarwić, co nie ma wpływu na jego właściwości filtrowania. Nieczyszczony
regularnie filtr zmniejsza wydajność okapu i może przyczynić się do powstania pożaru. Filtr należy czyścić
przynajmniej co 35 godzin pracy okapu.
FILTR WĘGLOWY
Okap może być wyposażony w filtr węglowy. Filtr węglowy stosuje się wyłącznie kiedy okap nie jest
podłączony do przewodu wentylacyjnego. Filtr należy umieścić na obudowie turbiny, jak ilustruje to
rysunek (rys. 7). Filtr węglowy powinien być wymieniany co 6 miesięcy.
!
UWAGA:
NIE WOLNO MYĆ LUB REGENEROWAĆ FILTRA WĘGLOWEGO.
14
Page 15
Rys.7 Wymiana filtra węglowego
1
!
Symbol montaż filtra
Symbol demontaż filtra
2
1
2
WYMIANA OŚWIETLENIA
Przed przystą pieniem do jakichkolwiek prac zwią zanych z wymianą oświetlenia, należy odłą cz yć zasilanie.
Jeżeli okap był wcześniej wł ączony należy odczekać, aby żarówki się ochłodziły i po ochłodzeniu można
przystą pić do ich wymiany. Proces wymiany żarówki przedstawia rysunek (rys. 8).
!
UWAGA:
PRZED WYMIANĄ ŻARÓWEK NALEŻY ODŁĄCZYĆ ZASILANIE OKAPU.
NIE NALEŻY DOTYKAĆ ŻARÓWEK DOPÓKI SĄ GORĄCE.
NALEŻY UWAŻAĆ, ABY NIE DOTYKAĆ BEZPOŚREDNIO ZAKŁADANEJ ŻARÓWKI RĘKAMI.
Rys.8 Wymiana oświetlenia
!
Symbol montaż żarówki
Symbol demontaż żarówki
GU10
1
1
15
2
2
Page 16
STEROWANIE PRACĄ OKAPU STEROWANIE MANUALNE
Włączenie okapu może nastąpić dopiero po rozsunięciu szuflady. Okap wyposażony jest w przełącznik
kołyskowy przedstawiony na rysunku poniżej (rys. 9).

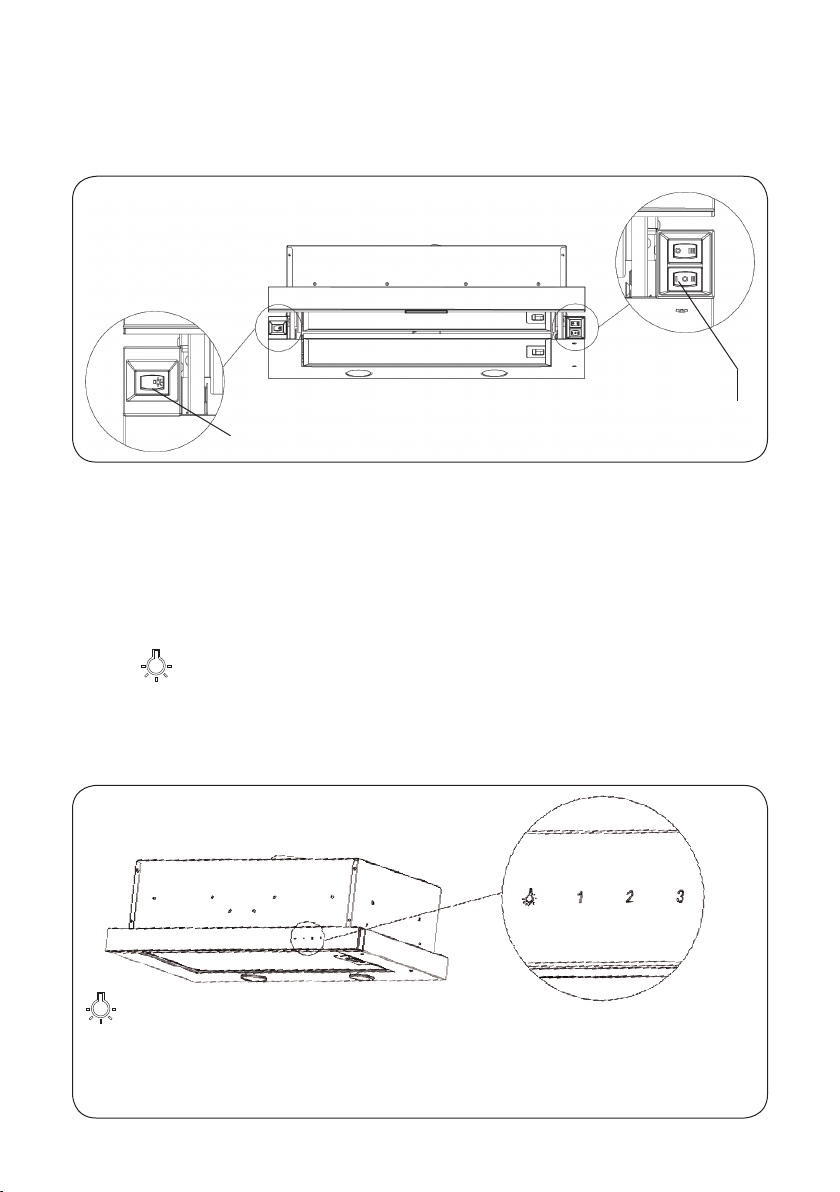

Rys.9 Usytuowanie przełącznika kołyskowego
Przełącznik
Przełącznik oświetlenia
Sterowanie prędkościami turbiny odbywa się za pomocą „przełącznika pracy turbiny”:
• ustawienie przełącznika w pozycji „I” powoduje pracę turbiny z minimalną prędkością;
• ustawienie przełącznika w pozycji „II” powoduje pracę turbiny z średnią prędkością;
• ustawienie przełącznika w pozycji „III” powoduje pracę turbiny z maksymalną prędkością;
• ustawienie przełącznika w pozycji „0” powoduje wyłączenie turbiny.
Sterowanie oświetleniem odbywa się za pomocą „przełącznika oświetlenia”. Ustawienie przełącznika
w pozycji powoduje włączenie oświetlenia, w pozycji „0” - wyłączenie.
pracy turbiny
STEROWANIE PRACĄ OKAPU STEROWANIE DOTYKOWE
Okap wyposażony jest w sterowanie sensorowe znajdujące się na szybie górnej (rys. 10).
Rys.10 Usytuowanie sterowania
Włączenie/wyłączenie oświetlenia
1 - Uruchomienie pierwszej prędkości roboczej silnika/wyłączenie silnika
2 - Druga prędkość robocza silnika/wyłączenie silnika
3 - Trzecia prędkość robocza silnika/wyłączenie silnika
16
Page 17
Okap uruchamia się poprzez naciśnięcie dowolnego przycisku oznaczonego cyfrą 1, 2, 3. Ponowne użycie
tego samego przycisku powoduje wyłączenie silnika. Regulacja prędkości okapu pozwala na wybór
optymalnej prędkości przy minimalnym hałasie.
Sterownik okapu wyposażony jest w wyłącznik czasowy turbiny, który wyłącza turbinę okapu po upływie 15
minut od włączenia licznika. Aby wyłącznik czasowy mógł zostać włączony turbina okapu musi pracować
na dowolnej prędkości biegu 1, 2, 3. Aktywacja timera następuje poprzez przytrzymanie dowolnego
przycisku z cyfrą przez 5 sekund. Podświetlenie cyfry zacznie pulsować. Wyłączenia tej funkcji można
dokonać przez ponowne przyciśnięcie dowolnej cyfry prędkości okapu.
Sterownik okapu wyposażony jest w funkcję automatycznego wyłączenia pracy turbiny po upływie 2
godzin bezczynności sterowania okapem.
SPOSOBY ZMNIEJSZENIA WPŁYWU PROCESU GOTOWANIA
NA ŚRODOWISKO
• W celu zmniejszenia zużycia energii należy gotować w naczyniach pod przykrywką.
• Filtry aluminiowe okapu należy utrzymywać w czystości (zalecany czas pracy filtra aluminiowego
pomiędzy jego czyszczeniami wynosi max. 35 h pracy okapu).
• Należy dbać o drożność przewodów wentylacyjnych.
•
Poziom pracy turbiny podczas gotowania, należy zawsze ustawiać na minimalny bieg, który pozwoli
na usunięcie oparów przy aktualnej intensywności gotowania.
KARTA PRODUKTU
Karta produktu umieszczona jest wewnątrz okapu.
17
Page 18
ROZWIĄZYWANIE PROBLEMÓW
ObjawyPrzyczyny wystąpieniaSposoby naprawy
1*Podczas pracy okapu na wyświetlaczu
pojawia się pulsująca litera „F”.
2* Wyświetlacz pokazuje jedynie znak „-.”
(minus i kropka w prawym dolnym rogu),
okap nie reaguje na próbę włączenia.
3* Na wyświetlaczu nie pojawia się żaden
symbol, okap nie reaguje na naciskanie
pól sterowania.
4* Wyświetlacz pokazuje symbol jednego
z biegów, okap nie reaguje na naciskanie
pól sterowania.
5* Turbina okapu wyłącza się po 15 min
pracy, na wyświetlaczu pulsuje np. „1.”
(numer aktualnego biegu i kropka w
prawym dolnym rogu wyświetlacza).
6* Na IV biegu pulsuje cyfra „4” na
wyświetlaczu, po 5 min bieg zmieniany
jest na III.
7* Okap można obsługiwać jedynie za pomocą
panelu sterowania, nie reaguje na pilota.
8Okap słabo zasysa opary.Prawdopodobną przyczyną są
9Nie świeci się jeden lub więcej punktów
świetlnych.
10 Okap generuje nadmierny hałas
i wibracje.
*Dotyczy okapów ze sterowaniem dotykowym.
Jeśli powyższe zalecenia nie rozwiązują problemów, należy skontaktować się z autoryzowanym serwisem AGD
uprawnionym do naprawy. Pod żadnym pozorem użytkownik okapu nie jest uprawniony do samodzielnych napraw.
Wykaz punktów serwisowych znajduje się na karcie gwarancyjnej oraz na stronie internetowej.
Po 35 godzinach pracy okap
sygnalizuje konieczność
wyczyszczenia lub wymiany
filtra przeciwtłuszczowego.
Panel dotykowy został
zablokowany - jest to funkcja
ułatwiająca mycie okapu.
Prawdopodobnie zawiesił się
panel sterowania.
Prawdopodobnie zawiesił się
panel sterowania.
Został aktywowany automatyczny wyłącznik czasowy
panelu sterowania.
Okap wyposażony jest w tryb
turbo, który po 5 min pracy
automatycznie zmienia bieg na
III celem oszczędzania energii.
Wyczerpała się bateria w pilocie
lub odległość jest zbyt duża.
zanieczyszczone filtry.
Przepalona żarówka halogenowa/ledowa.
Przyczyną może być
nieprawidłowy montaż okapu
do ściany lub szafki kuchennej.
Nie przykręcono wszystkich
przewidzianych wkrętów
lub nie dokręcono wkrętów,
pozostawiając luz.
Należy nacisnąć i przytrzymać
przez ok. 8 s pole „-” na
sterowaniu dotykowym. Filtr
należy umyć w zmywarce lub
wymienić na nowy.
Aby wyłączyć blokadę należy
nacisnąć i przytrzymać przez ok .
10 s pole z symbolem włącznika.
Należy odłączyć okap od
źródła zasilania na ok. 15 s
i włączyć go ponownie.
Należy odłączyć okap od
źródła zasilania na ok. 15 s
i włączyć go ponownie.
Aby deaktywować wyłącznik
czasowy należy nacisnąć
i przytrzymać przez ok 10 s
symbol plus lub wyłączyć okap.
Trybu turbo należy używać
jedynie przy intensywnym
gotowaniu.
Należy wymienić baterię na
nową.
Filtr przeciwtłuszczowy, należy
umyć lub wymienić na nowy.
Filtr węglowy (jeśli występuje),
należy wymienić na nowy.
Żarówkę należy wymienić na
nową, zgodną z symbolem
podanym w instrukcji obsługi.
Okap musi być zamontowany
do ściany lub szafki
z wykorzystaniem wszystkich
punktów przewidzianych przez
producenta. Po wyregulowaniu
położenia okapu w pionie i
w poziomie należy dokręcić
wszystkie wkręty montażowe.
Cały czas udoskonalamy nasze produkty dlatego mogą się one nieznacznie różnićodzdjęcia przedstawionego naopakowaniu. Przed
przystąpieniem do uży tkowania urządzenia przeczytaj instrukcję obsługi.
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
