Page 1

ZGRZEWARKA PRÓŻNIOWA SV500

Instrukcja obsługi iwarunki gwarancji

Page 2

Page 3

WARUNKI BEZPIECZEŃSTWA IZAGROŻENIA

Niniejsza instrukcja obsługi zawiera ważne informacje dotyczące bezpieczeństwa, użytkowania i utylizacji. Przed użyciem produktu należy zapoznać się ze wszystkimi wskazówkami dotyczącymi obsługi i bezpieczeństwa. To urządzenie może być używane wyłącznie zgodnie z opisem. Zawsze przestrzegaj poniższych zasad bezpieczeństwa i instrukcji podczas korzystania z urządzeń elektrycznych i przeczytaj uważnie instrukcję przed użyciem zgrzewarki próżniowej.

Aby zabezpieczyć się przed porażeniem prądem elektrycznym, nie należy

1. zanurzać przewodu ani jednostki głównej w wodzie lub innej cieczy.

2. Wymagany jest ścisły nadzór, gdy ten produkt jest używany w pobliżu dzieci.

Wyjąć wtyczkę z gniazdka, gdy zgrzewarka nie jest używana i przed jej czyszczeniem.

4. Nie używać urządzenia z uszkodzonym kablem lub wtyczką, po awarii urządzenia lub po uszkodzeniu. Skontaktować się z obsługą klienta w celu sprawdzenia, naprawy lub regulacji.

5. Należy używać urządzenia wyłącznie wewnątrz pomieszczeń.

6. Nie dopuścić, aby kabel zwisał z krawędzi stołu lub blatu ani dotykał gorących powierzchni.

Nie umieszczać na lub w pobliżu gorącego gazu lub palnika elektrycznego ani w rozgrzanym piekarniku.

8. Nie otwierać pokrywy urządzenia podczas pracy. Zawsze upewnić się, że górna/dolna pokrywa znajduje się

9. we właściwym miejscu podczas pracy.

Ten produkt jest dopuszczony wyłącznie do użytku domowego, a nie do

10. celów komercyjnych lub przemysłowych. Przeznaczony jest wyłącznie do zastosowań opisanych w niniejszej instrukcji.

11.

Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku doświadczenia i znajomości

Page 4

sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób tak aby związane z tym zagrożenia były zrozumiałe. Dzieci nie powinny bawić się sprzętem. Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji sprzętu.Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci, chyba że mają co najmniej 8 lat i są pod nadzorem.

Nigdy nie wkładać palców, rąk lub innych rzeczy i przedmiotów w slot na

12. woreczki próżniowe w trakcie jak i bezpośrednio po zakończonej pracy urządzenia. Grozi to poparzeniem, porażeniem prądem lub uszkodzeniem urządzenia.

UWAGA! PODCZAS CZYSZCZENIA NIE ZANURZAJ ZGRZEWARKI PRÓŻNIOWEJ W WODZIE ANI INNYCH PŁYNACH. JEŚLI PRZEWÓD ZASILAJĄCY JEST USZKODZONY, POWINIEN ZOSTAĆ WYMIENIONY PRZEZ WYKWALIFIKOWANEGO TECHNIKA, ABY UNIKNĄĆ ZAGROŻENIA.

WPROWADZENIE

Dziękujemy zazaufanie, jakim nas Państwo obdarzyli, dokonując zakupu urządzenia marki Götze & Jensen. Jesteśmy przekonani, że tobardzo dobrej jakości urządzenie zapewni Państwu dużo radości isatysfakcji

zjego użytkowania.

NALEŻY DOKŁADNIE PRZECZYTAĆ INSTRUKCJĘ OBSŁUGI IJEJ PRZESTRZEGAĆ!

Tourządzenie jest przeznaczone doużytku domowego lub innego, nie dotyczącego celów komercyjnych. Producent nie ponosi odpowiedzialności zaszkody powstałe wwyniku użytkowania niewłaściwego lub

niezgodnego zprzeznaczeniem.

DANE TECHNICZNE

Model SV500 Zasilanie 220V-240V ~50/60Hz Moc 120W Ochrona przeciwporażeniowa Class II Klasa wodoodporności IPX0 Ciśnienie próżnii 50 kPa Poziom hałasu 72 dB Funkcje External Vacuum - Seal - Dry - Moist

Page 5

OPIS URZĄDZENIA

1. Panel próżniowo-grzewczy

2. Przednia obudowa

3. Górna pokrywa

4. Tylna obudowa

5. Pasek postępu pakowania

6. Tablica dotykowa

7. Zewnętrzny interfejs próżniowy

8. Rurka do wykonania próżni zewnętrznej

z wymiennymi końcówkami.

3 4

PANEL STEROWANIA

1. Przycisk EXTERNAL VACUUM

2. Przycisk MOIST

3. Przycisk DRY

4. Przycisk SEAL

INSTALACJA I PIERWSZE URUCHOMIENIE

Jeśli przewód zasilający jest uszkodzony, musi zostać wymieniony przez producenta, jego przedstawiciela serwisowego lub podobnie wykwalifikowaną osobę w celu uniknięcia niebezpieczeństwa.

1. Umieszczenie urządzenia:

Dla bezpiecznej i bezawaryjnej pracy urządzenia miejsce ustawienia musi spełniać następujące wymagania:

•

Nie umieszczaj urządzenia w gorącym, mokrym lub bardzo wilgotnym otoczeniu ani w pobliżu materiałów łatwopalnych.

•

Gniazdko sieciowe musi być łatwo dostępne, aby w razie niebezpieczeństwa można było łatwo odłączyć kabel zasilający.

• Zawsze umieszczaj zgrzewarkę próżniową z dala od krawędzi blatu.

• Upewnij się, że zgrzewarka próżniowa jest umieszczona na stabilnej, płaskiej powierzchni.

• Nie narażaj zgrzewarki na szkodliwe działanie warunków atmosferycznych oraz na kontakt z wodą.

Page 6

UWAGA! PODCZAS KORZYSTANIA Z URZĄDZENIA NIE NALEŻY UMIESZCZAĆ ZGRZEWARKI PRÓŻNIOWEJ NA METALOWEJ TACY LUB METALOWYCH POWIERZCHNIACH.

2. Zasady bezpieczeństwa:

1. Używaj wyłącznie oryginalnych nasadek i akcesoriów.

2. Nie używaj zgrzewarki próżniowej do innych celów niż jej przeznaczenie.

3. Trzymaj zgrzewarkę próżniową z dala od źródeł ciepła.

4. Używając zgrzewarki próżniowej, upewnij się, że pokrywa jest prawidłowo założona i zabezpieczona

przed użyciem.

UWAGA! ABY ZAPOBIEC USZKODZENIU ZGRZEWARKI PRÓŻNIOWEJ, DO CZYSZCZENIA NIE UŻYWAJ WODY ANI ŻADNYCH PŁYNÓW.

3. Zawartość opakowania:

Urządzenie jest standardowo dostarczane z następującymi elementami:

• 1 x zgrzewarka próżniowa

• 2 x rura próżniowa

• 2 x porty do wykonywania próżni zewnętrznej

• 1 x rolka 28x300cm

• 4 adaptery do wykonywania próżni zewnętrznej

4. Opis trybów zgrzewarki:

Tryb SEAL - w tym trybie zgrzewarka próżniowa wykona zgrzewanie worka foliowego. Tryb MOIST - tego tr ybu należy używać gdy pakowana żywność ma zawartość wody (np. sos, sok , przecier). Tryb DRY - tryb należy stosować przy pakowaniu próżniowym suchej żywności. Tryb E XTERNAL VACUUM - w tym trybie można wykonać próżnię zewnętrzną za pomocą rurki przeznaczonej

do pakowania próżniowego.

5. Przykładowe podłączenie:

Page 7

OBSŁUGA URZĄDZENIA

1. Podłącz wtyczkę do gniazda zasilającego.

2. Zapakuj wybraną żywność do woreczka próżniowego.

3. Umieść zapakowaną żywność otwartym końcem woreczka w pakowarce próżniowej.

4. Wybierz preferowany tryb działania urządzenia.

5. Poczekaj na zakończenie wybranego trybu pracy urządzenia.

6. Wyjmij woreczek z urządzenia po wykonaniu zgrzewu.

UWAGA! PO ZAKOŃCZENIU POJEDYNCZEGO ZGRZEWANIA MASZYNA POTRZEBUJE CZASU NA WZNOWIENIE PRACY. PROCES CHŁODZENIA ZOSTANIE ROZPOCZĘTY PO OKOŁO  SEKUNDACH OD OSTATNIEGO UŻYCIA. NIE NALEŻY UŻYWAĆ URZĄDZENIA BEZPOŚREDNIO PO ZAKOŃCZENIU PRACY ZGRZEWARKI, PONIEWAŻ JEJ TEMPERATURA NADAL JEST WYSOKA. W CZASIE SPOCZYNKU NIE MA ODPOWIEDZI BEZ WZGLĘDU NA NACISKANIE JAKICHKOLWIEK PRZYCISKÓW.

Automatyczne czuwanie

Urządzenie automatycznie przejdzie w tryb gotowości, jeśli nie będzie żadnej operacji po 10 minutach. W trybie gotowości świeci się tylko kontrolka „Seal”, pozostałe kontrolki są wyłączone, naciśnij przycisk „Seal”, aby wznowić pracę urządzenia.

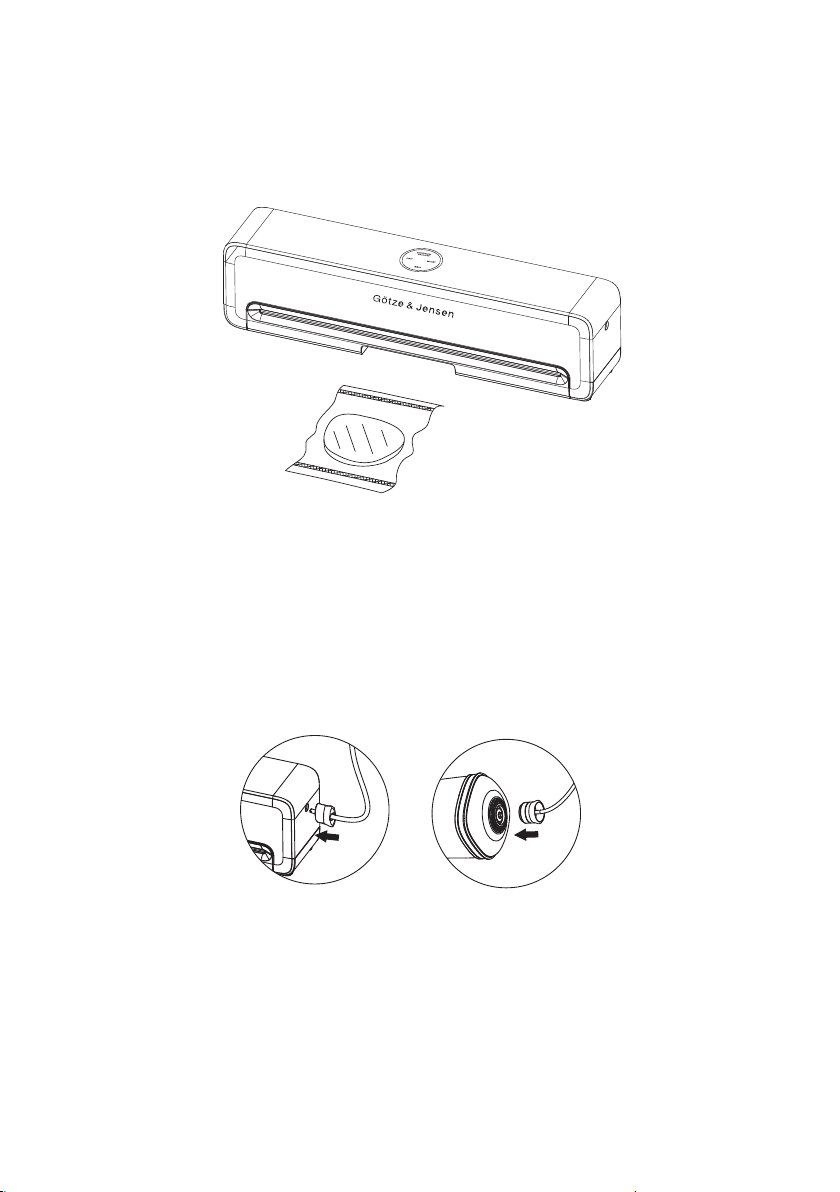

1. Tryb Dry

1.1 Umieść zgrzewarkę próżniową na płaskiej powierzchni i podłącz zasilanie. Po napełnieniu żywnością

worka próżniowego, włóż go płasko do zgrzewarki próżniowej. Należy pozostawić co najmniej 80 mm od krawędzi żywności do otworu woreczka, aby zachować wystarczająco dużo miejsca na odsysanie powietrza i zamykanie.

Page 8

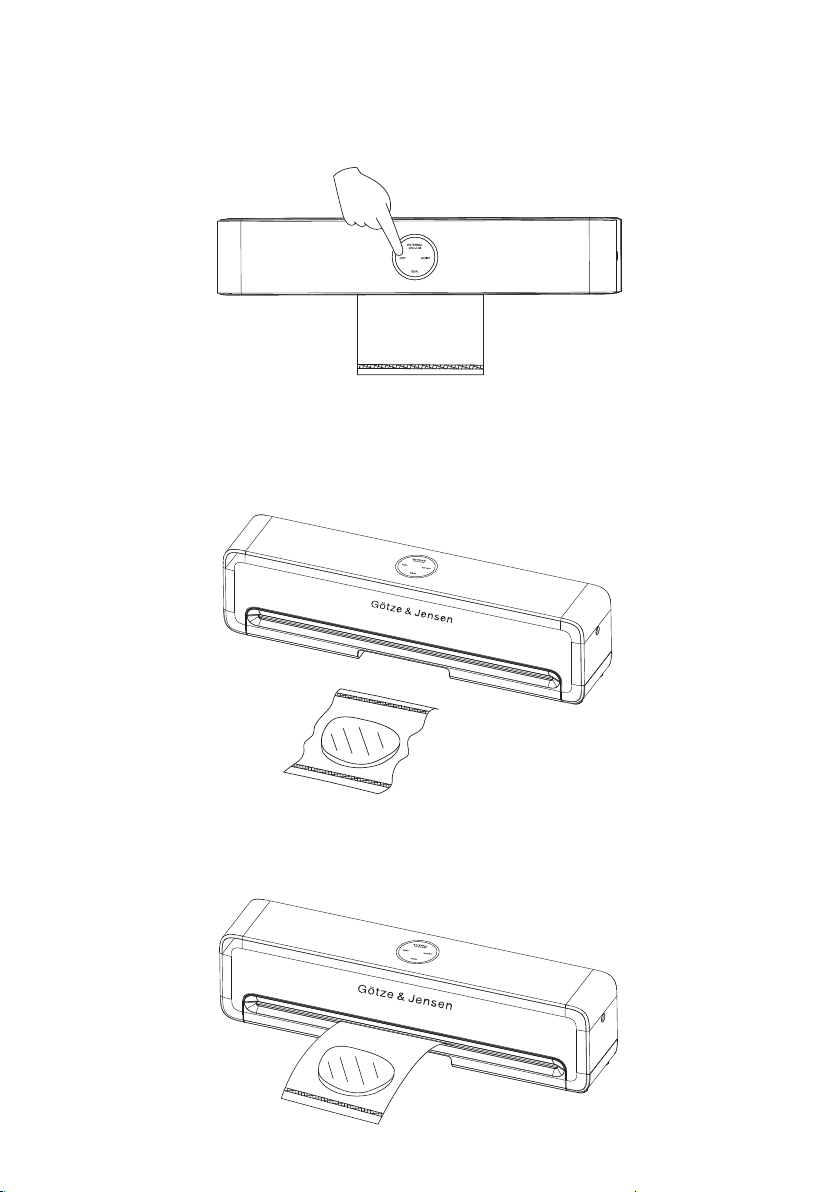

1.2 Wybierz przycisk „DRY” w zależności od produktu. Naciśnij przycisk, a urządzenie automatycznie

wykona próżnię i zamknie. Na początku napis „DRY” zaczyna migać. Następnie migająca kontrolka „DRY ” przestanie migać i zacznie migać „SEAL”. Gdy kontrolka paska postępu pakowania zaświeci się w pełni, urządzenie kończy wykonywanie próżni i uszczelnianie.

1.3 „DRY” i „SEAL”. Gdy obręcz kontrolna paska postępu próżniowania zaświeci się w pełni, urządzenie

kończy wykonywanie próżni i uszczelnia worek.

UWAGA! ABY PRZERWAĆ PRACĘ, NACIŚNIJ DOWOLNY PRZYCISK, URZĄDZENIE AUTOMATYCZNIE ZATRZYMA ZASYSANIE LUB ZGRZEWANIE.

2. MOIST

2.1 Po napełnieniu żywnością worka próżniowego, włóż worek próżniowy płasko do zgrzewarki próżniowej.

Należy pozostawić co najmniej 100 mm od krawędzi żywności do otworu woreczka, aby zapewnić wystarczającą ilość miejsca do odsysania i zamykania.

Page 9

2.2 Wybierz przycisk „MOIST” w zależności od produktu. Naciśnij przycisk, a urządzenie automatycznie

usunie powietrze i zabezpieczy worek . Na początku „MOIST” zaczyna migać. Następnie migająca kontrolka „MOIST” przestaje migać i zaczyna migać „SEAL:”. Po zapełnieniu się kontrolki pasek postępu pakowania maszyna kończy zasysanie i uszczelnianie.

2.3 „MOIST ” i „SEAL” Po wykonaniu pracy ikony zostaną włączone. Po uszczelnieniu urządzenie automatycznie

opróżni się i zresetuje, a zgrzany worek można wyjąć.

UWAGA! ABY PRZERWAĆ PRACĘ, WYSTARCZY NACISNĄĆ PRZYCISK „MOIST”, MA SZYNA AUTOMAT YCZNIE ZATRZYMA ZASYSANIE LUB ZGRZEWANIE.

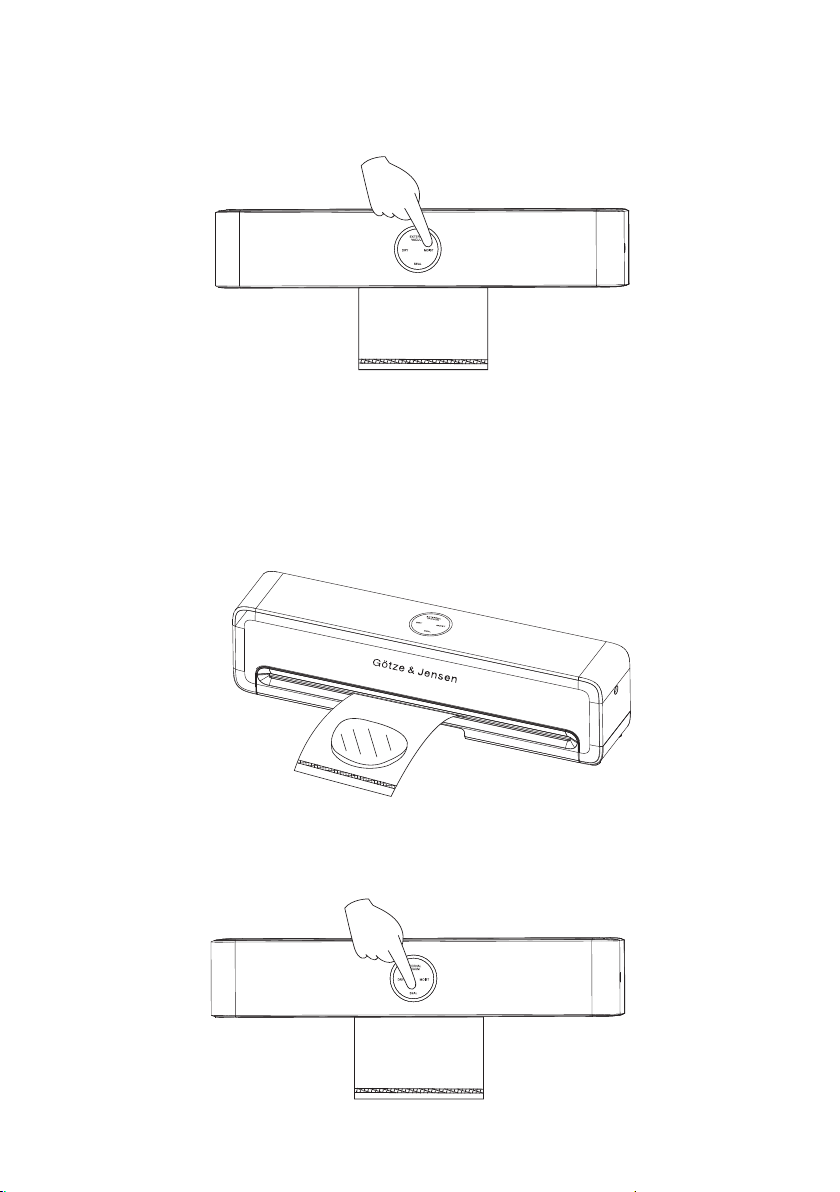

3. SEAL

3.1 Po napełnieniu żywnością worka próżniowego, włóż go płasko do zgrzewarki próżniowej.

3.2 Jeśli chcesz tylko zapieczętować żywność, nie musisz usuwać powietrza z worka, po prostu naciśnij

przycisk „SEAL”, a wskaźnik SEAL zacznie migać.

Page 10

3.3 Lampka przestaje migać i pozostaje zapalona, co oznacza, że urządzenie zakończyło zgrzewanie.

W tym momencie można wyjąć worek.

UWAGA! ABY PRZERWAĆ PRACĘ, NACIŚNIJ PRZYCISK „SEAL”, URZĄDZENIE AUTOMAT YCZNIE ZATRZYMA ODKURZANIE LUB USZCZELNIANIE.

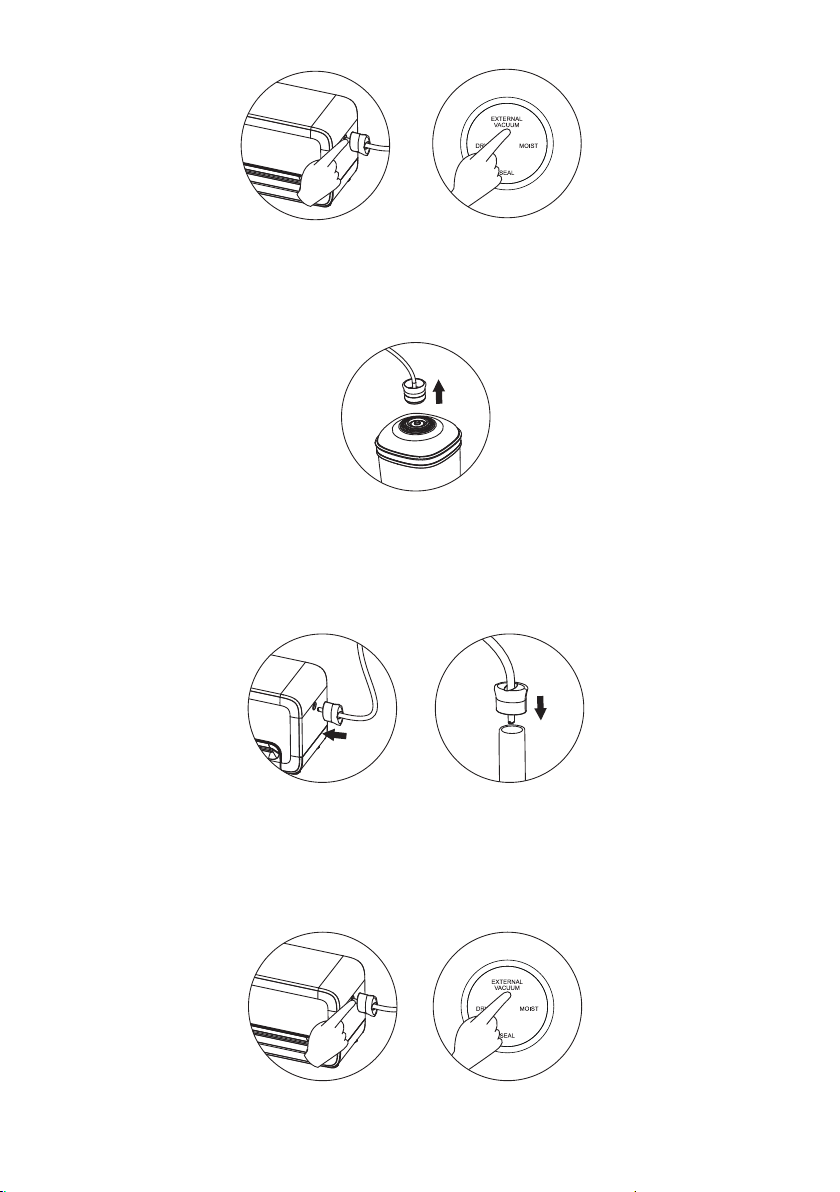

4. EXTERNAL VACUUM

Zgrzewarka próżniowa jest wyposażona w kilka rodzajów portów do wykonania próżni zewnętrznej. W zależności od potrzeb należy wybrać odpowiedni port i postępować zgodnie z instrukcją w celu wykonania próżni zewnętrznej. Montaż adaptera odbywa się poprzez włożenie rurki z okrągłą czarną końcówkową w otwór adaptera.

4.1 Podłącz zewnętrzną rurę próżniową do zewnętrznego interfejsu próżni, a następnie podłącz drugi

koniec zewnętrznej rury próżniowej z wybranym adapterem do produktu, aby wykonać próżnię.

4.2 Naciśnij zewnętrzny przycisk sterowania pompowaniem „EXTERNAL VACUUM”. Kiedy zgrzewarka

próżniowa zacznie działać, przycisk „EXTERNAL VACUUM” zacznie migać. Gdy wskaźnik paska postępu pakowania zaświeci się w pełni, urządzenie zakończy wykonywanie próżni zewnętrznej.

Page 11

UWAGA! GDY FUNKCJA POMPOWANIA ZEWNĘTRZNEGO NIE JEST JUŻ UŻYWANA, NALEŻY WYJĄĆ ZEWNĘTRZNĄ RURĘ PRÓŻNIOWĄ. ABY PRZERWAĆ PRACĘ, WYSTARCZY NACISNĄĆ ZEWNĘTRZNY PRZYCISK STEROWANIA POMPOWANIEM, MASZYNA AUTOMATYCZNIE ZATRZYMA WYKONYWANIE PRÓŻNI.

5. WYKONANIE PRÓŻNI W BUTELCE CZERWONEGO WINA

5.1 Podłącz zewnętrzną rurę próżniową do zewnętrznego interfejsu próżniowego maszyny. Następnie

podłącz drugi koniec rurki do korka od wina.

5.2 Naciśnij zewnętrzny przycisk sterowania pompowaniem, „EXTERNAL VACUUM”. Kiedy zgrzewarka

próżniowa zacznie działać, miga przycisk „EXTERNAL VACUUM”. Gdy wskaźnik paska postępu pakowania zaświeci się w pełni, urządzenie zakończy wykonywanie próżni zewnętrznej.

Page 12

5.3 Zgrzewarka próżniowa przestaje pompować, „EXTERNAL VACUUM” przestaje migać i pozostaje włączone.

CZYSZCZENIE

• Odłącz urządzenie od zasilania przed czyszczeniem.

•

Upewnij się, że podczs czyszczenia do urządzenia nie dostanie się wilgoć, woda lub środek czyszczący.

•

Nie używaj agresywnych lub ściernych środków czyszczących, ponieważ mogą one uszkodzić powierzchnię obudowy. Do czyszczenia stosuj tylko wilgotną szmatkę.

•

Nie używaj twardych ani ostrych przedmiotów do usuwania kleju z drutu spawalniczego. W przeciwnym razie drut spawalniczy lub izolacja mogą ulec uszkodzeniu.

TABELA PORÓWNAWCZA ŚWIEŻOŚCI

ŻYWNOŚĆ W LODÓWCE

 ~ oC

Ryby i owoce morza 1-3 dni 6-8 dni Mięso 2-3 dni 12-13 dni Gotowane mięso 3-5 dni 10-18 dni Warzywa 3-5 dni 7-10 dni Owoce 4-6 dni 14-20 dni Jaja 10-15 dni 30-50 dni

ZAMRAŻARKA  ~ oC DNI PRZYDATNOŚCI

Mięso 2-3 miesiąc 1 rok Ryby i owoce morza 1-3 miesiąc 1 rok

DNI PRZYDATNOŚCI

ŻYWNOŚCI BEZ

ZAPAKOWANIA PRÓŻNIOWEGO

ŻYWNOŚCI BEZ

ZAPAKOWANIA PRÓŻNIOWEGO

DNI PRZYDATNOŚCI

ŻYWNOŚCI PO ZAPAKOWANIU

DNI PRZYDATNOŚCI

ŻYWNOŚCI PO ZAPAKOWANIU

PRÓŻNIOWYM

Page 13

TEMPERATURA POKOJOWA

+oC ~ +oC

Mięso 1-2 dni 6-8 dni Ryż / kwiaty 2-4 dni około 1 rok Orzeszki ziemne/suszona

fasola/herbata

DNI PRZYDATNOŚCI

ŻYWNOŚCI BEZ

ZAPAKOWANIA PRÓŻNIOWEGO

2-3 dni około 1 rok

DNI PRZYDATNOŚCI

ŻYWNOŚCI PO ZAPAKOWANIU

PROBLEMY I ROZWIĄZANIA

PROBLEM PRZYCZYNA ROZWIĄZANIE

Urządzenie nie działa/ nie włącza się.

Urządzenie nie wykonuje próżni.

Głośna i długa praca pakowarki.

Nieprawidłowo podłączona wtyczka przewodu zasilającego.

Niepoprawne umieszczenie worka próżniowego w pakowarce.

Niepoprawne umieszczenie worka próżniowego w pakowarce lub zbyt duża ilość żywności włożona do worka.

Upewnij się, że przewód zasilający jest poprawnie podłączony, a gniazdo zasilające spełnia wymagania techniczne urządzenia.

Upewnij się, że worek jest poprawnie umieszczony w przestrzeni roboczej pakowarki próżniowej.

Upewnij się, że pozostawiono odpowiednią odległość od otworu woreczka próżniowego w przestrzeni roboczej urządzenia.

PRÓŻNIOWYM

UWAGA! ZALECA SIĘ SPRAWDZENIE ŚWIEŻOŚCI ŻYWNOŚCI PO ROZPAKOWANIU Z WORKA PRÓŻNIOWEGO, W CELU UPEWNIENIA SIĘ CZY ŻYWNOŚĆ NADAJE SIĘ DO SPOŻYCIA.

EKOLOGICZNA IPRZYJAZNA DLA ŚRODOWISKA UTYLIZACJA

Tourządzenie jest oznaczone, zgodnie zDyrektywą Parlamentu Europejskiego iRady 2012/19/UE zdnia 4 lipca 2012r. wsprawie zużytego sprzętu elektrycznego ielektronicznego (WEEE) symbolem przekreślonego kontenera naodpady:

Page 14

Nie należy wyrzucać urządzeń oznaczonych tym symbolem, razem zodpadami domowymi. Urządzenie należy zwrócić dolokalnego punktu przetwarzania iutylizacji odpadów lubskontaktować

się zwładzami miejskimi.

MOŻESZ POMÓC CHRONIĆ ŚRODOWISKO!

Właściwe postępowanie zezużytym sprzętem elektrycznym ielektronicznym przyczynia się douniknięcia szkodliwych dla zdrowia ludzi iśrodowiska naturalnego konsekwencji, wynikających zobecności składników niebezpiecznych oraz niewłaściwego składowania iprzetwarzania takiego sprzętu.

WARUNKI GWARANCJI

1. ART-DOM Sp. zo.o. gwarantuje, że zakupione urządzenie jest wolne odwad fizycznych.

Ujawniona wada zostanie usunięta nakoszt gwaranta wciągu 14 dni oddaty zgłoszenia uszkodzenia doserwisu autoryzowanego lub punktu sprzedaży.

3. Wwyjątkowych przypadkach konieczności sprowadzenia części zamiennych odproducenta termin

naprawy może zostać wydłużony do30 dni.

4. Okres gwarancji dla użytkownika wynosi 24 miesiące oddaty wydania towaru.

Produkt przeznaczony jest doużywania wyłącznie wwarunkach indywidualnego gospodarstwa domowego.

6. Gwarancja nie obejmuje:

a. uszkodzeń powstałych naskutek używania urządzenia niezgodnie zinstrukcją obsługi, b. uszkodzeń mechanicznych, chemicznych lub termicznych, c. napraw imodyfikacji dokonanych przez firmy lub osoby nieposiadające autoryzacji producenta, d. części znatury łatwo zużywalnych takich jak: żarówki, bezpieczniki, filtry, pokrętła, półki,

akcesoria,

e. instalacji, konserwacji, przeglądów, czyszczenia, odblokowania, usunięcia zanieczyszczeń

oraz instruktażu.

Klientowi przysługuje wymiana produktu nanowy jeżeli powykonaniu wokresie gwarancji czterech napraw nadal występują wnim wady.

8. Wymiany produktu dokonuje autoryzowany punkt serwisowy lub, jeśli jest toniemożliwe, placówka

sprzedaży detalicznej, wktórej produkt został zakupiony (wymiana lub zwrot gotówki). Zwracane urządzenie musi być kompletne, bez uszkodzeń mechanicznych. Niespełnienie tych warunków może spowodować nieuznanie gwarancji.

Powyższa gwarancja nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających zprzepisów orękojmi za wady rzeczy sprzedanej.

10. Niniejsza gwarancja obowiązuje na terytorium Polski.

11. Warunkiem dokonania naprawy lub wymiany urządzenia wramach gwarancji jest przedstawienie

dowodu zakupu.

Page 15

UWAGA!

Uszkodzenie lub usunięcie tabliczki znamionowej zurządzenia może spowodować nieuznanie gwarancji.

Page 16

Cały czas udoskonalamy nasze produkty, dlatego mogą się one nieznacznie różnić od zdjęć przedstawionych na opakowaniu oraz w instrukcji obsługi. Przed przystąpieniem do uży tkowania urządzenia przeczytaj instrukcję obsługi.

ART-DOM Sp. z o.o., ul. Zakładowa 90/92, 92-402 Łódź. Numer Krajowego Rejestru Sądowego 0000354059.
