GOTZE & JENSEN MG650W User guide

MASZYNKA DO
MIELENIA
Z SZATKOWNICĄ
MG650W

Instrukcja obsługi
iwarunki gwarancji

2

WARUNKI BEZPIECZEŃSTWA IZAGROŻENIA

Nie należy próbować uruchamiać maszynki bez zamontowania kompletu części.

UWAGA!

Ważne jest aby nie naruszać i nie ingerować w blokady bezpieczeństwa. Aby
zminimalizować ryzyko zaprószenia ognia, porażenia prądem, pożaru, okaleczenia:

1.

Należy przeczytać uważnie instrukcję przed rozpoczęciem użytkowania
urządzenia.

Należy używać urządzenia zgodnie z przeznaczeniem opisanym w instrukcji

2.
obsługi.

3. Nie należy używać substancji żrących lub odświeżaczy w urządzeniu.

4. Urządzenie jest przeznaczone do mielenia produktów.
Urządzenie nie jest przeznaczone do użytku przemysłowego lub

5.
laboratoryjnego.

Nie należy uruchamiać pustego urządzenia, ponieważ może ono ulec

6.
uszkodzeniu.

7. Nie należy używać maszynki bez zamontowania kompletu części.

8. Nie należy mielić suchego maku. Mak należy sparzyć i moczyć w wodzie
kilkanaście godzin.

9. Nie należy wkładać napędu do wody lub innego płynu. Nie należy używać
w łazience lub na zewnątrz.

10.

Nie należy wkładać twardych przedmiotów (łyżeczka, łopatka, itp.) do
komory mielenia.

Do mycia części należy używać ściereczki lub gąbki. Elementów urządzenia

11.
nien należy myć w zmywarce.

12. Nie należy myć wyposażenia zamontowanego w napędzie.
Nie należy uruchamiać urządzenia jeżeli ma uszkodzony przewód zasilający

13.
lub wtyczkę. Jeżeli przewód zasilający jest uszkodzony, musi zostać
wymieniony przez serwis lub osobę do tego uprawnioną, w przeciwnym
razie może dojść do porażenia prądem.

14.

Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 8 lat
i przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby
o braku doświadczenia i znajomości sprzętu, jeżeli zapewniony zostanie

3

nadzór lub instruktaż odnośnie do użytkowania sprzętu w bezpieczny
sposób, tak aby związane z tym zagrożenia były zrozumiałe. Dzieci nie
powinny bawić się sprzętem. Dzieci bez nadzoru nie powinny wykonywać
czyszczenia i konserwacji sprzętu.

Do dociskania żywności we wlocie komory mielącej należy używać

15.
popychacza - nigdy nie należy wkładać palców lub innych przedmiotów
do wlotu komory mielącej, ponieważ grozi to zranieniem i uszkodzeniem
urządzenia.

16.

Należy każdorazowo odłączać urządzenie od zasilania kiedy jest
pozostawione bez nadzoru, a także przed montażem, demontażem lub
czyszczeniem.

17. Przed wymianą wyposażenia lub zbliżeniem się do części poruszających
się podczas użytkowania, należy wyłączyć sprzęt i odłączyć od zasilania.

UWAGA!

Przy pierwszym uruchomieniu urządzenia mogą wydobywać się zniego
specyficzne zapachy. Jest to naturalne zjawisko, które powinno zczasem
ustąpić.

WPROWADZENIE

Dziękujemy zazaufanie, jakim nas Państwo obdarzyli, dokonując zakupu urządzenia marki Götze & Jensen.
Jesteśmy przekonani, że tobardzo dobrej jakości urządzenie zapewni Państwu dużo radości isatysfakcji

zjego użytkowania.

NALEŻY DOKŁADNIE PRZECZYTAĆ INSTRUKCJĘ OBSŁUGI IJEJ PRZESTRZEGAĆ!

Tourządzenie jest przeznaczone doużytku domowego lub innego, nie dotyczącego celów komercyjnych.
Producent nie ponosi odpowiedzialności zaszkody powstałe wwyniku użytkowania niewłaściwego lub

niezgodnego zprzeznaczeniem.

DANE TECHNICZNE

Model: MG650W
Zasilanie: 230 V ~, 50 Hz
Moc maksymalna: 550 W
Moc nominalna: 250 W
Moc zablokowania silnika: 2000 W
Poziom hałasu urządzenia: <80 dB/A
Czas przerwy przed ponownym użyciem: 30 min
Dopuszczalny czas nieprzerwalnej pracy: 10 min

4

OPIS URZĄDZENIA

1. Napęd maszynki

2. Komora mielenia

3. Ślimak z zamontowanym sprzęgłem (sprzęgło x 2 w zestawie)

4. Nożyk

5. Sitko z otworami 4 mm

6. Nakrętka

7. Misa zsypowa

8. Popychacz

9. Sitko z otworami 8 mm

10. Sitko z otworami 2,7 mm

11. Nasadka masarska

12. Wkładka dystansowa

8

13. Wnęka na wtyczkę

14. Przycisk blokady

15. Włącznik/Wyłącznik

16. Popychacz szatkownicy

17. Misa zsypowa szatkownicy

18. Komora szatkownicy

19. Zatrzask szatkownicy

20. Tarka do plastrów

21. Tarka do grubych wiórków

22. Tarka do przecierania

23. Tarka do drobnych wiórków

12

11

9

10

7

14

1

15

16

17

19

13

18

2

3

4

5

6

20 21 22 23

5

INSTALACJA I PIERWSZE URUCHOMIENIE

1. Wyjmij z opakowania napęd maszynki i wszystkie akcesoria. Po czym usuń folie zabezpieczające.

2.

Napęd postawić na twardym podłożu w pobliżu gniazdka sieci w taki sposób, aby otwory wentylacyjne
nie były zasłonięte.

UWAGA! PRZED PIERWSZYM UŻYCIEM MASZYNKI UMYJ ELEMENTY WYPOSAŻENIA.

3. Zmontuj odpowiednie wyposażenie i dołącz do napędu.

4. Potnij wszystkie produkty na kawałki. Zalecane jest mielenie mięsa bez skóry, bez kości i bez tłuszczu,

przybliżony rozmiar kawałków: 20 mm x 20 mm x 60 mm, aby łatwo mieściły się w otworze komory mielące j.

5. Włóż przewód przyłączeniowy do gniazdka sieciowego.

6. Przyciskiem wyłącznika uruchom maszynkę.

UWAGA! NIE UŻYWAJ URZĄDZENIA NA SUCHO. UŻYWANIE URZĄDZENIA BEZ PRODUKTÓW MOŻE
DOPROWADZIĆ DO USZKODZENIA SPRZĘTU.

MONTAŻ KOMORY MIELĄCEJ

1. Postaw obudowę z napędem na stabilnym i suchym podłożu.

2. Do komory mielenia włóż kolejno ślimak sprzęgłem do środka.

3. Na trzpień ślimaka nasuń nożyk.

4. Wybrane sitko zamocuj tak, aby występ komory wszedł w rowek na obwodzie sitka.

5.

Dokręć nakrętkę do wyczuwalnego oporu, w celu unieruchomienia wszystkich elementów zespołu mielącego.

6. Załóż zmontowany zespół mielący na napęd i obróć do pozycji, przy której usłyszysz wyraźne kliknięcie

blokady.

6

7. Nałóż misę zsypową na komorę mielenia.

UWAGA! PRZED ROZPOCZĘCIEM PRACY KONIECZNE JEST PRAWIDŁOWE ZMONTOWANIE WSZYSTKICH
CZĘŚCI NARZĘDZIA.

8. Podłącz wtyczkę przewodu zasilającego do gniazda sieciowego.

9. Podstaw naczynie pod otwór wylotu komory mielącej na zmieloną żywność.

10. Uruchom urządzenie naciskając przycisk włączenia/wyłączenia.

11. Wkładaj produkty do wlotu komory mielącej porcjami.

12. W każdej chwili możesz wyłączyć urządzenie naciskając przycisk włączenia/wyłączenia.

UWAGA! DO DOCISKANIA ŻYWNOŚCI WE WLOCIE KOMORY MIELĄCEJ UŻYWAJ POPYCHACZA  NIGDY NIE
WKŁADAJ PALCÓW LUB INNYCH PRZEDMIOTÓW DO WLOTU KOMORY MIELĄCEJ.

MONTAŻ NASADKI MASARSKIEJ

1. Postaw obudowę z napędem na stabilnym i suchym podłożu.

2. Do komory mielenia włóż kolejno ślimak sprzęgłem do środka.

7

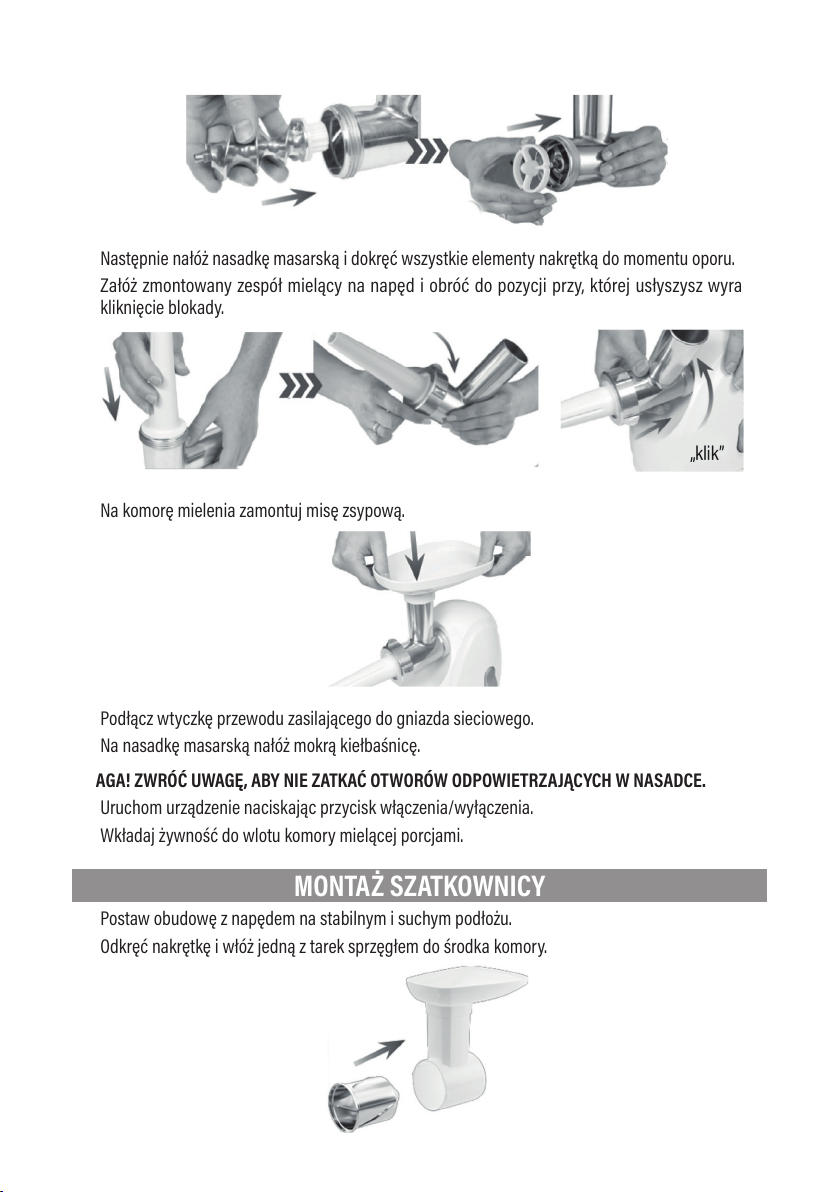

3. Na trzpień ślimaka włóż wkładkę dystansową.

4. Następnie nałóż nasadkę masarską i dokręć wszystkie elementy nakrętką do momentu oporu.

5.

Załóż zmontowany zespół mielący na napęd i obróć do pozycji przy, której usłyszysz wyraźne
kliknięcie blokady.

6. Na komorę mielenia zamontuj misę zsypową.

7. Podłącz wtyczkę przewodu zasilającego do gniazda sieciowego.

8. Na nasadkę masarską nałóż mokrą kiełbaśnicę.

UWAGA! ZWRÓĆ UWAGĘ, ABY NIE ZATKAĆ OTWORÓW ODPOWIETRZAJĄCYCH W NASADCE.

9. Uruchom urządzenie naciskając przycisk włączenia/wyłączenia.

10. Wkładaj żywność do wlotu komory mielącej porcjami.

MONTAŻ SZATKOWNICY

1. Postaw obudowę z napędem na stabilnym i suchym podłożu.

2. Odkręć nakrętkę i włóż jedną z tarek sprzęgłem do środka komory.

8

3. Następnie dokręć nakrętkę dzięki czemu zablokujesz bęben w komorze.

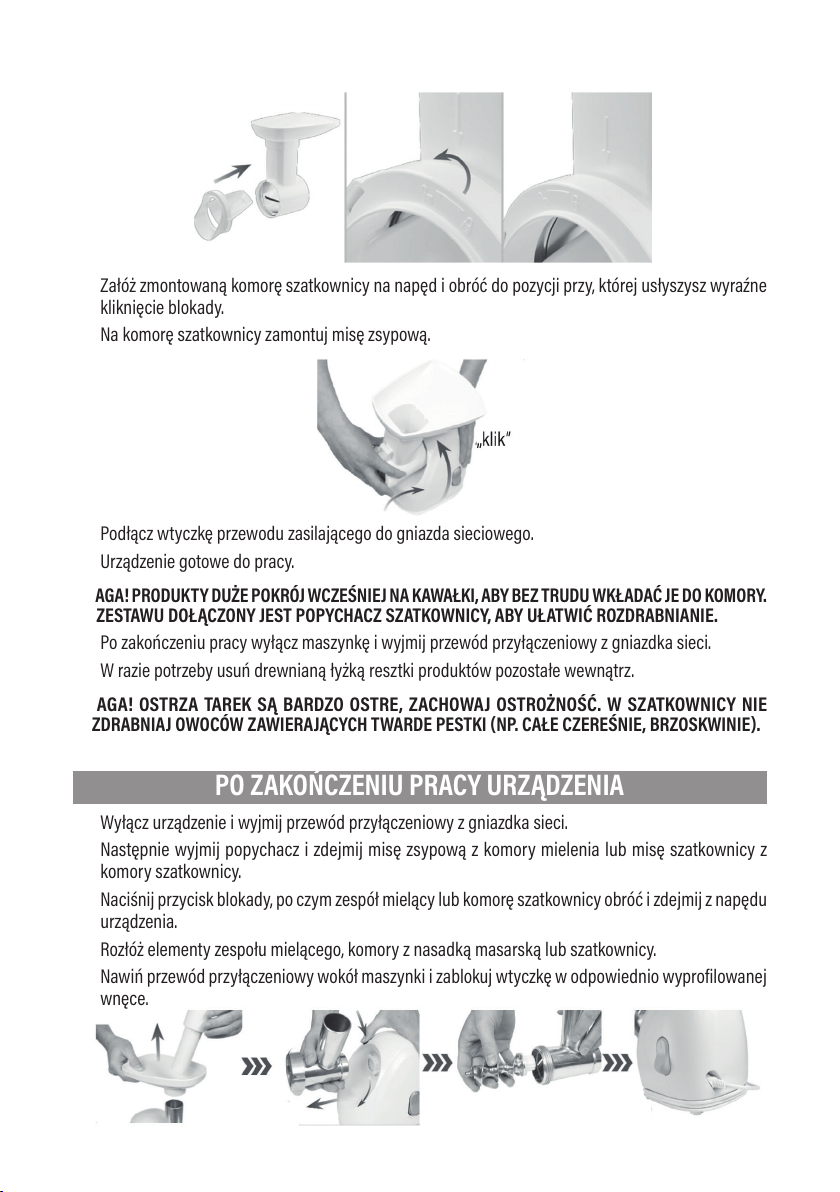

4. Załóż zmontowaną komorę szatkownicy na napęd i obróć do pozycji przy, której usłyszysz wyraźne

kliknięcie blokady.

5. Na komorę szatkownicy zamontuj misę zsypową.

6. Podłącz wtyczkę przewodu zasilającego do gniazda sieciowego.

7. Urządzenie gotowe do pracy.

UWAGA! PRODUKTY DUŻE POKRÓJ WCZEŚNIEJ NA KAWAŁKI, ABY BEZ TRUDU WKŁADAĆ JE DO KOMORY.
DO ZESTAWU DOŁĄCZONY JEST POPYCHACZ SZATKOWNICY, ABY UŁATWIĆ ROZDRABNIANIE.

8. Po zakończeniu pracy wyłącz maszynkę i wyjmij przewód przyłączeniowy z gniazdka sieci.

9. W razie potrzeby usuń drewnianą łyżką resztki produktów pozostałe wewnątrz.

UWAGA! OSTRZA TAREK SĄ BARDZO OSTRE, ZACHOWAJ OSTROŻNOŚĆ. W SZATKOWNICY NIE
ROZDRABNIAJ OWOCÓW ZAWIERAJĄCYCH TWARDE PESTKI NP. CAŁE CZEREŚNIE, BRZOSKWINIE.

PO ZAKOŃCZENIU PRACY URZĄDZENIA

1. Wyłącz urządzenie i wyjmij przewód przyłączeniowy z gniazdka sieci.

2.

Następnie wyjmij popychacz i zdejmij misę zsypową z komory mielenia lub misę szatkownicy z
komory szatkownicy.

3. Naciśnij przycisk blokady, po czym zespół mielący lub komorę szatkownicy obróć i zdejmij z napędu

urządzenia.

4. Rozłóż elementy zespołu mielącego, komory z nasadką masarską lub szatkownicy.

5. Nawiń przewód przyłączeniowy wokół maszynki i zablokuj wtyczkę w odpowiednio wyprofilowanej

wnęce.

9

MECHANICZNE ZABEZPIECZENIE SILNIKA

Maszynka posiada mechaniczne zabezpieczenie przed przeciążeniem, które chroni silnik przed
uszkodzeniem (np. gdy do środka dostaną się kości).

Zniszczone sprzęgło wymień na nowe w następujący sposób:

• W ślimaku (1) z uszkodzonym sprzęgłem odkręć wkręt (3),

• Usuń uszkodzone sprzęgło (2),

• Załóż nowe sprzęgło (2) i dokręć je wkrętem (M4x20).

3

1

2

CZYSZCZENIE I KONSERWACJA

1. Przed przystąpieniem do czyszczenia odłącz przewód zasilający od gniazdka sieciowego.

2. Aby zdemontować komorę mielącą, naciśnij przycisk blokady, następnie obróć zgodnie z kierunkiem

ruchu wskazówek zegara i wyjmij z napędu.

3. Odkręć nakrętkę i zdemontuj wszystkie akcesoria. Usuń resztki produktów ze ślimaka oraz wnętrza

komory mielenia.

4. Napęd przetrzyj wilgotną szmatką z dodatkiem płynu do mycia naczyń.

5. Części z tworzywa umyj w ciepłej wodzie z dodatkiem płynu do mycia naczyń.

UWAGA! ELEMENTY WYKONANE Z TWORZYWA NATURALNIE SIĘ ODBARWIAJĄ. PAMIĘTAJ, ABY OD
RAZU PO UŻYCIU JE UMYĆ.

6.

Części metalowe umyj w gorącej wodzie z dodatkiem płynu do mycia naczyń. Dokładnie wysusz
umyte części.

7. Suche części komory mielenia zmontuj w całość.

8. Przed kolejnym użyciem umyj wszystkie akcesoria w wodzie z dodatkiem płynu do mycia naczyń.

Starannie je opłucz i osusz.

9.

Sitka i nożyk powinny zostać natłuszczone - nasmaruj je olejem jadalnym w celu konserwacji i
zachowania żywotności elementów.

10. Ostrza tarek nie wymagają regeneracji.

UWAGA! NIE MYJ METALOWYCH CZĘŚCI W ZMYWARCE.

10

PROBLEMY I ROZWIĄZANIA

PROBLEM PRZYCZYNA ROZWIĄZANIE

Urządzenie nie włącza
się.

Maszynka nie mieli
dokładnie mięsa.

Przedostanie się cieczy
do wnętrza urządzenia.

Przewód nie jest podłączony do
gniazda zasilania.

Stępione ostrza nożyka. Sprawdź ostrze nożyka.

Zbyt rzadka konsystencja masy. Użyj produktów o gęstszej

Włóż wtyczkę do gniazda
zasilania.

konsystencji.

EKOLOGICZNA IPRZYJAZNA DLA ŚRODOWISKA UTYLIZACJA

Tourządzenie jest oznaczone zgodnie zDyrektywą Parlamentu Europejskiego iRady 2012/19/UE zdnia 4
lipca 2012r. wsprawie zużytego sprzętu elektrycznego ielektronicznego (WEEE) symbolem przekreślonego
kontenera naodpady:

Nie należy wyrzucać urządzeń oznaczonych tym symbolem razem zodpadami domowymi.
Urządzenie należy zwrócić dolokalnego punktu przetwarzania iutylizacji odpadów lubskontaktować

się zwładzami miejskimi.

MOŻESZ POMÓC CHRONIĆ ŚRODOWISKO!

Właściwe postępowanie zezużytym sprzętem elektrycznym ielektronicznym przyczynia się douniknięcia
szkodliwych dla zdrowia ludzi iśrodowiska naturalnego konsekwencji wynikających zobecności składników
niebezpiecznych oraz niewłaściwego składowania iprzetwarzania takiego sprzętu.

WARUNKI GWARANCJI DOTYCZĄCE MASZYNKI

DO MIELENIA Z SZATKOWNICĄ

1. ART-DOM Sp. z o.o. z siedzibą w Łodzi (92-402) przy ul. Zakładowej 90/92 Numer Krajowego Rejestru

Sądowego 0000354059 (Gwarant) gwarantuje, że zakupione urządzenie jest wolne od wad fiz ycznych.
Gwarancja obejmuje tylko wady wynikające z przyczyn tkwiących w rzeczy sprzedanej (wady
fabryczne).

2.

Ujawniona wada zostanie usunięta na koszt Gwaranta w ciągu 14 dni od daty zgłoszenia uszkodzenia
do serwisu autoryzowanego lub punktu sprzedaży.

3.

W wyjątkowych przypadkach, np. konieczności sprowadzenia części zamiennych od producenta,
termin naprawy może zostać wydłużony do 30 dni.

4. Okres gwarancji dla użytkownika wynosi 24 miesiące od daty wydania towaru.

5.

Towar przeznaczony jest do używania wyłącznie w warunkach indywidualnego gospodarstwa
domowego.

11

6. Gwarancja nie obejmuje:

a. uszkodzeń powstałych na skutek używania urządzenia niezgodnie z instrukcją obsługi,
b. uszkodzeń mechanicznych, chemicznych lub termicznych,
c. napraw i modyfikacji dokonanych przez firmy lub osoby nieposiadające autoryzacji

producenta,

d. części z natury łatwo zużywalnych lub materiałów eksploatacyjnych takich jak: baterie,

żarówki, bezpieczniki, filtry, pokrętła, półki, akcesoria,

e. instalacji, konserwacji, przeglądów, czyszczenia, odblokowania, usunięcia zanieczyszczeń

oraz instruktażu.

7. O sposobie usunięcia wady decyduje Gwarant. Usunięcie potwierdzonej wady urządzenia nastąpi

poprzez wykonanie naprawy gwarancyjnej lub wymianę urządzenia. Gwarant może dokonać naprawy,
gdy kupujący żąda wymiany lub Gwarant może dokonać wymiany, gdy kupujący żąda naprawy, jeżeli
doprowadzenie do zgodności towaru (urządzenia) zgodnie z udzieloną gwarancją w sposób wybrany
przez kupującego jest niemożliwe albo wymagałoby nadmiernych kosztów dla Gwaranta. W szczególnie
uzasadnionych wypadkach, jeżeli naprawa i wymiana są niemożliwe lub wymagałyby nadmiernych
kosztów dla Gwaranta może on odmówić doprowadzenia towaru do zgodności z udzieloną gwarancją
i zaproponować inny sposób załatwienia reklamacji z gwarancji.

8. Wymiany towaru dokonuje punkt sprzedaży, w którym towar został zakupiony (wymiana lub zwrot

gotówki) lub autoryzowany punkt serwisowy, jeżeli dysponuje taką możliwością (wymiana). Zwracane
urządzenie musi być kompletne, bez uszkodzeń mechanicznych. Niespełnienie tych warunków może
spowodować nieuznanie gwarancji.

9. W przypadku braku zgodności towaru z umową sprzedaży, kupującemu z mocy prawa przysługują

środki ochrony prawnej ze strony i na koszt sprzedawcy, a gwarancja nie ma wpływu na te środki
ochrony prawnej.

10. Niniejsza gwarancja obowiązuje na terytorium Polski.

11. Warunkiem dokonania naprawy lub wymiany urządzenia w ramach gwarancji jest przedstawienie

dowodu zakupu oraz użytkowanie towaru zgodnie z informacjami zawartymi w instrukcji obsługi..

UWAGA!

Uszkodzenie lub usunięcie tabliczki znamionowej z urządzenia może spowodować nieuznanie gwarancji.

12

NOTATKI

13

14

15

Cały czas udoskonalamy nasze produkty, dlatego mogą się one nieznacznie różnić od zdjęć przedstawionych na opakowaniu oraz w instrukcji obsługi.
Przed przystąpieniem do uży tkowania urządzenia przeczy taj instrukcję obsługi.

ART-DOM Sp. z o.o., ul. Zakładowa 90/92, 92-402 Ł ódź. Numer Krajowego Rejestru Sądowego 0000354059.

v. 3
