Gorenje VLG300B1-1G3 User Manual [ru]

VLG 200 - 400

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ

ПАЙДАЛАНУ НҰСҚАУЛАРЫ

INSTRUCŢIUNI DE UTILIZARE

UPUTSTVO ZA UPOTREBU

RUUKKKROSR/MNE

www.gorenje.com

ПРЕДУПРЕЖДЕНИЯ

Данный прибор может эксплуатироваться детьми старше 8 лет и лицами с ограниченными физическими, сенсорными и

умственными возможностями, а также с недостаточным опытом или знаниями только под присмотром лица, отвечающего за их

безопасность или после получения от него соответствующих инструкций, позволяющих им безопасно эксплуатировать прибор. Не позволяйте детям играть с прибором. Очистка и доступное пользованию техническое обслуживание не должно производиться детьми без присмотра. Монтаж должен производиться с соблюдением действующих норм и правил в соответствии с инструкцией производителя

квалифицированными специалистами. На впускную трубу водонакопителя горячей воды необходимо встроить безопасный вентиль с номинальным давлением 0,6 MPa

(6 bar), 0,9 MPa (9 bar) ali 1,0 MPa (10 bar) (см. таблицу), который предупреждает повышение давления в котле на больше чем

0,1 MPa (1 bar) номинального. Вода может капать из выпускного отверстия предохранительного клапана, поэтому оно должно оставаться открытым для доступа

воздуха. Выпускное отверстие предохранительного клапана должно быть направлено вниз и расположено таким образом, чтобы не

допускать замерзания воды. Для нормального функционирования предохранительного клапана необходимо самостоятельно проводить регулярные проверки

с целью удаления водного камня и проверки предохранительного клапана на предмет блокировки. Между водонакопителем и предохранительным клапаном запрещается устанавливать запорный клапан, так как он блокирует

работу предохранительного клапана! Перед подключением к электросети водонакопитель обязательно следует наполнить водой! Водонакопитель защищен дополнительным тепловым предохранителем в случае отказа работы термостата. В случае отказа

термостата, вода в водонакопителе может достичь до 130° С в соответствии со стандартами безопасности воды. Во время

подключения к водопроводной сети необходимо учесть, что могут произойти упомянутые температурные перегрузки. В случае отключения водонакопителя от электрической сети, слейте воду из него для предупреждения замерзания воды. Вода из водонакопителя сливается через впускную трубу котла. В том случае рекомендуем между безопасном вентилем и

впускной трубой установить специальный Т-член с выпускным клапаном. Пожалуйста, не пытайтесь устранить возможные неисправности теплового насоса самостоятельно, а сообщать о них в

ближайший уполномоченный сервисный центр.

518379

Изделия произведены из экологически чистых компонентов, что позволяет демонтировать их в конце срока службы наиболее безопасным способом и подвергнуть вторичной переработке.

Вторичная переработка материалов позволяет сократить количество отходов и снизить потребность в производстве основных материалов (например, металла), требующем огромных затрат энергии и соответственно снизить эмиссию вредных веществ. Таким образом благодаря процедурам вторичной переработки сокращается расход природных ресурсов, учитывая, что пластиковые отходы и отходы металлов будут вторично использованы в производственных процессах.

Более подробную информацию о системе утилизации отходов можно получить в региональном центре утилизации или у продавца, продавшего изделие.

øJ

Уважаемый покупатель, благодарим Вас за покупку нашего изделия. ПРОСИМ ВАС ПЕРЕД УСТАНОВКОЙ И ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ ВОДОНАКОПИТЕЛЯ ВНИМАТЕЛЬНО ПРОЧИТАТЬ ИНСТРУКЦИЮ.

Водонакопитель с тепловым насосом разработан в соответствии с действующими стандартами, позволяющими производителю использовать знак CE. Основные технические характеристики указаны на таблице, наклеенной на защитной крышке.

Подключение водонакопителя к водопроводной и электрической сети должно производиться только квалифицированным специалистом. Вмешательство в изделие с целью ремонта, удаления накипи, проверки и замены антикоррозийного защитного анода может производиться только уполномоченной сервисной службой.

Водонакопитель изготовлен таким образом, что можно применять и другие источники тепла:

• котел центрального отопления,

• солнечную энергию,

• тепловой насос.

МОНТАЖ

Водонакопитель горячей воды поместите в сухое помещение, который не замерзает, по возможности недалеко от других источников нагревания (напр. в котельную). Перед установкой ввинтите прилагающиеся регулируемые ножки. Водонакопитель поставьте в горизонтальном положении и отрегулируйте поворачивая регулируемые ножки.

VLG 200 A1-1G VLG 200 A3-1G VLG 300 B1-1G VLG 300 B2-1G VLG 300 C1-1G VLG 400 C1-1G A B C D G H

J 1 2 3 4 5

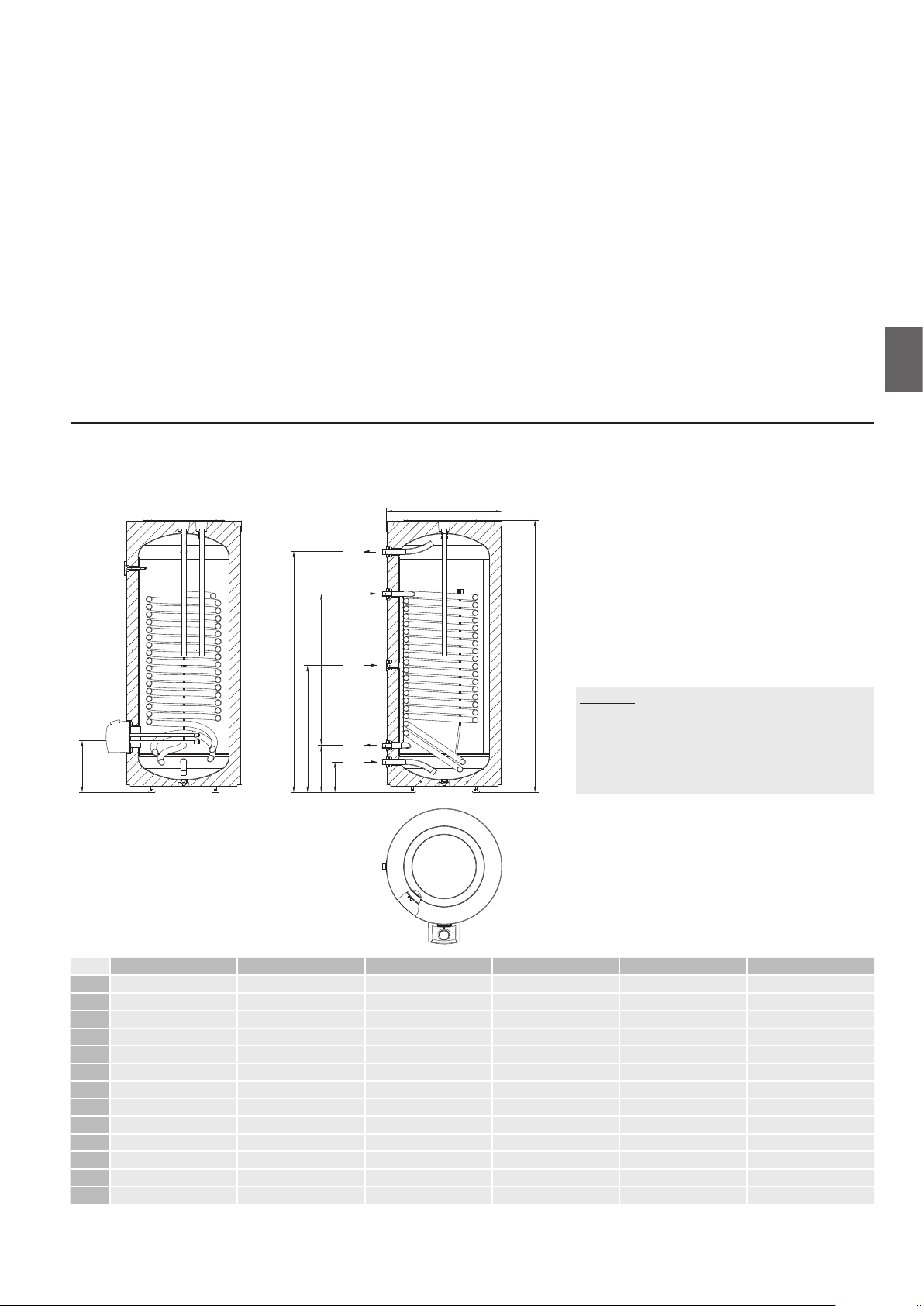

Рис. 1: Подключение и присоединительные размеры водонакопителя [мм]

1535 1675 1590 1590 1445 1915

180 220 175 175 250 250 300 340 270 270 370 370 880 1015 890 890 610 1070 780 945 740 740 800 990

1355 1435 1410 1410 1205 1675

365 405 320 340 400 400 580 680 680 680 760 760

G 3/4 G 3/4 G1 G1 G1 G1

G1 G1 G1 G 5/4 G 5/4 G 5/4

G 3/4 G 3/4 G 3/4 G 3/4 G 3/4 G 3/4

G1 G1 G1 G 5/4 G 5/4 G 5/4

G 3/4 G 3/4 G1 G1 G1 G1

C D

ЛЕГЕНДА 1 Подвод холодной воды 2 Выход среды из теплообменника 3 Циркуляционный трубопровод 4 Вход среды в теплообменник 5 Отвод горячей воды

518379

øJ

225 425

C D

VLG 300 C1-2G A B C D G H

J 1 2 3 4 5

1445

250 370 740 800

1205

400 760

G5/4

G 3/4

G5/4

Рис. 2: Подключение и присоединительные размеры водонакопителя [мм]

518379

øJ

VLG 200

A-G

A [mm] B [mm] G [mm] H [mm]

I [mm] J [mm]

1 3 5

ЛЕГЕНДА 1 Подвод холодной воды 3 Циркуляционный трубопровод 5 Отвод горячей воды

1535 1590 1915

180 175 250 780 740 990

1355 1410 1675

365 320 400

580 680 760 G 3/4 G1 G1 G 3/4 G 3/4 G 3/4 G 3/4 G1 G1

VLG 300

B-G

VLG 400

B-G

ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДНОЙ СЕТИ

765ba43218

Подключение к водопроводной сети сделайте по обозначениям для соединений, указанных в предыдущей главе.

Для безопасной работы водонакопителя на впускную трубу необходимо встроить безопасный вентиль, который предупреждает повышение давления в котле на больше чем 0,1 MPa (1 bar) номинального. Выпускное сопло, находящееся на безопасном вентиле, должно иметь выход до атмосферного давления. При нагревании давление воды в водонакопителе повышается до уровня, который установлен в предохранительном клапане. Так как возврат воды в водопровод невозможен, вода может капать из сточного отверстия предохранительного клапана. Эту воду вы можете направить в сток с помощью специальной насадки, которую нужно установить под предохранительным клапаном. Выпускная труба, находящаяся под выпуском предохранительного вентиля, должна быть помещена в направлении прямо вниз и в не замораживающей среде.

В случае, если хотите избавиться от капающей воды из предохранительного вентиля в отток, можете на впускную трубу подогревателя установить расширительный сосуд объемом минимально 5% объема водонакопителя.

Для нормального функционирования предохранительного клапана необходимо самостоятельно проводить регулярные проверки с целью удаления водного камня и проверки предохранительного клапана на предмет блокировки. При проверке необходимо перемещением ручки или отвинчиванием гайки клапана (в зависимости от типа клапана) открыть вы пуск воды из возвратного предохранительного клапана. Сквозь выпускное сопло должна притечь вода, это значит, что клапан работает безупречно.

ЛЕГЕНДА 1 Выпускной вентиль 2 Расширительный бак 3 Безопасный вентиль a - Испытательный вентиль b - Обратный клапан 4 Воронка с выпуском 5 Испытательный патрубок 6 Редукционный вентиль давления

7 Запорный вентиль 8 Смеситель давления

H Холодная вода T Горячая вода

Рис. 3: Закрытая (под давлением) система

Водонакопитель можете подключить к домашней водопроводной сети без регулятора давления, если давление в сети меньше номинального давления (см. таблицу). Если давление в сети выше номинального давления, то установка регулятора давления обязательна.

518379

230 V~

3F Y 230 V~

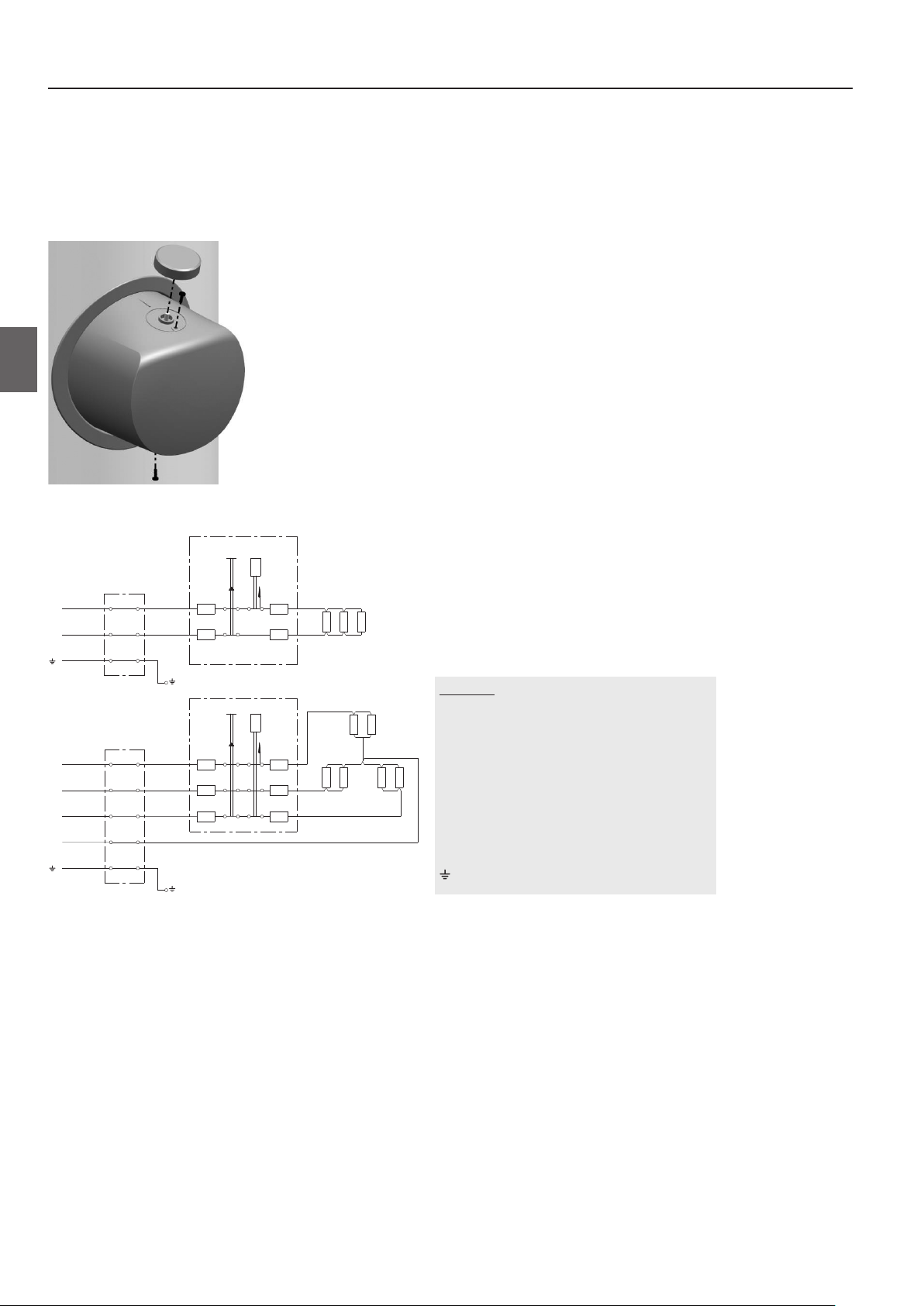

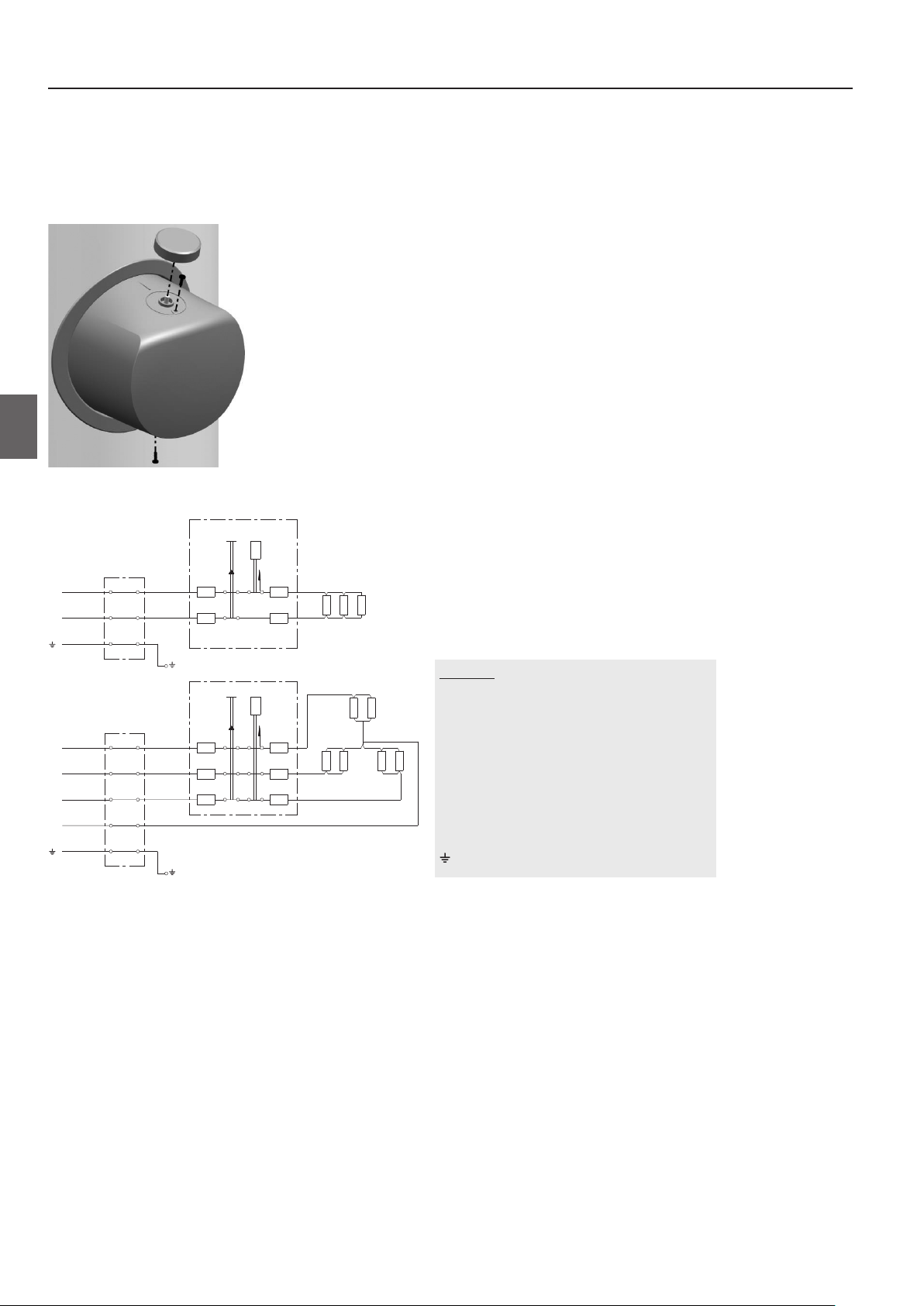

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Перед подключением к сети нужно в водонакопитель установить электрический провод в изолирующей оболочке минимального сечения не менее 1,5 мм2 (H05VV-F 3G 1,5 мм2) для 3 кВт нагревателя, в случае 6 кВт нагревателя (H05VV-F 5G 2,5 мм

Для начала вытащите кнопку, которая вставлен в ось термостата и отвинтить винты.

), нужно снять защитную крышку.

Подготовка для разделения всех полюсов должна быть встроена в сети питания, в соответствии с национальными правилами.

Рис. 4: Снятие крышки нагревателя

STB

ΔT

+°C

STB

+°C

A3 B3

Рис. 5: Схемы электрических соединений

+°C

R1 R2

ЛЕГЕНДА

ΔT

+°C

R1 R2

R3 R4 R5 R6

1 Присоединительная скоба 2 Термостат и двухполюсный или трехполюсный

тепловой предохранитель

3 Нагреватель

L Фазовый проводник L1 Фазовый проводник L2 Фазовый проводник L3 Фазовый проводник N Нейтральный проводник

Защитный проводник

518379

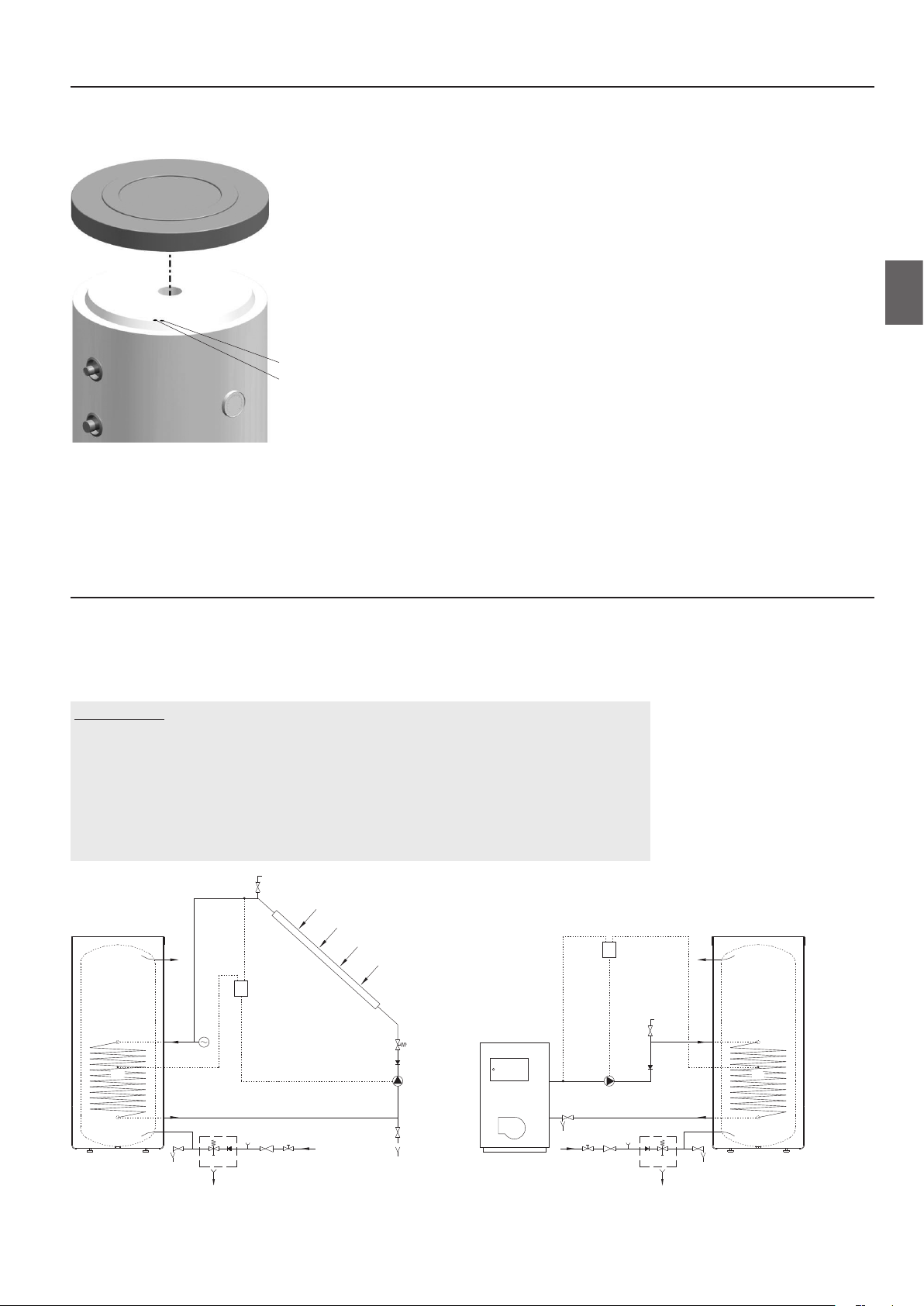

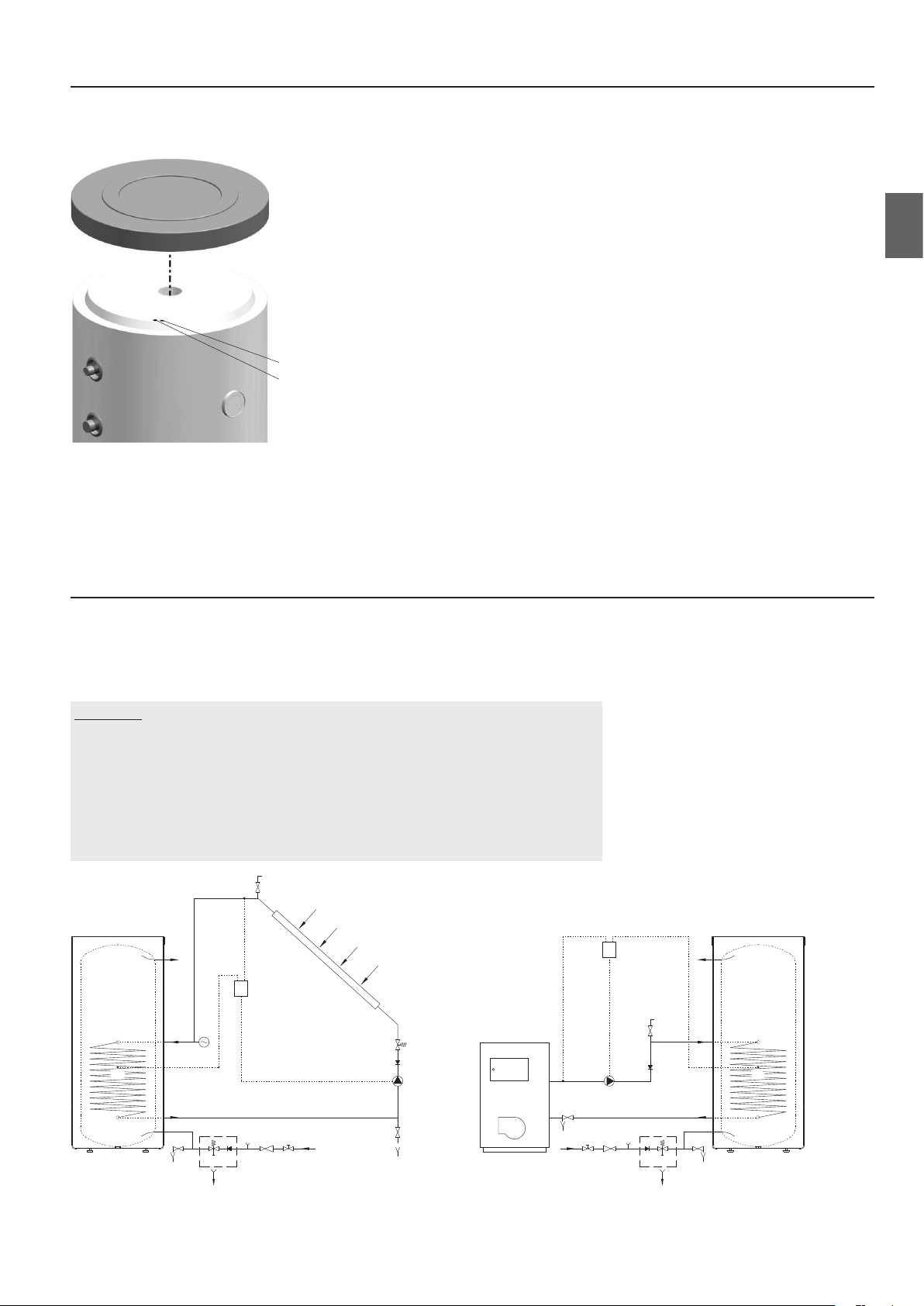

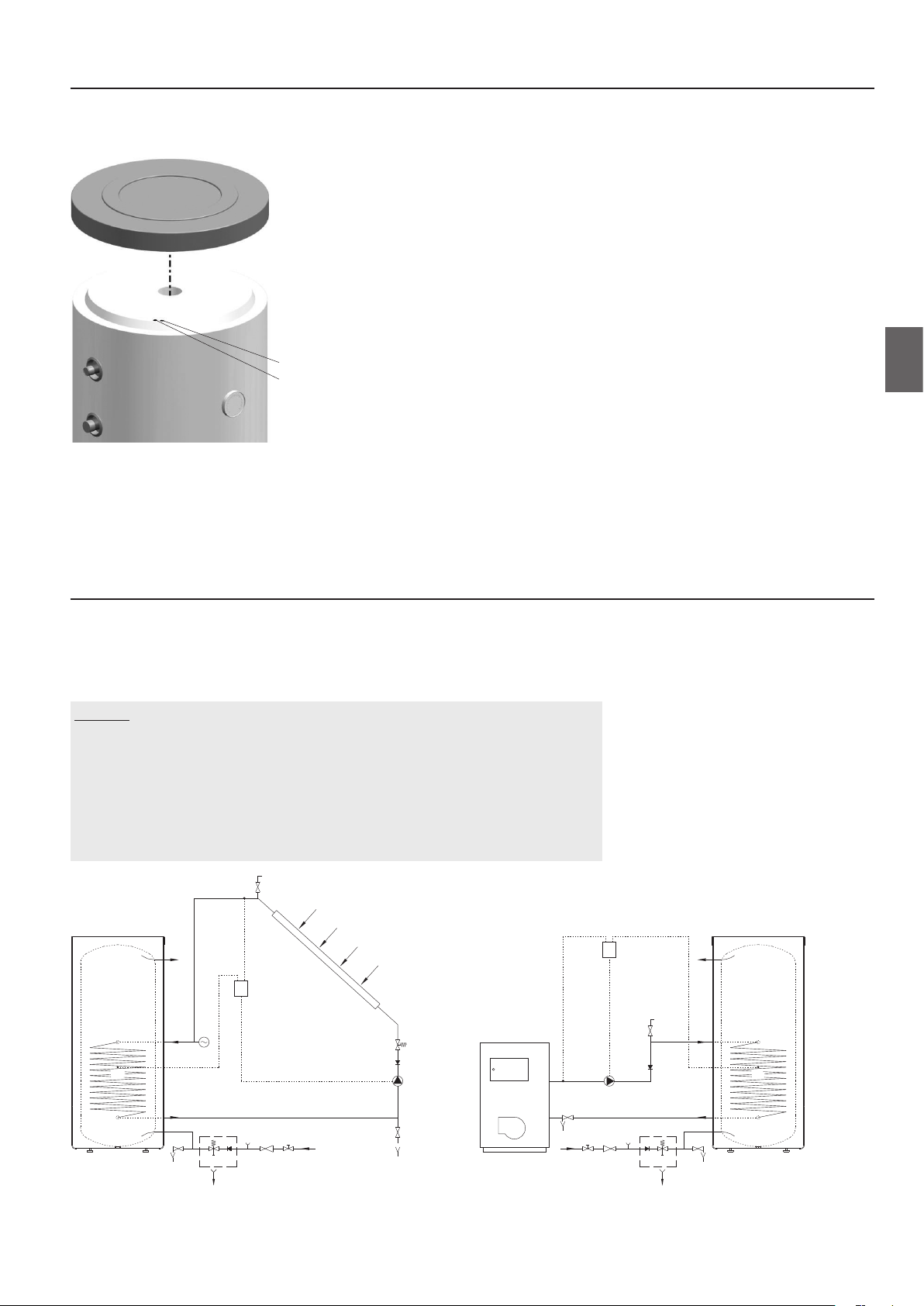

УСТАНОВКА ДАТЧИКА

На верхней стороне водонакопителя под крышкой, установлены две трубы для датчиков, в которые могут быть вставлены датчики для управления водонакопителя горячей воды с другими источниками отопления. Максимальный диаметр датчика 8 мм.

Длинная труба для датчика (нижнее положение котла) Короткая труба для датчика (верхнее положение котла)

Рис. 6: Установка датчиков

ПРЕДУПРЕЖДЕНИЕ: Каждый раз перед проведением любых работ на внутренней части водонакопителя, выключите его из электрической сети! Работы могут быть выполнены только квалифицированным специалистом!

ПОДКЛЮЧЕНИЕ К ДРУГИМИ ИСТОЧНИКАМИ ОТОПЛЕНИЯ

Водонакопитель горячей воды обспечивает подготовку санитарной воды через теплообменник с разными источниками энергии (напр. центральное отопление, солнечная энергия,…).

Возможности соединения водонакопителя с разными источниками нагрева показаны на рисунках.

ЛЕГЕНДА 1 Водонакопитель горячей воды 2 Котел центрального отопления 3 Коллектор солнечной энергии 4 Дифференциальный термостат с датчиками

(T1, T2, T3, T4)

5 Циркуляционный насос 6 Расширительный сосуд 7 Обратный вентиль

8 Предохранительный вентиль 9 Вентиль для удаления воздуха 10 Вентиль для заполнения и опорожнения системы 11 Редукционный вентиль 12 Выпускной вентиль 13 Запорный вентиль 14 Испытательный патрубок 15 Воронка с соединением к выходе

12 8 7

14 11 13

141113

Рис. 7: Связь с коллектором солнечной энергии Рис. 8: Связь с котлом центрального отопления

518379

ПРИМЕНЕНИЕ И ТЕХОБСЛУЖИВАНИЕ

После подключения к водопроводной и электрической сети, а также к другим источникам нагревания водонакопитель воды готов к эксплуатации. Обычно основным источником нагревания санитарной воды является центральное отопление или солнечная энергия, при чем регулировка нагревания горячей воды выполнена в системе отопления.

Встроенный электронагреватель предназначен только для дополнительного нагревания воды. Температура устанавливается путем поворота по часовой стрелке до желаемого уровня температуры.

- Защита от замерзания, температура около 10 °C.

- Температура воды приблизительно 35 °C.

- Температура воды приблизительно 55 °C.

- Температура воды приблизительно 85 °C.

Термометр показывает температуру на месте установки, в то время как путем поворота рычага на термостате регулируете температуру воды в нижней части водонакопителя. Поэтому эти две температуры могут различаться.

При опасности замерзания воды в водонакопителе следует выпустить воду из водонакопителя. Вода из водонакопителя сливается через впускную трубу. В том случае рекомендуем между безопасном вентилем и впускной трубой установить специальный Т-член с выпускным клапаном. Перед опорожнением водонакопителя отключите его от электрической сети, закройте подачу холодной воды в водонакопителя, откройте рычаг для горячей воды, подключенного к смесителю и подождите пока вода в водонакопителе остынет. После слива воды через впускную трубу в водонакопителе останется немного воды.

Внешнюю часть водонакопителя очищайте мягкой тканью и мягкими очищающими средствами. Не используйте чистящие средства, содержащие спирт или абразивные материалы.

Регулярными проверками обеспечите безошибочную работу и долгий срок службы водонакопителя. Гарантия на антикоррозионность котла действительна, только если вы были произведены регулярные осмотры износа защитного анода. Период между регулярными проверками не может быть больше, чем указано в гарантийном листе. Проверки должны проводиться уполномоченной сервисной службой, которая запишет осмотр на гарантийном листе. Проверится сработанность антикоррозийнного защитного анода и по необходимости очистится накипь, которая внутри водонакопителя относительно качества, количества и температуры использованной воды. Сервисная служба после осмотра водонакопителя, также порекомендует дату следующего контроля относительно установленного состояния водонакопителя.

Просим вас не исправлять возможные повреждения сами, но о них известите сервисную службу.

518379

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРА

Тип*

Класс энергетической эффективности

Потери S

VLG 200

A1-1G

C B C C B B B

[В] 70,8 58,3 88,8 88,8 68 68 71,9

VLG 200

A3-1G

VLG 300

B1-1G

VLG 300

B2-1G

VLG 300

C1-1G

VLG 300

C1-2G

VLG 400

C1-1G

Емкость для хранения [л] 184 190,3 275,5 262 283,7 283,7 396 Номинальное давление [МПа (бар)] 0,6 (6); 0,9 (9); 1,0 (10) Масса / заполнен водой [кг] 97 / 281 115 / 305 140 / 416 165 / 427 165/449 170/454 230/626 Защита от коррозии котла

Эмалированный / Mg анод

• / • • / • • / • • / • • / • • / • • / •

Класс защиты I Уровень защиты IP24 Поверхность теплообменника [м2] 2,0 2,3 2,5 4,0 3,45 1,05 + 2,4 6,15 Температура теплоносителя в

теплообменнике

[°C] < 95

Толщина изоляции [мм] 60 110 67 67 75 75 75

Тепловые потери

[кВт год. /

добу]]

1,7 1,4 2,1 2,1 1,6 1,6 1,7

Максимальный диаметр датчика [мм] ø8

* Если в типичном обозначение нет буквы G, то прибор без электрического нагревателя.

Распоряжение комиссии EU 812/2013

Протестировано EN 12897:2006

Модель

VLG 200

A1-1G3

VLG 200

A3-1G3

VLG 300

B1-1G3

VLG 300

B2-1G3

VLG 300

B1-1G6

VLG 300

B2-1G6

Потребляемая мощность [В] 3000 6000 Напряжение [V~] 230 400

Модель

VLG 300

C1-1G3

VLG 300

C1-2G3

VLG 400

C1-1G3

VLG 300

C1-1G6

VLG 300

C1-2G6

Потребляемая мощность [В] 3000 6000 Напряжение [V~] 230 400

Тип

Профиль нагрузки Класс энергетической эффективности

Энергетическая эффективност при нагреве воды ƞwh Годовой расход электроэнергии Суточный расход электроэнергии

Настройка температуры термостата Предполагаемый меры предосторожности

(монтаж, установка, техническое обслуживание) Значение "smart" Объем Количество смешанной воды при 40°C В40

Номинальное давление Масса / заполнен водой Защита от коррозии котла

Эмалированный / Mg анод Класс защиты Уровень защиты Толщина изоляции Тепловые потери

Время нагрева с 10°С до 65°С

регламент 812/2013; EN 50440

EN 50440

Протестировано SIST EN 60379:2005

[%] 38,1 38,0 38,1

[кВтч] 4399 4412 4400

[кВтч] 20,317 20,397 20,328

[л] 203 319 449 [л] 305 508 712

[МПа (бар)] 0,6 (6); 0,9 (9); 1,0 (10)

[кг] 63/265 97/397 230/626

[мм] 60 67 75

[кВт год. / добу] 1,7 2,1 1,7

[ч] 4

VLG 200 A-G VLG 300 B-G VLG 400 C-G

XL XL XL

C C C

"eco" "eco" "eco"

“При перепаде давления подключении обязательное использование

предохранительного клапана.”

0 0 0

• / • • / • • / •

IP24

VLG 400

C1-1G6

Модель

Потребляемая мощность Напряжение

ОСТАВЛЯЕМ ЗА СОБОЙ ПРАВО НА ИЗМЕНЕНИЯ КОТОРЫЕ НИКАК НЕ ВЛИЯЮТ НА РАБОТУ УСТРОЙСТВА.

VLG 200 A-G3 VLG 300 B-G3 VLG 400 C-G6

[В] 3000 6000

[V~] 230 400

Инструкция по применению также доступны на нашем сайте http://www.gorenje.com.

518379

ЗАСТЕРЕЖЕННЯ

Цей прилад можуть використовувати діти, старшими від 8 років та особи з обмеженими фізичними, сенсорними або розумовими

здібностями, а також ті, які не володіють достатнім досвідом та знаннями, викоритання прилада в безпечний спосіб можуть лише

під наглядом освіченої особи, і яка зрозуміє потенціальну небезпеку. Не дозволяйте дітям гратися з приладом. Очищення й доступне користувачеві технічне обслуговування не повинні здійснювати діти без нагляду.

Монтаж повинна здійснювати кваліфіковані фахівці з дотриманням чинних норм і правил у відповідності до інструкції виробника. Для підключення до системи водопостачаня на трубу подачі води водонагрівача обов'язково слід установити запобіжний клапан з

номінальним тиском 0,6 МПа (6 бар) 0,9 МПа (9 бар) або 1,0 МПа (10 бар) (дивіться табличку), який запобігає підвищення тиску

в кзані більше ніж 0,1 МПа (1 бар) відносно номіналного. Вода може капати із вихідного отвору запобіжного клапану, тому він, має залишитися відкритим для доступу повітря. Вихідний отвір запобіжного клапану має бути направлени униз і встановлений у такий спосіб, щоб не допускати заммерзання

води. Для нормального функціонування запобіжного клапану необхідно самостійно проводити регулярні перевірки з метою видалення

вапняного каменя запобігання блокуванню клапану. Між водонагрівачем і запобіжним клапаном заборонено встановлювати запірний клапан, оскільки він блокує роботу запобіного

клапану! Перед підключенням до електромережі водонаагнагрівач слід обов'язково наповнити водою! Водонагрівач захищений у випадку вимкнення термостата з додатковим тепловим запобіжником. У разі відмови термостата

у відповідності до стандартів безпеки, вода в баку може досягати температури до 130 ° С. Під час проведення сантехнікі це

необхідно взяти до уваги, тому що може привести до перевантаження температури. Якщо ви водонагрівач від'єднаете від мережі, ви повинні воду з нього злити для запобігання замерзання. Зливання води з водонагрівача відбувається через трубку подачі води котла. За для цього рекомендується встановити спеціально

коліно або випускний клапан між запобіжним клапаном і трубою подачі води. Будь ласка, не намагайтесь усунути можливі несправності теплового насосу самотужки, а повідомляйте про них найближчий

авторизований сервісний центр.

518379

Наші товари обладнані для довкілля та здоров'я із не шкідливих компонентів і розроблені таким чином, що можливо в його останній фазі життя найбільш просто розібирати та переробити.

Переробка матеріалів знижує кількість відходів і знижуе потребу у виробництві основних матеріалів (наприклад металів), що потребує багато енергії та спричиняє до викидів шкідливих речовин. З процесом переробки, таким чином зменшуємо споживання природних ресурсів, можуть частини відходів з пластики та металу знову повертатись до різних процесів виробництва.

Для отримання детальнішої інформації про систему утилізауії відходів, відвідайте ваш центр з утилізації відходів, або магазин, в якому був товар придбаний.

øJ

Шановний покупець, ми вдячні Вам за придбання нашої продукції. БУДЬ ЛАСКА, ПРОЧИТАЙТЕ УВАЖНО ЦЮ ІНСТРУКЦІЮ ПЕРЕД ВСТАНОВЛЕННЯМ ТА ПЕРШИМ ВИКОРИСТАННЯМ ВОДОНАГРІВАЧА.

Цей водонагрівач був виготовлений у відповідності до діючих стандартів та офіційно протестований, що підтверджено Сертифікатом Безпеки та Сертифікатом Електромагнітної Відповідності. Їх основні технічні характеристики приладу вказані в таблиці даних, яка прикріплена на захисній кришці.

Підключення водонагрівача до водопроводу та електромережі має здійснювати тільки кваліфікований фахівець. Всі внутрішні роботи по ремонту та обслуговуванню приладу, усунення водяного каменя, перевірки або заміни антикорозійних захисних анодів повинен здійснувати тільки фахівець авторізованого сервісного центру.

Водонагрівач для зберігання води сконструйований таким чином, що теплообмінник може бути використаний для наступних джерел нагріву, а саме:

• казан центрального опалення,

• сонячна енергія,

• тепловий насос.

МОНТАЖ

Водонпгрівач слід встановлювати в сухій та теплій кімнаті, де немає умов замерзання, бажано поруч з іншими джерелами тепла (напр. в котельні). Перед встановленням пригвинтуйте додані регульовані ніжки. Водонагрівач можна зрегулювати із горизонтального на поперечне положення, повернувши регулювальні ніжки.

VLG 200 A1-1G VLG 200 A3-1G VLG 300 B1-1G VLG 300 B2-1G VLG 300 C1-1G VLG 400 C1-1G A B C D G H

J 1 2 3 4 5

Мал. 1: Приєднувальні та монтажні розміри водонагрівача [мм]

1535 1675 1590 1590 1445 1915

180 220 175 175 250 250 300 340 270 270 370 370 880 1015 890 890 610 1070 780 945 740 740 800 990

1355 1435 1410 1410 1205 1675

365 405 320 340 400 400 580 680 680 680 760 760

G 3/4 G 3/4 G1 G1 G1 G1

G1 G1 G1 G 5/4 G 5/4 G 5/4

G 3/4 G 3/4 G 3/4 G 3/4 G 3/4 G 3/4

G1 G1 G1 G 5/4 G 5/4 G 5/4

G 3/4 G 3/4 G1 G1 G1 G1

C D

ПОЗНПЧЕННЯ 1 Підведення холодної води 2 Вихід рідини теплообмінника 3 Циркуляційний провід 4 Вхід рідини в теплообмінника 5 Відвід гарячої води

518379

øJ

225 425

C D

VLG 300 C1-2G A B C D G H

J 1 2 3 4 5

1445

250 370 740 800

1205

400 760

G5/4

G 3/4

G5/4

Мал. 2: Приєднувальні та монтажні розміри водонагрівача [мм]

ПОЗНПЧЕННЯ 1 Підведення холодної води

2 Вихід рідини теплообмінника 3 Циркуляційний провід 4 Вхід рідини в теплообмінника 5 Відвід гарячої води

518379

øJ

VLG 200

A-G

A [mm] B [mm] G [mm] H [mm]

I [mm] J [mm]

1 3 5

ПОЗНПЧЕННЯ 1 Підведення холодної води 3 Циркуляційний провід 5 Відвід гарячої води

1535 1590 1915

180 175 250 780 740 990

1355 1410 1675

365 320 400

580 680 760 G 3/4 G1 G1 G 3/4 G 3/4 G 3/4 G 3/4 G1 G1

VLG 300

B-G

VLG 400

B-G

ПІДКЛЮЧЕННЯ ДО ВОДОПРОВІДНОЇ МЕРЕЖІ

765ba43218

Підключення до водопровідної мережі здійсніть відповідно до позначень для підключення з попередньої глави.

Для безпеки роботи водонагрівача на вхідну трубку необхідно поставити запобіжний клапан або запобіжники, що запобігає підвищення тиску в казані більш ніж на 0,1 МПа (1 бар) вище номінального. Зливний патрубок на запобіжному клапані повинен обов’язково мати вихід до атмосферного тиску. При нагріванні води в водонагрівачі, тиск води в казані підвищується до рівня, встановленого запобіжним клапаном. Так як вода не може повернутись назад у водопровідну мрежу, це може спричинити витікання води крізь вихідний отвір запобіжного клапану. Воду, що капає, можна відвести у контейнер, який має бути встановлений під запобіжним клапаном. Відвідна трубка, встановлена під вихідним отвором захисного клапана має бути встановлена прямо вниз та в приміщенні, де немає морозу.

У випадку, якщо Ваша водопровідно каналізаційна система не дозволяє встановити систему відводу води із запобіжного клапана, Ви можете уникнути витікання, встановивши розширювальний бак на вихідну трубку для води, об’єм розширювальго баку має становити біля 5% від обсягу водонагрівача.

Для правильної роботи запобіжного клапана необхідно періодично здійснювати перевірки, для видаленя водяного каменя і переконайтеся, що запобіжний клапан не заблокований. При перевірці вам потрібно, повернувши важіль або відкрутивши гайку клапана (залежно від типу клапана), щоб відкрити вихід запобіжного клапана. Якщо вода тече з вихідного отвору, коли вихід відкритий, що означає клапан функціонує нормально.

ПОЗНПЧЕННЯ 1 зливний клапан 2 бак-розширювач 3 захісні клапани a - перевірочний клапан b - перевірочний клапан 4 лійка з підключенням до зливу 5 тестова насадка 6 редукційний клап

7 запірний клапан 8 змішувач тиску батареї

H холодна вода T тепла вода

Мал. 3: Закрита (тиск) система

Водонагрівач може бути підключений до водопроводної мережі без регулятора тиску, якщо тиск в мережі менше, ніж номінальний тиск (див табличку). Якщо тиск в мережі перевищує номінальний тиск, потрібно обов'язково встановити регулятор тиску.

518379

ПІДКЛЮЧЕННЯ ДО ЕЛЕКТРОМЕРЕЖІ

230 V~

3F Y 230 V~

Перед підключенням до мережі повинен бути встановлений в бак кабель мінімальним поперечним перерізом щонайменше 1,5 мм (H05VV-F 3G 1,5 мм2) для 3 кВт нагрівача, у випадку 6 кВт нагрівача (H05VV-F 5G 2,5 мм

), для цого повинні зняти захисну кришку.

Це зробить так, спочатку відключіть кнопку, яка вставляється в осі термостата і відгвинтіть гвинти.

Підготовка для поділу всіх полюсів мають бути включені в монтаж електроприладіів, згідно до національних стандартів по монтажу.

Мал. 4: Зняття кришки нагрівача

STB

ΔT

+°C

A3 B3

Мал. 5: Схеми електричних з'єднань

STB

+°C

ΔT

+°C

R1 R2

R3 R4 R5 R6

ПОЗНПЧЕННЯ 1 Приєднувальна клема 2 Термостат та двополюсовий відповідно

триполюсовий тепловий запобіжник

3 Нагрівач

L Провід фази L1 Провід фази L2 Провід фази L3 Провід фази N Нейтральний провід

Провід заземлення

518379

+ 30 hidden pages
