DE
AUSFÜHRLICHE
GEBRAUCHSANLEITUNG
FÜR KÜHLSCHRANK MIT
GEFRIERFACH
www.gorenje.comwww.gorenje.com
Wir bedanken uns für das Vertrauen, das Sie uns mit dem Kauf
i
Nicht in der Geschirrspülmaschine reinigen!
unseres Geräts erwiesen haben. Um Ihnen den Gebrauch des Produkts zu
erleichtern, haben wir eine detaillierte Anleitung zum Gebrauch und zur
Installation des Geräts verfasst. Diese soll Ihnen helfen, sich so schnell wie
möglich mit Ihrem neuen Gerät anzufreunden.
Wir wünschen Ihnen viel Vergnügen beim Gebrauch Ihres neuen Geräts.
Das Gerät ist ausschließlich für den Gebrauch im Haushalt bestimmt.
Der untere Teil ist Kühlschrank, der zur Aufbewahrung von frischen
Lebensmitteln bei Temperaturen über 0° C bestimmt ist.
Der obere Teil ist ein Gefrierfach, das zum Einfrieren von frischen Lebensmitteln und
Aufbewahrung von eingefrorenen Lebensmitteln für längere Zeit (bis zu einem Jahr,
abhängig von Lebensmitteln) dient. Das Fach ist mit Vier-Sternen gekennzeichnet.
Besuchen Sie auch unsere Internetseite, wo Sie nach Eingabe des Modells des
Geräts, das auf dem Typenschild oder auf der Garantiekarte angegeben ist, eine
detaillierte Beschreibung des Geräts sowie Tipps zum Gebrauch, zur Beseitigung
von Störungen, Serviceinformationen sowie Gebrauchsanleitungen finden.
http://www.gorenje.com
640705
Wichtige Sicherheitshinweise!
!
Allgemeine Informationen und Tipps
Umweltschutz
Nicht in der Geschirrspülmaschine reinigen!
2
INHALT
4 WICHTIGE HINWEISE
4 VOR DEM ERSTEN GEBRAUCH
5 WICHTIGE SICHERHEITSHINWEISE
7 WICHTIGE HINWEISE ZUM GEBRAUCH DES GERÄTS
8 UMWELTSCHUTZ
9 TIPPS ZUM ENERGIESPAREN BEI KÜHL- UND
GEFRIERGERÄTEN
10 AUFSTELLUNG UND ANSCHLUSS
12 BESCHREIBUNG DES GERÄTS
13 BEDIENUNG DES GERÄTS
16 INNENEINRICHTUNG DES GERÄTS
20 EMPFOHLENE ANORDNUNG DER LEBENSMITTEL IM GERÄT
21 LAGERUNG VON LEBENSMITTELN IM KÜHLGERÄT
25 LAGERUNG VON LEBENSMITTELN IM FreshZone-FACH
26 EINFRIEREN UND LAGERUNG VON GEFRORENEN
LEBENSMITTELN
26 Einfrieren von lebensmitteln
27 Wichtige hinweise zum einfrieren von frischen lebensmitteln
27 Lagerung von industriell gefrorenen lebensmitteln
28 Lagerungszeiten von gefrorenen lebensmitteln
28 Auftauen von gefrorenen lebensmitteln
VORWORT
BESCHREIBUNG
DES GERÄTS
LAGERUNG UND
EINFRIEREN
VON
LEBENSMITTELN
29 ABTAUEN DES GERÄTS
30 REINIGUNG UND PFLEGE
32 BESEITIGUNG VON STÖRUNGEN
34 INFORMATIONEN ÜBER DIE GERÄUSCHENTWICKLUNG
ABTAUEN UND
REINIGUNG DES
GERÄTS
SONSTIGES
3
640705
WICHTIGE HINWEISE
i
VOR DEM ERSTEN GEBRAUCH
Bevor Sie das Gerät an das Stromnetz anschließen, sollten
Sie sorgfältig die Gebrauchsanleitung, die das Gerät und
seine fachgerechte und sichere Bedienung beschreibt,
durchlesen. Die Gebrauchsanleitung ist an verschiedene
Gerätetypen/Modelle angepasst, deswegen können auch
Funktionen und Zubehör beschrieben sein, die Ihr Gerät
nicht enthält. Wir empfehlen Ihnen, die Gebrauchsanleitung
aufzubewahren und im Fall einer eventuellen Veräußerung
des Geräts dem Käufer übergeben.
Überprüfen Sie das Gerät auf eventuelle Transportschäden.
Falls Sie einen Transportschaden feststellen, treten Sie bitte
umgehend mit der Verkaufsstelle in Verbindung, bei der Sie
das Gerät gekauft haben.
Lassen Sie das Gerät vor dem Anschluss an das Stromnetz
mindestens zwei Stunden in aufrechter Position ruhen.
Dadurch kann eine durch den Transport hervorgerufene
Fehlfunktion des Kühlsystems vermieden werden.
640705
4
WICHTIGE SICHERHEITSHINWEISE
!
Der Anschluss an das Stromnetz und die Erdung des
Geräts sind gemäß den gültigen Normen und Vorschriften
auszuführen.
Trennen Sie das Gerät vor dem Reinigen vom Stromnetz
(ziehen Sie den Stecker des Anschlusskabels aus der
Wandsteckdose).
Falls das Anschlusskabel beschädigt ist, darf es nur vom
Hersteller, einem Kundendienstfachmann oder einer fachlich
befähigen Person ausgetauscht werden.
Falls die LED-Beleuchtung nicht funktioniert, rufen Sie
bitte den Kundendienst an. Versuchen Sie nicht, die LEDBeleuchtung selbst zu reparieren, weil Sie in Kontakt mit
Hochspannung geraten können!
!
HINWEIS! Verwenden Sie im Geräteinneren keine
elektrischen Geräte außer denen, die vom Kühl- und
Gefriergerätehersteller zugelassen sind.
!
HINWEIS! Verwenden Sie beim Abtauen des Geräts
keine mechanischen Hilfsmittel oder andere Methoden
außer denen, die vom Hersteller empfohlen sind.
!
HINWEIS! Um Gefahren wegen der Unstabilität des
Geräts aus dem Weg zu gehen, muss das Gerät in
Einklang mit den Einbauhinweisen eingebaut werden.
640705
5
Gefahr von Erfrierungen
Geben Sie gefrorene Lebensmittel niemals in den Mund.
Vermeiden Sie den Kontakt mit dem Gefriergut, da dies zu
Erfrierungen führen kann.
Sicherheit von Kindern und empfindlichen Personen
Dieses Gerät kann von Kindern ab acht Jahren sowie von
Personen mit verminderten körperlichen, sensorischen
und geistigen Fähigkeiten oder Mangel an Erfahrung und/
oder Wissen bedient werden, wenn sie entsprechend
beaufsichtigt werden oder eine Unterweisung zum sicheren
Gebrauch des Geräts erhalten haben und die damit
verbundenen Gefahren verstehen.
Entfernen Sie die Verpackung, die zum Schutz des Geräts bzw.
der einzelnen Teile des Geräts während des Transports dient.
Es besteht Verletzungs- bzw. Erstickungsgefahr. Kinder
sollten mit dem Gerät nicht spielen.
Kinder dürfen ohne Aufsicht von Erwachsenen das Gerät
nicht reinigen.
Wenn Sie das gebrauchte Gerät entsorgen möchten, schneiden
Sie das Netzkabel ab, nehmen Sie die Gerätetür ab und lassen
Sie die Ablagen im Gerät. Dadurch können Sie verhindern, dass
sich Kinder im Gerät einschließen. Erstickungsgefahr!
Hinweis zum Kühlmittel
Das Gerät enthält eine geringe Menge des
umweltfreundlichen jedoch brennbaren Gases R600a.
Stellen Sie sicher, dass es zu keiner Beschädigung der Teile
des Kühlsystems kommt. Ein Ausströmen des Gases ist für
die Umwelt nicht gefährlich, kann sich jedoch entzünden
oder den Augen schädigen!
Falls das Gas ausströmen sollte, lüften Sie den Raum, trennen Sie
das Gerät vom Stromnetz und rufen Sie den Kundendienst an!
640705
6
i
WICHTIGE HINWEISE ZUM GEBRAUCH DES
GERÄTS
HINWEIS! Die Lüftungsöffnungen am Gerät bzw.
Einbauelement müssen immer sauber und frei passierbar
sein.
Das Gerät darf nicht im Freien verwendet und Regen
ausgesetzt werden.
Im Gerät keine explosivern Stoffe (z.B. Spraydosen mit
Aerosolen und entzündlichem Treibgas) lagern.
Falls das Gerät über längere Zeit nicht verwendet wird,
schalten Sie es durch Betätigung der AUS-Taste ab
und unterbrechen Sie die Stromzufuhr. Leeren Sie das
Geräteinnere, tauen sie eventuelle Eisschichten ab, reinigen
Sie das Gerät und lassen Sie die Gerätetür einen Spalt breit
geöffnet.
Im Fall einer Störung oder bei Stromausfall sollten Sie das
Gefriergerät nicht öffnen, außer der Stromausfall dauert
länger als 16 Stunden. Nach Ablauf dieser Zeit sollten Sie die
gefrorenen Lebensmittel verzehren oder in einem anderen
Gefriergerät lagern.
Technische Angaben
Das Typenschild mit den Grunddaten des Geräts befindet
sich im Geräteinneren. Es enthält Informationen über die
Spannung, das Brutto- und Netto-Volumen, die Art und
die Menge des Kältemittels sowie Informationen über die
Klimaklasse.
Falls das Typenschild nicht in Ihrer Sprache ist, überkleben
Sie es mit dem entsprechenden beigelegten Etikett.
640705
7
UMWELTSCHUTZ
i
Zum Verpacken unserer Produkte werden nur
umweltfreundliche Materialien verwendet, die ohne Gefahr
für die Umwelt wiederverwertet, entsorgt oder vernichtet
werden können.
!
Entsorgung des ausgedienten Geräts
Um die Umwelt zu schonen, übergeben Sie das ausgediente
Gerät einem autorisierten Entsorgungsunternehmen für
Elektro- und Elektronikaltgeräte.
Vorbereitung:
• Trennen Sie das Gerät vom Stromnetz.
• Untersagen Sie Kindern, mit dem Gerät zu spielen.
HINWEIS! Achten Sie darauf, dass bei der Aufstellung,
beim Reinigen, oder bei der Entsorgung des Geräts die
Dämmung bzw. Teile des Kühlsystems nicht beschädigt
werden. Dadurch leisten auch Sie einen wertvollen
Beitrag zum Umweltschutz.
Das Symbol auf dem Produkt oder seiner Verpackung deutet darauf hin,
dass das Produkt nicht als gewöhnlicher Haushaltsmüll entsorgt werden
darf. Bringen Sie Ihr ausgedientes Gerät zu einer Sammelstelle für die
Wiederverwertung von elektrischen und elektronischen Altgeräten.
Durch die fachgerechte Entsorgung des Geräts leisten Sie Ihren Beitrag zur
Vermeidung von eventuellen negativen Folgen und Einflüssen auf die Umwelt
und die Gesundheit von Mensch und Tier, die im Fall von unsachgemäßer
Entsorgung des Geräts entstehen können. Für detaillierte Informationen über
die Entsorgung und Wiederverwertung des Produkts wenden Sie sich bitte an
die zuständige städtische Stelle für Abfallentsorgung, an das
Kommunalunternehmen oder an das Geschäft, in welchem Sie Ihr Gerät
gekauft haben.
640705
8
TIPPS ZUM ENERGIESPAREN
i
BEI KÜHL- UND
GEFRIERGERÄTEN
• Stellen Sie das Gerät laut den Hinweisen in der Gebrauchsanleitung auf.
• Öffnen Sie die Tür nicht öfter als notwendig.
• Überprüfen Sie gelegentlich, ob die Luftzirkulation an der Geräterückseite
unbehindert ist.
• Der Kondensator an der Geräterückseite muss sauber gehalten werden
(siehe Kapitel „Reinigung des Geräts“).
• Lassen Sie undichte oder beschädigte Dichtungen umgehend ersetzen.
• Lebensmittel in verschlossenen Behältern oder entsprechender Verpackung
aufbewahren.
• Kühlen Sie Lebensmittel vor der Einlagerung im Kühlgerät auf
Zimmertemperatur.
• Tauen Sie gefrorene Lebensmittel im Kühlraum auf.
• Sie können einige Fächer aus dem Gefriergerät entfernen (wie in
der Gebrauchsanleitung beschrieben), um den Gefrierraum optimal
auszunutzen.
• Tauen Sie das klassische Gefriergerät ab, wenn sich an den Wänden eine
ungefähr 3-5 mm dicke Reifschicht gebildet hat.
• Die Anordnung der Ablagen und der Lebensmittel im Kühlgerät sollte
gleichmäßig sein, sodass eine ungestörte Luftzirkulation möglich ist
(beachten Sie die in der Gebrauchsanleitung empfohlene Anordnung der
Lebensmittel).
• Stellen Sie bei Geräten mit Ventilator sicher, dass die Lüftungsschlitze nicht
zugedeckt sind.
• Falls Sie den Ventilator oder den Ionisator nicht benötigen, schalten Sie
diese aus, damit nicht zusätzliche Energie verbraucht wird.
640705
9
AUFSTELLUNG UND ANSCHLUSS
i
AUSWAHL DES AUFSTELLUNGSPLATZES
• Stellen Sie das Gerät in einem trockenen und gut belüfteten Raum auf.
Das Gerät funktioniert störungsfrei nur bei den in der Tabelle angeführten
Umgebungstemperaturen. Die Klasse ist am Typenschild mit den Gerätedaten
angegeben.
Klasse Temperatur
SN (subnormal) von +10°C bis +32°C
N (normal) von +16°C bis +32°C
ST (subtropisch) von +16°C bis +38°C
T (tropisch) von +16°C bis +43°C
• Stellen Sie Geräte mit der Klimaklasse SN nicht in Räumen auf, in welchen
die Temperatur unter 5° C sinkt, da dies zu Funktionsstörungen oder
Beschädigung des Geräts führen kann!
• Nach dem Einbau bzw. Aufstellung des Geräts muß der Gerätstecker frei
zugänglich sein!
• Stellen Sie das Gerät nicht in die Nähe von Geräten, die Wärme strahlen wie
z.B. Kochherd, Heizkörper, Wassererhitzer u. Ä. und setzen Sie es nicht direkter
Sonnenbestrahlung aus. Das Gerät muss mindestens 3 cm von einem Elektrooder Gasherd bzw. mindestens 30 cm von einem Ölofen oder einem Holzherd
entfernt aufgestellt werden. Bei geringerem Abstand ist zu Isolationszwecken
eine Wärmedämmplatte zu verwenden.
Hinweis: Stellen Sie das Gerät in einem ausreichend großen Raum auf. Auf 8 g
Kühlmittel sollte mindestens 1 m3 Raum zur Verfügung stehen. Die Menge des
Kühlmittels im Gerät ist auf dem Typenschild im Geräteinneren angeführt.
• Der Abstand der Rückseite des Geräts von der Wand muss mindestens 5 cm
betragen oder es muss eine Ö nung im Einbauelement mit dem Durchmesser
ca. 200 cm2 vorhanden sein. Ein eventuell oberhalb des Geräts eingebautes
Küchenelement muss vom oberen Teil des Geräts mindestens 5 cm entfernt
sein, damit eine ausreichende Lüftung des Kondensators gewährleistet wird.
Relative
Luftfeuchtigkeit
75%
Achtung: Beim Einbau von verschiedenen Gerätekombinationen, die höher sind
als 1.700 mm, und nebeneinander aufgestellt werden (Side by Side), ist bei einer
Raumfeuchtigkeit über 70% das Anti-Kondensationsset (Option) zu installieren.
Wegen Ihrer eigenen Sicherheit darf dieses Set nur von einem autorisierten
Kundendienstfachmann eingebaut werden!
640705
Bestellnummer: 376078 (für Geräte mit einer Höhe über 1700 mm)
10
ANSCHLUSS AN DAS STROMNEZT
• Schließen Sie das Gerät mit dem
eingebauten Anschlusskabel an das
Stromnetz an. Die Steckdose muss
über einen geerdeten Schutzkontakt
verfügen (Sicherheitssteckdose). Die
vorgeschriebene Nennspannung und
Frequenz sind auf dem Typenschild
mit den Gerätegrunddaten
angegeben.
• Der Anschluss an das Stromnetz
und die Erdung des Geräts sind
gemäß den gültigen Normen
und Vorschriften auszuführen.
Das Gerät hält kurzfristige
Spannungsschwankungen aus,
jedoch max. zwischen -6% und +6%.

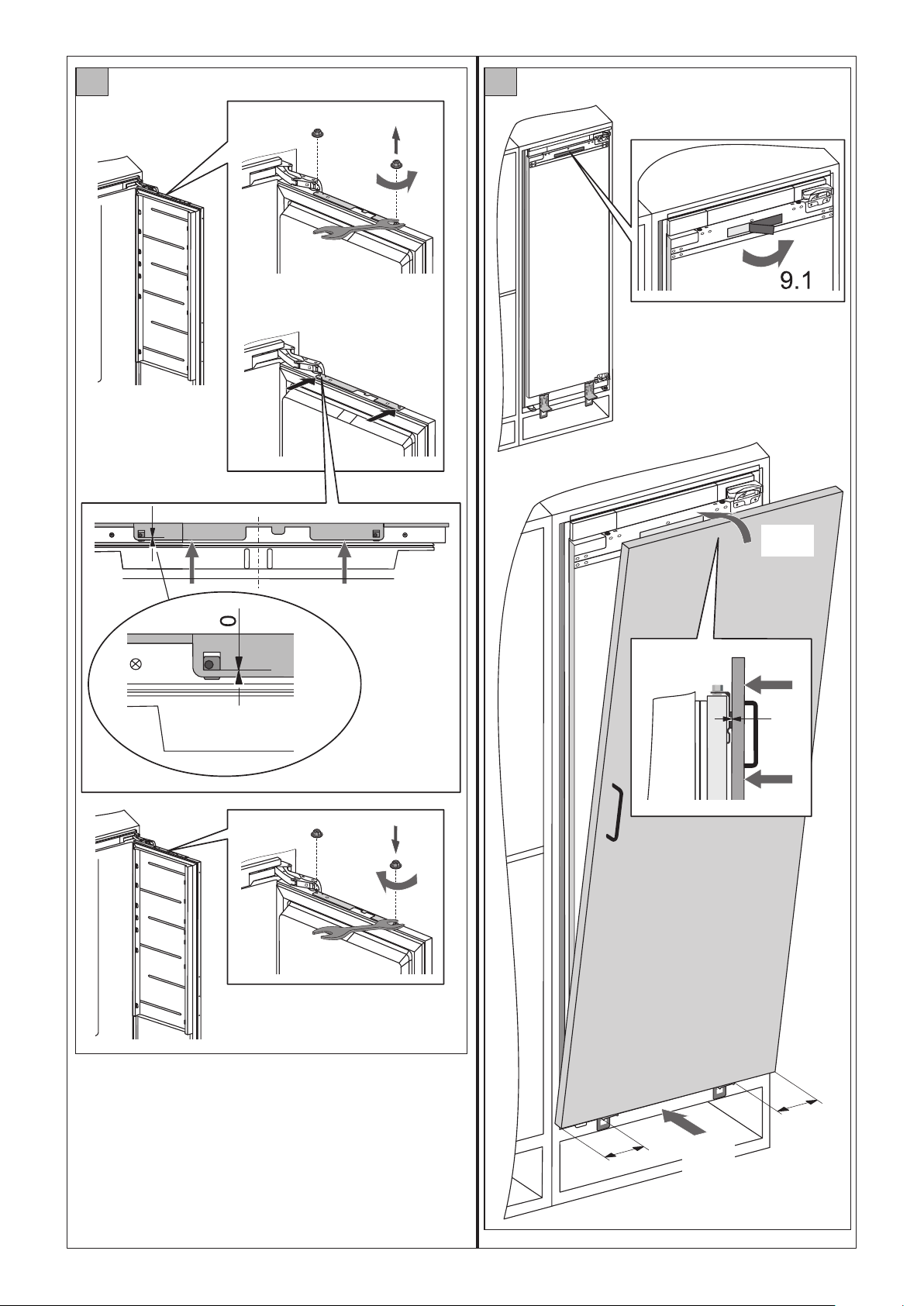

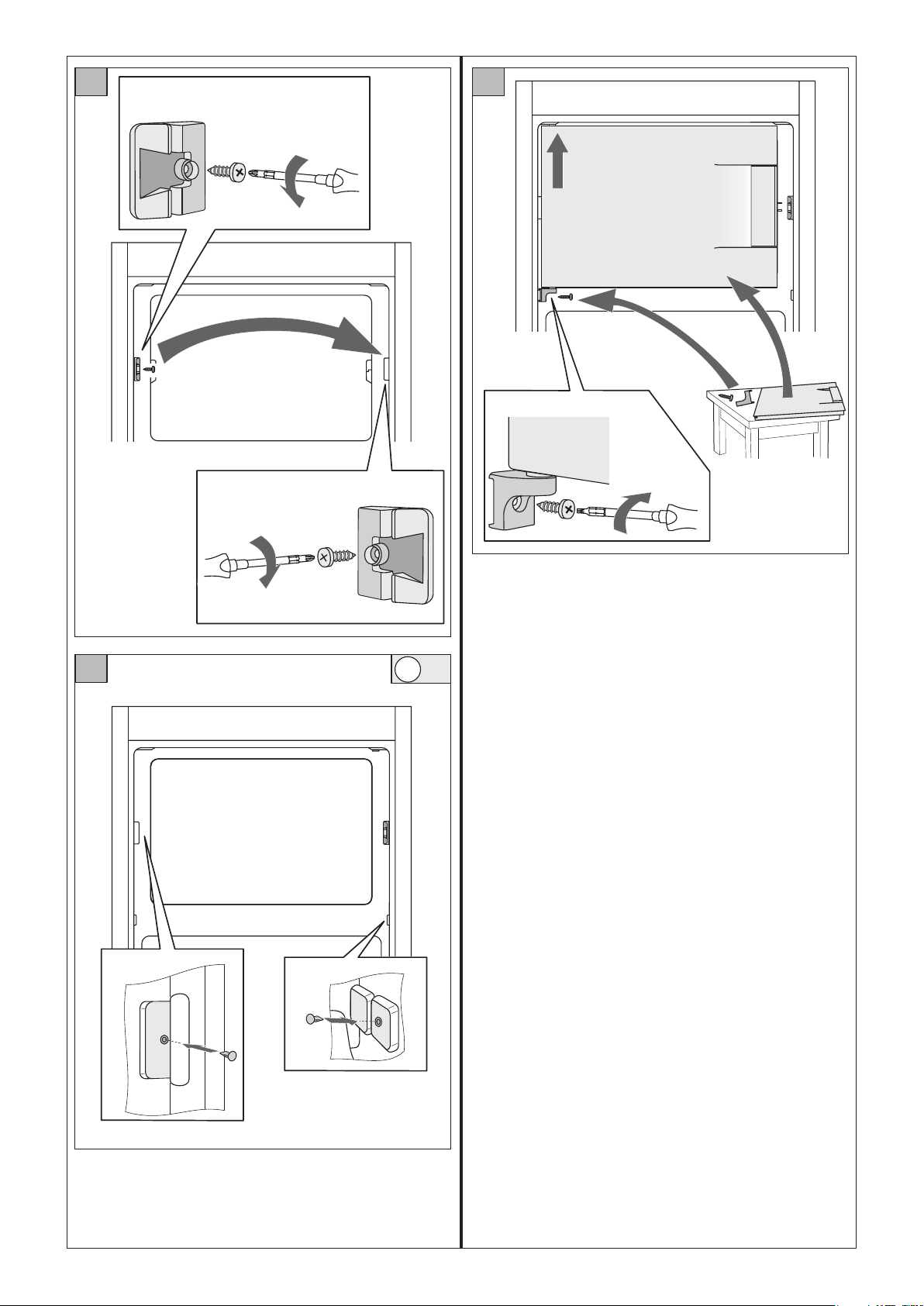

WECHSEL DES TÜRANSCHLAGS UND EINBAU DES
GERÄTS IN EIN KÜCHENELEMENT
Der Wechsel des Türanschlags und der Einbau des Geräts in ein Küchenelement
sind in einer separaten Anleitung beschrieben, die dem Beutel mit der
Gebrauchsanleitung beigefügt ist.
640705
11
BESCHREIBUNG DES GERÄTS
Die Innenausstattung des Geräts kann je nach Modell variieren.
1
B
2
3
4
A Kühlgerät
B Gefriergerät
1 Bedieneinheit
2 LED-Beleuchtung
3 Ventilator m Ionisator
7
(+ Ein-/Aus-Schalter)*
4 Glasablagen
5 Obst-/
Gemüsefach mit
Feuchtigkeitsregler
6 Obst- und
Gemüsefach
7 Niedrige Türablagen
8 Flaschenablage
A
8
5
6
* (nur bei einigen Modellen)
640705
12
BEDIENUNG DES GERÄTS
A
A Knebel zum Ein-/Ausschalten des Geräts und zur Temperatureinstellung
B Taste zum Ein-/Ausschalten der Beleuchtung
Die Beleuchtung wird automatisch eingeschaltet, wenn die Gerätetür des
Kühlteils geö net wird und abgeschaltet, wenn die Gerätetür geschlossen
wird.
B
EIN-/AUSSCHALTEN DES GERÄTS
Einschalten: Drehen Sie den Knebel A
im Uhrzeigersinn.
Ausschalten: Drehen Sie den Knebel
A gegen den Uhrzeigersinn, sodass
der Pfeil auf die Markierung zeigt
(Achtung: das Gerät steht noch immer
unter Spannung).
640705
13
EINSTELLUNG DER TEMPERATUR IM GERÄTEINNEREN
i
• Nach dem Einschalten des Geräts kann es mehrere Stunden dauern, bis
in die eingestellte Temperatur erreicht ist, stellen Sie deshalb noch keine
Lebensmittel in das Gerät.
• Stellen Sie die gewünschte
Temperatur mit dem Knebel A ein,
indem Sie ihn im Uhrzeigersinn
drehen.
• Die empfohlene Einstellung des
Thermostatknebels A ist auf der
Position ECO.
• Die Änderung der
Umgebungstemperatur beeinfl usst
die Temperatur im Geräteinneren.
Passen Sie dementsprechend die
Position des Thermostatknebels A
an. Die Position in Richtung des
bedeutet eine niedrigere Temperatur
im Geräteinneren (kälter), die
Position in Richtung des bedeutet
eine höhere Temperatur (wärmer).
Falls die Temperatur der Umgebung,
in welcher das Gerät aufgestellt ist,
niedriger ist als 16°C, empfehlen wir,
den Thermostatknebel A auf den zu
stellen.
640705
14
EINSTELLUNG DER TEMPERATUR (WENN INTENSIVERES
KÜHLEN UND GEFRIEREN NOTWENDIG SIND)
• Wir empfehlen Ihnen, diese Einstellung vor der Reinigung des Geräts oder
24 Stunden vor der Einlagerung von größeren Mengen von Lebensmitteln
zu verwenden. Dadurch wird sichergestellt, dass die Lebensmittel schneller
abgekühlt oder gefroren werden und Vitamine, Mineralien, Nährwert,
Geschmack sowie Frische erhalten bleiben.
• Einschalten der Funktion
Intensivkühlen bzw.
Intensivgefrieren:
BedienungsknebelA auf die auf der
Abbildung dargestellte Position
drehen.
• Bei dieser Einstellung arbeitet das
Gerät bei höchster Leistung und kann
eine Zeit lang etwas lauter sein.
• Drehen Sie nach Beendigung der Funktion Intensivkühlen/Intensivgefrieren
den Knebel A wieder auf die gewünschte Position zurück..
640705
15
INNENEINRICHTUNG DES GERÄTS
(* Die Ausstattung des Geräts ist vom Modell abhängig)
ABLAGE
• Sie können eine leere Ablage auf den
Führungen im Kühlgerät verstellen,
ohne diese aus dem Gerät nehmen
zu müssen.
Falls Sie eine Ablage verstellen
möchten, heben Sie sie zuerst vorne
an, halten Sie sie fest und verstellen
Sie sie in die höhere oder tiefere
Lage; wenn Sie die Ablage aus dem
Kühlgerät herausnehmen möchten,
heben Sie sie vorne an, halten Sie sie
hinten fest und ziehen Sie sie heraus.
Lagern Sie leicht verderbliche
Lebensmittel auf dem hinteren Teil
der Ablage an der Geräterückwand,
wo die Temperaturen am niedrigsten
sind.
DRAHTHALTERUNG FÜR FLASCHEN*
• Einige Modelle verfügen über eine
Drahthalterung für Flaschen. Diese ist
gegen ungewolltes Herausziehen
gesichert. Die Flaschenhalterung
lässt sich nur unbeladen aus dem
Kühlgerät entfernen. Heben Sie sie
vorn an und ziehen Sie sie heraus.
Stellen Sie die Flaschenhalterung so
in das Kühlgerät, dass das Schließen
der Gerätetür durch die Flaschen
nicht behindert wird.
Die maximale Belastung der Flaschenhalterung beträgt 9 Flaschen zu
0,75 l bzw. 13 kg Gesamtgewicht – siehe Etikette auf der rechten Seite des
Geräteinnenraums.
• Sie können auf die Flaschenhalterung auch Dosen stellen (der Breite oder der
Tiefe nach).
640705
16
Loading...
