Page 1
PL
SZCZEGÓŁOWA
INSTRUKCJA OBSŁUGI
WOLNOSTOJĄCEJ
KUCHENKI KOMBI
gorenje
KS5251CLI
KS5250CLI
www.gorenje.com
Page 2
PL 1
Dziękujemy Państwu za Państwa zaufanie i
zakup naszego urządzenia.
Celem niniejszej szczegółowej instrukcji obsługi
jest ułatwienie korzystania z tego produktu.
Instrukcja powinna umożliwić możliwie jak
najszybsze zapoznanie się ze swoim nowym
urządzeniem.
Proszę upewnić się, że otrzymali Państwo
urządzenie w stanie nieuszkodzonym. W
przypadku stwierdzenia uszkodzenia w
transporcie proszę skontaktować się ze
sprzedawcą, gdzie nabyli Państwo urządzenie,
lub z regionalnym dystrybutorem, który je
dostarczył.
Instrukcja ta jest ważna tylko wówczas, gdy na
urządzeniu umieszczony jest symbol kraju. Jeśli
na urządzeniu jest BRAK symbolu kraju proszę
sprawdzić w instrukcji technicznej, w jaki sposób
urządzenie należy wyregulować, by spełniało
ono obowiązujące w danym kraju wymagania
eksploatacyjne.
Urządzenie należy podłączyć zgodnie z
obowiązującymi przepisami i można je
eksploatować wyłącznie w dobrze
wentylowanych pomieszczeniach. Przed
przystąpieniem do podłączenia lub eksploatacji
urządzenia proszę zapoznać się z treścią
instrukcji.
Instrukcja jest także dostępna na naszej stronie
internetowej:
http://www.gorenje.com
Ważna informacja
Wskazówka, uwaga
GORENJE gospodinjski aparati, d.o.o.
Partizanska cesta 12
SI-3320 Velenje, SLOVENIA
info@gorenje.com
Page 3
PL 2
WAŻNE WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA
DOKŁADNIE ZAPOZNAĆ SIĘ ZE WSKAZÓWKAMI I ZACHOWAĆ
JE DO PÓŹNIEJSZEGO WYKORZYSTANIA.
Z niniejszego urządzenia mogą korzystać dzieci w wieku od lat 8
wzwyż oraz osoby o ograniczonej sprawności fizycznej, czuciowej lub
umysłowej lub bez doświadczenia i przeszkolenia, o ile będą one
nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego
korzystania z urządzenia i uświadomią sobie one związane z tym
niebezpieczeństwa. Nie pozwalać na to, by urządzeniem bawiły się
dzieci. Dzieciom bez nadzoru nie wolno powierzać wykonywania
zadań z zakresu czyszczenia i konserwacji zastrzeżonej dla
użytkownika.
OSTRZEŻENIE: Urządzenie i niektóre z odsłoniętych jego części
mogą się w trakcie eksploatacji bardzo nagrzewać. Proszę uważać,
by nie dotknąć elementów grzejnych. Należy nie pozwalać zbliżać się
do urządzenia dzieciom w wieku poniżej 8 lat, chyba że pod stałym
nadzorem.
OSTRZEŻENIE: Odsłonięte części urządzenia mogą się w czasie
eksploatacji bardzo nagrzewać. Należy nie pozwalać zbliżać się do
piekarnika małym dzieciom.
OSTRZEŻENIE: Zagrożenie pożarem: Nie przechowywać na
powierzchniach kuchenki żadnych przedmiotów.
OSTROŻNIE: Proces gotowania wymaga nadzoru. Krótkotrwały
proces gotowania musi być nadzorowany przez cały czas.
OSTRZEŻENIE: Gotowanie na kuchence bez nadzoru z
wykorzystaniem tłuszczu lub oleju może być niebezpieczne i wywołać
pożar. NIGDY nie próbować gasić pożaru wodą, lecz wyłączyć
urządzenie, a następnie nakryć płomień np. pokrywką lub kocem
przeciwpożarowym.
Page 4
PL 3
OSTRZEŻENIE: Przed przystąpieniem do wymiany żarówki, upewnić
się, że urządzenie zostało wyłączone z prądu, aby uniknąć
niebezpieczeństwa porażenia prądem elektrycznym.
Aby uniknąć przegrzania, urządzenia nie wolno montować za
ozdobnymi drzwiami.
OSTRZEŻENIE: W razie pęknięcia powierzchni wyłączyć
urządzenie, aby uniknąć możliwości porażenia prądem elektrycznym.
Do czyszczenia szklanych drzwiczek piekarnika lub ewentualnie
szkła zamocowanych na zawiasach pokryw kuchenki nie używać
silnych środków czyszczących o właściwościach ściernych lub
ostrych skrobaków metalowych, ponieważ mogłyby one porysować
powierzchnię, a w konsekwencji doprowadzić do rozbicia szkła.
Nie używać do czyszczenia urządzenia odkurzaczy parowych lub
wysokociśnieniowych, ponieważ mogłoby to doprowadzić do
porażenia prądem elektrycznym.
Urządzenie nie jest przeznaczone do tego, by było sterowane przy
pomocy zewnętrznych programatorów czasowych lub oddzielnego
układu zdalnego sterowania.
OSTRZEŻENIE: Używać wyłącznie osłon kuchenki
zaprojektowanych przez producenta urządzenia, wskazanych przez
producenta w instrukcji obsługi lub wbudowanych w urządzenie.
Stosowanie nieodpowiednich osłon grozi wypadkiem.
Urządzenie jest przeznaczone do tego by postawić je bezpośrednio
na podłodze, bez żadnych wsporników lub cokołów.
W razie uszkodzenia kabla zasilającego musi zostać on wymieniony
dla uniknięcia niebezpieczeństwa przez producenta, jego serwisanta
lub osoby o podobnych kwalifikacjach.
Przed podniesieniem pokrywy upewnić się, że jest ona czysta i nie
ma na niej żadnych rozlanych płynów. Pokrywa może mieć
Page 5
PL 4
polakierowaną lub szklaną powierzchnię. Można ją zamknąć dopiero
po całkowitym wystygnięciu stref gotowania.
OSTROŻNIE: Niniejsze urządzenie jest przeznaczone wyłącznie do
przyrządzania żywności. Nie wolno go wykorzystywać do innych
celów, np. do ogrzewania pomieszczenia.
Urządzenie może podłączyć wyłącznie upoważniony przez gazownię
lub autoryzowany serwis fachowiec. Puszkę zaciskową (miejsce
podłączenia kabla zasilającego) chronić pokrywą puszki zaciskowej,
patrz wyposażenie. Należy przestrzegać wszelkich obowiązujących
przepisów i warunków technicznych miejscowego dystrybutora gazu
dotyczących podłączenia do sieci gazowej.
Z wykonywaniem nieuprawnionych czynności serwisowych i
naprawczych może wiązać się ryzyko wybuchu, porażenia prądem
elektrycznym i zwarcia, a w konsekwencji obrażeń ciała i
uszkodzenia urządzenia. Czynności tego typu może wykonywać
wyłącznie upoważniony do tego fachowiec.
Przed przystąpieniem do montażu upewnić się, że urządzenie
zostało wyregulowane (rodzaj i ciśnienie gazu) zgodnie z warunkami
lokalnego dystrybutora gazu.
Parametry eksploatacyjne urządzenia są podane na etykiecie (lub
tabliczce znamionowej).
Urządzenia nie podłącza się do wyciągu produktów spalania. Należy
je zamontować i podłączyć zgodnie z aktualnie obowiązującymi
przepisami instalacyjnymi. Szczególną uwagę należy zwrócić na
stosowne wymagania dotyczące wentylacji.
OSTROŻNIE: Korzystaniu z gazowego urządzenia kuchennego
towarzyszy wydzielanie się w pomieszczeniu, w którym jest ono
zamontowane, ciepła, wilgoci i produktów spalania. Upewnić się, że
kuchnia posiada odpowiednią wentylację, zwłaszcza w czasie
korzystania z urządzenia: nie zakrywać naturalnych otworów
wentylacyjnych lub zamontować mechaniczne urządzenie
wentylacyjne (wyciąg mechaniczny).
Page 6
PL 5
OSTROŻNIE: Możliwość przewrócenia się.
OSTRZEŻENIE: Aby uniknąć przewrócenia
się urządzenia, konieczne okazać się może
zamontowanie elementów stabilizujących.
Patrz instrukcja montażu.
Długotrwałe, intensywne korzystanie z urządzenia może wymagać
dodatkowej wentylacji, np. otwarcia okna, lub skuteczniejszej
wentylacji, np. zwiększenia poziomu ewentualnej wentylacji
mechanicznej.

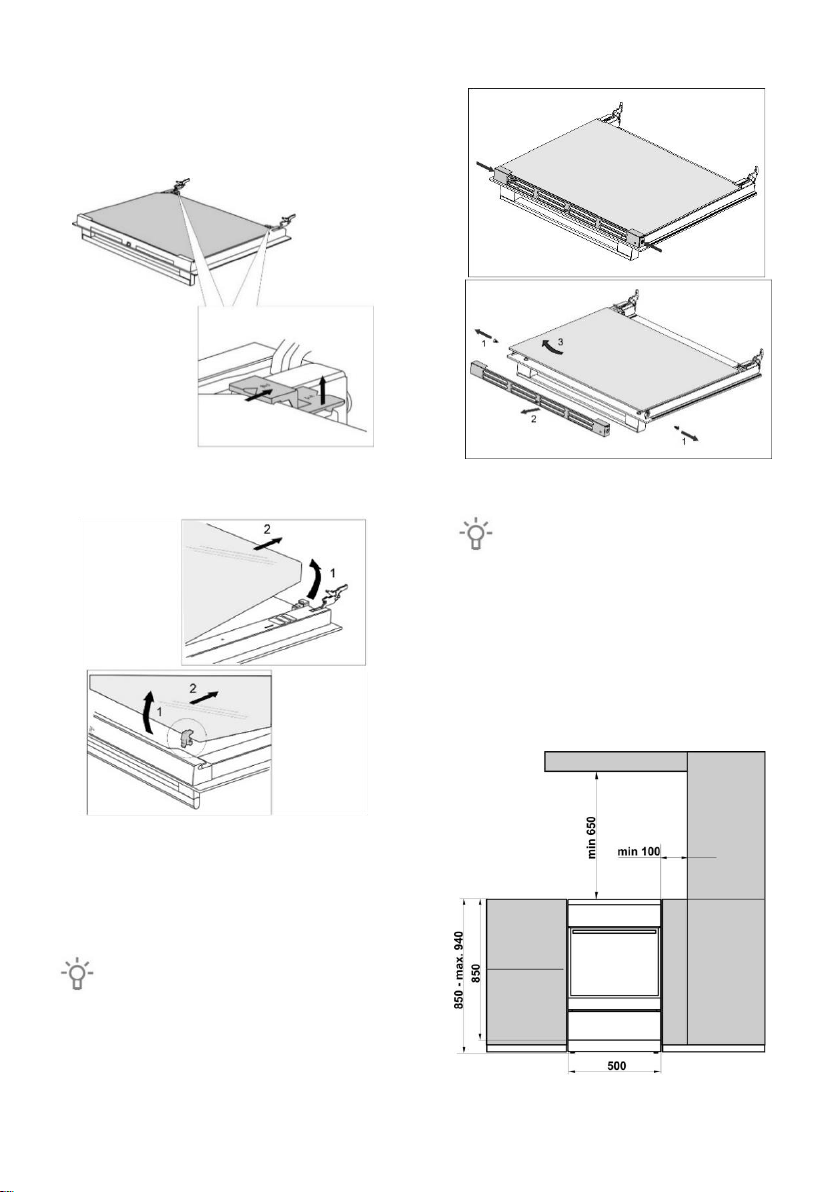

To jest urządzenie grupy 1 i 2/1. Jeśli urządzenie zostanie ustawione
w rzędzie, to może dotykać sąsiednich szafek z obu stron. Z jednej
strony w odległości co najmniej 10 cm od urządzenia znajdować się
może wysoka szafka (wyższa od urządzenia). Z drugiej strony można
postawić jedynie szafkę tej samej wysokości.
Zwrócić uwagę na prawidłowe rozmieszczenie elementów palników.
Nie instalować urządzenia w pobliżu silnych źródełciepła takich jak
piecyki na paliwo stałe, ponieważ wysokie temperatury panujące w
ich pobliżu mogłyby doprowadzić do uszkodzenia urządzenia.
Jeśli nie zamierza się używać palników przez dłuższy okres czasu
(np. w czasie urlopu) zamknąć główny zawór wlotowy.
Przytrzaśnięcie w drzwiczkach piekarnika kabli zasilających innych
urządzeń znajdujących się w pobliżu tego urządzenia może
powodować uszkodzenie tych kabli, a to z kolei może doprowadzić
Page 7
PL 6
do powstania zwarcia. Dlatego też względem kabli zasilających
innych urządzeń należy zachować bezpieczny odstęp.
W przypadku stwierdzenia usterki instalacji gazowej lub wyczucia
ulatniającego się gazu w pomieszczeniu:
− natychmiast odciąć dopływ gazu lub zamknąć butlę z gazem;
− zgasić wszelkie źródła otwartego ognia, w tym produkty tytoniowe;
− nie włączać i nie wyłączać żadnych urządzeń elektrycznych (łącznie
ze światłami);
− dokładnie wywietrzyć pomieszczenie – otworzyć okna;
− natychmiast skontaktować się z punktem serwisowym lub
autoryzowanym dystrybutorem gazu ziemnego.
Nie wyklejać ścian piekarnika folią aluminiową i nie umieszczać na
dnie piekarnika blach lub innych naczyń. Folia aluminiowa
uniemożliwiałaby cyrkulację powietrza w piekarniku, utrudniałaby
pieczenie i zniszczyłaby emaliową powłokę.
Drzwiczki piekarnika bardzo się w trakcie eksploatacji nagrzewają.
Jako dodatkowe zabezpieczenie zamontowane jest trzecie szkło
obniżające temperaturę powierzchni zewnętrznej (tylko w niektórych
modelach).
Nadmierne obciążanie zawiasów drzwiczek piekarnika może
spowodować ich uszkodzenie. Nie kłaść ciężkich garnków na otwarte
drzwiczki piekarnika i nie opierać o otwarte drzwiczki piekarnika w
czasie jego czyszczenia w środku. Nigdy nie stawać na otwartych
drzwiczkach piekarnika, ani nie pozwalać dzieciom, by na nich
siadały.
Uważać, by otwory wentylacyjne nigdy nie były zakryte lub w
jakikolwiek inny sposób niedrożne.
W razie usterki wentylatora chłodzącego nie używać urządzenia,
wyłączyć je i wezwać technika serwisowego.
UWAGA: Jeżeli urządzenie posiada płytę grzewczą wykonaną ze
szkła lub ceramiki, w razie rozbicia:
Page 8
PL 7
– natychmiast zamknąć doprowadzenie paliwa do palników a
elektryczne elementy grzewcze i urządzenia odłączyć od zasilania;
– nie dotykać powierzchni urządzenia;
– nie używać urządzenia.
Urządzenie należy podłączyć kablem 5 x 1,5 mm
2
oznaczonym
symbolem H05VV-F5G1,5 lub lepszym. Kabel musi zostać
zainstalowany przez serwisanta lub osobę o podobnych
kwalifikacjach.
Urządzenie należy podłączyć do stałej instalacji zgodnej z
obowiązującymi przepisami.
Urządzenie należy podłączyć do stałej instalacji posiadającej
wbudowany mechanizm rozłączający. Stałą instalację należy
wykonać zgodnie z obowiązującymi przepisami.
PRZED PODŁĄCZENIEM URZĄDZENIA
Przed przystąpieniem do podłączenia urządzenia dokładnie zapoznać się z
instrukcją obsługi. Gwarancja nie obejmuje napraw lub roszczeń
gwarancyjnych wynikających z nieprawidłowego podłączenia lub
eksploatacji urządzenia.
Page 9
PL 8
POKRYWA URZĄDZENIA
Przed podniesieniem pokrywy upewnić się, że jest
ona czysta i nie ma na niej żadnych rozlanych
płynów. Pokrywa może mieć polakierowaną lub
szklaną powierzchnię. Można ją zamknąć dopiero po
całkowitym wystygnięciu stref gotowania.
Nie zamykać pokrywy, kiedy jest zapalony palnik!
Umieszczony na produkcie lub jego
opakowaniu symbol wskazuje na to, że
w przypadku nagrzania się szklane
pokrywy mogą pęknąć.
Przed zamknięciem pokrywy wyłączyć wszystkie
palniki.
SZUFLADA URZĄDZENIA
Nie przechowywać w szufladzie
piekarnika żadnych przedmiotów
łatwopalnych, wybuchowych, lotnych
lub wrażliwych na temperaturę (takich
jak papier, obrusy, reklamówki, środki
czyszczące lub detergenty i aerozole) ponieważ
mogłyby one się w czasie pracy piekarnika
zapalić i wywołać pożar.
WYPOSAŻENIE I AKCESORIA
PIEKARNIKA (w zależności od modelu)
DRUCIANE PROWADNICE
Druciane prowadnice umożliwiają przyrządzanie
żywności na czterech poziomach.
Eksploatacja urządzenia jest bezpieczna zarówno z
jak i bez prowadnic blach.
WYCIĄGANE PROWADNICE TELESKOPOWE
Dla poziomu 2, 3 i 4 można zamontować wyciągane
prowadnice teleskopowe. Prowadnice mogą być
wyciągane całkowicie lub częściowo.
WYBRZUSZENIA
Piekarnik ma wytłoczone boczne rowki na czterech
poziomych do umieszczenia rusztu i blach do
pieczenia.
WYŁĄCZNIK W DRZWICZKACH PIEKARNIKA
Jeśli w czasie przyrządzania żywności drzwiczki
piekarnika zostaną otwarte, wyłącznik wyłącza
podgrzewanie piekarnika i wentylator. Zamknięcie
drzwiczek powoduje ponowne włączenie grzałek.
WENTYLATOR CHŁODZĄCY
Urządzenie jest wyposażone w wentylator, który
chłodzi obudowę urządzenia i jego panel sterowania.
Wentylator chłodzący pracuje podczas pracy
piekarnika.
Urządzenie i niektóre z jego
odsłoniętych części wykazują
tendencję do nagrzewania się w czasie
gotowania i pieczenia. Używać rękawic
żaroodpornych.
RUSZT
Ruszt wyposażony jest w zatrzask
zabezpieczający, dlatego też przy wysuwaniu rusztu z
piekarnika podnieść go z przodu lekko do góry.
Ruszt lub blachę należy zawsze wsuwać w
wyżłobienia pomiędzy dwoma metalowymi profilami.
W przypadku wysuwanych prowadnic teleskopowych
najpierw należy wysunąć prowadnice jednego
poziomu i położyć na nie ruszt lub blachę, a następnie
możliwie jak najdalej wsunąć je ręką.
Zamknąć drzwiczki piekarnika po całkowitym
wsunięciu prowadnic teleskopowych do środka.
Wyposażenie do pieczenia może w czasie
nagrzewania zmienić kształt, co nie wpływa na jego
funkcjonalność. Po ochłodzeniu powróci ono do stanu
pierwotnego.
JEDNOSTKA STERUJĄCA
(w zależności od modelu)
1. Tylne lewe pokrętło strefy gotowania
(palnik gazowy)
2. Przednie lewe pokrętło strefy gotowania
(palnik gazowy)
3. Przednie prawe pokrętło strefy gotowania
(palnik gazowy)
4. Tylne prawe pokrętło strefy gotowania
(palnik gazowy)
5. Pokrętło wyboru systemu przyrządzania żywności
6. Pokrętło temperatury piekarnika
7. Elektroniczny zegar programujący
8. Kontrolka piekarnika (czerwona). Kontrolka
świeci, i jak tylko piekarnik osiągnie nastawioną
temperaturę, zgaśnie.
Page 10
PL 9
ZASADY KORZYSTANIA Z
URZĄDZENIA
PRZED UŻYCIEM URZĄDZENIA PO RAZ
PIERWSZY
Po odebraniu urządzenia usunąć z piekarnika
wszystkie elementy, w tym wyposażenie
transportowe.
Wszystkie akcesoria i przybory przeczyścić ciepłą
wodą i normalnym detergentem. Nie używać środków
czystości o właściwościach ściernych.
Jeżeli kuchenka posiada płyty grzejne, pokrętła płyt
grzejnych należy ustawić na stopniu 4 i nie stawiając
na nich żadnych naczyń, pozostawić włączone przez
30 minut. W miarę podgrzewania się stref gotowania,
na powierzchni płyty grzejnej pojawić się może
niewielki dym. W ten sposób wykończenie stref
gotowania osiąga swoją maksymalną wytrzymałość.
Pierwszemu rozgrzewaniu się piekarnika
towarzyszyć będzie charakterystyczny zapach
nowego urządzenia. W czasie pierwszego
uruchomienia przewietrzyć dobrze pomieszczenie.
PŁYTA GRZEJNA
PŁYTY KONWENCJONALNE
− Upewnić się, że strefa gotowania i dno naczynia są
czyste i suche. Pozwoli to na lepsze przewodzenie
ciepła i zapobiegnie uszkodzeniu powierzchni
grzejnej.
− Nadmiernie rozgrzany tłuszcz i olej w strefach
gotowania mogą zapalić się. Dlatego też
zachowywać ostrożność, gdy smaży się na
tłuszczu lub oleju, i zawsze kontrolować proces
przyrządzania żywności.
− Nigdy nie stawiać w strefach gotowania mokrych
naczyń lub zaparowanych pokrywek. Wilgoć może
doprowadzić do uszkodzenia stref gotowania.
− Nie studzić rozgrzanych naczyń stawiając je w
strefach gotowania, z których się nie korzystało,
ponieważ gromadzące się pod spodem naczynia
skropliny mogą sprzyjać powstawaniu korozji.
Przekręcić pokrętło w celu włączenia strefy
gotowania. Można ustawić 1 z 6 poziomów mocy
grzejnej strefy gotowania.
Na 3 do 5 minut przed zakończeniem procesu
przyrządzania żywności wyłączyć strefę gotowania,
aby zaoszczędzić energię poprzez wykorzystanie
ciepła resztkowego.
Szybkie strefy gotowania (tylko w niektórych
modelach) mogą pracować z większa mocą niż
zwykłe strefy gotowania, co oznacza, że mogą się
szybciej nagrzewać. Stefy te są oznaczone w ten
sposób, że mają w środku czerwoną kropkę. Wskutek
wielokrotnego podgrzewania i czyszczenia kropka ta
może zniknąć.
Długotrwałe korzystanie z naczyń
żeliwnych może spowodować
odbarwienia powierzchni naczynia i
krawędzi strefy gotowania. W takim
przypadku gwarancja nie obejmuje
serwisu.
WSKAZÓWKA DOTYCZĄCA NACZYŃ
− Używać naczyń wysokiej jakości z płaskim i
stabilnym dnem.
− Średnica dna garnka i strefy gotowania powinny
być takie same.
− Naczynia z hartowanego szkła o specjalnie
szlifowanym dnie mogą być stosowane na strefach
gotowania, jeśli ich średnica nie jest większa od
średnicy stref gotowania. Wskutek naprężeń
termicznych naczynia o większej średnicy mogą
popękać.
− Pilnować, by garnek lub rondel znajdował się w
środku strefy gotowania.
− Korzystając z szybkowaru obserwować go, dopóki
nie zostanie uzyskane odpowiednie ciśnienie.
Najpierw ustawić maksymalną moc strefy
gotowania, a następnie, postępując zgodnie z
instrukcją producenta szybkowaru, w
odpowiednim czasie zmniejszyć moc grzejną
strefy gotowania.
− Upewnić się, że w szybkowarze, garnku lub innym
naczyniu znajduje się wystarczająca ilość płynu.
Ze względu na przegrzanie postawienie pustego
garnka w strefie gotowania może spowodować
uszkodzenie zarówno garnka jak i strefy
gotowania.
− Korzystając ze specjalnych naczyń należy
przestrzegać instrukcji ich producentów.
WSKAZÓWKI DOTYCZĄCE
ENERGOOSZCZĘDNOŚCI
− Garnki i ich dna powinny mieć taką samą średnicę
co strefa gotowania. Jeśli garnek lub rondel będzie
za mały, część energii cieplej ucieknie, a strefa
gotowania ulegnie uszkodzenia.
− Jeśli nie przeszkadza to w gotowaniu, używać
pokrywki.
Page 11
PL 10
− Wielkość naczynia powinna być dostosowana do
ilości żywności. Gotowanie niewielkiej ilości
żywności w dużym garnku lub rondlu powoduje, że
ucieka jeszcze więcej energii.
− Jeśli przyrządzenie danego dania jest długotrwałe,
używać szybkowaru.
− Warzywa, ziemniaki, itp. można gotować w
mniejszej ilości wody. Nie ma to wpływu na jakość
ugotowania, o ile garnek będzie szczelnie
zamknięty pokrywką. Po doprowadzeniu wody do
wrzenia zmniejszyć poziom ciepła, tak by był on
wystarczający do utrzymania gotowania na
wolnym ogniu.
PŁYTA KUCHENKI
PALNIKI GAZOWE
− Aby obsmażyć żywność, najpierw ustawić
maksymalną moc palnika, a następnie
kontynuować smażenie przy minimalnej mocy.
− W niektórych modelach palniki kuchenki są
wyposażone w termoelektryczne urządzenia
zabezpieczające. Gdy płomień palnika gaśnie
(wskutek wykipienia, przeciągu, itp.), dopływ gazu
zostaje automatycznie odcięty. Wyeliminowane
zostaje wszelkie prawdopodobieństwo wydostania
się gazu do pomieszczenia.
− Koronę palnika zawsze dokładnie zakrywać
nakrywką. Pamiętać o tym, że otwory w koronie
palnika nigdy nie mogą być zablokowane.
WSKAZÓWKI DOTYCZĄCE NACZYŃ
− Wybór odpowiednich naczyń pozwala na
optymalny czas gotowania i zużycie gazu.
Najważniejsza w tym względzie jest średnica
naczynia.
− Jeśli garnek lub naczynie jest za małe, to zostanie
ono uszkodzone przez płomienie wychodzące
poza krawędzie jego denka. Poza tym zużycie
gazu będzie większe.
− Jeśli garnek lub naczynie jest za duże, brak jest
wystarczającej ilości powietrza i spalanie jest mniej
wydajne.
Reduktor kuchenki gazowej (tylko w niektórych
modelach). Reduktora kuchenki gazowej używać
przy gotowaniu w naczyniach o mniejszej średnicy.
Postawić go na ruszcie nad palnikiem pomocniczym.
Rodzaj palnika
Średnica
naczynia
Duży (3,0 kW)
220-260 mm
Normalny (1,9 kW)
180-220 mm
Pomocniczy (1,0 kW)
120-180 mm
ZAPALANIE I DZIAŁANIE PALNIKÓW
Zawsze przed jego obróceniem nacisnąć
pokrętło.
Poziom mocy jest zaznaczony na pokrętłach przy
pomocy symbolu dużego i małego płomienia.
Obracając pokrętłem zmienić jego położenie z
dużego ( )na mały płomień ( )i z powrotem. Oba
symbole płomieni wyznaczają zakres roboczy.
Nie zaleca się ustawień pomiędzy ( ) i ( )Płomień
w tym zakresie jest nie stabilny i może zgasnąć.
Aby wyłączyć palnik, obracając pokrętłem w
prawo ustawić je w pozycji ( ).
Zapłon przy użyciu jednej ręki
Aby zapalić palnik gazowy, wcisnąć odpowiadające
mu pokrętło i obracając nim ustawić je w
maksymalnym położeniu. Świeca zapłonowa
wytworzy iskrę elektryczną i gaz zapali się.
Zapłon przy użyciu dwóch rąk
Aby zapalić palnik gazowy, wcisnąć odpowiadające
mu pokrętło i obracając nim ustawić je w
maksymalnym położeniu. Nacisnąć przycisk świecy
zapłonowej. Świeca zapłonowa wytworzy iskrę
elektryczną i gaz zapali się.
Page 12
PL 11
Zapłon elektryczny działa jedynie wówczas,
gdy kabel zasilający podłączony jest do sieci
elektrycznej. Jeśli zapłon elektryczny nie działa ze
względu na przerwę w dostawie prądu lub
zawilgocenie świec zapłonowych, gaz w dalszym
ciągu można zapalić przy użyciu zapałki lub
zapalniczki.
Po zapaleniu przytrzymać pokrętło przez ok. 5
kolejnych sekund w pozycji wciśniętej aż do
ustabilizowania się płomienia.
Jeśli zapłon palnika nie nastąpi w ciągu
15 sekund, zamknąć go i odczekać co
najmniej 1 minutę. Następnie powtórzyć
procedurę zapłonu.
Jeśli płomień palnika zgaśnie (bez względu na
przyczynę), to zamknąć palnik i przed kolejną
próbą jego zapalenia odczekać 1 minutę.
ELEKTRONICZNY ZEGAR
PROGRAMUJĄCY
A Pokrętło wyboru funkcji
1 Opóźnienie włączenia piekarnika
2 Zakończenie działania piekarnika
3 Minutnik
4 Czas bieżący
5 Zegar – wyświetlenie czasu
− Wielokrotnie przyciskając przycisk (A), należy
wybrać żądane ustawienia zegara. Wybrany
symbol pulsować będzie na wyświetlaczu.
Obracając pokrętło (A), należy tę funkcję nastawić
i potwierdzić za pomocą przycisku. Wskazówki
samoczynnie przesuną się na wskazywanie czasu
bieżącego. Symbole nastawionych funkcji
pozostaną podświetlone.
− Każdorazowemu przyciśnięcie przycisku (A)
towarzyszyć będzie krótki sygnał dźwiękowy.
− Przytrzymując przycisk (A) przez 2 sekundy,
można usunąć nastawioną funkcję.
NASTAWIENIE CZASU BIEŻĄCEGO
− Jeżeli symbol czasu bieżącego (4) pulsuje (przy
pierwszym podłączeniu lub po przerwie w
dostawie energii elektrycznej), należy przez 2
sekundy przyciskać przycisk (A), aby symbol
przestał pulsować.
− Wielokrotnie przyciskając przycisk (A), należy
wybrać wyświetlanie czasu bieżącego (4), aby
zaczął pulsować.
− Obracając pokrętło (A), należy nastawić dokładny
czas bieżący.
− Ustawienie należy potwierdzić, ponownie
przyciskając przycisk (A) bądź po upływie kilku
sekund zostanie ono dodane automatycznie.
NIEZAPROGRAMOWANE DZIAŁANIE
PIEKARNIKA
− Po podłączeniu urządzenia do sieci lub po
przerwie w dostawie energii elektrycznej,
pulsować będzie symbol czasu bieżącego (4).
− Aby piekarnik mógł działać, należy przez 2
sekundy przyciskać przycisk (A), wówczas symbol
czasu bieżącego przestanie pulsować.
− Piekarnik można dowolnie użytkować bez
ustawień czasowych.
ZAPROGRAMOWANE DZIAŁANIE
PIEKARNIKA
Za pomocą zegara programującego można działanie
piekarnika zaprogramować na 2 sposoby:
− Nastawienie zakończenia działania –
zakończenie działania piekarnika nastąpi w
określonym czasie.
− Nastawienie opóźnienia włączenia - w
określonym czasie nastapi automatyczne
rozpoczęcie i zakończenie działania piekarnika.
Nastawienie zakończenia działania piekarnika
W tym trybie należy nastawić czas, po upływie
którego piekarnik powinien zakończyć działanie.
piekarnik można nastawić na najwyżej 15 godzin
względem czasu bieżącego.
− Sprawdzić należy, czy zegar wskazuje dokładny
czas bieżący.
− Wielokrotnie przyciskając przycisk (A), należy
wybrać symbol (2), aby zaczął pulsować.
− Obracając pokrętło (A), należy nastawić czas
zakończenia działania.
− Ustawienie należy potwierdzić, ponownie
przyciskając przycisk (A). Wskazówki przesuną się
na wskazywanie czasu bieżącego. Świecić będzie
symbol zakończenia pieczenia (działania).
− Piekarnik należy włączyć (za pomocą
odpowiednich pokręteł sterujących piekarnika,
należy nastawić sposób oraz temperaturę
działania piekarnika). Piekarnik włączy się
natychmiast i przestanie działać o wyznaczonym
czasie.
− Gdy zegar wskaże nastawiony czas zakończenia
działania, piekarnik się wyłączy, słychać będzie
przerywany sygnał dźwiękowy, który można
będzie wyłączyć, przyciskając przycisk (A), bądź
po 1 minucie wyłączy się on sam. Symbol (2)
pulsuje. Chcąc kontynuować pieczenie, należy
przycisnąć przycisk (A) na 2 sekundy i w
zależności od potrzeby nastawić nowy czas
działania.
1
4
2
3
A
5
Page 13
PL 12
Nastawienie opóźnienia włączenia piekarnika
W tym trybie należy określić czas, kiedy piekarnik
powinien zacząć działać (rozpoczęcie pieczenia) i o
której godzinie powienien przestać działać
(zakończenie pieczenia).
Zakończenie pieczenia można nastawić na najwyżej
12 godzin względem czasu bieżącego, a ustawienie
czasu działania na najwyżej 3 godziny.
− Sprawdzić należy, czy zegar wskazuje dokładny
czas bieżący.
− Nastawienie rozpoczęcia działania: przyciskając
przycisk (A), należy wybrać symbol (1), aby zaczął
pulsować. Obracając pokrętło (A), należy nastawić
rozpoczęcia działania, co należy potwierdzić,
ponownie przyciskając przycisk. Pulsować zacznie
symbol zakończenia działania (2).
− Nastawienie zakończenia działania: Obracając
pokrętło (A), należy nastawić godzinę, kiedy
pieczenie powinno być zakończone, co należy
potwierdzić, ponownie przyciskając przycisk.
− Wskazówki przesuną się na wskazywanie czasu
bieżącego, świecą się symbole (1 i 2).
− Zegar czeka na włączenie piekarnika.
− Piekarnik należy włączyć – za pomocą
odpowiednich pokręteł sterujących piekarnika,
należy nastawić sposób oraz temperaturę
działania piekarnika.
− Piekarnik rozpocznie działanie o nastawionej
godzinie i przestanie działać o wyznaczonym
czasie.
− Gdy zegar wskaże nastawiony czas zakończenia
działania, piekarnik się wyłączy, słychać będzie
przerywany sygnał dźwiękowy, który można
będzie wyłączyć, przyciskając przycisk (A), bądź
po 1 minucie wyłączy się on sam. Symbol (2)
pulsuje. Chcąc kontynuować pieczenie, należy
przycisnąć przycisk (A) na 2 sekundy i w
zależności od potrzeby nastawić nowy czas
działania.
NASTAWIENIE MINUTNIKA
Zegara można użyć jako minutnika, który dźwiękowo
poinformuje o upływie nastawionego czasu.
Minutnik można wybrać jedynie wtedy, gdy nie został
wybrany tryb zaprogramowanego działania zegara.
− Wielokrotnie przyciskając przycisk (A), należy
wybrać symbol (3), aby zaczął pulsować.
− Obracając pokrętło (A), należy nastawić czas,
kiedy minutnik ma zaalarmować. Ustawienie czasu
działania jest możliwe na najwyżej 3 godziny.
− Ustawienie należy potwierdzić, ponownie
przyciskając przycisk (A), wskazówki samoczynnie
przesuną się na wskazywanie czasu bieżącego,
świeci się symbol (3).
− Po upływie nastawionego czasu, słychać będzie
przerywany sygnał dźwiękowy, który można
będzie wyłączyć, przez 2 sekundy przyciskając
przycisk (A), bądź po 1 minucie wyłączy się on
sam.
WYŚWIETLENIE USTAWIENIA
Gdy nastawiona jest funkcja czasowa, ustawienie
można sprawdzić, przyciskając przycisk (A).
Wskazówki na chwilę przestawią się na nastawioną
wartość, a następnie powrócą do wskazywania czasu
bieżącego.
USUNIĘCIE USTAWIENIA
Ustawienie można usunąć, przez 2 sekundy
przyciskając przycisk (A). Symbol tego ustawienia
przestanie się świecić.
PIEKARNIK
WYBÓR SYSTEMU PRZYRZĄDZANIA
Piekarnik obsługuje się pokrętłem “przełącznik funkcji
piekarnika“ do nastawiania funkcji, oraz pokrętłem
“nastawienie temperatury“ do nastawiania
temperatury.
Obracając pokrętłem (w lewo i w prawo) wybrać
system przyrządzania (patrz tabela programów) ((w
zależności od modelu).
Ustawienia można zmieniać także w czasie
pracy
.
NASTAWIENIE TEMPERATURY
PIEKARNIKA
Nastawienie temperatury można zmieniać obracając
pokrętłem termostatu w prawo w zakresie 50 275°C. Obracając w lewo obniża się temperaturę.
W razie przekręcenia pozycji zerowej siłą
dojdzie do uszkodzenia termostatu!
WYŁĄCZANIE PIEKARNIKA
POKRĘTŁO SELEKTORA SYSTEMU
PRZYRZĄDZANIA ustawić w pozycji „0".
Page 14
PL 13
System
Sugerowana
temperatura
°C
Opis
System przyrządzania
50-275
SZYBKIE PODGRZEWANIE
Funkcja ta służy do możliwie jak
najszybszego rozgrzania
piekarnika do żądanej
temperatury. Nie jest ona
przeznaczona do przyrządzania
żywności. Proces podgrzewania
kończy się z chwilą, gdy piekarnik
rozgrzeje się do żądanej
temperatury.
200
GÓRNA I DOLNA GRZAŁKA
Grzałki w dolnej i górnej ściance
piekarnika wytwarzają energię
cieplną, która rozchodzi się
równomiernie po całym wnętrzu
piekarnika. Ciast i mięs nie można
piec z użyciem tylko jednej grzałki.
180
GRZAŁKA W GÓRNEJ ŚCIANCE
Energię cieplną na żywność
rozprowadza wyłącznie grzałka
umieszczona w górnej ściance
piekarnika. Używać jej do
przyrumieniania potrawy od góry
(końcowego przyrumieniania).
180
GRZAŁKA W DOLNEJ ŚCIANCE
Energię cieplną na żywność
rozprowadza wyłącznie grzałka
umieszczona w dolnej ściance
piekarnika. Używać jej do
przyrumieniania potrawy od dołu.
230
GRILL
Włączona jest wyłącznie grzałka
grilla będąca częścią większego
zestawu do grillowania. Systemu
tego używa się do grillowania
małej ilości jednostronnych
kanapek lub kiełbasek do piwa
oraz do przyrządzania tostów.
230
GRILL
Włączona jest wyłącznie grzałka
grilla będąca częścią większego
zestawu do grillowania. Systemu
tego używa się do grillowania
małej ilości jednostronnych
kanapek lub kiełbasek do piwa
oraz do przyrządzania tostów.
230
DUŻY GRILL
Włączona jest górna grzałka i
grzałka grilla. Energię cieplną
emituje bezpośrednio grzałka grilla
zainstalowana w górnej ściance
piekarnika. Dla zwiększenia efektu
podgrzewania włącza się także
górna grzałka. Kombinacja ta
służy do grillowania niewielkiej
ilości jednostronnych kanapek,
mięsa i kiełbasek do piwa oraz do
przyrządzania tostów.
System
Sugerowana
temperatura
°C
Opis
System przyrządzania
170
GRILL Z WENTYLATOREM
Włączona jest grzałka grilla i
wentylator. Kombinacja ta służy do
grillowania mięsa oraz do
jednostronnego pieczenia
większych kawałków mięsa lub
drobiu. Nadaje się także do
przyrządzania dań au gratin i
przyrumieniania na chrupiącą
skórkę.
200
GORĄCE POWIETRZE I GRZAŁKA
W DOLNEJ ŚCIANCE
Włączona jest dolna grzałka,
okrągła grzałka i wentylator
gorącego powietrza. Program
służy do pieczenia pizzy,
wilgotnych ciast, keksów, ciasta
drożdżowego i kruchego.
180
GORĄCE POWIETRZE
Włączona jest okrągła grzałka i
wentylator. Zamontowany w tylnej
ściance piekarnika wentylator
zapewnia ciągły obieg gorącego
powietrza wokół pieczeni lub
ciasta. Program ten służy do
pieczenia mięsa i ciast na kilku
poziomach równocześnie.
180
GRZAŁKA W DOLNEJ ŚCIANCE I
WENTYLATOR
Program służy do pieczenia
niewysokich ciast drożdżowych
oraz konserwowania owoców i
warzyw.
180
GRZAŁKA W GÓRNEJ I DOLNEJ
ŚCIANCE Z WENTYLATOREM
Włączone są obie grzałki i
wentylator. Wentylator zapewnia
równomierny obieg gorącego
powietrza wewnątrz piekarnika.
Program służy do pieczenia
piasta, rozmrażania oraz suszenia
owoców i warzyw.
60
PODGRZEWACZ TALERZY
Program ten służy do
podgrzewania elementów zastawy
(talerzy, filiżanek) przed podaniem
w nich żywności, tak by utrzymać
jej ciepłotę przez dłuższy czas.
180
POWOLNE PIECZENIE *
Funkcja umożliwia delikatne,
powolne i równomierne pieczenie,
dlatego jedzenie pozostaje
miękkie i soczyste. Zaleca się do
pieczenia mięsa, ryb i ciast na
jednym poziomie.
* Z funkcji tej korzysta się do określania klasy
efektywności energetycznej zgodnie z normą EN
60350-1.
Page 15
PL 14
System
Sugerowana
temperatura
°C
Opis
System przyrządzania
-
ROZMRAŻANIE
Obieg powietrza odbywa się bez
włączania grzałek. Włączony
zostaje wyłącznie wentylator.
Program służy do powolnego
rozmrażania zmrożonej żywności.
70
CZYSZCZENIE PIEKARNIKA
Energię cieplną emituje wyłącznie
grzałka znajdująca się w dolnej
ściance piekarnika. Program ten
służy do usuwania z piekarnika
zanieczyszczeń i resztek
żywności. Czas trwania programu:
30 minut.
GOTOWANIE NA PARZE
Dzięki tym systemom możesz
gotować z dodatkiem pary.
Umieść blachę do pieczenia w pierwszej prowadnicy,
gdy piekarnik jest jeszcze chłodny. Wlej maksymalnie
2 dl wody na blachę do pieczenia. Umieść potrawę w
drugiej prowadnicy i uruchom system.
Jeśli używasz głębokiej blachy do pieczenia,
włóż ją o jeden poziom wyżej.
Aby zapewnić optymalne działanie funkcji, nie
otwieraj drzwi piekarnika i nie dodawaj wody podczas
gotowania.
OPISY SYSTEMÓW
Podgrzewanie pustego piekarnika wiąże się ze
zużyciem dużej ilości energii. Stąd też pieczenie kilku
rodzajów ciast lub pizz po kolei pozwoli zaoszczędzić
dużą ilość energii, ponieważ piekarnik będzie już
rozgrzany.
Używać ciemnych, czarnych silikonowych lub
emaliowych blach i tacek, ponieważ charakteryzują
się one bardzo dobrą przewodnością cieplną.
Jeśli korzysta się z pergaminu, upewnić się, że jest
on odporny na wysokie temperatury.
Podczas przygotowywania jedzenia w piekarniku
powstaje duża ilość pary, która odprowadzana jest
przez komin na tylnej ścianie urządzenia. Para może
ulec skropleniu na drzwiach lub pokrywie urządzenia
(w zależności od modelu). Jest to normalne zjawisko,
które nie wpływa na pracę urządzenia. Po
zakończeniu gotowania należy wytrzeć skropliny za
pomocą ścierki.
Aby zaoszczędzić energię poprzez wykorzystanie
nagromadzonego ciepła, wyłączyć piekarnik na ok.
10 minut przez zakończeniem przyrządzania posiłku.
Aby uniknąć skraplania (rosy), nie pozostawiać
żywności do ostygnięcia w zamkniętym piekarniku.
Poziomy prowadnic
SYSTEM PRZYRZĄDZANIA
OŚWIETLENIE PIEKARNIKA
We wszystkich trybach pracy oświetlenie piekarnika
włącza się automatycznie po wybraniu trybu pracy.
SZYBKIE PODGRZEWANIE
Funkcja ta służy do możliwie jak najszybszego
rozgrzania piekarnika do żądanej temperatury. Tryb
ten nie jest przeznaczony do przyrządzania posiłków.
− Pokrętło funkcji piekarnika ustawić w pozycji
szybkiego podgrzewania.
− Ustawić żądaną temperaturę piekarnika przy
pomocy pokrętła regulacji temperatury.
GÓRNA I DOLNA GRZAŁKA
Grzałki umieszczone w dolnej i górnej ściance
piekarnika będą równomiernie emitować ciepło po
całym wnętrzu piekarnika. Ciasta i mięso można piec
wyłącznie na jednym poziomie.
Pieczenie mięsa
Używać garnków lub tacek pokrytych emalią, z
hartowanego szkła, gliny lub żeliwa. Tacki ze stali
nierdzewnej nie nadają się, ponieważ za bardzo
odbijają energię cieplną.
Wypiek ciast
Używać tylko jednego poziomu i ciemnych tacek lub
blach. W blachach i tackach posiadających jasny
kolor ciasta będą słabiej przyrumienione, ponieważ
naczynia tego typu odbijają energię cieplną. Zawsze
stawiać blachy na kratce. Jeśli korzysta się z
dostarczonej blachy, wyjąć kratkę.
Wcześniejsze rozgrzanie piekarnika skróci czas
pieczenia.
Nie wkładać głębokiej blachy do
pierwszej prowadnicy.
Page 16
PL 15
DUŻY GRILL, GRILL
Do grillowania żywności na dużym grillu
wykorzystywane są górna grzałka i grzałka grilla
znajdujące się w górnej ściance piekarnika.
Włączona jest wyłącznie grzałka grilla będąca
częścią większego zestawu do grillowania. (GRILL).
Rozgrzewać działającą na podczerwień grzałkę
(grilla) przez 5 minut.
Maksymalna temperatura w czasie korzystania z
grilla i dużego grilla wynosi 230°C.
Przez cały czas nadzorować proces pieczenia. Ze
względu na wysoką temperaturę mięso może szybko
przypalić się.
Na grzałce grilla piec można chrupiące kiełbaski o
niskiej zawartości tłuszczu, płaty mięsa i rybki (steki,
eskalopki, steki lub filety z łososia, itp.) lub tosty.
W przypadku grillowania bezpośrednio na ruszcie,
nasmarować go olejem, by zapobiec przywieraniu do
niego mięsa i włożyć ruszt w czwartą prowadnicę. W
pierwszą lub drugą prowadnicę wsunąć tackę
ociekową.
W przypadku grillowania na blasze, zadbać o to, by w
blasze znajdowała się wystarczająca ilość płynu
zapobiegająca przypalaniu. W czasie pieczenia
przewracać mięso na drugą stronę.
Po zakończeniu grillowania przeczyścić piekarnik,
akcesoria i naczynia.
W przypadku pieczenia pstrąga, poklepując rybę
wysuszyć ją do sucha papierowym ręcznikiem.
Doprawić ją od środka, posmarować olejem na
zewnątrz i położyć na ruszcie. W czasie grillowania
nie przewracać ryby na drugą stronę.
Z grilla można korzystać tylko wtedy,
gdy drzwiczki piekarnika są zamknięte.
W czasie grillowania grzałka grilla, ruszt i inne
akcesoria piekarnika bardzo się nagrzewają.
Dlatego też używać rękawic kuchennych i
szczypców do mięsa.
Pieczenie na obrotowym rożnie
(wzależności od modelu)
Maksymalna temperatura w czasie korzystania z
obrotowego rożna wynosi 230°C.
Umieścić wspornik rożna w trzeciej prowadnicy od
dołu, a do dolnej (pierwszej) prowadnicy włożyć
płaską blachę, która posłuży za tackę ociekową.
Nabić mięso na rożen i dokręcić śruby.
Uchwyt rożna umieścić na przednim wsporniku
rożna, a końcówkę włożyć w otwór po prawej stronie
tylnej ścianki piekarnika (otwór jest zabezpieczony
obrotową pokrywą).
Odkręcić uchwyt rożna i zamknąć drzwiczki
piekarnika.
Włączyć piekarnik i wybrać DUŻY GRIL.
Nie używać grilla w pozycji 4.
Z grilla można korzystać tylko wtedy,
gdy drzwiczki piekarnika są zamknięte.
GRILL Z WENTYLATOREM
W tym trybie grzałka grilla i wentylator działają
równocześnie. Program przeznaczony do grillowania
mięsa, ryb i warzyw (Patrz opisy i wskazówki
dotyczące grillowania).
GORĄCE POWIETRZE I DOLNA
GRZAŁKA
Włączone są dolna grzałka, okrągła grzałka i
wentylator gorącego powietrza. Program
przeznaczony do pieczenia pizzy, jabłeczników i
keksów (patrz opisy i wskazówki dotyczące górnej i
dolnej grzałki).
Page 17
PL 16
GORĄCE POWIETRZE
Włączone są okrągła grzałka i wentylator.
Zamontowany w tylnej ścianki piekarnika wentylator
zapewnia ciągły obieg gorącego powietrza wokół
pieczeni lub wypieku.
Pieczenie mięsa
Używać garnków i blach pokrytych emalią, z
hartowanego szkła, gliny lub żeliwa. Tacki ze stali
nierdzewnej nie nadają się, ponieważ za bardzo
odbijają energię cieplną.
Aby zapobiec przypalaniu się mięsa, zapewnić w
czasie pieczenia wystarczającą ilość płynu. W czasie
pieczenia przewracać mięso na drugą stronę.
Pieczeń będzie bardziej soczysta, jeśli zostanie
przykryta.
Wypiek ciast
Zaleca się wstępne rozgrzanie pieca.
Herbatniki i ciastka można piec na płytkich blachach
na kilku poziomach (na poziomie i 3) równocześnie.
Proszę zwrócić uwagę na to, że czas pieczenia może
się różnić, nawet przy zastosowaniu tych samych
blach. Herbatniki na górnej blasze mogą upiec się
szybciej niż herbatniki na dolnej blasze.
Zawsze kłaść blachy na kratce. Jeśli korzysta się z
dostarczonej blachy, wyjąć kratkę.
Dla zapewnienia równomiernego przyrumienienia
dopilnować, by herbatniki były tej samej grubości.
Nie wkładać głębokiej blachy do
pierwszej prowadnicy.
DOLNA GRZAŁKA I WENTYLATOR
Program służy do pieczenia niewysokich ciast
drożdżowych oraz konserwowania owoców i warzyw.
Używać drugiej prowadnicy od dołu i raczej płytkiej
blachy, aby umożliwić obieg gorącego powietrza nad
przyrządzanym daniem.
Konserwowanie
Przygotować przeznaczoną do konserwowania
żywność i słoiki w ten sam sposób co zwykle. Używać
słoików z gumowym pierścieniem uszczelniającym i
szklanym wieczkiem. Nie używać słoików z
gwintowanymi lub metalowymi pokrywkami lub
metalowymi blaszkami. Dopilnować, by słoiki miały
ten sam rozmiar i tę samą zawartość oraz były
szczelnie zamknięte.
Nalać do głębokiej blachy 1 litr gorącej wody (o
temperaturze ok. 70°C) i umieścić w blasze 6
jednolitrowych słoików. Wsunąć blachę w drugą
prowadnicę piekarnika.
Obserwować żywność w czasie konserwowania,
gotując ją, dopóki płyn w słoikach nie zacznie
gotować się (w pierwszym słoiku nie pojawią się
pęcherzyki).
GÓRNA I DOLNA GRZAŁKA Z
WENTYLATOREM
Program przeznaczony do pieczenia wszelkiego
rodzaju ciast, do rozmrażania oraz suszenia owoców
i warzyw. Przed włożeniem żywności do rozgrzanego
piekarnika odczekać aż światło zgaśnie po raz
pierwszy. Dla uzyskania jak najlepszych rezultatów
piec tylko na jednej półce (na jednym poziomie).
Piekarnik powinien być wcześniej rozgrzany. Używać
drugiej lub czwartej prowadnicy licząc od dołu.
ROZMRAŻANIE
Obieg powietrza w tym trybie odbywa się przy
wyłączonych grzałkach.
Rozmrażane mogą być ciastka z gęstą śmietaną lub
śmietaną na bazie masła, ciastka i wypieki, chleb i
bułki oraz mrożonki owocowe.
W większości przypadkach zaleca się wyjęcie
żywności z opakowania (nie zapomnieć o usunięciu
wszelkich metalowych zacisków lub klipsów).
W połowie czasu rozmrażania fragmenty żywności
trzeba przewrócić na drugą stronę, pomieszać, a w
przypadku, gdy uległy zmrożeniu, rozdzielić.
PODGRZEWACZ TALERZY
Program ten służy do podgrzewania elementów
zastawy (talerzy, filiżanek) przed podaniem w nich
żywności, tak by utrzymać jej ciepłotę przez dłuższy
czas.
POWOLNE PIECZENIE
(GENTLEBAKE)
Funkcja umożliwia delikatne, powolne i równomierne
pieczenie, dlatego jedzenie pozostaje miękkie i
soczyste. Zaleca się do pieczenia mięsa, ryb i ciast
na jednym poziomie.
CZYSZCZENIE PIEKARNIKA
Energię cieplną emituje wyłącznie grzałka znajdująca
się w dolnej ściance piekarnika. Program ten służy do
usuwania z piekarnika zanieczyszczeń i resztek
żywności. Czas trwania programu: 30 minut.
Page 18
PL 17
KONSERWACJA I CZYSZCZENIE
Upewnić się, że urządzenie zostało
wyłączone z prądu, i poczekać aż
urządzenie ostygnie.
Bez odpowiedniego nadzoru dzieci nie powinny
czyścić urządzenia lub wykonywać jakichkolwiek
czynności konserwacyjnych.
Powłoka aluminiowa (palnik gazowy)
Do czyszczenia aluminiowej powłoki stosować
przewidziane do takich powierzchni płynne i
pozbawione właściwości ściernych środki czystości.
Nałożyć środek czystości na mokrą szmatkę i
oczyścić nią powierzchnię. Następnie przepłukać
powierzchnię wodą. Nie stosować środka czystości
bezpośrednio na powłokę aluminiową. Nie używać
środków czystości lub gąbek o właściwościach
ściernych.
Powierzchnie aluminiowe nie powinny mieć
kontaktu ze środkami do czyszczenia piekarników w
aerozolu, ponieważ mogłoby to spowodować
widoczne i trwałe uszkodzenia.
Przód obudowy ze stali nierdzewnej
(w zależności od modelu)
Do czyszczenia tej powierzchni stosować wyłącznie
delikatne detergenty (mydliny) i miękką gąbkę, która
nie porysuje wykończenia. Nie stosować środków
czystości o właściwościach ściernych lub
zawierających rozpuszczalniki, ponieważ mogłyby
one uszkodzić powłokę obudowy.
Powierzchnie lakierowane i elementy plastikowe
(w zależności od modelu)
Do czyszczenia pokręteł i przycisków, rączek drzwi,
naklejek i tabliczek znamionowych nie stosować
środków czystości lub materiałów czyszczących o
właściwościach ściernych oraz środków czystości
zawierających alkohol lub na bazie alkoholu. Aby
uniknąć uszkodzenia powierzchni, wszelkie
zabrudzenia usuwać natychmiast miękką szmatką
nie posiadającą właściwości ściernych i niewielką
ilością wody.
Można także stosować środki czystości i materiały
czyszczące przeznaczone do takich powierzchni
zgodnie z instrukcjami ich producentów.
Powierzchnie emaliowane
(piekarnik, płyta kuchenki)
Czyścić przy pomocy wilgotnej gąbki z detergentem.
Tłuste plamy można usuwać przy pomocy ciepłej
wody i specjalnego detergentu do emalii. Do
czyszczenia powierzchni emaliowanych nigdy nie
używać środków o właściwościach ściernych
nieodwracalnie uszkadzających powierzchnię
urządzenia.
Powierzchnie szklane
Do czyszczenia szklanych drzwiczek piekarnika nie
używać silnych środków czyszczących o
właściwościach ściernych lub ostrych skrobaków
metalowych, ponieważ mogłyby one doprowadzić do
pęknięcia powierzchni, a w konsekwencji rozbicia
szkła. Powierzchnie szklane czyścić specjalnymi
środkami do szkła, luster i okien.
CZYSZCZENIE KUCHENEK
Powierzchnie wokół stref gotowania czyścić gorącą
wodą z dodatkiem niewielkiej ilości płynu do
zmywania naczyń.
Do usuwania uporczywych zabrudzeń używać
nasączonego w detergencie zmywaka z wełny
stalowej. Następnie przepłukać i wytrzeć kuchenkę
do sucha.
Płyny zawierające sól, pozostałości po wykipieniu i
wilgoć mają niekorzystny wpływ na strefy gotowania.
Zawsze czyścić strefy gotowania.
Do utrzymania stref gotowania w dobrym stanie
używać zwykłych środków czyszczących i
dostępnych w handlu kondycjonerów. Jeśli strefa
gotowania jest trochę ciepła, środkowi czyszczącemu
łatwiej będzie dotrzeć do porów.
Pierścienie stref gotowania są wykonane ze stali
nierdzewnej. Ze względu na działanie ciepła mogą
one po pewnym okresie czasu nabrać żółtawego
odcienia. Jest to normalne zjawisko fizyczne. Żółtawe
kropki można usuwać przy użyciu zwykłych środków
do czyszczenia metali. Do czyszczenia tych obwódek
nie nadają się agresywne akcesoria do czyszczenia
naczyń, ponieważ mogłyby one pozostawić po sobie
zarysowania.
PALNIK GAZOWY
Ruszt, powierzchnię kuchenki i elementy palników
można czyścić gorącą wodą z dodatkiem niewielkiej
ilości płynu do mycia naczyń. Nie używać do ich
czyszczenia zmywarki.
Termoogniwo i świecę zapłonową czyścić miękką
szczoteczką. Dla swojego prawidłowego działania
elementy te muszą być nieskazitelnie czyste.
Czyszczenia wymagają także korona i pokrywa
palnika. Sprawdzać, czy otwory w koronie palnika nie
zapchały się lub nie zostały zablokowane w inny
sposób. Po zakończeniu czyszczenia dokładnie
wysuszyć wszystkie części i prawidłowo zmontować
je ponownie. Krzywo założone części będą utrudniać
zapalenie palnika.
Pokrywki palników są powleczone czarną
emalią. Ze względu na wysokie temperatury nie da
się uniknąć odbarwień, jednak nie ma to wpływu na
działanie palnika.
Page 19
PL 18
PIEKARNIK
Do czyszczenia ścianek piekarnika używać mokrej
gąbki z detergentem. Do usuwania trudnych do
zmycia zabrudzeń wżartych w ściankę piekarnika
używać specjalnego detergentu do emalii. Po
zakończeniu czyszczenia dokładnie wytrzeć
piekarnik do sucha. Czyścić piekarnik tylko wtedy,
gdy całkowicie ostygnie. Nigdy nie stosować środków
o właściwościach ściernych, ponieważ mogłyby one
porysować emaliowaną powierzchnię.
Przybory do piekarnika (ruszt, garnek, itp.) myć
gąbką z detergentem lub w zmywarce. Do usuwania
trudnych do zmycia zabrudzeń lub śladów
przypalenia można używać także specjalnych
detergentów.
KORZYSTANIE Z FUNKCJI
“CZYSZCZENIE PIEKARNIKA“
Przekręcić pokrętło wyboru systemu przyrządzania
żywności w pozycję . Ustawić pokrętło
temperatury w pozycji 70 °C.
Nalać do blachy 0,6 l wody i włożyć ją w dowolną
prowadnicę.
Po upływie 30 minut pozostałości żywności na
emaliowanych ściankach piekarnika zmiękną i będzie
je można łatwo usunąć wilgotną szmatką.
Z systemu CZYSZCZENIE
PIEKARNIKA można korzystać, gdy
piekarnik całkowicie ostygnie.
WYJMOWANIE I CZYSZCZENIE
WYCIĄGANYCH PROWADNIC
DRUCIANYCH I TELESKOPOWYCH
Do czyszczenia prowadnic używać wyłącznie
konwencjonalnych środków czystości.
Trzymając prowadnice od dołu wyciągnąć je w
kierunku środka piekarnika.
Wyjąć je z górnych otworów.
Wyciągane prowadnice nie są
przeznaczone do mycia w zmywarce.
INSTALACJA WKŁADÓW
KATALITYCZNYCH
Do czyszczenia używać wyłącznie zwykłych środków
czyszczących.
Zdemontować ruszty i teleskopowe wysuwane listwy
(w zależności od modelu).
Nasadzić wkłady katalityczne na ruszty. Górną część
rusztu wsunąć do górnych otworów “A“ wkładu
katalitycznego.
Włożyć ruszty z wkładem katalitycznym do górnych
otworów na ścianach bocznych piekarnika “A“.
Wcisnąć je do sprężynowego uchwytu w dolnej
części piekarnika “B“.
Nie myć wkładów katalitycznych w
zmywarce do naczyń.
WYMIANA ŻARÓWKI
Żarówka jest częścią eksploatacyjną, dlatego też nie
podlega gwarancji. Przed przystąpieniem do
wymiany żarówki wyjąć blach, ruszt i prowadnice.
Wyłączyć urządzenie z prądu!
Zdjąć osłonę żarówki i wyciągnąć lub odkręcić
żarówkę.
Lampa halogenowa: G9, 230 V, 25 W.
(zwykła żarówka E14, 230 V, 25 W - w zależności od
modelu)
Aby nie skaleczyć się o wystające elementy
metalowe, użyć rękawic ochronnych.
Page 20
PL 19
ZAMYKANIE DRZWICZEK COMFORT
(w zależności od modelu)
Kuchenki są wyposażone w nowe bezpieczne
zawiasy drzwiowe COMFORT. Gwarantują one
bardzo ciche i delikatne zamykanie drzwiczek
piekarnika.
W przypadku, gdy przy zamykaniu
drzwi użyta zostanie zbyt duża siła,
działanie systemu zostanie
ograniczone lub ze względów
bezpieczeństwa system zostanie
pominięty.
BLOKADA DRZWICZEK
(w zależności od modelu)
Blokadę drzwiczek otwiera się lekko przesuwając ją
kciukiem w prawą stronę i pociągając równocześnie
drzwi do siebie.
Gdy drzwiczki piekarnika są zamknięte,
blokada drzwiczek automatycznie
powraca do swojej pozycji wyjściowej.
ZDEJMOWANIE I ZAKŁADANIE
DRZWICZEK PIEKARNIKA
(w zależności od modelu)
1. Otworzyć drzwiczki piekarnika (aż do pozycji
skrajnej).
2. Obrócić stopy zawiasów drzwiczek (standardowe
zamykanie). W przypadku drzwiczek z zawiasami
COMFORT obrócić stopy o 90°.
3. Powoli zamknąć drzwiczki piekarnika, aż stopy
zapadną do zawiasu w listwach bocznych
drzwiczek. Pod kątem 15° (w stosunku do pozycji
zamkniętej drzwiczek) przymknąć drzwiczki i
wyciągnąć je z obu zawiasów urządzenia.
Przed ponownym wstawieniem
drzwiczek zawsze skontrolować, czy
stopy zawiasów są prawidłowo
umieszczone w listwach bocznych
drzwiczek. To zapobiegnie
gwałtownemu zamknięciu zawiasu,
który jest połączony z silną sprężyną.
Uwolnienie stopy grozi uszkodzeniem
drzwiczek i zranieniem.
Zdejmowanie i zakładanie drzwiczek piekarnika
(w zależności od modelu)
1. Otworzyć drzwiczki piekarnika (aż do skrajnej
pozycji).
2. Podnieść i obrócić stopy.
3. Powoli zamykać drzwiczki piekarnika, lekko je
podnieść i wyciągnąć z obu zawiasów urządzenia.
Jeżeli chcemy wstawić drzwiczki z powrotem,
należy postępować w odwrotnej kolejności. Jeżeli
drzwiczek nie można otworzyć lub zamknąć
prawidłowo, upewnić się, że zawiasy są prawidłowo
umieszczone na hakach zawiasów.
Page 21
PL 20
ZDEJMOWANIE I ZAKŁADANIE SZYBY
DRZWICZEK PIEKARNIKA
(w zależności od modelu)
Szybę drzwiczek piekarnika można wyczyścić od
środka, ale najpierw trzeba ją zdjąć. Zdjąć drzwiczki
piekarnika (patrz rozdział „Zdejmowanie i zakładanie
drzwiczek piekarnika”).
Delikatnie unieść do góry wsporniki umieszczone po
lewej i prawej stronie drzwiczek (oznaczenie 1 na
wsporniku) i odciągnąć je od szyby (oznaczenie 2 na
wsporniku).
Trzymając szybę drzwiczek za dolną krawędź lekko
podnieść ją do góry, tak by odłączyła się od
wspornika, a następnie zdjąć ją.
Aby zdjąć trzecią szybę (tylko w niektórych
modelach), wystarczy ją podnieść i zdjąć. Zdjąć
należy także gumowe uszczelki szyby.
Przy zakładaniu szyby należy postępować w
kierunku odwrotnym. (Półkoliste) oznaczenia na
drzwiczkach i szybie muszą na siebie nachodzić.
Zdejmowanie i zakładanie szyby drzwiczek
piekarnika (w zależności od modelu)
Wykręcić śruby na lewej i prawej stronie drzwiczek i
wyciągnąć górną listwę. Teraz wyjąć szybę
drzwiczek.
Aby wstawić szybę z powrotem, należy
postępować w odwrotnej kolejności.
Gwarancja nie obejmuje napraw lub roszczeń
gwarancyjnych wynikających z nieprawidłowego
podłączenia lub eksploatacji urządzenia. Koszty
naprawy pokrywa w takim przypadku użytkownik.
INSTRUKCJA MONTAŻU I
PODŁĄCZENIA
USTAWIENIE URZĄDZENIA (mm)
Sąsiadujące z urządzeniem ściany lub meble
(podłoga, tylna ściana kuchni, ścianki boczne) muszą
wytrzymywać temperaturę co najmniej 90°C.
Page 22
PL 21
POZIOMOWANIE I DODATKOWE
UNIERUCHAMIANIE URZĄDZENIA
(w zależności od modelu)
REGULACJA WYSOKOŚCI KUCHENKI
(w zależności od modelu)
Kuchenka ma wysokość 900 mm. Wysokość
urządzenia można regulować w przedziale od 850
do 940 mm.
1. Położyć kuchenkę na podłodze, tylną ścianką do
dołu.
2. Odkręcić śruby zgodnie ze strzałkami.
Torx T20
3. Ustawić żądaną wysokość.
4. Dokręcić z powrotem śruby.
Kuchenka musi zostać zamontowana w poziomie!
Wykonać następujące czynności:
1. Obracając śrubami regulacji wysokości (patrz
rysunek 1) ustawić odpowiednią wysokość
kuchenki.
2. Wyregulować kółka (patrz rysunek 2) przykręcając
je dwoma śrubami z przodu listwy przypodłogowej.
Do sprawdzenia poziomego ustawienia kuchenki
użyć poziomnicy.
3. Umieścić zaślepki w otworach z przodu listwy
przypodłogowej (patrz rysunek 3).
ZABEZPIECZENIE PRZED
PRZEWRÓCENIEM SIĘ (mm)
(w zależności od modelu)
Według rysunku umocować uchwyt do ściany
z pomocą dostarczonych śrub i kołków rozporowych.
W razie niemożliwości użycia dostarczonych
elementów mocujących użyć innych, które zapewnią
umocowanie uchwytu do ściany.
Page 23
PL 22
INSTALACJA POKRYWY
(w zależności od modelu)
PODŁĄCZANIE DO SIECI ELEKTRYCZNEJ
Zadbać o to, by kabel zasilający nie znajdował się w
pobliżu gorących rozgrzanych elementów i ostrych
krawędzi.
W przypadku uszkodzenia kabla zasilającego, dla
uniknięcia niebezpieczeństw jego wymiany powinien
dokonać producent lub autoryzowany serwisant.
POKRYWA PUSZKI ZACISKOWEJ
Puszkę zaciskową chronić pokrywą puszki
zaciskowej, patrz wyposażenie. Niebezpieczeństwo
urazu prądem elektrycznym.
PODŁĄCZENIA GAZU
DOMYŚLNE USTAWIENIA FABRYCZNE
− Urządzenia gazowe są przetestowane i opatrzone
symbolem CE.
− Urządzenia gazowe są dostarczane w stanie
uszczelnionym z palnikami ustawionymi na gaz
ziemny typu H lub E (20 lub 25 mbar) lub płynny
gaz ziemny (50 lub 30 mbar).
− Parametry eksploatacyjne urządzenia są podane
na etykiecie (lub tabliczce znamionowej).
− Stosowne informacje są podane na znajdującej się
wewnątrz piekarnika tabliczce znamionowej
urządzenia. Jest ona widoczna po otwarciu
drzwiczek piekarnika.
− Zanim podłączy się urządzenie, należy sprawdzić,
czy ustawienia urządzenia są zgodne z miejscowo
obowiązującymi przepisami dotyczącymi
przyłączenia (rodzaj i ciśnienie gazu).
− Jeśli stosowany gaz różni się od aktualnych
ustawień urządzenia, to należy wezwać
serwisanta lub dystrybutora.
− Przystosowanie kuchenki do pracy z innym
rodzajem gazu wymaga wymiany dysz (patrz
TABELA DYSZ).
− W przypadku naprawy lub uszkodzenia uszczelki
elementy funkcjonalne wymagają sprawdzenia i
ponownego uszczelnienia zgodnie z instrukcją
montażu. Należą do nich nieruchoma dysza
dużego płomienia i śruba do regulacji małego
płomienia.
PODŁĄCZANIE DO INSTALACJI
GAZOWEJ
− Urządzenie należy podłączyć do sieci gazowej lub
butli z gazem zgodnie z instrukcją miejscowej
gazowni.
− Po prawej stronie urządzenia znajduje się złącze
gazowe z gwintem zewnętrznym wg EN ISO 228-
1 lub EN 10226-1 / -2 (w zależności od
obowiązujących w danym kraju przepisów
dotyczących przyłącza).
− Wraz z urządzeniem dostarczane jest złącze
płynnego gazu ziemnego oraz uszczelka
niemetalowa. (w zależności od modelu)
− Przy podłączaniu urządzenia do instalacji gazowej
należy przytrzymać element G 1/2 lub R ½, tak by
zapobiec jego obracaniu się. (w zależności od
modelu)
− Do uszczelnienia złączy stosować zatwierdzone
uszczelki niemetalowe i zatwierdzone materiały
uszczelniające. Każdą uszczelkę używa się tylko
raz. Grubość płaskich niemetalowych uszczelek
może odkształcić się maksymalnie o 25%.
− Podłączyć urządzenie do sieci gazowej przy
pomocy certyfikowanego przewodu elastycznego.
Wąż nie może dotykać górnej części urządzenia.
Podłączenie przy pomocy przewodu
elastycznego
Jeśli urządzenie jest podłączane przy użyciu
przewodu elastycznego, droga przewodu oznaczona
symbolem "A" jest niedopuszczalna.
W przypadku natomiast zastosowania metalowej
rurki, dopuszczalna jest także opcja "A".
Page 24
PL 23
Złącze gazowe
A Złączka EN ISO 228-1
B Niemetalowa uszczelka o grubości 2 mm
C Złącze przewodu elastycznego do płynnego gazu
ziemnego (w zależności od obowiązujących w
danym kraju przepisów dotyczących przyłącza)
D Złączka EN 10226-1 / -2 (w zależności od
obowiązujących w danym kraju przepisów
dotyczących przyłącza).
Po podłączeniu sprawdzić działanie palników. W
środku palących się płomieni powinno wyraźnie być
widać niebieski i zielony kolor. Jeśli płomień jest
niestabilny, ewentualnie zwiększyć moc minimalną.
Wyjaśnić użytkownikowi, w jaki sposób działają
palniki, i wspólnie przeanalizować instrukcję
montażu.
Po podłączeniu urządzenia sprawdzić
uszczelnienie wszystkich złączy.
PRZYSTOSOWANIE PALNIKÓW DO
INNEGO RODZAJU GAZU
− Przestawienie palników na inny rodzaj gazu nie
wymaga zdejmowania kuchenki z blatu.
− Przed wprowadzeniem zmian wyłączyć
urządzenie z prądu i zamknąć zawór dopływu
gazu.
− Istniejące dysze przeznaczone do znamionowego
obciążenia cieplnego wymienić na odpowiednie
dysze obsługujące nowy rodzaj gazu (patrz
tabela).
− Przy przestawianiu urządzenia na obsługę
płynnego gazu ziemnego dokręcić śrubę regulacji
minimalnego obciążenia aż do uzyskania
minimalnego obciążenia cieplnego.
− Przy przestawianiu urządzenia na obsługę gazu
ziemnego odkręcić śrubę regulacji minimalnego
obciążenia, tak by uzyskać minimalne obciążenie
cieplne, ale nie więcej niż 1,5 obrotu.
Po przestawieniu urządzenia na inny rodzaj gazu
zastąpić nową naklejką starą naklejkę z informacją o
rodzaju gazu (na tabliczce znamionowej) i sprawdzić
działanie i uszczelnienie urządzenia.
Upewnić się, że przewody elektryczne, przewód
włosowaty termostatu i termoogniwa nie wystają na
obszar przepływu gazu.
Elementy regulacyjne
− Elementy do regulacji minimalnego obciążenia
cieplnego palników są dostępne poprzez otwory
na panelu sterowania.
− Zdjąć pokrętła regulacyjne.
Palnik kuchenki
Zawór gazowy z zabezpieczeniem
B Śruba do regulacji minimalnego obciążenia
cieplnego
Copreci
Page 25
PL 24
Sabaf
UTYLIZACJA
Opakowanie jest wykonane z materiałów przyjaznych
dla środowiska, które bez zagrożenia dla środowiska
można poddawać recyklingowi, utylizować lub
niszczyć. W tym celu materiały opakowaniowe
zostały odpowiednio oznaczone
Umieszczony na produkcie lub jego opakowaniu
symbol oznacza, że produktu nie powinno się
traktować jak normalnych odpadów domowych.
Produkt należy przekazać w celu przetworzenia do
autoryzowanego punktu zbiórki zużytego sprzętu
elektrycznego i elektronicznego.
Prawidłowa utylizacja produktu ułatwi zapobieżenie
negatywnemu wpływowi na środowisko i zdrowie
ludzi, jaki mógłby się pojawić w przypadku
nieprawidłowej utylizacji produktu. W celu uzyskania
szczegółowych informacji na temat utylizacji i
przetwarzania produktu proszę skontaktować się z
właściwą jednostką samorządu lokalnego
odpowiedzialną za zarządzanie odpadami,
przedsiębiorstwem utylizacji odpadów lub sklepem, w
którym produkt został nabyty.
Page 26
PL 25
TEST PIECZENIA
Testowano zgodnie z normą EN 60350-1.
PIECZENIE
Posiłek
Wyposażenie
Poziom
prowadzenia
(od dołu)
System
Temperatura
(°C)
Czas trwania
pieczenia
(w minutach)
Ciastka
jeden poziom
płytka emaliowana
blacha do pieczenia
3 140-150*
25-40
Ciastka
jeden poziom
3 140-150*
25-40
Ciastka
dwa poziomy
2, 3
140-150*
30-45
Ciastka
trzy poziomy
2, 3, 4
130-140*
35-55
Placki
jeden poziom
płytka emaliowana
blacha do pieczenia
3
150-160
25-40
Placki
jeden poziom
3
150-160
25-40
Placki
dwa poziomy
1,3 140-150
30-45
Placki
trzy poziomy
2, 3, 4
140-150
35-50
Tort
okrągła tortownica
metalowa ø26 /ruszt
1 160-170*
20-35
Tort
2 160-170*
20-35
Placek
jabłkowy
2x okrągła tortownica
metalowa ø20 /ruszt
2
170-180
55-75
Placek
jabłkowy 2
170-180
45-65
Grzanka
ruszt
4 230
1-4
Kotlety mielone
ruszt + płytka blacha
do pieczenia do
chwytania kapiącego
tłuszczu
4 230
20-35
* Nagrzać wstępnie piekarnik na 10 minut.
Page 27
PL 26
TABELA DYSZ
Rodzaj gazu, ciśnienie
Palnik pomocniczy
Palnik normalny
Liczba Wobbego
Standard
max
min
max
min
Gaz ziemny H
Wo=45,7÷54,7 MJ/ m3,
Gaz ziemny E,
Gaz ziemny E+
Wo=40,9÷54,7 MJ/m3
G20, p=20 mbar
Znamionowe obciążenie
cieplne (kW)
1,0
0,48
1,9
0,48
Zużycie (l/h)
95,3
45,7
181,0
45,7
Typ dyszy (1/100 mm)
72X
261)/ 352)
103Z
261)/ 352)
ID dyszy
690771
568169
Gaz płynny 3B/P
Wo=72,9÷87,3 MJ/m3
G30, p=37 mbar
Znamionowe obciążenie
cieplne (kW)
1,1
0,55
2,1
0,55
Zużycie (g/h)
80,0
40,0
152,8
40,0
Typ dyszy (1/100 mm)
50
261)/ 352)
68
261)/ 352)
ID dyszy
690780
568175
Rodzaj gazu, ciśnienie Duży palnik
Liczba Wobbego
max
min
Gaz ziemny H
Wo=45,7÷54,7 MJ/ m3,
Gaz ziemny E,
Gaz ziemny E+
Wo=40,9÷54,7 MJ/m3
G20, p=20 mbar
Znamionowe obciążenie
cieplne (kW)
3,0
0,76
Zużycie (l/h)
285,9
72,4
Typ dyszy (1/100 mm)
130H3
331)/ 462)
ID dyszy
574285
Gaz płynny 3B/P
Wo=72,9÷87,3 MJ/m3
G30, p=37 mbar
Znamionowe obciążenie
cieplne (kW)
3,3
0,85
Zużycie (g/h)
240,1
61,9
Typ dyszy (1/100 mm)
86
331)/ 462)
ID dyszy
574287
1)
Copreci / 2) Sabaf
− Śruby do regulacji gazu płynnego są fabrycznie zainstalowane i ustawione na rodzaj gazu, którego dotyczą
fabryczne ustawienia domyślne.
− Przy przezbrajaniu urządzenia na inny rodzaj gazu śrubę regulacyjną należy dokręcić lub odkręcić, tak by ustawić
wymagany przepływ gazu (nie odkręcać śruby regulacyjnej więcej niż 1,5 obrotu).
Moc palnika jest oznaczona górną wartością kaloryczną Hs.
Podłączenie do instalacji gazowej i przezbrojenie na inny rodzaj gazu może wykonać upoważniony
przez dystrybutora gazu specjalista lub autoryzowany serwisant!
Zastrzegamy sobie prawo do zmian i błędów w instrukcji obsługi.
ID 859703
Page 28
GORENJE KS5251CLI, KS5250CLI
IFU EPS6 KP TIMER ST CLA PL
2021 08 09
SAP 859703
Loading...
