15 16
Vážený zákazníku!
Návod k použití
Návod k připojení
Typový štítek
Důležitá upozornění
17
Instalace
18
Připojení spotřebiče k napájecí síti
19
Připojení varné desky k přívodu plynu
20
Tabulka trysek
22
Technické informace
22
Popis spotřebiče
24
Čištění a údržba
26
Zvláštní upozornění a hlášení chyb
28
Tento plynový sporák s integrovaným elektrickým zapalováním je vyroben pro použití v
domácnosti.
Naše spotřebiče jsou baleny do ekologických materiálů, které lze recyklovat, ukládat
nebo likvidovat bez jakéhokoliv nebezpečí pro životní prostředí. Tyto obalové materiály
jsou v souladu s tím také označeny.
Jakmile skončí životní cyklus vašeho spotřebiče, dbejte na to, abyste neznečistili životní
prostředí, a dopravte ho autorizovaným společnostem, které zajišťují sběr starých
domácích spotřebičů.
Návod k použití byl vypracován pro uživatele a popisuje spotřebič a způsob manipulace
s ním. Tento návod je určen pro různé typy spotřebiče, takže zde můžete najít některé
popisy funkcí, kterými váš konkrétní spotřebič není vybaven.
Tento návod je platný pouze tehdy, pokud je na spotřebiči uveden národní symbol.
Jestliže na spotřebiči není uveden ŽÁDNÝ národní symbol, je nutno dodržovat technické
pokyny pro úpravu spotřebiče, aby splňoval požadavky a předpisy pro použití ve vaší
zemi.
Spotřebič musí být připojen v souladu s přiloženým návodem i v souladu s příslušnými
předpisy a normami. Připojení smí provádět pouze kvalifikovaná osoba.
Typový štítek, který uvádí základní údaje o spotřebiči, je připevněn ke spodní straně
varné desky.
TECHNICKÉ POKYNY A NÁVOD K INSTALACI
Důležitá upozornění
Tento symbol na výrobku nebo na jeho obalu znamená, že s výrobkem nelze
• Spotřebič musí instalovat do kuchyňské pracovní desky a připojit k napájecí síti a
k přívodu plynu pouze přiměřeně kvalifikovaný technik.
• Spotřebič při používání vydává do místnosti přídavné teplo a vlhkost. Při
dlouhodobém používání spotřebiče na vysoké úrovni výkonu musí být v místnosti,
ve které je spotřebič nainstalován, zajištěno intenzivní odvětrávání nebo použití
kuchyňské digestoře.
• Nepoužívejte plynové hořáky, pokud se plamen zdá být nestabilní.
• Jestliže v místnosti ucítíte plyn, uzavřete ihned ventil na přívodu plynu buď na
plynové láhvi, nebo na plynové přípojce, uhaste všechny zdroje otevřeného ohně
(včetně cigaret), vyvětrejte místnost, nezapínejte žádné elektrické spotřebiče a
zavolejte odborníka na zemní plyn.
• Hlavní ventil přívodu plynu by měl být zavřený i v případě, že se plynové hořáky
nebudou dlouhodobě používat (např. v případě dovolené).
• Nenechávejte malé děti bez dozoru, když je spotřebič v provozu. Nebezpečí
popálení nebo opaření!
• Při vaření může na varné desce vzplanout přehřátý tuk nebo olej. Je zde
nebezpečí popálení a požáru; proto je nutno dohlížet nad celým procesem vaření.
• Nepoužívejte varnou desku pro vytápění místnosti.
• Nepokládejte na desku prázdné nádoby.
• Přesvědčte se, že části hořáků jsou správně umístěny/instalovány.
• Sklokeramické varné desky by se neměly používat jako pracovní plocha. Ostré
předměty mohou způsobit poškrábání.
• Není dovolena příprava jídla v hliníkové fólii plastových nádob na horkých varných
zónách. Nepokládejte žádné předměty z umělé hmoty nebo hliníkovou fólii na
sklokeramickou varnou desku.
• Pokud se v blízkosti varné desky nachází zásuvka ve zdi, do které je zapojen jiný
spotřebič, dbejte na to, aby síťový kabel nepřišel do kontaktu s horkými varnými
zónami.
• Neskladujte žádné předměty, materiály ani látky citlivé na teplotu pod varnou
deskou, např. čisticí prostředky, spreje atd.
• Nepoužívejte sklokeramickou varnou desku, pokud je prasklá nebo zlomená.
Jestliže se objeví jakákoli viditelná prasklina, odpojte spotřebič ihned od zdroje
napájení, abyste předešli možnosti zasažení elektrickým proudem.
• V případě poruchy spotřebiče odpojte spotřebič ihned od sítě a kontaktujte
servisní středisko.
• Pro čištění varné desky nepoužívejte parní čističe nebo vysokotlaké čističe,
protože to může mít za následek úraz elektrickým proudem.
• Spotřebič je vyroben podle příslušných platných bezpečnostních norem.
• Spotřebič není určen pro osoby (včetně dětí) se sníženou fyzickou, smyslovou nebo
mentální schopností ani pro osoby s nedostatkem zkušeností a znalostí, pokud
nejsou pod dozorem osoby odpovědné za jejich bezpečnost nebo pokud jim tato
osoba nedává pokyny týkající se používání tohoto spotřebiče.
• Na děti je třeba dohlížet, aby si se spotřebičem nehrály.
• Po dlouhodobém používání litinových desek může vyblednout plocha desky a
hrana varné zóny. Záruka se nevztahuje na opravárenský servis.
• Varnou desku nelze aktivovat pomocí vnějších časovačů ani systémů dálkového
ovládání.
zacházet jako s domácím odpadem. Místo toho by měl být předán do
příslušného sběrného místa určeného k recyklaci elektrických a
elektronických zařízení. Zajištěním správné likvidace tohoto výrobku
pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví,
které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Pro
detailnější informace o recyklaci tohoto výrobku se prosím obraťte na místní
městský úřad, na úřad pro likvidaci domácího odpadu nebo na obchod, ve
kterém jste výrobek koupili.
17
INSTALACE
Důležitá upozornění
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
F (mm)
G (
mm)
Instal
ace pěnového těsnění
• Spotřebič musí instalovat do kuchyňské pracovní desky a připojit k napájecí síti
pouze přiměřeně kvalifikovaný technik.
• Obklad nebo jiná povrchová úprava kusu kuchyňského nábytku, do kterého je
varná deska zabudovaná, by měly být ošetřeny žáruvzdorným lepidlem (100 °C); v
opačném případě může dojít k vyblednutí nebo k deformaci povrchové úpravy
pracovní plochy.
• Varná deska je dimenzovaná pro zabudování do pracovní desky nad kusem
kuchyňského nábytku o šířce 600 mm nebo více.
• Po instalaci by měly být dva přední upevňovací prvky zdola volně přístupné.
• Prvek kuchyňského nábytku pod varnou deskou by neměl být vybaven zásuvkou.
Pokud je prvkem kuchyňského nábytku vodorovná příčka, nesmí být nainstalovaná
ve vzdálenosti menší než minimálně 20 mm od spodní plochy pracovní desky.
Prostor mezi příčkou a varnou deskou musí být prázdný, do tohoto prostoru se
nesmějí vkládat žádné předměty.
• Závěsné nebo nástěnné kuchyňské prvky by měly být nainstalovány dost vysoko,
aby nezasahovaly do pracovního procesu.
• Vzdálenost mezi varnou deskou a kuchyňskou digestoří by neměla být menší než
hodnota, která je uvedena v návodu k instalaci kuchyňské digestoře. Minimální
vzdálenost je 700 mm.
• Vzdálenost mezi hranou spotřebiče a přilehlým vysokým prvkem kuchyňského
nábytku by měla být minimálně 150 mm.
• Použití ozdobných desek z masivního dřeva na pracovní ploše za varnou deskou
je dovoleno, pokud minimální vzdálenost zůstane stejná jako hodnota uvedená v
instalačních výkresech.
• Minimální vzdálenost mezi zabudovanou varnou deskou a zadní stěnou je
uvedena v instalačním výkresu.
• Varné desky mohou být nainstalovány do pracovních desek o tloušťce 25 až 40
mm.
Přední část musí mít pod sebou mezeru minimálně 5 mm.
GT640UB 580 510 560 480 40 9 50
G641UX 600 510 560 480 45 3 50
G340UX 288 510 270 480 45 3 50
GW761UX 750 510 720 480 45 3 50
GTW761UB 750 510 720 480 40 9 50
GW641UX 600 510 560 480 45 3 50
GT641UB 580 510 560 480 40 9 50
Před zasunutím spotřebiče do otvoru v kuchyňské pracovní desce se musí na
spodní stranu sklokeramické (skleněné) varné desky nalepit pěnové těsnění (viz
obrázek výše).
Není dovoleno instalovat spotřebič bez pěnového těsnění!
Těsnění se musí připevnit ke spotřebiči následujícím způsobem:
- Odstraňte z těsnění ochrannou fólii.
18
- Poté připevněte těsnění ke spodní straně skla, cca 2–3 milimetry od hrany (jak je
Rozměry pro výřez v
Postup instalace
Postup instalace
PŘIPOJENÍ SPOTŘEBIČE K NAPÁJECÍ SÍTI
znázorněno na obrázku). Těsnění musí být připevněné po celé délce skleněné
hrany a v rozích by nemělo přečnívat.
- Při instalaci těsnění dbejte na to, aby sklo nepřišlo do kontaktu s žádnými ostrými
předměty.
kuchyňské pracovní desce
(s pružinami)
• Pod tuto varnou desku mohou být instalovány pouze trouby vybavené chladicím
ventilátorem.
• Před instalací trouby byste měli odstranit zadní stěnu prvku kuchyňského nábytku
v prostoru pro vypojení varné desky. Kromě toho byste měli nechat minimální
prostor 5 mm na přední straně.
• Pracovní deska musí být umístěna ve zcela vodorovné poloze.
• Hrany vyříznutého otvoru je nutno vhodně chránit.
• Připojte varnou desku k síťovému napájecímu zdroji (viz návod k připojení varné
desky k síťovému napájecímu zdroji).
• Umístěte dodané pružiny na místo.
• Zasuňte desku do vyříznutého otvoru.
• Zatlačte shora varnou desku pevně směrem k pracovní desce.
(s upevňovacími konzolami)
Plotna je připevněna k jednotce pomocí dodaných konzol a příslušenství. V dolní
části vany, kde jsou vloženy samořezné vložky (A) pro připevnění šroubů (C), které
drží konzoly (B) na místě, jsou otvory.
A = vložky pro nasazení na spodní část
plotny
B = upevňovací konzola
C = šroub
• Spotřebič smí zapojit jen oprávněný a zkušený technik.
• Ochrana elektrického systému by měla vyhovovat všem příslušným předpisům.
• Spojovací svorky musejí být přístupné při otevření/odstranění krytu spojovacích
svorek.
• Před zapojením spotřebiče zkontrolujte, zda hodnota napětí uvedená na typovém
štítku odpovídá hodnotě napětí okruhu ve vaší domácnosti.
• Typový štítek se základními údaji je připevněn ke spodní straně varné desky.
• Spotřebič je vyroben pro použití s napájecím napětím
220–240 V ~.
• Pro fixní připojení k síti vložte mezi spotřebič a hlavní přívod všepólový jistič. Toto
zařízení musí mít mezeru mezi kontakty na všech pólech, zajišťující úplné odpojení
za přepěťových podmínek kategorie III.
• Vzhledem k ochraně před nebezpečím požáru spotřebiče tohoto typu lze
instalovat do pracovní desky vedle kusu kuchyňského nábytku, který je vyšší než
spotřebič (po instalaci), v tomto případě je však nutno nainstalovat prvek
kuchyňského nábytku na druhou stranu vedle spotřebiče.
19
• Vedení proudu a izolované části musejí být chráněny před jakoukoli možností
UPOZORNĚNÍ!
Připojení:
PŘIPOJENÍ VARNÉ DESKY K PŘÍVODU
PLYNU
Připojení
přímého kontaktu.
• Před jakýmkoli zásahem odpojte spotřebič od sítě. Připojte spotřebič v souladu s
dodaným schématem zapojení, ujistěte se, že je zachováno příslušné síťové napětí!
Zemnicí vodič (PE) by měl být připojen na svorku označenou značkou pro
uzemnění.
• Síťový kabel by měl být napájen přes upevňovací svorku, která ho chrání před
náhodným vytažením.
• Po zapojení spotřebiče zapněte všechny varné zóny/varná tělesa na dobu cca tří
minut, abyste zkontrolovali, zda správně fungují.
• Nesprávné připojení může zničit části spotřebiče a zrušit platnost záruky.
• Před zapojením spotřebiče zkontrolujte, zda hodnota napětí uvedená na typovém
štítku odpovídá hodnotě napětí sítě ve vaší domácnosti. Připojovací napětí by měl
zkontrolovat kvalifikovaný technik s použitím odpovídajícího měřicího zařízení!
• Připojovací kabel na zadní straně spotřebiče by měl být veden tak, aby se
nedotýkal zadní stěny spotřebiče, protože tato část se během provozu velmi
zahřívá.
Pro připojení je možné použít následující:
• pryžový připojovací kabel typu H05RR-F se zelenožlutým ochranným drátem,
• pryžový připojovací kabel typu H07RN-F se zelenožlutým ochranným drátem.
• Spotřebič musí být připojen v souladu s veškerými příslušnými předpisy a smí se používat pouze v dobře
větraných/odvětrávaných místnostech. Před připojením nebo použitím spotřebiče si prosím přečtěte návod k instalaci.
• Před instalací a připojením zkontrolujte kompatibilitu místní sítě pro přívod zemního plynu a přípojky (druh plynu a tlak)
s verzí vašeho spotřebiče.
Kategorie s příslušnými druhy plynu, které je možné použít, jsou uvedeny v tabulce 1
• Verze tohoto spotřebiče je uvedena na typovém štítku.
• Tento spotřebič není vhodný pro připojení k systému odsávání zápalných plynů (tj. komín).
Spotřebič musí být instalován a připojen v souladu s příslušnými platnými předpisy pro instalaci. Zvláštní pozornost je
nutno věnovat dostatečnému větrání/odvětrávání.
• Při připojování spotřebiče k přívodu plynu dodržujte předpisy místního distributora
plynu.
• Varná deska je na spodní straně vybavena zástrčkou přípojky plynu se závitem
ISO7-1 R1/2.
• Se spotřebičem dodáváme i adaptér pro tekutý plyn, vnější kužel a nekovové
těsnění.
20
Přestavba na jiný druh plynu
Ovládací prvky
Nastavení minimálního
Pokyny pro městský plyn (G110, G120, G150.1) a metan (G20, G25)
• Při připojování byste měli kolenovou trubku R1/2 pevně držet, abyste zamezili
jejímu otáčení.
• Pro utěsnění připojovacích spojů použijte ověřená nekovová těsnění a ověřené
těsnicí prostředky.
• Těsnění by mělo být použito pouze jednou. Tloušťka nekovového plochého
těsnění by se neměla změnit o více než 25 procent.
• Pro připojení spotřebiče k přívodu plynu použijte otestovanou a certifikovanou
pružnou hadici.
• Pružná přípojná hadice by měla být schopna volného pohybu.
Neměla by přicházet do kontaktu s pohyblivými částmi nábytku nebo se spodkem
varné desky.
• Pokud je do kuchyňského prvku pod varnou deskou zabudována elektrická trouba,
měla by být vybavena chladicím ventilátorem.
Po připojení plynové varné desky zkontrolujte spoje, zda nedochází k žádným
únikům.
Zástrčka pro připojení k přívodu plynu
A spojovací zástrčka ISO7-1 R1/2
B nekovové těsnění o tloušťce 2 mm
C trubkový přechod pro tekutý plyn (podle modelu)
Používejte pouze trubky a těsnění v souladu s normami. Tyto trubky musejí být
nainstalované tak, aby jejich délka při úplném prodloužení nepřesahovala 2 000
mm. Pro snadnější instalaci a pro zamezení úniku plynu připojte nejprve otočnou
spojku k plotně a poté k trubce hlavního plynového potrubí. Obrácení tohoto pořadí
může překážet uzávěru plynu mezi trubkou a plotnou.
Důležité: Po dokončení instalace ověřte pomocí mýdlového roztoku, zda jsou
všechny spoje zcela utěsněné. Nepoužívejte nikdy plamen. Zajistěte také, aby
pružná trubka nemohla přijít do kontaktu s žádnou pohyblivou částí plotny
(např. zásuvky) a aby nebyla v poloze, ve které by mohla být poškozena.
Po připojení zkontrolujte správný chod hořáků.
Plameny musejí být jasně viditelné a uprostřed by měly být modré a zelené. Pokud
je plamen nestálý, zvyšte minimální výkon.
• Postup pro přestavbu vařiče na jiný druh plynu nevyžaduje vyjmutí spotřebiče z
pracovní desky.
• Před přestavbou odpojte spotřebič ze sítě a uzavřete ventil přívodu plynu.
• Nahraďte stávající trysky pro jmenovité tepelné zatížení dodávanými
odpovídajícími tryskami pro nový druh plynu (viz tabulka níže).
• Po ukončení tohoto postupu nahraďte štítek se starým nastavením novým štítkem
dodávaným pro nové trysky.
Aby byly ovládací prvky přístupné, prosím dodržujte následující pokyny:
• Sejměte rošt a kryty hořáků s příslušnými korunkami.
• U dvojitých hořáků jsou ovládací prvky přístupné za ochrannou destičkou hlavní
trysky.
• Odstraňte ovládací knoflíky, včetně těsnění.
Plynový ventil
Regulační ventil minimálního tepelného zatížení
průtoku
1. Zapalte hořák a nastavte ho do minimální polohy.
2. Sundejte knoflík plynového kohoutu a otočte seřizovacím šroubem na straně
tyčky kohoutu:
•
proti směru hodinových ručiček pro zvýšení průtoku plynu
21
•
Upozornění: Tyto úkony smí provádět pouze kvalifikovaný technik s oprávněním od plynárenské společnosti
GT64
1UB
Rozměry spotřebiče
(mm)
Provozní napětí
Hořák
Vpředu vlevo
Vzadu vlevo
Přední centrální
Zadní centrální
Vpředu vpravo
Vzadu vpravo
Kategorie použití
plynu
G20 =
20mbar
, G30 = 30mbar , G25 =20mbar
Celkový výkon (W)
7500
7500
11300
11300
7800
7500
Hořák
A SR R MW TC
Ø TRYSKY (mm)
Ø OBTOKU (mm)
ve směru hodinových ručiček pro snížení průtoku plynu
dokud nedosáhnete minimálního pravidelného plamene.
3. Nasaďte knoflík zpět a zkontrolujte stálost plamene hořáku (při rychlém otáčení
rukou z maximální polohy do minimální plamen nesmí zhasnout).
4. Postup zopakujte pro všechny plynové kohouty.
Pokyny pro tekutý plyn (LPG: G30, G31)
Šroub na straně kohoutu utáhněte úplně ve směru otáčení hodinových ručiček.
nebo od autorizovaného servisního střediska!
TECHNICKÉ ÚDAJE (TABULKA 1)
GT640UB
580 600 750 750 600 600
A: pomocný hořák (1,0 kW)
SR: polorychlý hořák (1,75 kW)
R: rychlý hořák (3,0 kW)
MW: hořák pro vaření na pánvi typu mini-wok (3,3 kW)
TC: hořák s trojí korunkou (3,8 kW)
R R TC TC MW R
SR - - - SR SR
- SR A A - -
- A SR SR - -
A SR SR SR A A
SR - R R SR SR
G641UX GW761UX GTW761UB GW641UX G640UX
220-240 V~, 50/60 Hz
TABULKA TRYSEK
Jmenovitý tepelný výkon (kW)
G30/G31 28..30/30-37mbar 0.50 0.65 0.85 0.85 0.98
G20 20mbar 0.72 - X 0.97 - Z 1.28 - H3 1.28 - T 1.35 - K
G25 20mbar 0.77 - F1 1.00 - Y 1.26 - Y 1.45 - F3 1.52 - F3
G30/G31 28..30/30-37mbar 0.27 0.34 0.42 0.55 0.62
G20 20mbar REG. REG. REG. REG. REG.
G25 20mbar REG. REG. REG. REG. REG.
1.00 1.75 3.00 3.30 3.80
22
Důležitá upozornění
• Plynové hořáky jsou vybaveny svíčkou pro případ zhasnutí plamene. Pokud
Nádobí na vaření
Typ hořáku
Průměr nádoby
dojde k náhodnému nebo neúmyslnému zhasnutí plamene hořáku (např. když
přeteče tekutina nebo když je v místnosti průvan):
•
přívod plynu se automaticky odpojí, a tím se zabrání vypouštění plynu
• Kryt plynového hořáku je nutno vždy velmi opatrně pokládat na korunku hořáku.
Zajistěte, aby drážky v korunce hořáku nebyly nikdy ucpané.
1 Kryt korunky hořáku
2 Korunka hořáku s podpěrou pro kryt hořáku
3 Zařízení pro případ zhasnutí plamene svíčky
4 Zapalovací svíčka
5 Tryska
• Správně zvolené nádobí na vaření umožní optimální dobu vaření a spotřebu
plynu. Nejdůležitějším parametrem je průměr nádoby.
• Plameny přesahující hranu nádoby, která je příliš malá, mohou nádobí poškodit a
navíc se v těchto případech zvyšuje spotřeba plynu.
• Plyn potřebuje k hoření i vzduch. Pokud je nádoba příliš veliká, přívod vzduchu k
hořáku je nedostatečný, a v důsledku toho je hoření menší.
Pomocný (1,0 kW) 120–180 mm
Polorychlý (1,75 kW) 180–220 mm
Rychlý (3,0 kW) 220–260 mm
Mini-wok (3,3 kW) 220–300 mm
Trojí korunka (3,8 kW) 220–300 mm

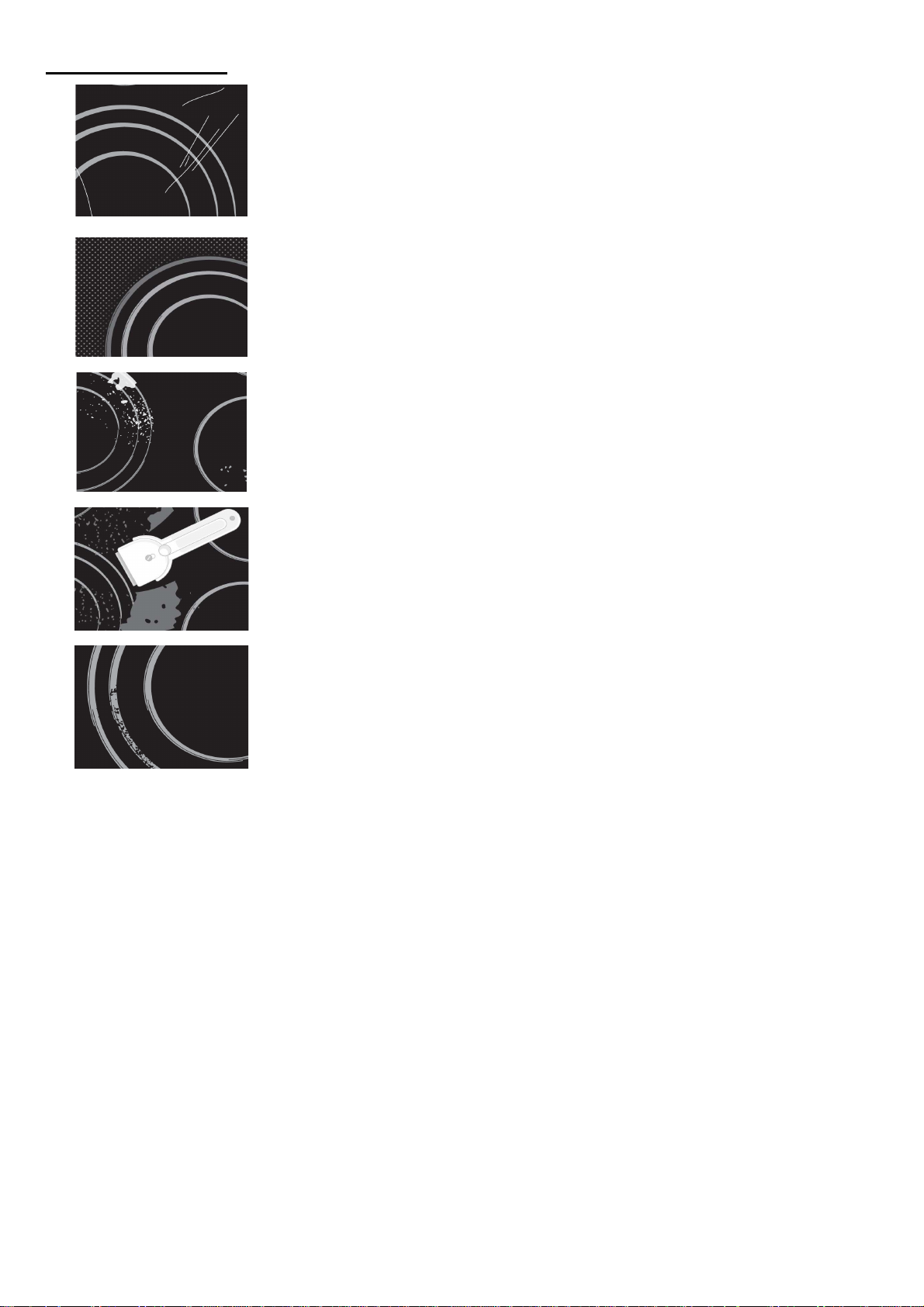

Důležitá upozornění týkající se sklokeramické varné desky
• Varná zóna dosáhne zvolené úrovně výkonu nebo teploty velmi rychle, ovšem
prostor obklopující varné zóny zůstává relativně chladný.
• Varná deska je odolná vůči změnám teploty.
• Varná deska je také odolná vůči nárazům. Nádoby lze pokládat na varnou desku
rázným způsobem, aniž by došlo k poškození varné desky.
• Sklokeramické varné desky by se neměly používat jako pracovní plocha. Ostré
předměty mohou způsobit poškrábání.
• Není dovolena příprava jídla v hliníkové fólii plastových nádob na horkých varných
zónách. Nepokládejte žádné předměty z umělé hmoty nebo hliníkovou fólii na
sklokeramickou varnou desku.
• Nepoužívejte nikdy sklokeramickou varnou desku, která je prasklá nebo zlomená.
Pokud na varnou desku spadne předmět ostrou hranou směrem dolů, mohlo by to
způsobit zlomení varné desky/sklokeramické desky. Následky jsou vidět buď
okamžitě, nebo po chvíli. Jestliže se objeví jakákoli viditelná prasklina, odpojte
spotřebič ihned od zdroje napájení.
• Pokud se na horkou sklokeramickou varnou desku vysype cukr nebo jídlo s
vysokým obsahem cukru, musíte varnou desku okamžitě otřít.
do místnosti.
23
NÁVOD K POUŽITÍ A ÚDRŽBĚ

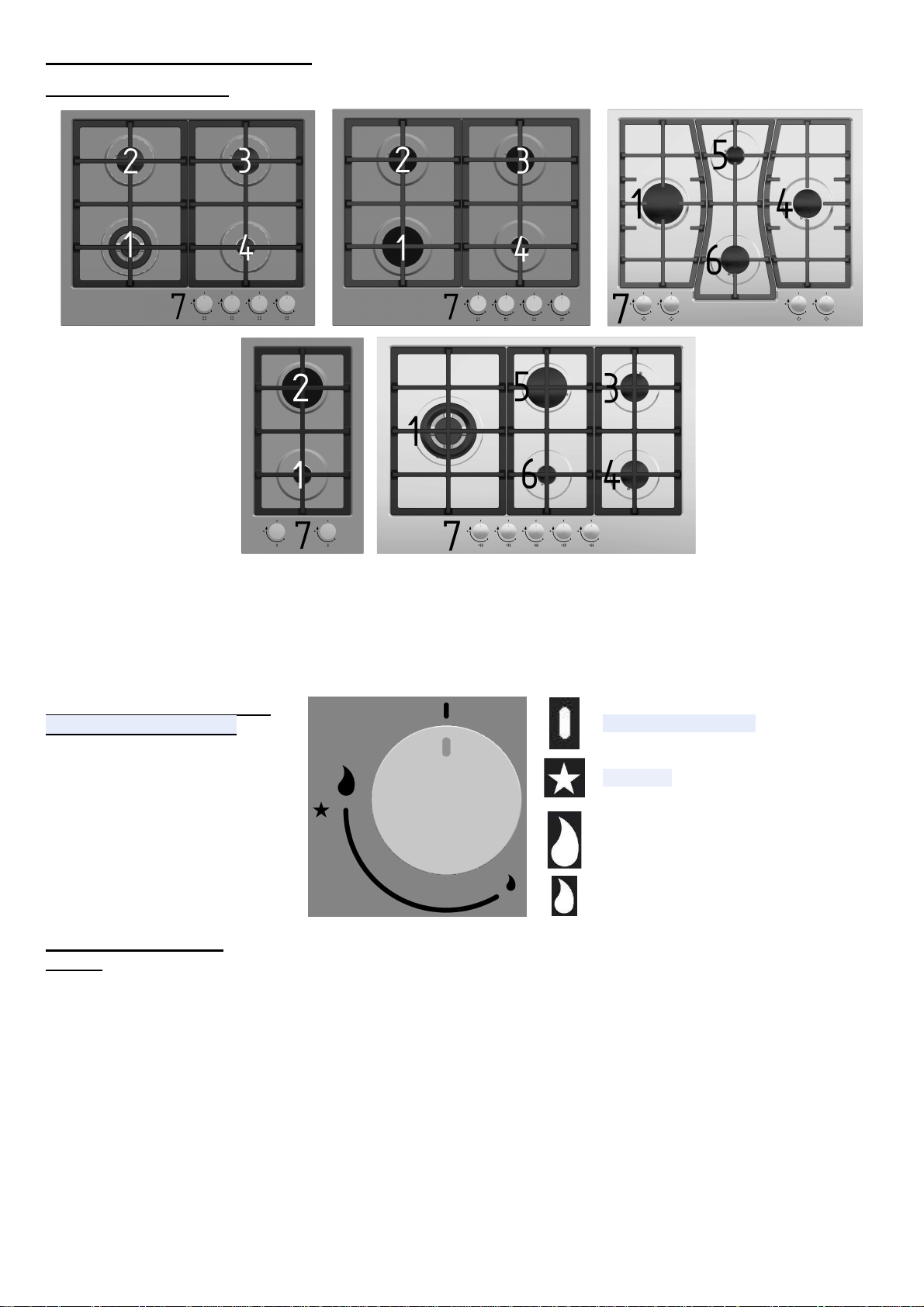

POPIS SPOTŘEBIČE
Ovládací prvky varné desky
Zažehnutí a používání
Pokyny pro uživatele
pro plynové varné zóny
1. Levá přední plynová varná zóna
2. Levá zadní plynová varná zóna
3. Pravá zadní plynová varná zóna
4. Pravá přední plynová varná zóna
5. Plynový hořák zadní centrální
6. Plynový hořák přední centrální
7. Ovládací panel varné desky
Zavřený plynový ventil
Zažehnutí
Maximální výkon
Minimální výkon
hořáků
Spotřebič se musí používat k účelu, ke kterému je určen, tj. k vaření v domácnosti.
Jakékoli jiné použití je považováno za nesprávné a tedy za nebezpečné.
Výrobce nepřijímá žádnou odpovědnost za škody vzniklé v důsledku nepatřičného,
nesprávného nebo nerozumného používání.
Použití hořáků
• Jestliže hořáky několik dní nepoužíváte, počkejte pár sekund, než je zapálíte,
abyste z trubek uvolnili případný vzduch.
• Vzhledem k tomu, že hořáky plotny jsou vybaveny automatickým zapalováním, pro
jejich zažehnutí jednoduše stiskněte a otočte knoflíkem k hvězdičce. Spotřebič
používá generátor zapalování jiskrou.
• Pokud nedojde k zažehnutí plamene do pěti sekund, otočte knoflík zpět do polohy
0 a zopakujte tento postup; pokud by elektrické zapalování nefungovalo kvůli
výpadku proudu nebo vlhkým zapalovacím svíčkám, můžete plyn zažehnout i s
použitím zápalky nebo zapalovače.
• U modelů s pojistným kohoutem (který přeruší tok plynu v případě, že by plamen
24
náhodou zhasl) se hořáky zažehují podle výše uvedeného popisu, ale musíte
knoflík přidržet stisknutý na cca 5 až 6 sekund po zažehnutí plamene. Po
uplynutí této doby, která poskytuje pojistnému zařízení dost času na připojení,
bude plamen trvale zažehnutý.
• Plamen poté můžete nastavit mezi maximální a minimální úrovní. Jakékoli
nastavení mezi 0 a velkým plamenem se nedoporučuje, protože v tomto intervalu
plamen není stálý a může zhasnout.
VÝSTRAHA: Jakmile plotnu očistíte, zkontrolujte, že jsou hořáky pevně
usazené a nepřekážejí zapalovači.
Pro dosažení nejlepšího výkonu hořáků používejte nádoby s plochým dnem a
průměrem vhodným pro používaný hořák.
U pánví a nádob menších průměrů (konvice na kávu a čaj atd.) je nutno regulovat
výkon používaného hořáku, aby plamen překrýval dno nádoby, aniž by došlo k
přetečení. Nepoužívejte nádoby s vydutým nebo vypouklým dnem.
VÝSTRAHA: Pokud plamen hořáku náhodou zhasne, vypněte ho knoflíkem a
nechte ho alespoň jednu minutu vypnutý, než se pokusíte znovu ho
zažehnout.
• Pro zhasnutí plamene a zavření přívodu plynu do hořáku otočte ovládacím
knoflíkem do polohy OFF (vypnuto) ( ).
POZOR: Používání plynového spotřebiče může způsobit únik tepla, vlhkosti a
produktů spalování do místnosti, ve které je nainstalován. Zajistěte dobré větrání
kuchyně, zejména při použití spotřebiče: nechte všechny otvory s přirozeným
větráním otevřené nebo nainstalujte zařízení pro mechanické větrání (odsávací
digestoř).
Dlouhodobé intenzivní používání spotřebiče může vyžadovat další větrání,
například otevření okna, nebo účinnější větrání, například zvýšení úrovně
mechanického větrání tam, kde je přítomno.
POZOR: Přístupné části mohou být při provozu varné desky horké. Malé děti by
měly být mimo dosah.
POZOR: Tento spotřebič je určen pouze k vaření. Je zakázáno používat ho k jiným
účelům, například k vytápění místnosti.
25
ČIŠTĚNÍ A ÚDRŽBA
K čištění tohoto spotřebiče nepoužívejte přístroj na čištění párou. Pára by se
Nerezový povrch
Potištěný povrch
Podpěra pánví a ovládací
Není dovoleno čistit podpě
ru pánví v myčce na nádobí.
Hořáky
Není dovoleno čistit části hořáku v myčce na nádobí.
mohla dostat k elektrickým součástem a způsobit zkrat.
•
Spotřebič je nutno čistit pravidelně, nejlépe po každém použití, po vychladnutí.
•
Abyste zabránili vzniku stop po vodě a usazenin vodního kamene, použijte
měkkou látku pro vysušení povrchů, které byly očištěny vodou.
•
Přetečené jídlo může způsobit vyblednutí částí hořáku a nerezové plotny.
Jakékoli znečištění ihned odstraňte.
Abyste nepoškodili vnější plochy vašeho spotřebiče, nepoužívejte:
•
čisticí prostředky obsahující hydroxid sodný, alkálie, čpavek, kyseliny nebo
chloridy
•
čisticí prostředky obsahující prostředky na odstraňování vodního kamene
•
prostředky na odstraňování skvrn nebo korozi
•
abrazivní čisticí prostředky, např. práškové čističe a krémové čističe
•
čisticí prostředky na bázi rozpouštědla
•
prostředek do myčky na nádobí
•
prostředky na čištění grilů a trub
•
prostředky na čištění skla
•
tvrdé, brusné kartáče nebo houbičky, např. drátěnky, kartáče nebo houbičky na
nádobí, které se dříve používaly s abrazivními čisticími prostředky
•
předměty s ostrým hrotem (ty mohou poškodit těsnění mezi rámem a
pracovní deskou)
K čištění nerezového povrchu používejte látku z mikrovlákna nebo roztok teplé vody
a malého množství prostředku na mytí nádobí, který budete nanášet měkkou
houbičkou. V případě zatvrdlého a zaschlého znečištění povrch nejprve namočte.
Poté ho vysušte suchou látkou.
V případě potřeby je možné použít k čištění rámu prostředek na čištění nerezových
ploten. Nanášejte ho rovnoměrně ve směru „vlákna“.
Po čištění je možné použít výrobek určený k péči o části z nerezavějící oceli, který
pomůže udržet pěkný vzhled vašeho spotřebiče a zabránit opětovnému znečištění.
Prostředek nanášejte šetrně, měkkou látkou, podle pokynů uvedených na obalu.
Pokud znečištění (např. jídlo nebo tekutiny obsahující sůl, olivový olej) ihned
neodstraníte, může dojít k poškození potisku.
Jakékoli znečištění ihned odstraňte.
Na potištěné plochy nepoužívejte prostředek na čištění částí z nerezavějící oceli.
Potisk by se odřel.
knoflík
Sejměte podpěru pánví. Očistěte podpěru pánví a ovládací knoflík s použitím
roztoku teplé vody a malého množství prostředku na mytí nádobí, nanášeného
měkkou houbičkou. Zatvrdlé znečištění musíte nejprve namočit.
Po čištění všechny plochy osušte čistým kusem látky.
Hořák je nutno demontovat a poté ručně očistit s použitím roztoku teplé vody a
malého množství prostředku na mytí nádobí, nanášeného měkkou houbičkou.
Části hořáku, které nelze demontovat, by se měly pouze otřít vlhkým hadříkem.
Zapalovací svíčku a zařízení pro případ zhasnutí plamene svíčky je nutno velmi
opatrně otřít dočista s použitím dostatečně vyždímané látky.
Nedovolte, aby se zapalovač namočil. Pokud se namočí, nebude zapalovat.
Po čištění všechny plochy osušte čistým kusem látky.
Zkontrolujte, že štěrbiny pro plamen jsou čisté a zcela suché.
Povrch krytu korunky hořáku časem ztratí lesk. Tento jev je zcela normální a nijak
neovlivní provoz plotny.
26
Sklokeramický povrch
Obr. 1
Obr. 2
Obr. 3
Obr. 4
Obr. 5
ji očistěte, v opačném případě se i ten nejmenší zbytek jídla při dalším použití
spotřebiče připeče na horký povrch.
K pravidelnému čištění a údržbě sklokeramického povrchu používejte speciální
vlhčicí prostředky, které na povrchu vytvářejí vrstvu na ochranu před špínou.
Před každým použitím otřete prach nebo jiné částice z povrchu varné desky a ze
dna nádoby, protože by mohly povrch poškrábat (obr. 1).
Po každém použití sklokeramické varné desky počkejte, dokud nevychladne, a poté
Pozor: Drátěnka, brusné houbičky a abrazivní čisticí prostředky mohou poškrábat
povrch varné desky. Sklokeramický povrch mohou poškodit i agresivní spreje a
nevhodně nebo nedostatečně protřepané (promíchané) tekuté čisticí prostředky
(obr. 1 a obr. 2).
Značky a údaje na varné desce se mohou opotřebit, pokud budete používat
agresivní čisticí prostředky na hrany varných zón nebo pokud budete používat
nádoby s poškozeným dnem.
Světlé skvrny lze odstranit vlhkým měkkým hadříkem a poté otřít povrch dosucha
(obr. 3).
Skvrny od vody lze odstranit s použitím slabého roztoku kyseliny octové,
nepoužívejte však tento roztok k čištění rámu (pouze u některých modelů, protože
rám by mohl ztratit lesk). Nepoužívejte agresivní spreje ani prostředky na
odstranění vodního kamene (obr. 3).
Odolnější skvrny lze odstranit s použitím speciálních čisticích prostředků a náčiní
pro čištění sklokeramických varných desek. Při použití těchto výrobků dodržujte
pokyny uvedené příslušnými výrobci.
Zkontrolujte, zda jste zcela odstranili všechny zbytky čisticích prostředků, protože
po zahřátí varných zón by mohly poškodit sklokeramickou varnou desku (obr. 3).
Zatvrdlé a připálené zbytky lze odstranit s použitím škrabky.
Zajistěte, aby plastová část škrabky nepřišla do kontaktu s horkou varnou zónou.
Dejte pozor, abyste se škrabkou nepořezali!
Cukr a jídlo s vysokým obsahem cukru mohou trvale poškodit sklokeramický povrch
(obr. 5), proto je nutno odstranit je ze sklokeramického povrchu co možná nejdříve, i
když varná zóna může být stále horká (obr. 4). Jakákoli změna barvy sklokeramické
plochy neovlivňuje její provoz
ani stabilitu plochy. Taková ztráta barvy je ve většině případů důsledkem
připálených zbytků jídla nebo použití nádobí vyrobeného z materiálů, jako je
například hliník nebo měď; tyto skvrny se těžko odstraňují.
Upozornění: Veškerá výše popsaná poškození převážně souvisejí s estetikou, tj.
se vzhledem spotřebiče, a neovlivňují přímo jeho funkčnost. Tyto chyby nemohou
být předmětem nároku vyplývajícího ze záruky.
27
ZVLÁŠTNÍ UPOZORNĚNÍ A HLÁŠENÍ CHYB
▪ Během záruční doby smí opravy provádět pouze servisní středisko s oprávněním
od výrobce.
▪ Před jakoukoli opravou zkontrolujte, že spotřebič je odpojen od napájecí sítě, buď
vytažením pojistky, nebo odpojením napájecí zástrčky ze zásuvky ve zdi.
▪ Neoprávněná manipulace a opravy kuchyňského sporáku (varné desky) mohou
mít za následek zasažení elektrickým proudem nebo zkrat, a proto nezkoušejte
provádět jakékoli opravy sami. Přenechejte tyto úkony odborníkovi nebo
autorizovanému servisnímu středisku.
▪ V případě menších poruch nebo problémů s používáním spotřebiče zkontrolujte
následující pokyny, abyste zjistili, zda příčiny nemůžete odstranit sami.
Návštěva servisního technika v záruční době bude účtována v případě, že spotřebič
nefunguje kvůli nesprávnému použití. Uložte tyto pokyny na místo, na kterém budou
vždy snadno dostupné; v případě, že spotřebič předáváte další osobě, pokyny by
měly být přiloženy.
V následující tabulce jsou uvedeny rady pro odstraňování některých běžných
problémů.
Problém Možná příčina Odstranění
Plamen je
nerovnoměrný/nestálý.
Plamen z hořáků se
náhle změní.
Zažehnutí hořáku trvá
delší dobu.
Špatné nastavení
výkonu plynu
Špatně sestavené
části kuchyňské
varné desky
Špatně sestavené
části kuchyňské
varné desky
Nechte plynové potrubí
zkontrolovat
odborníkem!
Nainstalujte hořák
správně.
Nainstalujte hořák
správně.
Plamen krátce po
zažehnutí zhasne.
Rošt ztrácí barvu v
prostoru hořáků.
Přerušil se přívod
elektrického napájení.
Elektrické zapalování
hořáků již nefunguje
Kryt hořáku vypadá
nevzhledně.
Knoflík stisknutý příliš
krátce nebo příliš
slabě
Běžný jev vyplývající
z vysoké teploty
Může být spálená
pojistka
Mezi zapalovací
svíčkou a hořákem
jsou zbytky jídla nebo
čisticího prostředku
Běžná špína Očistěte kryty hořáků
Přidržte knoflík
stisknutý delší dobu.
Před uvolněním ho
stiskněte silněji.
Očistěte rošt
prostředkem na čištění
kovů.
Zkontrolujte pojistku v
pojistkové skříňce, a
pokud je spálená,
vyměňte ji.
Otevřete a pečlivě
vyčistěte otvor mezi
zapalovací svíčkou a
hořákem.
prostředkem na čištění
kovů.
Jestliže problém přetrvává navzdory dodržení výše uvedených pokynů, zavolejte
autorizovaného servisního technika. Naše záruka nepokrývá odstraňování chyb
nebo nároků vyplývajících ze záruky, které vznikly v důsledku nesprávného
připojení nebo použití spotřebiče. V takových případech nese náklady na údržbu
uživatel.
Výrobce se snaží výrobek neustále vylepšovat. Z toho důvodu text a ilustrace
v této příručce podléhají změně bez předchozího oznámení.
28
Loading...
