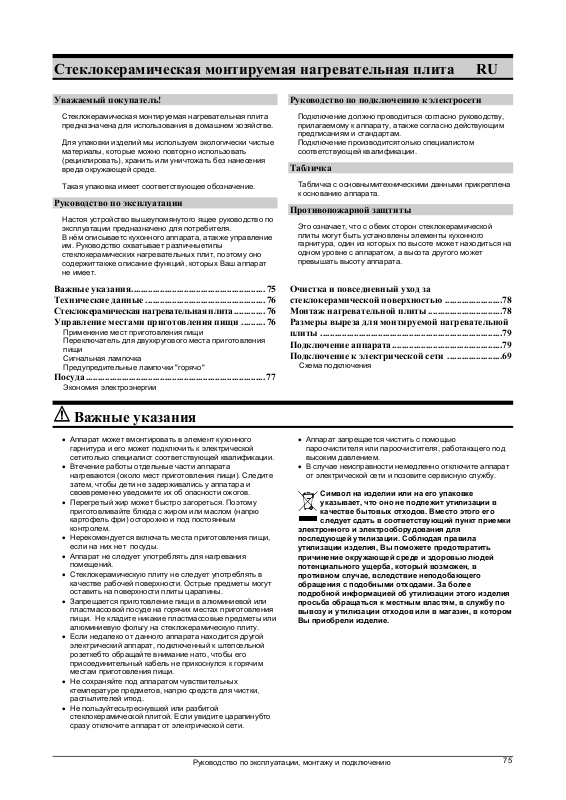

Стеклокерамическая монтируемая нагревательная плита RU
Уважаемый покупателъ!
Стеклокерамическая монтируемая нагревательная плита
предназначена для использования в домашнем хозяйстве.
Для упаковки изделий мы используем экологически чистые
материалы, которые можно повторно использовать
(рециклировать), хранить или уничтожать без нанесения
вреда окружающей среде.
Такая упаковка имеет соответствующее обозначение.
Руководство по эксплуатации
Настоя устройство вышеупомянутого ящее руководство по
эксплуатации предназначено для потребителя.
В нём описываетс кухонного аппарата, атакже управление
им. Руководство охватывает различныетипы
стеклокерамических нагревательных плит, поэтому оно
содержиттакже описание функций, которых Ваш аппарат
не имеет.
Важные указания........................................................ 75
Технические данные .................................................. 76
Стеклокерамическая нагревательная плита ............. 76
Управление местами приготовления пищи .......... 76
Применение мест приготовления пищи
Переключатель для двухкругового места приготовления
пищи
Сигнальная лампочка
Предупредительные лампочки "горячо"
Посуда ........................................................................... 77
Экономия электроэнергии
Руководство по подключению к электросети
Подключение должно проводиться согласно руководству,
прилагаемому к аппарату, атакже согласно действующим
предписаниям и стандартам.
Подключение производитсятолько специалистом
соответствующей квалификации.
Табличка
Табличка с основнымитехническими данными прикреплена
к основанию аппарата.
Противопожарной защтит ы
Это означает, что с обеих сторон стеклокерамической
плиты могут быть установлены элементы кухонного
гарнитура, один из которых по высоте может находиться на
одном уровне с аппаратом, а высота другого может
превышать высоту аппарата.
Очистка и повседневный уход за
стеклокерамической поверхностью ........................78
Монтаж нагревательной плиты ...............................78
Размеры выреза для монтируемой нагревательной
плиты ............................................................................79
Подключение аппарата..............................................79
Подключение к электрической сети .......................69
Схема подключения
Важные указания
• Аппарат может вмонтировать в элемент кухонного
гарнитура и его может подключить к электрической
сетитолько специалист соответствующей квалификации.
• Втечение работы отдельные части аппарата
нагреваются (около мест приготовления пищи). Следите
затем, чтобы дети не задерживались у аппатара и
своевременно уведомите их об опасности ожогов.
• Перегретый жир может быстро загореться. Поэтому
приготовливайте блюда с жиром
картофель фри) осторожно и под постоянным
контролем.
• Нерекомендуется включать места приготовления пищи,
если на них нет посуды.
• Аппарат не следует употреблять для нагревания
помещений.
• Стеклокерамическую плиту не следует употреблять в
качестве рабочей поверхности. Острые предметы могут
оставить на поверхности плиты царапины.
• Запрещается приготовление пищи в алюминиевой или
пластмассовой посуде
пищи. Не кладите никакие пластмассовые предметы или
алюминиевую фольгу на стеклокерамическую плиту.
• Если недалеко от данного аппарата находится другой
электрический аппарат, подключенный к штепсельной
розеткебто обращайте внимание нато, чтобы его
присоединительный кабель не прикоснулся к горячим
местам приготовления пищи.
• Не сохраняйте под аппаратом чувствительных
ктемпературе предметов, напрю средств для
распылителей итюд.
• Не пользуйтесьтреснувшей или разбитой
стеклокерамической плитой. Если увидите царапинубто
сразу отключите аппарат от электрической сети.
на горячих местах приготовления
или маслом (напрю
чистки,
• Аппарат запрещается чистить с помощью
пароочистителя или пароочистителя, работающего под
высоким давлением.
• В случае неисправности немедленно отключите аппарат
от электрической сети и позовите сервисную службу.
Символ на изделии или на его упаковке
указывает, что
качестве бытовых отходов. Вместо этого его
следует сдать в соответствующий пункт приемки
электронного и электрооборудования для
последующей утилизации. Соблюдая правила
утилизации изделия, Вы поможете предотвратить
причинение окружающей среде и здоровью людей
потенциального ущерба, который возможен, в
противном случае, вследствие неподобающего
обращения с подобными отходами. За более
подробной информацией об утилизации
просьба обращаться к местным властям, в службу по
вывозу и утилизации отходов или в магазин, в котором
Вы приобрели изделие.
оно не подлежит утилизации в
этого изделия
Руководство по эксплуатации, монтажу и подключению
75
Технические данные
L
L
Тип SVK65ES SVK65E-4 SVK64E-4 SVK63S-4 SVK62E-4 SVK61E-4
Электрическое
присоединение
Рабочее напряжение
Тип переключателя S=ступенчатая регулировка мощности
E=плавная регулировка мощности с регуляторами энергии
Места приготовления
пищи
(∅ мм/kВт)
Левое переднее 210/120/2,2/H
Левое заднее 145/1,2/HL 145/1,2/HL 145/1,2/HL 145/1,2/S 145/1,2/HL 145/1,2/HL
Правое заднее 180/1,8/HL 180/1,8/HL 180/120/1,7/HL180/1,7/S 180/1,8/HL 180/1,8/HA
Правое переднее 145/1,2/HL 145/1,2/HL 145/1,2/HL 145/1,2/S 145/1,2/HL 145/1,2/HL
Общая мощность
подключения (кВт)
S= стандартный нагревательный элемент
HL=HL-light нагревательный элемент
HA = халогеый нагревательный элемент
180/1,8/HL 180/120/1,7/HL180/1,7/S 120/180/1,7/HL120/180/1,7/H
6,4 6,0 5,8 5,8 5,9 5,9
2N AC 400 V
230 V, 50 Hz
Стеклокерамическая нагревательная плита
Стеклокерамическая нагревательная плита имеет четыре
поля нагревания. Поверхность плиты ровная, без краёв,
где бы могли накапливаться загрязнения.
• Поле нагревания быстро достигает установленную
мощность илитемпературу нагрева, однако места вокруг
горячих нагревательных полей остаются холодными.
• Стеклокерамическая плита устойчива ктемпературным
изменениям.
• Стеклокерамическая плита устойчива к механическим
ударам, даже несколько грубое обращение с посудой на
поверхности
поверхности.
• Стеклокерамическую плиту не следует употреблять в
качестве рабочей поверхности. Острые предметы могут
оставить на поверхности плиты царапины.
• Запрещается приготовление пищи в алюминиевой или
пластмассовой посуде на горячих местах приготовления
пищи. Не кладите никакие пластмассовые предметы или
алюминиевую фольгу непосредственно на
стеклокерамическую поверхность.
• Не приготавливайте кофе
возможных повреждений стеклокерамической
поверхности из-за слишком маленького диаметра дна
посуды.
плиты не может вызвать повреждений на её
в кофеварке во избежание
ПОМНИТЕ!
• Не пользуйтесьтреснувшей или разбитой
стеклокерамической плитой. Падение предмета с
острыми краями непосредственно на плиту может стать
причиной перелома плиты. Последствия видны сразу же
или обнаружатся через некоторый промежуток времени.
Если увидите какую, нибудь царапинубто сразу
отключите аппарат от электрической сети.
• Если по горячей поверхности плиты рассыпался сахар
или пролилось очень сладкое блюдо, плиту
во избежание повреждений стеклокерамической
поверхностиб сразу же протереть или удалить сахар с
помощью лезвия, даже если нагревательное поле ещё
не охладилось.
• Не очищайте горячие стеклокерамические поверхности
моющими средствами во избежание её повреждения.
необходимо,
Управление местами приготовления пищи
Управление местами приготовления пищи производите с
помощью ручек, смонтированных на правой стороне около
нагревательных элементов аппарата.
На ручках мощность нагрева обозначена от 1 до 6
(ступенчатая регулировка мощности) или от 1 до 9
(плавная регулировка мощности с помощью регуляторов
энергии)с. В положении 1 - мощность нагрева наименьшая,
в положении 6 или 9 - наибольшая, в положении 0 нагревание выключено. Промежуточную
нагревания выбираете и устанавливаете ступенчато или
связано. При ступенчатых переключателях можете ручку
вращать в обеих направлениях. При регуляторах энергии
вращением ручки в направлении часовой стрелки
мощность нагрева увеличаетсяб а вращением против
часовой стрелки уменьшается.
76
мощность
Руководство по эксплуатации, монтажу и подключению
Применение мест приготовления пищи
SE
00
1 1-2
2 3-4
3 5-6
47
58
69
Место приготовления пищи выключено
Поддержание заданнойтемпературы и
подогрев меньшего количества пищи
Подогрев
Подогрев и кипение,т.е. длительное
приготовление большого количества пищи
Последовательное приготовление жареных
блюд (омлеты ит.п.)
Жаренье в большом количестве жира или
растительного масла
ыстрое нагревание
Переключатель для двухкругового места
приготовления пищи
При обычном вращении ручки для двухкругового
нагревательного поля (1) происходит включение основного
нагревательного поля (внутренный круг).
Втом случае, если Вы хотите включить всё нагревательное
поле, поверните ручку до обозначения за номерами, пока
не появится щелчок, а затем обратно в желаемое
положение.
Для выключения всего нагревательного поля поверните
ручку в положение 0.
1 двухкруговое
место
приготовления
пищи
2 рабочая
сигнальная
лампочка
3 предупредительные
лампочки эгорячоэ
4 ручки управления
Сигнальная лампочка
Рабочая сигнальная лампочка (красная) светит, когда
включено хотя бы одно нагревательное поле.
Предупредительные лампочки "горячо"
Стеклокерамические нагревательные плиты имеют на
передней части плиты вмонтированные
предупредительные лампочки "горячо".
Освещение отдельной лампочки сигнализирует отом, что
принадлежащее нагревательное поле - горячее (опасность
ожогов). По выключению нагревательного поля, лампочка
"горячо" продолжает гореть дотех пор, покатемпература
нагревательного поля не опустится ниже 50°С.
Посуда
Применяйте посуду хорошего качества с ровным или
стабильным дном.
• Во время приготовления пищи посуда должна
находиться в центре места приготовления пищи.
• При приготовлении пищи в посуде из огнеупорного
илитермостойкого стекла или фарфора соблюдайте
рекомендации производителя посуды.
• Если готовите еду в кастрюле под давлением
(скороварке), следите за ней дотех пор, пока не
достигнуто нужное давление. В начале устанавливаете
максимальную мощность нагрева места приготовления
пищи, затем, соблюдая рекомендации изготовителя
скороварки, в нужный момент поворачиваете ручку в
низшее положение.
• Когда варите на стеклокерамическом месте варки в
посуде с високо излучающим (светлая металлическая
поверхность) или толстым дном, тогда может время
кипения увеличиться на несколько минут (до 10 минут).
желаете вскипеть большое количество жидкости,
Если
то рекомендуется употребить посуду ровным темным
дном.
Место приготовления пищи может оказаться
повреждённым:
• Если Вы оставите его включенным на длительное время
без посуды или поставите на него пустую посуду.
• Если Вы употребляете несоответствующую посуду,
например, посуду с неровным, неустойчивым дном или
посуду слишком маленького диаметра (напр. кофеварку).
• Не употребляйте керамической посуды во избежание
повреждения ею стеклокерамической поверхности
(царапины).
• Прежде чем установить посуду на место приготовления
пищи, необходимо дно посуды вытереть насухо, чтобы
будет
обеспечить достаточнуютеплопроводность, атакже
чтобы не повредить само место приготовления пищи.
Экономия электроэнергии
• Дно посуды должно быть слегка вогнутым вовнутрь,так
как при этом посуда хорошо проводиттепло от места
приготовления пищи.
• Диаметры днищ кастрюль и сковород должны
соответствовать диаметру места приготовления пищи.
Если кастрюля слишком маленькая, это приводит к
потеретепла, а место приготовления пищи может
повредиться.
• Употребляйте крышку, если приготовление пищи это
позволяет.
• Посуда должна
соответствовать количеству готовящейся пищи.
Приготовление небольшого количества пищи в большой
посуде приводит к энергетическим потерям.
• Еду,требующую большого количества времени для её
приготовления, готовьте в кастрюле под давлением
(скороварке).
• Различные овощи, картофель ит.п. готовьте в
небольшом количестве воды. Притаком способе
приготовления пищи блюда приготавливаются
значительно быстрее обычного,
важно, чтобы крышка посуды была плотно закрыта.
Послетого, как еда закипит, поверните кнопку в
положение, при котором степень нагревания
нагревательного поля обеспечивает медленное кипение.
• Место приготовления пищи выключите приблизительно
за 5 - 10 минут доконца варки или жаренья.
быть соразмерной величины и
однако при этом очень
Руководство по эксплуатации, монтажу и подключению
77
Очистка и повседневный уход за стеклокерамической
поверхностью
создающие на поверхности стеклокерамики пленку,
защищающую от загрязнений.
рис. 1
рис. 2
рис. 3
рис. 4
рис. 5
Очищайте стеклокерамическую поверхность каждый раз
после ее использования (дождитесь, пока она остынет). В
противном случае даже малейшие загрязнения будут
пригорать к нагретой поверхности.
Используйте для регулярного ухода за
стеклокерамическими поверхностями специальные средства,
Каждый раз перед использованием сотрите пыль со
стеклокерамической поверхности и
возможные инородные предметы, которые могут повредить
стеклокерамическую поверхность (рис. 1).
Внимание: металлические губки, абразивные чистящие
средства царапают стеклокерамическую поверхность. Также
нельзя использовать для очистки стеклокерамики
агрессивные чистящие спреи и не предназначенные для
стеклокерамики жидкие очистители (рис. 1 и рис.2).
Нанесенные обозначения могут стираться вследствие
использования агрессивных и грубых чистящих средств, а
также посуды с
Небольшие загрязнения можно устранить мягкой
увлажненной тканью. Затем протрите чистую поверхность
насухо (рис. 3).
Пятна от воды можно удалить с помощью слабого раствора
уксуса. Этим раствором нельзя протирать рамку аппарата (в
некоторых моделях), т.к. она потеряет блеск. Нельзя
использовать агрессивные чистящие средства и очистители,
содержащие известь (рис. 3).
Сильные загрязнения удаляются
средств, предназначенных для ухода за
стеклокерамическими поверхностями. Обязательно следуйте
инструкциям производителя этих чистящих средств.
Обязательно тщательно протирайте поверхность, т.к. в
противном случае остатки чистящих средств во время
нагрева конфорок могут повредить стеклокерамическую
поверхность (рис. 3).
Трудноудалимые и пригоревшие загрязнения можно
устранить с помощью специального скребка. Следите, чтобы
пластмассовая ручка скребка не
нагрева (рис. 4). Во время работы со скребком также будьте
внимательны, чтобы не пораниться!
Сахар и жидкости, содержащие сахар, могут сильно
повредить стеклокерамическую поверхность (рис. 5), поэтому
сразу же удаляйте просыпавшийся сахар или пролившееся
сладкое блюдо со стеклокерамической поверхности, даже
если конфорки еще не остыли (рис. 4).
Изменение цвета стеклокерамической поверхности не
влияет на
Чаще всего это результат пригорания остатков пищи, или
использования алюминиевой или медной посуды. Такого
рода воздействия сложно устранить полностью.
Внимание: вышеуказанные случаи носят т.н. «эстетический»
характер, и не влияют на работу аппарата. На повреждения
такого рода гарантия не распространяется.
повреждениями дна (рис.2)
ее функциональность и стабильность.
дна посуды, устраните
с помощью специальных
касалась горячей зоны
Монтаж нагревательной плиты
• Облицовочная фанера либо облицовка из других
соответствующих материалов встроенного кухонного
гарнитура должна быть обработанатермостойкими
клеями (100°С), в противном случае более
низкаятермостойкость применяемых клеев может
привести к изменению внешнего вида облицовки.
• Применение на раб очих плитах замыкающих планок из
плотного дерева, предназначенных для кухонной части
(стеклокерамической плиты), разрешенотогда, когда
минимальное расстояние останетсятаким же, каким
указано на рисунках по проведению монтажа.
• Вырежите верхнюю плоскость элемента кухонного
гарнитура, в которого встраиваете стеклокерамичекую
нагревательную плиту.
• Нагревательную плиту монтируете прямо над
встроенной кухонной плитойтаким образом, чтобы
78
Руководство по эксплуатации, монтажу и подключению
оно
предотвратить доступ до находящихся под высоким
напряжением деталей аппарата.
• Минимальное расстояние между монтируемой плитой и
задней стенкой кухонного гарнитура указано на рисунке
по проведению
нагревательной плиты.
• Нагревательную плиту можете монтировать в рабочие
плиты кухонного гарнитура,толщина которых составляет
30-40 мм.
• Если в элементе кухонного гарнитура под встраиваемой
варочной панелью находится ящик, необходимо
установить под варочной панелью и над ящиком
дополнительную горизонтальную перегородку высотой 6
см.
монтажа стеклокерамической
Размеры выреза для монтируемой нагревательной плиты
использования рабочих плит различнойтолщины: 30 и 40
мм (рис. 2 и 2а).
1 рабочая плита
2 монтируемая
нагревательная
плита
3 элемент
кухонного
гарнитура
4 винт
5 скоба для
1
• Рабочая плита кухонного гарнитура должна находиться в
исключительно ровном положении.
• Принимайте во внимание обозначения на рисунке 1
относительно размеров выреза для монтажа.
• Вырез следует соответствующим образом защитить и
уплотнить.
• Монтируемую нагревательную плиту необходимо
вставить в вырезанное отверстие.
• Монтируемую плиту следует со всей силой, сверху вниз,
прижать к рабочей плите и втаком
к ней четырьм (4) винтами с нижней стороны. При этом
необходимо следить за правильным положением скоб
для прикрепления монтируемой нагревательной
плиты,так как оно различно в зависимости от
положении прикрепить
прикрепления
2
2a
Подключение аппарата
• Подключение производитсятолько специалистом
соответствующей квалификации. Защита
электропроводки должна быть выполнена в
соответствии с действующими предписаниями.
• Перед подключением необходимо проверить,
соответствует ли напряжение, указанное втабличке,
напряжению в сети.
• Табличка стехническими данными стеклокерамической
нагревательной плиты прикреплена к её основанию.
• Аппарат предназначен для присоединения на
переменныйток АС 230 В.
• В электропроводке предусмотрена распределительная
установка, которая
полях и расстояние между контактами которое в
открытом положении составляет минимум 3 мм.
Подходящи предохранителиб защитные
переключателитока итюд.
• Подключение должно быть выполнено с учётом
проводимоститока в электропроводке и
предохранителях.
• Потипу противопожарной безопасности аппарат
соответствует классу защиты Н. Это означает, что с
обеих сторон стеклокерамической нагревательной плиты
могут быть установлены
один из которых по высоте должен находиться на одном
уровне с аппаратом, а высота другого может превышать
высоту аппарата.
• Токопроводящие и изолированные части аппарата после
монтажа должны быть надёжно защищены во избежание
возможного прикосновения.
• Расстояние между стеклокерамической нагревательной
плитой и кухонной вытяжкой должно быть не меньше,
чем указано в
• Под стеклокерамическую монтируемую нагревательную
плиту невозможно встроить ящик кухонного гарнитура.
отделяет аппарат от сети во всех
элементы кухонного гарнитура,
руководстве по монтажу вытяжки.
Руководство по эксплуатации, монтажу и подключению
79
Подключение к электрической сети
Подключение производитсятолько уполномоченным
специалистом соответствующей квалификации.
Соединительные клеммы доступны при открытии крышки
соединительной коробки.
ВНИМАНИЕ!
Перед каждым вмешательством в работу аппарата всегда
следует отключать аппарат от сети.
Принимая во внимание ваше сетевое напряжение
необходимо аппарат подключить по указанной схеме.
Защитный провод (РЕ) подключите к клеммеб
обозначенной знаком заземления
Кабель подключения необходимо вести через
разбременительное устройство, которое защищает кабель
от вытаскивания.
По окончании подключения включите все нагревательные
элементы приблизительно на 3 минуты с целью проверки
их работы.
Схема подключения
.
ПРИМЕЧАНИЕ! В некоторых типах клеммных колодок перемычки установлены между клеммами 4 и 5, на других вложены в
отдельный карман, расположенный на колодке. Винты клемм на данных колодках уже откручены. При закручивании винтов
слышен слабый щелчок: это означает, что винт необходимо крепко затянуть.
Для подключения можно употреблять:
− резиновые кабели подключениятипа Н05 RR-F 4х1,5 с маркированным
− ПВХ изолированные кабели подключениятипа Н05 VV-F 4х1,5 с маркированным в жёлто,зелёный цвет защитным
проводом, или
− другие равноценные и более качественные кабели
в жёлто,зелёный цвет защитным проводом
ОСТАВЛЯЕМ ЗА СОБОЙ ПРАВО НА ИЗМЕНЕНИЕб КОТОРОЕ НЕВЛИЯЕТ НА ФУНКЦИОНАЛЬНОСТЬ
АППАРАТА.
80
Руководство по эксплуатации, монтажу и подключению
Loading...
