Page 1
RO
INSTRUCȚIUNI DETALIATE
PENTRU UTILIZAREA
USCĂTORULUI
www.gorenje.com
Page 2
Viața este complicată în zilele noastre. Să simplificăm măcar
îngrijirea rufelor! Noul uscător WaveActive folosește o tehnologie
inovativă și cele mai noi progrese în îngrijirea rufelor pentru a
vă ajuta să simplificați sarcinile dvs. casnice zilnice. Tehnologia
WaveActive oferă cea mai blândă îngrijire pentru orice
îmbrăcăminte, cu șifonare minimă, în timp ce tehnologia IonTech
vă va lăsa rufele chiar mai moi și mai puțin șifonate, fără mirosuri
neplăcute și bacterii. Mai mult decât atât, noul dvs. uscător este
și prietenos cu mediul, deoarece folosește puterea într-un mod
cât mai economic posibil.
Acest uscător este conceput doar pentru uz casnic. Vă rugăm să
nu-l utilizați pentru a usca haine care nu sunt adecvate pentru
uscarea la mașină.
Următoarele simboluri sunt folosite pe tot parcursul manualului și au următoarele sensuri:
Informație, aviz, sfat, sau recomandare
Avertisment – pericol general
Avertisment – pericol de șoc electric
Avertisment – pericol de suprafață fierbinte
Avertisment – pericol de incendii
Este important să citiți instrucțiunile cu atenție.
Page 3
CUPRINS
4 MĂSURI DE SIGURANȚĂ
12 DESCRIEREA USCĂTORULUI
13 Informații tehnice
14 Unitatea de control
16 INSTALARE ȘI CONECTARE
16 Selectarea camerei
19 Ajustarea piciorușelor uscătorului
20 Drenarea condensului
21 Conectarea la rețeaua electrică
22 Mutarea și transportul după instalare
23 Sistem cu ionizare
23 Sistem generator de aburi
24 ÎNAINTE DE PRIMA UTILIZARE A APARATULUI
26 PROCESUL DE USCARE, PAS CU PAS (1 - 6)
26 Pasul 1: Verificați etichetele de pe rufe
27 Pasul 2: Pregătirea procesului de uscare a rufelor
31 Pasul 3: Selectarea programului de uscare
34 Pasul 4: Selectarea funcțiilor suplimentare
39 Pasul 5: Începerea programului de uscare
39 Pasul 6: Încheierea programului de uscare
40 ÎNTRERUPERI ȘI MODIFICĂRI ALE PROGRAMULUI
INTRODUCERE
PREGĂTIREA
USCĂTORULUI
ÎNAINTE
DE PRIMA
UTILIZARE
PROCESUL DE
USCARE, PAS
CU PAS
42 ÎNTREȚINERE ȘI CURĂȚARE
43 Curățarea filtrului plasă din ușă
44 Curățarea filtrului pompei de încălzire
45 Curățarea schimbătorului de căldură
46 Curățarea filtrului rezervorului generator de aburi
47 Golirea rezervorului generator de aburi
48 Golirea recipientului pentru condens
49 Curățarea uscătorului
50 DEPANARE
50 Ce trebuie făcut ...?
51 Tabel depanare
54 Service-ul
55 RECOMANDĂRI PENTRU USCAREA ȘI UTILIZAREA ECONOMICĂ A
USCĂTORULUI
56 ELIMINARE
57 TABEL DE CONSUM STANDARD
CURĂȚAREA ȘI
ÎNTREȚINEREA
USCĂTORULUI
DEPANARE
DIVERSE
3
679919
Page 4
MĂSURI DE SIGURANȚĂ
Citiți cu atenție instrucțiunile de utilizare înainte de a folosi
uscătorul.
Vă rugăm să nu utilizați uscătorul fără ca mai întâi să citiți
și să înțelegeți aceste instrucțiuni de utilizare.
Aceste instrucțiuni de utilizare se furnizează împreună
cu diferite tipuri sau modele de uscătoare. Prin urmare,
acestea pot include descrierile unor setări sau a unor
echipamente care nu sunt disponibile pentru uscătorul dvs.
Nerespectarea instrucțiunilor de utilizare sau utilizarea
neadecvată a uscătorului poate duce la deteriorarea rufelor sau
a aparatului, sau la rănirea utilizatorului. Păstrați manualul de
instrucțiuni la îndemână, lângă uscător.
Instrucțiunile de utilizare sunt disponibile pe site-ul nostru
accesând www.gorenje.com.
Uscătorul dvs. este destinat exclusiv utilizării în
gospodărie. Dacă uscătorul este utilizat în scopuri
profesionale, pentru obținerea de profit sau în alte scopuri
decât utilizarea regulată în gospodărie, sau dacă uscătorul
este utilizat de o persoană care nu este consumator, perioada
de garanție este egală cu cea mai scurtă perioadă de garanție
posibilă, stipulată de legislația în vigoare.
679919
4
Page 5
Respectați instrucțiunile pentru a instala corect uscătorul
Gorenje și pentru a-l conecta la rețeaua electrică (vezi capitolul
»INSTALARE ȘI CONECTARE«).
Orice reparații sau sarcini de întreținere a uscătorului trebuie
realizate de specialiști instruiți. Repararea neprofesională poate
duce la un accident sau la o defecțiune majoră.
Pentru a evita pericolul, un cablu de alimentare deteriorat
poate fi înlocuit doar de către producător, de un tehnician de la
un service autorizat sau de către o persoană autorizată.
După instalare, așteptați cel puțin două ore înainte de a
conecta uscătorul la rețeaua electrică.
Sunt necesare cel puțin două persoane pentru a instala
uscătorul deasupra mașinii de spălat.
Uscătorul nu trebuie conectat la rețeaua electrică utilizând un
prelungitor.
Nu conectați uscătorul la o priză electrică destinată aparatului
de ras electric sau uscătorului de păr.
Nu conectați uscătorul la rețeaua electrică utilizând un
dispozitiv extern de întrerupere, cum ar fi un temporizator, sau
la o rețea electrică pornită și oprită în mod regulat de către
furnizorul de energie electrică.
În cazul defectării, utilizați numai piese de schimb aprobate de
producători autorizați.
679919
5
Page 6
În caz de conectare incorectă a uscătorului, utilizare incorectă
sau întreținere de către o persoană neautorizată, utilizatorul va
suporta costul oricăror defecțiuni deoarece garanția nu acoperă
astfel de defecțiuni.
Întotdeauna utilizați tuburile sau furtunurile furnizate împreună
cu uscătorul.
Instalați uscătorul într-o cameră ventilată adecvat și cu o
temperatură între 10°C și 25°C.
Așezați uscătorul pe o podea plană și solidă (din beton).
Nu așezați uscătorul în spatele ușilor care se pot încuia sau a
ușilor glisante, sau a unei uși cu balamale poziționate pe partea
opusă față de balamaua ușii uscătorului. Instalați uscătorul în
așa fel încât să puteți deschide ușa întotdeauna cu ușurință.
Nu blocați niciodată evacuarea aerului (orificiul de evacuare).
Nu așezați uscătorul pe un covor cu fire lungi deoarece acest
lucru ar putea împiedica circulația aerului.
Aerul din zona în care este amplasat uscătorul nu trebuie
să conțină particule de praf. Aerul din zona în care este
instalat uscătorul trebuie ventilat cu grijă pentru a preveni
fluxurile inversate de gaze eliberate de aparatele cu gaz cu foc
deschis (de ex. un șemineu).
Asigurați-vă că nu se acumulează fibre în jurul uscătorului.
679919
6
Page 7
Aparatul nu trebuie să intre în contact cu un perete sau cu o
mobilă adiacentă.
După instalare, așteptați 24 de ore înainte de a utiliza uscătorul.
Dacă aparatul trebuie așezat pe o parte în timpul transportului
sau întreținerii, așezați-l cu partea stângă, văzută din partea
frontală a aparatului, în jos.
Nu utilizați uscătorul pentru a usca rufe ce nu au fost spălate.
Rufele pătate cu ulei, acetonă, alcool, derivate din ulei, agenți
de îndepărtare a petelor, terebentină, ceară și agenți de
îndepărtare a cerii trebuie spălate într-o mașină de spălat cu
apă fierbinte și detergent, înainte de a fi uscate în uscător.
Rufele care conțin latex, părți din cauciuc, căștile pentru baie
sau duș și rufele sau cuverturile ce conțin spumă cauciucată nu
se vor usca în uscător.
Balsamul de rufe sau alte produse similare trebuie folosite în
conformitate cu prevederile producătorului.
Scoateți toate obiectele precum brichete și chibrituri din
buzunare.
Dacă tubul de condensare este blocat sau înfundat,
uscătorul de rufe nu va funcționa (vezi capitolul »PAUZĂ ȘI
SCHIMBAREA PROGRAMULUI/Rezervor condensare plin«).
Înainte de a muta uscătorul sau înainte de a îl depozita într-o
cameră neîncălzită pe durata iernii, recipientul pentru condens
trebuie golit.
679919
7
Page 8
Curățați filtrele uscătorului după fiecare ciclu de uscare.
Dacă ați îndepărtat filtrele, reintroduceți-le înainte de următorul
ciclu de uscare.
Nu utilizați solvenți sau agenți de curățare care ar putea
deteriora uscătorul (vă rugăm să respectați recomandările și
avertismentele furnizate de producătorii agenților de curățare).
Nu adăugați niciodată substanțe chimice sau parfumuri
în recipientul pentru condens (vezi capitolul »DESCRIEREA
USCĂTORULUI și GOLIREA RECIPIENTULUI PENTRU
CONDENS«).
Umpleti generatoarele de aburi numai cu lichide specificate de
producator.
După procesul de uscare, scoateți cablul de alimentare al
uscătorului din priză.
Uscătorul utilizează un sistem de pompe de căldură pentru
a încălzi aerul.
Sistemul constă dintr-un compresor și un schimbător de
căldură. La pornirea uscătorului, funcționarea compresorului
(sunetul lichidului ce se scurge) sau fluxul de agent
refrigerant poate fi mai zgomotos atâta timp cât funcționează
compresorul. Acesta nu reprezintă un semn de defecțiune și nu
va afecta durata de utilizare a uscătorului. În timp și pe măsură
ce utilizați uscătorului acest zgomot se va diminua.
679919
8
Page 9
Uscătorul nu este conceput pentru a fi utilizat de persoane
(inclusiv copii) cu deficiențe fizice sau mentale sau de persoane
lipsite de experiență și cunoștințe. Aceste persoane trebuie
instruite cu privire la utilizarea uscătorului de persoana
responsabilă de siguranța acestora.
Garanția nu se aplică consumabilelor, abaterilor minore de
culoare, creșterii nivelului zgomotului ca o consecință a duratei
de utilizare a aparatului și care nu afectează funcționalitatea
acestuia și defectelor estetice ale componentelor, care
nu afectează funcționalitatea sau utilizarea în siguranță a
uscătorului.
SIGURANȚĂ COPII
Nu permiteți copiilor să se joace cu uscătorul.
Împiedicați intrarea copiilor și a animalelor dvs. de companie în
cuva uscătorului.
Înainte de a închide ușa uscătorului și a porni programul,
asigurați-vă că în cuvă nu există nimic altceva în afară de rufe
(de ex. dacă un copil a intrat în cuva uscătorului și a închis ușa
din interior).
Activați blocarea de siguranță pentru copii. Vezi capitolul
»PASUL 4: SETAREA FUNCȚIILOR SUPLIMENTARE/Blocare
de siguranță pentru copii«.
Nu lăsați copiii mai mici de trei ani să se apropie de
uscătorul de rufe, dacă nu sunt sub supraveghere continuă.
679919
9
Page 10
Uscătorul este fabricat în conformitate cu toate
standardele de siguranță relevante.
Acest uscător poate fi utilizat de copiii cu vârsta peste 8 ani
și de persoane cu capacități fizice, senzoriale sau mentale
reduse sau lipsite de experiență și cunoștințe, doar dacă
sunt supravegheați în timpul utilizării aparatului, dacă li s-au
furnizat instrucțiunile relevante cu privire la utilizarea sigură a
uscătorului și dacă înțeleg riscurile utilizării necorespunzătoare.
Asigurați-vă că uscătorul nu este folosit ca jucărie de către
copiii. Curățarea și întreținerea uscătorului nu se pot efectua de
copiii lipsiți de supraveghere.
PERICOL DE SUPRAFAȚĂ FIERBINTE
La temperaturi mari de uscare, ușa din sticlă se va încinge.
Acționați cu precauție pentru a evita arsurile. Asigurați-vă că
lângă ușa din sticlă copiii nu se joacă.
Spatele uscătorului poate deveni foarte fierbinte în timpul
funcționării. Așteptați ca uscătorul să se răcească complet
înainte de a atinge partea din spate.
Dacă deschideți ușa uscătorului în timpul procesului de uscare,
hainele pot fi foarte fierbinți și există riscul de arsuri.
Nu opriți niciodată procesul de uscare înainte de a se încheia;
dacă întrerupeți ciclul, indiferent de motiv, acționați cu
precauție atunci când scoateți rufele din cuvă, deoarece sunt
foarte fierbinți. Scoateți imediat rufele din cuvă și întindeți-le
pentru a le permite să se răcească în cel mai scurt timp posibil.
679919
10
Page 11
SIGURANȚĂ
Utilizați uscătorul numai pentru a usca rufe ce au fost
spălate cu apă. Nu uscați rufe ce au fost spălate sau curățate
cu substanțe sau agenți de curățare inflamabili (precum
benzină, tricloretilenă etc.) deoarece acest lucru poate duce la
o explozie.
Dacă v-ați curățat hainele cu detergenți industriali sau cu
substanțe chimice, nu le uscați în uscător.
Uscătorul este prevăzut cu un sistem automat de oprire în caz
de supraîncălzire. Dacă temperatura este prea ridicată, acest
sistem va opri uscătorul.
Dacă filtrul plasă este înfundat, se poate activa sistemul
automat de oprire în caz de supraîncălzire. Curățați filtrul,
așteptați răcirea uscătorului și încercați sa-l porniți din nou.
Dacă uscătorul tot nu pornește, contactați un tehnician
calificat.
11
679919
Page 12
DESCRIEREA USCĂTORULUI
3 64 51
2
FAȚĂ
1 Recipient pentru condens
2 Buton pornire/oprire
3 Buton selectare program
4 Buton start/pauză
5 Unitatea de control
6 Ușă
7 Filtru plasă
8 Ventilație
9 Filtru pompă de încălzire
10 Plăcuță indicatoare a
caracteristicilor tehnice
SPATE
1 Cablu de alimentare
2 Furtun evacuare condens
3 Piciorușe reglabile
679919
12
10 78
9
1
3
2
Page 13
INFORMAȚII TEHNICE
(ÎN FUNCȚIE DE MODEL)
Plăcuța indicatoare a caracteristicilor tehnice cu informațiile de bază despre uscător se află pe
peretele frontal al ușii uscătorului (vezi capitolul »DESCRIEREA USCĂTORULUI«).
Lățime 600 mm
Înălțime 850 mm
Adâncime uscător (a) 625 mm
Adâncime cu ușa închisă 653 mm
Adâncime cu ușa deschisă (b) 1134 mm
Greutate XX/YY kg (în funcție de model)
Energie electrică Vezi plăcuța indicatoare a caracteristicilor tehnice
Siguranță Vezi plăcuța indicatoare a caracteristicilor tehnice
Putere nominală Vezi plăcuța indicatoare a caracteristicilor tehnice
Cantitate de agent refrigerant Vezi plăcuța indicatoare a caracteristicilor tehnice
Tip agent refrigerant R134a
Încărcătură maximă Vezi plăcuța indicatoare a caracteristicilor tehnice
Produsul include gaze fluorurate cu efect de seră.
Tip agent refrigerant: R134a
Cantitate de agent refrigerant: 0.34 kg
GWP (potențial de încălzire globală) total: 1430
Echivalent CO
Închis ermetic.
Plăcuță indicatoare a caracteristicilor tehnice
: 0,486 t
2
TYPE: SP15/XXX MODEL: XXXXXX/X
Art.No.: XXXXXX Ser.No.: XXXXXXXX
220-240 V ~ XX Hz XX A
Pmax.: XXXX W RXXXX/XXX kg
X kg
IPX4
MADE IN SLOVENIA
13
679919
Page 14
UNITATEA DE CONTROL
1 32 2a
BUTON PORNIRE/
1
OPRIRE
Oprește și pornește uscătorul.
Butonul se luminează la
pornire.
679919
14
BUTON SELECTARE
2
PROGRAM
2a Se aprinde lumina de lângă
programul de uscare selectat.
BUTON START/PAUZĂ
3
Utilizați acest buton pentru
a porni sau opri programul.
La pornire sau în timpul pauzei,
butonul luminos va lumina
intermitent; când programul
este pornit și în desfășurare,
acesta va rămâne aprins.
Page 15
5 9764 8
10
EXTRA DRY (NIVEL DE
4
USCARE)
Luminarea simbolului la
selectarea funcției
STEAMDRY (USCARE CU
ABURI)
5
Luminarea simbolului
CURĂȚARE FILTRU
6
Luminarea simbolului
7
GOLIRE RECIPIENT
PENTRU CONDENS
START DELAY (START
8
AMÂNAT)
Opțiune de setare a startului
amânat
Luminarea simbolului
9
BLOCARE DE
SIGURANȚĂ PENTRU
COPII .
Apăsați pe pozițiile 8+10 și
mențineți apăsat timp de 3
secunde.
ANTI CREASE
10
(ANTI ȘIFONARE)
Luminarea simbolului
timpul anti-șifonare.
și
15
679919
Page 16
INSTALARE ȘI CONECTARE
Îndepărtați toate ambalajele. Când îndepărtați ambalajele, asigurați-vă că nu deteriorați uscătorul
folosind un obiect ascuțit.
SELECTAREA CAMEREI
10 cm
5 cm
Aparatul nu trebuie să intre în contact cu un perete sau cu o mobilă adiacentă. Pentru
funcționarea optimă a uscătorului, vă recomandăm să respectați distanța dintre uscător și pereți,
așa cum se indică în imagine. În cazul în care nu țineți cont de distanța minimă necesară, uscătorul
se poate supraîncălzi.
Aerisirile de pe peretele din spate și orificiul de evacuare a aerului de pe partea din față a
aparatului nu trebuie obstrucționate.
Camera în care instalaţi uscătorul trebuie să fie bine aerisită, iar temperatura ambientală
trebuie să fie între 10°C și 25°C. Funcționarea uscătorului la o temperatură ambientală mai scăzută
poate duce la acumularea de condens în interiorul uscătorului. Nu instalaţi uscătorul într-o încăpere
în care există pericolul de îngheţ. Dacă apa îngheaţă în recipientul pentru condens sau în pompă,
atunci uscătorul se poate deteriora.
Uscătorul emite căldură. Prin urmare, nu îl așezați într-o cameră foarte mică, deoarece procesul de
uscare ar putea fi mai lung din cauza cantității limitate de aer ambiant.
Luminarea camerei ar trebui să fie suficientă pentru a vă permite să citiți informațiile de pe unitatea
de afișare a panoului de control.
679919
10 cm
16
Page 17
AMPLASAREA USCĂTORULUI
Dacă aveți și un uscător Gorenje de dimensiuni echivalente (aceleași), poate fi așezat peste mașina
de spălat Gorenje; în acest caz, trebuie utilizate piciorușele de vidare. Ca soluție alternativă,
uscătorul poate fi așezat lângă mașina de spălat (figurile 1 și 3).
Dacă mașina dvs. de spălat Gorenje este mai mică (adâncime minimă 545 mm) decât uscătorul
dvs. Gorenje, atunci trebuie achiziționat suportul pentru uscător (figura 2). Este esențială utilizarea
piciorușelor de vidare furnizate; acestea sunt concepute pentru a preveni alunecarea uscătorului.
Echipamentele suplimentare (suportul mașinii de uscat (a) și piciorușe de vidare (b), dacă nu sunt
furnizate) se pot achiziționa din unitățile de servicii.
Suprafața pe care se poziționează aparatul trebuie să fie curată și nivelată.
Mașina de spălat Gorenje pe care doriți să așezați uscătorul Gorenje trebuie să poată suporta
greutatea acestuia (vezi capitolul »DESCRIEREA USCĂTORULUI/Informații tehnice«).
4X
b
a
12 3
Sunt necesare cel puțin două persoane pentru a instala uscătorul deasupra mașinii de spălat.
Deschiderea ușii uscătorului (vedere de ansamblu)
Vezi capitolul »DESCRIEREA USCĂTORULUI/
Informații tehnice«.
a
b
180°
a = 625 mm
b = 1134 mm
17
679919
Page 18
Nu așezați uscătorul în spatele ușilor care se pot încuia sau a ușilor glisante, sau a unei uși cu
balamale poziționate pe partea opusă față de balamaua ușii uscătorului. Instalați uscătorul în așa
fel încât să puteți deschide ușa întotdeauna cu ușurință.
Nu așezați uscătorul pe un covor cu fire lungi deoarece acest lucru ar putea împiedica
circulația aerului.
90°
90°
90°
90°
După instalare, așteptați 24 de ore înainte de a utiliza uscătorul. Dacă aparatul trebuie așezat pe
o parte în timpul transportului sau întreținerii, așezați-l cu partea stângă, văzută din partea frontală a
aparatului, în jos.
679919
18
Page 19
AJUSTAREA PICIORUȘELOR USCĂTORULUI
Orientați drept uscătorul în direcția longitudinală și în cea transversală rotind piciorușele reglabile
care permit reglarea cu +/- 1 cm. Utilizați o nivelă și o cheie Nr. 22.
Podeaua pe care se așază uscătorul trebuie să aibă o bază din beton. Trebuie să fie curată și
uscată; în caz contrar, uscătorul poate aluneca. De asemenea, curățați piciorușele reglabile.
Uscătorul trebuie să stea drept și stabil, pe o bază solidă.
Orientarea incorectă a uscătorului cu piciorușe reglabile poate cauza vibrații, alunecarea
aparatului prin cameră și funcționare zgomotoasă. Așezarea incorectă a uscătorului nu se supune
garanției.
Uneori, pot apărea zgomote neobișnuite sau puternice în timpul funcționării aparatului; în
general acestea reprezintă rezultatul instalării neadecvate.
19
679919
Page 20
DRENAREA CONDENSULUI
Umezeala din rufe este extrasă în unitatea de condens și se acumulează în recipientul pentru
condens.
În timpul procesului de uscare, un indicator luminos (simbolul
afișare) vă avertizează atunci când recipientul pentru condens este plin și trebuie golit.
Pentru a evita golirea recipientului pentru condens, conectați furtunul de evacuare a condensului
aflat în partea din spate a aparatului direct la o scurgere.
(7) se aprinde pe unitatea de
Eliberați furtunul
din suportul de pe
1
peretele din spate al
uscătorului (pe partea
stângă, sub partea
superioară).
max 80 cm
Conectați furtunul
2
la o scurgere cu
o înălțime care nu
depășește 80 cm de
la sol.
Dacă decideți să instalați furtunul de evacuare a condensului într-un sistem de scurgere sau
chiuvetă, asigurați-vă ca furtunul este bine prins. Acest lucru va preveni scurgerile de apă care pot
avea ca rezultat deteriorări neașteptate.
Sistemul automat de umplere a generatorului de abur nu va funcționa dacă alimentați sau
conectați tubul de evacuare a condensului la un canal de scurgere.
Utilizați întotdeauna furtunurile furnizate împreună cu uscătorul.
679919
20
Page 21
CONECTAREA LA REȚEAUA ELECTRICĂ
2 h
După instalare, așteptați cel puțin două ore înainte de a conecta uscătorul la rețeaua
electrică; acest lucru permite stabilizarea uscătorului.
Conectați uscătorul la o priză cu împământare. După instalare, priza din perete trebuie să fie ușor
accesibilă. Priza trebuie prevăzută cu împământare (în conformitate cu reglementările aferente).
Informațiile referitoare la uscătorul dvs. sunt menționate pe plăcuța indicatoare a caracteristicilor
tehnice (vezi capitolul »DESCRIEREA USCĂTORULUI/Informații tehnice«).
Recomandăm utilizarea protecției pentru supratensiune, în scopul de a proteja aparatul în
cazul producerii descărcărilor electrice.
Uscătorul nu se poate conecta la rețeaua electrică utilizând un prelungitor.
Nu conectați uscătorul la o priză electrică destinată aparatului de ras electric sau uscătorului de
păr.
Orice reparație sau întreținere privind siguranța sau performanța trebuie realizată de specialiști
instruiți.
Un cablu de alimentare deteriorat poate fi înlocuit doar de către o persoană autorizată de
producător.
21
679919
Page 22
MUTAREA ȘI TRANSPORTUL DUPĂ INSTALARE
După fiecare ciclu de uscare, o cantitate mică de apă condensată va rămâne în uscător. Porniți
uscătorul și selectați unul dintre programe, apoi lăsați aparatul să funcționeze timp de aproximativ
jumătate de minut. Astfel se va pompa apa rămasă și veți preveni deteriorarea uscătorului în timpul
transportului.
Dacă uscătorul nu poate fi transportat în poziție verticală, înclinați-l către partea stângă.
După transport, uscătorul trebuie lăsat două ore înainte de a fi conectat la rețeaua
electrică. Acest aparat trebuie instalat și conectat de un tehnician calificat.
Dacă aparatul nu a fost transportat în conformitate cu indicațiile de transport, ar trebui să
așteptați cel puțin 24 de ore înainte de a reconecta uscătorul la rețeaua electrică.
În caz contrar, se poate produce o defecțiune a pompei de căldură care nu este acoperită de
garanție.
Acționați cu precauție pentru a nu deteriora sistemul de răcire (vezi capitolul »INSTALARE ȘI
CONECTARE/Amplasarea uscătorului«).
Citiți cu atenție instrucțiunile de utilizare înainte de a conecta uscătorul. Reparațiile sau
orice cerere de garanție rezultate din conectarea sau utilizarea incorectă a uscătorului nu vor
fi acoperite de garanție.
Cureaua poate fi înlocuită numai de un tehnician autorizat de producătorul care poate furniza
piesa de schimb cu codul OPTIBELT EPH 1906, codul 104265; OPTIBELT 8 EPH 1941, codul
160165; POLY-V 7PH 1956 HUTCHINSON, codul 562038; HUTCHINSON 8 PHE 1942, codul
270313 (în funcție de model).
Înainte de a transporta un uscător ce a mai fost folosit, rezervorul generator de aburi trebuie
golit. În caz contrar, apa din rezervor se poate scurge în interiorul uscătorului. Vezi capitolul
»CURĂȚARE ȘI ÎNTREȚINERE/Golirea rezervorului pentru generatorul de abur«.
679919
22
Page 23
SISTEM CU IONIZARE
Uscarea prin adăugarea de ioni în timpul procesului de uscare asigură faptul că hainele sunt moi și
suple și fără încărcătură statică.
După procesul de uscare, hainele sunt gata de utilizare imediat, deoarece nu mai necesită călcarea.
Suflarea în cuva uscătorului a aerului ionizat prin peretele din spate ajută și la eliminarea sau
reducerea mirosurilor neplăcute ale rufelor în curs de uscare.
SISTEM GENERATOR DE ABURI
Programele de uscare în care hainele sunt netezite la încheierea programului prin adăugarea de
aburi sunt destinate hainelor care altfel ar necesita călcarea.
Aburul netezește și împrospătează hainele. Recomandăm utilizarea programelor cu aburi pentru
hainele pe care doriți să le purtați sau să le depozitați imediat în dulap sau în debara – fără călcare.
La încheierea unui program cu aburi, agățați hainele precum cămăși, bluze etc. pe un umeraș
pentru a le lăsa să se usuce complet și pentru a permite îndreptarea fibrelor.
După aproximativ 20 de minute, hainele sunt gata de depozitare în dulap.
23
679919
Page 24

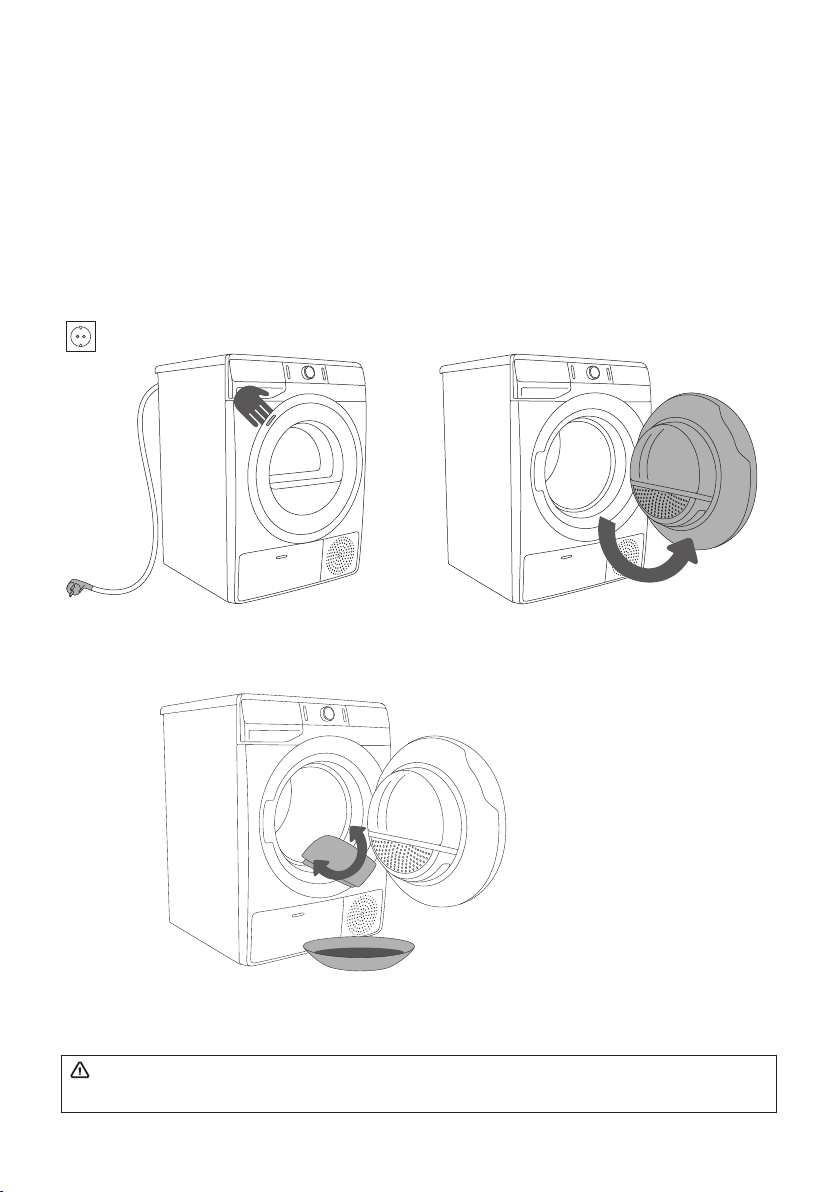

ÎNAINTE DE PRIMA UTILIZARE A
APARATULUI
Asigurați-vă că uscătorul nu este conectat la rețeaua electrică; apoi, deschideți ușa trăgând în
partea stângă înspre dvs. (figurile 1 și 2).
Înainte de a utiliza mașina de uscat pentru prima data, curățați cuva acesteia cu o cârpă moale,
umedă din bumbac și cu apă (figura 3).
12
3
Nu utilizați solvenți sau agenți de curățare care ar putea deteriora uscătorul (vă rugăm să
respectați recomandările și avertismentele oferite de către producătorii agenților de curățare).
679919
24
Page 25
UMPLEREA ȘI ALIMENTAREA REZERVORULUI
GENERATOR DE ABURI
Dacă selectați programul STEAM REFRESH (REÎMPROSPĂTARE CU ABURI) la prima utilizare a
uscătorului, adăugați mai întâi apă distilată în rezervorul generator de aburi; uscătorul are nevoie de
apă distilată pentru a genera aburi.
2
1
Dacă rezervorul generator de aburi este gol, va apărea semnul
REFRESH (REÎMPROSPĂTARE CU ABURI) nu va funcționa. Ulterior, pe măsură ce utilizați
uscătorul, sistemul se va umple automat cu apă condensată extrasă în timpul procesului de uscare.
Atunci când rezervorul generator de aburi este plin, acest lucru va fi indicat prin semnul
printr-un semnal acustic.
Sistemul automat de umplere a generatorului de abur nu va funcționa dacă alimentați sau
conectați tubul de evacuare a condensului la un canal de scurgere.
iar programul STEAM
Scoateți recipientul
1
pentru condens (
utilizând ambele mâini,
așa cum este indicat în
figură).
Adăugați ușor apă
2
distilată în filtrul
rezervorului generator
de aburi.
și
Utilizați numai apă distilată. Este interzisă utilizarea apei de la robinet sau a aditivilor. Calcarul
poate deteriora încălzitorul. Această defecțiune nu este acoperită de garanție.
Adăugați apa distilată doar când uscătorul este pornit și programul pentru abur este selectat (dar
înainte de a porni programul). În caz contrar, senzorul de nivel nu va funcționa și se poate vărsa în
interiorul uscătorului.
Prin turnarea ușoară a apei, veți împiedica scurgerea apei pe peretele frontal al uscătorului.
Rezervorul generator de aburi nu este vizibil deoarece se află în interiorul uscătorului; doar filtrul
rezervorului generator de aburi este vizibil.
25
679919
Page 26
PROCESUL DE USCARE, PAS CU
PAS (1 - 6)
PASUL 1: VERIFICAȚI ETICHETELE DE PE RUFE
Spălare normală;
Rufe delicate
Temperatura
max. de
spălare.
95°C
95
95
Temperatura max.
de spălare
60°C
60
60
Albire Albire în apă rece
c1
Curățare chimică Curățare
chimică cu toți
agenții
A
Călcare Călcare fierbinte,
max. 200°C
Uscare Uscare în plan
orizontal (Așezați
pe o suprafață
plană)
Temperatura max.
de spălare
40°C
40
40
Solvent petrolier
R11, R113
P
Călcare fierbinte,
max. 150°C
Uscare prin
picurare
Uscare pe
sârmă
Temperatura max.
Doar spăla-
re manuală
de spălare
30°C
30
30
Nu se permite albirea
Curățarea chimică
cu kerosen, alcool
pur și în R 113
F
Călcare fierbinte,
max. 110°C
Temperatură mare
Temperatură mică
Spălarea
nu este
permisă
Nu se permite
curățarea
chimică
Nu se permite
călcarea
Nu se permite
uscarea în
uscător
679919
26
Page 27
PASUL 2: PREGĂTIREA PROCESULUI DE USCARE A
RUFELOR
1. Sortați rufele în funcție de tipul și grosimea țesăturii (vezi TABEL PROGRAME).

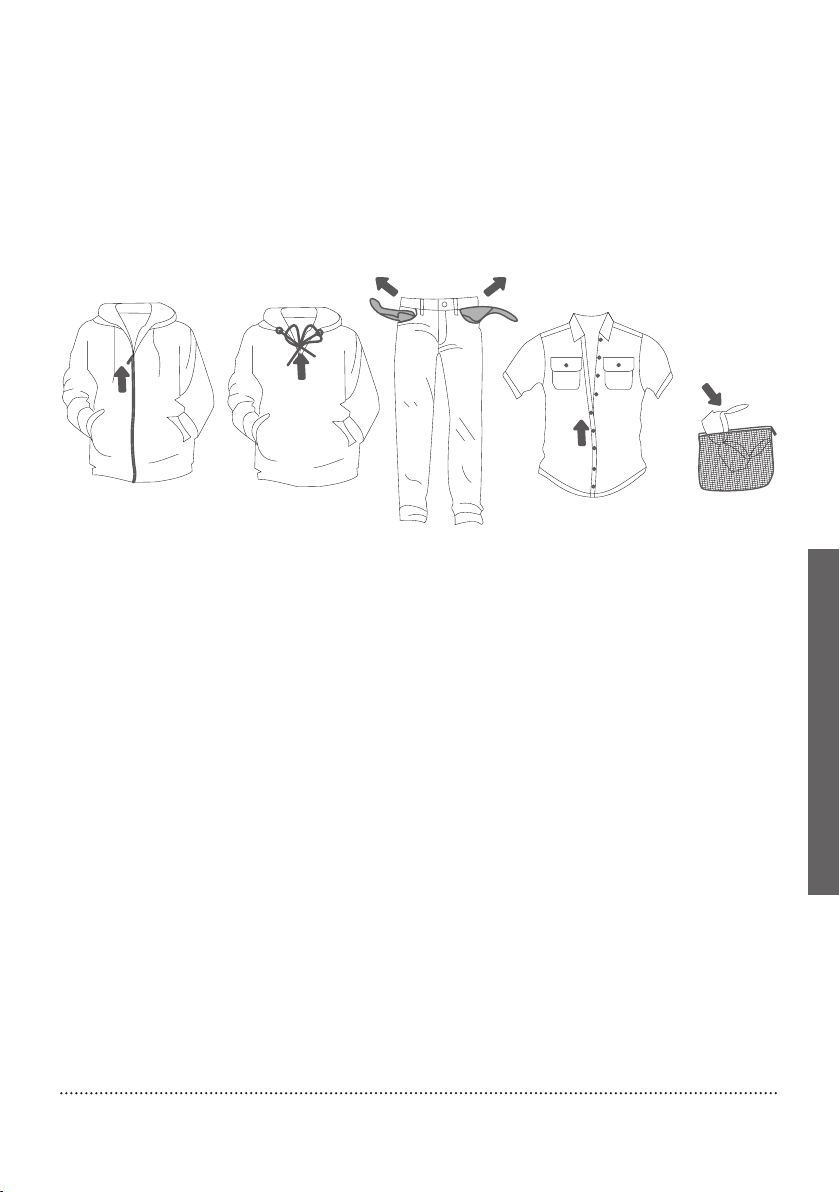

2. Închideți nasturii și fermoarele, legați orice șnururi și întoarceți buzunarele pe dos.
3. Așezați hainele foarte delicate într-un sac conceput special pentru uscarea rufelor.
(Sacul conceput special pentru uscarea rufelor este disponibil ca accesoriu opțional.)
Nu se recomandă uscarea rufelor confecționate din țesături deosebit de delicate care se pot
deforma. Următoarele tipuri de rufe nu se pot usca în uscător, deoarece acest lucru poate
cauza deformarea hainelor:
• haine din piele și alte produse din piele;
• haine care sunt tratate cu ceară sau tratate în orice alt mod;
• haine cu părți mari din lemn, plastic sau metal;
• haine cu paiete;
• haine cu părți metalice ce pot rugini.
27
679919
Page 28
USCAREA ÎN COȘ (ÎN FUNCȚIE DE MODEL)
Înainte de primul ciclu de uscare, scoateți coșul și toate ambalajele din cuvă.
Rufele se pot usca în coș numai atunci când se folosește programul de uscare cu temporizare.
(Coșul se poate achiziționa ca accesoriu opțional din centrele de servicii.)
Deschideți ușa
uscătorului și
1
introduceți rufele.
Introduceți coșul
de uscare prin
2
fixarea acestuia la
garnitura ușii (astfel
cum se indică în
figură).
Coșul se poate
utiliza pentru
3
uscarea pantofilor
sport, a papucilor sau
a altor obiecte care
nu doriți să se învârtă
în cuvă în timpul
procesului de uscare
(încărcătură maximă:
2.5 kg).
După procesul
4
de uscare,
îndepărtați coșul de
uscare și închideți ușa
uscătorului.
Uscați numai pantofi sport sau papuci curați care au fost storși suficient pentru a preveni scurgerea
apei din aceștia.
În timp ce cuva se rotește, coșul de rufe rămâne nemișcat. Prin urmare, asigurați-vă că obiectele pe
care le uscați în coș nu intră în contact cu cuva, deoarece acest lucru ar putea duce la deteriorarea
obiectelor sau a uscătorului.
679919
28
Page 29

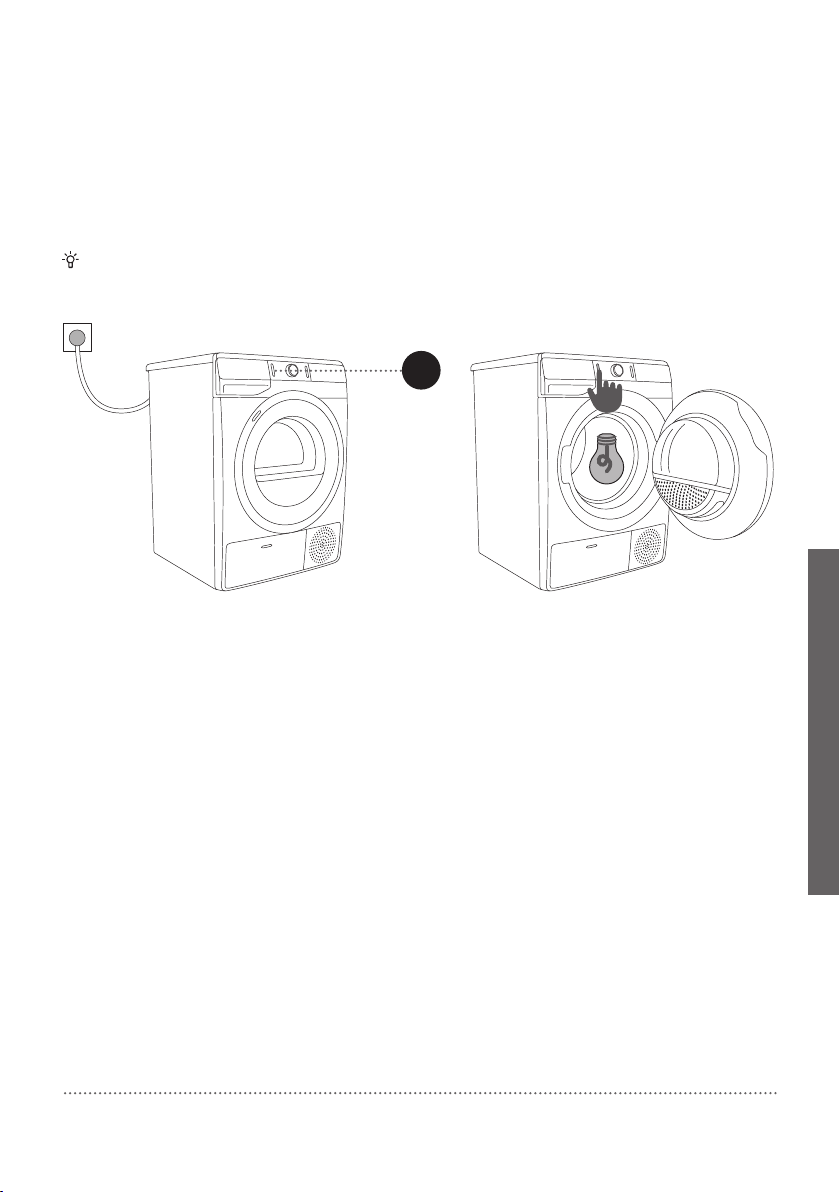

PORNIREA USCĂTORULUI
Conectați uscătorul la rețeaua electrică prin introducerea în priză a cablului de alimentare.
Apăsați butonul (1) PORNIRE/OPRIRE pentru a porni uscătorul (figura 1).
La anumite modele, cuva uscătorului este de asemenea luminată (figura 2).
(Becul din cuva uscătorului nu este adecvat pentru alt tip de utilizare.)
Becul din cuva uscătorului poate fi înlocuit numai de producător, de un tehnician calificat sau de
o persoană autorizată.
1
12
29
679919
Page 30
ÎNCĂRCAREA USCĂTORULUI

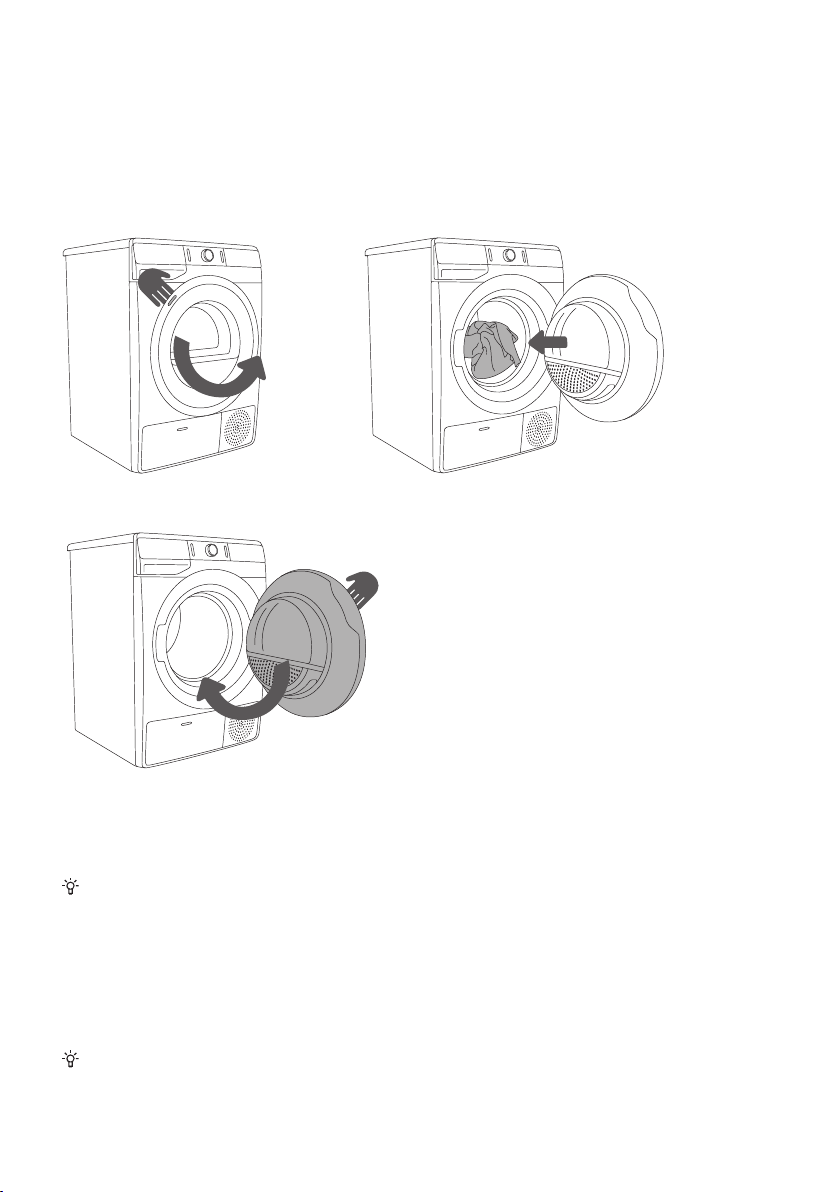

Deschideţi ușa trăgând de partea stângă a ușii, către dvs. (figura 1).
Introduceți rufele în cuvă (după ce v-ați asigurat că nu se află nimic în cuvă) (figura 2).
Închideți ușa uscătorului (figura 3).
1 2
3
Nu introduceți rufe în uscător dacă nu au fost stoarse sau centrifugate (ciclul minim de
centrifugare recomandat: 800 rpm).
Nu supraîncărcați cuva! Consultați TABELUL PROGRAMELOR și respectați încărcătura nominală
menționată pe plăcuța indicatoare a caracteristicilor tehnice.
În cazul în care cuva uscătorului este supraîncărcată, rufele vor fi mai șifonate și probabil uscate în
mod inegal.
Atunci când uscați obiecte mai mari (cuverturi, prosoape, fețe de masă etc.), desfaceți-le și apoi
introduceți-le în cuva uscătorului.
679919
30
Page 31
PASUL 3: SELECTAREA PROGRAMULUI DE USCARE
Selectați programul prin rotirea la stânga sau la dreapta a butonului de selectare a programului (2)
(în funcție de tipul de rufe și de nivelul dorit de uscare). Vezi TABEL PROGRAME.
Atunci când selectați programul de uscare, se aprinde lumina (2a) de lângă programul de uscare
selectat.
2a2
2
Butonul de selectare a programului (2) nu se va roti automat în timpul funcționării.
31
679919
Page 32
TABEL PROGRAME
Programe
Nivel de uscare
Cotton (Bumbac)
Storage
(Depozitare)
(Uscare pentru
depozitare)
Standard* 8 kg Utilizați acest program pentru rufe din bumbac mai
Iron
(Călcare)
(Umed pentru
călcare)
Mix (Rufe mixte/Sintetice)
Storage 3,5 kg Programul se folosește pentru uscarea rufelor
Iron 3,5 kg Programul se folosește pentru uscarea rufelor delicate
Wool
(Lână)
Sensitive
(Delicate)
Shirts
(Cămăși)
Steam refresh
(Reîmprospătare
cu aburi)
Ion refresh
(Reîmprospătare
cu ioni)
Time (Timp)
(Program de
uscare cu
temporizare)
90´
60´
679919
30´
Încărcătură
maximă
8 kg Folosiți acest program doar pentru rufe de bumbac
8 kg Utilizați acest program pentru rufe din bumbac care
2 kg Acest program scurt este prevăzut pentru netezirea sau
1 kg Utilizați acest program pentru a usca rufe foarte
2 kg Utilizați acest program pentru uscarea cămășilor și
1,5 kg Folosiți acest program pentru a reîmprospăta și călca
2 kg În acest program, încălzitorul este oprit. Programul este
4 kg Utilizați acest program pentru rufe care nu sunt delicate
Descriere program
care nu sunt delicate. După uscare, acestea vor fi
uscate și gata de de a fi puse în dulap.
groase,
care nu sunt delicate și care au aproximativ aceeași
grosime. După uscare, acestea vor fi uscate.
nu sunt delicate. După uscare, acestea vor fi gata de
călcare.
amestecate confecționate din bumbac și fibre sintetice
confecționate din fibre sintetice.
înfoierea hainelor confecționate din lână sau mătase,
care trebuie uscate cu grijă conform instrucțiunilor
producătorului.
delicate confecționate din fibre sintetice, care, după
procesul de uscare, pot fi ușor umede. Recomandăm
folosirea unui sac conceput special pentru uscarea
rufelor.
bluzelor. Ajustarea rotațiilor cuvei previne șifonarea
rufelor.
rufele cu abur.
potrivit pentru reîmprospătarea rufelor prin adăugarea
de ioni.
care încă sunt ușor umede și trebuie să fie uscate în
totalitate. În programul timp, umiditatea rămasă nu
este detectată automat. Dacă rufele încă sunt umede
la încheierea programului, repetați programul; dacă
sunt prea uscate și, prin urmare, șifonate și aspre la
atingere, timpul de uscare selectat a fost prea lung.
32
Page 33
Programe
Nivel de uscare
Bedding
(Lenjerie de pat)
Încărcătură
Descriere program
maximă
5 kg Utilizați acest program pentru obiecte mai mari. Când
programul este finalizat, acestea vor fi uscate. Reglarea
rotației tamburului previne amestecarea rufelor între
ele.
* Testare programului în conformitate cu EN 61121
Dacă rufele dvs. nu au atins nivelul de uscare dorit, utilizați funcții suplimentare sau un program mai
adecvat.
33
679919
Page 34
PASUL 4: SELECTAREA FUNCȚIILOR SUPLIMENTARE
Activați/dezactivați funcția apăsând poziția dorită (înainte de a apăsa butonul (3) START/PAUZĂ).
Reglați setările apăsând pe butonul funcției respective (înainte de a apăsa pe butonul (3) START/
PAUZĂ).
Funcțiile care pot fi schimbate sau ajustate împreună cu programul de uscare selectat sunt parțial
laminate (lumină slabă).
Anumite setări nu pot fi selectate cu anumite programe. Aceste setări nu vor fi aprinse, iar butonul
va lumina intermitent la apăsare (vezi TABELUL CU FUNCȚII).
Descrierea luminării funcțiilor pentru programul de uscare selectat:
• Luminat (Setare standard/implicită);
• Estompat (Funcții care pot fi ajustate) și
• Neluminat (Funcții care nu pot fi selectate).
679919
34
54
4
5
EXTRA DRY (NIVEL DE USCARE)
Apăsați poziția EXTRA DRY (NIVEL DE USCARE) pentru a ajusta nivelul
se uscare – cu cât rufele se usucă mai mult, cu atât ciclul de uscare este
mai lung. Această setare poate fi ajustată înaintea începerii procesului de
uscare. După programul de uscare, această setare nu rămâne în memorie.
STEAMDRY (USCARE CU ABURI)
Dacă apăsați poziția STEAMDRY (USCARE CU ABURI), rufele vor fi
umezite cu aburi înainte de încheierea programului. Această funcție
elimină în mare parte nevoia de călcare.
Page 35
8
START DELAY (START AMÂNAT)
Momentul dorit de începere a programului de uscare se poate seta în
prealabil, lucru care permite o flexibilitate mai mare.
Apăsați poziția (8) START DELAY (START AMÂNAT) pentru a alege un
start amânat de la 0 la 6 în intervale de 30 de minute și de la 6 la 24 de ore
în intervale de 1 oră (8a); atunci când apăsați butonul (3) START/PAUZĂ,
se afișează timpul selectat. La expirarea timpului de amânare selectat,
programul de uscare selectat va porni automat.
Pentru a dezactiva startul amânat, apăsați poziția (8) START DELAY
(START AMÂNAT) și țineți apăsat timp de 3 secunde.
În cazul unei căderi de tensiune înainte de expirarea timpului de amânare,
apăsați butonul START/PAUZĂ (3) pentru a relua numărătoarea inversă.
Simbolul
desfășurare / în timpul numărătorii inverse.
Simbolul (8c) este luminat atunci când se selectează funcția START
DELAY (START AMÂNAT) (8).
(8b) este luminat atunci când TIMPUL DE USCARE este în
8 8a 8b 8c
35
679919
Page 36
10
ANTI CREASE (ANTI ȘIFONARE)
Dacă nu intenționați sau nu puteți scoate rufele din uscător imediat după
încheierea ciclului de uscare, vă recomandăm utilizarea funcției (10) ANTI
CREASE (ANTI ȘIFONARE) care trebuie selectată înainte de începerea
procesului de uscare.
Apăsați poziția (10) ANTI CREASE (ANTI ȘIFONARE) pentru a alege între
1h, 2h și 3h (10a) sau pentru a dezactiva funcția. Atunci când deschideți
ușa uscătorului după încheierea programului de uscare, funcția se
dezactivează automat.
10a10
679919
36
Page 37
+
8 10
BLOCARE DE SIGURANȚĂ PENTRU COPII
Pentru a activa sau a dezactiva blocarea de siguranță pentru copii,
apăsați în mod simultan pozițiile (8) START DELAY (START AMÂNAT) și
(10) ANTI CREASE (ANTI ȘIFONARE) și țineți apăsat timp de cel puțin 3
secunde, până când simbolul
Dacă blocarea de siguranță pentru copii este activată, programul sau
funcțiile suplimentare nu se pot modifica. Blocarea de siguranță pentru
copii rămâne activă după oprirea uscătorului. Prin urmare, trebuie
dezactivată înainte de a selecta un nou program. Aceasta se poate opri și
în timpul procesului de uscare.
(9) apare sau, respectiv, dispare.
8 109
La anumite programe, unele funcții nu sunt disponibile și nu pot fi selectate; aceste cazuri vor fi
indicate printr-un semnal acustic și o lumină intermitentă (vezi TABEL FUNCȚII SUPLIMENTARE).
După deconectarea uscătorului de la rețeaua electrică, toate setările vor reveni la valorile
implicite din fabrică, cu excepția setării volumului semnalului acustic, setării anti șifonare și a
blocării de siguranță pentru copii.
37
679919
Page 38
TABEL FUNCȚII SUPLIMENTARE
Programe
Cotton (Bumbac)
Storage (Depozitare)
(Uscare pentru depozitare)
Standard* •••
Iron (Călcare) (Umed
pentru călcare)
Mix (Rufe mixte/Sintetice)
Storage ••••
Iron • • •
Wool (Lână)
Sensitive (Delicate) •••
Shirts (Cămăși) ••••
Steam refresh
(Reîmprospătare cu
aburi)
Ion refresh
(Reîmprospătare cu ioni)
Time (Timp) (Program de uscare cu temporizare)
90´ •
60´ •
30´ •
Bedding (Lenjerie de
pat)
STEAMDRY
(USCARE CU
ABURI)
••••
••••
EXTRA DRY
(NIVEL DE
USCARE)
•••
START DELAY
(START
AMÂNAT)
ANTI CREASE
(ANTI
ȘIFONARE)
• Se pot folosi funcții suplimentare
Dacă rufele dvs. nu au atins nivelul de uscare dorit, utilizați funcții suplimentare sau un program mai
adecvat.
679919
38
Page 39
PASUL 5: ÎNCEPEREA PROGRAMULUI DE USCARE
Apăsați butonul (3) START/PAUZĂ.
3
PASUL 6: ÎNCHEIEREA PROGRAMULUI DE USCARE
La finalul programului de uscare, »End« va apărea pe afișaj , cele două lumini indicatoare roșii
se vor aprinde și (3) butonul START/PAUZĂ și indicatorul de timp ANTI CREASE (ANTI ȘIFONARE)
(10a), dacă este activat sau selectat, va lumina intermitent.
1
1. Deschideți ușa uscătorului.
2. Curățați filtrele (vezi secțiunea »CURĂȚARE« ...).
3. Scoateți cuvele din cuvă.
4. Închideți ușa!
5. Opriți uscătorul (apăsați butonul (1) PORNIRE/OPRIRE).
6. Goliți recipientul pentru condens.
7. Scoateți cablul de alimentare din priză.
După încheierea programului de uscare, scoateți imediat rufele din uscător pentru a preveni
șifonarea acestora.
39
679919
Page 40
ÎNTRERUPERI ȘI MODIFICĂRI ALE
PROGRAMULUI
ÎNTRERUPERI
Întreruperea programului
Apăsați butonul (3) START/PAUZĂ pentru a întrerupe/relua programul.
Pentru a opri și anula programul de uscare, apăsați butonul (3) START/PAUZĂ și țineți-l apăsat timp
de 3 secunde. Programul selectat se va opri, iar uscătorul va începe să se răcească. Timpul de
răcire depinde de programul selectat. După acest proces, programul de uscare se poate selecta din
nou.
Ușă deschisă
Dacă ușa uscătorului este deschisă în timpul procesului de uscare, se va întrerupe ciclul de uscare.
Când se închide ușa și se apasă butonul (3) START/PAUZĂ, uscarea se va relua din punctul în care
a fost întreruptă.
Ușa uscătorului se va încălzi în timpul procesului de uscare. Asigurați-vă că nu vă
provocați leziuni când deschideți ușa uscătorului.
Recipient pentru condens plin
Atunci când recipientul pentru condens este plin, se va întrerupe programul de uscare (se va lumina
simbolul
Goliți recipientul pentru condens (vezi capitolul »CURĂȚARE ȘI ÎNTREȚINERE/Golirea rezervorului
pentru condens«).
Apăsați butonul (3) START/PAUZĂ pentru a relua programul de uscare din punctul în care a fost
întrerupt.
(7)).
Cădere de tensiune
Atunci când energia electrică revine, semnalul luminos al butonului (3) START/PAUZĂ va lumina
intermitent.
Pentru a relua procesul de uscare, apăsați butonul (3) START/PAUZĂ.
MODIFICAREA PROGRAMULUI/FUNCȚIILOR
Opriți uscătorul apăsând butonul (1) PORNIRE/OPRIRE; apoi, porniți-l din nou apăsând butonul (1)
PORNIRE/OPRIRE și rotiți butonul de selectare a programul (2) în dreptul programului dorit sau al
funcției suplimentare alese.
Selectați un alt program/o altă funcție și apăsați din nou butonul (3) START/PAUZĂ.
679919
40
Page 41
ADĂUGAREA RUFELOR DUPĂ ÎNCEPEREA PROGRAMULUI
Deschideți ușa uscătorului și apăsați butonul (3) START/PAUZĂ. Introduceți rufele și apăsați
butonul (3) START/PAUZĂ.
Când încărcați uscătorul cu rufe, asigurați-vă ca nu vă provocați leziuni când deschideți
ușa uscătorului.
Timpul de uscare se poate prelungi.
SALVAREA SETĂRILOR PERSONALE
La selectarea programului și a funcțiilor suplimentare, puteți memora aceste combinații apăsând
butonul (3) START/PAUZĂ și ținându-l apăsat timp de cinci secunde. Un indicator luminos al
butonului (3) START/PAUZĂ și un semnal acustic vă vor confirma selecția. »S C« (setări modificate)
va apărea pentru scurt timp pe afișaj.
Apăsați butonul (3) START/PAUZĂ pentru a iniția procesul de uscare.
Combinația modificată va apărea de fiecare dată când porniți uscătorul.
Urmați aceeași procedură pentru a modifica o combinație salvată anterior.
MENIU SETĂRI PERSONALE
Porniți uscătorul apăsând butonul (1) PORNIRE/OPRIRE. Pentru a deschide meniul setări
personale, apăsați în mod simultan pozițiile (4) EXTRA DRY (NIVEL DE USCARE) și (8) START
DELAY (START AMÂNAT) și țineți-le apăsate timp de 3 secunde. Simbolurile (8c) START AMÂNAT,
(8b) TIMPUL DE USCARE, (6) FILTRU, și (7) RECIPIENT PENTRU CONDENS se vor aprinde pe
unitatea de afișare. Numărul 1 va apărea pe afișajul LED, indicând funcția setărilor. Rotiți butonul de
selectare a programului (2) la stânga sau la dreapta pentru a alege funcția de modificat.
Apăsați poziția (8) START DELAY (START AMÂNAT) pentru a confirma funcțiile dorite și setările
acestora. Apăsați poziția (4) EXTRA DRY (NIVEL DE USCARE) pentru a vă întoarce cu un pas. Dacă
setările dorite nu sunt setate în 20 de secunde, programul va reveni automat la meniul principal.
Numărul 1 indică setarea Volumului semnalului acustic. Volumul semnalului acustic se poate
seta până la patru niveluri (0 înseamnă că sunetul este oprit; 1 înseamnă că butonul de sunet este
activ; 2 înseamnă volum mic și 3 înseamnă volum ridicat). Alegeți nivelul volumului rotind butonul
de selectare a programului (2) la stânga sau la dreapta. Cea mai mică setare reprezintă oprirea
semnalului acustic.
Numărul 2 indică resetarea Setărilor personale ale programelor la setările implicite.
41
679919
Page 42
ÎNTREȚINERE ȘI CURĂȚARE
Înainte de curățare, asigurați-vă că ați oprit uscătorul și că l-ați deconectat de la rețeaua
electrică (scoateți cablul de alimentare din priză).
Uscătorul este dotat cu un sistem de filtrare ce constă din mai multe filtre care previn pătrunderea
impurităților în sistemul schimbătorului de căldură.
Filtru plasă
1
Filtru pompă de
2
încălzire
Filtrul rezervorului
3
generatorului de
abur
Recipient pentru
4
condens
4
2 1
3
Uscătorul nu poate funcționa niciodată fără filtru sau cu un filtru deteriorat, deoarece o cantitate
excesivă de fibre acumulate din țesături ar putea cauza funcționarea necorespunzătoare sau
nefuncționarea uscătorului.
679919
42
Page 43
CURĂȚAREA FILTRULUI PLASĂ DIN UȘĂ
Curățați filtrul plasă după fiecare ciclu de uscare.
Deschideți carcasa
1
filtrului.
Scoateți filtrul tip
pânză.
2
ZRăzuiți cu grijă
filtrul pentru a
3
înlătura scamele,
respectiv resturile de
fibre și fire, cu mâna
sau cu o cârpă.
Asigurați-vă că nu vă prindeți degetele cu capacul filtrului.
Dacă este
4
necesar, curățați
și carcasa filtrului și
garnitura ușii.
Introduceți filtrul și
închideți carcasa
5
filtrului.
43
679919
Page 44
CURĂȚAREA FILTRULUI POMPEI DE ÎNCĂLZIRE
În timpul curățării, se poate scurge apă. De aceea se recomandă așezarea pe podea a unei
cârpe absorbante.
Deschideți
1
capacul exterior.
Țineți manetele de
pe capacul interior
și rotiți-le în sus.
Îndepărtați capacul
interior.
Utilizați mânerul
pentru a scoate
2
filtrul pompei de
încălzire.
Împingeți partea
3
din spumă a
filtrului din carcasă.
Utilizați o lavetă
umedă pentru a curăța
carcasa filtrului pompei
de încălzire.
Spălați filtrul din
spumă sub jet de
4
apă și uscați-l înainte
de a îl reintroduce în
carcasa filtrului.
Introduceți filtrul din spumă al pompei de încălzire în carcasă și închideți capacul exterior
(împingeți-l în sus spre mașină până când se fixează în poziție).
Filtrul pompei de încălzire trebuie să fie corect introdus în fantă. În caz contrar, schimbătorul de
căldură instalat în interiorul uscătorului se poate înfunda sau se poate deteriora.
Curățați filtrul din spumă cel puțin la fiecare cinci cicluri de uscare.
679919
44
Page 45
CURĂȚAREA SCHIMBĂTORULUI DE CĂLDURĂ
Nu atingeți părțile metalice interioare ale schimbătorului de căldură cu mâinile goale. Pericol
de rănire din cauza componentelor ascuțite. Folosiți mănuși de protecție corespunzătoare când
curățați schimbătorul de căldură.
Curățarea incorectă a muchiilor de metal ale schimbătorului de căldură poate deteriora
permanent uscătorul de rufe. Nu apăsați pe muchiile de metal cu obiecte grele cum ar fi, de
exemplu, tubul de plastic al unui aspirator.
Praful și mizeria din muchiile de metal ale schimbătorului de căldură pot fi curățate cu un aspirator
cu o perie moale atașată.
Accesul la schimbătorul de căldură este posibil când filtrul pompei de căldură este înlăturat
conform descrierii din capitolul »curățarea filtrului pompei de căldură«.
Fără a apăsa, mutați ușor peria atașată doar în direcția muchiilor de metal de sus în jos. Prea multă
presiune poate deteriora sau îndoi muchiile de metal ale schimbătorului de căldură.
Vă recomandăm să curățați schimbătorul de căldură cel puțin o dată la douăsprezece luni.
45
679919
Page 46
CURĂȚAREA FILTRULUI REZERVORULUI GENERATOR
DE ABURI
De fiecare dată când goliți recipientul pentru condens, curățați și filtrul rezervorului generator de
aburi.
Filtrul este localizat în carcasa rezervorului (vizibilă când rezervorul de condensare este înlăturat).
Scoateți recipientul
pentru condens (
1
utilizând ambele mâini,
așa cum este indicat în
figură ).
Îndepărtați filtrul
din fanta carcasei
2
recipientului pentru
condens.
Curățați filtrul cu
atenție sub jet
3
de apă. Dacă este
necesar, curățați și
fanta filtrului.
Reintroduceți corect filtrul în fantă (în caz contrar, filtrul nu își va efectua funcția, ceea ce ar putea
duce la înfundarea sistemului).
679919
46
Page 47
GOLIREA REZERVORULUI GENERATOR DE ABURI
Înainte de a transporta un uscător ce a mai fost folosit, rezervorul generator de aburi trebuie
golit. În caz contrar, apa din rezervor se poate scurge în interiorul uscătorului. Mutați uscătorul la
aproximativ 40 cm de perete și înclinați-l spre spate.
Dopul pentru
1
golirea rezervorului
generatorului de abur
este localizat în partea
inferioară (vezi figura).
Așezați un vas
2
gol sub dop (de
aproximativ 2 litri) și
scoateți dopul.
După ce apa a
fost evacuată,
3
reintroduceți dopul
(dacă dopul nu este
reintrodus, apa se va
scurge din uscător
în timpul următorului
ciclu de uscare).
Golirea rezervorului generator de aburi este o sarcină ce ar trebui efectuată de cel puțin 2
persoane.
47
679919
Page 48
GOLIREA RECIPIENTULUI PENTRU CONDENS
Goliți recipientul pentru condens după fiecare ciclu de uscare.
Atunci când recipientul pentru condens este plin, programul de uscare se întrerupe automat.
Simbolul
trebuie golit.
(7) se aprinde pe unitatea de afișare, indicând faptul că recipientul pentru condens
Scoateți
recipientul pentru
1
condens din uscător
(utilizând ambele
mâini, așa cum este
indicat în figură), apoi
întoarceți-l deasupra
unui lavoar, a unei
chiuvete sau a unui
vas corespunzător.
Goliți
2,3
condensare. Scoateți
deversorul pentru o
golire mai ușoară.
Înlocuiți rezervorul de
condensare.
rezervorul de
Apa din recipientul pentru condens nu este potabilă. Dacă este filtrată corespunzător, se poate
utiliza pentru călcare.
Nu adăugați niciodată substanțe chimice sau parfumuri în recipientul pentru condens.
Nu este necesar să goliți rezervorul de condensare dacă furtunul de evacuare este conectat direct
la scurgere (vezi capitolul »INSTALAREA ȘI CONECTAREA/Evacuarea condensului«)
679919
48
Page 49
CURĂȚAREA USCĂTORULUI
Deconectați întotdeauna uscătorul de la rețeaua electrică înainte de curățare.
Curățați exteriorul uscătorului cu o lavetă umedă din bumbac.
Nu utilizați solvenți sau agenți de curățare care ar putea deteriora uscătorul (vă rugăm să
respectați recomandările și avertizările furnizate de producătorii agenților de curățare).
Curățați toate părțile uscătorului cu o cârpă moale până când se usucă.
Nu curățați uscătorul folosind un jet de apă!
49
679919
Page 50
DEPANARE
CE TREBUIE FĂCUT ...?
Perturbările din mediu (de ex. rețeaua electrică) pot rezulta în raportarea mai multor erori (vezi
TABEL DEPANARE). În aceste cazuri:
• Opriți uscătorul și așteptați cel puțin un minut.
• Porniți uscătorul și repetați programul de uscare.
• Cele mai multe erori din timpul funcționării pot fi soluționate de utilizator (vezi TABEL
DEPANARE).
• Dacă eroarea persistă, contactați o unitate de service autorizat.
• Reparațiile pot fi efectuate doar de către persoane instruite corespunzător.
• Reparațiile sau orice cerere de garanție rezultate din conectarea sau utilizarea
necorespunzătoare a uscătorului nu vor fi acoperite de garanție. În aceste cazuri, costurile
reparațiilor vor fi acoperite de utilizator.
Garanția nu acoperă erorile sau defecțiunile rezultate din tulburările din mediu (descărcări
electrice, căderea rețelei electrice, dezastre naturale etc.).
679919
50
Page 51
TABEL DEPANARE
Problemă/eroare Cauză Ce trebuie făcut?
Aparatul nu
pornește.
Există tensiune în
priză, dar cuva nu se
învârte, iar aparatul
nu funcționează.
Aparatul oprește
complet încălzirea în
timpul unui program.
Apare un zgomot
ușor de lovire.
Ușa se deschide în
timpul uscării.
Rufe uscate
neuniform.
• Întrerupătorul principal nu
este pornit.
• Nu există tensiune în priza
electrică.
• Deschideți ușa. • Verificați dacă ușa a fost închisă bine.
• Recipientul pentru condens
este plin.
• Este posibil să se fi setat
funcția START DELAY
(START AMÂNAT).
• Programul nu a fost pornit
conform instrucțiunilor.
• Filtrul tip pânză poate fi
blocat. Drept rezultat,
temperatura din uscător
crește, care la rându-i duce
la supraîncălzire și astfel,
încălzirea este oprită.
• Dacă uscătorul nu a mai fost
folosit pentru o perioadă
lungă de timp, elementele de
susținere se află sub presiune
în același punct.
• Încărcătură excesivă pe ușă
(prea multe rufe în cuvă).
• Rufe de tipuri și grosimi
diferite sau cantitate prea
mare de rufe.
• Verificați dacă este pornit întrerupătorul
principal.
• Verificați siguranța.
• Verificați dacă ați introdus corect cablul
de alimentare în priză.
• Goliți recipientul pentru condens
(vezi capitolul »CURĂȚARE ȘI
ÎNTREȚINERE/Golirea recipientului
pentru condens«).
• Pentru a dezactiva opțiunea de pornire
întârziată, apăsați poziția (8) START
DELAY (START AMÂNAT) și țineți
apăsat timp de 3 secundend.
• Recitiți instrucțiunile de utilizare.
• Curățați filtrul plasă (vezi capitolul
»CURĂȚARE ȘI ÎNTREȚINERE/
Curățarea filtrului plasă din ușă«).
• Așteptați răcirea aparatului și încercați
să îl porniți din nou. Dacă uscătorul tot
nu pornește, contactați un tehnician
calificat.
• Zgomotul va dispărea fără intervenție.
• Reduceți cantitatea de rufe.
• Asigurați-vă că ați sortat rufele în
funcție de tip și grosime, dacă ați
adăugat cantitatea corectă de rufe
în tambur și dacă ați selectat un
program corespunzător (vedeți TABEL
PROGRAME).
51
679919
Page 52
Problemă/eroare Cauză Ce trebuie făcut?
Rufele nu sunt
uscate sau uscarea
durează prea mult.
• Nuk janë pastruar filtrat. • Pastrojini filtrat (shikoni kapitullin
»PASTRIMI DHE MIRËMBAJTJA«).
• Uscătorul este așezat într-o
cameră închisă; o cameră
în care este prea frig sau o
cameră care este prea mică
și, drept urmare, aerul se
supraîncălzește.
• Asigurați-vă că uscătorul este alimentat
cu o cantitate adecvată de aer
proaspăt; de exemplu, deschideți ușa/
și sau fereastra.
• Verificați dacă temperatura din camera
în care este instalat uscătorul este prea
mare sau prea mică.
• Rufele nu au fost stoarse sau
centrifugate suficient.
• Në qoftë se rrobat pas ciklit tharës janë
ende të njoma, përsëriteni tharjen dhe
zgjidhni një program të përshtatshëm
tharjeje (pasi të pastroni filtrat).
• Cantitatea de rufe uscate în
aparat este prea mare sau
• Utilizați un program adecvat sau funcții
suplimentare.
insuficientă.
• Rufele (cum ar fi lenjeria de
pat) se încurcă și formează
grămezi mari.
• Închideți nasturii sau fermoarele rufelor
înainte de uscare. Selectați un program
adecvat (de ex. program Bedding
(Lenjerie de pat)).
• După procesul de uscare, desfaceți
rufele și selectați un program de
uscare suplimentar (de ex. Time (Timp)
(Program de uscare cu temporizare)).
Eroare luminare
cuvă
• Nu se aprinde lumina la
deschiderea ușii uscătorului.
• Deconectați uscătorul de la rețeaua
electrică și contactați o unitate de
servicii autorizată.
Erorile ce apar pe unitatea de afișare pot include următoarele:
Problemă/eroare Indicarea pe afișaj și
descrierea problemei
E0 Unitate de control defectă
E1 Senzor de temperatură
defect
E2 Eroare de comunicare
E3 Eroare pompă
679919
52
Ce trebuie făcut?
Contactați centrul de servicii.
Contactați centrul de servicii.
Contactați centrul de servicii.
Contactați centrul de servicii.
Page 53
Problemă/eroare Indicarea pe afișaj și
E4 Supraîncălzire sistem
E6, E7, E8 Unitate de control defectă
Avertismentele ce apar pe unitatea de afișare pot include următoarele:
Avertisment Indicare pe unitatea
»PF« Avertisment cădere de
»LO« Avertisment rezervor
descrierea problemei
de afișare și descriere
avertisment
Avertisment recipient pentru
condens
tensiune
generator de aburi gol
Ce trebuie făcut?
Curățați filtrul. Vezi capitolul
»CURĂȚARE ȘI ÎNTREȚINERE/
Curățarea filtrului plasă din ușă« sau
contactați un tehnician calificat.
Deconectați uscătorul de la rețeaua cu
energie electrică.
Contactați centrul de servicii.
Ce trebuie făcut?
Goliți recipientul pentru condens înainte
de reluarea programului (vezi capitolul
»CURĂȚARE ȘI ÎNTREȚINERE/Golirea
recipientului pentru condens«).
Uscare întreruptă din cauza unei căderi
de tensiune.
Apăsați butonul (3) START/PAUZĂ
pentru a reîncepe sau relua procesul de
uscare.
Adăugați apă distilată.
Notați-vă codul erorii (e.g. E0, E1), opriți uscătorul și contactați cel mai apropiat service autorizat
(call center).
Sunete sau zgomote
În stadiul inițial de uscare, compresorul și pompa de căldură cauzează zgomote; totuși, acest
lucru nu afectează funcționarea uscătorului de rufe.
Murmur: sunetul compresorului; nivelul zgomotului depinde de program și de etapa de uscare.
Bâzâit: compresorul este ocazional ventilat.
Sunet de pompare sau de lichid care curge: pompa pompează condensul în rezervorul de
condensare
Sunet gen clic: pornirea automată a curățării schimbătorului de căldură (compresorului).
Bubuituri sau pocnituri: în timpul uscării când rufele conțin și componente dure (precum nasturi,
fermoare).
53
679919
Page 54
SERVICE-UL
Înainte de a contacta un tehnician calificat
Atunci când contactați un centru de servicii, vă rugăm să precizați tipul uscătorului dvs. (1), codul/
ID-ul (2), numărul modelului (3) și seria (4).
Tipul, codul/ID-ul, modelul și seria sunt menționate pe plăcuța (tip) indicatoare a caracteristicilor
tehnice aflată în partea din față a deschiderii ușii uscătorului.
În cazul defectării, utilizați numai piese de schimb aprobate de producători autorizați.
Reparațiile sau orice cerere de garanție rezultate din conectarea sau utilizarea
necorespunzătoare a uscătorului nu vor fi acoperite de garanție. În aceste cazuri, costurile
reparațiilor vor fi acoperite de utilizator.
1 2 3 4
431 2
TYPE: SP15/XXX MODEL: XXXXXX/X
Art.No.: XXXXXX Ser.No.: XXXXXXXX
220-240 V ~ XX Hz XX A
Pmax.: XXXX W RXXXX/XXX kg
Echipamentele și accesoriile suplimentare pentru întreținere pot fi vizualizate online,
accesând: www.gorenje.com.
679919
54
X kg
IPX4
MADE IN SLOVENIA
Page 55
RECOMANDĂRI PENTRU USCAREA
ȘI UTILIZAREA ECONOMICĂ A
USCĂTORULUI
Cel mai economic mod de a usca este să respectați cantitatea de rufe recomandată din fiecare lot
(vezi TABEL PROGRAME).
Nu se recomandă uscarea rufelor confecționate din țesături deosebit de delicate care se pot
deforma.
Nu este necesară utilizarea balsamului în ciclul de spălare, deoarece rufele vor fi moi și netede după
uscarea în uscător. Timpul de uscare va fi mai scurt, iar consumul de curent va fi mai mic dacă
rufele sunt bine stoarse sau centrifugate înainte de uscare. Prin selectarea programului de uscare
potrivit, veți evita supra-uscarea rufelor și problemele cu călcarea sau micșorarea țesăturii.
Curățarea regulată a filtrelor va duce la un timp de uscare optim și la un consum minim de curent.
Atunci când uscați cantități mai mici de rufe sau articole de îmbrăcăminte individuale, senzorul ar
putea să nu detecteze nivelul real de umiditate din rufe. În aceste cazuri, se recomandă uscarea
obiectelor sau a cantităților mai mici cu programe pentru rufe mai uscate sau cu programe cu
temporizare.
55
679919
Page 56
ELIMINARE
Ambalajul este confecționat din materiale ecologice care pot fi reciclate,
eliminate sau distruse fără niciun risc pentru mediu. În acest scop,
materialele de ambalare sunt etichetate corespunzător.
Simbolul de pe produs sau de pe ambalaj indică faptul că produsul
nu poate fi considerat un deșeu casnic. Predați produsul unui centru
de colectare autorizat pentru reciclarea echipamentelor electrice și
electronice.
Când eliminați uscătorul la finalul duratei sale de funcționare, scoateți
toate cablurile de alimentare și distrugeți încuietoarea ușii și întrerupătorul
pentru a evita închiderea sau blocarea ușii (siguranță pentru copii).
Eliminarea corectă a produsului va ajuta la eliminarea oricăror efecte
negative asupra mediului și sănătății oamenilor, care ar putea apărea în
cazul eliminării incorecte a produsului. Pentru informații detaliate privind
eliminarea și reciclarea produsului, vă rugăm să contactați autoritatea
municipală competentă responsabilă de gestionarea deșeurilor, serviciul
dvs. de eliminare a deșeurilor sau magazinul de unde ați achiziționat
produsul.
679919
56
Page 57
TABEL DE CONSUM STANDARD
Tabelul include valorile timpului de uscare și ale consumului de energie pentru uscarea unui lot de
rufe de test cu diferite rotații pe minut pentru centrifugare în mașina de spălat.
SPK A
Consum
de energie
electrică
[kWh]
A+++
Program 8 kg
Bumbac standard Totală 1000 1,42 175
Bumbac umed pentru
călcare
Rufe mixte/Sintetice
(*Iron)
măsurători conform standardului EN 61121
Încărcătură
Parțială 1400 0,89 112
Mică 1000 0,83 107
Mică 1400 0,72 97
Totală 1000 1,12 140
Parțială 1400 0,65 86
Mică 1400 0,52 70
Parțială 1000 0,47 60
Stoarcere
[rpm]
Timp de
uscare
[min]
Programe standard pentru rufele din bumbac în conformitate cu regulamentul efectiv UE 392/2012
în vigoare
Program Cantitate de rufe
Bumbac Standard
Programul Bumbac Standard
cel mai eficient program pentru uscarea rufelor din bumbac în ceea ce privește consumul de
energie.
Din cauza abaterilor în ceea ce privește tipul și cantitatea de rufe, oscilaţiile alimentării cu energie
electrică, temperatura și umiditatea ambientală, valorile măsurate la consumator pot fi diferite față
de cele precizate în tabel.
Încărcătură max./la
jumătate
[kg]
8/4 175/107 1,42/0,83
este destinat uscării rufelor umede din bumbac. Este
Durata programului
[min]
Consum de energie
electrică
[kWh]
A+++
57
679919
Page 58
MODUL LOW STANDBY
Dacă nu se pornește niciun program sau nu se întreprinde nicio acțiune după pornirea uscătorului,
acesta se va opri automat după 5 minute pentru a economisi energia. Indicatorul luminos al
butonului (3) START/PAUZĂ va lumina intermitent.
Afișajul se va reactiva dacă rotiți butonul de selectare a programului, dacă apăsați butonul (1)
PORNIRE/OPRIRE sau dacă deschideți ușa uscătorului. Dacă, timp de 5 minute de la încheierea
programului nu se întreprinde nicio acțiune, se va opri și unitatea de afișare. Indicatorul luminos al
butonului (3) START/PAUZĂ va lumina intermitent.
P o = putere ponderată în modul oprit [W]
P I = putere ponderată în modul standby [W]
T I = perioada de standby [min] 5,00
Tensiunea scăzută a rețelei și încărcăturile de uscare diferite pot afecta timpul de uscare; timpul
rămas afișat este reglat corespunzător în timpul procesului de uscare.
< 0,5
< 0,5
679919
58
Page 59
Ne rezervăm dreptul asupra oricăror modificări și erori în instrucțiunile de utilizare.
59
679919
Page 60
679919
60
Page 61
FIȘĂ PRODUS conform Directivei CE Nr. 392/2012
Legendă
A ID Model XXXXXX
B Uscător de rufe cu condensare
Uscător de rufe cu ventilație
YES=DA; NO=NU
YES=DA; NO=NU
C Uscător de rufe automat pentru gospodărie YES=DA; NO=NU
D Directiva »Eticheta UE Ecologică« CE 66/2010 YES=DA; NO=NU
E Consum de energie pentru programul bumbac standard la
capacitate maximă (E
) [kWh]
dry
F Consum de energie pentru programul bumbac standard, la
capacitate parțială (E
G Consum de energie în »modul oprit« (P
H Consum de energie în »modul pornit« (standby) (P
dry½
) [kWh]
) [W] X,XX
0
) [W] X,XX
l
I Durata »modului pornit« [min] XX
J Programul bumbac standard utilizat la capacitate maximă și
parțială este programul standard de uscare la care se referă
informațiile de pe eticheta privind consumul de energie și fișa
produsului. Programul Cotton Standard (Bumbac Standard)
este
potrivit pentru uscarea hainelor de bumbac cu grad de umiditate
normal. Este cel mai eficient program pentru uscarea hainelor din
bumbac în ceea ce privește consumul de energie.
K Durata măsurată a programului (T
standard la capacitate maximă și parțială [min]
L Durata programului pentru programul bumbac standard la
capacitate maximă (T
) și parțială (T
dry
M Eficiență condensare medie (C
N Eficiență condensare măsurată (C
) pentru programul bumbac
t
XX/XX
) [min]
dry½
) / (C
dry
) XX/XX
dry½
)XX
t
O Aparate încorporate YES=DA; NO=NU
X,XX
X,XX
XX
Bazat pe standardul 160 privind ciclurile de uscare din programul Cotton Standard (Standard
Bumbac)
la capacitate maximă sau jumătate din capacitate, în conformitate cu EN61121
Consumul real de energie depinde modul în care este utilizat aparatul.
Pe o scară de la D (cel mai puțin efi cient) la A+++ (cel mai efi cient).
61
679919
Page 62
679919
62
Page 63
Page 64
SP15 L1 ADVANCED
HP GP ND A+++ ro (09-21)
Loading...
