MW70-3S0
Dual LGA2011插座R3主板 - Intel® E5-2600 V3系列处理器
用户手册
版本 1002
版权
© 2015 GIGA-BYTE TECHNOLOGY CO., LTD. 保留所有权利。
本手册中涉及的商标是其各自所有者的合法注册商标。
免责声明
本手册中的信息是 GIGABYTE 的资产，受版权法律保护。
GIGABYTE 可能更改本手册中介绍的规格和特性，恕不另行通知。未经
GIGABYTE事先书面同意，不得以任何形式或通过任何方式复制、复印、翻译、
传播、或出版本手册的任何部分。
文档分类
为帮助使用本产品，GIGABYTE 提供以下类型的文档：
如需详细的产品信息，请仔细阅读用户手册。
如需详细信息，请访问我们的网站：
http://b2b.gigabyte.com
您是专业人士 ?
访问我们完整的销售、营销和技术资料库：
http://reseller.b2b.gigabyte.com
https://www.facebook.com/gigabyteserver
目录
包装箱物品 ..........................................................................................................6
MW70-3S0 主板布局 .........................................................................................7
框图 ............................................................................................................10
第 1 章硬件安装 ................................................................................................11
1-1 安装预防措施 ......................................................................................11
1-2 产品规格 ..............................................................................................12
1-3 安装 CPU 和 CPU 散热器 ..................................................................14
1-3-1 安装 CPU .....................................................................................................14
1-3-2 安装 CPU 散热器 .......................................................................................17
1-4 安装内存 ..............................................................................................18
1-4-1 四通道内存配置 .........................................................................................18
1-4-2 安装内存 ....................................................................................................19
1-4-3 DIMM 安装表 ............................................................................................19
1-5 后面板接口 ..........................................................................................20

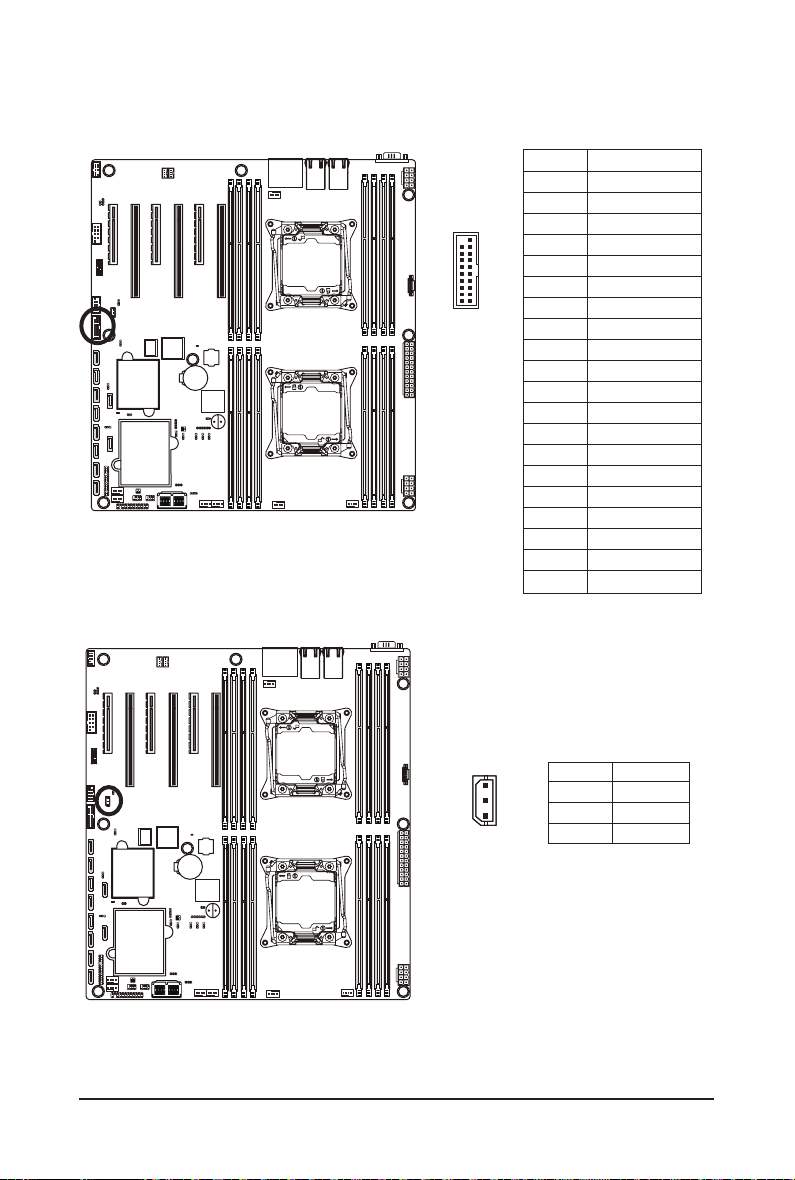

1-6 内部接口 ..............................................................................................22

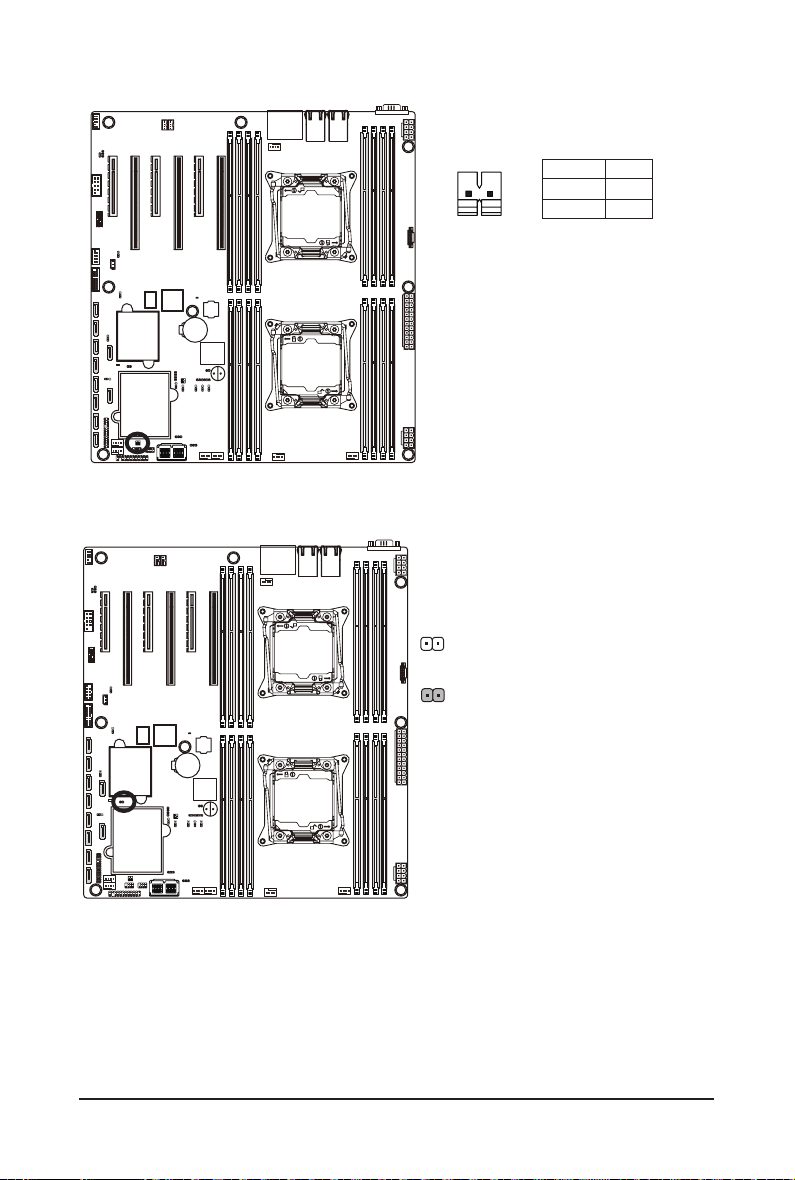

1-7 跳线设置 ..............................................................................................39
第 2 章 BIOS 设置 .............................................................................................44
2-1 Main（主）菜单 ................................................................................. 46
2-2 Advanced（高级）菜单 ...................................................................49
2-2-1 Offboard SATA Controller Configuration（非板载 SATA 控制器配
置） .....................................................................................................................50
2-2-2 Serial Port Console Redirection（串行端口控制台重定向） ............51

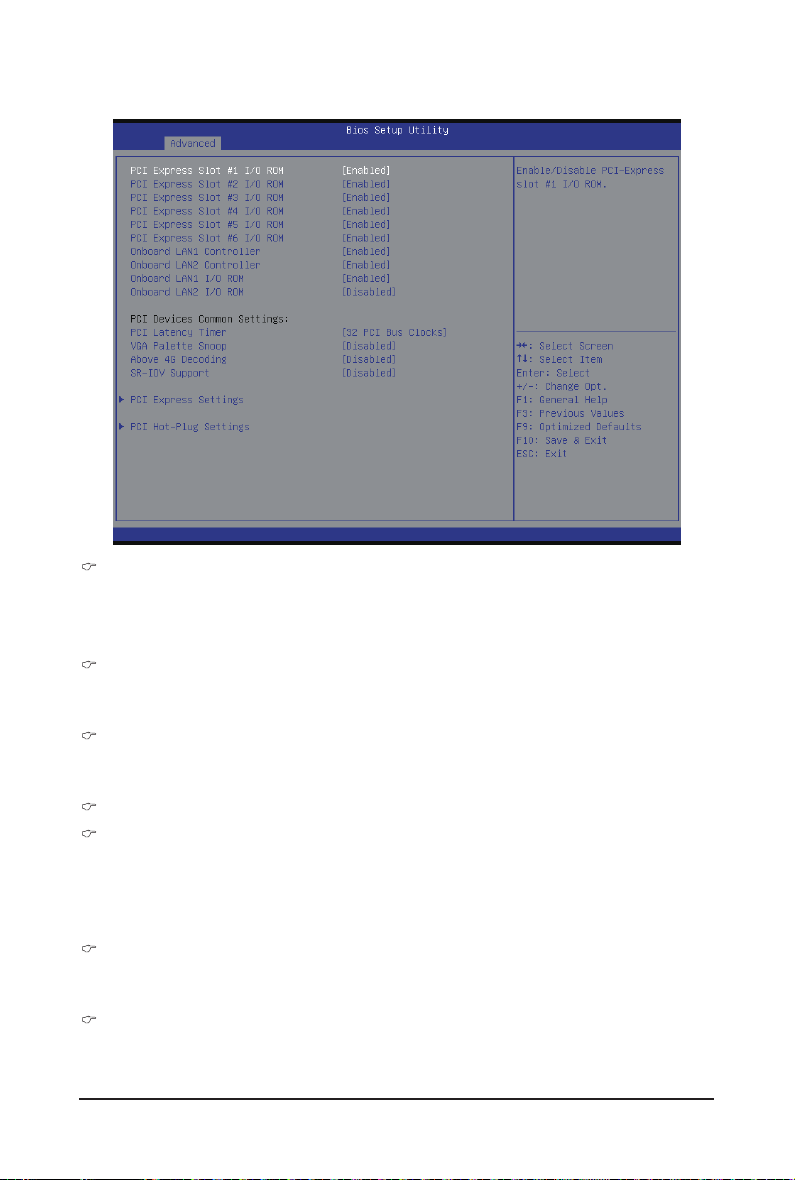

2-2-3 PCI Subsystem Settings（PCI 子系统设置） ....................................... 55
2-2-3-1 PCI Express Settings（PCI Express 设置） .........................................57
2-2-3-2 PCI Hot-Plug Settings（PCI 热插拔设置） .........................................59

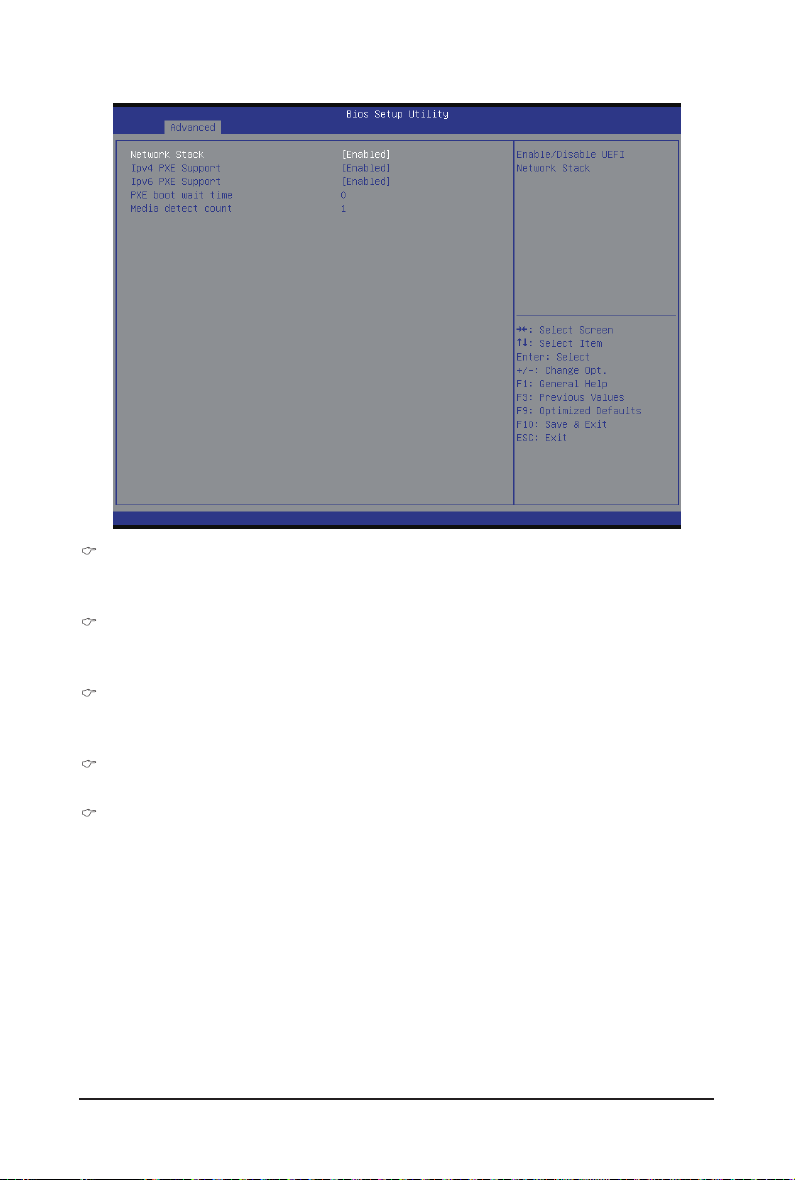

2-2-4 Network Stack（网络堆栈） ..................................................................60

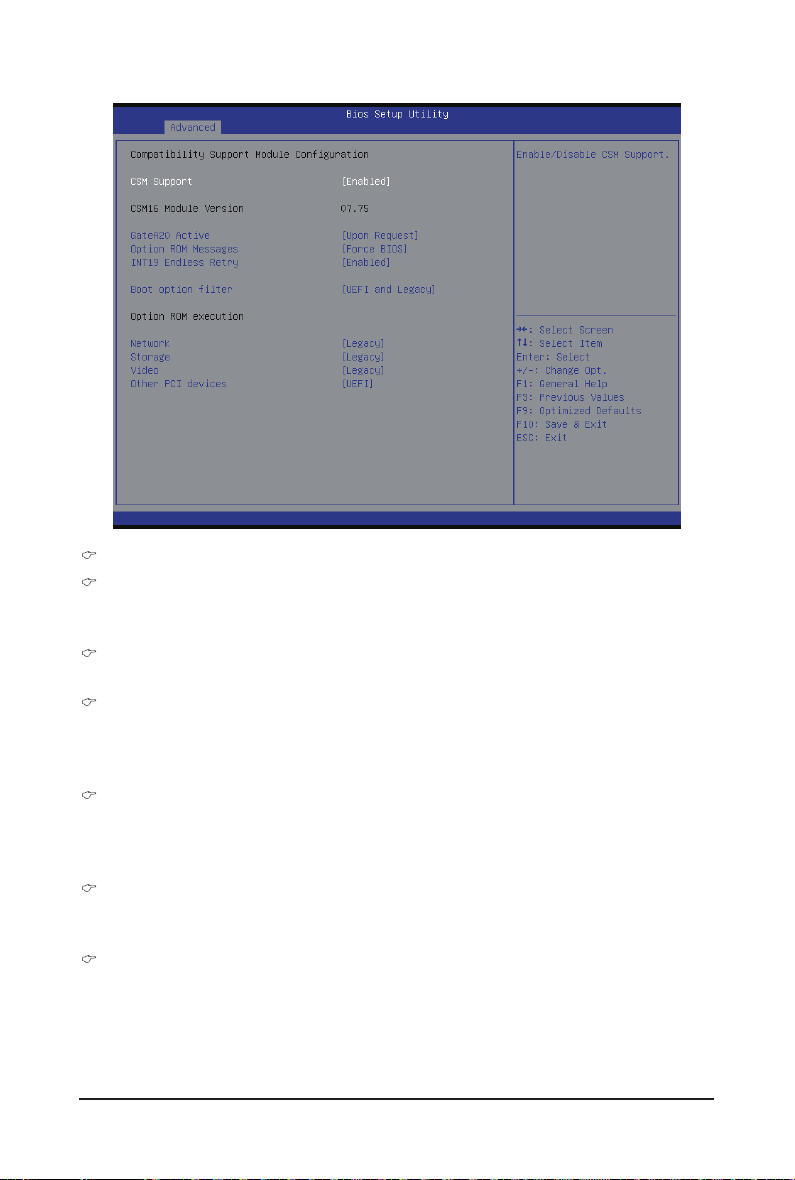

2-2-5 CSM Configuration（CSM 配置） .........................................................61
2-2-6 Post Report Configuration（Post 报告配置） ....................................63

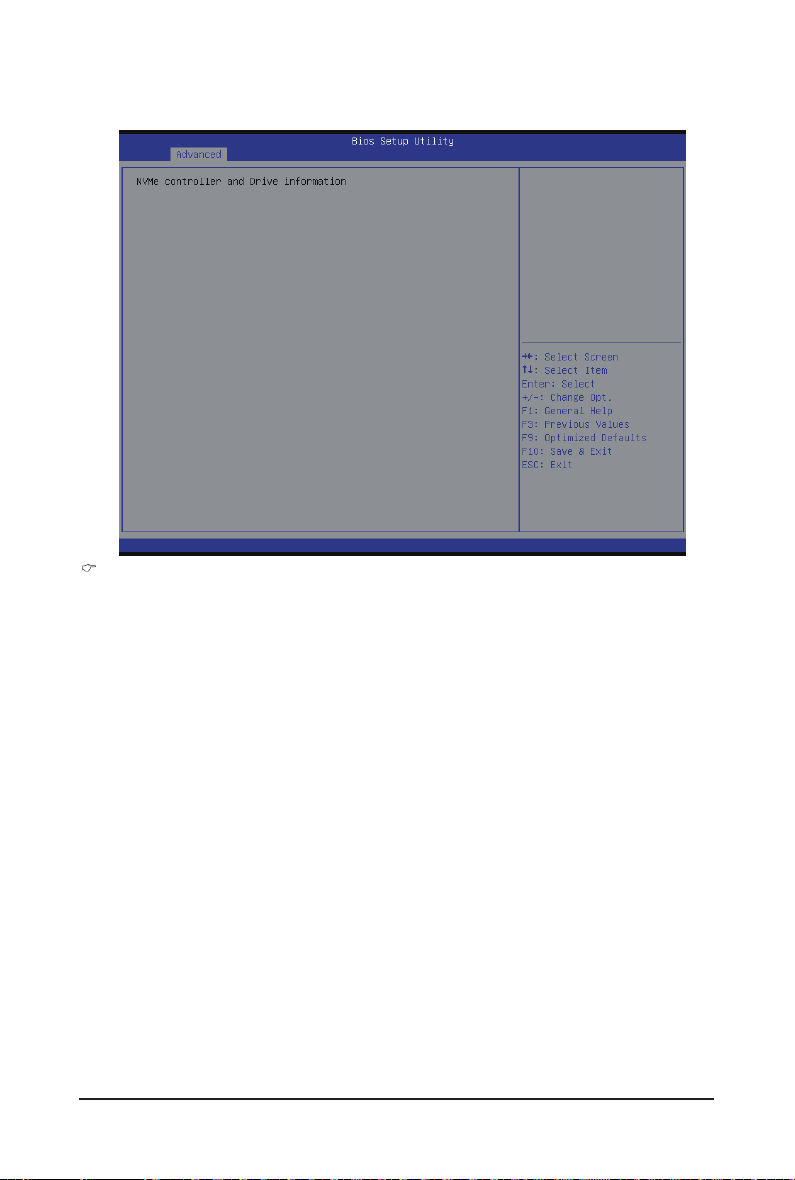

2-2-7 NVMe Configuration（NVMe 配置） ...................................................64
2-2-8 Trusted Computing（信任计算） .........................................................65
2-2-9 USB Configuration（USB 配置） ..........................................................66
2-2-10 Chipset Configuration（芯片组配置） ................................................67
2-2-11 AST2400 HWM ..........................................................................................68
2-2-12 Intel(R) Thunderbolt ................................................................................69

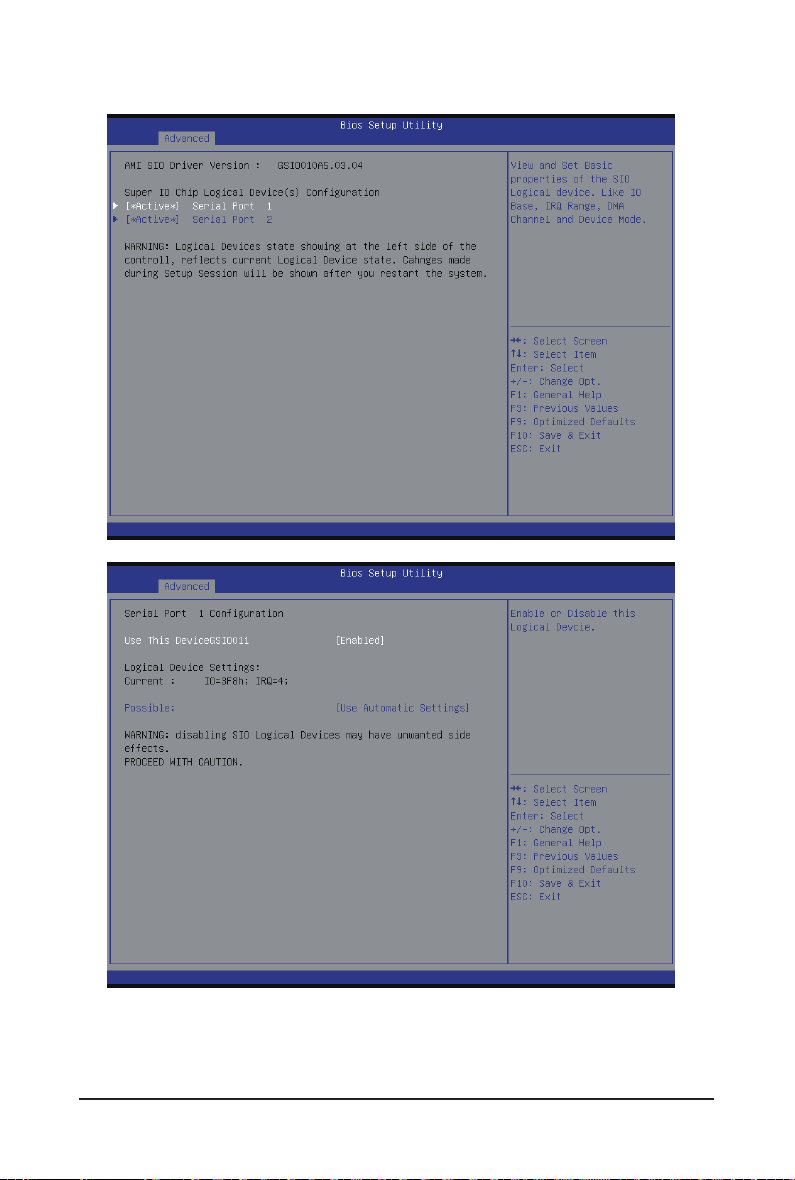

2-2-13 SIO Configuration（SIO 配置） .............................................................71

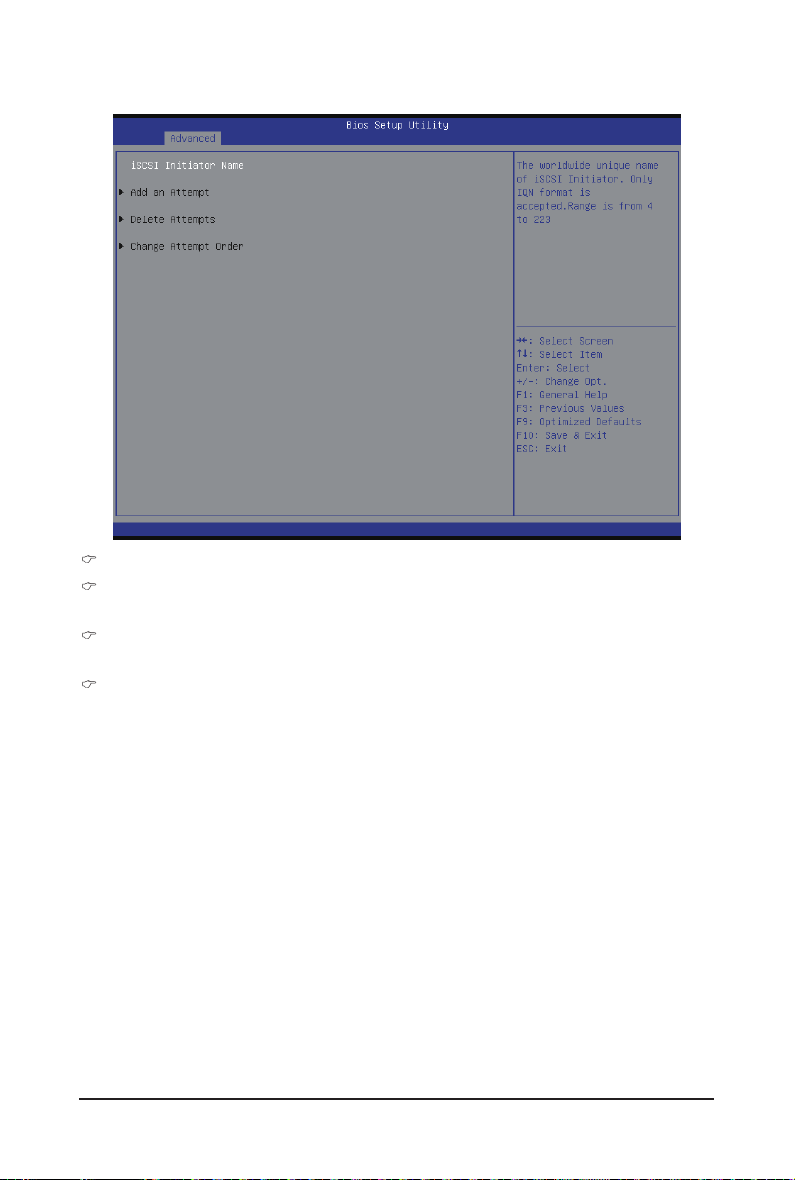

2-2-14 iSCSI Configuration（iSCSI 配置） .......................................................74
3

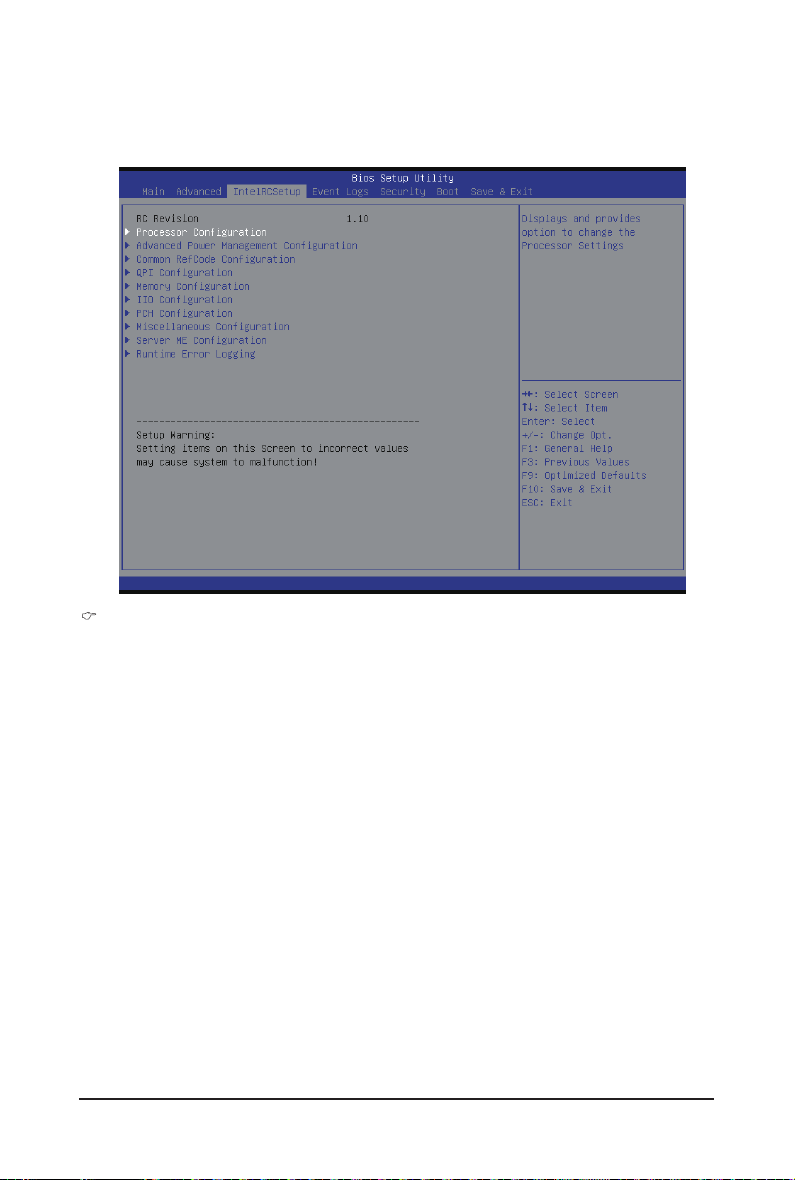

2-3 Intel RC Setup Menu（Intel RC 设置菜单） .................................75

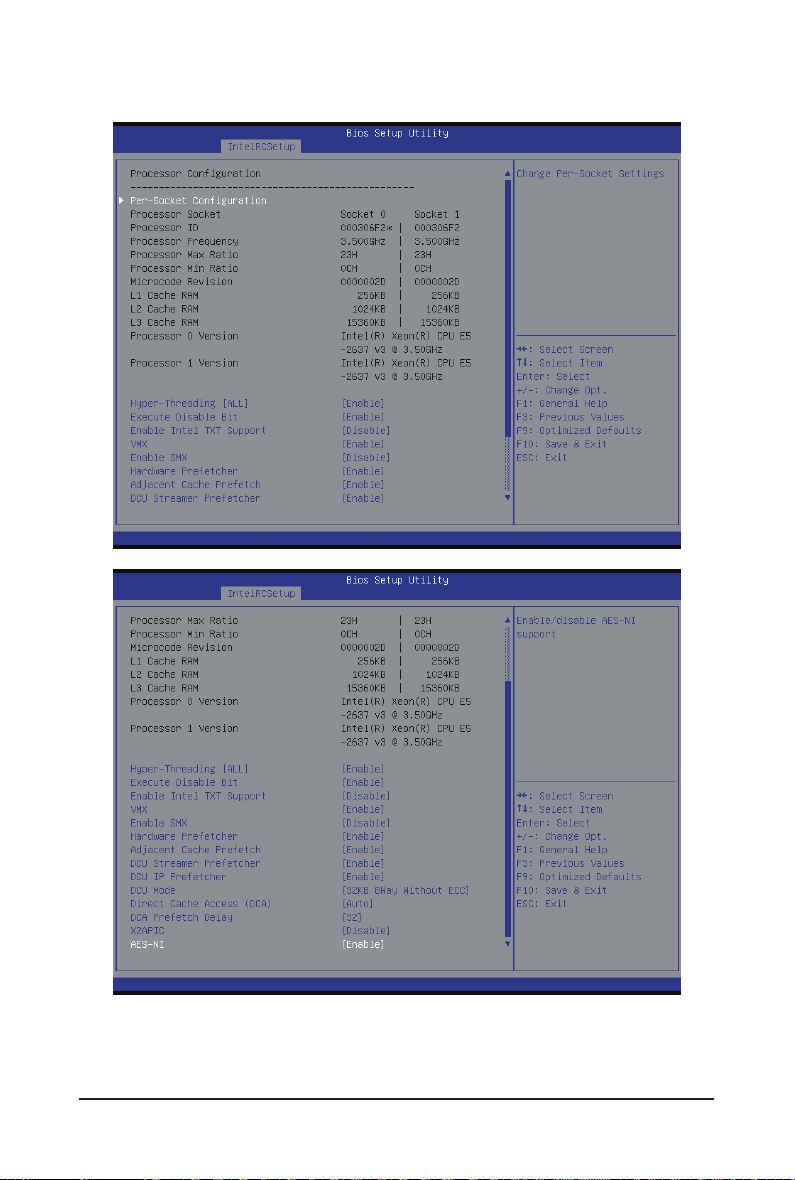

2-3-1 Processor Configuration ( 处理器配置 ) ...............................................76

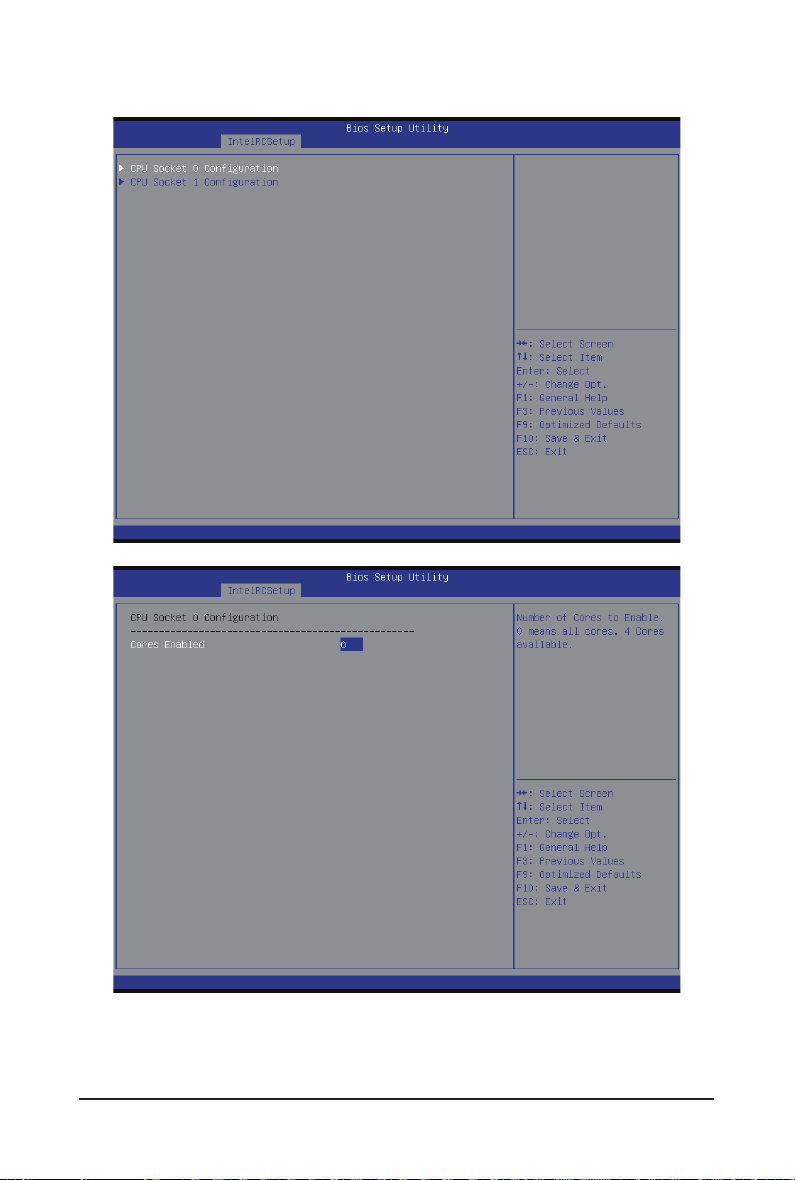

2-3-1-1 Pre-Socket Configuration（预插座配置） .........................................79
2-3-2 Advanced Power Management Configuration（高级电源管理配
置） .....................................................................................................................81
2-3-2-1 CPU P State Control（CPU P 状态控制） ...........................................82

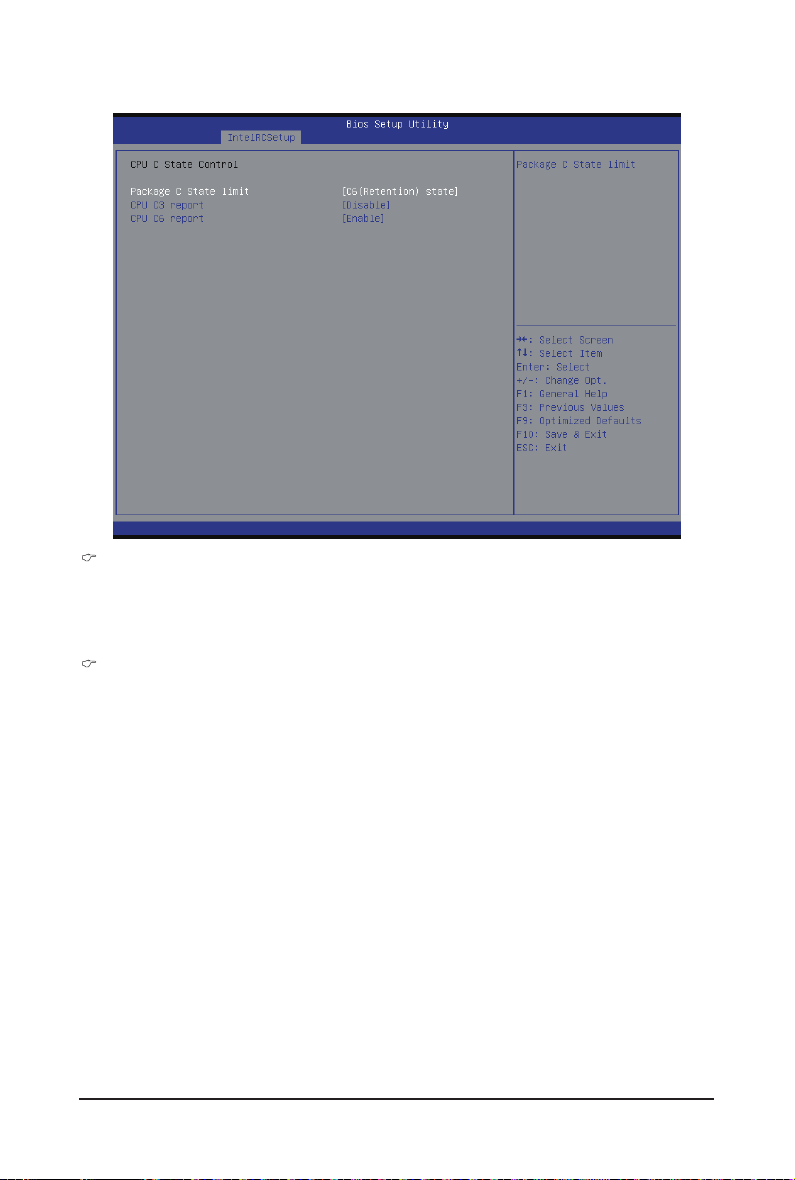

2-3-2-2 CPU C State Control（CPU C 状态控制） ...........................................83
2-3-2-3 CPU T State Control（CPU T 状态控制） ............................................ 84
2-3-3 Common RefCode Configuration（通用 RefCode 配置） ...............85

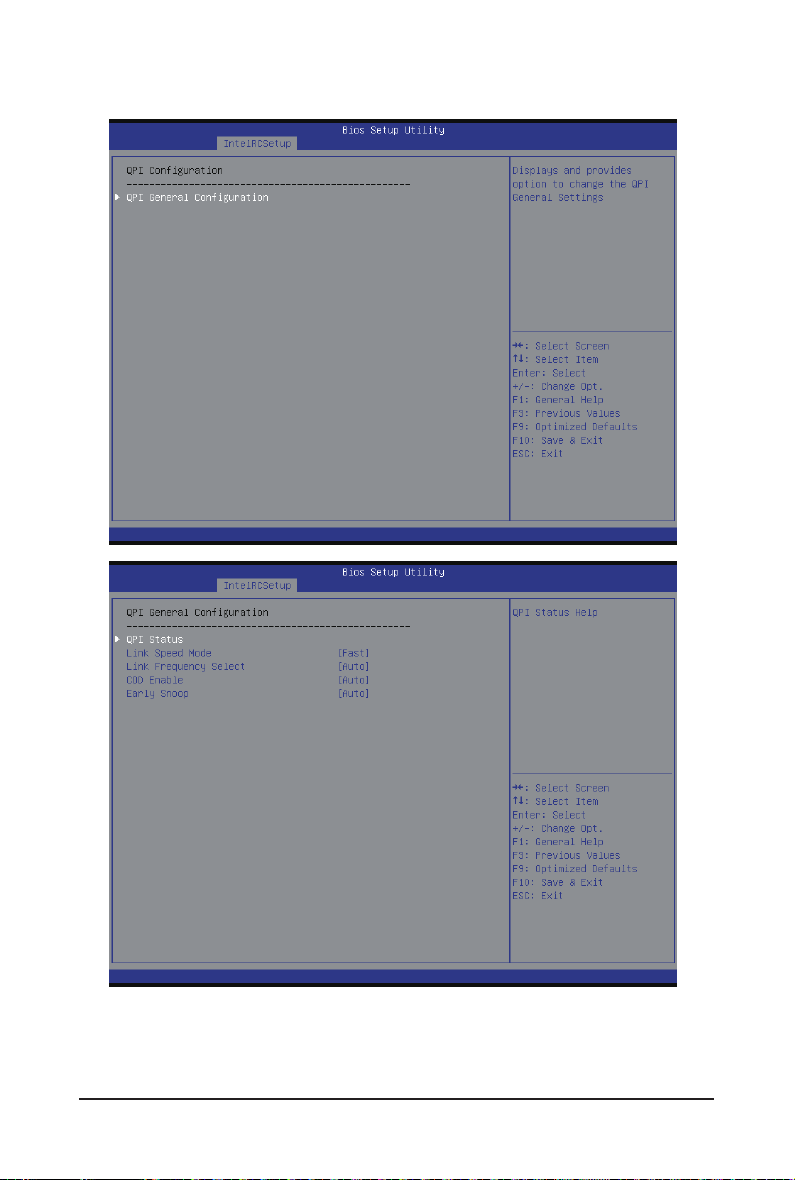

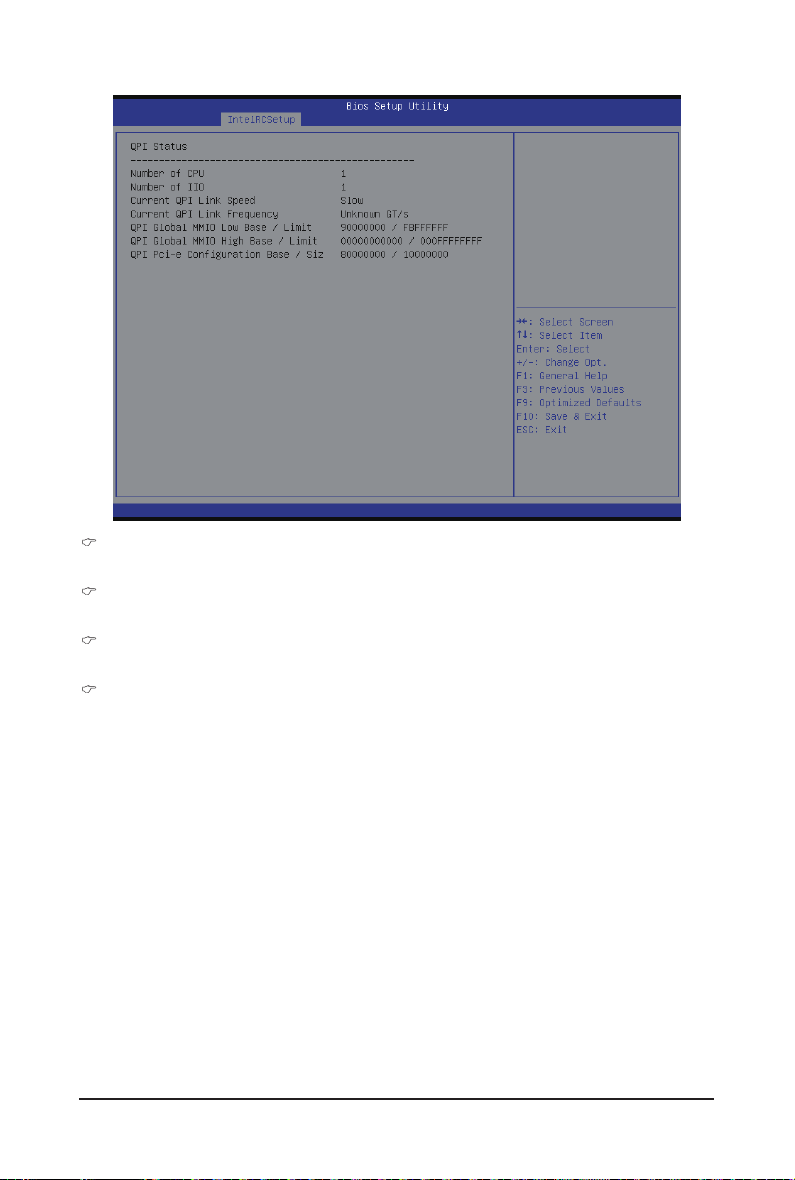

2-3-4 QPI Configuration（QPI 配置） ............................................................86

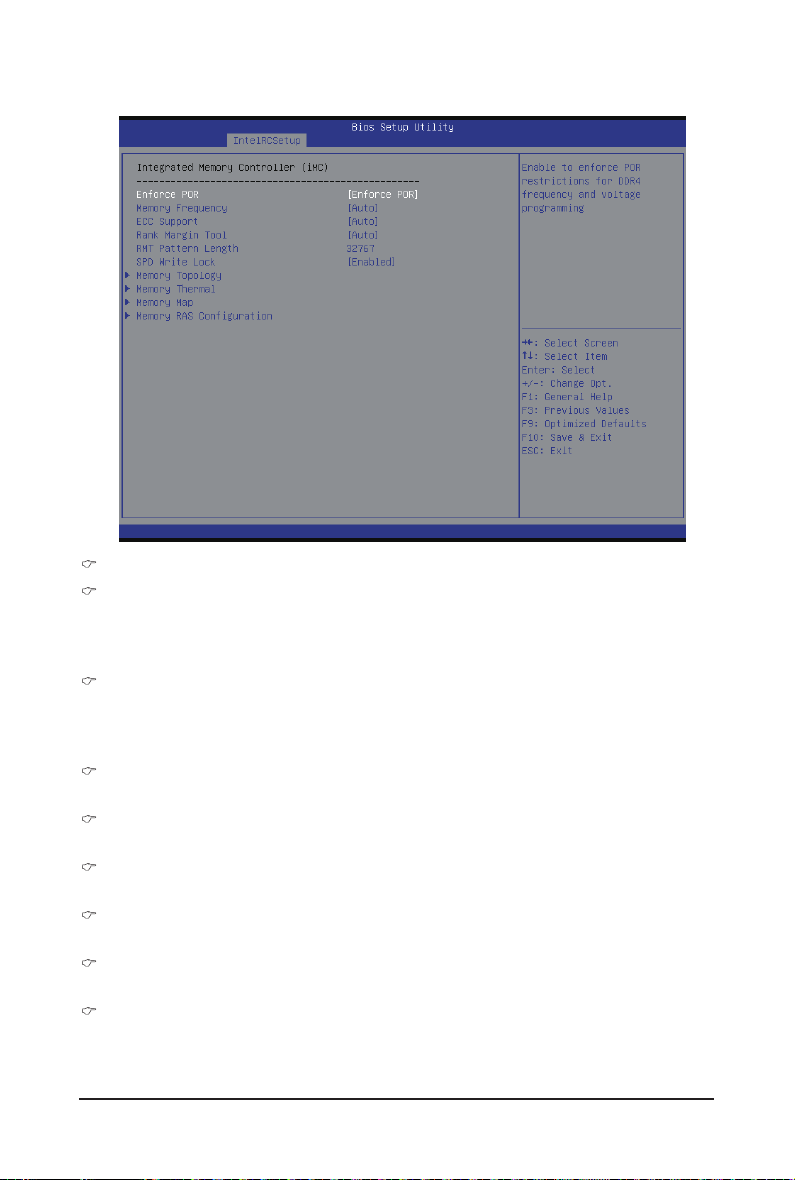

2-3-5 Memory Configuration（内存配置） ................................................... 88
2-3-5-1 Memory Topology（内存拓扑） ..........................................................90
2-3-5-2 Memory Thermal（内存热效应） ........................................................91

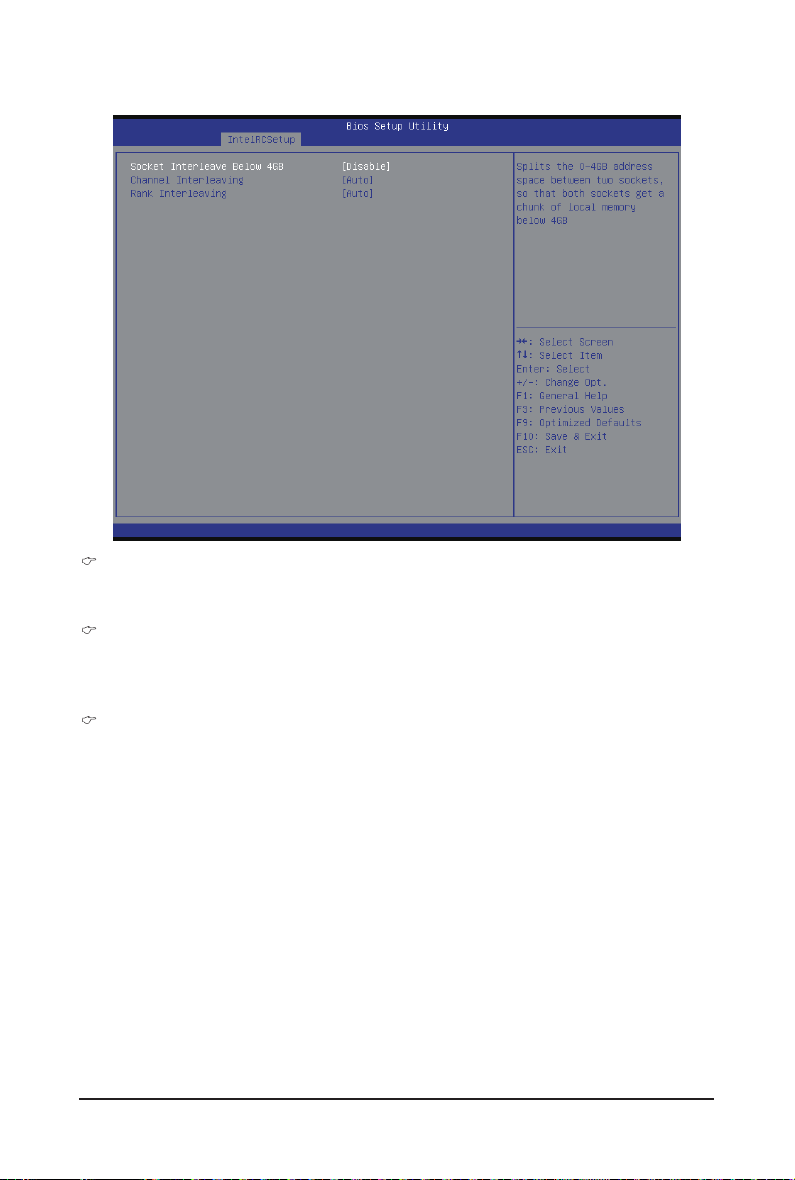

2-3-5-3 Memory Map（内存映射） ...................................................................92

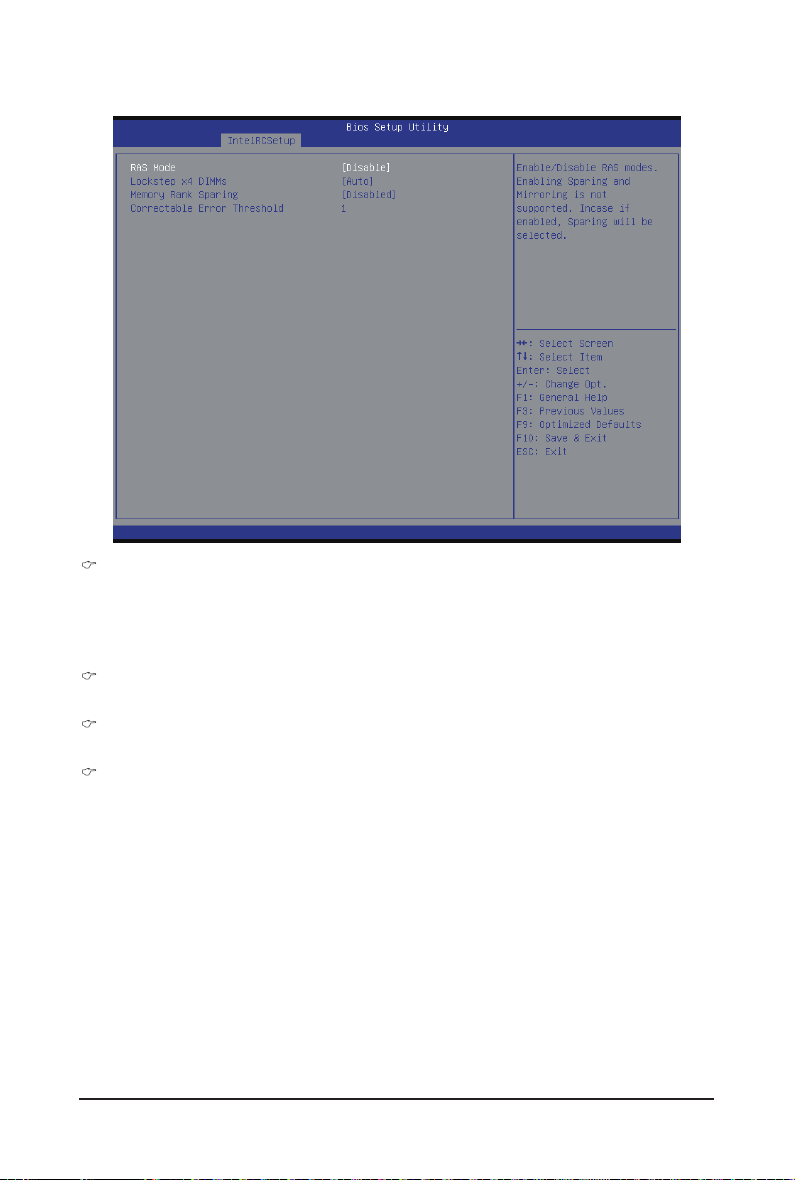

2-3-5-4 Memory RAS Configuration（内存 RAS 配置） ................................93

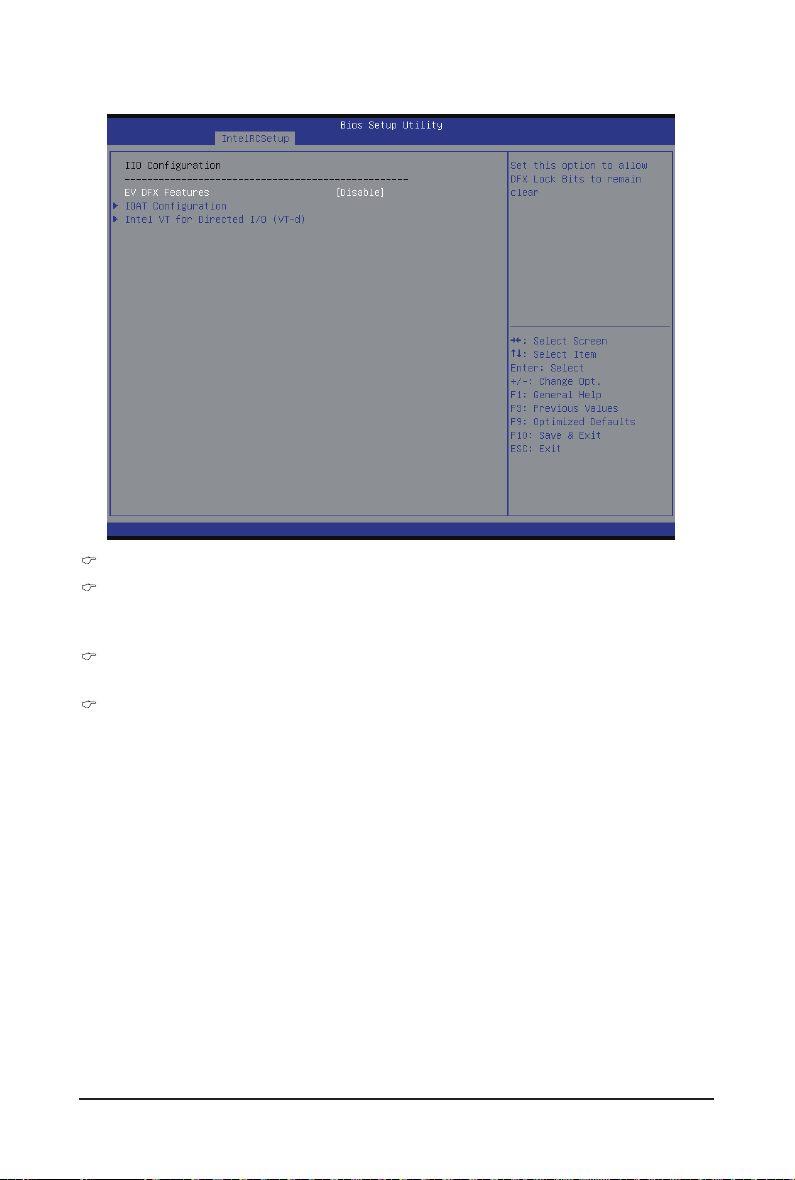

2-3-6 IIO Configuration（IIO 配置） ...............................................................94
2-3-6-1 IOAT Configuration（IOAT 配置） ......................................................95
2-3-6-2 Intel VT for Directed I/O (VT-d) ............................................................96
2-3-7 PCH Configuration（PCH 配置） ..........................................................97
2-3-7-1 PCH Devices（PCH 设备） ....................................................................98

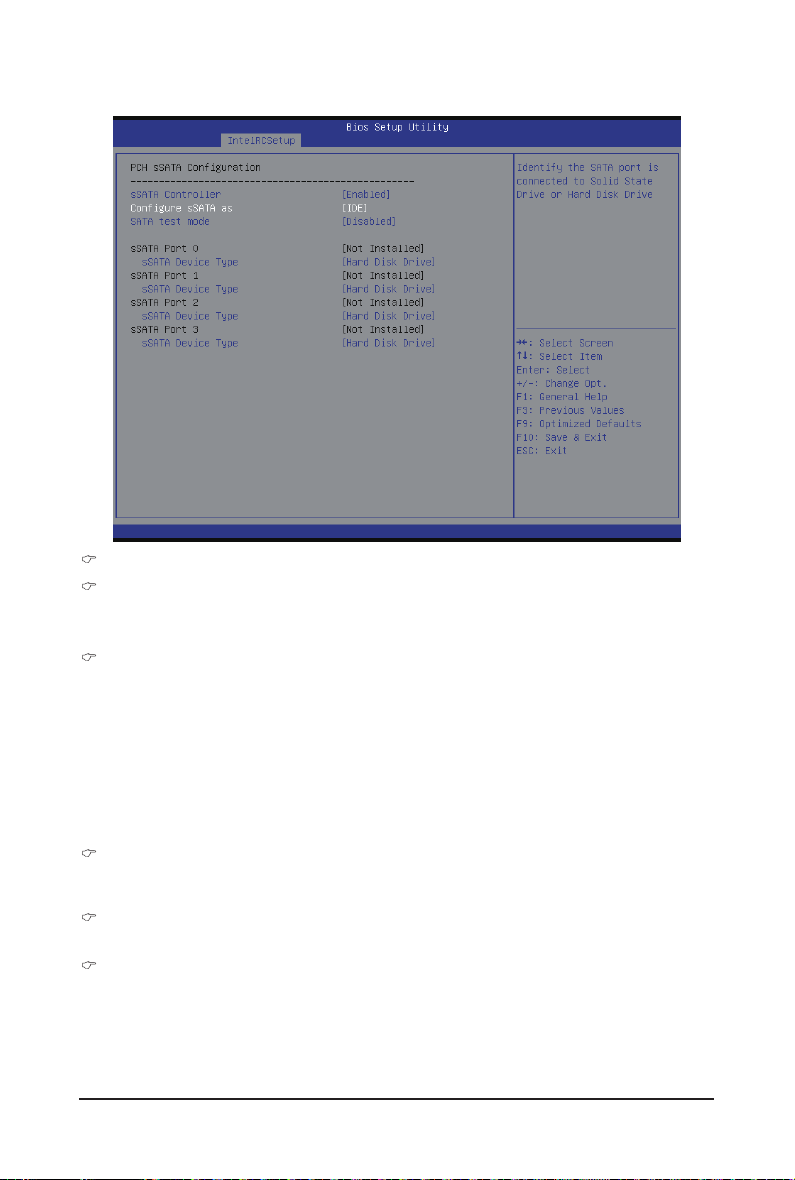

2-3-7-2 PCH sSATA Configuration（PCH sSATA 配置） ................................ 99
2-3-7-2-1 SATA Mode Options（SATA 模式选项） ......................................102
2-3-7-3 PCH SATA Configuration（PCH SATA 配置） .................................104
2-3-7-3-1 SATA Mode Options（SATA 模式选项） ......................................107
2-3-7-4 USB Configuration（USB 配置） .......................................................109
2-3-7-5 Azalia Configuration（Azalia 配置） ................................................110
2-3-8 Miscellaneous Configuration（其他配置） ......................................111
2-3-9 Server ME Configuration（服务器 ME 配置） ....................................112
2-3-10 Runtime Error Logging（运行时间错误日志记录） ........................113
2-3-10-1 Whea Setting（Whea 设置） ...........................................................114
2-3-10-2 Memory Error Enabling（内存错误启用）.....................................115
2-3-10-3 PCI/PCI Error Enabling（PCI/PCI 错误启用） ................................116
2-4 Event Logs Menu（事件日志菜单） ............................................117
2-4-1 Change Smbios Event Log Settings（更改 Smbios 事件日志设置） . .
...................................................................................................................118
2-4-2 View Smbios Event Log（查看 Smbios 事件日志） ........................119
2-5 Security（安全）菜单 .....................................................................120
2-5-1 Secure Boot menu（安全引导菜单） ................................................121
2-5-1-1 Key Management（密钥管理）
.....................................................122
2-6 Boot（引导）菜单 ...........................................................................124
2-7 Save & Exit（保存后退出）菜单 ...................................................126
2-8 BIOS POST Codes（BIOS POST 代码） ........................................128
4
2-9 BIOS POST Beep code（BIOS POST 哔声代码） ........................132
2-9-1 PEI Beep Codes（PEI 哔声代码） ........................................................132
2-9-2 DEX Beep Codes（DEX 哔声代码） .......................................................132
2-10 BIOS Recovery Instruction（BIOS 恢复说明） ..........................133
第 3 章 Appendix .......................................................................................... 134
3-1 管制声明 ............................................................................................134
5
包装箱物品
主板
驱动程序光盘
用户手册
两条 SATA 线
I/O 挡板
上述包装箱物品仅供参考，实际物品以您实际收到的产品包装为准。
l
包装箱物品如有变更，恕不另行通知。
主板图像仅供参考。
l
6
MW70-3S0 主板布局
63 64
59
58
1 2 3 4 5
6
57
56
60
62
65 66 67
68
55
54
61
69
70
71
72
11
7
8
9
10
12
53
52
50
49
48U
47
46
43
51
45
44
42
37
38
72
74
22
31
32
75
23
24
19
25
26
27
29
28
30
14
15
16
17
13
18
2133343536394041
20
7
项目 代码 说明
1 CPU1_FAN CPU1 风扇接口（供第二 CPU 使用）
2 HD_AUDIO 音频插孔
3 USB3_LAN1 LAN 端口（上）/ USB 3.0 端口（下）
4 USB2_LAN2 LAN 端口（上）/ USB 2.0 端口（下）
5 COM1 Serial Port（串行端口）
6 P12V_AUX2 8 针电源接口（供第二 CPU 使用）
7 DIMM_P1_G0 通道 3 插槽 0（供第二 CPU 使用）
8 DIMM_P1_G1 通道 3 插槽 1（供第二 CPU 使用）
9 DIMM_P1_H0 通道 4 插槽 0（供第二 CPU 使用）
10 DIMM_P1_H1 通道 4 插槽 1（供第二 CPU 使用）
11 CPU1 Intel LGA2011 插座 R（第二 CPU）
12 PMBUS PMBus 接口
13 ATX1 24 针主电源接口
14 DIMM_P0_A0 通道 1 插槽 0（供主 CPU 使用）
15 DIMM_P0_A1 通道 1 插槽 1（供主 CPU 使用）
16 DIMM_P0_B0 通道 2 插槽 0（供主 CPU 使用）
17 DIMM_P0_B1 通道 2 插槽 1（供主 CPU 使用）
18 P12V_AUX1 8 针电源接口（供主 CPU 使用）
19 CPU0 Intel LGA2011 插座 R（主 CPU）
20 SYS_FAN5 系统风扇接口 #5
21 CPU0_FAN CPU0 风扇接口（供主 CPU 使用）
22 DIMM_P0_D1 通道 4 插槽 1（供主 CPU 使用）
23 DIMM_P0_D0 通道 4 插槽 0（供主 CPU 使用）
24 DIMM_P0_C1 通道 3 插槽 1（供主 CPU 使用）
25 DIMM_P0_C0 通道 3 插槽 0（供主 CPU 使用）
26 ME_UPDATE ME 更新跳线
27 BMC_FRB 强制停止 FRB 定时跳线
28 ME_RCVR ME 恢复跳线
29 BIOS_PWD 清除管理员密码跳线
30 BIOS_RCVR BIOS 恢复跳线
31 LSI_UART1 LSI UART 接头
32 SW_RAID Intel Software RAID Key 跳线
33 SYS_FAN4 系统风扇接口 #4
34 SYS_FAN3 系统风扇接口 #3
35 MSAS_HD_1 Mini-SAS HD 接口
36 SATA_SGP SATA SGPIO 接头
37 IMR_KEY LSI RAID key 接头
38 SSATA_SGP sSATA SGPIO 接头
39 FP_1 前面板接头
40 SYS_FAN1 系统风扇接口 #1
41 BP_1 HDD 底板接头
42 SYS_FAN2 系统风扇接口 #2
43 SATA0 SATA 3 6Gb/s 接口
8
44 SATA_DOM0 SATA 端口 0 DOM 支持跳线
45 CASE_OPEN 机壳打开入侵警示接头
46 LED5 LSI 固件准备就绪 LED
47 SATA1 SATA 3 6Gb/s 接口
48 SATA_DOM1 SATA 端口 1 DOM 支持跳线
49 SATA2/3/4/5 SATA 3 6Gb/s 接口
50 SSATA0/1/2/3 SATA 3 6Gb/s 接口
51 CLR_CMOS 清除 CMOS 跳线
52 F_USB3 USB 3.0 接头
53 IPMB IPMB 接口
54 F_USB2 USB 2.0 接头
55 TPM TPM 模块接口
56 COM2 串行端口线缆接头
57 SPDIF_OUT1 S/PDIF 输出接头
58 SPDIF_IN1 S/PDIF 输入接头
59 F_AUDIO 前部音频接口
60 PCIE_1 PCI Express x8 插槽
61 S3_MASK S3 开机选择跳线
62 PCIE_2 PCI Express x16 插槽
63 LAN1_LED LAN #1 活动 / 链接接口
64 LAN2_LED LAN #2 活动 / 链接接口
65 PCIE_3 PCI Express x8 插槽
66 PCIE_4 PCI Express x16 插槽
67 PCIE_5 PCI Express x8 插槽
68 PCIE_6 PCI Express x16 插槽
69 DIMM_P1_F1 通道 3 插槽 1（供第二 CPU 使用）
70 DIMM_P1_F0 通道 3 插槽 0（供第二 CPU 使用）
71 DIMM_P1_E1 通道 4 插槽 1（供第二 CPU 使用）
72 DIMM_P1_E0 通道 4 插槽 0（供第二 CPU 使用）
73 LED_BMC BMC 固件准备就绪 LED
74 BAT 电池插座
75 BUZZER1 蜂鸣器
小心!如果将SATA 类型硬盘驱动器连接到主板，请确保跳线闭合并置于2-3 pins (2-3
插针 )（默认设置），以降低硬盘损坏风险。有关 SATA_DOM0和SATA_DOM1跳线
设置的说明，请参见第 39 页。
9
框图
10
第 1 章硬件安装
1-1 安装预防措施
此主板上包括许多精密电路和组件，静电放电可能造成损坏 (ESD)。在安装之前，
请仔细阅读用户手册并按以下过程进行操作：
l
在安装之前，请勿取下或毁坏主板 S/N（序列号）标签或由经销商提供的保修
标签。这些标签是保修验证所必需的。
l
在安装或卸下主板或其他硬件组件前，务必从电源插座上拔掉电源线，以断开
交流电源。
l
将硬件组件连接到主板上的内部接口时，确保它们连接牢固。
l
手拿主板时，避免接触任何金属引线或接头。
l
手拿主板、CPU 或内存等电子组件时，最好戴上静电放电 (ESD) 腕带。如果没
有 ESD 腕带，应保持手干燥，并事先接触一下金属物品以消除静电。
l
在安装主板之前，请将其放在防静电垫上或静电屏蔽容器内。
l
从主板上拔掉电源线之前，确保电源已关闭。
l
在打开电源前，确保已根据当地电压标准设置了电源电压。
l
在使用产品前，请确认所有线缆以及硬件组件的电源接头均已连接。
l
为防止主板损坏，请勿让螺丝接触主板电路或其组件。
l
确保主板上或计算机机箱内没有任何遗留的螺丝或金属组件。
l
请勿将计算机系统放置在不平稳的表面上
l
请勿将计算机系统置于高温环境中。
l
在安装过程中打开计算机电源可能造成系统组件损坏和用户人身伤害。
l
如果您对任何安装步骤有疑问或在使用产品时遇到问题，请咨询有资质的计算
机技术人员。
。
硬件安装 11
1-2 产品规格
CPU 支持LGA2011封装的Intel® Xeon® E5-2600 V3系列处理器
L3缓存视CPU而定
支持Dual QuickPath Interconnect，最高9.6GT/s
增强的Intel® SpeedStep技术(EIST)
支持Intel®虚拟技术(VT)
芯片组 Intel® C612 Express (Wellsburg)芯片组
内存 16 x 1.2V DDR4 DIMM插座，支持最多512GB RDIMM系统内存
16 x 1.2V DDR4 DIMM插座，支持最多1TB LRDIMM系统内存
四通道内存架构
DDR4 2133MHz RDIMM内存模块
DDR4 2133MHz LR-DIMM内存模块
支持ECC RDIMM/LRDIMM内存模块
LAN 2 x Intel® I210支持双GbE LAN端口
扩展槽 1 x PCI Express x16插槽，运行在x16 (Gen3/PCIE_6)
1 x PCI Express x16插槽，运行在x16（Gen3/PCIE_4/此插槽与PCIE_5插
槽共享带宽。当PCIE_5插槽已使用时，PCIE_4将运行在x8模式。）
1 x PCI Express x16插槽，运行在x16（Gen3/PCIE_2/此插槽与PCIE_3插
槽共享带宽。当PCIE_3插槽已使用时，PCIE_2将运行在x8模式。）
3 x PCI Express x8插槽(GEN3/PCIE_1/PCIE_3/PCIE_5)
音频 Realtek ALC887 codec高保真音频
7.1声道
板载图形 ASPEED® AST2400支持128MB DDR3 VRAM
存储接口 10 x SATA3 6Gb/s接口
2 x Mini-SAS HD接口
支持Intel® RSTe 4.0以及RAID 0、1、10、5
LSI® 3008控制器支持LSI RAID 0、1、1E、10
USB 最多4个USB 3.0端口（2个在后面板上，另外2个端口通过USB支架连
接到内部USB接头）
最多4个USB 2.0端口（2个在后面板上，另外2个端口通过USB支架连
接到内部USB接头）
12 硬件安装
内部接口 1 x 24针ATX主电源接口
2 x 8针ATX 12V电源接口
2 x Mini-SAS HD接口
10 x SATA3 6Gb/s接口
1 x PMBus接头
2 x CPU风扇接头
5 x 系统风扇接头
1 x 前面板接头
1 x 硬盘驱动器底板接头
1 x USB 3.0接头
1 x USB 2.0接头
1 x TPM模块接口
1 x 串行端口接口
1 x SATA SPGIO接头
1 x sSATA SPGIO接头
1 x IPMB接口
1 x 软件RAID key接口
1 x LSI RAID key接口
1 x S/PDIF输入接头
1 x S/PDIF输出接头
2 x LAN LED接口
1 x 机箱入侵警示接头
后面板I/O 2 x USB 3.0端口
2 x USB 2.0端口
2 x RJ-45端口
1 x COM端口
5 x 音频接口（中央/低音炮扬声器输出、后部扬声器输出、线路输
入/麦克风输入、线路输出、耳机）
1 x 光纤SPDIF输出
I/O控制器 ASPEED® AST2400-VB芯片
硬件监视器 系统电压检测
CPU/系统温度检测
CPU/系统风扇速度检测
CPU/系统风扇速度控制
* 是否支持CPU/系统风扇速度控制功能取决于您安装的CPU/系统散热装
置。
BIOS 1 x 128 Mbit闪存
AMI BIOS
外形尺寸 EATX外形尺寸；13英寸 x 12英寸
* GIGABYTE 保留对产品规格和产品相关信息进行变更而无须事先通知的权利。
硬件安装 13
1-3 安装 CPU 和 CPU 散热器
在开始安装 CPU 之前，请阅读下面的指导说明：
•
确保主板支持该 CPU。
•
在安装 CPU 之前，务必关闭计算机电源，从电源插座上拔掉电源线，以防硬件损
坏。
•
找到 CPU的第一插针。如果方向不对，CPU 将无法插入。（或者，可以找到
CPU 两侧的凹口和 CPU 插座上的对准键。）
•
在 CPU 表面均匀涂抹一薄层散热胶。
•
在未安装 CPU 散热器的情况下，切勿打开计算机电源，否则 CPU 可能过热并循
环。
•
根据 CPU 规格设置 CPU 主频。不建议所设置的系统总线频率超出硬件规格，因
为这不符合关于外设的标准要求。如果希望设置超出标准规格的频率，请依照硬
件（包括 CPU、图形卡、内存、硬盘驱动器等）规格进行操作。
1-3-1 安装 CPU
A. 找到主板 CPU 插座上的对准键和 CPU 上的凹口。
LGA2011 CPU
凹口
对准键
凹口
凹口
CPU 插座第一插
针角
CPU 上的三角形第一插针标记
对准键
凹口
14 硬件安装
B. 按照下述步骤将 CPU 正确安装到主板 CPU 插座。
•在安装 CPU 前，务必关闭计算机，从电源插座上拔掉电源线，以防损坏 CPU。
•为保护插座触点，除非 CPU 插座上插入了 CPU，否则请勿取下塑料保护盖。妥善保
管盖板，在取下 CPU 时重新装上盖板。
控制杆 A
步骤 1：
向下按“解锁”标记“
”旁边的控制
杆（以下称为控制杆A），将其从插座
上扳开。
步骤 3：
轻轻按下控制杆 A 以抬起承载板。打开承载
板。（注意：承载板打开后，切勿触摸插座
触点。）
控制杆 B
步骤 2：
向下按“锁定”标记“
”旁边的控制
杆（以下称为控制杆B），将其从插座
上扳开。然后，提起控制杆。
步骤 4：
用拇指和食指拿住 CPU。将 CPU 第一插针标记
（三角形）对准 CPU 插座上的第一插针角（或
者，将 CPU 凹口对准插座上的对准键），然后
小心地将 CPU 竖直插入插座。
硬件安装 15
控制杆 B
控制杆 A
步骤 5：
CPU 正确插入到位后，小心地重新装上承载板。
接下来，将控制杆 B 固定在其定位凸起下方。在
操作控制杆过程中，塑料保护盖可能从承载板上
脱落。取下盖板。妥善保管盖板，在未安装 CPU
时务必重新装上盖板。
步骤 6：
最后，将控制杆 A 固定在其定位凸起下方，
以完成 CPU 的安装。
16 硬件安装
1-3-2 安装 CPU 散热器
参照下述步骤将 CPU 散热器正确安装到主板上。（实际安装过程可能因所用 CPU 散热器不
同而存在差异。请参阅 CPU 散热器的用户手册。）
步骤 1：
在已安装的 CPU表面均匀涂抹一薄层散热
胶。
步骤 3：
一只手拿住散热器，另一只手使用螺丝刀以
对角顺序拧紧螺丝。先将一个螺丝拧几圈，
然后将其对角的螺丝拧几圈。对另一对螺丝
重复此过程。接下来，完全拧紧四个螺丝。
步骤 2：
将散热器置于 CPU 上，使四个装配螺丝对准
ILM 上的装配孔。（如果散热器上有风扇格
栅并且妨碍您拧紧螺丝，请先将其取下，在
拧紧螺丝后重新装上。）
步骤 4：
最后，将 CPU 散热器电源接头连接到主
板上的 CPU 风扇接头 (CPU_FAN)。
取下 CPU 散热器时请务必小心谨慎，否则 CPU 散热器和 CPU 之间的散热胶可能粘
到 CPU 上。若取下 CPU 散热器时操作不当，可能损坏 CPU。
硬件安装 17
1-4 安装内存
在开始安装内存之前，请阅读下面的指导说明：
•
确保主板支持该内存。为取得最佳性能，建议使用容量、品牌、速度和芯片都相
同的内存。
•
在安装内存之前，务必关闭计算机电源，从电源插座上拔掉电源线，以防硬件损
坏。
•
内存模块采用防止误插入的设计。内存模块只能以一种方向安装。如果无法插入
内存，请改变方向。
1-4-1 四通道内存配置
此主板提供 16 个 DDR4 内存插槽，支持四通道技术。安装内存后，BIOS 将自动检测内存的
规格和容量。启用四通道内存模式可使原始内存带宽增至四倍。
四个 DDR4 内存插槽分为四个通道，每个通道有两个内存插槽，如下所述：
通道 1：DIMM_P0_A0/DIMM_P0_A1（供主 CPU 使用）/
DIMM_P1_E0/DIMM_P1_E1（供第二 CPU 使用）
通道 2：DIMM_P0_B0/DIMM_P0_B1（供主 CPU 使用）
DIMM_P1_F0/DIMM_P1_F1（供第二 CPU 使用）
通道 3：DIMM_P0_C0/DIMM_P0_C1（供主 CPU 使用）
DIMM_P1_G0/DIMM_P1_G1（供第二 CPU 使用）
通道 4：DIMM_P0_D0/DIMM_P0_D1（供主 CPU 使用）
DIMM_P1_H0/DIMM_P1_H1（供第二 CPU 使用）
只使用一个 DIMM 时，必须安装到内存插槽 0。
内存安装顺序必须是插槽 0/ 插槽 1
若安装顺序有误，系统将不能正常引导。
DIMM_P1_G1
DIMM_P1_E1
DIMM_P1_F1
DIMM_P1_E0
DIMM_P1_F0
DIMM_P0_D0
DIMM_P0_C0
DIMM_P0_D1
DIMM_P0_C1
DIMM_P1_H1
DIMM_P1_G0
DIMM_P1_H0
DIMM_P0_A1
DIMM_P0_B1
DIMM_P0_A0
DIMM_P0_B0
由于 CPU 限制，在以四通道模式安装内存前，请阅读下面的指导说明。
1. 只安装一个 DDR4 内存模块时，无法启用四通道模式。
2. 安装两个或四个内存模块以启用四通道模式时，建议使用容量、品牌、速度和芯片
都相同的内存，以达到最佳性能。
18 硬件安装
1-4-2 安装内存
在安装内存模块前，务必关闭计算机，从电源插座上拔掉电源线，以防损坏内存模
块。
务必在此主板上安装 DDR4 DIMM。
安装步骤：
步骤 1. 将 DIMM 内存模块垂直插入 DIMM 插槽，并向下按。
步骤 2. 合上 DIMM 插槽两个边缘的塑料卡子以锁定 DIMM 模块。
注意： 为实现双通道操作，DIMM 必须成对安装。
步骤 3. 需要卸下 DIMM 模块时，执行与安装步骤相反的步骤。
2
1-4-3 DIMM 安装表
双插槽通道 RDIMM 安装配置（一个通道内）
Type
RDIMM
RDIMM
RDIMM
Ranks Per
DIMM and
Data Width
SRx4
SRx8
DRx8
Slot Per Channel (SPC) and DIMM Per Channel (DPC)
1 Slot Per Channel
1DPC
2133
2133
2133
1
2
Speed (MT/s);
2 Slot Per Channel
1DPC 2DPC
2133
2133
2133
1866
1866
1866
RDIMM
LRDIMM
DRx4
QRx4
2133
2133
硬件安装 19
2133
2133
1866
2133
1-5 后面板接口
Serial Port（串行端口）
连接到基于串口的鼠标或数据处理设备。
USB 2.0 端口
USB 端口支持 USB 2.0规范。使用此端口连接 USB 设备，如 USB 键盘/ 鼠标、USB 打印
机、USB 闪存驱动器等。
USB 3.0 端口
USB 端口支持 USB 3.0规范。使用此端口连接 USB 设备，如 USB 键盘/ 鼠标、USB 打印
机、USB 闪存驱动器等。
中央 / 低音炮扬声器输出插孔（橘黄色）
使用此音频插孔连接 5.1/7.1- 声道音频配置中的中央 / 低音炮扬声器。
后部扬声器输出插孔（黑色）
使用此音频插孔连接 7.1- 声道音频配置中的后部扬声器。
光纤 S/PDIF 输出接口
此接口为支持数字光纤音频的外部音频系统提供数字音频输出。在使用此功能前，确
认您的音频系统提供光纤数字音频输入接口。
线路输入插孔（蓝色）
默认线路输入插孔。使用此音频插孔连接线路输入设备，如光驱、随身听等。
线路输出插孔（绿色）
默认线路输出插孔。此音频插孔连接耳机或 2- 声道扬声器。此插孔可以连接 4/5.1/7.1声道音频配置中的前部扬声器。
麦克风输入插孔（粉色）
默认麦克风输入插孔。麦克风必须连接到此插孔。
RJ-45 LAN 端口（千兆以太网 LAN 端口）
千兆以太网 LAN 端口提供 Internet连接，数据速率可高达 1 Gbps。下面介绍LAN 端口
LED 的状态。
20 硬件安装
链接
速度 LED
活动 LED
10/100/1000 LAN端口
•
拔掉后面板接口上连接的线缆时，先从设备上拔掉线缆，然后从主板上拔掉线缆。
•
拔掉线缆时，将其从接口上平直拔下。请勿来回转动，以防线缆接头内部短路。
状态 说明
黄色点亮 1 Gbps 数据速率
黄色闪烁 表示 1 Gbps 数据速
率
绿色点亮 100 Mbps 数据速率
绿色闪烁 表示 100 Mbps 数据
速率
不亮 10 Mbps 数据速率
链接 / 活动 LED：速度 LED：
状态 说明
点亮 系统和网络之间的链接或无访问
闪烁 正在发送或接收数据
不亮 未发送或接收数据
硬件安装 21
1-6 内部接口
30 31
6
28
27
26
25
24
23
22
21
15
13
37
14
12
20
8 9
36
7
35
18
19
32
29
33
34
17
16
1) ATX1
2) P12V_AUX1
3) P12V_AUX2
4) PMBUS
5) CPU0_FAN（供主 CPU 使用）
6) CPU1_FAN（供第二 CPU 使用）
7) SYS_FAN1（系统风扇）
8) SYS_FAN2（系统风扇）
9) SYS_FAN3（系统风扇）
10) SYS_FAN4（系统风扇）
11) SYS_FAN5（系统风扇）
12) SATA0
13) SATA1
14) SATA/2/3/4/5
15) SSATA0/1/2/3
16) MSAS_HD_1
17) SATA_SGP
18) SSATA_SGP
19) FP_1
3
4
1
2
5
1110
20) BP_1
21) F_USB3
22) IPMB
23) F_USB2
24) TPM
25) COM2
26) SPDIF_OUT1
27) SPDIF_IN1
28) F_AUDIO
29) BAT
30) LAN1_LED
31) LAN2_LED
32) LED_BMC
33) LSI_UART1
34) SW_RAID
35) IMR_KEY
36) CASE_OPEN
37) LED5
22 硬件安装
在连接外部设备之前，请阅读下面的指导说明 :
•
首先确保设备与要连接的接口兼容。
•
在安装设备前，务必关闭设备和计算机的电源。从电源插座上拔掉电源线，以防
损坏设备。
•
在安装设备之后和打开计算机电源之前，确保设备线缆已牢固连接到主板上的接
口。
硬件安装 23
1/2/3) ATX1/P12V_AUX1/P12V_AUX2
（2x4 12V 电源接口和 2x12 主电源接口）
使用电源接口时，电源装置可以为主板上的所有组件提供充足稳定的电源。在连接电
源接口前，首先确保电源已关闭并且所有设备均已正确安装。电源接口采用防止误插
入的设计。按正确的方向将电源线连接到电源接口。12V 电源接口主要是为 CPU 供电。
如果不连接 12V 电源接口，计算机无法启动。
•为满足扩展要求，建议电源应能承受高功耗（500W或以上）。如果使用的电源
不能提供所需的功率，可能导致系统不稳定或无法启动。
P12V_AUX2
ATX1
24
P12V_AUX1
P12V_AUX2
1
插针编号 定义
1 GND
2 GND
3 GND
4 GND
5 +12V
ATX1
854
6 +12V
7 +12V
8 +12V
P12V_AUX1
1
12
ATX113
插针编号 定义
1 3.3V
2 3.3V
3 GND
4 +5V
5 GND
6 +5V
7 GND
8 电源良好
9 5VSB（待机 +5V）
10 +12V
11 +12V
12 3.3V
插针编号 定义
13 3.3V
14 NC
15 GND
16 PS_ON
17 GND
18 GND
19 GND
20 NC
21 +5V
22 +5V
23 +5V
24 GND
24 硬件安装
4) PMBUS（PMBus 接口）
5
1
插针编号 定义
1 PMBus CLK
2 PMBus 数据
3 PMBus 警示
4 GND
5 3.3V 感知
5/6/7/8/9/10/11) CPU_FAN0/CPU_FAN1/SYS_FAN1/SYS_FAN2/SYS_FAN3/SYS_FAN4/
SYS_FAN5（CPU 风扇 / 系统风扇接头）
此主板有两个 4 针 CPU 风扇接头、四个 4 针系统风扇接头。大多数风扇接头采用防止
误插入的设计。当连接风扇线缆时，务必以正确的方向连接（黑色接头线是地线）。
此主板支持 CPU 风扇速度控制，要求所使用的 CPU 风扇采用风扇速度控制设计。为达
到最佳散热效果，建议将系统风扇安装在机箱内部。
CPU1_FAN
1
插针编号 定义
1 GND
2 +12V
3 感知
4 速度控制
SYS_FAN2
SYS_FAN3
SYS_FAN1
•
务必将风扇线缆连接到风扇接头，以防 CPU 和系统过热。过热可能导致 CPU 损坏
SYS_FAN4
SYS_FAN5
CPU0_FAN
或系统挂起。
•
这些风扇接头不是配置跳线块。切勿将跳线帽置于接头上。
硬件安装 25
DEBUG
PORT
12/13) SATA0/SATA1（SATA 6Gb/s 接口 /SATA4/5 支持 SATA DOM 功能）
DEBUG
PORT
此 SATA接口符合SATA 6Gb/s 标准，与SATA 3Gb/s和 1.5Gb/s标准兼容。每个SATA接口
支持一个 SATA 设备。
关于 SATA DOM 跳线设置，请参见第 35 页。
7
1
SATA1
SATA0
正常模式：
插针编号 定义
1 GND
2 TXP
3 TXN
4 GND
5 RXN
6 RXP
7 GND
SATA DOM 模式：
插针编号 定义
1 GND
2 TXP
3 TXN
4 GND
5 RXN
6 RXP
7 P5V
14/15) SATA/2/3/4/5/SSATA0/1/2/3（SATA 6Gb/s 接口）
此 SATA接口符合SATA 6Gb/s 标准，与SATA 3Gb/s和 1.5Gb/s标准兼容。每个SATA接口
支持一个 SATA 设备。
7
SSATA3
SSATA2
SSATA1
SSATA0
SATA5
SATA4
SATA3
SATA2
•
RAID 0 或 RAID 1 配置需要至少两个硬盘驱动器。如果配置两个以上硬盘驱动器，
1
1 GND
2 TXP
3 TXN
4 GND
5 RXN
6 RXP
7 GND
硬盘驱动器总数必须是偶数。
插针编号 定义
•
RAID 10 配置需要四个硬盘驱动器。
（注意）当 RAID 配置跨多个 SATA 6Gb/s 通道而建立时，RAID 配置的系统性能因所连接的设
备不同而异。
26 硬件安装
16) MSAS_HD_1（Mini-SAS HD 接口）
Mini-SAS HD（高密度SFF-8644）是下一代 SAS高密度和高速度 IO接口。Mini-SAS HD 是
SAS 3.0 标准，符合 12Gb/s SAS 规范。
0C1
1C9
1D9
0D1
插针编号 定义
0A1 NC
0 A2 SGPIO_CLOCK0
0A3 GND
0A4 RXP1
0A5 RXN1
0A6 GND
0A7 RXP3
0A8 RXN3
0A9 GND
0B1 GND
0 B2 SGPIO_LOAD0
0B3 GND
0B4 RXP0
0B5 RXN0
0B6 GND
0B7 RXP2
0B8 RXN2
0B9 GND
插针编号 定义
0C1 GND
0C2 GND
0C3 GND
0C4 TXP1
0C5 TXN1
0C6 GND
0C7 TXP3
0C8 TXN3
0C9 GND
0 D1 SGPIO_DATAIN0
0D2 NC
0D3 GND
0D4 TXP0
0D5 TXN0
0D6 GND
0D7 TXP2
0D8 TXN2
0D9 GND
1D1
1C1
1B1
1A1
插针编号 定义
1A1 GND
1 A2 SGPIO_CLOCK1
1A3 GND
1A4 RXP5
1A5 RXN5
1A6 GND
1A7 RXP7
1A8 RXN7
1A9 GND
1B1 GND
1 B2 SGPIO_LOAD1
1B3 GND
1B4 RXP4
1B5 RXN4
1B6 GND
1B7 RXP6
1B8 RXN6
1B9 GND
0A11A9
0B1
0B9
插针编号 定义
1C1 GND
1C2 GND
1C3 GND
1C4 TXP5
1C5 TXN5
1C6 GND
1C7 TXP7
1C8 TXN7
1C9 GND
1 D1 SGPIO_DATAIN1
1D2 GND
1D3 GND
1D4 TXP4
1D5 TXN4
1D6 GND
1D7 TXP6
1D8 TXN6
1D9 GND
0D9
0C9
0B9
0A9
硬件安装 27
17/18) SATA_SGP/SSATA_SGP（SAS SGPIO 接头）
SGPIO 是指Serial General Purpose Input/Output（串行通用输入/输出），它是在主机总线
适配器 (HBA) 和底板之间使用的 4 信号（或 4 导线）总线。4 个信号中的 3 个信号由
HBA 驱动，另外 1 个信号由底板驱动。通常，HBA 是位于服务器、台式、机架或工作站
计算机内部的存储控制器，它与硬盘驱动器交互作用以存储和检索数据。
SSATA_SGP SATA_SGP
1
插针编号 定义
1 DATAIN
2 无插针
3 DATAOUT
4 GND
5 GND
6 LOAD
7 NC
8 CLOCK
82
7
28 硬件安装
19) FP_1（前面板接头）
参照下面的插针分配，将机箱上的电源开关、复位开关、机箱侵入开关 / 传感器、以及
系统状态指示灯等连接到此接头。在连接线缆前，请注意正负插针。
2
1
插针编号 信号名称 定义
1 PWLED+ 电源 LED 信号正极 (+)
2 5VSB 5V 待机电源
3 NC 无插针
4 ID_LED+ D LED 信号正极 (+)
5 PWLED- 电源 LED 信号负极 (-)
6 ID_LED- ID LED 信号负极 (-)
7 HD+ 硬盘 LED 信号正极 (+)
8 SYS_LED+ 系统前面板 LED 信号正极 (+)
9 HD- 硬盘 LED 信号负极 (-)
10 SYS_LED- 系统状态 LED 信号负极 (-)
11 PWR_BTN 电源按钮信号
12 L1_AC TLAN1 活动 LED 信号
13 PWR_BTN_GND 接地
14 L1_LINK- LAN1 链接 LED 信号负极 (-)
15 RST_BTN+ 复位按钮信号正极 (+)
16 SENSOR_SDA SMBus 数据信号
17 RST_BTN_GND 接地
18 SENSOR_SCL SMBus 时钟信号
19 ID_SW+ID 开关信号正极 (+)
20 CASE_OPEN- 机箱入侵信号负极 (-)
21 ID_SW-ID 开关信号负极 (-)
22 L2_ACT LAN2 活动 LED 信号
23 NMI_SW- NMI 开关信号负极 (-)
24 L2_LINK- LAN2 链接 LED 信号负极 (-)
24
23
前面板设计可能因机箱不同而异。前面板模块上主要包括电源开关、复位开关、电
源 LED、硬盘驱动器活动 LED、扬声器等。将机箱前面板模块连接到此接头时，确保
导线分配和插针分配正确匹配。
硬件安装 29
20) BP_1（硬盘驱动器底板接头）
插针编号 定义
1 BP_SGP_CLK
2 NC
1 2
3 BP_SGP_GLD
4 FAN_GATE_N
5 BP_SGP_DOUT
6 GND
7 KEY
8 Rreset
9 GND
10 BP_LED_A_N
25 26
11 BP_LED_G_N
12 GND
13 BP_SGP_DIN
14 NC
15 GND
16 SMB_BP_DATA
17 GND
18 SMB_BP_CLK
19 P_3V3_AUX
20 BMC_ACK
21 P_3V3_AUX
22 BMC_REQ
23 GND
24 KEY
25 BP_PRESENSE
26 GND
30 硬件安装
21) F_USB3（USB 3.0 接头）
这些接头符合 USB 3.0 规范。每个 USB接头可通过选购的USB 支架提供两个USB端口。
如需购买可选的 USB 支架，请与当地经销商联系。
插针编号 定义
1 电源
20
1
1011
2 IntA_P1_SSRX 3 IntA_P1_SSRX+
4 GND
5 IntA_P1_SSTX 6 IntA_P1_SSTX+
7 GND
8 IntA_P1_D 9 IntA_P1_D+
10 NC
11 IntA_P2_D+
12 IntA_P2_D 13 GND
14 IntA_P2_SSTX+
15 IntA_P2_SSTX 16 GND
17 IntA_P2_SSRX+
18 IntA_P2_SSRX 19 电源
20 无插针
22) IPMB（IPMB 接口）
硬件安装 31
3
1
插针编号 定义
1 时钟
2 GND
3 数据
23) F_USB2（前部 USB 接头）
此接头符合 USB 2.0 规范。每个 USB 接头可通过选购的 USB 支架提供两个 USB 端口。
如需购买可选的 USB 支架，请与当地经销商联系。
插针编号 定义
1 电源 (5V)
10 9
2 1
2 电源 (5V)
3 USB DX 4 USB DY 5 USB DX+
6 USB DY+
7 GND
8 GND
9 无插针
10 NC
24) TPM（TPM 模块接口）
插针编号 定义
1 CLK_33M_TPM
2 P_3V3_AUX
1 2
13 14
3 LPC_RST
4 P3V3
5 LPC_LAD0
6 IRQ_SERIAL
7 LPC_LAD1
8 TPM_DET_N
9 LPC_LAD2
10 NC
11 LPC_LAD3
12 GND
13 LPC_FRAME_N
14 GND
32 硬件安装
25) COM2（串行端口接头）
COM 接头通过选购的COM端口线缆提供一个串行端口。如需购买可选的COM端口线缆，
请与当地经销商联系。
插针编号 定义
1 2
9 10
1 NDCD 2 NSIN
3 NSOUT
4 NDTR 5 GND
6 NDSR 7 NRTS 8 NCTS 9 NRI 10 无插针
26) SPDIF_OUT1/SPDIF_IN1（SPDIF 输出和 SPDIF 输入接头）
SPDIF_OUT1
SPDIF_IN1
硬件安装 33
2
SPDIF_OUT1
插针编号 定义
1
3
1 GND
2
SPDIF_IN1
SPDIF- 输出 1
插针编号 定义
1 GND
1
2 SPDIF- 输入
3 P_5V_AUX

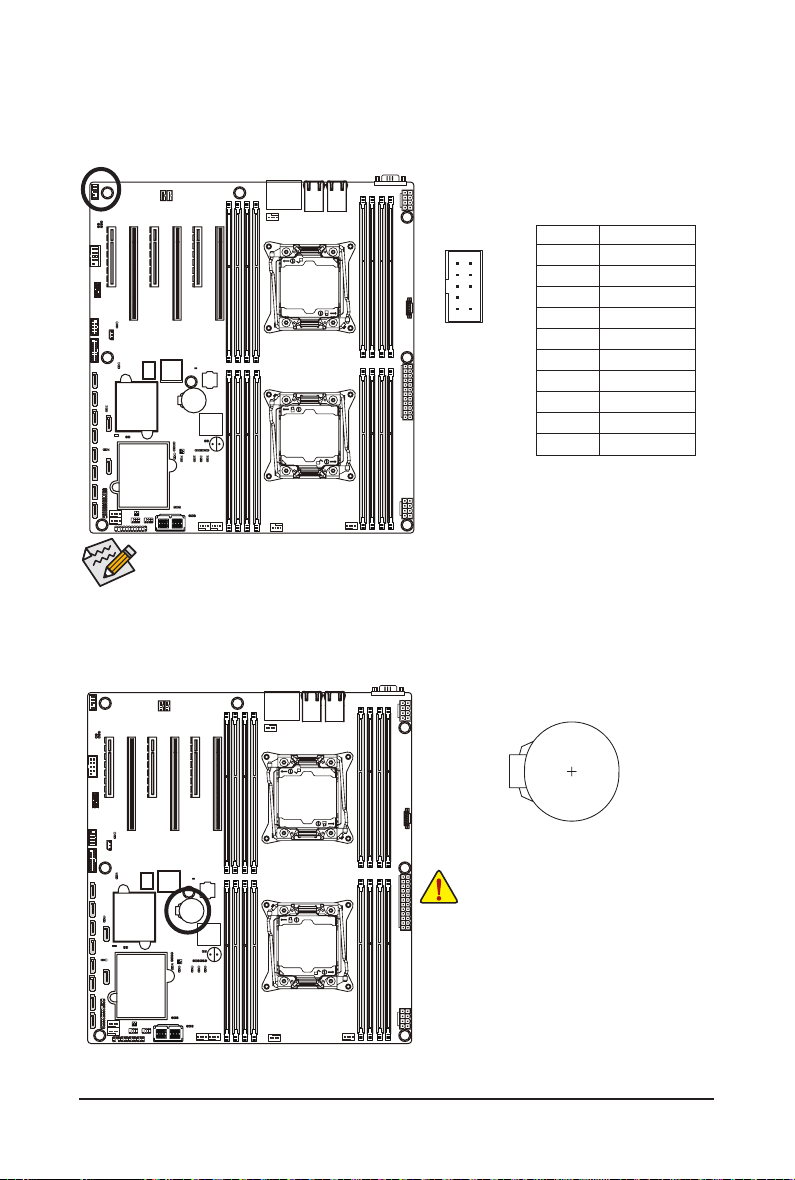

28) F_AUDIO（前面板音频接头）
前面板音频接头支持 Intel High Definition 音频(HD)。您可以将机箱前面板音频模块连接到
此接头。确保模块接口的导线分配与主板接头的插针分配正确匹配。若模块接口和主
板接头之间连接不当，会导致设备无法工作或者设备损坏。
HD 前面板音频：
21
109
•
前面板音频接头在默认情况下支持 HD 音频。如果您的机箱提供 AC'97 前面板
插针编号 定义
1 MIC2-L
2 DGND
3 MIC2-R
4 P3V3
5 LINE2-R
6 MIC2-JD
7 FRONT IO SENSE
8 无插针
9 LINE2-L
10 LINE2-JD
音频模块。
38) BAT（电池）
电池提供的电源可以在计算机关机时保持 CMOS 中的值（如 BIOS 配置、日期和时间信
息等）。当电池电压降至较低电平时，应更换电池，否则 CMOS 值可能不准确或丢失。
•
在更换电池前，务必关闭计算机，拔掉电源线。
•
更换时使用同等电池。如果更换电池时使用的型
号不正确，存在爆炸危险。
•
如果您无法更换电池或不确定电池型号，请与销
售店或当地经销商联系。
•
安装电池时，请注意电池的正面(+) 和负面 (-)（正
面应朝上）。
•
废旧电池必须依照当地环保法规进行处置。
34 硬件安装
30/31) LAN1_LED/LAN2_LED（LAN1/LAN2 链接 / 活动 LED 接头）
LAN1_LED LAN2_LED
32) LED_BMC（BMC 固件准备就绪 LED）
LAN1_LED：
插针编号 定义
1
1 P_3.3V_AUX
2 LAN1_ACT_N
3 LAN1_100M_N
4 LAN1_1G_N
4
LAN2_LED：
插针编号 定义
1 P_3.3V_AUX
1 LAN2_ACT_N
1 LAN2_100M_N
1 LAN2_1G_N
硬件安装 35
状态 说明
点亮 BMC 固件在初始化
闪烁 BMC 固件准备就绪
不亮 交流断电
33) LSI_UART1（LSI UART 接头）
34) SW_RAID（Intel RAID Key 接头）
4
1
2
1
插针编号 定义
1 UART0_TX
2 GND
3 UART0_RX
4 P1V8
插针编号 定义
1 KEY
2 GND
36 硬件安装
35) IMR_KEY（LSI RAID Key 接头）
36) CASE_OPEN（机箱打开入侵警示接头）
插针编号 定义
1 KEY
1
2 GND
打开：正常运行。
硬件安装 37
闭合：启用机箱入侵警示。
37) LED5（LSI 固件准备就绪 LED）
状态 说明
点亮 LSI 固件为初始状态
闪烁 LSI 固件准备就绪
不亮 交流断电
38 硬件安装

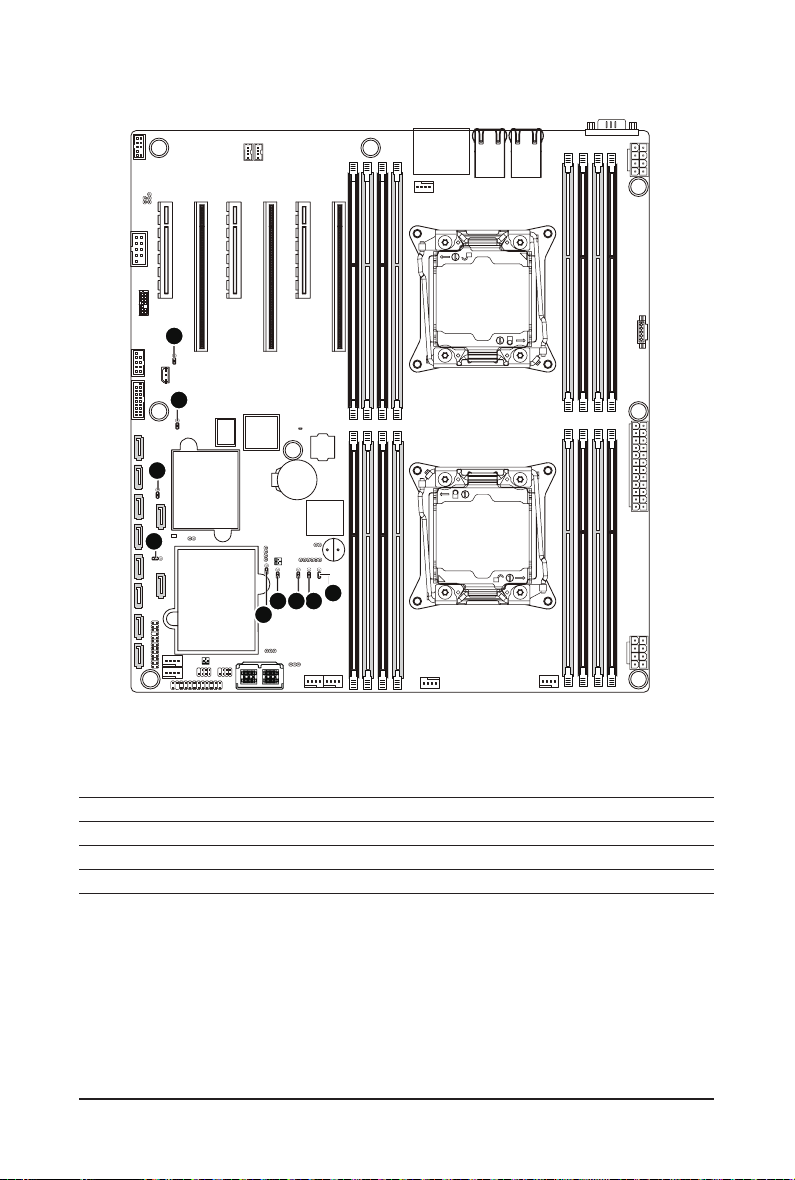

1-7 跳线设置
4
3
2
1
5
678
9
1) SATA_DOM0
2) SATA_DOM1
3) CLR_CMOS
4) S3_MASK
5) ME_UPDATE
硬件安装 39
6) BMC_FRB
7) ME_RCVR
8) BIOS_PWD
9) BIOS_RVCR
1/2) SATA_DOM0/SATA_DOM0（SATA 端口 0 和端口 1 DOM 跳线）
小心 !
l
如果 SATA DOM 由主板供电，应将跳线设在插针 1-2。
l
如果 SATA DOM 由外部电源供电，应将跳线设在插针 2-3。
l
如果将 SATA 类型硬盘驱动器连接到主板，请确保跳线闭合并置于 2-3 pins (2-3
插针 )（默认设置），以降低硬盘损坏风险。
请参见下面的插针定义表。
对于 SATA_DOM0
插针编号 定义
1 P5V
1
2 SATA0 Pin7
3 GND
对于 SATA_DOM0
插针编号 定义
SATA_DOM1
SATA_DOM0
1 P5V
2 SATA1 Pin7
1
3 GND
3) CLR_CMOS（清除 CMOS 跳线）
使用此跳线清除 CMOS值（如日期信息和 BIOS配置）并将 CMOS值恢复至出厂默认值。
如要清除 CMOS 值，将跳线帽置于两个插针上以暂时短路两个插针，或者使用螺丝刀
等金属物品接触两个插针几秒钟。
1-2 闭合：正常运行。（默认设置）
1
2-3 闭合：清除 CMOS 数据。
1
•
在清除 CMOS 值之前，务必关闭计算机电源，从电源插座上拔掉电源线。
•
在清除 CMOS 值之后和打开计算机电源之前，务必从跳线上取下跳线帽。否则，可能造成主
板损坏。
40 硬件安装
4) S3_MASK（S3 开机选择跳线）
5) ME_UPDATE（ME 更新跳线）
1-2 闭合：当 BMC 未准备就绪时停止
1
初始开机。
2-3闭合：保持初始开机。（默认设置）
1
硬件安装 41
1-2 闭合：正常运行。（默认设置）
1
2-3 闭合：ME 已更新。
1
6) BMC_FRB（强制停止 FRB 定时跳线）
BMC_FRB
7) ME_RCVR（ME 恢复跳线）
1-2 闭合：正常运行。（默认设置）
1
2-3 闭合：强制停止 FRB 定时。
1
ME_RCVR
1-2 闭合：正常运行。（默认设置）
1
2-3 闭合：ME 恢复模式。
1
42 硬件安装
8) BIOS_PWD（清除管理员密码跳线）
BIOS_PWD
9) BIOS_RVCR（BIOS 恢复跳线）
1-2 闭合：正常运行。（默认设置）
1
2-3 闭合：跳过管理员密码。
1
BIOS_RCVR
硬件安装 43
1-2 闭合：正常运行。（默认设置）
1
2-3 闭合：BIOS 恢复模式。
1
第 2 章 BIOS 设置
BIOS（基本输入和输出系统）在主板上的 EFI 中记录系统的硬件参数。它的主要功能包括
在系统启动期间执行开机自检 (POST)、保存系统参数、以及加载操作系统等。BIOS 包括一
个 BIOS Setup程序，允许用户修改基本系统配置设置或激活特定系统功能。当电源关闭时，
主板上的电池为 CMOS 提供必要的电源，以保留 CMOS 中的配置值。
如要访问 BIOS Setup 程序，在开机后的 POST 期间按 <F2> 键。
•
BIOS 刷新有潜在风险，如果在使用当前 BIOS 版本过程中没有遇到问题，建议您
不要刷新 BIOS。如要刷新 BIOS，请谨慎操作。BIOS 刷新不当可能会造成系统工
作不正常。
•
建议您不要修改默认设置（除非必要），以避免系统不稳定或其他意外后果。设
置修改不当可能造成系统无法启动。若发生这种情况，试着清除 CMOS 值，并将
主板恢复至默认值。（参见本章中的 Exit ( 退出) 部分或第 1 章中关于电池 / 清
除 CMOS 跳线的说明，以了解如何清除 CMOS 值。）
BIOS Setup 程序功能键
<f><g> 移动选择条以选择画面
<h><i> 移动选择条以选择项目
<+> 增大数值或进行更改
<-> 减小数值或进行更改
<Enter> 执行命令或进入子菜单
<Esc> 主菜单：退出 BIOS Setup 程序
子菜单：退出当前子菜单
<F1> 显示一般帮助说明
<F3> 将当前子菜单恢复至之前的 BIOS 设置
<F9> 为当前子菜单加载优化的 BIOS 默认设置
<F10> 保存所有更改，然后退出 BIOS Setup 程序
BIOS 设置 44
Main（主菜单）
此设置页面包含标准兼容 BIOS 中的所有项目。
Advanced（高级）
此设置页面包含 AMI BIOS 特殊增强功能的所有项目。
（例如：自动检测风扇和温度状态，自动配置硬盘参数。）
Intel RC Setup（Intel RC 设置）
此设置页面包括与处理器、网络、北桥、南桥和系统事件日志等功能配置相关的所有
子菜单选项。
Event Logs（事件日志）
此设置页面提供与配置 Smbios事件日志设置和显示 Smbios事件日志信息相关的项目。
Security（安全）
更改、设置或禁用管理员和用户密码。配置管理员密码后，可以限制对系统和BIOS
Setup 的访问。
管理员密码允许您在 BIOS Setup 中进行更改。
用户密码只允许您查看 BIOS 设置，而不能更改。
Boot（引导）
此设置页面提供与配置引导序列相关的多个项目。
Save & Exit（保存后退出）
将 BIOS Setup程序中的所有更改保存到CMOS，然后退出 BIOS Setup。（按<F10>也可
完成此任务。）
放弃所有更改，此前的设置保持有效。按 <Y> 确认消息将退出BIOS Setup。（按 <Esc>
也可完成此任务。）
45 BIOS 设置
2-1 Main（主）菜单
一旦进入 BIOS Setup 程序，屏幕上显示如下所示的Main（主）菜单。使用箭头键在项目间
移动，然后按 <Enter> 接受或进入其他子菜单。
Main（主）菜单帮助
关于高亮显示的设置选项的屏幕说明显示在 Main（主）菜单的底部行中。
子菜单帮助
在子菜单中时，按 <F1> 显示菜单中可用功能键的帮助画面（一般帮助）。按 <Esc>退出帮
助画面。关于每个项目的帮助位于子菜单右侧的项目帮助块中。
•
当系统变得不稳定时，可以选择 Restore Defaults（恢复默认值）项目将系统恢
复至默认状态。
•
本章中介绍的 BIOS Setup 菜单仅供参考，可能因 BIOS 版本不同而异。
BIOS 设置 46
BIOS Information（BIOS 信息）
Porject Name（项目名称）
显示项目名称信息。
Project Version（项目版本）
显示 BIOS setup utility 的版本号。
BIOS Build Date and Time（BIOS 建立日期和时间）
显示 BIOS setup utility 的创建日期和时间。
EC Firmware Version（EC 固件版本）
显示 Firmware setup utility 的版本号。
Processor Information（处理器信息）
CPU Brand String（CPU 品牌字符串）/Max CPU Speed（最大CPU速度）/CPU
Signature（CPU 签名）/Processors Core（处理器内核）/Microcode Patch（微代
码补丁）
显示所安装的处理器的技术规格。
Memory Information（内存信息）
Total Memory（总计内存）
显示已安装内存的总计容量。
Memory Frequency（内存频率）
显示已安装的内存的频率信息。
Onboard LAN Information（板载 LAN 信息）
LAN1/LAN2 MAC Address（LAN1/LAN2 MAC 地址）
显示 LAN1/LAN2 MAC 地址信息。
47 BIOS 设置
System Date（系统日期）
设置日期，格式为工作日 - 月 - 日 - 年。
System Time（系统时间）
设置系统时间，格式为时 - 分 - 秒。
BIOS 设置 48
2-2 Advanced（高级）菜单
Advanced（高级）菜单中显示的子菜单选项用于配置各个硬件组件的功能。选择一个子菜单
项目，然后按 Enter 进入相关的子菜单画面。
49 BIOS 设置
2-2-1 Offboard SATA Controller Configuration（非板载SATA控制器配置）
BIOS 设置 50
2-2-2 Serial Port Console Redirection（串行端口控制台重定向）
51 BIOS 设置
BIOS 设置 52
COM1/COM2/Serial Over LAN Console Redirection Settings（COM1/COM2/LAN 串行
控制台重定向设置）
（注意）
Console Redirection（控制台重定向）
选择是否为指定设备启用控制台重定向。控制台重定向允许用户从远程位置管理系统。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Disabled（禁用）。
Console Redirection Settings（控制台重定向设置）
Terminal Type（终端类型）
选择控制台重定向所使用的终端类型。
可用选项：VT100/VT100+/ANSI /VT-UTF8。默认设置是 ANSI。
Bits per second（每秒比特数）
选择控制台重定向的波特率。
可用选项：9600/19200/38400/57600/115200. 默认设置是 115200。
Data Bits（数据位）
选择控制台重定向的数据位。
可用选项：7/8. 默认设置是 8。
Parity（奇偶校验）
奇偶校验位可以与数据位一同发送，以检测一些传输错误。
Even（偶数）：如果数据位中 1 的数量是偶数，则奇偶校验位是 0。
Odd（奇数）：如果数据位中 1 的数量是奇数，则奇偶校验位是 0。
Mark（标志）：奇偶校验位始终为 1。Space（空位）：奇偶校验位始终为 0。
Mark（标志）和 Space（空位）奇偶校验位不允许检测错误。
可用选项：None（无）/Even（偶数）/Odd（奇数）/Mark（标志）/Space（空位）。默认
设置是 None（无）。
Stop Bits（停止位）
停止位指明串行数据包的结尾。（起始位指明开始）。标准设置是 1 个停止位。与慢
速设备通讯时，可能需要多个停止位。
可用选项：1/2. 默认设置是 1。
Flow Control（流控制）
流控制可防止缓冲区溢出造成数据丢失。发送数据时，如果接收缓冲区已满，可发送
一个“停止”信号停止数据流。一旦缓冲器清空，可发送一个“开始”信号重新启动
数据流。硬件流控制使用两根导线来发送开始 / 停止信号。
可用选项：None（无）/Hardware RTS（硬件 RTS）/CTS。默认设置是 None（无）。
VT-UTF8 Combo Key Support（VT-UTF8 Combo 键支持）
Enabled（启用）/Disabled（禁用）VT-UTF8 Combo 键支持。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Enabled（启用）。
Recorder Mode（记录器模式）
此模式启用时，只发送文本。这是为了捕获终端数据。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Disabled（禁用）。
Resolution 100x31（分辨率 100x31）
Enabled（启用）或 Disabled（禁用）扩展终端分辨率。默认设置是 Enabled（启用）。
可用选项：Enabled（启用）/Disabled（禁用）。
（注意）
（注意）
（注意）
（注意）定义此项目时，会提示高级项目。
53 BIOS 设置
（注意）
Legacy OS Redirection Resolution（传统操作系统重定向分辨率）
在传统操作系统上，重定向所支持的行数和列数。
可用选项：80x24/80X25。默认设置是 80x24。
Putty KeyPad（Putty 键盘）
（注意）
选择功能 FunctionKey 和 KeyPad on Putty。
可用选项：VT100/LINUX/XTERMR6/SCO/ESCN/VT400。默认设置是 VT100。
Redirection After BIOS POST（BIOS POST 后重定向）
（注意）
此选项允许用户在加载操作系统后启用控制台重定向。
可用选项：Always Enable（始终启用）/Boot Loader（引导加载程序）。默认设置是
Always Enable（始终启用）。
Out-of-Bnad Mgmt Port（带外管理端口）
Microsoft Windows紧急管理服务(EMS)允许通过串行端口远程管理 Windows服务器操作系
统。
可用选项：COM1/COM2。默认设置是 COM1。
（注意）定义此项目时，会提示高级项目。
BIOS 设置 54
2-2-3 PCI Subsystem Settings（PCI 子系统设置）
PCI Express Slot #1/#2/#3/#4/#5/#6 I/O ROM（PCI Express插槽#1/#2/#3/#4/#5/#6 I/O
ROM）
启用时，此设置将为相关 PCI-E 插槽初始化设备扩展 ROM。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Enabled（启用）。
Onboard LAN#1/#2 Controller（板载 LAN#1/#2 控制器）
Enabled（启用）/Disabled（禁用）板载 LAN 设备。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Enabled（启用）。
Onboard LAN #1/#2 I/O ROM（板载 LAN #1/#2 I/O ROM）
Enabled（启用）/Disabled（禁用）板载 LAN 设备并初始化设备扩展 ROM。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Enabled（启用）。
PCI Devices Common Settings（PCI 设备通用设置）
PCI Latency Timer（PCI 延迟时钟）
在 PCI 延迟时钟寄存器中编程的值。
可用选项：32 PCI 总线时钟/64 PCI总线时钟 /96 PCI总线时钟 /128 PCI总线时钟/160 PCI
总线时钟 /192 PCI 总线时钟 /224 PCI 总线时钟 /248 PCI 总线时钟 /。
默认设置是 32 PCI Bus Clocks（32 PCI 总线时钟）。
VGA Palette Snoop（VGA 调色板探查）
Enabled（启用）/ Disabled（禁用）VGA 调色板寄存器探查。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Disabled（禁用）。
Above 4G Decoding（4G 以上解码）
Enabled（启用）/ Disabled（禁用）4G 以上解码。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Disabled（禁用）。
55 BIOS 设置
SR-IOV Support（SR-IOV 支持）
如果系统中有支持 SR-IOV 的 PCIe 设备，此选项可以启用或禁用单引导 IO 虚拟化支持。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Disabled（禁用）。
PCI Express Settings（PCI Express 设置）
按 [Enter] 执行高级项目配置。
PCI Hot-Plug Settings（PCI 热插拔设置）
按 [Enter] 执行高级项目配置。
BIOS 设置 56
2-2-3-1 PCI Express Settings（PCI Express 设置）
PCI Express Device Register Settings（PCI Express 设备寄存器设置）
Relaxed Ordering（灵活排序）
Enabled（启用）/ Disabled（禁用）PCI Express 设备灵活排序功能。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Disabled（禁用）。
Extended Tag（扩展标记）
此功能启用时，系统允许设备使用 8 位标记字段作为请求者。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Disabled（禁用）。
No Snoop（无探查）
Enabled（启用）/ Disabled（禁用）PCI Express 设备无探查选项。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Enabled（启用）。
Maximum Playload（最大有效负荷）
设置 PCI Express 设备的最大有效负荷，或者允许系统 BIOS 选择此值。
可用选项：Auto（自动）/128字节/256字节 /512字节 /1024字节/2048 字节/4096字节。
默认设置是 Auto（自动）。
PCI Express Link Register Settings（PCI Express 链接寄存器设置）
Extended Synch（扩展同步）
此功能启用时，系统允许生成扩展同步方案。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Disabled（禁用）。
Link Training Retry（链接训练重试）
定义在前一训练尝试失败的情况下软件将重新训练链接的重试次数。按 <+> / <->键增大
或减小所需的值。
可用选项：Disabled（禁用）/2/3/5。默认设置是 5。
57 BIOS 设置
Link Training Timeout（链接训练超时）(us)
定义在轮询链接状态寄存器中“Link Training” ( 链接训练) 位之前软件将等待的微秒数。
按 <+> / <-> 键增大或减小所需的值。值的范围是 10 到 10000 us。
Unpopulated Links（未占用链接）
当此项目设为 Disable Link（禁用链接）时，系统对那些未占用的 PCI Express链接运行省
电功能。
可用选项：Keep Link ON（保持链接）/ Disable Link（禁用链接）。默认设置是 Keep Link
ON（保持链接）。
BIOS 设置 58
2-2-3-2 PCI Hot-Plug Settings（PCI 热插拔设置）
PCI Hot-Plug Settings（PCI 热插拔设置）
BIOS Hot-Plug Support（BIOS 热插拔支持）
启用 / 禁用 BIOS 热插拔支持功能。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Enabled（启用）。
PCI Buses Padding（PCI 总线填塞）
在热插拔桥之后填塞 PCI 总线。
可用选项：Disabled（禁用）/1/2/3/4/5。默认设置是 1。
I/O Resources Padding（I/O 资源填塞）
在热插拔桥之后填塞 PCI 资源。
可用选项：Disabled（禁用）/4 K/8 K/16 K/32 K。默认设置是 4K。
MMIO 32 bit Resources Padding（MMIO 32 位资源填塞）
可用选项：Disabled（禁用）/1 M/2 M/4 M/8 M/16 M/32 M/64 M/128 M。默认设置是 16M。
PFMMIO 32 bit Resources Padding（PFMMIO 32 位资源填塞）
可用选项：Disabled（禁用）/1 M/2 M/4 M/8 M/16 M/32 M/64 M/128 M。默认设置是 16M。
59 BIOS 设置
2-2-4 Network Stack（网络堆栈）
Network stack（网络堆栈）
Enabled（启用）/ Disabled（禁用）UEFI 网络堆栈。
可用选项：Enabled（启用）/DIsabled（禁用）。默认设置是 Disabled（禁用）。
Ipv4 PXE Support（Ipv4 PXE 支持）
Enabled（启用）/Disabled（禁用）Ipv4 PXE 功能。
可用选项：Enabled（启用）/DIsabled（禁用）。默认设置是 Enabled（启用）。
Ipv6 PXE Support（Ipv6 PXE 支持）
Enabled（启用）/Disabled（禁用）Ipv6 PXE 功能。
可用选项：Enabled（启用）/DIsabled（禁用）。默认设置是 Enabled（启用）。
PXE boot wait time（PXE 引导等待时间）
按 <+> / <-> 键增大或减小所需的值。
Media detect time（介质检测时间）
按 <+> / <-> 键增大或减小所需的值。
（注意）
（注意）
（注意）
（注意）
（注意）当 Network Stack（网络堆栈）设为 Enabled（启用）时，显示此项目。
BIOS 设置 60
2-2-5 CSM Configuration（CSM 配置）
Compatibility Support Module Configuration（兼容性支持模块配置）
CSM Support（CSM 支持）
Enabled（启用）/Disabled（禁用）兼容性支持模块 (CSM) 支持。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Enabled（启用）。
CSM16 Module Version（CSM16 模块版本）
显示 CSM 模块版本信息。
Gate20 Active（Gate20 活动）
Upon Request（请求时）：GA20 可以通过 BIOS 服务来禁用。
Always（始终）：不允许禁用 GA20；在执行任何超过1MB的RT 代码时，此选项非常有用。
可用选项：Upon Request（请求时）/Always（始终）。默认设置是 Upon Request（请求时）。
Option ROM Messages（选件 ROM 消息）
Option ROM Messages（选件 ROM 消息）
可用选项：Force BIOS（强制 BIOS）/Keep Current（保持当前设置）。默认设置是 Force
BIOS（强制 BIOS）。
INT19 Endless Retry（INT19 无限重试）
Enabled（启用）：允许无限次重试引导。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Enabled（启用）。
Boot option filter（引导选项过滤器）
决定引导到哪个设备系统。
可用选项：UEFI and Legacy（UEFI和传统）/Legacy only（仅传统）/UEFI only（仅 UEFI）。
默认设置是 UEFI and Legacy（UEFI 和传统）。
61 BIOS 设置
Option ROM execution（选件 ROM 执行）
Network（网络）
控制 UEFI 和传统 PXE OpROM 的执行。
可用选项：Do not launch（不启动）/UEFI only（仅 UEFI）/Legacy（传统）。默认设置是
Legacy（传统）。
Storage（存储）
控制 UEFI 和传统存储 OpROM 的执行。
可用选项：Do not launch（不启动）/UEFI only（仅 UEFI）/Legacy（传统）。默认设置是
Legacy（传统）。
Video（视频）
控制 UEFI 和传统视频 OpROM 的执行。
可用选项：Do not launch（不启动）/UEFI only（仅 UEFI）/Legacy（传统）。默认设置是
Legacy（传统）。
Other PCI devices（其他 PCI 设备）
决定网络、存储或视频之外的其他设备的 OpROM 执行策略。
可用选项：UEFI/Legacy（传统）。默认设置是 UEFI。
BIOS 设置 62
2-2-6 Post Report Configuration（Post 报告配置）
Post Report Configuration（Post 报告配置）
Error Message Report（错误消息报告）
Post Error Message（Post 错误消息）
Enabled（启用）/ Disabled（禁用）信息错误消息支持。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Enabled（启用）。
63 BIOS 设置
2-2-7 NVMe Configuration（NVMe 配置）
NVMe Configuration（NVMe 配置）
显示 NVMe 控制器和驱动程序信息。
BIOS 设置 64
2-2-8 Trusted Computing（信任计算）
Configuration（配置）
Security Device Support（安全设备支持）
选择 Enabled（启用）时激活 TPM 支持功能。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Disabled（禁用）。
Current Status Information（当前状态信息）
显示当前 TPM 状态信息。
65 BIOS 设置
2-2-9 USB Configuration（USB 配置）
USB Configuration（USB 配置）
USB Devices（USB 设备）：
显示已连接到系统的 USB 设备。
XHCI Hand-off（XHCI 接手）
Enabled（启用）/ Disabled（禁用）XHCI (USB 3.0) 接手支持。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Enabled（启用）。
EHCI Hand-off（EHCI 接手）
Enabled（启用）/ Disabled（禁用）EHCI (USB 2.0) 接手功能。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Disabled（禁用）。
USB Mass Storage Driver Support（USB 大容量存储驱动程序支持）
Enabled（启用）/ Disabled（禁用）USB 大容量存储驱动程序支持。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Enabled（启用）。
Port 60/64 Emulation（端口 60/64 仿真）
启用 I/O 端口 60h/64h 仿真支持。对于不能识别 USB 的操作系统，应启用此项，以获得
完整的 USB 键盘传统支持。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Enabled（启用）。
（注意）
（注意）仅当连接了 USB 设备时，显示此项目。
BIOS 设置 66

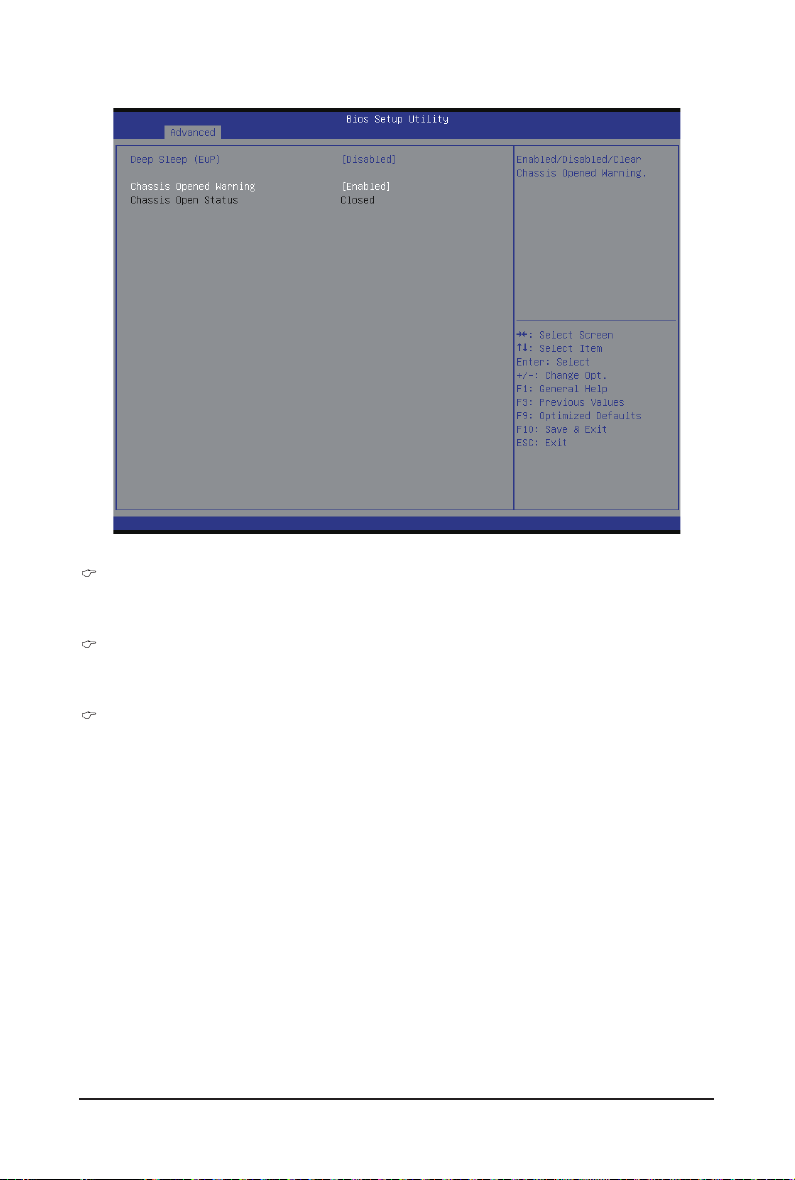

2-2-10 Chipset Configuration（芯片组配置）
Deep Sleep (EuP)（深度睡眠，EuP）
Enabled（启用）/Disabled（禁用）深度睡眠模式。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Disabled（禁用）。
Chassis Opened Warning（机箱打开警告）
Enabled（启用）/Disabled（禁用）机箱入侵警示功能。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Enabled（启用）。
Chassis Opened Status（机箱打开状态）
显示机箱打开状态。
67 BIOS 设置
2-2-11 AST2400 HWM
按 Enter 查看硬件监视器画面，该画面显示 CPU/ 系统温度和风扇速度的实时记录， 此窗口
中的项目不可配置。
BIOS 设置 68
2-2-12 Intel(R) Thunderbolt
Intel (R) Thunderbolt Configuration（Intel (R) Thunderbolt 配置）
Thunderbolt Specification（Thunderbolt 规范）
Intel Sample Code Version（Intel 样本代码版本）
Intel Thunderbolt Technology（Intel Thunderbolt 技术）
Enabled（启用）/ Disabled（禁用）Intel Thunderbolt 技术功能。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Enabled（启用）。
Security Level（安全级别）
配置安全级别。
可用选项：Legacy Mode（传统模式）/Unique ID（唯一ID）/One time saved key（一次性保
存密钥）/DP++（仅 DP++）。
默认设置是 Legacy Mode（传统模式）。
Wake From Thunderbolt Devices（从 Thunderbolt 设备唤醒）
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Enabled（启用）。
AIC Support（Add In Card Support，扩展卡支持）
在进入睡眠之前应用 Go2Sx 命令。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Enabled（启用）。
AIC Location Group（AIC 位置组）
Thunderbolt AIC 位置组。
可用选项：SB PCIE Slot（SB PCIE 插槽）/CPU0 NB PCIE Slot（CPU0 NB PCIE 插槽）。默认
设置是 CPU0 NB PCIE Slot（CPU0 NB PCIE 插槽）。
（注意）
（注意）此项目设为 Enabled（启用）时，会提示高级项目。
69 BIOS 设置
AIC Location（AIC 位置）
可用选项：NB PCIE D01F0/NB PCIE D01F1/NB PCIE D01F2/NB PCIE D02F0/NB PCIE D02F1/NB
PCIE D02F2/NB PCIE D02F3/NB PCIE D03F0/NB PCIE D03F1/NB PCIE D03F2/NB PCIE D03F3。
默认设置是 NB PCIE D01F0。
Thunderbolt PCIe Cache-line Size（Thunderbolt PCIe 缓存行大小）
可用选项：0/1/2/4/8/16/32/64/128. 默认设置是 32。
SMI/Notify Support（SMI/ 通知支持）
Enabled（启用）/Disabled（禁用）SMI/ 通知支持功能。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Enabled（启用）。
SuSMI Support（SuSMI 支持）
Enabled（启用）/Disabled（禁用）SuSMI 支持功能。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Enabled（启用）。
Notify Support（通知支持）
Enabled（启用）/Disabled（禁用）通知支持功能。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Enabled（启用）。
Ignore Thunderbolt Option Rom（忽略 Thunderbolt 选件 Rom）
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Disabled（禁用）。
Thunderbolt SwSMI Delay（Thunderbolt SwSMI 延迟）
配置 Thunderbolt SwSMI 延迟。按 <+> / <-> 键增大或减小所需的值。
TBT Device IO resource Support（TBT 设备 IO 资源支持）
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Disabled（禁用）。
Reserved Mem per phy slot（保留 Mem per phy 插槽）
按 <+> / <-> 键增大或减小所需的值。
Reserved PMem per phy slot（保留 PMem per phy 插槽）
按 <+> / <-> 键增大或减小所需的值。
BIOS 设置 70
2-2-13 SIO Configuration（SIO 配置）
71 BIOS 设置
AMI SIO Driver Version（AMI SIO 驱动程序版本）
显示 AMI SIO 驱动程序版本信息。
Super IO Chip Logical Device(s) Configuration（超级 IO 芯片逻辑设备配置）
[*Active*] Serial Port 1/2（[* 活动 *] 串行端口 1/2）
按 [Enter] 执行高级项目配置。
Serial Port 1 Configuration（串行端口 1 配置）
Use This Device（使用此设备）
启用时，您可以配置串行端口 1 设置。设为 Disabled（禁用）时，
不显示串行端口的配置。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Enabled（启用）。
Logical Device Settings（逻辑设备设置）：
Current（当前）：
显示串行端口 1 基本 I/O 地址和 IRQ。
Possible（可能）：
配置串行端口 1 基本 I/O 地址和 IRQ。
可用选项：
Use Automatic Settings（使用自动设置）
IO=2F8h; IRQ=3; DMA;/
IO=3F8h; IRQ=3,4,5,7,9,10,11,12; DMA;/
IO=2F8h; IRQ=3,4,5,7,9,10,11,12; DMA;/
IO=3E8h; IRQ=3,4,5,7,9,10,11,12; DMA;/
IO=2E8h; IRQ=3,4,5,7,9,10,11,12; DMA;.默认设置是 Use Automatic Settings（使用自动设置）。
BIOS 设置 72
Serial Port 2 Configuration（串行端口 1 配置）
Use This Device（使用此设备）
启用时，您可以配置串行端口 2 设置。设为 Disabled（禁用）时，
不显示串行端口的配置。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Enabled（启用）。
Logical Device Settings（逻辑设备设置）：
Current（当前）：
显示串行端口 2 基本 I/O 地址和 IRQ。
Possible（可能）：
配置串行端口 2 基本 I/O 地址和 IRQ。
可用选项：Use Automatic Settings（使用自动设置）。默认设置是 Use Automatic Settings
（使用自动设置）。
73 BIOS 设置
2-2-14 iSCSI Configuration（iSCSI 配置）
iSCSI Initiator Name（iSCSI 启动器名称）
Add an Attempts（添加尝试）
按 [Enter] 执行高级项目配置。
Delete Attempts（删除尝试）
按 [Enter] 执行高级项目配置。
Change Attempt Order（更改尝试顺序）
按 [Enter] 执行高级项目配置。
BIOS 设置 74
2-3 Intel RC Setup Menu（Intel RC 设置菜单）
Intel RC Setup（Intel RC 设置）菜单显示的子菜单选项可配置北桥和南桥的功能。
选择一个子菜单项目，然后按 Enter 进入相关的子菜单画面。
RC Revision（RC 版本）
显示 Intel RC 版本信息。
75 BIOS 设置
2-3-1 Processor Configuration ( 处理器配置 )
BIOS 设置 76
Processor Configuration（处理器配置）
Pre-Socket Configuration（预插座配置）
按 [Enter] 执行高级项目配置。
Processor Socket（处理器插座）/Processor ID（处理器ID）/Processor Frequency
（处理器频率）/Processor Max Raito（处理器最大速率）
/Processor Min Raio（处理器最小速率）/Microcode Revision（微代码修订版本）
/L1 Cache RAM（L1 缓存RAM）/L2 Cache RAM（L2 缓存RAM）/L3 Cache RAM（L3
缓存 RAM）/Processor 0/1Version（处理器 0/1 版本）
显示所安装的处理器的技术规格。
Hyper-Threading [All]（超线程 [ 全部 ]）
超线程技术允许单个处理器同时执行两个或多个独立的线程。当超线程启用时，多线
程软件应用程序可以执行它们的线程，从而提高性能。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Enabled（启用）。
Execute Disable Bit ( 执行禁止位 )
启用时，处理器禁止执行纯数据存储页面中的代码。这在一定程度上可防止缓冲区溢
出攻击。
禁用时，处理器不限制执行存储区域中的代码。这会造成处理器更容易遭受缓冲区溢
出攻击。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Enabled（启用）。
Enable Intel TXT Support（启用 Intel TXT 支持）
Enabled（启用）/Disabled（禁用）Intel Trusted Execution 技术支持功能。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Disabled（禁用）。
VMX（Vanderpool 技术）
Enabled（启用）/Disabled（禁用）Vanderpool（虚拟化）技术。这将在系统重新启动后生效。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Enabled（启用）。
Enable SMX（启用 SMX，Intel Safer Mode Extensions Technology）
Enabled（启用）/Disabled（禁用）Intel Safer Mode Extensions (SMX) 支持功能。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Disabled（禁用）。
Hardware Prefetcher（硬件预取）
选择是否启用处理器的推测性预取单元。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Enabled（启用）。
Adjacent Cache Line Prefetch（邻近缓存行预取）
启用时，成对地取回缓存行。禁用时，只取回所需的缓存行。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Enabled（启用）。
DCU Streamer Prefetch（DCU Streamer 预取）
根据同一缓存行中的多路负载，启用对下一个 L1 数据行的预取。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Enabled（启用）。
DCU IP Prefetch（DCU IP 预取）
根据连续负载历史记录，启用对下一个 L1 数据行的预取。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Enabled（启用）。
DCU Mode（DCU 模式）
配置 DCU 模式。
可用选项：32KB 8Way Without ECC（32KB 8路，无 ECC）/16KB 4Way With ECC（16KB 4路，
有 ECC）。默认设置是 32KB 8Way Without ECC（32KB 8 路，无 ECC）。
77 BIOS 设置
Direct Cache Access（直接缓存存取） (DCA)
可用选项：Auto（自动）/Enabled（启用）/Disabled（禁用）。默认设置是Auto（自动）。
DCA Prefetch Delay（DCA 预取延迟）
可用选项：Disabled（禁用）/8/16/24/32/40/48/56/64/72/80/88/96/104/112。默认设置是 32。
X2APIC
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Disabled（禁用）。
AES-NI
Enabled（启用）/Disabled（禁用）AES-NI (Intel 高级加密标准新指令 ) 支持功能。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Enabled（启用）。
BIOS 设置 78
2-3-1-1 Pre-Socket Configuration（预插座配置）
79 BIOS 设置
CPU Socket 0/1 Configuration（CPU 插座 0/1 信息）
按 [Enter] 执行高级项目配置。
Cores Enabled（启用的内核）（适用于 CPU 插座 0/1）
启用的内核数量。0 表示全部内核。有14个内核供选择。按 <+>和 <->键调整所需的值。
BIOS 设置 80
2-3-2 Advanced Power Management Configuration（高级电源管理配置）
Advanced Power Management Configuration（高级电源管理配置）
Power Technology（电源技术）
可用选项：Disable（禁用）/Energy Efficient（能效）/Custom（自定义）。默认设置是
Energy Efficient（能效）。
Config TDP（配置 TDP）
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Enabled（启用）。
Config TDP Level（配置 TDP 级别）
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Disabled（禁用）。
CPU P State Control（CPU P 状态控制）
按 [Enter] 执行高级项目配置。
CPU C State Control（CPU C 状态控制）
按 [Enter] 执行高级项目配置。
CPU T State Control（CPU T 状态控制）
按 [Enter] 执行高级项目配置。
81 BIOS 设置
2-3-2-1 CPU P State Control（CPU P 状态控制）
EIST (P-State)（EIST，P- 状态）
传统的 Intel SpeedStep技术根据处理器负荷状况，在高和低两个级别之间依次切换电压
和频率。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Enabled（启用）。
Turbo Mode（Turbo 模式）
此项目启用时，处理器将自动地逐渐提升其 1-2 个处理内核的时钟速度，以提高性能。
若禁用此项目，处理器的所有内核均不超频。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Enabled（启用）。
P-state coordination（P- 状态协调）
在 HW_ALL 模式下，处理器硬件负责在关联的逻辑处理器之间协调 P- 状态。操作系统
负责保持所有逻辑处理器上的 P- 状态请求最新。
在 SW_ALL 模式下，操作系统电源管理器负责在关联的逻辑处理器之间协调 P- 状态，
并且必须在所有逻辑处理器上启动切换。
在 SW_ANY 模式下，操作系统电源管理器负责在关联的逻辑处理器之间协调 P- 状态，
并且可以在任何逻辑处理器上启动切换。
可用选项：HW_ALL/SW_ALL/SW_ANY。默认设置是 HW_ALL。
BIOS 设置 82
2-3-2-2 CPU C State Control（CPU C 状态控制）
Package C State Limit（封装 C 状态限制）
配置 C- 状态封装限制的状态。
可用选项：C0/C1 state（C1状态）/C2 state（C2 状态）/C6(non Retention) state（C6（非保持）
状态）/C6(Retention) state（C6（保持）状态）。
默认设置是 C6(non Retention) state（C6（非保持）状态）。
CPU C3/C6 Report（CPU C3/C6 报告）
让您决定在系统闲置状态下是否让 CPU 进入 C3/C6 模式。启用时，CPU 内核频率和电
压在系统闲置状态下会降低，以降低功耗。C3/C6 状态是比 C1 更加省电的状态。
C3 的默认设置是 Disabled（禁用）；C6 的默认设置是 Enabled（启用）。
83 BIOS 设置
2-3-2-3 CPU T State Control（CPU T 状态控制）
ACPI T-States（ACPI T- 状态）
Enabled（启用）/Disabled（禁用）操作系统执行 CPU 节流。节流可以降低功耗。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Enabled（启用）。
BIOS 设置 84
2-3-3 Common RefCode Configuration（通用 RefCode 配置）
Common RefCode Configuration（通用 RefCode 配置）
Isoc Mode（Isoc 模式）
可用选项：Auto（自动）/Enabled（启用）/Disabled（禁用）。默认设置是Auto（自动）。
Numa (Non-Uniform Memory Access)（Numa，非一致性内存访问）
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Enabled（启用）。
85 BIOS 设置
2-3-4 QPI Configuration（QPI 配置）
BIOS 设置 86
QPI General Configuration（QPI 一般配置）
按 [Enter] 执行高级项目配置。
QPI Status（QPI 状态）
按 [Enter] 查看 QPI 状态。
Link Speed Mode（链接速度模式）
可用选项：Slow（慢）/Fast（快）。默认设置是 Fast（快）。
Link Frequency Select（链接频率选择）
可用选项：6.4GB/s/8.0GB/s/9.6GB/s/Auto（自动）/Auto Limited（自动限制）。默认设置是
Auto（自动）。
87 BIOS 设置
2-3-5 Memory Configuration（内存配置）
Integrated Memory Controller (iMC)（集成的内存控制器，iMC）
Enforce POR（强制 POR）
允许对 DDR4 频率和电压编程强制实施 POR 限制。
可用选项：Enforce POR（强制 POR）/Disabled（禁用）/Enforce Stretch Goals（强制拉伸目
标）。默认设置是 Enforce POR（强制 POR）。
Memory Frequency（内存频率）
配置内存频率。
可用选项：Auto（自动）/1333/1400/1600/1800/1867/2000/2133。
默认设置是 Auto（自动）。
ECC Support（ECC 支持）
可用选项：Auto（自动）/Disabled（禁用）/Enabled（启用）。默认设置是Auto（自动）。
Rank Margin Tool（Rank Margin 工具）
可用选项：Auto（自动）/Disabled（禁用）/Enabled（启用）。默认设置是Auto（自动）。
RMT Pattern Length（RMT 样本长度）
显示 RMT 样本长度。
SPD Write Lock（SPD 写入锁定）
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Enabled（启用）。
Memory Topology（内存拓扑）
按 [Enter] 执行高级项目配置。
Memory Thermal（内存热效应）
按 [Enter] 执行高级项目配置。
BIOS 设置 88
Memory Map（内存映射）
按 [Enter] 执行高级项目配置。
Memory RAS Configuration（内存 RAS 配置）
按 [Enter] 执行高级项目配置。
89 BIOS 设置
2-3-5-1 Memory Topology（内存拓扑）
BIOS 设置 90
2-3-5-2 Memory Thermal（内存热效应）
Set Throttling Mode（设置节流模式）
配置热节流模式。选择 OLTT 或 CLTT 模式。
可用选项：Disabled（禁用）/CLTT。默认设置是 CLTT。
MEMHOT Throttling Mode（MEMHOT 节流模式）
可用选项：Disabled（禁用）/Output-only（仅输出）/Input-only（仅输入）。默认设置是
Input-only（仅输入）。
91 BIOS 设置
2-3-5-3 Memory Map（内存映射）
Socket Interleave Below 4GB（4GB 以下插座交错）
在两个插座之间拆分 0-4GB 地址空间，从而使两个插座都获得 4GB 以下本地内存块。
可用选项：Disabled（禁用）/Enabled（启用）。默认设置是 Disabled（禁用）。
Channel Interleaving（通道交叉存取）
可用选项：Auto（自动）/1-way Interleave（1路交叉存取）/2-way Interleave（2 路交叉存取）
/3-way Interleave（3 路交叉存取）/4-way Interleave（4 路交叉存取）。
默认设置是 Auto（自动）。
Rank Interleaving（列交叉存取）
可用选项：Auto（自动）/1-way Interleave（1路交叉存取）/2-way Interleave（2 路交叉存取）
/4-way Interleave（4 路交叉存取）/8-way Interleave（8 路交叉存取）。
默认设置是 Auto（自动）。
BIOS 设置 92
2-3-5-4 Memory RAS Configuration（内存 RAS 配置）
RAS Mode（RAS 模式）
Enabled（启用）/Disabled（禁用）RAS模式。不支持启用 Sparing（备用）和 Mirroring（镜
像）。此项目设为 enabled（启用）时，将选择 Sparing（备用）。
可用选项：Disable（禁用）/Mirror（镜像）/Lockstep Mode（Lockstep 模式）。默认设置是
Disabled（禁用）。
Lockstep x4 DIMMs
可用选项：Auto（自动）/Disabled（禁用）/Enabled（启用）。默认设置是Auto（自动）。
Memory Rank Sparing（内存列备用）
可用选项：Disabled（禁用）/Enabled（启用）。默认设置是 Disabled（禁用）。
Correctable Error Threshold（可更正错误限值）
按 <+> / <-> 键增大或减小所需的值。
93 BIOS 设置
2-3-6 IIO Configuration（IIO 配置）
IIO Configuration（IIO 配置）
EV DFX Features（EV DFX 特性）
设置此选项以允许 DFX 锁定位保持清零。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Disabled（禁用）。
IOAT Configuration（IOAT 配置）
按 [Enter] 执行高级项目配置。
Intel VT for Directed I/O (VT-d)
按 [Enter] 执行高级项目配置。
BIOS 设置 94

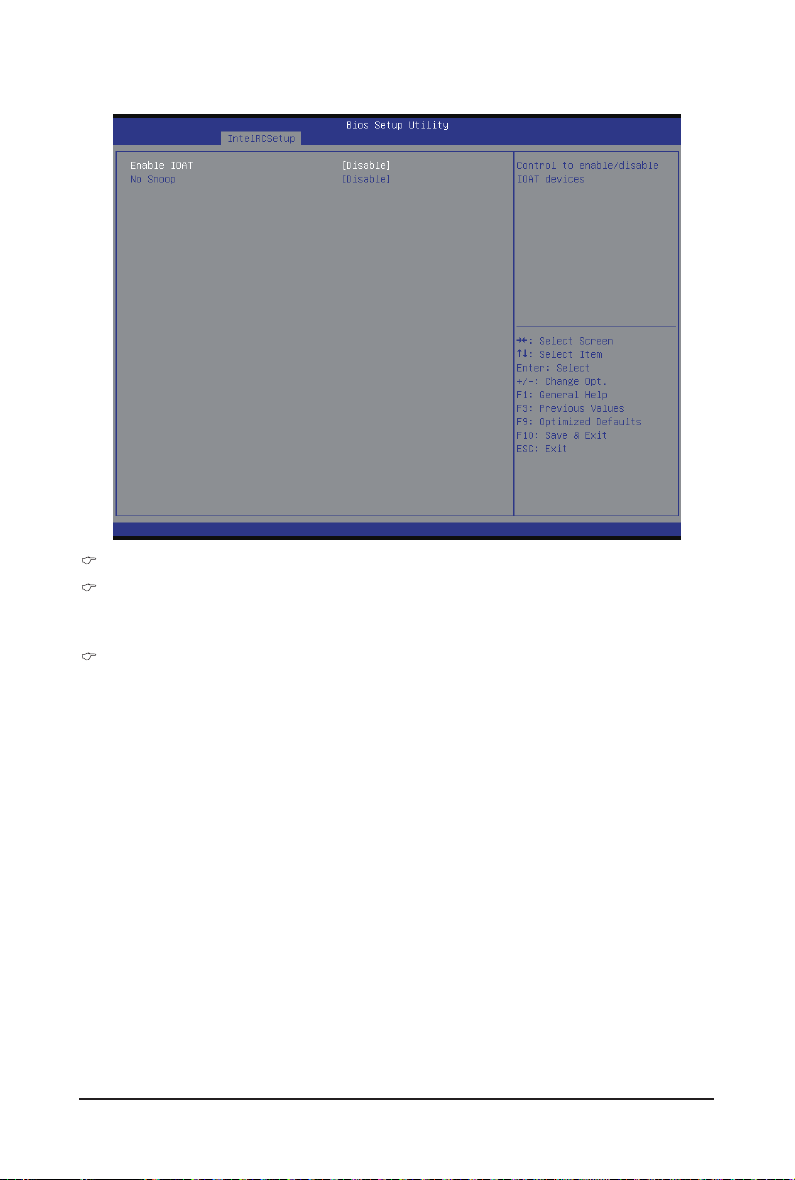

2-3-6-1 IOAT Configuration（IOAT 配置）
IOAT Configuration（IOAT 配置）
Enable IOAT（启用 IOAT）
控制以 enabled（启用）/ disabled（禁用）IOAT (Intel I/O 加速技术 ) 设备。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Disabled（禁用）。
No Snoop（无探查）
Enabled（启用）/ Disabled（禁用）PCI Express 设备无探查选项。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Disabled（禁用）。
95 BIOS 设置
2-3-6-2 Intel VT for Directed I/O (VT-d)
Intel VT for Directed I/O (VT-d)
VT-d Azalea VCp Optimizations（VT-d Azalea VCp 优化）
Enabled（启用）/ Disabled（禁用）Azalea VCp 优化。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Disabled（禁用）。
Intel VT for Directed I/O (VT-d)
Enabled（启用）/Disabled（禁用）Intel VT for Directed I/O (VT-d) 支持功能。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Enabled（启用）。
Interrupt Remapping（中断重新映射）
Enabled（启用）/Disabled（禁用）中断重新映射支持功能。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Enabled（启用）。
Coherency Support (Non-Isoch)（相干性支持，非 Isoch）
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Enabled（启用）。
Coherency Support (Isoch)（相干性支持，Isoch）
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Enabled（启用）。
BIOS 设置 96
2-3-7 PCH Configuration（PCH 配置）
PCH Configuration（PCH 配置）
PCH Devices（PCH 设备）
按 [Enter] 执行高级项目配置。
PCH sSATA Configuration（PCH sSATA 配置）
按 [Enter] 执行高级项目配置。
PCH SATA Configuration（PCH SATA 配置）
按 [Enter] 执行高级项目配置。
USB Configuration（USB 配置）
按 [Enter] 执行高级项目配置。
Azalia Configuration（Azalia 配置）
按 [Enter] 执行高级项目配置。
97 BIOS 设置
2-3-7-1 PCH Devices（PCH 设备）
PCH CRID
Enabled（启用）/Disabled（禁用）Intel 兼容修订版本 ID。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Disabled（禁用）。
BIOS 设置 98
2-3-7-2 PCH sSATA Configuration（PCH sSATA 配置）
99 BIOS 设置
当 SATA 类型设为 IDE 时
PCH sSATA Configuration（PCH sSATA 配置）
sSATA Controller(s)（sSATA 控制器）
Enabled（启用）/ Disabled（禁用）sSATA 控制器。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Enabled（启用）。
Configure sSATA as（sSATA 配置为）
配置芯片 SATA 类型。
IDE Mode（IDE 模式）: 设为 IDE 时，SATA 控制器禁用其 RAID 功能和 AHCI 功能，而在
IDE 仿真模式下运行。在此情况下，不能访问 RAID 设置实用程序。
RAID Mode（RAID 模式）：设为RAID时，SATA 控制器启用RAID和AHCI 两个功能。您
可以在引导时访问 RAID 设置实用程序。
ACHI Mode（ACHI 模式）：设为AHCI时，SATA控制器启用其AHCI功能。RAID 功能被禁
用，引导时不能访问 RAID 设置实用程序。
可用选项：IDE/RAID/ACHI/Disabled（禁用）。默认设置是 ACHI。
SATA Test Mode（SATA 测试模式）
Enabled（启用）/Disabled（禁用）SATA 测试模式。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Disabled（禁用）。
SATA Mode options（SATA 模式选项）
按 [Enter] 执行高级项目配置。
Support Aggressive Link Power Mana（支持主动式链接电源管理）
允许 PCH 主动进入链接功率状态。
可用选项：Enabled（启用）/Disabled（禁用）。默认设置是 Enabled（启用）。
（注意）
（注意）
（注意）仅当硬盘驱动程序设为 AHCI 或 RAID 模式时，方才支持。
BIOS 设置 100
Loading...
