GA-M52L-S3P

Motherboard soket AM2+/AM2 untuk prosesor AMD Phenom™ II/ prosesor AMD Phenom™/prosesor AMD Athlon™ II/ prosesor AMD Athlon™/prosesor AMD Sempron™

Panduan untuk Pengguna

Rev. 2001

12MI-M52LS3P-2001R

Motherboard

GA-M52L-S3P

Mar. 3, 2010

Motherboard

GA-M52L-S3P

Hak Cipta

Penaan

Informasi dalam panduan ini dilindungi oleh undang-undang hak cipta dan merupakan properti dari GIGABYTE.

Perubahan pada spesikasi dan tur dalam panduan ini dapat dilakukan oleh GIGABYTE tanpa

pemberitahuan sebelumnya. Tidak ada bagian dari panduan ini yang boleh diperbanyak, disalin, diterjemahkan, ditransmisikan, atau diterbitkan dalam bentuk apapun atau dengan cara apapun tanpa izin tertulis sebelumnya dari GIGABYTE.

Klasikasi Dokumentasi

Dalam rangka untuk membantu penggunaan produk ini, GIGABYTE menyediakan jenis dokumentasi berikut ini:  Untuk merakit produk tersebut dengan cepat, baca Panduan Pemasangan Cepat yang diser-

takan pada produk tersebut.

 Untuk mendapatkan informasi produk secara terperinci, baca dengan cermat Panduan untuk

Pengguna.

 Untuk mendapatkan petunjuk tentang cara menggunakan tur unik GIGABYTE, baca atau

download informasi tersebut pada/dari halaman Support&Downloads\Motherboard\Technology Guide di situs web kami.

Untuk informasi yang terkait dengan produk, periksa di situs web kami di: http://www.gigabyte.com.tw

Mengidentikasikan Revisi Motherboard Anda

Angka revisi pada motherboard Anda terlihat seperti ini: “REV: X.X.” Contohnya, “REV: 1.0” artinya revisi dari motherboard ini adalah 1.0. Periksa revisi motherboard Anda sebelum memperbarui BIOS motherboard, driver, atau ketika sedang mencari informasi teknis.

Contoh:

- 4 -

Daftar Isi

Isi Kotak ...........................................................................................................................6

Komponen Opsional ........................................................................................................6

Tata Letak Motherboard GA-M52L-S3P ..........................................................................7

Diagram Blok Motherboard GA-M52L-S3P .....................................................................8

Bab 1 Instalasi Perangkat Keras ...................................................................................9

1-1 Tindakan pencegahan saat instalasi ................................................................ 9

1-2 Spesikasi Produk .......................................................................................... 10

1-3 Instalasi Processor dan Pendingin ................................................................. 12

1-3-1 Instalasi Prosessor .................................................................................................12

1-3-2 Memasang Pendingin Prosessor ............................................................................14

1-4 Memasang Memori ........................................................................................ 15

1-4-1 Kongurasi Memori Dual Channel ..........................................................................15

1-4-2 Instalasi Modul Memori ...........................................................................................16

1-5 Memasang Kartu Ekspansi ............................................................................ 17

1-6 Konektor Panel Belakang ............................................................................... 18

1-7 Internal Connector .......................................................................................... 20

Bab 2 BIOS Setup .......................................................................................................29

2-1 Layar Penyalaan Awal ....................................................................................30

2-2 Menu Utama ................................................................................................... 31

2-3 MB Intelligent Tweaker (M.I.T.) ....................................................................... 33

2-4 Standard CMOS Features .............................................................................. 37

2-5 Advanced BIOS Features .............................................................................. 39

2-6 Integrated Peripherals .................................................................................... 41

2-7 Power Management Setup ............................................................................. 44

2-8 PnP/PCI Congurations ................................................................................. 46

2-9 PC Health Status ............................................................................................ 47

2-10 Load Fail-Safe Defaults .................................................................................. 49

2-11 Load Optimized Defaults ................................................................................ 49

2-12 Set Supervisor/User Password ...................................................................... 50

2-13 Save & Exit Setup .......................................................................................... 51

2-14 Exit Without Saving ........................................................................................51

- 5 -

Bab 3 Pemasangan Driver ..........................................................................................53

3-1 Memasang Driver Chipset .............................................................................. 53

3-2 Perangkat Lunak Aplikasi (Application Software) ...........................................54

3-3 Panduan Teknis (Technical Manuals) ............................................................. 54

3-4 Kontak (Contact) ............................................................................................ 55

3-5 System ........................................................................................................... 55

3-6 Pusat Download (Download Center) .............................................................. 56

Bab 4 Fitur Khas .........................................................................................................57

4-1 Xpress Recovery2 .......................................................................................... 57

4-2 Utilitas Pemuktahiran BIOS ............................................................................ 60

4-2-1 Memutakhirkan BIOS dengan Utilitas Q-Flash .......................................................60

4-2-2 Memutakhirkan BIOS dengan Utilitas @BIOS .......................................................63

4-3 EasyTune 6 ....................................................................................................64

Bab 5 Lampiran ...........................................................................................................65

5-1 Mengkongurasi Hard Drive SATA ................................................................. 65

5-1-1 Mengkongurasi Pengontrol SATA Onboard ..........................................................65

5-1-2 Membuat Disket Driver RAID SATA ........................................................................70

5-1-3 Menginstal Driver dan Sistem Operasi RAID SATA ................................................71

5-2 Mengongurasikan Masukan dan Keluaran Audio ......................................... 75

5-2-1 Mengongurasikan Audio 2/4/5.1/7.1-Kanal ...........................................................75

5-2-2 Mengkongurasi S/PDIF In/Out ..............................................................................77

5-2-3 Mengongurasikan Perekaman Mikrofon ...............................................................79

5-2-4 Menggunakan Perekam Suara ...............................................................................81

5-3 Penyelesaian Masalah ................................................................................... 82

5-3-1 Pertanyaan yang Sering Ditanyakan ......................................................................82

5-3-2 Prosedur Penyelesaian Masalah ............................................................................83

5-4 Pernyataan Pengaturan ................................................................................. 85

- 6 -

Isi Kotak

Motherboard GA-M52L-S3P

Driver disk motherboard

Panduan untuk Pengguna

Panduan Pemasangan Cepat

Satu kabel IDE

Satu kabel SATA 3Gb/s

Pelindung I/O

Komponen Opsional

Kabel oppy disk drive (Nomor suku cadang 12CF1-1FD001-7*R)

2-port penyangga USB 2.0 (Nomor suku cadang 12CR1-1UB030-5*R)

2-port kabel daya SATA (Nomor suku cadang 12CF1-2SERPW-0*R)

Kabel S/PDIF In (No. Bagian 12CR1-1SPDIN-0*R)

• Isi kotak di atas untuk referensi saja dan komponen yang sebenarnya akan tergantung pada paket produk yang

Anda peroleh. Isi kotak dapat berubah tanpa pemberitahuan.

• Gambar motherboard digunakan sebagai referensi saja.

- 7 -

Tata Letak Motherboard GA-M52L-S3P

CPU_FAN

ATX

GA-M52L-S3P

CD_IN

F_AUDIO

AUDIO

PCIEX1_1

IDE

DDR2_1

DDR2_3

DDR2_2

DDR2_4

BATTERY

F_PANEL

SYS_FAN

IT8720

ATX_12V

NVIDIA® GeForce

7025/nForce 630a

PCI3

PCI4

USB_LAN

CODEC

PWR_FAN

PCIEX1_2

RTL8211CL

COAXIAL

COMA

R_USB

PCIEX16

SPDIF_I

SPDIF_O

F_USB1

FDD

B_BIOSM_BIOS

CLR_CMOS

LPT

F_USB2

BAT

PCI1

PCI2

SATA2_3

SATA2_1

SATA2_2

SATA2_0

KB_MS

Socket AM2

- 8 -

Diagram Blok Motherboard GA-M52L-S3P

PS/2 KB/Mouse

Floppy

COM Port

Hyper Transport

NVIDIA

GeForce 7025/

nForce 630a

PCI Express Bus

IT8720

CPU CLK+/- (200 MHz)

ATA-133/100/66/33 IDE Channel

8 USB Ports

LPC

Bus

Dual Channel Memory

Center/Subwoofer Speaker Out

Line Out

MIC

Line In

S/PDIF In

S/PDIF Out

Side Speaker Out

Surround Speaker Out

CODEC

4 SATA 3Gb/s

PCIe CLK (100 MHz)

x1x1

2 PCI Express x1

PCI Bus

4 PCI

PCI CLK

(33 MHz)

LAN

RTL811CL

RJ45

DDR2 1066/800 MHz

AM3/AM2+/AM2

CPU

PCIe CLK (100 MHz)

1 PCI Express x16

Dual BIOS

LPT Port

- 9 - Instalasi Perangkat Keras

Bab 1 Instalasi Perangkat Keras

1-1 Tindakan pencegahan saat instalasi

Motherboard ini mengandung banyak sirkuit dan komponen elektronik yang rumit yang dapat rusak karena terlepasnya aliran listrik statis (electrostatic discharge, ESD). Bacalah panduan pengguna ini secara seksama sebelum menginstalasi, dan ikuti prosedur di bawah ini:

• Sebelum instalasi, jangan melepaskan atau merobek stiker S/N (Nomor Seri) atau stiker garansi yang ditempelkan oleh penyalur Anda. Stiker-stiker ini diperlukan untuk melakukan validasi garansi.

• Lepaskan selalu daya listrik AC dengan mencabut kabel daya dari colokan daya sebelum menginstal atau melepaskan motherboard atau komponen perangkat keras lainnya.

• Ketika menghubungkan komponen perangkat keras kepada konektor internal pada motherboard, pastikan bahwa komponen-komponen tersebut terhubung dengan erat dan kuat.

• Hindari menyentuh konektor logam atau konektor sewaktu memegang motherboard.

• Pengguna sangat disarankan untuk memakai tali pengikat pergelangan tangan (wrist strap) anti pelepasan listrik statis (electrostatic discharge, ESD) ketika memegang komponenkomponen elektronik seperti motherboard, CPU atau memori. Jika tidak memiliki pengikat pergelangan tangan ESD, pastikan tangan Anda dalam keadaan kering dan telah menyentuh sebuah benda logam terlebih dahulu agar menghilangkan listrik statis pada tangan Anda.

• Sebelum memasang motherboard, letakan motherboard tersebut pada alas anti statis atau ke dalam wadah pelindung listrik statis.

• Sebelum mencabut kabel catu daya dari motherboard, pastikan pasokan daya listrik telah dimatikan terlebih dahulu.

• Sebelum menyalakan daya listrik, pastikan voltase daya telah sesuai dengan standar voltase lokal.

• Sebelum menggunakan produk, silahkan periksa kembali bahwa semua kabel dan konektor daya dari semua komponen perangkat lunak telah terhubung dengan baik.

• Untuk mencegah kerusakan pada motherboard, jangan biarkan obeng atau apa pun bersentuhan dengan sirkuit motherboard atau komponen-komponennya.

• Pastikan tidak ada serpihan sisa obeng atau komponen logam yang dipasang pada motherboard atau di dalam casing.

• Jangan letakkan sistem komputer pada permukaan yang tidak rata.

• Jangan meletakkan sistem komputer pada lingkungan yang bersuhu tinggi.

• Menyalakan komputer pada saat proses instalasi dapat mengakibatkan kerusakan pada

komponen sistem dan melukai pengguna secara sik.

• Jika Anda merasa tidak yakin mengenai langkah-langkah instalasi yang manapun atau menghadapi masalah yang terkait dengan penggunaan produk, silahkan untuk berkonsul-

tasi dengan seorang teknisi komputer yang bersertikasi.

Instalasi Perangkat Keras - 10 -

1-2 Spesikasi Produk

CPU Mendukung prosesor AM3/AM2+/AM2:



Prosesor AMD Phenom™ II/prosesor AMD Phenom™/prosesor AMD Athlon™ II/prosesor AMD Athlon™/prosesor AMD Sempron™ (Kunjungi situs web GIGABYTE untuk melihat daftar CPU terbaru yang didukung.)

Hyper Transport Bus 2000 MT/s



Chipset NVIDIA



GeForce 7025/nForce 630a

Memori 4 x memory slot, 1,8V DDR2 DIMM yang mendukung memori sistem



sampai 16 GB

(Catatan 1)

Arsitektur memori dual channel



Mendukung modul memori DDR2 1066/800 MHz



(Kunjungi situs web GIGABYTE untuk melihat daftar memori terbaru yang didukung.)

Audio Codec Realtek ALC892



Audio dengan High Denition



2/4/5.1/7.1-kanal



Mendukung S/PDIF Masuk/Keluar



Mendukung CD Masuk



LAN Chip Realtek RTL8211CL (10/100/1000 Mbit)



Slot Ekspansi 1 x slot PCI Express x16, beroperasi di x16



2 x slot PCI Express x1



4 x PCI slots



Antarmuka Penyimpanan

Chipset:



1 x konektor IDE yang mendukung ATA-133/100/66/33 dan sampai ke 2 buah perangkat IDE 4 x konektor SATA 3Gb/s mendukung hingga 4 perangkat SATA 3Gb/s Mendukung SATA RAID 0, RAID 1, RAID 5, RAID 10, dan JBOD -

Chip iTE IT8720:



1 x konektor penggerak oppy disk drive yang mendukung sampai 1 buah penggerak oppy disk drive

USB Chipset



Sampai 8 konektor USB 2.0/1.1 (4 konektor di panel belakang, 4 konek- tor melalui braket USB yang terhubung ke konektor USB internal)

Internal Connector 1 x konektor daya utama ATX 24-pin



1 x konektor daya ATX 4-pin 12V



1 x konektor penggerak oppy disk drive



1 x konektor IDE



4 x konektor SATA 3Gb/s



1 x konektor kipas CPU



1 x konektor kipas sistem



1 x konektor kipas catu daya



1 x konektor panel depan



1 x konektor panel audio depan



1 x konektor CD Masuk



1 x konektor S/PDIF Masuk



- 11 - Instalasi Perangkat Keras

(Catatan 1) Karena keterbatasan sistem operasi Windows 32-bit, jika memori sik terinstal lebih dari 4 GB,

ukuran memori sebenarnya yang ditampilkan akan kurang dari 4 GB.

(Catatan 2) Dukungan untuk fungsi kontrol kecepatan kipas CPU/Sistem akan tergantung pada pendingin

CPU/Sistem yang dipasang.

(Catatan 3) Fungsi yang tersedia pada EasyTune mungkin berbeda tergantung model motherboardnya.

Internal Connector 1 x konektor S/PDIF Keluar



2 x konektor USB 2.0/1.1



1 x jumper pembersih CMOS



Konektor Panel Belakang

1 x konektor keyboard PS/2



1 x konektor mouse PS/2



1 x konektor S/PDIF Keluar bersumbu sama



1 x port paralel



1 x port serial



4 x konektor USB 2.0/1.1



1 x konektor RJ-45



6 x konektor audio (Tengah/Pengeras Suara Subwoofer Keluar/Pengeras



Suara Belakang/Pengeras Suara Sisi Keluar/Kabel Masuk/Kabel Keluar/ Mikrofon)

Pengontrol I/O Chip iTE IT8720



Unit Monitor Perangkat Keras

Pendeteksi tegangan sistem



Pendeteksi suhu CPU/Sistem



Pendeteksi kecepatan kipas CPU/Sistem



Peringatan panas berlebihan pada CPU/Sistem



Peringatan kegagalan kipas CPU/Sistem



Kontrol kecepatan kipas CPU/Sistem



(Catatan 2)

BIOS 2 x ash 8 Mbit



Menggunakan AWARD BIOS berlisensi



Mendukung DualBIOS™



PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b



Fitur Khas Mendukung @BIOS



Mendukung Q-Flash



Mendukung Rescue Xpress BIOS



Mendukung Download Center



Mendukung Xpress Install



Mendukung Xpress Recovery2



Mendukung EasyTune



(Catatan 3)

Bundled Software Norton Internet Security (versi OEM)



Sistem Operasi Mendukung Microsoft



Windows® 7/Vista/XP

Faktor Bentuk Faktor Bentuk ATX; 30,5 cm x 21,6 cm



Instalasi Perangkat Keras - 12 -

1-3 Instalasi Processor dan Pendingin

1-3-1 Instalasi Prosessor

A. Cari kunci penyejajar pada soket motherboard CPU dan lubang lekukan pada CPU.

Bacalah petunjuk berikut ini sebelum Anda memulai menginstal CPU:

• Pastikan bahwa motherboard dapat mendukung CPU. (Kunjungi situs web GIGABYTE untuk melihat daftar CPU terbaru yang didukung.)

• Selalu matikan komputer dan mencabut kabel daya dari stop kontak listrik sebelum menginstal CPU untuk mencegah kerusakan pada perangkat keras.

• Cari pin satu pada CPU. CPU tidak dapat dimasukkan jika arah posisinya diletakkan tidak benar. (Atau Anda dapat mencari lekukan lubang pada kedua sisi CPU dan kunci penyejajar pada soket CPU.)

• Oleskan pelumas thermal (suhu) secara tipis dan merata pada permukaan CPU.

• Jangan mengaktifkan komputer jika pendingin CPU belum terpasang, karena CPU dapat men-

jadi panas dan rusak.

• Atur frekuensi CPU host sesuai dengan spesikasi CPU. Mengatur frekuensi bus di atas spesikasi yang telah ditentukan tidak disarankan karena hal itu tidak memenuhi persyaratan standar untuk piranti tambahan (peripherals). Jika Anda ingin mengatur frekuensi di atas spesikasi standar, lakukanlah sesuai dengan spesikasi perangkat keras termasuk CPU, kartu gras, memori,

cakram/penggerak keras (hard disk/drive), dll.

AM3/AM2+/AM2 CPU

Soket AM2

Simbol Segitiga Kecil

Menunjukkan Pin Satu

CPU

Simbol Segitiga Kecil

Menunjukkan Pin Satu

pada Soket

- 13 - Instalasi Perangkat Keras

B. Ikuti langkah-langkah di bawah ini untuk menginstal CPU pada soket CPU dengan benar.

Langkah 1: Angkat tuas soket CPU tinggi-tinggi.

Langkah 2: Atur pin satu CPU (ditandai dengan segitiga kecil) dengan tanda segitiga pada soket CPU, kemudian masukkan CPU secara perlahan ke dalam soket. Pastikan pin CPU terpasang dengan benar ke lubangnya. Setelah CPU terpasang pada soket, letakkan satu jari Anda di bagian tengah CPU, turunkan tuas pengunci, kemudian kaitkan ke dalam posisi terkunci penuh.

Tuas Soket CPU

• Sebelum menginstal CPU, pastikan untuk mematikan komputer dan mencabut kabel daya dari stop kontak listrik untuk mencegah kerusakan pada CPU.

• Jangan masukkan CPU ke soket CPU dengan paksa. CPU tidak dapat terpasang dengan benar jika arahnya salah. Atur arah CPU jika salah.

Instalasi Perangkat Keras - 14 -

1-3-2 Memasang Pendingin Prosessor

Ikuti langkah-langkah di bawah untuk memasang pendingin CPU dengan benar pada CPU. (Prosedur berikut akan menggunakan pendingin GIGABYTE sebagai contoh.)

Langkah 1: Oleskan pelumas thermal (suhu) secara tipis dan merata pada permukaan CPU yang dipasang.

Langkah 2: Pasang pendingin CPU pada CPU.

Langkah 3: Kaitkan klip pendingin CPU ke lubang pemasangan pada salah satu sisi rangka penahan. Pada sisi lainnya, dorong ke bawah klip pendingin CPU agar terpasang dengan benar ke lubang pemasangan rangka penahan.

Langkah 4: Gerakkan tuas gerigi dari kiri ke kanan (seperti ditunjukkan pada gambar) untuk menguncinya dengan benar. (Untuk petunjuk pemasangan pendingin, lihat panduan pengguna pemasangan pendingin CPU.)

Langkah 5: Yang terakhir, pasang konektor daya pada pendin- gin CPU pada konektor kipas CPU (CPU_FAN) pada motherboard.

Harap ekstra hati-hati ketika melepaskan pendingin CPU karena pelumas thermal/lakban isolasi antara pendingin CPU dan CPU bisa menempel ke CPU. Melepaskan pendingin CPU dengan cara yang tidak benar dapat merusak CPU.

- 15 - Instalasi Perangkat Keras

1-4 Memasang Memori

Bacalah petunjuk berikut ini sebelum Anda memulai menginstal memori:

• Pastikan bahwa motherboard dapat mendukung memori. Disarankan untuk menggunakan memori yang memiliki kapasitas, merek, kecepatan dan chips yang sama.

(Kunjungi situs web GIGABYTE untuk melihat daftar memori terbaru yang didukung.)

• Selalu matikan komputer dan mencabut kabel daya dari stop kontak listrik sebelum memasang memori untuk mencegah kerusakan pada perangkat keras.

• Modul memori dirancang untuk dapat digunakan dengan mudah oleh siapa saja. Sebuah modul memori dapat dipasang hanya pada satu arah saja. Jika Anda tidak dapat memasukkan memori, putarlah arah sisi memori tersebut.

DDR2_1

DDR2_2

DDR2_3

DDR2_4

1-4-1 Kongurasi Memori Dual Channel

Motherboard ini memiliki empat soket memori DDR2 dan mendukung Teknologi Dual chan-

nel (Dual Channel Technology) Setelah memori ini terpasang, BIOS akan secara otomatis

mendeteksi spesi kasi dan kapasitas memori. Mengaktifkan modus memori Dual channel

(Dual Channel) akan menggandakan lebar pita memori aslinya. Empat soket memori DDR2 dibagi menjadi dua kanal dan setiap kanal memiliki dua soket memori sebagai berikut:

Kanal 0: DDR2_1, DDR2_3 Kanal 1: DDR2_2, DDR2_4

Jika dua modul memori akan dipasang, sebaiknya pasang di soket DDR2_1 dan DDR2_2.

Karena keterbatasan CPU, baca panduan berikut ini sebelum menginstal memori dalam mode Dual Channel.

1. Mode Dual channel tidak dapat diaktifkan jika hanya ada satu memori DDR2 yang terpasang.

2. Saat mengaktifkan mode Dual Channel (Kanal Ganda) dengan dua atau empat modul memori, se-

baiknya gunakan memori dengan kapasitas, merek, kecepatan, dan chip yang sama serta dipasang di soket DDR2 dengan warna yang sama untuk performa optimal.

Tabel Kongurasi Memori Dual channel

(SS = Satu Sisi, DS = Dua Sisi, “- -” = Tanpa Memori)

DDR2_1 DDR2_2 DDR2_3 DDR2_4

DS/SS DS/SS - - - -

- - - - DS/SS DS/SS

DS/SS DS/SS DS/SS DS/SS

Dua Modul

Empat Modul

Instalasi Perangkat Keras - 16 -

1-4-2 Instalasi Modul Memori

Lubang

Lekukan

DDR2 DIMM

Sebelum menginstal sebuah modul memori, pastikan untuk mematikan komputer dan men-

cabut kabel daya dari stop kontak listrik untuk mencegah kerusakan pada modul memori.

DDR2 DIMM tidak kompatibel dengan DDR DIMM. Pastikan untuk menginstal DDR2 DIMM pada

motherboard ini.

Sebuah modul memori DDR2 tidak memiliki lubang lekukan, jadi modul ini hanya cocok dipasang pada satu arah saja. Ikutilah langkah-langkah di bawah ini untuk memasang modul-modul memori pada soket memorinya dengan benar.

Langkah 1: Perhatikan arah posisi modul memori. Rentangkan klip pengunci di kedua ujung soket memori ke kiri dan ke kanan. Letakkan modul memori pada soket. Sebagaimana yang ditunjukkan pada gambar sebelah kiri, letakkan jari-jari Anda pada bagian ujung atas dari memori, tekan pada memori dan masukkan secara vertikal ke dalam soket memori.

Langkah 2: Klip pada kedua ujung soket akan menjepit dan kembali pada tempatnya ketika modul memori dimasukkan dengan erat.

- 17 - Instalasi Perangkat Keras

1-5 Memasang Kartu Ekspansi

Bacalah panduan berikut ini sebelum Anda memulai memasang sebuah kartu ekspansi:

• Pastikan motherboard dapat mendukung kartu ekspansi. Bacalah manual yang diberikan bersama dengan kartu ekspansi dengan seksama.

• Selalu matikan komputer dan mencabut kabel daya dari stop kontak listrik sebelum memasang kartu ekspansi untuk mencegah kerusakan pada perangkat keras.

Slot PCI

Slot PCI Express x1

Slot PCI Express x16

Ikuti langkah-langkah di bawah ini untuk memasang kartu ekspansi Anda dengan benar pada slot ekspansi.

1. Cari slot ekspansi yang mendukung kartu Anda. Lepaskan penutup slot logam dari panel casing belakang.

2. Sejajarkan kartu dengan slot, dan tekan kartu hingga benar-benar termuat pada slot.

3. Pastikan permukaan logam pada kartu benar-benar masuk ke dalam slot.

4. Eratkan braket logam pada kartu ke dalam panel rangka belakang dengan sebuah sekrup.

5. Setelah memasang semua kartu ekspansi, lepaskan penutup casingnya.

6. Nyalakan komputer Anda. Jika diperlukan, bukalah Setup BIOS untuk membuat perubahan BIOS yang dibutuhkan untuk kartu ekspansi Anda.

7. Pasang pengandar (driver) yang disediakan bersama kartu ekspansi dalam sistem operasi Anda.

Contoh: Memasang dan Melepas Kartu Gras PCI Express:

• Memasang Sebuah Kartu Gras:

Tekan perlahan tepi atas kartu hingga terpasang

dengan benar pada slot PCI Express. Pastikan kartu tersebut telah dipasang dengan kencang pada slot dan tidak bergoyang.

• Mengeluarkan Kartu: Tekan perlahan bagian belakang pengungkit pada slot lalu angkat kartu lurus ke

luar dari slotnya.

Instalasi Perangkat Keras - 18 -

1-6 Konektor Panel Belakang

Konektor Papan Ketik PS/2 dan Konektor Mouse PS/2

Gunakan konektor paling atas (berwarna hijau) untuk menyambungkan sebuah mouse PS/2 dan konektor paling bawah (berwarna ungu) untuk menyambungkan sebuah papan ketik PS/2.

Port Paralel

Gunakan port paralel untuk menyambungkan perangkat seperti printer, pemindai, dll. Port paralel juga

disebut dengan port printer.

Konektor S/PDIF Keluar Bersumbu Sama

Konektor ini menyediakan audio-out digital pada sistem audio eksternal yang mendukung audio digital

bersumbu koaksial. Sebelum menggunakan tur ini, pastikan bahwa sistem audio menyediakan audio

digital bersumbu koaksial di konektor.

Port Serial

Gunakan port serial untuk menyambungkan perangkat seperti mouse, modem atau perlengkapan lain.

Konektor USB 2.0/1.1

Konektor USB mendukung spesikasi USB 2.0/1.1 Gunakan port ini untuk perangkat USB seperti key-

board/mouse, printer USB, USB ash drive, dll.

Konektor RJ-45 LAN

Konektor LAN Ethernet Gigabit ini memiliki angka kecepatan data sambungan hingga 1 Gbps. Berikut ini

adalah gambaran mengenai kondisi lampu LED dari konektor LAN.

• Ketika melepaskan kabel yang tersambungpada konektor panel belakang, pertama-tama lepaskan kabel dari piranti Anda dan kemudian lepaskan dari motherboardnya.

• Ketika melepaskan kabel, tarik lurus kabelnya dari konektor. Jangan mengayun-ayunkannya dari satu sisi ke sisi yang lain untuk mencegah terjadinya arus pendek di dalam konektor kabel.

Lampu LED Aktitas:Lampu LED Sambungan/Kecepatan:

Lampu LED

Aktitas

Lampu LED Sam-

bungan/Kecepatan

Konektor LAN

Kondisi Uraian

Jingga Nilai angka kecepatan 1

Gbps

Hijau Nilai angka kecepatan

100 Mbps

Mati Nilai angka kecepatan

10 Mbps

Kondisi Uraian

Berkedip Pengiriman atau penerimaan data sedang

berlangsung

Mati Tidak ada pengiriman atau penerimaan data

yang sedang berlangsung occurring

- 19 - Instalasi Perangkat Keras

Lubang Colokan untuk Keluaran Pengeras Suara Tengah/Subwoofer (Warna Jingga)

Gunakan lubang colokan audio ini untuk menyambungkan pengeras suara tengah/subwoofer pada kon-

gurasi audio 5.1/7.1-kanal.

Lubang Colokan untuk Keluaran Pengeras Suara Belakang (Warna Hitam)

Gunakan lubang colokan audio ini untuk menyambungkan pengeras suara belakang pada kongurasi

audio 4/5.1/7.1-kanal.

Lubang Colokan untuk Keluaran Pengeras Suara Sisi (Warna Abu-Abu)

Gunakan lubang colokan audio ini untuk menyambungkan pengeras suara sisi pada kongurasi audio

7.1-kanal.

Jack Line-In (Warna Biru)

Adalah lubang colokan untuk sambungan masukan bawaan. Gunakan lubang colokan audio ini untuk

sambungan masukan bagi perangkat seperti penggerak optik, walkman, dll.

Jack Line-Out (Speaker-Out Depan, Warna Hijau)

Adalah lubang colokan bawaan untuk sambungan keluaran. Gunakan lubang colokan audio ini untuk

headphone atau pengeras suara 2-kanal. Lubang colokan ini dapat digunakan untuk menyambungkan

pengeras suara depan pada kongurasi audio 4/5.1-kanal.

Jack Mic-In (Warna Pink)

Adalah lubang colokan bawaan untuk masukan Mikropon. Mikropon harus disambungkan pada lubang

colokan ini.

Selain memiliki fungsi setelan pengeras suara bawaannya, lubang colokan audio

~ dapat

dikongurasikan kembali untuk menjalankan berbagai fungsi yang berbeda melalui perangkat

lunak audio. Hanya mikropon saja yang masih HARUS disambungkan pada lubang colokan bawaan untuk masukan Mikropon (

). Silahkan merujuk kepada petunjuk penyetelan kongu-

rasi audio 2/4/5.1/7.1-kanal pada Bab 5, “Mengkongurasikan Audio 2/4/5.1/7.1-Kanal”.

Instalasi Perangkat Keras - 20 -

1-7 Internal Connector

Bacalah panduan berikut ini sebelum memasang sambungan ke piranti eksternal:

• Pertama-tama pastikan piranti Anda sesuai dengan konektor yang Anda ingin pasang sambungannya.

• Sebelum memasang piranti, pastikanlah untuk menonaktifkan piranti dan komputer Anda. Cabut kabel daya dari stop kontak listrik untuk mencegah kerusakan pada piranti.

• Setelah memasang piranti dan sebelum menyalakan komputer, pastikan kabel piranti telah terpasang dengan erat pada konektor yang ada di motherboard.

1) ATX_12V

2) ATX

3) CPU_FAN

4) SYS_FAN

5) PWR_FAN

6) FDD

7) IDE

8) SATA2_0/1/2/3

9) F_PANEL

10) F_AUDIO

11) CD_IN

12) SPDIF_I

13) SPDIF_O

14) F_USB1/F_USB2

15) CLR_CMOS

16) BAT

16 15

- 21 - Instalasi Perangkat Keras

1/2) ATX_12V/ATX (Konektor Daya 2x2 12V dan Konektor Daya Utama 2x12)

Dengan menggunakan konektor daya, catu daya yang stabil akan cukup terpasok ke semua komponen

yang ada pada motherboard. Sebelum menyambungkan konektor daya, pertama-tama pastikan catu daya telah dimatikan dan semua piranti telah dipasang dengan benar. Konektor daya ini telah dirancang agar mudah digunakan oleh semua orang. Sambungkan kabel pasokan daya ke konektor daya pada arah posisi yang benar. Konektor daya 12V umumnya hanya memasok daya ke CPU. Jika konekter daya 12V tidak tersambung, komputer tidak akan mulai.

 Untuk memenuhi persyaratan ekspansi, disarankan untuk menggunakan catu daya yang

dapat memenuhi konsumsi daya yang besar (500W atau lebih besar). Jika catu daya yang digunakan tidak menyediakan daya yang dibutuhkan, hal itu dapat membuat sistem tidak stabil atau tidak dapat diboot.

ATX_12V

131

2412

ATX

ATX_12V:

ATX:

Pin No. Denisi Pin No. Denisi

1 3.3V 13 3.3V 2 3.3V 14 -12V 3 GND 15 GND 4 +5V 16 PS_ON (Aktif/Nonaktif embut) 5 GND 17 GND 6 +5V 18 GND 7 GND 19 GND 8 Power Good 20 -5V

9 5VSB (siap sedia +5V) 21 +5V 10 +12V 22 +5V 11 +12V (Hanya untuk

ATX pin 2x12)

23 +5V (Hanya untuk

ATX pin 2x12)

12 3.3V (Hanya untuk

ATX pin 2x12)

24 GND (Hanya untuk

ATX pin 2x12)

Pin No. Denisi

1 GND 2 GND 3 +12V 4 +12V

Instalasi Perangkat Keras - 22 -

3/4/5) CPU_FAN/SYS_FAN/PWR_FAN (Konektor Kipas)

Motherboard memiliki konektor kipas CPU dengan 3-pin (CPU_FAN), konektor kipas sistem dan 3-pin

(SYS_FAN), serta konektor kipas daya dengan 3-pin (PWR_FAN). Sebagian besar konektor kipas memiliki desain pemasangan yang begitu mudah. Saat memasang kabel kipas, pastikan untuk menyambungkannya dengan arah yang benar (kabel konektor hitam adalah kabel arde). Motherboard mendukung kontrol kecepatan kipas CPU, yang membutuhkan sebuah kipas CPU yang memiliki desain kontrol kecepatan kipas. Untuk menghilangkan panas yang optimal, disarankan untuk memasang sistem kipas di dalam rangka.

CPU_FAN

• Pastikan untuk menyambungkan kabel-kabel kipas ke konektor-konektor kipas untuk mencegah CPU dan sistem dari panas yang berlebihan. Panas yang berlebihan dapat mengakibatkan kerusakan pada CPU atau sistem bisa menjadi macet atau hang.

• Konektor kipas ini bukanlah kongurasi blok jumper. Jangan letakkan sebuah tutup jumper

pada konektor.

6) FDD (Konektor Penggerak Floppy disk drive)

Konektor ini digunakan untuk menyambungkan drive oppy disk. Jenis drive oppy disk yang didukung

adalah: 360 KB, 720 KB, 1,2 MB, 1,44 MB, dan 2,88 MB. Sebelum menyambungkan drive oppy disk, pastikan untuk menemukan pin 1 dari konektor dan kabel drive oppy disk. Pin 1 dari kabel ini umumnya didesain dengan garis yang berbeda warna. Untuk membeli kabel disk oppy tambahan, hubungi peny-

alur setempat.

SYS_FAN1PWR_FAN

CPU_FAN:

Pin No. Denisi

1 GND 2 +12V / Kontrol Kecepatan 3 Sensor 4 Kontrol Kecepatan

SYS_FAN/PWR_FAN:

Pin No. Denisi

1 GND 2 +12V / Kontrol Kecepatan 3 Sensor

- 23 - Instalasi Perangkat Keras

7) IDE (Konektor IDE)

Konektor IDE mendukung hingga dua piranti IDE seperti hardisk dan penggerak optik (hard drives) dan

penggerak optik (optical drives). Sebelum memasang kabel IDE, carilah alur pemasangan mudah (foolproof groove) pada konektor. Jika Anda ingin menyambungkan dua piranti IDE, ingatlah untuk mengatur jumper dan pengkabelan sesuai dengan piranti IDE-nya (contohnya, master atau slave) (Untuk mendap-

atkan informasi mengenai cara mengkongurasikan pengaturan master/slave untuk piranti IDE, bacalah

petunjuk dari pabrikan piranti tersebut).

8) SATA2_0/1/2/3 (Konektor SATA 3Gb/s)

Konektor SATA sesuai dengan standar SATA 3Gb/s dan kompatibel dengan standar SATA 1,5Gb/s. Set-

iap konektor SATA mendukung satu perangkat SATA tunggal. Pengontrol NVIDIA® GeForce 7025/nForce

630a mendukung RAID 0, RAID 1, RAID 5, RAID 10, dan JBOD. Baca Bab 5, “Mengkongurasi Hard Drive SATA,” untuk petunjuk tentang kongurasi pengaturan RAID.

• Kongurasi RAID 0 atau RAID 1 membutuhkan setidaknya dua buah penggerak keras (hard

drive). Jika ada lebih dari dua penggerak keras yang digunakan, jumlah penggerak kerasnya harus berjumlah genap.

• Kon gurasi RAID 5 membutuhkan setidaknya tiga buah penggerak keras (hard drive). (Jumlah

total penggerak keras tidak harus berjumlah genap)

• Kongurasi RAID 10 membutuhkan setidaknya empat buah penggerak keras dan jumlah total

penggerak kerasanya harus berjumlah genap.

SATA2_3

Harap sambungkan ujung berbentuk L dari kabel SATA 3Gb/s ke hard disk SATA Anda.

SATA2_2

SATA2_1

SATA2_0

Pin No. Denisi

1 GND 2 TXP 3 TXN 4 GND 5 RXN 6 RXP 7 GND

Instalasi Perangkat Keras - 24 -

9) F_PANEL (Konektor Panel Depan)

Sambungkan sakelar daya, sakelar reset, pengeras suara, sakelar/sensor pemasukan casing dan in-

dikator status pada panel depan rangka pada konektor ini sesuai dengan penunjukkan pin di bawah ini. Perlu diketahui dahulu pin positif dan negatif sebelum menyambungkan kabel-kabel.

• PW (Sakelar Daya, Warna Merah):

Sambungkan ke sakelar daya pada rangka panel depan. Anda dapat mengkongurasikan cara untuk

mematikan sistem Anda menggunakan sakelar daya (silahkan merujuk ke Bab 2, “Mengeset BIOS,” “Mengeset Pengelolaan Daya,” untuk informasi lebih jauh).

• SPEAK (Pengeras Suara, Warna Jingga): Tersambung ke pengeras suara pada rangka panel depan. Sistem melaporkan status penyalaan

awal sistem dengan mengeluarkan kode suara bip. Suara bip tunggal akan terdengar jika tidak ada masalah yang terdeteksi pada penyalaan awal sistem dijalankan. Jika ada masalah yang terdeteksi, BIOS dapat mengeluarkan suara bip berdasarkan pola yang berbeda untuk menunjukkan adanya permasalahan. Silahkan merujuk ke Bab 5, “Penyelesaian Masalah,” untuk mendapatkan informasi mengenai kode-kode suara bip ini.

• HD (Lampu LED Aktitas Penggerak Depan (Hard Drive), Warna Biru) Tersambung ke lampu LED aktitas penggerak keras (hard drive) pada rangka panel depan. Lampu

LED ini menyala ketika penggerak keras (hard drive) sedang membaca atau menulis data.

• RES (Sakelar Reset, Warna Hijau): Tersambung ke ke sakelar reset pada rangka panel depan. Tekan sakelar reset untuk menyalakan komputer dari awal jika komputer macet dan gagal untuk melaksanakan penyalaan awal yang normal.

• CI (Konektor Pemasukan Casing, Abu-abu):

Sambungkan sakelar pemasukan casing pada casing yang dapat mendeteksi bila penutup casing

telah dilepas. Fungsi ini memerlukan casing yang memiliki sakelar/sensor pemasukan casing.

• MSG/PWR (Lampu LED Pesan/Daya/Tidur LED, Warna Kuning/Ungu):

Sambungkan ke indikator status daya pada rangka panel depan. Lampu

LED akan menyala keti ka sistem beroperasi. Lampu LED akan tetap berkedip ketika sistem dalam kondisi tidur S1. Lampu LED akan mati ketika sistem dalam kondisi tidur S3/S4 atau daya dimatikan (S5).

Status Sistem LED

S0 Menyala

S1 Berkedip

S3/S4/S5 Mati

Desain panel depan bentuknya berbeda-beda antar rangka yang satu dengan rangka yang lain. Sebuah modul panel depan pada umumnya terdiri dari sakelar daya, sakelar reset, lampu LED

daya, lampu LED aktitas penggerak depan (hard drive), pengeras suara dan lain-lain. Ketika

menyambungkan modul rangka panel depan Anda pada konektor ini, pastikan pengaturan penugasan kabel telah cocok terpasang.

LED Daya

CI-

CI+

PWR-

PWR+

MSG-

PW-

SPEAK+

SPEAK-

MSG+

PW+

Lampu LED Pesan/

Daya/Tidur

Pengeras suara

Sakelar Daya

HD-

RES+

HD+

RES-

Lampu LED Aktitas Peng-

gerak Depan (Hard Drive)

Sakelar Reset

Konektor Pemasukan Casing

- 25 - Instalasi Perangkat Keras

10) F_AUDIO (Konektor Audio Panel Depan)

Konektor audio panel depan mendukung audio Berdenisi Tinggi dari Intel (Intel High Denition audio,

HD) dan audio AC’97. Anda dapat menghubungkan modul rangka audio panel depan pada konektor ini. Pastikan pengaturan penugasan kabel dari konektor modul telah sesuai dengan penugasan pin pada konektor motherboard. Sambungan yang tidak sesuai antara konektor modul dan konektor motherboard akan membuat piranti tidak bisa berfungsi atau bahkan merusakkannya.

• Konektor audio panel depan mendukung audio HD secara default. Jika casing Anda menyediakan modul audio panel depan AC’97, silahkan merujuk pada petunjuk tentang cara men-

gaktifkan fungsionalitas AC’97 melalui perangkat lunak audio pada Bab 5, “Mengkongurasi

Audio 2/4/5.1/7.1-Kanal”.

• Sinyal audio akan terdengar pada sambungan audio panel depan dan belakang secara bersamaan. Jika Anda ingin menonaktifkan audio panel belakang (hanya didukung bila mengguna-

kan modul audio panel depan HD), lihat Bab 5, “Mengkongurasi Audio 2/4/5.1/7.1 Kanal”.

• Beberapa rangka menyediakan modul audio panel depan yang memiliki konektor terpisah pada setiap kabel dan bukannya pada setiap colokan tunggal. Untuk mendapatkan informasi mengenai cara menyambungkan modul audio panel depan yang memiliki pengaturan penugasan kabel yang berbeda, silahkan menghubungi pabrikan rangka.

11) CD_IN (Konektor CD Masuk)

Anda dapat menyambungkan kabel audio yang diberikan bersamaan dengan penggerak optik Anda,

pada konektor.

Untuk Audio Panel Depan HD: Untuk Audio Panel Depan AC’97:

Pin No. Denisi

1 MIC2_L 2 GND 3 MIC2_R 4 -ACZ_DET 5 LINE2_R 6 GND 7 FAUDIO_JD 8 Tanpa Pin 9 LINE2_L

10 GND

Pin No. Denisi

1 MIC 2 GND 3 MIC Power 4 NC 5 Line Out (Kanan) 6 NC 7 NC 8 Tanpa Pin 9 Line Out (Kiri)

10 NC

Pin No. Denisi

1 CD-L 2 GND 3 GND 4 CD-R

Instalasi Perangkat Keras - 26 -

12) SPDIF_I (Konektor S/PDIF Masuk)

Konektor ini mendukung S/PDIF Masuk dan dapat tersambung ke daam sebuah piranti audio yang

mendukung audio keluar melalui kabel S/PDIF Masuk opsional. Untuk membeli kabel opsional S/PDIF Masuk, silahkan menghubungi penyalur setempat.

13) SPDIF_O (Konektor S/PDIF Keluar)

Konektor ini mendukung S/PDIF keluar dan menyambungkan sebuah kabel audio digital S/PDIF (disedi-

akan oleh kartu ekspansi) untuk keluaran audio digital dari motherboard untuk beberapa kartu ekspansi

tambahan seperti kartu gra s dan kartu suara. Misalnya, beberapa kartu gra s mungkin meminta Anda

untuk menggunakan sebuah kanel audio digital S/PDIF untuk keluaran audio digital dari motherboard

Anda ke kartu gra s jika Anda ingin menyambungkan sebuah tampilan HDMI kepada kartu gra s dan

memiliki keluaran audio digital dari tampilan HDMI pada saat yang sama. Untuk mendapatkan informasi mengenai cara menyambungkan kabel audio digital S/PDIF, bacalah manual kartu ekspansi Anda secara seksama.

Pin No. Denisi

1 Daya 2 SPDIFI 3 GND

Pin No. Denisi

1 SPDIFO 2 GND

- 27 - Instalasi Perangkat Keras

14) F_USB1/F_USB2 (Konektor USB)

Konektor sesuai dengan spesikasi USB 2.0/1.1. Setiap konektor USB dapat memberikan dua konektor

USB melalui braket USB opsional. Untuk membeli braket USB opsional, silahkan untuk menghubungi penyalur lokal.

• Jangan memasang kabel braket (2x5-pin) IEEE 1394 ke dalam konektor USB.

• Sebelum memasang braket USB, pastikan untuk mematikan komputer Anda dan mencabut

kabel daya listrik dari stop kontak daya untuk mencegah kerusakan pada braket USB.

15) CLR_CMOS (Mengembalikan pengaturan BIOS pada kondisi awal)

Gunakan jumper ini untuk mengembalikan pengaturan BIOS pada kondisi awal (misalnya informasi

tanggal dan kongurasi BIOS) dan mengembalikan pengaturan sesuai standar pabrik. Untuk mengembalikan pengaturan BIOS pada kondisi awal, tempatkan tutup jumper pada dua pin agar terjadi arus pendek sementara pada dua pin atau gunakan sebuah benda logam seperti obeng untuk menghubungkan kedua pin selama beberapa detik.

• Matikanlah komputer dan cabut kabel daya dari stop kontak listrik sebelum mengembalikan pengaturan BIOS pada kondisi awal.

• Setelah mengembalikan pengaturan BIOS pada kondisi awal dan sebelum menyalakan komputer Anda, pastikanlah untuk melepaskan tutup jumper. Kegagalan untuk melakukan hal ini dapat merusak motherboard.

• Setelah sistem dinyalakan kembali, buka Setup BIOS untuk memuat setelan bawaan dari pabrik (pilih Load Optimized Defaults) atau secara manual kongurasikan pengaturan BIOS

(silahkan merujuk kepada Bab 2, “Mengeset BIOS,” untuk kon gurasi BIOS).

Terbuka: Normall

Arus Pendek: Mengembalikan pengaturan BIOS pada kondisi awal

Pin No. Denisi

1 Daya (5V) 2 Daya (5V) 3 USB DX4 USB DY5

USB DX+ 6 USB DY+ 7 GND 8 GND 9 Tanpa Pin

10 NC

Instalasi Perangkat Keras - 28 -

16) BAT (Baterai)

Baterai memberikan daya untuk menyimpan nilai-nilai (seperti kongurasi BIOS, informasi tanggal dan

waktu) di CMOS ketika komputer dinonaktifkan. Ganti baterai ketika voltase baterai turun ke tingkatan yang paling bawah, atau nilai CMOS tidak akurat atau hilang.

Anda dapat mengosongkan nilai CMOS dengan melepas baterai:

1. Matikan komputer Anda dan cabut kabel daya listriknya.

2. Lepaskan baterai secara perlahan pada wadah baterai dan tunggu sekitar satu menit. (Atau gunakan sebuah obyek metal seperti obeng untuk menyentuh terminal positif atau negatif dari tempat penyimpan baterai agar terjadi arus pendek selama 5 detik.)

3. Ganti baterai.

4. Pasang kabel daya dan nyalakan kembali komputer Anda.

• Selalu matikan komputer dan cabut kabel daya listrik sebelum mengganti baterai.

• Ganti baterai dengan Bahaya ledakan jika baterai diganti dengan model yang tidak sesuai.

• Hubungi tempat pembelian atau penyalur setempat jika Anda tidak dapat mengganti baterai

sendiri atau tidak merasa yakin mengenai model baterai yang digunakan.

• Ketika memasang baterai, perhatikan arah posisi dari sisi kutub positif (+) dan sisi kutub negatif (-) dari baterai (sisis positif harus menghadap ke atas).

• Baterai bekas harus ditangani sesuai dengan peraturan lingkungan setempat.

- 29 - BIOS Setup

Sistem Masukan dan Keluaran Dasar (Basic Input and Output System - BIOS) merekam parameter perangkat keras sistem dalam CMOS pada motherboard. Fungsi utamanya termasuk menjalankan Power-On SelfTest (POST) selama penyalaan sistem, penyimpanan parameter sistem dan pemuatan sistem operasi,

dll. BIOS mencakup program BIOS Setup yang memungkinkan pengguna untuk memodikasi pengaturan kongurasi sistem dasar atau untuk mengaktifkan tur-tur sistem tertentu. Bila daya dimatikan, baterai pada motherboard memasok daya yang diperlukan ke CMOS untuk menjaga nilai-nilai kongurasi dalam CMOS.

Untuk mengakses program BIOS Setup, tekan tombol <Delete> selama POST ketika daya diaktifkan. Untuk melihat pilihan menu BIOS Setup yang lebih lengkap, Anda dapat menekan <Ctrl>+<F1> dalam menu utama dari program BIOS Setup.

Untuk memutakhirkan BIOS, gunakan utilitas Q-Flash atau @BIOS GIGABYTE.

• Q-Flash memungkinkan pengguna untuk dengan cepat dan mudah memutakhirkan atau membuat data cadangan BIOS tanpa memasuki sistem operasi.

• @BIOS merupakan utilitas berbasis Windows yang mencari dan mendownload versi terbaru BIOS dari Internet dan memutakhirkan BIOS.

Untuk mendapatkan petunjuk tentang cara menggunakan utilitas Q-Flash dan @BIOS, silakan merujuk ke Bab 4, “Utilitas Pemutakhiran BIOS.”

Bab 2 BIOS Setup

• Karena pemutakhiran (ashing) BIOS berpotensi menimbulkan risiko, jika Anda tidak mengalami

masalah saat menggunakan versi BIOS yang Anda gunakan saat ini, disarankan agar Anda tidak memutakhirkan BIOS tersebut. Untuk memutakhirkan BIOS, lakukan dengan hati-hati. Pemutakhiran BIOS yang tidak memadai dapat menyebabkan kerusakan sistem.

• BIOS akan mengeluarkan kode suara bip selama POST. Silakan merujuk ke Bab 5, “Penyelesaian Masalah,” untuk mendapatkan uraian kode suara bip.

• Disarankan agar Anda tidak mengubah pengaturan bawaan pabrik (kecuali jika Anda memerlukannya) untuk mencegah ketidakstabilan sistem atau hasil yang tidak diharapkan lainnya. Pengubahan pengaturan yang tidak memadai dapat membuat sistem mengalami kegagalan dalam mengaktifkan komputer. Jika hal ini terjadi, cobalah untuk menghapus nilai-nilai CMOS dan menyetel ulang motherboard ke nilai bawaannya. (Silakan merujuk ke bagian “Load Optimized Default” dalam bab ini atau pengantar tentang baterai/mengembalikan pengaturan BIOS pada kondisi awal pada Bab 1 untuk mengetahui cara menghapus nilai-nilai CMOS.)

BIOS Setup - 30 -

2-1 Layar Penyalaan Awal

Layar berikut mungkin muncul ketika komputer dibooting.

B. Layar POST

Tombol Fungsi: <TAB>: POST SCREEN

Tekan tombol <Tab> untuk menampilkan layar BIOS POST. Untuk menampilkan layar BIOS POST pada penyalaan awal sistem, silakan merujuk ke petunjuk pada butir Full Screen LOGO Show di halaman 40.

<DEL>: BIOS SETUP\Q-FLASH

Tekan tombol <Delete> untuk memasuki BIOS Setup atau untuk mengakses utilitas Q-Flash dalam

BIOS Setup.

<F9>: XPRESS RECOVERY2

Jika Anda pernah memasuki Xpress Recovery2 untuk membuat cadangan data hard disk dengan meng-

gunakan driver disk, tombol <F9> dapat digunakan untuk akses berikutnya ke Xpress Recovery2 selama POST. Untuk mendapatkan informasi lebih lanjut, silakan merujuk ke Bab 4, “Xpress Recovery2.”

<F12>: BOOT MENU

Menu Booting (Boot Menu) memungkinkan Anda untuk mengatur perangkat yang dibooting untuk perta-

ma kalinya tanpa memasuki BIOS Setup. Pada Boot Menu, gunakan tombol panah atas <h> atau tombol tanda panah bawah <i> untuk memilih perangkat yang dibooting untuk pertama kalinya, kemudian tekan <Enter> untuk menyetujuinya. Untuk keluar dari Boot Menu, tekan <Esc>. Sistem akan secara

langsung membooting perangkat yang dikongurasi dalam Boot Menu.

Catatan: Pengaturan dalam Boot Menu efektif untuk satu kali saja. Setelah sistem dinyalakan ulang,

urutan perangkat yang dibooting masih akan didasarkan pada pengaturan BIOS Setup. Anda dapat mengakses lagi Boot Menu untuk mengubah pengaturan perangkat yang dibooting terlebih dulu sebagaimana diperlukan.

<END>: Q-FLASH

Tekan tombol <End> untuk mengakses utilitas Q-Flash secara langsung tanpa harus memasuki BIOS

Setup terlebih dulu.

Tombol Fungsi

Model Motherboard

Versi BIOS

GA-M52L-S3P FAa . . . .

<DEL>: BIOS Setup <F9>: XpressRecovery2 <F12>: Boot Menu <End>: Qflash 01/26/2010-NF-MCP68-6A61KG0IC-00

Tombol Fungsi

- 31 - BIOS Setup

2-2 Menu Utama

Begitu Anda memasuki program BIOS Setup, Menu Utama (seperti yang ditunjukkan di bawah ini) muncul pada layar. Gunakan tombol tanda panah untuk bergerak di antara butir-butir yang ada dan tekan <Enter> untuk menyetujui atau memasuki submenu.

(Contoh Versi BIOS: FAa)

Bantuan Menu Utama

Uraian pada layar dari pilihan pengesetan yang disorot ditampilkan pada baris bawah Menu Utama.

Bantuan Submenu

Ketika berada di submenu, tekan <F1> untuk menampilkan layar bantuan (General Help/Bantuan Umum) dari tombol fungsi yang tersedia untuk menu tersebut. Tekan <Esc> untuk keluar dari layar bantuan. Bantuan untuk setiap butir ada dalam blok Item Help di sisi kanan submenu.

Tombol Fungsi Program BIOS Setup

<h><i><f><g> Memindahkan bilah pemilihan untuk memilih sebuah butir <Enter> Menjalankan perintah atau memasuki submenu <Esc> Menu Utama: Keluar dari program BIOS Setup Submenu: Keluar dari submenu saat ini <Page Up> Meningkatkan nilai numerik atau membuat perubahan <Page Down> Menurunkan nilai numerik atau membuat perubahan <F1> Menunjukkan uraian tombol fungsi <F2>

Memindahkan kursor ke blok Item Help (Bantuan Butir) di sebelah kanan (submenu saja) <F5> Memulihkan pengaturan BIOS sebelumnya untuk submenu saat ini <F6> Memuat pengaturan bawaan Fail-Safe BIOS (BIOS Gagal Aman) untuk submenu

saat ini <F7> Memuat pengaturan bawaan Optimized BIOS (BIOS Teroptimisasi) untuk submenu

saat ini <F8> Mengakses utilitas Q-Flash <F9> Menampilkan informasi sistem <F10> Menyimpan semua perubahan dan keluar dari program BIOS Setup

• Jika Anda tidak menemukan pengaturan yang Anda inginkan dalam Menu Utama atau submenu, tekan <Ctrl>+<F1> untuk mengakses pilihan yang lebih lengkap.

• Ketika sistem tidak stabil seperti biasanya, pilih butir Load Optimized Defaults untuk menetap- kan sistem Anda ke setelan bawaannya.

• Menu BIOS Setup yang diuraikan dalam bab ini dipakai sebagai referensi saja dan mungkin berbeda antara versi BIOS yang satu dengan yang lainnya.

Change CPU's Clock & Voltage

 MB Intelligent Tweaker(M.I.T.)

 Standard CMOS Features

 Advanced BIOS Features

 Integrated Peripherals

 Power Management Setup

 PnP/PCICongurations

 PC Health Status

Load Fail-Safe Defaults

Load Optimized Defaults

Set Supervisor Password

Set User Password

Save & Exit Setup

Exit Without Saving

ESC: Quit

higf

: Select Item

F8: Q-Flash F10: Save & Exit Setup

BIOS Setup - 32 -



MB Intelligent Tweaker(M.I.T.)

Gunakan menu ini untuk mengongurasi pengali kecepatan (clock), frekuensi dan tegangan dari CPU,

memori, dll.



Standard CMOS Features

Gunakan menu ini untuk mengongurasi waktu dan tanggal sistem, jenis hard disk, jenis oppy disk

drive, dan jenis kesalahan yang menghentikan booting sistem, dll.



Advanced BIOS Features

Gunakan menu ini untuk mengongurasi urutan perangkat yang dibooting terlebih dulu, tur-tur canggih

yang tersedia pada CPU, dan adapter tampilan utama.



Integrated Peripherals

Gunakan menu ini untuk mengongurasi semua perangkat tambahan, seperti IDE, SATA, USB, audio

terintegrasi, dan LAN terintegrasi, dll.



Power Management Setup

Gunakan menu ini untuk mengongurasikan semua fungsi penghematan daya.



PnP/PCI Congurations

Gunakan menu ini untuk mengongurasi sumber daya PCI & PnP sistem.



PC Health Status

Gunakan menu ini untuk melihat informasi tentang sistem yang terdeteksi secara otomatis/suhu CPU,

tegangan sistem dan kecepatan kipas, dll.



Load Fail-Safe Defaults

Setelan bawaan Fail-Safe (Gagal Aman) merupakan pengaturan pabrik untuk pengoperasian sistem

yang paling stabil dengan kinerja minimal.



Load Optimized Defaults

Setelan bawaan Optimized (Teroptimisasi) merupakan pengaturan pabrik untuk pengoperasian sistem

dengan kinerja optimal.



Set Supervisor Password

Mengubah, menetapkan, atau menonaktifkan kata sandi. Fungsi ini memungkinkan Anda untuk mem-

batasi akses ke sistem dan BIOS Setup.

Kata sandi pengawas (supervisor password) memungkinkan Anda untuk membuat perubahan dalam

BIOS Setup.



Set User Password

Mengubah, menetapkan, atau menonaktifkan kata sandi. Fungsi ini memungkinkan Anda untuk mem-

batasi akses ke sistem dan BIOS Setup.

Kata sandi pengguna hanya memungkinkan Anda untuk melihat pengaturan BIOS tetapi tidak untuk

membuat perubahan.



Save & Exit Setup

Simpan semua perubahan yang dibuat dalam program BIOS Setup ke CMOS dan keluar dari BIOS

Setup. (Tugas ini juga dapat dilaksanakan dengan menekan <F10>.)



Exit Without Saving

Mengabaikan semua perubahan dan memberlakukan pengaturan sebelumnya. Anda akan keluar dari

BIOS Setup ketika Anda menekan <Y> pada saat menanggapi pesan konrmasi. (Tugas ini juga dapat

dilaksanakan dengan menekan <Esc>.)

- 33 - BIOS Setup

2-3 MB Intelligent Tweaker (M.I.T.)

Apakah sistem akan bekerja dengan stabil dengan pengaturan overclock yang Anda buat tergantung pada keseluruhan kongurasi sistem. Kesalahan melakukan overclock dapat menyebabkan kerusakan CPU, chipset, atau memori dan mengurangi umur operasional komponen tersebut. Halaman ini hanya ditujukan bagi pengguna lanjut dan kami menyarankan agar Anda tidak mengubah pengaturan default untuk mencegah ketidakstabilan sistem atau hasil yang tidak diinginkan lainnya. (Kesalahan mengubah pengaturan dapat menyebabkan kegagalan boot sistem. Jika ini terjadi, hapus nilai CMOS kemudian reset board ke nilai default.)

CPU Frequency(MHz)

Memungkinkan Anda secara manual menetapkan frekuensi host CPU. Kisaran dapat ditetapkan mulai

200 MHz hingga 500 MHz. Penting Sangat disarankan agar frekuensi CPU ditetapkan sesuai dengan

spesikasi CPU.

PCIE Clock(MHz)

Memungkinkan Anda untuk mengatur secara manual frekuensi pengali kecepatan (clock) PCIe. Rentang

penyesuaian berkisar dari 100 MHz hingga 145 MHz. (Default: 100)

CPU Clock Ratio

Memungkinkan Anda mengubah rasio jam untuk CPU yang diinstal. Kisaran pengubahan tergantung

pada CPU yang sedang digunakan.

CPU NorthBridge Freq.

Memungkinkan Anda mengubah frekuensi pengontrol North Bridge untuk CPU yang diinstal. Kisaran

pengubahan tergantung pada CPU yang sedang digunakan.

Set Memory Clock

Menentukan apakah akan menetapkan jam memori secara manual. Auto memungkinkan BIOS secara

otomatis menetapkan jam memori sebagaimana diperlukan. Manual memungkinkan jam memori men-

gontrol item di bawah ini agar dapat dikongurasi. (Default: Otomatis)

MB Intelligent Tweaker(M.I.T.)

CPU Frequency (MHz) [200] PCIE Clock (MHz) [100] CPU Clock Ratio [Auto] CPU North Bridge Freq. [Auto] Set Memory Clock [Auto]

x Memory Clock x2.66 533Mhz



 DRAMConguration   [PressEnter]

DDR2 Voltage Control [Normal] CPU NB VID Control [Normal] CPU Voltage Control [Normal] Normal CPU Vcore 1.3000V

higf

: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help

F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

Item Help

Menu Level



BIOS Setup - 34 -

(Catatan) Butir ini muncul hanya jika Anda memasang CPU yang mendukung tur ini.

DRAM Conguration

DRAMConguration

higf

: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help

F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

Item Help

Menu Level



DCTs Mode

(Catatan)

[Unganged] DDRII Timing Items [Auto] SPD Auto

x CAS# latency Auto 5T 5T x RAS to CAS R/W Delay Auto 4T 4T x Row Precharge Time Auto 4T 4T x Minimum RAS Active Time Auto 12T 12T x 1T/2T Command Timing Auto -- -x TwTr Command Delay Auto 2T 2T x Trfc0 for DIMM1 Auto 105ns 105ns x Trfc2 for DIMM2 Auto -- -x Trfc1 for DIMM3 Auto -- -x Trfc3 for DIMM4 Auto -- -x Write Recovery Time Auto 4T 4T x Precharge Time Auto 2T 2T x Row Cycle Time Auto 17T 17T x RAS to RAS Delay Auto 2T 2T CKE Power Down Mode [Disabled]

CKE Power Down Control [per Channel]

DCTs Mode

(Catatan)

Memungkinkan Anda menetapkan mode kontrol memori. Ganged Menetapkan mode kontrol memori ke satu saluran ganda. Unganged Menetapkan mode kontrol memori ke dua saluran tunggal. (Default)

DDRII Timing Items

Manual memungkinkan item Waktu DDR2 di bawah ini agar dapat dikongurasi. Pilihannya adalah: Auto (Default), Manual.

CAS# latency

Pilihannya adalah: Auto (Default), 3T~7T.

Memory Clock

Opsi ini dapat dikongurasi hanya apabila Set Memory Clock ditetapkan ke Manual. Jika Anda menggunakan CPU AM3/AM2+: X2.00 Menetapkan Jam Memori ke X2.00. X2.66 Menetapkan Jam Memori ke X2.66. X3.33 Menetapkan Jam Memori ke X3.33. X4.00 Menetapkan Jam Memori ke X4.00. X5.33 Menetapkan Jam Memori ke X5.33. Jika Anda menggunakan CPU AM2: DDR 400 Menetapkan Jam Memori ke DDR 400. DDR 533 Menetapkan Jam Memori ke DDR 533. DDR 667 Menetapkan Jam Memori ke DDR 667. DDR 800 Menetapkan Jam Memori ke DDR 800.

- 35 - BIOS Setup

RAS to CAS R/W Delay

Pilihannya adalah: Auto (Default), 3T~6T.

Row Precharge Time

Pilihannya adalah: Auto (Default), 3T~6T.

Minimum RAS Active Time

Pilihannya adalah: Auto (Default), 5T~18T.

1T/2T Command Timing

Pilihannya adalah: Auto (Default), 1T, 2T.

TwTr Command Delay

Pilihannya adalah: Auto (Default), 1T~3T.

Trfc0 for DIMM1

Pilihannya adalah: Auto (Default), 75ns, 105ns, 127.5ns, 195ns, 327.5ns.

Trfc2 for DIMM2

Pilihannya adalah: Auto (Default), 75ns, 105ns, 127.5ns, 195ns, 327.5ns.

Trfc1 for DIMM3

Pilihannya adalah: Auto (Default), 75ns, 105ns, 127.5ns, 195ns, 327.5ns.

Trfc3 for DIMM4

Pilihannya adalah: Auto (Default), 75ns, 105ns, 127.5ns, 195ns, 327.5ns.

Write Recovery Time

Pilihannya adalah: Auto (Default), 3T~6T.

Precharge Time

Pilihannya adalah: Auto (Default), 2T, 3T.

Row Cycle Time

Pilihannya adalah: Auto (Default), 11T~26T.

RAS to RAS Delay

Pilihannya adalah: Auto (Default), 2T~5T.

CKE Power Down Mode

Menentukan apakah menetapkan memori ke mode daya mati saat pin CKE ditutup. (Default: Disabled)

CKE Power Down Control

Memungkinkan Anda memilih mode daya mati CKE. Opsi adalah per Saluran (Default), per CS.

DDR2 Voltage Control

Memungkinkan Anda menetapkan voltase memori. Normal Menyuplai voltase memori sebagaimana diperlukan. (Default) +0.1V ~ +0.7V Kisaran dapat ditetapkan mulai +0,1V hingga +0,7V. Catatan: Increasing memory voltage may result in damage to the memory.

CPU NB VID Control

Memungkinkan Anda menetapkan voltase Northbridge VID CPU. Auto menetapkan voltase Northbridge

VID CPU sebagaimana diperlukan. Kisaran pengubahan tergantung pada CPU yang diinstal. (Default: Normal)

Catatan: Voltase CPU yang lebih tinggi dapat menyebabkan kerusakan CPU atau mengurangi umur

opersional CPU.

BIOS Setup - 36 -

CPU Voltage Control

Memungkinkan Anda menetapkan voltase CPU. Auto menetapkan voltase CPU sebagaimana diperlu-

kan. Kisaran pengubahan tergantung pada CPU yang diinstal. (Default: Normal)

Catatan: Voltase CPU yang lebih tinggi dapat menyebabkan kerusakan CPU atau mengurangi umur

opersional CPU.

Normal CPU Vcore

Menampilkan voltase operasional normal CPU.

- 37 - BIOS Setup

Date (mm:dd:yy)

Menetapkan tanggal sistem. Format tanggal adalah hari (baca saja), bulan, tanggal dan tahun. Pilih bi-

dang isian yang dikehendaki dan gunakan tombol panah naik atau turun untuk menetapkan tanggalnya.

Time (hh:mm:ss)

Menetapkan waktu sistem. Contohnya, 1 p.m. sama dengan 13:0:0. Pilih bidang isian yang dikehendaki

dan gunakan tombol panah naik atau turun untuk menetapkan waktunya.

IDE Channel 0 Master/Slave

IDE HDD Auto-Detection Tekan <Enter> untuk mendeteksi secara otomatis parameter perangkat IDE/SATA pada kanal ini. IDE Channel 0 Master/Slave

Mengongurasikan perangkat IDE / SATA dengan menggunakan salah satu dari dua metode di bawah ini:

•Auto Membiarkan BIOS secara otomatis mendeteksi perangkat IDE/SATA selama POST. (Default)

•None Jika tidak ada perangkat IDE/SATA yang digunakan, setel butir ini ke None se- hingga sistem akan melewati deteksi perangkat selama POST sehingga proses penyalaan awal sistem berjalan dengan lebih cepat.

Access Mode Menetapkan mode akses hard disk. Pilihannya adalah: Auto (default), CHS,

LBA, Large.

IDE Channel 2, 3, 4, 5 Master

IDE Auto-Detection Tekan <Enter> untuk mendeteksi secara otomatis parameter perangkat IDE/SATA pada kanal ini. Extended IDE Drive

Mengongurasikan perangkat IDE / SATA dengan menggunakan salah satu dari dua metode di bawah ini:

•Auto Membiarkan BIOS secara otomatis mendeteksi perangkat IDE/SATA selama POST. (Default)

Access Mode Menetapkan mode akses hard disk. Pilihannya adalah: Auto (default), Large.

2-4 Standard CMOS Features

Standard CMOS Features

Date (mm:dd:yy) Wed, Feb 3 2010 Time (hh:mm:ss) 22:31:24



IDE Channel 0 Master [None]



IDE Channel 0 Slave [None]



IDE Channel 2 Master [None]



IDE Channel 3 Master [None]



IDE Channel 4 Master [None]



IDE Channel 5 Master [None]

Drive A [1.44M, 3.5"] Floppy 3 Mode Support [Disabled]

Halt On [All, But Keyboard]

Base Memory 640K Extended Memory 510M

higf

: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help

F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

Item Help

Menu Level



BIOS Setup - 38 -

Bidang isian berikut ini menampilkan spesikasi hard disk Anda. Jika Anda ingin memasukkan param-

eternya secara manual, silakan merujuk ke informasi pada hard disk tersebut. Capacity Perkiraan kapasitas dari hard disk yang dipasang sekarang ini. Cylinder Jumlah silinder. Head Jumlah kepala. Precomp Silinder prekompensasi penulisan. Landing Zone Zona pendaratan. Sector Jumlah sektor.

Drive A

Memungkinkan Anda untuk memilih jenis floppy disk drive yang dipasang dalam sistem Anda. Jika

Anda tidak memasang oppy disk drive, setel butir ini ke None. Pilihannya adalah: None, 360K/5.25”,

1.2M/5.25”, 720K/3.5”, 1.44M/3.5”, 2.88M/3.5”.

Floppy 3 Mode Support

Memungkinkan Anda untuk menentukan apakah oppy disk drive terpasang merupakan oppy disk drive

3-mode yang merupakan standar oppy disk drive Jepang. Pilihannya adalah: Disabled (default), Drive A.

Halt On

Memungkinkan Anda untuk menentukan apakah sistem akan berhenti jika menemukan kesalahan se-

lama POST. All Errors Setiap kali BIOS mendeteksi kesalahan yang tidak fatal, maka booting sistem

akan berhenti. No Errors Booting sistem tidak akan berhenti meskipun menemukan kesalahan. All, But Keyboard Booting sistem tidak akan berhenti jika menemukan kesalahan pada papan ke-

tik tapi akan berhenti jika menemukan semua kesalahan lainnya. (Default) All, But Diskette Booting sistem tidak akan berhenti jika menemukan kesalahan pada oppy disk

drive tapi akan berhenti jika menemukan semua kesalahan lainnya. All, But Disk/Key Booting sistem tidak akan berhenti jika menemukan kesalahan pada papan ke-

tik atau oppy disk drive tetapi akan berhenti jika menemukan semua kesalahan

lainnya.

Memory

Bidang isian ini hanya bisa dibaca saja (read-only) dan ditentukan oleh BIOS POST. Base Memory Juga disebut sebagai memori konvensional. Biasanya 640 KB akan disisihkan

untuk sistem operasi MS-DOS. Extended Memory Jumlah pertambahan memori.

- 39 - BIOS Setup

2-5 Advanced BIOS Features

AMD C1E Support

(Catatan)

Mengaktifkan atau menonaktifkan fungsi hemat daya CPU C1E dalam kondisi sistem tidak digunakan.

Jika diaktifkan, frekuensi dan voltase core CPU akan dikurangi selama kondisi sistem tidak digunakan untuk mengurangi konsumsi daya. (Default: Disabled)

Virtualization

Virtualisasi memungkinkan platform menjalankan multi sistem operasi dan aplikasi dalam partisi inde-

penden. Dengan virtualisasi, satu sistem komputer dapat berfungsi sebagai multi sistem virtual.

(Default: Disabled)

AMD K8 Cool&Quiet control

Auto Memungkinkan driver AMD Cool’n’Quiet secara dinamis mengatur jam CPU dan VID

untuk mengurangi output panas dari komputer dan konsumsi dayanya. (Default)

Disabled Menonaktifkan fungsi ini.

Hard Disk Boot Priority

Menentukan urutan pemuatan sistem operasi dari hard disk terpasang. Gunakan tombol panah naik

atau turun untuk memilih sebuah hard disk, kemudian tekan tombol plus <+> (atau <PageUp>) atau tombol minus <-> (atau <PageDown>) untuk memindahkannya ke atas atau bawah dalam daftar. Tekan <Esc> untuk keluar dari menu ini ketika selesai.

First/Second/Third Boot Device

Menentukan urutan booting dari perangkat yang tersedia. Gunakan tombol panah naik atau turun untuk

memilih perangkat, kemudian tekan <Enter> untuk menyetujuinya. Pilihannya adalah: Floppy, LS120, Hard Disk, CDROM, ZIP, USB-FDD, USB-ZIP, USB-CDROM, USB-HDD, Legacy LAN, Disabled.

Password Check

Menentukan apakah kata sandi diperlukan setiap kali sistem dibooting, atau hanya ketika Anda me-

masuki BIOS Setup. Setelah mengongurasi butir ini, tetapkan kata sandi pada butir Set Supervisor/ User Password dalam Menu Utama BIOS.

Setup Kata sandi hanya diperlukan untuk memasuki program BIOS Setup. (Default) System Kata sandi diperlukan untuk membooting sistem dan untuk memasuki program BIOS

Setup.

Advanced BIOS Features

AMD C1E Support

(Catatan)

[Disabled] Virtualization [Disabled] AMD K8 Cool&Quiet control [Auto]



Hard Disk Boot Priority [Press Enter] First Boot Device [Floppy] Second Boot Device [CDROM] Third Boot Device [Hard Disk] Password Check [Setup] HDD S.M.A.R.T. Capability [Disabled] Away Mode [Disabled] Full Screen LOGO Show [Enabled] Backup BIOS Image to HDD [Disabled] Init Display First [PEG]

higf

: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help

F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

Item Help

Menu Level



BIOS Setup - 40 -

HDD S.M.A.R.T. Capability

Mengaktifkan atau menonaktifkan kemampuan Teknologi Pelaporan dan Pemonitoran Sendiri (Self

Monitoring and Reporting Technology - S.M.A.R.T.) dari hard disk Anda. Fitur ini memungkinkan sistem

Anda untuk melaporkan kesalahan saat pembacaan/penulisan hard disk dan mengeluarkan peringatan

ketika utilitas pemonitoran perangkat keras pihak ketiga dipasang. (Default: Enabled)

Away Mode

Mengaktifkan atau menonaktifkan Mode Jauh di sistem operasi Windows XP Media Center. Mode Jauh

memungkinkan sistem melakukan tugas secara diam-diam sedangkan dalam mode hemat daya seperti-

nya mati. (Default: Disabled)

Full Screen LOGO Show

Memungkinkan Anda untuk menentukan apakah akan menampilkan Logo GIGABYTE saat penyalaan

awal sistem. Setelan Disabled akan menampilkan pesan POST normal. (Default: Enabled)

Backup BIOS Image to HDD

Memungkinkan sistem untuk menyalin berkas citra BIOS ke hard disk. Jika BIOS sistem rusak, BIOS ini

akan dipulihkan dari berkas citra ini. (Default: Disabled)

Init Display First

Menentukan apakah inisiasi pertama dari layar monitor berasal dari kartu gras PCI atau kartu gras

PCI Express yang dipasang.

PCI Slot Menetapkan kartu gras PCI sebagai tampilan pertama. PEG Menetapkan kartu gras PCI Express sebagai tampilan pertama. (Default)

- 41 - BIOS Setup

2-6 Integrated Peripherals

On-Chip IDE Channel

Mengaktifkan atau menonaktifkan pengontrol IDE terpadu. (Default: Enabled)

NV Serial-ATA Controller

Mengaktifkan atau menonaktifkan pengontrol SATA terpadu. Anda dapat memilih untuk mengaktifkan

semua pengontrol SATA atau hanya pengontrol SATA pertama. (Default: All Enabled)

IDE Prefetch Mode

Mengaktifkan atau menonaktifkan mode pra pengambilan untuk pengontrol IDE terpadu. Mengaktifkan-

nya akan mengaktifkan buffer pra pengambilan IDE untuk meningkatkan performa hard drive. (Default:

Enabled)

USB Memory Type

Menetapkan jenis memori yang dialokasikan untuk perangkat USB. Opsi yaitu: SHADOW (default), Base

Memory (640K).

Serial-ATA RAID Cong

Serial-ATARAIDCong

NV SATA RAID function [Disabled]

x NV SATA 1 Primary RAID Enabled x NV SATA 1 Secondary RAID Enabled x NV SATA 2 Primary RAID Enabled x NV SATA 2 Secondary RAID Enabled

higf

: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help

F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

Item Help

Menu Level



NV SATA RAID function

Mengaktifkan atau menonaktifkan RAID untuk pengontrol SATA 3Gb/s terpadu. Mengaktifkan akan me-

mungkinkan Anda mengkongurasi RAID untuk saluran SATA tersendiri. (Default: Disabled)

Integrated Peripherals

On-Chip IDE Channel [Enabled] NV Serial-ATA Controller [All Enabled] IDE Prefetch Mode [Enabled] USB Memory Type [SHADOW]



 Serial-ATARAIDCong  [PressEnter]

Onboard Audio Function [Auto] On-Chip MAC Lan [Auto] Onboard LAN Boot ROM [Disabled] Onboard Serial Port 1 [3F8/IRQ4] Onboard Parallel Port [378/IRQ7] Parallel Port Mode [SPP]

x ECP Mode Use DMA 3

On-Chip USB [V1.1+V2.0] USB Keyboard Support [Disabled] USB Mouse Support [Disabled] Legacy USB storage detect [Enabled]

higf

: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help

F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

Item Help

Menu Level



BIOS Setup - 42 -

NV SATA 1 Primary RAID

Mengaktifkan atau menonaktifkan RAID untuk saluran pertama dari pengontrol SATA 3Gb/s terpadu

pertama. Item ini hanya dapat dikongurasi jika item NV SATA RAID function ditetapkan ke Aktif. (Default:

Enabled)

NV SATA 1 Secondary RAID

Mengaktifkan atau menonaktifkan RAID untuk saluran kedua dari pengontrol SATA 3Gb/s terpadu per-

tama. Item ini hanya dapat dikongurasi jika item NV SATA RAID function ditetapkan ke Aktif. (Default:

Enabled)

NV SATA 2 Primary RAID

Mengaktifkan atau menonaktifkan RAID untuk saluran pertama dari pengontrol SATA 3Gb/s terpadu

kedua. Item ini hanya dapat dikongurasi jika item NV SATA RAID function ditetapkan ke Aktif. (Default:

Enabled)

NV SATA 2 Secondary RAID

Mengaktifkan atau menonaktifkan RAID untuk saluran pertama dari pengontrol SATA 3Gb/s terpadu

kedua. Item ini hanya dapat dikongurasi jika item NV SATA RAID function ditetapkan ke Aktif. (Default:

Enabled)

Onboard Audio Function

Mengaktifkan atau menonaktifkan fungsi audio onboard. (Default: Auto) Jika Anda ingin memasang kartu audio tambahan pihak ketiga alih-alih menggunakan audio onboard,

tetapkan butir ini ke Disabled.

On-Chip MAC Lan

Mengaktifkan atau menonaktifkan fungsi gras onboard. (Default: Auto)

Jika Anda ingin memasang kartu jaringan tambahan pihak ketiga alih-alih menggunakan LAN onboard,

tetapkan butir ini ke Disabled.

Onboard LAN Boot ROM

Memungkinkan Anda untuk memutuskan apakah akan mengaktifkan ROM booting yang terintegrasi

dengan chip LAN onboard. (Default: Disabled)

Onboard Serial Port 1

Mengaktifkan atau menonaktifkan port serial pertama dan menentukan alamat I/O dasarnya dan interup-

si yang sesuai. Pilihannya adalah: Auto, 2F8/IRQ3, 3F8/IRQ4 (default), 3E8/IRQ4, 2E8/IRQ3, Disabled.

Onboard Parallel Port

Mengaktifkan atau menonaktifkan port paralel onboard (LPT) dan menentukan alamat I/O dasarnya dan

interupsi yang sesuai. Pilihannya adalah: 378/IRQ7 (default), 278/IRQ5, 3BC/IRQ7, Disabled.

Parallel Port Mode

Memilih mode pengoperasian untuk port paralel onboard (LPT). Pilihannya adalah: SPP (Standar Paral-

lel Port) (default), EPP (Enhanced Parallel Port), ECP (Extended Capabilities Port), ECP + EPP.

ECP Mode Use DMA

Memilih saluran DMA untuk port LPT dalam mode ECP. Item ini hanya dapat dikongurasi jika Parallel

Port Mode ditetapkan ke mode ECP atau ECP+EPP. Opsi yaitu: 3 (default), 1.

On-Chip USB

V1.1+V2.0 Mengaktifkan pengontrol USB 1.1 dan USB 2.0. (Default) V1.1 Hanya mengaktifkan pengontrol USB 1.1. Disabled Menonaktifkan pengontrol USB onboard.

- 43 - BIOS Setup

USB Keyboard Support

Memungkinkan papan ketik USB untuk digunakan dalam MS-DOS. (Default: Disabled)

USB Mouse Support

Memungkinkan mouse USB untuk digunakan dalam MS-DOS. (Default: Disabled)

Legacy USB storage detect

Menentukan apakah akan mendeteksi perangkat penyimpanan USB, termasuk ash drive USB dan hard

disk USB selama POST. (Default: Enabled)

BIOS Setup - 44 -

ACPI Suspend Type

Menentukan kondisi tidur (sleep state) ACPI ketika sistem memasuki mode ditangguhkan (suspend). S1(POS) Memungkinkan sistem untuk memasuki kondisi tidur ACPI S1 (Menangguhkan Daya/

Power on Suspend).

Dalam kondisi tidur S1, sistem nampak ditangguhkan dan tinggal dalam mode daya

rendah. Sistem ini dapat dipulihkan kapan saja.

S3(STR) Memungkinkan sistem untuk memasuki kondisi tidur ACPI S3 (Menangguhkan RAM/

Suspend to RAM) (default). Dalam kondisi tidur S3, sistem nampak tidak aktif dan mengonsumsi lebih sedikit daya daripada kondisi S1. Ketika mendapatkan sinyal dari peristiwa atau perangkat pembangun, sistem kembali ke kondisi aktif tepat pada lokasi terakhir yang ditinggalkannya.

Soft-Off by Power button

Mengongurasi cara untuk mematikan komputer dalam mode MS-DOS dengan menggunakan tombol

daya.

Instant-Off Tekan tombol daya dan kemudian sistem akan langsung dimatikan. (Default) Delay 4 Sec. Tekan dan tahan tombol daya selama 4 detik untuk mematikan sistem. Jika tombol

daya ditekan selama kurang dari 4 detik, sistem akan memasuki mode ditangguhkan (suspend).

PME Event Wake Up

Memungkinkan sistem untuk dibangunkan dari kondisi tidur ACPI dengan sinyal pembangun dari

perangkat PCI atau PCIe. Catatan: Untuk menggunakan fungsi ini, Anda memerlukan catu daya ATX

yang menyediakan setidaknya 1A pada konektor +5VSB. (Default: Enabled)

Modem Ring On

Memungkinkan sistem untuk dibangunkan dari kondisi tidur ACPI dengan sinyal pembangun dari mo-

dem yang mendukung fungsi pembangun. (Default: Enabled)

USB Resume from Suspend

Memungkinkan sistem dibangunkan dari kondisi tidur ACPI S3 dengan sinyal bangun dari perangkat

USB yang diinstal. (Default: Enabled)

(Catatan) Didukung pada sistem operasi Windows 7/Vista saja.

2-7 Power Management Setup

Power Management Setup

ACPI Suspend Type [S3(STR)] Soft-Off by Power button [Instant-Off] PME Event Wake Up [Enabled] Modem Ring On [Enabled] USB Resume from Suspend [Enabled] Power-On by Alarm [Disabled]

x Day of Month Alarm Everyday x Time (hh:mm:ss) Alarm 0 : 0 : 0

HPET Support

(Catatan)

[Enabled]

HPET Mode

(Catatan)

[32-bit mode] Power On By Mouse [Disabled] Power On By Keyboard [Disabled]

x KB Power ON Password Enter

AC Back Function [Soft-Off] EuP Support [Disabled]

higf

: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help

F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

Item Help

Menu Level



- 45 - BIOS Setup

(Catatan) Didukung pada sistem operasi Windows 7/Vista saja.

Power-On by Alarm

Menentukan apakah akan menyalakan sistem pada waktu yang dikehendaki. (Default: Disabled) Jika diaktifkan, tetapkan tanggal dan waktunya sebagai berikut: Menyalakan sistem pada waktu tertentu setiap harinya atau pada hari tertentu dalam satu bulan. Menetapkan waktu saat sistem akan dinyalakan secara otomatis. Catatan: Ketika menggunakan fungsi ini, hindari penghentian pengoperasian (shutdown) yang tidak me-

madai dari sistem operasi atau pencabutan daya AC, jika tidak maka pengaturan tersebut mungkin tidak akan efektif.

HPET Support

(Catatan)

Mengaktifkan atau menonaktifkan Pengatur Waktu Peristiwa Berketepatan Tinggi (High Precision Event

Timer - HPET) untuk sistem operasi Windows 7/Vista. (Default: Enabled)

HPET Mode

(Catatan)

Memungkinkan Anda untuk memilih mode HPET untuk sistem operasi Windows 7/Vista Anda. Pilih 32-

bit mode saat Anda memasang Windows Vista 32-bit, pilih 64-bit mode saat Anda memasang Windows Vista 64-bit. Butir ini dapat dikongurasi hanya jika HPET Support disetel ke Enabled. (Default: 32-bit mode)

Power On By Mouse

Memungkinkan sistem untuk dinyalakan oleh peristiwa pembangun dari mouse PS/2.

Catatan: Untuk menggunakan fungsi ini, Anda memerlukan catu daya ATX yang menyediakan setidaknya

1A pada konektor +5VSB. Disabled Menonaktifkan fungsi ini. (Default) Double Click Klik dua kali tombol kiri mouse PS/2 untuk menghidupkan sistem.

Power On By Keyboard

Memungkinkan sistem untuk dinyalakan oleh peristiwa pembangun dari papan ketik PS/2. Catatan: Anda memerlukan catu daya ATX yang menyediakan setidaknya 1A pada konektor +5VSB. Disabled Menonaktifkan fungsi ini. (Default) Password Menetapkan kata sandi dengan 1 ~ 5 karakter untuk menyalakan sistem. Any KEY Tekan sembarang tombol di keyboard untuk menghidupkan sistem. Keyboard 98 Tekan tombol POWER pada papan ketik Windows 98 untuk menyalakan sistem.

KB Power ON Password

Menetapkan kata sandi saat Power On by Keyboard disetel ke Password. Tekan <Enter> pada butir

ini dan tetapkan kata sandi hingga 5 karakter dan kemudian tekan <Enter> untuk menyetujuinya. Untuk

menyalakan sistem, masukkan kata sandi dan tekan <Enter>. Catatan: Untuk membatalkan kata sandi, tekan <Enter> pada butir ini. Ketika diminta untuk mengisi kata

sandi, tekan <Enter> lagi tanpa memasukkan kata sandi untuk menghapus pengaturan kata sandi.

AC Back Function

Menentukan kondisi sistem setelah kembalinya daya dari daya AC yang hilang. Soft-Off Sistem tetap padam pada saat kembalinya daya AC. (Default) Full-On Sistem ini dinyalakan pada saat kembalinya daya AC.

EuP Support

Menentukan apakah akan membiarkan sistem mengonsumsi daya kurang dari 1W dalam kondisi S5

(penghentian operasi/shutdown). (Default: Disabled) Catatan: Bila butir ini disetel ke Enabled, keempat fungsi berikut ini tidak akan tersedia: Peristiwa PME bangun, daya ON dengan mouse, daya ON dengan keyboard, dan LAN bangun.

BIOS Setup - 46 -

PCI 1 IRQ Assignment

Auto BIOS menetapkan secara otomatis IRQ ke slot PCI pertama. (Default) 3,4,5,7,9,10,11,12,14,15 Menetapkan IRQ 3,4,5,7,9,10,11,12,14,15 ke slot PCI pertama.

PCI 2 IRQ Assignment

Auto BIOS menetapkan secara otomatis IRQ ke slot PCI kedua. (Default) 3,4,5,7,9,10,11,12,14,15 Menetapkan IRQ 3,4,5,7,9,10,11,12,14,15 ke slot PCI kedua.

PCI 3 IRQ Assignment

Auto BIOS menetapkan secara otomatis IRQ ke slot PCI ketiga. (Default) 3,4,5,7,9,10,11,12,14,15 Menetapkan IRQ 3,4,5,7,9,10,11,12,14,15 ke slot PCI ketiga.

PCI 4 IRQ Assignment

Auto BIOS secara otomatis menetapkan IRQ ke slot PCI keempat. (Default) 3,4,5,7,9,10,11,12,14,15 Menetapkan IRQ 3,4,5,7,9,10,11,12,14,15 ke slot PCI keempat.

2-8 PnP/PCI Congurations

PnP/PCICongurations

PCI 1 IRQ Assignment [Auto] PCI 2 IRQ Assignment [Auto] PCI 3 IRQ Assignment [Auto] PCI 4 IRQ Assignment [Auto]

higf

: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help

F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

Item Help

Menu Level



- 47 - BIOS Setup

Reset Case Open Status

Menyimpan atau menghapus catatan status intrusi sasis sebelumnya. Enabled akan menghapus cata-

tan status intrusi sasis sebelumnya dan bidang isian Case Opened akan menampilkan “No” pada boot-

ing berikutnya. (Default: Disabled)

Case Opened

Menampilkan status deteksi dari perangkat deteksi intrusi sasis yang dipasang pada konektor CI moth-

erboard. Jika penutup sasis sistem dilepas, bidang isian ini akan menampilkan “Yes”, jika tidak, bidang

ini akan menampilkan “No”. Untuk menghapus catatan status intrusi sasis, tetapkan Reset Case Open

Status ke Enabled, simpan pengaturan tersebut ke CMOS, dan kemudian nyalakan ulang sistem Anda.

Current Voltage(V) Vcore/DDR2 1.8V/+3.3V/+12V

Menampilkan tegangan sistem saat ini.

Current System/CPU Temperature

Menampilkan suhu CPU/sistem saat ini.

Current CPU/SYSTEM FAN Speed (RPM)

Menampilkan kecepatan kipas CPU/sistem saat ini.

System/CPU Warning Temperature

Menetapkan ambang peringatan untuk suhu sistem/ CPU. Jika suhu sistem/ CPU melampaui ambang,

BIOS akan mengeluarkan suara peringatan. Opsi yaitu: Nonaktif (default), 60°C/140°F, 70°C/158°F,

80°C/176°F, 90°C/194°F.

CPU/SYSTEM FAN Fail Warning

Memungkinkan sistem mengeluarkan suara peringatan jika kipas CPU/sistem tidak tersambung atau

tidak berputar. Periksa kondisi atau sambungan kipas jika ini terjadi. (Default: Disabled)

CPU Smart FAN Control

Mengaktifkan atau menonaktifkan fungsi kontrol kecepatan kipas CPU. Enabled memungkinkan kipas

CPU berputar dengan kecepatan yang berbeda sesuai dengan suhu CPU. Anda dapat mengatur kece-

patan kipas dengan EasyTune berdasarkan persyaratan sistem. Jika dinonaktifkan, kipas CPU berputar

dengan kecepatan penuh. (Default: Enabled)

2-9 PC Health Status

PC Health Status

Reset Case Open Status [Disabled]

Case Opened No Vcore 1.364V DDR2 1.8V 1.856V +3.3V 3.280V +12V 12.048V Current System Temperature 38oC Current CPU Temperature 36oC Current CPU FAN Speed 1962 RPM Current SYSTEM FAN Speed 0 RPM System Warning Temperature [Disabled] CPU Warning Temperature [Disabled]

CPU FAN Fail Warning [Disabled] SYSTEM FAN Fail Warning [Disabled] CPU Smart FAN Control [Enabled] CPU Smart FAN Mode [Auto] System Smart FAN Control [Enabled]

higf

: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help

F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

Item Help

Menu Level



BIOS Setup - 48 -

CPU Smart FAN Mode

Menetapkan cara mengontrol kecepatan kipas CPU. Item ini dapat dikongurasi hanya jika CPU Smart

FAN Control ditetapkan ke Enabled.

Auto Memungkinkan BIOS secara otomatis mendeteksi jenis kipas CPU yang dipasang dan

menetapkan mode kontrol kipas CPU yang optimal. (Default) Voltage Menetapkan mode Voltase untuk kipas CPU 3-pin. PWM Menetapkan mode PWM untuk kipas CPU 4-pin.

System Smart FAN Control

Mengaktifkan atau menonaktifkan fungsi kontrol kecepatan kipas sistem. Enabled memungkinkan kipas

sistem berputar dengan kecepatan yang berbeda sesuai dengan suhu sistem. Anda dapat mengatur kecepatan kipas dengan EasyTune berdasarkan persyaratan sistem. Jika dinonaktifkan, kipas sistem berputar dengan kecepatan penuh. (Default: Enabled)

- 49 - BIOS Setup

Tekan <Enter> pada butir ini dan kemudian tekan tombol <Y> untuk memuat pengaturan bawaan BIOS yang optimal. Semisal terjadi ketidakstabilan sistem, Anda dapat mencoba untuk memuat pengaturan bawaan Fail-Safe, yang merupakan pengaturan BIOS yang paling aman dan paling stabil untuk motherboard.

2-10 Load Fail-Safe Defaults

Load Fail-Safe Defaults

 MB Intelligent Tweaker(M.I.T.)

 Standard CMOS Features

 Advanced BIOS Features

 Integrated Peripherals

 Power Management Setup

 PnP/PCICongurations

 PC Health Status

ESC: Quit

higf

: Select Item

F8: Q-Flash F10: Save & Exit Setup

Load Fail-Safe Defaults

Load Optimized Defaults

Set Supervisor Password

Set User Password

Save & Exit Setup

Exit Without Saving

Load Fail-Safe Defaults (Y/N)? N

Tekan <Enter> pada butir ini dan kemudian tekan tombol <Y> untuk memuat pengaturan bawaan BIOS yang optimal. Pengaturan bawaan BIOS membantu sistem untuk beroperasi dalam kondisi optimal. Selalu muat pengaturan bawaan Optimized setelah memutakhirkan BIOS atau setelah membersihkan nilai-nilai CMOS.

2-11 Load Optimized Defaults

Load Optimized Defaults

 MB Intelligent Tweaker(M.I.T.)

 Standard CMOS Features

 Advanced BIOS Features

 Integrated Peripherals

 Power Management Setup

 PnP/PCICongurations

 PC Health Status

ESC: Quit

higf

: Select Item

F8: Q-Flash F10: Save & Exit Setup

Load Fail-Safe Defaults

Load Optimized Defaults

Set Supervisor Password

Set User Password

Save & Exit Setup

Exit Without Saving

Load Optimized Defaults (Y/N)? N

BIOS Setup - 50 -

Tekan <Enter> pada butir ini dan ketikkan kata sandi hingga 8 karakter dan kemudian tekan <Enter>. Anda

akan diminta untuk mengonrmasi kata sandi tersebut. Ketikkan lagi kata sandinya dan tekan <Enter>.

Program BIOS Setup memungkinkan Anda untuk menentukan dua kata sandi yang terpisah:

Supervisor Password

Ketika kata sandi sistem ditetapkan dan butir Password Check dalam Advanced BIOS Features

disetel ke Setup, Anda harus memasukkan kata sandi penyelia (supervisor password) untuk memasuki BIOS Setup dan membuat perubahan pada BIOS.

Ketika butir Password Check disetel ke System, Anda harus memasukkan kata sandi penyelia (atau

kata sandi pengguna) pada saat penyalaan awal sistem dan ketika memasuki BIOS Setup.

User Password

Ketika butir Password Check disetel ke System, Anda harus memasukkan kata sandi penyelia (atau

kata sandi pengguna) pada saat penyalaan awal sistem untuk melanjutkan proses booting sistem. Dalam BIOS Setup, Anda harus memasukkan kata sandi penyelia jika Anda ingin membuat perubahan pada pengaturan BIOS. Kata sandi pengguna hanya memungkinkan Anda untuk melihat pengaturan BIOS tetapi tidak untuk membuat perubahan.

Untuk menghapus kata sandi, tekan <Enter> pada butir kata sandi dan ketika diminta untuk mengisi kata sandi, tekan <Enter> lagi. Pesan “PASSWORD DISABLED” akan muncul yang menunjukkan bahwa kata sandi tersebut sudah dibatalkan.

2-12 Set Supervisor/User Password

Change/Set/Disable Password

 MB Intelligent Tweaker(M.I.T.)

 Standard CMOS Features

 Advanced BIOS Features

 Integrated Peripherals

 Power Management Setup

 PnP/PCICongurations

 PC Health Status

ESC: Quit

higf

: Select Item

F8: Q-Flash F10: Save & Exit Setup

Load Fail-Safe Defaults

Load Optimized Defaults

Set Supervisor Password

Set User Password

Save & Exit Setup

Exit Without Saving

Enter Password:

- 51 - BIOS Setup

Tekan <Enter> pada butir ini dan tekan tombol <Y>. Ini akan menyimpan perubahan pada CMOS dan keluar dari program BIOS Setup. Tekan <N> atau <Esc> untuk kembali ke Menu Utama BIOS Setup.

2-13 Save & Exit Setup

Tekan <Enter> pada butir ini dan tekan tombol <Y>. Ini untuk keluar dari BIOS Setup tanpa menyimpan perubahan yang dibuat dalam BIOS Setup ke CMOS. Tekan <N> atau <Esc> untuk kembali ke Menu Utama BIOS Setup.

2-14 Exit Without Saving

Save Data to CMOS

 MB Intelligent Tweaker(M.I.T.)

 Standard CMOS Features

 Advanced BIOS Features

 Integrated Peripherals

 Power Management Setup

 PnP/PCICongurations

 PC Health Status

ESC: Quit

higf

: Select Item

F8: Q-Flash F10: Save & Exit Setup

Load Fail-Safe Defaults

Load Optimized Defaults

Set Supervisor Password

Set User Password

Save & Exit Setup

Exit Without Saving

Save to CMOS and EXIT (Y/N)? Y

Abandon all Data

 MB Intelligent Tweaker(M.I.T.)

 Standard CMOS Features

 Advanced BIOS Features

 Integrated Peripherals

 Power Management Setup

 PnP/PCICongurations

 PC Health Status

ESC: Quit

higf

: Select Item

F8: Q-Flash F10: Save & Exit Setup

Load Fail-Safe Defaults

Load Optimized Defaults

Set Supervisor Password

Set User Password

Save & Exit Setup

Exit Without Saving

Quit Without Saving (Y/N)? N

BIOS Setup - 52 -

- 53 - Pemasangan Driver

3-1 Memasang Driver Chipset

Bab 3 Pemasangan Driver

Setelah memasukkan driver disk, “Xpress Install” akan secara otomatis memindai sistem Anda dan kemudian mencatat semua driver yang direkomendasikan untuk dipasang. Anda dapat mengklik tombol Install All dan “Xpress Install” akan memasang semua driver yang disarankan. Atau klik Install Single Items untuk secara manual memilih driver yang ingin Anda pasang.

• Sebelum memasang driver, pasang terlebih dulu sistem operasinya.

• Setelah memasang sistem operasi, masukkan driver disk motherboard ke penggerak optik (opti-

cal drive) Anda. Layar driver Autorun secara otomatis ditampilkan yang nampak seperti yang ditunjukkan pada penggalan layar di bawah ini. (Jika layar driver Autorun tidak muncul secara otomatis, pergi ke My Computer, klik dua kali penggerak optik (optical drive) dan jalankan program Run.exe.)

• Silakan abaikan kotak dialog sembul (misalnya Found New Hardware Wizard) yang ditampil- kan ketika “Xpress Install” sedang memasang driver. Kelalaian untuk melakukan hal ini dapat mempengaruhi pemasangan driver.

• Beberapa driver perangkat akan menyalakan ulang sistem Anda secara otomatis selama pemasangan driver. Setelah sistem dinyalakan ulang, “Xpress Install” akan terus memasang driver lainnya.

• Setelah driver dipasang, ikuti petunjuk pada layar untuk menyalakan ulang sistem Anda. Anda dapat memasang aplikasi lain yang disertakan dalam driver disk motherboard.

• Untuk dukungan driver USB 2.0 di bawah sistem operasi Windows XP, silakan pasang Windows XP Service Pack 1 atau yang lebih baru. Setelah memasang SP1 (atau yang lebih baru), jika masih ada tanda tanya di Universal Serial Bus Controller dalam Device Manager, harap hapus tanda tanya tersebut (dengan mengklik kanan mouse Anda dan pilih Uninstall) dan nyalakan ulang sistem tersebut. (Sistem kemudian akan mendeteksi secara otomatis dan memasang driver USB 2.0.)

Pemasangan Driver - 54 -

3-2 Perangkat Lunak Aplikasi (Application Software)

Halaman ini menampilkan semua utilitas dan aplikasi yang dikembangkan GIGABYTE dan beberapa perangkat lunak gratis. Anda dapat mengklik tombol Install di sebelah kanan sebuah butir untuk memasangnya.

3-3 Panduan Teknis (Technical Manuals)

Halaman ini menyediakan panduan aplikasi GIGABYTE, uraian konten untuk driver disk ini, dan panduan motherboard.

- 55 - Pemasangan Driver

3-4 Kontak (Contact)

Untuk informasi kontak terperinci dari kantor pusat GIGABYTE di Taiwan atau kantor cabang di seluruh dunia, klik URL pada halaman ini untuk terhubung ke situs web GIGABYTE.

3-5 System

Halaman ini menyediakan informasi sistem dasar.

Pemasangan Driver - 56 -

3-6 Pusat Download (Download Center)

Untuk memutakhirkan BIOS, driver, atau aplikasi, klik tombol Download Center untuk terhubung ke situs web GIGABYTE. Versi terbaru dari BIOS, driver, atau aplikasi akan ditampilkan.

- 57 - Fitur Khas

4-1 Xpress Recovery2

Bab 4 Fitur Khas

Xpress Recovery2 merupakan utilitas yang memungkinkan Anda untuk dengan cepat memadatkan dan membuat salinan cadangan untuk data sistem Anda dan melakukan pemulihan terhadap data tersebut. Utilitas ini mendukung sistem berkas NTFS, FAT32, dan FAT16. Xpress Recovery2 dapat membuat salinan cadangan data pada hard disk PATA dan SATA dan memulihkan data tersebut.

Sebelum Anda Mulai:

• Xpress Recovery2 akan memeriksa terlebih dulu sistem operasi pada hard disk

(Catatan)

sik. Xpress Re-

covery2 hanya bisa membuat salinan data cadangan/memulihkan data pada hard disk sik pertama yang

memiliki sistem operasi terpasang.

• Karena Xpress Recovery2 akan menyimpan berkas salinan cadangan pada bagian akhir hard disk, pasti-

kan terlebih dulu untuk meninggalkan ruang tidak terisi yang cukup jumlahnya (dianjurkan sebesar 10 GB atau lebih; persyaratan ukuran yang sebenarnya bervariasi, tergantung pada jumlah data).

• Anda dianjurkan untuk membuat salinan cadangan data pada sistem Anda sesegera setelah sistem op-

erasi dan driver dipasang.

• Jumlah data dan kecepatan akses hard disk dapat mempengaruhi kecepatan saat data tersebut dipulih-

kan/dibuat salinan cadangannya.

• Perlu waktu lebih lama untuk membuat salinan cadangan hard disk dibandingkan dengan memulihkannya.

Persyaratan Sistem:

• Sistem memori minimum 512 MB • Kartu gras yang kompatibel dengan VESA • Windows XP versi SP1 atau versi yang lebih baru, Windows Vista

• Xpress Recovery dan Xpress Recovery2 merupakan utilitas yang berbeda. Contohnya, berkas

salinan cadangan yang dibuat dengan Xpress Recovery tidak dapat dipulihkan dengan menggunakan Xpress Recovery2.

• Hard disk USB tidak didukung.

• Hard disk pada mode RAID/AHCI tidak didukung.

Pemasangan dan Kongurasi:

Nyalakan sistem Anda untuk membooting dari Windows Vista setup disk.

A. Memasang Windows Vista dan Mempartisi Hard Disk

(Catatan) Xpress Recovery2 memeriksa hard disk sik pertama dalam urutan sebagai berikut: Konektor PATA IDE pertama,

konektor PATA IDE kedua, konektor SATA pertama, konektor SATA kedua dan seterusnya. Contohnya, ketika hard disk dihubungkan dengan konektor IDE pertama dan konektor SATA pertama, maka hard disk pada konektor IDE pertama adalah

drive sik yang pertama. Ketika hard disk dihubungkan dengan konektor SATA pertama dan kedua, hard disk pada konektor SATA pertama adalah drive sik yang pertama.

Langkah 1: Klik Drive options.

Langkah 2: Klik New.

Fitur Khas - 58 -

Langkah 3: Ketika mempartisi hard disk Anda, pastikan untuk meninggalkan ruang yang tidak terisi (dianjurkan 10 GB atau lebih; persyaratan ukuran yang sebenarnya bervariasi, tergantung pada jumlah data) dan mulai pemasangan sistem operasi.

Langkah 1: Pilih BACKUP u ntuk mul ai membuat salinan cadangan data hard disk Anda.

Langkah 4: Setelah sistem operasi dipasang, klik kanan ikon Computer pada desktop Anda dan pilih Manage. Pergi ke Disk Management untuk memeriksa alokasi disk.

Langkah 2: Setelah selesai, pergi ke Disk Management untuk memeriksa alokasi disk.

Langkah 5: Xpress Recovery2 akan menyimpan berkas salinan cadangan ke ruang yang tidak terisi (garis hitam di sepanjang bagian atas). Harap dicatat bahwa jika tidak ada ruang tidak terisi yang cukup jumlahnya, Xpress Recovery2 tidak dapat menyimpan berkas salinan cadangan.

B. Mengakses Xpress Recovery2

1. Lakukan booting dari driver disk motherboard untuk mengakses Xpress Recovery2 untuk pertama kalinya. Bila Anda melihat pesan berikut ini:

Press any key to startup Xpress Recov-

ery2

, tekan tombol apa saja untuk memasuki Xpress Recovery2.

2. Setelah Anda menggunakan fungsi pembuatan salinan cadangan dalam Xpress Recovery2 untuk pertama kalinya, Xpress Recovery2 akan tinggal secara permanen dalam hard disk Anda. Jika Anda ingin memasuki Xpress Recovery2 di kemudian hari, cukup tekan <F9> selama POST.

C. Menggunakan Fungsi Salinan Cadangan dalam Xpress Recovery2

Xpress Recovery2 akan secara otomatis membuat partisi baru untuk menyimpan berkas citra salinan cadangan.

- 59 - Fitur Khas

D. Menggunakan Fungsi Pemulihan dalam Xpress Recovery2

E. Menghapus Salinan Cadangan

F. Keluar dari Xpress Recovery2

Pilih RESTORE untuk memulihkan salinan cadangan ke hard disk Anda semisal sistem mengalami kerusakan. Pilihan RESTORE tidak akan muncul jika tidak ada salinan cadangan yang dibuat sebelumnya.

Pilih REBOOT untuk keluar dari Xpress Recovery2.

Langkah 2: Setelah berkas salinan cadangan dihapus, tidak ada berkas citra salinan cadangan yang muncul dalam Disk Management dan ruang hard disk akan dikosongkan.

Langkah 1: Jika Anda ingin menghapus berkas salinan cadangan, pilih REMOVE.

Fitur Khas - 60 -

4-2 Utilitas Pemuktahiran BIOS

Motherboard GIGABYTE menyediakan dua alat pemutakhiran BIOS yang unik, yaitu Q-Flash™ dan @ BIOS™. Q-Flash dan @BIOS GIGABYTE mudah digunakan dan memungkinkan Anda untuk memutakhirkan BIOS tanpa perlu masuk ke mode MS-DOS. Sebagai tambahan, motherboard ini memiliki tur desain DualBIOS™, yang meningkatkan perlindungan bagi keamanan dan stabilitas komputer Anda dengan menambah-

kan satu lagi chip BIOS sik.

Apa itu DualBIOS™?

Motherboard yang mendukung DualBIOS memiliki dua BIOS onboard, BIOS

utama dan BIOS cadangan. Biasanya, sistem bekerja pada BIOS utama. Namun, jika BIOS utama terganggu atau rusak, BIOS cadangan akan mengambil alih pada booting berikutnya dan menyalin berkas BIOS ke BIOS utama untuk menjamin adanya pengoperasian sistem yang normal. Demi keamanan sistem, pengguna tidak dapat memutakhirkan BIOS cadangan secara manual.

Apa itu Q-Flash™?

Dengan Q-Flash Anda dapat memutakhirkan BIOS sistem tanpa harus me-

masuki sistem operasi seperti MS-DOS atau Windows terlebih dulu. Tertanam

dalam BIOS, perkakas Q-Flash membebaskan Anda dari kerepotan untuk menjalani proses pemutakhiran BIOS yang rumit.

Apa itu @BIOS™?

@BIOS memungkinkan Anda untuk memutakhirkan BIOS sistem saat berada

dalam lingkungan Windows. @BIOS akan mendownload berkas BIOS terbaru dari situs server @BIOS terdekat dan memutakhirkan BIOS.

4-2-1 Memutakhirkan BIOS dengan Utilitas Q-Flash

A. Sebelum Anda Mulai

1. Dari situs web GIGABYTE, download berkas pemutakhiran BIOS terkompresi yang terbaru yang cocok

dengan model motherboard Anda.

2. Ekstrak berkas tersebut dan simpan berkas BIOS baru tersebut (misalnya M52LS3P2.F1) ke oppy disk,

ash drive, atau hard disk USB Anda. Catatan: Flash drive atau hard disk USB harus menggunakan

sistem berkas FAT32/16/12.

3. Nyalakan ulang sistem. Selama POST, tekan tombol <End> untuk memasuki Q-Flash. Catatan: Anda

dapat mengakses Q-Flash dengan menekan tombol <End> selama POST atau menekan tombol <F8> dalam BIOS Setup. Namun, jika berkas pemutakhiran BIOS disimpan ke dalam hard disk dalam mode RAID/AHCI atau hard disk yang dipasang ke pengendali IDE/SATA independen, gunakan tombol <End> selama POST untuk mengakses Q-Flash.

GA-M52L-S3P FAa . . . .

<DEL>: BIOS Setup <F9>: XpressRecovery2 <F12>: Boot Menu <End>: Qflash 01/26/2010-NF-MCP68-6A61KG0IC-00

Karena pemutakhiran BIOS berpotensi menimbulkan risiko, silakan melakukannya dengan hati-hati. Pemutakhiran BIOS yang tidak memadai dapat menyebabkan kerusakan sistem.

- 61 - Fitur Khas

B. Memutakhirkan BIOS

Ketika memutakhirkan BIOS, pilih lokasi tempat disimpannya berkas BIOS. Prosedur berikut ini mengasumsi-

kan bahwa Anda menyimpan berkas BIOS ke oppy disk.

Langkah 1:

1. Masukkan oppy disk yang berisi berkas BIOS ke oppy disk drive. Dalam menu utama Q-Flash, guna-

kan tombol panah atas atau bawah untuk memilih Update BIOS from Drive dan tekan <Enter>.

Langkah 2:

Proses ketika sistem membaca berkas BIOS dari oppy disk ditampilkan pada layar. Ketika pesan “Are you

sure to update BIOS?” muncul, tekan <Enter> untuk memulai pemutakhiran BIOS. Monitor akan menampilkan proses pemutakhiran.

Langkah 3: Ketika proses pemutakhiran selesai, tekan tombol apa saja untuk kembali ke menu utama.

2. Pilih Floppy A dan tekan <Enter>.

3. Pilih berkas pemutakhiran BIOS dan tekan <Enter>.

•

Pilihan Save Main BIOS to Drive memungkinkan Anda untuk menyimpan berkas BIOS saat ini.

• Q-Flash hanya mendukung ash drive atau hard disk USB yang menggunakan sistem berkas

FAT32/16/12.

• Jika berkas pemutakhiran BIOS akan disimpan ke dalam hard disk dalam mode RAID/AHCI atau hard disk yang dipasang pada pengendali IDE/SATA independen, gunakan tombol <End> selama POST untuk mengakses Q-Flash.

Q-Flash Utility v2.14

Flash Type/Size................................. MXIC 25L8005 1M

Keep DMI Data Enable Load CMOS Default Enable Update BIOS from Drive Save BIOS to Drive Enter : Run hi:Move ESC:Reset F10:Power Off

Q-Flash Utility v2.14

Flash Type/Size................................. MXIC 25L8005 1M

Keep DMI Data Enable Load CMOS Default Enable Update BIOS from Drive Save BIOS to Drive Enter : Run hi:Move ESC:Reset F10:Power Off

!! Copy BIOS completed - Pass !!

Please press any key to continue

Pastikan berkas pemutakhiran BIOS sesuai dengan model motherboard Anda.

• Jangan mematikan atau menyalakan ulang sistem ketika sistem sedang membaca/memutakhirkan BIOS.

• Jangan keluarkan oppy disk, ash drive, atau hard disk USB ketika sistem sedang memutakhirkan BIOS.

Floppy A <Drive> HDD 1-0 <Drive>

Total size : 0 Free size : 0

0le(s)found

Fitur Khas - 62 -

Langkah 4: Tekan <Esc> dan kemudian <Enter> untuk keluar dari Q-Flash dan membooting ulang sistem. Ketika sistem dibooting, Anda akan melihat versi BIOS baru muncul di layar POST.

Langkah 5: Selama POST, tekan <Delete> untuk memasuki BIOS Setup. Pilih Load Optimized Defaults dan tekan <Enter> untuk memuat setelan bawaan BIOS. Sistem akan mendeteksi ulang semua perangkat tambahan setelah pemutakhiran BIOS, jadi kami sarankan Anda untuk memuat ulang setelan bawaan BIOS.

Langkah 6: Pilih Save & Exit Setup dan kemudian tekan <Y> untuk menyimpan pengaturan ke CMOS dan keluar dari BIOS Setup. Prosedur ini selesai setelah sistem dinyalakan ulang.

Tekan <Y> untuk memuat setelan bawaan BIOS

Load Optimized Defaults

 MB Intelligent Tweaker(M.I.T.)

 Standard CMOS Features

 Advanced BIOS Features

 Integrated Peripherals

 Power Management Setup

 PnP/PCICongurations

 PC Health Status

ESC: Quit

higf

: Select Item

F8: Q-Flash F10: Save & Exit Setup

Load Fail-Safe Defaults

Load Optimized Defaults

Set Supervisor Password

Set User Password

Save & Exit Setup

Exit Without Saving

Load Optimized Defaults (Y/N)? Y

- 63 - Fitur Khas

4-2-2 Memutakhirkan BIOS dengan Utilitas @BIOS

A. Sebelum Anda Mulai

1. Dalam Windows, tutup semua aplikasi dan program TSR (Terminate and Stay Resident). Ini membantu mencegah kegagalan tak terduga ketika melakukan pemutakhiran BIOS.

2. Selama proses pemutakhiran BIOS, pastikan bahwa koneksi Internet stabil dan JANGAN menginterupsi koneksi Internet (misalnya, hindari kehilangan daya atau pemutusan sambungan Internet). Kelalaian untuk melakukan hal ini dapat mengakibatkan kerusakan pada BIOS atau sistem yang tidak mampu untuk dinyalakan.

3. Jangan menggunakan fungsi G.O.M. (GIGABYTE Online Management) ketika menggunakan @BIOS.

4. Garansi produk GIGABYTE tidak mencakup kerusakan BIOS atau kegagalan sistem yang diakibatkan oleh pemutakhiran BIOS yang tidak memadai.

B. Menggunakan @BIOS

1. Memutakhirkan BIOS Dengan Menggunakan Fungsi Pemutakhiran Internet:

Klik Update BIOS from GIGABYTE Server, pilih situs server @BIOS yang paling dekat dengan lokasi

Anda dan kemudian download berkas BIOS yang sesuai dengan model motherboard Anda. Ikuti petunjuk pada layar untuk menyelesaikannya.

2. Memutakhirkan BIOS Tanpa Menggunakan Fungsi Pemutakhiran Internet:

Klik Update BIOS from File, lalu pilih lokasi tempat Anda menyimpan berkas pemutakhiran BIOS yang

diperoleh dari Internet atau melalui sumber lain. Ikuti petunjuk pada layar untuk menyelesaikannya.

3. Menyimpan Berkas BIOS Saat Ini:

Klik Save Current BIOS to File untuk menyimpan berkas BIOS saat ini.

4. Memuat Setelan Bawaan BIOS setelah Pemutakhiran BIOS:

Pilih kotak centang Load CMOS default after BIOS update dan kemudian sistem akan secara otomatis

memuat setelan bawaan BIOS setelah pemutakhiran BIOS dan setelah sistem dinyalakan ulang.

C. Setelah Memutakhirkan BIOS

Nyalakan ulang sistem Anda setelah memutakhirkan BIOS.

Jika berkas pemutakhiran BIOS untuk motherboard Anda tidak muncul pada situs server @BIOS, silakan download secara manual berkas pemutakhiran BIOS dari situs web GIGABYTE dan ikuti petunjuk dalam “Memutakhirkan BIOS Tanpa Menggunakan Fungsi Pemutakhiran Internet” di bawah ini.

Pastikan bahwa berkas BIOS yang akan dimutakhirkan sesuai dengan model motherboard Anda. Memutakhirkan BIOS dengan berkas BIOS yang tidak tepat dapat membuat sistem Anda tidak dapat dibooting.

Fitur Khas - 64 -

Fungsi yang tersedia dalam EasyTune 6 mungkin berbeda sesuai dengan model motherboardnya. Daerah yang

berwarna abu-abu cerah menunjukkan bahwa butir tersebut tidak dikongurasi atau fungsi tersebut tidak didukung.

Kesalahan dalam melakukan overclock/overvoltage dapat mengakibatkan kerusakan pada komponen perangkat keras seperti CPU, chipset, dan memori serta mengurangi masa penggunaan komponen ini. Sebelum Anda melakukan overclock/overvoltage, pastikan bahwa Anda benar-benar mengetahui setiap fungsi EasyTune 6, atau jika tidak maka akan terjadi ketidakstabilan sistem atau hasil-hasil yang tidak diharapkan lainnya.

4-3 EasyTune 6

EasyTune 6 GIGABYTE merupakan antarmuka sederhana dan mudah digunakan yang memungkinkan

pengguna untuk menala dengan cermat (ne-tune) pengaturan sistem mereka atau melakukan overclock/

overvoltage dalam lingkungan Windows. Antarmuka EasyTune 6 yang ramah pengguna juga mencakup halaman berlabel untuk CPU dan informasi memori, sehingga memungkinkan pengguna membaca informasi yang berhubungan dengan sistem tanpa perlu memasang perangkat lunak tambahan.

Antarmuka EasyTune 6

Informasi Label

Label Fungsi

Label CPU memberikan informasi mengenai CPU dan motherboard terpasang.

Label Memory memberikan informasi mengenai modul memori terpasang. Anda dapat memilih modul

memori pada slot tertentu untuk melihat informasinya.

Label Tuner memungkinkan Anda untuk mengubah tegangan dan pengaturan pengali kecepatan

sistem.

• Easy mode memungkinkan Anda untuk menyesuaikan CPU FSB saja.

• Advanced mode memungkinkan Anda untuk mengubah secara individual pengaturan pengali

kecepatan sistem dan pengaturan tegangan dengan menggunakan bilah geser (slider).

•

Save memungkinkan Anda untuk menyimpan pengaturan saat ini ke sebuah prol baru (berkas .txt).

• Load memungkinkan Anda untuk memuat pengaturan sebelumnya dari sebuah prol.

Setelah membuat perubahan dalam Easy mode/Advanced mode, pastikan untuk mengklik Set agar

perubahan ini berlaku atau klik Default untuk memulihkan ke nilai bawaan.

Label Graphics memungkinkan Anda untuk mengubah pengali kecepatan inti dan pengali kecepatan

memori untuk kartu gras ATI atau NVIDIA Anda.

Tab Smart memungkinkan Anda menetapkan mode Kipas Cerdas. Mode Kipas Cerdas Lanjut memung-

kinkan kecepatan kipas CPU diubah secara linier berdasarkan ambang suhu CPU yang Anda tetapkan.

Label HW Monitor memungkinkan Anda untuk memonitor suhu perangkat keras, tegangan dan ke-

cepatan kipas serta menetapkan alarm kecepatan kipas/suhu. Anda dapat memilih suara peringatan dari alat pendengung (buzzer) atau menggunakan berkas suara Anda sendiri (berkas .wav).

- 65 - Lampiran

Bab 5 Lampiran

5-1 Mengkongurasi Hard Drive SATA

Untuk mengkongurasi hard drive SATA, ikuti langkah berikut ini:

A. Instal hard drive SATA di komputer.

B. Kongurasi mode pengontrol SATA di Setup BIOS. C. Mengkongurasi RAID yang ditetapkan di RAID BIOS.

(Catatan)

D. Buat oppy disk yang berisi driver SATA RAID untuk Windows XP.

( Catatan)

E. Instal driver

(Catatan)

dan sistem operasi RAID SATA.

Sebelum Anda Mulai

Persiapkan: • Sekurangnya dua hard drive SATA (untuk memastikan performa yang optimal, disarankan Anda meng-

gunakan dua hard drive dengan model dan kapasitas yang sama). Jika tidak ingin membuat RAID, Anda hanya perlu menyiapkan satu hard drive.

• Floppy disk kosong yang telah diformat. • Disk setup Windows Vista/XP. • Driver disk motherboard.

5-1-1 Mengkongurasi Pengontrol SATA Onboard

A. Menginstal hard drive SATA di komputer.

Masukkan salah satu ujung kabel sinyal SATA ke bagian belakang hard drive SATA dan masukkan ujung yang lain ke port SATA yang tersedia di motherboard. Kemudian sambungkan konektor daya dari catu daya ke hard drive.

(Catatan) Lewati langkah ini jika Anda tidak ingin membuat larik RAID di pengontrol SATA.

Lampiran - 66 -

B. Mengkongurasi mode pengontrol SATA di Setup BIOS

Pastikan Anda mengkongurasi mode pengontrol SATA dengan benar di Setup BIOS sistem.

Langkah 1: Hidupkan komputer kemudian tekan <Delete> untuk masuk ke Setup BIOS selama POST (Power-On SelfTest). Di bawah Integrated Peripherals, pastikan NV Serial-ATA Controller diaktifkan. Untuk mengaktifkan RAID, buka Serial-ATA RAID Cong (Gambar 1).

Langkah 2: Simpan perubahan kemudian keluar dari Setup BIOS.

Gambar 1

Menu Setup BIOS yang dijelaskan di bagian ini kemungkinan berbeda dengan pengaturan nyata untuk motherboard Anda. Opsi menu Setup BIOS aktual yang akan Anda lihat tergantung pada jenis motherboard dan versi BIOS yang dimiliki.

Integrated Peripherals

On-Chip IDE Channel [Enabled] NV Serial-ATA Controller [All Enabled] IDE Prefetch Mode [Enabled] USB Memory Type [SHADOW]



 Serial-ATARAIDCong  [PressEnter]

Onboard Audio Function [Auto] On-Chip MAC Lan [Auto] Onboard LAN Boot ROM [Disabled] Onboard Serial Port 1 [3F8/IRQ4] Onboard Parallel Port [378/IRQ7] Parallel Port Mode [SPP]

x ECP Mode Use DMA 3

On-Chip USB [V1.1+V2.0] USB Keyboard Support [Disabled] USB Mouse Support [Disabled] Legacy USB storage detect [Enabled]

higf

: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help

F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

Item Help

Menu Level



Tetapkan fungsi NV SATA RAID function ke Enabled untuk mengaktifkan kontrol RAID untuk setiap konek- tor SATA. Kemudian aktifkan saluran SATA dengan hard drive yang ingin digunakan untuk RAID (misalnya, NV SATA 1 Primary RAID mengontrol konektor SATA2_0 dan NV SATA 1 Secondary RAID mengontrol konektor SATA2_1) (Gambar 2).

Serial-ATARAIDCong

NV SATA RAID function [Enabled] NV SATA 1 Primary RAID [Enabled] NV SATA 1 Secondary RAID [Enabled] NV SATA 2 Primary RAID [Disabled] NV SATA 2 Secondary RAID [Disabled]

higf

: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help

F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults

Item Help

Menu Level



Gambar 2

- 67 - Lampiran

C. Mengkongurasi RAID yang ditetapkan di RAID BIOS

Masukkan utilitas setup BIOS RAID untuk mengkongurasi larik RAID. Untuk kongurasi non-RAID, lewati

langkah ini kemudian lanjutkan ke penginstalan sistem operasi Windows.

Langkah 1: Setelah tes memori POST dimulai dan sebelum boot sistem operasi dimulai, cari pesan yang mengatakan “Tekan <F10> untuk masuk ke utilitas setup RAID” (Gambar 3). Tekan tombol <F10> untuk mmasuk ke utilitas setup RAID NVIDIA.

Langkah 2: Layar Dene a New Array adalah layar opsi pertama apabila Anda masuk ke utilitas setup RAID NVIDIA (Gambar 4). Anda dapat menekan tombol <Tab> untuk berpindah dari kolom ke kolom hingga kolom yang benar disorot.

Langkah 3: Di kolom RAID Mode, gunakan tombol panah naik atau turun untuk memilih mode RAID. Mode RAID yang didukung termasuk Pencerminan, Pemberian Garis, Pencerminan Garis, RAID 5, dan Memutar. Prosedur di bawah ini menunjukkan bagaimana larik RAID 0 (Pemberian Garis) dibuat.

Langkah 4: Jika RAID 0 (Pemberian Garis) dipilih, Anda dapat menetapkan ukuran blok garis secara manual. Di kolom Striping Block, gunakan tombol panah naik atau turun untuk menetapkan ukuran blok pemberian garis. Ukuran blok pemberian garis diberikan dalam kilobyte. Kami menyarankan Anda memilih ukuran default Optimal, yaitu 64 KB. Ukuran blok pemberian garis dapat ditetapkan dari 4 KB hingga 128 KB.

Gambar 4

Detecting array ...

Press F10 to enter RAID setup utility ...

Gambar 3

MediaShield Utility Nov 20 2006

-DeneaNewArray-

[ESC] Quit [F6] Back [F7] Finish [TAB] Navigate [hi] Select [ENTER] Popup

[g] Add

[f] Del

Array Disks Port Disk Model Capacity

RAID Mode : Striping

Striping Block: Optimal

Free Disks Port Disk Model Capacity

1.0 ST3120026AS 111.79GB

1.1 ST3120026AS 111.79GB

Lampiran - 68 -

Langkah 6: Setelah menetapkan drives RAID, tekan <F7>. Pesan yang mengatakan “Hapus data disk?” muncul (Gambar

6). Tekan <Y> untuk mengkonrmasi atau tekan <N> untuk membatalkan. (Jika hard drive berisi larik RAID

sebelumnya yang telah dibuat, Anda harus menekan <Y> untuk menghapus data di dalam hard drive.)

Gambar 5

Gambar 6

Langkah 5: Berikutnya, pilih hard drive yang ingin disertakan di dalam larik disk. Blok Free Disks menampilkan informasi tentang hard drive SATA yang tersedia untuk digunakan sebagai drive larik SATA. Tekan <Tab> untuk berpindah ke blok Free Disks. Pilih hard drive target menggunakan tombol panah naik atau turun dan gunakan tombol panah kanan untuk menambahkan hard drive ke blok Array Disks (Gambar 5).

MediaShield Utility Nov 20 2006

-DeneaNewArray-

[ESC] Quit [F6] Back [F7] Finish [TAB] Navigate [hi] Select [ENTER] Popup

[g] Add

[f] Del

Array Disks Port Disk Model Capacity

RAID Mode : Striping

Striping Block: Optimal

Free Disks Port Disk Model Capacity

1.0 ST3120026AS 111.79GB

1.1 ST3120026AS 111.79GB

MediaShield Utility Nov 20 2006

-DeneaNewArray-

[ESC] Quit [F6] Back [F7] Finish [TAB] Navigate [hi] Select [ENTER] Popup

[g] Add

[f] Del

Array Disk Port Disk Model Capacity

RAID Mode : Striping

Striping Block: Optimal

Free Disks Port Disk Model Capacity

1.0 ST3120026AS 111.79GB

1.1 ST3120026AS 111.79GB

Clear disk data?

[Y] YES [N] NO

- 69 - Lampiran

Kemudian, layar Array List muncul, yang menampilkan larik RAID yang telah Anda buat (Gambar 7).

MediaShield Utility Nov 20 2006

- Array List-

[Ctrl-X] Exit [hi] Select [B] Set Boot [N] New Array [ENTER] Detail

Boot Status Vender Array Model Name

No Healthy NVIDIA STRIPE 223.57G

Untuk membaca informasi selengkapnya tentang larik RAID, tekan <Enter> untuk masuk ke layar Array De- tail (Gambar 8), yang menampilkan berbagai informasi tentang pengaturan tersebut, termasuk mode RAID,

ukuran blok garis, nama model hard drive, dan kapasitas hard drive, dll.

Untuk menghapus larik, tekan <D> di layar Array Detail. Jika pesan “Hapus larik ini?” muncul, tekan <Y> untuk mengkonrmasi atau <N> untuk membatalkan. Tekan <Enter> untuk kembali ke layar Array List.

Untuk keluar dari utilitas setup RAID NVIDIA, tekan <Esc> di menu utama atau <Ctrl>+<X> di layar Array List.

Sekarang, Anda dapat melanjutkan ke penginstalan driver(Catatan) pengontrol SATA.

MediaShield Utility Nov 20 2006

- Array Details-

RAID Mode: Striping Striping Width : 2 Striping Block: 64K

Port Index Disk Model Capacity

1.0 0 ST3120026AS 111.79GB

1.1 1 ST3120026AS 111.79GB

[R] Rebuild [D] Delete [C] Clear Disk [ENTER] Return

Gambar 7

Gambar 8

Lampiran - 70 -

5-1-2 Membuat Disket Driver RAID SATA

Untuk dapat menginstal sistem operasi ke drive RAID, Anda harus menginstal driver pengontrol SATA selama penginstalan OS. Tanpa driver tersebut, hard drive tidak akan dapat dikenali selama proses setup Windows. Yang terpenting, salin driver untuk pengontrol SATA dari disk driver motherboard ke oppy disk. Untuk menginstal Windows Vista, Anda juga dapat menyalin driver pengontrol SATA dari disk driver motherboard ke USB

ash drive. Baca petunjuk di bawah ini tentang cara menyalin driver dalam mode MS-DOS dan Windows.

Dalam mode MS-DOS:

Persiapkan disk penyalaan awal yang mendukung CD-ROM dan oppy disk kosong yang telah diformat.

Langkah: 1: Boot dari disk mulai.

2: Keluarkan disk mulai dan masukkan oppy disk yang telah disiapkan serta disk driver motherboard (di

sini, anggap saja bahwa huruf drive untuk drive optik adalah D:\).

3: Di prompt A:\>, ketik perintah berikut. Tekan <Enter> setelah menulis perintah. Rujuk ke Tabel 1 untuk

direktori driver SATA untuk sistem operasi Windows yang berbeda dan ubah direktori di perintah berdasarkan sistem operasi yang akan diinstal. Sebagai contoh, untuk menyalin driver RAID untuk sistem operasi Windows XP 32-bit, ketik:

A:\>copy d:\bootdrv\uda\winxp\sataraid\*.*

Gambar 1

Gambar 3

Gambar 2

Dalam mode Windows:

Langkah: 1: Gunakan sistem alternatif dan masukkan disk driver motherboard. 2: Dari folder drive optik, klik dua kali le Menu.exe dalam folder BootDrv (Gambar 2). Jendela Prompt Perin-

tah akan membuka sama seperti yang ditampilkan di Gambar 3.

3: Masukkan disk kosong yang telah diformat. Tergantung pada sistem operasi yang akan diinstal, pilih driver

pengontrol dengan cara menekan huruf yang bersangkutan dari menu kemudian tekan <Enter>. Sebagai contoh, dari menu di Gambar 3, pilih 2) NVIDIA RAID driver (XP) untuk driver RAID untuk sistem operasi

Windows XP 32-bit. Sistem Anda kemudian akan secara otomatis menyalin le driver ke oppy disk. Tekan

sembarang tombol untuk keluar setelah selesai.

Sistem Operasi Direktori

Windows XP 32-bit Bootdrv\UDA\WinXP\sataraid Windows XP 64-bit Bootdrv\UDA\Win64\sataraid Windows Vista 32-bit Bootdrv\UDA\WinVista\sataraid Windows Vista 64-bit

Bootdrv\UDA\WinVista64\sataraid Windows 7 32-bit Bootdrv\UDA\Win7\sataraid Windows 7 64-bit Bootdrv\UDA\Win764\sataraid

Tabel 1

- 71 - Lampiran

5-1-3 Menginstal Driver dan Sistem Operasi RAID SATA

Dengan disket driver RAID SATA dan pengaturan BIOS yang benar, Anda telah siap menginstal Windows Vista/XP ke hard drive. Berikut adalah contoh penginstalan Windows XP dan Vista.

A. Menginstal Windows XP

Langkah 1: Restart sistem untuk boot dari disk setup Windows XP kemudian tekan <F6> segera setelah Anda melihat pesan “Tekan F6 jika perlu menginstal driver SCSI atau RAID pihak ke-3” (Gambar 1). Kemudian akan muncul layar yang meminta Anda menetapkan perangkat tambahan.

Langkah 2: Layar menampilkan dua driver, yang mana keduanya perlu diinstal. Pertama, pilih NVIDIA RAID Driver ke- mudian tekan <Enter>. Di layar berikutnya, tekan <S> untuk kembali ke layar di Gambar 2. Kemudian pilih NVIDIA nForce Storage Controller dan tekan <Enter>. Jika kedua driver tersebut muncul di layar konr- masi, tekan <Enter> untuk melanjutkan penginstalan driver. Setelah selesai, lanjutkan dengan penginstalan Windows XP.

Windows Setup

Press F6 if you need to install a third party SCSI or RAID driver.

Windows Setup

  YouhavechosentocongureaSCSIAdapterforusewithWindows,

using a device support disk provided by an adapter manufacturer.

Select the SCSI Adapter you want from the following list, or press ESC to return to the previous screen.

ENTER=Select F3=Exit

Gambar 1

Gambar 2

NVIDIA RAID Driver (required) NVIDIA nForce Storage Controller (required)

Langkah 3: Di layar berikutnya, tekan <Enter> untuk melanjutkan penginstalan driver. Setelah penginstalan driver, Anda dapat melanjutkan dengan penginstalan Windows XP.

Lampiran - 72 -

B. Memasang Windows Vista

(Prosedur di bawah ini memberi contoh bahwa hanya satu larik RAID yang ada di sistem Anda.)

Langkah 1: Restart sistem untuk boot dari disk setup Windows Vista dan lakukan langkah penginstalan OS standar. Jika layar yang sama seperti di bawah ini muncul (hard drive RAID tidak akan dideteksi alam tahap ini), pilih Load Driver (Gambar 3).

Langkah 2:

Masukkan disk driver motherboard (Metode A) atau perangkat penyimpanan dinamis seperti USB ash drive

yang berisi driver RAID SATA (Metode B), kemudian tentukan lokasi driver (Gambar 4). Catatan: Bagi peng-

guna yang menggunakan drive optik SATA, pastikan untuk menyalin le driver dari disk driver motherboard ke USB ash drive sebelum menginstal Windows Vista (buka folder BootDrv\UDA\WinVista kemudian sim-

pan keseluruhan folder sataraid ke USB ash drive). Kemudian gunakan Metode B untuk memuatkan driver.

Metode A: Masukkan disk driver motherboard ke sistem dan telusuri ke direktori berikut ini:

BootDrv\UDA\WinVista\sataraid

Untuk Windows Vista 64-bit, telusuri ke BootDrv\UDA\WinVista64\sataraid.

Metode B: Masukkan USB ash drive yang berisi le driver dan telusuri ke folder sataraid.

Gambar 3

Gambar 4

- 73 - Lampiran

Langkah 3: Jika layar seperti yang ditunjukkan di Gambar 5 muncul, pilih NVIDIA nForce RAID Controller dan klik Next.

Langkah 4: Setelah driver dimuatkan, drive RAID akan muncul. Pilih drive RAID kemudian klik Next untuk melanjutkan penginstalan OS (Gambar 6).

Gambar 5

Gambar 6

Lampiran - 74 -

Membangun Kembali Larik:

Membangun kembali adalah proses menyimpan kembali data ke hard drive dari drive lainnya di dalam larik. Membangun kembali hanya diterapkan ke larik yang toleran terhadap kesalahan seperti larik RAID 1, RAID 10, dan RAID 5. Untuk mengganti drive lama, pastikan Anda menggunakan drive baru dengan kapasitas yang sama atau lebih tinggi. Prosedur di bawah ini memberikan contoh bahwa drive baru ditambahkan untuk menggantikan drive yang gagal membangun kembali larik RAID 1.

Luncurkan NVIDIA Control Panel dari All Programs di Menu Start.

Langkah 1: Di Panel Kontrol NVIDIA, klik larik Rebuild di bawah Storage di dalam Select a Task pane.

Langkah 2: Jika NVIDIA Rebuild Array Wizard muncul, klik Next.

Langkah 3: Pilih larik yang akan dibangun kembali dan klik Next.

Langkah 4: Pilih drive yang akan ditambahkan ke larik dan klik Next.

Langkah 5: Klik Finish untuk menjalankan proses pembangunan kembali.

Langkah 6: Proses pembangunan kembali ditampilkan di submenu View Storage Conguration.

- 75 - Lampiran

5-2-1 Mengongurasikan Audio 2/4/5.1/7.1-Kanal

Motherboard memiliki enam jack audio di panel belakang yang mendukung audio 2/4/5.1/7.1 saluran

(Catatan)

. Gambar di sebelah kanan menampilkan penetapan jack audio default.

Audio HD (High Denition) terintegrasi menyediakan

kemampuan penempatan ulang lubang colokan yang memungkinkan pengguna untuk mengubah fungsi bagi setiap lubang colokan melalui driver audio. Sebagai contoh, di kongurasi audio 4 saluran, jika speaker Belakang dicolokkan ke jack speaker out Tengah/Subwoofer default, Anda dapat menetapkan kembali jack out speaker Tengah/Subwoofer untuk menjadi speaker out Belakang.

5-2 Mengongurasikan Masukan dan Keluaran Audio

Audio dengan High Denition (Audio HD)

Audio HD mencakup konverter digital ke analog (digital-to-analog converter - DAC) ganda berkualitas tinggi yang mendukung tingkat pencuplikan 44,1KHz/48KHz/96KHz/192KHz. Audio HD menampilkan kemampuan multistreaming yang memungkinkan stream audio ganda (masuk dan keluar) untuk diproses secara simultan. Contohnya, pengguna dapat mendengarkan musik MP3, melakukan obrolan Internet, membuat panggilan telepon melalui Internet, dan sebagainya, semua itu dilakukan pada saat yang sama.

A. Mengongurasikan Pengeras Suara

(Petunjuk berikut ini menggunakan Windows Vista sebagai sistem operasi contohnya.)

Keluaran Pengeras Suara

Tengah/Subwoofer

Sambungan Masuk

Keluaran Pengeras

Suara Belakang

Keluaran Pengeras Suara Depan

Lubang Colokan Masuk Mikrofon

Keluaran

Pengeras Suara

Samping

Langkah 1: Setelah memasang driver audio, ikon HD Audio Man- ager akan muncul dalam area notikasi. Klik dua kali ikon tersebut untuk mengakses HD Audio Man- ager.

(Catatan) Kongurasi Audio 2/4/5.1/7.1-Kanal: Silakan merujuk ke bagian berikut ini untuk kongurasi pengeras suara multi-kanal.

• Audio 2-kanal: Headphone atau Sambungan keluar.

• Audio 4-kanal: Keluaran pengeras suara depan dan Keluaran pengeras suara belakang.

• Audio 5.1-kanal: Keluaran pengeras suara depan, Keluaran pengeras suara belakang, dan Keluaran

pengeras suara Tengah/Subwoofer.

• Audio 7.1-kanal: Keluaran pengeras suara depan, Keluaran pengeras suara belakang, Keluaran pengeras

suara Tengah/Subwoofer, dan Keluaran pengeras suara Samping.

• Untuk memasang mikrofon, sambungkan mikrofon ke jack Mic dan secara manual kongurasi

jack untuk fungsionalitas mikrofon.

• Sinyal audio akan ditampilkan di kedua sambungan audio panel depan maupun belakang. Jika ingin membisukan audio panel belakang (hanya didukung jika menggunakan modul audio panel depan HD), rujuk ke petunjuk di halaman berikutnya.

Lampiran - 76 -

Langkah 2: Hubungkan perangkat audio ke lubang colokan audio. Kotak dialog The current connected device is muncul. Pilih perangkatnya sesuai dengan jenis perangkat yang Anda hubungkan. Kemudian klik OK.

Langkah 3: Pada layar Speakers, klik label Speaker Configura-

tion. Dalam daftar Speaker Conguration, pilih Stereo, Quadraphonic, 5.1 Speaker, atau 7.1 Speaker sesuai

dengan jenis kongurasi pengeras suara yang ingin Anda

tetapkan. Setelah itu selesailah penataan pengeras suara.

Jika sasis Anda menyediakan modul audio panel depan AC’97, untuk mengaktifkan fungsionalitas AC’97, klik ikon perkakas pada label Speaker Conguration. Pada kotak dialog Connector Settings, pilih kotak centang Disable front panel jack detection. Klik OK untuk menyelesaikannya.

Klik Device advanced settings di sudut kanan atas pada label Speaker Configu rat ion untuk membuka kotak dialog Device advanced settings. Pilih kotak centang

Mute the rear output device, when a front headphone plugged in. Klik OK untuk menyelesaikannya.

B. Mengongurasikan Efek Suara

Anda dapat mengongurasi lingkungan audio pada label Sound Effects.

C. Mengaktifkan Modul Audio Panel Depan AC’97

D. Menonaktifkan Audio Panel Belakang (Untuk Audio HD Saja)

- 77 - Lampiran

(Catatan) Lokasi nyata konektor SPDIF In dan SPDIF Out mungkin berbeda menurut model.

5-2-2 Mengkongurasi S/PDIF In/Out

A. S/PDIF In

Kabel S/PDIF In (opsional) memungkinkan Anda memasukkan sinyal digital ke komputer untuk pemrosesan audio.

1. Memasang Kabel S/PDIF In:

2. Mengkongurasi S/PDIF In:

Di layar Digital Input, klik tab Default Format untuk memilih format default. Klik OK untuk menyelesaikan.

Kabel S/PDIF In

S/PDIF In Optik

S/PDIF In Koaksial

Langkah 1: Pertama, pasang konektor di bagian ujung kabel ke header SPDIF_IN di motherboard.

Langkah 2: Kencangkan penahan logam ke casing panel belakang dengan sekrup.

Lampiran - 78 -

B. S/PDIF Out

Jack S/PDIF Out dapat mengirim sinyal audio ke dekoder eksternal untuk pendekodean untuk mendapatkan kualitas audio terbaik.

1. Menghubungkan Kabel S/PDIF Keluar:

Sambungkan kabel koaksial S/PDIF ke dekoder eksternal untuk mengirim sinyal audio digital S/PDIF.

2. Mengongurasikan S/PDIF Keluar:

Langkah: Pada layar Digital Output

(Catatan)

, klik label Default Format kemudian pilih kecepatan sampel (sample rate)

dan kedalaman bit (bit depth). Klik OK untuk menyelesaikannya.

(Catatan) Masuk ke layar Digital Output (Optical) untuk mengkongurasi pengaturan lebih lanjut jika Anda

menggunakan konektor S/PDIF Out di panel belakang untuk output audio digital atau masuk ke layar Digital Output jika Anda menggunakan konektor S/PDIF Out internal (SPDIF_O) untuk output audio digital.

- 79 - Lampiran

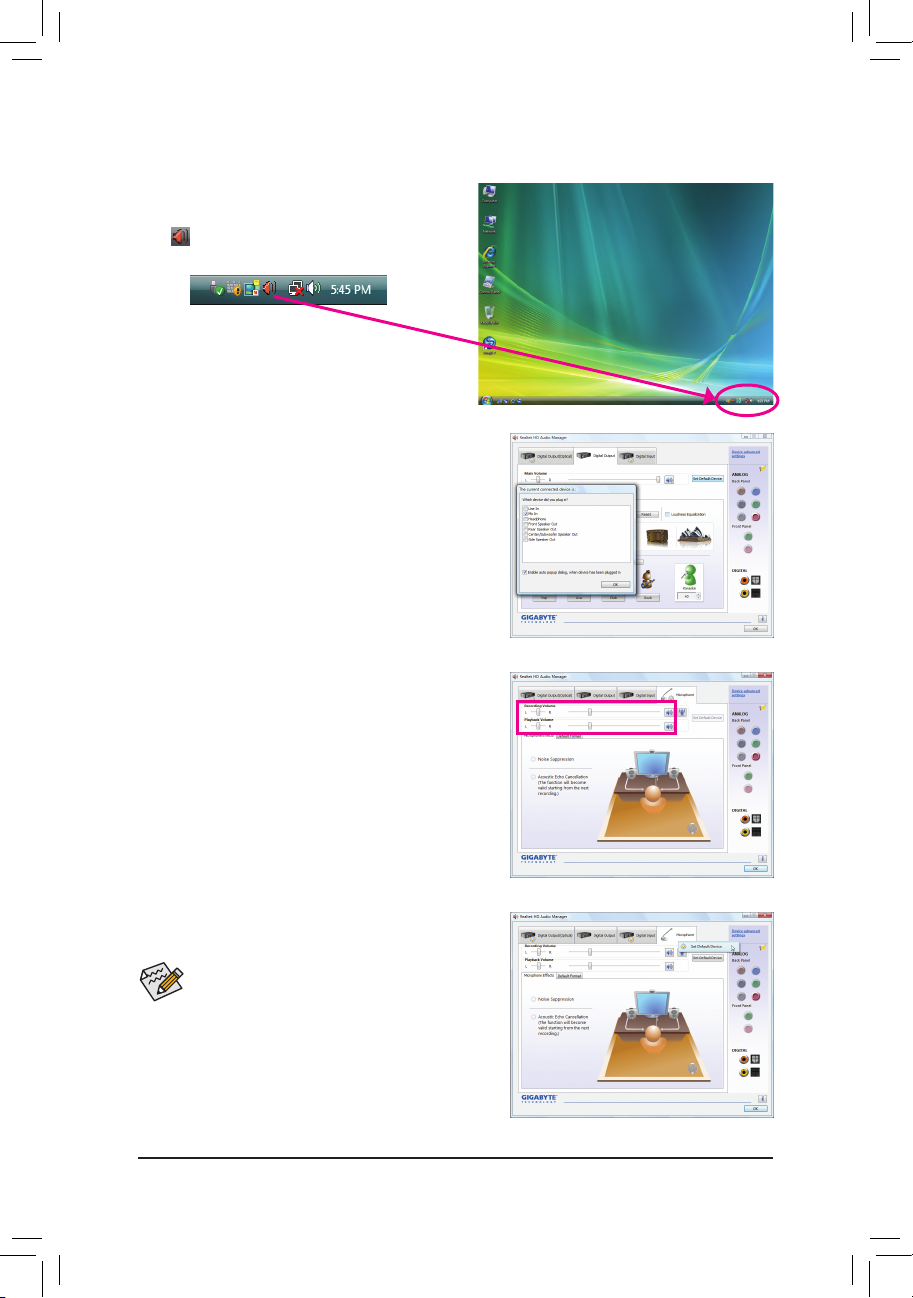

5-2-3 Mengongurasikan Perekaman Mikrofon

Langkah 1: Setelah memasang driver audio, ikon HD Audio Man- ager akan muncul dalam area notikasi. Klik dua kali ikon tersebut untuk mengakses HD Audio Man- ager.

Langkah 2: Hubungkan mikrofon ke lubang colokan masuk Mikrofon (merah muda) pada panel belakang atau lubang colokan masuk Mikrofon (merah muda) pada panel de-

pan. Kemudian kongurasikan lubang colokan tersebut

agar mikrofon dapat berfungsi dengan tepat. Catatan: Fungsi mikrofon pada panel depan dan panel belaka ng tid ak dap at dig unakan pada waktu yang sama.

Langkah 3: Pergi ke layar Microphone. Jangan menonaktifkan volume perekaman, atau Anda tidak akan bisa merekam suaranya. Untuk mendengar suara yang sedang direkam selama proses perekaman, jangan menonaktifkan volume pemutaran ulang. Dianjurkan agar Anda mengatur volumenya pada tingkat menengah.

Jika Anda ingin mengubah perangkat bawaan masukan suara saat ini ke mikrofon, klik kanan pada Microphone dan pilih Set Default De- vice.

Lampiran - 80 -

Langkah 4: Untuk meningkatkan volume perekaman dan pemu taran ula ng untuk mikro fon t erseb ut, k lik i kon

Microphone Boost di sebelah kanan bilah geser Recording Volume dan tetapkan tingkat Dorongan

Mikrofon.

Langkah 5: Setelah menyelesaikan pengaturan di atas, klik Start, arahkan ke All Programs, arahkan ke Accessories, kemudian klik Sound Recorder untuk mulai merekam suara.

Langkah 1: Cari ikon Volume di area notikasi dan klik kanan pada ikon ini. Pilih Recording Devices.

Langkah 2: Pada label Recording, klik kanan pada ruang kosong dan pilih Show Disabled Devices.

* Mengaktifkan Stereo Mix

Jika HD Audio Manager tidak menampilkan perangkat perekaman yang ingin Anda gunakan, silakan merujuk ke langkah-langkah di bawah ini. Langkah-langkah berikut menjelaskan cara untuk mengaktifkan Stereo Mix (yang mungkin akan diperlukan jika Anda ingin merekam suara dari komputer Anda).

- 81 - Lampiran

Langkah 3: Ketika butir Stereo Mix muncul, klik kanan pada butir ini d an pilih Enable. K emudian tetapkan seb aga i perangkat bawaan.

Langkah 4: Sekarang Anda dapat mengakses HD Audio Manager untuk mengongurasikan Stereo Mix dan mengguna- kan Sound Recorder untuk merekam suara.

5-2-4 Menggunakan Perekam Suara

A. Merekam Suara

1. Pastikan Anda telah menghubungkan perangkat masukan suara (misalnya mikrofon) ke komputer.

2. Untuk merekam audio, klik tombol Start Recording .

3. Untuk berhenti merekam audio, klik tombol Stop Recording . Pastikan untuk menyimpan berkas audio yang direkam saat Anda selesai merekamnya.

B. Memutar Rekaman Suara

Anda dapat memutar rekaman Anda dalam program pemutar media digital yang mendukung format berkas audio Anda.

Lampiran - 82 -

5-3 Penyelesaian Masalah

5-3-1 Pertanyaan yang Sering Ditanyakan

Untuk membaca lebih lanjut Pertanyaan yang Sering Ditanyakan untuk motherboard Anda, silakan pergi ke halaman Support&Downloads\Motherboard\FAQ di situs web GIGABYTE.

Q: Pada program BIOS Setup, mengapa ada beberapa pilihan BIOS yang hilang? A: Beberapa pilihan tingkat lanjut disembunyikan di program BIOS Setup. Tekan <Delete> untuk memasuki BIOS Setup

pada saat POST. Pada Menu Utama, tekan <Ctrl>+<F1> untuk menunjukkan pilihan tingkat lanjut.

Q: Mengapa lampu papan ketik/mouse optik saya masih menyala setelah komputer dinonaktifkan? A: Beberapa motherboard menyediakan sejumlah kecil daya siaga setelah komputer dinonaktifkan dan itulah sebabnya lam-

punya masih menyala.

Q: Bagaimana cara membersihkan nilai-nilai CMOS? A: Untuk motherboard yang memiliki tombol CMOS_SW, tekan tombol ini untuk membersihkan nilai-nilai CMOS (sebelum

melakukan hal ini, silakan matikan komputer dan cabut kabel daya). Untuk motherboard yang memiliki jumper pembersih CMOS, silakan merujuk ke petunjuk mengenai jumper CLR_CMOS dalam Bab 1 untuk menghubung-singkatkan jumper tersebut agar dapat menghapus nilai-nilai CMOS. Jika motherboard Anda tidak memiliki jumper ini, silakan merujuk ke petunjuk mengenai baterai motherboard dalam Bab 1. Anda dapat melepaskan baterai untuk sementara waktu dari wadah baterai untuk menghentikan pemasokan listrik ke CMOS, kemudian tunggu sekitar satu menit untuk membersihkan nilainilai CMOS tersebut.

Q: Mengapa saya masih mendapatkan suara yang lemah meskipun saya telah menyalakan pengeras suara saya hingga

volume maksimumnya?

A: Pastikan bahwa pengeras suara Anda dilengkapi dengan penguat (amplier) internal. Jika tidak, coba pengeras suara

yang dilengkapi dengan penguat daya.

Q: Mengapa saya tidak dapat memasang driver audio HD onboard saya dengan sukses? (Untuk Windows XP saja) A: Langkah 1: Pertama, pastikan bahwa Service Pack 1 atau Service Pack 2 telah dipasang (periksa di My Computer >

Properties > General > System). Jika tidak, silakan mutakhirkan dari situs web Microsoft. Kemudian pastikan bahwa Microsoft UAA Bus Driver for High Denition Audio telah dipasang dengan sukses (periksa di My Computer > Properties > Hardware > Device Manager > System Devices).

Langkah 2: Periksa apakah Audio Device on High Denition Audio Bus atau Unknown device hadir dalam Device

Manager atau Sound, video, and game controllers. Jika ya, harap nonaktifkan perangkat ini. (Jika tidak, lewati langkah ini.)

Langkah 3: Lalu pergi kembali ke My Computer > Properties > Hardware > Device Manager > System devices dan klik

kanan pada Microsoft UAA Bus Driver for High Denition Audio dan pilih Disable dan Uninstall.

Langkah 4: Pada Device Manager, klik kanan pada nama komputer dan pilih Scan for hardware changes. Ketika Add

New Hardware Wizard muncul, klik Cancel. Kemudian pasang driver audio HD onboard dari driver disk motherboard atau download driver audio dari situs web GIGABYTE untuk dipasang pada komputer Anda.

Untuk mendapatkan keterangan lebih lanjut, kunjungi halaman Support&Downloads\Motherboards\FAQ di situs web kami

dan cari “onboard HD audio driver.”

Q: Apa arti suara bip yang dikeluarkan selama POST? A: Uraian kode suara bip Award BIOS berikut ini dapat membantu Anda mengenali kemungkinan adanya masalah pada

komputer Anda. (Untuk referensi saja.) 1 pendek: Booting sistem berjalan dengan sukses 2 pendek: Kesalahan pada pengaturan CMOS 1 panjang, 1 pendek: Kesalahan pada memori atau

motherboard 1 panjang, 2 pendek: Kesalahan pada monitor atau

kartu gras

1 panjang, 3 pendek: Kesalahan pada papan ketik 1 panjang, 9 pendek: Kesalahan pada BIOS ROM Suara bip panjang menerus: Kartu grafis tidak terpasang

dengan tepat

Suara bip pendek menerus: Kesalahan pada daya

- 83 - Lampiran

5-3-2 Prosedur Penyelesaian Masalah

Jika Anda menemui masalah apapun selama penyalaan awal sistem, ikuti prosedur penanganan masalah di bawah ini untuk memecahkan masalah tersebut.

MULAI

Matikan daya. Lepaskan semua perangkat tambahan, kabel penghubung, kabel daya, dll.

Isolasikan hubungan arus

pendek tersebut.

Kencangkan pendingin CPU pada CPU. Hubungkan kabel daya pendingin CPU ke motherboard.

Masukkan dengan tepat memori ke dalam soket memori.

(Bersambung...)

Masalahnya terverikasi dan terpecahkan.

Tidak

Masukkan kartu gras. Hubungkan kabel daya utama ATX dan kabel

daya 12V. Hidupkan daya untuk menyalakan komputer.

Pastikan motherboard tidak mengalami hubungan arus pendek dengan sasis atau benda logam lainnya.

Periksa apakah pendingin CPU terpasang ke CPU dengan tepat. Apakah konektor daya dari pendingin CPU terhubung ke konektor CPU_FAN dengan tepat?

Periksa apakah memori sudah dipasang dengan tepat pada slot memori.

Pastikan bahwa kartu gras terpasang dengan kencang di dalam

slot ekspansi dan konektor daya terpasang dengan erat.

Lampiran - 84 -

Jika prosedur di atas tidak dapat memecahkan masalah Anda, hubungi tempat pembelian atau penjual setempat untuk mendapatkan bantuan. Atau pergi ke halaman Support&Downloads\ Technical Service Zone untuk mengirimkan pertanyaan Anda. Staf layanan pelanggan kami akan sesegera mungkin memberikan balasan kepada Anda.

Catu daya, CPU atau soket CPU mungkin mengalami kerusakan.

Papan ketik atau konektor papan ketik mungkin mengalami kerusakan.

SELESAI

Matikan komputer. Colokkan papan ketik dan mouse dan nyalakan ulang komputer.

Kartu gras, slot ekspansi,

atau monitor mungkin mengalami kerusakan.

Perangkat, konektor, atau kabel IDE/SATA mungkin mengalami kerusakan.

Tidak

Masalahnya terverikasi dan terpecahkan.

Tidak

Pasang ulang sistem operasinya. Pasang ulang perangkat lain satu demi satu (pasang satu perangkat pada satu waktu dan kemudian booting sistem untuk melihat apakah perangkat berfungsi dengan sukses).

Tekan <Delete> untuk memasuki BIOS Setup. Pilih “Load Fail-Safe Defaults” (atau “Load Optimized Defaults”). Pilih “Save & Exit Setup” untuk menyimpan perubahan dan keluar dari BIOS Setup.

Ketika komputer dinyalakan, apakah pendingin CPU aktif?

Periksa apakah ada tampilan pada monitor Anda.

Periksa apakah papan ketik berfungsi dengan tepat.

Tidak

Masalahnya terverikasi dan terpecahkan.

Matikan k omputer dan hubungkan perangkat IDE/SATA. Periksa apakah sistem dapat dibooting dengan sukses.

- 85 - Lampiran

5-4 Pernyataan Pengaturan

Pemberitahuan Pengaturan

Dokumen ini tidak boleh disalin tanpa izin tertulis kami, dan isi daripadanya tidak boleh diberikan kepada pihak ketiga atau digunakan untuk tujuan yang tidak sah. Anda akan dituntut jika melakukan pelanggaran terhadap ketentuan ini. Kami percaya bahwa informasi yang tercantum di sini merupakan informasi yang akurat dalam segala hal pada saat pencetakan. Meskipun demikian, GIGABYTE tidak dapat menanggung tanggung jawab apapun atas kesalahan atau kelalaian yang terjadi dalam teks ini. Harap dicatat juga bahwa informasi dalam dokumen ini dapat diubah tanpa pemberitahuan sebelumnya dan tidak dapat ditafsirkan sebagai komitmen yang diberikan oleh GIGABYTE.

Komitmen Kami untuk Melestarikan Lingkungan

Selain kinerja dengan efisiensi tinggi, semua motherboard GIGABYTE memenuhi peraturan Uni Eropa tentang petunjuk lingkungan untuk Pembatasan Bahan Berbahaya Tertentu dalam Peralatan Listrik dan Elektronik (Restriction of Certain Hazardous Substances in Electrical and Electronic Equipment - RoHS) dan Peralatan Listrik dan Elektronik Buangan (Waste Electrical and Electronic Equipment - WEEE), serta sebagian besar persyaratan keselamatan utama di seluruh dunia. Untuk mencegah pelepasan bahan berbahaya ke dalam lingkungan dan untuk memaksimalkan penggunaan sumber daya alam kita, GIGABYTE memberikan informasi berikut ini mengenai bagaimana Anda dapat mendaur ulang atau menggunakan kembali dengan cara yang bertanggung jawab sebagian besar dari bahan-bahan tersebut pada produk yang sudah “habis masa pemakaiannya”.

Pernyataan Petunjuk Pembatasan Bahan Berbahaya (Restriction of Hazardous Substances

- RoHS)

Produk GIGABYTE tidak dimaksudkan untuk menambahkan dan aman dari bahan berbahaya (Cd, Pb, Hg, Cr 6, PBDE dan PBB). Suku cadang dan komponennya telah dipilih dengan cermat untuk memenuhi persyaratan RoHS. Selain itu, kami di GIGABYTE terus berupaya untuk mengembangkan produk-produk yang tidak menggunakan bahan kimia beracun yang dilarang secara internasional.

Pernyataan Petunjuk Untuk Peralatan Listrik & Elektronik Buangan (Waste Electrical & Electronic Equipment - WEEE)

GIGABYTE akan memenuhi undang-undang nasional seperti yang ditafsirkan dari petunjuk 2002/96/EC tentang Peralatan Listrik & Elektronik Buangan (Waste Electrical & Electronic Equipment - WEEE). Petunjuk WEEE menetapkan penanganan, pengumpulan, pendaurulangan dan pembuangan perangkat listrik dan elektronik dan komponen-komponennya. Menurut Petunjuk ini, peralatan bekas harus ditandai, dikumpulkan secara terpisah, dan dibuang dengan benar.

Pernyataan Simbol WEEE

Simbol yang ditunjukkan di bawah ini pada produk atau pada kemasannya, menunjukkan bahwa produk ini

tidak boleh dibuang bersama dengan limbah lainnya. Alih-alih, perangkat ini harus dibawa ke pusat pengumpulan limbah untuk pengaktifan prosedur penanganan, pengumpulan, pendaurulangan dan pembuangan. Pengumpulan dan pendaurulangan terpisah terhadap peralatan buangan Anda pada saat dibuang akan membantu melestarikan sumber daya alam dan memastikan bahwa peralatan tersebut didaur ulang dengan cara yang melindungi kesehatan manusia dan

lingkungan. Untuk mendapatkan informasi lebih lanjut tentang di mana Anda dapat membawa peralatan buangan Anda untuk didaur ulang, silakan hubungi kantor pemerintah setempat, layanan pembuangan limbah rumah tangga Anda atau tempat Anda membeli produk tersebut untuk mendapatkan rincian tentang pendaurulangan yang aman bagi lingkungan.



Ketika peralatan listrik atau elektronik Anda tidak lagi berguna bagi Anda, “bawa kembali” ke administrasi

pengumpulan sampah setempat atau regional Anda untuk didaur ulang.



Jika Anda membutuhkan bantuan lebih lanjut tentang pendaurulangan, penggunaan kembali produk Anda

yang sudah “habis masa pemakaiannya”, Anda dapat menghubungi kami di nomor Layanan Pelanggan yang tertera pada panduan pengguna produk Anda dan kami akan dengan senang hati membantu upaya Anda.

Lampiran - 86 -

Akhirnya, kami menyarankan agar Anda mempraktikkan tindakan ramah lingkungan lainnya dengan mema-

hami dan menggunakan tur penghematan energi dari produk ini (jika berlaku), mendaur ulang kemasan

bagian dalam dan luar (termasuk wadah pengiriman) yang digunakan untuk mengirimkan produk ini, dan melalui pembuangan atau pendaurulangan baterai bekas dengan tepat. Dengan bantuan Anda, kita dapat mengurangi jumlah sumber daya alam yang dibutuhkan untuk memproduksi peralatan listrik dan elektronik, meminimalkan penggunaan timbunan tanah untuk pembuangan produk yang sudah “habis masa pemakaiannya”, dan secara umum meningkatkan kualitas hidup kita dengan memastikan bahwa bahan yang berpotensi menimbulkan bahaya tidak dilepaskan ke dalam lingkungan dan akan dibuang dengan tepat.

Tabel Pembatasan Bahan Berbahaya Cina

Tabel berikut ini diberikan sesuai dengan persyaratan Pembatasan Bahan Berbahaya Cina (RoHS Cina):

- 87 - Lampiran

Lampiran - 88 -

- 89 - Lampiran

Lampiran - 90 -

- 91 - Lampiran

Lampiran - 92 -

- 93 - Lampiran

Lampiran - 94 -

- 95 - Lampiran

Hubungi Kami

• GIGA-BYTE TECHNOLOGY CO., LTD.

Alamat: No.6, Bau Chiang Road, Hsin-Tien,

Taipei 231, Taiwan

TEL: +886-2-8912-4000

FAKS: +886-2-8912-4003

Dukungan Teknis dan Non-Teknis (Penjualan/Pemasaran):

http://ggts.gigabyte.com.tw

Alamat WEB (Bahasa Inggris): http://www.gigabyte.com.tw

Alamat WEB (Bahasa Cina): http://www.gigabyte.tw

• G.B.T. INC. - Amerika Serikat

TEL: +1-626-854-9338

FAKS: +1-626-854-9339

Dukungan Teknis:

http://rma.gigabyte.us

Alamat web: http://www.gigabyte.us

• G.B.T. INC (USA) - Meksiko

TEL: +1-626-854-9338 x 215 (Soporte de habla hispano)

FAKS: +1-626-854-9339

E-mail: soporte@gigabyte-usa.com

Dukungan Teknis:

http://rma.gigabyte.us

Alamat web: http://latam.giga-byte.com

• Giga-Byte SINGAPORE PTE. LTD. - Singapura

Alamat web: http://www.gigabyte.sg

• Thailand

Alamat web: http://th.giga-byte.com

• Vietnam

Alamat web: http://www.gigabyte.vn

• NINGBO G.B.T. TECH. TRADING CO., LTD. - Cina

Alamat web: http://www.gigabyte.cn

Shanghai

TEL: +86-21-63410999

FAKS: +86-21-63410100

Beijing

TEL: +86-10-62102838

FAKS: +86-10-62102848

Wuhan

TEL: +86-27-87851061

FAKS: +86-27-87851330

GuangZhou

TEL: +86-20-87540700

FAKS: +86-20-87544306

Chengdu

TEL: +86-28-85236930

FAKS: +86-28-85256822

Xian

TEL: +86-29-85531943

FAKS: +86-29-85510930

Shenyang

TEL: +86-24-83992901

FAKS: +86-24-83992909

• GIGABYTE TECHNOLOGY (INDIA) LIMITED - India

Alamat web: http://www.gigabyte.in

• Arab Saudi

Alamat web: http://www.gigabyte.com.sa

• Gigabyte Technology Pty. Ltd. - Australia

Alamat web: http://www.gigabyte.com.au

Lampiran - 96 -

• G.B.T. TECHNOLOGY TRADING GMBH - Jerman

Alamat web: http://www.gigabyte.de

• G.B.T. TECH. CO., LTD. - Inggris

Alamat web: http://www.giga-byte.co.uk

• Giga-Byte Technology B.V. - Belanda

Alamat web: http://www.giga-byte.nl

• GIGABYTE TECHNOLOGY FRANCE - Prancis

Alamat web: http://www.gigabyte.fr

• Swedia

Alamat web: http://www.gigabyte.se

• Italia

Alamat web: http://www.giga-byte.it

• Spanyol

Alamat web: http://www.giga-byte.es

• Yunani

Alamat web: http://www.gigabyte.com.gr

• Republik Cheska

Alamat web: http://www.gigabyte.cz

• Hongaria

Alamat web: http://www.giga-byte.hu

• Turki

Alamat web: http://www.gigabyte.com.tr

• Rusia

Alamat web: http://www.gigabyte.ru

• Polandia

Alamat web: http://www.gigabyte.pl

• Ukraina

Alamat web: http://www.gigabyte.ua

• Rumania

Alamat web: http://www.gigabyte.com.ro

• Serbia

Alamat web: http://www.gigabyte.co.rs

• Kazakstan

Alamat web: http://www.gigabyte.kz

Anda dapat pergi ke situs web GIGABYTE, pilih bahasa

Anda dalam daftar bahasa di sudut kanan atas situs web

tersebut.

• SistemLayananGlobalGIGABYTE

Untuk menyerahkan pertanyaan teknis atau non-teknis (Penjualan/Pemasaran) , silakan hubungi: http://ggts.gigabyte.com.tw Kemudian pilih bahasa Anda untuk memasuki sistem.

Gigabyte GA-M52L-S3P User Manual [id]

Specifications and Main Features

Frequently Asked Questions

User Manual

Isi Kotak

Komponen Opsional

Tata Letak Motherboard GA-M52L-S3P

Diagram Blok Motherboard GA-M52L-S3P
