GA-G31M-ES2L
GA-G31M-ES2C
LGA775主板
支持Intel® Core™ 系列处理器/ Intel® Pentium® 系列处理器/
Intel® Celeron® 系列处理器
使用手册
Rev. 2401
12MSC-G31MES2L-2401R
GA-G31M-ES2L/GA-G31M-ES2C
May 20, 2010
Motherboard
May 20, 2010
Motherboard
GA-G31M-ES2L
GA-G31M-ES2C
版权
©
2010年，技嘉科技股份有限公司，版权所有。
本使用手册所提及的商标与名称，均属其合法注册的公司所有。
责任声明
本使用手册受著作权保护，所撰写的内容均为技嘉所拥有。
本使用手册所提及的产品规格或相关信息，技嘉保留修改的权利。
本使用手册所提及的产品规格或相关信息有任何修改或变更时，恕不另行通知。
未事先经由技嘉书面允许，不得以任何形式复制、修改、转载、传播或出版
本使用手册内容。
产品使用手册类别简介
为了协助您使用技嘉主板，我们设计了以下类别的使用手册：
如果您要了解产品详细规格数据，请仔细阅读【使用手册】。
如果您想了解关于技嘉独特功能详细使用方法，请至技嘉网站，
「技术支持\主板\新技术指南」，阅读或下载相关的信息。
产品相关信息，请至网站查询：http://www.gigabyte.cn/
产品版本辨别
您可以在主板上找到标示着此主板的版本「REV : X.X」。其中X.X为数字，例
如标示「REV : 1.0」，意即此主板的版本为1.0。当您要更新主板的BIOS、驱动
程序或参考其他技术资料时，请注意产品版本的标示。
范例：
目 录
GA-G31M-ES2L/GA-G31M-ES2C主板配置图 .............................................................5
第一章 硬件安装 .......................................................................................................6
1-1 安装前的注意事项 ......................................................................................... 6
1-2 产品规格 .......................................................................................................... 7
1-3 安装中央处理器及散热风扇 .......................................................................9
1-3-1 安装中央处理器(CPU) .........................................................................................9
1-4 安装内存条 .................................................................................................... 10
1-4-1 双通道内存技术 .................................................................................................10
1-5 安装适配卡 .................................................................................................... 10
1-6 后方设备插座介绍 ....................................................................................... 11
1-7 插座及跳线介绍 ...........................................................................................13
第二章 BIOS 程序设置 ............................................................................................22
2-1 开机画面 ........................................................................................................ 22
2-2 BIOS设置程序主画面 ...................................................................................22
2-3 Standard CMOS Features (标准CMOS设置) .................................................23
2-4 Advanced BIOS Features (高级BIOS功能设置) ........................................... 24
2-5 Integrated Peripherals (集成外设) ..................................................................26
2-6 Power Management Setup (省电功能设置) ..................................................28
2-7 PnP/PCI Configurations (即插即用与PCI程序设置) ................................... 30
2-8 PC Health Status (电脑健康状态) .................................................................30
2-9 MB Intelligent Tweaker(M.I.T.) (频率/电压控制) ............................................ 31
2-10 Load Fail-Safe Defaults (载入最安全预设值) .............................................. 33
2-11 Load Optimized Defaults (载入最佳化预设值) ............................................ 33
2-12 Set Supervisor/User Password (设置管理员/用户密码) ............................. 34
2-13 Save & Exit Setup (储存设置值并退出设置程序) ..................................... 34
2-14 Exit Without Saving (退出设置程序但不储存设置值) .............................. 35
第三章 驱动程序安装 ............................................................................................35
3-1 芯片组驱动程序 ...........................................................................................35
管理声明 .....................................................................................................................36
- 4 -
GA-G31M-ES2L/GA-G31M-ES2C主板配置图
COMA
VGA
KB_MS
R_USB
USB
AUDIO
AR8131
AR8132
iTE
IT8718
CODEC
CD_IN
ATX_12V
LAN
F_AUDIO
j
k
SPDIF_O
PCI1
PCI2
PCIE_1
PCIE_16
FDD
LGA775
Intel® G31
BAT
SYS_FAN
CI
CLR_CMOS
F_USB1
B_BIOS
F_USB2
M_BIOS
CPU_FAN
GA-G31M-ES2L/GA-G31M-ES2C
Intel® ICH7
SATAII0
ATX
IDE
PWR_LED
DDRII2
DDRII1
SATAII3
SATAII2
SATAII1
F_PANEL
清点配件
GA-G31M-ES2L或GA-G31M-ES2C主板- 1片
驱动程序光盘- 1片 使用手册- 1本
IDE排线- 1条 SATA 排线- 2条
后方I/O设备挡板铁片- 1个
上述附带配件仅供参考，实际配件请以实物为准，技嘉科技保留修改的权利。
j 只有GA-G31M-ES2L支持此功能。
k 只有GA-G31M-ES2C支持此功能。
- 5 -
第一章 硬件安装
1-1 安装前的注意事项
主板是由许多精密的集成电路及其他元件所构成，这些集成电路很容易因静电影
响而损坏。所以在安装前请先详细阅读此使用手册并做好下列准备：
•安装前请勿任意撕毁主板上的序列号及代理商保修贴纸等，否则会影响到产
品保修期限的认定标准。
•要安装或移除主板以及其他硬件设备之前请务必先关闭电源，并且将电源线
自插座中拔除。
•安装其他硬件设备至主板内的插座时，请确认接头和插座已紧密结合。
•拿取主板时请尽量不要触碰金属接线部分以避免线路发生短路。
•拿取主板、中央处理器(CPU)或内存条时，最好戴上防静电手环。若无防静电
手环，请确保双手干燥，并先碰触金属物以消除静电。
•主板在未安装之前，请先置放在防静电垫或防静电袋内。
•当您要拔除主板电源插座上的插头时，请确认电源供应器是关闭的。
•在开启电源前请确定电源供应器的电压值是设置在所在区域的电压标准值。
•在开启电源前请确定所有硬件设备的排线及电源线都已正确地连接。
•请勿让螺丝接触到主板上的线路或零件，避免造成主板损坏或故障。
•请确定没有遗留螺丝或金属制品在主板上或电脑机箱内。
•请勿将电脑主机放置在不平稳处。
•请勿将电脑主机放置在温度过高的环境中。
•在安装时若开启电源可能会造成主板、其他设备或您自己本身的伤害。
•如果您对执行安装不熟悉，或使用本产品发生任何技术性问题时，请咨询专
业的技术人员。
硬件安装 - 6 -
1-2 产品规格
中央处理器(CPU) 支持LGA775插槽处理器：Intel® Core™ 2 Extreme 处理器/
Intel® Core™ 2 Quad 处理器/Intel® Core™ 2 Duo 处理器/
Intel® Pentium® 处理器/Intel® Celeron® 处理器
(请至技嘉网站查询有关支持的处理器列表)
L2高速缓存取决于CPU
系
统前端总线(FSB) 支持1333/1066/800 MHz
芯片组
内存 2个1.8V DDR2 DIMM插槽，最高支持到4 GB
支持DDR2 800/667 MHz
(
显示功能 内建于北桥芯片：
- 1个D-Sub插座
音频
支持High Definition Audio
支持2/4/5.1/7.1声道
网络 内建AR8131芯片(10/100/1000 Mbit)
内建AR8132芯片(10/100 Mbit)
扩展槽 1个PCI Express x16插槽
存储设备介面 内建于南桥芯片：
- 1个IDE插座支持ATA-100/66/33规格，最多可连接2个IDE设备
- 4个SATA 3Gb/s插座，可连接4个SATA 3Gb/s设备
内建于iTE IT8718芯片：
- 1个软驱插座，可连接1个软驱
USB 内建于南桥芯片：
- 最多支持8个USB 2.0/1.1连接端口(4个在后方面板，4个需经由
排线从主板内USB插座接出)
内接插座 1个24-pin ATX主电源插座
1个4-pin ATX 12V电源插座
1个软驱插座
1个IDE插座
4个SATA 3Gb/s插座
1个CPU风扇插座
1个系统风扇插座
北桥：Intel® G31 高速芯片组
南桥：Intel® ICH7
支持双通道内存技术
请至技嘉网站查询有关支持的内存条速度及列表
内建Realtek ALC883/888B芯片
支持S/PDIF输出
支持CD音频输入
1个PCI Express x1插槽
2个PCI 插槽
(注一)
)
(注二)
j
k
j 只有GA-G31M-ES2L支持此功能。
k 只有GA-G31M-ES2C支持此功能。
- 7 - 硬件安装
内接插座 1个前端控制面板插座
1个前端音频插座
1个光驱音频输入插座
1个S/PDIF输出插座
2个USB 2.0/1.1插座
1个系统电源指示灯插座
1个机箱开启检测插座
后方面板设备 1个PS/2键盘插座
连接插座 1个PS/2鼠标插座
1个并行端口
1个串行端口
1个D-Sub插座
4个USB 2.0/1.1连接端口
1个RJ-45端口
3个音频接头(音频输入/音频输出/麦克风)
I/O控制器 内建iTE IT8718芯片
硬件监控 系统电压检测
CPU温度检测
CPU/系统风扇转速检测
CPU过温警告
CPU/系统风扇故障警告
CPU智能风扇控制
(注三)
BIOS 2个4 Mbit flash
使用经授权AWARD BIOS
支持DualBIOS
™
PnP 1.0a、DMI 2.0、SM BIOS 2.4、ACPI 1.0b
附加工具程序 支持@BIOS(BIOS在线更新)
支持Q-Flash
支持Xpress BIOS Rescue
支持Download Center
支持Xpress Install
支持Xpress Recovery2
支持EasyTune
支持轻松省节能引擎(Easy Energy Saver)
支持Time Repair
(BIOS快速刷新)
(BIOS快速修复)
(下载中心)
(一键安装)
(一键还原)
(注四)
(注五)
(系统备份定时器)
支持ON/OFF Charge
支持Q-Share
(极速共享)
附赠软件 Norton Internet Security (OEM版本)
操作系统 支持Microsoft® Windows® 7/Vista/XP
规格 Micro ATX规格；24.4cm x 19.4cm
硬件安装 - 8 -
(注一) 基于PC基本架构，4 GB有部分内存空间须留作系统用途，故支持4 GB内存的系
统，实际上显示的内存大小将少于4 GB。
(注二) 若要启动7.1声道音频输出，必须使用HD (High Definition，高保真)音频模块的 前方面
板音频输出接出，并通过音频软件选择多声道音频功能。
(注三) 是否支持CPU智能风扇控制功能会依不同的CPU而定。
(注四) EasyTune可使用的功能会因不同主板而有所差异。
(注五) 由于硬件限制，技嘉轻松省节能引擎仅支持Intel® Core™ 2 Extreme/Core™ 2 Quad/
Core™ 2 Duo/Pentium Dual-Core/Celeron Dual-Core/Celeron 400系列中央处理器。
1-3 安装中央处理器及散热风扇
在开始安装中央处理器(CPU)前，请注意以下的信息：
•
请确认所使用的CPU是在此主板的支持范围。
(请至技嘉网站查询有关支持的CPU列表)
•
安装CPU之前，请务必将电源关闭，以免造成毁损。
•
请确认CPU的第一脚位置，若方向错误，C PU会无法放入C PU插槽内(或是确认
CPU两侧的凹角位置及CPU插槽上的凸角位置)。
•
请在CPU表面涂抹散热膏。
•
在CPU散热风扇未安装完成前，切勿启动电脑，否则过热会导致CPU的毁损。
•
请依据您的CPU规格来设置频率，我们不建议您将系统速度设置超过硬件的标
准范围，因为这些设置对于周边设备而言并非标准规格。如果您要将系统速度
设置超出标准规格，请评估您的硬件规格，例如：CP U、显卡、内存、硬盘等
来设置。
1-3-1 安装中央处理器(CPU)
A. 请先确认主板上的CPU插槽凸角位置及CPU的缺角位置。
LGA775 CPU插槽
凸角
凹角
凸角
插槽上的缺角为第一脚位置
LGA775 CPU
凹角
CPU三角形标示为第一脚位置
- 9 - 硬件安装
1-4 安装内存条
在开始安装内存条前，请注意以下的信息：
•
请确认所使用的内存条规格是在此主板的支持范围，建议您使用相同容量、厂
牌、速度、颗粒的内存条。
(请至技嘉网站查询有关支持的内存条速度及列表)
•
在安装内存条之前，请务必将电源关闭，以免造成毁损。
•
内存条有防呆设计，若插入的方向错误，内存条就无法安装，此时请立刻更改插
入方向。
1-4-1 双通道内存技术
此主板配置2个DDR2内存条插槽并支持双通道内存技术(Dual Channel Technology)。
2个DDR2内存条插槽分为两组通道(Channel)：
通道0 (Channel 0)：DDRII1 (插槽1)
通道1 (Channel 1)：DDRII2 (插槽2)
DDRII1
DDRII2
由于芯片组的限制，若要使用双通道内存技术，在安装内存条时需注意以下说明：
1. 如果只安装一支DDR2内存条，无法启动双通道内存技术。
2. 如果要安装两支，建议您使用相同容量、厂牌、速度、颗粒的内存条。
1-5 安装适配卡
在开始安装适配卡前，请注意以下的信息：
•
请确认所使用的适配卡规格是在此主板的支持范围，并请详细阅读适配卡的使用
手册。
•
在安装适配卡之前，请务必将电源关闭，以免造成毁损。
硬件安装 - 10 -
1-6 后方设备插座介绍
PS/2 键盘及PS/2鼠标插座
连接PS/2键盘及鼠标至此插座。
在上面的是鼠标插座(绿色)，下面的是键盘插座(紫色)。
并行端口
也称为打印机连接端口，可连接打印机、扫描仪等周边设备。
串行端口
串行端口可连接鼠标、调制解调器等设备。
D-Sub插座
此插座支持15-pin的D-Sub接头，您可以连接支持D-Sub接头的显示器至此插座。
USB2.0/1.1 连接端口
此连接端口支持U SB 2.0/1.1规格，您可以连接U S B设备至此连接端口。例如：U SB键盘/
鼠标、USB打印机、U盘…等。
运行指示灯
运行指示灯
j
连线/速度指示灯：
灯号状态 说明
亮橘色灯 传输速率1 Gbps
亮绿色灯 传输速率100 Mbps
灯灭 传输速率10 Mbps
k
连线指示灯：
灯号状态 说明
灯亮 网络已连线
灯灭 无网络连线
运行指示灯：
灯号状态 说明
闪烁 传输数据中
灯灭 无传输数据
运行指示灯：
灯号状态 说明
闪烁 传输数据中
灯灭 无传输数据
网络插座(RJ-45)
此网络插座是超高速以太网络(Gigabit Ethernet)，提供连线至互联网，传输速率最高每秒
可达1 GB (1 Gbps)。网络插座指示灯说明如下：
连线/速度
指示灯
网络插座
网络插座(RJ-45)
此网络插座是高速以太网络(Fast Ethernet)，提供连线至互联网，传输速率为10/100 Mbps。网
络插座指示灯说明如下：
连线指示灯
网络插座
j 只有GA-G31M-ES2L支持此功能。
k 只有GA-G31M-ES2C支持此功能。
- 11 - 硬件安装
音频输入(蓝色)
此插孔预设值为音频输入孔。外接光驱、随身听及其他音频输入设备可以接至此插孔。
音频输出(绿色)
此插孔预设值为音频输出孔。在使用耳机或2声道音频输出时，可以接至此插孔来输出
声音。在4/5.1声道音频输出模式中，可提供前置主声道音频输出。
麦克风(粉红色)
此插孔为麦克风连接孔。麦克风必须接至此插孔。
•
要移除连接于各插座上的连接线时，请先移除设备端的接头，再移除连接至主板
端的接头。
•
移除连接线时，请直接拔出，切勿左右摇晃接头，以免造成接头内的线路短路。
硬件安装 - 12 -
1-7 插座及跳线介绍
1) ATX_12V
2) ATX
3) CPU_FAN
4) SYS_FAN
5) FDD
6) IDE
7) SATAII0/1/2/3
8) PWR_LED
1
11
9
15
12
13
1645 14
3
6
2
10
8
7
9) BAT
10) F_PANEL
11) F_AUDIO
12) CD_IN
13) SPDIF_O
14) F_USB1/F_USB2
15) CLR_CMOS
16) CI
连接各种外接硬件设备时，请注意以下的信息：
•
请先确认所使用的硬件设备规格与欲连接的插座符合。
•
在安装各种设备之前，请务必将设备及电脑的电源关闭，并且将电源线自插座中
拔除，以免造成设备的毁损。
•
安装好设备欲开启电源前，请再次确认设备的接头与插座已紧密结合。
- 13 - 硬件安装

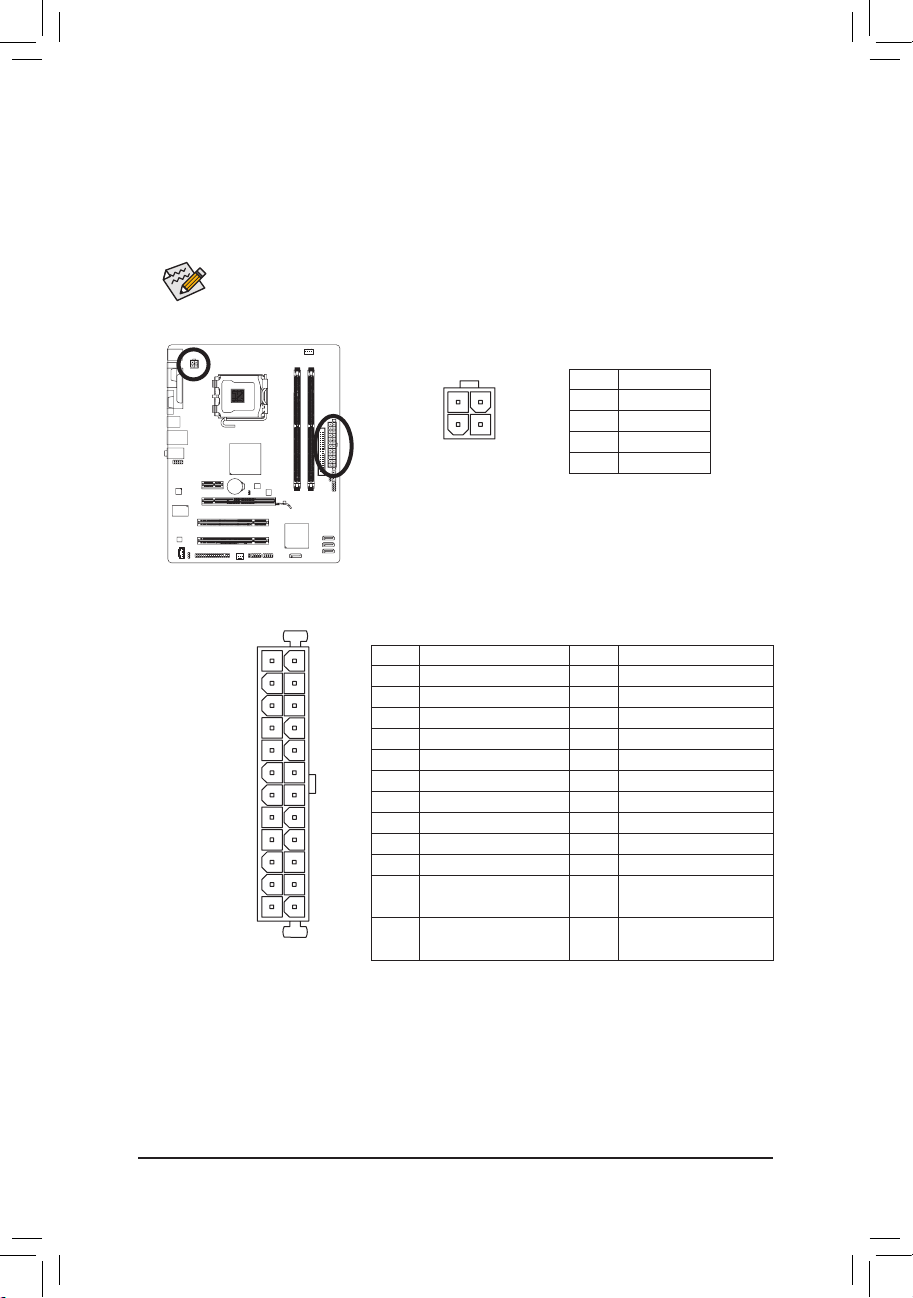

1/2) ATX_12V / ATX (2x2-pin 12V电源插座及2x12-pin主电源插座)
通过电源插座可使电源供应器提供足够且稳定的电源给主板上的所有元件。在插入电
源插座前，请先确定电源供应器的电源是关闭的，且所有设备皆已正确安装。电源插
座有防呆设计，确认正确的方向后插入即可。
12V电源插座主要是提供CPU电源，若没有接上12V电源插座，系统将不会启动。
为因应扩展需求，建议您使用输出功率大的电源供应器(500瓦或以上)，以供应
足够的电力需求。若使用电力不足的电源供应器，可能会导致系统不稳或无法
开机。
ATX_12V：
接脚 定义
3
1
4
2
ATX_12V
1 接地脚
2 接地脚
3 +12V
4 +12V
ATX：
2412
131
ATX
接脚 定义
1 3.3V
2 3.3V
3 接地脚
4 +5V
5 接地脚
6 +5V
7 接地脚
8 Power Good
9 5VSB (stand by +5V)
10 +12V
11 +12V (仅于2x12-pin的
电源接头时使用)
12 3.3V (仅于2x12-pin的
电源接头时使用)
硬件安装 - 14 -
接脚 定义
13 3.3V
14 -12V
15 接地脚
16 PS_ON (soft On/Off)
17 接地脚
18 接地脚
19 接地脚
20 -5V
21 +5V
22 +5V
23 +5V (仅于2x12-pin的
电源接头时使用)
24 接地脚 (仅于2x12-pin的
电源接头时使用)
3/4) CPU_FAN/SYS_FAN (散热风扇电源插座)
此主板的CPU_FAN散热风扇电源接头为4-pin，SYS_FAN为3-pin。电源接头皆有防呆设计，
安装时请注意方向(黑色线为接地线)。此主板支持CPU风扇控制功能，须使用具有转速
控制设计的CP U散热风扇才能使用此功能。建议您于机箱内加装系统散热风扇，以达到
最佳的散热性能。
CPU_FAN：
接脚 定义
1
CPU_FAN
1
SYS_FAN
•
请务必接上散热风扇的电源插座，以避免CPU及系统处于过热的工作环境，若
1 接地脚
2 +12V /速度控制脚
3 转速检测脚
4 速度控制脚
SYS_FAN：
接脚 定义
1 接地脚
2 +12V
3 转速检测脚
温度过高可能导致CPU、北桥芯片烧毁或是系统死机。
•
这些散热风扇电源插座并非跳线，请勿放置跳帽在针脚上。
5) FDD (软驱插座)
此插座用来连接软驱。可连接的软驱类型有：360 KB、720 KB、1.2 MB、1.44 MB及2.88 MB。连
接软驱前请先确认插座及排线第一针脚的位置。通常排线会以不同颜色来标示出第一针脚
位置。软驱排线为选购配件，您可以联系当地代理商购买。
33
34
1
2
- 15 - 硬件安装
6) IDE (IDE插座)
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
通过I DE排线此插座最多可连接两个I DE设备(例如：硬盘或光驱等)。连接前请确认插
座上 防呆缺口的 位置。如 果 连接了两 个 I DE 设备，请 记 得设置两 个 设备的主 从 关系
(Master/Slave)。(详细设置请参考IDE设备厂商所提供的说明)。
40
39
2
1
7) SATAII0/1/2/3 (SATA 3Gb/s插座)
这些SATA插座支持SATA 3Gb/s规格，并可兼容于SATA 1.5Gb/s规格。一个SATA插座只能连
接一个SATA设备。
接脚 定义
17
SATAII3
SATAII2
SATAII1
7 1
SATAII0
1 接地脚
2 TXP
3 TXN
4 接地脚
5 RXN
6 RXP
7 接地脚
硬件安装 - 16 -
请将S ATA排线的L型接头连接至
SATA硬盘。
8) PWR_LED (系统电源指示灯插座)
电脑机箱上的系统电源指示灯可以连接至此插座，指示系统目前状态。当系统正在运
行时，指示灯为持续亮着；系统进入待命(S1)模式时，指示灯呈现闪烁；系统进入休眠
模式(S3/S4)及关机(S5)时，则为熄灭。
接脚 定义
1 MPD+
2 MPD-
3 MPD-
1
系统状态 灯号
S0 灯亮
S1 闪烁
S3/S4/S5 灯灭
9) BAT (电池)
此电池提供电脑系统于关闭电源后仍能记忆CMOS数据(例如：日期及B IOS设置)所需的
电力，当此电池的电力不足时，会造成CMO S的数据错误或遗失，因此当电池电力不足
时必须更换。
您也可以利用拔除电池来清除CMOS数据：
1. 请先关闭电脑，并拔除电源线。
2. 小心地将电池从电池座中取出，等候约一分钟。(或是使用
如螺丝起子之 类的金属物 碰触电池座的正负极，造成其 短
路约五秒钟)
3. 再将电池装回。
4. 接上电源线并重新开机。
•
更换电池前，请务必关闭电脑的电源并拔除电源线。
•
更换电池时请更换相同型号的电池，不正确的型号可能引起爆炸的危险。
•
若无法自行更换电池或不确定电池型号时，请联系销售商或代理商。
•
安装电池时，请注意电池上的正(+)负(-)极(正极须向上)。
•
更换下来的旧电池须依当地法规处理。
- 17 - 硬件安装
10) F_PANEL (前端控制面板接脚)
电脑机箱前方面板的电源开关、系统重置开关、喇叭及系统运行指示灯等可以接至此
接脚，请依据下列的针脚定义连接，连接时请注意针脚的正负(+/-)极。
20
PW-
MSG-
19
NC
RES+
HD-
2
1
RES-
HD+
系统重置开关
硬盘运行
指示灯
SPEAK-
SPEAK+
PW+
MSG+
MSG
•
－信息指示灯：
系统状态 灯号
S0 灯亮
S1 闪烁
S3/S4/S5 灯灭
•
PW－电源开关：
喇叭接脚
电源开关
信息指示灯
连接至机箱前方面板的电源指示灯。当系统正在运行时，指示
灯为持续亮着；系统进入待命(S1)模式时，指示灯呈现闪烁；系
统进入休眠模式(S3/S4)及关机(S5)时，则为熄灭。
连接至电脑机箱前方面板的主电源开关键。您可以在BIOS程序中设置此按键的关机
方式(请参考第二章「BIOS程序设置」－「Power Management Setup」的说明)。
SPEAK
•
－喇叭接脚：
连接至电脑机箱前方面板的喇叭。系统会以不同的哔声来反应目前的开机状况，通
常正常开机时，会有一哔声；若开机发生异常时，则会有不同长短的哔声。
•
HD－硬盘运行指示灯：
连接至电脑机箱前方面板的硬盘运行指示灯。当硬盘有存取运行时指示灯即会亮起。
RES
•
－系统重置开关：
连接至电脑机箱前方面板的重置开关(Reset)键。在系统死机而无法正常重新开机时，
可以按下重置开关键来重新启动系统。
•
NC：
无作用。
电脑机箱的前方控制面板设计会因不同机箱而有不同，主要包括电源开关、系统
重置开关、电源指示灯、硬盘运行指示灯、喇叭等，请依机箱上的信号线连接。
硬件安装 - 18 -
11) F_AUDIO (前端音频插座)
此前端音频插座可以支持HD (High Definition，高保真)及AC'97音频模块。您可以连接机箱
前方面板的音频模块至此插座，安装前请先确认音频模块的接脚定义是否与插座吻合，
若安装不当可能造成设备无法使用甚至损毁。
HD 接头定义： AC'97接头定义：
2
1 9
•
机箱前方面板的音频输出预设值为支持HD音频模块，
•
机箱前方面板的音频插座与后方的音频插座会同时发声。
•
有部分市售机箱的前方音频连接线并非模块化，而各机箱的音频连接线定义或
1 MIC2_L
2 接地脚
3 MIC2_R
4 -ACZ_DET
5 LINE2_R
6 接地脚
7 FAUDIO_JD
8 无接脚
9 LINE2_L
10 接地脚
接脚 定义
10
接脚 定义
1 MIC
2 接地脚
3 MIC电源
4 无作用
5 Line Out (R)
6 无作用
7 无作用
8 无接脚
9 Line Out (L)
10 无作用
有不同，如何连接请咨询机箱制造商。
12) CD_IN (光驱音频插座)
您可以将光驱所附的音频信号线连接至此插座。
1
接脚 定义
1 左声道音频输入
2 接地脚
3 接地脚
4 右声道音频输入
- 19 - 硬件安装
13) SPDIF_O (S/PDIF输出插座)
此插座提供输出S/PDIF数位信号的功能，通过音频扩展挡板(S/PDIF输出)可以连接具有数
位输入功能的音频系统。音频扩展挡板为选购配件，您可以联系当地代理商购买。
1
接脚 定义
1 电源
2 SPDIFO
3 接地脚
请将音频扩展挡板的第一脚(红色线)对准S/PDIF输出插座的第一脚安装，若安装不
当可能造成设备无法使用甚至于损毁。
14) F_USB1/F_USB2 (USB连接端口扩展插座)
此插座支持USB 2.0/1.1规格，通过USB扩展挡板，一个插座可以接出两个USB连接端口。
USB扩展挡板为选购配件，您可以联系当地代理商购买。
接脚 定义
1 电源 (5V)
2 电源 (5V)
9
10
1
2
3 USB DX-
4 USB Dy-
5 USB DX+
6 USB Dy+
7 接地脚
8 接地脚
9 无接脚
10 无作用
•
请勿将2x5-pin的IEEE 1394扩展挡板连接至此USB连接端口扩展插座。
•
连接US B扩展挡板前，请 务必将电脑的电源关闭，并且将电源线自插座中拔
除，以免造成USB扩展挡板的毁损。
硬件安装 - 20 -
15) CLR_CMOS (清除CMOS数据功能接脚)
利用此接脚可以将主板的C MOS数据(例如：日期及B IOS设置)清除，回到出厂设置值。
如果您要使用清除C MOS数据时，请使用跳帽将针脚短路数秒钟，或使用如螺丝起子之
类的金属物同时碰触两支针脚数秒钟。
开路：一般运行
短路：清除CMOS数据
•
清除CMOS数据前，请务必关闭电脑的电源并拔除电源线。
•
清除C MOS数据后在启动电脑之前，请记得移除跳帽，若未移除跳帽就开机，
会造成主板的损毁。
•
开机后请进入BIOS载入出厂预设值(Load Optimized Defaults)或自行输入设置值(请
参考第二章－「BIOS程序设置」的说明)。
16) CI (电脑机箱被开启检测)
本主板提供电脑机箱被开启检测功能，若您要使用此功能，需搭配具有此设计的电脑
机箱。
接脚 定义
1 信号脚
1
2 接地脚
- 21 - 硬件安装
第二章 BIOS 程序设置
若要进入BIOS设置程序，电源开启后，BIOS在进行POST时，按下<Delete>键便可进入BIOS设置
程序主画面。如果需要高级的BIOS设置，请在BIOS设置程序主画面按下<Ctrl> + <F1>键即可。
当您需要更新BIOS，可以使用技嘉独特的BIOS更新方法：Q-Flash(BIOS快速刷新)或@BIOS(BIOS在
线更新)。
•
Q-Flash 是可在BIOS设置程序内更新BIOS的软件，让用户不需进入操作系统，就可以
轻松的更新或备份BIOS。
•
@BIOS 是可在Windows操作系统内更新BIOS的软件，通过与互联网的连结，下载及更
新最新版本的BIOS。
•
更新BIOS有其潜在的风险，如果您使用目前版本的BIOS没有问题，我们建议您不
要任意更新BIOS。如需更新BIOS，请小心的执行，以避免不当的操作而造成系统
毁损。
•
我们不建议您随意变更BIOS设置程序的设置值，因为可能因此造成系统不稳定或
其它不可预期的结果。如果因设置错误造成系统不稳定或不开机时，请试着清除
CM O S设置值数据，将BIO S设置恢复至出厂预设值。(清除CM O S设置值，请参考
第二章－「Load Optimized Defaults」的说明，或是参考第一章－「电池」或「CLR_
CMOS接脚」的说明。)
2-1 开机画面
电源开启后，会看到如以下的POST画面
Award M odular BIOS v6.00PG, An E nergy Star Ally
Copyri ght (C) 1984-2009 , Award S oftware, In c.
G31M -ES2L A02
主板型号
BIOS版本
.
.
.
.
<DEL>: BIOS Setup <F9> : XpressReco very2 <F12 >: Boot Menu <En d>: Qflash
05/0 8/2009-G 31-ICH7-6A9 9OG0JC-0 0
功能键
2-2 BIOS设置程序主画面
进入BIOS设置程序时，便可看到如下的主画面。从主画面中可以让您选择各种不同设置选
单，您可以用上下左右键来选择要设置的选项，按<Enter>键即可进入子选单。
(BIOS范例版本：GA-G31M-ES2L A02)
CMOS Setup Utility-Copyright (C) 1984-2009 Award Software
Standard CMOS Features
Advanced BIOS Features
Integrated Peripherals
Power Management Setup
PnP/PCI Configurations
PC Health Status
MB Intelligent Tweaker(M.I.T.)
ESC: Quit
F8: Q-Flash F10: Save & Exit Setup F12: Load CMOS from BIOS
: Select Item F11: Save CMOS to BIOS
Time, Date, Hard Disk Type...
BIOS程序设置 - 22 -
Load Fail-Safe Defaults
Load Optimized Defaults
Set Supervisor Password
Set User Password
Save & Exit Setup
Exit Without Saving
•
若在主画面或设置画面中没有找到您所需要的选项，请在该画面按<Ctrl> + <F1>，
即可出现高级选项。
•
若系统运行不稳定时，请选择「Load Optimized Defaults」，即可载入出厂的预设值。
•
实际的BIOS设置画面可能会因不同的BIOS版本而有差异，本章节的BIOS设置程序
画面仅供参考。
<F11>及<F12>功能键说明(仅适用于主画面)
F11：Save CMOS to BIOS
此功能提供您将设置好的BIOS设置值储存成一个C MOS设置文件(Pro file)，最多可设置八
组设置文件(Pro fi le 1-8)并可分别命名。请先输入设置文件名称(若要清除预设的名称可按
<SPACE>键再按<Enter>即可完成设置。
F12：Load CMOS from BIOS
系统若因运行不稳定而重新载入BIOS出厂预设值时，可以使用此功能将预存的C MOS设
置文件载入，即可免去再重新设置BIOS的麻烦。请在欲载入的设置文件上按<Enter>即可
载入该设置文件数据。
2-3 Standard CMOS Features (标准CMOS设置)
CMOS Setup Utility-Copyright (C) 1984-2009 Award Software
Date (mm:dd:yy) Fri, May 8 2009
Time (hh:mm:ss) 22:31:24
IDE Channel 0 Master [None]
IDE Channel 0 Slave [None]
IDE Channel 2 Master [None]
IDE Channel 2 Slave [None]
IDE Channel 3 Master [None]
IDE Channel 3 Slave [None]
Drive A [1.44M, 3.5”]
Floppy 3 Mode Support [Disabled]
Halt On [All, But Keyboard]
Base Memory 640K
Extended Memory 510M
Total Memory 512M
Standard CMOS Features
Menu Level
Item Help
: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults
Date (mm:dd:yy) (日期设置)
设置电脑系统的日期。
Time (hh:mm:ss) (时间设置)
设置电脑系统的时间。
IDE Channel 0, 2, 3 Master/Slave (第一/二/三组主要/次要IDE/SATA设备参数设置)
IDE HDD Auto-Detection、IDE Auto-Detection
按下<Enter>键可以自动检测IDE/SATA设备的参数。
IDE Channel 0 Master/Slave、Extended IDE Drive
设置IDE/SATA设备的参数。有以下三个选项：
•Auto 让BIOS在POST过程中自动检测IDE/SATA设备。(预设值)
•None 如果没有安装任何IDE/SATA设备，请选择「None」，让系统在开机时不
需检测，如此可以加快开机速度。
- 23 - BIOS程序设置
•Manual 当Access Mode (硬盘使用模式)被设成「CHS」时，用户可以自行输入
硬盘的各项参数。(只有「IDE Channel 0 Master/Slave」支持此功能。)
Access Mode 硬盘的使用模式。(预设值：Auto)
以下的选项显示您所安装的硬盘的各项参数信息。(若欲自行填入，请参考标示于硬盘
外壳上的相关参数。)
Capacity 目前安装的硬盘的大约容量。
Cylinder 设置磁柱的数量。
Head 设置磁头的数量。
Precomp 写入预补偿磁区(Precompensation)。
Landing Zone 磁头停住的位置。
Sector 磁区的数量。
Drive A (软驱种类设置)
设置所安装的软驱种类，若没有安装软驱，请设置为「None」。
选项包括： None、360K, 5.25"、1.2M, 5.25"、720K, 3.5"、1.44M, 3.5"、2.88M, 3.5"。
Floppy 3 Mode Support (支持日本常用的 3 Mode规格软驱)
设置所安装的软驱是否为日本常用的3 Mode规格软驱。
选项包括：Disabled (预设值)、Drive A (软驱A安装的是3 Mode规格)。
Halt On (系统暂停选项设置)
当开机时，若POST检测到异常，是否要暂停并等候处理？
选项包括：All Errors、No Errors、All, But Keyboard (预设值)、All, But Diskette、All, But Disk/Key
Memory (内存容量显示)
显示由BIOS的POST (Power On Self Test)自动检测到的内存容量。
2-4 Advanced BIOS Features (高级BIOS功能设置)
CMOS Setup Utility-Copyright (C) 1984-2009 Award Software
Hard Disk Boot Priority [Press Enter]
First Boot Device [Floppy]
Second Boot Device [Hard Disk]
Third Boot Device [CDROM]
Password Check [Setup]
HDD S.M.A.R.T. Capability [Enabled]
CPU Multi-Threading
Limit CPUID Max. to 3
No-Execute Memory Protect
CPU Enhanced Halt (C1E)
CPU Thermal Monitor 2(TM2)
CPU EIST Function
Virtualization Technology
Init Display First [PCI]
Onboard VGA [Enable If No Ext PEG]
On-Chip Frame Buffer Size [[8MB+1~2MB for GTT]
(注)
[Enabled]
(注)
[Disabled]
(注)
[Enabled]
(注)
[Enabled]
(注)
(注)
[Enabled]
(注)
[Enabled]
Advanced BIOS Features
[Enabled]
Menu Level
Item Help
: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults
(注) 此选项仅开放给有支持此功能的CPU。若需要更多Intel CPU独特技术的详细数据，请至
Intel官方网站查询。
BIOS程序设置 - 24 -
Hard Disk Boot Priority (选择开机硬盘)
此选项提供您选择要从哪一组硬盘设备载入操作系统。
First/Second/Third Boot Device (第一/二/三开机设备)
系统会依此顺序搜寻开机设备以进行开机。
Password Check (检查密码方式)
此选项提供您选择是否在每次开机时皆需输入密码，或仅在进入B IOS设置程序时才需
输入密码。设置完此选项后请至BIOS设置程序主画面的「Set Supervisor/User Password」
选项设置密码。
Setup 仅在进入BIOS设置程序时才需输入密码。(预设值)
System 无论是开机或进入BIOS设置程序均需输入密码。
HDD S.M.A.R.T. Capability (硬盘自动监控及报告功能)
此选项提供您选择是否开启硬盘S.M.A.R.T.功能。开启此选项可让您的系统在安装其它厂
商的硬件监控软件时，报告任何硬盘读写错误并且发出警告。(预设值：Enabled)
CPU Multi-Threading (启动CPU多核心技术)
此选项提供您选择是否在使用具备多核心技术的Int el CPU时，启动CP U多核心及多线程
功能。请注意此功能只适用于支持多处理器模式的操作系统。
Enabled 启动所有的CPU核心及多线程功能。(预设值)
Disabled 仅启动单个CPU核心。
Limit CPUID Max. to 3 (最大CPUID极限值)
此选项提供您选择是否限制处理器标准CPUID函数支持的最大值。
若要安装Wi ndow s XP操作系统，请将此选项设为「Dis a ble d」；若要安装较旧的操作系
统，例如Windows NT 4.0时，请将此选项设为「Enabled」。(预设值：Disabled)
No-Execute Memory Protect (Intel病毒防护功能)
此选项提供您选择是否启动Intel Execute Disable Bit功能。
启动此选项并搭配支持此技术的系统及软件可以增强电脑的防护功能，使其免于恶意
的缓冲溢出(buffer overflow)黑客攻击。(预设值：Enabled)
CPU Enhanced Halt (C1E) (Intel C1E功能)
此选项提供您选择是否启动Intel CPU Enhanced Halt (C1E) (系统闲置状态时的CPU节能功
能)。启动此选项可以让系统在闲置状态时，降低CPU时钟及电压，以减少耗电量。
(预设值：Enabled)
CPU Thermal Monitor 2 (TM2) (Intel TM2功能)
此选项提供您选择是否启动Intel Thermal Monitor 2 (TM2) (CPU过温防护功能)。
启动此选项可以在CPU温度过高时，降低CPU时钟及电压。(预设值：Enabled)
CPU EIST Function (Intel EIST功能)
(注)
选项提供您选择是否启动Enhanced Intel Speed Step (EIST)技术。EIST技术能够根据CPU的
负荷情况，有效率地调整CPU频率及核心电压，以减少耗电量及热能的产生。
(预设值：Enabled)
Virtualization Technology (Intel虚拟化技术)
此选项提供您选择是否启动Intel Virtualization Technology (虚拟化技术)。Intel虚拟化技术让
您可以在同一平台的独立数据分割区，执行多个操作系统和应用程序。
(预设值：Enabled)
(注) 此选项仅开放给有支持此功能的CPU。若需要更多Intel CPU独特技术的详细数据，请至
Intel官方网站查询。
(注)
(注)
(注)
(注)
(注)
(注)
- 25 - BIOS程序设置
Init Display First (开机显示选择)
此选项提供您选择系统开机时优先从内建显示功能、PCI显卡或PCI Express显卡输出。
PCI 系统会从PCI显卡输出。(预设值)
Onboard 系统会从内建显示功能输出。
PEG 系统会从PCI Express 插槽上的显卡输出。
Onboard VGA (内建显示功能)
此选项提供您选择是否启动主板内建的显示功能。
Enable If No Ext PEG
仅在无安装PCI Express显卡时才会启动主板内建显示功能。(预设值)
Always Enable
无论有无安装PCI Express显卡皆启动主板内建显示功能。若您需要使用双显示器输出功
能，请将此选项设为Always Enable。
On-Chip Frame Buffer Size (选择显示内存大小)
Frame Buffer Size指的是主板内建显示功能所需要的显示内存大小。此部分的显示内存由
系统主记忆分享出来。例如像M S-D OS操作系统就会使用到这一部分的内存来做为显示
的用。选项包括：8MB+1~2MB for GTT (预设值)、1MB+1~2MB for GTT。
2-5 Integrated Peripherals (集成外设)
CMOS Setup Utility-Copyright (C) 1984-2009 Award Software
On-Chip Primary PCI IDE [Enabled]
On-Chip SATA Mode [Auto]
x PATA IDE Set to Ch.1 Master/Slave
SATA Port 0/2 Set to Ch.0 Master/Slave
SATA Port 1/3 Set to Disable
USB Controller [Enabled]
USB 2.0 Controller [Enabled]
USB Keyboard Support [Disabled]
USB Mouse Support [Disabled]
Legacy USB storage detect [Enabled]
Azalia Codec [Auto]
Onboard H/W LAN [Enabled]
SMART LAN [Press Enter]
Onboard LAN Boot ROM [Disabled]
Onboard Serial Port 1 [3F8/IRQ4]
Onboard Parallel Port [378/IRQ7]
Parallel Port Mode [SPP]
Integrated Peripherals
Menu Level
Item Help
: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults
On-Chip Primary PCI IDE (芯片组内建第一个IDE控制介面)
此选项提供您选择是否启动芯片组内建第一个IDE控制介面。(预设值：Enabled)
On-Chip SATA Mode (内建SATA控制器的组态)
此选项提供您选择芯片组内建的SATA控制器组态。
Disabled 关闭SATA控制器。
Auto 由BIOS自动设置(预设值)。BIOS检测系统安装的SATA设备后，自动
设为Combi ne d或En ha nc ed模式。系统若自动设为Combined模式时，
用户可视需要手动设为Enhanced模式。
BIOS程序设置 - 26 -
Combined 所有SATA设备皆以PATA模式运行。SATA设备将被模拟成PATA模式。
此模式最多可使用2个IDE设备加上2个SATA设备。
Enhanced SATA设备以SATA模式运行。
Non-Combined SATA硬盘将被模拟成PATA模式且IDE控制介面将会被关闭。
PATA IDE Set to (设置内建IDE控制介面)
当上述选项被设为Combined模式时，此选项才能开放手动设置。
Ch.0 Master/Slave 将内建IDE控制介面设为Ch. 0 Master/Slave。(预设值)
Ch.1 Master/Slave 将内建IDE控制介面设为Ch. 1 Master/Slave。
SATA Port 0/2 Set to (设置内建SATA 0/2通道)
此选项会依据「PATA IDE Set to」内的设置变动。当「PATA IDE Set to」设为「Ch. 1 Master/
Slave」时，此选项将会被自动设为「Ch. 0 Master/Slave」。
SATA Port 1/3 Set to (设置内建SATA 1/3通道)
此选项会依据「PATA IDE Set to」内的设置变动。当「PATA IDE Set to」设为「Ch. 0 Master/
Slave」时，此选项将会被自动设为「Ch. 1 Master/Slave」。
USB Controller (内建USB控制器)
此选项提供您选择是否启动芯片组内建的USB控制器。若将此功能关闭，以下的四个选
项将无法使用。(预设值：Enabled)
USB 2.0 Controller (内建USB 2.0 控制器)
此选项提供您选择是否启动芯片组内建的USB 2.0控制器。(预设值：Enabled)
USB Keyboard Support (支持USB规格键盘)
此选项提供您选择是否在MS-DOS操作系统下使用USB键盘的功能。(预设值：Disabled)
USB Mouse Support (支持USB规格鼠标)
此选项提供您选择是否在MS-DOS操作系统下使用USB鼠标的功能。(预设值：Disabled)
Legacy USB storage detect (检测USB存储设备)
此选项提供您选择是否在系统POST阶段检测USB存储设备，例：U盘或USB硬盘。
(预设值：Enabled)
Azalia Codec (内建音频功能)
此选项提供您选择是否开启主板内建的音频功能。若您欲安装其他厂商的声卡时，请
先将此选项设为「Disabled」。(预设值：Auto)
Onboard H/W LAN (内建网络功能)
此选项提供您选择是否开启主板内建的网络功能。(预设值：Enabled)
若您欲安装其他厂商的网卡时，请先将此选项设为「Disabled」。
- 27 - BIOS程序设置
SMART LAN (网线检测功能)
CMOS Setup Utility-Copyright (C) 1984-2009 Award Software
Start detecting at Port.....
Part1-2 Status = Open / Length = 0m
Part3-6 Status = Open / Length = 0m
Part4-5 Status = Open / Length = 0m
Part7-8 Status = Open / Length = 0m
: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults
本主板具备网线检测功能，帮助用户可以在BI OS中确认目前网络连接情况是否正常，若线
路故障时也可报告故障位置。
SMART LAN
Menu Level
Item Help
Onboard LAN Boot ROM (内建网络开机功能)
此选项提供您选择是否启动整合于内建网络芯片中的Boot ROM。(预设值：Disabled)
Onboard Serial Port 1 (第一组串行端口)
此选项提供您选择是否开启第一组内建串行端口及指定对应串行端口的位址。若设为
「Au to」，BIO S将自动指定第一组串行端口位址；若设为「Dis abl e d」，BIO S将关闭第
一组串行端口。选项包括：Au to、3F8/IR Q4 (预设值)、2F8/IRQ3、3E8/I RQ4 、2E8/IRQ3、
Disabled。
Onboard Parallel Port (内建并行端口)
此选项提供您选择是否开启内建并行端口及指定对应并行端口的位址。若设为「D i s-
abled」，BIOS将关闭内建并行端口。选项包括：378/I RQ7 (预设值)、278/IRQ5、3B C/
IRQ7、Disabled。
Parallel Port Mode (并行端口运行模式)
此选项提供您选择并行端口运行模式。选项包括：SPP、EPP、ECP、ECP+EPP。
2-6 Power Management Setup (省电功能设置)
CMOS Setup Utility-Copyright (C) 1984-2009 Award Software
ACPI Suspend Type [S3(STR)]
Soft-Off by PWR-BTTN [Instant-Off]
PME Event Wake Up [Enabled]
Power On by Ring [Enabled]
Resume by Alarm [Disabled]
x Date (of Month) Alarm Everyday
x Time (hh:mm:ss) Alarm 0 : 0 : 0
HPET Support
HPET Mode
Power On By Mouse [Disabled]
Power On By Keyboard [Disabled]
x KB Power ON Password Enter
AC Back Function [Soft-Off]
ErP Support [Disabled]
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults
(注)
[Enabled]
(注)
[32-bit mode]
: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help
ACPI Suspend Type (系统进入休眠的模式)
此选项提供您选择系统进入休眠时的省电模式。
S1(POS) 设置ACPI省电模式为S1 (POS，Power On Suspend)。在S1模式时，系统处
于低耗电的状态。此状态下，系统随时可以很快恢复运行。
BIOS程序设置 - 28 -
Power Management Setup
Menu Level
Item Help
S3(STR) 设置ACPI省电模式为S3 (STR，Suspend To RAM)。在S3模式时，系统比S1
模式耗电量更低。当接收到硬件唤醒信号或事件时，系统可以恢复至
休眠前的工作状态。(预设值)
Soft-Off by PWR-BTTN (关机方式)
此选项提供您选择在MS-DOS系统下，使用电源键的关机方式。
Instant-Off 按一下电源键即可立即关闭系统电源。(预设值)
Delay 4 Sec. 需按住电源键4秒后才会关闭电源。若按住时间少于4秒，系统会进入
暂停模式。
PME Event Wake Up (电源管理事件唤醒功能)
此选项提供您选择是否允许系统在ACP I休眠状态时，可经由P CI或PCI e设备所发出的唤
醒/开机信号恢复运行。请注意：使用此功能时，需使用+5VS B电流至少提供1安培以上
的ATX电源供应器 (预设值：Enabled)。
Power On by Ring (调制解调器开机)
此选项提供您选择是否允许系统在ACPI休眠状态时，可经由具备唤醒功能的调制解调器
所发出的唤醒/开机信号恢复运行。(预设值：Enabled)
Resume by Alarm (定时开机)
此选项提供您选择是否允许系统在特定的时间自动开机。(预设值：Disabled)
若启动定时开机，则可设置以下时间：
Date (of Month) Alarm: Everyday (每天定时开机)，1~31 (每个月的第几天定时开机)
Time (hh: mm: ss) Alarm: (0~23) : (0~59) : (0~59) (定时开机时间)
请注意：使用定时开机功能时，请避免在操作系统中不正常的关机或中断总电源。
HPET Support
此选项提供您选择是否在Windows 7/Vista操作系统下开启High Precision Event Timer (HPET，
高精准事件计时器)的功能。(预设值：Enabled)
HPET Mode
此选项提供您依所安装的Windows 7/Vista操作系统选择HPET模式。此选项只有在「HPET
Support」被启动时才能使用。(预设值：32-bit mode)
(注)
(注)
Power On By Mouse (鼠标开机功能)
此选项提供您选择是否使用PS/2规格的鼠标来启动/唤醒系统。(预设值：Disabled)
请注意：使用此功能时，需使用+5VSB电流至少提供1安培以上的ATX电源供应器。
Double Click 按两次 PS/2 鼠标左键开机。
Power On By Keyboard (键盘开机功能)
此选项提供您选择是否使用PS/2规格的键盘来启动/唤醒系统。(预设值：Disabled)
请注意：使用此功能时，需使用+5VSB电流至少提供1安培以上的ATX电源供应器。
Password 设置使用1~5个字符作为键盘密码来开机。
Keyboard 98 设置使用Windows 98键盘上的电源键来开机。
KB Power ON Password (键盘开机功能)
当「Power On by Keyboard」设置为「Password」时，需在此选项设置密码。
在此选项按<Ent er>键后，自设1~5个字符为键盘开机密码再按<Ente r>键确认完成设置。
当需要使用密码开机时，输入密码再按<Enter>键即可启动系统。
若要取消密码，请在此选项按<Enter>键，当请求输入密码的信息出现后，请不要输入任
何密码并且再按<Enter>键即可取消。
(注) 此功能仅支持Windows 7/Vista操作系统。
- 29 - BIOS程序设置
AC Back Function (电源中断后，电源恢复时的系统状态选择)
此选项提供您选择断电后电源恢复时的系统状态。
Soft-Off 断电后电源恢复时，系统维持关机状态，需按电源键才能重新启动
系统。(预设值)
Full-On 断电后电源恢复时，系统将立即被启动。
Memory 断电后电源恢复时，系统将恢复至断电前的状态。
ErP Support
此选项提供您选择是否在系统关机(S5待机模式)时耗电量低于1瓦。(预设值：Disabled)
请注意：当启动此功能后，以下四个功能将无作用：电源管理事件唤醒功能、 鼠标开
机功能、键盘开机功能及网络唤醒功能。
2-7 PnP/PCI Configurations (即插即用与PCI程序设置)
CMOS Setup Utility-Copyright (C) 1984-2009 Award Software
PCI1 IRQ Assignment [Auto]
PCI2 IRQ Assignment [Auto]
: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults
PCI1/2 IRQ Assignment (第一、二组PCI插槽的IRQ位址)
Auto 由BIOS自动指定第一、二组PCI插槽的IRQ位址。(预设值)
3,4,5,7,9,10,11,12,14,15 指定第一、二组PCI插槽使用IRQ 3、4、5、7、9、10、11、
12、14或15。
PnP/PCI Configurations
Menu Level
Item Help
2-8 PC Health Status (电脑健康状态)
CMOS Setup Utility-Copyright (C) 1984-2009 Award Software
Reset Case Open Status [Disabled]
Case Opened No
Vcore 1.268V
DDR18V 1.840V
+3.3V 3.296V
+12V 12.175V
Current CPU Temperature 47oC
Current CPU FAN Speed 2872 RPM
Current SYSTEM FAN Speed 0 RPM
CPU Warning Temperature [Disabled]
CPU FAN Fail Warning [Disabled]
SYSTEM FAN Fail Warning [Disabled]
CPU Smart FAN Control [Enabled]
: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults
PC Health Status
Menu Level
Item Help
Reset Case Open Status (重置机箱状况)
Disabled 保留之前机箱被开启状况的记录。(预设值)
Enabled 清除之前机箱被开启状况的记录。
Case Opened (机箱被开启状况)
此选项显示主板上的「CI针脚」通过机箱上的检测设备所检测到的机箱被开启状况。
如果电脑机箱 未被开启，此选项会显示「 N o」；如 果电脑机箱被开 启过，此选 项则
显示「Ye s」。如果您希望清除先前机箱被开启状况的记录，请将「R eset Case Op en
Status」设为「Enabled」并重新开机即可。
BIOS程序设置 - 30 -
Current Voltage(V) Vcore/DDR18V/+3.3V/+12V (检测系统电压)
显示系统目前的电压。
Current CPU Temperature (检测CPU温度)
显示CPU目前的温度。
Current CPU/SYSTEM FAN Speed (RPM) (检测风扇转速)
显示CPU/系统风扇目前的转速。
CPU Warning Temperature (CPU温度警告)
此选项提供您选择设置C PU过温警告的温度。当温度超过此选项所设置的数值时，
系统将会发出警告声。C PU警告温度选项：Dis a b l ed (预设值，关闭CP U温度警告)、
60oC/ 140oF、70oC/158oF、80oC/176oF、90oC/194oF。
CPU/SYSTEM FAN Fail Warning (CPU/系统风扇故障警告功能)
此选项提供您选择是否启动风扇故障警告功能。启动此选项后，当风扇没有接上或故
障的时候，系统将会发出警告声。此时请检查风扇的连接或运行状况。
(预设值：Disabled)
CPU Smart FAN Control (CPU智能风扇转速控制)
此选项提供您选择是否启动CPU智能风扇转速控制功能。
Disabled 关闭此功能，CPU风扇将以全速运行。
Enabled 启动此功能，CPU风扇转速会依CPU温度而有所不同，并可视个人的需求，
在EasyTune中调整适当的风扇转速。(预设值)
2-9 MB Intelligent Tweaker(M.I.T.) (频率/电压控制)
CMOS Setup Utility-Copyright (C) 1984-2009 Award Software
Robust Graphics Booster [Auto]
CPU Clock Ratio
CPU Frequency 2.40GHz ( 200x12)
CPU Host Clock Control [Disabled]
x CPU Host Frequency (Mhz) 200
PCI Express Frequency (Mhz) [Auto]
Performance Enhance [Standard]
System Memory Multiplier (SPD) [Auto]
Memory Frequency (Mhz) 667 667
********
System Voltage Control [Manual]
DDR2 OverVoltage Control [Normal]
FSB OverVoltage Control [Normal]
CPU Voltage Control [Normal]
Normal CPU Vcore 1.32500V
: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults
(注)
[12X]
System Voltage Optimized
MB Intelligent Tweaker(M.I.T.)
********
Menu Level
Item Help
•
系统是否会依据您所设置的超频或超电压值稳定运行，需视整体系统配备而
定。不当的超频或超电压可能会造成C P U、芯片组及内存的损毁或减少其使用
寿命。我们不建议您随意调整此页的选项，因为可能造成系统不稳或其它不可
预期的结果。仅供电脑玩家使用。(若自行设置错误，可能会造成系统不开机，
您可以清除CMOS设置值数据，让BIOS设置恢复至预设值。)
•
当「System Voltage Optimized」呈现红字闪烁警示状态时，建议您将「System Volt-
age Control」选项设为「Auto」，以维持最佳的系统电压。
(注) 此选项仅开放给有支持此功能的CPU。
- 31 - BIOS程序设置
Robust Graphics Booster (图形加速器功能)
图形加速器功能( R.G.B.) 可有 效提升显卡图形 芯片和显示内存的性 能。若将此选项 设
为「Aut o」时，B IOS将依系统配备及设置自动调整。选项包括：A uto (预设值)、Fa st、
Turbo。
CPU Clock Ratio (CPU倍频调整)
此选项提供您调整C PU的倍频，可调整范围会依CP U种类自动检测。若您所使用的C PU
有锁频，这个选项将不会显示。
(注)
CPU Frequency (CPU内频)
此选项显示目前CPU的运行频率。
CPU Host Clock Control (CPU时钟控制)
此选项提供您选择是否开启CP U时钟控制功能。请注意，当您执行系统超频而造成不开
机时，请等候20秒让系统自动重新开机或清除CMO S设置值数据，并以安全模式开机。
(预设值：Disabled)
CPU Host Frequency (Mhz) (CPU外频调整)
此选项提供您调整CPU的外频，可设置范围从100 MHz到700 MHz。此选项只有在「CPU
Host Clock Control」设为「Enabled」时，才能开放设置。
强烈建议您依照处理器规格来调整处理器的频率。
PCI Express Frequency (Mhz) (PCI Express 前端总线时钟调整)
此选项提供您调整PCI Express前端总线的时钟，可设置范围从90 MHz到150 MHz。
若设为「Auto」，BIOS会自动将PCI Express时钟设为标准的100 MHz。(预设值：Auto)
Performance Enhance (增进系统性能)
此选项提供三种不同增进系统性能的组合。
Standard 基本性能。(预设值)
Turbo 良好性能。
Extreme 最佳性能。
System Memory Multiplier (SPD) (内存倍频调整)
此选项提供您调整内存的倍频，可调整的范围依不同FSB的C PU及所设的「(G)M CH Fre-
quency Latch」值而有所不同。若设为「Auto」，BIOS将依内存SPD数据自动设置。
(预设值：Auto)
Memory Frequency (Mhz) (内存时钟调整)
此选项第一个数值为您所安装的内存时钟，第二个数值则依据您所设置的「C PU Host
Frequency (Mhz)」和「System Memory Multiplier」而定。
System Voltage Control (系统超电压设置)
此选项提供您选择是否手动调整系统电压值。当此选项被设为「Manual」时，以下的超
电压选项将开放为可手动调整。(预设值：Manual)
DDR2 OverVoltage Control (内存超电压控制)
此选项提供您针对内存的电压进行细部微调。
Normal 自动提供内存所需的电压。(预设值)
+0.1V ~ +0.4V 调整幅度为0.1V至0.4V。
请注意：增加内存的电压有可能会损坏内存条。
BIOS程序设置 - 32 -
FSB OverVoltage Control (前端前端总线超电压控制)
此选项提供您针对前端前端总线的电压进行细部微调。
Normal 自动提供前端前端总线所需的电压。(预设值)
+0.1V ~ +0.3V 调整幅度为0.1V至0.3V。
CPU Voltage Control (CPU超电压控制)
此选项提供您针对CPU的电压进行细部微调。可调整的电压范围依不同CPU而有所不
同。(预设值：Normal，自动提供CPU所需的电压)
请注意：超电压有可能造成CPU的损坏或减少其使用寿命。
Normal CPU Vcore (CPU正常核心电压)
显示CPU正常核心电压值。
2-10 Load Fail-Safe Defaults (载入最安全预设值)
CMOS Setup Utility-Copyright (C) 1984-2009 Award Software
Standard CMOS Features
Advanced BIOS Features
Integrated Peripherals
Power Management Setup
PnP/PCI Configurations
PC Health Status
MB Intelligent Tweaker(M.I.T.)
ESC: Quit
F8: Q-Flash F10: Save & Exit Setup F12: Load CMOS from BIOS
Load Fail-Safe Defaults (Y/N)? N
: Select Item F11: Save CMOS to BIOS
Load Fail-Safe Defaults
在此选项按<Enter>然后再按<Y>键，即可载入BIOS最安全预设值。如果系统出现不稳定的情
况，可尝试载入最安全预设值。此设置值为最安全、最稳定的BIOS设置值。
Load Fail-Safe Defaults
Load Optimized Defaults
Set Supervisor Password
Set User Password
Save & Exit Setup
Exit Without Saving
2-11 Load Optimized Defaults (载入最佳化预设值)
CMOS Setup Utility-Copyright (C) 1984-2009 Award Software
Standard CMOS Features
Advanced BIOS Features
Integrated Peripherals
Power Management Setup
PnP/PCI Configurations
PC Health Status
MB Intelligent Tweaker(M.I.T.)
ESC: Quit
F8: Q-Flash F10: Save & Exit Setup F12: Load CMOS from BIOS
Load Optimized Defaults (Y/N)? N
: Select Item F11: Save CMOS to BIOS
Load Optimized Defaults
在此选项按<Enter>然后再按<Y>键，即可载入BIOS出厂预设值。执行此功能可载入BIOS的最
佳化预设值。此设置值较能发挥主板的运行性能。在更新BIOS或清除CMOS数据后，请务必
执行此功能。
Load Fail-Safe Defaults
Load Optimized Defaults
Set Supervisor Password
Set User Password
Save & Exit Setup
Exit Without Saving
- 33 - BIOS程序设置
2-12 Set Supervisor/User Password (设置管理员/用户密码)
CMOS Setup Utility-Copyright (C) 1984-2009 Award Software
Standard CMOS Features
Advanced BIOS Features
Integrated Peripherals
Power Management Setup
PnP/PCI Configurations
PC Health Status
MB Intelligent Tweaker(M.I.T.)
ESC: Quit
F8: Q-Flash F10: Save & Exit Setup F12: Load CMOS from BIOS
Enter Password:
Change/Set/Disable Password
: Select Item F11: Save CMOS to BIOS
在此选项按<Enter>键可开始输入密码。最多可以输入8个字符，输入完毕后按<E n t e r>键，
BIOS会要求再输入一次以确认密码。
Supervisor (管理员)密码的用途
当您设置了管理员密码，而「Adv anced BIOS Features」－「Passwo rd Chec k」选项设为
「S e t u p」，当开机后欲进入BIOS设置程序修改设置时，就需输入管理员密码才能进
入。如果该项目设为「System」，那么不论是开机时或进入BIOS设置程序皆需输入管理
员密码。
User (用户)密码的用途
当您设置了用户密码，而「Adv anc ed BIO S Fea t ures」－「Pas s wor d C hec k」选项设为
「System」，当一开机时就必需输入用户或管理员密码才能进入开机程序。当您要进入
BI OS设置程序时，如果输入的是用户密码，则只能进入BIO S设置程序浏览但无法更改
设置，必须输入管理员密码才允许进入BIOS设置程序中修改设置值。
如果您想取消密码，只需在原来的选项按<E n t e r>后，BIOS要求输入新密码时，再按一次
<Enter>键，此时会显示「PASSWORD DISABLED」，即可取消密码，当下次开机或进入BIOS
设置程序时，就不需要再输入密码了。
Load Fail-Safe Defaults
Load Optimized Defaults
Set Supervisor Password
Set User Password
Save & Exit Setup
Exit Without Saving
2-13 Save & Exit Setup (储存设置值并退出设置程序)
CMOS Setup Utility-Copyright (C) 1984-2009 Award Software
Standard CMOS Features
Advanced BIOS Features
Integrated Peripherals
Power Management Setup
PnP/PCI Configurations
PC Health Status
MB Intelligent Tweaker(M.I.T.)
ESC: Quit
F8: Q-Flash F10: Save & Exit Setup F12: Load CMOS from BIOS
Save to CMOS and EXIT (Y/N)? Y
: Select Item F11: Save CMOS to BIOS
Save Data to CMOS
在此选项按<Enter>然后再按<Y>键，即可储存所有设置结果并离开BIOS设置程序。若不想储
存，按<N>或<Esc>键即可回到主画面中。
BIOS程序设置 - 34 -
Load Fail-Safe Defaults
Load Optimized Defaults
Set Supervisor Password
Set User Password
Save & Exit Setup
Exit Without Saving
2-14 Exit Without Saving (退出设置程序但不储存设置值)
CMOS Setup Utility-Copyright (C) 1984-2009 Award Software
Standard CMOS Features
Advanced BIOS Features
Integrated Peripherals
Power Management Setup
PnP/PCI Configurations
PC Health Status
MB Intelligent Tweaker(M.I.T.)
ESC: Quit
F8: Q-Flash F10: Save & Exit Setup F12: Load CMOS from BIOS
Quit Without Saving (Y/N)? N
: Select Item F11: Save CMOS to BIOS
Load Fail-Safe Defaults
Load Optimized Defaults
Set Supervisor Password
Set User Password
Save & Exit Setup
Exit Without Saving
Abandon all Data
在此选项按<Ent e r>然后再按<Y>键，B IOS将不会储存此次修改的设置，并离开BIOS设置程
序。按<N>或<Esc>键即可回到主画面中。
第三章 驱动程序安装
•
安装驱动程序之前，请先安装操作系统。
•
安装完操作系统后，请将驱动程序光盘置入光驱中，自动执行程序会开启如以
下的画面(若光盘放入后没有出现任何画面，请进入「我的电脑」，开启光驱图
示，并执行Run.exe)。
3-1 芯片组驱动程序
放入驱动程序光盘后，「Xp res s Insta ll」会先自动扫描您的系统并列出建议您安装的驱动程
序。您可以按下「Xpress Install完整安装」键，「Xpress Install」将会自动为您安装所有勾选
的驱动程序，或是点选「单点安装」页面单独安装您所需要的驱动程序。
- 35 - BIOS程序设置
管理声明
规章注意事项
此份文件没有技嘉的书面允许将不可复制，以及不可向第三方透露文件内容，也不被使用
于任何未经授权的目的。
违反前述时将被起诉。我们 相信内容中所包含的信息在印 刷时，于各方面是准确的。然
而，技嘉将不承担本文中任何的错误或省略的责任。再则，指明此份文件里的信息是随时
调整不另行通知，且不涵括未来法规的异动范围。
我们对保护环境的承诺
除了高性能产品外，所有技嘉主板均履行欧盟规章，如RoHS (电器电子设备使用某些危害物
质限制指令 Restriction of the use of Certain Hazardous Substances in Electrical and Electronic Equipment,
RoHS)及WEEE (废电器及电子设备指令Waste Electrical and Electronic Equipment, WEEE)环境指令，
与主要全球性的安全规章要求。并需防止有害物质释放进入环境，以及使我们的自然资源
使用度达到最大化。以下信息是技嘉提供如何能负责地在您的『最终产品』内回收再利用
或再使用大多数的原材料。
电器电子设备使用某些危害物质限制RoHS指令的声明
技嘉产品无有意添加危害物质(镉，铅，汞，六价铬，多溴联苯类与多溴二苯醚类)。零件与
零部件均经过仔细地选择，使符合RoH S要求。并且持续着努力发展不使用国际间禁止的毒
性化学制品。
废电器及电子设备WEEE指令的声明
技嘉将履行欧盟法律诠释的2002/96/E C废电器及电子设备指令。废电器及电子设备指令是关
于处理、收集、回收再利用与处置电器及电子设备及它们的零部件。在指令下，使用设备
必须标明记号、分开地收集，并且正确地处理。
WEEE标志陈述
以下显示标志是在产品或在它的包装上标明，象征此产品不得并同其他废弃物处
理。相反，废弃设备应该被带往拥有有效处理、收集、回收再利用等废弃物收集
中心。废弃设备在处理时，须做好分类收集与回收再利用，将会有助于保存自然
资源，并且确保某种程度上的回收再利用是保护人类健康和环境。更多关于能减
少废弃设备环境安全方面的回收再利用细部信息，请与您的当地政府办公室、家庭废弃物
处理服务窗口、或是您购买产品的地点联系。
当您的电器或电子设备不再对您有用时，请将它回收到您的当地或地区废弃物管理部门
去做回收再利用。
如果您需要进一步的在您「最终产品」中协助回收再利用、再使用，您可以在您的产品
使用手册中所列出的消费者关怀专线与我们联系，以您的努力，我们将很乐意援助您。
附录 - 36 -
最后，我们建议您通过认识和使用此产品的节能特点(适用的话)，来实践其他环境友善的行
动，回收再利用此产品所交付的的内部与外部包装材(包含运输货柜)，并且正确地处理或回
收再利用所使用的电池。有你的帮助，我们才能减少生产电器及电子设备所需自然资源的
数量，尽可能减少最终产品的垃圾掩埋处置耗用，所以一般通过确保潜在的危害物质不会
释放到环境，以及与正确的处理来增进我们的生活品质。
中华人民共和国电子信息产品中有毒有害物质或元素的名称及含量标识格式
依照中华人民共和国的有毒有害物质的限制要求(China RoHS)提供以下的表格：
- 37 - 附录
技嘉科技全球服务网
技嘉科技股份有限公司
•
地址：台北县新店市宝强路6号
电话：+886 (2) 8912-4000
传真：+886 (2) 8912-4003
技术服务专线：0800-079-800 ， 02-8665-2646
服务时间：
星期一~星期五 上午 09:30 ~下午 08:30
星期六 上午 09:30 ~下午 05:30
技术/非技术问题支持：http://ggts.gigabyte.com.tw
网址(英文)：http://www.gigabyte.com
网址(中文)：http://www.gigabyte.tw
您也可以至技嘉网站，点选右上角的国别选单，选取您所适用的语言。
技嘉科技全球服务支持系统
•
若您有技术及非技术(业务及市场)的相关问题
时，欢迎至http://ggts.gigabyte.com.tw，选择您所
适用的语言进入询问。
附录 - 38 -
- 39 - 附录
附录 - 40 -
Loading...
