GA-EP45-DS3L/
GA-EP45-S3L
Intel® CoreTM 프로세서 패밀리/Intel® Pentium® 프로세서 패밀리/
Intel® Celeron® 프로세서 패밀리용 LGA775 소켓 메인보드
사용자 설명서
개정판
1004
- 2 -
목 차
제1장 하드웨어 장착
...........................................................................................3
1-1
장착 주의사항
............................................................................................. 3
1-2
제품 사양
...................................................................................................... 4
1-3 CPU 및 CPU
쿨러 장착하기
......................................................................7
1-3-1 CPU
장착하기
.......................................................................................................7
1-3-2 CPU
쿨러 장착하기
.............................................................................................9
1-4
메모리 장착하기
....................................................................................... 10
1-4-1
듀얼 채널 메모리 구성
....................................................................................10

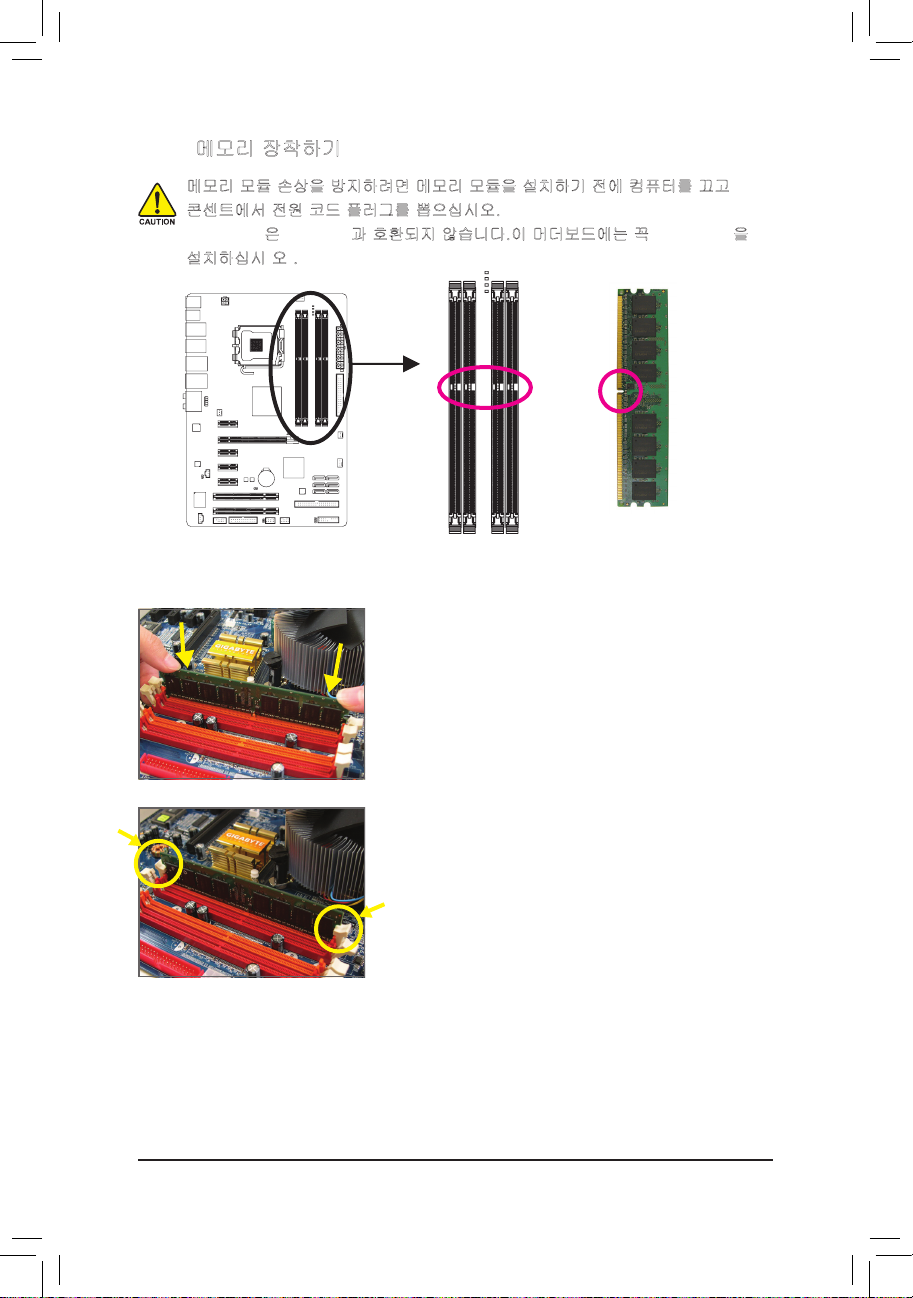

1-4-2
메모리 장착하기
...............................................................................................11
1-5
확장 카드 장착하기
................................................................................. 12
1-6
후면 패널 커넥터
...................................................................................... 13
1-7
내부 커넥터
................................................................................................ 15
*
본 제품의 사용에 대한 자세한 내용은 사용자 설명서의 영어판을 참조하십시오.
하드웨어 장착
- 3 -
1-1
장착 주의사항
머더보드에는 수많은 민감한 전자 회로와 부품이 포함되어 있고
ESD
(정전
방전)의결과로 손상될 수 있습니다. 설치 전에 사용자 설명서를 숙독하고 다음
절차를 따르십시오:
•
장착 전에 판매점에서 제공한 메인보드
S/N
(일련번호) 스티커나 보증
스티커를 제거하거나 뜯지 마십시오. 스티커는 보증 확인에 필요합니다.
•
메인보드 기타 하드웨어 부품을 장착하거나 제거하기 전에 반드시
콘센트에서 전원 코드 플러그를 뽑아
AC
전원을 분리하십시오
.
•
머더보드의 내부 커넥터에 하드웨어 부품을 연결할 때는 단단하고
확실하게 연결되었는지 확인하십시오.
•
머더보드를 다룰 때는 금속 리드나 커넥터 만지지 않도록 하십시오.
•
머더보드,
CPU
또는 메모리와 같은 전자 부품을 다룰 때는 정전기 방지
손목 띠를 착용하는 것이 좋습니다. 정전기 방지 손목 띠가 없으면 마른
손으로 금속 물체를 먼저 만져 정전기를 제거하십시오.
•
메인보드를 장착하기 전에 메인보드를 정전기 방지 패드 위에 놓거나
정전기 차폐 용기 안에 넣으십시오.
•
머더보드에서 전원 공급 케이블 플러그를 뽑기 전에 전원공급 장치가
꺼졌는지 확인하십시오.
•
전원을 켜기 전에 전원 공급 전압이 지역 전압 표준에 맞게 설정되어
있는지확인하십시오.
•
제품을 사용하기 전에 하드웨어 부품의 모든 케이블과 전원 커넥터가
연결되었는지 확인하십시오.
•
메인보드 손상을 방지하려면 나사가 메인보드 회로나 부품과 접촉하지
않도록 하십시오.
•
메인보드 위나 컴퓨터 케이스 안에 나사나 금속 부품을 남겨두지
않았는지확인하십시오.
•
컴퓨터 시스템을 평평하지 않은 표면에 놓지 마십시오.
•
컴퓨터 시스템을 고온 환경에 두지 마십시오.
•
장착 과정 중에 컴퓨터 전원을 켜면 시스템 부품이 손상될 수 있을 뿐만
아니라 사용자 신체적 상해를 입을 수 있습니다.
•
장착 방법에 대해 잘 모르거나 제품 사용과 관련해서 문제가 생기면
공인 컴퓨터 기술자에게 문의하십시오.
제1장 하드웨어 장착
GA-EP45-DS3L/S3L
메인보드
- 4 -
1-2
제품 사양
CPU
LGA 775
패키지의
Intel® CoreTM 2 Extreme
프로세서/
Intel® CoreTM 2 Quad
프로세서/
Intel® CoreTM 2 Duo
프로세서/
Intel® Pentium® Dual-Core
프로세서/
Intel® Celeron®
프로세서 지원
(최신
CPU
지원 목록에 대해서는
GIGABYTE
웹 사이트를
방문하십시오.)
L2
캐시는
CPU
에 따라 다름
프런트 사이드 버스
1600/1333/1066/800 MHz FSB
칩셋
노스브리지
: Intel® P45 Express
칩셋
사우스브리지
: Intel® ICH10
메모리
최대
16 GB
의 시스템 메모리를 지원하는
1.8V DDR2 DIMM 소켓 4
개
(주 1)
듀얼 채널 메모리 아키텍처
DDR2 1333/1200/1066/800/667 MHz
메모리 모듈 지원
(
최신 메모리 지원 목록에 대해서는
GIGABYTE
웹 사이트를
참조하십시오.
)
오디오
Realtek ALC888
코덱
HD
오디오
2/4/5.1/7.1
채널
S/PDIF
입출력 지원
CD
입력 지원
LAN
1 x Realtek 8111C 칩 (10/100/1000 Mbit)
확장 슬롯
PCI Express x16 슬롯 1
개
(PCI Express x16
슬롯은
PCI Express 2.0
표준을 따릅니다.
)
PCI Express x1 슬롯 4
개
PCI 슬롯 2
개
저장 장치 인터페이스
사우스브리지:
-
최대 6개의
SATA 3Gb/s
장치를 지원하는
SATA 3Gb/s
커넥터 6개
JMicron 368 칩:
- ATA-133/100/66/33
및 최대 2개의
IDE
장치를 지원하는
IDE
커넥터
1
개
iTE IT8718 칩:
-
최대 1개의 플로피 디스크 드라이브를 지원하는 플로피
디스크 드라이브 커넥터 1개
USB
사우스브리지에 통합됨
최대 12개의 USB 2.0/1.1
포트(후면 패널에 8개, 내부
USB
헤더에연결된
USB
브래킷을 통해 4개)
"*" GA-EP45-DS3L
의 경우에만
All-Solid Capacitor
디자인을 채택합니다.
하드웨어 장착
- 5 -
내부 커넥터
24핀 ATX
주 전원 커넥터 1개
4 핀 ATX 12V
전원 커넥터 1개
플로피 디스크 드라이브 커넥터 1개
IED
커넥터 1개
SATA 3Gb/s
커넥터 6개
CPU
팬 헤더 1개
시스템 팬 헤더 2개
전원 팬 헤더 1개
전면 패널 헤더 1개
전면 패널 오디오 헤더 1개
CD
입력 커넥터 1개
S/PDIF
입력 헤더 1개
S/PDIF
출력 헤더 1개
USB 2.0/1.1
헤더 2개
병렬 포트 헤더 1개
직렬 포트 헤더 1개
전원
LED 헤더 1
개
섀시 침입 헤더 1개
후면 패널 커넥터
PS/2
키보드 포트 1개
PS/2
마우스 포트 1개
동축
S/PDIF
출력 커넥터 1개
광 S/PDIF
출력 커넥터 1개
USB 2.0/1.1
포트 8개
RJ-45 포트 1
개
오디오 잭 6개(센터/서브우퍼 스피커 출력/리어 스피커 출력
/사이드 스피커 출력/라인 입력/라입 출력/마이크)
I/O
컨트롤러
iTE IT8718
칩
하드웨어 모니터
시스템 전압 감지
CPU
/시스템 온도 감지
CPU
/시스템/전원 팬 속도 감지
CPU
과열 경고
CPU
/시스템/전원 팬 장애 감지
CPU
/시스템 팬 속도 제어
(주 2)
GA-EP45-DS3L
전용.
GA-EP45-DS3L/S3L
메인보드
- 6 -
BIOS
8 Mbit
플래시 2개
공인
AWARD BIOS
사용
DualBIOSTM
지원
PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
고유 기능
@BIOS
지원
Q-Flash
지원
가상 듀얼
BIOS
지원
다운로드 센터 지원
Xpress Install
지원
Xpress Recovery2
지원
EasyTune
지원
(주 3)
고급
Dynamic Energy Saver
지원
Time Repair
지원
Q-Share
지원
번들 소프트웨어
Norton Internet Security(OEM 버전)
운영 체제
Microsoft® Windows® Vista/XP
지원
폼 팩터
ATX
폼 팩터,
30.5 x 21.0 cm
(주 1) Windows Vista/XP 32
비트 운영 체제의 제한 때문에
4 GB
이상의 물리적 메모리를 설
치하면 표시되는 실제 메모리 크기는
4 GB
이하가 됩니다.
(주 2) CPU/
시스템 팬 속도 제어 기능의 지원 여부는 설치한
CPU/
시스템 냉각기에 따라
다릅니다.
(주 3) EasyTune
에서 사용할 수 있는 기능은 메인보드 모델에 따라 다를 수 있습니다.
하드웨어 장착
- 7 -
1-3 CPU 및 CPU
쿨러 장착하기
CPU
를 설치하기 전에 다음 지침을 따르십시오:
•
메인보드가
CPU
를 지원하는지 확인하십시오.
(최신
CPU
지원 목록에 대해서는
GIGABYTE
웹 사이트를 방문하십시오.)
•
하드웨어 손상을 방지하려면
CPU
를 설치하기 전에 반드시 컴퓨터를 끄고
콘센트에서 전원 코드 플러그를 뽑으십시오.
• CPU 1
번 핀을 찾으십시오. 방향이 올바르지 않으면
CPU
를 삽입할 수 없습니다.
(또는
CPU
양쪽에 있는 노치와
CPU
소켓에 있는 맞춤 키를 찾으십시오.)
• CPU
표면에 고르고 얇은 층으로 서멀 그리스를 바르십시오.
• CPU
냉각기가 설치되어 있지 않으면 컴퓨터를 켜지 마십시오. 그렇지 않으면
CPU
과열과 손상이 일어날 수 있습니다.
• CPU
규격에 따라
CPU
호스트 주파수 설정하십시오. 시스템 버스 주파수가
하드웨어 규격을 초과하도록 설정하는 것은 주변 장치의 표준 요구 사항을
만족하지 않으므로 좋지 않습니다. 주파수가 표준 규격을 초과하도록
설정하려면
CPU
, 그래픽 카드, 메모리, 하드 드라이브 등의 하드웨어 규격에
따라 설정하십시오.
1-3-1 CPU
장착하기
A.
머더보드
CPU
소켓에 있는 맞춤 키와
CPU
에 있는 노치를 찾으십시오.
노치
맞춤 키
LGA 775 CPU
LGA775 CPU 소켓
CPU 소켓의 1번 핀 모서리
CPU의 1번 핀 삼각 표시
맞춤 키
노치
GA-EP45-DS3L/S3L
메인보드
- 8 -
B.
아래 단계에 따라 머더보드
CPU
소켓에
CPU
를 올바르게 설치하십시오.
단계
2:
CPU
소켓의 금속 고정판을 들어올립니
다. (소켓 접점을 만지지 마십시오.)
단계 4:
엄지와 검지로 CPU를 잡습니다. CPU
1번 핀 표시(삼각형)와 CPU 소켓의 1번
핀모서리를 맞추고(또는 CPU 노치와 소
켓맞춤 키를 맞출 수도 있음) CPU를 서
서히 제자리에 삽입합니다.
단계
3:
로드 플레이트에서 소켓 보호 커버를 제
거하십시오. (CPU 소켓을 보호하려면,
CPU가 설치되지 않았을 때는 항상 소켓
보호 커버를 덮어두십시오.)
단계 5:
CPU가 올바르게 삽입되었으면 고정판
을 제자리에 놓고 CPU 소켓 레버를 잠금
위치로 다시 밀어넣습니다.
CPU
손상을 방지하려면
CPU
를 설치하기 전에 컴퓨터를 끄고 콘센트에
서 전원 코드 플러그를 뽑으십시오.
단계1:
CPU 소켓 레버를 완전히 일으켜 세웁
니다.
CPU Socket Lever
하드웨어 장착
- 9 -
1-3-2 CPU
쿨러 장착하기
아래 단계에 따라 머더보드에
CPU
쿨러를 올바르게 장착하십시오. (다음 절차는
Intel
®
박스형 쿨러를 예시 쿨러로 사용합니다.)
단계 1:
설치된 CPU 표면에 고르고 얇은 층으로
서멀 그리스를 바릅니다.
단계
2:
냉각기를 설치하기 전에 수컷 누름
핀에있는 화살표 방향을 유의합니다.
(누름핀을 화살표 방향으로 돌리는 것은
냉각기를 제거하는 것이고, 그 반대로
돌리는 것은 설치하는 것입니다.)
수컷 누
름 핀
암컷 누
름 핀
암컷 누
름 핀
상단
수컷 누름 핀
에 있는 화살
표 방향
단계 3:
CPU 위에 냉각기를 놓고 머더보드의 핀
구멍을 통해 4개의 누름 핀을 맞춥니
다.누름 핀을 대각선으로 내리누릅니다.
단계 4:
각 누름 핀을 내리누를 때 찰깍 소리가
나야 합니다. 수컷과 암컷 누름 핀이 꽉
결합되었는지 확인하십시오. (냉각기 설
치에 대한 지시사항은 CPU 냉각기 설치
설명서를참조하십시오.)
CPU 냉각기와 CPU 사이의 서멀 그리스/테이프가 CPU에 들러붙을 수 있으므로CPU
냉각기를 제거할 때는 특히 주의하십시오. CPU 냉각기를 부적절하게 제거하면
CPU가 손상될 수 있습니다.
단계 5:
설치 후 머더보드의 뒷면을 확인하십시
오. 누름 핀이 위 그림과 같이 삽입되었
으면 설치가 완료된 것입니다.
단계 6:
끝으로 CPU 냉각기의 전원 커넥터를 머
더보드에 있는 CPU 팬 헤더(CPU_FAN)에
연결합니다.
GA-EP45-DS3L/S3L
메인보드
- 10 -
1-4
메모리 장착하기
메모리를 설치하기 전에 다음 지침을 따르십시오:
•
머더보드가 메모리를 지원하는지 확인하십시오. 같은 용량, 상표, 속도 및
칩의메모리를 사용하는 것이 좋습니다.
(최신 메모리 지원 목록에 대해서는
GIGABYTE
웹 사이트를 방문하십시오.)
•
하드웨어 손상을 방지하려면 메모리를 설치하기 전에 반드시 컴퓨터를 끄고콘
센트에서 전원 코드 플러그를 뽑으십시오.
•
메모리 모듈은 실수를 방지하도록 설계되어 있습니다. 메모리 모듈은 한 방향
으로만 설치할 수 있습니다. 메모리를 삽입할 수 없는 경우 방향을 바꾸어 보
십시오.
칩셋 제한이 있으므로 메모리를 듀얼 채널 모드로 장착하기 전에 다음 지침을 읽으십시오.
1.
단 하나의
DDR2
메모리 모듈이 장착되어 있으면 듀얼 채널 모드는 사용할 수
없습니다.
2. 2
개 또는
4
개의 메모리 모듈과 함께 듀얼 채널 모드를 사용하도록 설정할 때는
최적 성능을 위해 같은 색의
DDR2
소켓에 같은 용량, 상표, 속도 및 칩의 메모리를
사용하고 설치하는 것이 좋습니다.
용량과 칩이 서로 다른 메모리 모듈이 설치되어 있으면 POST 과정 중에 메모리가
플렉스 메모리 모드로 작동한다는 메시지가 나타납니다. Intel® Flex Memory 기술은
듀얼 채널 모드/성능에서 서로 다른 메모리 크기를 탑재하고 유지할 수 있도록함
으로써 업그레이드에 더 뛰어난 융통성을 제공합니다.
듀얼 채널 메모리 구성표
(SS=단면, DS=양면, “- -”=메모리 없음)
1-4-1
듀얼 채널 메모리 구성
이 머더보드는 4 개의
DDR2
메모리 소켓을 제공하고 듀얼 채널 기술을
지원합니다. 메모리가 장착된 후
BIOS
가 메모리의 규격과 용량을
자동으로감지합니다. 듀얼 채널 메모리 모듈을 사용하도록 설정하면
원래 메모리대역폭이 두 배로 늘어납니다.
4 개의 DDR2
메모리 소켓은 두 채널로 나뉘고 각 채널에는 다음 두 개 메모리 소켓이
있습니다:
채널
0: DDR2_1, DDR2_2
채널
1: DDR2_3, DDR2_4
DDR2_1
DDR2_2
DDR2_3
DDR2_4
DDR2_1 DDR2_2 DDR2_3 DDR2_4
모듈 2개
DS/SS - - DS/SS - -
- - DS/SS - - DS/SS
모듈 4개
DS/SS DS/SS DS/SS DS/SS
하드웨어 장착
- 11 -
1-4-2
메모리 장착하기
노치
메모리 모듈 손상을 방지하려면 메모리 모듈을 설치하기 전에 컴퓨터를 끄고
콘센트에서 전원 코드 플러그를 뽑으십시오.
DDR2 DIMM 은 DDRDIMM
과 호환되지 않습니다.이 머더보드에는 꼭
DDR2 DIMM
을
설치하십시 오 .
DDR2 DIMM
단계 1:
메모리 모듈의 방향에 유의합니다. 메모리 소켓 양쪽
끝에 있는 고정 클립을 벌립니다. 메모리 모듈을 소켓
에놓습니다. 왼쪽 그림에 나타낸 것과 같이 메모리 위
쪽가장자리에 손가락을 대고 메모리를 내리눌러 메모
리소켓에 수직으로 삽입합니다.
단계 2:
메모리 모듈이 단단히 삽입되면 소켓 양쪽 끝의 클립이
제자리에 찰깍하고 채워집니다.
DDR2 메모리 모듈에는 노치가 있기 때문에 한 방향으로만 끼울 수 있습니다. 아래 단계에
따라 메모리 소켓에 메모리 모듈을 올바르게 장착하십시오.
GA-EP45-DS3L/S3L
메인보드
- 12 -
1-5
확장 카드 장착하기
확장 카드를 설치하기 전에 다음 지침을 따르십시오
:
•
메인보드가 확장 카드를 지원하는지 확인하십시오. 확장 카드에 딸려온
설명서를 숙독하십시오.
•
하드웨어 손상을 방지하려면 확장 카드를 설치하기 전에 반드시 컴퓨터를 끄
고 콘센트에서 전원 코드 플러그를 뽑으십시오.
아래 단계에 따라 확장 슬롯에 확장 카드를 올바르게 설치하십시오.
1.
카드를 지원하는 확장 슬롯을 찾습니다.섀시 후면 패널에서 금속 슬롯 덮개를
제거합니다.
2.
카드를 슬롯과 맞추고 카드가 슬롯에 완전히 끼워질 때까지 카드를 내리누릅니다.
3.
카드의 금속 접점이 슬롯에 완전히 삽입되었는지 확인합니다.
4.
카드의 금속 브래킷을 나사로 섀시 후면 패널에 고정합니다.
5.
확장 카드가 모두 설치되었으면 섀시 덮개를 다시 덮습니다.
6.
컴퓨터의 전원을 켭니다.필요하다면
BIOS
셋업으로 이동하여 확장 카드에 대해
필요한
BIOS
설정을 변경합니다.
7.
확장 카드와 함께 제공된 드라이버를 운영 체제에 설치합니다.
예
: PCI Express x16
그래픽 카드 설치 및 제거하기:
•
그래픽 카드 설치하기:
카드가
PCI Express x16
슬롯에 완전히
삽입될 때까지 카드 상단 모서리를
천천히 밀어 넣으십시오. 카드를 제대로
끼워야 하며 좌우로 카드를 흔들면
•
카드 제거하기
:
PCI Express x16
슬롯 끝에 있는 백색 걸쇠를 눌러 카드를 풀고
슬롯에서카드를 수직으로 끌어올리십시오.
PCI Express x1 슬롯
PCI 슬롯
PCI Express x16 슬롯
하드웨어 장착
- 13 -
•
후면 패널 커넥터에 연결된 케이블을 제거할 때는 장치에서 케이블을 먼저
제거한 후 메인보드에서 제거하십시오.
•
케이블을 제거할 때는 커넥터에서 케이블을 똑바로 뽑으십시오.케이블 커넥
터 안의 전기 단락을 방지하려면 좌우로 흔들지 마십시오.
활동 LED
연결 /
활동 LED:
LAN 포트
활동 LED:연결 / 활동 LED:
1-6
후면 패널 커넥터
PS/2
키보드 및
PS/2
마우스 포트
위쪽 포트(녹색)에
PS/2
마우스를 연결하고 아래쪽 포트(보라색)에
PS/2
키보드를 연결
하십시오.
광 S/PDIF
출력 커넥터
이 커넥터는 디지털 광 오디오를 지원하는 외부 오디오 시스템에 디지털 오디오를
제공합니다.이 기능을 사용하기 전에 오디오 시스템이 광 디지털 오디오 입력
커넥터를제공하는지 확인하십시오.
동축
S/PDIF
출력 커넥터
이 커넥터는 디지털 동축 오디오를 지원하는 외부 오디오 시스템에 디지털
오디오를제공합니다. 이 기능을 사용하기 전에 오디오 시스템이 동축 디지털 오디오
입력 커넥터를 제공하는지 확인하십시오.
USB
포트
USB
포트는
USB 2.0/1.1
규격을 지원합니다.
USB
키보드/마우스,
USB
프린터,
USB
플래시 드라이브와 같은
USB
장치에 이 포트를 사용하십시오.
RJ-45 LAN
포트
Gigabit
이더넷
LAN
포트는 최대
1 Gbps
데이터 속도의 인터넷 연결을 제공합니다.
다음은
LAN
포트
LED
상태에 대한 설명입니다.
GA-EP45-DS3L
전용.
상태 설명
주황색 1 Gbps 데이터 속도
녹색 100 Mbps 데이터 속도
꺼짐 10 Mbps 데이터 속도
상태 설명
깜빡임 데이터 전송 또는 수신 중
꺼짐
데이터 전송 또는 수신 없음
GA-EP45-DS3L/S3L
메인보드
- 14 -
센터/서브우퍼 스피커 출력 잭(주황색)
5.1/7.1
채널 오디오 구성에서 이 오디오 잭을 사용하여 센터/서브우퍼 스피커를
연결하십시오.
리어 스피커 출력 잭(흑색)
4/5.1/7.1
채널 오디오 구성에서 이 오디오 잭을 사용하여 리어 스피커를 연결하십시오.
사이드 스피커 출력 잭(회색)
7.1
채널 오디오 구성에서 이 오디오 잭을 사용하여 사이드 스피커를 연결하십시오.
라인 입력 잭(청색)
기본 라인 입력 잭입니다. 광 드라이브,
Walkman
과 같은 장치에 이 오디오 잭을
사용하십시오.
라인 출력 잭(녹색)
기본 라인 출력 잭입니다.헤드폰이나
2
채널 스피커에 이 오디오 잭을 사용하십시오.
이 잭은
4/5.1/7.1
채널 오디오 구성에서 프런트 스피커를 연결하는 데 사용할 수
있습니다.
마이크 입력 잭(분홍색)
기본 마이크 입력 잭입니다.마이크는 이 잭에 연결해야 합니다.
기본 스피커 설정 외에도~오디오 잭은 오디오 소프트웨어를 통해 서로
다른 기능을 하도록 다시 구성될 수 있습니다. 마이크는 여전히 기본 마이크
입력잭
( )
에 연결되어야 합니다. 제5장, “
2/4/5.1/7.1
채널 오디오 구성하기”
에서
2/4/5.1/7.1
채널 오디오 구성 설정에 대한 지시사항을 참조하십시오.
하드웨어 장착
- 15 -
1-7
내부 커넥터
외부 장치를 연결하기 전에 다음 지침을 읽으십시오:
•
먼저 장치가 연결하고자 하는 커넥터와 호환되는지 확인하십시오.
•
장치를 장착하기 전에 장치와 컴퓨터를 끄십시오. 장치 손상을 방지하려면 콘
센트에서 전원 코드 플러그를 뽑으십시오.
•
장치를 설치한 후 컴퓨터를 켜기 전 장치 케이블이 머더보드의 커넥터에 단단
히 연결되었는지 확인하십시오.
2
1 3
18 7 9
8
4
13
5
6
4
14
1115
19
21
10
20
12
17 16
1)
ATX_12V
12) CD_IN
2) ATX 13) SPDIF_I
3) CPU_FAN 14) SPDIF_O
4)
SYS_FAN1/SYS_FAN2
15) F_USB1/F_USB2
5)
PWR_FAN
16) LPT
6)
FDD
17) COMA
7)
IDE
18) CI
8)
SATA2_0/1/2/3/4/5
19) CLR_CMOS
9)
PWR_LED
20) BATTERY
10) F_AUDIO 21) PHASE LED
11) F_PANEL
GA-EP45-DS3L/S3L
메인보드
- 16 -
1/2) ATX_12V/ATX (2x2 12V
전원 커넥터 및
2x12
주 전원 커넥터
)
전원 커넥터의 사용으로 전원 공급 장치는 메인보드의 모든 부품에 충분히
안정적인전력을 공급할 수 있습니다. 전원 커넥터를 연결하기 전에 먼저 전원 공급
장치가 꺼져 있고 모든 장치가 올바르게 장착되었는지 확인하십시오. 전원 커넥터는
실수를 방지하도록 설계되어 있습니다. 전원 공급 케이블을 전원 커넥터에 올바른
방향으로 연결하십시오.
12V
전원 커넥터는 주로
CPU
에 전력을 공급합니다.
12V
전원
커넥터가 연결되어 있지 않으면 컴퓨터를 시작할 수 없습니다.
•
확장 요구 사항을 만족하려면 높은 소비 전력(
500W
이상)을 견딜 수 있는
전원공급 장치를 권합니다. 필요 전력을 공급하지 못하는 전원 공급 장치가
사용된 경우 시스템이 불안정하거나 부팅되지 않을 수 있습니다.
•
주 전원 커넥터는
2x10
전원 커넥터가 있는 전원 공급 장치와 호환됩니다.
2x12
전원 공급 장치를 사용할 때는 머더보드의 주 전원 커넥터에서 보호용덮개를
제거하십시오.
2x10
전원 공급 장치를 사용할 때는 전원 공급 케이블을 보호용
덮개 밑의 핀에 삽입하지 마십시오.
131
2412
ATX
ATX_12V
4
2
3
1
ATX_12V :
ATX:
핀 번호 정의
1
GND
2
GND
3
+12V
4
+12V
핀 번호 정의 핀 번호 정의
1 3.3V 13 3.3V
2 3.3V 14 -12V
3 GND 15 GND
4 +5V 16 PS_ON(소프트 켜기/끄기)
5 GND 17 GND
6 +5V 18 GND
7 GND 19 GND
8
전원 양호
20 -5V
9 5V SB(대기 +5V) 21 +5V
10 +12V 22 +5V
11
+12V (2x12 핀 ATX 전용)
23
+5V (2x12 핀 ATX 전용)
12
3.3V (2x12 핀 ATX 전용)
24
GND (2x12 핀 ATX 전용)
하드웨어 장착
- 17 -
• CPU
및 시스템의 과열을 막으려면 꼭 팬 헤더에 팬 케이블을 연결하십시오
과열은 CPU 에 손상을 일으키거나 시스템 장애를 일으킬 수 있습니다
.
•
이 팬 헤더는 구성 점퍼 블록이 아닙니다. 헤더에 점퍼 캡을 씌우지 마십시오.
3/4/5) CPU_FAN/SYS_FAN1/SYS_FAN2/PWR_FAN (
팬 헤더
)
메인보드에는 4핀
CPU
팬 헤더
(CPU_FAN), 3
핀 시스템 팬 헤더
(SYS_FAN1), 4
핀 시스템
팬 헤더
(SYS_FAN2) 및 3
핀 전원 팬 헤더
(PWR_FAN)
가 있습니다. 대부분의 팬 헤더는
실수로 삽입하는 것을 방지하도록 설계되어 있습니다. 팬 케이블을 연결할 때는 꼭
올바른 방향으로 연결하십시오(흑색 커넥터 전선은 접지선입니다
).
머더보드는
CPU
팬
속도 제어를 지원하며 여기에는팬 속도 제어 설계를 갖춘
CPU
팬을 사용해야 합니다.
최적의 열 방산을 위해서는 시스템 팬을 섀시 안에 설치하는 것이 좋습니다.
6) FDD (
플로피 디스크 드라이브 커넥터
)
이 커넥터는 플로피 디스크 드라이브를 연결하는 데 사용됩니다. 지원되는 플로피
디 스크 드라이브 종류는
360 KB, 720 KB, 1.2 MB, 1.44 MB
및
2.88 MB
입니다. 플로피
디스크 드라이브를 설치하기 전에, 커넥터의 1번 핀과 플로피 드라이브 케이블을
찾으십시오. 일반적으로 케이블의 1번 핀은 색이 다른 스트라이프로 표시됩니다.
12
3334
SYS_FAN1 / PWR_FAN
1
1
CPU_FAN
1
SYS_FAN2
SYS_FAN1/PWR_FAN:
CPU_FAN:
SYS_FAN2:
핀 번호 정의
1 GND
2 +12V
3
감지
4
속도 제어
핀 번호 정의
1 GND
2
속도 제어
3
감지
4 +5V
핀 번호 정의
1 GND
2 +12V
3
감지
GA-EP45-DS3L/S3L
메인보드
- 18 -
7) IDE (IDE
커넥터
)
IDE
커넥터는 하드 드라이브나 광 드라이브와 같은
IDE
장치를 최대
2
개까지
지원합니다.
IDE
케이블을 연결하기 전에 커넥터에 있는 실수 방지 홈을 찾으십시오.
IDE 장치2
개를 연결하려면
IDE
장치의 역할(예: 마스터 또는 슬레이브)에 따라
점퍼와 케이블을 설정하는 것을 잊지 마십시오. (
IDE
장치의 마스터/슬레이브 설정을
구성하는 것에대한 정보는 장치 제조업체가 제공한 설명서를 읽으십시오.)
8) SATA2_0/1/2/3/4/5 (SATA 3Gb/s
커넥터
)
SATA
커넥터는
SATA 3Gb/s
표준을 준수하며
SATA 1.5 Gb/s
표준과 호환됩니다. 각
SATA
커넥터는 단일
SATA
장치를 지원합니다.
L자 모양의 SATA 3Gb/s 케이블의
끝을 SATA 하드 드라이브에 연결
하십시오.
40
39
2
1
7
SATA2_4
SATA2_5
1
SATA2_2
SATA2_3
1
7
SATA2_0
SATA2_1
7
7
1
1
핀 번호 정의
1 GND
2 TXP
3 TXN
4 GND
5 RXN
6 RXP
7 GND
하드웨어 장착
- 19 -
9) PWR_LED (
시스템 전원
LED 헤더)
이 헤더는 시스템 전원 상태를 표시하도록 섀시의 시스템 전원
LED
를 연결하는 데 사
용할 수 있습니다. 시스템이 작동 중이면
LED
가 켜집니다. 시스템이 S1 절전 상태에
있으면
LED
가 계속 깜빡입니다. 시스템이
S3/S4
절전 상태에 있거나 전원이 꺼지면
(S5)
LED
가 꺼집니다.
1
10) F_AUDIO (
전면 패널 오디오 헤더
)
전면 패널 오디오 헤더는
Intel
고음질 오디오
(HD) 및 AC’97
오디오를 지원합니다. 섀시
전면 패널 오디오 모듈을 이 헤더에 연결할 수 있습니다. 모듈 커넥터의 전선 지정이
머더보드 헤더의 핀 지정과 일치하는지 확인하십시오. 모듈 커넥터와 머더보드 헤더
를 잘못 연결하면 장치가 작동하지 않거나 손상될 수도 있습니다.
•
기본값으로 전면 패널 오디오 헤더는 HD 오디오를 지원합니다. 섀시에
AC’97
전면 패널 오디오 모듈이 있는 경우 제 5 장, “
2/4/5.1/7.1
채널 오디오 구성하기”
에서 오디오 소프트웨어를 통해
AC’97
기능성을 활성화하는 방법에 대한 지시
사항을 참조하십시오.
•
오디오 신호가 전면 패널과 후면 패널 오디오 연결 모두에 동시에 존재합니다.
후면 패널 오디오의 음을 소거하려면
(only supported when using an HD
전면 패널
오디오 모듈을 사용할 때만 지원됨
), 5장 "2/4/5.1/7.1-
채널 오디오 구성하기"를
참조하십시오.
•
일부 섀시는 각 전선에 단일 플러그 대신 분리된 커넥터가 있는 전면 패널 오
디오 모듈을 제공합니다. 전선 지정이 다른 전면 패널 오디오 모듈을 연결하
는 것에 대한 정보는 섀시 제조업체에 문의하십시오.
1 2
9 10
핀 번호 정의
1
MPD+
2 MPD-
3 MPD-
시스템 상태
LED
S0
켜짐
S1
깜빡임
S3/S4/S5
꺼짐
HD 전면 패널 오디
오용:
핀 번호 정의
1 MIC2_L
2 GND
3 MIC2_R
4 -ACZ_DET
5 LINE2_R
6 GND
7 FAUDIO_JD
8
핀 없음
9 LINE2_L
10 GND
AC’97 전면 패널 오디
오용:
핀 번호 정의
1 MIC
2 GND
3
MIC 전원
4 NC
5
라인 출력(우)
6 NC
7 NC
8
핀 없음
9
라인 출력(좌)
10 NC
GA-EP45-DS3L/S3L
메인보드
- 20 -
11) F_PANEL (
전면 패널 헤더
)
아래의 핀 지정에 따라 섀시 전면 패널의 전원 스위치, 리셋 스위치, 스피커 및 시스템
상태 표시기를 이 헤더에 연결하십시오. 케이블을 연결하기 전에 양극과 음극 핀에
주목하십시오.
• PW
(전원 스위치, 적색):
섀시 전면 패널의 전원 스위치에 연결됩니다. 전원 스위치를 사용하여 시스템을
끄 는 방법을 구성할 수 있습니다. 자세한 정보는 제
2 장, “BIOS
셋업 “,“ 전원 관리
설정 “ 을 참조하십시오.
• SPEAK
(스피커, 주황색):
섀시 전면 패널의 스피커에 연결됩니다. 시스템이 신호음을 통해 시스템 시작
상태를 알립니다. 시스템을 시작할 때 문제가 감지되지 않으면 한 번의 짧은
신호음이 납니다. 문제가 감지되면
BIOS
가 서로 다른 패턴의 신호음을 통해 문제를
나타냅니다. 신호음에 대한 정보는 제5장, “문제 해결”을 참조하십시오.
• HD (IDE
하드 드라이브 활동
LED
, 청색):
섀시 전면 패널의 하드 드라이브 활동
LED
에 연결됩니다. 하드 드라이브가
데이터를 읽거나 쓸 때
LED
가 켜집니다.
• RES
(리셋 스위치, 녹색):
섀시 전면 패널의 리셋 스위치에 연결됩니다. 컴퓨터가 작동을 멈추어 정상적으로
다시 시작할 수 없는 경우 리셋 스위치를 누르십시오.
• NC
(보라색):
연결 없음.
• MSG (
메시지 / 전원 / 절전
LED,
황색
):
섀시 전면 패널의 전원 상태 표시기에 연결됩니다. 시스템이
작 동 중이면 LED 가 켜집니다. 시스템이 S1 절전 상태에 있으
면 LED 가 계속 깜빡입니다. 시스템이 S3/S4 절전 상태에 있거
나 전 원이 꺼지면(S5) LED 가 꺼집니다.
전면 패널 설계는 섀시에 따라 다를 수 있습니다. 전면 패널 모듈은 대부분
전원 스위치, 리셋 스위치, 전원
LED
, 하드 드라이브 활동
LED
, 스피커 등으로
이루어져 있습니다. 섀시 전면 패널 모듈에 이 헤더를 연결할 때는 전선 지정과
핀 지정이 정확히 일치하는지 확인하십시오.
메시지 / 전원
/절전 LED
스피커
전원 스
위치
IDE 하드 디스
크 활성 LED
리셋 스
위치
HD+
RES-
NC
SPEAK-
MSG+
PW+
SPEAK+
19
20
HD-
RES+
MSG-
PW-
1
2
시스템 상태
LED
S0
켜짐
S1
깜빡임
S3/S4/S5
꺼짐
하드웨어 장착
- 21 -
12) CD_IN (CD
입력 커넥터, 검은색
)
광 드라이브에 딸려온 오디오 케이블을 이 헤더에 연결할 수 있습니다.
1
13) SPDIF_I (S/PDIF
입력 헤더, 적색
)
이 헤더는 디지털
S/PDIF
입력을 지원하며 선택 품목인
S/PDIF
입력 케이블을 통해 디
지털 오디오 출력을 지원하는 오디오 장치에 연결할 수 있습니다. 선택 품목인
S/PDIF
입력 케이블 구매에 대해서는 지역 판매점에 문의하십시오.
1
핀 번호 정의
1
CD-L
2
GND
3
GND
4
CD-R
핀 번호 정의
1
전원
2
SPDIFI
3
GND
GA-EP45-DS3L/S3L
메인보드
- 22 -
14) SPDIF_O (S/PDIF
출력 헤더
)
이 헤더는 디지털
S/PDIF
출력을 지원하며, 머더보드에서 그래픽 카드나 사운드
카드와 같은 특정 확장 카드로 디지털 오디오를 출력하기 위한
S/PDIF
디지털 오디오
케이블(확장 카드가 제공함)을 연결합니다. 예를 들면
, HDMI
디스플레이를 그래픽
카드에 연결하고 동시에
HDMI
디스플레이에서 디지털 오디오를 출력하길 원하는 경우
일부 그래픽 카드에서는 머더보드에서 그래픽 카드로 디지털 오디오를 출력하려면
S/PDIF
디지털 오디오 케이블이 필요할 수도 있습니다.
S/PDIF
디지털 오디오 케이블
연결에 대한 정보에 대해서는 확장 카드의 설명서를 주의 깊게 읽으십시오.
1
15) F_USB1/F_USB2 (USB
헤더, 황색
)
이 헤더는
USB 2.0/1.1
규격을 준수합니다. 각
USB
헤더는 선택 품목인
USB
브라켓을
통해
USB
포트 2 개를 제공합니다. 옵션 구성물인
USB
브라킷 구매에 대해서는 지역
판 매점에 문의하십시오.
• IEEE 1394
브라켓
(2x5 핀)
케이블을
USB
헤더에 연결하지 마십시오.
• USB
브라켓 손상을 방지하려면
USB
브라켓을 장착하기 전에 컴퓨터를 끄고
콘센트에서 전원 코드 플러그를 뽑으십시오.
10
9
2
1
핀 번호 정의
1
SPDIFO
2
GND
핀 번호 정의
1
전원
(5V)
2
전원
(5V)
3
USB DX-
4
USB DY-
5
USB DX+
6
USB DY+
7
GND
8
GND
9
핀 없음
10
NC
하드웨어 장착
- 23 -
16) LPT (
병렬 포트 헤더
)
LPT
헤더는 선택 품목인
LPT
포트 케이블을 통해 직렬 포트 1개를 제공할 수 있습니다.
선택 품목인
LPT
포트 케이블 구매에 대해서는 지역 판매점에 문의하십시오
.
17) COMA (
직렬 포트 헤더, 흰색
)
COMA
헤더는 선택 품목인
COM
포트 케이블을 통해 직렬 포트
1
개를 제공할
수 있습니다. 선택 품목인
COM
포트 케이블 구매에 대해서는 지역 판매점에
문의하십시오.
1
25
2
26
1092
1
핀 번호 정의
1
NDCD A-
2
NSIN A
3
NSOUT A
4
NDTR A-
5
GND
6
NDSR A-
7
NRTS A-
8
NCTS A-
9
NRI A-
10
핀 없음
핀 번호 정의 핀 번호 정의
1 STB- 14 GND
2 AFD- 15 PD6
3 PD0 16 GND
4 ERR- 17 PD7
5 PD1 18 GND
6 INIT- 19 ACK-
7 PD2 20 GND
8 SLIN- 21 BUSY
9 PD3 22 GND
10 GND 23 PE
11 PD4 24
핀 없음
12 GND 25 SLCT
13 PD5 26 GND
GA-EP45-DS3L/S3L
메인보드
- 24 -
18) CI (
섀시 침입 헤더
)
이 메인보드는 섀시 덮개가 제거되었는지를 감지하는 섀시 감지 기능을 제공합니다.
이 기능에는 섀시 침입 감지 설계를 갖춘 섀시가 필요합니다.
1
열림: 정상
단락: CMOS 값 소거
19) CLR_CMOS (CMOS
소거 점퍼
)
이 점퍼를 사용하여
CMOS
값(예: 날짜 정보 및
BIOS
구성)을 지우고
CMOS
값을 공장
기본값으로 다시 설정하십시오.
CMOS
값을 지우려면
2
개의 핀에 점퍼 캡을 씌워 일시
적으로
2
개의 핀을 단락시키거나 나사돌리개와 같은 금속 물체를 사용하여 2 개의 핀
을 몇 초 동안 접촉시키십시오.
• CMOS
값을 지우기 전에 항상 컴퓨터를 끄고 콘센트에서 전원 코드 플러그를
뽑으십시오.
• CMOS
값을 지운 후 컴퓨터를 켜기 전 꼭 점퍼에서 점퍼 캡을 제거하십시오.
그렇게 하지 않으면 메인보드가 손상될 수 있습니다.
•
시스템이 다시 시작되면
BIOS
셋업으로 이동하여 공장 기본값을 로드하거나
(Load Optimized Defaults 선택) BIOS
설정을 수동으로 구성하십시오
(BIOS
구
성에 대해서는 제
2
장,
“BIOS
셋업 “ 을 참조
).
핀 번호 정의
1
신호
2 GND
하드웨어 장착
- 25 -
21) PHASE LED
불이 켜진
LED
의 수가
CPU
부하를 표시합니다.
CPU
부하가 높을수록 불이 켜진
LED
의
수가 높아집니다.
21) BATTERY (배터리)
배터리는 컴퓨터가 꺼졌을 때 CMOS에 값(BIOS 구성, 날짜 및 시간 정보 등)을 보존하
도록 전원을 제공합니다. 배터리 전압이 낮은 수준으로 떨어지면 배터리를 교체하십
시오. 그렇지 않으면 CMOS 값이 정확하지 않거나 손실될 수 있습니다.
•
배터리를 교체하기 전에 항상 컴퓨터를 끄고 전원 코드 플러그를 뽑으십시오.
•
배터리를 동등한 것으로 교체하십시오. 잘못된 모델로 교체하면 폭발 위험이
있습니다.
•
배터리를 직접 교체할 수 없거나 배터리 모델에 대해 잘 모르면 구매처나
지역 판매점에 문의하십시오.
•
배터리를 설치할 때 배터리의 양극
(+)
과 음극
(-)
방향에 주의하십시오.
양극쪽이 위를 향해야 합니다.
•
소모된 배터리는 지역 환경 규정에 따라 처리해야 합니다.
배터리를 제거하여 CMOS 값을 지울 수 있습니다:
1. 컴퓨터를 끄고 전원 코드 플러그를 뽑습니다.
2. 배터리 홀더에서 배터리를 꺼낸 후 1분 동안 기다립니다.
(또는 나사돌리개와 같은 금속 물체로 배터리 홀더의 양극과
음극 단자를 5초 동안 접촉하여 단락시키십시오.)
3. 배터리를 교체합니다.
4. 전원 코드를 연결하고 컴퓨터를 다시 시작합니다.
GA-EP45-DS3L/S3L
메인보드
- 26 -
Loading...
