本手冊所有提及之商標與名稱皆屬該
公司所有。

在科技迅速的發展下，此發行手冊中
的一些規格可能會有過時不適用的敘
述，敬請見諒。
在此不擔保本手冊無任何疏忽或錯誤
亦不排除會再更新發行。手冊若有任
何內容修改，恕不另行通知。

主機板上的任何貼紙請勿自行撕毀，
否則會影響到產品保固期限的認定標
準。

Declaration of Conformity

G.B.T. Technology Träding GMbH

Auss chlage r Weg 41 , 1F, 20 537 Hamburg, Ge rmany

( description of the apparatus, system, inst allation to which it refers)

(refere nce to the specification under wh ich conformity is declare d)

in accordance with 89/336 EEC-EMC Directive

o EN 55011 Limits and met hods of measurement

o EN 55013

o EN 55014 Limits and met hods of measurement

o EN 55015 Limits and met hods of measurement

o EN 55020

T EN 55022

o DIN VDE 0855
o p art 10

o p art 12

T CE marking

o EN 60065

o EN 60335

of radio disturbance characteristics of

industrial,scientific and medic al (ISM

high frequency equipment

Limits and met hods of measurement

of radio disturbance characteristics of

broadcast receivers and associated

equipment

of radio disturbance characteristics of

household electrical appliances,

portable tools and similar electrical

apparatus

of radio disturbance characteristics of

fluorescent lamps and luminaries

Immunity from radio interference of

broadcast receivers and associated

equipment

Limits and met hods of measurement

of radio disturbance characteristics of

information technology equipment

Cabled distribution systems; Equipment

for rece iving and/or distribution f rom

sound and television signals

The manufacturer also decl ares the conformity of above mentioned product

with the actual r equired saf ety standards in accordance with LVD 7 3/23 EEC

Safety requirements for mains operated

electronic and related apparatus for

household and similar general use

Safety of household and similar

electrical appliances

(Stamp)

We, Manufac turer/Importer

(full address)

declare that t he produc t

Mother Board

GA-8SMMLP

is in conformity with

o EN 61000- 3-2*

T EN 60555-2

o EN 61000- 3-3* Disturban ces in supply systems cause

T EN 60555-3

T EN 50081-1

T EN 50082-1

o EN 55081-2

o EN 55082-2

o E NV 55104

o EN5009 1-2

o EN 60950

o EN 50091-1

Manufa cturer/Importer

Date : June 12, 2002

Disturbances in supply syst ems cause

by household appliances and similar

electrical equipment “Harmonics”

by household appliances and similar

electrical equipment “Voltage fluctuations”

Generic emission standard Part 1:

Residual commercial and light industry

Generic immunity standard Part 1:

Residual commercial and light industry

Generic emission standard Part 2:

Industrial environment

Generic emission standard Part 2:

Industrial environment

lmmunity requirements for household

appliances tools and similar apparatus

EMC requirements for uninte rruptible

powe r systems ( UPS)

(EC confor mity marking)

Safety for information technology equipment

including electrical bussiness equipment

General and Safety require ments for

uninterruptible pow er systems (UPS)

Signature:

Name:

Timmy Huang

Timmy Huang

DECLARATION OF CONFOR MITY

Per FCC Part 2 Section 2.1077(a)

Resp onsible Party Name:

Ad dress:

Ph one/Fax No:

hereby declares that the product

Product Name:

Model Number:

Conforms to the following specifications:

FCC Part 15, S ubpart B, Section 15.107(a) and Section 15.109(a),
Class B Digital Device

Su pplementary Information:

This device complies with part 15 of the FCC Rules. Operation is
subject to the following two conditions: (1) This device may not
cause harmful and (2) this device must accept any inference received,
including that may cause undesired operation.

Representative Person’s N ame:

Signature:

G.B.T. INC . (U.S.A.)
17358 Railroad Street

City of Indus try, CA 91748
[phone]/ [phone]

Motherboard
GA-8SMMLP

ERIC LU

Eric Lu

Date:

June 12, 2002

GA-8SMMLP 系列

P4 泰坦SDRAM 主機板

中文安裝使用手冊

®

Pentium

4 處理器主機板

Rev. 2102

12MC-8SMMLP-2102

繁
體
中
文

目錄

清點附件.................................................................................. 4

警告標語.................................................................................. 4

第一章 序言............................................................................ 5

特色彙總................................................................................................................ 5

GA-8SMMLP 系列主機板Layout 圖.............................................................. 7

第二章 硬體安裝步驟........................................................ 8

步驟1：安裝中央處理器(CPU) ................................................................. 9

步驟1-1：中央處理器之安裝 ............................................................................ 9

步驟1-2：中央處理器之散熱裝置安裝 .......................................................... 10

步驟2：安裝記憶體模組 .......................................................................... 11

步驟3：安裝介面卡..................................................................................... 12

步驟4:連接所有訊號線、排線、電源供應線及面板控制線 13

步驟4-1：後方I/O 裝置鐵片介紹 .................................................................... 13

步驟4-2：插座及跳線介紹 .............................................................................. 15

第三章 BIOS 組態設定 ......................................................23

主畫面功能(BIOS 範例版本：F1) ........................................................... 24

標準CMOS 設定............................................................................................... 26

進階 BIOS 功能設定 ....................................................................................... 29

整合週邊設定................................................................................................... 31

省電功能設定................................................................................................... 35

- 2 -GA-8SMMLP 系列主機板

隨插即用與PCI 組態設定 .......................................................................... 37

電腦健康狀態................................................................................................... 38

頻率/ 電壓控制................................................................................................ 40

最高效能.............................................................................................................. 42

載入 Fail-Safe 預設值...................................................................................... 43

載入Optimized 預設值.................................................................................... 44

設定管理者 (Supervisor)/ 使用者(User)密碼 ......................................... 45

離開SETUP 並儲存設定結果................................................................... 46

離開SETUP 但不儲存設定結果 .............................................................. 47

第四章 技術文件參考資料............................................49

晶片組功能方塊圖 ........................................................................................ 49

Q-Flash Utility 介紹.............................................................................................. 50

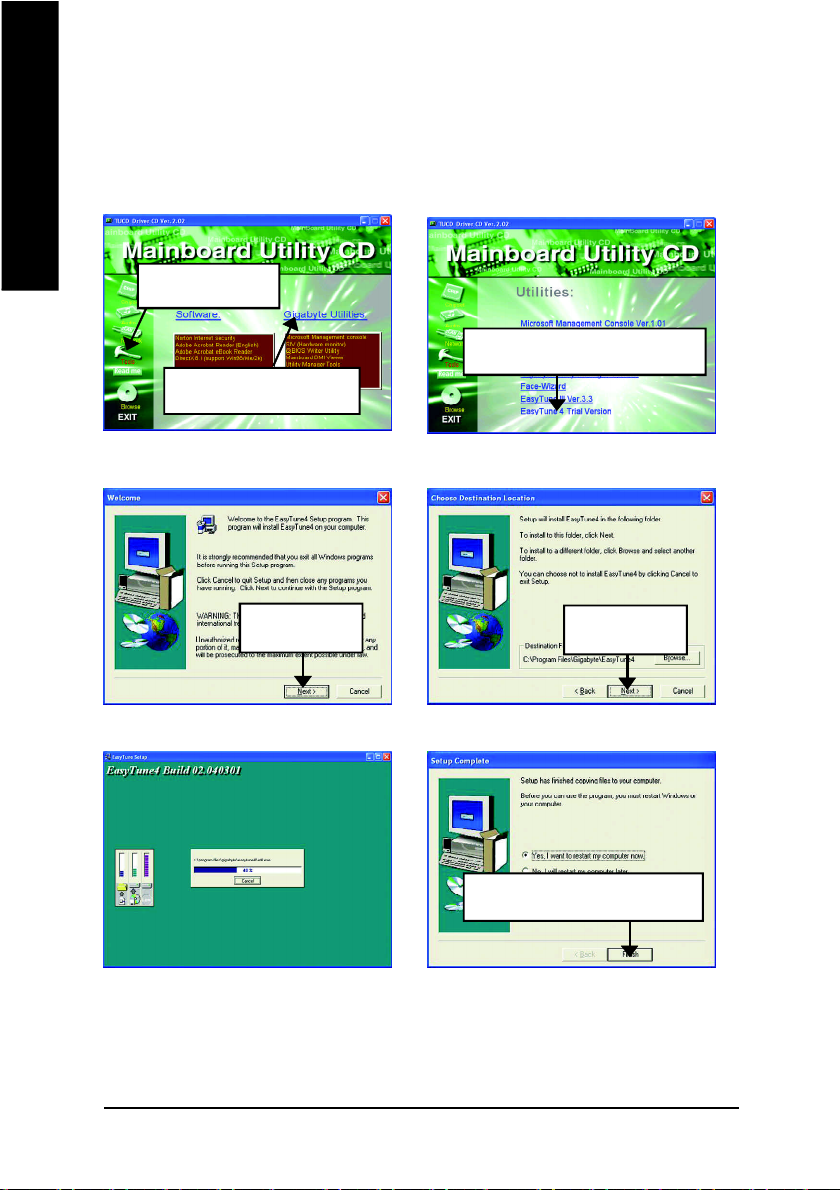

Easy Tune

@ BIOS

TM

4 介紹............................................................................................. 52

TM

介紹..................................................................................................... 53

繁
體
中
文

第五章 附錄..........................................................................55

目錄- 3 -

繁

清點附件

體
中
文

þ GA-8SMMLP 或 GA-8SMMLP-C 主機板一片 o 2 埠通用串列埠插座排線x 1
þ 硬碟插座排線 x 1 / 軟碟插座排線 x 1 o 4 埠通用串列埠插座排線x 1
þ 主機板驅動程式光碟片 (TUCD) o SPDIF-KIT x 1 (SPD-KIT)
þ GA-8SMMLP 系列中文安裝手冊 o IEEE1394 埠插座排線x 1
þ 後方I/O 裝置鐵片# o 中央聲道/ 重低音插座排線x 1
o 電腦組裝秘笈 þ Motherboard Settings貼紙
o RAID 使用手冊

警告標語

主機板由許多精密的積體電路及其他元件所構成，這些積體電路很容易因為遭到靜
電影響而損失。所以請在正式安裝前，做好下列準備。

1. 請將電腦的電源關閉，最好拔除電源插頭。

2. 拿取主機板時請儘量避免觸碰金屬接線部份。

3. 拿取積體電路元件(CPU 、RAM)時，最好能夠戴上有防靜電手環。

4. 在積體電路未安裝前，需將元件置放在靜電墊或防靜電袋內。

5. 當您將主機板中的 ATX電源供應器插座上的插頭拔除時，請確認電源供應器

的開關是關閉狀況。

安裝主機板至機殼中…

大多數電腦機殼的底部會有多個固定孔孔位，可使主機板確實固定並且不會短
路。請小心不要讓螺絲接觸到任何 PCB板上的線路或零件，當印刷電路主機板表面
線路接近固定孔時，您可使用塑膠墊片來讓螺絲與主機板表面隔離過，避免造成主
機板損壞或故障。

“#”只有GA-8SMMLP 才有此功能。

- 4 -GA-8SMMLP 系列主機板

第一章 序言

特色彙總

規格 l 主機板採四層設計Micron ATX規格24.4 公分x 21.0 公分
主機板 l GA-8SMMLP 系列主機板包括

GA-8SMMLP 及GA-8SMMLP-C

中央處理器 l Socket478 支援最新Intel Micro FC -PGA2 Pentium®4 處理器

l 支援Intel

l Intel Pentium®4 400MHz FSB

l 2nd 快取記憶體取決於C PU

晶片組 l SiS 650GX Host/Memory controller

l SiS 961B MuTIOL Media I/O

記憶體 l 2 168-pin DIMM 插槽

l 支援PC-100/PC-133 SDRAM (Auto)
l 僅支援3.3V SDRAM DIMM
l 最大支援記憶體2GB SDRAM

I/O 控制器 l W83697HF
擴充槽 l 1 通用的AGP 擴充槽支援1X, 2X, 4X 裝置

l 3 PCI 擴充槽支援33MHz 及PCI2.2 compliant

內建IDE l 2 IDE bus master (UDMA 33/ATA 66/ATA 100/ATA133) IDE埠可連

接4 ATAPI 裝置

l 支援PIO mode 3,4(UDMA33/ATA66/ATA100/ATA133) IDE及ATAPI

CD-ROM

內建周邊設備 l 1 個軟碟插座支援兩台磁碟機(360K,720K,1.2M,1.44M

及2.88M bytes)

l 1 組並列埠插座可支援N ormal/EPP/ECP 模式
l 1 組串列埠插座(COMA), 1 VGA 埠, 內建COMB
l 支援USB 1.1 (6 組U SB埠插座 ,後端通用串列埠 x 2,

前端通用串列埠 x 4)

l 1 組第二組音源插座
l 1 個紅外線連接端

®

Pentium

®

4 (Northwood, 0.13 m) 處理器

繁
體
中
文

- 5 -

續下頁.......

序言

繁
體
中
文

硬體監控 l CPU /系統風扇運轉偵測

l CPU/系統風扇故障警告功能
l CPU 過溫警告功能
l 系統電壓自動偵測

內建音效晶片 l 內建RealTek AC97 CODEC 音效晶片**

l 內建SigmaTel AC97 CODEC 音效晶片 *

l Line In/Line Out/Mic In/CD_In/AUX_In/Game Port

內建網路晶片# l 內建RTL8100BL 晶片
內建VGA l 內建SiS 650GX晶片

PS/2 插座 l PS/2 鍵盤插座及PS/2 滑鼠插座

BIOS l 使用經授權AWARD BIOS ，2M bit快閃記憶體

l 支援Q-Flash

附加特色 l PS/2 鍵盤開機

l PS/2 滑鼠開機
l 支援STR 功能(Suspend-To-RAM )

l AC Recovery

l 經由USB 鍵盤/ 滑鼠將系統從 S3 喚醒
l 支援@BIOS
l 支援Easy Tune 4

請依據您CPU的規格來設定CPU 的頻率，我們不建議您將系統速度設定超
過硬體之標準範圍，因為這些規格對於周邊設備而言並不算是符合標準規
格。如果您要將系統速度設定超出標準規格，請評估您的硬體規格，例
如：CPU 、顯示卡、記憶體、硬碟來設定。

“#”只有GA-8SMMLP 才有此功能。

* 只有PCB 2.01 版才有此功能.
** 只有PCB 2.1 版才有此功能.

- 6 -GA-8SMMLP 系列主機板

GA-8SMMLP 系列主機板 Layout 圖

繁
體

KB_MS

USB_LAN#

COMA

VGA

LINE_OUT

LINE_IN

MIC_IN

CODEC

LPT

GAME

BIOS

CD_IN

F_AUDIO

RTL8100BL#

W83697HF

ATX_12V

AUX_IN

COMB

SOCKET478

SiS 650GX

PCI1

PCI2

PCI3

AGP

BAT1

F_USB2 F_USB1

DIMM_LED

CPU_FAN

ATX

GA-8SMMLP(-C)

DIMM1

DIMM2

SiS 961B

BZ

CI

F_PANEL

IDE2

中
文

FDD

IDE1

SYS _FAN

IR

“#”只有GA-8SMMLP 才有此功能。

- 7 -

PWR_LED

序言

繁

第二章 硬體安裝步驟

體
中
文

請依據下列方式，完成電腦的安裝：

步驟 1 - 安裝中央處理器 (CPU)
步驟 2 - 安裝記憶體模組
步驟 3 - 安裝所有介面卡
步驟 4 - 連接所有訊號線、排線、電源供應線及面板控制線
步驟 5 - 完成 BIOS 組態設定
步驟 6 - 安裝軟體驅動程式

步驟 1

步驟 4

步驟 2步驟 4

步驟 4

步驟 3

- 8 -GA-8SMMLP 系列主機板

步驟1：安裝中央處理器(CPU)

繁

步驟1-1：中央處理器之安裝

連桿拉至
約 65 度角

1. 將處理器插座連桿向上拉起至
約65 度，連桿有時會有卡住的
感覺，此時稍加用力繼續將連
桿拉至90度，並會有”喀”的聲
音。

第 1 腳

體
中
文

連桿

2. 將處理器插座連桿向上拉起至
90 度角的位置。

第 1 腳

3. 央處理器正面

M 請確認您使用的中央處理器為本主機板的支援範圍。
M 請注意 CPU 的第一腳位置，若您插入的方向錯誤，處理器就無

法插入，請立刻更改插入方向。

4. 將處理器的第一腳(金色三腳記號
處)對準插座上的缺腳記號再將處
理器插入插座。處理器插入定位
後再將連桿向下按至原位。

- 9 - 硬體安裝步驟

繁
體
中
文

步驟1-2：中央處理器之散熱裝置安裝

1. 先將CPU 散熱風扇一邊的

卡榫以平均施力的方式往
下壓，直至扣緊為止；以同
樣地方式再將另一邊卡榫扣
緊。

M 請使用經 I nt e l 認證過的散熱風扇。
M CP U 與風扇之間建議黏上散熱膠帶以增強散熱效果。

(當塗抹在 CP U 上的散熱膏呈現硬化的現象時，可能會產生
散熱風扇黏住 C P U 的情況，在此情況下如果您想移除散熱風
扇將會有損毀 C P U 的可能。為避免此情況發生，我們建議您
可使用散熱膠帶來取代散熱膏，或是小心地移除散熱風
扇。)

M 依您實際所使用的散熱風扇，以正確方向將風扇確實扣

緊。

M 確認 CP U 散熱風扇電源線接至 CPU _ FAN 接頭，完成安裝。

( 詳細安裝步驟請參考散熱風扇的使用手冊。)

2. 將CPU 散熱風扇的電源線
插入主機板上的”CPU 散
熱風扇電源插座”。

- 10 -GA-8SMMLP 系列主機板

步驟2：安裝記憶體模組

繁

本主機板有2條168Pin(DIMM)擴充槽，BIOS會自動偵測記憶體的規格及其大小。安
裝記憶體只需將DIMM插入其插槽內即可，在不同的插槽，記憶體大小可以不同，
建議使用相同顆粒的記憶體模組，如：NEC 、Toshiba 、PQI 、Winbond 。

SDRAM

1. 記憶體模組有兩個凹痕，所以只能

以一個方向插入。

2. 扳開記憶體模組插槽卡榫，以平均
施力的方式，將記憶體模組下壓推
入插座。記憶體模組插入定位後，
將卡榫向內按至卡住。

體
中
文

3. 將卡榫向內推，確實卡住記憶體模組
DIMM 。一旦固定位置，兩旁的卡榫

便自動卡住記憶體模組予以固定。試
著輕輕搖動記憶體模組，若不搖晃
則裝置成功。

M 記憶體模組設計有防呆標示，若您插入的方向錯誤，記憶體模

組就無法插入，請立刻更改插入方向。

M 當 DIMM 指示燈在亮的狀態時，請勿插拔記憶體。

- 11 - 硬體安裝步驟

繁

步驟3：安裝介面卡

體
中
文

1. 在安裝介面卡之前請先詳細閱讀介面卡之使用手冊並將您電腦的電源關掉。

2. 將您電腦外殼拆除，並且讓自己保持接地。(為了使人體不帶電，以防止靜電傷
害電腦設備)。

3. 鬆開螺絲，移開介面卡安裝擴充槽旁的金屬擋片。

4. 將介面卡小心且確實的插入在擴充槽中。

5. 請確定所有介面卡皆確實固定插在該擴充槽，並將螺絲鎖回。

6. 重新將電腦機殼蓋上。

7. 接上電源線，若有必要請至BIOS 程式中設定介面卡之相關設定。

8. 安裝相關驅動程式。

當您要安裝/ 移除AGP 卡時，請將白
色拉桿向外拉，再將AGP 卡緩緩插

AGP 卡

入AGP 擴充槽中，放開拉桿 確實卡
住AGP 卡。

- 12 -GA-8SMMLP 系列主機板

步驟4：連接所有訊號線、排線、電源供應線及面

繁

板控制線

步驟4-1：後方I/O 裝置鐵片介紹

u

u PS/2 鍵盤及 PS /2 滑鼠插座

v 通用序列埠, 網路插座 # Ø 當你要使用通用串列埠連接埠時，必須

v

PS/2 滑鼠插座

(6 pin Female)

PS/2 鍵盤插座

(6 pin Female)

LAN (網路插座)#

USB 0 (通用序列埠 0)
USB 1 (通用序列埠 1)

w

Ø 本主機板提供標準PS/2 鍵盤介面及

PS/2滑鼠介面插座。

先確認您要使用的週邊裝置為標準的
USB介面，如：USB鍵盤，滑鼠，USB
掃瞄器，USB ZIP，USB 喇叭等….而且
您也必須確認您的作業系統是否有支援
此功能，或是需要另外再掛其他的驅動
程式，如此才能正常工作，詳情請參考
USB 週邊裝置的使用手冊。

x

y

體
中
文

“#”只有GA-8SMMLP 才有此功能。

- 13 - 硬體安裝步驟

繁

w COMA(串列埠 A)/VGA(螢幕接頭)/LPT(印表機並列埠插座)

體
中
文

並列埠插座

(25 pin Female)

串列埠A

串列埠

(9 pin Male)

x 遊戲搖桿控制埠

遊戲搖桿控制埠

(15 pin Female)

y 音源插座

Ø 請特別注意，本主機板支援一組標準

的串列埠傳輸協定之週邊裝置、一組
螢幕接及一組標準的並列傳輸協定之
週邊裝置，您可以依據您的需求連接
您需要的裝置，如並列埠有印表機，
串列埠有滑鼠、數據機等。

螢幕接頭

(15 pin Female)

Ø 本主機板支援標準的音效輸入接腳及

遊戲搖桿控制埠，您在設定完成內建
音效的驅動程式後，即可將喇叭輸出
接腳接在音源輸出端。

Ø 麥克風接腳可接在麥克風輸入端，至

於音源輸入端可以接上如：光碟機，
隨身聽及其他音源輸入接腳。

Line Out

MIC In

Line In

- 14 -GA-8SMMLP 系列主機板

步驟4-2：插座及跳線介紹

繁

3

13

12

11

1

10

1516

7

8

9

1) CPU_FAN 11) F_AUDIO

2) SYS_FAN 12) CD_IN

3) ATX_12V 13) AUX_I N

4) ATX 14) IR

5) IDE1/IDE2 15) F_USB1/F_USB2

6) FDD 16) COMB

7) DIMM_LED 17) CI

8) PWR_LED

9) F_PANEL

10) BAT1

體
中

4

6

5

17

2

14

文

- 15 - 硬體安裝步驟

繁
體
中
文

1) CPU_FAN (CPU 散熱風扇電源插座)

接地腳

+12V

訊號腳

1

Ø 請特別注意，當我們安裝處理器時要

特別注意將散熱風扇安裝妥當，不然
您的處理器將處於不正常的工作環
境，甚至會因為溫度過高，而燒毀處
理器。此CPU 散熱風扇電源插座，
提供最大電流為600 毫安培。

2) SYS_FAN

( 系統散熱風扇電源插座)

訊號腳

1

+12V

接地腳

3) ATX_12V ( +12V 電源插座)

3 4

+12V

接地腳

1

+12V

接地腳

2

4) ATX (ATX 電源插座)

3.3V

-12V

接地腳

PS-ON(Soft On/Off)

接地腳

接地腳

接地腳

-5V

VCC

VCC

3.3V

1

Ø 請特別注意，當有些AGP 或PCI 卡有

散熱風扇接腳，我們即可以利用系統
散熱風扇接腳，來協助相關裝置散
熱。

Ø 請特別注意，此ATX +12V 電源插座為

提供CPU 電源使用。若沒有插上
ATX+12V電源插座，系統將不會啟
動。

Ø 請特別注意，先將 AC 交流電(110/220V)

拔除，再將ATX電源插頭緊密的插入
主機板的ATX電源插座，並接好其相
關配備才可以將AC交流電(110/220V)插
入交流電源插座。

3.3V

接地腳

VCC

接地腳

VCC

接地腳

電源良好

5V SB (Stand by +5V)

+12V

20

- 16 -GA-8SMMLP 系列主機板

5) IDE1/ IDE2 (第一組及第二組 IDE 插座)

Ø 請特別注意，請將您的第一顆硬碟連

接第一組 IDE 插座，光碟機接至第二
組 IDE 插座。通常排線的第1Pin 會以
紅色表示，請連接至插座的Pin1 位
置。

繁
體
中
文

第二組IDE 插座

1

第一組IDE 插座

1

6) FDD (軟碟機插座)

1

7) DIMM_LED

(記憶體插槽電源指示燈)

+

-

Ø 請特別注意，這個插座用來連接軟式

磁碟機的排線，而排線的另一端可以
連接一部軟式磁碟機。通常排線的第

1Pin 會以紅色表示，請連接至插座的
Pin1 位置。

Ø 請特別注意，當記憶體電源指示燈亮

起時，千萬不可以插拔記憶體裝置，
因為記憶體插槽內還有3.3V 待機電
源，可能會導致短路或者其他不可預
知的問題，請將交流電源(AC110/220V)
拆下再做記憶體插拔的動作。

8) PW R_LED

1

MPD+

MPD-

MPD-

Ø 請特別注意，此PWR_LED是連接系統

電源指示燈。指示系統處於ON 或
OFF，當Power LED在Suspend模式下，
會以閃爍的方式呈現。如果您使用的
是雙顏色的power LED ，LED 會變顏
色。

- 17 - 硬體安裝步驟

繁

9) F_PANEL (前端控制面板)

體
中
文

PW-

MPD-

PW+

HD-

HD+ MPD+

1

RST-

1

RST+

1

2 20

1

1

HD (IDE Hard Disk Active LED) Pin 1: LED anode(+)硬碟指示燈正極
硬碟動作指示燈 Pin 2: LED cathode(-)硬碟指示燈負極

SPK (Speaker Connector)喇叭接腳 Pin 1: VCC (+) +5v 電源接腳

RST (Reset Switch)系統重置開關 Open: Normal Operation 一般運作

PW (Soft Power Connector) Open: Normal Operation 開路:一般運作
按鍵開關機 Close: Power On/Off 短路:開機/ 關機

MPD (Message LED/Power/ Pin 1: LED anode(+)省電指示燈正極
Sleep LED) Pin 2: LED cathode(-)省電指示燈負極

NC 無作用

SPK+

1

NC

M 請注意正負極性

Pin 2- Pin 3: NC 空腳
Pin 4: Data(-) 訊號接腳

Close: Reset Hardware System

強迫系統重置開機

M 無正負極性正反皆可使用

M 無正負極性正反皆可使用

M 請注意正負極性

SPK-

19

Ø 請特別注意，當您購買電腦機殼時，電腦機殼的控制面板有電源指示燈，喇

叭，系統重置開關，電源開關等，你可以依據上列表格的定義加上連接。

10) BAT1 (電池) 警告

v 如果電池有任何不正確的移除動

作，將會產生危險。

v 如果需要更換電池時請更換相同廠

+

牌、型號的電池。

v 有關電池規格及注意事項請參考電

池廠商之介紹。

- 18 -GA-8SMMLP 系列主機板

11) F_AUDIO (第二組音源插座)

2101

MIC

REF

Front Audio (R)

Reserved

Front Audio (L)

9

接地腳

電源

Rear Audio (R)

Rear Audio (L)

Ø 請特別注意，當您購買電腦機殼時，

可以選購音效接腳是設計在電腦機殼
的前面面板上，此時就可以使用第二
組音源接腳，如果有任何問題可就近
向經銷商詢問相關問題。注意 :若您要
使用第二組音源接腳，請移除
Pin5-6 ，Pin9-10 的Jumper 。

繁
體
中
文

12) CD_IN (光碟機音源插座)

右聲道音源輸入

接地腳

1

左聲道音源輸入

13) AUX_IN (外接音源輔助插座)

右聲道音源輸入

接地腳

1

左聲道音源輸入

14) IR (紅外線插座)

1

VCC(+5V)

紅外線接收腳

接地腳

紅外線傳輸腳

Ø 光碟機音源插座:將CD-ROM 或

DVD-ROM 的C D 音源連接至此主機板

內建音效卡中。

Ø 外接音源輔助插座:將電視協調器或

MPEG 解壓縮卡的音源連接至主機板
內建音效卡中。

Ø 請特別注意，紅外線接腳是有方向性

的，所以在安裝紅外線裝置時，要特
別注意極性，而且紅外線裝置為選擇
性的功能套件，可以聯絡相關代理商
購買。

- 19 - 硬體安裝步驟

繁

15) F_USB1/F_US B2 (前端通用串列埠插座)

體
中
文

USB Dy+

USB Dy-

電源

1

電源

USB Dx-

USB Dx+

接地腳

USB Over Current

接地腳

16) COMB (串列埠 B)(白色插座)

NDTRB-

NSINB

NDCDB-

NSOUTB

NDSRB-

NCTSB-

無作用

1

NRIB-

NRTSB-

接地腳

17) CI (電腦機殼被開啟偵測)

接地腳

1

訊號腳

Ø 請特別注意，前端USB接腳是有方向

性的，所以安裝USB裝置時，要特別
注意極性，而且前端USB連接排線為
選擇性的功能套件，可以聯絡相關代
理商購買。

Ø 請特別注意，串列埠B 接腳是有方向

性的，所以安裝串列埠B 裝置時，要
特別注意極性，而且串列埠B 連接排
線為選擇性的功能套件，可以聯絡相
關代理商購買。

Ø 本主機板提供電腦機殼被開啟偵測功

能，當您要使用此功能需搭配外接式
偵測裝置。

- 20 -GA-8SMMLP 系列主機板

繁
體
中
文

- 21 - 硬體安裝步驟

繁
體
中
文

- 22 -GA-8SMMLP 系列主機板

第三章 BIOS 組態設定

繁

基本上主機板所附Award BIOS 便包含了CMOS SETUP 程式，以供使用者自行依照
需求，設定不同的數據，使電腦正常工作，或執行特定的功能。

CMOS SETUP會將各項數據儲存於主機板上內建的CMOS SRAM中，當電源關閉時，
則由主機板上的鋰電池繼續供應CMOS SRAM 所需電力。

當電源開啟之後，BIOS 開始進行POST（Power On Self Test開機自我測試）時，按
下＜Del ＞鍵便可進入Aw ard BIOS 的CM OS S ETU P 主畫面中。如果您需要進階的
BIOS 設定，當您在BIOS 設定畫面時按下“Ctrl+F1”即可進入。

操作按鍵說明

h 移到上一個項目
i 移到下一個項目
f 移到左邊的項目
g 移到右邊的項目

Enter 確定選項
Esc 回到主畫面，或從主畫面中結束SETUP 程式
Page Up 改變設定狀態，或增加欄位中之數值內容
Page Down 改變設定狀態，或減少欄位中之數值內容
F1 顯示所有功能鍵的相關說明
F2 可顯示目前設定項目的相關說明
F3 功能保留
F4 功能保留
F5 可載入該畫面原先所有項目設定(但不適用主畫面)
F6 可載入該畫面之Fail-Safe 預設設定(但不適用主畫面)
F7 可載入該畫面之Optimized 預設設定(但不適用主畫面)
F8 Q-Flash 功能
F9 功能保留
F10 儲存設定並離開CMOS SETUP 程式

體
中
文

BIOS 組態設定- 23 -

繁
體
中
文

如何使用輔助說明

主畫面的輔助說明

當您在SETUP 主畫面時，隨著選項的移動，底下便跟著顯示︰目前被選到的
SETUP 項目的主要設定內容。

設定畫面的輔助說明

當您在設定各個欄位的內容時，只要按下＜F1 ＞，便可得到該欄位的設定預設值
及所有可以的設定值，如BIOS 預設值或 CMOS SETUP 預設值，若欲跳離輔助說明
視窗，只須按<Esc>鍵即可。

主畫面功能(BIOS 範例版本：F1)

當您進入CMOS SETUP 設定畫面時，便可看到如下之主畫面,從主畫面中可以讓你
選擇各種不同之設定選單，你可以用上下左右鍵來選擇你要設定之選項並按Enter
進入子選單。

CMOS Setup Utility-Copyright (C) 1984-2002 Award Software

}Standard CMOS Features Top Performance

}Advanced BIOS Features Load Fail-Safe Defaults

}Integrated Peripherals Load Optimized Defaults

}Power Management Setup Set Supervisor Password

}PnP/PCI Configurations Set User Password

}PC Health Status Save & Exit Setup

}Frequency/Voltage Control Exit Without Saving

ESC:Quit higf:Select Item

F8: Q-Flash F10:Save & Exit Setup

Time, Date, Hard Disk Type...

圖 1: 主畫面功能

若在主畫面功能選項中，沒有找到您所需要的選項設定，請按

“Ctrl+F1”進入進階BIOS畫面設定，作進一步搜尋。

l Stand ard CMOS Features (標準 CMOS 設定)

設定日期、時間、軟硬碟規格、及顯示器種類。

l Ad vanced BIOS Features (進階 BIOS 功能設定)

設定BIOS提供的特殊功能，例如病毒警告、開機磁碟優先順序、磁碟代號交

換....等。

- 24 -GA-8SMMLP 系列主機板

l Integrated Peripherals (整合週邊設定)

在此設定畫面包括所有週邊設備的的設定。如COM Port 使用的IRQ 位址，LPT
Port 使用的模式SPP 、EPP 或ECP 以及IDE 介面使用何種DMA Mode…..等。

l Pow er Management Setup (省電功能設定)

設定CPU 、硬碟、GREEN 螢幕等裝置的省電功能運作方式。

l PnP/PCI Confi guration (隨插即用與 PCI 組態設定)

設定ISA 之PnP 即插即用介面以及PCI 介面的相關參數。

l PC H ealth Status (電腦健康狀態)

系統自動偵測電壓,溫度及風扇轉速等。

l Frequency/Voltage Control (頻率 / 電壓控制)

設定控制CPU 時脈及倍頻調整。

l Top Performance (最高效能)

如果您想使您的系統獲得最高效能，請將"Top Performance" 設定為 "Enabled" 。

l Load Fail-Safe Defaults (載入 Fail-Safe 預設值)

執行此功能可載入BIOS的CMOS設定預設值，此設定是比較保守，但較能進
入開機狀態的設定值。

l Load Optimized Defaults (載入 Optimized預設值)

執行此功能可載入Optimized的CMOS設定預設值，此設定是較能發揮主機板速
度的設定。

l Set Supervi sor Password (管理者的密碼)

設定一個密碼，並適用於進入系統或進入SETUP 修改CMOS 設定。

l Set U ser Pass word (使用者密碼)

設定一個密碼，並適用於開機使用PC 及進入BIOS 修改設定 。

l Save & Exit Setup (儲存並結束)

儲存所有設定結果並離開SETUP程式，此時BIOS會重新開機，以便使用新的
設定值，按＜F10 ＞亦可執行本選項。

l Exi t Without S aving (結束 SETU P程式)

不儲存修改結果，保持舊有設定重新開機，按<ESC>亦可直接執行本選項。

繁
體
中
文

BIOS 組態設定- 25 -
