Системная плата с разъемом для
процессора типа “Socket 370”
Серия 6OXE
РУКОВОДСТВО
ПОЛЬЗОВАТЕЛЯ
Системная плата с разъемом для процессора типа «Socket 370»
ВЕР. 1.1 Первое издание
R-11-01-001123
Системная плата серии 6OXE
Краткий перечень технических
характеристик
!
Форм-фактор
Системная
плата
Центральный
процессор
(ЦПУ)
Набор
микросхем
Тактовый
генератор
Память
Управление
вводом/
выводом
Разъемы
ATX (размеры 30,6 см x 21,9 см),
4–слойная печатная плата.
!
Серии 6OXE, включая 6OXE, 6OXE-1
!
Процессор “Socket 370”
Intel Pentium
100/133МГц, FC-PGA
Intel Celeron
FC-PGA
VIA Cyrix
(Убедитесь, пожалуйста, что используется процессор,
выпущенный в рамках промышленной серии)
!
Встроенный в ЦПУ кэш 2-го уровня
!!!,
частота системной шины
TM
, частота системной шины 66 МГц,
III, частота системной шины 100МГц, CPGA
(зависит от типа ЦПУ)
!
Intel 82815EP Контроллер HOST/AGP/
SDRAM
!
82801BA концентратор контроллеров
ввода/вывода (ICH2)
!
Realtek RTM560-25
!
Частоты системной шины 66/100/133 МГц
!
4 разъема для 168-контактных модулей
DIMM (DIMM 4 – дополнительный разъем)
!
Поддержка памяти SDRAM PC-100/PC-133
!
Объем памяти до 512 МБайт(макс.)
!
Поддерживаются только модули DIMM
SDRAM с питанием 3,3 В
!
IT8712
!
1 разъем AGP с поддержкой режима 4X и
стандарта AGP 2.0
!
6 разъемов PCI с поддержкой частоты
33 МГц и стандарта PCI 2.2
!
1 разъем CNR (Communication
and Networking Riser)
Продолжение на следующей странице
1
Встроенный
контроллер
IDE
Встроенная
периферия
Контроль
оборудования
Интегрирован
ная звуковая
система
BIOS
Краткая инструкция по установке
!
Поддержка устройств IDE и ATAPI CD-ROM
в режимах PIO 3, 4, UDMA33/ATA66/ATA100
!
2 порта bus master IDE (UDMA 33/
ATA 66/ATA100)
для подключения до 4 устройств ATAPI
!
1 порт для дисковода гибких дисков,
поддерживающий 2 дисковода с емкостью
гибких дисков 360 кБайт, 720 кБайт,
1,2 Мбайт, 1,44 МБайт и 2,88 МБайт
!
1 параллельный порт с поддержкой
режимов SPP/EPP/ECP
!
2 последовательных порта (COM A и
COM B)
!
4 порта USB
!
1 разъем IrDA для передачи данных через
ИК порт
!
Датчик вращения вентилятора ЦПУ/
блока питания/системного блока
!
Датчик температуры ЦПУ (дополнительно
для ЦПУ VIA Cyrix
!
Датчик напряжения в системе
!
Функция отключения ЦПУ при перегреве
!
Звукокой адаптер Creative CT5880
III)
(дополнительно)
!
Кодек AC’97
!
Линейный вход/Линейный выход/
Вход микрофона/Упр. вход/Доп. вход/Тел/
SPDIF (Дополнительно)/Игровой
порт/Четыре колонки(дополнительно)
!
Лицензированная BIOS AWARD,
флэш-память объемом 4Мбит
!
Поддержка технологии Dual BIOS
(дополнительно)
Продолжение на следующей странице
2
Системная плата серии 6OXE
!
Разъем PS/2
Интерфейс для подключения клавиатуры
PS/2 и интерфейс для подключения
мыши PS/2
Дополнительные
функции
!
Поддержка функции дистанционного
включения по сети (WOL)
!
Поддержка функции STR (приостановка с
сохранением содержимого ОЗУ)
(дополнительно)
!
Поддержка включения с помощью
внутреннего/внешнего модема
!
3 разъема для питания вентиляторов,
расположенные на системной плате
!
Предохранитель для защиты клавиатуры
от скачков напряжения
!
Поддержка технологии @BIOS™
и EasyTuneIII™
3
Краткая инструкция по установке
Установка частоты ЦПУ
Частота системной шины выбирается в диапазоне 55-153 МГц.
Пользователь может выбрать частоты системной шины с помощью
переключателя DIP (
SW1:
ЦПУ
Частота
SDRAM
Авто Авто XXXXXX
55,00 82,50 O O O X O X
60,00 90,00 O O O X O O
66,80 100,20 O O O X X X
68,33 102,50 O O O X X O
70,00 105,00 O O O O O X
72,00 108,00 O O O O O O
75,00 112,50 O O O O X X
77,00 115,50 O O O O X O
83,00 83,00 O O X X O X
90,00 90,00 O O X X O O
100,30 100,30 O O X X X X
103,00 103,00 O O X X X O
112,50 112,50 O O X O O X
115,00 115,00 O O X O O O
120,00 120,00 O O X O X X
125,00 125,00 O O X O X O
128,00 128,00 O X O X O X
130,00 130,00 O X O X O O
133,70 133,70 O X O X X X
137,00 137,00 O X O X X O
140,00 140,00 O X O O O X
145,00 145,00 O X O O O O
150,00 150,00 O X O O X X
153,00 153,00 O X O O X O
125,00 93,75 O X X X O X
130,00 97,50 O X X X O O
133,70 100,28 O X X X X X
SW1
).
O : ВКЛ, X : ВЫКЛ
1 2 3 4 5 6
4
Системная плата серии 6OXE
ЦПУ
Частота
SDRAM
1 2 3 4 5 6
137,00 102,75 O X X X X O
140,00 105,00 O X X O O X
145,00 108,75 O X X O O O
150,00 112,50 O X X O X X
153,33 115,00 O X X O X O
Автоматически выбираемая конфигурация:
ЦПУ
Частота
SDRAM
66 100
100 100
!
133 133
Если частота системной шины равняется 133МГц, и в системе
используются модули памяти с частотой 100МГц, то рекомендуется
установить следующие значения:
ЦПУ
Частота
SDRAM
1 2 3 4 5 6
133,70 100,28 O X X X X X
Примечание: Рекомендуется устанавливать частоту ЦПУ в
""""
соответствии со спецификациями процессора. Не
рекомендуется выбирать значения частоты
системной шины, которые превышают указанные в
спецификации выбранного ЦПУ, поскольку значения
частоты системной шины не являются стандартными
характеристиками ЦПУ, набора микросхем и большей
части периферийных устройств. Будет ли система
работать при заданных значениях частот зависит от
аппаратной конфигурации, включая ЦПУ, наборы
микросхем, SDRAM, платы расширения и т.п.
5
Разъемы
Питание платы ATX
20
11101
Порты COM A / COM B / LPT
Краткая инструкция по установке
№ контакта Назначение
3,5,7,13,15-17 Земля
1,2,11 3,3В
4,6,19,20 VCC
10+12 В
12-12 В
18-5 В
8 Норм. питание
9SB 5В
14 PS-ON (прогр.
резервн. +5В
Вкл/Выкл)
Порт LPT
COM A
6
COM B
Системная плата 6OXE
CN9:
CN13 :
(
"
Фронтальный порт
Фронтальный разъем звукового устройства
дополнительно
Если пользователю не требуется фронтальный разъем звукового
устройства, то перемычку следует установить в положение “11-12
замкнуты и 13-14 замкнуты”.
)
15
1
1
9
USB
2
16
№ контакта Назначение
1 +5В
2 ЗЕМЛЯ
2
10
3USB D2-
4 Своб.
5USB D2+
6USB D3+
7 Своб.
8USB D3-
9 ЗЕМЛЯ
10+5В
№ контакта Назначение
1 Встроенный динамик (R)
2 Встроенный динамик (L)
3,4,5,6,
10,15
7+12В
8,16 Своб.
9MIC
11 Передний динамик (R)
13 Передний динамик (L)
12 Задний динамик (R)
14 Задний динамик (L)
Земля
7
Краткая инструкция по установке
Разъем дисковода гибких дисков
Красная линия
Порт подключения игровых и звуковых устройств
Игровой порт
Линейный выход 1
Линейный вход/ Линейный выход 2
Линейный выход 1: Линейный выход или SPDIF (выход SPDIF
позволяет выво дить звук в цифровой форме на внешние
динамики или данные в формате сжатия AC3 не внешний цифровой
декодер Dolby). Обычно линейный выход 1 работает в режиме
линейного выхода, при выводе цифрового сигнала он
автоматически переводитс я в режим SPDIF (см. стр. 52)
Линейный вход: как правило, линейный вход работает в режиме
линейного входа. При выборе конфигурации “Four Speaker” в
приложении Creative (см. стр. 50), линейный вход переводится в
режим линейного выхода 2, затем можно подключить 2 пары
стереодинамиков к линейному выходу 1 и линейному входу.
Вход микрофона
.
8
Системная плата 6OXE
Разъемы контроллеров IDE1 (первичный), IDE2
(вторичный)
IDE 2 IDE 1
Красная линия

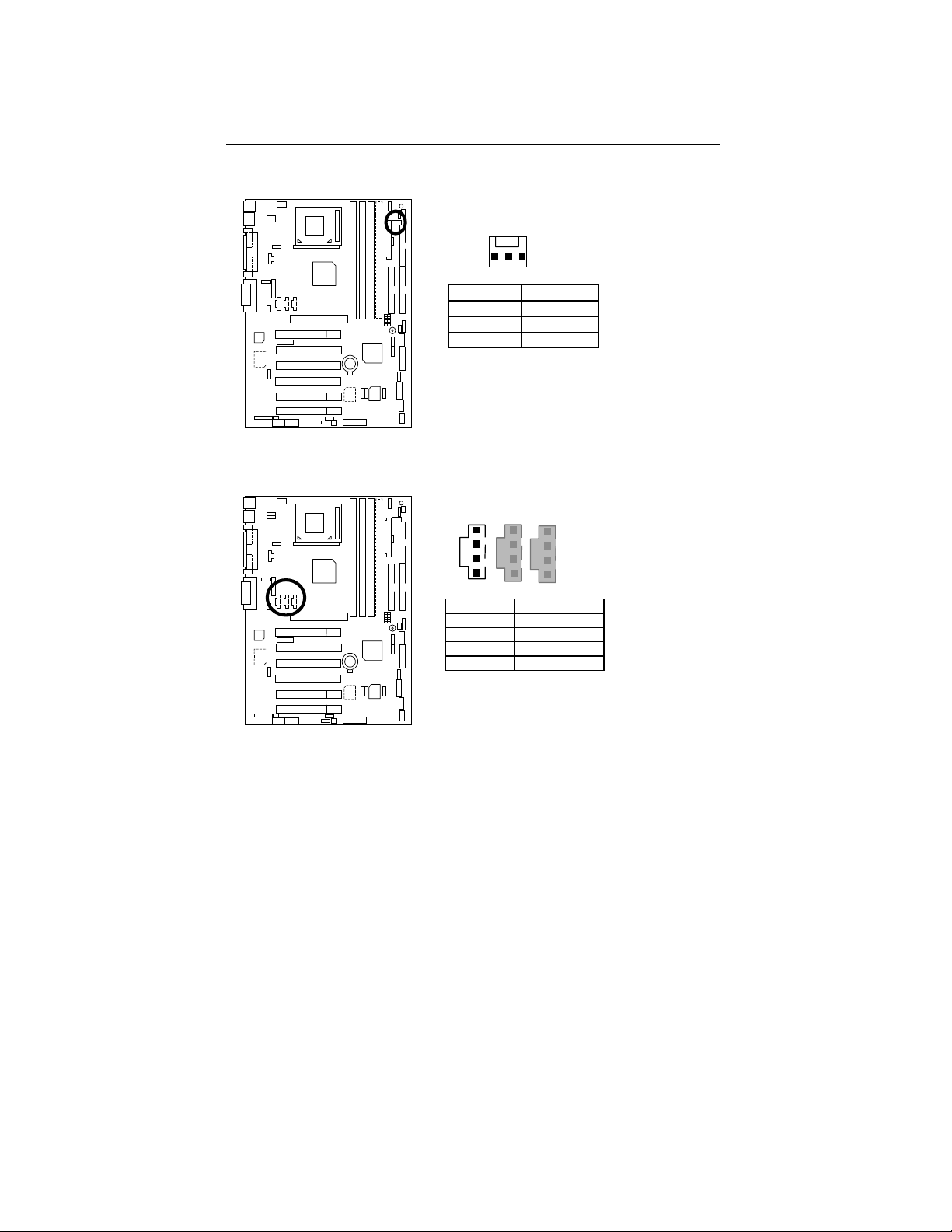

J1:
вентилятор ЦПУ
1
№ конт акта Назначение
1Управление
2+12В
3 ИЗМЕРИТ.
9
J2: вентилятор блока питания
№ ко н т акт а Назна ч ени е

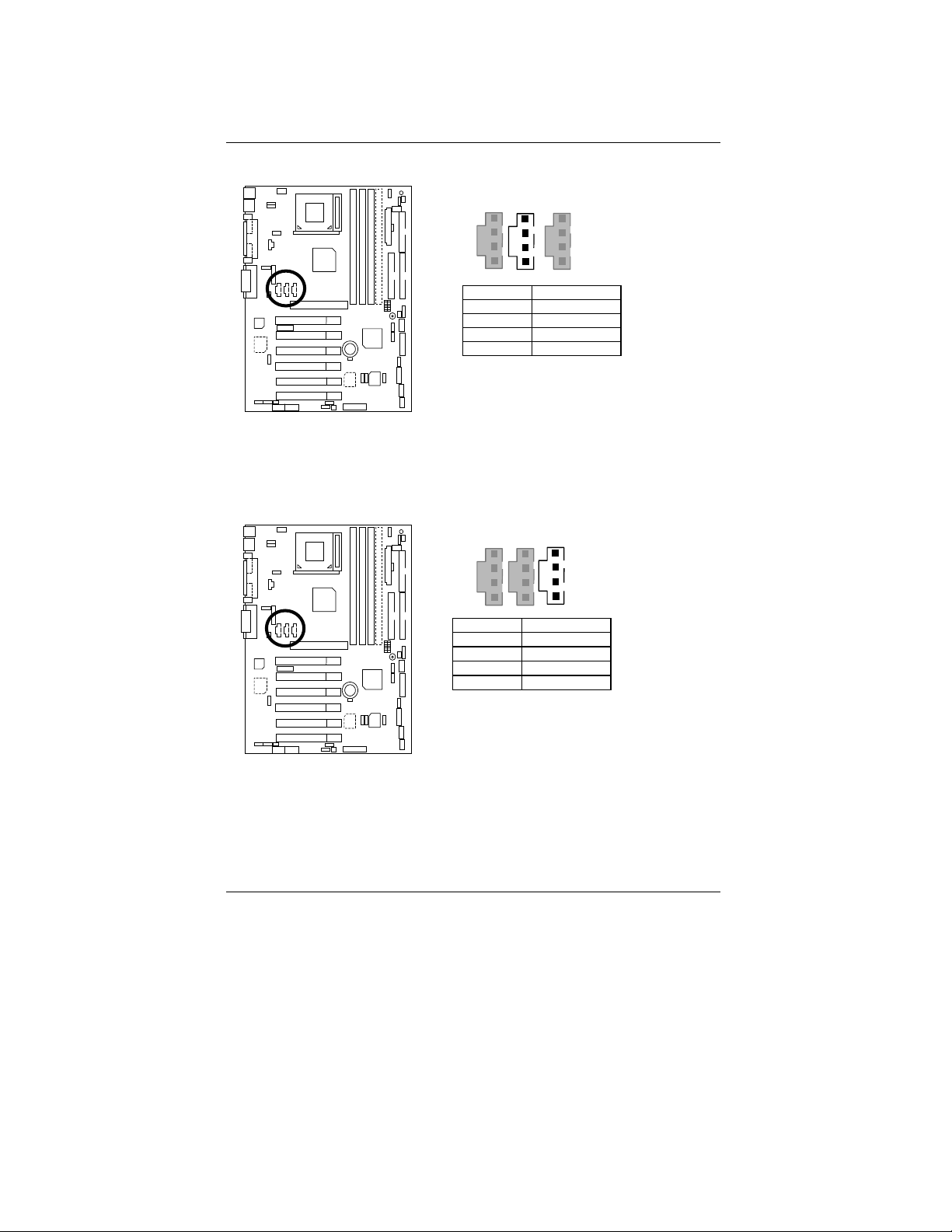

J5: линейный вход CD Audio
Краткая инструкция по установке
1
1Управление
2+12В
3 ИЗМЕРИТ.
1
№ контакта Назначение
1 CD-L
2 ЗЕМЛЯ
3 ЗЕМЛЯ
4CD-R
10
С8стемн0я п; ата 6OXE
J6: AUX_IN
1
№ контакта Назначение
1 AUX-L
2 ЗЕМЛЯ
3 ЗЕМЛЯ
4AUX-R
J7: TEL: разъем для модема A внутренним р0зъемом
голосового модуля
1
№ контакта Назначение
1Вход сигнала
2 ЗЕМЛЯ
3 ЗЕМЛЯ
4 Выход сигна л а
11
J10:
доп.
Краткая инструкция по установке
SMBUS
J12: включен8е по сеBи
№ контакта
1Тактовые сигналы
1
2 Своб.
3 ЗЕМЛЯ
4 Данные SMB
5+5В
1
№ конт акта Назначение
1 SB +5В
2 ЗЕМЛЯ
3 Сигнал
Назначение
SMB
12
Системная плата 6OXE
J13:
включение от входящего звонка (от внутреннего
модема
)
1
№ контакта Назначение
1Сигнал
2 ЗЕМЛЯ
J14: вентилятор системного блока
1
№ контакта Назначение
1Управление
2+12В
3 ИЗМЕРИТ.
13
J15: порт IA (дополнительно)
№ контакта Назначение
1 Web-сайт Gigabyte
2 Интернет
3 Финансы
4 Раз вле ч ения
5 Покупки
6 Поиск
7 Люди
8E-mail
9 Воспроизведение-пауза
10 Перемотка вперед
11 Перемотка назад
12 Извлечь
13 Останов
2
1
20
19
14 Отключить выдачу звука
15 Увелич. уровень микрофона
16 Уменьш. уровень микрофона
17 Увелич. громкость динамика
18 Уменьш. громкость динами ка
19 Земл я
20 Своб.
Краткая инструкция по установке

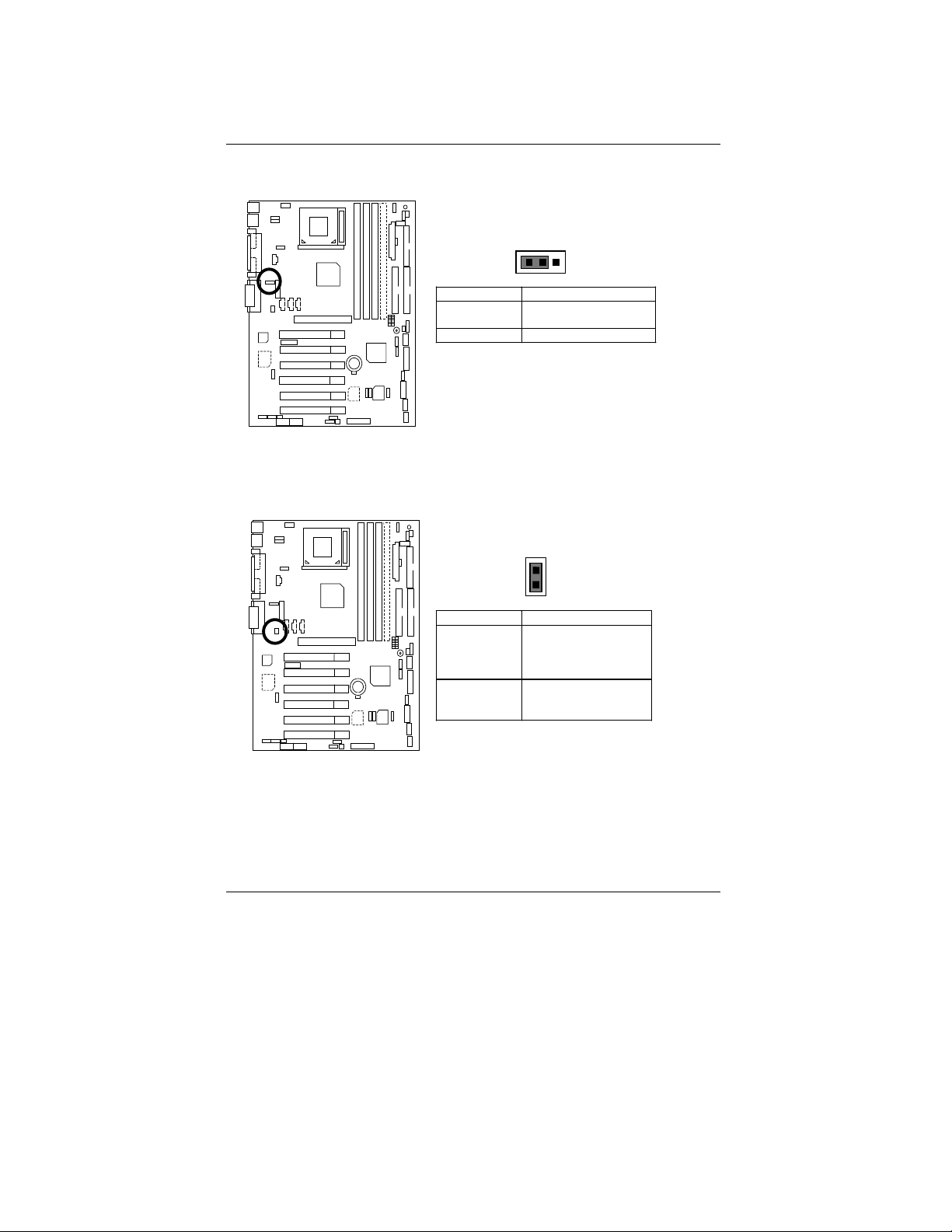

JP7:
разъ5м светодиода
(
дополн.
)
STR и LED1:
светодиод
+
Светодиод DIMM
1
Разъем внешнего светодиода STR
14
DIMM
Системная плата 6OXE

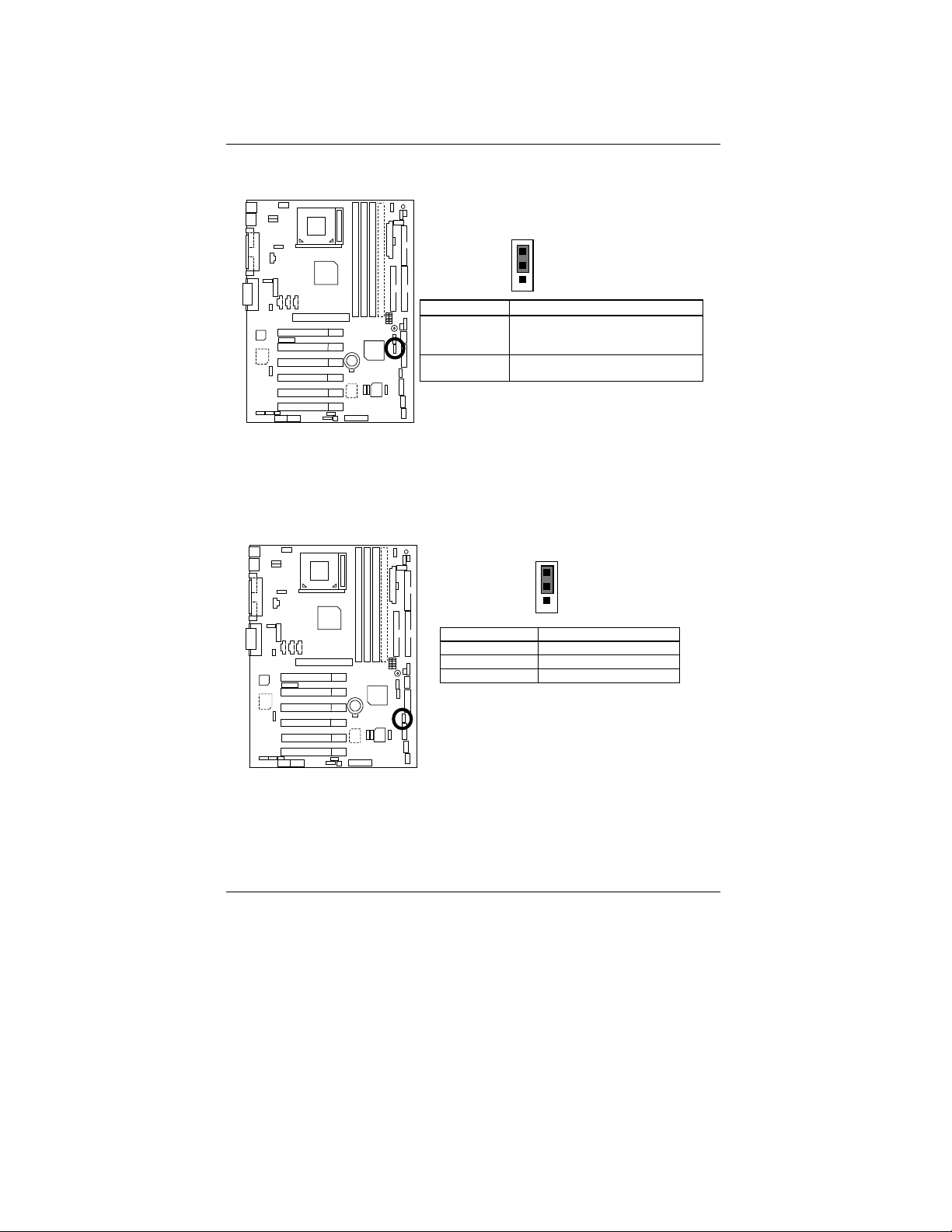

JP9: SPDIF(выход SPDIF позволяет выдавать звук в
цифровом формате на внеHние динамики и; и данные в
формате AC3 не внешний декодер
Dolby.)[дополнительно]
1
№ контакта Назначение
1 VCC
2 Выход SPDIF
3 ЗЕМЛЯ
JP13: разъем ИК порта
1
5610
№
контакта
1 VCC
2 Своб.
3 IRRX
4GND
5IRTX
6 Своб.
7 CIRRX
8VCC
9CIRTX
10 Своб.
Назначение
15
Краткая инструкция по установке
JP27: разъем устройства для считывания смарт-карт
SCR
№ контакта Назначение
1142
13
1 VCC
2
3
4
Своб.
Своб.
Своб.
5 SCRFET
6 SCRRST
7 SCRCLK
8
9
Своб.
Своб.
10 SCRIO
11 ЗЕМ ЛЯ
12 SCRPRES
13
14
Своб.
Своб.
JP28:
(
дополнительно
разъем для 6–канальной звуковой платы
)
2
1
№ контакта Назначение
1 +5В
2 Сигнал
3 ЗЕМЛЯ
4 Сигнал
5+3.3В
6 Сигнал
7 ЗЕМЛЯ
8+12В
9 Сигнал
10 Своб.
11 Сиг на л
12 Сигнал
13 Сигнал
14 ЗЕМЛЯ
16
14
13
Системная плата 6OXE
Разъемы для клавиатуры PS/2 и мыши PS/2
Мышь PS/2
Разъем USB1
6
4
2
Клавиатура PS/2
Мышь/клавиатура PS/2
№ контакта Назначение
1Данные
2 Своб.
3 Земля
4 VCC (+5В)
5 Такт. Сигналы
6 Своб.
5
8
76
2
1
3
4
№
контакта
1 USB V0
2USB D03USB D0+
4 ЗЕМЛЯ
5USB V1
6USB D1-
7USB D1+
8
5
3
1
Назначение
ЗЕМЛЯ
17
Краткая инструкция по установке

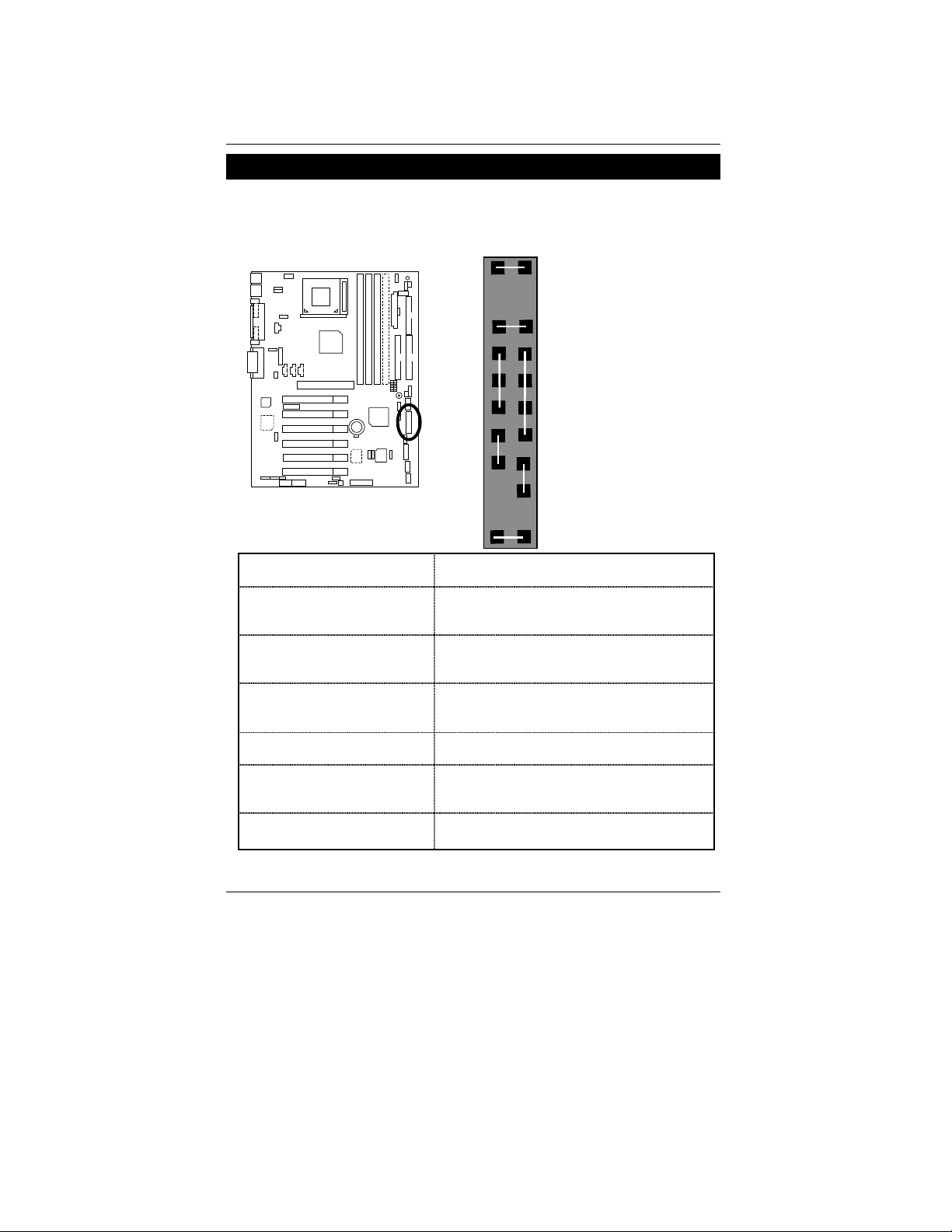

Назначение панели и перемычек
J11: разъемы для подключения индикаторов,
переключателей на передней панели и динамика
GN (экономичный режим) Разомкн.: обычный режим
GN GD
HD
−
P
−
P+ P
1
PW
1
1
1
1
Замкн.: переход в экономичный режим
GD (светодиодный
индикатор экономичного
Контакт 1: положительный контакт
Контакт 2: отрицательный контакт
режима)
HD (светодиодный
индикатор обращения к
Контакт 1: положительный контакт
Контакт 2: отрицательный контакт
жесткому диску IDE)
(разъем динамика)
SPK
Контакт 1: VCC(+)
Контакты 2 и 3: не исп.
Контакт 4: данные (−)
(кнопка сброса)
RE
Разомкн.: обычный режим
Замкн.: перезапуск системы
P+P−P−(
питания
PW (
светодиод
)
разъем программного
выключения питания
)
Контакт 1: положительный контакт
Контакт 2: отрицательный контакт
Контакт 3: отрицательный контакт
Разомкн.: обычный режим
Замкн.: включение/выключение питания
S P K
RE
18
Системная плата 6OXE

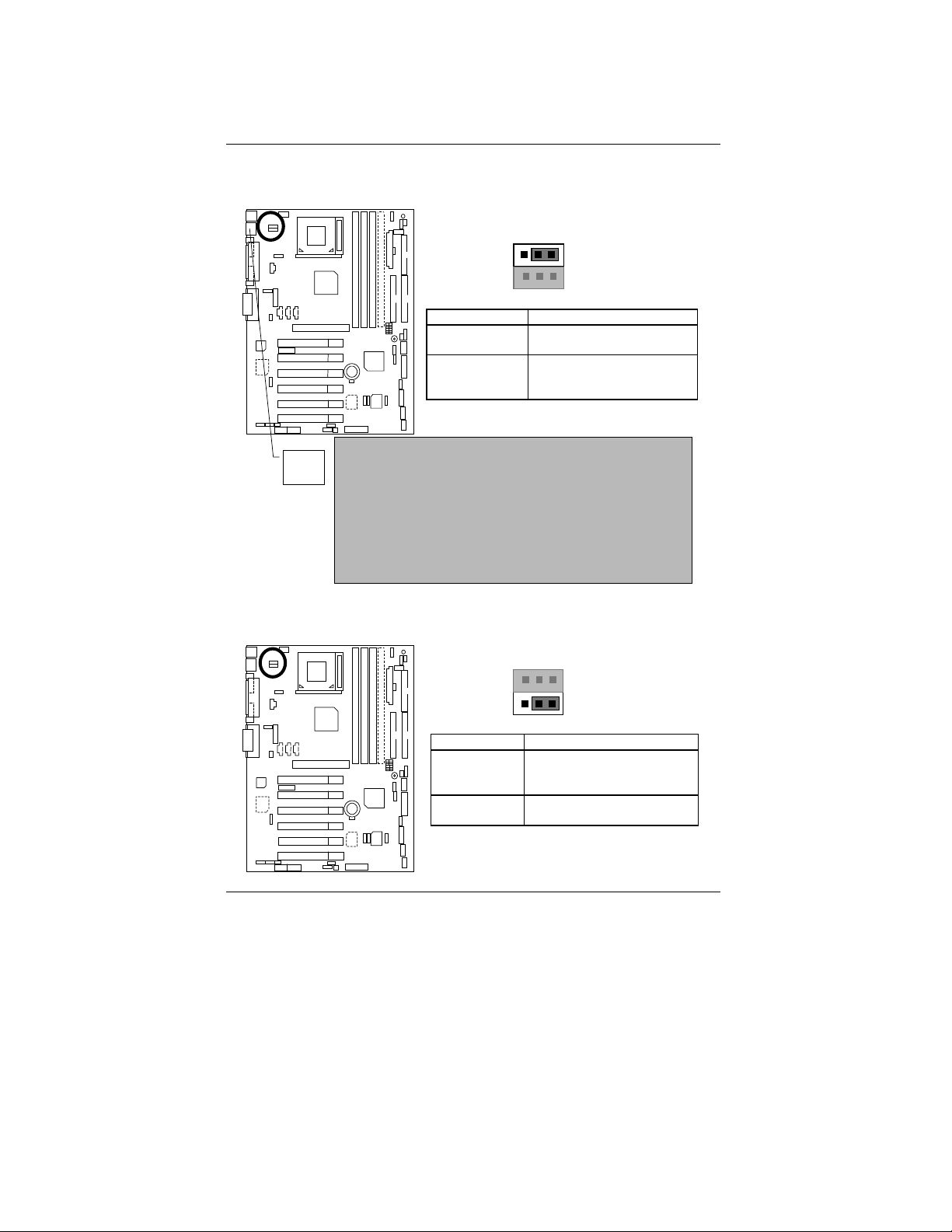

JP1:
тыловому порту
JP3:
включение от устройства, подключенного к
USB
USB (
Чтобы использовать функцию “
KB/мыши от S3
Wake from S3” в BIOS и установить во включенное положение
перемычку “
*(Включите питание компьютера и после начала определение
объема памяти нажмите клавишу <Del>. На экран будет вызвана
программа “BIOS Setup”. Выберите пункт “
”, затем выберите “
SETUP
Не забудь те сохранить изменения, нажав "ESC" и вы брав пункт
“SAVE & EXIT SETUP”.)
Разъем
№№ контактов Назначение
1-2 замкнуты
2-3 замкнуты
” следует активизировать функцию “USB KB/Mous e
JP1&JP4
”).
USB KB/Mouse Wake from S3: Enabled
включение с помощью клавиатуры
USB # USB1)
1
Включение от устройств
USB активизировано
Включение от устройств
USB не активизировано (по
умолчанию)
Включение с помощью USB
POWER MANAGEMENT
”.
PS/2
1
№№ контакто в Назначение
1-2 замкнуты Функция включения с
2-3 замкнуты Обычный режи м
19
помощью клавиатурыPS/2
активизирована
(по умолч а н ию )
Краткая инструкция по установке
JP4: активизирование STR (дополнительно)
1
№№ контактов
1-2 замкнуты
2-3 замкнуты
Функция STR
активизирована
Функция STR не активизирована
(по умолчанию)
Назначение
JP5: “разгон” центрального процессора при
повышенном напряжении
(Magic Booster)
[дополнительно]
(Когда контакты 1 и 2 перемычки JP5 замкнуты,
напряжение ЦПУ повышается на 10%)
1
№№ контактов Назначение
1-2 замкнуты Функция активизирована
2-3 замкнуты Функция не активизирована
[Напряжение повышено
на 10%] для “разгона”
процессора
(по умолчанию)
20
Системная плата 6OXE
JP6: повышение напряжения питания DIMM
(дополнительно)
1
№№ контактов Назначен ие
1-2 замкнуты Повышение напряжения DIMM
2-3 замкнуты Повышение напряжения DIMM
активизировано
на активизировано (по
умолчанию)
JP12: выбор встроенного динамика (дополнительно)
1
№№ контактов Назначение
1-2 замкнуты Встроенный динамик включен
2-3 замкнуты Встроенный динамик
21
(по умолчанию)
отключен
Краткая инструкция по установке
JP14: перезагрузка по истечении интервала времени
1
№№ контактов Назначение
1-2 замкнуты
2-3 замкнуты
Функция перезагрузки по истечении
интервала времени не используется
(по умолчанию)
Перезагрузка по истечении
интервала времени
JP15: выбор режима: режим защиты от
сбоев/восстановления/обычный
1
№№ контактов Назначение
1-2 замкнуты Обычный (по умолчанию)
2-3 замкнуты Режим защиты от сбоев
1-2-3 разомкнуты Режим восстановления
22
Системная плата 6OXE
JP18:
функция очистки памяти
CMOS
1
№№ контактов Назначение
1-2 замкнуты Очистка памяти CMOS
2-3 замкнуты Обы чны й реж им
работы (по умолчанию)
JP19: включение от устройства, подключенного к
фронтальному порту USB
(USB Port # CN9)
1
CN9
№№ контактов. Назначение
1-2 замкнуты
2-3 замкнуты Обычный режим (по умолчанию)
Активизировать включение от
устройства, подключенного к
фронтальному порту USB
(Чтобы использо в ать функцию “
KB/мыши от S3
Wake from S3” в BIOS и установить во включенное положение
перемычку “
*(Включите питание компьютера и после начала определения
объема памяти нажмите клавишу <Del>. На экран будет вызвана
программа “BIOS Setup”. Выберите пункт “
SETUP
Enabled
пункт “SAVE & EXIT SETUP”.)
” следует активизировать функцию “USB KB/Mouse
JP19&JP4
”, затем выберите “
”. Не забудьте сохранить изменения, нажав "ESC" и выбрав
”).
23
Включение с помощью USB
POWER MANAGEMENT
USB KB/Mouse Wake from S3:
Краткая инструкция по установке
разр
JP20: защита от записи флэш-памяти
1
№№ контактов Назначение
1-2 замкнуты Запись в BIOS запрещена
2-3 замкнуты
"
Перемычку JP20 следует
устанавливать в положение
“2-3 замкнуты“, когда загружается
новая версия BIOS или
устанавливается новое устройство.
Запись в BIOS
(по умолчанию)
JP21: блокировка верхнего блока
ешена
1
№№ контактов Назначение
1-2 замкнуты Верхний блок разблокирован
2-3 замкнуты Верхний блок заблокирован
24
(по умолчанию)
Системная плата 6OXE
JP22: датчик вскрытия корпуса
№ контакта Назначение
1Сигнал
2 ЗЕМЛЯ
JP23: PCI/AGP 3VAUX
№№ контактов. Назначение
1-2 замкнуты Активизировать PCI/AGP
2-3 замкнуты Не активизировать PCI/AGP
1
1
3.3Vsb (по умолчанию)
3.3Vsb
25
Краткая инструкция по установке
JP24 и JP31:
"
Если на плате GA-6OXE-1 нет перемычек JP24 и JP31, то кодек
выбор
CNR (
дополнительно
)
AC97 будет отключен при использовании первичной платы CNR.
1
JP31
№№ контактов Definition
1-2 замкнуты Вторичный CNR (по умолчанию)
2-3 замкнуты
1
JP24
Первичный CNR
Отключение AC’97
(отключение встроенного кодека)
JP26: выбор встроенного звукового устройства
(дополнительно)
1
№№ контактов Definition
1-2 замкнуты
2-3 замкнуты
26
включить встроенное звуковое
устройство (по умолчанию)
отключить встроенное звуковое
устройство
Системная плата 6OXE
JP32:
JP33:
(
дополнительно
выбор функции
выбор фронтального микрофона
SPDIF (
дополнительно
)
1
№№ контактов Definition
1-2 замкнуты Активировать
2-3 замкнуты Деактивировать
(по умолчанию)
)
1
Контакты Назначение
Замкнуты Отключение
Разомкнуты Включение
27
фронтального
микрофона
(по умолчанию)
фронтального
микрофона
Краткая инструкция по установке
ВНИМАНИЕ
BAT1: батарея
+
☞
При неправильной замене батареи
существует опасность взрыва.
☞
Производите замену только на батарею
того же типа или аналог,
рекомендованный изготовителем.
☞
Утилиза ция использованной батареи
должна производиться в соответствии с
инструкциями изготовителя.
Установка модулей памяти
На материнской плате расположены четыре разъема для установки
модулей памяти DIMM (6 банков). Тип и объем модулей памяти
определяются базовой системой ввода-вывода (BIOS) автоматически.
Чтобы установить модуль памяти, необходимо вставить его в разъем
перпендикулярно плоскости материнской платы. Два выступа в разъеме
для установки модуля памяти гарантируют правильность установки
модуля DIMM. Объем модулей памяти, установленных в разных гнездах,
может различаться.
28
Системная плата 6OXE
Допускается установка любого сочетания модулей памяти, перечисленных
в следующей таблице:
Расположение
DIMM1
(Банк 0,1)
DIMM2
(Банк 2,3)
DIMM3
(Банк 4,5)
DIMM4
(Банк 4,5)
168-контактные модули
DIMM SDRAM
Односторонние
Двусторонние
Односторонние
Двусторонние
Односторонние
Двусторонние
Односторонние
Двусторонние
Примечание
DIMM4 – односторонний.
DIMM4 – пусто.
DIMM3 – односторонний.
DIMM3 – пусто.
Общая память системы (Макс. 512 Мбайт)
Поддерживаются модули DIMM SDRAM объемом 16 / 32 / 64 / 128 / 256/ 512
Мбайт.
"
Примечание:
1. DIMM 4 – дополнительный модуль памяти.
2. При использовании односторонней памяти в разъеме DIMM4
необходимо использоваться одностороннюю память в разъеме DIMM3.
Если в разъем DIMM4 установлен двусторонний модуль памяти, в
разъем DIMM3 не следует устанавливать модуль памяти.
29
Loading...
