準備您的電腦

主機板由許多精密的積體電路及其他元件所構成，這些積體電路很容易因為遭到靜電影響而損壞。所以請在正式安裝前，做好下列準備：

1. 請將電腦的電源關閉，最好拔除電源插頭。

2. 拿取主機板時請儘量避免觸碰金屬接線部份。

3. 拿取積體電路元件(C PU 、 RA M )時，最好能夠戴上有防靜電手環。

4. 在積體電路未安裝前，需將元件置放在靜電墊或防靜電袋內。

5. 當您將主機板中的電源供應器插座上的插頭拔除時，請確認電源供應器

的開關是關閉狀況。

安裝注意事項

1. 安裝主機板或加裝任何硬體前，請務必詳加閱讀本手冊所提供的相關資訊。

2. 在使用產品前，請先確定所有排線及電源線都已正確的連接。

3. 請勿讓螺絲接觸到任何主機板上的線路或零件，避免造成主機板損壞或故

障。

4. 請確定沒有遺留螺絲或鐵製品在主機板上或電腦機殼內。

5. 請勿將電腦主機放置在不平穩處。

6. 安裝時若打開電腦電源可能會造成系統元件、其他週邊和您自己本身的傷

害。

7. 如果您對執行安裝不熟悉，或在使用本產品時有發生任何技術性問題，請洽詢專業的電腦技術人員。

繁體中文

第一章產品介紹 ................................................................................................. 5

產品規格........................................................................................................................................... 5

8S648-RZ系列主機板Layout圖 ..................................................................................................6

晶片組功能方塊圖........................................................................................................................7

硬體安裝步驟 .................................................................................................................................8

步驟1：安裝中央處理器及散熱器裝置 ................................................................................8

步驟1 - 1：安裝中央處理器 .............................................................................................. 9

步驟1 - 2：安裝散熱器裝置 .............................................................................................. 9

步驟2：安裝記憶體模組 .......................................................................................................... 10

步驟3：安裝顯示卡 ................................................................................................................... 11

步驟4：安裝連接線 ................................................................................................................... 11

步驟4 -1 ：後方裝置插座介紹........................................................................................ 11

步驟4 - 2：插座及跳線介紹 ............................................................................................ 12

第二章 BIOS 組態設定....................................................................................... 19

主畫面功能(BIOS範例版本：F7d) ......................................................................................... 20

標準CMOS 設定 ........................................................................................................................... 21

進階 BIOS 功能設定...................................................................................................................23

整合週邊設定 ...............................................................................................................................24

省電功能設定 ...............................................................................................................................26

隨插即用與PCI組態設定......................................................................................................... 28

電腦健康狀態 ...............................................................................................................................29

頻率/電壓控制 ............................................................................................................................. 30

最高效能......................................................................................................................................... 31

載入Fail-Safe預設值 ....................................................................................................................32

載入Optimized預設值 ..................................................................................................................32

設定管理者(Supervisor)/使用者(User)密碼 ............................................................................33

離開SETUP並儲存設定結果 .................................................................................................. 34

離開SETUP但不儲存設定結果.............................................................................................. 34

第三章　安裝驅動程式 ................................................................................... 35

- 4 -8S6 48- RZ 系列主機板

第一章產品介紹

繁

產品規格

中央處理器 — Socket478 支援最新Intel

晶片組 — 北橋：SiS

記憶體 — 3 組 184 針腳 DDR DIMM 插槽，最大支援到3GB

擴充槽 — 1 組 AGP 擴充槽，支援 A GP 8X/ 4X(1 .5V) 模式

IDE 插座 — 2 組 IDE 插座(UDM A 33/ATA 66/ATA 100/ATA 133)

軟碟機插座 — 1 組軟碟機插座周邊設備 — 1 組並列埠

網路晶片 * — 內建ICS 1883 晶片 (10/100 M bit) *

音效晶片 — CODE C 音效晶片 (CM edia 976 1)

BIOS — 使用經授權A WAR D BIOS

I/O 控制器 — IT8705

硬體監控 — CP U / 系統風扇運轉偵測

獨家特色 — 支援@ BIOS

超頻功能 — 經由BIOS 超電壓(DDR/AGP)

規格 — ATX 規格；29.5 公分x 21 公分

處理器

— 支援Intel — 2nd 快取記憶體取決於 CPU

— 南橋：SiS — 支援DDR333/DDR266 DIMM

— 最大支援2 un-buffer DIMM DDR333 或3 un-buffer Double-sided

DIMM DDR266

— 僅支援2.5V DDR DIM M

— 5 組PCI 擴充槽

— 可連接4 IDE 裝置

— 2 組串列埠(COMA 及 COMB) — 6 組USB 2.0/1.1 插座，(後端USB x 2 ，

前端U SB x 4- 使用排線接出)

— 1 組前端音源插座 — 1 組PS/2 鍵盤插座 — 1 組PS/ 2 滑鼠插座

— 1 組RJ 45 埠 *

— 支援2 / 4 / 6 聲道 — 支援音源輸入 / 音效輸出 / 麥克風接頭

— SPDIF Out/SP DIF In — CD In/AU X_In/Gam e Po rt

— 支援Q -Fl ash

— CP U / 系統風扇故障警告功能 — 偵測C PU 溫度 — 系統電壓偵測

— 支援E asy Tu ne 4

— 經由BIOS 超時脈(DDR/AGP/CPU/PCI)

Pentium® 400/533M Hz FSB

648 963L

Pentium® 4

(Northwood, Prescott) 含 HT 技術

體中文

"*" 只有8S648-RZ支援此功能。

產品介紹- 5 -

繁體

8S648-RZ 系列主機板Layout 圖

中文

KB_MS

COMA

COMB

LINE_OUT

LINE_IN

MIC_IN

USB_L AN *

CODEC

SUR_CEN

LPT

GAME

IT8705

BIOS

F_AU DIO

ICS 1 883 *

CD _IN

AUX_IN

P4 Titan

SPDIF_IO

ATX_12 V

AGP 8X

SYS _FAN

SOC KET478

21 cm

SiS 6 48

VRM10.0

F_U SB2

CPU_FAN

Hyper Threading

Support

8S648-RZ

DDR1

AGP

PCI1

PCI2

PCI3

PCI4

PCI5

SiS 963L

F_U SB1

DDR2

FD D

ATX

IDE2

29.5 cm

IDE1

DDR3

CLR_ CM OS

BAT

F_PANEL

PWR_ LED

"*" 只有8S648-RZ支援此功能。 "#"只有8S6 48-RZ-C才有此標籤。

- 6 -8S6 48- RZ 系列主機板

晶片組功能方塊圖

繁

AGPC LK

(66MHz)

5 P CI

PCICL K

(33MHz)

AGP 4X/ 8X

RJ45 *

ICS 1883 *

AC97 Li nk

AC97

CODE C

MIC

LINE-IN

6 U SB

LINE-OUT

Pentium 4

Socket 478

CP U

SiS 648

SiS 963L

ATA33/66/100/133

Ports

System Bus

400/533 MHz

266/333 MHz

48 MHz

LPC BUS

IDE Channels

CPUCLK+/- (1 00/133 MHz)

DDR

ZCLK (66/133M Hz)

HCLK+/- (100/133MHz)

66/133 MHz

33 MHz

14.318 MHz

BIOS

IT8705

24 MHz

33 MHz

體中文

Game Port

Flop py

LPT Port

PS/2

KB/M ouse

COM

Por ts

PCICLK (33M Hz)

USBCLK (48 MHz)

14.318 MHz 33 MHz

"*" 只有8S648-RZ支援此功能。

CLK GEN

ZCLK (66/133M Hz) CPUCLK+/- ( 100/133M Hz) AGPCLK (66M Hz)

HCLK+/- (100/133MHz)

產品介紹- 7 -

繁體中文

硬體安裝步驟

請依據下列方式，完成電腦的安裝：

步驟 1 - 安裝中央處理器及散熱器裝置步驟 2 - 安裝記憶體模組步驟 3 - 安裝顯示卡步驟 4 - 安裝連接線

步驟 4

步驟 1

步驟 2

步驟 4

步驟 3

步驟1 ：安裝中央處理器及散熱器裝置

在開始安裝中央處理器（C P U ）前，請遵守下方的警告訊息：

1. 請確認您使用的中央處理器在本主機板的支援範圍。

2. 中央處理器若沒有加裝任何散熱裝置，可能會導致永久不能挽回的損

毀。

3. 請注意中央處理器的第一腳位置，若您插入的方向錯誤，處理器就無法插入，請立刻更改插入方向。

4. 請在中央處理器與散熱裝置之間均勻塗抹散熱膏。

5. 將散熱器牢固的安裝到中央處理器上前，請不要運行處理器，過熱將

永遠損壞處理器。

6. 請依據您的中央處理器規格來設定頻率，我們不建議您將系統速度設定超過硬體之標準範圍，因為這些規格對於周邊設備而言並不算是符合標準規格。如果您要將系統速度設定超出標準規格，請評估您的硬體規格，例如：中央處理器、顯示卡、記憶體、硬碟來設定。

支援 HT 功能條件如下:

您的電腦系統必須支援以下元件才能確定啟動Hy per- Threa ding Te chno logy

- CPU: An Intel® Pentium 4 P rocessor with HT Technol ogy

- Chipset: An SiS® Chipset that suppo rts HT Te chnology

- BIOS: A BIOS that supports HT Technology and ha s it enabled

- OS: An operation system that ha s optimizations for HT Technology

- 8 -8S6 48- RZ 系列主機板

步驟1-1：安裝中央處理器

請依以下圖示步驟安裝P entium® 4 處理器：

連桿

圖 1 將中央處理器插座連桿向上拉起至 90 度角的位置。

圖 2 將中央處理器的第一腳（金色三角形記號處），對準插座上的缺腳記號。再將處理器小心放入插座中，並確定所有針腳都已進入插槽內。處理器插入定位後，再將連桿向下按至原位固定。

步驟1-2：安裝散熱器裝置

圖 1 CP U 與風扇之間建議黏貼上散熱膠帶( 或是適量塗抹散熱膏)以增強散熱效果。

繁體中文

圖 2 先將扣具的一邊固定於散熱器上，另一端再施壓扣緊，如左圖。再以相同方式安裝另一邊扣具。

圖 3 將散熱器上的3 -pi n 訊號線插入主機板 CPU FAN 的插座上。如此散熱裝置部份安裝完成。

硬體安裝步驟- 9 -

繁體中文

步驟2 ：安裝記憶體模組

在開始安裝記憶體模組前，請遵守下方的警告訊息：

1. 在安裝或移除記憶體之前，請先確定電腦的電源已關閉，以免造成嚴重損失。

2. 請先確認您所購買的記憶體模組適用本主機板所支援的規格。

3. 記憶體模組設計有防呆標示，若您插入的方向錯誤，記憶體模組就無法插入，請立刻

更改插入方向。

4. 建議您使用相同容量、規格、及廠牌的記體模組。

此主機板有3組(DIMM)擴充槽，BIOS會自動偵測記憶體的規格及其大小。安裝記憶體時只需插入插槽內即可，由於記憶體模組有一個凹痕，所以只能以一個方向插入。在不同的插槽，記憶體大小可以不同。

凹痕

DDR

1. 記憶體模組有一個凹痕，所以只能以一個方向

插入。

2. 扳開記憶體模組插槽卡榫，以平均施力的方式，將記憶體模組下壓推入插座。記憶體模組插入定位後，將卡榫向內按至卡住。

3. 將卡榫向內推，確實卡住記憶體模組 D IM M 。一旦固定位置，兩旁的卡榫便自動卡住記憶體模組予以固定。試著輕輕搖動記憶體模組，若不搖晃則裝置成功。

- 10 -8S6 48- RZ 系列主機板

步驟3 ：安裝顯示卡

1. 在安裝顯示卡之前，請先詳細閱讀顯示卡之使用手冊，並將您電腦的電源關掉。

2. 您的顯示卡規格必須支援A GP 8X /4 X；以及電壓為 1.5 V 之顯示卡。

AGP 4X/8X 防呆缺口

3. 當您要安裝或移除顯示卡時，請將白色拉桿向外拉；再將顯示卡緩緩插入擴

充槽中，放開拉桿確實卡住。

步驟4 ：安裝連接線

步驟4-1：後方裝置插座介紹

} *

z {

繁體中文

u PS/2 鍵盤及PS/2 滑鼠插座

本主機板提供標準 PS /2 鍵盤介面及 PS /2 滑鼠介面插座。

v 印表機並列埠插座

並列埠可接印表機。

w/x 串列埠A / 串列埠B

串列埠可接滑鼠、數據機等。

y 遊戲搖桿控制埠

本主機板支援標準遊戲搖桿控制埠。

z 音源輸出孔

立體聲喇叭或耳機音源插頭可以接至音源輸出孔。

{ 音源輸入孔

光碟機、隨身聽及其他音源輸入裝置可以接至音源輸入孔。

| 麥克風插孔

麥克風可以接至麥克風插孔。

"*" 只有8S648-RZ支援此功能。

硬體安裝步驟- 11 -

繁體中文

} 網路插座 *

網路插座為1 0/1 00M bps 速度。

~ 通用序列匯流排(USB)

當你要使用通用串列埠連接埠時，必須先確認您要使用的週邊裝置為標準的 US B 介面，如：USB 鍵盤，滑鼠，U SB 掃瞄器， USB ZIP ， USB 喇叭等…而且您也必須確認您的作業系統是否有支援此功能，或是需要另外再掛其他的驅動程式，如此才能正常工作，詳情請參考 U SB 週邊裝置的使用手冊。

步驟4-2：插座及跳線介紹

1) ATX_12V

2) ATX

3) CPU_FAN

4) SYS_FAN

5) IDE1 / IDE2

6) FDD

7) PWR_LED

8) F_PANEL

11 10

9) F_AUDIO

10) SUR_CEN

11) CD_IN

12) AUX_IN

13) SPDIF_IO

14) F_USB1 / F_USB2

15) CLR_CMOS

16) BAT

"*" 只有8S648-RZ支援此功能。

- 12 -8S6 48- RZ 系列主機板

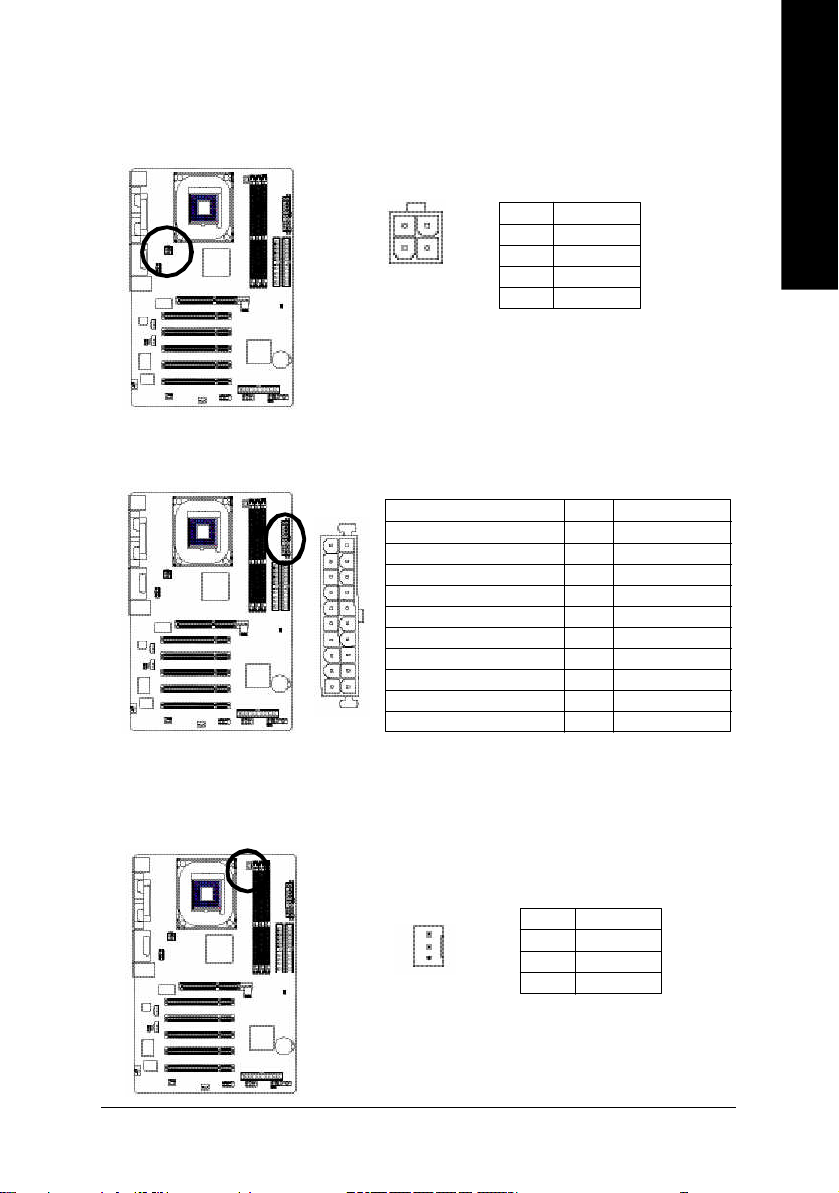

1) ATX_12V (+12V電源插座)

此 ATX_12V 電源插座為提供CPU 電源使用。若沒有插上A TX_1 2V 電源插座，系統將不會啟動。

接腳定義

1 接地腳 2 接地腳

3 +12V

4 +12V

2) ATX (ATX Power電源插座)

先將AC 交流電( 110/ 220 V)拔除，再將 ATX 電源插頭緊密的插入主機板的A TX 電源插座，並接好其相關配備才可以將A C 交流電(11 0/ 2 20 V) 插入交流電源插座。

繁體中文

接腳定義

1 3.3V

2 3.3V 3 接地腳

4 VCC 5 接地腳

6 VCC 7 接地腳

8 Power Good

9 5V SB (stand by +5V)

10 +12V

接腳定義

11 3.3V

12 -12V 13 接地腳

14 PS_ON(soft on/off) 15 接地腳 16 接地腳 17 接地腳

18 -5V 19 VCC

20 VCC

3) CPU_FAN (CPU 散熱風扇電源插座)

當我們安裝處理器時要特別注意將散熱風扇安裝妥當，不然您的處理器將處於不正常的工作環境，甚至會因為溫度過高，而燒毀處理器。此 CPU 散熱風扇電源插座，提供最大電流為 6 00 毫安培。

接腳定義

1 接地腳

2 +12V 3 訊號腳

硬體安裝步驟- 13 -

繁體中

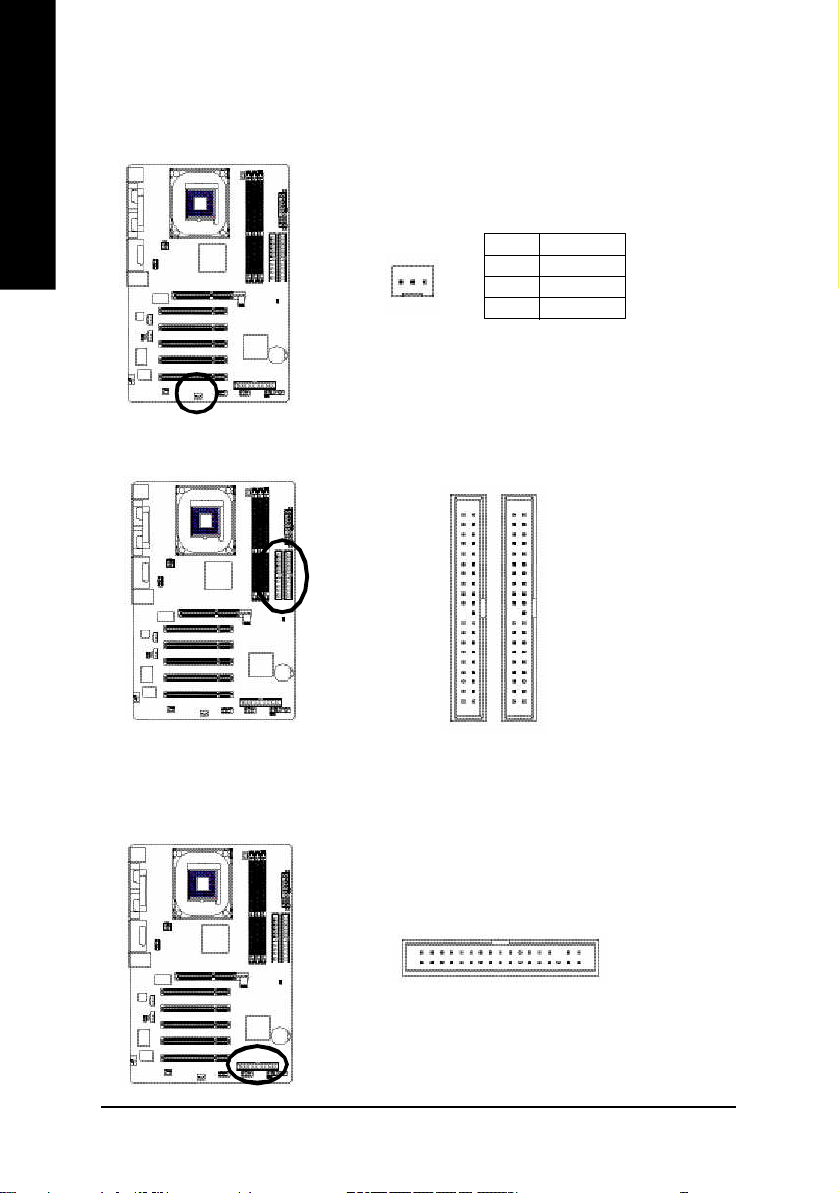

4) SYS_FAN (系統散熱風扇電源插座)

當有些 A GP 或 PCI 卡有散熱風扇接腳，我們即可以利用系統散熱風扇接腳，來協助相關裝置散熱。

文

接腳定義

1 接地腳

2 +12V 3 訊號腳

5) IDE1 / IDE2 (第一組及第二組IDE 插座)

請將您的第一顆硬碟連接第一組ID E 插座。光碟機接至第二組 ID E 插座。

IDE2

IDE1

6) FDD (軟碟機插座)

這個插座用來連接軟式磁碟機的排線，而排線的另一端可以連接一部軟式磁碟機。通常排線的P i n1 會以紅色表示，請連接至插座的 P i n1 位置。

- 14 -8S6 48- RZ 系列主機板

7) PWR_LED

此 PWR_LED 是連接系統電源指示燈。指示系統處於 ON 或 OFF ，當P ower LED 在 Su spe nd 模式下，會以閃爍的方式呈現。如果您使用的是雙顏色的 p owe r LED ， LED 會變顏色。

繁體中文

1 MPD+ 2 MPD-

3 MPD-

8) F_PANEL (前端控制面板插座)

當您購買電腦機殼時，電腦機殼的控制面板有電源指示燈，喇叭，系統重置開關，電源開關等，你可以依據下列表格的定義加上連接。

Sof t Po wer Connect or

接腳定義

SPEAK+

Res et Swi tch

Speak er Co nnector

SPEAK-

硬體安裝步驟- 15 -

Messa ge L ED/ Po wer/ Slee p LED

PW+

MSG+

PW-

MSG-

1 2

HD-

IDE H ard Disk Acti ve LE D

HD+

RES-

RES+

HD (IDE Hard Disk Active LED) Pin 1: LED anode(+)硬碟指示燈正極硬碟動作指示燈 Pin 2: LED cathode(-)硬碟指示燈負極

M請注意正負極性

SPK (Speaker Connector) Pin 1: VCC(+) +5v電源接腳喇叭接腳 Pin 2- Pin 3: NC 空腳

Pin 4: Data(-) 訊號接腳 RES (Reset Switch) Open: Normal Operation 一般運作系統重置開關 Close: Reset Hardware System 強迫系統重置開機

M無正負極性正反皆可使用

PW (Soft Power Connector) Open: Normal Operation 開路:一般運作按鍵開關機 Close: P ower On/Off 短路:開機 /關機

M無正負極性正反皆可使用 MSG (Message LED/Power/Sleep LED) Pin 1: LED anode(+)訊息指示燈正極訊息指示燈 Pin 2: LED cathode(-)訊息指示燈負極

M請注意正負極性 NC 無作用

繁體中文

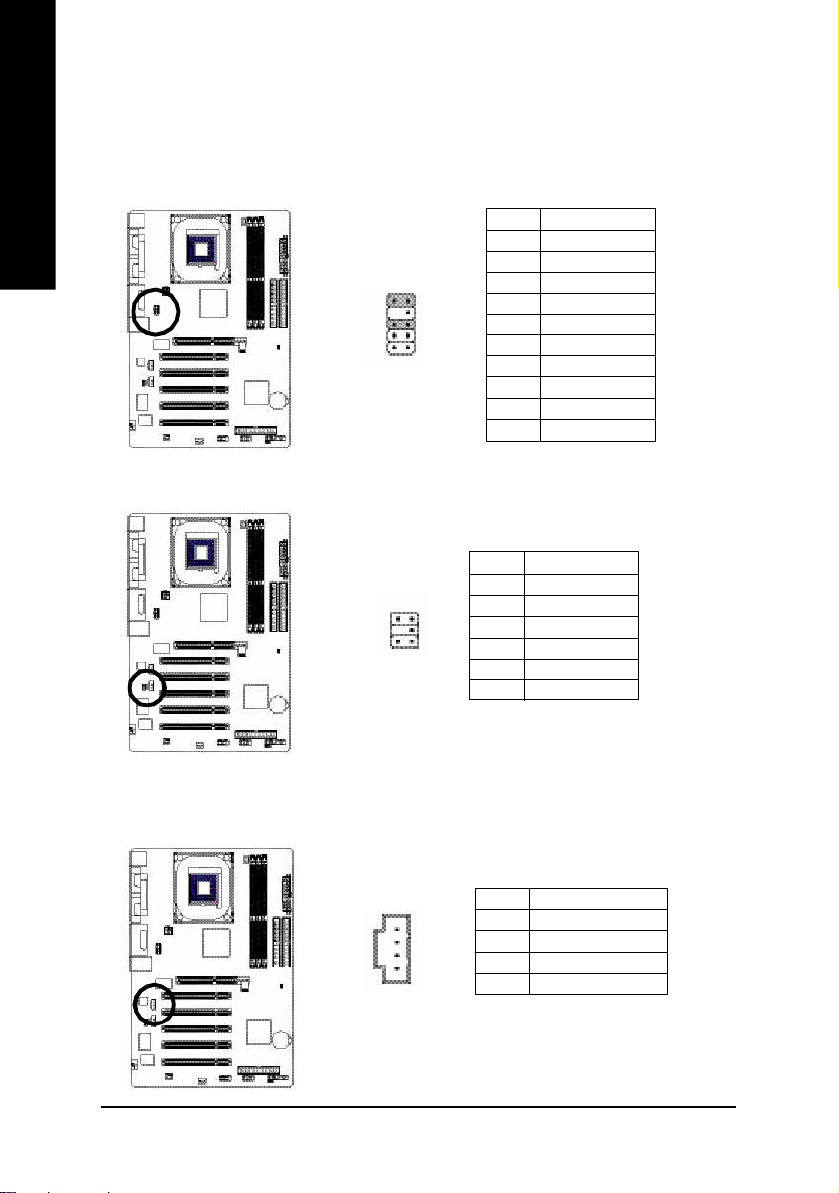

9) F_AUDIO (前端音源插座)

當您購買電腦機殼時，可以選購音效接腳是設計在電腦機殼的前面面板上，此時就可以使用前端音源接腳，如果有任何問題可就近向經銷商詢問相關問題。若您要使用前端音源接腳，請移除P in5 -6 ， Pi n9- 10 的 Ju mp er 。請注意，前端音源插座與後端音源插座只能擇一使用。

接腳定義

1 MIC 2 接地腳

3 REF

10 9

4 電源 5 Front Audio (R)

6 Rear Audio (R)

7 Reserved 8 無接腳

9 Front Audio (L)

10 Rear Audio (L)

10) SUR_CEN (中央聲道與重低音模組擴充插座)

您可以參考下列接腳定義，並聯絡相關代理商購買 S UR_C EN 連接排線套件。

接腳定義

1 SUR OUTL

2 SUR OUTR 3 接地腳 4 無接腳 5 CENTER_OUT

6 BASS_OUT

11) CD_IN (光碟機音源插座)

光碟機音源插座:將 CD-ROM 或 DV D-R OM 的C D 音源連接至此主機板內建音效卡中。

接腳定義

- 16 -8S6 48- RZ 系列主機板

1 左聲道音源輸入 2 接地腳 3 接地腳 4 右聲道音源輸入

12) AUX_IN (外接音源輔助插座)

外接音源輔助插座:將電視協調器或M PEG 解壓縮卡的音源連接至主機板內建音效卡中。

繁體中

接腳定義

1 左聲道音源輸入 2 接地腳 3 接地腳 4 右聲道音源輸入

13) SPDIF_IO (SPDIF 輸入/ 輸出插座)

Sony /Phi lip Digital Interface Form at 為新力 / 飛利浦所制定的數位介面格式，S PDIF 輸出能夠提供數位音效給外接的喇叭或者第三代音效編碼格式(AC -3) 解壓縮成杜比數位格式。使用此功能時，須確認您的音響系統具有數位輸入(SP DIF In)功能。您所使用的S P DI F 套件是否與接腳定義吻合，並是否正確安裝；若安裝不當可能造成設備無法使用甚至於損毀。此 S PDIF 排線為選擇性的功能套件，建議您可以聯絡當地代理商購買。

接腳定義

1 VCC

2 無接腳

3 SPDIF

4 SPDIFI 5 接地腳 6 接地腳

文

硬體安裝步驟- 17 -

繁體中文

14) F_USB1/F_USB2 (前端通用序列匯流排插座)

您所使用的前端 USB 套件是否與接腳定義吻合，並是否正確安裝；若安裝不當可能造成設備無法使用甚至於損毀。此前端U S B 排線為選擇性的功能套件，建議您可以聯絡當地代理商購買。

接腳定義

1 電源 2 電源

2 10

3 USB Dx-

4 USB Dy-

5 USB Dx+ 6 USB Dy+ 7 接地腳 8 接地腳 9 無接腳 10 無作用

15) CLR_CMOS (清除 CMOS 資料功能接腳)

您可以透過此跳線將您主機板內C M O S 的資料清除乾淨，回到最原始的設定。而為避免不當使用此功能，此跳線不附跳帽。如果您要使用 Clear CM OS 功能，請將1 -2P in 短路。

開路：一般運作

16) BATTERY (電池)

- 18 -8S6 48- RZ 系列主機板

短路：清除 CMOS 內的資料

警告如果電池有任何不正確的移除動作，將會產生危險。如果需要更換電池時請更換相同廠牌、型號的電池。有關電池規格及注意事項請參考電池廠商之介紹。

若您要清除C M OS 內的資料. . .

1. 請先將電腦關機並拔除電源插座。

2. 將電池從主機板拆下並等待 3 0 秒。

3. 再將電池重新裝好。

4. 接上電源，即可開機。

繁體中

文

第二章 BIOS 組態設定

BIOS(B asic Input and Output System )包含了 CM OS SETUP 程式，供使用者依照需求而

自行設定，使電腦正常工作，或執行特定的功能。 CM OS SET UP 會將各項數據儲存於主機板上內建的CMOS SRAM 中，當電源關閉時，則由主機板上的鋰電池繼續供應 CM OS SR AM 所需電力。

電源開啟後， BIOS 在進行 POST (Power-On Self Test 開機自我測試)時，按下<Del> 鍵便可進入 BIOS 的 CM OS SETUP 主畫面中。如果您需要進階的BIOS 設定，請在B IOS 設定畫面按下 "Ctrl + F1" 即可。

當您第一次使用時，建議您將現有的 BIOS 先備份至一片可開機的磁片，預防日後需回覆至原始的設定。若您要更新 BIO S ，可以使用技嘉獨特的 BIO S 更新方法：

Q-Flas h

因為它就在B IOS 選單中。

新最新版本的 BIO S 。

操作按鍵說明

<Page U p> 改變設定狀態，或增加欄位中之數值內容 <Pag e Down> 改變設定狀態，或減少欄位中之數值內容 <F1> 顯示所有功能鍵的相關說明 <F2> 可顯示目前設定項目的相關說明 <F5> 可載入該畫面原先所有項目設定(但不適用主畫面) <F6> 可載入該畫面之 Fail-Safe 預設設定(但不適用主畫面) <F7> 可載入該畫面之 Optimized 預設設定(但不適用主畫面) <F8> 進入Q -Fla sh 功能 <F9> 系統資訊 <F10> 儲存設定並離開 CMOS SETUP 程式

或 @BIOSTM。

Q-F la sh

@BIOS

< 、、、 > 向上、向下、向左或向右移動色塊以選擇項目 <Enter> 確定選項 <Esc > 回到主畫面，或從主畫面中結束 S ETUP 程式

讓使用者在不需進入任何作業系統，就可以輕鬆的更新或備份 BIOS ，

則是在視窗模式下更新BIOS 的軟體，透過與網際網路的連結，下載及更

如何使用輔助說明

主畫面的輔助說明：當您在S ETUP 主畫面時，隨著選項的移動，底下便跟著顯示︰目前被選到的 S ETUP 項目的主要設定內容。設定畫面的輔助說明：當您在設定各個欄位的內容時，只要按下<F1 >鍵，便可得到該欄位的設定預設值及所有可以的設定值，如 BI OS 預設值或 CM OS SETUP 預設值，若欲跳離輔助說明視窗，只須按<E sc >鍵即可。

BIOS 組態設定- 19 -

繁體中文

主畫面功能(BIOS 範例版本：F7d)

進入C M OS S ET UP 設定畫面時，便可看到如下之主畫面。從主畫面中可以讓您選擇各種不同設定選單，您可以用上下左右鍵來選擇要設定的選項，按<E nter >鍵即可進入子選單。

CMOS Setu p Utili ty-Co pyrig ht (C ) 198 4-200 4 Award Soft ware

} Standa rd CM OS Feat ures } Advanc ed BI OS Feat ures } Integr ated Per iphe rals } Power Manag ement S etup } PnP/PC I Co nfig urat ions } PC Heal th Stat us } Frequen cy/V oltag e C ontr ol

ESC: Qu it higf: Select Item F8: Q-Fla sh F10: Save & Exit Set up

Time , Dat e, Har d Disk Type. ..

若在主畫面功能選項中，沒有找到您所需要的選項設定，請按 "Ctrl + F1" 進入進階 BI OS 畫面設定，作進一步搜尋。

• Standard CMOS Features (標準CMOS設定)

設定日期、時間、軟硬碟規格、及顯示器種類。

• Advanced BIOS Features (進階BIOS功能設定)

設定B IOS 提供的特殊功能，例如開機磁碟優先順序、磁碟代號交換…等。

• Integrated Peripherals (整合週邊設定)

此設定畫面包括所有週邊設備的設定。如 IDE 、 SATA 、 U SB 、 IEEE1394 、 C OM

por t 、L PT port 、 AC97 音效或內建網路…等的設定。

• Power Management Setup (省電功能設定)

設定C PU 、硬碟、螢幕等裝置的省電功能運作方式。

• PnP/PCI Configuration (隨插即用與 PCI組態設定)

設定IS A 之 Pn P 即插即用介面以及 PC I 介面的相關參數。

• PC Health Status (電腦健康狀態)

系統自動偵測電壓，溫度及風扇轉速等。

• Frequency/Voltage Control (頻率/電壓控制)

設定控制C PU 時脈及倍頻調整。

• Top Performance (最高效能)

如果您想使您的系統獲得最高效能，請將"T op P erform ance" 設定為 "Enabled" 。

• Load Fail-Safe Defaults (載入Fail-Safe預設值)

執行此功能可載入B IO S 的 CMOS 設定預設值，此設定是比較保守，但較能進入

開機狀態的設定值。

• Load Optimized Defaults (載入Optimized預設值)

執行此功能可載入最佳化的 CM OS 設定預設值，較能發揮主機板速度的設定。

• Set Supervisor Password (管理者的密碼)

設定一個密碼，並適用於進入系統或進入S E TU P 修改CM OS 設定。

• Set User Password (使用者密碼)

設定一個密碼，並適用於開機使用 PC 及進入 B IOS 修改設定。

Top Perf orma nce Load Fail -Safe D efaul ts Load Opti mized D efaul ts Set Super visor P asswo rd Set U ser Pass word Save & Exit S etup Exit Witho ut Savi ng

- 20 -8S6 48- RZ 系列主機板

繁體中

文

• Save & Exit Setup (儲存並結束)

儲存所有設定結果並離開S ETU P 程式，此時 BIOS 會重新開機，以便使用新的設

定值，按<F 1 0> 鍵亦可執行本選項。

• Exit Without Saving (結束SETUP程式)

不儲存修改結果，保持舊有設定重新開機，按<E S C> 亦可直接執行本選項。

標準 C MOS 設定

CMOS Setu p Utili ty-Co pyrig ht (C ) 198 4-200 4 Award Soft ware

Date (mm :dd: yy) Fri, Jan 9 2004 Time (hh :mm: ss) 22: 31:2 4

} IDE Pri mary Ma ster [No ne] } IDE Pri mary Sla ve [None ] } IDE Sec ondary M aster [No ne] } IDE Sec ondar y S lave [ None ]

Driv e A [1.4 4M, 3 .5"] Driv e B [No ne] Flopp y 3 Mode Supo rt [Disab led]

Holt On [All , But Ke yboar d]

Base Memo ry 640K Exte nded Mem ory 127M Tota l Me mory 128M

higf: Mov e Ente r: Se lect +/ -/PU /PD: Val ue F1 0: Save ESC: Ex it F1 : Gen eral He lp

F5: Previo us Valu es F6: F ail-Sa ve Defau lt F7: Op timiz ed Defa ults

Date (mm:dd:yy) (日期設定) / Time (hh:mm:ss) (時間設定)

設定電腦系統的日期 / 時間，日期格式為「星期，月 / 日 / 年」，時間是以 24 小時為計算單位，格式為「時：分：秒」。日期各欄位設定範圍如下：

星期由目前設定的「月/ 日 / 年」自萬年曆公式推算出今天為星期幾，

此欄位無法自行修改。月(mm) 1 到 12 月。日(dd) 1 到 28/29/30/31 日，視月份而定。年(y y) 199 9 到2098 年。

IDE Primary Master(Slave) / IDE Secondary Master(Slave)

[第一 /第二組(主要 /次要)IDE設備參數設定]

IDE HDD Auto-Detection 按下 "E nter" 鍵可以自動偵測硬碟的參數。 IDE Pri ma ry Ma ster(Sl ave) / IDE Seco ndary M aster(Slave) 設定第一、第二組(主要 / 次

要) ID E 設備的參數。有以下三個選項。

• None 如果沒有安裝任何 I DE 設備，請選擇 None ，讓系統在開機時不需偵

測硬碟，如此可以加快開機速度。

• Auto 讓 BIOS 在 POST 過程中自動偵測 ID E 各項參數。(預設值)

• Manual 使用者可以自行輸入各項參數。

Acce ss M ode 硬碟的使用模式。有以下四個選項：C HB/ LBA /L arg e/A uto( 預設值)

硬碟機的相關參數通常會標示在外殼上，使用者可以依據此數值填入。

Cyli nder 設定磁柱的數量。 Head 設定磁頭的數量。 Precom p 寫入 Precompensation 。 Landing Zone 磁頭停住的位置。 Sector 磁區的數量。

Stan dard CMOS Fe atur es

Item He lp Menu Leve l} Chan ge th e day, mont h, year

<We ek> Sun. to Sat.

<Mon th> Jan. to Dec.

<Day> 1 to 31 (or maxim um allow ed in th e mont h)

<Ye ar> 1999 to 2098

BIOS 組態設定- 21 -

繁體中文

Drive A / Drive B (軟式磁碟機 A:/ B:種類設定)

None 沒有安裝磁碟機請設定N on e 。 360K, 5. 25" 5.2 5 吋磁碟機，360KB 容量。

1.2M , 5.25" 5 .25 吋磁碟機， 1. 2M B 容量。 720K, 3 .5" 3 吋半磁碟機， 720 KB 容量。

1.44M , 3.5" 3 吋半磁碟機，1.44M B 容量。

2.88M , 3.5" 3 吋半磁碟機，2.88M B 容量。

Floppy 3 Mode Support (支援日本常用之 3 Mode規格軟碟)

Disabled 沒有安裝任何3 M od e 軟碟。 Driv e A A:安裝的是 3 Mode 軟碟。 Driv e B B:安裝的是 3 Mode 軟碟。 Both A:與 B:安裝的都是 3 Mod e 軟碟。

Halt on (暫停選項設定)

當開機時，若P OST 偵測到異常，是否要提示，並等候處理？可選擇的項目有：

No Erro rs 不管任何錯誤，均開機。 All Err ors 有任何錯誤均暫停等候處理。 All, But K eyboa rd 有任何錯誤均暫停，等候處理，除了鍵盤以外。(預設值) All, But Dis kette 有任何錯誤均暫停，等候處理，除了軟碟以外。 All , Bu t D isk/ Key 有任何錯誤均提示，等候處理，除了軟碟、鍵盤以外。

Memory (記憶體容量顯示)

目前主機板所安裝的記憶體皆由B IOS 之 POST(Power On Self Test)自動偵測，並顯

示於S TAN DARD CM OS SETUP 右下方。

Ba se Me m ory ：傳統記憶體容量， PC 一般會保留 64 0K B 容量做為M S-D OS 作業

系統的記憶體使用空間。

Ex ten de d M em ory：延伸記憶體容量，可做為延伸記憶體的容量有多少，一般

是總安裝容量扣除掉 Bas e 及 Other Mem ory 之後的容量，如果數值不對，可能是有

M odu le 沒安裝好，請仔細檢查。

To tal M emory：記憶體總容量，顯示您現在所使用的記憶體總容量。

- 22 -8S6 48- RZ 系列主機板

繁體中

文

進階 BIOS 功能設定

CMOS Setu p Utili ty-Co pyrig ht (C ) 198 4-200 4 Award Soft ware

Fir st Boot Devi ce [Fl oppy ] Sec ond Boot Devi ce [HDD -0] Thi rd Boot Devi ce [CDR OM] Boot Up Flop py Se ek [Dis able d] Pas sword C heck [Set up] CPU Hype r-Thr eadin g Ini t D ispla y Fir st [AGP]

higf: Mov e Ente r: Se lect +/ -/PU /PD: Val ue F1 0: Save ESC: Ex it F1 : Gen eral He lp

F5: Previo us Valu es F6: F ail-Sa ve Defau lt F7: Op timiz ed Defa ults

"#" 當您安裝了 Intel 並顯示此選項。

First / Second / Third Boot Device (第一 / 二/ 三開機裝置)

系統會依據此順序搜尋開機裝置以進行開機，可設定的裝置如下，使用者可依

欲開機的裝置選擇。

Flo ppy 由軟碟機為第一優先的開機裝置。 LS120 由 LS12 0 為第一優先的開機裝置。 HDD-0 由 Primary Master 硬碟機為第一優先的開機裝置。 HDD-1 由 Primary Slave 硬碟機為第一優先的開機裝置。 HDD-2 由 Secondary M aster 硬碟機為第一優先的開機裝置。 HDD-3 由 Secondary Slave 硬碟機為第一優先的開機裝置。 SCSI 由 SCSI 裝置為第一優先的開機裝置。 CDROM 由光碟機為第一優先的開機裝置。 ZIP 由 Z IP 為第一優先的開機裝置。 USB-FDD 由 U SB 軟碟機為第一優先的開機裝置。 USB- ZIP 由U SB - ZIP 為第一優先的開機裝置。 USB-C DROM 由 U SB 光碟機為第一優先的開機裝置。 USB-HDD 由U SB 硬碟機為第一優先的開機裝置。 LAN 由網路卡為第一優先的開機裝置。 Disabled 關閉此功能。

Boot Up Floppy Seek (開機時測試軟碟)

設定在開機時，P OS T 程式需不需要對軟碟機做 See k 測試。

Enabled 對軟碟機做S ee k 測試。 Disabled 不必對軟碟機做S e ek 測試。(預設值)

Password Check (檢查密碼方式)

Sy stem 論是開機或進入 CMOS SETUP 均要輸入密碼。

Setup 只有在進入C M OS S ET UP 時才要求輸入密碼。(預設值) 若欲取消密碼設定，只要於S ET UP 內重新設定密碼時，不要按任何鍵，直接按 <E nte r> 鍵使密碼成為空白，即可取消密碼的設定。

Adva nced BIOS Fe atur es

Pentium

Item He lp Menu Leve l} Sele ct Bo ot Devi ce pri orit y

[Ena bled ]

[Fl oppy ] Boot from fl oppy

[LS1 20] Boot from L S120

[HDD -0] Boot from Fi rst H DD

[HDD -1] Boot from Sec ond H DD

4 proc essor with HT Technolog y ，系統將會自動偵測

BIOS 組態設定- 23 -

繁體中文

CPU Hyper-Threading

Enabled 啟動C PU H yp er T hr ea din g 功能，此功能只適用於支援多工處理器

模式的作業系統。(預設值)

Disabled 關閉此功能。

Init Display First (選擇開機顯示卡)

AGP 系統會從內建顯示功能或A G P 顯示卡開機。(預設值) PCI 系統會從 P CI 顯示卡開機。

整合週邊設定

CMOS Setu p Utili ty-Co pyrig ht (C ) 198 4-200 4 Award Soft ware

IDE1 Condu ctor Cab le [Auto ] IDE2 Condu ctor Cab le [Auto ] On-C hip P rimar y PCI I DE [Enabl ed] On-C hip S econd ary PCI IDE [Ena bled ] AC97 Aud io [Ena bled ] Onbo ard L AN devi ce USB Co ntro ller [E nabl ed] USB Legac y Suppo rt [D isab led] Onboa rd Ser ial Port 1 [3F8 /IRQ 4] Onboa rd Ser ial Port 2 [2F8 /IRQ 3] Onboa rd Par allel Po rt [378 /IRQ 7] Para llel Port Mo de [SP P]

x EC P Mod e Use D MA 3

Game Port Add ress [201] Midi Port Add ress [330] Midi Port IRQ [10]

higf: Mov e Ente r: Se lect +/ -/PU /PD: Val ue F1 0: Save ESC: Ex it F1 : Gen eral He lp

F5: Previo us Valu es F6: F ail-Sa ve Defau lt F7: Op timiz ed Defa ults

IDE1 Conductor Cable (IDE 1排線設定)

Auto 設定為自動偵測。( 預設值) ATA66/1 00 設定 IDE1 排線為ATA66/100 (請確定您所使用的 IDE 裝置及排線是

否符合AT A66/ 100 規格)。

ATA33 設定ID E1 排線為 AT A33 (請確定您所使用的ID E 裝置及排線是否符

合 ATA33 規格)。

IDE2 Conductor Cable (IDE 2排線設定)

Auto 設定為自動偵測。( 預設值) ATA66/1 00 設定 IDE2 排線為ATA66/100 (請確定您所使用的 ID E 裝置及排線是

否符合AT A66/ 100 規格)。

ATA33 設定IDE2 排線為 ATA 33 (請確定您所使用的 IDE 裝置及排線是否符

合 ATA33 規格)。

On-Chip Primary IDE (晶片組內建第一個 channel的PCI IDE介面)

Enabled 使用晶片組內建第一個 channel 的 ID E 介面。(預設值) Disabled 不使用。

On-Chip Secondary IDE (晶片組內建第二個channel的IDE介面)

Enabled 使用晶片組內建第二個 channel 的 PC I IDE 介面。(預設值) Disabled 不使用。

Inte grat ed P erip hera ls

[Ena bled ]

Item He lp Menu Leve l} [Au to] Auto -det ect IDE cabl e ty pe

[ATA 66/1 00/1 33] Set Conduc tor cab le to A TA66 /100/ 133( 80

-pi ns)

[ATA 33] Set Conduc tor cab le to A TA33( 40-p ins)

"*" 只有8S648-RZ支援此功能。

- 24 -8S6 48- RZ 系列主機板

繁體中

文

AC97 Audio (內建AC97音效)

Enabled 開啟A C9 7 音效。(預設值) Disabled 關閉 AC97 音效。

On Board LAN device (內建硬體網路)

Disabled 關閉內建網路的功能。 Enabled 開啟內建網路的功能。( 預設值)

USB Controller (USB 控制器)

Enabled 開啟內建U SB 控制器。( 預設值) Disabled 關閉內建 U SB 控制器。

USB Legacy Support (支援USB規格配備)

Enabled 若您的作業系統沒有支援 U S B 介面的週邊裝置，開啟此 Disabled 關閉此功能。(預設值)

功能可使其正常運作。

Onboard Serial Port 1 (內建串列插座介面1)

Auto 由B IO S 自動設定。 3F8/IRQ4 指定內建串列插座1 為 COM 1 且使用 3F8 位址/IRQ4 。(預設值) 2F8/IRQ3 指定內建串列插座1 為 COM 2 且使用 2F8 位址/IRQ3 。 3E8/IRQ4 指定內建串列插座1 為 C OM 3 且使用 3 E8 位址 /IRQ4 。 2E8/IRQ3 指定內建串列插座1 為 C OM 4 且使用 2 E8 位址 /IRQ3 。 Disabled 關閉內建串列插座 1 。

Onboard Serial Port 2 (內建串列插座介面2)

Auto 由B IO S 自動設定。 3F8/IRQ4 指定內建串列插座2 為 COM 1 且使用 3F8 位址/IRQ4 。 2F8/IRQ3 指定內建串列插座2 為 COM 2 且使用 2F8 位址/IRQ3 。(預設值) 3E8/IRQ4 指定內建串列插座2 為 C OM 3 且使用 3 E8 位址 /IRQ4 。 2E8/IRQ3 指定內建串列插座2 為 C OM 4 且使用 2 E8 位址 /IRQ3 。 Disabled 關閉內建串列插座 2 。

Onboard Parallel port (內建並列插座)

378/IRQ7 使用並指定內建並列插座位址為3 78 /I RQ 7 。(預設值) 278/IRQ5 使用並指定內建並列插座位址為 2 78 /IR Q5 。 3BC/ IRQ7 使用並指定內建並列插座位址為 3B C/IRQ7 。 Disabled 關閉內建的並列插座。

Parallel Mode (並列插座模式)

SPP 使用一般的並列插座傳輸模式。( 預設值) EPP 使用 EP P (E nhanc ed Para llel Port)傳輸模式。 ECP 使用 ECP (Extended Capabilities Port)傳輸模式。 ECP+ EPP 同時支援 E PP 及 E CP 模式。

ECP Mode Use DMA

3 設定E CP M ode use D MA 為 3 。( 預設值) 1 設定EC P M ode use DM A為 1 。

Game Port Address

201 設定Ga me Port Addr ess 為 201 。(預設值) 209 設定Ga me P ort Ad dress 為 209 。 Disabled 關閉此功能。

"*" 只有8S648-RZ支援此功能。

BIOS 組態設定- 25 -

繁體中文

Midi Port Address

300 設定M idi P ort Ad dress 為 300 。 330 設定M idi P ort Ad dress 為 330 。 Disabled 關閉此功能。(預設值)

Midi Port IRQ

5 設定 M idi Port IRQ 為5 。

10 設定M idi Port IRQ 為 10 。(預設值)

省電功能設定

CMOS Setu p Utili ty-Co pyrig ht (C ) 198 4-200 4 Award Soft ware

ACPI Suspe nd Type [S1( POS) ] Soft- Off b y P WR_BT TN [Of f] Syste m Aft er AC Ba ck [Of f] IRQ [ 3-7, 9-1 5], N MI [E nabl ed] Mode mRing On [E nabl ed] PME E vent Wak e Up [Ena bled ] Power On by K eyboa rd [D isab led] Power On by M ouse [Dis able d]

Resu me by A larm [D isab led]

x Mo nth A larm NA x Da y (o f Mont h) 0 x Ti me ( hh:m m:ss ) 0 0 0

Powe r Man agem ent Set up

Item He lp Menu Leve l} [S1] Set suspen d type to Powe r On Su spend und er ACPI OS

[S3] Set suspen d type to Suspe nd to RA M und er ACPI OS

higf: Mov e Ente r: Se lect +/ -/PU /PD: Val ue F1 0: Save ESC: Ex it F1 : Gen eral He lp

F5: Previo us Valu es F6: F ail-Sa ve Defau lt F7 : Op timiz ed Defa ults

ACPI Suspend Type (系統進入休眠的模式)

S1(POS) 設定A CPI 省電模式為S 1/PO S (Po wer On Susp end) 。( 預設值) S3(ST R) 設定 A CPI 省電模式為 S3/STR (Suspend To RAM)。

Soft-off by PWR-BTTN (關機方式)

Off 按一下 S oft- Off 開關便直接關機。(預設值) Suspend 按一下 So ft-O ff 開關便直接進入暫停模式。

System after AC Back （電源回復時的系統狀態）

Last State 電源回復時，恢復系統斷電前狀態。 Off 電源回復時，需按 PWR button 才能重新啟動系統。

(預設值)

On 電源回復時，立刻啟動系統。

- 26 -8S6 48- RZ 系列主機板

繁體中

文

IRQ [3-7, 9-15], NMI

Disabled 不使用此功能。 Enabled 開啟此功能。(預設值)

ModemRingOn (數據機開機)

Disabled 不啟動數據機開機功能。 Enabled 啟動數據機開機功能。( 預設值)

PME Event Wake Up (電源管理事件喚醒功能)

Disabled 關閉電源管理事件喚醒功能。 Enabled 啟動電源管理事件喚醒功能。(預設值)

Power On by Keyboard (鍵盤開機功能)

Pas swor d 設定1 -8 個字元為鍵盤密碼來開機。 Disabled 關閉此功能。(預設值) Any KEY 設定由鍵盤上的任何鍵來開機。

Power On by Mouse (滑鼠開機功能)

Disabled 關閉此功能。(預設值) Enabled 啟動P ower On by Mo use 功能。

Resume by Alarm (定時開機)

將此選項設定為E na b le d 並輸入日期時間，讓系統自動開機。

Disabled 不啟動此功能。( 預設值) Enabled 啟動此功能。

若啟動定時開機，則可設定以下時間:

Month Alarm : NA, 1~12 Day ( of Mon th) : 0~31 Tim e ( h h: m m: ss) : (0~23) : (0~59) : (0~59)

BIOS 組態設定- 27 -

繁體中文

隨插即用與 P C I 組態設定

CMOS Setu p Utili ty-Co pyrig ht (C ) 198 4-200 4 Award Soft ware

PCI 4 I RQ Ass ignme nt [Auto ] PCI 1/5 IRQ Assi gnme nt [Au to] PCI 2 I RQ Ass ignme nt [Auto ] PCI 3 I RQ Ass ignme nt [Auto ]

higf: Mov e Ente r: Se lect +/ -/PU /PD: Val ue F1 0: Save ESC: Ex it F1 : Gen eral He lp

F5: Previo us Valu es F6: F ail-Sa ve Defau lt F7 : Op timiz ed Defa ults

PCI 4 IRQ Assignment

Auto 由 BIOS 自動偵測。(預設值) 3,4,5 ,7,9,10 ,11,12, 14,15 PCI 插槽 4 的IRQ 設定為 3,4,5,7,9,10,11,12,14,15 。

PCI 1/PCI 5 IRQ Assignment

Auto 由 BIOS 自動偵測。(預設值) 3,4,5 ,7,9,10 ,11,12, 14,15 PCI 插槽 1/5 的 IRQ 設定為 3, 4,5, 7,9, 10,1 1,12 ,14, 15 。

PCI 2 IRQ Assignment

Auto 由 BIOS 自動偵測。(預設值) 3,4,5 ,7,9,10 ,11,12, 14,15 PCI 插槽 2 的IRQ 設定為 3,4,5,7,9,10,11,12,14,15 。

PCI 3 IRQ Assignment

Auto 由 BIOS 自動偵測。(預設值) 3,4,5 ,7,9,10 ,11,12, 14,15 PCI 插槽 3 的IRQ 設定為 3,4,5,7,9,10,11,12,14,15 。

PnP/ PCI Conf igur atio ns

Item He lp Menu Leve l}

- 28 -8S6 48- RZ 系列主機板

繁體中

文

電腦健康狀態

CMOS Setu p Utili ty-Co pyrig ht (C ) 198 4-200 4 Award Soft ware

Vcore 1.54V DDR 25V 2.5 44V +3.3V 3.3 60V +12V 11. 92V Curr ent C PU Temp eratu re 41° C Curre nt CPU F AN Spe ed 4440 R PM Curr ent S YSTE M FAN S peed 0 R PM

higf: Mov e Ente r: Se lect +/ -/PU /PD: Val ue F1 0: Save ESC: Ex it F1 : Gen eral He lp

F5: Previo us Valu es F6: F ail-Sa ve Defau lt F7 : Op timiz ed Defa ults

Current Voltage(V) Vcore / DDR25V / +3.3V / +12V

自動偵測系統電壓狀態。

Current CPU Temperature

自動偵測C PU 的溫度。

Current CPU/SYSTEM FAN Speed (RPM)

自動偵測C P U/ 系統風扇的轉速。

PC H ealth St atus

Item He lp Menu Leve l}

BIOS 組態設定- 29 -

繁體中文

頻率 / 電壓控制

CMOS Setu p Utili ty-Co pyrig ht (C ) 198 4-200 4 Award Soft ware

CPU Clock R atio [10X]

Line ar Fr eque ncy Con trol [Dis able d]

x CP U Cl ock (MH z) 100 x DR AM Cl ock (MH z) AUTO

AGP/P CI Clo ck Contr ol [AU TO]

x AG P Cl ock (MH z) 66 x PC I Cl ock (MH z) 33

AGP Voltag e Contr ol [No rmal ]

DRAM Volta ge Contr ol [Norm al]

higf: Mov e Ente r: Se lect +/ -/PU /PD: Val ue F1 0: Save ESC: Ex it F1 : Gen eral He lp

F5: Previo us Valu es F6: F ail-Sa ve Defau lt F7 : Op timiz ed Defa ults

ø 我們不建議您隨意使用此頁的功能，因為可能造成系統不穩，或者其它不可預

期的結果。僅供電腦玩家使用。

CPU Clock Ratio

若您所使用的 C P U 有鎖頻，這個選項將不會顯示或是無作用。 (此選項會依C PU 種類自動偵測)

For W illam ette CPU:

8X~23X 預設值: 14X

For C- Stepping P4:

8X,10 X~24X 預設值: 15X

For No rthwood C PU:

12X~24X 預設值: 16X

Linear Frequency Control

Disabled 關閉此功能。(預設值) Enabled 開啟此功能。

CPU Clock

100~355 選擇C PU 外頻為 1 00M Hz 至355M Hz 。如果您要使用FS B400 的 Pentiu m 4 處理器，請將 "C PU Clo ck" 設為10 0M Hz ，如果您要使用FS B533 的 Pentiu m 4 處理器，請將 "C PU Clo ck" 設為13 3M Hz ，如果您要使用 FSB8 00 的 Pen tium 4 處理器，請將 "CPU Clock" 設為 200 M Hz 。我們不建議您隨意使用此功能，因為可能造成系統不穩，或者其它不可預期之結果。僅供電腦玩家使用。

DRAM Clock (MHz)

請依據您的需要而設定。如果您要使用D DR2 66 記憶體，請將 "DR AM Clo ck(M Hz)" 設為A uto 或 266 ，如果您要使用DD R333 記憶體，請將"DRAM Clock(MHz)" 設為 Auto 或 333 。我們不建議您隨意使用此功能，因為可能造成系統不穩，或者其它不可預期之結果。僅供電腦玩家使用。

Freq uency /Volt age Con trol

Item He lp

Menu Leve l}

- 30 -8S6 48- RZ 系列主機板

繁體中

文

AGP/PCI Clock Control

AUTO 設定A GP/P CI Clo ck Control 為 AUT O 。( 預設值)

Manual 設定AG P/PC I Clock Co ntrol 為 Manual 。

AGP Clock (MHz)

請依據您的需要而設定。我們不建議您隨意使用此功能，因為可能造成系統不穩，或者其它不可預期之結果。僅供電腦玩家使用。

PCI Clock (MHz)

請依據您的需要而設定。我們不建議您隨意使用此功能，因為可能造成系統不穩，或者其它不可預期之結果。僅供電腦玩家使用。

AGP Voltage Control

Norm al 一般設定。( 預設值)

+0.1V 設定AG P Vol tage C ontrol 為 +0.1V 。

DRAM Voltage Control

Norm al 一般設定。( 預設值)

+0.1V 設定DR AM Voltage Control 為+0 .1V 。

最高效能

CMOS Setu p Utili ty-Co pyrig ht (C ) 198 4-200 4 Award Soft ware

} Standa rd CM OS Feat ures } Advanc ed BI OS Feat ures } Integr ated Per iphe rals } Power Manag ement S etup } PnP/PC I Co nfig urat ions } PC Heal th Stat us } Frequen cy/V oltag e C ontr ol

ESC: Qu it higf: Select Item F8: Q-Fla sh F10: Save & Exit Set up

Top Perf orma nce

Disa bled. ..... ..... ..... .... ..... [n]

Enab led.. ..... ..... ..... .... ..... [ ]

hi: M ove EN TER: Acce pt ESC: Abo rt

Top Perf orma nce Load Fail -Safe D efaul ts Load Opti mized D efaul ts Set Super visor P asswo rd Set U ser Pass word Save & Exit S etup Exit Witho ut Savi ng

"Top Pe rform ance " 能增加系統的執行速度。但不同的系統配置(包含硬體設備與 OS)則會產生不同的效果。例如，有些硬體設備在執行 Wi nd ows X P 時，會使系統變的不穩定，但在執行 Wi nd ows N T 時卻能很穩定。因此，為避免發生上述的情形，當您的系統硬體效能不足時，我們建議您將" Top Perform anc e" 設定在" Disa ble d" 。

Dis abl ed　關閉此功能。( 預設值)

Ena bl ed　啟動最高效能功能。

BIOS 組態設定- 31 -

繁體中文

載入 Fail-Safe 預設值

CMOS Setu p Utili ty-Co pyrig ht (C ) 198 4-200 4 Award Soft ware

} Standa rd CM OS Feat ures } Advanc ed BI OS Feat ures } Integr ated Per iphe rals } Power Manag ement S etup } PnP/PC I Co nfig urat ions } PC Heal th Stat us } Frequen cy/V oltag e C ontr ol

ESC: Qu it higf: Select Item F8: Q-Fla sh F10: Save & Exit Set up

Load Fail -Safe Def aults (Y /N)? N

Load Fail -Safe D efaul ts

Top Perf orma nce Load Fail -Safe D efaul ts Load Opti mized D efaul ts Set Super visor P asswo rd Set U ser Pass word Save & Exit S etup Exit Witho ut Savi ng

請按<Y >、<Enter>，即可載入 BIOS 預設值。如果系統出現不穩定的情況，不妨試試載入F ail -Sa fe De faul ts 看看能否正常。不過整個系統的各項效能都會變慢，因為 Fail- Safe D efau lts 是為只求能開機所設定的預設值。

載入 Optimized 預設值

CMOS Setu p Utili ty-Co pyrig ht (C ) 198 4-200 4 Award Soft ware

} Standa rd CM OS Feat ures } Advanc ed BI OS Feat ures } Integr ated Per iphe rals } Power Manag ement S etup } PnP/PC I Co nfig urat ions } PC Heal th Stat us } Frequen cy/V oltag e C ontr ol

ESC: Qu it higf: Select Item F8: Q-Fla sh F10: Save & Exit Set up

Load Opti mized Def aults (Y /N)? N

Load Opti mized D efaul ts

Top Perf orma nce Load Fail -Safe D efaul ts Load Opti mized D efaul ts Set Super visor P asswo rd Set U ser Pass word Save & Exit S etup Exit Witho ut Savi ng

請按<Y >、<En ter>，即可載入出廠時的設定。若您曾修改了許多 CM OS 設定，最後覺得不太妥當，便可執行此功能，以求系統的穩定度。

- 32 -8S6 48- RZ 系列主機板

繁體中

文

設定管理者(Supervisor)/ 使用者(User)密碼

CMOS Setu p Utili ty-Co pyrig ht (C ) 198 4-200 4 Award Soft ware

} Standa rd CM OS Feat ures } Advanc ed BI OS Feat ures } Integr ated Per iphe rals } Power Manag ement S etup } PnP/PC I Co nfig urat ions } PC Heal th Stat us } Frequen cy/V oltag e C ontr ol

ESC: Qu it higf: Select Item F8: Q-Fla sh F10: Save & Exit Set up

Ente r Pa sswo rd:

Chan ge/Se t/Dis able Pass word

最多可以輸入8 個字元，輸入完畢後按下Enter ， BIOS 會要求再輸入一次，以確定剛剛沒有打錯，若兩次密碼吻合，便將之記錄下來。如果您想取消密碼，只需在輸入新密碼時，直接按E nter ，這時BIOS 會顯示「PA SSWO RD DISAB LED」，也就是關閉密碼功能，那麼下次開機時，就不會再被要求輸入密碼了。

Su pe rvi so r 密碼的用途當您設定了S upe rvi sor 密碼時，如果「Advanced BIOS Features」中的Password Che ck 項目設成" Setu p" ，那麼開機後想進入 CMOS SETUP 就需輸入 Supervisor 密

碼才能進入。

Us e r 密碼的用途

當您設定了U ser 密碼時，如果「Advanced BIOS Features」中的 Pas sword Che ck 項目設成S YST EM ，那麼一開機時，必需輸入 Use r 或 Supervisor 密碼才能進入開機程序。當您想進入C M OS SE TU P 時，如果輸入的是USER Password ，很抱歉， BIOS 是不會允許的，因為只有 Su per vi sor 可以進入C M OS SETU P 中。

Top Perf orma nce Load Fail -Safe D efaul ts Load Opti mized D efaul ts Set Super visor P asswo rd Set U ser Pass word Save & Exit S etup Exit Witho ut Savi ng

BIOS 組態設定- 33 -

繁體中文

離開 S E T U P 並儲存設定結果

CMOS Setu p Utili ty-Co pyrig ht (C ) 198 4-200 4 Award Soft ware

} Standa rd CM OS Feat ures } Advanc ed BI OS Feat ures } Integr ated Per iphe rals } Power Manag ement S etup } PnP/PC I Co nfig urat ions } PC Heal th Stat us } Frequen cy/V oltag e C ontr ol

ESC: Qu it higf: Select Item F8: Q-Fla sh F10: Save & Exit Set up

Save to CMOS a nd EX IT (Y/N)? Y

Save Data to CMOS

Top Perf orma nce Load Fail -Safe D efaul ts Load Opti mized D efaul ts Set Super visor P asswo rd Set U ser Pass word Save & Exit S etup Exit Witho ut Savi ng

按下<Y >及<En ter> 鍵，即可儲存所有設定結果到 RTC 中的 CM OS 並離開Setup Utility 。若不想儲存，則按<N >或<E s c> 鍵即可回到主畫面中。

離開 SET UP 但不儲存設定結果

CMOS Setu p Utili ty-Co pyrig ht (C ) 198 4-200 4 Award Soft ware

} Standa rd CM OS Feat ures } Advanc ed BI OS Feat ures } Integr ated Per iphe rals } Power Manag ement S etup } PnP/PC I Co nfig urat ions } PC Heal th Stat us } Frequen cy/V oltag e C ontr ol

ESC: Qu it higf: Select Item F8: Q-Fla sh F10: Save & Exit Set up

Quit With out S aving ( Y/N)? N

Aban don a ll Data

Top Perf orma nce Load Fail -Safe D efaul ts Load Opti mized D efaul ts Set Super visor P asswo rd Set U ser Pass word Save & Exit S etup Exit Witho ut Savi ng

按下<Y >及<E nter >鍵，即離開 Setup Utility 。若按<N>或<Esc>鍵即可回到主畫面中。

- 34 -8S6 48- RZ 系列主機板

Revision History

第三章　安裝驅動程式

繁體

安裝驅動程式

以下安裝畫面為作業系統 Windows XP 下所示

將驅動程式光碟片置入光碟機中，光碟機將自動執行，請參考以下步驟進行安裝( 若沒有自動執行該程式，請在 " 我的電腦 " 中雙擊光碟機圖示，並執行其中的s e tup .exe 檔)。

安裝晶片組驅動程式

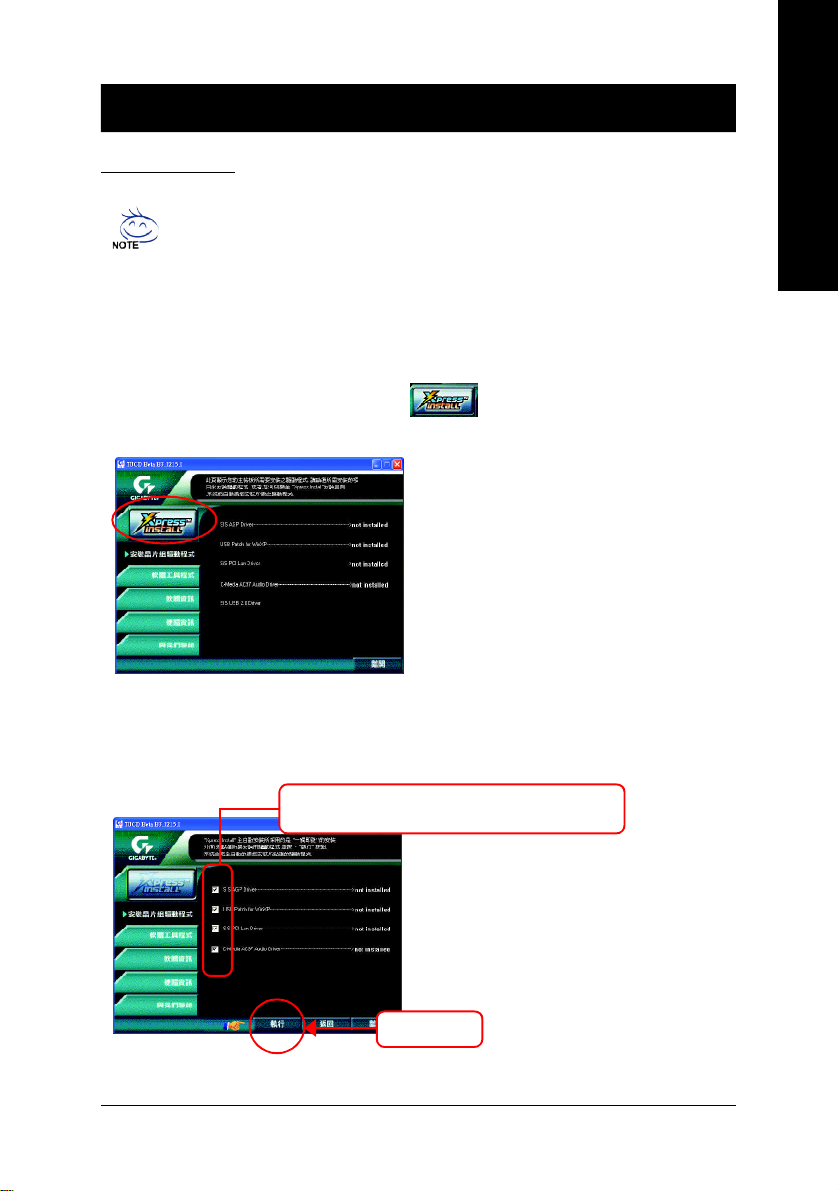

此頁顯示您的主機板所需要安裝之驅動程式。請點選所需安裝的項目來安裝驅動程式。或者，您可切換至 " Xp res s Ins tal l" 安裝頁面，系統將自動為您安裝

所需之驅動程式。

"X pre ss In stall " 全自動安裝所採用的是 " 一觸即發 " 的安裝介面，先點選所要安裝的驅動程式，並按下 " 執行 " 按鈕，系統會完全自動的為您安裝所點選的驅動程式。

中文

我們建議您安裝此清單內的所有選項。

訊息：安裝部份的驅動程式時，您的系統會自動的重新開機，在重新開機後 "X pr es s In st al l" 將會繼續安裝其他的驅動程式。

按 " 執行 " 。

- 35 -

安裝驅動程式

繁體中文

驅動程式安裝完成！請你重新開啟電腦。

Revision History

選項描述

n SIS AGP Driver

安裝 SI S AG P 驅動程式。

n USB Patch for WinXP

使 U SB 介面在 Win dow s XP 的 S 3 模式下能正常運作的修正程式。

n SiS PCI Lan Driver *

SiS series Lan 驅動程式。

n C-Media AC97 Audio Driver

安裝 C-Media AC97 音效晶片驅動程式。

n SIS USB 2.0 Driver

Si S USB 2.0 專用驅動程式。

"*" 只有 8S648-RZ 支援此功能。

- 36 -8S6 48 -RZ 系列主機板

繁體中文

- 37 -

Memo

繁體中文

- 38 -8S6 48 -RZ 系列主機板

與我們聯絡

您可以參考此頁資訊與台灣總公司或全球技嘉分公司聯絡

— 台灣技嘉科技股份有限公司地址：台北縣新店市寶強路6 號電話：886 (2) 8912-4888 傳真：886 (2) 8912-4004 技術支援：

http://tw.giga-byte.com/TechSupport/ServiceCenter.htm 非技術支援(業務 / 市場相關問題) ：

http://ggts.gigabyte.com.tw/nontech.asp 網址: http://www.gigabyte.com.tw — 美國

G.B.T. INC.

地址：17358 Railroad St, City of Industry, CA 91748. 電話：1 (626) 854-9338 傳真：1 (626) 854-9339 技術支援：

http://www.giga-byte.com/TechSupport/ServiceCenter.htm 非技術支援(業務 / 市場相關問題) ：

http://ggts.gigabyte.com.tw/nontech.asp 網址：http://www.giga-byte.com — 德國

G.B.T. Technology Trading GmbH

電話：49-40-2533040 　　　49-01803-428468 (Tech.) 傳真：49-40-25492343 (Sales) 　　　49-01803-428329 (Tech.) 技術支援：

http://de.giga-byte.com/TechSupport/ServiceCenter.htm 非技術支援(業務 / 市場相關問題) ：

http://ggts.gigabyte.com.tw/nontech.asp 網址：http://www.gigabyte.de — 日本

Nippon Giga-Byte Corporation 網址：http://www.gigabyte.co.jp — 英國

G.B.T. TECH. CO. LTD.

電話： 44-1908-362700 傳真： 44-1908-362709 技術支援：

http://uk.giga-byte.com/TechSupport/ServiceCenter.htm 非技術支援(業務 / 市場相關問題) ：

http://ggts.gigabyte.com.tw/nontech.asp 網址：http://uk.giga-byte.com

— 荷蘭

Giga-Byte Technology B.V.

地址：Verdunplein 8 5627 SZ, Eindhoven, The Netherlands 電話：+31 40 290 2088

NL Tech.Support：0900-GIGABYTE (0900-44422983, 0.2/M) BE Tech.Support：0900-84034 ( 0.4/M)

傳真：+31 40 290 2089 技術支援：

http://nz.giga-byte.com/TechSupport/ServiceCenter.htm 非技術支援(業務 / 市場相關問題) ：

http://ggts.gigabyte.com.tw/nontech.asp 網址：http://www.gig a-byte.nl

— 中國寧波中嘉科貿有限公司技術支援：

http://cn.giga-byte.com/TechSupport/ServiceCenter.htm 非技術支援(業務 / 市場相關問題) ：

http://ggts.gigabyte.com.tw/nontech.asp

網址：http://www.gigabyte.com.cn 北京電話：86-10-82856054, 86-10-82856064, 86-10-82856094 傳真：86-10-82856575 成都電話：86-28-85236930 傳真：86-28-85256822 廣州電話：86-20-87586273 傳真：86-20-87544306 上海電話：86-21-64737410 傳真：86-21-64453227 瀋陽電話：86-24-23960918, 86-24-23960893 武漢電話：86-27-87854385, 86-27-87854802 傳真：86-27-87854031 西安電話：86-29-5531943 傳真：86-29-5539821

繁體中文

- 39 -

Memo

繁體中

技嘉科技快速服務中心

文

— 台北營業時間：上午11:00 ~ 晚上9:00 (含星期六、日，國定例假日除外) 地址：台北市忠孝東路二段14 號電話：(02)2358 -7250

— 桃園服務中心星期一~ 星期五：上午 9:00 ~ 12:00 ，下午1:00 ~ 5:00 (國定例假日休息) 地址：桃園縣平鎮市南平路 215 號電話：(03)4 39-6333 ext.1913 、(03)4 03-0 165

— 新竹營業時間：上午11:00 ~ 晚上9:00 (含星期六、日，國定例假日除外) 地址：新竹市光復路二段 27 8號電話：(03)5 72-5747

— 台中營業時間：上午11:00 ~ 晚上9:00 (含星期六、日，國定例假日除外) 地址：台中市公益路81 號電話：(04 )2301-5511

— 高雄營業時間：上午11:00 ~ 晚上9:00 (含星期六、日，國定例假日除外) 地址：高雄市建國二路51-1 號電話：(07)2 35-4340

您可以至我們的台灣區服務網查詢更多的訊息：

http://service.gigabyte.com.tw

- 40 -8S6 48 -RZ 系列主機板

GIGABYTE 8S648-RZ, 8S648-RZ-C User Guide

Specifications and Main Features

Frequently Asked Questions

User Manual
