GE GXSL03C Owner’s Manual & Installation Instructions

Download

www.GEAppliances.com

Water Filtration System

La section française commence à la page 17

La sección en español empieza en la página 33

GXSL03C (rev. 2) is

Tested and Certified by NSF International against ANSI/NSF

Standard 42 for the reduction of Particulate Class I, Chlorine and Taste/Odor and Standard 53 for the reduction of Lead, Mercury, Cyst, Turbidity, Asbestos, Atrazine and Lindane.

GXSV10C is

Tested and Certified by NSF International against ANSI/NSF

Standard 42 for the reduction of Particulate Class I, Chlorine and Taste/Odor and Standard 53 for the reduction of Lead, Mercury, Cyst, Turbidity, Asbestos and VOC.

Safety Information . . . . . . . . .2

Operating Instructions . . .3, 4

Specification Guidelines . . . . . . . . . . .3

Using the System . . . . . . . . . . . . . . . .4

Installation

Instructions . . . . . . . . . . . . .5–11

Battery Pack Installation . . . . . . . . . . .8

Faucet Installation . . . . . . . . . . . . . .7, 8

Feed Water Supply . . . . . . . . . . . . . . .6

Filter Cartridge Installation

or Replacement . . . . . . . . . . . . . .10, 11

Flush Procedure . . . . . . . . . . . . . . . .11

Important Recommendations . . . . . . .5

Step-by-Step Instructions . . . . . . . .7–9

Tools/Materials Required . . . . . . . . . .5

Tubing Connections . . . . . . . . . . . . . . .9

Wall Mounting . . . . . . . . . . . . . . . . . .9

Troubleshooting Tips

Before You Call For Service

. . . . . . . .12

Consumer Support

Consumer Support . . . . . . . . . . . . . . .16

Parts List/Catalog . . . . . . . . . . . . . . .13

Warranty . . . . . . . . . . . . . . . . . . . . . .16

Write the model and serial numbers here:

Model # ______________

Serial # ______________

You can find them on the sump bracket.

215C1044P009-3 49-50039-3 05-02 JR

7238769

GXSL03C (rev. 2)

GXSV10C

Owner’s Manual

and Installation

Instructions

SAVE THESE INSTRUCTIONS

READ AND FOLLOW THIS SAFETY INFORMATION CAREFULLY.

■

Install or store where it will not be exposed to temperatures below freezing or exposed to any

type of weather. Water freezing in the system will damage it. Do not attempt to treat water over 100°F.

WARNING: Discard all unused and packaging

material after installation. Small parts remaining after installation could be a choke hazard.

■

Your Water Filtration system will withstand up to 125 pounds per square inch (psi) water pressure. If your house water supply pressure is higher than 100 psi, install a pressure reducing valve before installing the Water Filtration system.

IMPORTANT SAFETY INFORMATION. READ ALL INSTRUCTIONS BEFORE USING.

For your safety, the information in this manual must be followed to minimize the risk of

property damage or personal injury.

SAFETY PRECAUTIONS

■

Check with your local public works department for plumbing codes. You must follow these guidelines as you install the Water Filtration system.

■ Use the Water Filtration system on a potable, safe-to-drink,

home COLD water supply only. The filter cartridges will not purify the water, or make it safe to drink.

■ Do not use on a hot water supply (100°F max.)

WARNING: Do not use with water that is

microbiologically unsafe or of unknown quality without adequate disinfection before or after the system. Systems certified for cyst reduction may be used on disinfected water that may contain filterable cysts.

PROPER INSTALLATION

This Water Filtration system must be properly installed and located in accordance with the Installation Instructions before it is used.

WARNING!

Specification guidelines. www.GEAppliances.com

Many bad tastes and/or odors are removed from water using activated carbon filter cartridges. They are most often used to remove a chlorine taste and odor. They can also reduce other undesirable elements from drinking water supplies, such as organic chemical contaminants and lead.

NOTE: Small amounts of hydrogen sulfide (noticeable as “rotten egg” odor) may be reduced by taste and odor filters for a short time, but the carbon media is quickly exhausted. Other water conditioning equipment is usually required for the continuous treatment of hydrogen sulfide.

For Model GXSL03C (rev. 2)

FXSLC (rev. 2) Filter Set (600-Gallon Capacity)

Filter I – White with no end caps

Filter II – White with yellow end caps

• Reduces dirt, rust and sediment

• Reduces unpleasant tastes and odors

• Reduces Chlorine: Taste and Odor

• Reduces Lead

• Reduces Asbestos

• Reduces Mercury

• Reduces Atrazine

• Reduces filterable cysts

(such as cryptosporidium and giardia)

• Reduces Lindane (a pesticide)

• 0.5–1 micron nominal particulate reduction

For Model GXSV10C

FXSVC (rev. 2) Filter Set (600-Gallon Capacity)

Filter I – White with green end caps

Filter II – Gray

• Reduces dirt, rust and sediment

• Reduces unpleasant tastes and odors

• Reduces Chlorine: Taste and Odor

• Reduces Lead

• Reduces Asbestos

• Reduces Mercury

• Reduces filterable cysts

(such as cryptosporidium and giardia)

• Reduces Volatile Organic Chemicals (VOCs)

• 0.5–1 micron nominal particulate reduction

Minimum - Maximum Supply Water Pressure – 40–125 pounds per square inch (psi) Minimum - Maximum Supply Water Temperature – 40°–100°F Inlet - Outlet – 3/8 ″ NPT, fittings and tubing included Rated Service Flow – 0.6 gpm (GXSL03C [rev. 2])

0.6 gpm (GXSV10C)

Depending on the treatment needed for a specific water supply, the water filtration system can be customized using any combination of the preceding filter cartridge sets.

The Water Filtration system uses two filter cartridges.

This system conforms to ANSI/NSF 42 and 53 for the specific performance claims as verified and sustained by test data.

About the water filtration system.

Using the Water Filtration System and About the Filter Cartridge

The countertop faucet dispenses filtered drinking water when opened. It has a hand-operated, spring-loaded closed lever to prevent waste. You can keep the faucet open by pushing upward on the lever to lock it against the faucet spout.

Filter Cartridge Life – Several variables determine how long the cartridges will last in your Water Filtration system. These include:

How much water you use.

How much sediment, taste and/or odor, lead or other unwanted substance is in the water.

No matter which Water Filtration system you have, you should replace the cartridges every six months, when indicated by the electronic indicator light on the base. In extremely poor water supplies, you may notice the return of the unwanted substance in your water before the six months are up. In this case the cartridges should be replaced immediately. If the system is also for lead or chemical contaminant removal, it is MORE IMPORTANT to replace the cartridges at least every six months.

NOTE: If the water supply contains high amounts of sediments, the carbon filters may plug prematurely, reducing filtered water flow to the system faucet.

Cartridge replacement is needed to restore flow.

Electronic Indicator Light (GXSV10C only) – The electronic indicator light on the base of the faucet is a six-month timer that shows you when to replace the filter cartridges. When the battery pack is first installed, the indicator light will light briefly to show that the electronics are operating.

If this does not happen,

the batteries may be installed

backwards or the lead wires are not connected.

After about six months, the indicator light begins to flash. It is time to replace the filter cartridges. When replacing the filter cartridges, also replace the batteries in the battery pack. Two AA batteries are required.

Filtered water faucet

Open

Indicator light

Lock open

Installation Overview

Installation Instructions.

Important Installation Recommendations

■ Check with your local public works department for plumbing codes. You must follow their guides as you install the Water Filtration system.

■

Use the Water Filtration system on a potable, safe-to-drink, home COLD water supply only. The filter cartridges will not purify water or make unsafe water safe to drink. DO NOT use on HOT water (100°F max.).

■ Protect the Water Filtration system and piping from freezing. Water freezing in the system will damage it.

■ Your Water Filtration system will withstand up to 125 psi water pressure. If your house water supply pressure is higher than 100 psi during the day (it may reach higher levels at night), install a pressure-reducing valve before the system.

WARNING:

Do not use with water that is microbiologically unsafe or of unknown quality without adequate disinfection before or after the system. GXSL03C (rev. 2) and GXSV10C are certified for cyst reduction and may be used on disinfected water that may contain filterable cysts. The water should be tested periodically to verify that the system is performing satisfactorily. Small parts remaining after the installation could be a choke hazard. Discard safely.

■ Slotted and Phillips screwdrivers

■ Pliers and adjustable jaw wrench

■ Hand- or battery-powered drill and 1 ⁄4″ bit (saddle valve

installation)

■ Electric drill and drill bit to drill 1″–1 1⁄ 4 ″ hole (type as

required) if mounting hole is needed for faucet

CAUTION:

To avoid damaging the sink, consult a qualified plumber or installer for drilling procedures. Special drill bits may be needed for porcelain or stainless steel.

Contents included with the product:

■ Water filter assembly, including mounting bracket and screws

■ Product Literature (Owner’s Manual and Installation, Product Data Sheet, Owner Product Registration Card)

■ Water supply/saddle valve

■ Filtered water faucet for sink or countertop mounting

■ Electronic indicator faucet base and battery pack

(GXSV10C only)

■ 3⁄8″ tubing and fittings to make all needed connections

■ Sump wrench

Filtered water faucet

Sink

Battery pack

Hot

Shutoff valve

NOTE: To change the filter cartridge, you must turn off the water. A nearby shutoff valve is convenient. Most sinks already have shutoff valves on the supply pipes.

Cold

Water supply valve

Tubing insert

Tubing adapter

Compression nut

Water in

Water out

Tubing

Mounting screw (2)

Filter I

Filter II

Locate the drinking water system on the cold water supply pipe, under the kitchen and/or bathroom sink, to filter the cold drinking water.

Tools and Materials Required for Installation

Read entire manual. Failure to follow all guides and rules could cause personal injury or property damage.

Tubing

Installation Instructions.

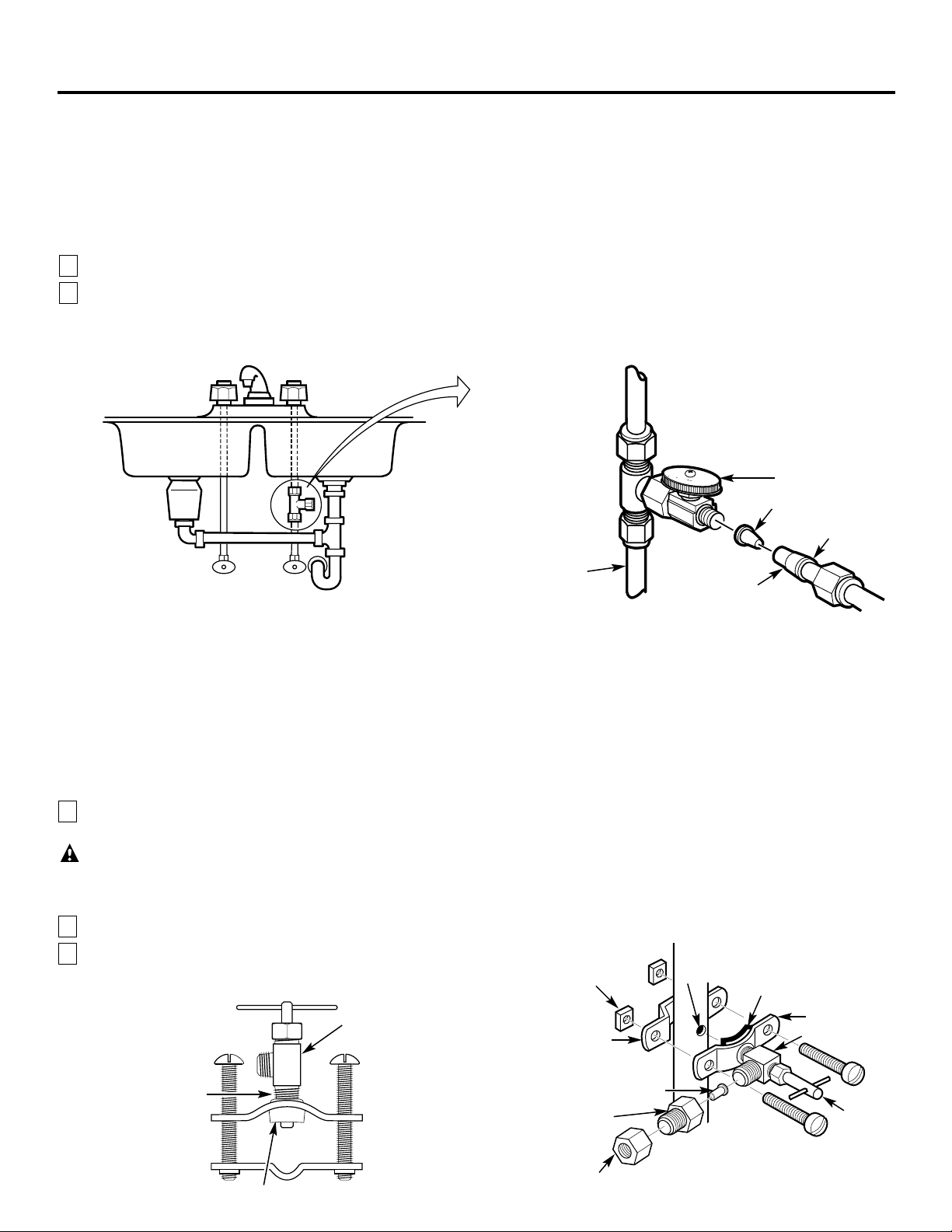

Feed Water Supply

Check and comply with local plumbing codes as you plan; then install a cold

feed water supply fitting. For new home installation using standard plumbing fittings, see first two illustrations below. A typical installation for existing homes using the saddle valve is shown in third illustration below.

A. PREFERRED INSTALLATION

Turn off the cold water supply.

Complying with plumbing codes, install a fitting on the cold water pipe to adapt 3 ⁄ 8 ″ OD tubing. A typical connection is shown in illustrations at right (parts not included). Make sure a water supply valve is used.

B. OPTIONAL HOME INSTALLATION Where codes permit

*For 1/2" OD or larger metal tubing only.

NOTE: Codes in the state of Massachusetts require installation by a licensed plumber and do not permit the use of the saddle valve. For installation, use plumbing code 248-CMR of the Commonwealth of Massachusetts.

Turn off the cold water supply and attach saddle valve as shown in

illustration at right.

DANGER: To protect yourself from serious injury or fatal shock,

use a battery-powered hand drill only to make the hole.

DO NOT USE AN ELECTRIC DRILL.

Close the water supply valve by turning the handle clockwise.

Open the main water supply valve and several house faucets to purge air from the system. Close faucets when water runs smoothly.

Optional water supply connection (using saddle valve)*

*For 1/2" OD or larger metal tubing only.

Predrill 1⁄4″ hole

Seal – make sure the seal is in place

Clamp X

Nut (2) – not required if holes in clamp are threaded

Valve

Handle

Tubing adapter

Tubing insert

Compression nut



Clamp Z

Preferred water supply connection (using compression fitting)

Insert (not included)

Cold water pipe

3⁄8″ tubing to inlet

Ferrule

Water supply valve

Typical location

Cold water

Use to connect the tubing

Some threads should be visible

Rubber gasket

Snug valve into bracket. DO NOT

OVERTIGHTEN.

Step-by-step installation instructions.

Faucet Installation for Models GXST03C and GXSL03C (rev. 2)

Be sure there is room underneath the sink to make the needed connections. Select one of the following places to install the faucet:

—IN an existing sink spray attachment or soap dispenser hole.

—IN a hole to be drilled in the sink top.

—IN a hole to be drilled in the countertop, next to the sink.

NOTE: Looking at second illustration at right, be sure the faucet base will fit flat against the surface at the selected location so the gasket will seal.

If drilling is needed, make a 3⁄ 4 ″ dia. hole. Be sure to use the proper

procedure for drilling porcelain or stainless steel. Special drill bits may be needed.

Place small gasket, base and large gasket (in that order) onto the faucet stem. Next, place lock washer and hex nut onto faucet stud.

Insert washer into tubing adapter. Securely tighten to faucet stud.

Feed the length of 3 ⁄ 8 ″ OD tube from the bottom up through the mounting hole. Connect to the tubing adapter as shown in second illustration, tightening the compression nut securely.

Remove the short shipping tube and insert the spout into the faucet body. Rotate spout into place.

Lower the faucet assembly into place on the underside of the mounting hole. Place

the mounting bracket above the lock washer. While holding

the mounting bracket in place, securely tighten the hex nut.

3/8″ tubing, (run to Filter II outlet)

Compression nut

Tubing adapter

Tubing insert

Sink

Base

Lock washer

Faucet

Lever

Spout

Faucet stud

Small gasket

Large gasket

Compression nut

Tubing adapter

Mounting bracket

Hex nut

Tubing insert

ASSEMBLED

Electronic Faucet Installation for Model GXSV10C

Be sure there is room underneath the sink to make the needed connections. Select one of the following places to install the faucet:

—IN an existing sink spray attachment or soap dispenser hole.

—IN a hole to be drilled in the sink top.

—IN a hole to be drilled in the countertop, next to the sink.

NOTE: Looking at fourth illustration at right, be sure the faucet base will fit flat against the surface at the selected location so the gasket will seal. The base may have to be angled sideways or diagonally.

If drilling is needed, make a 1″–1 1⁄ 4 ″ dia. hole. Be

sure to use the proper procedure for drilling porcelain or stainless steel. Special drill bits may be needed.

Looking at first illustration, insert a screw into the NON-SLOTTED base mounting hole. Turn a flat nut a few turns onto the screw.

Position the base gasket over the mounting hole. Set the base on the gasket, routing the leadwire through the mounting hole. Holding the flat nut under the sink with one finger, tighten the screw until just snug.

Turn the remaining flat nut a few turns onto the other screw. Position the screw in the slotted base mounting hole and tighten until snug. Make sure the gasket position is properly aligned and carefully tighten both screws until the base is held firmly in place. Do not overtighten and break the base.

Assemble the top faucet base and hex nut onto the faucet stud (third illustration). Tighten the nut until snug.

Insert tubing insert into tubing adapter. Securely tighten to faucet stud.

Feed the length of 3/8″ OD tubing from the bottom up through the faucet base. Connect to the tubing adapter as shown in fourth illustration, tightening the compression nut securely.

Remove the short shipping tube and screw the spout into the faucet body.

Lower the faucet assembly and lock into place on the faucet base.

Faucet base

Nut (2)

Screw (2)

1″–1 1/4″ dia. mounting hole in sink or countertop

Gasket

Faucet base

TOP VIEW

Screw (2)

Nut (2)

Tubing insert

Hex nut

Top faucet base

Faucet

Lever

Spout

Faucet stud

ASSEMBLED

Step-by-step installation instructions.

Battery Pack Installation and Connection

In a dry location, within reach of the electronic base 3′ lead wire, select a place for the battery pack (see illustration on page 5). The battery pack attaches to most surfaces, using the included “sticky-back” Velcro

™

strip.

The battery pack uses two size AA batteries. Check to be sure they are installed correctly. Then, remove the paper backing on the Velcro

™

strip

and secure the pack in place.

Fasten electronic base lead wire and battery pack connector together.

Base lead wire connector (to battery pack)

3/8″ tubing, (run to Filter 2 outlet)

Faucet base

Compression nut

Tubing insert

Tubing adapter

Compression nut

Tubing adapter

Mounting Bracket to Cabinet Wall

The bracket can be used as a template for marking the location of the mounting screws. When determining the

location of the bracket, make sure

you leave 1 1/2

″

to 2″of free area under the sumps to allow for sump removal

and enough space on either side to make the tubing connections.

Filter I

Filter II

Sump

Mounting screws

Tubing connector (outlet)

Tubing connector (inlet)

Mounting bracket

Sump

7 9⁄16″

1 1⁄2″ to 2″

Tubing Connections – Push-In Style (Models GXSL03C [rev. 2] and GXSV10C)

Run the length of the 3⁄8 ″ tubing, connected to the bottom of the faucet, to the filter system outlet (illustration above). Allow enough slack in the tubing so that the unit can be easily removed.

Measure and cut the end of the tubing square using a sharp cutter or knife. Remove any burrs (illustration A).

Inspect the end of the tubing, about 1 inch, to be sure there are no imperfections. It may be necessary to cut the tubing again.

Mark the tubing for length of insertion. For 3/8″ OD tubing the insertion length should be approximately 3/4 of an inch. Tubing must be fully

inserted to avoid leaks.

DO NOT REMOVE GRAY COLLET. Push the tubing all the way into the fitting until it bottoms out. The insertion line should be hidden or barely visible (illustration B and C). Slightly pull on the tubing to verify engagement.

Repeat the procedure to connect the tubing between the filter system inlet and the water supply/saddle valve (illustration in the Installation Overview section).

To remove tubing (illustration D), depress and hold gray collet. Pull tubing to remove.

NOTE: Avoid installing the unit where the tubing is pulled at a sharp angle. This type of installation may cause the fittings to leak. If using tubing other than what is supplied, be sure it is high quality, exact size and roundness, and has a smooth surface.

Engagement

3/4″ (3/8″ tubing)

Gray Collet

(DO NOT REMOVE)

Gray Collet

Tubing

Cut tubing square

End of tubing round and smooth, with no cuts, nicks

or flat spots (approximately 1 inch)

Insertion line

Depress gray collet and pull tubing to remove.

Insert tubing

Insert

Gray Collet

(DO NOT REMOVE)

Insertion line

Tubing

Tubing must be fully inserted to avoid leaks.

3⁄4″

About the water filtration system.

Filter Cartridge Installation or Replacement

CAUTION: Never remove the sumps when water pressure is in the Water

Filtration system. Close the water supply/saddle valve to the filter. (See illustration in the

Installation Overview section for location of the water supply valve.) Open the filtered water faucet.

Remove the sump, using the sump wrench tool provided, from the filter head by rotating the sump as shown in the below illustration. Be careful, the sump may be full of water. Be sure to keep the large o-ring seal.

If you are replacing a filter cartridge, remove and discard the used filter cartridge.

Be sure the inside of the sump is clean. Thoroughly wash the inside of the sump with hot, soapy water and rinse.

Remove the wrapper from the new filter cartridge and insert the filter cartridge in the sump.

Some cartridges fit either way, while others fit only

one way. Observe markings on the cartridge.

NOTE: The Water Filtration system uses two different types of filter cartridges. Be sure to install them correctly. Filter I

cartridge should always

be placed in the

Filter I

sump.

Filter II

cartridge should always be placed in

the

Filter II

sump.

See page 3 for a complete list of filter performance

characteristics.

Filter I

Filter II

O-ring seal

Cartridge

Sump II

Sump

Sump I

Label

TURN SUMP

TO INSTALL

TURN SUMP

TO REMOVE

Head

Bracket

Turn sump wrench tool provided clockwise to remove sump

OUTLET

INLET

Lightly lubricate the o-ring seal in the sump with clean food-grade silicone grease (silicone grease is available through GE Parts and Services: 1-800-626-2002, Part Number: WS60X10005). Be sure it is fully seated in its groove.

Hold the sump up to the filter head, aligning the center hole in the cartridge with the protrusion on the bottom of the head. Failure to obtain proper alignment may cause damage to the filter and/or filtration system, which will degrade filter performance.

Being careful not to cross-thread, rotate the sump onto the filter head and tighten securely by hand.

NOTE: If the sump will not tighten up to the head or if you feel resistance, you may have the cartridge in upside down or misaligned. Take the cartridge out and check for correct orientation or alignment and reassemble.

Repeat steps 2 through 8 for the Filter II cartridge in the Filter II sump.

For Model GXSL03C (rev. 2)

FXSLC (rev. 2) Filter Set (600-Gallon Capacity)

Filter I – White with no end caps Filter II – White with yellow end caps

For Model GXSV10C

FXSVC (rev. 2) Filter Set (600-Gallon Capacity)

Filter I – White with green end caps Filter II – Gray

www.GEAppliances.com

Flush Procedure

Whenever water of unknown quality is passed through the GE Water Filtration system, filter elements should be discarded and the filtration system flushed.

Circumstances that may require flushing the system are:

■ Boil-water advisory.

■ Flooding of the GE Water Filtration system.

■ Long-term non-use.

The procedure for flushing the GE Water Filtration system is:

See Filter Cartridge Replacement section and follow steps 1, 2, 3 and 4.

Next, reinstall the sumps (without the filter elements), turn water on and flush water through the faucet for one minute.

Then, turn water off, remove sumps, empty water out of sumps and install new filter elements.

Follow steps 5–11 in the Filter Cartridge Replacement section to complete.

Turn on the filtered water faucet. Then, slowly open the water supply/saddle valve and allow the filter housing to fill.

Close the filtered water faucet. Then, check for leaks between the sump and the head.

NOTE: If leaking, turn off the water supply and turn on the filtered

water faucet. Disassemble the filter housing and check the o-ring for cuts, flat spots, etc., and sealing surfaces for foreign material. Clean the o-ring and lightly lubricate with clean silicone grease. Carefully press into the groove in the sump. Reassemble and check for leaks.

If you are replacing the batteries, remove, properly discard and install two new AA alkaline batteries in the battery pack. Removing the batteries or momentarily disconnecting the lead wires resets the six-month electronic timer. It is recommended that you change your batteries at least once a year.

The filter cartridges contain activated carbon. When new, turn on the filtered water faucet for ten minutes to flush the system.

Place filter change label on sump, inside cabinet door, or in another convenient location. Write in date of filter change for future reference. Filters should be changed every six months.

Before you call for service…

Problem Possible Causes What To Do

Water contains tiny New filter cartridges contain • Turn on the filtered water faucet and allow these harmless black particles activated carbon, which is a carbon particles to purge from the cartridge. Turn off the faucet

harmless black powder. when the water is clear.

Water has air bubbles Air in system after installation. • Will go away after water runs for a while. and is cloudy

Indicator light on the Six months usage has occurred. • Replace both filter cartridges and batteries in the battery pack. faucet base is flashing This is the maximum life of the (GXSV10C only) filter cartridges.

Indicator light on the The faucet base lead wire • Connect. faucet base is not working

is not connected to the battery

(GXSV10C only) pack lead wire.

Batteries may need to be • Observe orientation markings on the holder and install replaced or they may have been correctly. Replace batteries if they are old. installed incorrectly.

Lead wires damaged. • Inspect and repair as needed.

Chlorine taste and /or The filter cartridges are no •

Replace both filter cartridges.

odor in the product water longer removing chlorine

from the water supply.

Water dispenses Filter may have an integral • A slower flow (approx. 0.6 g/min.) is normal with this style of very slowly

flow restrictor. filter. If flow rate is unacceptable, replace the filters with ones

that do not have integral flow restrictors.

The filters have been installed • A six-month change-out period is recommended. for too long. Replace both filter cartridges.

The filter cartridges have • High sediment levels can cause premature clogging. become clogged. Replace both filter cartridges.

Fittings are leaking Tubing may not be installed • Fully follow the installation instructions (page 9) and be sure

properly. the tubing is installed to the proper depth.

Tubing may be damaged. • Examine the end of tubing (approx. 1 inch) for defects such

as scratches, grooves, roundness, etc. Trim tubing and fully reinstall.

Troubleshooting Tips Save time and money! Review the chart below first and you may not need to call for service.

Parts List.

www.GEAppliances.com

*NOTE: Codes in the state of Massachusetts require installation by a licensed plumber and do not permit the use of the saddle valve. For installation, use plumbing code 248-CMR of the Commonwealth of Massachusetts.

Electronic Monitor Faucet for Model GXSV10C

Nonmonitored Faucet for Models GXSL03C (rev. 2)

General Electric parts catalog.

REF. NO. PART NO. PART DESCRIPTION

0001 WS02X10001 SCREW, #10-14 X 3/4″ 88 0002 WS28X10010 MOUNTING BRACKET 1 1 0005 WS02X10003 SCREW, #10-14 X 1 1/4″ 22 0006 WS22X10002 ELBOW, 3/8″ NPT X 3/8″ (compression) – – 0006 WS22X10032 ELBOW, 3/8″ NPT X 3/8″ (push-in) 2 2 0007 WS19X10011 HEAD 2 2 0008 WS03X10001 O-RING, 3 3/8″ X 3 5/8″ 22 0009 WS30X10002 SUMP 2 2 0010 WS22X10003 NIPPLE, 3/8″ NPT X 1 1/2″ 11 0012 WS07X10008 TUBING, 3/8″ X 20 FT–WH 1 1 0015 WS03X10044 TUBING ADAPTER ASM. 2 2 0017 WS15X10008 SADDLE VALVE/SUPPLY 1 1 0018 WS15X10002 FAUCET ASM. (monitored) – 1

WS15X10022 FAUCET ASM. (nonmonitored) 1 –

0019 WS10X10008 TOP FAUCET BASE BLACK – 1 0020 WS02X10007 SCREW, #6-32 X 1 3/8″ –2 0021 WS10X10002 BASE FAUCET KIT – 1 0022 WS02X10008 NUT – 2 0023 WS08X10003 GASKET FAUCET – 1 0024 WS06X10001 HOLDER BATTERY – 1 0025 FXSLC (rev. 2) FILTER SET – LEAD/CYST 1 –

FXSVC (rev. 2) FILTER SET – VOC – 1 0200 WX5X140 WRENCH SUMP 1 1 0999 49-50039 PM MANUAL USE & CARE/

INSTALLATION 1 1

G X

3X CS RV E1 V0

To obtain replacement parts, call toll-free

800.626.2002 (US), 800.663.6060 (CanadaEnglish), 800.361.3869 (Canada-French)

Saddle Valve

Notes.

Printed in the United States

Consumer Support.

GE Appliances Website

www.GEAppliances.com

Have a question or need assistance with your appliance? Try the GE Appliances Website 24 hours a day, any day of the year! For greater convenience and faster service, you can now download Owner’s Manuals, order parts, catalogs, or even schedule service on-line. You can also “Ask Our Team of Experts™” your questions, and so much more

...

Schedule Service www.GEAppliances.com

Expert GE repair service is only one step away from your door. Get on-line and schedule your service at your convenience 24 hours any day of the year! Or call 800.GE.CARES (800.432.2737) during normal business hours.

Real Life Design Studio www.GEAppliances.com

GE supports the Universal Design concept—products, services and environments that can be used by people of all ages, sizes and capabilities. We recognize the need to design for a wide range of physical and mental abilities and impairments. For details of GE’s Universal Design applications, including kitchen design ideas for people with disabilities, check out our Website today. For the hearing impaired, please call 800.TDD.GEAC (800.833.4322).

Extended Warranties www.GEAppliances.com

Purchase a GE extended warranty and learn about special discounts that are available while your warranty is still in effect. You can purchase it on-line anytime, or call 800.626.2224 during normal business hours. GE Consumer Home Services will still be there after your warranty expires.

Parts and Accessories www.GEAppliances.com

Individuals qualified to service their own appliances can have parts or accessories sent directly to their homes (VISA, MasterCard and Discover cards are accepted). Order on-line today, 24 hours every day or by phone at 800.626.2002 during normal business hours.

Instructions contained in this manual cover procedures to be performed by any user. Other servicing generally should be referred to qualified service personnel. Caution must be exercised, since improper servicing may cause unsafe operation.

If you are not satisfied with the service you receive from GE, contact us on our Website with all the details including your phone number, or write to: General Manager, Customer Relations

GE Appliances, Appliance Park Louisville, KY 40225

Register your new appliance on-line—at your convenience! Timely product registration will allow for enhanced communication and prompt service under the terms of your warranty, should the need arise. You may also mail in the preprinted registration card included in the packing material.

LIMITED ONE-YEAR WARRANTY

• What does this warranty cover?

— Any defect in materials or workmanship in the manufactured product.

• What does this warranty not cover?

— Filter Cartridges. — Service trips to your home to teach you how to use the product. — Improper installation. — Failure of the product if it is abused, misused, altered or used for other

than the intended purpose.

— Defects that result from improper installation or damage not caused

by GE.

— Liability on the part of GE under this or any other warranty for any

indirect or consequential damage. — Products that are used for commercial or industrial applications. — Use of this product where water is microbiologically unsafe or of

unknown quality, without adequate disinfection before or after the

system. Systems certified for cyst reduction may be used on disinfected

water that may contain filterable cysts.

— Damage to the product caused by accident, fire, floods or acts of God. — Incidental or consequential damage caused by possible defects with this

appliance, its installation or repair.

• For how long after the original purchase?

— One year.

• How do I make a warranty claim?

— Return to the retailer from which it was purchased, along with a copy

of the “Proof of Purchase.” This warranty excludes the cost of shipping or service calls to your home.

• How does state law relate to this warranty?

— This warranty gives you specific legal rights, and you may also have

other rights which vary from state to state. THIS WARRANTY IS

INTENDED TO BE IN LIEU OF ALL OTHER WARRANTIES, WHETHER EXPRESS OR IMPLIED, INCLUDING THE WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE.

Contact us at www.GEAppliances.com, or call 800.GE.CARES (800.432.2737) in the U.S., or toll-free 866.777.7627 in Canada.

GE Water Filtration System Warranty.

Information de sécurité . . . . . . . . .18

Instructions d’utilisation . . . . .19, 20

Spécifications . . . . . . . . . . . . . . . . . . . . . . . . .19

Utilisation du système . . . . . . . . . . . . . . . . . .20

Instructions d’installation . . . .21–27

Cartouches de filtration–

installation ou remplacement . . . . . . . . . .26, 27

Étapes de l’installation . . . . . . . . . . . . . .23–25

Installation du porte-pile . . . . . . . . . . . . . . . . .24

Installation du robinet . . . . . . . . . . . . . . .23, 24

Montage mural . . . . . . . . . . . . . . . . . . . . . . . .25

Outillage/matériel nécessaire . . . . . . . . . . . .21

Processus de rinçage . . . . . . . . . . . . . . . . . . .27

Raccordement des tubes . . . . . . . . . . . . . . . . .25

Recommandations importantes . . . . . . . . . . . .21

Source d’alimentation du filtre . . . . . . . . . . . .22

Avant de contacter un dépanneur

Conseils pour le diagnostic . . . . . . . . . . . . . . .28

Service-client

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

Liste des pièces/catalogue . . . . . . . . . . . . . . .29

Service à la clientèle . . . . . . . . . . . . . . . . . . .32

Le produit GXSL03C (rév. 2) a été testé et homologué par NSF International, selon la norme ANSI/NSF no42 pour la réduction de la concentration de particules (classe I), la réduction de la concentration de chlore et la suppression des goûts et odeurs, et selon la norme no53 pour la réduction de la turbidité et des concentrations de plomb, mercure, spores, amiante, atrazine et Lindane.

Le produit GXSV10C a été testé et homologué par NSF International, selon la norme ANSI/NSF n

42 pour

la réduction de la concentration de particules (classe I), la réduction de la concentration de chlore et la suppression des goûts et odeurs, et selon la norme no53 pour la réduction de la turbidité et des concentrations de plomb, mercure, spores, amiante et composés organiques volatiles.

Écrivez ici le numéro de modèle et le numéro de série :

Modèle # ____________________ Série # ______________________

Vous trouverez ces numéros sur la bride du corps de filtre.

CONSERVER CES INSTRUCTIONS

LIRE ATTENTIVEMENT ET RESPECTER CES PRESCRIPTIONS DE SÉCURITÉ.

■

Installer ou remiser le produit à un emplacement qui n’est pas exposé au gel ou aux intempéries. Le gel de l’eau fera subir des détériorations au produit. Ne pas tenter de traiter une eau dont la température est supérieure à 100°F.

AVERTISSEMENT : Éliminer après

l’installation tous les matériaux d’emballage et matériaux non utilisés; les petites pièces qui ne sont pas utilisées pourraient susciter un danger d’étouffement pour un enfant.

■

Le système de filtration d’eau peut résister à une pression maximale de 125 lb/po2. Si la pression de distribution locale est supérieure à 100 lb/po2, installer un robinet de réduction de pression en amont du système de filtration d’eau.

INFORMATION DE SÉCURITÉ IMPORTANTE. LIRE LA TOTALITÉ DES INSTRUCTIONS AVANT D’UTILISER LE PRODUIT.

Observer toutes les instructions présentées dans ce manuel pour assurer la sécurité et minimiser les risques de dommages matériels ou corporels.

MESURES DE SÉCURITÉ

■ Consulter le service local des travaux publics au sujet des codes de plomberie. L’installation du système de filtration d’eau doit être conforme aux prescriptions du code de plomberie local.

■ Utiliser le système de filtration d’eau uniquement sur une canalisation d’eau potable FROIDE. Les cartouches de filtration ne purifient pas l’eau et ne peuvent rendre potable une eau qui ne l’est pas.

■ Ne pas utiliser ce produit sur une canalisation d’eau chaude (100°F maximum).

AVERTISSEMENT : Ne pas utiliser ce

produit avec de l’eau microbiologiquement polluée ou de qualité inconnue sans avoir installé un dispositif de désinfection approprié avant ou après le système. Les systèmes homologués pour la retenue des spores peuvent être utilisés pour la filtration d’une eau désinfectée qui peut contenir des spores filtrables.

INSTALLATION

Avant toute utilisation, on doit installer le système de filtration d’eau soit à un emplacement adéquat conformément aux

instructions d’installation.

AVERTISSEMENT!

Spécifications. www.GEAppliances.com

Des cartouches de filtration au charbon actif permettent d’éliminer de l’eau des composés responsables de goûts ou odeurs désagréables. On utilise fréquemment ces filtres pour éliminer les goûts et odeurs imputables au chlore. Les filtres permettent également de réduire la concentration d’autres éléments indésirables dans l’eau de consommation, comme composés organiques et plomb.

NOTE : Les filtres pour goûts et odeurs peuvent supprimer pendant quelque temps de petites quantités de sulfure d’hydrogène (responsable d’une odeur caractéristique d’oeufs pourris), mais le charbon actif s’épuise rapidement. Pour l’élimination en permanence du sulfure d’hydrogène, on doit utiliser un autre équipement de conditionnement de l’eau.

Pour modèle GXSL03C (rév. 2)

Filtre FXSLC (rév. 2) (capacité 600 gallons)

Filtre I–Blanc, sans embouts

Filtre II–Blanc, avec embouts jaunes

• Réduction de

souillures, rouille et sédiments

• Réduction des goûts

et odeurs désagréables

• Réduction du chlore :

goûts et odeurs

• Réduction du

plomb

• Réduction de

l’amiante

• Réduction de mercure

• Réduction de

l’atrazine

• Réduction des spores

filtrables, comme cryptosporidium et giardia

• Réduction du Lindane

(pesticide)

• Réduction nominale

des particules de 0,5–1 micron

Pour modèle GXSV10C

Filtre FXSVC (rév. 2) (capacité 600 gallons)

Filtre I–Blanc, avec embouts verts

Filtre II–Gris

• Réduction de

souillures, rouille et sédiments

• Réduction des goûts

et odeurs désagréables

• Réduction du chlore :

goûts et odeurs

• Réduction du

plomb

• Réduction de

l’amiante

• Réduction de mercure

• Réduction des spores

filtrables, comme cryptosporidium et giardia

• Réduction des

composés organiques volatiles COV

• Réduction nominale

des particules de 0,5–1 micron

Pression d’arrivée d’eau (mini-maxi) – 40–125 livres par pouce carré Température de l’eau traitée (mini-maxi) – 40°–100 °F Raccords entrée-sortie – 3/8 po NPT (raccords de connexion et tube inclus) Débit nominal – 0,6 gallon par minute (GXSL03C [rév. 2])

0,6 gallon par minute (GXSV10C)

On peut personnaliser un système de filtration d’eau au moyen de toute combinaison des cartouches de filtration mentionnées ci-dessus, selon le traitement nécessaire pour une eau particulière.

Le système de filtration de l’eau met en œuvre deux cartouches de filtration.

Ce système se conforme aux normes ANSI/NSF 42 et 53 pour les demandes spécifiques de rendement telles que vérifiées et obtenues par des données d’essais.

Description sommaire du système de filtration d’eau.

Utilisation du système de filtration, et description des cartouches de filtration

Le robinet installé sur le plan de travail d’une cuisine permet de puiser de l’eau de consommation filtrée. Il comporte une manette à manoeuvre manuelle chargée par ressort, qui permet la fermeture automatique. Pour maintenir le robinet ouvert, pousser la manette vers le haut pour la mettre en appui contre le col de cygne.

Longévité de la cartouche de filtration – La longévité en service de la cartouche de filtration dépend de divers paramètres, comme les suivants :

Volume de consommation d’eau. Quantité dans l’eau de sédiments, composés responsables de goûts et/ou odeurs,

plomb et autres substances indésirables.

Quel que soit le système de filtration utilisé, on doit remplacer les cartouches de filtration à intervalles de six mois, lorsque l’illumination du témoin électronique sur la base indique que ceci est nécessaire. Si l’eau traitée est de très médiocre qualité, on peut observer la réapparition de substances indésirables dans l’eau avant l’expiration d’une période de six mois. Dans ce cas on doit immédiatement remplacer les cartouches de filtration. Si le système est utilisé également pour l’élimination du plomb et de contaminants chimiques, il est PLUS IMPORTANT de remplacer les cartouches à intervalles de six mois ou moins.

NOTE : Si l’eau traitée contient une quantité élevée de sédiments les filtres à charbon peuvent s’obstruer prématurément, ce qui réduit le débit d’eau filtrée au niveau du robinet de puisage. On doit remplacer les cartouches pour

rétablir le débit usuel.

Témoin électronique (GXSV10C seulement) – Le témoin lumineux situé sur la base du robinet est associé à un circuit électronique comportant une minuterie (mesure d’une période de six mois); le témoin s’illumine pour indiquer qu’il est temps de remplacer les cartouches de filtration. Lors de l’installation initiale des piles, le témoin s’illumine brièvement pour indiquer que les circuits électroniques sont opérationnels; s’il ne s’illumine pas, c’est probablement parce que les piles sont installées à l’envers, ou parce que des fils ne sont pas connectés.

Après environ six mois de service, le témoin lumineux commence à clignoter; il est temps de remplacer les cartouches de filtration. Lors du remplacement des cartouches de filtration, remplacer également les piles. On doit utiliser deux piles AA.

Robinet d’eau filtrée

Ouverture

Témoin lumineux

Ouverture permanente

Illustration de l’installation

Instructions d’installation.

Recommandations importantes concernant l’installation

■ Consulter le service local des travaux publics au sujet des

codes de plomberie. L’installation du système de filtration d’eau doit être conforme aux prescriptions du code de plomberie local.

■ Utiliser le système de filtration d’eau uniquement sur une

canalisation d’eau potable FROIDE. Les cartouches de filtration ne purifient pas l’eau et ne peuvent rendre potable une eau qui ne l’est pas. NE PAS utiliser ce produit sur une canalisation d’eau CHAUDE (100OF maximum).

■ Protéger le système de filtration d’eau et la tuyauterie contre

le gel. La congélation d’eau dans le système lui fera subir des dommages.

■ Le système de filtration d’eau peut résister à une pression

maximale de 125 lb/po2. Si la pression de distribution locale est supérieure à 100 lb/po2durant la journée (elle peut atteindre un niveau plus élevé la nuit), installer un robinet de réduction de pression en amont du système de filtration d’eau.

AVERTISSEMENT : Ne pas utiliser ce

produit avec de l’eau microbiologiquement polluée ou de qualité inconnue sans avoir installé un dispositif de désinfection approprié avant ou après le système. Les systèmes GXSL03C (rév. 2) et GXSV10C sont homologués pour la rétention des spores; on peut les utiliser pour la désinfection d’une eau qui peut contenir des spores filtrables. Tester périodiquement l’eau filtrée pour vérifier que la performance du système demeure satisfaisante. Éliminer en sécurité les petites pièces qui peuvent rester inutilisées après l’installation; elles peuvent susciter un danger d’étouffement pour les jeunes enfants.

■ Tournevis Phillips et à lame plate

■ Pince et clé à molette

■ Perceuse électrique ou à piles, et foret de 1/4 po (pour

l’installation du robinet de prise en charge)

■ Perceuse électrique et foret pour trou de 1 po–1 1/4 po

(selon le besoin), si un trou de montage est nécessaire pour l’installation du robinet

MISE EN GARDE : Pour éviter

d’endommager l’évier, consulter un installateur ou plombier qualifié au sujet de la méthode de perçage; l’emploi d’un foret spécial peut être nécessaire pour le perçage sur acier inoxydable ou matériau émaillé.

Articles fournis avec le produit :

■ Système de filtration d’eau, avec bride de montage et vis

■ Brochures descriptives du produit (manuel de l’utilisateur,

instructions d’installation, fiche technique du produit, carte d’enregistrement du produit)

■ Robinet de prise en charge

■ Robinet de puisage de l’eau filtrée–montage sur évier ou

plan de travail

■ Base du robinet avec témoin lumineux électronique et piles (GXSV10C seulement)

■ Tube de 3/8 po et raccords, pour les raccordements

■ Clé pour corps de filtre

Robinet de puisage de l’eau filtrée

Piles

Eau

chaude

Robinet d’arrêt

NOTE : Pour changer les cartouches de filtration, on doit fermer l’arrivée d’eau. Il est pratique d’avoir un robinet d’arrêt à proximité. Un robinet d’arrêt est fréquemment installé sur la canalisation d’alimentation du robinet principal de l’évier.

Eau froide

Robinet d’alimentation du filtre

Douille inerne pour tube

Raccord d’adaptation pour tube Écrou de compression

Entrée de l’eau

Sortie de l’eau

Tube

Vis de montage (2)

Filtre I

Filtre II

Tube

Installer le système de filtration d’eau sur la canalisation d’eau froide, sous l’évier de cuisine et/ou salle de bains, pour filtrer l’eau de consommation froide.

Outillage et matériel nécessaires pour l’installation

Évier

Lire la totalité du manuel. Le non-respect de certaines instructions ou règles pourrait susciter des dommages matériels ou corporels.

B. AUTRE OPTION POUR INSTALLATION RÉSIDENTIELLE–

Lorsque le code local le permet

*Utilisation uniquement sur une canalisation métallique de dia. ext. 1/2 po ou plus

NOTE : Dans l’État du Massachusetts, les codes en vigueur exigent que cet équipement soit installé par un plombier licencié, et que le raccordement à la canalisation d’alimentation ne soit pas effectué par un robinet de prise en charge. Avant l’installation, consulter le code de plomberie 248-CMR du Commonwealth of Massachusetts.

Fermer l’arrivée d’eau froide; installer le robinet de prise en charge selon les indications de l’illustration à droite.

DANGER : À titre de protection contre un choc électrique mortel ou de

graves blessures, utiliser uniquement une perceuse à piles pour percer le trou.

NE PAS UTILISER UNE PERCEUSE ÉLECTRIQUE.

Fermer le robinet de prise en charge–rotation de la manette dans le sens horaire.

Ouvrir le robinet d’arrêt et plusieurs robinets dans la maison pour permettre l’évacuation de l’air du système. Fermer les robinets lorsque l’eau s’écoule

sans turbulence.

Autre configuration de raccordement (avec robinet de prise en charge)*

Prépercer un trou de 1/4 po

Joint – veiller à ce que le joint reste en place

Bride X

Écrous (2) – pas nécessaires si les trous de la bride sont filetés

Robinet d’arrêt

Manette

Raccord d’adaptation pour tube

Douille inerne pour tube



Bride Z

Utiliser ces pièces pour le raccordement du tube

*Utilisation uniquement sur une canalisation métallique de dia. ext. 1/2 po ou plus

Instructions d’installation.

Source d’alimentation du filtre

Consulter et respecter le code de plomberie local lors de la planification et de l’installation

de la canalisation d’alimentation du filtre en eau froide. Pour l’installation dans une résidence neuve avec des raccords de plomberie standard, voir les deux premières illustrations ci-dessous. La troisième illustration ci-dessous décrit une installation typique dans une résidence existante, avec robinet de prise en charge.

A. CONFIGURATION D’INSTALLATION PRÉFÉRENTIELLE

Fermer l’arrivée d’eau froide. Respecter les prescriptions du code de plomberie; installer un raccord sur la

canalisation d’eau froide pour le raccordement du tube de diamètre extérieur 3/8 po. Un raccordement typique est illustré à droite (pièces non fournies). Ne pas oublier d’utiliser un robinet d’arrêt.

Écrou de compression

Configuration préférentielle de raccordement (avec raccord à compression)

Douille inerne (non fournie)

Canalisation d’eau froide

Tube 3/8 po, vers l’entrée du filtre

Virole

Robinet d’arrêt

Emplacement typique

Canalisation d’eau froide

Installer le robinet sur la bride. NE PAS

TROP SERRER.

Joint de caoutchouc

Une partie du filetage devrait être visible

Étapes de l’installation.

Installation du robinet–modèles GXST03C et GXSL03C (rév. 2)

Vérifier qu’il y a suffisamment d’espace sous l’évier pour les raccordements. Choisir l’un des emplacements suivants pour l’installation du robinet.

—Trou existant pour douchette d’évier ou distributeur de savon. —Trou à percer dans le rebord de l’évier. —Trou à percer dans le plan de travail, près de l’évier.

NOTE : Consulter la seconde illustration à droite; vérifier que la base du robinet d’arrêt reposera à plat contre la surface d’appui à l’emplacement choisi, pour que les joints assurent une bonne étanchéité.

Si une opération de perçage est nécessaire, percer un trou de 3/4 po.

Veiller à employer la méthode convenable pour le perçage dans l’acier inoxydable ou l’émail. Il peut être nécessaire d’utiliser un foret spécial.

Enfiler les pièces suivantes sur la tige tubulaire du robinet, dans l’ordre indiqué : petit joint, base et grand joint. Placer ensuite la rondelle-frein et l’écrou hexagonal sur la tige tubulaire du robinet.

Insérer le joint dans le raccord d’adaptation du tube. Bien serrer sur la tige du robinet.

Par le dessous et à travers le trou de montage, faire passer la section de tube de dia. ext. 3/8 po. Installer l’adaptateur (voir la seconde illustration), bien serrer l’écrou de compression.

Enlever le tube d’emballage court; insérer le col de cygne dans le corps du robinet. Faire pivoter le col de cygne pour le mettre en place.

Mettre le robinet en place. Par le dessous du trou de montage, placer la bride de montage au-dessus de la rondelle-frein. Tout en immobilisant la bride de montage, bien serrer l’écrou hexagonal.

Évier

Base

Rondellefrein

Robinet

Manette

Col de cygne

Tige tubulaire du robinet

Petit joint

Grand joint

Écrou de compression

Raccord d’adaptation pour tube

Bride de montage

Écrou hexagonal

Douille inerne pour tube

Tube 3/8 po (pour raccordement à la sortie du filtre II)

Écrou de compression

ROBINET ASSEMBLÉ

Raccord d’adaptation pour tube

Douille inerne pour tube

Installation du robinet à témoin électronique–modèle GXSV10C

Vérifier qu’il y a suffisamment d’espace sous l’évier pour les raccordements. Choisir l’un des emplacements suivants pour l’installation du robinet.

—Trou existant pour douchette d’évier ou distributeur de savon. —Trou à percer dans le rebord de l’évier. —Trou à percer dans le plan de travail, près de l’évier.

NOTE : Consulter la quatrième illustration à droite; vérifier que la base du robinet d’arrêt reposera à plat contre la surface d’appui à l’emplacement choisi, pour que les joints assurent une bonne étanchéité. Il pourrait être nécessaire d’orienter la base latéralement ou en diagonale.

Si une opération de perçage est nécessaire, percer un trou de 1 po– 1 1⁄ 4 po. Veiller à employer la méthode convenable pour le perçage dans

l’acier inoxydable ou l’émail. Il peut être nécessaire d’utiliser un foret spécial.

Consulter la première illustration; insérer une vis dans le trou de montage SANS RAINURE de la base. Visser de quelques tours un écrou plat sur la vis.

Positionner le joint de la base sur le trou de montage. Placer la base sur le joint; faire passer les conducteurs à travers le trou de montage. Maintenir l’écrou plat sous l’évier avec un doigt et serrer la vis pour établir le contact.

Faire tourner l’écrou plat restant de quelques tours sur l’autre vis. Positionner la vis dans le trou de montage avec rainure de la base; serrer pour établir le contact. Vérifier que le joint est convenablement aligné et serrer prudemment les deux vis jusqu’à ce que la base soit fermement maintenue en place. Ne pas serrer excessivement pour ne pas briser la base.

Assembler la base supérieure du robinet et l’écrou hexagonal sur la tige du robinet (troisième illustration). Serrer l’écrou pour établir le contact.

Insérer la douille inerne pour tube dans le raccord d’adaptation du tube. Bien serrer sur la tige du robinet.

Par le dessous et à travers la base du robinet, faire passer la section de tube de dia. ext. 3/8 po. Installer l’adaptateur (voir la quatrième illustration); bien serrer l’écrou de compression.

Enlever le tube d’emballage court; visser le col de cygne dans le corps du robinet.

Mettre le robinet en place. Bloquer le robinet sur la base.

Base du robinet

Écrous (2)

Vis (2)

Trou de montage 1 po– 1 1/4 po, dans l’évier ou le plan de travail

Joint

Base du robinet

VUE DU DESSUS

Vis (2)

Écrous (2)

Conducteurs de raccordement aux piles

Tube 3/8 po (pour raccordement à la sortie du filtre II)

Base du robinet

Écrou de compression

Douille inerne pour tube

Écrou hexagonal

Base (section supérieure)

Robinet

Manette

Col de

cygne

Tige tubulaire du robinet

Écrou de compression

Raccord d’adaptation pour tube

ROBINET ASSEMBLÉ

Étapes de l’installation.

Installation et raccordement des piles

En un endroit sec accessible aux conducteurs de 3 pi de la base électronique, choisir un emplacement d’installation des piles (voir l’illustration de la page 21). On peut fixer les piles sur la plupart des surfaces à l’aide d’un morceau de VelcroMC.

Le porte-pile comporte deux piles AA. Vérifier que les piles sont correctement installées. Enlever ensuite l’endos de papier de la section de VelcroMCpour fixer le porte-pile en place.

Connecter ensemble le connecteur du porte-pile et les conducteurs de la base électronique.

Douille inerne pour tube

Raccord d’adaptation pour tube

Fixation de la bride de montage sur la paroi du placard

On peut utiliser la bride de montage comme un gabarit pour marquer l’emplacement des vis de fixation. Lors du choix de l’emplacement de fixation de la bride de montage, veiller à disposer d’un espace libre de 1 1/2 po à 2 po au-dessous des corps de filtre pour permettre leur démontage, et d’un espace suffisant sur les deux côtés pour le raccordement des tubes.

Filtre I

Filtre II

Corps de filtre

Vis de montage

Raccord de sortie

Raccord d’entrée

Bride du montage

Corps de filtre

7 9⁄16 po

1 1/2 po à 2 po

Raccordement des tubes par enfoncement (modèles GXSL03C (rév. 2) et GXSV10C)

Installer une section de tube de 3/8 po entre le robinet et la sortie du système de filtration (voir l’illustration ci-dessus). Utiliser une section de tube suffisamment longue pour qu’il soit facile de démonter l’ensemble.

Mesurer, et couper l’extrémité du tube à l’équerre avec un couteau acéré ou un autre instrument. Éliminer les bavures (illustration A).

Inspecter l’extrémité du tube; il faut que sur une distance de 1 po il n’y ait pas d’imperfection. Il peut être nécessaire de couper le tube de nouveau.

Marquer la limite d’insertion sur le tube. Pour un tube de diamètre externe 3/8 po, la distance d’insertion est d’environ 3/4 po. Le tube doit

être completement inséré pour éviter les fuites.

NE PAS ENLEVER LA VIROLE GRISE. Enfoncer complètement le tube dans le raccord, jusqu’à la position de butée. La limite d’insertion devrait être cachée ou à peine visible (illustration B et C). Tirer légèrement sur le tube pour vérifier l’engagement.

Répéter les étapes précédentes pour installer une section de tube entre l’entrée du système de filtration et le robinet de prise en charge ou le point d’arrivée d’eau (voir l’illustration à la section Illustration de l’installation).

Pour enlever le tube (illustration D), enfoncer et maintenir la virole grise. Tirer sur le tube pour l’extraire.

NOTE : Éviter une configuration d’installation dans laquelle le tube devrait former un angle. Ce type d’installation pourrait produire des fuites au niveau des raccords. Dans le cas de l’utilisation de tube flexible autre que celui qui est fourni, veiller à ce qu’il s’agisse d’un produit de grande qualité, à surface lisse, parfaitement rond et de même taille.

Zone

d’engagement

3/4 po (pour tube

de 3/8 po)

Virole grise

(NE PAS ENLEVER)

Virole grise

Tube

Couper à l’équerre

Extrémité du tube ronde et lisse, sans coupure,

déformation ou zone plate (environ 1 po)

Canalisation à insérer

3/4 po

Enfoncer la virole grise et tirer sur le tube pour l’extraire.

Insérer le tube

Insérer

Virole grise

(NE PAS ENLEVER)

Canalisation à insérer

Tube

Le tube doit être completement inséré pour éviter les fuites.

3⁄4po

Utilisation du système de filtration de l’eau.

Cartouches de filtration – Installation ou remplacement

MISE EN GARDE : Ne jamais enlever les corps de filtre lorsque le système

de filtration est pressurisé.

Fermer le robinet d’arrêt de la canalisation qui alimente le filtre.

(Pour l’emplacement de ce robinet, voir l’illustration à la section Illustration de l’installation). Ouvrir le robinet de puisage de l’eau filtrée.

Pour enlever le filtre, faire tourner le corps de filtre selon les indications de l’illustration, avec l’outil fourni. Travailler prudemment–le corps de filtre peut être plein d’eau. Veiller à conserver le grand joint torique.

Pour le remplacement de la cartouche de filtration, enlever et jeter la cartouche usée.

Vérifier la propreté de l’intérieur du corps de filtre. Laver parfaitement l’intérieur du corps de filtre avec de l’eau chaude savonneuse, puis rincer.

Retirer la cartouche de filtration neuve de son emballage; insérer la cartouche dans le corps de filtre. Il peut être nécessaire de respecter une orientation particulière; ceci est alors indiqué par des marques apposées sur la cartouche.

NOTE : Diverses cartouches de filtration sont utilisables avec le système de filtration d’eau. Veiller à installer chaque type de cartouche correctement. Veiller à toujours placer la cartouche de Filtration I dans le corps de Filtre I, et à placer la cartouche de Filtration II dans le corps de Filtre II. Pour les caractéristiques de performance des filtres, voir la page 19.

Filtre I

Filtre II

Joint torique

Cartouche de filtration

Corps de

filtre II

Corps de filtre

Corps de filtre I

Étiquette

FAIRE TOURNER LE CORPS DE FILTRE

POUR INSTALLER

FAIRE TOURNER

POUR DÉVISSER

Tête de filtre

Bride de montage

Faire tourner l’outil dans le sens horaire pour dévisser le corps de filtre

RACCORD DE SORTIE

RACCORD D’ENTRÉE

Lubrifier légèrement le joint torique avec une graisse aux silicones de qualité alimentaire (graisse aux silicones disponible auprès de GE – Pièces et services au : 1-800-626-2002 Numéro de pièce : W560X10005. Veiller à ce que le joint soit bien placé dans la rainure.

Tenir le corps de filtre sous la tête de montage; aligner le trou central de la cartouche avec la pièce en saillie sous la tête. Un défaut d’alignement pourrait faire subir des dommages au filtre et/ou au système de filtration, ce qui en dégraderait la performance.

Visser le corps de filtre sur la tête de montage–veiller à ne pas détériorer le filetage; bien serrer à la main.

NOTE : Si on perçoit une résistance ou si le corps de filtre ne se visse pas bien, c’est peut-être parce que la cartouche de filtration n’est pas correctement alignée, ou est incorrectement orientée. Retirer la cartouche et veiller à l’orienter correctement avant de visser le corps de filtre.

Répéter les étapes 2 à 8 pour installer la cartouche de Filtration II dans le corps de Filtre II.

Pour modèle GXSL03C (rév. 2)

Filtre FXSLC (rév. 2)

(capacité 600 gallons) Filtre I – Blanc, sans

embouts Filtre II – Blanc, avec embouts jaunes

Pour modèle GXSV10C

Filtre FXSVC (rév. 2) (capacité 600 gallons)

Filtre I – Blanc, avec embouts verts Filtre II – Gris

www.GEAppliances.com

Processus de rinçage

Chaque fois que le système de filtration GE est exposé à de l’eau de qualité inconnue, on devrait jeter les éléments de filtration et rincer le circuit.

Circonstances qui peuvent nécessiter un rinçage du circuit :

■ Notification de la nécessité de faire bouillir l’eau.

■ Inondation du système de filtration d’eau GE.

■ Inutilisation prolongée.

Méthode de rinçage du système de filtration GE :

Voir la section Cartouches de filtration–Installation ou remplacement; exécuter les étapes 1, 2, 3 et 4.

Réinstaller les corps de filtre (sans les éléments de filtration), faire circuler l’eau et laisser l’eau s’écouler par le robinet.

Fermer l’arrivée d’eau; enlever les corps de filtre; vider toute l’eau des corps de filtre, puis installer des éléments de filtration neufs.

Pour terminer le processus, voir la section Cartouches de filtration– Installation ou remplacement; exécuter les étapes 5–11.

Ouvrir le robinet d’eau filtrée. Ouvrir ensuite lentement le robinet d’arrêt sur la canalisation, et laisser le corps de filtre se remplir d’eau.

Fermer le robinet d’eau filtrée. Rechercher ensuite d’éventuelles fuites entre le corps de filtre et la tête de montage.

NOTE : S’il y a une fuite, fermer l’arrivée d’eau et ouvrir le robinet d’eau filtrée. Démonter le corps du filtre; rechercher d’éventuelles détériorations du joint torique (coupure, zone d’écrasement, etc.) ou la présence de matières étrangères sur les surfaces d’étanchéité. Nettoyer le joint torique; lubrifier légèrement le joint avec de la graisse aux silicones propre. Veiller à bien placer le joint dans la rainure du corps de filtre. Visser le corps de filtre; puis inspecter pour rechercher des fuites

Dans le cas d’un robinet avec piles, enlever et éliminer convenablement les piles; installer deux piles alcalines AA neuves dans le porte-pile. L’extraction des piles ou la déconnexion momentanée des conducteurs d’alimentation provoque la remise à zéro de la minuterie électronique (minutage de six mois). On recommande de changer les piles au moins une fois par an.

Les cartouches de filtration contiennent du charbon actif. Laisser initialement le robinet d’eau filtrée ouvert pendant dix minutes pour rincer le système.

Inscrire la date de changement du filtre sur l’étiquette, et placer l’étiquette sur le corps du filtre, à l’intérieur de la porte du placard ou en un autre endroit pratique. On devrait changer les filtres à intervalles de six mois.

Avant de contacter un dépanneur…

Problème Causes possibles Remèdes

Présence de petites Les cartouches de filtration • Ouvrir le robinet de puisage de l’eau filtrée; laisser l’eau particules noires dans l’eau neuves contiennent du entraîner les particules de carbone. Refermer le robinet

charbon actif; il s’agit d’une lorsque l’eau est limpide. poudre noire inoffensive.

Présence de bulles Présence d’air dans le système • Ceci cessera après le puisage d’une quantité d’eau suffisante. dans l’eau, et apparence après l’installation. trouble

Clignotement du témoin Le filtre est en service depuis • Remplacer les deux cartouches de filtration et les piles du lumineux sur la base six mois. C’est la longévité porte-pile. du robinet (GXSV10C maximale des cartouches de seulement) filtration.

Le témoin lumineux à la Les conducteurs à la base du • Connecter les piles. base du robinet ne robinet ne sont pas connectés fonctionne pas aux piles. (GXSV10C seulement)

Il est peut-être nécessaire de • Voir les marques d’orientation sur le porte-pile; effectuer remplacer les piles, ou bien l’installation correcte. Remplacer les piles si elles sont épuisées. elles ont été installées incorrectement.

Conducteurs électriques • Inspecter et réparer selon le besoin. endommagés.

Goût et/ou odeur de chlore Les cartouches de filtration •

Remplacer les deux cartouches de filtration.

dans l’eau filtrée ne retiennent plus le chlore

contenu dans l’eau.

Débit d’eau réduit Le filtre comporte peut-être • Un débit modéré (environ 0,6 g/min) est normal avec ce

un dispositif de limitation du type de filtre. Si ce débit est insuffisant, remplacer les filtres débit. par des filtres qui ne comportent pas un dispositif de limitation

du débit.

Les filtres sont en service • On recommande de remplacer les deux cartouches de filtration depuis trop longtemps. à intervalles de six mois.

Les cartouches de filtration • Une concentration élevée de sédiments peut provoquer une sont obstruées. obstruction prématurée. Remplacer les deux cartouches de

filtration.

Fuites au niveau des Les tubes n’ont pas été • Respecter scrupuleusement les instructions d’installation raccords installés correctement. (page 25) et vérifier que le tube est installé à la profondeur

correcte.

Les tubes peuvent être • Examiner l’extrémité du tube (environ 1 po) pour rechercher endommagés. des défauts comme éraflures, rayures, défauts de rondeur, etc.

Si nécessaire, couper l’extrémité du tube et réinstaller.

Conseils pour le diagnostic Pour économiser temps et argent! Consulter d’abord le tableau ci-dessous….cela permettra peut-être d’éviter l’intervention d’un dépanneur.

Liste des pièces.

*NOTE : Dans l’État du Massachusetts, les codes en vigueur exigent que cet équipement soit installé par un plombier licencié, et que le raccordement à la canalisation d’alimentation ne soit pas effectué par un robinet de prise en charge. Avant l’installation, consulter le code de plomberie 248-CMR du Commonwealth of Massachusetts.

Robinet avec témoin électronique pour modèle GXSV10C

Robinet sans témoin lumineux pour modèle GXSL03C (rév. 2)

Catalogue des pièces General Electric.

NODE RÉF. NODE PCE DESCRIPTION

0001 WS02X10001 Vis, no10-14 x 3/4 po 8 8 0002 WS28X10010 Bride de montage 1 1 0005 WS02X10003 Vis, no10-14 x 1 1/4 po 2 2 0006 WS22X10002 Coude, 3/8 po NPT x 3/8 po (compression) – – 0006 WS22X10032 Coude, 3/8 po NPT x 3/8 po (enfoncement) 2 2 0007 WS19X10011 Tête de filtre 2 2 0008 WS03X10001 Joint torique, 3 3/8 po x 3 5/8 po 2 2 0009 WS30X10002 Corps de filtre 2 2 0010 WS22X10003 Raccord droit, 3/8 po NPT x 1 1/2 po 1 1 0012 WS07X10008 Tube, 3/8 po x 20 pi (blanc) 1 1 0015 WS03X10044 Raccord d’adaptation pour tube de puisage 2 2 0017 WS15X10008 Robinet de prise en charge 1 1 0018 WS15X10002 Robinet de puisage (avec témoin) – 1

WS15X10022 Robinet de puisage (sans témoin) 1 – 0019 WS10X10008 Base de robinet–section supérieure noire – 1 0020 WS02X10007 Vis, nO6-32 x 1 3/8 po – 2 0021 WS10X10002 Base de robinet – 1 0022 WS02X10008 Écrou – 2 0023 WS08X10003 Joint de robinet – 1 0024 WS06X10001 Porte–pile – 1 0025 FXSLC (rév. 2) Cartouche de filtration – plomb/spores 1 –

FXSVC (rév. 2) Cartouche de filtration – COV – 1 0200 WX5X140 Clé pour corps de filtre 1 1 0999 49-50039 Manuel–Utilisation et entretien/installation 1 1

G X

S L 0G

3X CS RV

É1 V0

Pour obtenir des pièces de rechange, appelez sans frais au (800) 626-2002 (États-Unis), au 800.663.6060 (Canada-Anglais), au 800.361.3869 (Canada-Français).

Robinet de prise*

Saddle Valve

Notes.

GARANTIE LIMITÉE D’UN AN

• Que couvre la garantie?

— Tout défaut de matériel ou de main d’oeuvre du produit.

• Q’est-ce qui n’est pas couvert par la garantie?

— Les cartouches de filtre. — Les déplacements à votre domicile pour vous enseigner comment utiliser le

produit. — Une installation incorrecte. — Une panne du produit causée par un abus d’utilisation, une mauvaise utilisation,

toute modification ou une utilisation du produit dans un but non prévu. — Défauts entraînés par une installation incorrecte ou tout dommage non

imputable à GE. — Responsabilité de GE couvert par cette garantie ou toute autre garantie couvrant

tout dommage indirect. — Produits utilisés pour des applications industrielles ou commerciales. — Utilisation de ce produit lorsque l’eau est microbiologiquement impure ou de

qualité inconnue sans qu’une désinfection adéquate n’ait eu lieu avant l’entrée et

sortie dans le circuit. Les systèmes homologués pour une réduction des microbes

peuvent être utilisés après désinfection de l’eau pouvant contenir des microbes

filtrables.

— Tout dommage causé au produit par accident, incendie, inondation ou acte de

Dieu.

— T

out dommage fortuit ou indirect causé par des défauts éventuels de cet

appareil, son installation ou les réparations effectuées.

• Quelle est la durée de la garantie après l’achat?

— Un an.

• Comment dois-je faire ma réclamation?

— Ramenez le produit au magasin où vous l’avez acheté avec une exemplaire de la

“Preuve d’achat”. Cette garantie exclut les coûts d’expédition ou les déplacements de service à votre domicile.

• Quel est le statut de cette garantie vis-à-vis de la loi?

— Cette garantie vous donne des droits légaux spécifiques. Il est possible que vous

ayez d’autres droits qui varient d’état en état. CETTE GARANTIE REMPLACE

DE TOUTE AUTRE GARANTIE, QU’ELLE SOIT EXPRIMÉE OU SOUSENTENDUE, INCLUANT LES GARANTIES DE NÉGOCE ET DE CONVENANCE DANS UN BUT PARTICULIER.

Veuillez nous contacter à www.GEAppliances.com, ou composez le 800-GE-CARES (États-Unis) et sans frais le 866.777.7627 (Canada).

Imprimé aux États-Unis

Service à la clientèle.

Site Web appareils électroménagers GE

www.GEAppliances.com

Vous avez une question ou vous avez besoin d’aide pour votre appareil électroménager? Contactez-nous par Internet au site www.GEAppliances.com 24 heures par jour, tous les jours de l’année.

Service de réparations www.GEAppliances.com

Service de réparations GE est tout près de vous. Pour faire réparer votre électroménager GE, il suffit de nous téléphoner (800.432.2737).

Studio de conception réaliste www.GEAppliances.com

Sur demande, GE peut fournir une brochure sur l’aménagement d’une cuisine pour les personnes à mobilité réduite. Appelez-nous au 800.833.4322.

Prolongation de garantie www.GEAppliances.com

Achetez un contrat d’entretien GE avant que votre garantie n’expire et bénéficiez d’un rabais substantiel. Ainsi le service après-vente GE sera toujours là après expiration de la garantie.

Visitez notre site Web ou appelez-nous au 800.626.2224

Pièces et accessories www.GEAppliances.com

Ceux qui désirent réparer eux-mêmes leurs électroménagers peuvent recevoir pièces et accessoires directement à la maison (cartes VISA, MasterCard et Discover acceptées).Visitez notre site Web ou appelez-nous au 800.626.2002 (EU), au 800.663.6060 (Canada-Anglais), au

800.361.3869 (Canada-Français).

Les directives stipulées dans le présent manuel peuvent être effectuées par n’importe quel utilisateur. Les autres réparations doivent généralement être effectuées par un technicien qualifié. Soyez prudent, car une réparation inadéquate peut affecter le fonctionnement sécuritaire de l’appareil.

Contactez-nous www.GEAppliances.com

Si vous n’êtes pas satisfait du service après-vente dont vous avez bénéficié :

Premièrement, communiquez avec les gens qui ont réparé votre appareil. Ensuite, si vous n’êtes toujours pas satisfait envoyez tous les détails—numéro de téléphone compris—au Manager, Customer Relations,

GE Appliances, Appliance Park, Louisville, KY 40225.

Inscrivez votre appareil électroménager www.GEAppliances.com

Inscrivez votre appareil électroménager en direct, aussitôt que possible. Cela améliorera nos communications et notre service après-vente. Vous pouvez également nous envoyer par la poste le formulaire d’inscription joint à votre documentation.

Système de filtration d’eau GE–Garantie.

Información de seguridad . . . . . . . . . . . . . .34

Instrucciones de funcionamiento . . .35, 36

Cómo usar el sistema . . . . . . . . . . . . . . . . . . . . . . . . . .36

Guías de especificaciones . . . . . . . . . . . . . . . . . . . . . . .35

Instrucciones de instalación . . . . . . . .37–43

Abastecimiento de agua . . . . . . . . . . . . . . . . . . . . . . . .38

Conexiones de los tubos . . . . . . . . . . . . . . . . . . . . . . . .41

Herramientas/Materiales requeridos . . . . . . . . . . . . . .37

Instalación de la llave de agua . . . . . . . . . . . . . . . .39, 40

Instalación del paquete con la batería . . . . . . . . . . . . . .40

Instalación o reemplazo del cartucho

del filtro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42, 43

Instrucciones paso a paso . . . . . . . . . . . . . . . . . . . .39–41

Montaje sobre la pared . . . . . . . . . . . . . . . . . . . . . . . . .41

Procedimiento para lavado . . . . . . . . . . . . . . . . . . . . . . .43

Recomendaciones importantes . . . . . . . . . . . . . . . . . . .37

Consejos para detectar problemas

Antes de llamar para un servicio . . . . . . . . . . . . . . . . . .44

Servicio del consumidor

Garantía . . . . . . . . . . . . . . . . . . . . . . . . . .Cubierta trasera

Lista/Catálogo de partes . . . . . . . . . . . . . . . . . . . . . . . .45

Ayuda al Cliente . . . . . . . . . . . . . . . . . . . .Cubierta trasera

GXSL03C (rev. 2) está probado y certificado por NSF Internacional contra la norma 42 de ANSI/NSF para la reducción de Partículas Clase I, Cloro y Sabor/Olor y la norma 53 para la reducción de plomo, mercurio, quistes, turbidez, asbestos, atrazina y lindano.

GXSV10C está probado y certificado por NSF Internacional contra la norma 42 de ANSF/NSF para la reducción de Partículas Clase I, Cloro y Sabor/Olor y la norma 53 para la reducción de plomo, mercurio, quistes, turbidez, asbestos y VOC.

Anote aquí los números de modelo y de serie:

Número de modelo ____________

Número de serie ______________

Los encontrará en la abrazadera del receptáculo.

GUARDE ESTAS INSTRUCCIONES

LEA Y SIGA ESTA INFORMACION DE SEGURIDAD CUIDADOSAMENTE.

■

Instale o guarde donde no estará expuesto a temperaturas bajo el punto de congelación o expuesto a cualquier tipo de clima. El agua que se congele en el sistema lo dañará. No trate de tratar el agua a más de 100°F.

ADVERTENCIA: Bote todos los materiales sin

usar y de empaque después de la instalación. Las partes pequeñas que quedan después de la instalación podrían ser un peligro para atragantarse.

■

Su sistema de Filtración de Agua soportará hasta 125 libras de presión de agua por pulgada cuadrada (psi). Si la presión de la línea de agua de su casa es más alta que 100 psi, instale una válvula reductura de presión antes de instalar el sistema de Filtración de Agua.

INFORMACION IMPORTANTE DE SEGURIDAD. LEA TODAS LAS INSTRUCCIONES ANTES DEL USO.

Para su seguridad, la información en este manual debe ser seguida para minimizar el riesgo de daño a la propiedad o herida personal.

PRECAUCIONES DE SEGURIDAD

■ Consulte con su departamento local de obras públicas para los códigos de plomería. Usted debe seguir estas reglas cuando instale su Sistema de Filtración de Agua.

■ Use el sistema de Filtración de Agua con una línea de abastecimiento de agua FRIA de hogar, potable y segura para beber.

■ No lo use con una línea de agua caliente (100°F máx.).

ADVERTENCIA: No use con agua que sea

microbiológicamente insegura o de calidad desconocida sin una desinfección adecuada antes o después del sistema. Sistemas certificados para reducción de quistes pueden ser usados en agua desinfectada que podrían contener quistes filtrables.

INSTALACION ADECUADA

Este sistema de Filtración de Agua debe ser instalado y ubicado adecuadamente de acuerdo con las Instrucciones de Instalación antes de ser usado.

¡ADVERTENCIA!

Guías de especificaciones. www.GEAppliances.com

Muchos sabores y/u olores malos se sacan del agua usando cartuchos de filtro de carbón activado. Se usan más a menudo para sacar el sabor y olor a cloro. También pueden reducir otros elementos indeseables de las líneas de agua para tomar, tales como contaminantes químicos orgánicos y plomo.

NOTA: Pequeñas cantidades de sulfato de hidrógeno (se nota como olor a “huevo podrido”) podrían ser reducidas por filtros para sabor y olor por un corto tiempo, pero el medio de carbón se gasta rápidamente. Otro equipo para acondicionamiento de agua generalmente se requiere para el tratamiento continuo del sulfato de hidrógeno.

Para modelo GXSL03C (rev. 2)

Juego de filtro FXSLC (rev. 2) (600 galones de capacidad)

Filtro I – Blanco sin tapas en las puntas

Filtro II – Blanco con tapas amarillas en las puntas

• Reduce polvo,

herrumbe y sedimento

• Reduce malos sabores

y olores

• Reduce el cloro: sabore

y olore

• Reduce el plomo

• Reduce el asbesto

• Reduce el mercurio

• Reduce la atrazina

• Reduce los quistes

filtrables (tales como cryptosporidium y giardia)

• Reduce el lindano

(un pesticida)

• Reducción de

partículas nominales de 0,5–1 microne

Para modelo GXSV10C

Juego de filtro FXSVC (rev. 2) (600 galones de capacidad)

Filtro I – Blanco con puntas verdes

Filtro II – Gris

• Reduce polvo, herrumbe y sedimento

• Reduce malos sabores y olores

• Reduce el cloro: sabore y olore

• Reduce el plomo

• Reduce de asbesto

• Reduce el mercurio

• Reduce los quistes

filtrables (tales como cryptosporidium y giardia)

• Reduce los químicos Orgánicos Volátiles

• Reducción de partículas nominales de 0,5–1 microne

Presión mínima-máxima de línea de agua – 40–125 libras por pulgada cuadrada (psi) Temperatura mínima-máxima de línea de agua – 40°–100°F Entrada-Salida – 3/8″ NPT, uniones y tubos incluidos Valor del paso de servicio – 0,6 gpm (GXSL03C) (rev. 2)

0,6 gpm (GXSV10C)

Dependiendo del tratamiento necesitado para un abastecimiento de agua específico, el sistema de filtración de agua puede ser hecho a la medida usando cualquier combinación de juegos de cartuchos de filtro.

El sistema de Filtración de Agua usa dos cartuchos de filtros.

Este sistema cumple con ANSI/NSF 42 y 53 para los Reclamos específicos de desarrollo según lo probado y verificado por los datos arrojados por las pruebas.

Acerca del sistema de filtración de agua.

Cómo usar el sistema de filtración de agua y acerca del cartucho del filtro

La llave de agua de la superficie del gabinete dispensa agua para beber filtrada. Tiene una manilla cerrada manual a resorte para prevenir pérdida. Usted puede mantener la llave abierta empujando la manilla hacia arriba para engancharla en la punta de la llave.

Vida del cartucho del filtro – Varias variables determinan cuánto durarán los cartuchos en su sistema de Filtración de Agua. Estas incluyen:

Cuánta agua usa.

Cuánto sedimento, sabor y/u olor, plomo u otra sustancia indeseada hay en

el agua.

Sin importar qué sistema de Filtración de Agua usted tiene, usted debería reemplazar los cartuchos cada seis meses, cuando es indicado por la luz indicadora electrónica sobre la base. En abastecimientos de agua extremadamente malos, usted podría notar el retorno de sustancias indeseadas en su agua antes que terminen los seis meses. En este caso los cartuchos deberían ser cambiados inmediatamente. Si el sistema es también para sacar plomo o contaminantes químicos, es MAS IMPORTANTE reemplazar los cartuchos por lo menos cada seis meses.

NOTA: Si la línea de agua contiene altas cantidades de sedimento, los filtros de carbón se podrían tapar prematuramente, reduciendo el paso del agua filtrada a la llave del sistema. El reemplazo del cartucho es necesario para

restaurar el paso.

Luz indicadora electrónica (GXSV10C solamente) – La luz indicadora electrónica sobre la base de la llave es un cronómetro de seis meses que le indica cuándo reemplazar los cartuchos del filtro. Cuando el paquete de la batería se instala por primera vez, la luz indicadora se encenderá brevemente para mostrar que la electrónica está funcionando. Si no pasa, las baterías podrían estar instaladas al revés o las puntas de los alambres no están conectadas.

Después de unos seis meses, la luz indicadora empieza a pestañear. Es hora de reemplazar los cartuchos del filtro. Cuando reemplace los cartuchos del filtro, también reemplace las baterías en el paquete de las baterías. Dos baterías AA son requeridas.

Llave de agua filtrada

Abierto

Luz indicadora

Abierto enganchado

Sumario de la instalación

Instrucciones de instalación.

Recomendaciones importantes de instalación

Lea el manual completo. La falla de seguir todas las guías y reglas podría causar heridas personales o daño a la propiedad.

■ Consulte con su departamento local de obras públicas para los códigos de plomería. Usted debe seguir sus guías a medida que instala el sistema de Filtración de Agua.

■ Use el sistema de Filtración de Agua solamente en una línea de agua FRIA de casa, potable, segura para beber. Los filtros de agua no purificarán el agua o harán que el agua mala sea buena para beber. NO use con agua CALIENTE (100°F Máx.).

■ Proteja el sistema de Filtración de Agua y las cañerías del congelamiento. El agua que se congele en el sistema lo dañará.

■ Su sistema de Filtración de Agua soportará hasta 125 psi de presión de agua. Si la presión de agua en su casa es más de 100 psi durante el día (podría alcanzar ese nivel durante la noche), instale una válvula reductora de presión antes del sistema.

ADVERTENCIA: No use con agua que sea

microbiológicamente insegura o de calidad desconocida sin una desinfección adecuada antes o después del sistema. GXSL03C (rev. 2) y GXSV10C están certificados para reducción de quistes y podrían ser usados con agua desinfectada que podría contener quistes filtrables. El agua debería ser inspeccionada periódicamente para verificar que el sistema está funcionando satisfactoriamente. Las partes pequeñas que sobren después de la instalación podrían ser un peligro para atragantarse. Desheche en forma segura.

■ Destornilladores “slotted” y Phillips.

■ Alicates y llaves inglesas ajustables.

■ Taladro y punta de 1/4″ manual o a batería (instalación de

la válvula tipo “saddle”.

■ Taladro eléctrico y punta para hacer un hoyo de 1″–1 1/4″

(tipo como sea requerido) si se necesita un hoyo para el montaje de la llave de agua.

PRECAUCION: Para evitar daño al lavaplatos,

consulte con un plomero o un instalador para los procedimientos para hacer los hoyos. Taladros especiales podrían ser necesitados para porcelana o acero inoxidable.

Contenidos incluidos con el producto:

■ Juego de filtro de agua, incluyendo abrazaderas de montaje y tornillos.

■ Literatura sobre el producto (Manual del Consumidor e Instalación, Hoja de Información del Producto, Tarjeta de Registración del Producto del Cliente).

■ Válvula tipo “saddle”/línea de agua.

■ Llave para el agua filtrada para instalación en el lavaplatos o

sobre el gabinete.

■ Base de llave para indicador electrónico y paquete de baterías (GXSV10C solamente).

■ Tubos y uniones de 3/8″para hacer todas las conexiones necesarias.

■ Llave inglesa para el receptáculo.

Llave para agua filtrada

Lavaplatos

Paquete de baterías

Caliente

Válvula de cierre.

NOTA: Para cambiar el cartucho del filtro, debe cerrar el paso del agua. Una válvula de cierre cercana es conveniente. La mayoría de los lavaplatos/lavamanos ya tienen válvulas de cierre en las cañerías de abastecimiento.

Fría

Válvula de línea de agua

Injerto de tubo

Adaptador de tubo

Tuerca de compresión

Entrada de agua

Salida de agua

Cañería

Tornillos de montaje (2)

Filtro I

Filtro II

Cañería

Ubique el sistema de agua para tomar en la cañería para agua fría, debajo del lavaplatos de la cocina o del lavamanos del baño, para filtrar el agua fría para tomar.

Herramientas y Materiales requeridas para la instalación

B. INSTALACION DE CASA OPCIONAL–

donde lo permitan los códigos

*Para un tubo OD de 1/2” o más grande solamente.

NOTA: Los códigos del estado de Massachusetts requieren que la instalación sea hecha por un plomero licenciado y no permiten el uso de una válvula tipo “saddle”. Para la instalación, use el código de plomería 248-CMR del Commonwealth de Massachusetts.

Cierre el paso de agua fría y coloque la válvula tipo “saddle” como se muestra en la ilustración de la derecha.

PELIGRO: Para protegerse de una herida seria o un golpe de

corriente fatal, use solamente un taladro manual o a baterías para hacer el hoyo. NO USE UN TALADRO ELECTRICO.

Cierre el paso del agua haciendo girar la manilla en dirección del reloj.

Abra la válvula de paso principal del agua y varias llaves de agua de la casa para sacar el aire del sistema. Cierre las llaves cuando el agua corra suavemente.

Conexión opcional a línea de agua (usando una válvula “saddle”)*

Hoyo de 1/4″ prehecho

Sello – asegúrese que el sello esté en su lugar

Prensa X

Tuerca (2) – no requerida si los hoyos de las prensas tienen hilos

Válvula

Manilla

Adaptador de tubo

Injerto de tubo



Prensa Z

Use para conectar las cañerías

*Para un tubo OD de 1/2” o más grande solamente.

Instrucciones de instalación.

Línea de abastecimiento de agua

Consulte y cumpla con los códigos de plomería locales a medida que planee;

luego instale una unión para abastecimiento de agua fría. Para la instalación en una casa nueva usando uniones de plomería normales, vea primero las dos ilustraciones de abajo. Una instalación típica para casas existentes usando la válvula tipo “saddle” se muestra en la tercera ilustración de abajo.

A. INSTALACION PREFERIDA

Cierre el paso de agua fría.

Cumpliendo con los códigos de plomería, instale una unión en la cañería de agua fría para adaptar una cañería OD de 3/8″. Una conexión típica se muestra en la ilustración de la derecha (partes no incluidas). Asegúrese de usar una válvula para paso de agua.

Tuerca de compresión

Conexión preferida a línea de agua (usando unión a compresión)

Injerto (no incluido)

Cañería de agua fría

Tubo de 3/8″ hacia la entrada

Ferrule

Válvula para paso de agua

Ubicación típica

Agua fría

Apriete la válvula dentro de la abrazadera. NO

APRIETE DEMASIADO

Algunos hilos deberían estar visibles.

Sello de goma

Instrucciones de instalación paso a paso.

Instalación de llaves de agua para modelos GXST03C y GXSL03C (rev. 2)

Asegúrese de que haya lugar debajo del lavaplatos/lavamanos para hacer las conexiones necesarias. Seleccione uno de los siguientes lugares para instalar la llave:

—EN un hoyo de rociador o dispensador de jabón de lavaplatos existente. —EN un hoyo que se hará en la superficie del lavaplatos. —EN un hoyo que se hará sobre la superficie del gabinete, al lado del

lavaplatos.

NOTA: Mirando la segunda ilustración de la derecha, asegúrese que la base de la llave quedará puesta en forma plana contra la superficie de la ubicación seleccionada para que la empaquetadura selle.

Si se necesita hacer un hoyo, haga un hoyo de 3/4″ de diámetro.

Asegúrese de usar el procedimiento adecuado para hacer hoyos en la porcelana o acero inoxidable. Se podrían necesitar puntas de taladro especiales.

Coloque la empaquetadura pequeña, la base y la empaquetadura grande (en ese orden) en el tallo de la llave. Luego, coloque la arandela de enganche y la tuerca hexagonal en el tallo de la llave.

Inserte la arandela en el adaptador del tubo. Apriete bien al tallo de la llave.

Haga pasar el largo del tubo OD de 3/8″ desde el fondo a través del hoyo de montaje. Conecte el adaptador del tubo como se muestra en la segunda ilustración, apretando bien la tuerca de compresión.

Saque el tubo corto de empaque y meta la punta en el cuerpo de la llave. Haga girar la punta hacia su lugar.

Baje el juego de la llave a su lugar sobre el lado de abajo del hoyo de montaje. Coloque la abrazadera de montaje sobre la arandela de enganche. Mientras sujete la arandela de montaje en su lugar, apriete bien la tuerca hexagonal.

Lavaplatos

Base

Arandela de enganche

Llave del agua

Manilla

Punta de la llave

Tallo de la

llave Empaquetadura pequeña

Empaquetadura grande

Tuerca de compresión

Adaptador de tubo

Abrazadera de montaje

Tuerca hexagonal

Injerto de tubo

Tubo de 3/8″ (corre al filtro II salida)

Tuerca de compresión

ARMADO

Adaptador de tubo

Injerto de tubo

Instalación electrónica de la llave para el Modelo GXSV10C

Asegúrese de que haya espacio debajo del lavaplatos/lavamanos para hacer las conexiones necesarias. Seleccione una de las siguientes ubicaciones para instalar la llave.

lavaplatos.

NOTA: Mirando la cuarta ilustración a la derecha, asegúrese que la base de la llave quedará puesta en forma plana contra la superficie de la ubicación seleccionada para que la empaquetadura selle. La base podría tener que ser hecha en ángulo de lado o diagonalmente.

Si necesita hacer un hoyo, haga un hoyo de 1″–1 1/4″ de diámetro.

Asegúrese de usar el procedimiento adecuado para hacer hoyos en la porcelana o acero inoxidable. Se podrían necesitar puntas de taladro especiales.

Mirando a la primera ilustración, meta un tornillo dentro del hoyo de montaje de la base SIN RANURAS. Haga girar la tuerca plana unas pocas vueltas en el tornillo.

Coloque la empaquetadura de la base sobre el hoyo de montaje. Ponga la base sobre la empaquetadura, guiando el alambre principal a través del hoyo de montaje. Sujetando la tuerca plana debajo del lavaplatos con un dedo, apriete el tornillo hasta que quede apretado.

Haga girar la tuerca plana que queda unas pocas vueltas sobre el otro tornillo. Coloque el tornillo en el hoyo de montaje de la base sin ranuras y apriete hasta que quede apretado. Asegúrese que la posición de la empaquetadura está alineada correctamente y apriete cuidadosamente ambos tornillos hasta que la base quede firmemente en su lugar. No apriete demasiado y quiebre la base.

Arme la base de la llave de arriba y la tuerca hexagonal sobre el tallo de la llave (tercera ilustración). Apriete la tuerca hasta que quede apretada.

Meta el injerto de tubo en el adaptador del tubo. Apriételo bien al tallo de la llave.

Haga pasar el largo del tubo OD de 3/8″ desde el fondo hacia arriba a través de la base de la llave. Conecte al adaptador del tubo como se muestra en la cuarta ilustración, apretando bien la tuerca de compresión.

Saque el tubo corto de empaque y atornille la punta de la llave en el cuerpo de la llave.

Baje el juego de la llave y engánchelo en su lugar sobre la base de la llave.

Base de la llave

Tuerca (2)

Tornillo (2)

Hoyo de montaje de 1″–1 1/4″ en lavaplatos o gabinete

Empaquetadura

Base de la llave

VISTA DE ARRIBA

Tornillo (2)

Tuerca (2)

Conector de alambre de la base (al paquete de baterías)

Tubo de 3/8″ (corre a salida del filtro 2)

Base de la llave

Tuerca de compresión

Injerto de tubo

Tuerca hexagonal

Base superior de la llave

Llave

Manilla

Punta de

llave

Tallo de la llave

Tuerca de compresión

Adaptador de tubo

ARMADO

Instrucciones de instalación paso a paso.

Instalación y conexión del paquete de baterías

En un lugar seco, dentro del alcance del alambre de la base electrónica de 3″, seleccione una ubicación para el paquete de baterías (vea la ilustración en la página 37). El paquete de las baterías se pega a la mayoría de las superficies, usando la tira de Velcro™con espalda pegable.

El paquete de las baterías usa dos baterías de tamaño AA. Revise para asegurarse que están instaladas correctamente. Luego, saque el papel de la espalda de la tira de Velcro™y pegue bien el paquete en su lugar.

Conecte el alambre de la base electrónica y el conector del paquete de las baterías.

Adaptador de tubo

Injerto de tubo

Cómo montar la abrazadera en la pared del gabinete

La abrazadera se puede usar como molde para marcar la ubicación de los tornillos de montaje. Cuando determine la ubicación de la abrazadera, asegúrese de dejar un área libre de 1 1/2

″

a 2″debajo de los receptáculos para permitir sacar los receptáculos y espacio suficiente en cualquiera de los lados para hacer las conexiones de los tubos.

Filtro I

Filtro II

Corps de filtre

Tornillos de montaje

Conector de tubo (salida)

Conector de tubo (entrada)

Abrazadera de montaje

Receptáculo

7 9⁄16″

1 1/2″ a 2″

Conexiones de los tubos – Estilo empuje (Modelos GXSLO3C [rev. 2] y GXSV10C)

Pase el largo del tubo de 3/8″, conectado al fondo de la llave, a la salida del sistema de filtro (ilustración arriba). Permita suficiente soltura en el tubo para sacar fácilmente la unidad.

Mida y corte la punta de los tubos en forma cuadrada usando un cortador o un cuchillo afilado. Saque las astillas (ilustración A).

Inspeccione la punta del tubo, como 1 pulgada, para estar seguro de que no hayan imperfecciones. Podría ser necesario cortar el tubo nuevamente.

Marque el tubo para el largo de la inserción. Para tubos OD de 3/8″ el largo de la inserción debería ser aproximadamente 3/4″. El tubo debe ser

completamente conectado para evitar que gotee.

NO SAQUE EL ANILLO GRIS TIPO “COLLET”. Empuje el tubo hasta el fondo de la unión. La línea de inserción debería quedar escondida o casi invisible (ilustración B y C ). Tire suavemente el tubo para ver si está bien enganchado.

Repita el procedimiento para conectar el tubo entre la entrada del sistema de filtro y la línea de agua/válvula “saddle” (ilustración en la sección Sumario de la Instalación).

Para sacar la cañería (ilustración D), empuje y sujete el anillo gris “collet”. Tire la cañería para sacarla.

NOTA: Evite instalar la unidad donde el tubo se tire en un ángulo cerrado. Este tipo de instalación podría causar que las uniones goteen. Si se usa otro tipo de tubo fuera del que se provee, asegúrese de que sea de alta calidad, tamaño y redondés exacta, y que tenga una superficie suave.

Enganche 3/4″

(tubo de 3/8″)

Anillo gris tipo “collet”

(NO SAQUE)

Anillo gris tipo “collet”

Tubo

Corte tubo en forma cuadrada

Punta del tubo redondo y suave, sin cortes,

mellas o marcas (aprox. 1″)

Línea de inserción

3/4

″

Empuje el anillo gris “collet” y tire la cañería para sacarla.

Inserte la cañería

Anillo gris tipo “collet”

(NO SAQUE)

Línea de inserción

Tubo

El tubo debe completamente serconectado para evitar que gotee.

3⁄4″

Acerca del sistema de filtración de agua.

Instalación o reemplazo del cartucho del filtro

PRECAUCION: Nunca saque los receptáculos cuando hay presión de agua

en el sistema de filtración. Cierre el paso del agua/válvula “saddle” hacia el filtro. (Vea la ilustración

en la sección Sumario de la Instalación para la ubicación de la válvula de la línea de abastecimiento del agua.) Abra la llave del agua filtrada.

Saque el receptáculo, usando la llave para receptáculo que se provee, de la cabeza del filtro haciendo girar el receptáculo como se muestra en la ilustración de abajo. Tenga cuidado, el receptáculo podría estar lleno de agua. Asegúrese de guardar el sello de anillo grande.

Si está reemplazando un cartucho de filtro, saque y bote el cartucho del filtro usado.

Asegúrese que el interior del receptáculo esté limpio. Lave bien el interior del receptáculo con agua caliente con jabón y enjuague.

Saque el envoltorio del cartucho del filtro nuevo y meta el cartucho del filtro en el receptáculo. Algunos cartuchos calzan de cualquier forma, mientras otros calzan sólo de una manera. Observe las marcas sobre el cartucho.

NOTA: El sistema de filtración de agua usa dos tipos diferentes de cartuchos de filtro. Asegúrese de instalarlos correctamente. El cartucho del filtro I siempre debería ser instalado en el receptáculo del Filtro I. El cartucho del filtro II siempre debería ser instalado en el receptáculo de Filtro II. Vea la página 35 para una lista completa de las características de funcionamiento del filtro.

Filtro I

Filtro II

Sello tipo anillo

Cartucho

Receptáculo II

Receptáculo

Receptáculo I

Etiqueta

HAGA GIRAR RECEPTACULO

PARA INSTALAR

HAGA GIRAR

RECEPTACULO

PARA SACAR

Cabeza

Abrazadera

Haga girar la llave para el receptáculo que se provee en dirección del reloj para sacar el receptáculo.

SALIDA

ENTRADA

Lubrique levemente el sello tipo anillo en el receptáculo con grasa de silicón limpia para cocinar.(La grasa de silicón se puede comprar a través de las Partes y Servicios GE: 1-800-626-2002 Parte número: WS60X10005). Asegúrese que quede bien puesto en la ranura.

Sujete el receptáculo hacia la cabeza del filtro, alineando el centro del hoyo del cartucho con la marca sobre el fondo de la cabeza. La falla de obtener un alineamiento adecuado podría causar daño al filtro y/o el sistema de filtración, lo cual degradará el funcionamiento del filtro.

Teniendo cuidado de no cruzar los hilos, haga rotar el receptáculo sobre la cabeza del filtro y apriete bien con la mano.

NOTA: Si el receptáculo no se aprieta a la cabeza o si usted siente resistencia, es posible que usted tenga el cartucho invertido o fuera de alineamiento. Saque el cartucho y revise la correcta orientación o alineamiento y arme nuevamente.

Repita los pasos 2 a 8 para el cartucho del Filtro II en el receptáculo del Filtro II.

Para modelo GXSL03C (rev. 2)

Juego de filtro FXSLC (rev. 2) (600 galones de capacidad)

Filtro I – Blanco sin tapas en las puntas Filtro II – Blanco con tapas de puntas amarillas

Para modelo GXSV10C

Juego de filtro FXSVC (rev. 2) (600 galones de capacidad)

Filtro I – Blanco con tapas de puntas verdes Filtro II – Gris

www.GEAppliances.com

Procedimiento para lavar.

Cada vez que agua de calidad desconocida es pasada a través del sistema de Filtración de Agua GE, los elementos del filtro deberían ser deshechados y el sistema de filtración lavado.

Las circunstancias que podrían requerir el lavado del sistema son:

■ Advertencia de que hay que hervir el agua.

■ Inundación del sistema de Filtración de Agua GE.

■ Largo tiempo sin ser usado.

El procedimiento para lavar el sistema de Filtración de Agua GE es:

Vea la sección de Reemplazo del Cartucho del Filtro y siga los pasos 1, 2, 3 y 4.

Luego, reinstale los receptáculos (sin los elementos del filtro), abra el agua y lave a través de la llave por un minuto.

Entonces, cierre el agua, saque los receptáculos, vacie el agua de los receptáculos e instale elementos de filtro nuevos.

Siga los pasos 5–11 en la sección Reemplazo del Cartucho del Filtro para completar.

Abra la llave del agua filtrada. Luego, lentamente abra la válvula de paso del agua/válvula “saddle” y permita que la caja del filtro se llene.

Cierre la llave del agua filtrada. Luego, revise que no hayan goteras entre el receptáculo y la cabeza.

NOTA: Si hay goteras, cierre el paso del agua y abra la llave del agua filtrada. Desarme la caja del filtro y revise el sello tipo anillo por cortaduras, marcas planas, etc., y las superficies por materias extrañas. Limpie el anillo del sello y lubrique levemente con grasa limpia de silicón. Cuidadosamente empuje hacia la ranura del receptáculo. Rearme y revise para que no hayan goteras.

Si está reemplazando las baterías, saque, bote adecuadamente e instale dos baterías alcalinas nuevas AA en el paquete de las baterías. El sacar las baterías o desconectar momentariamente los alambres reactiva el cronómetro electrónico de seis meses. Se recomienda que usted cambie las baterías por lo menos una vez al año.

Los cartuchos del filtro contienen carbón activado. Cuando están nuevos, abra la llave del agua filtrada por diez minutos para lavar el sistema.

Coloque la etiqueta para cambio del filtro sobre el receptáculo, dentro del puerta del gabinete, o en otro lugar conveniente. Escriba la fecha del cambio del filtro para referencia futura. Los filtros deberían ser cambiados cada seis meses.

Antes de llamar para un servicio...

Problema Posibles causas Qué hacer

El agua contiene Los cartuchos de filtros nuevos • Abra la llave del agua filtrada y permita que estas partículas pequeñas partículas contienen carbón activado, lo de carbón que no hacen daño salgan del cartucho. negras cual es un polvo negro que no Cierre la llave cuando el agua esté limpia.

hace daño.

Agua tiene burbujas Aire en el sistema • Desaparecerán después que el agua corra un poco. de agua y está turbia después de la instalación.

La luz indicadora en la base Han pasado seis meses de uso. • Reemplace ambos cartuchos de los filtros y las baterías en el de la llave está pestañeando Esta es la vida máxima de los paquete de las baterías. (GXSV10C solamente) cartuchos de los filtros.

La luz indicadora en la base El alambre de la base de la • Conecte. de la llave no funciona llave no está conectado al (GXSV10C solamente) alambre del paquete de baterías.

Las baterías podrían necesitar • Observe la orientación de las marcas sobre el sujetador e ser reemplazadas o podrían instale correctamente. Reemplace las baterías si están viejas. estar instaladas incorrectamente.

El alambre está dañado. • Inspecciones y repare como sea necesario.

Sabor y/u olor a cloro Los cartuchos del filtro •

Reemplace ambos cartuchos de filtros.

en el agua que se ya no están sacando el cloro de la produce línea del agua.

Agua sale muy lentamente El filtro podría tener un restrictor • Un paso lento (aprox. 0,6 g/min.) es normal con este tipo

de paso integrado. de filtro. Si la cantidad de paso es inaceptable reemplace los

filtros con unos que no tengan un restrictor de paso integrado.

Los filtros han estado instalado • Un período de cambio de cada seis meses es recomendado. por demasiado tiempo. Reemplace ambos cartuchos de los filtros.

Los cartuchos de los • Niveles altos de sedimento pueden causar un tapado filtros están tapados. prematuro. Reemplace ambos cartuchos de los filtros.

Uniones y goteras El tubo podría estar • Siga las instrucciones de instalación (página 41) completamente

instalado incorrectamente. y asegúrese que el tubo esté instalado a la profundidad

adecuada.

El tubo podría estar dañado. • Examine la punta del tubo (aprox. 1″) por defectos como

rayas, ranuras, redondés, etc. Recorte el tubo y reinstale completamente.

Consejos para detectar problemas ¡Ahorre tiempo y dinero! Revise la tabla de abajo primero y es posible que no necesite llamar para un servicio.

NODE REF PARTE N

DESCRIPCION DE PARTE

0001 WS02X10001 TORNILLO, #10–14 X 3/4″ 88 0002 WS28X10010 ABRAZADERA DE MONTAJE 1 1 0005 WS02X10003 TORNILLO, #10–14 X 1 1/4″ 22 0006 WS22X10002 CODO, 3/8″ NPT X 3/8″(compresión) – – 0006 WS22X10032 CODO, 3/8″ NPT X 3/8″ (empuje) 2 2 0007 WS19X10011 CABEZA 2 2 0008 WS03X10001 ANILLO-O, 3 3/8″ X 3 5/8″ 22 0009 WS30X10002 RECEPTACULO 2 2 0010 WS22X10003 UNION, 3/8″ NPT X 1 1/2″ 11 0012 WS07X10008 TUBO, 3/8″ X 20FT-WH 1 1 0015 WS03X10044 ADAPTADOR DE TUBO 2 2 0017 WS15X10008 VALVULA SADDLE/LINEA DE AGUA 1 1 0018 WS15X10002 JUEGO DE LLAVE (con monitor) – 1

WS15X10022 JUEGO DE LLAVE (sin monitor) 1 –

0019 WS10X10008 BASE NEGRA LLAVE SUPERIOR – 1 0020 WS02X10007 TORNILLO, #6-32 X 1 3/8″ –2 0021 WS10X10002 JUEGO DE LLAVE DE BASE – 1 0022 WS02X10008 TUERCA – 2 0023 WS08X10003 EMPAQUETADURA DE LLAVE – 1 0024 WS06X10001 SUJETADOR DE BATERIA – 1 0025 FXSLC (rev. 2) JUEGO DE FILTRO – PLOMO/QUISTE 1 –

FXSVC (rev. 2) JUEGO DE FILTRO – VOC – 1 0200 WX5X140 LLAVE PARA RECEPTACULO 1 1 0999 49-50039 MANUAL DE USO Y CUIDADO/

INSTALACION 1 1

Lista de partes.

*NOTA: Los códigos del estado de Massachusetts requieren que la instalación sea hecha por un plomero licenciado y no permiten el uso de una válvula tipo “saddle”. Para la instalación, use el código de plomería 248-CMR del Commonwealth de Massachusetts.

Llave con monitor electrónico para modelo GXSV10C

Llave sin monitor para modelo GXSL03C (rev. 2)

Catálogo de partes General Electric.

G X

S L 0G

3X CS RV

Válvula saddle*

Para obtener partes de reemplazo, llámenos gratuitamente al 800.626.2002 (USA), al 800.663.6060 (Canadá-Inglés) o al 800.361.3869 (Canadá-Francés).

Saddle Valve

Notas.

Ayuda al Cliente.

Página Web de GE

www.GEAppliances.com

¿Tiene alguna pregunta sobre su electrodoméstico? ¡Pruebe la página Web de GE 24 horas al día, cualquier día del año! Para mayor conveniencia y servicio más rápido, ya puede descargar los Manuales de los Propietarios, pedir piezas o incluso hacer una cita en línea para que vengan a realizar una reparación.

Solicite una reparación www.GEAppliances.com

El servicio de expertos GE está a tan sólo un paso de su puerta. ¡Entre en línea y solicite su reparación cuando le venga bien 24 horas al día cualquier día del año! O llame al 800.GE.CARES (800.432.2737) durante horas normales de oficina.

Real Life Design Studio (Estudio de diseño para la vida real)

www.GEAppliances.com

GE apoya el concepto de Diseño Universal—productos, servicios y ambientes que pueden usar gente de todas las edades, tamaños y capacidades. Reconocemos la necesidad de diseñar para una gran gama de habilidades y dificultades físicas y mentales. Para más detalles cobre las aplicaciones de GE Diseño Universal, incluyendo ideas de diseño para la cocina para personas con discapacidades, mire nuestra página Web hoy mismo. Para personas con dificultades auditivas, favor de llamar al 800.TDD.GEAC (800.833.4322).

Garantías ampliadas www.GEAppliances.com

Compre una garantía ampliada y obtenga detalles sobre descuentos especiales disponibles mientras su garantía está aún activa. Puede comprarla en línea en cualquier momento, o llamar al (800.626.2224) durante horas normales de oficina. GE Consumer Home Services estará aún ahí cuando su garantía termine.

Piezas y accesorios www.GEAppliances.com

Aquellos individuos con la calificación necesaria para reparar sus propios electrodomésticos pueden pedir que se les manden las piezas o accesorios directamente a sus hogares (aceptamos las tarjetas VISA, MasterCard y Discover). Haga su pedido en línea hoy, 24 horas cada día o llamar por teléfono al 800.626.2002 durante horas normales de oficina.

Las instrucciones descritas en este manual cubren los procedimientos a seguir por cualquier usuario. Cualquier otra reparación debería, por regla general, referirse a personal calificado autorizado. Debe ejercerse precaución ya que las reparaciones incorrectas pueden causar condiciones de funcionamiento inseguras.

Póngase en contacto con nosotros www.GEAppliances.com

Si no está satisfecho con el servicio que recibe de GE, póngase en contacto con nosotros en nuestra página Web indicando todos los detalles así como su número de teléfono o escríbanos a:

General Manager, Customer Relations GE Appliances, Appliance Park Louisville, KY 40225

Registre su electrodoméstico www.GEAppliances.com

¡Registre su nuevo electrodoméstico en línea—cuando usted prefiera! El registrar su producto a tiempo le proporcionará, si surgiera la necesidad, una mejor comunicación y un servicio más rápido bajo los términos de su garantía. También puede enviar su tarjeta de registro preimpresa que se incluye en el material de embalaje.

Impreso en Estados Unidos

GARANTÍA LIMITADA POR UN AÑO

• ¿Qué cubre esta garantía?

— Cualquier defecto de fábrica en los materiales o la manufactura del producto.

• ¿Qué no cubre esta garantía?

— Cartuchos del filtro. — Viajes a su casa para enseñarle cómo usar el producto. — Instalación inadecuada. — Falla del producto debido a abuso, mal uso, o alteración o uso diferente al

propósito deseado con este producto.

— Defectos que resulten de una instalación inadecuada o daños no causados por

GE.

— Responsabilidad de parte de GE bajo esta o cualquier otra garantía por

cualquier daño indirecto o por consecuencia de otro evento. — Productos que son usados con fines comerciales o industriales. — Uso de este producto donde el agua está microbiológicamente insegura o de

calidad desconocida, sin la adecuada desinfección, antes y después de ser

procesada por el sistema. Los sistemas certificados para reducir el nivel de

quistes pueden ser usados

en agua desinfectada que pueda contener quistes que se puedan filtrar.

— Daños causados al producto debido a accidentes, incendio, inundaciones o actos

de la naturaleza.

— Daños secundarios o por consecuencia causados por posibles defectos en el

producto, su instalación o reparación.

• ¿Por cuánto tiempo después de la compra?

— Un año.

• ¿Cómo hago la reclamación de la garantía?

— Devuélvala al minorista a quien le compró el producto con una copia de “Proof

of Purchase”(prueba de compra). Esta garantía excluye los costos de envío o llamadas de servicio a domicilio.

• ¿Cómo la ley estatal se relaciona con esta reclamación de garantía?

— Esta garantía le otorga derechos legales específicos, y también puede tener otros

derechos que varían de estado a estado. ESTA GARANTÍA PROCURA

SUBSTITUIR OTRAS GARANTÍAS, HAYAN SIDO ESTAS GARANTÍAS EXPRESADAS O IMPLICADAS, INCLUYENDO LAS GARANTÍAS DE MERCADEO Y APTAS PARA UN PROPÓSITO EN PARTICULAR.

Contáctenos en www.GEAppliances.com, o llame al 800.GE.CARES (800.432.2737) (EE.UU.), llamada sin costo 866.777.7627 (Canada).

Garantía del sistema de Filtración de Agua GE.

GE GXSL03C Owner’s Manual & Installation Instructions

Specifications and Main Features

Frequently Asked Questions

User Manual

Troubleshooting Tips

Consumer Support

Feed Water Supply

Filter Cartridge Installation or Replacement

Flush Procedure

Avant de contacter un dépanneur

Service-client

Source d’alimentation du filtre

Cartouches de filtration – Installation ou remplacement

Processus de rinçage

Consejos para detectar problemas

Servicio del consumidor

Instalación o reemplazo del cartucho del filtro
