GE GXSF18G03, GXSF18G02 Owner’s Manual

ge.com

®

Safetg Information ............. 2

Installation Instructions .... 3-13

Step-bLI-step instructions ........ 6-13

Operating Instructions

Breaking a salt bridge ............. 15

Cleaning the nozzle and

venturi assemblg .................. 15

Features .......................... 16

Service ..................... 14, 17-19

Water softener sgstem ......... 17-19

Care and Cleaning ............. 2o

Troubleshooting Tips ...... 21-23

Consumer Support

Consumer Support ........ Back Cover

Parts list/catalog ............... 27-50

WarrantLl (U.S.) .................... :31

WarrantLI (Canada) ................ 32

Water

Softening

Sgstem

Model GXSF18G

Sistemo Suavizonte

de Ague

Modelo GXSF18G

Lo secci6n en espa_ol empieza en la p6gina 33

O

Sgstem tested and certified bg NSFInternational against NSF/ANSIStandard 44 for the
chemical reduction claims specified on the performance data sheet.

Sistema probado g certificado por NSFInternational contra norma 44 de NSF/ANSIpara las
afirmaciones de reducci6n de los productos quimicos especificadas en la hoja de datos de

funcionamiento.

Sgstem Tested and Certified bg the Water Qualitg Association against CSAB483.1.
Sistema probado g certificado pot Water Qualitg Association en cumplimiento con CSAB483.1.

Write the model and serial
numbers here:

Model #
Serial #
To find these numbers, lift the

cover and look on the rim

below the control panel.

7289396 215Cll73P027

49-50182-1 09-08JR

IMPORTANT SAFETY INFORMATION.
READ ALL INSTRUCTIONS BEFORE USING.

WARNING!

For Four safet_l, the information in this manual must be followed to minimize the risk of electric
shock, property damage or personal injury.

SAFETYPRECAUTIONS

Check and comply with your state and local codes.

You must follow these guidelines.

iiiilDiiii:,

Use care when handling the water softening

system. Do not turn upside down, drop, drag
or set on sharp protrusions.

Water softening systems using sodium chloride
(salt) for recharge add sodium to the water.

Persons on sodium restricted diets should consider
the added sodium as part of their overal! intake.

Potassium chloride can be used as on alternative
to sodium chloride in your softener.

The water softening system works on 24 volt-60 Hz

electrical power only. Besure to use only the

included transformer.

Transformer must be plugged into an indoor

120 volt, grounded outlet only.

Use clean water softening salts only, at least 99.5%

pure. NUGGET,PELLETor coarse SOLARsalts are
recommended. Do not use rock, block, granulated

or ice cream making salts. They contain dirt and
sediments, or mush and cake, and will create

maintenance problems.

Keep the salt hole cover in place on the softener

unless servicing the unit or refilling with salt.

WARN!NG:00notusewithwaterthat

ismicrobiologically unsafe or of unknown quality

without adequate disinfection before or after the
system.

PROPERINSTALLATION

This water softening system must be properly installed and located in accordance with the
Installation Instructions before it is used.

iiiilDiiii:_

Install or store where it will not be exposed to

temperatures below freezing or exposed to any
type of weather. Water freezing in the system will

break it. Do not attempt to treat water over !O0°R
Do not install in direct sunlight. Excessivesun or

heat may cause distortion or other damage to
non-metallic parts.

Properly ground to conform with all governing

codes and ordinances.

;, Use only lead-free solder and flux for all

sweat-solder connections, as required by
state and federal codes.

iiiiiiiiii;,

Thewater softening system requires a minimum
water flow of three gallons per minute at the inlet.

Maximum allowable inlet water pressure is 125 psi.

If daytime pressure isover 80 psi, nighttime pressure
may exceed the maximum. Usea pressure reducing
valve to reduce the flow if necessary.

Softener resins may degrade in the presence of
chlorine above 2 ppm. If you have chlorine in excess

of this amount, you may experience reduced life
of the resin. In these conditions, you may wish to

consider purchasing a GEpoint-of-entry household
filtration system with a chlorine reducing filter.

WARNING: Discard all unused parts

and packaging material after installation. Small

parts remaining after the installation could be

a choke hazard.

READ AND FOLLOW THIS SAFETY INFORMATION CAREFULLY.
SAVE THESE INSTRUCTIONS

I

stall ti

Water Softening Sgstem

I

str cti

Model G×SF18G

WARNING: Read entire manual. Failure to follow all guides and rules could cause personal

injurg or propertg damage.

• Check with gour state and/or local public works department for plumbing codes. You must follow their
guides as gou install the Water Softening sgstem.

NOTE: Failure to complg with these installation instructions will void the product warrantg, and the

installer will be responsible for ang service, repair or damages caused therebg.

BEFORE BEGINNING INSTALLATION

Read these instructions completelg and carefullg.

•IMPORTANT - Savetheseinstructions

for local inspector's use.

• IMPORTANT - ObserveaUgoverning

codes and ordinances.

• Note to Installer- Be sure to leave these
instructions with the Consumer.

Note to Consumer - Keep these instructions
for future reference.

Proper installation is the responsibilitg of the
installer.

Product failure due to improper installation
is not covered under the Warranty.

A shutoff valve must be available or added near
the installation point.

IMPORTANT INSTALLATION
RECOMMENDATIONS

• In the Commonwealth of Massachusetts,
Plumbing Code 248 CMR shall be adhered to.

Consult with gour licensed plumber.

• Use onlg lead-free solder and flux for all sweat-
solder connections, as required bg state and

federal codes.

IMPORTANT INSTALLATION
RECOMMENDATIONS (CONT.)

Use care when handling the softener. Do not
turn upside down, drop, drag or set on sharp
protrusions.

Maximum allowable inlet water pressure is 125
psi. If dagtime pressure is over 80 psi, nighttime
pressure mag exceed the maximum. Use a
pressure reducing valve if necessarg. (Adding a
pressure reducing valve mag reduce the flow.)

The softener works on 24 volt-60 Hz electrical
power onlg. Be sure to use the included

transformer. Be sure the electric outlet and
transformer are in an inside location to protect

from moisture.

• See Where to Install the Softener section
for more details.

-&WARNING: Do not use with water

that is microbiologicallg unsafe or of unknown
qualitg without adequate disinfection before or
after the sgstem. The water should be tested

periodicallg to verifg that the sgstem is
performing satisfactorilg.

• Small ports remaining after the installation could
be a choke hazard. Discord safelg.

• Connect the softener to the main water supplg
pipe before or ahead of the water heater.

DO NOT RUN HOT WATER THROUGH THE
SOFTENER. Temperature of water passing

through the softener must be less than 120%.

Installation Instructions

UNPACKING AND INSPECTION

Be sure to check the entire softener for ang
shipping damage or parts loss. Also note damage
to the shipping cartons. Contact the transportation
compang for all damage and loss claims. The
manufacturer is not responsible for damages

in transit.
Small parts needed to install the softener are

packaged either in a bag or on a cardboard
sheet. To avoid loss of the small parts, keep them
packaged until gou are readg to use them. Be sure
not to discard components hidden in packaging.

TOOLS AND MATERIALS REgUIRED

FOR INSTALLATION

• Pliers

• Screwdriver

• Teflon tape

• Razor knife

o

Two adjustable wrenches

o

Additional tools mag be required if modification
to home plumbing is necessarg.

In and out fittings included with the softener
are 1" NPT male adapters. You should maintain
the same, or larger, pipe size as the water supplg

pipe, up to the softener inlet and outlet. Then,

use the necessarg adapters to connect the
water supplg to the 1" NPT male adapters.

Use the included bgpass valve to install the
softener. The bgpass valve allows gou to turn off
water to the softener for servicing, but still have
water in the house pipes. The NPT male adapters

referred to above connect to the bgpass valve
with the included plastic clips.

WHERE TO INSTALL THE SOFTENER

Place the softener us close as possible to a
sewer drain, or other acceptable drain point
or standpipe.

It is recommended to keep outside faucets
on hard water to save soft water and salt.

Do not install the softener in a place where it
could freeze. Freeze damage is not covered bg

the warrantg.

Do not install the softener where it would block
access to the water heater or access to the main
water shutoff.

Put the softener in a place where water damage
is least likelg to occur if a leak develops. The
manufacturer will not repair or pug for water
damage.

A 120-volt electric outlet is needed to plug in the
included transformer. The softener has a 10-foot

power cable. If the outlet is remote (up to 100
feet), use 18 gauge wire to connect. Be sure the

electric outlet and transformer are in an inside
location, to protect from wet weather. Be sure

the outlet is unswitched to prevent accidental
shutoff.

If installing in an outside location, gou must
take the steps necessarg to assure the softener,
installation plumbing, wiring, etc., are as well
protected from the elements (sunlight, rain, wind,

heat, cold), contamination, vandalism, etc., as
when installed indoors. Outdoor installation is

not recommended, and voids the warrantg.
Keep the softener out of direct sunlight.

The sun's heat mag distort non-metallic
parts and mug damage the electronics.

Use appropriate fitting/pipe material (i.e.,copper,

brass, galvanized or CPVC) to connect the 1" NTP

plastic adapters to the house plumbing.

If additional drain hose is needed for valve and
salt tank drains, it can be ordered from GE Parts
at 800.626.2002, part number WS07X10004.

If a rigid valve drain is needed to complg with

plumbing codes, gou can bug the parts needed
to connect u 1/2" copper tubing or plastic pipe
drain. See Step 4.

Clean nugget or pellet water softener salt is

needed to fill the brine tank. See Step 8.

4

Installation Instructions

PLAN HOW YOU WILL INSTALL THE

SOFTENER

You must first decide how to run in and out pipes
to the softener. Look at the house main water pipe
at the point where you will connect the softener.

Is the pipe soldered copper, glued plastic or

threaded galvanized? What is the pipe size?

TYPICAL INSTALLATION ILLUSTRATION

Soft ate _ ' 'ATER pip

Illl LI --_- water

24V 120-volt Ilii k__.___ Hard
transformer outlet Jill --_--_-:_water to

| ,/ _. 1" female outside
V _I" _ adapter (2) faucets

jill!j _ (not supplied)
_-_J _ _-_ 1" NPT male

adapter (2)
O-rings (2)

Salt hole 3s (2)
cover INLET

"O-rings (2)

-AWARNING: Useonly lead-free solder and

flux to prevent lead poisoning.

See Typical Installation Illustration. Use this as a guide
when planning your particular installation. Be sure
to direct the incoming hard water supply to the
softener valve inlet fitting. The valve is marked

IN and OUT.

OPTIONAL 3-VALVE BYPASS

INSTALLATION ILLUSTRATION

Fig. 1

from the left. Include single

water

From

softener t
outlet

CROSSOVER

Use if water supply flows

or 3-valve bypass.

To softener
inlet

NOTE: See Drain
Hose Connections

section.

Soft

water

HERE

Brinewell

Fig. 2

from the left. Include single

Hard
water

From

softener
outlet * inlet

CROSSOVER

Use if water supply flows

or 3-valve bypass.

I TO softener

Soft

water

3-Valve Bypass

System
For soft water

service:

• Open the inlet
and outlet

valves

• Close the

bypass valve

For bypass hard

water:

• Close the inlet
and outlet
valves

• Open the

bypass valve

Installation Instructions

BEFORE YOU BEGIN

• Turn off the gas or electric supplg to the water
heater, in the possibilitg that the water heater
mall be drained while draining pipes.

• Turn off the water supplll to pipes to be cut and
drain the house water pipes.

• Open both hot and cold faucets at the lowest
location possible.

NOTE: For easier installation, remove the top cover.
Slide the salt hole cover open. Locate the top cover
release point. Pull gentlll on the top cover at the
release point, lift up and rotate top cover backward

to remove.

Top
Cover

Release
Point

• Remove all packing material located under top
cover.

Salt Hole
Cover

Top
Cover

| INSTALL BYPASS VALVE

• Remove plastic shipping plug and wire from valve
outlet.

'1 _L

• "" _ Valve outlet

NOTE: Be sure the turbine and support are firmlll
in place in the valve outlet. Blow into the valve port

and observe the turbine for free rotation.

Push the bypass valve (lubricate o-ring seals with
silicone grease) into both ports of the valve as

shown.

Cli ps A-_

s...............,. :_ adapte

Drain fitti __ _--- Clip

Inlet_:__ Bypass

O-rings _ 7_1" '--"---valve

Turbine

Turbine shaft and

support

...... :_: r

:_ ._Outlet . NPT

/

O-ring seal goes into the outer
groove only. The clip snaps into

the inner groove (see below).

Snap the 2 large plastic clips in place, from the
top down, as shown.

SIDE
VIEW

Clip

END

VIEW

Valve

inlet or outlet

• Push the NPT adapters (lubricate o-ring seals with
silicone grease) into both ports of the valve as

shown.

• Snap the 2 large plastic clips in place, from the
side, as shown.

Bypass valve
(push all the way in}

r_ HOVE THE SOFTENER ASSEMBLY

INTO INSTALLATION POSITION

Before sliding softener in position, be sure the
installation surface is level and smooth. Sharp
objects under the tank mall puncture it. If needed,
place the tank on a section of 3/4" thick (minimum)
plllwood. Then, place shims under the plllwood as

needed to level the softener. Slide softener into
position.

Installation Instructions

[_ PLUMB "IN" AND "OUT" PIPES

TO AND FROM SOFTENER

- ,CAUTION: Observea,ofthefollowing

cautions as LlOUconnect inlet and outlet

plumbing, See Typical Installation lllustration.

• BE SURE INCOMING HARD WATER SUPPLYIS
DIRECTED TO THE SOFTENER VALVE INLET PORT.

If house water flow is from the left, use a
plumbing crossover as shown in Tgpical

Installation Illustration. If house water flows up
from the floor level, turn the bLIpass valve upside

down as shown.

Turn bypass
valve upside

down to
connect to
floor level

plumbing

tOUT

IN

• With the softener in place, determine the
correct length of piping required to connect the
household plumbing to the NPT male adapter.

_-_ CONNECT AND RUN THE VALVE

DRAIN HOSE

Use the provided drain hose (20' length included)
to attach to the valve drain fitting. To keep water
pressure from blowing the hose off, use supplied
spring clamp to secure in place. Cut the necessarg
length and use the remainder in Step 5.

Locate the other end of the hose at a suitable
drain point (floor drain, sump, laundrg tub, etc.)

that terminates at the sewer. Check and complg
with local codes.

IMPORTANT: If more drain hose is needed, it
should be ordered from GE Parts at 800.626.2002,

part number WS07X10004. The water softener
will not work if water cannot exit this hose

during recharge.

Tie or wire the hose in place at the drain point.

High water pressure will cause it to whip during
the back-wash and fast rinse cgcles of recharge.
Also provide an air gap of at least 1-1/2"

between the end of the hose and the drain
point. An air gap prevents possible siphoning of

sewer water into the softener, if the sewer should
"back-up."

• Remove softener from installation space.

• If making a soldered copper installation, do all
sweat soldering before connecting pipes to the
NPT adapters and bgpass valve. Torch heat will
damage plastic parts.

• When turning threaded pipe fittings onto plastic
fittings, use care not to cross-thread.

• Use Teflon Tape on all external pipe threads.

• Support inlet and outlet plumbing in some manner
(use pipe hangers)to keep the weight off of the
valve fittings.

• Slide softener back into position.

• Make final connections to the bLIpass valve and
snap clips into place.

Be sure the clips for the bgpass valve and NPT
adapters snap into place. Pull on the bgpass valve
and NPT adapters to make sure the parts are held
securelg in place.

Installation Instructions

[_ CONNECT AND RUN THE VALVE

DRAIN HOSE {CONT.)

• Elevating the drain hose may cause back
pressure that could reduce the brine draw during
recharge. If raising the drain line overhead is
required to get to the drain point, measure the
inlet water pressure to the softener first. For inlet
pressures between 20 and 50 psi, do not raise
higher than 8' above the floor. For inlet pressure
above 50 psi, the drain line mall be raised to a
maximum height of 14'.

Dra

fittings

on valve

Valve
drain

hose

hose in place

CONNECTING A RIGID VALVE DRAIN TUBE
To adapt a copper drain tube to the softener, use

a hacksaw to cut the barbed end from the drain
fitting as shown. Rotate the drain fitting so the

cutting blade clears the valve housing to prevent
damage to valve. Bull a compression fitting (1/4"
female pipe thread x 1/2" O.D. tube) and needed
tubing from llour local hardware store.

Clamp

le or wire

FLOOR
DRAIN

STANDPIPE

LAUNDRY TUB

SUMP

11//' air gap

I-_ INSTALL THE BRINE TANK

OVERFLOW FITTINGS AND HOSE

• Insert the rubber grommet into the 3/4" diameter
hole in the brine tank sidewall as shown.

• Push the end of the hose adapter elbow into the

grommet as shown.

• Attach a length of hose (use remaining hose from

Step 4) to the hose adapter elbow. Use a hose
clamp to hold it in place.

• Locate the other end of the hose at the drain
point. DO NOT ELEVATE this hose higher than the

elbow on the brine tank.

IMPORTANT: DO NOT TEE OVERFLOW HOSE TO
VALVE DRAIN HOSE.

NOTE: This drain is for safetll onlll. If the cabinet
(brine tank) should over-fill with water, the excess is
carried to the drain.

Hose
adapter

Hose

Grommet

Overflow
drain hose

clamp

Do not connect
to valve drain
hose.

To acceptable
drain

1/4" NPT

threads

:::i! tube (not provided)

CIi

Cut barbs from
drain fitting

0.0.co er

Compression fitting

1/4" NPT x 1/2" O.D.

tube (not provided)

Installation Instructions

I-_ INSTALL GROUNDING CLAMP

A DANGER: Failure to properly attach

ground clamp could result in electrical shock.

If plumbing is metal, to maintain electrical ground
continuity in the house cold water piping, install the
included ground clamp as shown.

• Clean pipe with emery paper in the area where
the clamp is to be installed.

• Install grounding clamps as shown, making sure
clamps fit freely around pipe.

• Make sure lock washer is in place.

• Handtighten screw, then one more full turn with
screwdriver.

NOTE: When replacing an existing softener, also
replace grounding clamps. If removing softener
completely, hard-plumb the water line with same
type of pipes as the original to assure plumbing
integrity and ground continuity over the life of

the home.

To valve inlet

J-f] FLUSH PIPES, EXPEL AIR FROM

SOFTENER AND TEST YOUR

INSTALLATION FOR WATER
LEAKS {CONT.)

• Place bypass valve in the "service" position
EXACTLY us follows. KEEP SOFT WATER FAUCETS

OPEN.
SLOWLY pull or slide the valve stem (out} toward

the service position, pausing several times to
allow the softener to pressurize slowly.

After about 3 minutes, open a HOT water faucet
for 1 minute, or until all air is expelled, then
close. NOTE: If water appears cloudy or has salty

taste, allow to run for several more minutes, or
until clear.

• Close all water faucets.

Check your plumbing work for leaks and fix
right away if any are found. Be sure to observe
previous caution notes.

Turn on the gas or electric supply to the water
heater. Light the pilot, if applicable.

Ground -
clamp

From valve
outlet

[-_ FLUSH PIPES, EXPEL AIR FROM

SOFTENER AND TEST YOUR
INSTALLATION FOR WATER LEAKS

-&CAUTION: Toavoidwaterorair

pressure damage to softener inner parts, be

sure to do the following steps in exact order.

• Fully open 2 cold soft water faucets nearby
the softener.

• Place bypass valve in "bypass" position by

pushing the stem inward.

• Fully open the house main water pipe shutoff

valve. Observe a steady flow from both faucets
opened above.

F81 ADD WATER AND SALT TO THE

BRINE TANK

Reinstall top cover assembly, align cover with the
top of the softener. Push down to snap cover into
place. Open the salt hole cover and squeeze the
top cover and the blue rim together near the top
cover release point to completely assemble the
top cover to the rim.

Slide open the salt hole cover. Add about
3 gallons of water into the tank. Do not add into

the brinewell.

Fill tank with NUGGET, PELLETor coarse SOLAR
water softener salt with a purity of 99.5% or

higher. Do not use rock, block, granulated and ice
cream-making salts, or salt with iron-removing
additives (except for Diamond Crystal ® Red.Out ®
brand salt). Maximum salt storage capacity is
approximately 200 Ibs. Keep the salt hole cover
closed unless servicing the unit or refilling

with salt.

NOTE: If the softener is installed in a humid
basement or other damp area, it is better to fill the

tank with less salt, more frequently. Eighty to 100

Ibs. of salt will last for several months, depending on
water hardness, family size and water softening
system model.

Installation Instructions

_-] CONNECT TO ELECTRICAL POWER

To gain access to the transformer/power cord
assemblg, remove the salt hole cover from the
softener. Unclip the tabs on the rear of the top cover
and rotate the cover upward to remove. DO NOT

PULL OR DISCONNECT WIRING.

• The softener works on 24 volt-60Hz electric
power. The included transformer changes

standard 120-volt AC house power to 24 volts.
Plug the transformer into a 120-volt outlet onlg.
Be sure the outlet is alwags live so it can not be
switched off bg mistake.

• Replace the top cover.

• Replace the salt hole cover.

PROGRAMMING THE CONTROL

CONTROL SETTINGS REgUIRED upon installation
and after an extended power outage.

NOTES:

• WHEN THE TRANSFORMER IS PLUGGED INTO THE
ELECTRICALOUTLET, 12:00 PM (flashing), and an

arrow I_ is displaLled next to PRESENT TIME on
the faceplate decal. The blue indicator light will
also flash. Program the control as instructed

below.

I- t

If .-no--- is flashing, use the UP • button
to set the correct F code as follows: F18 for

GXSF18G. If Llou pass bLIthe correct code number,
use the DOWN • button. Then press the NODE
button to accept the correct model.

• A "beep" sounds while pressing buttons for control
programming. One beep signals a change in the
control displaLI. Repeated beeps mean the control
will not accept a change from the button Llou have
pressed, and Llou should select another button.

• To program the control, Llou will use the UP •,
DOWN • and MODE buttons.

• Use the MODE button to scroll arrow !_ to desired
control function.

SET PRESENT TIME OF DAY

1. Press the MODE button _L 2: In

until arrow I_ points to p, __ ILl i_ PRESENTTJME
PRESENT TIME.

L

2. Press UP • or DOWN

• button to set. The UP button advances the

time; the DOWN button moves the time in reverse.

If the present time is between noon and midnight,
be sure PM shows in the displaLI. If the present time
is between midnight and noon, be sure AM shows
in the displaLI.

NOTE: Each press of an UP • or DOWN • button
changes the time bLI one minute. Holding the button
changes the time at a rapid rate.

3. When the present time is correct, press MODE to
accept.

SET WATER HARDNESS NUMBER

1. Press the MODE button &'v_ 2Ei_

until arrow I_ points to - -_
HARDNESS. .ARDNESS

2. Press UP • or DOWN •

button to set Llour water hardness number in the
displaLI. DOWN decreases the hardness value. UP

increases the hardness value.

NOTE: Each press of a button changes the displaLI
bLI 1, between 1 and 25. Above 25, the displaLI
changes 5 at a time (25, 30, 35, etc.). Holding a
button in changes the numbers at a rapid rate.

.j

10

Installation Instructions

SET WATER HARDNESS NUMBER (CONT.}

3. When the display shows your water hardness
(in grains per gallon), press MODE to accept.

NOTE: If there is clear water iron in your water
supply, you will need to increase the hardness
setting by 5 for each 1 ppm of clear water iron
in your water supply.

You can get the grains per gallon (gpg}
hardness of your water supply from a water
analysis laboratory. If you are on a municipal
supply, call your local water department. Or
call Legend Technical Services, an independent
laboratory, to request a water hardness test kit
at 1.800.949.8220, Option 4. If your report shows
hardness in parts per million {ppm} or milligrams
per liter (my/I}, simply divide by 17.1 to get the
equivalent number of grains per gallon.

SET RECHARGE (STARTING} TIME

i. Press the MODE button t_l C.uu

until arrow I_ points to
RECHARG ETI ME. I _| RECHARGE

NOTE: A flashing 2:00 AM
(factory default) should show in the display. This is e
good time for recharge to start (takes about 2 hours)

in most households because water is not in use.

HARD WATER is bypassed to house faucets during
recharge.

If no change is needed, go to step 3. To change the
recharge starting time, follow step 2.

2. Press UP • or DOWN • button to set the desired

recharge start time. Be sure to observe the AM or
PM as you did when setting the time of day.

NOTE: Each press of u button changes the time by

1 hour. Holding the buttons in changes the time at
a rapid rate.

3. Press the MODE button to accept.

AM:,.nOli

I ) TIME

SET SALT LEVEL

i. Press the MODE button It_1 mm ,.] SALTLEVEL

SALT LEVEL.

until arrow I_ points to [ u.u ]

2. Determine level of salt in
brine tank using yellow indicator on side of brine

well, inside brine tank (see illustration on page 5).

.

Press UP • or DOWN •
button to set the SALT

LEVEL to correspond to
level on yellow indicator

in brine tank.

NOTE: Each press of e button changes the
level by increments of 0.5 up to 8.0. As the number
increases, the suit level burs increase on each whole
number. Lowering the suit level below zero turns the

SALT LEVEL indicator OFF.

4. Press the MODE button to
accept. The display shows the

present time of day end DAYS

TO EMPTY. RECHARGE TONIGHT

may appear if unit is new.

..... -t. 3

SALT I I h'_ _] SALT LEVEL

J

3._nl I

DAYS TO EMPTY

The words DAYS TO EMPTY and o rSALTI 3. inl 1

numberareshownthe,owerha,fI..... I

ofthe display.Thisinformationis Iml i-I--I

shown inthe normal run display. LEI J

This is to inform the user of the
number of days before the suit level in the brine

tank reaches Level 0. There will be suit left in the salt
tank, but it mug not be sufficient to fully recharge

the system. Suit should be added at this time to
avoid hard water. The value is updated daily and
whenever the SALT LEVEL value is changed.

NOTE: For the first several weeks of operation, the
DAYS TO EMPTY may provide erratic operation. For
example, the blue indicator light may flash, showing
that more salt is required when the actual salt level

in the tank is well above the Level 0. In some cases,

the DAYS TO EMPTY may even increaseovera
severalweek period.

I

It takes a couple of months for the water softener to
learn your water usage pattern. Once it does this, it
will accurately determine actual salt usage pattern.
During this first period, check salt level when blue
indicator light flashes. If the salt level in the tank is
at Level 1 or above, allow system to run. Be sure to
reset your salt level indicator each time you add salt
to the system.

ll

Installation Instructions

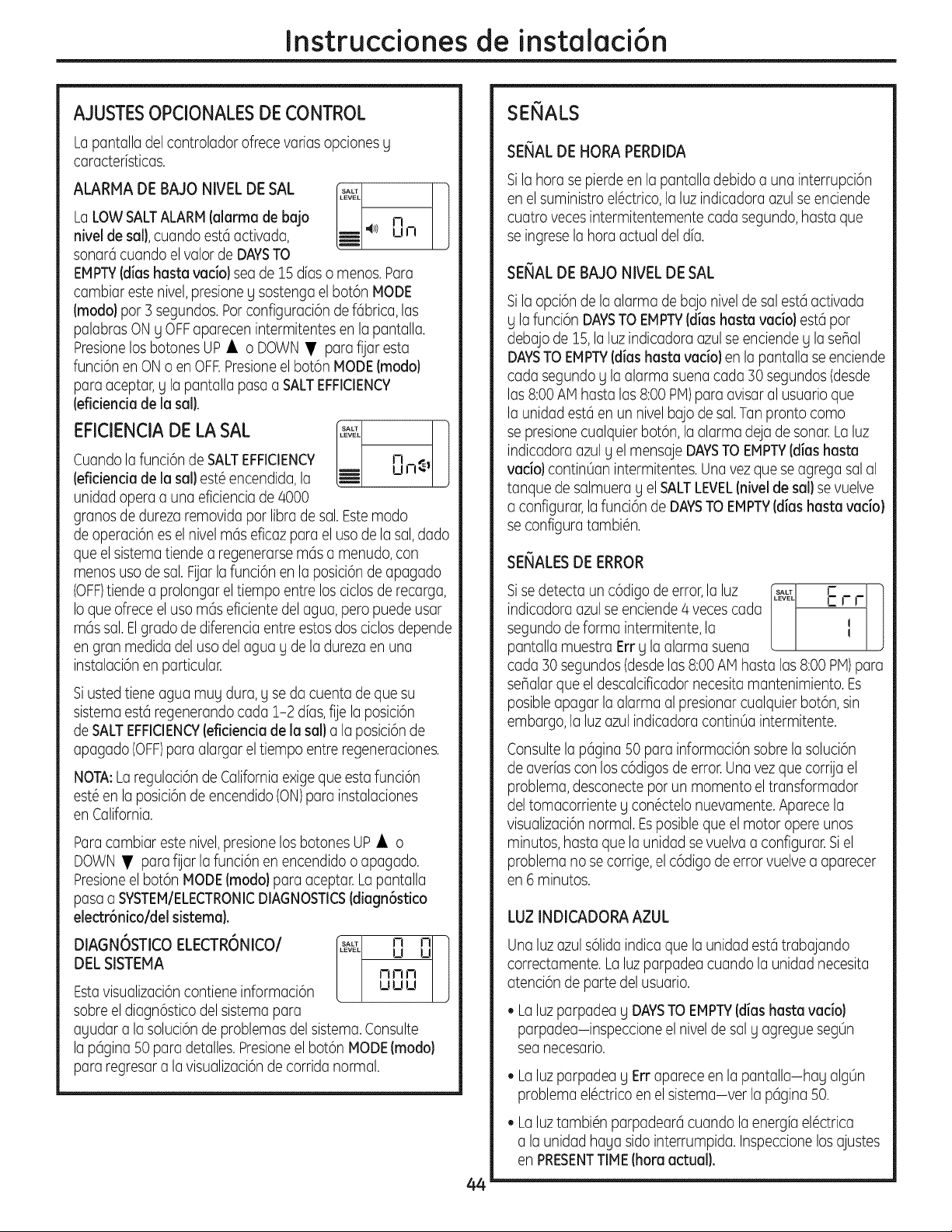

OPTIONAL CONTROL SETTINGS

The controller display has several options and
features.

LOW SALT ALARM [,L_ ]

The

LOW SALT ALARM, when I.--- J-I

enabled, will sound the beeper LiE 4_/ un
when the DAYSTO EMPTY value is

15 days or less. To change this setting, press and
hold the MODE button for 3 seconds. ON (factory
default) or OFF will flash in the display. Press the UP

• or DOWN • buttons to toggle this feature ON
or OFF.Press the MODE button to accept, and the
display will move to SALT EFFICIENCY.

When the SALT EFFICIENCY rl
SALT EFFICIENCY I_&__ ]

feature is ON, the unit will operate _ up-!_
at a salt efficiency of 4000 grains
of hardness removed per pound of salt. This mode
of operation is the most efficient setting for salt
usage, because the system will tend to recharge
more often, with less salt usage. Turning the feature
OFF will tend to lengthen the time between recharge
cycles, which will provide the most efficient usage
of water, but may use more salt. The degree of
difference between these two cycles is highly
dependent on the water usage and hardness
at a particular installation.

If you have very hard water, and you find your
system is regenerating every 1-2 days, turn the
SALT EFFICIENCY to OFF to lengthen the time
between regenerations.

NOTE: California Regulations require this feature to
be ON for installations in California.

To change the setting, press the UP • or DOWN •
buttons to toggle the feature ON or OFF. Press the

MODE button to accept. The display will move to
SYSTEM/ELECTRONIC DIAGNOSTICS.

DIAGNOSTICS u
SYSTEM/ELECTRONIC _ J-I _ i

This display contains system uuu
diagnostics information to assist in
troubleshooting problems with the system. See page

17 for details. Press the MODE button to return to
the normal run display.

nnn

J

SIGNALS

LOST TIME SIGNAL
If time is lost on the display due to power

interruption, the blue indicator light will flash 4
times every second, until the present time of day

is entered.

LOW SALT SIGNAL
When the DAYS TO EMPTY drops to 15, the blue

indicator light and DAYSTO EMPTY in the display
will flash every second and the alarm will beep
every 30 seconds (from 8:00 AM to 8:00 PM), to
notify the user that the unit is running low on salt.
As soon as any button is pressed, the alarm will
stop beeping. The blue indicator light and DAYSTO

EMPTY will continue to flash. Once salt is added to
the brine tank and the SALT LEVEL is reset, the

DAYS TO EMPTY will be reset.

ERROR SIGNALS
If there is an error code detected, SALT C --1

the blue indicator light will flash 4 ..... i_-r r

times every second, the display will
flash Err and the alarm will beep

every 30 seconds (from 8:00 AM to
8:00 PM) to signal that the softener requires service.
The alarm can be turned off by pressing any button,
but the blue indicator light and display will continue

to flash.
See page 17 for information to assist in

troubleshooting error codes. Once the problem is
corrected, disconnect the transformer from the wall
outlet momentarily, and plug it back in. The normal
display will appear. The motor may run for several
minutes, as the unit resets. If the problem is not
corrected, the error code will reappear in 6 minutes.

BLUE INDICATOR LIGHT
Steady blue light indicates that the unit is working

correctly. The light flashes when the unit needs
attention from the user.

• Light flashes and DAYS TO EMPTY flashes-check
salt level and add salt as required.

• Light flashes and Err is in the display-electrical
problem with system-see page 17.

• Light will also flash when power to the unit has
been interrupted. Check the PRESENT TIME setting.

12

SANITIZING PROCEDURES

Installation Instructions

To complete the installation, do the following
sanitizing procedures.

Care is taken at the factory to keep your water
softener clean and sanitary. Materials used to make
the softener will not infect or contaminate your water
supply and will not cause bacteria to form or grow.

However, during shipping, storage, installation and
operation, bacteria could get into the softener. For
this reason, sanitizing as follows is suggested when
installing.

NOTE: Sanitizing is recommended by the
Water Quality Association for disinfecting.

.

Be sure to complete all installation steps, including
programming the control.

.

Pour about 3/4 oz. (1Vztablespoons) of common

5.25% unscented household bleach (Clorox, Linco,
Bo Peep, White Sail, Eagle, etc.)into the brinewell.
Refer to illustration on page 5.

. IMPORTANT: Press and hold for 3 seconds

the faceplate RECHARGE _ button to start an
immediate recharge. RECHARGE begins to flash in
the display. The bleach will be drawn through the

water softener, and out the drain. This process
takes approximately 2 hours.

4. If, after sanitization, water from the house
faucet tastes salty or has a slight color, this is a
preservative from the resin tank. Turn on the cold

soft water faucets and drain for a few minutes or
until clear.

NOTE: When the sanitizing recharge is over, all
remaining bleach is flushed from the conditioner
and your house COLD water supply is fully soft
immediately. However, your water heater is filled
with hard water and as hot water is used, it will refill
with soft water. When all the hard water is replaced
in the water heater, hot only and mixed hot and cold
water will be fully soft. If you want totally soft water
immediately, after the above recharge, drain the

water heater until the water runs cold.

-&WARNING: ,f you do drain the water

heater, use extreme care as the hot water could
cause burns. Turn the water heater off prior to
draining.

SPECIFICATIONS/D IMENSIONS

G×SF18G

Rated Capacity* 8,000 grains with 1.8 Ibs. of salt

13,300 grains with 3.8 Ibs. of salt

18,800 grains with 10.2 Ibs.of salt

Rated Efficiency** /4,330 grains/lb. @ 1.8 Ibs. of salt

Amount of High Capacity Resin (Ibs/cu. ft) 33.3/0.64

ResinTank Nominal Size(in., dia. x height) 10 x 21
Service Flow Rate (gpm) 7
Water Supply Maximum Hardness (gpg) 95
Water Supply Maximum Clear Water Iron (ppm)*** 5
Water Pressure Limits (min.-max. psi)**** 20-125

Pressure Drop at Rated Service Flow (psig) 8
Water Temperature Limits (min.-max. °F) /40-120

Maximum Flow Rate to Drain (gpm) 2.2

This system conforms to NSF/ANSI 4/4for the specific capacity claims as verified and substantiated by test data.
* Testing was performed using pellet grade sodium chloride as the regenerant salt.

** Efficiency rating is valid only at the lowest stated salt dosage and service flow rate. This softener was efficiency

rated according to NSF/ANSI/44.

*** Extent of iron removal may vary with conditions. The capacity to reduce clear water iron is substantiated by

independent laboratory test data. Useof Diamond Crystal ® Red,Out ®or Super Iron Out ®will improve iron removal.
Refer to Cleaning Iron Out of the Water Softening System section.

**** Canada working pressure limits: 1./4-7.0 kg/cmt

nlet

22.9"

13

About the water softener system.

Service

When the water softening system is providing
soft water, it is coiled "Service." During service,

hQrd water flows from the house main water pipe
into the water softening system. Inside the water

softening system resin tank is a bed made up of
thousQnds of tiny, plQstic resin beQds.AshQrd

water posses through the bed, eQchbeQd
attracts and holds the hQrdminerals. This is

called ion-exchQnging. It is much like a magnet
attracting and holding metals. Water without
hQrd minerals (soft water) flows from the water

softening system and to the house pipes.

After a period of time, the resin beQdsbecome
coQted with hQrd minerals and they hove to be

cleQned.This cleQning is called recharge.
RechQrge is started at 2:00 AM (factory setting)

by the water softening system control, and
consists of five stages or cycles. These are FILL,

BRINING, BRINE RINSE,BACKWASHand FAST
RINSE.

Automatic Hard Water Bgpass During Recharge

For emergency needs, hard water is QvailQble
to the home during the rechQrge cycles.

Fill

Solt dissolved in woter is coiled brine. Brine is
needed to cleon the hord minerols from resin

beods. To moke the brine, woter flows into the
solt storoge oreo during the fill stoge.

However, you should avoid using HOT water
because the water heater will fill with the hard

water.

Backwash

During bockwosh, woter trovels up through
the resin tonk ot o fost flow rote, flushing

occumuloted iron, dirt ond sediments
from the resin bed ond to the droin.

Brining

During brining, brine trovels from the solt storoge
oreo into the resin tonk. Brine isthe cleoning

ogent needed to remove hord minerols from the
resin beods. The hord minerols ond brine ore

dischorged to the droin.
The nozzle ond venturi creote o suction to move

the brine, mointoining o very slow rote to get the
best resin cleoning with the leost solt.

Brine Rinse

After o pre-meosured omount of brine is used,
the brine volve closes.Woter continues to flow in

the some poth os during brining, except for the
discontinued brine flow. Hord minerols ond brine

flush from the resin tonk to the droin.

Fast Rinse

Bockwosh isfollowed by o fost flow of woter
down through the resin tonk. The fost flow
flushes brine from the bottom of the tonk,

ond pocks the resin bed.
After fost rinse, the woter softening system

returns to soft woter service.

14

Breaking a Salt Bridge

Sometimes, a hard crust or salt bridge forms in
the salt storage area. It is usuallg caused bg high

humiditg or the wrong kind of salt. When the salt
bridges, an emptg space forms between the

water and salt. Then salt will not dissolve in the
water to make brine.

If the brine tank isfull of salt, it is hard to tell
if gou have a salt bridge. Salt is loose on top, but
the bridge is under it. The following is the best

wag to check for a salt bridge.
Salt should be loose all the wag to the bottom of

the tank. Take a broom handle or like tool, and
carefullg push it down into the salt, working it up

and down. If the tool strikes a hard object (be
sure it's not the bottom or sides of the tank), it's

most likelg a salt bridge. Carefullg break the
bridge with the tool. Do not pound on the walls

of the tank.
If the wrong kind of salt made the bridge, take it

out. Then fill the tank with nugget or pellet salt
onlg. In humid areas, it is best to fill with less salt,

more often to prevent a salt bridge from forming.

ge.com

Push tool into salt
bridge to break

Pencil
mark

Broom
handle

bridge

Water level

Cleaning the Nozzle and Venturi Assembly

A clean nozzle and venturi is needed for the
water softening system to work properly. This

small unit makes the suction to move brine from
the salt storage area to the resin tank during

recharge. If it becomes plugged with sand, dirt,
etc., the water softening sgstem will not work

and gou will get hard water.
Toget to the nozzle and venturi, remove the

water softening sgstem top cover. Be sure the
water softening sgstem is in service cgcle (no

water pressure at nozzle and venturi). Then, while
holding the nozzle and venturi housing with one

hand, remove the cap. Lift out the screen support
and screen, then the nozzle and venturi. Wash

and rinse the parts in warm water until clean. If
needed, use a small brush to remove iron or dirt.

Also check and clean the gasket.
NOTE:Some models have a small flow plug

located in the nozzle and venturi, and/or a small
cone shaped screen in the housing. Besure to

check and clean these parts, if gout model is
so equipped.

Carefullg replace all parts in the correct
order. Lightlg lubricate the o-ring seal with clean

silicone grease or petroleumjellg and place in
position. Install and tighten the cap, bg hand

only. Do not overtighten the cap.

Cap __

O-ring seal _O

Screen __

support

Screen

*Flow plug __

i

Venturi

Nozzle & __

Gasket

*Flow __

plug

!

Nozzle &

Venturi

housing

IMPORTANT:Be sure small holes in the gasket are
centered directlg over the small holes in the nozzle and
venturi housing,

*Install with numbered side up, concave side down.

15

About the water softener system.

Normal Operation, Control Displays

During normal operation, the present time of
day and AM or PH and DAYSTO EMPTYshow

in the control display area. When the demand
computer determines a recharge is needed,

RECHARGETONIGHT begins to flash in the
display along with the present time. RECHARGE

TONIGHTflashes until the next recharge start
time, then changes to RECHARGE,which flashes

until the recharge isover.

Feature: Optional Recharge Controls

Sometimes, a manually started recharge may
be desired or needed. Two exomples:

You have used more water than usual (house
guests, extra washing, etc.) and you may run
out of soft water before the next recharge.

The system ran out of salt.

Use one of the following features to start a
recharge immediately, or at the next preset

recharge start time.

RECHARGE TONIGHT

Touch (do not hold)the RECHARGE@ button.

RECHARGETONIGHTflashes in the control

display area. A recharge will occur at the next

preset recharge start time. If you decide to cancel

this recharge, touch the same button once more.

RECHARGE

Press and hold the RECHARGE@ button until

RECHARGEstarts to flash in the control display

area. The water softening system begins an

immediate recharge and, when over in about two

hours, you will have a new supply of soft water.

Once started, you cannot cancel this recharge.

Feature: Memory

If electrical power to the water softening system
is interrupted, the control display is blank, and

the blue indicator light is off, but the control
keeps correct time for about 6 hours. When

power isrestored, you have to reset the present
time only if the display and blue indicator light

are flashing. All other settings are maintained
and never require resetting unless a change is

desired.

If the time is flashing after a long power outage,

the water softening system continues to work as

it should to provide you with soft water. However,

recharge may occur at the wrong time of day

until you reset the control to the correct time

of day.

Feature/Service: Automatic Electronic Diagnostics

The control computer has a self-diagnostic
function for the electrical system (except input

power and water meter). The computer monitors
the electronic components and circuits for

correct operation. If a malfunction occurs,
an error code appears in the control display.

The chart on Error Codes shows the error

codes that could appear and possible reasons

for each code. See Monuo!ly Initioted Electronics

Diognostics to further isolate the defect.

16

Service: Electronic Demand Time Features and Service

ERRORCODE
DISPLAYED ERR0,3 ERR04 ERR05

POSSIBLEDEFECT •Control

Toremove an error code: 1. Unplugtransformer.

ERR01

• Motor
inoperative

•Wiring
harness or

connection

to switch

• Position
switch

• Control

2.Correct defect.

3.Plug transformer in.

4. Wait for at least 6 minutes. Theerror code wi!!return if the reasonfor

the error code was not corrected.

ERR 02

• Position
switch

•Control

.Motor

inoperative
or wiring
harness

,Control

•Position
switch or

wiring
harness

•Control

ge.com

Service: Timer/Softener, Service Checkout Procedure

If you are not getting soft water, and an error
code isnot displayed, use the procedures below

to find the problem. First make the following
visual checks.

VISUAL CHECKS:

1. Is there electrical power to the outlet the water

softening system transformer is plugged into?

CONTROL
DISPLAY

i

BLANK.

CONTROL SHOWS

WRONG TIMEAND

DAY,AND/OR IS
FLASHING.

Checkelectrical
power to control

transformer,

__ (outlet,

power cable,all
connections).

Electricalpower was

off. Resetthe correct
time of day.

Z Isthere sufficient salt in the storage tank?

3. Is the softener bypass valve directing water
for soft water service?

4. Isthe valve drain hose open to the drain,
not more than 8' above the softener, and

unobstructed? If hose is above 8', see
page 8, step 4.

If you do not find a problem with the visual
checks, continue below.

Investigatereason for
power loss.

REPAIRAS
NEEDED

CONTROL
DEFECTIVE

diagnostics

j Do manual

to verify

proper

function.

CONTROL DISPLAY
SHOWS CORRECTTIME

AND DAY AND IS

STEADY.

Domanual
diagnostics.

17

About the water softener system.

Service: Manually Initiuted Electronics Diugnostics

1. Toenter diagnostics, press and hold
the NODE button for 5 seconds until

the Low Salt Alarm screen shows.

LEVEL

SALT l

to advance through Low Salt Alarm 2#_ U
and Salt Efficiency options. See ¢'tmm

2. PresstheNODEbutton2times 17 _ 1
Programming the Contro! for U UU

details on these two options.

3. OPERATION OF DIAGNOSTICS

Motor Position

Valve | , switch

position. J, ,/

r ;L

Water meter

• Valve Position - Pressthe RECHARGE@ button to initiate

a recharge cycle. Press again to manually index valve to
next position. See Service: Monuo!ly Advance Recharge

Checkfor details.

0 - Service
i - Fill

2 - Brine
5 - Backwash

4 - Fast Rinse

Motor Operation - Two dashes will circulate around

when motor should be running.

,, Position Switch Operation -

r
,_- Closed - valve rotating to next position

n
u - Open - valve in position, service, fill, brine, etc.

Water Meter - Indicates whether water is flowing
through valve.

- If there is no reading in the display, with faucet open,
check the sensor. Pull the sensor from the valve outlet

port, and pass a small magnet in front of the sensor.

Counter should index in the display. If counter does

not index, check to make sure harness isconnected
to board properly. If there is a reading in the display,
there may be a problem associated with the turbine.

Turn off water supply, close the bypass valve and
disconnect bypass valve from body. Check turbine
for binding or restriction due to debris. If this does

not correct the problem, the Timer, Sensor or Turbine

may require replacement.

4. Historical data about the softener isavailable.
Press and hold the UP • button to display the number

of days this control has had electrical power applied.
Press and hold the DOWN • button to display the

number of recharges initiated by this control since the
model code number was entered.

5. Pressthe NODE button to return to normal operation

and display.

Service: Set Model Code

1. Tochange or check model code, first press and hold the

NODE button for 3 seconds until the Low Salt Alarm screen
shows.

2. Pressand hold the NODE button again

for 3 seconds. A display with r

L nn at

the top will appear.

& Pressthe UP • or DOWN • buttons to

select the correct model code.

F!8-GXSF!8G

4. Pressthe NODE button one time to return to normal

operation and display. Ifthe model code was changed:

the display will go blank momentarily, then display the

model code entered.

SA.T r i

..... 1_013

F irl

10

Position

switch

i

i housing

Valve
outlet

and shaft

support

- 000 indicates no water isflowing through the valve

- Open nearby soft water faucet

- 000 to 1/41(continual) shows water is flowing. Display
repeats for each gallon of water passing through the

meter. Control will beep at every gallon.

18

the display will then return to the set present time display,

and the blue indicator light will flash. The control will have

to be reprogrammed. See Programming the Contro!.

NOTE:If the control is left in any of the above diagnostic
displays, or a flashing display when setting time, hardness,

etc., it will revert back to the normal display in 4 minutes.

Service: Manuallg Advance Recharge Check

ge.com

NOTE:The control display must show a steady
time (not flashing).

1. Pressthe RECHARGE@ button and hold in for
three seconds. RECHARGEbegins to flash as

the water softening system enters the fill cycle
of recharge. Remove the brinewell cover and,

using a flashlight, observe fill water entering
the brine tank. If water does not enter the tank,
look for an obstructed nozzle, venturi, fill flow

plug or brine tubing. See Care and Cleaning of
the Water Softener System section.

2. After observing fill, press the RECHARGE@

button to move the water softening system
into brining. A slow flow of water to the drain

will begin. Verify brine draw from the brine
tank by shining a flashlight into the brinewell

and observing a noticeable drop in the liquid

level over an extended period of time.

NOTE: Besure a salt bridge is not preventing
water from contacting salt. SeeCare and

cleaning of the water softening system section.

If the water softening sgstem does not draw
brine, check:

,, nozzle and/or venturi dirty or defective.

defective nozzle and venturi seal.

,, nozzle and venturi not seated properly

on gasket.

,, other inner valve defect (rotor seal, rotor and

disc, wave washer, etc.).

,, restricted drain (check drain fitting and

hose).

NOTE: If water system pressure is low, an
elevated drain hose may cause back pressure,

stopping brine draw.

3. Again, press the RECHARGE@ button to move
the water softening system into backwash.

Lookfor a fast flow of water from the drain
hose. Aslow flow indicates a plugged top

distributor, backwash flow plug or drain hose.

4. Pressthe RECHARGE@ button to move the
water softening system into fast rinse. Again

look for a fast drain flow. Allow the water

softening system to rinse for a few minutes
to flush out any brine that may remain in
the resin tank from the brining cycle test.

5. To return the water softening system to
service, press the RECHARGE@ button.

19

Care and cleaning of the water softening system.

Checking the Salt Storage Level and Refilling

Brine (salt dissolved in water)is needed for each
and every recharge. The water for making brine
is metered into the salt storage area by the

water softening system valve and control.

However, you must keep the tank supplied
with salt.

Use clean water softening salts only, at least

99.5% pure. NUGGET,PELLETor coarse SOLAR

salts are recommended. Do not use rock, block,

granulated or ice cream making salts. They

contain dirt and sediments, or mush and cake,
and will create maintenance problems.

When to refill with salt: If the blue indicator light
and DAYSTOEMPTYare flashing, there is less

than 15 days supply of salt. Refill with salt. In
humid areas it isbest to refill with less salt and

more often, to avoid the forming of a salt bridge
(seepage !5). After adding salt, remember to

reset the SALTLEVELin the control (see page !!).
Never allow the salt level to drop below zero on

the yellow indicator before you refill it. Without
enough salt, you will soon have hard water.

Cleaning Iron Out of the Water Softening System

Your water softening system takes hardness
minerals (calcium and magnesium) out of
the water. Also, it can control some (seethe

Specification Guidelines section)"clear water"
iron. With clear water iron, water from a faucet

is clear when first put into a glass. After 15 to 30
minutes, the water begins to cloud or turn rust

colored. A water softening system will not
remove any iron that makes the water cloudy
or rusty as it comes from the faucet (called red
water iron).To take red water iron out of water,

or over the maximum of clear water iron,
an iron filter or other equipment is needed.

GErecommends using only Diamond Crystal®
Red.Out ®brand salts with Iron Fighter®additive

to help keep the resin bed clean of clear iron. If
your water supply has clear water iron, periodic
resin bed cleaning is needed. GErecommends

using Super Iron Out®brand resin bed cleaner
to thoroughly clean your resin bed if your iron

content is high. Clean the bed at least every six
months, or more often if iron appears in the soft

water between cleanings.

IMPORTANT:It is important to mix the resin bed
cleaner with water (following the manufacturer's

instructions), pour it into the brinewell tube
(seepage 5)and recharge the softener

immediately. Do not pour the resin bed cleaner
in with the salt, as it will not be as effective in

cleaning the resin,and can cause damage to
the softener if it is left in the brine tank for an

extended period due to the corrosive gases
that are formed.

CAUTiON: Water softeningsalt

with iron removing additives: Some salts

may have an additive to help the water

softening system handle iron in the water
supply. Although this additive may help to

keep the water softening system resin clean,
it may also release corrosive fumes that

weaken and shorten the life of some water
softening system parts. GErecommends

using only Diamond Crystal®Red.Out®
brand salt.

20

Before you cull for service.., go.cam

Save time and money! Review the chart on the following

pages first and you may not need to call for service.

Troubleshooting Tips

NO SOFTWATER- Most Common Problems:

Check the following before calling for service:

• Not enough salt-should be at least 1/3 full.
Bypass valve in "Bypass" position-knob should be in the "OUT"(service)position.
Hardness setting too low. Check hardness setting and adjust. Verify hardness of supply

waterifrom local water company, water test or call the GEAnswer Center.

Salt Bridge-salt solidifies above water level so that brine water isnot in contact with

salt. See the Breaking a Salt Bridge section.

Problem Possible Causes What To Do

No soft water Faucet or fixture where sample was

taken not plumbed to soft water.

NOTE:Besure sampleisfrom a faucet
that doesnot mix soft and hard water.

Forexample, a singlelever kitchenfaucet,
if the coldside isplumbed to hard water.

No salt in the brine tank or

salt bridged

Transformer unplugged at wall outlet or

power ca ble to softener not connected.
Fuse blown or dmuit breaker popped

on cimuit to electrical outlet.

Electrical outlet on a cimuit that can

continuouslg be switched off

Manualbgpassvalvein bgpassposition•Be surethe bgpass valvestem ispositionedproperlg,with the

Valve drain hose pinched, plugged,
elevated too high or otherwise

restricted

• Toconserve salt,the installermag haveisolatedsomefixtures
(outsidefaucets,toilets,etc.)from softwater.Fromthe outlet

of the water softening system, trace the water flow path,
in houseplumbing. If soft water is not directed to a faucet

or fixture where wanted, consult a plumber.

Checkfor a salt bridge or,ifthe tank is emptg, refillwith
recommended salt. Press(for3 seconds)the RECHARGE@

button to start an immediate recharge and restore
soft water supplg.

Checkfor a lossof electrical power to the water softening
sgstem,due to ang ofthese conditions and correct as needed.

With the power supplg restored, observethe faceplate time
displag and read programming the Contro!section.

NOTE:Theelectrica!outlet for thesoftenershouldbe
liveso it cannot be accidenta!lgswitched off.

knob in the OUTposition.Observeinstructions on the decal
at the end of the stem.

• Any restrictioninthis drain hosemag preventproper
operationof the nozzleandventuri and reduce or prevent

brine draw during recharge.

Nozzle and venturi dirtg, incorrectlg

assembled or damaged

Referto Cleaning theNozzle and VenturiAssembly instructions.
With water pressureto the water softening sgstem off,take the

nozzleassemblg apart. Inspect,clean and replace asneeded.
Ang foreign particle(s),scratches,nicks,etc.,in the passagescan

preventoperation.Besureholesinthe gasket arecenteredover
holesinthe housing.

21

Before you call for service...

Troubleshooting Tips

Problem Possible Causes What To Do

Water hard sometimes Using hot water while the water

softening sgstem is regenerating

Control HARDNESS number setting
too low

Grains of hardness in sour water
supplghave increased

Water feels slippery Absenceof hardness minerals • This isnormal. Hardness inwater gives it the abrasive feel
after installation of you mag have been accustomed to. Theslipperyfeel isthe

water softeningsystem clean feelof soft water.
Water softening system Water softeningsgstemisa • Doesnot use much salt to regenerate-very efficient.

not using any salt "demand" unit

Possible salt bridge • Seethe About the Water SoftenerSystem section, page 15.
Possible plugged nozzle and venturi • Seethe About the Water SoftenerSgstem section, page 15.

Water is blue color Acidic water in copper plumbing • Have the water tested at once.
after water softening

system was installed

• Avoidusing hot water during water softening sgstem
recharge because the water heater will refill with hard water.

SeeAutomatic Hard WaterBypassDuringRechargesection,
page 14.

• Pressthe HODEbutton until arrow points to HARDNESS.
Be surethe number shown isthe same asthe actual grains per

gallon hardness of your water supplg. Seethe Programming
the Control section if a change inthe setting isneeded.

• Water hardnesscan change over time, especiallg in wellwater.

To check, havethe water tested by a water analysis laboratory

or call your local water department. Adjustthe HARDNESS
number setting as needed.

Water softening system Meter turbine stuck • See the Service: Manually Initiated Electronics Diagnostics
not regenerating section for troubleshooting procedures, page 18.

Callfor service.

Sensor wire not plugged into • See the Service: Manually Initiated Electronics Diagnostics

the control section for troubleshooting procedures,page 18.

• Callfor service.

No power to unit • Check the circuit breaker or fuses.
Mechanical defect • Callfor service.

Cloudiness on glassware Combination of softwater and • This iscalled etching and is permanent. To prevent this
(automatic dishwashersl too much detergent from happening,use lessdetergent if you have soft water.

Wash glassware in the shortestcycle that will get them clean.

Excessive/high level Valvedrain hose pinched, • Ang restriction in this drain hose mag prevent proper
of water in brine tank plugged, elevated too high operation of the nozzleand venturi and reduceor prevent

or otherwise restricted brine draw during recharge.

Nozzle and venturi dirts, incorrectlg
assembled or damaged

22

• Seethe Cleaningthe Nozzle and VenturiAssemblg section,
page 15.With water pressureto the water softening system

off,take the nozzleassembly apart. Inspect, clean and
replace as needed.Any foreign particle(s),scratches,nicks,

etc.,in the passages can prevent operation. Be sureholes
in the gasket are centeredover holesinthe housing.

ge.com

Problem

Saltg tasting or

brown/gellow colored
water after installation

Possible Causes

Unit not sanitized

What To Do

• Complete the Sanitizotion procedures on page !3.

• At completion of rechQrgecycle (Qpprox.2hrs),runwater
from faucets to purge the sQItywater.

Low water pressure Checkpressure.

• DrQinheight 8' or less,pressureshould be minimum of 20 psi.

• DrQinheight above8', pressureshould be minimum of 50 psi.

Restricted drain hose • Cleonand reconnect hose.

• Checkfor kinks indrain line.

Brown/yellow

Unit was idle for a period of time • Complete the Sanitizotion Procedureson pQge15.

colored water

Resin beads showing

Cracked distributor • Coilfor service.

up in drinking water
and sink

Sounds gou might hear Running water from the unit • Thisisnormal.

into a drain during recharge

Water has air bubbles Air in sgstem after installation • Willgo away after it runs for a while.
and is cloudg

Error Codeon control Wiring meg have worked loose

• SeepQge17for details.

in the control

• Unplugtransformer.

• Removecontrol cover,releQseclipsonside.

• Checkfor loose/incorrect wiring connections to electronic
boQrdor switch. Reconnectas required.

• ReQssemblecontrol cover.

• PluginTransformer.

• Wait six minutes for Error Codeto reQppeQr.

• If ErrorCodereQppeQrs,call for service.

Blue light flashing

When power applied Control needs to be programmed • See the Progromming the Contro! section, pQge lO.

to the sgstem (a power outage mag have occurred}

If"DAYS TO EMPTY" Low salt level, less than 15 dags • Fillwith sQIt.
is flashing • Reset sQItlevel.

If"Err" in display Electrical problem with sgstem • See pQge 17 for details.

• See procedure above, Error code on control.

23

Notes.

24

Notes. ge.com

25

Notes.

26

Parts list. ge.com

14

999

\

28

11

146

j18

39 --------_,%

4

12

20

21

I

29

/

"q i

22 .

/

/

/

/

/

/

/

35

33

38

¢/23

24

/

32

27

Parts list.

138

137

_._'_ 136

,M 25

124_

112_

@

134 133

130

132

145

/

i

146 147

117

118

119

120

28 121

150

Parts catalog, ge.com

GENERAL ELECTRIC PARTS CATALOG

G
×
S
F
1
8
G

REF. NO. PART NO. PART DESCRIPTION (021
0003 WS35X!O00! O-RING SEAL KIT

0004 WS34X!O0!7 DECAL, FACEPLATE
0005 WS07X!0004 HOSE, DRAIN, 20 FT.
0007 WS!4X!0002 DISTRIBUTOR, TOP
0008 WS!4X!000! DISTRIBUTOR, BOTTOM
0009 WS01X!0002 RESIN, 1 CU. FT.
00!0 WS32X!0008 RESIN TANK, !0 X 21
00!! WS31X!0027 COVER, TOP ASM

W/LENS & LABEL
0012 WS31X!0028 FACEPLATE
0013 WS21X!00!6 CONTROL
0014 WS31X!0029 LID ELECTRONIC
0016 WS26X!00!3 TRANSFORMER WITH

POWER CORD
0017 WS31X10030 LID, SALT HOLE

0018 WS33X!0008 VAPOR BARRIER

0019 WS33X!0009 RIH

0020 WS3!X!0024 COVER, BRINEWELL W/DECAL
0021 WS02X!0009 NUT
0022 WS32X!0022 BRINEWELL W/DECAL
0023 WS02X!0027 SCREW

0024 WS32X!0023 TANK, BRINE, COMPACT
0025 WS!8X!0003 CLAMP, HOSE
0026 WS22X10016 ADAPTER, HOSE

0027 WS22X10017 GROMMET
0028 WS35X10035 GROUND CLAMP KIT
0029 WS15X10045 BRINE VALVEASM.

0030 WS35X!0036 FLOAT, STEM & GUIDE
0031 WS03X!0006 CLIP

0032 WS!SX!0006 VALVE BODY, BRINE

0033 WSO3XIO007 CLIP
0034 WSO3XIO008 SCREEN

0035 WS07X!0002 TUBING ASH.
0036 WS07X!002! BRINE TUBE ASH.
0037 WS31X!003! ELECTRONICS
0038 WS02X10029 SPACER
0039 WS02X10035 SUPPORT LED
0055 WS28X10003 RETAINER CLAMP
0056 WS28X10007 CLAMP
0101 WS02X10012 SCREW
0102 WS02X10013 SPACER
0103 WS21X!0003 SWITCH

0104 WS03X!0009 PIN, EXPANSION
0105 WS02X!00!4 SCREW

0106 WS31X!0006 COVER, VALVE
0107 WS03X!00!0 WAVE SPRING

0108 WS26X!0002 ROTOR & DISC ASH.
0109 WS!9X!00!0 CAP,VENTURI

0!!0 WS03X!00!! SEAL, O-RING

i
i
i
i
i
i
i

i
i
i
i

i
i
i
i
i
i
i
i
i

2

i
i
i
i
i
i
i
i
i
i
i
i
i
i

2
2

i
i
i
i

5

i
i
i
i
i

NOTE: Codes in the State of Massachusetts require installation b_l a licensed
plumber and do not permit the use of the saddle valve. For installation, use
plumbing code 248-CMR of the Commonwealth of Massachusetts.

29

Parts catalog.

GENERAL ELECTRIC PARTS CATALOG

REF. NO. PART NO. PART DESCRIPTION I021
0111 WS19X10005 SUPPORT SCREEN !

0112 WS03X10013 SCREEN !
0113 WS22X10036 FLOW PLUG, 0.15 GPM !

0114 WS08X10008 GASKET & ASPIRATOR 1
0115 WSO3X10015 CONE SCREEN !

0116 WS22X10021 PLUG, FILL FLOW, .30 GPM !
0117 WS03X10017 FERRULE NUT !

0118 WS!SX!0034 NOZZLE/VENTURI BODY !

0!19 WS03X!00!8 RETAINER !
0120 WS03X!00!9 SEAL, O-RING, 1/4" X 3/8" 2

0121 WS!5X!00!0 BODY, VALVE !
0122 WS03X!0020 SPRING !

0123 WS22X!0022 PLUG, DRAIN SEAL !
0124 WS!SX!0009 NOZZLE/VENTURI ASH. !

0130 WS35X!0005 SEAL KIT,3/4" !

0132 WS22X!0023 ADAPTER, DRAIN HOSE !

0!33 WS03X!002! O-RING, 5/8" X 13/16" !

0134 WS03X!0022 PLUG, FLOW, RINSE CONTROL !

0135 WS03X!0023 CLIP !
0136 WS26X!0003 CAM & GEAR !

0137 WS26X!0004 BEARING !

0138 WS26X!0005 PLATE, MOTOR, 3/4" !
0139 WS02X!00!5 SCREW, #6-20 X 3/8" 2

0140 WS26X!00!! MOTOR ASH. !

0141 WS02X!00!6 SCREW, #6-20 X 7/8" 2
0143 WS60X!00!3 ADAPTER--NPT THREADED--STD VALVE 2

0145 WS60X!0004 CLIP 4
0146 WS28X100!7 HARNESS WIRE, SENSOR ASSY.,3/4" !

0147 WS!9X!0006 TURBINE & SUPPORT ASH. !
0150 WS03X!0024 SEAL, O-RING 4

0151 WS!5X!0053 BYPASS VALVEASH. !
0152 WS03X!0025 SEAL, O-RING 4

0999 49-50182 OWNER'S MANUAL i

G
×
S
F
1
8
G

WS35X10052 INSTALLATION KIT 1

3O

NOTE: Codes in the State of Massachusetts require installation bg a licensed
plumber and do not permit the use of the saddle valve. For installation, use
plumbing code 248-CMR of the Commonwealth of Massachusetts.

GE Water Softening System Warranty. (For Customers in the United States)

All warranty service provided by our SmartWater T"Authorized Servicer

Network. To schedule service, call 800.952.5039 (U.&)or 866.777.7627
(Canada). Please have serial number and model number available when

calling for service.

For The Period Of:

One Year
From thedate of the

origina!purchase
ThreeYears Theelectronic monitor, if it fails due to a defect in materials or workmanship. Duringthis

From thedate of the three-gear limited warrants, you will be responsiblefor any laboror related servicecosts.
origina!purchase

TenYears A replacement brine tank or cabinet, ifeither fails due to a defect in materials or workmanship.
From thedate of the During this ten-gear limited warrants, you will be responsiblefor any labor or relatedservice costs.

origina!purchase

What Is Not Covered:

m Service trips to sour home to teach Sou how to use

the product.

m Improper installation, delivery or maintenance.
I Failure of the product if itisabused, misused, altered, used

commerciallg or used for other than the intended purpose.

I Use of this product where water is microbiologically unsafe

or of unknown quality, without adequate disinfection before
or after the system. Systems certified for cyst reduction may

be used on disinfected water that meg contain filterable
cgsts.

We Will Replace:

Ang part of the Water SofteningSystem which failsdueto a defect in materials or workmanship.

Duringthis limited one-gear warrants, GEwill also provide,free of charge, all labor and related
serviceto replace the defective part.

IIReplacement of house fuses or resetting of circuit breakers.
I Damage to the product caused by accident, fire, floods or

acts of God.

I Incidental or consequential damage caused bg possible

defects with this appliance, its installation or repair.

[]Product not accessibleto provide requiredservice.

Staple gout receipt here.

Proof of the original purchase

date is needed to obtain service

under the warrants.

EXCLUSION OF IMPLIED WARRANTIES--Your sole and exclusive remedy is product repair as provided in this
Limited Warranty. Any implied warranties, including the implied warranties of merchantability or fitness for
a particular purpose, are limited to one gear or the shortest period allowed by law.

This warrants is extended to the original purchaser and ang succeeding owner for products purchased for home use within
the USA.Ifthe product is located in an area where service bg a GEAuthorized Servicer is not available, Sou mag be
responsible for a trip charge or Sou mag be required to bring the product to an Authorized GEService location for service.
InAlaska, the warrants excludes the cost of shipping or service calls to sour home.

Some states do not allow the exclusion or limitation of incidental or consequential damages. This warrants gives Sou
specific legal rights, and Sou mag also have other rights which varg from state to state. To know what gout legal
rights are, consult gout local or state consumer affairs office or gout state's Attomeg General.

Warrantor: General Electric Company. Louisville, KY 40225

li

31

GE Water Softening System Warranty. (ForCustomers in Canada)

All warranty serviceprovided by our FactoryServiceCentersor an authorizedtechnician.Forservice,

call toll free 1.866.777.7627. Please have serial number and model number available when calling for service.

For The Period Of: We Will Replace:

One Year Any part of the Water Softening System which fails due to adefect in materials or workmanship.
From thedate of the During this limited one-gear warranty, GEwill alsoprovide, free of charge, all labor and related

origina!purchase serviceto replacethe defective part.
ThreeYears Theelectronic monitor, if it fails due to a defect in materials or workmanship. Duringthis

From thedate of the three-gear limited warranty, you will be responsiblefor any labor orrelated servicecosts.
origina!purchase

TenYears
From thedate of the

origina!purchase

What Is Not Covered:

A replacement #fine tank or cabinet, if either fails due to adefect in materials or workmanship.

During this ten-gear limited warranty, you will be responsiblefor any labor or relatedservice costs.

Service trips to your home to teach you how to use
the product.

m Improper installation, delivery or maintenance.
m Failure of the product if it is abused, misused, altered, used

commercially or used for other than the intended purpose.

m Useof this product where water is microbiologically unsafe

or of unknown quality, without adequate disinfection before
or after the system. Systems certified for cyst reduction may

be used on disinfected water that may contain filterable

cysts.

EXCLUSION OF IMPLIED WARRANTIES--Your sole and exclusive remedy is product repair as provided in this
Limited Warranty. Any implied warranties, including the implied warranties of merchantability or fitness for
a particular purpose, are limited to one gear or the shortest period allowed by law.

This warrant_l is extended to the original purchaser and an_l succeeding owner for products purchased for home use within
Canada. In-home warrantbt service will be provided in areas where it is available and deemed reasonable bbtMabe to provide.

WARRANTOR IS NOT RESPONSIBLE FOR CONSEQUENTIAL DAMAGES.

ImReplacement of house fuses or resetting of drcuit breakers.
m Damage to the product caused by accident, fire, floods or

acts of God.

II Incidental or consequential damage caused by possible

defects with this appliance, its installation or repair.

[] Product not accessible to provide required service.

32

Warrantor: MABE CANADA INC.

Informaci6n de seguridad .... 34

Instrucciones

de instalaci6n ............... 35-45

Instrucciones paso pot paso .... 38-45

Instrucciones de operaci6n

C6mo limpiar la ensambladura

de la boquilla g el Venturi .......... 48

C6mo romper un puente de sal ..... 47

Funciones ......................... 49

Servicio .................... 46, 50-52

Sistema de descalcificaci6n

de agua ....................... 46-52

Cuidado y limpieza ............ 53

Consejos para la soluci6n

de averias ................... 54-56

Soporte ul cliente

Garantia ........................... 62

Lista de partes/cat_logo ........ 58-61

Soporte al consumidor ............. 63

Escriba aqui los n(_meros de modelo
y de lu serie:

Modelo No.
Serie No.

Para encontrar estos nOmeros,
levante la cubierta g mire en el borde,

debajo del panel del control.

33

INFORMACION IMPORTANTE DE SEGURIDAD.

LEA TODAS LAS INSTRUCCiONES ANTES DEL USO.

ADVERTENCIA

Pot su seguridad, se debe seguir la informaci6n en este manual con el fin de reducir el riesgo de
una descarga eldctrica, dahos a la propiedad o dahos personales.

PRECAUCIONESDE SEGURIDAD

Reviseg cumpla con todos loscbdigos estatales g
locales.Observelaspautas aquf presentadas.

iiiB,

Tengacuidado al manipular el sistema de

descalcificaci6n de agua. NoIovoltee,dejecaer,
arrastre o coloque en protuberancias extremas.

Lossistemas de descalcificaci6n de agua que utilicen
cloruro de sodio (sadpara la recarga agregan sodioal

agua. Laspersonas quesiguendietascon restricciones

de sodiodeben considemre!sodioadiciona!como
parte de su consumo general.E!c!orum depotasio

puedeservir como una altemativa pare e!dorum de

sodiode su descalcificador.
Elsistema dedescalcificaci6ndeagua funciona

solamente con24voltios-60 Hz.Cercidresede usar

exclusivamentee!transformador incluido.

Eltransformador sedebeconectar Onicamente
a un tomacorriente interior con conexi6n a tierra

de 120voltios.

UtiliceOnicamente salespara descalcificaci6n
del agua, al menos con 99,5% de pureza.Se

recomiendan lassalesen PEPITAS,BOLITAS
o SALGRUESASOLAR.Noutilice sales en roca,

bloque,granuladas o sales para la elaboraci6n
de helados._staspueden contener suciedad g

sedimentos,o pasta g masa g podrian crear
problemas de mantenimiento.

Hantenga la tapa delorificiode la salen su lugar
en eldescalcificador a menos que est@realizando

mantenimiento o reponiendo la sal.

ADVERTENCIA: Nou,,con agua

que seamicrobiol6gicamente insegurao de calidad
desconocida sin Ilevara cabo la desinfecci6n

adecuada antes o despu_sdel sistema.

INSTALACI()N CORRECTA

Este sistema de descalcificaci6n de agua debe instalarse correctamente _tcolocarse de acuerdo alas
instrucciones de instalaci6n antes de su uso.

Instaleo almacene donde no quedeexpuesto a
temperaturas por debajo del punto decongelaci6n

ni est@expuesto a ningOntipo deinclemencias
[e-mail] agua Ilega a congelarsedentro

del sistema,@stepodrfa romperse. Nointente dar
tratamiento al agua siseencuentra a una

temperatura pot encima de 38 °C (!00 °F).
No instale expuesto a losragos directos del sol.

Exposici6nal solacalor excesivospodrfan causar

distorsi6n u otros da_os a las partes no met61icas.
Conectea tierra de manera apropiada segQnlos

c6digos g ordenanzas aplicables.
Usesolamente fundentey soldadura sin p!omo para

todas lasconexiones decondensaci6n soldadas,
segOnlos c6digosestatales g federales aplicables.

Elsistema dedescalcificaci6ndeagua requiereun
flujo de agua mfnimo de tres galonespot minuto en la
entrada. Lapresi6nde entrada m6xima permitida esde

125psi.Sila presi6ndurante eldfa es porencima

de 80psi,lapresi6nnocturna podrfa excederel
m(_ximo.Useuna vcilvulareductora de presi6n

para reducirelflujo sies necesario.

iiiB_

Lasresinasde descalcificaci6npodrfan degradarse
ante la presenciade cloro pot encima de 2 ppm.

Siustedtiene una cantidaddecloro magor a @sta,
quizcisexperimente unavida menor de la resina.

Enestascondiciones,es posiblequequiera

considerar lacompra de un sistema defiltraci6n
del punto de admisi6n para casasGEconun filtro

reductor decloro.

kADVERTENCIA: Desechetodaslas

partes g losmateriales de embalaje noutilizados

despu@sdela instalaci6n. PartespequeSas

restantes despu@sde la instalaci6n podrfan
representar unpeligro de asfixia.

LEAYSIGAESTAINFORIACION DESEGURIDADCUIDADOSAIENTE.
GUARDE ESTASINSTRUCCiONES

34

I strucciones

SistemaSuavizantedeAgua

dei stalaci"

_ tiPreguntas? Llame 800.GE.CARES (800.432.2737) o Visite nuestra p6gina en la red en: ge.com

Modelo G×SFI8G

ADVERTENCIA: Leaestemanualensutotalidad.Noseguir todas las pautas g normas

podria causar lesiones personales o da5os a la propiedad.

• Consulte con la autoridad de obras p6blicas estatal/Iocal para los c6digos de plomeria. Deber6 seguir
estas pautas para instalar el sistema de filtrad6n de agua.

NOTA: No cumplir con estas instrucciones de instalaci6n invalidar6 la garantia del producto, g el instalador

ser6 responsable por cualquier servido, reparad6n o da5os causados.

ANTES DE EMPEZARLA INSTALACI6N

Lea estas instrucdones completa g

cuidadosamente.

• IMPORTANTE - Guardeestas

instrucciones para usa del inspector local.

• IMPORTANTE -Observetodoslos

c6digosg ordenanzas vigentes.

• Nota alinstalador - AsegOrese de dejarestas
instrucciones al consumidor.

• Nota al consumidor - Conserve estas
instrucciones para consultas posteriores.

• Lo instoloci6n apropiada es la responsabilidad
del instolodor.

• Las averias del producto causadas par una
instalaci6n inadecuada no estan cubiertas par
la garantia.

• Debe existir una valvula de cierre disponible o se
debe agregar una cerca al punto de instalaci6n.

RECOMENDACIONES IMPORTANTES
PARA LA INSTALACION {CONT.)

Tenga cuidado cuando manipule el
descalcificador. No Io coloque boca arriba,
ni Io deje caer, ni Io arrastre, ni Ioapoge
en protuberancias.

La presi6n de entrada maxima permitida es de

125 psi. Si la presi6n durante el dia es par encima
de 80 psi, la presi6n nocturna podria exceder el
maxima. Use una valvula reductora de presi6n
para reducir el flujo si es necesario. (Agregar
una valvula reductora de presi6n podria reducir
el fiujo.)

El sistema de descalcificaci6n funciona
solamente con 24 voltios-60 Hz. Cerci6rese de
usar exclusivamente el transformador incluido.

Cerci6rese de que el tomacorriente el6ctrico g el
transformador estan en el interior de un recinto

para protegerlos de la humedad.
Consulte la secci6n Donde instalar el

descalcificador para mas detalles.

i

RECOMENDACIONES IMPORTANTES
PARA LA INSTALACION

• En el estado de Massachusetts, la instalaci6n
debe ajustarse al C6digo de Plomer[a 248 CMR.

Consulte a su plomero certificado.

• Use solamente fundente g soldadura sin plomo
para todas las conexiones de condensaci6n
soldadas, segOn los c6digos estatales g federales
aplicables.

• Conecte el descalcificador en la tuberia de
suministro principal antes del calentador de

agua. NO HAGA PASAR AGUA CALIENTE A

TRAVES DEL DESCALCIFICADOR. La temperatura

del agua qua pase a trav6s del descalcificador
debeser manor de 49 °C (120 °F).

-_ADVERTENCIA: Nousecon agua

que sea microbiol6gicamenteinsegurao de
calidaddesconocida sinllevara cabo la

desinfecci6nadecuada anteso despu6s del

sistema. El agua debe probarse peri6dicamente
para verificar que el sistema se encuentra

funcionando satisfactoriamente.

• Partes pequeflas restantes despu6s de la
instalaci6n podrian representar un peligro
de asfixia. Deseche con toda seguridad.

35

Instruccionesde instalaci6n

DESEMPACADO E INSPECCI6N

Cerci6resede inspeccionarcompletamente el
descalcificadoren buscadedaflos durante el envfoo partes

que puedan haberse perdido.Tambi6n reviseen buscade
da_os en la caja de envb. P6ngaseen contacto con la

compaflfa de transporte para cualquier reclamo par daflo
o [e-mail] no esresponsable par daflos sufridos

durante el tr6nsito.

LaspartespequeBasnecesariasparainstalarel

descalcificadorseencuentranen unapiezadecart6n
termoconformada.Paraevitarlap@didadelaspartes

peque_as,mant6ngalasenelpaquetetermoconformado
hastaqueustedest6listoparausarlas.Cerci6resede no

descartarcomponentesquepodrianestarescondidos
enelembalage.

HERRAMIENTAS Y MATERIALES
NECESARIOS PARA LA INSTALACI6N

• Alicates

• Destornillador

• Cintadetefl6n

• Cuchilla

• DosIlavesajustables

• Sepueden requerirherramientas adicionales,si se
necesitaefectuar modificaciones a la plomerfa de la

vivienda.

• Losaccesoriosde entrada y salida incluidoscon el

descalcificador est6n adaptadores macho NPTde 1"
(2,5cm). Debemantener un tamano igualomayor de

tubas que lostubas delsuministrodelagua, hacia la
entrada y salidadel descalcificador.Luegouse los

adaptadores necesariosparaconectar el suministro de
agua, hacia losadaptadores macho NPTde1" (2,5cm).

• Uselav61vuladebypass incluida para instalar

el descalcificador.Lav61vulade bypass le permite
desconectar elsuministro de agua hacia el

descalcificador para dectuar servicio,peroaOnmantiene
el agua Ilegandoalas tuberfas delacasa. Los

adaptadores macho NPTa que nosreferimos
anteriormente se conectan a la v61vulade bypass

con lastuercas garandelas incluidas.

Utilicematerial de conexi6nituberia apropiado (par

ejemplo: cobre,lat6n, galvanizadooCPVC)para conectar

losadaptadores pl6sticos NTPde 1" a la plomerfa de la

vivienda.

• Siuna manguera adicional es necesariapara el drenaje

de lav61vulay el tanque de sal,usted la puede solicitar
en AccesoriosGEIlamando al 800.626.2002,no.de parte

WS07X10004.

• Sinecesita una v61vularfgida de drenaje para cumplir

con losc6digosde plomeria, podr6 comprar las partes

necesariaspara conectar un drenaje detuberia de cobre

o pl6sticode 1/2" (1,27cm).Consulteel Paso4.

• Saldel descalcificador en una pepita limpia o bolita

de agua esnecesaria para Ilenar eltanque de agua
salmuera.Consulte el Paso8.

DONDE INSTALAR
EL DESCALCIFICADOR

ColoqueeldescalcificadorIom6scercanoposiblea un
sumidero,oa otropuntodedrenajeocolumnade

suministro.

• Serecomienda quelosgrifos externos se dejen conagua
dura para asiahorrar agua descalcificada g sal.

• No instale el descalcificadoren un lugar donde sepueda
congelar.LosdaBos debido el congelamiento no est6n

cubiertos par la garantia.

• No instale el descalcificadordonde pueda bloquear el
accesoal calentador de agua o elaccesoa lav61vulade

cierre principaldelagua.

• Coloqueel descalcificadoren un lugar donde seamenos
probable que ocurra dana causado par el agua si esque

eventualmente ocurriese alguna fuga. Elfabricante no
reparar6 ni pagar6 par donas ocasionados par agua.

• Untomacorriente de 120voltios esnecesario para
conectar eltransformador que viene incluido.El

descalcificadortiene un cableel6ctrico de 10 pies.Siel
tomacorriente est6 colocado demasiado lejos(basra100

pies),useun cablecalibre 18 para conectarlo.Cerci6rese
de que el tomacorriente el_ctrico y el transformador

est_n en el interior de un recinto para protegerlos de la
humedad. Cerci6resedequeeltomacorriente est6

desconectado para preveniruncarte el6ctrico accidental.

• Sise dispone a Ilevara cabo la instalaci6n en el
exterior,debe tomar las medidas necesariaspara

asegurarse dequeeldescalcificador,la instalaci6nde
plomeria, elcableado,etc. est6n tambi6n protegidos de

loselementos (ragasdelsol, Iluvia,viento,calor,frio),de la
contaminaci6n, vandalismo, etc.tal y coma Ioestarfan si

fueran instalados internamente. La instalaci6n en el
exterior no es recomendada, g anula la garantia.

• Hantenga el descalcificador alejado de los rayos
directos delsol. Elcalor del sol podrfacausardistorsi6n

u arrasdanos alas partes no met61icasy podrfa hacer
dana alas parteselectr6nicas.

36

Instruccionesde instalaci6n

PLANIFIOUELA INSTALACI6N
DELDESCALCIFICADOR

Loprimero que debe decidir es c6mo instalar lastuberias que
entran g salen deldescalcificador.Fieseen latuberfa deagua
en elpunto donde conectar6 el descalcificador.LLatuberfa est6
soldada concobre,pegada con pl6stico,o roscada
galvanizada?LCu61es el tamano de la tuberfa?

ILUSTRACI6N DE INSTALACI6N NORMAL

rUsEn/4 DE4G

Agua _.-----_ UA p....

aescalcificaaa _ _ 'nnVClPAL ^

Transformador IIII _)b-----._ dura

de 24V IIII "_--'---- Agua dura

/ _J_ _,Adaptad_re_" hacia los grifos

_ Cli_ _ 'hem_radel" externos

114 _ _ (2,5cm)(no incluidos)(2)

T _ Z_ _?_-- Adaptadores macho
\ { L_ -- NPT de 1" (2,5 cm) (2)

\ Tomacorriente

\de 120 voltios Aros t6ricos (2)

(2)

Aros t6ricos (2)
"Tapa del

orificio
de la sal

LA SAL

VAAOU/ -

Depdsito _
de la

salmuera

Fig. i VIA DE ENLACE

0sela si el flujo de suministro fluye

desde la izquierda. Incluya una

derivaci6n sencilla o de 3 v_lvulas.

NOTA: Ver la secci6n

Conexiones de la
manguera de drenaje.

Agua

descalcificada

-&ADVERTENCIA:Usesolamemtefundente

g soldadura sinplomo para evitar envenenamiento

de plomo.
Consultela Ilustmci6n deinstalaci6nnormal. 0sela coma una
gufa para planificar suinstalaci6n particular.Cerci6rese de

dirigir el suministro de agua dura entrante al acoplamiento
de admisi6n de la v61vuladel descalcificador. Lav61vulaest6

marcada IN (ENTRADA)g OUT (SALIDA).

ILUSTRACI6N DE LA INSTALACI6N OPCIONAL
DE UNA DERIVACI6N DE 3 VALVULAS

TU[gERf4 Agua dura

Agua descalcificada externos

Transformador
de 24V

de 120 voltios Y_ ._

I_iIAdaptadores hembra de 1"

tTomacorriente de b" -ass

"---4(2,5 cm) (no incluidos) (2)

Tapa del orificio
de la

LA SAL

VA

AOU/

k

Fig. 2

0sela si el flujo de suministro fluye

desde la izquierda. Incluya una

derivaci6n sencilla o de 3 v41vulas.

dura (_

I

_1 Dep6sito de

VIA DE ENLACE

DE hacia los

V_lvula de salida

Aros

t6ricos (2)

ENTRADA Clips (2)

Sistema de
derivaci6n de
3 valvulas

Para el servicio de
agua descalcificada:

salmuera

Agua

descalcificada

• Abra las valvulas

• Cierre la valvula

Para circunvalar
el agua dura:

•Cierre las valvulas

• Abra la valvula de

grifos

V_lvula dura

de
entrada

macho NPT de
1" (2,5 cm) (2)

de entrada y de
salida

de bypass

de entrada y de
salida

bypass

Agua

De la I I

salida del t I
descalcificador _ Hacia la

/_. descalcificador

entrada del

37

De la (_

salida del t

descalcificador

Hacia la
entrada del
descalcificador

Instruccionesde instalaci6n

ANTES DE COMENZAR

• Suspendaelsuministro de gas o de energfael6ctricaque
alimenta el calentador de agua,en laposibilidadde que
el calentador pueda drenarse mientras usted drena las

tuberfas.

Desconecteel suministro de agua hacia los tubas que han

de sercortados y drene los tuberias de agua de lacasa.

• Abra losgrifos de agua caliente y losdeagua fr[aenuna
ubicaci6n baja.

NOTA:Parauna instalaci6nm6sf6cil, remuevalacubierta

superior.Deslicelaapertura la cubierta de la salhasta
abrirla. Localiceel punto de liberaci6n de la cubierta
superior.Tireligeramente en lacubierta superior en
el punto de liberaci6n,levante g rote lacubierta
superior haciaatr6s para remover.

Punto de Cubierta del
liberaci6n agujero de la sal

de la

cubierta Cubierta
superior superior

r-i--]INSTALELA V,ALVULADE BYPASS

• Remuevaeltap6n pl6stico de embalaje g elcablede la
salidade lav61vula. Turbina

'/ F&

• " " _ Salida de la v_lvula

Eje y soporte

de la turbina

NOTA:Cerci6resedequelaturbina gelsoporteseencuentrenfirmes
ensusposicionesenlasalidadelav6tvuta,Soplehacialaboquiltade
lav61vulag observeque laturbinaseencuentrarotandolibremente,

Empujela v61vuladebypass (lubriquelosaros t6ricos con
grasa de silicona)haciaambas boquillas de lav61vula

coma semuestra.

Clips °_-_ _Salida . Adaptador

_...........i_ NPT

drenaje , _-- _-_--Clip

Accesori :__

W,v.,o

Arost ricos bypass

/

El sello del aro t6ri¢o va en la muesca

externa solamente. El clip engrapa en

la muesca interna (ver m_s adelante).

• RemuevatodoelmaterialdeempaquetadoIocalizado
debajodelacubiertasuperior.

• Enganchelos dos clips pl6sticosen sus posiciones,a partir
de la parte superior g hacia abajo,coma se muestra.

VISTA
LATERAL VISTA

Cuerpo de la
v41vula de entrada o salida

• Empujelos adaptadores NPT(lubrique losaros t6ricos con
grasa de silicona)en ambas entradas de lav61vulacoma

se muestra.

•Asegurelosdos clipspl6sticos grandesen sulugar,

lateralmente,coma se muestra.

Clip

POSTERIOR

/alvula de bypass

(empujela al maxima)

MUEVA LA ENSAMBLADURA DEL
DESCALCIFICADOR HACIASU POSICI6N

DE INSTALACI6N

Antesde deslizareldescalcificadorasulugar,cerci6resede
quela superficiedeinstalaci6nseencuentreniveladaylisa.
Cualquierobjetocortantedebajodeltanquepodriacausar
unahendiduraenelmismo.Siesnecesario,coloqueeltanque
sabreunasecci6ndeplywooddeungruesom6ximode1,91
cm(3/4").Luego,coloquecuBasdebajodelplywoodsegOn
seanecesarioparanivelareldescalcificador.Desliceel
descalcificadora sulugar.

38

Instruccionesde instalaci6n

[_ CONECTE LASTUBERJASQUE ENTRAN Y

SALEN DEL DESCALCIFICADOR

41_ri_U_lUi_: Sigatodas lasprecauciones

siguientesmientras conecta la plomeria de entrada g
salida.Yea la ilustraci6nde instalaci6n normal.

• CERCIORESEDEQUEELSUHINISTRODEAGUADURADE
ENTRADAESTEDIRECTAHENTECONECTADOALPUERTODE

ENTRADADELAVALVULADELDESCALCIFICADOR.SJel flujo
del aguade la casaviene desdela izquierda,use una via
de enlace de plomeriacomo se muestra en la ilustraci6n de
instalaci6n normal. Siel agua de la casa fluge hacia arriba
desdeel piso delacasa,voltee la v61vulade bgpassboca
abajo como semuestra.

Gire la v41vula
de bypass boca

arriba para
conectar a la

tuberia al nivel
del piso

t

SALIDA

ENTRADA

Manteniendo eldescalcificadoren su lugar,determine la
Iongitud correcta de latuberfa necesaria para conectar los

tuberfas de su hogar al adaptador macho NPT.

Retireel descalcificador del lugar de instalaci6n.
Sise disponeaIlevaracabo una instalaci6ncon soldadura

de cobre,haga todas los soldaduras de condensaci6n
antes de conectar los tubos a los adaptadores NPTg a la

v61vulade bgpass. Elcolorde antorcha dahar6 lospartes

pl6sticas.

• Cuandoseencuentre girando accesoriosde tuberia
roscadosen accesorios pl6sticos,cerci6rese de no cruzar

los roscas.

• Usela cinta de tefl6n en todas los roscasexternas.

• Apoye latuberfa deentrada y de salida dealguna manera
(usecolgadores detuberia) para evitar que el pesose
deposite sabre losajustes de lasv61vulas.

• Desliceel descalcificador nuevamente a sulugar.

• Realicelosconexionesfinales a lav61vulade bgpass g
asegurelos clips ensulugar.

Compruebe que los clips para la v61vulade bgpass g los
adaptadores NPTse aseguran en su lugar. Jale la v61vula
de bgpass g los adaptadores NPTpara verificar que los
piezas se mantienen seguras en su lugar.

CONECTE Y HAGA FUNCIONAR LA
MANGUERA DE DRENAJE DE LA

V_,LVULA

Uselamangueradedrenaje(sehaincluidounade20pies)
paraadherirlaalaccesoriodedrenajedelav61vula.Para
evitarquelapresi6ndelaguaexpulselamanguera,use
laabrazaderaderesorteprovistaparaasegurarlaensu
lugar.CortelaIongitudnecesariaguselaporterestante

enelPaso5.

• Ubiqueelotro extremo de lamanguera en un punto
apropiado para drenar (drenajede piso,sumidero,tina de
lavanderfa,etc.)que termine en el sistemadealcantarillado.
Cerci6resede cumplir con los c6digos locales.

IMPORTANTE:Sinecesita m6s manguera dedrenaje,
ord6nela Ilamandoal Departamento de Partesde GEal

800.626.2002,no.de porteWS07X10004.Eldescalcificador

de agua no funciona sielagua no escapapor esta
manguera durante los regeneraciones.

Ate o amarre la manguera en un lugar cercano al punto

de drenaje.Una alto presi6nde agua podria causar que el
extremo de la manguera semueva err6ticamente durante
losciclos de lavado regresivoy enjuague r6pido de la
regeneraci6n.Tambi_n deje una tolerancia de aire de al
menos 1 1/2" (3,81cm} entre el extremo de la manguera
g el punto de drenaje. Esteespacio previenequeocurra
un efecto sif6n del agua de alcantarillado hacia el
descalcificador,siocurriese un ciclo de lavado regresivo.

39

Instruccionesde instalaci6n

CONECTEY HAGAFUNCIONARLA
MANGUERADE DRENAJEDELAVALVULA

(CONT.}

• Elevarlamangueradedrenajepodriacausaruna
presi6nnegativaquepodriareducirlatomadelcontenido
desaldurantelasregeneraciones.Sifueranecesario
levantarla mangueradedrenajehastaunnivelsuperior
aldescalcificadorparaIlegarhastaelpuntodedrenaje,
midaprimerolapresi6ndeentradadeaguahaciael
descalcificador.Paralaspresionesdeentradaentre20U50
psi,noelevem6sde8 pies(2,67m)porencimadelpiso.Para
lapresi6ndeentradapotencimade50psi,lamanguerade
drenajepodrialevantarseaunaalturam6ximade14pies.

de drenaje
en la

v41vula

V_lvula

de la

manguera :

de drenaje

l-_ INSTALELOSACCESORIOSDE

SOBREFLUJODELTANgUE DE
SALMUERAYLA IANGUERA

• Inserteuna arandela de goma enelagujerode 3/4"
(1,91cm)de di6metro enellado deltanque de salmuera

como semuestra.

• Empujeelextremodelcodoadaptadordelamanguera
hacialaarandelacomosemuestra.

• Adhieralamanguera(uselamangueraquesobredel
Paso4)alcodoadaptadordelamanguera.Useuna
abrazaderademanguerasparamantenerlafirmemente
ensulugar.

• Ubiqueelotro extremo de lamanguera en el punto de
drenaje.NO ELEVEesta manguera m6s all6 del codo en
eltanque desalmuera.

IMPORTANTE:NO CONECTEENT LA MANGUERADE
SOBREFLUJOHACIALA HANGUERADEDRENAJEDE

LAVALVULA.
NOTA:Estedrenaje espara seguridad solamente. Siel

gabinete (eltanque de salmuera)se Ilena demasiado deagua,
el agua excesivaseIlevaal drenaje.

3acio de

tolerancia de

11/2"(3,8 cm)

DRENAJE
DE PISO

C6NO CONECTAR UN TUBO DE DRENAJE

DE VALVULA RJGIDA

Paraadaptar untubo de drenaje de cobreal descalcificador,
useuna sierrade arco para cortar el extremo de pQa
del accesoriode drenaje,tal Ucomose muestra. Roteel
accesoriode drenaje de forma tal que la hoja de corte evite
el alojamiento de lav61vulapara prevenirdanos a lav61vula.
Compre unaccesoriode compresi6n (tubo hembra de rosca
de 1/4" [0,63cm] x 1/2" [1,27cm] de di6metro extemo)Ulos

tubos necesariosen unaferreterfa local.

Roscas NPT de

Clip __ i'" i<

Corte las
lengLietas del

accesorio de

drenaje

1/4" (0,63 cm)

o°oOetos

Accesorio de compresi6n,
tubo de 1/4" (0,63 cm) NPT
X 1/2" (1,27 cm) de di4metro

externo (no incluido)

Tubo de cobre de

1/2" (1,27 cm) de

di4metro externo
(no incluido)

40

Adaptador de

--la manguera

Arandela

Manguera
de drenaje AI drenaje

de sobrefl ujo aceptable

la manguera

No conecte hacia la
manguera de drenaje

de la v41vula.

de

Instruccionesde instalaci6n

INSTALELA ABRAZADERADETIERRA

-&PELIGRO:Noadherir apropiadamente la

abrazaderadetierrapodrfaresultaren unadescarga
el6ctrica.

Silastuberfasson de metal, para mantener continuidad
de tierra el_ctrica en la tuberfa de agua frfa,instale la

abrazadera de tierra incluida como semuestra.

• Limpielatuberia con papel de esmerilar en el6rea donde

laabrazaderaser6instalada.

• Instalelasabrazaderas de conexi6natierra como se

muestra, cercior6ndoseque las abrazaderas ajustan
libremente alrededordelatuberfa.

• Cerci6resedeque la arandela de cierreest6ensu lugar.

• Aprietecon susmanos el tornillo, luegounavueltacompleta

adicionalcon el destornillador.

NOTA:Cuando reemplace undescalcificadorexistente,
tambi6n reemplace las abrazaderas de conexi6n a tierra.
Sisedisponea remover el descalcificadorcompletamente,
coloquetuberfas en las Ifneasde agua del mismotipo que
lastuberfas usadas originalmente para asegurar la integridad
de lastuberias g continuidad en la conexi6na tierra a Iolargo
de lavida de la casa. Hacia la entrada de la v41vula

[-_ PURGUELASTUBERiAS,SAQUEELAIRE

DELDESCALCIFICADORY PRUEBESU

INSTALACI6NEN BOSQUEDA DE FUGAS
DE AGUA (CONT.}

• Coloque la v6lvula de bgpassen la posici6n de
"servJcio",en la forma EXACTAcomo le especificamos

a continuad6n. MANTENGALOSGRIFOSDEAGUA
DESCALCIFICADAABIERTOS.

LENTAMENTEtire o deslice el v6stago de la v6lvula
(hacia afuera) hacia "servicio", pausando varies veces
pare permitir que lapresudzad6n del descalcificador

comience lentamente.

• Despu_sde unos 3 minutos, abra un grifo de agua
CALIENTEpot i minuto, o hasta quetodo el aire haga
sido extraido, luego d_rrelo. NOTA:Siparece queelagua
est6 turbia o tiene un sabor salado,permita que el sistema

funcione pot unosminutos m6s,obasra que seaclare.

• Cierretodos los grifos de ague.

• Inspecdone enb6squede de fugas en la tuberia que
seacaba de Ilevar a cabo g repare inmediatamente si
encuentra alguna. Cerd6rese de observer las notas de
precaud6n anteriores.

• Conecte el suministro de gas o el_ctrico hacia el
calentador de agua. Endenda el piloto si esaplicable.

Abraza rovemente de la

[-_ PURGUELASTUBERiAS,SAQUEELAIRE

DELDESCALCIFICADORYPRUEBESU
INSTALACION

EN BOSQUEDA DE FUGAS

DE AGUA

#

PRECAUCION:Peraevitarda osporla

presi6n de ague o de aire en Jaspartes internes del
descalcificador, cerci6rese de dar lospesos siguientes
en el mismo orden enque se presentan.

• Abra completamente 2grifos deague descalcificada fria
en grifos cercanos al descaldficador.

• Abra la v6lvula de bgpass en la posici6n "bgpass"
empujando elv6stago hacia adentro.

• Abra completamente la v61vulade cierre de la tuberia del
ague principal de la case. Observe un flujo fijo de ambos
grifos abiertos anteriormente.

[_] AGREGUE AGUA V SAL ALTANQUE

DE SALMUERA

• Reinstalela ensambladura de la cubierta superior,alinee la
cubierta con la parte superiordel descalcificador.Empuje
hacia abajo para ajustar la cubierta en sulugar.Abra la
cubierta delagujero de la sal g apriete mientrasjunta la
cubierta superior g el marco azulcerca del punto de
liberaci6nde la cubierta superior para ensamblar
completamente la cubierta superior al marco.

• Deslicehasta abrir la cubierta del agujero de sal.

Agregue aproximadamente 3 galones de agua al tanque.

No laagregue al dep6sito de salmuera.

• Lleneeltanque con salde PEPlTAS,BOLITASosalgruesa
SOLARcon una purezade99,5%o m%or. Nouse salen
roca,en bloques,granulada,ni de helado (paradescongelar
hielo),nisal con aditivos que elimine el hierro (exceptola

marcaDiamondCrystal® Red,Out®).Lacapacidadde
almacenamientode salesdeaproximadamente200libras.
Mantengalatapadelagujerode lasalen sulugar,a noser
queseencuentrerealizandoservJciosdemantenimientoo

Ilenandode sal.

NOTA:Siel descalcificadorse instala en uns6tano hOmedo
o en un 6tea demasiado h0meda, esmejor Ilenar el tanque

con menos sal, g hacedo mas frecuentemente. De80 a 100
librasde sal durar6n varios meses,dependiendo de la dureza
del agua,el tamaho de la familia g del modelo delsistemade

descalcificaci6n.

41

Instruccionesde instalaci6n

_-I CONECTARA LA FUENTEELI_CTRICA

Paralograraccesoaltransformadoriensambladuradel
cableel6ctrico,remuevalacubiertadelagujerode saldel
descalcificador.Desengrapelasorejillasen laparteposterior
delacubiertasuperiorgrotelacubiertahaciaarribapara

remover.NO TIRE0 DESCONECTELOSALAMBRES.

• Eldescalcificador funciona con suministro el6ctricode

24 voltios-60 Hz.Eltransformador incluido cambia de 120

voltios AC,normal en las residencias,a 24 voltios.Conecte

el transformador en un tomacorriente de 120voltios
solamente. Cerci6resedequeeltomacorriente siempre

tenga suministro el6ctrico,g quanovaga a set

desconectado accidentalmente.

• Reemplacela cubierta superior.

• Reemplacela cubierta del agujero de sal.

PROGRAMACI6N DEL CONTROL

PROGRAMACI6N DEL CONTROL

(_[" SALTI { N.n I--II"I SALT LEVEL

ILEVEq_MLI I--I'U L.IJ I

,-,o i J°EO,A°O T,OE

@ @

Esnecesariovolver a AJUSTARLOSCONTROLESdespu6s
de la instalaci6nUdespu6s de una suspensi6nprolongada

en elsuministroel6ctrico.

NOTAS:

• CUANDOELTRANSFORMADORSECONECTAENEL

TOMACORRIENTE,la hora 12:00aparecer6 (intermitente)

Uuna flecha I_ aparece al lado de PRESENTTIME(hora
actual} en la calcomanfa del plato.Laluzindicadora azul

tambi6n parpadear6. Programe el control segOnlas

instruccionesa continuaci6n.

Siaparecen unas hneas mtermltentes L ,:,,3-- -, use
elbot6n UP & para ajustar el c6digo apropiado Fde la
siguienteforma siguiente: FI8 para GXSF18G.Sisele pasa
elc6digo correcto, useelbot6n DOWN•. Luego,oprima
elbot6n MODE(modo) para aceptar el modelo correcto.

• Un"bip" sonar6 mientras usted optima losbotones para

la programaci6n del control. Unbipsignifica uncambio
en lapantalla de control. Sonidosrepetidos significanque
elcontrol no acepta un cambio del bot6n que usted ha
oprimido, Uqua usteddebe oprimir otto bot6n.

• Paraprogramar el control, usted usar6 los botones UPA

DOWN• g MODE(modo).

• Utiliceelbot6n MODE(modo)para desplazar laflecha I_

hacia la funci6n de control deseada.

, • • J- I

AJUSTELA HORA DELDIA

1. Presioneel bot6n MODE _ t_l: in ]

(modalhastaquelaflecha PM U I,,-PRESENTTIME

I_ seBalePRESENTTIME

(horaactual).

2. Oprimael bot6n UP• o
DOWN• para ajustar.Elbot6n UPsemueve hacia
adelante;el bot6n DOWNse mueve hacia atr6s.

Sila hora actual esentre el mediadfa g la media noche,
cerci6resede que PM sevisualice.Sila hora actual es
entre la media noche y el media dia,cerci6resede que

AMse visualice.
NOTA:Cadavezque usted oprime los botones UP• o

DOWN •, el tiempo cambiarci en un minuto. Sostener
uno de losbotones oprimido har6 que la hora cambie a

un ritmo r@ido.

3. Cuandosemuestra la hora actual, oprima MODE(modo}
para aceptar.

L ]

AJUSTEELNIVELDEDUREZADELAGUA

:1.Oprimael bot6n MODE(modo) .... i_J

hasta que la flecha I_ senale ..... 2S

HARDNESS (dureza). _ .ARD.ESS

2. Oprima losbotones UP • o
DOWN• para ajustar la durezadelagua en la pantalla.
DOWNdisminuue el nivelde dureza.UPaumenta el nivel

de dureza.

NOTA:Cadavez que ustedoprime un bot6n, lavisualizaci6n
cambia un nOmeroentre 1 U25.Parencima de 25,la

visualizaci6ncambia losnOmerosde 5 en 5 (25,30, 35,etc.).
Mantener un bot6n presionado hace qua los nOmeros

cambien a un ritmo m6s r6pido.

42

Instrucdonesde instalaci6n

AJUSTEELNIVELDEDUREZA DELAGUA (CONT.)

3.Cuandolapantallamuestreel niveldedurezadelagua
deseado(engranDspargal6n),oprimaMODE(modo}
paraaceptar.

NOTA:Si hag hierro de agua clara en su suministro de

agua, deber6 aumentar el nivel de dureza en 5 par cada

1ppm de hierro de agua clara en susuministro de agua.

Ustedpuede obtener la dureza de granDs par gal6n (gpg)
de su suministro de agua a trav_s de un laboratorio de
an61isisde agua. Siredbe el suministro municipal, Ilame a
la compafiia local de suministro de agua. O bien, llame al

LegendTechnical Services, un laboratorio independiente,
para ordenar el kit de prueba de la dureza del agua, al

1.800.949.8220,opdGn 4. Sisu informe muestra dureza
en partes par millGn (ppm)o miligramos par litros (rag/I),
simplemente divida par 17,1para obtener el nGmero
equivalente de granDs par gal6n.

AJUSTELA HORA(DEINICIO) DERECARGA

1.Presioneelbot6nMODE _ AM

(modal hastaquelaflechaI_
seflale RECHARGETIME(hora

derecarga}.

NOTA:Lahora2:00AMintermitente(predeterminadoen
fGbrica)debeaparecerenlapantalla.Estaesunabuena
horaparaquelaregeneraci6ncomience(tomaalrededorde
2horas)enlamagoriadelascasas,porqueelaguano est6
enusa.ElAGUADURAescircundadahacialosgrifosdurante
laregeneraci6n.

Sino es necesario ningGncambio, siga alpaso 3.Para
cambiar el tiempo de inicio de la recarga,siga el paso 2.

2. Oprima el bot6n UP • o DOWN• para fijar la hora de

iniciodeseada para la regeneraci6n.Cerci6resedeajustar

AM o PMaligualque Iohizo paraa]ustar la hora del dfa.

NOTA:Cadavezqueustedoprima losbotones la hora cambia
par 1 hora. Mantener losbotonesoprimidos cambia la hora a
un ritmo mGsr@ido.

3. Optima el bot6n MODE(modal para aceptar..

3.nnl i

,=.uul/

I _! RECHARGE

/ j TiME

AJUSTEELNIVELDESAL

1.Presioneelbot6nMODE ft_1 n n MSALTLEVEL
seflaleSALTLEVEL(nivel

(modo)hastaquelaflechaI_ [ u.u J

de sail.

2.Determineelniveldesaleneltanquedesalmuera
utilizandounindicadoramarilloenelcostadodeldep6sito
desalmuera,dentrodeltanquedesalmuera(yeala
ilustraci6ndelapGgina37).

DOWN• parafiat elSALT -L3
LEVEL(niveJde saJ}que

3.Presioneelbot6nUP• o I,_lJ ,,r ..lSALTLEVEL
correspondaalnivelenel _-

indicadoramarilloeneltanquedesalmuera.

NOTA:Cadavezquepresioneelbot6nelnivelcambia
enincrementosde0,5hasta8,0.Amedidaqueeln0mero
aumenta,lasbarrasdelniveldesalaumentanencada
n0meroentero.Disminuirelniveldesalpardebajodecero
IlevaelindicadordelSALTLEVEL(nivelde sailalaposici6n

de apagado (OFF).

4. Presioneel bot6n MODE(modal para
aceptar.Lapantalla muestra la hora
deldiag elmensajeDAYSTO EMPTY
(diashasta vacio).Esposible que
RECHARGETONIGHT (recargue

estanoche)aparezcasilaunidadesnueva.

DJAS HASTA VACJO _s_ A_s_s:_ju/

LaspalabrasDAYSTOEMPTY(dias hasta
vadoJy un nOmeroaparecenen lamitad _ t-I-J J

inferiordelapantalla.Estainformaci6n
apareceenlapantallanormalparainformaral usuario
eln0merodediasantesdequeel nivelen eltanquede
salmueraIlegueal nivel0.Esposiblequequedesalenel
tanque,perono sercisuficientepararecargarplenamente
elsistema.Sedebeagregarsolenestemomentaparaevitar
aguadura.Elvalorseactualizaa diariog cadavezqueel

valordelSALTLEVEL(niveldesailcambie.
NOTA:Parlasprimerasvariassemanasdeoperaci6n,

los DAYSTO EMPTY(diashasta racial podriafuncionar

errGticamente.Parejemplo,laluzindicadoraazulpodria
parpadear,mostrandoquesenecesitamGssalcuandoel
nivelrealdelasaleneltanqueest6mugparencimadel
Nivel0.Enalgunoscasos,losDAYSTOEMPTY(diashasta
vadol podrianhastaaumentaral transcurrirdelassemanas.

Senecesitanratiosun pardemesesparaqueelsistemade
descalcificaci6ndeaguaaprendasuritmode usadeagua.
UnavezIohaga,determinarcifielmentesusnecesidades.
Duranteesteperiodo,inspeccioneelniveldelasalcuando
la luzazulindicadoradelniveldelasalparpadee.Sielnivel
delasaleneltanqueest6enel Nivel1oenun nivelmayor,
permitaqueelsistemacontin0efuncionando.Cerci6resede

reajustarelindicadordelniveldelasalcadavezqueagregue

salalsistema.

-i -t_ /

3._nl 1

3._nl /

43

Instruccionesde instalaci6n

AJUSTESOPCIONALESDECONTROL

Lopantalla del controlador ofrece varias opciones g

caracterfsticas.
ALARMA DE BAJO NIVEL DE SAL r,L_1

LaLOWSALTALARM(alarma de bajo k-- J-i

nivel de sml},cuandoest6activada, l_ 4_ u n
sonar6 cuando el valor de DAYSTO

EMPTY(dimshaste veda) seade 15diesomenos.Para

comb(mrestenJvel,presionegsostengaelbot6nMODE
(modo}par3 segundos.ParconfiguracJ6ndef6brica,los
palabrasON g OFFaparecenintermJtentesenlapantalla.

PresJonelosbotonesUP • o DOWN •para fijaresta

funci6n en ONo en OFF.Presioneel bot6n MODE(modo}
para aceptar,gla pantalla pasoa SALTEFFICIENCY

(eficiencimde Imsal}.

Cuandola funci6n de SALTEFFICIENCY J-i

EFICIENCIA DE LA SAL _L ]

(eficiencia de lmsml}est6 encendida,la _- u n_ I

unidadoperaaunaeficienciade 4000
granosdedurezaremovidapar libradesal.Estemodo
deoperaci6neselnivelm6seficazparaelusadelasal,dado
queelsistematiendearegenerarsemasa menudo,con
menosusadesal.Fijarlafunci6nenlaposici6ndeapagado
(OFF)tiendea prolongareltiempoentrelosciclosderecarga,
Ioqueofreceelusam6seficientedelagua,peropuedeusar
m6ssal.Elgradodediferenciaentreestosdosciclosdepende
engranmedidadelusadelaguagdeladurezaen una
instalaci6nenparticular.

Siusted tiene agua mug dura, g sedacuenta de que su
sistema est6regenerandocada 1-2 dias,fije la posici6n
de SALTEFFICIENCY(eficiencia dela sml}ala posici6nde
apagado (OFF)para alargar el tiempo entre regeneraciones.

NOTA:Laregulaci6ndeCaliforniaexigequeestafunci6n

est6enlaposici6ndeencendido(ON)parainstalaciones
enCalifornia.

Paracambiar este nivel,presionelosbotones UP• o
DOWN• parafUarla funci6n en encendido o apagado.
Presioneelbot6n MODE(modal para aceptar.La pantalla

pasa a SYSTEMIELECTRONICDIAGNOSTICS(dimgn6stico
electr6nico/del sistemm).

SERIALS

SERIALDE HORA PERDIDA

Silahora sepierdeenlapantalla debido a una interrupci6n
en elsuministroel6ctrico,laluz indicadora azulseenciende
cuatro vecesintermitentemente cada segundo,hasta que
seingrese lahora actual del da.

SERIALDE BAJO NIVEL DESAL

Silaopci6ndelaalarmadebajoniveldesalest6activada
y lafunci6nDAYSTOEMPTY(dimshmstmracial est6par
debajode15,laluzindicadoraazulseenciendey laseBal
DAYSTOEMPTY(dimshmstmracial enlapantallaseenciende
cadasegundoglaalarmasuenacada30segundos(desde
las8:00AMhastalas8:00PM)paraavisaral usuarioque
la unidadest6enunnivelbajodesal.Tanprontocoma
sepresionecualquierbot6n,laalarmadejadesonar.Laluz
indicadoraazuly elmensajeDAYSTOEMPTY(dies hastm
ratio) contin0anintermitentes.Unavezqueseagregasalal
tanquedesalmueragelSALTLEVEL(niveldesml}sevuelve
aconfigurar,lafunci6ndeDAYSTOEMPTY(dimshaste vmdo)
seconfiguratambi6n.

SERIALESDE ERROR

Sisedetectaunc6digodeerror,laluz &,_£_ c -]

indicadoraazulseenciende4vecescada i_-.J-r
segundodeformaintermitente,la I

pantallamuestraErrg laalarmasuena
cada30segundos(desdelas8:00AMhastalas8:00PM)para
seBalarqueeldescalcificadornecesitamantenimiento.Es
posibleapagarlaalarmaalpresionarcualquierbot6n,sin
embargo,laluzazulindicadoracontin0aintermitente.

Consultelap6gina50parainformaci6nsabrelasoluci6n
deaveriasconlosc6digosdeerror.Unavezquecorriael
problema,desconecteparunmomentaeltransformador
deltomacorrientegcon6ctelonuevamente.Aparecela
visualizaci6nnormal.Esposiblequeelmotoropereunos
minutos,hastaquelaunidadsevuelvaaconfigurar.Siel
problemanosecorrige,elc6digodeerrorvuelvea aparecer

en6 minutos.

LUZ INDICADORA AZUL

J

DIAGNOSTICOELECTRONICO/
DELSISTEMA

Estavisualizaci6ncontieneinformaci6n

nnn

UUU

sabreeldiagn6sticodelsistemapara
ayudara lasoluci6nde problemasdelsistema.Consulte
lap6gina50paradetalles.Presioneelbot6nMODE(modo}
pararegresarala visualizaci6ndecorridanormal.

Una luzazuls61idaindicaque la unidad est6 trabajando

correctamente.Laluzparpadeacuandolaunidadnecesita
atenci6ndeportedelusuario.

• LaluzparpadeagDAYSTOEMPTY(dimshmstmveda)

parpadea-inspeccioneelniveldesalg agreguesegOn
seanecesario.

• LaluzparpadeagErrapareceenla pantalla-hag algOn

problemael6ctricoenelsistema-verlap6gina50.

• La luztambi6n parpadear6 cuando la energfael6ctrica

ala unidad haga sido interrumpida. Inspeccione losajustes
en PRESENTTIME(harmmctuml).

44

Instruccionesde instalaci6n

PROCEDIMIENTOSDEDESINFECCI6N

Paracompleter la instalaci6n, siga los procedimientos de

desinfecci6n siguientes.

Enlaf6bricasesiguenloscuidadosparamantener

eldescalcificadordeagualimpioy desinfectado.Losmateriales
usadospareconstruireldescalcificadornocontaminarGn
niinfectarGnsusuministrodeaguanicausardnque
seformeocrezcabacteria.Sinembargo,duranteelenvio,
elalmacenamiento,la instalaci6ng laoperaci6n,alg0ntipo
debacteriapodriapenetrareldescalcificador.Potestaraz6n,
elsiguienteprocesode desinfecci6nsesugieredespuGsde

lainstalaci6n.

NOTA:Le desinfecci6n es recomendede por leAsocied6n

de Celided del Ague.

1.Cerci6resede completar todos lospasosde instalaci6n,
inclugendo la programaci6n del control.

2.Vade aproximadamente3/4de onzadeclorocasero5,25%

(Clorox,Linco,BoPeep,White Sail,Eagle,etc.)en la salmuera.
Consultela ilustraci6n en la p6gina 37.

3.IMPORTANTE:Oprimaysostengaoprimidopor3segundos
elbot6nRECHARGE(recerge}@ delplatoparacomenzar
unarecargainmediata.ElindicadordeRECHARGE(recerga}
apareceintermitenteen lapantalla.ElcloroesIlevadoa

travGsdeldescalcificadorde ague.Esteprocesodura

aproximadamente2 horas.

& SidespuGsde ladesinfecci6n,elaguadelallavedelacasa

tiene un sabor saladootiene un color ligero,esto esun

preservativo deltanque de resina.Abra losgrifos de agua

fr[a descalcificadapor unos minutos haste que el ague

seaclare.

NOTA:Cuandola recarga de limpieza termine,todo elcloro
restante espurgado de su acondicionador g el suministrode
agua FRIAde su casaest6completamente descalcificada
inmediatamente. Sinembargo, su calentador de agua est6
Ilenode agua dura ga medida que el agua caliente seuse,
el calentador seIlena con agua descalcificada. Cuandotoda
el agua dura se reemplace en el calentador de agua,el
agua caliente g elagua mezclada caliente g frfa,estarGn
completamente descalcificadas.Sideseaagua descalcificada
inmediatamente, despuGsde la recarga anterior,drene agua
del calentador hasta que el aguasalga fib.

ADVERTENCIA:Siusteddrenaelcalentadorde

agua,tengacuidadoextremo,gaqueelaguacalienteIo

podriaquemar.Apagueelcalentadordeaguaantesde
procederconeldrenaje.

EspecificacioneslDimensiones

G×SF18G

Ritmo de capacidad*

Ritmo de eficiencia** /4.330granos / libras @ !,8 libras

Cantidad de capacidad de resina alta (Ibs/cu. pies) 33,3/0,64
TamaFlo nominal del tanque de resina

(pulg., diam. x altura) !0 x 2!

Ritmo de flujo de servicio (gpm) 7
Dureza m6xima del suministro de agua (gpg) 95
Hierro de agua clara m6ximo en el agua de

suministro (ppm)*** S

Limites de presi6n de agua (min.-m6x. psi)**** 20-!25
Caida de presi6n al ritmo de flujo de servicio (psig) 8
Temperatura m6xima del agua (min.-m6x. °F) /40-!20

Ritmo de flujo m6ximo para drenaje (gpm) 2,2

Este sistema se ajusta a NSF/ANS144 para los reclamos de capacidad especifica verificados g substanciados por datos de prueba.
* La prueba se Ilev6 a cabo usando bolitas grado cloro de sodio como sal regeneradora.

** El ritmo de eficiencia es vGIido solamente ante la dosis de sal mGs baja g el ritmo de flujo de servicio. Este descalcificador fue la

eficiencia de estos descalcificadores fue evaluada de acuerdo con NSF/ANSI 4/4.

*** La cantidad de hierro removido puede variar seg0n las condiciones. La capacidad para reducir el hierro de agua clara es sustentada pot

los datos de pruebas efectuadas en laboratorios independientes. Use Diamond Crgstal ®Red,Out ®o Super Iron Out ®,Io que mejora la
eliminaci6n del hierro. Consulte la secci6n Limpieza del hierro del agua del sistema de descalcificaci6n.

**** Limites de presi6n de trabajo en CanadG: 1,4-7,0 kg/cmt

8.000 granos con !,8 libras de sol

13.300 granos con 3,8 libras de sal

!8.800 granos con !0,2 libras de sal

de sal

(71

14.5"

(36,8cm)

45

Sobre el sistema de descaicificaci6n de agua.

Servicio

Cuando elsistema descalcificador de agua est6
proporcionando agua descalcificada,a esto sele

llama "Servicio".Durante el servicio,el agua dura
fluge desdelatuberfa de agua principal de la

casa hacia elsistema dedescalcificaci6nde agua.
Enel interior del tanque de resinadelsistema de

descalcificaci6n de agua hag una pelfcula o capa
compuesta de miles de resinasplGsticasdiminutas.

Cuando elagua durapasaa tray,sdelacapa,cada

resinadiminuta atrapa los minerales duros.A esto
sele llama intercambio de iones.Escoma un imGn

que atrae g atrapa metales. Luego,el agua sin
minerales duros (agua descalcificada o agua

blanda) fluge hacia la casa desde el sistemade
descalcificaci6n.

Circunvalaci6n autom6tica del agua dura durante la recarga

Encasos de emergencia,elagua dura est6 Sin embargo, usted debe evitar usar agua
disponible hacia la casadurante losciclos de CALIENTEporque el calentador de agua se Ilenar6

recarga, con ague dura.

Despu_sde un perfodo de tiempo, la capa de
resinase obstruge o sesatura con los minerales

duros g debe limpiarse.Estalimpiezasedenomina
recarga. Larecarga comienza alas 2:00AM

(ajustado enfGbrica)par el control del sistema
de descalcificaci6n de agua, g consiste en cinco

etapas o cicIos.Estasson FILL(llenado), BRINING

(proceso desalado),BRINERINSE(enjuague
salado), BACKWASH(lavado regresivo) UFAST

RINSE(lavado r_pido).

Llenado

La saldisuelta en agua es Ilamada salmuera. La
salmuera esnecesariapara limpiar los minerales

duros de lasdiminutas particulas de resina.Para
formar la salmuera,el agua fluye hacia el interior

del tanque de sal durante el perfodo deIlenado.

Salado

Durante el proceso desalado,lasalmuera se
desplaza delareadeltanque de almacenamiento

de la salhacia el tanque dela resina.Lasalmuera
esel agente de limpieza necesario para remover los

minerales duros de la capa de resina.Losminerales
duros y la salmuera son descargados hacia el

desagOe.

La boquilla g el Venturicrean una succi6n para
mover la salmuera, manteniendo un ritmo mug

bajo para obtener la resinade limpieza con la
menor cantidad desal.

Enjuague de Salmuera

Despu@sdequese useuna cantidadde salmuera
medidaconanterioridad,lav(ilvuladesalmuera

secierra. Elagua contin0a flugendo en la misma
tragectoria que durante el proceso de salado,

excepto par el flujo de salmuera discontinuado.
Losminerales duros Y la salmueraflugen

del tanque de resina hacia el desagOe.

Lavado Regresivo

Durante el lavado regresivo,el agua viaja hacia
arriba a trav@sdel tanque de resinaa un flujo de

ritmo rOpido,purgando el hierro acumulado, la
suciedad,y lossedimentosdesde la capa de

resina hacia el desagOe.

Enjuague R6pido

Ellavado regresivo esseguido par un flujo de agua
rcipidohacia abajo a trav_s del tanque de resina. El

flujo rcipidopurga la salmuera del fondo deltanque,
y rellenaeltanque de resina.

A continuaci6n del enjuague rcipido,el sistema de
descalcificaciGnde agua regresaalservicio deagua

descalcificada.

46

ge.com

C6mo romper un puente de sul

A veces, una capa dura de sal o puente de sal
se forma en el 6rea de almacenamiento de la sal.

Esto generalmente se debe a la humedad alta o

al uso de alg0n tipo de sal equivocada. Cuando
la sal forma puente, un espacio vacio seforma

entre elagua g la sal. Entonces la sal no se
disuelve en el agua para hacer lasalmuera.

Si el tanque de la sal est6 Ileno de sal, es dificil
saber si existe o no un puente de sal. La sal est6

floja en la parte superior, pero el puente est6 por

debajo. A continuaci6n, la forma m6s efectiva de

inspeccionar si existe la formaci6n de un puente
de sal.

La sal debe estar floja desde arriba hasta

el fondo del tanque. Tome un palo de escoba
o algo parecido, g con cuidado, empOjelo hacia

el interior del dep6sito de sal, introduci_ndolo U
sac6ndolo. Siel instrumento golpea un objeto

duro (cerci6rese de que Io que golpea no es
el fondo o las paredes laterales del tanque),

es posible que exista un puente de sal. Con
cuidado rompa el puente con el instrumento.

No golpee las paredes del tanque.
Si el tipo de sal equivocada es usado para

hacer el puente, s6quela. Entonces Ilene el
tanque con la sal apropiada. En6reas hOmedas,

es mejor Ilenar el dep6sito con menos sal, g
hacerlo m6s a menudo.

Empuje el instrumento

hacia el interior del

dep6sito de sal para

romper el puente

Marca
de I_piz

Instru mento

de sal

Nivel de agua

47

Sobre el sistema de descaicificaci6n de agua.

C6mo limpiar la ensambladura de la boquilla g el Venturi

Esnecesario que la boquilla g el Venturi est6n
limpios para que el sistema de descalcificaci6n

de agua funcione apropiadamente. Esta

peque_a unidad ejecuta la succi6n para mover
la salmuera del 6rea de almacenamiento de sal

hacia eltanque de resina durante la recarga. Si
est6 atascada con sal, sucia, etc., el sistema de

descalcificaci6n de agua no funcionar6 gusted
solamente tendr6 agua dura.

Para Iograr acceso a la boquilla y al Venturi,
retire latapa superior del sistema de

descalcificaci6n de agua. Cerci6rese de que
el sistema de descalcificaci6n de agua est6 en

ciclo de servicio (que no haya presi6n de agua en
la boquilla y el Venturi). Luego, mientras sostiene

el alojamiento de la boquilla y el Venturi,
remueva la tapa. Levante el soporte

del filtro y el filtro, luego la boquilla y el Venturi.
Lave y enjuague las partes en agua c61idahasta

que est@nlimpios. Sies necesario, use un cepillo
peque_o para remover el hierro o la suciedad.

Tambi@ninspeccione y limpie lajunta.
NOT,4:Algunos modelos tienen un peque_o

tap6n de flujo Iocalizado en la boquilla y
el Venturi, y/o un peque_o filtro en forma

de cono en el alojamiento. Cerci6rese de
inspeccionar y limpiar estas partes, si su

modelo est6 equipado con ellos.
Con cuidado reemplace todas las partes en

el orden correcto. Lubrique ligeramente el sello
del aro t6rico con una grasa de silicona o con

vaselina g coloque en su posici6n. Instale y

apriete la tapa con sus manos solamente.
No apriete la tapa demasiado.

Sello del ---_0

aro tdrico

Soporte -----a_ @

del filtro

*Tapdn de---_,

Boquilla y _ Filtro

IMPORTANTE:Cerci6rese de que los agujeros
pequeBos en la junta est@ncentrados directamente
sobre los pequeBos agujeros en el alojamiento de la
boquilla g el Venturi.

*lnstale con el lado que contiene nOmeros hacia

arriba g el lado c6ncavo hacia abajo.

Tapa _

FiItro ----_

fl ujo

Venturi 9_ -_

Junta _ _.- _

!

Alojamiento

de la Boquilla

y el Venturi

48

Operaci6n normal, Pantalla de control

Durante la operaci6n normal, la hora actual
del dfa y AM o PMy DAYSTO EMPTY(dieshaste

vudoJ se muestra en el 6rea de la pantalla de
control. Cuando la computadora de demanda

determina que una recarga es necesaria, el

mensaje RECHARGE TONIGHT (recurgue estu

noche) comienza a parpadear en la pantalla

Funci6n: Controles opcionales de recargado

A veces, es posible que usted desee o
necesite una recarga iniciada manualmente.

Dos ejemp!os:

Usted ha usado m6s agua que de costumbre

(hu_spedes en la casa, lavado adicional, etc.) g
quiz6s se quede sin agua descalcificada antes

de la pr6xima recarga.
Se le acab6 la sal al sistema.

Use una de las funciones siguientes para
comenzar una recarga inmediatamente,

o en el pr6ximo inicio de recarga preprogramada.

ge.com

con la hora actual. RECHARGE TONIGHT
(recargue estu noche) parpadea hasta el

momento de inicio de la pr6xima recarga,
cuando cambiar6 a RECHARGE(recargaj,

el cual parpadea hasta que la recarga concluua.

RECARGUE ESTA NOCHE

Oprima (nosostenga oprimido) el bot6n de
RECHARGE(recarga) @. RECHARGETONIGHT

(recargue esta noche) comienza a parpadear

en el 6rea de la pantalla de control. Una recarga

ocurrir6 en el pr6ximo inicio de recarga
preprogramada. Sidecide cancelar esta
regeneraci6n, toque el mismo bot6n una
vez m6s.

RECARGA

Oprima g sostenga oprimido el botbn de
RECHARGE(recarga) @ hasta que RECHARGE

(recarga) comience a parpadear en la pantalla
de control. Elsistema de descalcificaci6n de agua

comienza una recarga inmediata g, cuando
termine en unas dos horas, usted tendr6 un

nuevo suministro de agua descalcificada. Una
vez haga iniciado, usted no puede cancelar la
recarga.

Funci6n: Memoria

Si elsuministro el@ctricodel sistema de
descalcificaci6n de agua es interrumpido,

la pantalla de control estar6 en blanco, g la
luz indicadora azul se apaga, pero el control

mantiene la hora correcta pot seis horas
aproximadamente. Cuando el suministro es

restaurado, usted tendr6 que reajustar la hora
actual solamente si la visualizaci6n g la luz

indicadora azul est6n intermitentes. Todos los
otros ajustes se mantienen y nunca requieren

ser ajustados a no ser que usted desee hacer
algOn cambio.

Si la hora est6 intermitente despu_s de una
interrupci6n prolongada en el suministro el@ctrico,

el sistema de descalcificaci6n de agua contin0a
operando como deberfa para proporcionarle

agua descalcificada. Sin embargo, la recarga
podrian ocurrir a la hora equivocada del dia

hasta que usted reajuste el control a la hora
correcta del dia.

Caracteristica/Servicio: Diagn6stico electr6nico automStico

La computadora de control tiene una funci6n
de diagn6stico autom6tico para el sistema

el@ctrico(excepto para la energfa de entrada g la
medici6n del agua). La computadora monitorea

los componentes electr6nicos g los circuitos para
una operaci6n correcta. Si ocurre un error, un

c6digo de error aparece en la pantalla de control.

La tabla de C6digos de Ermres (Error Codes)
muestra los c6digos de errores que podrfan

aparecer g las razones posibles para cada
c6digo. Ver Diagn6stico electr6nico manualmente

para aislar el defecto a0n m6s.

49

Sabre el sistema de descaicificaci6n de agua.

Servicio: Funciones g servicio de! tiempo de demanda electr6nico

CODIGODEERROR
VISUALIZADO ERR03 ERR04 ERR05

POSIBLEDEFECTO •Control

Para eliminar un c6digo de error: 1. Desconectee!tmnsformador.

ERR01

• Elmotor no
funciona

• Problemasen

el cableado o
en laconexi6n
hacia el

interruptor

• Interruptor

de posici6n

• Control

Z Corfijae!problema.

3. Conecteotto veze!tmnsformador.

4. Esperepar !omenos 6 minutos. E!cddigo de error regresardsi !amzdn

ERR02

•Interruptor
de posici6n

•Control

de!cddigo de error no ha sidocorregida.

•Motor no
funciona o

problemas en
el cableado

,Control

•Interruptor
de posici6no
problemas en

el cableado

•Control

Servicio: Sincronizador/Descalcificador, procedimiento de inspecci6n del servicio

Si usted no est6 recibiendo agua descalcificada, 2.
y no aparece un c6digo de error, use el siguiente

procedimiento para encontrar la fuente del
problema. Primero realice los siguientes

inspecciones visuoles.

INSPECCIONES VISUALES:

1. _LHayenergfa elOctrica entrando hacia el

tomacorriente en el cuol el transformador
del sistema de descalcificaci6n de agua est6

conectado?

ELCONTROLMUESTRA
LAHORAY ELDiA

EQUIVOCADOS,Y/O
ESTAINTERMITENTE.

Inspeccionela energia
el_ctrica hacia el

control (interruptor,

transformador, cable

el_ctrico,g todas las
conexiones).

SUMINISTRO OK_

_LHoysuficiente sol en el tanque de
almacenamiento?

3.

_LEst6lav61vulade bypass de descalcificaci6n
dirigiendo el agua para el servicio de

descalcificaci6n?

4_

_Est6 la manguera de drenaje de la v61vula
abierta hacia el drenaje, a no m6s de 8 pies

(2,67m) par arriba del descalcificador, y no

tiene ninguna obstrucci6n? Si la manguera

est6 m6s de 8 pies (2,67 m) par arriba del
descalcificador, vet la p6gina 40, secci6n 4.

Si usted no encuentra e!problema con la
inspeccidn visual, continOe mds adelante.

ha sidointerrumpido.
Reajustelahora

EIsuministroel_ctrico

correctadeldia.

REPARE
SEGUN SEA

NECESARIO
CONTROL

DEFECTUOSO

Investiguela raz6n

de la interrupci6n

el_ctrica.

H

Llevea cabolos
diagn6sticos

manualespara
verificarquetodo

funciona

correctamente.

50

LA PANTALLA DE
CONTROL MUESTRA LA
HORA CORRECTAV EL
D/A Y NO ESTA
INTERMITENTE.

diagn6stico

manua.

t_ ealice J

Servicio: Diogn6stico electr6nico iniciodo monuoimente

ge.com

1. Para entrar a la funci6n de diagn6stico,

LEVEL

oprima y mantenga oprimido el bot6n
MODE (modoJpot tres segundos hasta

41)) El !--!

SALT 1

que aparezca la pantalla de Low Salt
Alarm (alarma de bajo nivel de sal).

2. Presione el bot6n MODE (modo)
2 veces para avanzar alas opciones Low

Salt Alarm (alarma de bajo nivel de sal)

y Salt Efficiency (eficiencia de la sal).

Vea la secci6n ProgramaciOn del contro!

para detalles sobre estas dos opciones.

3. OPERACIONDEDIAGNOSTICO

p .... Motor Interruptor

oslclon de |

la v_lvula. _ _/de posicidn

C_L

?'2J

Medidortdel agua

• Posid6n de la v_lvula - Presione el bot6n RECHARGE
(recarga} (@para iniciar un ciclo de recarga. Presione de

nuevo para Ilevar la v61vula manualmente a la siguiente
posici6n. Consulte la secci6n Servicio: RevisiOnde recarga

con avarice manua! para detalles.

0 - Servicio
1 - Llenado

2 - Proceso de salado
3 - Lavado regresivo

4 - Enjuague r6pido

• Operaci6n del motor - Dos ragas circulan alrededor
cuando el motor deberfa estar operando.

• Operad6n del interruptor de posid6n -

r _ Cerrado - la v61vula rota hacia la siguiente posici6n

I_

m_ Abierto - la v61vulaest6 en posici6n, servicio,

u

Ilenado, salado, etc.

• Medidor del agua - Indica si el agua fluye a trav@s
de la v61vula.

Motor

Interru ptor

de posici6n

I

Salida de

la v_lvula

- 000 indica que no hay agua fluyendo hacia la v61vula

- Abra un grifo cercano de agua descalcificada

- 000 hasta 14! (continuo) muestra que el agua fluye.
La visualizaci6n se repite por cada gal6n de agua que

pasar por el metro. El control produce un sonido por

cada gal6n.

- Si no hay una indicaci6n en la pantalla, con el grifo

abierto, revise el sensor. Hale el sensor del puerto de
salida de la v61vula, y pase un peque_o im6n por el
frente del sensor. El contador debe aparecer en la

pantalla. Si el contador no aparece, revise para

cerciorarse de que los cables est6n conectados
correctamente al tablero. Si hay una indicaci6n en la

pantalla, puede haber un problema relacionado con la

turbina. Cierre el suministro del agua, cierre la v61vula
de bypass y desconecte la v61vula de bypass del

cuerpo de la v61vula. Revise la turbina en busca
de ataduras o restricciones por causa de restos.

Si esto no corrige el problema, es posible que deba

reemplazar el sincronizador, el sensor o la turbina.

4. Hay datos hist6ricos disponibles sobre el descalcificador.

• Presione g mantenga presionado el bot6n UP • para
visualizar el nOmero de dfas que este control ha estado

con corriente el_ctrica.

amiento

del sensor

)orte de la

turbina y eje

• Presione y sostenga el bot6n DOWN • para visualizar el

n0mero des recargas iniciadas pot este control desde que
se ingres6 el nOmero del c6digo del modelo.

5. Presione el bot6n t,,IODE(modo)pararegresar a la
operaci6n normal g visualizaci6n.

51

Sobre el sistema de descaicificaci6n de agua.

Servicio: Configurar el c6digo del modelo

52

Para cambiar o revisor el c6digo del modelo,

presione primero y sostenga el bot6n MODE
(modoJ par tres segundos hasta que aparezca

la pantalla de la LOW SALTALARM(alarma de
bajo nivel de sal).

2.

Presione g sostenga el [,_,,_;:1
bot6n MODE(modo)

nuevamente par tres

segundos. Enla parte
superior de la pantalla

aparece la palabra [ n,-l.

Presione los botones UP • o DOWN • para

seleccionar el c6digo de modelo correcto.

F!8-GXSF!8G

Servicio: Inspecci6n manual del avance de la recarga

NOTA: La pantalla de control debe mostrar la
hora de manera estable (no intermitente).

Presioneel bot6n RECHARGE(recarga) @

g sost@ngalopresionado par tres segundos.

La palabra RECHARGE(recurgu) comienza

a parpadear a medida que el sistema de
descalcificaci6n de agua inicia elciclo de

recarga. Retire la cubierta del dep6sito de
la salmuera g, con una linterna, observe el

agua de Ilenado entrando hacia eltanque de
salmuera. Sino hag agua entrando al tonque,

busque cualquier obstrucci6n en una boquilla,
el Venturi, el tap6n de flujo de Ilenado, o la

tuberfa de la salmuera. Consulte lasecci6n

Cuidodo bllimpieza de! sistemo de
descalcificaci6n de agua.

2.

Despu@sde observar el Ilenado, presione el
bot6n RECHARGE(recargal @ para Ilevar al

sistema de descalcificaci6n de agua al proceso
de salado. Un flujo lento de agua hacia el
drenaje debe comenzar. Verifique

la extracci6n de la salmuera del tanque

alumbrando con una linterna hacia el
dep6sito de la salmuera g observando

un goteo evidente en el nivel de Ifquido

durante un perbdo de tiempo extenso.

NOTA:Cerci6rese de que no es un puente
de sal elque est6 evitando el contacto con

la sal. Consulte la secci6n Cuidado y limpiezo
de! sistema de descolcificaci6n de agua.

Si e!sistema de descalcificaci6n de agua no
extrae salmuera, inspeccione:

Que la boquilla g/o el Venturi no est@n
sucios o defectuosos.

r- i

L_O0 ]

I1" io /

ro U

4. Presione el bot6n MODE (modo) una vez
para regresar a la operaci6n g visualizaci6n
normal. Si el c6digo del modelo cambi6:

• la pantalla se pondr6 en blanco
moment6neamente, luego se visualiza
el c6digo de modelo ingresado.

• la pantalla regresa a la visualizaci6n de
la hora actual g la luz indicadora azul se
prender6 de forma intermitente. Esnecesario
reprogramar el control. Consulte lasecci6n
Reprogramaci6n de! control.

NOTA:Sielcontrol es dejado en una visualizaci6n
de diagn6stico o en una pantalla intermitente
cuando se ajusta la hora o ladureza, la hora

actual regresa autom6ticamente si un bot6n
no esoprimido dentro de cuatro minutos.

Que el empaque de la boquilla o el Venturi
no est@ndefectuosos.

,, Que la boquilla g/o el Venturi no est@nbien

asentados en la junta.
Otro defecto de lav61vula interna (empaque

del rotor, rotor g disco, arandela de onda,
etc.).

Que no exista un drenaje restringido
(inspeccione los accesorios del drenaje

g la manguera).

NOrA: Sila presi6n del sistema de agua es baja,
una manguera elevada podrfa causar presi6n

regresiva, evitando la extracci6n de la salmuera.

3. De nuevo, presione el bot6n RECHARGE
(recarga) @ para Ilevar el sistema de

descalcificaci6n de agua al lavado regresivo.

Busque un flujo r6pido de agua de la
manguera de drenaje. Unflujo lento indica

que se ha obstruido un distribuidor superior,

un tap6n de flujo de lavado regresivo o la
manguera de drenaje.

4. Presione el bot6n RECHARGE(recarga) @

para Ilevar el sistema de descalcificaci6n de
agua al enjuague r6pido. De nuevo, busque

un flujo r6pido. Permita que el sistema de
descalcificaci6n de agua enjuague par unos
minutos para purgar cualquier salmuera que

haga quedado en el tanque de resina durante
la prueba del ciclo del proceso de salado.

5. Para regresar el sistema de descalcificaci6n de
agua a servicio, presione el bot6n RECHARGE

(recarga) @.

Cuidadog iimpieza delsistema dedescaicificaci6n deagua. ge.com

Inspeccione el nive! de almacenamiento de la sa! y el rellenado

Se necesita salmuera (sal disuelta en agua)
para cada recarga. Elagua para hacer la

salmuera es medida cuando entra al 6rea de
almacenamiento de la sal a trav6s de la v61vula

del sistema de descalcificaci6n de agua g el
control. Sin embargo, usted debe mantener el

tanque con saL
Cu6ndo rellenar con sah Si una luz indicadora

azul se enciende g muestra DAYSTOEMPTY
(dias hasta vacia) parpadeando, hag menos de

!5 dfas de suministro de sal. Rellenecon sal. En
6reas h0medas es mejor Ilenar con menos sal

g hacerlo m6s frecuentemente, para evitar la
formaci6n de puentes de sal, consulte la p6gina
/47.Despu6s de agregar sal, recuerde restablecer
el SALTLEVEL(nivel de sal) en el control

(consulte la p6gina 43).Nunca permita que el
nivel de sal dejar caer bajo cero en la indicadora

amarilla antes de usted rellenarlo. Sin suficiente
sal, pronto tendr6 agua dura.

Utilice sales de sistemas de descalcificaci6n
de agua solamente, pot Io menos 99,5% puras.

Recomendamos PEPITAS,BOLITASo SALGRUESA

SOLAR.No use sal en roca, en bloques,

granulada, ni de helado (para descongelar
hielo). Estascontienen suciedad g sedimentos,

o pasta g masa, g crear6n problemas de
mantenimiento.

PRECAUCIdN:

Sal descalcificadora de agua con aditivos
que remueven el hierra: Algunas sales

podr[an tener aditivos para ayudar al
sistema de descalcificaci6n de agua con

el hierro en el suministro de agua. Aunque
este aditivo puede ayudar a mantener

limpio el sistema de descalcificaci6n de
agua, el mismo tambi6n puede crear gases

corrosivos que debilitan y acortan la vida de
las partes del sistema de descalcificaci6n de

agua. GEsolamente recomienda el uso de la
marca de sal Diamond Crystal®Red.Out®.

C6mo limpiar el hierro de su sistema de descalcificaci6n de agua

Su sistema de descalcificaci6n de agua toma
la dureza de los materiales (calcio g magnesio)

y la extrae del agua. Tambi6n, puede controlar
una cantidad considerable del hierro del

"agua clara" (Consulte la secci6n Directrices de
especificaciones). Con hierro de agua clara, el

agua de un grifo es clara cuando se coloca en
un vaso al principio. De !5 a S0 minutos m6s

tarde, el agua comienza a ponerse turbia o a
cambiar a un color rojo ladrillo. Un sistema de

descalcificaci6n de agua no remueve el hierro
que causa queel agua setometurbia o que

adquiera el color rojo ladrillo cuando sale del
grifo (llamada agua rojo ladrillo). Para extraer

el hierro de esta agua se requiere un filtro u
otro equipo.

GErecomienda que se usen las marcas de sal
Diamond Crgstal®Red.Out ®con aditivo Iron

Fighter®para agudar a mantener la capa de
resina limpia del hierro. Sisu suministro de agua

tiene hierro de agua clara, es necesario que
usted limpie peri6dicamente la capa de resina.

GErecomienda usar un limpiador de capas
de resina Super Iron Out®,para limpiar asf

eficientemente dicha capa, especialmente
cuando el contenido de hierro es alto. Limpie la

capa por Io menos cada seis meses, o m6s a
menudo si comienza a aparecer hierro en su

agua descalcificada entre limpieza g limpieza.

IMPORTANTE: Esimportante mezclar el

limpiador de la capa de resina con agua (siga
las instrucciones del fabricante) g vaciarlo en

el dep6sito de la salmuera (verp6gina S7)
g proceda a regenerar el descalcificador

inmediatamente. No vierta ellimpiador de la capa
de resina con la sal, ga que no ser6 tan eficiente
en sufunci6n de limpieza de la resina, g puede

causar da_os al descalcificador si sedeja en el
tanque de la sal pot un periodo de tiempo

prolongado debido a que gases corrosivos
se formarian.

53

Antes de ilamar para solicitar servicio...

consejospara la identificaci6ny soluci6ndeaverias
iAhorretiempoy dinero!Revisela tabla en estapdgina primero y quizds

R

notenga queIlamarparasolicitarservicio.

NO HAYAGUA DESCALCIFICADA- Problemas mGs comunes:

InspeccioneIosiguienteantesdeIlamarpara solicitarservicio:

• No hagsuficientesal-debe estarpot IomenosIlenohasta1/S.
LavGIvulade bgpassest6en la posici6nde"Bgpass'iel indicadordebeestarenla

posici6n"OUT"(servicio).
Elajustededurezaesdemasiadobajo.Inspeccioneel ajustedeladurezag ajOstelo.

Verifiqueladurezadelsuministrode agua-Ilamando asu compa_iadeagua local,

haciendopruebasal agua o IlamandoalCentrodeRespuestasde GE.
Puentedesal-la salsesolidificaporencimadelniveldelagua deforma tal que la

salmueranoest6encontactocon lasal.Verlasecci6nC6moromperunpuentedesal.

Problema
No hag agua

descalcificada

Posible causa Ou6 hacer

Elgrifo o el accesorio donde la muestra

fue tomada no est6 conectado al sistema
de agua descalcificada. NOTA:CerciGresede

que lamuestra no es tomada de un grifo
que mezcta agua descalcificada con agua

dura. Por ejemplo,un grifo de una sola
palanca de la cocina,si la tuberia del

agua ffia de esegrifo estd conectada

al agua dura.

No hag sal en el tanque de la

salmuera o hag un puente de sal

Eltransformador est6 desconectado en el

tomacorriente de la pared, o el cable del
descalciflcador no est6 conectado. Un

fusible est6 fundido o se desconect6 en
el circuito el_ctrico hacia el tomacorriente.

Eltomacorriente est6 en un circuito que
no puede set desconectado.

La vGIvula de bgpass manual est6 en
la posici6n de bgpass

* Paraconservar sal,elinstalador puede que haga aisladoalgunos

grifos (grifosfuera de la casa,inodoros, etc.)del sistema de
descalcificaci6n. Apartir de la salida delsistema de descalcificaci6n

de agua, rastree latragectoria de la tuberia de la casa.Siel agua
descalcificada no est6 conecada directamente a un grifo o

accesorio donde a usted le gustaria que estuviera conectado,
p6ngase en contacto con un plomero.

Revisesi hag un puente de sal,o siel tanque est6 vacio, Ileneotra
vezcon la sal recomendada, Presione(portres segundos)elbot6n

RECHARGE(recarga)_ para dar inicio a la recarga g restaurar el
suministro de agua descalcificada.

Inspeccione para cerci6resede que no ha habido una interrupci6n
energ@icahacia el descalcificador de agua debido a algunas de

estas condiciones g corrija segOnsea necesario, Una vezrestaurada
la energia, observe la visualizaci6nen el plato g lea lasecci6n

Programaci6n del control.NOTA:Eltomacorrientepare elinterruptor del
descolcificadordebeestorpermanentementeconectodopore que no

pueda ser desconectado accidentalmente,

* Cerci6resedequela palancadelav61vulade bgpassseencuentre

enlaposici6ncorrecta,conelbot6nenlaposici6nOUT(afuera),
Observelasinstruccionesenlaetiquetaenelextremodelapalanca.

54

Lav61vulade la manguera de drenaje est6 • Cualquierrestricci6n enesta manguera dedrenaje puedeprevenir

atascada, obstruida, elevada a una posici6n la operaci6n apropiadade la boquillagel Venturig reducir o evitar
demasiado alta u obstruida de alguna forma la toma de la salmuera durante la recarga.

La boquilla g el Venturi est6n sucios,

ensamblados incorrectamente o da5ados

Consultelas instrucciones para Limpiar la boquilla y el VenturL
Conla presi6ndel agua desconectada del sistemade descalcificaci6n

de agua, desarme la ensambladura de laboquilla, Inspecci6nela,
limpiela greemplace cualquier parte segOnsea necesario,

Cualquier particula extraBa, ralladura, muesca, etc.,en los pasajes
puede impedir la operaci6n,Cerci6resedeque losagujerospequeBos

en lajunta est@ncentrados directamente sobre los pequeBos
agujeros en el alojamiento.

Problema Posible causa Qu_ hacer

A veces el agua Usar agua caliente mientras el • Eviteusar agua caliente mientras el descalcificador de agua est6

est6 dura descalcificadorde agua est_ en en elproceso de recarga porque el calentador de agua se

el proceso de regeneraci6n rellenar6con agua dura. Consultela secci6n Circunvalacidndel

agua dura automdtica durante la recarga,p6gina/46.

ge.com

El nivel de HARDNESS(dureza)del control
es mug bajo

Los granos de dureza en su suministro
de agua han aumentado

• Presioneel NODE(modo) hasta que la flecha seBaleHARDNESS
fdureza).Cerci6resede que el nOmero que aparece es igual que

el nOmerorealde granos por gal6n, la dureza de su suministro
de agua. Consultela secci6n Programacidn del control si senecesita

un cambio en los niveles.

Ladurezadelaguapuedecambiarconelpasodeltiempo,
especialmentecuandosetrata deaguadepozo.Parainspeccionar,

h6galeunapruebaal aguaenunlaboratoriodean61isisoIlamea
sucompahialocaldesuministrodeagua.Ajusteelvalorde la

HARDNESS(dureza)segOnseanecesario.

Elagua se siente
resbalosa despu6s de la

instalaci6n del sistema de
descalcificaci6n de agua

Elsistema de El sistema de descalcificaci6n de • No usa tanta sal para regenerarse,es mug eficiente.
descalcificaci6n de agua agua es una unidad de "demanda"

no est6 usando ninguna sol

Elagua tiene un color Agua 6cida en tuberias de cobre • Inmediatamente soliciteque selehaga una prueba al agua.

azul despu_s de que
el sistema de

descalcificaci6n
de aguo fue instalodo

Ausencia de minerales de dureza

Posiblepuente de sol • Consulte lasecci6nSobre el sistemade descalcificacidnde agua,

La boquilla o el Venturi • Consultela secci6n Sobreelsistema de descalcificacidnde agua,
posiblemente obstruidos en la p6gina/48.

Estoesnormal. Ladureza le da la sensaci6n abrasiva al agua
a la que usted est6 acostumbrado. Estasensaci6n de que

el agua resbalosaes porque ahora ha sidodescalificada.

en la p6gina/47.

Elsistema de
descalcificaci6n no

est6 regenerando

Agua turbia en

la cristaleria
fenlos lavaplatos

autom6ticos)

La turbina del medidor est6 atascada

Alambre del sensor no conectado
en el control

No hag energia el6ctrica en la unidad • Inspeccione el interruptor de circuito o losfusibles.

Defecto mec6nico • Llame g solicite servicio.

Combinaci6n de agua descalcificada
g demasiado detergente

Consulte la secci6n Servicio: Diagn6stico electr6nico iniciado

manualmente, para procedimientos de soluci6n de averias,
en la p6gina Sl.

Llame gsolicite servicio.

Consulte la secci6n Servicio: Diagn6stico electr6nico iniciado

manualmente, para procedimientos de soluci6n de averias,
en la p6gina Sl.

Llame gsolicite servicio.

Aestoselellamagrabadodeaguafuerteg espermanente.Para
evitarqueestosuceda,usemenosdetergentesiustedtieneagua

descalcificada.Lavelacristaleriaenelciclom6scortoquelos
puedalimpiar.

55

Antes de ilamar para solicitor servicio...

ProNema Posible causa Qu6 hacer

Nivel alto/excesivo La v_lvula de drenaje de la manguera est6 • Cualquierrestricci6n en lamanguera de drenaje podria evitar la
de agua en el tanque doblada g eso la est6 obstrugendo, o est6 operaci6n apropiada de la boquilla g elVenturi g reduce o evita
de la salmuera demasiado elevada, o suflujo est6 obstruido que se descargue la salmuera durante la recarga.

de alguna otra forma

La boquilla o el Venturi est6n sucios,
ensamblados incorrectamente odaSados

Elagua sabe a salo tiene
aspecto cafg o amarillo
despugs de la instalaci6n

Agua de color La unidad estuvo inoperante • Complete los Procedimientosde desinfecci6n,de la p6gina 45.

caf_/amarillo por un periodo de tiempo

Los pardculas de resina Distribuidor agrietado • Llame para solicitor servicio.

aparecenen elagua
potableg en loslavamanos

La unidad no est6 limpia Complete los Procedimientosde desinfeccidn,de la p6gina 45.

Baja presi6n del agua Inspeccione la presi6n.

Hanguera de drenaje restringida • Limpie g reconecte la manguera.

• Verla secci6nde C6molimpiar laensambladuro dela boquillay el Venturi
en la p6gina48. Conlapresi6nde agua suspendidahacia elsistema
dedescalcificaci6n,desarme laensambladura. Inspecci6nela,limpiela
g reemplace los partesque puedan estardafladas. Cualquierparticula
extrafla,rasgaduras,picaduras,etc. en lavia podria evitarla operaci6n
correcta.Cerci6resedeque losagujerosen lajunta est6ncentrados
sobre losagujeros en elalojamiento.

Despu6sde que el ciclo de regeneraci6n haga sido completado
(aproximadamente 2 horas),haga circular agua a trav6s de los
grifos para purgar el agua salada.

Paraaltura del drenaje de 8' o menor,la presi6n deberia ser
de un minimo de 20 psi.

Paraaltura de drenaje superior de 8', la presi6n deberia ser
de un minimo de 50 psi.

Reviseen busca de giros en la lineadedrenaje.

Un sonido que usted Agua circulando desde la unidad hacia • Estoesnormal.
puede escuchar eldrenaje durante la recarga

Elagua tiene burbujas Seintrodujo aire en el sistema • Estodesaparecer6 despu6s de haber funcionado un tiempo.
de agua y est6 turbia despu6s de la instalaci6n

Un c6digo de error Elcableado podria haberse • Consulte la p6gina SOpara detalles.
en el control aflojado en el control • Desconecte el transformador.

• Remueva la tapa del control, libere losclips en los costados.

• Inspeccione en bOsquedadeconexionessueltas/incorrectas de cables
hacia lostableros electr6nicos o interruptores. Vuelvaa conectar segOn

sea necesario.

• Reensamblela tapa del control.

• Conecteel transformador.

• Espereseisminutos para que el error de c6digo desaparezca.

• Siel error de c6digo no desaparece, Ilame para solicitor servicio.

Luz intermitente azul

AIconectar el sistema

Si el mensaje

"DAYSTOEMPTY"
(diashasta vacio)
est6 intermitente

Sedebe programar el control
(una interrupci6n en el suministro
el6ctrico podria haber ocurrido}

Bajo nivel de sol, menos de 15dias

• Consulte lasecci6n Programaci6n del control,en la p6gina 42.

• Llene con sol.

• Vuelva a establecer el nivelde sol.

Sila pantalla muestra
el mensaje "Err"

56

Problema el6ctrico con el sistema

• Consulte la p6gina 50 para detalles.
Consulteel procedimientoanterior,C6digode erroren

elcontrol.

Notes. ge.com

57

Lista de partes.

999

28

/_ .146

13

12

37 _---"_

11

j18

39 ----------_%

4

_ 20

21

"1 I

10

II

i i 24

35

33 32

58

_135

ge.com

124_

106

_.25

\

134 133 132

145

l

I

152

130

146 147

116_

117

118

150

119

120

121

59

Cat61ogo de partes.

CAT,_LOGO DE PARTES DE GENERAL ELECTRIC

NO. REFER. NO. DE PARTE

0003 WS35X!O00!
0004 WS34X!O0!7
0005 WSO7X!O004
0007 WS!4X!O002
0008 WS!4X!O00!
0009 WSO!X!O002
00!0 WS32X!O008
00!! WS3!X!O027

0012 WS3!X!O028
0013 WS2!X!O0!6
0014 WS3!X!0029
0016 WS26X!00!3

0017 WS31X!O030
0018 WS33X!O008
0019 WS33X!O009
0020 WS3!X!O024

0021 WSO2H!O009
0022 WS32H!O022

0023 WSO2X!O027
0024 WS32X!O023
0025 WS!8X!O003
0026 WS22X!O0!6
0027 WS22X!O0!7
0028 WS35X!O035

0029 WSISXI0045

0030 WS35X!0036

0031 WSO3X!0006
0032 WS!5X!0006
0033 WSO3X!O007
0034 WSO3X!O008
0035 WSO7X!O002
0036 WSO7X!O02!

0037 WS3!X!O03!
0038 WSO2X!O029
0039 WSO2X!O035
0055 WS28X!O003
0056 WS28X!O007
0!0! WSO2X!O0!2
0102 WSO2X!O0!3
0103 WS2!X!O003

DESCRIPCI6N DE LA PARTE
KIT DEL SELLO DEL ARO TORICO !

ETIQUETA, PLACA FRONTAL !
HANGUERA DE DRENAJE, 20 PIES !
DISTRIBUIDOR, SUPERIOR i
DISTRIBUIDOR, DE BAJO i

RESINA, i PIECUBICO i

TANQUE DE RESINA, i0 X 21 i

CUBIERTA, ASH SUPERIOR CON
LENTES Y ETIQUETA 1

PLATO FRONTAL 1
CONTROL 1

TAPA ELECTRONICA 1
TRANSFORHADOR CON CABLE

ELECTRICO 1

TAPA, AGUJERO DE LA SAL 1

BARRERA DE VAPOR 1
BORDE 1
CUBIERTA, DEPOSITO DE LA 1

SALHUERA CON ETIQUETA

TUERCA 1

DEPOSITO DE LA SALHUERA 1
CON ETIQUETA

TORNILLO 1
TANQUE DE SALHUERA, COMPACTO 1

ABRAZADERA DE LA HANGUERA 2
ADAPTADOR DE LA MANGUERA 1

ARANDELA DE GOHA 1

KIT DEABRAZADERAS PARA 1
CONEHION A TIERRA

ENSAHBLADURA DE LA ViLVULA 1
DE LA SALMUERA
ENSAHBLADURA DE FLOTE, 1

PALANCA Y GU[A
CLIP !

CUERPO DE LA ViLVULA, SALHUERA i
CLIP 1
FILTRO 1

ENSAHBLADURA DE LA TUBER[A 1
ENSAHBLADURA DE LA TUBER[A 1

DE LA SALMUERA
SIST. ELECTRONICOS 1

ESPACIADOR 1
SOPORTE, LED 1

ABRAZADERA RETENEDORA 2
ABRAZADERA 2

TORNILLO 1

ESPACIADOR 1
INTERRUPTOR 1

102}

G

X

S
F
1
8
G

6O

NOTA:losc6digosdelEstadodeMassachusettsrequierenqueun fontaneroconticenciarealicelainstalaci6n

g nopermitenelusadeunavdlvuladeasiento.Paralainstalaci6n,utiliceelc6digodefontanerio248-CMRdel

CommonwealthdeMassachusetts.

CAT,_LOGO DE PARTES DE GENERAL ELECTRIC

G
X
S
F
1
8
G

NO. REFER. NO. DE PARTE DESCRIPCI6N DE LA PARTE (02)

0!04 WSO3X!O009
0!05 WSO2X!O0!4
0!06 WS31X!O006
0107 WSO3X!O0!O

0108 WS26XIO002
0109 WSI9XIO010
0110 WSO3XIO011

0!1! WS!9X!O005
0112 WSO3X!O0!3
0113 WS22X!O036
0114 WSO8X!O008
0115 WSO3X!O0!5
0116 WS22X!002!

0117 WSO3X!O0!7
0118 WS!5X!0034

0119 WSO3X!O0!8
0120 WSO3X!O0!9
0121 WS!5X!O0!O
0122 WSO3X!0020
0123 WS22X!O022
0124 WS!5X!O009

0130 WS35X!O005
0132 WS22X!O023

0133 WSO3X!O02!
0134 WSO3X!O022

0135 WSO3X!O023
0136 WS26X!O003
0137 WS26X!O004
0138 WS26X!O005
0139 WSO2X!O0!5
0140 WS26X!O0!!
0141 WSO2X!O0!6
0143 WS6OX!O0!3

0145 WS6OX!O004
0146 WS28X!O0!7

0147 WS!9X!O006

0150 WSO3X!O024
0151 WS!5X!O053

0152 WS03X!0025
0999 49-50182

WS35X!0052

PASADOR, EXPANSION !
TORNILLO 5

CUBIERTA DE LA ViLVULA !
RESORTE DE ONDA !

ROTOR Y DISCO !
TAPA, VENTURI 1

SELLO DE ARO TORICO 1
APOYO DE FILTRO 1

FILTRO 1
TAPON DE FLUJO, 0,15 GPM 1
JUNTA Y ASPI RADOR 1

FILTROCONICO 1
TAPON, FLUJO DE LLANADO, 0,30 GPH 1

TUERCA DE LA FERULA 1
CUERPO DE LA BOQUILLA/VENTURI 1

RETENEDOR 1
SELLO DE ARO TORICO, 1/4" X 3/8" 2

CUERPO DE LA VALVULA 1
RESORTE 1

TAPON, SELLO DEL DRENAJE 1
ENSAMBLADURA DE LA 1

BOQUILLA/VENTURI
KIT DEL SELLO, 3/4" 1

ADAPTADOR, MANGUERA 1
DE DRENAJE PARA DRENAJE

ARO TORICO, 5/8" X 13/16" !
TAPON DE FLUJO, CONTROL 1
DE ENJUAGUE
CLIP 1
LEVA Y ENGRANAJE 1
RODAMIENTO 1

PLATO DEL MOTOR, 3/4" 1
TORNILLO, #6-20 X 3/8" 2

ENSAMBLADURA DEL MOTOR 1
TORNILLO, #6-20 X 7/8" 2
ADAPTADOR--ENROSCADO DE NPT--

VALVULA NORMAL 2
CLIP 4
CABLEADO, ENSAMBLADURA 1

DEL SENSOR, 3/4"
ENSAMBLADURA DE LA TURBINA 1

Y SOPORTE
SELLO DE ARO TORICO 4

ENSAMBLADURA DE LA ViLVULA !
DE BYPASS

SELLO DE ARO TORICO 4
MANUAL DEL PROPIETARIO !

KIT DE INSTALACION 1

_e.com

NOTA:losc6digosdelEstadodeMossachusetSrequierenqueun¢ontoneroconticencioreolice1oinstoloci6n
_jnopermitenelusodeunovdlvulodeosiento.PorotoinstolociOn,utiliceelcOdigode¢ontonerio248-CMRdel

CommonweolthdeMossochusetts.

61

Garantia GE para el Sistema de Descaicificaci6n de Agua.

Todos los servicios de garantia son proporcionados pot nuestra red de
proveedores de servicios autorizados SmartWaterF Para programar un

servicio, Ilame a1800.GE.CARES(800.952.5039). Cuando Ilame para
solicitar servicio, pot favor tenga a mano el nOmerode serie y el

nOmero de modelo.

Par el periodo de:

Uno atlo

A partir de !a fecha

de lacompra origina!
Tresatlas

A partir de !a fecha

de lacompra origina!

Oiez atlas

A partir de !a fecha

de lacompra origina!

Reemplazamos:

Cualquierparte del Sistema de descalcificaci6n de agua que falle debido a defectos de materiales
o en la fabricaci6n. Durante esta garanda limitada de un at!o, GEtambi_n le proporcionar6,

de manera gratuita, toda la mano de obra g servicios relacionado para reemplazar partes defectuosas.
El monitor electr6nico, si el mismo falla debido a defectos de materiales o en la fabricaci6n. Durante

este periodo de tres atlas de garanda limffada, usted sere1responsable par cualquier mano de obra o

costos de servicio relacionado.
Un gabinete o tanque de salmuera de reposici6n, si cualquiera de los dos falla debido a defectos de

materiales o en la fabricaci6n. Durante este periodo de diez atlas de garantia limitada, usted sere1
responsable par cualquier mano de obra o costos de servicio relacionado.

Lo que no est6 cubierto:

m Viajes de servicio a su casa pare ense_arle c6mo usar

el producto.

m Instalaci6n, entrega o mantenimiento inapropiada.
m Fallasdel producto si hag abuso, real usa, ousa para

otros prop6sitos que los propuestos, o usa para fines
comerdales.

Ill Usa de esto producto en los sitios donde el agua es de

calidad microbiol6gicamente dudosa, ni con aguas de
calidad desconodda, sin una desinfecci6n adecuada antes o

despu_s del sistema; el sistema puede utilizarse con aguas
desinfectadas que puedan contener quistes filtmbles.

Peguesu reciboaquLLapmeba

de lafechadelacompm origina!

esnecesariapare recibire!

servicioba]o lagarantfa.

Ill Reemplazo de los fusibles de la casa o reajustes de los

circuitosde interrupci6n.

II Da_o del producto causado por acddentes, incendios,

inundaciones o incidentes de fuerza magor.

m DaSo incidental o consecuencial a la propiedad causada par

defectos posibles de este electrodom_stico, su instalaci6n
o repamci6n.

m Producto no accesible pare facilitar el serviciorequeddo.

EXCLUSION DE GARANT[AS IMPL[CITAS--Su (mica g exclusivo derecho es la reparaci6n del producto, tal g
como se indica en esta Garantia limitada. Cualquier garantia impficita, indugendo las garantias implicitas
de comerciabilidad o adecuaci6n para un fin determinado, est6n limitadas a un aria o el periodo de tiempo
m6s breve permitido par la leg.

Esta garantia se extiende al comprador original g cualquier comprador posterior de productos comprados para usa
residencial dentro de Estados Unidos. Si el producto estd situado en un drea que no dispone de servicio par parte
de un proveedor de servicio autorizado de GE, podria tenet que hacerse cargo de los castes de envio o bien podria
solicitdrsele que Ileve el producto a un centro de servicio de GE autorizado para realizar la reparaci6n. En Alaska,
la garantia excluge el costa de envio olas visitas de servicio a su casa.

Algunos estados no permiten la exclusi6n olas limitaciones de dahos incidentales o consecuenciales. Esta garantia da

derechos legales especificos, blusted podfia tenet arras derechos que variardn de estado a estado. Para saber cudles son sus
derechos legales, consulte a la oficina de asuntos del consumidor local o la oficina del Attomeg General en su Iocalidad.

Garante: General Electric Compang. Louisville, KY 40225

62

Soporte a! Consumidor.

Pdgina Webde GEAppliances

_Tienealguna pregunta sabre su electrodom@stico?iPruebela p6gina Web de GEAppliances 2/4horas
al dfa,cualquier dfa del aflo! Paramayor conveniencia y servicio m6s r6pido,ya puede descargar losManuales

de los Propietarioso pedir piezasen Ifnea.

ge.com

Soliciteunareparoci6n ge.com

Elserviciode expertosGEest6atan s61ounpaso de su puerta. Llameal800.GE.CARES(800./452.2757)durante
horas normales de oficina para solicitar su reparaci6n.

RealLifeDesignStudio(Estudiodedisehopara lavidareal) ge.com

GEapoga el concepto de DisehoUniversal-productos, servicios g ambientes que pueden usargente de todas
lasedades,tamahos g capacidades. Reconocemosla necesidadde diseflar para una gran gama de habilidades

g dificultades fisicas gmentales. Param6sdetalles cobre las aplicaciones de GEDiseho Universal,inclugendo
ideasde disehopara la cocina para personas con discapacidades,mire nuestra p6gina Web hog mismo. Para

personas con dificultades auditivas,favor de Ilamaral 800.TDD.GEAC(800.833./4322).

Garantiasampliadas ge.com

Compre una garantfa ampliada y obtenga detallessabre descuentos especialesdisponibles mientras sugarantfa
est6 a0n activa. Puedecomprarla en Ifneaen cualquier momenta, o Ilamar al (800.626.2224)durante horas

normales de oficina.GEConsumerHome Servicesestar6a0n ahf cuando su garantfa termine.

Aquellosindividuos con la calificaci6n necesaria para reparar sus propios electrodom@sticospueden pedir que

--i Piezasblaccesorios ge.com

seles manden las piezaso accesorios directamente a sus hogares (aceptamos lastarjetas VISA,NasterCard y
Discover).Haga su pedido en I[neahoy, 24 horascada d[ao Ilamar por tel_fono al800.626.2002durante horas

normales de oficina.

Las instrucdones descritas en este manual cubren los procedimientos a seguir por cualquier usuano.
Cualquier otra reparad6n deberia, por regla general, refedrse a personal calificado autonzado. Debe

ejercerse precaud6n ga que las reparadones incorrectas pueden causar condidones de fundonamiento
inseguras.

P6ngase en contacto con

Sino est6 satisfecho con el servicioque recibede GE,p6ngase en contacto con nosotrosen nuestra p6gina
Web indicando todos losdetallesasf coma su n0mero de tel@fonoo escrfbanos a:

General Manager, Customer Relations
GEAppliances, Appliance Park

Louisville, KY/40225

nosotros

ge.com

"l Registre su electrodom_stico ge.com

proporcionar6, sisurgiera lanecesidad,una major comunicaciSn y un serviciom6s r6pido bajo los t_rminos de

iRegistre su nuevo electrodom_stico en linea--cuando usted prefiera! Elregistrar su producto atiempo le
su garantfa.Tambi_npuede enviar sutarjeta de registro pre-impresa que se incluye en el material de embalaje.

63

Consumer Support.

GEAppliances Website

Have aquestion or needassistancewith your appliance?Try the GEAppliancesWebsite 24hours a day,
any day ofthe year! For greater convenience and faster service,you can now download Owner's Hanuals

or order parts online.

ge.corrl

Schedule Service ge.com

Expert GErepairservice isonly one step away from your door.Scheduleyour serviceat your convenience by
calling 800.GE.CARES(800.412.2717)during normal businesshours.

Real Life Design Studio ge.com

GEsupports the Universal Design concept-products, services and environments that can be used by

people of all ages, sizesand capabilities.We recognizethe need to design for a wide range of physical and
mental abilities and impairments. Fordetails of GE'sUniversalDesignapplications, including kitchen design ideas

for people with disabilities,check out ourWebsite today. Forthe hearing impaired, pleasecall 800.TDD.GEAC
(800.8]].4122).

Extended Warranties

ge.corrl

Purchasea GEextended warranty and learn about special discounts that are available while your warranty
isstill in effect. You can purchase iton-line anytime, or call800.626.222/4during normal business hours.

GEConsumer Home Serviceswill still be there after your warranty expires.

Parts and Accessories

Individualsqualified to servicetheir own appliancescan have parts or accessoriessent directly to their homes
(VISA,HasterCard and Discovercards are accepted).Orderon-line today, 2/4hours every day or

by phone at 800.626.2002during normal businesshours.

Instructions contained inthis manual cover procedures to be performed bg ang user. Other servicing
generally should be referred to qualified service personnel. Caution must be exercised, since improper

servicing may cause unsafe operation.

Contact Us

If you are not satisfiedwith the service you receive from GE,contact uson our Website with all the details
including your phone number,or write to: General Hanager, CustomerRelations

GEAppliances,Appliance Park
Louisville,KY/40225

Register YourAppliance

ge.corrl

ge.corrl

ge.corrl

Register your new appliance on-line--at gour convenience! Timely product registration will allow for
enhanced communication and prompt service under the terms of your warranty, should the needarise.

Youmay alsomail inthe pre-printed registration card included in the packing material, or detach and
usethe form in this Owner's Hanual.

Printed in the United States
