Owner’s Manual and

Installation Instructions

Safety Instructions ......... 2, 3

About the Controls ..........4-9

Cool Models ..................... 4, 5

Heat Models .....................6, 7

Vent Control. . . . . . . . . . . . . . . . . . . . . . . . 8

Care and Cleaning

Room

Grille and Case ................... 10

Outdoor Coils .................... 10

Front Grille ........................10

Air Filter ....................... 10-11

Long Term Storage .............. 12

Installation Instructions

Before You Begin ...............12-13

Installing a J-Model in

an Existing Wall Case .............14

Through-the-Wall

Installation ....................... 15

Troubleshooting Tips ....... 16

Normal Operating Sounds ....... 16

Cool Only: AJCM 08, 10 ACG AJCM 10, 12 DCG AJCQ 06 LCG AJCQ 08, 10, 12 ACG AJCQ 09, 10, 12 DCG

Heat/Cool: AJEM 12 DCF AJEQ 06 LCF AJEQ 08 ACF AJEQ 09, 10, 12 DCF

Español

For a Spanish version of this manual, visit our Website at GEAppliances.com.

Para consultar una version en español de este manual de instrucciones, visite nuestro sitio de internet GEAppliances.com.

Consumer Support

Warranty ......................... 19

Consumer Support ...... Back Cover

Write the model and serial numbers here:

Model # _________________________ Serial #

Air Conditioners

Find these numbers on a label on the front of the base pan behind the front grille.

____________________________

Française

For a French version of this manual, visit our Website at GEAppliances.com.

Pour une version française de ce manuel d’utilisation, veuillez visiter notre site web à l’adresse GEAppliances.com.

49-7754 02-16 GE

IMPORTANT SAFETY INFORMATION. READ ALL INSTRUCTIONS BEFORE USING.

SAFETY INFORMATION

This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and others. All safety

messages will follow the safety alert symbol and the word “DANGER”, “WARNING”, or “CAUTION”. These words are defined as:

DANGER

Indicates a hazardous situation which, if not avoided, will result in death or serious injury.

WARNING

Indicates a hazardous situation which, if not avoided, could result in death or serious injury.

CAUTION

Indicates a hazardous situation which, if not avoided, could result in minor or moderate injury.

WARNING

For your safety, the information in this manual must be followed to minimize the risk of fire or explosion, electric shock, or to prevent property damage, personal injury, or loss of life.

SAFETY PRECAUTIONS

 Turn OFF and unplug your air conditioner before

WARNING

Risk of electric shock. Can cause injury or death. For your safety, the information in this manual must be followed to minimize the risk of fire, electric shock or personal injury.

 Use this appliance only for its intended purpose as

described in this Owner’s Manual.

This air conditioner must be properly installed in

accordance with the Installation Instructions before it is used.

Never unplug your air conditioner by pulling on the

power cord. Always grip plug firmly and pull straight out from the receptacle.

 Replace immediately all electric service cords that

have become frayed or otherwise damaged. A damaged power supply cord must be replaced with a new power supply cord obtained from the manufacturer and not repaired. Do not use a cord that shows cracks or abrasion damage along its length or at either the plug or connector end.

making any repairs or cleaning.

NOTE: We strongly recommend that any servicing be performed by a qualified individual.

 For your safety…do not store or use combustible

materials, gasoline or other flammable vapors or liquids in the vicinity of this or any other appliance.

 All air conditioners contain refrigerants, which under

federal law must be removed prior to product disposal. If you are getting rid of an old product with refrigerants, check with the company handling disposal about what to do.

SAVE THESE INSTRUCTIONS

IMPORTANT SAFETY INFORMATION. READ ALL INSTRUCTIONS BEFORE USING.

WARNING

HOW TO CONNECT ELECTRICITY

Where a 2-prong wall outlet is encountered, it is

WARNING

cause injury or death. This appliance must be properly grounded. Do not, under any circumstances, cut or remove the third (ground) prong from the power cord. For personal safety, this appliance must be properly grounded.

The power cord of this appliance is equipped with

a 3-prong (grounding) plug which mates with a standard 3-prong (grounding) wall outlet to minimize the possibility of electric shock hazard from this appliance.

Have the wall outlet and circuit checked by a

qualified electrician to make sure the outlet is properly grounded.

Power cord may include a current interrupter

device. A test and reset button is provided on the plug case. The device should be tested on a periodic basis by first pressing the TEST button and then the

RESET button. If the TEST button does not trip or if the RESET button will not stay engaged, discontinue use

of the air conditioner and contact a qualified service technician.

Risk of electric shock. Can

your personal responsibility and obligation to have it replaced with a properly grounded 3-prong wall outlet.

WARNING

Risk of electric shock. Can cause injury or death.

The air conditioner should always be plugged into its

own individual electrical outlet which has a voltage rating that matches the rating plate. This provides the best performance and also prevents overloading house wiring circuits which could cause a fire hazard from overheated wires.

See the Installation Instructions, Electrical

Requirements section for specific electrical connection requirements.

USE OF EXTENSION CORDS

WARNING

serious injury or death.

RISK OF FIRE. Could cause

USE OF ADAPTER PLUGS

WARNING

Risk of electric shock. Can cause injury or death.

 We strongly recommend against the use of an

adapter plug.

 If you must use an adapter, where local codes permit,

a temporary connection may be made to a properly grounded 2-prong wall outlet by use of a UL-listed adapter available at most local hardware stores.

 The larger slot in the adapter must be aligned with

the larger slot in the wall outlet to provide proper polarity in the connection of the power cord.

READ AND FOLLOW THIS SAFETY INFORMATION CAREFULLY.

 DO NOT use an extension cord with this Built-in Air

Conditioner.

 DO NOT use surge protectors or multi-outlet adaptors

with this Built-in Air Conditioner.

 When disconnecting the power cord from the

adapter, always hold the adapter in place with one hand while pulling the power cord plug with the other hand. If this is not done, the adapter ground terminal is very likely to break with repeated use.

 If the adapter ground terminal breaks, DO NOT USE

the air conditioner until a proper ground has been established.

 Attaching the adapter ground terminal to a wall

outlet cover screw does not ground the appliance unless the cover screw is metal, not insulated, and the wall outlet is grounded through the house wiring. You should have the circuit checked by a qualified electrician to make sure the outlet is properly grounded.

SAVE THESE INSTRUCTIONS

$ERXWWKHFRQWUROVRQWKHDLUFRQGLWLRQHU³&RRO2QO\0RGHOV

Appearance may vary.

On Off

Delay Hrs Temp

Off

Reset Filter

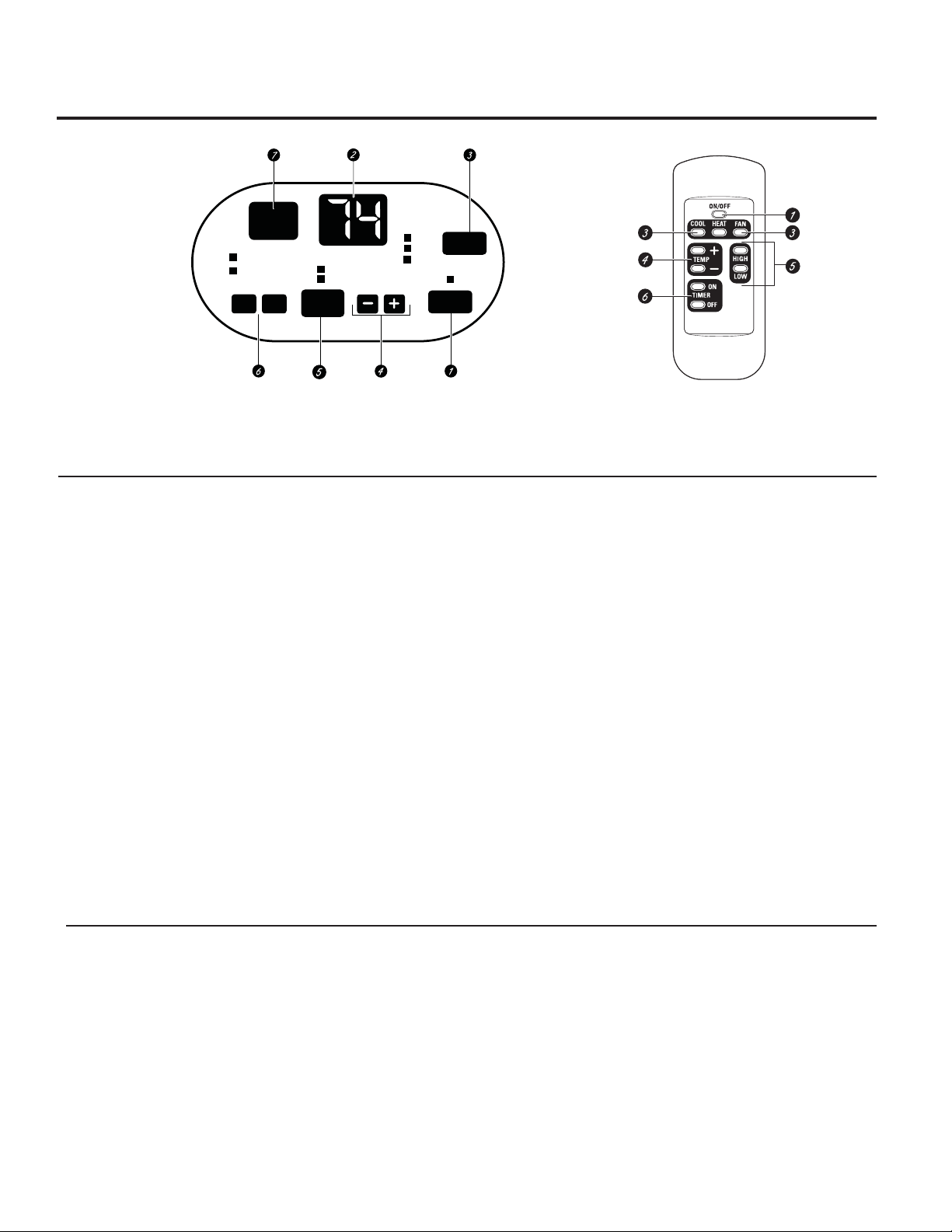

Air Conditioner Controls

Lights beside the touch pads on the air conditioner

control panel indicate the selected settings.

Controls

1. Power On/Off

Turns air conditioner on and off.

2. Display

Displays the temperature setting. Displays hours when setting the timer.

3. Mode

On the remote control, use to set the air conditioner to Cool or Fan mode.

On the air conditioner controls, use to set Cool or Fan mode at High, Med or Low fan speed. Indicator lights on the air conditioner controls will show the mode and fan speed selected.

4. Temp Increase + /Decrease – Pads

Use to set temperature when in COOL mode.

5. Fan Speeds

Use to set the fan speed at Low, Med or High.

Cool Fan

Hi Med Low

Mode

Power

On/Off

To cancel the Delay Timer, press the On pad until “CL” appears. Then wait until the display turns off.

2II³When the air conditioner is on, it can be set to automatically turn off in half an hour to 24 hours. Each touch will set the time in half hours up to 10 and then in hours up to 24.

To cancel the Delay Timer, press the Off pad until “CL” appears and wait for the set temperature to be displayed. The unit will now resume normal operation.

7. Reset Filter

LED will turn on when fan has accumulated 250 hours of run time as a reminder to clean filter. Press Reset Filter to turn off the LED and reset the accumulated run time.

8. Remote Control Signal Receiver

NOTE: When the air conditioner is turned on, it will

automatically start in the setting last used.

Power

Fan

Cool

Mode

Temp

High

Med

Delay

Low

Hrs

Off

Remote Control

6. Delay Hrs

2Q³When the air conditioner is off, it can be set to automatically turn on in half an hour to 24 hours at its previous setting. Each touch will set the time in half hours up to 10 and then in hours up to 24.

Remote Control

To ensure proper operation, aim the remote control at the

signal receiver on the air conditioner.

The remote control signal has a range of up to 21 feet.

Make sure nothing is between the air conditioner and the

remote control that could block the signal.

0DNHVXUHEDWWHULHVDUHIUHVKDQGLQVWDOOHGFRUUHFWO\³VHH

the Care and Cleaning section.

Cool Mode

Remote Control

1. Press Cool pad.

2. Press Low, Med or High pads to set desired fan speed.

3. Press the Increase +/ Decrease – pads to set the desired

temperature 60°F to 85°F in 1°F increments.

Control Panel

1. Press the Mode pad until the Cool indicator light is lit and the Low, Med or High indicator light is lit for the desired fan speed.

2. Press the Increase + / Decrease – pads to set the desired temperature 60°F to 85°F in 1°F increments.

A thermostat is used to maintain the room temperature. The compressor will cycle on and off to keep the room at the set level of comfort. Set the thermostat at a lower number and the indoor air will become cooler.

FAN MODE

Use the Fan mode to provide air circulation and filtering without cooling. Since fan-only settings do not provide cooling, a temperature setting will not be displayed.

Set the thermostat at a higher number and the indoor air will become warmer.

NOTE: If the air conditioner is off and is then turned on while set to Cool, it will take approximately 3 minutes for the compressor to start

and cooling to begin.

Cooling Descriptions

)RU1RUPDO&RROLQJ³Select the Cool mode and High or Med fan with a middle set temperature.

)RU0D[LPXP&RROLQJ³Select the Cool mode and HIGH fan with a lower set temperature.

)RU4XLHWHUDQG1LJKWWLPH&RROLQJ³Select the Cool mode and Low fan with a middle set temperature.

NOTE: If you switch from a Cool setting to Off or to a fan setting, wait at least 3 minutes before switching back to a Cool setting.

Remote Control Press Fan pad. Press Low, Med or High pads to set desired fan speed. Control Panel

Press the Mode pad until the Fan indicator light is lit and the Low, Med or High indicator light is lit for the desired fan speed.

$ERXWWKHFRQWUROVRQWKHDLUFRQGLWLRQHU³+HDW&RRO0RGHOV

Appearance may vary.

Cool

Mode

On Off

Timer Temp

Off

Fan

Hi Low

Fan Heat

Power

On/Off

Air Conditioner Controls

Lights beside the touch pads on the air conditioner

control panel indicate the selected settings.

Controls

1. ON/OFF

Turns air conditioner on and off.

2. Display

Displays the temperature setting. Displays hours when setting the timer.

3. MODE

On the air conditioner controls, use to set COOL, HEAT or FAN mode. Indicator lights on the air conditioner controls will show the mode selected.

4. TEMP Increase + /Decrease – Pads

Use to set temperature when in COOL or HEAT mode.

5. FAN Speeds

Use to set the fan speed at LOW or HIGH. Indicator lights will show the speed selected.

Remote Control

TIMER

21³When the air conditioner is off, it can be set to automatically turn on in half an hour to 24 hours at its previous setting. Each touch will set the time in half hours up to 10 and then in hours up to 24.

To cancel the On Timer, press the ON pad until “CL” appears. Then wait until the display turns off.

2))³When the air conditioner is on, it can be set to automatically turn off in half an hour to 24 hours. Each touch will set the time in half hours up to 10 and then in hours up to 24.

To cancel the Off Timer, press the OFF pad until “CL” appears and wait for the set temperature to be displayed. The unit will now resume normal operation.

7. Remote Control Signal Receiver

NOTE: When the air conditioner is turned on, it will

automatically start in the setting last used.

Remote Control

To ensure proper operation, aim the remote control at the

signal receiver on the air conditioner.

The remote control signal has a range of up to 21 feet.

Make sure nothing is between the air conditioner and the

remote control that could block the signal.

0DNHVXUHEDWWHULHVDUHIUHVKDQGLQVWDOOHGFRUUHFWO\³VHH

the Care and Cleaning section.

COOL MODE

Remote Control

1. Press COOL pad.

2. Press LOW or HIGH pads to set desired fan speed.

3. Press the ,1&5($6('(&5($6(²pads to set the desired temperature 60°F to 85°F in 1°F increments.

Control Panel

1. Press the MODE pad until the COOL indicator light is lit.

2. Press the FAN pad until HIGH or LOW indicator light is lit for desired fan speed.

3. Press the,1&5($6('(&5($6(²pads to set the desired temperature 60°F to 85°F in 1°F increments.

HEAT MODE

Remote Control

1. Press HEAT pad.

2. Press LOW or HIGH pads to set desired fan speed.

3. Press the ,1&5($6('(&5($6(²pads to set the desired temperature 60°F to 85°F in 1°F increments.

Control Panel

1. Press the MODE pad until the HEAT indicator light is lit.

2. Press the FAN pad until HIGH or LOW indicator light is lit for desired fan speed.

3. Press the ,1&5($6('(&5($6(²pads to set the desired temperature 60°F to 85°F in 1°F increments.

A thermostat is used to maintain the room temperature. The heater will cycle on and off to keep the room at the set level of comfort. Set the thermostat at a higher number and the indoor air will become warmer.

Set the thermostat at a higher number and the indoor air will become warmer.

NOTE: If the air conditioner is off and is then turned on while set to COOL, it will take approximately 3 minutes for the compressor to start

and cooling to begin.

Cooling Descriptions

)RU1RUPDO&RROLQJ³Select the COOL mode and HIGH fan with a middle set temperature.

)RU0D[LPXP&RROLQJ³Select the COOL mode and HIGH fan with a lower set temperature.

)RU4XLHWHUDQG1LJKWWLPH&RROLQJ³Select the COOL mode and LOW fan with a middle set temperature.

NOTE: There will be a 3-minute delay between setting changes such as COOL to OFF and back to COOL.

Set the thermostat at a lower number and the indoor air will become cooler.

NOTE: If the air conditioner is off and is then turned on while set to HEAT, it will take approximately 1 minute for the heater to start and

heating to begin.

Heating Descriptions

)RU1RUPDO+HDWLQJ³Select the Heat mode and HIGH fan with a middle set temperature.

)RU0D[LPXP+HDWLQJ³Select the HEAT mode and HIGH fan with a higher set temperature.

)RU4XLHWHUDQG1LJKWWLPH+HDWLQJ³Select the HEAT mode and LOW fan with a middle set temperature.

FAN

Use the FAN to provide air circulation and filtering without cooling or heating. Since fan only settings do not provide cooling or heating, a temperature setting will not be displayed.

Remote Control Press FAN pad. Press LOW or HIGH pads to set desired fan speed. Control Panel Press the MODE pad until the FAN indicator light is lit and the LOW or

HIGH indicator light is lit for the desired fan speed.

About the controls on the air conditioner

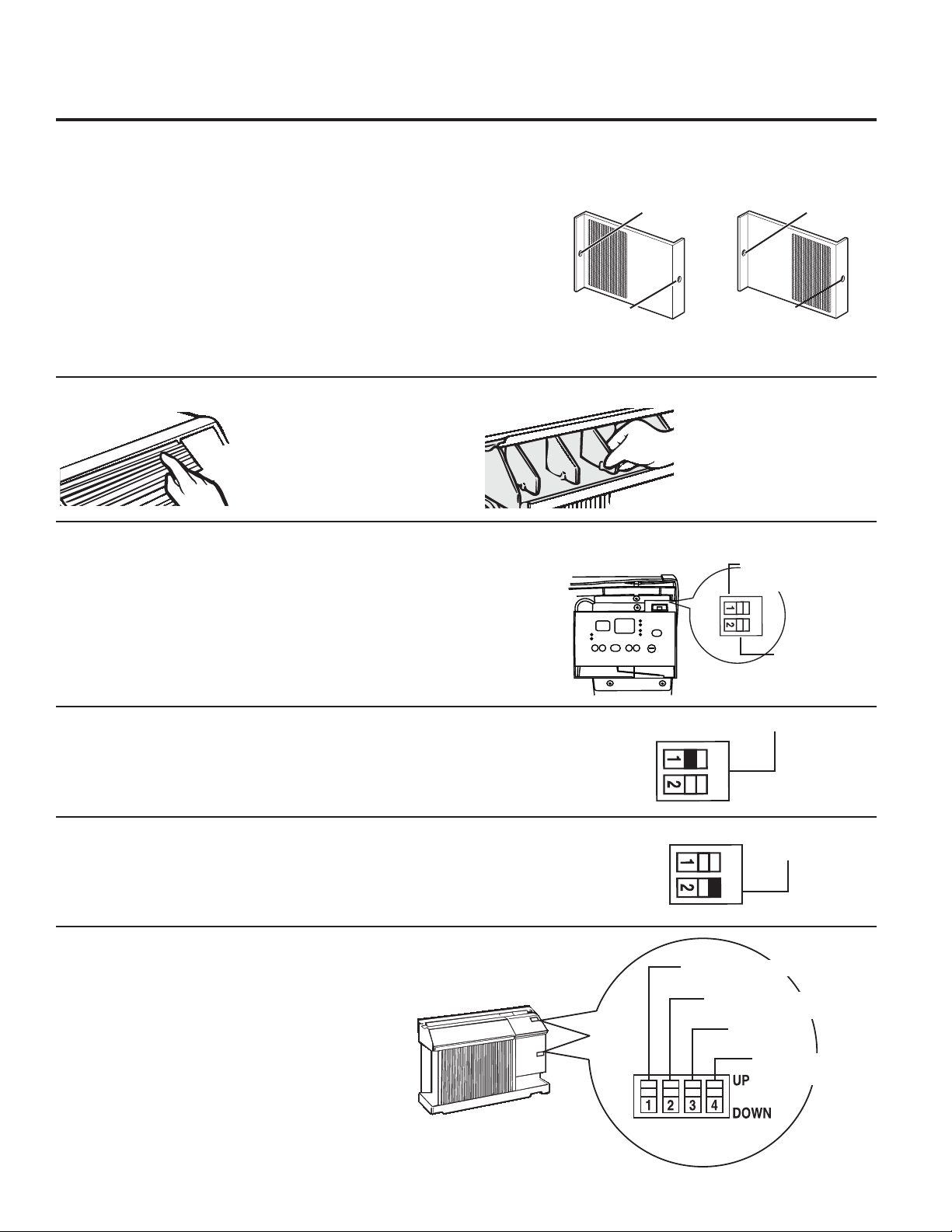

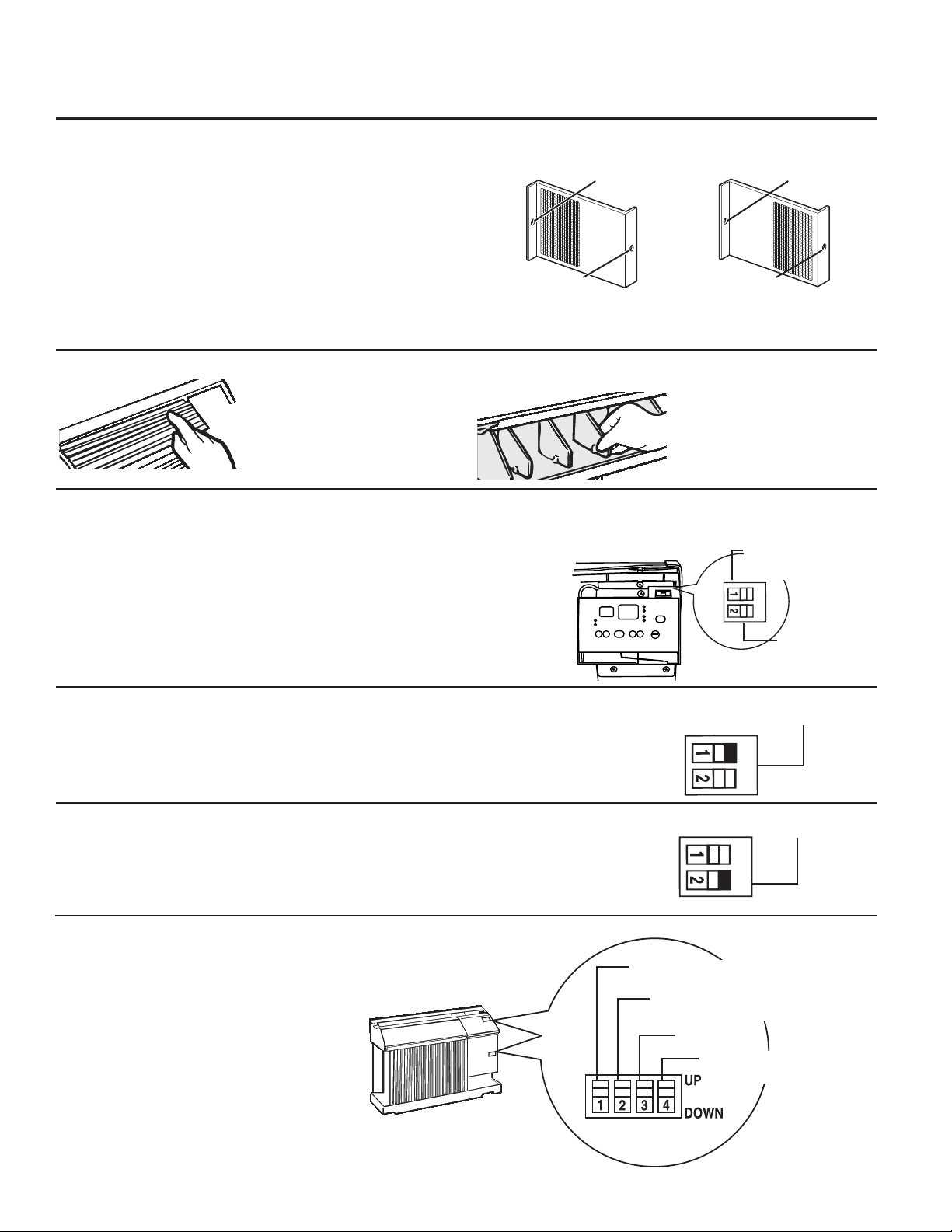

Vent Control

The vent control is located behind the front grille on the right side of the air discharge area. When CLOSED, only the air inside the room will be circulated and conditioned. When OPEN, the vent allows outdoor fresh air exchange.

To open or close the vent:

1. Remove the front grille.

2. Remove the vent card screw.

3. Remove vent card, turn it over and replace it by locating rear hole in card over locating pin inside air discharge and reattaching screw at front.

Air Direction

Horizontal louvers on the front grille let you control the air direction up and down.

Cool Only Models Auxiliary Controls – Dip Switches (location varies by model)

The auxiliary dip switch controls are located behind the

URRPFDELQHW³DVVKRZQLQWKLVILJXUH

The owner is responsible for checking switches and ensuring they are in the desired position.

The unit leaves the factory set at the CLOSE position.

ON OFF

TIMER TEMP

Locating hole

Screw hole

COOL FAN

HIGH

MODE

MED

OFF

OPEN position

(Mesh end toward back)

OFF

SLEEP

Locating hole

Screw hole

CLOSE position

(Mesh end toward front)

Remove the front grille to adjust the vertical louvers side-to-side to direct the air left or right.

Fan Cycle/Continuous - Cool

Filter Reminder Function

Fan Cycle/Continuous - Cool

When this switch is enabled (RIGHT), it allows the indoor fan to cycle on/off with the compressor. When this switch is disabled (LEFT), it allows the indoor fan to run continuously. The default setting is right (fan cycle).

Filter Reminder Funtion

When this switch is enabled (RIGHT), an LED will light up the user interface after 250 of accumulated fan run time. It serves as a reminder to clean the filter. When this switch is disabled (LEFT), the function is disabled. The default setting is right (enabled).

Heat/Cool Models Auxiliary Controls – Dip Switches (location varies by model)

The auxiliary dip switch controls are located behind the

URRPFDELQHW³DVVKRZQLQWKLVILJXUH

The owner is responsible for checking switches and ensuring they are in the desired position.

Fan Cycle/Continuous - Cool

Filter Reminder Function

Fan Cycle/Continuous - Cool

Fan Cycle/ Continuous - Heat

Class 2

No function (reserved

for future use)

Fan Cycle/Continuous - Cool

When this switch is enabled (UP), it allows the indoor fan to cycle on/off with the compressor. When this switch is disabled (DOWN), it allows the indoor fan to run continuously. The default setting is DOWN (continuous).

Fan Cycle/Continuous - Cool

Fan Cycle/Continuous - Heat

When this switch is enabled (UP), it allows the indoor fan to cycle on/off with the heater operation. When this switch is disabled (DOWN), it allows the indoor fan to run continuously. The default setting is UP (cyclic).

Class 2 - Remote Thermostat

When this switch is enabled (UP), it allows the unit to operate with a Class 2 Remote Control Wall Thermostat. The unit controls are disabled. The default setting is DOWN (disabled).

Terminal Connections Remote Thermostat - Class 2 (on some models)

The controls are located under a plastic cover behind the front grille.

1. Remove the front grille. See the Front Grille section of Care and Cleaning.

2. Remove the screws securing the plastic cover over the wiring connections. Set aside screws and plastic cover.

3. To make wiring connections, insert the wires into the bottom of the terminals and tighten screws securely.

4. After all desired connections have been made, replace the plastic cover and front grille.

The owner is responsible for making all connections and setting the appropriate dip switches.

When connected, the unit will be controlled by a remote thermostat.

NOTE: The number 3 dip switch must be in the enabled (UP) position to activate the remote thermostat. (See the installation instructions supplied with the remote thermostat.)

Fan Cycle/Continuous - Heat

Class 2

Terminal

connections

location

under front

grille

IMPORTANT:

The thermostat connections provide 24 V AC only. If using a digital/electronic wall thermostat, ensure it is

compatible with 24 VAC signal. See the Installation Instructions for the wall thermostat.

NOTICE:

Damage to a wall thermostat or to the electronics can result from improper connections. Special care must be used in connecting the wires. No line voltage connections should be made to any circuit. Isolate all wires in building from line voltage.

Red - 24 V AC only

Green - Low Speed Fan

Green - High Speed Fan

No Function

(reserved for furture use)

Yellow - Compressor

White - Heater

Common - Ground

No Function

(reserved for furture use)

Care and cleaning of the air conditioner.

Grille and Case

Turn the air conditioner off and remove the plug from the wall outlet before cleaning.

Outdoor Coils

The coils on the outdoor side of the air conditioner should be checked regularly.

If they are clogged with dirt or soot they may be professionally steam cleaned, a service available through your GE service outlet.

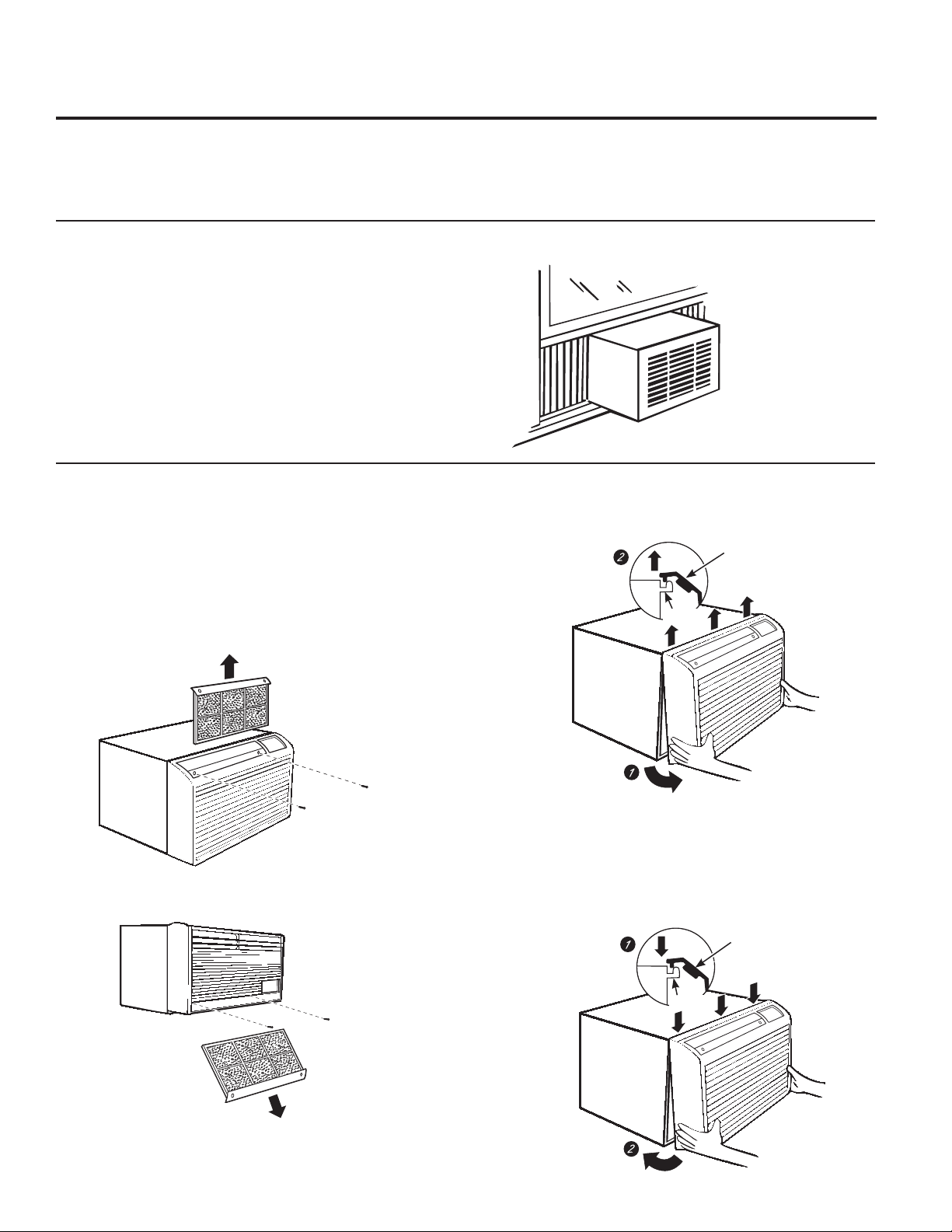

Front Grille

The front grille can be removed for more thorough cleaning and to locate the model and serial numbers on the front of the base pan.

To remove:

1. Pull the filter out.

2. Remove the two grille screws.

To clean, use water and a mild detergent. Do not use bleach or abrasives.

3. Pull the grille out from the bottom and lift up from the tabs on the top of the case.

Grille

Tab

On some models

To replace:

Hook the tabs on the front grille even with the tabs on the case and snap into place.

Replace the screws and filter.

Grille

Tab

To maintain optimum performance, clean the filter at least every 30 days.

Air Filter

FRONT

'LUW\ILOWHU³1HHGVFOHDQLQJ &ORJJHGILOWHU³*UHDWO\

reduces cooling, heating and airflow.

FRONT

Turn the air conditioner off before cleaning.

The most important thing you can do to maintain the air conditioner is to clean the filter at least every 30 days. A clogged filter reduces cooling, heating and air flow.

Keeping the air filter clean will:

 Decrease cost of operation.  Save energy.  Prevent clogged heat exchanger coils.  Reduce the risk of premature component failure.

To clean the air filters:

 Vacuum off the heavy soil.  Run water through the filters.

To remove the air filter, on other models:

Pull it down.

To replace the air filter:

Replace the clean filter by pushing it back into place.

 Dry thoroughly before replacing.

To remove the air filter, on some models:

Carefully pull the tab forward, up and out.

NOTICE: Do not operate the air conditioner without

the filter in place. If a filter becomes torn or damaged it should be replaced immediately.

Operating without the filter in place or with a damaged filter will allow dirt and dust to reach the indoor coil and reduce the cooling, heating, airflow and efficiency of the unit.

Replacement filters are available from your salesperson, GE dealer, GE Service and Parts Center or authorized Customer Care® servicers.

Care and cleaning of the air conditioner.

How to Insert the Batteries in the Remote Control

1. Remove the battery cover by sliding it according to the arrow direction.

2. Insert new batteries making sure that the (+) and (–) of battery are installed correctly.

3. Reattach the cover by sliding it back into position.

Long Term Storage

When the room air conditioner is not in use it is recommended that the unit be covered to eliminate drafts and limit energy loss.

Insulated covers that mount to the front of the unit, that are designed to eliminate drafts and energy loss are recommended. Approximate size of indoor cover should be 26 in * 16 in. * 7 in..

Unplug the unit before adding the cover. Follow cover manufacturer’s installation instruction to install cover.

NOTES:

Use 2 AAA (1.5 volt) batteries. Do not use rechargeable

batteries.

Remove the batteries from the remote control if the system

is not going to be used for a long time.

Do not mix old and new batteries. Do not mix alkaline,

standard (carbon-zinc) or rechargeable (ni-cad, ni-mh, etc) batteries.

Cover should be removed prior to running the unit.

Installation

Air Conditioner

Instructions

Questions? Call 800.GE.CARES (800.432.2737) or Visit our Website at: GEAppliances.com

BEFORE YOU BEGIN

Read these instructions completely and carefully.

•

IMPORTANT ³6DYHWKHVHLQVWUXFWLRQV

for local inspector’s use.

•

IMPORTANT ³2EVHUYHDOOJRYHUQLQJFRGHV

and ordinances.

• Note to Installer – Be sure to leave these instructions

with the Consumer.

• Note to Consumer – Keep these instructions

for future reference.

• Skill level – Installation of this appliance requires basic

mechanical skills.

• Completion time –

• We recommend that two people install this product.

• Proper installation is the responsibility of the installer.

• Product failure due to improper installation is not covered under the Warranty.

Approximately 1 hour

Air conditioner break-in period

NOTE – As with any mechanical device with moving parts, this unit will have a wear-in period. AFTER INSTALLATION, this unit should be operated for 48 hours to achieve optimum efficiency.

ELECTRICAL REQUIREMENTS

WARNING

Risk of electric shock. Can cause injury or death. This appliance must be properly grounded. Where a 2-prong wall outlet is encountered, it is your responsibility and obligation to have it replaced with a properly grounded 3-prong outlet.

Some models require a 115/120-volt a.c.,

60-Hz grounded outlet protected with a 15-amp time delay fuse or circuit breaker.

The 3-prong grounding plug minimizes the possibility of electric shock hazard. If the wall outlet you plan to use is only a 2-prong outlet, it is your responsibility to have it replaced with a properly grounded 3-prong wall outlet.

Do not, under any circumstances, cut or remove the third (ground) prong from the power cord.

Do not change the plug on the power cord of this air conditioner.

Aluminum house wiring may present special

SUREOHPV³FRQVXOWDTXDOLILHGHOHFWULFLDQ

Some models require 230/208-volt a.c., protected with a time delay fuse or circuit breaker. These models should be installed on their own single branch circuit for best performance and to prevent overloading house or apartment wiring circuits, which could cause a possible fire hazard from overheating wires.

IMPORTANT!

GE strongly recommends the removal of the old wall case

DQGWKHLQVWDOODWLRQRIDQHZ*(:DOO&DVH,I\RX'2127

use a GE Wall Case, you run the risk of poor performance or product failure. This is not covered under the terms of the GE warranty.

Installation Instructions

Read these instructions completely and carefully.

Power cord may include a current interrupter device. A test and reset button is provided on the plug case. The device should be tested on a periodic basis by first pressing the TEST button and then the RESET button.

If the TEST button does not trip or if the RESET button will not stay engaged, discontinue use of the air conditioner and contact a qualified service technician.

722/6<280$<1(('

Phillips-head

screwdriver

Drill

Pencil

Adjustable Wrench

Ruler or Tape Measure

Level

Scissors or knife

Hand or Saber Saw

GE KIT NUMBERS

USE GE

 .,7180%(5 )25 '(6&5,37,21

RAB46A ,46, Use these kits for all GE Standard wall case for “J” model chassis. RAG13 stamped 47A, 47, 48A, models and other brands aluminum exterior grille included. Remove the existing case 48B & 48 not listed and replace.

RAK65A1 RAK690 RAB36, 37, 38, 46, 47 or 48 If you attach a custom architectural outdoor grille, use this kit

(J-Chassis) to ensure proper airflow. RAG13 RAB36, 37, 38, 46, 47 or 48 Standard aluminum exterior grille (included with RAB46, 47, 48,

(J-Chassis) RAB46A, 47A, 48A, and 48B wall cases). RAG14E RAB36, 37, 38, 46, 47 or 48 Architectural louvered exterior grille.

(J-Chassis)

All GE Models Kit for window installation.

$'$&RPSOLDQFH

Operation by Remote Control

Operation at Control Panel

Operation by Thermostat

A Remote Control device is shipped with GE Built-In Air Conditioners. When operated by Remote Control GE Built-in ACs meet all federal ADA compliance requirements.

GE Built In Air Conditioners intended to be operated at the control panel meet federal ADA compliance requirements when installed so that the controls are more than 15” from ground and less than 48” from the ground.

GE Air Conditioners intended to be operated via a wall thermostat meet federal ADA compliance requirements when used in conjunction with an ADA compliant wall thermostat mounted more than 15” and less than 48” from the ground.

Installation Instructions

,167$//,1*$-02'(/,1$1(;,67,1*:$//&$6(

Read these instructions completely and carefully.

5(029($//6+,33,1*0$7(5,$/ ,)35(6(17,16,'($,5&21',7,21(5

NEXT TO COMPRESSOR

R(029(7+(),/7(5$1')5217*5,//(

Remove the two screws behind the filter then remove the front grille.

&$5()8//<6/,'($,5&21',7,21(5 INTO CASE

Make sure that the tubing on the unit does not touch the wall case and that the case installation is secure.

5(,167$///2&.,1*3/$7(:,7+7$%

%(+,1':$//&$6()/$1*(7,*+7(1

SCREW

Locking

plate

Tighten

screw

$77$&+)5217*5,//(

An opening for the power cord is on the bottom of the front grille.

Installation Instructions

,167$//,1*7+528*+7+(:$//

Read these instructions completely and carefully.

PREPARE OPENING IN WALL

Make certain a wall receptacle is available close to the hole location or make arrangements to install a receptacle.

The cord length for the 115-volt models is 72s to the right and 47s to the left.

For the 230/208-volt models the cord length is 65s to the right and 39sto the left.

MINIMUM  ),1,6+(' OPENING

 ',0(16,216 &$6(',0(16,216

 +HLJKW :LGWK +HLJKW :LGWK 'HSWK

   

ø4s 261ø8s 155ø8s 261ø16s 16s

 15

* Dimensions may need

to be increased to fit



unique situations in the field if using case angles.

SUPPORT REQUIREMENTS FOR AIR

&21',7,21(5

Mortar between the case and the brick wall around the case may be undercut at about 45° for improved caulking.

Inside

Top of case

Outside

Caulking

Undercut mortar

SUPPORT REQUIREMENTS FOR AIR

&21',7,21(5

The air conditioner wall case may be installed with 1/4s min. extension out from the inside wall or with 1/4s min. extension out from the outside wall.

The finished sides of the opening should be structural wall members.

/LQWHO² Use a lintel in brick veneer and brick and block types of wall to support the bricks or blocks above the opening. Do not allow the wall case to be used in lieu of a lintel.

)ODVKLQJ² Install flashing (drip rail) as shown to prevent water from dripping inside the wall and down the outside of the building.

Brick veneer

Lintel angle

(if required)

Caulking

(on all 4 sides

on the outside

and inside

of the case)

Caulking (above and below the flashing)

Plaster line

Trim molding (if desired)

Room side

Flashing (drip rail)

1/4s min. extension

inside the wall from

the trim molding

Before you call for service…

Troubleshooting Tips: Save time and money! Review the chart below first and you may not need to call for service.

Problem Possible Causes What To Do

Air conditioner The air conditioner • Make sure the air conditioner plug is pushed completely does not start is unplugged. into the outlet.

7KHIXVHLVEORZQFLUFXLW • Check the house fuse/circuit breaker box and replace breaker is tripped. the fuse or reset the breaker.

Power failure. • If power failure occurs, turn the air conditioner OFF. When power is restored, wait 3 minutes to restart the air conditioner to prevent tripping of the compressor overload.

The current interrupter • Press the RESET button located on the power cord plug.

of the air conditioner and contact a qualified service technician.

Air conditioner does Airflow is restricted. • Make sure there are no curtains, blinds or furniture blocking not cool or heat (some the front of the air conditioner. models) as it should

not be set correctly. DECREASE – pad. The air filter is dirty. • Clean the filter at least every 30 days.

See the Operating Instructions section. The room may have been hot. • When the air conditioner is first turned on, you need

to allow time for the room to cool down. Cold air is escaping. • Check for open furnace registers and cold air returns.

• Make sure the air conditioner’s vent is in the closed position. Cooling coils have iced up. • See “Air conditioner freezing up” below.

The temp control may • In COOL mode or HEAT mode (some models), press the

device is tripped.

• If the RESET button will not stay engaged, discontinue use

Air conditioner Ice blocks the airflow • Set the controls at HIGH FAN or HIGH COOL and set the freezing up and stops the air conditioner thermostat to a higher temperature to allow the ice to melt.

from cooling the room. • Check filter for cleanliness.

The remote control is The batteries are inserted • Check the position of the batteries. They should be not working incorrectly. inserted correctly.

The batteries may be dead. • Replace the batteries.

Water drips outside +RWKXPLGZHDWKHU • This is normal.

Water drips indoors The air conditioner is not • For proper water disposal, make sure the air conditioner

tilted to the outside. case is level or slants slightly from the case front to the rear.

Water collects in Moisture removed from air • This is normal for a short period in areas with little base pan and drains into base pan. humidity; normal for a longer period in very humid areas.

Normal Operating Sounds



You may hear a pinging noise caused by water being picked up and thrown against the condenser on rainy days or when the humidity is high. This design feature helps remove moisture and improve efficiency.



You may hear the thermostat click when the compressor cycles on and off.



Water will collect in the base pan during high humidity or on rainy days. The water may overflow and drip from the outdoor side of the unit.



The fan may run even when the compressor does not.

Notes.

Air Conditioner Warranty.

All warranty service provided by our Factory Service Centers, or an authorized Customer Care

technician. To schedule service, on-line visit us at GEAppliances.com, or call 800.GE.CARES (800.432.2737). For service in Canada, contact Gordon Williams

Staple your receipt here.

Proof of the original purchase

date is needed to obtain

service under the warranty.

Corp. at 1.888.209.0999. Please have serial number and model number availa ble when calling for service.

For The Period Of: GE Will Replace:

One Year Any part of the air conditioner which fails due to a defect in materials or workmanship.

From the date of the During this limited one-year warranty, GE will also provide, free of charge, all labor original purchase and related service to replace the defective part.

Five Years Any part of the sealed refrigerating system (the compressor, condenser, evaporator

From the date of the and all connecting tubing) which fails due to a defect in materials or workmanship. original purchase During this four-year limited additional warranty, GE will also provide, free of charge,

all labor and related service to replace the defective part.

What GE Will Not Cover:

 Service trips to your home to teach you how to use

the product.

 Improper installation, delivery or maintenance. If you

have an installation problem, or if the air conditioner is of improper cooling capacity for the intended use, contact your dealer or installer. You are responsible for providing adequate electrical connecting facilities.

 Failure of the product resulting from modifications to the

product or due to unreasonable use including failure to provide reasonable and necessary maintenance.

 In commercial locations labor necessary to move the unit

to a location where it is accessible for service by an individual technician.

 Replacement of house fuses or resetting of circuit

breakers.

 Failure due to corrosion on models not corrosion-

protected.

 'DPDJHWRWKHSURGXFWFDXVHGE\LPSURSHUSRZHUVXSSO\

voltage, accident, fire, floods or acts of God.

 Incidental or consequential damage caused by possible

defects with this air conditioner.

 'DPDJHFDXVHGDIWHUGHOLYHU\  Product not accessible to provide required service.

(;&/86,212),03/,(':$55$17,(6³<RXUVROHDQGH[FOXVLYHUHPHG\LVSURGXFWUHSDLUDVSURYLGHGLQWKLV/LPLWHG

Warranty. Any implied warranties, including the implied warranties of merchantability or fitness for a particular purpose, are limited to one year or the shortest period allowed by law.

This warranty is extended to the original purchaser and any succeeding owner for products purchased for home use within the USA and Canada. If the product is located in an area where service by a GE Authorized Servicer is not available, you may be responsible for a trip charge or you may be required to bring the product to an Authorized GE Service location for service. In Alaska, the warranty excludesthe cost of shipping or service calls to your home.

Some states do not allow the exclusion or limitation of incidental or consequential damages. This warranty gives you specific legal rights, and you may also have other rights which vary from state to state. To know what your legal rights are, consult your local or state consumer affairs office or your state’s Attorney General.

Warrantor: General Electric Company. Louisville, KY 40225

Consumer Support.

GE Appliances Website

Have a question or need assistance with your appliance? Try the GE Appliances Website 24 hours a day, any day of the year! For greater convenience and faster service, you can now download Owner’s Manuals, order parts or even schedule service on-line.

GEAppliances.com

Schedule Service GEAppliances.com

Expert GE repair service is only one step away from your door. Get on-line and schedule your service at your convenience any day of the year! Or call 800.GE.CARES (800.432.2737) during normal business hours.

Real Life Design Studio GEAppliances.com

*(VXSSRUWVWKH8QLYHUVDO'HVLJQFRQFHSW³SURGXFWVVHUYLFHVDQGHQYLURQPHQWVWKDWFDQEHXVHGE\ people of all ages, sizes and capabilities. We recognize the need to design for a wide range of physical and mental abilities and impairments. For details of GE’s Universal Design applications, including kitchen design ideas for people with disabilities, check out our Website today. For the hearing impaired, please call 800.TDD. GEAC (800.833.4322).

Extended Warranties GEAppliances.com

Purchase a GE extended warranty and learn about special discounts that are available while your warranty is still in effect. You can purchase it on-line anytime, or call 800.626.2224 during normal business hours. GE Consumer Home Services will still be there after your warranty expires.

Parts and Accessories GEAppliancesparts.com

Individuals qualified to service their own appliances can have parts or accessories sent directly to their homes (VISA, MasterCard and Discover cards are accepted). Order on-line today, 24 hours every day or by phone at 800.626.2002 during normal business hours.

Instructions contained in this manual cover procedures to be performed by any user. Other servicing generally should be referred to qualified service personnel. Caution must be exercised, since improper servicing may cause unsafe operation.

If you are not satisfied with the service you receive from GE, contact us on our Website with all the details including your phone number, or write to: General Manager, Customer Relations

GE Appliances, Appliance Park Louisville, KY 40225

5HJLVWHU\RXUQHZDSSOLDQFHRQOLQH³DW\RXUFRQYHQLHQFHTimely product registration will allow for enhanced communication and prompt service under the terms of your warranty, should the need arise. You may also mail in the pre-printed registration card included in the packing material.

Printed in China

www.electromenagersge.ca

Instructions de sécurité ........ 2, 3

Instructions

de fonctionnement ...............4-9

Modèles rafraîchissement. . . . . . . . . . . . 4, 5

Modèles réchauffement. . . . . . . . . . . . . . 6, 7

Commande d’évent .................... 8

Entretien et nettoyage

Filtre à air ............................. 10

Grille frontale .......................... 10

Grille et boîtier. . . . . . . . . . . . . . . . . . . . . . . . . 10

Serpentins extérieurs ............. 10-11

Rangement de longue durée ......... 12

Instructions de montage

Avant de commencer ..............12-13

Installation d’un modèle « J » dans un logement mural existant

,QVWDOODWLRQjWUDYHUVOHPXU³

Facultatif .............................. 15

..........14

En cas de panne

Avant d’appeler le service ............. 16

Bruits normaux de

fonctionnement ....................... 16

Manuel d’utilisation et

instructions d’installation

Rafraîchissement uniquement AJCM 10, 12 DCG AJCQ 06 LCG AJCQ 08, 10, 12 ACG AJCQ 09, 10, 12 DCG

Réchauffement/ rafraîchessment AJEQ 08 ACF AJEQ 09, 10, 12 DCF

AJCM 08, 10 ACG

AJEM 12 DCF AJEQ 06 LCF

Soutien au consommateur

Garantie ..............................19

Soutien au

consommateur ....................... 20

Transcrivez les numéros de modèle et de série ici :

# de modèle ________________________

# de série __________________________

Conditionneur d’air

Trouvez ces numéros sur une étiquette placée derrière la carrosserie côté chambre, sur le plateau.

49-7754 02-16 GE

RENSEIGNEMENTS IMPORTANTS EN MATIÈRE DE SÉCURITÉ. LISEZ TOUTES LES INSTRUCTIONS AVANT USAGE.

CONSIGNES DE SÉCURITÉ

Ce symbole représente une alerte de sécurité. Ce symbole vous avise de dangers possibles pouvant causer la mort, des blessures ou autres. Tous les messages de sécurité seront précédés du symbole d’alerte de sécurité ainsi que des mots « DANGER », « AVERTISSEMENT » ou « MISE EN GARDE ». Ces messages sont les suivants :

DANGER

AVERTISSEMENT

ATTENTION

Signale une situation qui présente un danger imminent et qui, si elle n’est pas évitée, entraînera des blessures graves, voire la mort.

Signale une situation qui présente un danger imminent et qui, si elle n’est pas évitée, peut entraîner des blessures graves, voire la mort. .

Signale une situation qui présente un danger imminent et qui, si elle n’est pas évitée, peut entraîner des blessures mineures ou graves.

AVERTISSEMENT

Pour votre sécurité, les instructions de ce manuel doivent être suivies afin de minimiser le risque d’incendie, d’explosion, de décharge électrique et éviter les dommages matériels, les blessures graves ou mortelles.

PRÉCAUTIONS DE SÉCURITÉ

AVERTISSEMENT

Risque d’électrocution. Peut causer des blessures, voire le décès. Pour votre sécurité, vous devez suivre les instructions de ce manuel pour réduire les risques d’incendie, de secousse électrique et de blessure.

 N’utilisez cet appareil que pour son usage prévu, tel

que décrit dans le Manuel de l’utilisateur.

Vous devez bien monter ce conditionneur,

conformément aux Instructions de montage, avant de l’utiliser.

Ne débranchez jamais votre conditionneur en tirant

sur le cordon d’alimentation. Saisissez fermement la fiche et sortez-la droit de sa prise.

 Remplacez immédiatement tout cordon d’alimentation

abîmé ou endommagé. Un cordon d’alimentation électrique endommagé ne doit pas être réparé mais plutôt remplacé par un autre cordon d’alimentation obtenu du fabricant. N’utilisez pas un cordon d’alimentation qui montre des fissures ou des signes d’abrasion sur sa longueur ou encore près de la prise ou du connecteur.

 Éteignez et débranchez votre climatiseur avant de

procéder à une réparation ou un nettoyage.

REMARQUE : Nous vous recommandons instamment de faire effectuer tout service par un technicien qualifié.

 Pour votre sécurité…ne rangez jamais ou n’utilisez

jamais des matériaux combustibles, de l’essence ou d’autres vapeurs ou liquides inflammables à proximité de cet appareil ou de tout autre appareil électroménager.

 Tous les conditionneurs contiennent des fluides

frigorigènes qui, en vertu de la loi fédérale, doivent être retirés avant la mise au rebut de l’appareil. Si vous vous débarrassez d’un vieil appareil contenant des fluides frigorigènes, renseignez-vous sur la façon de faire auprès de l’entreprise qui s’occupe de la mise au rebut.

CONSERVEZ CES INSTRUCTIONS

ALIMENTATION DE L’APPAREIL

AVERTISSEMENT

Risque d’électrocution. Peut

causer des blessures, voire le décès. Cet appareil doit être mis à la terre correctement. Ne coupez ou n’enlevez jamais la broche de mise à la terre (la troisième broche de la fiche) du cordon d’alimentation. Pour votre sécurité personnelle, cet appareil doit être bien mis à la terre.

 Le cordon d’alimentation de cet appareil est muni

d’une fiche triphasée (mise à la terre) qui correspond à une prise murale normale triphasée, pour réduire le danger de secousse électrique.

 Faites vérifier la prise murale et le circuit électrique

par un électricien qualifié pour vous assurer que la prise est bien à la terre.

  Le cordon d’alimentation peut comprendre un

mécanisme d’interruption de courant. Un bouton d’essai et de remise en marche est fourni sur le boîtier de la prise. Vous devez essayer le mécanisme périodiquement en appuyant d’abord sur le bouton TEST (essai) puis sur le bouton RESET (remise en marche). Si le bouton TEST ne bascule pas ou si le

UTILISATION DE RALLONGES

AVERTISSEMENT

RISQUE D’INCENDIE. Peut

occasionner des blessures graves ou la mort.

bouton RESET ne reste pas enfoncé, cessez d’utiliser votre conditionneur d’air et appelez un technicien de service qualifié.

 Si vous avez une prise biphasée, vous êtes

personnellement responsable et obligé de la faire remplacer par une prise murale triphasée bien mise à la terre.

AVERTISSEMENT

Risque d’électrocution. Peut

causer des blessures, voire le décès.

 Vous devez toujours brancher le conditionneur

dans sa propre prise électrique, d’un voltage qui correspond à la plaque signalétique. Cela vous permettra d’obtenir le meilleur rendement et empêchera la surcharge des circuits électriques de la maison, qui risque d’occasionner un danger d’incendie.

 Consultez les Instructions de montage, section

des Exigences électriques, pour les exigences de branchements électriques particuliers.

 NE PAS utiliser de rallonge avec ce climatiseur.  NE PAS utiliser de parasurtenseur ou d’adaptateur à

prises multiples avec ce climatiseur.

87,/,6$7,21'(),&+(6'·$'$37$7,21³

(Les fiches d’adaptation sont interdites au Canada)

 

AVERTISSEMENT

Risque d’électrocution. Peut causer des blessures, voire le décès.

 

Nous sommes absolument opposés à l’utilisation d’une fiche d’adaptation.

 

Si vous devez utiliser une fiche d’adaptation, quand les codes locaux le permettent, vous pouvez établir un contact temporaire avec une prise murale biphasée bien mise à la terre, en utilisant une fiche d’adaptation homologuée UL en vente dans un grand nombre de quincailleries.

 

La fente la plus grande de l’adaptateur doit être alignée à la plus grande fente de la prise murale pour obtenir une bonne polarité avec le cordon d’alimentation.

Quand vous débranchez le cordon d’alimentation de l’adaptateur, tenez l’adaptateur en place en tirant la fiche du cordon d’alimentation avec votre autre main. Si vous ne le faites pas, vous casserez probablement la broche de mise à la terre de l’adaptateur.

 

Si la broche de mise à la terre de l’adaptateur est cassée, N’UTILISEZ PAS le conditionneur avant de bien le remettre à la terre.

 

Si vous fixez la broche de mise à la terre de l’adaptateur à une vis du couvercle de la prise murale, cela ne met pas à la terre l’appareil, à moins que la vis soit en métal et pas isolée et que la prise murale soit mise à la terre par l’intermédiaire du câblage de la maison. Vous devez faire vérifier le circuit par un électricien qualifié pour vous assurer que la prise est bien mise à la terre.

LISEZ ET SUIVEZ SCRUPULEUSEMENT CES

INFORMATIONS DE SÉCURITÉ.

CONSERVEZ CES INSTRUCTIONS

&RPPDQGHVVXUOHFRQGLWLRQQHXU³ Modèles avec mode Cool (Climatisation) seulement

L’aspect peut varier.

Cool Fan

On Off

Delay Hrs Temp

Off

Reset Filter

Med Low

Power

On/Off

Commandes du conditionneur

Les témoins lumineux à côté des touches à effleurement sur le tableau

de commande du conditionneur indiquent les réglages sélectionnés.

Commandes

1. Power On/Off (marche/arrêt)

Met le conditionneur en position de marche ou d’arrêt.

2. Affichage

Affiche le réglage de température. Affiche les heures ors du réglage de la minuterie.

3. Mode

Sur la télécommande, utilisez cette fonction pour régler le conditionneur au mode Cool (frais) ou Fan (ventilateur).

Sur les commandes du conditionneur, utilisez cette fonction pour régler le mode COOL ou FAN à la vitesse de ventilateur High (haut), Med (moyen) ou Low (bas). Les témoins lumineux sur les commandes du conditionneur indiquent le mode et la vitesse du ventilateur sélectionnés.

4. Temp Increase +/Decrease – Pads

(touches d’augmentation/diminution de la température) Utilisez cette fonction pour régler la température lorsque l’appareil est en mode Cool.

5. Vitesses du ventilateur (Fan) (télécommande seulement)

Utilisez cette fonction pour régler la vitesse du ventilateur à

Low, Med ou High.

6. Delay Hrs (heures de délai) On (marche)³/RUVTXHOHFRQGLWLRQQHXUHVWHQSRVLWLRQG·DUUrW

il peut être réglé pour démarrer automatiquement dans un délai d’une demi heure à 24 heures à son réglage précédent. Chaque effleurement augmente la durée d’une demi heure jusqu’à 10, puis d’une heure jusqu’à 24.

Mode

Power

Fan

Cool

Mode

Temp

High

Med

Delay

Low

Hrs

Off

Télécommande

Pour annuler la minuterie en position marche, appuyez sur la touche On (marche) jusqu’à la disparition de l’heure affichée.

Off (arrêt)³4XDQGOHFRQGLWLRQQHXUHVWHQPDUFKH

vous pouvez le régler de manière à ce qu’il s’arrête automatiquement au bout d’une durée d’une demi heure à 24 heures. Chaque effleurement augmente la durée d’une demi heure jusqu’à 10, puis d’une heure jusqu’à 24.

Pour annuler la minuterie en position Arrêt, appuyez sur la touche Off (arrêt) jusqu’à la disparition de l’heure affichée.

7. Reset Filter (remise à zéro du filtre)

Le témoin lumineux s’allumera lorsque le ventilateur aura

cumulé 250 heures de fonctionnement pour rappeler qu’il faut nettoyer le filtre. Appuyez sur Reset Filter pour éteindre le témoin et remettre le cumul d’heures à zéro.

8. Récepteur de signaux de la télécommande REMARQUE :

automatiquement avec les réglages précédemment utilisés.

Lorsque le conditionneur est allumé, il démarre

Télécommande

Pour vous assurer d’un fonctionnement adéquat, pointez la

télécommande sur le récepteur de signal du conditionneur.

Le rayon d’action du signal de la télécommande s’étend

jusqu’à 21 pieds (6,4 m).

Assurez-vous qu’aucun obstacle pouvant bloquer le signal

ne se trouve entre le conditionneur et la télécommande.

Assurez-vous que les piles sont récentes et installées

FRUUHFWHPHQW³YRLUODVHFWLRQ(QWUHWLHQHWQHWWR\DJH

MODE CLIMATISATION (COOL)

Télécommande

1. Appuyez sur la touche Cool (frais).

2. Appuyez sur les touches Low (bas), Med (moyen) ou High

(haut) pour régler la vitesse de ventilateur voulue.

3. Appuyez sur les touches Increase +/ Decrease –pour

régler la température voulue entre 60° F (16° C) et 85° F (30° C) par incréments de 1° F (0,5° C).

Tableau de commande

1. Appuyez sur la touche Mode jusqu’à ce que le témoin lumineux de la fonction Cool soit allumé, et jusqu’à ce que le témoin lumineux de la vitesse de ventilateur voulue Low, Med ou High soit aussi allumé.

2. Appuyez sur les touches Increase +/ Decrease –pour régler la température voulue entre 60° F (16° C) et 85° F (30° C) par incréments de 1° F (0,5° C).

Un thermostat est utilisé pour maintenir la température ambiante. Le compresseur effectuera un cycle marche-arrêt pour garder la température ambiante au niveau de confort choisi. Réglez le thermostat à une valeur plus basse et l’air intérieur se refroidira.

MODE VENTILATEUR (FAN)

Utilisez le mode Fan (ventilateur) pour filtrer et faire circuler l’air sans refroidissement. Étant donné qu’un réglage en mode ventilateur seulement n’entraîne pas de refroidissement, le réglage de température ne sera pas affiché.

Réglez le thermostat à une valeur plus élevée et l’air intérieur se réchauffera.

REMARQUE : Si le conditionneur en position d’arrêt est mis en position de marche alors qu’il est réglé à COOL, il faudra environ 3 minutes pour démarrer le compresseur et amorcer un refroidissement.

Instructions concernant la climatisation Pour un refroidissement normal³6pOHFWLRQQH]OHPRGHCool

et la vitesse de ventilateur High ou Med avec un réglage de température moyen.

Pour un refroidissement maximal³6pOHFWLRQQH]OHPRGHCOOL et la vitesse de ventilateur High avec un réglage de température plus bas.

Pour un refroidissement plus silencieux ou durant la nuit³

Sélectionnez le mode Cool et la vitesse de ventilateur Low avec un réglage de température moyen.

REMARQUE : Si vous passez du mode Cool au mode Fan ou à la position Off (arrêt), attendez au moins 3 minutes avant de revenir au mode Cool.

Télécommande Appuyez sur la touche Fan. Appuyez sur les touches Low (bas),

Med (moyen) ou High (haut) pour régler le ventilateur à la

vitesse désirée.

Tableau de commande Appuyez sur la touche Mode jusqu’à ce que le témoin lumineux

Fan soit allumé et jusqu’à ce que le témoin lumineux Low, Med

ou High correspondant à la vitesse voulue soit aussi allumé.

&RPPDQGHVVXUOHFRQGLWLRQQHXU³ Modèles avec modes Chauffage/Climatisation

L’aspect peut varier.

Cool

Mode

On Off

Timer Temp

Off

Fan

Hi Low

Fan

Heat

Power

On/Off

Commandes du conditionneur

Les témoins lumineux à côté des touches à effleurement sur le tableau

de commande du conditionneur indiquent les réglages sélectionnés.

Commandes

1. ON/OFF (marche/arrêt)

Met le conditionneur en position de marche ou d’arrêt.

2. Affichage

Affiche le réglage de température. Affiche les heures lors du réglage de la minuterie.

3. MODE

Sur les commandes du conditionneur, utilisez cette fonction pour régler le mode COOL (frais), HEAT (chaleur) ou FAN (ventilateur). Les témoins lumineux sur les commandes du conditionneur indiquent le mode sélectionné.

4. TEMP Increase +/Decrease – Pads

(Touches d’augmentation/Diminution de la température) Utilisez cette fonction pour régler la température lorsque l’appareil est en mode COOL ou HEAT.

5. Vitesses du ventilateur (FAN)

(Télécommande seulement) Utilisez cette fonction pour régler la vitesse du ventilateur à LOW (bas) ou HIGH (haut). Les témoins lumineux indiquent la vitesse sélectionnée.

Télécommande

6. TIMER (minuterie)

ON (marche)³/RUVTXHOHFRQGLWLRQQHXUHVWHQSRVLWLRQG·DUUrW

Pour annuler la minuterie en position marche, appuyez sur la touche ON (marche) jusqu’à la disparition de l’heure affichée.

OFF (arrêt)³4XDQGOHFRQGLWLRQQHXUHVWHQPDUFKH

Pour annuler la minuterie en position Arrêt, appuyez sur la touche OFF (arrêt) jusqu’à la disparition de l’heure affichée.

7. Récepteur de signaux de la télécommande

REMARQUE:

automatiquement avec les réglages précédemment utilisés.

Lorsque le conditionneur est allumé, il démarre

Télécommande

Pour vous assurer d’un fonctionnement adéquat, pointez la

télécommande sur le récepteur de signal du conditionneur.

Le rayon d’action du signal de la télécommande s’étend

jusqu’à 21 pieds (6,4 m).

Assurez-vous qu’aucun obstacle pouvant bloquer

le signal ne se trouve entre le conditionneur et la télécommande.

Assurez-vous que les piles sont récentes et installées

FRUUHFWHPHQW³YRLUODVHFWLRQ(QWUHWLHQHWQHWWR\DJH

MODE CLIMATISATION (COOL)

Télécommande

1. Appuyez sur la touche COOL (frais).

2. Appuyez sur les touches LOW (bas), MED (moyen) ou HIGH

(haut) pour régler la vitesse de ventilateur voulue.

3. Appuyez sur les touches INCREASE +/ DECREASE –pour régler la température voulue entre 60 °F (16 °C) et 85 °F (30 °C) par incréments de 1 °F (0,5 °C).

Tableau de commande

1. Appuyez sur la touche MODE jusqu’à ce que le témoin lumineux de la fonction COOL s’allume.

2. Appuyez sur la touche FAN (ventilateur) jusqu’à ce que le témoin lumineux de la vitesse voulue HIGH ou LOW s’allume.

3. Appuyez sur les touches INCREASE +/ DECREASE –pour régler la température voulue entre 60 °F (16 °C) et 85 °F (30 °C) par incréments de 1 °F (0,5 °C).

Un thermostat est utilisé pour maintenir la température ambiante. Le compresseur effectuera un cycle marche-arrêt pour garder la température ambiante au niveau de confort choisi.

MODE CHAUFFAGE (HEAT)

Télécommande

1. Appuyez sur la touche HEAT (chaleur).

2. Appuyer sur la touche LOW (bas) ou HIGH (haut) pour régler la vitesse de ventilateur voulue.

3. Appuyez sur les touches INCREASE +/ DECREASE –pour régler la température voulue entre 60 °F (16 °C) et 85 °F (30 °C) par incréments de 1 °F (0,5 °C).

Tableau de commande

1. Appuyez sur la touche MODE jusqu’à ce que le témoin lumineux de la fonction HEAT s’allume.

2. Appuyez sur la touche FAN jusqu’à ce que le témoin lumineux de la vitesse de ventilateur voulue HIGH ou LOW s’allume.

3. Appuyez sur les touches INCREASE +/ DECREASE –pour régler la température voulue entre 60 °F (16 °C) et 85 °F (30 °C) par incréments de 1 °F (0,5 °C).

Un thermostat peut être utilisé afin de maintenir la température ambiante. La chaufferette démarrera puis s’arrêtera pour maintenir la température de la pièce selon le niveau de confort désiré. Réglez le thermostat à une température plus élevée et l’air intérieur deviendra plus chaud.

Réglez le thermostat à une valeur plus basse et l’air intérieur se refroidira. Réglez le thermostat à une valeur plus élevée et l’air intérieur se réchauffera.

Instructions concernant la climatisation Pour un refroidissement normal³6pOHFWLRQQH]OHPRGH COOL

et la vitesse de ventilateur HIGH ou MED avec un réglage de température moyen.

Pour un refroidissement maximal³6pOHFWLRQQH]OHPRGH COOL et la vitesse de ventilateur HIGH avec un réglage de

température plus bas.

Pour un refroidissement plus silencieux ou durant la nuit³

Sélectionnez le mode COOL et la vitesse de ventilateur LOW avec un réglage de température moyen.

REMARQUE : Il y a un délai de 3 minutes entre les changements de réglage, par exemple de COOL à OFF (arrêt) et retour à COOL.

Réglez le thermostat à une valeur plus élevée et l’air intérieur se réchauffera. Réglez le thermostat à une valeur plus basse et l’air intérieur se refroidira.

REMARQUE : Si le conditionneur d’air est éteint puis redémarrer alors que le réglage est sur HEAT (chaleur), il faudra environ 1 minute pour que la chaufferette démarre et que le réchauffement commence.

Instructions concernant le chauffage Pour un réchauffement normal³6pOHFWLRQQH]

le mode HEAT et la vitesse de ventilateur HIGH avec un réglage de température moyen.

Pour un réchauffement maximal³6pOHFWLRQQH] le mode HEAT et la vitesse de ventilateur HIGH avec un réglage de température plus élevé.

Pour un réchauffement plus silencieux ou durant la nuit³

Sélectionnez le mode HEAT et la vitesse de ventilateur LOW avec un réglage de température moyen.

VENTILATEUR (FAN)

Utilisez le mode FAN pour filtrer et faire circuler l’air sans refroidissement ou chauffage. Étant donné qu’un réglage en mode ventilateur seulement n’entraîne ni refroidissement ni chauffage, le réglage de température ne sera pas affiché.

Télécommande Appuyez sur la touche FAN. Appuyez sur les touches LOW (bas),

MED (moyen) ou HIGH (haut) pour régler le ventilateur à la

vitesse désirée.

Tableau de commande

Appuyez sur la touche MODE jusqu’à ce que le témoin lumineux FAN soit allumé et jusqu’à ce que le témoin lumineux LOW, MED ou HIGH correspondant à la vitesse voulue soit aussi allumé.

Au sujet des commandes sur le climatiseur.

Commande d’évent

La commande d’évent est située derrière la grille frontale sur le côté droit de la zone d’évacuation d’air. Lorsque cette commande est réglée à CLOSE, seul l’air à l’intérieur de la pièce est climatisé et mis en circulation. Lorsqu’elle est réglée à OPEN, l’évent permet un échange avec l’air frais de l’extérieur.

Pour ouvrir ou fermer l’évent :

1. Retirer la grille frontale.

2. Enlevez la vis de la carte d’évent.

3. Enlevez la carte d’évent, retournez-la et remplacez-la en trouvant le trou arrière dans la carte sur le taquet d’emplacement à l’intérieur de la décharge d’air et en rattachant la vis à l’avant.

L’appareil quitte l’usine en position fermée.

Trou d’emplacement

Trou de vis

Position OUVERTE (extrémité

de la maille vers l’arrière)

Direction de l’air

Des persiennes horizontales sur

la grille frontale vous permettent de diriger l’air vers le haut ou le bas.

Retirez la grille frontale pour

régler les persiennes verticales de façon à diriger l’air vers la gauche ou la droite.

Modèles avec rafraîchissement seulement

Commandes auxiliaires - Commutateurs DIP (l’emplacement varie selon le modèle)

Les commandes à commutateurs DIP sont situées derrière le châssis, comme indiqué sur l’illustration.

Il est de la responsabilité du propriétaire de vérifier les commutateurs et de s’assurer qu’ils sont à la position voulue.

ON OFF

TIMER TEMP

COOL FAN

HIGH

MODE

MED

OFF

SLEEP

OFF

Trou d’emplacement

Trou de vis

Position FERMÉE (extrémité

de la maille vers l’avant)

Cycle ventilateur/Continu

- Rafraîchissement

Fonction de rappel du nettoyage du filtre

Cycle ventilateur/Continu - Rafraîchissement

Lorsque ce commutateur est activé (DROITE), il permet au ventilateur intérieur de se mettre sous et hors tension en alternance parallèlement au compresseur. Lorsque ce commutateur est désactivé (GAUCHE), il permet au ventilateur intérieur de fonctionner en continu.Le réglage par défaut est sur la position DROITE (cycle ventilateur)

Fonction de rappel du nettoyage du filtre

Lorsque le commutateur est activé (DROITE), un témoin lumineux illuminera l’interface utilisateur au bout d’un cumul de 250 heures de fonctionnement pour rappeler qu’il faut nettoyer le filtre. Lorsque ce commutateur est désactivé (GAUCHE), la fonction est aussi désactivée. Le réglage par défaut est sur la position DROITE (activé).

Modèles réchauffement/rafraîchissement Commandes auxiliaires - Commutateurs DIP (l’emplacement varie selon le modèle)

Les commandes à commutateurs DIP sont situées derrière le châssis, comme indiqué sur l’illustration.

Il est de la responsabilité du propriétaire de vérifier les commutateurs et de s’assurer qu’ils sont à la position voulue.

Cycle ventilateur/Continu Rafraîchissement

Cycle ventilateur/Continu

- Rafraîchissement

Fonction de rappel du

nettoyage du filtre

Cycle ventilateur/Continu Réchauffement

Classe 2

Aucune fonction (réservé pour usage ultérieur)

Fonctionnement cyclique/continu du ventilateur – Refroidissement

Quand ce commutateur est branché (UP) (haut), le ventilateur intérieur se met en marche et s’arrête avec le compresseur. Quand ce commutateur est débranché (DOWN) (bas), le ventilateur intérieur fonctionne continuellement. Le réglage par défaut est la position basse (continuellement).

Fonctionnement cyclique/continu du ventilateur – Chauffage

Lorsque ce commutateur est activé (UP) (haut), le ventilateur intérieur peut fonctionner continuellement en mode chauffage. Lorsqu’il est désactivé (DOWN) (bas), le ventilateur intérieur peut effectuer des cycles entre la marche et l’arrêt (on/off). Le réglage par défaut est la position haute (cyclique).

Fonctionnement cyclique/continu du ventilateur – Refroidissement

Fonctionnement cyclique/continu du ventilateur – Chauffage

Classe 2 – Thermostat à distance

Quand ce commutateur est branché (UP) (haut), l’appareil est contrôlé par un thermostat mural avec commande à distance de classe 2. Les commandes de l’appareil sont hors service. Le réglage par défaut est la position basse (désactivé).

Bornes de raccordement du thermostat à distance - Classe 2 (sur certains modèles)

Les commandes sont situées sous le couvercle de plastique, derrière la grille frontale.

1. Enlevez la grille frontale. Consultez la rubrique sur la grille frontale

dans la section Entretien et nettoyage.

2. Enlevez les vis qui fixent le couvercle de plastique au-dessus des

connexions de câblage. Mettez les vis et le couvercle de côté.

3. Pour faire les raccordements, insérez les fils dans le bas des bornes et

vissez les vis fermement.

4. Une fois terminés les raccordements voulus, replacez le couvercle de

plastique et la grille frontale.

Le propriétaire est responsable de faire tous les raccordements et de régler les commutateurs DIP appropriés.

Une fois raccordé, l’appareil sera contrôlé par un thermostat à distance. REMARQUE : Le commutateur numéro 3 doit être activé (position haute)

pour activer le thermostat à distance. (Voir les instructions d’installation fournies avec le thermostat à distance.)

Classe 2

Emplacement des

bornes

de raccordement

sous la grille

frontale

IMPORTANT:

Les raccordements du thermostat procurent un courant de 24 VCA seulement.

Si vous utilisez un thermostat mural numérique/électronique, assurezvous qu’il est compatible avec un signal de 24 VCA. Consultez les instructions d’installation du thermostat mural.

AVIS:

L’endommagement du thermostat mural ou de l’électronique peut résulter de raccordements incorrects. Une attention spéciale doit être apportée au raccordement des fils. Aucun circuit ne doit être raccordé à une tension secteur. Isolez de la tension secteur tous les fils dans le bâtiment.

ROUGE – 24 VCA seulement

VERT – Ventilateur basse vitesse

VERT – Ventilateur haute vitesse

Aucune fonction (Réservé pour usage ultérieur)

JAUNE – Compresseur

BLANC – Élément chauffant

Aucune fonction (Réservé pour usage ultérieur)

COMMUN – Terre

Entretien et nettoyage du conditionneur.

Grille et boîtier

Éteignez le conditionneur et retirez la fiche d’alimentation électrique de la prise murale avant le nettoyage. Pour nettoyer, utilisez de l’eau et un détergent doux. N’utilisez

Serpentins extérieurs

Les serpentins situés du côté extérieur du conditionneur doivent être vérifiés régulièrement.

S’ils sont obstrués par de la saleté ou de la suie, il est possible de les faire nettoyer à la vapeur par des professionnels en passant par votre Centre de services GE.

Grille frontale

La grille frontale peut être enlevée pour nettoyer en profondeur et repérer les numéros de modèle et de série à l’avant du plateau.

Pour retirer :

1. Tirez sur le filtre pour le dégager.

2. Enlevez les deux vis de la grille.

jamais d’agent de blanchiment ou d’abrasif.

3. Dégagez la grille du bas et soulevez-la à partir des languettes situées sur le dessus du boîtier.

Grille

Languette

Sur certaines modèles

Pour replacer :

Placez les languettes sur la grille frontale vis-à-vis des languettes sur le devant du boîtier et mettez-les en place en exerçant une pression.

Replacez les vis et le filtre.

Grille

Languette

Pour conserver un rendement optimal, nettoyez le filtre au moins tous les 30 jours.

Filtre à air

FRONT

Filtre encrassé – Requiert un nettoyage

Filtre obstrué – Réduit considérablement le climatisation, le chauffage et la ventilation.

FRONT

Éteignez le conditionneur avant le nettoyage.

La mesure la plus utile que vous pouvez prendre pour entretenir votre conditionneur est de nettoyer le filtre au moins tous les 30 jours. Un filtre obstrué réduit l’efficacité de la climatisation, du chauffage et de la ventilation.

Le nettoyage régulier du filtre à air :

 Diminue le coût de fonctionnement;  Économise l’énergie;  Prévient l’obstruction des serpentins

de l’échangeur de chaleur;

 Réduit le risque de défectuosités précoces.

Pour nettoyer le filtre à air :

 Enlevez les particules grossières avec l’aspirateur.  Faites circuler de l’eau à travers le filtre.  Séchez à fond avant de le remettre en place.

Pour retirer le filtre à air, sur certaines modèles :

Tirer vers le bas.

Pour remettre le filtre à air en place :

Replacez le filtre propre en le poussant en place.

Pour retirer le filtre à air, sur certaines modèles :

Tirez soigneusement la languette vers l’avant et le haut pour la dégager.

AVIS : Ne faites pas fonctionner le conditionneur

si le filtre n’est pas en place. Le filtre doit être remplacé immédiatement s’il est tordu ou endommagé.

Le fonctionnement de l’appareil avec un filtre endommagé ou mal placé permet à la saleté et la poussière d’atteindre les serpentins intérieurs et réduit le rendement de l’appareil et l’efficacité de la climatisation, du chauffage et de la ventilation.

Vous pouvez vous procurer des filtres de remplacement auprès de votre vendeur, votre revendeur GE, votre Centre de services et pièces GE ou de réparateurs Customer Care® autorisés.

Entretien et nettoyage du conditionneur.

Comment insérer les piles dans la télécommande

1. Enlevez le couvercle du logement des piles en le faisant glisser dans le sens de la flèche.

2. Insérez les nouvelles piles en vous assurant que les pôles (+) et (-) des piles sont orientés dans la bonne direction.

3. Remettez le couvercle en le faisant glisser en place.

Rangement de longue durée

Dès que l’utilisation du climatiseur de pièce est terminée, il est recommandé de couvrir l’appareil afin d’éviter les courants d’air et limiter la perte d’énergie

Les couvercles isolés montés sur le devant de l’appareil et conçus pour empêcher les courants d’air et la perte d’énergie sont recommandés. La dimension approximative du couvercle pour l’intérieur est de 66 x 41 x 18 cm (26 x 16 x 7 po).

Débranchez l’appareil avant d’installer le couvercle. Suivez les instructions d’installation du fabricant du couvercle au moment d’installer le couvercle.

Le couvercle doit être enlevé avant de mettre le climatiseur en marche.

REMARQUE :

Utilisez 2 piles « AAA » (1,5 volt). N’employez

pas de piles rechargeables.



Retirez les piles de la télécommande si vous

ne prévoyez pas utiliser le système sur une longue période de temps.



Ne mélangez pas les piles neuves avec les piles usées. Ne

mélangez pas les piles de différents types : alcalines, standard (carbone-zinc) ou rechargeables (ni-cad, ni-mh, etc.).

Instructions

de montage

Questions? Composez le 1.800.361.3400 ou visitez notre site web à : www.electromenagersge.ca

Conditionneur d’air

AVANT DE COMMENCER

Veuillez lire toutes ces instructions attentivement.

•

IMPORTANT ³&RQVHUYH]FHVLQVWUXFWLRQV

à l’usage de l’inspecteur local.

•

IMPORTANT ³5HVSHFWH]WRXVOHVFRGHV

et les ordonnances en vigueur.

• Note au monteur – Conservez le Manuel

du propriétaire.

• Note au consommateur – Conservez ces instructions

pour consultation ultérieure.

• Niveau de compétence – L’installation de cet appareil

exige des compétences de base en mécanique.

• Temps d’exécution –

• Nous recommandons que l’installation de ce produit soit effectuée par deux personnes.

• La responsabilité de l’exactitude de l’installation incombe à l’installateur.

• La garantie ne couvre pas les défectuosités du produit causées par une installation inadéquate.

Environ 1 heure

EXIGENCES EN MATIÈRE D’ALIMENTATION ÉLECTRIQUE

AVERTISSEMENT

Risque d’électrocution. Peut

causer des blessures, voire le décès. Cet appareil doit être mis à la terre correctement. En présence d’une prise murale à 2 trous, vous avez la responsabilité et l’obligation de la faire remplacer par une prise à 3 trous.

Certains modèles nécessitent une prise mise à

la terre de 115/120 volts c.a. 60 Hz, protégée par un disjoncteur ou un fusible à fusion temporisé de 15 amp.

La fiche triphasée réduit le danger de secousse électrique. Si la prise murale que vous allez utiliser n’est qu’une prise biphasée, vous êtes responsable de la faire remplacer par une prise murale triphasée bien mise à la terre.

N’enlevez, ne coupez ou n’ôtez jamais la troisième broche (de mise à la terre) du cordon d’alimentation.

Ne changez jamais la fiche du cordon d’alimentation de ce conditionneur.

Un câblage de la maison en aluminium peut occasionner

GHVSUREOqPHVSDUWLFXOLHUV³FRQVXOWH]XQpOHFWULFLHQTXDOLILp

Période de rodage du climatiseur

NOTE – Comme tout appareil mécanique composé de pièces mobiles, ce climatiseur passera par une période de rodage. APRÈS L’INSTALLATION, cet appareil devra fonctionner durant 48 heures pour atteindre son efficacité optimale.

Certains modèles nécessitent une alimentation de 230/208 volts c.a., protégée par un disjoncteur ou un fusible à fusion temporisé. Vous devez monter ces modèles sur leur propre circuit dérivé pour éviter la surcharge des circuits de câblage de la maison ou de l’appartement, qui peut occasionner un danger

d’incendie par surchauffe des câbles.

IMPORTANT! GE recommande fortement de retirer

l’ancien boitier mural et d’installer un boitier mural neuf de GE. Si vous N’UTILISEZ PAS un boitier mural GE, vous pourriez connaître un faible rendement ou une défectuosité du produit. Ceci n’est pas couvert par les clauses et conditions de la garantie de GE.

Instructions de montage

Veuillez lire toutes ces instructions attentivement.

Le cordon d’alimentation peut comprendre un mécanisme d’interruption de courant. Un bouton d’essai et de remise en marche est fourni sur le boîtier de la prise. Vous devez essayer le mécanisme périodiquement en appuyant d’abord sur le bouton TEST (essai) puis sur le bouton RESET (remise en marche).

Si le bouton TEST ne bascule pas ou si le bouton RESET ne reste pas enfoncé, cessez d’utiliser votre conditionneur d’air et appelez un technicien de service qualifié.

OUTILS DONT VOUS POUVEZ AVOIR BESOIN

Tournevis à tête Phillips

Clé anglaise

Perceuse

Crayon

Mètre à ruban ou ridge

Niveau

Scissors ou couteau

Scie à main ou scie sauteuse

NUMÉROS DE TROUSSES GE

UTILISEZ LE NUMÉRO DE TROUSSE GE : POUR : DESCRIPTION:

RAB46A,46, Utilisez ces trousses pour Logement mural standard pour châssis modèle « J ». Grille 47A, 47, 48A tous les modèles GE et les extérieure RAG13 en aluminium estampé incluse. Enlevez

48B & 48 autres marques non listées et remplacez le logement existant. RAK65A1 RAK690 RAB36, 37, 38, 46, 47 ou 48 Si vous mettez une grille extérieure ornementale personnalisée,

(Châssis « J ») utilisez cette trousse pour obtenir une ventilation adéquate. RAG13 RAB36, 37, 38, 46, 47 ou 48 Grille extérieure en aluminium standard (comprise avec les

(Châssis « J ») logements muraux RAB46, 47A, 48A et 48B) RAG14E RAB36, 37, 38, 46, 47 ou 48 Grille extérieure ornementale à persiennes

(Châssis « J »)

Tous les modèles GE

Trousse pour installation dans fenêtre

Conformité ADA

Contrôle par télécommande

Contrôle au panneau de commande

Contrôle par thermostat

Une télécommande est livrée avec les climatiseurs encastrés GE. Les climatiseurs encastrés GE satisfont à toutes les normes fédérales de l’ADA lorsqu’ils sont contrôlés par télécommande.

Les climatiseurs encastrés GE conçus pour un contrôle au panneau de commande satisfont aux normes fédérales de l’ADA lorsqu’ils sont installés à une hauteur où les commandes se trouvent à plus de 15 po (38,1 cm) et moins de 48 po (1,2 m) du sol.

Les climatiseurs GE conçus pour un contrôle par thermostat mural satisfont aux normes fédérales de l’ADA lorsqu’ils sont utilisés conjointement avec un thermostat mural conforme aux normes ADA et monté à plus de 15 po (38,1 cm) et moins de 48 po (1,2 m) du sol.

Instructions de montage

INSTALLATION D’UN MODÈLE « J » DANS UN LOGEMENT MURAL EXISTANT

Veuillez lire toutes ces instructions attentivement.

RETIREZ TOUT LE MATÉRIEL D’EMBALLAGE (S’IL Y A LIEU) À L’INTÉRIEUR DU CLIMATISEUR, À PROXIMITÉ DU COMPRESSEUR.

REPOSEZ LA PLAQUETTE DE VERROUILLAGE

AVEC LA LANGUETTE DERRIÈRE LE BORD DU LOGEMENT MURAL. SERREZ LA VIS.

Plaquette

verrouillage

Serrer la vis

ENLEVEZ LE FILTRE ET LA GRILLE FRONTALE

Enlevez les deux vis derrière le filtre puis retirez la grille frontale.

FAITES GLISSER AVEC PRÉCAUTION LE CLIMATISEUR DANS SON LOGEMENT

Assurez-vous que la tubulure sur l’appareil ne touche pas au logement mural et que ce dernier est monté solidement.

FIXEZ LA GRILLE FRONTALE

Un orifice pour le cordon électrique se trouve dans le bas de la grille frontale.

Instructions de montage

INSTALLATION À TRAVERS LE MUR

Veuillez lire toutes ces instructions attentivement.

PRÉPARATION DE L’OUVERTURE

DANS LE MUR

Assurez-vous qu’une prise électrique murale se trouve à proximité de l’ouverture, sinon veillez à en installer une.

La longueur du cordon électrique pour les modèles 115 volts est de 72 po (183 cm)

vers la droite et de 47 po (119 cm) vers la gauche. Pour les modèles 230/208 volts, la longueur est de 65 po (165 cm) vers la droite et de 39 po (99 cm) vers la gauche.

DIMENSIONS

MIN. OUVERTURE FINIE* DIMENSIONS LOGEMENT

Hauteur Largeur

   

ø4s 261ø8s 155ø8s 261ø16s 16s

 15

Hauteur Largeur

Profondeur



* Selon la situation sur

le site, il peut s’avérer nécessaire d’augmenter les dimensions si des cornières sont utilisées pour fixer le logement.

SUPPORT DU CONDITIONNEUR

Le logement mural du conditionneur doit être installé en excédant le mur intérieur ou extérieur d’au moins 1/4 po (6,4 mm).

Les côtés finis de l’ouverture doivent être des éléments de charpente du mur.

Linteau – Pour les murs de maçonnerie, utilisez un linteau pour supporter les briques ou les blocs au-dessus de l’ouverture. Le logement mural ne doit pas se substituer au linteau.

Solin – Installez un solin (garniture de gouttière) de la manière illustrée pour empêcher l’eau de dégoutter à l’intérieur du mur et sur l’extérieur du bâtiment.

Parement

de briques

Cornière

de linteau

(s’il y a lieu)

Calfeutrage

(sur les 4 côtés,

à l’extérieur et l’intérieur

du logement)

Calfeutrage (au-dessus et en-dessous du solin)

Panneau de plâtre

Moulure (s’il y a lieu)

Intérieur de la pièce

Solin (garniture

de gouttière)

Prolongement minimum

de 1/4 po (6,4 mm)

à partir de la moulure

SUPPORT DU CONDITIONNEUR

Le mortier entre le logement et la brique autour du logement peut être creusé à 45° pour améliorer le calfeutrage.

Intérieur

Dessus du logement

Extérieur

Calfeutrage

Mortier creusé

Avant d’appeler le service . . .

En cas de panne : Économisez du temps et de l’argent! Étudiez le tableau ci-dessous : votre appel de service est peut-être inutile.

Problème Causes possibles Que faire

Le conditionneur ne se Le conditionneur • Assurez-vous que la fiche du conditionneur soit bien branchée met pas en marche est débranché. dans la prise murale.

Le fusible a sauté/ • Vérifiez la boîte à fusible/à disjoncteurs et remplacez le fusible le disjoncteur est ouvert. ou rebranchez le disjoncteur.

Il y a une panne de courant. • S’il se produit une panne de courant, débranchez le conditionneur en le mettant en position OFF attendez 3 minutes avant de remettre en marche le conditionneur, pour éviter de déclencher la surcharge du compresseur.

Le mécanisme d’interruption • Appuyez sur le bouton RESET (remise en marche) situé sur la fiche de courant est déclanché. du cordon électrique.

• Si le bouton RESET ne reste pas enfoncé, arrêtez le conditionneur d’air et appelez un technicien qualifié.

Le conditionneur ne La circulation d’air est bloquée. • Assurez-vous qu’il n’y a pas de rideau, de store ou de meuble refroidit ou ne chauffe qui bloque le devant du conditionneur. (certains modèles) pas comme il devrait

Le filtre à air est sale. • Nettoyez le filtre au moins tous les 30 jours. Consulter la section Instructions de fonctionnement.

La chambre était chaude. • Après avoir mis en marche le conditionneur, attendez que la chambre se refroidisse.

L’air froid s’échappe • Vérifiez les grilles à registre de plancher et les reprises d’air froid.

Les serpentins sont gelés. • Consultez “Le conditionneur d’air gèle” ci-dessous.

Le conditionneur La glace bloque la circulation • Réglez les commandes à HIGH FAN ( d’air gèle d’air et empêche le ou HIGH COOL (

La télécommande Les piles ne sont pas insérées • Vérifiez la position des piles. Elles doivent être insérées ne fonctionne pas correctement. correctement.

Les piles sont peut-être • Remplacer les piles. déchargées.

Le contrôle de température • En mode COOL

n’est pas bien réglé. appuyez sur la touche DECREASE – pad.

de la chambre.

conditionneur de refroidir la chambre.

• Assurez-vous que l’évent du conditionneur est à la position fermée.

température plus élevée pour faire fondre la glace.

(frais)

haut frais)

(arrêt)

. Quand le courant revient,

ou HEAT

(chaleur)

et réglez le thermostat à une

(certains modèles),

haut ventilateur)

De l’eau coule à l’extérieur Il fait très chaud et humide. • C’est normal. De l’eau coule à l’intérieur Le conditionneur n’est pas • Pour obtenir une bonne évacuation de l’eau, assurez-vous

incliné vers l’extérieur. que le conditionneur soit légèrement incliné de l’avant du boîtier vers l’arrière.

L’eau s’amasse dans L’humidité est extraite de • C’est normal pendant une période courte dans des régions le plateau du fond l’air de la chambre et passe peu humides; normal pendant des périodes plus longues

dans le plateau du fond. dans des régions très humides.

Bruits normaux de fonctionnement

Vous pouvez entendre un cliquetis dû à de l’eau qui

est absorbée et est projetée contre le condensateur les jours de pluie où quand il y a beaucoup d’humidité. Cette caractéristique diminue l’humidité et améliore le rendement.

Vous pouvez entendre le claquement du thermostat quand le

compresseur se met en marche et s’arrête.

De l’eau s’amasse dans le plateau du bas pendant les périodes de

grande humidité ou s’il pleut. Cette eau peut déborder et couler de l’appareil du côté extérieur.

Le ventilateur peut tourner même quand le compresseur

ne fonctionne pas.

Notas.

Garantie du conditionneur d’air.

Tout le service en vertu de la garantie est offert par nos centres de service d’usine ou par un technicien autorisé de Customer Care

. Pour obtenir le service, contactez Gordon Williams Corp. au 1.888.209.0999. Veuillez fournir le numéro de série et le numéro de modèle lorsque vous appelez

Agrafez le reçu d’achat ici.

Pour obtenir le service sous

garantie, vous devrez fournir

la preuve de l’achat original.

pour obtenir le service.

Pour la période de : Nous remplacerons :

Un an Toute pièce du conditionneur qui ne fonctionne pas à cause d’un vice de matériau

À partir de la date ou de main-d’œuvre. Pendant cette garantie limitée d’un an, nous fournirons également, d’achat original gratuitement, toute la main-d’œuvre et le service connexe nécessaires pour remplacer la

pièce défectueuse. Cinq ans

À partir de la date et tous les tuyaux de connexion) qui ne fonctionne pas à cause d’un vice de matériau ou de d’achat original main-d’œuvre. Pendant cette garantie limitée additionnelle de quatre ans, nous fournirons

également, gratuitement, toute la main-d’œuvre et le service connexe nécessaires pour remplacer la pièce défectueuse.

Tout élément du système de réfrigération scellé (le compresseur, le condensateur, l’évaporateur

Ce qui n’est pas couvert :

 Les déplacements de service à votre maison pour vous

apprendre à utiliser le produit.

 Un montage, une livraison ou un entretien déficient. Si vous

avez un problème de montage ou si le conditionneur n’a pas la bonne capacité de refroidissement pour son usage prévu, appelez votre revendeur ou votre installateur. Vous êtes responsable de fournir une installation de raccordement électrique convenable.

 Les pannes occasionnées par des modifications au produit

ou une utilisation non raisonnable, en particulier une absence d’entretien raisonnable et nécessaire.

 Dans les emplacements commerciaux, la main-d’œuvre

nécessaire pour déménager l’appareil jusqu’à un emplacement où il est accessible par un technicien particulier.

 Le remplacement des fusibles de la maison ou la réactivation

des disjoncteurs.

 Les pannes occasionnées par la corrosion sur les modèles

qui ne sont pas protégés contre la corrosion.

 Les dommages occasionnés par un mauvais voltage de

l’alimentation électrique, un accident, un incendie, une inondation ou une calamité naturelle.

 Les dommages indirects et consécutifs à la propriété

personnelle occasionnés par des vices possibles de ce conditionneur.

 Les dommages occasionnés par la livraison.  Le service s’il est impossible d’avoir accès au produit pour ce

faire.

EXCLUSION DE GARANTIES IMPLICITES – Votre seul et unique recours est la réparation du produit selon les dispositions de cette Garantie limitée. Toutes les garanties implicites, incluant les garanties de commercialité et d’adéquation à un usage spécifique, sont limitées à une année ou à la période la plus courte autorisée par la législation.

Cette garantie couvre l’acheteur original et tout possesseur subséquent de produits achetés pour un usage au Canada. Si le produit est installé dans une région où ne se trouve aucun réparateur autorisé GE, vous devrez peut-être assumer les frais de transport ou apporter expédier le produit à un centre de service autorisé GE.

Certaines provinces ne permettent pas l’exclusion ou la limitation des dommages indirects ou consécutifs et, par conséquent, l’exclusion ci-dessus peut ne pas s’appliquer à vous. Cette garantie vous donne des droits juridiques particuliers et vous pouvez également avoir d’autres droits qui varient d’une province à l’autre. Pour connaître vos droits juridiques dans votre province, consultez votre bureau local ou provincial de protection des consommateurs.

Garant : General Electric Company. Louisville, KY 40225

Soutien au consommateur.

Site Web appareils électroménagers GE

Vous avez une question ou vous avez besoin d’aide pour votre appareil électroménager? Contactez-nous par Internet au site www.electromenagersge.ca 24 heures par jour, tous les jours de l’année.

www.electromenagersge.ca

Service de réparations 1.800.561.3344

Service de réparations GE est tout près de vous. Pour faire réparer votre électroménager GE, il suffit de nous téléphoner.

Studio de conception réaliste

Sur demande, GE peut fournir une brochure sur l’aménagement d’une cuisine pour les personnes à mobilité réduite.

Écrivez : Directeur, Relations avec les consommateurs, Mabe Canada Inc.

Bureau 310, 1 Factory Lane Moncton, N.B. E1C 9M3

Pièces et accessoires

Ceux qui désirent réparer eux-mêmes leurs électroménagers peuvent recevoir pièces et accessoires directement à la maison (cartes VISA, MasterCard et Discover acceptées).

Les directives stipulées dans le présent manuel peuvent être effectuées par n’importe quel utilisateur. Les autres réparations doivent généralement être effectuées par un technicien qualifié. Soyez prudent, car une réparation inadéquate peut affecter le fonctionnement sécuritaire de l’appareil.

Vous trouverez dans les pages jaunes de votre annuaire le numéro du Centre de service Mabe le plus proche. Autrement, appelez-nous au 1.800.661.1616.

Contactez-nous

Si vous n’êtes pas satisfait du service après-vente dont vous avez bénéficié : Premièrement, communiquez avec les gens qui ont réparé votre appareil. (QVXLWHVLYRXVQ·rWHVWRXMRXUVSDVVDWLVIDLWHQYR\H]WRXVOHVGpWDLOV³QXPpURGHWpOpSKRQHFRPSULV³DX

Directeur, Relations avec les consommateurs, Mabe Canada Inc.

Bureau 310, 1 Factory Lane Moncton, N.B. E1C 9M3

Inscrivez votre appareil électroménager

Inscrivez votre appareil électroménager en direct, aussitôt que possible. Cela améliorera nos communications et notre service après-vente. Vous pouvez également nous envoyer par la poste le formulaire d’inscription joint à votre documentation.

GEAppliances.com

Instrucciones de seguridad .... 2, 3

Instrucciones de operación .....4-9

Modelos de Frío ..................... 5, 5

Modelos de Calor ....................6, 7

Controles de la Ventilación ............. 8

Cuidado y limpieza

Filtro de aire .......................... 10

Rejilla delantera ....................... 10

Rejilla y caja ........................... 10

Bobinas para exteriores ........... 10-11

Almacenamiento a Largo Plazo ....... 12

Instrucciones de instalación

Antes de empezar .................12-13

Cómo instalar un modelo J en

una caja de pared existente ..........14

Instalación opcional a través

de la pared ............................ 15

Solucionar problemas

Antes de llamar para

solicitar servicio ....................... 16

Sonidos normales de operación ...... 16

Manual del propietario

y instrucciones

de instalación

Refrescar AJCM 08, 10 ACG solamente AJCM 10, 12 DCG AJCQ 06 LCG AJCQ 08, 10, 12 ACG AJCQ 09, 10, 12 DCG

Refrescar/ AJEM 12 DCF calentar AJEQ 06 LCF AJEQ 08 ACF AJEQ 09, 10, 12 DCF

Apoyo al consumidor

Apoyo al consumidor ................... 20

Garantía .............................. 19

Escriba los números de modelo y serie aquí:

# de Modelo ____________________________

# de Serie ______________________________

Acondicionador de aire

Estos números se encuentran en una etiqueta ubicada detrás del gabinete del ambiente sobre la bandeja de la base.

49-7754 02-16 GE

INFORMACIÓN IMPORTANTE DE SEGURIDAD. LEA TODAS LAS INSTRUCCIONES ANTES DE USAR.

INFORMACIÓN DE SEGURIDAD

Éste es el símbolo de alerta de seguridad. El mismo alerta sobre potenciales riesgos de muerte o lesiones tanto para usted con para otras personas. Todos los mensajes de seguridad estarán a continuación del símbolo de alerta de seguridad y con la palabra “PELIGRO”, “ADVERTENCIA” o “PRECAUCIÓN”. Estas palabras se definen como:

PELIGRO

Indica una situación de riesgo que, si no se evita, podría resultar en la muerte o en lesiones graves.

ADVERTENCIA

PRECAUCIÓN

Indica una situación de riesgo que, si no se evita, podría resultar en la muerte o en lesiones graves.

Indica una situación de riesgo que, si no se evita, podría resultar en lesiones menores o moderadas.

ADVERTENCIA

Para su seguridad, se debe seguir la información de este manual para minimizar el riesgo de incendio o explosión, descargas eléctricas, o para evitar daños a la propiedad, lesiones personales o la muerte.

PRECAUCIONES DE SEGURIDAD

ADVERTENCIA

Riesgo de descarga

eléctrica. Puede provocar lesiones o la muerte. Por su seguridad, se debe seguir la información en este manual para minimizar el riesgo de incendios, descargas eléctricas o lesiones personales.

 Use este electrodoméstico solamente para el

propósito determinado según se describe en el

Manual del propietario.

Este acondicionador de aire debe instalarse

correctamente de acuerdo con las Instrucciones de

instalación antes de su uso.

Nunca desenchufe su acondicionador de aire tirando

del cable eléctrico. Siempre agarre firmemente el

enchufe y tire de él directamente hacia afuera.

 Reemplace inmediatamente todos los cables

eléctricos que se hayan pelado o que se hayan

dañado de alguna otra manera. Un cable de

corriente dañado no debe repararse, sino que debe

ser sustituido por uno nuevo que se adquiera del

fabricante. No use un cable eléctrico que muestre

evidencias de deterioro, o daños de abrasión en su

superficie en alguno de sus extremos.

 APAGUE y desenchufe su acondicionador de aire

antes de realizar cualquier reparación o limpieza.

NOTA: Recomendamos enérgicamente que cualquier

servicio llevado a cabo en este equipo o realice un individuo calificado.

 Por su seguridad…no almacene ni use materiales

combustibles, gasolina u otros vapores o líquidos inflamables en la proximidad de éste o algún otro electrodoméstico.

 Todos los acondicionadores de aire contienen

refrigerantes, los que por Ley Federal deben ser removidos antes de desecharlos. Si usted planea deshacerse de algún producto que contenga refrigerantes, póngase en contacto con la compañía que se encarga de recoger su basura para que le indiquen qué hacer.

GUARDE ESTAS INSTRUCCIONES

CÓMO CONECTAR LA ELECTRICIDAD

ADVERTENCIA

Puede provocar lesiones o la muerte. Este aparato debe contar con una adecuada conexión a tierra. Bajo ninguna circunstancia, corte o remueva la tercera púa (tierra) del cable eléctrico. En pos de la seguridad personal, este electrodoméstico debe siempre conectarse a tierra.

 El cable eléctrico de este electrodoméstico está equipado

con un enchufe de tres púas (tierra) que combina con un tomacorriente estándar de tres tomas de pared para minimizar la posibilidad de una descarga eléctrica.

 Pida a un técnico que inspeccione el tomacorriente y el

circuito para cerciorarse de que el tomacorriente está conectado a tierra de la manera apropiada.

 El cable de alimentación puede incluir un dispositivo para

interrupción de corriente. Se incluye un botón de prueba y de reinicio en el dispositivo. El dispositivo debe ponerse a prueba periódicamente: primero se presiona el botón de TEST (prueba) y luego RESET (reinicio). Si el botón TEST no

Riesgo de descarga eléctrica.

 Donde exista un tomacorriente de dos tomas, es su

Puede provocar lesiones o la muerte.

 El acondicionador de aire debería siempre estar conectado

 Ver las Instrucciones de instalación, en la sección Requisitos

se dispara o si el botón RESET no queda enganchado, deje de utilizar el acondicionador de aire y comuníquese con un técnico calificado.

responsabilidad y obligación personal hacer que dicho tomacorriente sea reemplazado por uno de tres tomas con conexión a tierra.

ADVERTENCIA

Riesgo de descarga eléctrica.

a un tomacorriente individual con su circuito de voltaje correspondiente. Esto proporciona el mayor rendimiento y además evita que los circuitos del resto de la casa se sobrecarguen, lo cual podría causar incendios por el sobrecalentamiento del cableado.

Eléctricos para los requisitos específicos de conexión.

USO DE PROLONGADORES

ADVERTENCIA

Podría ocasionar lesiones graves o la muerte.

RIESGO DE INCENDIO.

862'((1&+8)(6$'$37$'25(6³

ADVERTENCIA

provocar lesiones o la muerte.



Enérgicamente recomendamos contra el uso de enchufes adaptadores.

 

Si usted se ve en la necesidad de usar un adaptador, donde los códigos legales locales lo permitan, puede hacer una conexión temporal a un interruptor de 2 tomas siempre que se use un tomacorriente listado baja UL disponible en la mayoría de las ferreterías.

 

La ranura mayor en el adaptador debe estar alineada con la púa mayor en la pared para proporcionar una polaridad apropiada en la conexión del cable eléctrico.

Riesgo de descarga eléctrica. Puede

 NO use un prolongador con este Acondicionador de Aire

de Ventana.

 NO use protectores contra picos de tensión ni adaptadores

para múltiples tomacorrientes con este Acondicionador de Aire.

 

Cuando se disponga a desconectar el cable eléctrico del adaptador, siempre sostenga el adaptador en su lugar on una mano mientras tira del cable eléctrico con la otra mano. Si no hace esto, la terminal de tierra del adaptador podría romperse después de que este proceso se repita varias veces.

 

Si se rompe el terminal de conexión a tierra del adaptador, NO USE el acondicionador de aire hasta que la conexión a tierra se haya restablecido.

 

Unir el terminal de conexión a tierra del adaptador a un tornillo de la cubierta en la pared no conecta a tierra el electrodoméstico apropiadamente no ser que el tornillo de la cubierta sea metálico y no esté aislado, y el tomacorriente de la casa esté apropiadamente conectado a tierra a través del cableado de la casa. Haga que un técnico calificado inspeccione el circuito de la casa para cerciorarse que está conectado a tierra apropiadamente.

LEA Y SIGA ESTAS INSTRUCCIONES DE SEGURIDAD CUIDADOSAMENTE.

GUARDE ESTAS INSTRUCCIONES

$FHUFDGHORVFRQWUROHVHQHODFRQGLFLRQDGRUGHDLUH³

Modelos Sólo para Frío

La apariencia podría variar.

On Off

Delay Hrs Temp

Off

Reset

Filter

Controles del acondicionador de aire

Las luces al lado de las teclas de toque en el panel de control

del acondicionador de aire indican el nivel seleccionado.

Controles

1 Power On/Off (encendido/apagado)

Apaga y prende el acondicionador de aire.

2. Pantalla

Muestra la configuración de temperatura. Muestra la hora al configurar el temporizador.

3. Mode (modo)

En el control remoto, usado para ajustar el acondicionador de aire al modo Cool (frío) o Fan (ventilador).

En los controles del acondicionador de aire, usado para ajustar en Cool o en modo Fan en High (alto), Med (medio) o Low (bajo) para la velocidad del ventilador. Las luces indicadoras en los controles del acondicionador de aire mostrarán el modo y la velocidad del ventilador seleccionados.

4. Temp Teclas de Aumentar + / Reducir –

Usado para ajustar la temperatura cuando esté en el modo Cool.

5. Velocidades del Ventilador (Fan) (control remoto únicamente)

Usado para ajustar la velocidad del ventilador a Low, Med o High.

6. Delay Hrs (Horas de Retraso)

2QHQFHQGLGR³&XDQGRHODFRQGLFLRQDGRUGHDLUH

está apagado, puede ajustarse para que se encienda automáticamente media hora hasta 24 horas a su nivel anterior. Con cada presión se fijará la hora en periodos de media hora hasta 10 y luego en periodos de una hora hasta

24.

Cool Fan

Hi Med Low

Mode

Power

On/Off

Control remoto

Para cancelar el Temporizador de Encendido, presione la tecla ON (encendido) hasta que la hora exhibida desaparezca.

Off (apagado)³&XDQGRHODFRQGLFLRQDGRUGHDLUHHVWi

encendido, se puede programar automáticamente para apagarse dentro de un periodo desde media hora hasta 24 horas. Con cada presión se fijará la hora en periodos de media hora hasta 10 y luego en periodos de una hora hasta

24. Para cancelar el Temporizador de Apagado, presione la tecla

Off (apagado) hasta que la hora exhibida desaparezca.

7. Reset Filter (Reinicio del Filtro)

La luz LED se encenderá cuando el ventilador haya acumulado 250 horas de funcionamiento, como recordatorio de la limpieza del filtro. Presione Reset Filter (Reinicio el Filtro) para apagar la luz LED y reiniciar el tiempo de funcionamiento acumulado.

8. Receptor de la señal del control remoto NOTA: Cuando el acondicionador de aire está encendido, se

encenderá automáticamente en el último nivel establecido.

Cool

Temp

Delay

Hrs

Power

Mode

Off

Fan

High

Med

Low

Control remoto

Para garantizar una operación apropiada, oriente el control

remoto hacia el receptor de señal del acondicionador de aire.

El receptor de señal tiene un rango máximo de 21 pies.

Cerciórese de que no haya nada entre el acondicionador de

aire y el control remoto que pueda bloquear la señal.

Cerciórese de que las baterías sean nuevas y se instalen

FRUUHFWDPHQWH³YHUOD6HFFLyQGH&XLGDGR\/LPSLH]D

MODO FRIO (COOL)

Control remoto

1. Presione el botón Cool (frío).

2. Presione los botones Low (bajo), Med (medio) o HIGH (alto) para establecer la velocidad deseada del ventilador.

3. Presione las teclas de la temperatura deseada 60º F (16° C) incrementos de 1º F (0.5° C).

Panel de control

1. Presione el botón Mode (modo) hasta que la luz indicadora Cool se ilumine y la luz indicadora Low, Med o High esté

iluminada para la velocidad deseada del ventilador.

2. Presione los botones Aumentar + / Reducir – la temperatura deseada 60º F (16° C) incrementos de 1º F (0.5° C).

Se usa un termostato para mantener la temperatura de la habitación. El compresor hará ciclo entre apagado y encendido para mantener la habitación a la temperatura deseada. Ajuste el termostato a un número menor y el aire interno se enfriará más.

Aumentar + / Reducir – para ajustar

a 85º F (30° C) en

para ajustar

a 85º F (30° C) en

MODO VENTILADOR (FAN)

Use el modo Fan (ventilador) para proporcionar circulación de aire y filtración sin enfriamiento. Debido a que los niveles de ventilador únicamente no proporcionan enfriamiento, el nivel de temperatura no se muestra en la pantalla.

Si lo ajusta a un número mayor, la temperatura del aire interno se calentará más.

NOTA: Si el acondicionador de aire está apagado y luego se enciende mientras está en Cool, tomará aproximadamente 3 minutos para que el compresor comience a enfriar otra vez.

Descripciones de enfriamiento Para enfriamiento normal³6HOHFFLRQHHOPRGRGHYHQWLODGRU

Cool y High o Med con una temperatura de ajuste media. Para enfriamiento máximo³6HOHFFLRQHHOPRGRGHYHQWLODGRU

Cool y High con una temperatura de ajuste menor. Para enfriamiento silencioso y enfriamiento nocturno³

Seleccione el modo de ventilador Cool y Low con una temperatura de ajuste media.

NOTA: Habrá un retraso de 3 minutos entre los cambios de configuración tales como de Cool a Off (apagado) y de nuevo a Cool.

Control remoto

Presione el botón Fan. Presione los botones Low, Med o High para establecer la velocidad deseada del ventilador.

Panel de control

Presione el botón Mode hasta que la luz indicadora del Fan se ilumine y la luz indicadora Low, Med o High se ilumine para la velocidad del ventilador deseada.

$FHUFDGHORVFRQWUROHVHQHODFRQGLFLRQDGRUGHDLUH³

Modelos de Calor/Frío

La apariencia podría variar.

Cool

Mode

On Off

Timer Temp

Off

Fan

Hi Low

Fan

Heat

Power

On/Off

Controles del acondicionador de aire

Las luces al lado de las teclas de toque en el panel de control

del acondicionador de aire indican el nivel seleccionado.

Controles

1. ON/OFF (encendido/apagado)

Apaga y prende el acondicionador de aire.

2. Pantalla

Muestra la configuración de temperatura. Muestra los horarios en que el temporizador fue configurado.

3. MODE (modo) En los controles del acondicionador, ajuste el modo de COOL (frío), HEAT (calor) o FAN (ventilador). Las luces indicadoras de los controles del acondicionador de aire mostrarán el modo seleccionado.

4. TEMP Teclas de Aumentar + /Reducir – Usado para ajustar la temperatura cuando esté en el modo

COOL o HEAT.

5. Velocidades del Ventilador (Control remoto únicamente) Usado para ajustar la velocidad del ventilador a LOW (bajo), MED (medio) o HIGH (alto).

Control remoto

6. TIMER (sincronizador) ON (encendido)³&XDQGRHODFRQGLFLRQDGRUGHDLUH

24. Para cancelar el Temporizador de Encendido, presione

la tecla ON (encendido) hasta que la hora exhibida desaparezca.

OFF (apagado)³&XDQGRHODFRQGLFLRQDGRUGHDLUHHVWi

Para cancelar el Temporizador de Apagado, presione la tecla

OFF (apagado) hasta que la hora exhibida desaparezca.

7. Receptor de la señal del control remoto NOTA: Cuando el acondicionador de aire está encendido, se

encenderá automáticamente en el último nivel establecido.

Control remoto

Para garantizar una operación apropiada, oriente

el control remoto hacia el receptor de señal del acondicionador de aire.

El receptor de señal tiene un rango máximo de 21 pies.

Cerciórese de que no haya nada entre el acondicionador

de aire y el control remoto que pueda bloquear la señal.

Cerciórese de que las baterías sean nuevas y se instalen

FRUUHFWDPHQWH³YHUOD6HFFLyQGH&XLGDGR\/LPSLH]D

MODO FRIO (COOL)

Control remoto

1. Presione el botón COOL (frío).

2. Appuyez sur les touches LOW (bajo) ou HIGH (alto) pour

régler la vitesse de ventilateur voulue.

Appuyez sur les touches AUMENTAR +/REDUCIR – pour régler la température voulue entre 60º F (16° C) a 85º F (30° C) en incrementos de 1º F (0.5° C).

Panel de control

1. Configure la temperatura cuando se encuentre en modo de

COOL o HEAT (calor).

2. Presione la tecla FAN (ventilador) hasta que la luz indicadora de HIGH o LOW se encienda en la velocidad del ventilador deseada.

Presione los botones AUMENTAR + / REDUCIR – para ajustar la temperatura deseada 60º F (16° C) a 85º F (30° C) en incrementos de 1º F (0.5° C).

Se usa un termostato para mantener la temperatura de la habitación. El compresor hará ciclo entre apagado y encendido para mantener la habitación a la temperatura deseada. Ajuste

MODO DE CALOR (HEAT)

el termostato a un número menor y el aire interno se enfriará más. Si lo ajusta a un número mayor, la temperatura del aire interno se calentará más.

NOTA: Si el acondicionador de aire está apagado y luego se enciende mientras está en COOL, tomará aproximadamente 3 minutos para que el compresor comience a enfriar otra vez.

Descripciones de enfriamiento Para enfriamiento normal³6HOHFFLRQHHOPRGR

de ventilador COOL y HIGH o MED (medio) con una temperatura de ajuste media.

Para enfriamiento máximo³6HOHFFLRQHHOPRGRGHYHQWLODGRU COOL y HIGH con una temperatura de ajuste menor.

Para enfriamiento silencioso y enfriamiento nocturno³

Seleccione el modo de ventilador COOL y LOW con una temperatura de ajuste media.

NOTA: Habrá un retraso de 3 minutos entre los cambios de configuración tales como de COOL a OFF y de nuevo a COOL.

Control remoto

1. Presione la tecla HEAT.

2. Presione las teclas LOW o HIGH para configurar la velocidad

del ventilador deseada.

3. Presione las teclas AUMENTAR + / REDUCIR – para

configurar la temperatura deseada entre 60º F (16° C) a 85º F (30° C) en incrementos de 1º F (0.5° C).

Panel de control

1. Presione la tecla MODE hasta que la luz indicadora de HEAT

se encienda.

2. Presione la tecla FAN hasta que la luz indicadora de HIGH o LOW se encienda de acuerdo a la velocidad del ventilador deseada.

3. Presione las teclas AUMENTAR + / REDUCIR – para configurar la temperatura deseada entre 60º F (16° C) a 85º F (30° C) en incrementos de 1º F (0.5° C).

Se utiliza un termostato para mantener la temperatura del ambiente. El calentador realizará el ciclo de encendido y apagado para mantener la habitación en el nivel de confort configurado. Ajuste el termostato en un número más alto, y el aire interior comenzará a ser más cálido.

Configure el termostato en un número superior y el aire interior será más caliente. Configure el termostato en un número

MODO VENTILADOR (FAN)

Use el FAN para hacer que circule el aire y filtro sin enfriar o calentar. Debido a que las configuraciones sólo de ventilación no brindan frío o calor, no aparecerá una configuración de temperatura.

Control remoto

Presione el botón FAN. Presione los botones LOW o HIGH para establecer la velocidad deseada del ventilador.

inferior y el aire interior será más frío.

NOTA: Si el acondicionador de aire está apagado y luego es encendido en la configuración HEAT (Calor), pasará aproximadamente 1 minuto hasta que el calentador se inicie y comience a calentar.

Descripciones de calefacción Para Calefacción Normal³6HOHFFLRQHHOPRGR+HDW\HO

ventilador en HIGH con una configuración de temperatura media.

Para una Máxima Calefacción³6HOHFFLRQH el modo HEAT y el ventilador en HIGH con una configuración de temperatura superior.

Para una Calefacción Más Suave y Nocturna³ Seleccione el modo HEAT y el ventilador en LOW con una configuración de temperatura media.

Panel de control

Presione el botón MODE hasta que la luz indicadora del ventilador FAN se ilumine y la luz indicadora LOW o HIGH se ilumine para la velocidad del ventilador deseada.

Sobre los controles del acondicionador de aire

Control del escape

El control de ventilación está ubicado detrás de la rejilla frontal del lado derecho del área de descarga de aire. Cuando está CLOSED (cerrada), sólo el aire dentro de la habitación circula y acondiciona. Cuando está OPEN (abierta), la ventilación permite el intercambio de aire con el exterior.

Para abrir o cerrar el escape:

1. Retire la rejilla delantera.

2. Retire el tornillo de la tarjeta del ventilador.

3. Retire la tarjeta del ventilador, voltee y reemplace localizando el orificio posterior en la tarjeta sobre la pata de localización al interior de la descarga de aire y volviendo a colocar el tornillo al frente.

Dirección del aire

Unas persianas horizontales en la rejilla delantera le permiten controlar la dirección del aire hacia arriba y hacia abajo.

Modelos Sólo de Frío

Controles Auxiliares – Interruptores DIP (la ubicación varía de acuerdo al modelo)

Los controles auxiliares del interruptor DIP se encuentran ubicados detrás del gabinete de la sala – como se muestra en esta figura.

El dueño es responsable de controlar los interruptores y asegurar que se encuentren en la posición deseada.

La unidad sale de fábrica en la posición CERRADA.

Encontrar el orificio

Orificio para tornillo

Posición ABIERTA

(extremo de la malla hacia

atrás.)

ON OFF

TIMER TEMP ON

OFF

SLEEP

COOL FAN

HIGH

MODE

MED

OFF

Encontrar el orificio

Orificio para tornillo

Posición CERRADA

(extremo de la malla hacia

delante.)

Retire la rejilla delantera para ajustar las persianas verticales de lado a lado para dirigir el aire hacia la izquierda o la derecha.

Ciclo del Ventilador/ Continuo - Frío

Sin función (reservado para uso futuro)

Ciclo del Ventilador/Continuo - Frío

Cuando este interruptor es activado (DERECHA), permite que el ventilador interno realice el ciclo on/off (encendido/apagado) con el compresor. Cuando este interruptor es desactivado (IZQUIERDA), permite que el ventilador interno funcione de forma continua. La configuración por omisión es la izquierda (continua).

Función de Recordatorio del Filtro

Cuando este interruptor está activado (DERECHA), una luz LED encenderá la interfaz del usuario luego de una acumulación de 250 horas tiempo de funcionamiento del ventilador. Sirve como recordatorio de que se debe limpiar el filtro. Cuando este interruptor está desactivado (IZQUIERDA), la función está inactiva. La configuración por omisión es hacia la derecha (activada).

Modelos Calor/ Frío Controles Auxiliares – Interruptores DIP (la ubicación varía de acuerdo al modelo)

Los controles auxiliares del interruptor DIP se encuentran ubicados detrás del gabinete de la sala – como se muestra en esta figura.

El dueño es responsable de controlar los interruptores y asegurar que se encuentren en la posición deseada.

Ciclo del Ventilador/Continuo - Frío

Recordatorio del Filtro

Ciclo del Ventilador/Continuo - Frío

Ciclo del Ventilador/ Continuo – Calor

Clase 2

Sin función (reservado

Función de

para uso futuro)

Ciclo del Ventilador/Continuo - Frío

Cuando este interruptor se encuentra en la posición de encendido (UP) (arriba), el ventilador interno se enciende y apaga junto al compresor. Cuando este interruptor está en la posición de apagado (DOWN) (abajo), el ventilador interno funciona de manera constante. La configuración predeterminada es abajo (continua).

Ciclo del Ventilador/Continuo – Calor

Cuando este interruptor está (UP) (activado), permite que el ventilador interno funcione continuamente con la operación de calentador. Cuando este interruptor está DOWN (desactivado), permite que el ventilador interior se encienda y apague. La configuración predeterminada es arriba (cíclica).

Clase 2 – Termostato Remoto

Cuando este interruptor está en la posición de encendido (UP) (arriba), la unidad comienza a funcionar con un Termostato de pared a control remoto Clase 2. Los controles de la unidad quedan anulados. La configuración predeterminada es abajo (desactivada).

Conexiones Terminales del Termostato Remoto – Clase 2 (en algunos modelos)

Los controles se encuentran bajo una tapa plástica detrás de la rejilla frontal.

1. Retire la rejilla frontal. Consulte la sección de Cuidado y Limpieza de la Rejilla

Frontal.

Quite los tornillos que fijan la tapa plástica sobre las conexiones del

cableado. Separe los tornillos y la tapa.

3. Para realizar conexiones de cables, inserte los mismos en la parte trasera de

las terminales y ajuste los tornillos de forma segura.

Ciclo del Ventilador/Continuo - Frío

Ciclo del Ventilador/ Continuo – Calor

Clase 2

Ubicación

de las conexiones del terminal

bajo la rejilla

frontal

4. Luego de que todas las conexiones deseadas se hayan realizado, vuelva a colocar la tapa plástica y la rejilla frontal.

El dueño es responsable de realizar todas las conexiones y de configurar los interruptores de luces bajas adecuados.

Al estar conectada, la unidad será controlada por un termostato remoto.

NOTA: El interruptor de luz baja número 3 se debe conectar en la posición hacia (UP) (arriba) para activar el termostato remoto. (Lea las instrucciones de instalación

suministradas con el termostato remoto.)

IMPORTANTE:

Las conexiones del termostato brindan 24 VAC únicamente. Si se usará un termostato digital/electrónico de pared, asegúrese de que sea

compatible con la señal de 24 VAC. Lea las Instrucciones de Instalación del termostato de pared.

AVISO:

En caso de conexiones indebidas, se pueden producir daños sobre la pared del termostato o sobre los componentes electrónicos. Se debe tener especial cuidado al conectar los cables. No se debe realizar ninguna conexión de línea de voltaje sobre ningún circuito. Aísle todos los cables de la línea de voltaje.

ROJO – 24V AC únicamente

VERDE – Ventilador a Baja Velocidad

VERDE – Ventilador a Alta Velocidad

(reservado para uso futuro)

AMARILLO – Compresor

BLANCO – Calefactor

(reservado para uso futuro)

Sin Función

COMÚN – Tierra

Sin Función

Cuidado y limpieza del acondicionador de aire.

Rejilla y caja

Apague el acondicionador de aire y retire el enchufe de la toma corriente antes de limpiar.

Bobinas exteriores

Los resortes en el lado exterior del acondicionador de aire deben revisarse con frecuencia.

Si están obstruidos con suciedad u hollín se pueden limpiar profesionalmente a través del servicio disponible en su centro de servicios GE.

Rejilla delantera

La rejilla frontal puede ser retirada para una limpieza más a fondo y para ubicar los números de modelo y serie en el frente de la bandeja de la base.

Para retirar:

1. Hale el filtro hacia arriba.

2. Retire los dos tornillos de la rejilla.

Para limpiar, use agua y un detergente suave. No use blanqueador o abrasivos.

3. Hale la rejilla por abajo y levante por las pestañas en la parte superior de la caja.

Rejilla

Pestaña

En algunos modelos

Para reemplazar:

Enganche las pestañas en la rejilla delantera al mismo nivel con las pestañas al frente de la caja y encaje en su lugar.

Reemplace los tornillos y el filtro.

Rejilla

Pestaña

Para mantener un desempeño óptimo, limpie el filtro al menos cada 30 días.

Filtro de aire

FRONT

Para retirar el filtro de aire, en otros modelos:

Hálelo hacia abajo.

Filtro sucio – necesita limpieza

Filtro obstruido – reduce en gran parte el enfriamiento, la calefacción y el flujo del aire.

Apague el acondicionador de aire antes de limpiar.

Lo más importante que puede hacer para mantener el acondicionador de aire es limpiar el filtro como mínimo cada 30 días. Un filtro obstruido reduce el enfriamiento, la calefacción y el flujo del aire.

Mantener el filtro del aire limpio:

 Disminuye el costo de operación.  Ahorra energía.  Evita la obstrucción de las bobinas de intercambio

de calefacción.

 Reduce el riesgo de falla prematura de los componentes.

Para limpiar los filtros del aire:

 Aspire la suciedad pesada.  Deje correr agua a través de los filtros.  Seque por completo antes de reemplazar.

Para retirar el filtro de aire, en algunos modelos:

Cuidadosamente hale la pestaña hacia delante, arriba y afuera.

Para reemplazar el filtro del aire:

Reemplace el filtro limpio empujándolo de nuevo en su lugar.

AVISO: No opere el acondicionador de aire sin el

filtro en su lugar. Si un filtro se rompe o se daña se debe reemplazar de inmediato.

Operar sin el filtro en su lugar o con un filtro dañado permite que la suciedad y el polvo lleguen a la bobina interior y reduce el enfriamiento, la calefacción, el flujo del aire y la eficacia de la unidad.

Los filtros de reemplazo están disponibles a través de su concesionario GE, centro de servicios y partes de GE o de los técnicos de servicio al cliente (Customer Care®).

Cuidado y limpieza del acondicionador de aire.

Cómo Insertar las pilas en el control remoto

1. Retire la cubierta de la batería deslizándola de acuerdo con la dirección de la flecha.

2. Inserte baterías nuevas cerciorándose de que los polos positivos (+) y negativos (–) están orientados correctamente.

3. Coloque la cubierta otra vez deslizándola en su lugar.

Almacenamiento a Largo Plazo

Cuando el acondicionador de aire de la sala no esté en uso, se recomienda dejar la unidad cubierta a fin de eliminar corrientes de aire y limitar la pérdida de energía.

Se recomienda el uso de las tapas aisladas que se montan en el frente de la unidad, que fueron diseñadas para eliminar corrientes de aire y pérdidas de energía. El tamaño aproximado de la tapa interna debe ser de 26 pulg. x 16 pulg. * x 7 pulg.

Desenchufe la unidad antes de agregar la tapa. Siga las instrucciones de instalación del fabricante para instalar la tapa.

La tapa debe ser retirada antes de hacer funcionar la unidad.

NOTAS:

Use 2 baterías “AAA” de 1.5 voltios. No use baterías

recargables.



Retire las baterías del control remoto si no va a usar el sistema

por un período prolongado.



No use pilas viejas y nuevas al mismo tiempo. No combine

pilas alcalinas, estándar (carbono-zinc) o recargables (ni-cad, ni-mh, etc.).

Instrucciones

de instalación

¿Preguntas? Llame al 800.GE.CARES (800.432.2737) o bien visite nuestra página Web: GEAppliances.com

Acondicionadores de Aire

ANTES DE INICIAR

Lea estas instrucciones completa y cuidadosamente.

•

IMPORTANTE ³*XDUGHHVWDVLQVWUXFFLRQHVSDUD

uso del inspector local.

•

IMPORTANTE ³2EVHUYHWRGRVORVFyGLJRV\

órdenes de ley.

•

Nota al instalador – Asegúrese de dejar estas

instrucciones con el consumidor.

• Nota al consumidor – Conserve estas instrucciones para

referencia futura.

• Nivel de destreza – La instalación de este aparato

requiere de destrezas mecánicas básicas.

• Tiempo de ejecución –

• Recomendamos dos personas para la instalación de este producto.

• La instalación apropiada es la responsabilidad del instalador.

• La falla del producto debido a una instalación inadecuada no está cubierta por la garantía

Aprox. 1 hora

Período de rodaje del acondicionador de aire

NOTA – Al igual que con cualquier dispositivo mecánico con partes móviles, esta unidad tendrá un período de acostumbramiento. LUEGO DE LA INSTALACIÓN, esta unidad debería ser usada durante 48 horas para lograr el nivel de eficiencia máximo.

REQUISITOS ELÉCTRICOS

ADVERTENCIA

Riesgo de descarga

eléctrica. Puede provocar lesiones o la muerte. Este aparato debe contar con una adecuada conexión a tierra. Para el uso de este aparato, es su responsabilidad y obligación cambiar un tomacorriente de pared de 2 espigas por uno de 3 espigas con adecuada conexión a tierra.

Algunos modelos requieren tomacorrientes

de 115/120 voltios de corriente alterna y 60 Hz conectados a tierra, protegidos con un fusible de dilatación de tiempo de 15 amperios o un cortacircuitos.

El enchufe de tres púas con conexión a tierra minimiza la posibilidad de descargas eléctricas. Si el tomacorriente de la pared que usted planea usar solamente tiene 2 tomas, es su responsabilidad hacer que un técnico lo reemplace por uno de tres tomas con conexión a tierra.

Bajo ninguna circunstancia corte o remueva la tercera púa (conexión a tierra) del cable eléctrico.

No cambie el enchufe en el cable eléctrico de este acondicionador de aire.

Los cables caseros de aluminio podrían presentar problemas especiales. Consulte a un técnico electricista calificado.

Algunos modelos requieren 230/208 voltios, de corriente alterna, protegidos por un fusible de dilatación de tiempo o un cortacircuitos. Estos modelos deberían instalarse en un ramal exclusivo del circuito para un rendimiento más

notable y para prevenir sobrecargas en los circuitos de cableados de su casa o apartamento, lo cual podría representar un riesgo de incendio por el sobrecalentamiento de los alambres.

¡IMPORTANTE! GE recomienda enfáticamente la

eliminación de la anterior caja de pared y la instalación de una nueva Caja de Pared de GE. Si NO utiliza una Caja de Pared de GE, correrá el riesgo de un rendimiento deficiente y fallas del producto. Esto no está cubierto por los términos de la garantía de GE.

Instrucciones para la instalación

Lea estas instrucciones completa y cuidadosamente.

El cable de alimentación puede incluir undispositivo para interrupción de corriente. Se incluye un botón de prueba y de reinicio en el dispositivo. El dispositivo debe ponerse

Si el botón TEST no se dispara o si el botón RESET no queda enganchado, deje de utilizar el acondicionador de aire y comuníquese con un técnico calificado.

a prueba periódicamente: primero se presiona el botón de TEST (prueba) y luego RESET (reinicio).

HERRAMIENTAS QUE PODRÍA NECESITAR

Destornillador

de estrella

Llave ajustable

Talador

Lápiz

Regla o cinta

de medir

Tijeras o cuchillo

Sierra de mano o de vaivén

Nivel

NÚMEROS DE KIT DE GE

USE EL KIT GE

NÚMERO: PARA: DESCRIPCIÓN:

RAB46A, 46 Use estos kits para todos Caja de pared estándar para modelos de chasis “J”. Rejilla exterior 47A, 47, 48A, los modelos de GE y otras de aluminio estampada RAG13. Retire la caja existente 48B, & 48 marcas que no figuran. y reemplácela.

RAK65A1

RAK690 RAB36, 37, 38, 46, 47 ó 48 Si une una rejilla arquitectónica a la medida para exteriores, (Chasis J) use este kit para garantizar el flujo de aire correcto.

RAG13 RAB36, 37, 38, 46, 47 ó 48 Rejilla exterior estándar de aluminio (Incluida con las cajas (Chasis J) de pared RAB46, 47A, 48A y 48B)

RAG14E RAB36, 37, 38, 46, 47 ó 48 Rejilla exterior con persianas arquitectónica (Chasis J)

Todos los Modelos de GE Kit de instalación de ventana

Cumplimiento de ADA

Uso por Control Remoto

Uso del Panel de Control

Uso por Termostato

Se incluye un dispositivo de control remoto con los acondicionadores de aire empotrables de GE. Al ser usados por control remoto, los acondicionadores de aire empotrables de GE cumplen con todos los requisitos federales de ADA.

Los acondicionadores de aire empotrables de GE cuyo uso se realiza desde el panel de control cumplen con los requisitos federales de ADA en su instalación, de modo que los controles están a más de 15” del piso y a menos de 48” del piso.

Los acondicionadores de aire de GE cuyo uso se realiza a través de un termostato de pared cumplen con los requisitos federales de ADA al ser usados junto con un termostato de pared que cumple con los requisitos de ADA, montado a más de 15” y a menos de 48” del piso.

Instrucciones para la instalación

CÓMO INSTALAR UN MODELO J EN UNA CAJA DE PARED EXISTENTE

Lea estas instrucciones completa y cuidadosamente.

RETIRE TODO EL MATERIAL DE EMBALAJE (SI HAY PRESENTE) DENTRO DEL ACONDICIONADOR DE AIRE JUNTO AL COMPRESOR

VUELVA A INSTALAR LA PLACA DE

BLOQUEO CON LA LENGÜETA DETRÁS DE LA PESTAÑA DE LA CAJA DE PARED. AJUSTE EL TORNILLO

Locking

plate

Tighten

screw

RETIRE EL FILTRO Y LA PARRILLA FRONTAL

Retire los dos tornillos detrás del filtro y luego retire la parrilla frontal.

CON CUIDADO DESLIZE EL ACONDICIONADOR DE AIRE EN LA CAJA

Asegúrese de que la tubería de la unidad no toque la caja de la pared y que la instalación de la caja sea segura.

ADHIERA LA PARRILLA FRONTAL

Una abertura del cable de corriente se encuentra en la parte inferior de la parrilla frontal.

Instrucciones para la instalación

CÓMO INSTALAR A TRAVÉS DE LA PARED

Lea estas instrucciones completa y cuidadosamente.

PREPARE LA ABERTURA EN LA PARED

Asegúrese de que el receptáculo de pared esté disponible cerca de la ubicación del agujero o haga arreglos para instalar un receptáculo.

La longitud del cable para los modelos de 115 voltios es de 72” a la derecha y 47” a la izquierda. Para los modelos de 230/208 voltios, la longitud del cable es de 65” a la derecha y 39” a la izquierda.

DIMENSIONES

MÍNIMAS DE LA

APERTURA

FINALIZADA* DIMENSIONES DE LA CAJA

Altura Ancho Altura Ancho Profundidad

   

ø4s 261ø8s 155ø8s 261ø16s 16s

 15

* Si usará ángulos para la

caja, es posible que se deban incrementar las dimensiones para que



se adapte a situaciones únicas de colocación.

REQUISITOS PARA EL APOYO DEL ACONDICIONADOR DE AIRE

La caja de pared del acondicionador de aire se puede instalar con una extensión mínima de 1/4” desde la pared interior o con una extensión mínima de 1/4” desde la pared exterior.

Los costados terminados de la abertura deben ser miembros de paredes estructurales.

Dintel – Use un dintel en el enchape de ladrillo y en tipos de pared de ladrillo y bloque para apoyar los ladrillos o los bloques por encima de la abertura. No permita que la caja de pared se use como dintel.

Tapajuntas – Instale tapajuntas como se muestra para evitar que el agua gotee al interior de la pared y hacia abajo al exterior de la construcción.

Enchape

de bloque

Ángulo del

dintel (si es

necesario)

Enmasillado

(en los 4

costados

del exterior

e interior

de la caja)

Calafateo o caulking (por encima y debajo del tapajuntas)

Línea de yeso

Moldura (si se desea)

Lado de la habitación

Tapajuntas

Extensión de mín. 1/4” al interior de la

REQUISITOS DE APOYO PARA

pared desde la moldura

EL ACONDICIONADOR DE AIRE

El mortero o cemento entre la caja y el ladrillo alrededor de la caja puede cortarse más baja a aproximadamente 45° para mejorar el calafateo.

Interior

Parte superior

de la caja

Exterior

Calafateo

Cemento cortado más bajo

Antes de llamar para solicitar servicio…

Ideas para la identificación y solución de problemas: ¡Ahorre dinero y tiempo! Revise la siguiente tabla primero y quizás no tenga que llamar para solicitar servicio.

Problema Causas posibles Qué hacer

El acondicionador de aire El acondicionador de aire • Cerciórese de que el acondicionador de aire está enchufado no enciende está desconectado. totalmente en el tomacorriente.

El fusible se disparó / • Inspeccione los fusibles/caja de interruptores de la casa el cortacircuitos se disparó. y reemplace cualquier fusible o reajuste el interruptor.

Interrupción en el • Si ocurre una interrupción en el suministro eléctrico, suministro eléctrico. apague OFF ( la energía se restaure, espere 3 minutos para reiniciar el acondicionador de aire para prevenir que se dispare el compresor por sobrecarga.

El dispositivo de interrupción • Presione el botón RESET ( de corriente se ha activado. de alimentación.

• Si el botón RESET no se mantiene en su lugar, no utilice más el acondicionador de aire y comuníquese con un técnico calificado.

El acondicionador de aire El flujo de aire está restringido. • Cerciórese de que no existe ninguna cortina, persiana no enfría o calor (algunos o mueble bloqueando el frente del acondicionador de aire. modelos) como debería

está ajustado apropiadamente. presione el tecla REDUCIR . El filtro de aire está sucio. • Limpie el filtro cada 30 días por lo menos. Ver la sección

de Instrucciones de Operación. La habitación podría haber • Cuando el acondicionador de aire se enciende, usted

estado caliente. necesita darle tiempo para que enfríe la habitación. El aire frío se está escapando. • Cerciórese de que los registros de la calefacción no están

abiertos y se encuentran retornando el aire frío.

• Asegúrese de que la ventilación del acondicionador de aire se encuentre en la posición cerrada.

Las bobinas de enfriamiento • Ver “Acondicionador de aire congelándose” más adelante. se congelaron.

El acondicionador de aire El hielo bloquea el flujo • Configure los controles en HIGH FAN (ventilador alto) se está congelando de aire hacia el acondicionador o HIGH COOL (frío alto) y ajuste el termostato en una

de aire evitando que se enfríe temperatura alta para permitir que el hielo se derrita.

El control remoto Las baterías están insertadas • Inspeccione la posición de las baterías. Deben estar no funciona incorrectamente. insertadas correctamente.

Las baterías podrían estar inservibles. • Reemplace las baterías.

Hay agua goteando afuera Tiempo húmedo y caliente. • Esto es normal. Hay agua goteando en el El acondicionador de aire • Para drenar el agua apropiadamente, cerciórese de que

interior de la habitación no está inclinado hacia afuera. el acondicionador de aire está inclinado ligeramente desde el frente hacia atrás.

Se acumula agua en La humedad removida del aire • Esto es normal por un corto período en áreas con poca la bandeja y se drena hasta la bandeja. humedad; normal por un período de tiempo más

prolongado en áreas más húmedas.

El control de temperatura no • En el modo COOL (frío) o HEAT (calor) (algunos modelos),

la habitación.

apagado

) el acondicionador de aire. Cuando

reinicio

) ubicado en el cable

Sonidos de operación normales

Quizás escuche un sonido metálico causado por

el agua tomada y tirada contra el condensador en los días lluviosos o cuando la humedad es alta. Esta característica de diseño ayuda a remover la humedad y mejora la eficiencia.



Quizás escuche que el termostato hace clic cuando

el compresor hace ciclo entre encendido y apagado.



El agua se acumula en la bandeja durante días lluviosos

o con mucha humedad. El agua podría derramarse y gotear desde el lado externo de la unidad.



El ventilador podría funcionar aun si el compresor

no lo hace.

Notes.

Garantía de su acondicionador de aire.

Todos los servicios de garantía los proporcionan nuestros Centros de Reparación de Fábrica o nuestros técnicos Customer Care

autorizados. Para concertar una cita de reparación en línea, visítenos al GEAppliances.com, o llame al 800.GE.CARES (800.432.2737). Cuando llame para solicitar servicio, por favor tenga a mano el número de serie

Grape aquí su recibo.

Se requiere facilitar prueba

de la fecha de compra original

para obtener un servicio

bajo la garantía.

y el número de modelo.

Por el período de: GE reemplazará:

Un año Cualquier parte del acondicionador de aire que falle debido a defectos en los materiales o en

A partir de la fecha la fabricación. Durante esta garantía limitada de un año, GE también proporcionará, sin costo de la compra original algunoWRGDODPDQRGHREUD\HOVHUYLFLRUHODFLRQDGR³SDUDUHHPSOD]DUSDUWHVGHIHFWXRVDV

Cinco años Cualquier parte del sistema de refrigeración sellada (compresor, condensador, evaporador

A partir de la fecha y tuberías de conexión) que fallen debido a defectos en los materiales o fabricación. Durante de la compra original estos cuatro años adicionales de garantía limitada, GE también proporcionará, sin costo

alguno, toda la mano de obra y el servicio relacionado para reemplazar partes defectuosas.

Lo que no está cubierto:

 Viajes de servicio a su casa para mostrarle cómo

funciona el equipo.

 Instalación, entrega o mantenimiento inapropiada.

Si usted tiene un problema durante la instalación, o si su acondicionador de aire no tiene la capacidad de enfriamiento que usted necesita, póngase en contacto con nuestro distribuidor o instalador. Usted es responsable de proporcionar las facilidades de conexión eléctrica necesarias.

 Fallo del producto resultante de modificaciones al

producto o debido a uso irrazonable incluyendo no proporcionar mantenimiento razonable y necesario.

 En locales comerciales, la mano de obra necesaria para

retirar la unidad hacia un lugar para revisión por parte de un técnico individual.

 Reemplazo de fusibles de la casa o reajuste del sistema de

circuitos.

 Fallos debido a la corrosión en modelos que no están

protegidos contra la corrosión.

 Daño al producto causado por voltaje inapropiado hacia el

equipo, accidentes, incendios, inundaciones o actos de la naturaleza de fuerza mayor.

 Daños incidentales o consecuenciales causados por

defectos posibles con este acondicionador de aire.

 Daños causados después de la entrega.  Producto no accesible para facilitar el servicio requerido.

(;&/86,Ï1'(*$5$17Ë$6,03/Ë&,7$6³6X~QLFR\H[FOXVLYRGHUHFKRHVODUHSDUDFLyQGHOSURGXFWR tal y como se indica en esta Garantía limitada. Cualquier garantía implícita, incluyendo las garantías implícitas de comerciabilidad o adecuación para un fin determinado, están limitadas a un año o el período de tiempo más breve permitido por la ley.

Esta garantía se extiende al comprador original y cualquier comprador posterior de productos comprados para uso residencial dentro de Estados Unidos. Si el producto está situado en un área que no dispone de servicio por parte de un proveedor de servicio autorizado de GE, podría tener que hacerse cargo de los costes de envío o bien podría solicitársele que lleve el producto a una centro de servicio de GE autorizado para realizar la reparación. En Alaska, la garantía excluye el costo de envío o las visitas de servicio a su casa.

Algunos estados no permiten la exclusión o las limitaciones de daños incidentales o consecuenciales. Esta garantía da derechos legales específicos, y usted podría tener otros derechos que variarán de estado a estado. Para saber cuáles son sus derechos legales, consulte a la oficina de asuntos del consumidor local o la oficina del Attorney General en su localidad.

Garante: General Electric Company. Louisville, KY 40225

Apoyo al consumidor.

Página Web de GE Appliances

¿Tiene alguna pregunta sobre su electrodoméstico? ¡Pruebe la página Web de GE Appliances 24 horas al día, cualquier día del año! Para mayor conveniencia y servicio más rápido, ya puede descargar los Manuales de los Propietarios, pedir piezas o incluso hacer una cita en línea para que vengan a realizar una reparación.

GEAppliances.com

Solicite una reparación GEAppliances.com

El servicio de expertos GE está a tan sólo un paso de su puerta. ¡Entre en línea y solicite su reparación cuando le venga bien cualquier día del año! O llame al 800.GE.CARES (800.432.2737) durante horas normales de oficina.

Real Life Design Studio (Estudio de diseño para la vida real) GEAppliances.com

*(DSR\DHOFRQFHSWRGH'LVHxR8QLYHUVDO³SURGXFWRVVHUYLFLRV\DPELHQWHVTXHSXHGHQXVDUJHQWHGHWRGDV

las edades, tamaños y capacidades. Reconocemos la necesidad de diseñar para una gran gama de habilidades y dificultades físicas y mentales. Para más detalles cobre las aplicaciones de GE Diseño Universal, incluyendo ideas de diseño para la cocina para personas con discapacidades, mire nuestra página Web hoy mismo. Para personas con dificultades auditivas, favor de llamar al 800.TDD.GEAC (800.833.4322).

Garantías ampliadas GEAppliances.com

Compre una garantía ampliada y obtenga detalles sobre descuentos especiales disponibles mientras su garantía está aún activa. Puede comprarla llamando al 800.626.2224 durante horas normales de oficina. GE Consumer Home Services estará aún ahí cuando su garantía termine.

Piezas y accesorios GEAppliancesparts.com

Aquellos individuos con la calificación necesaria para reparar sus propios electrodomésticos pueden pedir que se les manden las piezas o accesorios directamente a sus hogares (aceptamos las tarjetas VISA, MasterCard y Discover). Haga su pedido en línea hoy, 24 horas cada día o llamar por teléfono al 800.626.2002 durante horas normales de oficina.

Las instrucciones descritas en este manual cubren los procedimientos a seguir por cualquier usuario. Cualquier otra reparación debería, por regla general, referirse a personal calificado autorizado. Debe ejercerse precaución ya que las reparaciones incorrectas pueden causar condiciones de funcionamiento inseguras.

Póngase en contacto con nosotros GEAppliances.com

Si no está satisfecho con el servicio que recibe de GE, póngase en contacto con nosotros en nuestra página Web indicando todos los detalles así como su número de teléfono o escríbanos a:

General Manager, Customer Relations GE Appliances, Appliance Park Louisville, KY 40225

Registre su electrodoméstico GEAppliances.com

£5HJLVWUHVXQXHYRHOHFWURGRPpVWLFRHQOtQHD³FXDQGRXVWHGSUHILHUDEl registrar su producto a tiempo le proporcionará, si surgiera la necesidad, una mejor comunicación y un servicio más rápido bajo los términos de su garantía. También puede enviar su tarjeta de registro pre-impresa que se incluye en el material de embalaje.

GE AJCQ06LCG, AJCM10DCG, AJCQ08ACG Maintance Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
