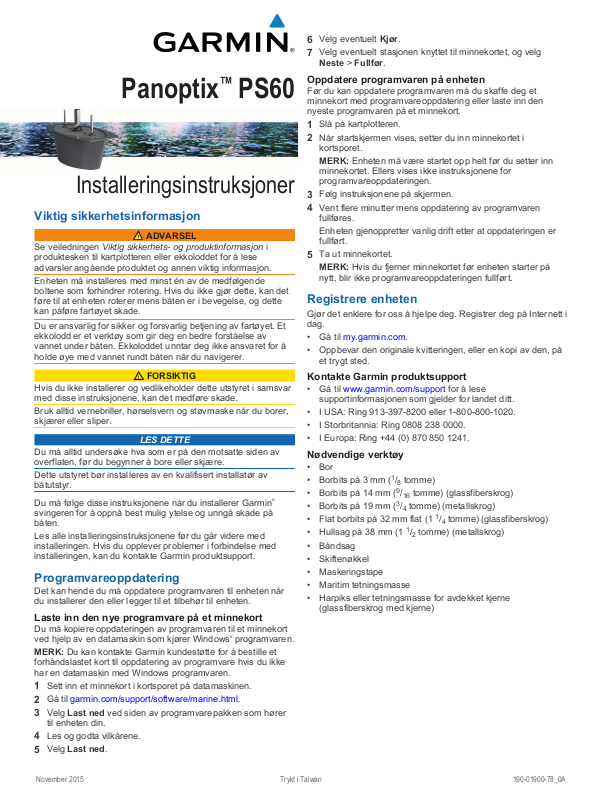

Page 1

Panoptix™ PS60

Installeringsinstruksjoner

Viktig sikkerhetsinformasjon

ADVARSEL

Se veiledningen Viktig sikkerhets- og produktinformasjon i produktesken til kartplotteren eller ekkoloddet for å lese advarsler angående produktet og annen viktig informasjon.

Enheten må installeres med minst én av de medfølgende boltene som forhindrer rotering. Hvis du ikke gjør dette, kan det føre til at enheten roterer mens båten er i bevegelse, og dette kan påføre fartøyet skade.

Du er ansvarlig for sikker og forsvarlig betjening av fartøyet. Et ekkolodd er et verktøy som gir deg en bedre forståelse av vannet under båten. Ekkoloddet unntar deg ikke ansvaret for å holde øye med vannet rundt båten når du navigerer.

FORSIKTIG

Hvis du ikke installerer og vedlikeholder dette utstyret i samsvar med disse instruksjonene, kan det medføre skade.

Bruk alltid vernebriller, hørselsvern og støvmaske når du borer, skjærer eller sliper.

LES DETTE

Du må alltid undersøke hva som er på den motsatte siden av overflaten, før du begynner å bore eller skjære.

Dette utstyret bør installeres av en kvalifisert installatør av båtutstyr.

Du må følge disse instruksjonene når du installerer Garmin svingeren for å oppnå best mulig ytelse og unngå skade på båten.

Les alle installeringsinstruksjonene før du går videre med installeringen. Hvis du opplever problemer i forbindelse med installeringen, kan du kontakte Garmin

produktsupport.

Programvareoppdatering

Det kan hende du må oppdatere programvaren til enheten når du installerer den eller legger til et tilbehør til enheten.

Laste inn den nye programvare på et minnekort

Du må kopiere oppdateringen av programvaren til et minnekort ved hjelp av en datamaskin som kjører Windows® programvaren.

MERK:

forhåndslastet kort til oppdatering av programvare hvis du ikke har en datamaskin med Windows programvaren.

1 2 3

4 5

Du kan kontakte Garmin kundestøtte for å bestille et

Sett inn et minnekort i kortsporet på datamaskinen. Gå til garmin.com/support/software/marine.html.

Last ned ved siden av programvarepakken som hører

Velg til enheten din.

Les og godta vilkårene. Velg Last ned

Velg eventuelt

Velg eventuelt stasjonen knyttet til minnekortet, og velg

Neste >

Fullfør

Kjør.

Oppdatere programvaren på enheten

Før du kan oppdatere programvaren må du skaffe deg et minnekort med programvareoppdatering eller laste inn den nyeste programvaren på et minnekort.

Slå på kartplotteren.

Når startskjermen vises, setter du inn minnekortet i

kortsporet.

MERK:

minnekortet. Ellers vises ikke instruksjonene for programvareoppdateringen.

Følg instruksjonene på skjermen.

Vent flere minutter mens oppdatering av programvaren

fullføres. Enheten gjenoppretter vanlig drift etter at oppdateringen er

fullført. Ta ut minnekortet.

MERK:

nytt, blir ikke programvareoppdateringen fullført.

Enheten må være startet opp helt før du setter inn

Hvis du fjerner minnekortet før enheten starter på

Registrere enheten

Gjør det enklere for oss å hjelpe deg. Registrer deg på Internett i dag.

• Gå til my.garmin.com.

• Oppbevar den originale kvitteringen, eller en kopi av den, på et trygt sted.

Kontakte Garmin produktsupport

• Gå til www.garmin.com/support for å lese supportinformasjonen som gjelder for landet ditt.

• I USA: Ring 913-397-8200 eller 1-800-800-1020.

• I Storbritannia: Ring 0808 238 0000.

• I Europa: Ring +44 (0) 870 850 1241.

Nødvendige verktøy

• Bor

• Borbits på 3 mm (1/8 tomme)

• Borbits på 14 mm (9/16 tomme) (glassfiberskrog)

• Borbits på 19 mm (3/4 tomme) (metallskrog)

• Flat borbits på 32 mm flat (1 1/4 tomme) (glassfiberskrog)

• Hullsag på 38 mm (1 1/2 tomme) (metallskrog)

• Båndsag

• Skiftenøkkel

• Maskeringstape

• Maritim tetningsmasse

• Harpiks eller tetningsmasse for avdekket kjerne (glassfiberskrog med kjerne)

November 2015 Trykt i Taiwan 190-01900-78_0A

Page 2

Hensyn ved valg av monteringssted

• På fartøy med påhengsmotor eller hekkaggregat À bør svingeren monteres foran og nær inntil motoren(e).

• På fartøy med innenbordsmotor Á bør svingeren monteres foran og langt fra propellen og propellakslingen.

• På fartøy med trinnvis kjøl Â bør svingeren monteres foran det første trinnet.

• På fartøy med hel kjøl Ã bør svingeren monteres i en vinkel som peker mot baugen, men ikke parallelt med midtlinjen.

• På fartøy med finnekjøl Ä bør svingeren monteres 25–75 cm (10–30 tommer) foran kjølen og maksimalt 10 cm (4 tommer) til siden for midtlinjen.

• På fartøy med deplasementskrog Å bør svingeren monteres omtrent 1/3 akterut for fartøyets vannlinje fra baugen og 150– 300 mm (6–12 tommer) til siden for midtlinjen.

• Svingeren bør ikke monteres bak bordganger, avstivere, rørdeler, vanninntak eller -utløp eller noe som kan danne luftbobler eller skape bevegelser i vannet.

Svingeren må være i rolig vann for å yte optimalt.

• Svingeren bør ikke monteres på et sted der den kan komme i veien når du starter, haler om bord eller oppbevarer ting.

• På båter med enkeltdrev må ikke svingeren monteres slik at den kommer i veien for propellen.

Svingeren kan forårsake skader som kan redusere båtens ytelse og ødelegge propellen.

• På båter med dobbeltdrev bør svingeren monteres mellom drevene hvis det er mulig.

• Vinduet for isoleringsmateriale på svingeren må vende mot styrbord side av fartøyet for å vise standard venstre og høyre visninger på en kartplotter. Når vinduet for isoleringsmaterialet vender mot babord side av fartøyet, må du endre innstillingene til kartplotterens programvare for å vise et speilvendt bilde.

Kledningskloss

Kledningsklossen brukes til å plassere svingeren parallelt med vannlinjen, slik at ekkoloddet blir så nøyaktig som mulig. Du må måle skrogets bunnreisvinkel, slik at du kan montere svingeren i riktig vinkel.

Bunnreisvinkel

Bunnreis er vinkelen mellom en vannrett linje og et båtskrog ved et enkeltpunkt. Du kan måle bunnreisvinkelen med en vinkelfinner, en vinkelmåler eller et digitalt vater. Du kan også spørre båtprodusenten om bunnreisvinkelen til et spesifikt punkt på båtskroget.

MERK:

på skroget. Mål bunnreisvinkelen bare der du planlegger å installere svingeren.

En båt kan ha flere bunnreisvinkler avhengig av formen

Skjære til kledningsklossen

FORSIKTIG

Bruk alltid vernebriller, hørselsvern og støvmaske når du borer, skjærer eller sliper.

Fest kledningsklossen til en trebit ved hjelp av treskruer.

Treet blir en skjærefører for kledningsklossen. Mål skrogets bunnreisvinkel ved monteringsstedet.

Vipp båndsagbordet slik at det er justert etter

bunnreisvinkelen, og sikre skjæregjerdet.

Plasser kledningsklossen på bordet slik at skjæreføreren

hviler mot gjerdet og vinkelen er justert etter vinkelen til monteringsstedet.

Juster skjæregjerdet for å sikre at kledningsklossen har en

tykkelse på minimum 13 mm (1/2 tomme) fra den øvre kanten

og 61 mm (2,4 tomme) fra den nedre kanten Á.

MERK:

grader. Skjær kledningsklossen.

Bruk en rasp eller et elektroverktøy til å forme

kledningsklossen etter skroget. Bruk den gjenværende delen av kledningsklossen som

støttekloss inni skroget.

Maksimal skjærevinkel for kledningsklossen er 25

Installeringsinstruksjoner for båter med glassfiberskrog med kjerne

Bore hull til svingerstammen og boltene som forhindrer rotering, i et glassfiberskrog med kjerne

ADVARSEL

Før du kan bore hull for boltene som forhindrer rotasjon, må du skjære kledningsklossen (Skjære til kledningsklossen,

side

2).

Page 3

Bor forsiktig gjennom kjernen, og tett kjernen forsvarlig slik at det ikke siver inn vann.

Velg et monteringssted med en overflate uten hindringer eller

ujevnheter. Merk posisjoner til hull til stammen og boltene som forhindrer

rotering, ved hjelp av malen. Bor et styrehull på 3 mm (1/8 tomme) gjennom malen og

skroget ved posisjonen til hullet til stammen. Hullet må være vinkelrett med vannflaten. Sett maskeringstape over styrehullet og det omkringliggende

området på utsiden av skroget slik at ikke glassfiberen skades.

Bruk en borbits på 32 mm (1 1/4 tomme) ved posisjonen til

hullet til stammen til å bore gjennom den ytre kledningen À, indre kledningen Á og kjernen Â fra utsiden av skroget.

Hullet må være vinkelrett med vannflaten. Slip og rens rundt hullet på den indre kledningen, kjernen og

den ytre kledningen. Forsegl den avdekkede indre kjernen med harpiks Ã, og la

harpiksen tørke helt. Bruk en borbits på 14 mm (9/16 tomme), og hold boret loddrett

mens du borer hullene til boltene som forhindrer rotering, gjennom skroget fra utsiden av skroget.

Hullene må være vinkelrett med vannflaten. Slip og rens området rundt hullene.

Forsegl hullene til boltene som forhindrer rotering, med

harpiks, og la harpiksen tørke helt.

Påføre maritim tetningsmasse på en skrogmontert svinger

Du må påføre maritim tetningsmasse på vannbanen for å sikre en fast, vanntett forsegling mellom kledningsklossen, svingeren og skroget.

Påfør maritim tetningsmasse mellom disse komponentene.

• Kledningsklossen og skroget

• Kledningsklossen og svingeren

• Stammen og skrogmutteren

• Boltene som forhindrer rotering og hullene

• Hylsene, stammen og skroget (om nødvendig)

Installere svingeren i et glassfiberskrog

Vi anbefaler at disse instruksjonene utføres av to montører – én person arbeider på utsiden av båten, og en annen person arbeider på innsiden av båten.

MERK:

kjerne, må du passe på at du ikke strammer mutterne for hardt for å unngå at skroget blir skadet.

Når du monterer svingeren i et glassfiberskrog med

Sett stammen til svingerkabelen inn gjennom den nedre halvdelen av kledningsklossen fra utsiden av skroget.

Fest dekselplaten til nedre halvdel av kledningsklossen

ved hjelp av skruene . Fest M12-mutterne til bunnen av boltene som forhindrer

rotering til du bare kan se to av gjengene mellom M12mutteren og nedre halvdel av kledningsklossen.

Sett boltene som forhindrer rotering inn i nedre halvdel av

kledningsklossen. Påfør maritim tetningsmasse på overflaten av den nedre

halvdelen av kledningsklossen som må være i kontakt med skroget.

Dra svingerkabelen, svingerstammen og boltene som

forhindrer rotering, gjennom monteringshullet. Fest nedre halvdel av kledningsklossen trygt til utsiden av

skroget. Kledningsklossen og svingeren må stå parallelt med kjølen. Påfør maritim tetningsmasse på overflaten av den øvre

halvdelen av kledningsklossen som må være i kontakt med skroget, fra innsiden av skroget.

Påfør det medfølgende smøremiddelet mot rust på den

avdekkede svingerstammen og boltene som forhindrer rotering.

Dra svingerkabelen, svingerstammen og boltene som

forhindrer rotering, gjennom øvre halvdel av kledningsklossen.

Fest øvre halvdelen av kledningsklossen trygt til innsiden av

skroget. Bruk en skiftenøkkel til å feste svingerstammen ved hjelp av

den medfølgende gummiskiven på 31 mm , nylonskiven på 31 mm og skrogmutteren på 40 mm .

MERK: Ikke stram mutteren for mye. Bruk en skiftenøkkel til å feste øvre halvdel av

kledningsklossen til boltene som forhindrer rotering, ved hjelp av de medfølgende skivene på 13,4 mm og M12-mutterne

MERK: Ikke stram M12-mutterne for mye. Påfør tetningsmiddel mellom svingersensoren og

dekselplaten og i hullene rundt stammen og boltene som forhindrer rotering.

Før tetningsmassen stivner, må du fjerne all overflødig

tetningsmasse på kledningsklossen og utsiden av skroget for å sikre en jevn vannstrøm over svingeren.

Montere ferrittkjerner på kablene

Du må montere alle de tre medfølgende ferrittkjernene rundt strøm- og nettverkskablene for å overholde standardene for elektromagnetisk kompatibilitet (EMC). Hvis du ikke monterer ferrittkjernene, kan dette medføre brudd på nasjonale standarder for elektromagnetisk kompatibilitet (EMC) eller andre lover.

Page 4

Press hver av de tre ferrittkjernene godt rundt både strøm- og Garmin Marine Network-kablene, så nærme svingerstammen som mulig.

Installeringsinstruksjoner for båter med skrog uten kjerne / glassfiberskrog

Bore hull til svingerstammen og boltene som forhindrer rotering, i et skrog uten kjerne eller glassfi berskrog

ADVARSEL

Før du kan bore hull for boltene som forhindrer rotasjon, må du skjære kledningsklossen (Skjære til kledningsklossen,

Velg et monteringssted med en overflate uten hindringer eller

ujevnheter. Merk posisjoner til hull til stammen og boltene som forhindrer

rotering, ved hjelp av malen. Bor et styrehull på 3 mm (1/8 tomme) fra utsiden av skroget

der hullet til stammen skal være. Hullet må være vinkelrett med vannflaten. Hvis fartøyet har et glassfiberskrog, setter du maskeringstape

over styrehullet og det omkringliggende området for å redusere sprekker i gelbelegget.

Hvis du har tapet over styrehullet, bruker du en universalkniv

til å skjære ut hullet i tapen. Bruk en flat borbits på 32 mm (11/4 tomme.) til å bore et hull

der hullet til stammen skal være fra utsiden av skroget. Hullet må være vinkelrett med vannflaten. Slip og rens området rundt hullet.

Bruk en borbits på 14 mm (9/16 tomme), og hold boret loddrett

mens du borer hullene til boltene som forhindrer rotering, gjennom skroget.

Hullene må være vinkelrett med vannflaten. Slip og rens området rundt hullene.

Påføre maritim tetningsmasse på en skrogmontert svinger

Du må påføre maritim tetningsmasse på vannbanen for å sikre en fast, vanntett forsegling mellom kledningsklossen, svingeren og skroget.

Påfør maritim tetningsmasse mellom disse komponentene.

• Kledningsklossen og skroget

• Kledningsklossen og svingeren

• Stammen og skrogmutteren

• Boltene som forhindrer rotering og hullene

• Hylsene, stammen og skroget (om nødvendig)

side

2).

Installere svingeren i et glassfiberskrog

Vi anbefaler at disse instruksjonene utføres av to montører – én person arbeider på utsiden av båten, og en annen person arbeider på innsiden av båten.

MERK:

kjerne, må du passe på at du ikke strammer mutterne for hardt for å unngå at skroget blir skadet.

Når du monterer svingeren i et glassfiberskrog med

Sett stammen til svingerkabelen inn gjennom den nedre halvdelen av kledningsklossen fra utsiden av skroget.

Fest dekselplaten til nedre halvdel av kledningsklossen ved hjelp av skruene .

Fest M12-mutterne til bunnen av boltene som forhindrer rotering til du bare kan se to av gjengene mellom M12mutteren og nedre halvdel av kledningsklossen.

Sett boltene som forhindrer rotering inn i nedre halvdel av kledningsklossen.

Påfør maritim tetningsmasse på overflaten av den nedre halvdelen av kledningsklossen som må være i kontakt med skroget.

Dra svingerkabelen, svingerstammen og boltene som forhindrer rotering, gjennom monteringshullet.

Fest nedre halvdel av kledningsklossen trygt til utsiden av skroget.

Kledningsklossen og svingeren må stå parallelt med kjølen. Påfør maritim tetningsmasse på overflaten av den øvre

halvdelen av kledningsklossen som må være i kontakt med skroget, fra innsiden av skroget.

Påfør det medfølgende smøremiddelet mot rust på den avdekkede svingerstammen og boltene som forhindrer rotering.

Dra svingerkabelen, svingerstammen og boltene som forhindrer rotering, gjennom øvre halvdel av kledningsklossen.

Fest øvre halvdelen av kledningsklossen trygt til innsiden av skroget.

Bruk en skiftenøkkel til å feste svingerstammen ved hjelp av den medfølgende gummiskiven på 31 mm , nylonskiven på 31 mm og skrogmutteren på 40 mm .

MERK: Ikke stram mutteren for mye. Bruk en skiftenøkkel til å feste øvre halvdel av

kledningsklossen til boltene som forhindrer rotering, ved hjelp av de medfølgende skivene på 13,4 mm og M12-mutterne

MERK: Ikke stram M12-mutterne for mye. Påfør tetningsmiddel mellom svingersensoren og

dekselplaten og i hullene rundt stammen og boltene som forhindrer rotering.

Page 5

Før tetningsmassen stivner, må du fjerne all overflødig

tetningsmasse på kledningsklossen og utsiden av skroget for å sikre en jevn vannstrøm over svingeren.

Montere ferrittkjerner på kablene

Press hver av de tre ferrittkjernene godt rundt både strøm- og Garmin Marine Network-kablene, så nærme svingerstammen som mulig.

Installeringsinstruksjoner for båter med metallskrog

Bore hull til svingerstammen og boltene som forhindrer rotering, på et metallskrog

Før du kan bore hull for boltene som forhindrer rotasjon, må du skjære kledningsklossen (Skjære til kledningsklossen, side 2).

Du bør følge disse instruksjonene når du skal montere svingeren på en båt som har et metallskrog.

Velg et monteringssted med en overflate uten hindringer eller

ujevnheter. Merk posisjoner til hull til stammen og boltene som forhindrer

rotering, ved hjelp av malen. Bor et styrehull på 3 mm (1/8 tomme) gjennom skroget ved

posisjonen til hullet til stammen fra utsiden av skroget. Hullet må være vinkelrett med vannflaten. Bruk en hullsag på 38 mm (11/2 tomme) til å bore hullet til

stammen fra utsiden av skroget. Hullet må være vinkelrett med vannflaten. Bruk en borbits på 19 mm (3/4 tomme), og hold boret loddrett

mens du borer hullene til boltene som forhindrer rotering, gjennom skroget fra utsiden av skroget.

Slip og rens området rundt hullene.

Påføre maritim tetningsmasse på en skrogmontert svinger

Du må påføre maritim tetningsmasse på vannbanen for å sikre en fast, vanntett forsegling mellom kledningsklossen, svingeren og skroget.

Påfør maritim tetningsmasse mellom disse komponentene.

• Kledningsklossen og skroget

• Kledningsklossen og svingeren

• Stammen og skrogmutteren

• Boltene som forhindrer rotering og hullene

• Hylsene, stammen og skroget (om nødvendig)

Installere svingeren i et metallskrog

Vi anbefaler at disse instruksjonene utføres av to montører – én person arbeider på utsiden av båten, og en annen person arbeider på innsiden av båten.

Sett stammen til svingerkabelen inn gjennom den nedre

halvdelen av kledningsklossen .

Fest dekselplaten til nedre halvdel av kledningsklossen

ved hjelp av skruene . Fest M12-mutterne til bunnen av boltene som forhindrer

rotering til du bare kan se to av gjengene mellom M12mutteren og nedre halvdel av kledningsklossen.

Sett boltene som forhindrer rotering inn i nedre halvdel av

kledningsklossen. Fest hylsene til boltene som forhindrer rotering og

svingerstammen. Påfør maritim tetningsmasse på overflaten av den nedre

halvdelen av kledningsklossen som må være i kontakt med skroget.

Fest nedre halvdel av kledningsklossen trygt til utsiden av

skroget fra utsiden av skroget. Kledningsklossen og svingeren må stå parallelt med kjølen. Dra svingerkabelen, svingerstammen og boltene som

forhindrer rotering, gjennom monteringshullet. Påfør maritim tetningsmasse på overflaten til den øvre

halvdelen av kledningsklossen som må være i kontakt med skroget.

Dra svingerkabelen, svingerstammen og boltene som

forhindrer rotering, gjennom øvre halvdel av kledningsklossen.

Fest øvre halvdelen av kledningsklossen trygt til innsiden av

skroget. Påfør det medfølgende smøremiddelet mot rust på den

avdekkede svingerstammen, hylsene og boltene som forhindrer rotering.

Bruk en skiftenøkkel til å feste svingerstammen ved hjelp av

den medfølgende gummiskiven på 31 mm , nylonskiven på 31 mm og skrogmutteren på 40 mm .

MERK: Ikke stram mutteren for mye. Bruk en skiftenøkkel til å feste øvre halvdel av

kledningsklossen til boltene som forhindrer rotering, ved hjelp av de medfølgende skivene på 13,4 mm og M12-mutterne

MERK: Ikke stram M12-mutterne for mye. Påfør tetningsmiddel mellom svingersensoren og

dekselplaten og i hullene rundt stammen og boltene som forhindrer rotering.

Page 6

Før tetningsmassen stivner, må du fjerne all overflødig

tetningsmasse på kledningsklossen og utsiden av skroget for å sikre en jevn vannstrøm over svingeren.

Montere ferrittkjerner på kablene

Press hver av de tre ferrittkjernene godt rundt både strøm- og Garmin Marine Network-kablene, så nærme svingerstammen som mulig.

Vedlikehold

Teste installeringen

LES DETTE

Se etter lekkasjer på båten hvis den skal være i vannet over en lengre periode.

Ettersom det er nødvendig med vann for å formidle ekkoloddsignalet, må svingeren være i vann for å fungere slik den skal. Du kan ikke få en avlesning av dybde eller avstand dersom enheten ikke er i vann. Når du setter båten på vannet, må du kontrollere om det er lekkasjer rundt skruehull som befinner seg under vannlinjen.

Bunnmaling mot tilgroing

Du bør male skroget med en vannbasert bunnmaling mot tilgroing hver sjette måned for å forhindre korrosjon av metallskrog og minske veksten av organismer som kan påvirke fartøyets ytelse og varighet.

MERK: Du må ikke bruke keton-basert maling mot tilgroing på fartøyet. Keton angriper mange typer plast og kan skade eller ødelegge svingeren.

Rengjøre svingeren

Det kan raskt hope seg opp vannorganismer og slam, dette kan redusere enhetens ytelse.

Fjern tilgroingen med en myk klut fuktet med mildt

rengjøringsmiddel. Hvis det har grodd godt igjen, bruker du en skrubb eller

kittekniv til å fjerne vekstene. Tørk av enheten.

Garmin® og Garmin-logoen er varemerker for Garmin Ltd. eller tilhørende datterselskaper som er registrert i USA og andre land. Panoptix™ er et varemerke for Garmin Ltd. eller tilhørende datterselskaper. Disse varemerkene kan ikke brukes uten uttrykkelig tillatelse fra Garmin.
