GAGGENAU AW 261190, AW 261170, AW 260 User Manual [fr]

de Bedienungs- und Montageanleitung en Operating and installation instruction fr Notice de montage et d’utilisation nl Gebruiks- en montageaanwijzing it Istruzioni per l’uso e l’installatore es Instrucciones de uso y montaje pt Instruções de serviçio e de montagem el

Οδηγίες χρήσης και τοποθέτησης

AW 260-170/190 AW 261-170/190

Seite 03–16

page 17 – 30

page 31 – 44

pagina 45 – 58

pagina 059 – 072

página 073 – 087

página 088 – 101

el Σελίδα

102 – 117

Abb. 1

ELEKTRO ELECTR. ELETT. EL.

Abb. 1 GAS GAZ KAASU GASS

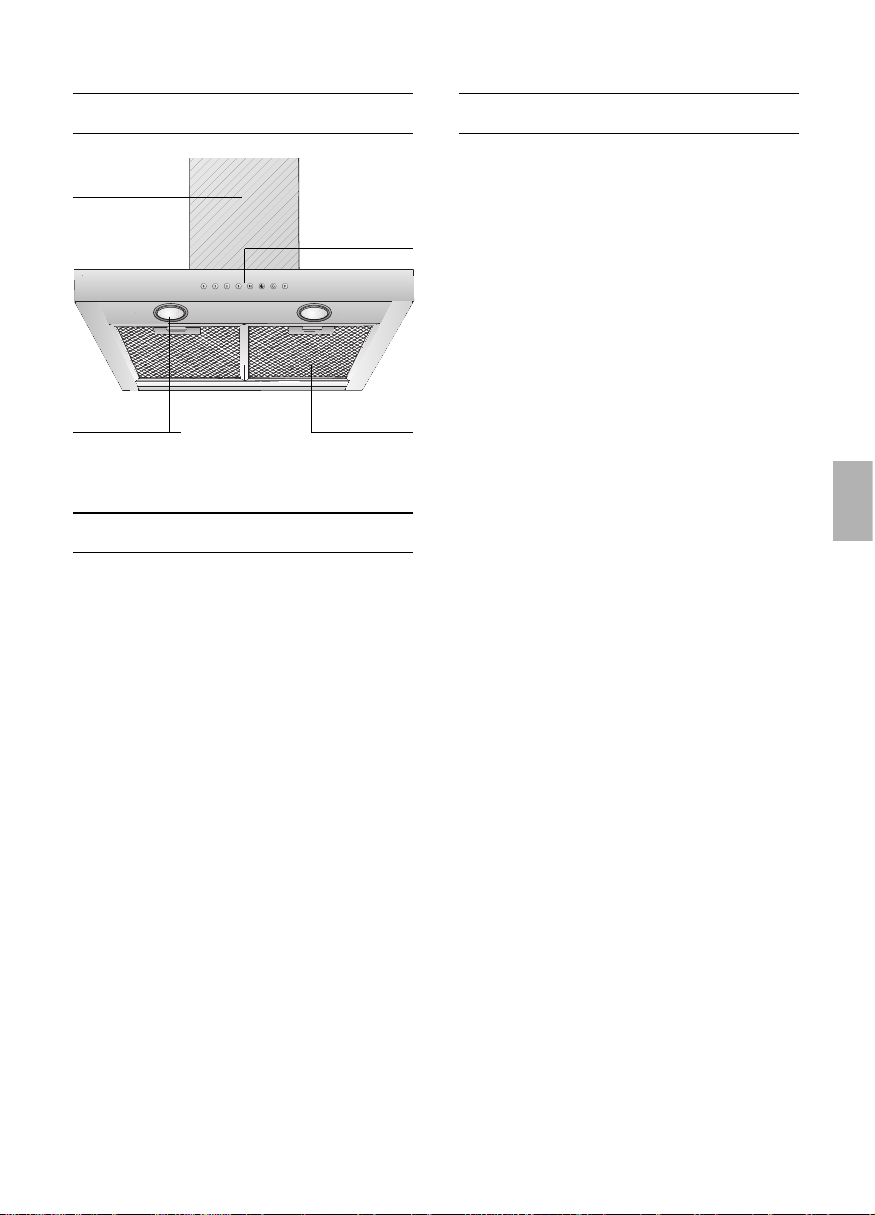

Gerätebeschreibung

Gebrauchsanleitung

Betriebsarten

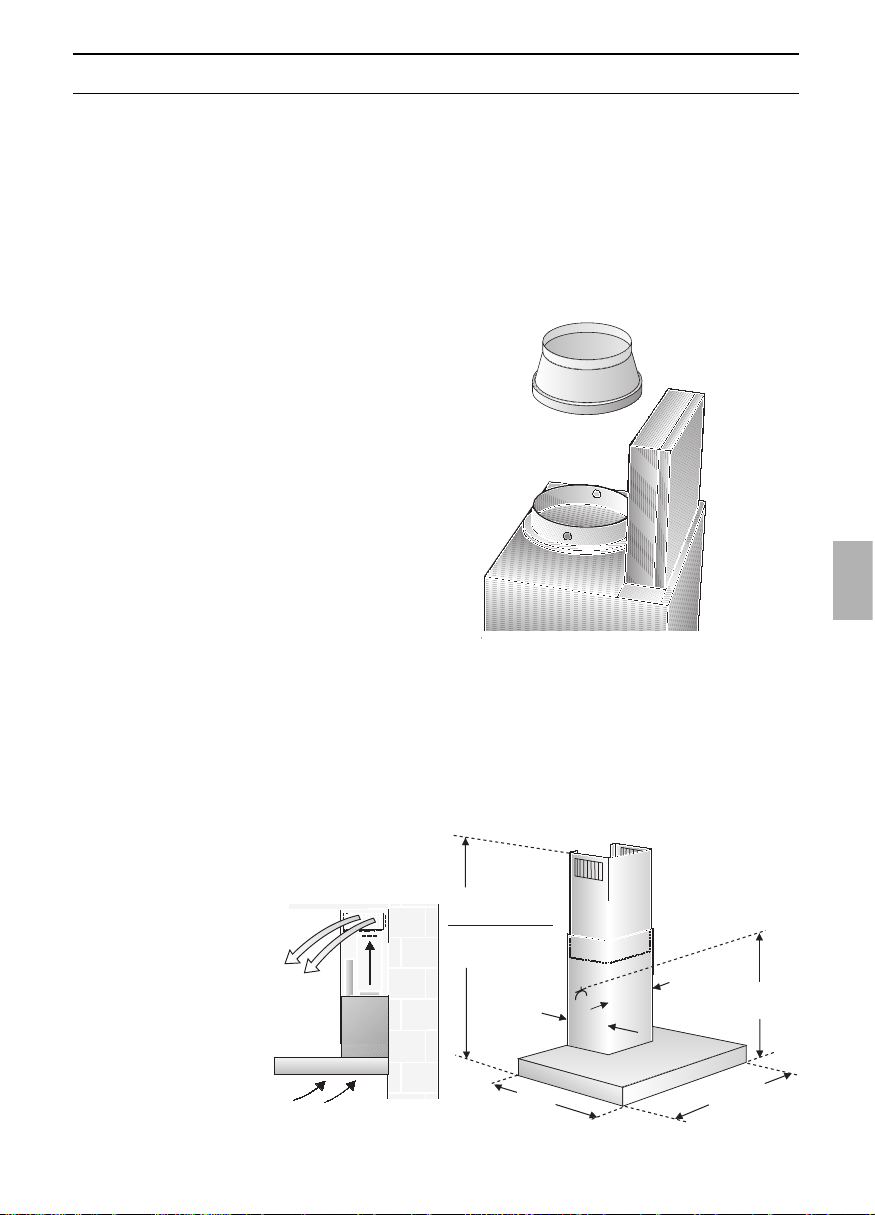

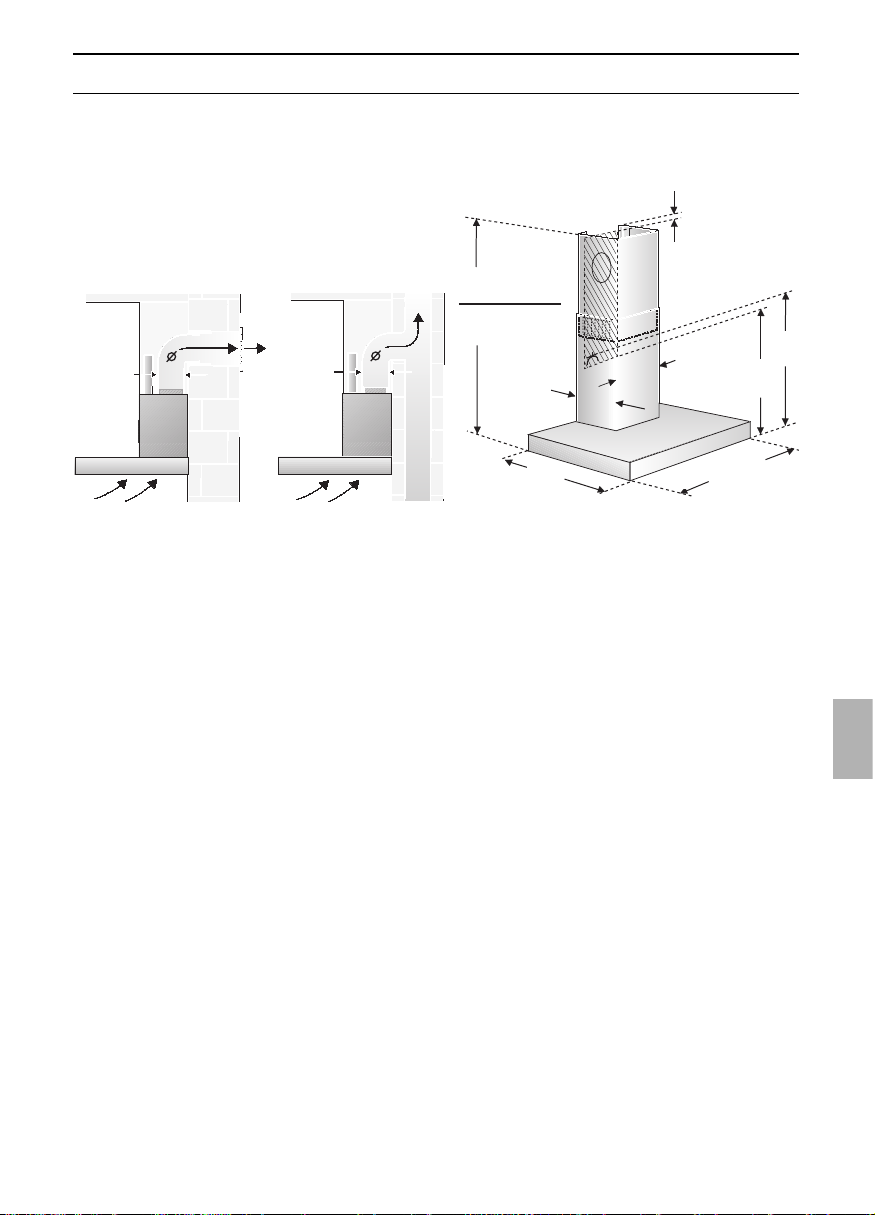

Abluftbetrieb:

❑ Installationszubehör für Abluftbetrieb.

Abluftkanal AD260/261-012 für Deckenhöhe

2,12 – 2,65 m AD260/261-022 für Deckenhöhe 2,49 – 3,05 m.

❑ Der Lüfter der Dunstabzugshaube saugt

den Küchendunst an und leitet ihn durch den Fettﬁlter ins Freie.

❑ Der Fettﬁlter nimmt die fettigen

Bestandteile des Küchendunstes auf.

❑ Die Küche bleibt weitgehend frei von

Fett und Geruch.

Bei Abluftbetrieb der Dunstabzugs-

haube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie

z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter)

muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur

Verbrennung benötigt wird. Ein gefahrloser Betrieb ist möglich, wenn

der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z.B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o.ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohleﬁlter – verwendet wird, ist der Betrieb ohne Einschränkung möglich.

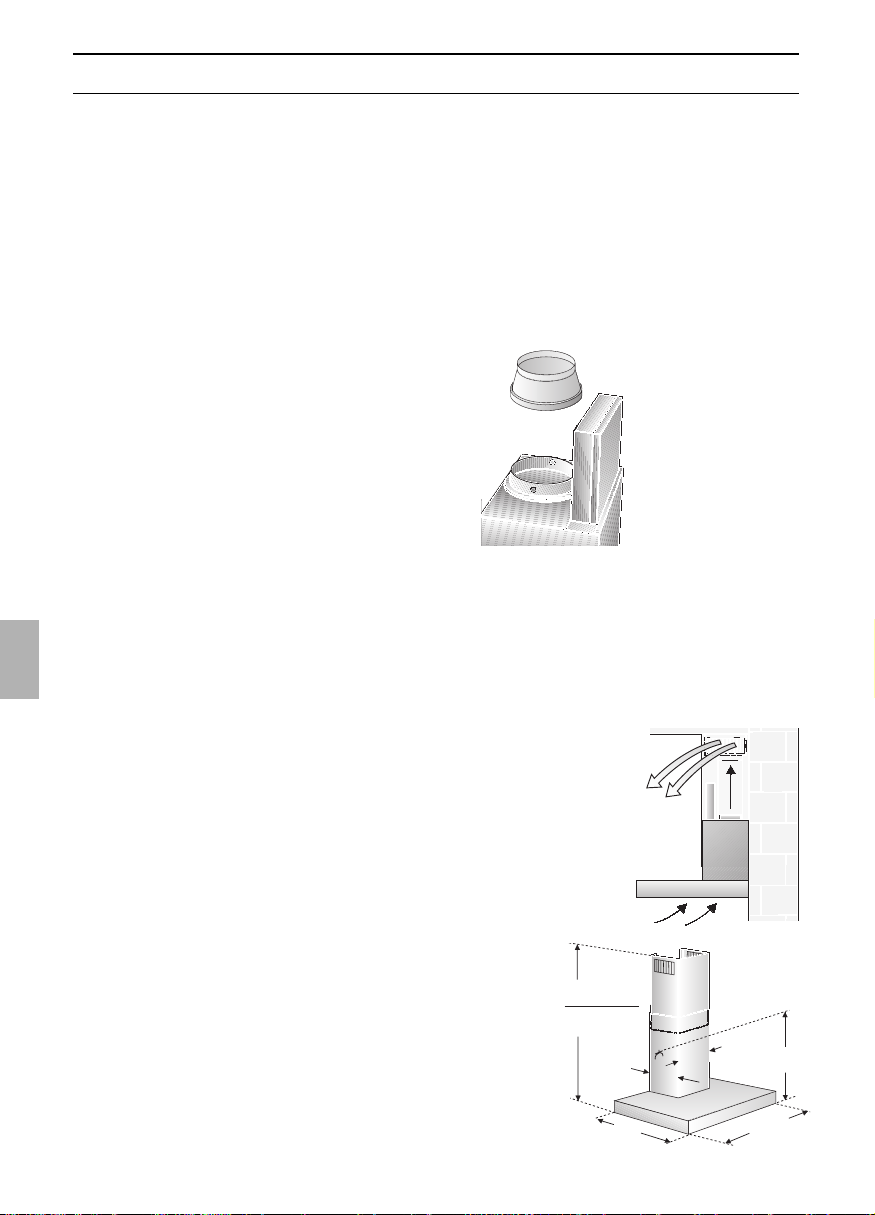

Umluftbetrieb:

❑ Installationszubehör für Umluftbe-

trieb.

Umluftkanal AD260/261-112 für Deckenhöhe

2,23 – 2,65 m AD260/261-122 für Deckenhöhe 2,49 – 3,05 m.

❑ Hierzu muss ein Aktivkohleﬁlter

eingebaut werden (siehe Filter und Wartung).

❑ Der Lüfter der Dunstabzugshaube saugt

den Küchendunst an und leitet ihn durch den Fett- und Aktivkohleﬁlter gereinigt in die Küche zurück.

❑ Der Fettﬁlter nimmt die fettigen

Bestandteile des Küchendunstes auf.

❑ Der Aktivkohleﬁlter bindet die

Geruchsstoffe.

 Wird kein Aktivkohleﬁlter eingebaut,

können keine Geruchsstoffe des Küchendunstes gebunden werden.

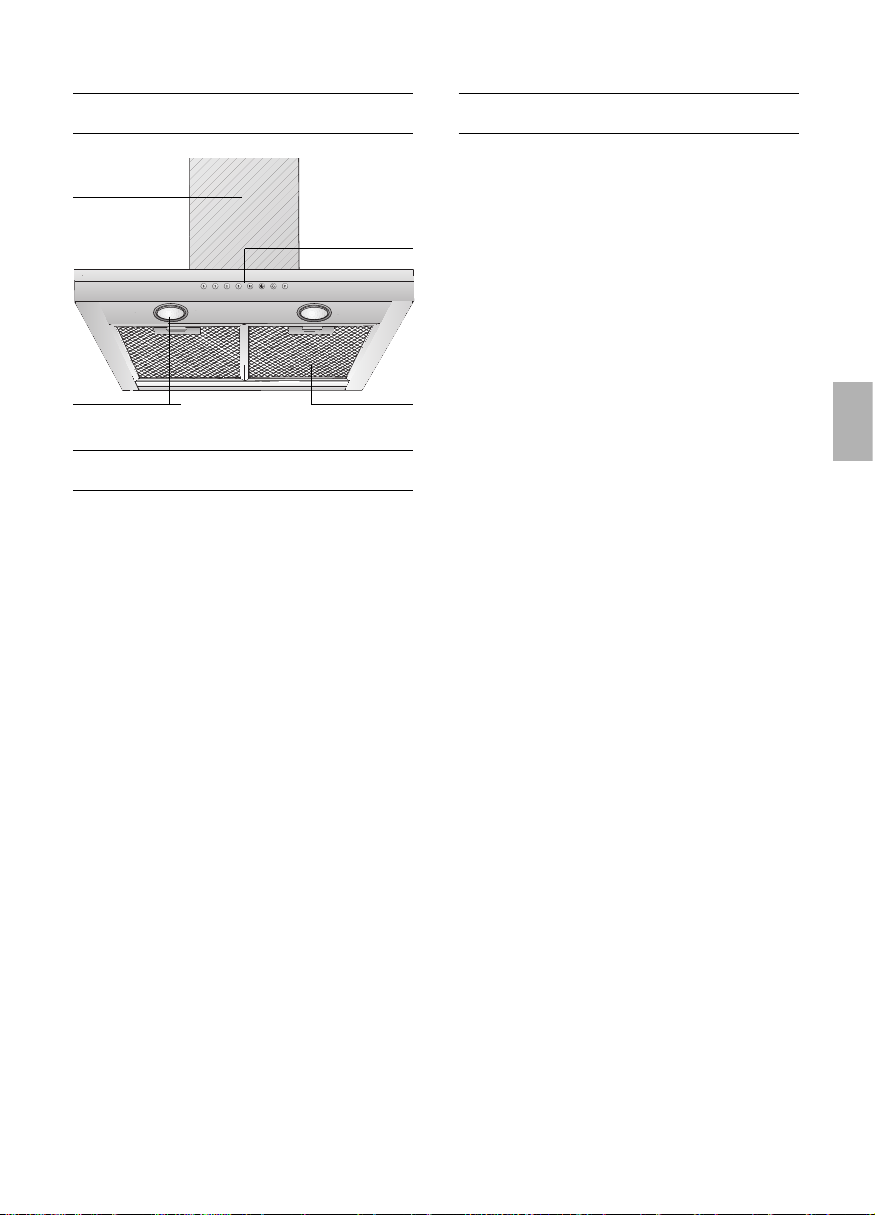

Beleuchtung

Schalter

Licht/Lüfter

Filtergitter

Kaminverblendung

Vor dem ersten Benutzen

Wichtige Hinweise:

❑ Diese Gebrauchsanleitung gilt für

mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

❑ Diese Dunstabzugshaube entspricht den

einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von Fachkräften

durchgeführt werden.

Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

❑ Bevor Sie das neue Gerät benutzen,

lesen Sie bitte sorgfältig die Gebrauchsanleitung. Sie enthält wichtige Informationen für Ihre Sicherheit sowie zum Gebrauch und zur Pﬂege des Gerätes.

❑ Bewahren Sie die Gebrauchs- und

Montageanleitung ggf. für einen Nachbesitzer gut auf.

Gas-Kochmulden / Gas-Herde

 Betreiben Sie nicht alle Gas-

Kochstellen gleichzeitig über längere Zeit (max. 15 Minuten) bei höchster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung der Gehäuseoberﬂächen bzw. Gefahr der Beschädigung der Dunstabzugshaube. Beim Betrieb der Dunstabzugshaube über einem Gas-Kochfeld muss bei gleichzeitigem Betreiben von drei oder mehr Gas-Kochstellen die Haube in der Maximalstufe betrieben werden.

❑ Dieses Gerät ist ent-

sprechend der europäischen Richtlinie 2002/96/EG über Elektround Elektronik-Altgeräte (waste electrical and electronic equipment – WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Vor dem ersten Benutzen

Sicherheitshinweise

 Unter der Dunstabzugshaube nicht

ﬂambieren.

Brandgefahr am Fettﬁlter durch

! aufsteigende Flammen.

 Die Kochstellen müssen immer mit

Kochgeschirr abgedeckt sein.

 Über einer Feuerstätte für feste

Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nur bedingt gestattet (siehe Montageanleitung).

 Dunstabzugshaube nur mit

eingesetzten Lampen betreiben.

 Defekte Lampen sollten sofort ersetzt

werden, um Überlastung der restlichen Lampen zu vermeiden.

 Dunstabzugshaube nie ohne Fettﬁlter

betreiben.

 Überhitzte Fette oder Öle können sich

leicht entzünden. Darum Speisen mit Fetten oder Ölen, z. B. Pommes frites, nur unter Aufsicht zubereiten.

 Ist das Gerät beschädigt, dürfen Sie es

nicht in Betrieb nehmen.

 Anschluss und Inbetriebnahme dürfen

nur von einem Fachmann durchgeführt werden.

 Wenn die Anschlussleitung dieses

Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualiﬁzierte Person ersetzt werden, um Gefährdung zu vermeiden.

 Verpackungsmaterial ordnungsgemäß

entsorgen (siehe Montageanleitung).

 Diese Dunstabzugshaube ist nur für

den Betrieb in Haushalten bestimmt.

 Dunstabzugshaube vor der ersten

Inbetriebnahme sorgfältig reinigen.

 Keine Gegenstände auf der

Dunstabzugshaube abstellen.

Bedienen der Dunstabzugshaube

 Der Küchendunst wird am

wirkungsvollsten beseitigt durch:

❑ Einschalten der Dunstabzugshaube

bei Kochbeginn.

❑ Ausschalten der Dunstabzugshaube

erst einige Minuten nach Kochende.

Einschalten des Lüfters:

❑ Drücken Sie die Taste 1, 2 oder 3.

Ausschalten des Lüfters:

❑ Drücken Sie die Taste 0.

Intensivstufe:

Durch die Intensivstufe wird die höchste Leistung erreicht. Sie wird kurzzeitig benötigt.

❑ Beim Anbraten und Braten in der

offenen Pfanne sollte die Taste Int für Intensivstufe gedrückt werden.

Haben Sie die Haube durch Betätigen der Intensiv- stufe eingeschaltet, wird diese automatisch nach einer Dauer von 5 Minuten wieder ausgeschaltet.

❑ Drücken Sie die Taste Int während die

Haube in der Lüftungsstufe 1, 2 oder 3 betrieben wird, schaltet die Elektronik automatisch nach 5 Minuten auf die zuvor gewählte Lüftungsstufe zurück.

❑ Möchten Sie die Intensivstufe vor Ablauf

der 5 Minuten beenden, drücken Sie die Taste 0 („Motor aus“) oder eine andere Stufe. Die Absaugung der Wandhaube kann natürlich jederzeit mit der Taste 0 („Motor aus“) ausgeschaltet werden.

Spezialfunktionen:

Intensiv-Zeitdauer:

❑ Durch gleichzeitiges Betätigen der Int-

Taste und der Tasten 1, 2 oder 3 können Sie die Zeitdauer der Intensiv-Stufe auf 3, 5 oder 10 Minuten einstellen und abspeichern; Auslieferungszustand sind fünf Minuten, d.h. Tastenkombination

Int/Taste 2.

Nachlauf-Stufe:

❑ Der Nachlauf ist in einer beliebigen Stufe

möglich. Drücken Sie zuerst die gewünschte Taste 1, 2, 3 oder Int und betätigen Sie dann die Taste .

Die Nachlaufzeit beträgt für alle Stufen zehn Minuten. Nach diesen zehn Minuten schaltet sich die Lüftung automatisch ab, die Beleuchtung bleibt weiterhin an.

Intervall-Lüftung:

❑ Eine Besonderheit dieses Gerätes ist die

Intervalllüftung. Dies ist ein automatisches periodisches Einschalten der Lüftung für jeweils fünf Minuten pro Stunde. Sie können diese Funktion durch gleichzeitiges Betätigen der Taste 0 und, je nach gewünschter Absaugleistung, der Taste 1, 2 oder 3 einschalten.

Diese Betriebsart wird durch wechselndes Leuchten des -Tasters mit der entsprechenden Stufen-Anzeige angezeigt.

Die Intervall-Lüftung wird durch Drücken der Taste 0 ausgeschaltet.

Beleuchtung:

❑ Drücken Sie kurz die Taste zum Ein-

und Ausschalten.

❑ Die Beleuchtung kann zu jeder Zeit

verwendet werden, auch wenn der Lüfter ausgeschaltet ist.

❑ Einstellen der Helligkeit:

Halten Sie die Taste gedrückt, bis die gewünschte Helligkeit erreicht ist.

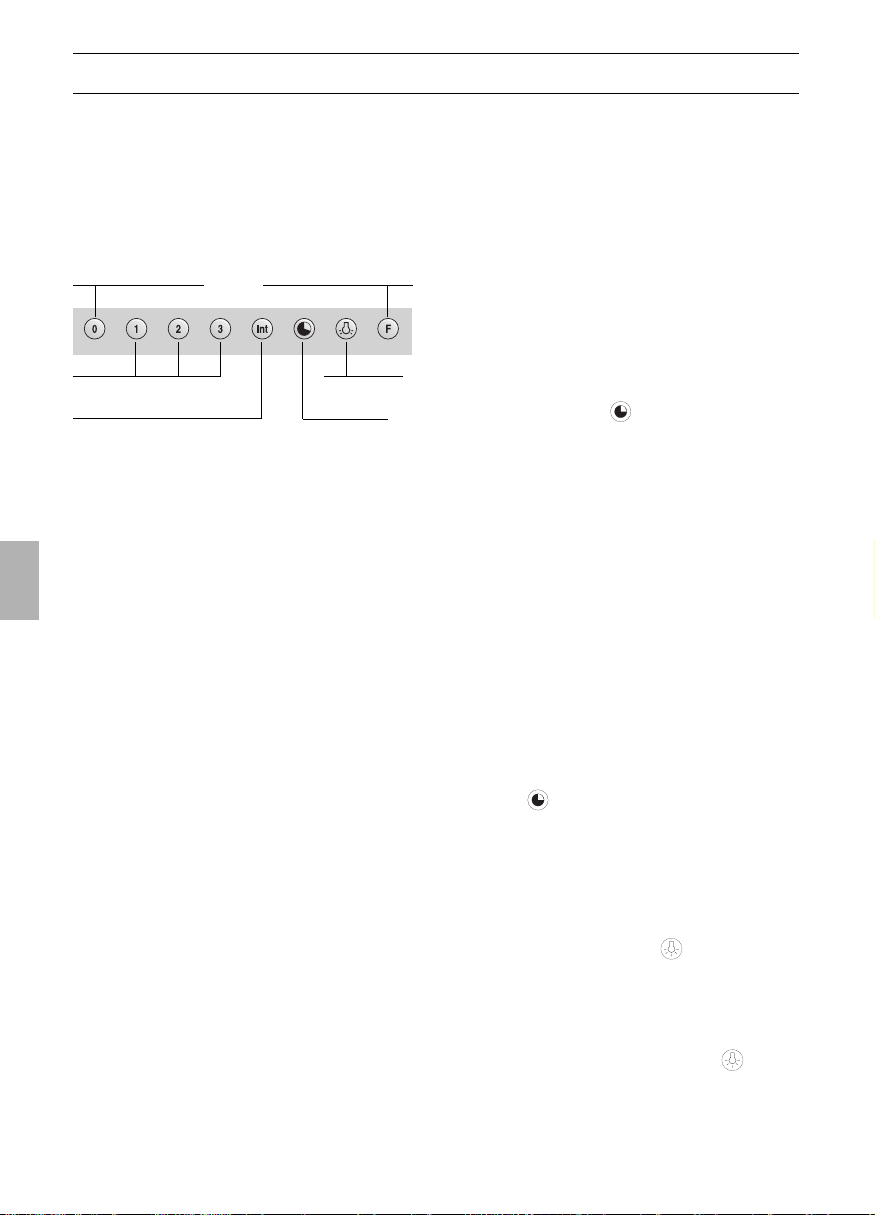

Licht

Lüfter – Aus

Intensivstufe

Sättigungsanzeige

Lüfternachlauf

Lüfterstufen

Fettﬁlter:

Zur Aufnahme der fettigen Bestandteile des Küchendunstes sind MetallFettﬁlter eingesetzt.

Die Filtermatten bestehen aus unbrennbarem Metall.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entﬂammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durch rechtzeitiges Reinigen der MetallFettﬁlter wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Sättigungsanzeige:

Nach einer Betriebszeit von 30 Stunden blinkt die Fettﬁlter-Sättigungsanzeige F. Das Blinken dieser Kontrollleuchte signalisiert Ihnen, dass die Fettﬁlter gereinigt werden sollten. Selbstverständlich ist das Reinigen der Fettﬁlter jederzeit, auch ohne Blinken der Fettﬁlter-Sättigungsanzeige, möglich.

Reinigen der Metall-Fettﬁlter:

❑ Bei normalem Betrieb (täglich 1 bis 2

Stunden) müssen die Metall-Fettﬁlter 1 x im Monat gereinigt werden.

❑ Das Reinigen kann in der Geschirrspül-

maschine erfolgen. Dabei ist eine leichte Verfärbung möglich.

❑ Der Filter muss locker in der Geschirr-

spülmaschine liegen. Er darf nicht eingeklemmt sein.

Wichtig:

Stark gesättigte Metall-Fettﬁlter nicht zusammen mit Geschirr reinigen.

❑ Beim Reinigen von Hand, die Fettﬁlter in

heißer Spüllauge einweichen. Keine aggressiven, säure- oder laugenhaltigen Reiniger verwenden. Danach abbürsten, gut ausspülen und abtropfen lassen.

Filter und Wartung

3. Bauen Sie die Fettﬁlter ein. Wechsel des Aktivkohleﬁlters:

❑ Bei normalem Betrieb (täglich 1 bis 2

Stunden) müssen die Aktivkohleﬁlter ungefähr 1 x im Jahr ausgetauscht werden.

❑ Der Aktivkohleﬁlter ist im Fachhandel

erhältlich (siehe Sonderzubehör).

❑ Nur Originalﬁlter verwenden.

Dadurch wird die optimale Funktion gewährleistet.

Entsorgung des alten Aktivkohleﬁlters:

❑ Aktivkohleﬁlter enthalten keine

Schadstoffe. Sie können z. B. als Restmüll entsorgt werden.

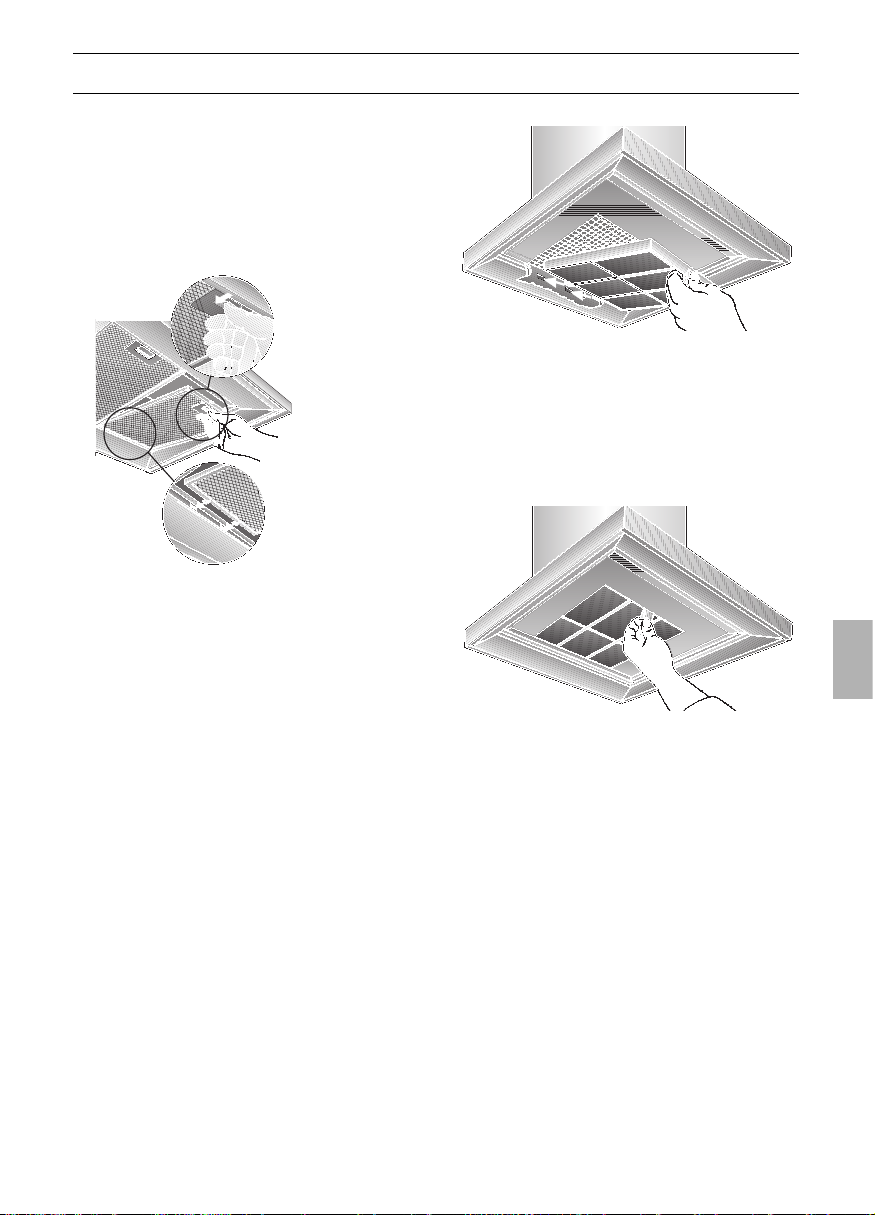

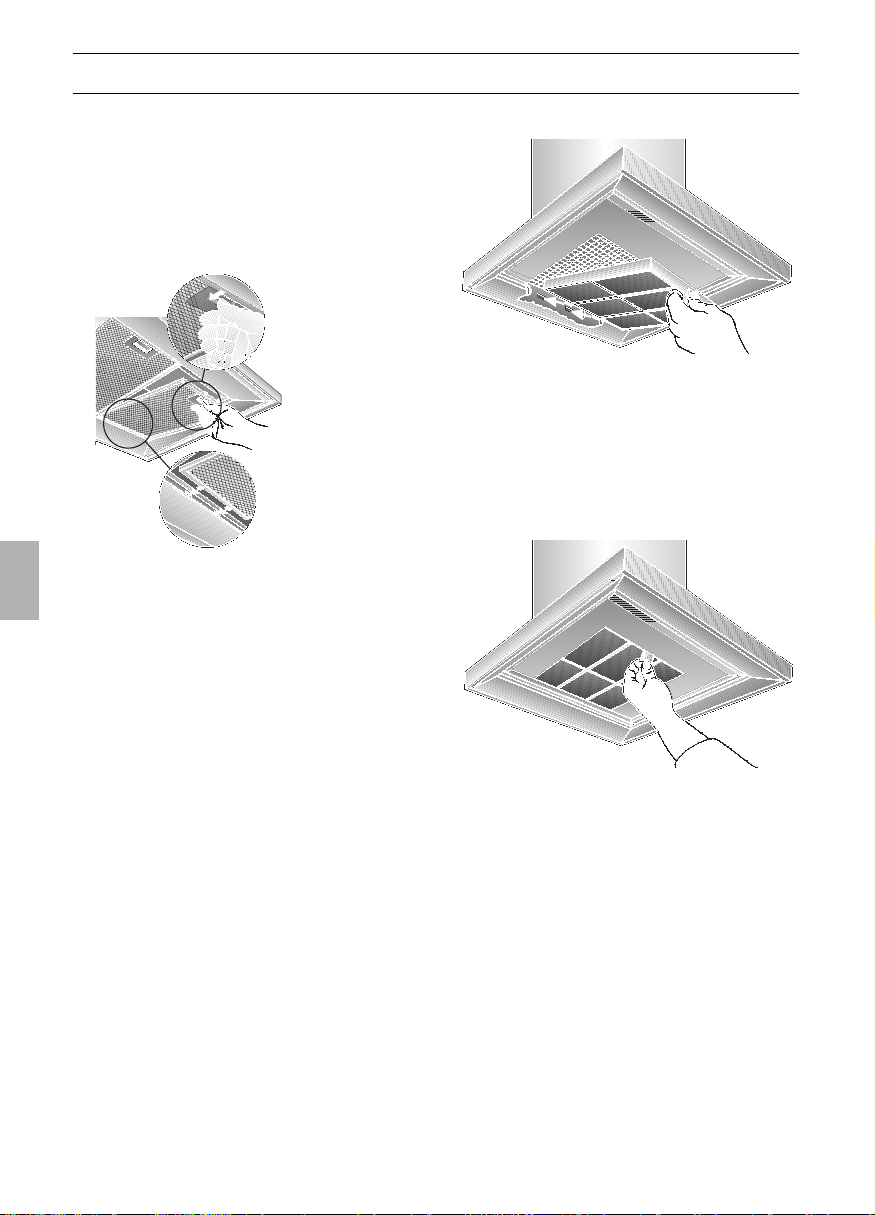

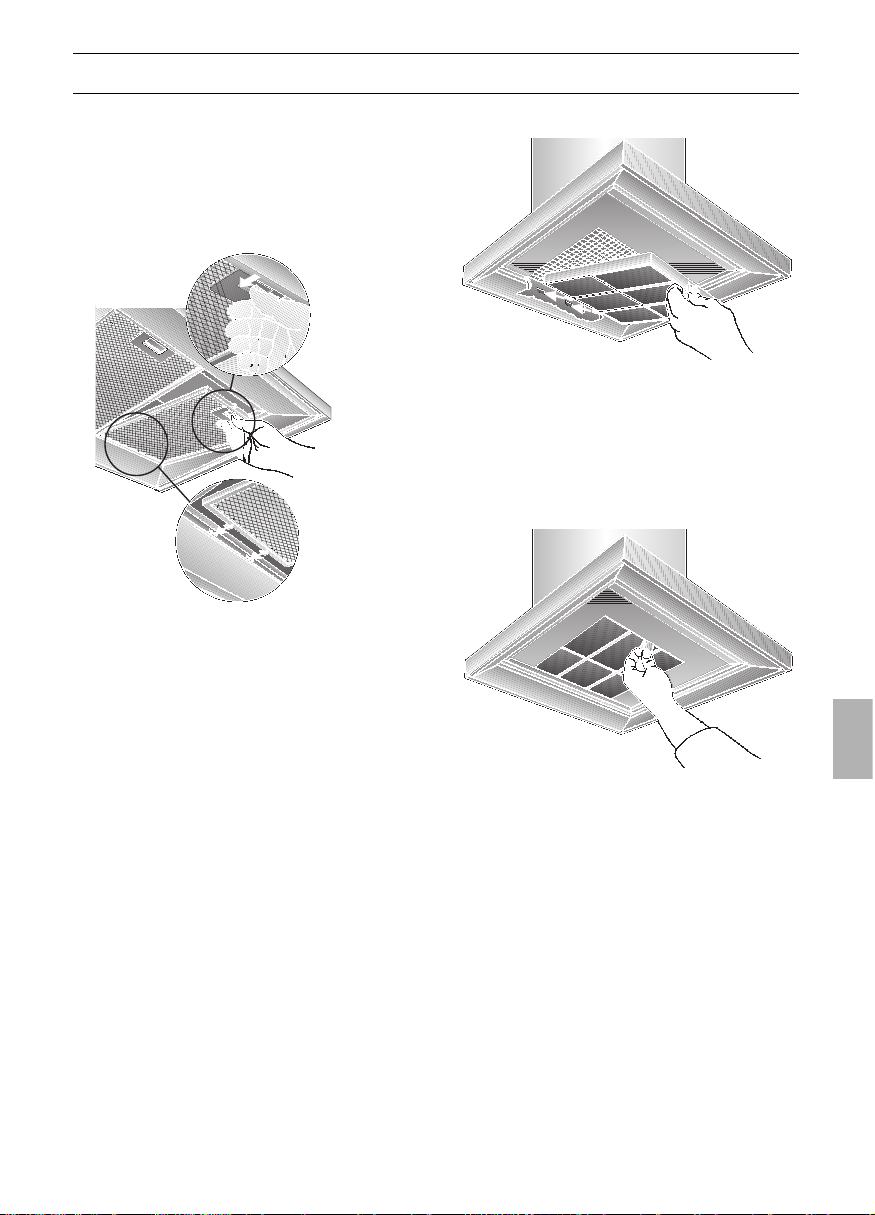

Aus- und Einbauen der Metall-Fettﬁlter: Achtung: Die Halogenlampen müssen

ausgeschaltet und abgekühlt sein.

1. Drücken Sie die Raste an den Fettﬁltern in Pfeilrichtung ein und klappen Sie die Fettﬁlter ab.

2. Reinigen Sie die Fettﬁlter.

3. Setzen Sie die gereinigten Fettﬁlter

wieder ein.

Aktivkohleﬁlter:

Zum Binden der Geruchsstoffe beim Umluftbetrieb.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entﬂammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durch rechtzeitigen Wechsel des Aktivekohleﬁlters wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Einbauen: Achtung: Die Halogenlampen müssen

ausgeschaltet und abgekühlt sein.

1. Bauen Sie die Fettﬁlter aus (siehe Aus- und Einbauen der MetallFettﬁlter).

2. Setzen Sie den Aktivkohleﬁlter ein.

3. Rasten Sie die Lasche ein. Ausbauen: Achtung: Die Halogenlampen müssen

ausgeschaltet und abgekühlt sein.

1. Bauen Sie die Fettﬁlter aus.

2. Drücken Sie die Lasche ein und nehmen

Sie den Aktivkohleﬁlter nach unten ab.

Reinigen und Pﬂegen

Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.

 Dunstabzugshaube nicht mit

kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen!

❑ Zum Reinigen der Dunstabzugshaube

heiße Spüllauge oder mildes Fensterputzmittel verwenden.

❑ Kratzen Sie angetrocknete Ver-

schmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf.

❑ Beim Reinigen der Fettﬁlter die

zugänglichen Gehäuseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgefahr vorgebeugt und die optimale Funktion bleibt erhalten.

❑ Hinweis: Alkohol (Spiritus) nicht auf

Kunststoffflächen anwenden, es könnten matte Stellen entstehen.

Vorsicht! Küche ausreichend belüften, keine offene Flamme.

 Die Bedientasten nur mit milder

Spüllauge und einem weichen, feuchten Tuch reinigen. Keinen Edelstahlreiniger für die Bedientasten verwenden.

Edelstahloberﬂächen:

❑ Verwenden Sie einen milden nicht

scheuernden Edelstahlreiniger.

❑ Reinigen Sie nur in Schliffrichtung. ❑ Wir empfehlen unseren Edelstahlreiniger

Nr. 461731. Bestell-Adresse siehe beiliegendes Service-Heft.

Aluminium-, Lack- und Kunststoffoberﬂächen:

❑ Keine trockenen Tücher verwenden. ❑ Verwenden Sie ein mildes Fenster-

reinigungsmittel.

❑ Keine aggressiven, säure- oder laugen-

haltigen Reiniger verwenden.

Beachten Sie die Garantiebestimmungen im beiligenden Service-Heft.

Störungen

Wenn in der Anzeige ein F erscheint:

❑ Siehe Abschnitt „Filter und Wartung”.

Wenn sich die Dunstabzugshaube nicht bedienen lässt:

❑ Für ca. 1 Minute die Dunstabzugshaube

durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen. Danach neu einschalten.

Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen.

(Siehe Kundendienststellenverzeichnis). Bei Anruf bitte angeben:

E-Nr. FD

Tragen Sie die Nummern in obige Felder ein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettﬁlter, im Innenraum der Dunstabzugshaube zu ﬁnden.

 Für Beanstandungen die auf

Planung und Ausführung der Rohrstrecke zurückzuführen sind, übernimmt der Hersteller der Dunstabzugshauben keine Gewährleistung.

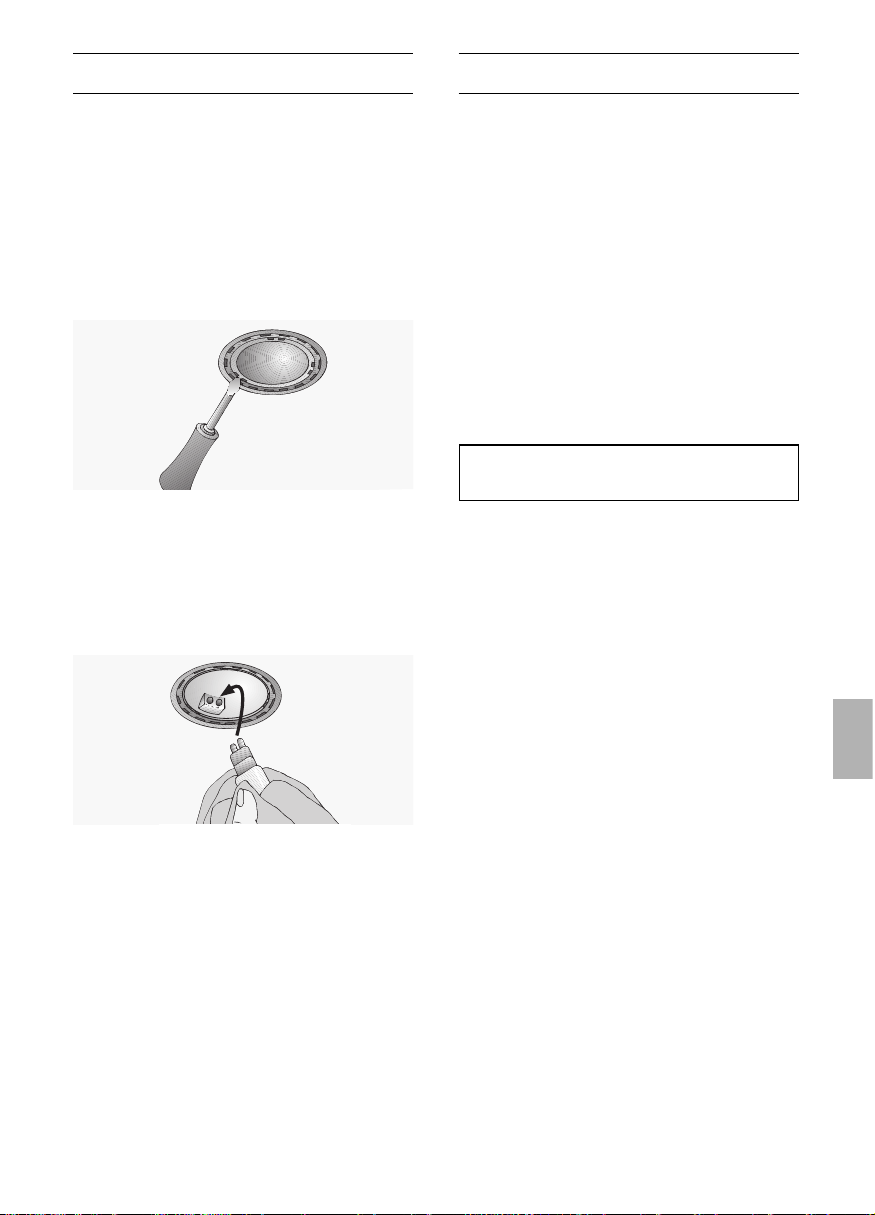

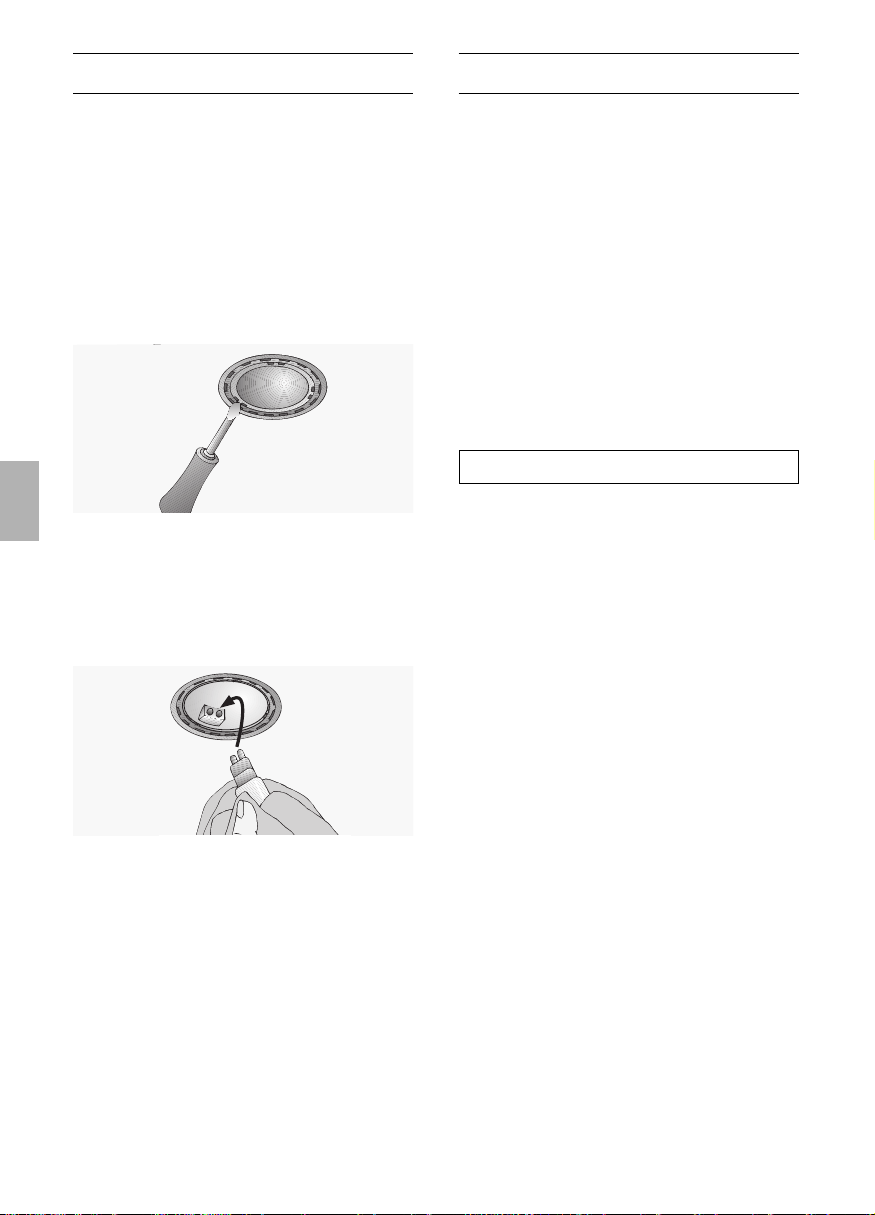

Auswechseln der Lampen

1. Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der Sicherung die Dunstabzugshaube stromlos.

 Die Halogenbirnen werden bei Betrieb

sehr heiß. Auch einige Zeit nach dem Ausschalten besteht noch Verbrennungsgefahr.

2. Nehmen Sie den Lampenring mit einem Schraubendreher oder ähnlichem ab.

3. Tauschen Sie die Halogenbirne aus (handelsübliche Halogenbirne, 12 Volt, max. 20 Watt, Sockel G4). Achtung: Steckfassung. Zum Anfassen der Birne ein sauberes Tuch verwenden.

4. Rasten Sie den Lampenring wieder ein.

5. Stellen Sie durch Einstecken des

Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her.

Hinweis: Sollte die Beleuchtung nicht funktionieren, kontrollieren Sie, ob die Lampen richtig eingesteckt sind.

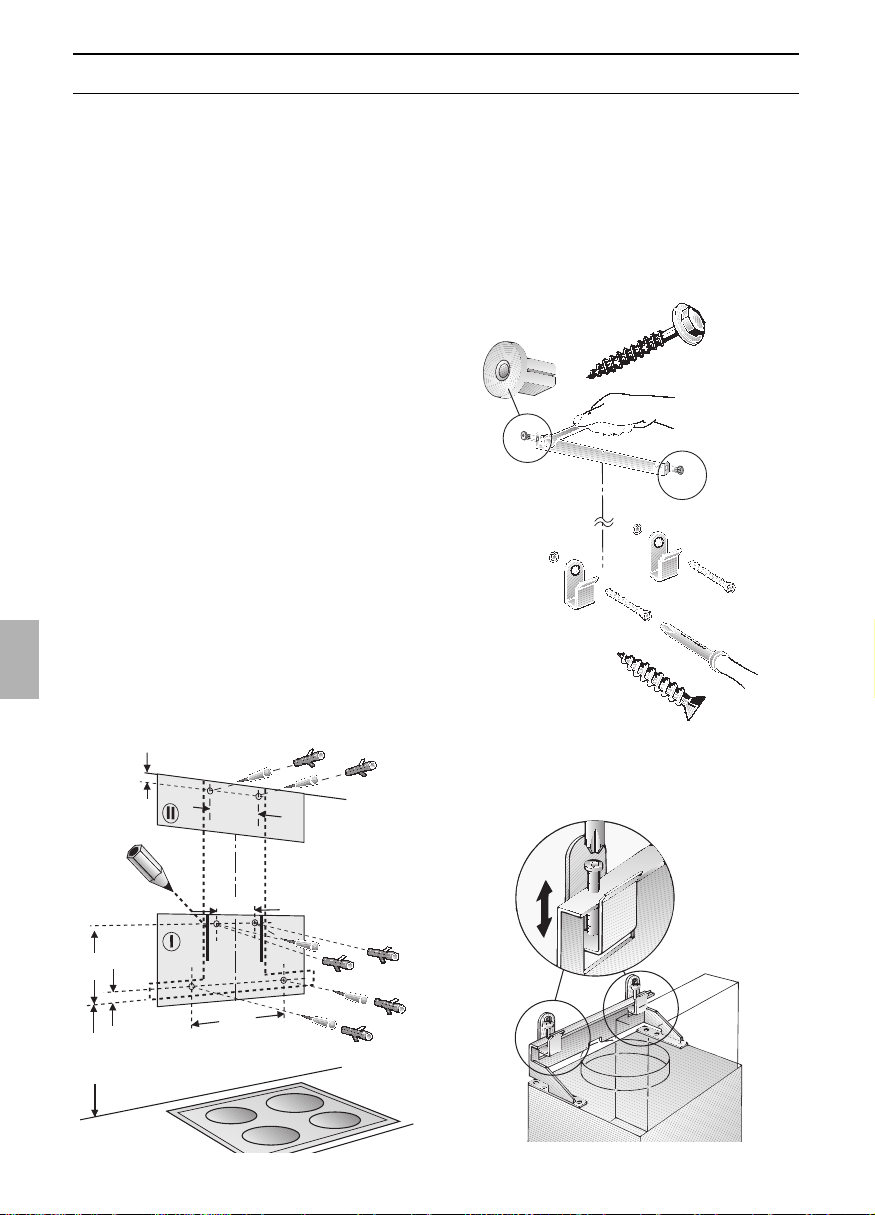

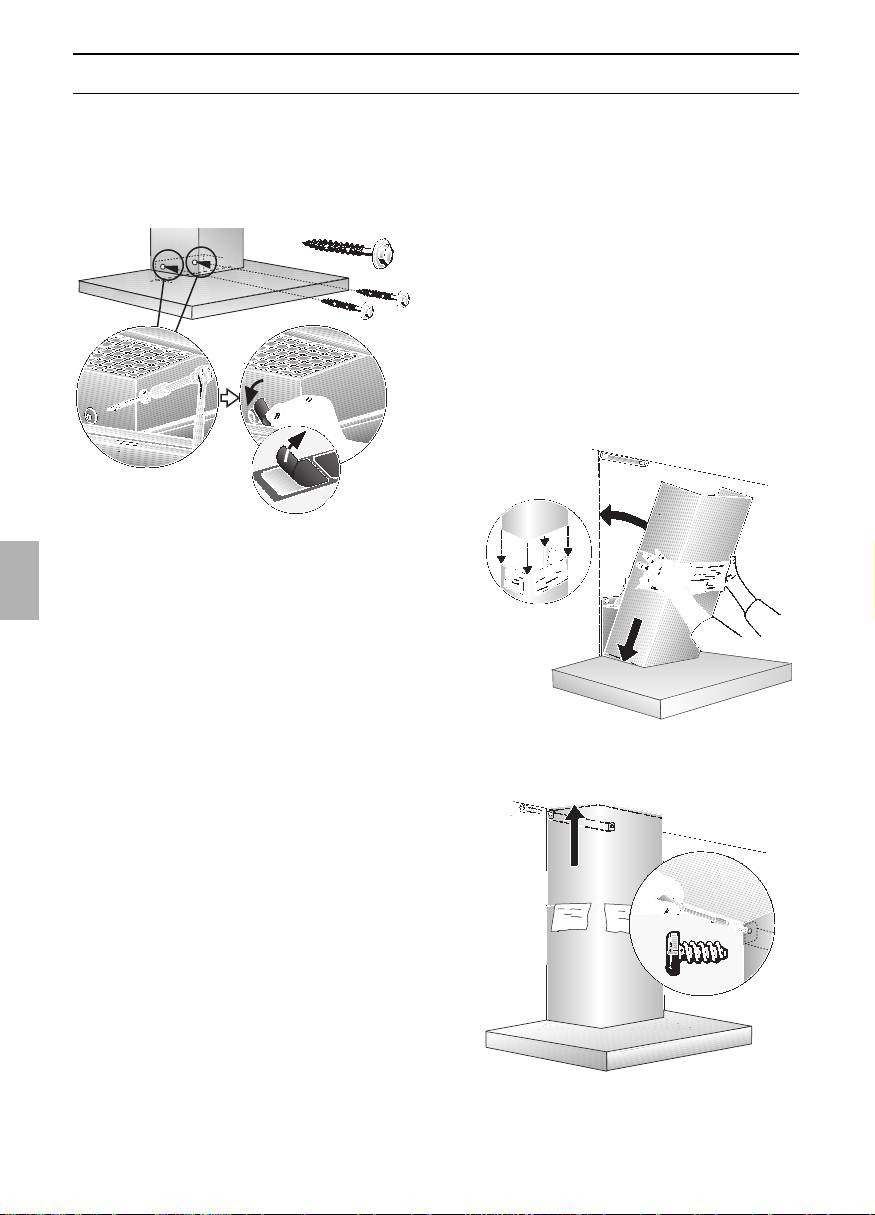

Montageanleitung:

Wichtige Hinweise

Zusätzliche Hinweise bei Gas-Kochgeräten:

 Bei der Montage von Gaskochstellen

sind die national einschlägigen gesetzlichen Bestimmungen (z. B. in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten.

 Es müssen die jeweils gültigen Einbau-

vorschriften und die Einbauhinweise der Gas-Gerätehersteller beachtet werden.

 Die Dunstabzugshaube darf nur an

einer Seite neben einem Hochschrank oder einer hohen Wand eingebaut werden. Abstand mind. 50 mm.

 Mindestabstand bei Gas-Kochstellen

zwischen Oberkante Topfträger und Unterkante der Dunstabzugshaube: 650 mm, Abb. 1.

 Altgeräte sind kein wertloser Abfall.

Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden. Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar.

 Ihr neues Gerät wurde auf dem Weg zu

Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht.

Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.

 Die Dunstabzugshaube ist für Abluft-

und Umluftbetrieb verwendbar.

 Die Dunstabzugshaube immer über der

Mitte der Kochstellen anbringen.

 Mindestabstand zwischen Elektro-

kochstellen und Unterkante der Dunstabzugshaube: 550 mm, Abb. 1.

 Über einer Feuerstätte für feste

Brennstoffe, von der eine Brandgefahr (z. B. Funkenﬂug) ausgehen kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine

geschlossene nicht abnehmbare Abdeckung hat und die länderspeziﬁschen

Vorschriften eingehalten werden. Diese Einschränkung gilt nicht für GasHerde und Gas-Mulden.

 Je kleiner der Abstand zwischen

Dunstabzugshaube und Kochstellen desto größer ist die Möglichkeit, dass sich durch aufsteigenden Wasserdampf unten an der Dunstabzugshaube Tropfen bilden können.

Vor der Montage

Die Abluft wird über einen Lüftungsschacht nach oben, oder direkt durch die Außenwand ins Freie geleitet.

Die Abluft darf weder in einen in Betrieb beﬁndlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden.

Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vorschriften (z. B. Landesbauordnungen) zu beachten.

Bei Abführung der Luft in nicht in Betrieb beﬁndliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie

z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter)

muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Ver-

brennung benötigt wird. Ein gefahrloser Betrieb ist möglich, wenn

der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohleﬁlter – verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten

verwendet werden.

Abluftbetrieb:

❑ Installationszubehör für Abluftbetrieb.

Abluftkanal AD260/261-012 für Deckenhöhe

2,12 – 2,65 m AD260/261-022 für Deckenhöhe 2,49 – 3,05 m.

120 150

AD 260/261-012

= 674 -1199

AD 260/261-022

= 1039 -1599

280

260

min.60

min. 600

min. 650

500

700/900

Vor der Montage

Anschluss Abluftrohr l 150 mm:

❑ Abluftrohr direkt am Luftstutzen

befestigen.

Anschluss Abluftrohr l 120 mm:

❑ Reduzierstutzen direkt am Luftstutzen

befestigen.

❑ Abluftrohr am Reduzierstutzen

befestigen.

260

min. 650

AD 260/261-112

= 779 -1199

AD 260/261-122

= 1039 -1599

700/900

Optimale Leistung der Dunstabzugshaube:

❑ Kurzes, glattes Abluftrohr. ❑ Möglichst wenig Rohrbögen. ❑ Möglichst große Rohrdurchmesser und

große Rohrbögen.

Der Einsatz von langen, rauhen Abluftrohren, vielen Rohrbögen oder kleineren Rohrdurchmessern führt zu einer Abweichung von der optimalen Luftleistung und gleichzeitig zu einer Geräuscherhöhung.

 Für Beanstandungen die auf

Planung und Ausführung der

Rohrstrecke zurückzuführen sind,

übernimmt der Hersteller der

Dunstabzugshauben keine

Gewährleistung.

❑ Rundrohre:

Wir empfehlen Innendurchmesser 150 mm, jedoch mind. 120 mm.

❑ Flachkanäle müssen einen gleichwer-

tigen Innenquerschnitt wie Rundrohre

haben.

Sie sollten keine scharfen Umlenkungen haben.

l 120 mm ca. 113 cm

l 150 mm ca. 177 cm

❑ Bei abweichenden Rohrdurch-

messern: Dichtstreifen einsetzen.

❑ Bei Abluftbetrieb für ausreichend Zuluft

sorgen.

Umluftbetrieb:

❑ Installationszubehör für Umluftbe-

trieb.

Umluftkanal

AD260/261-112

für Deckenhöhe 2,23 – 2,65 m

AD260/261-122

für Deckenhöhe 2,49 – 3,05 m.

❑ Mit Aktivkohleﬁlter,

wenn keine Möglichkeit für Abluftbetrieb vorhanden ist.

Elektrischer AnschlussVor der Montage

Die Dunstabzugshaube darf nur an eine vorschriftsmäßig installierte Schutzkontaktsteckdose angeschlossen werden. Die Schutzkontaktsteckdose möglichst direkt hinter der Kaminverblendung anbringen.

Elektrische Daten:

Sie sind auf dem Typenschild nach Abnahme der Filterrahmen – im Innenraum des Gerätes – zu ﬁnden.

 Bei Reparaturen die Dunstabzugs-

haube generell stromlos machen.

Länge der Anschlussleitung: 1,30 m. Bei erforderlichem Festanschluss:

Die Dunstabzugshaube darf in jedem Fall nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installateur angeschlossen werden.

Installationsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehören LS-Schalter und Schütze.

 Wenn die Anschlussleitung dieses

Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualiﬁzierte Person ersetzt werden, um Gefährdung zu vermeiden.

Diese Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen.

Gewicht in kg:

Abluft Umluft

20,570 cm

90 cm

21,0

22,0 22,5

Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorenthalten.

Vorbereiten der Wand

❑ Die Wand muss eben und senkrecht

sein.

❑ Für festen Halt der Dübel ist zu sorgen.

Einbauen

Die Dunstabzugshaube ist für die Montage an die Küchenwand vorgesehen.

1. Fettﬁlter abnehmen

(siehe Gebrauchsanleitung).

2. Von der Decke bis zur Unterkante der

Dunstabzugshaube eine Mittellinie an die Wand anzeichnen.

3. Mit Hilfe der Schablone Positionen für

die Schrauben an der Wand anreißen und zum leichteren Einhängen die Kontur des Einhängebereiches anzeichnen.

 Auf Mindestabstand Kochstelle –

Dunstabzugshaube von 550 mm bei Elektro-Kochstellen bzw. 650 mm bei GasKochstellen achten. Der untere Rand der Schablone entspricht dem unteren Rand der Dunstabzugshaube.

4. 4 Löcher für die Dunstabzugshaube und

2 Löcher für die Kaminverblendung l 8 mm bohren und Dübel wandbündig eindrücken.

172

476

36,5

400

min.550 Elektro min.650 Gas

216

6. Dunstabzugshaube einhängen. Höhe und waagerechte Lage mit den Verstellschrauben ausrichten.

Hinweis: Achten Sie auf eventuell zu montierende Sonderzubehörteile.

5. Die 2 beiliegenden Abstandshalter in den Haltewinkel für Kaminverblendung einrasten. Haltewinkel für Kaminverblendung mit 2 Sechskantschrauben anschrauben.

Einbauen

10. Schutzfolie an den beiden

Kaminverblendungen abziehen.

 Vermeiden Sie Beschädigungen der

empﬁndlichen Oberﬂächen.

11. Die beiden Teile der Kaminverblendung

ineinander schieben (Schlitze am oberen Teleskopteil nach unten) und in den Ausschnitt an der Dunstabzugshaube einsetzen.

 Vermeiden Sie Kratzer beim

Ineinanderschieben, in dem Sie z. B. die Montageschablone als Schutz über die Kante der unteren Kaminverblendung legen.

8. Rohrverbindung herstellen.

9. Elektrische Verbindung herstellen.

12. Den oberen Teil anheben und mit 2

Schrauben seitlich an den Haltewinkel schrauben.

13. Fettﬁlter wieder einsetzen (siehe

Gebrauchsanleitung).

7. Untere Schrauben (Sechskantschrauben) eindrehen.

Appliance description

Operating Instructions

Operating modes

Exhaust-air mode:

❑ Installation accessories for exhaust air

mode.

Ventilation duct AD260/261-012 for ceiling heights of

2.12 – 2.65 m AD260/261-022 for ceiling heights of

2.49 – 3.05 m.

❑ The extractor-hood fan extracts the kit-

chen vapours and conveys them through the grease ﬁlter into the atmosphere.

❑ The grease ﬁlter absorbs the solid

particles in the kitchen vapours.

❑ The kitchen is kept almost free of grease

and odours.

When the extractor hood is operated in exhaust-air mode simultaneously with a different burner which also makes use of the same chimney (such as gas, oil or coal-

ﬁred heaters, continuous-ﬂow heaters, hotwater boilers) care must be taken to ensure

that there is an adequate supply of fresh air which will be needed by the burner for

combustion. Safe operation is possible provided that the

underpressure in the room where the burner is installed does not exceed 4 Pa (0.04 mbar).

This can be achieved if combustion air can ﬂow through non-lockable openings, e.g. in doors, windows and via the airintake/exhaust-air wall box or by other technical measures, such as reciprocal interlocking, etc.

If the air intake is inadequate, there is a risk of poisoning from combustion gases which are drawn back into the room.

An air-intake/exhaust-air wall box by itself is no guarantee that the limiting value will not be exceeded.

Note: When assessing the overall requirement, the combined ventilation system for the entire household must be taken into consideration. This rule does not apply to the use of cooking appliances, such as hobs and ovens.

Unrestricted operation is possible if the extractor hood is used in recirculating mode – with activated carbon ﬁlter.

Circulating-air mode:

❑ Installation accessories for circulating

air mode.

Ventilation duct AD260/261-112 for ceiling heights of

2.23 – 2.65 m AD260/261-122 for ceiling heights of

2.49 – 3.05 m.

❑ An activated carbon ﬁlter must be ﬁtted

for this operating mode (see Filters and maintenance).

❑ The extractor-hood fan extracts the

kitchen vapours which are puriﬁed in the grease ﬁlter and activated carbon ﬁlter and then conveyed back into the kitchen.

❑ The grease ﬁlter absorbs the grease

particles in the kitchen vapours.

❑ The activated carbon ﬁlter binds the

odorous substances.

 If no activated carbon ﬁlter is installed,

it is not possible to bind the odorous substances in the cooking vapours.

Lighting

Light / fan

switches

Filter grille

Chimney panelling

Before using for the ﬁrst time

Important notes:

❑ The Instructions for Use apply to several

versions of this appliance. Accordingly, you may ﬁnd descriptions of individual features that do not apply to your speciﬁc appliance.

❑ This extractor hood complies with all

relevant safety regulations. Repairs should be carried out by

qualiﬁed technicians only.

Improper repairs may put the user at considerable risk.

❑ Before using your appliance for the ﬁrst

time, please read these Instructions for Use carefully. They contain important information concerning your personal safety as well as on use and care of the appliance.

❑ Please retain the operating and

installation instructions for a subsequent owner.

Gas hobs / Gas cookers

 Do not use all the gas hotplates

simultaneously for a prolonged period (max. 15 minutes) at maximum thermal load, otherwise there is a risk of burns if the housing surfaces are touched or a risk of damage to the extractor hood. If the extractor hood is situated over a gas hob, operate the hood at maximum setting if three or more gas hotplates are operated simultaneously.

❑ This appliance is labelled

in accordance with European Directive 2002/96/EG concerning used electrical and electronic appliances (waste electrical and electronic equipment – WEEE). The guideline determines the framework for the return and recycling of used appliances as applicable throughout the EU.

Before using for the ﬁrst time

Safety instructions

 Do not ﬂambé food directly under the

extractor hood.

Risk of grease ﬁlter catching ﬁre due

! to ﬂames.

 The hotplates must always be covered

with a utensil.

 Restrictions apply to the use of the

extractor hood over a solid-fuel burner (coal, wood, etc.). (See Installation instructions).

 Do not use the appliance if damaged.  The appliance is not intended for use

by young children or inﬁrmed persons without supervision. Young children should be supervised to ensure they do not play with the appliance.

 If the connecting cable for this

appliance is damaged, the cable must be replaced by the manufacturer or his customer service or a similarly qualiﬁed person in order to prevent serious injury to the user.

 The appliance may be connected to

the mains by a qualiﬁed technician only.

 Dispose of packaging materials

properly (see Installation instructions).

 This extractor hood is designed for

domestic use only.

 Light bulbs must always be ﬁtted when

the extractor hood is in use.

 Defective bulbs should be replaced

immediately to prevent the remaining bulbs from overloading.

 Never operate the extractor hood

without a grease ﬁlter.

 Overheated fat or oil can easily catch

ﬁre. If you are cooking with fat or oil, e.g. chips, etc., never leave the cooker unattended.

 Carefully clean the extractor hood

before switching on for the ﬁrst time.

 Do not place any objects on the

extractor hood.

Saturation indicator

Operating procedure

 The most effective method of removing

vapours produced during cooking is to:

❑ Switch the ventilator ON

as soon as you begin cooking.

❑ Switch the ventilator OFF

a few minutes after you have ﬁnished cooking.

Switching the fan ON:

❑ Press the 1, 2 or 3 button.

Switching the fan OFF:

❑ Press the 0 button.

Intensive setting:

Maximum power is obtained at the intensive setting. It is only required for short intervals.

❑ The Int key for the intensive level

should be pressed when browning and frying in an open pan.

If you have switched on the hood by selecting the intensive level, it will be switched off again automatically after 5 minutes.

❑ If you press the Int key while the hood is

running at fan level 1, 2 or 3, the electronic control will switch back automatically to the previously selected fan level after 5 minutes.

❑ If you would like to end the intensive level

before the ﬁve minutes have elapsed, press the 0 key (“Motor off”) or select a different level. It is possible to switch off the extraction function at any time by pressing the 0 key (motor “off”).

Special functions:

Intensive time:

❑ You can set the intensive level running

time to 3, 5 or 10 minutes by simultaneously pressing the Int key and the 1, 2 or 3 key and you can store this setting. When delivered, the appliance is set to ﬁve minutes, i.e. the combination of the Int key and the key 2.

Fan follow-on:

❑ Delayed shut-off is possible at any level.

First press the required key 1, 2, 3 or Int and then press the key. The delayed shut-off time for all levels is ten minu-tes. After these ten minutes, the ventilation switches off, but the lighting stays on.

Interval ventilation:

❑ Interval ventilation is a special feature of

this appliance which periodically activates the fan for ﬁve minutes every hour. You can activate this function by simultaneously pressing the 0 key and, depending on the required extraction capacity, the 1, 2 or 3 key.

This mode of operation is indicated by alternating illumination of the key together with the corresponding fan level indicator.

You can switch off interval ventilation by pressing the 0 key.

Lighting:

❑ Brieﬂy press the button to switch the

light on and off.

❑ The light can be switched on at any

time, even though the fan is switched off.

❑ Adjusting the brightness:

Hold down the button until the desired brightness is obtained.

Light

Fan OFF

Intensive setting Fan follow-on

Fan settings

Grease ﬁlters:

Metal ﬁlters are used to trap the greasy element of the vapours that develop during cooking.

The ﬁlter mats are made from noncombustible metal.

Caution:

As the ﬁlter becomes more and more saturated with grease, not only does the risk of it catching ﬁre increase but the efficiency of the extractor hood can also be adversely affected.

Important:

By cleaning the metal grease ﬁlters at appropriate intervals, the possibility of them catching ﬁre as a result of a build-up of heat such as occurs when deep-fat frying or roasting is taking place, is reduced.

Saturation indicator:

The grease ﬁlter saturation display F ﬂashes after an operating time of 30 hours to you indicate to you that you should clean the grease ﬁlter. The grease ﬁlters can of course be cleaned at any time, even if the grease ﬁlter saturation display has not started to ﬂash.

Cleaning the metal grease ﬁlters:

❑ In normal operation (1 to 2 hours daily),

the metal grease ﬁlter must be cleaned 1 x a month.

❑ The ﬁlters can be cleaned in a dish-

washer. It is however possible that they will become slightly discoloured.

❑ The ﬁlter must be placed loosely, and

NOT wedged, in the dishwasher.

Important:

Metal ﬁlters that are saturated with grease should not be washed together with other dishes etc.

❑ When cleaning the ﬁlters by hand, soak

them in hot soapy water ﬁrst of all. Do not use aggressive, acidic or caustic cleaners. Then brush the ﬁlters clean, rinse them thoroughly and leave the water to drain off.

Filters and maintenance

3. Engage the lug. Removing the ﬁlter: Warning: The halogen bulbs must be

switched off and cool.

1. Remove the metal ﬁlters.

2. Press in the lug and remove the

activated carbon ﬁlter.

2. Insert the activated carbon ﬁlter.Removing and inserting the metal grease

ﬁlters: Warning: The halogen bulbs must be

switched off and cool.

1. Press the catch on the grease ﬁlters

inwards and fold the ﬁlters down.

2. Clean the ﬁlters.

3. Insert the clean ﬁlters back into the

hood.

Activated carbon ﬁlter:

For neutralizing odours in recirculating mode.

Caution:

As the ﬁlter becomes more and more saturated with grease, there is an increased risk of ﬁre and the function of the extractor hood may be impaired.

Important:

Change the activated carbon ﬁlter promptly to prevent the risk of ﬁre from the accumulation of heat when deep-fat frying or roasting.

Inserting the ﬁlter: Warning: The halogen bulbs must be

switched off and cool.

1. Remove the metal ﬁlters

(see "Removing and inserting the metal grease ﬁlters").

3. Insert the metal grease ﬁlters.

Replacing the activated carbon ﬁlter:

❑ During normal operation (1 to 2 hours

per day) the activated carbon ﬁlters should be replaced approximately 1 x year.

❑ A replacement ﬁlter can be obtained

from any authorized dealer (see optional accessories).

❑ Use original ﬁlters only.

By doing so you will obtain maximum performance from your extractor hood.

Disposing of the old activated carbon ﬁlter:

❑ There are no pollutants in the activated

carbon ﬁlters. They can therefore be disposed of as part of your normal domestic refuse.

Cleaning and care

Isolate the extractor hood by pulling out the mains plug or switching off the fuse.

 Do not clean the extractor hood with

abrasive sponges or with cleaning agents which contain sand, soda, acid or chlorine!

❑ Clean the extractor hood with a hot soap

solution or a mild window cleaner.

❑ Do not scrape off dried-on dirt but wipe

off with a damp cloth.

❑ When cleaning the grease ﬁlters, remove

grease deposits from accessible parts of the housing. This prevents the risk of ﬁre and ensures that the extractor hood continues operating at maximum efficiency.

❑ Note: Do not use alcohol (spirit) on

plastic surfaces, as dull marks may appear.

Caution: Ensure that the kitchen is adequately ventilated. Avoid naked ﬂames!

 Clean the operating buttons with a mild

soapy solution and a soft, damp cloth only. Do not use stainless-steel cleaner to clean the operating buttons.

Stainless steel surfaces:

❑ Use a mild non-abrasive stainless steel

cleaner.

❑ Clean the surface in the same direction

as it has been ground and polished.

❑ We recommend our stainless steel

cleaner no. 461731. See enclosed service booklet for order address.

Aluminium and plastic surfaces:

❑ Do not use dry cloths. ❑ Use a mild window cleaning agent. ❑ Do not use aggressive, acidic or caustic

cleaners.

Observe the warranty regulations in the enclosed service booklet.

If you encounter a problem

If an F appears in the display:

❑ See "Filters and maintenance" Section.

If is not possible to operate the extractor hood:

❑ Disconnect the extractor hood from the

mains electricity supply by pulling out the plug or switching it off at the main fuse box. Wait for approx. 1 minute and then switch it on again.

If you have any questions or if a fault occurs, please call Customer Service.

(See list of Customer Service representatives).

When you call, please quote the following:

E-Nr. FD

Enter the relevant numbers into the box above. The E-Nr. (product no.) and FD (production date) are shown on the nameplate which can be seen inside the extractor hood after the ﬁlter frame has been detached.

 The manufacturer of the extractor

hoods accepts no liability for complaints which can be attributed to the design and layout of the pipework.

4. Re-insert the bulb ring.

5. Restore the power by inserting the mains

plug or switching on the fuse.

Note: If the light does not function, check that the bulbs have been inserted correctly.

Replacing the light bulbs

1. Switch off the extractor hood and pull

out the mains plug or switch off the electricity supply at the fuse box.

 When switched on, the halogen bulbs

become very hot. Even for some time after the bulbs have been switched off there is still a risk of burns.

2. Remove the bulb ring with a screwdriver

or similar tool.

3. Replace the halogen light bulb

(conventional halogen bulb, 12 Volt, max. 20 Watt, G4 bulbholder). Caution: Plug-in bulbholder. Take hold of the bulb with a clean cloth.

Important information

Installation Instructions:

Additional information concerning gas cookers:

 When installing gas hotplates, comply

with the relevant national statutory regulations (e.g. in Germany: Technische Regeln Gasinstallation TRGI).

 Always comply with the currently valid

regulations and installation instructions supplied by the gas appliance manufacturer.

 Only one side of the extractor hood

may be installed next to a high-sided unit or high wall. Gap at least 50 mm.

 Minimum distance on gas hotplates

between the upper edge of the trivet and lower edge of the extractor hood: 650 mm, Fig. 1.

 Old appliances are not worthless

rubbish. Valuable raw materials can be reclaimed by recycling old appliances. Before disposing of your old appliance, render it unusable.

 You received your new appliance in a

protective shipping carton. All packaging materials are environmentally friendly and recyclable. Please contribute to a better environment by disposing of packaging materials in an environmentally-friendly manner.

Please ask your dealer or inquire at your local authority about current means of disposal.

 The extractor hood can be used in

exhaust air or circulating air mode.

 Always mount the extractor hood over

the centre of the hob.

 Minimum distance between electric

hob and bottom edge of extractor hood: 550 mm, Fig. 1.

The extractor hood must not be

installed over a solid fuel cooker – a potential ﬁre hazard (e.g. ﬂying sparks) – unless the cooker features a closed, non-removable cover and all national regulations are observed.

 The smaller the gap between the

extractor hood and hotplates, the greater the likelihood that droplets will form on the underside of the extractor hood.

Prior to installation

The exhaust air is discharged upwards through a ventilation shaft or directly through the outside wall into the open.

Exhaust air should neither be directed into a smoke or exhaust ﬂue that is currently used for other purposes, nor into a shaft that is used for ventilating rooms in which stoves or ﬁreplaces are also located.

Exhaust air may be discharged in accordance with official and statutory regulations only (e.g. national building regulations).

Local authority regulations must be observed when discharging air into smoke or exhaust ﬂues that are not otherwise in use.

When the extractor hood is operated in exhaust-air mode simultaneously with a different burner which also makes use of the same chimney (such as gas, oil or

coal-ﬁred heaters, continuous-ﬂow heaters, hot-water boilers) care must be taken to

ensure that there is an adequate supply of fresh air which will be needed by the

burner for combustion. Safe operation is possible provided that the

underpressure in the room where the burner is installed does not exceed 4 Pa (0.04 mbar).

If the air intake is inadequate, there is a risk of poisoning from combustion gases which are drawn back into the room.

An air-intake/exhaust-air wall box by itself is no guarantee that the limiting value will not be exceeded.

Unrestricted operation is possible if the extractor hood is used in recirculating mode – with activated carbon ﬁlter.

If the exhaust air is going to be discharged into the open, a telescopic

wall box should be ﬁtted into the outside wall.

Exhaust-air mode:

❑ Installation accessories for exhaust

air mode.

Ventilation duct AD260/261-012 for ceiling heights of

2.12 – 2.65 m AD260/261-022 for ceiling heights of

2.49 – 3.05 m.

120 150

AD 260/261-012

= 674 -1199

AD 260/261-022

= 1039 -1599

280

260

min.60

min. 600

min. 650

500

700/900

Prior to installation

❑ Attach the exhaust-air pipe to the

reducing connector.

Connecting a l 150 mm exhaust-air pipe:

❑

Mount the pipe directly onto the air outlet on the hood.

Connecting a l 120 mm exhaust-air pipe:

❑ Attach the reducing connector directly

to the air pipe.

For optimum extractor hood efficiency:

❑

Short, smooth air exhaust pipe.

❑

As few bends in the pipe as possible.

❑

Diameter of pipe to be as large as possible and no tight bends in pipe.

If long, rough exhaust-air pipes, many pipe bends or smaller pipe diameters are used, the air extraction rate will no longer be at an optimum level and there will be an increase in noise.

 The manufacturer of the

extractor hoods accepts no liability

for complaints which can be

attributed to the design and layout of

the pipework.

❑

Round pipes:

We recommend Internal diameter: 150 mm (at least 120 mm).

❑

Flat ducts must have an internal crosssection that equates to that of round pipes.

There should be no sharp bends.

l 120 mm approx. 113 cm

l 150 mm approx. 177 cm

❑

If pipes have different diameters:

Insert sealing strip.

❑

For exhaust-air mode, ensure that there is an adequate supply of fresh air.

Circulating-air mode

❑ Installation accessories for circulating

air mode.

Ventilation duct

AD260/261-112

for ceiling heights of

2.23 – 2.65 m

AD260/261-122

for ceiling heights of

2.49 – 3.05 m.

❑ With activated carbon

ﬁlter if exhaust-air mode is not possible.

260

min. 650

AD 260/261-112

= 779 -1199

AD 260/261-122

= 1039 -1599

700/900

Electrical connection

Electrical data:

Are to be found on the name plate inside the appliance after removal of the ﬁlter frame.

 Before undertaking any repairs,

always disconnect the extractor hood from the electricity supply.

Length of the connecting cable: 1.30 m. If it is necessary to wire the extractor

hood directly into the mains:

The extractor hood should only be connected to the electricity supply by a properly qualiﬁed electrician.

A separator must be installed in the household circuit. A suitable separator is a switch that has a contact gap of more than 3 mm and interrupts all poles. Such devices include circuit breakers and contactors.

 If the connecting cable for this

appliance is damaged, the cable must be replaced by the manufacturer or his customer service or a similarly qualiﬁed person in order to prevent serious injury to the user.

This extractor hood corresponds to EC regulations concerning RF interference suppression.

Electrical connection

WARNING: THIS APPLIANCE MUST BE EARTHED

IMPORTANT: Fitting a Different Plug:

The wires in the mains lead are coloured in accordance with the following code:

Green and Yellow – Earth Blue – Neutral Brown – Live

If you ﬁt your own plug, the colours of these wires may not correspond with the identifying marks on the plug terminals.

This is what you have to do:

1.Connect the green and yellow (Earth)

wire to the terminal in the plug marked ‘E’ or with the symbol ( ), or coloured green or green and yellow.

2.Connect the blue (Neutral) wire to the

terminal in the plug marked ‘N’ or coloured black.

3.Connect the brown (Live) wire to the

terminal marked ‘L’, or coloured red.

The extractor hood should only be connected to an earthed socket that has been installed according to relevant regulations.

If possible, site the earthed socket directly behind the chimney panelling.

Weight in kg:

Exhaust air Recirculating air

20,570 cm

90 cm

21,0

22,0 22,5

We reserve the right to construction changes within the context of technical development.

Prior to installation

Preparing the wall

❑ The wall must be ﬂat and perpendicular. ❑ Ensure that the wall is capable of

providing a ﬁrm hold for mounting screws and plugs.

Installation

This extractor hood is intended to be mounted onto the kitchen wall.

1. Remove the grease ﬁlter

(refer to Operating Instructions).

2. Draw a line on the wall from the ceiling

to the lower edge of the hood at the centre of the location where the hood is going to be mounted.

3. Use the template to mark the points on

the wall where the screws will be mounted. In order to make it easier to hook the hood onto the screws, draw the outline of the area where the hood will be attached.

 Ensure that the minimum distance bet-

ween the hob and the extractor hood is maintained – 550 mm for an electric hob and 650 mm for a gas hob. The bottom edge of the template equates to the lower edge of the extractor hood.

4. Drill 4 x l 8 mm holes for the extractor

hood and 2 x l 8 mm holes for the chimney panelling. Insert plugs into the holes so that they are ﬂush with the wall.

Note: Take into account any special accessories that are going to be ﬁtted.

5. Attach the 2 enclosed spacers to the ﬁxing bracket for the ﬂue duct panelling. Attach the ﬁxing bracket for the chimney panelling using two hexagon head cap screws.

6. Attach the extractor hood. Adjust the height and align horizontally with the adjusting screws.

172

476

36,5

400

min.550 Elektro min.650 Gas

216

Installation

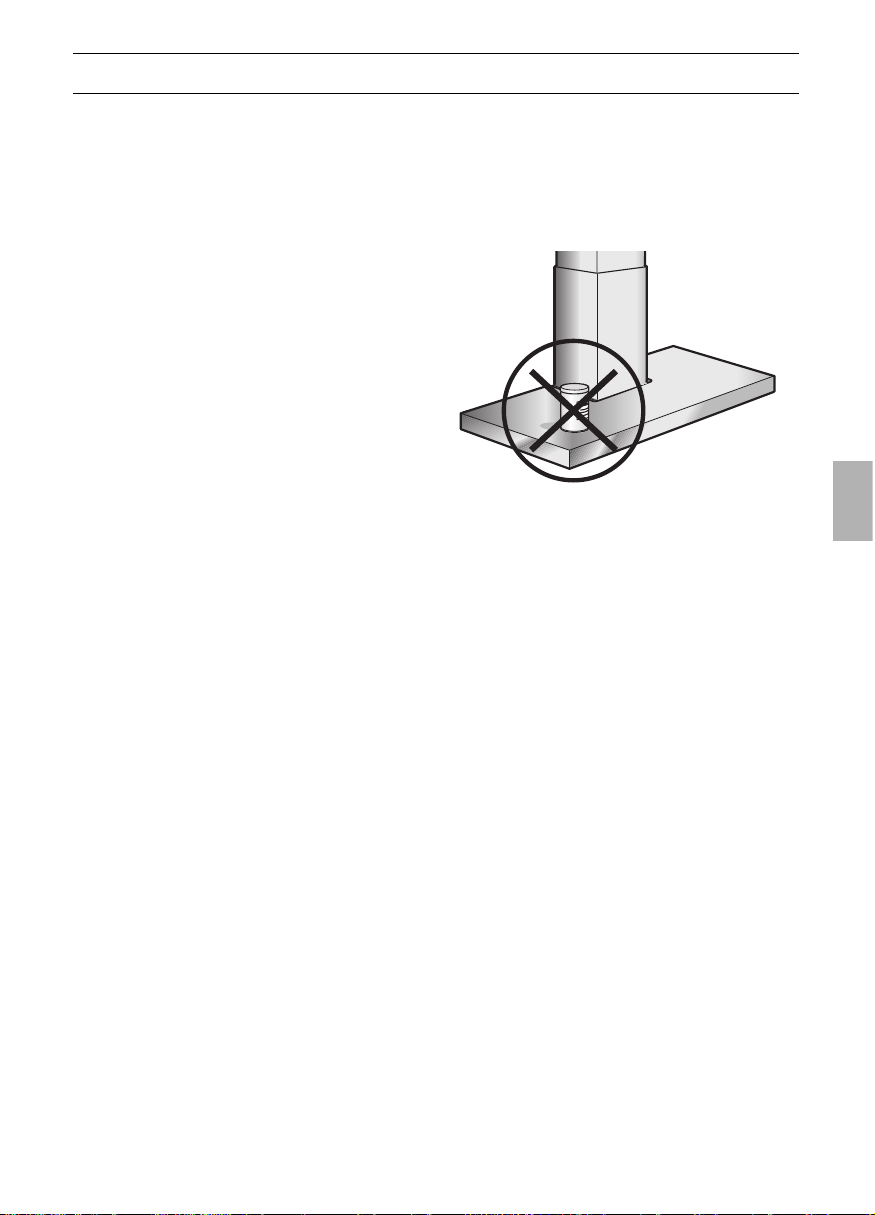

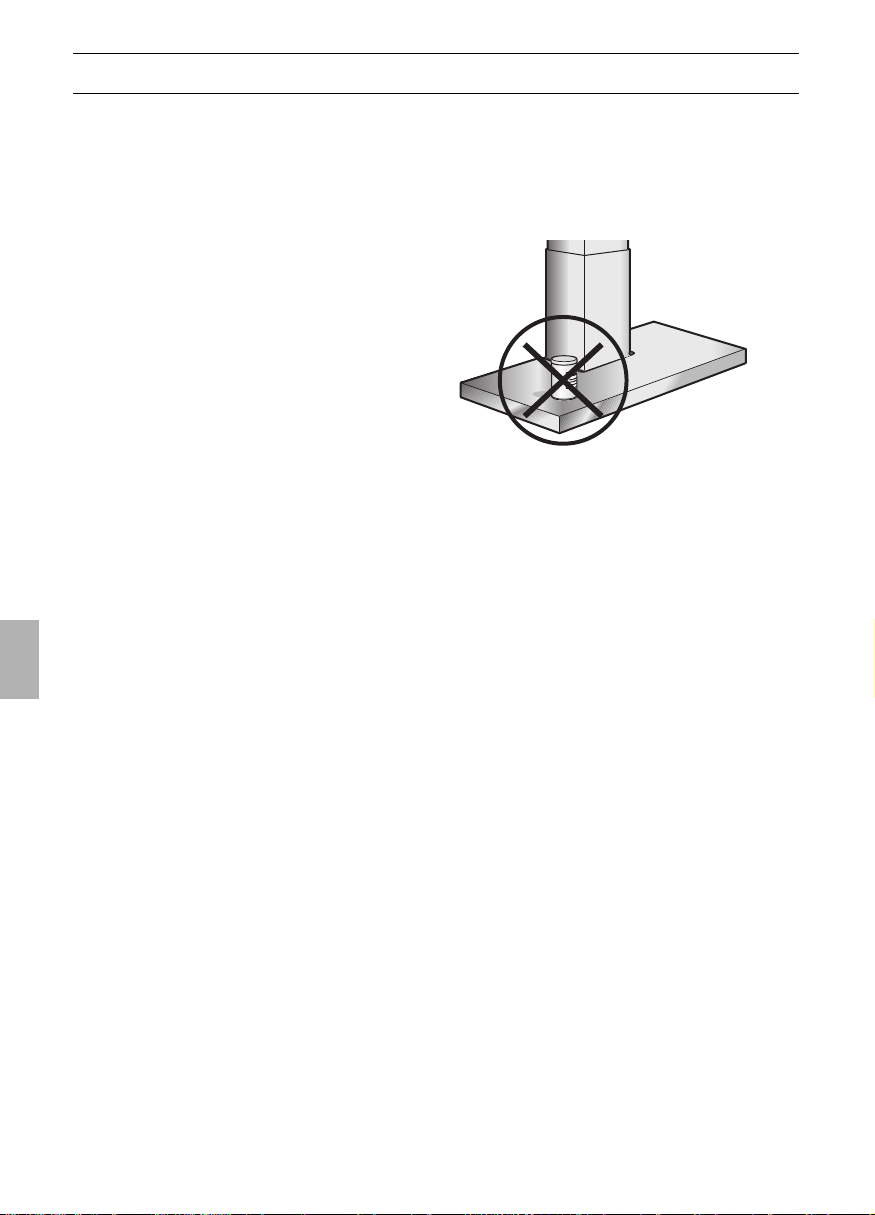

07. Screw in lower screws (hex screws).

08. Stick protective ﬁlm over the holes of

the 2 lower mounting bolts in the protective grid.

11. Remove the protective ﬁlm from the two ﬂue ducts.

 Take care not to damage the

surfaces which are susceptible to scratches etc.

12. Push both sections of the ﬂue panelling together (slots in the upper section must be pointing downwards) and insert into the opening in the extractor hood.

 Protect the cover panels from

scratches, for example by laying the template used for marking the wall over the top edge of the lower section.

09. Connect up the air outlet pipe.

10. Connect the hood to the electricity

supply.

13. Slide out the upper section and attach it to the mounting brackets at the sides with two screws.

14. Insert the grease ﬁlter (refer to Operating Instructions).

Description de l'appareil Modes de fonctionnement

Modes de fonctionnement

Air évacué à l'extérieur:

❑ Accessoires de pose pour mode

évacuation.

conduit d’évacuation AD260/261-012 pour hauteur de

plafond 2,12 – 2,65 m AD260/261-022 pour hauteur de plafond 2,49 – 3,05 m.

❑ Le ventilateur de la hotte aspire les

buées de cuisson qui traversent un ﬁltre à graisse avant de regagner l'atmosphère extérieure.

❑ Ce ﬁltre retient les particules grasses

solides en suspension dans les buées de cuisson.

❑ Les particules grasses ne se déposent

plus dans la cuisine, les odeurs de cuisson disparaissent.

Si la hotte évacue l'air à l'extérieur et

si le logement comporte des moyens de chauffage (tels par ex. des appareils de

chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation)

raccordés à une cheminée, veiller impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du

chauffage à combustion. Un fonctionnement sans risque est possible

si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).

On y parvient en présence d'ouvertures non obturables ménagées par ex. dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/ évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinière à gaz).

Si la hotte recycle l'air aspiré au moyen d'un ﬁltre au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.

Air recyclé:

❑ Accessoires de pose pour mode

recyclage.

conduit de recyclage AD260/261-112 pour hauteur de

plafond 2,23 – 2,65 m AD260/261-122 pour hauteur de plafond 2,49 – 3,05 m.

❑ La hotte doit, dans ce cas, être équipée

d'un ﬁltre au charbon actif (voir le ﬁltre et son entretien).

❑ Le ventilateur de la hotte aspirante aspire

les buées qui traversent le ﬁltre à graisse et celui à charbon actif avant de revenir dans la cuisine.

❑ Le ﬁltre à graisse retient les particules

solides en suspension dans les buées de cuisson.

❑ Le ﬁltre à charbon actif retient les

substances odoriférantes.

 Si vous n'incorporez aucun ﬁltre au

charbon actif, impossible de retenir les odeurs présentes dans les buées de cuisson.

Mode d’emploi

Eclairage

Commutateur

Lumière/

Ventilateur

Grille du ﬁltre

Capot de cheminée

Avant la première utilisation

Remarques importantes:

❑ La présente notice d'emploi vaut pour

plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne ﬁgurant pas dans votre appareil.

❑ Cette hotte aspirante est conforme aux

dispositions de sécurité applicables. Les réparations ne doivent être

effectuées que par un spécialiste.

Des réparations inexpertes s'assortissent de risques considérables pour l'utilisateur.

❑ Lisez attentivement la présente notice

d'emploi avant d'utiliser votre appareil pour la première fois. Elle contient des informations importantes non seulement pour votre sécurité mais aussi pour l'utilisation et l'entretien de l'appareil.

❑ Rangez la présente notice de montage

et d'emploi soigneusement pour pouvoir la remettre à un futur propriétaire de l'appareil.

Tables de cuisson au gaz / Cuisinières à gaz

 Ne faites jamais marcher tous les foyers

au gaz en même temps et à pleine puissance pendant assez longtemps (15 minutes max.), sinon vous risquez de vous brûler en touchant la surface du corps de la hotte, ou d'endommager carrément cette dernière. Si la hotte doit marcher au-dessus d'une table de cuisson au gaz, faites simultanément marcher la hotte à la puissance d'aspiration maximale si vous avez allumé trois foyers ou plus.

❑ Cet appareil est marqué

selon la directive européenne 2002/96/CE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment– WEEE). La directive déﬁnit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE.

Avant la première utilisation

Consignes de sécurité

 Ne ﬂambez aucun mets sous la hotte.

Les ﬂammes risqueraient d'atteindre le

! ﬁltre à graisse et d'y mettre le feu.

 Lorsque les foyers sont allumés, des

ustensiles de cuisson doivent toujours se trouver dessus.

 L'utilisation d'une hotte aspirante

au-dessus d'un foyer à combustible solide (charbon, bois, etc.) n'est autorisée qu'à certaines conditions (voir la notice de montage).

 Si l'appareil est endommagé, sa mise

en service est proscrite.

 Le branchement et la mise en service

ne doivent être effectués que par un spécialiste.

 Si le cordon d'alimentation de cet

appareil a été endommagé, il faut conﬁer son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualiﬁcations identiques, pour éviter de créer des risques.

 Eliminez les matériaux d'emballage

conformément à la réglementation (voir la notice de montage).

 Cette hotte aspirante n'est destinée à

servir que pour couvrir les besoins d'un ménage.

 Ne faites marcher la hotte aspirante

qu'ampoules montées sur leur douille.

 Remplacez immédiatement les

ampoules défectueuses pour empêcher une surcharge des ampoules restantes.

 N'utilisez jamais la hotte aspirante sans

ﬁltre à graisse.

 Les graisses ou huiles surchauffées

peuvent s'enﬂammer facilement. Par conséquent, surveillez toujours les plats (frites par ex.) qui se préparent à l'aide de matières grasses ou d'huiles.

 Avant la première mise en service,

nettoyez soigneusement la hotte aspirante.

 Ne posez rien sur la hotte aspirante.

Arrêt du ventilatuer Indicateur de saturation

Utilisation de la hotte aspirante

 La méthode la plus efficace pour

supprimer les buées de cuisson consiste à:

❑ Enclencher la hotte aspirante

en début de cuisson.

❑ Eteindre la hotte aspirante

quelques seulement minutes après la ﬁn de la cuisson.

Enclenchement du ventilateur:

❑ Appuyez sur la touche 1, 2 ou 3.

Coupure du ventilateur:

❑ Appuyez sur la touche 0.

Ventilation intensive:

Au niveau intensif, le ventilateur développe sa plus grande puissance. Vous n'en aurez que brièvement besoin.

❑ Pour faire revenir et faire cuire dans une

poêle ouverte, il faut choisir la touche de super-vitesse Int.

Lorsque vous avez allumé la hotte en choisissant la super-vitesse, elle s’arrêtera automatiquement au bout de 5 minutes.

❑ Si vous appuyez sur la touche Int

alors que la hotte fonctionne avec la vitesse 1, 2 ou 3, l’électronique revient automatiquement à la vitesse d’origine au bout de 5 minutes.

❑ Si vous voulez arrêter l’allure intensive

avant expiration des 5 minutes, appuyez sur la touche 0 (« arrêt moteur ») ou sélectionnez une autre allure. Bien entendu, il est à tout moment possible d’arrêter la hotte murale en appuyant sur la touche 0 (« Arrêt moteur »).

Fonctions spéciales:

Durée de fonctionnement en supervitesse:

❑ En appuyant simultanément sur la

touche Int et les touches 1, 2 ou 3, vous pouvez affecter une durée de 3, 5 ou 10 minutes à la super-vitesse et sauvegarder cette durée; à la livraison, la durée programmée est de cinq minutes, ce qui correspond à la combinaison de touches Int/2.

Arrêt différé:

❑ l’arrêt différé est possible dans n’importe

quelle allure. Appuyez d’abord sur la touche souhaitée (1, 2, 3 ou Int), puis actionnez la touche .

La durée de fonctionnement avant l’arrêt différé est de dix minutes pour toutes les allures. Une fois ces 10 minutes expirées, la hotte s’arrête automatiquement, mais l’éclairage reste allumé.

Ventilation intermittent:

❑ Il s’agit d’une fonction spéciﬁque à cette

hotte. Elle permet de programmer l’allumage automatique de l’aspiration pendant 5 minutes toutes les heures. Pour sélectionner cette fonction, appuyez en même temps sur les touches 0 et, suivant la puissance d’aspiration souhaitée, sur l’une des touches 1, 2 ou 3.

Ce mode de fonctionnement est signalé par l’allumage alternant du bouton et du voyant de la vitesse sélectionnée.

Pour arrêter la ventilation intermittente, appuyez sur la touche 0.

Eclairage:

❑ Pour allumer et éteindre l'éclairage,

appuyez brièvement sur la touche .

❑ Vous pouvez utiliser l'éclairage à tout

moment, même quand le ventilateur est éteint.

❑ Réglage de la luminosité:

Maintenez la touche appuyée jusqu'à atteindre la luminosité voulue.

Lumière

Aspiration intensive Marche du ventilateur

après la cuisson

Puissances d’aspiration

Filtres à graisse:

Vous pouvez utiliser divers ﬁltres pour retenir les particules grasses en suspension dans les buées de cuisson.

Ces nattes ﬁltrantes sont en métal incombustible.

Attention:

Plus elles se saturent en particules grasses et plus elles risquent de s'enﬂammer. D'autre part, leur saturation risque de gêner le bon fonctionnement de la hotte.

Important:

Prévenez tout risque d'incendie en nettoyant à temps les ﬁltres à graisse en métal. Ce risque est dû à l'accumulation de chaleur pendant la friture ou le rôtissage.

Indicateur de saturation:

Après 30 heures de fonctionnement, l’indicateur de saturation F des ﬁltres à graisse clignote. Le clignotement de ce voyant vous signale qu’il faut nettoyer les ﬁltres. Bien entendu, le nettoyage des ﬁltres à graisse est possible à tout moment, sans que le voyant ne clignote.

Nettoyage des ﬁltres à graisse en métal:

❑ En service normal (1 à 2 heures par jour),

il faudra nettoyer les ﬁltres à graisse métalliques 1 fois par mois.

❑ Ces ﬁltres sont nettoyables au lave-

vaisselle. Ils peuvent changer légèrement de couleur au lavage.

❑ Le ﬁltre doit reposer non serré dans le

lave-vaisselle. Il ne doit pas être coincé.

Important:

Ne lavez pas en même temps la vaisselle et les ﬁltres métalliques fortement saturés en matière grasse.

❑ Si vous les nettoyez à la main, mettez les

ﬁltres à tremper pendant plusieurs heures dans de l'eau très chaude additionnée de produit à vaisselle. N'utilisez pas de détergents aggressifs, contenant un acide ou une base. Ensuite, brossez les ﬁltres, rincez-les bien puis laissez-les goutter.

Filtre et entretien

3. Remontez les ﬁltres à graisse. Changement du ﬁltre à charbon actif:

❑ Hotte fonctionnant normalement

(1 à 2 heures par jour), il faudra changer les ﬁltres à charbon actif environ 1 fois par an.

❑ Vous pouvez vous procurer un ﬁltre à

charbon actif de rechange dans le commerce spécialisé. Voir la section sur les accessoires spéciaux.

❑ N'utilisez qu'un ﬁltre d'origine.

Vous garantirez ainsi un fonctionnement optimal de la hotte.

Mise au rebut du ﬁltre à charbon actif usagé:

❑ Les ﬁltres à charbon actif ne contiennent

aucune substance nocive. Vous pouvez les mettre à la poubelles de déchets résiduels.

3. Faites encranter la patte. Retrait du ﬁltre: Attention: les ampoules halogènes doivent

s'être éteintes et avoir refroidi.

1. Retirez les ﬁltres à graisse en métal.

2. Enfoncez la patte puis retirez le

ﬁltre à charbon actif par le bas.

2. Mettez en place le ﬁltre à charbon actif.Retrait et mise en place des ﬁltres à

graisse en métal: Attention: les ampoules halogènes doivent

s'être éteintes et avoir refroidi.

1. Poussez dans le sens de la ﬂèche le cran situé contre chaque ﬁltre à graisse puis abaissez les ﬁltres.

2. Nettoyer les ﬁltres à graisse.

3. Une fois nettoyés, remettez les ﬁltres à

graisse en place.

Filtre à charbon actif:

Ce ﬁltre sert à retenir les substances odoriférantes lorsque la hotte recycle l'air.

Attention:

Plus elles se saturent en particules grasses et plus elles risquent de s'enﬂammer. D'autre part, leur saturation risque de gêner le bon fonctionnement de la hotte.

Important:

Un changement à temps des ﬁltres à charbon actif prévient le risque d'incendie. Ce risque est dû à l'accumulation de chaleur qui se produit pendant une friture ou la cuisson d'un rôti.

Mise en place du ﬁltre: Attention: les ampoules halogènes doivent

s'être éteintes et avoir refroidi.

1. Retirez d'abord les ﬁltres à graisse (voir la section intitulée "Retrait et mise en place des ﬁltres à graisse en métal).

Nettoyage et entretien

Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la ﬁche mâle de la prise de courant ou en coupant le disjoncteur/fusible.

 Ne nettoyez pas la hotte aspirante à

l'aide d'éponges à dos récurant. N'utilisez pas non plus de produits de nettoyage contenant du sable, de la soude, de l'acide ou du chlorure.

❑ Pour la nettoyer, utilisez de l'eau chaude

additionnée de produit à vaisselle ou un liquide non agressif à laver les fenêtres.

❑ Ne tentez pas de gratter les salissures.

Ramollissez-les avec un essuie-tout humide.

❑ Lors du nettoyage des ﬁltres à graisse,

nettoyez la graisse qui s'est déposée dans les endroits accessibles du corps de hotte. Vous prévenez ainsi les risques d'incendie et garantissez ainsi un fonctionnement optimal de la hotte.

❑ Remarque: ne nettoyez pas les surfaces

en plastique avec de l'alcool (à brûler) car des taches mates pourraient apparaître.

Prudence: ventilez suffisamment la cuisine, n'utilisez jamais de ﬂamme nue.

 Ne nettoyez les touches de commande

qu'avec de l'eau additionnée d'un peu de produit à vaisselle. Utilisez un chiffon doux et humide. N'utilisez jamais de détergent pour acier pour nettoyer les touches de commande.

Surfaces en acier inox:

❑ Veuillez utiliser un produit pour l'acier

inox qui le nettoie sans le rayer.

❑ Frottez toujours l'acier inox dans le sens

de son polissage.

❑ Nous recommandons notre détergent

pour acier inoxydable, n° de réf. 461731. Adresse où passer commande : voir le manuel du SAV.

Surfaces en aluminium et en plastique:

❑ N'utilisez pas de chiffons secs. ❑ Utilisez un produit pour vitres mais non

aggressif.

❑ N'utilisez pas de détergents aggressifs,

contenant un acide ou une base.

Respectez les conditions de garantie ﬁgurant dans le cahier de service joint.

Dérangements

Si F apparaît à l'indicateur:

❑ Voir la section intitulée "Filtre et

entretien".

Si les touches de la hotte aspirante restent inopérantes:

❑ Débranchez pendant une minute environ

la ﬁche mâle de la hotte aspirante ou retirez le fusible pour la mettre hors tension. Ensuite, réenclenchez la hotte.

Si vous avez des questions à poser ou en cas de dérangement, appelez s.v.p. le service après-vente.

(Voir la liste des agences du service aprèsvente).

Lors de votre appel, veuillez mentionner les numéros suivants:

N° E FD

Inscrivez les numéros correspondants de votre hotte dans le cadre ci-dessus. Ces numéros se trouvent à l'intérieur de l'appareil, sur la plaque signalétique accessible une fois la grille de ﬁltre retirée.

 Si des réclamations résultent de la

conception et de la pose de la conduite, le fabricant de la hotte aspirante décline toute garantie.

4. Réencrantez l'anneau de l'ampoule.

5. Pour remettre la hotte sous tension,

rebranchez la ﬁche mâle dans la prise de courant ou remontez le fusible/réarmez le disjoncteur.

Remarque: si l'éclairage ne fonctionne pas, contrôlez si les ampoules sont correctement enfoncées.

Changer les ampoules halogènes

1. Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la ﬁche mâle de la prise de courant ou en coupant le isjoncteur/ fusible.

 Les ampoules halogènes allumées

deviennent très chaudes. Le risque de vous brûler demeure, même un moment après les avoir éteintes.

2. Retirez l'anneau de l'ampoule avec un tournevis ou assimilé.

3. Changez l'ampoule halogène (ampoule halogène en vente habituelle dans le commerce, 12 volts, 20 watts maxi., douille G4). Attention: douille à enﬁchage. Ne saisissez l'ampoule qu'avec un chiffon propre.

Remarques importantes

Notice de montage:

Remarques supplémentaires concernant les cuisinières à gaz:

 Lors du montage de foyers gaz, veuillez

respecter les dispositions légales en vigueur dans votre pays (En Allemagne par ex: les Règles technique TRGI régissant l'installation du gaz).

 Respectez les prescriptions et

consignes d'encastrement en leur version applicable publiées par les fabricants d'appareils au gaz.

 La hotte aspirante ne pourra cotoyer

que sur un côté un meuble haut ou une paroi haute. Ecart minimum: 50 mm.

 Ecart minimum, en présence de

foyers au gaz, entre le bord supérieur de la grille support et le bord inférieur de la hotte: 650 mm, ﬁg. 1.

 Les anciens appareils ne sont pas des

déchets sans valeur. Leur élimination respectueuse de l'environnement permet de récupérer de précieuses matières premières. Avant de vous débarrasser de l'appareil, rendez-le inutilisable.

 Pour vous parvenir en parfait état, votre

nouvel appareil a été conditionné dans un emballage qui le protège efficacement. Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recyclables. Aidez-nous à éliminer l'emballage en respectant l'environnement.

Demandez à votre revendeur ou à votre mairie quelles sont les formes de recyclage actuellement possibles.

 Cette hotte peut évacuer l'air à

l'extérieur ou le recycler.

 Fixez toujours la hotte bien centrée

au-dessus des foyers de la table de cuisson.

 L'écart minimum entre les foyers

électriques et le bord inférieur de la hotte doit être de 550 mm, voir ﬁg. 1.

 Au-dessus d'un foyer à combustible

solide générateur d'un risque d'incendie (par projection d'étincelles par ex.), le montage de la hotte ne sera admis que si ce foyer est équipé d'un couvercle fermé et inamovible et si le montage ne contrevient pas à la réglementation nationale. Cette restriction ne vaut pas pour les cuisinières à gaz et les foyers aux gaz.

 Plus l'écart est faible entre la hotte

aspirante et les foyers et plus il se pourra que la vapeur montant des casseroles se condense et forme des gouttes sur la face inférieure de la hotte.

Avant le montage

L'air vicié est évacué vers le haut par un conduit d'aération ou directement à l'air libre par traversée du mur extérieur.

L'air vicié ne doit jamais être évacué vers une cheminée en service, rejetant des fumées ou des gaz de combustion, ni vers un conduit servant à l'aération de locaux dans lesquels se trouvent des foyers à combustibles solides, liquides et gazeux.

Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables au bâtiment).

Si l'air vicié doit être évacué par des cheminées d'évacuation des fumées et gaz de combustion qui ne sont pas en service, veuillez respecter la réglementation locale et nationale applicable.

Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des appareils de

chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veiller

impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du

chauffage à combustion. Un fonctionnement sans risque est possi-

ble si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Si la hotte recycle l'air aspiré au moyen d'un ﬁltre au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.

Si l'air vicié traverse le mur extérieur,

utilisez une ventouse télescopique.

Air évacué à l'extérieur:

❑ Accessoires de pose pour mode évacuation.

conduit d’évacuation AD260/261-012 pour hauteur de plafond

2,12 – 2,65 m AD260/261-022 pour hauteur de plafond 2,49 – 3,05 m.

120 150

AD 260/261-012

= 674 -1199

AD 260/261-022

= 1039 -1599

280

260

min.60

min. 600

min. 650

500

700/900

Avant le montage

❑ Fixez le tuyau d'air vicié contre le

manchon réducteur.

Branchement du conduit d'évacuation l 150 mm:

❑

Fixez le conduit d'évacuation directement sur l'oriﬁce.

Branchement du conduit d'évacuation l 120 mm:

❑ Fixez le manchon réducteur directement

sur l'oriﬁce du manchon à air.

260

min. 650

AD 260/261-112

= 779 -1199

AD 260/261-122

= 1039 -1599

700/900

Pour que la hotte aspirante ait le meilleur rendement, veillez à ce que:

❑

Le conduit d'évacuation soit court et lisse.

❑

Il ait le moins possible de coudes.

❑

Il ait le plus fort diamètre et que les coudes soient les plus arrondis possibles.

L'emploi de conduits d'air vicié longs, rugueux, formant de nombreux coudes ou d'un trop petit diamètre fait descendre le débit d'air en dessous du débit optimal, tout en accroissant le bruit d'aspiration.

 Si des réclamations résultent de la

conception et de la pose de la

conduite, le fabricant de la hotte

aspirante décline toute garantie.

❑

Conduits de section ronde:

Nous recommandons recommandons des conduits au diamètre intérieur de 150 mm mais de 120 mm minimum.

❑

Les conduits plats doivent avoir une section intérieure équivalente au

diamètre intérieur des conduits ronds.

Les conduits ne doivent comporter aucun coude prononcé.

120 mm l = 113 cm

de section

150 mm l = 177 cm2de section.

❑

Si les conduits ont des diamètres différents: utilisez du ruban adhésif à

étancher.

❑

Si la hotte évacue l'air à l'extérieur,

veillez à ce que l'apport d'air soit suffisant.

Mode Air recyclé:

❑ Accessoires de pose pour mode

recyclage.

conduit de recyclage AD260/261-112 pour

hauteur de plafond 2,23 – 2,65 m

AD260/261-122

pour hauteur de plafond 2,49 – 3,05 m.

❑ Avec ﬁltre à charbon actif,

lorsqu'il n'est pas possible d'évacuer l'air aspiré par la hotte.

Branchement électrique

La ﬁche mâle de la hotte aspirante ne pourra être branchée que dans une prise secteur à contacts de terre réglementairement posée. Installer cette prise autant que possible directement derrière le capotage de la hotte.

Caractéristiques électriques:

Vous les trouverez après avoir retiré le cadre pour ﬁltre, sur la plaque signalétique, à l’intérieur de l’appareil.

 Toujours mettre l'appareil hors tension

avant d'effectuer des réparations. Longueur du cordon de branchement:

1,30 m. Si le cordon doit être raccordé

déﬁnitivement au secteur:

Dans ce cas, le branchement de la hotte ne pourra être effectué que par un électricien-installateur agréé auprès de la compagnie locale/nationale distributrice d'électricité.

Prévoir un dispositif de coupure côté secteur. Valent comme tel les commutateurs dont l'ouverture entre contacts dépasse 3 mm et qui sectionnent tous les pôles. Figurent parmi eux également les disjoncteurs et contacteurs.

 Si le cordon d'alimentation de cet

Cette hotte aspirante est conforme aux dispositions CE sur l'antiparasitage des appareils électriques.

Poids en kg:

Air évacue Air recyclé

20,570 cm

90 cm

21,0

22,0 22,5

Sous réserve de modiﬁcations constructives dans l’intérêt du progrès technique.

Avant le montage

Préparation du mur

❑ Le mur doit être bien plat et vertical. ❑ Utilisez des chevilles pour assurer une

retenue ferme.

Encastrement

6. Accrochez la hotte. A l'aide des vis de réglage, ajustez sa hauteur et sa verticalité.

Cette hotte aspirante est prévue pour le montage contre le mur de la cuisine.

1. Retirer le ﬁltre à graisse (voir la notice d'utilisation).

2. Sur le mur, tracez une ligne médiane allant du plafond jusqu'au bord inférieur de la hotte aspirante.

3. A l'aide du gabarit, marquez sur le mur les emplacements des vis ainsi que, pour faciliter l'opération, les contours de la zone dans laquelle il faudra accrocher la hotte.

 Respecter l'écart minimum entre les

foyers et la hotte aspirante: 550 mm pour les foyers électriques et 650 mm pour les foyers au gaz. Le bord inférieur du gabarit représente le bord inférieur de la hotte aspirante.

4. Percer 4 trous pour la hotte aspirante et 2 trous pour le capotage-cheminée. Ces trous doivent faire 8 mm de diamètre. Enfoncer les chevilles jusqu'à ras du mur.

Remarque: rappellez-vous que vous aurez peut-être des accessoires spéciaux à monter.

5. Faites encranter les 2 écarteurs ci-joints dans la cornière retenant le capotage de cheminée. Au moyen de 2 vis hexagonales, visser les cornières servant à retenir le capotage de cheminée.

172

476

36,5

400

min.550 Elektro min.650 Gas

216

Encastrement

07. Vissez la vis inférieures

(boulon hexagonales).

08. Collez une par une les pellicules

plastique de protection sur les trous des 2 vis de ﬁxation inférieures situés sur la grille protectrice.

11. Retirez la pellicule de plastique protégeant les deux capots en inox.

 Evitez d'endommager les surfaces

lisses en acier inox.

12. Insérer l'un dans l'autre les deux éléments du capotage-cheminée (les fentes de l'élément télescopique supérieur doivent être tournées vers le bas) puis les introduire dans la découpe ménagée à cet effet dans la hotte aspirante.

 Evitez de rayer les éléments du

capotage-cheminée au moment de les introduire l'un dans l'autre. Dans ce but, placez par exemple le gabarit sur les arêtes de l'élément inférieur.

09. Raccorder la hotte aux tuyaux.

10. Effectuer le branchement électrique de

la hotte.

13. Soulever l'élément supérieur puis le visser au moyen de deux vis contre la cornière de retenue.

14. Remettre le ﬁltre à graisse en place (voir la notice d'utilisation).

Beschrijving van het apparaat Gebruiksmogelijkheden

Gebruiksmogelijkheden

Gebruik met luchtafvoer:

❑ Installatietoebehoren voor luchtafvoer.

Luchtafvoerkanaal AD260/261-012 voor een plafondhoogte

van 2,12 – 2,65 m AD260/261-022 voor een plafondhoogte van 2,49 – 3,05 m.

❑ De ventilator van de afzuigkap zuigt de

keukenwasem aan en leidt deze via het vetﬁlter naar buiten.

❑ Het vetﬁlter neemt de vaste

bestanddelen van de keukenwasem op.

❑ De keuken blijft in grote mate vrij van vet

en reuk.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stookinstallaties worden gebruikt (zoals gas-,

olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor vol-

doende aanvoer van lucht worden gezorgd, die nodig is voor de

verbranding. Gebruik zonder gevaar is mogelijk als de

onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden.

Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.

Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel niet toegepast.

Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en actieve-koolﬁlter is het gebruik zonder beperking mogelijk.

Gebruik met circulatielucht:

❑ Installatietoebehoren voor recirculatie.

Recirculatie-kanaal AD260/261-112 voor een plafondhoogte

van 2,23 – 2,65 m AD260/261-122 voor een plafondhoogte van 2,49 – 3,05 m.

❑ Hiertoe moet een koolstoffilter worden

ingebouwd (zie Filter en onderhoud).

❑ De ventilator van de wasemafzuigkap

zuigt de keukendamp aan en leidt deze door het vetﬁlter en het koolstoffilter gereinigd terug naar de keuken.

❑ Het vetﬁlter neemt de vettige bestand-

delen van de keukendamp op

❑ Het koolstoffilter bindt de reukstoffen.

 Als er geen koolstoffilter wordt

gemonteerd, worden de reukstoffen in de keukendamp niet gebonden.

Gebruiksaanwijzing

Verlichting

Schakelaars

verlichting en

ventilator

Filterrooster

Schoorsteenafscherming

Vóór het eerste gebruik

Belangrijke aanwijzingen:

❑ Deze gebruiksaanwijzing geldt voor

verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toepassing zijn op uw apparaat.

❑ Deze afzuigkap voldoet aan de geldende

veiligheidsvoorschriften. Reparaties mogen uitsluitend worden

uitgevoerd door een vakman.

Door ondeskundige reparaties kunnen aanzienlijke gevaren voor de gebruiker ontstaan.

Gaskookplaten / gasfornuizen

 Gebruik niet alle gaskookzones tegelijk

langdurig (max. 15 minuten) op de hoogste stand, anders bestaat er kans op brandwonden bij aanraking van de oppervlakken van de behuizing en gevaar van beschadiging van de afzuigkap.

Bij gebruik van de afzuigkap boven een gaskookplaat waarvan gelijktijdig drie of meer gaskookzones worden gebruikt, moet de afzuigkap op de maximumstand worden gezet.

❑ Lees de gebruiksaanwijzing zorgvuldig

voordat u het nieuwe apparaat gebruikt. Ze bevat belangrijke informatie voor uw veiligheid en voor het gebruik en het onderhoud van het apparaat.

❑ Bewaar de gebruiksaanwijzing en het

montagevoorschrift zorgvuldig, eventueel voor een volgende bezitter van het apparaat.

❑ Dit apparaat is gekenmerkt

in overeenstemmig met de Europese richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment – WEEE). De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Vóór het eerste gebruik

Veiligheidsvoorschriften

 Onder de afzuigkap niet ﬂamberen.

Brandgevaar bij het vetﬁlter door

! opstijgende vlammen.

 De kookzones moeten altijd zijn bedekt

met pannen.

 Boven een fornuis voor vaste

brandstoffen (steenkool, hout e.d.) is het gebruik van de afzuigkap alleen beperkt toegestaan (zie montagevoorschrift).

 Indien het apparaat beschadigd is, mag

u het niet in gebruik nemen.

 Aansluiting en ingebruikneming mogen

alleen door een vakman worden uitgevoerd.

 Als de aansluitkabel van dit apparaat

beschadigd raakt, moet deze worden vervangen door de fabrikant, diens klantenservice of een andere gekwaliﬁceerde vakman, om gevaren te voorkomen.

 Verpakkingsmateriaal volgens de

voorschriften afvoeren (zie het montagevoorschrift).

 Deze afzuigkap mag is uitsluitend

bedoeld voor huishoudelijk gebruik.

 Afzuigkap uitsluitend met

ingeschroefde lampen gebruiken.

 Defecte lampen dienen onmiddellijk

vervangen te worden om overbelasting van de overige lampen te voorkomen.

 Afzuigkap nooit zonder vetﬁlter

gebruiken.

 Oververhit vet en olie is gemakkelijk

ontvlambaar. Daarom gerechten met vet of olie, b.v. patates frites, alleen onder toezicht toebereiden.

 De afzuigkap voor het eerste gebruik

zorgvuldig reinigen.

 Geen voorwerpen op de afzuigkap

zetten.

Verzadigingsaanduiding

Bedienen van de wasemafzuigkap

 De keukenwasem wordt op de

doeltreffendste manier verwijderd door:

❑ Inschakelen van de afzuigkap

bij het begin van het koken.

❑ Uitschakelen van de afzuigkap

pas enkele minuten na het einde van het koken.

Ventilator inschakelen:

❑ Druk op de toets 1, 2 of 3.

Ventilator uitschakelen:

❑ Druk op de toets 0.

Intensieve stand:

Met de intensieve stand wordt het hoogste vermogen bereikt. Dit is voor korte tijd nodig.

❑ Bij het (aan)braden in een open pan

adviseren wij de intensief-toets Int in te drukken.

Heeft u de afzuigkap via de intensieve afzuiging ingeschakeld, schakelt de kap na 5 minuten vanzelf uit.

❑ Wanneer u de Int-toets indrukt, terwijl de

afzuigstand 1, 2 of 3 is ingeschakeld, schakelt de elektronica na 5 minuten intensieve afzuiging automatisch over op de gekozen stand.

❑ Wanneer u de functie “intensief” wilt uit-

zetten voordat de ingestelde 5 minuten zijn afgelopen, druk dan op de toets 0 (“motor uit”) of op een andere stand. Uiteraard kunt u de afzuigkap op elk moment uitschakelen door op toets 0 (“motor uit”) te drukken.

Speciale functies:

Duur intensieve afzuiging:

❑ Door de Int- en de 1-, 2- of 3-toets

gelijktijdig in te drukken, kunt u de duur van de intensieve afzuiging instellen, op 3, 5 of 10 minuten, en deze waarde in het geheugen vastleggen. In de fabriek is het apparaat op 5 minuten ingesteld (toetsencombinatie Int/2).

Nazuigstand:

❑ Het nazuigen is op een willekeurige

stand mogelijk. Druk eerst op de gewenste toets 1, 2, 3 of ”intensief” en druk vervolgens op de toets . Het apparaat zal bij alle standen 10 minuten nazuigen. Na 10 minuten wordt de afzuiging automatisch uitgeschakeld, de verlichting blijft aan.

Interval:

❑ Opmerkelijk aan dit apparaat is de

interval-functie. Hierbij wordt de afzuigkap automatisch ingeschakeld voor telkens vijf minuten per uur. U kunt deze functie activeren door gelijktijdige bediening van toets 0 en, afhankelijk van de gewenste afzuigstand, toets 1, 2 of 3.

Deze functie wordt door het afwisselend oplichten van de -toets met de betreffende afzuigstand aangegeven.

De interval-functie kan door het indrukken van de 0-toets worden uitgeschakeld.

Verlichting:

❑ In- en uitschakelen: kort op toets

drukken.

❑ De verlichting kan op elk moment

worden gebruikt, ook als de ventilator is uitgeschakeld.

❑ Instellen van de lichtsterkte:

Houd de toets ingedrukt tot de gewenste lichtsterkte is bereikt.

Licht

Ventilator uit

Intensieve stand

Nazuigstand

Ventilatorstanden

Vetﬁlters:

Voor de opname van de vettige bestanddelen van de keukenwasem worden metalen vetﬁlters gebruikt.

De ﬁltermatten bestaan uit onbrandbaar materiaal.

Let op:

Bij toenemende verzadiging met vethoudende resten neemt de ontvlambaarheid toe en kan de werking van de wasemafzuigkap nadelig worden beïnvloed.

Belangrijk:

Het op tijd reinigen van de metalen vetﬁlters voorkomt brandgevaar dat kan ontstaan door ophoping van warmte tijdens het frituren of braden.

Verzadigingsaanduiding:

Na een bedrijfsduur van 30 uur knippert het vetﬁlter-controlelampje F. Het knipperen van het lampje geeft aan dat de vetﬁlters moeten worden schoongemaakt. De ﬁlters kunnen uiteraard ook worden gereinigd, wanneer het controlelampje niet knippert.

Reiniging van de metalen vetﬁlters:

❑ Bij normaal bedrijf (dagelijks 1 tot 2 uur)

moet de metalen vetﬁlter 1 x per maand worden gereinigd.

❑ De ﬁlters kunnen worden gereinigd in de

vaatwasmachine. Daarbij is een lichte verkleuring mogelijk.

Belangrijk:

Zeer verzadigde vetﬁlters niet samen met vaatwerk reinigen.

❑ Als de ﬁlters met de hand worden

gereinigd, moeten deze eerst in een heet sopje worden gezet om het vuil los te weken. Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen. Daarna afborstelen, goed schoonspoelen en laten afdruipen.

Filter en onderhoud

3. Breng de vetﬁlters aan. Vervangen van het actieve-koolﬁlter:

❑ Bij normaal gebruik (dagelijks 1 tot 2 uur)

moeten de ﬁlters met actieve kool ongeveer 1x per jaar worden vervangen.

❑ Het actieve-koolﬁlter is verkrijgbaar in de

vakhandel (zie Extra toebehoren).

❑ Gebruik alleen originele ﬁlters.

Daardoor wordt een optimale werking gewaarborgd.

Afvoer van het oude actieve-koolﬁlter:

❑ Actieve-koolﬁlters bevatten geen

schadelijke stoffen. Ze kunnen daarom bijvoorbeeld met het huisvuil worden afgevoerd.

3. Bevestig de lip. Verwijderen: Attentie: De halogeenlampen moeten

uitgeschakeld en afgekoeld zijn.

1. Verwijder de vetﬁlters.

2. Druk op de llip en verwijder het

actieve-koolﬁlter in benedenwaartse richting.

2. Breng het actieve-koolﬁlter aan.Metalen vetﬁlters verwijderen en

aanbrengen: Attentie: De halogeenlampen moeten

uitgeschakeld en afgekoeld zijn.

1. Druk de blokkering van de vetﬁlters in de

richting van de pijl in en klap de vetﬁlters naar beneden.

2. Reinig de vetﬁlters.

3. Breng de gereinigde vetﬁlters weer aan.

Koolstoffilter:

Voor het opnemen van de reukstoffen als de afzuigkap werkt met luchtcirculatie.

Let op:

Bij toenemende verzadiging met vethoudende resten neemt de ontvlambaarheid toe en kan de werking van de wasemafzuigkap nadelig worden beïnvloed.

Belangrijk:

Door het koolstoffilter op tijd te vervangen, voorkomt u brandgevaar dat kan ontstaan door opeenhoping van warmte tijdens het frituren of braden.

Aanbrengen: Attentie: De halogeenlampen moeten

uitgeschakeld en afgekoeld zijn.

1. Verwijder de vetﬁlters

(zie Metalen vetﬁlters verwijderen en aanbrengen).

Reiniging en onderhoud

Wasemafzuigkap stroomloos maken door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.

 De wasemafzuigkap niet reinigen met

schuursponsjes of met zand-, soda-, zuurof chloorhoudende schoonmaakmiddelen!

❑ Gebruik voor het reinigen van de

wasemafzuigkap een heet sopje of een mild schoonmaakmiddel voor het reinigen van ruiten.

❑ Vastgekoekt vuil niet loskrabben, maar

losweken met een vochtige doek.

❑ Als de vetﬁlters worden gereinigd, moet

vetaanslag van de bereikbare delen van het huis worden verwijderd. Daardoor wordt brandgevaar voorkomen en blijft de optimale werking in stand.

❑ Let op: alcohol (spiritus) niet gebruiken

op kunststof oppervlakken, er kunnen doffe plekken ontstaan.

Voorzichtig: keuken voldoende ventileren, geen open vuur gebruiken.

 De bedieningstoetsen alleen reinigen

met een mild afwasmiddel en een zachte, vochtige doek. Geen edelstaalreiniger gebruiken voor de bedieningstoetsen.

Edelstalen oppervlakken:

❑ Gebruik een milde, niet-schurende

edelstaalreiniger.

❑ Reinig alleen in de slijprichting. ❑ Wij adviseren onze edelstaalreiniger

nr. 461731. Het besteladres vindt u in het bijgevoegde serviceboekje.

Aluminiumgelikte en kunststof oppervlakken:

❑ Geen droge doeken gebruiken. ❑ Gebruik een mild glasreinigingsmiddel. ❑ Gebruik geen agressieve, zuur- of

looghoudende reinigingsmiddelen.

Neem de garantievoorwaarden in het bijgevoegde serviceboekje in acht.

Storingen

Wanneer op de indicatie een F wordt weergegeven:

❑ Zie de paragraaf "Filters en onderhoud".

Als de afzuigkap niet kan worden bediend:

❑ De afzuigkap uitschakelen door de

stekker uit het stopcontact te trekken of de zekering uit te schakelen en gedurende ca. 1 minuut uitgeschakeld laten. Daarna opnieuw inschakelen.

Bij eventuele vragen of storingen kunt u bellen met de klantenservice.

(Zie de lijst met klantenservicecentra).

Geeft u bij het telefoongesprek op:

E-nr. FD

Vul het nummer in de bovenstaande vakjes in. De nummers staan op het typeplaatje dat u vindt in de binnenruimte van de afzuigkap nadat u het ﬁlterrooster hebt verwijderd.

 De fabrikant van de afzuigkap is niet

aansprakelijk voor reclamaties die terug te leiden zijn op de planning en uitvoering van de buisleiding.

4. Breng de lampenring weer aan.

5. Herstel de stroomtoevoer door de

stekker in het stopcontact te steken of de zekering in te schakelen.

N.B: Controleer of de lampen goed zijn aangebracht als de verlichting niet goed werkt.

Lamp vervangen

1. Schakel de wasemafzuigkap uit en maak

het apparaat stroomloos door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.

 De halogeengloeilampen worden zeer

heet tijdens het gebruik. Ook nadat ze zijn uitgeschakeld bestaat er nog enige tijd verbrandingsgevaar.

2. Verwijder de lampenring met behulp van

een schroevendraaier of iets dergelijks.

3. Vervang de halogeengloeilamp (gewone

halogeengloeilamp, 12 V, max. 20 watt, voetje G4). Let op: plugﬁtting. Gebruik een schone doek om de gloeilampen vast te pakken.

Belangrijke voorschriften

Montagevoorschrift:

Extra voorschriften bij gaskookapparatuur:

 Bij de montage van gaskookzones

moeten de geldende wettelijke nationale voorschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in acht worden genomen.

 De geldende inbouwvoorschriften en

de aanwijzingen van de fabrikant van het gasfornuis moeten in acht worden genomen.

 Slechts aan één zijde van de

wasemafzuigkap mag zich na de inbouw een hoge kast of hoge wand bevinden. Afstand minstens 50 mm.

 Bij gaskookzones bedraagt de

minimumafstand tussen de bovenkant van de pandrager en de onderkant van de afzuigkap: 650 mm, afb. 1.

 Oude apparaten zijn geen waardeloos

afval. Door een milieubewuste afvoer kunnen waardevolle materialen opnieuw worden gebruikt. Maak het oude apparaat onbruikbaar voordat u het afvoert.

 Uw nieuwe apparaat wordt tijdens het

vervoer beschermd door de verpakking. Alle gebruikte materialen zijn milieuvriendelijk en kunnen opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren.

Informeer bij uw vakhandel of bij de gemeente naar de beste manier om uw oude apparaat en de verpakking af te voeren.

 De wasemafzuigkap is geschikt voor

gebruik met luchtafvoer of met luchtcirculatie.

 De wasemafzuigkap altijd boven het

midden van het fornuis aanbrengen.

 Minimumafstand tussen elektrische

kookzones en de onderkant van de wasemafzuigkap: 550 mm, afb. 1.

 Boven een fornuis voor vaste

brandstoffen waarvan brandgevaar kan uitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzuigkap alleen toegestaan als het fornuis een gesloten, niet verwijderbare afscherming heeft en de voor het desbetreffende land geldende voorschriften in acht worden genomen. Deze beperking geldt niet voor gasfornuizen en gasplateaus.

 Hoe kleiner de afstand tussen wase-

mafzuigkap en branders is, hoe groter de mogelijkheid is dat zich door opstijgende waterdamp onder aan de wasemafzuigkap druppels kunnen vormen.

Voor de montage

De afvoerlucht wordt via een afvoerschacht naar boven of rechtstreeks door de buitenmuur naar buiten geleid.

De afvoerlucht mag niet worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties zijn opgesteld.

Bij de afvoer van afvoerlucht moeten de officiële en wettelijke voorschriften (bijv. nationale bouwvoorschriften) worden nageleefd.

Als de lucht wordt afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen moet de toestemming van de bevoegde instantie worden verkregen.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stookinstallaties worden gebruikt (zoals gas-,

olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet

voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de

verbranding. Gebruik zonder gevaar is mogelijk als de

onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden.

Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.

Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en actieve-koolﬁlter is het gebruik zonder beperking mogelijk.

Als de afvoerlucht door de buitenmuur wordt geleid, moet een telescoop-muur-

kast worden gebruikt.

Afzuigkap met luchtafvoer:

❑ Installatietoebehoren voor luchtafvoer.

Luchtafvoerkanaal AD260/261-012 voor een plafondhoogte

van 2,12 – 2,65 m AD260/261-022 voor een plafondhoogte van 2,49 – 3,05 m.

120 150

AD 260/261-012

= 674 -1199

AD 260/261-022

= 1039 -1599

280

260

min.60

min. 600

min. 650

500

700/900

Voor de montage

Optimaal vermogen van de wasem-afzuigkap:

❑

Korte, gladde luchtafvoerpijp.

❑

Zo min mogelijk bochten.

❑

Zo groot mogelijke buisdiameter en grote bochten.

Gebruik van lange, ruwe luchtafvoerbuizen, veel buisbochten of kleine buisdiameters vermindert de afzuigcapaciteit en veroorzaakt bovendien hardere geluiden.

 De fabrikant van de afzuigkap is

niet aansprakelijk voor reclamaties

die terug te leiden zijn op de

planning en uitvoering van de

buisleiding.

❑

Ronde buizen:

wij adviseren een inwendige diameter van 150 mm, echter minstens 120 mm.

❑

Platte kanalen moeten een gelijkwaardige inwendige diameter als

ronde buizen hebben.

Ze dienen geen scherpe bochten te hebben.

l 120 mm ca. 113 cm

l 150 mm ca. 177 cm

❑

Bij afwijkende buisdiameters:

dichtstrips gebruiken.

❑

Bij gebruik van de wasemafzuigkap met luchtafvoer moet voor voldoende

luchttoevoer worden gezorgd.

Gebruik met circulatielucht

❑ Installatietoebehoren voor recirculatie.

Recirculatie-kanaal AD260/261-112 voor

een plafondhoogte van 2,23 – 2,65 m AD260/261-122 voor een plafondhoogte van 2,49 – 3,05 m.

❑ Met een koolstoffilter,

indien gebruik met afvoerlucht niet mogelijk is.

Aansluiting luchtafvoerpijp l 150 mm:

❑

Luchtafvoerpijp rechtstreeks aan de luchtaansluiting bevestigen.

Aansluiting luchtafvoerpijp l 120 mm:

❑ Verloopstuk rechtstreeks aan de

luchtaansluiting bevestigen.

❑ Luchtafvoerbuis bevestigen aan het

verloopstuk.

260

min. 650

AD 260/261-112

= 779 -1199

AD 260/261-122

= 1039 -1599

700/900

Voor de montage

Voorbereiden van de muur

❑ De muur moet vlak en loodrecht zijn. ❑ Pluggen moet stevig kunnen worden

bevestigd.

Elektrische aansluiting

De wasemafzuigkap mag alleen worden aangesloten aan een volgens de voorschriften geïnstalleerd, geaard stopcontact. Het geaarde stopcontact moet indien mogelijk vlak achter de schoorsteenafscherming worden aangebracht.

Elektrische gegevens:

staan op het typeplaatje in de binnenruimte van het apparaat vermeld en zijn zichtbaar als het ﬁlterframe wordt afgenomen.

 Bij reparaties moet de wasemafzuig-

kap altijd stroomloos worden gemaakt.

Lengte van de aansluitkabel: 1,30 m.

Als vaste aansluiting nodig is:

De wasemafzuigkap mag uitsluitend door een erkende installateur worden aangesloten.

In de installatie moet een scheidingsvoorziening worden aangebracht. Als scheidingsvoorzieningen gelden schakelaars met een contactopening van meer dan 3 mm en uitschakeling met alle polen. Daarbij horen aardlekschakelaars en veiligheidsschakelaars.

 Als de elektriciteitskabel van het

apparaat beschadigd raakt, moet deze worden vervangen door de klantenservice van de fabrikant of door een gekwaliﬁceerd vakman, om gevaren te voorkomen.

Deze wasemafzuigkap voldoet aan de EGbepalingen voor radio-ontstoring.

Gewicht in kg:

Constructiewijzigingen in het kader van technische verbeteringen voorbehouden.

Luchtavoer Luchtcirculatie

20,570 cm

90 cm

21,0

22,0 22,5

Inbouwen

De wasemafzuigkap is voorzien voor montage aan de keukenmuur.

1. Vetﬁlter verwijderen

(zie de gebruiksaanwijzing).

2. Van het plafond tot aan de onderkant

van de wasemafzuigkap een middellijn op de muur aftekenen.

3. Met behulp van het sjabloon plaatsen

voor de schroeven op de muur aftekenen en de omtrek aftekenen om het ophangen te vergemakkelijken.

 Minimumafstand in acht nemen van

550 mm tussen wasemafzuigkap en kookzones van elektrisch fornuis en van 650 mm tussen wasemafzuigkap en branders van gasfornuis. De onderste rand van het sjabloon duidt de onderste rand van de wasemafzuigkap aan.

4. 4 gaten voor de wasemafzuigkap en

twee gaten voor de afscherming van de schoorsteen l 8 mm boren en pluggen volledig in de muur duwen.

6. De wasemafzuigkap ophangen. Met de instelschroeven de juiste hoogte en horizontale positie bepalen.

172

476

36,5

400

min.550 Elektro min.650 Gas

216

Opmerking: let op eventueel te monteren

extra toebehoren.

5. Klik de twee meegeleverde afstandhouders vast in de bevestigingshaak voor het schoorsteenafschermstuk. De bevestigingshaak voor het schoorsteenafschermstuk vastschroeven met 2 zeskantschroeven.

Inbouwen

11. Beschermfolie van beide

schoorsteenafschermstukken verwijderen.

 Voorkom beschadiging van de

kwetsbare edelstalen oppervlakken.

12. De beide delen van de schoorsteenaf-

scherming in elkaar schuiven (openingen op het bovenste telescoopdeel naar beneden) en in de uitsparing op de wasemafzuigkap plaatsen.

 Voorkom beschadiging bij het in

elkaar schuiven door bijvoorbeeld het montagesjabloon ter bescherming over de rand van de onderste schoorsteenafscherming te leggen.

09. Buisverbinding tot stand brengen.

10. Elektrische verbinding tot stand

brengen.

13. Het bovenste deel omhoog tillen en

met twee schroeven opzij op de bevestigingshaak schroeven.

14. Vetﬁlter weer aanbrengen (zie de

gebruiksaanwijzing).

07. De onderste schroeven

(zeskantschroeven) vastdraaien.

08. Plak beschermfolie over de gaten van

de 2 onderste bevestigingsschroeven in het veiligheidsrooster.

Descrizione dell'apparecchio Modi di funzionamento

Modi di funzionamento

Funzionamento a scarico d'aria:

❑ Accessori d’installazione per

l’esercizio con aspirazione d’aria.

Canale di aspirazione AD260/261-012 per soffitti alti

2,12 – 2,65 m AD260/261-022 per soffitti alti 2,49 – 3,05 m.

❑ Il ventilatore della cappa aspirante aspira

i vapori di cottura e li invia all'aperto attraverso il ﬁltro antigrasso.

❑ Il ﬁltro antigrasso trattiene i componenti

grassi dei vapori di cottura.

❑ La cucina resta completamente libera da

grasso e odori.

Per il funzionamento a scarico d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es.

apparecchi di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua a ﬂusso continuo, scaldabagni)

è necessario provvedere ad una sufficiente alimentazione dell'aria, che è

necessaria al focolare per la combustione. Un funzionamento senza pericolo è

possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).

È possibile conseguire ciò quando l'aria per la combustione può continuare ad affluire attraverso aperture non chiudibili, per es. in di porte, ﬁnestre ed in combinazione con cassette murali per l'alimentazione/ espulsione dell'aria o con altre misure tecniche, come interdizione reciproca e simili.

Se l'aria di alimentazione non è sufficiente, sussiste pericolo d'intossicazione a causa di ritorno di gas combusti.

Un cassetta murale di alimentazione/ scarico dell'aria da sola non garantisce il rispetto del valore limite.

Nota: Nella stima si deve considerare sempre il bilancio totale dell'aerazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina a gas.

Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - con ﬁltro a carbone attivo -, quest'uso è consentito senza limitazioni.

Funzionamento a ricircolo d'aria:

❑ Accessori d’installazione per

l’esercizio a circolazione d’aria.

Canale di circolazione AD260/261-112 per soffitti alti

2,23 – 2,65 m AD260/261-122 per soffitti alti 2,49 – 3,05 m.

❑ A questo scopo è necessario montare

un ﬁltro a carbone attivo (vedi capitolo "Filtri e manutenzione").

❑ Il ventilatore della cappa aspirante aspira

i vapori di cottura, li invia attraverso il ﬁltro grassi ed il ﬁltro a carbone attivo e li immette di nuovo depurati nella cucina.

❑ Il ﬁltro grassi trattiene i componenti

grassi dei vapori di cottura.

❑ Il ﬁltro a carbone attivo ﬁssa gli odori.

 Se non si monta un ﬁltro a carbone

attivo, non possono essere ﬁssati gli odori dei vapori di cottura.

Istruzioni d’uso

illuminazione

interruttore

luce/

ventilatore

griglia del ﬁltro

rivestimento camino

Precede la prima utilizzazione

Primo impiego:

❑ Questo libretto di istruzioni per l'uso

èprevisto per più versioni dell' apparecchio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.

❑ Questa cappa aspirante è conforme alle

pertinenti norme di sicurezza. Le riparazioni devono essere eseguite

solo da personale specializzato.

Le riparazioni non eseguite a regola d'arte possono causare pericoli gravi per l'utilizzatore.

Piani di cottura a gas / Fornelli a gas

 Non usare tutti i fornelli

contemporaneamente al massimo carico termico per un periodo prolungato (max. 15 minuti), altrimenti sussiste il pericolo di scottature, se si tocca la superﬁcie dell’involucro o pericolo di danni alla cappa aspirante. Nell’uso della cappa aspirante sopra un piano di cottura a gas, in caso d’utilizzazione contemporanea di tre o più fornelli a gas, la cappa aspirante deve funzionare alla massima potenza d’aspirazione.

❑ Prima di usare il nuovo apparecchio, leg-

gete attentamente le istruzioni per l'uso. Esse contengono informazioni importanti per la Vostra sicurezza, e anche per l'uso e la manutenzione dell'apparecchio.

❑ Conservate bene il libretto delle istruzioni

per l'uso e il montaggio, per un eventuale successivo proprietario.

❑ Questo apparecchio dis-

pone di contrassegno ai sensi della direttiva europea 2002/96/CE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment – WEEE). Questa direttiva deﬁnisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell’Unione Europea.

Precede la prima utilizzazione

Istruzioni di sicurezza

 Non ﬁammeggiare pietanze sotto la

cappa aspirante.

Pericolo d'incendio del ﬁltro grassi

! se raggiunto delle ﬁamme.

 I fornelli devono essere sempre coperti

con pentole.

 É consentito solo limitatamente (vedi

capitolo "Istruzioni per il montaggio") l'uso della cappa aspirante su focolari per combustibili solidi (carbone, legna e simili).

 Se l'apparecchio è danneggiato, non

dovete metterlo in funzione.

 L'allacciamento e la messa in funzione

devono essere eseguiti solo da un tecnico.

 Se il cavo di alimentazione di questo

apparecchio viene danneggiato, per evitare pericoli deve essere sostituito dalla casa produttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata.

 Smaltire il materiale d'imballaggio

secondo le norme (vedi capitolo "Istruzioni per il montaggio").

 Questa cappa aspirante è destinata

solo all’uso domestico.

 Usare la cappa aspirante solo con le

lampadine avvitate.

 Le lampadine fulminate dovrebbero

essere sostituite subito, per evitare un sovraccarico sulle altre lampadine.

 Non usare mai la cappa aspirante

senza ﬁltro grassi..

 Grassi e olio surriscaldati possono

inﬁammarsi facilmente. Cucinare perciò pietanze con grassi oppure con olio, p. es. le patatine fritte, solo sotto controllo.

 Alla prima messa in funzione pulire

accuratamente la cappa aspirante.

 Non deporre oggetti sulla cappa

aspirante.

Indicazione di saturazioneSpegnere il ventilatore

Bedienen der Dunstabzugshaube

 Der Küchendunst wird am

wirkungsvollsten beseitigt durch:

❑ Einschalten der Dunstabzugshaube

bei Kochbeginn.

❑ Ausschalten der Dunstabzugshaube

erst einige Minuten nach Kochende.

Accendere il ventilatore:

❑ Premere il tasto 1, 2 oppure 3.

Spegnere il ventilatore:

❑ Premere il tasto 0.

Grado forte:

con il grado forte si raggiunge la massima potenza. Questa ènecessaria per breve tempo.

❑ Durante le fritture nelle padelle scoperte

si consiglia di attivare il tasto Int per l’aspirazione intensa.

Se avete acceso la cappa attivando diretamente l’aspirazione intensa, questa verrà disattivata automaticamente dopo 5 minuti.

❑ Se invece avete premuto il tasto Int

mentre la cappa era attivata allo stadio 1, 2 o 3, il dispositivo elettronico ritorna dopo 5 minuti allo stadio di ventilazione preselezionato.

❑ Per terminare lo stadio ‚intenso’ prima

dei 5 minuti, premete il tasto 0 („Motore spento“) oppure uno relativo ad un altro stadio. La funzione di aspirazione della cappa può essere chiaramente disattivata in qualsiasi momento digitando il tasto 0 (“motore spento”).

Funzioni speciali:

Durata dell’aspirazione intensa:

❑ Premendo contemporaneamente i tasti

Int e 1, 2 oppure 3 è possibile impostare e memorizzare la durata di aspirazione intensa a 3, 5 o 10 minuti; impostazione standard: cinque minuti, ossia combinazione dei tasti Int/2.

Stadio rallentamento:

❑ Il rallentamento può essere attivato in

qualsiasi stadio. Premete prima il tasto desiderato 1, 2, 3 oppure Int e confermate con .

Il tempo di rallentamento è, in tutti gli stadi, di dieci minuti. Al termine di questi dieci minuti la ventilazione si spegne automaticamente, mentre la luce resta accesa.

Intervallo:

❑ Una particolarità di quest’apparecchio è

rappresentata dall’intervallo. Si tratta di una attivazione automatica periodica della ventilazione di risp. cinque minuti ogni ora. Questa funzione può essere attivata premendo contemporaneamente i tasti 0 e, a seconda dell’intensità di aspirazione desiderata, 1, 2 o 3.

Questo modo operativo viene indicato dall’accensione intermittente del tasto congiuntamente all’indicazione del relativo stadio.

L’ intervallo viene spento con il tasto 0.

Illuminazione:

❑ Per accendere e spegnere, premete

brevemente il pulsante .

❑ L'illuminazione può essere usata

sempre, anche quando il ventilatore è escluso.

❑ Regolazione della luminosità:

Mantenete premuto il pulsante , ﬁnché non è stata raggiunta la luminosità desiderata.

Illuminazione

Grando forte Stadio

rallentamento

Gradi di aspirazione

Filtro per grassi:

Per trattenere i componenti grassi dei vapori di cottura si utilizzano ﬁltri metallici per grassi.

Le stuoie ﬁltro sono costituite da materiale ininﬁammabile.

Attenzione:

A causa della progressiva saturazione con residui grassi, l'inﬁammabilità aumenta, e il funzionamento della cappa aspirante può essere pregiudicato.

Importante:

Pulendo tempestivamente i ﬁltri metallici per grassi, si previene il pericolo d'incendio, che può essere causato da un'accumulo di calore durante la frittura o l'arrosto.

Indicazione di saturazione:

La spia del ﬁltro F comincia a lampeggiare dopo 30 ore di esercizio, segnalando che i ﬁltri devono essere puliti. Chiaramente questi possono essere puliti anche se la spia non lampeggia.

Pulizia dei ﬁltri metallici per grassi:

❑ Con un uso normale (1 – 2 ore al giorno)

il ﬁltro metallico per i grassi deve essere lavati 1 volta al mese.

❑ Il lavaggio può essere eseguito nella

lavastoviglie. Nel lavaggio è possibile una lieve alterazione di colore.

Importante:

non lavare i ﬁltri metallici per grassi molto sporchi insieme alle stoviglie.

❑ Per il lavaggio a mano, fare ammorbidire

i ﬁltri per grassi per più ore in una soluzione di lavaggio bollente. Non usare detergenti corrosivi, acidi o alcalini. Poi spazzolare, sciacquare bene con acqua pulita e fare sgocciolare.

Filtri e manutenzione

3. Montare i ﬁltri per grassi. Cambio del ﬁltro a carbone attivo:

❑ Nel caso di servizio normale (da 1 a 2

ore al giorno), i ﬁltri a carbone attivo devono essere sostituiti circa 1 volta all'anno.

❑ Il ﬁltro a carbone attivo è in vendita nel

commercio specializzato (vedi capitolo "Accessori speciali").

❑ Usare solo ﬁltri originali.

Così si assicura il funzionamento ottimale.

Smaltimento del ﬁltro a carbone attivo usato:

❑ I ﬁltri a carbone attivo non contengono

sostanze inquinanti. Essi possono essere p. es. smaltiti come riﬁuti comuni.

3. Innestare la linguetta. Smontaggio: Attenzione: le lampadine alogene devono

essere spente e raffreddate.

1. Smontare i ﬁltri per grassi.

2. Premere la linguetta e staccare il ﬁltro a

carbone attivo verso il basso.

2. Inserire il ﬁltro a carbone attivo.Smontaggio e montaggio dei ﬁltri

metallici per grassi: Attenzione: le lampadine alogene devono

essere spente e raffreddate.

1. Premere il dispositivo di arresto dei ﬁltri

per grassi nel senso della freccia, ruotare in basso e togliere i ﬁltri.

2. Pulire i ﬁltri per grassi.

3. Inserire di nuovo i ﬁltri per grassi.

Filtro grassii:

Per trattenere i componenti grassi dei vapori di cottura si utilizzano ﬁltri metallici per grassi.

Le stuoie ﬁltro sono costituite da materiale ininﬁammabile.

Attenzione:

A causa della progressiva saturazione con residui grassi, l'inﬁammabilità aumenta, e il funzionamento della cappa aspirante può essere pregiudicato.

Importante:

Pulendo tempestivamente i ﬁltri metallici per grassi, si previene il pericolo d'incendio, che può essere causato da un'accumulo di calore durante la frittura o l'arrosto.

Montaggio: Attenzione: le lampadine alogene devono

essere spente e raffreddate.

1. Smontare i ﬁltri per grassi (vedi "

Smontaggio e montaggio dei ﬁltri metallici per grassi").

Pulizia e manutenzione

Togliere corrente alla cappa aspirante estraendo la spina di alimentazione, oppure togliendo il fusibile.

 Non pulire la cappa aspirante con

spugne dure e prodotti per pulizia contenenti sabbia, soda, acido o cloro!

❑ Per pulire la cappa aspirante usare una

soluzione di acqua e detersivo ben calda, oppure un detergente per vetri delicato.

❑ Non rimovete lo sporco secco aderente

graffiandolo, ma ammorbiditelo con un panno umido.

❑ Quando si lavano i ﬁltri per grassi, pulire

anche i depositi di grasso sulle parti accessibili della carcassa. Con ciò si previene un pericolo d'incendio e si assicura il funzionamento ottimale.

❑ Avvertenza: non usare alcool (spirito)

sulle superﬁci di plastica. Si potrebbero formare zone opache.

Attenzione! Arieggiare sufficientemente la cucina, non usare ﬁamme libere.

 Pulire i tasti di comando solo con una

soluzione di acqua e detersivo delicato e con un panno morbido, umido. Per i tasti di comando non usare pulitori per acciaio inox.

Superﬁci in acciaio inox:

❑ Usare un detergente per acciaio inox

delicato, non abrasivo.

❑ Pulire stroﬁnando solo nel senso della

lucidatura.

❑ Consigliamo il nostro pulitore per acciaio

inox N° 461731. Indirizzo di ordinazione, vedi accluso opuscolo di service.

Superﬁci di alluminio, vernice e plastica:

❑ Non usare panni asciutti. ❑ Usare un detergente delicato per vetri. ❑ Non usare detergenti corrosivi, acidi o

alcalini.

Osservare le norme di garanzia nell’accluso libretto di manutenzione.

Guasti

Se nel display compare una F:

❑ Vedi capitolo "Filtri e manutenzione".

Se la cappa aspirante non risponde al comando:

❑ Togliere tensione alla cappa aspirante

per ca. 1 minuto estraendo la spina di alimentazione o disinserendo l'interruttore di sicurezza. Quindi inserire di nuovo.

In caso di eventuali chiarimenti o di guasti, rivolgersi al servizio assistenza clienti.

(Vedi elenco dei centri di assistenza).

In caso di chiamata, indicare i dati seguenti:

E-Nr. FD

Riportare nello specchietto qui sopra questi dati. Essi si trovano nella targhetta d'identiﬁcazione, dopo avere tolto la griglia del ﬁltro, nel vano interno della cappa aspirante.

 Il produttore delle cappe aspiranti

non concede garanzia per reclami che sono da attribuire alla progettazione ed all’esecuzione del percorso dei tubi.

4. Inserire di nuovo l'anello della lampada.

5. Ripristinare l'alimentazione elettrica

inserendo di nuovo la spina di alimentazione o il fusibile.

Avvertenza: se l'illuminazione non funzionasse controllare se le lampadine sono inserite correttamente.

Cambio delle lampade

1. Spegnere la cappa aspirante e togliere

corrente sﬁlando la spina di alimentazione, oppure togliendo il fusibile.

 Le lampadine alogene accese si

surriscaldano. Anche alcuni minuti dopo averle spente vi è pericolo di scottature.

2. Staccare l'anello della lampada con un

cacciavite o simile.

3. Sostituire la lampadina alogena

(lampadina alogena commerciale, 12 Volt, max. 20 Watt, attacco G4). Attenzione: portalampada ad innesto. Per afferrare la lampadina usare un panno pulito.

Avvertenze importanti

Istruzioni per il montaggio:

Avvertenze supplementari per apparecchi di cottura a gas:

 Nel montaggio dei fornelli a gas devono

essere osservate le pertinenti norme di legge nazionali (per es. in Germania: Regole Tecniche per Installazioni a Gas TRGI).

 É indispensabile osservare le norme di

montaggio in vigore e le istruzioni per il montaggio della casa produttrice degli apparecchi a gas.

 É consentito il montaggio della cappa

aspirante con un solo lato accanto ad un mobile alto oppure ad un muro alto. Distanza min. 50 mm.

 Distanza minima per fornelli a gas fra

bordo superiore della griglia d’appoggio pentole e bordo inferiore della cappa aspirante: 650 mm, ﬁg. 1.

 Gli apparecchi dismessi non sono riﬁuti

senza valore. Attraverso lo smaltimento ecologico possono essere recuperati materiali pregiati. Rendere inservibile l'apparecchio dismesso prima di rottamarlo.

 L'imballaggio ha protetto il Vostro

nuovo apparecchio nel trasporto ﬁno a Voi. Tutti i materiali utilizzati sono compatibili con l'ambiente e riciclabili. Siete pregati di collaborare, smaltendo l'imballaggio in modo ecologicamente corretto.

Informatevi sulle attuali possibilità di smaltimento presso il Vostro rivenditore specializzato, oppure presso la Vostra amministrazione comunale.

 La cappa aspirante può essere

utilizzata per il funzionamento ad espulsione d'aria ed a ricircolo d'aria.

 Montare la cappa aspirante sempre

centrata sopra il piano di cottura.

 Distanza minima fra fornelli elettrici e

bordo inferiore della cappa aspirante: 550 mm, ﬁg. 1.

 Sopra ad un focolare per combustibili

solidi, dal quale può derivare un pericolo d'incendio (p. es. scintille), il montaggio della cappa aspirante è consentito solo se il focolare è dotato di una copertura chiusa non smontabile e se contemporaneamente vengono osservate le pertinenti norme nazionali. Questa limitazione non è valida per le cucine a gas e per i piani di cottura a gas.

 Quanto minore è la distanza tra la

cappa aspirante ed i fornelli, tanto maggiore è la possibilità che nella parte inferiore della cappa aspirante possano condensarsi gocce a causa del vapore acqueo che sale.

Prima del montaggio

L'aria di scarico viene condotta verso l'alto, attraverso un pozzo di ventilazione, oppure direttamente all'aperto, attraverso la parete esterna.

É vietato immettere l'aria di scarico in un camino per il fumo o in un camino per i gas di scarico funzionanti, oppure in un pozzo, che serve al deﬂusso dell'aria di locali, nei quali sono installati focolari.

Nell'espulsione d'aria devono essere osservate le norme amministrative e legali (per es. regolamenti edilizi nazionali).

Nel caso di scarico dell'aria in camini per il fumo o in camini per i gas di scarico non funzionanti, è necessario ottenere l'autorizzazione dell'autorità competente.
