Πίνακας περιεχομένων

Οδηγίες χρήσης και συναρμολόγησης

Οδηγíες χρήσης 2

Σημαντικές υποδείξεις ασφαλείας 2 Προστασία περιβάλλοντος 4

Εξοικονόμηση ενέργειας 4 Απόσυρση σύμφωνα με τους κανόνες προστασίας του περιβάλλοντος 4

Τρόποι λειτουργίας 5

Λειτουργία εξαερισμού 5 Λειτουργία ανακυκλοφορίας αέρα 5

Χειρισμός 5

Χειρισμός της συσκευής 5 Ρύθμιση ανεμιστήρα 5 Εντατική βαθμίδα 5 Αυτόματη λειτουργία 6 Έλεγχος μέσω αισθητήρων 6 Ένδειξη κορεσμού 6 Φωτισμός 6

Ηχητικό σήμα 6 Καθαρισμός και συντήρηση 6 Βλάβες, τι μπορεί να γίνει Υπηρεσία τεχνικής εξυπηρέτησης πελατών 9

Εξαρτήματα για λειτουργία ανακυκλοφορίας αέρα 9

Οδηγίες εγκατάστασης 10

Σημαντικές υποδείξεις ασφαλείας 10 Γενικές υποδείξεις 12

Λειτουργία εξαερισμού 12 Αγωγός απαγωγής του αέρα 12 Έλεγχος τοίχου 12 Ηλεκτρική σύνδεση 12

Εγκατάσταση 13

Προετοιμασία εγκατάστασης 13 Εγκατάσταση 13 Συναρμολόγηση της επένδυσης καμινάδας 14

ΟΔΗΓÍΕΣ ΧΡΉΣΗΣ

Περαιτέρω πληροφορίες για τα προϊόντα, τα εξαρτήματα, τα ανταλλακτικά και το σέρβις θα βρείτε στο διαδίκτυο

(Internet): www.gaggenau-home.com και στο online-shop: www.gaggenau-eshop.com

m Σημαντικές υποδείξεις ασφαλείας

Διαβάστε προσεκτικά αυτές τις οδηγίες. Μόνο τότε μπορείτε να χειριστείτε τη συσκευή σίγουρα και σωστά. Φυλάξτε τις οδηγίες χρήσης και συναρμολόγησης για μια αργότερη χρήση ή για τον επόμενο ιδιοκτήτη.

Μόνο με τη σωστή εγκατάσταση σύμφωνα με τις οδηγίες τοποθέτησης εξασφαλίζεται η ασφάλεια κατά τη χρήση. Ο εγκαταστάτης είναι υπεύθυνος για την άψογη λειτουργία στη θέση τοποθέτησης.

Αυτή η συσκευή προορίζεται μόνο για την οικιακή χρήση και το οικιακό περιβάλλον. Η συσκευή δεν προορίζεται για λειτουργία στον εξωτερικό χώρο. Κατά τη διάρκεια της λειτουργίας επιτηρείτε τη συσκευή. Ο κατασκευαστής δεν αναλαμβάνει καμία ευθύνη για ζημιές από ακατάλληλη χρήση ή λάθος χειρισμό.

Αυτή η συσκευή προορίζεται για χρήση μέχρι ένα μέγιστο ύψος 2.000 μέτρων πάνω από την επιφάνεια της θάλασσας.

Αυτή η συσκευή επιτρέπεται να χρησιμοποιηθεί από παιδιά άνω των 8 ετών και από άτομα με μειωμένες φυσικές, αισθητήριες ή πνευματικές

ικανότητες ή με ανεπαρκή εμπειρία ή γνώση, όταν επιτηρούνται ή εάν έχουν λάβει σχετικές οδηγίες για την ασφαλή χρήση της συσκευής από ένα άτομο που είναι υπεύθυνο για την ασφάλειά τους και έχουν κατανοήσει τους κινδύνους που μπορούν να προκύψουν.

Τα παιδιά δεν επιτρέπεται να παίζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση από το χρήστη δεν επιτρέπεται να πραγματοποιηθούν από παιδιά, εκτός εάν είναι 8 ετών και άνω και επιτηρούνται.

Κρατάτε τα παιδιά που είναι κάτω των 8 ετών μακριά από τη συσκευή και το καλώδιο σύνδεσης.

Μετά την αφαίρεση από τη συσκευασία, ελέγξτε τη συσκευή. Σε περίπτωση ζημιάς κατά τη μεταφορά μην την συνδέσετε.

Αυτή η συσκευή δεν προορίζεται για τη λειτουργία με έναν εξωτερικό χρονοδιακόπτη ή ένα τηλεχειριστήριο.

Κίνδυνος ασφυξίας!

Τα υλικά της συσκευασίας είναι επικίνδυνα για τα παιδιά. Μην αφήνετε τα παιδιά να παίζουν ποτέ με τα υλικά συσκευασίας.

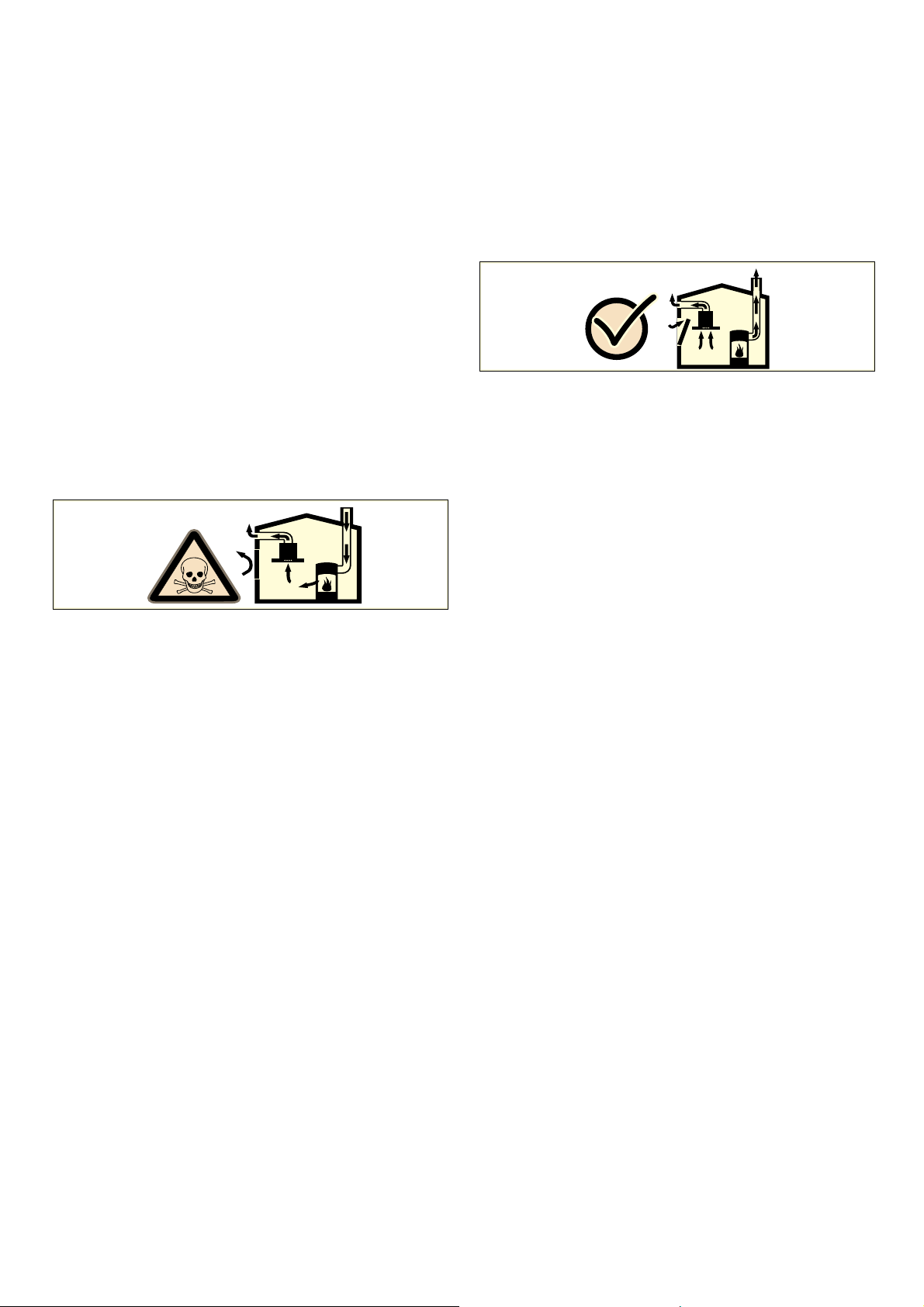

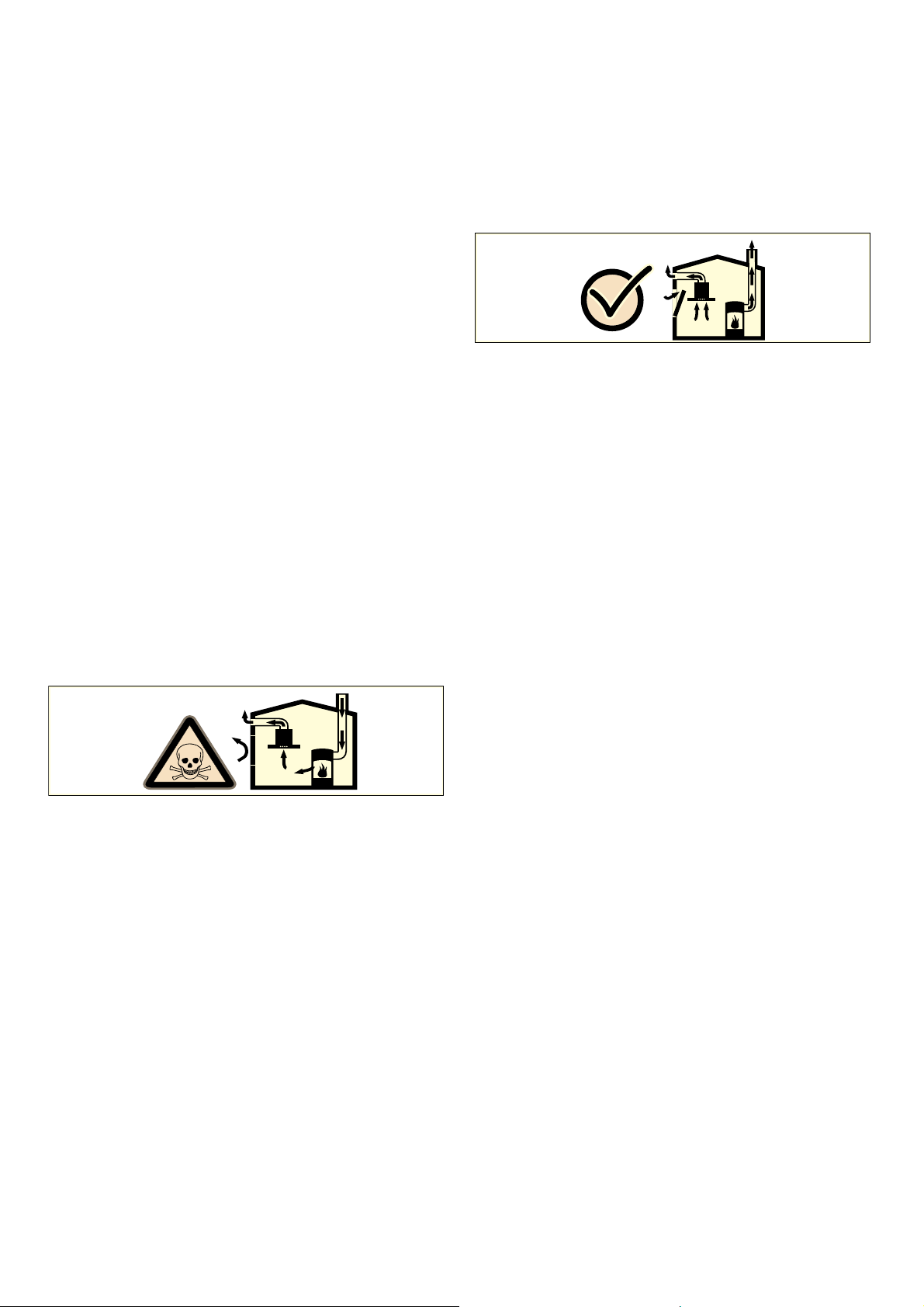

Κίνδυνος θανάτου!

Τα επαναρροφούμενα αέρια καύσης μπορούν να προκαλέσουν δηλητηριάσεις.

Φροντίζετε πάντοτε για επαρκή παροχή αέρα, όταν η συσκευή χρησιμοποιείται στη λειτουργία εξαερισμού ταυτόχρονα με μια εστία, εξαρτημένη από τον αέρα του περιβάλλοντος.

Εστίες, εξαρτημένες από τον αέρα του περιβάλλοντος (π.χ. συσκευές θέρμανσης που λειτουργούν με αέριο, πετρέλαιο, ξύλο ή άνθρακα, ταχυθερμοσίφωνες, θερμαντήρες νερού) λαμβάνουν τον αέρα για καύση από το χώρο τοποθέτησης και οδηγούν τα καυσαέρια μέσα από μια εγκατάσταση απαγωγής των καυσαερίων (π.χ. καμινάδα) στον έξω χώρο.

Σε συνδυασμό με έναν ενεργοποιημένο απορροφητήρα αφαιρείται αέρας από την κουζίνα και τους γειτονικούς χώρους - χωρίς επαρκή παροχή αέρα δημιουργείται μια υποπίεση. Τα δηλητηριώδη αέρια από την καμινάδα ή τον απορροφητήρα επιστρέφουν πίσω στα δωμάτια του σπιτιού.

▯ Γι’ αυτό πρέπει να φροντίζετε πάντοτε για

επαρκή παροχή αέρα.

▯ Ένα εντοιχιζόμενο κιβώτιο αερισμού/

εξαερισμού μόνο του, δεν εξασφαλίζει την τήρηση της οριακής τιμής.

Μια ακίνδυνη λειτουργία είναι δυνατή μόνο τότε, όταν η υποπίεση στο χώρο τοποθέτησης της εστίας δεν υπερβαίνει τα 4 Pa (0,04 mbar). Αυτό επιτυγχάνεται, όταν μέσω μη κλεινόμενων ανοιγμάτων, π.χ. στις πόρτες, στα παράθυρα, σε συνδυασμό με ένα εντοιχιζόμενο κιβώτιο αερισμού/εξαερισμού ή με άλλα τεχνικά μέτρα, μπορεί να αναπληρωθεί ο απαραίτητος αέρας που χρειάζεται για την καύση.

Ζητήστε σε κάθε περίπτωση τη συμβουλή του αρμόδιου καπνοδοχοκαθαριστή, ο οποίος μπορεί να εκτιμήσει το συνολικό σύστημα αερισμού του σπιτιού και να σας προτείνει το κατάλληλο μέτρο αερισμού.

Εάν ο απορροφητήρας λειτουργεί αποκλειστικά στην λειτουργία ανακυκλοφορίας αέρα, τότε η λειτουργία είναι δυνατή χωρίς περιορισμό.

Κίνδυνος πυρκαγιάς!

▯ Οι εναποθέσεις λίπους στο φίλτρο του λίπους

μπορούν να αναφλεγούν.

Καθαρίζετε το φίλτρο του λίπους το λιγότερο κάθε 2 μήνες.

Μη λειτουργείτε τη συσκευή ποτέ χωρίς το φίλτρο του λίπους.

Κίνδυνος πυρκαγιάς!

▯ Οι εναποθέσεις λίπους στο φίλτρο του λίπους

μπορούν να αναφλεγούν. Κοντά στη συσκευή μη δουλεύετε ποτέ με ανοιχτή φλόγα (π.χ. φλαμπέ). Εγκαταστήστε τη συσκευή κοντά σε μια εστία για στερεά υλικά καύσης (π.χ. ξύλα ή κάρβουνα), μόνο τότε, όταν υπάρχει ένα κλειστό, μη αφαιρούμενο κάλυμμα. Δεν επιτρέπεται να δημιουργούνται καθόλου σπινθήρες.

Κίνδυνος πυρκαγιάς!

▯ Το καυτό λάδι και λίπος παίρνουν γρήγορα

φωτιά. Μην αφήνετε ποτέ χωρίς επιτήρηση το καυτό λάδι και λίπος. Μη σβήνετε ποτέ τη φωτιά με νερό. Απενεργοποιήστε την εστία μαγειρέματος. Σβήνετε τις φλόγες προσεκτικά με ένα καπάκι, μια κουβέρτα πυρόσβεσης ή κάτι παρόμοιο.

Κίνδυνος πυρκαγιάς!

▯ Οι εστίες μαγειρέματος αερίου, χωρίς

τοποθετημένα πάνω μαγειρικά σκεύη, δημιουργούν κατά τη λειτουργία μεγάλη θερμότητα. Μια από πάνω τοποθετημένη συσκευή εξαερισμού μπορεί να υποστεί ζημιά ή να πιάσει φωτιά. Λειτουργείτε τις εστίες μαγειρέματος αερίου μόνο με τοποθετημένα πάνω μαγειρικά σκεύη.

Κίνδυνος πυρκαγιάς!

▯ Σε περίπτωση ταυτόχρονης λειτουργίας

περισσοτέρων εστιών αερίου δημιουργείται μεγάλη θερμότητα. Η συσκευή εξαερισμού μπορεί να υποστεί ζημιά ή να πιάσει φωτιά. Η συσκευή εξαερισμού επιτρέπεται να συνδυαστεί μόνο με εστίες μαγειρέματος αερίου, που δεν υπερβαίνουν μια μέγιστη συνολική ισχύ 18 kW. Σε περίπτωση υπέρβασης της συνολικής ισχύος των 12 kW πρέπει να τηρηθούν οι τοπικές διατάξεις σχετικά με τον εξαερισμό του χώρου, το μέγεθος του χώρου και το συνδυασμό με συσκευές εξαερισμού με λειτουργία εξαερισμού ή ανακυκλοφορίας του αέρα.

Κίνδυνος εγκαύματος!

Τα προσιτά μέρη/εξαρτήματα ζεσταίνονται πολύ κατά τη λειτουργία. Μην ακουμπάτε ποτέ τα καυτά μέρη/εξαρτήματα. Κρατάτε τα παιδιά μακριά.

Κίνδυνος τραυματισμού!

▯ Τα εξαρτήματα στο εσωτερικό της συσκευής

μπορεί να είναι κοφτερά. Φοράτε προστατευτικά γάντια.

Κίνδυνος τραυματισμού!

▯ Αντικείμενα που έχουν τοποθετηθεί επάνω

στη συσκευή μπορούν να πέσουν. Μην τοποθετείτε κανένα αντικείμενο επάνω στη συσκευή.

Κίνδυνος τραυματισμού!

▯ Το φως των λυχνιών φωτοδιόδων (LED) είναι

πολύ ζωηρό και μπορεί να προκαλέσει βλάβη στα μάτια (ομάδα κινδύνου 1). Μην κοιτάτε περισσότερο από 100 δευτερόλεπτα απευθείας στις ενεργοποιημένες λυχνίες φωτοδιόδων (LED).

Κίνδυνος ηλεκτροπληξίας!

▯ Μια ελαττωματική συσκευή μπορεί να

προκαλέσει μια ηλεκτροπληξία. Μην ενεργοποιείτε ποτέ μια χαλασμένη συσκευή. Τραβήξτε το ρευματολήπτη (φις) από την πρίζα ή κατεβάστε/ξεβιδώστε την ασφάλεια στο κιβώτιο των ασφαλειών. Καλέστε την υπηρεσία τεχνικής εξυπηρέτησης πελατών.

Κίνδυνος ηλεκτροπληξίας!

▯ Οι ακατάλληλες επισκευές είναι επικίνδυνες.

Μόνο ένας τεχνικός του τμήματος εξυπηρέτησης πελατών, εκπαιδευμένος από εμάς, επιτρέπεται να εκτελέσει τις επισκευές και να αντικαταστήσει τα χαλασμένα καλώδια σύνδεσης. Εάν η συσκευή έχει βλάβη, τραβήξτε το ρευματολήπτη (φις) από την πρίζα ή κατεβάστε/ξεβιδώστε την ασφάλεια στο κιβώτιο των ασφαλειών. Καλέστε την υπηρεσία τεχνικής εξυπηρέτησης πελατών.

Κίνδυνος ηλεκτροπληξίας!

▯ Μια εισχώρηση υγρασίας μπορεί να

προκαλέσει μια ηλεκτροπληξία. Μη χρησιμοποιείτε συσκευές καθαρισμού υψηλής πίεσης ή συσκευές εκτόξευσης ατμού.

Προστασία περιβάλλοντος

Η νέα σας συσκευή είναι ιδιαίτερα ενεργειακά αποτελεσματική. Επιπλέον θα βρείτε συμβουλές, πως μπορείτε με τη συσκευή σας να εξοικονομήσετε ακόμα περισσότερη ενέργεια και πως πρέπει να την αποσύρετε σύμφωνα με τους κανόνες προστασίας του περιβάλλοντος.

Εξοικονόμηση ενέργειας

▯ Βεβαιωθείτε κατά το μαγείρεμα για επαρκή παροχή

αέρα, για να λειτουργεί ο απορροφητήρας αποτελεσματικά και με ελάχιστους θορύβους λειτουργίας.

▯ Προσαρμόστε τη βαθμίδα ανεμιστήρα στην ένταση

των ατμών μαγειρέματος. Χρησιμοποιήστε την εντατική βαθμίδα μόνο σε περίπτωση που χρειάζεται. Μια μικρότερη βαθμίδα ανεμιστήρα σημαίνει μια χαμηλότερη κατανάλωση ενέργειας.

▯ Σε περίπτωση μεγάλης έντασης ατμών μαγειρέματος

επιλέξτε έγκαιρα μια υψηλότερη βαθμίδα ανεμιστήρα. Οι ατμοί μαγειρέματος που έχουν απλωθεί ήδη στην κουζίνα, καθιστούν απαραίτητη μια λειτουργία του απορροφητήρα για μεγαλύτερο χρονικό διάστημα.

▯ Απενεργοποιήστε τον απορροφητήρα, όταν δε

χρειάζεται άλλο.

▯ Απενεργοποιήστε το φωτισμό, όταν δε χρειάζεται

άλλο.

▯ Καθαρίστε ή αλλάξτε τα φίλτρα στα αναφερόμενα

χρονικά διαστήματα, για να αυξήσετε την αποτελεσματικότητα του αερισμού και να αποφύγετε τον κίνδυνο πυρκαγιάς.

Απόσυρση σύμφωνα με τους κανόνες προστασίας του περιβάλλοντος

Αποσύρετε τη συσκευασία σύμφωνα με τους κανόνες προστασίας του περιβάλλοντος.

Αιτίες για τις ζημιές

Προσοχή!

Κίνδυνος ζημιάς λόγω διάβρωσης. Ενεργοποιείτε πάντοτε τη συσκευή στο μαγείρεμα, για να αποφύγετε τη δημιουργία υγρασίας. Η υγρασία μπορεί να προκαλέσει ζημιές διάβρωσης.

Κίνδυνος ζημιάς λόγω εισερχόμενης υγρασίας στο ηλεκτρονικό σύστημα. Μην καθαρίζετε ποτέ τα στοιχεία χειρισμού με υγρό πανί.

Ζημιές στην επιφάνεια από λάθος καθαρισμό. Καθαρίζετε τις επιφάνειες ανοξείδωτου χάλυβα λείανσης. Για τα στοιχεία χειρισμού μη χρησιμοποιείτε υλικά καθαρισμού ανοξείδωτου χάλυβα.

Ζημιές στην επιφάνεια από υλικά τριψίματος ή τραχιά υλικά καθαρισμού. Μη χρησιμοποιείτε ποτέ υλικά τριψίματος ή τραχιά υλικά καθαρισμού.

Κίνδυνος ζημιάς λόγω επιστροφής συμπηκνώματος. Εγκαταστήστε το κανάλι εξαερισμού, αρχίζοντας από τη συσκευή, με μια ελαφριά κλίση (

μόνο στην κατεύθυνση

κλίση 1°).

Αυτή η συσκευή χαρακτηρίζεται σύμφωνα με την ευρωπαϊκή οδηγία 2012/19/ΕE περί ηλεκτρικών και ηλεκτρονικών συσκευών (waste electrical and

electronic equipment - WEEE).

Η οδηγία προκαθορίζει τα πλαίσια για μια απόσυρση και αξιοποίηση των παλιών συσκευών με ισχύ σ’ όλη την ΕΕ.

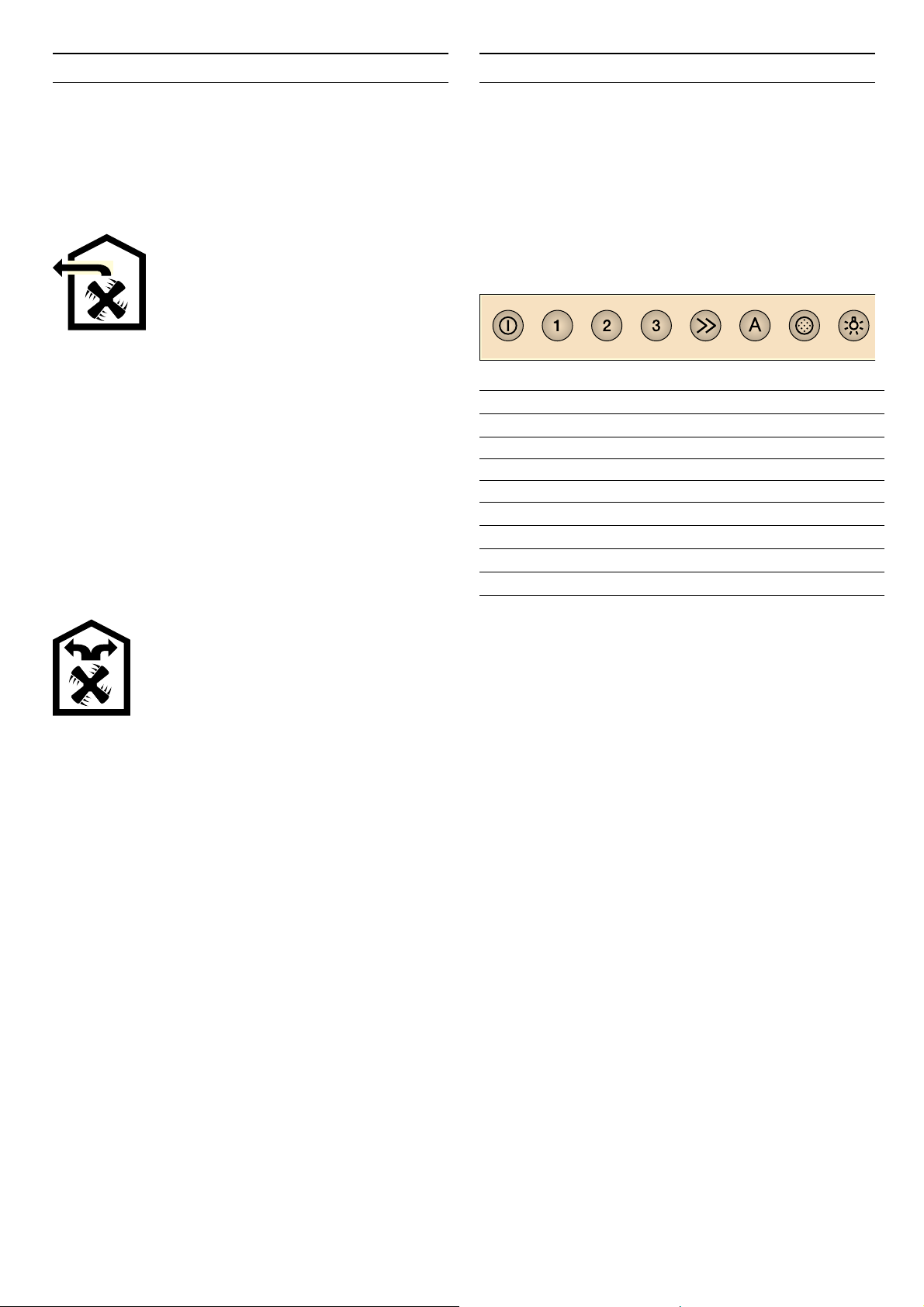

Τρόποι λειτουργίας

Χειρισμός

Αυτή τη συσκευή μπορείτε να την χρησιμοποιήσετε στη λειτουργία εξαερισμού ή στη λειτουργία ανακυκλοφορίας αέρα.

Λειτουργία εξαερισμού

Ο απορροφούμενος αέρας καθαρίζεται από τα φίλτρα λίπους και διοχετεύεται μέσω ενός συστήματος σωλήνων στον έξω χώρο.

Υπόδειξη: Ο αέρας απαγωγής δεν επιτρέπεται να

διοχετευθεί σε καμινάδα καπνού ή καυσαερίων που βρίσκεται σε λειτουργία, ούτε σε κανάλι, το οποίο χρησιμεύει στον εξαερισμό των χωρών τοποθέτησης με εστίες.

▯ Σε περίπτωση που ο αέρας απαγωγής πρόκειται να

διοχετευθεί σε καμινάδα καπνού ή καυσαερίων που δε βρίσκεται σε λειτουργία, είναι απαραίτητη η έγκριση του αρμόδιου καπνοδοχοκαθαριστή.

▯ Εάν ο αέρας απαγωγής διοχετεύεται στην ύπαιθρο

μέσω του εξωτερικού τοίχου, θα πρέπει να χρησιμοποιηθεί ένα τηλεσκοπικό, εντοιχιζόμενο κιβώτιο.

Υπόδειξη: Ανάβετε τον απορροφητήρα στην αρχή του

μαγειρέματος και τον σβήνετε ξανά μερικά λεπτά μετά το τέλος του μαγειρέματος. Οι ατμοί της κουζίνας απομακρύνονται έτσι αποτελεσματικότερα.

Χειρισμός της συσκευής

Πεδίο χειρισμού

Επεξήγηση

Ανεμιστήρας On/Off

1 Βαθμίδα ανεμιστήρα 1 2 Βαθμίδα ανεμιστήρα 2 3 Βαθμίδα ανεμιστήρα 3

Εντατική βαθμίδα

Αυτόματη λειτουργία

Ένδειξη κορεσμού

Φως On/Off/Ρύθμιση έντασης

Λειτουργία ανακυκλοφορίας αέρα

Ο απορροφούμενος αέρας καθαρίζεται μέσω των φίλτρων λίπους και ενός φίλτρου ενεργού άνθρακα και διοχετεύεται ξανά στην κουζίνα.

Υπόδειξη: Για την κατακράτηση των οσμών στη

λειτουργία ανακυκλοφορίας αέρα πρέπει να τοποθετηθεί φίλτρο ενεργού άνθρακα. Για τις διάφορες δυνατότητες λειτουργίας της συσκευής στη λειτουργία ανακυκλοφορίας αέρα ανατρέξτε στα ενημερωτικά φυλλάδια ή απευθυνθείτε στο ειδικό κατάστημα αγοράς της συσκευής. Τα γι’ αυτό απαραίτητα εξαρτήματα θα τα βρείτε στα ειδικά καταστήματα, στην υπηρεσία εξυπηρέτησης πελατών ή στο Online-Shop. Τους αριθμούς των εξαρτημάτων θα τους βρείτε στο τέλος των οδηγιών χρήσης.

τεχνικής

Ρύθμιση ανεμιστήρα

Ενεργοποίηση

▯ Πατήστε το πλήκτρο ÿ.

Ο ανεμιστήρας ξεκινά στη βαθμίδα 2.

▯ Πατήστε τα πλήκτρα 1, 2, 3 ή Ž, για να αλλάξετε την

ένταση του ανεμιστήρα.

Θέση εκτός λειτουργίας

Πατήστε το πλήκτρο

Εντατική βαθμίδα

Σε περίπτωση ιδιαίτερα μεγάλης δημιουργίας οσμών και υδρατμών μπορείτε να χρησιμοποιήσετε την εντατική βαθμίδα.

1 Πατήστε το πλήκτρο ÿ.

Ο ανεμιστήρας ξεκινά στη βαθμίδα 2.

2 Πατήστε το πλήκτρο Ž .

Η εντατική βαθμίδα‚ ενεργοποιείται.

Υπόδειξη: Η εντατική βαθμίδα είναι μια χρονικά

περιορισμένη μέγιστη ισχύς, η οποία μπορεί να ενεργοποιηθεί σε κάθε βάθμίδα του ανεμιστήρα και στην αυτόματη λειτουργία. Μετά από περίπου 6 λεπτά επιστρέφει ο ανεμιστήρας στην προηγουμένως επιλεγμένη ρύθμιση του ανεμιστήρα.

3 Για τον πρόωρο τερματισμό της εντατικής βαθμίδας

πατήστε το πλήκτρο βαθμίδας ανεμιστήρα.

ÿ ή το πλήκτρο μιας άλλης

Αυτόματη λειτουργία

Ένδειξη κορεσμού

Ενεργοποίηση

▯ Πατήστε το πλήκτρο #.

Ο ανεμιστήρας ξεκινά στη βαθμίδα 2.

▯ Πατήστε το πλήκτρο <.

Η ιδανική βαθμίδα ανεμιστήρα 1, 2 ή 3 ρυθμίζεται αυτόματα μέσω ενός αισθητήρα.

Θέση εκτός λειτουργίας

Πατήστε το πλήκτρο αυτόματης λειτουργίας.

Ο ανεμιστήρας απενεργοποιείται αυτόματα, όταν ο αισθητήρας δεν διαπιστώσει πλέον καμία αλλαγή της ποιότητας του αέρα περιβάλλοντος.

Ο χρόνος λειτουργίας της αυτόματης λειτουργίας ανέρχεται το πολύ σε 4 ώρες.

< ή # για την απενεργοποίηση της

Έλεγχος μέσω αισθητήρων

Στην αυτόματη λειτουργία, ένας αισθητήρας στον απορροφητήρα αναγνωρίζει την ένταση των οσμών μαγειρέματος και ψησίματος. Ανάλογα με τη ρύθμιση του αισθητήρα, ο ανεμιστήρας περνά αυτόματα σε μια άλλη βαθμίδα ανεμιστήρα.

Ρύθμιση εργοστασίου της ευαισθησίας: 2

Χαμηλότερη ρύθμιση της ευαισθησίας: 1

Υψηλότερη ρύθμιση της ευαισθησίας: 4

Εάν ο έλεγχος μέσω αισθητήρων αντιδρά πολύ γρήγορα ή πολύ αργά, μπορεί να αλλαχτεί ανάλογα:

Σε περίπτωση κορεσμού των μεταλλικών φίλτρων λίπους ηχεί μετά την απενεργοποίηση του ανεμιστήρα περίπου για 4 δευτερόλεπτα ένα σήμα. Επιπλέον ανάβει η έδειξη κορεσμού

œ.

▯ Το αργότερο τώρα θα πρέπει να καθαριστούν τα

μεταλλικά φίλτρα λίπους. Τον τρόπο καθαρισμού των μεταλλικών φίλτρων λίπους, θα τον βρείτε στο κεφάλαιο Καθαρισμός και συντήρηση.

▯ Κατά τη διάρκεια που η ένδειξη κορεσμού ανάβει,

μπορεί να επαναφερθεί. Πατήστε γι’ αυτό το πλήκτρο

œ .

Φωτισμός

Ο φωτισμός μπορεί να ενεργοποιείται και να απενεργοποιείται ανεξάρτητα από τον αερισμό.

Πατήστε το πλήκτρο

Ρύθμιση φωτεινότητας

Κρατήστε πατημένο το πλήκτρο επιθυμητή φωτεινότητα.

@, μέχρι να επιτευχθεί η

Ηχητικό σήμα

Ενεργοποίηση του ηχητικού σήματος

Πατήστε ταυτόχρονα με απενεργοποιημένο τον ανεμιστήρα περίπου για 3 δευτερόλεπτα τα πλήκτρα

Ž. Για επιβεβαίωση ηχεί ένα σήμα.

και

Απενεργοποίηση του ηχητικού σήματος

1 Με απενεργοποιημένο τον ανεμιστήρα κρατήστε

πατημένο το πλήκτρο δευτερόλεπτα. Η ρύθμιση εμφανίζεται στην ένδειξη.

2 Με το πάτημα του πλήκτρου 1, 2, 3 ή Ž αλλάζει η

ρύθμιση του ελέγχου μέσω αισθητήρων.

Πλήκτρο 1= Ευαισθησία 1

Πλήκτρο 2= Ευαισθησία 2

Πλήκτρο 3= Ευαισθησία 3

Πλήκτρο

= Ευαισθησία 4

< περίπου για 4

3 Για επιβεβαίωση της εισαγωγής, κρατήστε πατημένο

το πλήκτρο

< περίπου για 4 δευτερόλεπτα.

Επαναλάβετε τη διαδικασία "Ενεργοποίηση του ηχητικού σήματος".

Καθαρισμός και συντήρηση

m Κίνδυνος εγκαυμάτων!

Η συσκευή ζεσταίνεται κατά τη διάρκεια της λειτουργίας, ιδιαίτερα στην περιοχή των λαμπών. Πριν τον καθαρισμό αφήστε τη συσκευή να κρυώσει.

m Κίνδυνος ηλεκτροπληξίας!

Η εισχώρηση υγρασίας μπορεί να προκαλέσει μια ηλεκτροπληξία. Καθαρίστε τη συσκευή μόνο μ’ ένα υγρό πανί. Πριν τον καθαρισμό τραβήξτε το ρευματολήπτη (φις) από την πρίζα ή κατεβάστε/ξεβιδώστε την ασφάλεια στο κιβώτιο των ασφαλειών.

m Κίνδυνος ηλεκτροπληξίας!

Μια εισχώρηση υγρασίας μπορεί να προκαλέσει μια ηλεκτροπληξία. Μη χρησιμοποιείτε συσκευές καθαρισμού υψηλής πίεσης ή συσκευές εκτόξευσης ατμού.

m Κίνδυνος τραυματισμού!

Τα εξαρτήματα στο εσωτερικό της συσκευής μπορεί να είναι κοφτερά. Φοράτε προστατευτικά γάντια.

Υλικά καθαρισμού

Για να μην υποστούν ζημιές οι διάφορες επιφάνειες από λάθος υλικό καθαρισμού, προσέξτε τα στοιχεία που αναφέρονται στον πίνακα. Μη χρησιμοποιείτε

▯ ισχυρά καθαριστικά ή υλικά τριψίματος, ▯ ισχυρά αλκοολούχα καθαριστικά, ▯ σκληρά σύρματα τριψίματος ή σφουγγάρια

καθαρισμού,

▯ συσκευές καθαρισμού υψηλής πίεσης ή συσκευές

εκτόξευσης ατμού.

Πριν τη χρήση πλύνετε καλά τα καινούργια σφουγγαρόπανα.

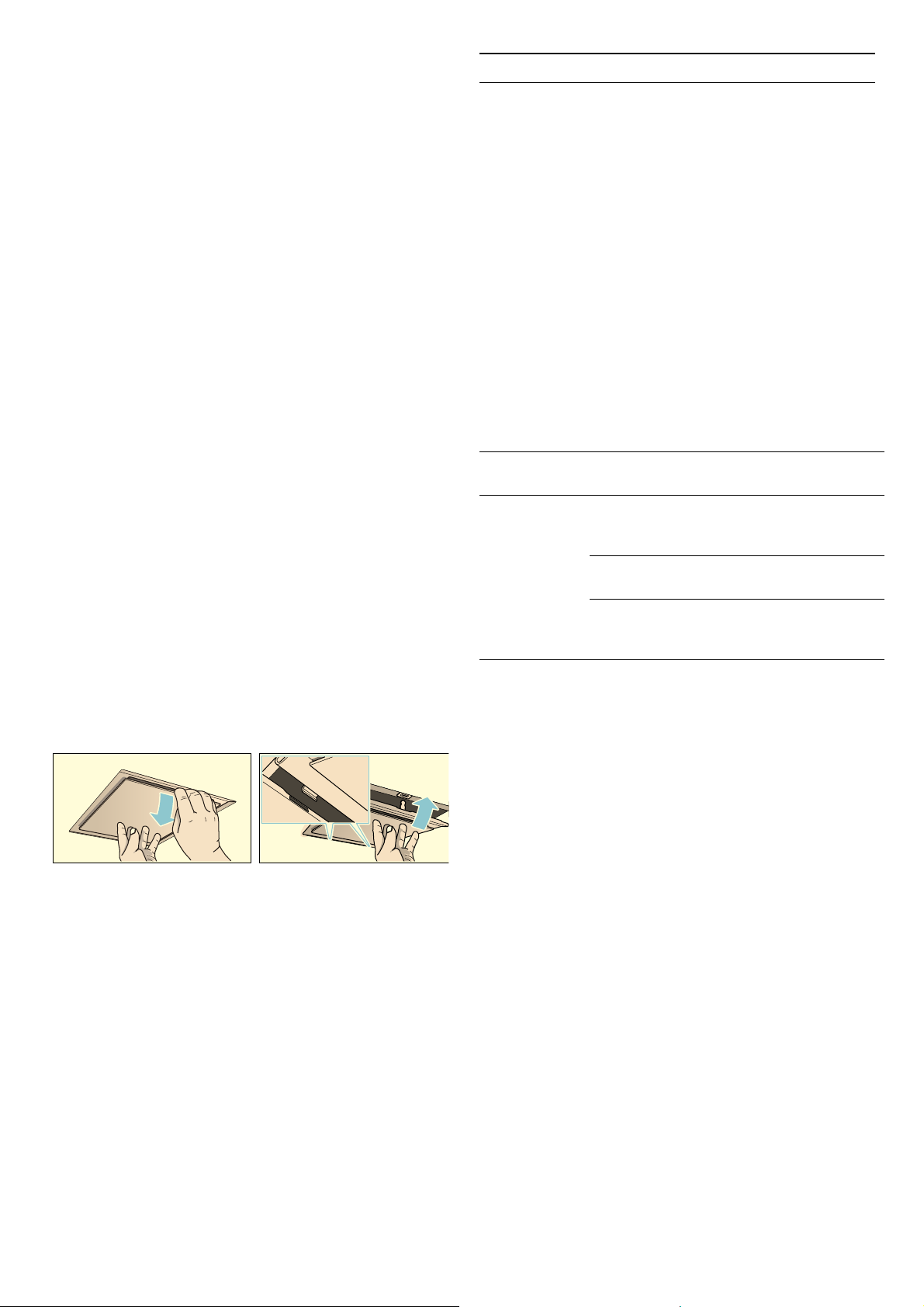

Καθαρισμός των μεταλλικών φίλτρων λίπους

Οι παρούσες οδηγίες ισχύουν για περισσότερες παραλλαγές της συσκευής. Είναι δυνατόν να περιγράφονται επιμέρους χαρακτηριστικά εξοπλισμού, τα οποία δεν αφορούν τη συσκευή σας.

m Κίνδυνος πυρκαγιάς!

Οι εναποθέσεις λίπους στο φίλτρο του λίπους μπορούν να αναφλεγούν.

Καθαρίζετε το φίλτρο του λίπους το λιγότερο κάθε 2 μήνες.

Μη λειτουργείτε τη συσκευή ποτέ χωρίς το φίλτρο του λίπους.

Προσέξτε όλες τις οδηγίες και προειδοποιήσεις, που συνοδεύουν τα απορρυπαντικά.

Περιοχή Υλικά καθαρισμού

Ανοξείδωτος χάλυβας

Βερνικωμένες νειες

Αλουμίνιο και συνθετικό υλικό

Γυαλί

Στοιχεία χειρισμού

επιφά-

Ζεστό διάλυμα απορρυπαντικού πιάτων:

Καθαρίστε μ’ ένα πανί καθαρισμού και στεγνώστε μ’ ένα μαλακό πανί.

Καθαρίζετε τις επιφάνειες ανοξείδωτου χάλυβα μόνο στην κατεύθυνση λείανσης.

Στην υπηρεσία τεχνικής εξυπηρέτησης πελατών ή στα ειδικά καταστήματα μπορείτε να προμηθευτείτε τα ειδικά υλικά φροντίδας ανοξείδωτου χάλυβας. Απλώστε πολύ λεπτά το υλικό φροντίδας μ’ ένα μαλακό πανί.

Ζεστό διάλυμα απορρυπαντικού πιάτων:

Καθαρίστε μ’ ένα υγρό πανί καθαρισμού και στεγνώστε μ’ ένα μαλακό πανί.

Μη χρησιμοποιείτε καθαριστικά ανοξείδωτου χάλυβα.

Υγρό καθαρισμού τζαμιών:

Καθαρίστε με ένα μαλακό πανί.

Υγρό καθαρισμού τζαμιών:

Καθαρίστε με ένα μαλακό πανί. Μη χρησιμοποιείτε ξύστρες γυαλιού.

Ζεστό διάλυμα απορρυπαντικού πιάτων:

Καθαρίστε μ’ ένα υγρό πανί καθαρισμού και στεγνώστε μ’ ένα μαλακό πανί.

Κίνδυνος ζημιάς του ηλεκτρονικού συστήματος λόγω εισερχόμενης υγρασίας. Μην καθαρίζετε ποτέ τα στοιχεία χειρισμού με υγρό πανί.

Μη χρησιμοποιείτε καθαριστικά ανοξείδωτου χάλυβα.

Υποδείξεις

‒Μη χρησιμοποιείτε δραστικά μέσα καθαρισμού που

περιέχουν οξέα ή βάσεις.

‒ Κατά τον καθαρισμό των μεταλλικών φίλτρων λίπους

καθαρίζετε επίσης τη συγκράτηση των μεταλλικών φίλτρων λίπους στη συσκευή μ’ ένα βρεγμένο πανί.

‒Τα μεταλλικά φίλτρα λίπους μπορείτε να τα πλένετε

στο πλυντήριο πιάτων ή στο χέρι.

Στο χέρι:

Υπόδειξη: Σε δύσκολους ρύπους μπορείτε να

χρησιμοποιήσετε ειδικό διαλύτη λιπών. Τον διαλύτη αυτό μπορείτε να τον παραγγείλετε μέσω του Online-Shop.

▯ Μαλακώνετε τα μεταλλικά φίλτρα λίπους σε καυτό

διάλυμα απορρυπαντικού πιάτων.

▯ Χρησιμοποιήστε βούρτσα για τον καθαρισμό και

ξεπλύντε μετά τα φίλτρα καλά.

▯ Αφήστε τα μεταλλικά φίλτρα λίπους να στραγγίξουν.

Στο πλυντήριο πιάτων:

Υπόδειξη: Κατά το πλύσιμο στο πλυντήριο πιάτων

μπορούν να εμφανιστούν ελαφρές χρωματικές αλλοιώσεις. Αυτό δεν έχει καμιά επίδραση στη λειτουργία των μεταλλικών φίλτρων λίπους.

▯ Μην πλένετε τα πολύ λερωμένα μεταλλικά φίλτρα

λίπους μαζί με σκεύη.

▯ Τοποθετείτε τα μεταλλικά φίλτρα λίπους χαλαρά

μέσα στο πλυντήριο πιάτων. Τα μεταλλικά φίλτρα λίπους δεν επιτρέπεται να μαγκώσουν.

Αφαίρεση του μεταλλικού φίλτρου λίπους

Βλάβες, τι μπορεί να γίνει;

1 Βγάλτε το μεταλλικό φίλτρο λιπών από τη

συγκράτηση.

2 Τραβήξτε το μεταλλικό φίλτρο λιπών προς τα κάτω. Γι’

αυτό πιάστε με το άλλο χέρι κάτω από το μεταλλικό φίλτρο.

Υποδείξεις

‒ Λίπος μπορεί να έχει συσσωρευτεί στο κάτω μέρος

στο μεταλλικό φίλτρο λιπών.

‒ Μην κρατάτε λοξά το μεταλλικό φίλτρο λιπών,

ώστε να αποφεύγετε το στάξιμο του λίπους.

3 Καθαρίστε το μεταλλικό φίλτρο λίπους.

Τοποθέτηση του μεταλλικού φίλτρου λίπους

1 Τοποθετήστε το μεταλλικό φίλτρο λίπους.

Γι’ αυτό πιάστε με το άλλο χέρι κάτω από το μεταλλικό φίλτρο λίπους.

2 Σηκώστε το μεταλλικό φίλτρο λίπους προς τα πάνω

και ασφαλίστε τη μαντάλωση.

Συχνά μπορείτε να επιδιορθώσετε εύκολα μόνοι σας τις παρουσιαζόμενες βλάβες. Προτού καλέσετε το σέρβις πελατών, προσέξτε τις ακόλουθες υποδείξεις.

m Κίνδυνος ηλεκτροπληξίας!

Οι ακατάλληλες επισκευές είναι επικίνδυνες. Μόνο ένας τεχνικός του τμήματος εξυπηρέτησης πελατών, εκπαιδευμένος από εμάς, επιτρέπεται να εκτελέσει τις επισκευές και να αντικαταστήσει τα χαλασμένα καλώδια σύνδεσης. Εάν η συσκευή έχει βλάβη, τραβήξτε το ρευματολήπτη (φις) από την πρίζα ή κατεβάστε/ξεβιδώστε την ασφάλεια στο κιβώτιο των ασφαλειών. Καλέστε υπηρεσία τεχνικής εξυπηρέτησης πελατών.

την

Πίνακας βλαβών

Βλάβη Πιθανή αιτία Λύση

Η συσκευή δε λειτουργεί

--------

Ο ρευματολήπτης (φις) δεν είναι συνδεδεμένος

Διακοπή ρεύματος

Η ασφάλεια είναι χαλασμένη

Συνδέστε τη συσκευή στο δίκτυο του ρεύματος

Ελέγξτε, εάν λειτουργούν άλλες κουζινομηχανές

Ελέγξτε στο κιβώτιο ασφαλειών, εάν η ασφάλεια για τη συσκευή είναι εντάξει

Λυχνίες LED

Οι ελαττωματικές λυχνίες LED επιτρέπεται να αντικαθιστούνται μόνο από τον κατασκευαστή, την υπηρεσία τεχνικής εξυπηρέτησης των πελατών του ή από αδειούχο τεχνικό (ηλεκτρολόγο).

m Κίνδυνος τραυματισμού!

Το φως των λυχνιών φωτοδιόδων (LED) είναι πολύ ζωηρό και μπορεί να προκαλέσει βλάβη στα μάτια (ομάδα κινδύνου 1). Μην κοιτάτε περισσότερο από 100 δευτερόλεπτα απευθείας στις ενεργοποιημένες λυχνίες φωτοδιόδων (LED).

Υπηρεσία τεχνικής εξυπηρέτησης πελατών

Εξαρτήματα για λειτουργία ανακυκλοφορίας αέρα

(δεν συμπεριλαμβάνονται στα υλικά παράδοσης)

Εάν η συσκευή σας πρέπει να επισκευαστεί, βρίσκεται στη διάθεσή σας η υπηρεσία τεχνικής εξυπηρέτησης των πελατών της εταιρείας μας. Εμείς βρίσκουμε πάντοτε μια κατάλληλη λύση, επίσης και για την αποφυγή των περιττών επισκέψεων του τεχνικού.

Αναφέρετε στο τηλεφώνημα τον αριθμό προϊόντος (Αριθ. E) και τον αριθμό κατασκευής ( Αριθ. FD), για να μπορούμε να σας βοηθήσουμε σωστά. Την πινακίδα τύπου με τους αριθμούς θα την βρείτε στον εσωτερικό χώρο της συσκευής (γι’ αυτό αφαιρέστε το μεταλλικό φίλτρο λίπους).

Για να μη χρειαστεί να ψάχνετε πολύ, σε περίπτωση που χρειάζεται, μπορείτε να γράψετε εδώ τα στοιχεία της συσκευής σας και τον αριθμό τηλεφώνου της τεχνικής εξυπηρέτησης πελατών.

Αριθ. E Αριθ. FD

Υπηρεσία τεχνικής εξυπηρέτησης πελατών

Προσέξτε, ότι η επίσκεψη του τεχνικού του τμήματος εξυπηρέτησης πελατών στη περίπτωση ενός εσφαλμένου χειρισμού δεν είναι δωρεάν, ακόμα και κατά τη διάρκεια του χρόνου της εγγύησης.

υπηρεσίας

Υπόδειξη: Προσέξτε τις οδηγίες συναρμολόγησης στα

εξαρτήματα.

Αρχικός εξοπλισμός

Ανταλλακτικό φίλτρο

1 AA200812

2 AA200110

Τα στοιχεία επικοινωνίας όλων των χωρών θα τα βρείτε στον πίνακα Υπηρεσίες τεχνικής εξυπηρέτησης πελατών που παραδίδεται μαζί.

Εντολή βλάβης

GR 18 182

Εμπιστευτείτε την εμπειρία του κατασκευαστή. Έτσι εξασφαλίζετε, ότι η επισκευή γίνεται από εκπαιδευμένους τεχνικούς του σέρβις, που είναι εξοπλισμένοι με τα γνήσια ανταλλακτικά για τη δική σας οικιακή συσκευή.

επισκευής και συμβουλές σε περίπτωση

Αστική χρέωση

ΟΔΗΓΊΕΣ ΕΓΚΑΤΆΣΤΑΣΗΣ

Οδηγίες τοποθέτησης

PLQ PP PD[ PP

PLQ PP

PP

PLQ PP

m Σημαντικές υποδείξεις

ασφαλείας

Το πλάτος του απορροφητήρα πρέπει να αντιστοιχεί τουλάχιστον στο πλάτος της βάσης εστιών.

Για την εγκατάσταση πρέπει να τηρούνται οι επίκαιρα ισχύουσες δομικές προδιαγραφές και οι προδιαγραφές του τοπικών επιχειρήσεων παροχής ρεύματος και αερίου.

[

[

PP

[

[

[

[

[

[

PP

Στην απαγωγή του εξαερισμού πρέπει να προσέξετε τους ισχύοντες κανονισμούς και τις νομικές διατάξεις (π.χ. γενικός οικοδομικός κανονισμός).

Θανατηφόρος κίνδυνος!

Τα επαναρροφούμενα αέρια καύσης μπορούν να προκαλέσουν δηλητηριάσεις. Ο αέρας απαγωγής δεν επιτρέπεται να διοχετευθεί σε καμινάδα καπνού ή καυσαερίων που βρίσκεται σε λειτουργία ούτε σε αγωγό, ο οποίος χρησιμεύει στον εξαερισμό χώρων με εστίες πυράς. Σε περίπτωση που ο αέρας απαγωγής πρόκειται να διοχετευθεί σε καμινάδα καπνού ή καυσαερίων που δε βρίσκεται σε λειτουργία, είναι απαραίτητη η έγκριση του αρμόδιου καπνοδοχοκαθαριστή.

Κίνδυνος θανάτου!

Τα επαναρροφούμενα αέρια καύσης μπορούν να προκαλέσουν δηλητηριάσεις.

▯ Αυτή η συσκευή θα εγκατασταθεί στον τοίχο. ▯ Για πρόσθετα ειδικά εξαρτήματα (π.χ. για τη

λειτουργία ανακυκλοφορίας αέρα) προσέξτε τις αντίστοιχες οδηγίες εγκατάστασης που συνοδεύουν το εξάρτημα.

▯ Οι επιφάνειες της συσκευής είναι ευαίσθητες.

Αποφεύγετε τις ζημιές κατά την εγκατάσταση.

▯ Γι’ αυτό πρέπει να φροντίζετε πάντοτε για

επαρκή παροχή αέρα.

▯ Ένα εντοιχιζόμενο κιβώτιο αερισμού/

εξαερισμού μόνο του, δεν εξασφαλίζει την τήρηση της οριακής τιμής.

Κίνδυνος πυρκαγιάς!

Οι εναποθέσεις λίπους στο φίλτρο του λίπους μπορούν να αναφλεγούν. Πρέπει να τηρούνται οι προβλεπόμενες αποστάσεις ασφαλείας, για την αποφυγή μιας συσσώρευσης της θερμότητας. Προσέξτε τα στοιχεία σχετικά με την κουζίνα σας. Σε περίπτωση που λειτουργούν μαζί ηλεκτρικές εστίες και εστίες αερίου, ισχύει η μεγαλύτερη αναφερόμενη απόσταση.

Η συσκευή επιτρέπεται να εγκατασταθεί μόνο με τη μια πλευρά της απευθείας δίπλα σε ψηλό ντουλάπι ή τοίχο. Η απόσταση από τον τοίχο ή το ψηλό ντουλάπι πρέπει να είναι το λιγότερο 50 mm.

Κίνδυνος τραυματισμού!

▯ Τα εξαρτήματα στο εσωτερικό της συσκευής

μπορεί να είναι κοφτερά. Φοράτε προστατευτικά γάντια.

Κίνδυνος τραυματισμού!

▯ Εάν η συσκευή δεν είναι στερεωμένη

σύμφωνα με τους κανονισμούς, μπορεί να πέσει. Όλα τα στοιχεία στερέωσης πρέπει να συναρμολογηθούν καλά και σίγουρα.

Κίνδυνος τραυματισμού!

▯ Η συσκευή είναι βαριά. Για τη μετακίνηση της

συσκευής είναι απαραίτητα 2 άτομα. Χρησιμοποιείτε μόνο κατάλληλα βοηθητικά μέσα.

Κίνδυνος ηλεκτροπληξίας!

Τα εξαρτήματα στο εσωτερικό της συσκευής μπορεί να είναι κοφτερά. Το καλώδιο σύνδεσης μπορεί να υποστεί ζημιά. Κατά την εγκατάσταση μην τσακίζετε και μην μαγκώνετε το καλώδιο σύνδεσης.

Εάν ο απορροφητήρας λειτουργεί αποκλειστικά στην λειτουργία ανακυκλοφορίας αέρα, τότε η λειτουργία είναι δυνατή χωρίς περιορισμό.

Κίνδυνος θανάτου!

Τα επαναρροφούμενα αέρια καύσης μπορούν να προκαλέσουν δηλητηριάσεις. Σε περίπτωση εγκατάστασης ενός εξαερισμού σε μια εστία με καμινάδα πρέπει η παροχή ρεύματος του απορροφητήρα να είναι εξοπλισμένη με μια κατάλληλη διάταξη απενεργοποίησης ασφαλείας.

Κίνδυνος ηλεκτροπληξίας!

Η αποσύνδεση της συσκευής από το δίκτυο του ρεύματος πρέπει να είναι οποτεδήποτε δυνατή. Η συσκευή επιτρέπεται να συνδεθεί μόνο σε μια πρίζα σούκο που είναι εγκατεστημένη σύμφωνα με τους κανονισμούς. Εάν το φις μετά την τοποθέτηση δεν είναι πλέον προσιτό ή σε περίπτωση μιας απαραίτητης σταθερής σύνδεσης, πρέπει από την πλευρά της εγκατάστασης να υπάρχει μια διάταξη διακοπής όλων των πόλων με μια ελάχιστη απόσταση επαφής 3 mm. Η μόνιμη σύνδεση επιτρέπεται να γίνει μόνο από εξειδικευμένο ηλεκτρολόγο.

Κίνδυνος ασφυξίας!

Τα υλικά της συσκευασίας είναι επικίνδυνα για τα παιδιά. Μην αφήνετε τα παιδιά να παίζουν ποτέ με τα υλικά συσκευασίας.

Γενικές υποδείξεις

Λειτουργία εξαερισμού

m Θανατηφόρος κίνδυνος!

Τα επαναρροφούμενα αέρια καύσης μπορούν να προκαλέσουν δηλητηριάσεις. Ο αέρας απαγωγής δεν επιτρέπεται να διοχετευθεί σε καμινάδα καπνού ή καυσαερίων που βρίσκεται σε λειτουργία ούτε σε αγωγό, ο οποίος χρησιμεύει στον εξαερισμό χώρων με εστίες πυράς. Σε περίπτωση που ο αέρας απαγωγής πρόκειται να διοχετευθεί σε καμινάδα καπνού ή βρίσκεται σε λειτουργία, είναι απαραίτητη η έγκριση του αρμόδιου καπνοδοχοκαθαριστή.

καυσαερίων που δε

Έλεγχος τοίχου

▯ Ο τοίχος πρέπει να είναι επίπεδος, κάθετος και με

επαρκή αντοχή.

▯ Το βάθος των οπών διάτρησης πρέπει να αντιστοιχεί

στο μήκος των βιδών. Τα βύσματα πρέπει να είναι σταθερά.

▯ Οι βίδες και τα βύσματα που παραδίδονται μαζί με τη

συσκευή είναι κατάλληλα για συμπαγή τοιχοποιία. Για άλλες κατασκευές (π.χ. γυψοσανίδα, πορώδες μπετόν, τούβλα Poroton) πρέπει να χρησιμοποιηθούν ανάλογα μέσα στερέωσης.

▯ Το μέγιστο βάρος του απορροφητήρα ανέρχεται σε

40 κιλά.

Αν ο αέρας απαγωγής διοχετεύεται στο ύπαιθρο μέσω του εξωτερικού τοίχου, θα πρέπει να χρησιμοποιηθεί ένας τηλεσκοπικό, εντοιχιζόμενο κιβώτιο.

Αγωγός απαγωγής του αέρα

Υπόδειξη: Για τις διαμαρτυρίες, που οφείλονται στο

τμήμα των σωλήνων, ο κατασκευαστής της συσκευής δεν αναλαμβάνει καμία ευθύνη.

▯ Η συσκευή επιτυγχάνει την ιδανική της ισχύ μέσω ενός

μικρού, ευθύ σωλήνα εξαερισμού και μια κατά το δυνατόν μεγάλη διάμετρο σωλήνα.

▯ Με τους μακριούς τραχιούς σωλήνες απαγωγής του

αέρα, τις πολλές καμπύλες ή τις διαμέτρους σωλήνων, που είναι μικρότερες από 150 mm, δεν επιτυγχάνεται η ιδανική ισχύς αναρρόφησης και ο θόρυβος του ανεμιστήρα γίνεται δυνατότερος.

▯ Οι σωλήνες ή οι εύκαμπτοι σωλήνες που

χρησιμοποιούνται για την απαγωγή του αέρα πρέπει να είναι από μη εύφλεκτο υλικό.

Στρογγυλοί σωλήνες

Συνίσταται μια εσωτερική διάμετρος από 150 mm, το λιγότερο όμως 120 mm.

Επίπεδα κανάλια

Η εσωτερική διατομή πρέπει να αντιστοιχεί στη διάμετρο των στρογγυλών σωλήνων.

Ø 150 mm περίπου 177 cm

Ø 120 mm περίπου 113 cm

Ηλεκτρική σύνδεση

m Κίνδυνος ηλεκτροπληξίας!

Τα απαραίτητα στοιχεία σύνδεσης βρίσκονται στην πινακίδα τύπου στο εσωτερικό της συσκευής, γι’ αυτό αφαιρέστε τα μεταλλικά φίλτρα λίπους.

Μήκος του

Αυτή η συσκευή ανταποκρίνεται στις διατάξεις της ΕΚ περί αντιπαρασιτικών συστημάτων.

καλωδίου σύνδεσης: περίπου 1,30 m

m Κίνδυνος ηλεκτροπληξίας!

▯ Τα επίπεδα κανάλια δεν πρέπει να έχουν απότομες

αλλαγές κατεύθυνσης.

▯ Σε περίπτωση που διαφέρουν οι διάμετροι των

σωλήνων τοποθετήστε λωρίδες στεγανοποίησης.

Εγκατάσταση

Προετοιμασία εγκατάστασης

Προσοχή!

Βεβαιωθείτε, ότι στην περιοχή των οπών δε βρίσκονται ηλεκτρικά καλώδια, σωλήνες παροχής αερίου ή νερού.

1 Σχεδιάστε στον τοίχο μια κάθετη κεντρική γραμμή

από την οροφή μέχρι την κάτω ακμή του απορροφητήρα.

2 Σημαδέψτε τις θέσεις για τις βίδες και το περίγραμμα

της περιοχής ανάρτησης.

3 Ανοίξτε πέντε τρύπες με Ø 8 mm και βάθος 80 mm για

τις στερεώσεις και βάλτε μέσα τα βύσματα ισόπεδα με τον τοίχο.

Εγκατάσταση

1 Βιδώστε τη γωνιά συγκράτησης για την επένδυση της

καμινάδας.

2 Βιδώστε τις αναρτήσεις για τον απορροφητήρα

σταθερά με το χέρι. Μη σφπιξετε τις βίδες!

[

PP

[

PP

PP

PP

PP

[

3 Βιδώστε τον κοχλιοτομημένο πείρο τόσο, ώστε να

προεξέχει ακόμα 5 - 9 mm από τον τοίχο.

NJONN NBYNN

Ανάρτηση και ευθυγράμμιση της συσκευής

1 Αφαιρέστε το προστατευτικό πλαστικό φύλλο από τη

συσκευή αρχικά από την πίσω μεριά και μετά την τοποθέτηση αφαιρέστε το πλήρως.

2 Αναρτήστε τη συσκευή έτσι, ώστε να κουμπώσει γερά

στις αναρτήσεις.

3 Ευθυγραμμίστε τη συσκευή, στρέφοντας τις

αναρτήσεις οριζόντια. Αν χρειαστεί, η συσκευή μπορεί να μετατοπιστεί προς τα δεξιά ή τα αριστερά.

Στερέωση των σωληνοσυνδέσεων

Υπόδειξη: Εάν χρησιμοποιηθεί αλουμινένιος σωλήνας,

πρέπει να λειάνετε προηγουμένως την περιοχή σύνδεσης.

Σωλήνας εξαερισμού Ø 150 mm (συνιστούμενο μέγεθος)

Στερεώστε τον σωλήνα εξαερισμού απευθείας στο στόμιο αέρα και στεγανοποιήστε τον.

Σωλήνας εξαερισμού Ø 120 mm

1 Στερεώστε το στόμιο συστολής απευθείας στο στόμιο

αέρα.

2 Στερεώστε τον σωλήνα εξαερισμού στο στόμιο

συστολής.

3 Στεγανοποιήστε κατάλληλα τα δύο σημεία ένωσης.

Συναρμολόγηση της επένδυσης καμινάδας

m Κίνδυνος τραυματισμού!

από τις κοφτερές ακμές κατά τη διάρκεια της εγκατάστασης. Κατά τη διάρκεια της εγκατάστασης της συσκευής φοράτε πάντοτε προστατευτικά γάντια.

(

4 Σφίξτε καλά τις βίδες της ανάρτησης. Συγκρατήστε

ταυτόχρονα τις αναρτήσεις.

5 Βιδώστα σταθερά το ρικνωτό παξιμάδι. ¯

1 Χωρίστε τις επενδύσεις της καμινάδας.

Γι’ αυτό αφαιρέστε την κολλητική ταινία.

2 Αφαιρέστε την προστατευτική μεμβράνη και από τις

δυο επενδύσεις της καμινάδας.

3 Ωθήστε τις επενδύσεις της καμινάδας τη μία μέσα

στην άλλη.

Υποδείξεις

‒ Για να αποφύγετε τυχόν γρατσουνιές, βάλτε πάνω

από τις ακμές της εξωτερικής επένδυσης της καμινάδας χαρτί για προστασία.

‒Οι σχισμές της εσωτερικής επένδυσης της

καμινάδας είναι προς τα κάτω.

4 Τοποθετήστε τις επενδύσεις της καμινάδας επάνω στη

συσκευή.

5 Ωθήστε την εσωτερική επένδυση της καμινάδας προς

τα πάνω και αναρτήστε την αριστερά και δεξιά στη γωνιά συγκράτησης.

6 Κουμπώστε την επένδυση της καμινάδας προς τα

κάτω.

7 Βιδώστε την επένδυση της καμινάδας με δύο βίδες

στα πλάγια στη γωνιά συγκράτησης.

)

[

İçindekiler

Kullanım ve montaj kılavuzu

Kullanma kιlavuzu 15

Önemli güvenlik uyarıları 15 Çevre koruma 17

Enerji tasarruf edin 17 Çevre kurallarına uygun şekilde imha edilmesi 17

İşletme türleri (modları)18

Atık hava modu 18 Dolaşı mlı hava modu 18

Kullanım18

Cihazın kullanı mı 18 Fanın ayarlanması 18 Yoğun kademesi 18 Otomatik modu 19 Sensörlü kontrol 19 Dolum göstergesi 19 Aydınlatma 19

Sinyal sesi 19 Temizleme ve bakım19 Arıza halinde ne yapmalı ?21 Müşteri Hizmetleri 21

Dolaşı mlı hava modu aksesuarları 23

Montaj kılavuzu 24

Önemli güvenlik uyarıları 24 Genel bilgi ve uyarılar 25

Atık hava modu 25 Hava çıkış hattı 26 Duvarın kontrol edilmesi 26 Elektrik bağlantı sı 26

Kurulması 26

Montaj hazırlı ğı 26 Kurulum 27 Baca kaplamalarının monte edilmesi 28

KULLANMA KΙLAVUZU

Ürün, aksesuar, yedek parçalar ve hizmetler hakkında daha fazla bilgi için: www.gaggenau.com ve OnlineMağaza: www.gaggenau-eshop.com

m Önemli güvenlik uyarıları

Bu kılavuzu dikkatlice okuyunuz. Ancak bu şekilde cihazı güvenli ve doğru bir biçimde kullanmanız mümkün olacaktır. Daha sonra kullanılmak üzere veya başka birisinin kullanımı için kullanım ve montaj kılavuzunu muhafaza ediniz.

Sadece montaj kılavuzuna göre yapılmış uzmanca bir kurma sayesinde, kullanım güvenliği garanti edilmiş olur. Yerleşim yerinde sorunsuz çalışmadan tesisatçı sorumludur.

Bu cihaz sadece özel veya ev içi kullanım için tasarlanmıştır. Cihaz, açık havada çalıştırılmak için tasarlanmamıştır. Çalışma sırasında cihazı gözlem altında tutunuz. Üretici, gerektiği gibi yapılmayan kullanım veya hatalı kullanım sonucunda sebep olunan hasarlar için herhangi bir sorumluluk kabul etmez.

Bu cihaz, deniz seviyesinden en fazla 2000 metre yükseklikte kullanılmak üzere tasarlanmıştır.

Bu cihaz 8 yaşından küçük çocuklar, sınırlı fiziksel, zihinsel ve duygusal yeteneklere sahip kişiler ve eksik tecrübe veya bilgi sahibi kişiler tarafından ancak sorumlu bir kişinin denetimi altında olmaları veya kendilerine cihazın güvenli kullanımı ve ortaya çıkabilecek tehlikeler hakkında bilgi verilmiş olması durumunda kullanılabilir.

Çocuklar cihazla oynamamalıdır. Temizlik ve kullanıcı bakımı çocuklar tarafından yapılamaz; ancak 8 yaşından büyük çocuklar denetim altında yapabilir.

8 yaşından küçük çocukları cihazdan ve bağlantı kablosundan uzak tutunuz.

Ambalajı açıldıktan sonra cihaz kontrol edilmelidir. Bir nakliye hasarı olmas

ı durumunda,

cihaz bağlantısı yapılmamalıdır. Bu cihaz harici bir zamanlayıcı veya uzaktan

kumanda ile kullanılmak üzere tasarlanmamıştır.

EEE Yönetmeliǧine Uygundur. PCB içermez.

Boğulma tehlikesi!

Ambalaj malzemeleri çocuklar için tehlikelidir. Çocukların ambalaj malzemeleri ile oynamalarına kesinlikle izin vermeyiniz.

Ölüm tehlikesi!

Geri emilen yanma gazları zehirlenmelere neden olabilir.

Cihaz, dolaşımlı hava modunda aynı zamanda oda havasına bağlı bir ateşlik ile birlikte çalıştırıldığında havalandırmanın her zaman yeterli olmasını sağlayınız.

Hava dolaşımlı ateşlikler (örneğin gaz, yağ, odun veya kömürle çalışan sobalar, şofbenler, su ısıtıcıları) yanma havasını kurulum yerinden alırlar ve atık gazı bir atık gaz sistemi (örneğin baca) kanalıyla dışarıya aktarırlar.

Çalışmakta olan davlumbazla birlikte mutfaktan ve komşu odalardan hava çekilir. Yeterli hava girişi sağlanmazsa vakum oluşur. Bu durumda bacadan ve atık gaz kanalından zehirli gazlar emilerek tekrar eve girer.

▯ Bu nedenle temiz hava girişinin daima yeterli

olması sağlanmalıdır.

▯ Hava giriş/çıkış menfezi limit değerlere

uyulması için tek başına yeterli olmayabilir.

Ancak ateşliğin kurulu bulunduğu mekânda vakumun 4 Pa (0,04 mbar) değerini aşmadığı sürece cihaz tehlikesiz bir şekilde işletilebilir. Bu, ancak örneğin hava giriş/çıkış menfezleriyle birlikte kapı ve pencerelerde kapatılması mümkün olmayan hava delikleri veya başka teknik önlemlerle yeterli derecede yanma havası ikmalinin sağlanmasıyla mümkündür.

Yangın tehlikesi!

▯ Yağ filtresindeki yağ tortuları tutuşabilir.

Yağ filtresini en az 2 ayda bir temizleyiniz.

Cihazı kesinlikle yağ filtresi olmadan çalıştırmayınız.

Yangın tehlikesi!

▯ Yağ filtresindeki yağ tortuları tutuşabilir.

Cihazın yakınında kesinlikle açık ateş ile çalışılmamalıdır (örn. flambe). Cihazın katı yakıt (örn. odun veya kömür) kullanılarak ısıtılan bir ısıtma donanımının yakınına kurulmasına sadece, çıkarılamayan kapalı bir kapak mevcut olması halinde izin verilir. Kıvılcım saçılmamalıdır.

Yangın tehlikesi!

▯ Sıcak sıvı yağlar ve katı yağlar kolay alev

alırlar. Sıcak sıvı yağlar ve katı yağlar asla gözetimsiz şekilde bırakılmamalıdır. Ateşi asla su ile söndürmeye çalışmayınız. Ocağı kapatınız. Alevleri dikkatlice bir kapak, yangın battaniyesi veya benzeri bir malzeme ile öldürünüz.

Yangın tehlikesi!

▯ Üzerinde pişirme kabı bulunmayan gazlı

ocaklar çalışma sırasında yüksek ısı oluşturur. Ocakların üzerine yerleştirilen bir havalandırma cihazı bu nedenle hasar görebilir veya yanabilir. Gazlı ocakları yalnızca üzerine pişirme kabı varken çalıştırınız.

Yangın tehlikesi!

▯ Birden çok gazlı ocağın aynı zamanda

çalıştırılması yüksek ısıların oluşmasına neden olur. Havalandırma cihazı hasar görebilir veya yanabilir. Havalandırma cihazı, sadece maksimum toplam gücü 18 kW'yi aşmayan gazlı ocaklarla birleştirilebilir. 12 kw'lik toplam gücün aşılması durumunda bölgesel düzenlemelere; alan havalandırması, alan büyüklüğü ve egzoz ile hava dolaşımı işletimindeki havalandırma cihazlarıyla kombinasyonu açısından dikkat edilmelidir.

Binanın komple baca ve havalandırma sistemini değerlendirebilecek ve havalandırma için uygun önerilerde bulunabilecek yetkili kişilere (örneğin baca temizleme ustası) mutlaka danışınız.

Davlumbaz sadece hava dolaşımlı işletimde kullanılı

rsa, herhangi bir kısıtlama olmadan

işletilmesi mümkündür.

Yanma tehlikesi!

Çalıştırma sırasında temas edilen yerler sıcak olur. Kesinlikle sıcak yerlere dokunmayınız. Çocukları uzak tutunuz.

Yaralanma tehlikesi!

▯ Cihaz içindeki parçalar keskin kenarlı olabilir.

Koruyucu eldivenler kullanınız.

Yaralanma tehlikesi!

▯ Cihaz üzerine konulmuş cisimler düşebilir.

Cihazın üzerine herhangi bir cisim koymayınız.

Yaralanma tehlikesi!

▯ LED ışıkların ışığı çok parlaktır ve gözlere

zarar verebilir (risk grubu 1). Açık LED ışıklarına 100 saniyeden daha uzun süre doğrudan bakılmamalıdır.

Elektrik çarpma tehlikesi!

▯ Arızalı bir cihaz elektrik çarpmasına neden

olabilir. Arızalı bir cihazı kesinlikle açmayınız. Elektrik fişini çekiniz veya sigorta kutusundan sigortayı kapatınız. Müşteri hizmetlerini arayınız.

Elektrik çarpma tehlikesi!

▯ Usulüne aykırı onarımlar tehlike teşkil eder.

Onarımlar ve hasarlı elektrik kablolarının değiştirilmesi, sadece tarafımızdan eğitilmiş bir müşteri hizmetleri teknisyeni tarafından yapılmalıdır. Cihaz arızalıysa elektrik fişini çekiniz veya sigorta kutusundan sigortayı kapatınız. Müşteri hizmetlerini arayınız.

Elektrik çarpması tehlikesi!

▯ İçeri sızan su elektrik çarpmasına neden

olabilir. Yüksek basınçlı veya buharlı temizleyici kullanılmamalıdır.

Çevre koruma

Yeni cihazını z özellikle enerji tasarrufludur. Burada, cihazınızı kullanı rken nasıl daha fazla enerji tasarrufu yapabileceğiniz ve cihazınızı doğru biçimde imha etmek için gerekli olan bir takım önerileri bulacaksı nı z.

Enerji tasarruf edin

▯ Pişirme sı rasında davlumbazı n verimli ve düşük

çalışma gürültüsü ile çalışmasını sağlamak için yeterli hava girişi sağlayı nı z.

▯ Fan kademesini mutfak buharlarının yoğunluğuna

göre ayarlayınız. Yoğun kademeyi sadece ihtiyaç durumunda kullanınız. Daha düşük bir fan kademesi, daha düşük enerji tüketimi demektir.

▯ Yoğun mutfak dumanı mevcut olacaksa önceden

daha yüksek fan kademesi seçiniz. Mutfağa zaten dağı lmış olan mutfak dumanını temizlemek için davlumbazın çok daha uzun süre çalı şması gereklidir.

▯ Artı k gerekli olmadığında davlumbazı kapatınız. ▯ Artı k gerekli olmadığında aydınlatmayı kapatını z. ▯ Filtreyi belirtilmiş zaman aralıklarıyla temizleyiniz

veya değiştiriniz, böylece havalandırmanı n verimliliğini arttırmış ve yangın tehlikesini ortadan kaldırmı ş olursunuz.

Çevre kurallarına uygun şekilde imha

Hasar nedenleri

Dikkat!

Korozyon hasarları nedeniyle hasar tehlikesi. Kondensat oluşumunu önlemek için yemek pişirirken cihazı daima çalıştı rı nı z. Kondensat korozyon hasarlarına yol açabilir.

Elektroniğe nem girmesi nedeniyle hasar tehlikesi vardır. Kumanda elemanlarını kesinlikle ıslak bezle temizlemeyiniz.

Yanlış temizleme sonucunda yüzey hasar görebilir. Paslanmaz çelikten yüzeyleri sadece fırçalanma yönünde temizleyiniz. Kumanda elemanları için paslanmaz çelik temizleyicisi kullanmayını z.

Keskin veya ovucu temizlik maddeleri nedeniyle yüzey hasar görebilir. Keskin ve ovucu temizlik maddelerini kesinlikle kullanmayını z.

Yoğuşma sı vı sı geri akışı nedeniyle hasar tehlikesi vardır. Hava çıkış kanalını cihazdan hafif aşağı doğru (1° eğim) monte ediniz.

edilmesi

Ambalaj malzemesini çevre kurallarına uygun şekilde imha ediniz.

Bu cihaz, ömrünü doldurmuş elektrikli ve elektronik cihazlar ile ilgili Avrupa yönetmeliği 2012/19/EG’ye (waste electrical and electronic equipment – WEEE) uygun şekilde işaretlenmiştir.

Bu yönetmelik, eski cihazların geri alı mı ve değerlendirilmesi ile ilgili AB-çapı ndaki uygulamaların çerçevesini belirtmektedir.

İşletme türleri (modları)

Kullanım

Bu cihazı, atı k hava modunda ve dolaşımlı hava modunda kullanabilirsiniz.

Atık hava modu

Emilen hava, yağ filtreleri tarafından temizlenir ve bir boru sistemi üzerinden dı şarı iletilir.

Bilgi: Atık hava, ne devrede olan bir duman veya atık gaz bacasına, ne de ı sı tma kaynaklarının kurulu olduğu yerlerin havalandırılması için kullanılan bir bacaya aktarılmalı dı r.

▯ Atık havanın devrede olmayan bir duman veya atık

gaz bacasına aktarı lması isteniyorsa, yetkili baca temizleme ustasının iznini almanı z gerekir.

▯ Atık hava dış duvar üzerinden dışarı aktarılırsa, bir

teleskopik duvar kasası kullanılmalı dı r.

Dolaşımlı hava modu

Bilgi: Aspiratörü, pişirme işlemine başlanı nca açınız ve

ancak pişirme işleminin sona ermesinden birkaç dakika sonra kapatınız. Mutfaktaki buhar en etkili bu şekilde giderilir.

Cihazın kullanımı

Kumanda bölümü

Açıklama

Fan Açık/Kapalı

1 Fan kademesi 1 2 Fan kademesi 2 3 Fan kademesi 3

Yoğun kademesi

Otomatik modu

Doygunluk göstergesi

Işık Açık/Kapalı/Kısma

Emilen hava, yağ filtreleri ve bir aktif karbon filtresi tarafından temizlenir ve tekrar mutfağa geri aktarı lı r.

Bilgi: Dolaşı mlı hava modunda kokuya neden olan maddeleri bağlamak için, bir aktif karbon filtresi takmalısınız. Cihazı n dolaşı mlı hava modunda işletilmesi için söz konusu olan farklı olanaklar için prospektüse bakınız veya yetkili satıcınıza danı şı nı z. Bu işlem için gerekli aksesuarları ilgili satı ş yerleri, yetkili servis veya çevrimiçi satış merkezi üzerinden alabilirsiniz. Aksesuar numaraları için, kullanma kı lavuzunun sonuna bakınız.

Fanı n ayarlanması

Çalıştı rı lması

▯ ÿ tuşuna basınız.

Fan 2 kademesinde çalışmaya başlar.

▯ Fan gücünü değiştirmek için 1, 2, 3 tuşlarına veya

Ž üzerine bası nı z.

Kapatılması

# tuşuna basınız.

Yoğun kademesi

Aşırı güçlü koku ve duman oluşumu durumunda yoğun kademesini kullanabilirsiniz.

1 ÿ tuşuna basınız.

Fan 2 kademesinde çalışmaya başlar.

2 Ž tuşuna bası nı z.

Yoğun kademe etkinleştirilir. Bilgi: Yoğun kademe, her fan kademesinde ve

otomatik işletimde etkinleştirilebilen, süre olarak kı sı tlanmış maksimum performanstır. Yaklaşık 6 dakika sonra fan, önceden seçilmiş fan ayarına geri döner.

3 Yoğun kademenin zamanı ndan önce sonlandı rılması

için ÿ tuşuna veya başka bir fan kademesi tuşuna basınız.

Otomatik modu

Aydınlatma

Çalıştı rı lması

▯ # tuşuna basınız.

Fan 2 kademesinde çalışmaya başlar.

▯ < tuşuna basınız.

En iyi fan kademesi 1, 2 veya 3, bir sensör üzerinden otomatik olarak ayarlanır.

Kapatılması

Otomatik çalışmayı kapatmak için < veya # tuşuna basınız.

Sensör oda hava kalitesinde bir değişiklik algılamadığı zaman fan otomatik olarak kapanır.

Otomatik çalışmanın çalı şma süresi maksimum 4 saattir.

Sensörlü kontrol

Otomatik çalışmada aspiratördeki bir sensör, pişirme ve kı zartma kokusunun yoğunluğunu tanımlar. Sensörün ayarına göre fan otomatik olarak başka bir fan kademesine geçer.

Hassasiyetin fabrika ayarı: 2

Hassasiyetin en düşük ayarı: 1

Aydınlatmayı havalandırmadan bağımsı z biçimde açıp kapatabilirsiniz.

@ tuşuna bası nı z.

Parlaklığın ayarlanması

İstenen parlaklı ğa ulaşılana kadar tutunuz.

@ tuşunu bası lı

Sinyal sesi

Sinyal sesinin açılması

Fan kapalıyken yaklaşı k 3 saniye boyunca # ve Ž tuşları na eş zamanlı olarak basınız. Onay için bir sinyal sesi duyulur.

Sinyal sesinin kapatılması

"Sinyal sesinin açılması" işlemini tekrar ediniz.

Temizleme ve bakım

Hassasiyetin en yüksek ayarı: 4

Sensörlü kontrol sistemi çok hızlı veya çok yavaş reaksiyon gösterirse, bu ayar uygun şekilde değiştirilebilir:

1 Fan kapalıyken < tuşuna yaklaşı k 4 saniye süreyle

basılı tutunuz. Ayarlama gösterilir.

2 1, 2, 3 tuşuna veya Ž üzerine basılarak sensör

kontrolü ayarı değiştirilebilir.

Tuş 1 = Hassasiyet 1

Tuş 2 = Hassasiyet 2

Tuş 3 = Hassasiyet 3

Tuş Ž

3 Girişleri onaylamak için < tuşuna yaklaşık 4 saniye

boyunca basılı tutunuz.

= Hassasiyet 4

Dolum göstergesi

Yanma tehlikesi!

Cihaz, çalıştı rı lması sı rasında özellikle lambaları n olduğu bölgede ı sı nı r. Temizlemeden önce cihazı n soğuması nı bekleyiniz.

m Elektrik çarpma tehlikesi!

Nemin içeri girmesi elektrik çarpmasına neden olabilir. Cihazı yalnı zca nemli bir bez ile temizleyiniz. Temizlikten önce fişi prizden çekiniz veya sigorta kutusundan sigortayı kapatınız.

m Elektrik çarpması tehlikesi!

İçeri sı zan su elektrik çarpmasına neden olabilir. Yüksek basınçlı veya buharlı temizleyici kullanılmamalıdır.

m Yaralanma tehlikesi!

Cihaz içindeki parçalar keskin kenarlı olabilir. Koruyucu eldivenler kullanınız.

Temizlik malzemeleri

Metal yağ filtrelerinde doyum söz konusu olması halinde fanın kapatılmasından sonra yaklaşık 4 saniye boyunca bir sinyal duyulur. Ek olarak doygunluk göstergesi œ yanar.

▯ En geç bu durumda metal yağ filtreleri

temizlenmelidir. Metal yağ filtresini nasıl temizleyeceğinizi Temizleme ve Bakım başlığı altı ndan bulabilirsiniz.

▯ Doygunluk göstergesi yanarken ayar geri alınabilir.

Bunun için œ tuşuna bası nı z.

Yanlış temizlik maddeleri nedeniyle farklı yüzeylerin zarar görmemesi için tablodaki bilgilere dikkat ediniz. Bunun için

▯ aşındı rı cı temizlik malzemeleri, ▯ yüksek oranda alkol içeren temizlik maddeleri, ▯ sert ovma süngerleri veya bulaşı k süngerleri, ▯ yüksek basınçlı temizleyici veya buhar püskürtme

makinesi kullanmayınız.

Temizleme bezlerini kullanmadan önce iyice yıkayı nı z.

Temizlik malzemeleri ile ilgili tüm talimatları ve uyarıları dikkate alınız.

Alan Temizlik malzemeleri

Paslanmaz çelik Sıcak deterjanlı su:

Temizlik bezi ile temizleyiniz ve yumuşak bir bezle kurulayınız.

Paslanmaz çelikten yüzeyleri sadece fır- çalanma yönünde temizleyiniz.

Müşteri hizmetlerinden veya yetkili satıcıdan özel paslanmaz çelik bakım maddelerini satın alabilirsiniz. Bakım malzemesini yumuşak bir bezle ince bir tabaka halinde yüzeye sürünüz.

Boyalı yüzeyler Sıcak deterjanlı su:

Nemli bir bulaşık bezi ile temizleyiniz ve yumuşak bir bez ile kurulayınız.

Paslanmaz çelik temizleyicisi kullanmayınız.

Alüminyum ve plastik

Cam Cam temizleyicisi:

Kumanda elemanları

Cam temizleyicisi: Yumuşak bir bezle temizleyiniz.

Yumuşak bir bezle temizleyiniz. Cam kazıyıcı kullanmayınız.

Sıcak deterjanlı su: Nemli bir bulaşık bezi ile temizleyiniz ve yumuşak bir bez ile kurulayınız.

Nem girmesi nedeniyle elektrik çarpma tehlikesi.

Elektroniğe nem girmesi nedeniyle hasar tehlikesi vardır. Kumanda elemanlarını kesinlikle yaş bezle temizlemeyiniz.

Paslanmaz çelik temizleyicisi kullanmayınız.

Elden:

Bilgi: İnatçı kirlerde özel bir yağ çözme maddesi

kullanabilirsiniz. Bu maddeyi, çevrimiçi satış merkezi üzerinden alabilirsiniz.

▯ Metal yağ filtreleri, bulaşık deterjanlı sı cak su içinde

yumuşatı nı z.

▯ Temizleme işi için bir fırça kullanınız ve filtreleri

ardından iyice durulayı nı z.

▯ Metal yağ filtrelerdeki sı vı ların iyice akması nı

bekleyiniz.

Bulaşı k makinesinde:

Bilgi: Bulaşı k makinesinde yıkama durumunda, hafif

renk alma veya renk değişme söz konusu olabilir. Bunun metal yağ filtresinin fonksiyonu açısından bir etkisi yoktur.

▯ Çok pislenmiş metalik yağ filtreleri, bulaşı klar ile

birlikte yıkamayınız.

▯ Metal yağ filtreleri bulaşık makinesine gevşek veya

serbest şekilde yerleştiriniz. Metal yağ filtreler sı kı ştırılmamalı dı r.

Metal yağ filtresinin sökülmesi

1 Metal yağ filtresini yuvası ndan dışarı çı karınız. 2 Metal yağ filtresini aşağı doğru çekiniz. Bu esnada

diğer eliniz ile alttan metal yağ filtresini tutunuz.

Metal yağ filtrelerin temizlenmesi

Bu kullanma kılavuzu, birden fazla cihaz varyantı için geçerlidir. Tarif edilen bazı donanım özellikleri sizin cihazınız için geçerli olmayabilir.

m Yangın tehlikesi!

Yağ filtresindeki yağ tortuları tutuşabilir.

Yağ filtresini en az 2 ayda bir temizleyiniz.

Cihazı kesinlikle yağ filtresi olmadan çalı ştırmayı nı z.

Bilgiler

‒ Aşı rı tesirli, asitli veya lavgalı temizleyiciler

kullanmayınız.

‒ Metal yağ filtrelerinin temizlenmesinde, cihazın

içindeki metal yağ filtrelerinin tutucu düzenlerini de nemli bir bez ile temizleyiniz.

‒ Metal yağ filtreleri, bulaşı k makinesinde veya elden

yı kanarak temizleyebilirsiniz.

Bilgiler

‒ Yağ, altta metal yağ filtresi içinde toplanabilir. ‒ Yağ damlaması nı önlemek için metal yağ filtresini

eğik konumda tutmayınız.

3 Metal yağ filtresini temizleyiniz.

Metal yağ filtresinin takılması

1 Metal yağ filtresini takı nı z.

Bu esnada diğer eliniz ile alttan metal yağ filtresini tutunuz.

2 Metal yağ filtresini yukarı ya doğru katlayınız ve kilit

düzenini yerine oturtunuz.

Arıza halinde ne yapmalı?

Gerektiğinde kolayca bulabilmeniz için fırınınıza ait verileri ve müşteri hizmetleri telefon numarasını buraya yazabilirsiniz.

Meydana gelen arızaları çoğu kez kendiniz kolaylıkla giderebilirsiniz. Müşteri hizmetlerini aramadan önce aşağıdaki açı klamaları lütfen dikkate alın.

m Elektrik çarpma tehlikesi!

Usulüne aykırı onarı mlar tehlike teşkil eder. Onarımlar ve hasarlı elektrik kabloları nı n değiştirilmesi, sadece tarafımızdan eğitilmiş bir müşteri hizmetleri teknisyeni tarafından yapılmalı dı r. Cihaz arızalı ysa elektrik fişini çekiniz veya sigorta kutusundan sigortayı kapatınız. Müşteri hizmetlerini arayınız.

Hasar tablosu

Arıza Olası neden Çözüm

Cihaz çalışmıyor

Fiş yerine oturtulmamış

Elektrik kesintisi

Sigorta arızalı Cihazın sigortasının iyi

Cihazı elektrik prizine takınız

Diğer mutfak aletlerinin çalışıp çalışmadığını kontrol ediniz

durumda olup olmadığını sigorta kutusuna bakarak kontrol ediniz

--------

LED lambalar

Bozuk LED ampuller sadece üretici, üreticinin yetkili servisi veya yetkili ve ehliyetli bir uzman (elektronik tesisatçı) tarafı ndan değiştirilmelidir.

m Yaralanma tehlikesi!

LED ışıkların ışı ğı çok parlaktır ve gözlere zarar verebilir (risk grubu 1). Açık LED ı şı klarına 100 saniyeden daha uzun süre doğrudan bakı lmamalıdır.

Müşteri Hizmetleri

Eğer cihazınızın tamir olması gerekiyorsa, müşteri hizmetlerine başvurunuz. Teknikerin gereksiz yere gelmesini önlemek için de her zaman uygun bir çözüm buluruz.

Bizi ararken size en iyi şekilde yardı mcı olabilmemiz için lütfen ürün numarasını (E-No.) ve imalat numarasını (FD-No.) belirtiniz. Numaraları n yer aldığı tip etiketini cihazın iç kı smında bulabilirsiniz (bunun için metal yağ filtresini sökünüz).

E-Nr. FDNo.

Müşteri hizmetleri

Yanlış kullanım sonucu müşteri hizmetleri teknisyeni ziyaretinin, garanti süresi içerisinde de ücretsiz olmadığını dikkate alı nı z.

Kullanım ömrü :10 yı ldır (Ürünün fonksiyonunu yerine getirebilmesi için gerekli yedek parça bulundurma süresi)

Arızalarda onarı m siparişi ve danı şma TR 444 5533

Çağrı merkezini sabit hatlardan aramanın bedeli şehir içi ücretlendirme, Cep telefonlarından ise

kullanılan tarifeye gore değişkenlik göstermektedir.

Üreticinin yeterliliǧine güvenin. Onarιmlarιn cihazιnιzιn orijinal yedek parçalarιna sahip eǧitimli servis teknisyenleri tarafιndan yapιldιǧιndan emin olunuz.

Garanti Şartları

▯ Malın ayı plı olduğunun anlaşı lması durumda

tüketici, 6502 sayılı Tüketicinin Korunması Hakkında Kanunun 11 inci maddesinde yer alan;

- Sözleşmeden dönme

- Satış bedelinden indirim isteme,

- Ücretsiz onarılması nı isteme,

- Satılanı n ayıpsı z bir misli ile değiştirilmesini isteme,

haklarından birini kullanabilir.

▯ Tüketicinin bu haklarından ücretsiz onarı m

hakkını seçmesi durumunda satıcı; işçilik masrafı, değiştirilen parça bedeli ya da başka herhangi bir ad altında hiçbir ücret talep etmeksizin malı n onarımını yapmak veya yaptırmakla yükümlüdür. Tüketici ücretsiz onarım hakkını üretici veya ithalatçıya karşı da kullanılabilir. Satıcı, üretici ve ithalatçı tüketicinin bu hakkını kullanmasından müteselsilen sorumludur.

▯ Tüketicinin, ücretsiz onarım hakkını kullanması

halinde malın;

- Garanti süresi içinde tekrar arızalanması ,

- Tamiri için gereken azami sürenin aşılması ,

- Tamirinin mümkün olmadığının, yetkili servis istasyonu, satıcı, üretici veya ithalatçı tarafından bir raporla belirlenmesi durumlarında;

tüketici malın bedel iadesini, ayıp oranında bedel indirimini veya imkan varsa malın ayıpsız misli ile değiştirilmesini satı cı ndan talep edilir. Satıcı , tüketicinin talebini reddedemez. Bu talebin yerine

getirilmemesi durumunda satıcı, üretici ve ithalatçı müteselsilen sorumludur.

▯ Malın kullanı m kılavuzunda yer alan hususlara aykırı

kullanılması ndan kaynaklanan arızalar garanti kapsamı dı şı ndadır.

▯ Tüketici, garantiden doğan haklarının kullanılması

ile ilgili olarak çıkabilecek uyuşmazlıklarda yerleşim yerinin bulunduğu veya tüketici işleminin yapıldığı yerdeki Tüketici Hakem Heyetine veya Tüketici

Mahkemesine başvurabilir.

Dolaşımlı hava modu aksesuarları

(Teslimat kapsamına dahil değildir)

Bilgi: Aksesuarın montaj kı lavuzuna dikkat ediniz.

Orijinal ekipman

Değiştirilecek filtre

1 AA200812 2 AA200110

MONTAJ KILAVUZU

Montaj kılavuzu

PLQ PP PD[ PP

PLQ PP

PP

PP

PLQ PP

PP

m Önemli güvenlik uyarıları

Bu kılavuzu dikkatlice okuyunuz. Ancak bu şekilde cihazı güvenli ve doğru bir biçimde kullanmanız mümkün olacaktır. Daha sonra kullanılmak üzere veya başka birisinin kullanımı için kullanım ve montaj kılavuzunu muhafaza ediniz.

Sadece montaj kılavuzuna göre yapılmış uzmanca bir kurma sayesinde, kullanım güvenliği garanti edilmiş olur. Yerleşim yerinde sorunsuz çalışmadan tesisatçı sorumludur.

Aspiratörün genişliği en az ocağın genişliğine eşit olmalıdır.

Kurma işlemi için, güncel geçerli yapı yönetmeliklerine ve yerel elektrik ve gaz işletmelerinin yönetmeliklerine dikkat edilmelidir.

Atık havanın çıkarılmasında idari ve yasal düzenlemelere (örn. ülkenin inşaat yönetmelikleri) dikkat edilmelidir.

Ölüm tehlikesi!

Geri emilen yanma gazları zehirlenmelere neden olabilir. Atık hava, ne devrede olan bir duman veya atık gaz bacasına, ne de ısıtma kaynaklarının kurulu olduğu yerlerin havalandırılması için kullanılan bir bacaya aktarılmalıdır. Atık havanın devrede olmayan bir duman veya atık gaz bacasına aktarılması isteniyorsa, yetkili baca temizleme ustasının iznini almanız gerekir.

[

[

[

▯ Bu cihaz duvara monte edilir. ▯ Ek özel aksesuar parçaları (örn. dolaşımlı hava

modu) için, ilgili yerdeki kurma kılavuzunu dikkate alınız.

▯ Cihazın yüzeyleri hassastı r. Kurma işleminde

hasarlar olmasını önleyiniz.

[

[

[

[

Ölüm tehlikesi!

Geri emilen yanma gazları zehirlenmelere neden olabilir.

Cihaz, dolaşımlı hava modunda aynı zamanda oda havasına bağlı bir ateşlik ile birlikte çalıştırıldığında havalandırmanın her zaman yeterli olmasını sağlayınız.

Çalışmakta olan davlumbazla birlikte mutfaktan ve komşu odalardan hava çekilir. Yeterli hava girişi sağlanmazsa vakum oluşur. Bu durumda bacadan ve atık gaz kanalından zehirli gazlar emilerek tekrar eve girer.

▯ Bu nedenle temiz hava girişinin daima yeterli

olması sağlanmalıdır.

▯ Hava giriş/çıkış menfezi limit değerlere

uyulması için tek başına yeterli olmayabilir.

Binanın komple baca ve havalandırma sistemini değerlendirebilecek ve havalandırma için uygun önerilerde bulunabilecek yetkili kişilere (örneğin baca temizleme ustası) mutlaka danışınız.

Davlumbaz sadece hava dolaşımlı işletimde kullanılı

rsa, herhangi bir kısıtlama olmadan

işletilmesi mümkündür.

Ölüm tehlikesi!

Geri emilen yanma gazları zehirlenmelere neden olabilir. Baca bağlantılı bir ocakta havalandırmanın kurulumu sırasında, davlumbazın elektrik beslemesine uygun bir emniyet devresi takılmalıdır.

Yaralanma tehlikesi!

▯ Cihaz içindeki parçalar keskin kenarlı olabilir.

Koruyucu eldivenler kullanınız.

Yaralanma tehlikesi!

▯ Cihaz, gerektiği gibi sabitlenmemişse

düşebilir. Tüm sabitleme elemanları sıkılmış ve güvenli bir şekilde monte edilmiş olmalıdır.

Yaralanma tehlikesi!

▯ Cihaz ağırdır. Cihazın hareket ettirilmesi için

2 kişi gereklidir. Yalnızca uygun yardımcı malzemeleri kullanınız.

Elektrik çarpma tehlikesi!

Cihaz içindeki parçalar keskin kenarlı olabilir. Bağlantı kablosu hasar görebilir. Bağlantı kablosunu kurma işlemi esnasında katlamayınız veya sıkıştırmayınız.

Elektrik çarpma tehlikesi!

Cihazın elektrik şebekesinden ayrılması her zaman mümkün olmalıdır. Cihaz sadece kurallara uygun olarak kurulmuş korumalı kontak prize takılmalıdır. Montajdan sonra fişe ulaşılamıyorsa veya gerekli sabit bağlantı sırasında kurulum tarafında en az 3 mm kontak mesafeli birçok kutup ayırma düzeneği mevcut olmalıdır. Sabit bağlantıyı sadece bir elektronik uzmanı gerçekleştirmelidir.

Boğulma tehlikesi!

Ambalaj malzemeleri çocuklar için tehlikelidir. Çocukların ambalaj malzemeleri ile oynamalarına kesinlikle izin vermeyiniz.

Genel bilgi ve uyarılar

Yangın tehlikesi!

Yağ filtresindeki yağ tortuları tutuşabilir. Bir sıcaklık sıkışmasının oluşmasını önlemek için, belirtilen güvenlik mesafelerine uyulmalıdır. Pişirme araçlarınız ile ilgili bilgilere dikkat ediniz. Eğer gazlı ve elektronik ocaklar birlikte kullanılıyorsa, bildirilmiş olan en büyük mesafe geçerlidir.

Cihaz sadece bir tarafı yüksek bir kolon mutfak dolabının veya yüksek bir duvarın yanında olacak şekilde kurulmalıdır. Duvara veya kolon mutfak dolabına olan mesafe en az 50 mm olmalıdır.

Atık hava modu

Ölüm tehlikesi!

Geri emilen yanma gazları zehirlenmelere neden olabilir. Atık hava, ne devrede olan bir duman veya atık gaz bacasına, ne de ı sı tma kaynaklarının kurulu olduğu yerlerin havalandırılması için kullanılan bir bacaya aktarılmalı dı r. Atı k havanın devrede olmayan bir duman veya atık gaz bacası na aktarılması isteniyorsa, yetkili baca temizleme ustasının iznini almanı z gerekir.

Atık hava dış duvar üzerinden dışarı aktarılırsa, bir teleskopik duvar kasası kullanılmalı dı r.

Hava çıkış hattı

Bilgi: Döşenen borulardan kaynaklanan kusurlarda

cihaz üreticisi herhangi bir sorumluluk kabul üstlenmez.

Kurulması

▯ Cihaz, kısa ve düz bir hava çıkış borusu ve mümkün

oldukça büyük bir boru çapı kullanı ldığında en yüksek performansı sergiler.

▯ Uzun ve pürüzlü hava çıkış boruları ile çok sayıda

boru dirsekleri veya 150 mm'den küçük boru çapları kullanıldı ğı nda optimum havalandırma performansına ulaşı lamaz ve fanı n ses seviyesi artar.

▯ Hava çıkış hattının döşenmesinde kullanılan boru

veya hortumlar yanmayan malzemeden üretilmiş olmalıdır.

Yuvarlak borular İç çapı n 150 mm veya en az 120 mm olması önerilir.

Yassı kanallar İç kesit yuvarlak boruların çapı na uygun olmalıdır.

Ø 150 mm yakl. 177 cm

Ø 120 mm yakl. 113 cm

▯ Yassı kanallar keskin dirseklere sahip olmamalı dı r. ▯ Farklı boru çaplarında sı zdırmaz şeritler kullanınız.

Duvarın kontrol edilmesi

Montaj hazırlığı

Dikkat!

Deliklerin etrafında elektrik hatları nı n, gaz veya su borularının olmadı ğı ndan emin olunuz.

1 Tavandan, davlumbazın alt kenarına kadar, duvara

dik bir orta konum çizgisi çiziniz.

2 Cı vataların pozisyonları nı ve cihazı asma alanı nı n

kenarlarını çiziniz.

3 Sabitleme parçaları için, 8 mm çapı nda ve 80 mm

derinlikte beş delik açı nı z ve deliklerin içine dübelleri duvar ile aynı hizada olacak şekilde bastırınız.

PP

[

PP

PP

▯ Duvar düz, dik konumda ve yeterli taşıma gücüne

sahip olmalıdır.

▯ Matkap deliklerinin derinliği, cı vata uzunluğuna

uygun olmalıdır. Dübeller sağlam oturmalı dı r.

▯ Ekteki cıvatalar ve dübeller, sağlam yekpare

duvarlar için kullanılmaya uygundur. Başka konstrüksiyonlar için (örn. alçı plaka, gözenekli beton, proton duvar tuğlaları) ilgili uygun sabitleme malzemeleri kullanınız.

▯ Aspiratörün azm. ağı rlığı 40 kg’dır.

Elektrik bağlantısı

Elektrik çarpma tehlikesi!

Cihaz içindeki parçalar keskin kenarlı olabilir. Bağlantı kablosu hasar görebilir. Bağlantı kablosunu kurma işlemi esnasında katlamayı nı z veya sıkı ştırmayı nı z.

Gerekli bağlantı verileri, cihazın iç kı smında bulabileceğiniz tip etiketinin üzerinde bildirilmiştir; bunun için metal yağ filtreleri sökülmelidir.

Bağlantı hattının uzunluğu: yakl. 1,30 m

Bu cihaz, AB parazitlenme giderme yönetmeliklerine uygundur.

PP

PP

m Elektrik çarpma tehlikesi!

Cihazın elektrik şebekesinden ayrılması her zaman mümkün olmalıdır. Cihaz sadece kurallara uygun olarak kurulmuş korumalı kontak prize takı lmalıdır. Montajdan sonra fişe ulaşılamı yorsa veya gerekli sabit bağlantı sı rasında kurulum tarafı nda en az 3 mm kontak mesafeli birçok kutup ayırma düzeneği mevcut olmalıdı r. Sabit bağlantı yı sadece bir elektronik uzmanı gerçekleştirmelidir.

Kurulum

Cihazın yerine asılması ve

1 Baca kaplaması tutturma köşebendini vidalayınız. ¨

[

2 Aspiratör asma tertibatını elle takarak vidalayını z.

Cı vataları sı kmayınız! ©

[

hizalandırılması

1 Cihazın koruyucu folyosunu önce arka kısımdan ve

montajdan sonra da tamamen çekip çıkarı nı z.

2 Cihazı, sağlam ve sabit şekilde asma tertibatı na

oturacak şekilde ası nı z. «

3 Cihazı, asma tertibatını çevirerek terazili yatay

konuma getiriniz. Gerekirse cihaz sağa veya sola kaydırılabilir. ¬

(

3 Vida dişli saplamayı ,5 – 9 mm kadarı duvardan

dı şarı da olacak şekilde vidalayı nı z. ª

NJONN NBYNN

4 Asma tertibatı için cıvataları sıkınız. Bu sı rada asma

tertibatlarını sıkıca tutunuz. ®

5 Cı rcırlı somunu sıkınız. ¯

)

Boru bağlantılarının sabitlenmesi

Baca kaplamalarının monte edilmesi

Bilgi: Bir alüminyum boru kullanılması halinde, bağlantı

alanını önceden pürüzsüz ve çapaksı z hale getiriniz.

Atık hava borusu Ø 150 mm (tavsiye edilen ebat)

Atık hava borusunu doğrudan hava borusu ağzı na sabitleyiniz ve sızdırmaz kılınız.

Atık hava borusu Ø 120 mm 1 Çap küçültme parçasını doğrudan hava deliği

parçasına sabitleyiniz.

2 Atık hava borusunu çap küçültme parçası na

sabitleyiniz.

3 Her iki bağlantı yerini uygun şekilde sı zdırmaz

kı lı nı z.

Yaralanma tehlikesi!

Kurulum esnasında keskin kenarlar nedeniyle yaralanma tehlikesi vardır. Cihazın kurulum çalışmaları boyunca daima koruyucu eldivenler kullanın.

1 Baca kaplamalarını ayı rı nı z.

Bunun için, yapışkan bandı çekip çı karınız

2 Baca kaplamalarındaki koruyucu folyoları çekip

çı karınız.

3 Baca kaplamalarını iç içe itiniz.

Bilgiler

‒ Çizik oluşmasını önlemek için, dış baca

kaplamasının kenarlarına koruyucu düzen olarak kağı t yerleştiriniz.

‒İç baca kaplamasının delikleri aşağı doğru

olmalıdı

4 Baca kaplamalarını cihaz üzerine yerleştiriniz. 5 İç baca kaplaması nı yukarı itiniz ve sol ve sağ tarafta

tutturma köşebendine takı nı z. ¨

6 Baca kaplamasını aşağıya oturtunuz. © 7 Baca kaplamasını iki cı vata ile yandan tutturma

köşebendine vidalayını z. ª

[

Оглавление

Руководство по эксплуатации и монтажу

Правила пользования 29

Важные правила техники безопасности 29 Охрана окружающей среды 32

Экономия электроэнергии 32

Правильная утилизация упаковки 32 Режимы работы 32

Режим отвода воздуха 32

Режим циркуляции воздуха 32 Управление 33

Управление прибором 33

Настройка вентилятора 33

Интенсивный режим 33

Автоматический режим 33

Управление с помощью датчика 33

Индикатор насыщения 34

Подсветка 34

Звуковой сигнал 34 Очистка и уход 34 Что делать в случае неисправности?36 Сервисная служба 36

Принадлежности

для режима циркуляции воздуха 36

Инструкция по монтажу 37

Важные правила техники безопасности 37 Общие указания 39

Режим отвода воздуха 39 Труба для отвода воздуха 39 Проверка стены 39 Электрическое подключение 39

Установка 40

Подготовка к установке 40 Установка 40 Монтаж обшивки вытяжной трубы 41

ПРАВИЛА ПОЛЬЗОВАНИЯ

Более подробную информацию о продукции, принадлежностях, запасных частях и службе сервиса можно найти на официальном сайте www.gaggenau.com и на сайте интернет-магазина www.gaggenau-eshop.com

m Важные правила техники безопасности

Внимательно прочитайте данное руководство. Оно поможет вам научиться правильно и безопасно пользоваться прибором. Сохраняйте руководство по эксплуатации и инструкцию по монтажу для дальнейшего использования или для передачи новому владельцу.

Безопасность эксплуатации гарантируется только при квалифицированной сборке с соблюдением инструкции по монтажу. За безупречность функционирования ответственность несёт монтёр.

Этот прибор предназначен только для домашнего использования. Прибор не предназначен для эксплуатации вне дома. Следите за прибором во время его работы. Производитель не несёт ответственности за повреждения, возникшие в результате использования не по назначению или неправильного обслуживания.

Данный прибор предназначен для использования на высоте не более 2000 м над уровнем моря.

Дети до 8 лет, лица с ограниченными физическими, умственными и психическими возможностями, а также лица, не обладающие достаточными знаниями о приборе, могут использовать прибор только под присмотром лиц, отвественных за их безопасность, или после подробного инструктажа и осознания всех опасностей, связанных с эксплуатацией прибора.

Детям не разрешается играть с прибором. Очистка и обслуживание прибора не должны производиться детьми, это допустимо, только если они старше 8 лет и их контролируют взрослые.

Не допускайте детей младше 8 лет к прибору и его сетевому проводу.

Распакуйте и осмотрите прибор. Не подключайте прибор, если он был поврежден во время транспортировки.

Этот прибор не предназначен для использования с внешним таймером или пультом управления.

Опасность удушья!

Упаковочный материал представляет опасность для детей. Никогда не позволяйте детям играть с упаковочным материалом.

Опасно для жизни!

Втянутые обратно отработавшие газы могут стать причиной отравления.

Всегда обеспечивайте приток достаточного количества воздуха, если прибор и источник пламени с подводом воздуха из помещения работают одновременно в режиме отвода воздуха.

Для безопасной эксплуатации понижение давления в помещении, где установлен источник пламени, не должно быть выше 4 Па (0,04 мбар). Это может быть достигнуто, если требуемый для сжигания воздух будет поступать через незакрываемые отверстия, например, в дверях, окнах, с помощью стенного короба системы притока/отвода воздуха или иных технических мероприятий.

В любой ситуации обращайтесь за советом к компетентному лицу, ответственному за эксплуатацию и очистку труб, способному оценить вентиляционную систему всего дома и предложить Вам решение по принятию соответствующих мер.

Если вытяжка работает исключительно в режиме циркуляции воздуха, то эксплуатация возможна без ограничений.

Источники пламени с подводом воздуха из помещения (например, работающие на газе, жидком топливе, дровах или угле нагреватели, проточные водонагреватели, бойлеры) получают воздух для сжигания топлива из помещения, где они установлены, а отработавшие газы отходят через вытяжную систему (например, вытяжную трубу) из помещения на улицу.

Во время работы вытяжки из кухни и располагающихся рядом помещений удаляется воздух и вследствие недостаточного количества воздуха возникает понижение давления. Ядовитые газы из вытяжной трубы или вытяжного короба втягиваются обратно в жилые помещения.

▯ Поэтому всегда следует заботиться о

достаточном притоке воздуха.

▯ Сам стенной короб системы притока/

отвода воздуха не обеспечивает гарантию соблюдения предельной величины.

Опасность возгорания!

▯ Отложения жира в жироулавливающем

фильтре могут вспыхнуть.

Очищайте жироулавливающий фильтр как минимум каждые 2 месяца.

Никогда не используйте прибор без жироулавливающего фильтра.

Опасность возгорания!

▯ Отложения жира в жироулавливающем

фильтре могут вспыхнуть. Никогда не работайте с открытым пламенем рядом с прибором (например, фламбирование). Прибор можно устанавливать вблизи источника для сжигания твёрдого топлива (например, дрова или уголь), если предусмотрена цельная несъёмная защитная панель. Не должно быть разлетающихся искр.

Опасность возгорания!

▯ Горячее растительное масло или жир легко

воспламеняются. Не оставляйте без присмотра горячее масло или жир. Никогда не тущите огонь водой. Выключите конфорку. Пламя можно осторожно погасить крышкой, пламягасящим покрывалом или подобными предметами.

Опасность возгорания!

▯ Включённая газовая конфорка, если на ней

не установлена посуда, производит очень много тепла. Расположенная над ней вентиляционная установка может быть повреждена или воспламениться. Включайте газовую конфорку только при установленной посуде.

Опасность возгорания!

▯ При одновременной эксплуатации

нескольких газовых конфорок производится очень много тепла. Это может привести к повреждению или возгоранию прибора. Эксплуатация прибора допускается только в комбинации с газовыми конфорками, максимальная общая мощность которых не превышает 18 кВт. При превышении общей мощности в 12 кВт следует соблюдать действующие в данном регионе предписания относительно вентиляции помещения, его величины и сочетания с вентиляционными установками в режиме отведения или в режиме рециркуляции воздуха.

Опасность удара током!

▯ Неисправный прибор может быть причиной

поражения током. Никогда не включайте неисправный прибор. Выньте из розетки вилку сетевого провода или выключите предохранитель в блоке предохранителей. Вызовите специалиста сервисной службы.

Опасность удара током!

▯ При неквалифицированном ремонте прибор

может стать источником опасности. Любые ремонтные работы и замена проводов и труб должны выполняться только специалистами сервисной службы, прошедшими специальное обучение. Если прибор неисправен, выньте вилку сетевого провода из розетки или отключите предохранитель в блоке предохранителей. Вызовите специалиста сервисной службы.

Опасность удара током!

▯ Проникающая влага может привести к

удару электрическим током. Не используйте очиститель высокого давления или пароструйные очистители.

Опасность ожога!

В процессе эксплуатации открытые для доступа детали прибора сильно нагреваются. Не прикасайтесь к раскалённым деталям. Не подпускайте детей близко.

Опасность травмирования!

▯ Некоторые детали внутри прибора имеют

острые кромки. Используйте защитные перчатки.

Опасность травмирования!

▯ Поставленные на прибор предметы могут

упасть. Не ставьте предметы на прибор.

Опасность травмирования!

▯ Свет от светодиодных элементов очень

яркий и может травмировать глаза (группа риска 1). Не смотрите на включённые светодиодные элементы дольше 100 секунд.

Причины повреждений

Внимание!

Опасность повреждения в результате коррозии. Во избежание образования конденсата всегда включайте прибор при приготовлении продукта. Конденсатная вода может стать причиной повреждения, вызванного коррозией.

Опасность повреждения электроники вследствие проникшей влаги. Никогда не чистите элементы управления влажной тряпкой.

Повреждение поверхностей вследствие неправильной очистки. Очищайте поверхности из нержавеющей стали только в направлении шлифования. Не чистящие средства для стальных поверхностей для элементов управления.

Повреждение поверхностей вследствие применения едких или абразивных чистящих средств. Не используйте едкие или абразивные чистящие средства.

Опасность повреждения вследствие возврата конденсата. Установите канал для отвода воздуха чуть ниже прибора (уклон 1°).

используйте

Охрана окружающей среды

Режимы работы

Ваш новый прибор отличается особенной эффективностью энергопотребления. В этом разделе вы найдёте ряд рекомендаций, как при эксплуатации прибора сэкономить ещё больше энергии и как правильно утилизировать прибор.

Экономия электроэнергии

▯ Во время приготовления позаботьтесь о

достаточном притоке воздуха, чтобы обеспечить эффективную и бесшумную работу вытяжки.

▯ Настройте режим работы вентилятора в

зависимости от интенсивности испарений. Включайте интенсивный режим только при необходимости. Пониженный режим работы вентилятора способствует снижению расхода электроэнергии.

▯ При высокой интенсивности испарений заранее

выбирайте повышенный режим работы вентилятора. При значительном скоплении испарений в кухне потребуется более длительное использование вытяжки.

▯ Выключите вытяжку, если не предполагается её

дальнейшее использование.

▯ Выключите подсветку, если не предполагается её

дальнейшее использование.

▯ Следует очищать и менять фильтр с указанной

периодичностью в целях повышения эффективности работы системы вентиляции и предотвращения опасности возникновения пожара.

Этот прибор может использоваться как в режиме вытяжной вентиляции, так и в режиме циркуляции воздуха.

Режим отвода воздуха

Втянутый воздух очищается жироулавливающим фильтром и подаётся по системе труб наружу.

Указание: Вытяжной воздух не должен выходить ни

через эксплуатируемую дымовую трубу, ни в шахту, служащую для вытяжной вентиляции помещений, в которых находится источник пламени.

▯ Если вытяжной воздух выходит в неиспользуемую

дымовую трубу, следует получить разрешение у компетентного лица, ответственного за эксплуатацию и очистку труб.

▯ Если вытяжной воздух отводится через наружную

стену, следует использовать телескопический блок в кладке.

Режим циркуляции воздуха

Вытяжка всасывает воздух, который очищается, проходя через жироулавливающие и угольный фильтры, а затем возвращается обратно в кухню.

Правильная утилизация упаковки

Утилизируйте упаковку с соблюдением правил экологической безопасности.

Данный прибор имеет отметку о соответствии европейским нормам 2012/19/EU утилизации электрических и электронных приборов (waste

electrical and electronic equipment - WEEE).

Данные нормы определяют действующие на территории Евросоюза правила возврата и утилизации старых приборов.

Указание: Для поглощения запахов в режиме

циркуляции воздуха необходимо установить угольный фильтр. Информацию о различных возможностях использования прибора в режиме циркуляции воздуха Вы можете найти в проспектах или получить в специализированном магазине. Необходимые для этого принадлежности можно приобрести в специализированном магазине, сервисной службе или в магазине в Интернете. Номера принадлежностей указаны в

конце инструкции по эксплуатации.

Управление

Автоматический режим

Включение

Указание: Включайте вытяжку вначале приготовления

пищи и выключайте лишь спустя несколько минут после окончания приготовления. Таким образом, кухонные испарения наиболее эффективно устраняются.

Управление прибором

Панель управления

Пояснение

Вентилятор Вкл/Выкл

1 Режим работы вентилятора 1 2 Режим работы вентилятора 2 3 Режим работы вентилятора 3

Интенсивный режим

Автоматический режим

Индикатор насыщения

Подсветка Вкл/Выкл/Режим диммера

▯ Нажмите кнопку #.

Вентилятор запустится в режиме 2.

▯ Нажмите кнопку <.

Оптимальный режим работы вентилятора (1, 2 или 3) будет выбран автоматически с помощью датчика.

Выключение

Чтобы отключить автоматический режим, нажмите кнопку

Вентилятор выключается автоматически, когда датчик перестает обнаруживать изменение качества воздуха.

Максимальная продолжительность работы автоматическом режиме составляет 4 часа.

< или #.

Управление с помощью датчика

В автоматическом режиме датчик, расположенный в вытяжке, определяет интенсивность испарений, возникающих в процессе приготовления пищи. В зависимости от настройки датчика вентилятор автоматически переключается на другой режим.

Заводская настройка чувствительности: 2

Настройка пониженной чувствительности: 1

Настройка повышенной чувствительности: 4

Настройка вентилятора

Включение

▯ Нажмите кнопку ÿ.

Вентилятор запустится в режиме 2.

▯ Для изменения интенсивности работы вентилятора

нажимайте кнопки 1, 2, 3 или

Выключение

Нажмите кнопку

Ž.

Интенсивный режим

При особенно сильном запахе или чаде можно использовать интенсивный режим.

1 Нажмите кнопку ÿ.

Вентилятор запустится в режиме 2.

2 Нажмите кнопку Ž .

Включится интенсивный режим.

Указание: В интенсивном режиме вентилятор

работает с максимальной мощностью ограниченное время в любом режиме работы вентилятора, в том числе автоматическом. Через 6 минут вентилятор автоматически переключится обратно на выбранную установку.

3 Для более быстрого выключения интенсивного

режима нажмите кнопку другого режима работы вентилятора.

ÿ или кнопку любого

Если датчик реагирует слишком быстро или слишком медленно, то это можно изменить следующим образом:

1 при выключенном вентиляторе удерживайте кнопку

< нажатой примерно 4 секунды. Отобразится

текущая установка.

2 Для изменения настройки датчика нажмите кнопку

1, 2, 3 или

Кнопка 1= чувствительность 1

Кнопка 2= чувствительность 2

Кнопка 3= чувствительность 3

Кнопка

Ž.

= чувствительность 4

3 Для подтверждения ввода удерживайте кнопку <

нажатой примерно 4 секунды.

Индикатор насыщения

Чистящие средства

При насыщении металлического жироулавливающего фильтра или фильтра с активированным углем примерно через 4 секунды после выключения вентилятора раздается звуковой сигнал. Дополнительно появляется индикация насыщения

œ.

▯ После этого необходимо очистить металлический

жироулавливающий фильтр. Об очистке металлического жироулавливающего фильтра, см. в главе

Очистка и обслуживание.

▯ Появляющуюся индикацию насыщения можно

отключить. Для этого нажмите кнопку

œ .

Подсветка

Подсветку можно включать и выключать независимо от системы вентиляции.

Нажмите кнопку

Установка яркости

Нажмите и удерживайте кнопку достигнута требуемая яркость.

@, пока не будет

Звуковой сигнал

Включение звукового сигнала

При выключенном вентиляторе одновременно нажмите на 3 секунды кнопки раздастся звуковой сигнал.

Выключение звукового сигнала

Повторите процесс «Включение звукового сигнала».

# и Ž. В качестве подтверждения

Очистка и уход

m Опасность ожога!

Во время работы прибор сильно нагревается, особенно в области ламп. Перед очисткой дайте прибору остыть.

m Опасность удара током!

Проникшая в прибор влага может стать причиной удара током. Очищайте прибор только влажной салфеткой. Перед выполнением очистки выньте вилку сетевого кабеля из розетки или отключите предохранитель в блоке предохранителей.

Во избежание повреждения различных поверхностей в результате применения неподходящих чистящих средств следуйте указаниям в таблице. Не используйте

▯ едкие или абразивные чистящие средства, ▯ чистящие средства, содержащие большой процент

спирта,

▯ жёсткие мочалки или губки, ▯ очистители высокого давления или пароструйные

очистители.

Новые губки для мытья посуды тщательно вымойте перед использованием.

Соблюдайте все указания и предупреждения, касающиеся чистящих средств.

Зона очистки Чистящее средство

Нержавеющая сталь

Лакированные поверхности

Алюминий и пластмасса

Стекло

Элементы управления

Горячий мыльный раствор:

очистите с помощью мягкой тряпочки, а затем вытрите досуха.

Очищайте поверхности из нержавеющей стали только в направлении шлифования.

Специальные средства для ухода за металлическими изделиями можно приобрести в сервисной службе или в специализированном магазине. Средство следует наносить тонким слоем с помощью мягкой тряпочки.

Горячий мыльный раствор:

очистите с помощью влажной тряпочки, а затем вытрите насухо.

Не используйте чистящие средства для стальных поверхностей.

Средство для очистки стёкол:

очистите с помощью мягкой тряпочки.

Средство для очистки стёкол:

очистите с помощью мягкой тряпочки. Не используйте скребок для стеклянных поверхностей.

Горячий мыльный раствор:

очистите с помощью влажной тряпочки, а затем вытрите насухо.

Опасность поражения электрическим током вследствие проникшей влаги.

Опасность повреждения электроники вследствие проникшей влаги. Никогда не чистите элементы управлениявлажной салфеткой.

Не используйте чистящие средства для стальных поверхностей.

m Опасность удара током!

Проникающая влага может привести к удару электрическим током. Не используйте очиститель высокого давления или пароструйные очистители.

m Опасность травмирования!

Некоторые детали внутри прибора имеют острые кромки. Используйте защитные перчатки.

Чистка металлических жироулавливающих фильтров

Снятие металлического жироулавливающего фильтра

Эта инструкция действительна для нескольких вариантов прибора. Поэтому не исключено, что отдельные элементы оснащения, описанные в инструкции, в Вашем бытовом приборе отсутствуют.

m Опасность возгорания!

Отложения жира в жироулавливающем фильтре могут вспыхнуть.

Очищайте жироулавливающий фильтр как минимум каждые 2 месяца.

Никогда не используйте прибор без жироулавливающего фильтра.

Указания

‒Не используйте для чистки никаких

сильнодействующих, кислотоили щелочесодержащих чистящих средств.

‒ При чистке металлических жироулавливающих

фильтров протрите также влажной тканью крепления фильтров в приборе.

‒ Металлические жироулавливающие фильтры можно

мыть в посудомоечной машине или вручную.

Вручную:

1 Выньте металлический жироулавливающий фильтр

из крепления.

2 Потяните фильтр вниз, при этом придерживайте его

снизу другой рукой.

Указания

‒ Жир может собираться под фильтром. ‒ Держите металлический жироулавливающий

фильтр горизонтально, чтобы избежать стекания жира.

3 Очистите металлический жироулавливающий

фильтр.

Установка металлического жироулавливающего фильтра

Указание: Для особенно стойких загрязнений можно

воспользоваться специальным жирорастворяющим средством. Это средство можно заказать в магазине в Интернете.

▯ Замочите металлические жироулавливающие

фильтры в горячем растворе моющего средства для посуды.

▯ Почистите фильтры щеткой и затем тщательно

промойте их в чистой воде.

▯ Дайте стечь воде с фильтров.

В посудомоечной машине:

Указание: После мытья в посудомоечной машине

не исключено незначительное изменение цвета фильтров. Это не влияет на функционирование металлических жироулавливающих фильтров.

▯ Сильно загрязненные жиром металлические

фильтры не следует мыть вместе с посудой.

▯ Фильтры следует свободно разместить

в посудомоечной машине. Их нельзя защемлять посудой.

1 Установите металлический жироулавливающий

фильтр. При этом возьмитесь рукой за нижнюю часть металлического жироулавливающего фильтра.

2 Установите металлический жироулавливающий

фильтр обратно движением вверх и закройте защёлку.

Что делать в случае неисправности?

Обычно, возникающие неисправности могут устраняться собственными силами Прежде чем обращаться в службу сервиса, выполните нижеследующие указания

m Опасность удара током!

При неквалифицированном ремонте прибор может стать источником опасности. Любые ремонтные работы и замена проводов и труб должны выполняться только специалистами сервисной службы, прошедшими специальное обучение. Если прибор неисправен, выньте вилку сетевого провода из розетки или отключите предохранитель в блоке предохранителей. Вызовите специалиста сервисной службы.

Таблица неисправностей

Сервисная служба

Если ваш прибор нуждается в ремонте, наша сервисная служба всегда к вашим услугам. Мы всегда стараемся найти подходящее решение, чтобы избежать в том числе ненужных вызовов специалистов.

Для получения квалифицированного обслуживания при вызове специалиста сервисной службы обязательно указывайте номер изделия (номер E) и заводской номер (номер FD) вашего прибора. Типовую табличку с номерами можно найти внутри прибора (для этого следует снять металлический жироулавливающий фильтр).

Чтобы не тратить время на поиск этих номеров, впишите их и телефонный номер сервисной службы здесь.

Номер E Номер FD

Сервисная служба

Неисправность Возможная

причина

Прибор не работает

Вилка не вставлена в розетку

Отключение электроэнергии

Неисправен предохранитель

Решение

Подключите прибор к электросети

Проверьте, функционируют ли другие кухонные приборы

Проверьте, в порядке ли предохранитель прибора в блоке предохранителей

--------

Светодиодные лампы

Замена дефектных светодиодных ламп должна производиться только изготовителем, его сервисной службой или квалифицированным специалистом (электромонтером) с соответствующей лицензией.

m Опасность травмирования!

Свет от светодиодных элементов очень яркий и может травмировать глаза (группа риска 1). Не смотрите на включённые светодиодные элементы дольше 100 секунд.

Обратите внимание, что визит специалиста сервисной службы для устранения повреждений, связанных с неправильным уходом за прибором, не является бесплатным даже во время гарантийного

Заявка на ремонт и консультация при неполадках

Контактные данные всех стран Вы найдёте в приложенном списке сервисных центров.

Положитесь на компетентность изготовителя. Тогда вы можете быть уверены, что ремонт будет произведëн грамотными специалистами и с использованием фирменныx запасныx частей.

срока.

Принадлежности для режима циркуляции воздуха

(не входят в комплект поставки)

Указание: Соблюдайте инструкции по монтажу,

прилагаемые принадлежностям.

Первоначальное оснащение

Сменный фильтр

1 AA200812

2 AA200110

ИНСТРУКЦИЯ ПО МОНТАЖУ

Инструкция по монтажу

PLQ PP PD[ PP

PLQ PP

PP

PP

PLQ PP

PP

m Важные правила техники

безопасности

Ширина вытяжки должна соответствовать минимум ширине кухонной плиты.

При установке обязательно соблюдайте соответствующие действительные строительные нормы и предписания местных предприятий по электро- и газоснабжению.

При подключении воздуховодом следует руководствоваться соответствующими нормами и законами (например, строительные нормы и правила, действующие в соответствующей стране).

как

[

[

[

[

[

[

▯ Этот бытовой прибор предназначен для крепления

к стене.

▯ Обратите внимание при монтаже дополнительных

специальных принадлежностей (напр., комплект для режима циркуляции воздуха) на прилагаемую к ним инструкцию по монтажу.

▯ Поверхности прибора чувствительны

к повреждениям. Старайтесь избегать повреждений во время установки.

Опасно для жизни!

Отработанные газы, снова попавшие в комнату, могут стать причиной отравления. Запрещается подключать вытяжку к действующей дымовой трубе или к каналу, через который осуществляется вентиляция помещений с установленными приборами, использующими открытый огонь. При подключении вытяжки к неиспользуемой дымовой трубу необходимо получить разрешение у лиц, ответственных за ее эксплуатацию и очистку.

Опасно для жизни!

Втянутые обратно отработавшие газы могут стать причиной отравления.

▯ Поэтому всегда следует заботиться о

достаточном притоке воздуха.

▯ Сам стенной короб системы притока/

отвода воздуха не обеспечивает гарантию соблюдения предельной величины.

Опасность возгорания!

Отложения жира в жироулавливающем фильтре могут вспыхнуть. Во избежание скопления жара следует соблюдать заданное безопасное расстояние. Соблюдайте указания, данные для вашего прибора. При одновременной эксплуатации газовой и электрической горелок следует соблюдать самое большое заданное расстояние.

Прибор может быть установлен только на одной стороне прямо возле шкафа-колонны или стены. Расстояние от стены или шкафа-колонны должно быть не менее 50 мм.

Опасность травмирования!

▯ Некоторые детали внутри прибора имеют

острые кромки. Используйте защитные перчатки.

Опасность травмирования!

▯ Если прибор не зафиксирован надлежащим

образом, он может упасть. Все элементы крепления должны быть надёжно установлены.

Опасность травмирования!

▯ Прибор тяжёлый. Для его перемещения

потребуются 2 человека. Используйте только подходящие вспомогательные средства.

Опасность удара током!

Некоторые детали внутри прибора имеют острые кромки, что может повредить соединительный провод. Проследите, чтобы соединительный провод не зажимался и не перегибался.

Если вытяжка работает исключительно в режиме циркуляции воздуха, то эксплуатация возможна без ограничений.

Опасно для жизни!

Втянутые обратно отработавшие газы могут стать причиной отравления. При установке системы вентиляции с источником пламени, связанным с вытяжкой, для подачи питания на вытяжку должен быть предусмотрен подходящий предохранительный выключатель.

Опасность удара током!

Следует обеспечить возможность отключения прибора от электросети в любой момент. Прибор можно подключать к сети только через правильно установленную розетку с заземляющим контактом. Если после установки прибора невозможно будет добраться до вилки или если требуется стационарное подключение, необходимо предусмотреть специальный выключатель для размыкания всех полюсов с расстоянием между разомкнутыми контактами не менее 3 мм. Стационарное подключение должно производиться только электриком.

Опасность удушья!

Упаковочный материал представляет опасность для детей. Никогда не позволяйте детям играть с упаковочным материалом.

Общие указания

Режим отвода воздуха

m Опасно для жизни!

Если вытяжной воздух отводится через наружную стену, в кладке следует использовать телескопический блок.

очистку.

Труба для отвода воздуха

Указание: Производитель прибора не даёт гарантии в

случае рекламаций, касающихся участков трубопровода.

▯ Оптимальная мощность прибора достигается за счёт

короткой прямой отводной трубы, имеющей по возможности большой диаметр.

▯ При наличии длинных шероховатых отводных труб,

большого количества колен или труб с диаметром менее 150 мм оптимальная мощность вытяжки не достигается и шум вентилятора становится громче.

▯ Трубы или шланги для прокладки трубы для отвода

воздуха должны быть выполнены из невоспламеняющегося материала.

Круглые трубы

Рекомендуется внутренний диаметр 150 мм, как минимум 120 мм.

Плоские каналы

Внутреннее поперечное сечение должно соответствовать диаметру круглых труб.

Ø 150 мм ок. 177 см

Ø 120 мм ок. 113 см

Проверка стены

▯ Стена должна быть ровной, вертикальной

и обладать достаточной прочностью.

▯ Глубина высверленных отверстий должна

соответствовать длине винтов. Дюбели должны обеспечивать надежную фиксацию.

▯ Входящие в комплект поставки винты и дюбели

рассчитаны на массивную кирпичную кладку. Для стен другой конструкции (напр., из гипсокартона, пористого бетона, кирпича из поротона) необходимо использовать соответственно другие, подходящие средства крепления.

▯ Макс. вес вытяжки – 40 кг.

Электрическое подключение

m Опасность удара током!

Необходимые для электроподключения характеристики Вы найдете на типовой табличке внутри бытового прибора, сняв металлический жироулавливающий фильтр.

Длина соединительного кабеля: ок. 1,30 м

Этот бытовой прибор отвечает требованиям Правил по подавлению радиопомех.

ЕС

m Опасность удара током!

▯ Плоские каналы не должны иметь резких изгибов. ▯ При несоответствии диаметров труб используйте

герметизирующую ленту.

Установка

Подготовка к установке

Внимание!

Убедитесь, что в месте сверления отверстий нет электропроводки, газовых или водопроводных труб.

1 Начертите вертикальную осевую линию на стене от

верхней панели до нижней кромки вытяжки.

2 Обозначьте положения винтов и контур области

установки.

3 Просверлите 5 отверстий (Ø 8 мм, глубина 80 мм)

для крепления и вставьте дюбели заподлицо со стеной.

PP

PP

Установка

1 Зафиксируйте уголки крепления обшивки вытяжной

трубы с помощью винтов.

2 Зафиксируйте крепления вытяжки с помощью

винтов, завернув их от руки. Винты не затягивайте!

[

[

PP

PP

PP

[

3 Вверните болты таким образом, чтобы они еще на 5–

9 ммвыступали из стены.

NJONN NBYNN

Навешивание и выравнивание прибора

1 Сначала снимите защитную плёнку с задней стенки

прибора, а после его установки снимите всю пленку.

2 Навесьте прибор таким образом, чтобы он надежно

зафиксировался в креплениях.

3 Выровняйте прибор в горизонтальной плоскости

путем вворачивания/выворачивания винтов на креплениях. При необходимости можно сместить прибор влево или вправо.

Крепление соединений труб

Указание: Если используется труба из алюминия, тогда

место присоединения необходимо предварительно сгладить.

Вытяжная труба Ø 150 мм (рекомендуемая величина)

Вытяжная труба крепится непосредственно к воздушному патрубку и соединение соответствующим образом изолируется.

Вытяжная труба Ø 120 мм

1 Переходной патрубок крепится непосредственно

к воздушному патрубку.

2 Вытяжная труба крепится к переходному патрубку. 3 Оба места соединения соответствующим образом

изолируются.

Монтаж обшивки вытяжной трубы

m Опасность травм!

Cо стороны острых кромок при установке. При установке прибора всегда надевайте защитные перчатки.

(

4 Плотно затяните винты креплений. При этом

придерживайте крепления рукой.

5 Туго заверните гайку с накаткой. ¯

1 Разделите секции обшивки вытяжной трубы.

Для этого удалите клейкую ленту

2 Удалите защитную плёнку с обеих секций обшивки

вытяжной трубы.

3 Вставьте одну секцию обшивки вытяжной трубы в

другую.

Указания

‒Во избежание царапин положите в качестве

защиты бумагу на края наружной секции обшивки вытяжной трубы.

‒ Прорези во внутренней секции обшивки

вытяжной трубы должны быть внизу.

4 Установите секции обшивки вытяжной трубы на

прибор.

5 Сдвиньте внутреннюю секцию обшивки вверх и

установите слева и справа на крепёжный уголок.

6 Зафиксируйте обшивку вытяжной трубы движением

вниз.

7 Двумя винтами привинтите обшивку вытяжной трубы

с боковых сторон к крепёжному уголку.

)

[

Spis treści

Instrukcja obsługi i montażu

Instrukcja obsługi 42

Ważne wskazówki dotyczące bezpieczeństwa 42 Ochrona środowiska 45

Oszczędność energii 45 Utylizacja zgodna z przepisami o ochronie środowiska naturalnego 45

Tryby pracy 45

Praca w trybie obiegu otwartego 45 Tryb obiegu zamkniętego 45

Obsługa 46

Obsługa urządzenia 46 Ustawianie wentylatora 46 Stopień intensywny 46 Tryb automatyczny 46 Sterowanie czujnikiem 46 Nasycenie filtra przeciwtłuszczowego 46 Oświetlenie 47 Sygnał dźwiękowy 47

Czyszczenie i konserwacja 47 Usterka, co robić?48 Serwis 49

Wyposażenie dodatkowe urządzeń działających w trybie obiegu zamkniętego 49

Instrukcja montażu50

Ważne wskazówki dotyczące bezpieczeństwa 50 Wskazówki ogólne 52

Praca w trybie obiegu otwartego 52 Przewód odprowadzający powietrze 52 Sprawdzenie ściany 52 Podłączenie do sieci elektrycznej 52

Instalacja 53

Przygotowanie do instalacji 53 Instalacja 53 Montaż obudowy kominowej 54

INSTRUKCJA OBSŁUGI

Więcej informacji na temat naszych produktów, wyposażenia, części zamiennych oraz serwisu można znaleźć na stronie internetowej: www.gaggenau.com oraz w sklepie internetowym:

www.gaggenau-eshop.com

m Ważne wskazówki dotyczące bezpieczeństwa

Należy dokładnie przeczytać niniejszą instrukcję. Zapoznanie się z nią pozwoli na bezpieczne i właściwe użytkowanie urządzenia. Instrukcję obsługi i montażu należy zachować do późniejszego wglądu lub dla kolejnego użytkownika.

Bezpieczeństwo podczas użytkowania zapewnione jest tylko po prawidłowym zamontowaniu zgodnie z instrukcją montażu. Monter jest odpowiedzialny za prawidłowe działanie w miejscu instalacji urządzenia.

Urządzenie jest przeznaczone wyłącznie do użytku domowego. Nie korzystać z urządzenia na zewnątrz. Włączonego urządzenia nie zostawiać bez nadzoru. Producent nie ponosi

odpowiedzialności za szkody spowodowane nieprawidłowym użytkowaniem lub błędną obsł

ugą.

To urządzenie jest przeznaczone do użytku na wysokości do 2000 metrów nad poziomem morza.

Urządzenie mogą obsługiwać dzieci w wieku powyżej 8 lat oraz osoby z ograniczonymi zdolnościami fizycznymi, sensorycznymi lub umysłowymi, a także osoby nie posiadające wystarczającego doświadczenia lub wiedzy, jeśli pozostają pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub zostały pouczone, jak właściwie obsługiwać urządzenie i są świadome związanych z tym zagrożeń.

Dzieci nie mogą bawić się urządzeniem. Czyszczenie i czynności konserwacyjne nie mogą być wykonywane przez dzieci, chyba że mają one ukończone 8 lat i są nadzorowane przez osobę dorosłą.

Dzieciom poniżej 8 roku życia nie należy pozwalać na zbliżanie się do urządzenia ani przewodu przyłączeniowego.

Po rozpakowaniu należy sprawdzić stan urządzenia. Nie podłączać, jeśli urządzenie zostało uszkodzone podczas transportu.

Urządzenie nie jest przystosowane do pracy z zewnętrznym zegarem sterującym ani z systemem zdalnego sterowania.

Niebezpieczeństwo uduszenia!

Opakowanie jest niebezpieczne dla dzieci. Nie pozwalać dzieciom na zabawę opakowaniem.

Zagrożenie życia!

Odprowadzane gazy pochodzące ze spalania mogą być przyczyną zatrucia.

Należy zadbać o dostateczną ilość doprowadzanego powietrza, jeżeli urządzenie pracujące w trybie obiegu otwartego jest użytkowane jednocześnie z zależnym od dopływu powietrza urządzeniem spalającym.

Zależne od powietrza w pomieszczeniu urządzenia spalające (np. grzejniki na gaz, olej, drewno lub węgiel, przepływowe podgrzewacze wody i inne podgrzewacze wody) pobierają powietrze do spalania z pomieszczenia, w którym się znajdują, a spaliny odprowadzają przez układ wylotowy (np. komin) na zewnątrz.

Włączenie okapu kuchennego powoduje zasysanie powietrza w kuchni i sąsiadujących pomieszczeniach – bez wystarczającej wentylacji powstanie podciśnienie. Trujące gazy z komina lub ciągu wentylacyjnego uwalniane są do pomieszczeń mieszkalnych.

▯ Z tego względu należy zadbać o dostateczną

ilość doprowadzanego powietrza.

▯ Sam wywietrznik ścienny nie zapewnia

utrzymania wartości granicznej.

Praca bez zagrożeń możliwa jest, jeśli w miejscu ustawienia urządzenia spalającego nie zostanie przekroczone podciśnienie 4 Pa (0,04 mbar). Taką wartość można osiągnąć, jeśli powietrze potrzebne do spalania będzie dostarczane przez otwory niezamykane na stałe (np. drzwi, okna, wywietrzniki ścienne) lub za pomocą innych środków technicznych.

Należy zasięgnąć porady kominiarza, który może ocenić instalację wentylacyjną budynku i zaproponować odpowiednie sposoby wentylacji.

Jeżeli okap stosowany jest wyłącznie w trybie obiegu zamkniętego, możliwa jest jego praca bez ograniczeń.

Niebezpieczeństwo pożaru!

▯ Osad z tłuszczu w filtrze

przeciwtłuszczowym może się zapalić.

Filtr przeciwtłuszczowy czyścić co najmniej co 2 miesiące.

Nie używać urządzenia bez filtra przeciwtłuszczowego.

Niebezpieczeństwo pożaru!

▯ Osad z tłuszczu w filtrze

przeciwtłuszczowym może się zapalić. Nie używać w pobliżu urządzenia źródeł otwartego ognia (np. przy flambirowaniu). Urządzenie można zainstalować w pobliżu pieca opalanego paliwem stałym (np. drewnem lub węglem) tylko wtedy, gdy występuje zamknięta, zamocowana na stałe osłona ochronna. Nie może dochodzić do iskrzenia.

Niebezpieczeństwo pożaru!

▯ Gorący olej lub tłuszcz może szybko zapalić

się. Nigdy nie pozostawiać rozgrzanego tłuszczu lub oleju bez nadzoru. Nigdy nie gasić ognia wodą. Wyłączyć pole grzejne. Ostrożnie stłumić ogień używając pokrywki, koca gaśniczego lub podobnego przedmiotu.

Niebezpieczeństwo pożaru!

▯ Włączone gazowe pola grzejne bez

postawionych na nich naczyń wytwarzają dużo ciepła. Może to prowadzić do uszkodzenia lub zapalenia się znajdującego się nad nimi wentylatora. Gazowych pól grzejnych używać wyłącznie, gdy postawione są na nich naczynia.

Niebezpieczeństwo pożaru!

▯ W przypadku jednoczesnego użytkowania

kilku gazowych pól grzejnych wytwarza się dużo ciepła. Może to prowadzić do uszkodzenia lub zapalenia się wentylatora. Wentylatora można używać wyłącznie w połączeniu z gazowymi polami grzejnymi, których maksymalna moc całkowita nie przekracza 18 kW. Jeżeli całkowita moc pól grzejnych przekracza 12 kW, należy przestrzegać lokalnych przepisów dotyczących wentylacji pomieszczenia, jego wielkości oraz użytkowania w połączeniu z wentylatorami działającymi w trybie obiegu otwartego lub zamkniętego.

Niebezpieczeństwo poparzenia!

Dostępne elementy nagrzewają się podczas eksploatacji. Nie dotykać gorących elementów. Nie zezwalać dzieciom na zbliżanie się.

Niebezpieczeństwo obrażeń!

▯ Elementy urządzenia mogą mieć ostre

krawędzie. Zaleca się zakładanie rękawic ochronnych.

Niebezpieczeństwo obrażeń!

▯ Przedmioty postawione na urządzeniu mogą

spaść. Nigdy nie stawiać przedmiotów na urządzeniu.

Niebezpieczeństwo obrażeń!

▯ Światło emitowane przez lampy LED jest

bardzo jaskrawe i może uszkodzić wzrok (grupa ryzyka 1). Nie patrzeć bezpośrednio na włączone lampy LED dłużej niż przez 100 sekund.

Przyczyny uszkodzeń

Uwaga!

Niebezpieczeństwo uszkodzenia ze względu na szkody spowodowane korozją. Podczas gotowania zawsze włączać urządzenie, aby uniknąć tworzenia się skroplin. Skropliny mogą prowadzić do powstania szkód spowodowanych korozją.

Niebezpieczeństwo uszkodzenia ze względu na wilgoć przedostającą się do elektroniki. Elementów obsługi nigdy nie czyścić mokrą ściereczką.

Uszkodzenie powierzchni ze względu na nieprawidłowe czyszczenie. Powierzchnie ze stali szlachetnej czyścić tylko w kierunku szlifu. Do elementów obsługi nie używać środków do czyszczenia stali szlachetnej.

Uszkodzenie powierzchni ze względu na ostre lub szorujące środki czyszczące. Nie stosować ostrych lub szorujących środków czyszczących.

Niebezpieczeństwo uszkodzenia ze względu na cofanie się kondensatu. Kanał odprowadzający powietrze z urządzenia należy zainstalować pod lekkim kątem (spadek 1°).

Niebezpieczeństwo porażenia prądem!

▯ Uszkodzone urządzenie może prowadzić do

porażenia prądem. Nigdy nie włączać uszkodzonego urządzenia. Wyciągnąć wtyczkę z gniazda lub wyłączyć bezpiecznik w skrzynce bezpiecznikowej. Wezwać serwis.

Niebezpieczeństwo porażenia prądem!

▯ Nieprawidłowo przeprowadzane naprawy

stanowią poważne zagrożenie. Wyłącznie przeszkoleni technicy serwisu mogą przeprowadzać naprawy i wymieniać uszkodzone przewody przyłączeniowe. Jeśli urządzenie jest uszkodzone, należy wyciągnąć wtyczkę z gniazda lub wyłączyć bezpiecznik w skrzynce bezpiecznikowej. Wezwać serwis.

Niebezpieczeństwo porażenia prądem!

▯ Wnikająca wilgoć może spowodować

porażenie prądem. Nie używać myjek wysokociśnieniowych ani parowych.

Ochrona środowiska

Tryby pracy

Urządzenie odznacza się wysoką efektywnością energetyczną. Niniejszy rozdział zawiera porady dotyczące eksploatacji urządzenia w sposób umożliwiający oszczędzanie energii oraz prawidłowej utylizacji zużytego urządzenia.

Oszczędność energii

▯ Podczas gotowania zapewnić odpowiednią

wentylację, aby działanie okapu było efektywne. a odgłosy pracy ograniczone do minimum.

▯ Stopień mocy wentylatora dopasować do

intensywności oparów. Tryb intensywny stosować wyłącznie w razie potrzeby. Niższy stopień mocy wentylatora oznacza mniejsze zużycie energii.

▯ W przypadku intensywnych oparów w odpowiednim

momencie włączyć wyższy stopień mocy wentylatora. Opary nagromadzone w samej kuchni mogą wymagać dłuższej pracy okapu.

▯ Jeżeli działanie okapu nie jest już potrzebne,

wyłączyć urządzenie.

▯ Wyłączyć oświetlenie, jeżeli nie jest już potrzebne. ▯ W celu zwiększenia skuteczności systemu

wentylacyjnego i wyeliminowania niebezpieczeństwa pożaru filtry należy regularnie czyścić lub w razie potrzeby wymienić.

Utylizacja zgodna z przepisami o

Urządzenie można użytkować w trybie obiegu otwartego lub zamkniętego.

Praca w trybie obiegu otwartego

Zassane powietrze jest czyszczone przez filtr przeciwtłuszczowy i kierowane na zewnątrz poprzez system rur.

Wskazówka: Powietrza wylotowego nie wolno kierować do komina odprowadzającego spaliny lub dym, ani do kanału wentylacyjnego pomieszczeń, w których stoją urządzenia spalające.

▯ Jeżeli powietrze wylotowe ma być kierowane do

nieużytkowanego już komina odprowadzającego spaliny lub dym, to należy uzyskać zgodę okręgowego kominiarza.

▯ Jeśli powietrze wylotowe ma być wyprowadzane

przez ścianę zewnętrzną, to należy wmurować skrzynkę teleskopową.

Tryb obiegu zamkniętego

Zassane powietrze jest czyszczone przez filtr przeciwtłuszczowy oraz filtr z węglem aktywnym i z powrotem kierowane do kuchni.

ochronie środowiska naturalnego

Opakowanie należy usunąć zgodnie z przepisami o ochronie środowiska.

To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/UE oraz polską Ustawą z dnia 11 września 2015. „O zużytym sprzęcie elektrycznym i elektronicznym” (Dz.U. z dn. 23.10.2015 poz. 11688) symbolem przekreślonego kontenera na odpady. Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostka, tworzą odpowiedni system umożliwiający oddanie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

Wskazówka: Do pochłaniania zapachów wtrybie obiegu zamkniętego należy zamontować filtr z węglem aktywnym. Informacje na temat różnych możliwości zastosowania urządzenia w trybie obiegu zamkniętego można przeczytać w prospekcie lub zdobyć w sklepie specjalistycznym. Niezbędne akcesoria można nabyć w sklepie specjalistycznym, w punkcie serwisowym lub w sklepie internetowym. Numer katalogowy wyposażenia zamieszczono na końcu instrukcji obsługi.

Obsługa

Tryb automatyczny

Włączanie

Wskazówka: Okap kuchenny należy włączyć na

początku gotowania, natomiast wyłączyć dopiero po upływie kilku minut po zakończeniu gotowania. W ten sposób opary kuchenne są najskuteczniej usuwane.

Obsługa urządzenia

Pulpit obsługi

Objaśnienie

Wentylator wł./wył.

1 Stopień mocy wentylatora 1 2 Stopień mocy wentylatora 2 3 Stopień mocy wentylatora 3

Stopień intensywny

Tryb automatyczny

Nasycenie filtra przeciwtłuszczowego

Światło wł./wył./przyćmione

Ustawianie wentylatora

Włączanie

▯ Nacisnąć przycisk #.

Wentylator uruchamia się na stopniu 2.

▯ Nacisnąć przycisk <.

Optymalny stopień mocy wentylatora 1, 2 lub 3 ustawiany jest automatycznie przez czujnik.

Wyłączanie

W celu włączenia trybu automatycznego nacisnąć przycisk < lub #.

Wentylator wyłącza się automatycznie, jeśli czujnik nie zarejestruje zmiany jakości powietrza w pomieszczeniu.

Tryb automatyczny działa maksymalnie 4 godziny.

Sterowanie czujnikiem

W trybie automatycznym czujnik w okapie rozpoznaje intensywność zapachów gotowania i smażenia. W zależności od ustawienia czujnika wentylator automatycznie przełącza się na inny stopień mocy.

Ustawienie fabryczne czułości: 2

Najniższe ustawienie czułości: 1

Najwyższe ustawienie czułości: 4

Jeśli sterowanie czujnikiem reaguje za szybko lub za wolno, można je odpowiednio zmienić:

1 Przy wyłączonym wentylatorze naciskać przycisk <

przez ok. 4 sekundy. Ustawienie zostanie wyświetlone.

2 Naciśnięcie przycisku 1, 2, 3 lub Ž powoduje

zmianę ustawienia sterowania czujnikiem.

▯ Nacisnąć przycisk ÿ.

Wentylator uruchamia się na stopniu 2.

▯ Naciskać przyciski 1, 2, 3 lub Ž, aby zmienić moc

wentylatora.

Wyłączanie

Nacisnąć przycisk #.

Stopień intensywny

W przypadku szczególnie intensywnego wydzielania zapachów i oparów można włączyć stopień intensywny.

1 Nacisnąć przycisk ÿ.

Wentylator uruchamia się na stopniu 2.

2 Nacisnąć przycisk Ž .

Aktywowany zostanie stopień intensywny. Wskazówka: Stopień intensywny to czasowo

ograniczona maksymalna moc, którą można włączyć w przypadku każdego stopnia mocy wentylatora oraz w trybie automatycznym. Po upływie ok. 6 minut wentylator przełącza się z powrotem na uprzednio wybrane ustawienie.

3 W celu wcześniejszego wyłączenia stopnia

intensywnego nacisnąć przycisk ÿ lub przycisk innego stopnia mocy wentylatora.

Przycisk 1= czułość 1

Przycisk 2= czułość 2

Przycisk 3= czułość 3

Przycisk Ž= czułość 4

3 W celu potwierdzenia wprowadzonych danych

naciskać przycisk < przez ok. 4 sekundy.

Nasycenie filtra przeciwtłuszczowego

Gdy metalowy filtr przeciwtłuszczowy osiągnie stan nasycenia, to po wyłączeniu wentylatora przez ok. 4 sekundy rozlega się sygnał. Dodatkowo świeci się wskaźnik nasycenia filtra œ.

▯ Najpóźniej teraz należy wyczyścić metalowy filtr

przeciwtłuszczowy. Sposób czyszczenia metalowego filtra przeciwtłuszczowego jest opisany w rozdziale Czyszczenie i konserwacja.

▯ Gdy wskaźnik nasycenia filtra świeci się, można go

zresetować. W tym celu nacisnąć przycisk œ .

Oświetlenie

Oświetlenie można włączyć lub wyłączyć niezależnie od wentylacji.

Przestrzegać zaleceń i ostrzeżeń dołączonych do środków czyszczących.

Powierzchnia Środek czyszczący

Nacisnąć przycisk

Ustawianie jasności

Nacisnąć i przytrzymać przycisk zostanie żądana jasność.

@, aż osiągnięta

Sygnał dźwiękowy

Włączanie sygnału dźwiękowego

Przy wyłączonym wentylatorze równocześnie naciskać przez ok. 3 sekundy przyciski # i Ž. Na znak potwierdzenia rozlegnie się sygnał.

Wyłączanie sygnału dźwiękowego

Powtórzyć proces „Wyłączanie sygnału dźwiękowego".

Czyszczenie i konserwacja

Niebezpieczeństwo poparzenia!

Podczas użytkowania urządzenie jest gorące, zwłaszcza w obszarze lamp. Przed przystąpieniem do czyszczenia odczekać, aż urządzenie ostygnie.

m Niebezpieczeństwo porażenia prądem

elektrycznym!

Przedostająca się wilgoć może spowodować porażenie prądem elektrycznym. Urządzenie czyścić wyłącznie wilgotną ściereczką. Przed czyszczeniem wyciągnąć wtyczkę lub wyłączyć bezpiecznik w skrzynce bezpiecznikowej.

m Niebezpieczeństwo porażenia prądem!

Wnikająca wilgoć może spowodować porażenie prądem. Nie używać myjek wysokociśnieniowych ani parowych.

m Niebezpieczeństwo obrażeń!

Stal nierdzewna Gorąca woda z detergentem:

Myć zmywakiem i wytrzeć do sucha miękką ściereczką.

Powierzchnie ze stali nierdzewnej czyścić tylko w kierunku szlifu.

Specjalne środki do pielęgnacji stali nierdzewnej można nabyć w serwisie lub sklepie specjalistycznym. Miękką ściereczką rozprowadzić cienką warstwę środka pielęgnacyjnego.

Powierzchnie lakierowane

Aluminium i tworzywo sztuczne

SzkłoPłyn do mycia szyb:

Elementy obsługi Gorąca woda z detergentem:

Gorąca woda z detergentem: Myć wilgotnym zmywakiem i wytrzeć do sucha miękką ściereczką.

Nie używać środków czyszczących do stali nierdzewnej.

Płyn do mycia szyb: Czyścić miękką ściereczką.

Czyścić miękką ściereczką. Nie używać skrobaczki do szkła.

Myć wilgotnym zmywakiem i wytrzeć do sucha miękką ściereczką.

Niebezpieczeństwo porażenia prądem w wyniku wniknięcia wilgoci.

Niebezpieczeństwo uszkodzenia elektroniki w wyniku wniknięcia wilgoci. Elementów obsługi nigdy nie czyścić mokrą ściereczką.

Nie używać środków czyszczących do stali nierdzewnej.

Czyszczenie metalowego filtra przeciwtłuszczowego

Niniejsza instrukcja dotyczy wielu modeli urządzeń. Dlatego może się zdarzyć, że opisane wyposażenie nie zawsze odnosi się do danego modelu.

Elementy urządzenia mogą mieć ostre krawędzie. Zaleca się zakładanie rękawic ochronnych.

Środek czyszczący

Aby uniknąć uszkodzenia różnego rodzaju powierzchni na skutek zastosowania nieodpowiedniego środka czyszczącego, należy przestrzegać wskazówek zawartych w poniższej tabeli. Nie używać

▯ żrących środków czyszczących ani środków do

szorowania,

▯ środków czyszczących o dużej zawartości alkoholu, ▯ szorstkich gąbek i druciaków, ▯ myjek wysokociśnieniowych i parowych.

Nowe zmywaki przed użyciem dokładnie wypłukać.

m Niebezpieczeństwo pożaru!

Osad z tłuszczu w filtrze przeciwtłuszczowym może się zapalić.

Filtr przeciwtłuszczowy czyścić co najmniej co 2 miesiące.

Nie używać urządzenia bez filtra przeciwtłuszczowego.

Wskazówki

‒ Nie stosować agresywnych środków czyszczących

zawierających kwasy lub ług.

‒ Podczas czyszczenia metalowego filtra

przeciwtłuszczowego wyczyścić wilgotną

ściereczką także mocowanie filtra w urządzeniu.

‒ Metalowe filtry przeciwtłuszczowe można myć w

zmywarce albo ręcznie.

Ręcznie:

Wskazówka: W przypadku trudnego do usunięcia

zanieczyszczenia zastosować specjalny rozpuszczalnik tłuszczu. Można go zamówić w sklepie internetowym.

▯ Zamoczyć metalowe filtry przeciwtłuszczowe w

gorącej wodzie z detergentem.

▯ Do czyszczenia użyć szczotki, a następnie

dokładnie wypłukać filtr.

▯ Odstawić metalowy filtr przeciwtłuszczowy, aby

woda mogła ociec.

W zmywarce:

Wskazówka: W przypadku czyszczenia w zmywarce

mogą wystąpić lekkie przebarwienia elementów. Nie wywiera to żadnego wpływu na działanie metalowego filtra przeciwtłuszczowego.

▯ Mocno zanieczyszczonych metalowych filtrów

przeciwtłuszczowych nie czyścić razem z naczyniami.

▯ Metalowe filtry przeciwtłuszczowe ustawić luźno w

zmywarce. Metalowe filtry przeciwtłuszczowe nie mogą być zaciśnięte.

Wymontowanie metalowego filtra przeciwtłuszczowego

1 Metalowy filtr przeciwtłuszczowy wyjąć z

mocowania.

2 Metalowy filtr przeciwtłuszczowy pociągnąć w dół.

Przy tym drugą ręką przytrzymać metalowy filtr przeciwtłuszczowy.

Usterka, co robić?

Często można samodzielnie usunąć mniej poważne zakłócenia pracy urządzenia. Przed skontaktowaniem się z serwisem należy zwrócić uwagę na następujące wskazówki.

m Niebezpieczeństwo porażenia prądem!

Nieprawidłowo przeprowadzane naprawy stanowią poważne zagrożenie. Wyłącznie przeszkoleni technicy serwisu mogą przeprowadzać naprawy i wymieniać uszkodzone przewody przyłączeniowe. Jeśli urządzenie jest uszkodzone, należy wyciągnąć wtyczkę z gniazda lub wyłączyć bezpiecznik w skrzynce bezpiecznikowej. Wezwać serwis.

Tabela usterek

Usterka Możliwa przy-

czyna

Urządzenie nie działa

Wtyczka nie jest włożona do gniazda

Przerwa w zasilaniu

Uszkodzony bezpiecznik

--------

Rozwiązanie

Podłączyć urządzenie do zasilania

Sprawdzić, czy działają inne urządzenia kuchenne

Sprawdzić w skrzynce bez- piecznikowej, czy bezpiecznik urządzenia jest sprawny

Lampy LED

Wymiany uszkodzonych lamp LED może dokonać wyłącznie producent, serwis lub specjalista z odpowiednimi uprawnieniami (instalator elektryczny).

Wskazówki

‒ Tłuszcz może się gromadzić na dole metalowego

filtra przeciwtłuszczowego.

‒ Metalowy filtr przeciwtłuszczowy należy trzymać

w pozycji poziomej, aby zapobiec skapywaniu tłuszczu.

3 Wyczyścić metalowy filtr przeciwtłuszczowy.

Montaż metalowego filtra przeciwtłuszczowego

1 Włożyć metalowy filtr przeciwtłuszczowy.

Przy tym drugą ręką przytrzymać metalowy filtr przeciwtłuszczowy.

2 Metalowy filtr przeciwtłuszczowy unieść do góry i

zatrzasnąć blokadę.

m Niebezpieczeństwo obrażeń!

Światło emitowane przez lampy LED jest bardzo jaskrawe i może uszkodzić wzrok (grupa ryzyka 1). Nie patrzeć bezpośrednio na włączone lampy LED dłużej niż przez 100 sekund.

Serwis

Wyposażenie dodatkowe urządzeń działających w trybie obiegu

W razie konieczności naprawy urządzenia należy skontaktować się z naszym serwisem. Zawsze znajdziemy odpowiednie rozwiązanie, również aby uniknąć zbędnego wzywania techników serwisu.

Pracownikowi serwisu należy podać symbol produktu (nr E) oraz numer fabryczny (nr FD) urządzenia, aby mógł on udzielić kompetentnej pomocy. Tabliczka znamionowa z tymi numerami znajduje się wewnątrz urządzenia (widoczna po wyjęciu metalowego filtra przeciwtłuszczowego).

Można tu wpisać dane urządzenia i numer telefonu serwisu, aby w razie konieczności szybko je odnaleźć.

Nr E Nr FD

Serwis

Należy pamiętać, że wezwanie technika serwisu w przypadku nieprawidłowej obsługi urządzenia jest odpłatne również w okresie gwarancyjnym.

Adresy serwisów wszystkich krajów znajdują się w załączonym spisie autoryzowanych serwisów.

zamkniętego

(nie wchodzi w zakres dostawy)

Wskazówka: Przestrzegać instrukcji montażu wyposażenia dodatkowego.

Wyposażenie pierwotne

Filtry wymienne

1 AA200812 2 AA200110

Zlecenie naprawy oraz pomoc w razie usterki PL 801 191 535

Prosimy zaufać kompetencjom producenta. W ten sposób można zapewnić, że naprawy przeprowadzane będą przez wykwalifikowanych techników serwisu, wyposażonych w oryginalne części zamienne.

INSTRUKCJA MONTAŻU

Instrukcja montażu

PLQ PP PD[ PP

PLQ PP

PP

PP

PLQ PP

PP

m Ważne wskazówki

dotyczące bezpieczeństwa

Należy dokładnie przeczytać niniejszą instrukcję. Zapoznanie się z nią pozwoli na bezpieczne i właściwe użytkowanie urządzenia. Instrukcję obsługi i montażu należy zachować do późniejszego wglądu lub dla kolejnego użytkownika.

Bezpieczeństwo podczas użytkowania zapewnione jest tylko po prawidłowym zamontowaniu zgodnie z instrukcją montażu. Monter jest odpowiedzialny za prawidłowe działanie w miejscu instalacji urządzenia.

Szerokość okapu kuchennego musi odpowiadać co najmniej szerokości płyty grzewczej.

Przy instalowaniu należy przestrzegać aktualnie obowiązujących przepisów budowlanych oraz przepisów lokalnego zakładu energetycznego.

Przy odprowadzaniu powietrza wylotowego należy przestrzegać urzędowych i prawnych przepisów (np. ustawy budowlanej).

[

[

[

▯ Urządzenie przeznaczone jest do montażu na

ścianie.

▯ W przypadku dodatkowego wyposażenia

specjalnego (np. do obiegu zamkniętego) przestrzegać dołączonej instrukcji instalacji.

▯ Powierzchnie urządzenia są wrażliwe. Podczas

instalowania unikać uszkodzenia urządzenia.

[

[

[

[

Śmiertelne niebezpieczeństwo!

Odprowadzane gazy pochodzące ze spalania mogą być przyczyną zatrucia. Powietrza wylotowego nie wolno kierować do komina odprowadzającego spaliny lub dym z użytkowanych jeszcze palenisk, ani do kanału wentylacyjnego pomieszczeń, w których stoją piece z paleniskami. Jeżeli powietrze wylotowe ma być kierowane do nieużytkowanego już komina odprowadzającego spaliny lub dym, to należy uzyskać zgodę okręgowego kominiarza.

Zagrożenie życia!

Odprowadzane gazy pochodzące ze spalania mogą być przyczyną zatrucia.

Należy zadbać o dostateczną ilość doprowadzanego powietrza, jeżeli urządzenie pracujące w trybie obiegu otwartego jest użytkowane jednocześnie z zależnym od dopływu powietrza urządzeniem spalającym.

Włączenie okapu kuchennego powoduje zasysanie powietrza w kuchni i sąsiadujących pomieszczeniach – bez wystarczającej wentylacji powstanie podciśnienie. Trujące gazy z komina lub ciągu wentylacyjnego uwalniane są do pomieszczeń mieszkalnych.

▯ Z tego względu należy zadbać o dostateczną

ilość doprowadzanego powietrza.

▯ Sam wywietrznik ścienny nie zapewnia

utrzymania wartości granicznej.

Należy zasięgnąć porady kominiarza, który może ocenić instalację wentylacyjną budynku i zaproponować odpowiednie sposoby wentylacji.

Jeżeli okap stosowany jest wyłącznie w trybie obiegu zamkniętego, możliwa jest jego praca bez ograniczeń.

Zagrożenie życia!

Odprowadzane gazy pochodzące ze spalania mogą być przyczyną zatrucia. W przypadku instalacji wentylacji z urządzeniem spalającym połączonym z kominem należy dopilnować, aby zasilanie wyciągu energią elektryczną posiadało odpowiedni wyłącznik bezpieczeństwa.

Niebezpieczeństwo pożaru!

Osad z tłuszczu w filtrze przeciwtłuszczowym może się zapalić. Należy przestrzegać podanych odstępów bezpieczeństwa, aby zapobiec przegrzaniu. Przestrzegać również wskazówek odnośnie kuchenki do gotowania. W przypadku używania kuchenki elektryczno-gazowej obowiązuje największy podany odstęp.

Dopuszczalne jest zainstalowanie okapu kuchennego bezpośrednio obok szafy stojącej albo przy ścianie, ale tylko z jednej strony. Odstęp od ściany lub od szafy stojącej musi wynosić co najmniej 50 mm.

Niebezpieczeństwo obrażeń!

▯ Elementy urządzenia mogą mieć ostre

krawędzie. Zaleca się zakładanie rękawic ochronnych.

Niebezpieczeństwo obrażeń!

▯ Jeśli urządzenie nie jest prawidłowo

przymocowane, może spaść. Wszystkie elementy mocujące muszą być zamontowane starannie i dokładnie.

Niebezpieczeństwo obrażeń!

▯ Urządzenie jest ciężkie. Do przenoszenia

urządzenia potrzebne są 2 osoby. Używać wyłącznie odpowiednich narzędzi pomocniczych.

Niebezpieczeństwo porażenia prądem elektrycznym!

Elementy urządzenia mogą mieć ostre krawędzie. Może to doprowadzić do uszkodzenia przewodu przyłączeniowego. Nie zaginać ani nie zaciskać kabla przyłączeniowego podczas instalowania.

Niebezpieczeństwo porażenia prądem elektrycznym!

Odłączenie urządzenia od zasilania musi być możliwe w każdej chwili. Urządzenie można podłączyć wyłącznie do gniazda z uziemieniem, zainstalowanego zgodnie z przepisami. Jeśli po zabudowaniu lub w przypadku wymaganego stacjonarnego przyłączenia do sieci nie będzie dostępu do wtyczki, wówczas w instalacji elektrycznej musi znajdować się wielobiegunowy rozłącznik od sieci elektrycznej z rozwarciem styków wynoszącym minimum 3 mm. Wykonanie stacjonarnego przyłącza do sieci jest dozwolone tylko specjalistom elektrykom.

Niebezpieczeństwo uduszenia!

Opakowanie jest niebezpieczne dla dzieci. Nie pozwalać dzieciom na zabawę opakowaniem.

Wskazówki ogólne

Praca w trybie obiegu otwartego

Śmiertelne niebezpieczeństwo!

Jeśli powietrze wylotowe ma być wyprowadzane przez ścianę zewnętrzną, to należy wmurować skrzynkę teleskopową.

Przewód odprowadzający powietrze

Wskazówka: Producent urządzenia nie ponosi

odpowiedzialności za zakłócenia działania spowodowane nieprawidłowym funkcjonowaniem przewodu rurowego.

▯ Urządzenie osiąga optymalną moc dzięki krótkiej,

prostej rurze wylotowej o możliwie największej średnicy.

▯ Długie, porowate rury wylotowe o licznych

zagięciach lub średnicy mniejszej niż 150 mm uniemożliwiają osiągnięcie optymalnej mocy wyciągu, a praca wentylatora jest głośniejsza.

▯ Do wyłożenia przewodów odprowadzających

powietrze należy stosować rury lub węże z materiału niepalnego.

Rury okrągłe Zaleca się rury o średnicy wewnętrznej wynoszącej 150 mm, jednak nie mniejszej niż 120 mm.

Kanały płaskie Przekrój wewnętrzny musi odpowiadać średnicy rur okrągłych.

Ø 150 mm ok. 177 cm

Sprawdzenie ściany

▯ Ściana musi być płaska, pionowa i odznaczać się

dostateczną nośnością.

▯ Głębokość otworów musi odpowiadać długości

śrub. Kołki rozporowe muszą być mocno osadzone.

▯ Dołączone śruby i kołki rozporowe są przeznaczone

do litych ścian murowanych. W przypadku innych konstrukcji ściany (np. płyty gipsowe, beton porowaty, cegła Poroton) należy zastosować odpowiedni materiał do mocowania.

▯ Maksymalny ciężar okapu kuchennego wynosi 40

kg.

Podłączenie do sieci elektrycznej

Niebezpieczeństwo porażenia prądem

elektrycznym!

Elementy urządzenia mogą mieć ostre krawędzie. Może to doprowadzić do uszkodzenia przewodu przyłączeniowego. Nie zaginać ani nie zaciskać kabla przyłączeniowego podczas instalowania.

Wymagane parametry przyłączy znajdują się na tabliczce znamionowej umieszczonej wewnątrz urządzenia, widocznej po wyjęciu metalowego filtra przeciwtłuszczowego.

Długość przewodu przyłączeniowego: ok. 1,30 m

Urządzenie spełnia wymogi WE w sprawie układów przeciwzakłóceniowych.

m Niebezpieczeństwo porażenia prądem

elektrycznym!

Ø 120 mm ok. 113 cm

▯ Kanały płaskie nie powinny ostro zmieniać kierunku. ▯ W przypadku rur o innych średnicach należy

zastosować taśmy uszczelniające.

Instalacja

Przygotowanie do instalacji

Uwaga!

Upewnić się, że w obszarze nawierceń nie ma przewodów elektrycznych, rur gazowych ani przewodów doprowadzających wodę.

Instalacja

1 Przykręcić kątowniki mocujące obudowy kominowej.

1 Od sufitu do dolnej krawędzi okapu kuchennego

nakreślić na ścianie pionową linię osiową.

2 Zaznaczyć pozycje śrub i kontur obszaru

zawieszenia.

3 Wywiercić 5 otworów o Ø 8 mm i głębokości 80 mm

dla zamocowań i wcisnąć kołki rozporowe tak, aby ich brzeg był w jednej płaszczyźnie ze ścianą.

PP

PP

[

PP

PP

[

2 Przykręcić ręką zawieszenia okapu kuchennego.

[

3 Trzpienie gwintowane należy wkręcić tak głęboko,

aby wystawały 5 - 9 mm ze ściany. ª

PP

NJONN NBYNN

Zawieszenie i wypoziomowanie

Montaż połączeń rurowych

urządzenia

1 Folię ochronną ściągnąć z urządzenia najpierw z

tyłu, a po montażu całkowicie.

2 Urządzenie zawiesić w taki sposób, aby zatrzasnęło

się na zawieszeniach. «

3 Poprzez obracanie zawieszeniami wypoziomować

urządzenie. W razie potrzeby można przesunąć urządzenie w prawo lub lewo. ¬

(

4 Dokręcić śruby służące do zawieszenia urządzenia.

Przytrzymać przy tym zawieszenia. ®

5 Mocno dokręcić nakrętkę radełkową. ¯

Wskazówka: W przypadku zastosowania rury

aluminiowej, najpierw wygładzić obszar przyłącza.

Rura powietrza wylotowego Ø 150 mm (wielkość zalecana)

Rurę powietrza wylotowego zamontować bezpośrednio na króćcu i uszczelnić.

Rura powietrza wylotowego Ø 120 mm 1 Króciec redukcyjny przymocować bezpośrednio do

króćca powietrza.

2 Rurę powietrza wylotowego przymocować na

króćcu redukcyjnym.

3 Obydwa miejsca połączenia odpowiednio

uszczelnić.

Montaż obudowy kominowej

Niebezpieczeństwo obrażeń!

podczas instalacji ze względu na ostre krawędzie. Podczas instalacji urządzenia zawsze nosić rękawice ochronne.

1 Rozłączyć części obudowy kominowej.

W tym celu ściągnąć taśmę klejącą.

2 Ściągnąć folię ochronną z obydwu części obudowy

kominowej.

3 Zsunąć obydwie części obudowy kominowej.

Wskazówki

‒ Zadrapaniom można zapobiec, nakładając dla

ochrony papier na krawędzie zewnętrznej obudowy kominowej.

‒ Szczeliny wewnętrznej obudowy kominowej

skierować do dołu.

4 Obudowy kominowe nałożyć na urządzenie. 5 Wewnętrzną obudowę kominową przesunąć do góry

i zawiesić po lewej i prawej stronie na kątowniku mocującym. ¨

6 Obudowę kominową nacisnąć w dół i zatrzasnąć

zaczepy. ©

7 Obudowę kominową przykręcić z boku dwiema

śrubami do kątownika mocującego. ª

)

[

Gaggenau Hausgeräte GmbH

Carl-Wery-Straße 34 81739 München GERMANY www.gaggenau.com

9001018300 el, tr, ru, pl (960118)

*9001018300*

Gaggenau AW230170 User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual

AW 2..

Οδηγíες χρήσης 2

Οδηγίες εγκατάστασης 10

ΟΔΗΓÍΕΣ ΧΡΉΣΗΣ

m Σημαντικές υποδείξεις ασφαλείας

Αυτή η συσκευή προορίζεται για χρήση μέχρι ένα μέγιστο ύψος 2.000 μέτρων πάνω από την επιφάνεια της θάλασσας.

Κρατάτε τα παιδιά που είναι κάτω των 8 ετών μακριά από τη συσκευή και το καλώδιο σύνδεσης.

Μετά την αφαίρεση από τη συσκευασία, ελέγξτε τη συσκευή. Σε περίπτωση ζημιάς κατά τη μεταφορά μην την συνδέσετε.

Αυτή η συσκευή δεν προορίζεται για τη λειτουργία με έναν εξωτερικό χρονοδιακόπτη ή ένα τηλεχειριστήριο.

Κίνδυνος ασφυξίας!

Τα υλικά της συσκευασίας είναι επικίνδυνα για τα παιδιά. Μην αφήνετε τα παιδιά να παίζουν ποτέ με τα υλικά συσκευασίας.

Κίνδυνος θανάτου!

Τα επαναρροφούμενα αέρια καύσης μπορούν να προκαλέσουν δηλητηριάσεις.

Εάν ο απορροφητήρας λειτουργεί αποκλειστικά στην λειτουργία ανακυκλοφορίας αέρα, τότε η λειτουργία είναι δυνατή χωρίς περιορισμό.

Κίνδυνος πυρκαγιάς!

Καθαρίζετε το φίλτρο του λίπους το λιγότερο κάθε 2 μήνες.

Μη λειτουργείτε τη συσκευή ποτέ χωρίς το φίλτρο του λίπους.

Κίνδυνος εγκαύματος!

Τα προσιτά μέρη/εξαρτήματα ζεσταίνονται πολύ κατά τη λειτουργία. Μην ακουμπάτε ποτέ τα καυτά μέρη/εξαρτήματα. Κρατάτε τα παιδιά μακριά.

Κίνδυνος τραυματισμού!

Κίνδυνος ηλεκτροπληξίας!

Προστασία περιβάλλοντος

Εξοικονόμηση ενέργειας

Απόσυρση σύμφωνα με τους κανόνες προστασίας του περιβάλλοντος

Αιτίες για τις ζημιές

Τρόποι λειτουργίας

Χειρισμός

Λειτουργία εξαερισμού

Χειρισμός της συσκευής

Πεδίο χειρισμού

Λειτουργία ανακυκλοφορίας αέρα

Ρύθμιση ανεμιστήρα

Εντατική βαθμίδα

1 Πατήστε το πλήκτρο ÿ.

2 Πατήστε το πλήκτρο Ž .

Αυτόματη λειτουργία

Ένδειξη κορεσμού

Έλεγχος μέσω αισθητήρων

Φωτισμός

Ηχητικό σήμα

Καθαρισμός και συντήρηση

m Κίνδυνος εγκαυμάτων!

m Κίνδυνος ηλεκτροπληξίας!

m Κίνδυνος ηλεκτροπληξίας!

m Κίνδυνος τραυματισμού!

Υλικά καθαρισμού

Καθαρισμός των μεταλλικών φίλτρων λίπους

m Κίνδυνος πυρκαγιάς!

Υποδείξεις

Στο χέρι:

Στο πλυντήριο πιάτων:

Αφαίρεση του μεταλλικού φίλτρου λίπους

Βλάβες, τι μπορεί να γίνει;

Υποδείξεις

3 Καθαρίστε το μεταλλικό φίλτρο λίπους.

Τοποθέτηση του μεταλλικού φίλτρου λίπους

1 Τοποθετήστε το μεταλλικό φίλτρο λίπους.

m Κίνδυνος ηλεκτροπληξίας!

Πίνακας βλαβών

Λυχνίες LED

m Κίνδυνος τραυματισμού!

Υπηρεσία τεχνικής εξυπηρέτησης πελατών

Εξαρτήματα για λειτουργία ανακυκλοφορίας αέρα

ΟΔΗΓΊΕΣ ΕΓΚΑΤΆΣΤΑΣΗΣ

Οδηγίες τοποθέτησης

Το πλάτος του απορροφητήρα πρέπει να αντιστοιχεί τουλάχιστον στο πλάτος της βάσης εστιών.

Θανατηφόρος κίνδυνος!

Κίνδυνος θανάτου!

Τα επαναρροφούμενα αέρια καύσης μπορούν να προκαλέσουν δηλητηριάσεις.

Κίνδυνος πυρκαγιάς!

Κίνδυνος τραυματισμού!

Κίνδυνος ηλεκτροπληξίας!

Εάν ο απορροφητήρας λειτουργεί αποκλειστικά στην λειτουργία ανακυκλοφορίας αέρα, τότε η λειτουργία είναι δυνατή χωρίς περιορισμό.

Κίνδυνος θανάτου!

Κίνδυνος ηλεκτροπληξίας!

Κίνδυνος ασφυξίας!
