Wasemafzuigkap
AI 280120
AI 281120
Gaggenau Gebruiks- en montageaanwijzing
2
Afb. 1
GAS
Abb. 1
ELEKTRO
3
Gebruiksaanwijzing
Gebruiksmogelijkheden 4
Gebruik met luchtafvoer 4
Gebruik met circulatielucht 4
Coanda-effect 5
Ingebruikneming 6
Storingen 6
Veiligheidsvoorschriften 7
Bedienen van de wasemafzuigkap 8
Intensieve stand 9
Speciale functies 9
Filter en onderhoud 10
Vetfilters 10
Verzadigingsaanduiding F 10
Koolstoffilter 11
Reiniging en onderhoud 12
Lamp vervangen 13

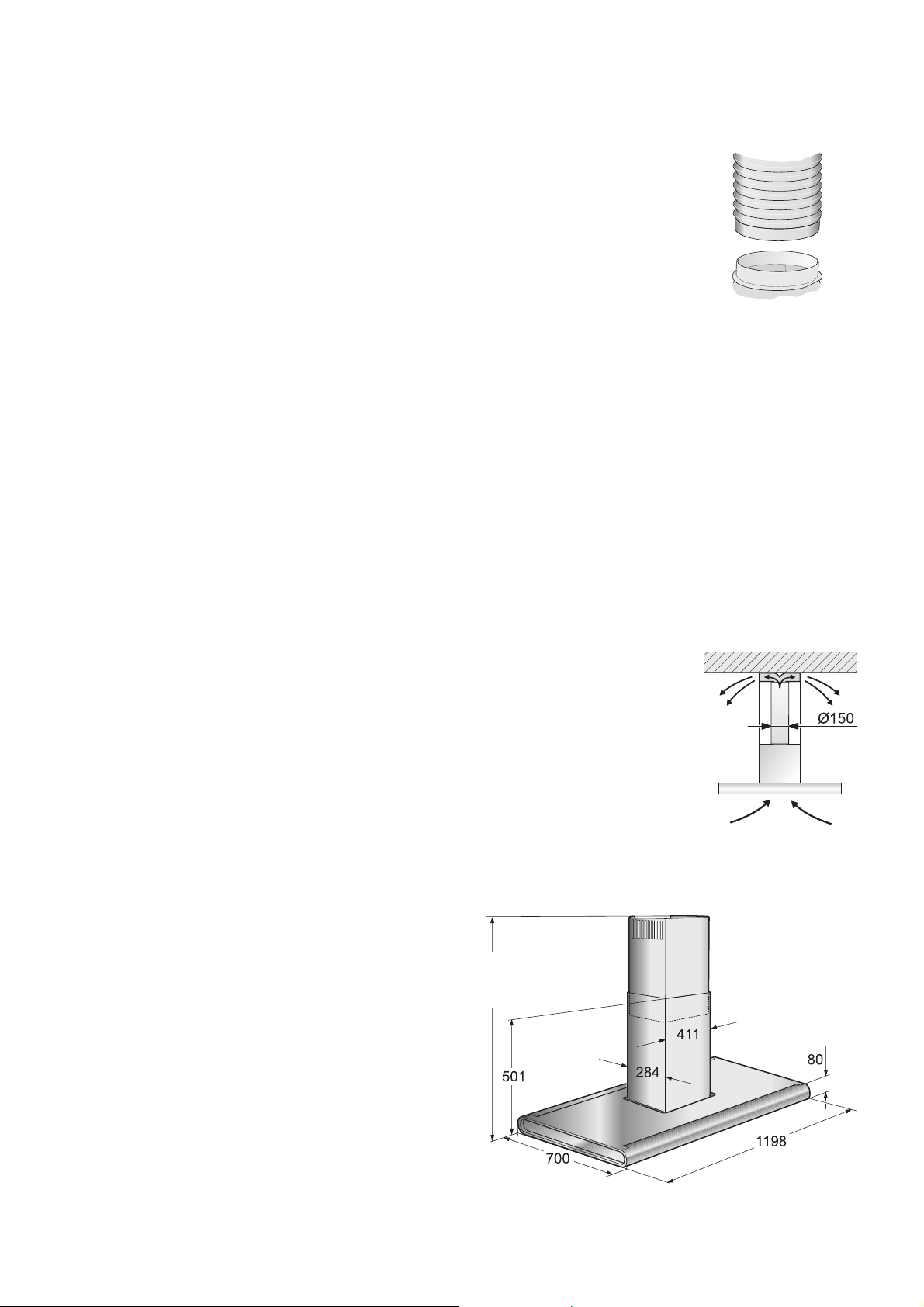

Montageaanwijzing
Belangrijke voorschriften 15
Voor de montage 16
Afzuigkap met luchtafvoer 16
Gebruik met circulatielucht 17
Voorbereiden van de muur 18
Elektrische aansluiting 18
Inbouwen 19
Inhoud
Gebruik met luchtafvoer
•
Installatietoebehoren voor luchtafvoer.
Luchtafvoerkanaal
AD280/281-016 voor een plafondhoogte van
2,27–2,44 m
AD280/281-026 voor een plafondhoogte van
2,44–2,76 m
AD280/281-036 voor een plafondhoogte van
2,76–2,98 m.
•
De ventilator van de afzuigkap zuigt de
keukenwasem aan en leidt deze via het vetfilter
naar buiten.
•
Het vetfilter neemt de vaste bestanddelen van
de keukenwasem op.
•
De keuken blijft in grote mate vrij van vet en
reuk.
Als de wasemafzuigkap wordt gebruikt met
luchtafvoer en tegelijkertijd
schoorsteenafhankelijke stookinstallaties
worden gebruikt (zoals gas-, olie- of
kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor voldoende
aanvoer van lucht worden gezorgd, die nodig is
voor de verbranding.
Gebruik zonder gevaar is mogelijk als de onderdruk
van 4 Pa (0,04 mbar) in de opstellingsruimte van de
stookinstallatie niet wordt overschreden.
Dit kan men bereiken wanneer er door nietafsluitbare openingen, bijv. in deuren, ramen en
d.m.v. luchtaanvoer-/luchtafvoer-sleuven in de muur
of door andere technische maatregelen, zoals
wederzijdse vergrendeling e.d., verbrandingslucht
kan toestromen.
Wanneer er onvoldoende lucht wordt
aangevoerd, bestaat er vergiftigingsgevaar door
teruggezogen verbrandingsgassen.
Alleen een muurkast voor luchttoevoer en
luchtafvoer is geen waarborg voor het aanhouden
van de grenswaarde.
Opmerking: bij de beoordeling moet altijd de
complete ventilatie van de woning in acht worden
genomen. Bij het gebruik van kookapparatuur,
bijvoorbeeld kookplateau en gasfornuis, wordt deze
regel niet toegepast.
Als de wasemafzuigkap wordt gebruikt met
luchtcirculatie en actieve-koolfilter is het gebruik
zonder beperking mogelijk.
Gebruik met circulatielucht
•
Installatietoebehoren voor recirculatie.
Recirculatie-kanaal
AD280/281-126 voor een plafondhoogte van
2,44–2,76 m
AD280/281-136 voor een plafondhoogte van
2,76–2,98 m.
•
Hiertoe moet een koolstoffilter worden
ingebouwd (zie Filter en onderhoud).
•
De ventilator van de wasemafzuigkap zuigt de
keukendamp aan en leidt deze door het vetfilter
en het koolstoffilter
gereinigd terug naar de keuken.
•
Het vetfilter neemt de vettige bestand-delen van
de keukendamp op
•
Het koolstoffilter bindt de reukstoffen.
몇 Als er geen koolstoffilter wordt gemonteerd,
worden de reukstoffen in de keukendamp niet
gebonden.
Gebruiksmogelijkheden
4
Coanda-effect
•
U hoeft het coanda-effect niet te activeren. De
coanda-luchtstroom is altijd actief bij elke
ventilatorstand.
Vooral de keukendamp boven het voorste
gedeelte van de kookplaat wordt bijzonder
goed afgevoerd.
•
Door het coanda-effect kunt u de afzuigkap
mogelijk gebruiken op een lagere en stillere
stand dan u gewend bent.
•
De coanda-luchtstroom komt bovenaan de
voorkant van het apparaat naar buiten. Zet geen
voorwerpen op de afzuigkap om het coandaeffect niet te hinderen.
5
6
Deze gebruiksaanwijzing geldt voor verschillende
uitvoeringen van het apparaat. Het is mogelijk dat er
een
aantal kenmerken worden beschreven die niet van
toepassing zijn op uw apparaat.
Deze afzuigkap voldoet aan de geldende
veiligheidsvoorschriften.
Reparaties mogen uitsluitend worden uitgevoerd
door een vakman.
Door ondeskundige reparaties kunnen aanzienlijke
gevaren voor de gebruiker ontstaan.
Lees de gebruiksaanwijzing zorgvuldig voordat u
het nieuwe apparaat gebruikt. Ze bevat belangrijke
informatie voor uw veiligheid en voor het gebruik en
het onderhoud van het apparaat.
Bewaar de gebruiksaanwijzing en het
montagevoorschrift zorgvuldig, eventueel voor een
volgende bezitter van het
apparaat.
Dit apparaat is volgens de Europese
richtlijn 2002/96/EG betreffende
afgedankte elektrische en elektronische
apparatuur (waste electrical and electronic
equipment – WEEE) van een merkteken voorzien.
Deze richtlijn bevat de in de EU geldende
bepalingen betreffende terugname en verwerking
van afgedankte apparatuur.
Wanneer op de indicatie een F wordt
weergegeven:
•
Zie de paragraaf "Filters en onderhoud".
Als de afzuigkap niet kan worden bediend:
•
De afzuigkap uitschakelen door de stekker uit
het stopcontact te trekken of de zekering uit te
schakelen en gedurende ca. 1 minuut
uitgeschakeld laten.
Daarna opnieuw inschakelen.
Bij eventuele vragen of storingen kunt u bellen met
de klantenservice.
(Zie de lijst met klantenservicecentra).
Geeft u bij het telefoongesprek op:
Vul het nummer in de bovenstaande vakjes in. De
nummers staan op het typeplaatje dat u vindt in de
binnenruimte van de afzuigkap nadat u het
filterrooster hebt verwijderd.
몇 De fabrikant van de afzuigkap is niet
aansprakelijk voor reclamaties die terug te
leiden zijn op de planning en
uitvoering van de buisleiding.
Ingebruikneming Storingen
E-nr. FD
7
Onder de afzuigkap niet flamberen. Brandgevaar bij
het vetfilter door opstijgende vlammen.
De kookzones moeten altijd zijn bedekt met pannen.
Gebruik van de afzuigkap boven een haard voor
vaste en gasvormige brandstoffen (kolen, hout,
enz.) is niet toegestaan (zie de
montagehandleiding).
Gebruik niet alle kookzones gedurende een lange
tijd (max. 15 minuten) tegelijk op de hoogste stand,
anders bestaat er gevaar van brandwonden bij het
aanraken van de behuizingsoppervlakken en risico
van beschadiging van de afzuigkap. Bij gebruik van
de afzuigkap boven een kookplaat waarvan drie of
meer kookzones tegelijk worden gebruikt, moet de
afzuigkap op de hoogste stand worden gezet.
Indien het apparaat beschadigd is, mag u het niet in
gebruik nemen.
Aansluiting en ingebruikneming mogen alleen door
een vakman worden uitgevoerd.
Als de aansluitkabel van dit apparaat beschadigd
raakt, moet deze worden vervangen door de
fabrikant, diens
klantenservice of een andere gekwalificeerde
vakman, om gevaren te voorkomen.
Verpakkingsmateriaal volgens de voorschriften
afvoeren (zie het montage-voorschrift).
Laat kinderen niet met het apparaat spelen.
Volwassenen en kinderen mogen het apparaat nooit
zonder toezicht in gebruik nemen:
–wanneer zij lichamelijk, zintuiglijk of mentaal
niet in staat zijn,
– of bij gebrek aan kennisen ervaring om het
apparaat op een juiste en veilige wijze te
bedienen.
Cette hotte aspirante n'est destinée à servir que
pour couvrir les besoins d'un ménage.
Deze afzuigkap mag is uitsluitend bedoeld voor
huishoudelijk gebruik.
Afzuigkap uitsluitend met ingeschroefde lampen
gebruiken.
Defecte lampen dienen onmiddellijk vervangen te
worden om overbelasting van de overige lampen te
voorkomen.
Afzuigkap nooit zonder vetfilter gebruiken.
Oververhit vet en olie is gemakkelijk ontvlambaar.
Daarom gerechten met vet of olie, b.v. patates
frites, alleen onder toezicht toebereiden.
De afzuigkap voor het eerste gebruik zorgvuldig
reinigen.
Geen voorwerpen op de afzuigkap zetten.
De opening voor de coanda-luchtstroom moet altijd
vrij zijn.
Veiligheidsvoorschriften
$
8
Bedienen van de wasemafzuigkap
Ventilator uit
Verzadigingsaanduiding
Licht
Nazuigstand
Intensieve stand
De keukenwasem wordt op de doeltreffendste
manier verwijderd door:
•
Inschakelen van de afzuigkap bij het begin
van het koken.
•
Uitschakelen van de afzuigkap pas enkele
minuten na het einde van het koken.
Ventilatorstanden
Ventilator inschakelen:
•
Druk op de toets 1, 2, 3 of Int.
Ventilator uitschakelen:
•
Druk op de toets 0.
Intensieve stand
Met de intensieve stand wordt het hoogste
vermogen bereikt. Dit is voor korte tijd nodig.
•
Bij het (aan)braden in een open pan adviseren
wij de intensief-toets Int in te drukken.
Heeft u de afzuigkap via de intensieve afzuiging
ingeschakeld, schakelt de kap na 5 minuten
vanzelf uit.
•
Wanneer u de Int-toets indrukt, terwijl de
afzuigstand 1, 2 of 3 is ingeschakeld, schakelt
de elektronica na 5 minuten intensieve afzuiging
automatisch over op de gekozen stand.
•
Wanneer u de functie “intensief” wilt uitzetten
voordat de ingestelde 5 minuten zijn afgelopen,
druk dan op de toets 0 (“motor uit”) of op een
andere stand. Uiteraard kunt u de afzuigkap op
elk moment uitschakelen door op toets 0
(“motor uit”) te drukken.
Speciale functies
Duur intensieve afzuiging:
•
Door de Int- en de 1-, 2- of 3-toets gelijktijdig
in te drukken, kunt u de duur van de intensieve
afzuiging instellen, op 3, 5 of 10 minuten, en
deze waarde in het geheugen vastleggen. In de
fabriek is het apparaat op 5 minuten ingesteld
(toetsencombinatie Int/2).
Nazuigstand:
•
Het nazuigen is op een willekeurige stand
mogelijk. Druk eerst op de gewenste toets 1, 2,
3 of ”intensief” en druk vervolgens op de toets
.
Het apparaat zal bij alle standen 10 minuten
nazuigen. Na 10 minuten wordt de afzuiging
automatisch uitgeschakeld, de verlichting blijft
aan.
Interval:
•
Opmerkelijk aan dit apparaat is de intervalfunctie. Hierbij wordt de afzuigkap automatisch
ingeschakeld voor telkens vijf minuten per uur.
U kunt deze functie activeren door gelijktijdige
bediening van toets 0 en, afhankelijk van de
gewenste afzuig- stand, toets 1, 2 of 3.
Deze functie wordt door het afwisselend
oplichten van de -toets met de betreffende
afzuigstand aangegeven.
De interval-functie kan door het indrukken van
de 0-toets worden uitgeschakeld.
Verlichting:
•
In- en uitschakelen: kort op toets drukken.
•
De verlichting kan op elk moment worden
gebruikt, ook als de ventilator is uitgeschakeld.
•
Instellen van de lichtsterkte:
Houd de toets ingedrukt tot de gewenste
lichtsterkte is bereikt.
9
10
Vetfilters
Voor de opname van de vettige bestanddelen van
de keukenwasem worden metalen vetfilters
gebruikt.
De filtermatten bestaan uit onbrandbaar materiaal.
Let op:
Bij toenemende verzadiging met vethoudende
resten neemt de ontvlam-baarheid toe en kan de
werking van de wasemafzuigkap nadelig worden
beïnvloed.
Belangrijk:
Het op tijd reinigen van de metalen vetfilters
voorkomt brandgevaar dat kan ontstaan door
ophoping van warmte tijdens het frituren of braden.
Verzadigingsaanduiding: F
Na een bedrijfsduur van 30 uur knippert het
vetfilter-controlelampje F. Het knipperen van het
lampje geeft aan dat de vetfilters moeten worden
schoongemaakt. De filters kunnen uiteraard ook
worden gereinigd, wanneer het controlelampje niet
knippert.
Reiniging van de metalen vetfilters:
•
Bij normaal bedrijf (dagelijks 1 tot 2 uur) moet
de metalen vetfilter 1 x per maand worden
gereinigd.
•
De filters kunnen worden gereinigd in de
vaatwasmachine. Daarbij is een lichte
verkleuring mogelijk.
Belangrijk:
Zeer verzadigde vetfilters niet samen met
vaatwerk reinigen.
•
Als de filters met de hand worden gereinigd,
moeten deze eerst in een heet sopje worden
gezet om het vuil los te weken.
Gebruik geen agressieve, zuur- of
looghoudende reinigingsmiddelen.
Daarna afborstelen, goed schoonspoelen en
laten afdruipen.
Metalen vetfilters verwijderen en aanbrengen:
Attentie: De verlichting moet uitgeschakeld en
afgekoeld zijn.
1 Druk de blokkering van de vetfilters in de
richting van de pijl in en klap de vetfilters naar
beneden.
Houd hierbij uw andere hand onder de
vetfilters.
2 Reinig de vetfilters.
3 Breng de gereinigde vetfilters weer aan.
4 Schakel de aanduiding F uit.
– Druk op de toets F.
Filter en onderhoud
11
Koolstoffilter
Voor het opnemen van de reukstoffen als de
afzuigkap werkt met luchtcirculatie.
Let op:
Bij toenemende verzadiging met vethoudende
resten neemt de ontvlam-baarheid toe en kan de
werking van de wasemafzuigkap nadelig worden
beïnvloed.
Belangrijk:
Door het koolstoffilter op tijd te vervangen,
voorkomt u brandgevaar dat kan ontstaan door
opeenhoping van warmte tijdens het frituren of
braden.
Monteren en demonteren:
Attentie: De verlichting moet uitgeschakeld en
afgekoeld zijn.
1 Verwijder de vetfilters (zie Metalen vetfilters
verwijderen en aanbrengen).
2 Breng het koolstoffilter aan.
3 Breng de vetfilters aan (zie Metalen vetfilters
verwijderen en aanbrengen).
Vervangen van het actieve-koolfilter:
•
Bij normaal gebruik (dagelijks 1 tot 2 uur)
moeten de filters met actieve kool ongeveer 1x
per jaar worden vervangen.
•
Het actieve-koolfilter is verkrijgbaar in de
vakhandel (zie Extra toebehoren).
•
Gebruik alleen originele filters. Daardoor
wordt een optimale werking gewaarborgd.
Afvoer van het oude actieve-koolfilter:
•
Actieve-koolfilters bevatten geen schadelijke
stoffen. Ze kunnen daarom bijvoorbeeld met het
huisvuil worden afgevoerd.
12
Wasemafzuigkap stroomloos maken door de
stekker uit het stopcontact te trekken of de
zekering uit te schakelen.
몇 De wasemafzuigkap niet reinigen met
schuursponsjes of met zand-, soda-, zuur- of
chloorhoudende schoonmaakmiddelen!
•
Gebruik voor het reinigen van de
wasemafzuigkap een heet sopje of een mild
schoonmaakmiddel voor het
reinigen van ruiten.
Belangrijk: Er mag geen vloeistof in de
luchtuitlaatopening komen.
•
Vastgekoekt vuil niet loskrabben, maar
losweken met een vochtige doek.
•
Als de vetfilters worden gereinigd, moet
vetaanslag van de bereikbare delen van het huis
worden verwijderd. Daardoor wordt
brandgevaar voorkomen en blijft de optimale
werking in stand.
몇 De bedieningstoetsen alleen reinigen met een
mild afwasmiddel en een zachte, vochtige doek.
Geen edelstaalreiniger gebruiken voor de
bedieningstoetsen.
Edelstalen oppervlakken:
•
Gebruik een milde, niet-schurende
edelstaalreiniger.
•
Reinig alleen in de slijprichting.
•
Wij adviseren onze edelstaalreiniger nr.
461731.
Het besteladres vindt u in het bijgevoegde
serviceboekje.
Aluminium-, lak- of kunststofoppervlakken:
•
Geen droge doeken gebruiken.
•
Gebruik een mild glasreinigingsmiddel.
•
Gebruik geen agressieve, zuur- of
looghoudende reinigingsmiddelen.
Neem de garantievoorwaarden in het
bijgevoegde serviceboekje in acht.
Reiniging en onderhoud
13
1 Schakel de afzuigkap uit en maak hem
stroomloos door de stekker uit het stopcontact
te trekken of door de zekering uit te schakelen.
몇 De tl-lampen worden zeer heet tijdens het
gebruik. Ook na uitschakeling bestaat nog enige
tijd het risico van brandwonden.
2 Verwijder de vetfilters (zie Metalen vetfilters
verwijderen en aanbrengen).
3 Draai de schroeven van de bevestigingsstrip
los.
4 Verwijder voorzichtig de glasplaten.
5 Verwijder de houders van de tl-lampen.
6 Vervang de tl-lampen (gangbare tl-lampen
36 W / 840 Cool White, fitting 2 G 11).
몇 Breukrisico!
Lamp vervangen
14
7 Breng de houders van de tl-lampen aan.
8 Breng voorzichtig de glasplaten aan.
9 Schroef de bevestigingsstrip vast.
10 Breng de vetfilters aan (zie Metalen vetfilters
verwijderen en aanbrengen).
11 Herstel de stroomtoevoer door de stekker in het
stopcontact te steken of de zekering in te
schakelen.
N.B: Controleer of de lampen goed zijn
aangebracht als de verlichting niet goed werkt.
15
Oude apparaten zijn geen waardeloos afval. Door
een milieubewuste afvoer kunnen waardevolle
materialen opnieuw worden gebruikt.
Maak het oude apparaat onbruikbaar voordat u het
afvoert.
Uw nieuwe apparaat wordt tijdens het vervoer
beschermd door de verpakking. Alle gebruikte
materialen zijn milieuvriendelijk en kunnen opnieuw
worden gebruikt. Lever uw bijdrage door de
verpakking milieubewust af te voeren.
Informeer bij uw vakhandel of bij de gemeente naar
de beste manier om uw oude apparaat en de
verpakking af te voeren.
De wasemafzuigkap is geschikt voor gebruik met
luchtafvoer of met luchtcirculatie.
De wasemafzuigkap altijd boven het midden van het
fornuis aanbrengen.
Minimumafstand tussen elektrische kookzones en
de onderkant van de wasemafzuigkap: 600 mm,
afb. 1.
Boven een fornuis voor vaste brandstoffen waarvan
brandgevaar kan uitgaan (bijvoorbeeld door vonken)
is de montage van de wasemafzuigkap alleen
toegestaan als het fornuis een gesloten, niet
verwijderbare afscherming heeft en de voor het
desbetreffende land geldende voorschriften in acht
worden genomen. Deze beperking geldt niet voor
gasfornuizen en gasplateaus.
Hoe kleiner de afstand tussen wasemafzuigkap en
branders is, hoe groter de mogelijkheid is dat zich
door opstijgende waterdamp onder aan de
wasemafzuigkap druppels kunnen vormen.
Extra voorschriften bij gaskookapparatuur:
Bij de montage van gaskookzones moeten de
geldende wettelijke nationale voorschriften (bijv. in
Duitsland: Technische regels gasinstallatie TRGI) in
acht worden genomen.
De geldende inbouwvoorschriften en de
aanwijzingen van de fabrikant van het gasfornuis
moeten in acht worden genomen.
Slechts aan één zijde van de wasemafzuigkap mag
zich na de inbouw een hoge kast of hoge wand
bevinden. Afstand minstens 50 mm.
Bij gaskookzones bedraagt de minimumafstand
tussen de bovenkant van de pandrager en de
onderkant van de afzuigkap: 700 mm, afb. 1.
Belangrijke voorschriften
$
Afzuigkap met luchtafvoer
•
Installatietoebehoren voor luchtafvoer.
Luchtafvoerkanaal
AD280/281-016 voor een plafondhoogte van
2,27–2,44 m
AD280/281-026 voor een plafondhoogte van
2,44–2,76 m
AD280/281-036 voor een plafondhoogte van
2,76–2,98 m.
16
Voor de montage
De afvoerlucht wordt via een afvoerschacht naar
boven of rechtstreeks door de buitenmuur naar
buiten geleid.
De afvoerlucht mag niet worden afgevoerd via een
in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de
ventilatie van ruimten waarin stookinstallaties zijn
opgesteld.
Bij de afvoer van afvoerlucht moeten de officiële
en wettelijke voorschriften (bijv. nationale
bouwvoorschriften) worden nageleefd.
Als de lucht wordt afgevoerd via een in gebruik
verkerende rook- of afvoergasschoorsteen moet de
toestemming van de bevoegde instantie worden
verkregen.
Als de wasemafzuigkap wordt gebruikt met
luchtafvoer en tegelijkertijd schoorsteenafhankelijke stookinstallaties worden gebruikt
(zoals gas-, olie- of kolenstookapparaten, geisers,
warmwaterbereidingsapparaten) moet voor
voldoende aanvoer van lucht worden gezorgd, die
nodig is voor de verbranding.
Gebruik zonder gevaar is mogelijk als de onderdruk
van 4 Pa (0,04 mbar) in de opstellingsruimte van de
stookinstallatie niet wordt overschreden.
Dit kan men bereiken wanneer er door nietafsluitbare openingen, bijv. in deuren, ramen en
d.m.v. luchtaanvoer-/luchtafvoersleuven in de muur
of door andere technische maatregelen, zoals
wederzijdse vergrendeling e.d., verbrandingslucht
kan toestromen.
Wanneer er onvoldoende lucht wordt
aangevoerd, bestaat er vergiftigingsgevaar door
teruggezogen verbrandingsgassen.
Alleen een muurkast voor luchttoevoer en
luchtafvoer is geen waarborg voor het aanhouden
van de grenswaarde.
Opmerking: bij de beoordeling moet altijd de
complete ventilatie van de woning in acht worden
genomen. Bij het gebruik van kookapparatuur,
bijvoorbeeld kookplateau en gasfornuis, wordt deze
regel niet toegepast.
Als de wasemafzuigkap wordt gebruikt met
luchtcirculatie en actieve-koolfilter is het gebruik
zonder beperking mogelijk.
Als de afvoerlucht door de buitenmuur wordt
geleid, moet een telescoop-muurkast worden
gebruikt.
Luchtafvoer
630-
1390
17
Optimaal vermogen van de wasemafzuigkap:
•
Korte, gladde luchtafvoerpijp.
•
Zo min mogelijk bochten.
•
Zo groot mogelijke buisdiameter en grote
bochten.
Gebruik van lange, ruwe luchtafvoerbuizen,
veel buisbochten of kleine buisdiameters
vermindert de afzuigcapaciteit en
veroorzaakt bovendien hardere geluiden.
몇 De fabrikant van de afzuigkap is niet
aansprakelijk voor reclamaties die terug te
leiden zijn op de planning en uitvoering van
de buisleiding.
•
Ronde buizen:
wij adviseren een inwendige diameter van
150 mm.
•
Platte kanalen moeten een gelijkwaardige
inwendige diameter als ronde buizen hebben.
Ze dienen geen scherpe bochten te hebben.
l 150 mm ca. 177 cm
2
•
Bij afwijkende buisdiameters: dichtstrips
gebruiken.
•
Bij gebruik van de wasemafzuigkap met
luchtafvoer moet voor voldoende luchttoevoer
worden gezorgd.
Aansluiting luchtafvoerpijp l 150 mm:
•
Luchtafvoerpijp
rechtstreeks aan de
luchtaansluiting bevestigen.
Gebruik met circulatielucht
•
Installatietoebehoren
voor recirculatie.
Recirculatie-kanaal
AD280/281-126 voor een
plafondhoogte van 2,44–
2,76 m
AD280/281-136 voor een
plafondhoogte van 2,76–
2,98 m.
•
Met een koolstoffilter, indien gebruik met
afvoerlucht niet mogelijk is.
Circulatielucht
810-
1390
Voorbereiden van het plafond
•
De plafond moet vlak en recht zijn.
•
Controleer of de plafond voldoende
draagvermogen heeft.
•
De bijgevoegde schroeven en pluggen zijn
geschikt voor massieve muren. Gebruik voor
andere muurconstructies (bijv. gipsplaat,
poreus beton, poroton-stenen)
bevestigingsmiddelen die daarvoor geschikt
zijn.
•
Pluggen moet stevig kunnen worden bevestigd.
Gewicht in kg:
Constructiewijzigingen in het kader van technische
verbeteringen voorbehouden.
De wasemafzuigkap mag alleen worden
aangesloten aan een volgens de voorschriften
geïnstalleerd, geaard stopcontact.
Het geaarde stopcontact moet indien mogelijk vlak
achter de schoorsteenafscherming worden
aangebracht.
•
Het geaarde stopcontact moet via een eigen
stroomkring zijn aangesloten.
•
Indien het geaarde stopcontact na montage van
de afzuigkap niet meer toegankelijk is, moet
een scheidings-voorziening worden
aangebracht, zoals bij een vaste aansluiting.
Als vaste aansluiting nodig is:
De wasemafzuigkap mag uitsluitend door een
erkende installateur worden aangesloten.
In de installatie moet een scheidingsvoor-ziening
worden aangebracht. Als scheidingsvoorzieningen
gelden schakelaars met een contactopening van
meer dan 3 mm en uitschakeling met alle polen.
Daarbij horen aardlekschakelaars en
veiligheidsschakelaars.
몇 Als de elektriciteitskabel van het apparaat
beschadigd raakt, moet deze worden vervangen
door de klantenservice van de fabrikant of door een
gekwalificeerd vakman, om gevaren te voorkomen.
Elektrische gegevens
staan op het typeplaatje in de binnenruimte van het
apparaat vermeld en zijn zichtbaar als het
filterframe wordt afgenomen.
몇 Bij reparaties moet de wasemafzuigkap altijd
stroomloos worden gemaakt.
Lengte van de aansluitkabel: 1,30 m.
Deze wasemafzuigkap voldoet aan de EGbepalingen voor radio-ontstoring.
Elektrische aansluiting
18
Luchtafvoer
Circulatielucht
42,5 44,5
19
Inbouwen
Let op!
De afzuigkap dient aan een keukenplafond of een
stabiel verlaagd plafond te worden gemonteerd.
Houd er rekening mee dat het gewicht van de
afzuigkap met accessoires maximaal 45 kg
bedraagt.
Controleer, voordat u de bevestigingspunten
markeert, of zich op die plek in het plafond geen
stroom-, water- of andere leidingen bevinden.
Controleer voor de montage of de bijgevoegde
schroeven en pluggen geschikt zijn voor uw
plafond. Gebruik indien nodig speciale pluggen.
Montage van de afzuigkap:
1 Markeer met behulp van de boorsjabloon de
positie voor de schroeven op het plafond.
2 Boor de 4 gaten Ø 8 mm voor de pluggen. Druk
de pluggen in de gaten en zorg dat deze strak
op het plafond aansluiten.
3 Draai 2 schroeven tot 10 mm in het plafond.
Draai de beide schroeven op die plaatsen in het
plafond waar zich later de sleutelgatvormige
openingen in het frame bevinden. (links achter
en rechts voor gezien vanaf het
bedieningspaneel van de afzuigkap).
4 Stel de gewenste hoogte van het frame in en
schroef de 8 schroeven vast (respectievelijk
12 schroeven bij de lange versies van het
afvoerkanaal). De lengte van het frame kan in
afstanden van 20 mm worden ingesteld.
Belangrijk!
Houd een minimale afstand aan van 600 mm tot
een elektrische kookplaat respectievelijk
700 mm tot een gaskookplaat.
Alleen bij recirculatie: Buig de vier lipjes voor
bevestiging van de luchtscheidingsunit boven aan
het frame 90° naar buiten.
346
200
alleen bij recirculatie
20
5 Hang het frame met de twee sleutelgatvormige
openingen aan de schroeven in het plafond.
Schroef het frame met alle 4 schroeven aan het
plafond vast.
Alleen bij recirculatie: Zet de luchtscheidingsunit
in elkaar en bevestig deze aan het frame. Kort de
luchtafvoerslang op de benodigde lengte in en
bevestig deze aan de afzuigkap.
6 Verwijder de afdekplaat aan de achterkant van
het frame.
21
7 Schuif de afzuigkap in de 4 gleuven aan de
zijkant van het frame (Let op dat de
aansluitkabel niet klem komt te zitten) zet de
afzuigkap onmiddellijk met 4 schroeven vast.
8 Schroef de afdekplaat weer vast aan de
achterkant van het frame. De afdekplaat is van
belang voor de stabiliteit.
9 Bevestig de afvoerbuis aan de afzuigkap en aan
de afvoeropening in het plafond respectievelijk
aan de luchtscheidingsunit bij recirculatie.
10 Sluit het apparaat op de netspanning aan.
11 Verwijder, voor zover aanwezig, de
beschermfolie van de kanaalpanelen.
12 Let er bij de montage van de kanaalpanelen
op dat er geen krassen op het kwetsbare
oppervlak ontstaan.
13 Schroef het bovenste gedeelte van de
ommanteling zonder magneetstrips met twee
schroeven boven aan het frame vast.
14 Buig het tweede bovenste gedeelte van de
ommanteling (met magneetstrips) licht open,
schuif het op het eerste deel, stel het en
schroef het met 2 schroeven boven aan het
frame vast. Zorg ervoor dat er geen spleet
ontstaat!
15 Plaats het onderste gedeelte van de
ommanteling zonder magneetstrips op de
afzuigkap. Buig het tweede onderste gedeelte
van de ommanteling (met magneetstrips) licht
open, schuif het op het eerste deel en stel het.
Zorg ervoor dat er geen spleet ontstaat!
16 Alleen bij recirculatie: plaats een actieve-
koolfilter (zie bladzijde 11). Het actievekoolfilter wordt niet met het apparaat
meegeleverd.
17 Controleer of het apparaat goed werkt.
Let op! Demonteer de ommanteling door de beide
helften met de hand uit elkaar te trekken. Gebruik
geen gereedschap, aangezien de ommanteling
hierdoor kan worden beschadigd.
22
23
KF001-010
Gaggenau Hausgeräte GmbH
Carl-Wery-Straße 34
D-81739 München
www.gaggenau.com
9000260329 EB 8710 nl
Loading...
