Απορροφητήρας κουζίνας AI 280120 AI 281120

Gaggenau Οδηγίες χρήσης και τοποθέτησης

Εικ. 1 ΒΑΣΗ ΕΣΤΙΩΝ ΑΕΡΙΟΥ

Abb. 1

ΗΛΕΚΤΡΙΚΗ ΒΑΣΗ ΕΣΤΙΩΝ

Οδηγίες χρήσης

Τρποι λειτουργίας 4

Λειτουργία απορρ#φησης ακάθαρτου αέρα 4 Λειτουργία ανακύκλωσης αέρα 4 Φαιν#µενο Coanda 5

Θέση σε λειτουργία 6

Βλάβες 6

Υποδείξεις ασφαλείας 7

Χειρισµς του απορροφητήρα κουζίνας 8

Εντατική βαθµίδα 9 Ειδικές λειτουργίες 9

Φίλτρα και συντήρηση 10

Φίλτρα λιπών 10 Ένδειξη κορεσµού των φίλτρων F 10 Φίλτρο ενεργού άνθρακα 11

Καθαρισµς και περιποίηση 12

Αλλαγή των λαµπτήρων 13

Οδηγίες εγκατάστασης

Σηµαντικές υποδείξεις 15

Πριν την τοποθέτηση 16

Λειτουργία απορρ#φησης ακάθαρτου αέρα 16 Λειτουργία ανακύκλωσης αέρα 17 Προετοιµασία του τοίχου 18

Σύνδεση στο δίκτυο του ηλεκτρικού ρεύµατος 18

Τοποθέτηση 19

Περιεχµενα

Λειτουργία απορρφησης ακάθαρτου αέρα

•

Εξαρτήµατα εγκατάστασης για λειτουργία µε απαγωγή του αέρα.

Κανάλι εξαερισµού

AD280/281-016 για ύψος οροφής 2,27–2,44 m AD280/281-026 για ύψος οροφής 2,44–2,76 m AD280/281-036 για ύψος οροφής 2,76–2,98 m.

•

Οι ατµοί της κουζίνας απορροφούνται απ# τον αεριστήρα του απορροφητήρα, καθαρίζονται απ# το φίλτρο λιπών και καταλήγουν στο ύπαιθρο.

•

Το φίλτρο λιπών προσλαµβάνει τα λιπαρά συστατικά των ατµών της κουζίνας.

•

Η κουζίνα παραµένει σε γενικές γραµµές ελεύθερη απ# λίπη και οσµές.

Κατά τη λειτουργία απορρφησης ακάθαρτου αέρα µέσω του απορροφητήρα κουζίνας και την ταυτχρονη λειτουργία εγκαταστάσεων πυράς, των οποίων ο καπνς πρέπει να εξέρχεται µέσω καπνοδχου (#πως π.χ. συσκευές θέρµανσης µε

αέριο, πετρέλαιο ή κάρβουνο, θερµοσίφωνα, συσκευές θέρµανσης νερού) πρέπει να

λαµβάνονται µέτρα παροχής επαρκούς ποστητας αέρα, η οποία απαιτείται για την καύση στις

εστίες πυράς.

Ακίνδυνη λειτουργία είναι δυνατή µ#νον, #ταν η υποπίεση στον χώρο φωτιάς δεν υπερβεί τα 4 Pa (0,04 mbar).

Αυτ# µπορεί να επιτευχθεί, #ταν χάρη σε ανοίγµατα που δεν κλείνουν, π.χ. σε π#ρτες, παράθυρα και σε συνδυασµ# µε πλαίσιο εντοιχισµού εισ#δου/εξ#δου αέρα ή χάρη σε άλλα τεχνικά µέτρα, #πως αµοιβαία ασφάλιση ή παρ#µοια, ο αέρας καύσης µπορεί να εισρέει κατ#πιν ανεµπ#διστα.

Σε µη επαρκή αέρα παροχής υφίσταται κίνδυνος δηλητηρίασης απ επαναρροφώµενα αέρια καύσης.

Μ#νο µε πλαίσιο εντοιχισµού εισ#δου/εξ#δου αέρα δεν διασφαλίζεται η τήρηση της οριακής τιµής.

Σηµείωση: Για την εκτίµηση πρέπει να λαµβάνεται πάντοτε υπ#ψη ο συνολικ#ς αερισµ#ς της κατοικίας. Για τη λειτουργία συσκευών µαγειρέµατος, π.χ. σκαφοειδούς εστίας µαγειρέµατος και κουζίνας αερίου δεν βρίσκει εφαρµογή ο καν#νας αυτ#ς.

Αν ο απορροφητήρας κουζίνας χρησιµοποιείται στη λειτουργία ανακύκλωσης αέρα - µε φίλτρο ενεργού άνθρακα -, η λειτουργία του είναι δυνατή χωρίς περιορισµ#.

Λειτουργία ανακύκλωσης αέρα

•

Εξαρτήµατα εγκατάστασης για λειτουργία µε ανακυκλοφορία του αέρα.

Κανάλι ανακυκλοφορίας

AD280/281-126 για ύψος οροφής 2,44–2,76 m 3622 για ύψος οροφής 2,76–2,98 m.

•

Για τη λειτουργία αυτή πρέπει να τοποθετηθεί στον απορροφητήρα ένα φίλτρο ενεργού άνθρακα (βλ. στην παράγραφο «Φίλτρα και συντήρηση»).

•

Οι ατµοί της κουζίνας απορροφούνται απ# τον αεριστήρα του απορροφητήρα, καθαρίζονται απ# τα φίλτρα λιπών και ενεργού άνθρακα και οδηγούνται πάλι στην κουζίνα.

•

Το φίλτρο λιπών προσλαµβάνει τα λιπαρά συστατικά των ατµών της κουζίνας.

•

Το φίλτρο ενεργού άνθρακα συγκρατεί τις οσµηρές ουσίες.

 Αν δεν τοποθετηθεί φίλτρο ενεργού άνθρακα,

δεν µπορούν να προσδεθούν οι οσµηρές ουσίες του ατµού της κουζίνας.

Τρποι λειτουργίας

Φαινµενο Coanda

•

∆εν πρέπει να ενεργοποιήσετε τη λειτουργία του φαινοµένου Coanda. Το ρεύµα αέρα Coanda είναι σε κάθε βαθµίδα αέρα πάντοτε ενεργ#. Οι ατµοί της κουζίνας αναρροφούνται ιδιαίτερα αποτελεσµατικά στην εµπρ#σθια περιοχή της βάσης εστιών.

•

Χάρη στο φαιν#µενο Coanda µπορείτε να λειτουργείτε τον απορροφητήρα κουζίνας κατά το δυνατ#ν σε µικρ#τερη, σιγαν#τερη βαθµίδα, απ' #τι έχετε συνηθήσει µέχρι τώρα.

•

Το ρεύµα αέρα Coanda εξέρχεται στο επάνω µέρος του απορροφητήρα κουζίνας στην εµπρ#σθια πλευρά. Μην τοποθετείτε αντικείµενα επάνω στον απορροφητήρα κουζίνας, ώστε να µην διαταράσσεται το φαιν#µενο Coanda.

Tο παρ#ν εγχειρίδιο οδηγιών χρήσης ισχύει για διάφορα µοντέλα της συσκευής. Eνδέχεται ορισµένα µεµονωµένα χαρακτηριστικά του εξοπλισµού που περιγράφονται να µην αφορούν τη δική σας συσκευή.

Αυτ#ς ο απορροφητήρας κουζίνας ανταποκρίνεται στους σχετικούς κανονισµούς ασφαλείας.

Οι επισκευές επιτρέπεται να εκτελούνται µ#νον απ# τους ειδικούς.

Kταν δεν γίνονται σωστά οι επισκευές, είναι δυνατ#ν να προκύψουν σοβαρές ζηµιές για τον χρήστη.

Προτού χρησιµοποιήσετε την καινούργια συσκευή, διαβάστε µε προσοχή τις οδηγίες χρήσης. Περιέχουν σηµαντικές πληροφορίες για την ασφάλειά σας καθώς και για τη χρήση και τη συντήρηση της συσκευής.

Φυλάξτε καλά το εγχειρίδιο οδηγιών χρήσης και εγκατάστασης ενδεχοµένως για κάποιον επ#µενο χρήστη.

Αυτή η συσκευή χαρακηρίζεται σύµφωνα µε την ευρωπαϊκή οδηγία 2002/96/ΕΚ περί ηλεκτρικών και ηλεκτρονικών συσκευών

(waste electrical and electronic equipment – WEEE). Η οδηγία προκαθορίζει τα πλαίσια για µια απ#συρση και αξιοποίηση των παλιών συσκευών µε ισχύ σ΄ #λη την ΕΕ.

;ταν εµφανίζεται στην ένδειξη ένα F:

•

Βλ. στο κεφάλαιο "Φίλτρα και συντήρηση".

;ταν δεν µπορείτε να χειριστείτε τον απορροφητήρα κουζίνας:

•

Αποµονώνετε τον απορροφητήρα για 1 λεπτ# περίπου απ# το ρεύµα, τραβώντας το φις απ# την πρίζα ή αντίστοιχα κατεβάζοντας την ασφάλεια. Κατ#πιν θέτετε τη συσκευή εκ νέου σε λειτουργία.

Σε περίπτωση που έχετε τυχ#ν απορίες ή #ταν παρουσιαστούν βλάβες, πρέπει να καλέσετε την Υπηρεσία Τεχνικής Εξυπηρέτησης Πελατών.

(Βλ. στον Πίνακα Υπηρεσιών Τεχνικής Εξυπηρέτησης Πελατών).

Κατά την κλήση παρακαλείσθε να δώσετε τους εξής αριθµούς:

Αναγράψτε τους αριθµούς στα παραπάνω σηµεία. Οι αριθµοί βρίσκονται στην πινακίδα τύπου στον εσωτερικ# χώρο του απορροφητήρα και µπορείτε να τους δείτε, αφού αφαιρέσετε το πλέγµα του φίλτρου.

 Για διαµαρτυρίες που αναφέρονται στον

σχεδιασµ και στην εγκατάσταση της διαδροµής των σωλήνων ο κατασκευαστής των απορροφητήρων κουζίνας δεν αναλαµβάνει καµία ευθύνη.

Θέση σε λειτουργία Βλάβες

Αριθµ#ς Ε FD

Μην παρασκευάζετε ποτέ φλαµπέ φαγητών κάτω απ# τον απορροφητήρα κουζίνας.

Κίνδυνος να πάρει φωτιά το φίλτρο λιπών απ# τις ανερχ#µενες φλ#γες.

Οι εστίες πρέπει να είναι πάντοτε καλυµµένες απ# τα µαγειρικά σκεύη.

Η λειτουργία του απορροφητήρα κουζίνας πάνω απ# εστία φωτιάς µε στερεά καύσιµα (κάρβουνα, ξύλα κ.τ.ο.) επιτρέπεται µ#νον κάτω απ# ορισµένες προϋποθέσεις (βλ. οδηγίες τοποθέτησης).

Μη λειτουργείτε #λες τις εστίες αερίου ταυτ#χρονα για περισσ#τερο χρ#νο (το πολύ επί 15 λεπτά) στη µέγιστη θερµική φ#ρτωση, διαφορετικά υπάρχει κίνδυνος εγκαυµάτων σε περίπτωση επαφής των επιφανειών του περιβλήµατος ή αντίστοιχα κίνδυνος βλάβης του απορροφητήρα. Κατά τη λειτουργία του απορροφητήρα πάνω απ# βάση εστιών αερίου πρέπει σε ταυτ#χρονη λειτουργία τριών και άνω εστιών αερίου να ρυθµίστεί ο απορροφητήρας στη µέγιστη βαθµίδα.

Χρησιµοποιείτε τον απορροφητήρα κουζίνας µ#νον, #ταν έχουν τοποθετηθεί και βιδωθεί οι λαµπτήρες.

Οι καµµένοι λαµπτήρες θα πρέπει να αλλάζονται αµέσως, ούτως ώστε να αποφεύγεται η υπερφ#ρτωση των υπολοίπων λαµπτήρων.

Μην χρησιµοποιείτε ποτέ τον απορροφητήρα κουζίνας χωρίς φίλτρο λιπών.

Λίπη ή λάδια, τα οποία έχουν υπερθερµανθεί, είναι δυνατ#ν να αναφλεχθούν εύκολα. Για τον λ#γο αυτ# τα φαγητά µε λίπος ή λάδι, π.χ. πατάτες τηγανητές, πρέπει να µαγειρεύονται µ#νον υπ# επίβλεψη.

Μην αφήνετε τα παιδιά, να παίζουν µε τη συσκευή.

Οι ενήλικες και τα παιδιά δεν επιτρέπεται να χρησιµοποιούν τη συσκευή χωρίς επιτήρηση,

– #ταν για οποιοδήποτε λ#γο δεν είναι σε θέση,

–ή #ταν τους λείπει η γνώση και η εµπειρία, για

να χειριστούν τη συσκευή σίγουρα και σωστά.

Aν έχει πάθει ζηµία η συσκευή, δεν επιτρέπεται να τη χρησιµοποιήσετε.

Η σύνδεση στο δίκτυο του ηλεκτρικού ρεύµατος και η θέση σε λειτουργία για πρώτη φορά επιτρέπεται να διεξαχθούν µ#νον απ# τον ειδικ#.

Αν το καλώδιο σύνδεσης αυτής της συσκευής είναι φθαρµένο, αυτ# πρέπει να αντικατασταθεί απ# τον κατασκευαστή ή απ# την υπηρεσία τεχνικής εξυπηρέτησης πελατών ή απ# παρ#µοια ειδικευµένο πρ#σωπο, για να αποφεύγεται ο κίνδυνος.

Αποσύρετε τα υλικά συσκευασίας σύµφωνα µε τους κανονισµούς (βλ. οδηγίες τοποθέτησης).

Αυτ#ς ο απορροφητήρας προορίζεται µ#νο για οικιακή χρήση.

Πριν την πρώτη χρήση καθαρίστε καλά τον απορροφητήρα κουζίνας.

Μην αποθέτετε αντικείµενα επάνω στον απορροφητήρα κουζίνας.

Η σχισµή για το ρεύµα αέρα Coanda πρέπει να είναι πάντοτε ελεύθερη.

Υποδείξεις ασφαλείας



Χειρισµς του απορροφητήρα κουζίνας

Αεριστήρες Off

Ένδειξη κορεσµού των φίλτρων

Φωτισµ#ς

Βαθµίδα συνήχισης της λειτουργίας

Εντατική βαθµίδα

Οι ατµοί κουζίνας µπορούν να απορροφηθούν µε τον πλέον αποτελεσµατικ#τερο τρ#πο:

•

θέτοντας τον αεριστήρα σε λειτουργία κατά την έναρξη του µαγειρέµατος και

•

θέτοντας τον αεριστήρα εκτς λειτουργίας

αφού παρέλθουν µερικά λεπτά απ# τη λήξη του µεγειρέµατος.

Βαθµίδες αεριοτήρων

Θέση του αεριστήρα σε λειτουργία:

•

Πατήστε το πλήκτρο 1, 2, 3 ή Int.

Θέση του αεριστήρα εκτς λειτουργίας:

•

Πατήστε το πλήκτρο 0.

Εντατική βαθµίδα

Μέσω της εντατικής βαθµίδας επιτυγχάνεται η µεγαλύτερη ισχύς του απορροφητήρα. Αυτή χρειάζεται για µικρ# χρονικ# διάστηµα.

•

Κατά το σοτάρισµα και το τηγάνισµα στο ανοιχτ# τηγάνι πρέπει να πατηθεί το πλήκτρο Int για την εντατική βαθµίδα.

Εάν έχετε ενεργοποιήσει τον απορροφητήρα µε το πάτηµα της εντατικής βαθµίδας, τ#τε ο απορροφητήρας απενεργοποιείται ξανά αυτ#µατα µετά απ# 5 λεπτά.

•

Εάν πατήσετε το πλήκτρο Int, ενώ ο απορροφητήρας λειτουργεί στη βαθµίδα εξαερισµού 1, 2 ή 3, τ#τε η ηλεκτρονική διάταξη επιστρέφει αυτ#µατα µετά 5 λεπτά στην προηγούµενη επιλεγµένη βαθµίδα εξαερισµού.

•

Εάν θήλετε να τερµατίσετε την εντατική βαθµίδα πριν το πήέας των 5 λεπτpν, πατήστε το πλήκτρο 0 ("Κινητήρας Off") ή µια άλλη βαθµίδα. Η αναρρ#φηση του απορροφητήρα τοίχου µπορεί φυσικά να απενεργοποιηθεί οποτεδήποτε µε το πλήκτρο 0 (“Κινητήρας Off”).

Ειδικές λειτουργίες

Χρονική διάρκεια εντατικής βαθµίδας:

•

Με το ταυτ#χρονο πάτηµα του πλήκτρου Int και των πλήκτρων 1, 2 ή 3 µπορείτε να ρυθµίσετε και να αποθηκεύσετε τη χρονική διάρκεια της εντατικής βαθµίδας στα 3, 5 ή 10 λεπτά (βλ. Εικ. 9). Στην κατάσταση παράδοσης είναι ρυθµισµένα πέντε λεπτά, δηλ. ο συνδυασµ#ς των πλήκτρων Int/πλήκτρο 2.

Βαθµίδα συνήχισης της λειτουργίας:

•

Η συνήχιση της λειτουργίας είναι δυνατή σε µια οποιαδήποτε βαθµίδα. Πατήστε πρώτα το επιθυµητ# πλήκτρο 1, 2, 3 ή Int και µετά πατήστε το πλήκτρο .

Ο χρ#νος συνήχισης της λειτουργίας ανήρχεται σ' #λες τις βαθµίδες στα δήκα λεπτά. Μετά απ# αυτά τα δήκα λεπτά απενεργοποιείται ο εξαερισµ#ς αυτ#µατα, ο φωτισµ#ς συνεχίζει #µως να παραµήνει αναµµήνος.

Εξαερισµς κατά διαστήµατα:

•

Μια ιδιαιτερ#τητα αυτής της συσκευής είναι ο εξαερισµ#ς κατά διαστήµατα. Αυτ# είναι µια αυτ#µατη περιοδική ενεργοποίηση του εξαερισµού κάθε φορά για πέντε λεπτά την ήρα. Μπορείτε να ενεργοποιήσετε αυτήν τη λειτουργία µε το ταυτ#χρονο πάτηµα του πλήκτρου 0 και, ανάλογα µε την επιθυµητή ισχύ αναρρ#φησης, του πλήκτρου 1, 2 ή 3.

Αυτ#ς ο τρ#πος λειτουργίας εµφανίζεται µε το εναλλασσ#µενο άναµµα του πλήκτρου µε την αντίστοιχη ένδειξη βαθµίδας.

Ο εξαερισµ#ς κατά διαστήµατα απενεργοποιείται µε το πάτηµα του πλήκτρου

Φωτισµς:

•

Για την ενεργοποίηση και απενεργοποίηση πατήστε για λίγο το πλήκτρο .

•

Ο φωτισµ#ς µπορεί να χρησιµοποιηθεί ανά πάσα στιγµή, ακ#µα κι #ταν ο αεριστήρας δεν βρίσκεται σε λειτουργία.

•

Ρύθµιση της φωτειντητας:

Κρατήστε το πλήκτρο πατηµένο, µέχρι να επιτευχθεί η επιθυµητή φωτειν#τητα.

Φίλτρα λιπών

Για την πρσληψη των λιπαρών συστατικών του ατµού της κουζίνας έχουν τοποθετηθεί στη συσκευή µεταλλικά φίλτρα λιπών.

Τα φύλλα των φίλτρων αποτελούνται απ# µέταλλο που δεν καίγεται.

Προσοχή:

Με την αύξηση του κορεσµού των φίλτρων µε κατάλοιπα που περιέχουν λίπος, αυξάνεται η δυνατ#τητα ανάφλεξης αυτού και µπορεί να εµποδίζεται η λειτουργία του απορροφητήρα.

Σηµαντικ:

Καθαρίζοντας έγκαιρα τα µεταλλικά φίλτρα λιπών, προλαµβάνετε τον κίνδυνο πυρκαϊάς, ο οποίος µπορεί να προκύψει απ# τη θερµική συµφ#ρηση κατά το τηγάνισµα σε φριτέζα ή τηγάνι.

Ένδειξη κορεσµού των φίλτρων: F

Μετά απ# µια χρονική διάρκεια λειτουργίας 30 ώρες αναβοσβήνει η ένδειξη κορεσµού του φίλτρου λίπους F. Το αναβ#σβηµα αυτής της λυχνίας ελέγχου σας σηµατοδοτεί, #τι πρέπει να καθαρίσετε το φίλτρο του λίπους. Φυσικά ο καθαρισµ#ς του φίλτρου του λίπους είναι δυνατ#ς οποτεδήποτε, ακ#µα και χωρίς το αναβ#σβηµα της ένδειξης κορεσµού του φίλτρου λίπους.

Καθαρισµς των µεταλλικών φίλτρων λιπών:

•

Σε κανονική λειτουργία (1 έως 2 ώρες ηµερησίως) τα µεταλλικά φίλτρα λιπών πρέπει να καθαρίζονται 1 φορά κάθε µήνα.

•

Μπορείτε να καθαρίσετε τα φίλτρα πλένοντάς τα στο πλυντήριο πιάτων, πράγµα το οποίο #µως είναι δυνατ#ν να προκαλέσει ελαφρύ ξεθώριασµα των φίλτρων.

Σηµαντικ:

Μεταλλικά φίλτρα λιπών, τα οποία έχουν κορεσθεί ισχυρά, δεν πρέπει να πλένονται στο πλυντήριο πιάτων µαζί µε σκεύη.

•

Σε περίπτωση καθαρισµού των φίλτρων στο χέρι, τοποθετείτε τα φίλτρα µέσα σε καυτ# διάλυµα απορρυπαντικού, ούτως ώστε να µαλακώσουν οι ρύποι. Μη χρησιµοποιείτε ισχυρά διαβρωτικά απορρυπαντικά που περιέχουν οξέα ή βάσεις. Κατ#πιν βουρτσίζετε τα φίλτρα, τα ξεπλένετε καλά και τ' αφήνετε να στραγγίσουν.

Αφαίρεση και τοποθέτηση των µεταλλικών φίλτρων λιπών:

Προσοχή: Ο φωτισµ#ς πρέπει να είναι σβηστ#ς και

να έχει κρυώσει.

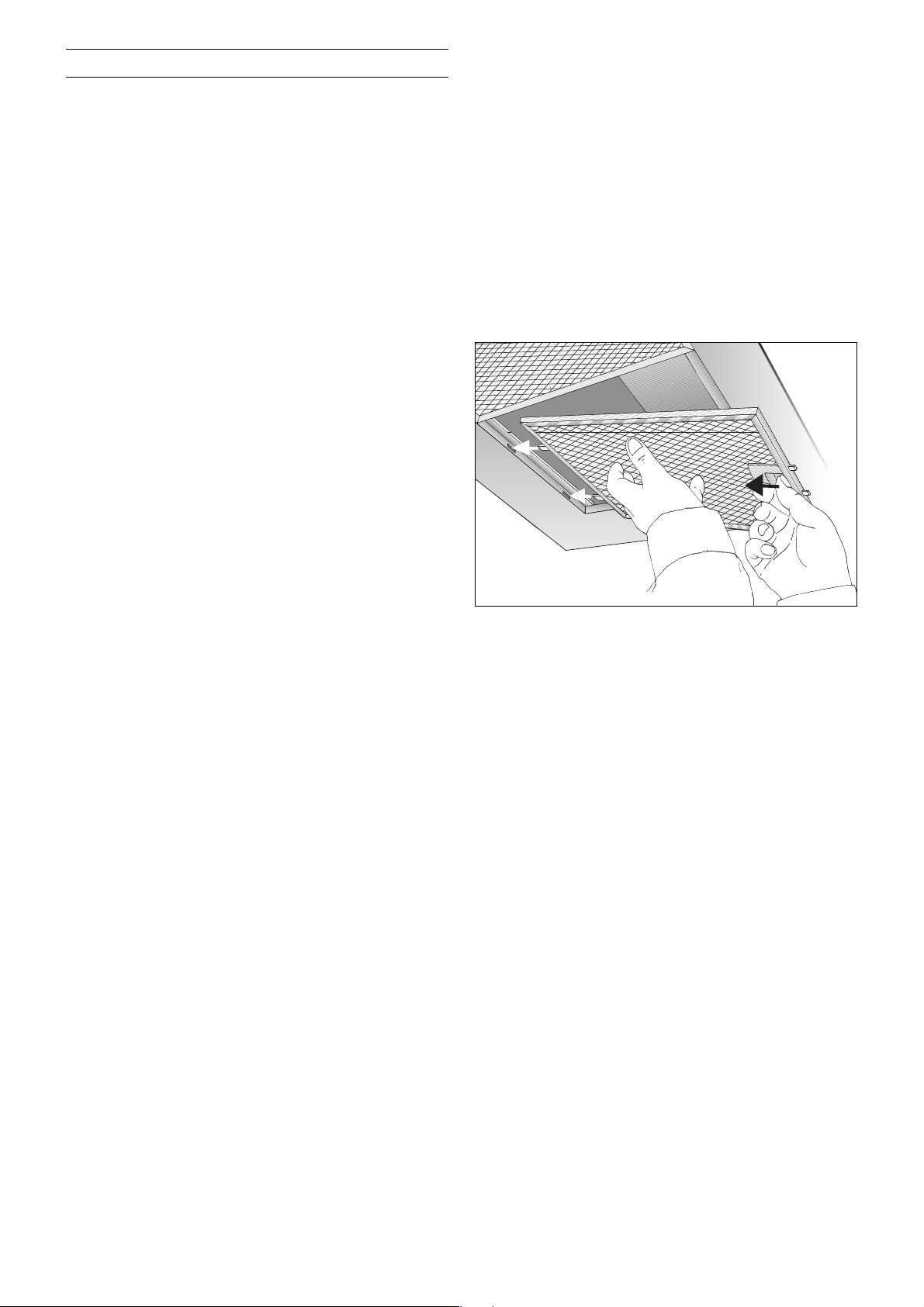

1 Πιέζετε το πλήκτρο ασφάλισης στα φίλτρα

λιπών στην κατεύθυνση του βέλους προς τα µέσα και αφαιρείτε τα φίλτρα λιπών, τραβώντας προς τα κάτω. Πιάστε µε το άλλο χέρι κάτω απ# το φίλτρο λιπών.

2 Καθαρίζετε τα φίλτρα λιπών.

3 Τοποθετείτε τα καθαρισµένα φίλτρα λιπών

πάλι στη συσκευή.

4 Σβήνετε την ένδειξη F.

– Πατάτε το πλήκτρο F.

Φίλτρα και συντήρηση

Φίλτρο ενεργού άνθρακα

Για τη συγκράτηση των οσµηρών ουσιών κατά τη λειτουργία ανακύκλωσης αέρα.

Προσοχή: Με την αύξηση του κορεσµού των φίλτρων µε κατάλοιπα που περιέχουν λίπος, αυξάνεται η δυνατ#τητα ανάφλεξης αυτού και µπορεί να εµποδίζεται η λειτουργία του απορροφητήρα.

Σηµαντικ: Με την έγκαιρη αλλαγή του φίλτρου ενεργού άνθρακα προλαµβάνεται ο κίνδυνος πυρκαϊάς, ο οποίος µπορεί να προκύψει λ#γω συµφ#ρησης της θερµ#τητας κατά το τηγάνισµα ή ψήσιµο.

Τοποθέτηση και αφαίρεση:

Προσοχή: Ο φωτισµ#ς πρέπει να είναι σβηστ#ς και

να έχει κρυώσει.

1 Αφαιρείτε τα φίλτρα λιπών (βλ. στην

παράγραφο "Αφαίρεση και τοποθέτηση των µεταλλικών φίλτρων λιπών").

2 Τοποθετείτε στη συσκευή το φίλτρο ενεργού

άνθρακα.

3 Τοποθετείτε στη συσκευή τα φίλτρα λιπών

(βλ. στην παράγραφο "Αφαίρεση και τοποθέτηση των µεταλλικών φίλτρων λιπών").

Αλλαγή του φίλτρου ενεργού άνθρακα:

•

Κατά την κανονική λειτουργία (1 έως 2 ώρες ηµερησίως) πρέπει να αλλάζετε το φίλτρο ενεργού άνθρακα περίπου 1 φορά τον χρ#νο.

•

Το φίλτρο ενεργού άνθρακα µπορείτε να το προµηθευτείτε απ# τα ειδικά καταστήµατα (βλ. ειδικά εξαρτήµατα).

•

Χρησιµοποιείτε µνον αυθεντικά φίλτρα.

Έτσι εξασφαλίζεται η σωστή λειτουργία της συσκευής.

Απσυρση του παλιού φίλτρου ενεργού άνθρακα:

•

Τα φίλτρα ενεργού άνθρακα δεν περιέχουν βλαβερές ουσίες. Μπορείτε π.χ. να τα αποσύρετε ως απορρίµµατα της κατηγορίας "Υπ#λοιπα απορρίµµατα".

Αποµονώνετε τον απορροφητήρα κουζίνας απ το ηλεκτρικ ρεύµα τραβώντας το φις απ την πρίζα ή αντίστοιχα κατεβάζοντας την ασφάλεια.

 Μην καθαρίζετε τον απορροφητήρα κουζίνας

µε σφουγγάρια που χαράζουν ούτε µε µέσα καθαρισµού που περιέχουν άµµο, σ#δα, οξέα ή χλώριο.

•

Για τον καθαρισµ# του απορροφητήρα κουζίνας χρησιµοποιείτε ζεστ# διάλυµα απορρυπαντικού ή ένα ήπιο µέσο καθαρισµού τζαµιών.

Σηµαντικ: ∆εν επιτρέπεται να διεισδύσει υγρ# µέσα στη σχισµή για την έξοδο αέρα.

•

Μην ξύνετε ξεραµένους ρύπους, αλλά µαλακώστε τους µε βρεγµένο πανί.

•

Κατά τον καθαρισµ# των φίλτρων λιπών καθαρίζετε το λίπος που έχει επικαθίσει στα προσιτά για σας τµήµατα του περιβλήµατος της συσκευής. Έτσι αντιµετωπίζεται ο κίνδυνος πυρκαϊάς και διατηρείται η οµαλή λειτουργία της συσκευής.

 Καθαρίζετε τα πλήκτρα χειρισµού µ#νο µε

διάλυµα ήπιου απορρυπαντικού πιάτων και µε ένα µαλακ#, βρεγµένο πανί. Μη χρησιµοποιήσετε για τα πλήκτρα χειρισµού απορρυπαντικ# για ανοξείδωτο χάλυβα.

Επιφάνειες απ ανοξείδωτο χάλυβα:

•

Χρησιµοποιείτε ένα ήπιο, µη διαβρωτικ# απορρυπαντικ# για επιφάνειες απ# ανοξείδωτο χάλυβα.

•

Καθαρίζετε µ#νο στην κατεύθυνση τριψίµατος των επιφανειών.

•

Σας συνιστούµε το µέσο καθαρισµού για ανοξείδωτο χάλυβα µε τον κωδικ# 461731. Για τη διεύθυνση παραγγελίας, βλ. στο επισυναπτ#µενο φυλλάδιο σέρβις.

Αλουµινένιες επιφάνειες:

•

Μη χρησιµοποιείτε στεγνά πανιά.

•

Χρησιµοποιείτε ένα ήπιο απορρυπαντικ# τζαµιών.

•

Μη χρησιµοποιείτε ισχυρά διαβρωτικά απορρυπαντικά που περιέχουν οξέα ή βάσεις.

Προσέξτε τις διατάξεις για την εγγύηση στο επισυναπτµενο φυλλάδιο σέρβις.

Καθαρισµς και περιποίηση

1 Θέτετε τον απορροφητήρα κουζίνας εκτ#ς

λειτουργίας και τον αποµονώνετε απ# το ηλεκτρικ# ρεύµα τραβώντας το φις απ# την πρίζα ή κατεβάζοντας την ασφάλεια.

 Οι λαµπτήρες θερµαίνονται πολύ κατά τη

λειτουργία. Ακ#µα και κάµποσο χρ#νο µετά το σβήσιµο υπάρχει ακ#µα κίνδυνος εγκαυµάτων.

2 Αφαιρείτε τα φίλτρα λιπών (βλ. στην

παράγραφο "Αφαίρεση και τοποθέτηση των µεταλλικών φίλτρων λιπών").

3 Λύστε τις βίδες των ραγών συγκράτησης.

4 Αφαιρέστε προσεκτικά τα τζάµια.

5 Αφαιρέστε τις συγκρατήσεις των λαµπτήρων.

6 Αντικαταστήστε τους λαµπτήρες (κοινοί

λαµπτήρες του εµπορίου, 36 W / R40 Cool White, ντουί 2 G 11.

 Κίνδυνος θραύσης!

Αλλαγή των λαµπτήρων

7 Τοποθετήστε τις συγκρατήσεις των

λαµπτήρων.

8 Τοποθετήστε προσεκτικά τα τζάµια.

9 Βιδώστε τις ράγες συγκράτησης.

10 Τοποθετείτε στη συσκευή τα φίλτρα λιπών

(βλ. στην παράγραφο "Αφαίρεση και τοποθέτηση των µεταλλικών φίλτρων λιπών").

11 Αποκαθιστάτε την τροφοδοσία µε ηλεκτρικ#

ρεύµα, βάζοντας το φις πάλι µέσα στην πρίζα ή ανεβάζοντας την ασφάλεια.

Υπδειξη: Σε περίπτωση που δεν λειτουργεί ο φωτισµ#ς, ελέγχετε, αν έχουν τοποθετηθεί σωστά οι λαµπτήρες.

Οι παλιές συσκευές δεν αποτελούν άχρηστα απορρίµµατα. Με την απ#συρσή τους σύµφωνα µε τους κανονισµούς για την προστασία του περιβάλλοντος µπορούν να επαναποκτηθούν πολύτιµες πρώτες ύλες. Προτού αποσύρετε την παλιά συσκευή, πρέπει να την αχρηστέψετε.

Η συσκευασία προστατεύει την καινούργια σας συσκευή κατά τη µεταφορά µέχρι το σπίτι σας. Kλα τα χρησιµοποιούµενα υλικά συσκευασίας είναι αβλαβή για το περιβάλλον και µπορούν να ξαναχρησιµοποιηθούν. Παρακαλούµε να συντελέσετε κι εσείς στην προστασία του περιβάλλοντος και ν' αποσύρετε τη συσκευασία µε τρ#πο αβλαβή για το περιβάλλον.

Για τους επίκαιρους τρ#πους απ#συρσης παρακαλείσθε να ζητήσετε πληροφορίες απ# το ειδικ# κατάστηµα, απ# το οποίο αγοράσατε τη συσκευή ή απ# τη ∆ηµοτική ή Κοινοτική Αρχή της περιοχής σας.

Ο απορροφητήρας κουζίνας µπορεί να χρησιµοποιηθεί στη λειτουργία απορρ#φησης ακάθαρτου αέρα και στη λειτουργία ανακύκλωσης αέρα.

Ο απορροφητήρας κουζίνας πρέπει να τοποθετείται πάντοτε πάνω απ# το κέντρο της εστίας.

Ελάχιστη απ#σταση µεταξύ των εστιών ηλεκτρικής κουζίνας και της κάτω άκρης του απορροφητήρα: 600 mm, Εικ. 1.

Πάνω απ# εστίες φωτιάς για στερεά καύσιµα, απ# τις οποίες µπορεί να προκύψει κίνδυνος πυρκαϊάς (π.χ. απ# σπινθήρες) η τοποθέτηση του απορροφητήρα κουζίνας επιτρέπεται µ#νον, #ταν η εστία φωτιάς καλύπτεται µε κλειστ κάλυµµα που δεν µπορεί να αφαιρεθεί και τηρούνται οι ειδικές για την εκάστοτε χώρα προδιαγραφές. Αυτ#ς ο περιορισµ#ς δεν ισχύει για κουζίνες αερίου και σκαφοειδείς εστίες µαγειρέµατος µε αέριο.

Kσο µικρ#τερη είναι η απ#σταση ανάµεσα στον απορροφητήρα και τις εστίες τ#σο µεγαλύτερη είναι η πιθαν#τητα να σχηµατισθούν στην κάτω επιφάνεια του απορροφητήρα κουζίνας σταγ#νες νερού απ# τον ανερχ#µενο υδρατµ#.

Επιπλέον υποδείξεις για συσκευές µαγειρέµατος µε αέριο:

Κατά την τοποθέτηση των εστιών αερίου πρέπει να τηρούνται οι σχετικές εθνικές νοµικές διατάξεις (π.χ. στη Γερµανία: Τεχνικοί Κανονισµοί Εγκατάστασης Αερίου TRGI).

Πρέπει να προσέξετε τις εκάστοτε ισχύουσες προδιαγραφές τοποθέτησης και τις υποδείξεις τοποθέτησης των κατασκευαστών συσκευών αερίου.

Ο απορροφητήρας κουζίνας επιτρέπεται να τοποθετηθεί µ#νον στη µία πλευρά του δίπλα σε υψηλ# ερµάριο ή σε υψηλ# τοίχο. Η απ#σταση πρέπει να είναι τουλάχιστον 50 mm.

Ελάχιστη απ#σταση σε εστίες αερίου µεταξύ της πάνω άκρης του φορέα σκευών και της κάτω άκρης του απορροφητήρα: 700 mm, Εικ. 1.

Σηµαντικές υποδείξεις



Λειτουργία απορρφησης ακάθαρτου αέρα

•

Εξαρτήµατα εγκατάστασης για λειτουργία µε απαγωγή του αέρα.

Κανάλι εξαερισµού

AD280/281-016 για ύψος οροφής 2,27–2,44 m AD280/281-026 για ύψος οροφής 2,44–2,76 m AD280/281-036 για ύψος οροφής 2,76–2,98 m.

Πριν την τοποθέτηση

Ο ακάθαρτος αέρας διοχετεύεται µέσω µιας καταπακτής προς τα πάνω ή καταλήγει απευθείας στο ύπαιθρο διαµέσου του εξωτερικού τοίχου.

Ο ακάθαρτος αέρας δεν επιτρέπεται να διοχετεύεται ούτε σε καπνοδ#χο βρισκ#µενη σε λειτουργία, απ# την οποία εξέρχεται καπν#ς ή καυσαέρια ούτε σε αγωγ#, ο οποίος χρησιµεύει για την εξαέρωση χώρων µε εστίες φωτιάς.

Κατά την απαγωγή του ακάθαρτου αέρα πρέπει να τηρούνται οι υπηρεσιακές και νοµικές προδιαγραφές (π.χ. εθνικές πολεοδοµικές διατάξεις).

Για τη διοχέτευση του ακάθαρτου αέρα σε καπνοδ#χους για την έξοδο καπνού ή καυσαερίων, οι οποίες βρίσκονται εκτ#ς λειτουργίας, απαιτείται η συγκατάθεση του αρµ#διου εργοδηγού καπνοδοχοκαθαριστών.

αέριο, πετρέλαιο ή κάρβουνο, θερµοσίφωνα, συσκευές θέρµανσης νερού) πρέπει να

λαµβάνονται µέτρα παροχής επαρκούς ποστητας αέρα, η οποία απαιτείται για την καύση στις

εστίες πυράς.

Ακίνδυνη λειτουργία είναι δυνατή µ#νον, #ταν η υποπίεση στον χώρο φωτιάς δεν υπερβεί τα 4 Pa (0,04 mbar).

Σε µη επαρκή αέρα παροχής υφίσταται κίνδυνος δηλητηρίασης απ επαναρροφώµενα αέρια καύσης.

Μ#νο µε πλαίσιο εντοιχισµού εισ#δου/εξ#δου αέρα δεν διασφαλίζεται η τήρηση της οριακής τιµής.

Σε περίπτωση που ο ακάθαρτος αέρας εξέρχεται δια του εξωτερικού τοίχου, πρέπει να

χρησιµοποιείται πλαίσιο εντοιχισµού τηλεσκοπικού τύπου.

Ακάθαρτος

αέρας

630-1390

Ιδανική απδοση του απορροφητήρα κουζίνας:

•

Κοντ#ς, λείος σωλήνας απορρ#φησης ακάθαρτου αέρα.

•

Κατά το δυνατ#ν λιγ#τερες γωνιακές συνδέσεις.

•

Κατά το δυνατ#ν σωλήνας µεγάλης διαµέτρου και µεγάλες γωνιακές συνδέσεις των σωλήνων.

Η χρήση µακριών, τραχέων σωλήνων απαγωγής, πολλών γωνιών ή σωλήνων µικρτερης διαµέτρου οδηγεί σε απκλιση απ την ιδανική απδοση αέρα και ταυτχρονα σε αύξηση των θορύβων.

 Για διαµαρτυρίες που αναφέρονται στον

•

Κυλινδρικοί σωλήνες: Συνιστούµε εσωτερική διάµετρο 150 mm.

•

Οι επίπεδες δίοδοι πρέπει να έχουν εσωτερική εγκάρσια τοµή ιστιµη µε αυτή

κυλινδρικών σωλήνων.

∆εν πρέπει να έχουν οξείες αλλαγές κατεύθυνσης.

∆ιάµετρος 150 mm, περ. 177 cm

•

Σε περίπτωση απκλισης της διαµέτρου των σωλήνων: Τοποθετείτε στεγανοποιητικές

λωρίδες.

•

Κατά τη λειτουργία απορρφησης ακάθαρτου αέρα φροντίζετε για την επαρκή εισροή αέρα.

Σύνδεση σωλήνα απορρφησης ακάθαρτου αέρα, διαµέτρου 150 mm:

•

Στερεώστε τον σωλήνα απορρ#φησης ακάθαρτου αέρα απευθείας στη σύνδεση.

Λειτουργία ανακύκλωσης αέρα

•

Εξαρτήµατα γκατάστασης για λειτουργία µε ανακυκλοφορία του αέρα.

Κανάλι ανακυκλοφορίας

AD280/281-126 για ύψος οροφής 2,44–2,76 m AD280/281-136 για ύψος οροφής 2,76–2,98 m.

•

Με φίλτρο ενεργού άνθρακα, #ταν δεν υπάρχει δυνατ#τητα για τη λειτουργία απορρ#φησης ακάθαρτου αέρα.

Ανακυκλωµένος

αέρας

810-1390

Προετοιµασία του ταβανιού

•

Ο ταβανιού πρέπει να είναι επίπεδος και οριζ#ντιο.

•

Προσέχετε την επαρκή φέρουσα ικαν#τητα του ταβανιού.

•

Οι βίδες και τα ούπατ που συνοδεύουν τη συσκευή είναι κατάλληλα για συµπαγή τοιχοποιία. Για άλλες κατασκευές τοίχων (π.χ. γυψοσανίδα, πορώδες µπετ#ν, κεραµικά τούβλα) χρησιµοποιείτε τα ανάλογα µέσα στερέωσης.

•

Η σταθερ#τητα των ούπατ πρέπει να είναι εξασφαλισµένη.

Βάρος σε kg:

Επιφυλασσ#µεθα για αλλαγές κατασκευής στα πλαίσια της τεχνικής προ#δου.

Ο απορροφητήρας κουζίνας επιτρέπεται να συνδεθεί στο δίκτυο του ηλεκτρικού ρεύµατος µ#νον µέσω πρίζας σούκο, εγκατεστηµένης σύµφωνα µε τις ισχύουσες προδιαγραφές.

Η πρίζα σούκο πρέπει να είναι κατά το δυνατ#ν τοποθετηµένη ακριβώς πίσω απ# την επένδυση της "καµινάδας".

•

Η πρίζα σούκο θα πρέπει να συνδεθεί µέσω δικού της ξεχωριστού κυκλώµατος ρεύµατος.

•

Αν η πρίζα σούκο είναι µετά την τοποθέτηση του απορροφητήρα σε δυσπρ#σιτο σηµείο πλέον, πρέπει να υπάρχει σύστηµα διαχωρισµού #πως σε σταθερή σύνδεση.

Σε περίπτωση απαιτούµενης µονίµου σύνδεσης:

Ο απορροφητήρας κουζίνας επιτρέπεται να συνδεθεί στο δίκτυο του ηλεκτρικού ρεύµατος σε κάθε περίπτωση µ#νον απ# αδειούχο ηλεκτρολ#γο που είναι καταχωρηµένος στην αρµ#δια υπηρεσία παροχής ηλεκτρικού ρεύµατος (∆.Ε.Η.).

Απ# την πλευρά της εγκατάστασης πρέπει να προβλεφθεί µία διάταξη αποµ#νωσης. Ως διατάξεις αποµ#νωσης ισχύουν διακ#πτες µε διάκενο επαφής άνω των 3 mm και διακοπή σε #λους τους π#λους. Σ' αυτές ανήκουν οι διακ#πτες LS και οι προστατευτικές διατάξεις.

 Αν το καλώδιο σύνδεσης αυτής της συσκευής

είναι φθαρµένο, αυτ# πρέπει να αντικατασταθεί απ# τον κατασκευαστή ή απ# την υπηρεσία τεχνικής εξυπηρέτησης πελατών ή απ# παρ#µοια ειδικευµένο πρ#σωπο, για να αποφεύγεται ο κίνδυνος.

Ηλεκτρολογικά χαρακτηριστικά

Είναι καταχωρηµένα στην πινακίδα τύπου που βλέπετε µετα την αφαίρεση του πλαίσιου φίλτρου – στο εσωτερικ# της συσκευής –.

 Σε περίπτωση επισκευών πρέπει γενικά να

αποµονώνεται η συσκευή απ# το ρεύµα.

Μήκος του αγωγού σύνδεσης: 1,30 m.

Αυτ#ς ο απορροφητήρας κουζίνας ανταποκρίνεται στις διατάξεις της ΕΚ περί αντιπαρασιτικών συστηµάτων.

Σύνδεση στο δίκτυο του ηλεκτρικού ρεύµατος

Ακάθαρτος

αέρας

Ανακυκλωµένος

αέρας

42,5 44,5

Προσοχή:

Ο απορροφητήρας προβλέπεται για τοποθέτηση στην οροφή της κουζίνας ή σε µια σταθερή λοξή οροφή. Προσέξτε, #τι το µέγιστο βάρος του απορροφητήρα µαζί µε τα εξαρτήµατα ανέρχεται στα 45 κιλά.

Προτού σχεδιάσετε τις οπές στερέωσης, βεβαιωθείτε, #τι στα σηµεία τρυπήµατος στην οροφή δε βρίσκονται τοποθετηµένοι σωλήνες νερού, καλώδια ή τυχ#ν άλλοι αγωγοί.

Πριν την τοποθέτηση ελέγξτε, αν τα συνµµένα βύσµατα και οι βίδες είναι κατάλληλα για την οροφή σας. Χρησιηοποθήστε, σε περίπτωση που χρειάζεται, ειδικά βύσµατα.

Τοποθέτηση του απορροφητήρα:

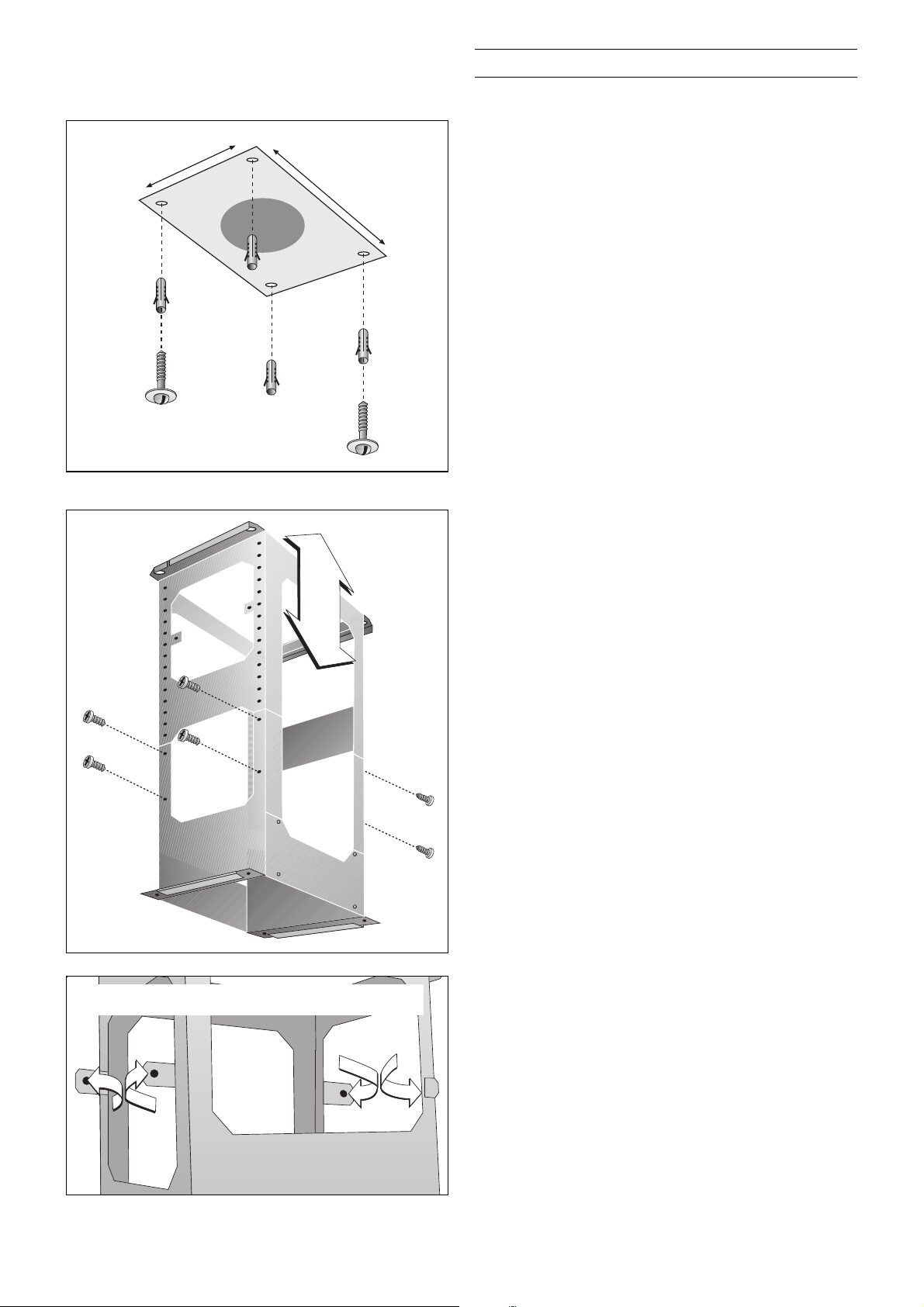

1 Σηµαδέψτε µε τη βοήθεια του δείγµατος των

οπών τις θέσεις των βιδών στην οροφή.

2 Ανοιξτε τις 4 τρύπες · 8 mm για τα βύσµατα.

Σπρώξτε µέσα τα βύσµατα, έτσι που να µην προεξέχουν απ# την επιφάνεια της οροφής.

3 Βιδώστε δύο βίδες µέχρι µια σχισµής 10 mm.

Βιδώστε τις δύο βίδες στις θέσεις, στις οποίες στη συνέχεια της τοποθέτησης θα βρίσκονται οι τρύπες συναρµολ#γησης στο σκελετ# στήριξης (πίσω αριστερά και µπροστά δεξιά βλέποντας απ# το πεδίο χειρισµού του απορροφητήρα).

4 Ρυθµίστε το επιθυµητ# ύψος του σκελετού

στήριξης και βιδώστε τις 8 βίδες σταθερά (ή 12 βίδες σε περίπτωση µεγάλου τύπου καµινάδας). Το µήκος του σκελετού στήριξης µπορεί να ρυθµιστεί σε βήµατα των 20 mm.

Σηµαντικ:

Προσέξτε την ελάχιστη απ#σταση των 600 mm µετξύ απορροφητήρα και ηλεκτρικών εστιών µαγειρέµατος ή των 700 mm µεταξύ απορροφητήρα και εστιών µαγειρέµατος µε αέριο.

Μνο για λειτουργία µε ανακυκλοφορία του αέρα:

Λυγίστε τα τέσσερα ελάσµατα για τη στερέωση της δικλείδας του αέρα ανακυκλοφορίας (κλαπέτου) στο σκελετ# στήριξης επάνω κατά 90° προς τα έξω.

Τοποθέτηση

200

µνο για λειτουργία µε ανακυκλοφορία του αέρα

346

5 Αναρτήστε το σκελετ# στήριξης µε τις δύο

τρύπες συναρµολ#γησης στις βίδες στην οροφή. Στερεώστε το σκελετ# στήριξης µε τις 4 βίδες στην οροφή.

Μνο για λειτουργία µε ανακυκλοφορία του αέρα:

Συναρµολογήστε τη δικλείδα του αέρα ανακυκλοφορίας (κλαπέτο) και στερεώστε την στο σκελετ# στήριξης. Κ#ψτε τον εύκαµπτο σωλήνα εξαερισµού στο κατάλληλο µήκος και στερεώστε τον στον απορροφητήρα.

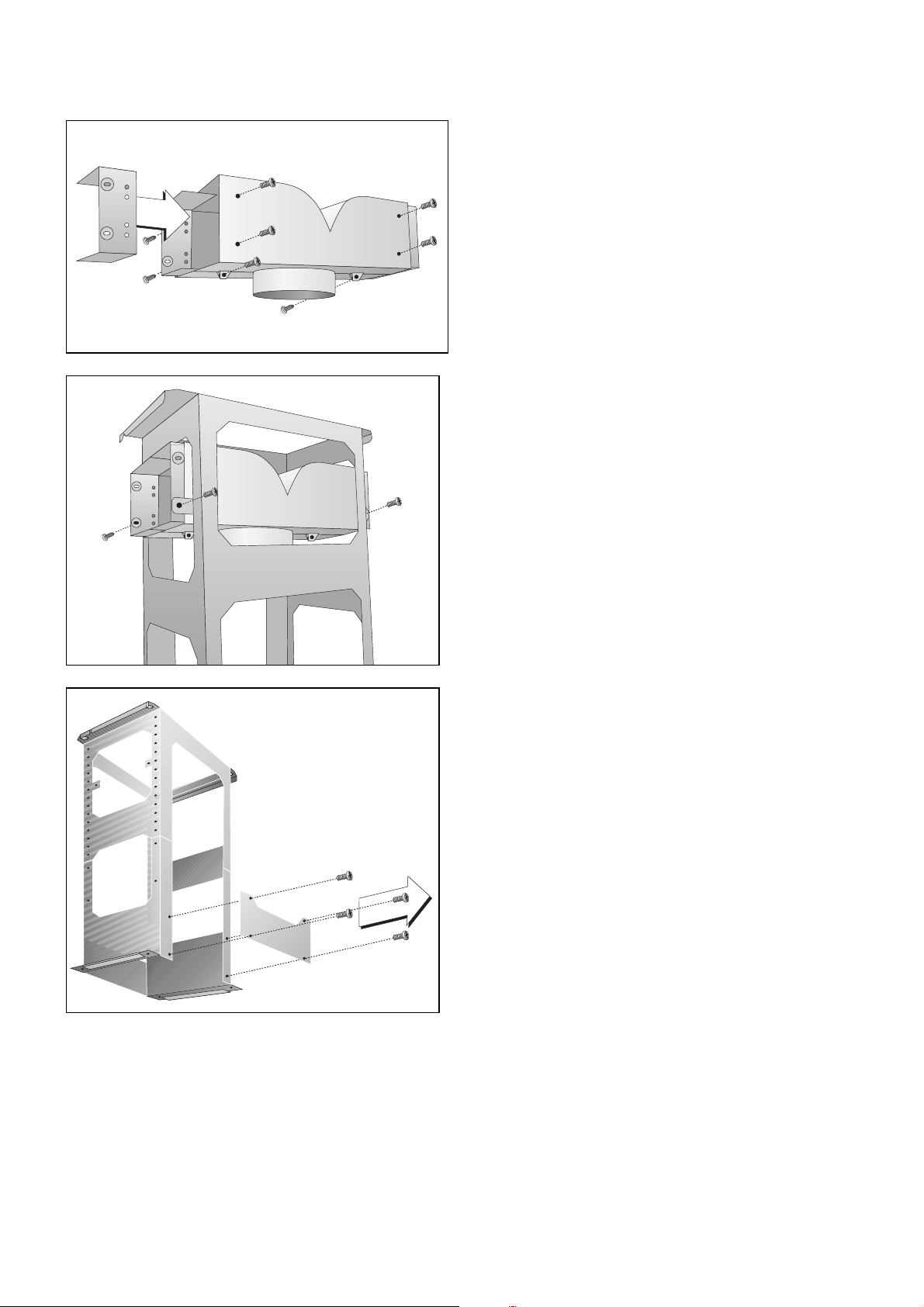

6 Αφαιρέστε το µεταλλικ# κάλυµµα στην πίσω

πλευρά του σκελετού στήριξης.

7 Σπρώξτε τον αποροφητήρα στα πλαϊνά

ελάσµατα στο σκελετ# στήριξης (Προσοχή: Μη µαγκώσετε το καλώδιο σύνδεσης) και

ασφαλίστε τον απορροφητήρα αµέσως µε 4 βίδες.

8 Βιδώστε ξανά σταθερά το µεταλλικ# κάλυµµα

στην πίσω πλευρά του σκελετού στήριξης. Το µεταλλικ# κάλυµµα είναι σηµαντικ# για τη σταθερ#τητα.

9 Στερεώστε το σωλήνα εξαερισµού στον

απορροφητήρα και στη σύνδεση εξαερισµού απ# την πλευρά της οροφής ή στη δικλείδα του αέρα ανακυκλοφορίας (κλαπέτο) σε περίπτωση λειτουργίας µε ανακυκλοφορία του αέρα.

10 Αποκαταστήστε την ηλεκτρική σύνδεση.

11 Αποµακρύνετε, εφ#σον υπάρχει, την

προστατευτική µεµβράνη απ# τα καλύµµατα (επενδύσεις) της καµινάδας.

12 Προσέξτε κατά τη συναρµολγηση των

καλυµµάτων (επενδύσεων) της καµινάδας, να µη γρατσουνίδετε την ευαίσθητη εξωτερική επιφάνεια.

13 Σταθεροποιήστε το επάνω τµήµα της

καµινάδας χωρίς το µαγνητικ# γραµµικ# κωδικ# µε 2 βίδες στο σκελετ# στήριξης επάνω.

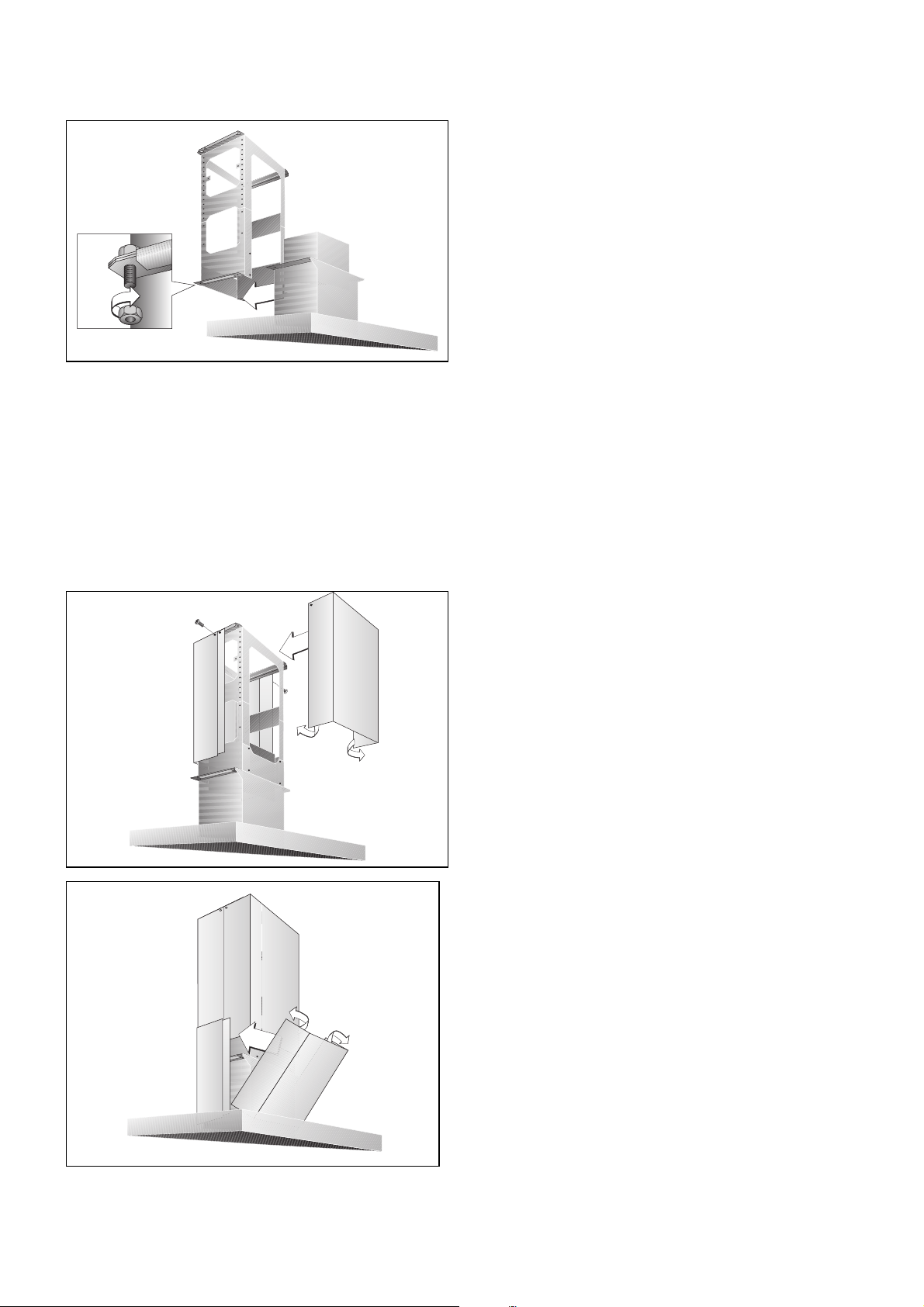

14 Λυγίστε ελαφρά το δεύτερο επάνω τµήµα της

καµινάδας (µε το µαγνητικ# γραµµικ# κωδικ#), περάστε το πάνω στο πρώτο τµήµα της καµινάδας, ευθυγραµµίστε το (καµία σχισµή!) και βιδώστε το στερεά µε 2 βίδες στο σκελετ# στήριξης επάνω.

15 Τοποθετήστε το κάτω τµήµα της καµινάδας

χωρίς το µαγνητικ# γραµµικ# κωδικ# πάνω στον απορροφητήρα. Λυγίστε ελαφρά το δεύτερο κάτω τµήµα της καµινάδας (µε το µαγνητικ# γραµµικ# κωδικ#), περάστε το πάνω στο πρώτο τµήµα της καµινάδας, ευθυγραµµίστε το (καµία σχισµή!).

16 Μνο για λειτουργία µε ανακυκλοφορία του

αέρα: Τοποθετήστε ένα φίλτρο ενεργού

άνθρακα (βλέπε σελίδα 10). Το φίλτρο ενεργού άνθρακα δεν περιλαµβάνεται στα υλικά παράδοσης.

17 Ελέγξτε την άψογη λειτουργία της συσκευής.

Υπδειξη: Για την αποσυναρµολ#γηση

αποµακρύνετε µεταξύ τους τα τµήµατα της καµινάδας µ#νο µε το χέρι. Μη χρησιµοποιήσετε κανένα εργαλείο, επειδή διαφορετικά µπορεί να προκληθούν ζηµιές στην καµινάδα.

KF001-010

Gaggenau Hausgeräte GmbH

Carl-Wery-Straße 34 D-81739 München www.gaggenau.com

9000260337 EB 8710 el

Gaggenau AI280120, AI281120 User Manual [el]

Specifications and Main Features

Frequently Asked Questions

User Manual
