Page 1

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

МОБИЛЬНЫЙ

КОНДИЦИОНЕР ВОЗДУХА

CROCUS

MAC-CS22CON01 MAC-CS29CON01

Page 2

Уважаемый покупатель! Поздравляем вас с покупкой и благодарим за удачный выбор мобильного кондиционера воздуха марки FUNAI. Перед началом эксплуатации прибора просим вас внимательно ознакомиться с руководством по эксплуатации.

ИСПОЛЬЗУЕМЫЕ ОБОЗНАЧЕНИЯ

Требования, несоблюдение которых может привести

к серьезной травме или летальному исходу.

Требования, несоблюдение которых может привести

к тяжелой травме или серьезному повреждению

оборудования.

СОДЕРЖАНИЕ

Правила безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Назначение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Устройство прибора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Условия эксплуатации . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Технические характеристики . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Управление прибором . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Примечание:

1. Если поврежден кабель питания, он должен быть заменен производителем или авторизованной сервисной службой или другим квалифицированным специалистом во избежание серьезных травм.

2. Кондиционер должен быть установлен с соблюдением существующих местных норм и правил эксплуатации электрических сетей.

3. После установки кондиционера электрическая вилка должна находиться в доступном месте.

4. Неисправные батарейки пульта должны быть заменены.

5. Производитель оставляет за собой право без предварительного уведомления покупателя вносить изменения в конструкцию, комплектацию или технологию изготовления изделия с целью улучшения его свойств.

6. В тексте и цифровых обозначениях инструкции могут быть допущены опечатки.

7. Если после прочтения инструкции у вас останутся вопросы по эксплуатации прибора, обратитесь к продавцу или в специализированный сервисный центр для получения разъяснений.

8. На изделии присутствует этикетка, на которой указаны технические характеристики и другая полезная информация о приборе.

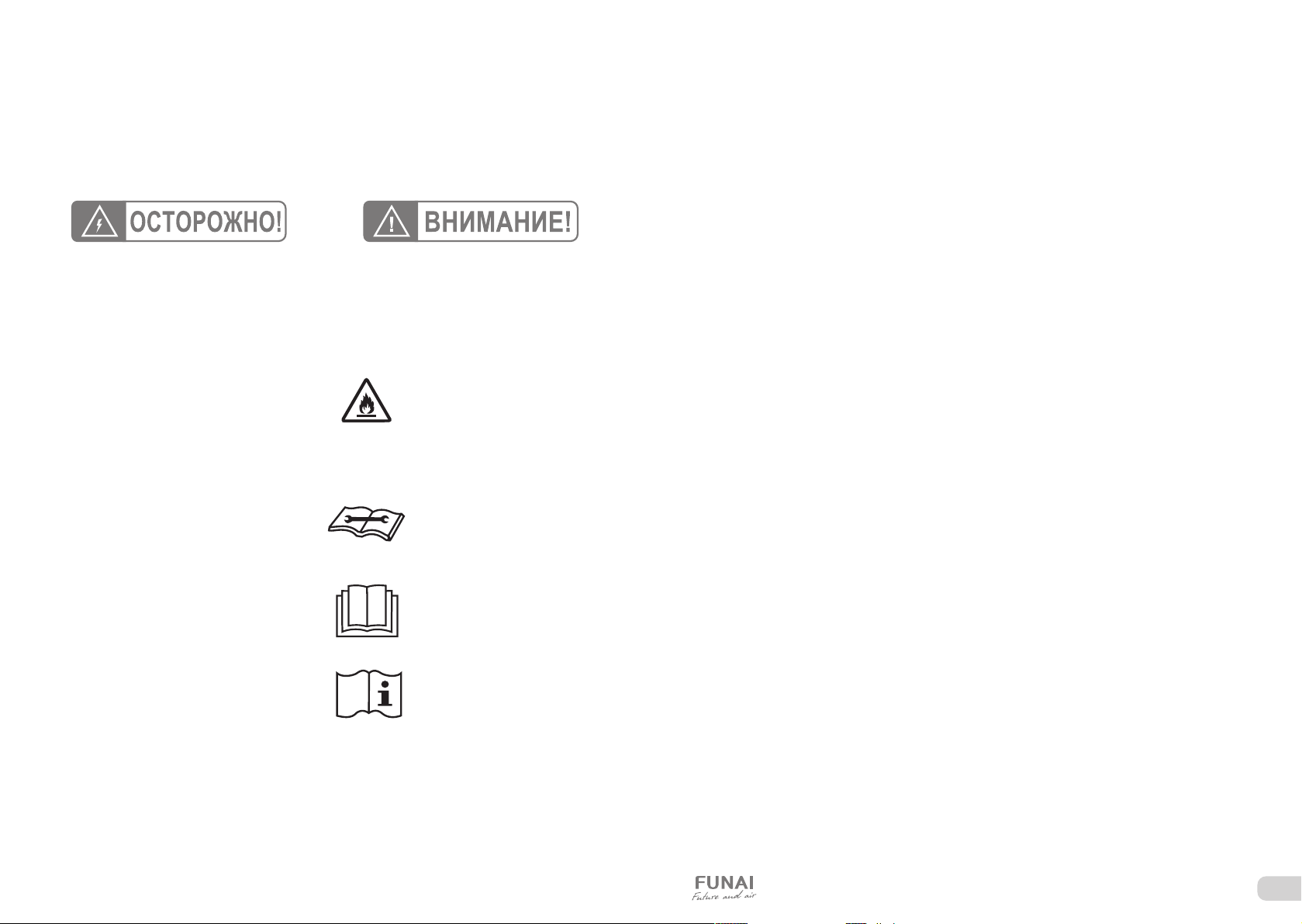

Используемые знаки безопасности на упаковке

ПРЕДУПРЕЖДЕНИЕ Этот символ показывает, что в данном приборе используется легковоспламеняющийся хладагент. Если хладагент протекает и подвергается воздействию внешнего источника возгорания, существует риск возгорания.

ВНИМАНИЕ Этот символ указывает на то, что обслуживающий персонал должен обращаться с этим оборудованием со ссылкой на руководство по установке.

ВНИМАНИЕ Этот символ означает, что следует внимательно прочитать руководство по эксплуатации.

ВНИМАНИЕ Этот символ показывает, что доступна такая информация, как руководство по эксплуатации или инструкция по установке.

Дренажная система . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Уход и обслуживание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Поиск и устранение неисправностей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Транспортировка и хранение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Комплектация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Срок эксплуатации . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Правила утилизации . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Дата изготовления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Сертификация продукции . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Гарантийнй талон . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Page 3

Изображение Название Количество

Впускное сопло

Гибкий воздуховод

Выбросное сопло

1 комплект

Монтажная пластина (кронштейн)

для окна

1 шт.

Пульт ДУ* 1 шт.

ПРАВИЛА БЕЗОПАСНОСТИ

НАЗНАЧЕНИЕ ПРИБОРА

• Перед установкой кондиционера убедитесь, что параме-

ПРЕДУПРЕЖДЕНИЕ Данное устройство заполнено хладагентом R290

Специальная информация об устройствах с хладагентом R290. Внимательно прочтите все предупреждения.

• Не используйте хладагент, отличный от указанного (R290),

для дозаправки или перезаправки изделия. В противном случае в контуре охлаждения может образовать ся недопу стимо высокое давление, что может привести к неисправности или взрыву изделия.

• Устройство должно быть размещено в месте без каких-

либо постоянных источников возгорания (например, открытого огня, работающих газовых или электрических приборов).

• Прибор следует хранить таким образом, чтобы исключить

механическое повреждение. Не прокалывать и не сжигать.

• Устройство должно устанавливаться, использоваться и хра

ниться на площади, которая указана в таблице с техническими характеристиками

• R290 — это газообразный хладагент, не имеющий цве та

и запаха, соответствующий европейским директивам по охране окружающей среды. Не прокалывайте какие- либо части контура хладагента.

• Не закрывайте вентиляционные отверстия в помещении.

• Если прибор установлен, эксплуатируется или хранится в

непроветриваемом помещении, помещение должно быть спроектировано таким образом, чтобы предотвра тить на копление утечек хладагента.

• Не используйте средства для ускорения процесса раз-

мораживания или очистки, кроме рекомендованных про изводителем.

• Любое лицо, осуществляющее работы с контуром хлада

гента или его вскрытие, должно иметь действительное удостоверение, выданное уполномоченным аттестаци онным органом, которое подтверждает компетенцию такого лица по безопасной работе с ВХА и в соответ ствии с принятыми в промышленности требованиями к аттестации.

• Обслуживание должно выполняться только согласно ре-

комендациям изготовителя. Техобслуживание и ремонт, которые требуют помощи со стороны другого квалифицированного персонала, должны выполняться под руко водством лица, имеющего право работы с огнеопасны ми хладагентами.

ПРИМЕЧАНИЕ

1. Любые операции по установке или ремонту кондиционера должен осуществлять

2. В случае каких-либо повреждений, пожалуйста, отключите электропитание

3. Кондиционер должен быть правильно заземлен.

квалифицированный специалист.

и обратитесь в авторизованный сервисный центр.

тры местной электрической сети соответствуют параметрам, указанным на табличке с техническими данными прибора.

• Используйте кондиционер только по назначению, указан ному в данной инструкции.

• Не подключайте кондиционер к неисправной розетке.

• Не пользуйтесь переходниками и удлинителями.

• Не устанавливайте кондиционер в следующих местах:

— Вблизи источников открытого пламени. — В местах, где возможно попадание брызг воды или других

жидкостей на кондиционер. — В местах воздействия прямых солнечных лучей. — Вблизи ванных и душевых комнат и плавательных бас

сейнов.

• Не подключайте и не отключайте кондиционер от элек

трической сети, вынимая вилку из розетки, используйте кнопку ВКЛ/ВЫКЛ.

• Не храните бензин и другие летучие и легковоспламе

няющиеся жидкости вблизи кондиционера — это очень опасно!

• Кондиционер не даёт притока свежего воздуха! Чаще

проветривайте помещение, особенно если в помещении

работают приборы на жидком топливе, которые снижают

количество кислорода в воздухе.

• Не засовывайте посторонние предметы в воздухозабор ные и выпускные решетки кондиционера. Это опасно, так как вентилятор вращается с высокой скоростью.

• Для обеспечения надежной работы кондиционера не на клоняйте его.

• Прежде чем приступить к чистке кондиционера, извлеките вилку из розетки.

• Перед перемещением или обслуживанием кондиционера

всегда отключайте его от сети питания.

• Во избежание перегрева не закрывайте работающий кон диционер.

• Кондиционер не предназначен для использования лицами (включая детей) с ограниченными физическими способно

стями, недостатком опыта и знаний, пока они не получили

инструкцию по использованию данного кондиционера от человека, который отвечает за их безопасность.

• Дети не осознают опасности, которая может возникнуть при использовании электроприборов, поэтому не разре шайте им использовать или играть прибором без вашего присмотра. Не оставляйте шнур питания в зоне досягаемо сти для детей, даже если электроприбор выключен.

• Храните упаковочные материалы (картон, пластик и т.д.) в

недоступном для детей месте, поскольку они могут пред ставлять опасность для детей.

Прибор предназначен для охлаждения, осушения и вентиляции воздуха в бытовых помещениях.

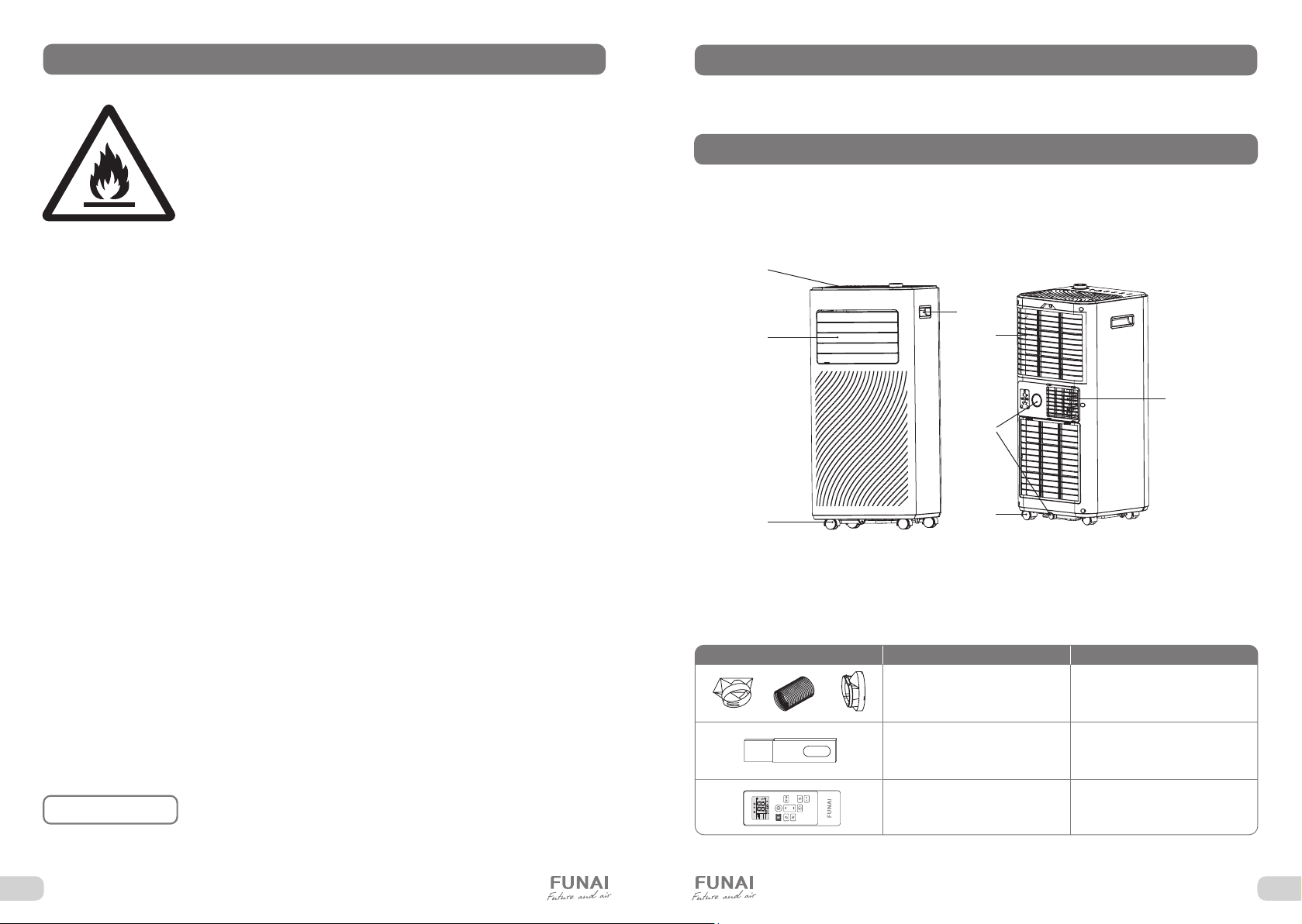

УСТРОЙСТВО ПРИБОРА

1. Панель управления

2. Решетка выхода холодного воздуха

3. Ручки для перемещения прибора (с обеих сторон)

4. Сетчатый фильтр (за решеткой)

5. Транспортировочные колеса

6. Отверстие для выхода конденсата

7. Решетка выхода горячего воздуха

Рис. 1

Все изображения в данной инструкции представлены исключительно в ознакомительных целях. Реальный вид прибора и деталей может отличаться от указанных на изображении. Перед использованием убедитесь, что все комплектующие извлечены из заводской упаковки.

* Внешний вид кнопок пульта ДУ может отличаться от указанных на изображении.

2 3

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИМОБИЛЬНЫЙ КОНДИЦИОНЕР ВОЗДУХА CROCUS

Page 4

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Рабочие температуры

Режим Температура в комнате

Охлаждение

Осушение

Воздух в помещении 17 – 35 °С Наружный воздух 17 – 35 °С Воздух в помещении 13 – 35 °С Наружный воздух 13 – 35 °С

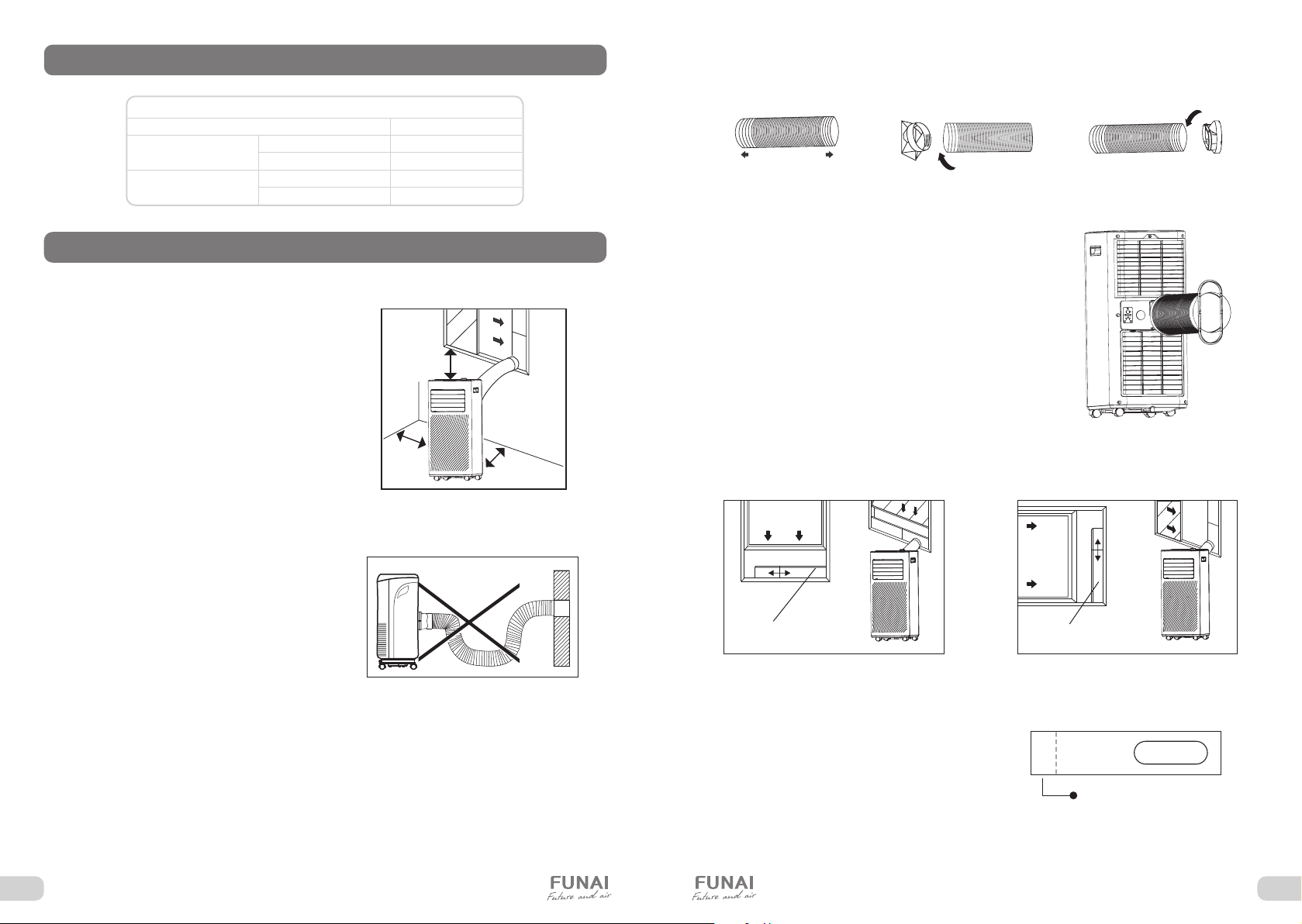

УСТАНОВКА

Расположение прибора

Для безопасной и эффективной работы прибора рекомендуется устанавливать его в помещении согласно следующим рекомендациям:

1. Установите прибор в месте, защищенном отсильной вибрации и шума. В целях безопасности разместите его на гладкой, ровной поверхности, достаточно прочной для того чтобы выдержать его вес.

2. Прибор оснащен колесиками, но перемещать его также рекомендуется только по гладкой, ровной поверхности. Соблюдайте осторожность при перемещении кондиционера по ковровым покрытиям, ковролину, деревянному и паркетному полу. Не размещайте кондиционер на других объектах, кроме пола, и не перемещайте его по поверхности других объектов.

3. Не размещайте какие-либо объекты в качестве препятствий у воздухозаборных или выпускных решеток кондиционера.

4. Для эффективной работы прибора соблюдайте свободное расстояние 50 см от стенок прибора (см. Рис. 2).

5. При подсоединении шланга-воздуховода иизменении его длины не допускайте провисаний и изгибов (см. Рис. 3).

50 см

Рис. 2

Рис. 3

50 см

Порядок установки

1. Распрямите гибкий воздуховод, установите впускное и выбросные сопла (Рис. 4 – 6).

Рис. 4 Рис. 5 Рис. 6

2. Подключите шланг-воздуховод к прибору (Рис. 7).

3. Поместите прибор рядом с окном. Отрегулируйте длину шланга.

4. Убедитесь, что шланг не загнут.

5. Поместите шланг в окно одним из следующих способов:

a. Слегка приоткройте окно и установите

выбросное сопло.

b. Поместите кронштейн на подоконник,

закрепите его с помощью штифта, затем опустите окно. Вставьте выпускное сопло вслот кронштейна, после этого подсоедините шланг к кондиционеру. Следуйте изображению на Рис. 8 для окна свертикальными ставнями, и изображению на Рис. 9 для окна с горизонтальными ставнями.

Окно с вертикальными ставнями

Рис. 8 Рис. 9

Окно с горизонтальными ставнями

Рис. 7

Рекомендации по установке

Для максимальной эффективности работы кондиционера соблюдайте следующие рекомендации:

1. Закройте окна и двери проветриваемого помещения (кроме неподвижной установки с отверстиями в стене, в этом случае длякорректной работы оставьте приоткрытыми дверь или окно).

4 5

2. Не используйте кондиционер в очень влажных помещения (в душевой и т.п.).

3. Не используйте кондиционер на улице.

4. Оберегайте кондиционер от прямых солнечных лучей (при его работе задергивайте шторы ижалюзи).

Кронштейн был спроектирован для окон стандартного размера с вертикальными или горизонтальными ставнями, однако принеобходимости вы можете обрезать его дожелаемой длины (см. Рис. 10).

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИМОБИЛЬНЫЙ КОНДИЦИОНЕР ВОЗДУХА CROCUS

Отрезайте со стороны, противоположной отверстию

Рис. 10

Page 5

Параметр / Серия CROCUS

Модель MAC-CS22CON01 MAC-CS29CON01

Электропитание, В/Гц/Ф

220-240/50/1

Холодопроизводительность, кВт

2,19 2,9

Номинальный ток (охлаждение), А

3,4 4,5

Номинальная мощность (охлаждение), Вт

782 1032

Класс энергоэффективности (охлаждение)

A A

Расход воздуха, м3/ч

300 330

Осушение, л/ч

0,9 1,1

Уровень шума (мин./макс.), дБ(А)

53 / 54 54 / 55

Тип хладагента / Вес, кг

R290 / 0,13 R290 / 0,17

Степень защиты

IPX1

Класс электрозащиты

I класс

Размеры прибора (Ш х В х Г), мм

315 x 700 x 310

Размеры упаковки (Ш х В х Г), мм

380 x 875 x 356

Вес нетто, кг

20 22,5

Вес брутто, кг

24,5 27

ПРЕДУПРЕЖДЕНИЕ: Устройство следует устанавливать, эксплуатировать и хранить в помещении площадью более, м

6 8

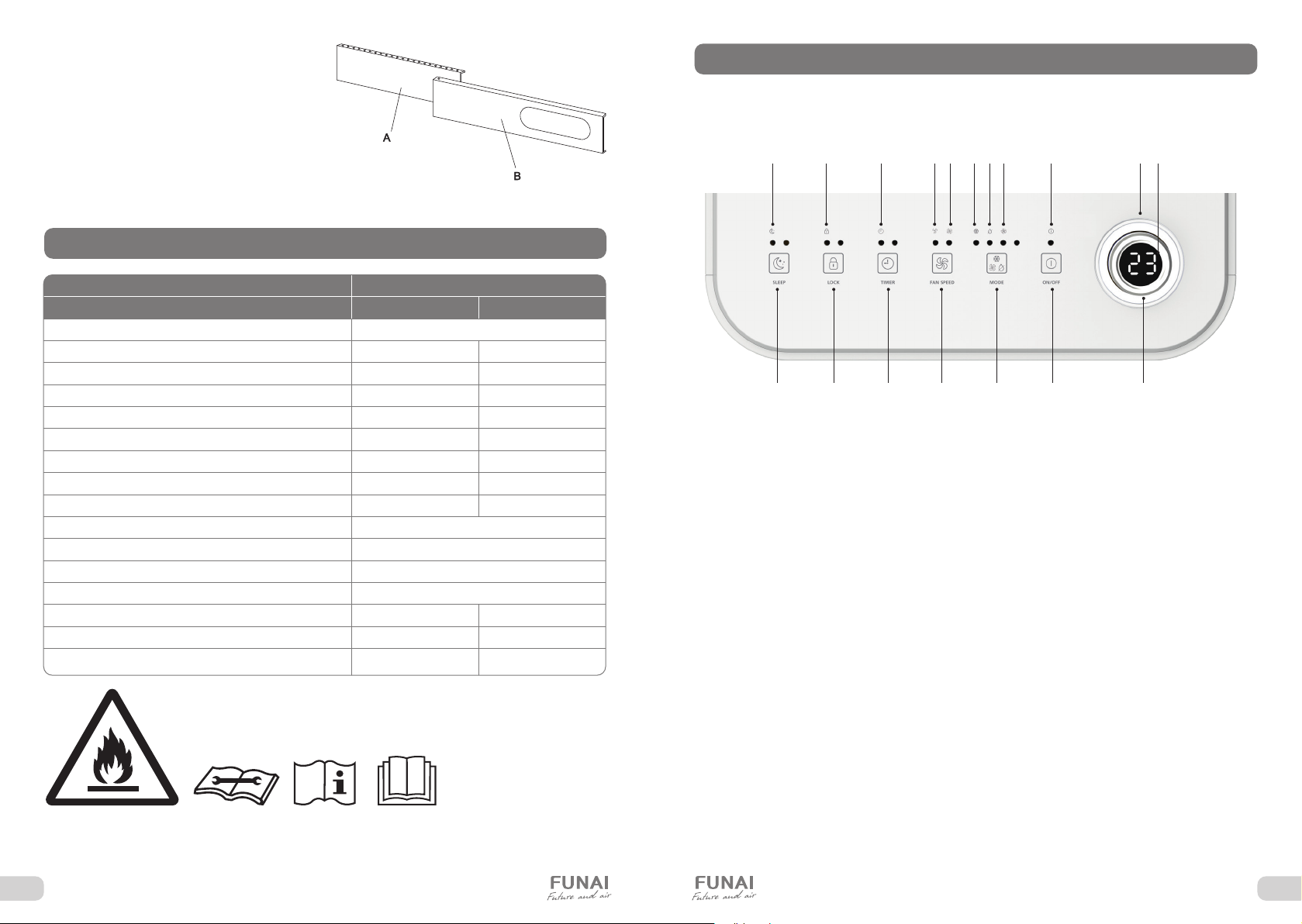

Установка оконного кронштейна

Составные части кронштейна (см. Рис. 11): A — Панель

B — Панель с 1 отверстием

1. Соедините панели A и B согласно Рис. 11, отрегулируйте в соответствии с шириной окна. После этого убедитесь, что между кронштейном и окном нет зазоров.

2. Закрепите оконный кронштейн.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

УПРАВЛЕНИЕ ПРИБОРОМ

ПАНЕЛЬ УПРАВЛЕНИЯ

7 8 9 10 1211 13 14 15 16 17

Рис. 11

6 5 4 3 2 1 18

Рис. 12

1. Кнопка включения / выключения прибора

ОСТОРОЖНО!

ОПАСНОСТЬ ПОЖАРА

6 7

R290

2. Кнопка выбора режима работы (охлаждение, осушение, вентиляция)

3. Кнопка выбора скорости вращения вентилятора (высокая / низкая)

4. Кнопка установки таймера дляавтоматического включения /выключения прибора

5. Кнопка блокировки от детей

6. Кнопка установки ночного режима

7. Индикатор ночного режима

8. Индикатор блокировки кнопок

9. Индикатор таймера

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИМОБИЛЬНЫЙ КОНДИЦИОНЕР ВОЗДУХА CROCUS

10. Индикатор низкой скорости вращения вентилятора

11. Индикатор высокой скорости вращения вентилятора

12. Индикатор режима охлаждения

13. Индикатор режима осушения

14. Индикатор режима вентиляции

15. Индикатор работы прибора

16. Подсветка дисплея

17. Дисплей отображения температуры, уровня влажности, таймера

18. Ручка выбора уменьшения, увеличения температуры (на 1 °C) таймера (на 1 час)

Page 6

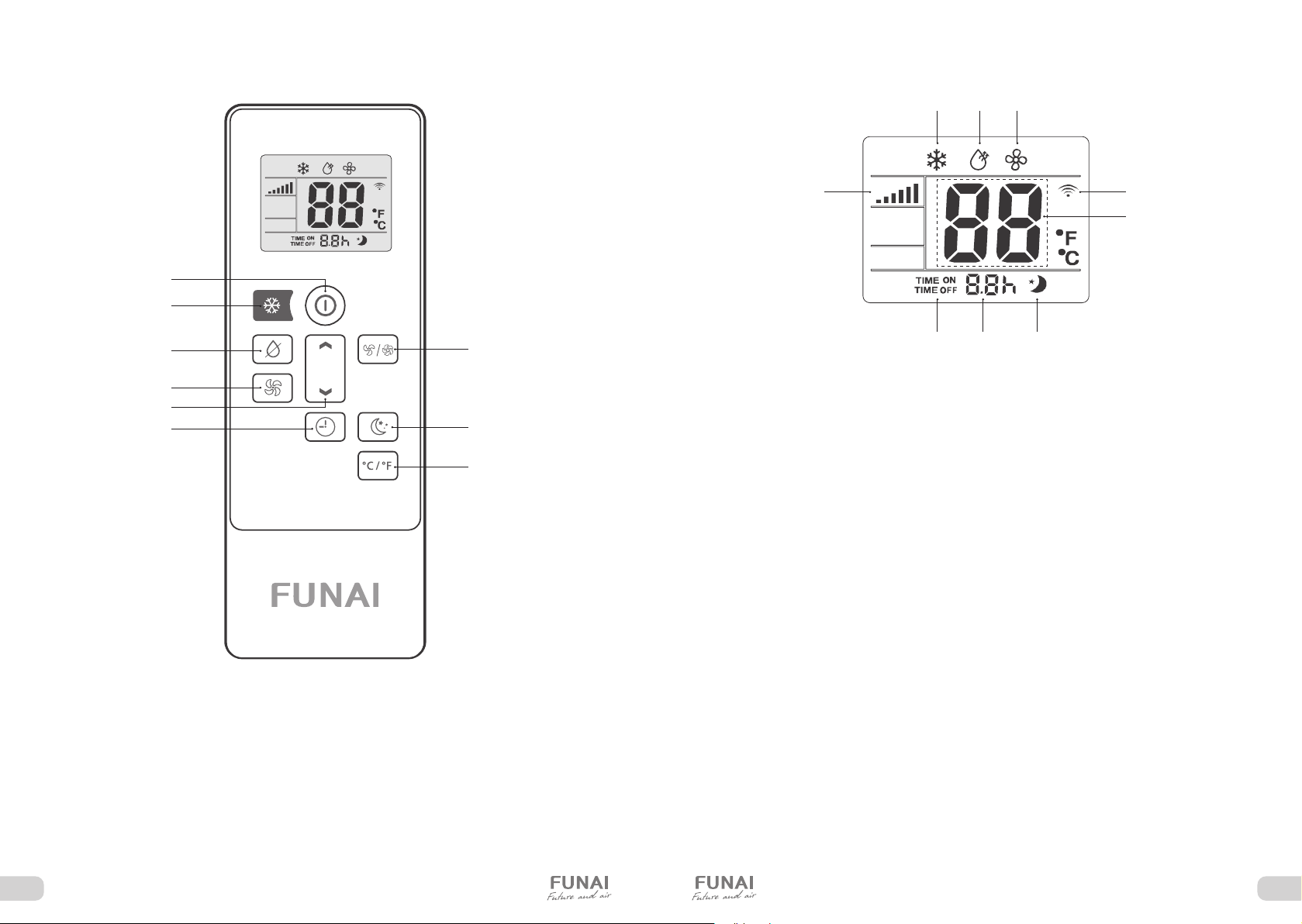

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

ДИСПЛЕЙ ПУЛЬТА

1 2 3

678

Рис. 14

1. Индикатор работы в режиме охлаждения

2. Индикатор работы в режиме осушения

3. Индикатор работы в режиме вентиляции

4. Индикатор передачи сигнала

5. Цифровой индикатор установленной температуры

6. Индикатор активации функции «Ночной режим»

7. Цифровой индикатор установки таймера «ON / OFF». Показывает значения от 1 до 24 в режиме таймера

8. Индикатор активации таймера «ON / OFF»

9. Индикатор скорости работы вентилятора (низкая / высокая)

Рис. 13

1. Кнопка включения / выключения прибора

2. Кнопка выбора режима работы «Охлаждение»

3. Кнопка выбора режима работы «Осушение»

4. Кнопка выбора режима работы «Вентиляция»

5. Кнопка увеличения / уменьшения температуры (на 1 °C) или таймера (на 1 час)

8 9

6. Кнопка установки таймера для автоматического включения / выключения прибора

7. Кнопка выбора скорости вращения вентилятора (низкая / высокая)

8. Кнопка установки ночного режима

9. Кнопка переключения единиц измерения температуры °C / °F

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИМОБИЛЬНЫЙ КОНДИЦИОНЕР ВОЗДУХА CROCUS

Page 7

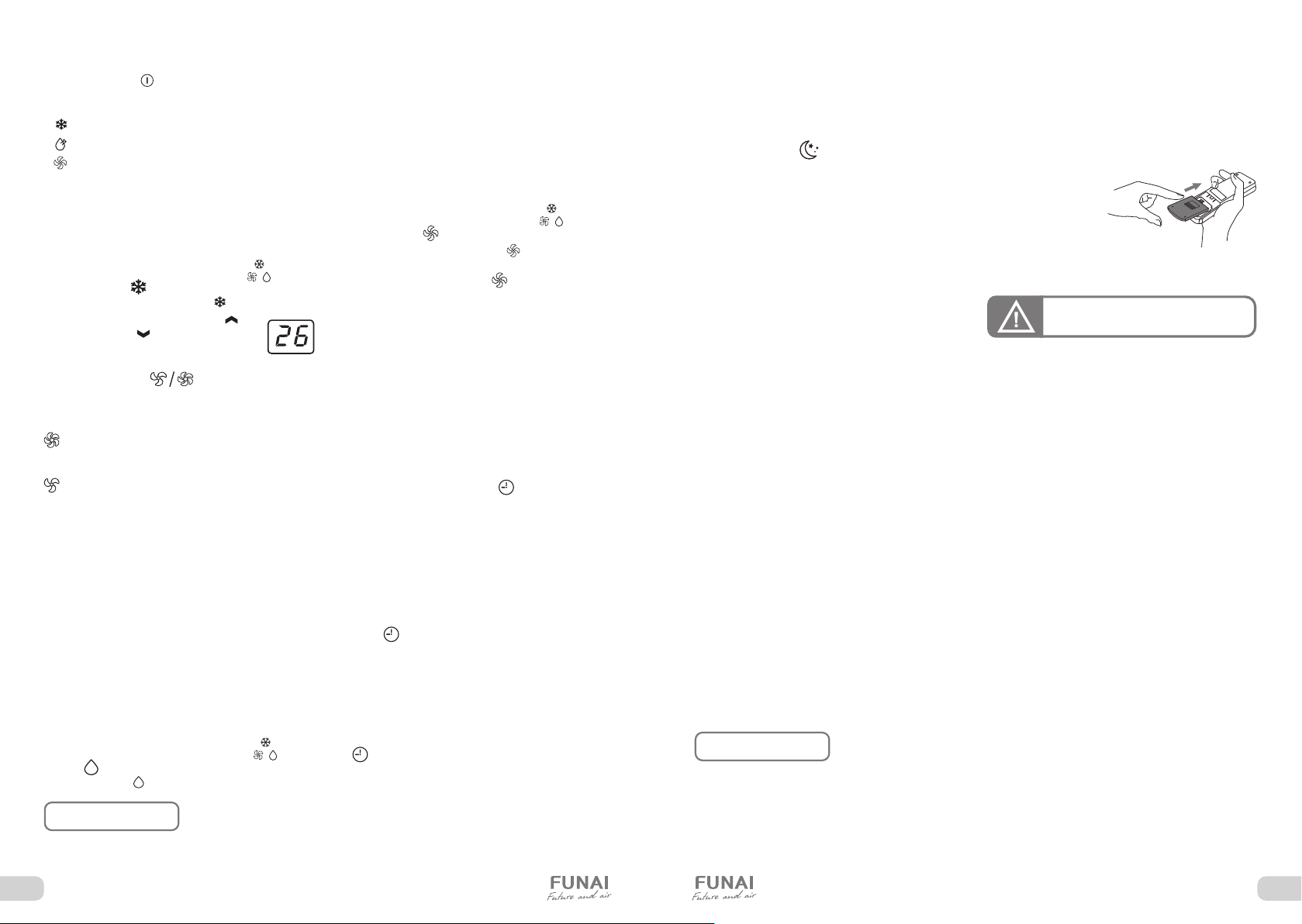

ЭКСПЛУАТАЦИЯ ПРИБОРА

1. Вставьте вилку в розетку. Нажмите кнопку включения прибора в том режиме, в котором работал перед отключением.

– охлаждение – осушение – вентиляция

. Кондиционер будет работать

РЕЖИМ ОХЛАЖДЕНИЯ

Оптимально использовать в том случае, когда нужно охладить и осушить помещение.

Для установки режима:

1. Нажимайте кнопку выбора режима

(либо кнопку пока не загорится индикатор .

2. Нажимайте кнопки увеличения

и уменьшения до тех пор, пока на дисплее не отобразится нужная температура.

3. Нажимая кнопку

димую скорость вращения вентилятора. Каждая скорость использования имеет свои особенности:

Высокая скорость вращения вентилятора →

Нужная температура достигается как можно быстрее

Низкая скорость вращения вентилятора →

Прибор работает с низким уровнем шума

Для летнего периода рекомендуется выставлять температуру от 24 до 27 °С. Не рекомендуется устанавливать температуру значительно ниже уличной. Это может привести к повышенному расходу электроэнергии.

на пульте ДУ) до тех пор,

, установите необхо-

В этом режиме скорость вращения вентилятора устанавливается автоматически. По умолчанию установлена низкая скорость вращения вентилятора. В данном режиме может потребоваться слив дренажа. Пожалуйста, обратитесь к разделу «Дренажная система».

РЕЖИМ ВЕНТИЛЯЦИИ

В этом режиме шланг должен быть отсоединен от прибора. Для включения режима вентиляции:

1. Нажимайте кнопку выбора режима (либо кнопку

пока не загорится индикатор .

2. Выберите необходимую скорость вентилятора с помощью нажатия кнопки

на пульте ду) до тех пор,

УСТАНОВКА ТАЙМЕРА

Вы можете устанавливать таймер как на включение, так и на отключение прибора. Оптимизируя время работы прибора, вы сможете значительно сократить расходы на электроэнергию.

УСТАНОВКА ТАЙМЕРА НА ВКЛЮЧЕНИЕ:

1. Включите прибор, выберите нужный режим работы. Например: режим охлаждения, температура 24 °С, высокая скорость вращения вентилятора. Выключите прибор.

2. Нажмите кнопку «Таймер» вятся значения времени (1–24 ч).

3. Нажимайте кнопку несколько раз, до тех пор, пока не будет достигнуто нужное вам значение времени. Подождите около 5 секунд, таймер активизируется, и соответствующий значок загорится на панели.

. На дисплее поя-

НОЧНОЙ РЕЖИМ

Функция используется для комфортной работы вночное время.

Для установки ночного режима:

1. Выберите режим охлаждения, как указано выше вп. «Режим охлаждения».

2. Нажмите кнопку

Прибор начнет работать в режиме охлаждения. В данном режиме установленная температура повысится на 1 °С через 1 час и еще на 1 °С через последующий 1 час. В этом режиме скорость вращения вентилятора устанавливается автоматически. По умолчанию установлена низкая скорость вращения вентилятора. Подсветка дисплея становится приглушенной.

Данная функция недоступна для работы режимов вентиляции и осушения.

УСТАНОВКА ЖАЛЮЗИ

ВАЖНО! В приборе отсутствует автоматическая регулировка жалюзи.

Используйте эту функцию для регулировки потока воздуха (вверх/вниз). Установите ламель жалюзи вручную в необходимое положение.

РЕЖИМ РАЗМОРОЗКИ

При низких температурах в помещении в испарителе может накапливаться иней.

При температуре окружающего воздуха ниже +7 °C кондиционер автоматически перейдет в режим размораживания, при этом будет мигать светодиод ON/OFF. Через 10 минут, либо при повышении температуры выше +7 °C кондиционер автоматически перейдет в рабочий режим.

УСТАНОВКА И ЗАМЕНА ЭЛЕМЕНТОВ ПИТАНИЯ

Пульт управления питается от двух батареек, которые находятся сзади под крышкой на задней стороне пульта. Удалите крышку пульта управления. Вставьте две батареи R03 «AAA» 1,5 В согласно полярности. Закройте крышку.

Рис. 15

ВНИМАНИЕ!

Пульт ДУ не будет работать, если между ним и внутренним блоком расположены шторы, двери или другие предметы.

• Не допускайте попадания на пульт воды и не подвергайте его воздействию прямых солнечных лучей и источников тепла.

• Во избежание нарушения приёма сигналов пульта ДУ не допускайте попадания прямых солнечных лучей на приемник ИК-сигналов, расположенный на внутреннем блоке.

• Если другие электроприборы реагируют на сигналы пульта ДУ, отодвиньте их от кондиционера или проконсультируйтесь с представителем торговой организации, у которой вы приобрели кондиционер.

РЕЖИМ ОСУШЕНИЯ

Идеально подходит для уменьшения уровня влажности в помещении (весной, осенью, в периоды повышенной влажности, во влаж ных, сырых помещениях и т.д.).

Перед включением режима осушения прибор необходимо подготовить так же, как и перед включением режима охлаждения: подключить воздуховод для отвода горячего воздуха наружу.

Для установки режима осушения:

Нажимайте кнопку выбора режима кнопку

рится индикатор .

ПРИМЕЧАНИЕ

на пульте ДУ) до тех пор, пока не заго-

Никогда не выключайте кондиционер, просто отсоединив от электросети. Выключайте прибор нажатием кнопки выключения, затем подождите несколько минут перед тем, как отсоединить кабель от сети.

10 11

(либо

УСТАНОВКА ТАЙМЕРА НА ВЫКЛЮЧЕНИЕ:

1. Во время работы прибора нажмите кнопку «Таймер»

ни (1–24 ч).

2. Нажимайте кнопку несколько раз, до тех пор, пока не будет достигнуто нужное вам значение времени. Подождите около 5 секунд, таймер активизируется, и соответствующий значок загорится на панели.

3. Для отмены режима нажмите кнопку «Таймер»

«Таймер» исчезнет с экрана.

. На дисплее появятся значения време-

еще раз, режим будет отключен, далее значок

ПРИМЕЧАНИЕ

1. При замене элементов питания не используйте старые элементы или элементы других типов. Это может привести к нарушению нормальной работы пульта ДУ.

2. Если вы не пользуетесь пультом более 1 месяца, извлеките элементы питания из пульта, так как они могут протечь и повредить пульт.

3. При нормальной эксплуатации кондиционера срок службы элементов питания составляет около 6 месяцев.

4. Заменяйте элементы питания, если отсутствует звуковое подтверждение приема команд ДУ, или когда пропадает значок передачи сигнала.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИМОБИЛЬНЫЙ КОНДИЦИОНЕР ВОЗДУХА CROCUS

Page 8

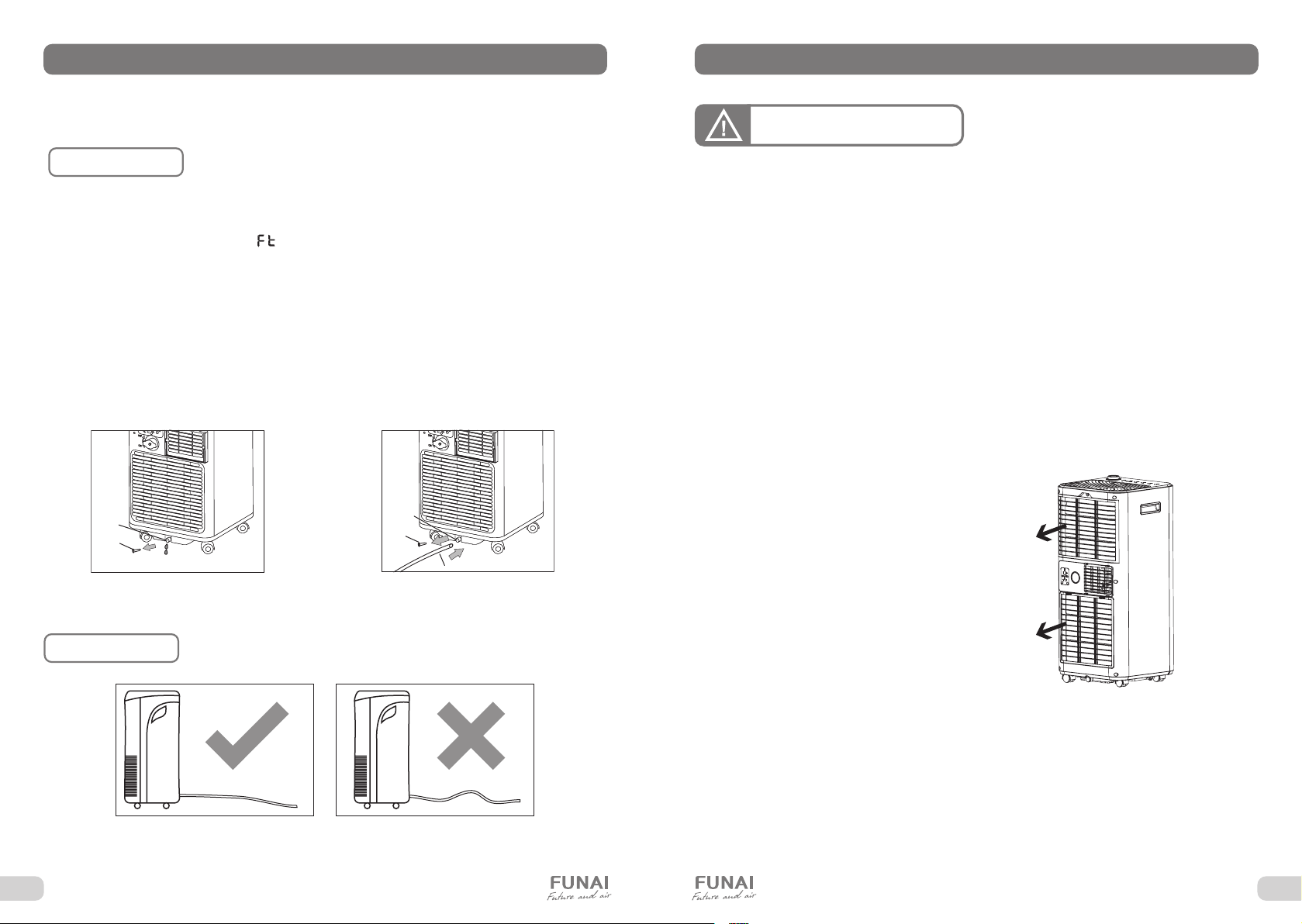

Сливное отверстие

Сливная пробка

Сливной шланг

ДРЕНАЖНАЯ СИСТЕМА УХОД И ОБСЛУЖИВАНИЕ

Кондиционер оборудован системой испарения конденсата. Резервуар с водой не заполняется полностью. Слив воды необходим только в конце сезона.

Прибор оснащен защитным устройством для предотвращения утечки воды. Если бак для

ПРИМЕЧАНИЕ

Ручной дренаж

Когда резервуар заполнен, прибор останавливает работу, а на дисплее появляется символ («Full tank») (см. также раздел «Самодиагностика»). Осушите резервуар для конденсата в соответствии с алгоритмом действий ниже (см. рис. 16):

1. Отключите прибор от сети электропитания.

2. Вытащите сливную пробку.

3. Осушите резервуар, слив воду в поддон (не поставляется в комплекте) или другую емкость.

4. По окончании слива крепко закрутите пробку.

5. Включите прибор в сеть электропитания.

Сливное отверстие

Сливная пробка

воды заполнен, кондиционер будет остановлен, а на панели управления отобразится код ошибки (см. раздел «Поиск и устранение неисправностей»). Компрессор и вентилятор прибора не будут работать, пока бак не будет осушен.

Непрерывный дренаж

1. Отключите прибор от сети электропитания.

2. Вытащите сливную пробку. Из пробки могут стечь капли воды, поэтому рекомендуется использовать поддон.

3. Подсоедините к сливному отверстию шланг диаметром ½’’ (не поставляется в комплекте), как указано на рисунке 17.

4. Проводите слив до полного опустошения резервуара.

5. По окончании дренажа закрутите сливную пробку обратно и включите прибор в сеть электропитания.

Сливное отверстие

Сливная пробка

Сливной шланг

Рис. 16 Рис. 17

Убедитесь в том, что высота дренажного шланга или любой его части не находится

ПРИМЕЧАНИЕ

выше уровня сливного отверстия кондиционера (см. рис. 18). В этом случае полностью опорожнить резервуар для конденсата не удастся.

ВНИМАНИЕ!

Во избежание получения травм и повреждения прибора, соблюдайте следующие рекомендации:

1. Перед началом чистки отключите прибор от сети электропитания.

2. Не используйте бензин, спирты, растворители и другие химические вещества (в т.ч. абразивные) для очистки прибора.

3. При очистке не лейте воду из крана или шланга непосредственно на прибор.

4. Не используйте кондиционер, если шнур электропитания поврежден.

5. По поводу замены поврежденного кабеля электропитания обращайтесь в авторизованный сервисный центр.

Воздушный фильтр

Если кондиционер работает в сильно запыленном помещении, чистку фильтра следует проводить каждые две недели.

Для очистки фильтров следуйте инструкциям ниже:

1. Откройте крышку воздухозаборной решетки и извлеките фильтры согласно рис. 19.

2. Аккуратно прочистите фильтры с помощью пылесоса. Если загрязнение слишком сильное, опустите фильтр в теплую воду с мягким моющим средством (температура воды не выше 40 °C), прополощите его и просушите. При необходимости повторите операцию несколько раз. При просушке не подвергайте фильтр воздействию прямых солнечных лучей.

3. Аккуратно вставьте фильтр в отведенный для него отсек, закройте воздушную решетку.

ВНИМАНИЕ! Во время установки или извлечения фильтра не прикасайтесь к металлическим деталям кондиционера. Это может привести к травме.

Поверхность прибора

Наружную поверхность кондиционера протирайте тканевой салфеткой, смоченной в нейтральном растворе. Остатки влаги удаляйте сухой салфеткой.

Обслуживание перед завершением сезона

Чтобы полностью очистить внутренний контур от воды, снимите нижнюю крышку для слива конденсата, как описано в разделе «Дренажная система». Слейте всю оставшуюся воду в таз. Когда вся вода будет слита, установите крышку на место. Извлеките и очистите фильтр, тщательно высушите, прежде чем поставить его обратно.

Рис. 19

Рис. 18

12 13

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИМОБИЛЬНЫЙ КОНДИЦИОНЕР ВОЗДУХА CROCUS

Page 9

В случае возникновения проблем с эксплуатацией

Неисправность Причина Способ устранения

Кондиционер не работает

Нажата кнопка Выкл

2. Нет электропитания

3. Мигает индикатор заполнения емкости

1. Нажать кнопку Вкл

2. Восстановите электропитание

3. Слейте воду из бака

Холодопроизводительность кондиционера недостаточна

Фильтр загрязнен

2. Очень большое помещение. Открыты

двери или окна

3. В комнате есть источник тепла

4. Воздуховод для выброса горячего воздуха

не подсоединен или заблокирован

1. Очистите фильтр

2. Закройте окна и двери

3. Удалите источник тепла из комнаты

4. Подсоедините или очистите шланг для

выброса горячего воздуха

Вода

Кондиционер не установлен вертикально

2. Слив заблокирован

1. Установите кондиционер вертикально

2. Проверьте слив, прочистите его

Шум

Кондиционер установлен неверно

2. Забит фильтр

3. Звук, который издает хладагент во время

движения по трубкам

1. Установите кондиционер на ровную гори-

зонтальную поверхность

2. Очистите фильтр

3. Это нормальное явление

Появление запаха

Кондиционер поглощает запах, исходящий от стен и мебели, а затем возвращает его в помещение.

Очистите фильтр в соответствии с рекомендациями раздела «Уход и обслуживание»

Кондиционер не работает примерно три минуты после перезапуска

Внутреннее устройство безопасности компрессора предотвращает перезапуск до истечения трех минут с момента последнего отключения

Это временная задержка, кондиционер заработает через 3 минуты

Неисправность Причина Способ устранения

Код E0

Сбои связи между основной платой и платой дисплея

Обратитесь в авторизованный сервисный центр

Код E1

Неисправность датчика температуры окружающей среды

Обратитесь в авторизованный сервисный центр

Код E2

Неисправность датчика температуры змеевика

Обратитесь в авторизованный сервисный центр

Код Ft Сигнализация высокого уровня конденсата

Опорожните резервуар согласно инструкциям раздела «Дренажная система»

или обнаружения неисправностей обратитесь к способам их устранения, указанным в таблице.

В случае невозможности решения проблем указанными способами обратитесь в центр технического обслуживания.

ТРАНСПОРТИРОВКА И ХРАНЕНИЕТРАНСПОРТИРОВКА И ХРАНЕНИЕПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Прибор должен храниться в упаковке изготовителя в закрытом помещении при температуре от + 4 до + 40 °С и относительной влажности до 60 % при температуре +25 °С. Транспортирование и хранение прибора должно соответствовать указаниям манипуляционных знаков на упаковке. При транспортировке должны быть исключены любые возможные удары и перемещения упаковки внутри транспортного средства.

КОМПЛЕКТАЦИЯ

1. Мобильный кондиционер воздуха

2. Пульт дистанционного управления

3. Гибкий воздуховод

4. Впускное сопло

6. Дренажный шланг

7. Монтажная пластина (кронштейн) для окна

8. Руководство по эксплуатации и гарантийный талон

5. Выбросное сопло

СРОК ЭКСПЛУАТАЦИИ

Срок эксплуатации прибора составляет 10 лет при условии соблюдения соответствующих правил по установке и эксплуатации.

ПРАВИЛА УТИЛИЗАЦИИ

По истечению срока службы прибор должен подвергаться утилизации в соответствии с нормами, правилами и способами, действующими в месте утилизации. Не выбрасывайте прибор вместе с бытовыми отходами. По истечении срока службы прибора сдавайте его в пункт сбора для утилизации, если это предусмотрено нормами и правилами вашего региона. Это поможет избежать возможных последствий на окружающую среду и здоровье человека, а также будет способствовать повторному использованию компонентов изделия. Информацию о том, где и как можно утилизировать прибор, можно получить от местных органов власти.

Кондиционер оснащен системой самодиагностики для определения характера и количества неисправностей. При появлении на дисплее сообщения об ошибке воспользуйтесь таблицей ниже для его расшифровки:

14 15

ДАТА ИЗГОТОВЛЕНИЯ

Дата изготовления указана на приборе.

СЕРТИФИКАЦИЯ ПРОДУКЦИИ

Товар сертифицирован на территории Таможенного союза. Товар соответствует требованиям:

ТР ТС 004/2011 «О безопасности низковольтного оборудования». ТР ТС 020/2011 «Электромагнитная совместимость технических средств». ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники».

Изготовитель: “Zhejiang Oulun Electric Co., Ltd”,No.17 Tangmei Road, 311100 Yuhang Economic Development Zone, Hangzhou, Zhejiang, China.

«Чжэцзян Оулун Электрик Ко., Лтд», No. 17 Танмей Роад, 311100 Йюхан Экономик Девелопмент Зоун, Ханчжоу, Чжэцзян, Китай.

Импортёр в РФ и уполномоченная организация: ООО «Компания БИС». Россия, 119180, г. Москва, ул. Б. Полянка, д. 2, стр. 2, пом./комн. I/8. Тел.: +7 (495) 150-50-05. E-mail: [email protected]

Страна происхождения: Китай.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИМОБИЛЬНЫЙ КОНДИЦИОНЕР ВОЗДУХА CROCUS

Page 10

ГАРАНТИЙНЫЙ ТАЛОН

Настоящий документ не ограничивает определенные законом права потребителей, но дополняет и уточняет оговоренные законом обязательства, предполагающие соглашение Сторон, либо договор.

Поздравляем вас с приобретением техники отличного качества!

Убедительно просим вас во избежание недоразумений до установки/эксплуатации изделия внимательно изучить его инструкцию по эксплуатации.

В конструкцию, комплектацию или технологию изготовления изделия с целью улучшения его технических характеристик могут быть внесены изменения. Такие изменения вносятся без предварительного уведомления Покупателя и не влекут обязательств по изменению/улучшению ранее выпущенных изделий.

Внешний вид и комплектность изделия

Тщательно проверьте внешний вид изделия и его комплектность, все претензии по внешнему виду и комплектности предъявляйте Продавцу при покупке изделия.

Гарантийный срок

Гарантийный срок составляет 36 месяцев с момента продажи Изделия.

Гарантийное обслуживание производится в соответствии с гарантийными обязательствами, перечисленными в настоящем документе.

Гарантийное обслуживание

Гарантийное обслуживание купленного вами прибора осуществляется через Продавца, монтажную организацию, проводившую установку прибора, специализированные сервисные центры.

В случае, если возникли поломки или проблемы при эксплуатации оборудования, Вы можете обратиться в Единую справочную службу климатического оборудования FUNAI:

• позвонить по телефону (звонок бесплатный):

8 (800) 333-22-61;

• заполнить форму обращения на сайте

www.funai-air.ru;

• написать письмо на электронную почту:

[email protected]

По вопросам качества работы авторизованных сервисных центров обращайтесь по электронной почте:

[email protected]

Внимание! Монтаж и подключение оборудования (в тех слу-

чаях, где это требуется согласно Руководству пользователя) должны производиться сертифицированной компанией — установщиком.

Оборудование лишается гарантии Изготовителя в случае, если монтажные, пуско-наладочные, ремонтные или профилактические работы были выполнены не сертифицированной организацией/лицом.

Дополнительную информацию по продукту, его эксплуатации и обслуживании вы можете получить у вашего Продавца или на сайте: www.funai-air.ru

Также вы можете обратиться в Единую справочную службу климатического оборудования FUNAI по телефону (звонок бесплатный): 8 (800) 333-22-61;

Техническое (профилактическое) обслуживание

По всем вопросам, связанным с техобслуживанием изделия, обращайтесь к Продавцу, в монтажную организацию или специализированные сервисные центры. Подробная информация о сервисных центрах, уполномоченных осуществлять ремонт и техническое (профилактическое) обслуживание изделия, находится на вышеуказанном сайте.

Заполнение гарантийного талона

Внимательно ознакомьтесь с гарантийным талоном и проследите, чтобы он был правильно заполнен и имел штамп Продавца. При отсутствии штампа Продавца и даты продажи (либо кассового чека с датой продажи) гарантийный срок исчисляется с даты производства изделия.

Запрещается вносить в гарантийный талон какие-либо изменения, а также стирать или переписывать указанные в нём данные. Гарантийный талон должен содержать: наименование и модель изделия, его серийный номер, дату продажи, а также подпись уполномоченного лица и штамп Продавца.

Область действия гарантии

Обслуживание в рамках предоставленной гарантии осуществляется только на территории РФ и распространяется на изделия, купленные на территории РФ.

Настоящая гарантия не дает права на возмещение и покрытие ущерба, произошедшего в результате переделки или регулировки изделия, без предварительного письменного согласия изготовителя, с целью приведения его в соответствие с национальными или местными техническими стандартами и нормами безопасности, действующими в любой другой стране, кроме РФ, где это изделие было первоначально продано.

Page 11

ГАРАНТИЙНЫЙ ТАЛОН

Обеспечение гарантийного обслуживания

В случае неисправности прибора по вине изготовителя обязательство по устранению неисправности будет возложено на уполномоченную изготовителем организацию. В данном случае покупатель вправе обратиться в Единую справочную службу климатического оборудования FUNAI любым из способов, перечисленных в пункте «Гарантийное обслуживание».

Ответственность за неисправность прибора, возникшую в результате неправильной установки (монтажа) прибора, возлагается на монтажную организацию. В данном случае необходимо обратиться к организации, проводившей установку (монтаж) прибора.

Для установки (подключения) изделия рекомендуем обращаться в сертифицированные специализированные монтажные организации, где можете воспользоваться услугами квалифицированных специалистов.

Продавец, уполномоченная изготовителем организация, импортёр и изготовитель не несут ответственности за недостатки изделия, возникшие из-за его неправильной установки (подключения).

Настоящая гарантия распространяется на производственные или конструкционные дефекты изделия

Выполнение ремонтных работ и замена дефектных деталей изделия специалистами уполномоченного сервисного центра производятся в сервисном центре. Гарантийный ремонт изделия выполняется в срок не более 45 дней. В случае, если во время устранения недостатков товара станет очевидным, что они не будут устранены в определённый соглашением Сторон срок, Стороны могут заключить соглашение о новом сроке устранения недостатков товара.

Гарантийный срок на комплектующие изделия (детали, которые могут быть сняты с изделия без применения каких-либо инструментов, т. е. ящики, полки, решётки, корзины, насадки, щётки, трубки, шланги и др. подобные комплектующие) составляет 3 (три) месяца. Гарантийный срок на новые комплектующие, установленные на изделие при гарантийном или платном ремонте, либо приобретённые отдельно от изделия, составляет 3 (три) месяца со дня выдачи отремонтированного изделия Покупателю, либо продажи последнему этих комплектующих.

Настоящая гарантия не распространяется на:

• периодическое обслуживание и сервисное обслуживание изделия (чистку, замену фильтров или

• устройств, выполняющих функции фильтров, чистку и дезинфекцию теплообменников и дренажных систем и пр.);

• любые адаптации и изменения изделия, в т. ч. с целью усовершенствования и расширения обычной сферы его применения, которая указана в Инструкции по эксплуатации изделия, без предварительного письменного согласия изготовителя;

• аксессуары, входящие в комплект поставки.

Настоящая гарантия также не предоставляется в случаях, если недостаток в товаре возник в результате:

• использования изделия не по его прямому назначению, не в соответствии с его Инструкцией по эксплуатации, в том числе эксплуатации изделия с перегрузкой или совместно со вспомогательным оборудованием, не рекомендуемым Продавцом, уполномоченной изготовителем организацией, импортёром, изготовителем;

• наличия на изделии механических повреждений (сколов, трещин и т. д.), воздействий на изделие чрезмерной силы, химически агрессивных веществ, высоких температур, повышенной влажности/запылённости, концентрированных паров, если что-либо из перечисленного стало

• причиной неисправности изделия;

• ремонта/наладки/инсталляции/адаптации/пуска

изделия в эксплуатацию не уполномоченными (не сертифицированными) на то организациями/ лицами;

• неаккуратного обращения с устройством, ставшего причиной физических, либо косметических повреждений поверхности;

• если нарушены правила транспортировки/хранения/монтажа/эксплуатации;

• стихийных бедствий (пожар, наводнение и т. д.) и других причин, находящихся вне контроля Продавца, уполномоченной изготовителем организации, импортёра, изготовителя и Покупателя, которые причинили вред изделию;

• неправильного подключения изделия к электрической или водопроводной сети, а также неисправностей (несоответствие рабочих параметров) электрической или водопроводной сети и прочих внешних сетей;

• дефектов, возникших вследствие попадания внутрь изделия посторонних предметов, жидкостей, кроме предусмотренных инструкцией по эксплуатации, насекомых и продуктов их жизнедеятельности и т. д.;

• необходимости замены ламп, фильтров, элементов питания, аккумуляторов, предохранителей, а также стеклянных/фарфоровых/матерчатых и перемещаемых вручную деталей и других дополнительных быстроизнашивающихся/сменных деталей изделия, которые имеют собственный ограниченный период работоспособности, в связи с их естественным износом;

• дефектов системы, в которой изделие использовалось как элемент этой системы;

• дефектов, возникших в результате некорректной работы/неисправности/неправильного подключения дополнительно установленного оборудования, не входящего в заводской стандартный комплект поставки (низкотемпературные комплекты, дренажные насосы и пр.).

Особые условия гарантийного обслуживания мобильных кондиционеров и осушителей

Настоящая гарантия не распространяется на недостатки работы изделия в случае, если Покупатель по своей инициативе (без учета соответствующей информации Продавца) выбрал и купил кондиционер/ осушитель надлежащего качества, но по своим техническим характеристикам не предназначенный для условий эксплуатации или помещения, в котором он был впоследствии установлен Покупателем.

Уважаемый Покупатель!

Напоминаем, что неквалифицированный монтаж Оборудования может привести к его неправильной работе и, как следствие, к выходу изделия из строя.

В случае возникновения в мобильных кондиционерах/ осушителях недостатков в результате нарушения порядка их установки гарантия не распространяется.

Гарантию на монтажные работы и связанные с ними недостатки в работе изделия несёт монтажная организация.

Выполнение гарантийных обязательств на изделие возложено Изготовителем на Продавца оборудования.

В любых случаях возникновения неисправностей или появлении недостатков в работе оборудования Покупатель должен обратиться в Единую справочную службу климатического оборудования FUNAI наиболее удобным для него способом (см. пункт «Гарантийное обслуживание»).

Покупатель предупреждён о том, что, если товар отнесен к категории товаров, предусмотренных «Перечнем непродовольственных товаров надлежащего качества, не подлежащих возврату или обмену на аналогичный товар другого размера, формы, габарита, фасона, расцветки или комплектации» Пост. Правительства РФ № 55 от 19.01.1998, он не вправе требовать обмена купленного изделия в порядке ст. 25 Закона «О защите прав потребителей» и ст. 502 ГК РФ.

С момента подписания Покупателем Гарантийного талона считается, что

• вся необходимая информация о купленном изделии и его потребительских свойствах предоставлена Покупателю в полном объёме, в соответствии со ст. 10 Закона «О защите прав потребителей»;

• покупатель получил Инструкцию по эксплуатации купленного изделия на русском языке и

• покупатель ознакомлен и согласен с условиями гарантийного обслуживания/особенностями эксплуатации купленного изделия;

• покупатель не имеет претензий к внешнему виду/комплектности купленного изделия.

Отметить здесь, если работа изделия проверялась

в присутствии Покупателя.

Подпись Покупателя:

Дата:

;

Page 12

Модель

Серийный номер

Дата приема в ремонт

№ заказа-наряда

Проявление дефекта

Ф.И.О. клиента

Адрес клиента

Телефон клиента

Дата ремонта

Подпись продавца

Подпись мастера

Печать продавца

Изымается мастером при обслуживании

УНИВЕРСАЛЬНЫЙ ОТРЫВНОЙ

ТАЛОН (на гарантийное обслуживание)

Модель

Серийный номер

Дата продажи

Название продавца

Адрес продавца

Заполняется продавцом

ГАРАНТИЙНЫЙ ТАЛОН

(сохраняется у покупателя)

Телефон продавца

Модель

Серийный номер

Дата приема в ремонт

№ заказа-наряда

Проявление дефекта

Ф.И.О. клиента

Адрес клиента

Телефон клиента

Дата ремонта

Подпись продавца

Подпись мастера

Печать продавца

Изымается мастером при обслуживании

УНИВЕРСАЛЬНЫЙ ОТРЫВНОЙ

ТАЛОН (на гарантийное обслуживание)

Модель

Серийный номер

Дата продажи

Название продавца

Адрес продавца

Заполняется продавцом

ГАРАНТИЙНЫЙ ТАЛОН

(сохраняется у покупателя)

Телефон продавца

Page 13

funai-air.ru
