ESPRIMO Mobile V6505/V6535/V6545
EasyGuide
Vous avez…
... des questions ou des problèmes techniques ?
Adressez-vous :
• à notre Hotline/Help Desk (voir liste des Help Desks fournie ou sur
Internet : "
• à votre partenaire de vente
• à votre point de vente
Vous trouverez d’autres informations dans la liste d es Help Desks et dans le manuel "Garantie".
Vous trouverez le manuel "Garantie" sur le CD/DVD "Drivers & Utilities" fourni.
Vous trouverez des informations actualisées sur nos produits, des conseils, des
mises à jour, etc . sur le site Internet : "
http://ts.fujitsu.com/helpdesk")
http://ts.fujitsu.com"
Published by
Fujitsu Technology Solutions GmbH
A26391-K248-Z220-1-7719, Edition 1
2009/04
Produced by
XEROX Global Services
ESPRIMO Mobile V6505/V6535/V6545
EasyGuide
Votre ESPRIMO Mobile 1
Remarques importantes
Ports et é léments
Démontage et montage de composants
lors de la maintenance
Caractéristi
Index
ques techniques
de commande
3
4
15
17
19
Adobe et Acrobat sont des marques commerciales d’Adobe S ystems Incorporated
et peuvent être protégées dans certains pays.
La marque Bluetooth est la propriété de Bluetooth SIG, Inc., U.S.A. qui en a cédé
la licence à Fujitsu Technology Solutions GmbH.
Intel est une marque déposée, Core est une marque commerciale d’Intel Corporation, USA.
Kensington et MicroSaver sont des marqu es déposées d’ACCO World Corporat ion.
Microsoft, MS, Windows et Windows Vista sont des marques déposées de Microsoft Corporation.
Toutes les autres marques commerciales citées sont des marques commerciales ou des marques
déposées par leurs propriétaires respectifs et sont protégées comme telles.
Copyright © Fujitsu Technology Solutions GmbH 2009
Tous droits réservés, y compris celui de la traduction, de la reproduction, de la duplication
(même partielles) par photocopie ou procédé analogue.
Tout manquement à cette règle expose son auteur au versement de dommages et intérêts.
Tous droits réservés, notamment en cas d’octroi de brevet ou d’enregistrement comme modèle
d’utilité.
Sous réserve de disponibilité e t de modifications techniques.
Sommaire
Sommaire
Votre ESPRIMOMobile ................................................................. 1
Symboles .............................................................................. 2
Remarques importantes ............................................................... 3
Aide encasdeproblème ................................................................ 3
Portsetéléments decommande ....................................................... 4
Mettre le Notebook sous tension . . ....................................................... 5
Mettre le Notebook hors tension . . . ....................................................... 6
Voyants d’état .......................................................................... 7
Combinaisons detouches ............................................................... 8
Caméra (selon lemodèle) ............................................................... 10
Monter et démonter l’accumulateur ....................................................... 11
Démonter l’accumulateur ............................................................ 11
Monter un accumulateur ............................................................. 11
CarteSIM (option) ...................................................................... 12
Insérer une carte SIM ............................................................... 12
Retirer lacarteSIM .................................................................. 13
Composants radio :UMTS (en option)/Wireless LAN/Bluetooth(en option) ................... 13
Activer etdésactiverles composants radio ............................................ 14
Démontage et mon
Remarques pour
Disque dur ............................................................................. 16
Démonter le di
Monter un disq
Caractéristiques techniques ........................................................... 17
Notebook . . ............................................................................. 17
Accumulateur ........................................................................... 17
Adaptateur d’alimentation ................................................................ 18
Adaptateur d’alimentation 65 W . . . ................................................... 18
Adaptateur d’alimentation 90 W . . . ................................................... 18
Index .................................................................................. 19
tage decomposants lorsde la maintenance .........................
le montageetle démontage descarteset des composants ................
sque dur ..............................................................
ue dur ................................................................
15
15
16
16
A26391-K248-Z220-1-7719, édition 1
Sommaire
A26391-K248-Z220-1-7719, éditio n 1
Votre ESPRIMO Mobile
Votre ESPRIMO Mobile
…Grâce à une technologie novatrice et à son design ergonomique, votre
Notebook est un PC fiable et convivial.
Votre Notebook existe en plusieurs modèles. La plupart des sections de ce manuel
d’utilisation s’appliquent à toutes les configurations. Nous attirerons votre attention sur
les différences spécifiques. Certaines images peuvent ne pas correspondre à votre
modèle, elles sont uniquement destinées à expliquer le principe.
Votre système d’exploitation Windows est déjà préinstallé et configuré de façon
optimale pour que vous puissiez travailler immédiatement lorsque vous mettez
votre Notebook sous tension la première fois.
Votre Notebook intègre la technologie la plus récente pour vous permettre de découvrir l’informatique
dans des conditions optimales. En fonction du modèle, les composants suivants sont présents :
• mémoire vive (RAM) jusqu’à 4 Go
• un lecteur DVD multi-form
films sur DVD ou graver des C
• une sortie S-Video-Out pour raccorder votre Notebook à votre téléviseur (selon le modèle)
• un port Firewire po ur l’éch
• une caméra intégrée pour des instantanés ou des vidéochats (selon le modèle)
• plusieurs ports USB, pour aj
de jeu, une imprimante et plu
• un port combiné eSATA/USB pour pouvoir brancher un disque dur SATA externe
ou un autre périphérique USB (selon le modèle).
• un modem interne pour l’acc
• un logement pour ExpressCard dans lequel vous pouvez utiliser une
ExpressCard/34 ou une ExpressCard/54
• unlecteurdecarte4en1(SD/
photos, de la musique et des
• un contrôleur audio intégré et des haut-parleurs stéréo pour le plaisir des oreilles.
Grâce au BIOS-Setup, vous p
système contre tout accès n
Ce manuel d’utilisation vo
service et utiliser votre N
Vous trouverez d’autres in
• dans le manu el d’utilisatio
• dans les manuels "Sécurité" et "Garantie"
• dans la documentation du sy
• dans les fichiers d’informations (par exemple : *.TXT, *.DOC, *.WRI, *.HLP, *.PDF)
at compatible double couche pour regarder des
D/DVD
ange rapide de données avec des appareils multimédia
outer très facilement des webcams, des consoles
s encore
ès à Internet (selon le modèle)
MS/MS Pro/MMC) pour transférer rapidement des
clips vidéo sur votre Notebook
ouvez contrôler le matériel de votre Notebook et mieux protéger votre
on autorisé en utilisant la puissance de la protection par mots de passe.
us montre, entre autres, comment mettre en
otebook.
formations sur ce Notebook :
n "Professional Notebook"
stème d’exploitation
Vous trouverez des informations sur les accessoires pour votre Notebook
http://ts.fujitsu.com/accessories".
sous "
A26391-K248-Z220-1-7719, édition 1 1
Votre ESPRIMO Mobile
Symboles
signale des consignes à respec
sécurité, celle de votre péri
ne s’applique plus dès l’inst
ne respectant pas ces consign
signale des informations importantes permettant d’utiliser le périphérique
de façon appropriée.
ter impérativement pour votre propre
phérique et celle de vos données. La garantie
ant où vous endommagez le périphérique en
es.
►
Cette police
Cette police
Cette police
"Cette police"
Abc
Cette police
signale une action à exécuter.
signale un résultat.
signale des données à saisi
de commande, telles que vo
permettant d’exécuter u
signale des informations émises par un programme sur l’écran, par
exemple : L’installation est terminée !
signale
• des concepts et des textes dans une interface logicielle, par exemple :
Cliquez sur Enregistrer
• des noms de programmes ou de fichiers, comme Windows ou setup.exe
signale
• des liens vers d’autres sections, par exemple "Consignes de sécurité"
• des liens vers une source externe, comme une adresse Web : Pour en
savoir plus, visitez le site "
• des noms de CD et de DVD, ainsi que des désignations et des titres
d’autres matériels, par exemple : "CD Drivers & Utilities" (CD Pilotes et
utilitaires) ou manuel "Sécurité"
signale une touche du clavier, par exemple :
signale des concepts et des textes que l’on souhaite souligner ou mettre en
évidence, par exemple : Ne pas éteindre l’appareil
r dans une boîte de dialogue ou dans une ligne
tre mot de passe (Nom123) ou une commande
n programme (start.exe).
http://ts.fujitsu.com"
F10
2 A26391-K248-Z220-1-7719, édition 1
Remarques importantes
Remarques importantes
Respectez les consignes de sécurité du manuel "Sécurité" et du manuel d’utilisation
"Professional Notebook" ainsi que les consignes de sécurité suivantes.
Aide en cas de problème
Si vous rencontrez avec votre ordinateur un problème que vous ne parvenez pas à
résoudre, vous pourrez dans bien des cas trouver rapidement une solution à l’aide du
programme SystemDiagnostics pré-installé sur votre ordinateur.
► Pour démarrer le programme SystemDiagnostics, cliquez sur Icône d e démarrage -
Programmes - Fujitsu S iemens Computers - SystemDiagnostics.
ou
► Pour démarrer le programme SystemDiagnostics, cliquez sur Icône de démarrage
- Programmes - Fujitsu - SystemDiagnostics.
► Lorsqu’un problème est co
génère un code (p. ex. le co
► Notez le code DIFS généré et le numéro d’identification d e votre appareil. Vous trouverez
le numéro d’identification sur la plaque signalétique sur la face arrière du boîtier.
► Pour obtenir une aide supp
(reportez-vous à la list
Veillez à avoir à dispos
nstaté pendant le test, le programme SystemDiagnostics
de DIFS YXXX123456789123).
lémentaire, contactez le Help Desk compétent pour votre pays
e des Help Desks ou rendez-vous sur le site "
ition le numéro de série/d’identification de votre système et le code DIFS.
http://ts.fujitsu.com/support").
A26391-K248-Z220-1-7719, édition 1 3
Portsetélémentsdecommande

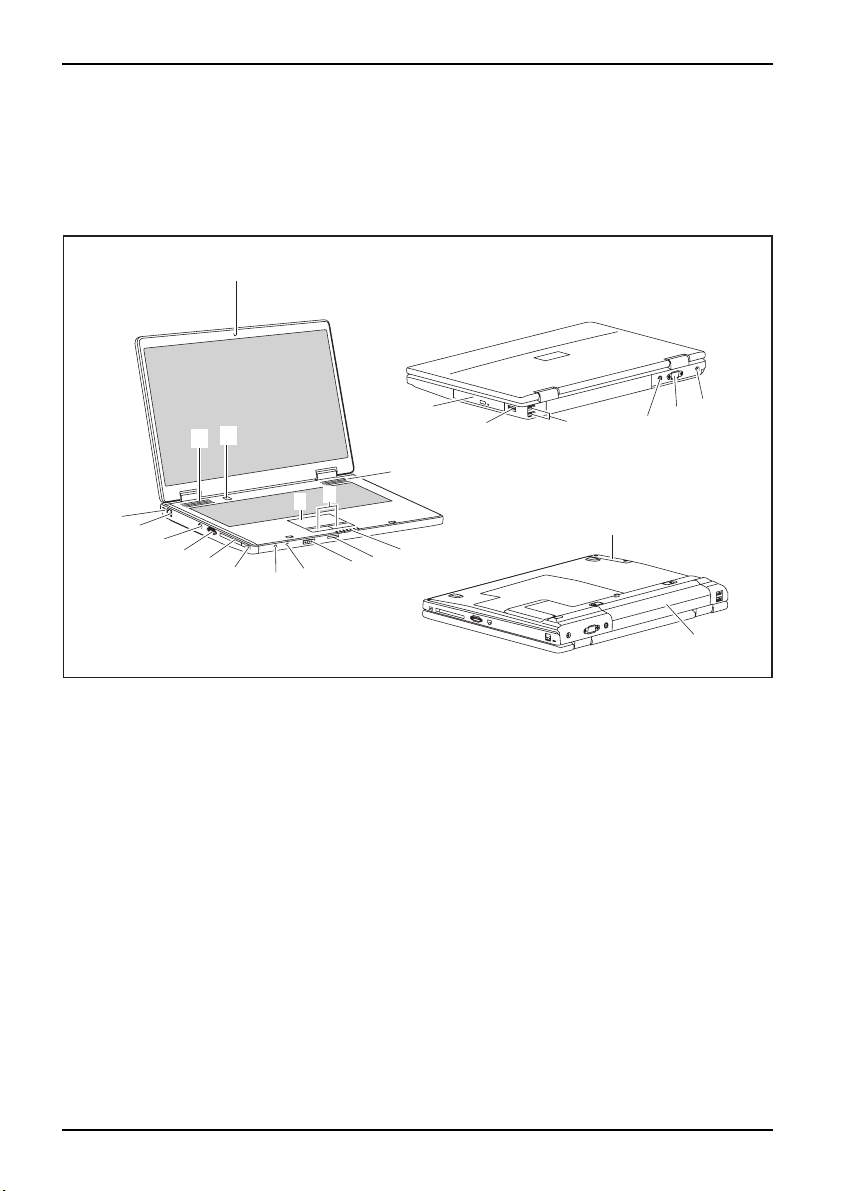

Ports et éléments de commande
Dans ce chapitre seront présentés les différents composants matériels de votre Notebook.
Vous obtiendrez un aperçu des ports et éléments de commande du Notebook.
Familiarisez-vous avec ces différents é léments avant de travailler avec le Notebook.
Voyantsd’étatInterrupteurMarche/Arrêtpourcomposants radioLogementpourExpressCardCaméraInterrupteur Marche/ArrêtSurfacetactileBoutonsdesurfacetactilePortécouteurs/LineOutPortUSBPrisedetensioncontinue(DCIN)DispositifKensingtonLockLecteuroptiquePortécranPortLANPortmodemDisquedurAccumulateurVerroud’ acc umulateurDéverrouillagedel’accumulateurPriseS-VideoOutLecteurdecarte5en1PortcombinéeSATA/USB
1
3
2
5
10
4
9
16
15
14
13
12
11
1=Caméra
2 = Haut-parle urs
3 = Interrupteur Marche/Arrêt
4 = Surface tactile
5 = Boutons de surface tactile
6 = Voyants d’état
7 = Lecteur de carte 4 en 1 (SD/MS/MS
Pro/MMC)
8 = Inte rrup teur Marche/Arrêt pour
composants radio
9 = Port écouteurs/Line Out
10 = Port microphone/Line In
11 = Port FireWire
12 = Logement pour ExpressCard
17
18
2
6
7
8
13 = Port USB ou eSATA-/ port combiné
USB(selonlemodèle)
14 = Port m odem (selon le modèle)
15 = Port LAN
16 = Dispositif Kensington Lock
17 = Lecteur optique
18 = Port USB
19 = Ports USB
20 = Prise S-Video Out (selon le mo dèle)
20 = Port moniteur VG A
22 = Prise de tension continue (DC IN)
23 = Disque dur
24 = Accumulateur
19
23
20
21
22
24
4 A26391-K248-Z220-1-7719, édition 1

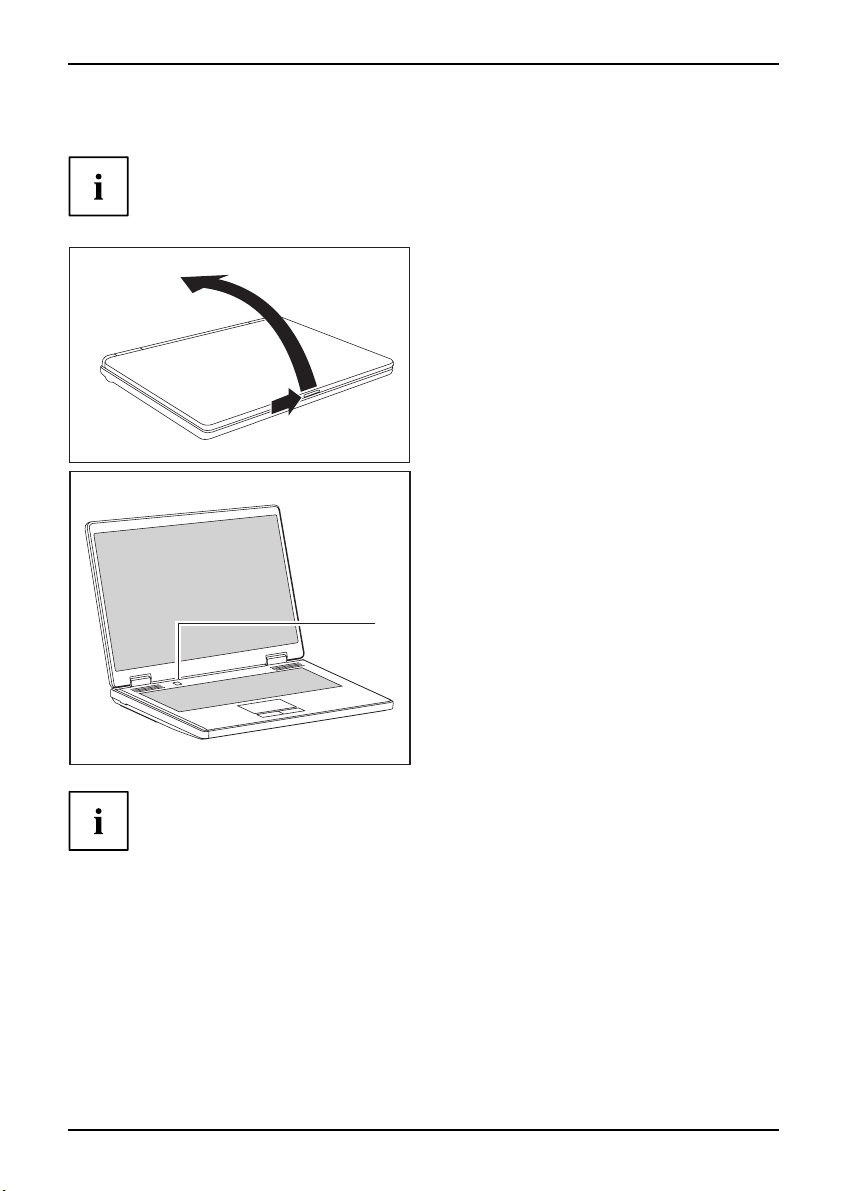

Mettre le Notebook sous tension
Avant la première utilisation en mode batterie de vo tre notebook neuf, vous devrez
charger complètement la batterie. Veuillez noter que la première charge de votre
batterie prendra nettement plus de temps que les charges suivantes.
► Faites coulisser le dispositif de ve rro uillage
2
1
1
dans le sens de la flèche (1) puis ouvrez
l’écran LCD en le soulevant (2).
► Appuyez sur l’interrupteur Marche/Arrêt (1)
pour mettre le Notebook sous tension.
Le voyant Marche du Noteboo k s’allume.
Ports et éléments de comm an de
Windows XP :
Vous pouvez c
de configura
Windows Vist
Vous pouvez c
Panneau de co
Si vous avez a
système vous
plus d’infor
Notebook",
A26391-K248-Z220-1-7719, édition 1 5
onfigurer la touche Marche/Arrêt sous Dé marrer – (Paramètres) – Panneau
tion – Pe rformances et maintenance – Op tions d’alimentation – Avancé.
a:
onfigurer la touche Marche/Arrêt sous Démarrer – (Paramètres) –
nfiguration – Ordinateur portable – Options d’alimentation.
ttribué un mot de passe, vous devez l’entrer lorsque le
yinviteafin de lancer le système d’exploitation. Vous trouverez
mations à ce sujet dans le manuel d’utilisation "Professional
chapitre "Fonctions de sécurité".
Portsetélémentsdecommande
Mettre le Notebook hors tension
► Quittez toutes les applications, puis le système d’exploitation (voir le
manuel du système d’exploitation).
Si vous n’arrivez pas à arrêter le notebook normalement, appuyez sur l’interrupteur
Marche/Arrêt pendant environ quatre secon des. Le notebook se met hors tension.
Cependant, vous risquez de perdre les données non enregistrées.
Le Notebook est livré avec une feuille de protection placée entre le clavier et l’écran LCD.
Pour une protection optimale de l ’écran LCD, il est recommandé de remettre c ette
feuille de protection entre le clavier et l’écran à la fermeture du Notebook.
► Fermez l’écran LCD jusqu’à
l’enclenchement.
6 A26391-K248-Z220-1-7719, édition 1
Ports et éléments de comm an de
Voyants d’état
Les voyants d’état vous informent sur l’état de l’alimentation électrique, des
lecteurs et des fonctions du clavier.
Voyantsd’étatVoyants
Vous trouverez ci-apr
Voyant Composants radio
io
VoyantComposantsrad
Le voyant est allumé : Un o u plusieurs composants radio sont a ctivés.
Voy a n t Marc h e
VoyantMarcheVoyant
Le voyant est allumé : le Notebook est sous tension.
Voyant Mode d’économie d’énergie
Moded’économied’énergieVoyant
Le voyant est allumé : L’appareil est en mode d’économie d’énergie.
Voyant Lecteur
LecteurVoyant
Le voyant est allumé : Le système accède à un lecteur (p. ex. disque dur, CD/DVD).
Voyant accumulateur
AccumulateurVoyant
Le voyant est allumé : L’accumulateur est en cours d e charge.
Voyant Verr. maj
Le voyant est allumé : La touche de verrouillage des majuscules a été enfoncée.
Toutes les lettres sont représentées en majuscules. Lorsque la touche est légendée
plusieurs fois, c’est le caractère imprim é dans la partie supérieure gauche de la
touche qui sera affiché.
Voy a n t Ve rr Nu m
Le voyant est allumé : La combinaison de touches
Le pavé numérique est actif. Lorsque la touche est légendée plusieurs fois, c’est le
caractère imprimé dans la partie supérieure droite de la touche qui sera affiché.
ès l’explication des symboles :
Fn+Num
a été enfoncée.
A26391-K248-Z220-1-7719, édition 1 7
Portsetélémentsdecommande
Combinaisons de touches
La description des combinaisons de touches ci-de ssous s’applique au système d’exploitation
Windows. Avec d’autres systèmes d’exploitation et certains pilotes, certaines des
combinaisons de touches ci-dessous peuvent être inopérantes.
Les combinaisons de touches sont entrées de la façon suivante :
► Maintenez la première touche de la combinaison de touches enfoncée.
► Appuyez simultanément sur la(les) touche(s) nécessaire(s) pour exécuter la fo nction.
Si vous utilisez un clavier externe, vous devez appuyer, à la place de la touche
Fn
, sur les touches
Activer/désactiver Wireless LAN, Bluetooth et UMTS (en option)
BluetoothBluetoothUMTSUMTSWLANWLANFn+F1
Cette combinaison de touches vous permet de démarrer le WirelessSelector.
Vous pouvez aussi activer et désactiver individuellement les composants
radio activés dans le BIOS-Setup.
Ctrl+Alt Gr
ou
Ctrl+Alt
simultanément.
Vous ne pouvez utiliser la combinaison de touches
Fn+F1
programme WirelessSelector est installé sur votre appareil.
Activer/désactiver les haut-parleurs
s
Fn+F3Haut -parleur
Cette combinaison de touches vous permet d’activer et désactiver les
haut-parleurs du Notebook.
Diminuer le volume
Fn+F4Volume
Cette combinaison de touches réduit le volume des haut-parleurs intégrés.
Augmenter le volume
Fn+F5Volume
Cette combinaison de touches augmente le volume des haut-parleurs
intégrés.
Activer/désactiver la surface tactile
Cette combinaison de touches vous permet d’activer et de désactiver la
surface tactile du Notebook.
Fn+F6Surface tactileSurfacetactile
Activer/désactiver la caméra
Cette combinaison de tou ches vous permet d’activer ou de désactiver la
caméra intégrée de votre Notebook.
Fn+F7CaméraCaméra
Réduire la luminosité de l’écran
nositédel’écran
Fn+F8Lumi
Cette comb inaison de touches réduit la luminosité de l’écran.
que si le
8 A26391-K248-Z220-1-7719, édition 1
Augmenter la luminosité de l’écran
Fn+F9Luminositédel’écran
Cette combinaison de touches augmente la luminosité de l’écran.
Permuter l’affichage écran
Fn+F10Permuterl’affichageécran
Si vous avez raccordé un moniteur externe, cette combinaison de touches
vous permet de sélectionner le moniteur sur lequel les données s’afficheront.
L’affichage écran est possible :
• uniquement sur l’écran LCD du Notebook
• uniquement sur l’écran externe
• simultanément sur l’écran LCD du Notebook et sur l’écran externe.
Silent Mode
SilentMode
La combinaison de touches définit le niv
ou du lecteur optique. Pour baisser le n
rotation est diminuée. Le lecteur d
Mode Veille
Moded’économied’énergieFn+F12ModeVeille
Cette combinaison de touches vous permet
d’énergie réglé.
++
Suppr
AltCtrl
Ports et éléments de comm an de
eau de bruit du lecteur de disque dur
iveau de bruit du lecteur, la vitesse de
oit supporter cette fonction.
d’activer le mode d’économie
Basculer entre app lications ouvertes
Cette combinaison de touches vo us permet de basculer entre
plusieurs applications ouvertes.
Alt+Tab
Exécuter un démarrage à chaud
Cette combinaison de touches permet de redémarrer le Notebook.
Maintenez les touches
Suppr
touche
C’est à la deuxième tentative que le démarrage à chaud est exécuté.
Ctrl+Alt+SupprDémarrageàchaud
. Le Gestionnaire des tâches s’affiche en premier lieu.
Ctrl
Alt
et
enfoncées et app uyez sur la
Saut de tabulation négatif
Cette combinaison de touches dép
précédente.
Shift+TabSautdetabulationnégatif
lace le curseur sur la tabulation
Vous trouverez les combinaisons de touches Windows dans la
documentation de v otre système d’exploitation.
A26391-K248-Z220-1-7719, édition 1 9
Portsetélémentsdecommande
Caméra (selon le modèle)
Votre appareil est équipé d’une caméra VGA (1) que vous pouvez utiliser
comme Webcam entre autres.
1
10 A26391-K248-Z220-1-7719, édition 1
Ports et éléments de comm an de
Monter et démonter l’accumulateur
RemarquesAccumulate ur
Démonter l’accumulateur
► Mettez votre Notebook hors tension et débranchez la fiche secteur de la prise de courant.
► Fermez l’écran LCD jusqu’à l’enclenchement.
► Débranchez tous les câbles raccordés au Notebook.
► Retournez le Notebook et posez-le sur une surface stable, plane et propre. Le cas échéant,
N’utilisez que des accumulateurs autorisés pour votre notebook par
Fujitsu Technology Solutions.
Ne pas exercer une force exagérée lorsque vous montez ou démontez un accumulateur.
Veillez à qu’aucun corps étranger ne pénètre dans les connecteurs des accumulateurs.
Accumulateur
posez une serviette antidérapante sur cette surface afin d’éviter de griffer le Notebook.
► Poussez le coulisseau de verrouillage dans
le sens de la flèche (1) jusqu’en butée.
2
1
► Poussez le déverrouillage dans le sens
de la flèche (2 ) sans le relâcher.
► Retirez l’accumulateur (3) du notebook en
tirant dans le sens de la flèche.
3
Monter un accumulateur
► Insérez l’accumulate ur dans le logement
gauche, contacts électriques vers l’avant (1).
Accumulateur
► Poussez l’accumulateur dans son logemen t
jusqu’à ce qu’il s’enclenche.
2
1
A26391-K248-Z220-1-7719, édition 1 11
► Poussez le coulisseau de verrouillage dans
le sens de la flèche (2) jusqu’à la butée.
Portsetélémentsdecommande
Carte SIM (option)
Ce chapitre s’applique aux appareils équipés d’un modu le UMTS en option
et d’un logement pour carte S IM uniquement.
Lorsque vous utilisez des cartes SIM, respectez les consignes du fournisseur.
Insérer une carte SIM
► Mettez votre notebook hors tension et débranchez la fiche secteur de la prise de courant.
► Fermez l’écran LCD jusqu’à c
► Débranchez tous les câbles raccordés au notebook.
► Retournez le Notebook et pos
posez une serviette antidér
► Démontez l’accumulateur (voir chapitre "
e qu’il s’enclenche de façon audible.
ez-le sur une surface stable, plane et propre. Le cas échéant,
apante sur cette surface afin d’éviter de griffer le notebook.
Démonter l’accumulateur", Page 11).
► Insérez la carte SIM dans le l
de telle s ort e que le coin bi
vers la droite et l’avant et
orientée vers le haut (1). V
carte SIM s’engage de mani
ogement
seauté pointe
quelapucesoit
eillezàcequela
ère audible.
1
► Remontez l’accumulateur (voir chapitre "
► Remettez le notebook correctement en place sur une surface plane.
► Raccordez de nouveau les câbles préalablement débranchés.
12 A26391-K248-Z220-1-7719, édition 1
Monter un accumu lateur", Page 11).
Ports et éléments de comm an de
Retirer la carte SIM
► Mettez votre notebook hors tension et déb ranchez la fiche secteur de la p rise de courant.
► Fermez l’écran LCD jusqu’à l’enclenchement.
► Débranchez tous les câbles raccordés au notebook.
► Retournez le notebook et posez-le sur une surface stable, plane et propre. Le cas échéant,
posez une serviette antidérapante sur cette surface afin d’éviter de griffer le notebook.
► Démontez l’accumulateur (vo ir chapitre "
2
1
Démonter l’accumulateur", Page 11).
► Appuyez sur le bord de la carte
SIM (1) de manière à la faire ressortir
légèrement de son logement.
► Sortez la carte SIM du logement dans
le sens de la flèche (2).
► Remontez l’accumulateur (voir chapitre "
► Remettez le notebook correctement en place sur une surface plane.
► Raccordez de nouveau les câbles préalablement débranchés.
Monter un accumu lateur", Page 11).
Composants radio : UMTS (en option)/
Wireless LAN/Bluetooth (en option)
WirelessLANBluetoothUMTS
Le montage de composants radio non agréés par Fujitsu Technology
Solutions GmbH annule les homologations accordées pour cet appareil (voir
chapitre "
Caractéristiques techniques", Page 17).
A26391-K248-Z220-1-7719, édition 1 13
Portsetélémentsdecommande

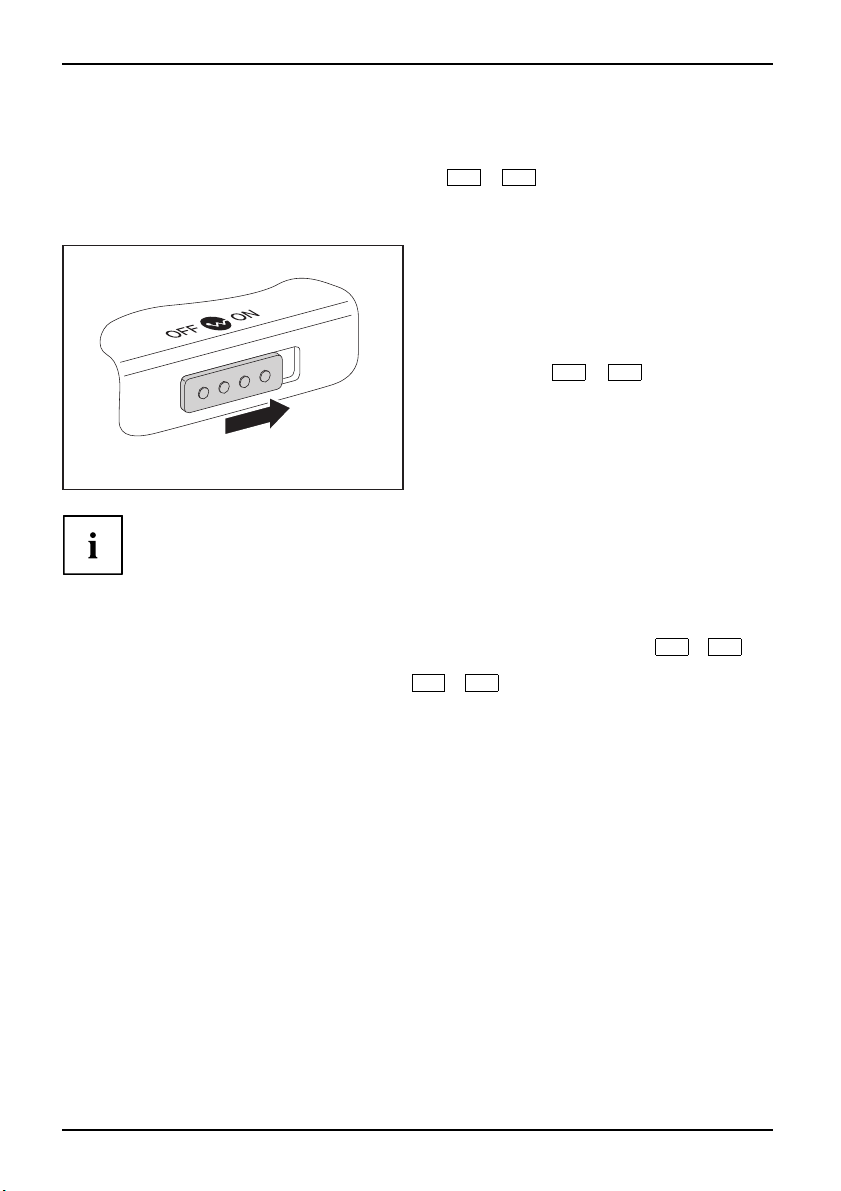

Activer et désactiver les composants radio
Vous pouvez démarrer le WirelessSelector à l’aide de l’interrupteur Marche/Arrêt pour les
composants radio ou de la combinaison de touches
Le WirelessSelector vous permet également d’activer et de désactiver individuellement
les composants radio activés dans le BIOS-Setup.
WirelessLANWirelessLANBluetoothBluetoothUMTSUMTS
En désactivant les composants radio, vous désactivez le module Bluetooth
et l’émetteur UMTS et Wireless LAN (antenne).
Vous pouvez activer ou désactiver les composants radio individuellement ou
simultanément.
Dans le BIOS-Setup vous pouvez déterminer les composants radio qui pourront être
activés et désactivés à l’aide de l’interrupteur Marche/Arrêt pour les composants
radio et ceux qui pourront l’être à l’aide de la combinaison de touches
Seul les composants activés dans le BIOS-Setup pourront être activés et désactivés à
l’aidedelacombinaisondetouches
pour les composants radio. Les composants radio désactivés dans le BIOS-Setup,par
contre, ne pourront plus être commandés ni à l’aide de l’interrupteur Marche/Arrêt
pour les composants radio ni à l’aide de la combinaison de touches.
Vous pouvez activer ou désactiver individuellement les composants
radio dans le BIOS-Setup.
A condition que vous ayez attribué au moins un mot de passe administrateur.
Respectez les autres consignes de sécurité spécifiques aux appareils avec
composants radio dans le manuel "Sécurité".
Vous trouverez de plus amples informations sur l’utilisation du Wireless LAN dans
l’aide en ligne proposée pour votre logiciel Wireless LAN.
Vous trouverez de plus amples informations sur l’utilisation de Bluetooth
sur le CD de votre logiciel Bluetooth.
Vous trouverez plus d’informations sur UMTS auprès de votre prestataire de services.
Fn
+F1.
► Pour démarrer le WirelessSelector, poussez
l’interrupteur Marche/Arrêt pour les
composants radio dans le sens de la flèche.
ou
► Pour démarrer le WirelessSelector,
appuyez sur la combinaison de
touches
Le voyant Comp osa nts radio s’allume
si l’un ou plusieurs des composants
Fn+F1
.
radio sont activés.
Fn+F1
Fn+F1
ou de l’interrupteur Marche/Arrêt
.
14 A26391-K248-Z220-1-7719, édition 1
Démontage et montage de composants l
ors de la maintenance
Démontage et montage de compos
ants
lors de la maintenance
Toute réparation du Notebook doit être exécutée exclusivement par du personnel
qualifié. Une ouverture non autorisée ou des réparations non conformes
mettent un terme à la garantie et peuvent constituer un danger considérable
pour l’utilisateur (choc électrique, risque d’ince ndie).
ComposantsMaintenance
Après en avoir convenu avec la H otline/le Help Desk, vous pouvez démonter et remonter
vous-même les composants décrits dan s ce chapitre.
Si vous démontez et remontez des composants vous-même sans en avoir convenu
avec la Hotline/le Help Desk, la garantie de votre Notebook s’éteint.
Remarques pour le montage et le démontage
des cartes et des composants
• Mettez votre Notebook hors tension et débranchez la fiche secteur de la prise de courant.
• Démontez toujours l’accumulateur.
• Manipulez avec précaution les mécanismes de verrouillage de la batterie et d’autre s composants.
• N’utilisez jamais d’objets tranchants tels, par exemple, un tournevis, une paire de
ciseaux ou un couteau comme levier pour retirer des couvercles.
RemarquesCarteEGB
Les cartes constituées de composants à risque électrostatique (ESD =
Electrostatic Sensitive Devices) sont signalées par l’étiquette ci-contre :
Lors de la manipulation de cartes ESD, respecte z les co nsignes suivantes :
• Vous devez vous décharger de l’électricité statique (en touchant un objet
relié à la terre, par exemple) avant de manipuler les cartes.
• Les appareils et outils util
statique.
• Débranchez les câbles avant de connecter ou de déconnecter les cartes.
• Manipulez les cartes en les te
• Evitez de toucher les broches ou les circuits d’une carte.
isés doivent être dépourvus de toute charge
nant uniquement par leurs bords.
A26391-K248-Z220-1-7719, édition 1 15
Démontage et montage de composants l
ors de la maintenance
Disque dur
Le disque dur est le support de stockage le plus important de votre Notebook. Si vous
copiez sur votre disque dur des applications et des fichiers stockées sur CD, vous pourrez
travailler beaucoup plus rapidement et donc plus efficacement.
Lorsque le système accède au disque dur, le voyant du disque dur s’allume dans la zone d’affi chage.
Démonter le disque dur
► Mettez votre Notebook hors tension et débranchez la fiche secteur de la prise de courant.
Disquedur
► Fermez l’écran LCD jusqu’à l’enclenchement.
► Débranchez tous les câbles raccordés au Notebook.
► Retournez le Notebook et posez-le sur une surface stable, plane et propre. Le cas é chéant,
posez une serviette antidérapante sur cette surface afin d’éviter de griffer le Notebook.
► Démontez l’accumulateur (voir "
1
2
Démonter l’accumulateur", Page 11).
► Retirezlesvis(1).
► Soulevez le cache ( 2).
1
3
► Sortez le disque dur de son logement en
le tirant dans le sens de la flèche (3).
Monter un disque dur
► En le ten ant droit, poussez le disque
3
► Remontez l’accumulateur (voir "
► Remettez le notebook correctement en place sur une surface plane.
► Raccordez de nouveau les câbles préalablement débranchés.
16 A26391-K248-Z220-1-7719, édition 1
2
3
1
Monter un accumulateur", Page 11).
dur dans son logement (1).
► Soulevez le cache ( 2).
► Fixez le cache à l’aide des vis (3).
Caractéristiques techniques
Notebook
Caractéristiquestechniques
Conditions d’environnement
Classe climatique
Température
Fonctionnement (3K2) : 5 °C – 35 °C
Transport (2K2) - 15 °C – 60 °C
Dimensions
Largeur x profondeur x hauteur (face
avant/arrière)
Poids (en fonction de la configuration)
La fiche technique de ce Notebook renferme d’autres caractéristiques techniques.
Vous trouverez la fiche technique de votre Notebook sur In ternet à l’adresse
http://ts.fujitsu.com" ou sur le CD /DVD "Drivers & Utilities".
"
Accumulateur
Caractéristiquestechniques
Ten s i on
nominale
Capacité
nominale
Accumulateur 6 cellules
10,8 V / 11,1 V 10,8 V / 11,1 V
4,4 Ah 5,2 Ah
3K2
364 m m x 259 mm x 33-44 mm
environ 2,8 kg
Caractéristiques t echn iqu es
L’autonomie dépend de la con figuration, des applications act ives et
des réglages d’économie d’énergie.
A26391-K248-Z220-1-7719, édition 1 17
Caractéristiques techniques
Adaptateur d’alimentation
Adaptateur d ’alime nta tion 65 W
es
Caractéristiquestechniqu
Utilisez l’adaptateur d’alimentation 65 W pour les processeurs suivants : CXXX, PXXX, T1XXX.
Caractéristiques électriques
Tension nominale 20 V
Courant nominal maximum
Adaptateur d ’alime nta tion 90 W
Utilisez l’adaptateur d’alimentation 90 W pour les processeurs suivants : T3XXX, T5XXX, T9XXX.
Caractéristiques électriques
Tension nominale 20 V
Courant nominal maximum
Vous pouvez à tout moment commander un adaptateur d’alimentation et un
câble secteur supplémentaires.
3,25 A
4,5 A
18 A26391-K248-Z220-1-7719, édition 1
Index
Index
A
Accumulateur 4
démonter 11
monter 11
Remarques importantes 11
Voyant 7
Alt+Tab 9
B
Bluetooth 13
activer 8, 14
désactiver 8 , 14
Boutons de surface tactile 4
C
Caméra 4
activer 8
désactiver 8
Caractéristiques techniques
Accumulateur 17
adaptateur d’alimentation 18
Notebook 17
Carte 15
Composants
monter/démonter 15
Composants radio
Voyants 7
Ctrl+Alt+Suppr 9
D
Démarrage à chaud 9
Déverrouillage de l’accumulateur 4
Dispositif Kensington Lock 4
Disque dur 4
démonter 16
E
EGB 15
F
Fn + F1 8
Fn + F10 9
Fn + F12 9
Fn + F3 8
Fn + F4 8
Fn + F5 8
Fn + F6 8
Fn + F7 8
Fn + F8 8
Fn + F9 9
H
Haut-parleurs
activer et désactiver 8
I
Interrupteur Marche/Arrêt 4
Interrupteur Marche/Arrêt pour composants
radio 4
L
Lecteur
Voyant 7
Lecteur de carte 5 en 1 4
Lecteur optique 4
Logement pour ExpressCard 4
Luminosité de l’écran
augmenter 9
réduire 8
M
Maintenance 15
Mode d’économie d’énergie
activer 9
Voyant 7
Mode Veille
activer 9
P
Permuter l’affichage écran 9
Port combiné eSATA/USB 4
Port écouteurs/Line Out 4
Port écran 4
Port LAN 4
Port modem 4
Port USB 4
Prise de tension continue (DC IN) 4
Prise S-Video Out 4
R
Remarques
Accumulateur 11
Cartes 15
A26391-K248-Z220-1-7719, édition 1 19
Index
S
Saut de tabulation négatif 9
Shift+Tab 9
Silent Mode 9
Surface tactile 4
activer 8
désactiver 8
U
UMTS 13
activer 8, 14
désactiver 8, 14
V
Verrou d’accumulateur 4
Volum e
augmenter 8
diminuer 8
Voyant
Accumulateur 7
Composants radio 7
Lecteur 7
Mode d’économie d’énergie 7
Voyant de fonctionnement 7
Voyant Marche 7
Voyants 7
Voyants d’état 4
Voyants d’état 7
W
Wireless LAN 13
activer 14
désactiver 14
WLAN
activer 8
désactiver 8
20 A26391-K248-Z220-1-7719, édition 1
