Votre ESPRIMO Mobile
Votre ESPRIMO Mobile
…grâce à une technologie novatrice et à son design ergonomique... votre
Notebook est un PC fiable et convivial.
Votre Notebook existe en plusieurs modèles. La plupart des sections de ce manuel
d’utilisation s’appliquent à toutes les configurations – nous a ttir e rons votre attention
sur les différences spécifiques. Certaines images peuvent ne pas correspondre à votre
modèle et ne sont destinées qu’à expliquer le principe.
Votre système d’exploitation Windows est déjà préinstallé et configuré de façon optimale pour que
vous puissiez commencer à travailler dès la première mise sous tension de votre Notebook.
Votre Notebook intègre la technologie la plus récente pour vous permettre de découvrir l’informatique
dans des conditions optimales. En fonction d u modèle, les composants suivants sont présents :
• mémoire vive (RAM) jusqu’à 4 Go
• un graveur de CD/DVD-lecte
• plusieurs ports USB, pour ajouter très facilement des webcams, des consoles
de jeu, une imprimante et plus e ncore
• un modem interne pour l’acc
• un logement pour carte ExpressCard dans lequel vous pouvez utiliser une
carte ExpressCard/34 ou ExpressCard/54
• un logement pour carte SIM da
• un contrôleur audio intégré et deux haut-parleurs pour l’écoute stéréo. Vous pouvez même
connecter un microphone et des haut-parleurs externes pour bénéficier d’un son encore meilleur.
Grâce au BIOS-Setup, vous p
système contre tout accès n
Ce manuel d’utilisation vou
service et utiliser votre N
Vous trouverez d’autres inf
• dans le manu el d’utilisati
• dans les manuels "Sécurité" et "Garantie"
• dans la documentation du sys
• dans les fichiers d’informations (par exemple : *.TXT, *.DOC, *.WRI, *.HLP, *.PDF)
ur DVD pour lire des films sur DVD ou pour graver des CD/DVD
ès à Internet (en option)
ns lequel vous pouvez insérer une carte SIM (selon le modèle)
ouvez contrôler le matériel de votre Notebook et mieux protéger votre
on autorisé en utilisant la puissance de la protection par mots de passe.
s montre, entre autres, comment mettre en
otebook.
ormations sur ce Notebook :
on "Professional Notebook"
tème d’exploitation
Vous trouverez des informations sur les accessoires pour votre Notebook
www.fujitsu-siemens.com/accessories".
sous "
A26391-K243-Z120-1-7719, édition 2 1
Votre ESPRIMO Mobile
Symboles
signale des instructions à res
sécurité, celle de votre appa
s’éteint dès l’instant où vou
pas ces consignes.
signale des informations importantes pour l’utilisation correcte de l’appareil
pecter impérativement pour votre propre
reil et celle de vos données. La garantie
s endommagez l’appareil en ne respectant
►
Cette police
Cette police
Cette police
"Cette police"
Abc
Cette police
signale une opération que vous devez exécuter.
indique un résultat
signale des données que vous devez saisir sur le clavier dans une fenêtre
de dialogue de programme ou dans une ligne de commande, p. ex. votre
mot de passe (Nom123) ou une instruction pour démarrer un programme
(start.exe)
signale des informations affichées à l’écran par un programme, par ex. :
L’installation est terminée !
signale
• des concepts et des textes dans une surface logicielle, par ex. : Cliquez
sur Enregistrer.
• Noms de programmes ou fichiers, p. ex. Windows ou setup.exe.
signale
• des renvois à d’autres sections, par ex. "Consignes de sécurité"
• Liens vers une source externe, p. ex. une ad resse web : Lisez les
informations sur "www.fujitsu-siemens.com"
• des noms de CD, de DVD ainsi que des désignations et des titres
d’autres matériels, p. ex. : "CD/DVD Drivers & Utilities" ou Manuel
"Sécurité"
indique une touche du clavier, par ex. :
signale des concepts et des passage de texte que l’on souhaite souligner ou
mettre en évidence, par exemple : Nepasmettrel’appareilhorstension
F10
2 A26391-K243-Z120-1-7719, édition 2
Remarques importantes
Respectez les consignes de sécurité du manuel "Sécu rité" et du manuel d’utilisation
"Professional Notebook" ainsi que les consignes de sécurité suivantes.
Remarques importantes
A26391-K243-Z120-1-7719, édition 2 3
Portsetélémentsdecommande
Ports et éléments de commande
Dans ce chapitre seront présentés les différents composants matériels de votre Notebook.
Vous obtiendrez un aperçu des ports et éléments de commande du Notebook.
Familiarisez-vous avec ces différents éléments avant de travailler avec le Notebook.

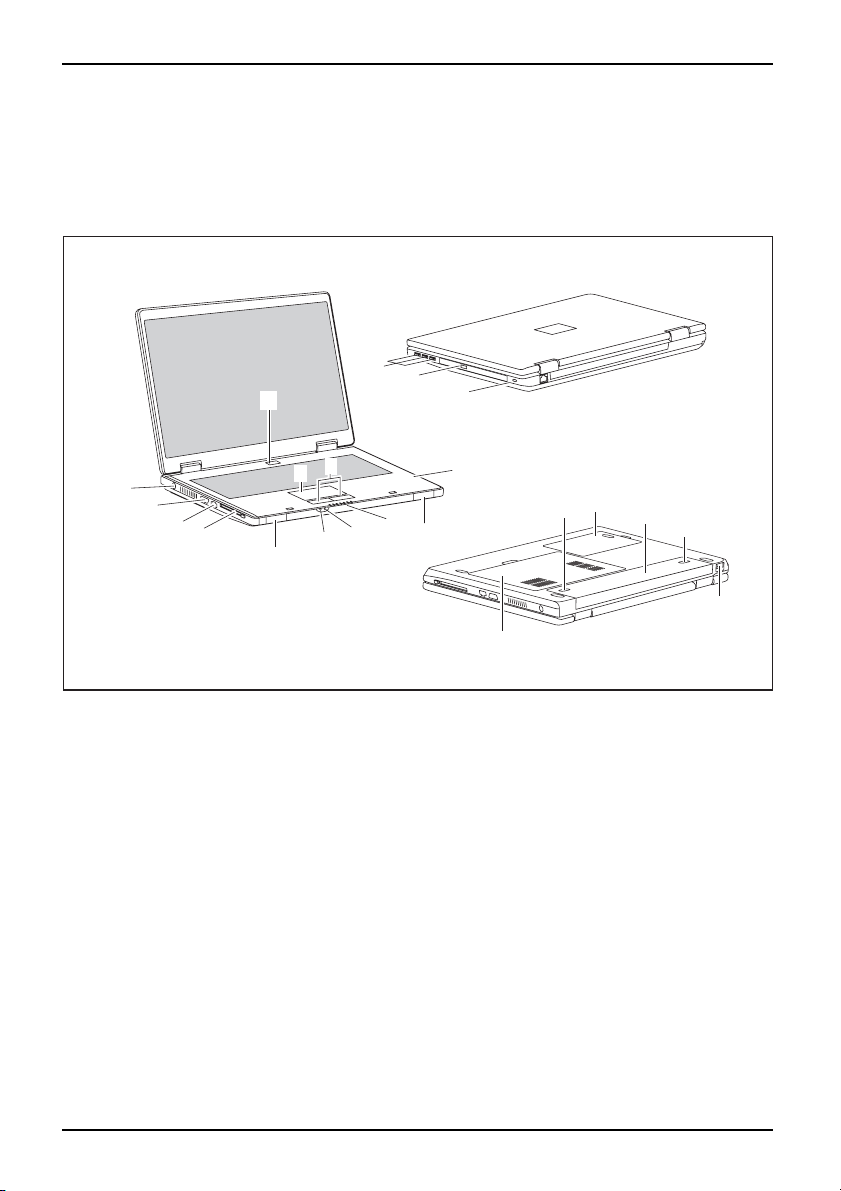

Voyantsd’étatMicrophoneLogementpourcarteExpressCardHaut-parleursInterrupteurMarche/Arr êtPavétactileTouchesdepavétac tilePortécouteurs/LineOutPort USBPrisedetensioncontinue(DCIN)DispositifKensingtonLockLecteuroptiquePortécranPortLANPortmodemDisquedurAccumulateurVerroud’accumulateur
13
14
1
15
12
11
10
9
3
1 = Interrupteur Marche/Arrêt
2 = Microphone interne
3 = Haut-parleurs
4 = Pavé tactile
5 = Touches de pavé tactile
6 = Voyants d’état
7 = Port microphone
8 = Port écouteurs/Line Out
9 = Emplacement de carte PC
Card/ExpressCard
10 = Port LAN
5
4
6
7
8
2
16
17
3
20
11 = Port écran
12 = Prise de tension con tinue (DC IN)
13 = Ports USB
14 = Lecteur optique
15 = Dispositif Kensington Lock
16 = Disque dur
17 = Verrou d’accumulateur
18 = Accumulateur
19 = Port modem
20 = Cache de modules mémoires
18
17
19
4 A26391-K243-Z120-1-7719, édition 2
Mettre le N otebook sous tension

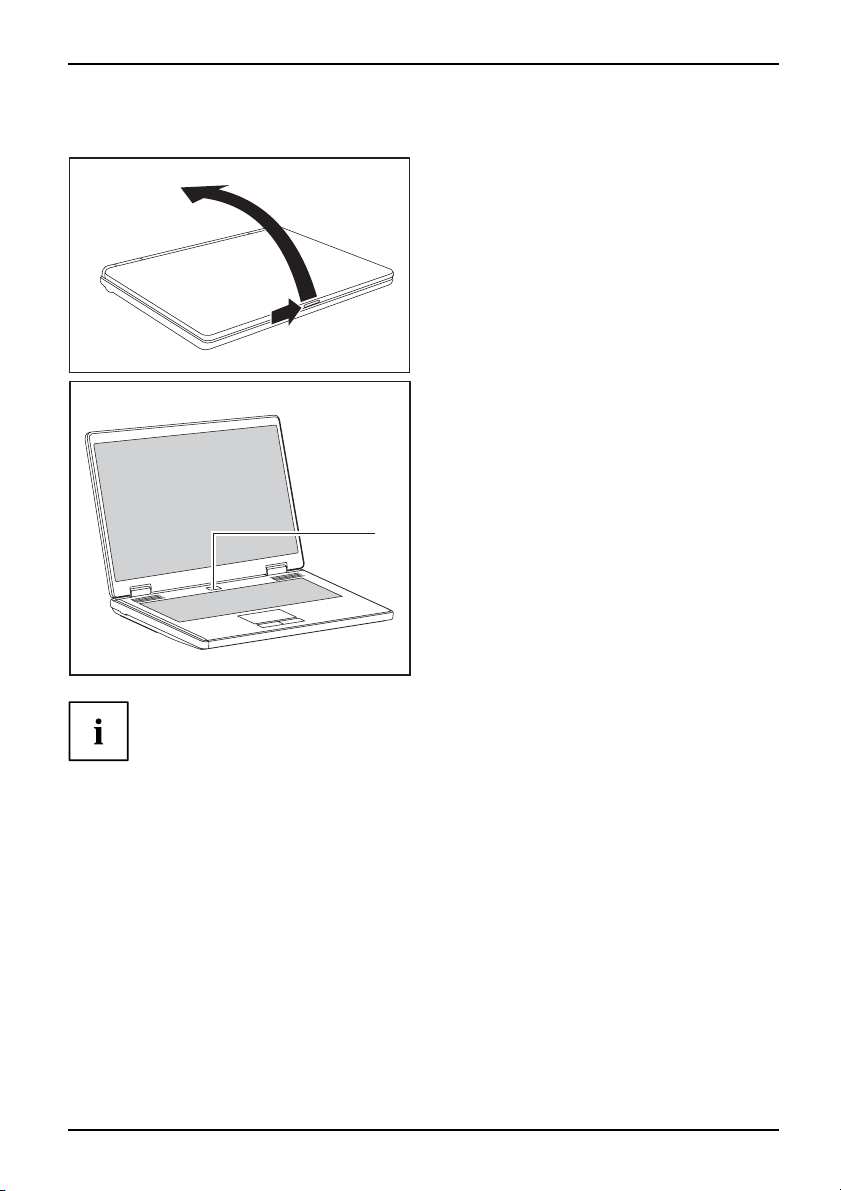

► Faites coulisser le d ispo sitif de verrouillage
2
1
1
dans le sens de la flèche (1) puis ouvrez
l’écran LCD en le soulevant (2).
► Appuyez sur le bouton Marche/Arrêt (1)
pour mettre le Notebook sous tension.
Le voyant Marche du Notebook s’allume.
Ports et éléments de commande
Windows X P :
Vous pouvez c
de configurat
Windows Vist
Vous pouvez co
– Panneau de co
Si vous avez at
système vous y
davantage d’
Notebook", c
A26391-K243-Z120-1-7719, édition 2 5
onfigurer la touche Marche/Arrêt sou s Démarrer – (Paramètres) – Panneau
ion – Performances et maintena nce – Options d’alimentation – Avancé.
a:
nfigurer la touche Marche/Arrêt sous Icône de démarrage – (Paramètres)
nfiguration – Ordinateur portable – Options d’alimentation.
tribué un mot de passe, vous devez l’entrer lorsque le
invite afin de lancer le système d’exploitation. Vous trouverez
informations à ce sujet dans le guide d’utilisation "Professional
hapitre "Fonctions de sécurité".
Portsetélémentsdecommande
Mettre le Notebook hors tension
► Quittez toutes les applications, puis le système d’exploitation (voir le
manuel du système d’exploitation).
Si vous n’arrivez pas à arrêter le notebook normalement, appuyez sur l’interrupteur
Marche/Arrêt pendant environ quatre secondes. Le notebook se met hors tension.
Cependant, vous risquez de perdre les données non enregistrées.

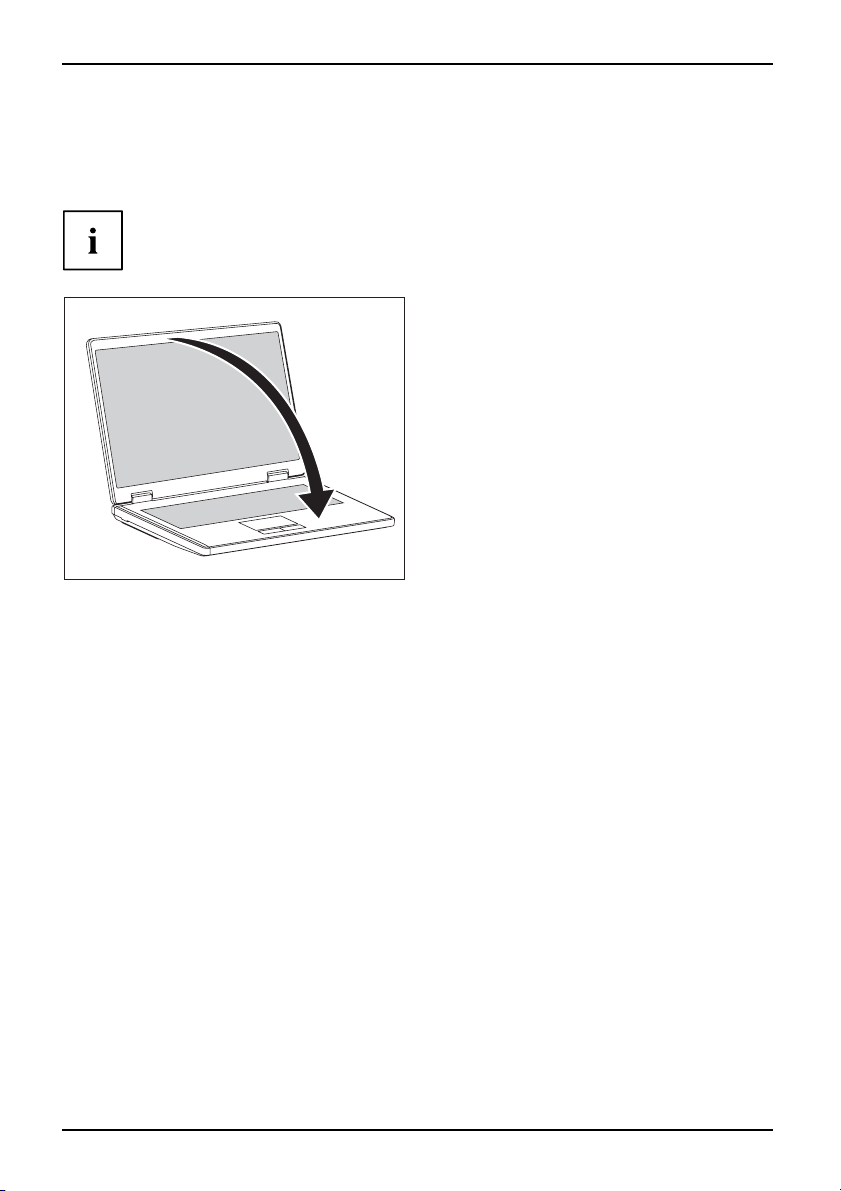

► Fermez l’écran LCD jusqu’à
l’enclenchement.
6 A26391-K243-Z120-1-7719, édition 2
Ports et éléments de commande

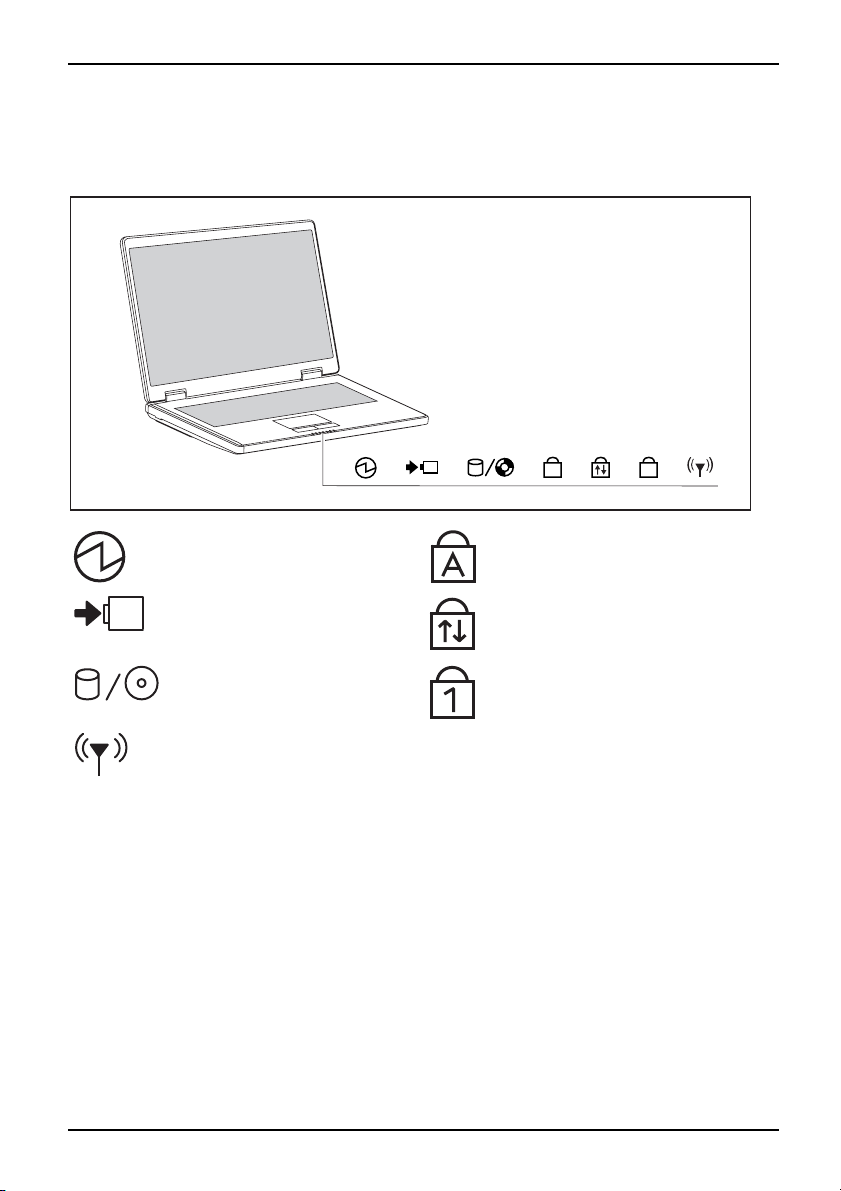

Voyants d’état
Voyantsd’état
Les voyants d’état vous informent sur l’état de l’alimentation électrique, des
lecteurs et des fonctions du clavier.
A 1
Voyant de fo nctionnement Voyant Caps Lock
Voyant de cha rge de
l’accumulateur
Voyant arrêt défilement (Scroll
Lock)
Voyant lecteur Voyant Num Lock
Voyant Composant
s radio
A26391-K243-Z120-1-7719, édition 2 7
Portsetélémentsdecommande
Vous trouverez ci-après l’explication des différents voyants :
Voyant Marche – sur secteur
• Le voyant s’allume en vert : Le Notebook est alimenté par l’intermédiaire de
l’adaptateur d’alimentation.
• Le voyant clignote en vert : Le notebook se trouve en mode Standby.
Voyant Marche – sur accumulateur
• Le voyant s’allume en vert : Le Notebook est alimenté par l’intermédiaire de
l’accumulateur.
• Le voyant clignote en vert : Le notebook se trouve en mode Standby.
• Le voyant s’allume en orange : L’accumulateur est presque vide.
• Le voyant clignote en orange : Le notebook se trouve en mode Standby et
l’accumulateur est vide.
• Le voyant clignote en jaune : Le notebook se trouve en mode Standby et
l’accumulateur est presque vide.
• Le voyant s’allume en rouge : L’accumulateur est vide.
VoyantStandbyVoyantdefonctionnement
Voyant de charge de l’accumulateur
Le voyant est allumé : l’accumulateur se charge.
el’accumulateur
VoyantbatterieSymbol eb atterieVoyantdecharged
Voyant lecteur
Le voyant est allumé : le système accède à u n lecteur (p. ex. disque dur, CD/DVD).
VoyantlecteurVoyant
Voyant Caps Lock
Le voyant est allumé : la touche de verrouillage des majuscules a été enfoncée.
Toutes les lettres sont représentées en majuscules. Lorsque la touche est légendée
plusieurs fois, c’est le caractère imprimé dans la partie supérieure gauche de la
touche qui sera affiché.
VoyantCapsLockCapsLock
Voyant arrêt défilement (Scroll Lock)
Le voyant est allumé : La combinaison de touches
enfoncée.
Sa signification varie selon le programme d’application.
ScrollLock:Voyantarrêtdéfilement(ScrollLock)Arrêtdéfilement
Voyant Num Lock
Le voyant est allumé : La combinaison de touches
Le pavé numérique est actif. Lorsque la touche est légendée plusieurs fois, c’est le
caractère imprimé dans la partie supérieure droite de la touche qui sera affiché.
NumLockVoyantNumLock
Voyant Composants radio
Le voyant est allumé : La combinaison de touches
ou plusieurs composants radio sont activés.
VoyantComposantsradio
Fn+Arrêt défil
Fn+Num
FnetF1
a été enfoncée. Un
aété
a été enfoncée.
8 A26391-K243-Z120-1-7719, édition 2
Ports et éléments de commande

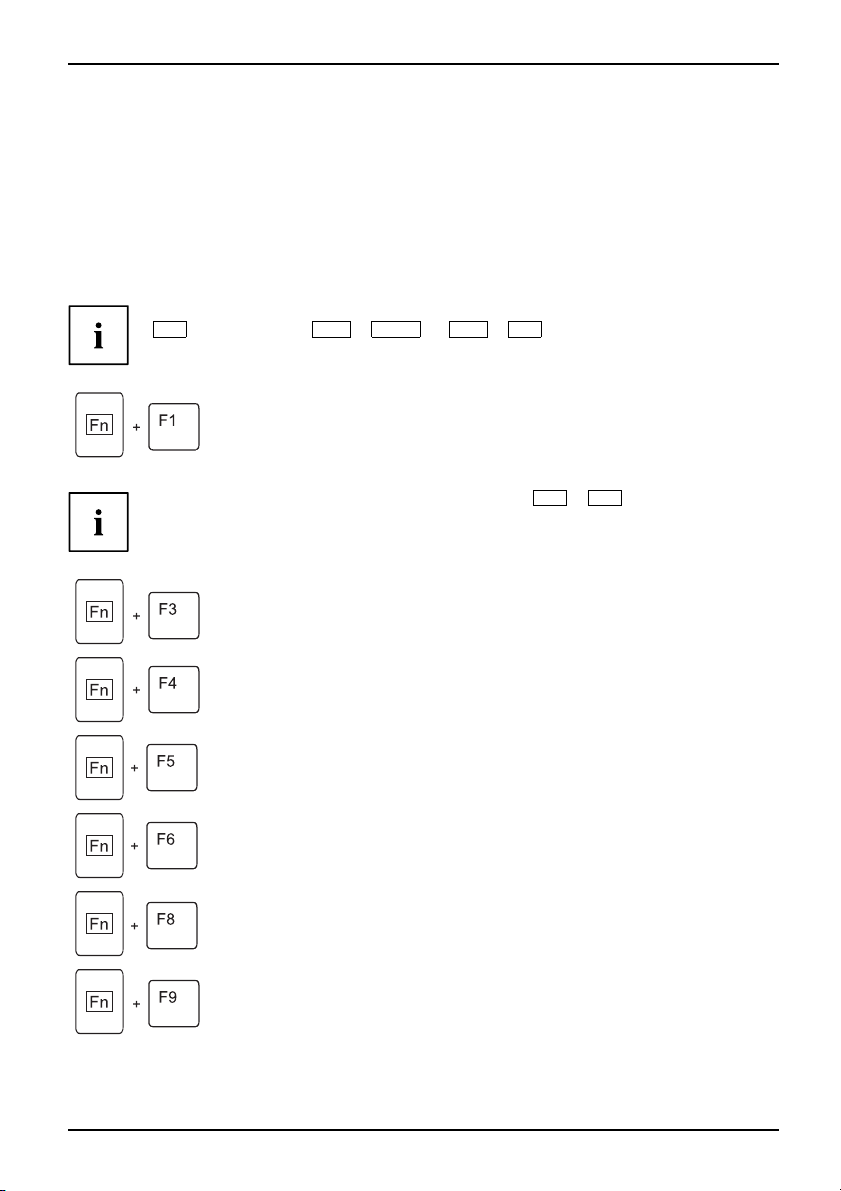

Combinaisons de touches
La description des combinaisons de touches ci-dessous s’applique au système d’exploitation
Windows. Avec d’autres systèmes d’exploitation et certains pilotes, certaines des
combinaisons de touches ci-dessous peuvent être inopérantes.
Les combinaisons de touches sont entrées de la façon suivante :
► Maintenez la première touche de la combinaison de touches enfoncée.
► Appuyez simultanément sur la(les) touche(s) nécessaire(s) pour exécuter la fonction.
Si vous utilisez un clavier externe, vous devez appuyer, à la place de la touche
Fn
, sur les touches
Activer/désactiver les composants radio
BluetoothBluetoothWLANWLANFn+F1
Cette combinaison de touches vous permet de démarrer le WirelessSelector.
Vous pouvez aussi activer et désactiver individuellement les com posants
radio activés dans le BIOS-Setup.
Vous ne pouvez utiliser la combinaison de touches
programme WirelessSelector est installé sur votre appareil.
Activer/désactiver les haut-parleurs
s
Fn+F3Haut-parleur
Cette combinaison de touches vous permet d’activer et désactiver les
haut-parleurs du Notebook.
Ctrl+Alt Gr
ou
Ctrl+Alt
simultanément.
Fn
F1
+
que si le
Diminuer le volume
Fn+F4Volume
Cette combinaison de touches réduit le volume des haut-parleurs intégrés.
Augmenter le volume
Fn+F5Volume
Cette combinaison de touches augmente le volume des haut-parleurs
intégrés.
Activer/désactiver la surface tactile
Cette combinaison de touches vous permet d’activer et de désactiver la
surface tactile du Notebook.
Fn+F6SurfacetactileSu rf ace tactile
Réduire la luminosité de l’écran
sitédel’écran
Fn+F8Lumino
Cette combinaison de touches réduit la luminosité de l’écran.
Augmenter la luminosité de l’écran
nositédel’écran
Fn+F9Lumi
Cette combinaison de touches augmente la luminosité de l’écran.
A26391-K243-Z120-1-7719, édition 2 9
Portsetélémentsdecommande

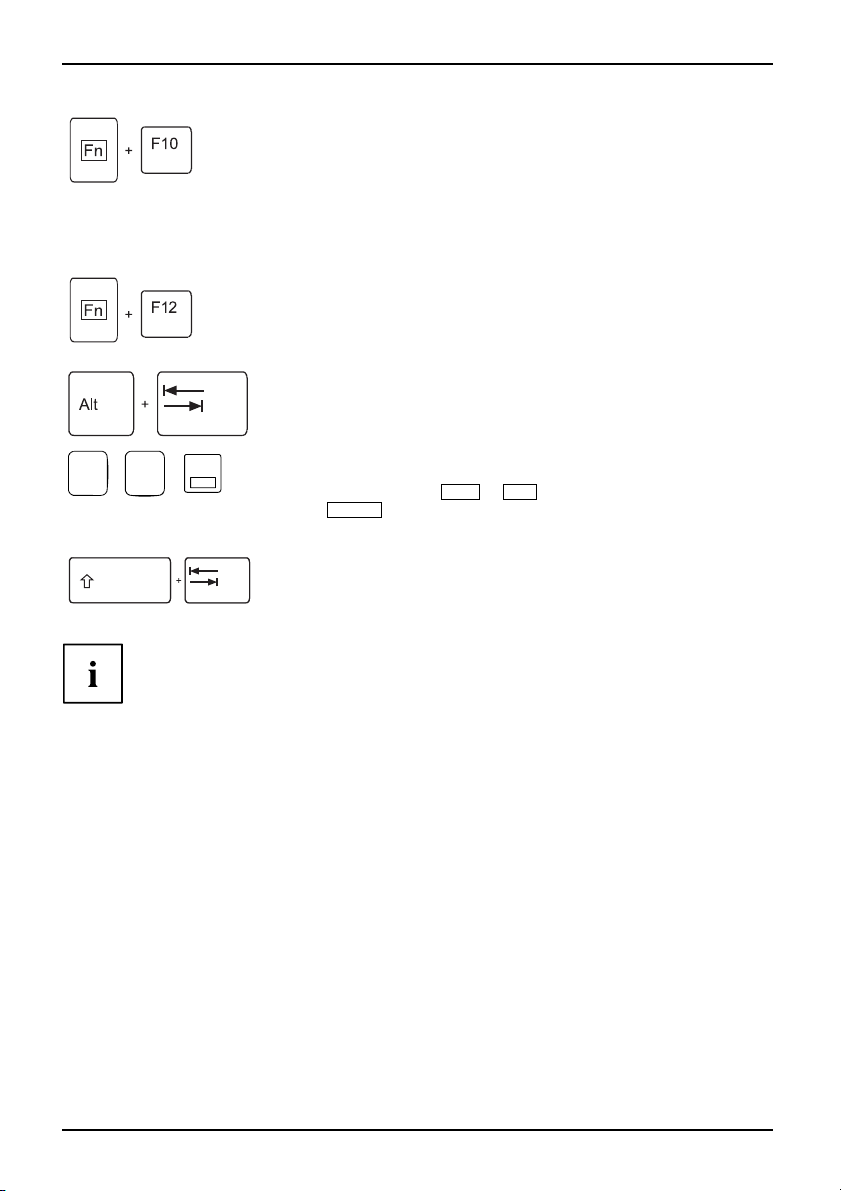

Permuter l’affichage écran
Fn+F10Permuterl’affichageécran
Si vo us avez raccordé un moniteur externe, cette combinaison de touches
vous permet de sélectionner le mon iteur sur lequel les données s’afficheront.
L’affichage écran est possible :
• uniquement sur l’écran LCD du Notebook
• uniquement sur l’écran externe
• simultanément sur l’écran LCD du Notebook et sur l’écran externe.
Mode Veille
Moded’économied’énergieFn+F12ModeVeille
Cette combinaison de touches vous permet d’activer le mode d’économie
d’énergie réglé.
Basculer entre applications ouvertes
Cette combinaison de touches vous permet de basculer entre
plusieurs applications ouvertes.
Alt+Tab
++
Suppr
AltCtrl
Syst
Exécuter un démarrage à chaud
Cette combinaison de touches permet de redémarrer le Notebook.
Maintenez les touches
touche
C’est à la deuxième tentative que le démarrage à chaud est exécuté.
Ctrl+Alt+SupprDémarrageàchaud
Saut de tabulation négatif
Cette combinaison de touches déplace le curseur sur la tabulation
précédente.
tionnégatif
Shift+TabSa utdetabula
Suppr
CtrletAlt
. Le Gestionnaire des tâches s’afficheenpremierlieu.
enfoncées et appuyez sur la
Vous trouverez les combinaisons de touches Windows dans la
documentation de votre système d’exploitation.
10 A26391-K243-Z120-1-7719, édition 2
Ports et éléments de commande
Monter et démonter l’accumulateur
RemarquesAccumulate ur
Démonter l’accumulateur
► Mettez votre Notebook hors tension et débranchez la fiche secteur de la prise de courant.
► Débranchez tous les câbles raccordés au Note book.
► Retournez le Notebook et posez-le sur une surface stable, plane et propre. Le cas échéant,
Monter l’accumulateur
N’utilisez que des accumulateurs conçus pour votre Notebook par
Fujitsu Siemens Computers.
Ne pas exercer une force exagérée lorsque vous montez ou démontez un accumulateur.
Veillez à qu’aucun corps étranger ne pénètre dans les connecteurs des accumulateurs.
Accumulateur
posez une serviette antidérapante sur cette surface afin d’éviter de griffer le Notebook.
► Poussez le verrouillage de l’accumulateur
à fond dans le sens de la flèche (1)
1
et ne le relâchez pas.
► Retirez l’accumulateur du notebook en
tirant dans le sens de la flèche (2).
1
2
► Poussez l’accumulateur dans son logement
jusqu’à l’enclenchement (1).
Accumulateur
2
1
A26391-K243-Z120-1-7719, édition 2 11
Portsetélémentsdecommande
Carte SIM (en fonction de l’appareil)
Lorsque vous utilisez des cartes SIM, respectez les consignes du fournisseur.
Insérer une carte SIM
► Mettez votre notebook hors tension et débranchez la fiche secteur de la prise de courant.
► Débranchez tous les câbles r
► Retournez le notebook et p osez-le sur une surface stable, plane et propre. Le cas échéant,
posez une serviette antidérapante sur cette surface afin d’éviter de griffer le notebook.
► Démontez l’accumulateur (vo
accordés au notebook.
ir chapitre "
Démonter l’accumulateur", Page 11).
1

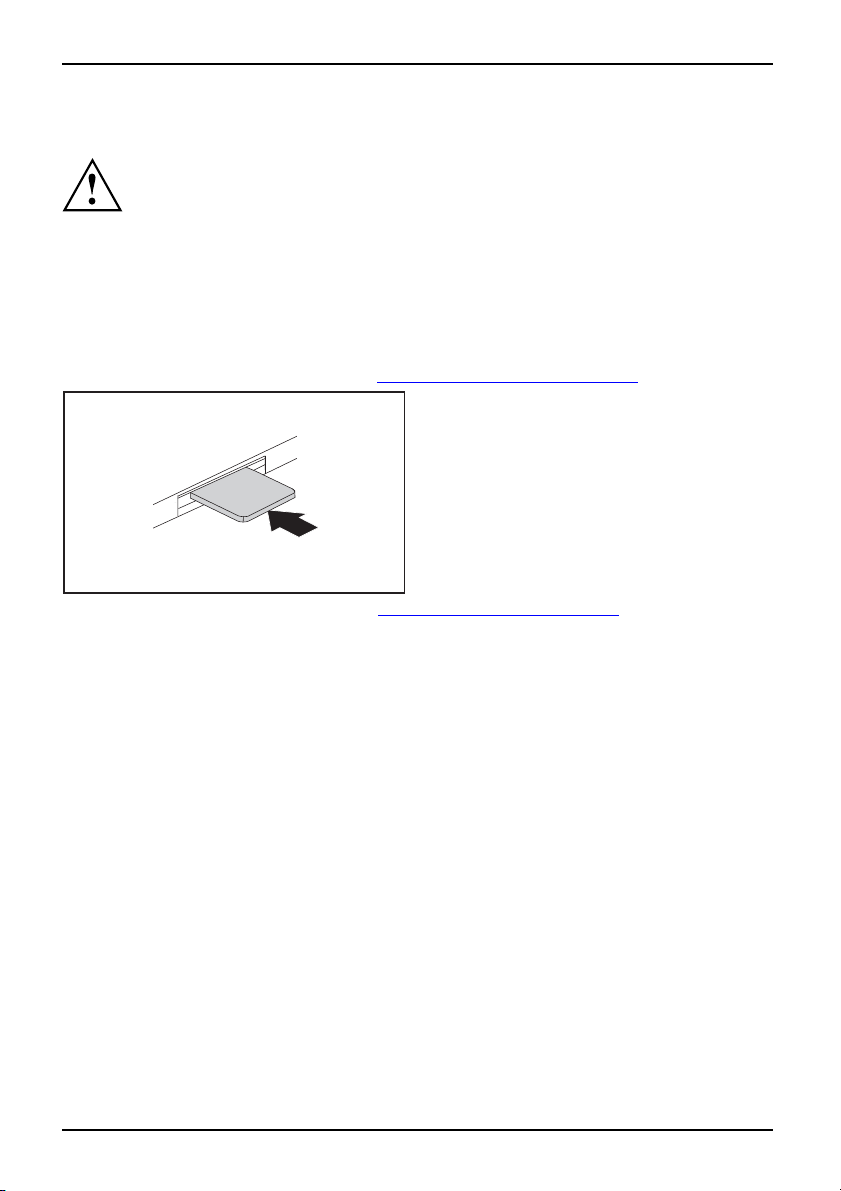

► Poussez la carte SIM dans son logement
comme illustré (1) sur la face inférieure
du Notebook. Veillez à ce que la carte
SIM s’engage de manière audible.
► Remontez l’accumulateur (voir chapitre "
► Remettez le notebook correctement en place sur une surface plane.
► Raccordez de nouveau les câbles préalablement débranchés.
12 A26391-K243-Z120-1-7719, édition 2
Monter l’accumulateur", Page 11).
Ports et éléments de commande
Retirer la carte SIM
► Mettez votre notebook hors tension et débranchez la fiche s ecteur de la prise de courant.
► Fermez l’écran LCD jusqu’à l’enclenchement.
► Débranchez tous les câbles raccordés au notebook.
► Retournez le notebook et posez-le sur une surface stable, plane et propre. Le cas échéant,
posez une serviette antidérapante s ur cette surf ace afin d’éviter de griffer le notebook.
► Démontez l’accumulateur (voir chapitre "
1
Démonter l’accumulateur", Page 11).

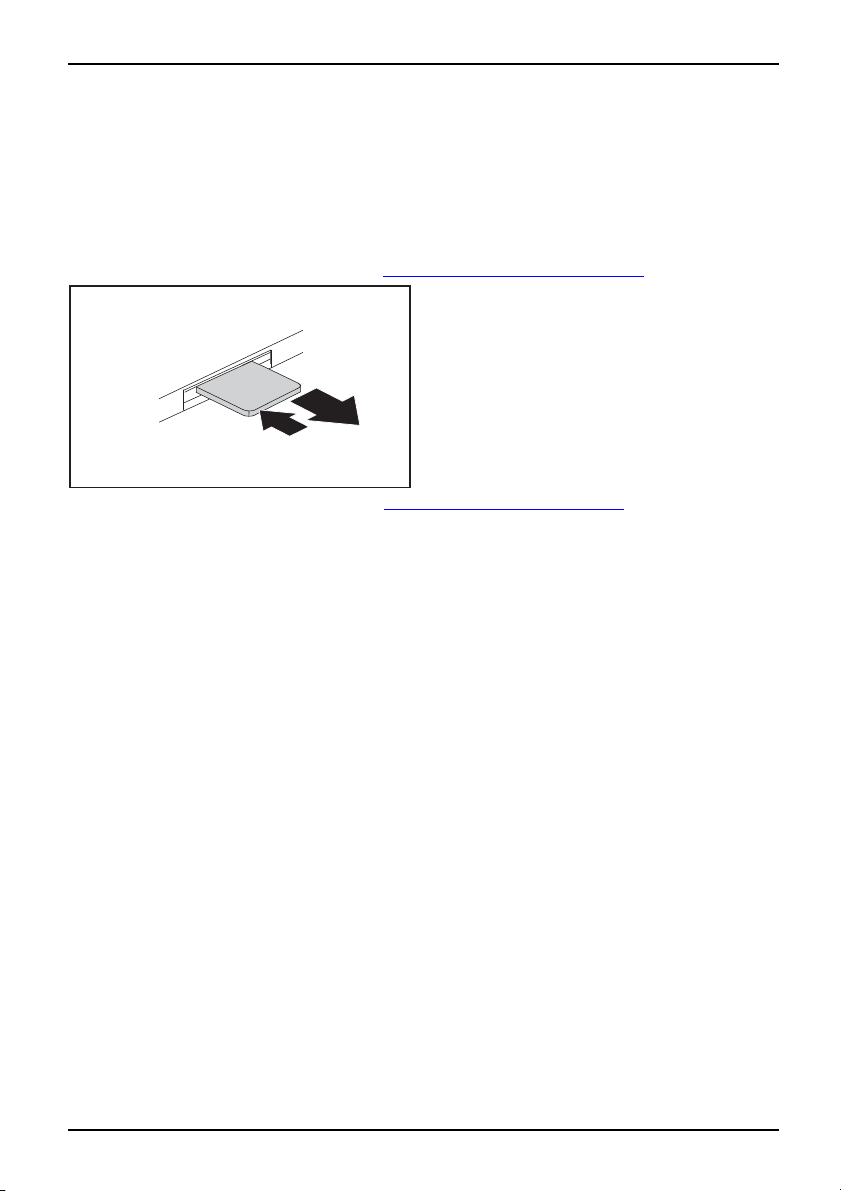

► Appuyez sur le bord d e la carte
SIM (1) de manière à la faire ressortir
légèrement de son logement.
► Sortez la carte SIM du logement dans
le sens de la flèche (2).
2
► Remontez l’accumulateur (voir chapitre "
► Remettez le notebook correctement en place sur une surface plane.
► Raccordez de nouveau les câbles préalablement débranchés.
Monter l’accumulateur", Page 11).
A26391-K243-Z120-1-7719, édition 2 13
Portsetélémentsdecommande
Composants radio : Wireless LAN/Bluetooth/UMTS
WirelessLANBluetoothUMTS
Selon le modèle, votre notebook intègre WirelessLAN, Bluetooth et ou UMTS. A la livraison les
composants radio WLAN sont activés, les composants Bluetooth sont désactivés.
Le montage de composants radio non agréés par Fujitsu Siemens
Computers GmbH annule les homologations accordées pour cet appareil
(voir chapitre "
Caractéristiques techniques", Page 22).
Activer et désactiver les compo
La combinaison de touches
Fn+F1
démarre le LaunchManager.
sants radio
Le LaunchManager vous permet également d’activer et de désactiver individuellement
les composants radio activés dans le BIOS-Setup.
WirelessLANWirelessLANBluetoothBluetoothUMTSUMTS
► Pour démarrer le LaunchManager, appuyez sur la combinaison de touches
Le voyant Composants radio s’allume si
En désactivant les composants radio,
et l’émetteur UMTS et Wireless LAN (a
Vous pouvez activer ou désactiver les
l’un ou plusieurs des composants radio sont activés.
vous désactivez le module Bluetooth
ntenne).
composants radio individuellement ou
Fn+F1
simultanément.
Dans le BIOS-Setup vous pouvez déte
être activés et désactivés à l’aide
F1
. Seul les composants activés dans
et désactivés à l’aide de la combin
composants radio désactivés dans
être commandés à l’aide de la comb
Vous pouvez activer ou désactiver
rminer les c omposants radio qui pourront
de la combinaison de tou ches
Fn
le BIOS-Setup pourront être activés
aison de touches
Fn+F1
. Les
le BIOS-Setup, par contre, ne pourront plus
inaison de touches.
individuellement les composants
radio dans le BIOS-Setup.
A condition que vous ayez attrib
Respectez les autres consignes d
composants radio dans le manuel
Vous trouverez de plus amples inf
l’aide en ligne proposée pour vo
Vous trouverez de plus amples inf
sur le CD de votre logiciel Bluet
Vous trouverez plus d’informa
ué a u moins un mot de passe administrateur.
e sécurité spécifiques aux appareils avec
"Sécurité".
ormations sur l’utilisation du Wireless LAN dans
tre logiciel Wireless LAN.
ormations sur l’utilisation de Bluetooth
ooth.
tions sur UMTS auprès de votre prestataire de services.
.
+
14 A26391-K243-Z120-1-7719, édition 2
Démontage et montage de composants l
ors de la maintenance
Démontage et montage de compos
ants
lors de la maintenance
Toute réparation du Notebo ok doit être exécutée exclusivement par du personnel
qualifié. Une ouverture non autorisée ou des réparations non conformes
mettent un terme à la garantie et peuvent constituer un danger considérable
pour l’utilisateur (choc électrique, risque d’incendie).
ComposantsMaintenance
Après en avoir convenu avec la Hotline/le Help Desk, vous pouvez démonter et remonter
vous-même les composants décrits dan s ce chapitre.
Si vous démontez et remontez des composants vous-même sans en avoir convenu
avec la Hotline/le Help Desk, la garantie de votre Notebook s’éteint.
Remarques pour le montage et le démontage
des cartes et des composants
• Mettez votre Notebook hors tension et débranchez la fiche secteur de la prise de courant.
• Démontez l’accumulateur.
• Manipulez avec précaution les mécanismes de verrouillage de la batterie et d’autre s composants.
• N’utilisez jamais d’objets tranchants tels, par exemple, un tournevis, une paire de
ciseaux ou un couteau comme levier pour retirer des couvercles.
RemarquesCarteEGB
Les cartes constituées de composants à risque électrostatique (ESD =
Electrostatic Sensitive Devices) sont signalées par l’étiquette ci-contre :
Lors de la manipulation de cartes ESD, resp ecte z les consignes suivantes :
• Vous devez vous décharger de l’électricité statique (en touchant un objet
relié à la terre, par exemple) avant de manipuler les cartes.
• Les appareils et outils util
statique.
• Débranchez les câbles avant de connecter ou de déconnecter les cartes.
• Manipulez les cartes en les te
• Evitez de toucher les broches ou les circuits d’une carte.
isés doivent être dépourvus de toute charge
nant uniquement par leurs bords.
A26391-K243-Z120-1-7719, édition 2 15
Démontage et montage de composants l
1
ors de la maintenance
Disque dur
Le disque dur est le support de stockage le plus important de votre Notebook. Si vous
copiez sur votre disque dur des applications et des fichiers stockées sur CD, vous pourrez
travailler beaucoup plus rapidement et donc plus efficacement.
Lorsque le système accède au disque dur, le voyant du disque dur s’allume dans la zone d’affichage.
Démonter le disque dur
► Mettez votre Notebook hors tension et débranchez la fiche secteur de la prise de courant.
Disquedur
► Débranchez tous les câbles raccordés au Notebook.
► Retournez le Notebook et posez-le sur une surface stable, plane et propre. Le cas échéant,
posez une serviette antidérapante sur cette surface afin d’éviter de griffer le Notebook.
► Démontez l’accumulateur (voir "
2
Démonter l’accumulateur", Page 11).

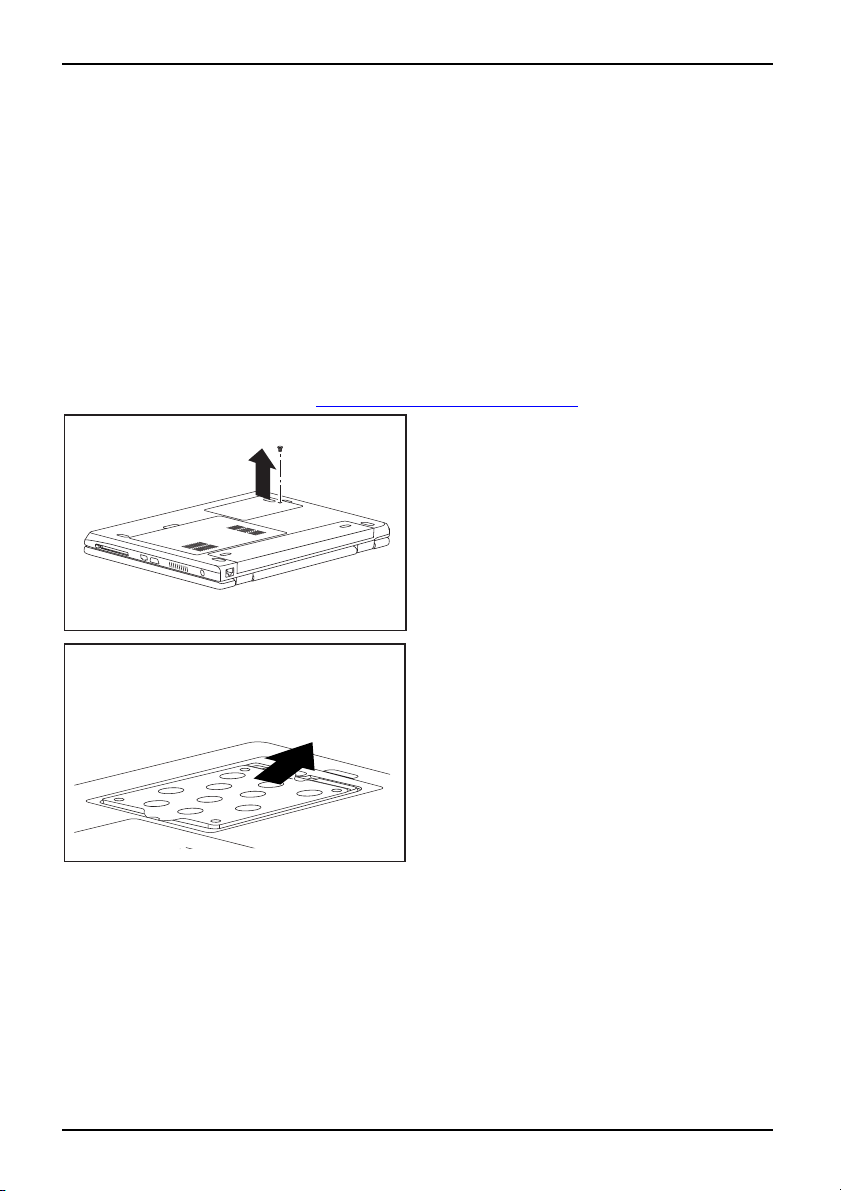

► Retirez la vis (1).
1
► Dégagez le cache de disque dur (2).
► Sortez le disque dur de s
tenant au niveau de la pr
et en tirant dans le sens
16 A26391-K243-Z120-1-7719, édition 2
on support en le
isedecoulissement
de la flèche (1) .
Démontage et montage de composants l
1
Monter un disque dur
ors de la maintenance
► Placez le disque dur dans le sens de la
flèche (1) dans son logement.
► Placez le cache de disqu
2
1
► Remontez l’accumulateur (voir "
► Remettez le notebook correctement en place sur une surface plane.
► Raccordez de nouveau les câbles préalablement débranchés.
Monter l’accumulateur", Page 11).
l’emplacement prévu
► Serrez la vis (2).
e dur à
(1).
A26391-K243-Z120-1-7719, édition 2 17
Démontage et montage de composants l
ors de la maintenance
Monter/démonter les modules mémoire
MémoirecentraleextensionmémoireextensionmémoireExtensionsystème
Votre notebook prend en charge la technologie Dual Channel DDR2.
La technologie DDR2 à dou ble canal ne peut s’utiliser qu’avec deux barrettes mémoire
identiques. Si l’appareil est équipé de deux barrettes mémoire différentes, il ne supporte
que le mode "Single Channel". Ce mode diminue les performances de votre notebook.
Dans le cas d’une configuration mémoire de 4 Goctets, la mémoire visible et utilisable
peut être réduite jusqu’à 3 Goctets (selon la configuration du notebook).
Si la hotline/le help desk vous inv
modules mémoire, procédez comme
Respectez les instructions donn
Lorsque vous montez ou démonter d
doit être hors tension et ne peu
Utilisez uniquement les exten
voir chapitre "
Caractéristiq
Lorsque vous montez ou retirez u
Veillez à ce qu’aucun corps étra
ite à démonter et monter vous-même les
suit :
ées dans le chapitre "Remarques importantes".
es modules d’extension mémoire, le notebook
t pas se trouver en mode Suspend.
sions mémoire qui ont été conçues pour ce notebook,
ues techniques", Page 22.
n module mémo ire, ne forcez pas.
nger ne pénètre dans le logement
réservé à l’extension mémoire.
En cours de fonctionnement, certains composants peuvent devenir très chauds (par
exemple, le radiateur du processeur). Pour des raisons de sé curité, nous vous
recommandons d’éteindre le notebook une heure avant de monter ou démonter
les modules d’extension mémoire. Le risque de brûlure est réel !
Comme certains composants dotés d’élements sensibles aux décharges électrostatiques
(EGB) sont à découvert, lisez attentivement la section "
Remarques pour le montage
et le démontage des cartes et des composants", Page 15.
► Mettez le notebook hors tension et débranchez la fiche de l’adaptateur
d’alimentation de la prise de courant.
► Fermez l’écran LCD jusqu’à l’enclenchement.
► Débranchez tous les câbles raccordés au Notebook.
► Retournez le Notebook et posez-le sur une surface stable, plane et propre. Le cas échéant,
posez une serviette antidérapante sur cette surface afin d’éviter de griffer le Notebook.
► Démontez l’accumulateur (voir "
Démonter l’accumulateur", Page 11).
18 A26391-K243-Z120-1-7719, édition 2
Démontage et montage de composants l
Enlever le couvercle
1
1
1
1
2
Démonter un module mémoire
3
2
1
ors de la maintenance

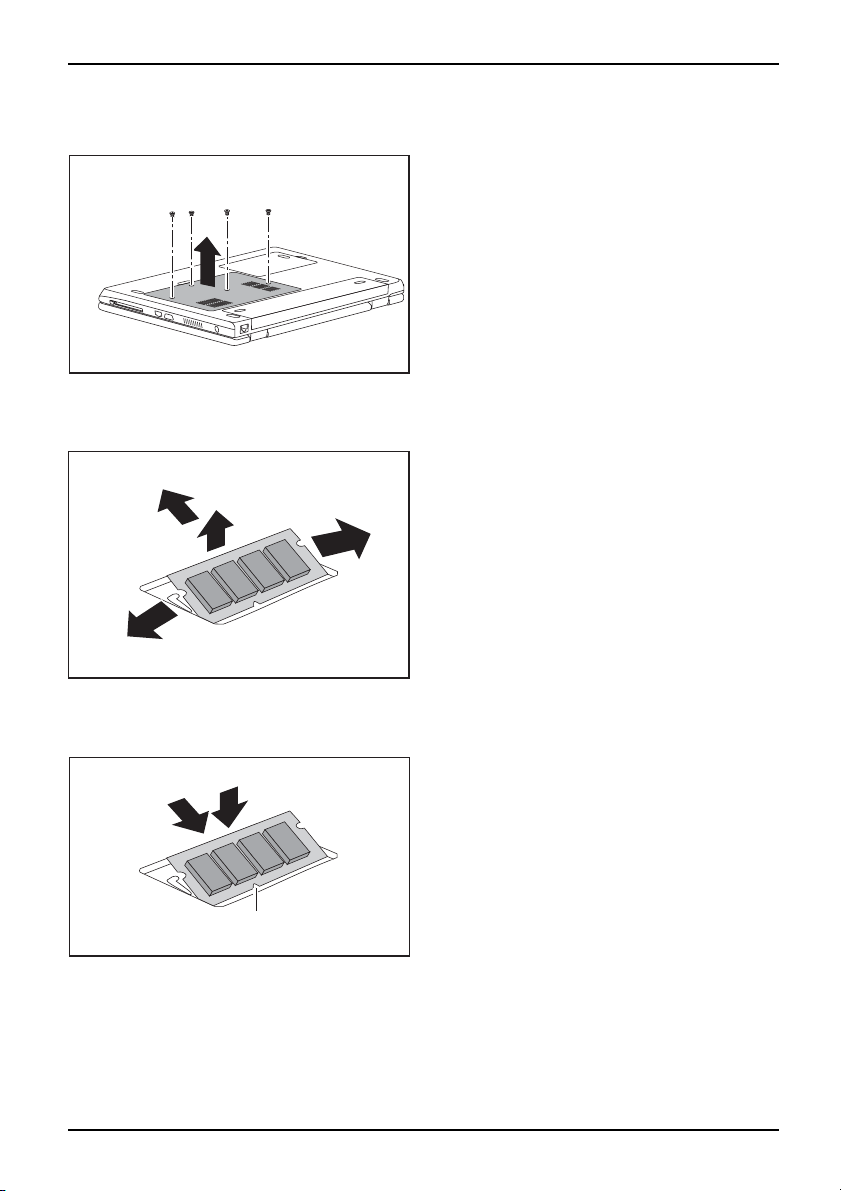

► Retirezlesvis(1).
► Retirez le cache du notebook (2).
► Avec précaution, écartez les deux
crochets de retenue (1).
ExtensionmémoireModuledemémoire
Le module de mémoire est éjecté
vers le haut (2).
► Retirez le m odule de mémoire de
son logement (3) en tirant dans le
sens de la flèche.
1
Monter un module de mémoire
► Insérez le module mémoire dans son
logement (1), contacts électriques et
encoche (a) vers l’avant.
nmémoire
mémoire
Extensio
2
1
a
A26391-K243-Z120-1-7719, édition 2 19
Modulede
► Avec précaution, rabattez le module
mémoire vers le bas jusqu’à l’entendre
s’enclencher (2).
Démontage et montage de composants l
Fixer le cache
2
2
2
2
1
ors de la maintenance

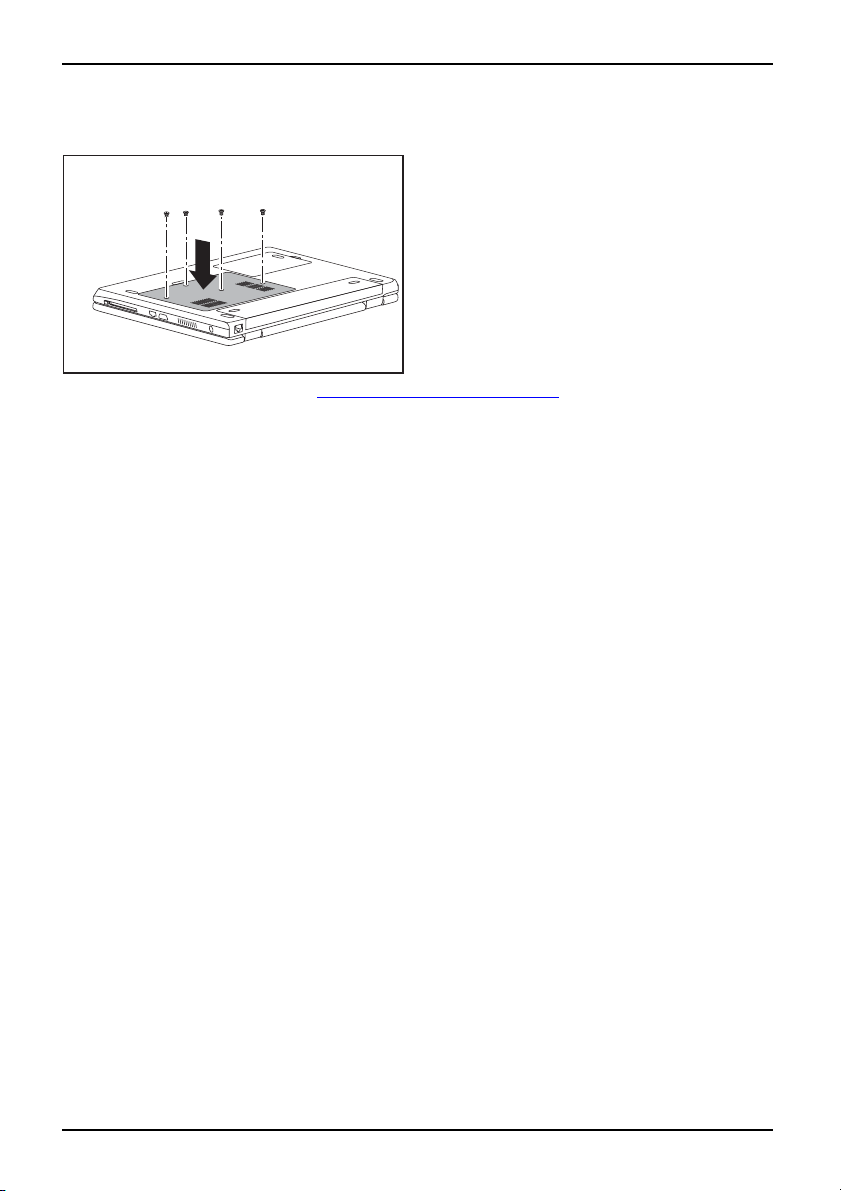

► Placez le cache dans son logement (1).
► Fixez le cache à l’aide des vis (2).
► Remontez l’accumulateur (voir "
► Remettez le notebook correctement en place sur une surface plane.
► Raccordez de nouveau les câbles préalablement débranchés.
Monter l’accumulateur", Page 11).
20 A26391-K243-Z120-1-7719, édition 2
Démontage et montage de composants l
2
1
2
1
ors de la maintenance
Démonter et monter le lecteur optique
Si la Hotline/le Help Desk vous invite à démonter et monter vous-même le
lecteur optique, procédez comme suit :
Démonter le lecteur optique
► Mettez votre notebook hors tension et débranchez la fiche s ecteur de la prise de courant.
► Rabattez l’écran LCD.
► Débranchez tous les câbles raccordés au notebook.
► Retournez le notebook et posez
► Démontez l’accumulateur (voir chapitre "
Disquedur
-le sur une surface plane.
Démonter l’accumulateur", Page 11).

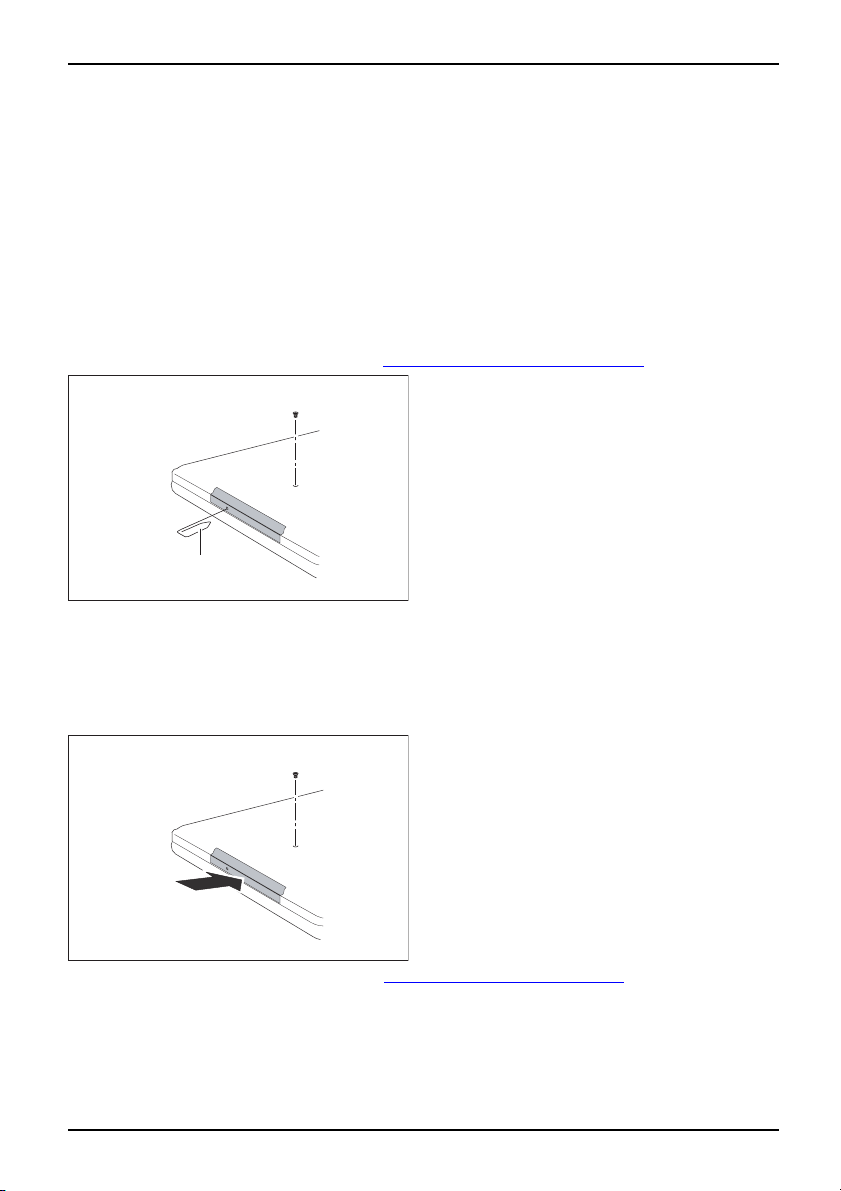

► Retirez la vis (1).
► Enfoncez une tige métallique ou un
trombone déplié dans l’ouverture (2).
Le tiroir du lecteur est éjecté.
pouvez à présent retirer compl
le tiroir du lecteur.
Vous
ètement
► Saisissez le tiroir du le
optique du notebook avec
► Repoussez le tiroir jusqu’à ce qu’il s’engage de manière audible.
cteur au centre des deux côtés et retirez le lecteur
précaution.
Monter le lecteur optique
► Glissez le lecteur dans le notebook dans
le sens de la flèche (1).
► Serrez la vis (2).
► Remontez l’accum
► Remettez le notebook correctement en place sur une surface plane.
► Raccordez de nou ve
A26391-K243-Z120-1-7719, édition 2 21
ulateur (voir chapitre "
au les câbles préalablement débranchés.
Monter l’accumulateur", Page 11).
Caractéristiques techniques
Caractéristiques techniques
Notebook
Caractéristiquestechniques
Conditions d’environnement
Classe climatique
Température
Fonctionnement (3K2) : 5 °C – 35 °C
Transport (2K2) - 15 °C – 60 °C
Dimensions
Largeur x profondeur x hauteur (face
avant/arrière)
Poids (en fonction de la configuration)
La fiche technique de ce notebook contient d’autres caractéristiques techniques.
Vous trouverez la fiche technique de votre notebook sur Internet à l’adresse
www.fujitsu-siemens.com" ou sur le CD/DVD "Drivers & Utilities".
"
Accumulateur
Caractéristiquestechniques
Tension
nominale
Capacité
nominale
Accumulateur 4 cellules Accumulateur 6 cellules
14,8 V 11,1 V
2000 mAh 5200 mAh
3K2
360 mm x 26 0 mm x 22-39 mm
environ 2,8 kg
L’autonomie dépend de la configuration, des applications actives et
des réglages d’économie d’énergie.
22 A26391-K243-Z120-1-7719, édition 2
Caractéristiques techniques
Adaptateur d’alimentation
Adaptateur d’alimentation 65W
es
Caractéristiquestechniqu
Utilisez l’adaptateur d’alimentation 65W pour les processeurs suivants : M5XXX, T2XXX et T5XXX.
Caractéristiques électriques
Tension nominale 20 V
Courant nominal maximum
Adaptateur d’alimentation 90W
Utilisez l’adaptateur d’alimentation 90W pour les processeurs suivants : T7XXX.
Caractéristiques électriques
Tension nominale 20 V
Courant nominal maximum
Vous pouvez à tout moment commander un adaptateur d’alimentation et un
câble secteur supplémentaires.
3,25 A
4,5 A
A26391-K243-Z120-1-7719, édition 2 23
Index
Index
A
Accumulateur 4
démonter 11
monter 11
Remarques importantes 11
Alt+Tab 10
Arrêt défilement
Voyant 8
B
Bluetooth 14
activer 9, 14
désactiver 9, 14
C
Caps Lock
Voyant 8
Caractéristiques techniques
Accumulateur 22
adaptateur d’alimentation 23
Notebook 22
Carte 15
Composants
monter/démonter 15
Ctrl+Alt+Suppr 10
D
Démarrage à chaud 10
Dispositif Kensington Lock 4
Disque dur 4
démonter 16, 21
Fn + F4 9
Fn + F5 9
Fn + F6 9
Fn + F8 9
Fn + F9 9
H
Haut-parleurs 4
activer et désactiver 9
I
Interrupteur Marche/Arrêt 4
L
Lecteur optique 4
Logement pour carte ExpressCard 4
Luminosité de l’écran
augmenter 9
réduire 9
M
Maintenance 15
Mémoire centrale 18
Microphone 4
Mode d’économie d’énergie
activer 10
Mode Veille
activer 10
Module de mémoire
démonter 19
monter 19
E
EGB 15
extension mémoire 18
Extension m émoire
démonter 19
insérer 19
Extension système
extension mémoire 18
F
Fn + F1 9
Fn + F10 10
Fn + F12 10
Fn + F3 9
24 A26391-K243-Z120-1-7719, édition 2
N
Num Lock
Voyant 8
P
Pavé tactile 4
Permuter l’affichage écran 10
Port écouteurs/Line Out 4
Port écran 4
Port LAN 4
Port modem 4
Port USB 4
Prise de tension continue (DC IN) 4
Index
R
Remarques
Accumulateur 11
Cartes 15
S
Saut de tabulation négatif 10
Scroll Lock:
Voyant 8
Shift+Tab 10
Surface tactile
activer 9
désactiver 9
Symbole batterie
voir Voyant accumulateur 8
T
Touches de pavé tactile 4
U
UMTS 14
activer 14
désactiver 14
V
Verrou d’accumulateur 4
Volum e
augmenter 9
diminuer 9
Voyant
Lecteur 8
Voyant arrêt défilement (Scroll Lock) 8
Voyant batterie
voir Voyant accumulateur 8
Voyant Caps Lock 8
Voyant Composants radio 8
Voyant de charge de l’accumulateur 8
Voyant de fonctionnement 8
Voyant lecteur 8
Voyant Num Lock 8
Voyant Standby 8
Voyants d’état 4
Voyants d’état 7
W
Wireless LAN 14
activer 14
désactiver 14
WLAN
activer 9
désactiver 9
A26391-K243-Z120-1-7719, édition 2 25
Loading...
