Monitor
Manuel d'utilisation
SCALEOVIEW T19-2
Français
Vous avez ...
... des questions ou des problèmes techniques ?
Adressez-vous
à notre groupe d'assistance (voir la carte de garantie).
Vous trouverez des informations actualisées sur nos produits, des conseils, des mises à jour, etc.
sur le site Internet : http://www.fujitsu-siemens.com
Ce manuel a été rédigé par
cognitas. Gesellschaft für Technik-Dokumentation mbH – www.cognitas.de
Publié par
Fujitsu Siemens Computers GmbH
No de référence/Order No.: A26361-K1013-Z120-1-7719
Edition 5
AG 0405 04/05
SCALEOVIEW T19-2
Moniteur LCD
Manuel d'utilisation
Edition avril 2005
VESA, DDC et DPMS sont des marques déposées de Video Electronics Standards
Association.
Copyright © Fujitsu Siemens Computers GmbH 2005
Tous droits réservés, y compris celui de la traduction, de la reproduction, de la duplication
(même partielles) par photocopie ou procédé analogue.
Tout manquement à cette règle expose son auteur au versement de dommages et intérêts.
Tous droits réservés, y compris en cas d'octroi de brevet ou d'enregistrement comme
modèle d'utilité.
Sous réserve de disponibilité et de modifications techniques.
Sommaire
Introduction........................................................................................................................................1
Remarques importantes ....................................................................................................................2
Consignes de sécurité ...............................................................................................................2
Câble secteur ............................................................................................................................4
Transport...................................................................................................................................4
Nettoyage..................................................................................................................................4
Marquage CE.............................................................................................................................4
Déclaration de conformité à la norme FCC Classe B.................................................................5
Directives Energy Star...............................................................................................................5
Elimination et recyclage.............................................................................................................6
Vérification de la livraison..................................................................................................................6
Pose du moniteur ..............................................................................................................................7

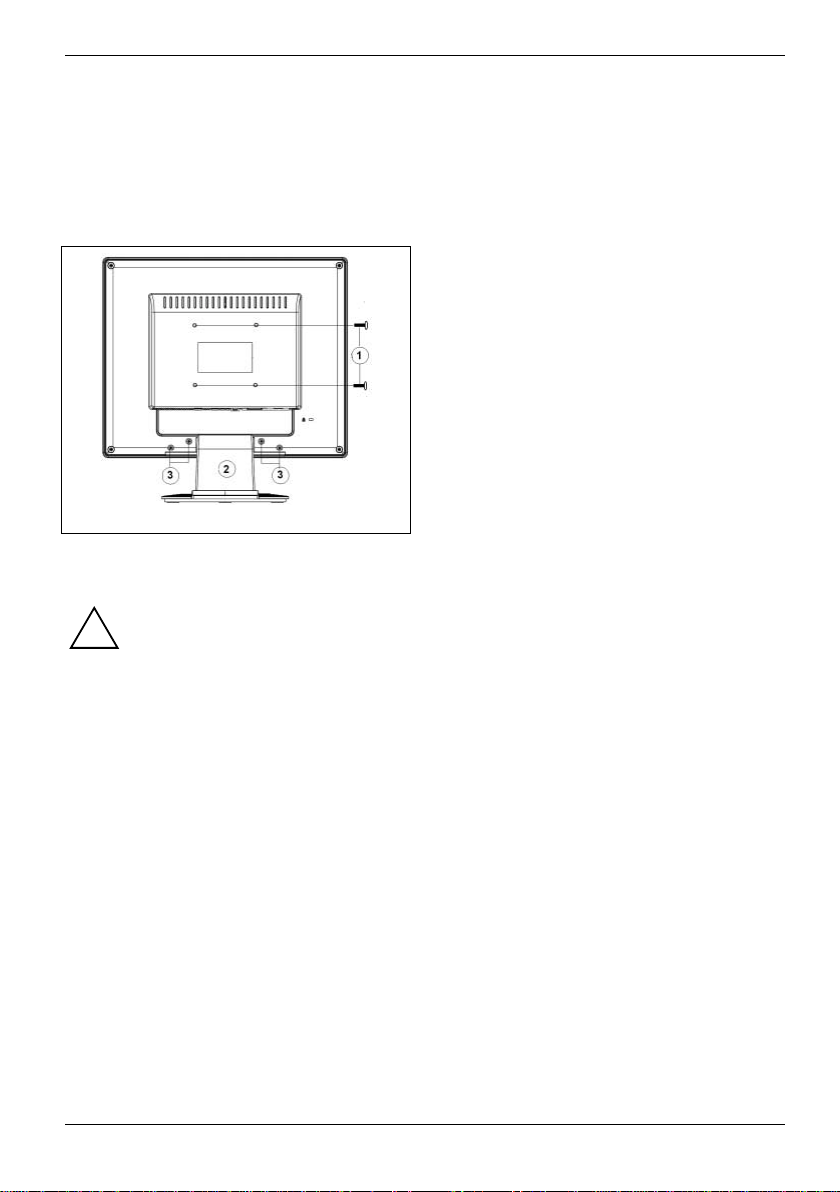

Montage et démontage du pied du moniteur......................................................................................8

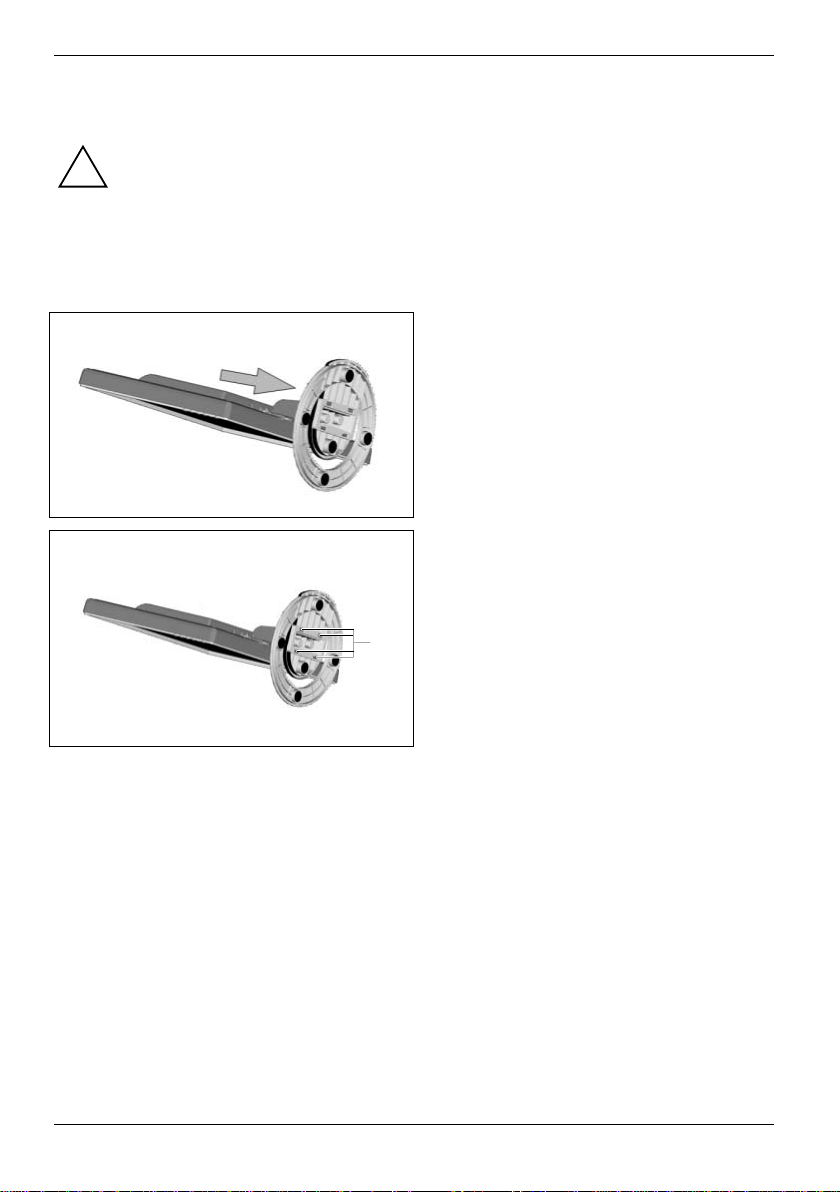

Monter/démonter la partie inférieure du pied..............................................................................8
Démonter complètement le pied du moniteur ............................................................................9
Raccordement du moniteur ...............................................................................................................9
Brancher les câbles sur le moniteur.........................................................................................10
Brancher les câbles sur l'ordinateur.........................................................................................10
Utiliser le moniteur...........................................................................................................................11
Régler l’inclinaison...................................................................................................................11
Mettre le moniteur sous/hors tension .......................................................................................11
Remarques relatives au Power Management...........................................................................12

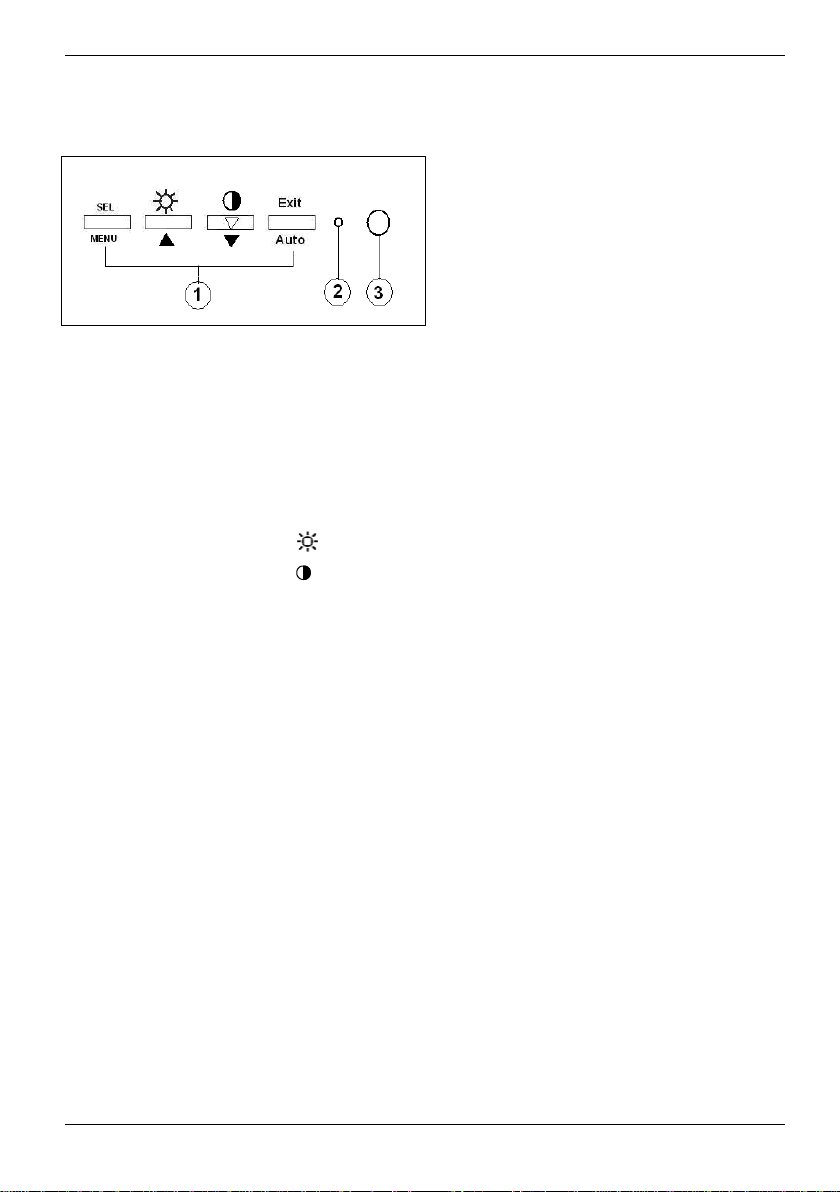

Modification des réglages de l'écran ........................................................................................ 12
Instructions pour le réglage ergonomique des couleurs ...................................................................17
Traitement des incidents..................................................................................................................18
Caractéristiques techniques.............................................................................................................20
Interface VGA compatible VESA-DDC.....................................................................................21
Modes de fonctionnement préréglés ........................................................................................21
Port moniteur D-SUB...............................................................................................................22
A26361-K1013-Z120-1-7719, édition 5
Introduction
Votre nouveau moniteur LCD (Liquid Crystal Display) SCALEOVIEW T19-2 possède un grand
nombre de caractéristiques et de fonctions utiles, p. ex. :
● écran TFT (Thin Film Transistor ; matrice active)
● faible encombrement grâce à la faible profondeur du boîtier
● caractéristiques ergonomiques optimales (absence absolue de distorsion, excellente netteté et
pureté des couleurs jusque dans les angles)
● luminosité élevée et bon contraste
● résolution élevée (1280x1024)
● Dimension d'écran comparable à celle d'un moniteur CRT 21’’(Cathode Ray Tube)
● affichage de 16,2 millions de couleurs (en combinaison avec une carte graphique adéquate)
● balayage automatique des fréquences horizontales (fréquences lignes) comprises entre 30 et
83 kHz et des fréquences de rafraîchissement (fréquences verticales) comprises entre 55 et
75 Hz (absolument sans scintillement)
● contrôle d'écran numérique avec microprocesseur permettant la mémorisation de 49 modes
de représentation différents
● réglage des couleurs permettant d’adapter la représentation à l’écran à l’impression et aux
aptitudes visuelles individuelles
● utilisation conviviale via un menu OSD intégré (On Screen Display)
● compatibilité VESA-DDC
● compatibilité VESA-FPMPMI (Flat Panel Monitor Physical Mounting Interface) - interface
mécanique pour le bras pivotant et le support mural
● Fonction Plug&Play
● Power Management permettant de réduire la puissance absorbée en cas d'inactivité de
l'ordinateur
● respect des recommandations conformément au TCO ’99
En affichage positif (caractères sombres sur fond clair), le moniteur satisfait aux exigences
ergonomiques imposées pour l’obtention du sigle GS.
Vous trouverez dans ce manuel des informations importantes dont vous aurez besoin pour la mise
en service et l’utilisation du moniteur LCD.
Pour piloter le moniteur LCD SCALEOVIEW T19-2, une carte graphique (contrôleur d'écran) avec
interface VGA est indispensable. Le moniteur traite les données qui lui sont fournies par la carte
graphique. Le paramétrage des modes (résolution et fréquence de rafraîchissement) est assuré par
la carte graphique ou les logiciels de gestion correspondants.
Au moment de la première mise en service du moniteur, nous vous conseillons d’adapter l’affichage
à la carte graphique utilisée et de le régler en fonction de vos besoins (voir la section "Modification
des réglages de l'écran" au chapitre "Utiliser le moniteur").
Groupe-cible
L'exécution des opérations décrites ne nécessite pas de connaissances spéciales. Respectez
impérativement les consignes de sécurité qui figurent dans le manuel d’utilisation de l’ordinateur et
dans le présent manuel.
En cas de problème, veuillez vous adresser à votre point de vente ou à notre groupe d'assistance
(Help Desk).
A26361-K1013-Z120-1-7719, édition 5 1
Moniteur couleur SCALEOVIEW T19-2
Symboles
Les symboles suivants sont utilisés dans ce manuel.
► signale une opération que vous devez exécuter.
"Entre guillemets" sert à identifier des titres de chapitres et différents concepts à mettre en
évidence.
Cette police sert à identifier les noms de fichier et les options de menu.
Cette police correspond à des affichages écran.
Autres informations
Le paramétrage des résolutions et des fréquences de rafraîchissement est expliqué dans la
documentation de la carte graphique ou des logiciels de gestion correspondants.
signale des instructions à respecter impérativement pour votre propre sécurité, celle de
votre appareil et celle de vos données.
!
précède des informations et des conseils complémentaires.
i
Remarques importantes
Ce chapitre contient des consignes de sécurité que vous devez absolument observer en
utilisant votre moniteur.
!
Consignes de sécurité
Cet appareil est conforme aux règles de sécurité concernant les matériels informatiques, y compris
les machines de bureau électroniques. En cas de doute sur l'utilisation de l'appareil dans un
environnement donné, veuillez vous adresser à votre point de vente ou à notre groupe d'assistance
(Help Desk).
● La surface de l’écran du moniteur LCD est sensible à la pression et aux griffures. Manipulez
par conséquent la surface de l’écran avec précaution pour éviter les dommages irrémédiables
(anneaux de Newton, griffures).
● Si l'appareil est placé dans un local à température ambiante après un séjour prolongé au froid,
il peut se produire des phénomènes de condensation. Avant de mettre l'appareil en service,
attendez qu'il soit à la température ambiante et absolument sec.
● Lors du placement et de la mise en service de l'appareil, respectez les consignes relatives aux
conditions ambiantes dans le chapitre "Caractéristiques techniques" et le chapitre "Pose du
moniteur".
● Afin de garantir une ventilation suffisante, il est impératif de ne pas obstruer les ouïes
d’amenée et d’évacuation d’air du moniteur.
● Le moniteur se règle automatiquement sur la tension secteur correcte dans une plage de
100 V à 240 V. Assurez-vous que la tension de secteur locale ne dépasse pas cette plage.
● Veillez à ce que la prise d'alimentation du moniteur et la prise de courant soient facilement
accessibles.
2 A26361-K1013-Z120-1-7719, édition 5
Moniteur couleur SCALEOVIEW T19-2
● L'interrupteur Marche/Arrêt ne sépare pas l'appareil de la tension de secteur. Pour réaliser une
séparation complète, vous devez débrancher la fiche secteur.
● Posez les câbles de manière à écarter toute source de danger (risque de trébucher) et à éviter
de les endommager. Pour le branchement des câbles vous devez tenir compte des
instructions correspondantes dans le chapitre "Raccordement du moniteur".
● Le moniteur est livré avec un câble secteur de sécurité.
● Lorsque vous utilisez un autre câble de données que celui qui a été fourni, vérifiez qu’il est
suffisamment blindé. La conformité CE et la qualité de l’image sont uniquement garanties avec
le câble de données fourni.
● Par temps d'orage, le branchement ou débranchement de câbles de données doit être évité.
● Veillez à ce qu'aucun objet (par exemple des bracelets, des trombones, etc.) ou aucun liquide
ne s'introduise dans l'intérieur de l'appareil (risque d'électrocution et d'incendie).
● L'appareil n'est pas imperméable ! Ne plongez jamais l'appareil dans l'eau et protégez-le
contre les éclaboussures (pluie, eau de mer).
● En cas d'urgence (boîtier, éléments de commande ou câble secteur endommagés, pénétration
de liquides ou de corps étrangers), arrêtez l'appareil, débranchez la fiche secteur et avisez
votre point de vente ou notre groupe d'assistance (Help Desk).
● Le moniteur doit être éliminé conformément à la réglementation locale relative aux déchets
spéciaux. Le rétroéclairage du moniteur contient du mercure. Respectez les consignes de
sécurité applicables aux tubes fluorescents lorsque vous manipulez le moniteur ou lorsque
vous l’éliminez.
● Toute réparation de l'appareil doit être exécutée exclusivement par du personnel qualifié. Les
interventions non conformes et l'ouverture non autorisée du boîtier présentent des risques
pour l'utilisateur (électrocution, risque d'inflammation).
● Vous ne pouvez appliquer que les résolutions d'écran et les fréquences de rafraîchissement
indiquées dans le chapitre "Caractéristiques techniques". Si vous utilisez des valeurs
différentes, votre moniteur risque d'être endommagé. En cas de doute, veuillez vous adresser
à votre point de vente ou à notre groupe d'assistance (Help Desk).
● Utilisez un écran de veille avec des images mobiles et activez les fonctions de gestion de
l'énergie pour votre moniteur afin d'éviter que des images immobiles ne "brûlent" l'écran.
● L'appareil ne peut être exploité qu' avec l'adaptateur d'alimentation fourni. Utilisez
exclusivement un adaptateur d'alimentation de type "ADPC1260AB". Un adaptateur
d'alimentation ne doit pas être couvert lorsqu'il fonctionne.
A26361-K1013-Z120-1-7719, édition 5 3
Moniteur couleur SCALEOVIEW T19-2
Câble secteur
Il est impératif d'utiliser ce câble pour assurer la sécurité de fonctionnement de l'appareil. S'il s'avère
nécessaire de remplacer le câble fourni à l'origine, il faut absolument se conformer aux directives ciaprès.
● Le connecteur et la prise de raccordement du câble secteur doivent être conformes aux
directives de IEC60320/CEE-22.
● Le câble doit être conforme aux prescriptions VDE ou HAR. Le sigle VDE ou HAR doit être
apposé sur la gaine du câble.
● Pour les appareils de table, l'utilisation de modèles de câbles réseau SVT ou SJT est
autorisée. Pour les appareils posés sur le sol, seuls les câbles secteurs SJT sont autorisés.
● En choisissant le câble, veuillez prendre en considération le courant nominal requis pour
l'appareil.
● Si nécessaire, remplacez le câble secteur fourni à l’origine par un câble secteur 3 broches
avec terre de protection en usage dans votre pays.
Transport
● Transportez le moniteur avec soin et utilisez l'emballage d'origine (protection contre les chocs
et les vibrations).
● Ne laissez en aucun cas tomber l'écran LCD (risque de bri de verre).
Nettoyage
● Avant de procéder au nettoyage du moniteur, débranchez la fiche secteur.
● Le nettoyage de l'intérieur du boîtier ne peut être confié qu'à un technicien du service après-
vente.
● N'utilisez pas de poudre abrasive ni de solvant attaquant les matières plastiques.
● Evitez toute pénétration de liquide à l'intérieur du boîtier.
● Veillez à ce que les trous d'aération du moniteur soient toujours dégagés.
● Nettoyez la surface de l’écran (sensible à la pression et aux griffures) de l'écran LCD
uniquement à l’aide d’un chiffon doux légèrement humide.
Un chiffon sec est suffisant pour le nettoyage de la surface du moniteur. En cas de fort
encrassement, on peut utiliser un chiffon préalablement trempé dans de l'eau contenant un
détergent doux pour vaisselle, bien essoré.
Marquage CE
Tel qu’il est livré, cet appareil est conforme aux directives CE 89/336/CEE
"Compatibilité électromagnétique" et 73/23/CEE "Basse tension".
4 A26361-K1013-Z120-1-7719, édition 5
Moniteur couleur SCALEOVIEW T19-2
Déclaration de conformité à la norme FCC Classe B
La déclaration ci-dessous concerne les produits dont question dans le présent manuel sauf
stipulation contraire. La déclaration concernant les autres appareils figure dans la documentation
des appareils en question.
Remarque:
Cet équipement a fait l’objet de tests et a été déclaré conforme aux limites auxquelles sont soumis
les appareils numériques de "Classe B", conformément à la section 15 des règles FCC et respecte
toutes les exigences de la norme ICES-003 (appareils numériques) sur le matériel brouilleur du
Canada. Ces limites ont été fixées afin d’apporter une protection raisonnable contre les
perturbations survenant sur une installation résidentielle. Cet équipement produit, utilise et peut
émettre de l’énergie radioélectrique et, s’il n’est pas installé et utilisé en parfaite concordance avec
les instructions, il peut perturber les radiocommunications. Cependant, il ne peut pas être garanti
qu’une installation particulière ne souffrira de parasitage. Si cet équipement provoque une
perturbation de la réception des radiocommunications et des émissions télévisuelles, vérifiable en
mettant l’équipement hors puis sous tension, l’utilisateur est invité à prendre une ou plusieurs des
mesures suivantes pour tenter de supprimer le parasitage :
● réorienter ou déplacer l’antenne réceptrice.
● augmenter la distance qui sépare l’équipement du récepteur.
● brancher l’équipement dans une prise de courant d’un circuit différent de celui sur lequel le
récepteur est branché.
● demander l’aide du revendeur ou d’un technicien radio/TV expérimenté.
Fujitsu Siemens Computers GmbH ne peut être tenu pour responsable des perturbations
radioélectriques ou télévisuelles consécutives à des changements non autorisés apportés à cet
équipement ou au remplacement ou au branchement de câbles de raccordement et d’équipements
autres que ceux qui sont mentionnés par Fujitsu Siemens Computers GmbH L’élimination des
perturbations provoquées par de tels changement, substitution ou raccordement non autorisés
relèvera de la seule responsabilité de l’utilisateur.
L’utilisation de câbles E/S blindés est indispensable si cet équipement est raccordé à un ou tous les
périphériques ou hôtes en option. A défaut, l’installation est susceptible de violer les règles FCC et
les règles ICES.
Directives Energy Star
Le moniteur couleur LCD SCALEOVIEW T19-2 de Fujitsu Siemens
dispose d'une fonction d'économie d'énergie (Power Management) qui
permet de ramener la puissance absorbée à moins de 2 W en mode
Standby, en mode Suspend et en mode OFF. Le moniteur SCALEOVIEW
T19-2 satisfait par conséquent aux exigences de l'agence américaine pour
la protection de l'environnement (Environmental Protection Agency) EPA.
L'EPA estime que les équipements informatiques absorbent quelque 5 % de l'électricité
consommée dans les bureaux, une proportion qui va croissante. Si l'ensemble des ordinateurs de
bureau et des périphériques étaient dotés d'une fonction d'économie d'énergie, il serait possible de
faire, chaque année, des économies d'énergie d'environ 2 milliards de dollars US. Et partant, de
réduire de 20 millions de tonnes la quantité de dioxyde de carbone rejetée dans l'atmosphère - ce
qui équivaut aux émissions de 5 millions de voitures.
En tant que partenaire d'Energy Star, Fujitsu Siemens Computers GmbH a constaté que ce produit
était conforme aux directives d'Energy Star en matière d'économie d'énergie.
A26361-K1013-Z120-1-7719, édition 5 5
Moniteur couleur SCALEOVIEW T19-2
Elimination et recyclage
Cet appareil a été presque entièrement fabriqué à partir de matériaux dont l'élimination est
respectueuse de l'environnement et dont le recyclage peut être assuré de manière appropriée.
Après utilisation, l'appareil est repris par le constructeur qui le recyclera ou en récupérera les
matières premières, pour autant qu’il soit retourné dans un état conforme à une utilisation
appropriée. Les composants non récupérables sont éliminés en bonne et due forme.
Si vous avez des questions à ce sujet, adressez-les à votre point de vente, à notre groupe
d'assistance (Help Desk) ou directement à :
Allemagne Belgique Suisse
Fujitsu Siemens Computers
GmbH
Remarketing und Recycling
D-33106 Paderborn
Tél. : +49 5251 / 81 80 10
Télécopie : +49 5251 / 81 80 15
http://www.fujitsu-siemens.de/wvm
RECUPEL
Boulevard Reyers, 80
B-1030 Brussels
Tél. : +32 2 / 706 86 16
Télécopie : +32 2 / 706 86 13
E-mail: info@recupel.be
http://www.recupel.be
SWICO
Schweizerischer
Wirtschaftsverband der
Informations-,
Kommunikations- und
Organisationstechnik
Vous trouverez une liste des
centres de remise de la
SWICO sur le site:
http://www.swico.ch
Vérification de la livraison
La surface de l’écran du moniteur LCD est sensible à la pression et aux griffures. Prière
de ne saisir l'appareil que par le boîtier !
!
► Déballez les différents éléments.
► Vérifiez si le contenu de l'emballage présente des dommages apparents dus au transport.
► Vérifiez si la livraison correspond aux données reprises sur le bon de livraison.
La livraison complète du moniteur LCD comprend :
– un moniteur
– un câble de données (D-SUB)
– un câble secteur
– un adaptateur d’alimentation avec câble
– un CD contenant le logiciel et la documentation
– un carnet de garantie
– un manuel "Premiers pas"
Si vous constatez des dommages dus au transport ou des divergences entre le contenu de
l'emballage et le bon de livraison, nous vous prions d'informer immédiatement le point de vente
compétent.
Nous vous conseillons de ne pas jeter l'emballage d'origine de l'appareil. Conservez-le, il
pourra vous servir lors d'un transport ultérieur.
i
6 A26361-K1013-Z120-1-7719, édition 5
Moniteur couleur SCALEOVIEW T19-2
Pose du moniteur
Avant d'installer votre moniteur, vous devez choisir l'endroit le plus favorable à l'utilisation du
moniteur. Veuillez suivre à ce propos les conseils ci-dessous.
1
1
600 mm 600 mm
2
2
1 = Fenêtres
Evitez la lumière directe et la
réflexion.
Evitez la réflexion des lampes.
1 = Bord de table
2 = Plage d''accès
Veillez à ce que le clavier
occupe la position optimale
dans la plage d'accès.
60°
1
0°
65°
65°
30°
30°
1
2
22
1 = Angle de vue préférenciel
2 = Angle de vue admissable
Placez le moniteur dans l'angle
Les surfaces de ventilation du
moniteur doivent rester
dégagées.
1 = environ 90° et supérieur
2 = environ 90°
Surveillez votre position assise.
de vision optimal. La distance
séparant vos yeux du moniteur
doit être d’env. 50 cm.
Selon la situation, l’utilisation d’accessoires tels qu’un bras pivotant ou un support mural (VESA
FPMPMI) disponibles dans les magasins spécialisés est possible. Il convient au préalable de
démonter le pied du moniteur comme décrit au chapitre "Montage et démontage du pied du
moniteur".
A26361-K1013-Z120-1-7719, édition 5 7
Moniteur couleur SCALEOVIEW T19-2
Montage et démontage du pied du moniteur
La surface de l’écran du moniteur LCD est sensible à la pression et aux griffures. Posez
par conséquent le moniteur sur une surface douce lors du montage ou démontage du
!
pied.
Monter/démonter la partie inférieure du pied
A la livraison, la partie inférieure du pied du moniteur est démontée. Si vous ne souhaitez pas
utiliser de bras pivotant ou de support mural, vous devez monter la partie inférieure du pied.
Monter la partie inférieure du pied du
moniteur
► Posez le moniteur sur une surface douce
pour éviter d'endommager la surface de
l'écran.
► Enfoncez la partie supérieur du pied du
moniteur dans la partie inférieure jusqu’à
l’enclipsage.
Démonter la partie inférieure du pied du
moniteur
Pour emballer le moniteur, vous devez démonter
la partie inférieure du pied.
► Posez le moniteur sur une surface douce
1
pour éviter d'endommager la surface de
l'écran.
► Libérez les crochets de blocage (1) sur le
pied du moniteur et dégagez le moniteur.
8 A26361-K1013-Z120-1-7719, édition 5
Moniteur couleur SCALEOVIEW T19-2
Démonter complètement le pied du moniteur
Avant de pouvoir utiliser un bras pivotant ou un support mural, vous devez démonter le pied du
moniteur .
► Mettez le moniteur hors tension et retirez la fiche de la prise secteur.
► Débranchez tous les câbles.
► Posez le moniteur sur une surface douce
pour éviter d'endommager la surface de
l'écran.
► Desserrez les quatre vis sur la face arrière du
moniteur (3).
► Retirez le pied du moniteur (2).
Vous pouvez à présent monter un bras pivotant ou
un support mural conforme à la norme VESA
FPMPMI avec quatre vis (1) et présentant un
écartement des trous de 100 mm.
Vous trouverez dans la documentation du bras
pivotant ou du support mural une description du
montage de ces deux accessoires.
Raccordement du moniteur
Respectez les instructions données dans le chapitre "Remarques importantes".
!
N'obturez jamais les trous d'aération !
La conformité CE et la qualité de l’image sont uniquement garanties avec le câble de
données fourni.
La fiche secteur de l'ordinateur doit être débranchée !
► Assurez-vous que le moniteur et l'ordinateur sont hors tension.
A26361-K1013-Z120-1-7719, édition 5 9
Moniteur couleur SCALEOVIEW T19-2
Brancher les câbles sur le moniteur
1 = Prise D-SUB (ANALOG)
2 = Prise secteur
3 = Fente de sécurité pour "Kensington Lock"
Le câble de données fourni est doté de deux connecteurs D-SUB à 15 broches qui permettent de
raccorder le moniteur à l'ordinateur.
► Branchez le connecteur du câble de données dans la prise D-SUB (1) du moniteur et fixez-le
en serrant les vis.
► Branchez le connecteur du câble de l’adaptateur d’alimentation sur la prise secteur (2) du
moniteur.
► Branchez solidement la fiche du câble secteur fourni dans l’adaptateur d’alimentation et
vérifiez si elle est fixée correctement.
La fente de sécurité (3) peut accueillir un cadenas (Kensington Lock) qui protégera le
moniteur contre le vol. Un Kensington Lock ne figure pas dans l’étendue de la livraison du
i
moniteur.
Brancher les câbles sur l'ordinateur
Vous trouverez de plus amples informations sur les ports et les interfaces de l’ordinateur dans le
manuel d’utilisation de votre ordinateur.
► Branchez le câble de données sur le port moniteur (actif) de l’ordinateur et fixez-le en serrant
► Branchez le connecteur du câble secteur fourni sur une prise avec terre de protection.
► Branchez la fiche secteur de l'ordinateur sur une prise avec terre de protection.
Si votre ordinateur possède deux ports moniteur (contrôleur écran "embarqué" et carte
graphique séparée), le port moniteur actif sera, en règle générale, celui de la carte
i
graphique séparée.
les vis.
Avant de mettre le moniteur en service pour la première fois, vous devez installer les
pilotes graphiques appropriés à vos programmes d’application. Vous trouverez plus
i
d’information à ce sujet dans la documentation de votre carte graphique ou des logiciels
de gestion correspondants.
10 A26361-K1013-Z120-1-7719, édition 5
Moniteur couleur SCALEOVIEW T19-2
Utiliser le moniteur
Le moniteur offre différentes possibilités de réglage qui permettent de l’adapter de manière optimale
à un utilisateur donné et à une situation donnée.
Régler l’inclinaison
Le moniteur peut être incliné de -5° (vers l’avant) et de +20° (vers l'arrière) par rapport à sa position
verticale.
► Saisissez le moniteur des deux mains sur les bords gauche et droit de son boîtier et déplacez-
le jusqu’à obtenir l’inclinaison souhaitée.
Mettre le moniteur sous/hors tension
1 = Touches pour le menu OSD
(On Screen Display)
2 = Voyant secteur
3 = Interrupteur Marche/Arrêt
Pour mettre le moniteur sous et hors tension, vous utilisez l'interrupteur Marche/Arrêt (3).
Le voyant secteur (2) s’allume en bleu lorsque le moniteur et l'ordinateur sont sous tension. Le
voyant secteur s’allume en orange lorsque le moniteur ne reçoit aucun signal vidéo ou lorsqu’il est
passé en mode d’économie d’énergie. Le voyant secteur s’éteint lorsque le moniteur est hors
tension.
Au moment de mettre l'ordinateur sous tension, respectez l’ordre suivant :
► Mettez d’abord l'écran LCD sous tension en actionnant l'interrupteur Marche/Arrêt (3).
► Mettez ensuite l’ordinateur sous tension.
A26361-K1013-Z120-1-7719, édition 5 11
Si votre ordinateur dispose de la fonction Power Management (mode d'économie
d'énergie), lisez également la section "Remarques relatives au Power Management"
i
dans ce chapitre.
Moniteur couleur SCALEOVIEW T19-2
Remarques relatives au Power Management
Si votre ordinateur est doté d’une fonction de Power Management (mode d’économie d’énergie),
votre moniteur peut l’exploiter complètement. Le moniteur ne fait aucune distinction entre les
différents modes d'économie d’énergie de l'ordinateur (mode Standby, mode Suspend et mode
OFF) puisqu'il est capable d'activer immédiatement le mode d'économie d'énergie le plus efficace.
Niveau MARCHE Mode d’économie d’énergie
Voyant secteur s'allume en bleu s’allume en orange
Fonction Moniteur
Puissance absorbée typique 40 W réduite à < 2 W
Lorsque l'ordinateur détecte une inactivité (aucune entrée de données), il adresse au moniteur un
signal approprié qui réduit la puissance absorbée (mode d'économie d'énergie). Le voyant secteur
du moniteur change de couleur pour indiquer le changement d'état de ce dernier.
Le contenu de l'écran et la puissance absorbée de votre ordinateur seront rétablis intégralement dès
que vous entrerez de nouvelles données.
Vous trouverez de plus amples renseignements sur le fonctionnement du mode d'économie
d'énergie dans le manuel d'utilisation ou le manuel technique (Technical Manual) de votre
ordinateur.
Lorsque le moniteur est basculé en mode d’économie d’énergie par le programme de
gestion de l’alimentation, une puissance absorbée de max. 2 W est conservée pour
i
permettre le rétablissement du contenu de l’écran.
Pour couper complètement la puissance absorbée, vous devez mettre l’ordinateur hors
tension ou débrancher le câble secteur du moniteur du port moniteur de l’ordinateur.
fonctionne
normalement
Moniteur
sombre
Modification des réglages de l'écran
Au moment de la première mise en service du moniteur, nous vous conseillons d’adapter l’affichage
à la carte graphique utilisée et de le régler en fonction de vos besoins.
Réglage de base du moniteur à l’aide du logiciel fourni
Si vous utilisez un des systèmes d’exploitation Windows 95/98, Windows NT, Windows Me,
Windows 2000, Windows XP ou OS/2 avec émulation Windows installée, vous pouvez effectuer le
régla ge de base du moniteur à l’aide du CD fourni.
► Insérez le CD fourni dans le lecteur de CD-Rom.
► Chargez le fichier
Normalement, votre moniteur est à présent réglé correctement. Si vous n’utilisez aucun des
systèmes d’exploitation ci-dessus ou si vous souhaitez quelque peu adapter l’affichage, modifiez les
réglages au moyen du menu OSD.
12 A26361-K1013-Z120-1-7719, édition 5
Lisezmoi qui se trouve sur le CD et suivez les instructions du fichier.
Moniteur couleur SCALEOVIEW T19-2
Modification des réglages de l'écran au moyen des touches du panneau de commande
1 = Touches pour le menu OSD
(On Screen Display)
2 = Voyant secteur
3 = Interrupteur Marche/Arrêt
Les touches du panneau de commande vous permettent d'effectuer directement les réglages de
l'écran ci-dessous sans activer le menu OSD.
Effectuer l'autoréglage du moniteur
► Lorsque le menu OSD est désactivé, appuyez sur la touche Exit/Auto pendant env. 1 seconde.
Le message
La qualité de l'image et la position de l'image sont réglées de façon optimale pour votre système.
Régler le rétro-éclairage
► Appuyez sur la touche 5/ pour appeler la fenêtre de réglage (Brightness).
► Appuyez sur la touche
Cette fenêtre de réglage peut aussi être affichée lorsque le menu OSD est verrouillé.
Verrouiller le menu OSD
Il est possible de verrouiller le menu OSD pour empêcher toute modification involontaire ou non
autorisée des réglages de l’écran.
► Appuyez sur la touche SEL/MENU pendant quelques secondes tout en mettant le moniteur
Un message s'affiche indiquant que l'action a été exécutée.
Pour à nouveau libérer le menu OSD verrouillé, procédez de la même manière.
Auto Processing s'affiche.
6
/ pour appeler la fenêtre de réglage (Contrast).
sous tension avec l’interrupteur Marche/Arrêt.
A26361-K1013-Z120-1-7719, édition 5 13
Moniteur couleur SCALEOVIEW T19-2
Réglage de l'écran à l'aide du menu OSD
Vous pouvez appeler et utiliser le menu OSD intégré (On-Screen Display) à l'écran à l'aide des
touches du panneau de commande.
Le menu OSD existe en différentes langues. Dans la description ci-après, vous trouverez
les désignations des menus en anglais (réglage standard). La fonction OSD
i
dans le menu
Procédez de la manière suivante pour effectuer un réglage dans le menu OSD :
► Appuyez sur la touche SEL/MENU pour activer le menu OSD.
L’écran affiche alors le menu principal (à gauche) et les symboles des fonctions de réglage.
OSD.
OSD Setup vous permet de sélectionner une autre langue pour le menu
Le premier symbole (Brightness/Contrast) est
marqué. La partie droite de l'écran affiche les
fonctions correspondantes.
► Appuyez également sur la touche
/ pour marquer un autre symbole (par
5
exemple
► Appuyez sur la touche SEL/MENU pour
sélectionner le symbole marqué.
Image adjust).
Language
6
ou
/
La fenêtre de réglage correspondant (dans ce cas-ci : Image adjust) apparaît (à droite).
La premièrr fonction (H-Position) est marquée.
6
► Appuyez également sur les touches
/ pour marquer une autre fonction.
ou
5
► Appuyez la touche SEL/MENU pour
sélectionner la fonction marquée.
► Appuyez sur la touche
pour régler la valeur pour la fonction
sélectionnée.
► Appuyez sur la touche Exit/Auto pour
quitter la fonction.
► Appuyez le cas échéant sur les touches
6
ou 5/ pour marquer une autre
/
fonction ou sur la touche Exit/Auto pour
remonter au menu principal.
Toutes les modifications sont automatiquement mises en mémoire.
Pour procéder à d’autres réglages, sélectionnez la fonction correspondante dans le menu principal
OSD. Toutes les possibilités de réglages du menu principal sont décrites ci-après.
14 A26361-K1013-Z120-1-7719, édition 5
6
/ ou 5/
/
Moniteur couleur SCALEOVIEW T19-2
Régler le contraste et la luminosité
Activer la fenêtre de réglage
Brightness
Contrast
Black Level
Auto Level
i
Régler les dimensions et la position de l'image
Position
horizontale
Position
verticale
Clock
Phase
Régler la luminosité de l’affichage
Vous pouvez modifier la luminosité du rétro-éclairage.
Régler le contraste de l’affichage
Vous pouvez modifier le contraste des nuances de couleur claires.
Régler la luminosité de l’affichage
Vous pouvez modifier le contraste des nuances de couleur sombres.
Régler la luminosité de l’affichage
Vous pouvez régler le contraste automatiquement.
Appuyez la touche SEL/MENU pour exécuter la fonction.
Lorsque le réglage du contraste est trop élevé, il est impossible de distinguer les surfaces
claires des surfaces très claires. Lorsque le réglage du contraste est trop faible, la
luminosité maximale n’est pas atteinte.
Appeler la fenêtre de réglage
Régler la position horizontale de l’image
Vous pouvez déplacer l'image vers la gauche ou vers la droite.
Régler la position verticale de l’image
Vous pouvez déplacer l'image vers le haut ou vers le bas.
Régler la synchronisation
Cette fonction vous permet d’ajuster la largeur de l’image afin d’éliminer les
perturbations verticales de l’image.
Supprimer les perturbations de l’image
Vous pouvez réaliser un réglage fin de votre moniteur afin d’éliminer les
perturbations de l’image.
Brightness / Contrast
Image adjust.
A26361-K1013-Z120-1-7719, édition 5 15
Moniteur couleur SCALEOVIEW T19-2
Régler la température de couleur et les couleurs
Activer la fenêtre de réglage
Régler la représentation du menu OSD
Language
OSD
H-Position
OSD
V-Position
OSD
Timeout
Sélectionner la température de couleur
La température de couleur permet de régler la "chaleur" des couleurs du moniteur.
La température de couleur est exprimée en K (= Kelvin). Vous avez le choix entre
6500 K, 9300 K, Native et Custom Colour.
Native
Custom Colour
Au niveau du réglage défini par l’utilisateur, vous pouvez modifier les parts des
couleurs de base (rouge, vert, bleu) en fonction de vos besoins.
Activer la fenêtre de réglage
Régler la langue pour le menu OSD
Avec cette fonction pouvez vous sélectionner la langue du menu OSD. Les
langues suivantes sont proposées:
(réglage standard)
Allemand Italien Russe
Réglage de la position horizontale du menu OSD
Vous pouvez déplacer le menu OSD vers la gauche ou vers la droite.
Réglage de la position verticale du menu OSD
Vous pouvez déplacer le menu OSD vers le haut ou vers le bas.
Régler la durée d’affichage du menu OSD
Avec cette fonction pouvez vous sélectionner une valeur entre 10 et 120
secondes.
Lorsque le temps d’affichage réglé s’est écoulé sans que vous ayez effectué de
réglage, le menu OSD disparaît automatiquement.
= Couleur d'origine de l'écran LCD
= Couleurs définies par l'utilisateur
Colour
OSD Setup.
Français Suédois anglais
Espagnol Néerlandais
Régler les fonctions dans le menu "Advanced"
Activer la fenêtre de réglage
Resolution
Notifier
16 A26361-K1013-Z120-1-7719, édition 5
Affichage des informations sur le moniteur
La résolution optimale pour ce moniteur est de 1280 x 1024 pixels. Lorsque la
fonction est activée (
si une autre résolution est réglée.
Modifiez la résolution sur 1280 x 1024 pour obtenir une qualité d’image optimale.
Lorsque la fonction est désactivée (
Advanced
On), un message s’affiche à l’écran après env. 30 secondes
Off), aucun message ne s’affiche.
Moniteur couleur SCALEOVIEW T19-2
Factory Recall
Afficher des informations
Activer les réglages usine
Avec cette fonction tous les réglages sont ramenés aux valeurs définies en usine
sans demande de validation.
Appuyez la touche SEL/MENU pour exécuter la fonction. Le message
Processing
Activer la fenêtre de réglage
Vous pouvez afficher la désignation du modèle, le numéro de série, la résolution,
la fréquence H/V, le signal d’entrée et la polarité du signal de synchronisation.
s'affiche.
Information
Auto
Instructions pour le réglage ergonomique des couleurs
Au moment de définir les couleurs pour votre écran dans vos programmes d'application, suivez les
instructions suivantes.
Les couleurs primaires bleu et rouge sur fond sombre n'atteignent pas le contraste minimum de 3 :1
et ne conviennent donc pas pour l'affichage permanent de texte et de données.
Une combinaison de couleurs appropriées peut être choisie dans le tableau suivant :
Fond
noir blanc pourpre bleu cyan vert jaune rouge
noir + + - + + + -
blanc + + + - - - +
pourpre + + - - - - -
bleu - + - + - + -
cyan + - - + - - -
vert + - - + - - -
jaune + - + + - - +
rouge - + - - - - +
+ Combinaisons de couleurs conseillées
- Combinaisons de couleurs déconseillées : les deux tons de couleur se trouvent trop proches
pour permettre une détection correcte des lignes de faible épaisseur, ce qui engendre une
fatigue visuelle.
Caractères
A26361-K1013-Z120-1-7719, édition 5 17
Moniteur couleur SCALEOVIEW T19-2
Traitement des incidents
En présence d’une erreur, vérifiez tout d’abord les points suivants. Si le problème reste tout entier,
testez le moniteur sur un autre ordinateur.
Si vous êtes dans l’impossibilité de résoudre le problème, contactez notre groupe d'assistance (Help
Desk).
Rencontrez-vous ce problème ? Vérifiez les points ci-dessus :
Le moniteur n'affiche aucune donnée
(voyant secteur éteint)
Le moniteur n'affiche aucune donnée
(voyant secteur allumé)
Message:
No Signal
Message:
Frequency out of range:
## kHz / ## Hz
Please change the display
mode to 1280x1024 with 60
Hz.
Position de l’image incorrecte Le moniteur détecte un mode de fonctionnement non défini
► Vérifiez si le moniteur est sous tension.
► Vérifiez si le câble secteur du moniteur est
correctement branché.
► Vérifiez si l'ordinateur est sous tension.
► Vérifiez si l'ordinateur est sous tension.
► Vérifiez si le câble de données du moniteur est fixé
correctement sur le port moniteur de l'ordinateur.
► Appuyez sur n'importe quelle touche du clavier de
votre ordinateur - l'ordinateur est peut-être passé en
mode d'économie d'énergie.
► Modifiez la luminosité et/ou le contraste jusqu'à ce
que vous obteniez une image à l'écran.
► Vérifiez si le câble de données du moniteur est fixé
correctement sur le port moniteur de l'ordinateur.
► Vérifiez si l'ordinateur est sous tension.
Le signal d'entrée (fréquence horizontale et fréquence de
rafraîchissement) sur l'entrée mentionnée à l'écran ne
correspond pas aux caractéristiques techniques du
moniteur.
► Utilisez le logiciel de l'ordinateur pour régler
correctement les fréquences (voyez la documentation
de votre ordinateur ou de votre carte graphique).
(voir "Caractéristiques techniques").
Appuyez sur la touche Exit/Auto pour effectuer
l'autoréglage du moniteur.
18 A26361-K1013-Z120-1-7719, édition 5
Moniteur couleur SCALEOVIEW T19-2
Rencontrez-vous ce problème ? Vérifiez les points ci-dessus :
L’image tremble ► Vérifiez si le câble de données du moniteur est fixé
L’image est déplacée ► Appuyez sur la touche SEL/MENU pour exécuter la
Perturbations de l’image (bandes
verticales)
Perturbations de l’image (bandes
horizontales, effet de neige)
correctement sur le port moniteur de l'ordinateur.
► Appuyez sur la touche Exit/Auto pour effectuer
l'autoréglage du moniteur.
fonction
Factory Recall. Le message Auto Processing
s'affiche.
► Appuyez sur la touche Exit/Auto pour effectuer
l'autoréglage du moniteur.
► Appuyez sur la touche Exit/Auto pour effectuer
l'autoréglage du moniteur.
L’affichage écran s’assombrit La durée de vie du rétroéclairage est limitée. Si l’affichage
de votre moniteur devient trop sombre, vous devez
remplacer le rétroéclairage.
► Adressez-vous à notre groupe d'assistance (Help
Desk).
Points d’image clairs ou sombres
Dans l'état actuel des techniques de production, il n'est pas possible de garantir un affichage écran
irréprochable. Quelques rares points d'image plus clairs ou plus sombres peuvent apparaître en
permanence. Le nombre maximum autorisé de points d'image défectueux est défini par la stricte
norme internationale ISO 13406-2 (Classe II).
Exemple : un moniteur plat de 19" d'une résolution de 1280 x 1024 possède 1280 x 1024 = 1310720
éléments d'image (pixels). Chaque élément d'image se compose de trois points d'image (rouge, vert
et bleu), ce qui représente presque 4 millions de points d'image (sous-pixels / points).
La norme ISO 13406-2 (Classe II) autorise 6 éléments d'image défectueux ainsi que 7 points
d'image défectueux, c.-à-d. un total de 25 points d'image défectueux. Ce nombre représente une
proportion d'environ 0,00062 % de l'ensemble des points d'image !
A26361-K1013-Z120-1-7719, édition 5 19
Moniteur couleur SCALEOVIEW T19-2
Caractéristiques techniques
Dimensions et poids (moniteur LCD)
Diagonale visible : 48 cm
Distance entre points : 0,294 mm
Dimensions de l'image : 378 mm x 303,16 mm
Résolution maximale : 1280 x 1024 points
Dimensions (L x H x P)
sans pied du moniteur :
Dimensions (L x H x P)
incl. pied du moniteur :
Dimensions carton (L x H x P) :
Poids sans emballage :
Poids avec emballage :
Accessoires : câble secteur (1,8 m)
Modes d'affichage
programmables :
Caractéristiques électriques
Vidéo : analogique, positive, 0,7 Vpp, 75 Ù
Synchronisation : Sync. séparée TTL, positive ou négative
Fréquence ligne : 30 kHz .... 83 kHz (Multiscan)
Fréquence de rafraîchissement : 55 Hz .... 75 Hz
Fréquence fondamentale maximale : 135 MHz
Alimentation : Adaptateur d'alimentation; commutable automatiquement
Puissance absorbée totale : < 40 W (Fonctionnement normal)
406 mm x 334 mm x 50 mm
406 mm x 409 mm x 214 mm
475 mm x 468 mm x 140 mm
env. 5 kg
7 kg
Câble de données (D-SUB) (1,8 m)
adaptateur d'alimentation avec câble
49 (dont 34 sont préréglés)
100 V - 240 V, 50 Hz - 60 Hz
< 2 W en mode d'économie d'énergie
(mode Standby, mode Suspend et mode OFF)
± 2 Hz, 1,5 A - 0,7 A
Conditions d’environnement
Classe climatique 3K2, DIN IEC 721
Plage nominale de fonctionnement :
Humidité relative de l'air :
Plage limite de fonctionnement :
Humidité relative de l'air :
Aucune condensation n'est admise pour ces deux plages.
20 A26361-K1013-Z120-1-7719, édition 5
15 °C .... 35 °C
20 % .... 85 %
5 °C .... 35 °C
20 % .... 85 %
Moniteur couleur SCALEOVIEW T19-2
Interface VGA compatible VESA-DDC
Votre moniteur est doté d'une interface VGA compatible VESA-DDC. VESA-DDC (Display Data
Channel) fait office d'interface de communication entre le moniteur et l'ordinateur. Si votre
ordinateur est équipé d'une interface VGA compatible VESA-DDC, il sera en mesure d'extraire
automatiquement de votre moniteur les données nécessaires au fonctionnement optimal du
moniteur et de procéder aux réglages correspondants.
Si le moniteur SCALEOVIEW T19-2 ne figure pas encore dans la liste des moniteurs,
vous pouvez sélectionner alternativement le moniteur suivant :
i
Fujitsu Siemens S7, 4311 FA, 4312 FA, 43B1-M, B17-1, T19-1, C19-1, B19-1
Modes de fonctionnement préréglés
La position et les dimensions de l'image pour les modes de fonctionnement
susmentionnés sont réglées de manière optimale par l'usine. En fonction de la carte
i
graphique utilisée, la position de l’image et la dimension de l'image peuvent être
différentes. Dans ce cas, vous pouvez modifier et mémoriser les réglages (voir "Utiliser
le moniteur").
Parmi les modes de fonctionnement préréglés, ceux-ci sont les plus couramment utilisés :
Fréquence horizontale Fréquence de rafraîchissement Résolution d’écran
31,5 kHz
31,5 kHz
37,5 kHz
37,9 kHz
46,9 kHz
48,4 kHz
60,0 kHz
60,0 kHz
79,9 kHz
Pour des raisons ergonomiques, nous vous conseillons d’opter pour une résolution d’écran de
1280 x 1024 points. De par sa technologie (matrice active), un moniteur LCD affiche l'image sans
aucun scintillement, même à une fréquence de rafraîchissement de 60 Hz.
70 Hz
60 Hz
75 Hz
60 Hz
75 Hz
60 Hz
75 Hz
60 Hz
75 Hz
720 x 400
640 x 480
640 x 480
800 x 600
800 x 600
1024 x 768
1024 x 768
1280 x 1024
1280 x 1024
A26361-K1013-Z120-1-7719, édition 5 21
Moniteur couleur SCALEOVIEW T19-2
Port moniteur D-SUB
1
5
6
10
11
15
Broche Signification Broche Signification
1 Entrée vidéo rouge 9 +5 V (DDC)
2 Entrée vidéo vert 10 Sync. terre
3 Entrée vidéo bleu 11 Terre
4 Terre 12 Données DDC
5 Terre 13 Sync H
6 Terre rouge 14 Sync V
7 Terre vert 15 Cadence DDC
8 Terre vidéo bleu
22 A26361-K1013-Z120-1-7719, édition 4
Loading...
