FUJITSU Sa 3650 User Manual [fr]

Manuel d’utilisation

AMILO Notebook

Français

Vous avez…

... des questions ou des problèmes techniques ?

Adressez-vous :

• à notre ligne Hotline/Help Desk (voir liste des Help Desks fournie ou sur le
site Internet : "

• à votre partenaire de vente

• à votre point de vente

Vous trouverez d’autres informations dans la liste Help Desk et dans le manuel "Garantie".
Vous trouverez le manuel "Garantie" dans votre appareil sous icônededémarrage

–Manual (Manuel) ou sur nos pages internet.

Vous trouverez des informations actualisées sur nos produits, des conseils, des
mises à jour, etc. sur le site Internet : "

http://ts.fujitsu.com/helpdesk")

http://ts.fujitsu.com"

Copyright

© Fujitsu Technology Solutions 2009
2009/05

Order-No.: A26391-K90-Z200-1-7719

Published by

Fujitsu Technology Solutions GmbH
Mies-van-der-Rohe-Straße 8
80807 München, Germany

Contact

http://ts.fujitsu.com/support

All rights reserved, including intellectual property rights.
Technical data subject to modifi cations and delivery subject
to availability. Any liability that the data and illustrations are
complete, actual or correct is excluded. Designations may be
trademarks and/or copyrights of the respective manufacturer, the
use of which by third parties for their own purposes may infringe
the rights of such owner. For further information see
http://ts.fujitsu.com/terms_of_use.html

AMILO Notebook

Manuel d’utilisation

Grâce à une technologie novatrice… 1
Remarques importantes
Première mise en s
Travailler avec le Notebook 11
Fonctions de sécurité
Connecter de
Démontage et montage de composants

lors de la maintenance
Réglages d
Analyse des problèmes et conseils 77
Remarques du constructeur
Index

ans l’Utilitaire BIOS-Setup

ervice du notebook

s périphériques

53
57

66
74

83
85

3
7

Microsoft, MS, Windows et Window s Vista sont des marques déposées de Microsoft Corporation.

Adobe Reader est une marque commerciale d ’Adobe Systems Incorporated.

MultiMediaCard est une marque déposée d’Infineon Technologies AG.

Sony et Memory Stick sont des marques commerciales de Sony Electronics, Inc.

Toutes les a utres marques commerciales citées sont des marques commerciales ou des marques
déposées par leurs propriétaires respectifs et sont protégées comme telles.

Copyright © Fujitsu Technology Solutions GmbH 2009
Tous droits réservés, y compris celui de la traduction, de la reproduction, de la duplication
(même partielles) par photocopie ou procédé analogue.

Tout manquement à cette règle expose son au teur au versement de dommages et intérêts.

Tous droits réservés, notamment en cas d’octroi de brevet ou d’enregistremen t comme modèle
d’utilité.

Sous réserve de disponibilité et de modifications techniques.

Sommaire

Sommaire

Grâceàunetechnologienovatrice… ................................................... 1

Autresinformations ..................................................................... 1

Manuel d’utilisation "AMILO Notebook" . . . . ............................................ 1

Symboles .............................................................................. 2

Remarquesimportantes ............................................................... 3

Consignesde sécurité ................................................................... 3

Economie d’énergie . . . .................................................................. 3

Economie d’énergie sou
Sources d’informatio
Emporter son Notebook

Avant de partir en voya

Transporter le Noteb
Nettoyer le Notebook

Premièremise enservicedu notebook ................................................. 7

Déballage et contrôle du Notebook ....................................................... 7

Choixd’un emplacement ................................................................ 8

Raccorder l’adaptateur d’alimentation . . ................................................... 9

Première mise sous tension du Notebook (appareils avec système d’exploitation Windows

pré-installé) ............................................................................. 10

Travailler ave

Mettre le note

Appareils ave

Appareils san
MettreleNot

Appareils av

Appareils sa
Voyants d’é
On Screen Di

Clavier ................................................................................. 16

Pavé numér

Pavé numé

Combinai

Paramètr
Touches
Pavé tac

Utilise
Téléco

Retire

Utili

To u c h
Ecran

Rema

Régl

am ...............................................................................

Webc

mulateur ...........................................................................

Accu

Cha

Pos

ilisation desfonctions d’économie d’énergie .............................................

Ut

cle Notebook ............................................................

book sous tension . . . .......................................................

ccoulisseau de déverrouillage ...........................................

scoulisseau de déverrouillage ...........................................

ebook hors tension . . . .......................................................

ec coulisseaudedéverrouillage ...........................................

ns coulisseaudedéverrouillage ...........................................

tat ..........................................................................

splay (OSD) ...............................................................

ique virtuel (Notebooks sans pavé numérique séparé) . .....................

rique séparé avec touches d’application (selon l’appareil) . . . . . . ..............

sons de touches ............................................................

es de pays et de clavier .....................................................

de démarrage rapide ............................................................

tile et touches du pavétactile ....................................................

rles touches du pavé tactile ....................................................

mmande multimédia (en fonction de l’appareil) . . ....................................

rla télécommande .............................................................

sation de la télécommande .......................................................

es ............................................................................

LCD .............................................................................

rques relatives à l’écran LCD ...................................................

ages d’écran . ..................................................................

rge, entretien et maintenance de l’accumulateur . . . . . . .............................

eret déposer l’accumulateur ......................................................

s Windows . . . . . . ............................................

n ...................................................................

.................................................................

ge ...........................................................

ook .............................................................

....................................................................

11

11
11
12
13
13
14
15
16

18
19
19
21
22
23
24
24
24
25
25
27
27
29
29
30
31
31
34

3
4
5
5
6
6

A26391-K90-Z200-1-7719, édition 1

Sommaire

Fonction graphique hybride (selon l’appareil) . ............................................. 35

Changer le mode graphique . ........................................................ 35

ExpressCards (enoption) ................................................................ 36

Insérer une ExpressCard ............................................................ 36

Retirer une ExpressCard ............................................................. 37

Cartes mémoire ......................................................................... 38

Insérer une carte mémoire ........................................................... 38

Retirer une carte mémoire ........................................................... 39

Disque dur ............................................................................. 39

Deuxième disque dur en RAID (selon l’appareil) . . . . . .................................. 39

CD/DVD/disque Blu-ray ................................................................. 41

Formats de supp ort de données (en fonction de l’appareil) . . . .......................... 41

Manipuler des supports de données . ................................................. 43

Lecteurs CD/DVD/Blu-ray (en fonction de l’appareil) .................................... 43

Insérer ou retirer un support de données . ............................................. 44

Codes régionaux pou r films DVD et lecteurs DVD ...................................... 47

Adapter la fonction AutoPlay du lecteur ............................................... 48

Haut-parleurs et microphones ............................................................ 48

Activer et désactiver les haut-parleurs ................................................. 48

Régler le volume .................................................................... 49

Wireless USB (selon l’appareil) . . ........................................................ 49

Caractéristiques générales de la fonction Wireless USB . .............................. 49

Installation de l’adaptateur Wireless USB .............................................. 50

Composants radio Wireless LAN / Bluetooth (en fonction de l’appareil) . . . ................... 51

Activer et désactiver leWireless LAN etBluetooth ..................................... 51

Ethernet et LAN ........................................................................ 52

Fonctions de sécurité . . ................................................................ 53

Bref aperçu des fonctions de sécurité . . . . ................................................. 53

Utiliser leKensington Lock ............................................................... 53

Paramétrer une protection par mot de passe dans l’Utilitaire BIOS-Setup . ................... 54

Protection del’Utilitaire Setup BIOS (mots de passe administrateur etutilisateur) ......... 54

Protection parmotdepasse du démarrage du systèmed’exploitation ................... 56

Connecter despériphériques .......................................................... 57

Raccorder un écranexterne ............................................................. 58

Port HDMI (en fonction de l’appareil) . ................................................. 59

Régler la fréquence de rafraîchissementde votre moniteur externe ..................... 59

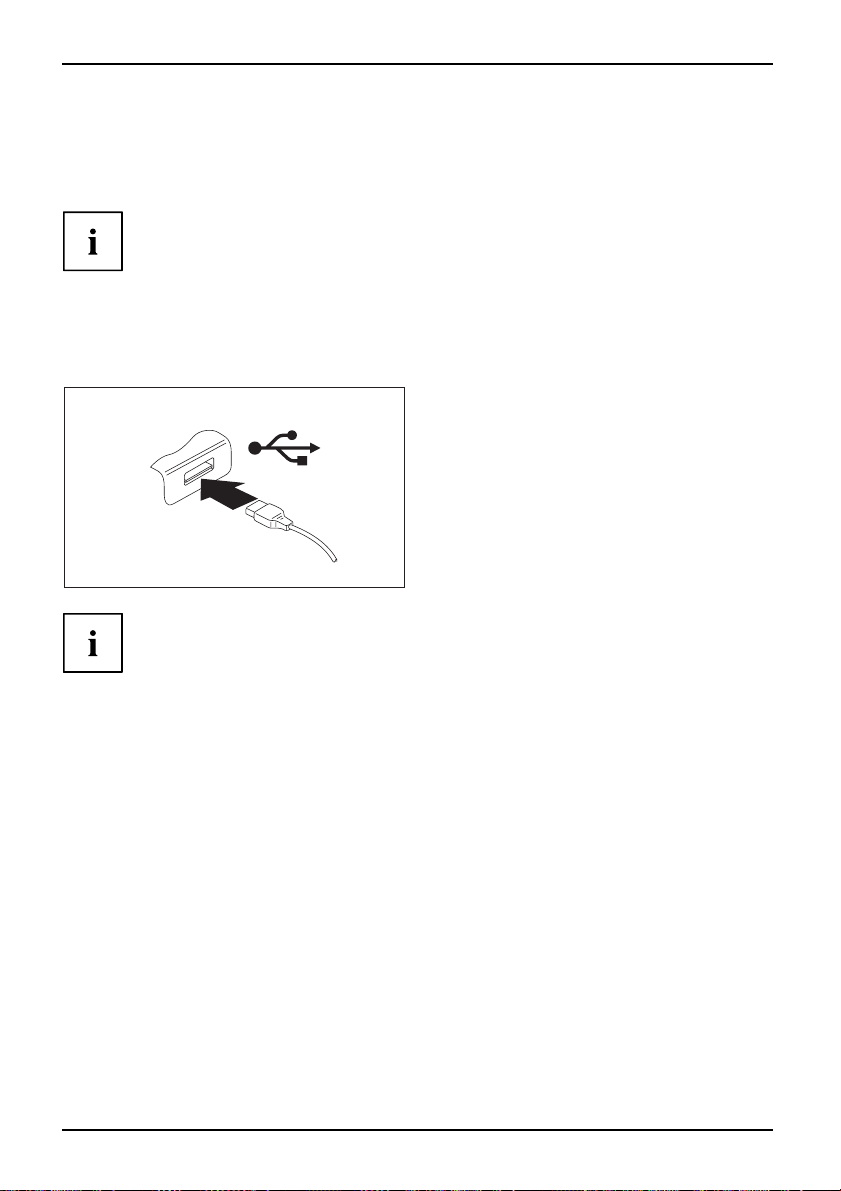

Raccorder des périphériques USB ........................................................ 60

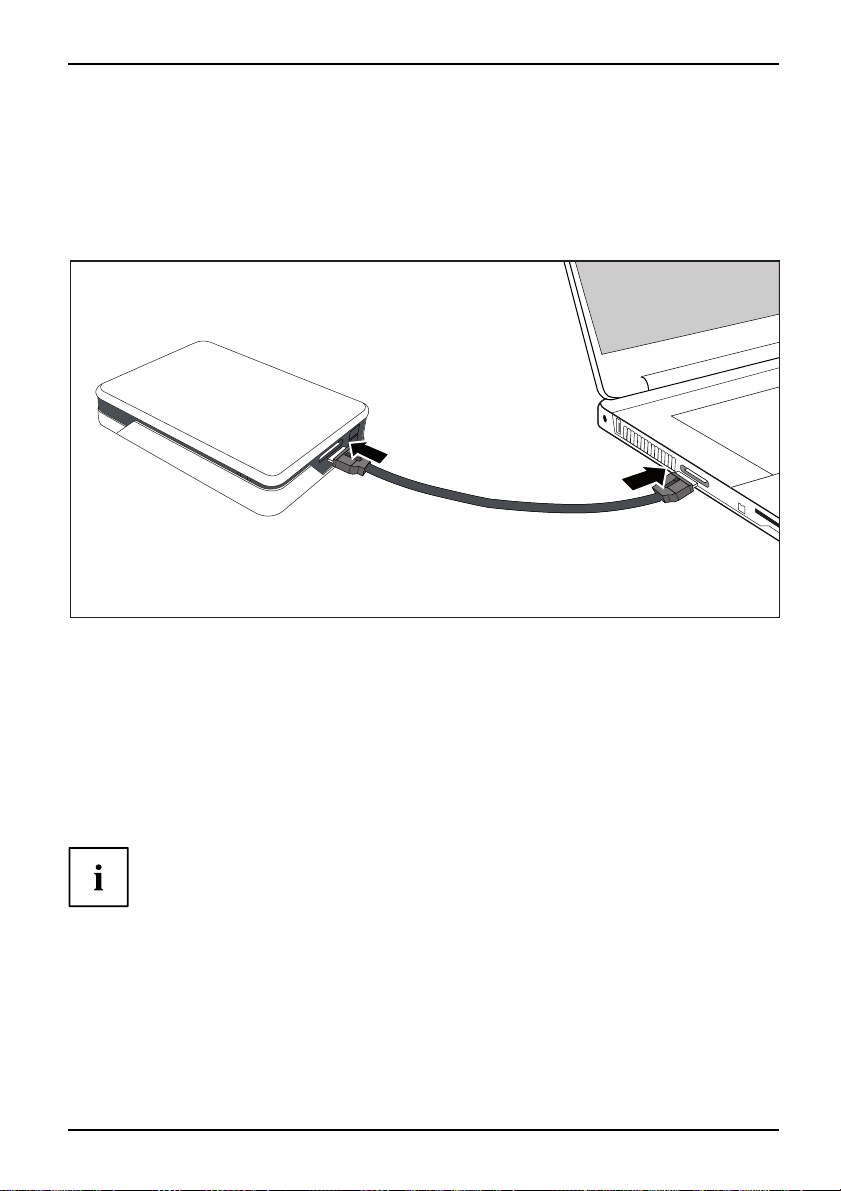

Raccorder un disquedur SATA externe (eSATA) ........................................... 61

Raccorder des périphériques audio externes . ............................................. 62

Port microphone/Line In . ............................................................ 62

Port écouteurs/SPDIF ............................................................... 63

AMILO GraphicBooster (en fonction de l’appareil) . ......................................... 64

Mise en service le GraphicBooster AMILO ............................................. 65

Démontage et montage de composants lors de la maintenance ......................... 66

Remarques pourle montage et le démontage des cartesetdes composants ................ 66

Monter et démonter l’accumulateur ....................................................... 66

Monter/démonterune extension mémoire ................................................. 67

Retirer le cache pour mémoire . . . . . . ................................................. 68

Démonter un module mémoire . . . . . . ................................................. 68

Monter un module de mémoire . . . . . . ................................................. 69

Fixer le cache pour mémoire . ........................................................ 69

A26391-K90-Z200-1-7719, édition 1

Sommaire

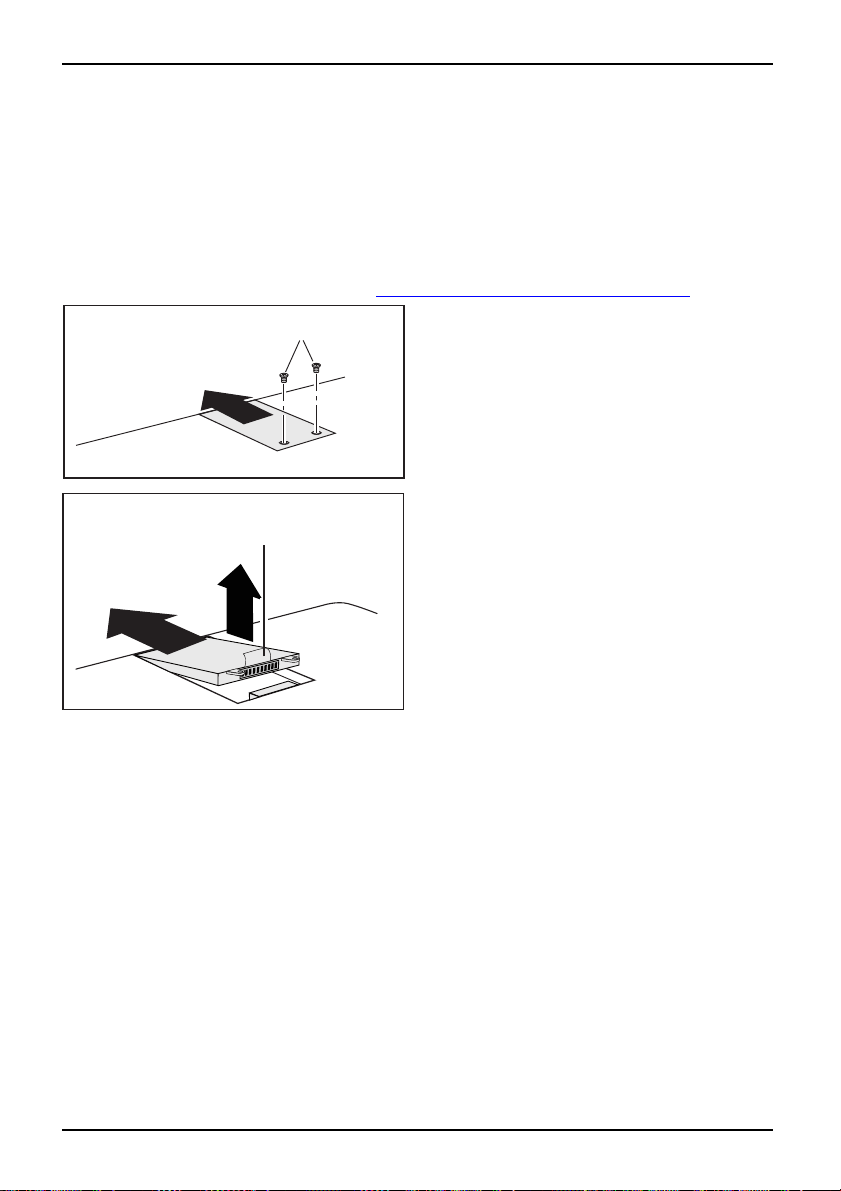

Monter et démonter un disque dur ........................................................ 71

Appareils avec logement commun pour mémoire et disque dur . ......................... 71

Appareils avec logement séparé pour mémoire et disque du r . . ......................... 72

Réglages dans l’Utilitaire BIOS-Setup . . . . . . ............................................ 74

Démarrage de l’UtilitaireBIOS-Setup ..................................................... 74

Utiliser l’Utilitaire Setup BIOS ............................................................ 75

Quitter l’utilitaire BIOSSetup ............................................................. 76

Exit Saving Changes - Enregistrer les modifications et quitter l’utilitaire BIOS Setup ...... 76

Exit Discarding Changes – Annuler les modifications et quitter l’utilitaire BIOS Setup ...... 76

Load Setup Defaults – Appliquer les réglages standard . . . . ............................. 76

Discard Changes – Annuler les modifications sans quitter l’utilitaire BIOSSetup .......... 76

Save Changes - Enregistrer les modifications sans quitter l’utilitaire BIOSSetup ......... 76

Analyse des problèmes et conseils ..................................................... 77

Aide en cas de problème ................................................................ 78

Restaurer le logiciel installé .............................................................. 78

Restauration du système d’exploitation, des pilotes, des manuels et des logiciels

spéciaux ........................................................................... 78

L’heure ou la date d u Notebook ne sont pas corrects . . . .................................... 79

Lorsque l’on entrecertains caractères sur le clavier,seuls des chiffres sont inscrits ........... 79

Un signal retentit au rythme des secondes . . . . ............................................ 79

L’écran LCD du Notebook reste sombre . . . . . . ............................................ 79

L’affichage sur l’écran LCD du Notebook est difficilement lisible ............................. 79

L’écran externe reste sombre ............................................................ 80

L’affichage sur l’écran externe n’apparaît pas ou bouge .................................... 80

Après la mise sous tension, le Notebook ne démarre pas . . . . . ............................. 81

LeNotebook ne fonctionne plus .......................................................... 81

L’imprimante n’imprime pas .............................................................. 82

Laliaison radioavecunréseau ne fonctionne pas ......................................... 82

Remarques du constructeur ........................................................... 83

Elimination etrecyclage ................................................................. 83

Déclarations deconformité (Declarations of Conformity) .................................... 83

Technologie protégée par copyright ....................................................... 83

Marquage CE . .......................................................................... 84

Index .................................................................................. 85

A26391-K90-Z200-1-7719, édition 1

Sommaire

A26391-K90-Z200-1-7719, éditio n 1

Grâce à u ne technologie novatrice…

Grâce à une technologie novatr

... et à son design ergonomique, votre A MILO est u n noteb ook convivial et fiable.

Votre Notebook existe en plusieurs modèles. La plupart des sections de ce manuel s’appliquent à
toutes les configurations,– nous attirerons votre attention sur les différences spécifiques. Certaines
images peuvent ne pas correspondre à votre modèle et ne sont destinées qu’à expliquer le
principe. Les composants "en option" décrits dans ce manuel sont disponibles seulement pour
certains modèles et doivent être sélectionnées directement au moment de l’achat. A la date de
réalisation de ce manuel, il n’est pas encore établi si les composants et fonctions "spécifiques
à un modèle" décrits dans ce manuel sont disponibles pour votre modèle.

Si vous avez acheté un Notebook avec un système d’exploitation Microsoft Windows, celui-ci
est déjà installé et configuré de manière optimale pour vous. Vous pouvez commencer
à travailler avec votre Notebook dès la première mise sous tension.

Votre Notebook intègre la technologie la plus récente pour vous permettre de
découvrir l’informatique dans des conditions optimales.

Grâce à l’ "Utilitaire BIOS-Setup", vous pouvez commander le matériel de votre
notebook et mieux protéger votre système contre tout accès non autorisé en utilisant
la puissance de la protection par mots de passe.

Vous trouverez des informations sur les connexions et les éléments de commande de
votre Notebook dans le Manuel utilisateur ci-joint "Première mise en service".

ice…

Autres informations

Vous trouverez des informations générales sur votre AM ILO Notebook
dans le manuel d’utilisation "AMILO Notebook".

En cas de problème avec votre ordinateur, reportez-vous au chapitre "

de problème", Pag e 78 Informations pour la résolution des problèmes.

Vous trouverez les pilotes Windows pour votre AMILO Notebook sur notre
site Internet. Fujitsu Technology Solutions n’assume aucune responsabilité
en cas d’utilisation d’autres systèmes d’exploitation.

Les sections de ce manuel dédiées aux logiciels se réfèrent aux produits Microsoft
s’ils sont inclus dans la fourniture de votre AMILO Notebook.

Lors de l’installation d’autres p roduits logiciels, observez les manuels
d’utilisation des fabricants respectifs.

Aide en cas

Manuel d’utilisation "AMILO Notebook"

Vous trouverez le m

"

http://ts.fujit

système d’exploit

A26391-K90-Z200-1-7719, édition 1 1

su.com/support" ou dans le menu de démarrage Windows si le

anuel d’utilisation "AMILO Notebook" sur Internet à l’adresse

ation Windows est pré-installé.

Grâce à une technologie novatrice…

Symboles

signale des consignes à respec
sécurité, celle de votre péri
ne s’applique plus dès l’inst
ne respectant pas ces consign

signale des informations importantes permettant d’utiliser le périphérique
de façon appropriée.

ter impérativement pour votre propre

phérique et celle de vos données. La garantie

ant où vous endommagez le périphérique e n

es.

►



Cette police

Cette police

Cette po lice

"Cette p o lic e "

Abc

Cette police

signale une action à exécuter.

signale un résultat.

signale des données à saisi
de commande, telles que vo
permettant d’exécuter u

signale des informations émises par un programme sur l’écran, par
exemple : L’installation est terminée !

signale

• des concepts et des textes dans une interface logicielle, par exemple :

Cliquez sur Enregistrer

• des noms de programmes ou de fichiers, comme Windows ou setup.exe

signale

• des liens vers d’autres sections, par exemple "Consignes de sécurité"

• des liens vers une source externe, comme une adresse Web : Pour en
savoir plus, visitez le site "

• des noms de CD et de DVD, ainsi que des désignations et des titres
d’autres matériels, par exemple : "CD Drivers & Utilities" (CD Pilotes et
utilitaires) ou manuel "Sécurité"

signale une touche du clavier, par exemple :

signale des concepts et des textes que l’on souhaite souligner ou mettre en
évidence, par exemple : Ne pas éteindre l’appareil

r dans une boîte de dialogue ou dans une ligne

tre mot de passe (Nom123) ou une commande

n programme (start.exe).

http://ts.fujitsu.com"

F10

2 A26391-K90-Z200-1-7719, édition 1

Remarques importantes

RemarquesimportantesRemarques

Consignes de sécurité

ConsignesdesécuritéConsignes

Ce chapitre contient des consignes de sécurité que vous devez absolument
observer en utilisant votre Notebook. Les autres consignes vous fournissent
des informa tions utiles concernant votre Notebook.

Respectez les consignes de sécurité suivantes ainsi que celles
indiquées dans le ma nuel "Sécurité".

Lisez attentivement les sections du manuel identifiées par le symbole ci-contre.

Lors du branchement et du débranchement des câbles, respectez les
consignes figurant dans le présent manuel d’utilisation.

Respectez les consignes en matière d’environnement dans les caractéristiques
techniques du Manuel "Première mise en service" et le chapitre "

mise en service du notebook", Page 7 avant de mettre votre notebook en

service et sous tension pour la première fois.

Pour le nettoyage, tenez compte des indications de la section

Nettoyer le Notebook", Page 6.

"

Respectez les autres consignes de sécurité spécifiques aux appareils équipés
de composants radio données dans le manuel "Sécurité".

Respectez les instructions données dans le chapitre "

de composants lors de la maintenance", Page 66.

Remarques importantes

Première

Démontage et montage

Ce Notebook satisfait aux dispositions en matière de sécurité valables pour les équipements
informatiques. En cas de doute sur l’utilisation du notebook dans un environnement donné,
veuillez vous adresser à votre point de vente ou à notre Hotline/Help Desk.

Economie d’énergie

RemarquesEnergieEconomiedec ourant

Si vous n’utilisez pas votre notebook, éteignez-le. Eteignez les périphériques externes raccordés
quand vous ne les utilisez pas. Si vous utilisez les fonctions d’économie d’énergie proposées
par le notebook, il consommera moins d’énergie. Le notebook bénéficiera par conséquent d’une
plus grande autonomie et son accumulateur devra être rechargé moins souvent.

Cela augmentera l’efficacité énergétique et réduira l’impact sur l’environnement.
Vous économiserez de l’argent et préserverez l’environnement.

Economie d’énergie sous Windows

► Utilisez les fonctions d’économie d’énergie mises à votre disposition, comme décrit au

chapitre "

A26391-K90-Z200-1-7719, édition 1 3

Utilisation des fonctions d’économie d’énergie", Page 34.

Remarques importantes

Sources d’information

Sourcesd’information

Dans le présent manuel vous trouverez des renseignements plus détaillés et des informations
techniques sur votre Notebook. Vous pouvez imprimer les m anuels qui n’existent que sous
forme de fichier PDF en con nectant une imprimante à votre Notebook.

Source d’information Type d’in formation Où la trouver ?

Manuel "Sécurité" (imprimé
et/ouauformatPDF)

Manuel "Restauration de
logiciels installés" (imprimé
et/ouauformatPDF)

Manuel "Première mise en
service" (imprimé)

Manuel "Garantie" (fichie
PDF)

Fichiers d’informations (p.
ex. *.TXT, *.DOC, *.CHM,
*.HLP)

Fichiers d’informations (p.
ex. *.TXT, *.DOC, *.CHM,
*.HLP)

Fichiers d’informatio

ns (par

exemple *.TXT, *.DOC,
*.CHM, *.HLP)ouaide
Windows [ F1].

Consignes de sécurité Livré dans l’emballage et/ou sur votre

notebook

Informations sur la
restauration du système
d’exploitation, des pilotes,

Livré dans l’emballage, sur votre
notebook ou sur nos pages Internet

http://ts.fujitsu.com/support/"

"

des manuels et des logiciels
spéciaux

Manuel pour la première
mise en service, informations
techniques

Vous trouverez les manuels sur votre

r

Conditions d’applicatio
générales

Informations sur les utilitaires
et les programmes

Informations sur le système

n

notebook sous Icône de démarrage

– Manual (Manuel) ou partiellement

mis à jour sur nos pages internet

http://ts.fujitsu.com/support/".

"

Dans le logiciel de ces applications
d’exploitation

Informations s ur le Wir
LAN

eless

Dans le logiciel/l’app

routeur Wireless LAN d

fournisseur d’accès I

lication du

evotre

nternet ou l’aide

Windows [ F1].

4 A26391-K90-Z200-1-7719, édition 1

Remarques importantes

Emporter son Notebook

UtilisationlorsdedéplacementsRemarquesTransportNotebook

Respectez les consignes suivantes lorsque vous emportez votre Notebook.

Avant de partir en voyage

► Sauvegardez les données importantes du disque dur.

NotebookVoyage,Notebook

► Eteignez les composants radio pour des raisons de sécurité des donnée s. En

cas de trafic de données sans fil, il est aussi possible que des personnes
non autorisées puissent recevoir des données.

Vous trouverez des consignes sur l’activation du cryptage de données dans
la documentation fournie avec vos composants radio.

► Si vous avez l’intention d’utiliser votre Notebook penda nt un vol en avion,

demandez à la compagnie aérienne si elle l’autorise.

Si vous voyagez dans un autre pays

► Lorsque vous voyagez à l’étranger, assurez-vous que l’adaptateur d’alimentation peut fonctionner

sur la ten sion secteur dispon ible localement. S i ce n’est pas le cas, procurez-vous l’adaptateur
d’alimentation approprié pour votre Notebook. N’utilisez aucun autre convertisseur de tension !

► Vérifiez si la tension du réseau loc

cela n’est pas le cas, achetez un c
pas d’adaptateur pour appareils

► Renseignez-vous auprès de l’administration compétente du pays de destination

pour savoir si vous pouvez y utiliser votre Notebook avec son composant radio
intégré (voir aussi "

Marquage CE", Page 84).

► L’utilisation d’un modem peut pr

Il peut en résulter de piètres p
peut-être besoin d’un adaptat

al correspond aux spécifications du câble secteur. Si
âble secteur répondant aux conditions locales. N’utilisez

électriques pour connecter le notebook.

ovoquer des incompatibilités avec le système téléphonique local.

erformances ou une défaillance totale du modem. Vous aurez

eur téléphonique spécifique (accessoire disponible en option).

A26391-K90-Z200-1-7719, édition 1 5

Remarques importantes

Transporter le Notebook

Un remplaçant pour carte ExpressCard doit être en fiché dans le logement
ExpressCard. Vous empêcherez ainsi que des corps étrangers ne pénètrent
dans le notebook par le logement de carte.

Protégez le notebook contre les fortes secousses et les températures excessives
(par exemple, le rayonnement direct du soleil dans la voiture).

► Retirez tous les supports de données (p. ex., CD, DVD) des lecteurs.

TransportNotebook

► Mettez le Notebook hors tension.
► Retirez les fiches secteur de l’adaptateur d’alimentation et de tous les

périphériques des prises secteur.

► Retirez le câble de l’adaptateur d

’alimentation et les câbles de données de tous les périphériques

► Rabattez l’écran LCD.
► Utilisez pour le transport du not

ebook un sac approprié pour le protéger

de la poussière et des chocs.

Nettoyer le Notebook

Le nettoyage de l’intérieur du boîtier ne doit être effectué que par
des techniciens autorisés.

Utilisez exclusivement des produits de nettoyage spéciaux pour ordinateurs. Les
produits ménagers et de polissage normaux peuvent endommager les inscriptions
du clavier et du Notebook, la peinture ou même le Notebook lui-même.

Evitez toute pénétration de liquide à l’intérieur du Notebook.

L’écran LCD est très sensible aux griffures ! Nettoyez la surface de l’écran
uniquement avec un chiffon très doux et légèrement humidifié.

► Mettez le Notebook hors tension.

tal-View

NettoyageCon signesNotebookClavierPavétactileEcranLCDEcranCrys

► Retirez la fiche secteur de l’adaptateur d’alimentation de la prise secteur.
► Démontez l’accumulateur (voir chapitre "

Vous pouvez nettoyer la surface du boîtier avec un chiffon sec. Si le boîtier est très



sale, utilisez un chiffon humide que vous aurez trempé dans une solution d’eau et de

Poser et déposer l’accumulateur", Page 31).

détergent doux pour vaisselle et que vous aurez bien essoré.
Pour nettoyer le clavier et le pavé tactile, utilisez des lingettes désinfectantes.

6 A26391-K90-Z200-1-7719, édition 1

Première mise en service du notebook

Première mise en service du not

PremièremiseenserviceNotebookMiseenserviceNotebook

Avant de pouvoir travailler avec votre Notebook pour la première fois, vous
devez cha rger l’accumulateur.

A la livraison, l’accumulateur se trouve dans le logement pour accumulateur ou dans l’emballage. Pour
que vous puissiez utiliser votre Notebook en mode accumulateur, l’accumulateur doit être chargé.

Lorsque le Notebook est utilisé en déplacement, l’accumulateur intégré lui fournit l’énergie nécessaire.
Vous pouvez augmenter l’autonomie en tirant p rofit des fonctions d’économie d’énergie disponibles.

Lorsque vous utilisez le Notebook à la maison ou au bureau, nous vous conseillons de le
raccorder à l’adaptateur d’alimentation plutôt que d’utiliser l’accumulateur.

La connexion des périphériques (p. ex. imprimante, souris) au Notebook est expliquée
dans le Manuel d’utilisation "AMILO Notebook".

Déballage et contrôle du Noteb

Observez le chapitre "Remarques importantes", Page 3 .

Si votre Notebook est équipé d’un système d’exploitation Windows, les pilotes
matériels nécessaires et les logiciels fournis sont déjà préinstallés.

La prem ière mise en service sur le systè me d’exploitation Microsoft Windows peut
demander jusqu’à 20 minutes, selon la configuration matérielle et logicielle de l’appareil.

Lors de la première mise sous tension, un autod iagnostic s’exécuté. Différents
messages peuvent apparaître. L’écran peut rester sombre ou scintiller brièvement.

Suivez les indications données à l’écran.

En aucun cas, ne mettez l’appareil hors tension pendant la première mise en service.

ook

Si vous constatez des dommages dus au transport, nous vous prions d’en
informer immédiatement le point de vente compétent !

ebook

► Déballez les différents éléments.

EmballageTransport

► Vérifiez si le Notebook présente des dommages apparents dus au transport.

Nous vous conseillons de ne pas jeter l’emballage d’origine de l’appareil.

Conservez l’emballage d’origine, il pourra vous servir lors d’un transport ultérieur.

A26391-K90-Z200-1-7719, édition 1 7

Première mise en service d u notebook

Choix d’un emplacement

Choixd’unemplacementNotebookAdaptateurd’al imentation

Avant de mettre votre notebook en place, choisissez un emplacement
adéquat. Suivez pour cela les consignes suivantes :

• Ne posez jamais le Notebook et l’adaptateur d’alimentation sur une surface sensible
à la chaleur. Dans l e cas contraire, la surface r isque d’être endommagée.

• Ne posez jamais votre notebook sur une surface non rigide (p. ex. sur
la moquette, des meubles rembourrés). Vous risquez ainsi d’entraver la
ventilation et de provoquer des dégâts dus à une surchauffe.

• Ne posez pas le notebook directement sur vos jambes pendant une trop
longue période. Pendant le fonctionnement normal, la face inférieure
du notebook se réchauffe. Un contact prolongé avec la peau peut être
désagréable, voire provoquer des brûlures.

• Posez le notebook sur une surface plane, stable et anti-dérapante.
N’oubliez pas que les pieds en caoutchouc du notebook peuvent laisser
des marques sur les surfaces fragiles.

• L’espace libre autour du noteboo k et de l’adaptateur d’alimentation doit être
d’au moins 100 mm pour permettre une ventilation suffisante.

• Ne couvrez jamais les ouïes de ventilation d e votre Notebook.

• Evitez d’exposer votre notebook à des conditions d’environnement extrêmes.
Protégez le notebook de la poussière, de l’humidité et de la chaleur.

8 A26391-K90-Z200-1-7719, édition 1

Première mise en service du notebook

Raccorder l’adaptateur d’alim

PréparerlamiseenserviceAdaptateurd’alimentation

Respectez les instructions données dans la section "Consignes de sécurité", Page 3.

Le câble secteur livré avec l’appareil répond aux exigences du pays dans
lequel vous avez acheté le Notebook. Assurez-vous que ce câble secteur
est autorisé dans le p ays dans lequel vous l’utilisez.

Ne branchez pas le câble s ecteur de l’adaptateur d’alimentation sur une prise de
courant avant d’avoir raccordé le Notebook à l’adaptateur d’alimentation.

Assurez-vous que votre réseau est en mesure de fournir la puissance
nécessaire à l’adaptateur d’alimentation (voir l’indication sur l’adaptateur
d’alimentation et les caractéristiques techniques de l’adaptateur d’alimentation
dans le manuel "Première mise en service").

Vous trouverez plus d’informations dans le manuel "Première mise
en service" de votre Notebook.

► Raccordez le câble de l’adaptateur

► Raccordez le câble secteur (2) à

1

3

2

► Branchez le câble secteur (3) sur

entation

d’alimentation (1) à la prise de tension
continue (DC IN) du Notebook.

l’adaptateur d’alimentation.

une prise de courant.

A26391-K90-Z200-1-7719, édition 1 9

Première mise en service d u notebook

Première mise sous tension du Notebook (appareils
avec système d’exploitation

Premièremisesoustension

Le système d’exploitation est déjà installé sur le disque dur pour faciliter la
mise en service de votre Notebook.

► Mettez le Notebook sous tension (voir "
► Pendant l’installation, suivez les indications données à l’écran.



Lors de cette opération, le Notebook doit être alimenté par l’intermédiaire
de l’adaptateur d’alimentation.

A la première m ise sous ten sion du No tebook, l’installation et la configuration du
logiciel fourni sont lancées. Cette procédure ne peut pas ê tre interrompue ; prévoyez
par conséquent un certain temps pour son exécution et branchez le Notebook sur
la tension de secteur par l’intermédiaire de l’adaptateur d’alimentation.

Pendant l’installation, vous pouvez redémarrer le Notebook uniquement
si le système vous y invite !

Vous serez invité à créer une copie de sauvegarde du système d’exploitation préinstallé.
La copie de sauvegarde vous permettra de réinitialiser votre Notebook à l’état de livraison.

Vous trouverez des informations pour restaurer le système d’exploitation,
les pilotes, les manuels et des logiciels spéciaux dan s le manu el
sur la restauration des logiciels installés.

Mettre le notebook sous tension", Page 11).

En ca s de doute sur les données que le système vous demande d’introduire,
lisez le manuel du système d’exploitation.

Windows pré-installé)

Si un système d ’exploitation Windows est installé sur votre Notebook, vous trouverez
plus d’informations sur le système, les pilotes, les prog rammes d’aide, les mises à
jour, les manuels, etc. sur votre Note book ou vous pourrez commander le système
d’exploitation sur nos pages Internet (voir chapitre "

10 A26391-K90-Z200-1-7719, édition 1

Sources d’information", Page 4).

Travailler avec le Notebook

Travailler avec le Notebook

Utilisation,NotebookNotebook

Ce chapitre décrit l’utilisation de base de votre Notebook. La connexion des
périphériques extern es (p. ex. une imprimante, une souris) est expliquée dans le
chapitre "

Mettre le notebook sous tension

Appareils avec coulisseau de déverrouillage

Connecter des périphériques", Page 57.

Respectez les instructions du chapitre "Remarques importantes", Page 3.

► Poussez le coulisseau de déverrouillage

2

1

dans le sens de la flèche (1) puis ouvrez
l’écran LCD en le soulevant (2).

Notebook

La position de l’inte

Le voyant Marche du Notebook s’allume.



A26391-K90-Z200-1-7719, édition 1 11

rrupteur Marche/Arrêt peut varier selon l’appareil.

► Appuyez sur l’interrupteur Marche/Arrêt (1)

pendant env. 1 sec. pour mettre le
Notebook sous tension.

1

Travailler avec le Notebook

Appareils sans coulisseau de déverrouillage

► Relevez l’écran LCD (1).

Notebook

1

La position de l’interrupteur Marche/Arrêt peut varier selon l’appareil.

1

Le voyant Marche du Notebook s’allume.



► Appuyez sur l’interr

pendant en v. 1 sec. p
Notebook sous tensi

upteur Marche/Arrêt (1)

our mettre le

on.

12 A26391-K90-Z200-1-7719, édition 1

Travailler avec le Notebook

Mettre le Notebook hors tension

La position de l’interrupteur Marche/Arrêt peut varier selon l’appareil.

► Quittez correctement votre système

d’exploitation (p. ex. Windows dans le menu

Démarrer via la fonction Startsymbol (symbole
de démarrage) – Arrêter – Arrêter – OK).

Notebook

► Si le Notebook ne s’éteint pas de lui-même,

appuyez pendant env. cinq secondes sur

1

Appareils avec coulisseau de déverrouillage

l’interrupteur Marche/Arrêt (1).

► Fermez l’écran LCD (1) (vous devez

l’entendre s’enclencher).

1

A26391-K90-Z200-1-7719, édition 1 13

Travailler avec le Notebook

Appareils sans coulisseau de déverrouillage

► Rabattez l’écran LCD (1).

1

14 A26391-K90-Z200-1-7719, édition 1

Travailler avec le Notebook

Voyants d’état

Voyantsd’état

Les voyants d’état vous informent sur l’état de l’alimentation électrique, des lecteurs et
des fonctions du clavier. Les trois voyants suivants sont visibles même si l’appareil est
fermé : voyant Marche, voyant Wireless LAN, voyant accumulateur

En fonction du modèle, il est possible que les voyants d’état de votre appareil
soient placés dans un ordre différent de celui illustré ci-après.

Voyant March e/Standby

Voyant accumulateur

Voyant Wireless LAN

A26391-K90-Z200-1-7719, édition 1 15

Travailler avec le Notebook

Voyant Marche/Standby

VoyantStandbyVoyantMarche

• Le voyant est allumé : le Notebook est sous tension.

• Le voyant clignote : le Notebook est en mode Standby.

• Le voyant est éteint : le Notebook est hors tension.

Voyant accumulateur

L’état de charge de l’accumulateur est indiqué par le voyant accumulateur.

• Le voyant est allumé en bleu : l’accumulateur entièrement chargé, l’adaptateur
d’alimentation est raccordé.

• Le voyant clignote en bleu : l’accumulateur est en cours de charge.

• Le voyant clignote en rouge : l’accumulateur est presque vide.

• Le voyant est éteint : l’accumulateur est vide (Notebook éteint) ou le Notebook
fonctionne sans adaptate ur d’alimentation et l’accumulateur n’est pas
complètement chargé.

VoyantbatterieIcônebatterieVoyantaccumulateur

Voyant Wireless LAN

• Le voyant est allumé en bleu : Le module Wireless LAN est activé.

• Le voyant est éteint : Le module Wireless LAN est désactivé.

VoyantWirelessLAN

On Screen Display (OSD)

Votre AMILO est équipé d ’un On Screen Display (OSD).

Différentes ent rées, telles que les mod ifications de volume et de la luminosité de l’écran ou
l’activation de la touche Caps-Lock, sont immédiatement affichées par l’OSD.

Clavier

ClavierPavénumériqueBlocnumériqueTouch es

L’utilisation normale du clavie
de celui-ci. Le légendage du cl
utilisation intensive. I l est
progressivement au fildel’ut

Le clavier est disposé de manière à propo ser toutes les fonctions d’un clavier étendu. Quelques-unes
des fonctions que propose un clavier étendu sont exécutées à l’aide de combinaison de touches.

La description suivante des touches s’applique au système d’exploitation Windows. Les autres
fonctions des touches s ont décrites dans le manuel qui accompagne votre programme d’application.

La figure suivante montre comment utiliser les touches légendées plusieurs fois
pour afficher un caractère. L’exemple n’est valable que si la touche de verrouillage
des majuscules (CapsLock) n’est pas activée.

16 A26391-K90-Z200-1-7719, édition 1

r d e v otre n otebook entraîne une usure progressive

avier en particulier est sensible à une

possible que l’inscription des touches disparaisse

ilisation du notebook.

Travailler avec le Notebook

7

+

Num

Fn

7

+

/

7

{

/

7

+

/

7

{

7

/

{

7

Figure (disposition type d’un clavier allemand)

Touche Retour arrière (Backspace)

La touche Retour arrière efface le c aractère à gauche du curseur.

ToucheretourarrièreRetourarrièr e

Touche Tabulation

La touche Tabulation déplace le curseur sur la tabulation suivante.

ation

ToucheTabul

Touche Entrée (Return, Enter, Saut de ligne, Retour chariot)

La touche Entrée clôture une ligne de commande. Si vous appuyez sur la
touche Entrée, la commande sera exécutée.

ToucheEntréeRet ourEntréeSautdeligne

Touche de verrouillage des majuscules (Caps Lock)

La touche de verrouillage des majuscules active le mo de majuscules et,
dans la zone d’information de Windows, s’affiche l’icône correspo ndante. En
mode majuscules, toutes les lettres s’inscrivent en majuscules. Lorsque la
touche est légendée plusieurs fois, c’est le caractère imprimé dans la partie
supérieure gauche de la touche qui sera affiché. Pour désactiver le mode
majuscules, il vous suffit d’actionner la touche majuscules.

TouchedeverrouillagedesmajusculesVerr.maj

Touche Majuscules (Shift)

La touche Majuscules permet d’afficher des majuscules. Lorsque la touche
est légendée plusieurs fois, c’est le caractère imprimé dans la partie
supérieure gauche de la touche qui sera affiché.

cheMajuscules
Tou

Maj

7

+

/

7

{

{

Alt Gr

7

A26391-K90-Z200-1-7719, édition 1 17

Travailler avec le Notebook

Touche Fn

Fn

La touche
touche légendée plusieurs fois (voir chapitre ""

Page 19).

ToucheFn

permet d’activer les fonctions spéciales affichées sur une

Combinaisons de touches",

Touches fléchées

Les touches fléchées permettent de déplacer le curseur dans la direction
indiquée par la flèche, c.-à-d. vers le ha ut, vers le bas, vers la gauche
ou vers la droite.

TouchesfléchéesDéplacementducurseur

Touche Démarrage

La touche Démarrage appelle le menu

ToucheDémarrage

de démarrage de Windows.

Touche Menu

Pavé numérique virtuel (Note
numérique séparé)

ClaviernumériquePavénumériquevirtuelVerrnum

La touche Menu appelle le menu de l’objet sélectionné.

ToucheMenu

books sans pavé

Pour vous permettre d’utiliser les touches d’un pavé numérique avec certaines applications, le
Notebook dispose d’un pavé numérique virtuel. Sur le clavier, les touches du pavé numérique
virtuel se reconnaissent aux chiffres et symboles imprimés dans la partie supérieure droite
des touches correspondantes. Lorsque le pavé numérique virtuel est activé, vous pouvez
afficher les caractères imprimés sur la partie supérieure droite des touches.

Figure (disposition type d’un clavier allemand) :

1 = Caractères valides lorsque la touche

Num n’est pas activée

2 = Caractères valides lorsque la touche

Num est activée

18 A26391-K90-Z200-1-7719, édition 1

Travailler avec le Notebook

Pavé numérique séparé avec touches d’application (selon l’appareil)

En fonction de sa configuration, le clavier de votre Notebook dispose d’un pavé numérique séparé
comprenant quatre touches d’application. Vous pouvez affecter une fonction à ces touches
pour, par simple appui sur la touche appropriée, accéder directement à un fichier prédéfini de
votre ordinateur, à une page internet ou à votre compte e-mail par exemple.

Sur les notebooks équipés d’un pavé numérique séparé, ces quatre touches
d’application se trouvent juste au-dessus des touches numériques.

A3

A1

A2

A4

8

9

7

6

5

4

3

1

2

0

Pour tout renseignement sur l’affectation d e s touche et les logiciels installés d’origine sur votre
ordinateur, veuillez vo us reporter au manuel sur la première mise en service.

Combinaiso

Combinaisonsdetouches

ns de touches

La description des combinaisons de touches ci-dessous s’applique aux systèmes
d’exploitation Windows. Avec d’autres systèmes d’exploitation et certains pilotes, certaines
des combinaisons de touches ci-dessous peuvent être inopérantes.

D’autres combinaisons de touches sont décrites dans le manuel de votre programme d’application.

A26391-K90-Z200-1-7719, édition 1 19

Travailler avec le Notebook

Pour enter les combinaisons de touches, p rocéder comme suit :

► Maintenez la première touche de la combinaison de touches enfoncée.
► Appuyez simultanément sur la(les) touche(s) nécessaire(s) pour exécuter la fonction.

Activer/désactiver le WLAN/Blueto oth

Cette combinaison de touches vous permet d’activer et désactiver
la fonctionnalité W LAN et/ou Bluetooth de votre notebook.

Fn+F1WLANBluetoothWLAN

Activer/désactiver le tuner TV (en fonction de l’ap pareil)

Cette combinaison de touches vous permet d’activer et de
désactiver le tuner TV.

Fn+F8TunerTV

Activer/désactiver le haut-parleur

Cette combinaison de touches vous permet d’activer et de
désactiver le haut-parleur du Notebook.

Fn+F3Haut-parleurHaut-parleur

Diminuer le volume

Cette combinaison de touches diminue le volume des
haut-parleurs intégrés.

Fn+F4Volume

Augmenter le volume

Cette combinaison de touches augmente le volume des
haut-parleurs intégrés.

Fn+F5Volume

Activer et désactiver le pavé tactile et les boutons du pavé
tactile

Cette combinaison de touches active ou désactive le pavé tactile
et les boutons du pavé tactile.

vétactile
Fn+F6PavétactileTouchesdepa

Pavétactile

Activer/désactiver la caméra

Cette combinaison de touches vous permet d’activer ou de
désactiver la WebCam intégrée de votre Notebook.

Fn+F7Caméradésactiver

Réduire la luminosité de l’écran

Cette combinaison de touches réduit la luminosité de l’écran.

Fn+F8EcranLCDLuminositédel’écran

Augmenter la luminosité de l’écran

Cette combinaison de touches augmente la luminosité de l’écran.

sitédel’écran

Fn+F9Lumino

20 A26391-K90-Z200-1-7719, édition 1
